Manufaktur Großhandel 1550 Externer Sender für CATV mit LiNbO3-Modulator und ITU-T G.692-Konformität
Haben Sie Probleme mit Signalverzerrungen bei CATV-Fernübertragungen? Der externe Sender 1550 nutzt einen hochlinearen externen LiNbO3-Modulator, um den Chirp-Effekt zu eliminieren und so für hervorragende Signalklarheit zu sorgen. Dieser für CATV-Netze entwickelte Sender arbeitet bei Wellenlängen von 1540 bis 1563 nm, mit einstellbaren Bereichen von ±1,6 nm und einer Ausgangsleistung von bis zu 1×7 dBm. Dank seiner fortschrittlichen Rauschunterdrückung und der ITU-T G.692-Konformität eignet er sich ideal für Rundfunk-, Telekommunikations- und Unternehmensanwendungen.
• Hochlinearer LiNbO3-Modulator | • Wellenlängenbereich: 1540–1563 nm | • Ausgangsleistung: 1 × 5 dBm (optional bis zu 1 × 7 dBm) | • ITU-T G.692-konform | •
Ideal für Kabelfernsehen, Telekommunikation und Rundfunk
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

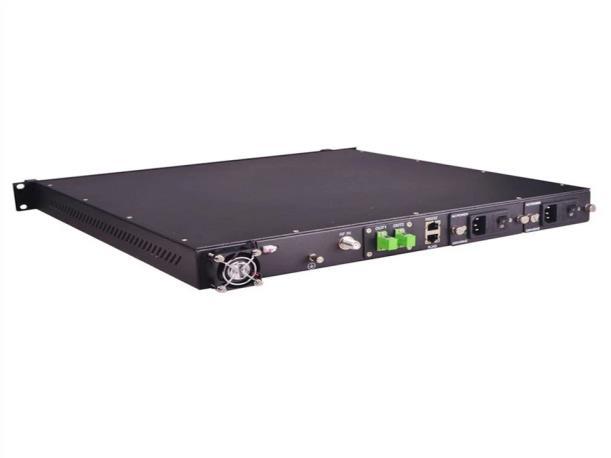

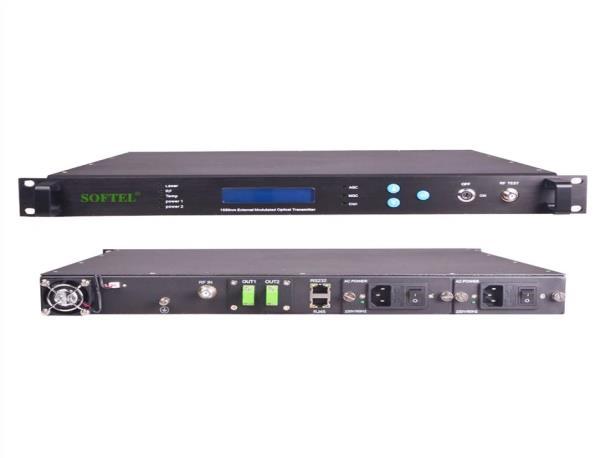

Der extern modulierte optische CATV-Sender der Serie ST1550 vom fortgeschrittenen Typ verwendet einen rauscharmen Dauerstrichlaser mit schmaler Bandbreite als Lichtquelle.
Zusammenfassung
Der externe 1550-Sender nutzt einen hochlinearen externen LiNbO3-Modulator zur Signalmodulation. Er eliminiert den Chirp-Effekt des 1550-nm-Direktmodulationslasers. Dank der eigenen, systemoptimierten Steuerungstechnologie und der Verwendung hochwertiger Schlüsselkomponenten erreicht der technische Leistungsindex der Maschine den Standard vergleichbarer, weltweit führender Produkte.
Optische Senderanzeige
Parameter für 1 Ausgang
Leistung
Betriebswellenlänge (nm)
Index
Ergänzen Op tik Be so nd erh eit
Wellenlängen-Einstellbereich (nm)
1540–1563
ITU-TG.692
±1,6 (±200 GHz)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
RF
Be so
Wellenlängen-einstellbarer Modus
±0,05 nm Schrittweite
Linienbreite (MHz) ≤1
Halbwertszeit (FWHM)(Δ λ)
Seitenmodus-Unterdrückungs verhältnis (dB)
Äquivalente
Geräuschintensität (dB/Hz) ≤-160
RIN (20–100 0 MHz)
Ausgangsleistung (dBm) 1×5
Optional 1×3, 1×6, 1×7
Rückflussdämpfung (dB) ≥55
Glasfaseranschluss
Arbeitsbandbreite (MHz)
Optional FC/ APC, LC/AP C
47~1000, 47~1080 optional
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
nd erh eit
Kontakt:
Eingangspegel (dBmV) 18~28 AGC
Ebenheit (dB) ≤±0,75 45 bis 862 M Hz ≤±1,5 862~1000MH z (optional)
Rückflussdämpfung
Li nk
Be so nd erh eit
Sendekanal
PAL-D/60 Kanäle P AL-D/99 Kanäle
CNR1 (dB) ≥52 ≥50,5 Rücken an Rücken CNR2 (dB) ≥50,5 ≥49 50 km Glasfaser, 0 dBm Empfang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
SBS-Rückhaltesystem (dBm) 13 All ge me ine F un kti on
SNMP-Netzwerkverwaltungs schnittstelle
Kommunikationsschnittstelle
Stromversorgung
Stromverbrauch (W) ≤50
Betriebstemp. (°C) 0~50
Einzelkraftwe rke
Automatische Maschinente mperaturregel ung
Lagertemperatur (°C) -40 bis 85 °C
Relative Luftfeuchtigkeit im Betrieb (%) 5~95
Größe (") 19×14,5×1,75 (B)x(T)x(H)
Parameter für 2 Ausgänge
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Leistung Index
Wellenlängen-Einstellbereich (nm)
Wellenlängen-ADJ.-Modus
±1,6 (±200 GHz)
±0,05 nm Schrittweite
Seitenmodus-Unterdrückungsverh ältnis (dB) ≥45
Äquivalente Geräuschintensität (dB/Hz) ≤-160
Eingangspegel (dBmV) 18~28
Eingangsimpedanz (Ω) 75

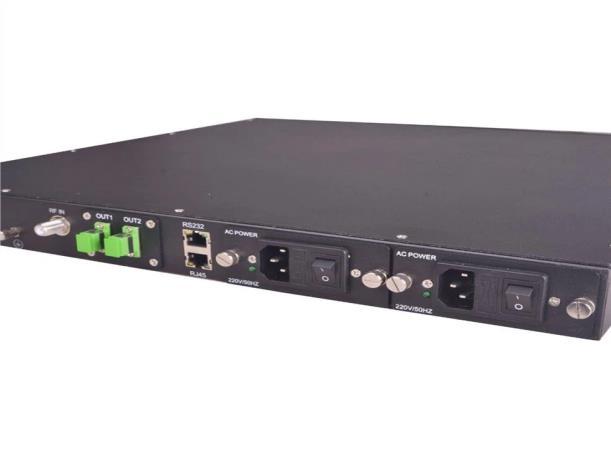

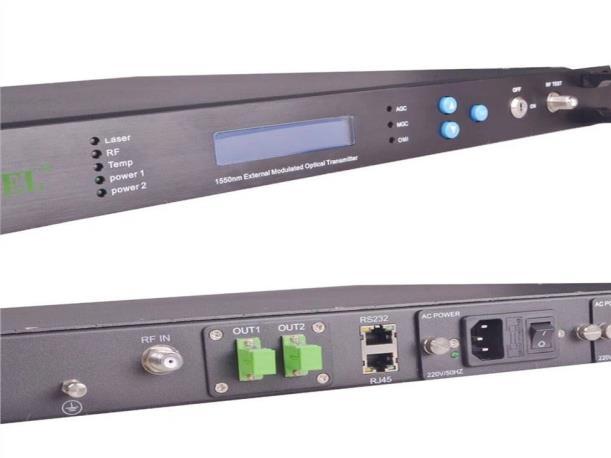

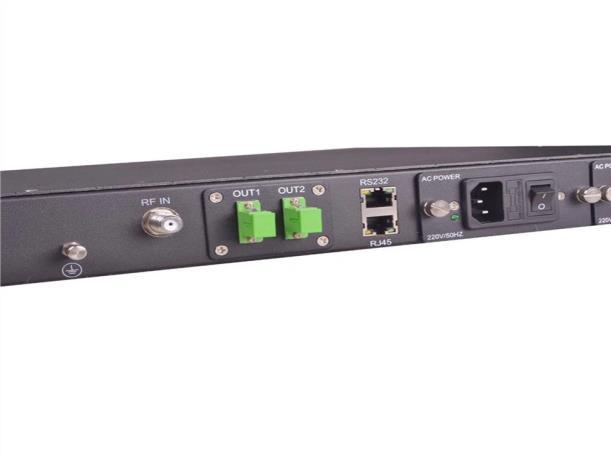

HF-Anschluss F-Weiblich
SNMP NM-Schnittstelle RJ45
Kommunikationsschnittstelle RS232
Linienbreite (MHz) Typ.=0,65
Ausgangsleistung (dBm) 2*3,2*5, 2*6, 2*7, 2*9, 2*10, 2*11 optional
Rückflussdämpfung (dB) ≥50
