23 Descarbonização para Aquecimento de Processos Industriais (Parte 1) 31 Diagnosticando a Fragilização por Hidrogênio 33 Molas de Compósito C/C e suas Aplicações

47 Detecção de Borda Quente: O Futuro da Forja

A maior e mais conceituada revista da indústria térmica • www.sfeditora.com.br

Simulações Automatizadas Com Otimização Inteligente Forjamento a Quente Forjamento a Frio

Tratamento Térmico e Microestrutura

Laminação de Anéis e Rodas

Extrusão de Perfis

Laminação de Perfis

Metalurgia do Pó

Teste a eficiência do QForm UK no seu processo. Entenda o retorno econômico.

Peça a sua licença gratuita!

E-mail: contato@sixpro.pro whatsapp: 31 996 146 736 www.sixpro.pro www.qform3d.com

UMA SOLUÇÃO END-TO-END PARA REINVENTAR A INDÚSTRIA DO FUTURO FADIGA E CÁLCULOS ESTRUTURAIS TRATAMENTO TÉRMICO LINGOTAMENTO E FUNDIÇÃO

EVOLUÇÃO DA MICROESTRUTURA CONFORMAÇÃO A QUENTE, FRIO E MORNO

UMA PLATAFORMA COMPLETA ADAPTADA ÀS SUAS NECESSIDADES

A NOVA GERAÇÃO DA SIMULAÇÃO UMA CADEIA DE PRODUÇÃO RACIONAL QUE PERMITE ECONOMIZAR AS QUANTIDADES DE MATERIAIS E REDUÇÃO DE EMISSÕES DE CO2

A solução Transvalor garante uma perfeita interoperabilidade entre todos os seus softwares com uma transferência de dados simples, rápida e segura, melhorando a precisão de seus resultados.

SIMULE TODA A SUA CADEIA DE PRODUÇÃO

Comece simulando o lingotamento contínuo, continue sua análise estudando a laminação e controle a taxa de fechamento de porosidades no forjamento em matriz aberta.

Simule tratamentos térmicos aplicados em suas peças e acompanhe as evoluções microestruturais em diferentes escalas macroscópica, mesoscópica e Volumes Elementares Representativos (VER).

Para garantir a qualidade das peças, efetue cálculos estruturais sob solicitações termomecânicas complexas, análise de fadiga e propagação de trincas.

R. Alcides Ricardini Neves, 12, cj. 608, São Paulo-SP, 04575-050, Brasil www.transvalor.com tel. +55 11 3280 2503

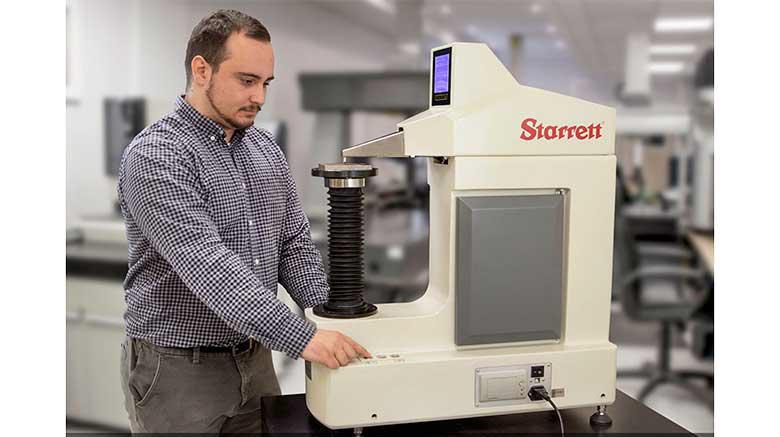

Na Capa: Conheça Seus Durômetros para Resultados Ideais Confira na página 41

33 CONTEÚDO

ARTIGOS

JUN 2023 - IH NÚMERO 56 | FORGE NÚMERO 30

BRASIL

Foto de capa: Cortesia de John Richardson

24 Opções de Descarbonização para Aquecimento de Processos Industriais (Parte 1) Controle de processos & Instrumentação Arvind Thekdi

No setor manufatureiro dos EUA, o vapor e uma grande porcentagem da eletricidade são produzidos usando combustíveis como gás natural, carvão ou outros tipos de subprodutos combustíveis.

31 Diagnosticando a Fragilização por Hidrogênio em Peças de Aço Temperado Conversa técnica

Debbie Aliya – Aliya Analytical Inc.

Algumas pessoas acham que podem dizer se uma peça quebrou devido à fragilização por hidrogênio olhando para ela.

33 Molas de Compósito C/C e suas Aplicações

Materiais / compósitos resistentes ao calor e à corrosão Hirotaka Nagao – CFC Design Inc.; Fukui, JAPAN

Compósitos C/C estão sendo usados em uma variedade de campos de tratamento térmico, enquanto espera-se que a tecnologia de molas de carbono melhore ainda mais a eficiência da produção.

41 Conheça Seus Durômetros para Resultados Ideais Caracterização de materiais e testes não destrutivos John Richardson – The L.S. Starrett Company; Athol, Mass. EUA

Compreender os diferentes tipos e sistemas de teste de dureza pode ser útil para determinar uma solução ideal.

4 JUNHO 2023

Industrial Heating +

47 CONTEÚDO

JUN 2023 - IH NÚMERO 56 | FORGE NÚMERO 30

ARTIGOS 47 Detecção de Borda Quente: o Futuro da Forja Fundição/Formação/Unição Alaster McDonach

A detecção de borda quente (HED - Hot Edge Detection) permite a coleta de informações sobre a mudança de forma que ocorre durante o forjamento em tempo real.

ÍNDICE DE ANUNCIANTES Empresa

Pág.

Contato

SIXPRO

2a capa

www.sixpro.pro

Transvalor

3

www.transvalor.com

Revista Grafeno

12

www.aquecimentoindustrial.com.br

TAV

13

www.LMTerm.com.br

Portal Aquecimento Industrial

15, 18, 30, 35, 40, 45, 46, 52

www.aquecimentoindustrial.com.br

Metalurgia

23

www.metalurgia.com.br

Nitrex

3ª capa

www.nitrex.com

Schwarz

4a capa

www.schwarz.br

+ Industrial Heating JUNHO 2023 5

BRASIL

EQUIPE DE EDIÇÃO BRASILEIRA

EQUIPE DE EDIÇÃO BRASILEIRA SF Editora é uma marca da Aprenda Eventos Eireli (19) 3288-0437 - ISSN 2178-0110 www.sfeditora.com.br www.aquecimentoindustrial.com.br

SF Editora é uma marca da Aprenda Eventos Técnicos Eireli (19) 3288-0437 - ISSN 2178-0110 Rua Ipauçu, 178 - Vila Marieta, Campinas (SP) www.sfeditora.com.br

Udo Fiorini - Publisher, udo@sfeditora.com.br • (19) 99205-5789

Udo Fiorini Publisher, udo@sfeditora.com.br • (19) 99205-5789 Mariana Rodrigues Redação - Diagramação, marianar205@gmail.com • (19) 3288-0437 Jéssica Carboni Vendas, jessica@grupoaprenda.com.br • (19) 3288-0437

Jéssica Carboni- Vendas, jessica@grupoaprenda.com.br • (19) 3288-0437

ESCRITÓRIO CORPORATIVO NOS EUA Manor Oak One, Suite 450, 1910 Cochran Road, Pittsburgh, PA, 15220, EUA Fone: +1 412-531-3370 • Fax: +1 412-531-3375 • www.industrialheating.com Erik Klingerman Group Publisher, klingermane@bnpmedia.com • +1 440-292-7580 EDIÇÃO E PRODUÇÃO NOS EUA Reed Miller Publisher Associado/Editor - M.S. Met. Eng., reed@industrialheating.com • +1 412-306-4360 Bill Mayer Editor Associado, bill@industrialheating.com • +1 412-306-4350 Brent Miller Diretor de Arte, brent@industrialheating.com • +1 412-306-4356 REPRESENTANTE DE PUBLICIDADE NOS EUA Kathy Pisano Diretora de Publicidade, kathy@industrialheating.com +1 412-306-4357 Fax: +1 412-531-3375 DIRETORES CORPORATIVOS Rita M. Foumia Recursos Humanos e T.I Michael T. Powell Criação Lisa L. Paulus Finanças Scott Wolters Eventos Vincent M. Miconi Produção Beth A. Surowiec Pesquisa de Mercado As opiniões expressadas em artigos, colunas ou pelos entrevistados são de responsabilidade dos autores e não refletem necessariamente a opinião dos editores.

6 JUNHO 2023

Industrial Heating +

Mariana Rodrigues - Diagramação, marianar205@gmail.com • (19) 3288-0437

Igor Cerqueira - Marketing, igor@grupoaprenda.com.br • (19) 3288-0437 ESCRITÓRIO CORPORATIVO NOS EUA BNP Media • 2401 W. Big Beaver Road Suite 700, Troy, MI 48084 • www.bnpmedia.com Erik Klingerman, Group Publisher klingermane@bnpmedia.com • +1 440-292-7580 Reed Miller, Editor nos EUA reed@FORGEmag.com • +1 412-306-4360 ESCRITÓRIO EM PITTSBURGH/EUA Manor Oak One, Suite 450 1910 Cochran Road, Pittsburgh, PA 15220 Tel: +1 412- 531-3370 • Fax: +1 412-531-3375 EDIÇÃO E PRODUÇÃO NOS EUA Dean M. Peters, Editor dean@forgemag.com • +1 216-570-4537 Bill Mayer, Editor Associado bill@forgemag.com • +1 412-306-4350 Linda Becker, Editora Colaboradora beckerl@bnpmedia.com • +1 262-564-0074 Karen Talan, Gerente de Produção talank@bnpmedia.com • +1 248-244-6246 Brent Miller, Diretor de Arte millerb@bnpmedia.com • +1 412-306-4356 REPRESENTANTE DE PUBLICIDADE NOS EUA Kathy Pisano, Advertising Director (412) 306-4357, Fax (412) 531-3375 kathy@FORGEmag.com DIRETORES CORPORATIVOS NOS EUA Edição: John R. Schrei Estratégia Corporativa: Rita M. Foumia Implantação de Conteúdo: Michelle Hucal Criação: Michael T. Powell Eventos: Scott Wolters Finanças: Lisa L. Paulus Tecnologia da Informação: Scott Krywko Recursos Humanos: Marlene J. Witthoft Produção: Vincent M. Miconi Pesquisa Clear Seas: Beth A. Surowiec As opiniões expressadas em artigos, colunas ou pelos entrevistados são de responsabilidade dos autores e não refletem necessariamente a opinião dos editores.

DEPARTAMENTOS 05 Índice de Anunciantes 19 Novidades: 10º Seminário de Tecnologia do Forjamento

17 CONTEÚDO

COLUNAS

JUN 2023 - IH NÚMERO 56 | FORGE NÚMERO 30

BRASIL

Editorial Brasil Lembranças Criando Futuro 08 Neste início de 2023 tivemos a perda de dois colegas e amigos de longa data em nossa jornada no ramo de processamento térmico. Karlheinz Pohlmann e Fernando Lummertz.

Simulação Computacional Da Usina à 17 Forjaria Como será que as características dos

processos de fabricação da matéria prima em uma usina siderúrgica influenciam nas especificações finais de uma peça produzida em uma forjaria?

13 Pesquisa e Desenvolvimento

ELETRIFICAÇÃO & COMBUSTÃO: Qual é o futuro dos veículos Brasileiros? Importante ampliar

este debate para todas as comunidades, porque a realidade da eletrificação veicular está cada vez mais próxima e a combustão cada vez mais incerta.

15 Simulação Computacional

Estratégias de Compactação em Peças Sinterizadas A eficiência em

serviço de peças fabricadas por metalurgia do pó possui influência direta das condições de processo.

+ Industrial Heating JUNHO 2023 7

EDITORIAL BRASIL

Lembranças Criando Futuro

N

UDO FIORINI Editor 19 99205-5789 udo@sfeditora.com.br

8 JUNHO 2023

este início de 2023 tivemos a perda de dois colegas e amigos de longa data em nossa jornada no ramo de processamento térmico. Karlheinz Pohlmann e Fernando Lummertz.

O primeiro, tive como chefe direto em um dos momentos na Brasimet, quando esta empresa em que servi por 13 anos decidiu entrar no comércio internacional ao criar seu departamento de vendas internacionais. Que tive o orgulho de chef iar. Pohlmann foi presidente da Brasimet em todo o período em que lá trabalhei. Quando abri meu próprio negócio no ramo editorial, tive o imenso prazer de poder entrevistá-lo e publicar sua mini biograf ia na série Pioneiros que criei na revista Industrial Heating nos idos de 2011. Estamos reprisando esta página em memória de Karlheinz Pohlmann nesta edição. Segue ao lado deste editorial. O Sr. Pohlmann faleceu em 1 de março de 2023.

O amigo Fernando Lummertz conheci quando, ao procurar um nome para a revista que estava começando a criar em 2007, resolvi encontrar o dono da marca Revista Aquecimento Industrial. Que ele havia criado na década de 1970. Já no primeiro encontro o tempo parou. Ficamos horas conversando, o que se tornaria de certa forma rotina a partir de então. E, já no primeiro momento, ele me cedeu os direitos de utilização da marca Aquecimento Industrial. Registrada, esta marca só não foi utilizada no primeiro instante porque acabei fechando com uma editora americana a utilização da marca Industrial Heating. Que, como se verá no f inal deste editorial, também está chegando ao f inal de seu ciclo de vida...

Mas voltando a Fernando Lummertz, também o retratei em uma das páginas

Industrial Heating +

dos Pioneiros. Veja por favor a reedição desta entrevista nas duas paginas seguintes a este editorial. Ele faleceu em 3 de fevereiro de 2023 e eu gostaria, ao reeditar “In Memoriam” estas páginas, dele e de Karlheinz Pohlmann, prestar homenagem a dois ilustres nomes dos “Pioneiros” do setor de Processamento Térmico deste país. Sem desmerecer ou esquecer os muitos outros eméritos que também foram retratados em nossas edições da Industrial Heating.

Outro assunto que temos tristeza ao informar é o desaparecimento da marca Industrial Heating Magazine. Sim, não estou errado ou mentindo ao af irmar isto.

A BNP Media, editora norte americana que tem os direitos sobre as publicações FORGE, Industrial Heating, Process Heating, entre outras, decidiu descontinuar a publicação destas revistas a nível mundial.

A partir de 1º de setembro próximo.

Lamentável e triste notícia, af inal no caso da IH trata-se de uma revista centenária. Recebemos a informação esta semana, mas não nos pega desprevenidos. Como comentei acima, já há anos temos registrado no INPI a marca Revista Aquecimento Industrial. E também já estamos em negociação com outro parceiro na área de publicações do setor de processamento térmico, para recebimento de material técnico e substituir o nome da IH Brasil. Em breve traremos mais notícias sobre esta novidade. Positivas!

Obs: Não deixe de ler sobre o 10º Seminário de Forjamento nesta edição.

Boa leitura!

IN MEMORIAM In memoriam

+ Industrial Heating JUNHO 2023 9

IN MEMORIAM In memoriam

10 JUNHO 2023

Industrial Heating +

IN MEMORIAM In memoriam

+ Industrial Heating JUNHO 2023 11

RRRRRRR

2023

Revista Grafeno de Cara Nova

1) 2) 3) 4)

Industrial (edição de março) Mobilidade (edição de junho) Biotecnologia (edição de setembro) Meio Ambiente (edição de dezembro)

A Revista Grafeno tem marcado presença na comunidade industrial e científica brasileira.

O foco deste importante material está na criação de uma ferramenta que seja referência neste segmento e centralize materiais de uso coletivo e que possa ser bibliografias para consultas e aprendizados.

Diante de uma tal importância em inovação, para o segundo ano de aniversário das edições, especificamente 2023, estamos lançando a Revista Grafeno de Cara Nova, focada em quatro segmentos tecnológicos: Industrial, Mobilidade, Biotecnologia, Meio Ambiente.

A Revista Grafeno é uma iniciativa do Grupo Aprenda em parceria com a SAE BRASIL

PESQUISA E DESENVOLVIMENTO

ELETRIFICAÇÃO & COMBUSTÃO: Qual é o futuro dos veículos Brasileiros?

MARCO ANTONIO COLOSIO marcocolosio@gmail.com Diretor da Regional São Paulo da SAE BRASIL. Engenheiro Metalurgista e Doutor em Materiais pelo Instituto de Pesquisas Energéticas e Nucleares-USP, pós doutorado pela EESC-USP. Professor titular do curso de Engenharia de Materiais da Fundação Santo André e professor da pós graduação em Engenharia Automotiva do Instituto de Tecnologia Mauá. Colaborador e associado da SAE BRASIL com mais de 30 anos de experiência no setor automotivo nos campos de especificações de materiais, análise de falhas, P&D e inovações tecnológicas.

I

mportante ampliar este debate para todas as comunidades, porque a realidade da eletrif icação veicular está cada vez mais próxima e a combustão cada vez mais incerta.

No meu ponto de vista, a questão é clara e o equacionamento é empírico. Por exemplo: quantos países parceiros globais estarão conosco na continuidade do veículo a combustão ou quantas empresas produzirão os veículos a combustão globalmente no futuro?

Se conseguirmos prever estes cenários, podemos acreditar na continuidade ou não da estratégia de manter o veículo a combustão, principalmente na matriz do etanol. Olhando por outro ponto de vista, atualmente uma boa parte dos componentes para os veículos OTTO (combustão) são importados, normalmente os de maiores valores agregados e isto não deve mudar; porém, também existem empresas brasileiras que exportam componentes automotivos de alto valor agregado. Para ambos os casos anteriores, a continuidade da produção de componentes locais ou estrangeira precisa atingir uma quantidade ou volume mínimo de peças para viabilizar economicamente o “business” e manter-se firme no negócio e assim, tornar o veículo a combustão longínquo. Mas, qual é este mínimo?

Se estamos tratando de alinhamento estratégicos na eventual continuidade de veículos a combustão, nos parece que a questão está mais voltada na política internacional e menos na local, isto é, quantos países estarão se juntando conosco neste cenário. Veja a criticidade desta situação: o mundo já se aproximou dos 100 milhões de veículos a

combustão produzidos em 2017 e nosso país atualmente orbita em torno dos 2 milhões.

Se juntarmos países que poderiam pensar no etanol em sua matriz veicular, como exemplos: Índia, Indonésia e Tailândia e eventualmente alguns outros, o volume de produção na melhor das situações não passaria dos 10 milhões. Certamente, nesta conta, ainda será fortemente subtraído os eletrificados que entrarão em boa parte da demanda futura global. Será que nosso país e alguns poucos outros estarão dispostos a apostar fortemente no etanol? Esta será a grande questão.

Enquanto os eletrificados avançam rapidamente, continuaremos a assistir personalidades discutindo o futuro por aqui e também associá-lo a um problema da falta de política pública, porém acredito ser mais importante focar na política e diplomacia internacional.

O debate da produção global de componentes para veículos a combustão e sua inf luência futura no mercado brasileiro no emprego do etanol e ainda, por certo tempo os combustíveis de origens fósseis, devem ganhar força nestes próximos anos, porém a continuidade da matriz energética focando no etanol é de nosso maior interesse pelo caráter verde e tecnologia “abrasileirada” e neste momento, assistiremos, muito em breve, o aumento de incentivos em P&D&I para melhoria da eficiência energética dos mesmos, para que na ótica ambiental, os de combustão desperte ainda interesses e possam voltar ao páreo e contrapor com os eletrificados. Estejam preparados!

Inevitavelmente, as movimentações globais já estão acontecendo, e baseado em fatos recentes percebidos no setor automo+ Industrial Heating JUNHO 2023 13

PESQUISA E DESENVOLVIMENTO tivo que estão ocorrendo silenciosamente e escondidos da ótica da nossa comunidade que discute a “propulsão veicular”; situações estas os quais poderão impactar os veículos brasileiros a combustão ou nosso business local.

Relato que se nota uma situação fora da média temporal, onde fornecedores e sistemistas têm declinados da produção e fornecimento de componentes para o nosso mercado; claro que estes fatos podem ser coincidências ou meramente uma pontinha de um grande iceberg; porém, os mesmos podem se intensificar e começar a desenhar uma tendência para os próximos anos. Este é um importante ponto que faz sentido nesta discussão, ou seja, grandes empresas sistemistas globais também devem alinhar suas estratégias conforme as tendências e precisam tomar decisões focando o mercado futuro dos componentes automotivos, ou seja: veículos a combustão ou veículos eletrificados. Estas decisões referenciam o tipo e a escala de produção, rotas de manufaturas e/ou otimização de linhas globais para linhas únicas e específicas em países de interesses e por fim, se concentrar em apenas linhas específicas de produto. Sejam quaisquer os motivos, raramente serão expostos ao público; mas se

fossem, poderiam ser uma grande ferramenta de orientação das nossas discussões e estratégias.

Somando estas opiniões e diante de uma ótica de uma eventual situação futura desfavorável de longo prazo, nos parece que os veículos a combustão possivelmente serão mais caros que os veículos eletrificados, seja pela redução de custo que deve acontecer continuamente nos eletrificados e somadas a um provável aumento de custo “forçado” dos componentes utilizados nos de combustão diante da redução na demanda global e local. Neste cenário, ainda terá a inf luência do aspecto ambiental, o qual deve acrescentar uma parcela, principalmente na política pública local na decisão de curto-médio prazo, focando em subsídios, incentivos e legislações ambientais.

Finalizado, fica claro que o cenário futuro é uma “equação empírica” e a previsibilidade dos números indicarão quem fica e quem sai. Em todo caso, a política e diplomacia internacional precisam estar presentes nisso e trabalhar ao nosso favor, caso realmente desejarmos a longevidade ao veicular a etanol e certamente, mantendo o veículo de combustão por mais tempo.

Muito obrigado e até a próxima edição da IH.

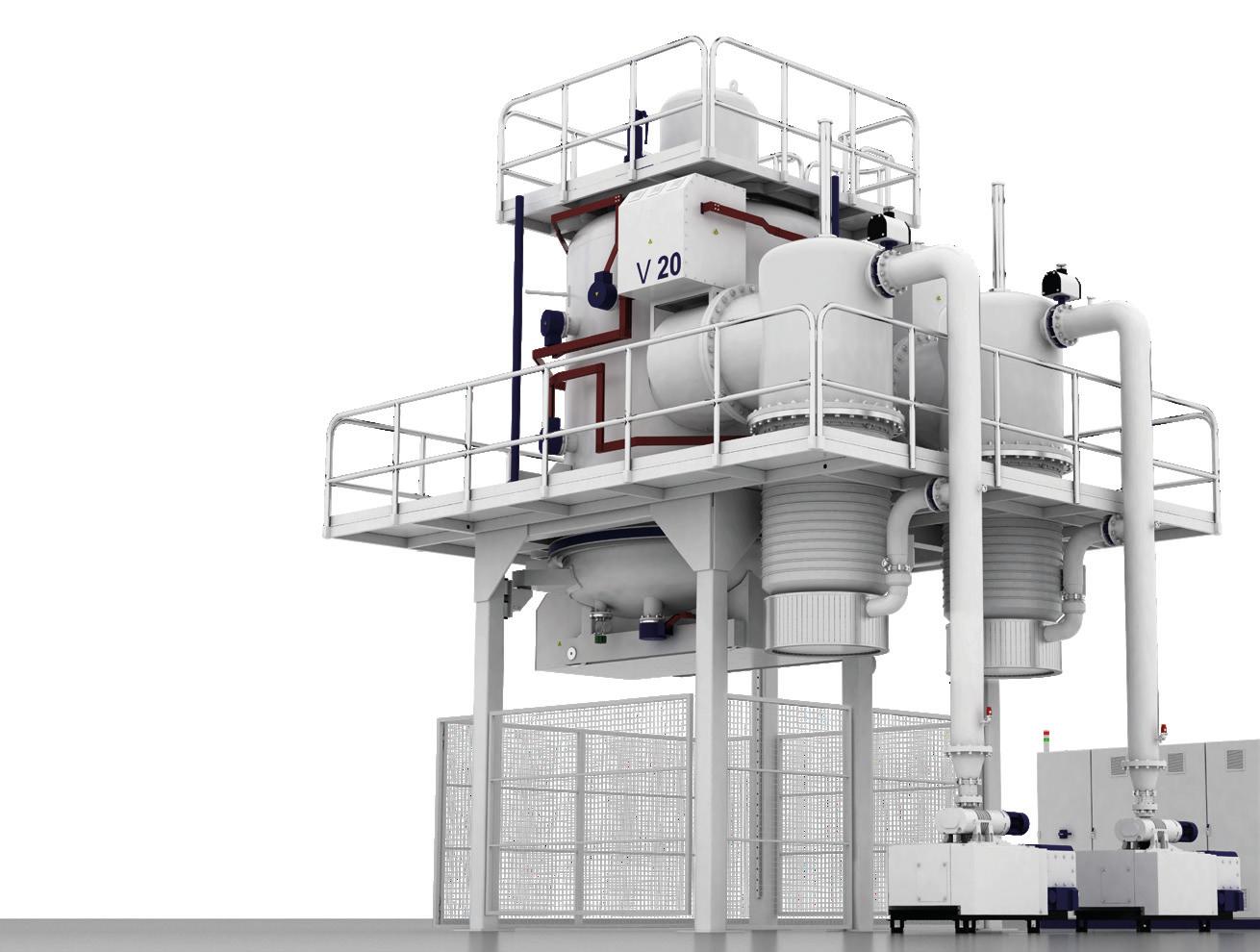

DEDICADO AO CLIENTE A SOLUÇÃO PERFEITA PARA TRATAMENTO TÉRMICO

- Vasta gama de soluções de tratamento térmico a vácuo - As melhores hot zones (camaras térmicas) - Alto nível de vácuo durante trabalho - Uniformidade de temperatura de primeira classe - Em conformidade com os critérios estabelecidos pela AMS 2750 F, CQI9 e Indústria 4.0 - Equipe Técnica Experiente - Assistência rápida em todo o mundo TAV VACUUM FURNACES SPA ph. +39 0363 355711 info@tav-vacuumfurnaces.com www.tav-vacuumfurnaces.com

Representante América do Sul: LMTerm - Tecnologia em Processamento Térmico - +55 (12) 3021 4781 - www.LMTerm.com.br 14 JUNHO 2023

Industrial Heating +

SIMULAÇÃO COMPUTACIONAL

Estratégias de Compactação em Peças Sinterizadas

A

ALISSON DUARTE alisson@sixpro.pro Alisson Duarte é Consultor Técnico da SIXPRO Virtual&Practical Process e também Professor do Dept. de Eng. de Materiais da UFMG. Possui Pós-Doutorado em Metalurgia da Transformação

EDUARDO NUNES

eficiência em serviço de peças fabricadas por metalurgia do pó possui influência direta das condições de processo. Isso acontece porque é possível que regiões críticas da peça durante a sua aplicação, ou seja, regiões que sofrem tensões elevadas, podem ter uma resistência mecânica reduzida.

Para exemplificar, observa-se na Fig. 1 a falha de uma peça fabricada por metalurgia do pó na fase de desenvolvimento do produto.

Durante a etapa de compactação do pó metálico é possível que algumas regiões da peça não atinjam uma densidade apropriada. Essa possibilidade se torna crítica, uma vez que características do material como a resistência mecânica, a resistência ao impacto ou a vida em fadiga são influenciadas pela densidade do material da peça. Logo, caso regiões de reduzida densidade coincidam com regiões que sofrem esforços ou tensões relativamente elevadas em serviço, a falha é uma consequência.

Foi realizada uma simulação da compactação relativa à peça abordada na Fig. 1 via QForm

UK., a qual está mostrada na Fig. 2. Observou-se que, da maneira que a peça foi compactada, haveria uma região de baixa densidade (em azul), a qual coincide com a região de maior esforço em serviço e, portanto, contribuiria para a quebra por fadiga exatamente naquela região.

Nesse caso, testou-se de uma estratégia de compactação na qual foi feita uma alteração de produto que priorizaria o ganho de densidade na região crítica, sem investimentos adicionais, ou seja, somente modificando o design do topo do punção. Observa-se então, na Fig. 3, que esta estratégia foi implementada no produto em estudo, o que aumentou em 10x a sua vida em fadiga, devido a aumento de densidade na região crítica em termos de tensão.

Portanto, a estratégia de compactação pode e dever ser investigada, preferencialmente utilizando simulação. Assim, diferentes possibilidades podem ser testadas e otimizadas com foco na maximização da resistência mecânica final da peça.

edunu@alumni.usp.br Eduardo Nunes, Engenheiro de materiais na General Motors.

Doutor em Engenharia de Materiais pela Escola Politecnica, USP. BEng em Engenharia Metalúrgica, forte conhecimento em investigação de falhas. Design para Six Sigma, Master Black Belt.

Especialista em encontrar a melhor rota de fabricação de peças metálicas considerando critérios técnicos e comerciais.

Figura 1. (a) Desenho de uma peça fabricada por metalurgia do pó e a sua falha em testes abusivos na fase de desenvolvimento do produto. + Industrial Heating JUNHO 2023 15

SIMULAÇÃO COMPUTACIONAL

Figura 2. (a) Simulação da compactação de uma peça via QForm UK correlacionada com a (b) densidade medida em prática [Nunes e Duarte. Sim. Apl. à MP. 1º Sem. Tec. MP, 2023].

Figura 3. (a) Simulação da alteração no processo de compactação via QForm UK e a sua (b) implementação no produto [Nunes e Duarte. Sim. Apl. à MP. 1º Sem. Tec. MP, 2023].

16 JUNHO 2023

Industrial Heating +

SIMULAÇÃO COMPUTACIONAL

Alisson Duarte

Da Usina à Forjaria

C

omo será que as características dos processos de fabricação da matéria prima em uma usina siderúrgica influenciam nas especificações finais de uma peça produzida em uma forjaria? Com o

advento do uso de simuladores por elementos finitos por parte das usinas que produzem barras para forjamento, recentes trabalhos integrados com as forjarias já começam a ajudar a responder a essa questão.

Barras e arames para o forjamento a frio, por exemplo, utilizados

“Barras e arames para o forjamento a frio, por exemplo, utilizados na fabricação de diversas peças para o setor automotivo, ou para fixadores em geral, ou para várias outras aplicações, comumente passam por etapas de processos térmicos e de conformação, como a laminação e a trefilação.”

na fabricação de diversas peças para o setor automotivo, ou para fixadores em geral, ou para várias outras aplicações, comumente passam por etapas de processos térmicos e de conformação, como a laminação e a trefilação. Portanto, será que os processos de laminação a quente influenciam nas propriedades mecânicas lá

um Fio Máquina (barra laminada a quente ou a frio), cortou-se

no final da cadeia de produção, considerando a indústria como

um tarugo para ser recalcado (ou ensaiado por compressão), como

um todo? E os processos de trefilação? E os tratamentos térmicos

pode ser visto na Fig. 1 (a). Logo, observa-se que o encruamento

intermediários? Mas acima de tudo, como eles influenciam e qual a

ao longo do diâmetro não é uniforme, uma vez que a deformação

relevância deles na qualidade final?

plástica na região próxima à superfície é maior do que na região

Se considerarmos uma barra trefilada, é possível verificar que

central. Sendo assim, como fica a curva de escoamento para o

a sua dureza não é pontual. A partir da simulação da trefilação de

tarugo a ser forjado? A curva de escoamento definida para o

Figura 1. (a) Barra trefilada cortada e (b) ensaiada por compressão via simulação no QForm UK.

+ Industrial Heating JUNHO 2023 17

SIMULAÇÃO COMPUTACIONAL Alisson Duarte

LEIA ONLINE

E CONFIRA ÀS PUBLICAÇÕES

Figura 2. Peça forjada a quente: (a) simulação via QForm UK e (b) prática [Santos et al. Est. Desg. e Fadiga Matriz de Forj. Quente. 41º SENAFOR, 2022].

Fio Máquina pode ser considerada na previsão do processo de forjamento? E quanto à previsão da dureza final do forjado, ela

A revista Industrial Heating é disponibilizada gratuitamente na área de PUBLICAÇÕES no site Portal Aquecimento Industrial, junto dos Artigos e Colunas mais relevantes sobre a indústria no Brasil e no mundo.

deve considerar a distribuição de dureza do trefilado?

Ao menos para a distribuição final da deformação plástica encontrada na Fig. 1 (b), é possível determinar diferenças em relação a um caso para o qual se considera uma deformação plástica uniforme no tarugo inicial. Logo, há de se investigar se o mesmo acontece para o forjamento de uma peça comercial.

Não menos importantes, muitas outras questões também podem ser esclarecidas para produtos forjados a quente. Por exemplo, a peça mostrada na Fig. 2 sofre aquecimento parcial antes de ser prensada. Assim, como a laminação a quente prévia pode influenciar em eventuais defeitos formados no forjamento, ou até mesmo nas propriedades mecânicas das regiões não aquecidas?

Isso tudo sem considerar operações posteriores ao forjamento, como a usinagem.

Alisson Duarte é Consultor Técnico da SIXPRO Virtual&Practical Process e também Professor do Dept. de Eng. de Materiais da UFMG. Possui Pós-Doutorado em Metalurgia da Transformação. Ele pode ser contatado em alisson@sixpro.pro.

18 JUNHO 2023

Industrial Heating +

aquecimentoindustrial.com.br/publicacoes

NOVIDADES 10º SEMINÁRIO DE TECNOLOGIA DO FORJAMENTO

Silvia Ribeiro de Aquino Metalurgica Onix

O

Grupo Aprenda realizou em 20 e 21 de junho o 10º Seminário de Forjamento, que comemorou assim 10 anos ininterruptos de sua realização.

O evento fez parte do II Congresso de Conformação Metálica, e foi realizado nas dependências da FSA, Fundação Santo André localizado na cidade com o mesmo nome.

Além do 10º Seminário de Forjamento, o II Congresso de Conformação Metálica, também sediou os eventos: 5º Seminário Tecnologia de Estampagem, sob a coordenação técnica de João Henrique Correa de Souza; o 2º Seminário de Soldagem com a coordenação técnica de José Castillo Lara e o 2º Encontro Especialistas de Elementos de Fixação (Fastening) sob a coordenação técnica de Roberto Garcia.

O Seminário Forjamento foi criado em 2013 ano em

Roberto Garcia - Coordenador Técnico | Encontro Fastening, Sergio Milatias - Revista Parafuso + Industrial Heating JUNHO 2023 19

NOVIDADES que foi realizado no Hotel Plaza Vinhedo, localizado em Vinhedo, interior de São Paulo. E foi realizado nestes 10 anos em diferentes localidades e instalações, como fábricas, caso da Eaton Valinhos e Prensas Schuler; instituições de ensino como FEI e agora na FSA; instituições de pesquisa, caso do IPT; e também on-line durante os anos de pandemia.

Como já vem acontecendo há alguns anos, o evento teve a coordenação técnica do Prof. Dr. Mauro Moraes de Souza do Centro Universitário FEI. Mauro Moraes, como um dos Key Speakers do Congresso, apresentou na abertura do evento a palestra: Alinhamento de Expectativas para o Congresso, Ref lexões Sobre o Setor Produtivo e os Caminhos para Sustentabilidade na Conformação Metálica.

Após a sequencia de palestras da abertura, já na sala específica do Seminário do Forjamento, foram apresentadas nos dois dias do evento as seguintes palestras: Alisson Duarte, 6Pro Virtual And Practical Process - Como o QForm UK Contribui para a Eficiência da Indústria do Forjamento Tiago Chalinski, Viemar Indústria Automotiva Forjamento a Frio em Aços Tratados Térmicamente Jose Santaella Redorat Jr., Santec Tecnologia em Soldagem - Aumento de Vida de Matrizes com Soldagem Ana Paola Villalva Braga, IPT - R$ 15 Milhões para Pesquisa em Matrizes de Forjamento – Conheça o Novo Edital da Linha IV do Rota 2030 Leandro Pasti, Rodolfo Fonseca, Inductotherm Group Brasil - Flexibilidade em Sistemas de Aquecimento por Indução para Conformação de Metais Guilherme Goulart, MAXIFORJA - Estratégias para Parametrização de Processo de Forjamento Completo em Simulação Numérica - Caso Prático Oswaldo Ravanini, Transvalor Americas - O Uso da Otimização Automática na Simulação de Conformação com o FORGE NxT 4.0 André Rosiak, UFRGS - Conformação 4.0: A Revolução da Indústria Metalmecânica Através da Inteligência Artificial Felipe Oliveira, Huender Trajano, Metalúrgica Onix - Aumento da Vida Útil de Matrizes de Forjamento a Quente com o Auxílio do QForm UK Mário Teixeira Neto, EATON Valinhos 20 JUNHO 2023

Industrial Heating +

Udo Fiorini, Alisson Duarte, Ricardo Viana - SIXPRO

Udo Fiorini, Oswaldo Ravanini, Don Pham - Transvalor Americas

NOVIDADES - Manutenção Centrada em Confiabilidade (RCM) em Forjaria Jaderson Melo, EATON Valinhos Tecnologias Disruptivas em Ambiente de Forjaria Alliston Oliveira Souza, Matheus Alencar Benevides – CIE Forjas Minas - A Importância da Análise de Elementos Finitos como Ferramenta no Desenvolvimento de Novos Produtos Durante a realização do seminário, a Diretora Geral e filha do Presidente Fundador da VIEMAR Indústria Automotiva, Juliana Toniolo Vieira Salis entregou ao palestrante Tiago Nunes Chalinski, Coordenador da Engenharia de Corte e Conformação da empresa, uma placa de homenagem por representar a empresa no evento.

A empresa Metaltork, uma das patrocinadoras Ouro do Congresso e participante com palestras Key Speaker e no Seminário Fastening, ofereceu a inscritos no evento a possibilidade de visita técnica às suas instalações. A visita foi realizada no dia 22 de junho, portanto no dia posterior ao final do Congresso. A Metaltork, fabricante de elementos de fixação, possibilitou visita aos seus departamentos de conformação, tratamento térmico, usinagem, entre outros setores.

Finalizando o Congresso, Mauro Moraes apresentou a palestra Ref lexões Finais sobre o 2º Congresso de Conformação Metálica - Aprendizados, Highlights, Contribuições para o Ambiente Brasileiro de Conformação.

O próximo Congresso de Conformação Metálica, que passa a se chamar 3º CCM – Congresso de Conformação Metálica, está previsto para acontecer em 18 e 19 de Junho de 2024 em local a ser divulgado nos próximos meses.

Leandro Silva, Udo Fiorini e Alessandro Evers - Metalúrgica Schwarz

Udo Fiorini, Tiago Chalinski, Juliana Toniolo Vieira Salis, Mauro Moraes de Souza

+ Industrial Heating JUNHO 2023 21

NOVIDADES

Grupo participante da visita técnica à Metaltork

Palestrantes e funcionários da EATON Valinhos e Udo Fiorini

Stand Autoform 22 JUNHO 2023

Industrial Heating +

DOUTOR EM TRATAMENTO TÉRMICO

Industrial Heating

OUT A DEZ 2020 15

CONTROLE DE PROCESSOS & INSTRUMENTAÇÃO

BRASIL

Fig. 1. Forno de trabalho contínuo para tratamento térmico de molas a uma temperatura de Figura 3. Modelo 3D de um sistema de combustão

Opções de Descarbonização para Aquecimento de Processos Industriais (Parte 1) Arvind Thekdi

N

o setor manufatureiro dos EUA, o vapor e uma grande porcentagem da eletricidade são produzidos usando combustíveis como gás natural, carvão ou outros tipos de subprodutos combustíveis. Em última análise, a principal fonte de calor para o aquecimento do processo são os combustíveis com uma quantidade variável de teor de carbono, com exceção de uma pequena porcentagem de eletricidade gerada pelo uso de fontes renováveis e usinas nucleares. O carbono dessas fontes de combustível acaba na atmosfera como dióxido de carbono (CO2), que é reconhecido como um dos principais gases de efeito estufa (GEE).

Conforme relatado na literatura e na mídia, um esforço conjunto está sendo feito para reduzir as 24 JUNHO 2023

Industrial Heating +

emissões de carbono (CO2, CH4, hidrocarbonetos, etc.) para limitar o aumento da temperatura global em 2°C acima dos níveis pré-industriais. No entanto, a eliminação ou grande redução das emissões de CO2 é uma tarefa muito desafiadora para as operações de manufatura estabelecidas devido aos seus efeitos nos parâmetros econômicos e financeiros.

Muitas corporações estão assumindo cada vez mais compromissos para reduzir as emissões de carbono como passos progressivos em direção à sustentabilidade corporativa e conformidade com quaisquer regulamentos que possam estar por vir. Considerando a escala de fabricação nos Estados Unidos, alcançar emissões líquidas zero de gases do efeito estufa enquanto mantém a competitividade é um grande desafio.

BRASIL

CONTROLE DE PROCESSOS & INSTRUMENTAÇÃO

Uso de Energia de Aquecimento de Processo (TBtu / Ano) Por tipo de energia utilizada - dados MECS 2018 Metais fabricados Alumina e Alumínio Vidro e produtos de vidro Cimento Alimentos e bebidas Ferro e aço Produtos Florestais Produtos químicos Refinamento de petróleo

Combustível

Vapor

Eletricidade

Eletroquímico

Figura 1. Tipos de energia usados para aquecimento de processo em indústrias de manufatura

Este artigo – parte 1 de uma série que será apresentada nas próximas edições – descreve os diferentes tipos de sistemas de aquecimento de processo usados pelas indústrias, as emissões de CO2 desses sistemas e possíveis caminhos para atingir emissões líquidas de carbono zero com a citação de alguns exemplos.

Uso de Energia de Aquecimento de Processo na Manufatura nos EUA Em 2018, os processos térmicos, incluindo combustíveis, geração de vapor on-site e sistemas de cogeração que fornecem vapor e eletricidade representaram 67% do uso total de energia de manufatura nos EUA. O calor usado para todos os processos térmicos é fornecido por combustível e vapor ou eletricidade. Na maioria dos processos de aquecimento individuais, no entanto, é fornecido por uma única fonte. Em apenas alguns casos, o sistema de aquecimento pode usar duas ou mais fontes de calor ao mesmo tempo. É útil entender os padrões de uso de energia e

os detalhes do sistema de aquecimento do processo antes de discutir as opções de descarbonização. O uso total de energia para o aquecimento do processo varia consideravelmente de indústria para indústria.

Cinco indústrias respondem por mais de 80% de todo o consumo de energia da manufatura dos EUA: refino de petróleo, produtos químicos, produtos f lorestais, incluindo papel e celulose, ferro e aço, e alimentos e bebidas. Cerca de 36% da energia de aquecimento do processo fornecida aos fornos, estufas e outros equipamentos de processamento térmico é perdida como calor residual. Parte dessas perdas pode ser recuperada e pode resultar em economia de energia e redução de emissões de GEE. Uma revisão dos tipos de energia usados na manufatura (Fig. 1) mostra que os combustíveis fornecem 64%, o vapor fornece 29% e a eletricidade fornece 7% da energia total usada para aquecimento de processos e processos eletroquímicos. O vapor é usado principalmente em produtos f lorestais, produtos químicos e refino de petróleo, enquanto a eletricidade é usada principalmente para metais (ferro e aço). Observe + Industrial Heating JUNHO 2023 25

CONTROLE DE PROCESSOS & INSTRUMENTAÇÃO

BRASIL

Tabela 1. Tipos de processos térmicos usados para oito indústrias consumidoras de energia. As cores indicam as faixas de temperatura. Azul = baixa temperatura (<430°C); amarelo = temperatura média (430-760°C); vermelho = alta temperatura (>760°C).

Setor Industrial Processos térmicos

Ferro e Aço

Refino de Petróleo

Indústria Química

Vidro

Alumínio

Papel e Celulose

Processamento de Alimentos

Cemento

Calcinação União, Cura e Conformação Secagem Aquecimento de Fluídos Tratamento Térmico (Metais e Ametais) Reaquecimento de Metais e Não Metais Fusão de Metais e Não Metais Outros Processos de Aquecimento Processos Térmicos Reativos Fusão, Aglomeração Geração de Vapor

que cada BTU de vapor requer um uso de combustível 20-40% maior em equipamentos de geração de vapor (caldeiras) e um uso de combustível 30-50% maior para geração de eletricidade, seja no local ou fora do local, exceto por uma pequena fração da eletricidade comprada gerada de fontes renováveis. Isso indica que a combustão de combustível é o principal método de fornecimento de calor e é a principal fonte de geração de CO2 do equipamento de aquecimento de processo.

As emissões de CO2 são geralmente relatadas como gases GEE equivalentes a CO2 (CO2e). Para sistemas de aquecimento de processo, eles são principalmente provenientes da combustão de combustíveis carbonosos usados direta ou indiretamente pelas indústrias de manufatura. Além do aquecimento do processo, o resfriamento do processo e outros processos podem usar vapor e eletricidade gerados pelo uso de combustíveis e contribuir para as emissões de CO2.

A energia térmica, seja gerada pela combustão de combustível ou vapor ou eletricidade, é usada para uma variedade de processos em cada indústria. Por exemplo, a indústria siderúrgica usa combustível e outros tipos de energia para aquecimento de minério de ferro, fabricação de ferro em altos-fornos, fabricação de aço em BOFs e 26 JUNHO 2023

Industrial Heating +

EAFs, reaquecimento de placas ou lingotes, recozimento ou endurecimento de chapas ou fios laminados, conformação e forjamento de peças de aço, tratamento térmico de peças acabadas, etc As emissões de CO2 são geralmente relatadas como gases GEE equivalentes a CO2 (CO2e). Para sistemas de aquecimento de processo, eles são principalmente provenientes da combustão de combustíveis carbonosos usados direta ou indiretamente pelas indústrias de manufatura. Além do aquecimento do processo, o resfriamento do processo e outros processos podem usar vapor e eletricidade gerados pelo uso de combustíveis e contribuir para as emissões de CO2.

A energia térmica, seja gerada pela combustão de combustível ou vapor ou eletricidade, é usada para uma variedade de processos em cada indústria. Por exemplo, a indústria siderúrgica usa combustível e outros tipos de energia para aquecimento de minério de ferro, produção de ferro em altos-fornos, produção de aço em BOFs e EAFs, reaquecimento de placas ou lingotes, recozimento ou endurecimento de chapas ou fios laminados, conformação e forjamento de peças de aço, tratamento térmico de peças acabadas, etc Muitos desses processos têm características comuns

BRASIL

e podem ser divididos em algumas categorias amplas.

Essas categorias de processo, listadas em ordem alfabética com faixa de temperatura e as indústrias onde são usadas, são mostradas na Tabela 1. Essa categorização ajuda a entender os requisitos importantes do processo e as abordagens que podem ser adotadas para reduzir as emissões de GEE. Aqui está uma descrição muito breve e generalizada de cada um dos processos térmicos listados na Tabela 1.

CONTROLE DE PROCESSOS & INSTRUMENTAÇÃO

Esses processos de aquecimento usam principalmente queimadores de queima direta para fornecer o calor, e os produtos da combustão são misturados com CO2 ou outros gases antes de serem descarregados na atmosfera.

Em um caso específico da indústria de cimento, uma série de etapas de recuperação de calor (incluindo a secagem da “farinha” crua carregada no forno usado para produção de clínquer) são usadas antes que os gases sejam descarregados, muitas vezes com teor de umidade muito alto. Um sistema semelhante é usado para a produção de cal.

Calcinação Este é um processo de aquecimento para materiais como carbonato de cálcio (calcário) ou certos processos de reforma onde o material de alimentação se decompõe quando aquecido, liberando CO2 ou outros gases devido à decomposição química do material de base.

União, Cura e Conformação O calor é fornecido para unir, endurecer ou curar materiais (como tintas ou revestimentos, plásticos e borracha) quando eles são aquecidos dentro de uma

Tabela 2. Lista de Processos Térmicos Utilizados na Produção de Ferro e Aço Processos Térmicos

Processos Usados na Produção de Fero e Aço

Calcinação

Produção de Cal

União, Cura e Conformação

Secagem e Cura de Tintas e outros Revestimentos

Secagem

Secagem de Minério de Ferro, Panela/Distribuidor, Sucata

Aquecimento de Fluídos

Aquecer Alto Forno, Limpeza de Metais, Tanques

Tratamento Térmico (Metais e Ametais)

Têmpera de Aço, Fornos Câmara e Contínuos de Recozimento

Reaquecimento de Metais e Não Metais

Reaquecimento de Aço para Laminação, Forja, Trabalhos a Quente de Peças Acabadas

Fusão de Metais e Não Metais

Fornos Elétricos a Arco (EAF)

Outros Processos de Aquecimento

Aquecimento de Panelas e Distribuidores, Aquecimento de Moldes, Oxidadores Térmicos, HVAC

Processos Térmicos Reativos

Sinterização de Minério de Ferro, Fundição, Altos-Fornos, Fornos de coque, Produção de Ferro por Redução Direta (DRI). Panelas de Refino, Geradores de Atmosfera

Geração de Vapor

Caldeiras a Vapor, Caldeiras de Recuperação de Calor Residual, Caldeiras de Água Quente

+ Industrial Heating JUNHO 2023 27

CONTROLE DE PROCESSOS & INSTRUMENTAÇÃO

BRASIL

determinada faixa de temperatura. O processo é realizado a uma temperatura relativamente baixa na faixa de 150-300°C. O processo pode liberar vapores de materiais orgânicos ou inorgânicos, que podem precisar de tratamento adicional para atender aos requisitos de regulamentação de emissões existentes. Esses sistemas geralmente usam aquecimento por convecção forçada, onde queimadores de queima direta fornecem o calor do processo e os produtos da combustão são misturados com um grande volume de gases recirculantes. Uma grande quantidade de ar de diluição ou gases inertes é usada para evitar a formação de mistura de gás inf lamável dentro do sistema de aquecimento. Os gases de escape contêm alto teor de oxigênio, variando de 14 a 18%, com possibilidade de vapores orgânicos que precisam ser tratados. Eles são incinerados em oxidadores térmicos ou outros sistemas antes de serem descarregados na atmosfera

Secagem Este é um processo onde a água ou outro líquido do material úmido é evaporado pelo aumento da temperatura do material. Também inclui processos de separação onde líquidos de diferentes pontos de ebulição são separados por destilação seletiva. Exemplos incluem secagem de grãos, papel, minérios metálicos e têxteis, e destilação de materiais orgânicos, petróleo bruto e produtos químicos. Uma variedade de equipamentos é usada para secar os materiais. Os secadores usam gases recirculados, como ar ou uma mistura de ar e produtos de combustão, para fornecer calor ao material. O ar recirculado é aquecido misturando-se diretamente com os produtos de combustão de queimadores a combustível (geralmente gás natural) ou em um trocador de calor onde vapor ou produtos quentes de combustão são usados como fonte de calor ou fornecendo calor de elementos de aquecimento elétrico. Os gases de exaustão do secador contêm produtos de combustão e parte do ar recirculado para manter a umidade necessária ou o nível de pressão de vapor no secador. Além dos sistemas movidos a combustível, alguns sistemas de secagem especializados usam tecnologias eletroeletrônicas, como secagem ultrassônica, radiofrequência (RF) ou secagem por micro-ondas. Nos sistemas de separação térmica, 28 JUNHO 2023

Industrial Heating +

os vapores de uma mistura de líquidos são separados seletivamente (destilação fracionada) usando vapor ou calor de outras fontes. Um processo de secagem é usado em todas as indústrias de uma forma ou de outra.

Aquecimento de Fluido O aquecimento de um f luido (líquido e gás) para aumentar sua temperatura sem mudança de fase ou quebra do material de base é um dos requisitos mais comuns em muitas indústrias. Gases como o ar são aquecidos por mistura direta com produtos de combustão ou em um trocador de calor, onde gás quente ou vapor são usados como fonte de calor. Outros tipos de líquidos são aquecidos em um aquecedor acionado ou em uma caldeira de líquido, onde o calor é fornecido por queimadores acionados. Em alguns casos, vapor ou eletricidade são usados para aquecer líquidos especializados. O aquecimento de f luidos é realizado em uma ampla faixa de temperatura de menos de 100°C a até 400°C em equipamentos como aquecedores de ar, aquecedores de óleo cru e caldeiras de água quente.

Os gases de exaustão desses sistemas de aquecimento incluem produtos de combustão limpos e raramente precisam de qualquer tipo de tratamento de gases de combustão.

Tratamento Térmico de Metais, Ametais Este processo aquece um material ferroso ou não ferroso a uma temperatura em que sua estrutura ou composição de grão muda, resultando em mudanças em suas propriedades físicas. Exemplos incluem cementação (endurecimento) ou recozimento (amolecimento) de peças de aço e recozimento e têmpera de vidro.

Os fornos de tratamento térmico de metais podem ser aquecidos diretamente (revenimento do aço) ou aquecidos indiretamente usando tubos radiantes ou muf las. Os processos mais utilizados requerem uma atmosfera protetora, que é gerada em um gerador de atmosfera usando gás natural ou amônia como material de base. O tratamento térmico a vácuo de metais usa eletricidade para fornecer o calor. O tratamento térmico de não-metal inclui recozimento e têmpera do vidro, onde o vidro é aquecido a uma certa temperatura e resfriado a uma taxa de resfriamento controlada para

BRASIL

CONTROLE DE PROCESSOS & INSTRUMENTAÇÃO

atingir as propriedades físicas desejadas. Esses fornos são aquecidos diretamente com combustível ou usam eletricidade para fornecer o calor.

variam consideravelmente e precisam de algum tipo de tratamento de gases de combustão antes que os gases sejam descarregados na atmosfera.

Reaquecimento de metais, não metais Este processo aquece um material (metal ou não-metal) para aumentar sua temperatura sem que ele derreta, quebre ou altere suas propriedades metalúrgicas.

Exemplos incluem o reaquecimento de lingotes, tarugos ou placas de aço ou alumínio. Os equipamentos usados para reaquecimento de metais variam de pequenos fornos de forjamento a fornos de reaquecimento de aço muito grandes. Os fornos de aquecimento de metal usam queimadores de queima direta e os gases de exaustão são descarregados diretamente na atmosfera. O aquecimento de não metais é usado em muitas indústrias para processos como aquecimento de vidro para vidraria decorativa, cerâmica e tijolos. Esses fornos também usam queimadores de queima direta ou calor elétrico.

Na maioria dos casos, eles não requerem tratamento de gases de combustão antes de serem descarregados na atmosfera.

Outros Processos de Aquecimento Isso inclui processos de aquecimento não incluídos na lista da Tabela 1. Alguns exemplos que podem se enquadrar nessa categoria incluem aquecimento de refratários, aquecimento de panela e distribuidor e soldagem de materiais. A maioria deles usa queimadores a combustível (gás natural) e descarrega os gases de exaustão diretamente na atmosfera.

Fusão de Metais, Ametais Este processo aquece um material ou uma mistura de materiais a uma temperatura alta o suficiente para derretê-los e produzir material fundido que é moldado no produto final. Exemplos incluem fusão para produzir vidro, produção de ferro em altos-fornos, fusão de sucata em fornos de arco elétrico (EAFs Electric Arc Furnaces) ou simplesmente fusão de lingotes de metal/não-metal ou outras formas para produzir fundidos ou outros produtos. Cada um desses processos usa um método diferente para fornecer calor. Fornos de fusão de vidro usam queimadores de queima direta e eletricidade em alguns casos. A produção de ferro requer o uso de coque para redução do minério de ferro em um alto-forno e para fornecer o calor necessário. A fusão de ferro ou aço pode ser realizada em um forno de indução ou em um EAF, que usa eletricidade e alguns combustíveis fósseis. A fusão de não-metais usa uma variedade de métodos de aquecimento usando combustíveis fósseis e eletricidade. A temperatura e a natureza dos gases de exaustão descarregados de cada um desses processos

Processamento Térmico Reativo Este processo aquece materiais, geralmente uma mistura de mais de um material, para promover uma reação química com ou sem a presença de um catalisador ou outro método de afetar (acelerar) uma reação química.

Esses processos são utilizados em indústrias como química, refino de petróleo, siderurgia e alumínio e produtos f lorestais. O método de aquecimento para este tipo de processo depende das características do processo, capacidade de produção e tipo de materiais produzidos. Por exemplo, reformadores de gás natural usam aquecimento indireto de queimadores a combustível, enquanto processos de redução de minério de metal usam suprimento de ar ou oxigênio e materiais carbonáceos para produzir calor dentro do reator. Os gases de exaustão desses sistemas podem ser produtos de combustão limpa para sistemas de aquecimento indireto ou uma mistura de gases combustíveis e não combustíveis junto com partículas que podem ser usadas como combustível em outros processos e, em última análise, precisam ser tratadas antes de serem lançadas na atmosfera.

Geração de Vapor Este processo aquece a água em alta pressão para produzir vapor em uma caldeira. O termo caldeira é usado como um sistema de aquecimento genérico utilizado para aquecer ou vaporizar uma variedade de líquidos. O vapor é necessário em quase todas as indústrias e usado como fonte de calor para produção + Industrial Heating JUNHO 2023 29

CONTROLE DE PROCESSOS & INSTRUMENTAÇÃO

BRASIL

de energia mecânica ou elétrica ou como matéria-prima em muitos processos químicos. Em alguns casos, outros líquidos são aquecidos para produzir vapores líquidos usados em processos. A capacidade da caldeira é relatada como libras de vapor produzidas por hora ou potência da caldeira (BHP - Boiler Horse Power), o que representa 20.000 libras/hora de capacidade de produção de vapor por BHP. Quase todas as caldeiras são alimentadas a combustível e podem usar biocombustíveis, carvão e subprodutos. A composição dos gases de escape de uma caldeira depende do tipo de combustível utilizado e pode necessitar de tratamento adicional se contiverem poluentes como SO2, fuligem, cinzas ou outro tipo de partículas.

Resumo Essas categorias de processo abrangem quase todos os processos térmicos usados nas fábricas. Deve-se notar que essas categorias não são compartimentadas.

Em alguns casos, eles se sobrepõem. Por exemplo, a redução de minério de ferro para produzir ferro líquido inclui aquecimento, reações térmicas e fusão. Certos

processos químicos e de refino de petróleo podem incluir aquecimento de f luidos, reações químicas térmicas e até fusão. Essa classificação de processos térmicos é muito útil na identificação e implantação de uma ou mais estratégias de descarbonetação. Nem todos os processos são usados em cada fábrica. Algumas indústrias podem usar apenas processos de secagem, fusão e recozimento, enquanto uma siderúrgica integrada pode usar quase todos os processos listados na Tabela 1. A Tabela 2 fornece uma lista de processos térmicos em cada categoria aplicável para a indústria siderúrgica.

Este artigo terá sequencia com a Parte II na próxima edição desta revista Industrial Heating Brasil

PARA MAIS INFORMAÇÕES: Arvind Thekdi é presidente da E3M Inc., que fundou há 22 anos, em Gaithersburg, Md. EUA. Ele tem mais de 55 anos de experiência em combustão, melhorias de eficiência energética, redução de emissões e recuperação de calor residual em sistemas de aquecimento industrial. Ele pode ser contatado em arvindthekdi@gmail.com.

LEIA ONLINE Conheça o Portal Aquecimento Industrial, Notícias, Artigos, Colunas junto com informações relevantes sobre a Indústria Metalmecânica no Brasil e do mundo.

30 JUNHO 2023

Industrial Heating +

CONVERSA TÉCNICA

BRASIL

Diagnosticando a Fragilização por Hidrogênio em Peças de Aço Temperado Debbie Aliya – Aliya Analytical Inc.

A

lgumas pessoas acham que podem dizer se uma peça quebrou devido à fragilização por hidrogênio olhando para ela. Isso não está correto. O momento da trinca é apenas um dos principais fatores que precisam ser documentados se houver suspeita de fragilização por hidrogênio. Mais quatro estão listados na barra lateral.

Embora seja possível que a fragilização por hidrogênio possa estar associada à fratura imediata na instalação, seria surpreendente se não houvesse fatores adicionais que facilitassem um evento de dano assistido por hidrogênio tão rápido. Talvez uma trinca de têmpera ou uma descontinuidade de formação ou fundição concentrou as tensões além do plano de projeto. A suspeita é justificada ao revisar relatórios que diagnosticam hidrogênio sem relatar o momento do(s) evento(s) de trinca.

Todos os cinco parâmetros listados devem ser documentados para um diagnóstico confiável de fragilização por hidrogênio em componentes de aço endurecido. Observe que existem outras fontes de hidrogênio além da decapagem e do revestimento. Também é importante perceber que as trincas intergranulares podem parecer muito diferentes em componentes que sofreram trabalho pesado a frio sem exposição adicional a altas temperaturas.

Historicamente, pensava-se que a fragilização por hidrogênio estava confinada a partes acima de 39 Rockwell C. Em minha experiência, pequenas peças galvanizadas acima de 43 Rockwell C parecem preencher as fileiras de trincas relacionadas à fragilização por hidrogênio a uma taxa significativamente maior do que aquelas entre 39 e 42.

Esta é uma afirmação problemática, uma vez que a precisão do método de teste Rockwell C é geralmente considerada mais ou menos 2. Esta é a minha experiência, por isso estou relatando-a.

Aqui está a razão pela qual decidi que seria útil revisar a questão da fragilização por hidrogênio. Chegou ao meu conhecimento que algumas empresas estão permitindo que galvanizadores de aço endurecido esperem até quatro horas, ou até mais, antes de fazer um cozimento de prevenção de fragilização por hidrogênio. Isto é um erro. “Antigamente”, a fragilização por hidrogênio era um problema tão grande que o governo federal americano estava considerando a prisão de técnicos que cometessem erros ao testar fixadores de Grau 8 usados para aplicações militares! (Na época, meu técnico no laboratório independente me fez prometer que levaria ensopado de mariscos, não creme de tomate, se fosse esse o lote dele.)

A ameaça de prisão foi resultado de numerosos problemas de fragilização por hidrogênio em equipamentos militares e reatores nucleares. Para piorar a situação, descobriu-se que os parafusos SAE J429 Grau 8.8 foram marcados incorretamente como parafusos Grau 8. Os parafusos de grau 8.8 não resistem a condições de temperatura elevada, assim como os parafusos de grau 8, que devem ser temperados a uma temperatura mais alta, e os parafusos de grau 8.8 podem ter tensões residuais mais altas mesmo antes de serem colocados em serviço. Isso prepara o terreno para que as rachaduras de hidrogênio nucleassem imediatamente após a galvanoplastia.

Uma consequência adicional do “escândalo de parafusos falsificados” foi que a maioria das pessoas na indústria + Industrial Heating JUNHO 2023 31

CONVERSA TÉCNICA

BRASIL

Figura 1. Micrografia eletrônica de varredura, originalmente capturada em 150x, mostrando fratura intergranular típica para aço endurecido por tratamento térmico e depois fragilizado com hidrogênio.

Figura 2. Micrografia óptica mostrando martensita revenida uniforme. Não há fases/constituintes de contorno de grão separados visíveis para indicar que o material tem um problema de tratamento térmico em vez da clássica fragilização por hidrogênio.

aprendeu que a desidrogenização tinha que ser efetuada dentro de uma hora após as peças saírem do banho de galvanização. A indústria convenceu o Congresso de que se autorregularia. Problemas de fragilização por hidrogênio pareciam ser poucos e distantes por alguns anos depois disso. Agora eles parecem ser mais frequentes. Pelo menos eu ouço pessoas alegando ter problemas de fragilização por hidrogênio com mais frequência. Eles podem não ter estudado a lista de 5 passos na barra lateral.

32 JUNHO 2023

Industrial Heating +

5 características principais que permitem o diagnóstico adequado da fragilização clássica por hidrogênio em aço endurecido: 1. Trincamento retardado sob uma tensão sustentada 2. Características de trincas em microescala intergranular (Fig. 1) 3. Uma fonte conhecida de hidrogênio (geralmente galvanoplastia ou decapagem) 4. Um componente suscetível (geralmente onde a resistência ao escoamento se aproxima da resistência à tração) 5. Isenção documentada de outros problemas conhecidos por promover fratura intergranular (como temperatura de revenimento imprópria ou resfriamento lento de componentes muito grandes devido ao processamento a quente), especialmente na presença de carga de impacto (Fig. 2).

Aprendizado Mesmo que algumas empresas tenham permitido que o ciclo de desidrogenização seja adiado além de uma hora após o revestimento, é altamente preferível tratar as peças o mais rápido possível e o mais próximo possível após a saída do banho de revestimento. Uma hora é preferível como o tempo máximo decorrido antes de iniciar o ciclo.

Isso é especialmente importante para peças críticas que têm implicações de segurança ou para peças pequenas que vão para montagens caras. Considere o custo para colocar as peças no forno em tempo hábil em comparação com o custo para consertar um número indeterminado de peças quebradas em uma montagem complexa. Fabricantes de peças pequenas fariam bem em considerar isso ao cotar peças pequenas endurecidas e revestidas.

Minimizar o atraso pós-galvanoplastia antes do cozimento também é extremamente importante para peças tratadas termicamente cuja dureza especificada está acima de 40 Rockwell C e para peças pesadamente trabalhadas a frio, qualquer que seja seu valor de dureza.

PARA MAIS INFORMAÇÕES: Debbie Aliya é proprietária e presidente da Aliya Analytical, Inc. em Grand Rapids, Michigan, e é especializada em análise e prevenção de falhas. Ela é bacharel em Metalurgia e Ciência de Materiais pela Carnegie Mellon University e mestre em Ciência e Engenharia de Materiais pela Northwestern University. Ela também é membro da ASM e SAE. Debbie Aliya, FASM | Aliya Analytical Inc., Grand Rapids, Michigan, EUA. Gráficos fornecidos pelo autor.

BRASIL

MATERIAIS / COMPÓSITOS RESISTENTES AO CALOR E À CORROSÃO

Fig. 1. Forno de trabalho contínuo para tratamento térmico de molas a uma temperatura de trabalho de até 500 ° C

Molas de Compósito C/C e suas Aplicações Hirotaka Nagao – CFC Design Inc.; Fukui, JAPAN

C

ompósitos C/C estão sendo usados em uma variedade de campos de tratamento térmico, enquanto espera-se que a tecnologia de molas de carbono melhore ainda mais a eficiência da produção.

Os materiais compósitos de carbono reforçados com fibra de carbono (C/C) têm várias vezes a resistência e o módulo de elasticidade dos materiais convencionais de carbono e grafite e oferecem excelente resistência ao calor, resistência à abrasão e tenacidade. Os compósitos C/C têm sido amplamente utilizados em tampas de nariz e bordos de ataque de asas de naves espaciais, peças resistentes ao calor de motores a jato e turbinas a gás e materiais de freio de aeronaves.

Os compósitos C/C já haviam aparecido no mundo na década de 1960 e começaram a encontrar uso prático

Figura 1. Uma mola helicoidal de compósito C/C com fibra de carbono em espiral contínua mantém uma constante de mola estável mesmo após o uso repetido em condições quentes + Industrial Heating JUNHO 2023 33

MATERIAIS / COMPÓSITOS RESISTENTES AO CALOR E À CORROSÃO

BRASIL

Figura 2. Exemplo de uma mola helicoidal de compósito C/C

nas aplicações mencionadas anteriormente na década de 1980. Apesar disso, eles não têm sido amplamente utilizados em aplicações industriais em geral. No entanto, a faixa de preço atual está totalmente dentro do escopo de uso em aplicações industriais gerais. Como material substituto para grafite e aço resistente ao calor, o uso de compósitos C/C está se expandindo no campo de tratamento térmico globalmente.

Molas na Indústria de Tratamento Térmico As molas helicoidais são usadas como elementos mecânicos em várias máquinas, dispositivos ou mecanismos e tornaram-se peças indispensáveis e importantes em utensílios domésticos diários, produtos industriais e outros campos. As molas helicoidais convencionais são geralmente feitas de metal, mas as molas helicoidais de metal têm baixa resistência ao calor e são difíceis de usar em altas temperaturas.

Por exemplo, uma chamada liga resistente ao calor tem uma temperatura máxima de 400°C. Além disso, mesmo ligas super resistentes ao calor, como Inconel e Hastelloy, perdem força e se deformam significativamente em temperaturas acima de 700°C, impossibilitando seu uso como molas em tais ambientes. Além disso, como alguns tipos de molas helicoidais de metal são facilmente magnetizáveis, elas não podem ser usadas em um ambiente afetado pelo magnetismo.

34 JUNHO 2023

Industrial Heating +

Por outro lado, as molas helicoidais de cerâmica, como nitreto de silício e zircônia, têm resistência ao calor e à corrosão superiores quando comparadas às molas helicoidais de metal, mas são vulneráveis a choque térmico e quebram quando usadas repetidamente em temperaturas superiores a 1000°C. As molas helicoidais de cerâmica também têm a desvantagem de serem frágeis e difíceis de manusear devido à falta de resistência.

Figura 3. Exemplo representativo de uma mola em forma de placa com uma estrutura em forma de Z (esquerda); Mola de placa de compósito C/C usinada em forma de Z por processamento com jato de água (à direita)

BRASIL

MATERIAIS / COMPÓSITOS RESISTENTES AO CALOR E À CORROSÃO

segmentada durante o processamento e não foi possível apresentar resistência suficiente. Isso significava que a constante da mola provavelmente diminuiria no uso repetido em condições quentes.

Para compensar estes inconvenientes, foi proposta uma mola de compósito C/C de um tipo em que as longas fibras de carbono são espiraladas contínuas numa direção e não segmentadas. Uma vez que as fibras desta mola são contínuas e podem demonstrar plenamente o seu papel como fibra de reforço, é um produto que mantém uma constante de mola estável … mesmo após uso repetido em condições quentes.

Figura 4. Exemplo de um dispositivo de brasagem de mola compósito C/C tipo Z

Molas de Compósito C/C Nos últimos anos, automóveis e aeronaves foram reduzidos em peso para melhorar a eficiência de combustível. Várias máquinas industriais também requerem materiais de mola leves para substituir os metais para diversos fins.

Uma solução para esses problemas é o uso de molas em compósito C/C. Existem molas helicoidais de compósito C/C que são feitas cortando blocos de compósito C/C reforçados com fibra longa reforçados bidimensionalmente.

No entanto, houve uma desvantagem. A fibra foi

As vantagens de usar um dispositivo de brasagem equipado com mola compósito C/C são as seguintes: • Redução de peso total e maior produtividade: Isso elimina a necessidade de pesos mortos e melhora a eficiência térmica, levando à economia de energia.

• Eficiência operacional aprimorada: O uso de molas helicoidais C/C leves em vez de pesos mortos pesados não apenas economiza energia, mas também melhora o ambiente de trabalho e o desempenho dos operadores de fabricação.

• Redução da taxa de defeitos: O calor radiante não é mais bloqueado por um grande peso, levando a uma redução na taxa de defeitos.

• Maior vida útil: Como não há deformação térmica do próprio peso do metal, não há preocupação com cargas desbalanceadas, levando a uma vida útil mais longa.

Figura 5. A curva de carga/ deslocamento da mola tipo Z de compósito C/C. As características satisfatórias da mola são exibidas, mesmo em testes de carga repetidos

+ Industrial Heating JUNHO 2023 35

MATERIAIS / COMPÓSITOS RESISTENTES AO CALOR E À CORROSÃO

BRASIL

Figura 6. Um ciclo de teste de carga de alta temperatura da mola tipo Z de compósito C/C

• Aumento do volume total de produção: É possível aumentar a carga total das peças processadas reduzindo consideravelmente o peso do dispositivo.

Novo Tipo de Mola de Compósito C/C: Mola Tipo Z As molas helicoidais compósitas C/C contínuas de fibras longas descritas têm a desvantagem de serem difíceis de organizar ordenadamente as fibras longas em forma de espiral, tornando-as inadequadas para produção em massa.

Como o tamanho da mola depende do tamanho do molde, tem sido difícil produzir uma variedade de tamanhos e resistências de mola.

Para compensar essas desvantagens, foi desenvolvida uma mola com um alto módulo de cisalhamento que pode suportar uma grande carga com um processo de fabricação mais simples e produção em massa. Em vez de uma mola helicoidal, uma mola em forma de placa foi fabricada em zigue-zague usando um compósito C/C. Em vez de um material compósito C/C reforçado unidirecional, no qual as fibras de carbono são alinhadas em uma direção no plano da placa, fibras curtas de carbono foram usadas como material de reforço e orientadas aleatoriamente no plano em camadas. Verificou-se que o módulo de cisalhamento no plano de um compósito C/C bidimensional orientado aleatoriamente foi drasticamente melhorado, de modo que esta orientação de fibra pode ser aplicada como um material para uma mola de placa usinada em forma de Z. Como resultado da configuração descrita, a mola Z pode ser usada repetidamente mesmo em ambientes de alta temperatura acima de 1000°C. Tornou-se possível produzir uma mola com um alto módulo elástico de cisalhamento capaz de suportar uma grande carga.

A Figura 3 mostra um exemplo representativo de uma mola em forma de placa com uma estrutura em forma de Z. Esta figura mostra uma mola de placa de compósito C/C usinada em forma de Z por corte a jato de água a partir de uma placa laminada de compósito C/C na qual as fibras

Figura 7. Alteração no comprimento natural devido a testes de carga repetidos a 1250°C 36 JUNHO 2023

Industrial Heating +

BRASIL

MATERIAIS / COMPÓSITOS RESISTENTES AO CALOR E À CORROSÃO

Figura 8. A mola tipo Z de compósito C/C exigia várias outras peças e componentes para fixação na peça de trabalho (esquerda). O clipe C/C foi desenvolvido para evitar essa complexidade (à direita)

de carbono de fibra curta são orientadas aleatoriamente de maneira bidimensional.

Na Fig. 3, a direção do eixo Z indica a direção na qual os materiais intercamadas semelhantes a folhas e as fibras de carbono são orientados aleatoriamente

Figura 9. Ensanduichando as peças nesta porção, é possível aplicar uma carga às peças sem preparar um dispositivo de fixação com uma estrutura complicada

bidimensionalmente e laminados. No laminado moldado de compósito C/C, as fibras de carbono fibrosas curtas são orientadas aleatoriamente bidimensionalmente no plano XY, mas as fibras de carbono fibrosas curtas não são dispostas na direção do eixo Z. Portanto, dando direcionalidade conforme mostrado na Fig. 3, uma mola em forma de placa usinada em forma de serpentina no plano do eixo XY e tendo uma largura predeterminada na direção do eixo Z pode ser obtida. Uma vez que tal método de processamento pode ser adotado, se um laminado feito de compósito C/C com um tamanho predeterminado for fabricado, tornou-se possível produzir em massa molas em forma de placa usinadas em forma de zig-zag por usinagem.

Quando tal mola plana usinada em forma de Z é usada como uma mola de compressão ou uma mola de tensão, as características de carga-deflexão da mola plana são determinadas pela rigidez à flexão (a rigidez à flexão é determinada pelo módulo de tração de cada placa de material) e a rigidez ao cisalhamento. Em ambos os casos, conseguimos obter uma alta carga e uma grande margem de deflexão que não poderiam ser alcançadas com molas de compósitos C/C em forma de espiral.

+ Industrial Heating JUNHO 2023 37

MATERIAIS / COMPÓSITOS RESISTENTES AO CALOR E À CORROSÃO

BRASIL

Características da Mola Tipo Z de Compósito C/C em Forma de Espiral A Figura 5 mostra a curva de carga/deslocamento da mola de compósito C/C tipo Z. A partir desta figura, são exibidas características satisfatórias da mola, mesmo em testes de carga repetidos.

Depois de aquecer a mola de compósito C/C tipo Z em um estado comprimido usando parafusos e porcas a 1250°C por 30 minutos em uma atmosfera de nitrogênio (Fig. 6), as características da mola foram medidas à temperatura ambiente e um teste de aquecimento repetido foi realizada.

A Figura 7 mostra a mudança no comprimento natural. Uma diminuição de cerca de 1% no comprimento natural foi observada apenas durante a primeira fase de aquecimento. No entanto, o comprimento natural não mudou, mesmo que o aquecimento fosse repetido depois, e descobriu-se que não havia ajuste algum.

Em comparação com as molas de compósitos C/C em forma de espiral, as molas de compósitos C/C feitas de

Figura 10. Ao usar um parafuso com função de absorção de expansão térmica, a parte entalhada do parafuso C/C atua como uma mola, absorve mudanças dimensionais devido à expansão térmica e evita danos

materiais com reforço de fibra curta são caracterizadas por muito poucas restrições de forma e várias configurações possíveis.

Figura 11. Exemplo de uma mola em Z com uma grande forma de serpentina que não poderia ser realizada com uma mola em forma de espiral 38 JUNHO 2023

Industrial Heating +

BRASIL

MATERIAIS / COMPÓSITOS RESISTENTES AO CALOR E À CORROSÃO

Figura 12. Curva carga/deslocamento de carga de uma grande mola em Z

Exemplos de Aplicação de Molas de Compósito C/C Feitas de Reforço de Fibra Curta A mola tipo Z de compósito C/C descrita até agora exigia várias outras peças e componentes para fixação na peça de trabalho, conforme mostrado nas figuras anteriores. O clipe C/C foi desenvolvido para evitar essa complexidade.

Pressionando as extremidades opostas da abertura, o clipe C/C abre conforme mostrado na Fig. 8.

Ensanduichando as peças nesta porção conforme mostrado na Fig. 9, é possível aplicar uma carga nas peças sem preparar um dispositivo de fixação com uma estrutura complicada.

Foi desenvolvido um produto que combina as características da mola Z de compósito C/C e as funções do parafuso de compósito C/C. O forno, que realiza tratamento térmico em temperaturas próximas a 2.000°C, possui eletrodos e elementos de aquecimento feitos de grafite. À medida que o tamanho deste forno de aquecimento aumenta e o tamanho dos elementos de grafite aumenta, a deformação devido ao próprio peso do elemento de aquecimento aumenta e a deformação permanece após aquecimento e resfriamento repetidos.

Como método para reduzir esta def lexão, é possível fazer os elementos de aquecimento de compósito C/C. Mesmo que seja o mesmo material de carbono, no entanto, o grafite e o compósito C/C aquecem até quatro vezes mais. A diferença no coeficiente de expansão e o estresse térmico causado por essa diferença não podem ser suportados, resultando muitas vezes em falha da junta. Ao usar um parafuso com função de absorção de expansão térmica, conforme mostrado na Fig. 10, a parte entalhada do parafuso C/C atua como uma mola, absorvendo mudanças dimensionais devido à expansão térmica e evitando danos.

Como mencionado anteriormente, as molas convencionais de compósito C/C em forma de espiral eram limitadas em tamanho devido a limitações de moldagem. Vários tamanhos de mola de compósito C/C podem ser fabricados a partir de materiais reforçados com fibras, desde que a placa de material seja preparada e esteja dentro do tamanho da placa.

A Figura 11 é um exemplo de uma mola em Z com um grande formato em serpentina que não poderia ser realizado com uma mola em forma de espiral, enquanto a Fig. 12 mostra a curva de carga/deslocamento desta + Industrial Heating JUNHO 2023 39

MATERIAIS / COMPÓSITOS RESISTENTES AO CALOR E À CORROSÃO

mola. As características satisfatórias da mola são exibidas mesmo quando o comprimento natural de 230 mm é desviado em 50 mm, o que corresponde a 22% do comprimento natural.

Conclusão No campo do tratamento térmico e especialmente na brasagem, do ponto de vista da eficiência térmica, o uso de pesos com cargas reais mudou para o uso de molas de metal resistentes ao calor e molas de cerâmica. Com o surgimento de molas de compósito de C/C feitas de materiais de reforço de fibra curta, supõe-se que os compósitos C/C serão usados em uma gama mais ampla de campos de tratamento térmico, enquanto se espera que o uso dessa tecnologia de mola de carbono aumente ainda mais a eficiência da produção.

Este artigo terá sequencia com a Parte II na próxima edição desta revista Industrial Heating Brasil

BRASIL

PORTAL AQUECIMENTO INDUSTRIAL Confira as mais recentes notícias do Portal Aquecimento Industrial e tenha informações sobre a indústria metalmecânica no brasil e do mundo.

%5$6,/

The International Journal Of Thermal Processing

Benefícios da Sinterização a Vácuo

Jan a Mar 2019

42

ESTAMPAGEM &

CONFORMAÇÃO

BRASIL

Stamping & Forming Magazine Brazil

PARA MAIS INFORMAÇÕES: Entre em contato com Lloyd Nagamine,

Como Cortar Custos com Datalogger 34 Tratamento Criogênico Profundo 38 Oxidação Intergranular: Castigo ou Vantagem? 46

engenheiro de vendas, Across USA/ CFC Design Inc., 1480 Beachey Place, Carson, Calif. 90746, EUA. Ele pode ser contatado pelo telefone +1 310-635-3555 ou nagamine@ acrosscc.com. Visite Across USA em www.acrosscc.com

40 JUNHO 2023

Industrial Heating +

16

Revista de Corte, Estampagem e Conformação de Chapas, Arames e Tubos

Estudo Virtual de Processos de Conformação

17 Vendido o Maior Forno a Vácuo da América do Sul Seminário de Processos de TT em Abril na Delphi, em Piracicaba (SP) 16 Seminário de Manutenção e Segurança de Fornos em Junho na Combustol Fornos, em Jundiaí (SP)

REVISTAS TÉCNICAS

Maio 2019

Embalagens Metálicas: Estampabilidade Aço x Alumínio Influência do Prensa-Chapas no Springback Otimização de Processo de Clinching em Chapas

A maior e mais conceituada revista da indústria térmica • www.sfeditora.com.br

EXPOMAFE 2019 - Destaque Expositores Estampagem & Conformação

BRASIL

CARACTERIZAÇÃO DE MATERIAIS E TESTES NÃO DESTRUTIVOS

Fig. 1. Forno de trabalho contínuo para tratamento térmico de molas a uma temperatura de Figura 3. Modelo 3D de um Figura 1. Vista lateral do penetrador decombustão dureza sistema de em contato com a peça de teste

Conheça Seus Durômetros para Resultados Ideais John Richardson – The L.S. Starrett Company; Athol, Mass. EUA

C

ompreender os diferentes tipos e sistemas de teste de dureza pode ser útil para determinar uma solução ideal. A funcionalidade de teste de dureza evoluiu e agora os usuários podem discar para instrumentação de calibre de classe mundial que se alinha mais de perto com seus aplicativos disponíveis.

Um dos testes de dureza de indentação mais comuns usados atualmente é o teste de dureza Rockwell. Embora menos difundidos, os testes de dureza Brinell e Vickers também são utilizados. A maioria dos testes de dureza de indentação mede a deformação que ocorre quando o material sendo testado é penetrado com um indentador.

Dois níveis de força são aplicados ao penetrador em taxas e tempos de permanência especificados ao realizar um teste de dureza Rockwell. Isso é diferente dos testes Brinell e

Vickers, onde o tamanho da indentação é medido após o processo de indentação. A dureza Rockwell do material é baseada na diferença na profundidade do penetrador em dois momentos específicos durante o ciclo de teste. O valor da dureza é calculado usando uma fórmula que foi derivada para produzir um número dentro de uma faixa de números arbitrariamente definida, conhecida como escala de dureza Rockwell.

Dureza Rockwell Independentemente da escala Rockwell ou penetrador sendo usado, o procedimento geral do teste Rockwell é o mesmo. O penetrador é colocado em contato com o material a ser testado e uma força preliminar (também + Industrial Heating JUNHO 2023 41

CARACTERIZAÇÃO DE MATERIAIS E TESTES NÃO DESTRUTIVOS

BRASIL

conhecida como carga menor) é aplicada ao penetrador.

A força preliminar geralmente é mantida constante por um período definido (tempo de permanência), após o qual a profundidade da indentação é medida. Depois que a medição é feita, uma quantidade adicional de força é aplicada a uma taxa definida para aumentar a força aplicada ao nível de força total (também conhecida como carga principal). A força total é mantida constante por um tempo definido, após o qual a força adicional é removida, retornando ao nível de força preliminar. Depois de manter a constante de força preliminar por um tempo definido, a profundidade da indentação é medida uma segunda vez, seguida pela remoção do indentador do material de teste.

Para calcular o número de dureza Rockwell, é usada a diferença medida entre a primeira e a segunda medições de profundidade de indentação, h.

Se estiver usando um durômetro Rockwell mais antigo, o operador pode ter que controlar manualmente algumas

Figura 2. Durômetro Rockwell digital Starrett 3824 42 JUNHO 2023

Industrial Heating +

ou todas as etapas do procedimento de teste. A maioria das máquinas mais novas de hoje executa automaticamente todo o teste. Quando deixar uma marca ou entalhe não é uma opção, a tecnologia ultrassônica não destrutiva pode ser usada.

Ao testar a dureza de aço carbono, liga de aço, ferro fundido, metais não ferrosos e plásticos de engenharia, os durômetros digitais de bancada Rockwell podem ser usados para medir diretamente as escalas de dureza Rockwell regulares mais populares. Eles também podem converter rapidamente esse valor de dureza em HB, HV, HK e muitas outras escalas. Os recursos desejáveis do durômetro incluem a capacidade de obter resultados ultraprecisos, uma ampla faixa de medição e recursos selecionáveis de força de teste de escala. Além disso, o carregamento/ descarregamento forçado de teste principal automático, um display digital de alta resolução e armazenamento de dados USB são todos vantajosos.

BRASIL

Uma interface de tela sensível ao toque amigável pode acelerar as operações, e a capacidade de usar a saída USB para uma unidade flash é excelente para mobilidade de dados. Existem opções para aplicar a carga de peso, como em sistemas digitais que usam pesos para aplicar a carga ou usam uma célula de carga de malha fechada para aplicar a carga de peso. Este último proporciona maior precisão e repetibilidade. Com um sistema de peso carregado, o nível da máquina é de grande importância para que os pesos caiam corretamente. Esta é uma questão menos crítica ao usar um sistema de células de carga.

Em conformidade com os padrões ASTM E-18 Superficial Rockwell Hardness, os durômetros nesta categoria oferecem excelente repetibilidade em todas as escalas de dureza Rockwell superficial. O teste superficial de dureza Rockwell é projetado para peças de trabalho muito finas e macias. Os sistemas são ideais para uma ampla variedade de ambientes, incluindo

CARACTERIZAÇÃO DE MATERIAIS E TESTES NÃO DESTRUTIVOS

laboratórios de inspeção, instalações de tratamento térmico, ferramentarias, oficinas e laboratórios. Para maior versatilidade, os durômetros duplos são capazes de testar em todas as escalas de dureza Rockwell regulares e superficiais.

Os sistemas Dolphin-nose permitem o teste de dureza de diâmetros internos e externos. Os sistemas são geralmente maiores em tamanho do que outros sistemas Rockwell de bancada, oferecendo maiores alturas e profundidades de teste. Os modelos Dolphin-nose oferecem uma alça manual que ativa o sistema de pré-carga ou um sistema avançado de pré-carga de eixo z automático.

Usando o sistema de pré-carga automática do eixo z, após colocar a peça de trabalho na posição de teste, o operador só precisa pressionar o botão de partida para que a máquina conclua o processo de teste.

Figura 3. Um técnico faz uma leitura digital de dureza + Industrial Heating JUNHO 2023 43

CARACTERIZAÇÃO DE MATERIAIS E TESTES NÃO DESTRUTIVOS

BRASIL

Dureza Brinell O teste de dureza Brinell é comumente usado para testes grandes e porosos de metais menos duros, como peças fundidas. Sistemas de bancada modernos podem lidar com as aplicações de dureza Brinell mais populares e incorporar a mais recente tecnologia de circuito fechado. Uma carga de teste é aplicada por meio de uma unidade de controle de circuito fechado com uma célula de carga (para aplicar cargas de peso de até 3.000 kg), um motor de corrente contínua e uma unidade eletrônica de medição e controle.

O resultado são medições de dureza Brinell altamente precisas em todas as cargas de teste de até 0,5%. Uma carga comum over shoot ou under shoot, também conhecida como peso morto tradicional (loop aberto), é eliminada. A ausência de pesos mecânicos não só elimina problemas de atrito como também torna o equipamento menos sensível a desalinhamentos causados por vibrações. Os sistemas são ideais para laboratórios, oficinas, salas de ferramentas e laboratórios de inspeção.

Os sistemas ópticos digitais acionados por software oferecem vantagens sobre os microscópios manuais que são fornecidos com várias máquinas de teste de dureza.

Conectado a um PC, laptop ou tablet, o operador pode apertar um único botão para fazer medições automáticas e instantâneas. Todos os gráficos podem ser salvos junto com os resultados do teste em formatos Word ou Excel.

Dureza Vickers/Knoop Os durômetros de bancada Micro Vickers/Knoop são opções econômicas em aplicações de dureza Vickers.

Estes são ideais para aqueles que não realizam testes de alto volume todos os dias. O teste é realizado em peças de trabalho extremamente finas/pequenas e geralmente é usado para verificar a dureza de camadas, recobrimentos e revestimentos em peças pequenas em um ambiente de laboratório. Um alto nível de preparação é necessário para tais testes, incluindo, mas não se limitando a, um alto grau de polimento.

Existem três tipos de controle de torre, incluindo uma torre manual básica para mudar de óptica para indentação e de volta para óptica para medição. Um segundo tipo incorpora uma torre automática, dando aos operadores maior liberdade para alterar a posição da torre por meio de um botão no teclado do testador.

Os testadores de dureza Vickers/Knoop mais populares 44 JUNHO 2023

Industrial Heating +

têm uma opção de controle de torre que usa software para controlar todo o teste com um processo de um clique usando detecção automática de borda calibrada.

O software de vídeo e medição de precisão também permite clicar nas bordas da indentação no software e, em seguida, derivar uma leitura de dureza na tela.

Projetado para medições precisas de dureza de pequenas peças de precisão, materiais finos, camadas endurecidas e todos os tipos de componentes de aço, os testadores de dureza macro Vickers utilizam cargas de peso maiores de até 50 kg. Este tipo de teste preenche a lacuna entre as máquinas superficiais Rockwell e micro Vickers. Estes sistemas têm uma torre manual.

Durômetros Shore Os durômetros portáteis Shore são usados para testar materiais como borracha, plásticos macios e couro.

Versões também estão disponíveis para testar plásticos duros, como bolas de boliche e capacetes. Os durômetros eletrônicos para medir os valores Shore A e Shore D são projetados para caber confortavelmente e firmemente na mão do usuário. Um grande visor de LED e um controle simples de três botões tornam este dispositivo fácil de usar.

Durômetros Portáteis Existem dois métodos digitais populares de teste portátil de dureza. O primeiro é o impacto dinâmico, baseado no princípio Leeb de dureza desenvolvido por Dietmar Leeb na década de 1970. Um corpo de impacto carregado por mola é empurrado para a superfície de teste, afetando o rebote. O impulso inicial e a velocidade de rebote são medidos em um modo sem contato e são calculados como um valor de dureza Leeb.

Eles são então automaticamente convertidos em valores Rockwell C, B, Brinell, Vickers e Shore. O benefício da portabilidade também significa que o testador pode ser levado até a peça de trabalho, o que é especialmente útil ao testar peças grandes e/ou pesadas.

Este método resultou em resultados de testes de dureza portáteis eficientes, rápidos e precisos.

Quando uma marca ou entalhe na peça de trabalho deve ser evitada, no entanto, o teste ultrassônico é uma ótima solução. Testadores de dureza portáteis não

BRASIL

destrutivos avançados utilizam tecnologia ultrassônica com impedância de contato ultrassônica (UCI Ultrasonic Ccontact Impedance), permitindo que um durômetro portátil teste superfícies especiais em peças pequenas e finas sem marcar a superfície. Essas unidades podem testar metais tão finos quanto 2 mm em todas as escalas - duros ou macios. A tecnologia UCI está disponível em sistemas manuais e motorizados. Os sistemas de sonda motorizada são usados para testar recobrimentos e revestimentos muito finos ou superfícies com acabamento de alto polimento.

O UCI é baseado em um diamante de 136 graus na extremidade de uma haste vibratória sendo pressionada na superfície de teste com uma carga fixa. A diferença na frequência de vibração ultrassônica é então calculada em um valor de dureza. O procedimento de teste UCI é mais lento do que o estilo de impacto dinâmico. No entanto, o método UCI tem as vantagens de ser não destrutivo e capaz de testar peças finas e pequenas.

CARACTERIZAÇÃO DE MATERIAIS E TESTES NÃO DESTRUTIVOS

Anteriormente, indentações destrutivas feitas em tais peças de amostra significavam a pilha de lixo para aqueles testados. Usando ultrassom, esse não é mais o resultado. Esses sistemas possuem arquitetura aberta e podem ser calibrados para leitura de qualquer metal, em qualquer escala de dureza, com amostras de referência para realizar a calibração inicial. O teste ultrassônico portátil é ideal para aplicações como rolamentos, pistões e válvulas, entre muitos outros. As indústrias para este tipo de teste incluem a indústria aeroespacial, automotiva, de peças médicas e fabricação de facas, para citar apenas algumas.

PARA MAIS INFORMAÇÕES: John Richardson é coordenador de produtos da The L.S. Starrett Company em Athol, Massachusetts, EUA. Ele pode ser contatado em jrichardson@starrett.com ou em +1 978-249-3557, ext. 519. Para obter informações adicionais, visite www.starrett.com.

+ Industrial Heating JUNHO 2023 45

CARACTERIZAÇÃO DE MATERIAIS E TESTES NÃO DESTRUTIVOS

BRASIL

A revista Industrial Heating é disponibilizada gratuitamente na área de PUBLICAÇÕES no site Portal Aquecimento Industrial, junto dos Artigos e Colunas mais relevantes sobre a indústria n o Brasil e no mundo.

ACESSE

E CONFIRA ÀS PUBLICAÇÕES 46 JUNHO 2023

Industrial Heating +

aquecimentoindustrial.com.br/publicacoes/

FUNDIÇÃO/FORMAÇÃO/UNIÇÃO

Fig. 1. Forno de trabalho contínuo para tratamento térmico de molas a uma

DETECÇÃO DE BORDA QUENTE: O FUTURO DA FORJA

Alaster McDonach - Centro de Pesquisa de Conformação Avançada da Universidade de Strathclyde (AFRC - Advanced Forming Research Centre) dentro do Grupo do Instituto Nacional de Manufatura da Escócia (NMIS - National Manufacturing Institute Scotland); ESCÓCIA Anastasia Khatuntseva – Fábrica Digital NMIS; ESCÓCIA Constantinos Vassiades – Doutorando patrocinado por membros do núcleo do AFRC; ESCÓCIA

A

detecção de borda quente (HED - Hot Edge Detection) permite a coleta de informações sobre a mudança de forma que ocorre durante o forjamento em tempo real. A integração do HED fornecerá uma medição de geometria confiável e automática, que fornece uma melhor compreensão da evolução microestrutural que ocorre durante o forjamento.

Apesar de ser um dos métodos de fabricação mais antigos, ainda há muito a ser entendido sobre a complexidade do processo de forjamento. No entanto, a forja de metais certamente percorreu um longo caminho desde que ganhou destaque no século 13 e evoluiu além do reconhecimento nos últimos 800 anos. À medida que a tecnologia se desenvolve, também aumenta nossa capacidade de forjar uma gama cada vez maior de peças de alta integridade. Até hoje, o forjamento continua sendo um processo crucial na cadeia de suprimentos de manufatura. É o método de fabricação escolhido para setores como petróleo e gás, ferroviário, nuclear e aeroespacial, onde resistência, durabilidade e segurança são as principais prioridades.

Mas a forja tem sido historicamente resistente à Indústria 4.0, ou a quarta revolução industrial, e não conseguiu acompanhar outros processos de fabricação. A

adoção lenta resultou em um processo antigo existente em um mundo moderno, onde a maioria dos equipamentos de forjamento industrial oferece recursos limitados de coleta de dados, com armazenamento restrito ou nenhum armazenamento de dados. Isso significa que devemos confiar fortemente em operadores qualificados e conhecimento tácito.

Em comparação com suas contrapartes mais elegantes, como usinagem e metrologia, a indústria de forjamento carece de uma abordagem transformadora orientada por dados e dos vastos benefícios de eficiência que a acompanham.

O atraso nos dados não se deve à falta de interesse no processo, mas sim a um reflexo das duras condições ambientais associadas ao forjamento, o que o torna geralmente menos receptivo à adoção da Indústria 4.0.

Se pudermos ir além disso e usar dados para entender verdadeiramente o comportamento de um material durante o processo de forjamento, podemos ajustar nossos métodos para produzir melhores resultados. As melhorias de qualidade podem ser alcançadas pela digitalização dos principais parâmetros do processo, resultando em reduções de custo e energia, menos desperdício de material e peças de maior integridade. + Industrial Heating JUNHO 2023 47

FUNDIÇÃO/FORMAÇÃO/UNIÇÃO

Adicionando Dados a um Processo Histórico em Questão de Segundos Juntos, a Fábrica Digital do Instituto Nacional de Manufatura da Escócia (NMIS) e o Centro de Pesquisa de Conformação Avançada estão buscando maneiras inovadoras de incorporar a digitalização no núcleo do processo de forjamento. Os operadores só podem acessar um determinado nível de dados dentro da cadeia de fornecimento de forjamento, e essas informações não estão disponíveis. Não é uma tarefa pequena, mas esse processo de “arte negra” será verdadeiramente revolucionado quando pudermos acessar os dados de forjamento em tempo real, permitindo f inalmente entender o que realmente se passa dentro da prensa e como isso afeta a peça forjada.

Na primeira etapa da transformação digital, instalamos um sistema de aquisição de dados baseado em PLC chamado Data Hub, que permite a integração de vários sistemas e f luxos de dados. Isso permitiu a aquisição direta não invasiva de dados da prensa hidráulica de 500 toneladas, demonstrando que a digitalização nem sempre requer atualizações caras de hardware e que mesmo as máquinas herdadas são capazes de se comunicar com sistemas externos.

Dentro do mesmo Data Hub, também integramos dados do forno e alguns sensores externos para entender melhor o processo de forjamento. A integração de sistemas é importante para análises futuras porque permite o controle total dos f luxos de dados. Mais importante, todos os f luxos de dados tornam-se sincronizados, o que signif ica que há um único carimbo de data/hora em todos os sistemas.

Visão de Máquina Abrangente A segunda etapa da transformação digital é focada em uma peça forjada em si. Temos trabalhado em uma solução abrangente de visão de máquina, integrada no mesmo Data Hub. Essa solução de visão de máquina foi chamada de detecção de borda quente (Hot Edge Detection - HED). Ele pode detectar o tamanho de um tarugo durante o processo de forjamento.

Como melhorar a conectividade é fundamental para obter aquisição de imagens e transmissão de dados em alta velocidade, uma câmera habilitada para 48 JUNHO 2023

Industrial Heating +

Figura 1. Demonstração de painéis ao vivo durante a forja

GigE Vision foi integrada ao sistema para detecção, medições e análises de formas ao vivo. O algoritmo desenvolvido fornece o perf il e o tamanho de uma peça forjada a quente em 10-30 milissegundos.

Interface Homem-Máquina Um formato de exibição útil para suporte ao operador também é crucial para monitoramento e controle de processo ao vivo. Foi desenvolvida uma Interface em tempo real Homem-Máquina (Human-Machine Interface - HMI), permitindo ao usuário interagir com o sistema de visão de máquina durante o forjamento.

Essencialmente, a HMI permite ao usuário definir uma região de interesse para auxiliar o HED caso necessário.

Além disso, a exposição da câmera pode ser alterada rapidamente para compensar os efeitos de resfriamento durante a fabricação. Para maior f lexibilidade, o perfil do componente pode ser extraído em um formato de arquivo que permite análise pós-processamento.

Como parte dessa pesquisa, estamos usando o HED para obter a avaliação da superfície de um tarugo durante o forjamento para determinar a forma e a microestrutura de uma peça, o que fornece uma janela para a transformação termomecânica durante o processo como nunca antes.

FUNDIÇÃO/FORMAÇÃO/UNIÇÃO

Figura 2. Tempo de resposta da detecção de forma: 18 ms (esquerda) e 24 ms (direita)

Mais sobre Detecção de Borda Quente (HED) HED é um processo automático que permite a coleta de informações sobre a mudança de forma que ocorre durante o forjamento. A conversão de um lingote fundido em tarugo requer muitos golpes de forjamento combinados com etapas de reaquecimento, o que torna muito difícil entender as mudanças exatas na estrutura que ocorrem durante o processo.

Em muitos casos, verificar o tamanho e a forma final de um componente forjado ainda envolve algum tipo de verificação manual – uma abordagem testada e comprovada que carece de um método de validação matemático e baseado em dados. Da mesma forma, o processo requer calor extremo, o que significa que os fabricantes devem validar o processo à distância. No entanto, o HED está mudando isso e transformando a confiança em habilidades e conhecimentos em um sistema numérico baseado em dados, permitindo a validação em um ambiente seguro.

O HED usa um sistema inovador de câmeras, que podem identificar a radiação de comprimento de onda emitida por objetos quentes em milissegundos e, portanto, identificar as bordas de um determinado objeto com segurança e distância. Crucialmente, uma vez que as arestas de um objeto tenham sido detectadas,

o sistema pode fornecer essas informações a um computador, que então mede a evolução da geometria das peças forjadas a quente durante o processo de forjamento.

Os lingotes fundidos usados no forjamento são tipicamente caros, e o processo em si é intensivo em energia e oferece margens mínimas de erro. No entanto, a incapacidade de recuperar dados em tempo real significa que não podemos alterar o processo e podem ocorrer erros, resultando em atrasos significativos, desperdício de energia e aumento de custos.

Através do HED podemos executar o processo de forjamento e depois examinar o tarugo em tempo real, o que nos permite revisar a mudança de forma e alterar nossa abordagem enquanto o processo ainda está em andamento.

O uso de um sistema seguro, confiável e automático para medir peças forjadas a quente também pode permitir que os especialistas desenvolvam uma melhor compreensão do processo de fabricação e da resposta do material. Ao integrar esse sistema de monitoramento ao processo industrial, os fabricantes podem aprender como implementar e desenvolver um sistema de modelagem mais preciso que tornará o processo de forjamento mais eficiente no futuro. + Industrial Heating JUNHO 2023 49

FUNDIÇÃO/FORMAÇÃO/UNIÇÃO

Figura 3. Janela HMI para suporte ao operador ao vivo

Figura 4. Forma inicial (azul), deformação em estágio intermediário (verde) e deformação em estágio final (vermelho) 50 JUNHO 2023

Industrial Heating +

FUNDIÇÃO/FORMAÇÃO/UNIÇÃO

O laboratório de forjamento AFRC com a multiforja Schuler de 500 toneladas, ação dupla, acionada por servidor e prensa parafuso de acionamento direto de 2.100 toneladas

Forjando Para o Futuro A integração do HED fornecerá uma medição de geometria confiável e automática, o que representa uma grande oportunidade para entender melhor a evolução microestrutural que ocorre durante o forjamento.

Podemos então prever melhor as propriedades finais de um determinado objeto. Pense nos benefícios que podem ser desenvolvidos por meio desse sistema – não menos importante, a capacidade de coletar dados automaticamente para implementação futura.

Os elementos digitais do processo de forjamento se desenvolverão com o tempo, assim como nossa compreensão do método de fabricação. A integração da Indústria 4.0 dentro de um método tradicional de fabricação não vem sem desafios. Ele abre, no entanto, uma oferta única para a indústria de forjamento em escala global e o HED faz parte dessa jornada para um melhor entendimento.

Claramente, contaremos com o processo de forjamento nos próximos anos. Para garantir que este método de fabricação estabelecido esteja à altura do desafio de se destacar no futuro, é crucial agirmos agora e transformálo em um processo que possa acompanhar as demandas de um mundo digital.

Sobre NMIS O NMIS é um grupo de instalações de pesquisa e desenvolvimento de manufatura lideradas pela indústria, onde a indústria, a academia e o setor público trabalham juntos em pesquisas de manufatura inovadoras para transformar os níveis de produtividade, tornar as empresas mais competitivas e aumentar as habilidades de nossa força de trabalho atual e futura. É operado pela Universidade de Strathclyde e apoiado pelo governo escocês, Scottish Enterprise (Agência Nacional de Desenvolvimento Econômico da Escócia), Highlands and Islands Enterprise (Agência de Desenvolvimento Econômico e Comunitário para o Norte e Oeste da Escócia), High Value Manufacturing Catapult, Skills Development Scotland, Scottish Funding Council e Renfrewshire Council.

A nova instalação NMIS, juntamente com os centros de tecnologia especializada NMIS (Lightweight Manufacturing Center e Strathclyde’s Advanced Forming Research Centre) e o centro High Value Manufacturing Catapult na Escócia são instalações-chave no Advanced Manufacturing Innovation District Scotland sendo desenvolvido pelo Renfrewshire Council em parceria com Governo escocês e Scottish Enterprise. + Industrial Heating JUNHO 2023 51

FUNDIÇÃO/FORMAÇÃO/UNIÇÃO

O NMIS irá: • Aumentar a produtividade reduzindo as barreiras à inovação • Estimular o investimento e aumentar a competitividade da manufatura • Catalisar a criação de empregos e fortalecer os elos da cadeia de suprimentos • Inspirar e atrair talentos e equipar a força de trabalho atual e futura com as habilidades que eles e as empresas precisam • Fornecer liderança, construir colaborações e aprimorar capacidades para inf luenciar a adaptação e explorar oportunidades de fabricação para impulsionar a transição da Escócia para uma economia de emissões líquidas zero até 2045 • Trabalhar com empresas de manufatura de todos os tamanhos e vários setores, oferecendo benefícios em toda a Escócia Para mais informações: O autor principal Alaster McDonach (à esquerda) é Engenheiro de Manufatura Sênior no Centro de Pesquisa de Conformação Avançada da Universidade de Strathclyde (AFRC), um centro dentro do Grupo do Instituto Nacional de Manufatura da Escócia (NMIS). A coautora Anastasia Khatuntseva (ao centro) é líder do tema Conectividade Digital no NMIS Digital Factory. O coautor Constantinos Vassiades (à direita) é um estudante de doutorado patrocinado por membros centrais do AFRC.

PORTAL AQUECIMENTO INDUSTRIAL Confira as mais recentes notícias do Portal Aquecimento Industrial e tenha informações sobre a indústria metalmecânica no brasil e do mundo.

%5$6,/

The International Journal Of Thermal Processing

Benefícios da Sinterização a Vácuo

Jan a Mar 2019

42

ESTAMPAGEM &

CONFORMAÇÃO

BRASIL

Stamping & Forming Magazine Brazil

Como Cortar Custos com Datalogger 34 Tratamento Criogênico Profundo 38 Oxidação Intergranular: Castigo ou Vantagem? 46

16

Revista de Corte, Estampagem e Conformação de Chapas, Arames e Tubos

17 Vendido o Maior Forno a Vácuo da América do Sul Seminário de Processos de TT em Abril na Delphi, em Piracicaba (SP) 16 Seminário de Manutenção e Segurança de Fornos em Junho na Combustol Fornos, em Jundiaí (SP)

REVISTAS TÉCNICAS

Maio 2019

Estudo Virtual de Processos de Conformação

Embalagens Metálicas: Estampabilidade Aço x Alumínio Influência do Prensa-Chapas no Springback Otimização de Processo de Clinching em Chapas

A maior e mais conceituada revista da indústria térmica • www.sfeditora.com.br

EXPOMAFE 2019 - Destaque Expositores Estampagem & Conformação

LEIA ONLINE PARA MAIS INFORMAÇÕES: Entre em contato com Hayley Blackwood em Hayley.blackwood@ bigpartnership.co.uk ou nmis@bigpartnership.

Notícias | Revistas técnicas Atigos Técnicos | Colunas

co.uk para obter informações adicionais. Para saber mais sobre HED e como estamos incorporando a Indústria 4.0 no processo de forjamento, visite www.nmis.scot e entre em contato com a equipe da NMIS para se envolver.

52 JUNHO 2023

Industrial Heating +

Site: aquecimentoindustrial.com.br E-mail: contato@aquecimentoindustrial.com.br Fone: +55 (19) 3288-0677 ou 3288-0437

FORNOS A VÁCUO CONFIÁVEIS COMO AS PEÇAS QUE VOCÊ FAZ. Oferecendo qualidade e confiabilidade superiores ano após ano, otimizando o desempenho e a eficiência de custos e garantindo um ótimo retorno sobre o investimento.

DESCUBRA NOSSOS MODELOS MAIS RECONHECIDOS HVF Series (Horizontal) Quantum QuenchTM (Resfriamento Direcional) 3QTM Series (Resfriamento Rápido)

VVF Series (Vertical) SAR (Revestimento Vapor Phase Aluminide)

E nitrex@nitrex.com / nitrex.com

A maior referência no forjamento de alumínio do Brasil Alta tecnologia no desenvolvimento de soluções

Trabalhamos com vários tipos de ligas de alumínio - 1000 - 2014 - 2017 - 2618

- 3000 - 3003 - 3103 - 4032

- 6005 - 6060 - 6061 - 6062

- 6063 - 6082 - 7075 - A390

Entre em contato e descubra mais! schwarz.com.br evers@schwarz.com.br 41 99674-0497 41 2106-8744 Quatro Barras - Paraná
