: M’rah Serine -Groupe : 6 -Section : B
Module : GU
Année universitaire : 2021/2022
-Réalisée par
Ecole polytechnique d‘architecture et d’urbanisme
d’assainissementSchémaRendun° 2
-Encadré par : Mr BAOUNI
Site choisi : Bab Ezzouar
La Pente minimale est presque nulle
La topographie :
Figure 3 : Carte montre La topographie de notre zone d’étude
1 :
La Pente maximale est de 8 %
La topographie du site est caractérisée par des pentes très douce ne dépassent pas 8%

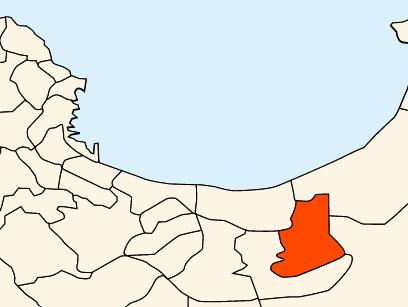

Figure 1: Carte montre la situation de Bab Ezzouar : Carte montre la topographie de Bab Ezzouar
0 a 3 %
Et se trouve orienté du nord vers le sud en forme de croissant . 3 a 8 %
Etape Analyse du site
Figure 2
La commune de Bâb Ezzouar constitue la porte d’entrée Est de la capitale, elle s’étend sur une superficie de 822.8 ha. -Elle se trouve à15 km de la Casbah et à 5 km de l’aéroport international Houari Boumediene
La topographie de notre zone d’intervention est presque plate
N
Situation :
Limite de la d’étudezone
Notre zone d’études se limite par :
Figure 4 : Carte montre notre zone d’étude Nord : RN 5 -Sud : USTHB Est : Cité 5 juillet / Cité 20 aout -Ouest : Cité Rabia N
Densité de la zone d’étude
Cité 1080 log COS = 0,25 CES = 0,04 D = 43 hab/ha
Cité 2068 log COS = 1,58 CES = 0,21 D = 365 hab/ha CUB 3 D = 311 hab/ha
:
Légende
Figure 5 : Carte montre La densité de notre zone d’étude N
BEZ centre COS = 0,39 CES = 0,13 D = 69 hab/ha
Les équipements et les logements
:
Légende
Figure 6 : Carte montre Les équipements et les logements N
La trame viaire
N
Légende :

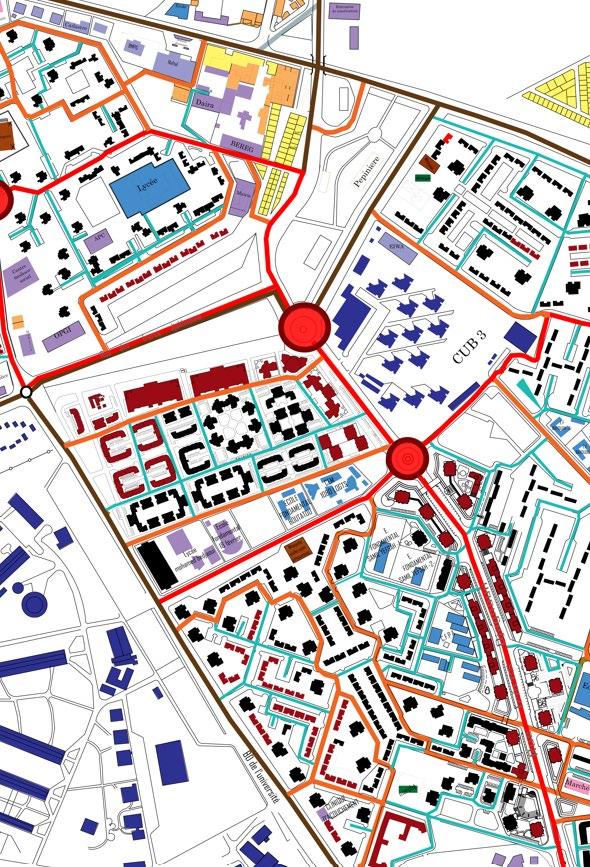

Figure 7 : Carte montre La trame viaire de notre zone d’étude
La topographie de la zone
L’altitude maximale est de 18 mètres
8
L’altitude minimale est 3 mètres
Figure : Carte montre La topographie de notre zone d’étude
Orientation de la pente Nord vers Sud
N
Etape 2 : Structure générale du réseau Schémad’assainissementdesbassins Figure 9 : Carte montre la disposition des bassins N 1 2 3 4 5 7 8 6 Sens d’écoulement des eaux 4123 6578 Bassin 6 Bassin 5 Bassin 8 Bassin 7 Bassin 4 Bassin 3 Bassin 2 BassinLimite1de la zone Station
Etape
Structure générale du réseau
d’assainissement
Canalisations (Voie tertiaire)
Regard de visite Station Evacuationd’épurationdeseaux épurées
Limite de la zone d’intervention Légende
Canalisations (Voie secondaire)
Canalisations (Voie principale)
N Vers Oued Smar
2 :
Point de rejet
Distance de 35 mètre Suivant le sens de la pente , -La dispositon des regards et des collecteurs sont orientés vers le sud
Etape 3 : Calcules N° Bassin Surfacebassinduha Densité de habitant/hapopulationla Population Consommation en eau potable l/ habt /j Coefficient de pointe k Q eu l/s Q eu m3/s 1 1,81 43 1620 120 2 14,94 0,01 2 4,65 43 3240 120 2 38,39 0,04 3 3,05 43 1620 120 2 25,18 0,03 4 4,81 365 3102 120 2 337,08 0,34 5 9,02 365 1551 120 2 632,12 0,63 6 4,35 365 1551 120 2 304,85 0,30 7 7,72 365 6204 120 2 541,02 0,54 8 7,27 311,96 2268 120 2 43,54 0,04 Débit des eaux usées
Débit des eaux pluviales et totaux N° Bassin Surfacebassinduha Coefficient ruisselementde:C Intensité de la pluie projet l/ha.s Ql/sep Q ep m3/s Qt = Q eu + Q ep m3/s 1 1,81 0,7 76 96,29 0,1 0,11 2 4,65 0,7 76 247,38 0,25 0,29 3 3,05 0,7 76 162,26 0,16 0,19 4 4,81 0,7 76 255,89 0,26 0,6 5 9,02 0,7 76 479,86 0,48 1,11 6 4,35 0,7 76 231,42 0,23 0,53 7 7,72 0,7 76 410,70 0,41 0,95 8 7,27 0,7 76 386,76 0,39 0,43
Tableau 3. Diamètresdescanalisations Canalisations Debit total Qt : m3/s Pente : i m/m Diamètre :mm Vitesse: V m/s 1 2 0,40 0,02 500 1,8 2-3 0,48 0,015 600 1,4 3-4 0,79 0,015 600 1,9 4-5 1,71 0,015 800 2,4 5-6 1,64 0,01 800 2,2 6-7 1,48 0,01 800 2 7-8 1,38 0,02 800 2,6
Merci
