Circuitos en paralelo y serie

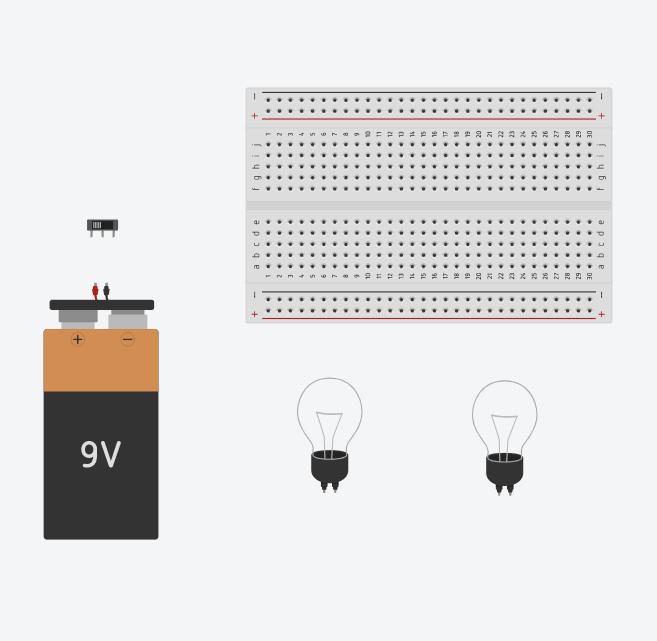

Para ambos circuitos utilizaremos los siguientes materiales:
✓ Un interruptor
Advertisement
✓ Una batería de 9V
✓ Tres bombillas
✓ Un protoboard
✓ Cables de conexión
Pasosqueseguirparacircuitoenserie:

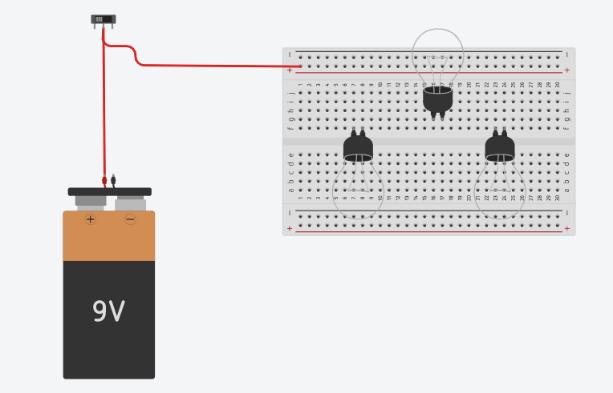

1. Colocar los materiales que vamos a utilizar como se muestra en la imagen, para luego colocar el cable de conexión rojo(positivo) entre el interruptor y la batería.
2. Ahora desde ese mismo punto del interrupto colocaremos un cable que se una al protoboard, respectivamente (en el lado positivo)
3. Después colocaremos las tres bombillas en una sola fila, en este caso será en la fila c.
4. Una vez colocadas las bombillas, conectaremos un cable desde el lado positivo del protoboard hacia la altura del terminal 1 de la primera bombilla.
5. Ahora, vamos a conectar las bombillas, para ello colocaremos un cable rojo en la columna 2 de la fila b, hacia la columna 5, luego uno en la columna 6 hacia la columna 12, otro desde la columna 13 a la columna 19.
6. Colocaremos el cable de color negro (negativo) desde el interruptor hacia el lado negativo del protoboard en la misma columna en la que se colocó el rojo.
7. A esa misma altura colocaremos otro cable pero en la columna 24 hacia la fila c, luego una más desde la altura del terminal 2 de la última bombilla a la columna 24
8. Por último, conectaremos el interruptor hacia la batería en el otro terminal y verificamos, la conexión iniciando el circuito.
Pasosqueseguirparacircuitoenserie:
1. Para inicia este circuito conectaremos un cable rojo desde el interruptor a la batería y desde ese mismo terminal del interruptor a la parte positiva del protoboard.
2. Procederemos a colocar las tres bombillas para luego conectarlas.
3. Ahora colocaremos el cable rojo de la siguiente manera: a. A la misma altura del lado positivo en la columna 7 hacia la fila g. b. A la misma altura del lado positivo en la columna 13 hacia la fila g. c. En la fila f desde la columna 13 hasta la 16 d. Y por último, a la misma altura del lado positivo en la columna 23 hacia la fila g.
4. Después de ello colocaremos el cable negro(negativo) desde el otro terminal del interruptor a la batería y desde ese mismo terminal del interruptor a la parte negativa del protoboard.
