Catálogo de Tanques de almacenamiento de Agua Potable

FACU LTAD DE ARQUI TEC TURA DEP TO. TEC NOL OG Í A DE LA CONSTRUCCI Ó N CONTRU CCI ÓN 30 PROF. ARQ. MS C. AL EX ANDER VI LLAROEL

TANQUES

DE ALMACENAMIENTO

DE AGUA POTABLE

MÉRIDA, VENEZUELA

ALUM NOS:

V28750993 NELSON MORALES

V 28549010 SEBASTIAN ROSALES

V 28164191 JOSE CHACON

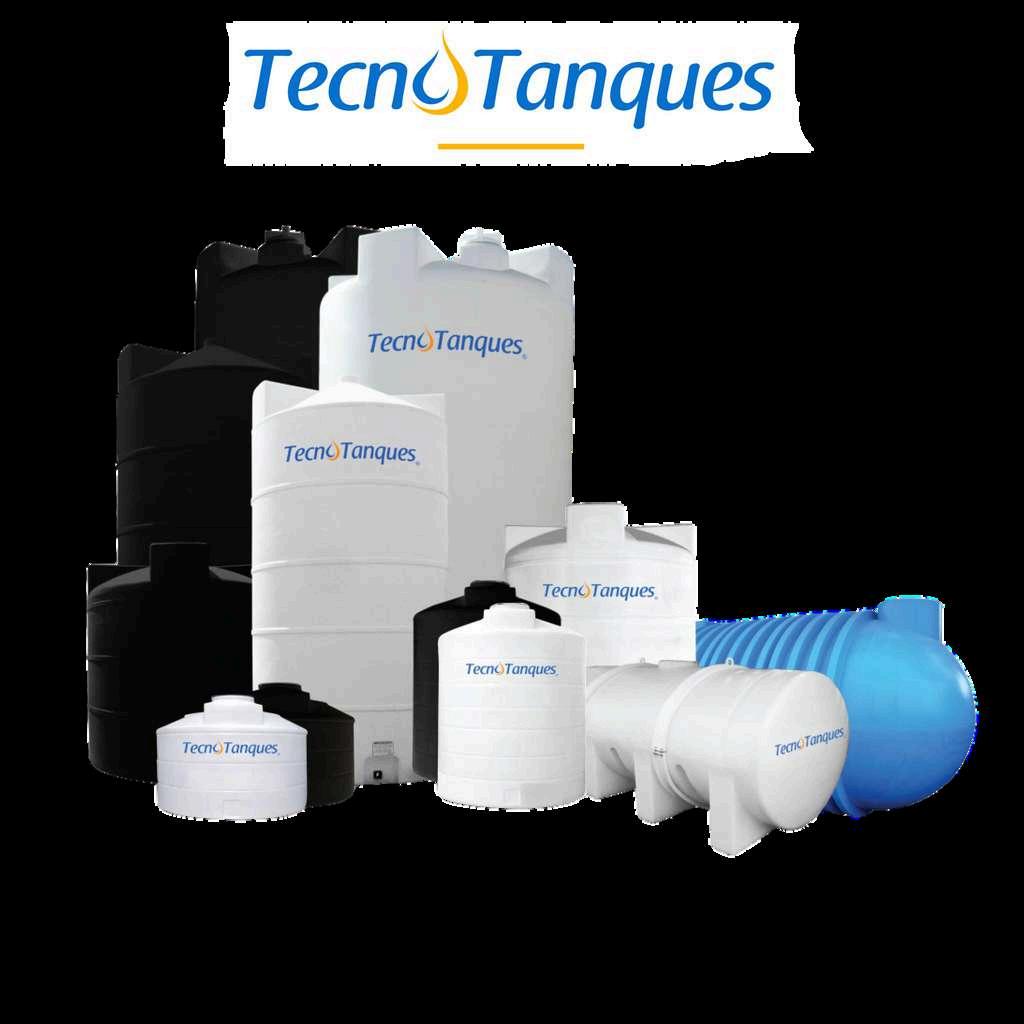

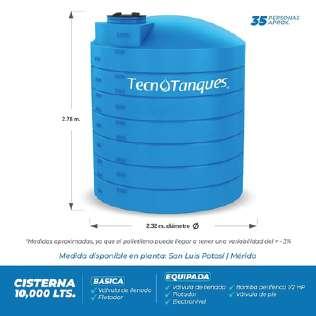

CISTERNAS TECNOTANQUES/MÉXICO

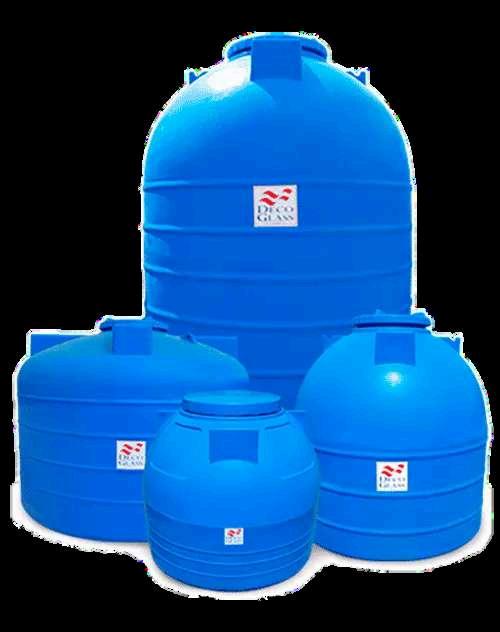

DESCRI PCIÓN GENERAL E STOS PROD UCTOS SE UT ILIZAN PARA ALMACENAR AGUA Y ESTÁN FABRI CADOS EN SU MAYOR ÍA CON POLIETILENO DE ALTA DE NSI DAD. APLICAC IÓN ESTOS DIS POSIT IVOS SE AP LICAN EN DIST INT AS ÁREAS COMO RESIDEN CIAL, IN DUST RIA QUÍMICA, AGRO Y GOB IERN O.

COLOR ES DIS PONIBL ES:

MATERI ALES ID EALES PARA US O RESIDENCIAL. RESISTE NTES A LA C ORROSIÓN CON P ROT ECCIÓN UV Y ADITIV O ANTIBACTERIA L. ALMAC ENA MIENTO DE AGUA Y MÁS DE 300 QU ÍMICOS .

POLIETILENO DE GRADO ALIMENT ICIO. *FABRICADOS EN POLIETILENO DE ALTA DENSIDAD 100% VIRGEN (HIPPED).

1.0

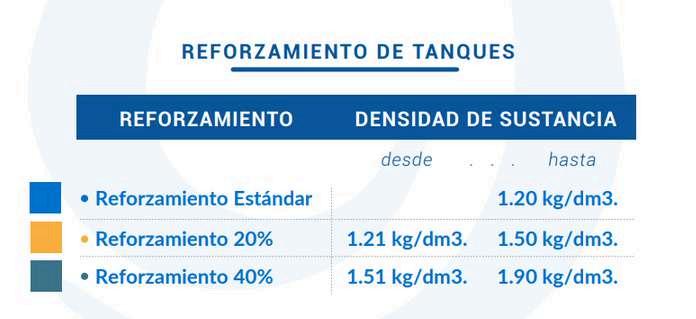

INFOR MACI ÓN COMER CIAL EN PR ES EN TACIONES DE: E STÁ NDAR 2 0% R EFO RZ A DO 40% RE FORZADO

LOS PLÁST ICOS SON GENE RALMEN TE LA MATERIA PRIMA US ADA POR SUS BENEF ICIOS: -ECONÓMICOS -MOLDEAB LE S -LIVIAN OS -GRAN CAPACIDAD.

CISTERNAS TECNOTANQUES/MÉXICO

EN PRESENTACIONES DE

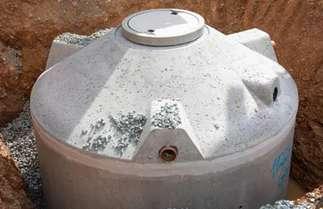

INSTALACI ÓN BAJO T EC HO / TIPO SÓTAN O: MUROS PERIMETRALE S DE T AB I QUE, REF ORZADOS CON CASTILLOS. PLACA DE CONCRETO DE 20 CM DE ESP ESOR REF OR ZADO CON MALLA ELECTROSOLDADA. DEJ AR UNA DISTANCIA A PROPIADA PARA MAN TENIMIENT O Y LIMPIEZA. INSTALACI ÓN BAJO T IERRA: EL ABORAC IÓN DE EXC AVACIÓ N. DIAGNÓSTICOS Y PREP ARACIÓN (LEVANTAMIENT O DE OBR A) RELACIÓN SU ELO - MEDIDAS DE EX CAVACIÓN EXTRACCIÓN DE TIE RRA - LIMPIEZA INSTALACIÓN A NIVE L (POR ENCIMA DE 1MT S DEL MANT O FREÁTICO.

CONSIDER ACIONES ESPECIALES EX ISTEN OTRO TIPOS DE TANQ UES DE ALM ACE NAMIENTO DE LIQUIDOS COMO LAS NOD RIZAS O TIPO ORUGA ENFOCAD OS MAY ORME NTE A SATISFAC ER LAS NECESIDA DES AGRICOLAS, IND USTRALIALE S Y MAN UFACTURA.

INSTALACI ÓN POR ENCI MA DE TECHO: ELABORACIÓN DE SUPERFICIE. DIAGNÓSTICOS DE CA RGAS (B ASE NIVELADA Y S IN I MPUREZAS ) RELACIÓN CAPA CIDAD DE ALMACENAM IENTO - S OP OR TE Y APOYOS DE SUPERFICIE CIMIENTOS > 15% DE RESISTENCIA DE CARGAS INSTALACIONES DE AGUAS BLANCAS Y CONEX IÓN CON EL SISTEMA DEL HOGAR

DESCRIPCI ÓN GENERAL E STOS PRODUCTOS SE UT ILIZAN PARA ALM AC ENAR AGU A Y ES TÁN FABRI CAD OS EN SU MA Y ORÍA C ON POLIETILE NO DE ALTA DEN SI DAD. DISP OSITIV OS DE TEC NOTAN QUE S

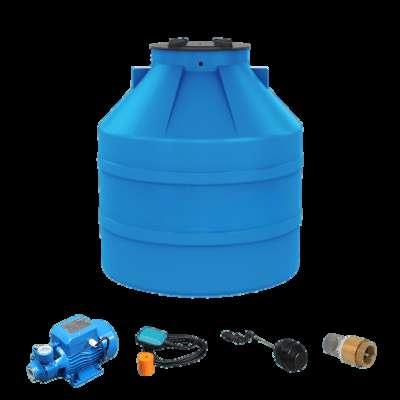

ACCESORIO S: *EN TODOS LOS MOD ELOS 1.

1.0.A

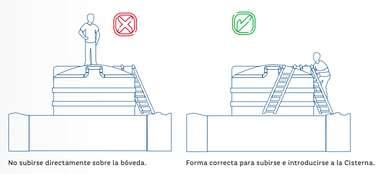

MANIPULACIÓN E INSTALACIÓN

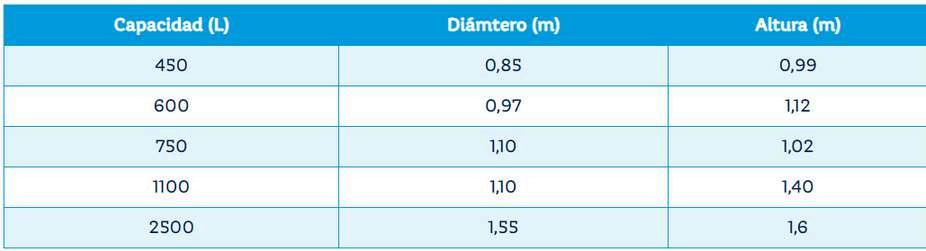

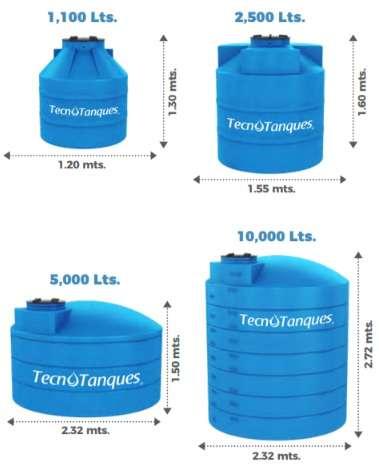

CAPACIDADES

2.

3.

4.

1 . Bomb a p erifé rica 1/2 H P 2. Flot ador 3. Elect ro nivel 3. Válcula d e lle na do 4. Válvula de pie

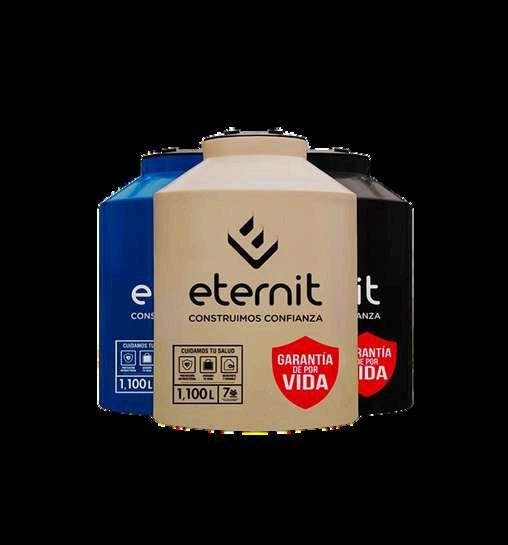

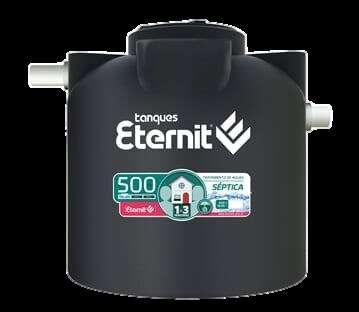

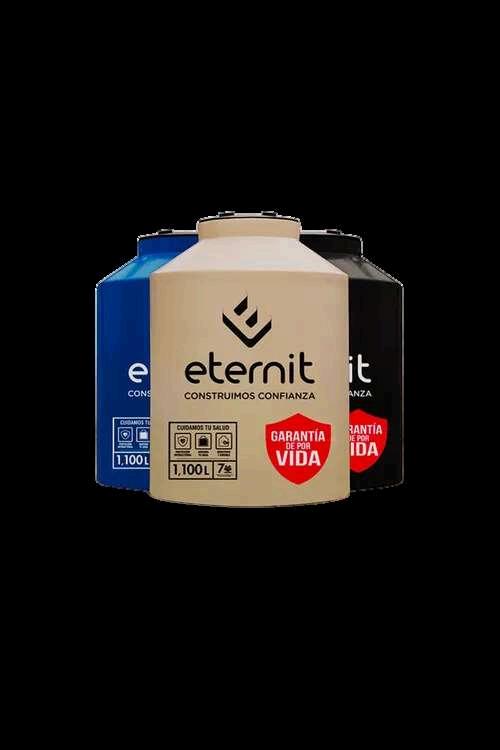

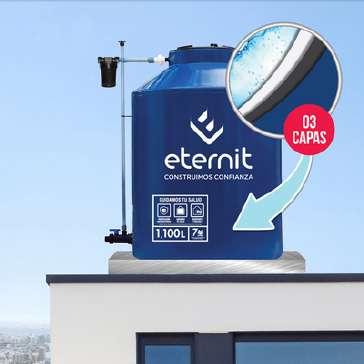

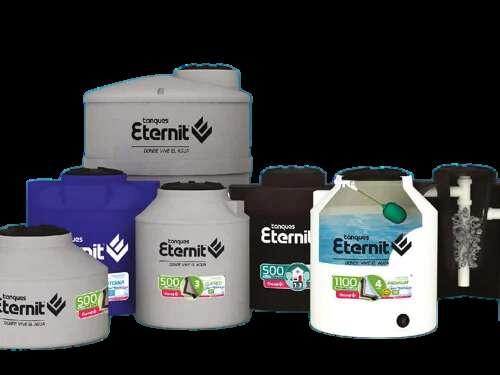

TANQUES ETERNIT S.A/ARGENTINA

DESCRI PCIÓN GENERAL ETERNIT - DEL GRU PO E TE X -, CUEN TA CON T ANQUES DOMICILIARIOS Y DE PROPIE DAD HOR IZONT AL DE 4 CAP AS, CADA UNA C ON DI FE REN TES BEN EF ICIOS, COMO CAP AS E XTERNAS REFORZADAS O INTERNAS ANTIB ACTERIANAS.

APLICAC ION ES

COLORE S DISPONIBL ES:

MATERI ALES LOS TANQUES DE AGUA ETERN IT ES TÁN FABRICADOS CON R ES IN A DE POLIETILENO 10 0 % VIRGE N. SON PRODUCTOS R EFORZADOS, DURABLES, LIVIANOS Y FÁCILES DE TRANSPORTAR E IN ST ALAR . ¡ETERNIT, CUIDANDO TU AGUA Y TU SALUD!

2.0

INFOR MACIÓ N COMERC IAL

EN PR ES EN TACIONES DE:

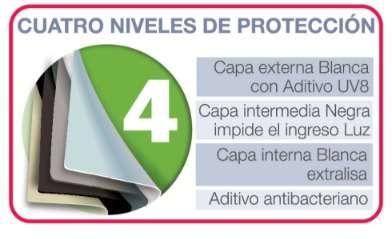

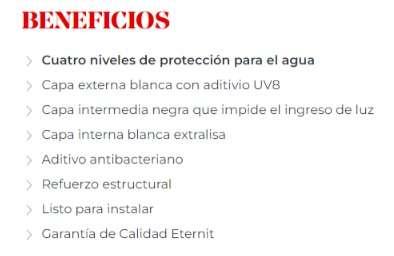

CUATRO CAPAS : ALTA DENSIDAD + CAPAS CON DIFERENTES DENSIDADES BAJO NORMATIVA INTERNACIONAL ANTIMICROBIANA Y APARICION DE MOHO, ALGAS Y SEDIMENTOS TÓXICOS.

LOS PLÁSTICOS SON GENERALM ENT E LA MAT ERIA PRIMA US ADA POR SUS BE NE FICIOS : -ECONOMICOS -MOLDEABLES -LIVIANOS -GRAN CAPACIDAD .

2.0.A

CISTERNAS TECNOTANQUES/MÉXICO

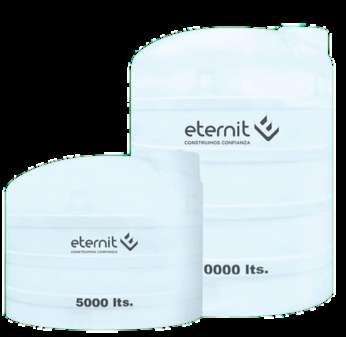

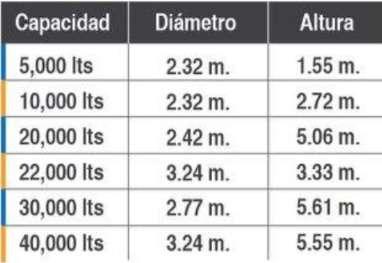

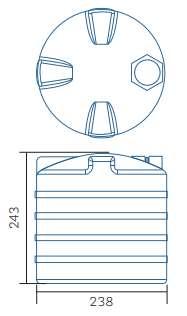

EN PRESENTACIONES DE CAPACIDADES

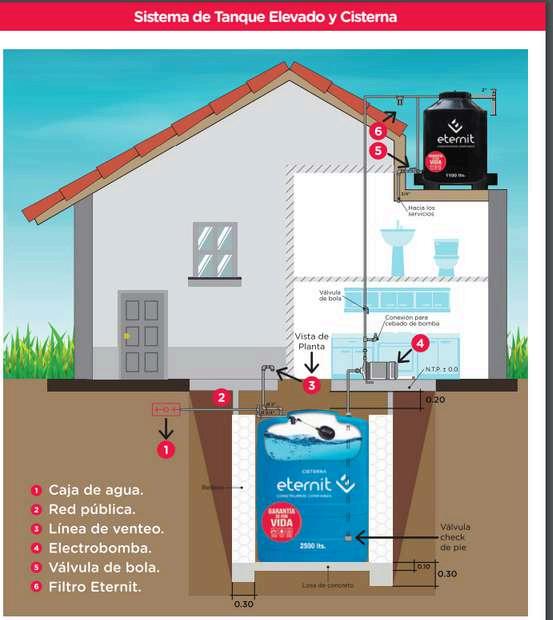

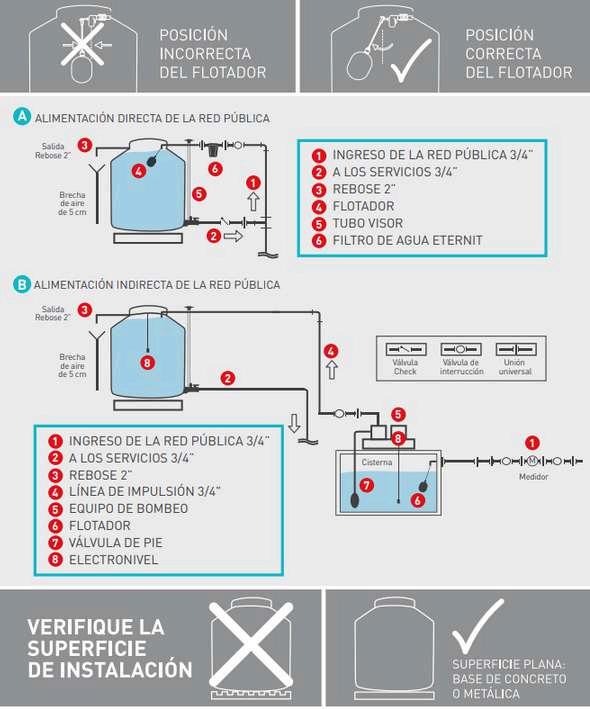

MANIPULACIÓN E INSTALACIÓN INSTALACI ÓN DE SISTEMA ELEVADO Y C ISTERN A: ELAB ORAC IÓN DE SUPER FI CIE Y CAJA.

CONS IDERACI ONES ESPEC IALES EXISTEN OTRO TIPOS DE TANQUES DE ALMACENAMIENTO DE LIQUIDOS/SÓLIDOS COMO BIODIGESTORES, PARA VINOS, AGRO, + 150 QUÍMICOS ENFOCADOS A SATISFACER LAS NECESIDADES INDUSTRALIALES Y DE GOBIERNO.

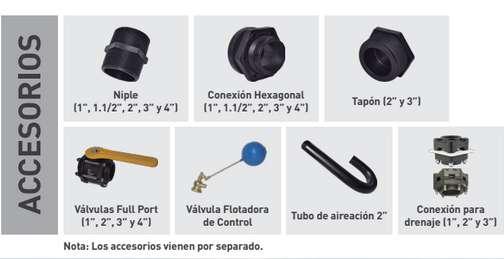

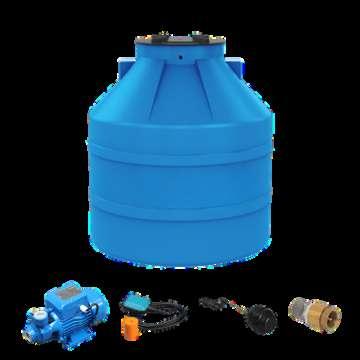

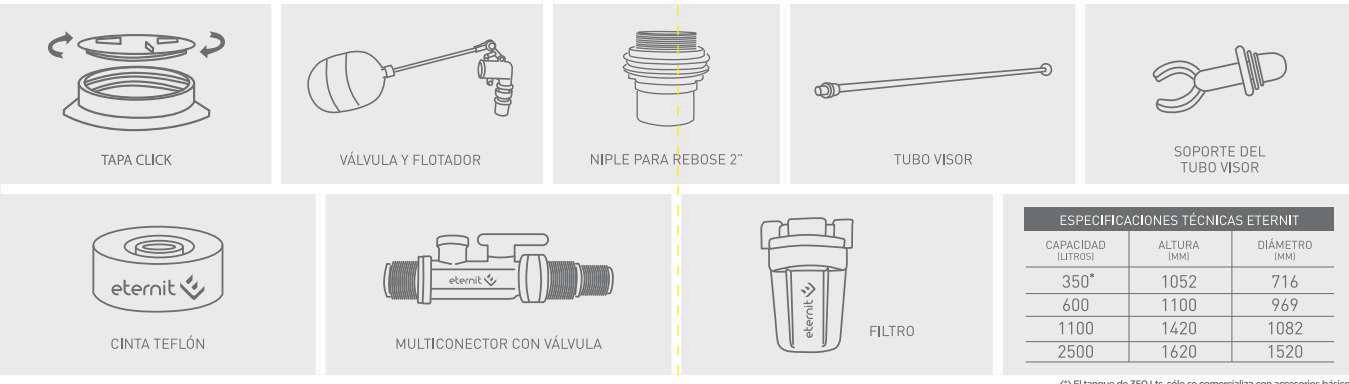

ACCESORIO S: *EN TODOS LOS MODELOS

1 . Mult icone ctor con válvula 2. Nip le de 2 " 3. Sop orte y tuberí a de visor de l nivel d e agua.

3 . Válcula y Flota dor 4. Válvula de pie.

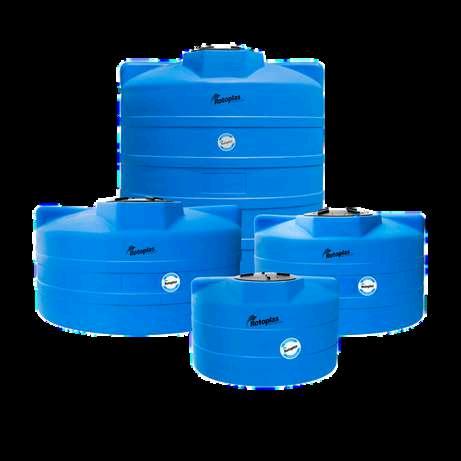

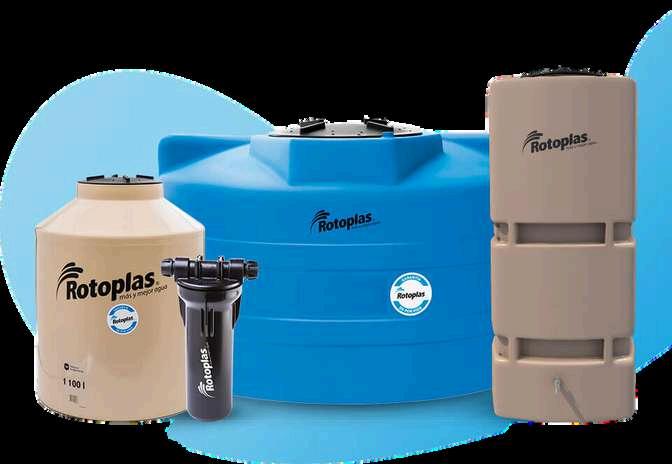

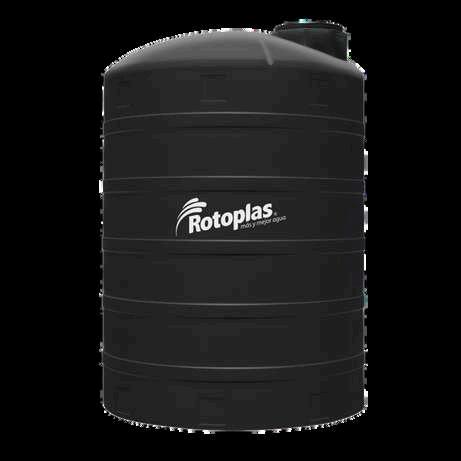

ROTOPLAS GR. S.A/ USA -LATINOAMÉRICA

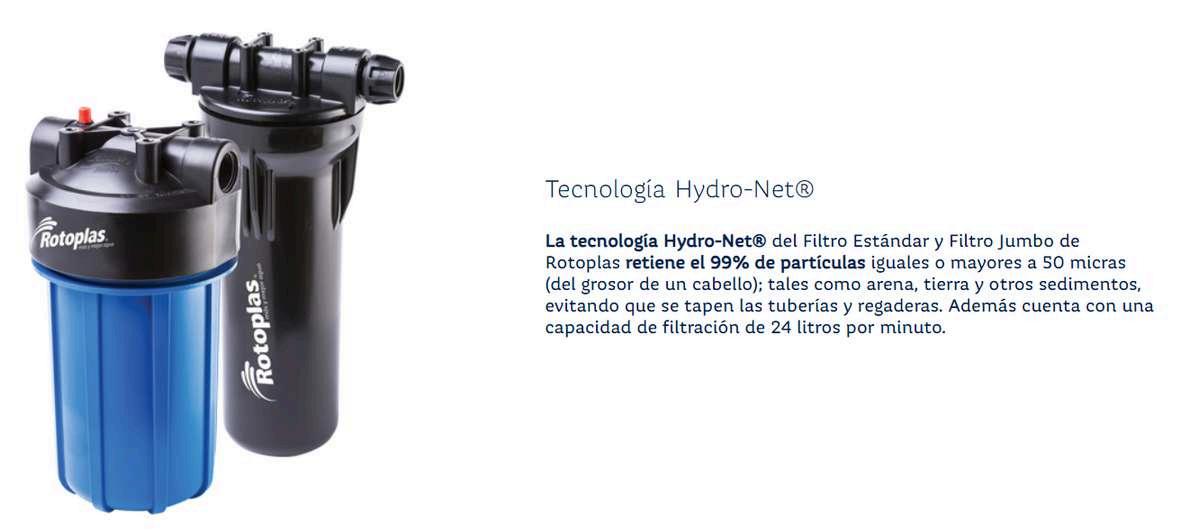

DESCRI PCIÓN GENERAL LAS CISTE RNAS Y TIN AC OS R OT OPL AS CUENTAN CON GARAN TÍA DE POR VIDA Y ESTÁ N E QUIP AD OS C ON F ILTRO HYDR O- NET®, ADEMÁS DE UNA EXCLUSIVA CA PA ANTIBA CTERI A L CON TECN OLOGÍA EXP EL® QUE INHIBE LA REPRODUCCIÓN DE BACTERI AS , MANT ENI ENT O EL AG UA M ÁS LIMPIA. MATERI ALES *FABRICADOS EN POLIETILENO DE DENSIDAD VARIADA 100% VIRGEN (HIPPED): 1 . PEAD (POLIETILENO LINEAL DE ALTA DENSIDAD) 2 . PELBD (POLIETILENO LINEAL DE BAJA DENSIDAD). *ESTA LÍNEA DE PRODUCTOS ESTÁ DISEÑADA PARA EL ALMACENAMIENTO DE AGUA EN GRANDES VOLÚMENES, CUBRIENDO DISTINTAS NECESIDADES DE ABASTECIMIENTO.

CONSIDERACI ONES ESPEC IAL ES COLORES DIS PONIBLES: *MISMO DISEÑO A OTRAS MARCAS DEL MERCADO

EN P RESEN TA CIONE S DE: E STÁNDA R: P EL BD RE FOR ZADO ( SI N E SPE CIF ICA R )

3.0

*DISEÑO ESTÁNDAR TIPO AUSTRALIANO, CISTERNA ORUGA

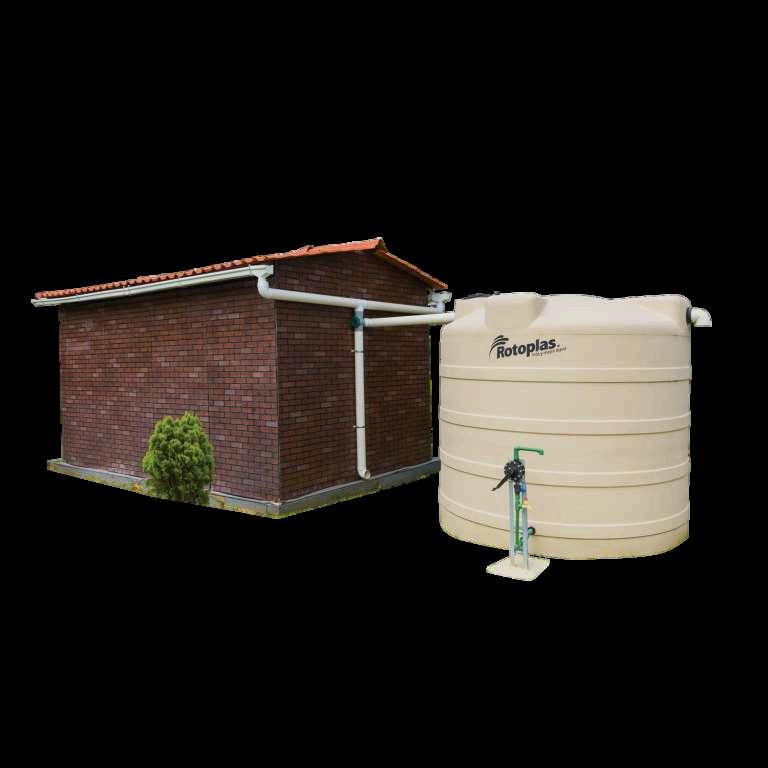

*DISEÑO PATENTADO DE SISTEMA DE RECOLECCIÓN Y PRETRATAMIENTO DE AGUA DE LLUVIA COOL SYSTEM

ROTOPLAS GR. S.A/ USA -LATINOAMÉRICA

3.0.A

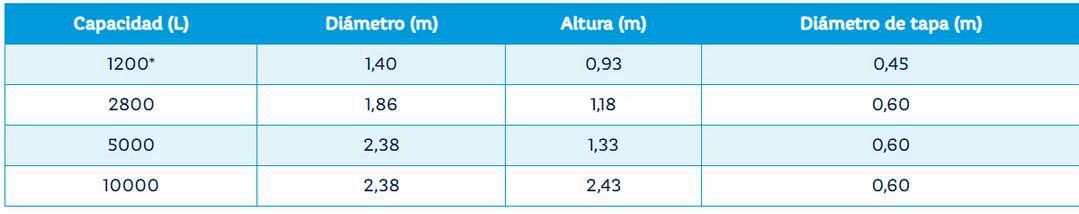

EN PRESENTACIONES DE CAPACIDADES

TINACOS Y CIS TERNAS

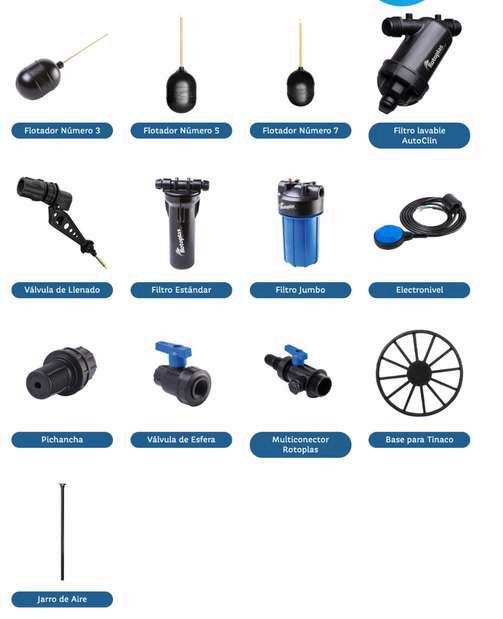

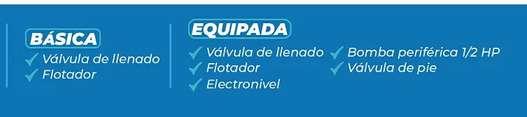

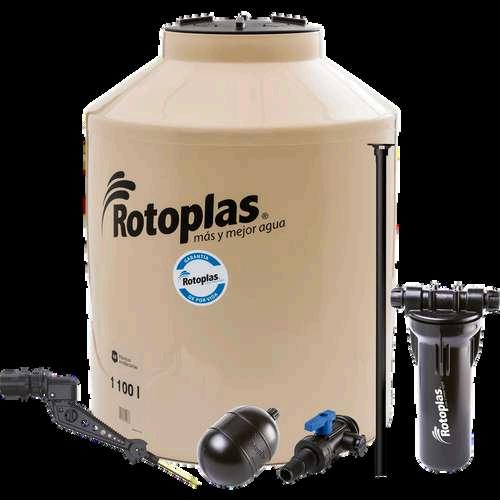

ACCESO RI OS:

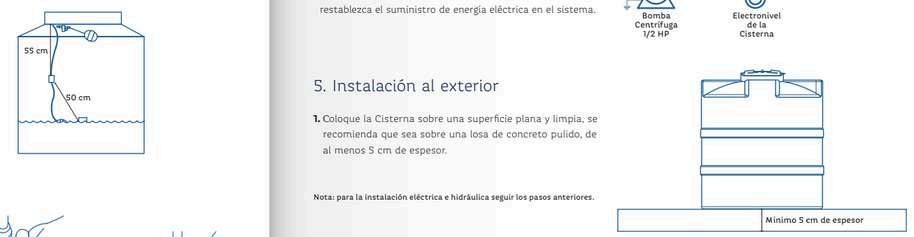

MANIPULACIÓN E INSTALACIÓN SE PUED E INSTALA R ESTOS D I SPOSITIVOS DE DIST INTA S MANERAS TALES SON: INSTALACIÓN AL EXTERIOR SOBRE UNA SUPERFICIE PLANA Y LIMPIA, SE RECOMIENDA QUE SEA UNA LOSA DE CONCRETO DE 5CM DE ESPESOR. INSTALACIÓN ELÉCTRICA: LA CISTERNA ROTOPLAS EQUIPADA INCLUYE 2 ELECTRONIVELES, UNO PARA LA CISTERNA Y OTRO PARA EL TINACO.

SUGEREN CI AS DE I N S TAL ACI ÓN PA RA E L TI NA CO, E S I M PO RTAN TE : 1 . COLOCARLO EN UNA SUPERFICIE PLANA. 2 . UBICARLO APROXIMADAMENTE A 2 M ENTRE LA SALIDA DEL TINACO Y LA REGADERA MÁS ALTA PARA ASEGURAR BUENA PRESIÓN DEL AGUA EN LA VIVIENDA. 3 . VERIFICAR QUE LA BOMBA FUNCIONE CORRECTAMENTE.

*ESTA LÍNEA DE DISPOSITIVOS ESTÁ PENSANDO PARA LOS TINACOS. *EL MODELO DE CISTERNAS EN TODOS LOS MODELOS INCLUYE UN FLOTADOR N°7 ADEMÁS DE UNA BOMBA CENTRÍFUGA DE 1/2 HP.

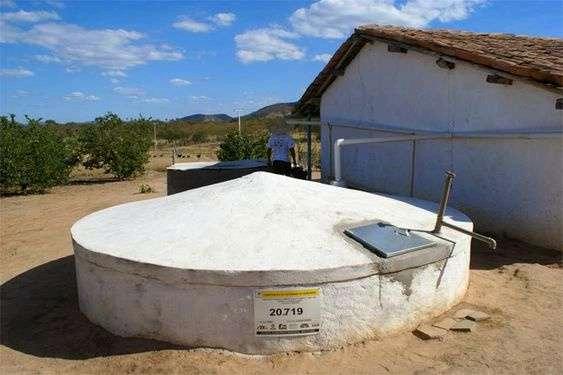

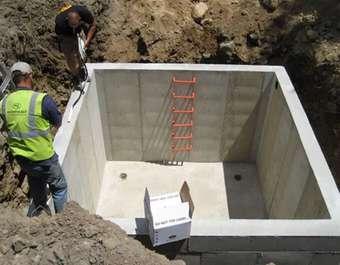

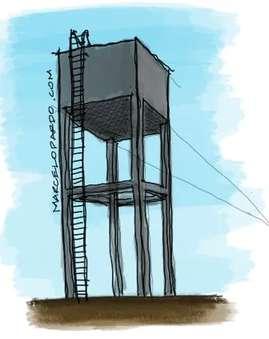

4.0.A TANQUE ELEVADO Y CISTERNA DE CONCRETO

DISEÑO SEGÚN CÁLCULO:

*DIFERENCIAS Y EXPLICACIÓN DEL USO DE CONCRETO VS PLÁSTICO CLICK AQUÍ

FORMAS GEOMÉTRICAS:

I SEGÚN SEA SU CAPACIDAD, USO, NÚMERO DE PERSONAS Y SUPERFICIE DISPONIBLE.

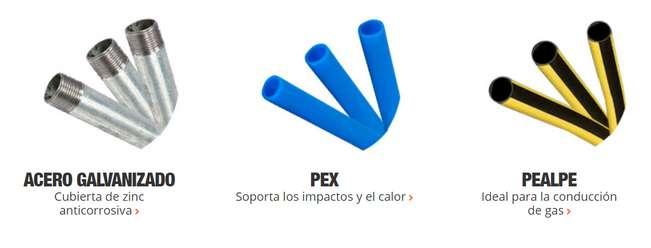

CIRCUITOS DE AGUA POTABLE:

LAS INSTALACIONES DE AGUA POTABLE DOMÉSTICAS PUEDEN ESTAR HECHAS DE VARIOS MATERIALES, DEPENDIENDO DE LAS NECESIDADES Y CARACTERÍSTICAS ESPECÍFICAS DE CADA INSTALACIÓN. A CONTINUACIÓN, SE PRESENTAN ALGUNOS DE LOS MATERIALES MÁS COMUNES UTILIZADOS:

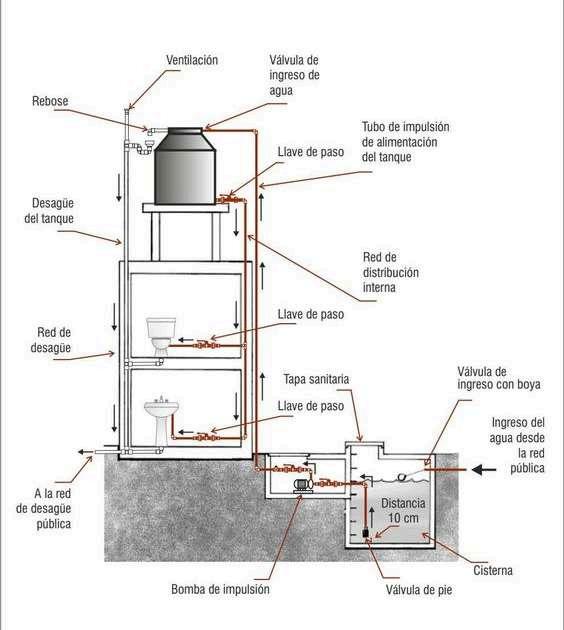

MANIPULACIÓN E INSTALACIÓN SON CON SIDERA DOS L OS TIPOS DE SISTE MAS DE AGUA PA RA U SO DOMÉ STIC O: SISTEMA DIRECTO DE LA RED PÚBLICA ( TOMA DOMICILIARIA) *REQUIERE PRESIÓN DE AGUA PARA SU FUNCIONAMIENTO 100% SISTEMA INDIRECTO: SUB SISTEMA DE ALMACENAMIENTO: ELEVADO (POR GRAVEDAD) CISTERNA (SUBSUELO Y CON MAQUINAS). *NO REQUIERE EQUIPOS DE PRESIÓN. SUBSITEMA MIXTO USO DE AMBOS SUBSISTEMAS.

INSTALACIÓN BÁSICA: SISTEMA DE BOMBEO

VS

INSTALACIÓN AVANZADA

UBICACIÓN/ TRATAMIENTO MANTENIMIENTO

DISEÑO SEGÚN CÁLCULO: NECESIDADES UBICACIÓN

SISTEMA DE BOMBEO

SISTEMA DE MONITOREO

TRATAMIENTO

CONECTIVIDAD

MANTENIMIENTO

PROTECCIÓN

CONSIDERACIONES ESPECIALES USO IDUS TRIAL Y DOMÉSTI CO: SEGÚN SEA SU CAPAC ID AD , U SO, NÚME RO DE P ERSONA S Y SUP ERF ICIE DISPO NIBLE. *ES IMPORTANTE INSTALAR UN SISTEMA DE MONITOREO PARA CONTROLAR LA CALIDAD DEL AGUA Y DETECTAR CUALQUIER PROBLEMA DE CONTAMINACIÓN O DETERIORO. * M I D E Y M A N T É N M O N I T O R E A D O E L N I V E L D E L L E N A D O D E T A N Q U E S D E U S O E X T E R I O R D E M A N E R A I N A L Á M BR I C A A T R A V É S D E S U TECNOLOGÍA WIFI Y RECIBE INFORMACIÓN EN TU SMARTPHONE A TRAVÉS DE SU APP.

4.0.B TANQUE ELEVADO Y CISTERNA DE CONCRETO

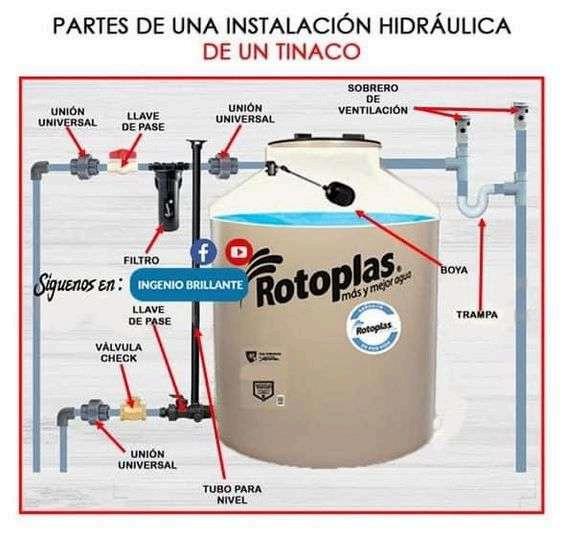

ACCESORIOS PARA SU INSTALACIÓN:

REC OMENDAC I O NES PARA TANQ UES DE CO NCRETO PARA TANQUE ELEVADO

*EL MISMO SISTEMA DE AGUA APLICA PARA LOS TANQUES Y CISTERNAS DE CONCRETO

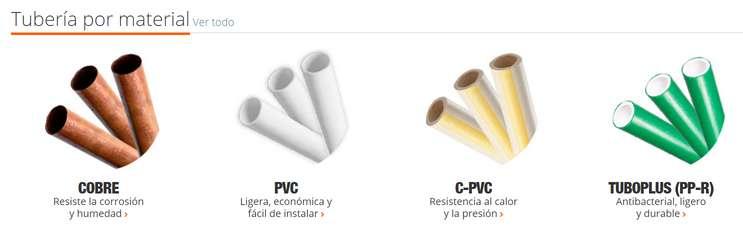

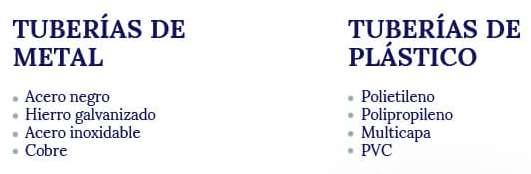

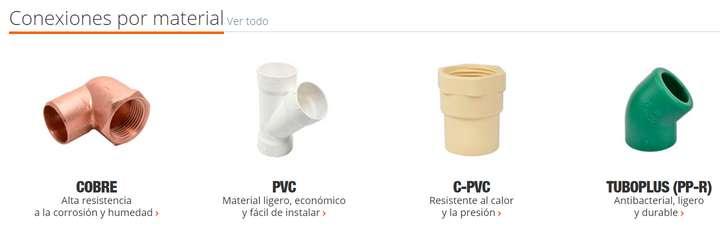

TUBERÍAS Y CONEXIONES

SEGÚN SU MATERI AL DE FABRI CACI ÓN

PARA CISTERNA

PARTES COMÚNMENTE UTILIZADAS UNION UNIVERSAL: DESDE 1/2 " - 2 "

VÁLVULA DE PASE: DESDE 1/2 " - 2 "

BOMBA CENTRÍFUGA / PERIFÉRICA DESDE 1/2 - 2 HP FLOTADOR: N° 7 AL 12

VÁLVULAS DE PASE CHECK DESDE 1/2 " - 2 "

FILTROS: SIMPLE O MULTICAPA

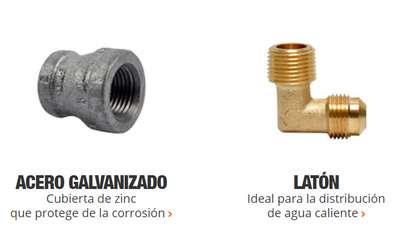

MONITOR INTELIGENTE CON WIFI CONEXIONES EN METAL

CONEXIONES EN PLÁSTICO

TUBERÍAS: ⌀/D SEGÚN CÁLCULO
