LINEAMIENTOS DEL DISEÑO

ARQUITECTURA BARICHARA PORTAFOLIO LOCALIZACIÓN

Su ubicación debe preverse en función a los ordenamientos que regulan el crecimiento ordenado de las ciudades, se debe considerar los factores mas importantes que tengan injerencia en el desarrollo urbano como características: estructura vial, comunicaciones y transporte, usos de suelo, entre otros. Ademas se tiene en cuenta el crecimiento de la localidad para garantizar una zonificación adecuada.

VIVIENDA COMERCIO HOSTALES MIXTO PATRIMONIO

ENTRADA Y SALIDA

CONEXION CON EL MIRADOR P. DE CONCENTRACION MAYOR C. FLUJOS PEATONALES

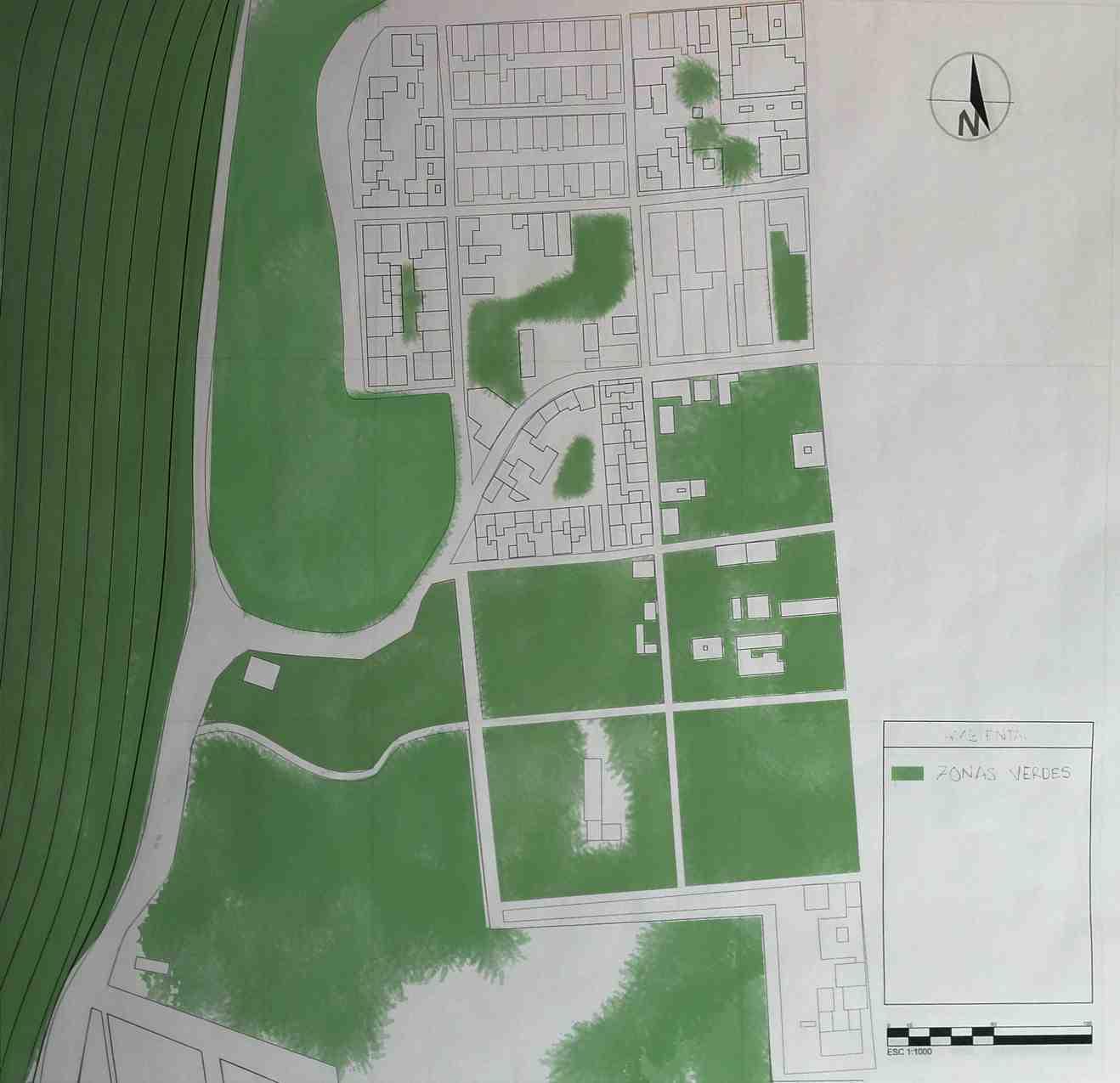

ANÁLISIS DEL SITIO

.El análisis del medio natural es un factor importante para el apoyo del diseño urbano se deben analizar para saber cuales son sus interrelaciones en el medio natural mediante la influencia directa o indirecta entre cada elemento los medios son el relieve, la vegetacion, el suelo, entre otros

ESTACIONAMIENTO DE VEHICULOS

U n o d e l o s p r i n c i p a l e s a s p e c t o s q u e s e d e b e c o n s i d e r a r e n e l d i s e ñ o u r b a n o d e f r a c c i o n a m i e n t o s e r e l a c i ó n c o n l a d o s i fi c a c i ó n d e e s t a c i o n a m i e n t o s , s e p u e d e n d i s e ñ a r d e l a s i g u i e n t e m a n e r a : e s t a c i o n a m i e n t o d e n t r o d e l l o t e p a r a l a v i v i e n d a ; e s t a c i o n a m i e n t o e n l a v í a p u b l i c a ( c a l l e s ) ; e s t a c i o n a m i e n t o s e n e s p a c i o s e s p e c í fi c o s , a d e m a s s e d e b e t e n e r u n e s p a c i o m i n i m o e n t r e v e h i c u l o s y e n d i s p o s i c i o n unos grados si se lo requiere

CONTINUIDAD ENTRE LAS CALLES Y EL POLÍGONO INTERVENIDO PARA EL DISEÑO URBANO

ESTACIONAMIENTO EXISTENTE PARADEROS

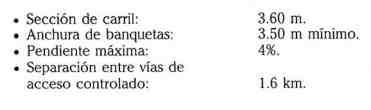

VIALIDAD

LUGAR PREVISTO PARA ESTACIONAR

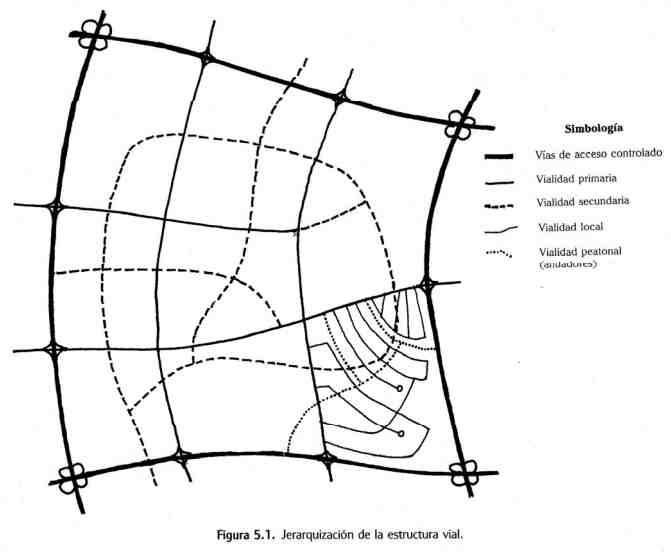

El diseño apropiado de la vialidad urbana es el principio basico del correcto desarrollo de la estructura urbana, por tanto se debe tener un conocimiento de los siguientes conceptos: jerarquía, clasificacion de las vias segun su importancia; capacidad, candad de vehículos que pueden circular sin congesonar la vía; velocidad, velocidad promedio que circula el vehiculo en la via

EQUIPAMIENTO URBANO

Se debe proporcionar también aquellos elementos del equipamiento urbano que son indispensables como servicio urbano para la población, dentro de estas encontramos el equipamiento comercial, se clasifica en tiendas, misceláneas, mercados entre otros.

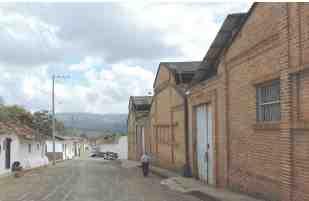

LA FABRICA

La fabrica se ubica a 4 cuadras del parque principal hacia el costado sur oriente del municipio alejado de las circulaciones turísticas. Las construcciones que predominan sobre este costado son viviendas de un piso con alturas máximo de 4mts en donde este gran complejo que abarca toda una manzana resalta a la vista no solo por sus grandes demisiones sino por ser la única construcción de ladrillo que se encuentra en esta zona. Se identificaron también dos puntos de circulaciones importantes sobre la manzana el primero en la esquina nor oriente, donde se ubica la entrada del taller de papel y fique que atrae afluencias de población foráneas debido al atractivo cultural del taller.

por otro lado sobre la fachada sur predominan la circulaciones vehiculares de tipo local ya que esta carretera conecta con la vía hacia guane hacia el occidente y a a San Gil por el Oriente. Al interior del complejo el espacio se compone por 6 bodegas de iguales características, un patio lateral en donde se secaba el tabaco y dos corredores verticales junto uno horizontal que conecta las bodegas y sobre estos se implantan volúmenes complementarios que no permiten una circulación abierta al interior del complejo.

Aunque lo más interesante sucede al interior de las Bodegas debido a la arquitectura industrial que se evidencia, en donde la estructura a la vista se convierte en la estética del edificio. El espacio se divide sobre dos naves laterales una central que supera los 9mts de altura que además permite la circulación de vientos hacia el interior y se puede apreciar una simetría absoluta del edificio
