Propuesta final, Proyecto "Parque San Antonio Norte"

Proyecto “Mi parque” Juan Sebastián Sánchez Giraldo Universidad de La Salle

Parque (Andalucía) San Antonio Norte Juan Sebastian Sanchez Giraldo Arq. Carlos Vanegas

Créditos: Universidad de La Salle Facultad de ciencias del Hábitat Programa de Arquitectura Materia: Medio ambiente y ciudad Proyecto presentado por: Juan Sebastian Sanchez Giraldo Asistido por: Arq. Urb. Carlos Alberto Vanegas Alfonso 01 de junio de 2021

Agradecimientos: Este proyecto esta dedicado al arquitecto Carlos Vanegas y a la universidad de La Salle los cuales son los promotores de la conexión con el entendimiento y el estudio de diversos factores que configuran una mejor visión frente a proyectos y propuestas de orden natural así como paisajista.

Sin restar importancia se dedica este proyecto a mi familia y a una parte de la comunidad del conjunto habitacional San Antonio Norte, los cuales han sido clave en el análisis del sitio proporcionando información y opinión frente a problemáticas que se puedan presentar actualmente o que se deben corregir.

Índice: 12. Introducción.

14. Objetivo.

15. Datos generales.

16. LOCALIZACIÓN. 17. Localización macro 18. Localización micro.

19. INVENTARIO. 20. Objetivo del parque, concepto del parque, idea de diseño.

21. Arborización y vegetación existente.

22. Plano usos del suelo.

23. Plano llenos y vacíos.

24. Plano altimetría.

25. Esquema ejes y circulaciones.

26. Programa de espacios.

27. ANÁLISIS. 28. Esquema de análisis.

29. Parámetros arrojados por el análisis.

30. DIAGNÓSTICO. 31. Problemáticas.

32. Oportunidades.

33. Conclusión del diagnostico.

34. Concepto síntesis.

35. PROPUESTA.

36. Estructura conceptual.

37. Referentes.

38. Zonas verdes y arborización.

39. Elementos urbanos.

40. Caminos y zonas duras.

41. Trazado y geometría.

42. Programa de espacios y actividades.

43. Visualización paisajista, plan maestro.

44. Visualización paisajista, render 1.

45. Visualización paisajista, render 2.

46. Conclusión.

47. Cibergrafía.

Introducción: El proyecto titulado “Mi Parque” es un acercamiento urbano al diseño de un parque de escala zonal el cual busca llegar a la conclusión de una propuesta paisajista de manera que gracias a los análisis y distintos elementos que se puedan configurar con el animo de mejorar la calidad de vida y de experiencia en este parque para los habitantes de la zona.

Este proyecto esta liderado por el arquitecto, urbanista Carlos Alberto Vanegas Alfonso el cual es docente de la universidad de La Salle, este mismo dirige el espacio académico llamado medio ambiente y ciudad, del cual hace parte el proyecto propuesto y la finalidad de la propuesta.

El parque San Antonio norte que se desarrollara es un parque de escala zonal como fue mencionado anteriormente, y es un punto estratégico para intervenir ya que su locación reúne a diferentes conjuntos residenciales del sector, esto propone que el parque sea punto de reunión a parte de ser un nodo frente a la escala de ciudad que se analiza.

Objetivo: Identificar los diferentes aspectos que llevan a el rediseño o a la intervención del parque de manera parcial o total, así mismo analizar de manera critica y descriptiva los puntos necesarios para la correcta intervención y desarrollo de la propuesta; tales como el pensamiento en masa de la comunidad, soluciones puntuales y deseos que esta misma tenga.

Añadido a esto se pretende comprender el espacio inmediato de una zona verde que se compone de diferentes aspectos tanto recreativos como de actividad pasiva.

Datos generales: Ciudad de Bogotá – Colombia Localidad de Usaquén – Barrio San Antonio norte Entre calles 181 y 181 bis, entre carrera 11 y carrera 13 Construido desde el año 2005 en el periodo de Antanas Mockus Cuenta con 5.882 m2 – 173m X 34m Ultima intervención: Agosto de 2018 (reforma a andenes, canchas y mobiliario de la nueva alcaldía implementando “gimnasio” al aire libre)

LOCALIZACIÓN

Localización

Localización Las vías que dan acceso al parque son de carácter zonal, de baja dimensión y poco flujo vehicular, es solo hasta poco mas de 3 cuadras que se encuentra la avenida 183 como vía de carácter principal.

INVENTARIO

Inventario

Objetivo del parque Generar un punto estratégico dentro de las dimensiones citadinas del contexto inmediato para un espacio de recreación, ocio y deporte de manera segura y que proporcione una calidad de vida a los usuarios.

Concepto del parque Un parque sencillo, de carácter zonal o de bolsillo de forma rectangular que separe distintos espacios para diversas actividades teniendo como principales los deportes (microfutbol y baloncesto).

Idea de diseño La separación de espacios es clave para su correcto orden, por este motivo se tienen franjas donde las actividades propuestas se desarrollan, todas ellas conectadas por caminos perimetrales.

Arborización y Vegetación existente

Inventario Visuales

Usos del suelo próximo

Inventario

Llenos y vacíos

Inventario

Inventario

Altimetría próxima

Bordes arquitectónicos

Ejes y circulaciones

Inventario La forma en la que el parque se relaciona con su entorno tiene que ver directamente con el espacio que queda como vacío con relación a la dimensión de los edificios colindantes.

Programa de espacios

Inventario

ANÁLISIS

Área predominante:

Análisis

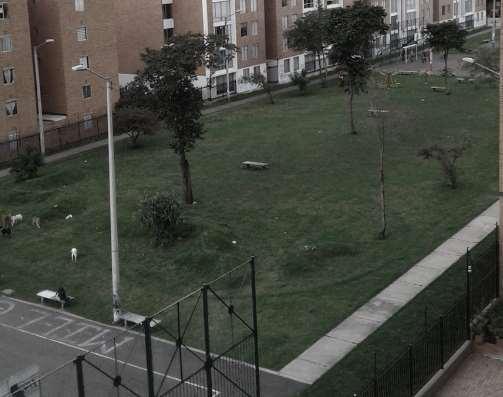

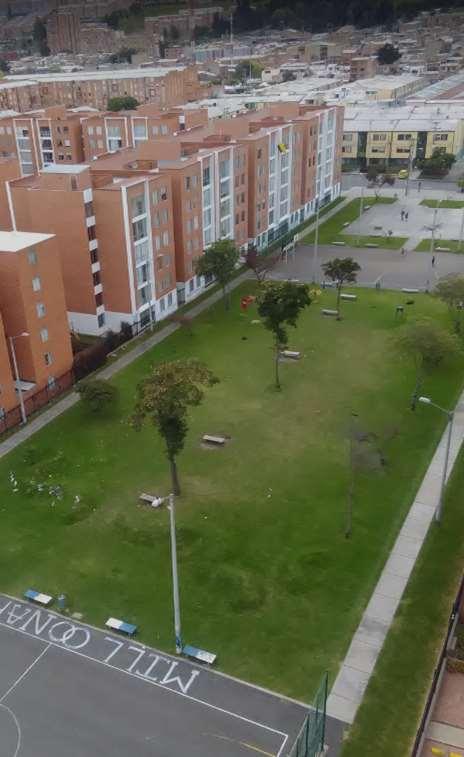

Zona verde: 2.211 m2 Una amplia zona verde con la que cuenta el parque es utilizada para diferentes actividades durante el día y durante la semana, mas no existe un orden especifico de como hacerlo o una diferencia de espacios dentro del ámbito macro.

Por esta misma razón se deteriora la zona y no existe un cuidado más notorio.

Estado general del parque

Análisis

De 1-10: R/ 8.5 Hace falta intervención de mobiliario.

Nivel de apropiación De 1-10: R/ 10 Durante todo el día y la semana es utilizado.

Nivel de permeabilidad De 1-10: R/ 7 La zona verde central es de gran extensión y necesita por lo menos un camino conector entre ejes.

Rendimiento del programa de espacios De 1-10: R/ 9 La corrección general es en los espacios de permanencia, la necesidad de mejorarlos.

Relación con el contexto urbano De 1-10: R/ 10 La posición que comprende el parque soluciona el tema de recreación y deporte de distintas zonas residenciales a demás de ser de buen tamaño.

Estado ambiental del parque De 1-10: R/ 8 Si bien el parque cuenta con vegetación variada, necesita una clara revitalización de esta misma no solo en la zona verde central sino en los perímetros.

DIAGNÓSTICO

Diagnóstico

Problemáticas • • • •

En la zona destinada para la recreación de los niños, hace falta nuevo mobiliario y diversidad del mismo.

En las 2 canchas que son principalmente de microfútbol hace falta mobiliario para el perímetro de las mismas.

La plaza dura en el sector oriental del parque esta sin uso, debe existir uno con alternativas.

La gran zona verde central del parque necesita intervención y zonificación para promover las actividades existentes de manera óptima.

Diagnóstico

Oportunidades • •

Dinamizar la zona verde central dando así un espacio mas cómodo para desarrollar las actividades que hoy en día se ven como pasear la mascota o jugar con un frisby y demás.

Para la plaza dura se pueden generar diferentes alternativas que sean para todo publico, con esto se refiere a que en el ámbito deportivo como lo es el skate, bmx y patines, se tenga un espacio libre para practicarlo pero a su vez sea flexible si se requiere para otra actividad diferente.

Diagnóstico

Conclusión •

La anterior renovación del parque dejó un aspecto claro y bien organizado que fue el tema de la materialidad de las canchas, esto lo que permitió es una mejor integración de la comunidad con el parque. Ahora el tema radica en tener una flexibilidad y un movimiento mas orgánico en el parque y no solo áreas divididas por su materialidad.

Teniendo en cuenta los análisis y los aspectos cuestionados, es pertinente una intervención prioritaria en la zona media del parque, el área mas grande y verde; para así generar una conexión con distintos puntos y mayor atractivo.

Concepto síntesis

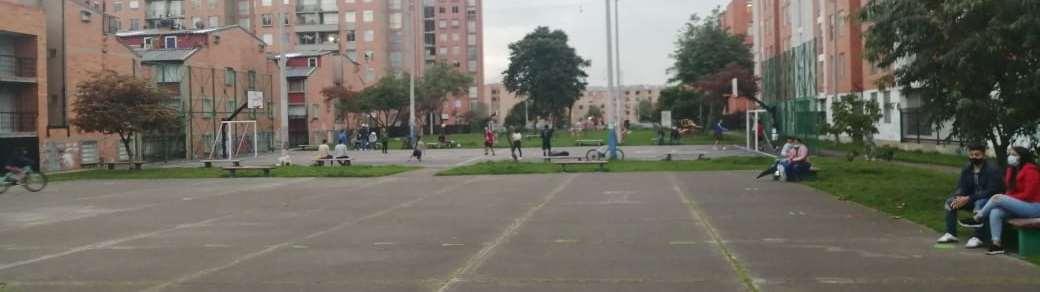

Diagnóstico Existen inevitablemente unos puntos de permanencia que están marcados actualmente, estos son los perímetros de las canchas múltiples. Aprovechados por los espectadores o por los mismos jugadores antes durante y después de los partidos, estos espacios necesitan intervención de forma que se eleven las expectativas y la calidad de esas zonas, que no sean un espacio reducido y convencional.

Así mismo en el centro del proyecto la conexión entre espacios y movilidad multifuncional es clave para la propuesta.

PROPUESTA

Estructura conceptual Objetivos • • • •

Propuesta Ideas de diseño

Generar diversos cambios que mejoren estéticamente el parque.

Tener una mejor disposición de la zona verde creando estancias y circulaciones que permitan un flujo nuevo.

Renovar el mobiliario urbano tanto en la zona de niños como en el perímetro de las canchas.

En la plaza dura dinamizar el espacio con diversas actividades para aprovechar mejor el espacio.

Estrategia Utilizar los análisis y la observación de campo para determinar la mejor ubicación para los diferentes espacios nuevos que se propone diseñar y organizar, así como también la cantidad de mobiliario nuevo sin llegar a saturar espacios.

El diseño orgánico siendo uno solo con la naturaleza.

Los seres humanos y su interacción instintiva que se fusiona con el entorno.

Propuesta

Referentes

Park way - Bogotá

Cesta de basura Pinterest

Parque del japónBogotá

Parque Espinosa – Bogotá

Idea mobiliario pasivo - Pinterest

Los referentes escogidos tienen relación con la forma y la función tanto del parque en general como en diferentes puntos para renovar. Estos puntos son los caminos, estancias perimetrales a las canchas, estancias y espacios de ocio en la zona verde y mobiliario urbano de necesidad como lo son las cestas de basura.

Idea mobiliario pasivo - Pinterest

Idea mobiliario pasivo - Pinterest

Zonas verdes y arborización

Propuesta Chicalá flor amarilla

Las zonas verdes existentes se mantienen, no se agregan mas, esas mismas áreas se aprovechan y se renuevan con la implementación de arboles Chicalá flor amarilla de mediana y gran altura para proporcionar mayor diversidad en la visual del parque.

Elementos urbanos

Propuesta Bancas longitudinales en los costados de las canchas.

Bancas tradicionales cerca a los caminos principales.

Mobiliario urbano pasivo para descanso.

Mobiliario urbano alternativo para reunión social.

Caminos y zonas duras

Propuesta La zona que requería mayor intervención (la zona verde central) fue dispuesta a una participación activa de unos caminos conectores que conectan los caminos perimetrales del parque. A su vez, estos recorridos internos conectan con los espacios permeables y zonas blandas en las cuales se encuentran los puntos de esparcimiento pasivo y sectores de estancia social.

Estos caminos y áreas duras, generan una necesidad intuitiva de explorar el proyecto a fondo.

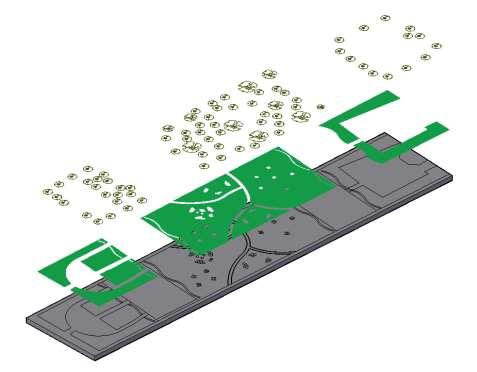

Trazado y geometría

Propuesta

Los ejes proyectuales de la propuesta van complementados con los existentes gracias a la forma rectangular que posee el parque, añadido a esto se generan unos ejes transversales que se giran levemente para hacer unos cruces entre los caminos longitudinales y así dar esa flexibilidad propuesta.

La forma orgánica en la disposición de los espacios configura un rompimiento en ese trazado ortogonal y sin fluidez que se presentaba inicialmente, a esto sumados los espacios ya dispuestos, podemos hablar de un proyecto multifacético el cual se compone de geometrías tanto poligonales rectas como orgánicas.

Programa de espacios y actividades

Propuesta

Visualización paisajista

Propuesta

Visualización paisajista

Propuesta

Visualización paisajista

Propuesta

Conclusión: La propuesta de renovación urbana del parque San Antonio en la localidad de Usaquén, fue realizada con aspectos puntuales de intervención ya que los distintos espacios que contiene son de una amplitud considerable mas no estaban con un diseño confortable para los usuarios diarios del parque.

Con la llegada de los diferentes mobiliarios tanto flexibles como rígidos, permiten una nueva visión de lo que puede ser un espacio que se puede utilizar desde pasear una mascota, pasando por un partido de microfutbol o bien puede apropiarse de un espacio en la zona verde para leer un libro y relajarse.

Era indispensable la llegada de nueva vegetación alta para seguir con ese tema de paisaje de parque que genera tanta pasión por las personas, a demás que los arboles proporcionan mas oxigeno para la zona que esta rodeada de conjuntos residenciales y unas visuales mas estéticas.
