Portafolio de arquitectura

Juan Sebastián es un arquitecto de la universidad de La Salle de Bogotá, Co lombia. Comenzó sus estudios en 2019 pese a múltiples adversidades que le trajo la vida, no obstante, en 2021 logró su primer titulo fuera de la universidad obteniendo un diplomado en arquitectura del paisaje por la Pontificia Universi dad Javeriana.

Desde 2020 cuando llegó la crisis mundial del Covid-19, comenzó a dar aseso rías con su página de Instagram dirigido a estudiantes de semestres inferiores. Mayor información de su trabajo: @aura_arquitectonica

JUAN SEBASTIÁN SÁNCHEZ GIRALDO Arquitectura

“No se puede conocer lo desconocido, si se aferra a lo conocido”

Portafolio de productos Arq. Juan Sebasti án Sánchez

BIOGRAFÍA

Juan Sebastián Sánchez Giraldo

Arquitecto Colombiano

Formación profesional

Pregrado en arquitectura, Universidad de La Salle

Arquitecto de la universidad de La Salle, con gratos conocimientos en diseño ar quitectónico, procesos constructivos y representación en modelado y visualiza ción 3D, expresión con medios digitales, conocimientos en paisajismo, fotografía y redes arquitectónicas.

Experiencia

- Concurso Ideas para un hábitat productivo de calidad - Universi dad de los Andes.

Participación activa en el diseño y formalización de una idea para la vivienda rural productiva en Caparrapí, Cundinamarca.

- Asesorías academicas y externas - Aura arquitectónica.

Propietario de un portafolio digital desde el cual doy a conocer mi trabajo y así mismo proporciono asesorías en diversos temas.

Formación adicional

Diplomado, arquitectura del paisaje Pontificia Universidad Javeriana

Habilidades técnicas

Desempeño y realización de proyectos en diferentes programas:

Autocad 2D y 3D Lumion Excel

Photoshop Render - Vray Revit

Sketchup Ilustrator

ÍNDICE

Proyecto:

Proyecto:

Proyecto:

Proyecto:

GOLDENVIEW LANDSCAPE

Plan de renovación eco-urbano

Realizado en la localidad de San Cristobal sur en la ciudad de Bogotá, Colombia. Es un proyecto de intervención urbana el cual busca resolver unas incognitas de carac ter social utilizando metodologicas arquitectonicas y planificadoras urbanas.

Dentro de los objetivos de esta inter vención está:

- Conectar nodos urbanos existen tes en la zona.

- Reconfigurar el trazado peatonal basado en el existente.

- Generar equipamientos que com plementen las necesidades encon tradas.

- Lograr una armonía en el ámbito natural dentro de un espacio urbano.

PROGRAMA IMPLANTACIÓN

Viviendas de interés social en altura, de 5 pisos, con 70 m2 c/u.

Espacios comerciales con morfología hexagonal de 20 m2 c/u. 2 Equipamientos: (Estación de Transmi cable etapa 2, Biblioteca y centro cul tural).

Plazas duras y recorridos peatona les con ladrillo permeable.

Zonas blandas, parques y jardines urbanos.

Renovación vial con reformas en dimensión y materialidad.

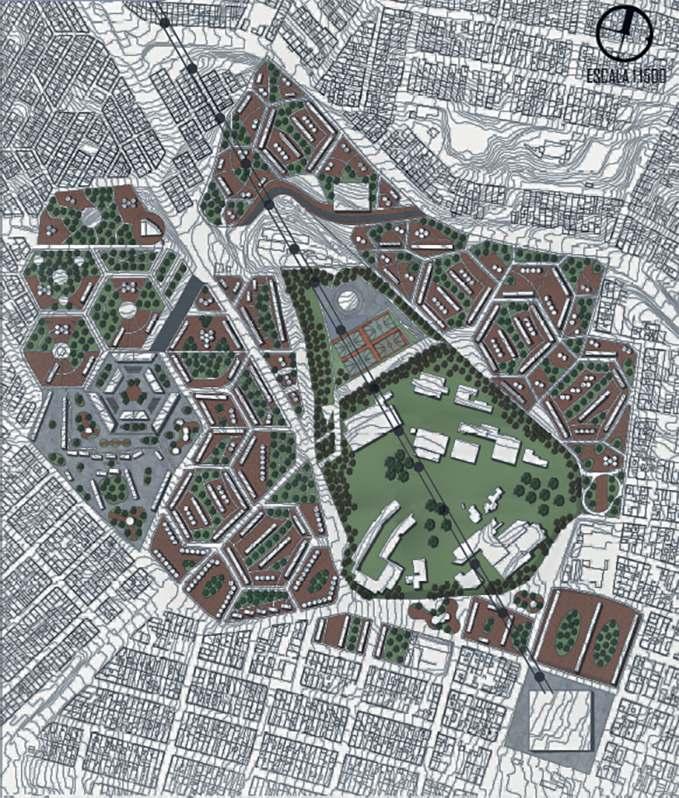

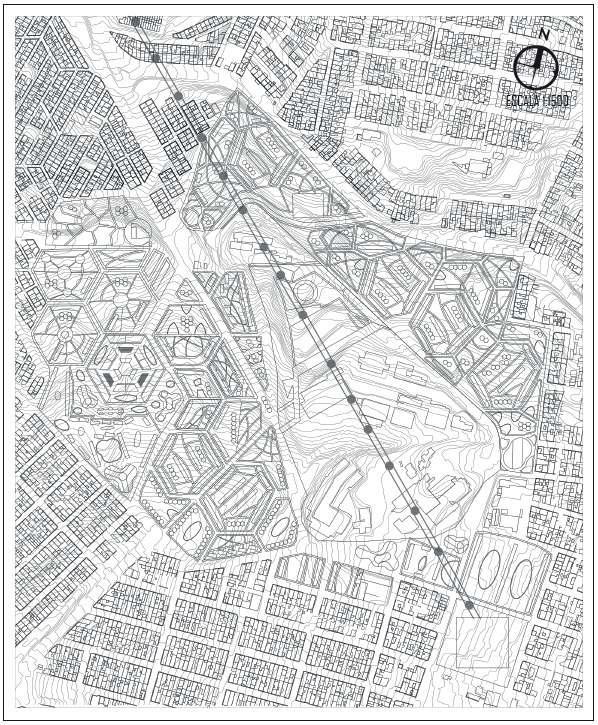

PROYECTO MASTERPLAN

Esta visualización permite observar desde una planta general como se compone el proyecto en términos espaciales, dimensionado y con materialidad similar a la real.

Comprende un área total de 83.000 m2 de intervención incluyendo estructuras existentes fijas.

URBANA ZONIFICACIÓN

EDIFICIOS DE VIVIENDA

ESTRUCTURAS COMERCIALES

EQUIPAMIENTOS

INTERCONEXIONES

URBANAS

ZONAS BLANDAS - VERDES

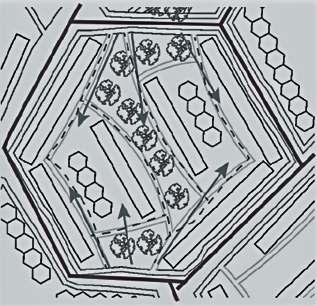

ESTRUCTURA DEMANZANA

El proyecto está basado en la conexión de dos morfo logías inspiradas en elementos de la naturaleza, como es la geomtría del panal de abejas y las formas que dejan las gotas de agua al caer.

De este modo se estructuran dos partes iniciales, la sur y la norte, en la zona sur se impone el la morfolo gía hexagonal aprovechando el trazado existente de la zona.

Y en la norte se propone un nuevo trazado conforme a la geometría pensada en las gotas de agua.

CORTES DESECCIÓN

Corte longitudinal A-A

Corte longitudinal B-B

La topografía que presen ta la zona tiene una lectura de inclinacion de 25°, a demás de tener inclinacio nes en dos sentidos, muchos sectores son poblados por adultos mayores que se ven afec

Corte

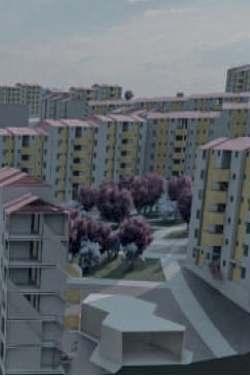

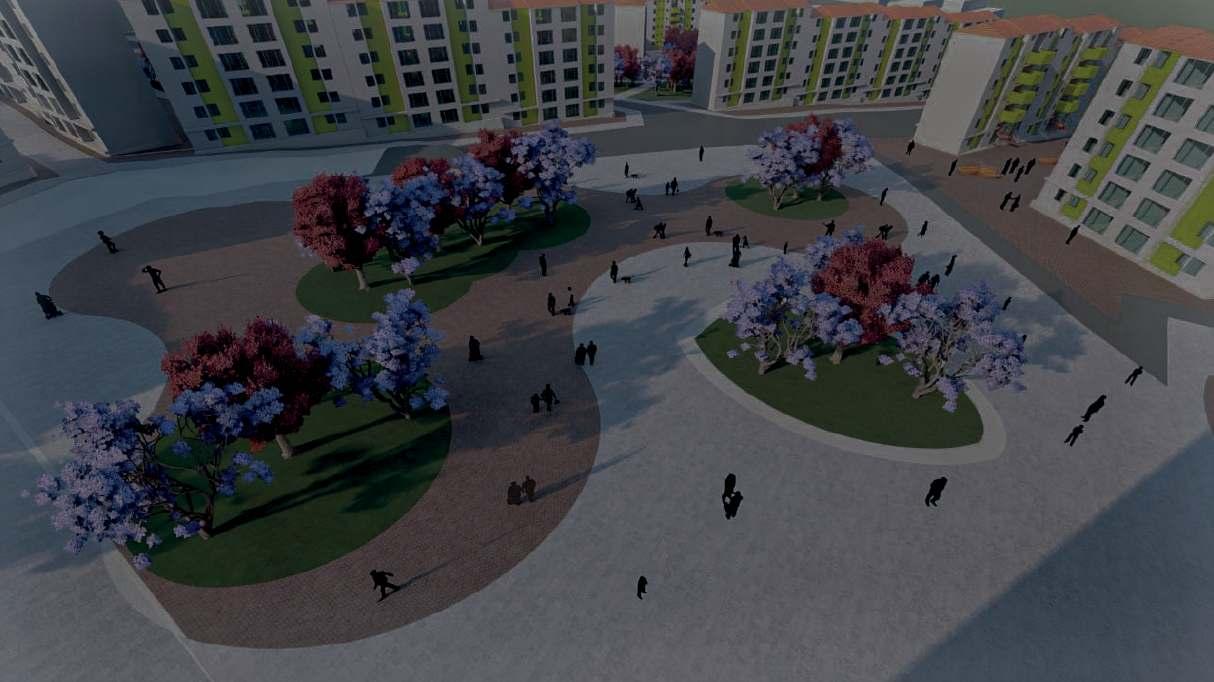

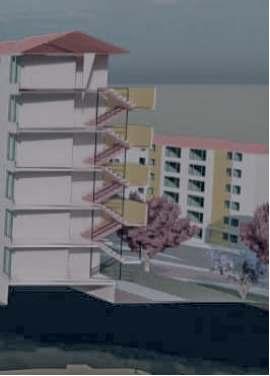

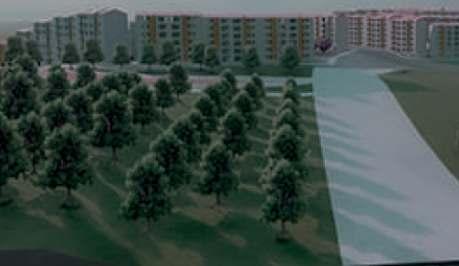

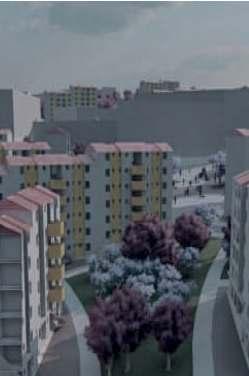

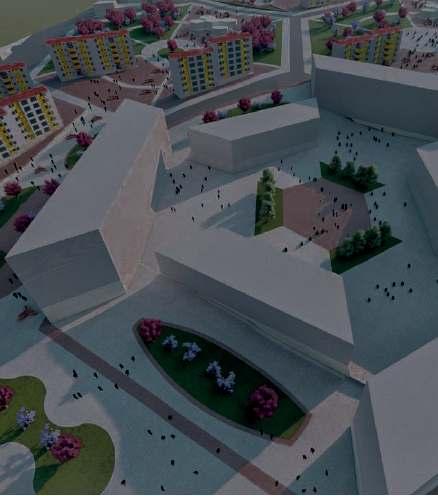

RENDERS

VISUALIZACIONES

RENDERS

VISUALIZACIONES

RENDERS

VISUALIZACIONES

RENDERS

VISUALIZACIONES

Torres del parque

Sebastián

ALMADELCAMPO CAPARRAPÍ

Un proyecto con el fin de competir en el concurso “Ideas para un habi tat sostenible” organizado por la universidad de los Andes y Compen sar. Es un proyecto de vivienda social rural que a demás tiene ele mentos “plus” como equipamientos pequeños y de mediano tamaño.

Dentro de los objetivos de esta inter vención está:

- Generar espacios habitables según las necesidades de los pobla dores locales.

- Conectar una red de viviendas con un equipamiento comunal que apoye el trabajo del campo.

- Proporcionar elementos de carác ter sostenible en cada vivienda.

“La vida y la vivienda como parte de un todo”

DIRECTRICESDE IMPLANTACIÓN ENFOQUESDE PROYECTO

Un equipamiento comunal compuesto de zonas comerciales, de esparcimiento, información y habitaciones para turistas que deseen conocer el proyecto.

Un equipamiento productivo cada dos fincas esta dispuesto para acoplarse a la producción de café y otros insumos dados en el lugar. 2

La vivienda como un elemento central en el esquema de vida campesino, esta se compone de espacios confortables para sus habitantes y conectado con la productividad.

TURISMO RURAL

PRODUCCIÓN

AGRARIA

INCREMENTO DE LA ECONOMÍA

FLUJO DE COMERCIO

A NIVEL NACIONAL

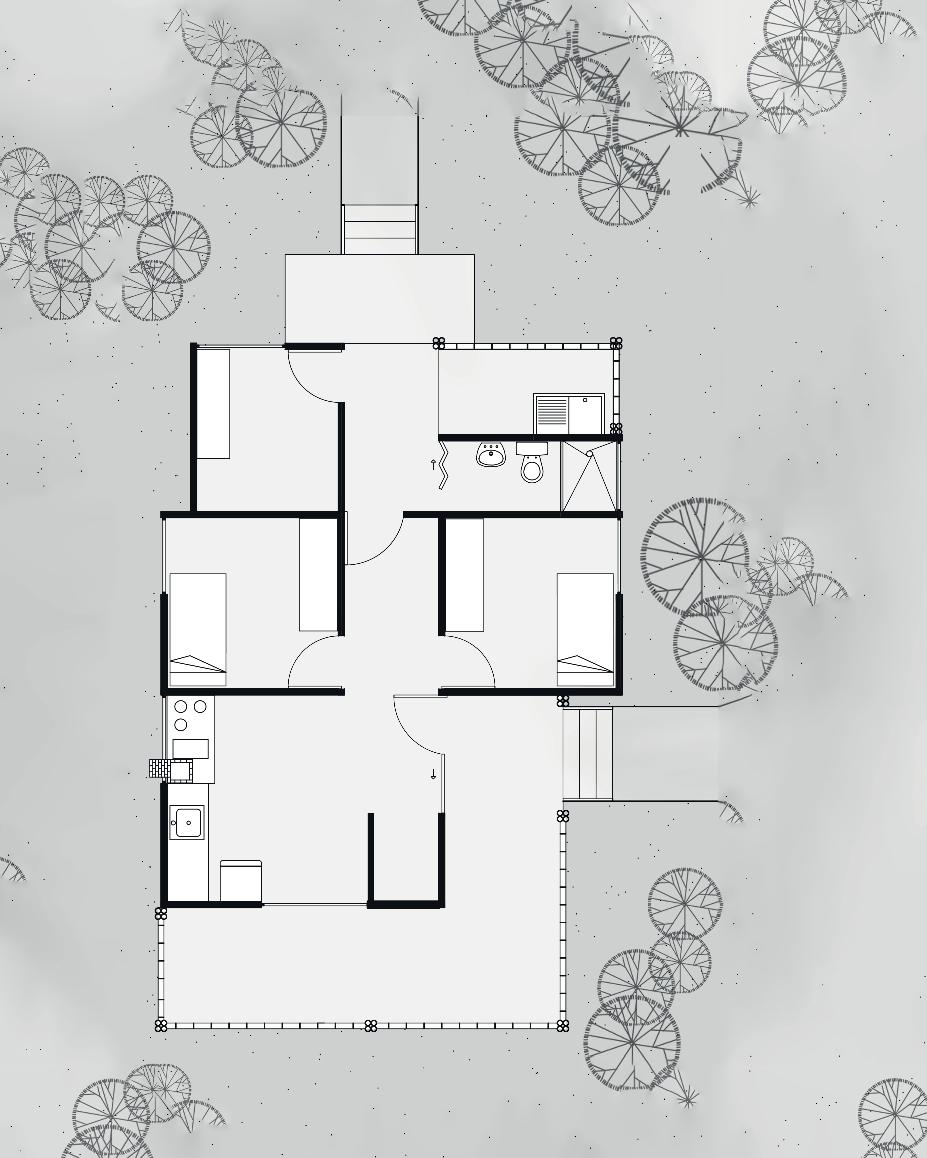

VIVIENDA

La vivienda propuesta está diseñada con materiales locales como lo son el bambú, el bloque de tierra compactado, tejas de polipropileno, madera tratada propia del lugar entre otros.

Posee tambien una leve separación del suelo para permitir flujos de aire en los dias mas calurosos y del mismo modo crear un aislante entre la capa vegetal y la construcción esto con el fin de evitar posi bles afectaciones en la estructura por la humedad, insectos y demás factores.

SISTEMAS SOSTENIBLES

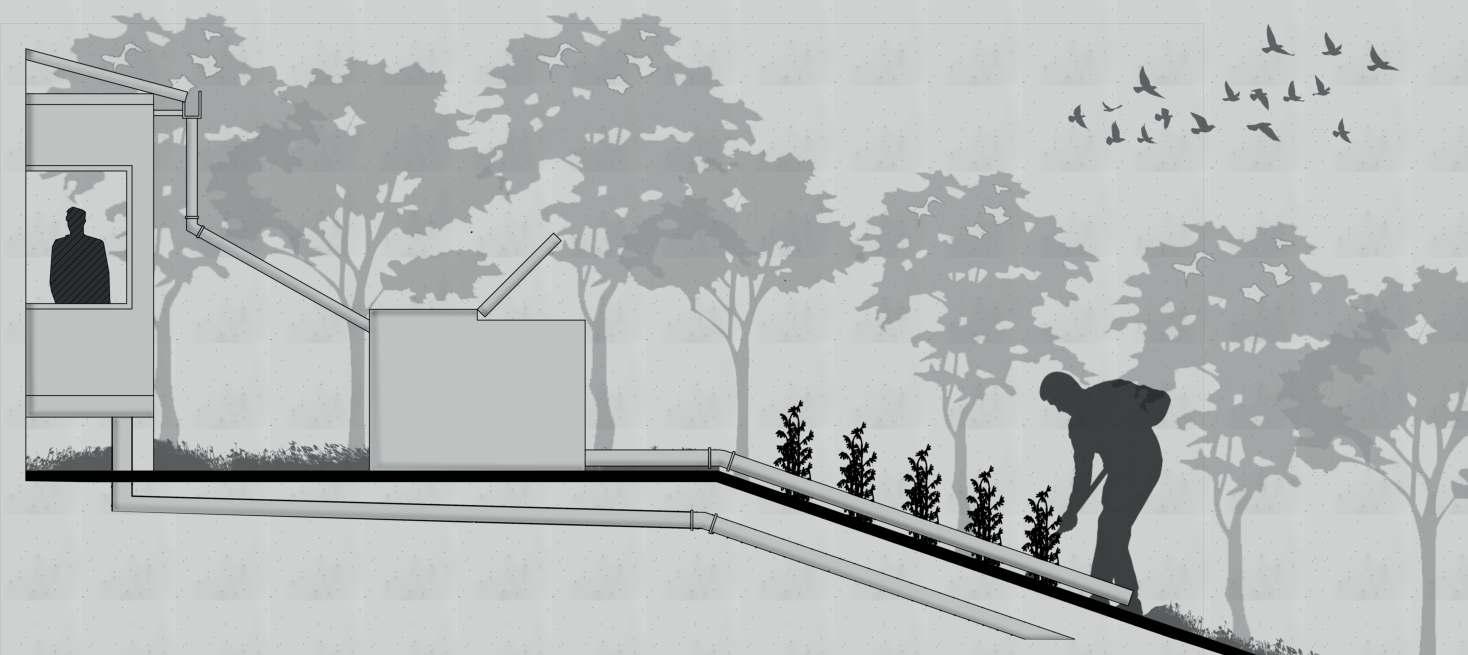

El sistema de riego propuesto aprovecha dos elementos principales: el agua lluvia que es recolectada por bajan tes en un tanque de polipropileno, y las aguas servidas generadas por la vivienda que se utilizan como abono fluido para la tierra por medio de tuberías que infiltran el agua con estos elementos.

FASESDE CONSTRUCCIÓN

1. ESTRUCTURA 2. PARTICIONES

3. CUBIERTAS Y DETALLES

4. AMBIENTACIÓN Y USO

Todos los materiales utilizados son propios del lugar, los que son netamente necesarios como las tuberías de pvc, las tejas de polipropileno y el concreto, están en su mínima cantidad para reducir el impacto que se le pueda generar al medio ambiente ya que el proyecto está ubicado en una zona 100% rural.

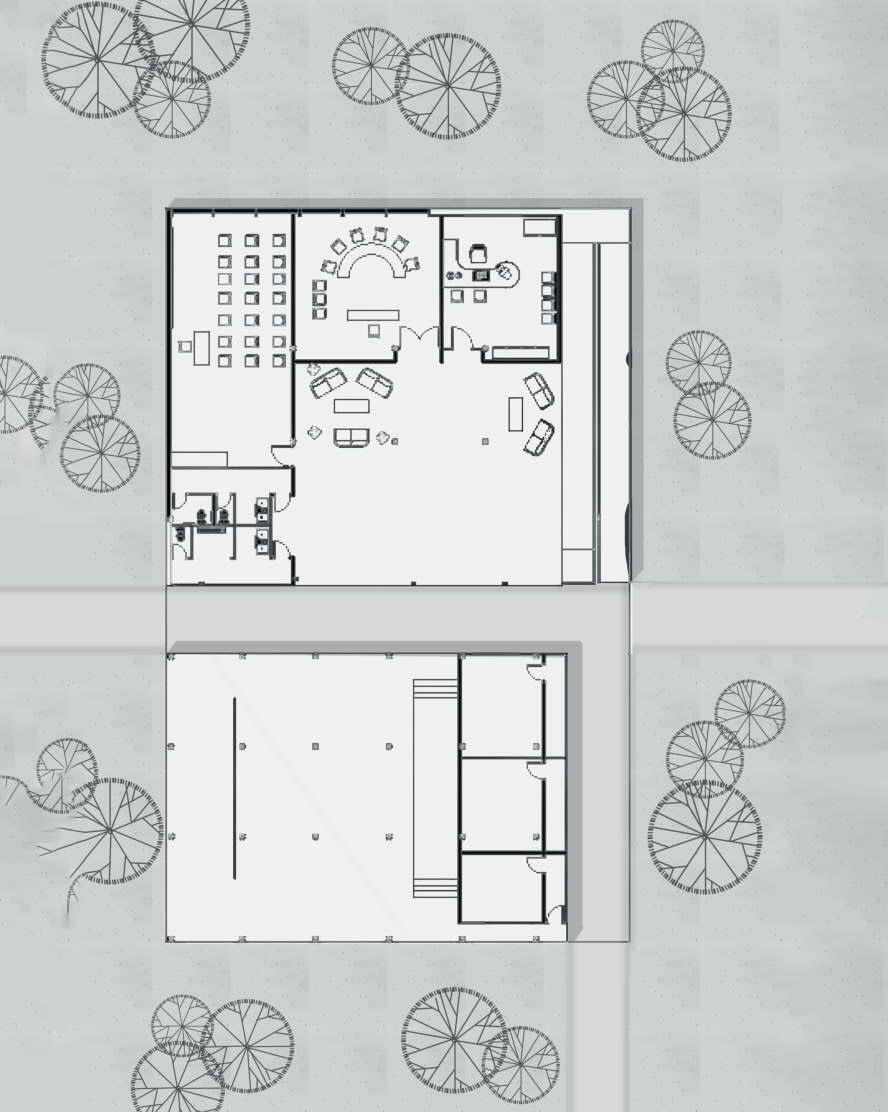

EL EQUIPAMIENTO

Primera planta

El equipamiento que se presenta es un espacio adicional que configura la jerar quía en el esquema de conexión entre las viviendas, los espacios productivos y el centro poblado.

En su primer nivel, el equipamiento cuenta con un gran espacio de planta libre dispo nible para diversos usos, un salon de aprendizaje, sala de conferencias, oficina para dirigentes y zonas de almacenaje para los prductos puestos a distribuir posteriormente.

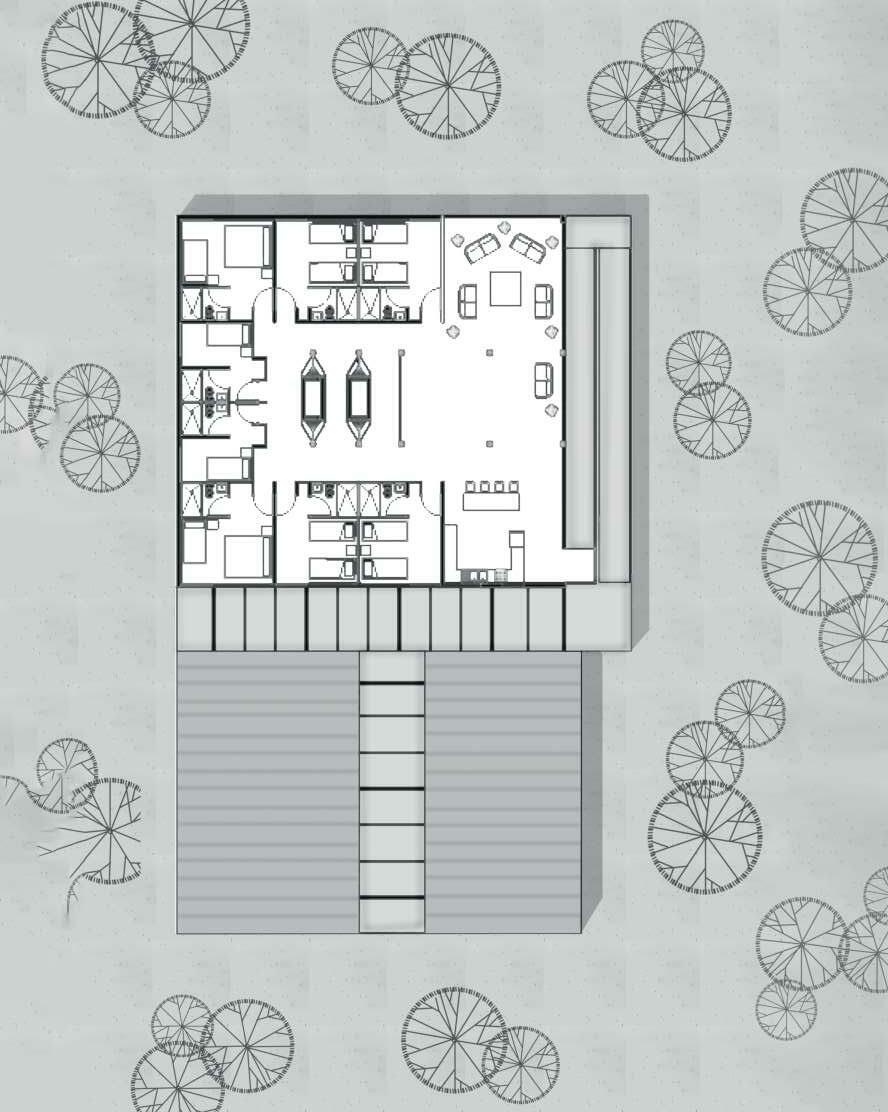

EL EQUIPAMIENTO

Segunda planta

La configuración espacial que posee esta construcción está epensada en su segun da fase, en el turismo rural. De este modo el segundo piso se articula con distintos espacios habitacionales para albergar visitantes que deseen permanecer allí.

Cuenta con 8 habitaciones con 2 camas cada una, baños completos, cocina comuni taria y espacios de integración y descanso al servicio de todos. Es accesible gracias a su rampa de acceso que da acceso a cualquier persona.

MATERIALIDAD

ECO-FRIENDLY

Los materiales utilizados en el proyecto mayormente son: listones de guadua, madera propia de la zona, ladrillo en tipo bloque BTC y tejas de policarbonato. Si bien otros elementos como los anclajes, barandillas, ventanas y demas condiciones que complementan a la estructura son de una materialidad distinta, el resultado es un impacto am biental sumamente bajo.

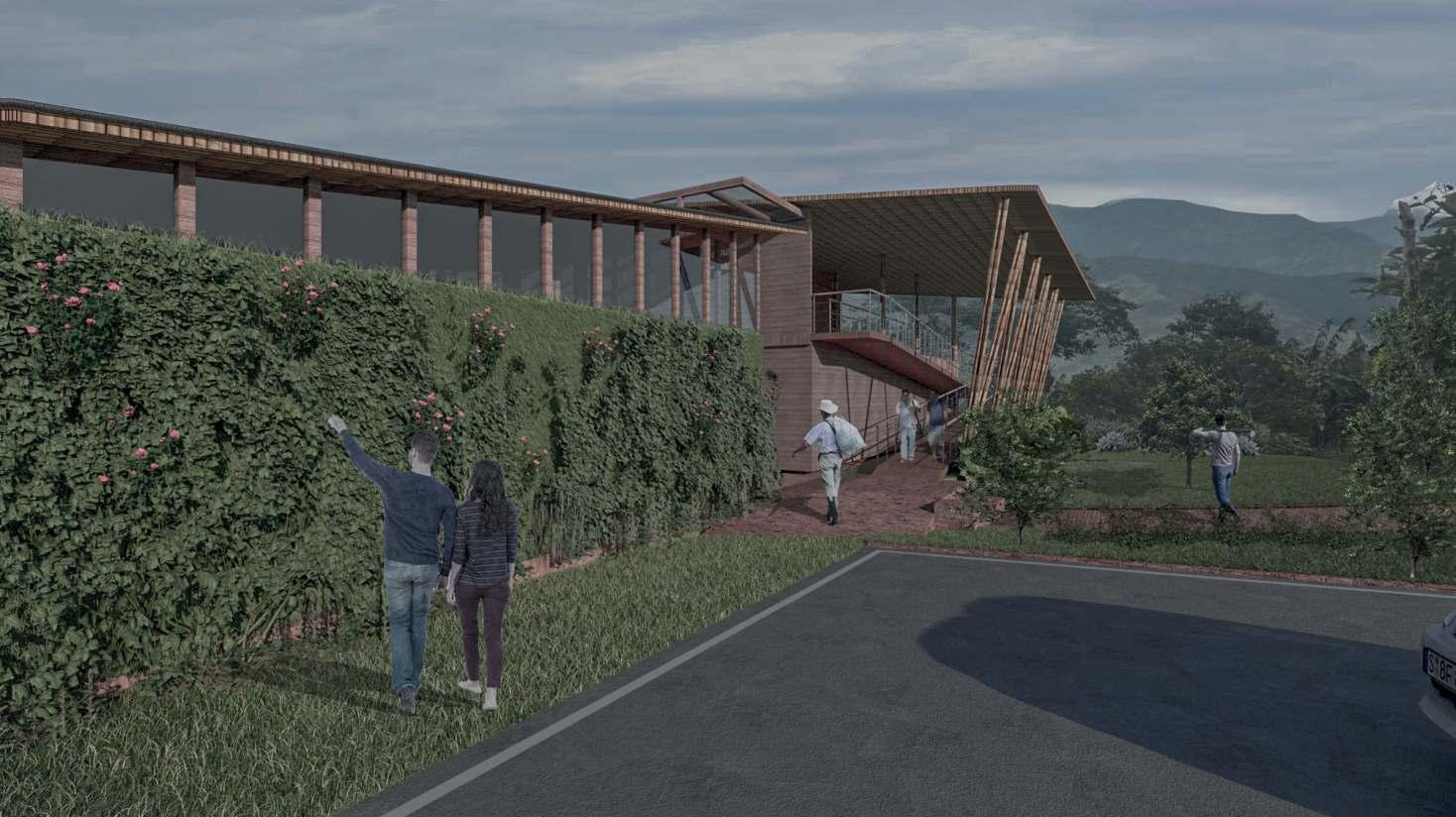

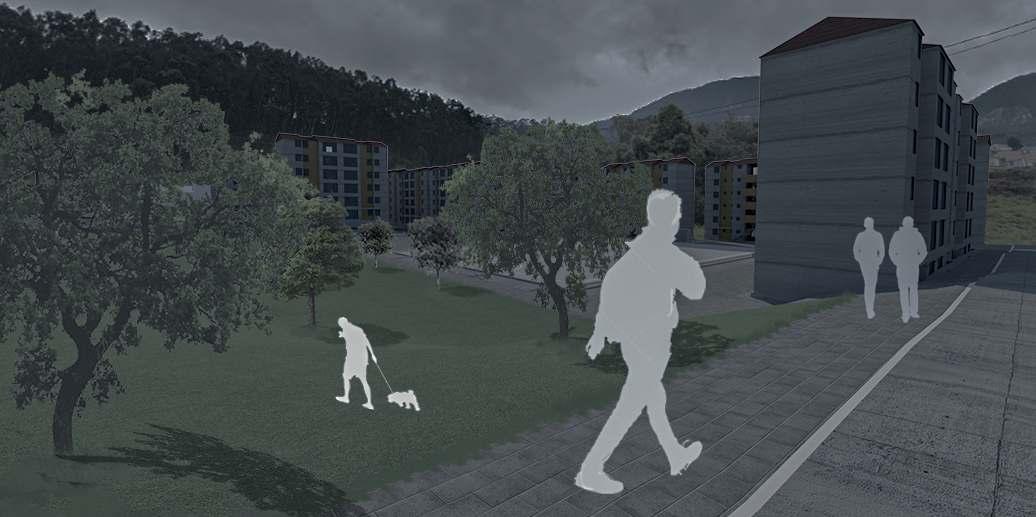

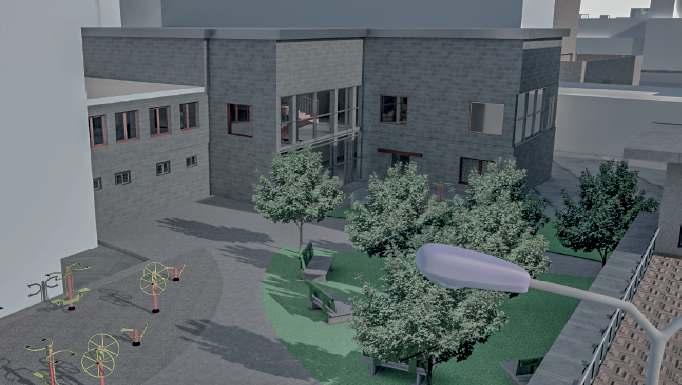

RENDERS

VISUALIZACIONES

RENDERS

VISUALIZACIONES

RENDERS

VISUALIZACIONES

ATRIO

Juan Sebastián Sánchez

HABITACIONAL 24

“Proyecto de renovación urbana y arquitectónica”

Habitacional 24 es un proyecto inte grador con distintos elementos que logran responer a varias situacio nes analizadas en el sector centro oriente de la ciudad de Bogotá.

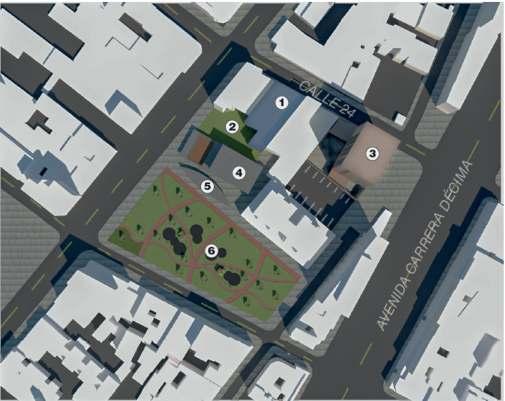

Ubicado en la calle 24 con cra 10, en la manzana sur oriental la calle, este es pensado con el fin de llevar la vivienda, la sesión de espacio publico y la conseervación de un BIC a otra escala,

Dentro de los objetivos de esta inter vención está:

- Conservar un BIC, reemplazando su uso.

- Proponer nuevas estructuras de vivienda.

- Generar una sesión de espacio público añadiendo elementos natu rales.

ESTRATEGIASDE INTERVENCIÓN

TRAZADO VEHICULAR

TRAZADO PEATONAL

REDUCIR LA DENSIDAD CONSTRUIDA

GENERAR VIVIENDA DIGNA Y DE CALIDAD

CREAR SANOS ESPACIOS DE ESPARCIMIENTO

ESTRUCTURA DEPROYECTO

La propuesta logra responder a diversos aspectos y problemáticas de carácter urbano, arquitectónico, social y como un agregado resuelve un tema de per cepción territorial hacia los habitantes propios y extranjeros.

El parque como intervención urbana busca por medio de su estructura y posicionamiento, romper con esa gran mancha urbana que hostiga la expe riencia de los habitantes del sector, esto también provoca una disminución en la delincuencia común gracias a tener amplios espacios de circulación que mejoran la visibilidad a largo alcance.

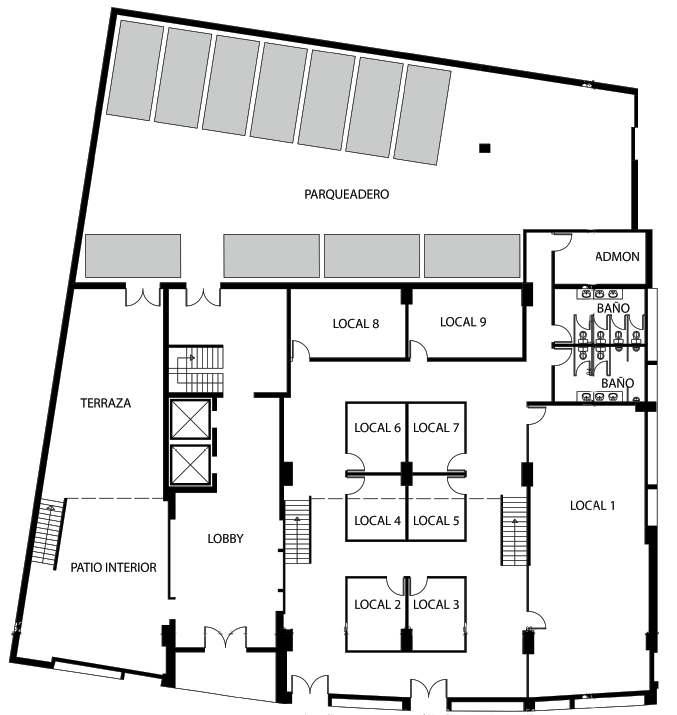

EDIFICIODE RECICLAJE

Primera planta

El reciclaje del edificio comienza con la intervención de su planta baja la cual anteriormente era desti nada a un tema comercial en su totalidad. Luego de la intervención se le proporciona una segmentación del espacio que permite entregar espacios de carácter privado y público.

Cuenta con: - 9 Locales comerciales de los cuales 2 son restaurantes. (204 m2) - Administración del edificio. (13.3 m2) - Baños. (28.8 m2)

- Un lobby conector con el parquea dero y el punto fijo. (90 m2)

- Parqueadero privado. (333 m2)

EDIFICIODE RECICLAJE

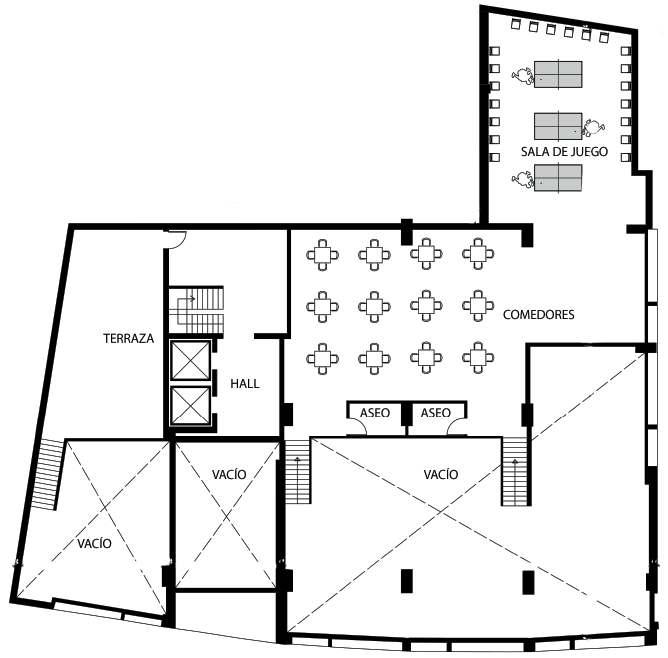

Segunda planta

Posteriormente se le da un espacio de complemen to a esa primera planta que nos entrega unos localesincluyendo restaurantes, para poder obte ner su espacio de permanencia y área recreativa, se mantienen unos vacíos iniciales y se juega con la doble altura.

Cuenta con: - Terraza descubierta. (62.5 m2) - Hall recibidor. (45.2 m2) - 2 Cuartos de aseo. (10.6 m2) - Área de comedores. (106.4 m2) - Sala de juego. (82.2 m2)

EDIFICIODE RECICLAJE

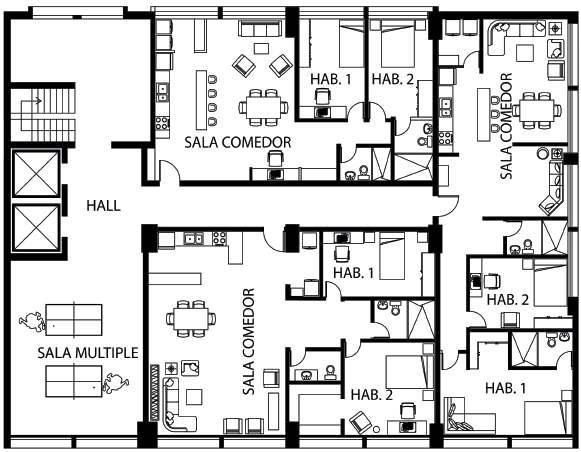

Planta tipo

Como tercer gran componente y la intervención mas fuerte, está el esquema de piso tipo el cual pasa de ser oficinas a convertirse en 3 tipologías de apartamentos los cuales están configurados según la estructura inicial del edificio. Añadido a esto, cuenta con áreas de juegos y esparcimiento en cada uno de los pisos. Cuenta con: - 3 apartamentos conformados con 2 habitaciones, 2 baños, sala comedor. - Sala múltiple.

- Apto 1: 90.4 m2

- Apto 2: 107.7 m2

- Apto 3: 115.9 m2

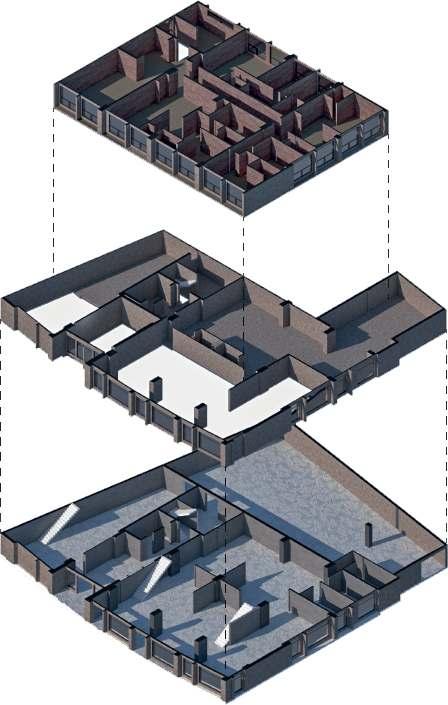

AXONOMETRÍAPOR PLANTAS

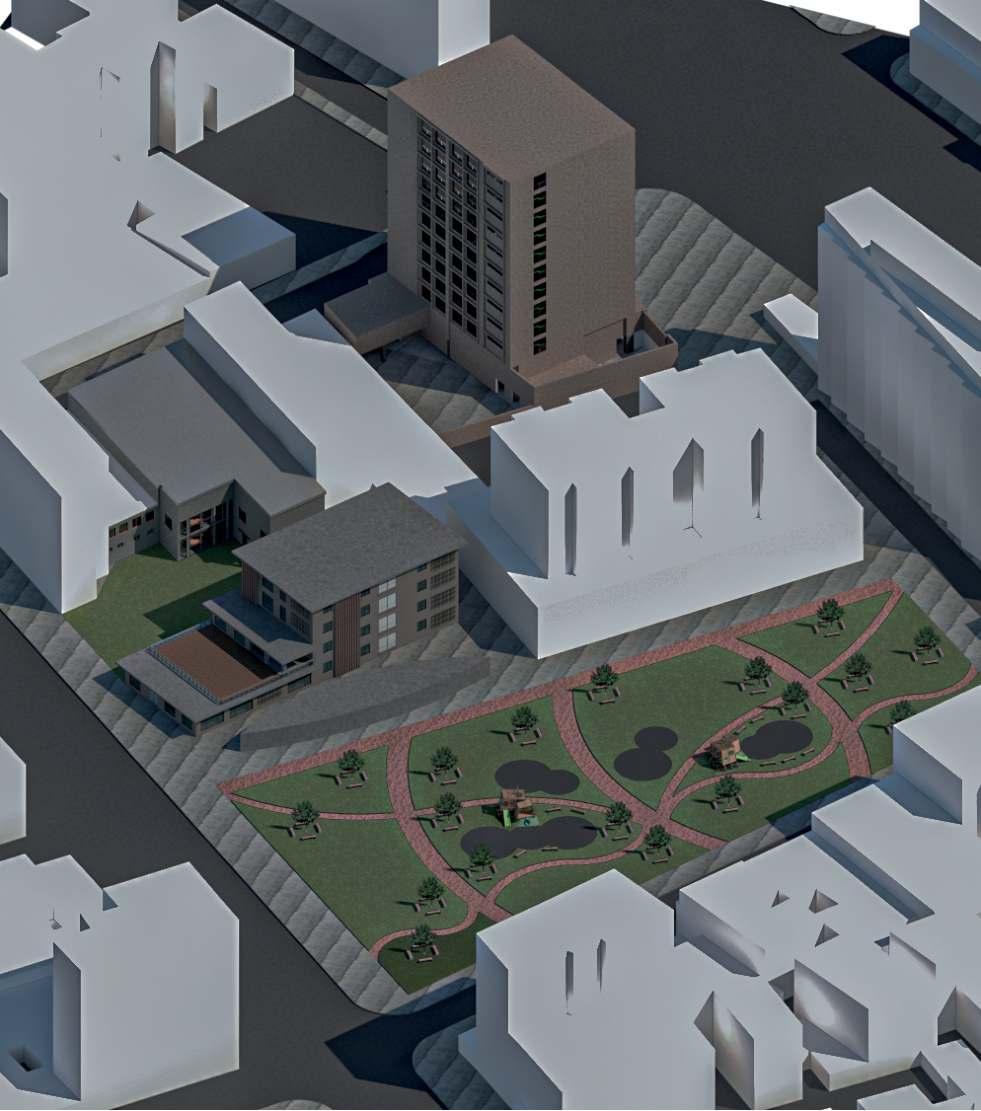

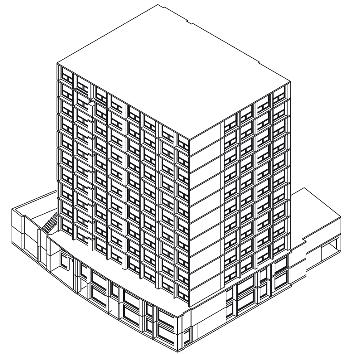

AXONOMÉTRICA

El dibujo en axonometría permite detallar como son las fachadas del edificio, estas se mantienen al esquema original ya que es un bien de interés cultural de 2 grado.

VIVIENDANUEVA1

VIVIENDANUEVA2

NODOVERDE

SANCRISTÓBAL FASE1

“Proyecto de diseño urbano y arquitectónico”

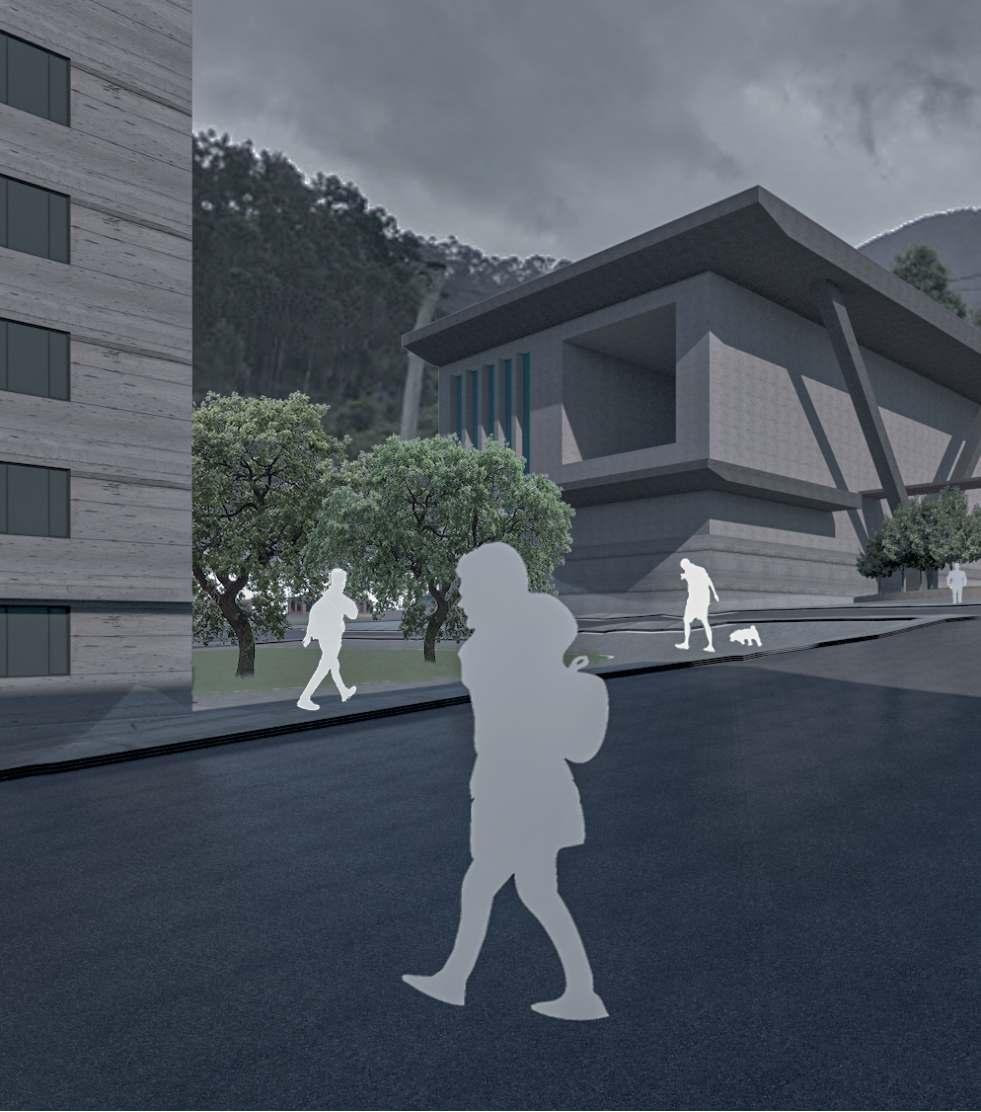

San Cristobal fase 1, es un proyecto complementario a un taller de diseño en el cual se propone la estación de transmi cable en la localidad de San Cristobal al sur de Bogotá.

Paralelo a esto, también se intervie ne el espacio público directamente afectado con la implantación de este equipamiento.

Dentro de los objetivos de esta inter vención está:

- Diseñar en volumetría la estación de transmi cable.

- Diseñar el espacio público y el área urbana cercana a la estación.

- Utilizar los análisis previos de redes urbanas.

CAPASDEL PROYECTO

EQUIPAMIENTOS PLANTEADOS

MOVILIDAD

INTERVENCIÓN DE VIVIENDAS

ARBORIZACIÓN

ESTRUCTURADE INTERVENCIÓN

La necesidad de disuadir las visuales de una zona con mucha densidad de construcción, obliga a facto res urbanos que requieren una nueva proyección como lo son las vías, andenes, espacio público, zonas verdes y viviendas a ser rediseñadas para propor cionar una calidad habitacional de mejor calidad.

De este modo llegan las grandes plazas duras, los parques y andenes de gran tamaño que proporcio nan una mayor satisfacción a la población usuaria del espacio.

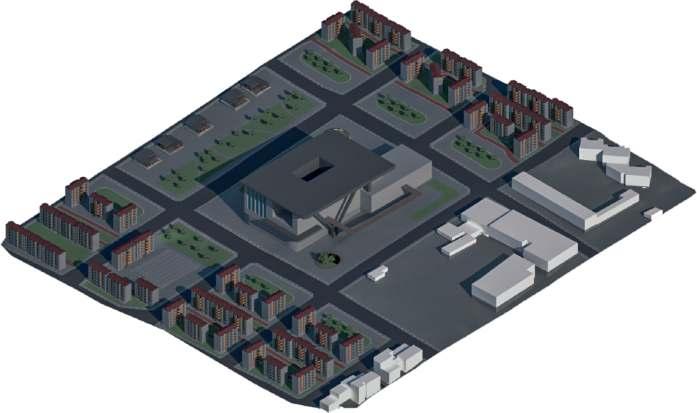

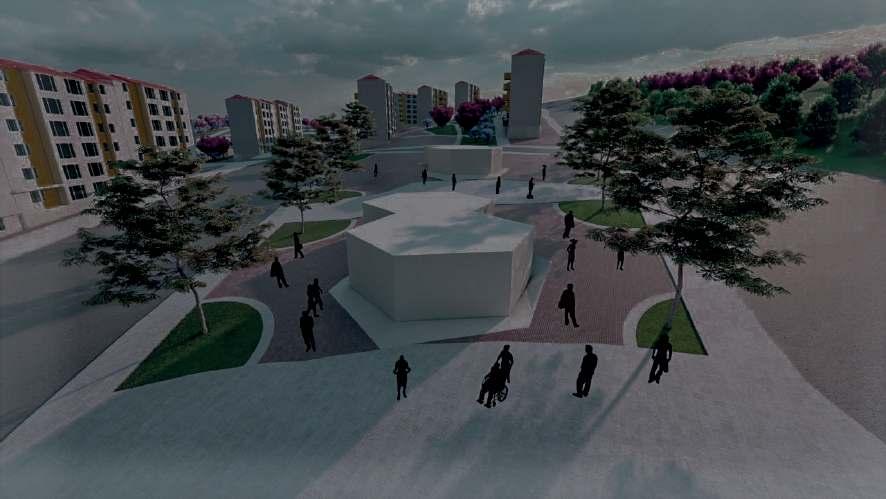

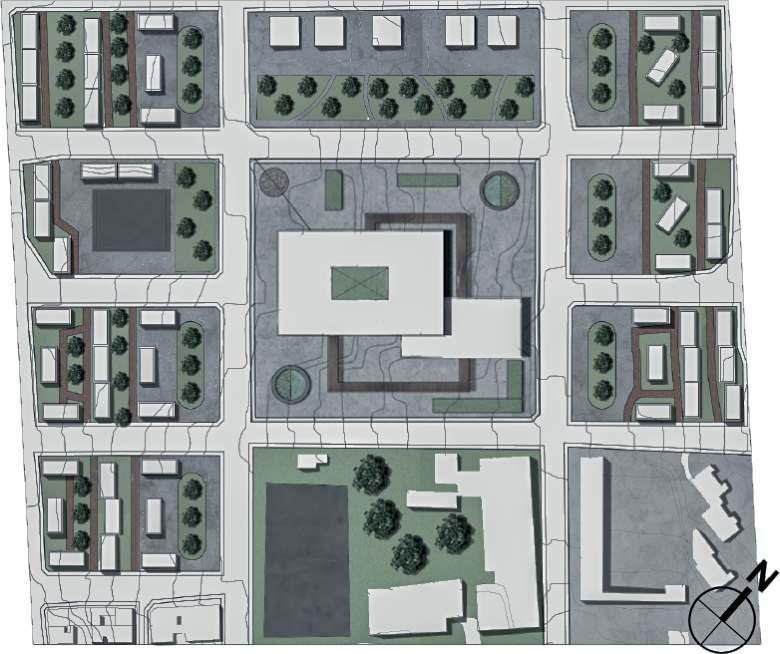

ESQUEMADE IMPLANTACIÓN

Plan urbano

Ubicado en la localidad de San Cristóbal sur, colindante con el parque: “La Victoria” en lo alto de la Upz de la Gloria, se encuentra el proyecto de intervención urbana propuesto por la movilidad para el correcto desarrollo y diseño de la 2 estación de transmicable de la localidad.

ZONASBLANDAS,PARQUESYVEGETACIÓNBAJA

APARTAMENTOS MANZANAABIERTA

CONJUNTO HABITACIONAL EN LA CANDELARIA

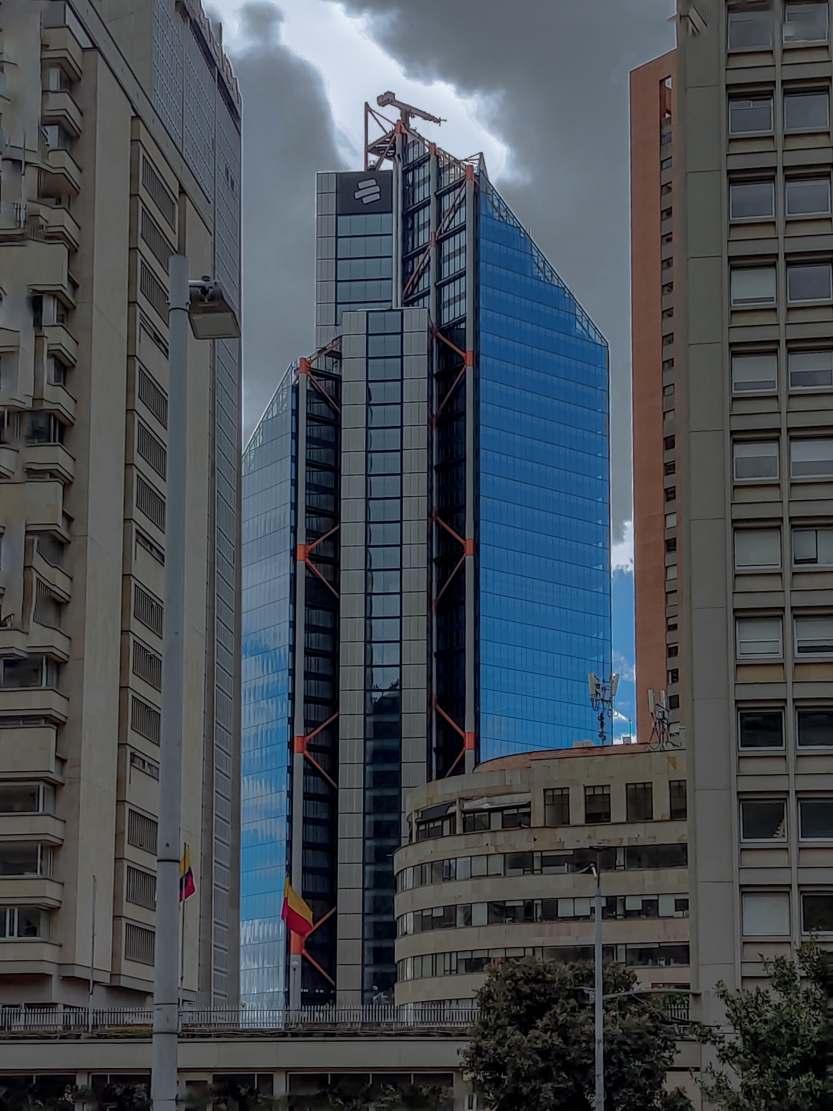

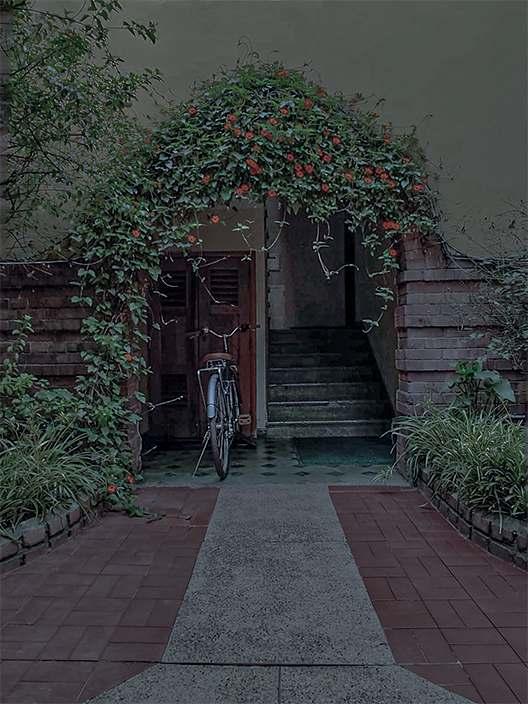

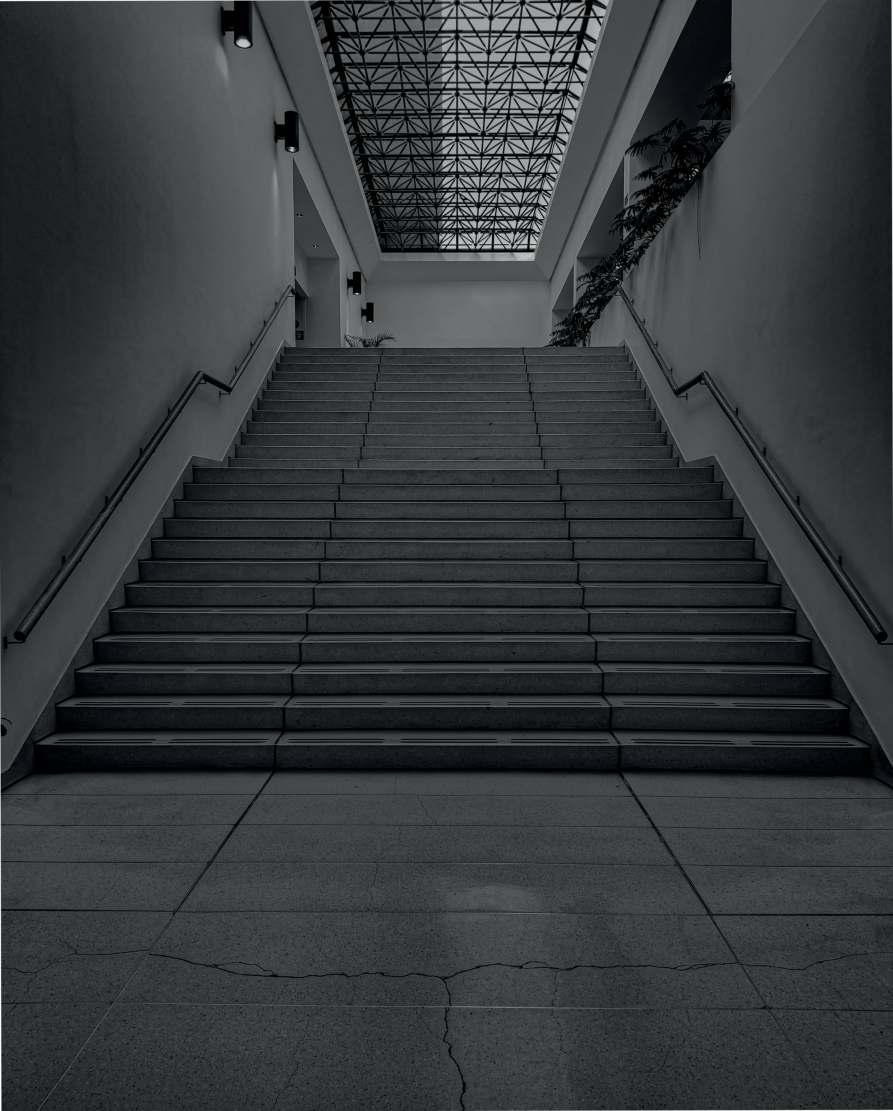

Fotografía: Juan Sebastián Sánchez

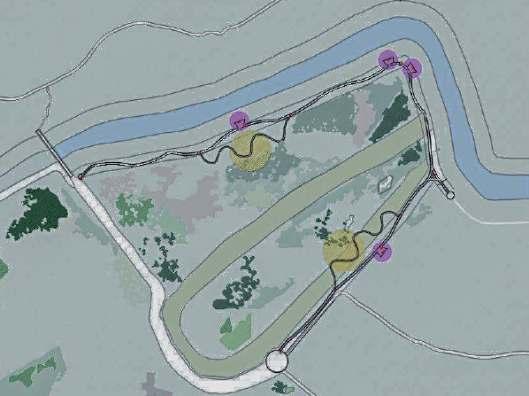

BOGOTÁ ORIGIN

“Observatorio de flora y fauna”

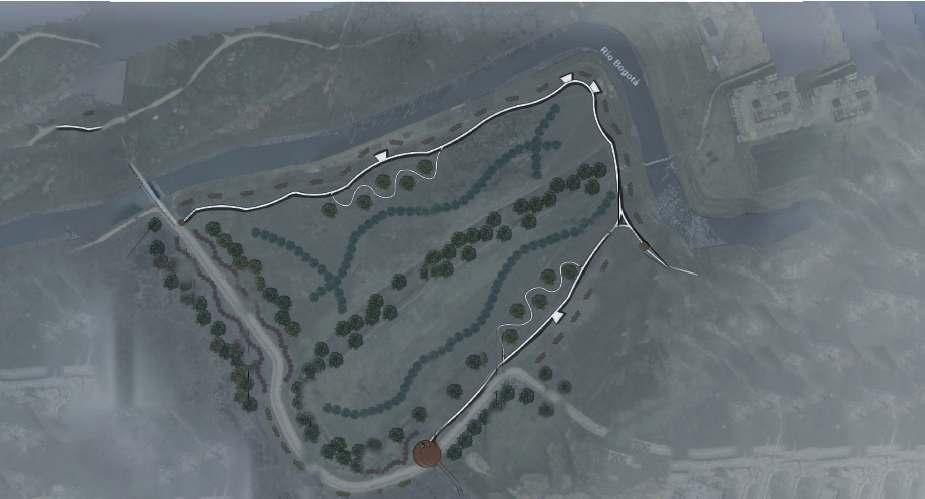

Bogotá Origin es un proyecto dise ñado con el concepto de generar un recorrido de observación tipo mira dor alrededor del perimetro en el costado occidental del humedal Jaboque y en el lado sur del parque la Florida ubicados a las afueras del occidente de la ciudad de Bogotá. Asi mismo el proyecto busca recuperar esa zona sin intervenir de manera abrupta o invasiva, por esto mismo se apropia de la propuesta una vegetación permeable, con diferen tes especies que dan una nueva visual y aura de paz.

CAPASDEL PROYECTO

MOVILIDAD INTERNA Y ACCESOS

CUERPOS HÍDRICOS

MIRADORES Y ESTANCIAS

VEGETACIÓN EXISTENTE Y PROPUESTA

ESTRUCTURADE INTERVENCIÓN

El recorrido esta dispuesto para todo tipo de publico, permitiendo tambien la inclusion con las personas con discapacidades o limitaciones fisicas en distintos puntos, sobre todo en los accesos. Y una integracion directa con la naturaleza por elementos recreativos y educacionales.

PAISAJISTA

DELCAMINO

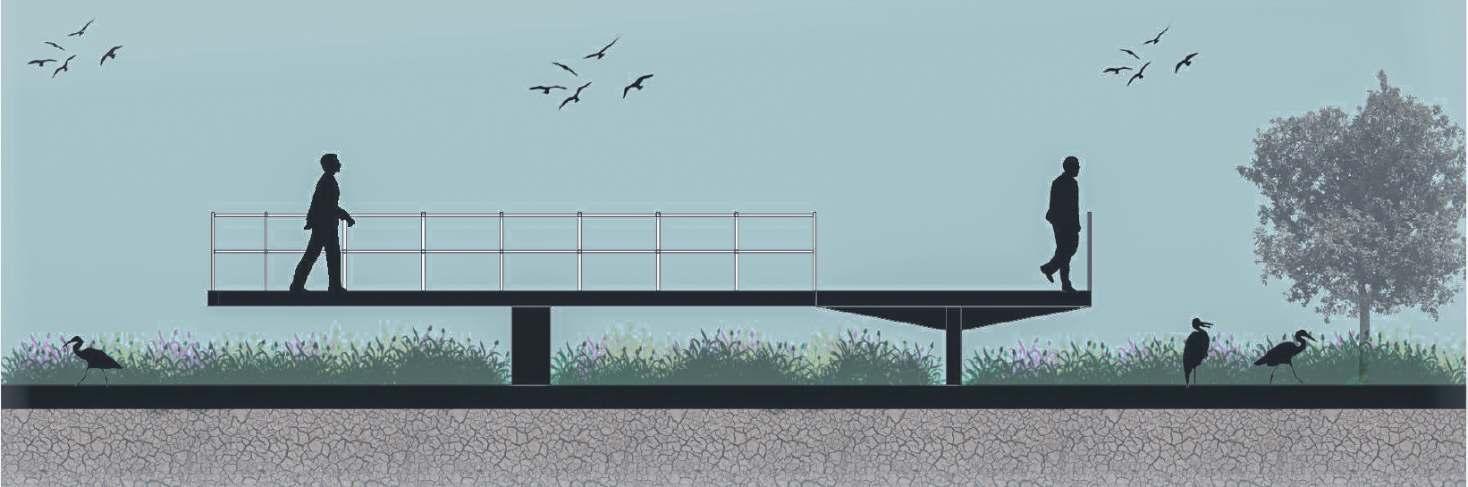

El recorrido está elevado poco mas de un metro sobre la superficie para aprovechar el recorrido en épocas de precipitación de modo que se pueda utilizar, el río Bogotá se desborda en ciertas épocas del año lo que causa actualmente una molestia en los habitantes de la zona, no obstante el proyecto busca reciclar las malas percepcio nes de la zona para darle aires turísticos al espacio.

ELMIRADOR

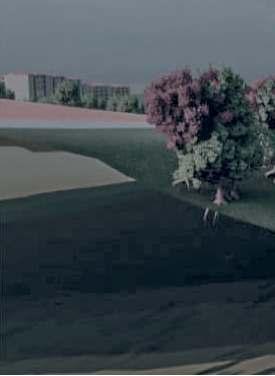

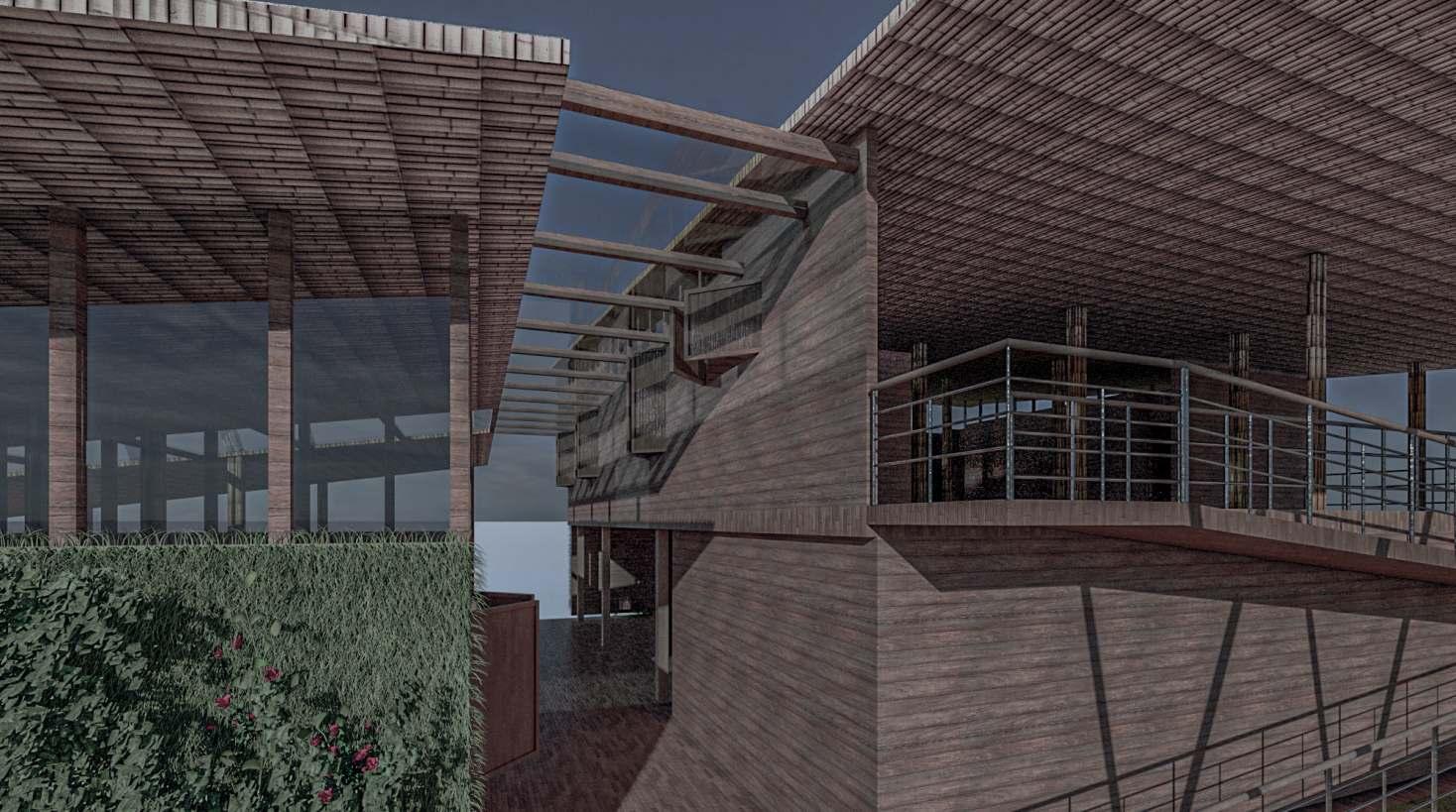

VISUALIZACIÓNDE PROYECTO

VISUALIZACIÓNDE PROYECTO
