PROYECTUAL SINTESÍS

1. Módulo recepción museo

2. Módulo centro inmediato de la alcaldía

2.1. Taquillas atención ciudadana

2.2. Taquillas de la notaría especial para etnias

2.3. Oficina del Notario

2.4. Archivo

2.5. Área impresión y scaner

2.6. zona de alimentación empleados

3. Módulo hotel turistas

3.1. Control de acceso y registro 4ms

3.2. Lobby-Mirador

3.3. Cuarto de maletas

4. Espacio Urbano

4.1. Comercio

4.2. Cajero

4.3. Bici-parqueadero

4.4. miradores

4.5. pasaje simbólico

4.6. Ritual del Fuego - Fogata

4.7. Ritual del la tierra - Huerta

5. Espacios de servicio

5.2. Baños públicos y cuarto de aseo

5.3. Cuarto de vigilacia

5.4. Ascensor de autos

Especificaciones

PASAJE SIMBÓLICO: Construcción de andén temininado con adoquín en arcilla macizo sute 20*10*5cm matizado

ANDÉN Construcción de placa maciza de concreto impermiabilizado del terreno, terminado con el porcelanato antideslizante R11 con esmalte suave aymara de attmosferas 30*60 multicolor

ZONA VERDE: Zonas verdes con coberturas bajas de tierra acabada en grama natural y siembra de especies nativas (guaduas, murucutus,matarraton, palma de coco, etc)

PISO INTERIOR:Construcción de mortero de concreto segun diseño de la losa, terminado con un piso en concreto pulido de la linea 14B ginger de argos, color beige suave, dilatado cada metro BORDILLO Vaciado en sitú de conscreto para confinar y separar los cambios de materiales

Planimetria

SEBASTIÁN ARREDONDO BALLESTEROS - 000193663 - UNIVERSIDAD PONTIFICIA BOLIVARIANA - FACULTAD DE ARQUIDISEÑO - DONCENTE: HORACIO

SEBASTIÁN ARREDONDO BALLESTEROS - 000193663 - UNIVERSIDAD PONTIFICIA BOLIVARIANA - FACULTAD DE ARQUIDISEÑO - DONCENTE: HORACIO VALENCIA - TALLER IV - ANTEPROYECTO

Figura 23. Planimetria /autor

- TALLER IV - ANTEPROYECTO

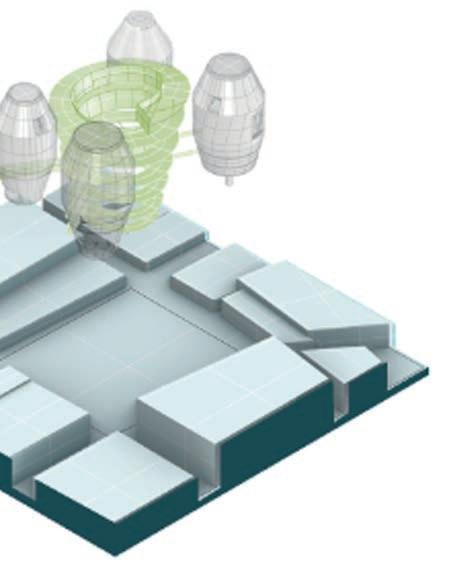

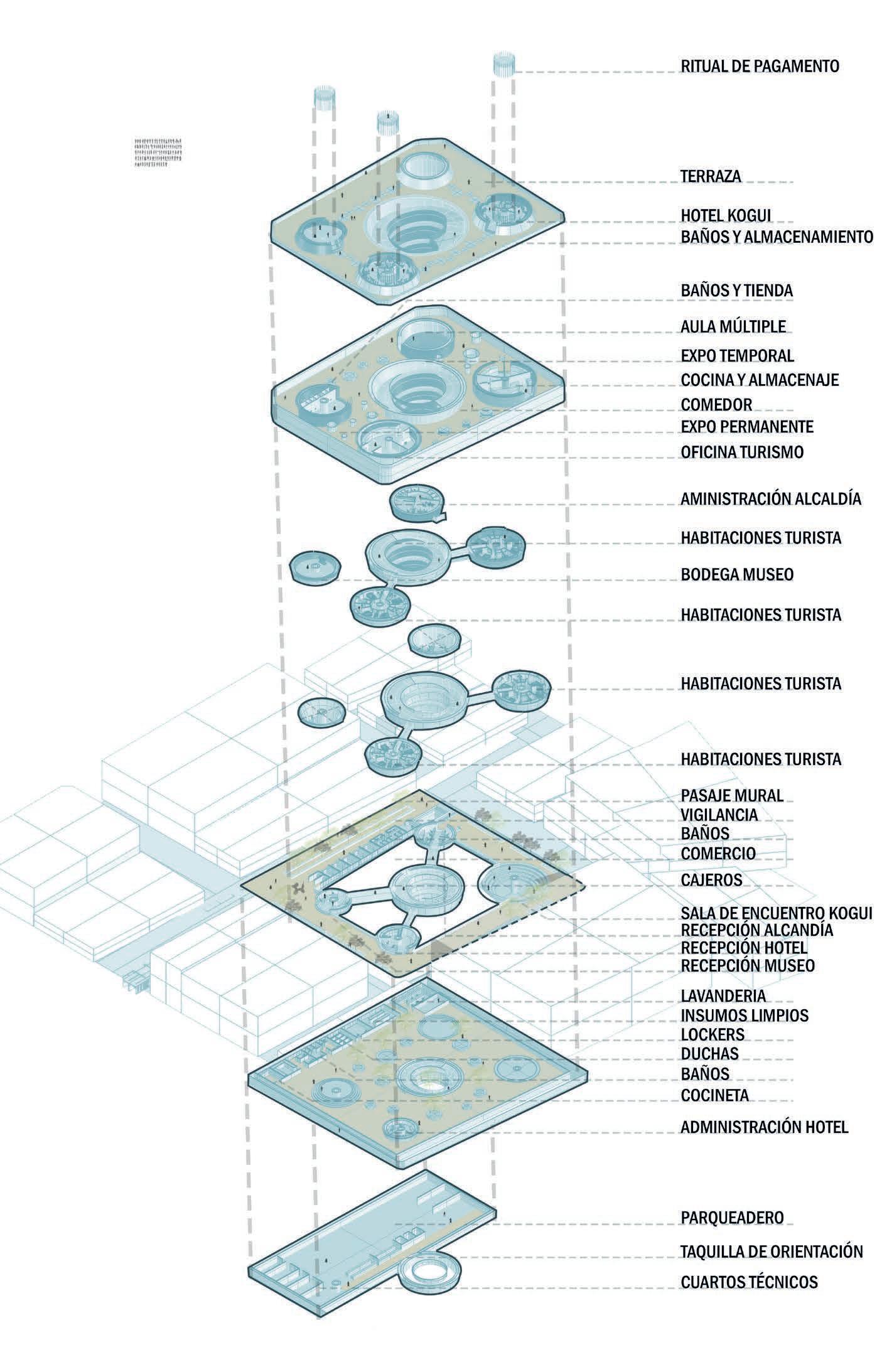

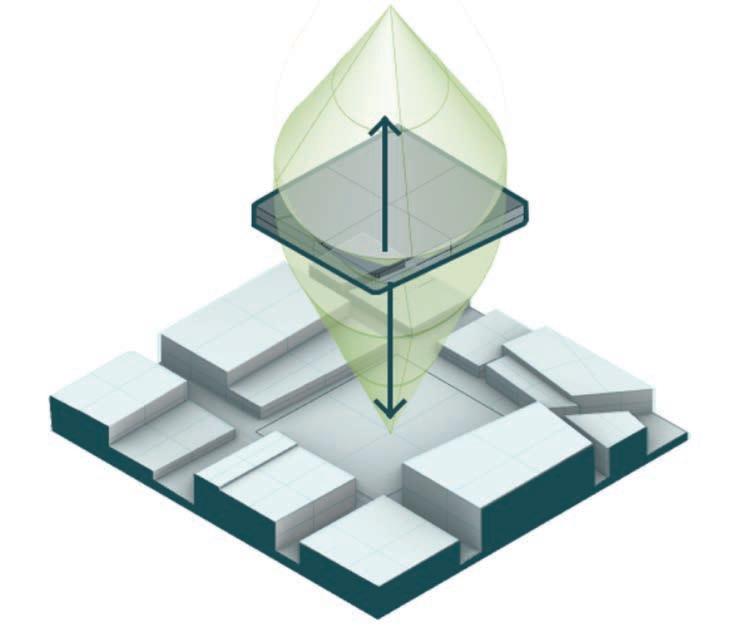

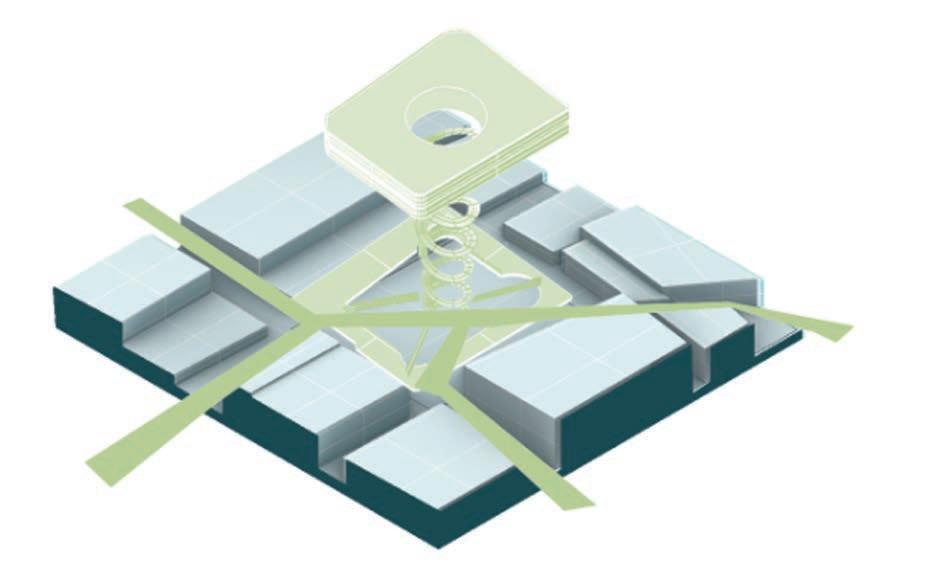

Isomético explotado /autor

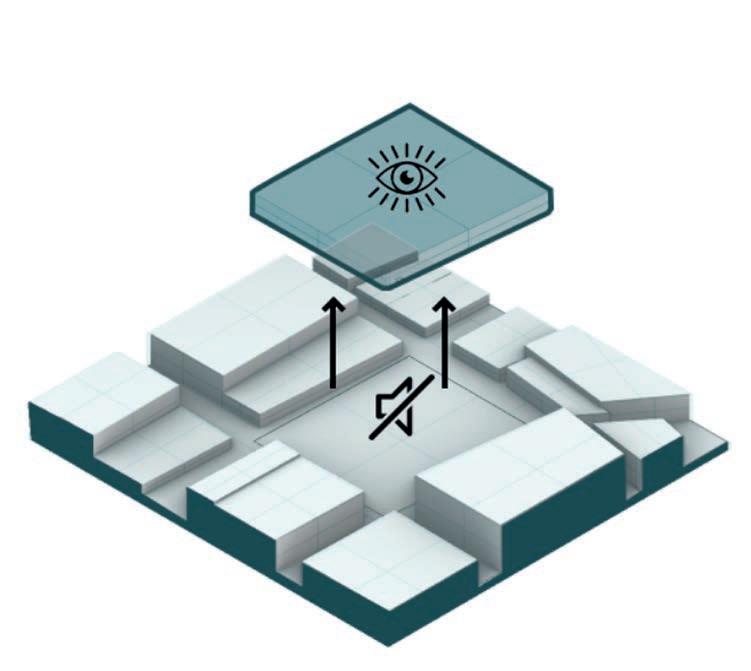

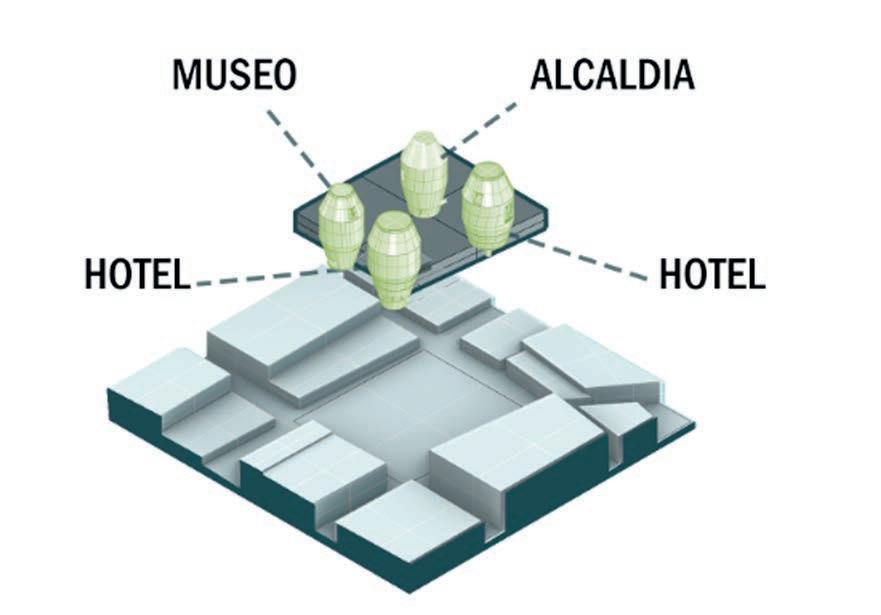

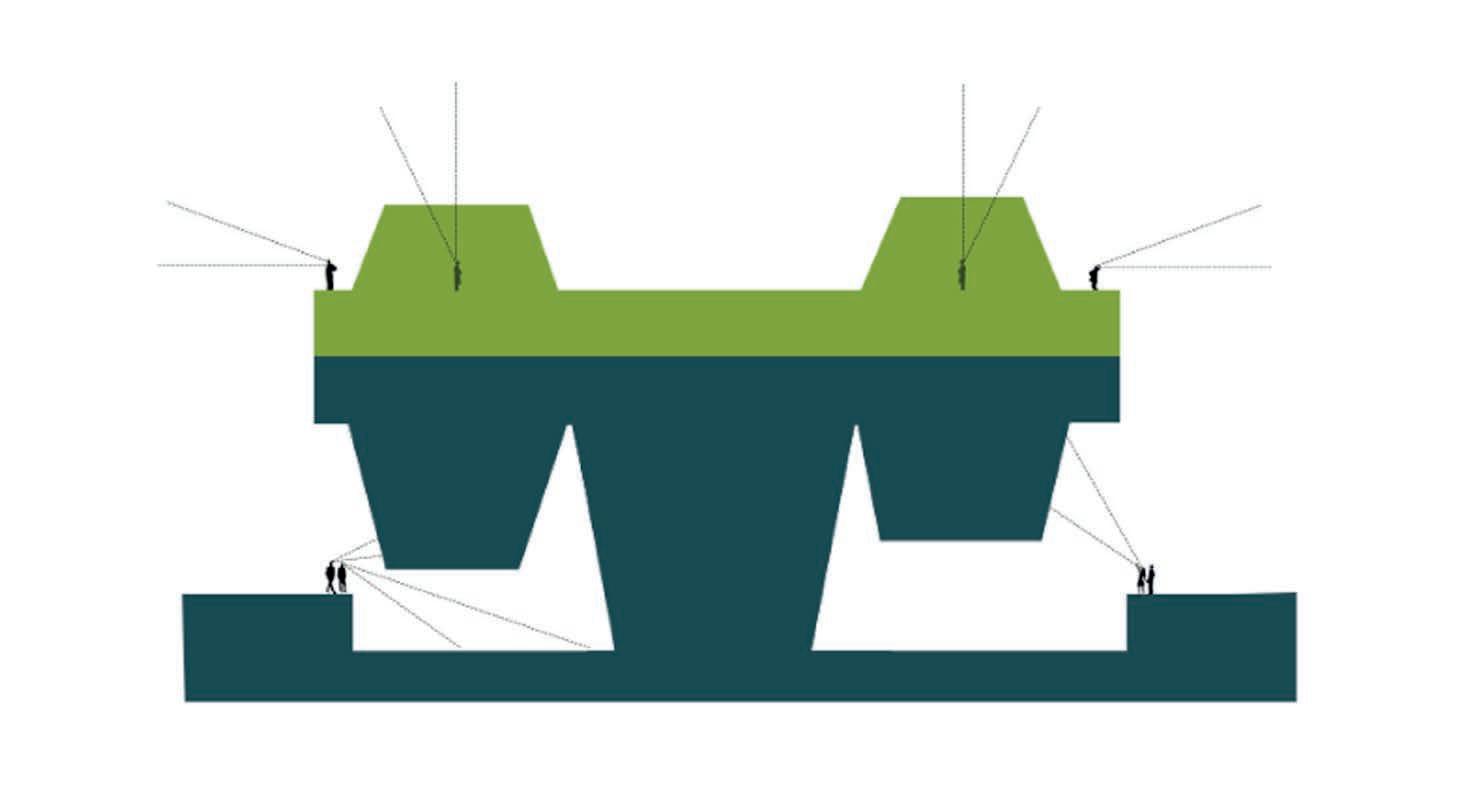

En cuento a la exploración formal, en primera instancia alzo el proyecto para aislar y ver el paisaje kogui que esta más conectado con eso natural, luego se hace un gesto formal de la premisa kogui de buscar el cielo y la premisa occidental de buscar la tierra quedando dos formas iguales pero opuestas, luego acoto la forma y pongo los pico en relación a una función, luego se dispone un pico central que jerarquiza y conecta los espacios, también se busca que las calles de ese centro histórico donde sus muros hablan permeen el proyecto entrándolo haciendo un recorrido memorial donde se recuerde al visitante la importancia del paso de simón bolívar y de la casa ujueta en santa Marta.

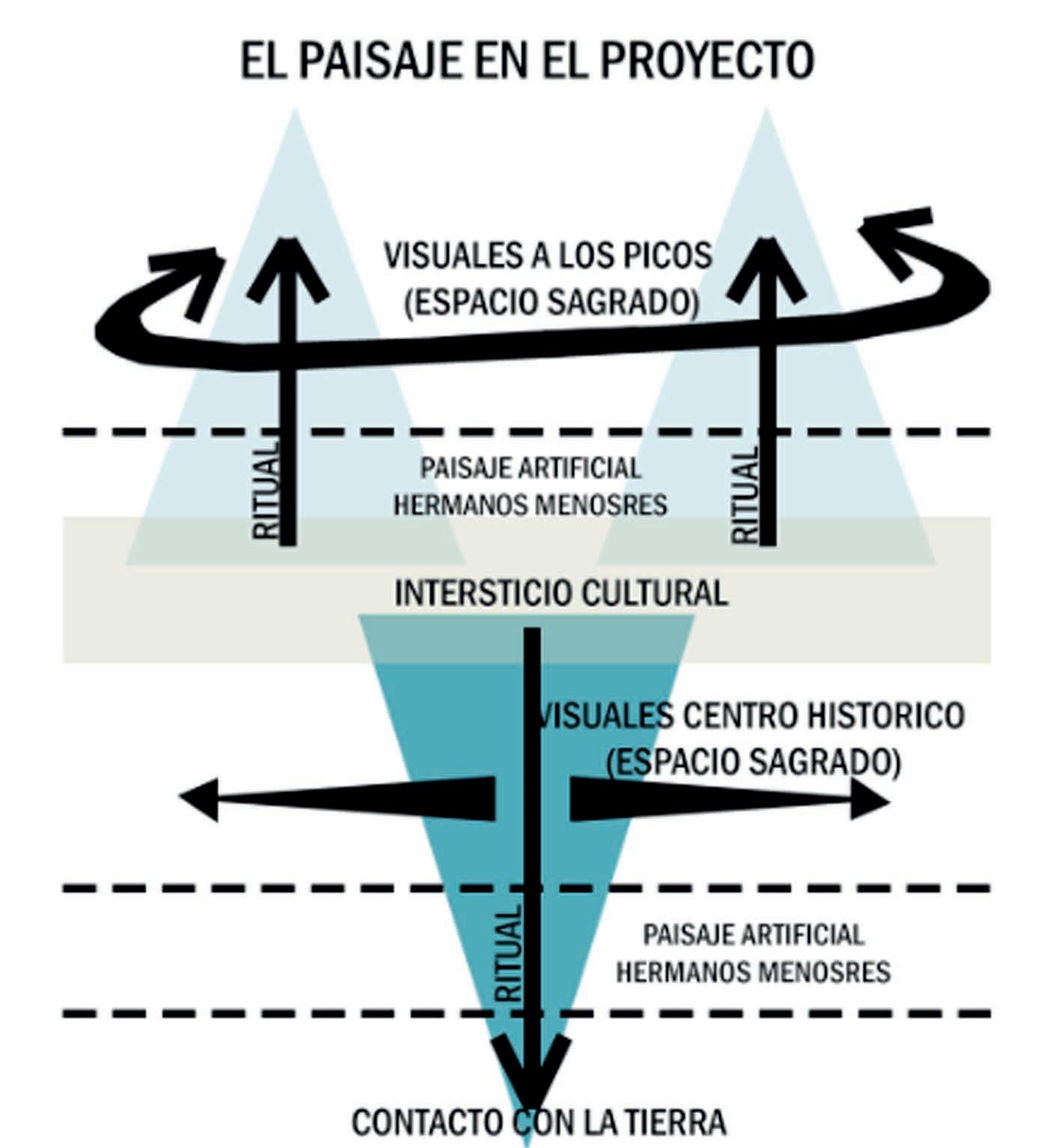

Conectar los espacios sagrados por medio del paisaje mural y el corredor biótico

La habitación de los hermanos menores están ubicadas en las esquinas del lote que dan con la calle para lograr tener mejores visuales a la ciudad (paisa-je artificial), también se busca que este paisaje tenga interrupciones en pri-mer plano con el paisaje de los murales, las habitaciones se iluminan y venti-lan por medio del vacío que se dan entre la doble piel exterior del proyecto el cual permite el flujo del aires y saca el aire caliente.

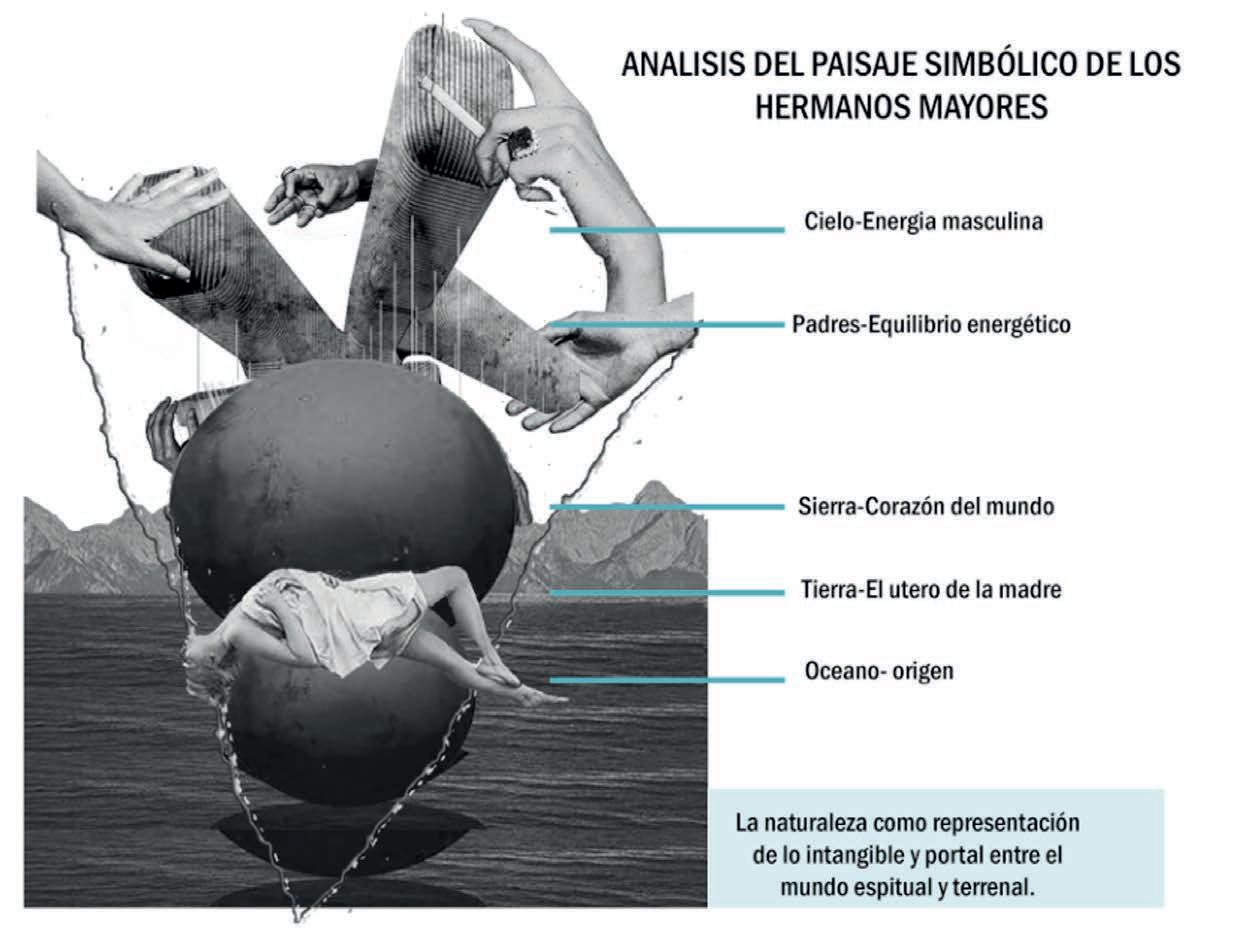

La habitación de los hermanos mayores están ubicadas en la parte superior del proyecto para lograr las mejores visuales de los sitios sagrados(el paisaje natural), dentro de los picos superiores es donde se posiciona las habitaciones siendo una masa llena la cual se abe hacia el cielo simulando los bohíos koguis donde su entrada de luz es cenital, para estas habitaciones se utiliza barrotes de madera de bambú tejido y cultivado por los koguis de manera artesanal.

Habitaci N

Entrega De Ofrenda

Habitaci N

REMATE CORTAGOTERAS EN CONCRETO VACIADO IN SITU

VIGA DE AMARRE VACIADA EN CONCRETO 0.45*0.20M

TEJIDO A MANO CON BAMBU REALIZADO POR ARTESANOS KOGUI

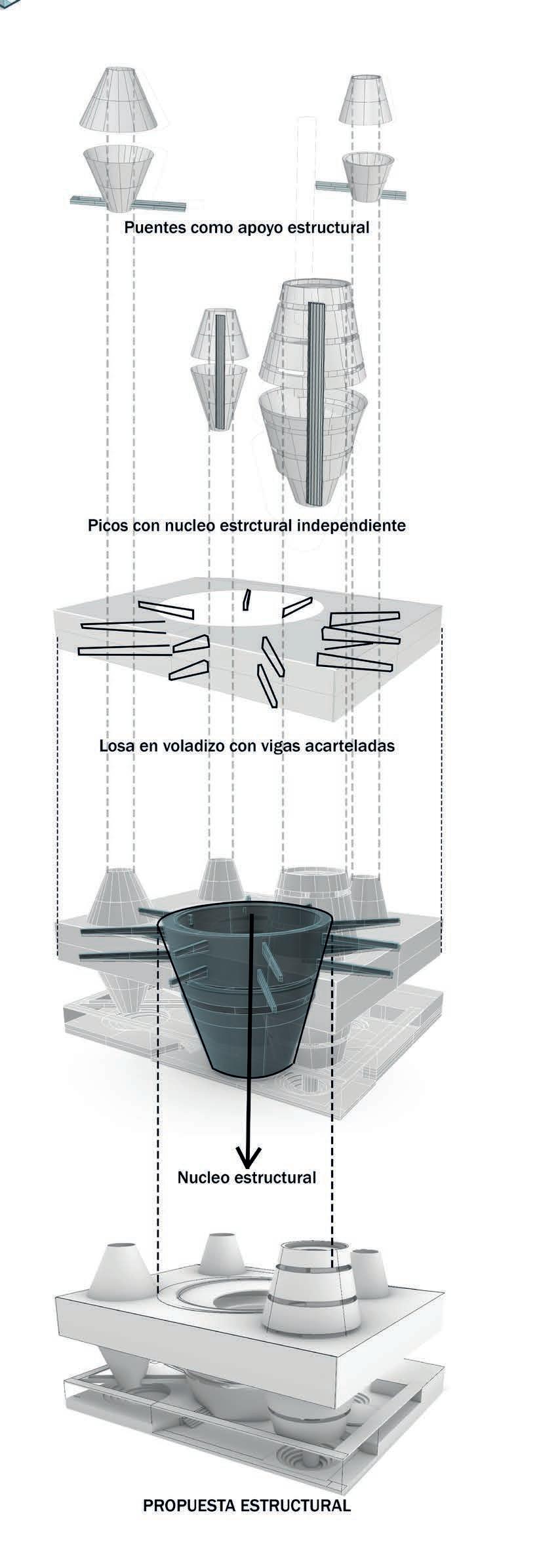

TABIQUE EN MSD ESTRUCTURAL 2*4 ANCLADO A LAS LOS CON PLATINA METALICA EN T PELDAÑOS METALICOS PERNADOS ACABADO EN MADERA CEIBA

PISO LAMINADO ROBLE PACIFIC DE 1.2*0.194

SEPARADORES EN MADERA

MORTERO EN CONCRETO GRIS PENDIENTE 2%

CANOA METALICA TIPO "C" PERNADA A LA LOSA DE ENTREPISO

LOSA DE ENTREPISO ALIGERADA HECHA IN SITÚ EN CONCRETO GRIS E:0.45M

VIGA DE AMARRE VACIADA EN CONCRETO EN VOLADIZO 1.3*0.40M

NUCLEO ESTRUCTURAL DE .40M DE ESPESOR

MURO VERDE AISLADO, CON RELLENO CICLOPEO Y SISTEMA DE RIEGO

VISORES CIRCULARES DE 2´

DOBLE MURO DE.13 DE ESPESOR PARA EXPOSICION MUSEO

VENTANAL FIJO CON VIDRIO TEMPLADO

CAMARA DE AIRE PARA ILUMINAR Y VENTILAR DE 1M

VIGA ACARTELADA VACIADA EN CONCRETO 1.8*1 M

VIGA DE AMARRE VACIADA EN CONCRETO EN VOLADIZO 1*0.40M

UNION EN PERFIL METALICO PERNADO AL CONCRETO

REGILLA DE VENTILACIÓN TIPO CUBO 20*20

VENTANAL FIJO CON VIDRIO TEMPLADO

ELEVADOR HIDRÁULICO DE 1.8M DE DIAMETRO, CON PISTON Y CAJA PREFABRICADO

VIGA VACIADA EN CONCRETO 45*25

MURO VACIADO EN CONCRETO DELA LINEA 14B

Entrega De Ofrenda

GINGER DE ARGOS COLOR BEIGE SUAVE

JUNTAS EN EL VACIADO DE 50 CM

PISO TERMINADO EN REGILLA INDUSTRIAL GRATIN

SEPARADORES PARA INSTALAR PISO FALSO

MORTERO EN CONCRETO PENDIENTE 4%

DESAGUE 4´

CANAL PRIMARIO Y OMEGAS DE 20*2.5*0.5MM

PERFIL PERIMETRAL EN "L" PERNADO AL MURO EXTRUCTURAL EXTERIOR

PLANCHAS DE SUPERBOARD 1.22*2.44

PISO PORCELANATO ANTIDESLIZANTE R11 30*60

AYMARA DE ATTMOSFERAS MULTICOLOR Y CON ESMALTE SUAVE

MORTERO DE PEGA 1CM

CONCRETO VACIADO EN SITU COLOR GRIS

VIGA DE BORDE EN CONCRETO

GEOTEXTIL NT1600S TEJIDO DE ALTA RESISTENCIA

SOLADO Y RELLENO CICLÓPEO

VIGA DE FUNDACIÓN 40*45

ZAPATA EN CONCRETO 1.85*1.85*.75
