Type ... - ML
Type ... - MS

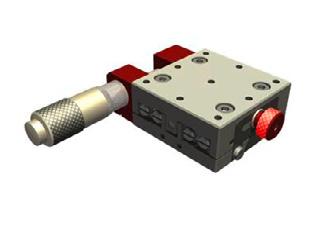

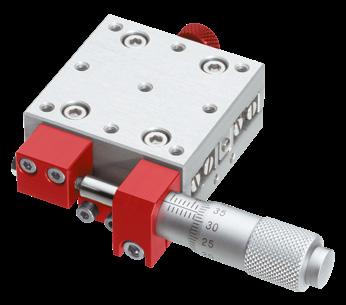

シュネーベルガーのリニアベアリングタイプR2-RFを備えた1軸ステージ。 マイクロメー タによる手動位置決め、読み取り精度0.01mm。 テーブルの部品は、引っ張りバネによ ってマイクロメータに軽く取り付けられています。 設計上はマイクロメータの有無また はバネの有無にかかわらず使用することができます。 マイクロメータはステージの側 面または前面に固定します。 同じサイズのテーブルを簡単に2軸構成に組み立てるこ とができます。 標準ストロークは13/13および25 /（40）mmです。 ご要求に応じて、穴 ピッチやストロークの変更が可能です。また、全ての仕様においてステージの側面にク ランプシステムを備えた設計となっており、アルマイト処理されたアルミニウム製のテー ブル部品と 耐食鋼製リニアベアリングで構成されています。
テーブルは任意方向の平面に組付けることができます（例えば、垂直方向のステージ下 など）。
OF 引張りバネなし
• MF 引張りバネ付き ML フロント側マイクロメータ MS サイド側マイクロメータ
標準はクランプが右側です。お客様ご自身で簡単に左側へ変更することができます。 (MS仕様を除く)
1.3 外観図
Type ... - MS
1.4 寸法表

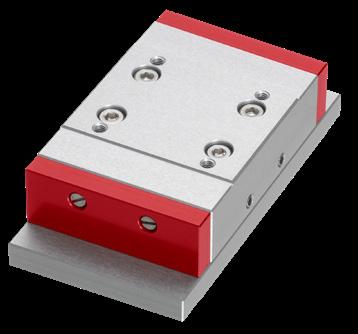

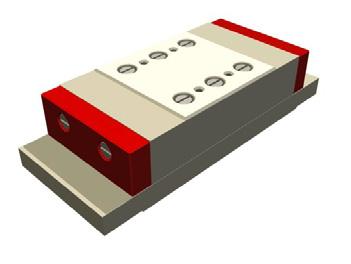

タイプNEのALスライドは密閉型として設計されています。上部と下部の間に小さなスペ ースがあり、全ての側面がシールされています。これにより、汚れの侵入を防ぐことがで きます。
全てのサイズにリニアベアリングのタイプRベアリングが装備されています。 上部と下 部に標準化された取り付け用のネジ穴があり、 アルミニウムのテーブル部品と耐食鋼 製リニアベアリング（NE 1およびNE 2のみ）で構成されています。 テーブルは任意の位 置に組付けることができます。
2.3 寸法表
3.2 オプション

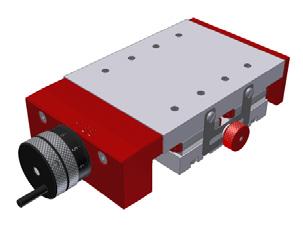

シュネーベルガーのミニレール備えた1軸手動駆動ステージです。 バックラッシュ防止 ナットと放射状ドラムを備えた精密送りねじによる手動位置決めは、ゼロ位置に設定で きます。 読み取り精度は0.01mm、ストローク25mm〜150mm。

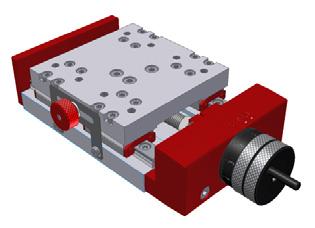

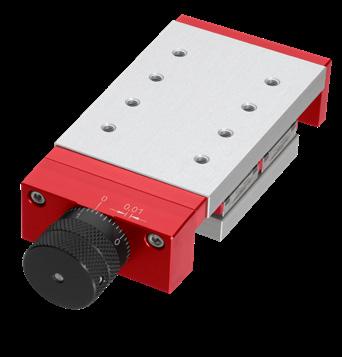

NFMはテーブルベースとトッププレートの長さのオプションを備えたモジュラーシステム で、25〜150mmのストロークを実現します。 アルミニウムのアルマイト処理、ミニチュア リニアガイドのミニレール、および耐腐食性スチール製の親ねじで作られたテーブル部 品で構成されています。ステージはどの方向の平面にも対しても組付けることができま す。
ご要求に応じて特注サイズおよび/または特注の取付け穴に対応できます。 オプショ ンのクランプ部品を側面またはリードスクリューに直接取付けることができます（L寸法 が7mm増加）。 クランプ部品はステージの左右どちらかの側面にも取付けることができ ます（ハンドクランクなしのサイズ7）。
KR クランプ部品右側
• KL クランプ部品左側
KS クランプ部品リードスクリュー直
中間プレートなしのX-Y 2軸ステージ、またはブラケット付きのX-Y-Z 3軸テーブルへの 組み立てはご要望に応じて対応可能です。
