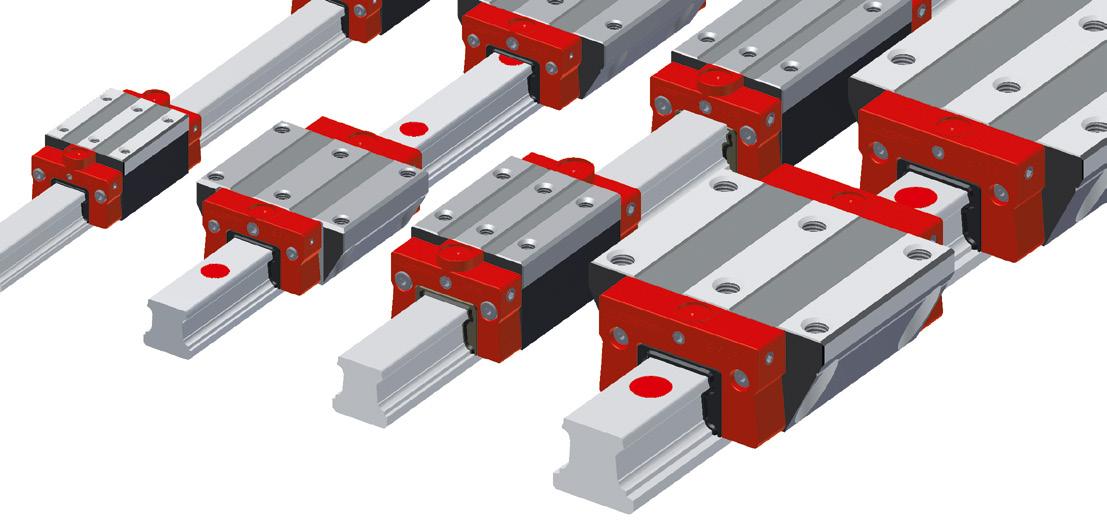

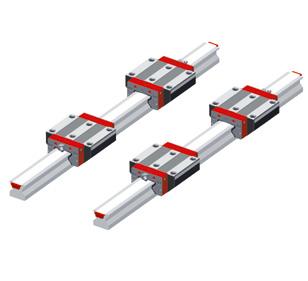

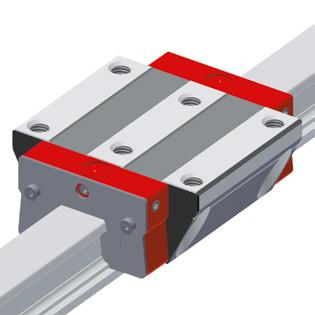

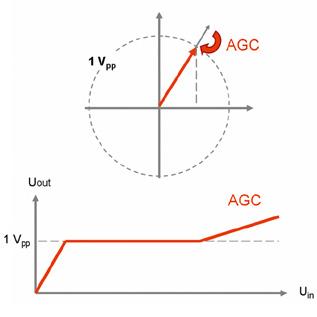

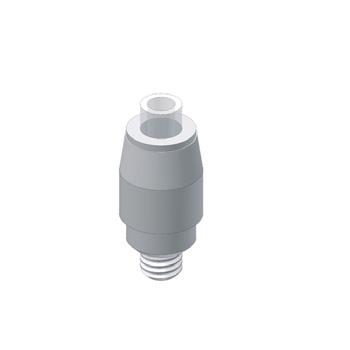

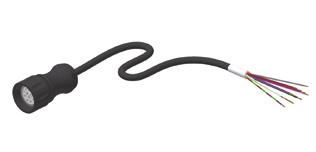

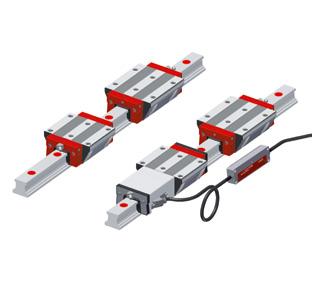

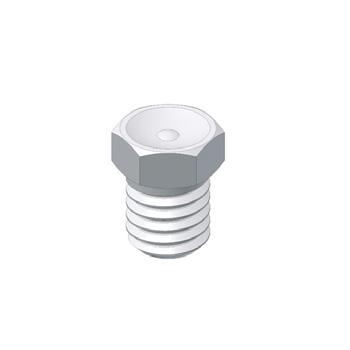

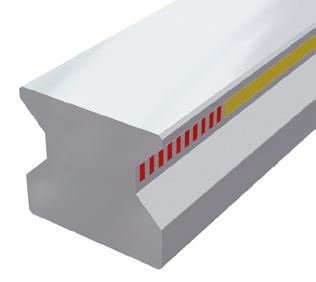

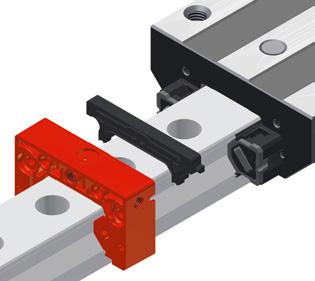

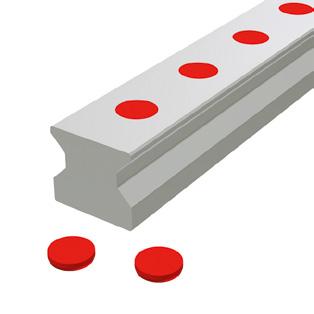

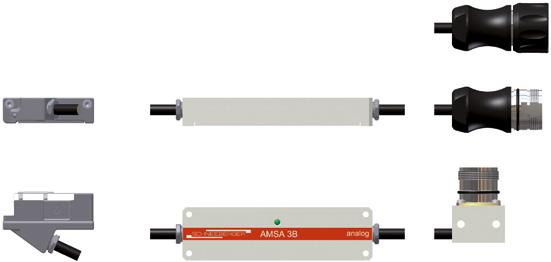

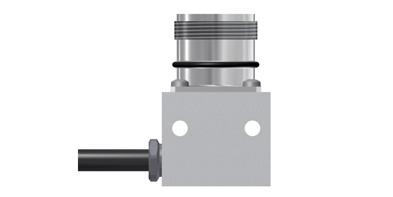

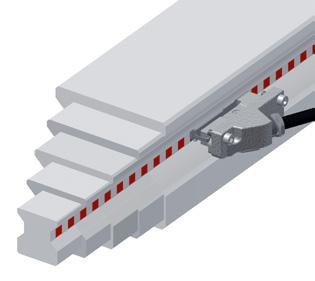

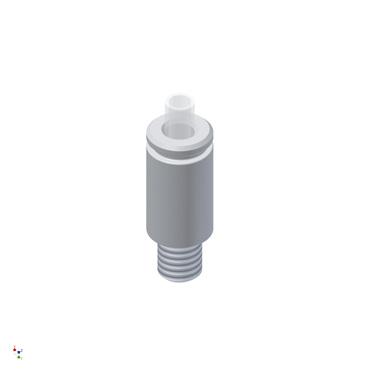

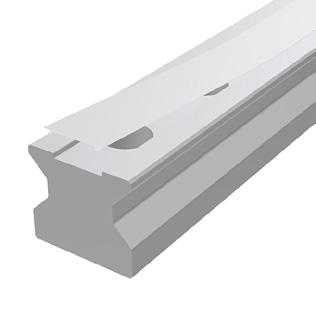

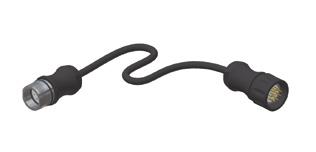

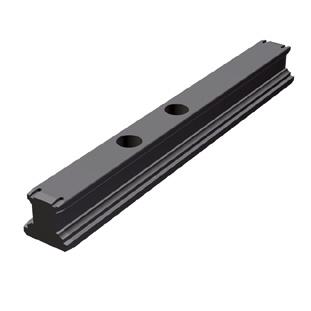

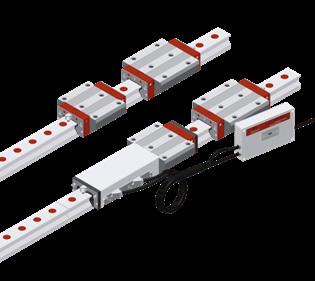

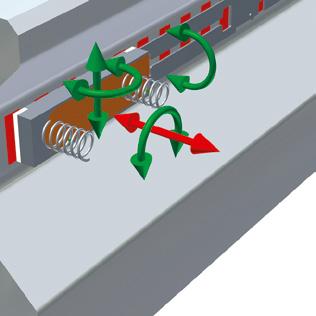

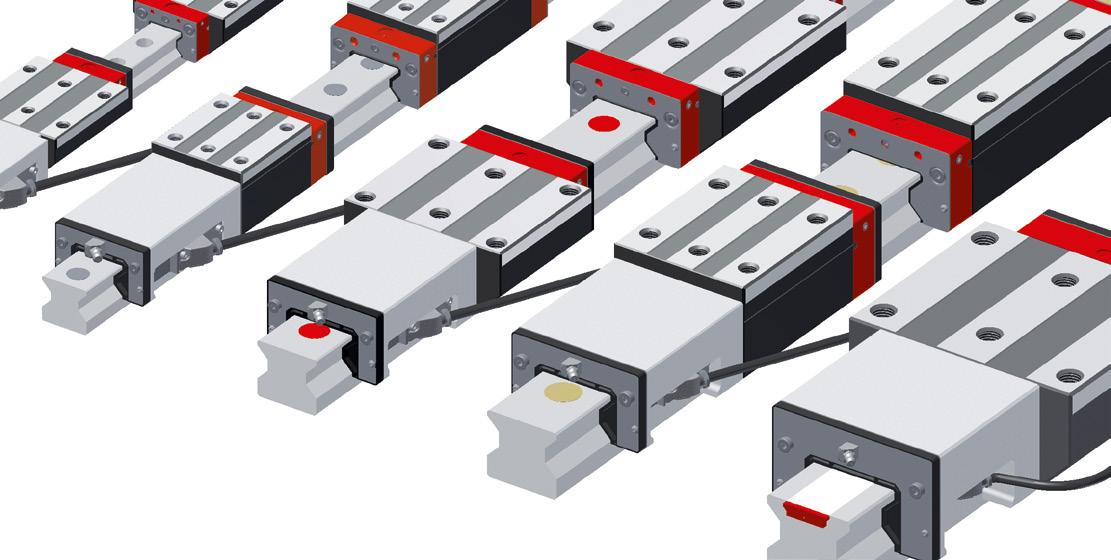

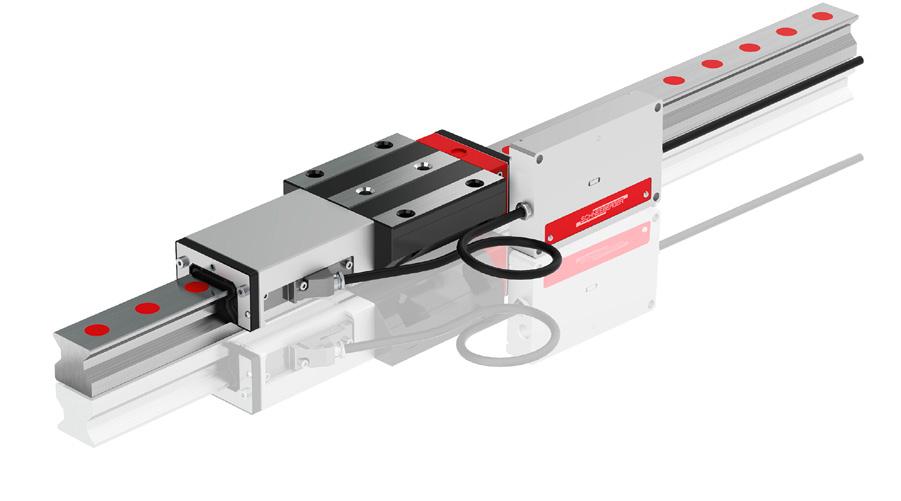

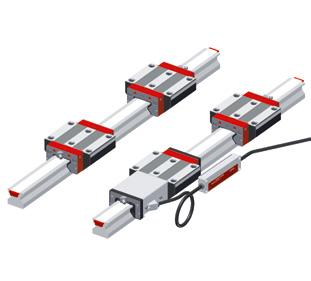

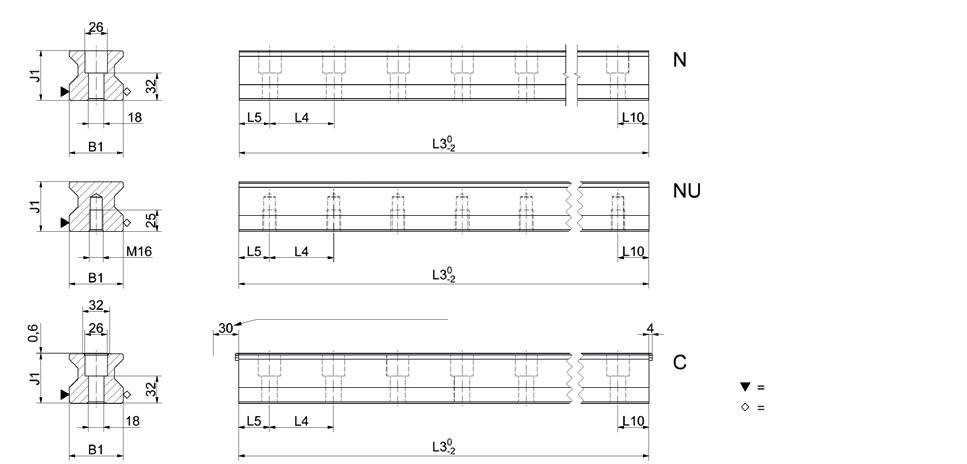

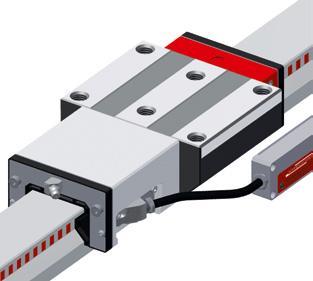

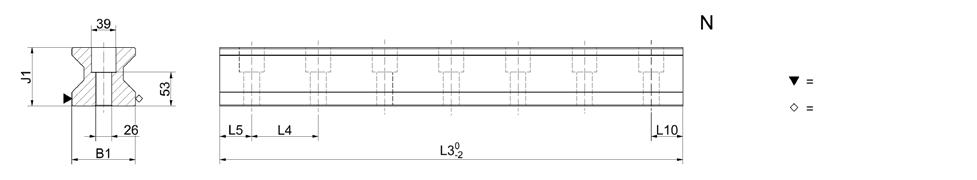

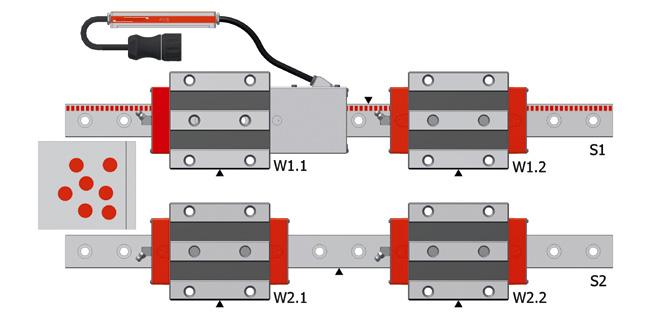

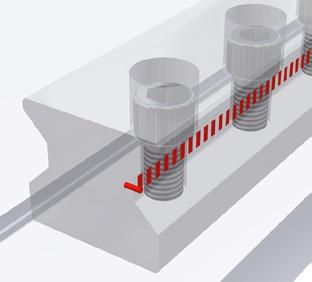

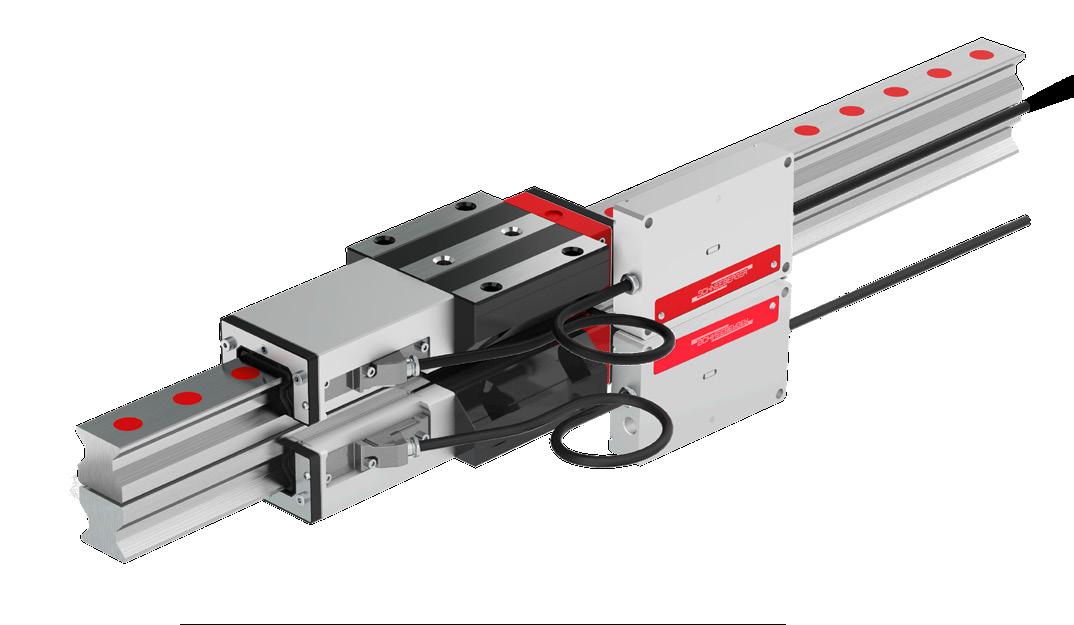

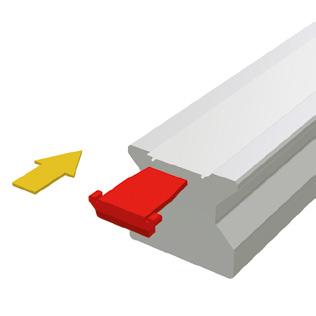

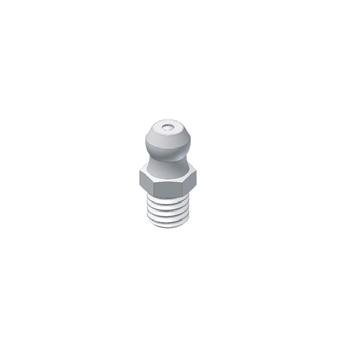

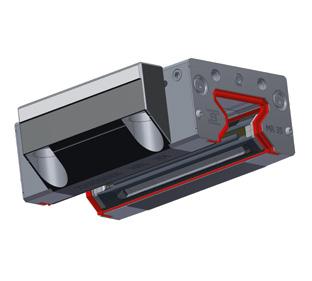

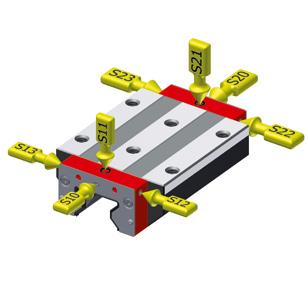

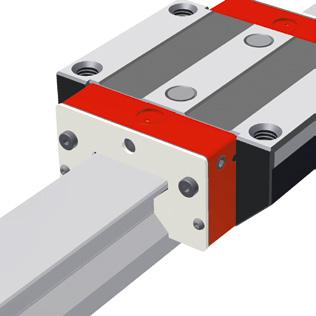

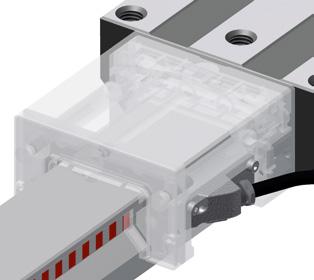

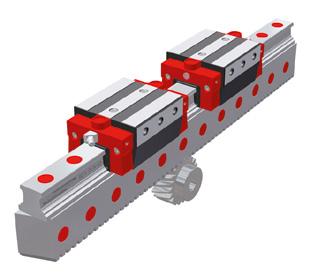

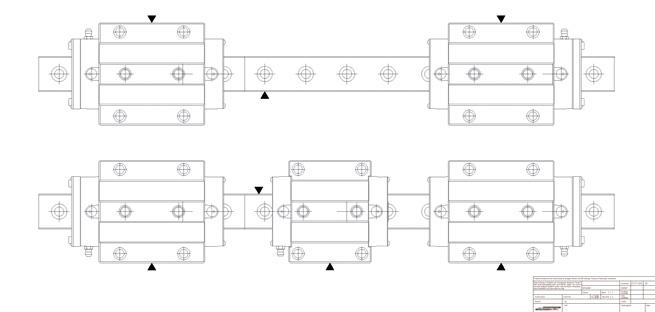

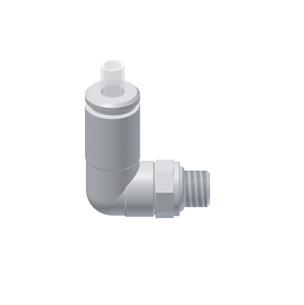

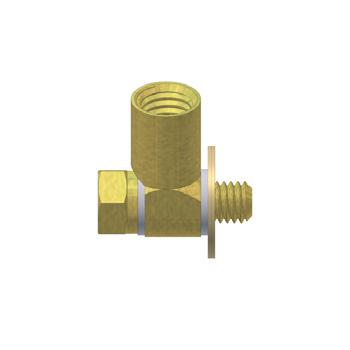

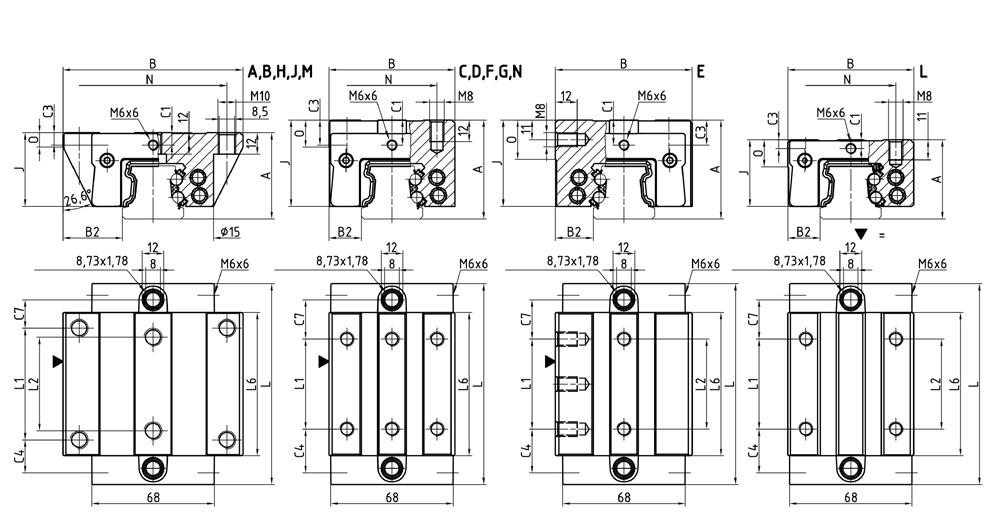

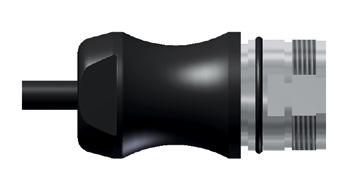

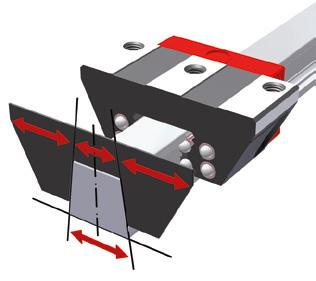

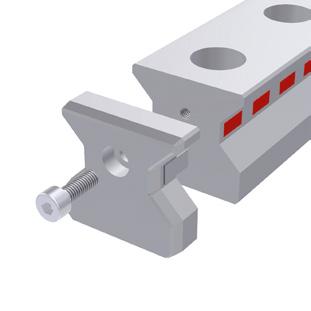

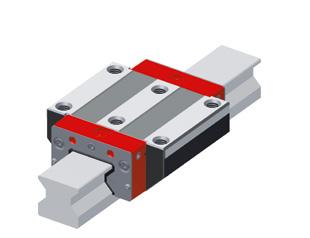

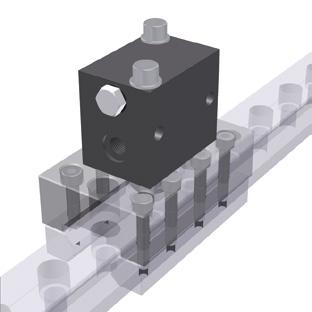

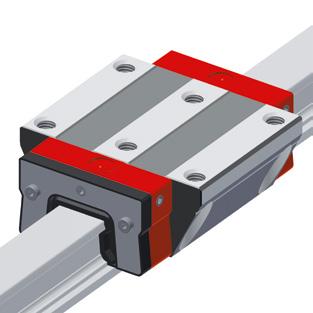

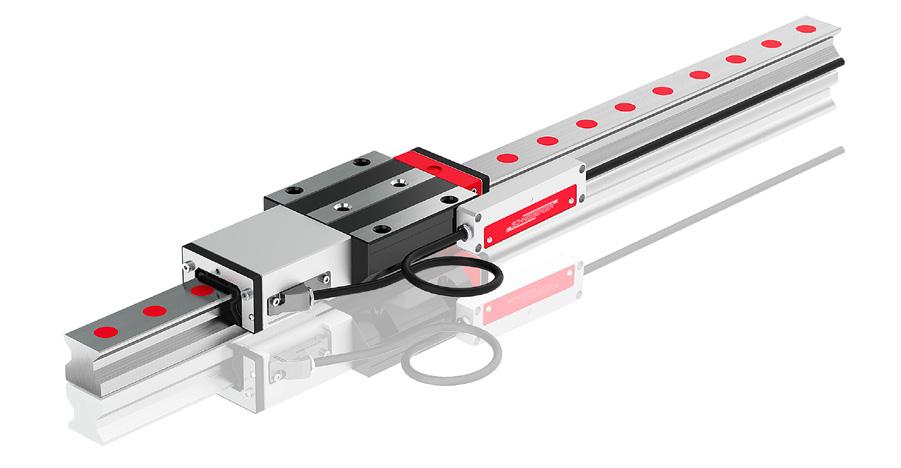

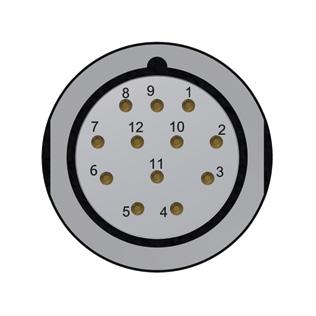

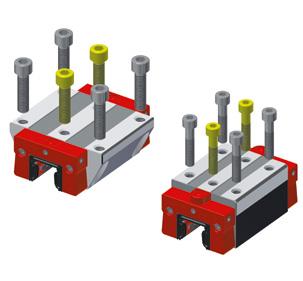

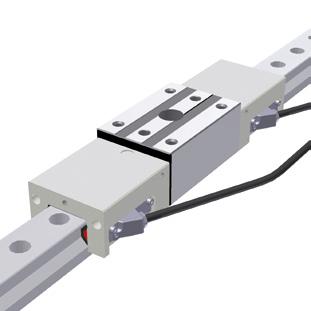

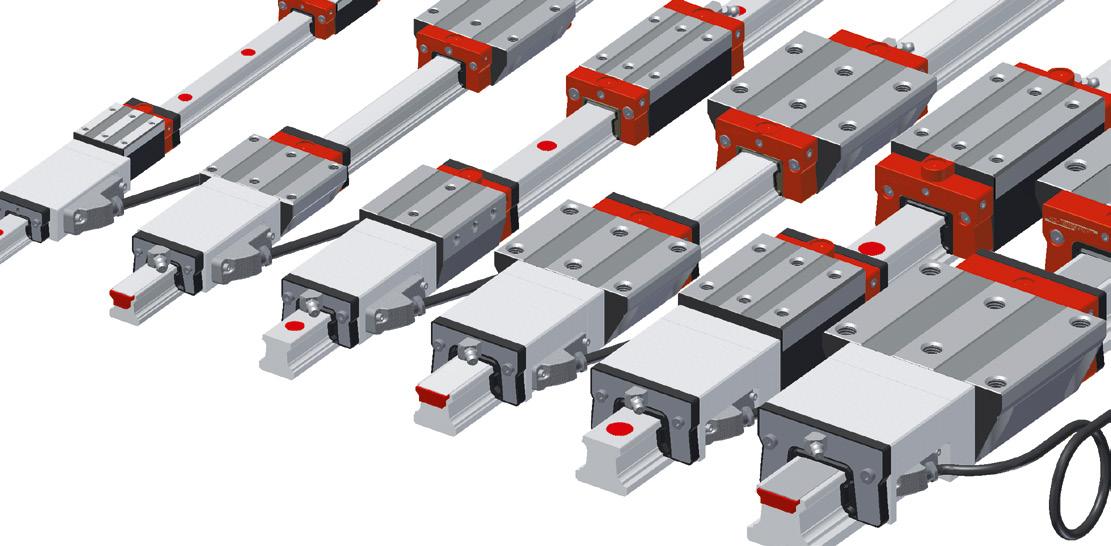

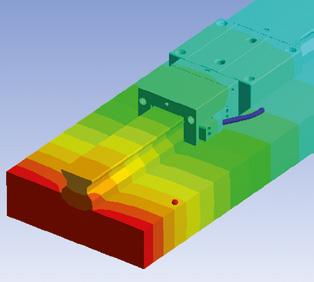

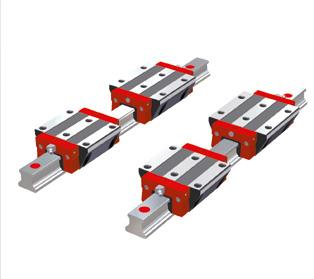

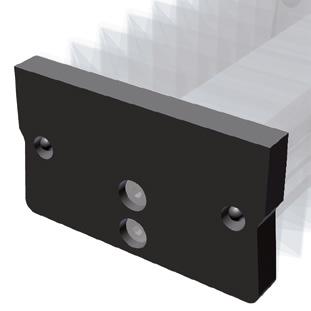

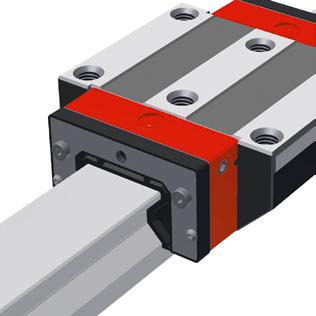

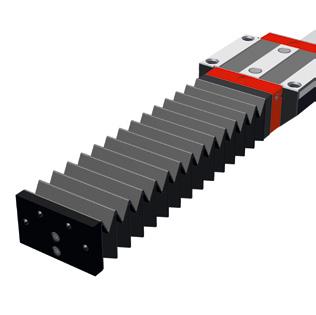

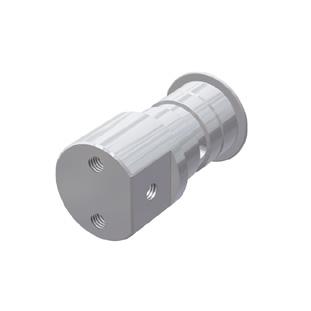

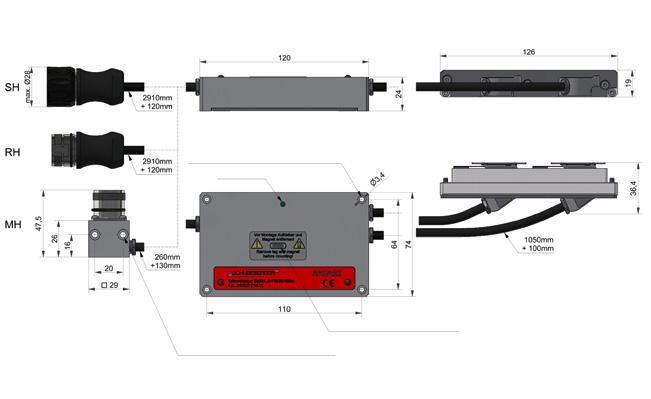

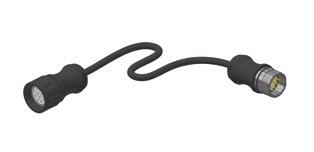

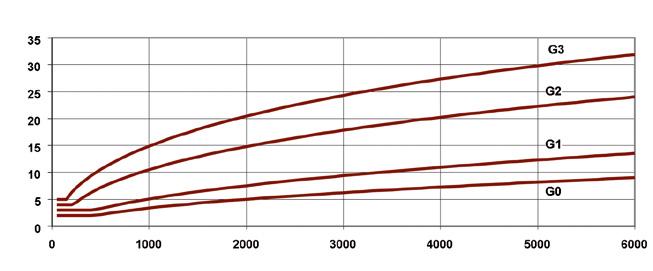

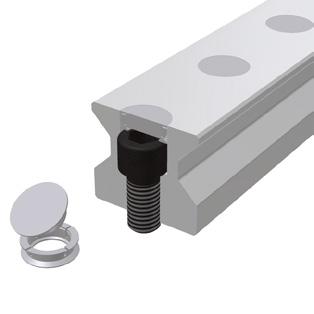

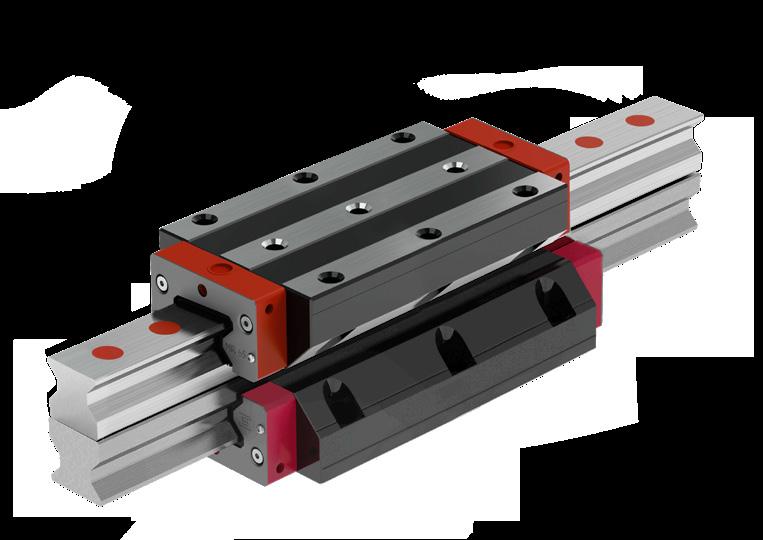

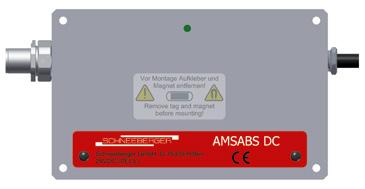

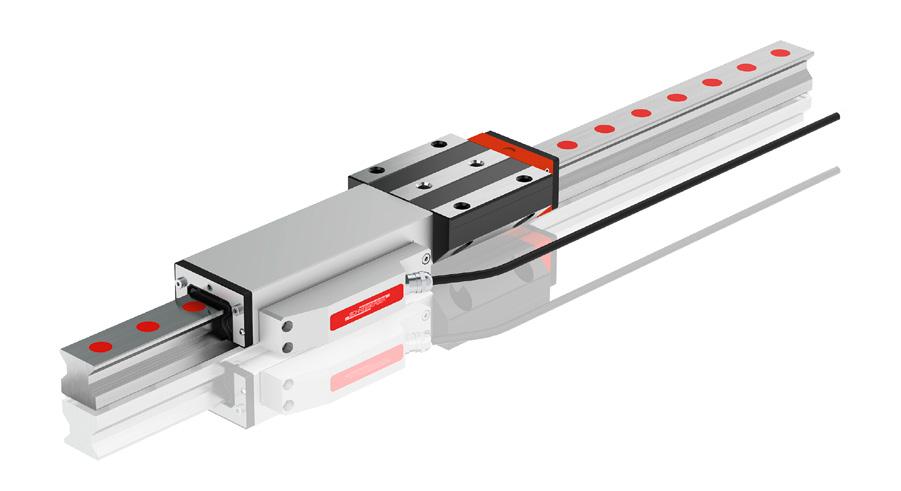

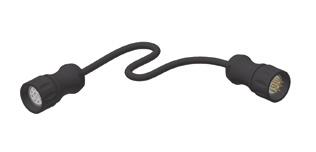

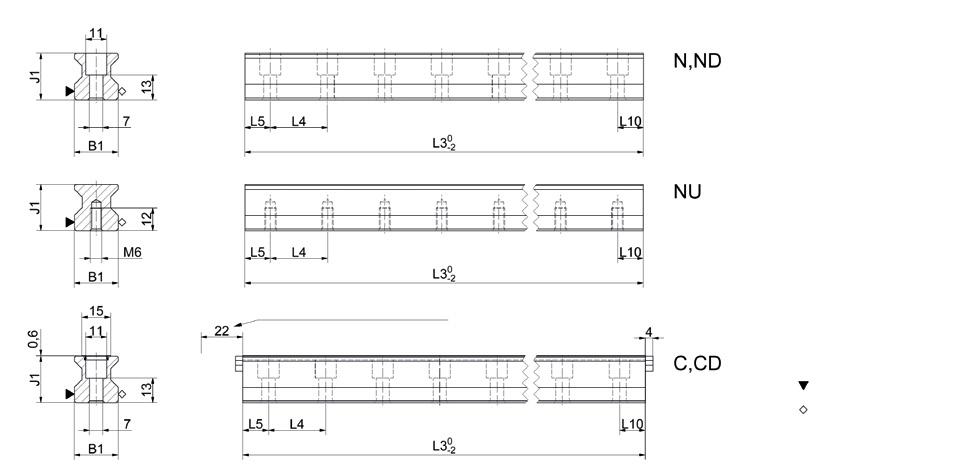

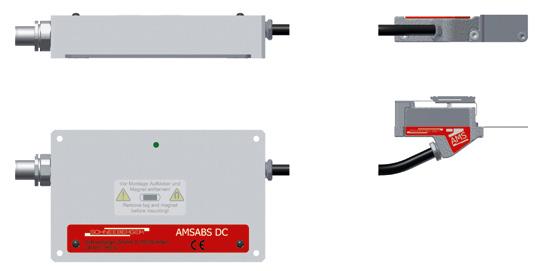

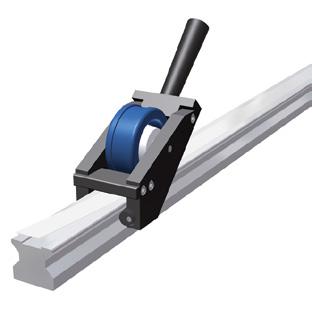

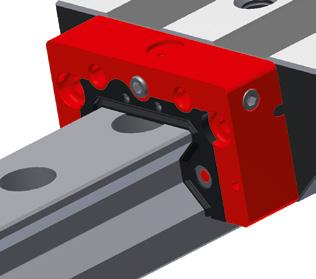

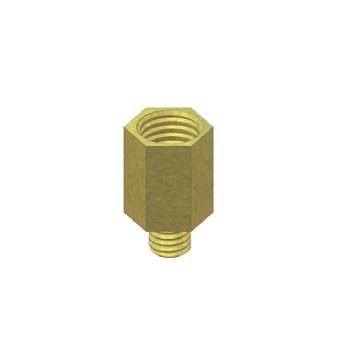

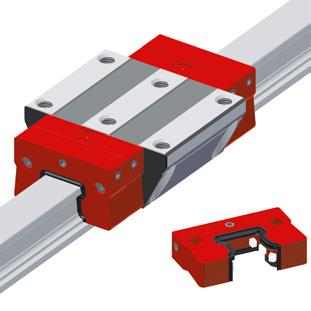

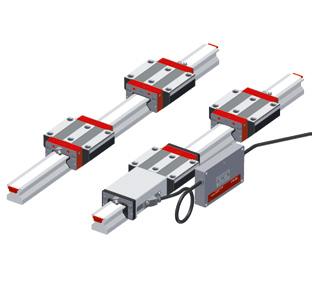

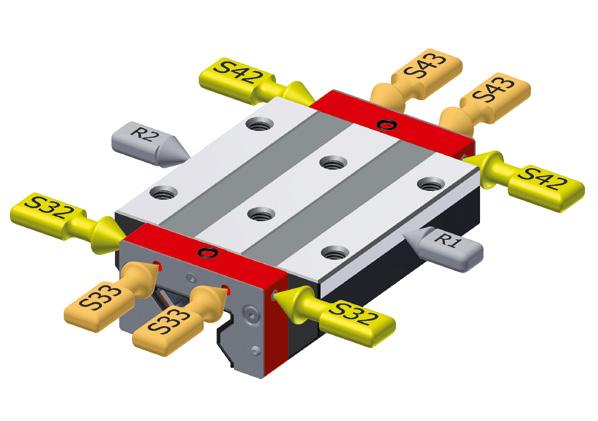

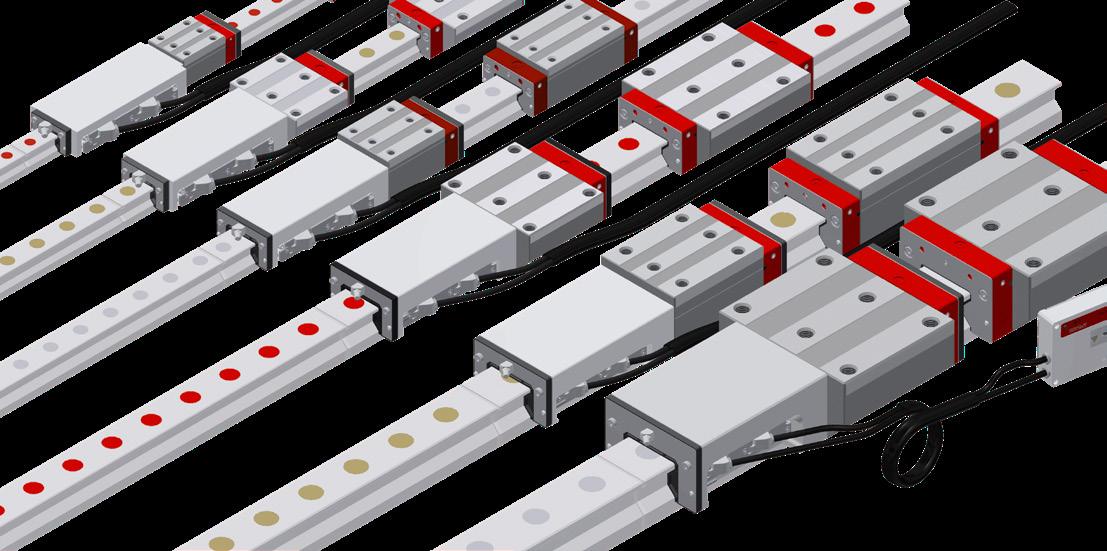

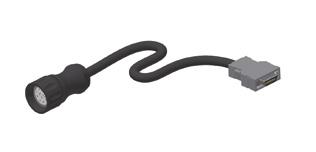

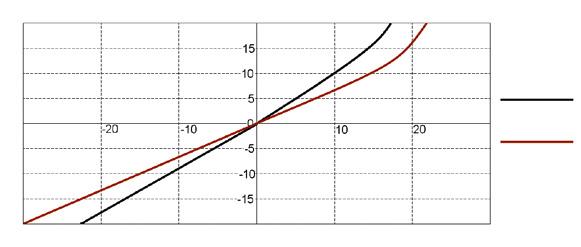

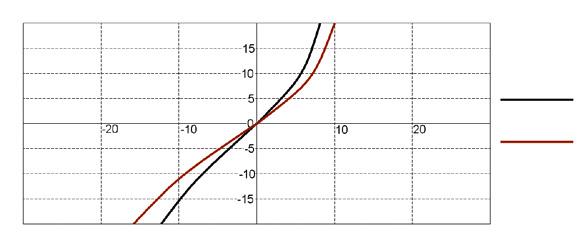

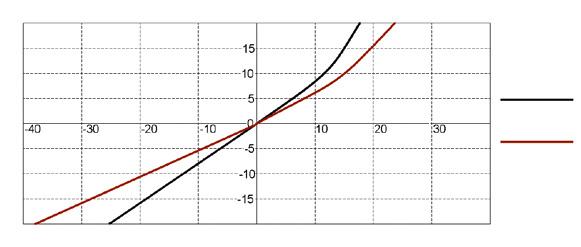

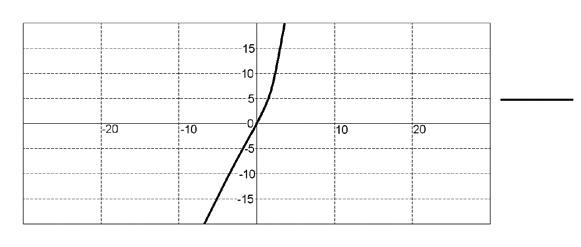

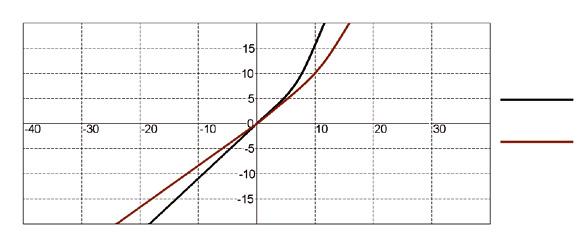

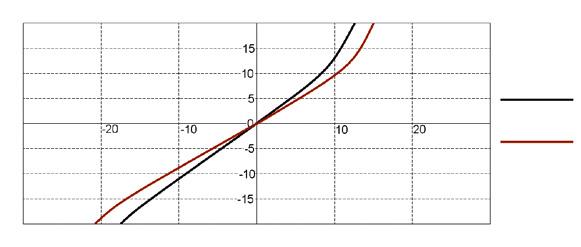

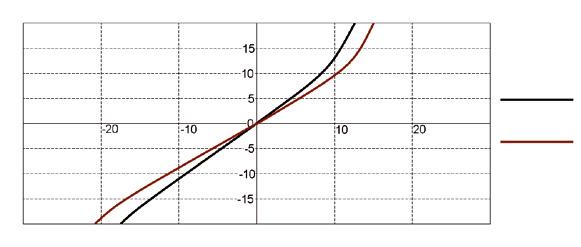

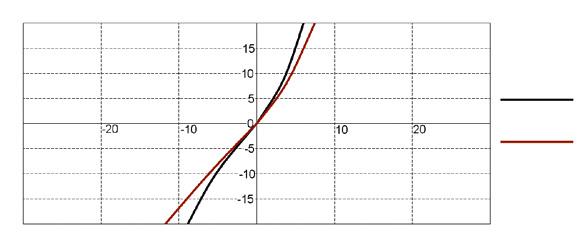

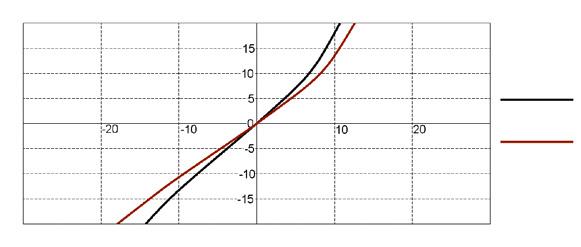

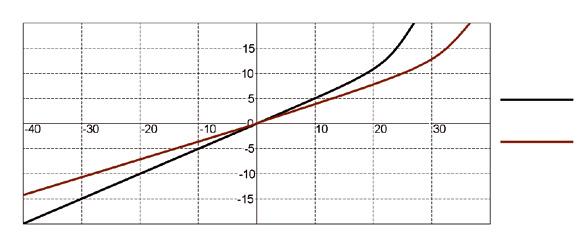

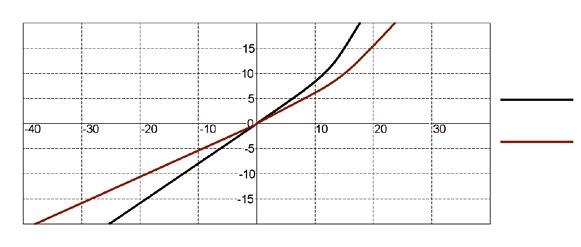

4.6 Allgemeine technische Daten Systemeigenschaften Massverkörperung Hartmagnetische periodische N-S Teilung Signalperiode 200 µm Arbeitstemperatur 0 °C - +70 °C Umgebung Schutzart IP 68 (IP 67 für AMSABS 3L) Transporttemperatur -20 °C - +70 °C Lagerfähigkeit unter folgenden Lagerbedingungen 3 Jahre Lagerbedingungen 0° - 40° Lagertemperatur < 75% Luftfeuchtigkeit / Keine chemischen Gase, Dämpfe, Flüssigkeiten AMSA 3B AMSA 4B AMSD 3B AMSD 4B Genauigkeitsklasse +/- 5 µm / 1000 mm +/- 2 µm / 40 mm +/- 5 µm / 1000 mm +/- 2 µm / 40 mm Genauigkeit am Stoss - - Periodische Abweichung +/- 0,7 µm +/- 0,7 µm Auflösung max. 0,0625 µm 0,2 / 1,0 / 5,0 µm Hysterese < 0,5 µm < 0,5 µm oder digital einstellbar Schnittstelle Analog; 1 Vss Digital; Quadratursignale RS 422 mit Referenz und Fehlersignal; Referenzimpulsbreite 90° oder 500 µs Versorgungsspannung 5 V +/- 0,25 V 5 V +/- 0,25 V Stromaufnahme 40 mA 110 mA Geschwindigkeit max. AMSA 3B 3 m/s; AMSA 4B 5 m/s 3 m/s; Bei Auflösung 0,2 µm max. 1 m/s i = Maximale Abweichung (Summe aller Abweichungen) = Eigenschaften des Lesekopfes AMSABS 3B TSS; TF1; TM1 AMSABS 4B TSS; TF1; TM1 AMSABS 3B TS1 AMSABS 4B TS1 AMSABS 3B TS2 AMSABS 4B TS2 AMSABS 3L TS3; TF1 Genauigkeitsklasse +/- 5 µm / 1000 mm +/- 2 µm / 40 mm +/- 5 µm / 1000 mm +/- 2 µm / 40 mm +/- 5 µm / 1000 mm +/- 2 µm / 40 mm +/- 5 µm / 1000 mm +/- 2 µm / 40 mm Genauigkeit am Stoss - - - ΔxPP = +/- 7 µm ΔxS1S2 = +/- 5 µm Periodische Abweichung +/- 0,7 µm +/- 0,7 µm +/- 0,7 µm +/- 0,7 µm Auflösung max. 0,09765625 µm; TM1 0,05 µm max. 0,09765625 µm 0,050 µm max. 0,09765625 µm Hysterese < 0,5 µm < 0,5 µm < 0,5 µm < 0,5 µm Schnittstelle Digital; TSS serielle taktsynchronisierte Schnittstelle (SSI); TF1 FANUC Serial Interface; TM1 Mitsubishi Serial Interface Hybrid; Serielle taktsynchronisierte und analoge 1Vss Schnittstelle Kommunikationsprotokoll Siemens Drive CliQ® TS3 Hybrid; Serielle taktsynchronisierte und analoge 1Vss Schnittstelle; TF1 FANUC Serial Interface Versorgungsspannung 5 V ± 10% oder 24 V ± 10% 5 V ± 10% oder 24 V ± 10% 24 V (19VDC..31VDC) (PELV EN50178) 5 V ± 10% oder 24 V ± 10% Stromaufnahme < 200 mA Ausgänge unbelastet < 200 mA Ausgänge unbelastet < 50 mA (typisch bei 24 V) < 200 mA Ausgänge unbelastet Geschwindigkeit max. 3 m/s 3 m/s 3 m/s 3 m/s Produkteübersicht ΔxPP ΔxS1S2   39
