Valaistus 10-2025

VALAISTUS KAIKENKOKOISEEN ELÄMÄÄN

10/2025

2

JOIN-JÄRJESTELMÄ

Join-järjestelmä Valaistus, joka tekee vaikutuksen!

Vie valaistuksesi seuraavalle tasolle järjestelmällä, joka tarjoaa täydellisen yhdistelmän tehokasta valaistusta, joustavuutta ja käyttömukavuutta.

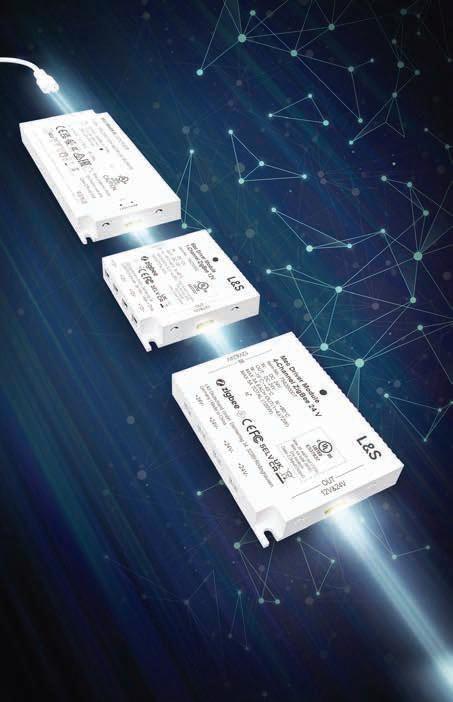

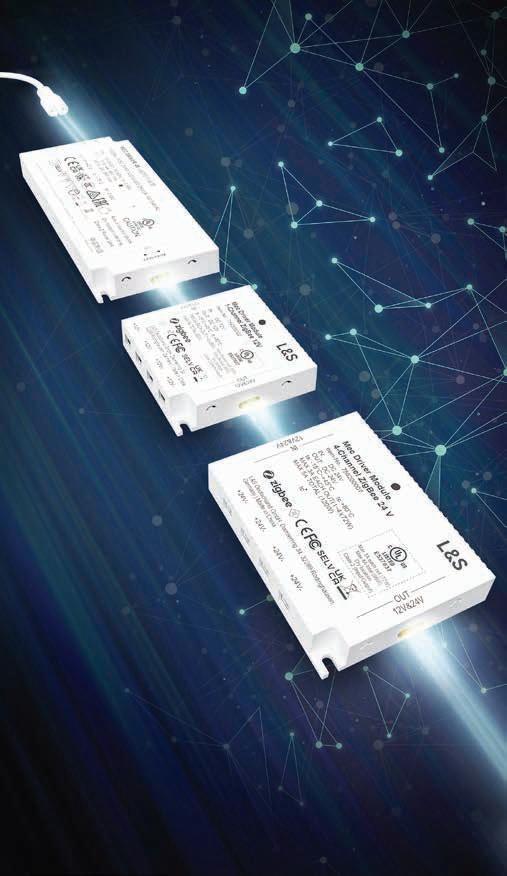

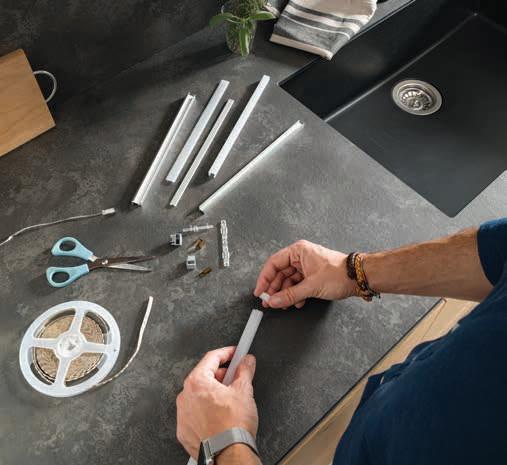

JOIN on modulaarinen järjestelmä, jossa muuntajaan yhdistetään tarvittavat moduulit pikaliittimin. Virta kulkee moduulista toiseen, vaikka edelliseen moduuliin kytketyt valot olisi sammutettuna. Näin yhteen muuntajaan saadaan yhdistettyä tarvittaessa koko keittiön valaistuksen ohjaus. JOIN-järjestelmään voidaan liittää iLED-, TUDO- ja SLIM-nauhoja sekä ja iLED-spottivalaisimia.

Kaukosäätimellä säädettävät moduulit ovat myös Zigbeeyhteensopivia, joten valaistuksen saa liitettyä osaksi Smart Home -sovellusta.

3

Valojen liittäminen Huomioi maksimikuorma!

• voit liittää 2 valoa

Muuntaja 36 W

+ haarajohto

+ valonauha

Huomioi maksimikuorma!

• voit liittää 8 valoa

Muuntaja 36 W

+ jakajamoduuli

+ valonauha

Huomioi maksimikuorma!

• voit liittää 4 valoa • voit ohjata valoja kaukosäätimellä 80314

Muuntaja 72 W

+ 1-kanavasäädinmoduuli

+ valonauha

Huomioi maksimikuorma!

• voit liittää 4 valoa • voit ohjata valoja kaukosäätimellä 80314

Muuntaja 72 W

+ 4-kanavasäädinmoduuli

+ valonauha

Huomioi maksimikuorma!

• voit liittää 6 valoa • voit ohjata valoa tunnistimilla, ks. sivu 10

Muuntaja 36 W

+ sensorimoduuli

+ spottivalo (6 kpl)

Voit liittää moduuleja toisiinsa, jolloin esim. valonauhaa voidaan ohjata kaukosäätimellä ja spottivaloja sensoreilla.

Muuntaja 120 W

4

+ 4-kanavasäädinmoduuli

+ sensorimoduuli

Huomioi maksimikuorma!

• voit liittää 4 valoa + 6 valoa • voit ohjata valoja kaukosäätimellä 80314 • voit ohjata valoa tunnistimilla, ks. sivu 10

+ valonauha

+ spottivalo

VALOJEN LIITTÄMINEN

Huomioi kuormitus Huomioi maksimikuormitus haarajohdolle.

MAX 120 W yhteensä huomioiden mahdollinen toinen moduuli, joka on liitettynä.

Max 48 W yhteensä

Max 72 W-liitin

Max 72 W liitin

Jos haarajohdon toiseen liittimeen on kytketty esim. TUDO HE -valonauha 2500 mm (28,75 W), voidaan toiseen liittimeen kytkeä enää 19,25 W kuorma (esim. n. 1650 mm valonauha).

Tällöin kokonaiskuorma on 48 W, joten muuntajaksi ei enää käy 36 W, vaan on valittava tehokkaampi muuntaja (esim. 72 W).

Jos ensimmäiseen moduuliin on kytketty esim. yhteensä 80 W kuorma (vähintään kahteen eri liittimeen), voidaan seuraavaan moduuliin kytkeä yhteensä vain 40 W kuorma.

Tällöin moduulien maksimi kokonaiskuorma 120 W on saavutettu, ja muuntajankin on oltava 120 W.

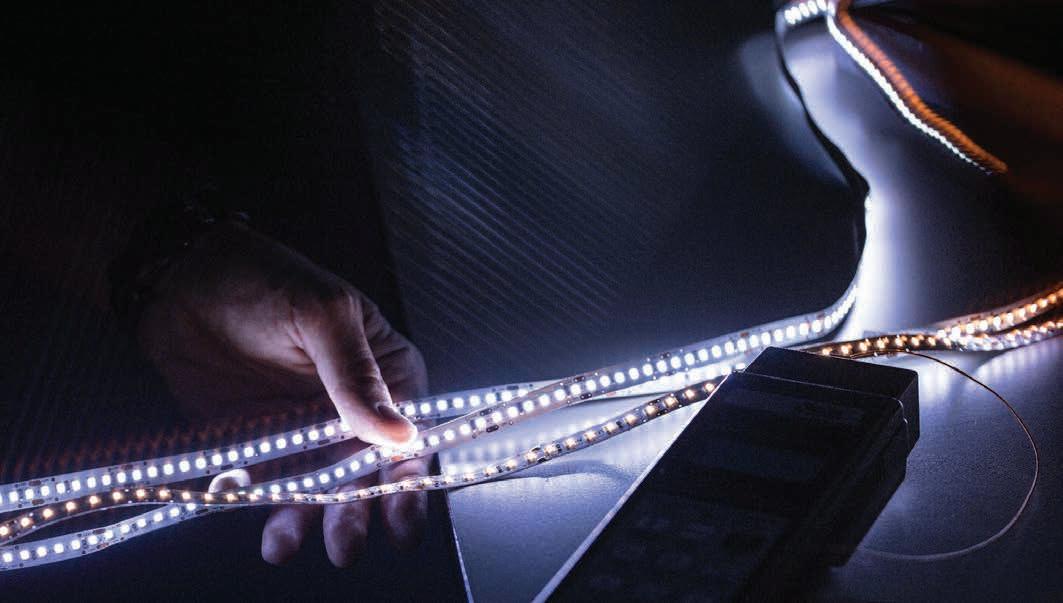

Kuinka paljon valonauhaa voit liittää muuntajiin Valonauhan teho on ilmoitettu W/m. Esim. TUDO HE -valonauhan teho on 11,5 W/m, joten 2500 mm valonauhan kokonaisteho on 28,75 W ja 5000 mm valonauhan kokonaisteho on 57,5 W. Yhden spotin teho on 2,5 W, joten 36 W muuntajaan voi kytkeä jopa 14 kpl spottivaloja.

Voit liittää 36 W muuntajaan 3,3 metriä TUDO HE -valonauhaa.

Voit liittää 72 W muuntajaan 6,6 metriä TUDO HE -valonauhaa.

Voit liittää 120 W muuntajaan 10,4 metriä TUDO HE -valonauhaa.

5

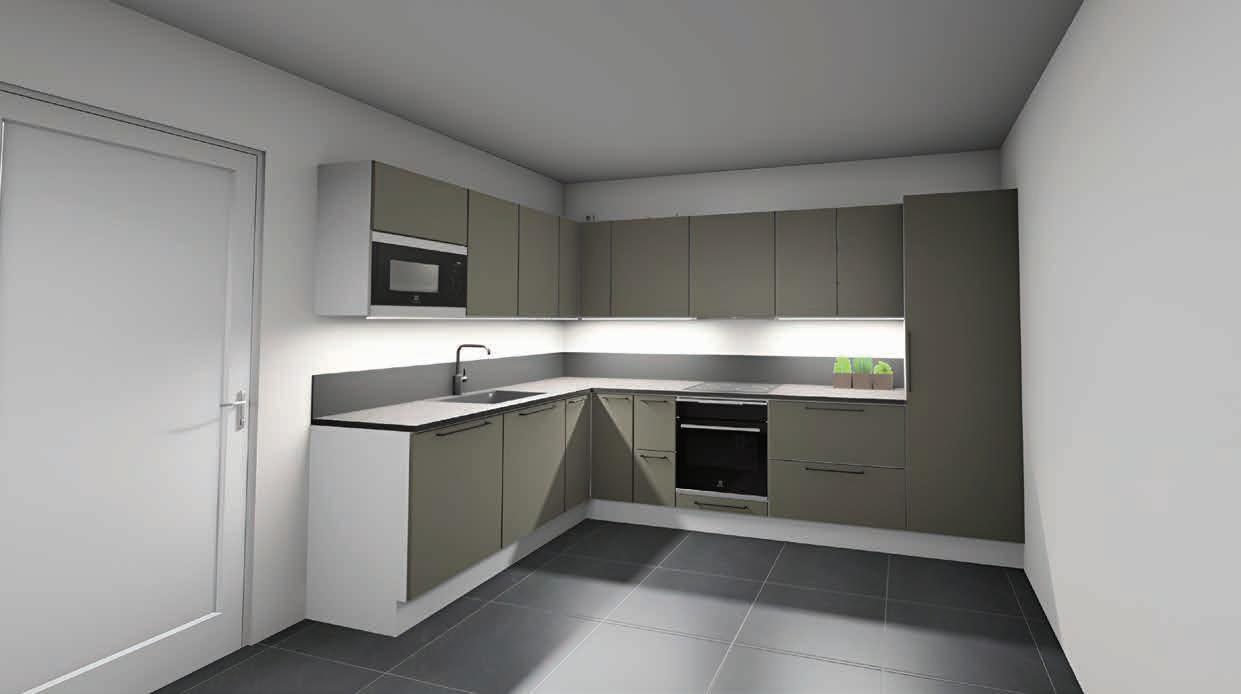

Pistorasia

Valokatkaisija

Muuntaja

Välitilavalaisin

Pistorasia

Valokatkaisija

Muuntaja

Välitilavalaisin

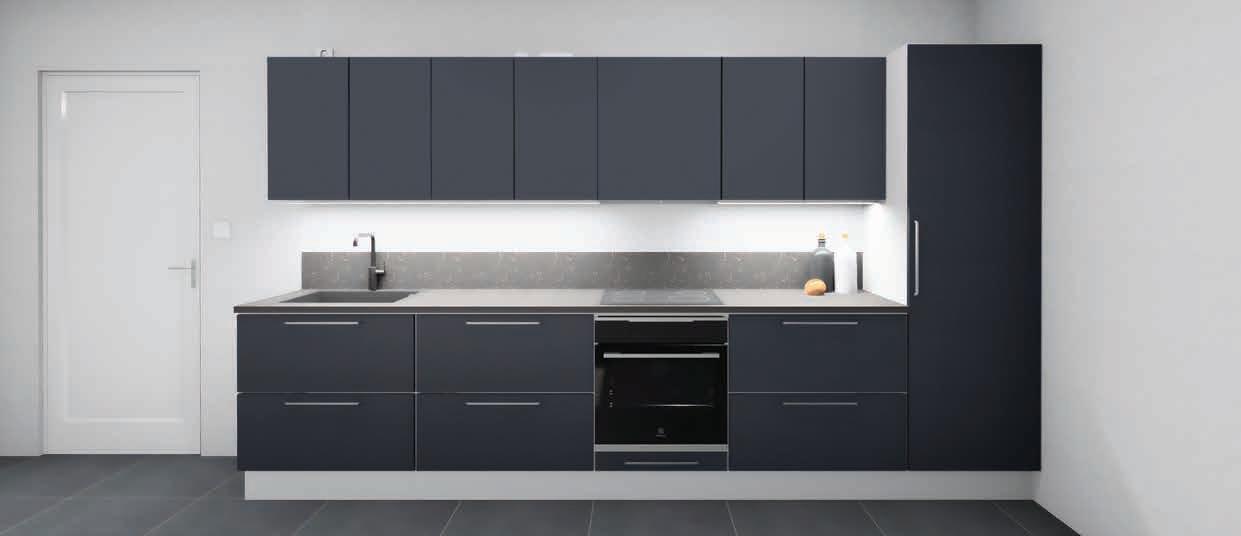

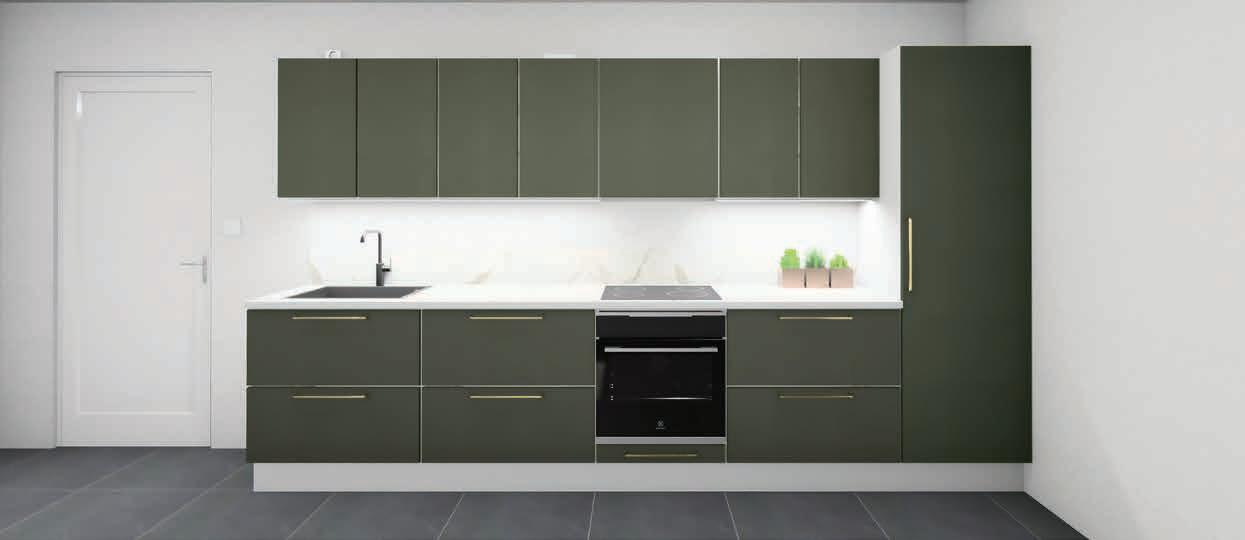

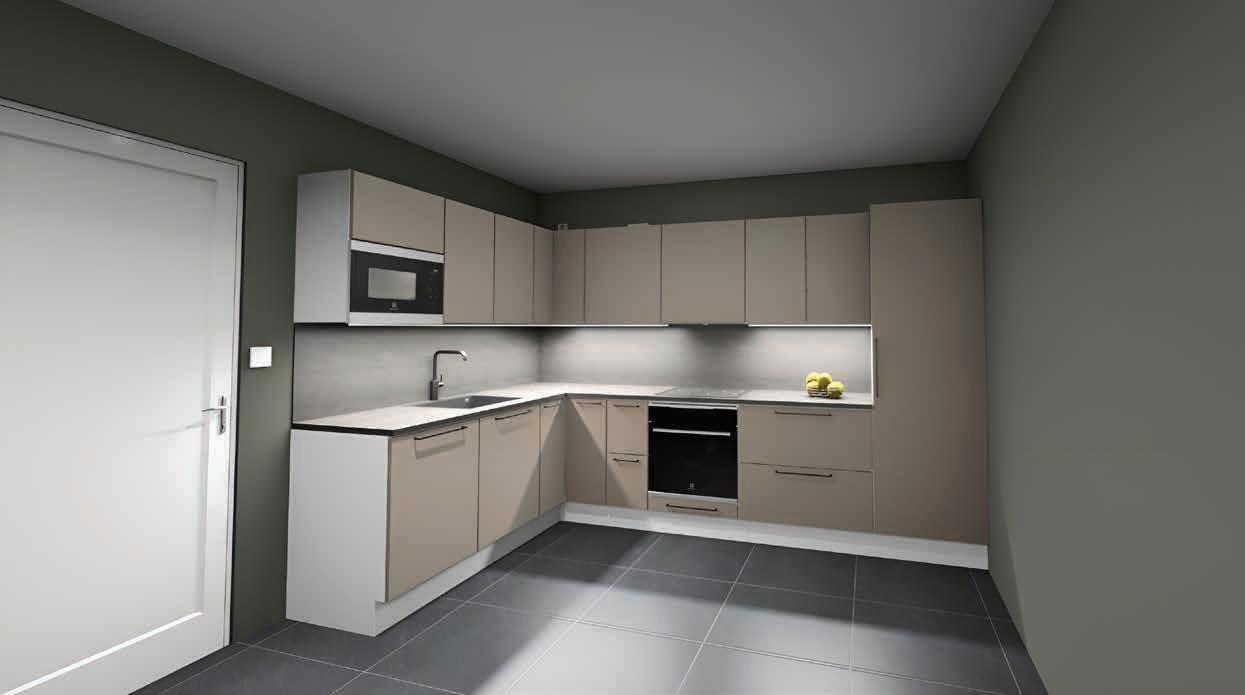

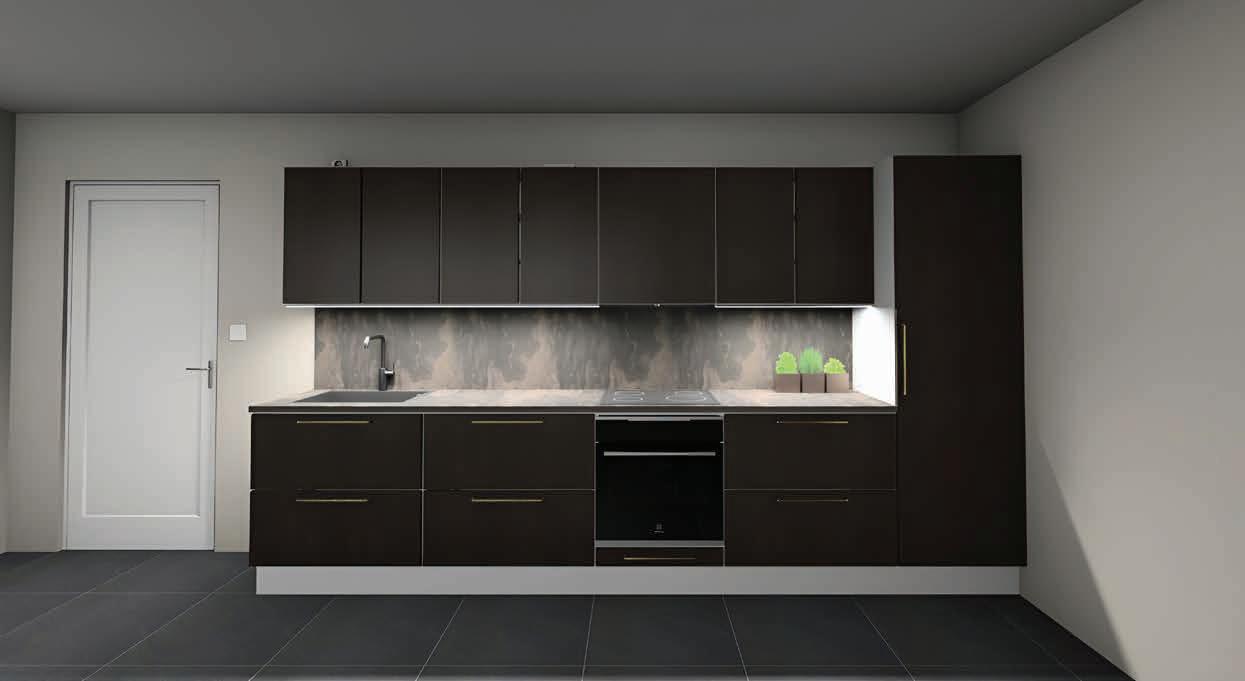

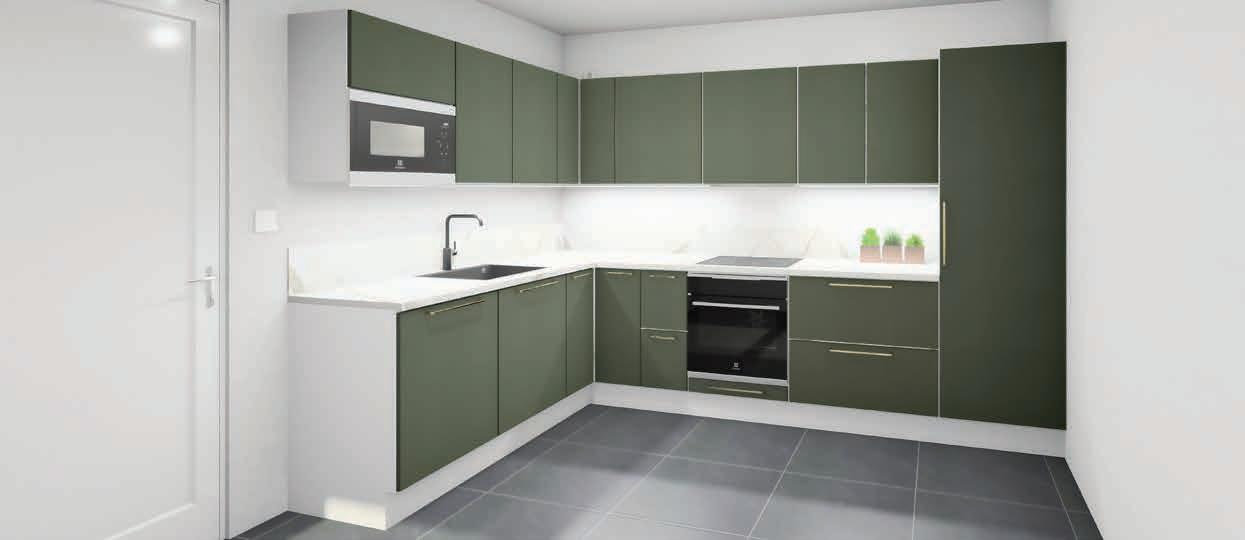

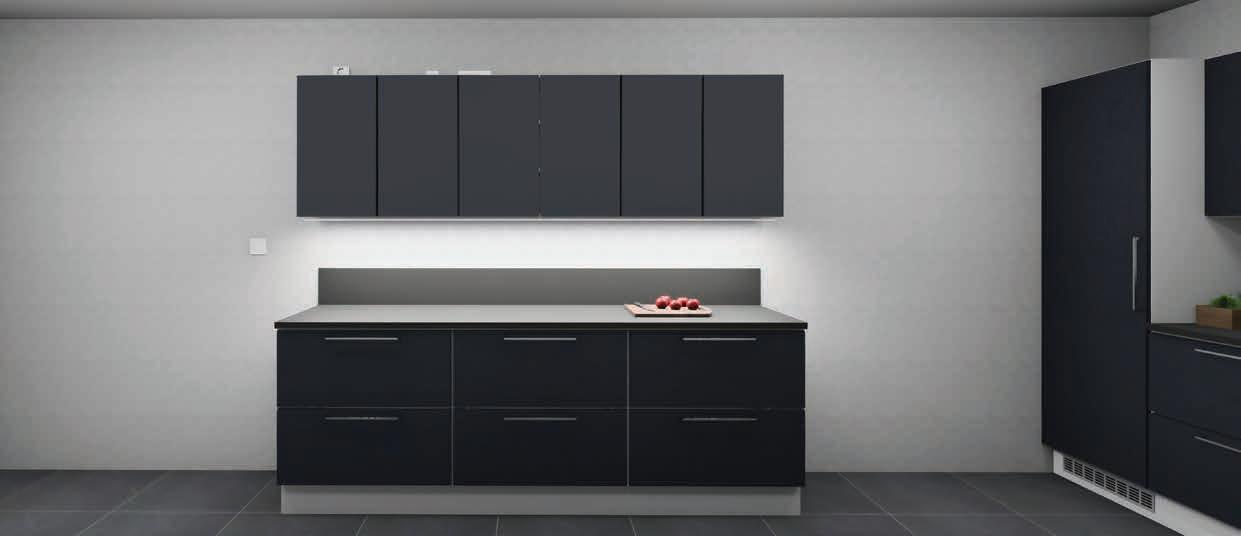

Kuvan esimerkissä 5000 mm valonauha on katkaistu ensin kulman vuoksi. Virtajohdot kulmasta ylös jakajamoduuliin. Liesituulettimen vuoksi valonauha joudutaan katkaisemaan uudelleen, joten joudutaan käyttämään lisäksi yhdysjohtoa 80494 tai virtajohtoa 80491.

6

VALOSARJAT ILMAN OHJAUSTA

JOIN-valosarja 4000 K • Valot kytketään päälle ja pois seinäkatkaisijasta.

• Muuntajaa ei voi kytkeä himmenninkatkaisijan taakse.

Valonauhan molemmissa päissä on 2 metriä pitkä virtajohto, joten valonauhan voi tarvittaessa katkaista halutusta kohtaa (esim. liesituulettimen vuoksi). Tilaa tarvittaessa jatkojohto

Nro 81100 sis.: 80302 80310 81245 81464 81101 sis.: 80302 80310 81246 81464 81102 sis.: 80302 80310 81247 81464

Tuote Valosarja TUDO valkoinen 2500 mm 4000 K

€ alv 25,5 % 159,13

Muuntaja JOIN 36 W JOIN-haarajohto 2-osainen 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm valkoinen Valonauha TUDO HE 4000 K 2500 mm 24 V 11,5 W/m Valosarja TUDO musta 2500 mm 4000 K

159,13

Muuntaja JOIN 36 W JOIN-haarajohto 2-osainen 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm musta Valonauha TUDO HE 4000 K 2500 mm 24 V 11,5 W/m Valosarja TUDO alumiini 2500 mm 4000 K

159,13

Muuntaja JOIN 36 W JOIN-haarajohto 2-osainen 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm alumiini Valonauha TUDO HE 4000 K 2500 mm 24 V 11,5 W/m

Muuntaja JOIN 36 W

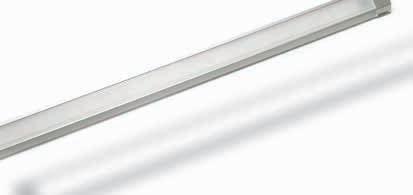

Alumiini- ja suojaprofiili TUDO valkoinen/musta/ alumiini

JOIN-haarajohto 2-osainen

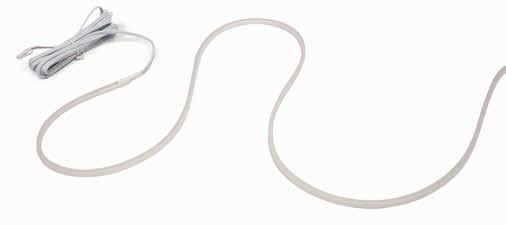

Valonauha TUDO HE 2500 mm

80498. TUDO-sarjan haarajohto kytketään muuntajaan ja valonauhan virtajohto haarajohtoon. Muuntajan virtajohto on 2 metriä.

TUDO-valosarjoilla voit valonauhan pituuden puitteissa toteuttaa esimerkiksi kuvissa olevat ratkaisut. Tilaa tarvittaessa lisätarvikkeet sivuilta 18–19.

Nro 81120 sis.: 80304 80312 81245 81434 81121 sis.: 80304 80312 81246 81434 81121 sis.: 80304 80312 81247 81434

Tuote Valosarja TUDO valkoinen 5000 mm 4000 K

€ alv 25,5 % 308,10

Muuntaja JOIN 72 W JOIN-jakajamoduuli 8 porttia 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm valkoinen (2 kpl) Valonauha TUDO HE 4000 K 5000 mm 24 V 11,5 W/m Valosarja TUDO musta 5000 mm 4000 K

308,10

Muuntaja JOIN 72 W JOIN-jakajamoduuli 8 porttia 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm musta (2 kpl) Valonauha TUDO HE 4000 K 5000 mm 24 V 11,5 W/m Valosarja TUDO alumiini 5000 mm 4000 K

308,10

Muuntaja JOIN 72 W JOIN-jakajamoduuli 8 porttia 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm alumiini (2 kpl) Valonauha TUDO HE 4000 K 5000 mm 24 V 11,5 W/m

Muuntaja JOIN 72 W

Alumiini- ja suojaprofiili TUDO valkoinen/musta/ alumiini (2 kpl)

JOIN-jakajamoduuli 8 porttia

Valonauha TUDO HE 5000 mm

7

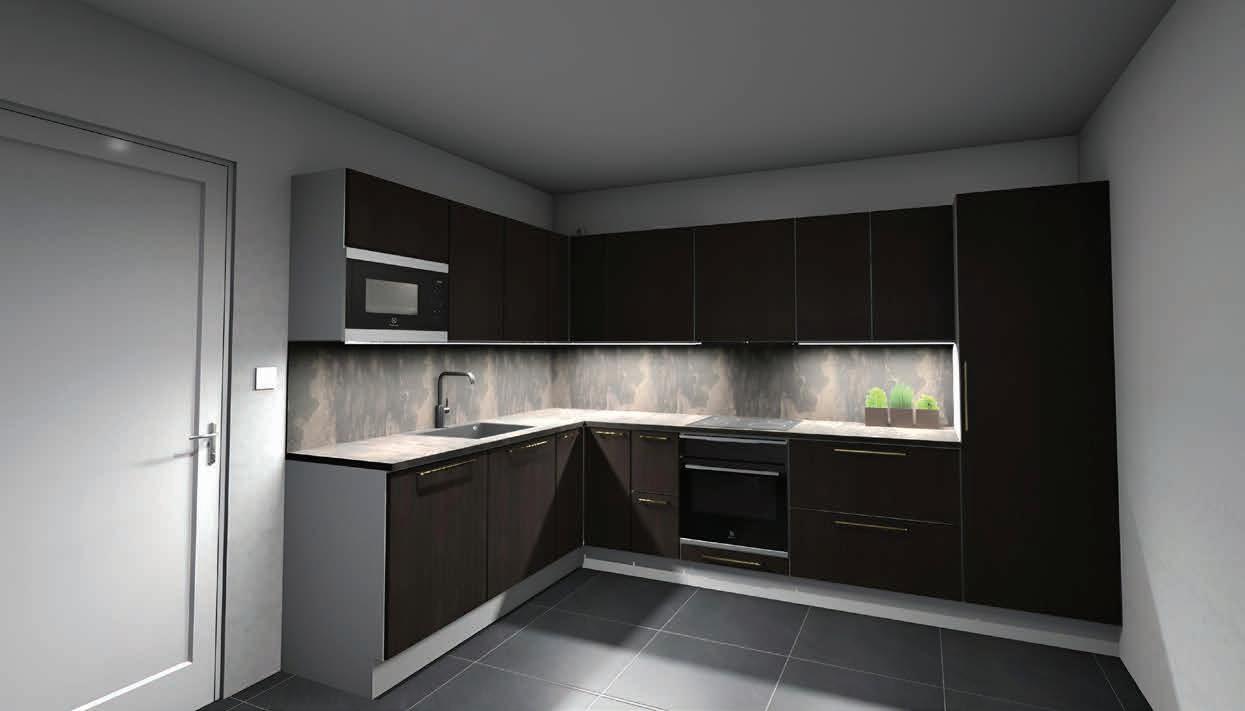

Pistorasia

Kinetickatkaisija

Muuntaja

Välitilavalaisin

Pistorasia

Kinetickatkaisija

Muuntaja

Välitilavalaisin

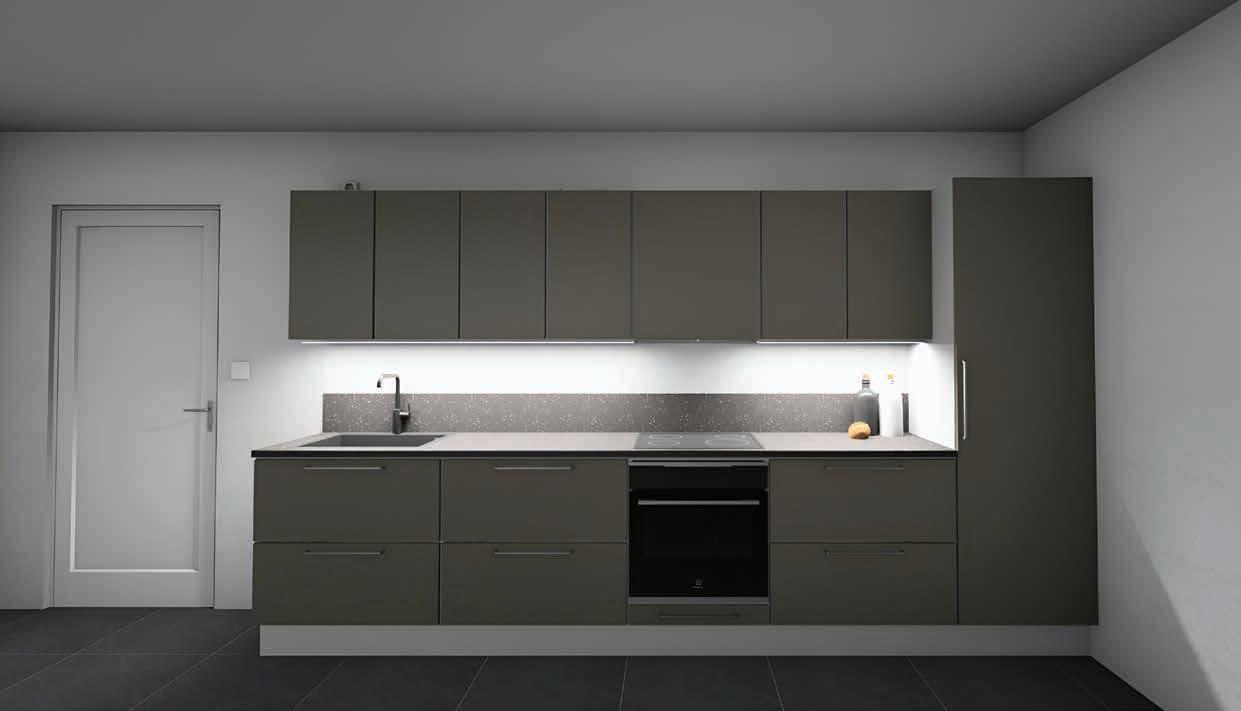

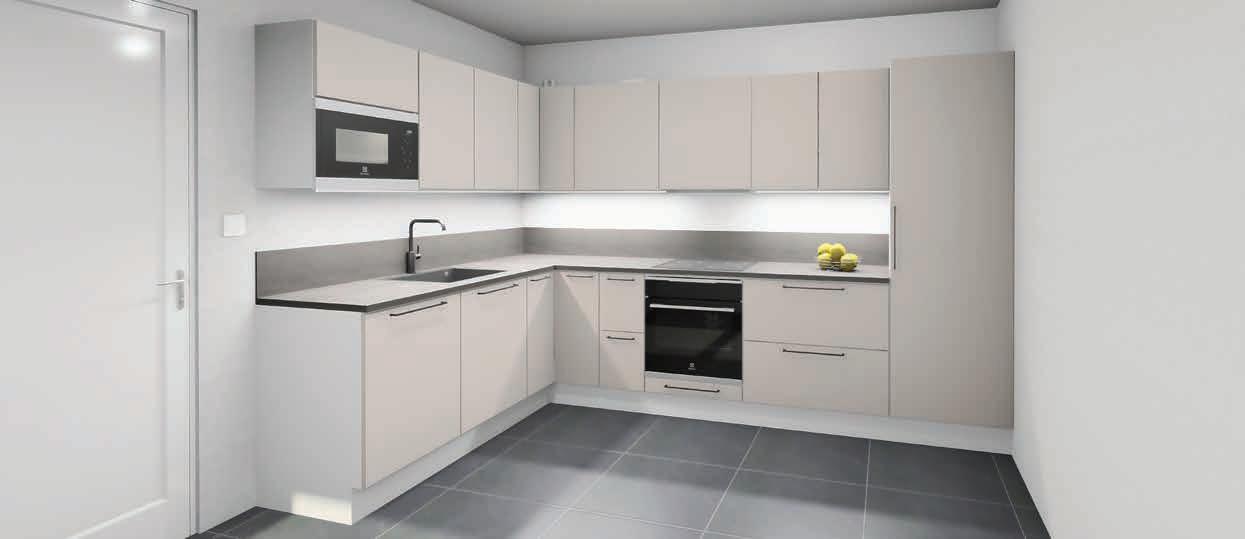

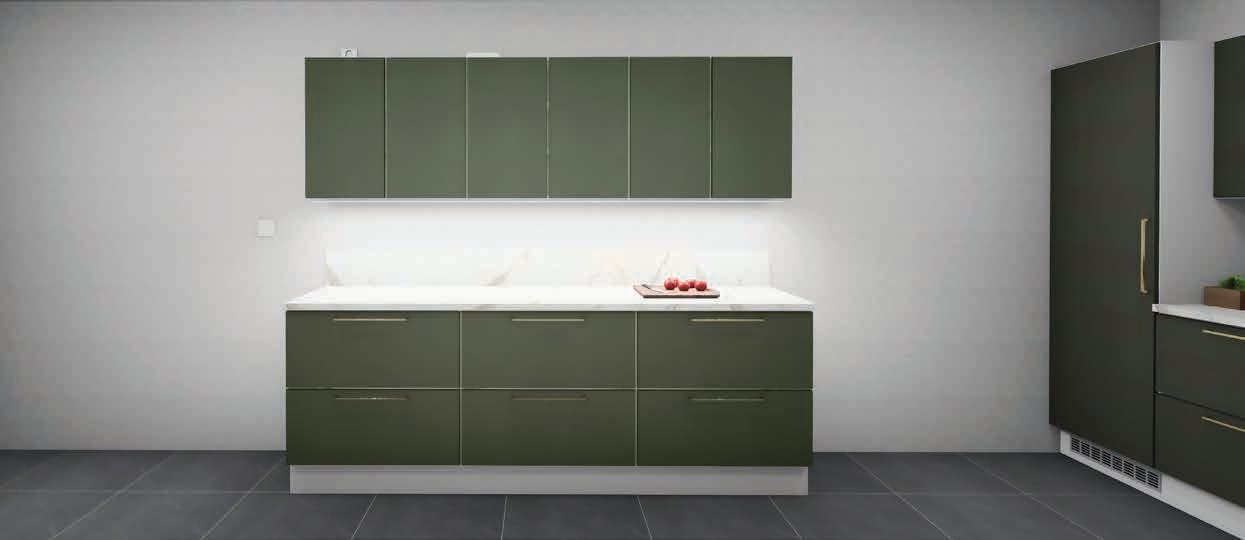

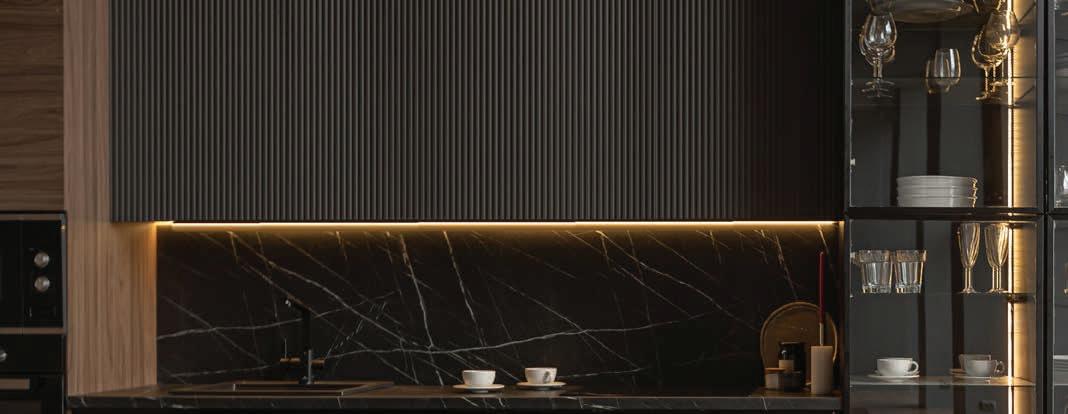

Kuvan esimerkissä 5000 mm valonauha on katkaistu ensin kulman vuoksi. Virtajohdot kulmasta ylös jakajamoduuliin. Liesituulettimen vuoksi valonauha joudutaan katkaisemaan uudelleen, joten joudutaan käyttämään lisäksi yhdysjohtoa 80494 tai virtajohtoa 80491.

8

VALOSARJAT HIMMENNYKSELLÄ

JOIN-valosarja 4000 K himmennyksellä • Valot kytketään päälle/pois ja himmennetään langattomalla KINETIC-seinäkatkaisijalla

(katkaisija muistaa himmennysasetuksen).

• Ei värilämpötilan säätöä.

Valonauhan molemmissa päissä on 2 metriä pitkä virtajohto.

Tilaa tarvittaessa jatkojohto 80498 sivulta 18.

JOIN-haarajohto kiinnitetään muuntajaan ja KINETIC-katkaisijan vastaanotin haarajohtoon ja jakajamoduuliin. Valonauhan virtajohto tulee KINETIC-vastaanottimeen.

Keittiössä jatkuvan virran jakorasia tai pistorasia, johon kytketään JOIN-muuntaja. Muuntajan virtajohto on 2 metriä.

Valojen ohjaus (päälle/pois sekä himmennys) tapahtuu langattomalla, vapaasti sijoitettavalla KINETIC-seinäkatkaisijalla.

TUDO-valosarjoilla voit valonauhan pituuden puitteissa toteuttaa esimerkiksi kuvissa olevat ratkaisut. Tilaa tarvittaessa lisätarvikkeet (ja -varusteet, kuten toinen seinäkatkaisija) s. 18–19.

Nro 81106

Tuote € alv 25,5 % Valosarja TUDO valkoinen 2500 mm 308,48 4000 K Kinetic-katkaisijalla Muuntaja JOIN 36 W JOIN-haarajohto 2-osainen 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm valkoinen Valonauha TUDO HE 4000 K 2500 mm 24 V 11,5 W/m KINETIC langaton seinäkatkaisija ja säädin

Nro 81126

Valosarja TUDO musta 2500 mm 308,48 4000 K Kinetic-katkaisijalla Muuntaja JOIN 36 W JOIN-haarajohto 2-osainen 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm musta Valonauha TUDO HE 4000 K 2500 mm 24 V 11,5 W/m KINETIC langaton seinäkatkaisija ja säädin

81127

Valosarja TUDO alumiini 2500 mm 308,48 4000 K Kinetic-katkaisijalla Muuntaja JOIN 36 W JOIN-haarajohto 2-osainen 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm alumiini Valonauha TUDO HE 4000 K 2500 mm 24 V 11,5 W/m KINETIC langaton seinäkatkaisija ja säädin

81128

80302 80310 81245 81464 80571 81107 80302 80310 81246 81464 80571 81108 80302 80310 81247 81464 80571

Muuntaja JOIN 36 W

Valonauha TUDO HE 2500 mm

JOIN-haarajohto 2-osainen

Alumiini- ja suojaprofiili TUDO valkoinen/musta/ alumiini

KINETIC langaton seinäkatkaisija ja säädin

80304 80312 81245 81434 80571

80304 80312 81246 81434 80571

80304 80312 81247 81434 80571

Tuote € alv 25,5 % Valosarja TUDO valkoinen 5000 mm 457,45 4000 K Kinetic-katkaisijalla Muuntaja JOIN 72 W JOIN-jakajamoduuli 8 porttia 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm valkoinen (2 kpl) Valonauha TUDO HE 4000 K 5000 mm 24 V 11,5 W/m KINETIC langaton seinäkatkaisija ja säädin Valosarja TUDO musta 5000 mm 457,45 4000 K Kinetic-katkaisijalla Muuntaja JOIN 72 W JOIN-jakajamoduuli 8 porttia 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm musta (2 kpl) Valonauha TUDO HE 4000 K 5000 mm 24 V 11,5 W/m KINETIC langaton seinäkatkaisija ja säädin Valosarja TUDO alumiini 5000 mm 457,45 4000 K Kinetic-katkaisijalla Muuntaja JOIN 72 W JOIN-jakajamoduuli 8 porttia 24 V Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm alumiini (2 kpl) Valonauha TUDO HE 4000 K 5000 mm 24 V 11,5 W/m KINETIC langaton seinäkatkaisija ja säädin

Muuntaja JOIN 72 W

Valonauha TUDO HE 5000 mm

JOIN-jakajamoduuli 8 porttia

Alumiini- ja suojaprofiili TUDO valkoinen/musta/ alumiini (2 kpl)

KINETIC langaton seinäkatkaisija ja säädin

9

Pistorasia

Joinkaukosäädin

1-kanava säädinmoduuli

Muuntaja

Välitilavalaisin

Pistorasia

1-kanava säädinmoduuli Muuntaja

Joinkaukosäädin

Välitilavalaisin

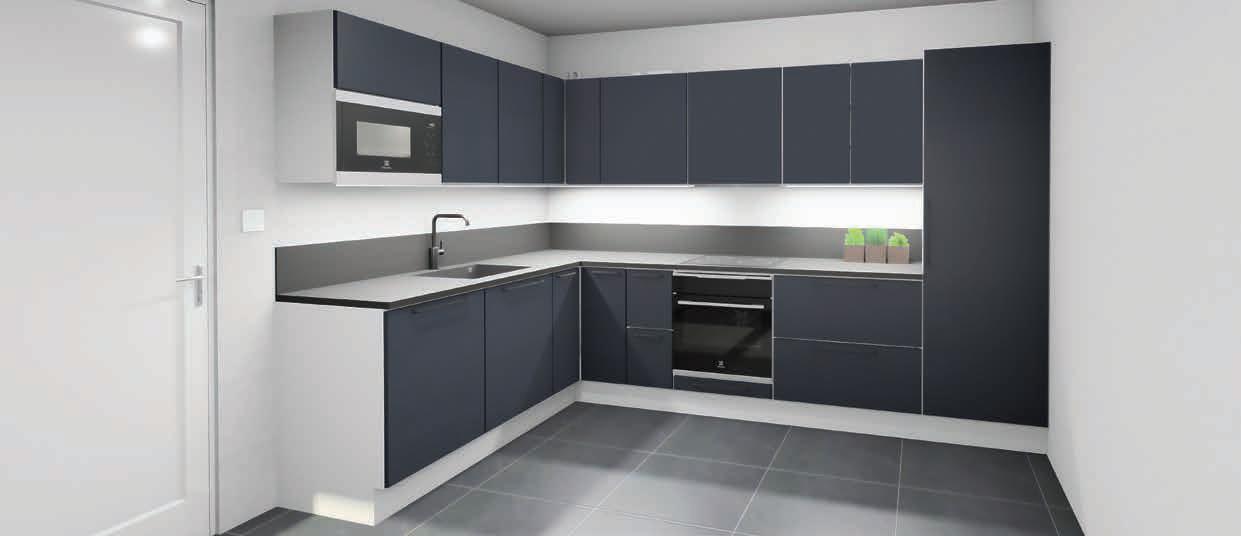

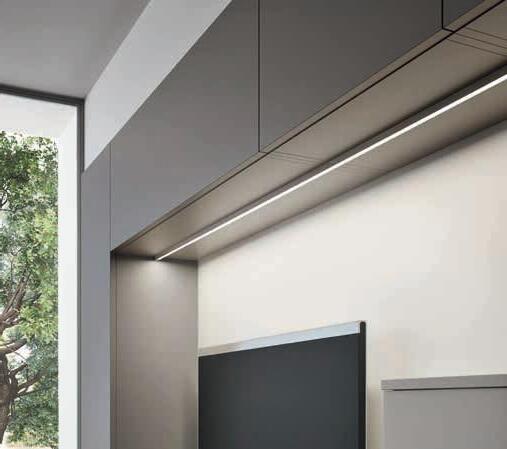

Kuvan esimerkissä 5000 mm valonauha on katkaistu ensin kulman vuoksi. Virtajohdot kulmasta ylös jakajamoduuliin. Liesituulettimen vuoksi valonauha joudutaan katkaisemaan uudelleen, joten joudutaan käyttämään lisäksi yhdysjohtoa 80494 tai virtajohtoa 80491.

10

VALOSARJAT

Valosarja iLED-P • Valot kytketään päälle/pois seinäkatkaisijasta tai kaukosäätimestä.

• Himmennys ja värilämpötila kaukosäätimellä (säädinmoduuli muistaa asetuksen).

• Kaikki JOIN 1-kanavasäädinmoduuliin liitetyt valot säätyvät samanaikaisesti.

Keittiössä on jatkuvan virran jakorasia tai pistorasia, johon kytketään JOIN-muuntaja. Muuntajan virtajohto 2 m. Ohjaus (ON/ OFF, himmennys sekä värilämpötilan säätö) tapahtuu kaukosäätimellä. Kaikki JOIN-säädinmoduuliin liitetyt valot säätyvät samanaikaisesti.

Nro 81150 sis.: 80302 80317 80314 81252 81454 81151 sis.: 80302 80317 80314 81253 81454

Tuote Valosarja iLED-P kaukosäätimellä RST 2500 mm

€ alv 25,5 % 296,81

Muuntaja JOIN 36 W JOIN 1-kanava säädinmoduuli Zigbee 24 V JOIN-kaukosäädin valkoinen Alumiini- ja suojaprofiili iLED-P 15 x 15 x 2500 mm rosteri Valonauha iLED TUDO HE 2500 mm 24 V 9,8 W/m Valosarja iLED-P kaukosäätimellä musta 2500 mm

296,81

Muuntaja JOIN 36 W JOIN 1-kanava säädinmoduuli Zigbee 24 V JOIN-kaukosäädin valkoinen Alumiini- ja suojaprofiili iLED-P 15 x 15 x 2500 mm musta Valonauha iLED TUDO HE 2500 mm 24 V 9,8 W/m

Muuntaja JOIN 36 W

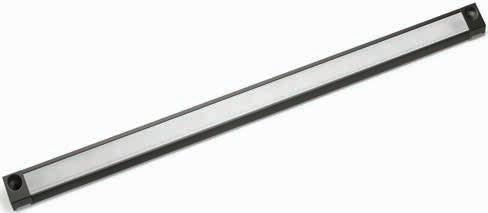

Alumiini- ja suojaprofiili iLED-P musta/rosteri

JOIN 1-kanava säädinmoduuli Zigbee 24 V

JOIN-kaukosäädin valkoinen

Valonauha iLED TUDO HE 2500 mm

Mikäli jakorasian tai pistorasian, (johon JOIN-muuntaja on kytketty), virtaa katkotaan olemassa olevasta seinäkatkaisijasta, voidaan ON/OFF hoitaa seinäkatkaisijalla ja vain kirkkauden ja värilämpötilan säätö kaukosäätimellä. iLED 1-kanava säädinmoduuli muistaa säädetyn asetuksen, vaikka virta katkaistaan seinäkatkaisijasta.

Säädinmoduuli liitetään muuntajaan ja valonauhan virtajohto säädinmoduuliin. iLED-P -sarjoilla voit valonauhan pituuden puitteissa toteuttaa esimerkiksi kuvissa olevat ratkaisut. Tilaa tarvittaessa lisätarvikkeet sivuilta 18–19. iLED 1-kanava säädinmoduuli on liitettävissä myös olemassa olevaan ZigBee-järjestelmään.

Nro 81152 sis.: 80304 80317 80314 81252 81424 81153 sis.: 80304 80317 80314 81253 81424

Tuote Valosarja iLED-P kaukosäätimellä RST 5000 mm

€ alv 25,5 % 465,23

Muuntaja JOIN 72 W JOIN 1-kanava säädinmoduuli Zigbee 24 V JOIN-kaukosäädin valkoinen Alumiini- ja suojaprofiili iLED-P 15 x 15 x 2500 mm rosteri (2 kpl) Valonauha iLED TUDO HE 5000 mm 24 V 9,8 W/m Valosarja iLED-P kaukosäätimellä musta 5000 mm

465,23

Muuntaja JOIN 72 W JOIN 1-kanava säädinmoduuli Zigbee 24 V JOIN-kaukosäädin valkoinen Alumiini- ja suojaprofiili iLED-P 15 x 15 x 2500 mm musta (2 kpl) Valonauha iLED TUDO HE 5000 mm 24 V 9,8 W/m

Muuntaja JOIN 72 W

JOIN 1-kanava säädinmoduuli Zigbee 24 V

Alumiini- ja suojaprofiili iLED-P musta/rosteri (2 kpl)

JOIN-kaukosäädin valkoinen

Valonauha iLED TUDO HE 5000 mm

11

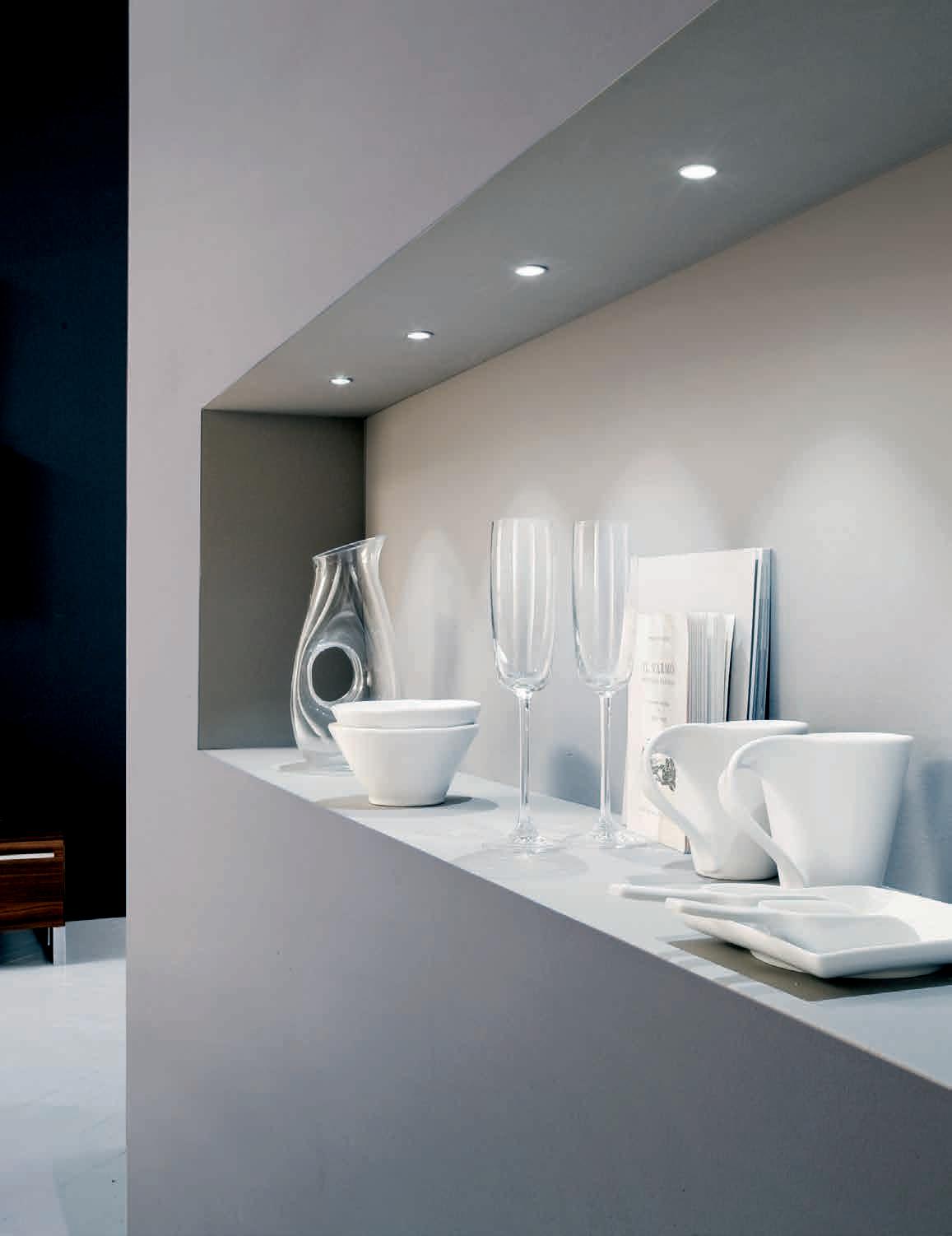

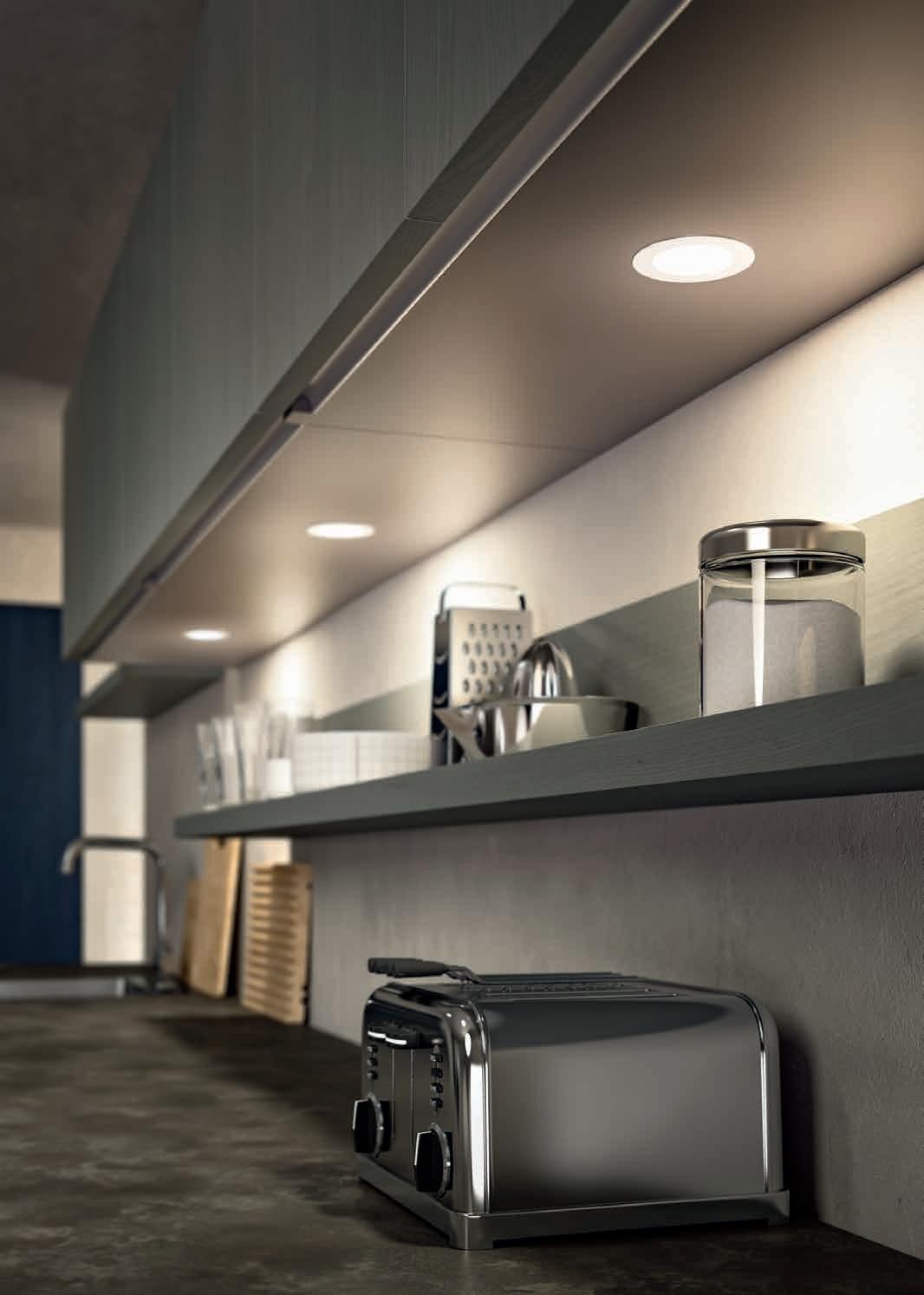

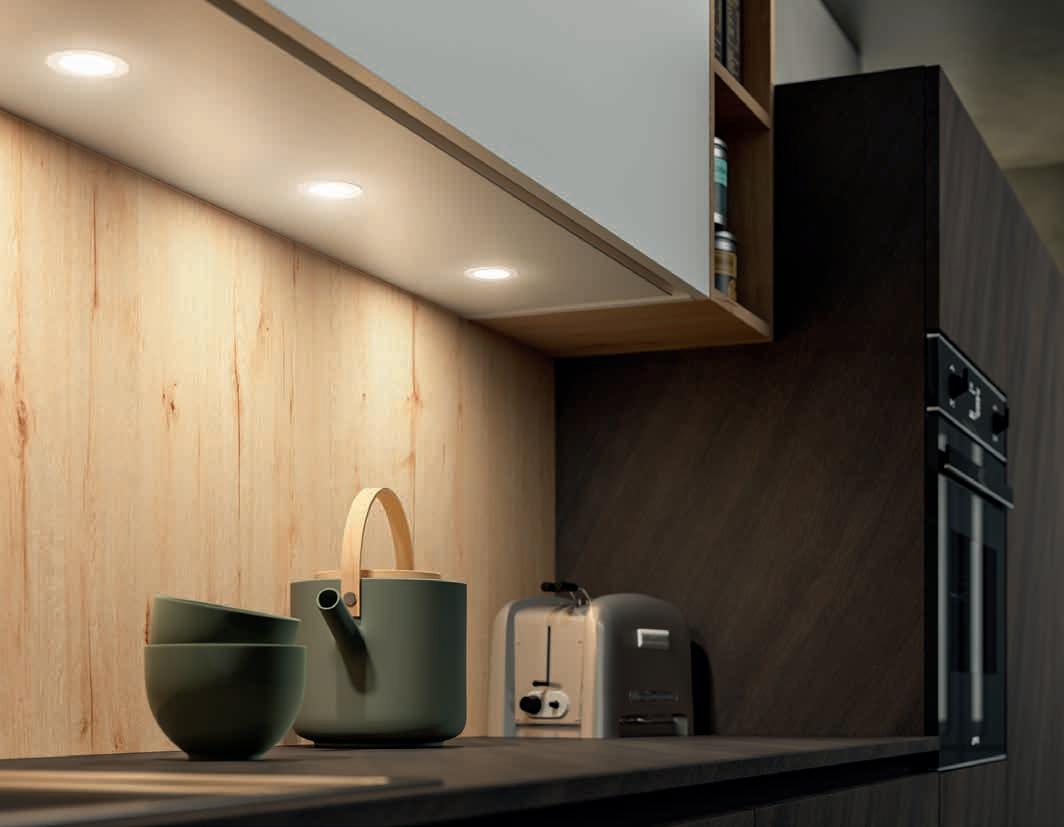

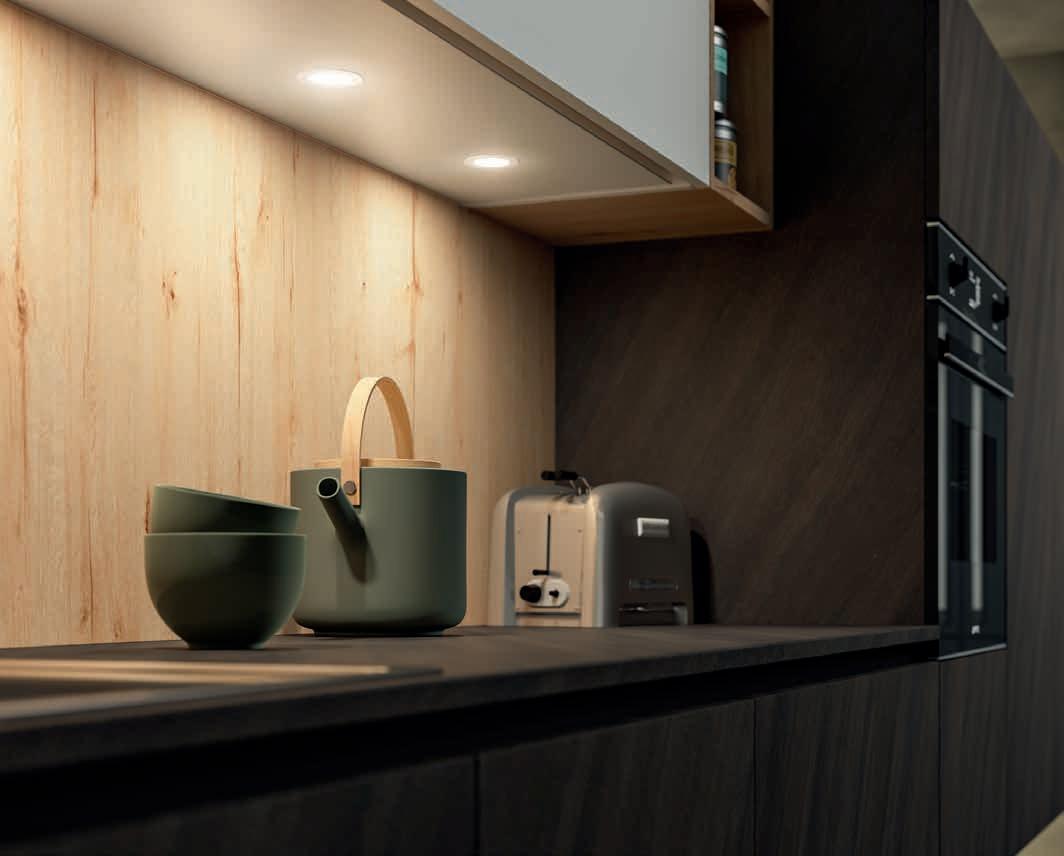

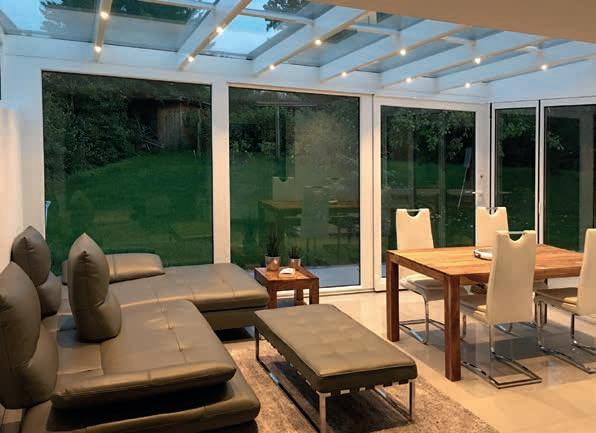

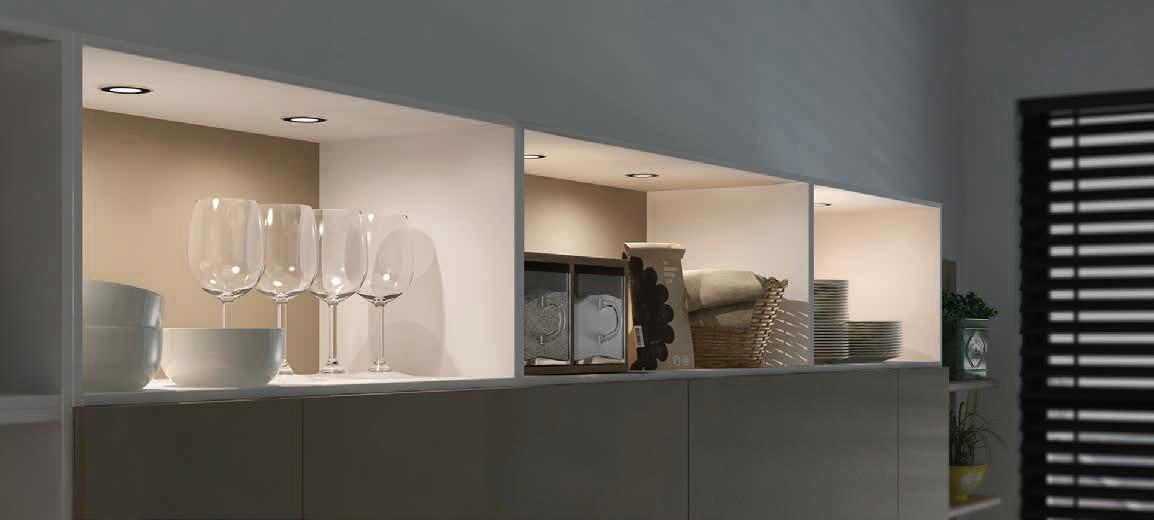

Spotti-valosarjat iLED HE 58 -valosarjat Erittäin tehokkaat iLED HE 58 -valosarjat antavat tehokasta työvaloa, mutta niillä voi myös luoda tunnelmaa. Saatavissa kahden, kolmen ja neljän valon sarja.

Tarvittaessa tilaa lisää spotteja (sivu 24) liitettäväksi valosarjaan (tarvitaan myös haarajohto, sivu 19). Yhteen sarjaan saadaan liitettyä jopa 14 spottia!

Muuntaja JOIN 36 W

JOIN-kaukosäädin valkoinen

12

JOIN 1-kanava säädinmoduuli Zigbee 24 V

Spottivalaisin iLED HE 58 RST (1–4 kpl)

Nro 81162 sis.: 80302 80317 80314 81445

Tuote € alv 25,5 % Spottivalaisin iLED HE 58 2-valon sarja RST 206,20

81163 sis.: 80302 80317 80314 81445

Spottivalaisin iLED HE 58 3-valon sarja RST

81164 sis.: 80302 80317 80314 81445

Spottivalaisin iLED HE 58 4-valon sarja RST

Muuntaja JOIN 36 W JOIN 1-kanava säädinmoduuli Zigbee 24 V JOIN-kaukosäädin valkoinen Spottivalaisin iLED HE 58 RST 2,5 W 24 V (2 kpl) 230,04

Muuntaja JOIN 36 W JOIN 1-kanava säädinmoduuli Zigbee 24 V JOIN-kaukosäädin valkoinen Spottivalaisin iLED HE 58 RST 2,5 W 24 V (3 kpl)

Muuntaja JOIN 36 W JOIN 1-kanava säädinmoduuli Zigbee 24 V JOIN-kaukosäädin valkoinen Spottivalaisin iLED HE 58 RST 2,5 W 24 V (4 kpl)

253,89

SPOTTI-VALOSARJAT

13

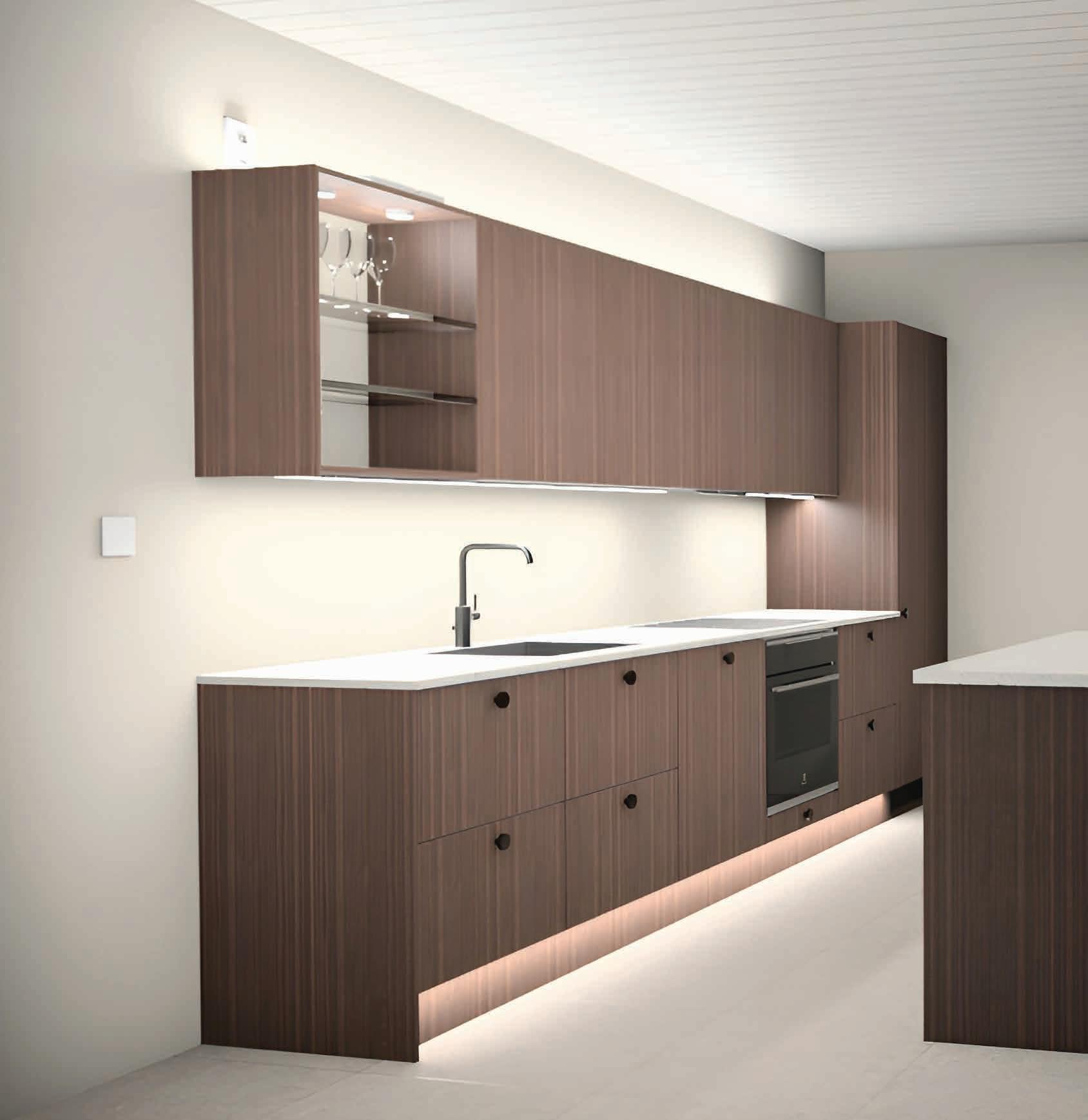

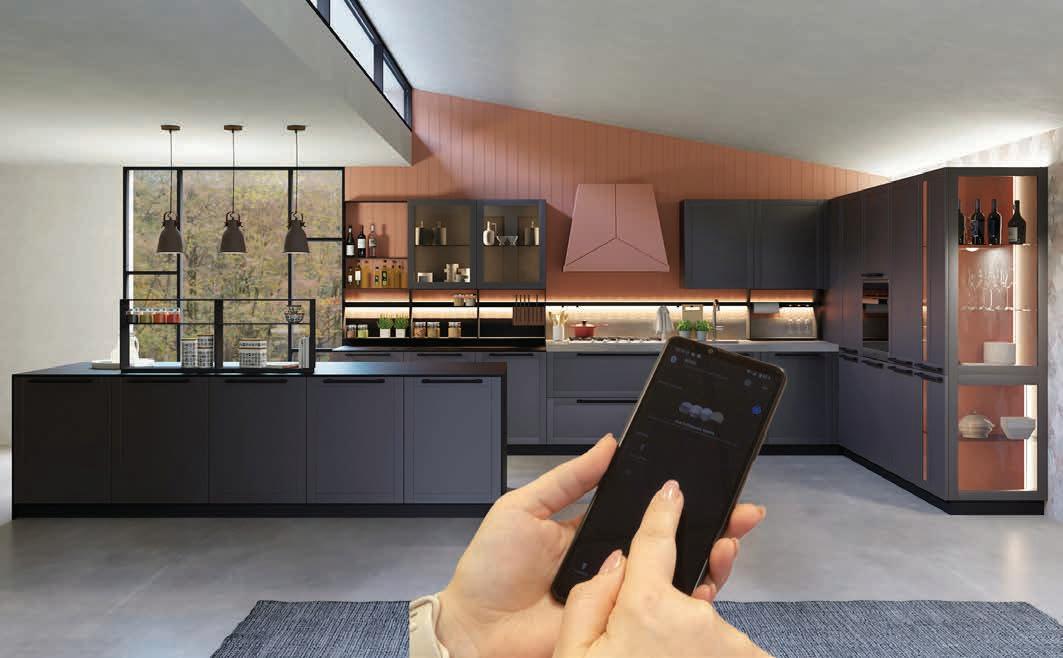

Rakenna oma yksilöllinen valaistuksesi JOIN 4-kanavaratkaisu mukautuu käyttäjän

tarpeisiin yhdistäen tyylin ja toiminnallisuuden.

Ja kaiken ohjaaminen hoituu helposti yhdellä

kaukosäätimellä tai Smart Home -sovelluksella,

mikäli valot on kytketty olemassa olevaan ZigBeejärjestelmään.

JOIN 4-kanava valaistusjärjestelmällä voidaan toteuttaa erittäin monipuolisia valaistusratkaisuja. 4-kanavasäädinmoduuli mahdollistaa jopa neljän valaisimen tai valaisinryhmän säätämisen yhdessä tai erikseen, eli voit ohjata viereisen sivun esimerkkikuvan valoja (epäsuora valo, sokkelivalo, vitriinikaappi ja välitila) JOIN-kaukosäätimellä yhdessä tai erikseen.

4-kanavaratkaisuun tarvitset valonlähteen (valonauha/LEDspotti) virrantarpeen mukaisen virtalähteen eli muuntajan, kaukosäätimen ja säädinmoduulin, joka toimii kaukosäätimen vastaanottimena. Voit säätää säädinmoduuliin kytketyt valot toimimaan yhdessä tai erikseen. iLED TUDO -valonauhan värilämpötilaa voidaan säätää asteikolla

14

2700–6500 K. Kaukosäätimellä voidaan myös himmentää valaistusta yhdessä tai erikseen. 4-kanavaratkaisuun voi liittää myös spottivaloja.

Tarvittaessa ota yhteyttä Savon myyntiin, niin suunnitellaan valaistus yhdessä.

JOIN 4-KANAVA

Muuntaja

Pistorasia

4-kanavainen säädinmoduuli

Epäsuora ylävalo

Join-

Välitilavalaisin

kaukosäädin

Sokkelivalo

15

16

SENSORIMODUULI JA SENSORIT

Sensorimoduuli ja sensorit Sensorimoduuliin kytkettyjä valoja ohjataan langattomasti joko ovikatkaisijalla, liiketunnistimella tai IR-sensorilla. Mikäli moduuliin kytketään iLed-valonauha tai spottivalaisin, värilämpötila asetetaan moduulin DIP-kytkimistä.

Bedienung Funksensoren / Operation of wireless sensors

Bedienung Funksensoren / Operation of wireless sensors Bedienung Funksensoren / Operation of wireless sensors F G H Bedienung / Operation of wireless sensors Muuntaja 120Funksensoren W + sensorimoduuli

F G HSensorimoduuli

F G H

F G LEDH

1x

Sensorimoduulissa on kuusi uloslähtöä valoille, joita voidaan ohjata yhdessä tai erikseen kolmena ryhmänä. Esimerkiksi voit yhdistää yhteen sensorimoduuliin välitilavalon liiketunnistimella ja aamiaiskaapin valon ovikatkaisijoilla. ModulaaLED rinen JOIN-järjestelmä mahdollistaa sekä sensorimoduulin 1x 1x että 1- tai 4-kanavasäädinmoduulien kytkemisen samaan 1x virtalähteeseen.

LED

LED

1-2 m 1-2 m

2-3 m 2-3 m

Ovitunnistin

F FGF GHG H H Bedienung Funksensoren / Operation of80°of wireless sensors Bedienung Bedienung Funksensoren Funksensoren / Operation / Operation of wireless wireless sensors sensors 80° 1-2 m

2-3 m

Liiketunnistin 0-3 m 0-3 m Bedienung Funksensoren / Operation of wireless sensors 80°

. D-32289 Rödinghausen . www.ls-deutschland.de L&S Deutschland DeutschlandGmbH GmbH. .Daimlerring Daimlerring3434. D-32289 L&S Rödinghausen . www.ls-deutschland.de

IR-sensori

LED LED

HUOM! Jos haluat säätää tunnistimella (ovikatkaisija) toimivia valoja portaattomasti, tilaa JOIN-ovikatkaisijan vastaan0-3 m otin (80320). Vastaanotin kytketään 1- tai 4-kanavamoduuliin eikä sensorimoduulia silloin tarvita.

1-2 m

1x 1x 1x

LED

2-3 m

ON/OFF

31 31

F G H

Tarvittaessa ota yhteyttä Savon myyntiin, niin suunnitellaan L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de 31 valaistus yhdessä.

80°

LED

0-3 m

1x

17

JOIN-komponentit Tuotenro 80302 Tuote Muuntaja JOIN 36 W € alv 25,5 % 39,28 • 24 V valoille • max kuorma 36 W • muuntajaan liitettävissä erilaisia moduuleja • sisältää virtajohdon 2000 mm pistotulpalla • osa monipuolista JOIN-järjestelmää.

Tuotenro Tuote

80317 JOIN 1-kanava säädinmoduuli Zigbee 24 V € alv 25,5 % 64,01 Mec Driver IR-Sensor On/Off Dimmer Kaikki JOIN 1 -säädinmoduuliin kytketyt valot ovat samassa valoryhmässä, eli ne säätyvät samanaikaisesti.

Tuotenro Tuote

80319 JOIN 4-kanava säädinmoduuli Zigbee 24 V € alv 25,5 % 82,70 4-kanavasäädinmoduulin voi ohjelmoida ohjaamaan 1–4 valoryhmää.

Tuotenro 80304 Tuote Muuntaja JOIN 72 W € alv 25,5 % 75,68

Tuotenro 80305 Tuote Muuntaja JOIN 120 W € alv 25,5 % 107,43

Tuotenro Tuote

80322 Mec Driver IR-Sensor door contact JOIN-sensorimoduuli 24 V € alv 25,5 % 71,03 Sensorimoduuliin kytkettyjä valaisimia ohjataan vain tunnistimilla. Sensorimoduulin toimintoja, kuten värilämpötilaa ja valon toiminta-aikaa, voi ohjelmoida moduulin DIP-kytkimillä.

Mec Driver IR-Sensor On/Off Dimmer

Tuotenro Tuote

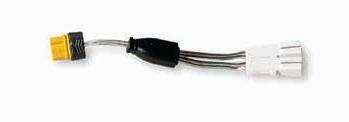

80310 JOIN-haarajohto 2-osainen 24 V € alv 25,5 % 6,90

Tuotenro Tuote

Haarajohto jakaa muuntajan virran kahdelle valaisimelle.

Valaisin syttyy, kun ovi avataan.

80323 JOIN langaton ovikatkaisija, valkoinen € alv 25,5 % 41,29

Mec Driver motion detector

Tuotenro Tuote

80312 JOIN-jakajamoduuli 8 porttia 24 V € alv 25,5 % 12,80 Jakajamoduuli jakaa muuntajan virran jopa kahdeksalle valaisimelle. Tilaa jakajamoduuli, jos haluat yhdistää muuntajaan enemmän kuin kaksi valaisinta.

Tuotenro Tuote

80314 JOIN-kaukosäädin valkoinen € alv 25,5 % 55,22 Kaukosäätimellä ohjataan joko 1-kanava säädinmoduulia, 4-kanava säädinmoduulia tai NERO-saarekevalaisinta.

Säätimellä valot päälle/pois, himmennys tai värilämpötilansäätö jopa neljälle eri valaisinryhmälle erikseen.

Tuotenro Tuote

80324 JOIN langaton liiketunnistin, valkoinen € alv 25,5 % 43,30 Valaisin syttyy, kun tunnistin havaitsee liikkeen.

Mec Driver IR-Sensor door contact Tuotenro Tuote

80325 JOIN langaton IR-sensori, valkoinen € alv 25,5 % 41,00 Valaisinta ohjataan käden liikkeillä.

Tuotenro Tuote

80320 JOIN-ovikatkaisijan vastaanotin € alv 25,5 % 43,93

Mec Driver motion detector 18

JOIN-KOMPONENTIT

Lisätarvikkeet Tuotenro Tuote

80491 Virtajohto 8 mm LED-nauhalle 24 V 1800 mm € alv 25,5 % 6,25 Virtajohto valonauhalle, josta puuttuu virtajohto

Tuotenro Tuote

80494 Yhdysjohto 8 mm LED-nauhalle 700 mm € alv 25,5 % 4,38 Valonauhojen yhdistämiseen

Tuotenro Tuote

80498 Jatkojohto 24 V 2000 mm € alv 25,5 % 5,88

Tuotenro 80495 Tuote Yhdistäjä 8 mm LED-nauhalle € alv 25,5 % 1,73 Valonauhojen peräkkäiseen yhdistämiseen

Tuotenro 80496 Tuote Kulmapala 8 mm LED-nauhalle € alv 25,5 % 3,13 Valonauhojen yhdistämiseen 90 asteen kulmissa

Tuotenro Tuote

80571 Kinetic-säädin ja seinäkatkaisija € alv 25,5 % 149,35

Jos muuntaja on kauempana kuin valaisimen virtajohto (1800 mm) yltää, voidaan käyttää jatkojohtoa.

Tuotenro Tuote

80499 6-osainen haaroittaja 24 V valoille € alv 25,5 % 6,65 Jakajan enimmäiskuorma yhteensä 72 W (3 A x 24 V).

Tuotenro Tuote

80572 Kinetic-seinäkatkaisija (lisävaruste) € alv 25,5 % 45,93 HUOM! Lisätarvikkeiden liittimet mahtuvat iLED-P -profiiliin sisään, mutta eivät TUDO-profiiliin.

19

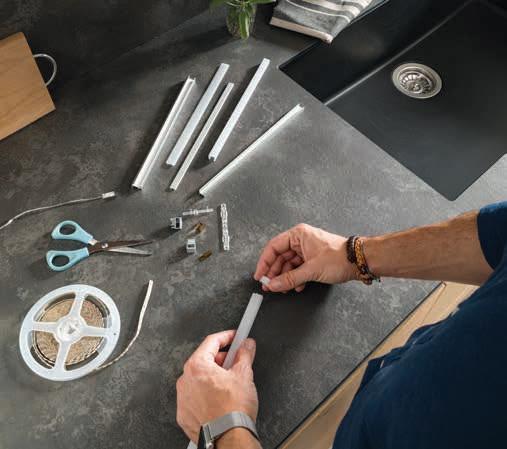

Alumiini- ja suojaprofiilit TUDO 7 x 14 x 2500

Alumiini- ja suojaprofiili iLED-P 15 x 15 x 2500 mm

Musta, valkoinen tai alumiinin sävyinen alumiini- ja suojaprofiili voidaan katkaista haluttuun mittaan. Profiilin sisälle kiinnitetään iLED TUDO HE -valonauha, joka voidaan katkaista 35,7 mm välein tai TUDO HE -valonauha, joka voidaan katkaista 20 mm välein.

Mattamustaksi tai teräksen sävyyn eloksoitu alumiiniprofiili voidaan katkaista haluttuun mittaan. Profiilin sisälle kiinnitetään iLED TUDO HE -valonauha, joka voidaan katkaista 35,7 mm välein tai TUDO HE -valonauha, joka voidaan katkaista 20 mm välein.

• koko 7 x 14 x 2500 mm • pinta-asennus • sisältää opaalin suojaprofiilin, päätykappaleet

• koko 15 x 15 x 2500 mm • pinta-asennus • sisältää opaalin suojaprofiilin, päätykappaleet ja piilokiinnikkeet

ja kiinnikkeet

Nro

20

Tuote

€ alv 25,5 %

81245

Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm valkoinen

50,20

81246

Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm musta

50,20

81247

Alumiini- ja suojaprofiili TUDO 7 x 14 x 2500 mm alumiini

50,20

Nro

Tuote

81252

Alumiini- ja suojaprofiili iLED-P 15 x 15 x 2500 mm, RST

81253

Alumiini- ja suojaprofiili iLED-P 15 x 15 x 2500 mm, musta

€ alv 25,5 % 63,00 63,00

ALUMIINIPROFIILIT VALONAUHALLE

I UUSTE TUO

I UUSTE TUO

Alumiini- ja suojaprofiili iLED-V 13 x 19 x 2500 mm

Alumiini- ja suojaprofiili iLED-VU 10 x 26 x 2500 mm

Mattamustaksi tai teräksen sävyyn eloksoitu alumiiniprofiili voidaan katkaista haluttuun mittaan. Profiilin sisälle kiinnitetään LED-valonauha.

Mattamustaksi tai teräksen sävyyn eloksoitu alumiiniprofiili voidaan katkaista haluttuun mittaan. Profiilin sisälle kiinnitetään LED-valonauha.

• koko 13 x 19 x 2500 mm • sisältää opaalin suojaprofiilin, päätykappaleet ja kiinnikkeet • pinta-asennus • antaa viistosti valoa kaapin sisään

• koko 10 x 26 x 2500 mm • voidaan asentaa myös kaapin sisään • sisältää opaalin suojaprofiilin, päätykappaleet ja kiinnikkeet • pinta-asennus

Nro

Nro

Tuote

81256

Alumiini- ja suojaprofiili iLED-V 13 x 19 x 2500 mm rosteri

81257

Alumiini- ja suojaprofiili iLED-V 13 x 19 x 2500 mm musta

€ alv 25,5 % 50,20 50,20

Tuote

81258

Alumiini- ja suojaprofiili iLED-VU 10 x 26 x 2500 mm rosteri

81259

Alumiini- ja suojaprofiili iLED-VU 10 x 26 x 2500 mm musta

€ alv 25,5 % 75,30 75,30

21

22

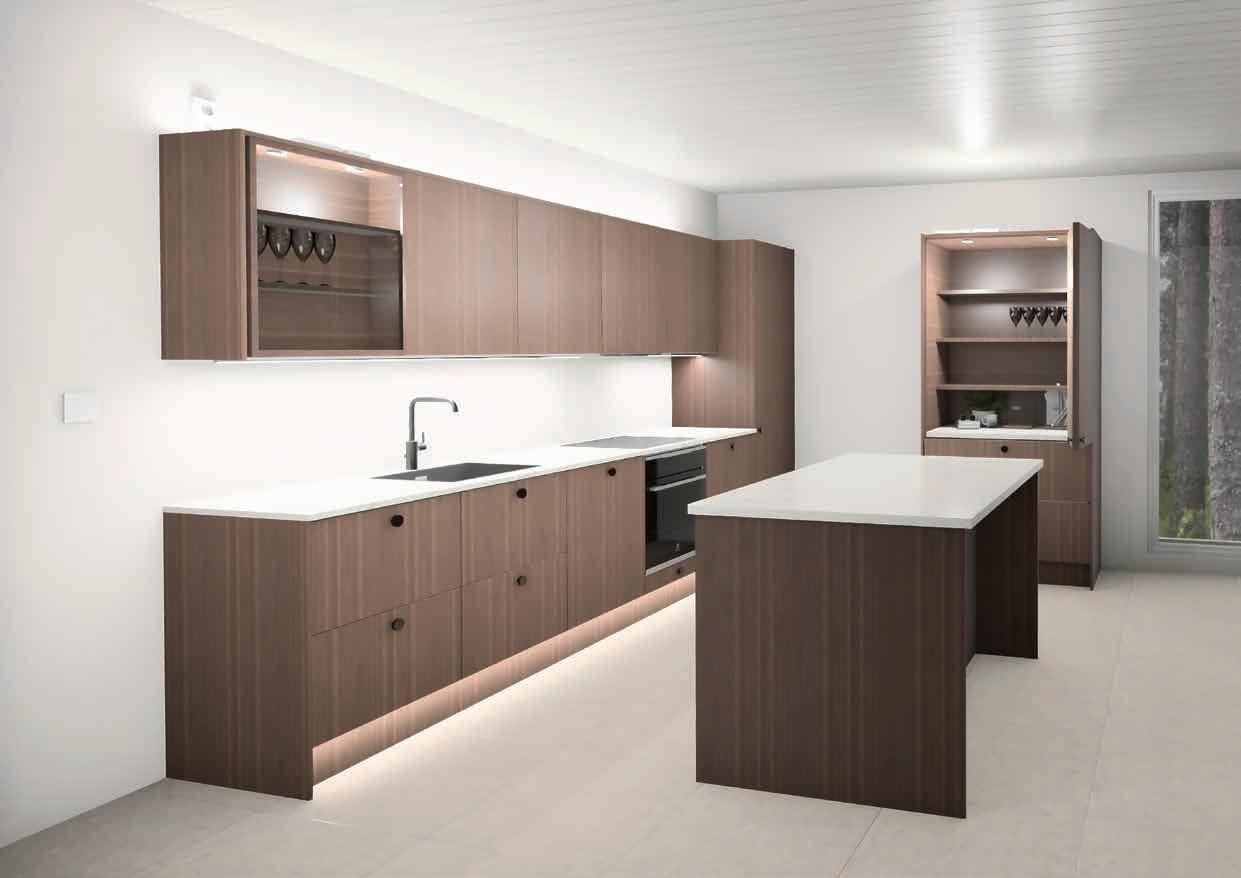

JOIN-JÄRJESTELMÄÄN SOVELTUVAT SAVO-VALAISIMET

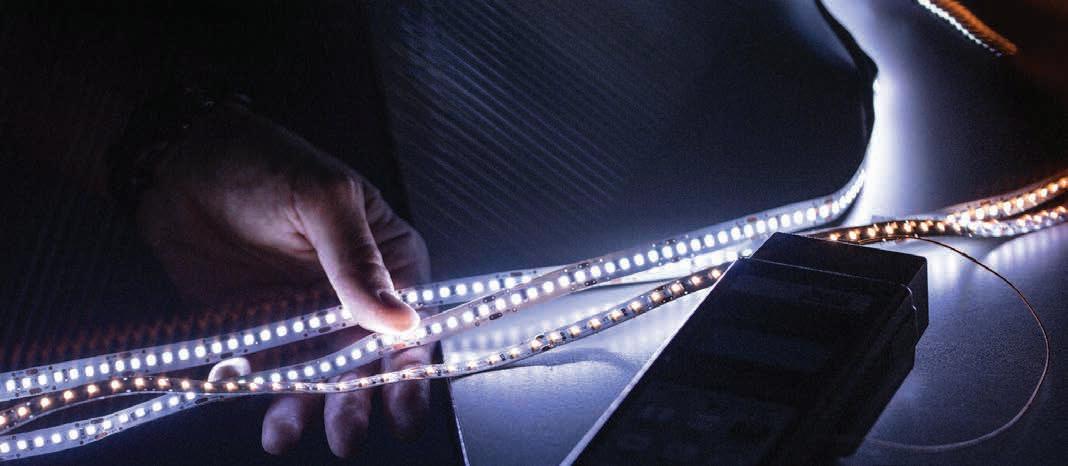

TUDO HE -valonauhat

iLED TUDO HE -valonauhat

Erittäin tehokas HE (High Efficiency) -valonauha. Yhteensopiva JOIN-järjestelmän kanssa. Voimakkuus säädettävissä.

Erittäin tehokas iLED HE (High Efficiency) -valonauha. Valon värilämpötila ja voimakkuus säädettävissä. Yhteensopiva JOIN-järjestelmän kanssa.

• valonauhan leveys 8 mm • valonauhan pituus 2500 mm tai 5000 mm • lyhennettävissä 20 mm välein • virtajohto 2000 mm nauhan molemmissa päissä • ottoteho 11,5 W/m • värilämpötila 3000 K tai 4000 K • värintoisto (Ra) >80 • valaisuteho 173,9 lm/W

Nro

Tuote

• valonauhan leveys 8 mm • valonauhan pituus 2500 m tai 5000 mm • lyhennettävissä 35,7 mm välein • virtajohto 2000 mm nauhan molemmissa päissä • ottoteho 9,8 W/m • värilämpötila 2700–6500 K • värintoisto (Ra) >80 • valaisuteho 167–169 lm/W

€ alv 25,5 %

81433

81463

Valonauha TUDO HE 3000 K 5000 mm 24 V 11,5 W/m Valonauha TUDO HE 3000 K 2500 mm 24 V 11,5 W/m

119,23

81434

81464

Valonauha TUDO HE 4000 K 5000 mm 24 V 11,5 W/m Valonauha TUDO HE 4000 K 2500 mm 24 V 11,5 W/m

119,23

62,75

Nro

Tuote

81424

Valonauha iLED TUDO HE 5000 mm 24 V 9,8 W/m

81454

Valonauha iLED TUDO HE 2500 mm 24 V 9,8 W/m

€ alv 25,5 %

144,33 75,30

62,75

23

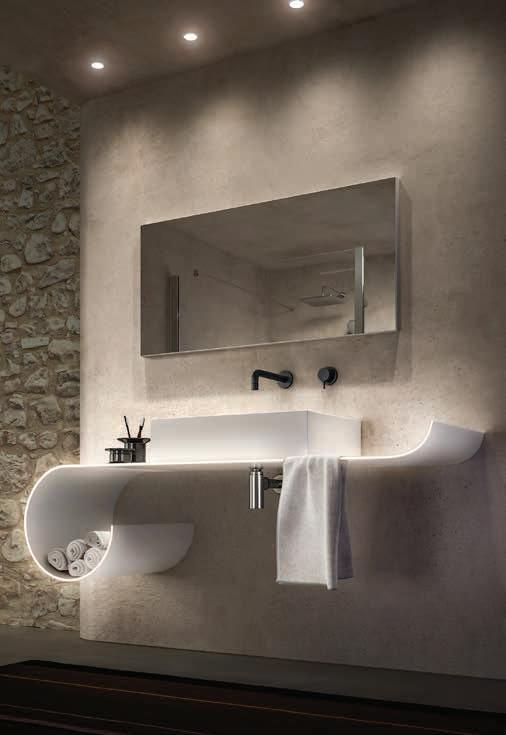

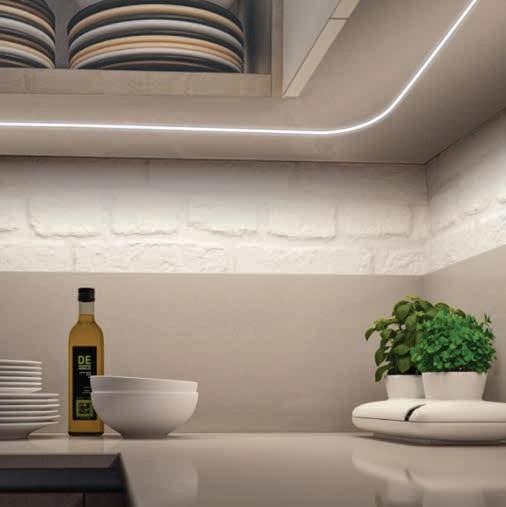

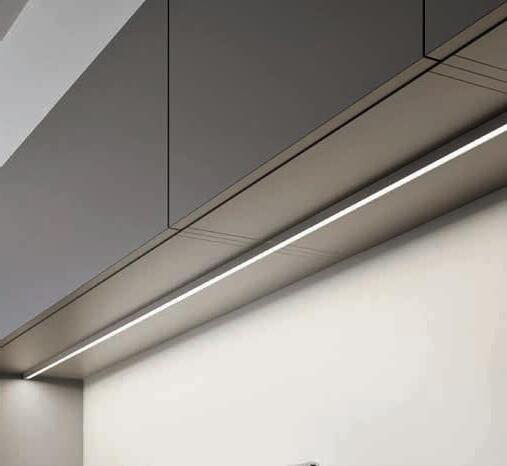

Slim-valonauhat Taipuisalla SLIM-valonauhalla voidaan toteuttaa erilaisia muotoja. IP67-suojauksen ansiosta, valoa voidaan käyttää myös kylpyhuonekalusteissa. Voimakkuus sädettävissä.

• uraan (3 x 5 mm) upotettava taipuisa LED-valonauha • matala asennussyvyys • pituus 1250 mm • tasainen valo • katkaistavissa • virtajohto 2000 mm molemmissa päissä • ottoteho 6,3 W • värilämpötila 4000 K • valaisuteho 50 lm/W • IP67 Yhteensopiva JOIN-valaisinjärjestelmän kanssa.

24

2000

3

2000

5

3

3 1250/3000/5000

2000

2000

1250/3000/5000

33 1250/3000/5000

2000 2000

2000

1250/3000/5000 1250/3000/5000

5 5

5

5

I UUSTE TUO

Nro 81477

Tuote Valonauha SLIM 3 x 5 mm 4000 K 1250 mm 24 V 5,0 W/m

€ alv 25,5 % 38,91

81478

Valonauha SLIM 3 x 5 mm 4000 K 3000 mm 24 V 5,0 W/m

71,54

81479

Valonauha SLIM 3 x 5 mm 4000 K 5000 mm 24 V 5,0 W/m

115,46

JOIN-JÄRJESTELMÄÄN SOVELTUVAT SAVO-VALAISIMET

Tuote

€ alv 25,5 % 23,85 23,85

ø6 4,8

ø5 8 ø5 1

Spottivalaisin iLED HE 58 RST 2,5 W 24 V Spottivalaisin iLED HE 58 musta 2,5 W 24 V

14

ø8

ø8

ø 58

1,1

ø 51

10,9

81445 81446

,9

Nro

10

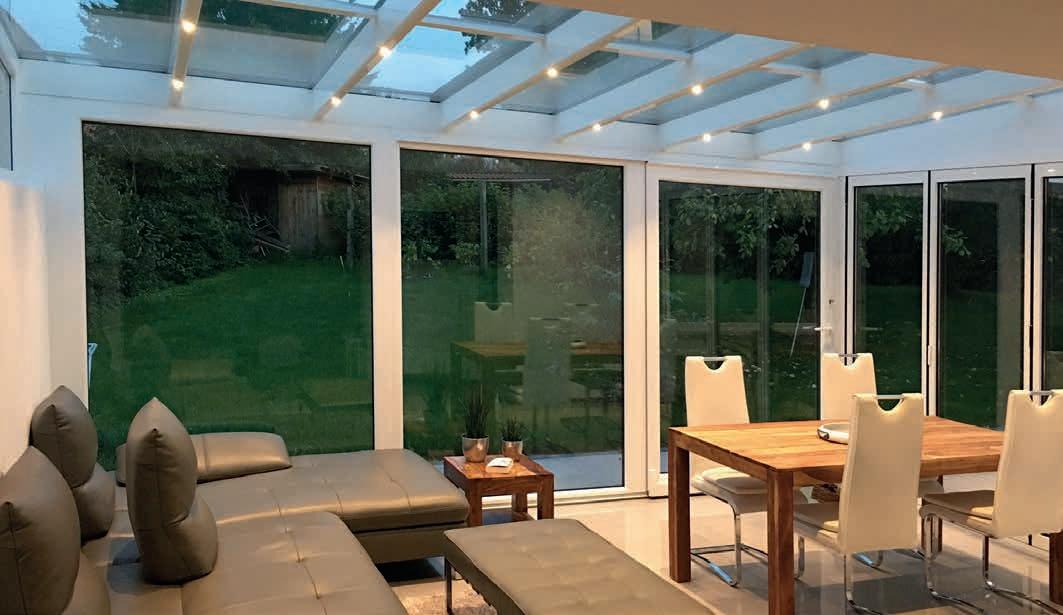

• halkaisija Ø 65 mm • upotusaukon halkaisija Ø 58 mm • virtajohto 1800 mm • ottoteho 2,5 W • värilämpötila 2700–6500 K • värintoisto (Ra) >80 • valaisuteho 137,9–149,8 lm/W

1,1

Erittäin tehokas HE (High Efficiency) -spottivalaisin.

Saata-vana RST-sävyisenä ja mustana.

Yhteensopiva JOIN-järjestelmän kanssa. Tilaa lisäksi muuntaja ja haarajohto (tai jakajamoduuli, mikäli valoja on enemmän kuin kaksi). Mikäli valoja halutaan säätää, tilaa säädinmoduuli haarajohdon tai jakajamoduulin sijaan.

14

Spottivalaisin iLED HE 58

ø 64,8

25

• antaa myös epäsuoraa valoa ylöspäin • 900 mm/1200 mm/1500 mm leveä alumiinirunko • harjattu mattamusta • hissitoiminto: korkeus säädettävissä • ottoteho 32 W/37 W/45 W • valaisuteho 130 lm/W • ON/OFF, himmennys ja värilämpötilansäätö (2700-6500 K) valon rungossa olevista painikkeista • valoa voidaan ohjata myös JOIN-kaukosäätimellä 80314 (lisävaruste) • ZigBee-yhteensopiva

Nro

81601 81602 81603

26

Tuote

• • • • • •

€ alv 25,5 %

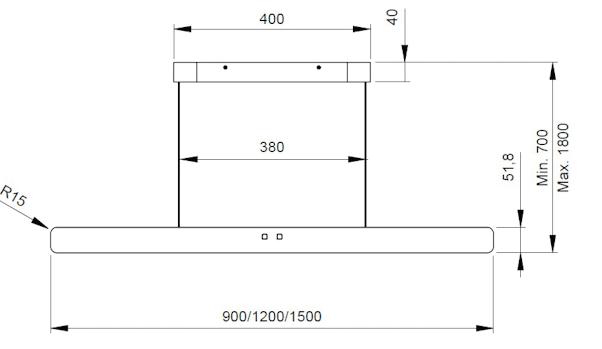

380 R15

51,8

400

Min. 700

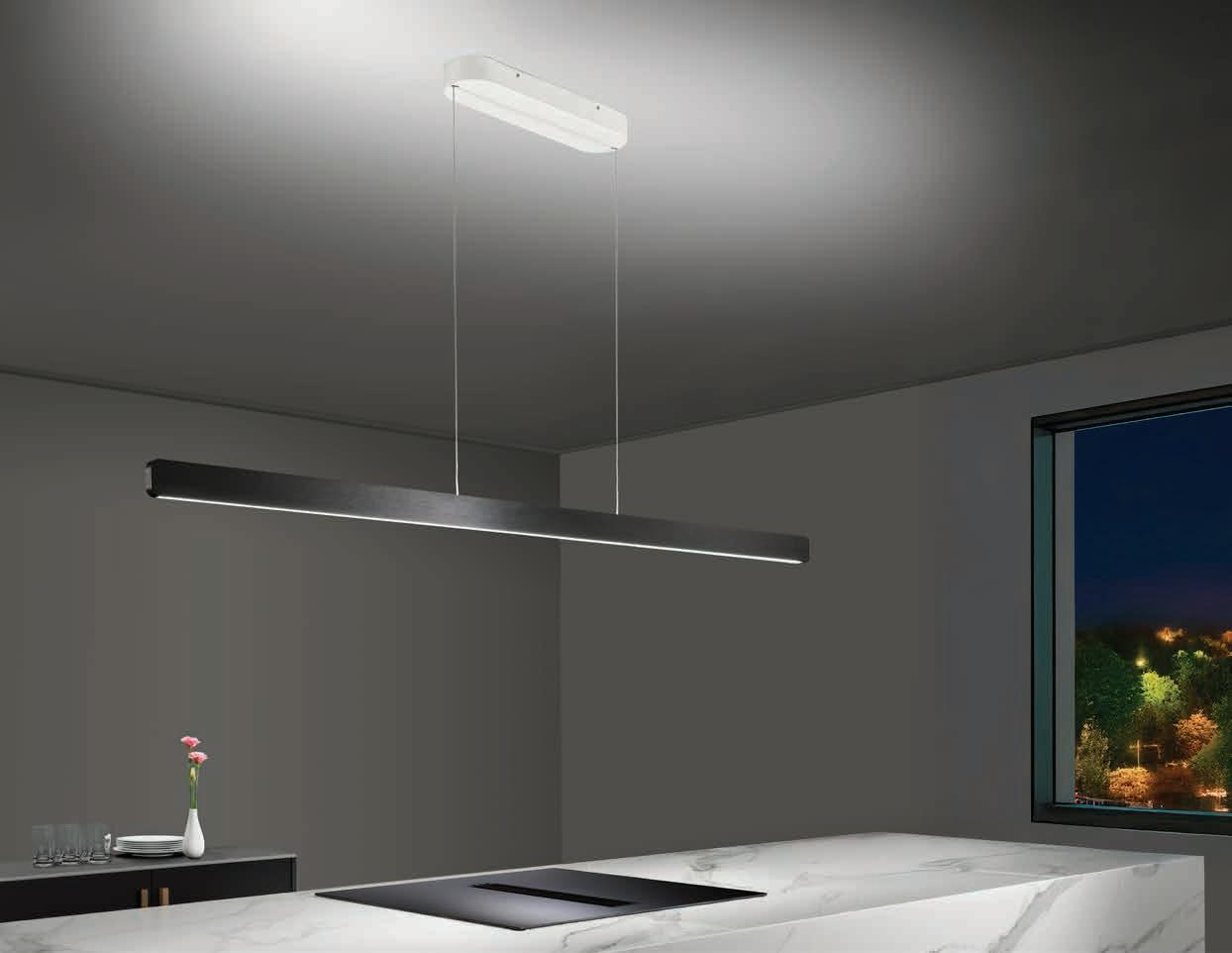

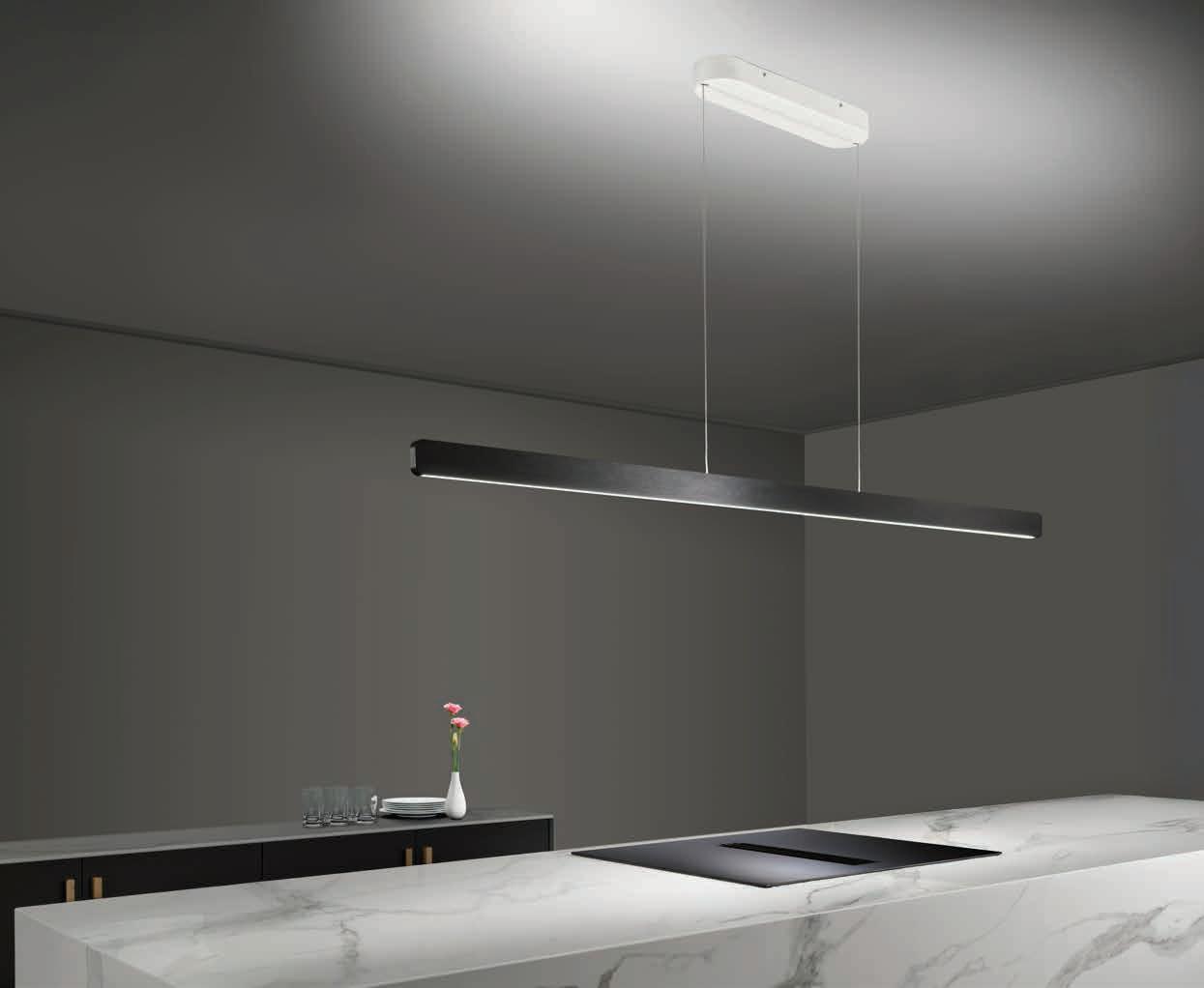

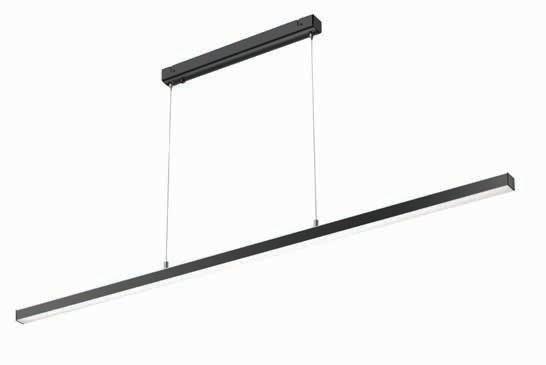

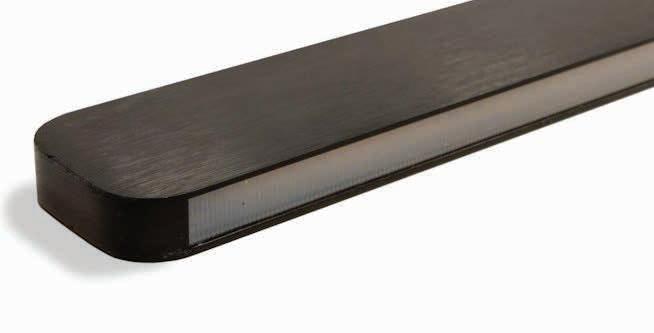

Saarekevalaisin NERO iLED

40

Saarekevalaisin NERO iLED 230V

900/1200/1500

antaa myös epäsuoraa valoa ylöspäin 491,96 900mm, 1200mm 614,95 tai 1500mm leveä alumiinirunko harjattu matta834,58 musta hissitoiminto: korkeus säädettävissä ottoteho 35W, 37W, 45W valaisuteho 130lm/W

Saarekevalaisin NERO iLED 230 V 900 mm mattamusta Saarekevalaisin NERO iLED 230 V 1200 mm mattamusta Saarekevalaisin NERO iLED 230 V 1500 mm mattamusta

MUUT SAVO-VALAISIMET

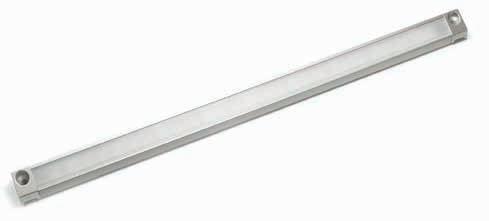

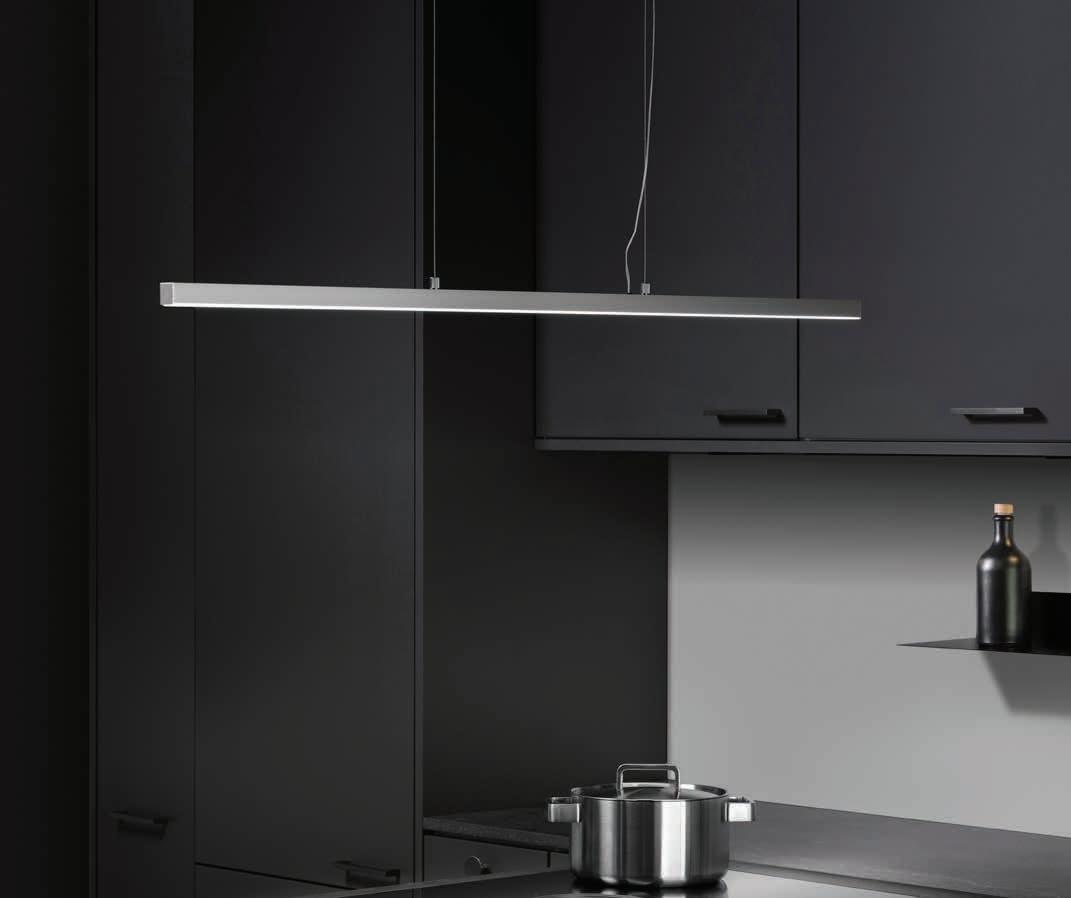

Saarekevalaisin 4000 K • asennus saarekkeen tai ruokapöydän yläpuolelle • ripustuskorkeus säädettävissä, maks. 1850 mm • alumiiniprofiili, eloksoitu teräksen sävyyn tai mattamusta

• 1200 x 25 x 26,5 mm • valon värilämpötila 4000 K • 230 V, 18,6 W, 1560 lm • kattokiinnike 360 x 38 x 32 mm Nro 81622 81623

Tuote Saarekevalaisin 1200 mm 18,6 W rosteri 4000 K Saarekevalaisin 1200 mm 18,6 W mattamusta 4000 K

€ alv 25,5 % 261,04 261,04

27

www.savo.fi

28

Pidätämme oikeuden muutoksiin. 10/2025

Savo Design & Technic Oy Kisällintie 3, 01730 Vantaa
