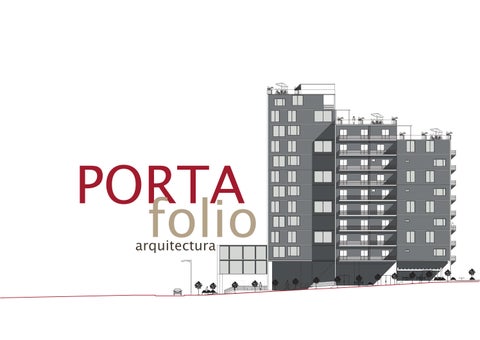

PORTA folio arquitectura
“UN EDIFICIO TIENE DOS VIDAS. LA QUE IMAGINA SU CREADOR Y LA VIDA QUE TIENE. Y NO SIEMPRE SON IGUALES" - Rem Koolhaas
NOMBRE SARAHI SALOME ACOSTA BELTRAN
PRIMARIA 2001: COLEGIO MILITAR “ELOY ALFARO” 2005: COLEGIO MILITAR “ TNT. HUGO ORTIZ” 2007: COLEGIO MILITAR “ LAURO GUERRERO” 2008: COLEGIO MILITAR “HEROES DEL 41”
FECHA DE NACIMIENTO 04 ENERO 1997 LUGAR DE NACIMIENTO QUITO - ECUADOR
SECUNDARIA
DIRECCION CONOCOTO
2008: COLEGIO MILITAR “HEROES DEL 41” 2009: COLEGIO MILITAR “ELOY ALFARO”
CONTACTO 4751146 - 0998194756
SUPERIOR 2015: PONTIFICIA UNIVERSIDAD CATOLICA DEL ECUADOR
E-MAIL sary_salome97@hotmail.com
SKETCHUP
NATIVO
MENCIÓN HONORÍFICA
AUTOCAD
INGLES
REVIT
PORTUGUES
TALLER DE ARQUITECTURA II con el proyecto “Equipamento Público Barrial, Parque de las casas”
ILLUTRADOR PHOTOSHOP
INDICE
01
TALLER HORIZONTAL I
02
TALLER HOTRIZONTAL II
COMPOSICION
ESPACIO DE LECTURA ESPACIO PUBLICO BARRIO “LAS CASAS”
03
TALLER HORIZONTAL III HABITAR EN LA TIERRA BIBLIOTECA PUBLICA - SECTOR “EL CALZADO”
04
TALLER HORIZONTAL IV
05
TALLER VERTICAL V
CENTRO DE INTERPRETACION PARQUE NACIONAL “LAS CAJAS”
VIVIENDA COLECTIVA - SECTOR “IÑAQUITO” VIVIENDA COLECTIVA SECTOR “MARIANA DE JESUS”
PORTAFOLIO
a r q u i t e c t u r a
06
CONSTRUCCIONES IV
07
DIBUJO IV
CASA HORMIGÓN
PARQUE “LA ARMENIA” SENDEROS Y TALUDES
TALLER HORIZONTAL I
1
FUNDAMENTOS DE DISEÑO
PUNTO
PUNTO
LINEA
PLANO
LINEA
PLANO Es una forma que conecta dos o mĂĄs puntos.
Una serie de puntos forman una lĂnea y una gran cantidad de ellos se convierten en una textura.
Posee dos dimensiones alto y ancho y contiene infinitos puntos y rectas.
SIMETRIA
EJE
INTERELACION DE FORMAS
UNION
PENETRACION
RADIAL
SIMETRIA
TOQUE
COINCIDENCIA
SUPERPOSICION
COMPOSICION
TALLER HORIZONTAL II
2
COMPOSICION ARQUITECTONICA
“CAJA METAFISICA POR CONJUNCION DE DOS TRIEDROS”
Capturar la esencia del vacío,su capacidad para generar a un tiempo energía espiritual y física.
PROPUESTA1
PLANTA
CORTE A-A”
PLANTA
PROPUESTA 2 CORTE A-A”
PLANTA
PROPUESTA 3 CORTE A-A”
ESPACIO DE LECTURA LA PROPUESTA CONSISTE EN DESCUBRIR NUEVOS TIPOS DE ESPACIOS QUE SE GENERAN POR MEDIO DE LA EXPLORACION ESPACIAL MEDIANTE MECANISMOS DE INVERSION: - EXTRUCCIÒN - SUSTRACCIÒN - ADHESION
EL EJERCICIO BUSCO LA APROXIMACION AL ESPACIO INTERNO UTILIZANDO LOS LLENOS Y VACIOS DE SU FORMA,
LA FINALIDAD DE GENERAR ESTE ESPACIO FUE BRINDAR UN LUGAR DE CONFROT Y SOCIEGO PARA EL USUARIO.
ESPACIO PÙBLICO PARQUE “LAS CASAS”
LAS INTENCIONES DE DISEÑO FUERON GENERAR UN EQUIPAMENTO QUE REACTIVE EL ESPACIO PUBLICO EN LA NOCHE, EVITANDO ASI LA INSEGURIDAD DEL USUARIO.
-1.98
DRID
Z DE LA MA
ISPO DIA CALLE OB
±0.00
NORTE -2.88 +5.76
CALLE S/N
+4.32
±0.00
-2.88
CALLE JUA
DO N DE ACEVE
-1.26
-6.48
-2.88
-1.26
±0.00
-0.36
PLANTA ESC: 1:100
SE IMPLEMENTO UN MIRADOR PARA APROVECHAR VISUALES, LUZ Y VENTILACION NATURAL, DEBIDO A SU TOPOGRAFIA.DEL MISMO MODO SIN OLVIDAR EL ESPACIO DE RECREACION DEPORTIVA.
N 5.76
N 4.32
N 2.66
N 0.00 N- 1.26
N- 2.88
ESC.1:100 N 5.76
N 4.32
N 0.00 N- 1.26
N- 2.88
CORTE 2-2 ESC.1:100
TALLER HORIZONTAL III
3
CONCEPTUAL
CASA RENACER
UN LUGAR SIN DEPENDECIA, PLACIDO PARA VIVIRLO Y DISFRUTARLO DIA A DIA EN EL CUAL EN UN DETERMINADO TIEMPO, VAS A RENACER EN LA NATURALEZA Y VIVIRAS DESPUES DE LA MUERTE, EL HABITARNO ES CONTEMPLAR U OCUPAR UNA CASA VA MAS ALLA DE LO FISICO.
PLANTA ALTA
CORTE A - A'
FACHADA LATERAL
PLANTA PRIMER PISO
PLANTA SEGUNDO PISO
CORTE LONGITUDINAL
VISTA INTERNA
CORTE TRANSVERSAL
CONCEPTUAL
BIBLIOTECA PÚBLICA
EL OBJETIVO DEL PROYECTO ES GENERAR UN REMATE CULTURAL, EN EL PARQUE LINEAL DEL SECTOR EL CALZADO. LOGRANDO UN LIMITE ENTRE LO CONSTRUIDO Y LO NATURAL, BRINDANDO UN ESPACIO NO SOLO EDUCATIVO SINO TAMBIEN DE ESTANCIA Y RECREACION.
TALLER HORIZONTAL IV
4
C O N S T R U C T I V O
CENTRO DE INTERPRETACION PARQUE NACIOAL “CAJAS”
UN PROYECTO QUE PROPONE APROVECHAR LA TOPOGRAFIA PARA VISUALES MÁS EXTENSAS Y SENSACIONES DEL LUGAR Y BRINDAR CONFORT A LOS USUARIOS TANTO LOCALES COMO EXTRANJEROS,CON UN ADECUADO SISTEMA CONSTRUCTIVO DEBIDO AL CLIMA VARIABLE DEL LUGAR.
1
3
2
A
1
2
3
A
B
B
C
C
PLANTA ADMINISTRACION D
1
2
3
4
A E
F
B
PLANTA CENTRO DE INTERPRETACIÓN C
PLANTA CAFETERIA-MIRADOR
corte transversal
corte longitudinal
DETALLES DIAGONAL DE MADERA 4X6
TIRANTE
PERNO ENROSCABLE 15”
CONSTRUCTIVOS
HIERRO TIPO “O”
DUELA 15X15CM
LISTON MADERA 4X6CM
VIGA MADERA 15X15
CADENA
PLETINA METALICA 3MM
MAMPOSTERIA DE LADRILLO JABONCILLO 12X20X7
CONTRAPISO HORMIGON F”C 210KG
HORMIGON CICLOPEO
COLUMNA
TIRANTE MADERA
PLETINA METALICA CIMENTACIÓN
COLUMNA MACIZA 20X20 ARANDELA PLETINA METALICA 3MM
PERNO HEXAGONAL 12” ARANDELA VIGA 15X15
CONTRAPISO
COLUMNA MACIZA 20X20
PERNO ENROSCABLE 15”
TALLER VERTICAL V
5
VIVIENDA COLECTIVA
SECTOR “IÑAQUITO” N
UBICACION
+3.00
CENTRO NORTE
+3.00
TERRAZA 2
CALLES - IÑAQUITO - IGNACIO SAN MARIA
TERRAZA
+2.00
ANALISIS USUARIO TERRAZA
PERMANENTES RESIDENTES
+1.00
TERRAZA 3
TEMPORALES TRABADORES
+1.00
LA MAYOR PARTE DE LOS USUARIOS SON OFICINISTAS Y COMERCIANTES
S
IMPLANTACIÒN
B
A
D
C
8.70
8.79
E
10.21
F
11.55
4.54
G
4.00
N
1
+3.00
+3.00
+3.00
BAÑO
BAÑO
BAÑO
+3.00
CYBER 62M2
MiniMarket 62m2
COMERCIO
BAÑO
BAÑO
DUCHAS/ VESTIDORES
10.02
2 ADMINISTRACION HELADERIA
9.00
+2.00
SNACK / BAR
BAÑO
LOBBY
+2.00
SALON COMUNAL
FODA
BAÑO
+2.00
3
PANADERIA
FORTALEZAS
+2.00
- EL TERRENO A INTERVENIR CUENTA CON 3 FRENTES LIBRES. - USO DE SUELO MIXTO.
+1.00 10.01
GIMNASIO
+1.00
4
+1.00
LOBBY
OPORTUNIDADES - TERRENO FAVORECIDO POR EL ASOLEAMIENTO - CENTRO DE DESAROLLO ECONOMICO
8.81
SALON COMUNAL
5
DEBILIDADES
22.67
+0.40
+0.40 9.07
LOBBY
6 S
+/-0.00
- INSEGURIDAD A CIERTAS HORAS DEL DIA, ESPECIALMENTE EN LA NOCHE. - CALLES CON BAJO FLUJO PEATONAL. - CONTAMINACION VISUAL, POR EDIFICACIONES EN ALTURA LAS MISMAS QUE OBSTRUYEN LAS VISUALES DEL ENTORNO. AMENAZAS
PLANTA BAJA
- POSIBLE DESINTERES DE HABITANTES DEBIDO A EQUIPAMENTOS DE ENTRETENIMIENTO NOCTORNO. - ALTO GRADO DE POLUCION. -CONTAMINACION AUDITVA .
B
A
D
C
E
F
G B
A
8.69
8.71
10.21
4.40
11.47
4.40
E
F
G
4.00
11.55
4.54
10.21
N
S U B S U E L O 1
D
C
8.79
8.70
1
2
3
4
5
7
6
8
9
10
11
12
13
14
15
1
17
16
27 10.02
21 18
19
23
22
24
25
26 28
20
2 29
30
DEPOSITO BASURA
9.00
31
TRANSFROMADOR
3
DEPOSITO BASURA
DEPOSITO BASURA
10.01
DEPOSITO BASURA
4
32
33 8.81
34
37
38
39
40
41
5
35
42
36 9.07
43
44
44
45
46
47
48
49
50
P L A N T A T I P O
FACHADA FRONTAL
51
52
53
54
55
6
9.07
8.81
10.01
1
2
3
4
5
6
TIPOLOGIAS
9.00
10.02
n+56.16
TIPO “ F ” - DUPLEX
TIPO “ B ” - DUPLEX
TIPO “ G ” - DUPLEX n+53.04
3.60
BODEGA
AREA DE LAVADO
4.15
n+49.92 DESPENSA
1
2
4
3
5
6
1.00
TIPO B
COCINA
AREA DE LAVADO
COCINA
7
14.17
8
COMEDOR
SALA
9 10 11
11.19 9.02
COCINA
12 13
7.96 10.02
14 15
7.22
TIPO F
7.54
COMEDOR
DORMITORIO RENTA
n+46.80
TIPO G
10.01
10.02
DESPENSA
SALA SALA
AREA DE
COMEDOR
LAVADO
3.00
BAR
n+43.68
3.70
8.10
8.80 10.00
13.00
13.00
n+40.56
n+/-37.44 4.40
4.30
3.70
AREA DE TALLER MUSICA / BAILE
DORMITORIO
0.70
TIPO B
BAÑO
AREA DE TALLER
n+34.32
AREA DE TALLER SALA DE ESTAR
6.40 4
5
6
7
9
BAÑO
ESTUDIO
14.22
8
1.78
11.17
SALA DE ESTAR
10
10.01
11 12 13
HALL
DORMITORIO MASTER
10.02
14 15
ESTUDIO
HALL
BAÑO DORMITORIO MASTER
n+31.20
SALA DE ESTAR
DORMITORIO
DORMITORIO MASTER
1.78
BAÑO
DORMITORIO
13.00
13.00
5.01
4.99
n+28.08
n+24.96
CORTE TIPO “ E ”
TIPO “ E ” 9.70
0.70
AREA DE LAVADO
SALA DE ESTAR
N + 6.16
n+21.84 N + 6.24
BAÑO
DORMITORIO
TIPO E
5.80
N + 3.08
N + 3.12
n+18.72
N +/- 0.00
n+15.60
6.25
DORMITORIO MASTER
4.09
N +/- 0.00
5.61
n+ 12.48
n+9.36
n+6.24
n+3.12
n+/-0.00
CORTE LONGITUDINAL
VIVIENDA COLECTIVA SECTOR “MARIANA DE JESUS”
EL OBJETIVO DE DISEÑO FUE GENERAR VIVIENDA COLECTIVA QUE SE ADAPTE A SU TOPOGRAFIA, BRINDANDO VISUALES GENERANDO UN PLAZA PUBLICA QUE CON ECTE EL PASAJE SAN GABREL CON LAS VIAS PRINCIPALES. ACOMPAÑADO DE ESPACIOS ABIERTOS SIN OBSTACULO VISUAL AREAS DE ESTACNIA, TRANSICION Y COMERCIO.
“ UNA CIUDAD A LA ALTURADE TUS OJOS”
CORTE LONGITUDINAL
FACHADA FRONTAL
CONSTRUCCIONES IV
2
H O R M I G O N
CORTE POR MURO
FACHADA FRONTAL CERRAMIENTO
CORTE VENTANA TIPO “A”
CORTE POR MURO SANITARIO
CORTE PUERTA TIPO “1”
DETALLES CONSTRUCTIVOS
DIBUJO IV
2
S E N D E R O S
INTERVENCION PARQUE “LA ARMENIA” 1.- Plaza de bienvenida Sebas
tian de
Benalc
azar
2.- Jardín botánico
PUNTO
N PROPUESTO
NNT
DIFERENCIA
MIRADOR Y CENTRO REACTREATIVO
4
3 b
B 2
b
a
3'
C
-6 -8
b a
2'
5' a
b
5
b
1
a
1'
A
a 6'
6
b
F
12
NP -6
G
a
10'
13'
7'
a
9'
-6 -8 -10
N 6.86 b a
2-2'
b
b
9
a
1-1'
13
a
D
b
-6 -8
b
a
b
10
N 6.58
b
12'
MIRADOR
-6 -8 -10
11
11' a
C-D
B-C
A-B
a
4'
a
-8 -10
N 7.42 b a
3-3'
-8 -10
N 7.91 b
a
4-4'
N 8.50 b
a
5-5' N 9.21 b a
6-6'
E 14'
7b
a
b
14
b
8
8'
a
H
D-E -10 -12
CENTRO RECREATIVO
NP -14.40
0 -2
0 -2 -4 -6 -8 -10 -12 -14 -16
MIRADOR
-3 -4
1-1'
6
-6
N 10.28 b a
-8
-9
2-2'
-10
-11
3-3'
N-6.00
-13
-12
-14
4-4'
-15
-16
5-5'
F-G
-12 -14 -16
N 11.16 b
a
8-8'
-17
6-6'
7-7'
8-8'
9-9'
-12 -14
N 11.71 b a
9-9'
7-7'
-10 -12 -7
E-F -10 -12
N 12.69
b
a
11-11'
N 12.13
-12 -14
b a
10-10'
10-10'
11-11' 12-12'
13-13'
N 12.94 b
a
12-12'
14-14'
N.P N.N.T
ZONA RECREATIVA
A
B
C
D
CORTE DESARROLLADO
E
F
G
H
PENDIENTE=
N-14.50
8.41 X100 = 2.73% 307.84
SARAHI ACOSTA arquitectura
