desde la APROPIACIÓN de los “NO LUGARES”
Samantha Vásquez I.Pontificia Universidad Católica del Ecuador
Facultad de Arquitectura, Diseño y Artes
Diseño Integral y Complejo I - II
AUTORA Samantha Vásquez I
TUTORA PhD. (c) Gabriela Mejía
Primer Período 2024
MOMENTO 1: MOMENTO 2:
Conceptualización
pg. 6
pg. 7
pg. 8
pg. 9
pg. 10
pg. 11
pg. 12
pg. 13
¿Qué es el valor?
Revalorización
¿Qué es identidad?
Apropiación
¿Qué es un lugar?
¿Qué es un no lugar?
¿Cómo definimos un no lugar?
Conclusión
Analítico
pg. 14
pg. 15
pg. 16
pg. 17
pg. 19
pg. 20
pg. 21
pg. 22
pg. 23
pg. 24
Brújula Urbana
Indicadores Urbanos
Indicadores Arquitectónicos
Indicadores Sociales
Indicadores Económicos
Indicadores Ambientales
Conclusión de Indicadores
Zona Escogida

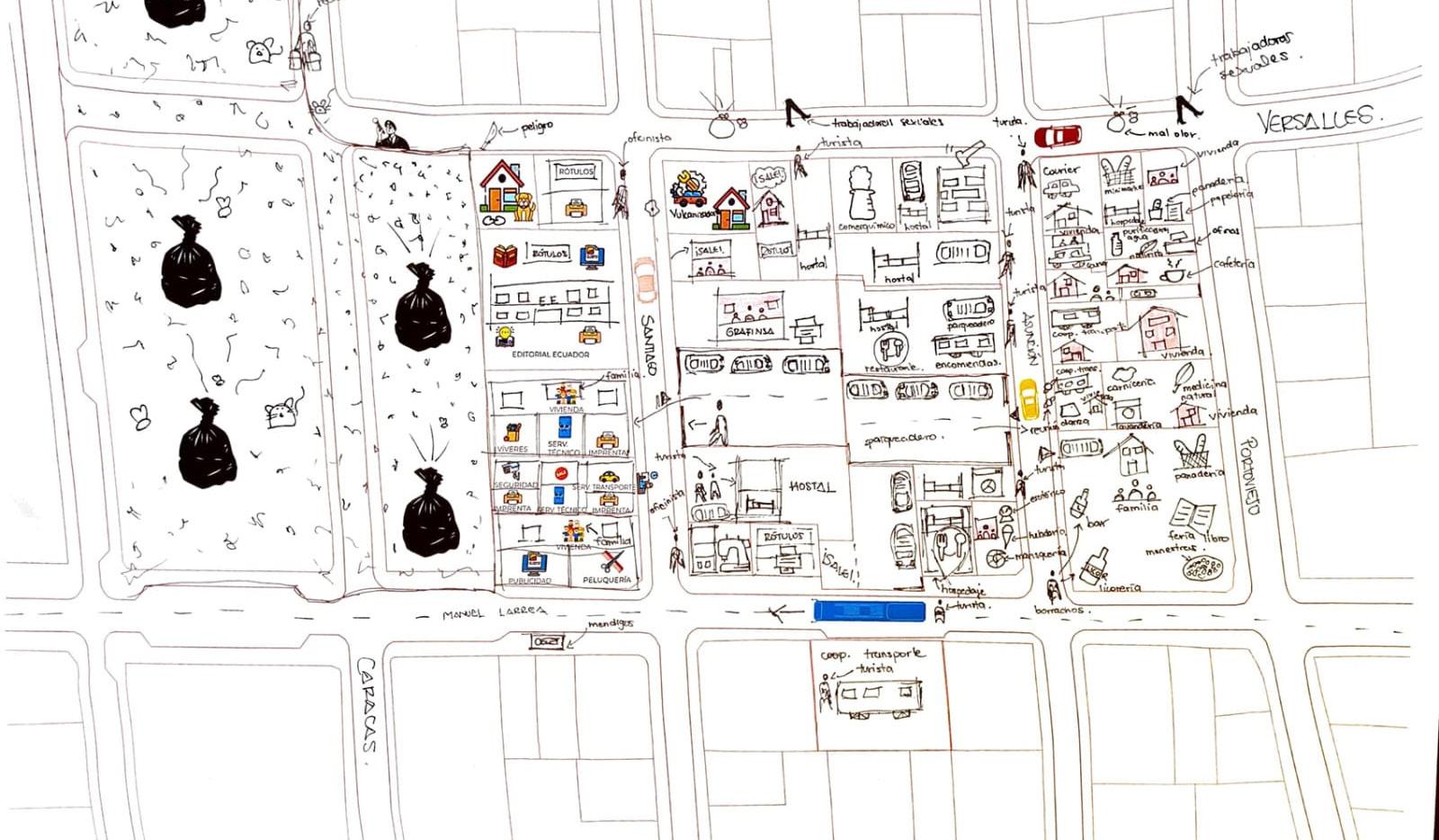

Mapa Parlante
Actores Sociales
MOMENTO 3: MOMENTO 4: Estratégico
Proyectual
pg. 28
pg. 29
pg. 30
pg. 31
pg. 32
pg. 33
pg. 34
pg. 35
pg. 36
Relación con el concepto
Mecanismos Urbanos
Mecanismos Arquitectónicos
Mecanismos Sociales
Mecanismos Económicos
Mecanismos Ambientales
Plan Urbano
Estrategias Urbano - Arquitectónicas
Estrategias Arquitectónico - Urbanas
pg. 37 pg. 38
Programa Arquitectónico Implantación
VALOR
iS g n i fcación o importancia . Cualidadque pose e n a lgunrsaeladiaed,s por lolauc sno se t i mables.
Significación positiva para la dignidad humana relacionado con la práctica histórica social que contribuye a crear nuestra identidad.
(Sánchez, 2005)
2. ENTONCES, ¿QUÉ HACER CUANDO SE PIERDE EL VALOR?
Devolver a algo el valor o estimación que había perdido.
(RAE & RAE, 2020)
Devolver el valor perdido mediante la búsqueda de un fortalecimiento de IDENTIDAD contribuyendo positivamente a nuestra dignidad como seres humanos.
3. ¿QUÉ ES IDENTIDAD? Conjuntode rasgos propiosquel os c a r a c naziretrfetne a los ed.sám
4. Y ¿CÓMO PODEMOS ENCONTRAR IDENTIDAD?
A través de la acción sobre el entorno, las personas transforman el espacio dejando en el su huella, señales y marcas cargadas simbólicamente.
Dicho de una persona: Tomar para si alguna cosa, haciendose duela de ella.
(RAE & RAE, 2020)
Es entendida como un mecanismo básico del desarrollo humano por el cual un espacio llega a ser un LUGAR “propio” para la persona.
6. ¿QUÉ ES UN LUGAR?
Es un espacio dentro del cual se pueden leer: Identidades individuales, identidades colectivas, se pueden relacionar entre individuos y existe una historia que los vincula unos con otros.
7. SI HAY LUGARES, ¿ POR QUÉ HAY NO LUGARES?
Estremahcotnei d e l lp aneta. Aceleración de la historia . I n d iv i dlauicazióedn los edsonits . Se debe a la llegada de la:
SOBREMODERNIDAD
Es un espacio que no puede definirse como un lugar de identidad, relacional e histórico.
(Sánchez, 2005)
Dicho espacio no crea identidad singular ni relación, unicamente crea soledad, similitud, ANONIMATO.
9. ENTONCES, ¿CÓMO DEFINIMOS UN NO LUGAR ...
URBANAMENTE?
Falta de espacios públicos significativos, carecen de vitalidad y sentido de pertenecia.
ARQUITECTÓNICAMENTE?
Espacios contruidos sin considerar una identidad cultural, diseñados unicamente para una función específica.
SOCIALMENTE?
Interacciones sociales unicamente son superficiales y carecen de un sentido de pertenencia.
ECONÓMICAMENTE?
Transacciones comerciales se llevan a cabo de manera impersonal, se prioriza la rentabilidad sobre la experiencia del cliente.
AMBIENTALMENTE?
Falta de interacción humana con el entorno natural, ausencia de conexión emocional con el paisaje.
10. FINALMENTE, ¿CÓMO DAR
VALOR A ESPACIOS SIN IDENTIDAD?
REVALORIZAR a través de la búsqueda de APROPIACIÓN de los individuos en el espacio que permita brindar un sentido de IDENTIDAD al “NO LUGAR”, evitando continuar con el patrón de individualidad de los “no lugares”.
Se tomo en cuenta los tratamientos urbanos mencionados en el nuevo Plan de Uso y Gestion de Suelo (PUGS), en relacion con los conceptos.
Se identificó al Barrio “Larrea” en el Plan de Uso y Gestión del Suelo, con un tratamiento urbanistíco de PROTECCIÓN URBANÍSTICA.
“Se aplica en zonas que evidencian valores urbanísticos y/o paisajísticos representativos en su historia y desarrollo. Se aplica en áreas donde se requiera ordenar, y de ser el caso, transformar, en concordancia con las necesidades y estrategias de protección de cada zona.”
BRÚJULA PARA DELIMITACIÓN
Indicadores de Variables
Revalorizar
Apropiación No Lugares
Identidad
Colectiva + Identidad - Afluencia + Inseguridad - Hab/h + No Lugares Lugares de paso Únicamente
Transitables + Comercio +Paradas +Contaminación - Arborización

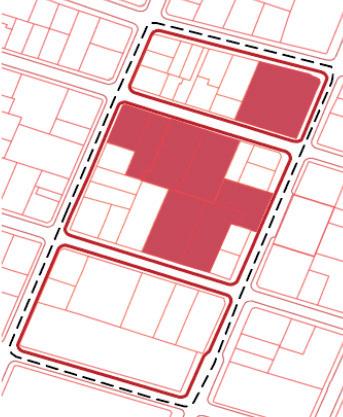

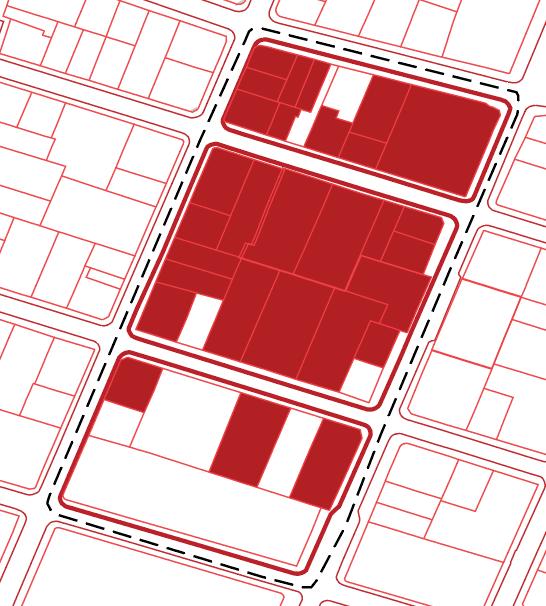

Polígono de Intervención
Mayor afluencia de peatones
Medio afluencia de peatones
Menor afluencia de peatones
A pesar de ser un barrio bien equipado, existe un 75% de afluencia peatonal baja, esto representa que las personas no ingresan ni permanecen dentro del barrio.
Polígono de Intervención
Parada Metrobus
Recorrido Metrobus
Parada Trolebus
Recorrido Trolebus
Parada Metro
El barrio al ubicarse en una zona Metro se encuentra bien conectado mediante el transporte público mediante trolebus, metrobus y metro. Sus paradas se encuentran en zonas desoladas debido al esta.
Polígono de Intervención
0 - 50 Hab/h
50 - 150 Hab/h 150 - 200 Hab/h
46 %
El interior del barrio se encuentra deshabitado ya que sus principales usuarios que transitan diario son estudiantes universitarios y comerciantes que no residen dentro de el.
DENSIDAD POBLACIONAL

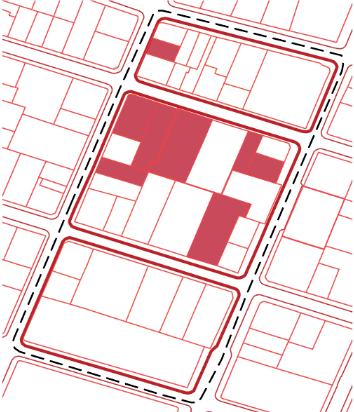

Polígono de Intervención

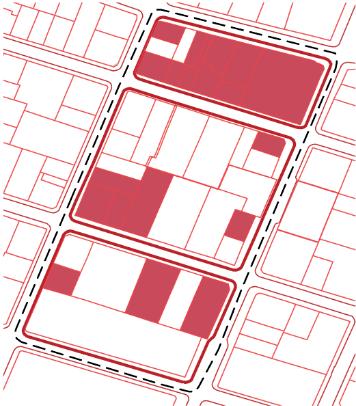

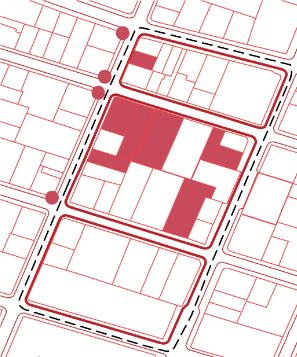

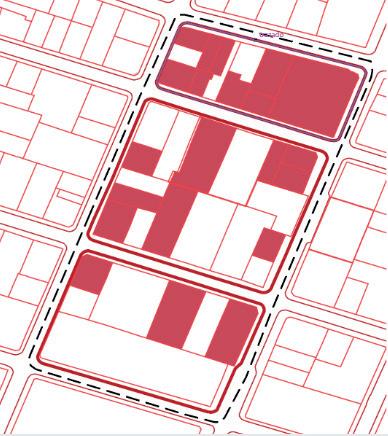

Lotes Subutilizadas

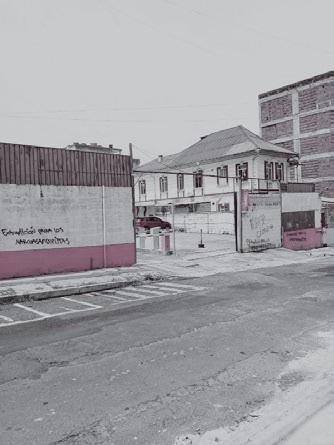

Parqueaderos

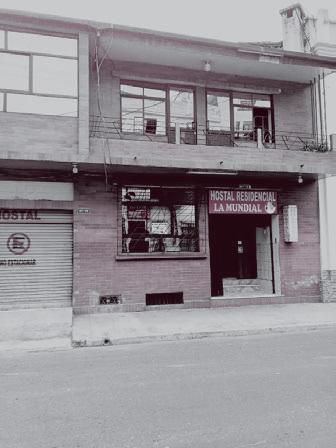

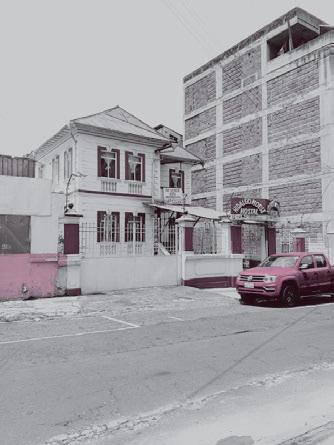

Hostales
Salud
Servicio de Transporte
Funeraria
Equipamiento de paso
32 %

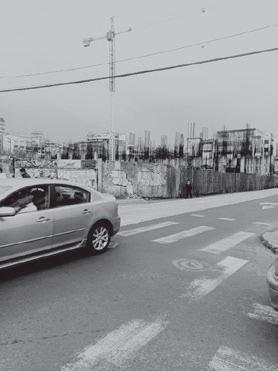

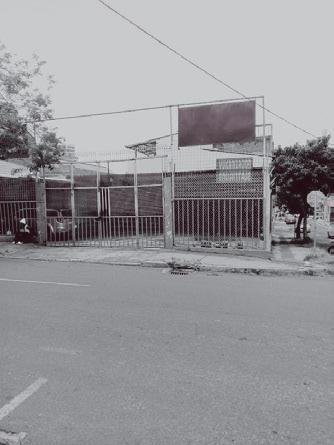

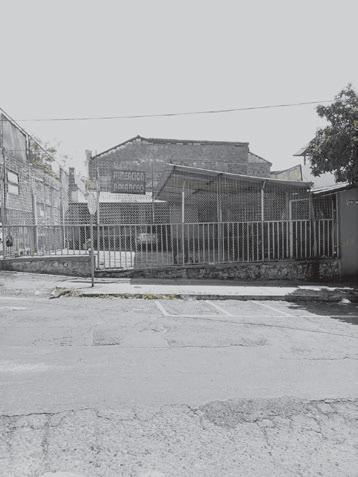

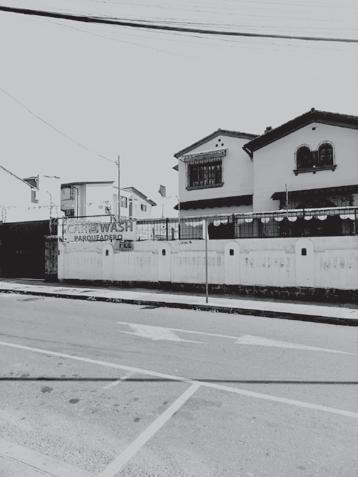

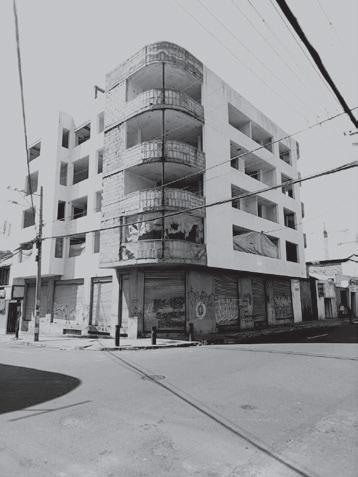

Se analizan los lugares de paso como espacios donde no se genera una conexión con el usuario, el barrio presenta un 25% de no lugares donde predominan hostales, parqueaderos, lotes subutiliza.

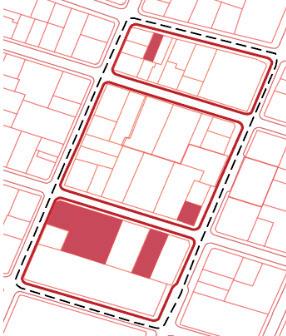

LUGARES DE PASO
Polígono de Intervención

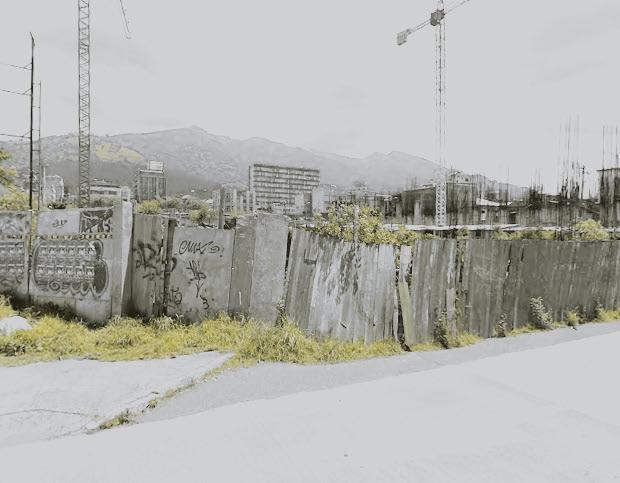

Fachadas en mal estado

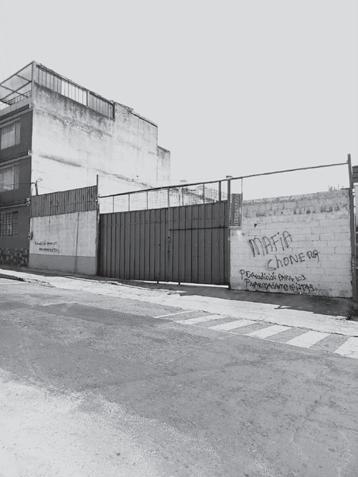

Graffitis Callejeros
Radio de afluencia
La inseguridad percibida en el barrio debido a varios factores como lo es la contaminación visual ya sea por fachadas deterioradas o graffitis que se encuentran presentes en un 10% en la imagen del barrio.
CONTAMINACIÓN VISUAL
Polígono de Intervención
Mendicidad
Delincuencia
Venta de Drogas
Trabajadoras Sexuales
Radio de Afluencia
Se considera al barrio como un espacio de paso en su 25% al contar con varios no lugares, que no permiten identificarse a sus habitantes.
Universidad Central del Ecuador.
Hospital Carlos Andrade
Marín “HCAM”
Colegio Mejía
Puente del Guambra

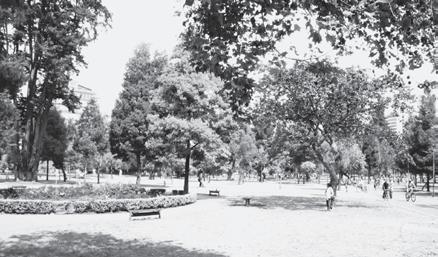

Parque “El Ejido”
Observatorio
Astronómico
Parque “Alameda”
Teatro Capitol
BIESS
Caja del Seguro Social
Colegio Simón Bolivar
Casa Éguez Centro
Cultural

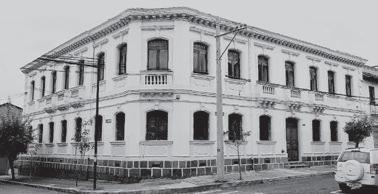

El barrio se encuentra rodeado por espacios que generan identidad, donde el 53% son elementos históricos. Dentro del barrio los pocos espacios no generan identidad ni relación unos con otros.
Asociación de Artistas
Sindicato de Obreros
Dirección de Aviación
Civil
Polígono de Intervención
Elemento de Identidad
Elemento Histórico
Elemento Relacional
Polígono de Intervención

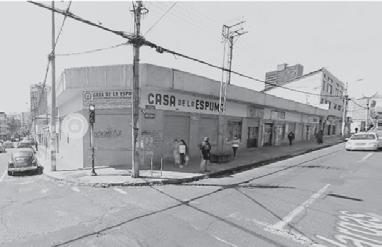

Comercio
Producción - Servicios
Vivienda
Educativo
Administrativo - Financiero
Polígono de Intervención
Red de Arborización
Parques
El barrio cuenta con un 63% de uso de comercio lo que debería demostrar un alto nivel de conexión con el barrio, pero como se lo percibe como un barrio inseguro, los habitantes no lo perciben así.
A pesar del alto porcentaje (63%) de acercas arborizadas en el barrio, estas se encuentran en mal estado debido a una falta de conexión del habitante lo que lo termina convirtiendo en un no lugar.
Polígono de Intervención
Basureros
Recorrido recolector basura
Radio de Afluencia
CONCLUSIÓN
El barrio cuenta con un 11% de basureros establecidos que se perciben como espacios que aumentan la percepción de inseguridad.
Polígono de Intervención
Tránsito Bajo
Tránsito Medio
Tránsito Alto
Se presenta un 50% de contaminación auditiva debido al alto tráfico vehicular en el interior del barrio, el tráfico se debe a que los usuarios lo usan como una manera más rápida de llegar a su destino.
Zonas de Interés
No Lugares
Comercio
Arborización en mal estado
Actores Sociales “peligrosos”
Menor Afluencia Peatonal
Aceras Angostas
Paradas de buses
Basureros
Menor afluencia de personas.
Densidad poblacional baja.
Mayor cantidad de lugares de paso.
Presencia de actores sociales que generan inseguridad.
Sin espacios de identidad colectiva.
Presencia de contaminación visual.
Presencia de basureros.
Presencia de contaminación auditiva.
Arborización en mal estado.
Poca presencia de comercio.
Presencia de paradas de buses.
Calles angostas.
Menor afluencia de personas.
Densidad poblacional baja.
Mayor cantidad de lugares de paso.
Presencia de actores sociales que generan inseguridad.
Sin espacios de identidad colectiva.
Presencia de contaminación visual.
Presencia de basureros.
Presencia de contaminación auditiva.
Arborización en mal estado.
Poca presencia de comercio.
Presencia de paradas de buses.
Calles angostas.
1. Comunicación estratégica con el transporte público.
2. Ubicación en el centro del barrio.
1. Eje verde que permite una apropiación.
2. Implementar un sentido de identidad.
1. Aislamiento Social por Inseguridad.
2. Gran cantidad de lotes considerados como no lugares.
1. Decrecimiento poblacional.
2. Gran cantidad de lotes subutilizados.
Menor afluencia de personas.
Densidad poblacional baja.
Mayor cantidad de lugares de paso.
Presencia de actores sociales que generan inseguridad.
Sin espacios de identidad colectiva.
Presencia de contaminación visual.
Presencia de basureros.
Presencia de contaminación auditiva.
Arborización en mal estado.
Poca presencia de comercio.
Presencia de paradas de buses.
Calles angostas.
“BIEN”
Temporal
Temporal
1. Los comerciantes son actores que únicamente utilizan su espacio.
2. Su interacción se limita a la PB por el comercio.
3. Existen diversos tipos de comercio.
Uso en el Espacio
¿Qué necesitan?
1. Las familias únicamente llegan a sus cosas, sin tomar en cuenta el EP.
2. Su interacción se limita a la PA por su casa.
3. A pesar del alto porcentaje, está deshabitado. 74 %
Seguridad
Relación con el barrio
Uso
¿Qué necesitan?
Seguridad
49 %
Relación con el barrio
Actividades fuera de casa
ADMINISTRATIVOS
Permanente
1. Los administrativos únicamente utilizan su hotel.
2. Los administrativos se encargan del manejo del hostal.
3. Gran cantidad de hotel.
Uso en el Espacio Público
¿Qué necesitan?
1. Los cuidadores mantienen más cercanía con el EP.
2. Su interacción se limita a la PB por su trabajo.
3. Mantienen su labor por los parqueaderos.
Seguridad
Uso en el Espacio Público
Seguridad
Relación con el barrio
Relación con el barrio
Transitorio
Temporal
Uso en el Espacio Público
1. Los turistas utilizan el EP de manera transitoria.
2. Realizan varias actividades tanto en PB y PA.
3. Presencia mayor en hostales, comercio, parqueaderos.
Uso en el Espacio Público
¿Qué necesitan? ¿Qué necesitan?
Relación con el barrio
1. Los oficinistas son actores que únicamente utilizan su espacio.
2. Pierden conexión con el barrio por usar PA.
3. Presencia menor en comparación con otros.
Relación con el barrio Mejor experiencia al estar
QUE NO SE APROPIAN “BIEN”
SEXUALES
Temporal
Ubicación dentro de la zona
ACTORES A TRABAJAR
Actor que representa una fortaleza al tener una pequeña relación con el barrio.
Actor que representa una oportunidad de crear identidad ya sea con comercio, hostales.
COMERCIANTES
Franja Horaria
ACTORES SECUNDARIOS
Actor que representa una amenaza con la actual situación de abandono del barrio
Uso en el Espacio Público
1. Los oficinistas son actores que únicamente utilizan su espacio.
2. Pierden conexión con el barrio por usar PA.
3. Presencia menor en comparación con otros.
32 %
Uso en Planta Baja
Presencia en la zona
Actor que representa una oportunidad de mejorar el sentido de identidad.
Actor que representa una oportunidad de mejorar el sentido de identidad. Seguridad Participación en el barrio
ADMINISTRATIVO
TURISTAS CUIDADORES
FAMILIA
Actor que representa una oportunidad de crear identidad.
OFICINISTAS TRABAJADORAS
¿CÓMO CONSIGO
APROPIACIÓN DE LOS NO LUGARES?
Identidad Colectiva . 2 . R el a c i ó n uons ctonoro.s(coumdinad) .
3. Una historia que l o s v niluceuons cno toro.s
AYUDAN A ENCONTRAR
ESTOS INDICADORES ...
Implementar espaciopúblico que p e atimr dadivitcenocal roiretxe .
Incorporar
o p ara
nóicaleranuraerc acinómra .
Crearespacios de encuentro y co n v i v
netnemofeuqaicne al nóiccaretni .
4. ECONÓMICAMENTE? Implementar empleolocal medi a n t e p
5. AMBIENTALMENTE?
Incorporar espacio verdesque ge n e r ne nu nóixenoc noc le onrotne .
Eliminar muros ciegos en la periferia de la zona
Conexión barrial mediante eje de espacio público
Pacificación de vía (ensanchamiento de vereda)
Implementación de parqueadero
Reinterpretación de vulcanizadora
Reinterpretación del hostal
Galería cultural
Reinterpretación de la vivienda
Oficinas
Espacio de identidad relacional
Conexión con vías principales
Espacios de encuentro
Comercio Formal
Comercio Informal
Permeabilidad en Planta Baja
Áreas Verdes Urbanas
Arbolización en aceras
Jardines de Lluvia
Huertos Comunitarios
Después
Mixticidad de uso
Al crear permeabilidad en Planta Baja con la generación de comercio, se puede ocupar Planta Alta en actividades afines a dormir y habitar.
Antes
Después
Pacificación Vial
Al priorizar al peatón como actor principal permitimos que genere una relación más amena con la ciudad, creando un sentido de identidad con el lugar.
Antes
Después
Huertos urbanos
Al generar espacios de unión vecinal se fomenta la actividad que permitirá crear una identidad colectiva donde todos sean partícipes de la regeneración urbana.
Antes
Después

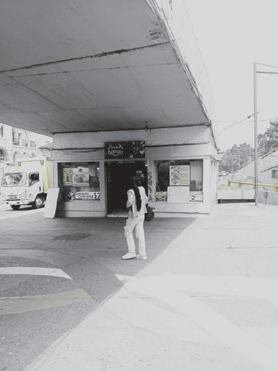

Reinterpretación de Vulcanizadora - Plaza
Al tomar en cuenta el comercio pre - existente se lo puede potenciar mediante la implementación de espacio público que se condense con la actividad presente.
Después

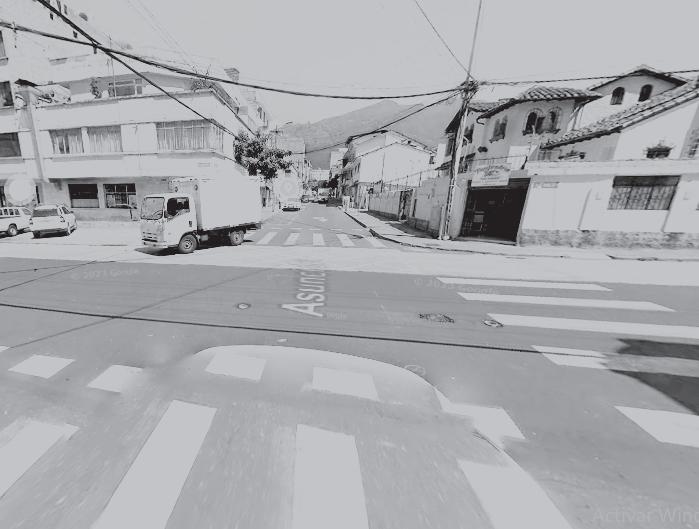

Boulevard Caminable
Al “romper” los límites existentes en el barrio, se puede conectar mediante un eje verde que permitirá mejorar la experiencia de cada actor, mediante la apropiación de su entorno.
Después
Parque - Jardines de Lluvia
Al incorporar áreas verdes se facilita la movilidad peatonal, a si mismo como la conectividad con el entorno urbano donde se prioriza la experiencia de los actores.
