Bitácora
PRIMER PARCIAL
PUCE FADA
PUCE FADA
Construcciones IV
Quinto Nivel
Nombres: Nicole Álvarez, Odalys Carranco, Samantha Vásquez. Fecha: 23/08/2022
Tema: Informe de Visita
Informe de Visita de obra #1

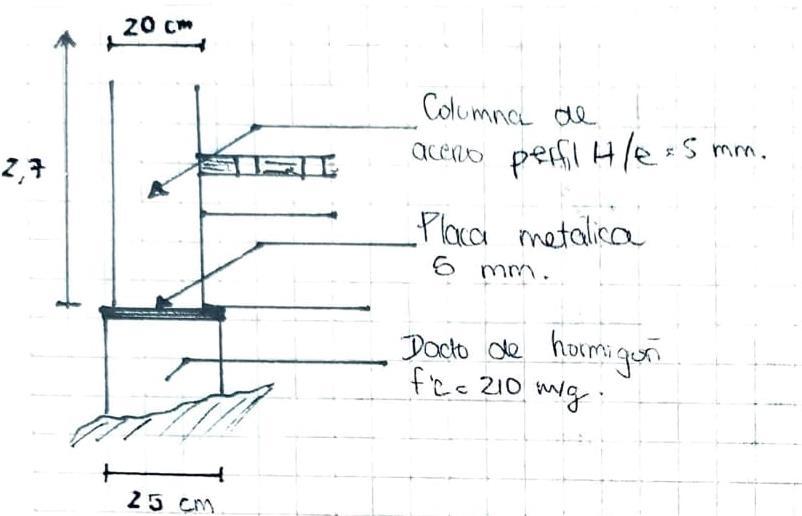

1. Tipo de estructura. Cimentación. Dimensiones de las columnas. Dimensiones de las vigas. Distancia entre ejes.
El edificio se divide en 2 bloques donde la estructura del primer bloque es principalmente metal y el segundo bloque es de madera laminada, se usaron pórticos prefabricados y se los ensamblaba con grúas.

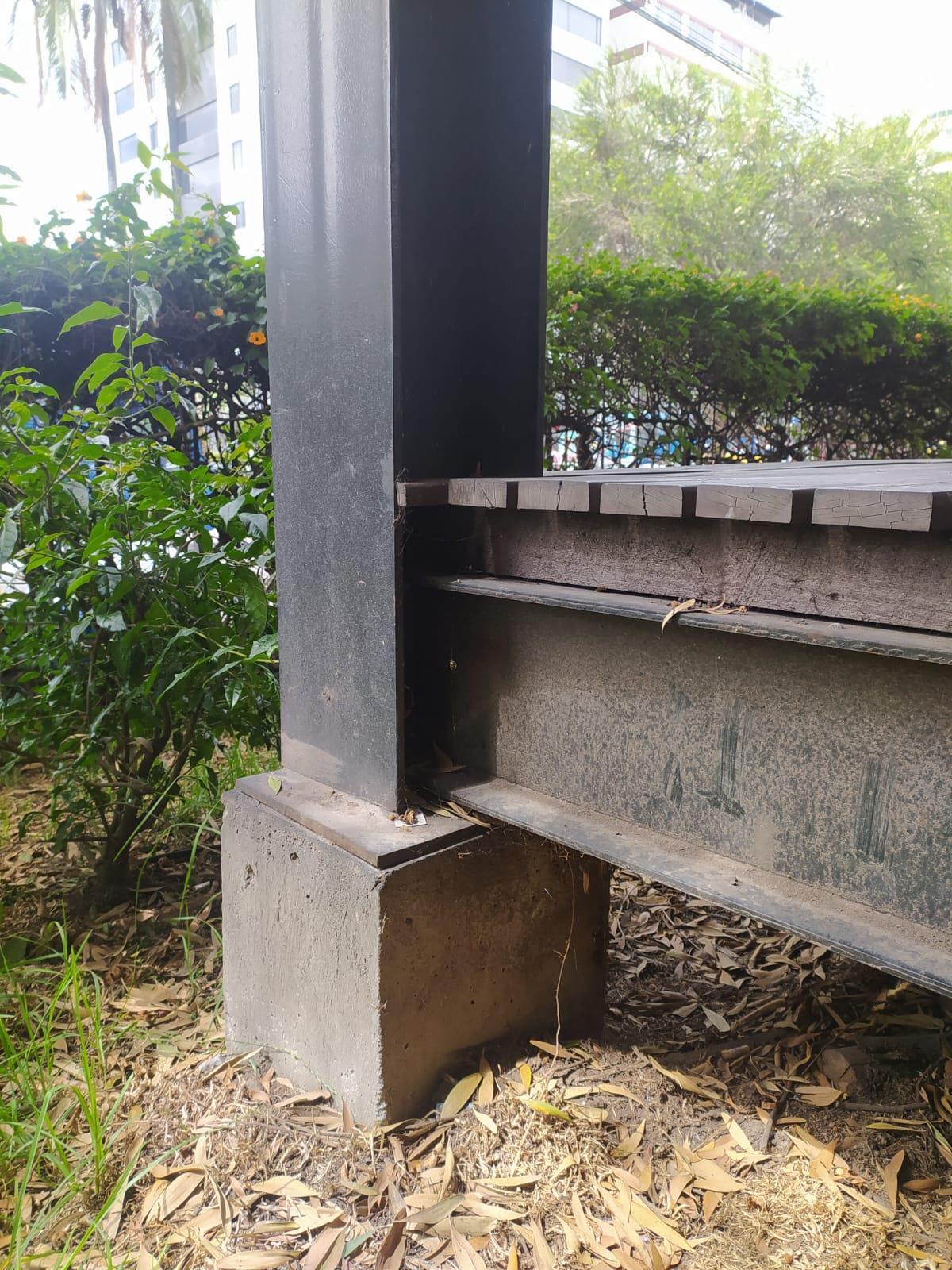

Para la cimentación se usaron plintos aislados separados, para el bloque de metal los plintos son de 2.10X2.10 , y para el bloque de madera los plintos son de 1.50X1.50 m.
En cuanto a las dimensiones de las columnas de madera son de 40X10 cm y las de metal son de 55X45 cm.

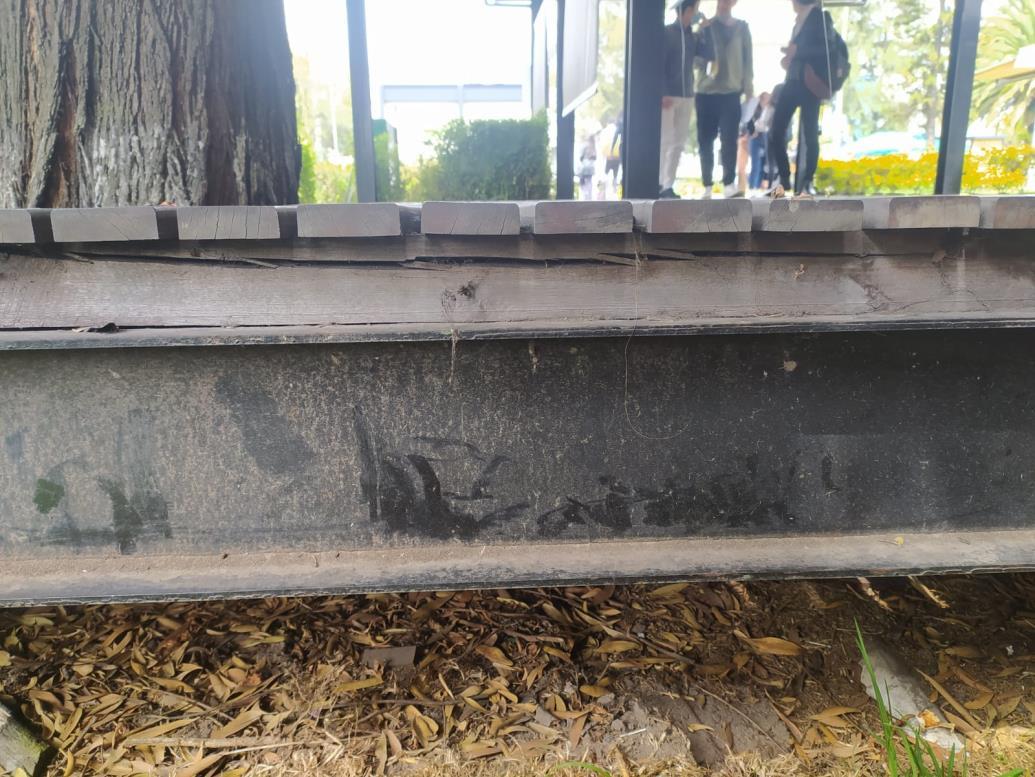

Las dimensiones de las vigas de madera son de 40X13 cm y las de metal son de 60X10 cm.
La distancia entre ejes se ve condicionado por las planchas de fibrocemento que tienen una medida estándar de 1.22X2.44 m.
2. Resolución de parqueaderos. Dimensiones de parqueadero. Dimensiones de las circulaciones vehiculares.

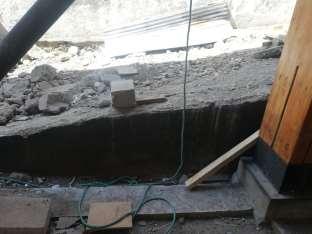

El subsuelo cuenta con una pared casi blindada que consta de concreto y metal, existen 18 parqueaderos y 2 de invitados, y la circulación vehicular es de 7.22 m.
3. Gradas comunales. Dimensiones.
Las gradas comunican los bloques de madera y metal, sus dimensiones son 127 cm de ancho de la grada, 30 cm de huella y 18 cm de contrahuella.
4. Ascensores. Dimensiones.
Cuenta con un ascensor que igual comunica losbloques de madera y metal, y sus dimesiones son de 1.70X2.00.
5. Retiros exigidos. Revisar en planta baja si hay o no adosamientos.
Los retirosexigidos son 5 m posterior quefunciona como jardín,3 m laterales que funcionan como rampas, y 3 m que crea un pequeño recibidor. Y en planta baja no hay adosamiento.
6. Si hay subsuelo, pendiente de la rampa vehicular. El subsuelo funciona como estacionamiento y la rampa vehicular es del 14%.
7. Por donde van las instalaciones de desagües, eléctricas, especiales.
En el bloque de madera se encuentra un nucleo de servicios que atraviesan los 3 pisos, los desagües comunincan los baños en los 3 pisos, por lo que los baños se encuentran ubicados en el mismo lugar en los 3 pisos, en cuanto a las conexiones eléctricas se encuentran en la canaletas de instalaciones que tienen la facilidad de extenderse si fuese necesario.
8. Está previsto cámara de transformación. Está previsto un transformador que permitirá convertir la energía que brinda la empresa eleéctrica a energia 220.
9. En dónde está la cisterna, qué volumen es el considerado.
E l edificio cuenta con 2 cisternas, una de 18 m3 para agua potable, y otra cisterna que servirápara recoleccióndeagualluvia,que brindaráagua parainodorooriego de plantas.
10. Tipo de acabados propuestos, en caso de haberlos. En su fachada encontramos una piel de vidrio que servirá como protección a la madera vista, en cuanto al bloque metálico cuenta con paredes de PVC, que permiten mantener un ambiente más estéril para los laboratorios que se van a instalar.
11. Pozos de luz, dimensiones. Cuenta con un pozo de luz que está destinado a el ascensor, las dimensiones de este pozo son de 1.70X2.00 m, también existe un pozo de luz en los descansos de las escaleras.
12. Hay o no ductos de instalaciones. En el bloque metálico cuenta con ductos de instalaciones para mantener la temperatura regulada, aire acondicionado, que ayudan a mantener el espacio libre de contaminación, los ductos se encuentran en la parte superior.
13. Fijarse en las aceras si hay o no continuidad. En cuanto a las aceras pierden continuidad ya que en los retiros laterales se desarrollan las rampas que permiten la comunicación con el subsuelo.

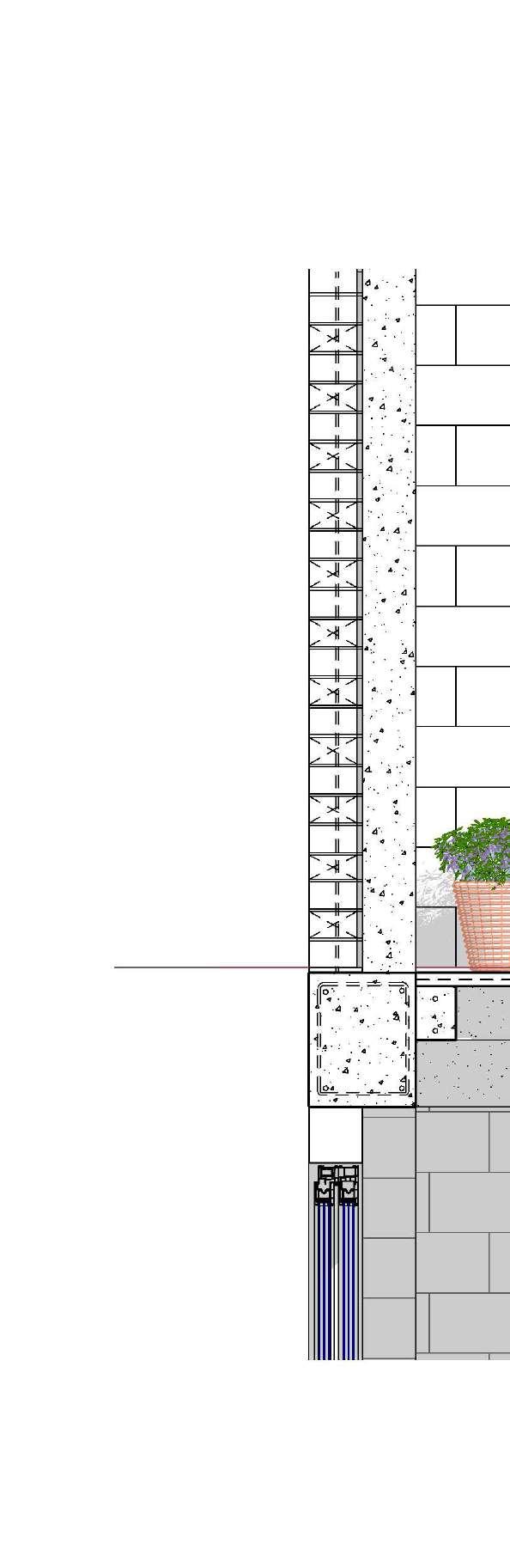

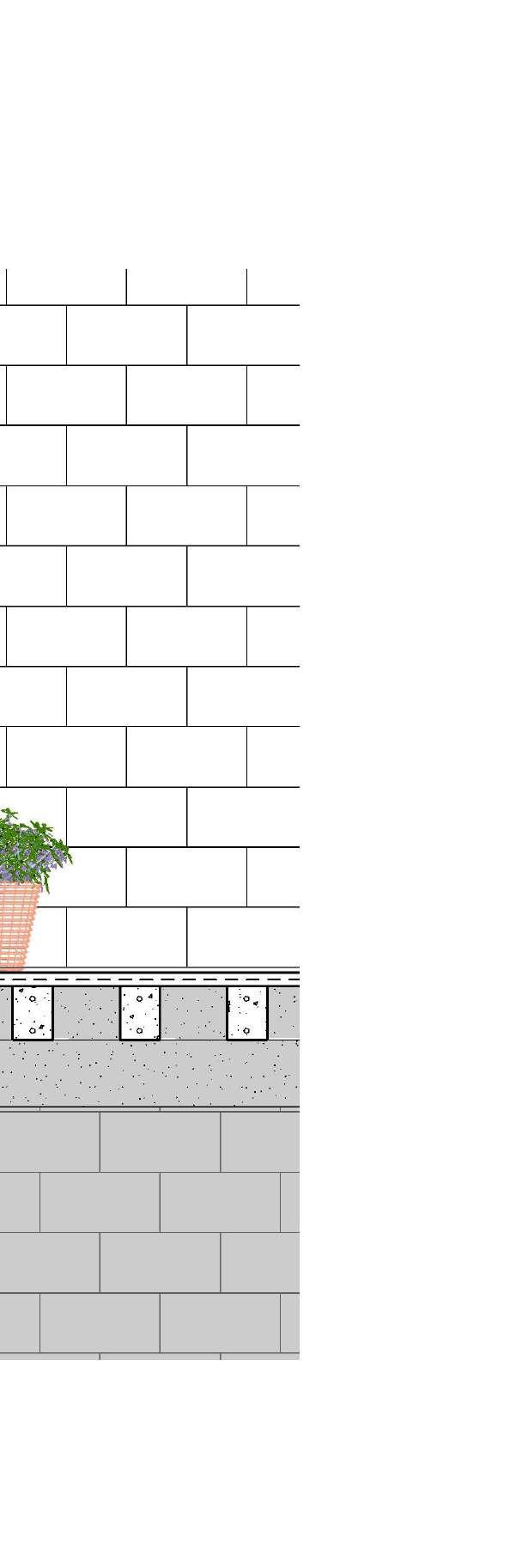

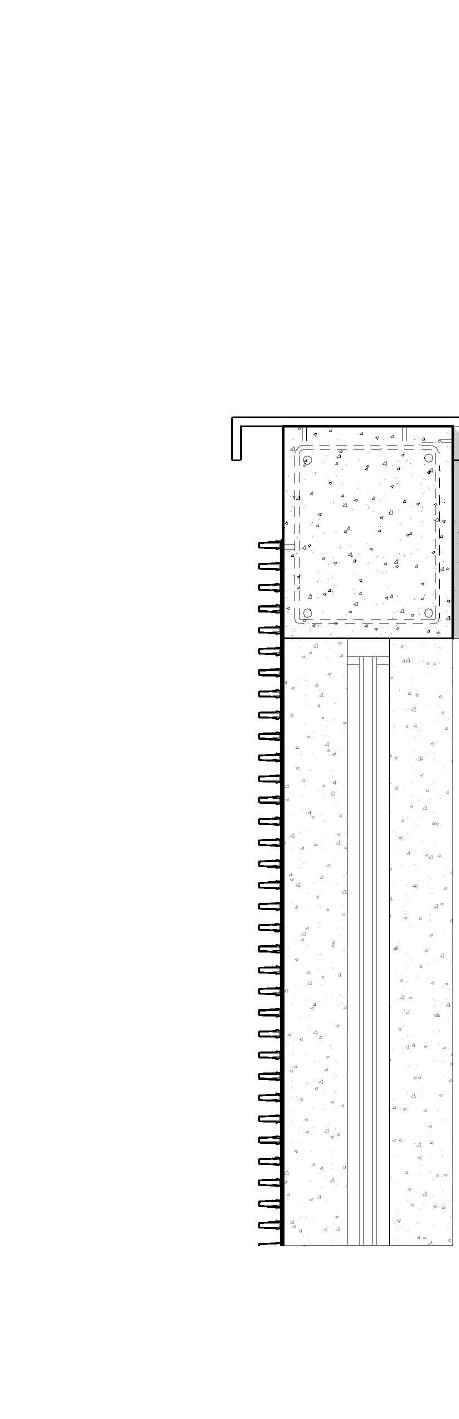

14. Dibujar en corte por muro, dos pisos consecutivos (tres losas) *Ver en última hoja.
LEYENDA
1Columnademaderalaminada0.4x0.1
2Vigaprincipaldemaderalaminada0.5x0.13
3Pernos
4Fibradearroz
5Canaletadeinstalacioneseléctricas
6Listonesdemadera0.04x0.06
7Placasdefibrocemento1.22x2.44
8Gypsum
9Subestructurametalicadiagonale=4mm
10Cerchademadera
11Listonesdemadera0.04x0.06
12Fachadametálicadeplacacolaborante
13Canaleta
14Vigasdemaderalaminada0.14x0.5
15Pefiles
16Aislante
17Fibradearroz
18Pajacomoaislante
TEMA:Corteascensor
PUCE
FADA
PUCE
1. Art.380 ENTRADAS Y SALIDAS:
Ancho mínimo de carriles: Cada carril deberá tener un ancho mínimo útil de 2.50 m., perfectamente señalizado.
2. Art.381 CIRCULACIONES PARA VEHÍCULOS
El radio de curvatura mínimo, medido al eje de la rampa será de 4.50 m. Cuando existan dos carriles juntos se considerará el radio de curvatura del carril interior.
3. Art.388 ANCHOS MÍNIMOS DE PUESTOS DE ESTACIONAMIENTO
Según la ubicación de los puestos de estacionamiento con respecto a muros y otros elementos laterales, los anchos mínimos se regirán por el siguiente cuadro:
Anchos mínimos de puestos de estacionamiento.
Lugar de emplazamiento Para automóviles livianos
• Abierto por todos los lados o contra un obstáculo
• Con pared en uno de los lados
• Con pared en ambos lados ( caja )
4.80m. x 2.30 m. 4.80m. x 2.50 m. 4.80 m. x 2.80 m.
4. Art.390 COLOCACIÓN DE VEHÍCULOS EN FILA
En los estacionamientos públicos o privados, que no sean de autoservicio podrá permitirse que los puestos se dispongan de tal manera que para sacar un vehículo se mueva un máximo de dos.
5. ART. 380 ZONA DE TRASNCION
Todas las edi caciones que por su ubicación no estén afectadas por retiros frontales a la vía pública o pasajes, deberán prever a la entrada y salida de vehículos, una zona de transición horizontal no menor a 3.00 m. de longitud, medidos desde la línea de fábrica, con una pendiente no mayor al 10%".
6. Art.156 VENTILACION POR MEDIO DE DUCTOS
Las piezas de baño, cocinas y otras dependencias similares, podrán ventilarse mediante ductos: en viviendas unifamiliares con ductos hasta 6 m.
7. Art.33 ESPECIFICACIONES MÍNIMAS PARA EL DISEÑO DE VÍAS
Radios de acera/ calzadas en intersecciones: Se consideran los siguientes radios mínimos: Entre vías locales: 5 m.
8. Art.150 BAÑOS EN VIVIENDA
0.90 m. 0.90 m. 1.10m.
Toda vivienda dispondrá como mínimo de un cuarto de baño que cuente con inodoro, lavabo y ducha. En el que se observará en lo pertinente las dimensiones mínimas establecidas en el Artículo 68 de esta Normativa.
La ducha deberá tener una super cie mínima de 0.56 m2 con un lado de dimensión mínima libre de 0.70 m., y será independiente de las demás piezas sanitarias. El lavabo puede ubicarse de manera anexa o contigua al cuarto de inodoro y ducha.
9. Art.152 LOCAL DE LAVADO Y SECADO DE ROPA:
Toda vivienda dispondrá de espacios destinados al lavado y secado de ropa, los mismos que podrán juntarse en un solo lugar, semi-cubierto o descubierto, cuya super cie útil no será menor a 3 m2. El lado menor tendrá 1.30 m. como mínimo.
10. Art.161 ESCALERAS
En edi cios de apartamentos o alojamiento el ancho mínimo de la escalera comunal será de 1.20 m. incluidos pasamanos. El ancho de los descansos será igual a la medida reglamentaria de la escalera.
11. Art.164 ELEVADORES Y/O ASCENSORES
Es obligatoria la instalación de ascensores en edi cios de cinco plantas en adelante incluido subsuelos.
12. ANEXO ÚNICO DE REGLAS TÉCNICAS DE ARQUITECTURA Y URBANISMO Grupo C: de 11 a 20 unidades de vivienda
Depósito de basura para edi caciones de los grupo C se destinará un espacio construido de 3 m² por cada 20 Unidades de vivienda con un lado mínimo de 1.5 m.
13. ANEXO ÚNICO DE REGLAS TÉCNICAS DE ARQUITECTURA Y URBANISMO
Espacios construidos los grupos C tendrán un área no menor a 9.5 m² para ser utilizado por el portero o conserje.
14. ANEXO ÚNICO DE REGLAS TÉCNICAS DE ARQUITECTURA Y URBANISMO
El grupo C de vivienda tendrá una sala comunal de copropietarios como un área que ningún caso será inferior a 20 m² incluido medio baño para hombres y mujeres y un mesón de cocina con lavaplatos.
15. ANEXO ÚNICO DE REGLAS TÉCNICAS DE ARQUITECTURA Y URBANISMO
Se podrá ubicar áreas construidas comunales ocupando como máximo el 30% del área de la terraza para salas comunales cuarto de máquinas y otros usos comunales. Las áreas de circulación comunales no son parte de este porcentaje y deberá mantener un retiro mínimo de 5 m desde el límite frontal de cada terraza.
16. ART. 381. CIRCULACIONES PARA VEHÍCULOS: "El radio de curvatura mínimo, medido al eje de la rampa será de 4.50 m.
17. ANEXO ÚNICO DE REGLAS TÉCNICAS DE ARQUITECTURA Y URBANISMO: Normas para Edi car Bajo el Régimen de Propiedad Horizontal: Requerimiento de zonas recreativas (12m2por unidad de vivienda) por pertenecer al grupo C.
18. ANEXO ÚNICO DE REGLAS TÉCNICAS DE ARQUITECTURA Y URBANISMO Áreas verdes y equipamiento comunal: La altura de los muros de cerramientos de los lotes privados que lindan con las áreas verdes y equipamiento comunal, no será mayor a 0.60 m, pudiendo ser el resto del cerramiento, hasta alcanzar una altura máxima permitida de 3.50 m.
SEGUNDO PARCIAL
Samantha Vàsquez

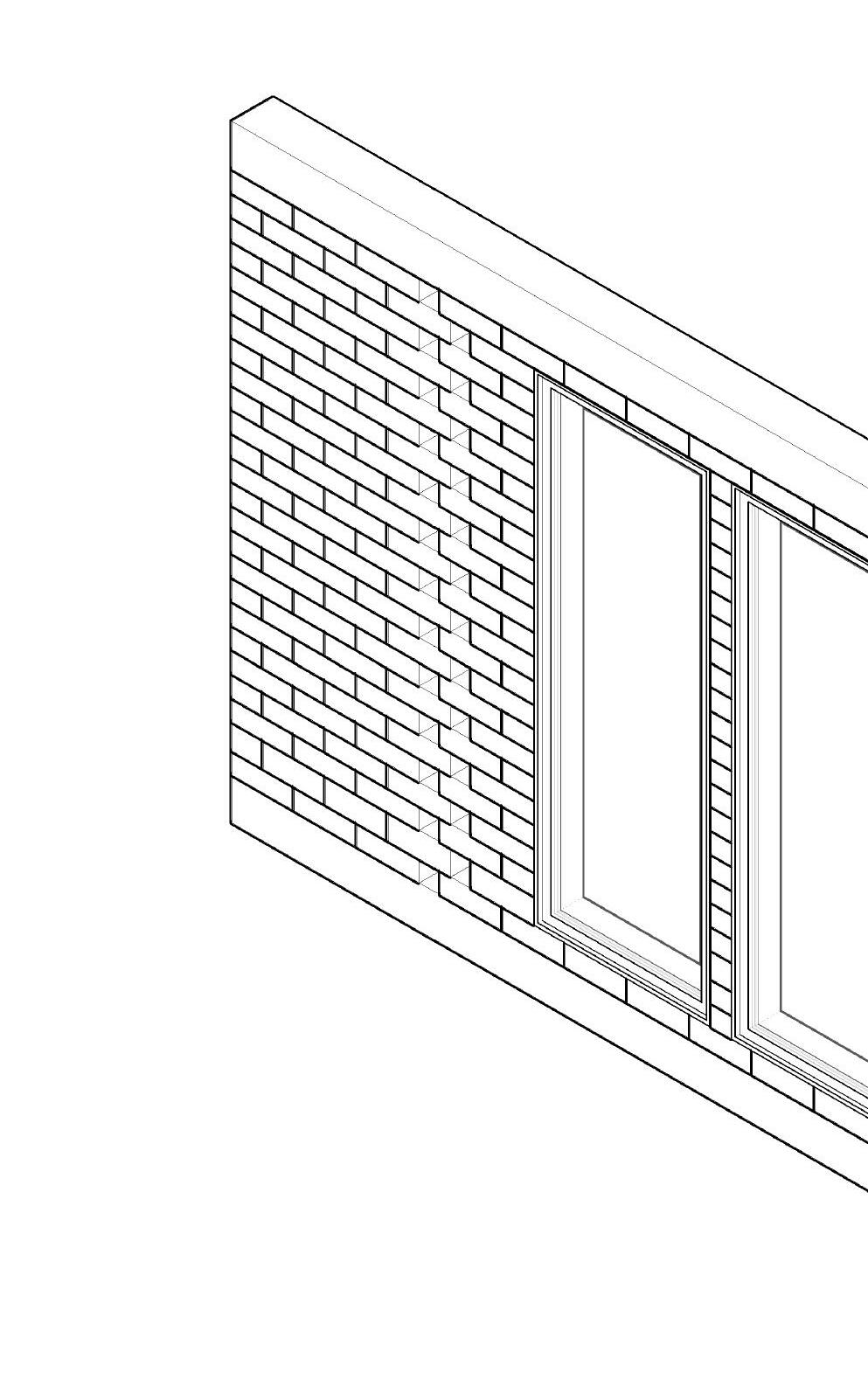

Leyenda
- 1 Columna 0,4*0.4 de hormigón armado - 2 Viga de 0.4*0.5 de hormigón armado - 3 Varilla ø 12 mm - 4 Chicote ø 8 mm - 5 Varilla ø 8mm - 6 Vidrio templado 6 mm - 7 Marco de aluminio gris piso techo - 8 Ladrillo de 0.3x0.2x0.1 - 9 Cinta doble faz - 10 Estribos ø 12 mm - 11 Sardinel de aluminio - 12 Pernos ø 6 mm - 13 Vidrio templado 8 mm - 14 Marco de aluminio gris: Ventana tipo 1 0.85x2.32 - 15 Marco de aluminio gris para puerta deslizante - 16 Marco de aluminio gris: Ventana tipo 2 2.15x1.50 - 17 Enlucido de viga - 18 Mortero proporción 1:3 - 19 Ladrillos destajados - 20 Marco puerta deslizante mediano - 21 Vidrio templado mediano - 22 Sostén vertical de aluminio gris para lama - 23 Lamas de aluminio - 24 Pernos de ø 4 mm - 25 Pernos de ø 6 mm - 26 Fachaleta de ladrillo 2 mm - 27 Muros interiores - 28 Muros de ducto de 10 mm - 29 Ducto de instalaciones - 30 Ducto hidrosanitaria - 31 Suelo enlucido de hormigon visto - 32 Pasamanos de aluminio gris de base cuadrada - 33 Puertas corredizas de vidrio con marco de aluminio gris - 34 Vidrio templado 8 mm - 35 Ladrillo con corte longitudinal para vidrio -36 Nervio de hormigón armado 0.15x0.20 -37 Losa de compresión e=0.05 - 38 Malla metalica 0.1x0.1 - 39 Cinta doble fas - 40 Ascensor de 1.4x1.4m de vidrio y metal - 41 Muro de ductos e=40cm - 42 Gradas de hormigón armado + enlucido

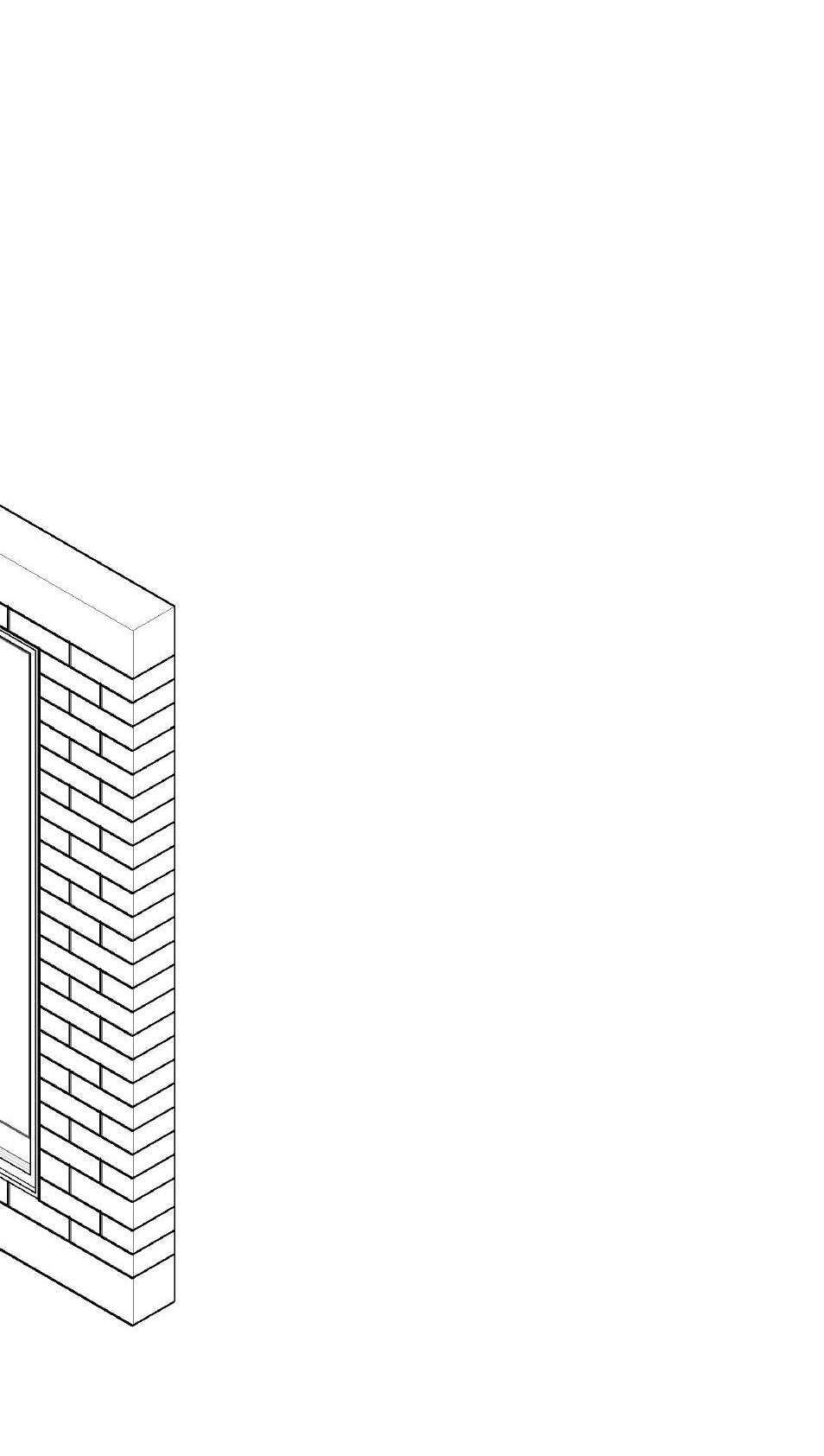

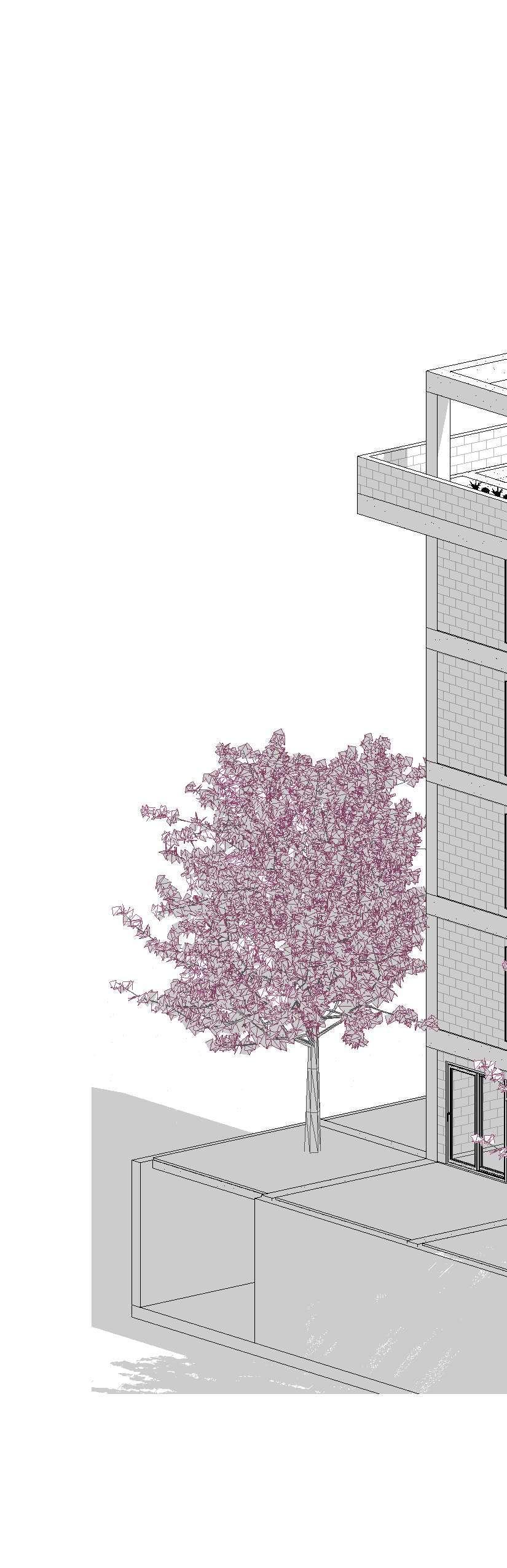

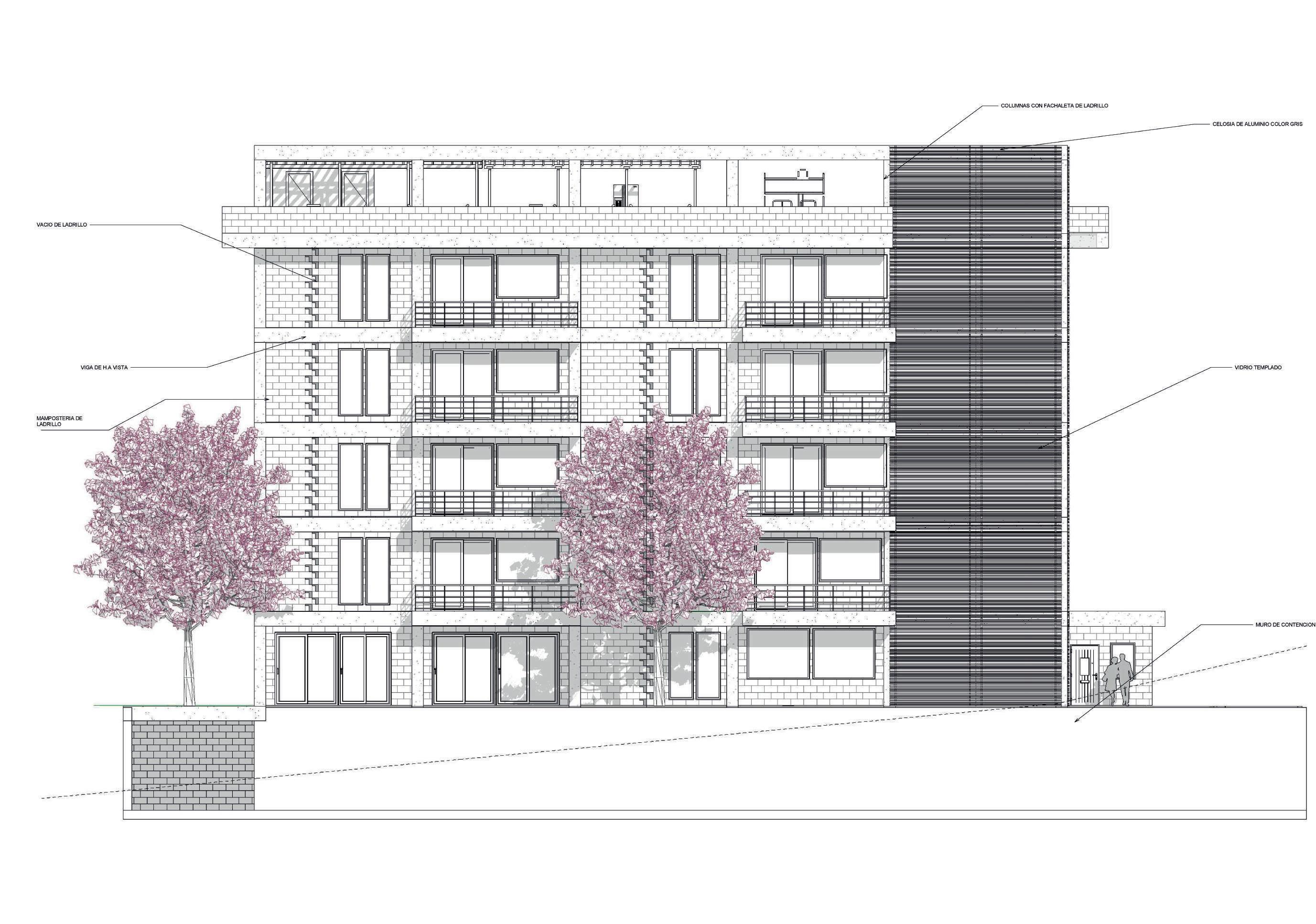

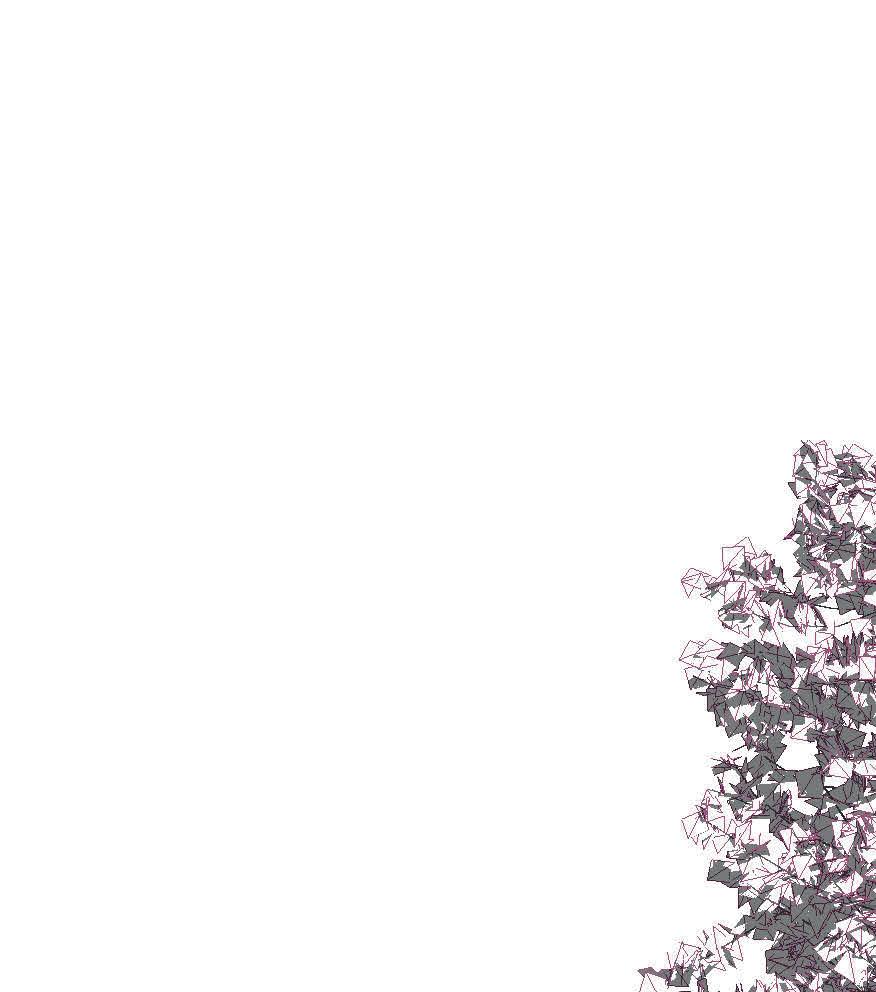

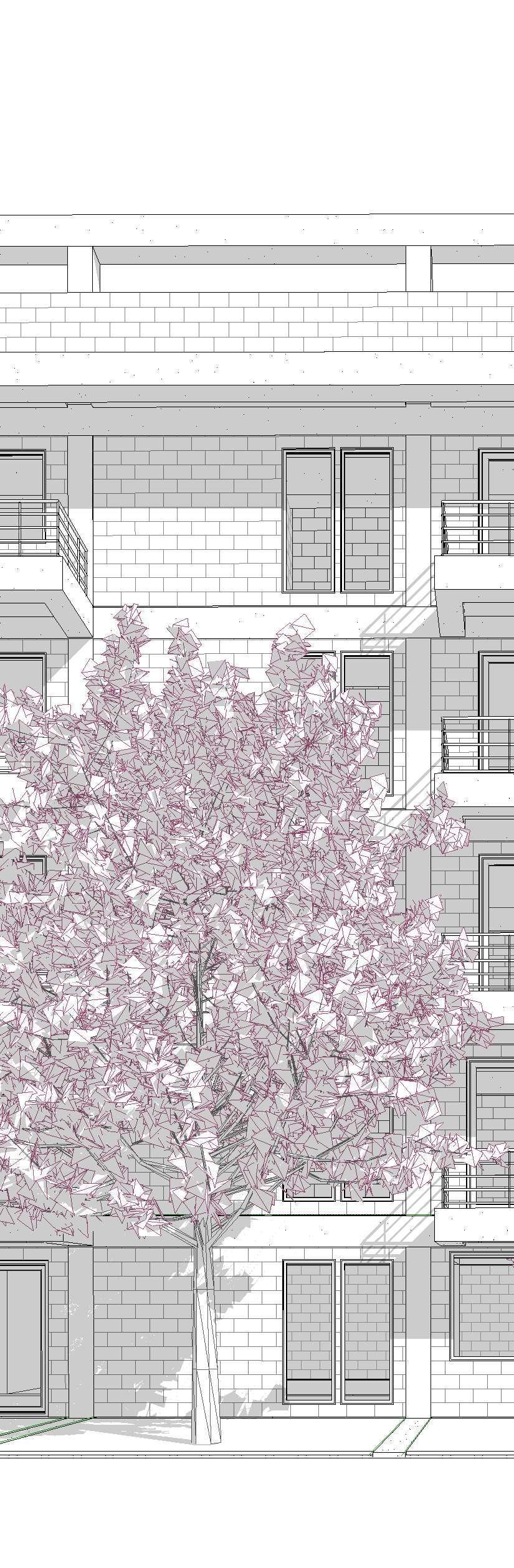

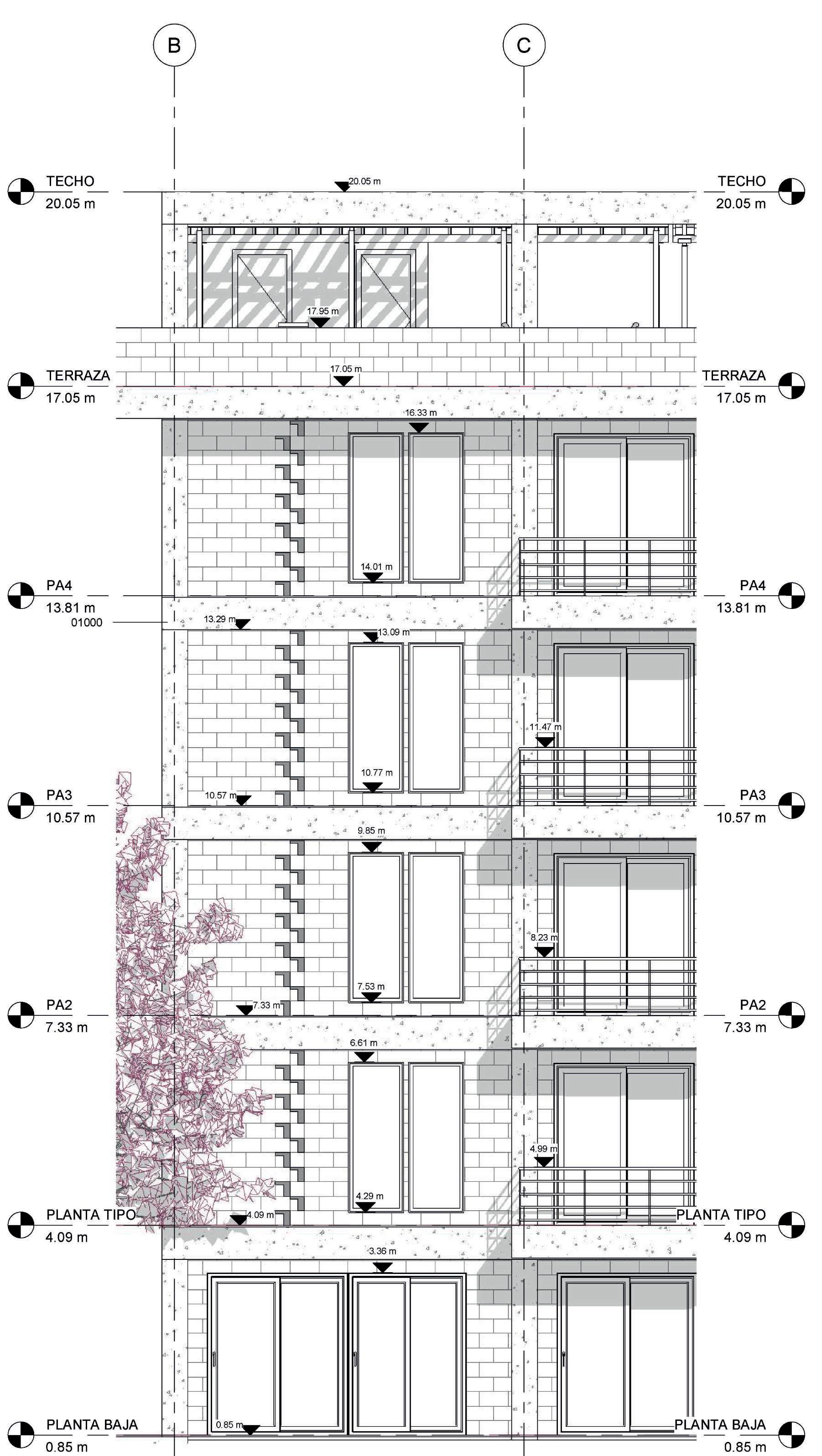

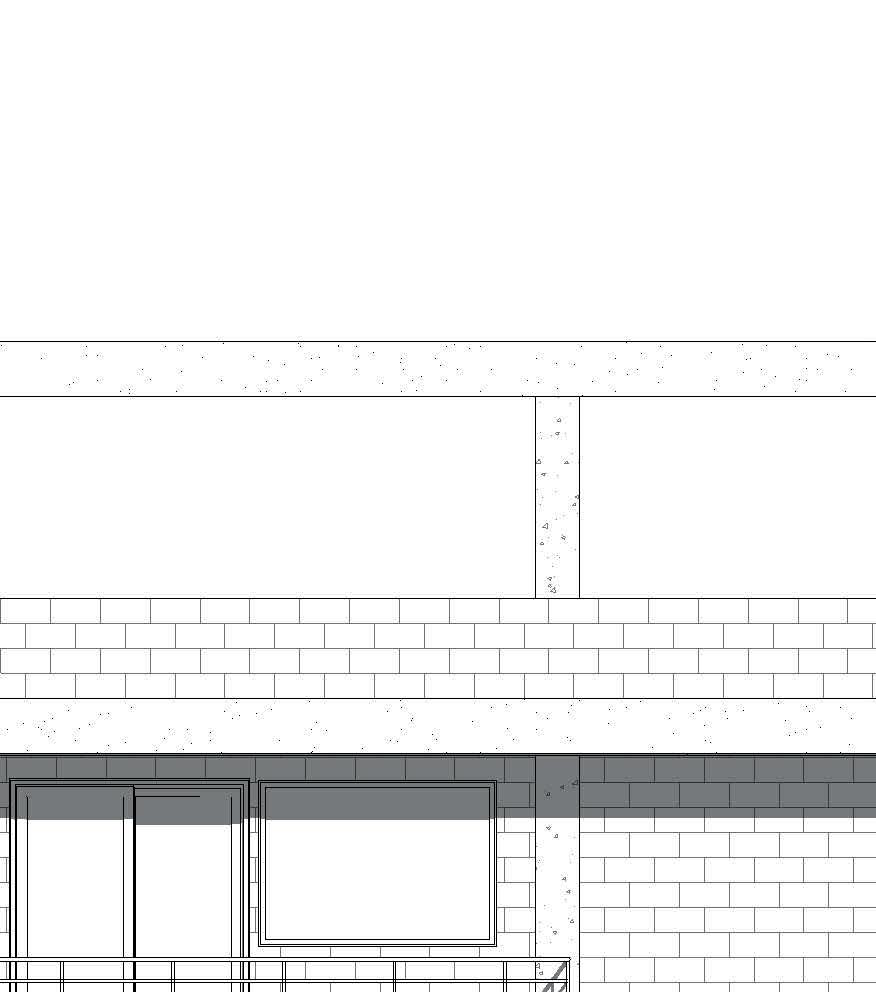

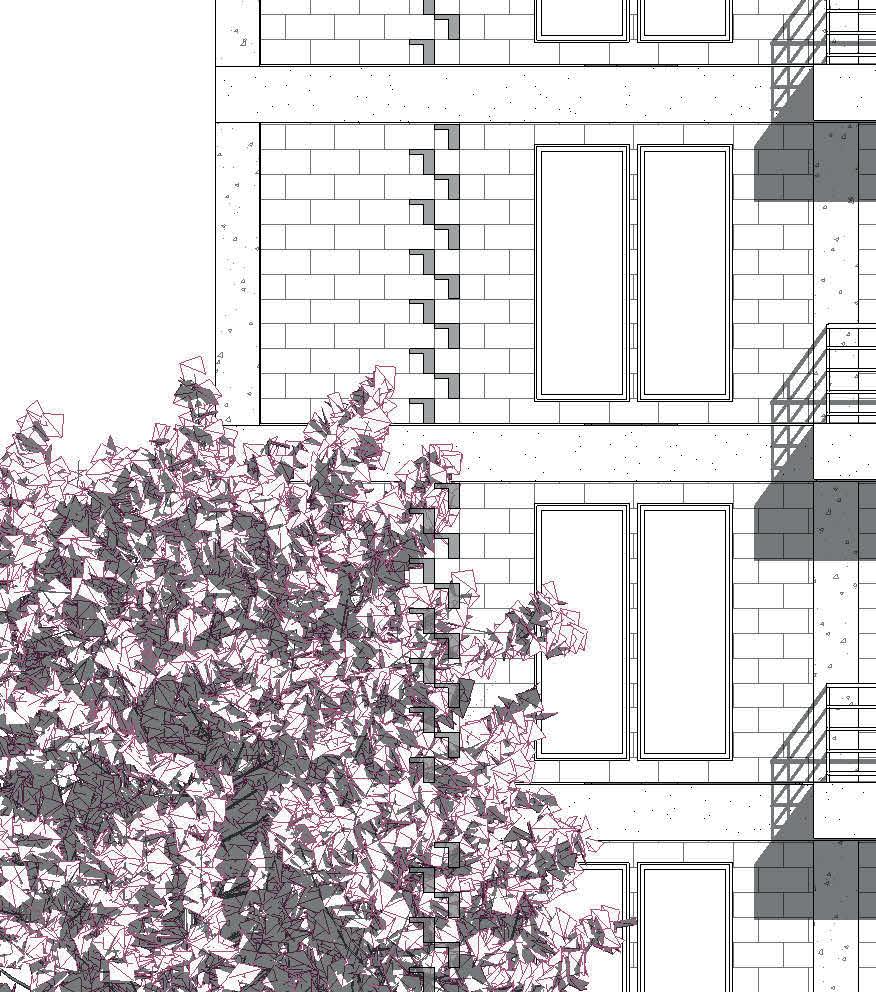

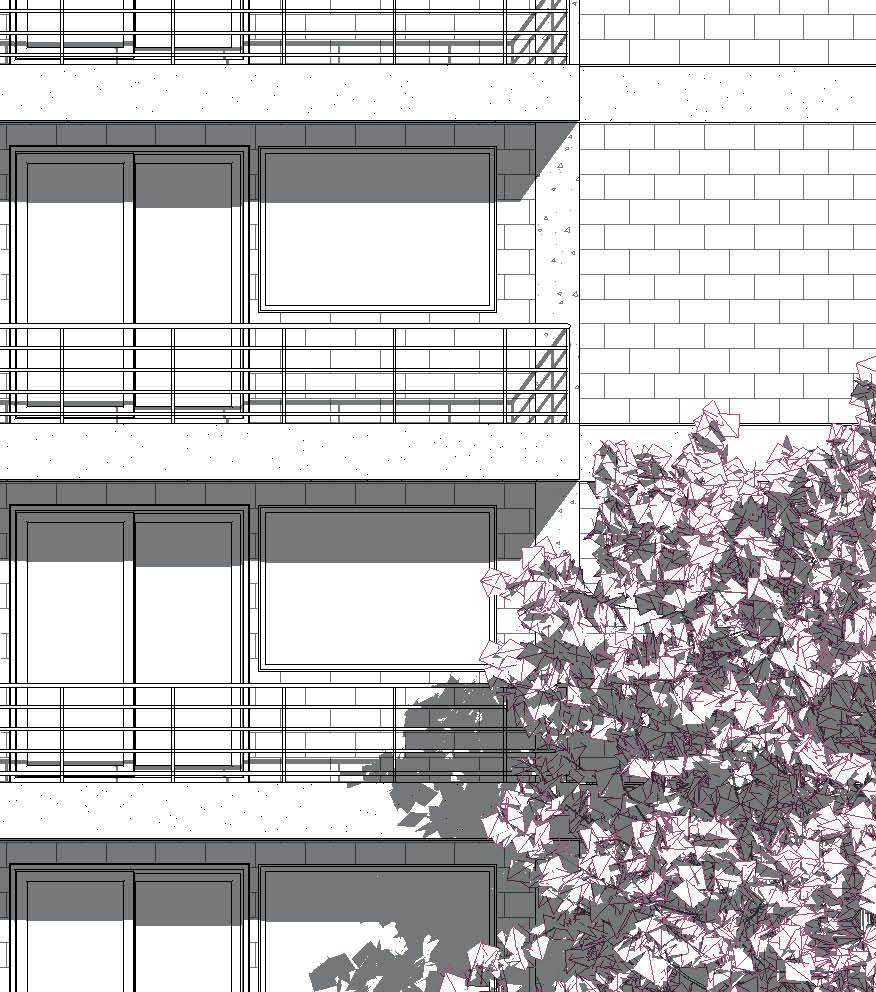

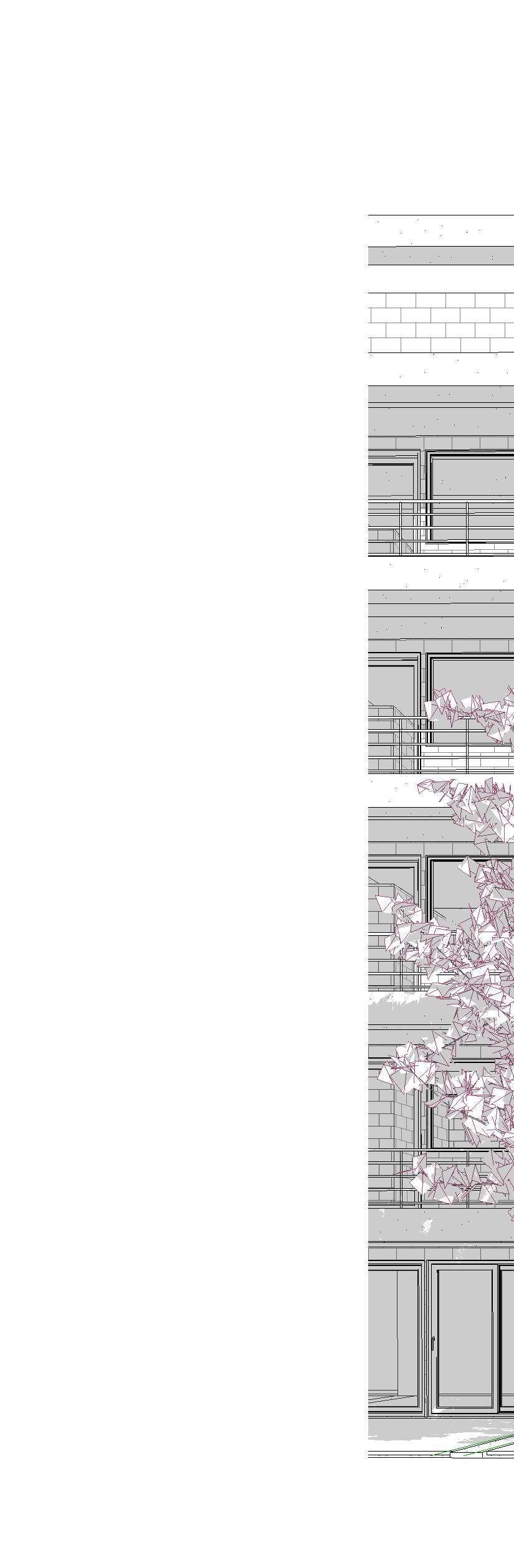

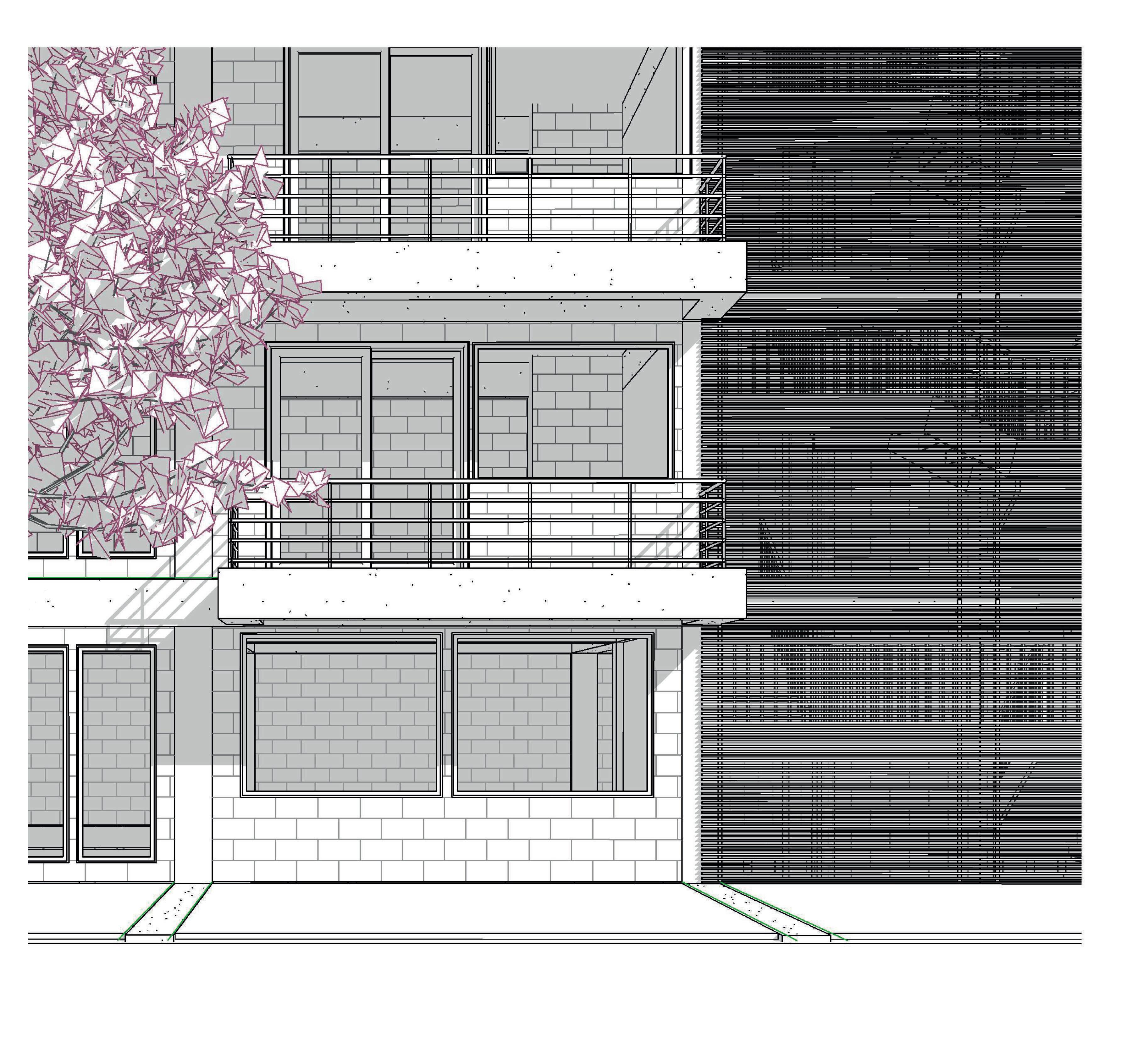

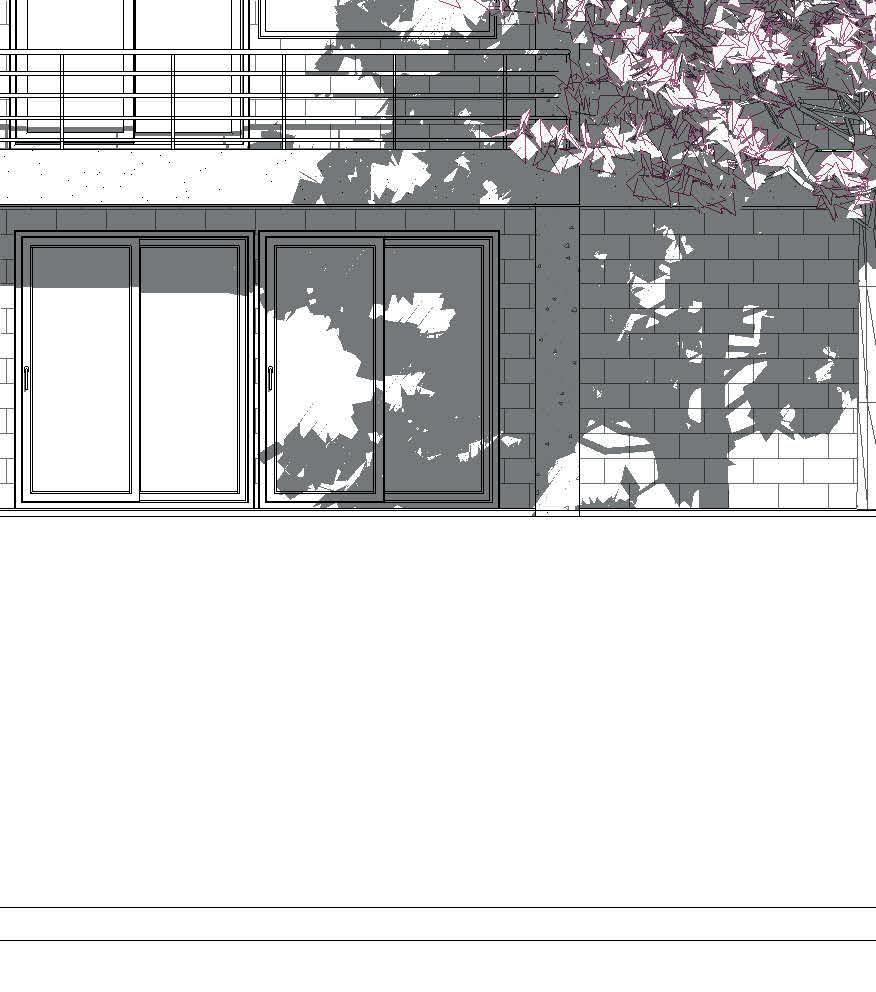

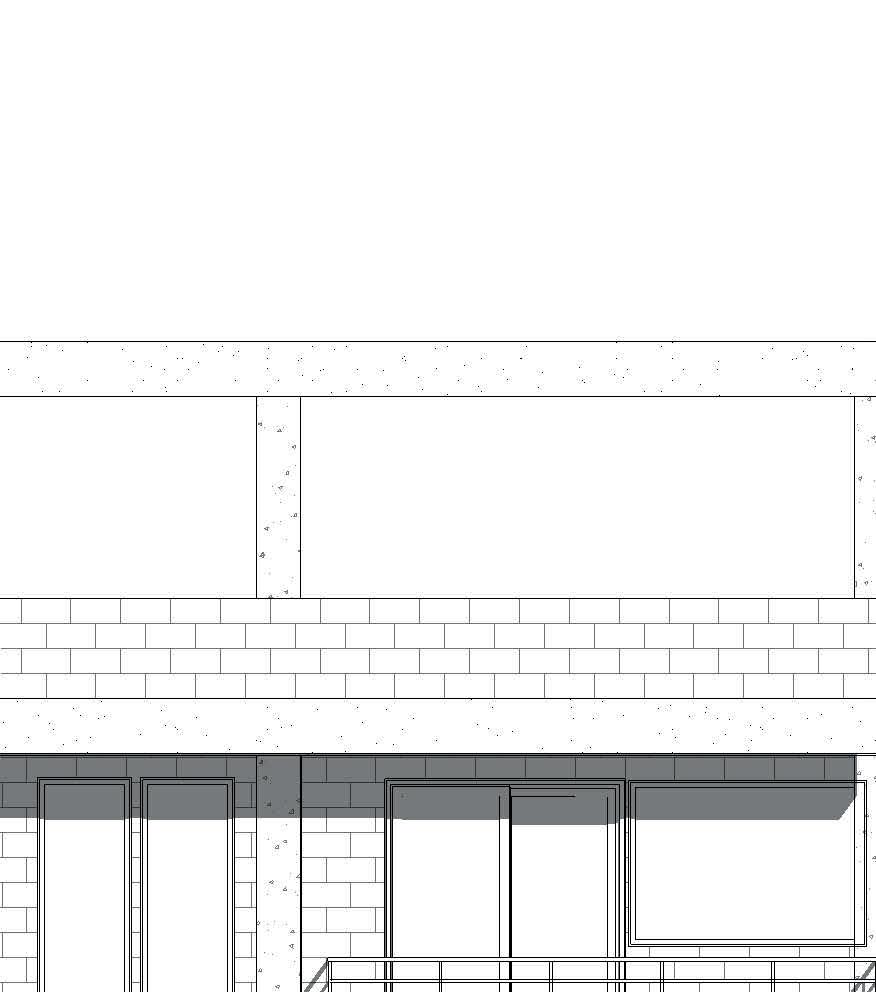

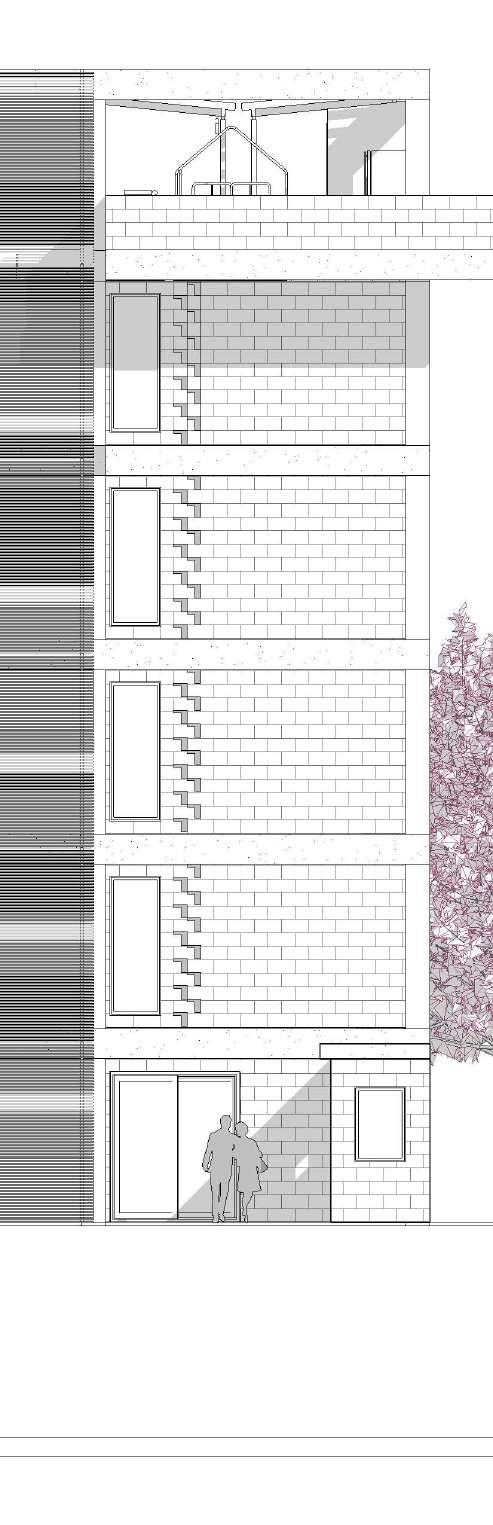

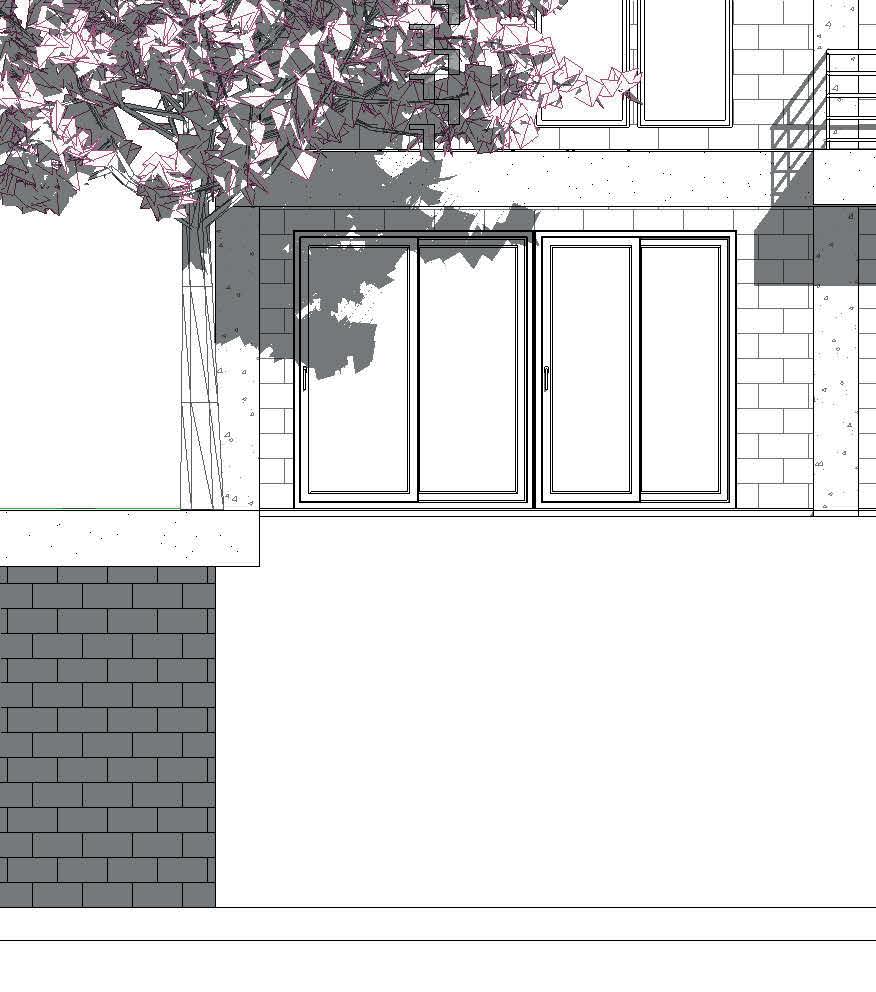

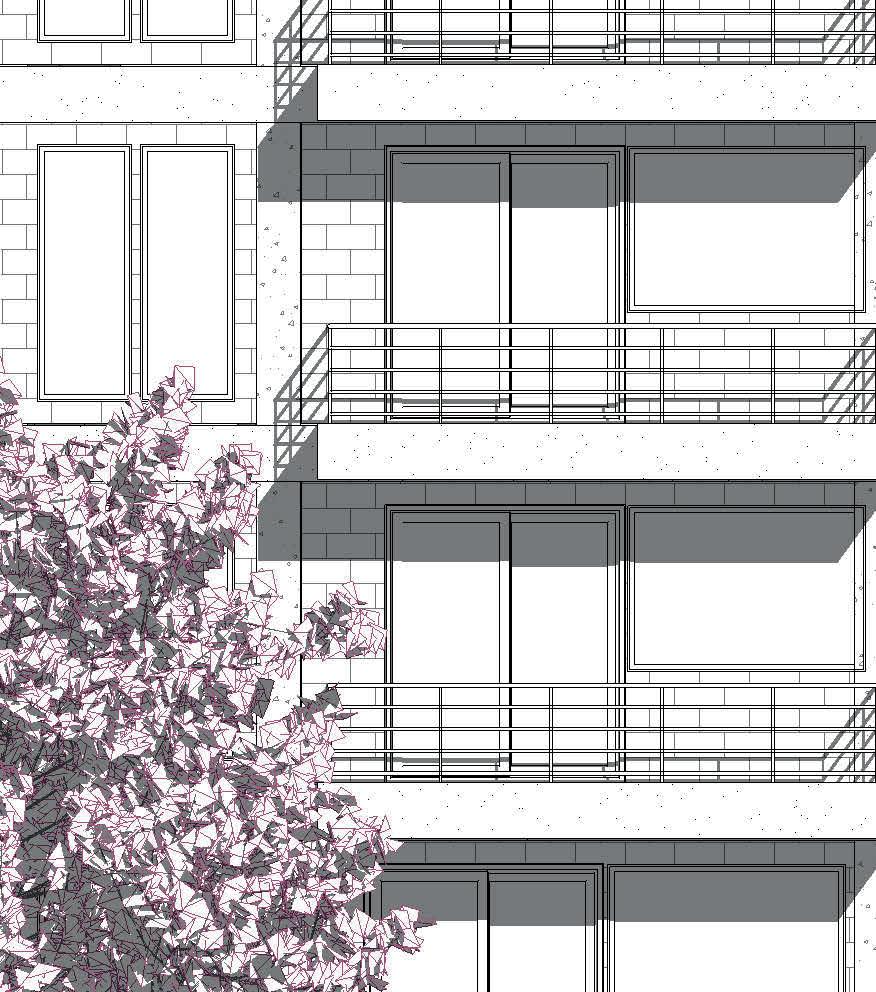

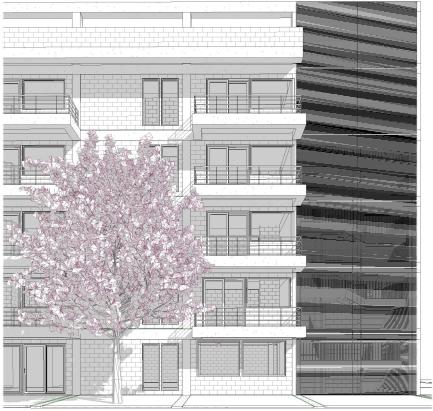

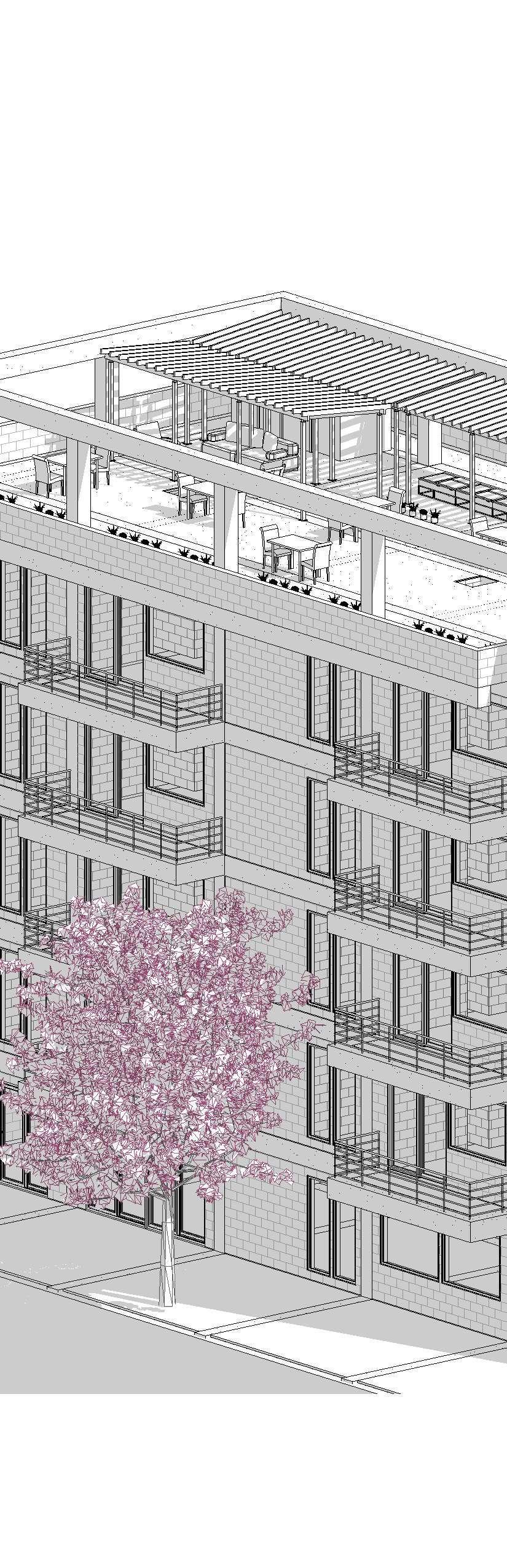

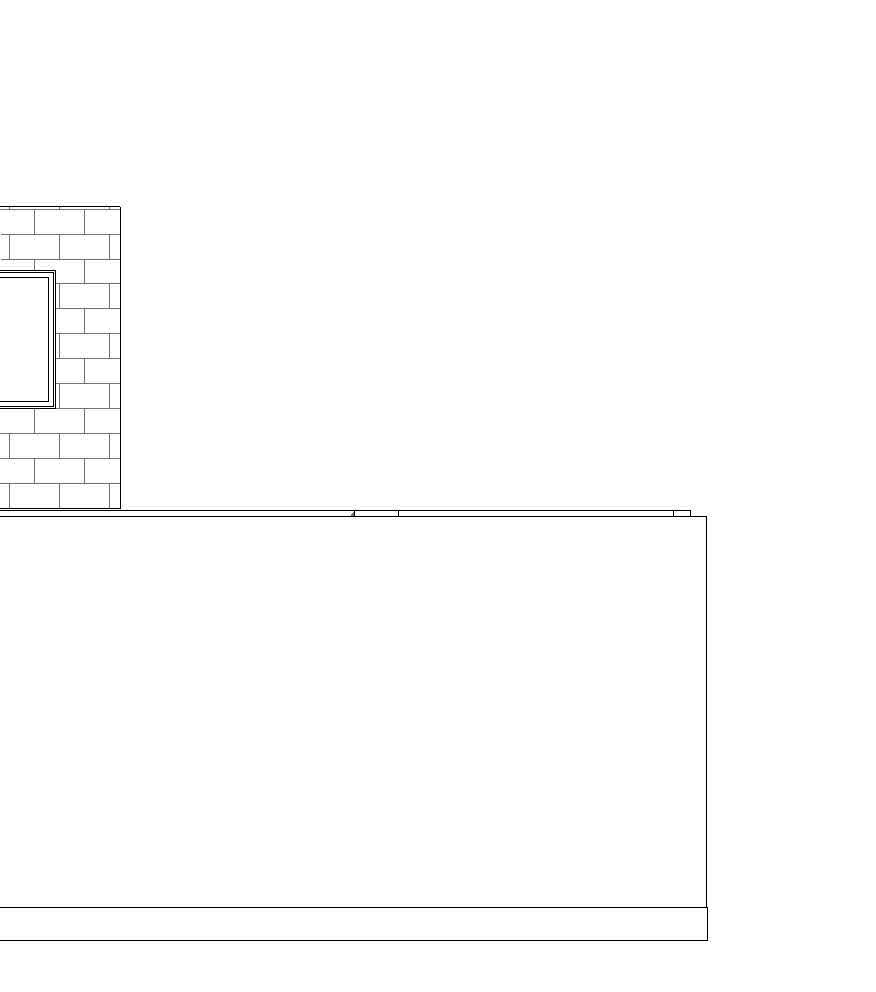

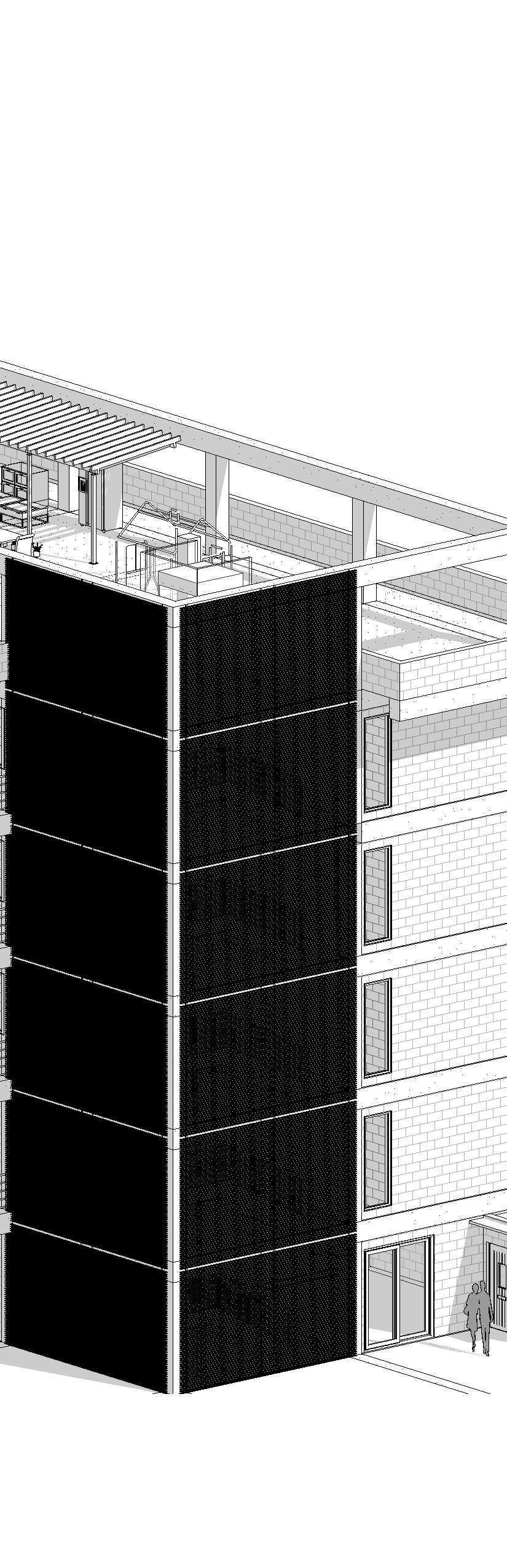

FACHADA SUR ESC 1:100

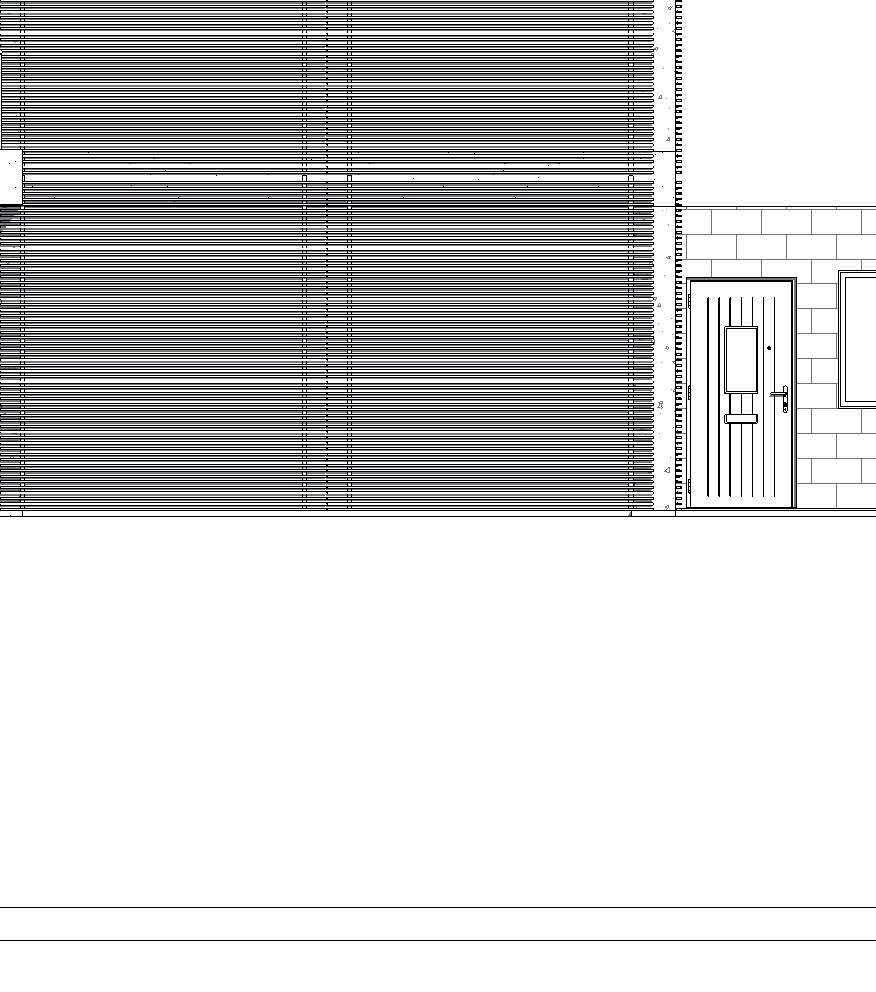

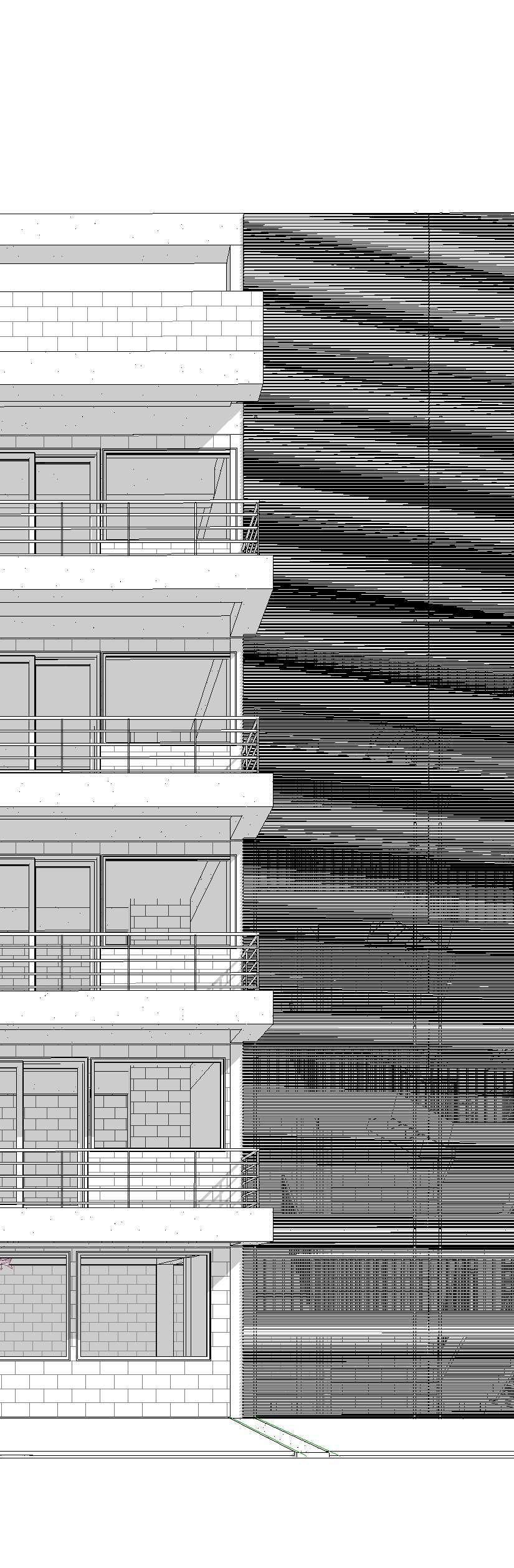

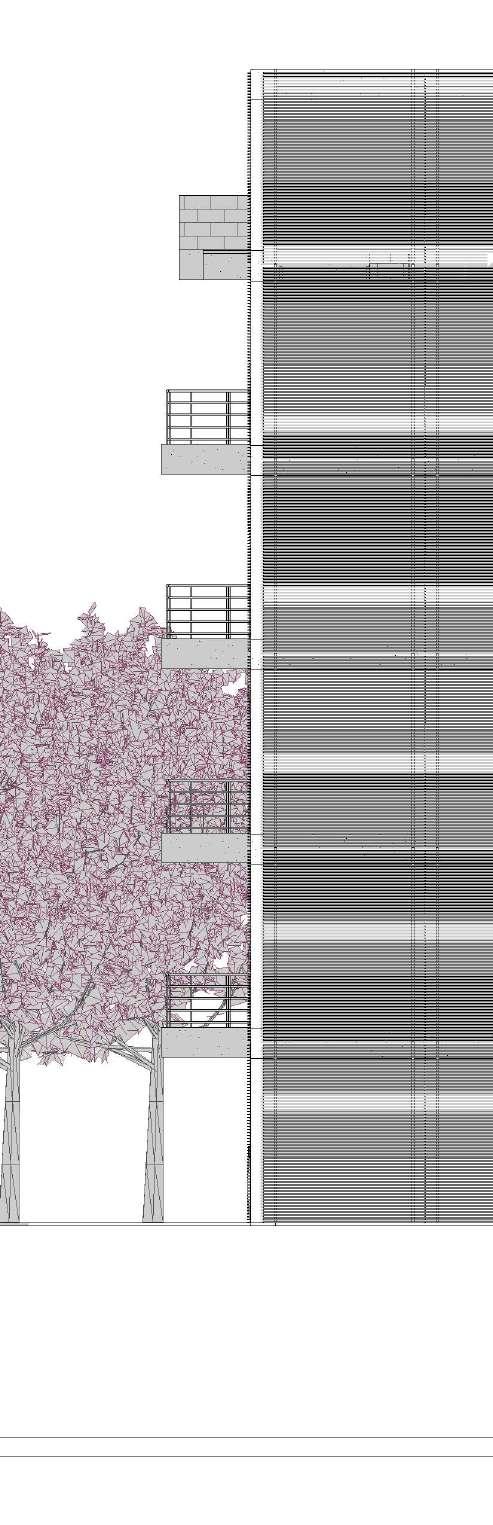

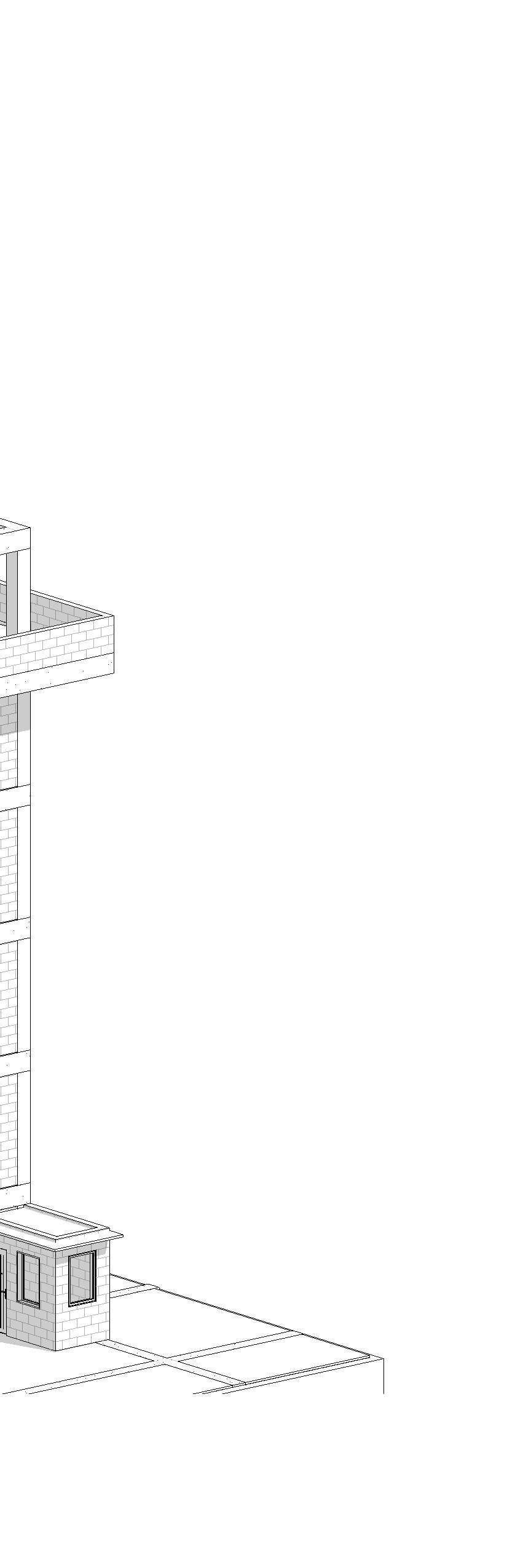

FACHADA ESTE ESC 1:100

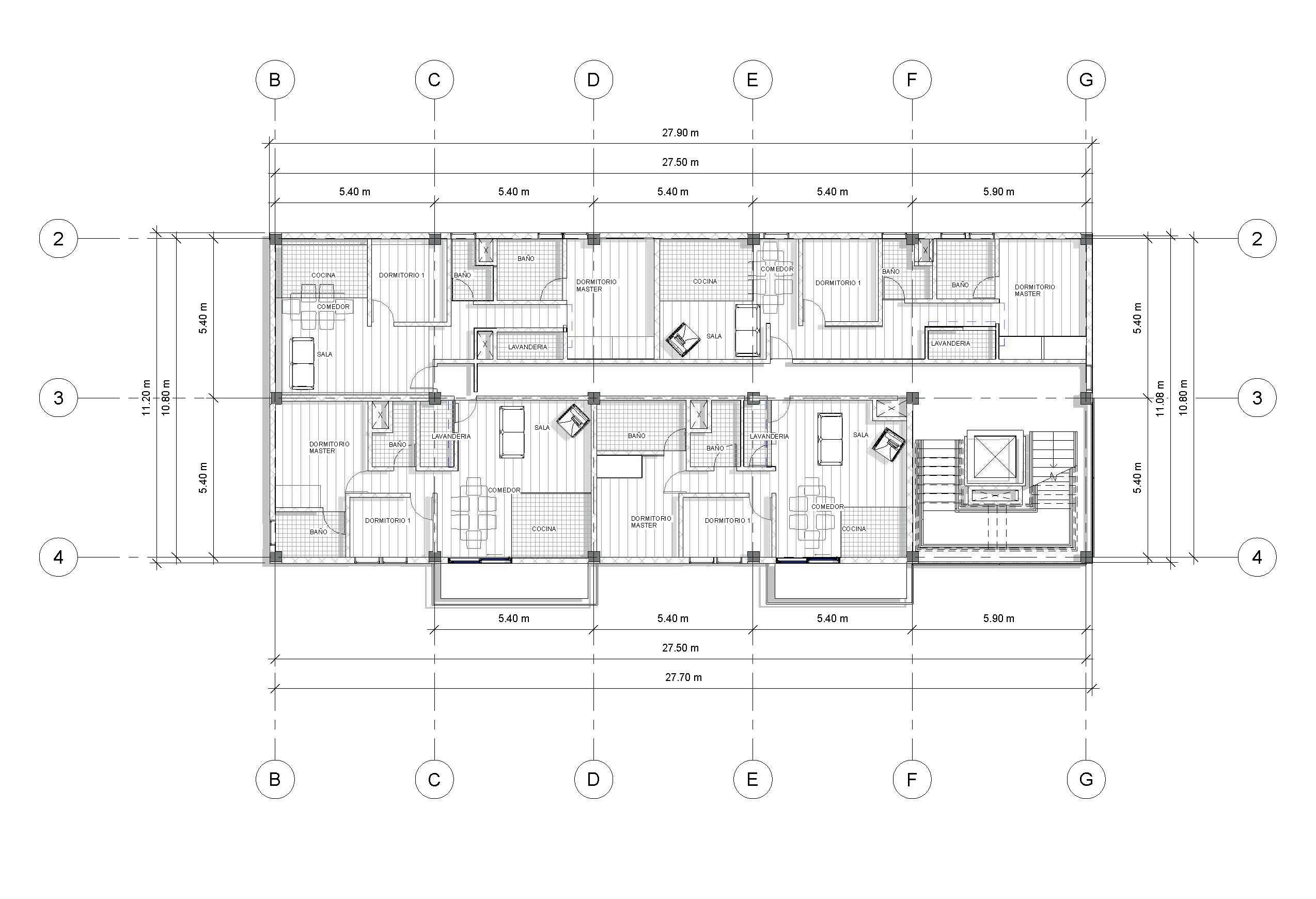

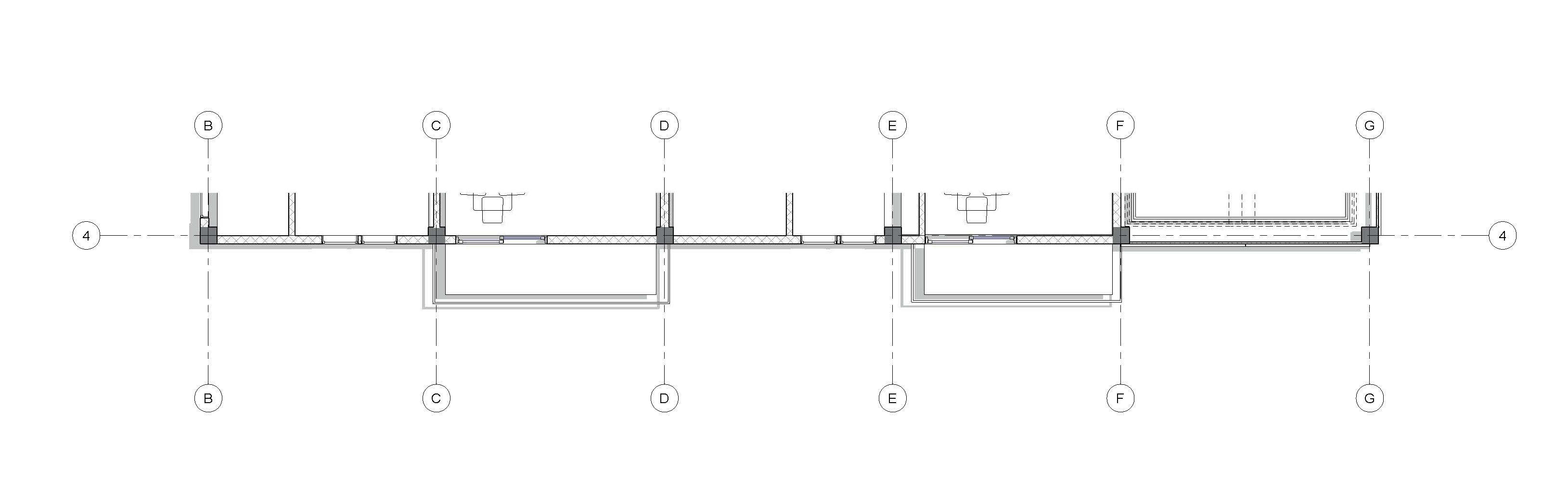

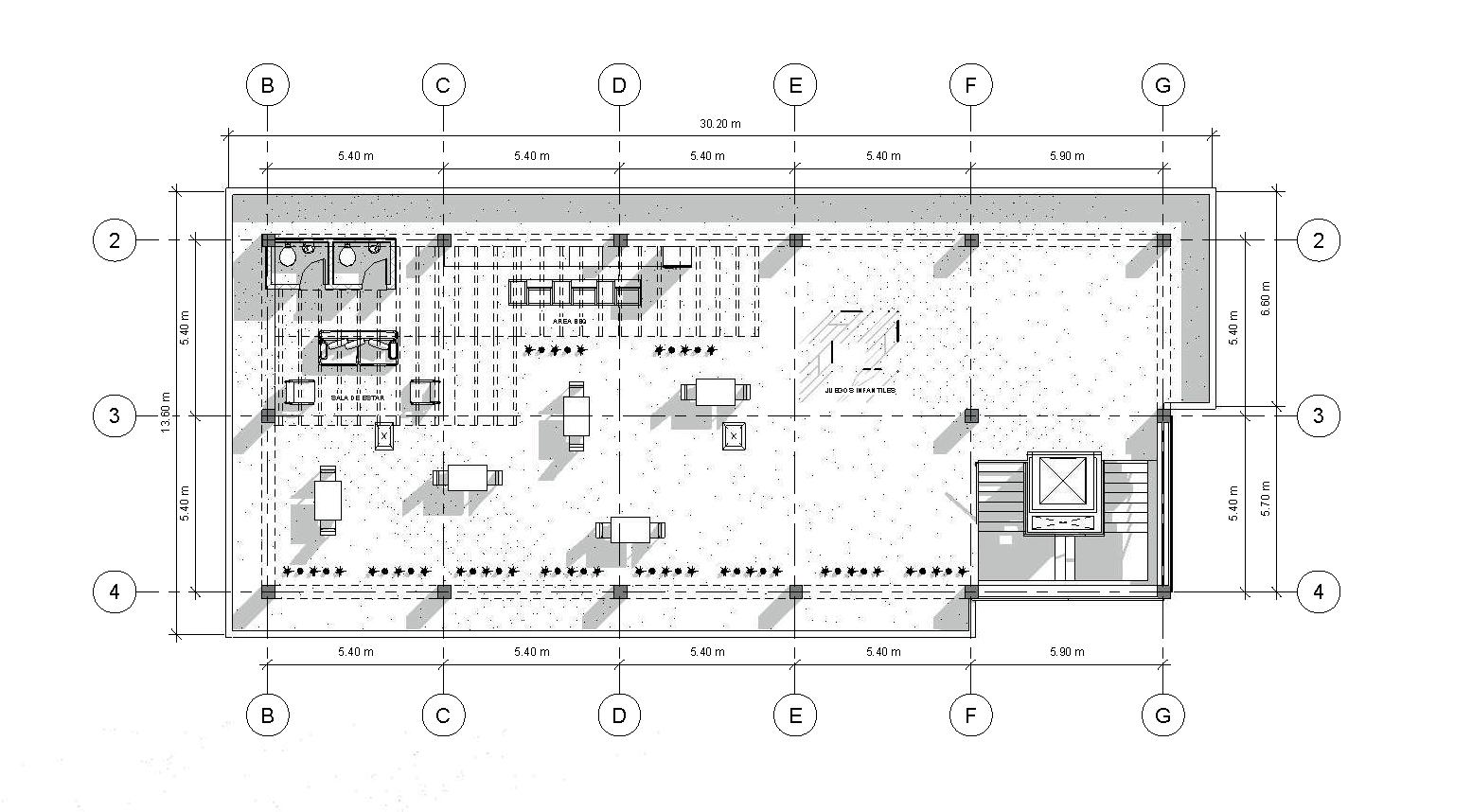

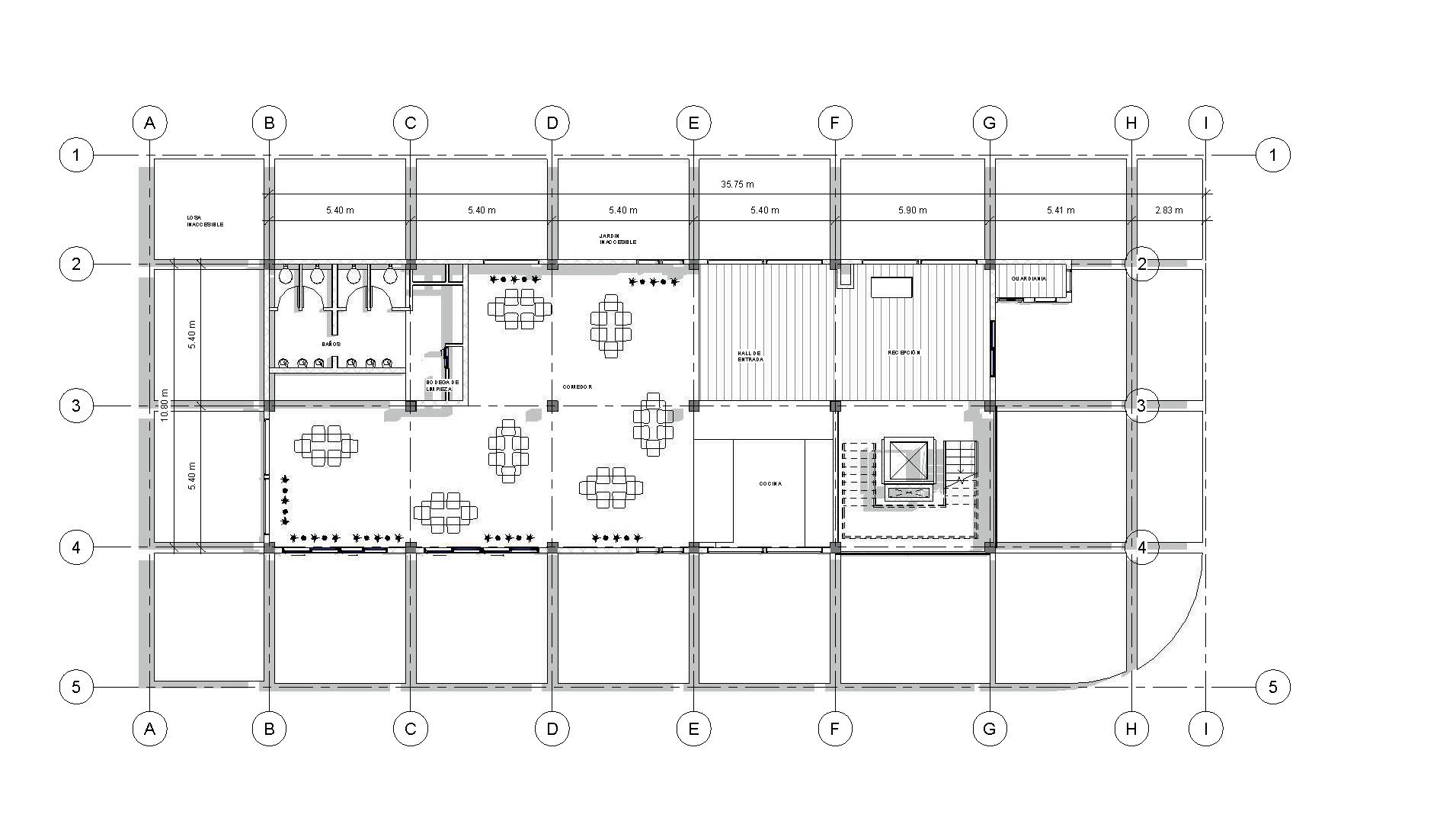

PLANTA
PLANTA

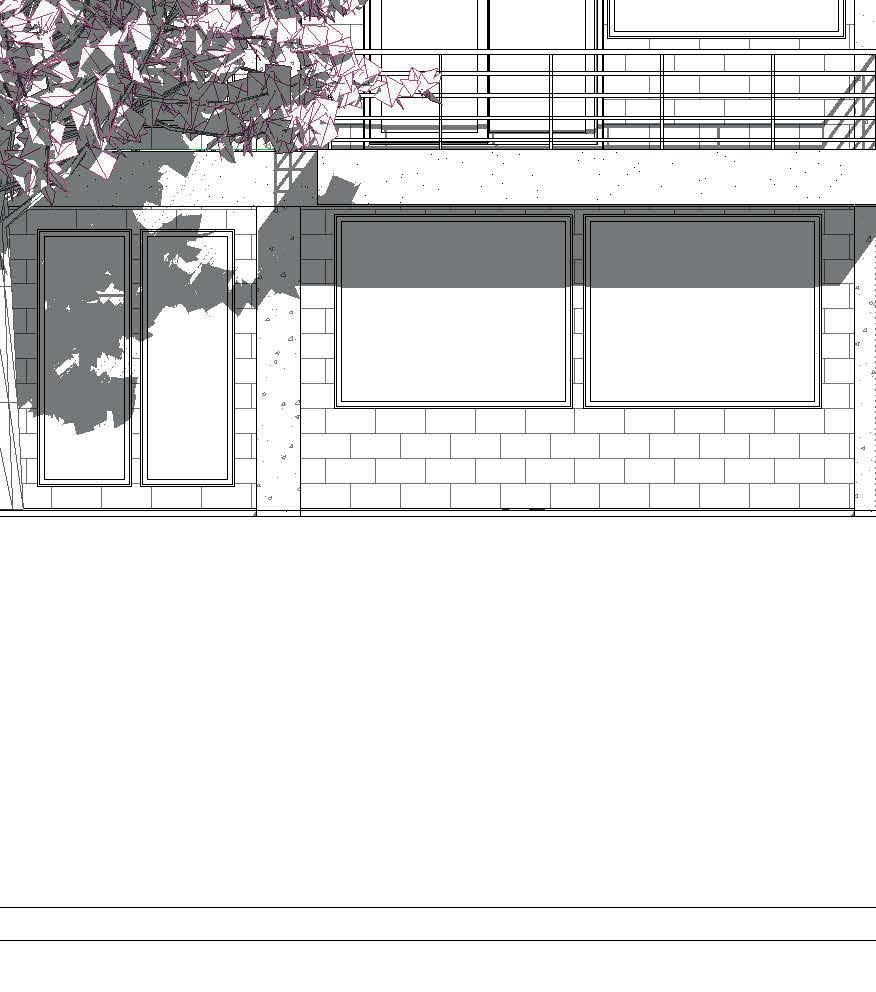

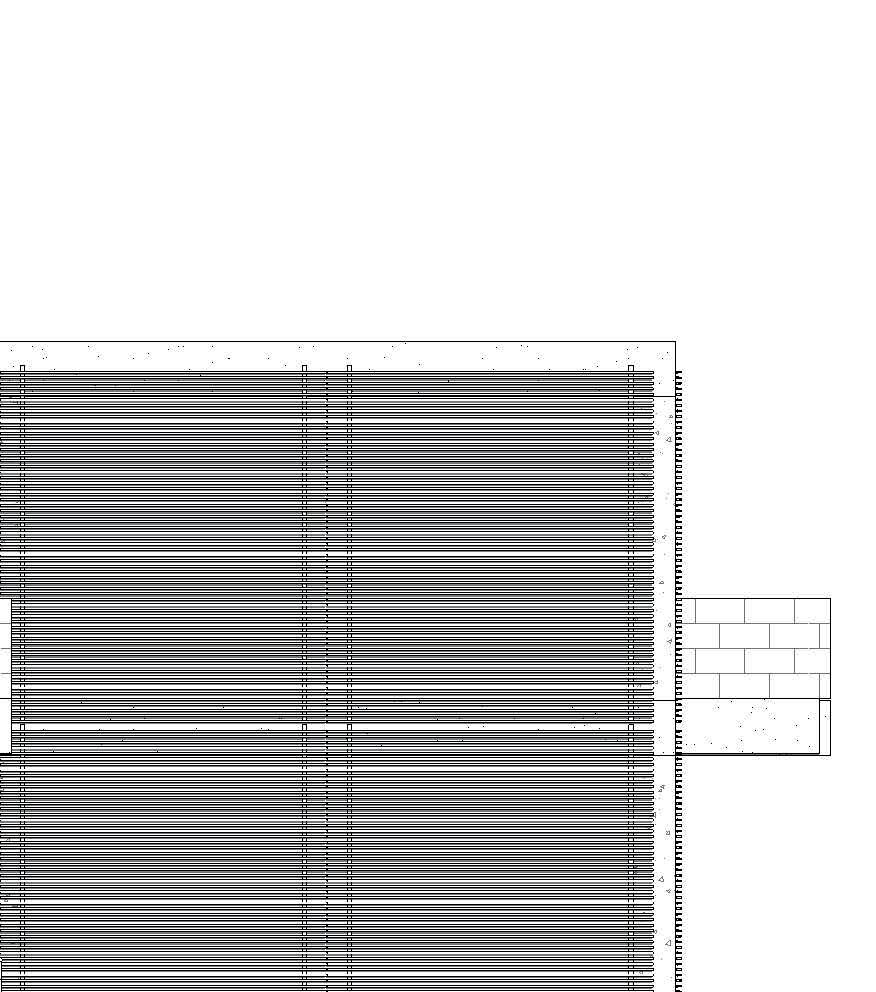

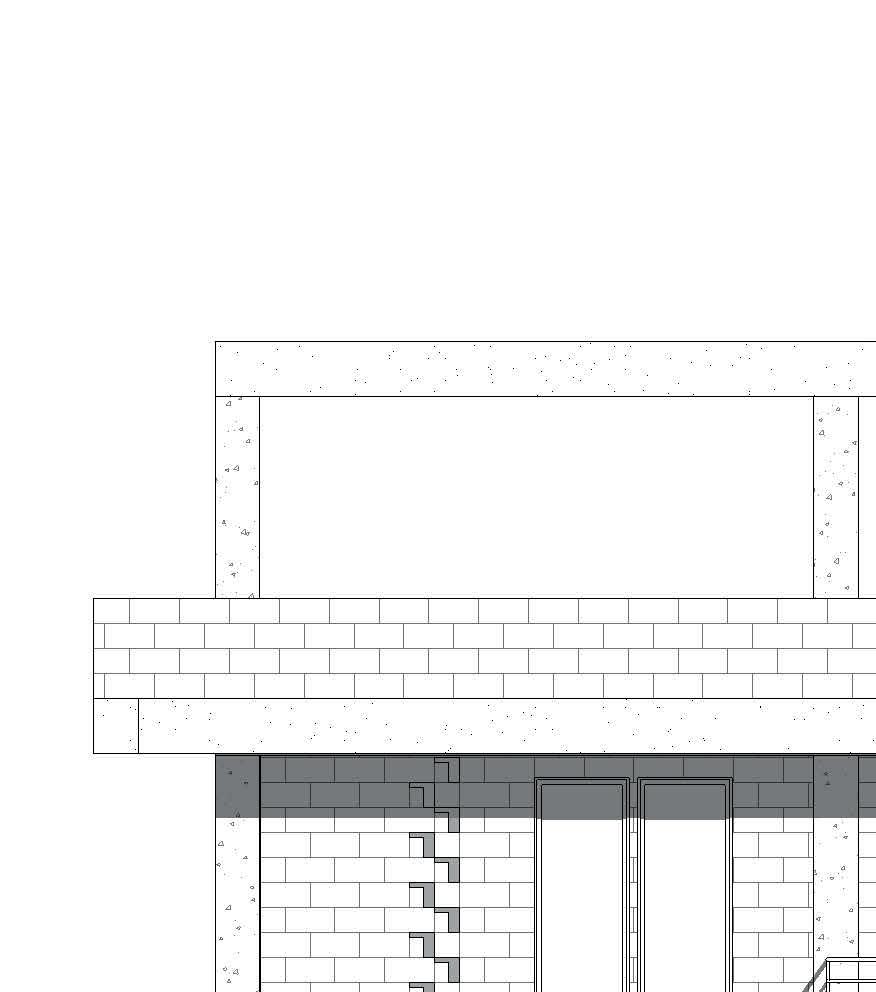

AMPLIACION
TERCERO PARCIAL
Cuadro de Acabados
CUA DRO DE PI S OS CÓDI GO MA T ERIA L FORMA T O COLOR ESPECIFICA CIÓN UBICA CIÓN MUESTRA
PI 01 Porcelanato ciprés 19x 120 cm E: 10 3 mm Beige Porcelanato Graiman maderado s emi brill ante Us o res idencial general
Dormitorios
PI 02 Cerámica Bellagio 30x 30 cm E: 7 mm
Beige Cerámica Graiman marmoleado bellagio brillante Us o res idencial general
Baterias s anitarias Lav anderia
PI 03 Porcelanato Cuarzo 60x 120 cm E: 10 mm Reno Porcelanato Graiman marmoleado cuarzo brillante Us o comercial moderado
Cocina
PI 04 Porcelanato 65 Paralelo 60x 120 cm E: 10 mm
Nero Porcelanato Graiman 65 paralelo mate Us o comercial general
Es pacio común dentro del departamento
PI 05 Porcelanato Sotile 60x 60 cm E: 9 6 mm Gris Porcelanato Graiman bás ico mate Us o r es idencial general
Balcón
PI 06 Porcelanato Guay acan 14 5x 90 cm E: 10 3 mm
Beige Porcelanato Graiman maderado guay acan mate Us o comercial general
Es pacio público Sendero principal
PI 07 Porcelanato Concept 60x 120 cm E: 10 3 mm Beige Porcelanato Graiman cementado concept mate lis o Us o comercial
Gradas

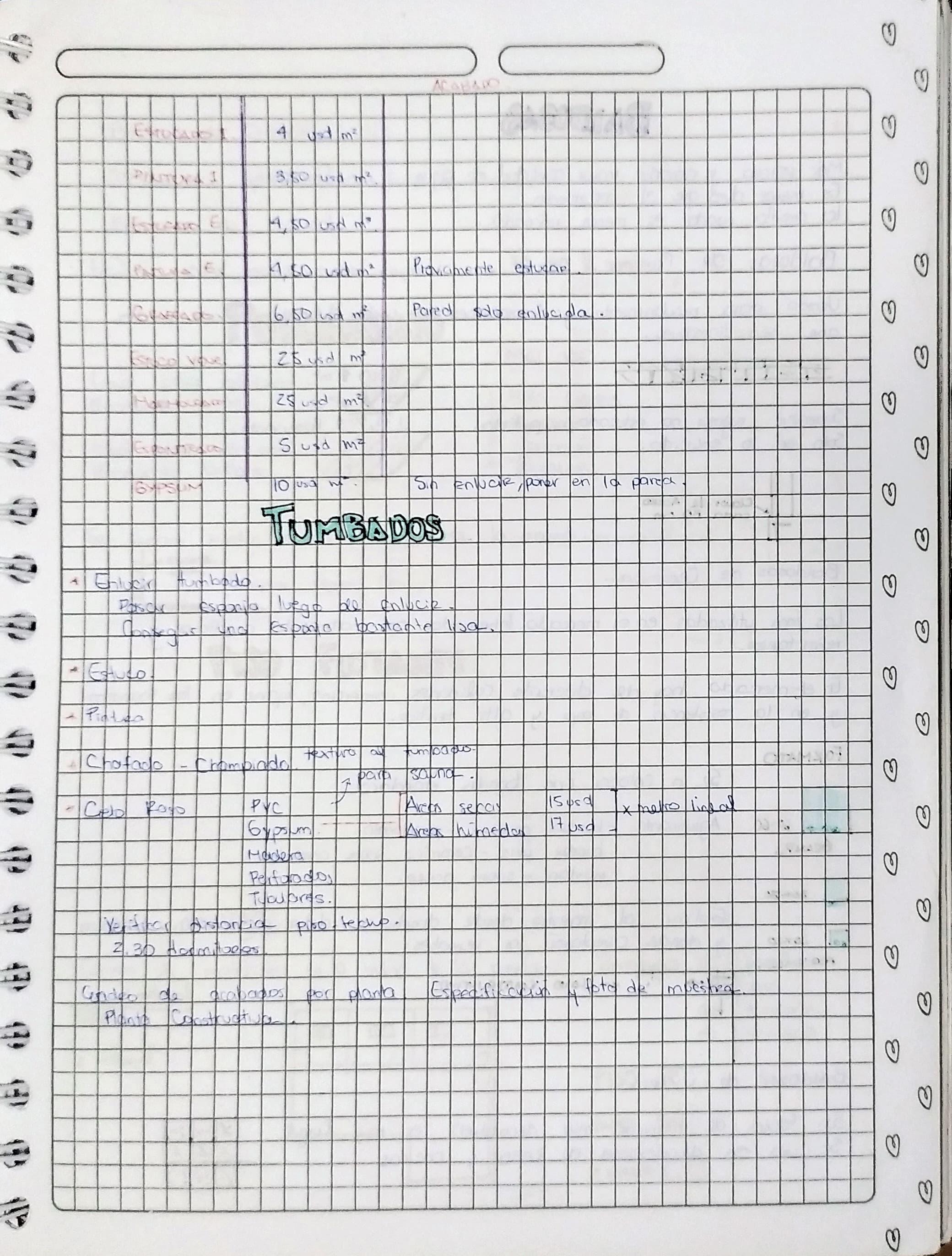

CUA DRO DE T UMBA DOS
CÓDI GO MA T ERIA L FORMA T O COLOR ESPECIFICA CIÓN UBICA CIÓN MUESTRA
T U 01 Cielo ras o W oodfi nis h conf ormado por paneles
61x 61 cm E: 19 mm W ood Finis h Cherry
T U 02 Gy ps um RH Res is tente a la humedad
122x 244 cm E: 12 7 mm
Blanco Cielo raso rev estido con carton de alta Resis tencia en ambas caras T iene en su nùcleo aditiv os especiales y fi bra de vidrio lo cual le confieren prestaciones inigualables en la protecciòn pasiv a frente al f uego
Es pacio interior del departamento
T U 03 Cielo ras o w oodlines conf ormado por paneles metálicos enchapados en madera natural
T U 04 Cielo ras o Tubris e horizontal con terminación lis a
20x 500 cm E: 4 mm
Cedro Cielo raso conformado por paneles metálicos Timberline Paneles enchapados en madera natural instalados uno al lado del otro suspendidos en portapanel
Baño, Lav andería
Es pacio público Sendero principal
6 cm E: 4 mm
Metálico
Balcón
PA 01 Porcelanato Linen
30x 60 cm E: 9 8 mm
PA 02 Bloque prens ado es tucado y rev es tido con porcelanato marmoleado
PA 03 Bloque prens ado es tucado y rev es tido con porcelanato rev e
PA 04 Porcelanato Tos cana
25x 44 cm
120x 60 cm E: 9 mm
30x 60 cm E: 9 8 mm
CIÓN UBICA CIÓN MUESTRA
Natural Porcelanato Graiman tex til Linen Mate tex turado Us o comercial general
Baños , Lav andería
PA 05 Porcelenato Behobia 17x 52 cm E: 11 mm
Blanco Mampos tería de bloque prens ado Indus trial tipo A , de 20x 40x 20c m mortero 1: 4 Rev es timiento de porcelanato A ura marmoleado color blanco
Riz Mampos tería de bloque prens ado Indus trial tipo A , de 20x 40x 20c m mortero 1: 4 Rev es timiento de porcelanato cementando Rev e Res in, us o comecio general
Beige Porcelanato Graiman marmoleado Tos cana s emi brillante lis o Us o comercial moderado
Dormitorios
PA 06 Porcelanato Boos t Pro 75x 150 cm E: 9 mm
Beige Porcelanato Graiman piedra Behobia mate Us o comercial general
Es pacio común dentro del departamento
Cocina
PA 07 Porcelanato Trav ertine
Taupe Porcelanato Graiman cementado boos t pro mate Us o comercial moderado
Comedor
30x 60 cm E: 9 8 mm
Gray Porcelanato Graiman piedra trav ertine mate lis o Us o comercial moderado
Es pacio público Sendero principal
PA 08 Mampos terìa de ladrillos 30x 20x 10 cm Ladrillo Mampos terìa de ladrillo cortado por la mitad ubicado en el arranque
Gradas
Balcón

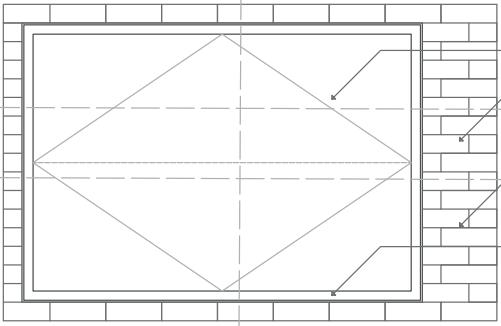

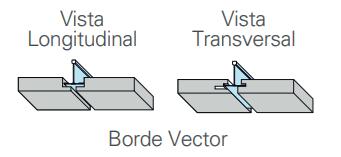

CUA DRO DE V ENT A NA S
CÓDI GO MA T ERIA L FORMA T O MA T ERIA L ESPECIFICA CIÓN UBICA CIÓN MUESTRA

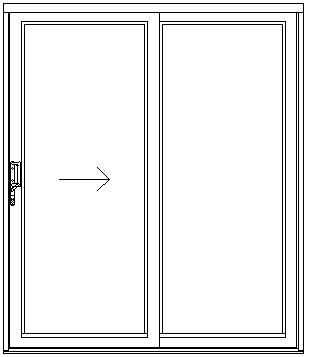

V 01 Corrediza 217x 210 cm V idrio Templado màs herrajes en acero inox idable
Puerta corrediza T45 (Cedal) con per fi lería de aluminio de aleación 6063 Temple T 5 en acabado anodizado y pintura electros tática Cierre manual
Balcón
V 02 Fija Depende de la ubicaciòn
V idrio templado+ per fi lería de aluminio
V entana de v idrio refl ectiv o claro con capa pirolíptica, es pes or 6mm Per fi lería de aluminio (Cedal) color blanco crema
V entanas fi jas
V 03 Piv otante 215x 120 cm V idrio templado màs herrajes en acero inox idable
V entana de v idrio fl otado claro, es pes or 6mm Per fi lería de aluminio (Cedal) color blanco crema
Cocina
Samantha VàsquezIV
CUARTO PARCIAL

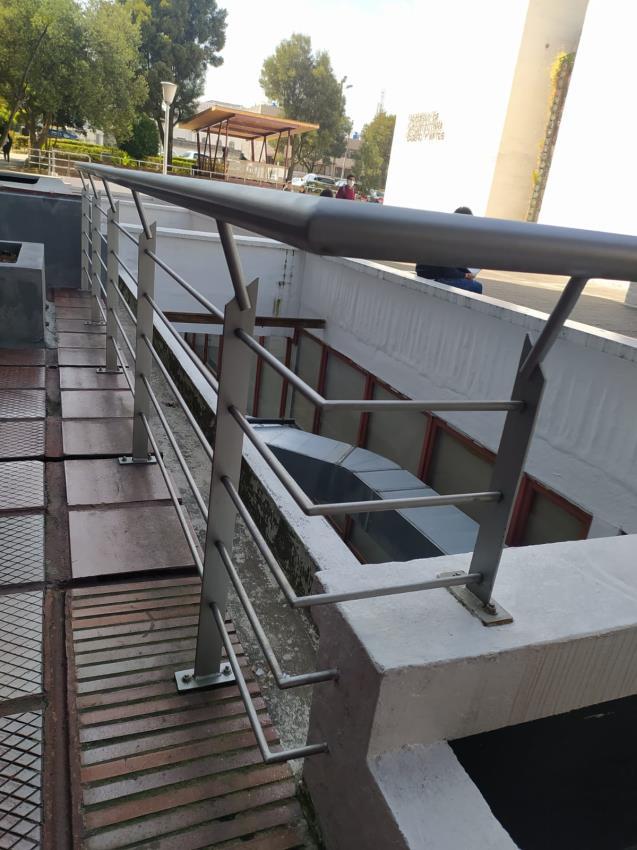

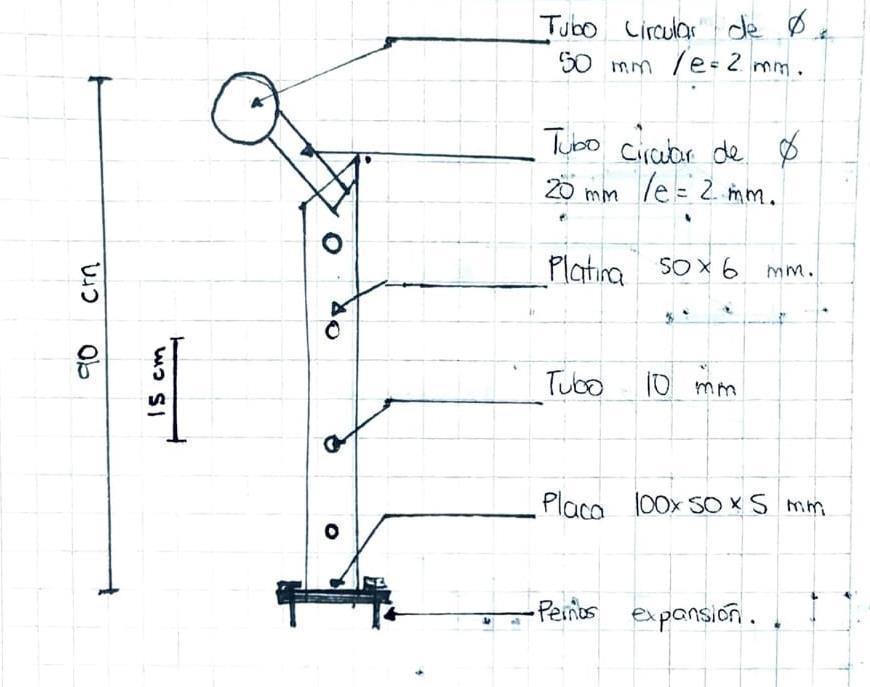

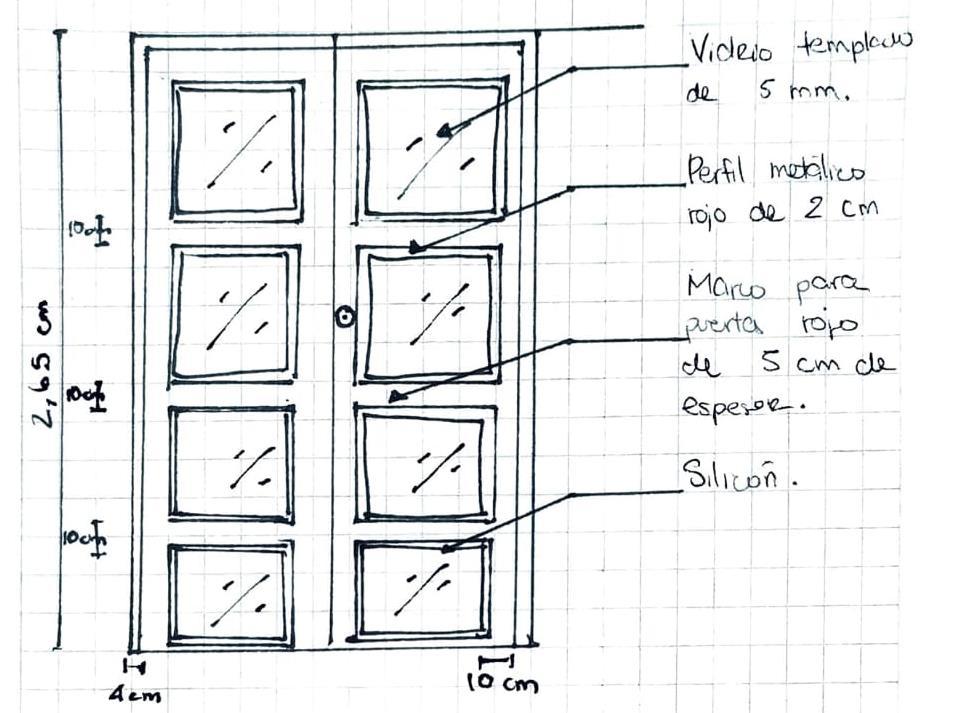

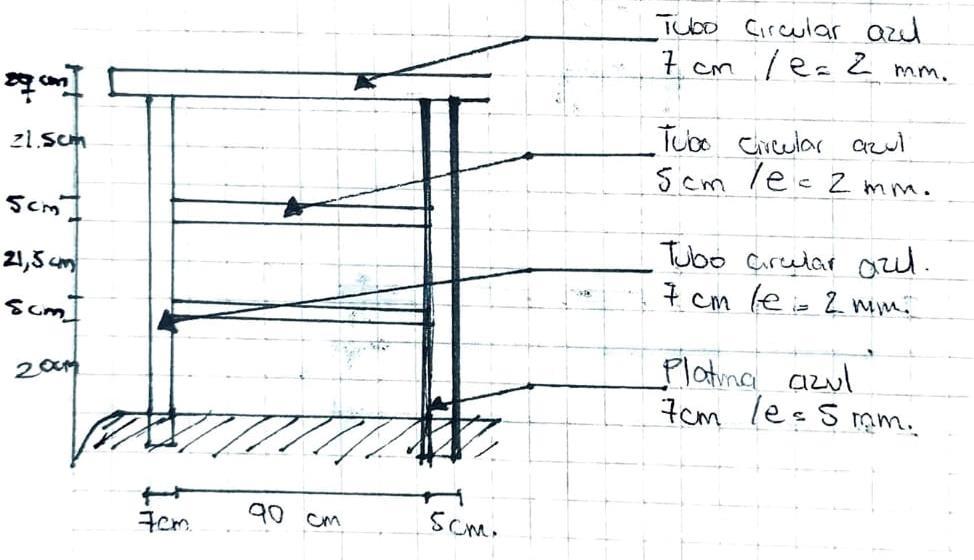

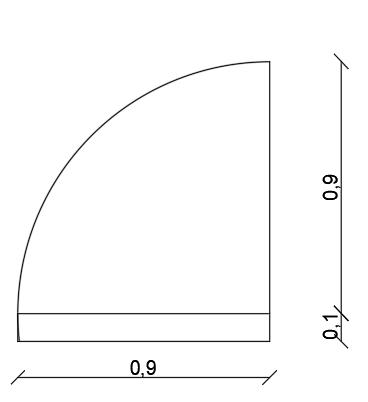

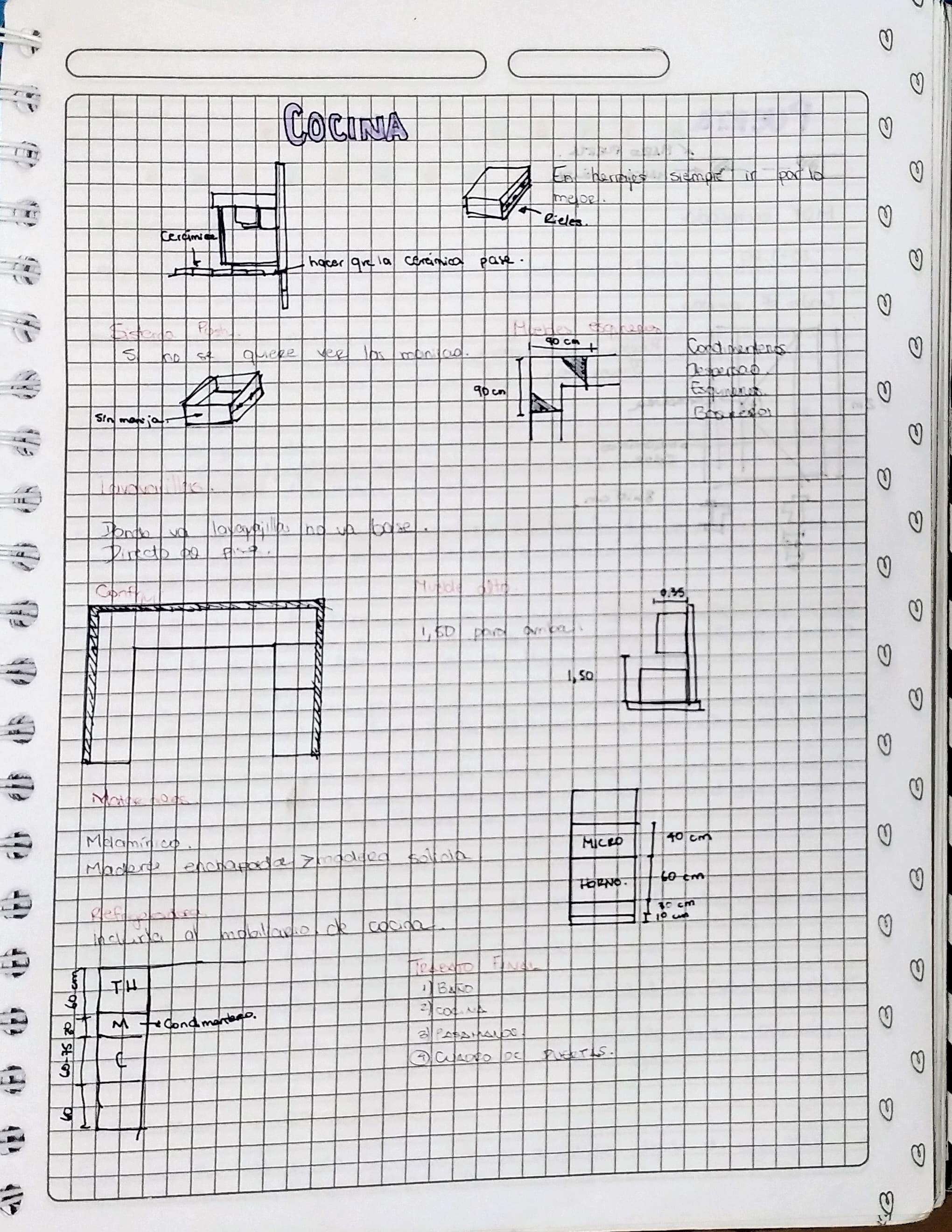

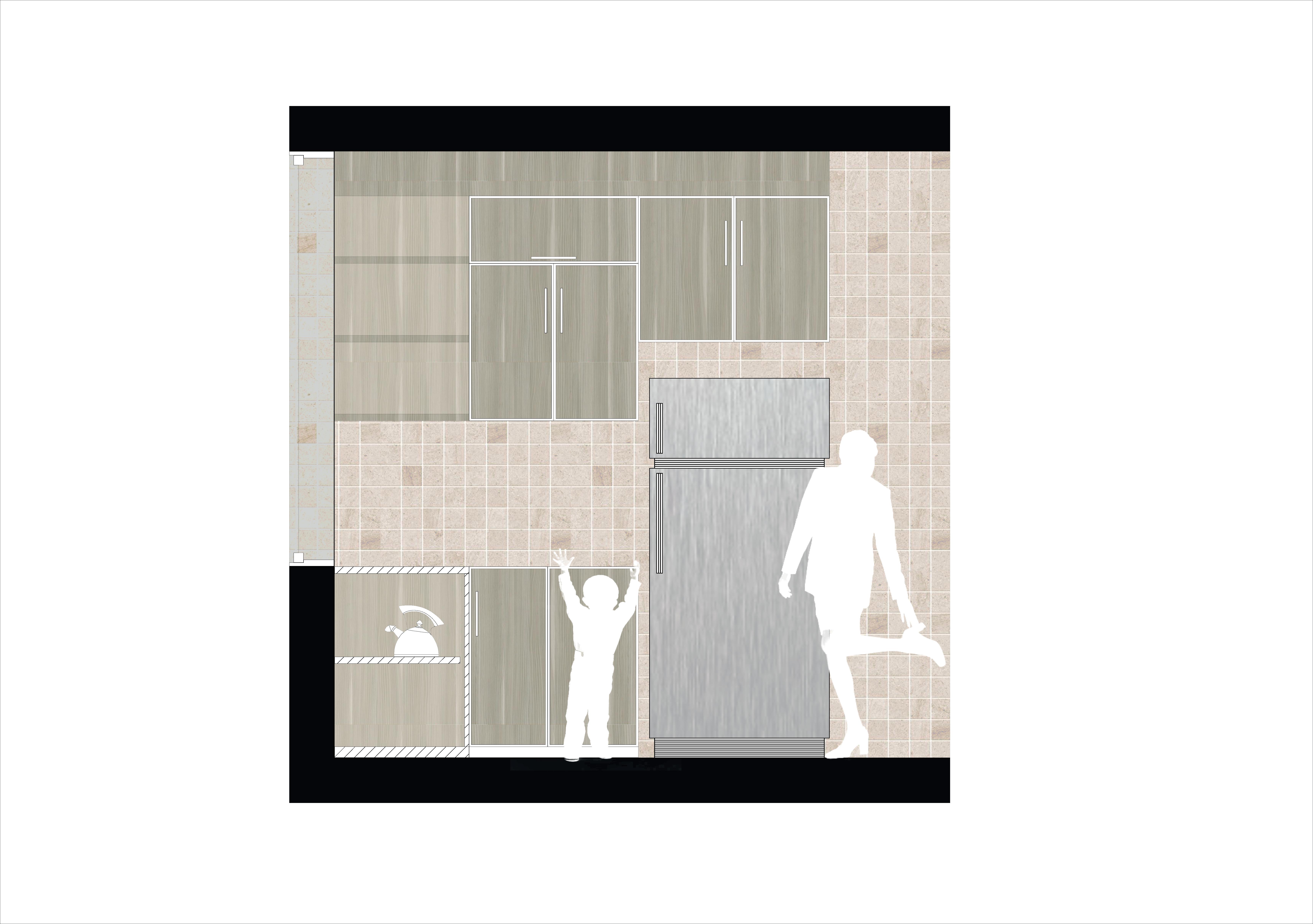

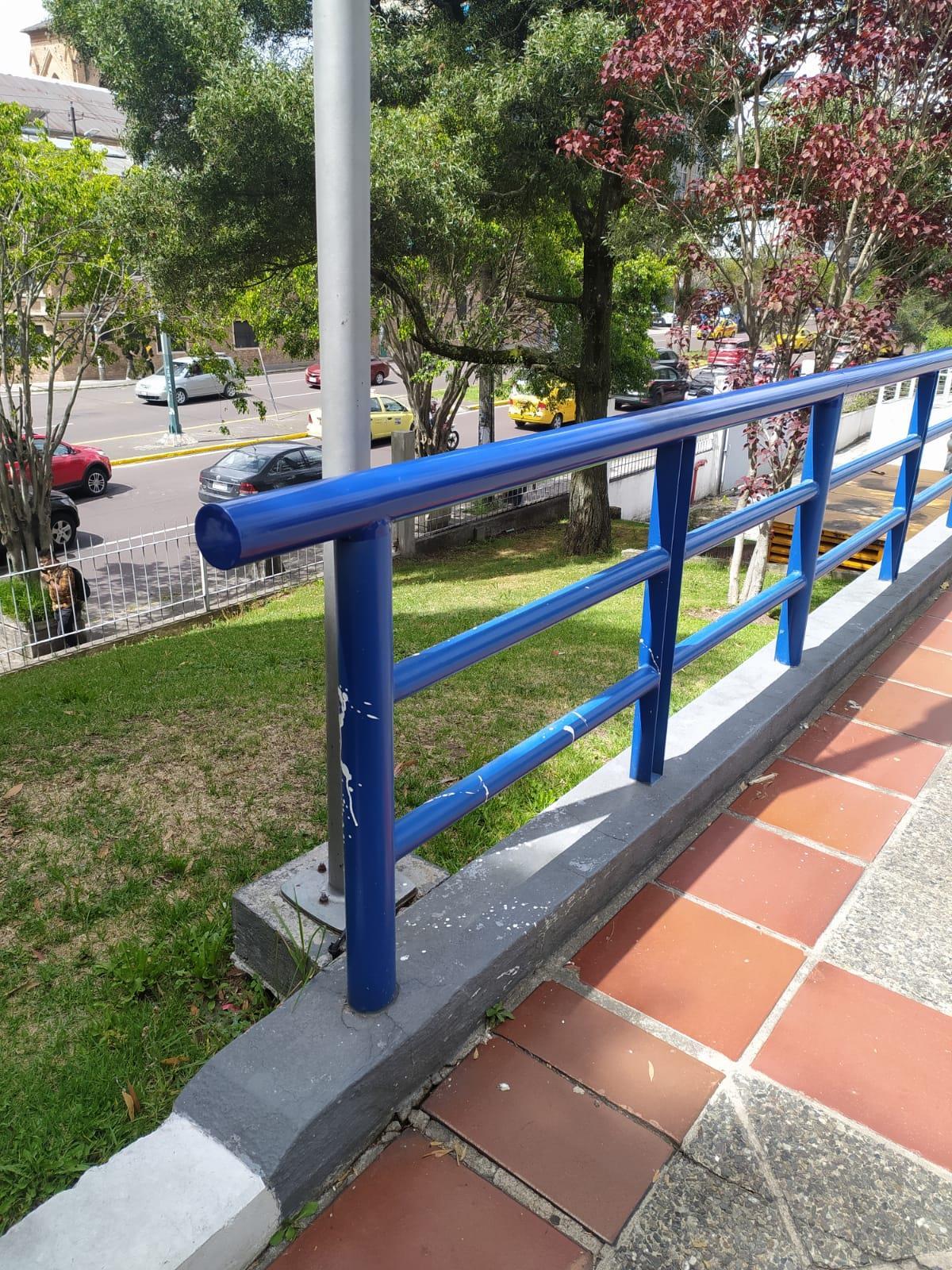

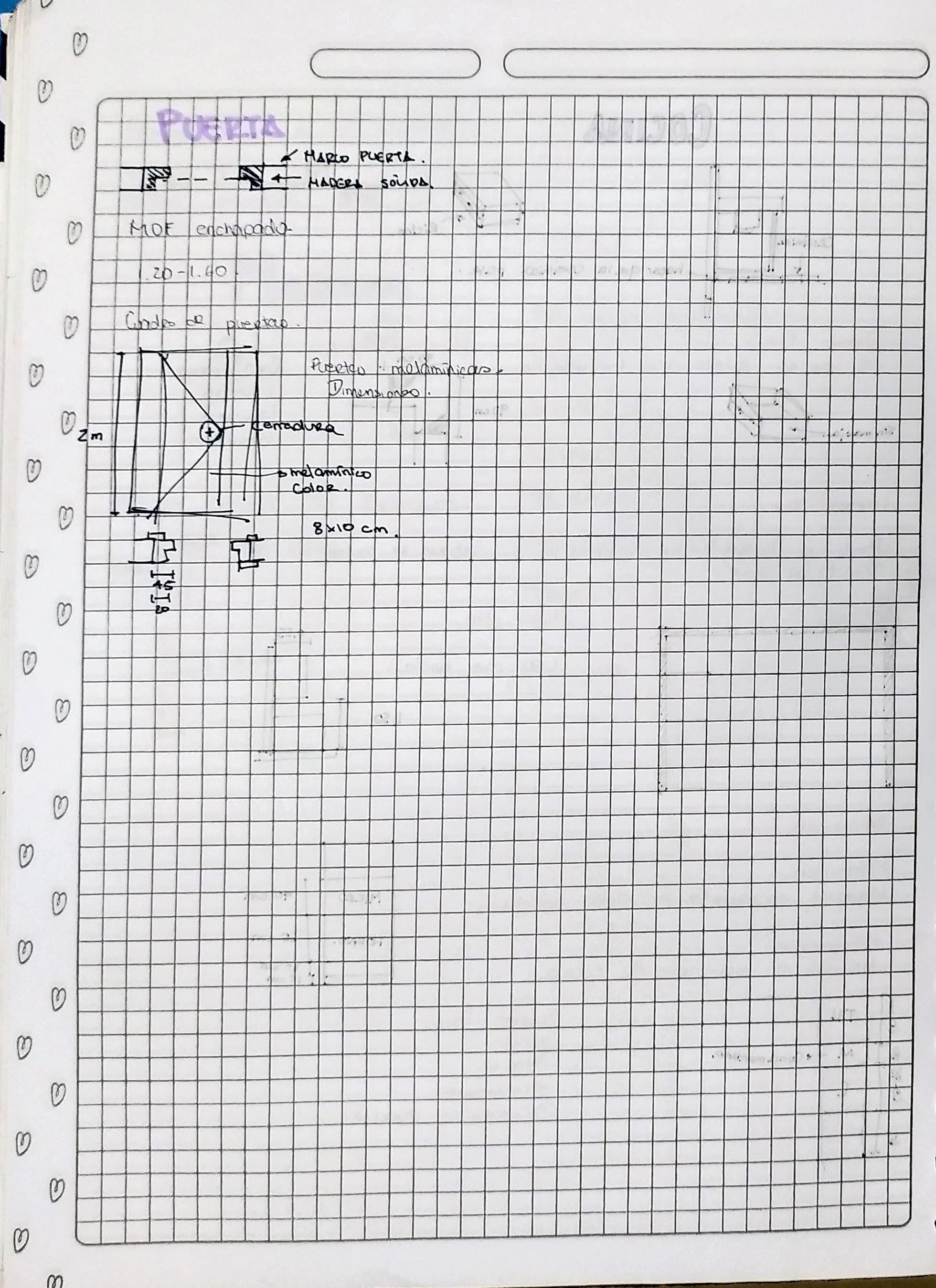

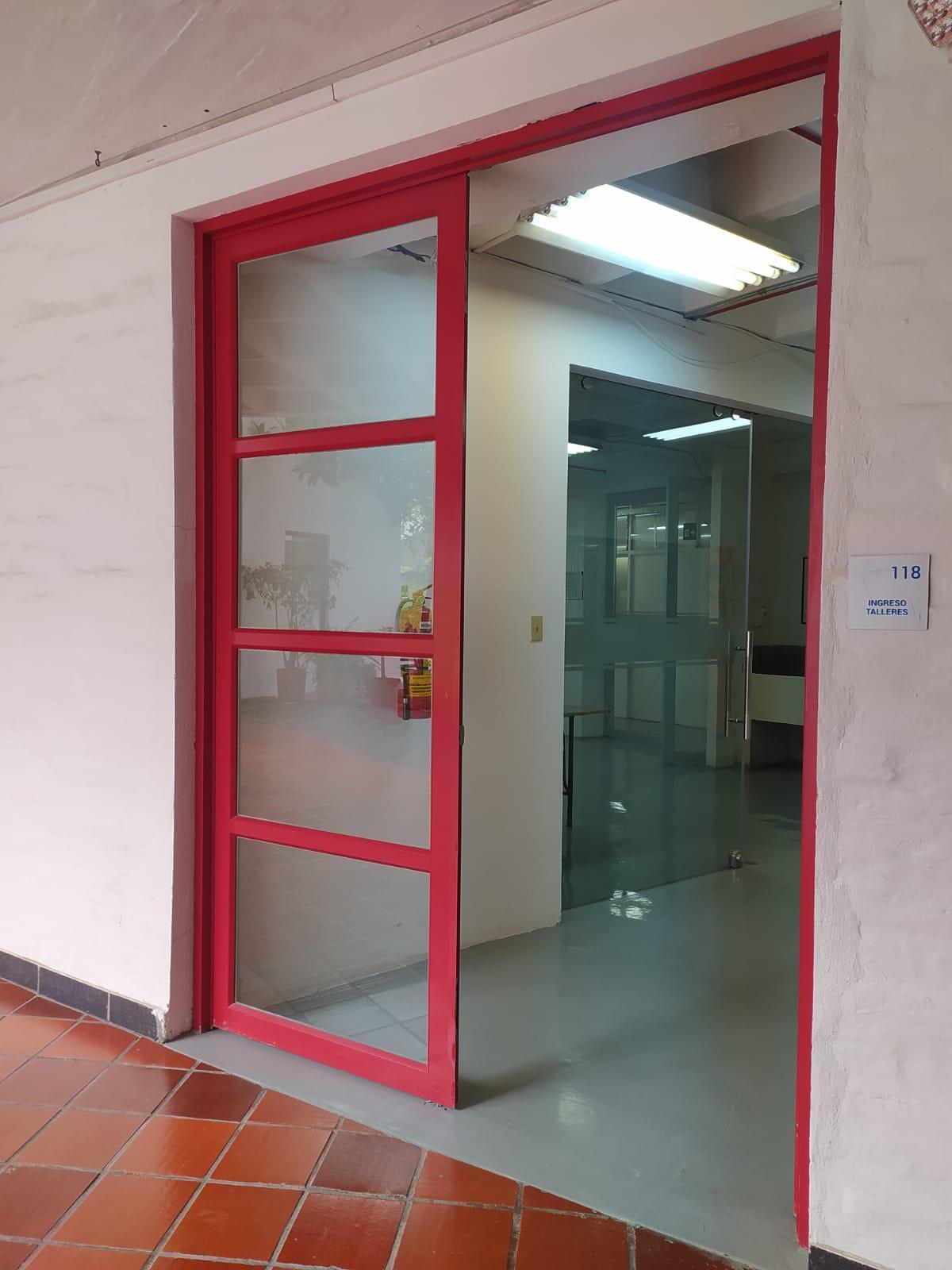

Diseño de Cocina, Puertas, Baño y Pasamanos
Baterias Sanitarias y Entrada a Departamentos

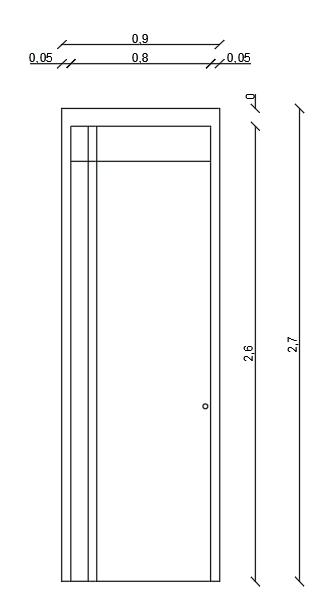

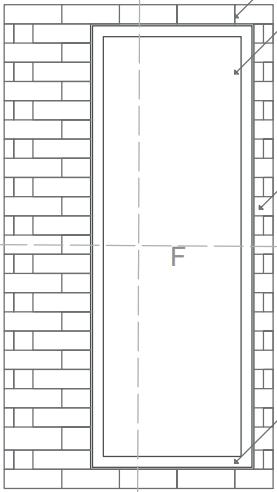

Madera melamínica 270x 90 cm Nogal Europeo Puerta batiente de hoja simple. Fabricada en madera melamínica e=36mm con marco de madera laurel. Tapamarco de madera mela mínica con cerradura de manija, acabado de cromo satinado, tipo llave botón
PU0 1
MA T ERI A L FOR MA T O COL OR ES PECI FI CA CI ÓN
corrediza
melamínica e=36mm, forrada sobre tablero RH, con marco de madera
Samantha Vásquez I.
CUADRO DE PISOS
CÓDIGO MATERIAL FORMATO COLOR ESPECIFICACIÓN UBICACIÓN MUESTRA
PI 01 Porcelanato Cuarzo 60x120 cm E: 10 mm Reno Porcelanato Graiman marmoleado cuarzo brillante. Uso comercial moderado.
Cocina
PI 02 Porcelanato 65 Paralelo 60x120 cm E: 10 mm Nero Porcelanato Graiman 65 paralelo mate. Uso comercial general.
Espacio común dentro del departamento
CUADRO DE PAREDES
CÓDIGO MATERIAL FORMATO COLOR ESPECIFICACIÓN UBICACIÓN MUESTRA
PA 01 Porcelanato Toscana 30x60 cm E: 9.8 mm Beige Porcelanato Graiman marmoleado Toscana semi brillante liso. Uso comercial moderado
Cocina
CUADRO DE MUEBLES DE COCINA CÓDIGO MUEBLE FORMATO COLOR ESPECIFICACIÓN
MC 01 Refrigeradora 65x80x170 cm Gris Indurama Refrigeradora RI 500 | 370 Litros
MC 02 Cajonera 60x40x85 cm
MC 03 Mueble con puertas batientes
60x60x85 cm
MC 04 Cajonera 58x60x85 cm
Amaderado Tablero de melamine color fresno aglomerado de 19 mm con Sistema push.
Amaderado Tablero de melamine color fresno aglomerado de 19 mm con puertas batientes.
Amaderado Tablero de melamine color fresno aglomerado de 19 mm con Sistema push.
MC 05 Fregadero 60x150 cm Cromo mate Fregadero encastrado de acero inoxidable dos cubetas y un escurridor reversible
MC 06 Mueble con puertas batientes
MC 07 Mueble con única puerta batiente
97X60X 85 cm
107x60x85 cm
MC 08 Espacio para copas 20x60x85 cm
Amaderado Tablero de melamine color fresno aglomerado de 19 mm con puertas batientes.
Amaderado Tablero de melamine color fresno aglomerado de 19 mm con puertas batientes.
Amaderado Tablero de melamine color fresno aglomerado de 19 mm con Sistema push.
MC 0 9 C o n d i me n t e r o 3 4 x 6 0 x 8 5 c m A ma d e r a d o T a b l e r o d e me l a mi n e c o l o r f r e s n o a g l o me r a d o d e 1 9 mm c o n Si s t e ma p u s h
MC 1 0 C o c i n a Ho r n o 6 0 x 6 0 x 8 5 c m Gri s T e k a C o c i n a a g a s 6 q u e ma d o r e s / 3 n i v e l e s d e c o cc i ó n / Grill / Re l o j FS 3 RL 9 6 6 GGX
MC 1 1 En c i me r a c o n p u e r t a b a t i e n t e
MC 1 2 En c i me r a c o n p u e r t a b a t i e n t e
3 5 x 7 5 x 1 0 0 c m A ma d e r a d o T a b l e r o d e me l a mi n e c o l o r f r e s n o a g l o me r a d o d e 1 9 mm c o n p u e r t a s b a t i e n t e s
6 5 x 1 0 0 x 3 5 c m A ma d e r a d o T a b l e r o d e me l a mi n e c o l o r f r e s n o a g l o me r a d o d e 1 9 mm c o n p u e r t a s b a t i e n t e s
MC 1 3 Re p i s a s s u p e ri o r e s 1 0 0 x 6 0 x 3 5 c m A ma d e r a d o T a b l e r o d e me l a mi n e c o l o r f r e s n o a g l o me r a d o d e 1 9 mm
MC 1 4 Ex t r a c t o r d e o l o r e s Re p i s a s s u p e ri o r e s
15 x 6 0 c m 6 0 x 3 5 x 6 5 c m
Gri s A ma d e r a d o T a b l e r o d e me l a mi n e c o l o r f r e s n o a g l o me r a d o d e 1 9 mm I n d u r a ma C a mpa n a Ex t r a c t o r a / C EI 6 0 C RP / 3 v e l o c i d a d e s
MC 1 5 Re p i s a s s u p e ri o r e s 1 0 0 x 6 0 x 3 5 c m A ma d e r a d o T a b l e r o d e me l a mi n e c o l o r f r e s n o a g l o me r a d o d e 1 9 mm
MC 1 6 En c i me r a c o n p u e r t a b a t i e n t e
6 5 x 8 5 x 3 5 c m A ma d e r a d o T a b l e r o d e me l a mi n e c o l o r f r e s n o a g l o me r a d o d e 1 9 mm c o n p u e r t a s b a t i e n t e s MC * Me s ó n C r e ma T a b l a d e g r e s p o r c e l á n ic o d e 1 2 mm d e e s p e s o r y g r a n f o r ma t o 15 00 x 3 2 00 mm A c a b a d o n a t u r a l e n C r e ma C o s mo s i T OP K e r

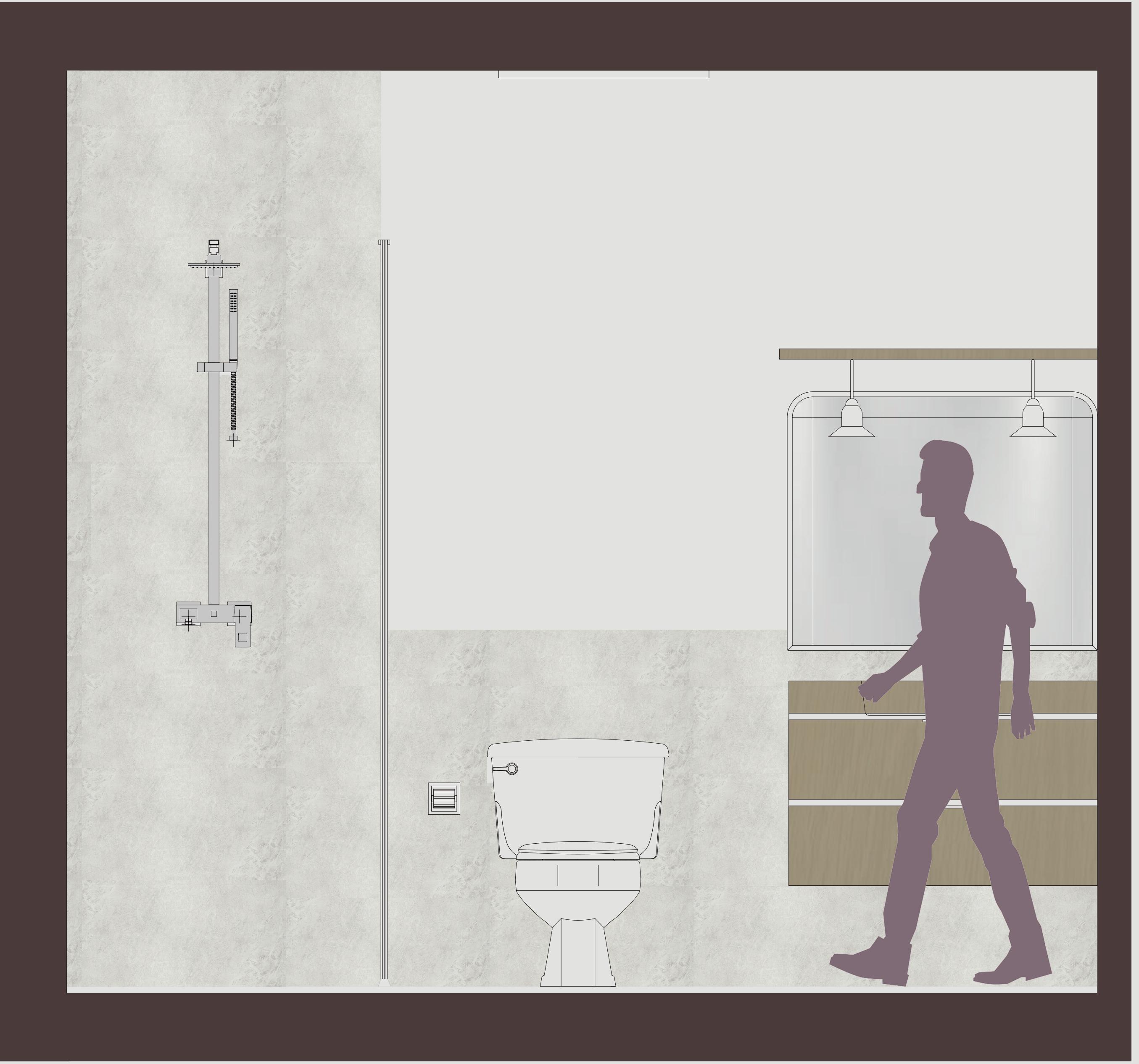

DISEÑO DE BAÑO
ESPECIFICACIONES
1. Cajonera Tablero de melamine color fresno amaderado aglomerado de 19 mm con Sis tema push.
2. Lavamanos Sotille 120 con mueble
3. Espejo con marcos de aluminio color gris e=5mm
4 Inodoro ego pure alargado
76.2x43x65 cm.
5. Puerta corrediza para ducha con marcos de aluminio y vidrio templado 5mm
6. Ducha Berlin Monomando para ducha de mando 3 funciones 50.9x25.5x101.5 cm
7. Repisa superior, tablero de melamine color fresno amaderado aglomerado de 19 mm.
8. Pared de bloque, estucada y pintada de color hueso
9. Cerámica Andros, Catalogo ceramica Aurora 60x30cm en color gris
10. Cerámica Aura color blanco 60x30cm
PASAMANOS GRADAS Y BALCÓN
Carranco C.
IV
APUNTES

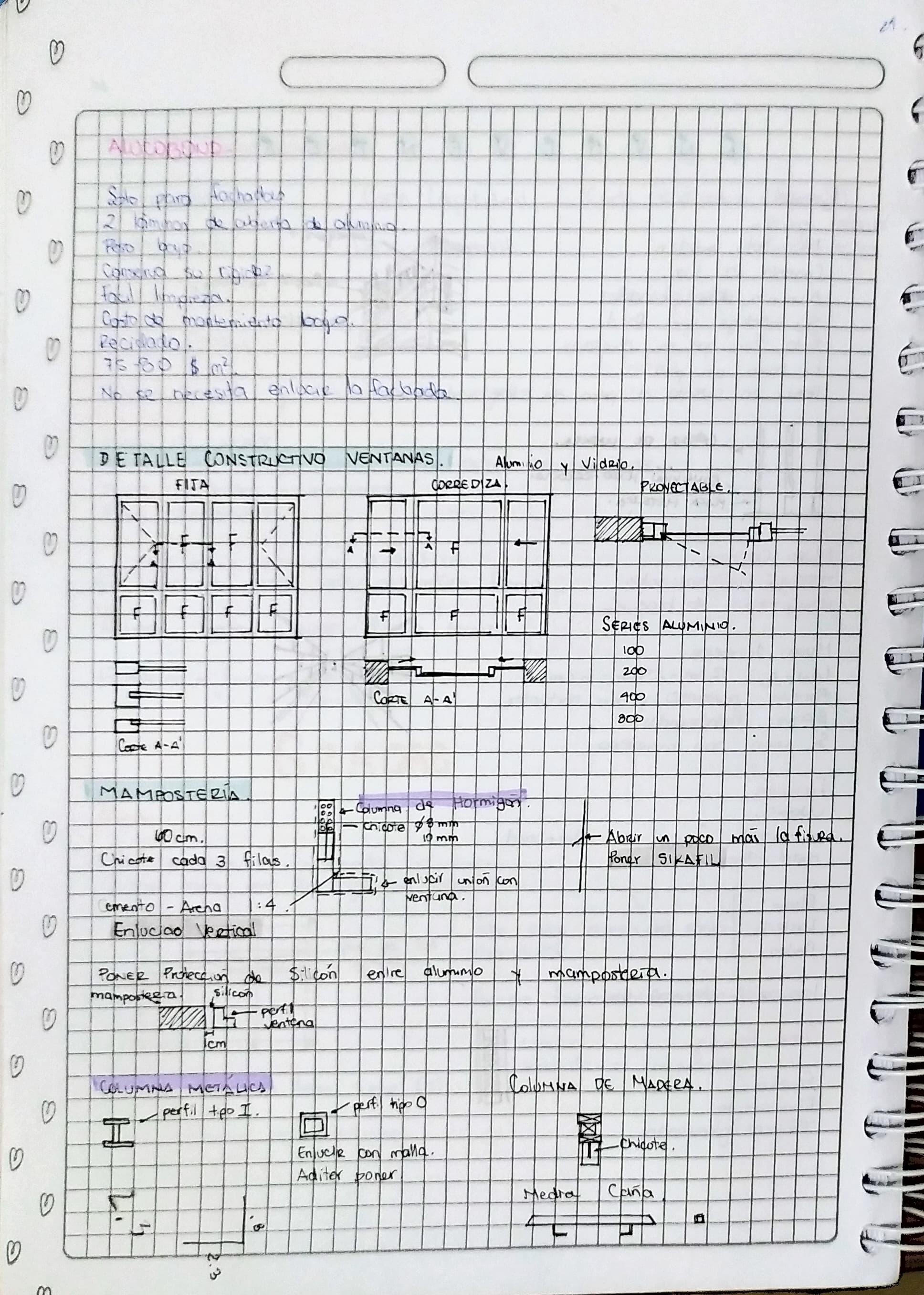

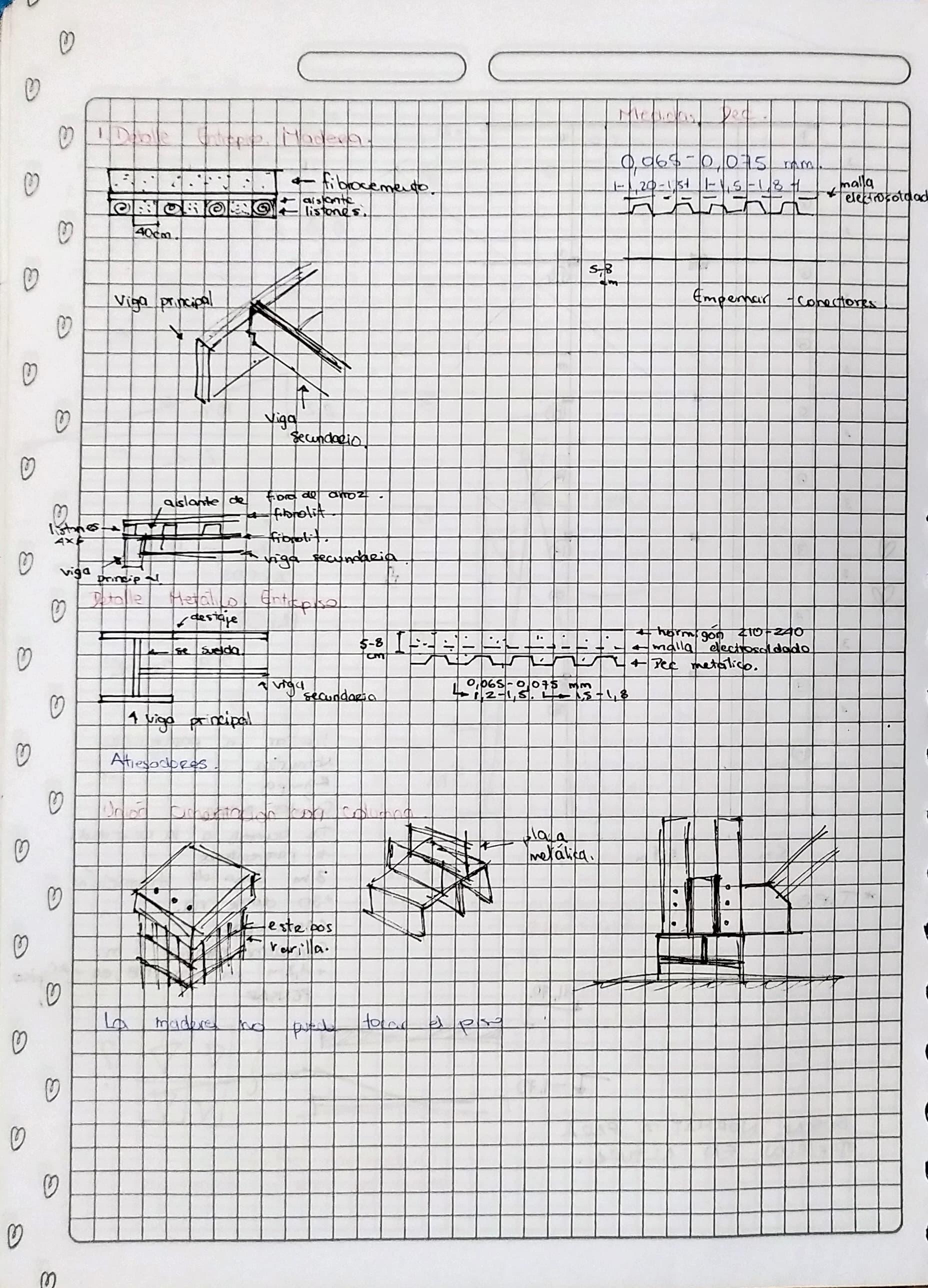

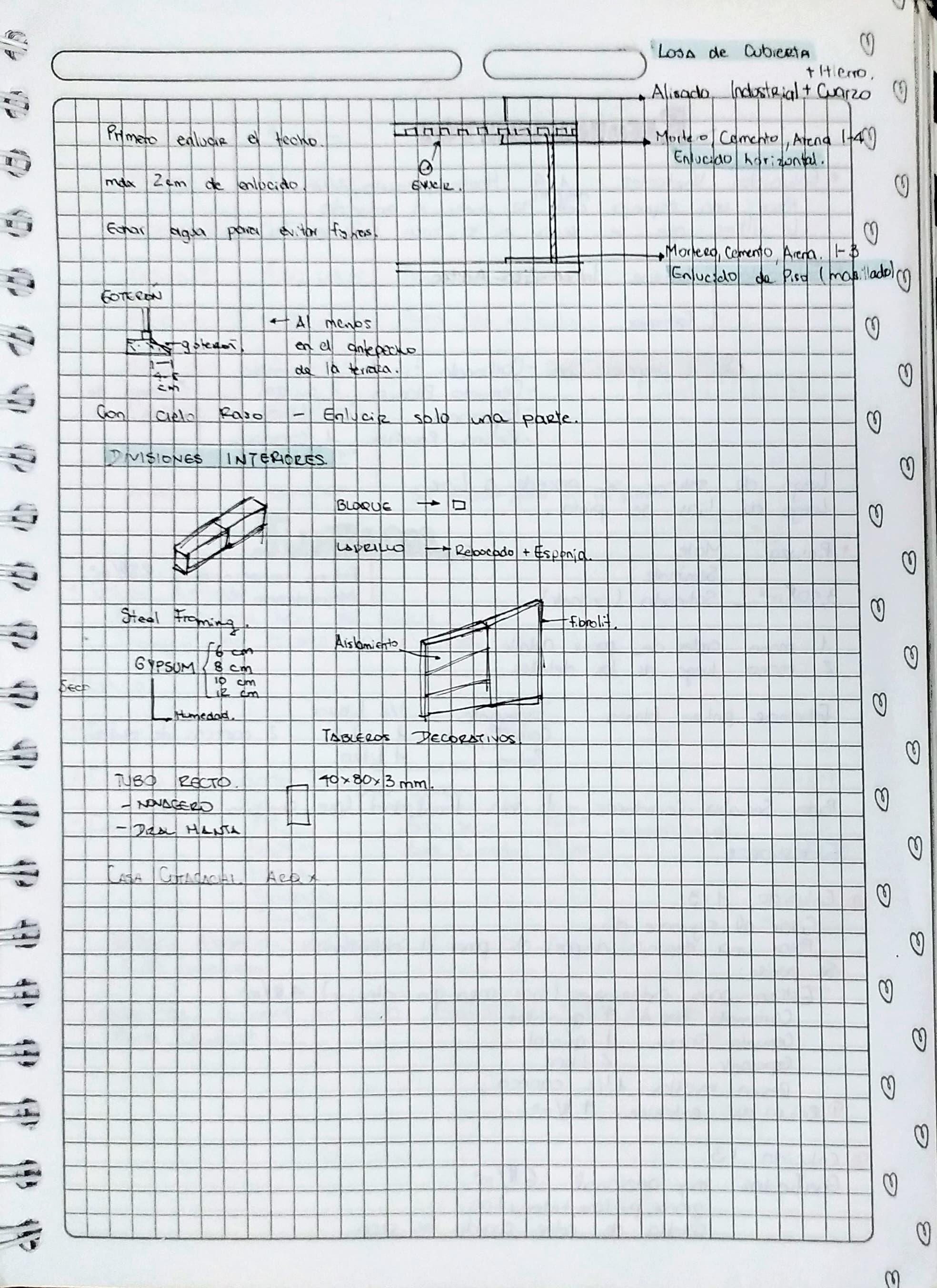

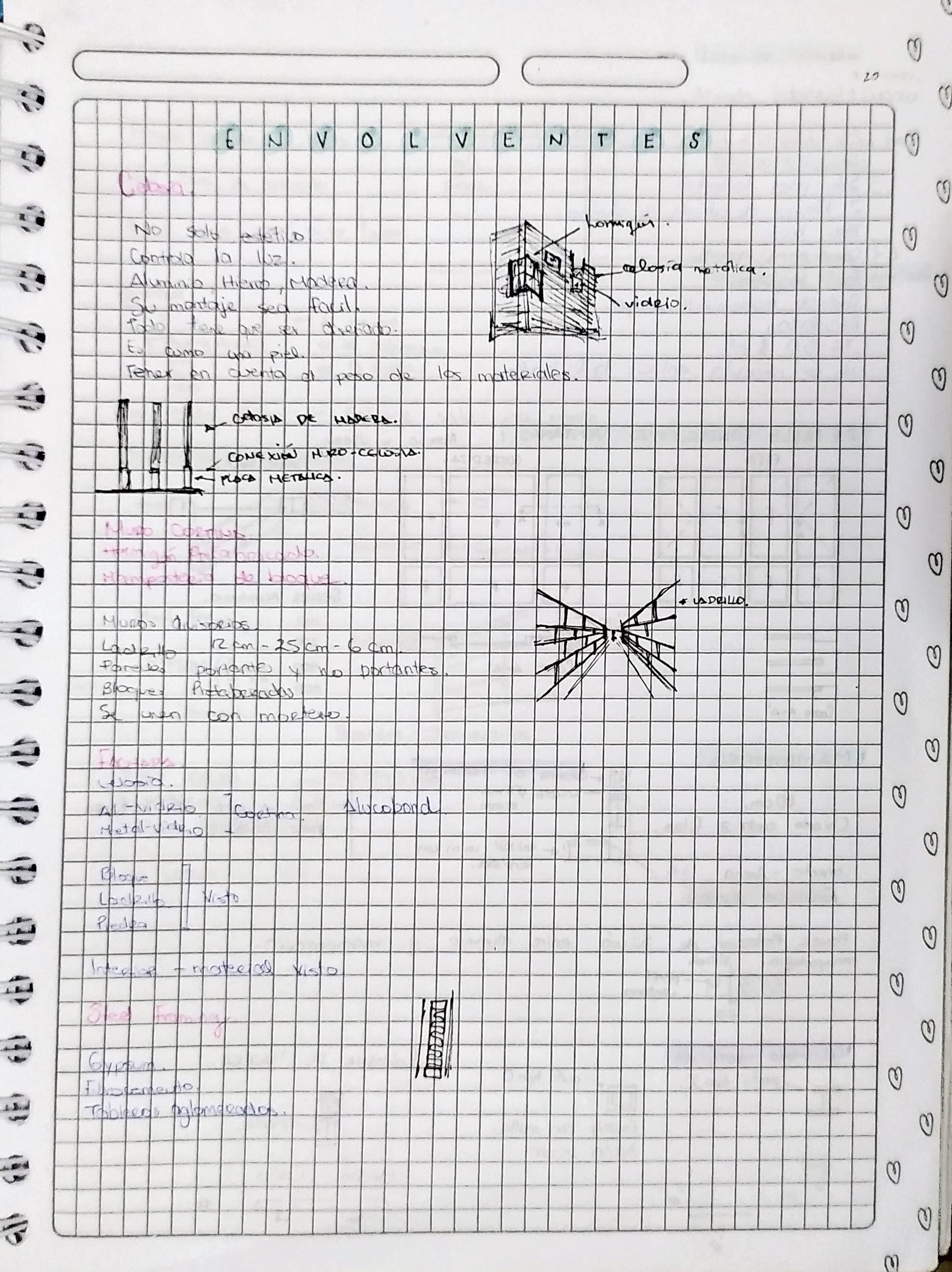

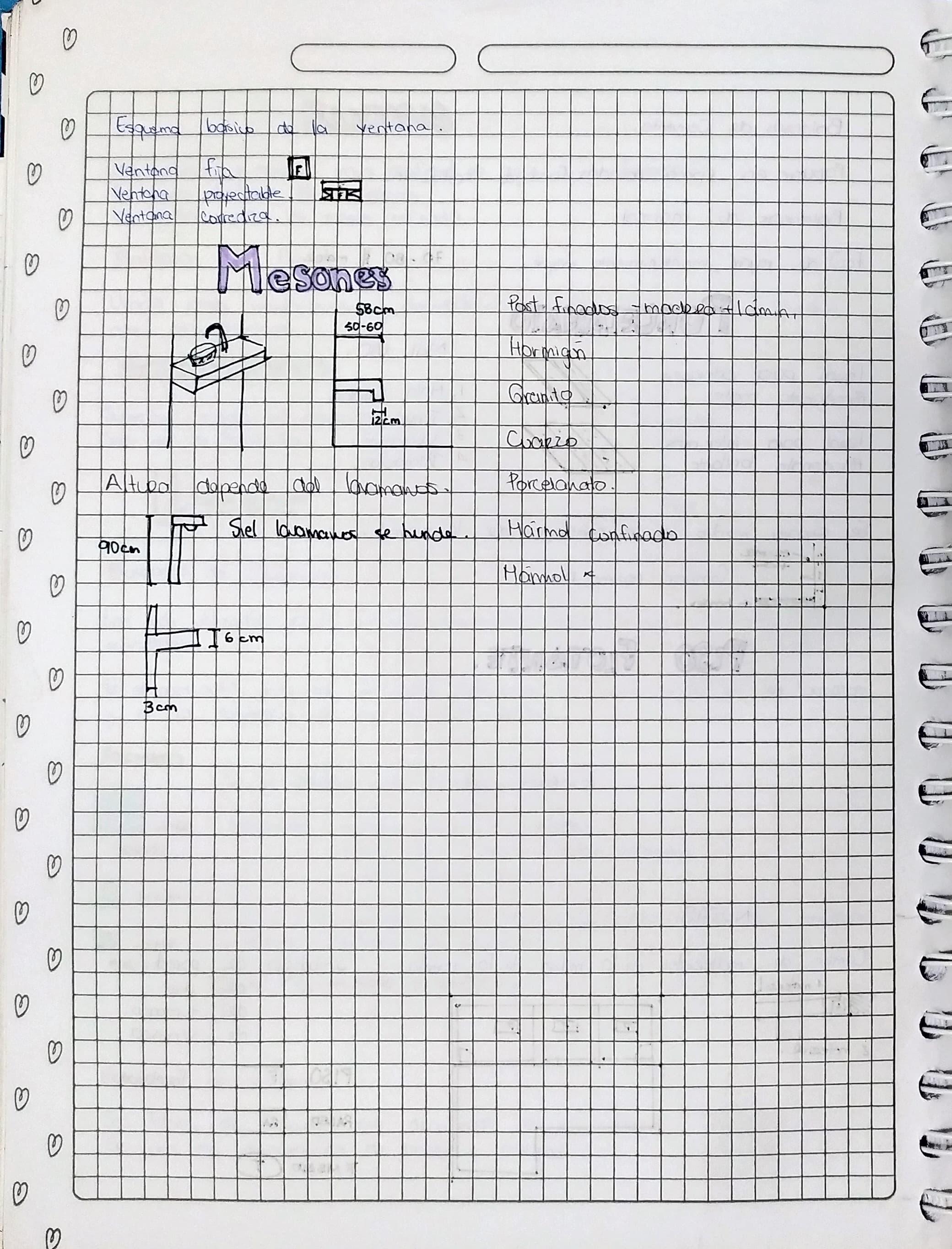

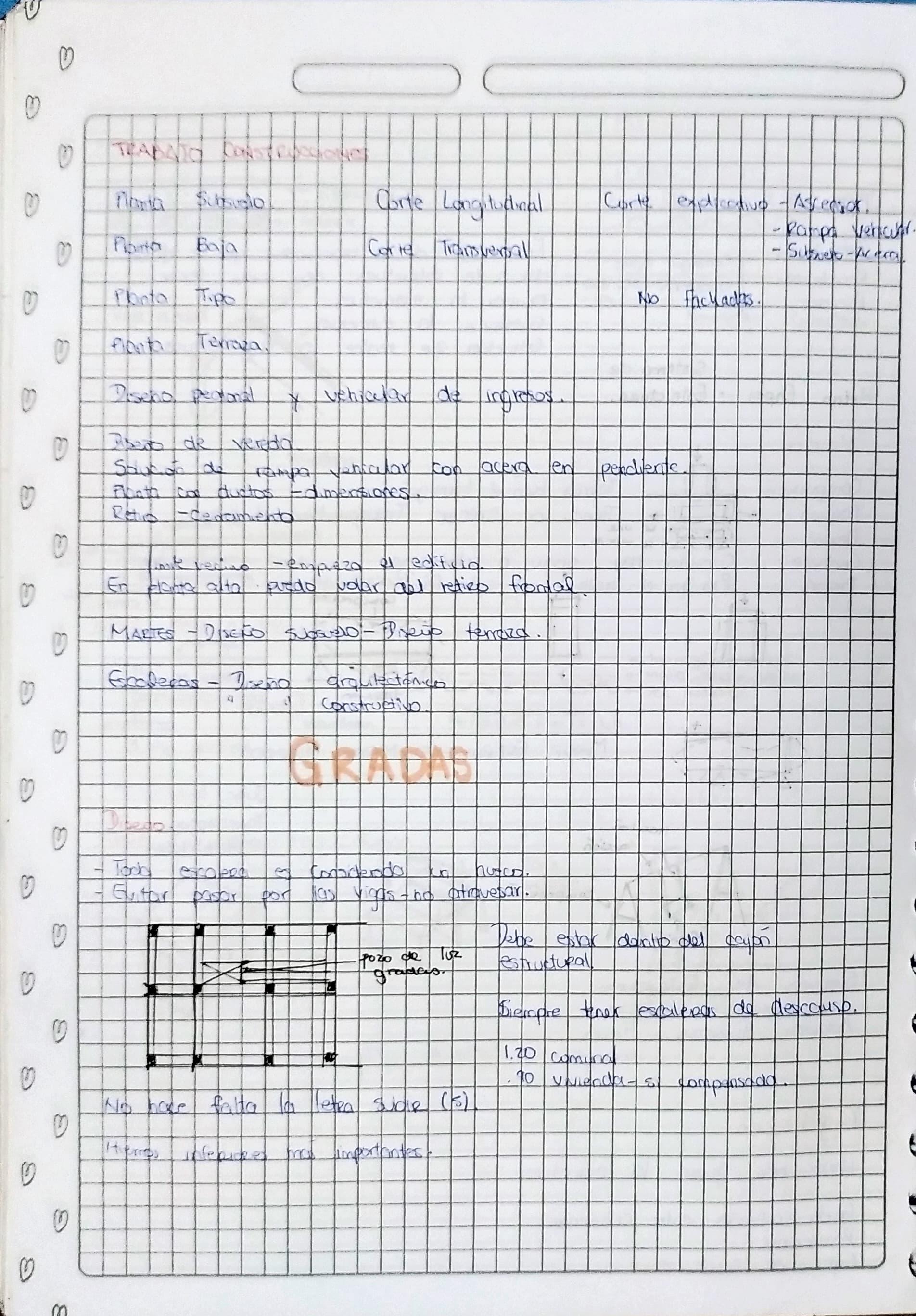

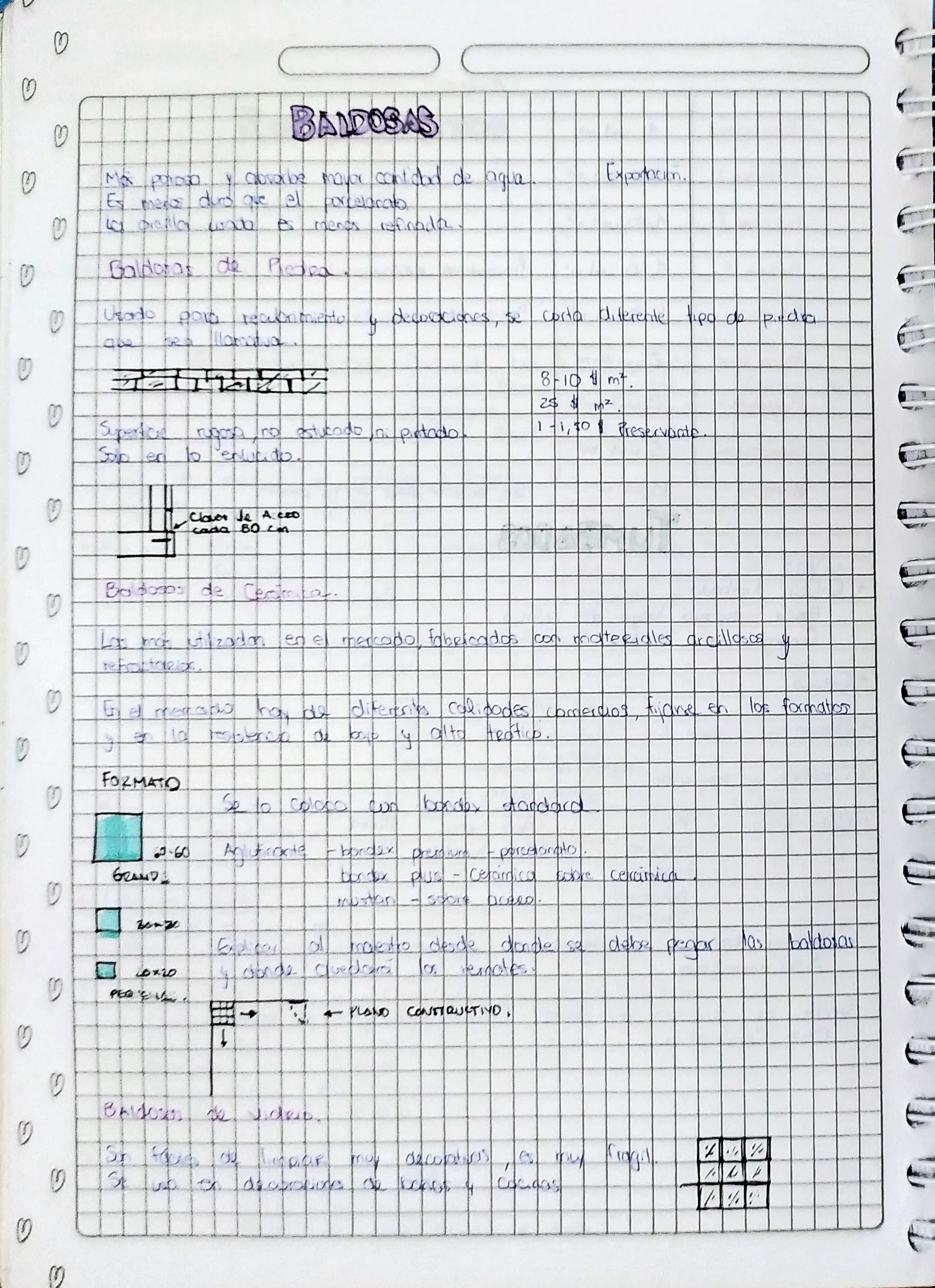

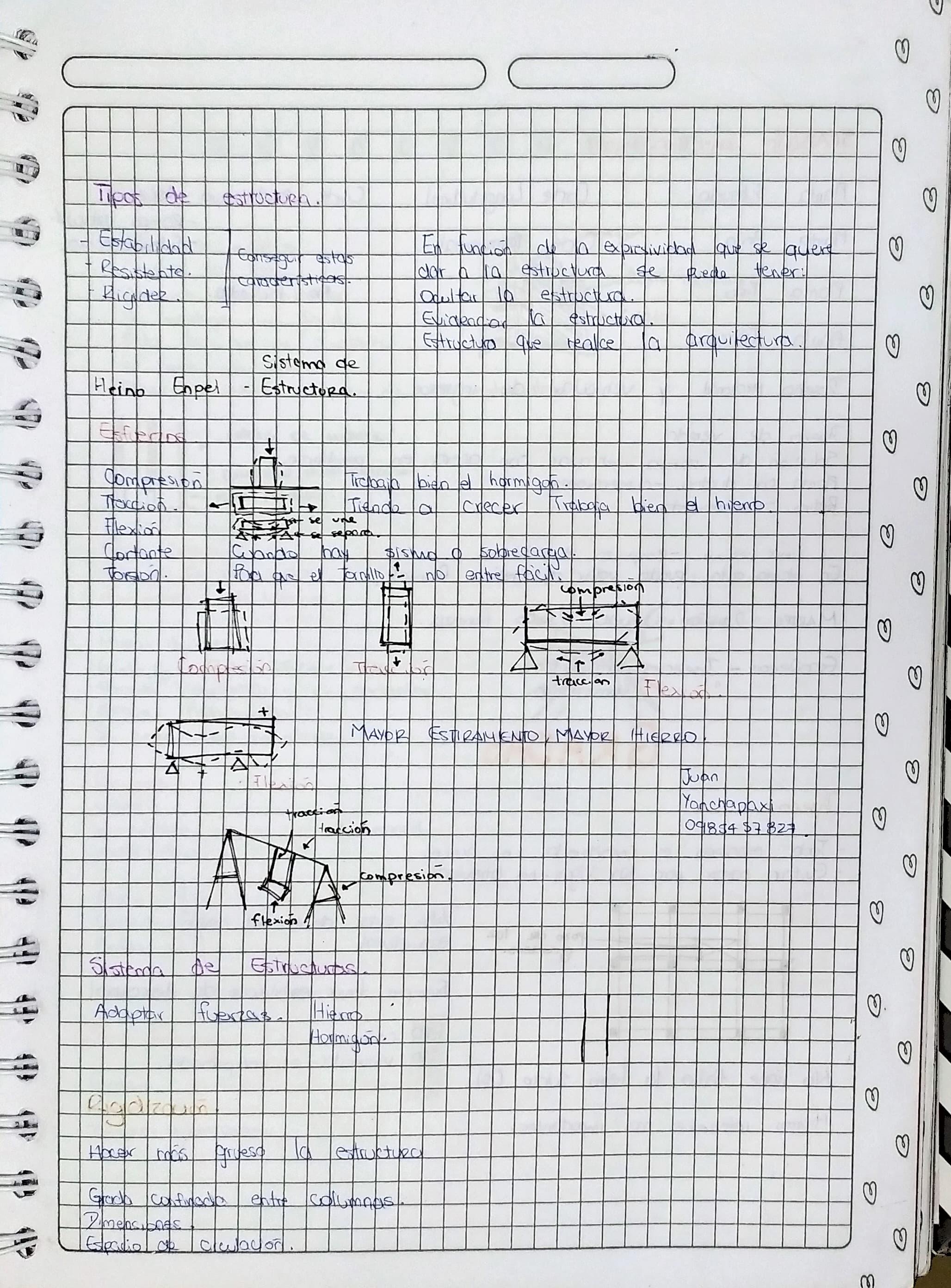

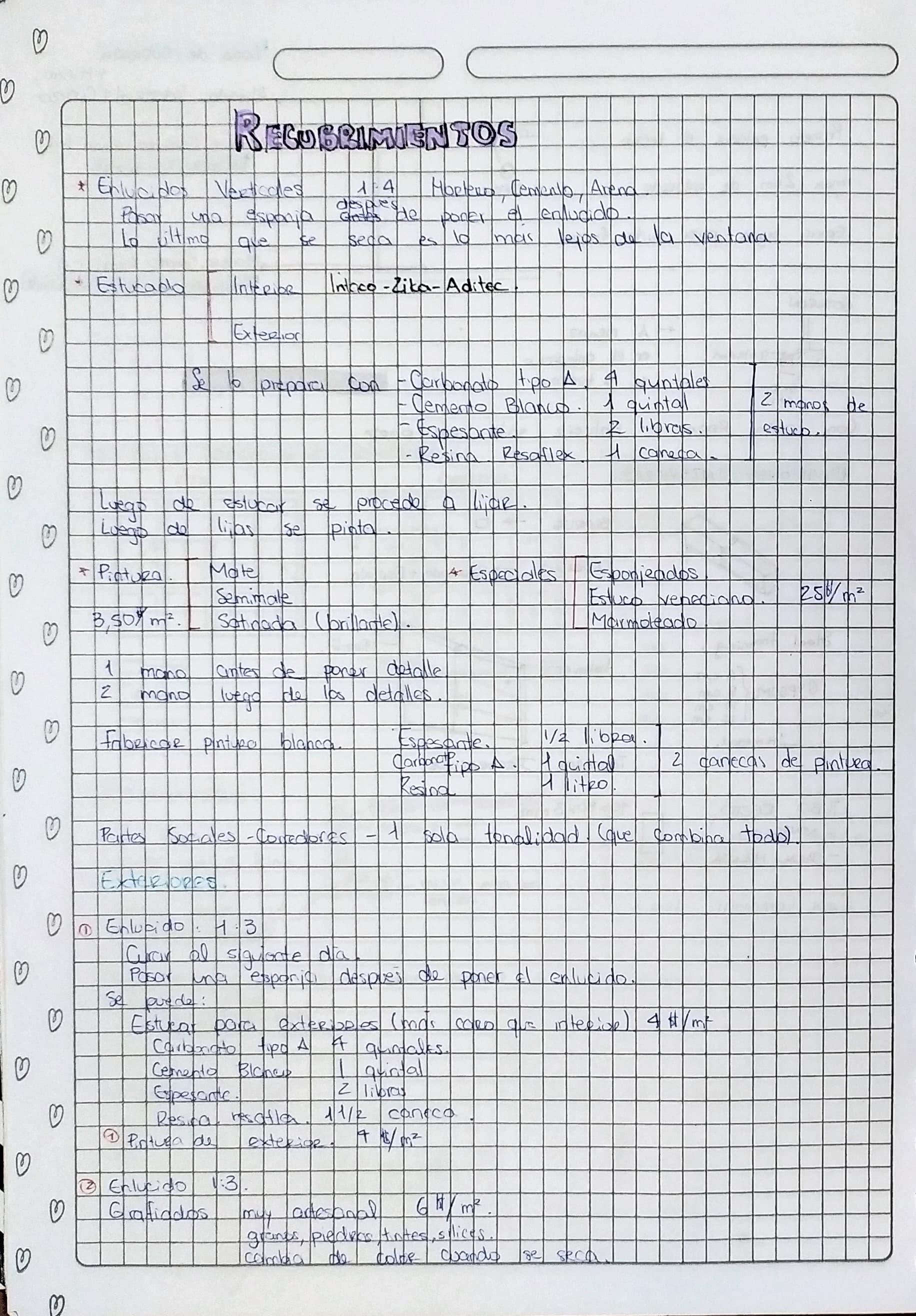

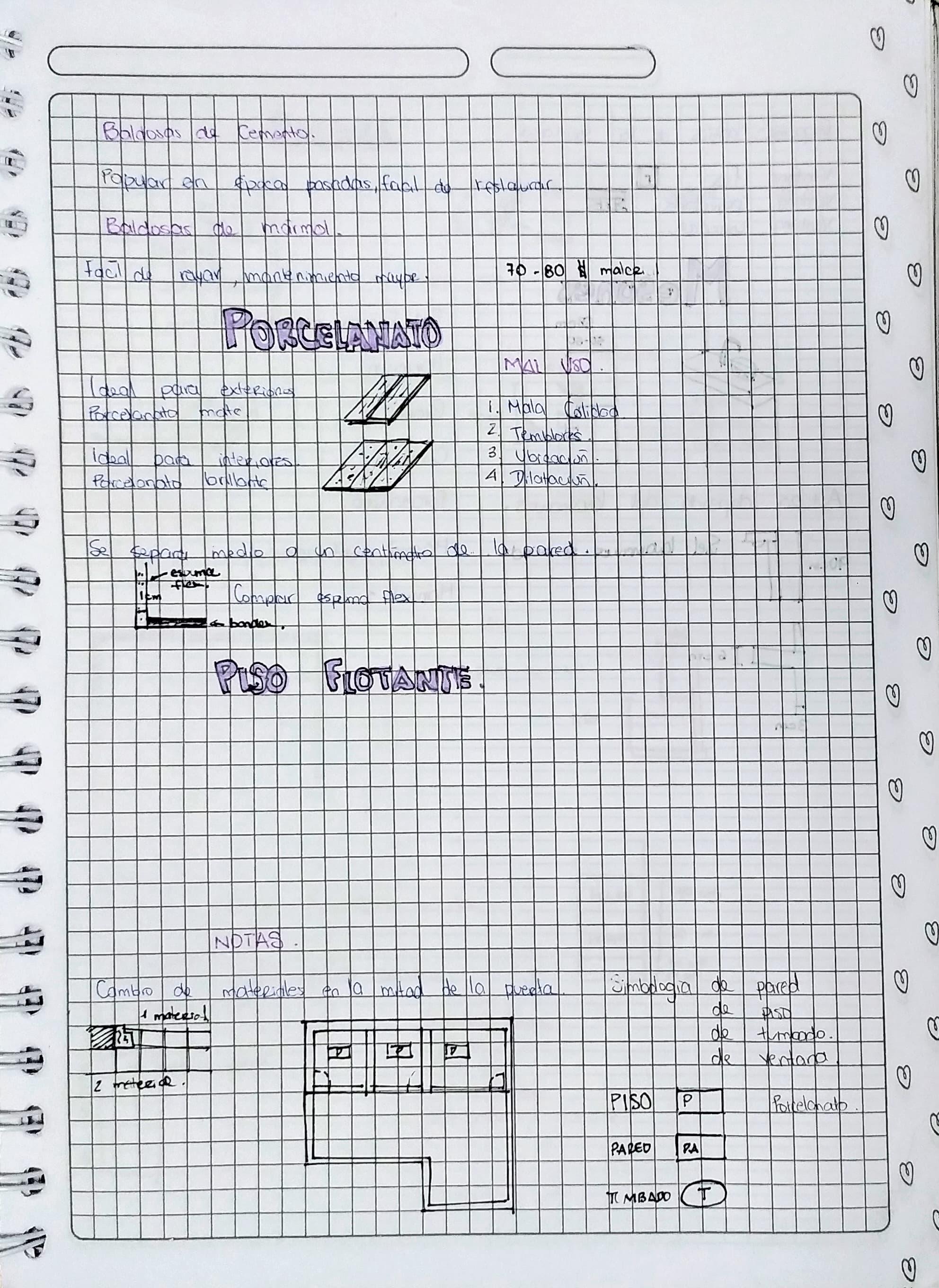

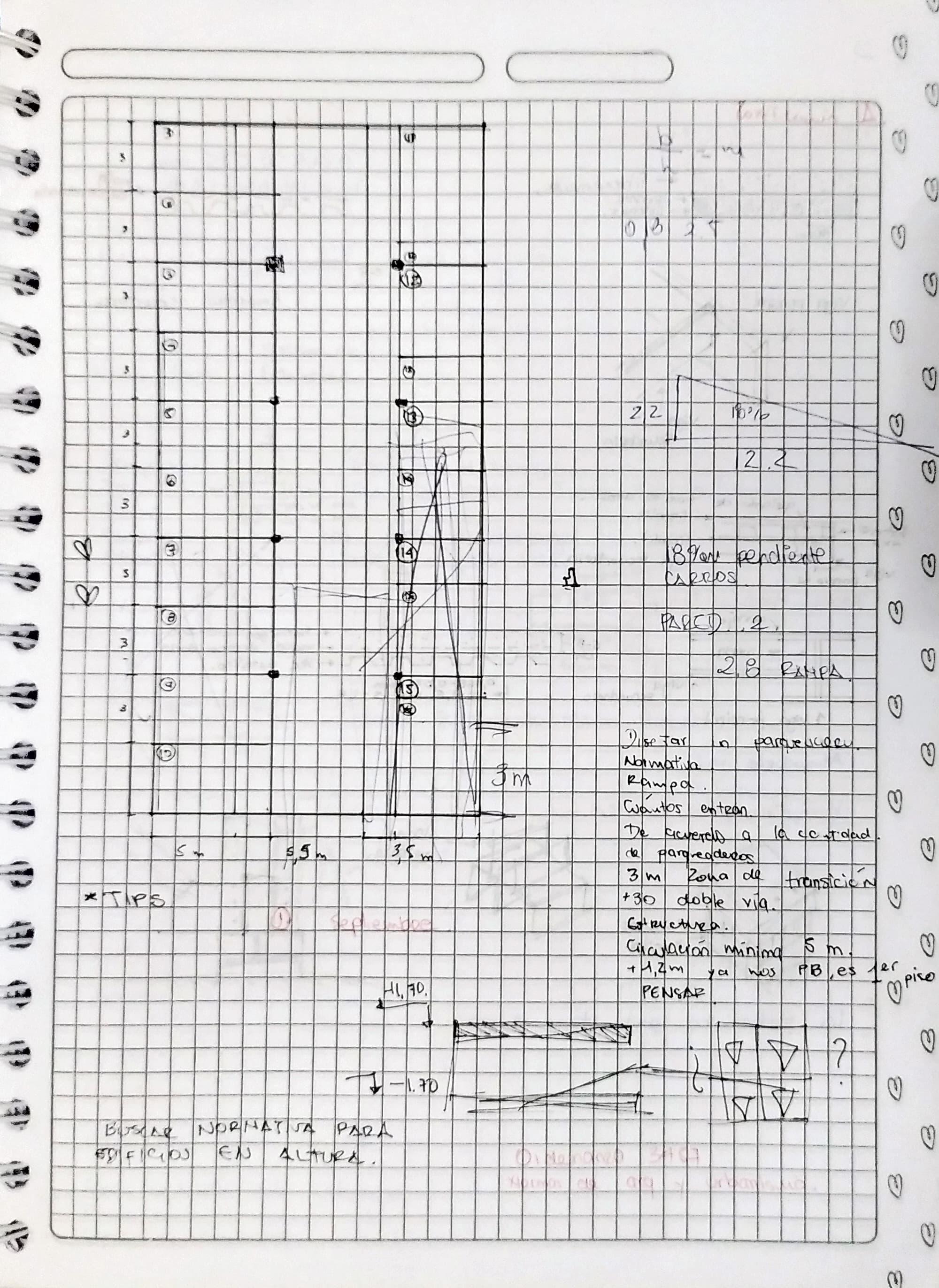

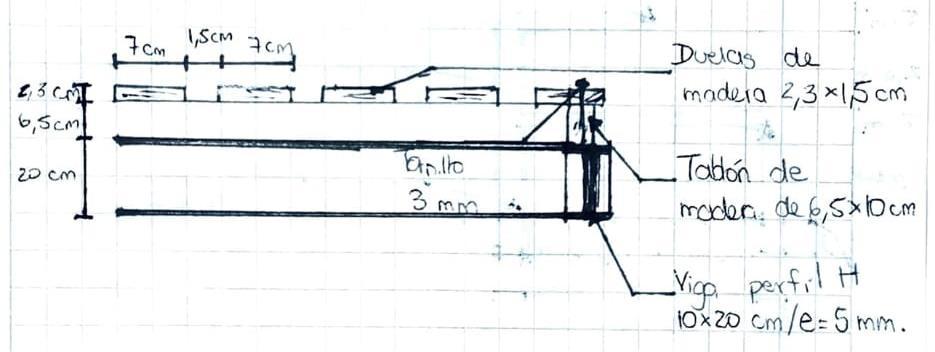

Apuntes tomados en las clases
QUINTO NIVEL
Comentario
En el transcurso de la materia pude adquirir varios conocimientos que espero me ayuden a formarme como una mejor arquitecta en el futuro.
Dentro del curso surgieron varias dudas que considero fueron contestadas de la mejor manera lo que nos ayudó a comprender los temas propuestos en el curso. Algunos conocimientos serán de vital importancia a la hora de la construcción como las proporciones de materiales ya sea del estucado, de la pintura blanca o el material especifico a la hora de pegar baldosas, porcelanatos o metal. Fue un curso importante dentro de la carrera a que los conocimientos fueron muy interesantes y útiles para nuestra vida futura.
Samantha VàsquezConstrucciones IV
