FUNDACION UNIVERSITARIA DE POPAYAN
VISION DEL PROYECTO
Imaginemos el proyecto en una prospectiva del 2032 y sobre todo en este sector tan estratégico de Popayán donde acompañados de la senda del rio cauca buscamos potencializarlo y revitalizarlo para generar un gran diseño y tejido urbano que brinde un impacto positivo amigable con el ambiente y al mismo tiempo que atienda las necesidades de un desarrollo económico social y habitacional creando ciudad
¿PORQUE DEBERIA HACERSE ESTE PROYECTO?
Popayán como ciudad emergente aún no ha podido tener un orden de planeación efectivo para hacer un desarrollo en este lugar a pesar de que existe un plan de ordenamiento evidencia la importancia de poder hacer un tejido urbano para que esta idea de desarrollo sea el inicio de pensar como seria desde la academia crear un proyecto en prospectiva 2032
OBJETIVOS
ESTRATEGIAS MEDIOAMBIENTALES:
Dar valor e identidad al Rio Cauca zonas naturales del lugar mediante la intervención de un proyecto con infraestructura (espacio público sistemas bioclimáticos entre otros) eficiente incitando a las personas a querer ser parte del mismo
ECO-ALDEA DEL CONOCIMIENTO:
Fomentar la unificación de la ciudad como también la interculturalidad del lugar, por medio de un plan de diseño arquitectónicourbanístico atractivo relacionando el proyecto con el entorno inmediato es decir mediante la integración principalmente de la loma de las cometas equipamentos educativos elementos patrimoniales entre otros; Creando así un espacio por y para los estudiantes en búsqueda de generar una ciudad y una comuna de conocimiento donde existan encuentros académicos y proyectos que fomenten un aprender consecutivo con la intención de reducir el desarraigo cultural
NORMATIVIDAD:
Se busca tener en cuenta el plan de ordenamiento territorial de Popayán NRS-10 y normativa extranjera adicional para dar una solución-gula de nuestro diseño
PLANTEAMIENTO DEL PROBLEMA
segun la lon a de la propiedad ra de P t d d d p
JUSTIFICACIÓN
Principalmente buscamos dar solución mediante unos objetivos al desarraigo de identidad cultural que las personas y específicamente el usuario a intervenir se sientan orgulloso de habitar y visitar Popayan donde para el 2032 la ecoaldea mas que una edificación sea un hito histórico para la humanidad Un aprender consecutivo del conocimiento
Falta de conciencia ambiental
ECO-ALDEA DEL CONOCIMIENTO: MONTAÑA DE FUEGO ¿SABIAS
Las primeras poblaciones (Koconucos Yanaconas y Paeces) han vivido la mayor parte de su vida durante varias generaciones en el Departamento del Cauca - PNN Puracé donde gran parte de su cosmogónica esta fielmente relacionada con los elementos naturales como lo es la Cadena volcánica de los Koconucos resaltando el volcán purace "montaña de fuego en lengua Quechua como elemento representativo tanto para los indigenas como para los residentes (payaneses) y personas transitorias (turistas) siendo para ellos este hito natural el Genius Luci del lugar
Se tomo el volcán Puracé (por su importancia a nivel natural sociocultural y económico) como elemento jerárquico representado en circulo negro relleno

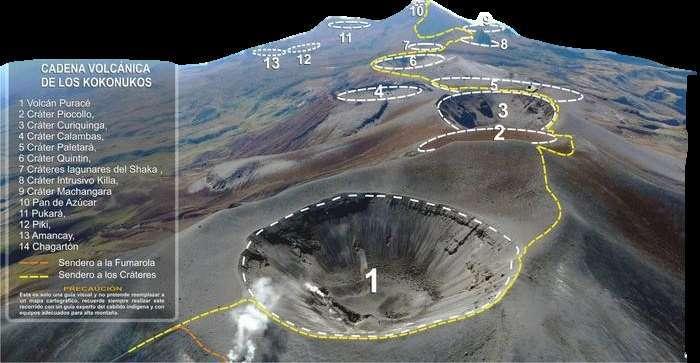

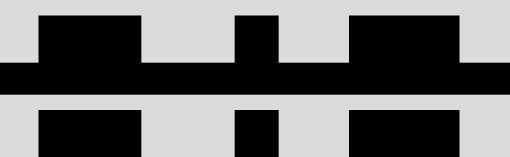

Cadena volcánica (14 elementos) como serie de ritmos compositivos generando a su vez una repetición y transformación a la idea generadora
Dentro del PNN Puracé nace 3 de los ríos mas importantes de Colombia (el Magdalena el Cauca y el Caquetá) siendo el Rio Cauca representación de vida a la población convirtiéndose en un eje principal en la composición dándole a esta senda un valor atribuido
CRITERIOS DE IMPLANTACIÓN
FISICO NATURALES
Rio y zona arbórea: Tener en cuenta estas sendas como un factor determinante para el proyecto donde se priorice el cuidado y protección del ambiente Convirtiéndose a su vez en unos indicadores de visual
Volcán Purace: Como idea principal e hito natural nos brinda unos ejes de tensión y una visual predominante que permite guiarnos para nuestro proyecto y a su vez afianzar la identidad cultural Loma de las cometas: Siendo un remate visual del sector se piensa dar parte de orientación hacia este indicador
Hacienda Belalcazar y Colegio Gabriela Mistral: A partir del proyecto se busca articular estos dos elementos de importancia patrimonial y social con el fin de un aprender consecutivo
Vias paralelas al lote: Considerar las diferentes aproximaciones al lugar para el buen diseño de implantación

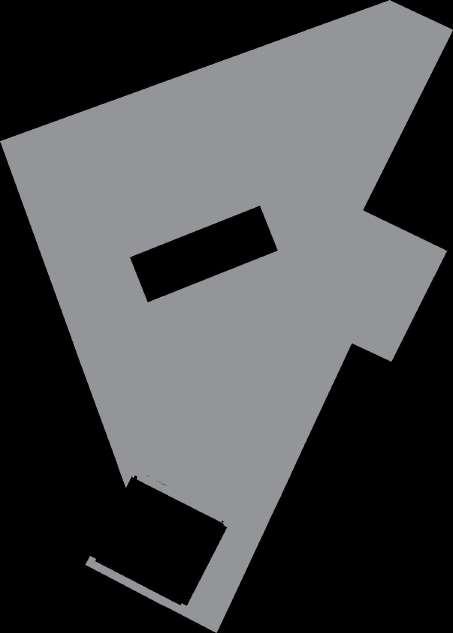

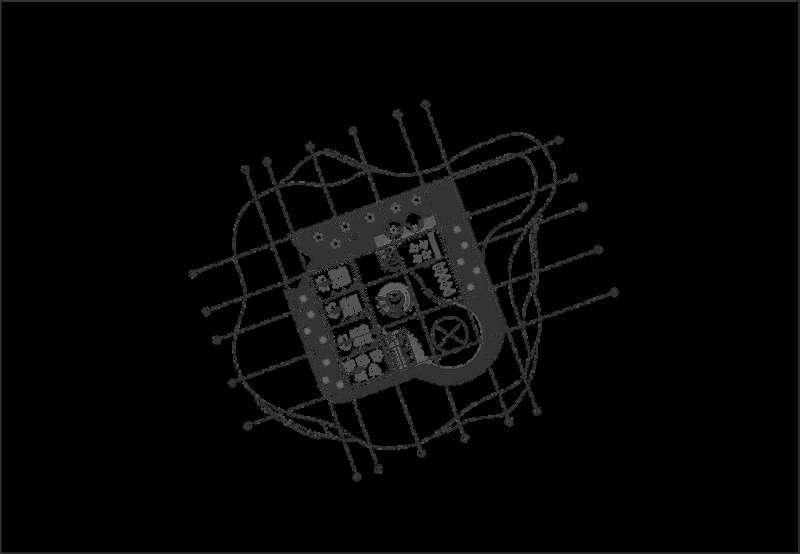

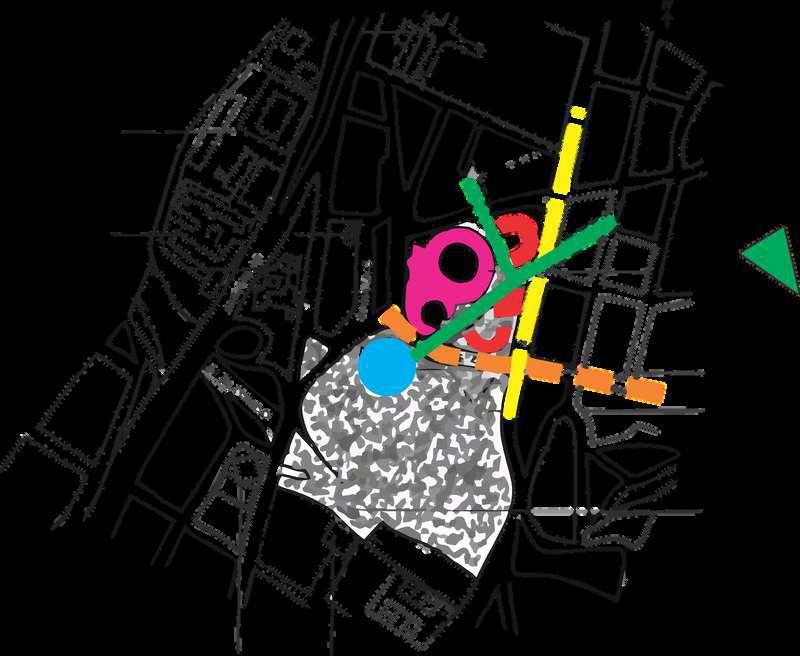

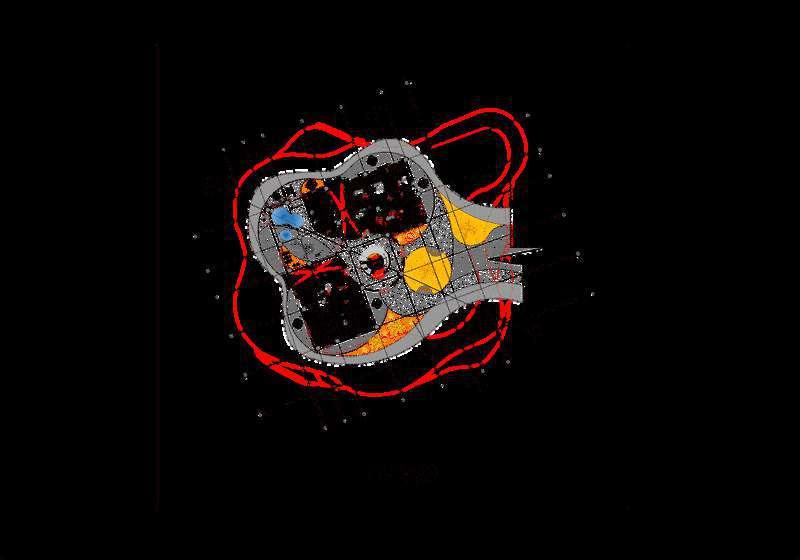

PLANO BASE

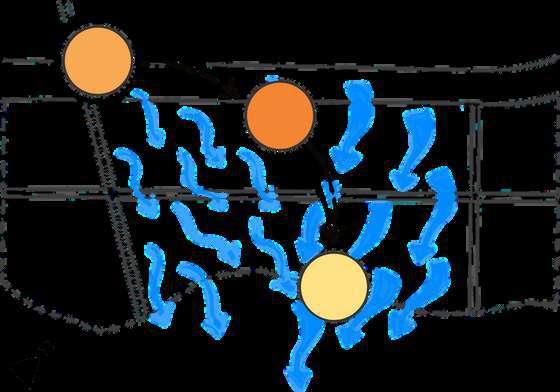

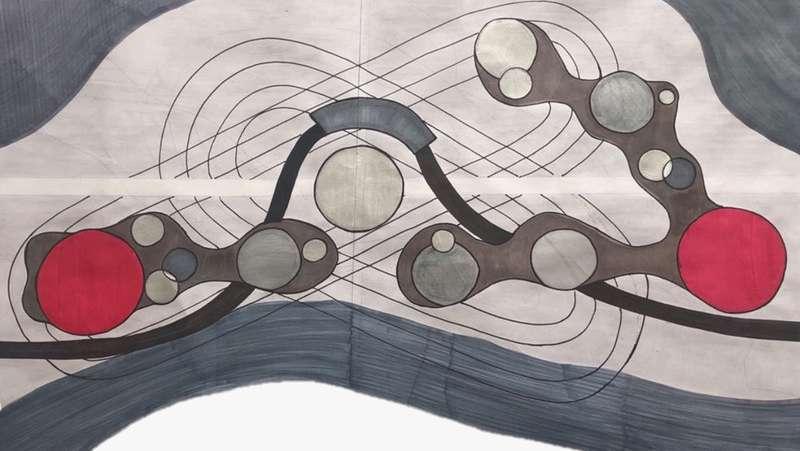

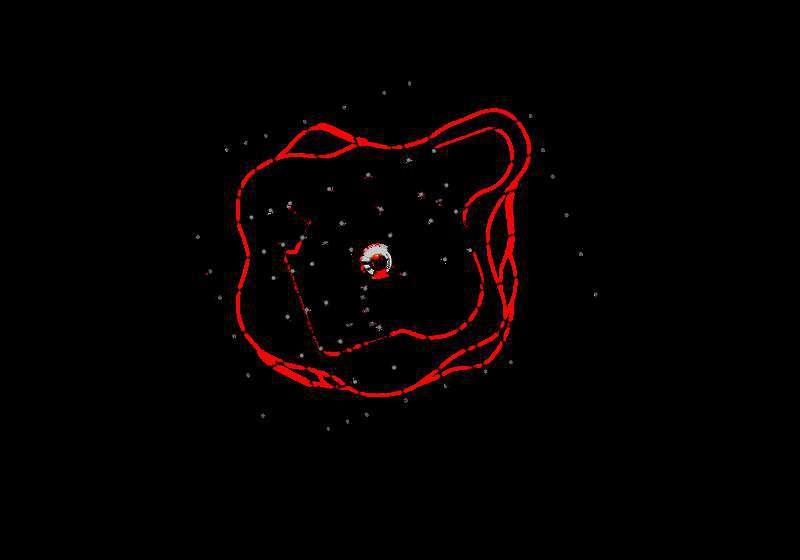

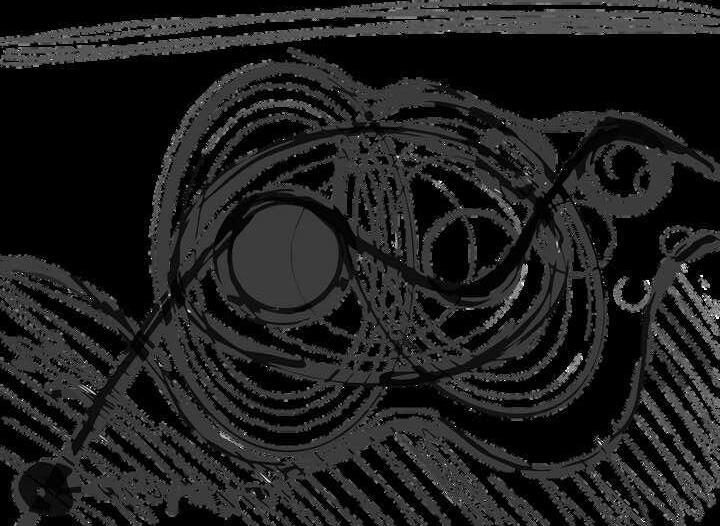

Como organización espacial se genera una radialidad y a su vez ejes de tensión a partir del volcan purace

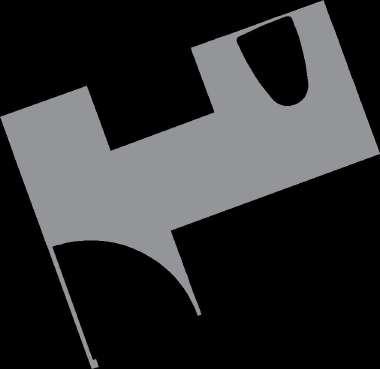

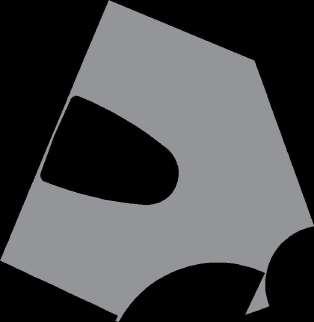

El volcán Puracé se mantiene activo actualmente donde por medio de figura fondo se da la representación de las ondas sísmicas que a generado hasta el momento
A partir de nuestro referente conceptual (Torres del Parque) se busca por medio de la metáfora de la cadena volcánica de los Koconucos una analogía a partir de unos elementos arquitectónicos que estén en sintonía y equilibrio con el paisaje de manera que ambos (paisaje y proyecto) se unifiquen
MAYDA PARRA-MARCELA CAICEDO-ANYI RODRIGUEZ ESTUDIANTES FACULTAD DE ARQUITECTURA FABIO ANDRADE - CARLOS ROJAS DOCENTES TALLER V - DIURNO - PERIODO II 2022
S gú i g b d y sobrepasa a norma nternac onal en un 47% con valores de hasta 95 partes por m l ón en cromo S El T 0 t d d á d d M d l M i l y P p t í h i Fragmento urbano Inseguridad dado a espacios residuales Desarraigo patrimonial Ausencia de cohesión social Infraestructura deficiente Conflicto vial DESARRAIGO DE IDENTIDAD CULTURAL Déficit del desarrollo de ciudad Costo de tierra elevado Privatización y uso inadecuado de predios existentes Segun INDEPAZ el Cauca es el segundo departamento con ma or n mero de masacres m er os - nd ce 2021 S CNN l C l l l d y d d i d g p g q j Cauca 389 251 personas sufr eron desplazam entos f d S g l DANE l T d h b d 3% y 6 % g p p y q hace 12 meses vivia en Venezuela fue de 997 personas ¿S bi q
QUE
SOCIO - CULTURAL
CONCEPTUALIZACION DEL PROYECTO
PARTI ARQUITECTONICO (LOS 10 MANIFIESTOS M&M)
Generar un arraigo de identidad cultural mediante el diseño y uso de espacios que simbolicen la remembranza de los primeros hombres y la naturaleza que hoy en día se ha ido olvidando teniendo en cuenta sus energías y creencias
Debe ser permanente e inamovible la idea de unidad y equilibrio entre el paisaje y el proyecto en este caso con la representación de la cadena volcánica de los Koconucos y teniendo en cuenca el referente (Torres del Parque)
Se busca generar un potencial socio cultural conectando el patrimonio (hacienda Belalcázar) y lo social (colegio Gabriela Mistral) por medio de la eco aldea del conocimiento espacios dados (campus universitario) a nuestro usuario principal (estudiantes universitarios) y que influyan en los usuarios mas jóvenes (colegios) sin dejar de lado la opción para otros tipos de usuario (niños jóvenes adultos adultos mayores y turistas) que contemplen el lugar
Incorporar un encuentro urbano entre el punto norte y centro de la ciudad como del sector con el fin de generar un fortalecimiento urbanístico
Respeto hacia la naturaleza para lograr una arquitectura ecológica perfectamente integrada en el ecosistema natural dada a partir de una metodología de diseño y evaluación basada en el cumplimiento de los 6 pilares básicos de Luis de Garrido
Con la intención del buen cuidado y protección del ambiente se piensa en el uso de herramientas tecnológicas e innovación (sistemas bioclimáticos materiales ecológicos y eficientes)
Buscamos que nuestro proyecto tenga un 70% de índice construido sin dejar de lado un 30% de área verde dado a nuestro enfoque que busca brindar importancia y valor a los elementos naturales preexistentes en el lote
Resaltando la normatividad (uso de suelos ) se busca dar una zonificación estratégica y funcional al proyecto que satisfaga las necesidades de los diferentes usuarios
Tener presente la normatividad para el buen sostenimiento de la estructura y recubriendo de la edificación con ayuda del referente Turing Torso - Santiago
Calatrava
Contemplación y búsqueda de espacios que integren y produzcan la unidad espiritual de los seres humanos con lo físico-construido (hogar y zonas públicas) por medio de espacios amplios y un estilo minimalista
ARQUITECTO INSPIRADOR
LUIS DE GARRIDO
Arquitecto español, nacido el 13 de diciembre de 1967
SU VISION
EXISTENCIA Y ARQUITECTURA:
Contemplación y búsqueda de elementos arquitectónicos que estén en sintonía con la percepción de nuestra propia existencia y que conformar nuestra propia identidad
"Nuestra alma es una morada ya que recordando las casas y las habitaciones en las que hemos estado aprendemos a mirar dentro de nosotros mismos -Luis de Garrido
INSPIRACION DE PENSAMIENTO DE VIVIENDA IDEAL QUE HIZO HEIDEGGERT (1889-1976): Este filosofo otorgaba un sentido espiritual al hogar como espacio en el que se produce la unidad espiritual de los seres humanos con las cosas: -
Autosuficiencia -Unica unidad con las cosasMirando al sur -Ancho voladizo -Altar en un rincón -Viaje atravez del tiempo -
Habitabilidad artesana
PILARES PARA LA FUNDACION DE LA ARQUITECTURA
SOSTENIBLE: -Optimización de recursos Naturales y artificiales
Disminución del consumo energético
Fomento de fuentes energéticas naturales
Disminución de residuos y emisiones
Aumento de la calidad de vida de los ocupantes de los edificios
Disminución del mantenimiento y coste de los edificios
SOÑANDO CON ARQUITECTURA VERDE:
CONCEPTUAL
"RENOVACION Y TRANSFORMACION URBANA INTENGRANDO EL PAISAJE
Relación con la tipología del lugar (Materialidad Forma) generando una Unidad con la ciudad
Rehabilitar el lugar con edificios Urbanos Relacionar los edificios con su entorno y ciudad Propone un encuentro urbano
Valora las estéticas topográficas del lugar Incorpora el espacio publico
Plaza de toros
Planetario

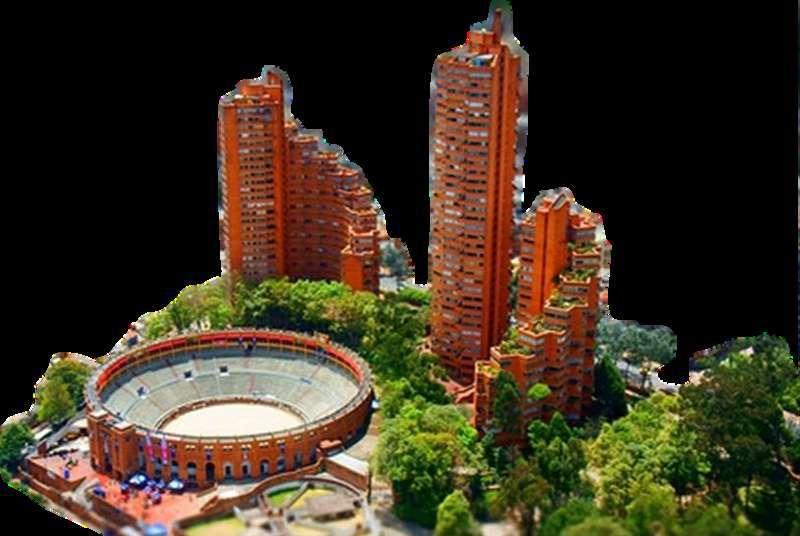

TORRES DEL PARQUE
ROGELIO SALMONA

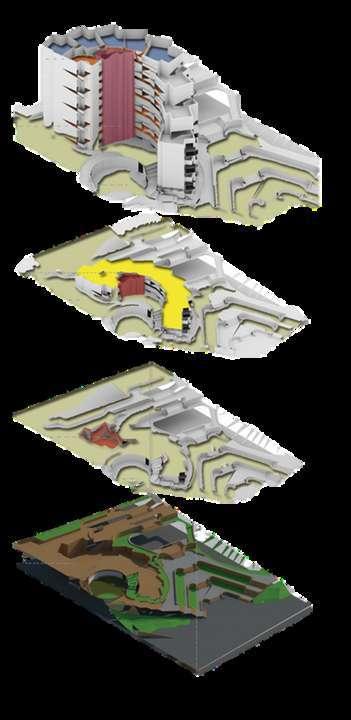

Tres edificios de ladrillo diseñados entre 1965 y 1970 En la zona oriental de Santa Fe BogotaColombia El conjunto rodea la Plaza de Toros de Santamaria Además su forma evoca los cerros orientales de la ciudad
Nace como regalo para sanar la histórica herida que dejo la construcción del viaducto desmembrando el parque de la Independencia y destruyendo el parque del centenario
Las torres de norte a sur C A y B Cuenta con 117 m de altura y 294 apartamentos

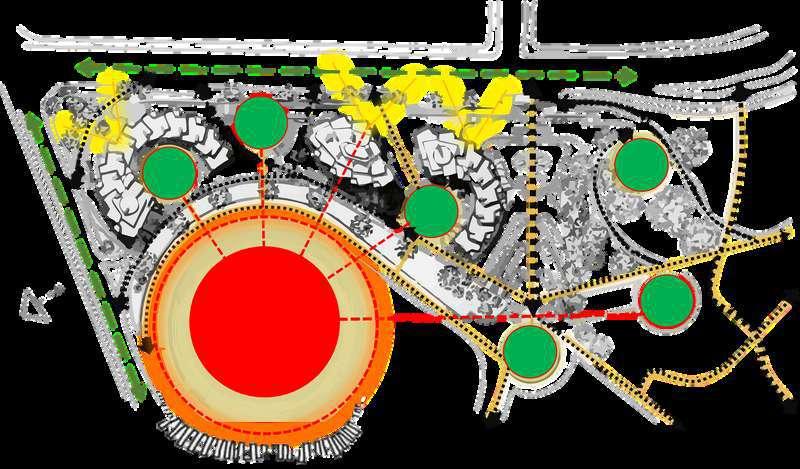

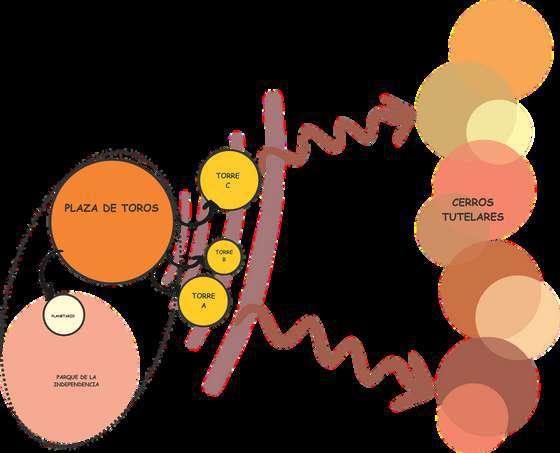

ORGANIGRAMA URBANO
Mayor Tención generada por la plaza de toros
Interrelación de espacios
Tención visual acorde al paisaje natural
Usuario: La ciudad
FUNCIONAL
ESQUEMA FUNCIONAL
Geometría Radial Nace de la plaza de Toros
Aproximaciones internas red de caminos que permite moverse aleatoriamente
Aproximaciones externas carrera 5 calle 27 carrera 6
Espacio colectivo el espacio integrador sobre el cual se repliegan los habitantes de las torres y de la ciudad Alrededor de ellas se han propuesto los usos comunes
Remate visual Lejano Cerros orientales
Remate visual Cercano Plaza de toros
RELACION INTERIOR EXTERIOR
Circulaciones Verticales Zona de Habitac ones

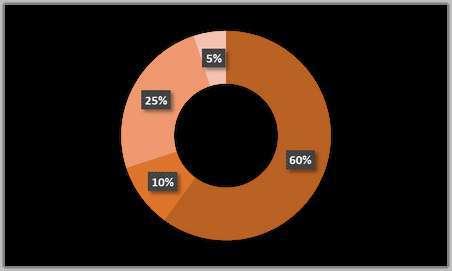

PORCENTAJES DE OCUPACION
TURING TORSOSANTIAGO CALATRAVA
Punto Fijo
Vivienda
Vegetación
TECNOLOGICO
Belleza ecología sistema bioclimáticos autosuficiencia (energia agua y alimentos) multimedia salud y felicidad
DISEÑO MAS RELEVANTE
Sistemas bioclimaticos y autosuficiencia
Giro de 90º

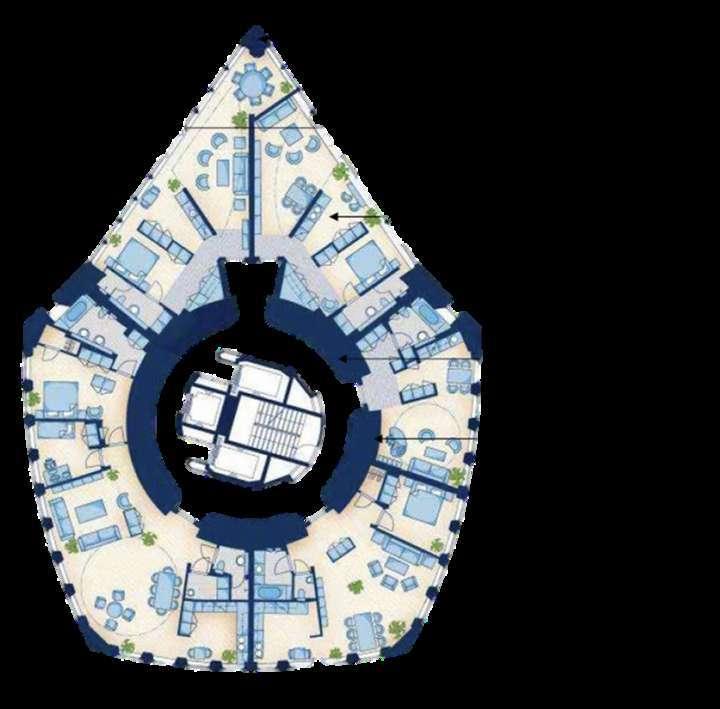

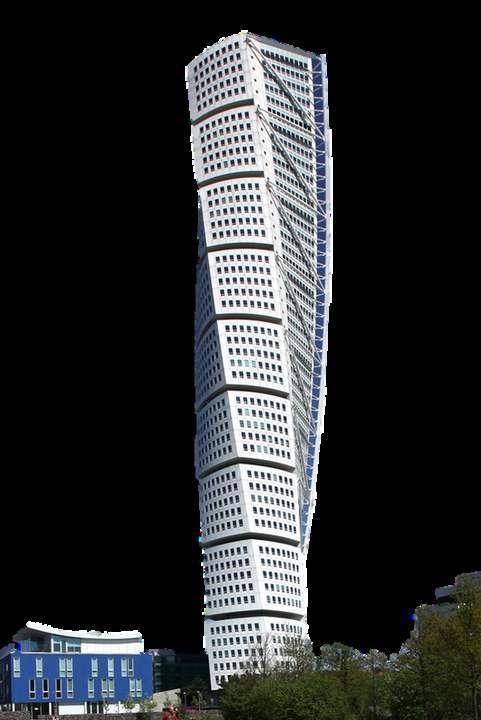

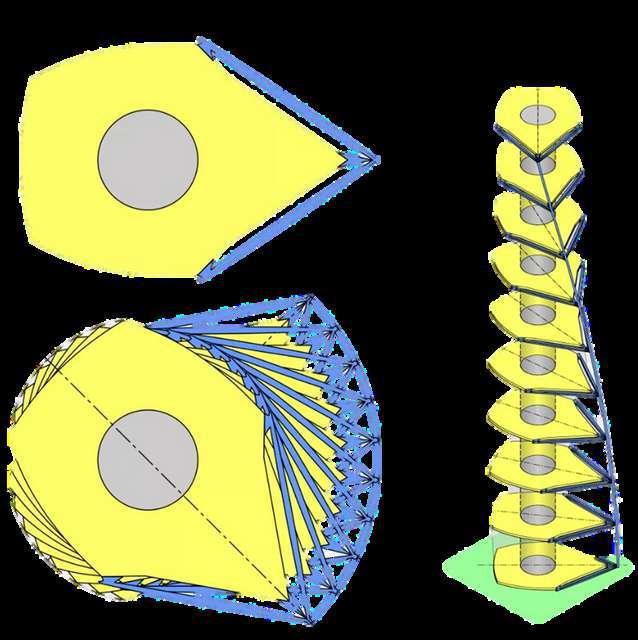

Turing torso (torso en giro) rascacielo residencial de 190 metros de altura y 54 plantas, diseñado en 1998 y construido en Suecia en 2001 - 2005

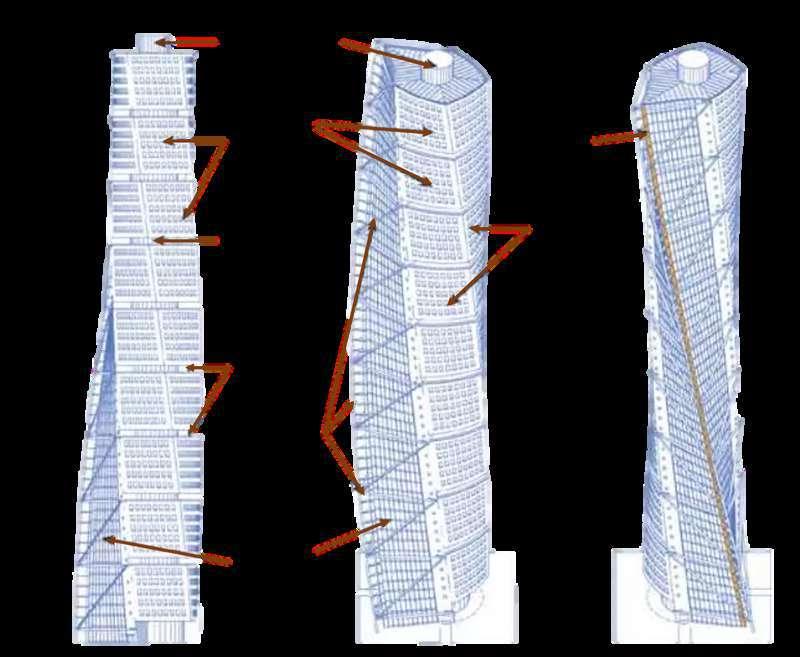

ESTRUCTURA Y MATERIALES
Acero vidrio y hormigon armado Nucleo de hormigón armado (10 6 m de diametro interno) a modo de columna vertebral y que gira 90º de arriba hacia abajo Edificio revestido con paneles de cristal y aluminio
Nucleo hormigon armado
Modulo concreto
Nucleo concreto
2m brecha
profunda
exoesqueleto
Monitoreo consumo calor y agua
Unidad de eliminación de residuos orgánicos
columna hormigón paredes perforadas
Acero
Paneles cristal y alum nio
muro
cort na
SUSTENTABILIDAD
Se establece con el 100% de energia sostenible Residentes de cada apartamento pueden monitorear el consumo de calor y agua desde cada unidad En la cocina hay unidad de eliminacion de residuos orgánicos
PROYECTOS URBANISTICOS Recorrido encuentro Urbano Parque del Bicentenario Escalinata anteriormente calle 26 100% energia sostenible Columna vertebral Zona publica Área Serv c Comercio Terrazas Publicas RESIDENCIAL - 60% COMERCIO/SERVICIOS - 25% ESTACIONAMIENTO - 10% INSTALACIONES - 05% PRINCIPALES OBJETIVOS DEL PROYECTO
1 2 3 4 5 6

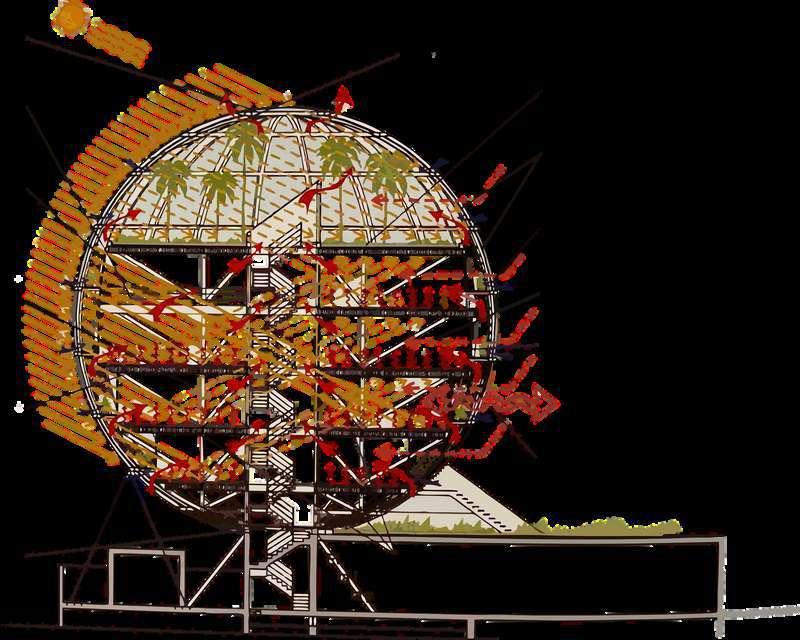

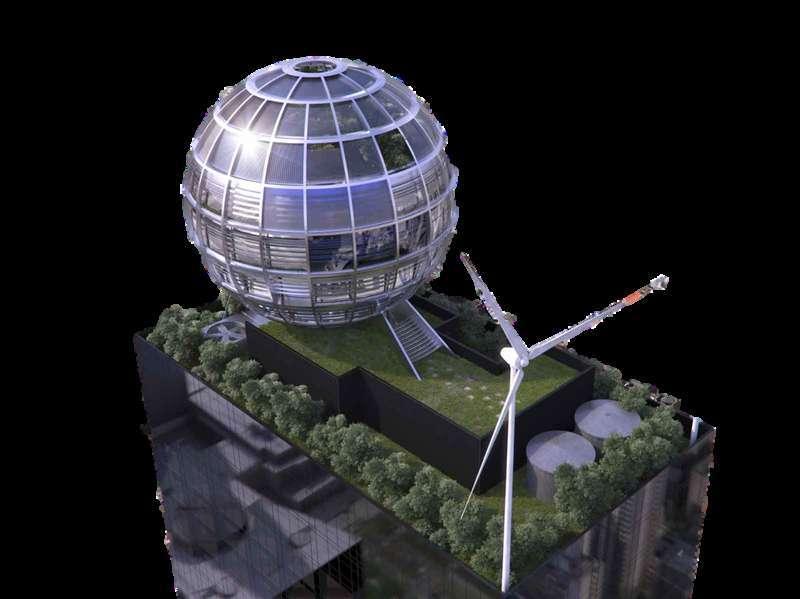

DISCO BALL Eco-House Green and self-sufficient House for Madonna 33 VIP BIP proyect 2012 Manhattan New York USA 1 186 57 sqm 3 945 000 euro
La vivienda esta ubicada en la azotea de trump tower donde se buscó generar una simbiosis arquitectónica perfecta
FUNDACION UNIVERSITARIA DE POPAYAN MAYDA PARRA-MARCELA CAICEDO-ANYI RODRIGUEZ ESTUDIANTES FACULTAD DE ARQUITECTURA FABIO ANDRADE - CARLOS ROJAS DOCENTES TALLER V - DIURNO - PERIODO II 2022
FUNDACION
PROSPECTIVA A 2032
Brindar a los seres humanos espiritualidad y trascendentalidad mediante una conexión energética emitida a partir de los espacios diseñados resaltando el punto céntrico de refugio dado de la cadena volcánica de los Koconucos y la interacción con la naturaleza que nos conlleva a la eco-aldea del conocimiento: montaña de fuego

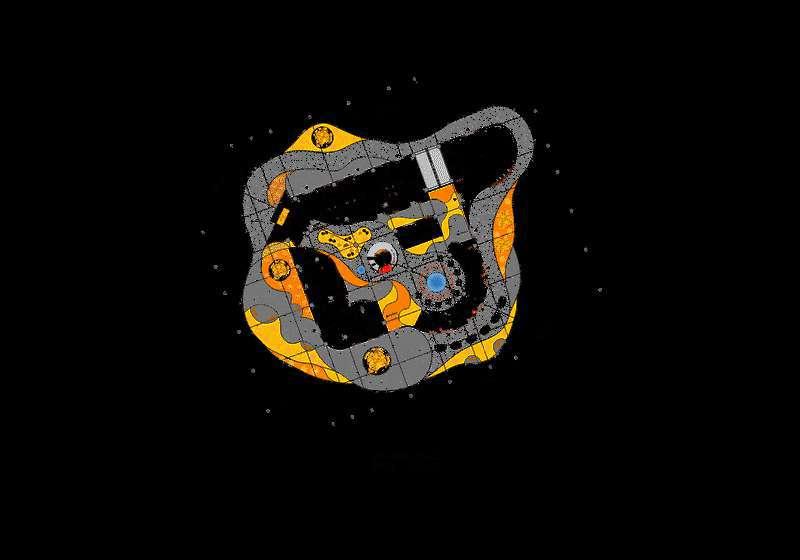

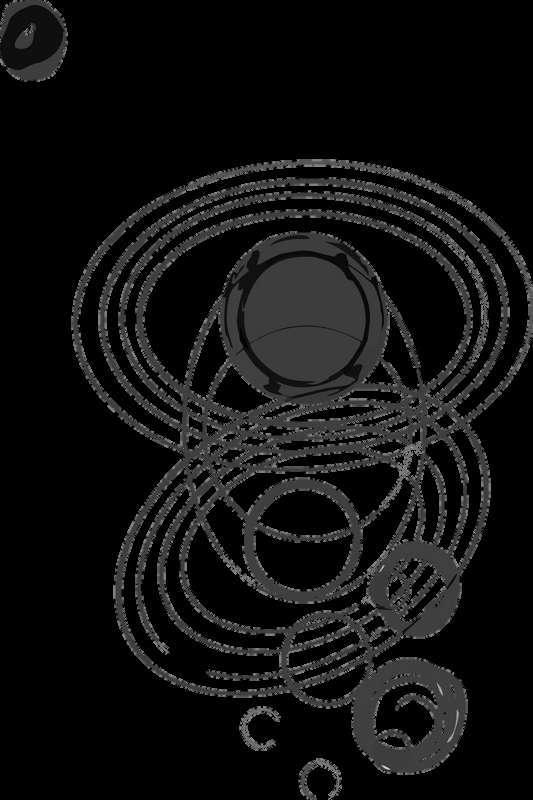

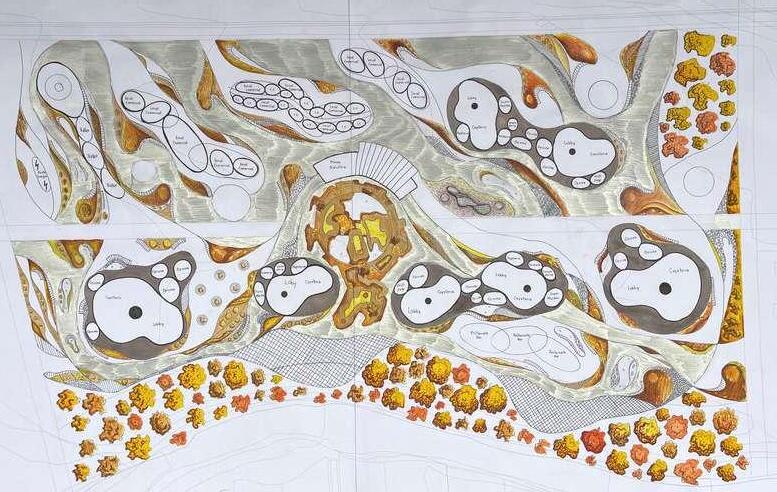

A partir del emplazamiento de los edificios se penso en un punto central que represente una sensacion de refugio dado a la conexion de las fuerzas energeticas que brinda la cadena volcanica de los Koconucos Para integrar las zonas de protección con el proyecto se generaron unos espacios de contemplación pensando generar una identidad al rio sin afectar la flora pre-existente por medio de una malla metálica

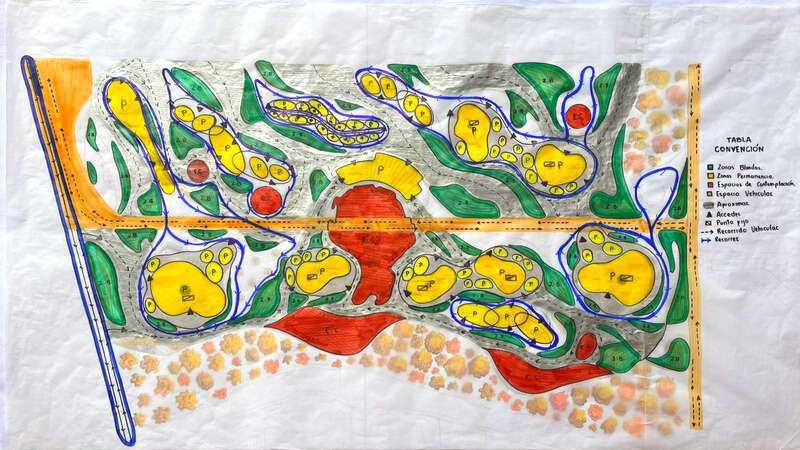

Teniendo en cuenta el parti arquitectónico (los 10 manifiestos M&M) la idea generadora y los criterios de implantación surgieron ideas de circulación y organizacion del espacio dado al plano base brindando un uso y acción generando asi una respuesta ante y para los usuarios del proyecto

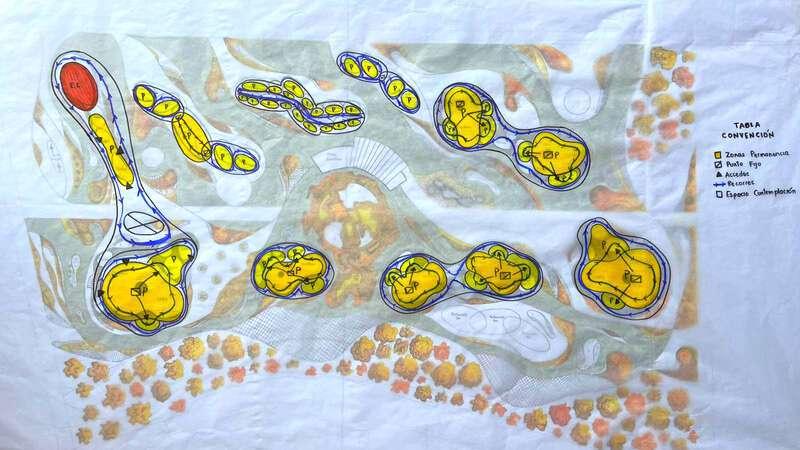

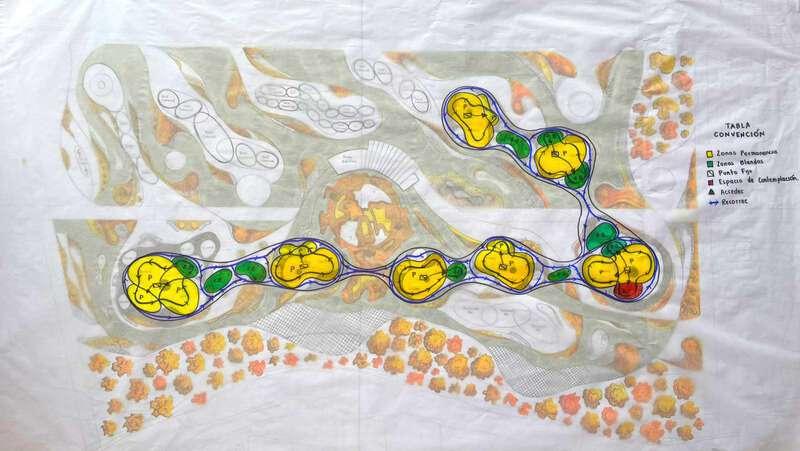

Mediante el uso de circulación oblicua se puede evidenciar en las convenciones las diferentes aproximaciones recorridos y accesos que tiene el proyecto pensando inicialmente en una aproximación desde la carrera 9 buscando generar un acceso a los principales espacio de contemplación rodeado de zonas comerciales y por consiguiente conlleva a las edificaciones como hacia la senda del Rio Cauca
PLANTA SEGUNDO PISO
Para la planta de segundo piso se genero varias conexiones entre edificios pensando inicialmente en una malla que conecte el primer espacio de contemplación para articular ese primer remate con el resto de las edificaciones que en su mayoria son plataformas para la recreacion del usuarios del edificio Se propone la creación de espacios de estudio y recreación por y para los estudiantes teniendo en cuenta que nuestro principal enfoque es engendrar una ciudad de conocimiento y un aprender consecutivo mediante ludieras museos y zonas de taller difusos
Partiendo de una conectividad interna muy unida y una conectividad externa más flexible se busca unificar los espacios con la incorporación de una gran plataforma que potencien el uso sociable ambiental y del panorama para dar como resultado espacios integrales enlazados al paisaje (cadena volcanica) y al conocimiento

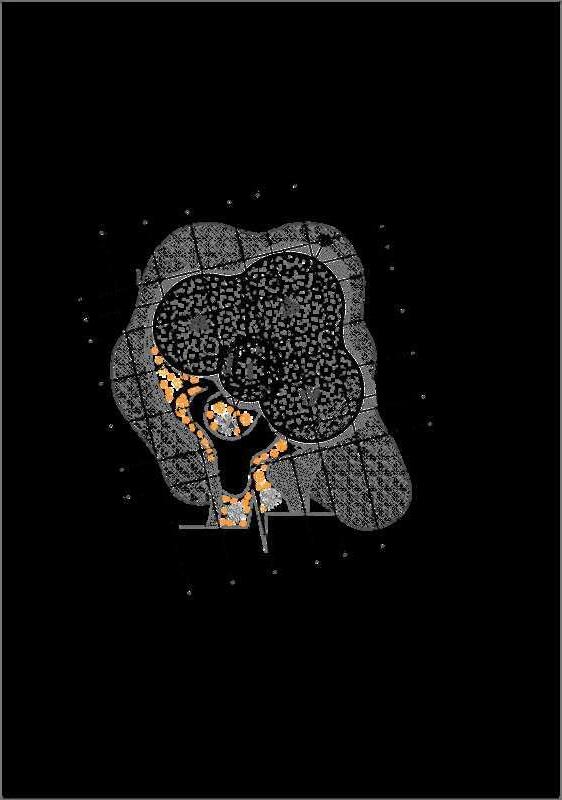

MEMORIA DE DISEÑO IMPLANZAMIENTO
UNIVERSITARIA DE POPAYAN MAYDA PARRA-MARCELA CAICEDO-ANYI RODRIGUEZ ESTUDIANTES FACULTAD DE ARQUITECTURA FABIO ANDRADE - CARLOS ROJAS DOCENTES TALLER V - DIURNO - PERIODO II 2022
PLANTA PRIMER PISO
PLANTA SEXTO PISO
PLANTA SEXTO PISO

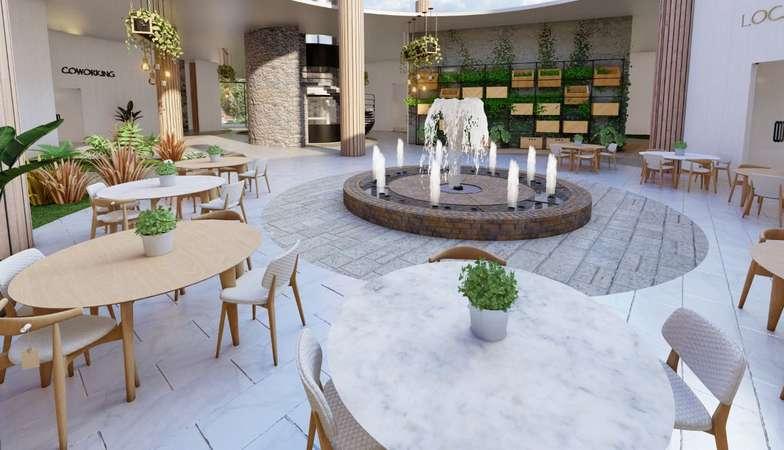

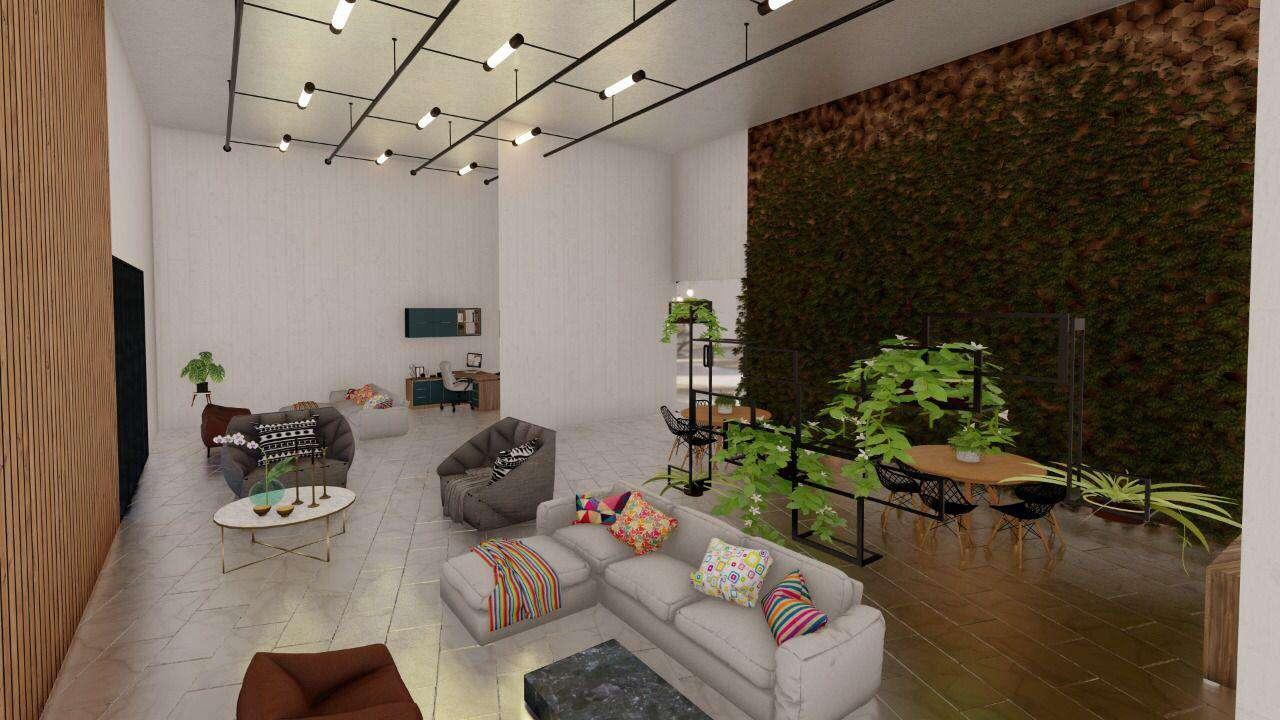

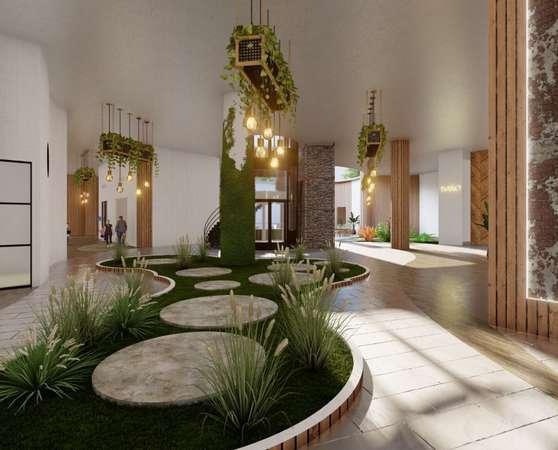

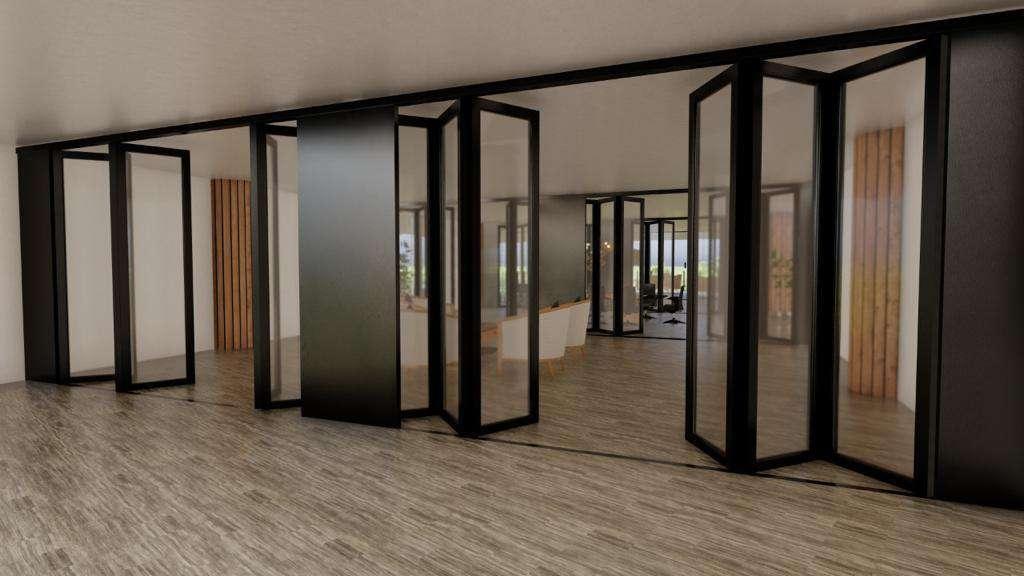

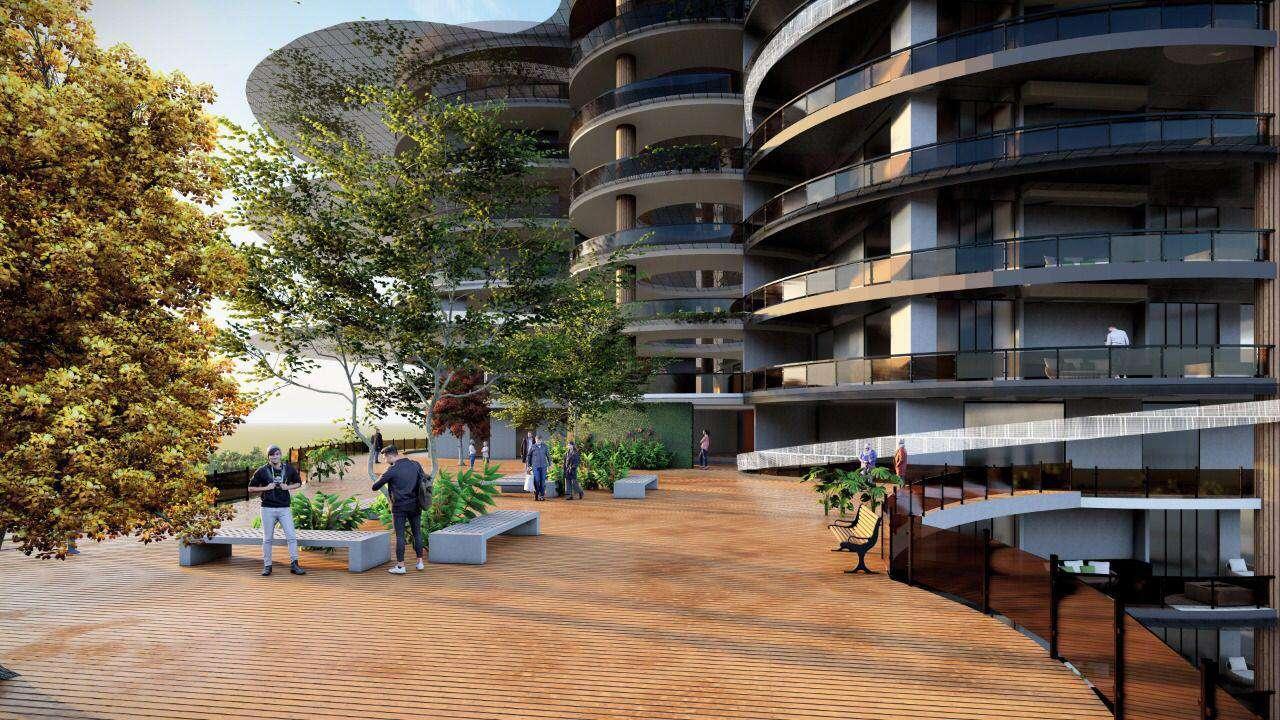

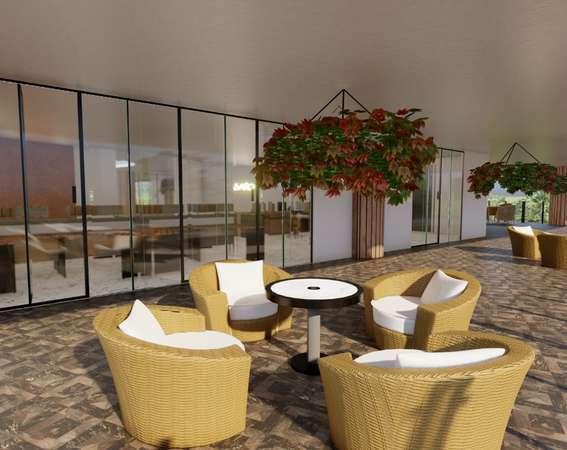

Por medio de diseño de zonas comunes se realizaron espacios de ocio relajacion y descanso como gym piscinas y spa
Al mismo tiempo con la intencion de interconectar el edificio con otros por medio de una estructura - malla metálica y zonas verdes
PLANTA PRIMER PISO

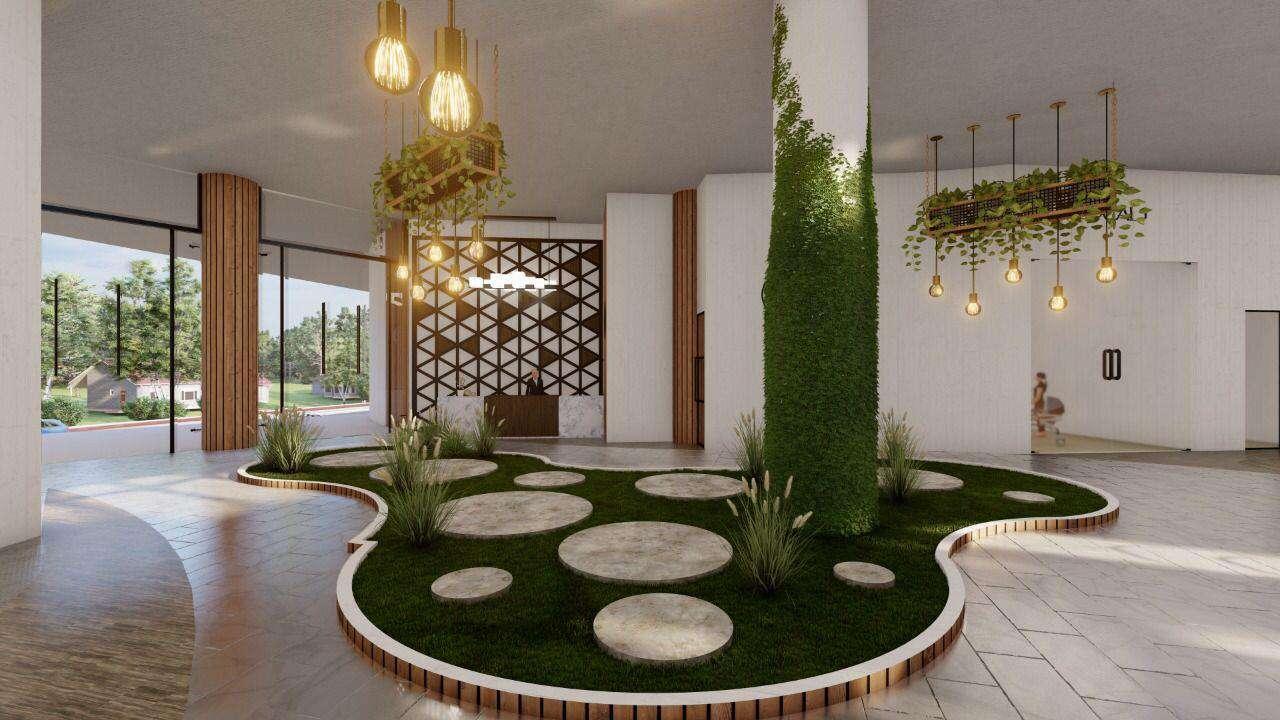

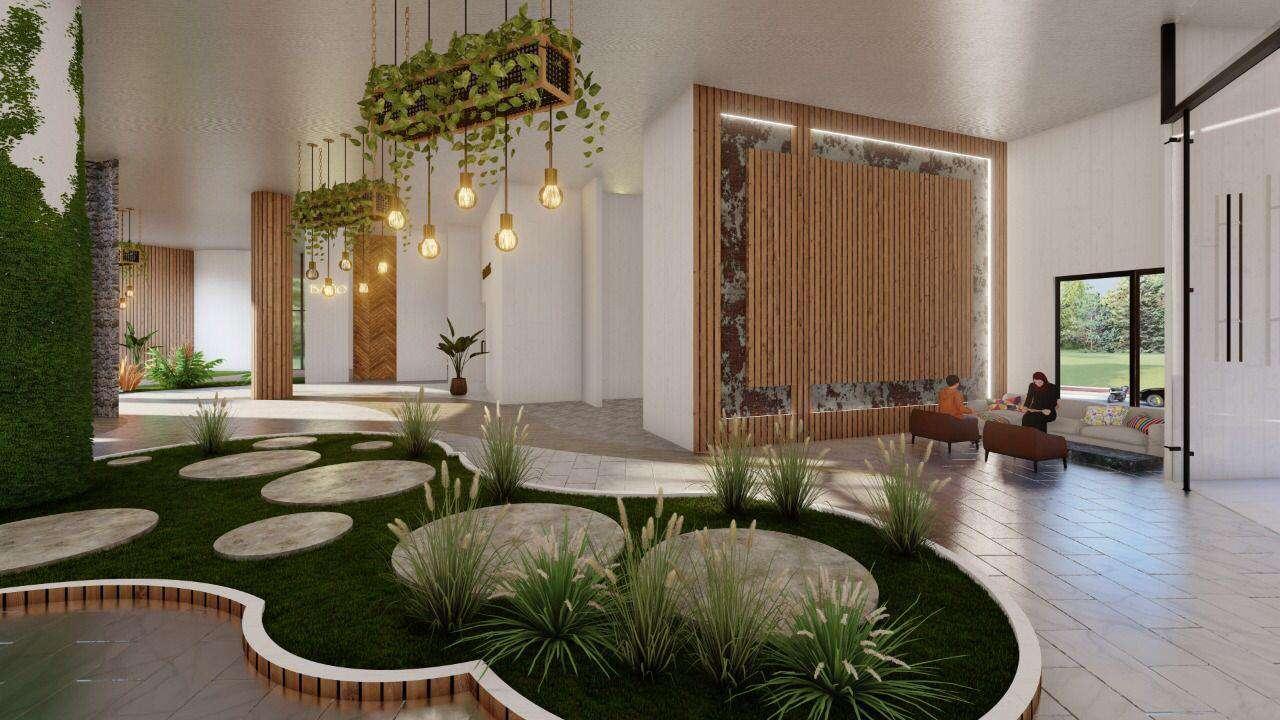

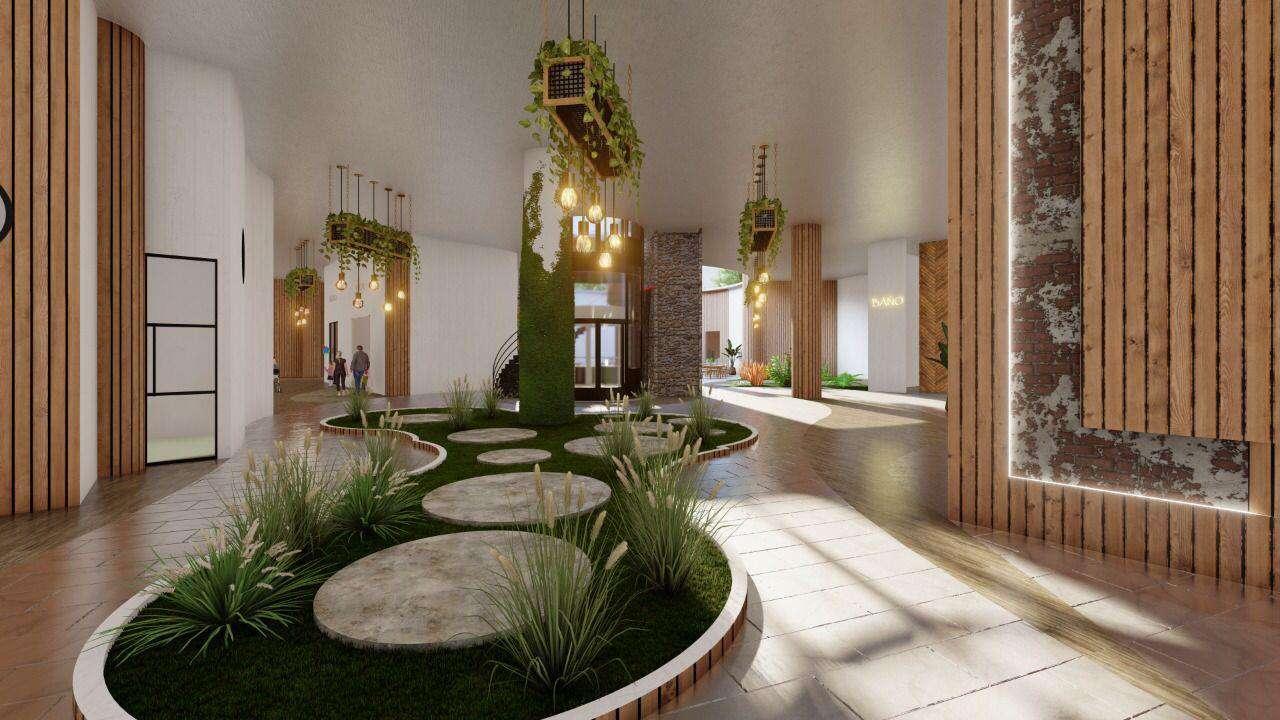

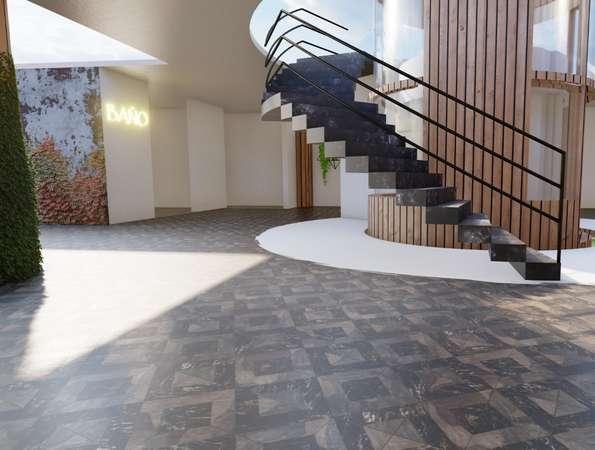

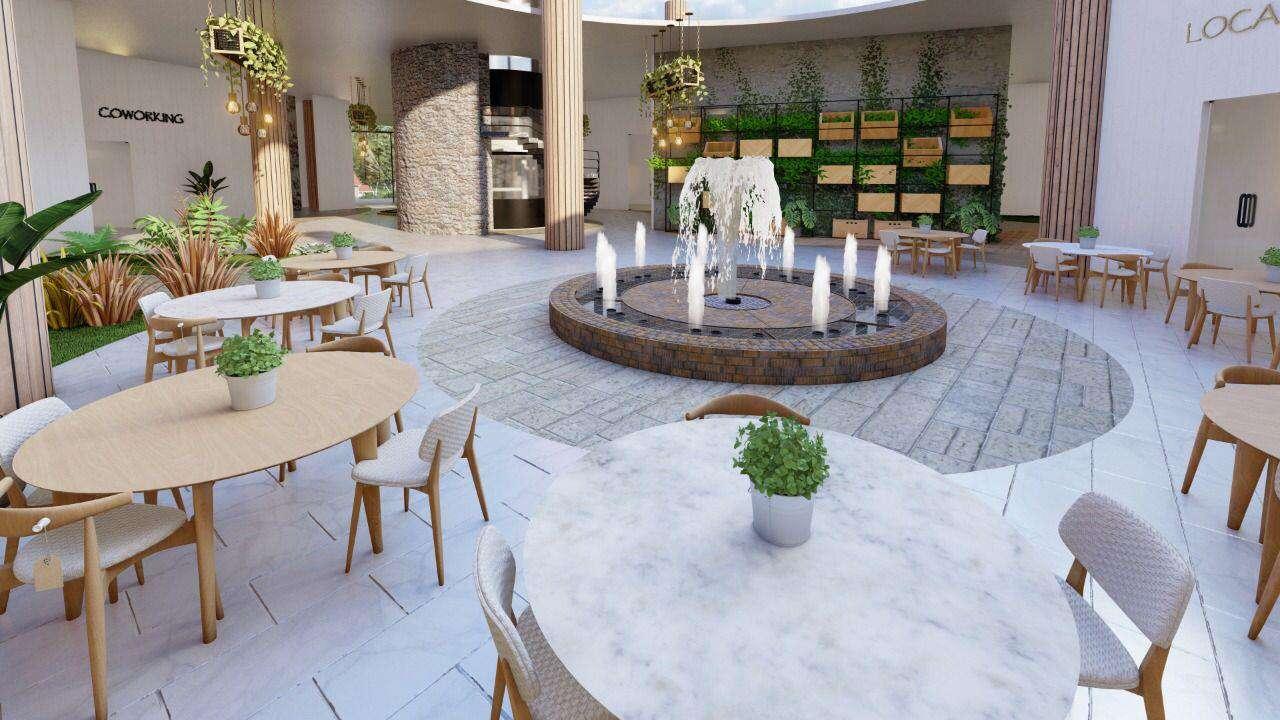

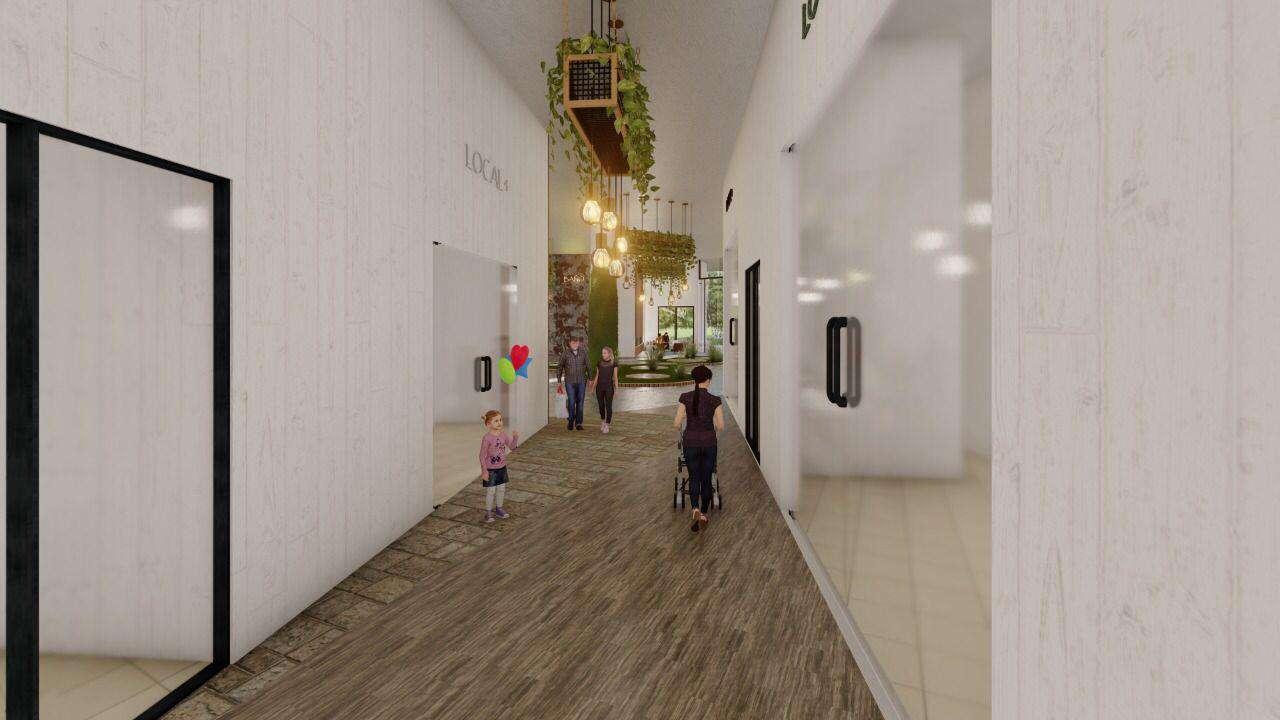

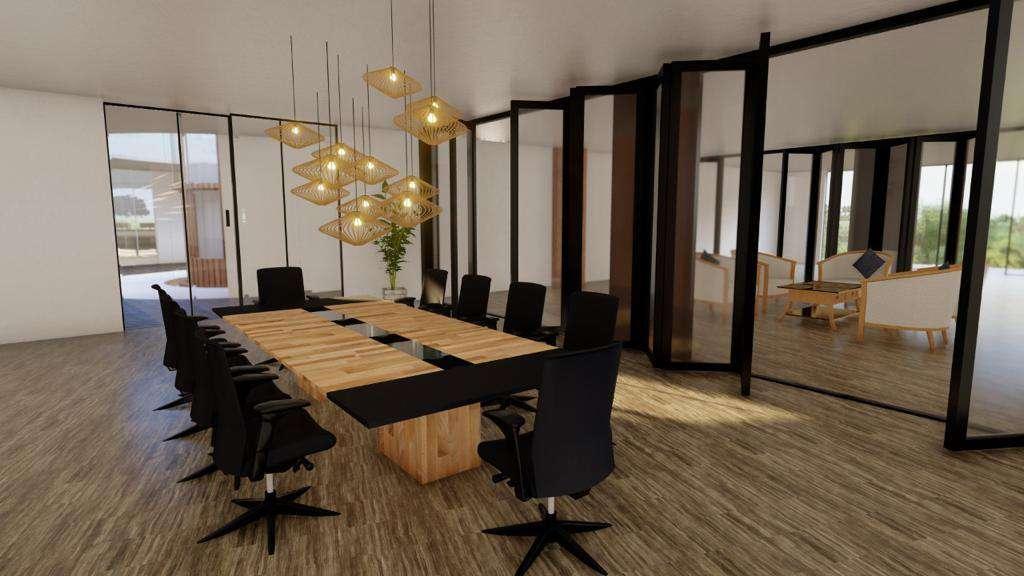

Se busca una relación entre el interior - exterior para generar ciudad mediante espacios de comercio tipo boulevard asi mismo zonas de cokorwing oficinas y locales ancla
PLANTA SEGUNDO PISO

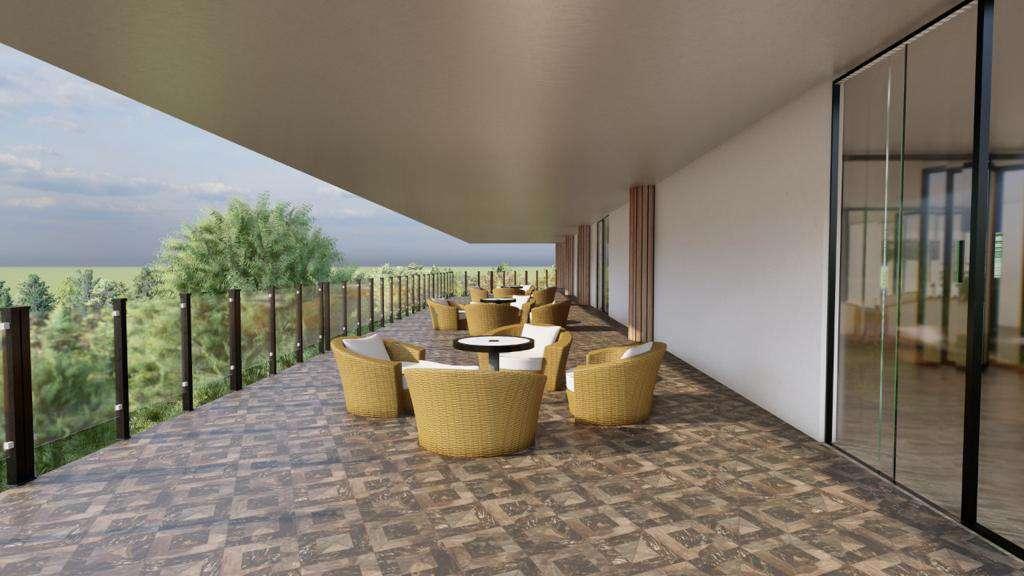

Mediante la idea de una plataforma se originaron áreas publicas - privadas para el uso de la comunidad los cuales se pueden alquilar y modificar según el uso requerido
MALLA ESTRUCTURAL Y SOTANO
A partir de una malla estructural definida se distribuyeron los espacios interiores acoplados a la idea generadora En la planta de sótano se resalta la implementación de bodegas y doble parqueadero por apartamento ademas de espacios para bicicletas motocicletas visitantes y personas con movilidad reducida
CUBIERTA
Mediante la recolección de aguas lluvias se genera un muro llorón para el buen aprovechamiento y punto de atracción que se da en el nucleo del edificio
FACHADA

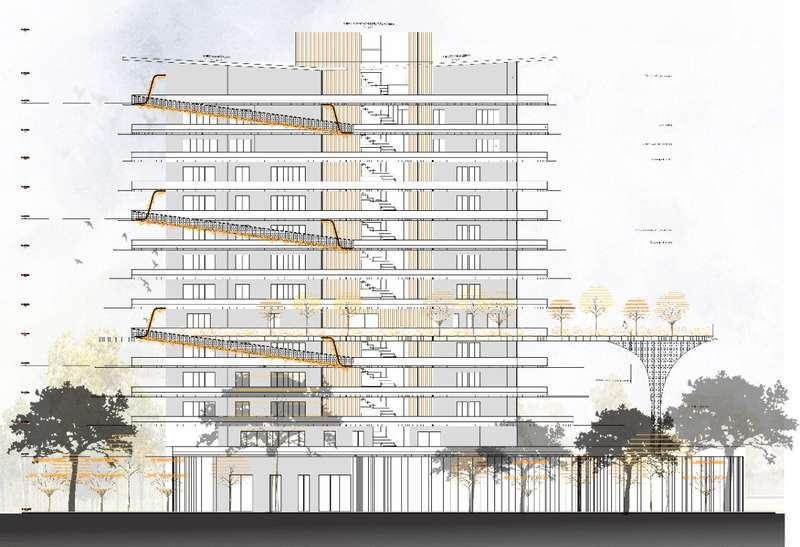

FACHADAS Y CORTES

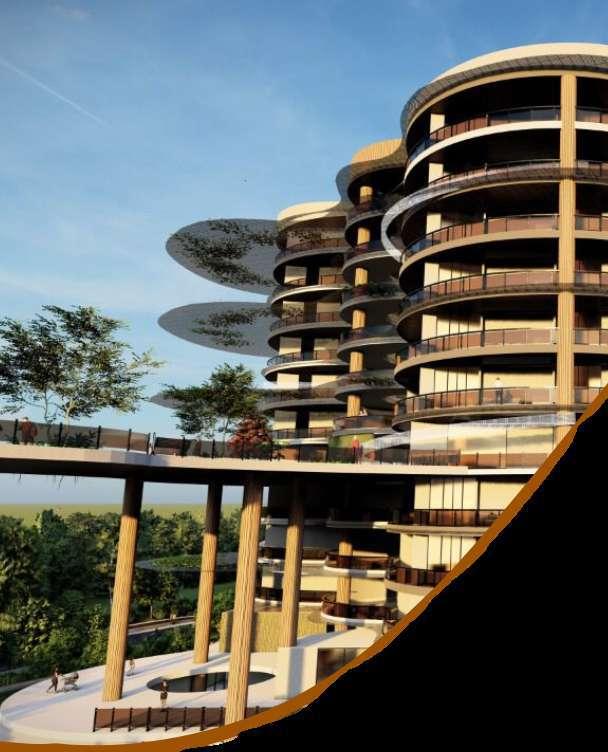

se implementa el concreto verde y una estructura metálica sinuosa representando el movimiento de las fuerzas energéticas de la cadena volcanica que rodea cada una de las caras para generar vecindad y relación con el paisaje al mismo tiempo esta se convierte en un sistema autosostenible funcionando como captadora de luz solar para el uso doméstico y comercial por ello parte del nombre del proyecto es eco aldea
También en los cortes podemos destacar el funcionamiento del punto fijo y la distribución y altura de los de los espacios desde las plataformas comerciales hasta un nivel más privado en los apartamentos
FUNDACION UNIVERSITARIA DE POPAYAN MAYDA PARRA-MARCELA CAICEDO-ANYI RODRIGUEZ ESTUDIANTES FACULTAD DE ARQUITECTURA FABIO ANDRADE - CARLOS ROJAS DOCENTES TALLER V - DIURNO - PERIODO II 2022

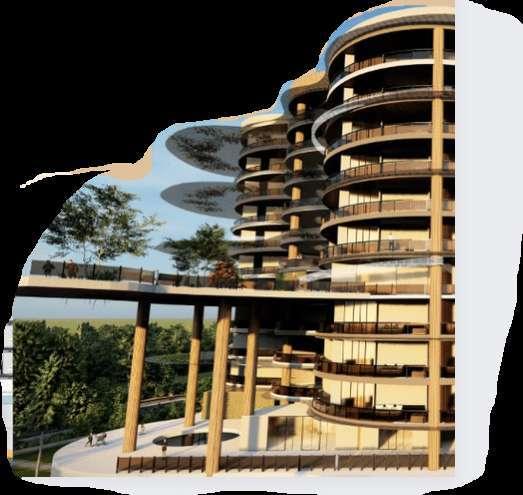

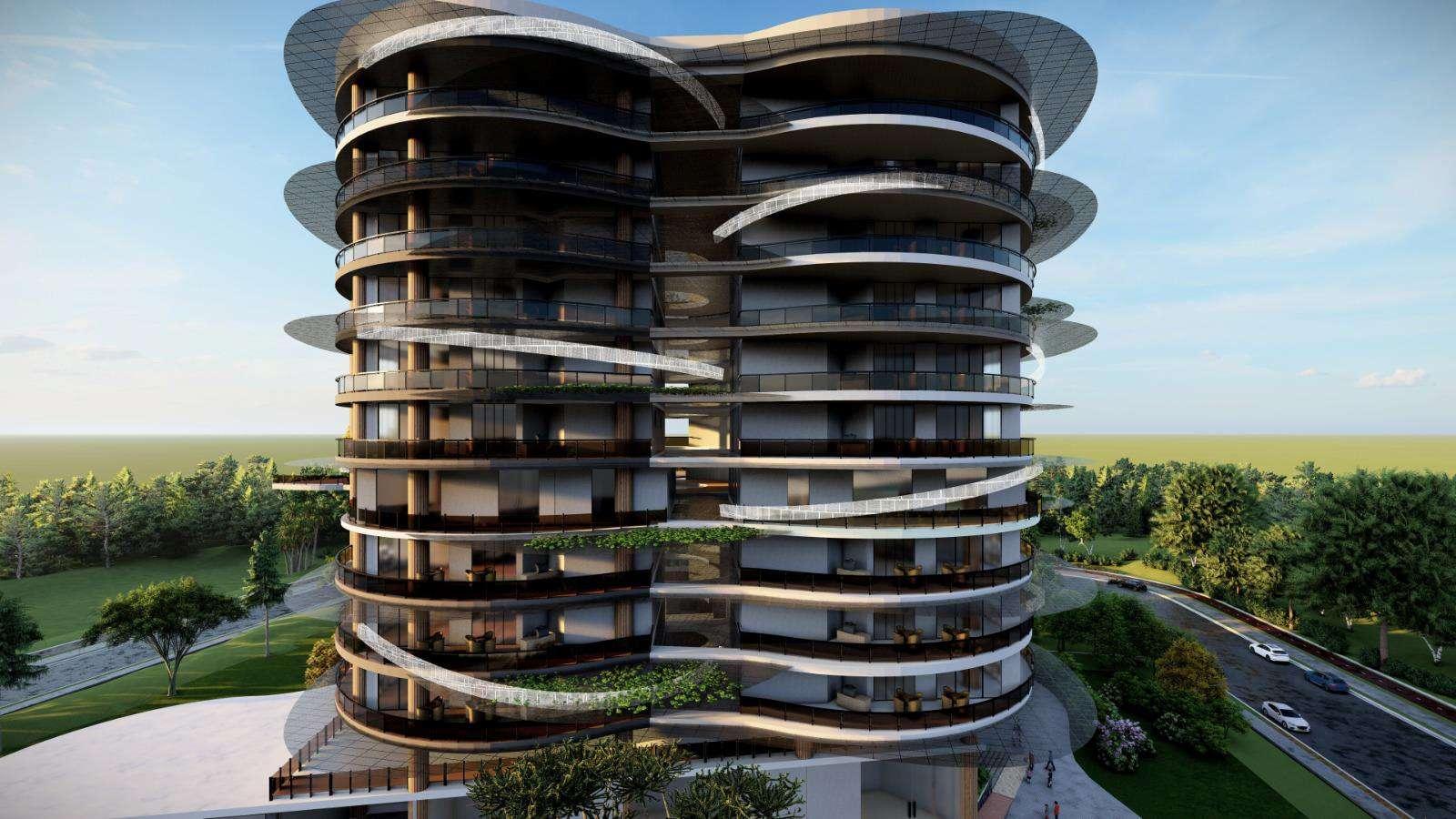

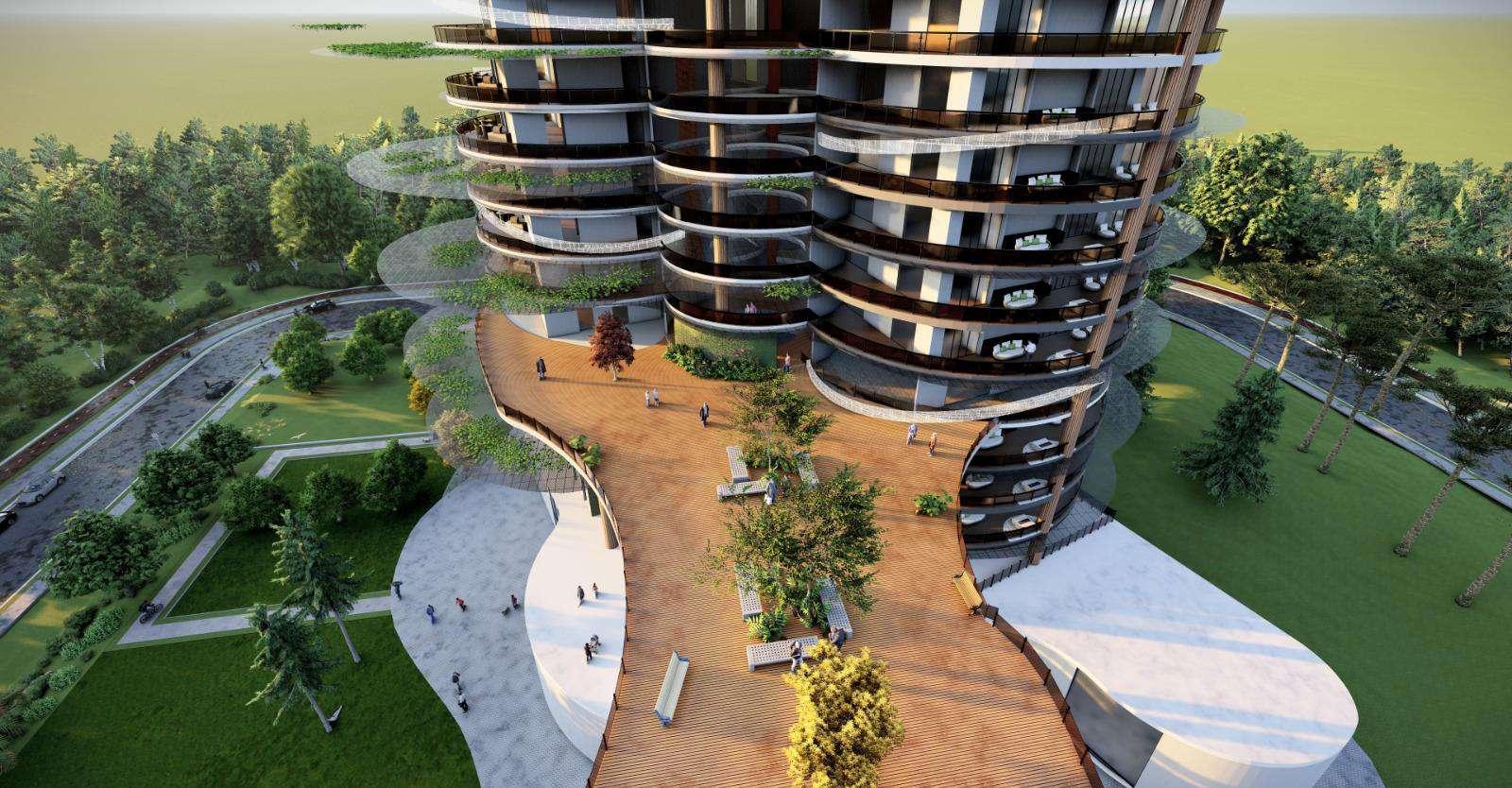

PROYECTO ARQUITECTONICO
FACHADA
TIPOLOGIA EDIFICATORIA : 14 pisos
piso
Remate
POSTERIOR CORTE POR

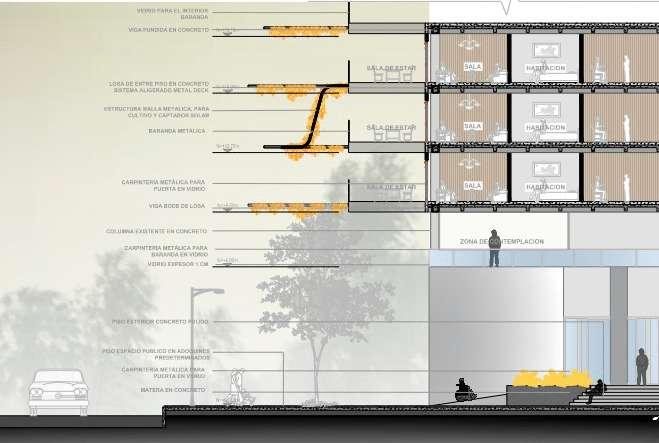

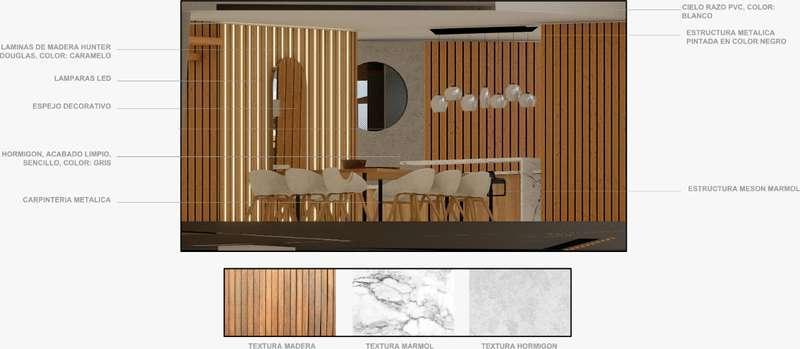

En el corte por fachada Se evidencia la materialidad exterior e interior de la edificación Podemos visualizar también como se proyecta el espacio interior y exterior de la edificación
Plataforma comercial de 3 niveles Sotano primer y segundo
Torre de 8 apartamentos tipo
de pendhouse de 2 pisos y cubierta

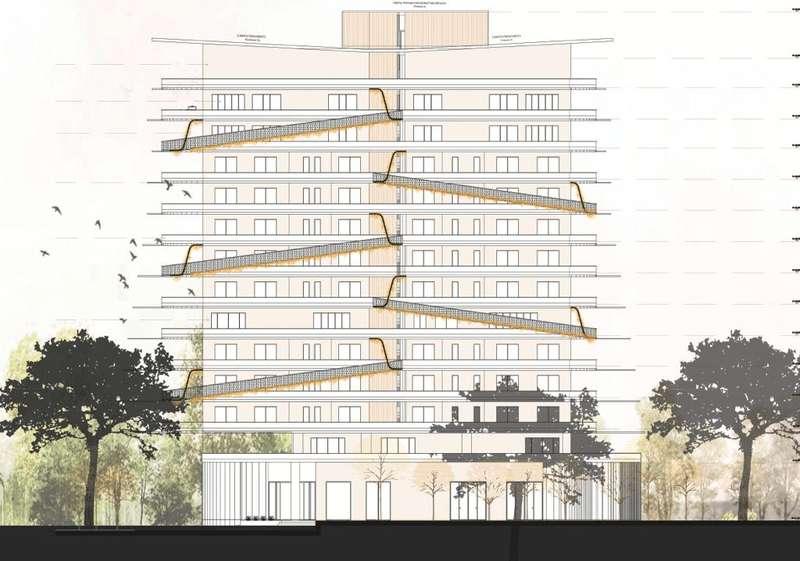

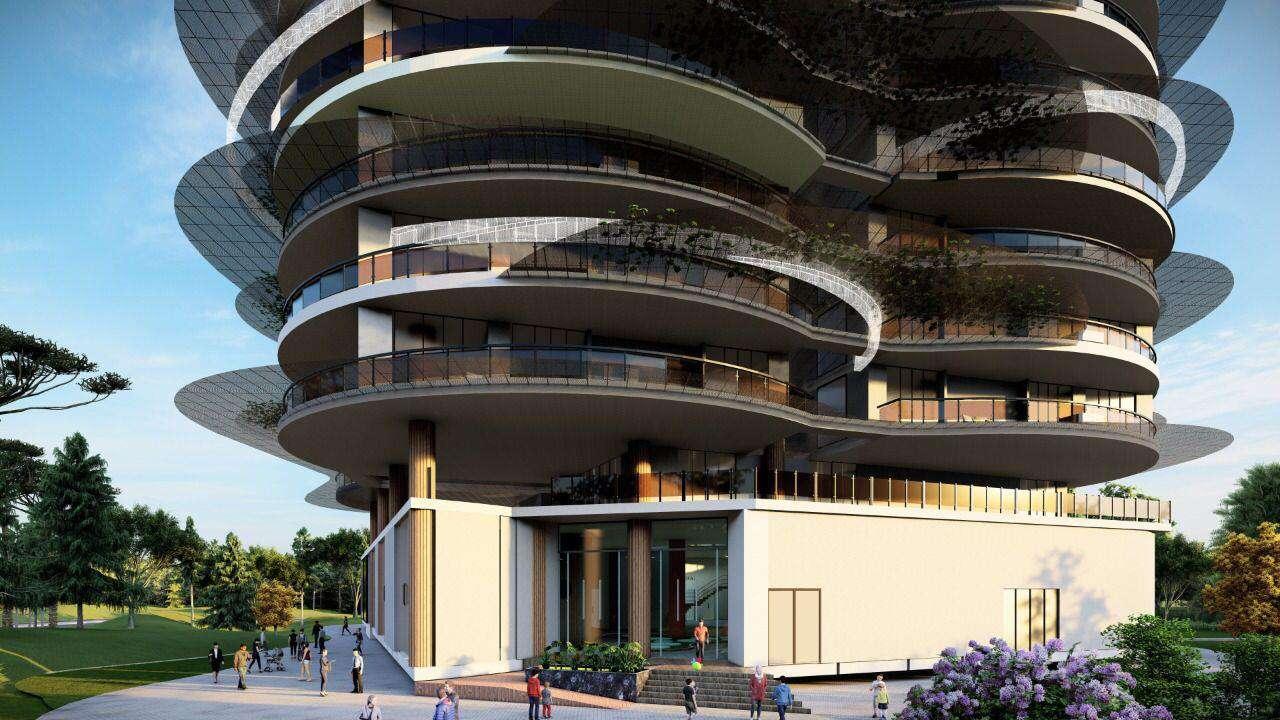

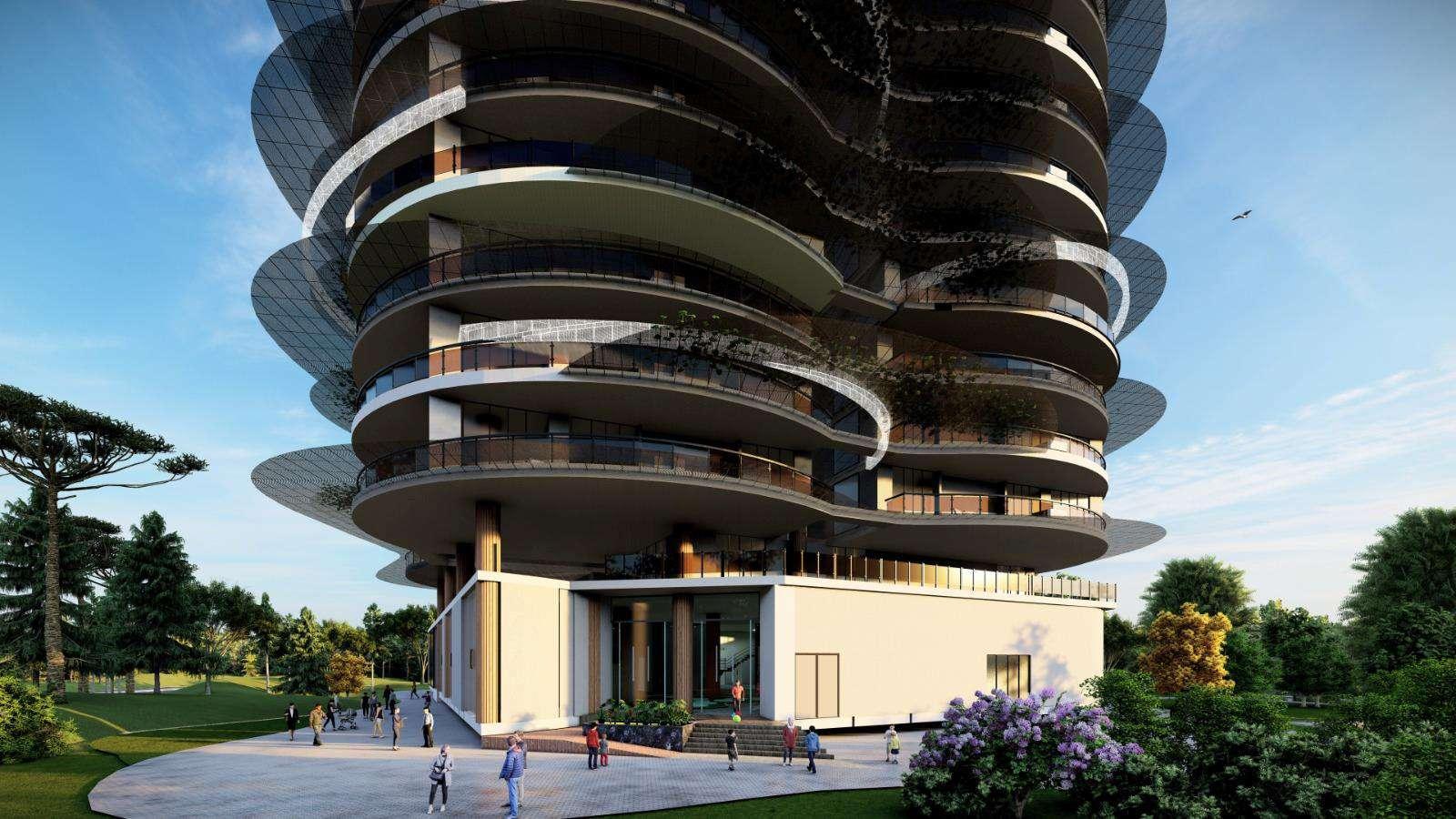

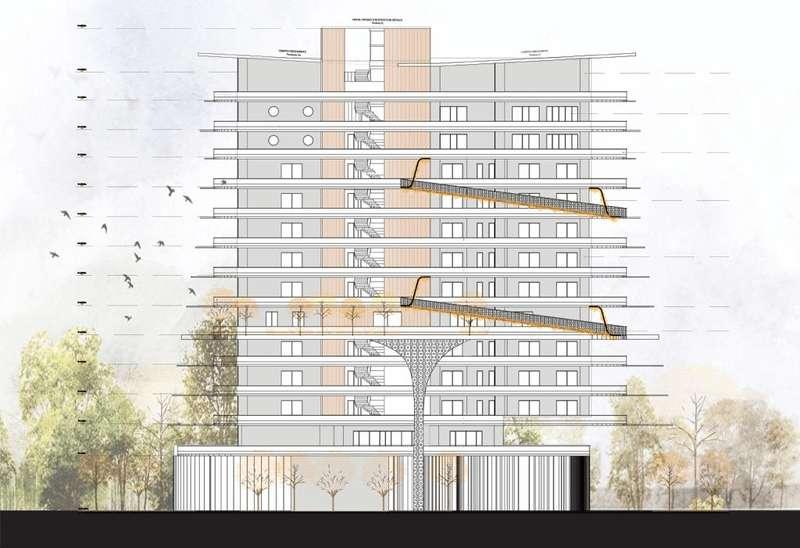

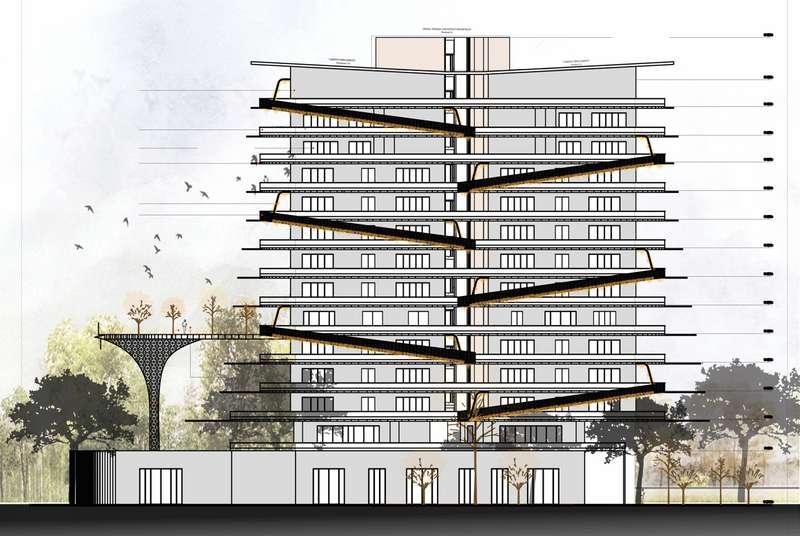

FACHADA PRINCIPAL
FACHADAS- TORRE DE APARTAMENTOS PROYECTO ARQUITECTONICO FUNDACION UNIVERSITARIA DE POPAYAN MAYDA PARRA-MARCELA CAICEDO-ANYI RODRIGUEZ ESTUDIANTES FACULTAD DE ARQUITECTURA FABIO ANDRADE - CARLOS ROJAS DOCENTES TALLER V - DIURNO - PERIODO II 2022
DERECHA
FACHADA LATERAL ISQUIERDA FACHADA POSTERIOR
FACHADA LATERAL
UNA IDEA DE VIVIENDA DIFUSA

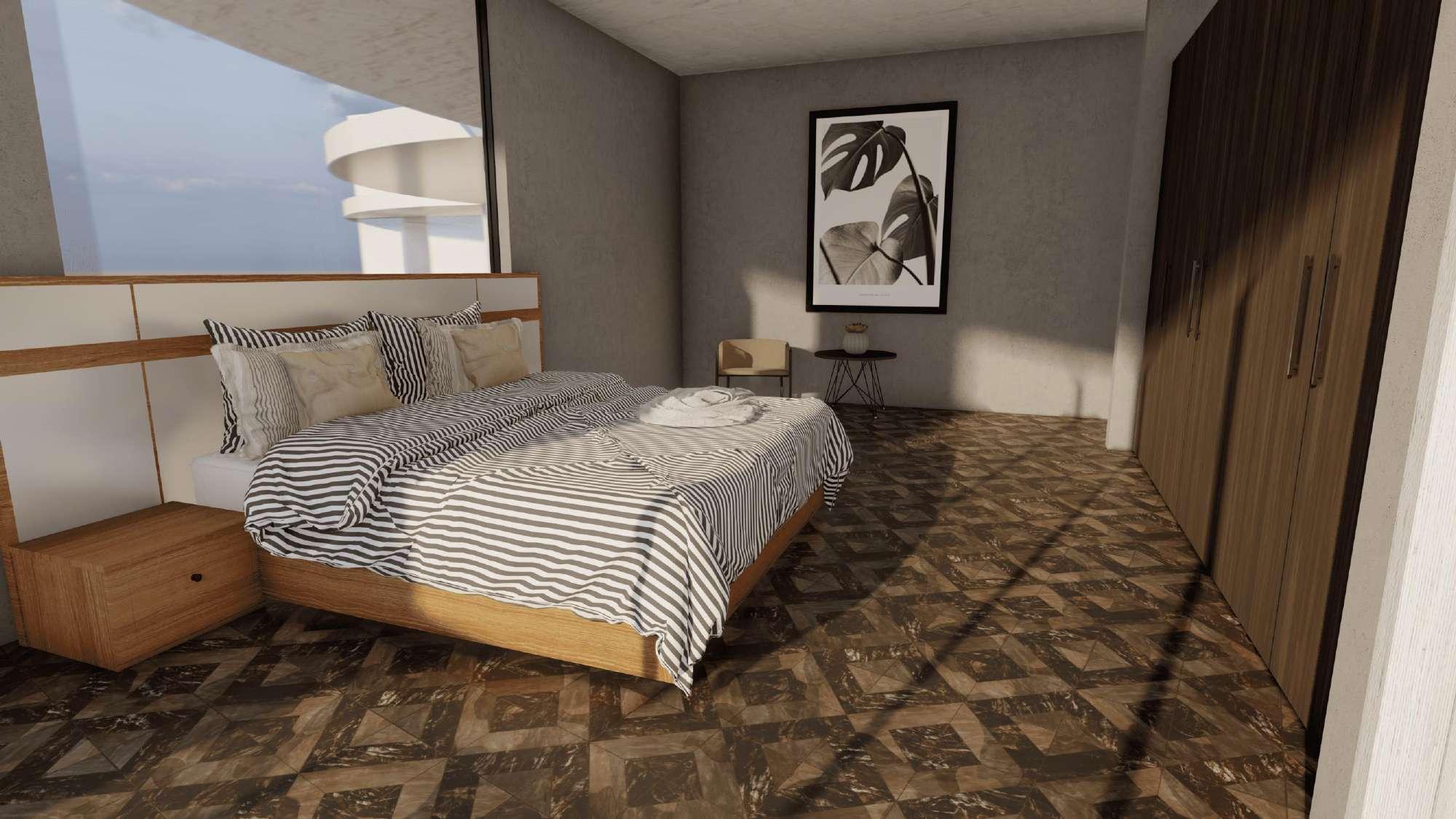

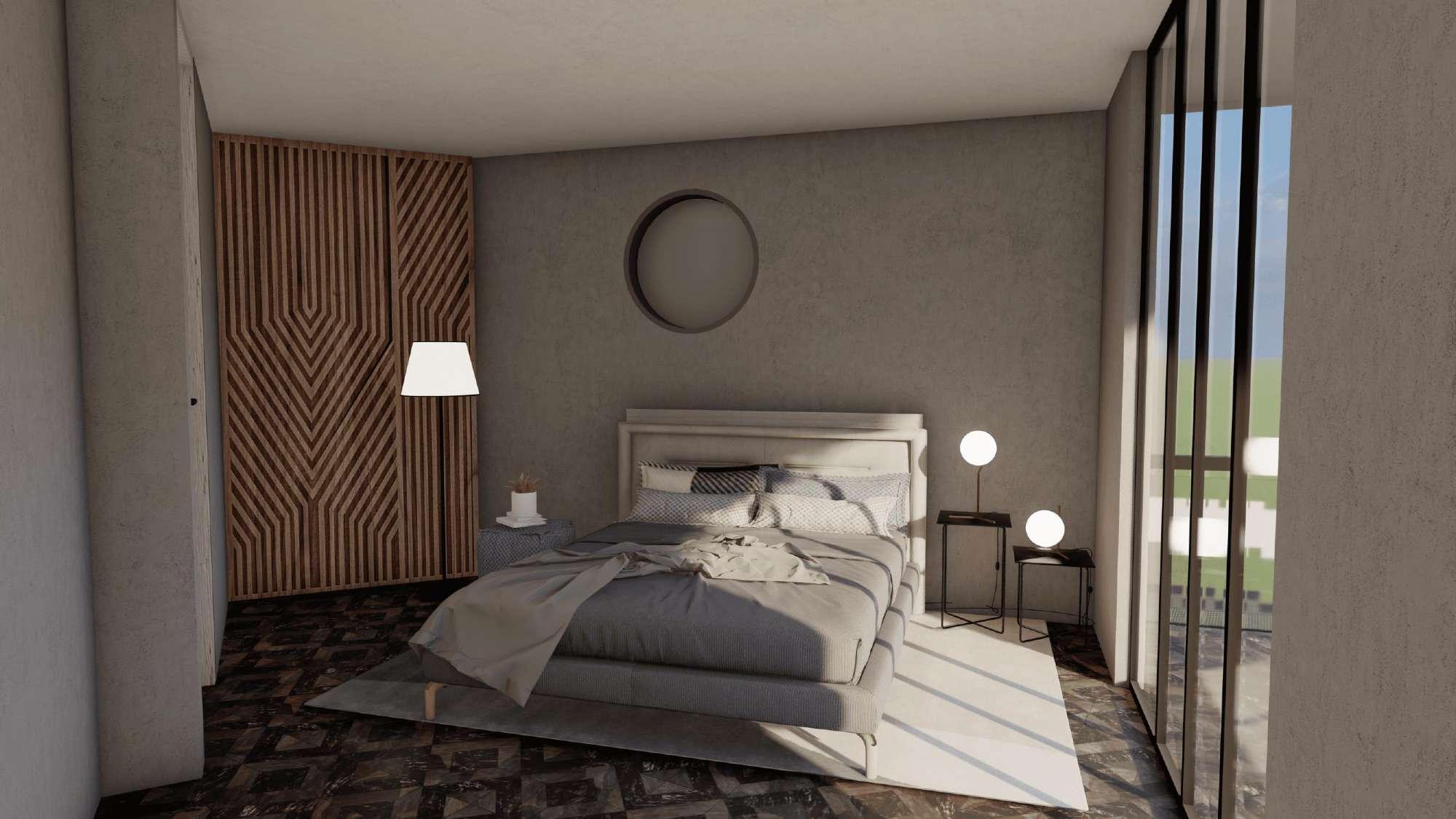

Continuando en la zona de torre realizaron unos apartamentos tipos pensando en la idea de una vivienda difusa donde se crearon espacios que se pueden acoplar dependiendo de su diferente tipo de usuario como familias estudiantes - jóvenes profesionales y turistas Pensando en la prospectiva del 2032 se implementaron huertas orgánicas y otros sistemas autosustentables como un beneficio socio ambiental además del uso de balcones orgánicos

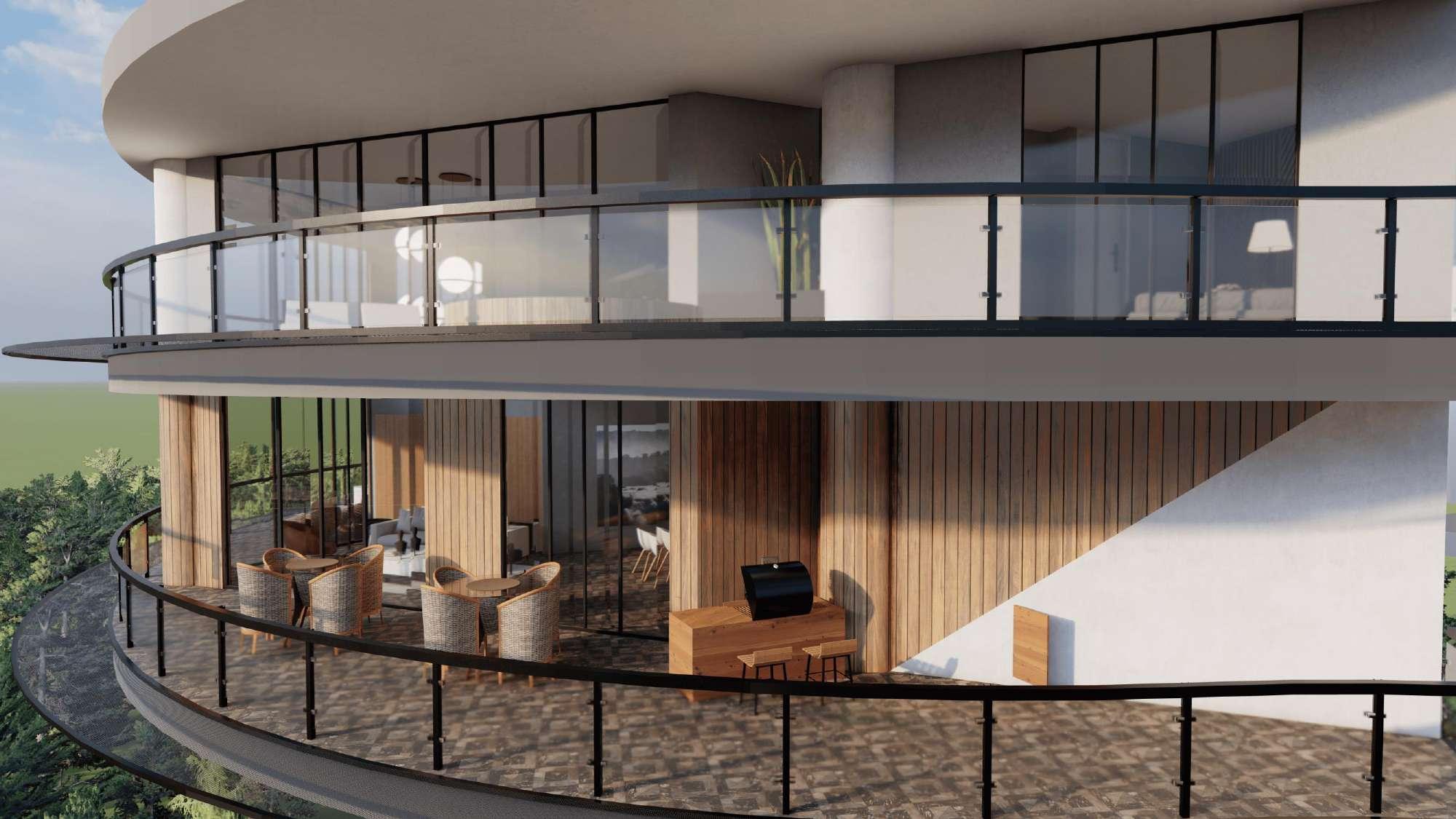

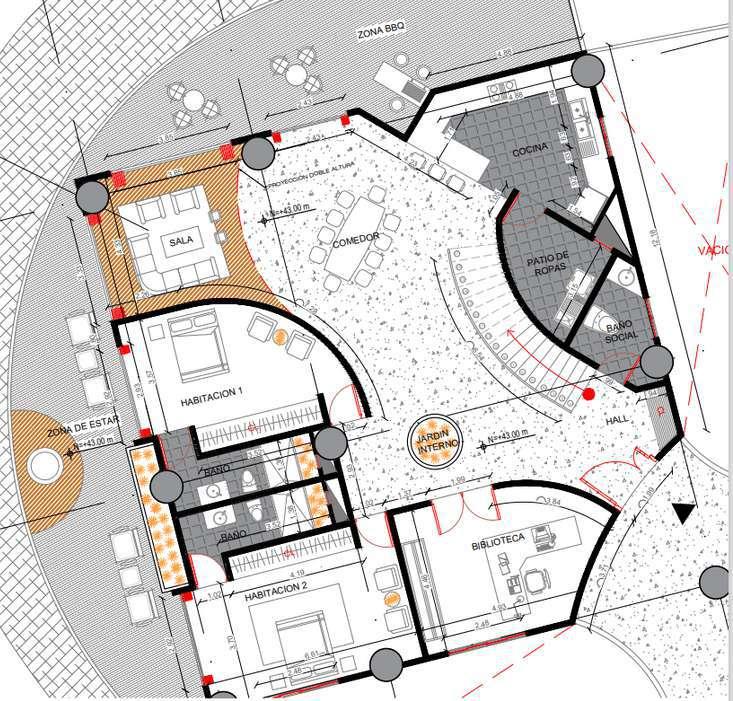

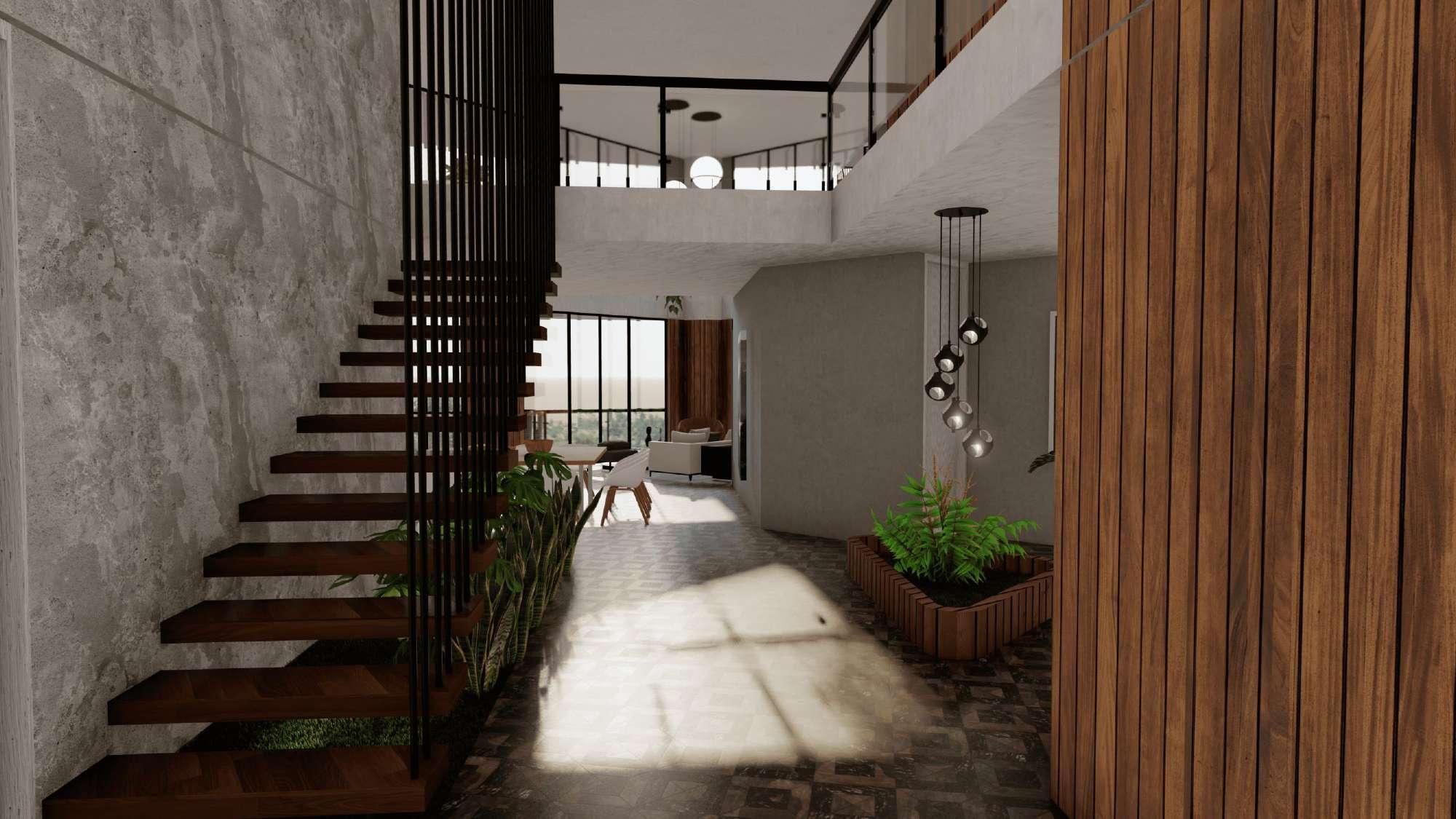

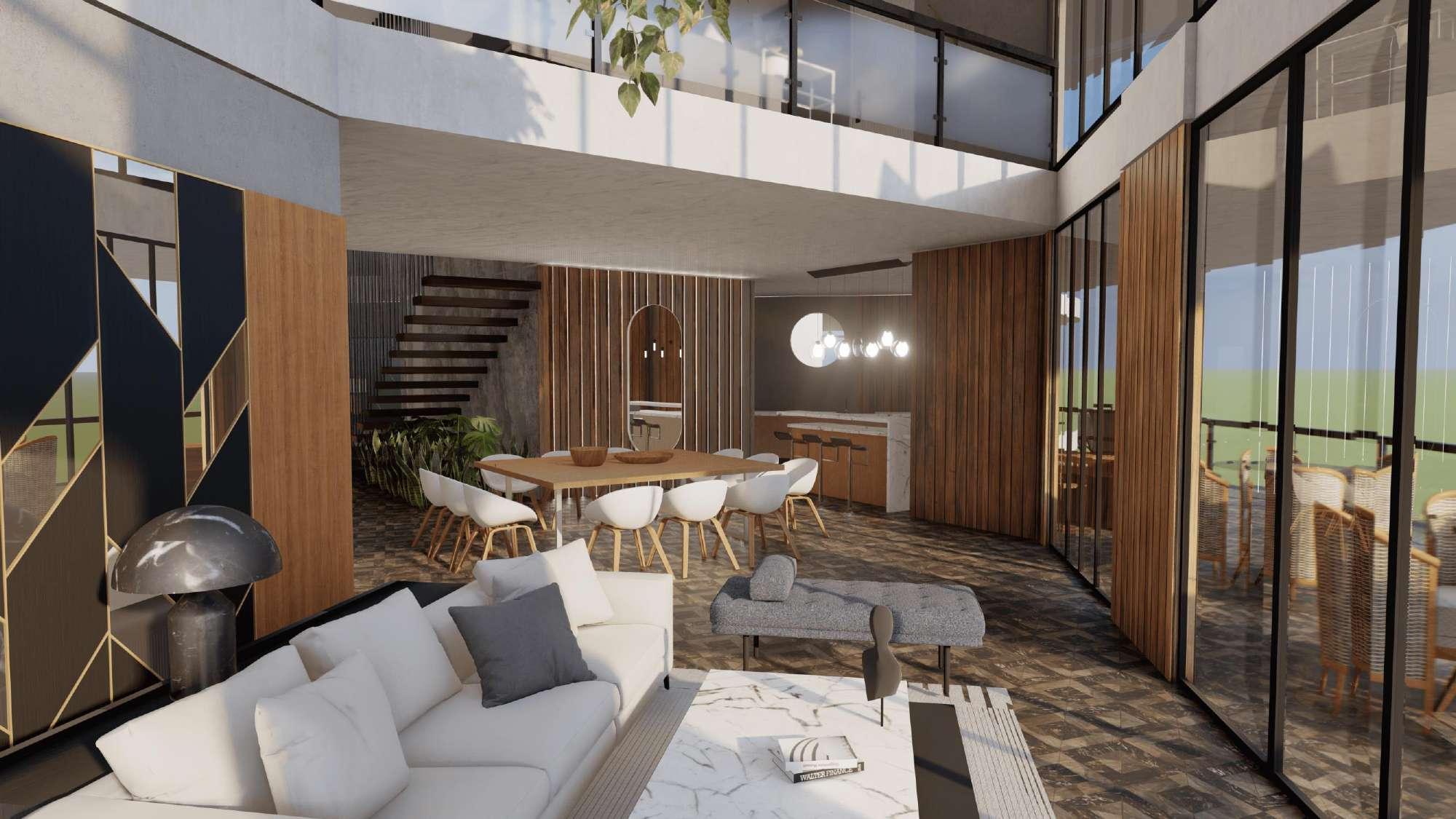

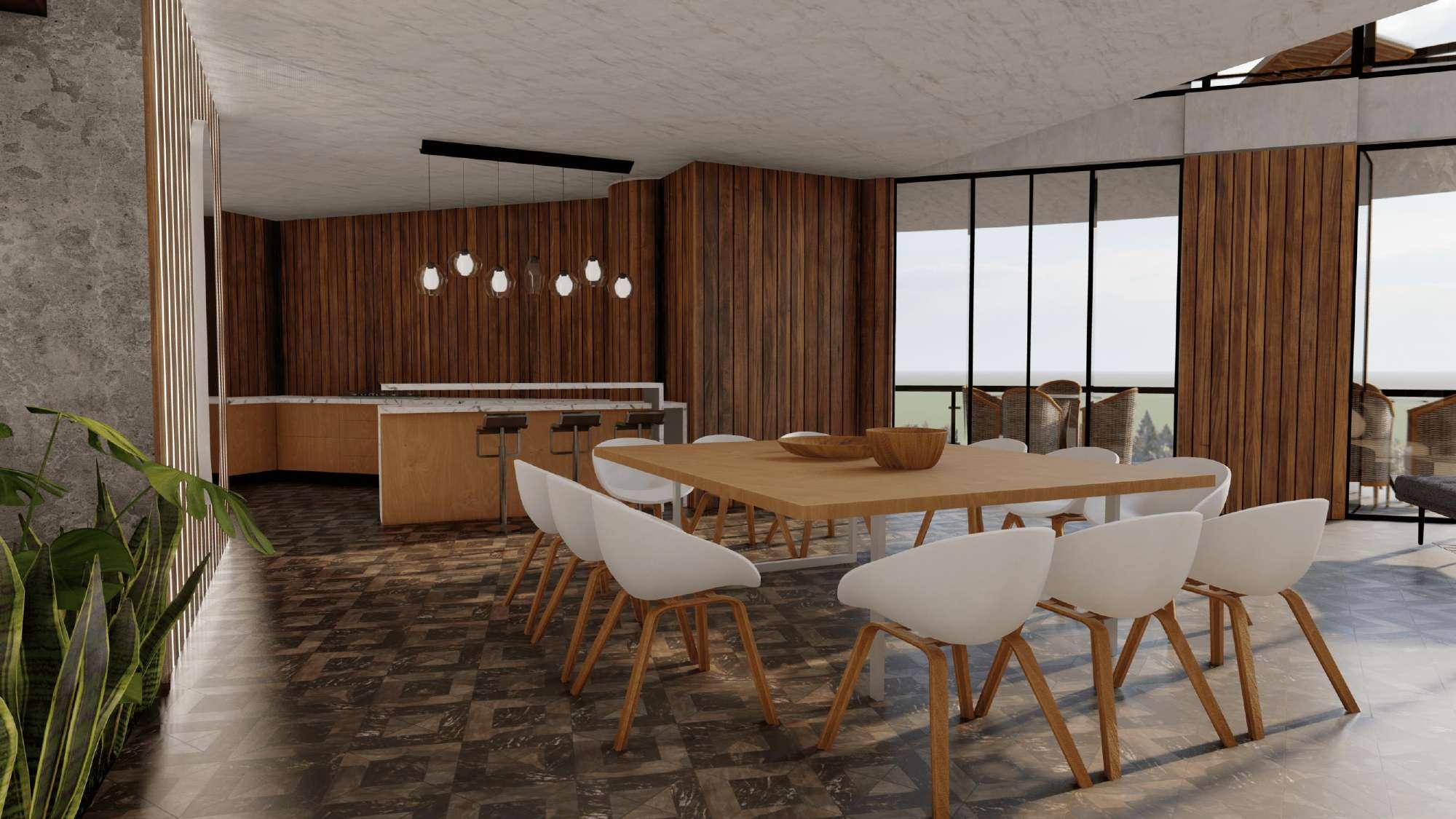

APARTAMENTOS PENT HOUSE
EL CRATER DE LA ECO ALDEA

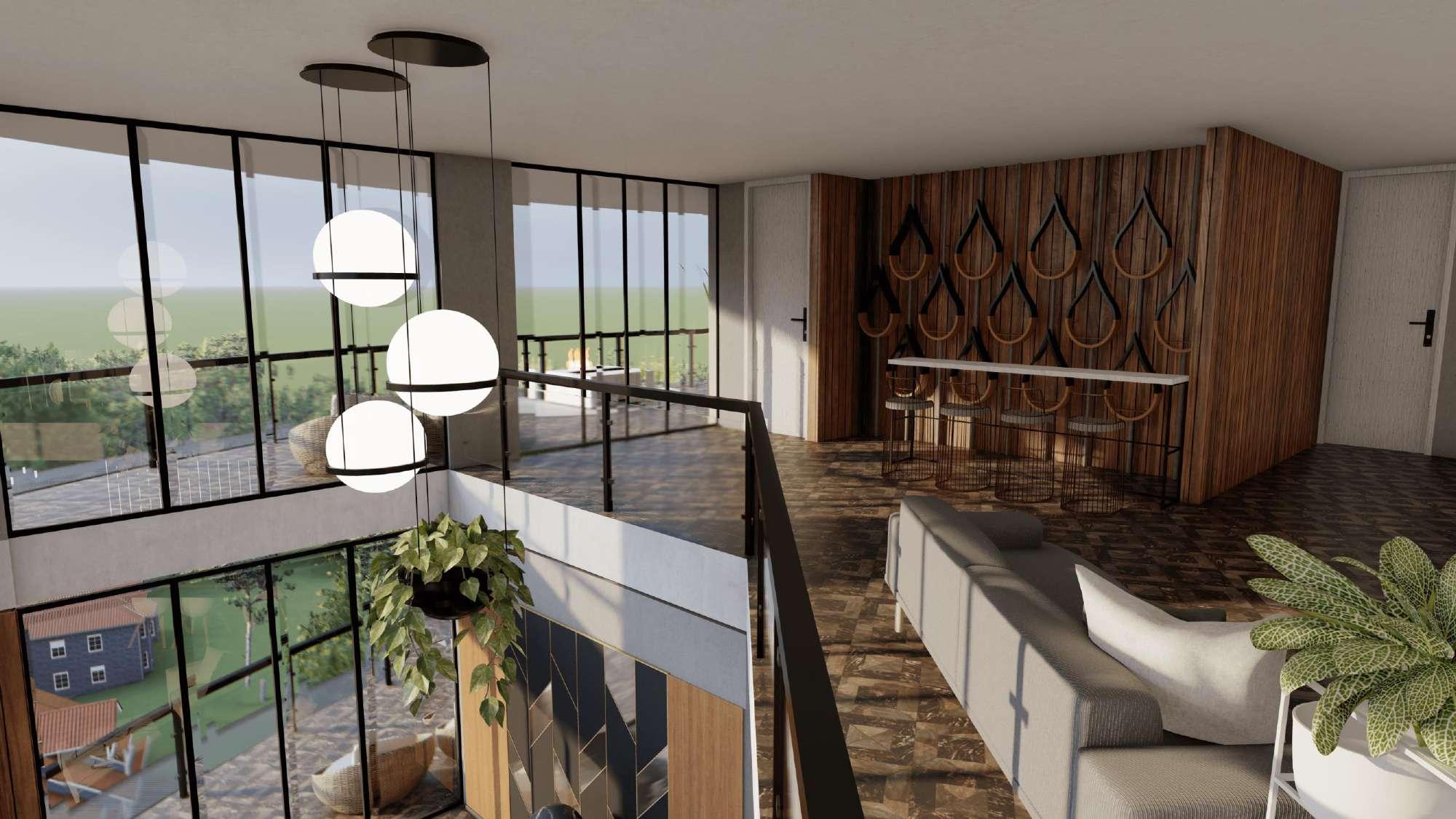

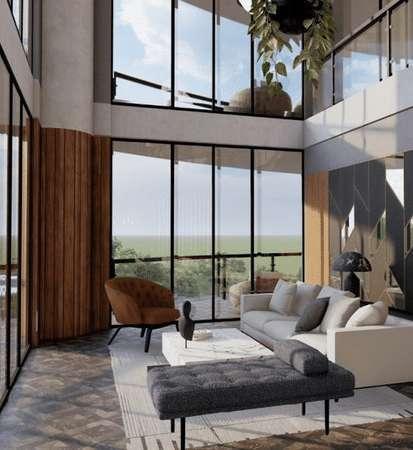

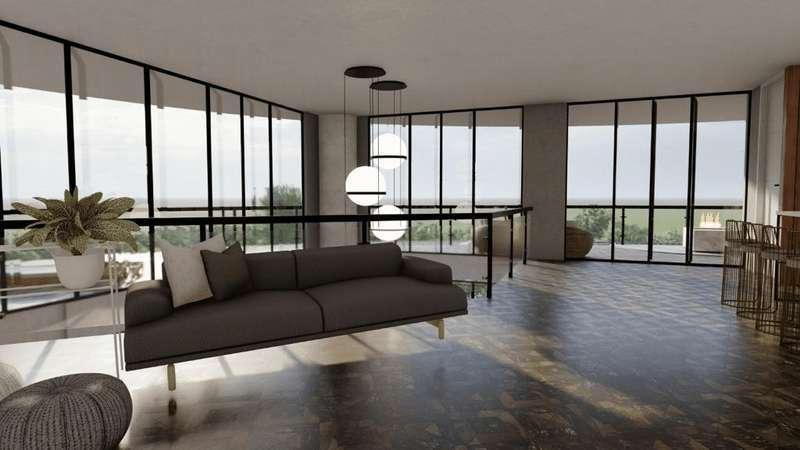

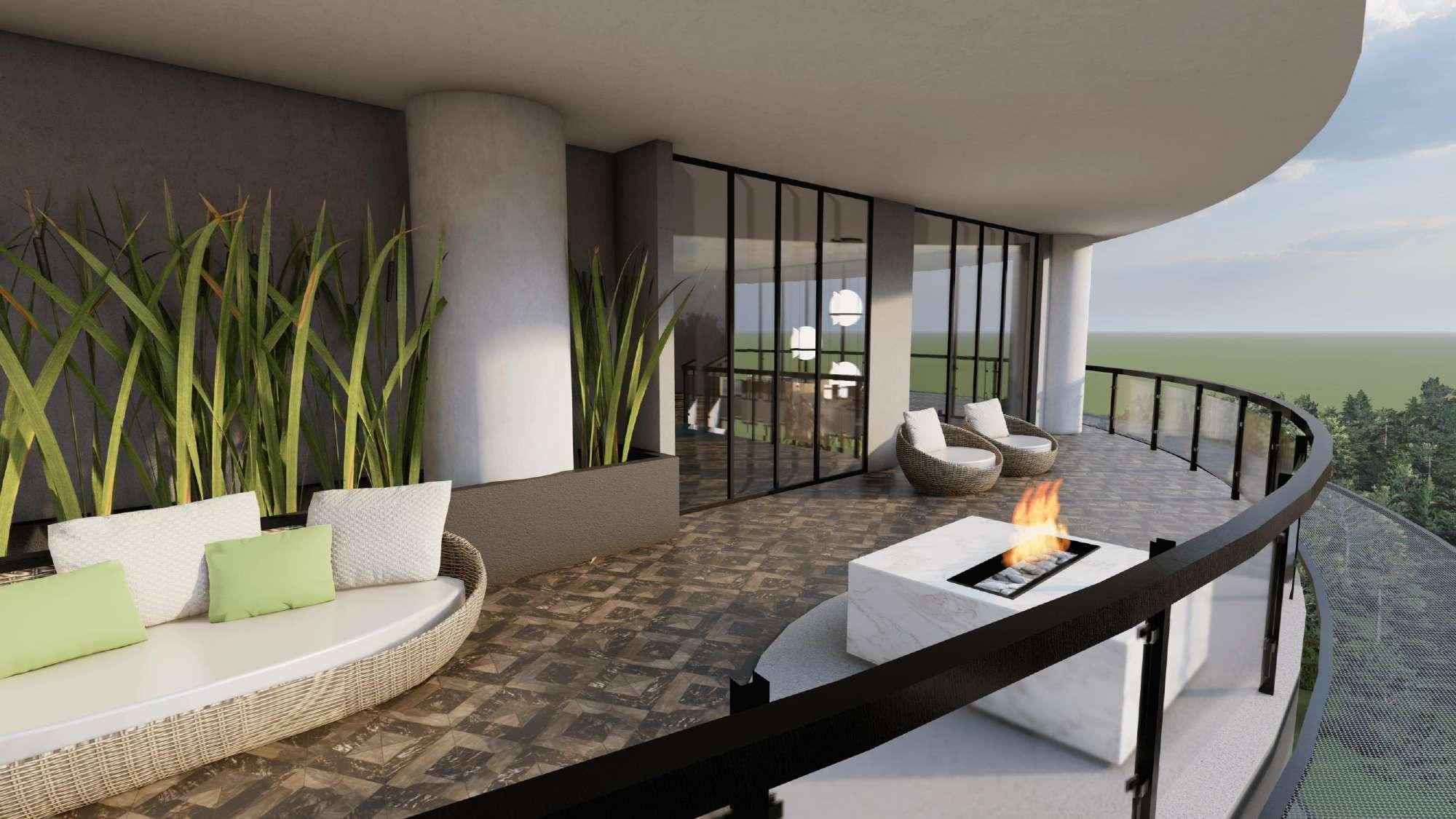

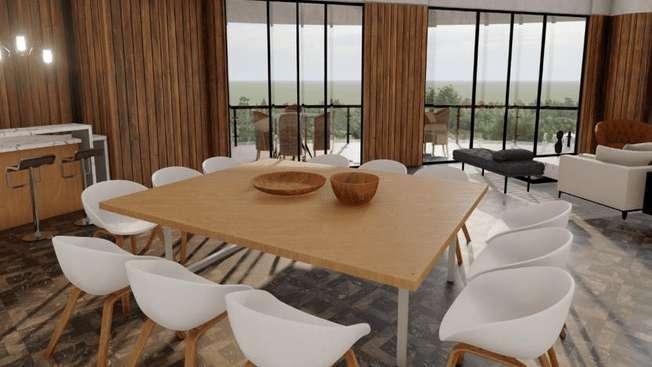

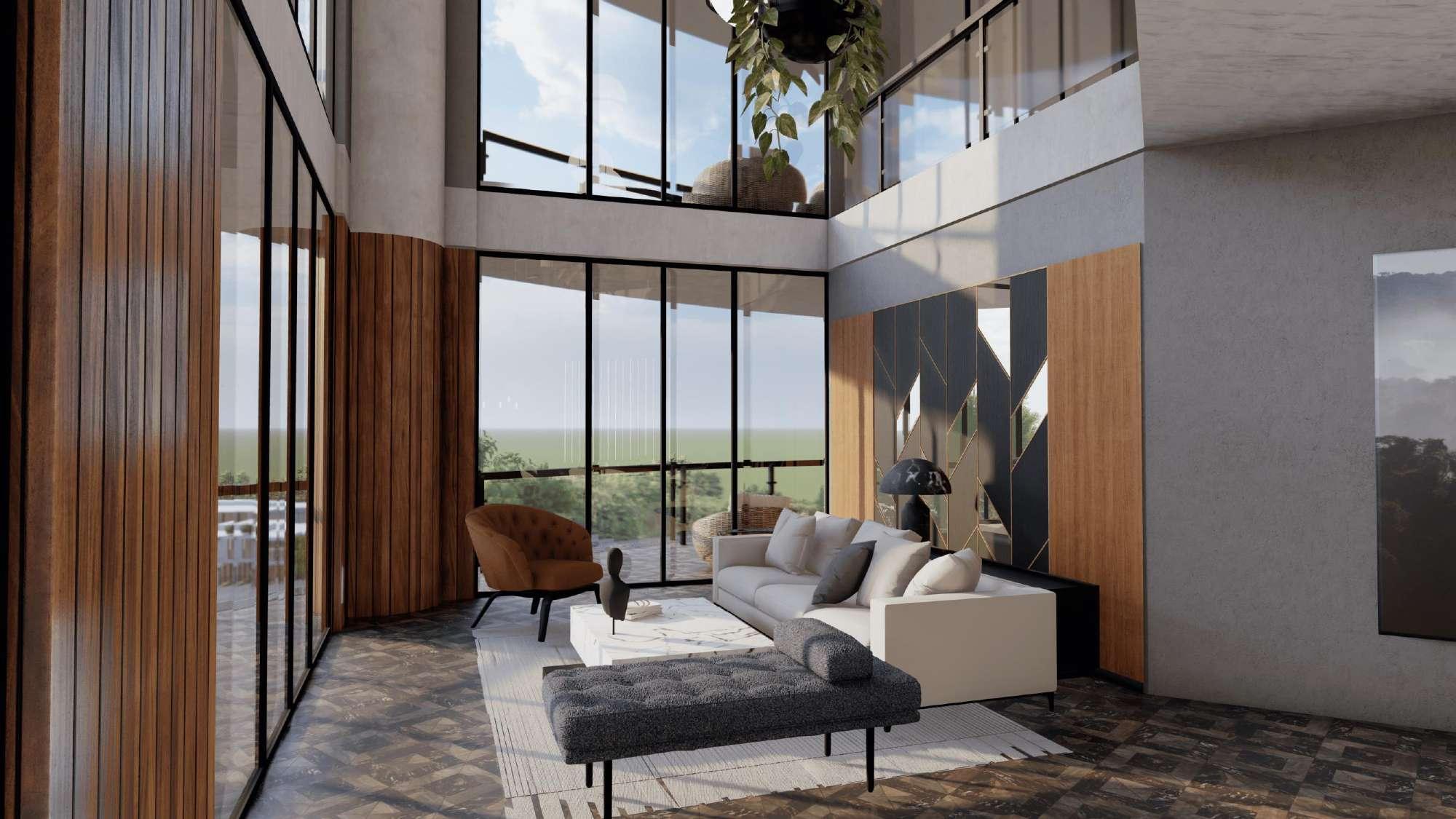

Como remate de la torre se diseñó un espacio habitacional tipo pent house se busco que los apartamentos brinden espacios amplios y lujosos los cuales se caracterizan por el diseño y mayor porcentaje de zonas sociales dirigidas a las mejores visuales como lo es el volcán Puracé el rio cauca la loma de las cometas y el hermoso atardecer de Popayán
Con el diseño de estas tipologías se piensa que el sector se convierta en un estrato 6 y al mismo tiempo aporte en la unificación y desarrollo de la ciudad

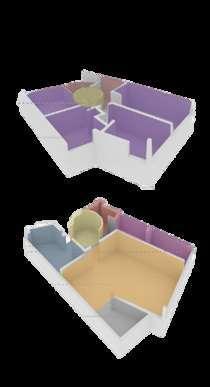

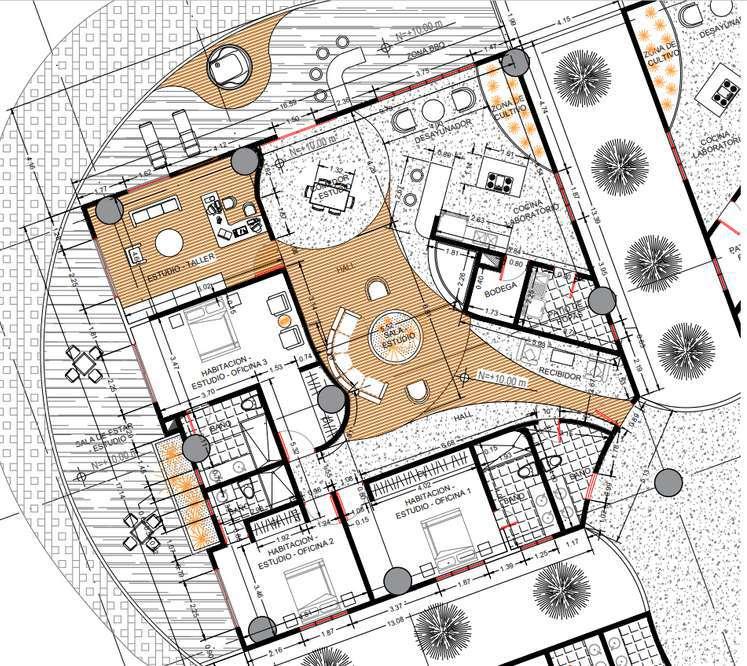

APARTAMENTOS TIPO 1
FUNDACION UNIVERSITARIA DE POPAYAN MAYDA PARRA-MARCELA CAICEDO-ANYI RODRIGUEZ ESTUDIANTES FACULTAD DE ARQUITECTURA FABIO ANDRADE - CARLOS ROJAS DOCENTES TALLER V - DIURNO - PERIODO II 2022
TIPOLOGIAS DE VIVIENDA
RAMPA N=+2.00m N=+/-0.00m N=+/-0.00m Bancaenconcreto Bancaenconcreto Bancaenmadera Bancaenmadera LOCALANCLA LOCALCOMERCIAL COWORKING LOBBY OFICINA OFICINA OFICINA ATENCION CUARTO PANICO CUARTO HABITACIONAL COCINA OFICINA ADMINISTRATIVA CUARTOASEO ESPERA BODEGA ALMACENAMIENTO BAÑO CAJA HOMBRES BAÑO MUJERES CUARTOASEO BODEGA ALMACENAMIENTO BAÑO COMERCIAL JARDIN INTERIOR CUARTOASEO BODEGA ALMACENAMIENTO BAÑO ATENCION CUARTOASEO BODEGA ALMACENAMIENTO BAÑO CUARTOASEO BODEGA ALMACENAMIENTO BAÑO ATENCION ATENCION BAÑO MUJERES BAÑO HOMBRES CUARTO ASEO CAFETIN BODEGA COCINA COCINA BODEGA N=+1.08 N=+1.08m N=+1.08 N=+1.08 N=+1.08 N=+1.08 RAMPA RAMPA DESCANSO DESCANSO RESTAURANTE CAFETERIA RESTAURANTE BODEGA COCINA COCINA BODEGA RESTAURANTE CUARTO DEASEO BODEGA ALMACENAMIENTO A A 1 1' 2 3 4 5 6 1 1' 2 3 4 5 6 A A B C D E F B C D E F ASCENSOR PANORAMICO SHUT CUARTO ASEO B B 1 1' 2 3 4 5 6 1 1' 2 3 4 5 6 A A B C D E F B C D E F CUADRODEAREASEDIFICACIONTIPO-ECOALDEA DELCONOCIMIENTO:MONTAÑADEFUEGO AREALOTEEDIFICACIONTIPO AREACONSTRUIDASOTANO AREACONSTRUIDA1PISO AREATOTALCONSTRUIDA AREALIBRE1PISO(DISEÑOEXTERIOR) 3685.86m2 1753.5m2 2195.85m2 1490.01m2 21721.4m2 INDICEDEOCUPACION INDICEDECONSTRUCCION 0.60% 589% AREACONSTRUIDA2PISO AREACONSTRUIDA6PISO AREACONSTRUIDA9PLANTASAPTOTIPO 1652.92m2 1399.02m2 12188.43m2 AREALIBRE9PLANTASAPTOTIPO 2531.68m2 AREACONSTRUIDAPLANTAPENTHOUSE AREALIBREPLANTAPENTHOUSE AREATOTALLIBRE 60210.74m2 333036.73m2 270152.46m2 AREALIBRE6PISO 1183.52m2 CUADRODEINDICEEDIFICACIONTIPO-ECOALDEA DELCONOCIMIENTO:MONTAÑADEFUEGO PLANTAPRIMERPISO ESC:1-200 MALLAESTRUCTURAL ESC:1-200 UNIVERSIDAD: PROYECTO: LOCALIZACION: DISEÑO: CONTIENE: DOCENTE: SEMESTRE: Fecha: Escalas: INDICADAS NOVIEMBRE/2022 1 N/ PLANCHA 8 DE Observaciones -Mallaestructural -Planta1piso MAYDAYULIANAPARRALARA EstudiantesFacultadArquitectura SEMESTREV JornadaDiurno FABIOANDRADECARLOSROJAS FUNDACIONUNIVERSITARIA DEPOPAYAN TallerIV ARQUITECTURAENALTURAECOALDEADELCONOCIMIENTO: MONTAÑADEFUEGO Popayan-CaucaColombia MARCELACAICEDOSILVA ANYIDANIELARODRIGUEZ
MAQUINARIA BODEGA ELECTRICA CUARTOBOMBAS CONTROL BODEGAS PARQUEADERO VISITANTES PARQUEADERO MOVILIDAD REDUCIDA PARQUEADERO PARQUEADERO PARQUEADERO DOBLEAPTO PARQUEADERO PARQUEADERO DOBLE 2 6 9 12 14 15 18 19 21 22 CONTENCION MURO CONTENCION MUROCONTENCION MURO CONTENCION MURO CONTENCION MOTOCICLETAS BICICLETAS ASCENSOR PANORAMICO CUARTO N=-2.50m N=-2.50m N=-2.50m BAÑO CUARTO BAÑO 1 1' 2 3 4 5 6 1 1' 2 3 4 5 6 A A B C D E F B C D E F A A B B PARQUEADEROSDOBLES PARQUEADEROSVISITANTESYMOBILIDADREDUCIDA PARQUEADEROSBICICLETAS 688,22m2 13,64m2 28.26m2 114.64m2 1753.5m2 CUADRODEAREASSOTANO-ECOALDEADEL CONOCIMIENTO:MONTAÑADEFUEGO SERVICIOS BODEGAS CIRCULACION 119.19m2 74.56m2 133.53m2 581.46m2 N=+2.00m N=+/-0.00m N=+/-0.00m RAMPA Bancaenconcreto Bancaenconcreto Bancaenconcreto Bancaenmadera Bancaenmadera 1' 2 3 4 5 6 1' 2 3 4 5 6 A A B C D E B C D E TEÓRICA CAPACIDAD: PERSONAS AULATEÓRICA CAPACIDAD: PERSONAS TEÓRICA CAPACIDAD: PERSONAS PRACTICA CAPACIDAD: PERSONAS HOMBRES BAÑO MUJERES ASCENSOR PANORAMICO LABORATORIOS CAPACIDAD: PERSONAS LAVADOS BAÑOS DEESTAR A A B B PLANTADESOTANO ESC:1-200 UNIVERSIDAD: PROYECTO: LOCALIZACION: DISEÑO: CONTIENE: DOCENTE: SEMESTRE: Fecha: Escalas: INDICADAS NOVIEMBRE/2022 2 N/ PLANCHA 8 DE Observaciones -Planta2piso -Plantasotano MAYDAYULIANAPARRALARA EstudiantesFacultadArquitectura SEMESTREV JornadaDiurno FABIOANDRADECARLOSROJAS FUNDACIONUNIVERSITARIA DEPOPAYAN TallerIV ARQUITECTURAENALTURAECOALDEADELCONOCIMIENTO MONTAADEFUEGO Popayan-CaucaColombia MARCELACAICEDOSILVA ANYIDANIELARODRIGUEZ PLANTASEGUNDOPISO ESC:1-200
N=+2.00m N=+/-0.00m N=+/-0.00m RAMPA Bancaenconcreto Bancaenmadera GYM CUARTOASEO BODEGA ALMACENAMIENTO ZONA MAQUINARIA PESADA AEROBICOS MAQUINARIA VACIO BAÑOS MUJERES DUCHAS VESTIER BAÑOS HOMBRES VESTIER ATENCION ADMINISTRATIVA BAÑO BAÑO ATENCION ESPERA ESPERA SILLASMASAJE CHOCOLATERAPIA CUARTOMASAJE CUARTO ASEO PREPARACION BAÑO TURCO BAÑO BAÑO BAÑO VESTIER BAÑOS MUJERES BAÑOS HOMBRES VESTIER DUCHA PARQUE INFANTIL N=+22.30 ASCENSOR PANORAMICO SHUT CUARTO ASEO HALL METALICA N=+22.30 N=+22.30 N=+22.30 MALLAMETALICA PISCINA ADULTOS PISCINA NIÑOS BAÑO BAÑO CUARTO MASAJE -PIEDRACALIENTE CUARTOFACIAL BODEGA ALMACENAMIENTO A A 1 1' 2 3 4 5 6 1 1' 2 3 4 5 6 A A B C D E F B C D E F B B 1 1' 2 3 4 5 6 1 1' 2 3 4 5 6 A A B C D E F B C D E F A A B B AGUAS PENDIENTE 3% CUBIERTA EN FIBROCEMENTO PENDIENTE3% CUBIERTAEN FIBROCEMENTO 3%PENDIENTE ENCUBIERTA FIBROCEMENTO LLUVIA UNIVERSIDAD: PROYECTO: LOCALIZACION: DISEÑO: CONTIENE: DOCENTE: SEMESTRE: Fecha: Escalas: INDICADAS NOVIEMBRE/2022 3 N/ PLANCHA 8 DE Observaciones -Planta6piso -Plantadecubiertas MAYDAYULIANAPARRALARA EstudiantesFacultadArquitectura SEMESTREV JornadaDiurno FABIOANDRADECARLOSROJAS FUNDACIONUNIVERSITARIA DEPOPAYAN TallerIV ARQUITECTURAENALTURAECOALDEADELCONOCIMIENTO MONTAADEFUEGO Popayan-CaucaColombia MARCELACAICEDOSILVA ANYIDANIELARODRIGUEZ PLANTADECUBIERTAS ESC:1-200
ESC:1-200
PLANTASEXTOPISO
FACHADAPRINCIPAL ESC-1:200 CORTEA-A´ ESC-1:200 CORTETRANSVERSALB-B¨ ESC1-200 0,10 DETALLEMATERIALIDAD FACHADA UNIVERSIDAD: PROYECTO: LOCALIZACION: DISEÑO: CONTIENE: DOCENTE: SEMESTRE: Fecha: Escalas: INDICADAS NOVIEMBRE/2022 4 N/ PLANCHA 8 DE Observaciones -CorteA-A -CorteB-B -Detalleporfachada -Fachadaprincipal MAYDAYULIANAPARRALARA EstudiantesFacultadArquitectura SEMESTREV JornadaDiurno FABIOANDRADECARLOSROJAS FUNDACIONUNIVERSITARIA DEPOPAYAN TallerIV ARQUITECTURAENALTURAECOALDEADELCONOCIMIENTO MONTAADEFUEGO Popayan-CaucaColombia MARCELACAICEDOSILVA ANYIDANIELARODRIGUEZ
FACHADAPOSTERIOR ESC-1:200 FACHADALATERALDERECHA ESC-1:200 FACHADALATERALIZQUIERDA ESC-1:200 UNIVERSIDAD: PROYECTO: LOCALIZACION: DISEÑO: CONTIENE: DOCENTE: SEMESTRE: Fecha: Escalas: INDICADAS NOVIEMBRE/2022 5 N/ PLANCHA 8 DE Observaciones -Fachadalateralderecha -Fachadalateralizquierda -Fachadaposterior MAYDAYULIANAPARRALARA EstudiantesFacultadArquitectura SEMESTREV JornadaDiurno FABIOANDRADECARLOSROJAS FUNDACIONUNIVERSITARIA DEPOPAYAN TallerIV ARQUITECTURAENALTURAECOALDEADELCONOCIMIENTO MONTAADEFUEGO Popayan-CaucaColombia MARCELACAICEDOSILVA ANYIDANIELARODRIGUEZ
1 1' 2 3 4 5 6 1 1' 2 3 4 5 6 A A B C D E F B C D E F ESTAR-ESTUDIO ZONABBQ ZONA CONTEMPLACION A A BAÑO BAÑO RECIBIDOR ESTUDIOTALLER ESTUDIO COCINA -LABORATORIO PATIOROPAS ESTUDIOHABITACIONOFICINA ESTUDIOHABITACIONOFICINA ESTUDIOHABITACIONOFICINA BODEGA PATIOROPAS BAÑO COMEDOR -ESTUDIO BAÑO BAÑO ZONACULTIVO B B N=+10.00 DESAYUNADOR N=+10.00 N=+10.00 N=+10.00 N=+10.00 CULTIVO DESAYUNADOR COMEDOR -ESTUDIO N=+10.00 COCINA -LABORATORIO ESTUDIOTALLER SALA ESTUDIO HALL HALL ESTUDIOHABITACIONOFICINA ESTAR-ESTUDIO N=+10.00 N=+10.00 ESTUDIOHABITACIONOFICINA ESTUDIOHABITACIONOFICINA ESTAR-ESTUDIO N=+10.00 SALA-ESTUDIO N=+10.00 ASCENSOR PANORAMICO SHUT CUARTO ASEO ESTAR-ESTUDIO N=+10.00 ZONACULTIVO DESAYUNADOR COCINA -LABORATORIO PATIORECIBIDOR BODEGA N=+10.00 COMEDOR -ESTUDIO N=+10.00 ESTUDIO HALL ZONAN=+10.00 ESTUDIO ESTUDIOHABITACIONOFICINA ESTUDIOHABITACIONOFICINA BAÑO BAÑO ESTUDIOHABITACIONOFICINA BAÑO BODEGA N=+10.00 1 1' 2 3 4 5 6 1 1' 2 3 4 5 6 A A B C D E F B C D E F SALA-ESTUDIO CONTEMPLACION A A BAÑO BAÑO RECIBIDOR BAÑO BAÑO ESTUDIOTALLER SALA ESTUDIO COCINA -LABORATORIO ROPAS RECIBIDOR ESTUDIOHABITACIONOFICINA ESTUDIOHABITACIONOFICINA ESTUDIOHABITACIONOFICINA BODEGA BAÑO COMEDOR -ESTUDIO BAÑO BAÑO DE CULTIVO B B N=+10.00 ZONA DESAYUNADOR N=+10.00m N=+10.00 N=+10.00 N=+10.00 HALL HALL ZONACULTIVO DESAYUNADOR COMEDOR -ESTUDIO N=+10.00 COCINA -LABORATORIO ESTUDIOTALLER ESTUDIO ESTUDIOHABITACIONOFICINA SALA-ESTUDIO N=+10.00 N=+10.00 ESTUDIOHABITACIONOFICINA ESTUDIOHABITACIONOFICINA ESTAR-ESTUDIO N=+10.00m ESTAR-ESTUDIO N=+10.00 ASCENSOR PANORAMICO CUARTO SALA-ESTUDIO N=+10.00 CULTIVODESAYUNADOR -LABORATORIO ROPAS RECIBIDOR BODEGA N=+10.00 COMEDOR -ESTUDIO N=+10.00 SALA ESTUDIO HALL BBQ N=+10.00 ESTUDIOTALLER ESTUDIOHABITACIONOFICINA ESTUDIOHABITACIONOFICINA BAÑO BAÑO ESTUDIOHABITACIONOFICINA BAÑO BODEGA N=+10.00m ASCENSOR PANORAMICO CUARTO ASEO CL CONTEMPLACION COMEDOR HABITACION HABITACION BIBLIOTECA ZONABBQ ZONA PROYECCIÓN N=+43.00 N=+43.00 N=+43.00 N=+43.00 JARDIN INTERNO COMEDOR BAÑO BAÑO HABITACION BIBLIOTECA ZONA PROYECCIÓN ALTURA N=+43.00 N=+43.00 COMEDOR HABITACION BIBLIOTECA BBQ ESTAR PROYECCIÓN N=+43.00 N=+43.00 JARDIN INTERNO JARDIN INTERNO HABITACION HABITACION HALL 2.92 6.54 3.71 1.05 4.33 1.71 1.94 .63 .63 1.37 2.93 2.93 1.38 1.38 12.18 1' 2 3 4 5 1' 2 3 4 5 A A B C D E B C D E A A B B COCINA PATIO BAÑO SOCIAL COCINA PATIOROPAS BAÑO SOCIAL COCINA BAÑO BAÑO ROPAS BAÑO SOCIAL BAÑO UNIVERSIDAD: PROYECTO: LOCALIZACION: DISEÑO: CONTIENE: DOCENTE: SEMESTRE: Fecha: Escalas: INDICADAS NOVIEMBRE/2022 6 N/PLANCHA 8 DE Observaciones -Plantatipo -Plantatipo-proyeccion vacio -Plantapenthouseprimer piso MAYDAYULIANAPARRALARA EstudiantesFacultadArquitectura SEMESTREV JornadaDiurno FABIOANDRADECARLOSROJAS FUNDACIONUNIVERSITARIA DEPOPAYAN TallerIV ARQUITECTURAENALTURAECOALDEADELCONOCIMIENTO MONTAADEFUEGO Popayan-CaucaColombia MARCELACAICEDOSILVA ANYIDANIELARODRIGUEZ PLANTATIPO ESC:1-200 PLANTATIPOPROYECCIONVACIO ESC:1-200 PLANTAPENTHOUSE PRIMERPISO ESC:1-200
SALADEESTAR -ESTUDIO ZONABBQ CL CL CL BAÑO BAÑO ESTUDIO-TALLER SALAESTUDIO COCINA -LABORATORIO PATIODE ROPAS RECIBIDOR ESTUDIOHABITACION--OFICINA3 ESTUDIOHABITACION--OFICINA2 ESTUDIOHABITACION--OFICINA1 BODEGA PATIODE ROPAS COMEDOR -ESTUDIO BAÑO BAÑO ZONADE CULTIVO ZONABBQ DESAYUNADOR N=+10.00m N=+10.00m N=+10.00m N=+10.00m HALL HALL ZONADE CULTIVO DESAYUNADOR COCINA -LABORATORIO N=+10.00m SHUT PATIODERECIBIDORN=+10.00m ESTUDIOHABITACION--OFICINA1 CL BAÑO BAÑO 17.1428 0.9015 2.2500 0.7904 1.0750 0.6250 0.5383 0.6250 1.4531 1.2899 2.2501 1.8079 2.2503 1.2842 4.1574 16.5946 1.7747 1.6215 4.1175 1.5000 2.3606 3.7498 1.4705 4.1541 13.3861 4.7392 1.8749 3.9524 0.6251 2.1946 5.1329 1.0154 0.9919 1.7827 0.8932 13.0834 1.2315 1.2856 1.9926 1.9274 2.1562 3.3709 1.8749 1.3901 1.2499 1.1663 4.8099 3.4569 0.7194 1.9182 0.9609 0.1500 0.8774 1.3872 0.7886 2.1055 0.1564 3.4712 4.6046 2.9810 3.6961 5.3193 1.5489 1.0757 1.5285 0.7358 5.5155 5.9304 1.5320 2.6665 3.7911 1.7348 25° 6.6775 0.4000 2.2455 1.24000.1500 1.0759 4.0197 0.1499 1.9251 0.1500 4.0004 3.1482 4.0267 0.8003 6.0203 3.1353 91° 29° 6.8056 2.2641 1.8079 1.0757 1.5690 1.8181 4.2848 5.8379 0.8040 0.8040 2.6746 0.80001.6090 1.1419 1.3162 8.5388 2.6348 9.7865 3.9994 CL HABITACION ELECTRICA SALA JARDIN INTERNO INTERNO INTERNO ELECTRICA HABITACIONSUIT CLOSET ESPACIOSOCIAL-BAR TERRAZA JACUZZI N=+46.00 N=+46.00 VACIO VACIO VACIO TERRAZA BAÑO BAÑO HABITACION SALA ESPACIOSOCIAL-BAR N=+46.00 HABITACION BAÑO BAÑO CLOSET BAÑO HALL JACUZZI ELECTRICA TERRAZA N=+46.00 HABITACION CLOSET HABITACION ESPACIOSOCIAL-BAR N=+46.00 HALL BAÑO 4.90 VACIO 4.61 4.46 1.63 1.71 2.92 1.38 1.04 1.00 3.20 1' 2 3 4 5 1' 2 3 4 5 A A B C D E B C D E A A B B UNIVERSIDAD: PROYECTO: LOCALIZACION: DISEÑO: CONTIENE: DOCENTE: SEMESTRE: Fecha: Escalas: INDICADAS NOVIEMBRE/2022 7 N/PLANCHA 8 DE Observaciones -Plantapenthouse segundopiso -Plantatipo MAYDAYULIANAPARRALARA EstudiantesFacultadArquitectura SEMESTREV JornadaDiurno FABIOANDRADECARLOSROJAS FUNDACIONUNIVERSITARIA DEPOPAYAN TallerIV ARQUITECTURAENALTURAECOALDEADELCONOCIMIENTO MONTAADEFUEGO Popayan-CaucaColombia MARCELACAICEDOSILVA ANYIDANIELARODRIGUEZ PLANTATIPO ESC:1-50 PLANTAPENTHOUSE SEGUNDOPISO ESC:1-200
PROYECCIÓNDOBLEALTURA
SHUT CUARTO ASEO CL CL CL VACIO VACIO CL BIBLIOTECA N=+43.00m N=+43.00m 2 5 6 10 11 12 13 14 15 16 17 ZONABBQ N=+43.00m COMEDOR HABITACION2 BIBLIOTECA ZONABBQ ZONADEESTAR
N=+43.00m N=+43.00m N=+43.00m SALA JARDIN INTERNO HALL HABITACION1 .96 2.92 2.92 .80 3.33 1.02 1.02 1.99 4.88 2.43 3.85 3.15 .99 .94 6.54 7.28 3.71 2.26 1.05 1.54 4.33 1.71 1.94 .63 .92 .63 1.99 1.37 2.48 6.61 2.48 4.93 4.46 1.02 4.19 3.70 3.84 2.93 2.93 3.57 3.52 3.52 1.38 1.38 4.23 12.18 4.88 3.85 COCINA PATIODE ROPAS BAÑO SOCIAL COCINA PATIODE ROPAS BAÑO SOCIAL BAÑO BAÑO CL CL 1 2 4 5 6 9 10 11 12 13 14 15 16 17 SALADETV JARDIN INTERNO CHIMENEA ELECTRICA N=+46.00m VACIO VACIO VACIO TERRAZA N=+46.00m HABITACION3 SALADETV ESPACIOSOCIAL-BAR N=+46.00m HABITACIONSUIT BAÑO BAÑO CLOSET BAÑO N=+46.00m HALL JACUZZI HABITACIONSUIT CLOSET BAÑO 4.64 3.83 4.90 2.50 .61 1.77 1.99 1.36 1.03 2.37 VACIO 3.88 1.03 4.61 4.46 2.48 4.48 2.50 1.63 3.22 1.71 4.76 2.88 .80 2.92 3.72 1.38 3.521.41 4.55 1.04 1.00 3.20 .92 1.09 3.72 1.36 2.43 2.30 3.20 1.06 .62 16.14 3.69 UNIVERSIDAD: PROYECTO: LOCALIZACION: DISEÑO: CONTIENE: DOCENTE: SEMESTRE: Fecha: Escalas: INDICADAS NOVIEMBRE/2022 8 N/PLANCHA 8 DE Observaciones -Plantapenthouseprimer piso -Plantapenthouse segundopiso MAYDAYULIANAPARRALARA EstudiantesFacultadArquitectura SEMESTREV JornadaDiurno FABIOANDRADECARLOSROJAS FUNDACIONUNIVERSITARIA DEPOPAYAN TallerIV ARQUITECTURAENALTURAECOALDEADELCONOCIMIENTO MONTAADEFUEGO Popayan-CaucaColombia MARCELACAICEDOSILVA ANYIDANIELARODRIGUEZ PLANTAPENTHOUSEPRIMERPISO ESC:1-50 PLANTAPENTHOUSESEGUNDOPISO ESC:1-50
