მულტიფუნქციური ხიდის პროექტის საპრეზენტაციო ალბომი

საბაკალავრო ნაშრომი

მულტიფუნქციური ხიდის პროექტი

სტუდენტი: საბა ქობულაძე

ხელმძღვანელი: ნინო ნადარეიშვილი

06.07.2022

განმარტებითი ბარათი საპროექტო ტერიტორია მდებარეობს ქალაქ თბილისის სამხრეთ ნაწილში, კერძოდ ისანსამგორის რაიონისა და ფონიჭალის დასახლების კვეთაზე, აღნიშნული საცხოვრებელი უბნები წარმოადგენენ ერთ-ერთ ყველაზე დიდ და მზარდ დასახლებულ პუნქტებს ქალაქის მასშტაბით. უშუალოდ საპროექტო ტერიტორიის არეალზე მიედინება მდინარე მტკვარი და საცხოვრებელ უბნებს ჰყობს ორ ნაწილად (სანაპიროებად). აღნიშნულ უბნებს შორის არ არსებობს არანაირი კავშირი, გარდა არსებული სარკინიგზო ხიდისა, რომლითაც არაოფიციალურად სარგებლობს მოსახლეობა, რაც გაუმართავი ინფრასტრუქტურისა და მოუწესრიგებელი გარემოს გამო დიდ საფრთხეებთანაა დაკავშირებული. უახლოსი ხიდი, რომლითაც ხდება აღნიშნული საცხოვრებელი არეალების დაკავშირება არის ორთაჭალაში მდებარე გულიას ხიდი, რომელიც აღნიშნული დასახლებებიდან საკმაოდ მოშორებით მდებარეობს და მოსახლეობას უწევს ზედმეტი 10 კილომეტრის გავლა იმისათვის რომ მივიდნენ მხოლოდ ამ ხიდამდე.

აქედან გამომდინარე ფონიჭალის დასახლება ფაქტიურად იზოლირებული და განცალკევებულია ქალაქის დანარჩენი ნაწილებისაგან, 10 კილომეტრიანი სიგრძის უწყვეტი მოძრაობის სატრანსპორტო მაგისტრალით, რის შედეგადაც დასახლებასთან წვდომა რთული და შეზღუდულია. ამას ასევე ემატება აღნიშნულ არეალში ხიდების არ არსებობა. აქედან გამომდინარე კი აუცილებელია ამ ტერიტორიაზე განხორციელდეს ხიდისა და ხიდების პროექტი, რომელიც დააკავშირებს ერთმანეთთან როგორც უშუალოდ მოსახლეობასა და ადამიანებს, ასევე სატრანსპორტო საშუალებებსაც, რაც ხელს შეუწყობს გადატვირთული სატრანზიტო ნაკადებისაგან ქალაქის განტვირთვასა და სიცოცხლისუნარიანობას შესძენს ორივე სანაპიროს დასახლებებს.

საავტომობილო ხიდის ფაადი და გეგმა

პროექტის დასახელება

მულტიფუნქციური ხიდის პროექტი

სამეცნიერო ხელმძღვანელი

ნინო ნადარეიშვილი

სტუდენტი

საბა ქობულაძე

თარიღი

27.12.2022

ნახაზის დასეხელება

მასშტაბი

ფასადი , გეგმა

1:500

ფორმატი

გვერდი

A3

A.1

ილიას სახელმწიფო უნივერსიტეტი

საავტომობილო ხიდის ჭრილი და ფასადი

მოაჯირი გზაგამყოფი პარაპეტი თვალამრიდი

განათება საყრდენი საყრდენი

სადრენაჟო მილები

პროექტის დასახელება

მულტიფუნქციური ხიდის პროექტი

სამეცნიერო ხელმძღვანელი

ნინო ნადარეიშვილი

სტუდენტი

საბა ქობულაძე

თარიღი

27.12.2022

ნახაზის დასეხელება

მასშტაბი

ფასადი, ჭრილი

1:200; 1:100

ფორმატი

გვერდი

A3

A.2

ილიას სახელმწიფო უნივერსიტეტი

საავტომობილო ხიდის საყრდენი სვეტები

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

უკიდურესი გრძივი კოჭი შუალედური გრძივი კოჭი მონოლითური ფილა საგზაო რკინა-ბეტონის ფილა საფეხმავლო გზა თვალამრიდი მოაჯირი განივი კოჭი (რიგელი) წამწე, ფერმა (მზიდი კონსტრუქცია) საყრდენი სვეტის ძირითადი ნაწილი როსტვერკი (ხიმინჯოვანი საძირკვლის ზედა ნაწილის კონსტრუქცია) ხიმინჯები ხიმინჯოვანი ფუნდამენტის ქვედა ნაწილის კონსტრუქცია სანაპირო საყრდენი კედელი

9

8

10 14 11 12

13

პროექტის დასახელება

მულტიფუნქციური ხიდის პროექტი

სამეცნიერო ხელმძღვანელი

ნინო ნადარეიშვილი

სტუდენტი

საბა ქობულაძე

თარიღი

27.12.2022

ნახაზის დასეხელება

მასშტაბი

საყრდენი სვეტები; ხიდის სტრუქტურული ჩონჩხი

1:200

ფორმატი

გვერდი

A3

A.3

ილიას სახელმწიფო უნივერსიტეტი

საავტომობილო ხიდის კონსტრუქციული ჩონჩხი და იზომეტრიული პროექცია

პროექტის დასახელება

მულტიფუნქციური ხიდის პროექტი

სამეცნიერო ხელმძღვანელი

ნინო ნადარეიშვილი

სტუდენტი

საბა ქობულაძე

თარიღი

27.12.2022

ნახაზის დასეხელება კონსტრუქციული ჩონჩხი, იზომეტრიული პროექცია

მასშტაბი

ფორმატი

გვერდი

A3

A.4

ილიას სახელმწიფო უნივერსიტეტი

გენგეგმა დასაგზაო მოძრაობის ორგანიზების სქემა

საავტომობილო ხიდის მდებარეობა

მარჯვენა სანაპიროს სატრანსპორტო კვანძი

მარცხენა სანაპიროს სატრანსპორტო კვანძი

პროექტის დასახელება

მულტიფუნქციური ხიდის პროექტი

სამეცნიერო ხელმძღვანელი

ნინო ნადარეიშვილი

სტუდენტი

საბა ქობულაძე

თარიღი

27.12.2022

ნახაზის დასეხელება

მასშტაბი

გენგეგმა, საგზაო მოძრაობის პრგანიზების სქემა

1:4000

ფორმატი

გვერდი

A3

A.5

ილიას სახელმწიფო უნივერსიტეტი

საფეხმავლო ხიდის მოდელის განვითარების ეტაპები

საფეხმავლო ხიდის იდეა-კონცეფცია

სხვადასხვა ხიდი როგორც საერთო კონსტრუქცია ორი სანაპირო - საერთო სივრცე

განვითარება მდინარის გარშემო

ხედი მდინარეზე

დასასვენებელი სივრცეები

საფეხმავლო და ველო ბილიკები

გამწვანება

საყრდენი სვეტების განლაგების გეგმა და ფასადები

ფორმატი

პროექტის დასახელება

მულტიფუნქციური ხიდის პროექტი

სამეცნიერო ხელმძღვანელი

ნინო ნადარეიშვილი

სტუდენტი

საბა ქობულაძე

თარიღი

27.12.2022

ნახაზის დასეხელება ფასადი და გეგმა

გვერდი

A3 მასშტაბი

1:2000; 1:1000

ილიას სახელმწიფო უნივერსიტეტი

საფეხმავლო ხიდის საყრდენი სვეტები

ვიზუალური კავშირი მდინარესთან

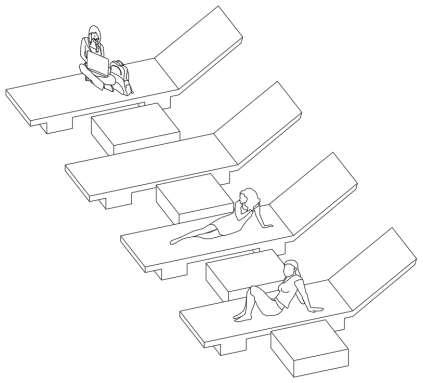

ლაუნჯის სივრცე

გამწვანება

მინი ამფითეატრი (ღია სივრცე)

ლაუნჯის სივრცე

გამწვანება

საჩრდილობელი

საჩრდილობელი

საჩრდილობელი #2

ლაუნჯის სივრცე

ლაუნჯის სივრცე

გამწვანება

მინი ამფითეატრი (ღია სივრცე)

მინი ამფითეატრი (ღია სივრცე)

ველობილიკი

მინი ამფითეატრი (ღია სივრცე)

მინი ამფითეატრი (ღია სივრცე)

საჩრდილობელი

საჩრდილობელი #2

ლაუნჯის სივრცე
