После выбора шурупа его необходимо правильно установить в соответствии с типом соединения, в котором он будет использоваться, учитывая имеющиеся материалы и используя оборудование, подходящее для данного типа

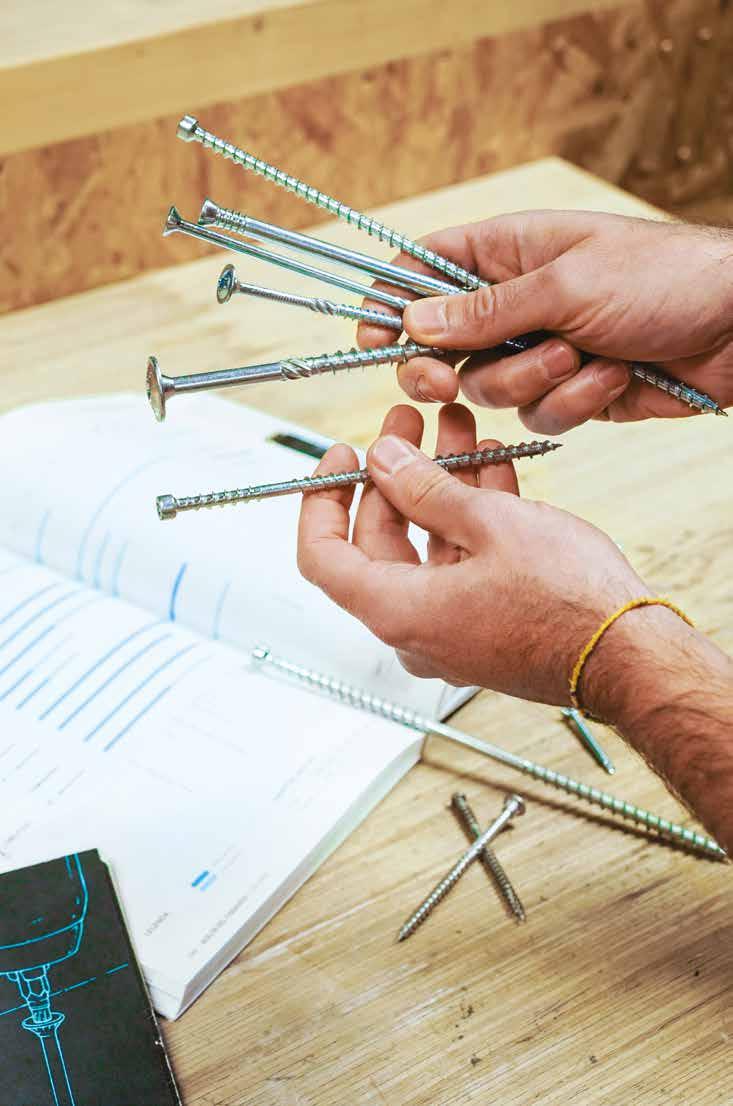

Выборшурупа
КОРРОЗИЯ
КЛАССЫ КОРРОЗИОННОЙ АТМОСФЕРНОЙ
АКТИВНОСТИ
ВЛИЯЮЩИЕ ФАКТОРЫ Коррозия, вызываемая атмосферными условиями, зависит от относительной влажности, загрязнения воздуха, содержания хлоридов и от того, является ли соединение внутренним, внешним защищенным или внешним незащищенным. Воздействие описывается категорией C E , которая базируется на категории C, определенной в стандарте EN ISO 9223. Атмосферная коррозия действует только на открытую часть соединителя.
КЛАССЫ ЭКСПЛУАТАЦИИ
ВЛИЯЮЩИЕ ФАКТОРЫ Классы эксплуатации связаны с термогигрометрическими условиями окружающей среды, в которой находится деревянный элемент конструкции. Они связывают температуру и влажность окружающей среды с содержанием
КЛАССЫ КОРРОЗИОННОЙ АКТИВНОСТИ ДРЕВЕСИНЫ
самые распространенные случаи
Среднегодовое значение(2) снаружи
относительная атмосферная влажность окружающего воздуха
соответствующая влажность древесины(4)(5)
значение(1)
элементы внутри изолированных

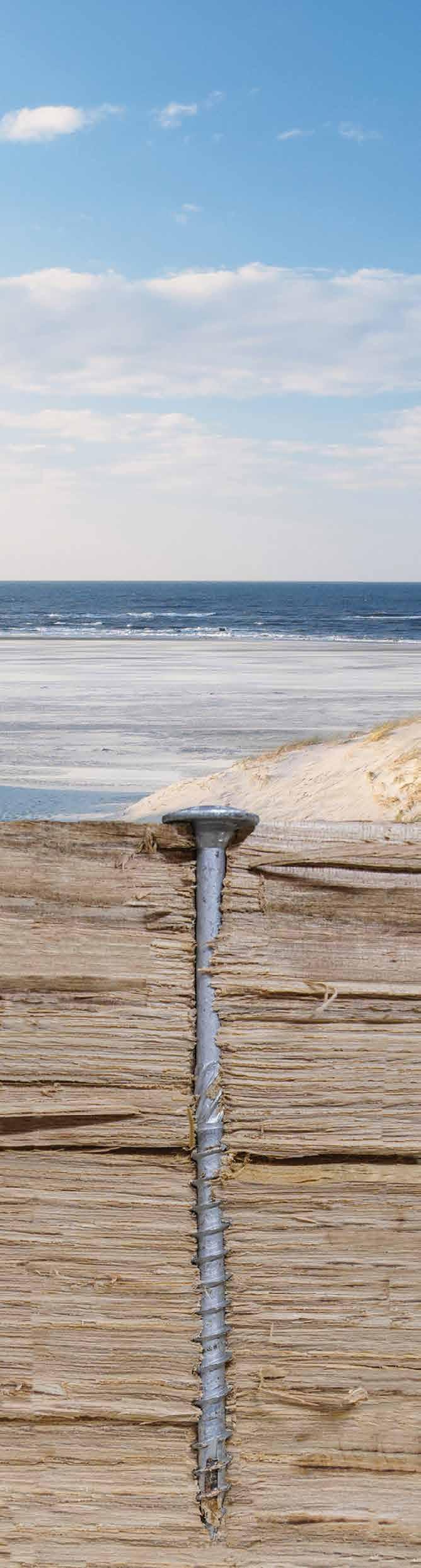

ВОЗДЕЙСТВИЕ ХЛОРИДОВ
[определенные в соответствии со стандартом EN 14592:2022]
ЗНАЧЕНИЕ РН ДРЕВЕСНЫХ ПОРОД
Древесина содержит сложный эфир уксусной кислоты, который вызывает коррозию различных металлов при контакте с ней. Наличие уксусной
кислоты определяет рН древесной породы.
ОБРАБОТКА ДЕРЕВА
Обработка древесины включает обработку хлоридами, медью и антипиренами.
В случае с термообработанной древесиной решающее значение имеет уровень pH.
необработанная и обработанная древесина
необработанная и обработанная древесина
СОДЕРЖАНИЕ
ВЛАЖНОСТИ КЛАСС
Каждая категория воздействия древесины соответствует (для массивной древесины) среднегодовой влажности в указанном эксплуатационном классе (как определено на странице 7)
pH > 4
"обычная" древесина низкая кислотность
pH ≤ 4
"агрессивная" древесина высокая кислотность
любой
только необработанная древесина
необработанная и обработанная древесина
необработанная и обработанная древесина
16% < ≤ 20% > 20%
определению Wagenführ R; Wagenführ A. 2022. Holzatlas e Coatings for Display and Storage in Museums January 1999
Publisher: Canadian Conservation Institute Jean Tetreault]
Присутствие уксусной
5,4-6,2
5,6-7,0
Тополь P. balsamifera, P. cathayana ДРЕВЕСНЫЕ
6,1
Белая береза Betula verrucosa
Красный клен Acer rubrum
Африканское красное дерево Khaya
Сосна обыкновенная Pinus sylvestris
Тик Tectona grandis
Красная сосна Pinus resinosa
Triplochiton scleroxylon
Бальса Ochroma
Североамериканская пихта P. rubens, P. glauca, P. mariana
Milicia
Ясень обыкновенный Fraxinus excelsior
Бук Fagus
Araucaria angustifolia
Лиственница обыкновенная Larix decidua
Ель обыкновенная Picea abies
Вяз Ulmus
Американская белая пихта Abies grandis
pH > 4
3,3 - 5,8
"агрессивная"
древесина высокая кислотность
Пихта Дугласа Pseudotsuga menziesii
pH ≤ 4
Пихта Дугласа голубая Pseudotsuga taxifolia
Джарра Eucalyptus marginata
Западный
красный кедр Thuja plicata
Дуб европейский или дуб черешчатый Quercus robur
Европейский каштан Castanea sativa
3,4-4,2
Африканский можжевельник Juniperus procera Бук термообработанный
Идигбо Terminalia ivorensis
Падук
африканский Pterocarpus soyauxii
Сосна приморская Pinus pinaster
Красный дуб Quercus rubra
Американская
Prunus serotina
Белый дуб Quercus alba
3,5-4,1 ~ 3,8
Дуб скальный Quercus petraea Черный дуб Quercus nigra
3,8-4,2
3,7-5,6 ~ 3,9 ~ 3,9 ~ 3,9
3,8-4,2

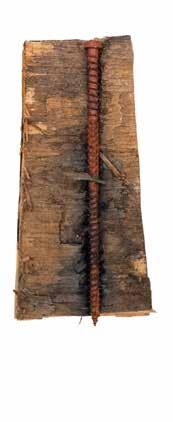

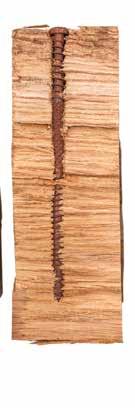

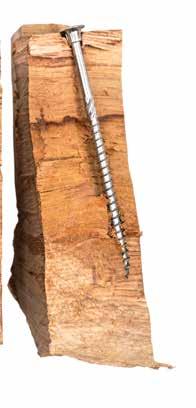

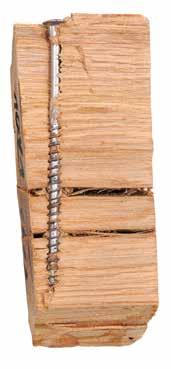

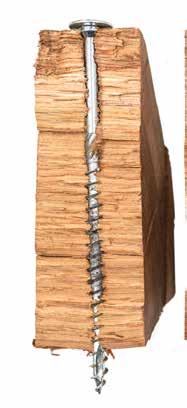

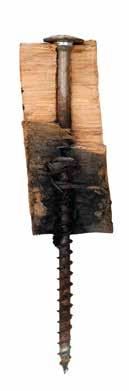

ДЕЙСТВИЕ ТАНИНОВ
соединитель: шуруп с полной резьбой
покрытие: гальваническая оцинковка (≈10 мкм)
дерево: зеленый дуб
время
воздействия: 6 месяцев
класс эксплуатации [SC]:
класс коррозионной атмосферной активности [С]:
класс коррозионной активности древесины [T]:

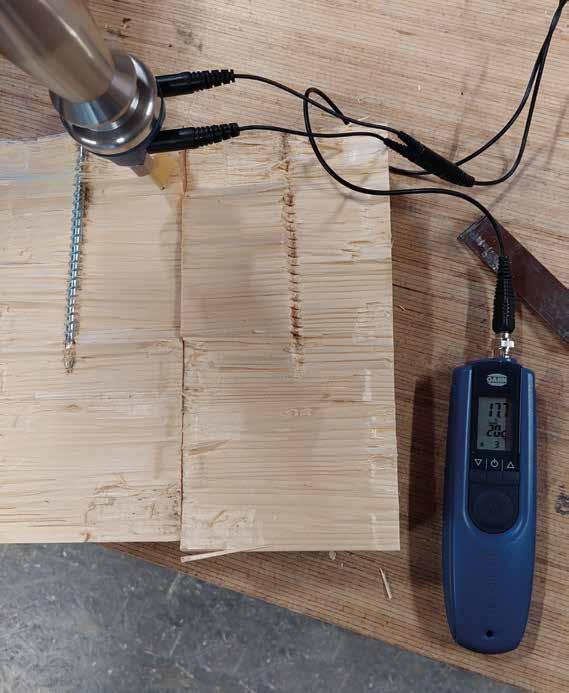

Испытания, проведенные отделом НИОКР Rothoblaas, показали,
становится очевидным: 1 На части соединителя, погруженного глубоко
цвета.
2 В области выхода на поверхность соединитель подвергся коррозии (красная ржавчина) из-за того, что защитный слой был смыт водой. на улице отсутствие коррозии
под поверхностью сильная коррозия
внутренняя часть дерева низкая коррозия
Скорость коррозии в древесных экстрактах [мкм/год] в зависимости от pH и содержания танинов (1) (1) На основе исследования S. Zelinka, Corrosion in Wood Products. 2014. (Вып.), ISBN: 978-953-51-1223-5, InTech, DOI: 10.5772/57296.

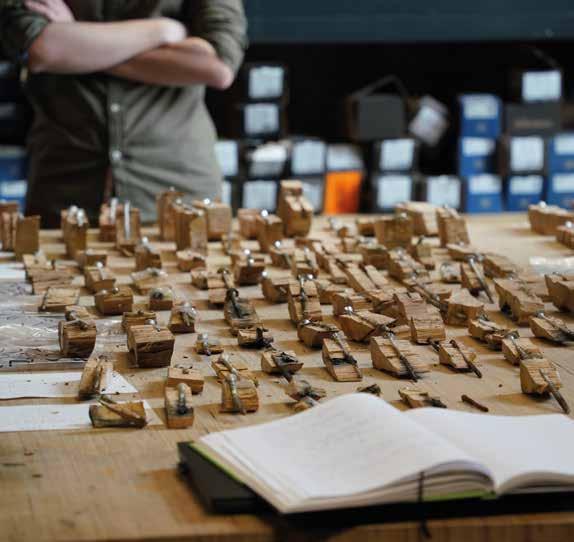

В нашей лаборатории была проведена экспериментальная кампания, направленная на оценку динамики развития коррозии соединителей с течением времени.
В ходе испытаний было проанализировано
• около 350 конфигураций
• полученных при комбинировании 6 различных типов шурупов
• за период продолжительностью 1 год.
Образцы размещались в средах разных классов эксплуатации. Шурупы анализировались ежемесячно для оценки скорости коррозии и влияния на нее различных
АНТИКОРРОЗИЙННОЕ ПОКРЫТИЕ C5 EVO
Многослойное покрытие, способное
АНТИКОРРОЗИЙННОЕ ПОКРЫТИЕ C4 EVO Многослойное покрытие на неорганической основе с внешним функциональным слоем около 15-20 мкм с эпоксидной матрицей с алюминиевыми чешуйками. Соответствие классу атмосферной коррозионной активности C4, подтвержденное RISE.
ОРГАНИЧЕСКОЕ АНТИКОРРОЗИЙННОЕ ПОКРЫТИЕ
Цветное покрытие на органической основе, обеспечивающее превосходную устойчивость к атмосферным и древесным коррозионным веществам при применении под открытым небом.
ЭЛЕКТРОЛИТИЧЕСКАЯ ОЦИНКОВКА
Покрытие, состоящее из цинкового слоя, нанесенного электролитическим методом, толщиной от 5 до 12 микрон с пассивацией на основе Cr, стандартное для большинства соединителей.
HIGH CORROSION RESISTANT
Аустенитная нержавеющая сталь. Характеризуется высоким содержанием молибдена и низким содержанием углерода. Обладает очень высокой стойкостью к генерализованной коррозии, коррозии под напряжением, межкристаллитной коррозии и точечной коррозии.
НЕРЖАВЕЮЩАЯ СТАЛЬ A4 | AISI316 Аустенитная нержавеющая сталь. Присутствие молибдена придает высокую стойкость к генерализованной и контактной коррозии.
НЕРЖАВЕЮЩАЯ СТАЛЬ A2 | AISI305
электролитическая оцинковка(1)
органическое антикоррозийное покрытие
антикоррозийное покрытие C4 EVO(2)
антикоррозийное покрытие C5 EVO(2)
нержавеющая сталь HCR (High Corrosion Resistant)
нержавеющая сталь A4 | AISI316
нержавеющая сталь A2 | AISI305(3)
нержавеющая сталь AISI410
условий вне помещения. (2) В настоящее время стандарт EN 14592:2022 ограничивает срок службы альтернативных покрытий 15 годами. (3) A2 AISI304: при рассмотрении металла, полностью подвергаемого воздействию дождя.

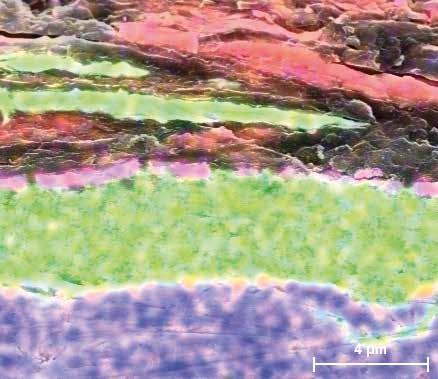

C4 EVO представляет собой многослойное покрытие, состоящее из: • внешнего функционального слоя толщиной около 15-20 мкм с эпоксидной матрицей
Cohesion
Покрытие
классы
опыт Rothoblaas
классы
опыт Rothoblaas
Относится к самому высокому классу коррозионной стойкости по EN 1993-1-4:A1 (CRC V) и обеспечивает максимальную сопротивляемость коррозии со стороны окружающей среды (C5) и древесины (T5). Единственная
Покрытие анода или катода для предотвращения электрического соединения. Иногда не получается избежать использования разнородных металлов. В этом случае необходимо убедиться, что крепежные элементы (например, шурупы или гвозди) изготовлены из более благородного материала, чем материал соединения, как это происходит с соединителями LOCK (алюминий) при
обоими металлами.
WBAZ
зовании с винтами KKF (нержавеющая сталь AISI410)
NAIL BAND
ГИГРОСКОПИЧЕСКОЕ

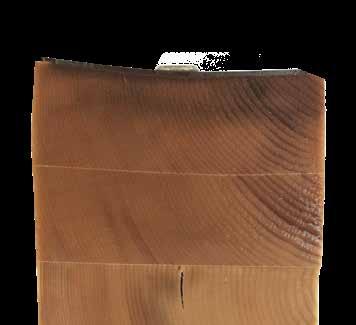

Древесина — живой, пористый и гигроскопичный материал, а это значит, что по своей природе она может приобретать или терять влагу в зависимости от условий окружающей среды.
АНИЗОТРОПНОЕ Механические характеристики и деформации в деревянном элементе различны в зависимости от анатомического направления (продольного и радиального/ тангенциального).
Типовые кривые "напряжение-деформация"
параллельная компрессия
тангенциальное
перпендикулярная компрессия продольная
Lfinal = Linitial [1 + k sh/sw (u final − u initial)]
где:
- Lfinal - размер относительно конечного содержания влаги
- Linitial - размер относительно исходного содержания влаги
- ksh/sw - коэффициент усадки/набухания в рассматриваемом анатомическом направлении (см.
- u initial - начальная остаточная влажность древесины [%] - u final - конечная остаточная влажность древесины [%]
Коэффициенты k sh/sw усадки/набухания
Linitial начальная длина
B initial начальное основание
H
Vinitial начальный объем
Δu=10%

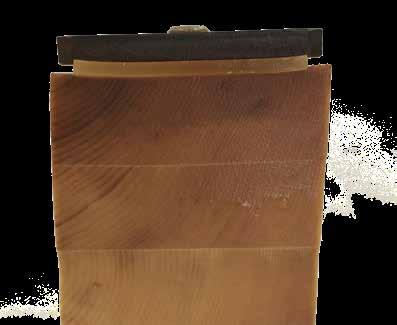

СВОБОДНЫЙ ЭЛЕМЕНТ
не стянут, он
свободно деформироваться. Тем не менее, соединители внутри него все равно будут подвергаться дополнительной нагрузке.

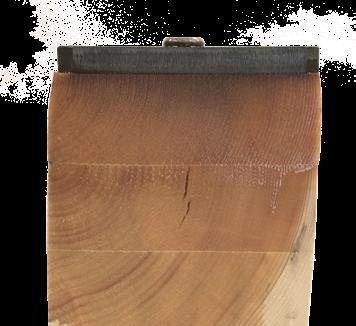

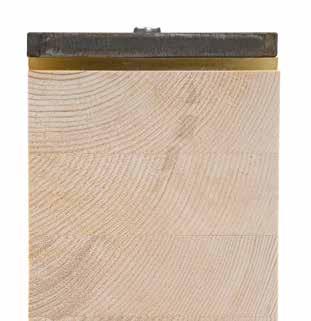

ТОНКАЯ ПЛАСТИНА
Ограничение недостаточно жесткое, чтобы воспрепятствовать набуханию древесины: пластина деформируется, следуя за ее движением, но соединитель ее сдерживает.

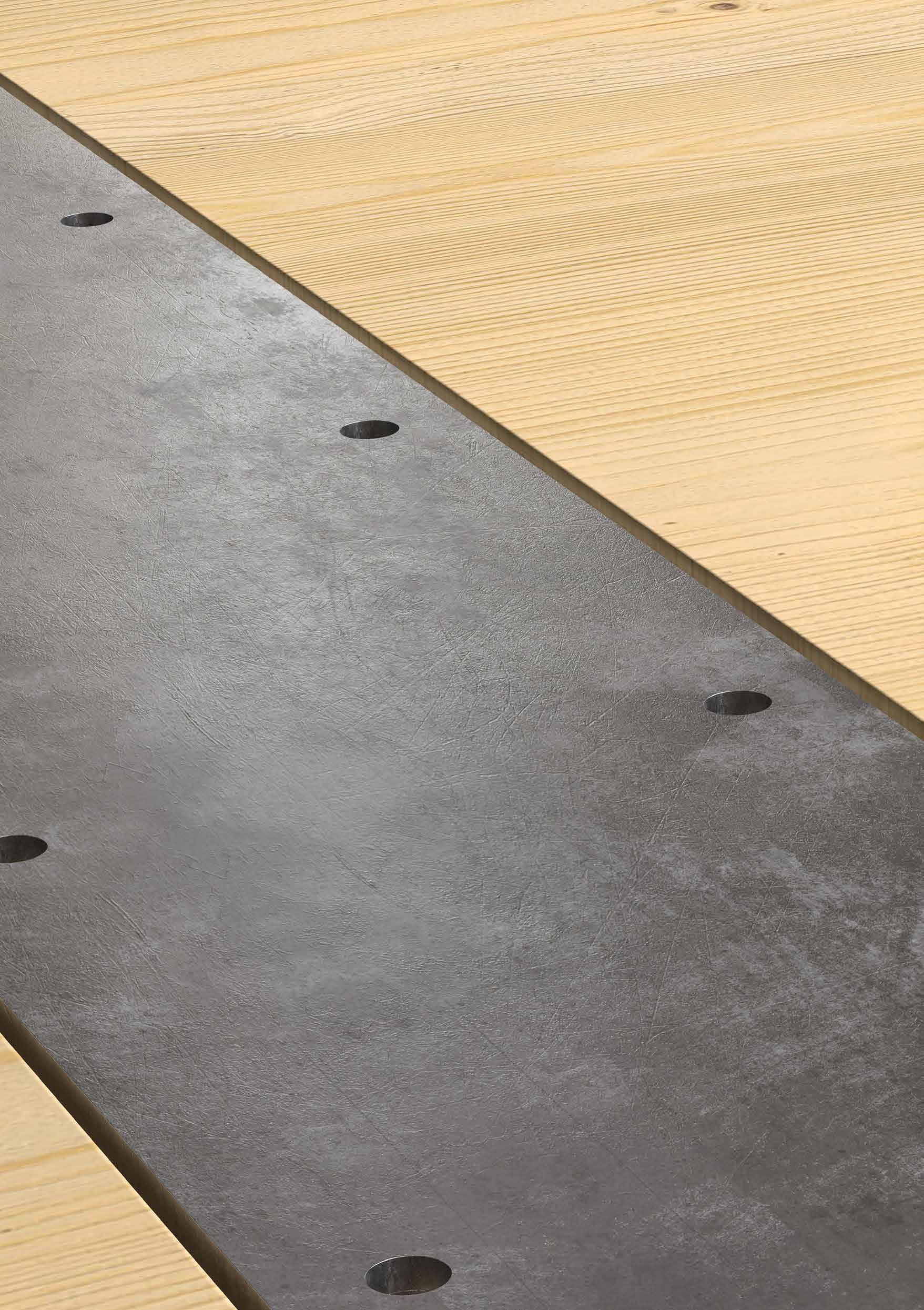

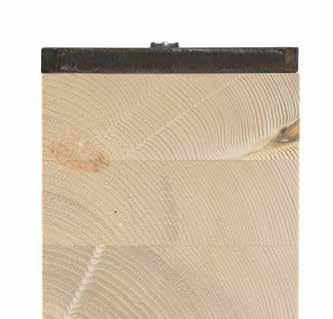

ТОЛСТАЯ ПЛАСТИНА
Металлический элемент не деформируется: изменение размеров древесины происходит неравномерно и создает значительные дополнительные нагрузки на соединитель.
0 week 6 weeks

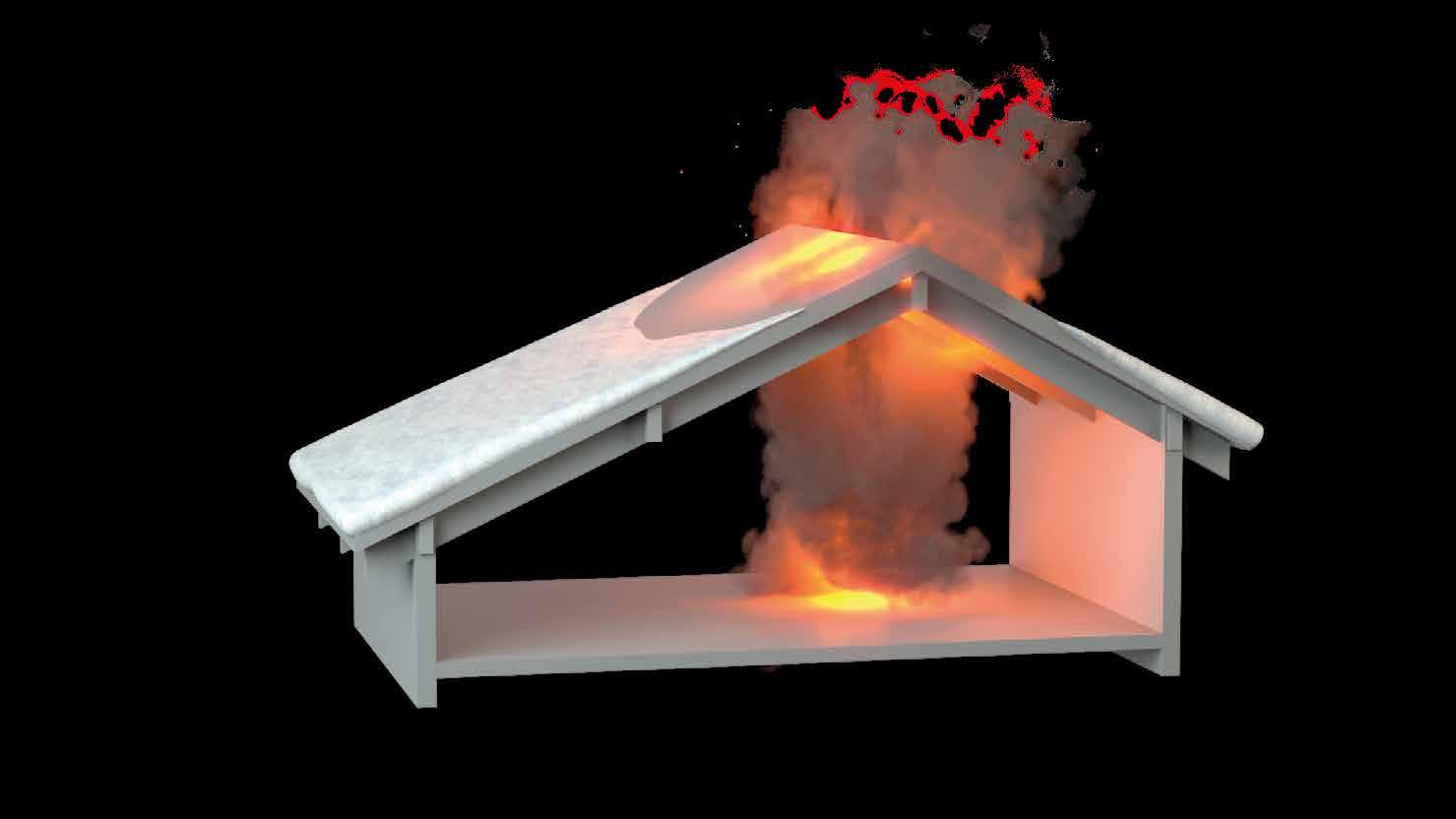

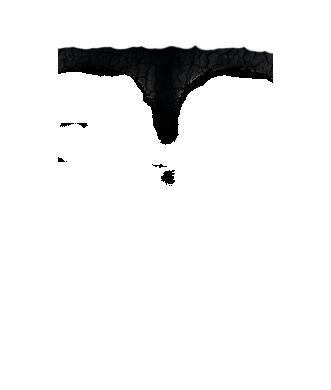

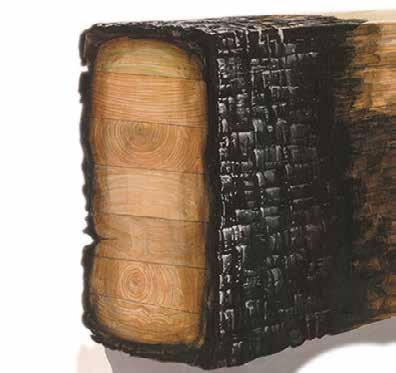

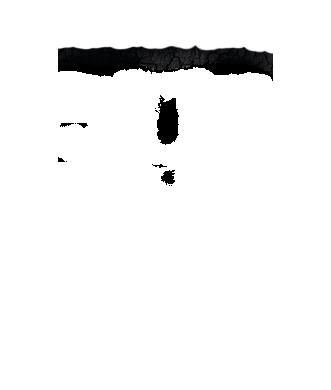

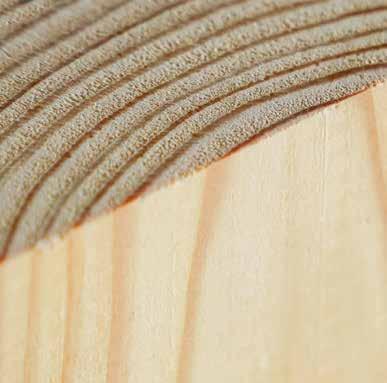

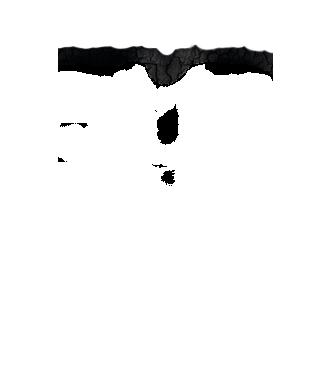

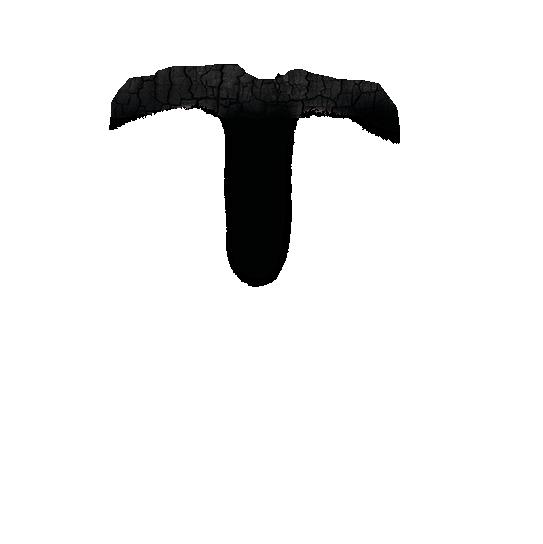

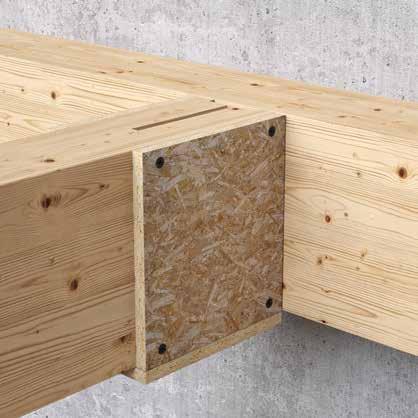

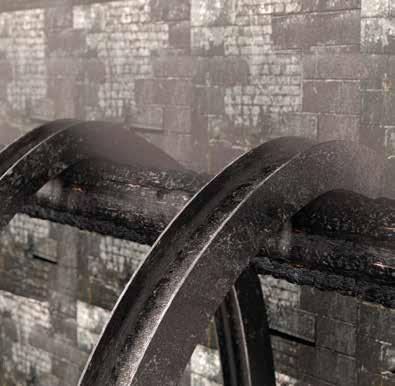

ДЕРЕВО Древесина — это горючий материал, который горит медленно: в условиях пожара происходит уменьшение площади полезного сечения, а часть, не затронутая огнем, сохраняет свои механические характеристики (жесткость и прочность).
Скорость одномерного обугливания
Момент t=10 мин
Rif. N. Werther, M. Gräfe, V. Hofmann, S. Winter „Untersuchungen zum Brandverhalten von querkraft- beanspruchten Verbindungen bei Holzbaukonstruktionen, Neuentwicklung und Optimierung von Verbindungssystemen und allgemeinen Konstruktionsregeln, 2015“
механическая прочность, дымозащита и теплоизоляция элемента сохраняются в течение 120 минут (2 часа) с момента возникновения

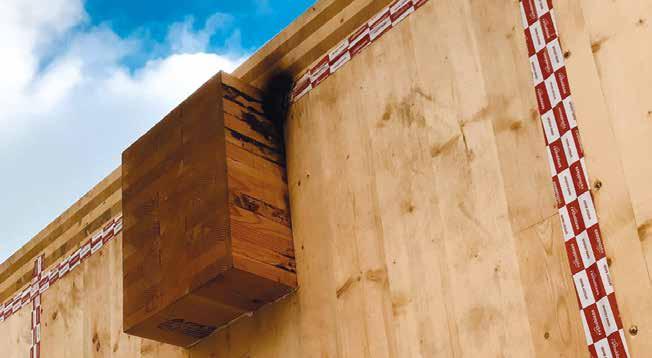

НАТУРНЫЕ ИСПЫТАНИЯ В сотрудничестве с Исследовательским институтом Швеции (RISE) мы провели исследования для определения значений EI отдельных, наиболее распространенных соединений в деревянном строительстве.
Rothoblaas.
защиты защищает соединение только в течение какой-то периода от требуемого времени огнестойкости (например, если требуется огнестойкость в течение 60 минут, то панель будет противостоять огню в течение 45 минут, остальные 15 минут должны обеспечиваться незащищенным соединением).

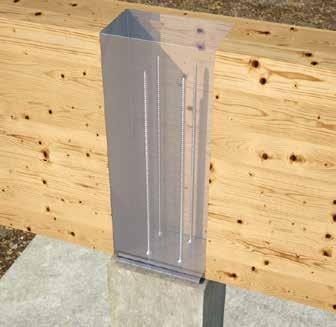

ПОЛНАЯ ЗАЩИТА Полная система защиты защищает соединение в течение всего
Глубина вкладышей 1 и толщина панелей 2 должна
ОПРЕДЕЛЕНИЕ
После
= Rk,fi/Rk
B HT основание главной балки
H
b NT основание
Угол в вертикальной плоскости α = 0°
Угол в горизонтальной плоскости β = 0°
L длина шурупа
b длина резьбы
d1 номинальный диаметр
ПРОВЕРКА Длина резьбы со стороны головки: S g,HT = 135 мм; Длина резьбы со стороны острия: S g,NT =135 мм;
η K,FI выбран равным 0,5
FV,RK = 26,52 кН
FV,RK,FI = η k,fi · FV,RK = 0,5 · 26,52 kN = 13,26 kN
b

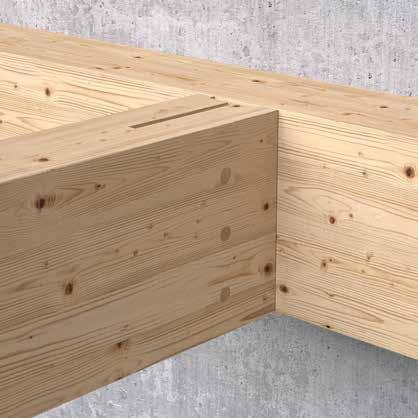

ОГНЕСТОЙКОСТЬ R30
b NT основание второстепенной балки
h NT высота второстепенной балки
h
b
ОГНЕСТОЙКОСТЬ R60 a CROSS
ШУРУПЫ, ЗАВИНЧЕННЫЕ
ШУРУПЫ, ПОДВЕРГАЮЩИЕСЯ
УГЛОМ Α К
СОЕДИНИТЕЛИ
ПРОЧНОСТЬ

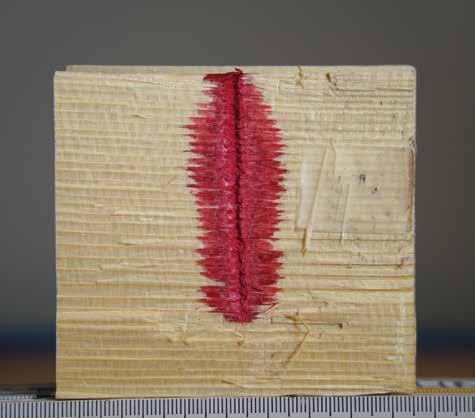

Концентрация напряжений в локализованной области в направлении нагрузки. Сопротивления, связанные со смятием стенок отверстия в древесине и изгибом шурупа.

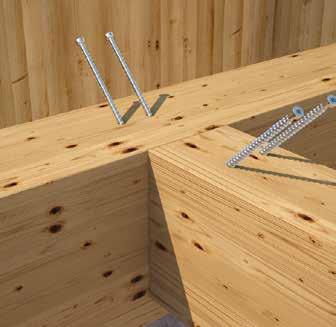

ШУРУПЫ С ПОПЕРЕЧНОЙ НАГРУЗКОЙ
СОПРОТИВЛЕНИЕ, ПРОПОРЦИОНАЛЬНОЕ ДИАМЕТРУ
ЖЕСТКОСТЬ
• большие смещения
• низкая жесткость
• высокая растяжимость
ПРОЧНОСТЬ
Напряжения, распределенные по всей резьбовой поверхности. Высокие сопротивления, связанные с деревянным цилиндром, подвергающимся действию касательных напряжений.

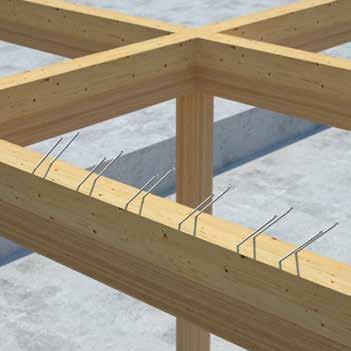

ШУРУПЫ С ОСЕВОЙ НАГРУЗКОЙ
СОПРОТИВЛЕНИЕ, ПРОПОРЦИОНАЛЬНОЕ ДЛИНЕ РЕЗЬБЫ
ЖЕСТКОСТЬ
• ограниченные смещения
• высокая жесткость
• пониженная растяжимость
Соединение
Шуруп с частичной резьбой TBS Ø8 x 300 мм 4 соединителя
Вертикальное
Rv,k = 14,4 кН
В
Шурупы с полной резьбой VGZ Ø9 x 400 мм 1 соединитель
Rv,k = 14,9 кН
K ser = 6,1 кН/мм K ser = 29,4 кН/мм
с помощью соединителей с
резьбой, получается
ниже, чем в случае с соединителями с неполной резьбой.
СОЕДИНЕНИЕ
ДЕРЕВО-ДЕРЕВО
СОЕДИНЕНИЕ
МЕТАЛЛ-ДЕРЕВО
SOFTWOOD
SOFTWOOD
HARDWOOD
HARDWOOD
СОЕДИНЕНИЕ
ДЕРЕВО-ДЕРЕВО
СОЕДИНЕНИЕ
МЕТАЛЛ-ДЕРЕВО
HARDWOOD
HARDWOOD
HARDWOOD

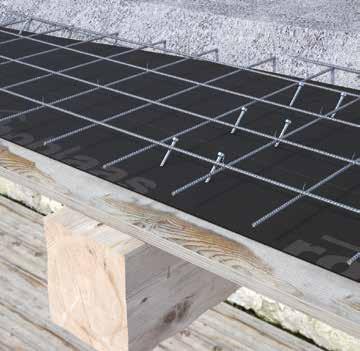

БЕТОН-ДЕРЕВО
HUS VGU
ДЕРЕВО-ИЗОЛЯЦИЯ-ДЕРЕВО ШАЙБА
ДЕРЕВО-МЕТАЛЛ

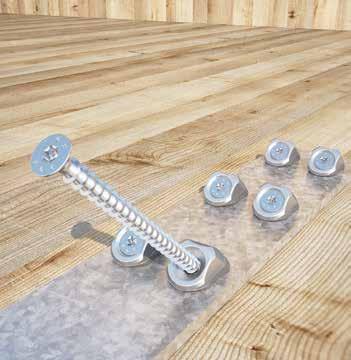

Сертифицированные шайбы для использования с шурупами с потайной головкой.
CTC
Сертифицированный соединитель: имеется программа для рас-
HBS HARDWOOD
Сертифицированный шуруп для гибридных соединений элементов из мягкой древесины и букового клееного бруса.
VGZ HARDWOOD
DGZ Позволяет фиксировать как
SBS-SPP
КОНСТРУКЦИОННАЯ мягкая древесина
КОНСТРУКЦИОННАЯ твердая древесина
Solid timber
GLT
Glued Laminated Timber
SPF (ель-сосна-ель)
ROTHOBLAAS
LEWIS
CLT
Cross Laminated Timber
SNAIL HSS

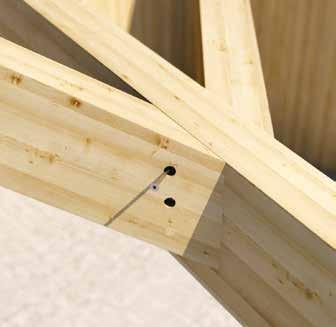

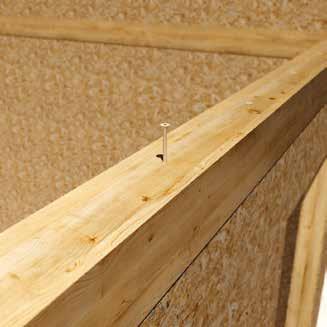

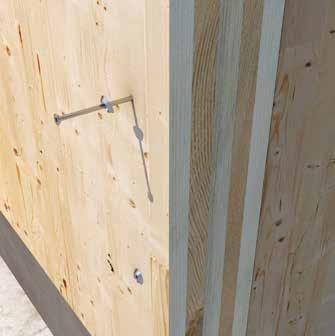

Как выполнить правильную установку?

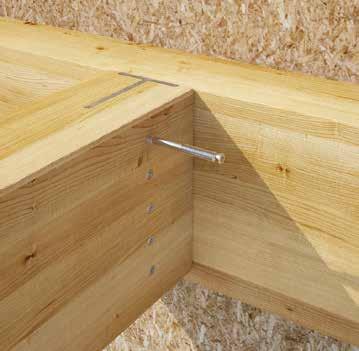

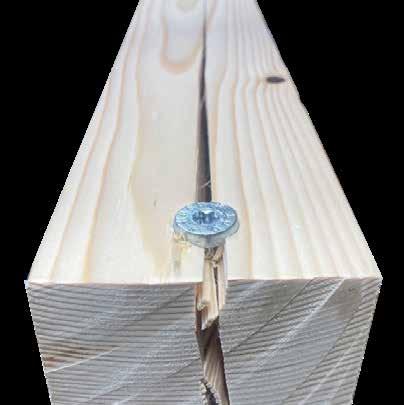

Расположение шурупов внутри деревянного
недостаточный
торцы
Предварительное
вреждение древесины. Предварительное отверстие просверливается
Установка с предварительно просверленным
промежутки и минимальные расстояния.
d
SOFTWOOD
HARDWOOD
точки зрения используемой древесины, так и с точки зрения типа предварительного отверстия.
Установка соединителей на опоры
отверстия облегчает введение и обеспечивает
SOFTWOOD
HARDWOOD

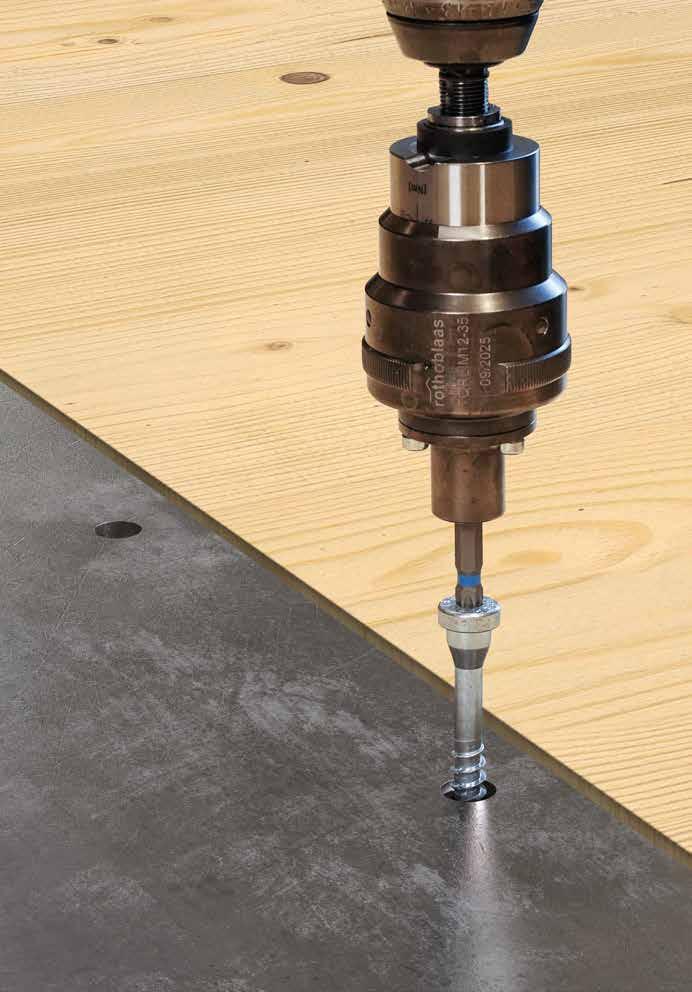

IMPULS и IMPACT: ДА или НЕТ?
ПРОТЕСТИРОВАННЫЕ
HBS Ø6 - Ø8
TBS Ø10
с частичной резьбой с полной резьбой
VGZ Ø7 - Ø9
VGS Ø11 - Ø13
L до 800 мм
ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ
GLT
Glued Laminated Timber
CLT
Cross Laminated Timber
Прочность на растяжение никогда не использовавшихся шурупов (эталонные образцы) сравнивалась с прочностью шуру -
пов, установленных на деревянные элементы (ввинченных, а затем извлеченных с помощью различных шуруповертов).
Прочность на растяжение не связана с типом установки: как
показано на графике рядом, расхождения, составляющие менее 2%, предположительно связаны с собственной вариабельностью свойств используемых деревянных элементов, а не с используемым шуруповертом.

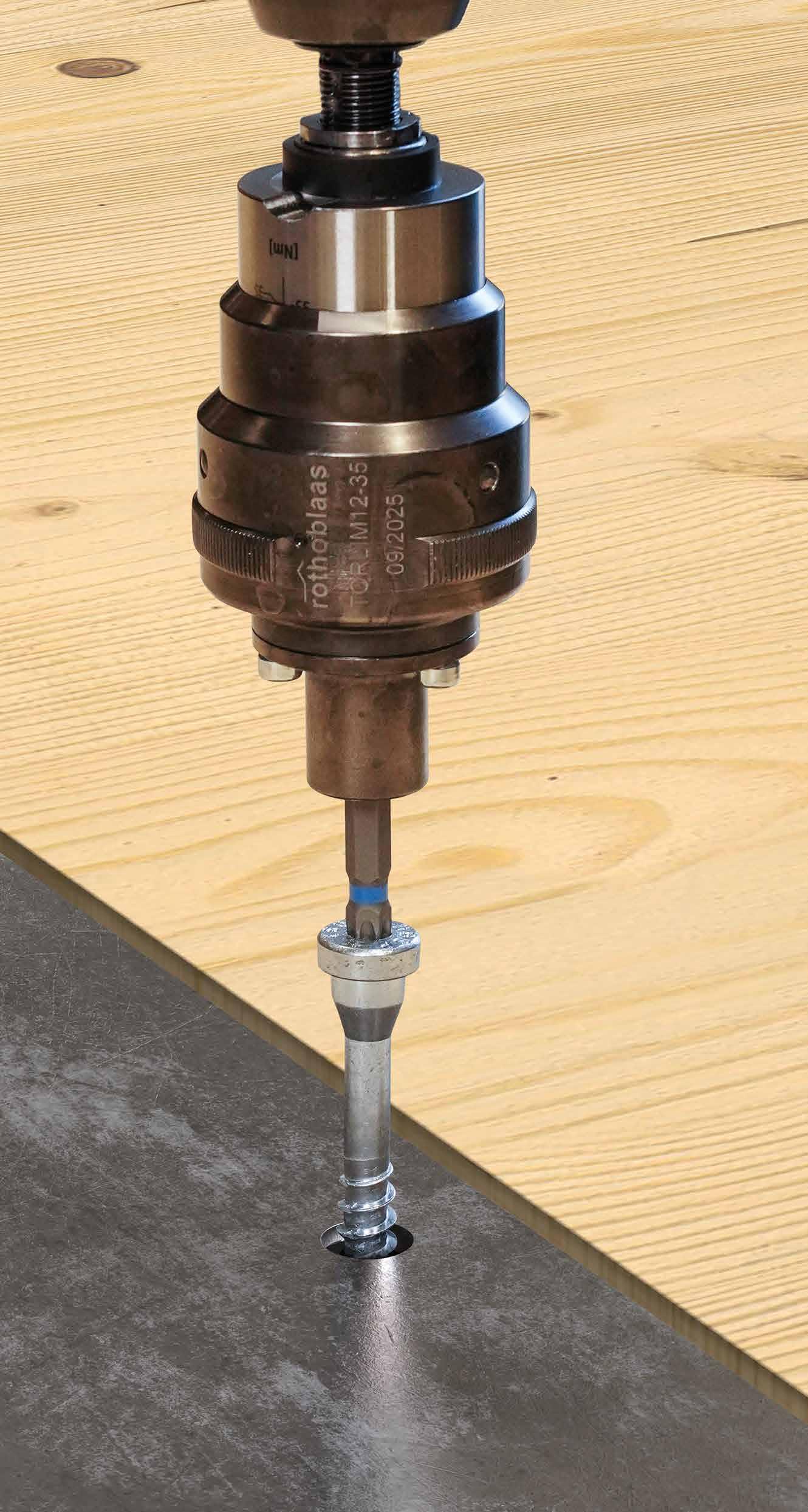

ШУРУПОВЕРТЫ
стандартный шуруповерт
ударный шуруповерт
импульсный шуруповерт
МОМЕНТ ВВИНЧИВАНИЯ
Использование импульсного или ударного шуруповерта не приводит к существенным вариациям сопротивления ввинчиванию по сравнению с установкой с помощью «стандартного» шуруповерта. Характеристический торсионный коэф
ftor,k
ftor,k ≥ 1,5 Rtor,MW
ACCREDITED TEST REPORT (202011-0088) “Influence on the tension strength of screws type HBS, TBS, VGS and VGZ by the use of different screw-in devices “ доступной
www.rothoblaas.ru.com
ДЕРЕВО -ДЕРЕВО
спечивать правильную
НА ЧТО ОБРАТИТЬ ОСОБОЕ ВНИМАНИЕ

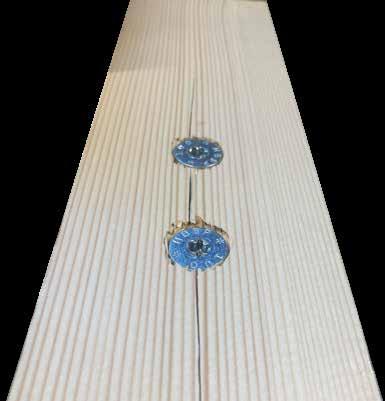

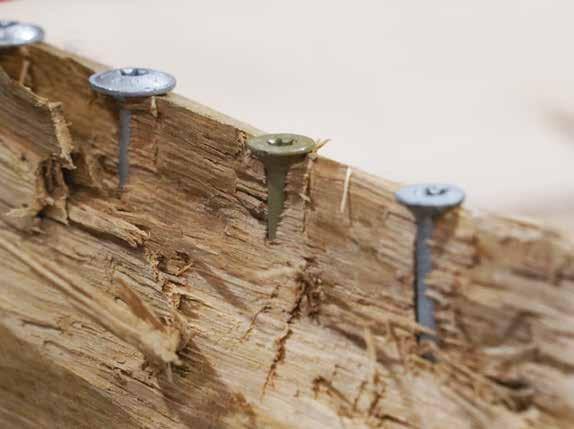

Расширенная головка представляет собой уязвимый элемент в соединении «металл-дерево», поэтому ее использование не рекомендуется. Недостаточная копланарность между металлическим посадочным местом и головкой шурупа может привести к точной концентрации напряжений с последующими явлениями локального разрушения.
KKT, KKZ, KKA ROTHOBLAAS
DRILL STOP

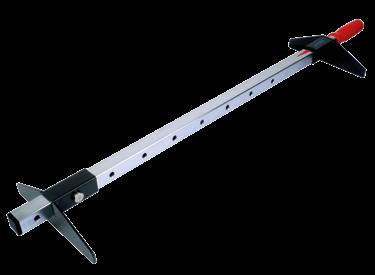

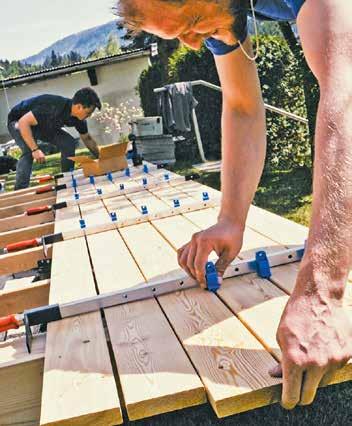

CRAB MAXI
СТРУБЦИНА ДЛЯ ДОСОК
Поворотная ручка для точной регулировки
Для одновременной стяжки
от 5 до 7 досок Толщина от 200 до 770 мм

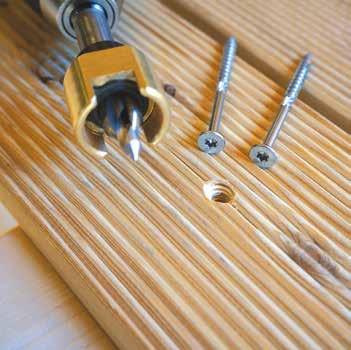

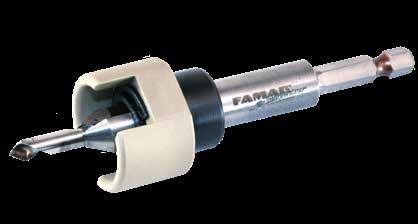

BROAD
С ЗЕНКЕРОМ ДЛЯ

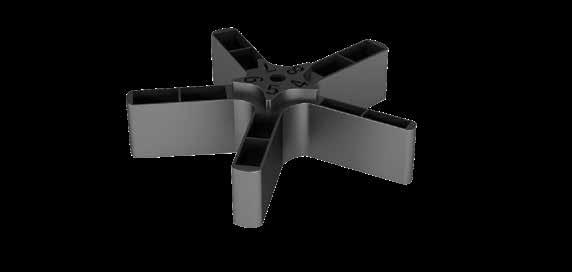

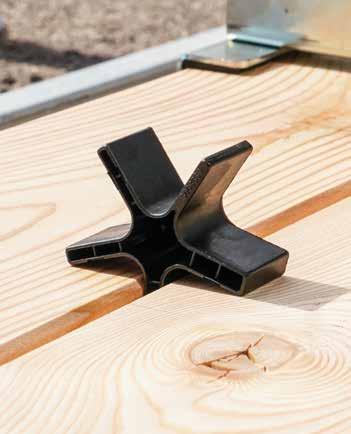

STAR
СПЕЙСЕР (ДИСТАНЦИОННАЯ ЗВЕЗДА)
5 наиболее употребительных размеров в одном инструменте Создание равномерных швов Толщина от 4 до 8 мм

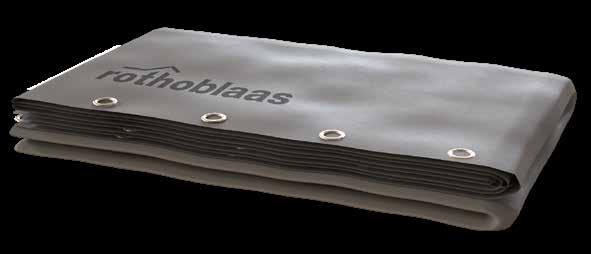

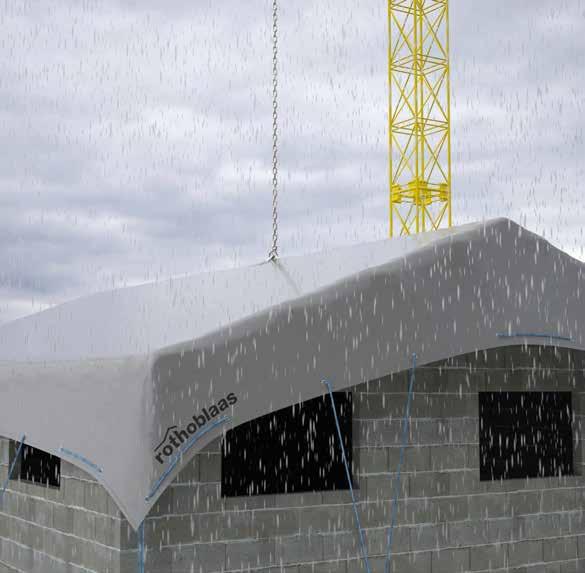

ТЕНТ

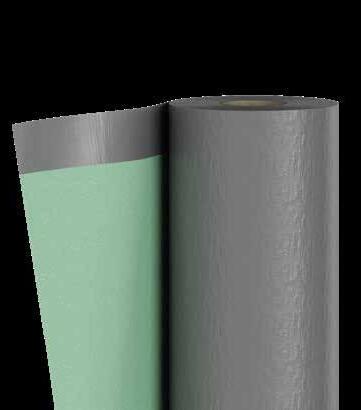

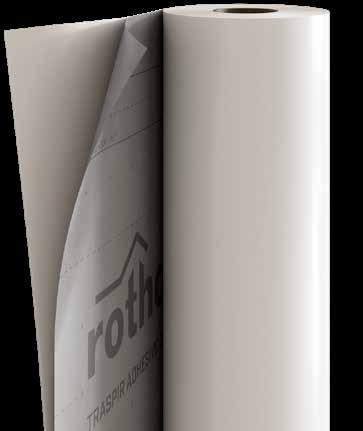

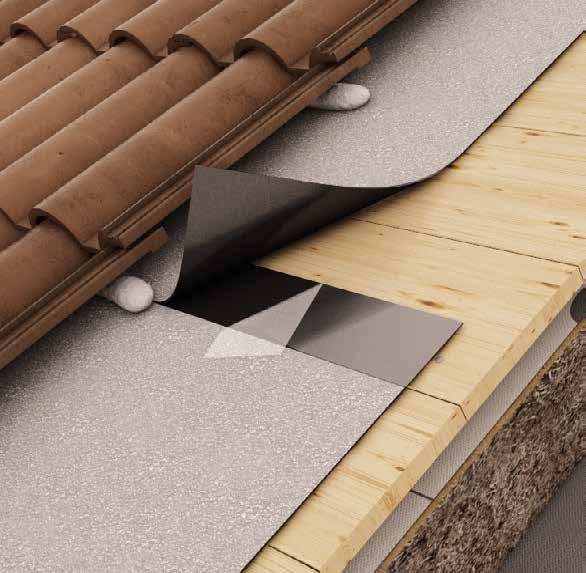

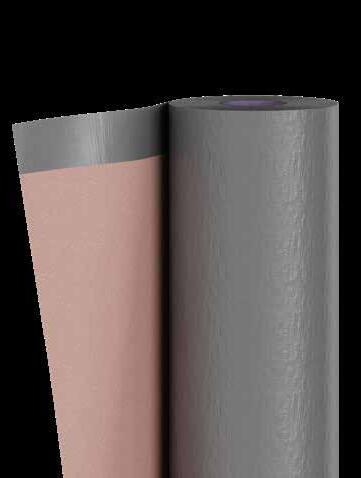

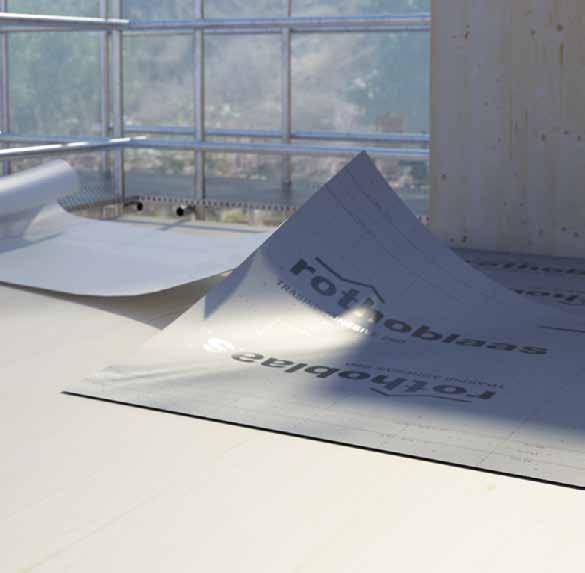

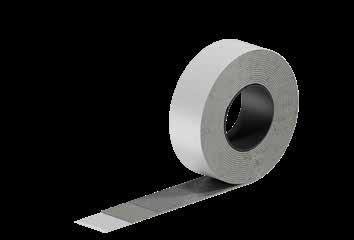

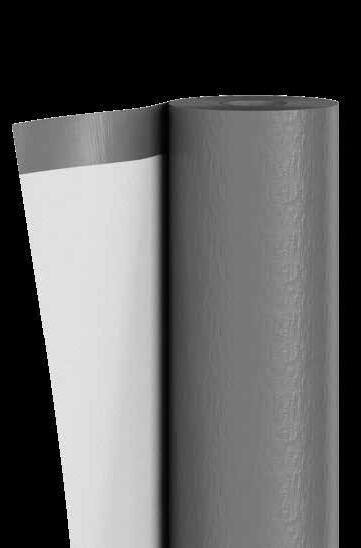

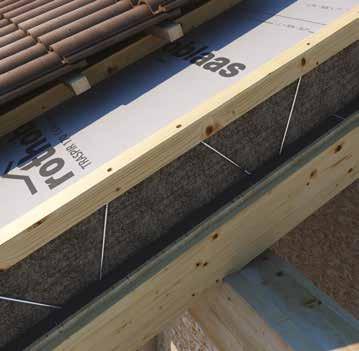

TRASPIR ADHESIVE 260
BYTUM
Каждый формат оснащен усиленным подъемным крюком для облегчения установки.
Благодаря металлическим крепежным проушинам через каждый метр можно крепить брезент на крыше.
Повышенная плотность и тип материала гарантируют его высокую механическую прочность и долгий срок службы.
При креплении полотна к крыше очень важно, чтобы люверсы крепились так,
нового поколения мембрана обладает превосходной адгезией даже к нешлифованным плитам OSB.
НАДЕЖНАЯ ЗАДЕЛКА Клейкая поверхность предотвращает образование потоков воздуха
под мембраной в случае разрыва или локального непроклеивания.
ДИФФУЗИОННАЯ
Благодаря запатентованному клею мембрана сохраняет диффузионность даже несмотря на наличие клейкого слоя.
• Универсальное использование для разнообразных видов применения
• Идеально подходит для использования на объекте благодаря аккумуляторному питанию
• Переключаемая ударная функция и регулировка максимального уровня крутящего момента для точной работы
• Мощная дрель-шуруповерт для структурных шурупов
• На первой передаче позво
вставлять соедините
даже большой длины
На второй передаче (высокая скорость) позволяет сверлить как деревянные,
ASB 18
ROTHOBLAAS
B 13 B
2-СКОРОСТНАЯ
ROTHOBLAAS
D 38 RLE
