25_CATALOGO HT_IT

SCHEDE TECNICHE

Nel sito di HOLZ TECHNIC puoi scaricare le schede tecniche di moltissimi prodotti; sfoglia il catalogo e grazie all’icona dedicata, individua facilmente quali sono disponibili. www.holztechnic.com

Scheda tecnica disponibile online

5 CONTINENTI DOVE SEI TU SIAMO ANCHE NOI

MAKE IT EASY, MAKE IT POPULAR

HOLZ TECHNIC rende semplice la gestione del punto vendita e semplice l’utilizzo del prodotto.

Consociate, magazzini e tecnici commerciali sul territorio ci permettono di darti soluzioni rapide e consulenze strategiche.

Presenza capillare della forza vendita e rete di distributori sul territorio

Consociata Sede centrale

PIASTRE E ANGOLARI

CONNETTORI A SCOMPARSA

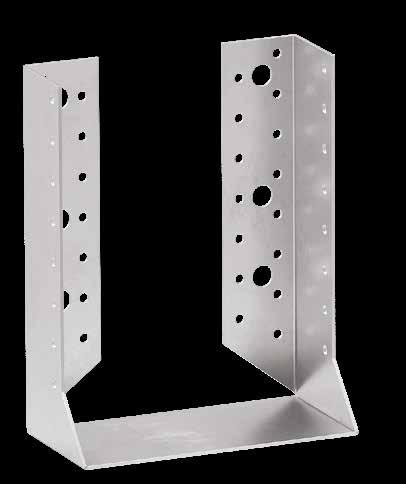

SCARPE

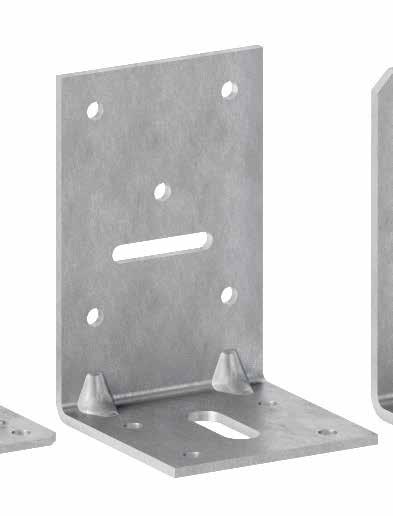

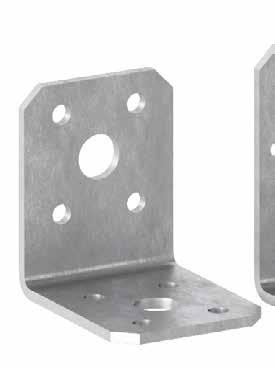

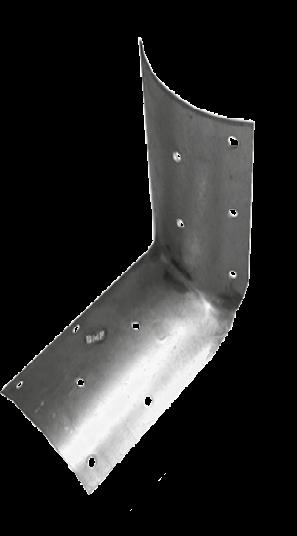

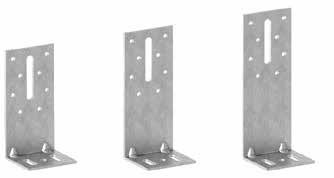

ANGOLARI STANDARD

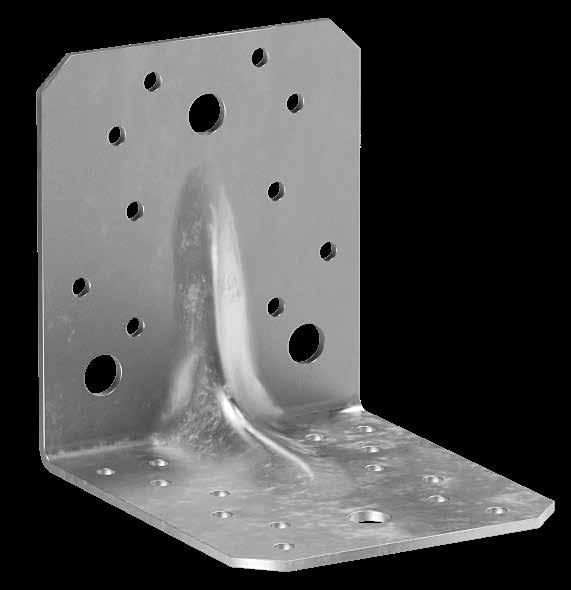

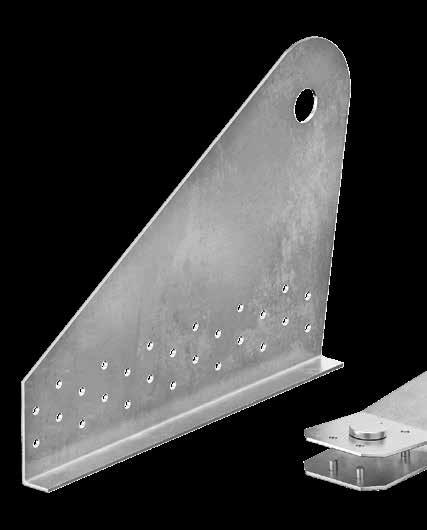

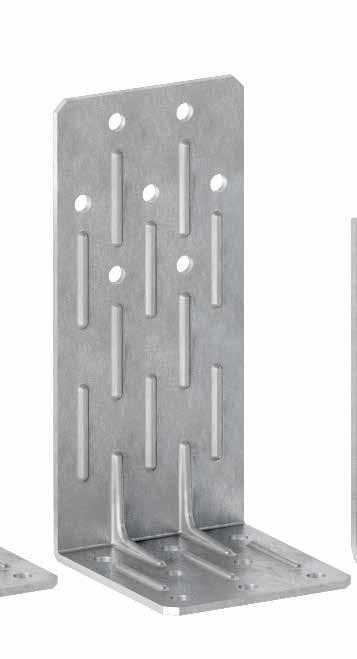

ANGOLARI AD ALTE PRESTAZIONI

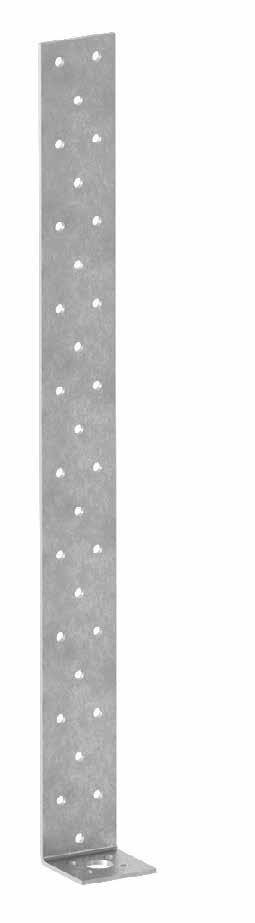

ANGOLARI A TRAZIONE

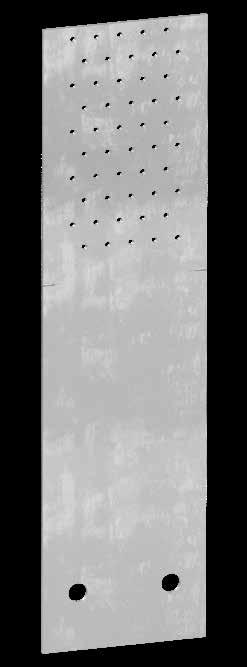

PIASTRE A TRAZIONE

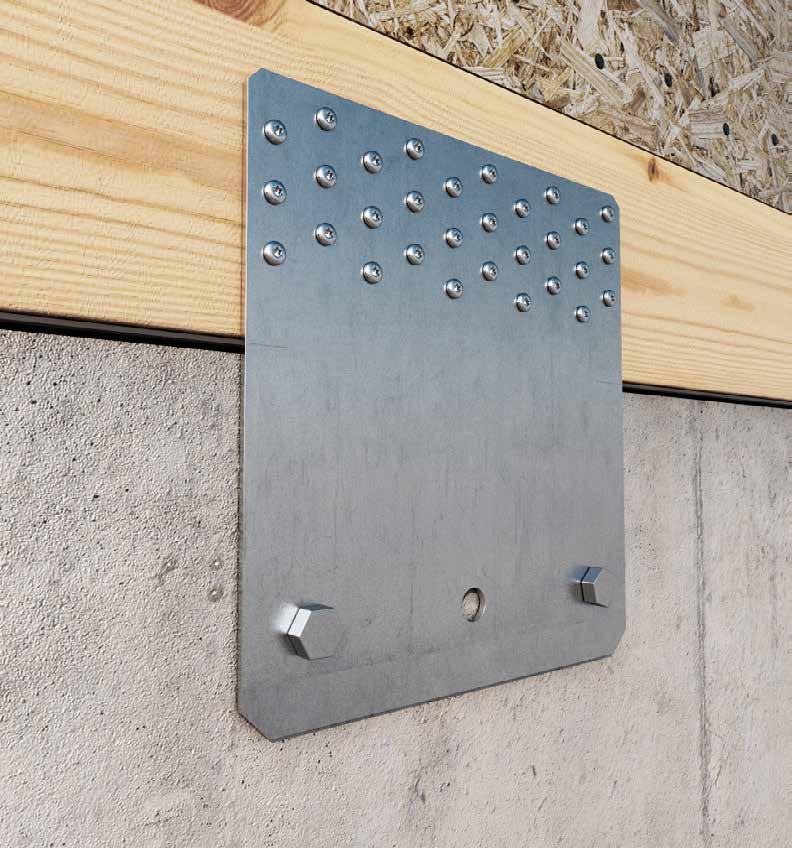

PIASTRE A TAGLIO

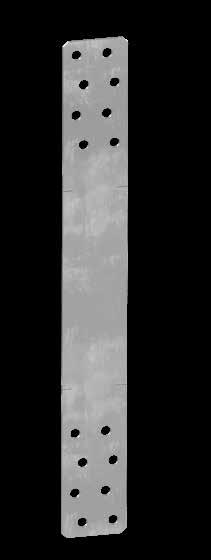

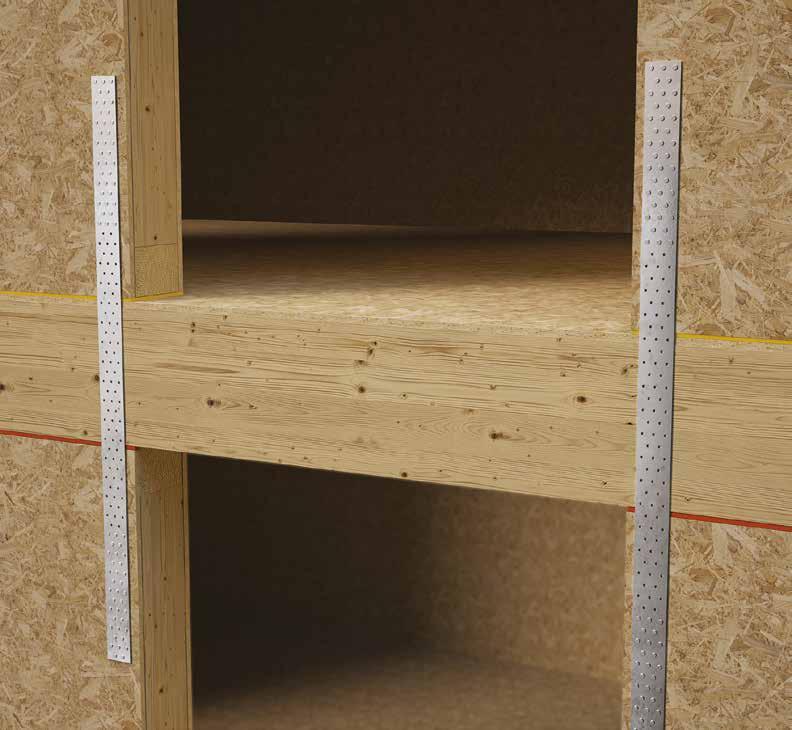

PIASTRE FORATE

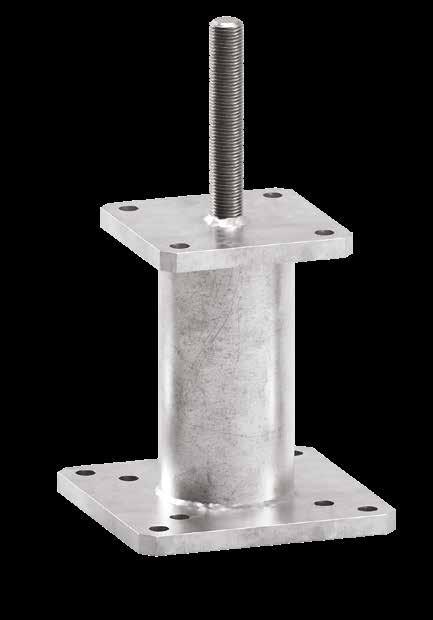

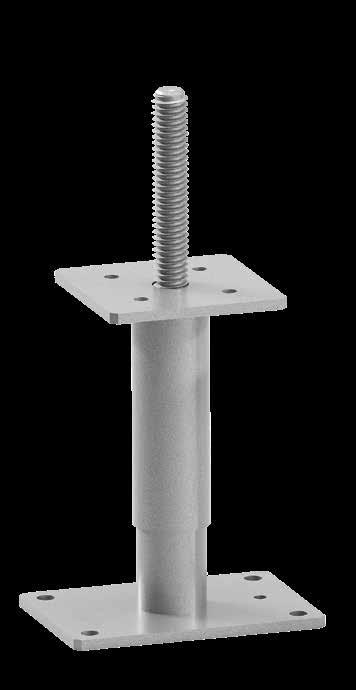

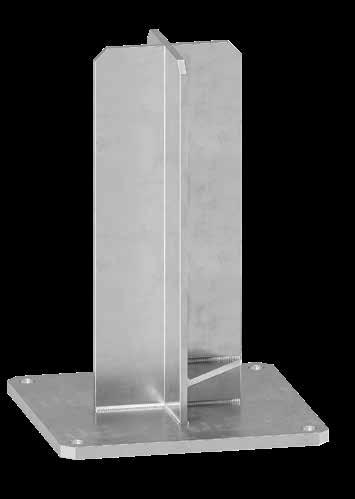

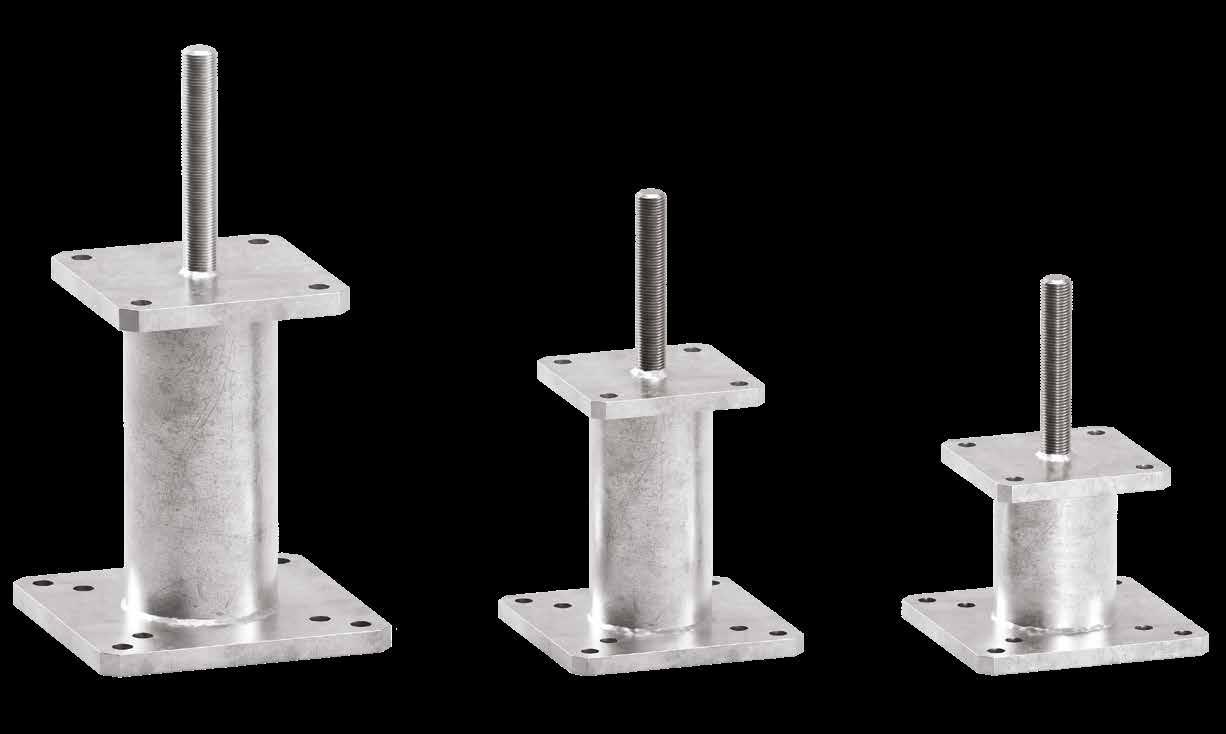

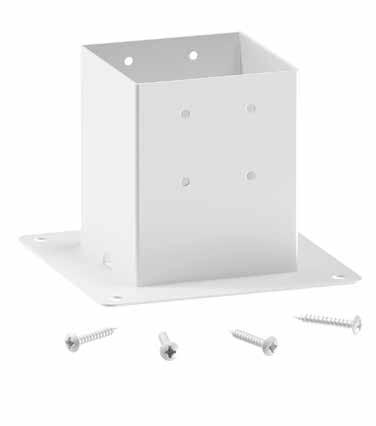

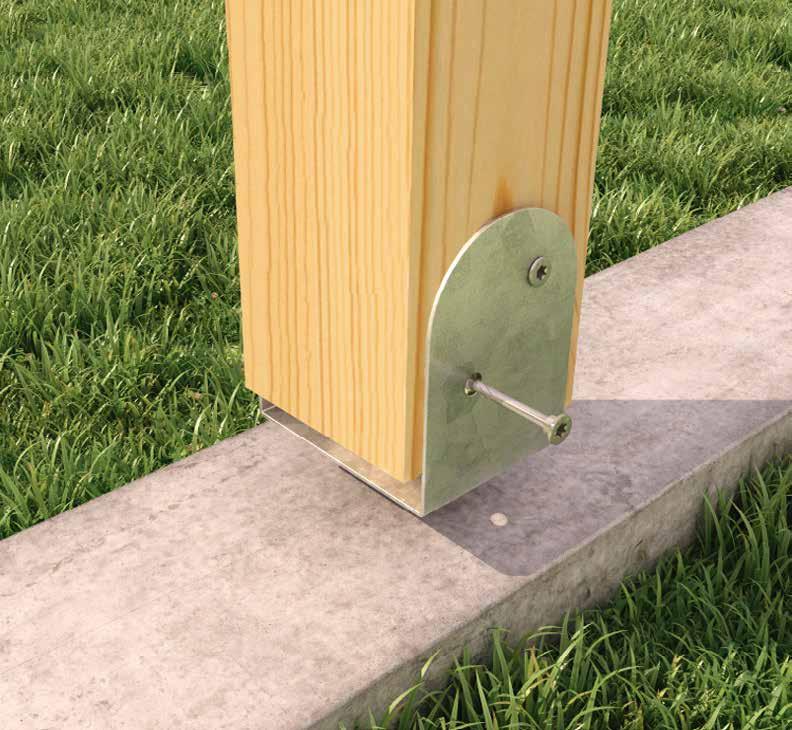

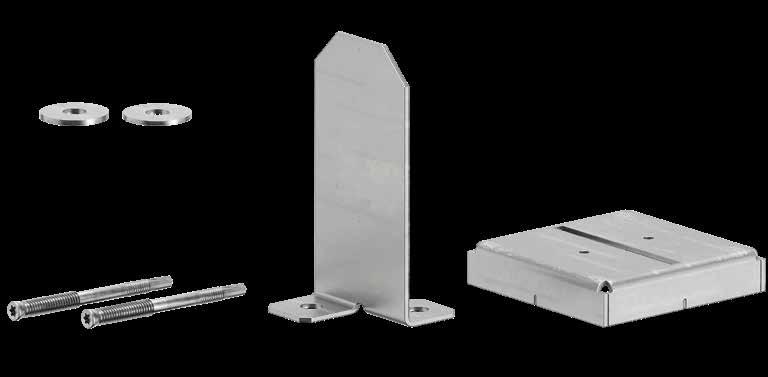

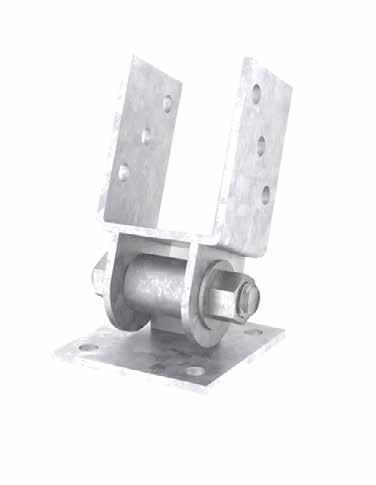

PORTAPILASTRI

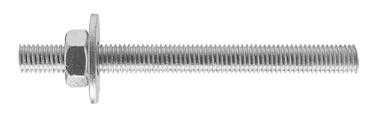

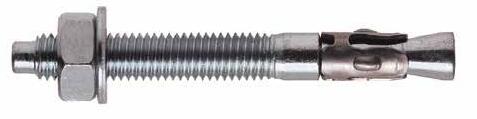

ANCORANTI CHIMICI

CHIMICI

ADESIVI

AVVITABILI

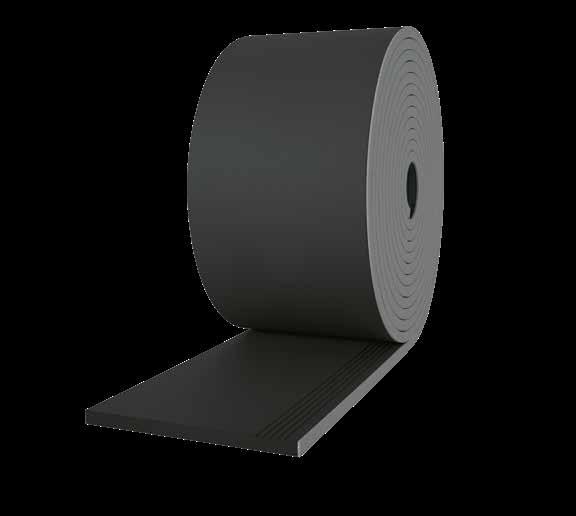

ACUSTICA

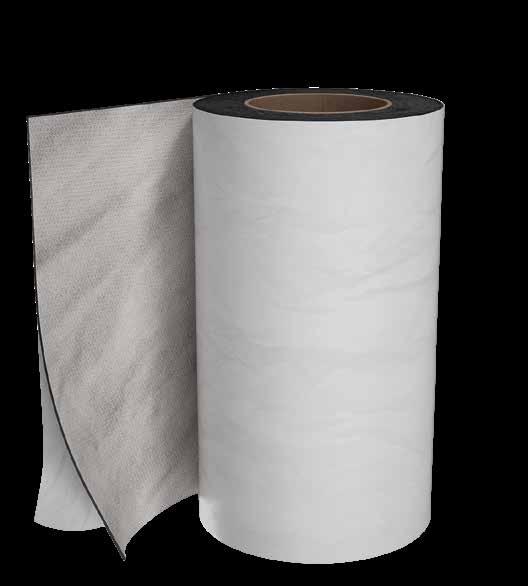

PROTEZIONE

CARPENTERIA

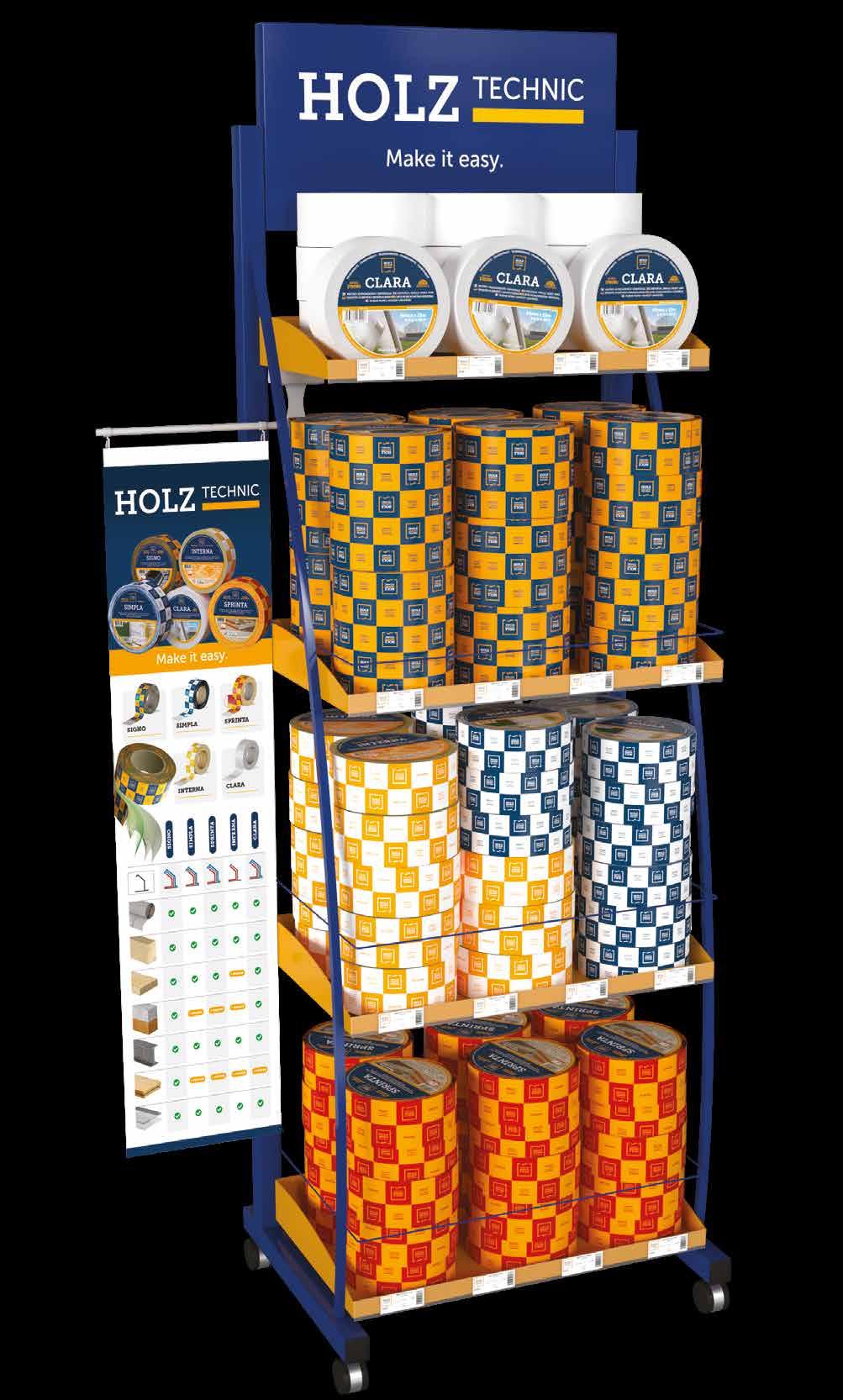

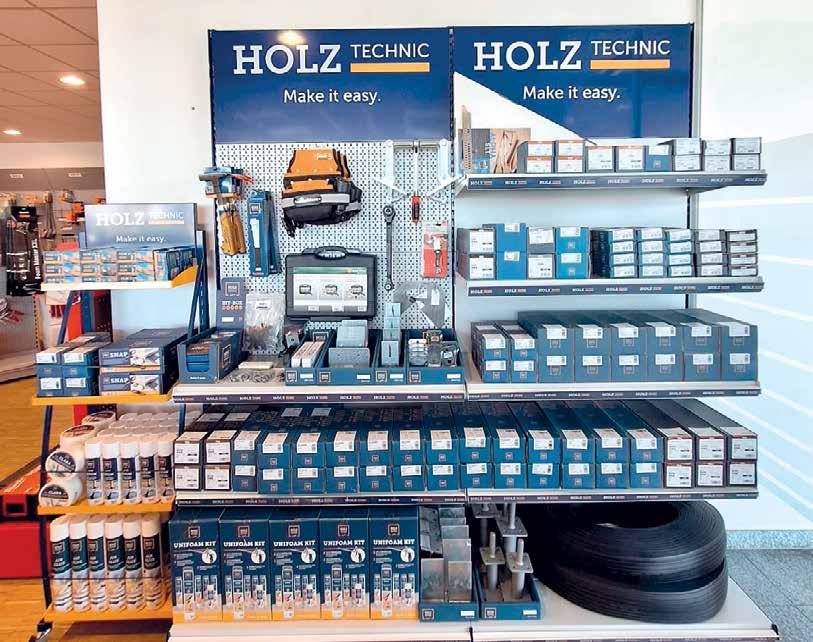

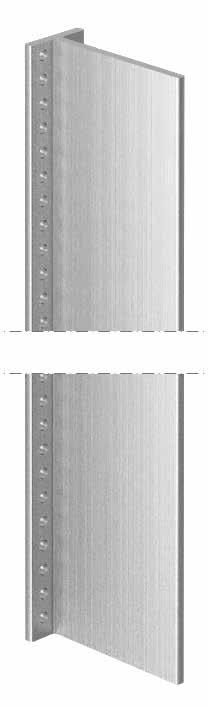

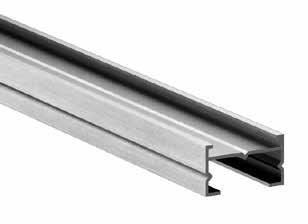

SISTEMA ESPOSITIVO

DAI VISIBILITÀ AL TUO SPAZIO ESPOSITIVO

Scegli le soluzioni di allestimento più adatte. Massimizza l’efficacia di ogni area, esponendo i prodotti secondo la tua strategia e sfruttando al meglio lo spazio.

POP TOOLS ti fornisce strumenti concreti per valorizzare il punto vendita e organizzare l’esposizione in modo efficace.

Gli scaffali modulari, in serie o standalone, e i supporti per la comunicazione guidano l’attenzione del cliente e favoriscono la rotazione dei prodotti.

TOOLS

OTTIMIZZA LA VISIBILITÀ DEL PRODOTTO

Sfrutta al meglio i tuoi spazi espositivi grazie ai nostri sistemi! Richiedi informazioni al tuo agente di fiducia.

CONTESTI APPLICATIVI

PER L’EDILIZIA IN LEGNO E IL FAI DA TE

HOLZ TECHNIC propone una gamma completa di soluzioni per l’edilizia in legno e il fai da te, pensate per la distribuzione professionale. Viti, connettori, attrezzature, sigillanti, prodotti per l’isolamento acustico e sistemi impermeabili garantiscono prestazioni elevate, durabilità e facilità di posa. Ogni prodotto è progettato per ottimizzare l’efficienza in cantiere e valorizzare le potenzialità del legno, in ambito professionale e privato.

GAZEBI

Stile e funzionalità per il tuo outdoor: resistenti e facili da montare.

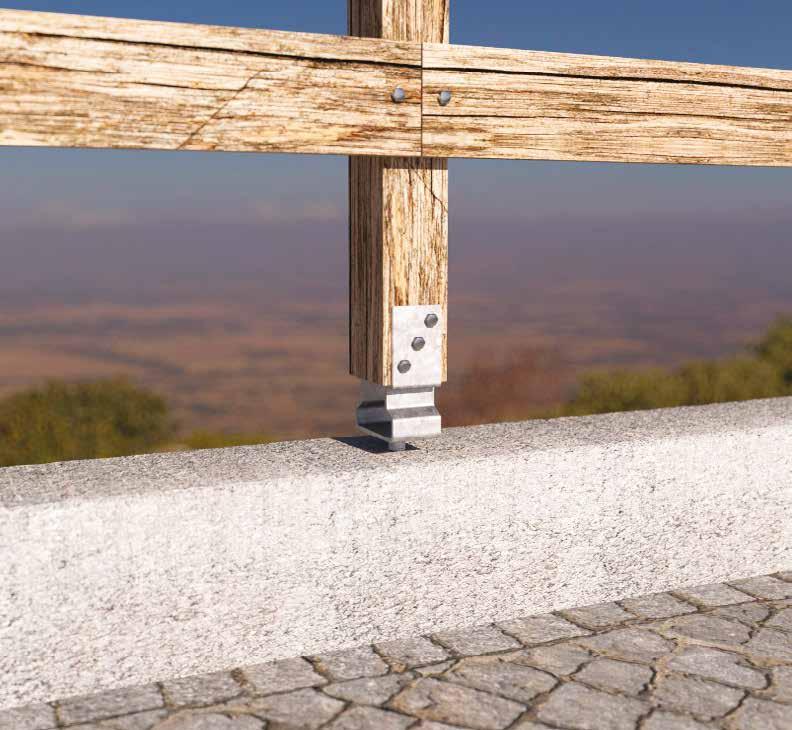

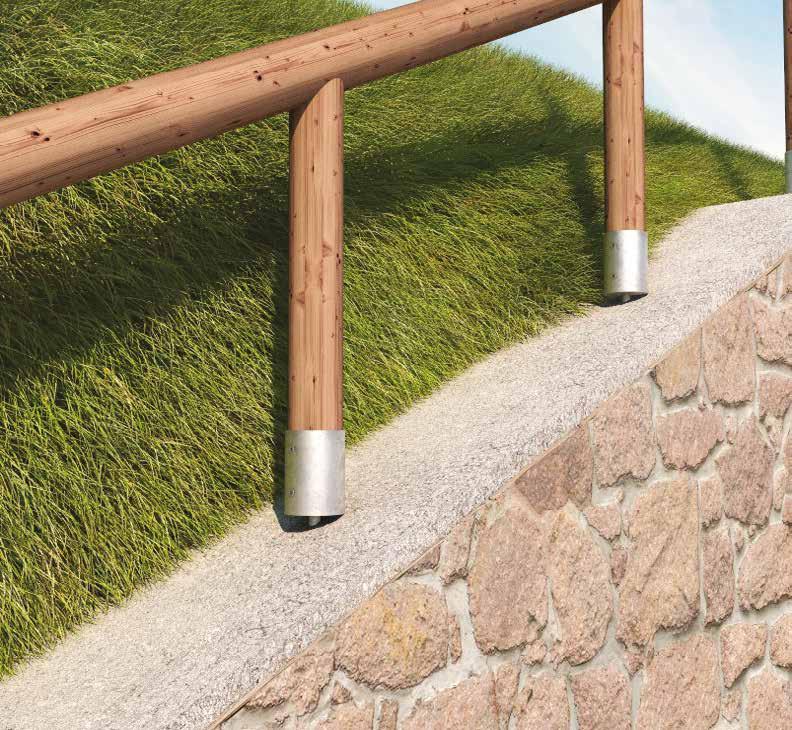

STACCIONATE

Connettori e portapilastri per recinzioni in legno stabili, modulari e resistenti agli agenti esterni.

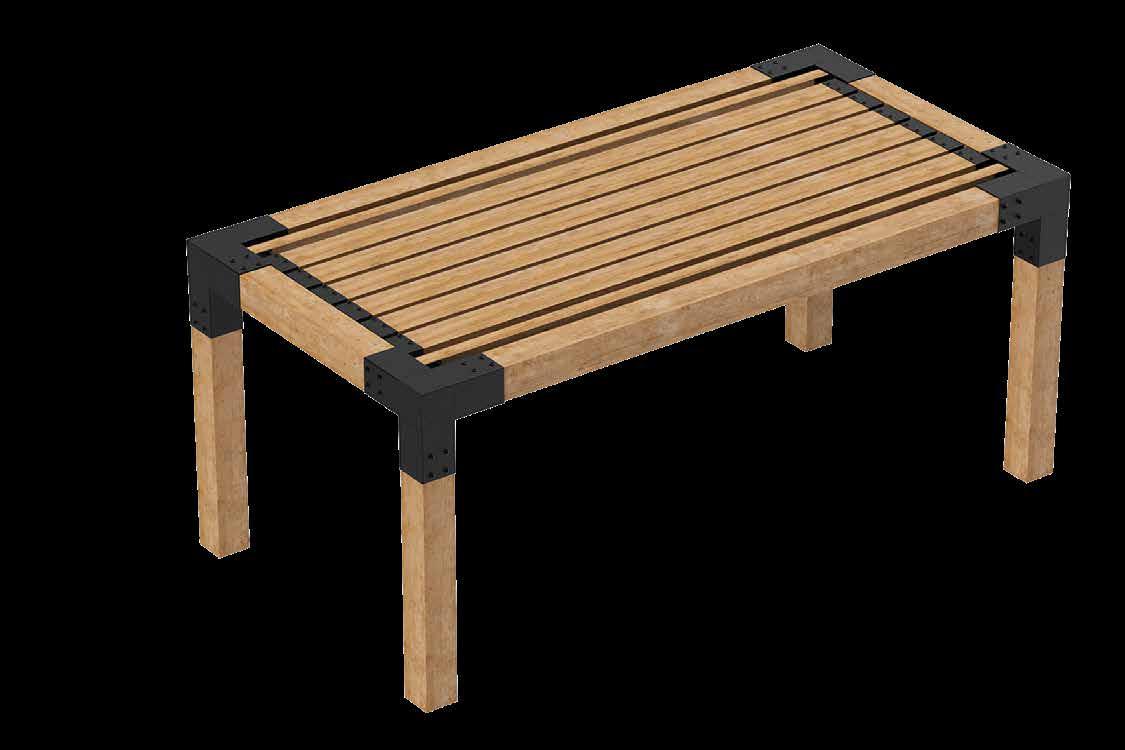

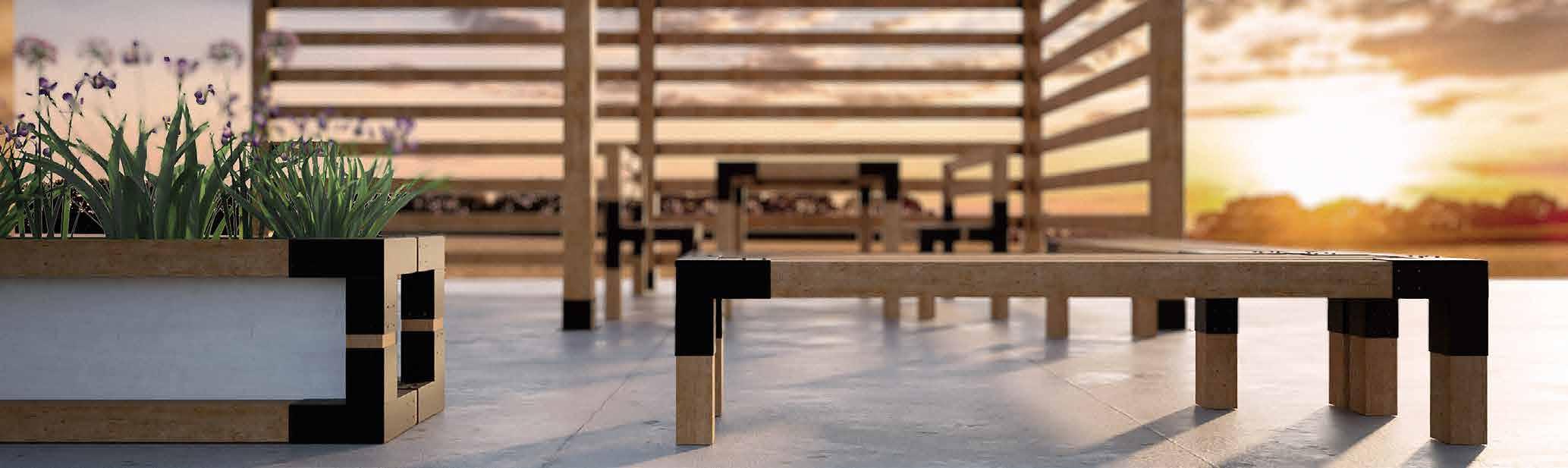

ARREDO PER ESTERNO

Fissaggi resistenti alla corrosione per arredi in legno da esterno.

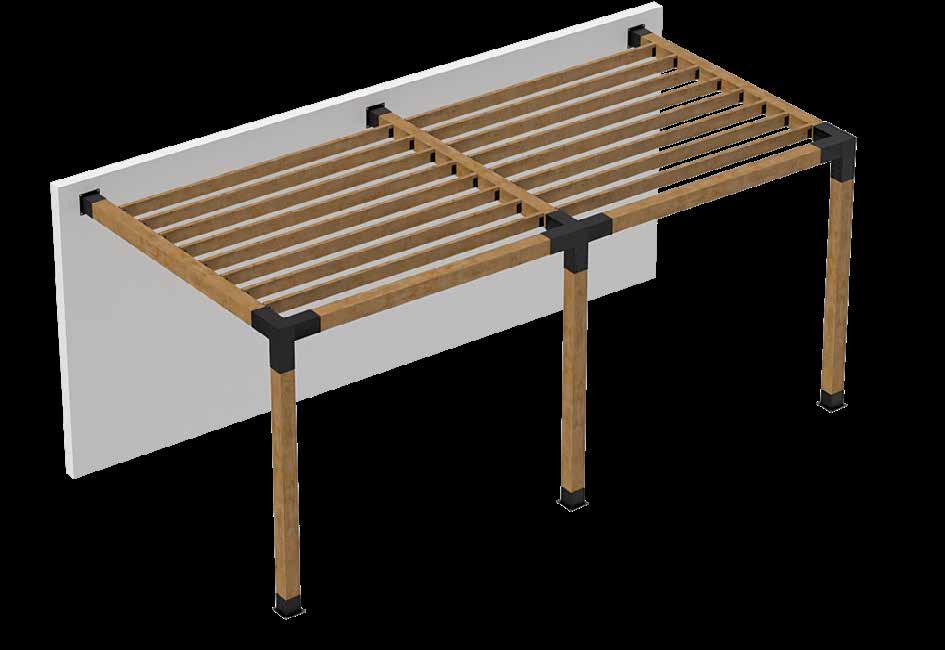

TETTOIE

Soluzioni per realizzare coperture in legno durevoli per ingressi, carport e aree di passaggio.

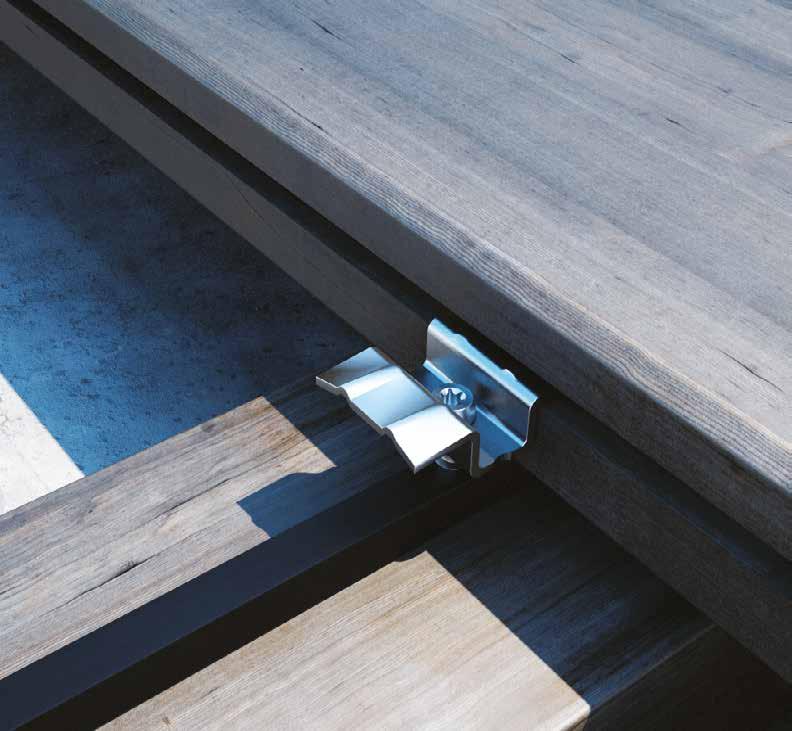

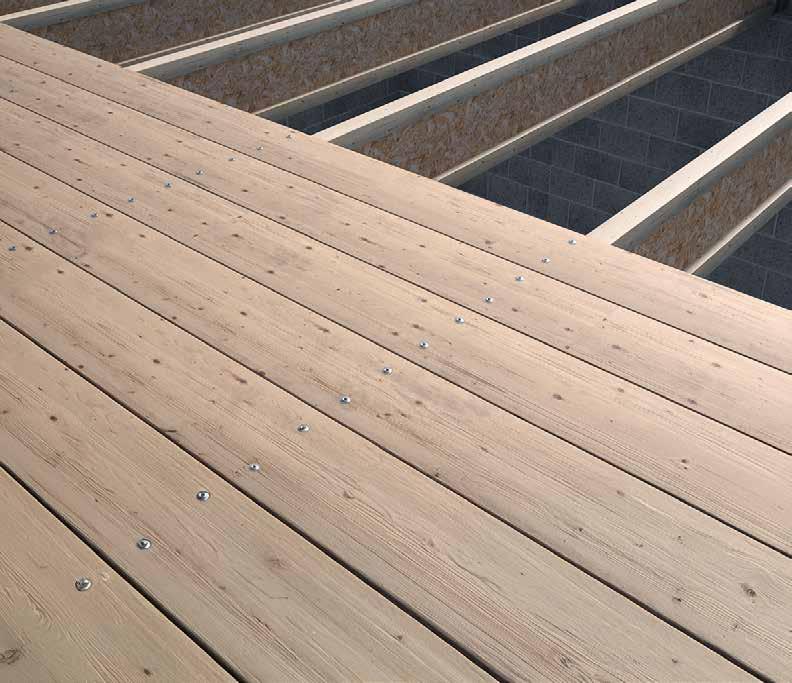

PAVIMENTAZIONI E TERRAZZE

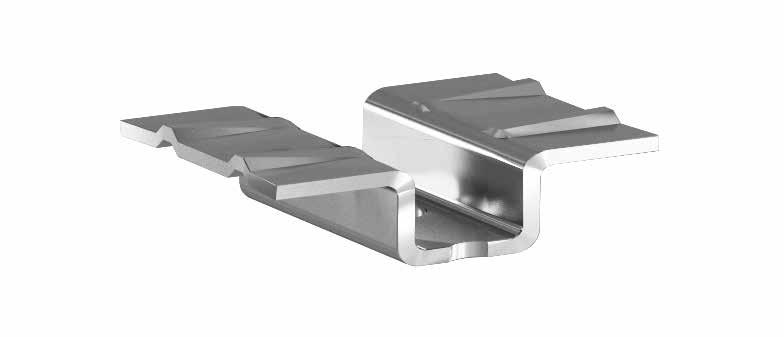

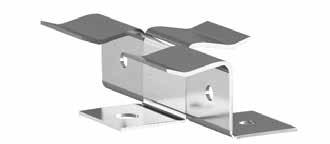

Connettori per la posa ventilata e il fissaggio invisibile di tavole da esterno.

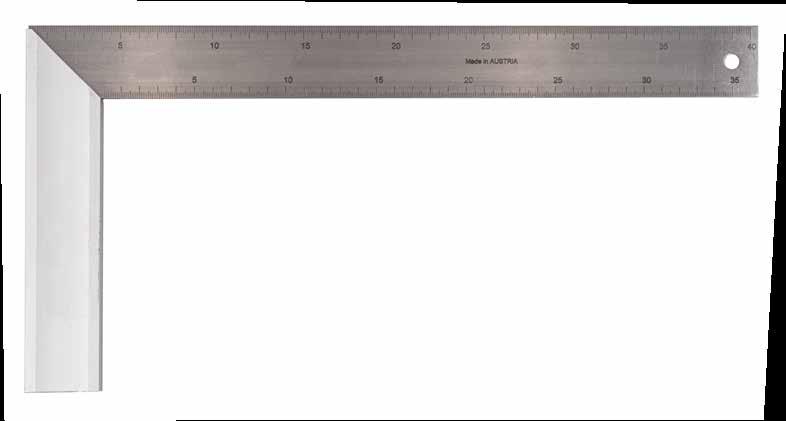

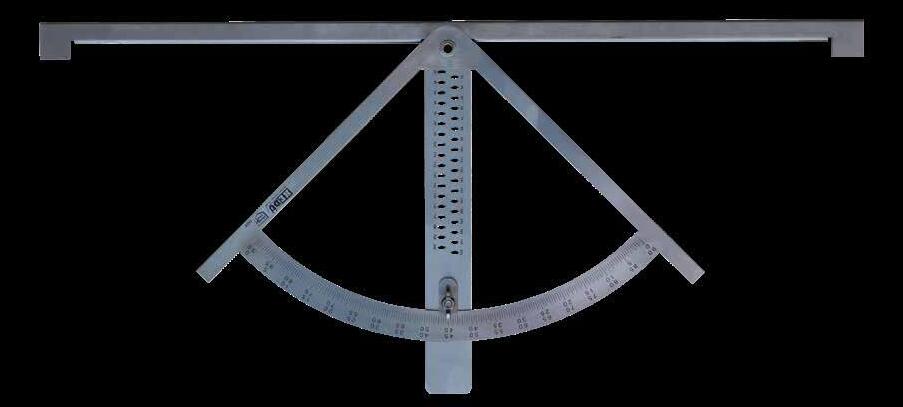

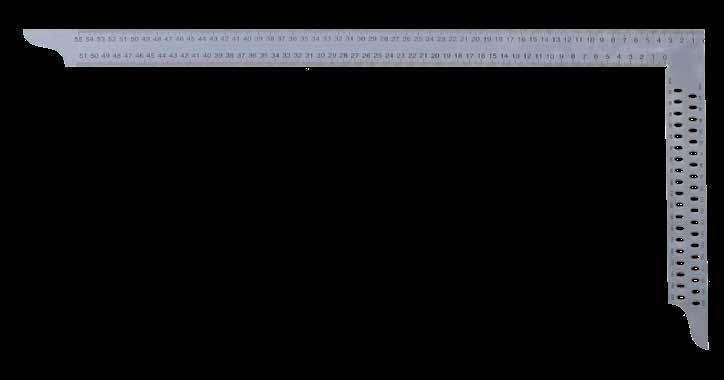

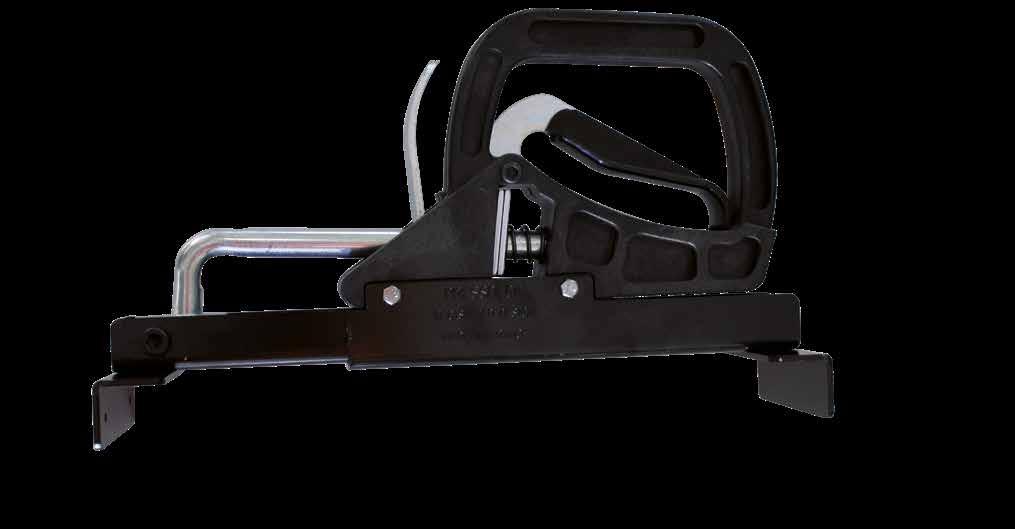

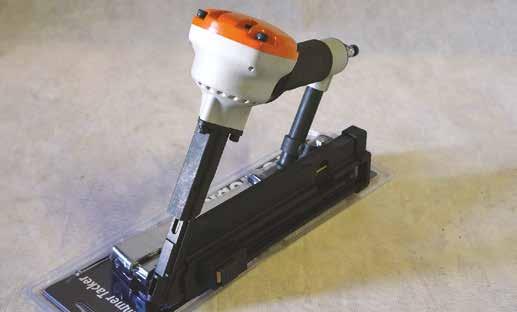

ATTREZZI DA LAVORO

Attrezzi professionali per lavorare il legno con precisione, rapidità e sicurezza.

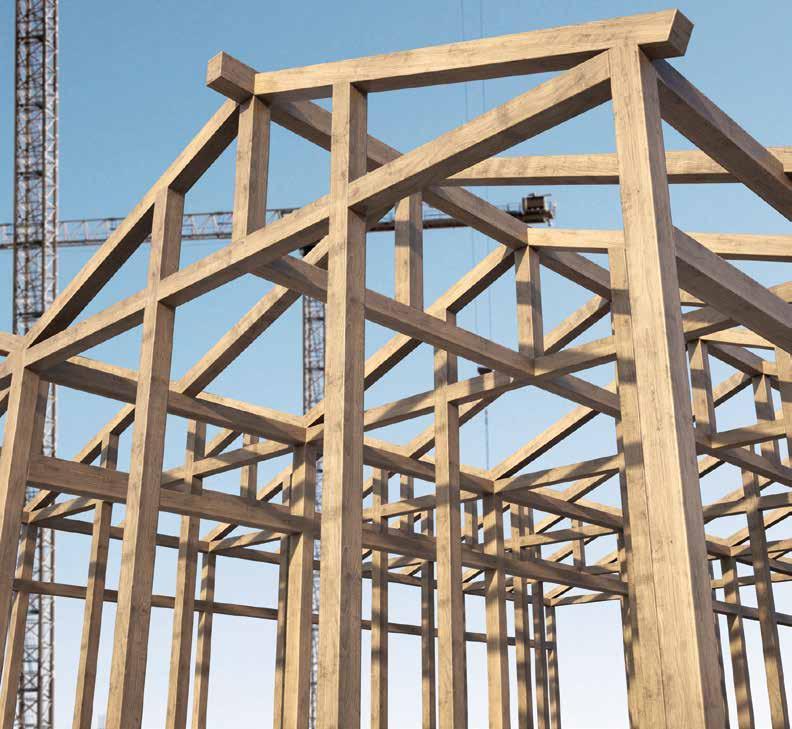

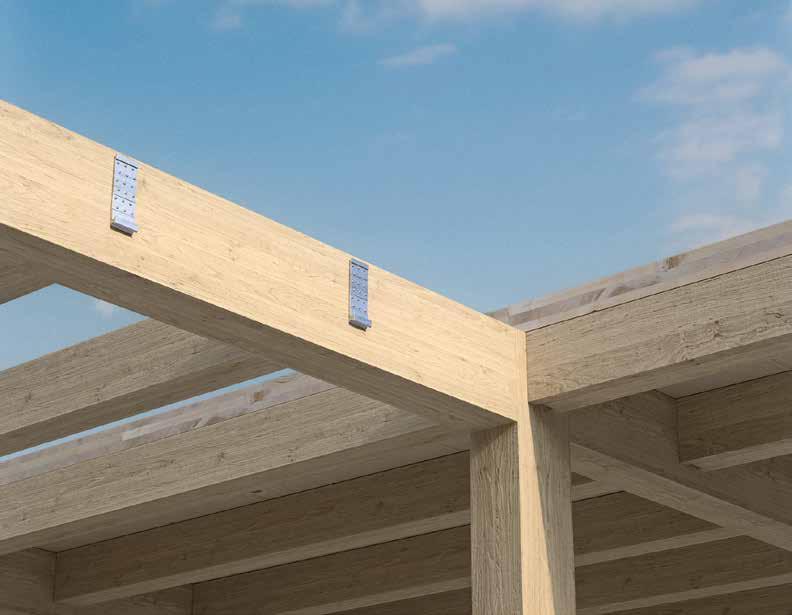

EDIFICI IN LEGNO

Sistemi completi per connessioni strutturali: viti, piastre, angolari e accessori tecnici per costruzioni a telaio, in legno massiccio e X-LAM.

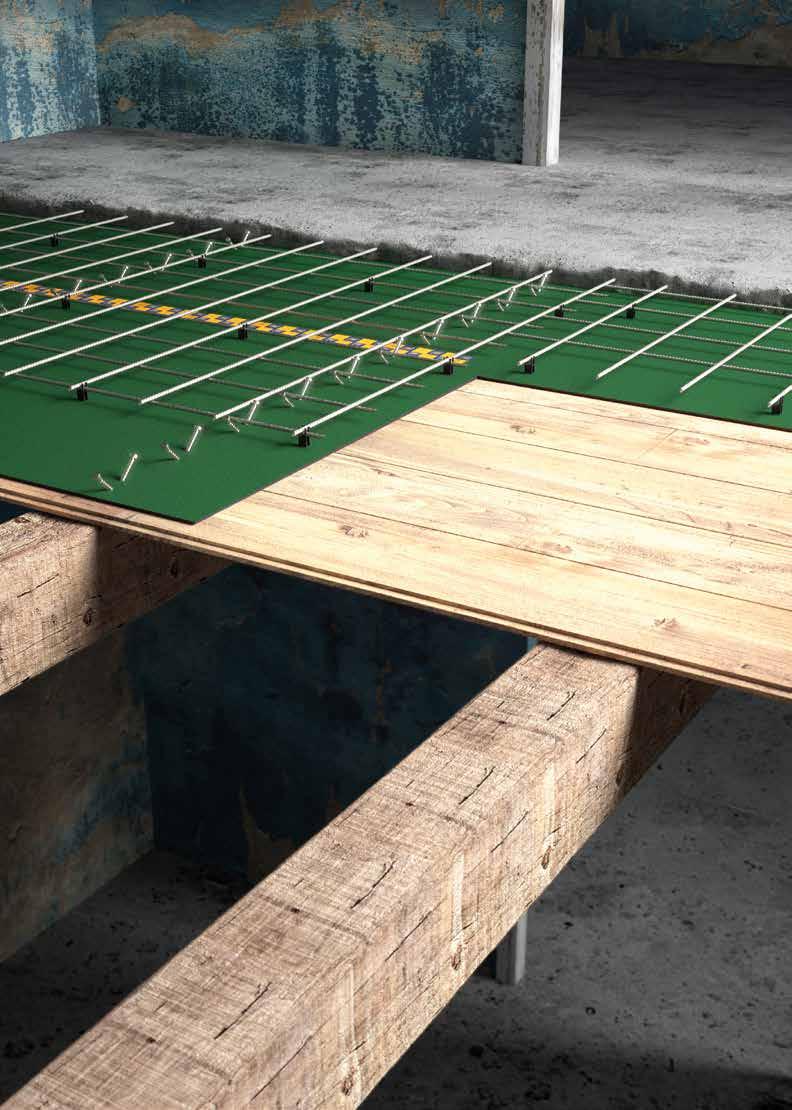

SOLAI COLLABORANTI

Connettori certificati per solai legnocalcestruzzo: massima efficienza nella collaborazione tra i materiali.

TETTI

Fissaggi strutturali per travi principali, secondarie e pacchetti isolanti.

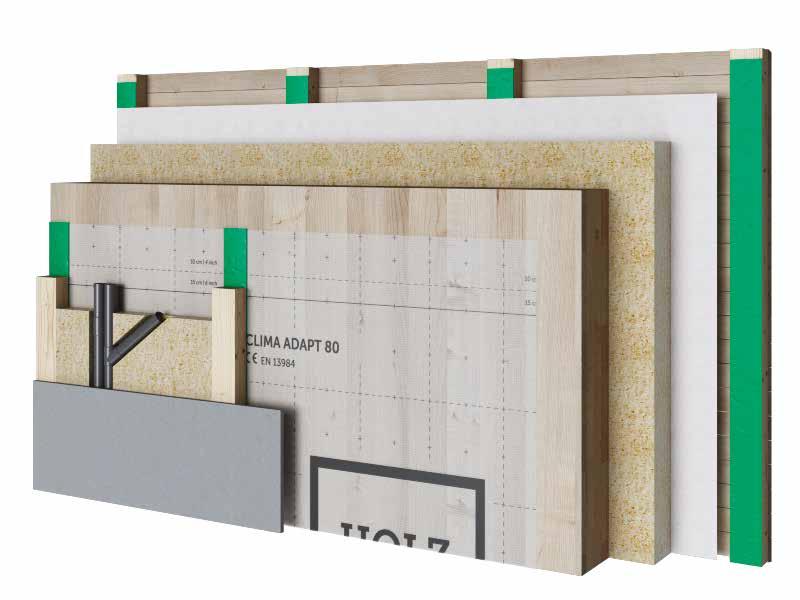

FACCIATE VENTILATE

Componenti tecnici per sottostrutture e rivestimenti in legno: ventilazione e durabilità al top.

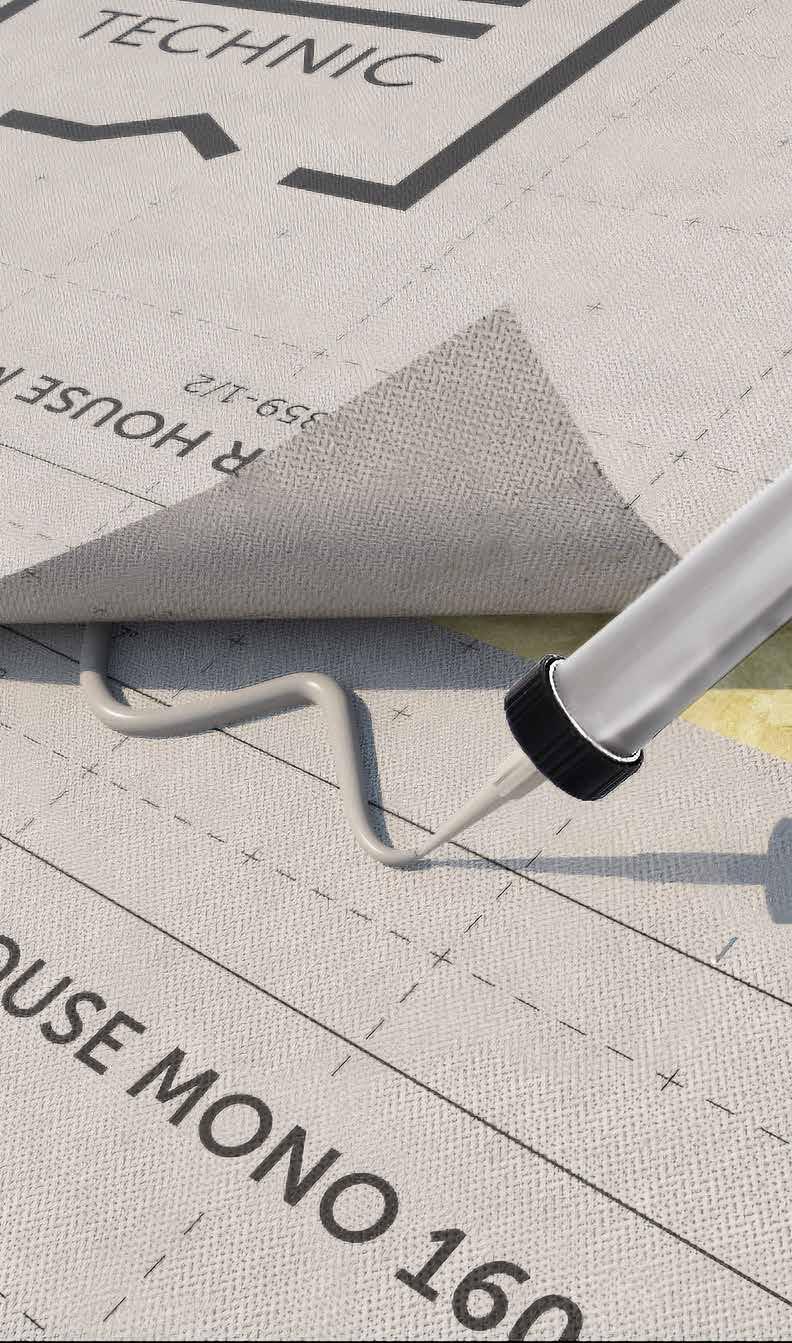

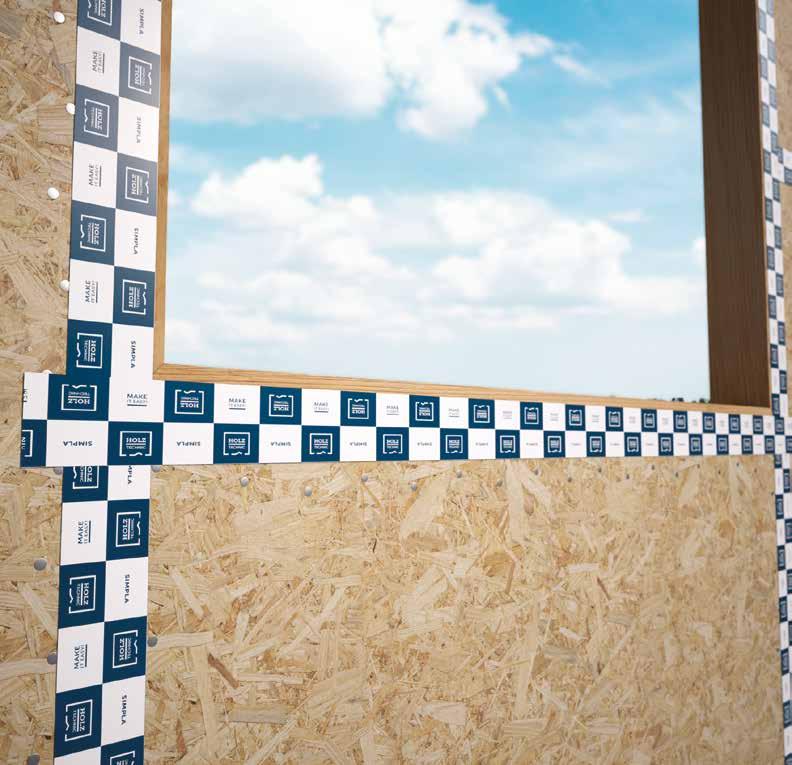

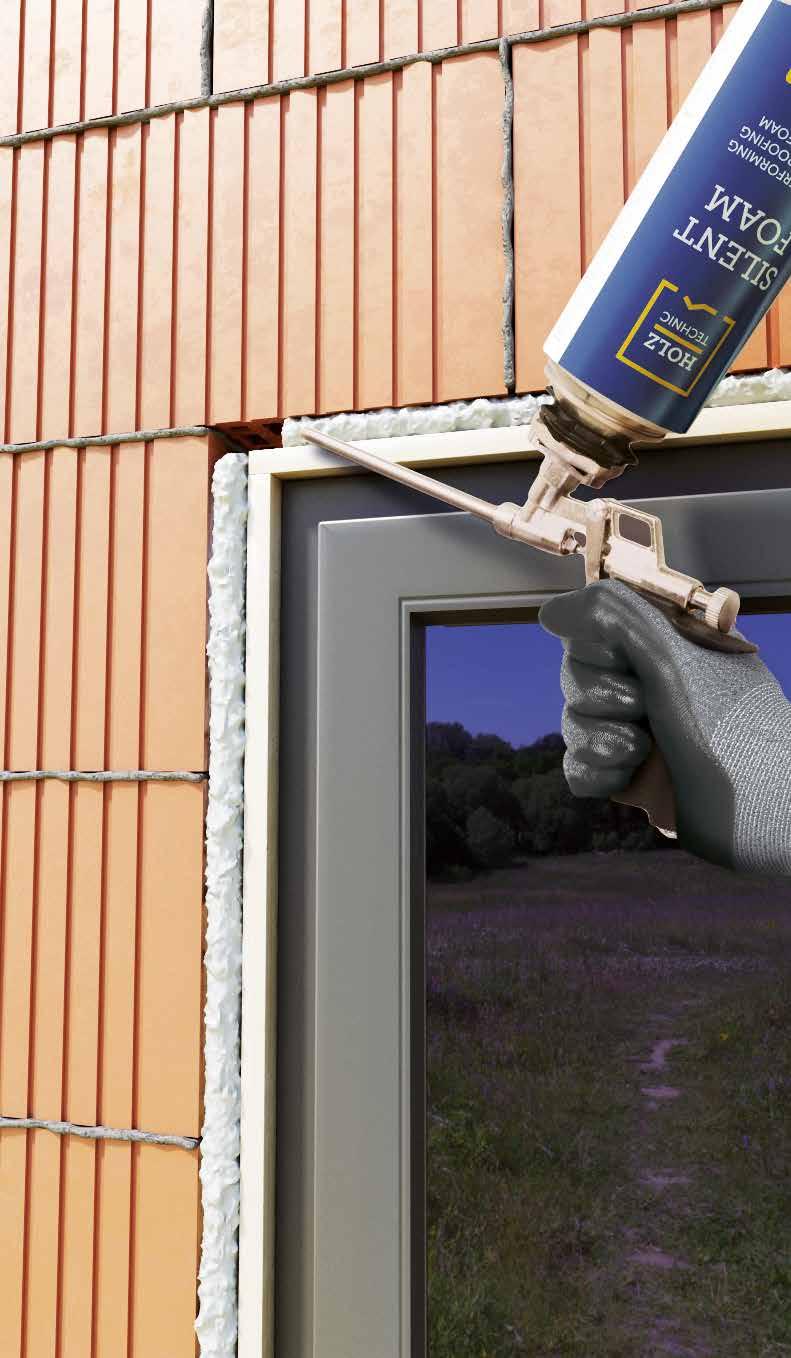

SIGILLATURA SERRAMENTI

Soluzioni per la tenuta all’aria, all’acqua e al vento nei nodi tra serramento e struttura, compatibili con sistemi costruttivi in legno.

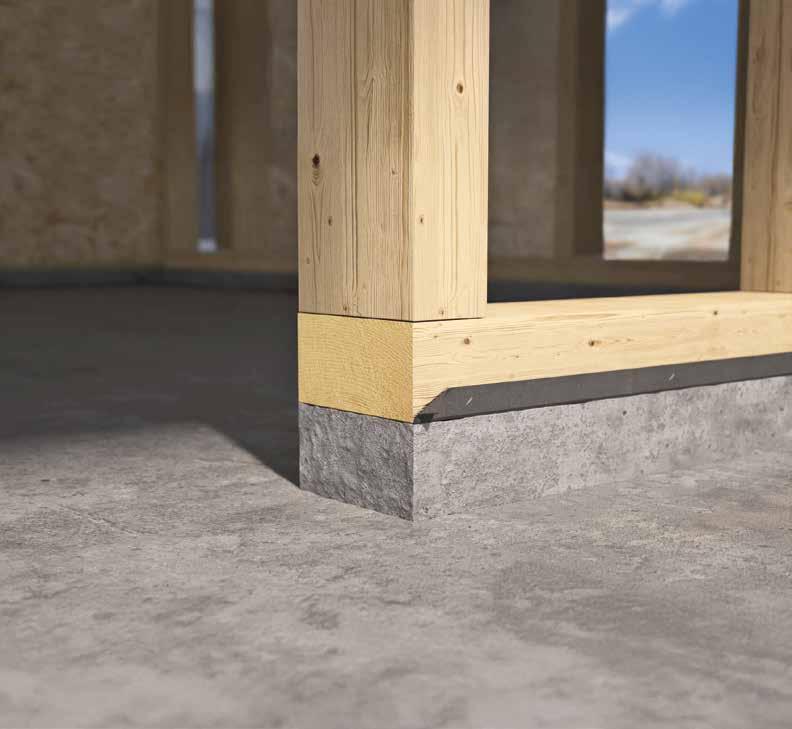

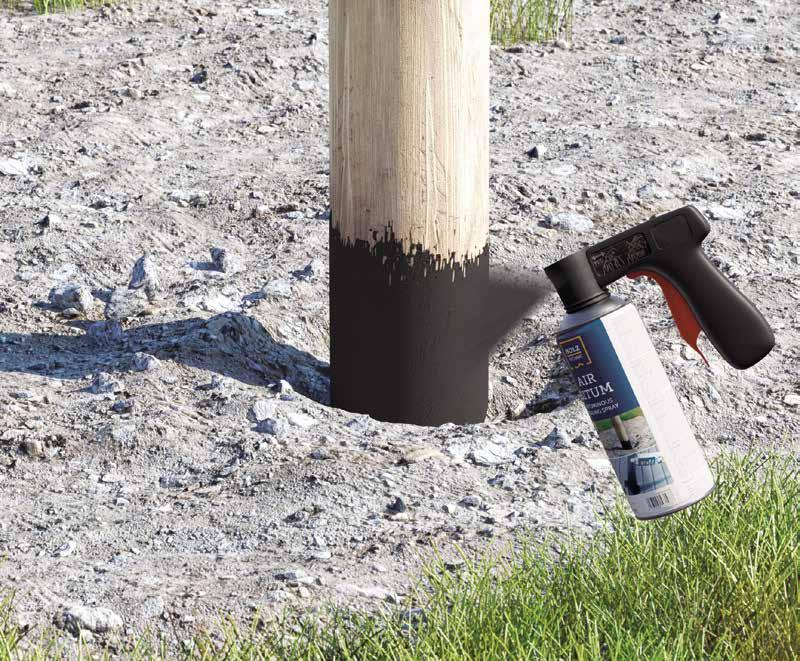

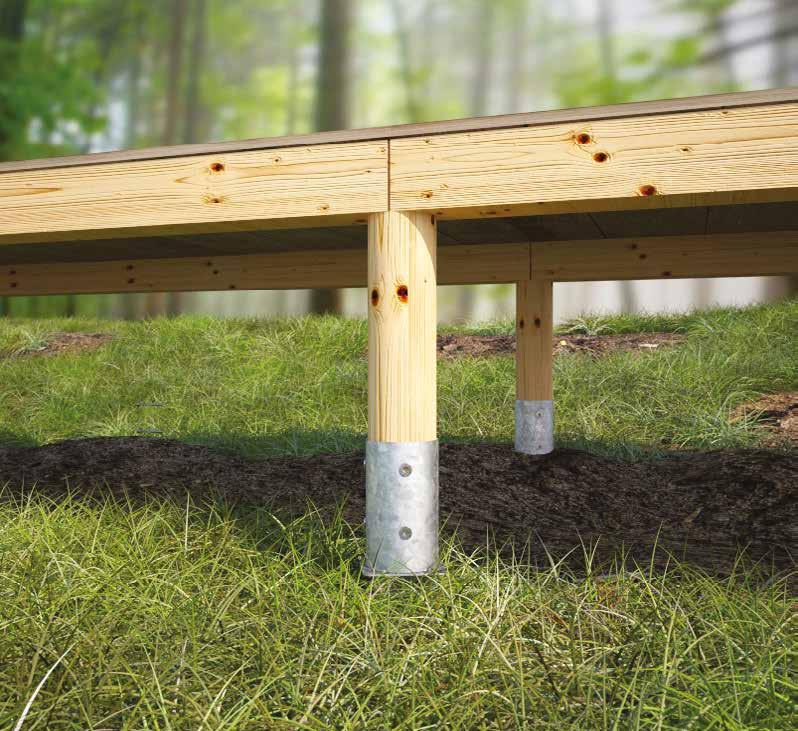

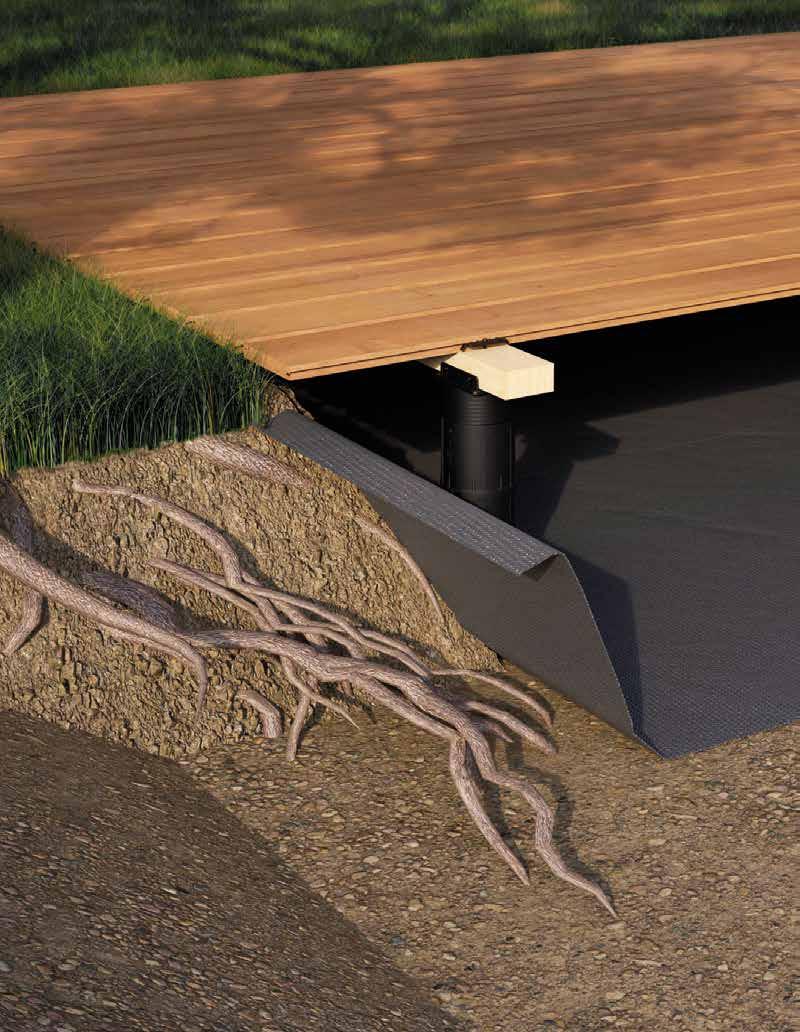

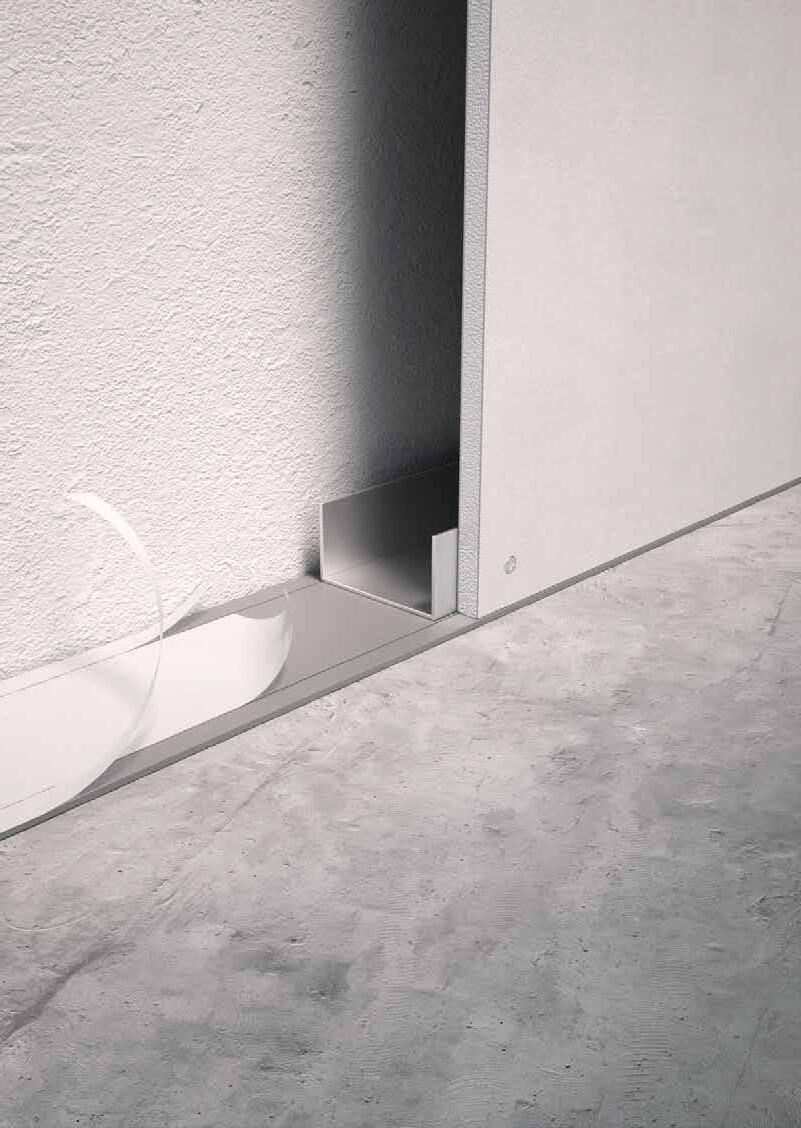

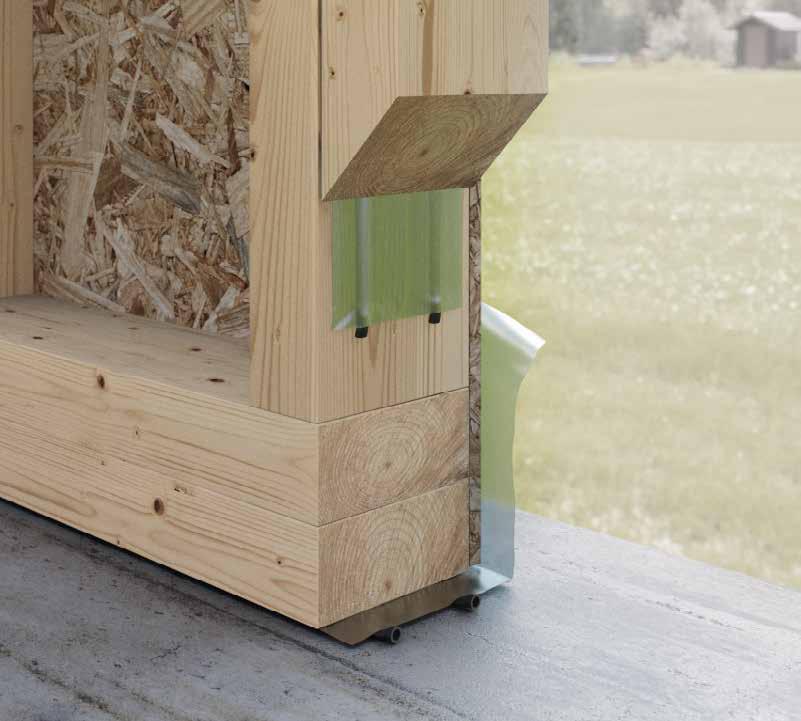

ATTACCO A TERRA E IMPERMEABILIZZAZIONE

Sistema per il distacco dal suolo e la protezione dall’umidità capillare.

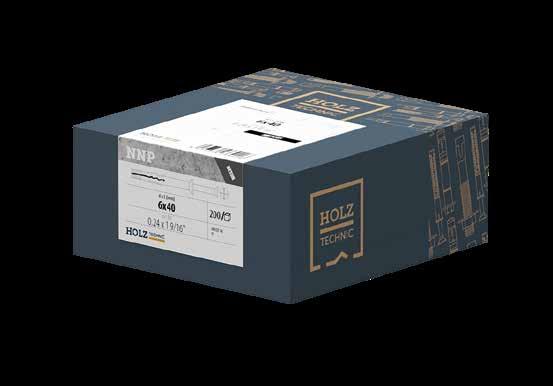

TRE FORMATI CON UN’UNICA LOGICA: ORDINE, EFFICIENZA, RISPARMIO

Viti e ancoranti HOLZ TECHNIC sono confezionati in tre modelli di scatola, tutti con la stessa larghezza. Questa scelta ha ridotto il numero di tipologie, ottimizzato la logistica e permesso un uso più efficiente del cartone.

Campi applicativi: ETICHETTA

Materiale

AMBIENTE

FATTORI CHIAVE PER LA DURABILITÀ DEI CONNETTORI

CLASSI DI SERVIZIO

Le classi di servizio descrivono le condizioni ambientali in cui si trova un elemento in legno o un giunto durante l’utilizzo. Temperatura e umidità influenzano il contenuto medio di acqua nel materiale, con effetti diretti sulle sue prestazioni meccaniche. I valori di riferimento sono stabiliti dall’Eurocodice 5.

ESPOSIZIONE

interno esterno ma coperto esterno esposto esterno a contatto

elementi all’interno di edifici isolati e riscaldati

elementi al riparo (cioè non esposti alla pioggia), in condizioni non isolate e non riscaldate

CLASSI

DI CORROSIVITÀ

ATMOSFERICA

elementi esposti alle intemperie senza possibilità di ristagno d’acqua

elementi immersi nel suolo o nell’acqua (es. pali di fondazione e strutture marine)

La corrosione atmosferica dipende da fattori come l’umidità relativa, l’inquinamento, la presenza di cloruri nell’aria e il tipo di esposizione del giunto (interno, esterno protetto o esterno esposto). L’esposizione è classificata nella categoria CE che si basa sulla categoria C come definita nella norma EN ISO 9223. La corrosività atmosferica agisce solo sulla parte esposta del connettore.

DISTANZA

DAL MARE

INQUINAMENTO

> 10 km dalla costa

molto basso basso

deserti, artico centrale/ antartide

aree rurali poco inquinate, piccoli centri

CLASSI DI CORROSIVITÀ DEL LEGNO

da 10 a 3 km dalla costa

da 3 a 0,25 km dalla costa < 0,25 km dalla costa

medio alto molto alto

aree urbane e industriali a medio inquinamento

aree urbane e industriali altamente inquinate

ambienti con elevatissimo inquinamento industriale

La corrosione causata dal legno dipende dalle specie legnose, dal trattamento del legno e dal contenuto di umidità. L’esposizione è definita dalla categoria TE sulla base della norma EN 14592:2022. La corrosività del legno agisce solo sulla parte di connettore inserita nell’elemento ligneo.

pH DEL LEGNO E TRATTAMENTI

qualunque

qualunque

pH > 4

legni “standard” acidità bassa e in assenza di trattamenti

pH ≤ 4

legni “aggressivi” acidità alta e/o trattati

qualunque

UMIDITÀ DEL LEGNO

CLASSE DI SERVIZIO

VITI PER LEGNO

VITI DOPPIO FILETTO

PER PIASTRE E ANGOLARI

FISSAGGI

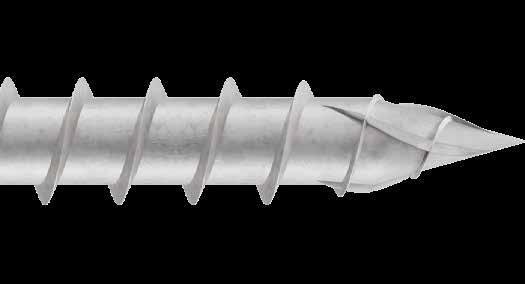

NUOVA PUNTA 3 THORNS

PERFORMANTE IN OGNI FASE DELL’AVVITAMENTO

Progettata per ridurre i tempi di avvitamento e garantire risultati precisi anche su materiali delicati, la punta 3 THORNS si distingue per la geometria appuntita, gli elementi fendenti in rilievo e il filetto continuo fino in punta. Il centraggio è immediato, lo sforzo iniziale si riduce sensibilmente, e la vite penetra in modo stabile senza danneggiare bordi o superfici.

FILETTO FINO IN PUNTA

Il filetto a cavatappi assicura una presa immediata e facilita l’inserimento della vite durante l’installazione

Elementi fendenti in rilievo per facilitare l’inserimento, ridurre lo sforzo di avvita mento e limitare i danni al legno

RAPIDITÀ DI PRESA

penetrazione dopo 2 sec

La presenza del filetto fino all’estremità della punta 3 THORNS e la sua forma tagliente garantisce che la vite penetri agevolmente e immediatamente nell’elemento in legno e consenta di ridurre le tempistiche di installazione

forza per garantire la presa iniziale

La forza da applicare per la presa iniziale di una vite con punta 3 THORNS è minima: questo assicura una riduzione dell’affaticamento dell’operatore e un minor consumo della batteria dell’avvitatore

MAGGIORE PRECISIONE

la geometria affilata della punta non fa scivolare la vite

La geometria appuntita della punta 3 THORNS consente un’installazione agevole anche su pannelli di truciolare rivestiti (es. melaminico): la vite mantiene la posizione e non rovina la superficie resinata

VELOCITÀ E FACILITÀ DI INSTALLAZIONE

MINORE SFORZO

CONNESSIONI DI FALEGNAMERIA

Grazie ai suoi elementi fendenti controfiletto, la punta 3 THORNS agisce come un foro guida, consentendo la riduzione delle distanze dai bordi; è perfetta per l’uso su elementi di falegnameria e pannelli per mobili anche molto sottili.

È stata condotta una campagna sperimentale estesa per testare le prestazioni delle viti di diametri ridotti con punta 3 THORNS su diversi materiali tra i più diffusi, come pannelli nobilitati, placcati o in MDF.

MULTISTRATO

VITE PER LEGNO TESTA SVASATA

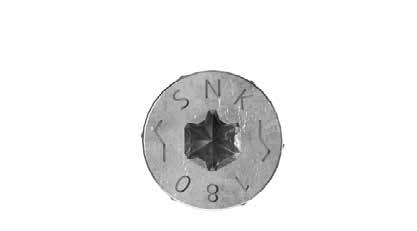

Per maggiori informazioni sulla vite SNK vedi pag. 22.

LATO SUPERFICIE (LATERAL FACE)

ABETE MDF/MDF NOBILITATO

HTS-HT

VITE FILETTO TOTALE PER FALEGNAMERIA Ø4 x 50 mm

Per maggiori informazioni sulla vite HTS-HT vedi pag. 20.

Le viti possono essere inserite a distanza minima dai bordi e con interassi ridotti senza danneggiare né la superficie a vista né la struttura interna del pannello, anche su materiali differenti.

LATO CORTO (NARROW FACE)

La geometria della punta 3 THORNS consente di installare le viti anche nello spessore del provino, ed è soluzione efficace per unire due pannelli.

nobilitato

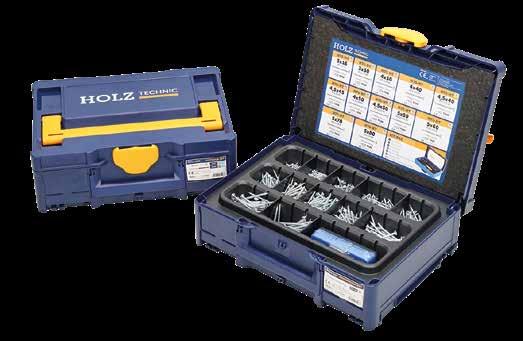

SCREW SET HT

ASSORTIMENTO VITI IN

VALIGETTA

• Assortimento falegnameria (SCREWSETHT1) di viti HTS-HT con diametri da 3 a 5 mm e lunghezze da 16 a 80 mm

• Assortimento per esterni (SCREWSETHT2) di viti TTP e MINI con diametri da 3,5 a 5 mm e lunghezze da 30 a 70 mm

• Valigetta con sistema TANOS, compatibile e impilabile con altri marchi che adottano lo stesso standard (es. Mafell)

Per maggiori informazioni su FILLIT vedi pag. 283.

ASSORTIMENTO FALEGNAMERIA

La valigetta include:

5

ASSORTIMENTO PER ESTERNI

La valigetta include:

A spessore massimo fissabile

VITE TESTA PICCOLA

• La testa a 60° e la punta a 3 THORNS permettono un inserimento agevole della vite anche in spessori ridotti, senza causare spaccature nel legno

• Ideale per fissare perline, listelli, profili in legno e altri elementi di piccole dimensioni

• Perfetta per il fissaggio di profili fermavetro in legno per finestre

Scheda tecnica disponibile online

AMBIENTE MATERIALE

A spessore massimo fissabile

TPP AISI410

VITE TESTA PICCOLA

• La testa a 60° e la punta a 3 THORNS permettono un inserimento agevole della vite anche in spessori ridotti, senza causare spaccature nel legno

• Ideale per fissare perline, listelli, profili fermavetro per finestre e altri elementi di piccole dimensioni

• Acciaio inossidabile di tipo martensitico. Tra gli acciai inox, è quello che offre le prestazioni meccaniche più elevate

• Idoneo per applicazioni all’esterno e su legni acidi, ma lontano da agenti corrosivi (cloruri, solfuri, ecc.)

Scheda tecnica disponibile online

AMBIENTE MATERIALE

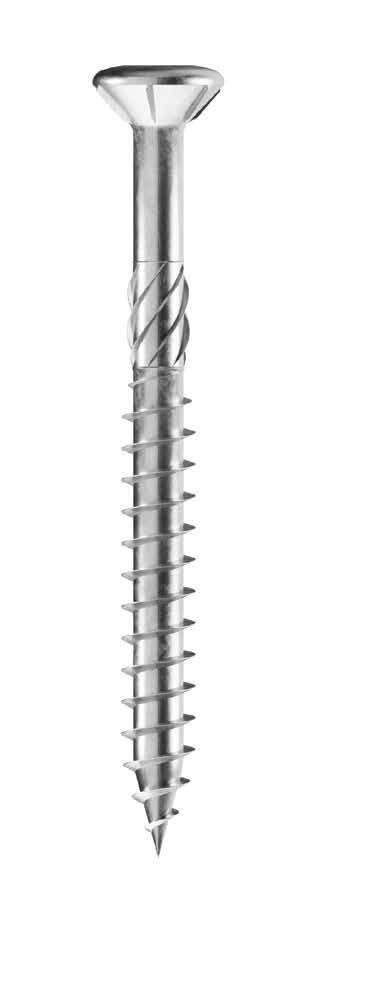

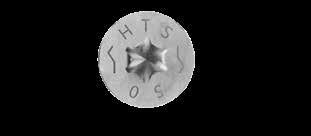

HTS-HT

spessore massimo fissabile

• Grazie alla punta 3 THORNS, la vite si installa senza preforo su elementi di falegnameria e legni per mobili anche molto sottili, come pannelli nobilitati, placcati o in MDF

• Filetto totale pari all’80% della lunghezza della vite, per la massima efficienza di accoppiamento dei pannelli truciolari

• Il filetto a passo lento garantisce eccezionale precisione di avvitamento nei lavori di falegnameria e su pannelli MDF

• Testa svasata con sottotesta liscio per un’eccellente compatibilità con cerniere metalliche

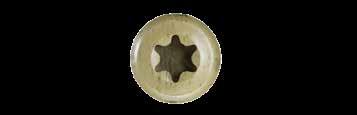

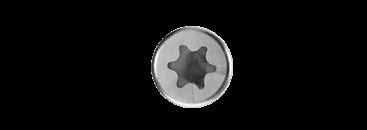

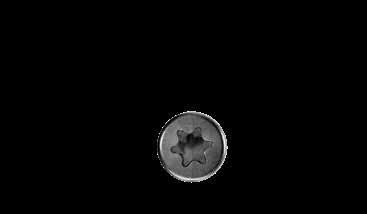

• Impronta TX per assicurare stabilità e sicurezza

• Molte misure sono disponibili anche in confezione compatta FAST BOX VITE FILETTO TOTALE

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

SC2 C2 T2

HTS-HT FAST BOX

VITE FILETTO TOTALE PER FALEGNAMERIA

• Vite HTS-HT in confezione ottimizzata con le misure più utilizzate in falegnameria, montaggi, e DIY

• Vite a testa svasata HTS-HT con sottotesta liscio, per un’eccellente compatibilità con cerniere metalliche

• Filetto totale pari all’80% della lunghezza della vite, per la massima efficienza di accoppiamento dei pannelli truciolari

• Punta 3 THORNS, per una presa inmediata e senza preforo su elementi di falegnameria e legni per mobili anche molto sottili, come ad esempio pannelli nobilitati, pannelli placcati o in MDF

• Impronta TX per assicurare stabilità e sicurezza

Per maggiori informazioni sulla vite HTS-HT vedi pag. 20.

HTS-HT | VITE FILETTO TOTALE PER FALEGNAMERIA

4

A spessore massimo fissabile

VITE PER LEGNO TESTA SVASATA

• Vite universale omologata per applicazioni strutturali varie, dalla piccola carpenteria all’edilizia in legno

• Grazie alla punta 3 THORNS, le distanze minime di installazione si riducono. Possono essere utilizzate più viti in meno spazio e viti di dimensioni maggiori in elementi più piccoli. Costi e tempi per la realizzazione del progetto sono minori

• Certificata per utilizzo su X-LAM e legni ad alta densità come l’LVL

• Eccellente resistenza a rottura e snervamento dell’acciaio. Resistenza torsionale molto elevata per un avvitamento sicuro

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

RONDELLA TORNITA

D2

SHT

A spessore massimo fissabile

SNK EVO

VITE PER LEGNO TESTA SVASATA

• Stesse prestazioni meccaniche delle SNK, ma con la resistenza alla corrosione del rivestimento EVO a base epossidica e flakes di alluminio

• Con la punta 3 THORNS, la presa delle viti diventa più affidabile e più rapida, mantenendo le prestazioni meccaniche abituali

• Per esterno in classe di servizio 3 e in classe di corrosività atmosferica C4 (zone costiere e industriali) testata dal Research Institutes of Sweden - RISE

• Rivestimento idoneo all’uso esterno su legni con livello di acidità (pH) maggiore di 4, come abete, larice e pino

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

SC3

SNK EVO BUCKET

VITI SNK EVO IN SECCHIELLO

• Viti strutturali universali SNK EVO disponibili in confezione pratica

• Confezione che garantisce la durabilità anche in condizioni di pioggia

• Scatola in plastica PET, durevole, resistente agli urti e riutilizzabile

Per maggiori informazioni sulla vite SNK EVO vedi pag. 24.

AMBIENTE MATERIALE

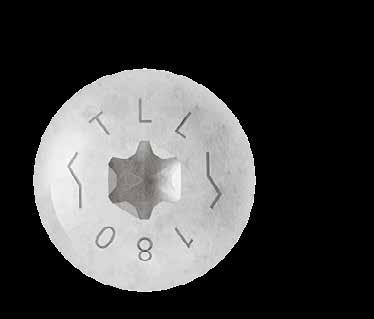

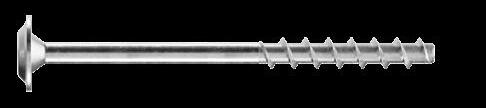

VITE PER LEGNO TESTA LARGA

• Vite universale a testa larga per varie applicazioni, dalla piccola struttura all’edificio in legno

• Grazie alla punta 3 THORNS, le distanze minime di installazione si riducono. Costi e tempi per la realizzazione del progetto sono minori

• La testa larga sostituisce la rondella garantendo elevata resistenza a trazione. Ideale in presenza di vento o variazioni dimensionali del legno

• Certificata per applicazioni strutturali sollecitate in qualsiasi direzione rispetto alla fibra, utilizzo su X-LAM e legni ad alta densità come LVL

spessore

fissabile

A spessore massimo fissabile

VITE PER LEGNO TESTA LARGA

• Stesse prestazioni meccaniche delle TLL, ma con la resistenza alla corrosione del rivestimento EVO a base epossidica e flakes di alluminio

• Con la punta 3 THORNS, la presa delle viti diventa più affidabile e più rapida, mantenendo le prestazioni meccaniche abituali

• Per esterno in classe di servizio 3 e in classe di corrosività atmosferica C4 (zone costiere e industriali), testata dal Research Institutes of Sweden - RISE

• Rivestimento idoneo all’uso esterno su legni con livello di acidità (pH) maggiore di 4, come abete, larice e pino

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

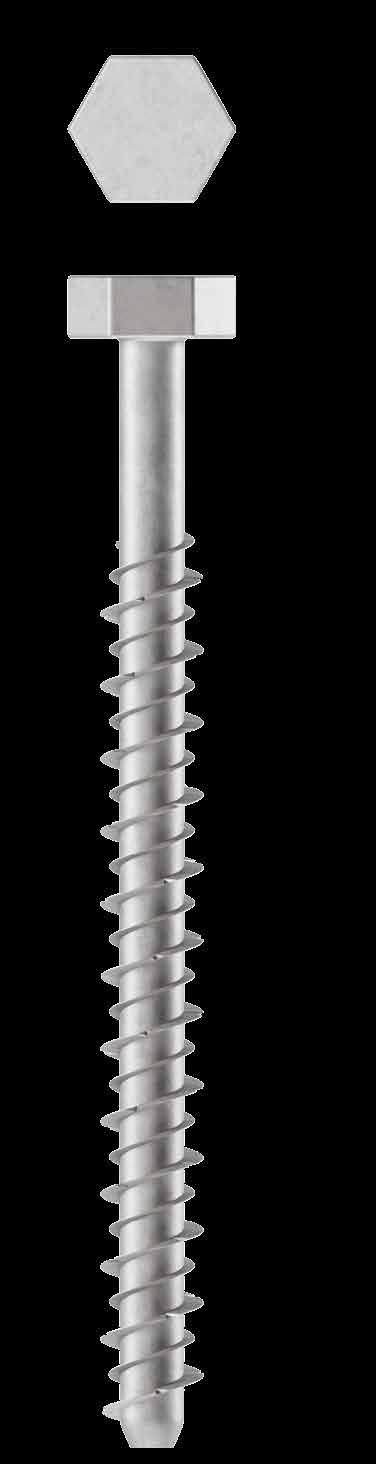

TIRAFONDO

• Adatto all’impiego con piastre in applicazioni acciaio-legno, grazie alla testa esagonale

• Vite certificata in possesso di marcatura CE in accordo a EN 14592

• Geometria conforme alle norme DIN 571 e UNI 704

Scheda tecnica disponibile online

(*) Senza marcatura CE.

TIRAFONDO

• In acciaio inossidabile A2 | AISI304 per applicazioni all’esterno (classe di servizio 3)

• Adatto per utilizzo con piastre nelle applicazioni acciaio-legno grazie alla testa esagonale

• Geometria conforme alle norme DIN 571 e UNI 704

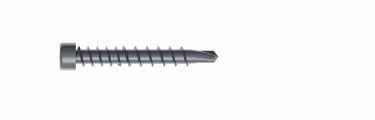

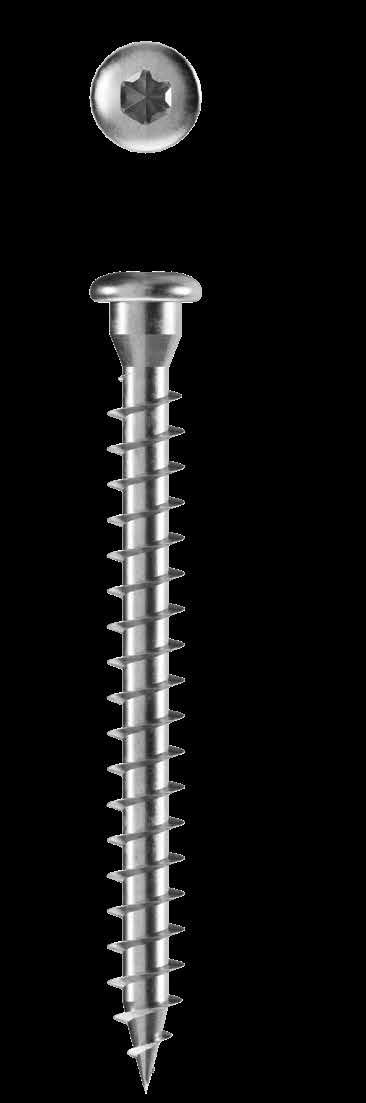

VITE TUTTO FILETTO A TESTA CILINDRICA

• Ideale per l’accoppiamento di travi tramite fissaggio a scomparsa senza ferramenta a vista, per la cucitura delle giunzioni di pannelli X-LAM solaio e parete

• Testa cilindrica ideale per giunzioni a scomparsa. Garantisce protezione al fuoco e performance sismica

• Filettatura profonda e acciaio ad alta resistenza per eccellenti performance a trazione

• Ideali per la realizzazione di gazebo e sottostrutture per terrazze

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

GWZ EVO FRAME

VITE TUTTO FILETTO A TESTA CILINDRICA

• Vite strutturale a testa cilindrica ricoperta con rivestimento EVO a base epossidica e flakes di alluminio

• Ideale nelle giunzioni tra elementi lignei di piccola sezione, come traversi e montanti di strutture a telaio leggero

• Per esterno in classe di servizio 3 e in classe di corrosività atmosferica C4 testata dal Research Institutes of Sweden - RISE

• Grazie alla punta 3 THORNS, si riducono le distanze d’installazione

Scheda tecnica disponibile online

AMBIENTE MATERIALE

VITE PER LEGNO TESTA SVASATA pag. 24

VITE PER LEGNO TESTA LARGA pag. 27

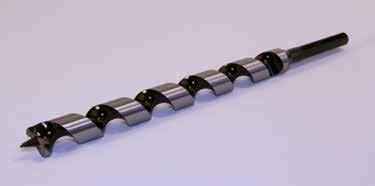

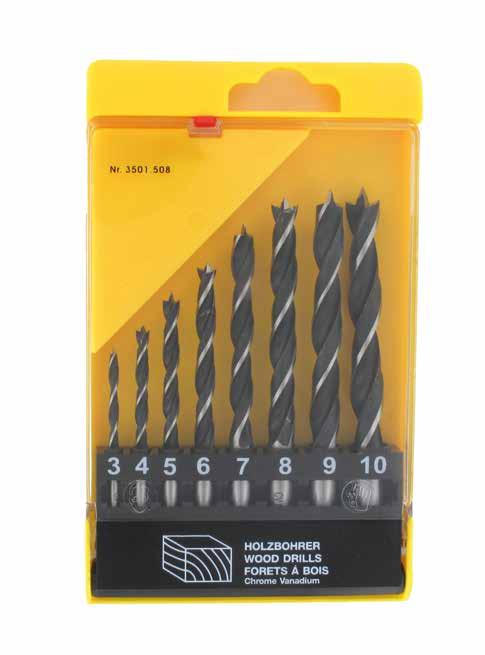

PUNTE LEWIS

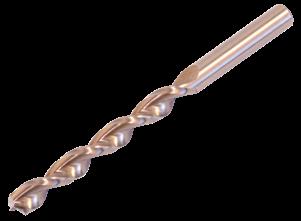

PUNTE ELICOIDALI PER LEGNI DOLCI pag. 314

DWZ

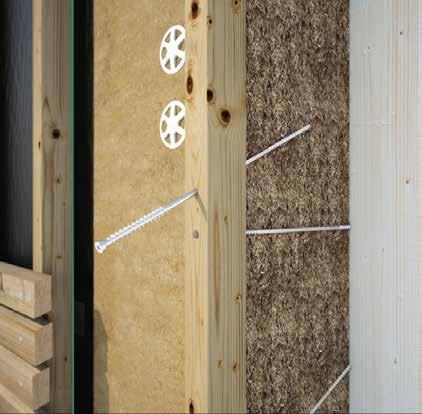

VITE DOPPIO FILETTO PER ISOLANTE

• Consente il fissaggio continuo e senza interruzioni del pacchetto di coibentazione del tetto. Limita i ponti termici in conformità con i regolamenti del risparmio energetico

• Connettore per isolante duro, morbido e in facciata certificato CE secondo ETA-11/0030

• Testa cilindrica ideale per inserimento a scomparsa nel listello

• Con la punta 3 THORNS, le distanze minime di installazione si riducono rendendo possibile il fissaggio su elementi di dimensioni minori

Scheda tecnica disponibile online AMBIENTE

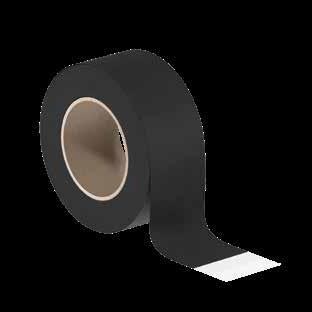

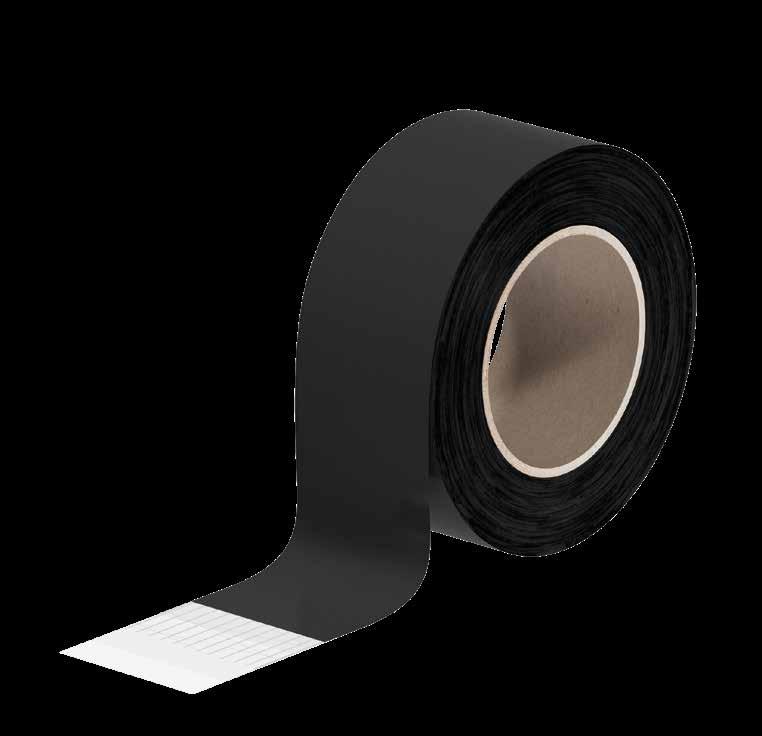

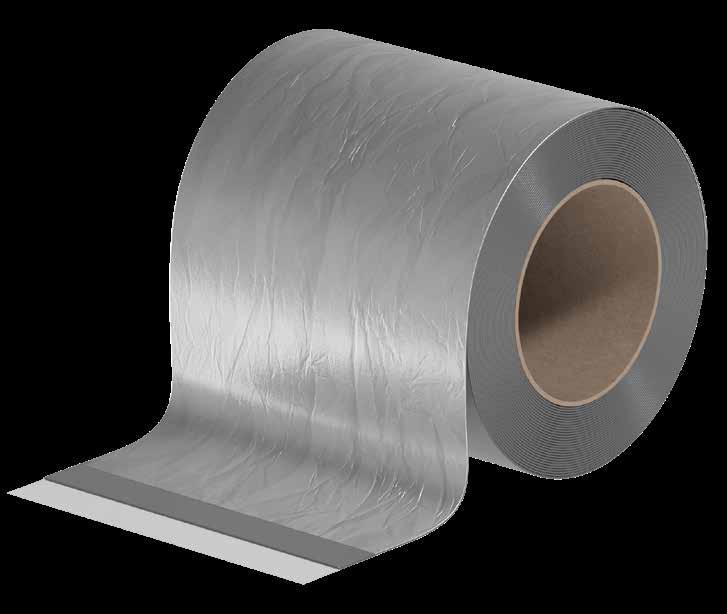

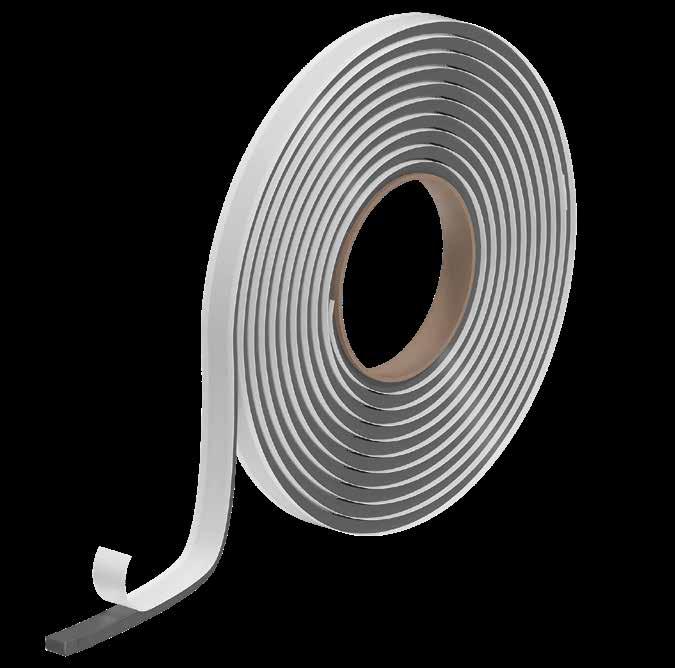

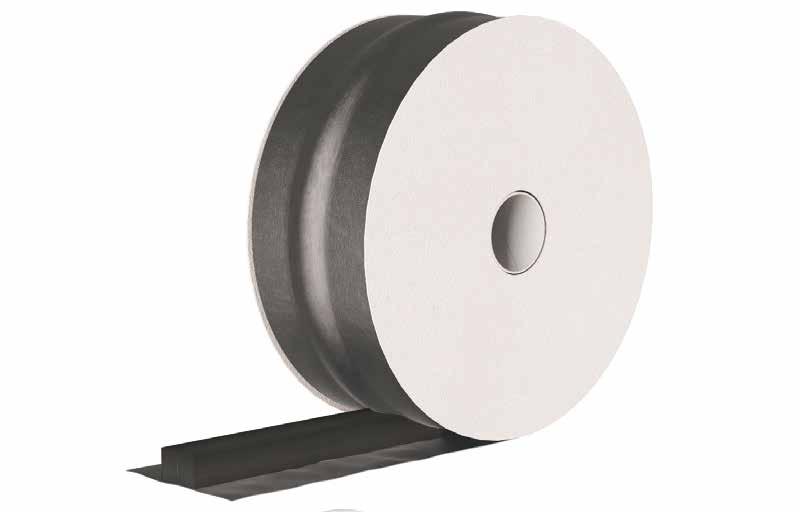

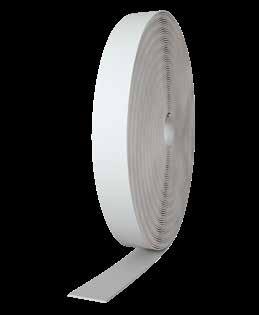

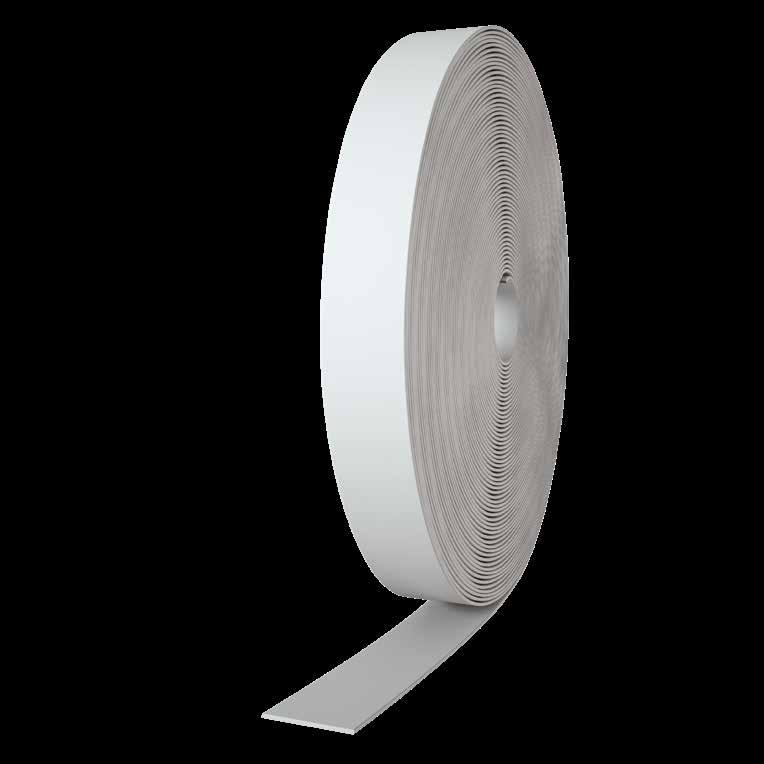

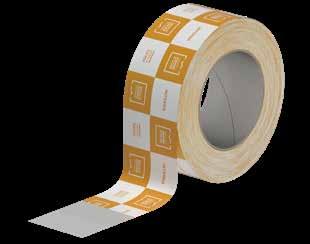

NASTRO SIGILLANTE PUNTO CHIODO AD ALTA ADESIVITÀ pag. 221

NASTRO SIGILLANTE PUNTO CHIODO BIADESIVO AD ALTA ADESIVITÀ pag. 221

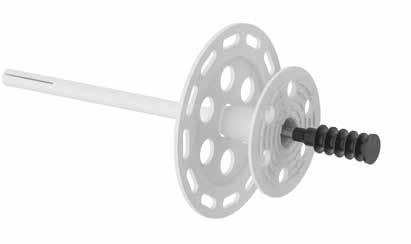

TASSELLO PER FISSAGGIO DI ISOLANTE SU MURATURA pag. 167

ROSETTA PER FISSAGGIO DI ISOLANTE SU LEGNO pag. 167

CLC

CONNETTORE LEGNOCALCESTRUZZO

• CLC è il connettore per solai collaboranti legno-cemento

• I solai misti legno-calcestruzzo sono una soluzione efficace per raggiungere elevate prestazioni in termini di resistenza e rigidezza sia su solai esistenti che su nuovi interventi

• Il controfiletto sottotesta funge da indicatore di posa durante l’installazione e genera un incremento della tenuta del connettore all’interno del calcestruzzo

• Sistema certificato, autoforante, reversibile, rapido, a secco e non invasivo. Ideale per il recupero di solai

Scheda tecnica disponibile online

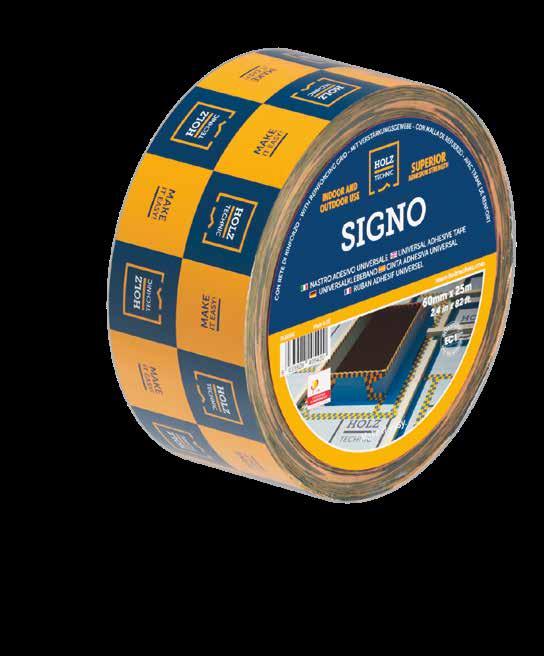

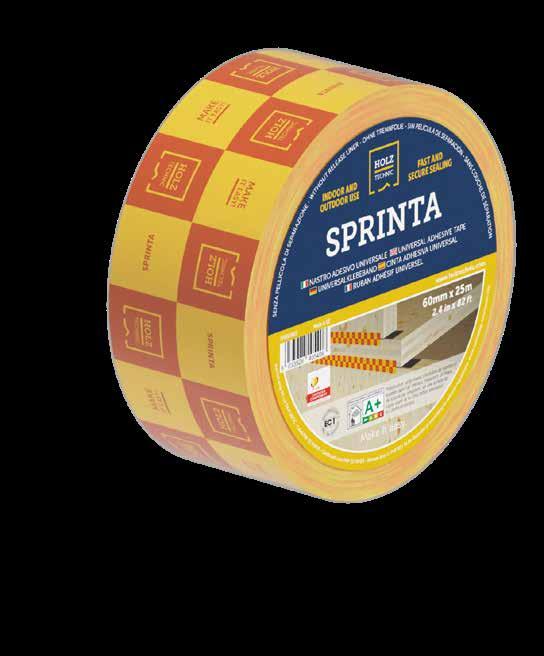

NASTRO MONOADESIVO UNIVERSALE AD ALTA ADESIVITÀ pag. 212

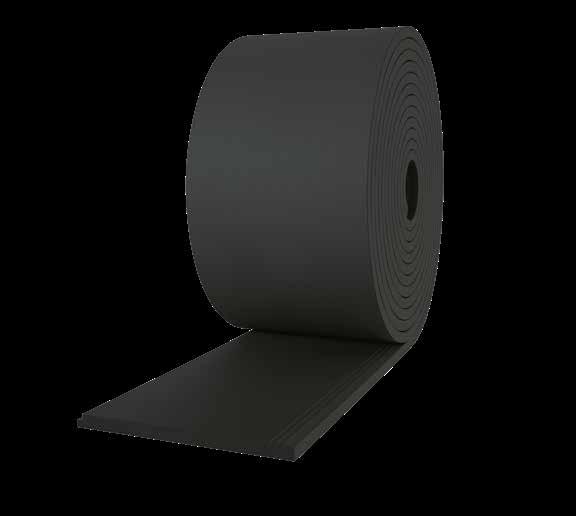

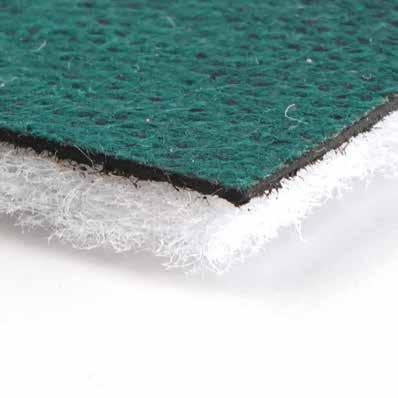

LAMINA SOTTOMASSETTO RESILIENTE IN BITUME E FELTRO DI POLIESTERE pag. 251

FASCIA AUTOADESIVA PERIMETRALE pag. 249

SILENT FLOOR BYTUM

EDGE SIGNO

L

LBA-HT

CHIODO ANKER

• Chiodo con gambo zigrinato, per una migliore resistenza ad estrazione

• Chiodo certificato secondo ETA per fissaggio di piastre metalliche su strutture in legno

• I più alti valori di resistenza a taglio e a trazione sul mercato

• Disponibile anche in acciaio inossidabile A4 | AISI316

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

Zn 410 ELECTRO PLATED A4 AISI 316 LBA-HT LBAI

LBA-HT - chiodi sfusi

LBA-HT 34 PLA

Compatibili con chiodatrice palmare manuale HH3731

LBAI - chiodi sfusi

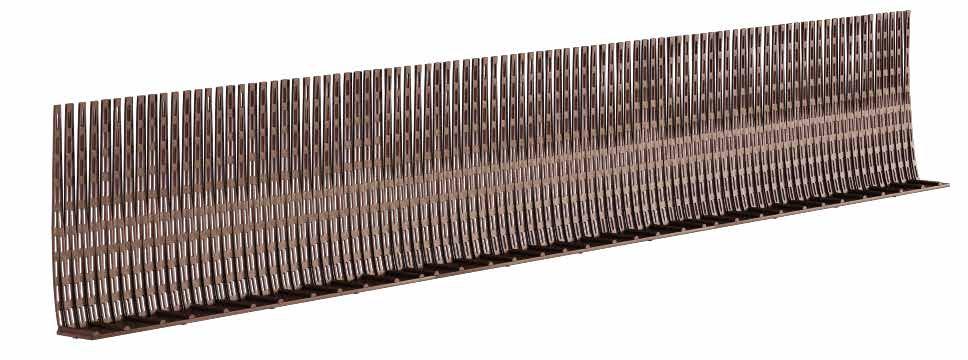

LBA-HT 25 PLA - chiodi rilegati a stecca in plastica 25°

Compatibili con chiodatrice a stecca 34° ATEU0116.

LBA-HT 34 PLA - chiodi rilegati a stecca in plastica 34° PRODOTTI CORRELATI

CHIODATRICE PALMARE CON CARICATORE pag. 296 CHIODATRICE PALMARE MANUALE pag. 296

da pag. 95

VITE TESTA TONDA E SOTTOTESTA PIATTO

• Vite sviluppata e certificata per applicazioni con piastre metalliche

• La geometria della testa, concepita per l’incastro nel foro della piastra metallica, garantisce eccellenti performance statiche

• Straordinari valori di resistenza a taglio e a trazione

• Testata e certificata per l’impiego su una grande varietà di legni ingegnerizzati come X-LAM, GL, LVL, OSB e Beech LVL

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

Su richiesta è disponibile la versione EVO.

PIASTRA LEGNO-LEGNO PER FORZE DI TRAZIONE da pag. 105

CONNETTORE A SCOMPARSA AD AGGANCIO LEGNOLEGNO da pag. 78

STAFFA A SCOMPARSA CON E SENZA FORI da pag. 84

KGL EVO

VITE CON RIVESTIMENTO C4 EVO E TESTA TRONCOCONICA

• Rivestimento EVO multistrato a base epossidica e di flakes di alluminio. Assenza di ruggine dopo 1440 ore di esposizione in nebbia salina (ISO 9227)

• Utilizzabile all’esterno in zone costiere e industriali

• Ideale per applicazioni su portapilastri, profili metallici e, in generale, connessioni su piastre sottili e spesse

• Testa irrobustita per connessioni con piastre spesse più salde

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

PIASTRA LEGNO-LEGNO PER FORZE DI TRAZIONE da pag. 105

SBD-HT

SPINOTTO AUTOFORANTE

• La nuova punta autoforante affusolata riduce al minimo i tempi di inserimento in sistemi di connessione legno-metallo (fino a 10 mm di spessore)

• La testa cilindrica a scomparsa garantisce una resa estetica ottimale e permette di soddisfare i requisiti di resistenza al fuoco

• La nuova punta affusolata permette l’applicazione in posizioni difficili da raggiungere (forza di applicazione ridotta)

• Installazione in orizzontale con una forza applicata di 25 kg e in verticale con una forza applicata di 40 kg

• Sistema autoforante per giunzioni a scomparsa legno-acciaio e legno-alluminio. Utilizzabile con avvitatori da 600-2100 rpm con: - acciaio S235 ≤ 10,0 mm - acciaio S275 ≤ 10,0 mm

- acciaio S355 ≤ 10,0 mm

Scheda tecnica disponibile online

SPINOTTO LISCIO

• Spinotto in acciaio S355 (Ø16 e Ø20) e S235 (Ø8 e Ø12) che garantisce massima resistenza a taglio in ambito strutturale

• Estremità rastremata per un agevole inserimento all‘interno del foro predisposto nel legno. Disponibile in versione da 1,0 m

• Spinotto certificato in possesso di marcatura CE

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

STA - spinotto liscio in acciaio al carbonio S235-S355

STA A2 | AISI304 - spinotto liscio in acciaio inossidabile(1)

VITE DISTANZIATRICE LEGNO-LEGNO

• Filetto sottotesta con geometria appositamente studiata per generare e regolare uno spazio tra i materiali accoppiati

• Il doppio filetto differenziato è ottimale per regolare la posizione dei listelli in facciata e garantire l’allineamento verticale

• Ideale per livellare pannellature, listellature, controsoffitti, pavimentazioni

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

VITI E CONNETTORI

A spessore massimo fissabile

• Vite in acciaio al carbonio con rivestimento anticorrosivo colorato, per uso esterno in classe di servizio 3 su legni non acidi (T3)

• Versione in acciaio inossidabile A4 | AISI316 per ambienti con elevata corrosività atmosferica o del legno

• Il filetto inverso sottotesta garantisce un’eccellente capacità di tiro. Testa conica invertita, di piccole dimensioni, per un ottimale effetto a scomparsa

• Il corpo trilobato permette di tagliare le fibre del legno durante l’avvitamento.

• Utilizzo su tavole in legno con densità < 780 kg/m3 (senza preforo) e < 880 kg/m3 (con preforo). Utilizzabile anche su tavole in WPC, con preforo

• Disponibili in versione rilegata MINI STRIP per aumentare la velocità di posa VITE

Scheda tecnica disponibile online

AMBIENTE

MINI COLOR

(*)Vite con filetto totale.

NOTA: in superfici e finiture verticali come facciate, i residui di rivestimento dispersi dall’installazione della vite potrebbero provocare delle macchie scure in prossimità del fissaggio.

grigio topo

nero verde sabbia

marrone

GAMMA COLORI DISPONIBILI:

d1

SC3

MINI COLOR

MINI A4 | AISI316

(*)Vite con filetto totale.

MINI COLOR STRIP

VITE DOPPIO FILETTO TESTA A SCOMPARSA IN VERSIONE RILEGATA

• Disponibile in versione rilegata per un’installazione rapida e precisa

• Ideale per progetti di grandi dimensioni

MINI COLOR STRIP

CORRELATI

CONNETTORE E DISTANZIATORE A SCOMPARSA PER TERRAZZE pag. 54

CONNETTORE A SCOMPARSA PER TERRAZZE pag.

SNK EVO

VITE PER LEGNO TESTA SVASATA

• Le prestazioni meccaniche delle SNK con la resistenza alla corrosione del rivestimento EVO, a base epossidica e flakes di alluminio

• Con la punta 3 THORNS, la presa delle viti diventa più affidabile e più rapida, mantenendo le prestazioni meccaniche abituali

• Rivestimento idoneo per applicazioni all’esterno (zone costiere e industriali) su legni con pH superiore a 4, come abete, larice e pino

• Assenza di ruggine dopo 1440 ore di esposizione in nebbia salina (ISO 9227)

disponibile online

AMBIENTE

A spessore massimo fissabile

A

MATERIALE

NOTA: ulteriori informazioni e codici a pag. 24.

NOTA: in superfici e finiture verticali come facciate, i residui di rivestimento dispersi dall’installazione della vite potrebbero provocare delle macchie scure in prossimità del fissaggio.

SNK EVO BUCKET

VITI SNK EVO IN SECCHIELLO

• Viti utilizzabili anche per terrazze

Per maggiori informazioni sulla vite SNK EVO vedi pag. 24.

VITE TESTA TONDA E GAMBO RINFORZATO

• Testa svasata con geometria a goccia e curvatura superficiale, per una resa estetica piacevole e una presa salda con l’inserto

• Gambo a diametro maggiorato e resistenza torsionale elevata per un avvitamento forte e sicuro

• In acciaio inossidabile di tipo austenitico

A2 | AISI305. Offre elevata resistenza alla corrosione

• Idonea per applicazioni all’esterno fino a 1 km dal mare e su gran parte dei legni acidi di classe T4

A spessore massimo fissabile

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

BFO BUCKET

VITI BFO IN SECCHIELLO 1000

• Viti utilizzabili anche per terrazze

BFO BUCKET

VITI BFO IN SECCHIELLO 1000

• Disponibili in pratiche confezioni da 1000 pz

• La confezione garantisce durabilità anche in caso di pioggia

• Scatola in plastica PET, durevole, resistente agli urti e riutilizzabile

Per maggiori informazioni sulla vite BFO vedi pag. 47.

AMBIENTE MATERIALE

5

SCA-HT BUCKET

VITI SCA-HT IN SECCHIELLO 1000

• Vite a filetto parziale ottimizzata per una buona prestazione a un costo contenuto. Sottotesta liscio ideale per fissaggio di clip e cerniere in acciaio inossidabile

• Disponibili in pratiche confezioni da 1000 pz

• La confezione garantisce durabilità anche in caso di pioggia

SNK EVO BUCKET

VITI SNK EVO IN SECCHIELLO

• Disponibili in pratiche confezioni da 1000 pz

• La confezione garantisce durabilità anche in caso di pioggia

• Scatola in plastica PET, durevole, resistente agli urti e riutilizzabile

Per maggiori informazioni sulla vite SNK EVO vedi pag. 24.

MATERIALE

ZKK A2

VITE A TESTA CILINDRICA A SCOMPARSA

• Speciale punta con geometria a spada, studiata per forare in modo efficace e senza preforo le essenze legnose ad altissima densità

• Il filetto sottotesta di diametro maggiorato assicura un’efficace tenuta a trazione, garantendo l’accoppiamento degli elementi lignei. Testa a scomparsa

• Per utilizzo all’esterno in ambienti molto aggressivi, su tavole in legno con densità < 780 kg/m3 (senza preforo) e < 1240 kg/m3 (con preforo). Utilizzabile anche su tavole in WPC, con preforo

• In acciaio inossidabile A2 | AISI 304, idoneo per superfici e finiture verticali come facciate

A spessore massimo fissabile

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

ZKK A2 | AISI304

NOTA: in superfici e finiture verticali come facciate, i residui di rivestimento dispersi dall’installazione della vite potrebbero provocare delle macchie scure in prossimità del fissaggio.

SC3 C4 T3

VITE TESTA SVASATA

• Grazie alla punta 3 THORNS le distanze minime di installazione si riducono. Possono essere utilizzate più viti in meno spazio e viti di dimensioni maggiori in elementi più piccoli

• Nuova punta, speciale filetto asimmetrico ad ombrello, fresa alesatrice allungata e ribs taglienti sottotesta garantiscono alla vite una resistenza torsionale più elevata e un avvitamento sicuro

• Acciaio inossidabile di tipo austenitico A2. Offre alta resistenza alla corrosione

• Idonea per applicazioni all’esterno, fino a 1 km dal mare, in classe C4, su gran parte dei legni acidi di classe T4

• Per applicazioni su tavole in legno con densità < 470 kg/m3 (senza preforo) e < 620 kg/m3 (con preforo)

Scheda tecnica disponibile online

MATERIALE

A spessore massimo fissabile

A

DISTANZA DAL MARE

RESISTENZA ALL’ESPOSIZIONE DEI CLORURI

Confronto della resistenza alla corrosione atmosferica tra diversi rivestimenti a base di zinco e acciai inossidabili utilizzati nelle viti per legno, considerando solo l’influenza dei cloruri (salsedine) e in assenza di manutenzione, secondo EN 14592:2022 ed EN 1993-1-4:2014.

acciaio inox A4 | AISI316

acciaio inox A2 | AISI305(3)

acciaio inox AISI410 rivestimento anticorrosivo C4 EVO

distanza dal mare

VITE TESTA TRONCOCONICA

• Il sottotesta piatto accompagna l’assorbimento dei trucioli ed evita le crepe del legno, garantendo un’ottima finitura superficiale

• Grazie alla punta 3 THORNS le distanze minime di installazione si riducono. Possono essere utilizzate più viti in meno spazio e viti di dimensioni maggiori in elementi più piccoli

• Speciale filetto asimmetrico ad ombrello con lunghezza maggiorata (60%) per un’ottima capacità di tiro. Filetto a passo lento per la massima precisione a fine avvitamento

• Acciaio inossidabile martensitico: tra gli acciai inox, è quello che offre le prestazioni meccaniche più elevate

• Idoneo per applicazioni all’esterno e su legni acidi ma lontano da agenti corrosivi (cloruri, solfuri, ecc.)

• Adatto per tavole in legno con densità < 780 kg/ m³ senza preforo e per tavole in WPC con preforo

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

A spessore massimo fissabile

VITE AUTOFORANTE LEGNOALLUMINIO

• AKK COLOR in acciaio al carbonio con rivestimento anticorrosivo colorato nero per utilizzo all’esterno su legni non acidi (T3). Effetto a scomparsa su sottostrutture e clip di colore scuro

• AKK AISI 410: versione in acciaio inossidabile martensitico AISI 410 idonea per applicazioni all’esterno e su legni acidi ma lontano da agenti corrosivi (cloruri, solfuri, ecc.)

• Punta autoforante legno-metallo con speciale geometria a sfiato. Ideale per il fissaggio di tavole in legno o in WPC a sottostrutture in alluminio

• Versione 4x20 mm a lunghezza ridotta, ideale per il fissaggio di clip, piastre e angolari a sottostrutture in alluminio. Possibilità di fissaggio dei sormonti alluminio-alluminio

• Utilizzo all’esterno. Tavole in legno con densità < 880 kg/m3 su alluminio di spessore < 3,2 mm (senza preforo)

Scheda tecnica disponibile online

AMBIENTE

A spessore massimo fissabile

AKK COLOR

(*)Vite con filetto totale.

s spessore piastra acciaio S235/St37 spessore piastra alluminio

MATERIALE AKK AISI 410

(*)Vite con filetto totale. (**)Vite con doppio filetto.

s spessore piastra acciaio S235/St37 spessore piastra alluminio

EASY DECK

SET PER POSA E FISSAGGIO DI TERRAZZE IN LEGNO

• Set completo per la costruzione di una terrazza in legno fino a 5 m2, con fissaggio a vista

• Le viti MINI con rivestimento anticorrosivo colorato garantiscono un fissaggio veloce, duraturo ed esteticamente piacevole

• Il nastro DECK BAND UV protegge i listelli della sottostruttura, prolungandone la vita utile

• I cuscinetti BASE PAD sollevano la sottostruttura dal suolo, migliorandone la resistenza nel tempo

• Le clip SNAP mantengono il corretto distanziamento tra sottostruttura e tavole, favorendo la microventilazione

CODICE descrizione

EASYDECK5 set per posa e fissaggio di terrazze in legno 5 1

La confezione comprende:

VITE DOPPIO FILETTO TESTA A SCOMPARSA pag. 44

CONNETTORE E DISTANZIATORE A SCOMPARSA PER TERRAZZE pag. 54

GUIDA AI PRODOTTI PER m2

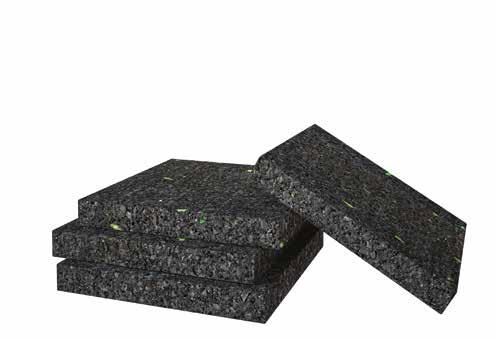

SOTTOFONDO IN GOMMA GRANULARE pag. 59

NASTRO ADESIVO BUTILICO PER LA PROTEZIONE DEI LISTELLI pag. 60

Consulta la tabella per verificare il numero di pezzi necessari per ciascun componente del set EASY DECK, in base alla superficie della terrazza con fissaggio a vista. La colonna evidenziata indica la quantità prevista per 5 m², corrispondente al contenuto della confezione EASYDECK5.

superficie terrazza m2 *ft2

confezioni necessarie MINI cod. MNB560

SNAP cod. SNAP

DECK BASE cod. BASEPAD

DECK BAND UV cod. DECKUV75/100

* Valori arrotondati a partire dalla misura in m2

I valori riportati in tabella offrono un’indicazione indicativa sul fabbisogno di viti, connettori, supporti e nastro in funzione della superficie.

Si tratta di stime di massima a supporto dell’installatore. Per una corretta installazione si consiglia l’utilizzo dello strettoio per terrazze (CRAB MINI/MAXI) e di un avvitatore dotato di frizione per l’applicazione delle viti.

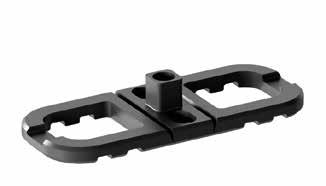

CONNETTORE E DISTANZIATORE A SCOMPARSA PER TERRAZZE

• Versatile. Utilizzabile sia come connettore a scomparsa per tavole, sia come distanziatore tra le tavole e i listelli

• Progettato per l’utilizzo in combinazione con un secondo elemento identico. L’assemblaggio di due pezzi consente di sommare le funzionalità, aumentando efficienza e praticità

• Utilizzato come distanziatore, genera una microventilazione sotto le tavole che previene il ristagno d’acqua e garantisce un’eccellente durabilità della terrazza

• Il materiale PP (Polipropilene) garantisce un’eccellente durabilità ad un prezzo conveniente

Scheda tecnica disponibile online

MATERIALE

FISSAGGIO SU

TAVOLE

MINI - fissaggio su legno

ZKK A2 - fissaggio su legno duro

FISSAGGI

FLAT

CONNETTORE A SCOMPARSA PER TERRAZZE

• Completamente a scomparsa. Il rivestimento nero garantisce un eccellente risultato estetico

• Installazione semplice e veloce grazie al fissaggio con una sola vite e alle linguette distanziatrici integrate che garantiscono fughe precise. Ideale in combinazione con il profilo distanziatore PROFID

• Permette la posa delle tavole indipendentemente dalla posizione della fresatura (simmetrica). Provvisto di nervature superficiali per una elevata resistenza meccanica

• Utilizzo esterno. Fissaggio di tavole in legno o WPC su sottostrutture in legno, WPC o alluminio

• Alluminio con rivestimento organico colorato nero

Scheda tecnica disponibile online

MATERIALE

SU

- fissaggio su legno e WPC

AKK COLOR - fissaggio su alluminio

MINI

FISSAGGI

FISSAGGIO

TAVOLE

legno WPC alluminio

TOOL CALCULATION

CONNETTORE A SCOMPARSA PER TAVOLE IN LEGNO

• Disponibile in varie misure per applicazioni con tavole di diverso spessore e fughe di larghezza variabile

• L’acciaio inox A2 | AISI 304 assicura elevata resistenza alla corrosione

• La microventilazione tra le tavole contribuisce alla durabilità degli elementi lignei

• Ideale per tavole con scanalatura asimmetrica

Scheda tecnica disponibile online

KKT X - fissaggio su legno e WPC

AKK AISI 410 - fissaggio su alluminio

TOOL CALCULATION

AISI 304

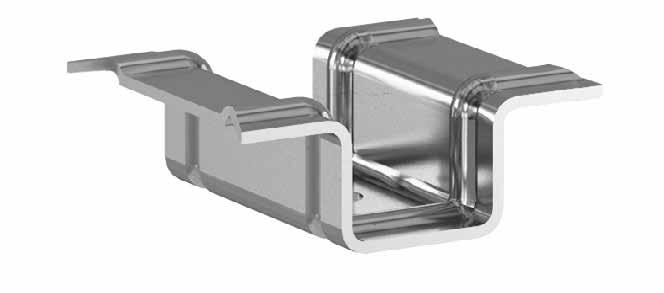

CONNETTORE PER TERRAZZE E FACCIATE

• In acciaio inossidabile A2 | AISI304 per un’eccellente resistenza alla corrosione

• Ideale per pavimentazioni con fughe di piccolo spessore (da 3,0 mm)

• Per tavole con scanalatura simmetrica come le tavole in WPC o tavole in legno ad alta densità

• Per uso esterno in ambienti aggressivi, con fissaggio di tavole in legno o WPC su sottostrutture in legno, WPC o alluminio

Scheda tecnica disponibile online

FISSAGGI

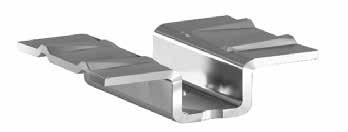

CONNETTORE PER TERRAZZE E FACCIATE

• In acciaio al carbonio zincato per una buona prestazione ad un costo contenuto

• Ideale per pavimentazioni con fughe di piccolo spessore (da 3,0 mm). Il fissaggio avviene prima del posizionamento della tavola

• Per tavole con scanalatura simmetrica come le tavole in WPC o le tavole in legno ad alta densità

• Fissaggio di tavole in legno o WPC su sottostrutture in legno, WPC o alluminio

Scheda tecnica disponibile online

FISSAGGI

CODICE

GAP4

CODICE

CONNETTORE PER TERRAZZE

• Completamente a scomparsa, garantisce un eccellente risultato estetico. Ideale sia per terrazze che per facciate. Disponibile sia in metallo che in plastica

• La microventilazione sotto le tavole previene il ristagno dell’acqua e garantisce un’eccellente durabilità. Nessuno schiacciamento della sottostruttura grazie alla superficie d’appoggio estesa

• Battuta di montaggio per un posizionamento preciso del connettore. Fori asolati per assecondare i movimenti del legno

• Consente la sostituzione di singole tavole

• Versione in acciaio inox A2 ideale per realizzare terrazze in prossimità di ambienti agressivi o legni ad alta deformabilità

Scheda tecnica disponibile online

Zn 410

A2

CODICE materiale

Per legni soggetti a deformazioni si consiglia l’utilizzo della versione in metallo.

FISSAGGI FISSAGGI

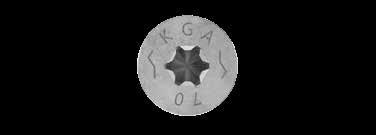

KGA - fissaggio su legno e WPC per TERRALOCK PP

MINI A4 | AISI316/MINI COLOR - fissaggio su legno e WPC per TERRALOCK

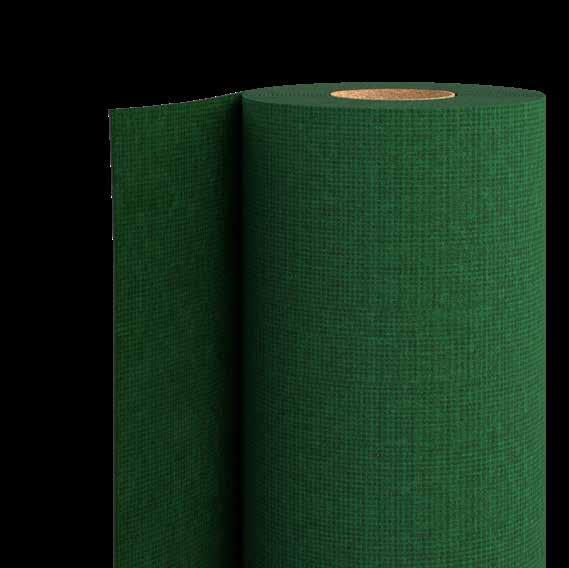

TELO ANTIRADICE

• Tessuto non tessuto in polipropilene di grammatura 50 g/m2, per un’efficace separazione della sottostruttura della terrazza dal terreno

• Previene la crescita di erbe e radici garantendo la protezione della sottostruttura. Permeabile all’acqua, ne consente il deflusso

• Per giunzioni e sormonti, usare il nastro DECK BAND UV

TERRA COVER DECK BASE

SOTTOFONDO IN GOMMA GRANULARE

• Disponibile in lastra (GRANULOMAT 1,25 x 10 m) in rotolo (GRANULOROLL e GRANULO100) o in pad (BASEPAD 8 x 8 cm). L’ampia varietà di formati consente un utilizzo estremamente versatile

• Realizzato in granuli di gomma riciclata e termolegata con poliuretano. Resistente alle interazioni chimiche, mantiene inalterate le caratteristiche nel tempo ed è riciclabile al 100%

• I granuli di gomma termolegata consentono lo smorzamento delle vibrazioni e l’isolamento dai rumori da calpestio. Ideale anche come tagliamuro e come striscia resiliente per i disaccoppiamenti acustici

• Perfetto come base per le sottostrutture di terrazze; la permeabilità all’acqua lo rende ideale per applicazioni all’esterno

CODICE

Scheda tecnica disponibile online

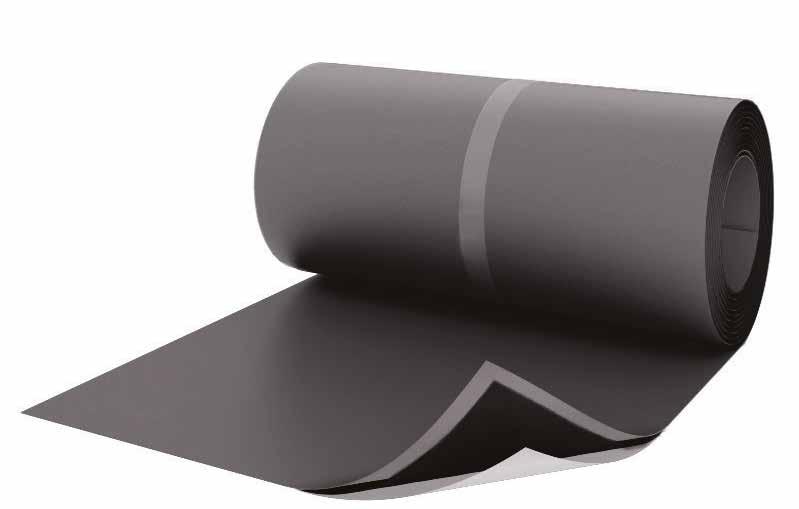

DECK BAND UV

NASTRO ADESIVO BUTILICO PER LA PROTEZIONE DEI LISTELLI

• Ideale per la protezione dei listelli dall’acqua e dai raggi UV. Utilizzabile sia per le terrazze che per le facciate, assicura la protezione e la durabilità dei listelli in legno

• Il compound butilico alluminizzato nero garantisce un’elevata resistenza ai raggi UV che penetrano tra le fughe delle tavole

Scheda tecnica disponibile online

Spessore: 0,8 mm

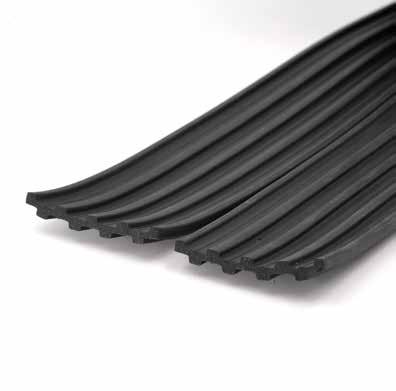

PROFID

PROFILO A SEZIONE QUADRATA

• Il profilo in EPDM genera una microventilazione sotto le tavole che previene il ristagno dell’acqua e garantisce un’eccellente durabilità della terrazza

• Il materiale EPDM garantisce un’ottima durabilità. Realizzato con una densità di oltre 1200 kg/m3 garantisce un’elevata resistenza a schiacciamento ed è ideale anche per carichi elevati

STELLA PER DISTANZE

• Le 5 misure più comuni per la costruzione di terrazze e facciate in un unico strumento

• Permette di creare fughe uniformi in tutta semplicità

BUTILICO

ALU TERRACE

PROFILO IN ALLUMINIO PER TERRAZZE

• Versione ALUTERRA30 per carichi standard. Versione ALUTERRA50 in colore nero per carichi molto elevati e con possibilità di utilizzo su entrambi i lati

• ALUTERRA50 progettato con un’inerzia molto elevata che permette il posizionamento dei supporti SUPPORT ogni 1,10 m (nella mezzeria profilo) anche con carichi elevati (4,0 kN/m2)

• La sottostruttura realizzata con profili in alluminio garantisce un’eccellente durabilità della terrazza. Il canale di scolo consente il deflusso dell’acqua e genera un’efficace microventilazione

• Versione in alluminio e in alluminio con anodizzazione classe 15 con colorazione nero grafite

• Sottostruttura per terrazze da esterno, ideale in combinazione con SUPPORT, fissato lateralmente con viti AKK. Sistema durevole, ideale per applicazioni da esterno

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

Su richiesta è disponibile in versione P=3000 mm.

ACCESSORI

FISSAGGI

SUPPORTO REGOLABILE PER TERRAZZE

• La versione Small (SUP-S) consente rialzi fino a 37 mm, la versione Medium (SUP-M) fino a 220 mm e la versione Large (SUP-L) fino a 1025 mm. Tutte le versioni sono regolabili in altezza

• Sistema robusto, adatto a carichi elevati: SUP-S e SUP-M resistono fino a 400 kg, SUP-L fino a 1000 kg

• Tutte le versioni sono compatibili con una testina dedicata per il fissaggio laterale al listello, in legno o alluminio. Disponibile anche la testina SUPLHEAD3 per finiture a piastrelle

• Ideale per il rialzo e il livellamento della sottostruttura in applicazioni da esterno

• Materiale resistente ai raggi UV e utilizzabile anche in ambienti aggressivi. Ideale in combinazione con il profilo ALU TERRACE

• Grazie alla chiave SUPLKEY, SUP-L è regolabile dall’alto, garantendo massima stabilità con pavimentazioni a piastrelle

Scheda tecnica disponibile online

MATERIALE

UTILIZZO

TESTINA PER SUP-S

TESTINE PER SUP-M

SUPPORT SUP-L

TESTINA PER SUP-L

CODICE

PROLUNGHE

SUPMEXT30 prolunga per SUP-M, SUPLEXT100 prolunga per SUP-L

ACCESSORI

CODICE descrizione

SUPLKEY

Gli accessori SUPLKEY e SUPLRING2 sono utilizzabili solo con la testina SUPLHEAD3.

SUPPORTO REGOLABILE PER TERRAZZE

• Il supporto, regolabile in altezza, è ideale per correggere in maniera rapida le variazioni di quota del sottofondo. Il rialzo favorisce anche la ventilazione sotto i listelli

• Possibilità di regolazione sia dal basso tramite chiave inglese SW 10, che dall’alto tramite cacciavite piatto. Sistema rapido, comodo e versatile

• La base di appoggio in materiale plastico TPE riduce i rumori da calpestio. La base snodata è in grado di adattarsi a superfici inclinate

• Acciaio al carbonio con zincatura galvanica

• Rialzo e livellamento sottostruttura

Scheda tecnica disponibile online

MATERIALE

UTILIZZO ALTEZZA

possibilità di regolazione dall’alto e dal basso

CODICE vite Ø x L altezza di montaggio R H pz.

POP TOOLS

Sfrutta al meglio i tuoi spazi espositivi grazie ai nostri sistemi! Richiedi informazioni al tuo Consulente Tecnico.

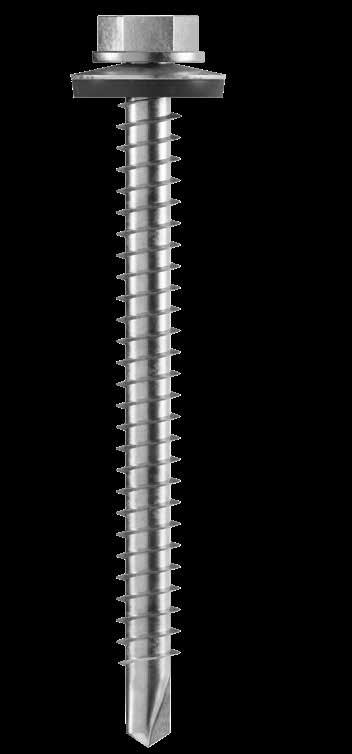

VITE AUTOFORANTE PER ACCIAIO

• Punta autoforante con geometria a sfiato. Ottima capacità di foratura su acciaio fino a 6 mm (1,5 mm per la versione L = 22 mm)

• Filetto autofilettante per acciaio e testa esagonale con finta rondella chiave SW 10

• Vite in acciaio carbonitrurato con trattamento galvanico e zincatura bianca

• Completa di rondella integrata con guarizione in EPDM per fissaggio stagno all’acqua

Scheda tecnica disponibile online

AMBIENTE MATERIALE

s spessore forabile piastra metallica (acciaio o alluminio) A spessore fissabile

MTS A2

VITE PER LAMIERA

• Ideale in combinazione con rondella WBAR per fissaggi stagni su lamiera con preforo

• La testa esagonale facilita eventuali disinstallazioni

• L’acciaio inossidabile A2 | AISI304 assicura elevata resistenza alla corrosione e un’ottima durabilità anche in ambienti aggressivi

Scheda tecnica disponibile online

AMBIENTE

MATERIALE PRODOTTI CORRELATI

spessore fissabile

VITE AUTOFORANTE PER LEGNO-METALLO

• Speciale punta autoforante in acciaio al carbonio con geometria a sfiato, efficace su alluminio e acciaio. Alette di protezione del filetto durante la penetrazione nel legno

• Testa e corpo in acciaio inossidabile A2 | AISI304 per elevata resistenza alla corrosione

• Svasatori sottotesta taglienti per una finitura pulita sull’elemento ligneo

• Fissaggio diretto, senza preforo, di elementi in legno su sottostrutture in acciaio (spessore max 6,0 mm)

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

A spessore massimo fissabile

A s

sS spessore piastra acciaio S235/St37 sA spessore piastra alluminio

SEMPRE AL FIANCO DEL RIVENDITORE

Il consulente tecnico è il tuo primo riferimento: per dubbi sulla posa, formazione dei collaboratori, supporto all’allestimento o gestione di problematiche generali.

In più, puoi contare sul nostro customer service e sul supporto tecnico degli ingegneri.

SC3

• Certificata CE secondo la norma EN 14592

• Punta autoforante con geometria a sfiato, per forature fino a 8 mm su alluminio e 6 mm su acciaio

• Alette di protezione del filetto: massima efficienza di filettatura e adesione tra legno e metallo

• Svasatori sottotesta taglienti per una perfetta finitura superficiale sull’elemento ligneo

• Ideale per applicazioni strutturali legno-metallo dove servono qualità, sicurezza e prestazioni costanti

A spessore massimo fissabile

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

sS spessore piastra acciaio S235/St37 sA spessore piastra alluminio

SC2 C2 T2

VITE AUTOFORANTE

LEGNO-METALLO

• Certificata CE secondo la norma EN 14592

• Punta autoforante con geometria a sfiato, per forature fino a 10 mm su alluminio e 8 mm su acciaio

• Alette di protezione del filetto: massima efficienza di filettatura e adesione tra legno e metallo

• Filetto parziale ottimizzato per il fissaggio di pannelli sandwich su acciaio, anche di spessore elevato

• Svasatori sottotesta taglienti per una perfetta finitura superficiale sull’elemento ligneo.

A spessore massimo fissabile

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

sS spessore piastra acciaio S235/St37 sA spessore piastra alluminio

FAS A4

VITE PER FACCIATE

• Grazie alla testa larga, al corpo parzialmente filettato e alla punta autofilettante, è la vite ideale per il fissaggio di pannelli di facciata (HPL, fibrocemento, ecc.) su sottostrutture in legno

• Acciaio inossidabile austenitico A4 | AISI316 per un’eccellente resistenza alla corrosione

• Ideale per ambienti adiacenti al mare in classe di corrosività C5 e per l’inserimento sui legni più aggressivi di classe T5

• Disponibile in bianco, grigio o nero per una perfetta uniformità cromatica con il pannello

• Il colore della testa è personalizzabile su richiesta

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

GAMMA COLORI DISPONIBILI:

FAS A4 - acciaio inossidabile

FAS W - bianco

acciaio inossidabile bianco nero grigio antracite

FAS N - nero

FAS G - grigio antracite

RAL 9010

RAL 9005

RAL 7016

SC3

MCS A2

VITE CON RONDELLA PER LAMIERE

• Vite in acciaio inossidabile A2 | AISI304 con rondella integrata in acciaio inossidabile A2 | AISI304 e guarnizione di tenuta in EPDM

• L’acciaio inossidabile A2 | AISI304 assicura elevata resistenza alla corrosione.

• Testa bombata con impronta TX per un fissaggio sicuro di opere di lattoneria su legno o intonaco

• Ideale per il fissaggio di elementi di carpenteria metallica come grondaie e risvolti di lamiera su sottostrutture in legno in ambienti esterni

• Disponibile in colore rame, bianco e marrone cioccolato

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

GAMMA COLORI DISPONIBILI:

MCS A2 - acciaio inossidabile

MCS M - marrone cioccolato

MCS CU - finitura ramata

acciaio inossidabile marrone cioccolato finitura ramata

bianco grigiastro

MCS B - bianco grigiastro

WBAR

RONDELLA INOSSIDABILE CON GUARNIZIONE DI TENUTA

• Perfetta chiusura stagna ed eccellente sigillatura grazie alla guarnizione in EPDM

• Ideale per uso esterno: guarnizione flessibile in EPDM e rondella in acciaio inox A2 | AISI 304, resistente ai raggi UV

• Compatibile con vite TLL EVO Ø6 (senza preforo su lamiere fino a 0,7 mm) o con vite MTS in acciaio inox A2 (con preforo)

• Perfetta per applicazioni su pannelli sandwich, ondulati e in finto coppo

Scheda tecnica disponibile online

VITE AUTOFORANTE PER ACCIAIO TESTA ESAGONALE pag. 67

VITE PER LEGNO TESTA LARGA pag. 27 CAPPELLOTTO IN LAMIERA PREVERNICIATA CON GUARNIZIONE IN PE pag. 75

pag. 204

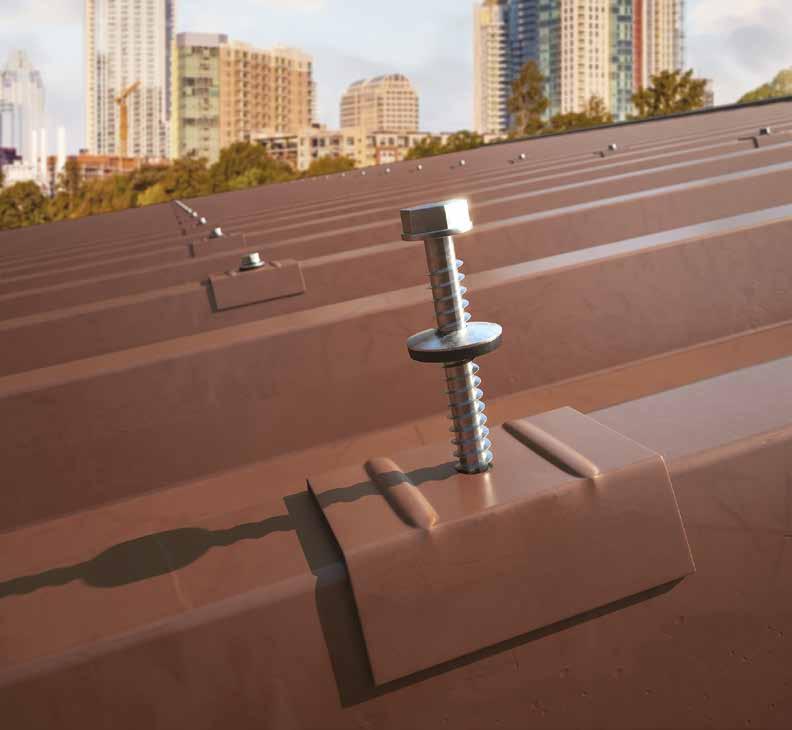

CAPPELLOTTO IN LAMIERA PREVERNICIATA CON

• Cappellotti in acciaio al carbonio preverniciato; versione 40x50 mm disponibile anche in alluminio

• Guarnizione in PE per chiusura stagna, disponibile in misure adatte alle principali lamiere

• Disponibile in diversi colori per addattarsi ad ogni requisito estetico delle coperture

CPL - bianco grigiastro

CPL - rosso siena

CPL - testa di moro

COLORI DISPONIBILI:

grigiastro

CODICE

GAMMA

PIASTRE E ANGOLARI

ANGOLARI AD ALTE PRESTAZIONI

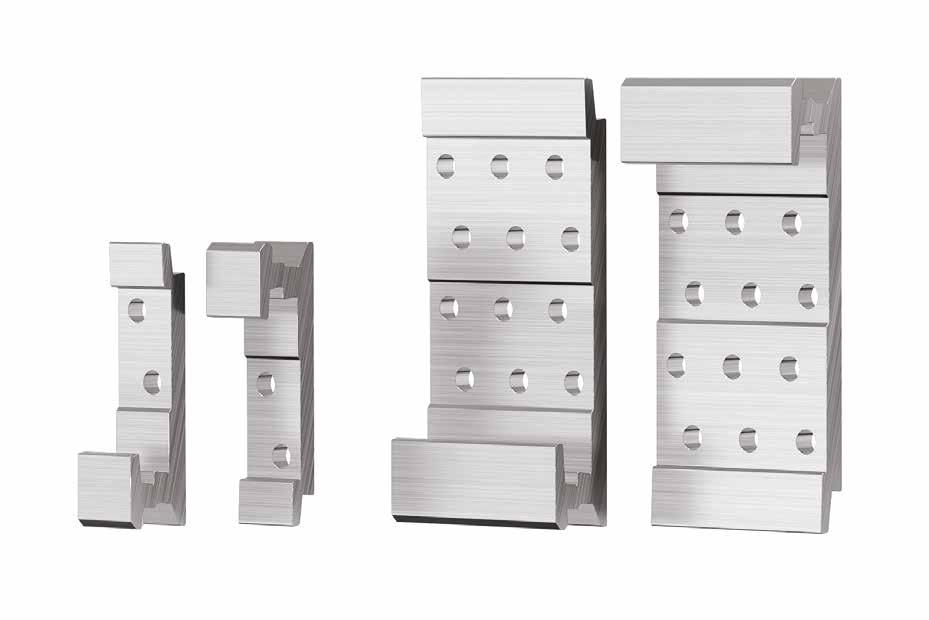

CONNETTORE A SCOMPARSA AD AGGANCIO LEGNO-LEGNO

• Ottima soluzione per piccole strutture temporanee che richiedono di essere smontate e rimontate con la bella stagione. Può essere montato a vista oppure a scomparsa per assicurare resistenza al fuoco

• Si fissa con un’unica tipologia di vite: SBL per applicazioni all’interno e LBS EVO per applicazioni all’esterno in condizioni non aggressive

• Disponibile anche in pratici KIT con viti e accessori inclusi, pensati per le più comuni applicazioni

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

LOCKSTOP non inclusi!

Viti e LOCK STOP non inclusi nella confezione. (1)Numero di viti per coppia di connettori. (2)Numero di coppie di connettori.

LOCK STOP | DISPOSITIVO DI BLOCCAGGIO PER Flat

*Senza marcatura CE.

CLIK KIT

• Tre pratici kit in diverse dimensioni pensati per le applicazioni più comuni. Utilizzabili con travi di sezione ridotta per strutture, gazebo e arredi

• Si fissa con un’unica tipologia di vite (inclusa): LBS EVO, adatta per applicazioni all’esterno in condizioni non aggressive

• Ottima soluzione per piccole strutture temporanee che richiedono di essere smontate e rimontate con la bella stagione

Scheda tecnica disponibile online

La confezione comprende: La confezione comprende: La confezione comprende:

LOCK T MIDI

CONNETTORE A SCOMPARSA AD AGGANCIO LEGNO-LEGNO

• Ideale per tettoie, pergole, solai o per costruzioni a telaio pesante tipo “post and beam”; ottima tolleranza di posa

• Si fissa con un’unica tipologia di vite: LBS per applicazioni all’interno e LBS EVO per applicazioni all’esterno in condizioni non aggressive

• Può essere montato a vista oppure a scomparsa per assicurare resistenza al fuoco

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

LOCKSTOP non inclusi!

Viti e LOCK STOP non inclusi nella confezione. (1)Numero di viti per coppia di connettori. (2)Numero di coppie di connettori.

marcatura CE.

FISSAGGI

MODALITÀ DI INSTALLAZIONE

INSTALLAZIONE CORRETTA

Posare la trave calandola dall’alto, senza inclinarla. Assicurare il corretto inserimento ed aggancio del connettore sia nella parte superiore che inferiore, come mostrato in figura.

INSTALLAZIONE ERRATA

Aggancio parziale ed errato del connettore. Assicurarsi che entrambe le alette del connettore siano alloggiate nelle rispettive sedi in modo corretto.

LOCK C

CONNETTORE A SCOMPARSA AD AGGANCIO

• Installazione rapida su calcestruzzo. Sistema ad aggancio facile da fissare tramite ancoranti avvitabili su calcestruzzo e viti autoforanti su legno

• Il fissaggio su calcestruzzo risulta nascosto. Se installato senza fresature, genera un’ombra di fuga esteticamente appagante

• Le travi in legno possono essere facilmente rimosse per eventuali esigenze stagionali

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

LOCKSTOP non inclusi!

Viti e LOCK STOP non inclusi nella confezione.

(1)Numero di viti e ancoranti per coppia di connettori. (2)Numero di coppie di connettori.

FISSAGGI

LOCK STOP | DISPOSITIVO DI BLOCCAGGIO PER FLAT

*Senza marcatura CE.

ALUMINI HT

STAFFA A SCOMPARSA SENZA FORI

• Permette giunzioni di travi secondarie con larghezza ridotta (a partire da 55 mm)

• Resistenze in tutte le direzioni: verticale, orizzontale e assiale. Adatto anche a giunzioni inclinate, sia legno-legno che legno-calcestruzzo

• L’utilizzo con viti HBS PLATE EVO e spinotti autoforanti SBD-HT consente una tolleranza di posa ottimale

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

| SPINOTTO AUTOFORANTE

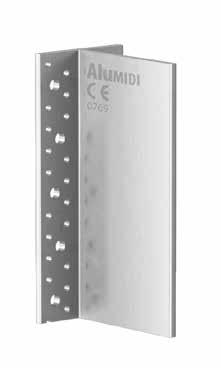

ALUMIDI HT

STAFFA A SCOMPARSA CON E SENZA FORI

• Grande capacità di carico. Versione senza fori utilizzabile con spinotti autoforanti SBD-HT e con fori da utilizzare con spinotti lisci STA

• Resistenze in tutte le direzioni: verticali, orizzontali e assiali. Utilizzabile in giunzioni inclinate

• Distanze tra i fori ottimizzate per giunzioni sia su legno che su calcestruzzo armato

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

ALUMIDI HT SENZA FORI

ALUMIDI SENZA FORI CON SVASATURA SUPERIORE

ALUMIDI CON FORI

ALUMAXI CON FORI

CODICE

ALUMAXI SENZA FORI FISSAGGI

STA | SPINOTTO LISCIO

SCARPA METALLICA AD ALI ESTERNE

• Adatta all’utilizzo sia su legno che su calcestruzzo

• Possibilità di fissaggio della trave ruotata rispetto al proprio asse, con applicazione contemporanea di forza verticale e laterale

• Sistema standardizzato, certificato, veloce ed economico. Adatto anche per fissaggio su OSB e per l’utilizzo con I-Joist

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

(1)n H numero di fissaggi sulla trave principale (2)n J numero di fissaggi sulla trave secondaria

2 pezzi

(*) Senza marcatura CE.

grande misura

(1)n H numero di fissaggi sulla trave principale (2)n J numero di fissaggi sulla trave secondaria

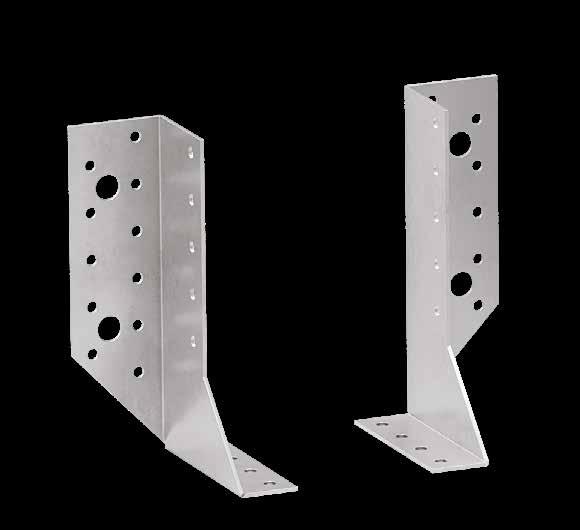

SCARPA METALLICA AD ALI INTERNE

• Grazie alle ali interne, la giunzione si realizza quasi “a scomparsa”

• Possibilità di fissaggio della trave ruotata rispetto al proprio asse, con applicazione contemporanea di forza verticale e laterale

• Sistema standardizzato, certificato, veloce ed economico. Adatto anche per fissaggio su OSB

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

standard grande misura

(1) n H numero di fissaggi sulla trave principale (2) n J numero di fissaggi sulla trave secondaria

(1) n H numero di fissaggi sulla trave principale (2) n J numero di fissaggi sulla trave secondaria

CODICE B H

ANGOLARE PER FALEGNAMERIA

• Angolare ideale per piccole esigenze di falegnameria, giunzioni angolari di tavole o per rinforzare piccole strutture in legno

• Utilizzabile in configurazione legno-legno con viti (SNK o HTS-HT)

• Utilizzabile in configurazione legno-muratura con tasselli (NDK) e viti (HTS-HT)

ANGOLARE STANDARD PER PICCOLE CONNESSIONI

• Angolare per ogni occasione, anche per il rinforzo di piccole strutture in legno

• Utilizzabile in configurazione legno-legno con viti (SNK, HTS-HT o SBL)

• Utilizzabile in configurazione legno-muratura, usando i fori da 11 mm con ancoranti

ANGOLARE 70

• Perfetto per piccoli telai e strutture semplici

• Utilizzabile su legno con viti (SBL) o chiodi (LBA-HT) o su calcestruzzo usando i fori da 11 mm con ancoranti

• La versione con rinforzo ha spessore ridotto per la massima resa al miglior prezzo

Scheda tecnica disponibile online

ANGOLARE 90

• Adatto per il rinforzo e l’assemblaggio di strutture in legno, ideale per case in legno a telaio

• Utilizzabile su legno con viti (SBL) o chiodi (LBA-HT) o su calcestruzzo utilizzando i fori da 11 mm con ancoranti

• La versione con rinforzo ha spessore ridotto per la massima resa al miglior prezzo

Scheda tecnica disponibile online

MATERIALE

ANGOLARE 100 PER FORZE DI TAGLIO

• Il più classico degli angolari a taglio, disponibile in versione con o senza rinforzo: utilizzo universale, ideale per case a telaio o piccole case in X-LAM

• Fori da 5 mm per il fissaggio su legno con viti (SBL) o chiodi (LBA-HT)

• Fori da 11 mm e 13 mm per il fissaggio certificato su calcestruzzo con ancoranti. Disponibile in 2 versioni: con e senza rinforzo

• La versione con rinforzo ha spessore ridotto per la massima resa al miglior prezzo

Scheda tecnica disponibile online

MATERIALE

ANGOLARE 170 PER FORZE DI TAGLIO

• Ideale per piccole case in X-LAM

• Angolare allungato per il fissagio di elementi rialzati (su cordolo o banchina)

• Fori da 5 mm per il fissaggio su legno con viti (SBL) o chiodi (LBA-HT) e fori da 13 mm per il fissaggio su calcestruzzo con ancoranti

MATERIALE

Scheda tecnica disponibile online CODICE

ANGOLARE PER FORZE DI TAGLIO

• Ideale per case a telaio o piccole case in X-LAM

• Angolare asimmetrico con larghezza di soli 50 mm, pensato per la posa in spazi ridotti

• Fori da 5 mm per il fissaggio su legno con viti (SBL) o chiodi (LBA-HT) e fori da 13 mm per il fissaggio su calcestruzzo con ancoranti

Scheda tecnica disponibile online

MATERIALE

ANGOLARE STANDARD

• Angolari standard, ideali per tutte le piccole connessioni di falegnameria

• Ideali per connessioni legno-legno, grazie ai fori da 5 mm

• Disponibili in due modelli in acciaio inossidabile A2, ideali per applicazioni a vista o per una durabilità eccellente all’esterno

ANGOLARE RINFORZATO

• Angolari standard rinforzati, ideali per tutte le piccole connessioni di falegnameria

• Perfetti per connessioni legno-legno, grazie ai fori da 5 mm

• Disponibili in 4 versioni

CLASSE DI SERVIZIO

MATERIALE

WKF

ANGOLARE PER FACCIATE

• Ideale per realizzare rivestimenti di facciate di strutture nuove o da rinnovare

• Fissaggio su listelli in legno con viti (SBL) o chiodi (LBA-HT)

• Fori asolati da 8,5 mm per il fissaggio su pareti in legno, muratura o calcestruzzo

CLASSE DI SERVIZIO

MATERIALE

CODICE

ANGOLARE 135°

• Ideale per il collegamento legno-legno di piccoli controventi inclinati a 45°, all’interno di capriate o pareti a telaio

• Fori da 5, 11 e 13 mm, per la massima versatilità di fissaggio

• Disponibile in due modelli per soddisfare tutte le esigenze di fissaggio

WBO 135° WBR A2

CLASSE DI SERVIZIO

MATERIALE

ANGOLARE IN ACCIAIO INOSSIDABILE

• Acciaio inossidabile A2 | AISI304 per utilizzo all’esterno in classe di servizio 1, 2 e 3 e per una durabilità eccellente

• Fissaggio con chiodi e ancoranti in acciaio inossidabile

• Dimensione e disposizione dei fori studiate per un’applicazione ottimale in ogni situazione

CLASSE DI SERVIZIO

MATERIALE

JOKER 100

ANGOLARE 100 PER FORZE DI TAGLIO E TRAZIONE

• Angolare versatile, con un eccellente rapporto costo-prestazioni

• Chiodature parziali adatte per pareti X-LAM o telaio, anche con malta di allettamento

• Ottimi valori di resistenza per forze in tutte le direzioni, con possibilità di utilizzo in configurazione legno-legno o legno-calcestruzzo

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

Numero di fori:

| VITE TESTA TONDA E SOTTOTESTA PIATTO

JOKER 150

ANGOLARE ASIMMETRICO PER FORZE DI TAGLIO E TRAZIONE

• Angolare asimmetrico da 55 mm, perfetto per spazi ristretti e con prestazioni sorprendenti

• Estremamente versatile: la rondella aggiuntiva su calcestruzzo garantisce resistenze elevate

• Ottimi valori di resistenza per forze in tutte le direzioni, utilizzabile in configurazioni legno-legno o legno-calcestruzzo

• Il nuovo modello NINO15080S offre prestazioni eccezionali con un numero ridotto di fissaggi

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

Numero di fori:

Numero di fori:

FISSAGGI | NINO15080S

KGL EVO | VITE TESTA TRONCOCONICA

JOKER 200

ANGOLARE ALTO PER FORZE DI TAGLIO E TRAZIONE

• Angolare alto, ideale per pareti in X-LAM con posa rialzata (su cordolo o banchina in legno di altezza massima 12 cm)

• Su calcestruzzo, la rondella aggiuntiva garantisce ottime resistenze

• Eccellenti valori di resistenza per forze in tutte le direzioni, con possibilità di utilizzo in configurazione legno-legno o legno-calcestruzzo

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

Numero di fori:

TITAN F

ANGOLARE PER ELEVATE FORZE DI TAGLIO

• Per il fissaggio su travi di banchina o sui correnti delle strutture a telaio. Disponibile in versione legno-legno o legno-calcestruzzo

• Valori certificati anche con chiodatura parziale, con ottime resistenze a taglio anche su travi di banchina di altezza ridotta

• Due opzioni di fissaggio su calcestruzzo, per evitare il contatto con le barre di armatura

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

LEGNO-CALCESTRUZZO

Numero di fori:

LEGNO-LEGNO

Numero di fori:

PRODOTTI CORRELATI

VITE TESTA TONDA E SOTTOTESTA PIATTO pag. 35

CHIODO ANKER pag. 34

AVVITABILI pag. 158

ANCORANTE CHIMICO A BASE VINILESTERE SENZA STIRENE pag. 152

TITAN N

ANGOLARE PER ELEVATE FORZE DI TAGLIO E TRAZIONE

• Ideale per pareti in X-LAM, con possibilità di fissaggio parziale in presenza di malta di allettamento o trave radice

• Disponibile in versione legno-legno o legno-calcestruzzo, con eccezionali resistenze a taglio e a trazione

• Su calcestruzzo, le rondelle TCW garantiscono ottime resistenze a trazione. Due opzioni di fissaggio su calcestruzzo, per evitare il contatto con le barre di armatura

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

VITE TESTA TONDA E SOTTOTESTA PIATTO pag. 35

LEGNO-CALCESTRUZZO

Numero di fori:

LEGNO-LEGNO

Numero di fori:

TITAN WASHER | RONDELLA PER ANGOLARE LEGNO-CALCESTRUZZO

CHIODO ANKER pag. 34

CHIMICO IBRIDO AD ALTE PRESTAZIONI pag. 153

ANGOLARE A TRAZIONE PER STRUTTURE A TELAIO

• Ideale per il fissaggio a trazione su calcestruzzo dei montanti in legno delle strutture a telaio

• Disponibile in differenti spessori e altezze

• Utilizzabile con o senza rondella, a seconda dei carichi

Scheda tecnica disponibile online

WZU 90/155

CLASSE DI SERVIZIO

MATERIALE

WZU STRONG

CODICE

(*)Rondella inclusa nella confezione.

VITE TESTA TONDA E SOTTOTESTA PIATTO pag. 35

CHIODO ANKER pag. 34

BARRA FILETTATA CL. 5.8 CON DADO E RONDELLA pag. 166 ANCORANTE CHIMICO IBRIDO AD ALTE PRESTAZIONI pag. 153

ANGOLARE A TRAZIONE RINFORZATO

• Il più classico degli angolari a trazione: ideale per il fissaggio a trazione di pareti in X-LAM o a telaio

• Dimensione e disposizione dei fori studiate per un‘applicazione ottimale in ogni situazione

• Base rinforzata, da fissare tramite vite (su legno) o ancorante (su calcestruzzo)

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

HTKR9530 S250 Z275 HTKR13535 HTKR28535 WKR21535 S235 Fe/Zn12c

Numero di fori:

Numero di fori:

HOLD DOWN PER ELEVATE FORZE DI TRAZIONE

• Hold-down ad elevata resistenza a trazione, per edifici in X-LAM o a telaio

• Disponibile in 4 misure da combinare con 4 rondelle per soddisfare ogni esigenza di performance statica

• Il foro per barre di grandi dimensioni consente di sfruttare al meglio il fissaggio su calcestruzzo

CLASSE DI SERVIZIO

MATERIALE Scheda tecnica disponibile online

RONDELLA WHTW

WHT PLATE C

PIASTRA LEGNO-CALCESTRUZZO PER FORZE DI TRAZIONE

• Ideale per connessioni a trazione tra pareti in legno e sottostrutture in calcestruzzo armato

• Disponibili in due versioni: WHT PLATE 440, ideale per strutture a telaio, e WHT PLATE 540, ideale per strutture in X-LAM

• Possibilità di installazione anche in presenza di malta di allettamento

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

Numero di fori:

Numero di fori:

VITE TESTA TONDA E SOTTOTESTA PIATTO pag. 35

CHIODO ANKER pag. 34

PESANTE CE1 pag. 161

VINILESTERE SENZA STIRENE pag. 152

WHT PLATE T

PIASTRA LEGNO-LEGNO PER FORZE DI TRAZIONE

• Ideale per realizzare connessioni a trazione tra pannelli X-LAM. Piastre pronte all’uso: calcolate, certificate per forze di trazione su giunzioni legno-legno

• Disponibile in cinque versioni, con differenti spessore, altezza e resistenza. Fissaggio con viti HBS PLATE Ø8 mm

• Ideale per edifici multipiano per differenti spessori di solaio

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

WHTPT300 WHTPT530 S350 Z275

WHTPT600 WHTPT720 WHTPT820 S355 Fe/Zn12c

Numero di fori:

Numero di fori:

Numero di fori:

Numero di fori:

TITAN PLATE C

PIASTRA LEGNO-CALCESTRUZZO PER FORZE DI TAGLIO

• Ideale per realizzare connessioni a taglio tra la parete in legno e la sottostruttura in calcestruzzo armato

• Disponibile in due versioni. TCP300 con spessore maggiorato ottimizzata per X-LAM, con possibilità di installazione anche in presenza di malta di allettamento

• Progettata per essere fissata con chiodi o viti, con fissaggio paziale o totale

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

Numero di fori:

TESTA TONDA E SOTTOTESTA PIATTO pag. 35

di fori:

ANKER pag. 34

AVVITABILI pag. 155

pag. 152

TITAN PLATE T

PIASTRA LEGNO-LEGNO PER FORZE DI TAGLIO

• Ideale per realizzare connessioni a taglio tra due pannelli X-LAM o tra un pannello X-LAM e una trave in legno

• Disponibile in tre versioni, calcolate, certificate e pronte all’uso

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

Numero di fori:

Numero di fori:

FISSAGGI

LBA-HT | CHIODO ANKER

SBL | VITE TESTA TONDA E SOTTOTESTA PIATTO

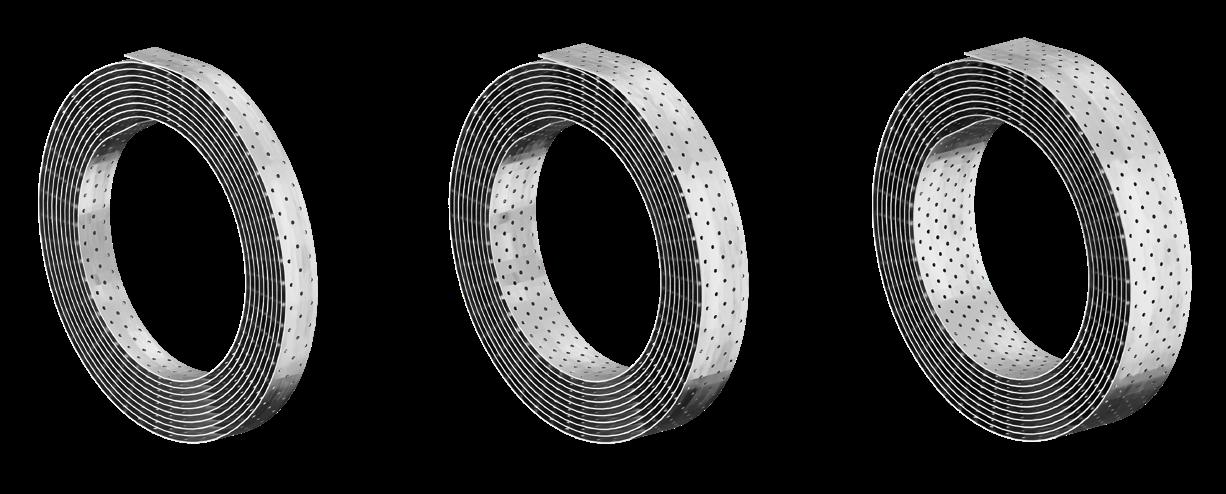

PIASTRA FORATA

• Ideali per giunzioni strutturali che richiedono resistenze a trazione

• Disponibili in numerosi formati, sono progettate per soddisfare tutte le esigenze progettuali e costruttive, dalle semplici giunzioni di travi e travetti alle più importanti connessioni tra piani

• Fissaggio su legno con viti (SBL) o chiodi (LBA-HT). Ottimo rapporto costo/ prestazione

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

LBB

NASTRO FORATO

• Sistema semplice ed efficace per realizzare controventi di piano; disponibile negli spessori da 1,2 e 3,0 mm

• CLIPFIX60 per l’aggancio terminale del nastro, per realizzare comodamente controventature di piano o di falda in tutte le situazioni

• Il nuovo CLIPTIE40 è una soluzione economica per mettere in tensione il nastro forato

• Fissaggio su legno con viti (SBL) o chiodi (LBA-HT). Disponibile in rotoli da 50 m o 25 m da tagliare in cantiere

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

TENSIONATORI

set comprende due piastre destre e due piastre sinistre.

PIASTRA STANDARD

• Piastre piane adatte a tutte le piccole esigenze di fissaggio

• Forature ottimizzate, con diametri da 5, 11 e 13 mm, per l’utilizzo con viti, chiodi e connettori di diverso diametro

• Disponibili in 5 versioni diverse

CLASSE DI SERVIZIO

MATERIALE

PIASTRA DI ANCORAGGIO UNI PER TRAVETTI

• Ideale per il fissaggio dei travetti alle travi di banchina

• Fissaggio con viti (SBL) o chiodi (LBA-HT)

• Lo stesso modello può essere posato sul lato destro o sinistro della trave. Consigliati due ancoraggi per ogni giunzione

Lo stesso modello può essere posato sul lato destro o sinistro della trave.

GIORNATE DEDICATE AI CLIENTI DEL TUO NEGOZIO

Come funzionano i nostri prodotti? Dove e in che modo utilizzarli? Quali sono le novità a scaffale?

Con le giornate OPEN HOUSE, i tuoi clienti potranno assistere a dimostrazioni pratiche dei nostri tecnici e ricevere spiegazioni dettagliate sulle caratteristiche dei prodotti.

PORTAPILASTRI E STACCIONATE

SISTEMI PER PERGOLE E ARREDI

PORTAPILASTRI STRUTTURALI

L’ampia scelta di portapilastri permette di rispondere a molteplici esigenze progettuali ed estetiche. Le diverse combinazioni di caratteristiche geometriche e rivestimenti offrono una gamma completa di soluzioni.

I portapilastri regolabili permettono di variare l’altezza da terra per adattarsi alle irregolarità del piano di posa, mentre i portapilastri fissi permettono di ottenere alte resistenze anche a taglio o a momento.

A2

altezza regolabile dopo l’installazione altezza regolabile altezza fissa

F70

PORTAPILASTRO REGOLABILE

• Consente il distanziamento dal terreno per evitare spruzzi o ristagni d’acqua, migliorando la durabilità. Unisce resa estetica e costo contenuto. Disponibile anche in KIT con fissaggi inclusi

• Altezza regolabile in base alle esigenze funzionali o estetiche

• La base presenta un foro ausiliario per l’inserimento delle viti nel pilastro (non incluse)

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

CODICE altezza piastra superiore fori superiori piastra inferiore fori inferiori barra Ø viti pz. [mm] [mm] [n. x mm] [mm] [mm] [mm] (non incluse)

Le viti non sono incluse e vanno ordinate a parte.

R60 KIT

• Il kit comprende il portapilastro completo di fissaggi sia su legno sia su calcestruzzo

CODICE descrizione

R6080KIT kit portapilastro regolabile completo di fissaggi 1

La confezione comprende:

R6080M

R60100L

PORTAPILASTRO REGOLABILE

• Grazie al sistema a doppia filettatura nascosto dal manicotto, l’altezza è regolabile anche a montaggio eseguito, garantendo un’estetica pulita

• Finitura estetica di pregio, grazie al rivestimento DAC COAT

• La base è dotata di foro ausiliario per l’inserimento delle viti nel pilastro (non incluse)

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

R10

CODICE altezza piastra

ETA-10/0422

Le viti non sono incluse e vanno ordinate a parte.

R20

CODICE altezza piastra superiore fori superiori piastra inferiore fori inferiori barra Ø x L viti pz.

Le viti non sono incluse e vanno ordinate a parte.

R10

R20

PORTAPILASTRO REGOLABILE A BASE RETTANGOLARE

• Portapilastro ad altezza regolabile con un eccellente rapporto costo/prestazioni

• Installazione comoda dei tasselli nella versione a base rettangolare

• Distanziato dal terreno per evitare spruzzi o ristagni d‘acqua e garantire elevata durabilità. Finitura estetica di pregio, grazie al rivestimento DAC COAT

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

(*)Versione in acciaio A2 | AISI304.

PORTAPILASTRO REGOLABILE A BASE QUADRATA

• Portapilastro ad altezza regolabile con un eccellente rapporto costo/prestazioni

• La piastra inferiore quadrata rimane nell’ingombro del pilastro, per una resa estetica piacevole

• Distanziato dal terreno per evitare spruzzi o ristagni d‘acqua e garantire elevata durabilità. Finitura estetica di pregio, grazie al rivestimento DAC COAT

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

CODICE altezza

PORTAPILASTRO REGOLABILE PER CALCESTRUZZO

• Portapilastro ad altezza regolabile con barra da inserire nel calcestruzzo. Finitura estetica di pregio, grazie al rivestimento DAC COAT

• La barra può essere preinserita nel calcestruzzo in fase di getto, oppure installata successivamente tramite ancorante chimico

• L’altezza si regola semplicemente ruotando la piastra di appoggio

CLASSE DI SERVIZIO MATERIALE

EASY TIE

PORTAPILASTRO

• KIT portapilastro a scomparsa disponibile in 5 versioni per pilastri da 90 x 90 mm a 200 x 200 mm

• Il pratico KIT include portapilastro, elemento di rialzo, rondelle e spinotti autoforanti, che evitano il preforo su legno, semplificando la posa e la gestione delle tolleranze

• L’elemento di rialzo da 25 mm consente di nascondere la piastra di base, per una resa estetica eccellente, aumentando la durabilità del legno

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

F80 SMALL

Prodotto non vendibile singolarmente ma solo nel kit.

F80 LARGE

Prodotto non vendibile singolarmente

PORTAPILASTRO A “T”

• Resistente a momento flettente per la realizzazione di vincoli di incastro alla base in una direzione

• Due versioni: senza fori, da utilizzare con spinotti autoforanti; con fori, da utilizzare con spinotti lisci o bulloni

• Installazione a scomparsa totale. L’elemento F70 LIFT consente di nascondere la piastra di base, per una resa estetica eccellente

Scheda tecnica disponibile online

PORTAPILASTRO A CROCE

• Resistente a momento flettente per la realizzazione di vincoli di incastro alla base in entrambe le direzioni

• Disponibile in due versioni: senza fori, da utilizzare con spinotti autoforanti, spinotti lisci o bulloni; con fori, utilizzabile con con adesivo epossidico XEPOX

• Installazione a scomparsa totale

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

CODICE piastra

fissaggio con spinotti o bulloni fissaggio con adesivo epossidico XEPOX

CODICE piastra inferiore fori inferiori

[mm] [n. x mm] [mm] [mm] XR10120 220 x 220 x 10 4 x Ø13

6 fori Ø8 1 Senza marcatura CE.

SPINOTTO AUTOFORANTE pag. 37

SPINOTTO LISCIO pag. 38 ANCORANTI AVVITABILI pag. 155 ANCORANTE CHIMICO A BASE VINILESTERE SENZA STIRENE pag. 152

PORTAPILASTRO AD ALTE RESISTENZE

• Resistenze a compressione adatte a strutture di dimensioni importanti. Ideale per pilastri di grandi dimensioni

• Il portapilastro ad altezza fissa può essere posato su barre filettate con dado e contro-dado, per poterne regolare l’altezza. È possibile inserire uno strato di malta sotto la base

• Fissaggio a scomparsa sull‘elemento ligneo

Scheda tecnica disponibile online

CLASSE DI SERVIZIO MATERIALE

pag. 161

pag. 155

pag.

P10 - P20

PORTAPILASTRO A TUBO DA ANNEGARE

• Da annegare nel calcestruzzo, consente di distanziare il pilastro dal terreno e di ottenere un’elevata durabilità del legno

• Possibilità di distanziare il pilastro dal terreno per un valore superiore a 30 cm, nel rispetto della norma DIN 68800

• Disponibile nella versione P10 zincata a caldo e nella versione P20 ad altezza regolabile e con finitura DAC COAT

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

PERGOFAST

SISTEMA MODULARE PER PERGOLE E GAZEBI

• Consente la realizzazione di pergole di qualsiasi forma e dimensione

• Sono sufficienti componenti in legno con sezione quadrata senza nessun tipo di lavorazione. Dimensioni 90 x 90mm (4’’ x 4’’), 120 x 120mm, 140 x 140mm (6’’ x 6’’)

• La zincatura e la verniciatura nera RAL9005FT assicurano durabilità e resa estetica ottimali. Le viti incluse sono verniciate in tinta

Scheda tecnica disponibile online

CLASSE DI SERVIZIO

MATERIALE

PERGO3WAY

Viti verniciate per legno incluse.

PERGO4WAY

CODICE

Viti verniciate per legno incluse.

PERGOSHOE

PERGOSHOE4090

Viti verniciate per legno incluse.

PERGOPOST

LIFT non incluso nella confezione. Viti verniciate per legno incluse.

PERGOLA SINGOLA CON FRANGISOLE

(*)La quantità indicata è relativa al numero di travetti posizionati in copertura o a parete.

le opzioni proposte variano in funzione della dimensione degli elementi in legno

PERGOLA DOPPIA A MURO CON FRANGISOLE

le opzioni proposte variano in funzione della dimensione degli elementi in legno

PANCA CON SCHIENALE

90x90 mm (4"x4")

PANCA

90x90 mm (4"x4")

TAVOLO

90x90 mm (4"x4")

CASSA

FONDAZIONI LEGGERE, PROGETTI SOLIDI

Viti di fondazione: pratiche, veloci, sostenibili e reversibili. Per l’ancoraggio di strutture di medie e piccole dimensioni senza scavi, senza calcestruzzo, senza sprechi. Ideali per il montaggio a secco, anche su terreni difficili.

Richiedi informazioni al tuo consulente tecnico

PORTAPILASTRI NON STRUTTURALI

Cos’hanno in comune recinzioni, pergolati, carport, parapetti e altre piccole strutture? L’esigenza di fissare a terra gli elementi verticali in legno. L’ampia scelta di portapilastri standard, con molteplici geometrie e dimensioni, porta a più di 130 combinazioni riportate in tabella.

LEGENDA a flange angolari

a bicchiere tondo doppio

a flange laterali

a quattro flange a bicchiere tondo a bicchiere quadrato

doppio laterale tondo dimensioni del pilastro [mm]

doppio a “C” a lama interna

doppio laterale

doppio angolare

F10 - F50

PORTAPILASTRO A BICCHIERE QUADRATO

• Portapilastro a bicchiere per pilastri di dimensioni da 70x70 mm a 200x200 mm

• L’elemento di rialzo integrato permette di ottenere una buona durabilità del pilastro

• Fissabili al legno con viti KGL EVO con diametro 8 mm (non incluse)

CLASSE DI SERVIZIO MATERIALE

F1080 non presente nel documento ETA.

SC3

S235 HDG

F10

F50

PORTAPILASTRO A BICCHIERE QUADRATO COLORATO

• Portapilastro a bicchiere di colore grigio per pilastri di sezione quadrata

• L’elemento di rialzo integrato permette di ottenere una buona durabilità del pilastro

• Viti incluse; i fissaggi sono colorati come il portapilastro

CLASSE DI SERVIZIO MATERIALE

PERGOPOST BLACK

Viti verniciate per legno incluse.

Ancoranti per calcestruzzo non inclusi.

LIFT non incluso nella confezione.

PERGOPOST BROWN

Viti verniciate per legno incluse.

Ancoranti per calcestruzzo non inclusi. LIFT non incluso nella confezione.

PERGOPOST WHITE

Viti verniciate per legno incluse.

Ancoranti per calcestruzzo non inclusi.

LIFT non incluso nella confezione.

RAL

RAL

LIFT20

LIFT20

LIFT20

FI10 - FI50

PORTAPILASTRO A BICCHIERE QUADRATO INOX

• Portapilastro a bicchiere in acciaio inossidabile, per un’eccellente durabilità e una resa estetica ottimale

• L’acciaio inossidabile AISI304 assicura eccellenti performance di durabilità. L’elemento di rialzo integrato permette di ottenere una buona durabilità del pilastro

• Adatto a pilastri di forma quadrata con sezione fino a 200x200 mm

CLASSE DI SERVIZIO MATERIALE

FI10

FI50

PORTAPILASTRO A SFONDARE QUADRATO

• Portapilastro con base a croce da sfondare direttamente nel terreno, senza bisogno di un supporto in calcestruzzo

• Ideale per la realizzazione di staccionate, passerelle o altri manufatti appoggiati direttamente su terreno

• Adatto a pilastri di forma quadrata, con diverse dimensioni

CLASSE DI SERVIZIO MATERIALE

CODICE

M70S100 e M70S120 non presenti nel documento ETA.

PORTAPILASTRO A BICCHIERE CON BASE A SCOMPARSA

• Design curato: gli ancoranti restano nascosti all’interno del portapilastro

• La base a scomparsa permette la posa vicino al bordo del supporto in calcestruzzo

• Utilizzato insieme all’elemento di rialzo LIFT, assicura una buona durabilità del pilastro

CLASSE DI SERVIZIO MATERIALE

LIFT non incluso nella confezione.

PORTAPILASTRO A MURO

• Portapilastro a bicchiere per fissaggio a muro

• Il fissaggio laterale consente la posa su qualsiasi superficie verticale in calcestruzzo o muratura

• Adatto a pilastri di forma quadrata

CLASSE DI SERVIZIO MATERIALE

CODICE

PORTAPILASTRO A BICCHIERE TONDO

• Portapilastro a bicchiere in acciaio zincato

• Adatto a pilastri di forma tonda con diverse dimensioni

• Disponibile in 4 modelli

CLASSE DI SERVIZIO

SC3

S235

PORTAPILASTRO A SFONDARE TONDO

• Portapilastro con base a croce da sfondare direttamente nel terreno, senza bisogno di un supporto in calcestruzzo

• Ideale per la realizzazione di staccionate, passerelle o altri manufatti appoggiati direttamente su terreno

• Adatto a pilastri di forma tonda, con diverse dimensioni

CLASSE DI SERVIZIO MATERIALE

CODICE bicchiere altezza bicchiere spessore

Ø121

M70R120 non presente nel documento ETA.

PORTAPILASTRO APERTO CON BASE A SCOMPARSA

• Esteticamente gradevole: gli ancoranti rimangono nascosti all’interno del portapilastro

• In caso di pioggia, il pilastro rimane esposto all’aria su due lati, per un’asciugatura rapida

• Utilizzato insieme all’elemento di rialzo LIFT, permette di ottenere una buona durabilità del pilastro

CLASSE DI SERVIZIO MATERIALE

non incluso nella confezione.

PORTAPILASTRO A FLANGE

• Adatto per pilastri quadrati di diverse dimensioni

• L’elemento di rialzo integrato permette di ottenere una buona durabilità del pilastro

• In caso di pioggia, il pilastro rimane esposto all’aria, per un’asciugatura rapida

CLASSE DI SERVIZIO MATERIALE

CODICE

PORTAPILASTRO APERTO

• Adatto per pilastri quadrati di diverse dimensioni

• Utilizzato insieme all’elemento di rialzo LIFT, permette di ottenere una buona durabilità del pilastro

• In caso di pioggia, il pilastro rimane esposto all’aria, per un’asciugatura rapida

CLASSE DI SERVIZIO MATERIALE

LIFT non incluso nella confezione.

PORTAPILASTRO DOPPIO A BICCHIERE

• Adatto per pilastri quadrati o rettangolari di qualsiasi larghezza

• L’elemento di rialzo integrato permette di ottenere una buona durabilità del pilastro

• In caso di pioggia, il pilastro rimane parzialmente esposto all’aria su due lati, per un’asciugatura rapida

CLASSE DI SERVIZIO MATERIALE

*1 pezzo è da intendere come una coppia di piastre.

PORTAPILASTRO DOPPIO A BICCHIERE SPESSORE 4 mm

• Adatto per pilastri quadrati o rettangolari di qualsiasi larghezza. La sagoma arrotondata della parte superiore migliora la resa estetica

• L’elemento di rialzo integrato permette di ottenere una buona durabilità del pilastro

• In caso di pioggia, il pilastro rimane parzialmente esposto all’aria su due lati, per un’asciugatura rapida

CLASSE DI SERVIZIO MATERIALE

pezzo è da intendere come una

PORTAPILASTRO DOPPIO A “L”

• Adatto per pilastri quadrati o rettangolari di qualsiasi dimensione

• Può essere posato con ala interna o esterna

• Disponibile in 2 modelli

CLASSE DI SERVIZIO

MATERIALE

CODICE

pezzo è da intendere come una coppia di piastre.

PORTAPILASTRO DOPPIO AD ALI INTERNE

• Adatto per pilastri quadrati o rettangolari di qualsiasi dimensione

• Versione ad ali interne, da fissare su calcestruzzo con due ancoranti

• Disponibile in 2 modelli

CLASSE DI SERVIZIO MATERIALE

CODICE

*1 pezzo è da intendere come una coppia di piastre.

PORTAPILASTRO DOPPIO AD ALI ESTERNE

• Adatto per pilastri quadrati o rettangolari di qualsiasi dimensione

• Versione ad ali esterne, da fissare su calcestruzzo con due ancoranti

• Disponibile in 2 modelli

CLASSE DI SERVIZIO MATERIALE

CODICE altezza spessore interno

*1 pezzo è da intendere come una coppia

PORTAPILASTRO DOPPIO AD ALI ESTERNE

• Adatto per pilastri quadrati o rettangolari di qualsiasi dimensione

• Versione ad ali esterne, da fissare su calcestruzzo con 4 ancoranti

• Disponibile in 2 modelli

CLASSE DI SERVIZIO MATERIALE

*1 pezzo è da intendere come una coppia di piastre.

PORTAPILASTRO A “U”

• Portapilastro a forma di “U”, adatto per pilastri quadrati o rettangolari di qualsiasi larghezza

• La sagoma del portapilastro consente di rialzare il pilastro, migliorandone la durabilità nel tempo

• Spessore 5 mm per un’eccellente resistenza

CLASSE DI SERVIZIO MATERIALE

PORTAPILASTRO A STAFFA

• Portapilastro a staffa, adatto per pilastri quadrati o rettangolari di qualsiasi larghezza

• In caso di pioggia, il pilastro rimane esposto all’aria su due lati, per un’asciugatura rapida

• Spessore 5 mm per un’eccellente resistenza

CLASSE DI SERVIZIO MATERIALE

M30120 senza marcatura CE.

PORTAPILASTRO A “U” PER CALCESTRUZZO

• Portapilastro a forma di “U” con barra da inserire nel calcestruzzo, adatto per pilastri quadrati o rettangolari di qualsiasi larghezza

• La barra può essere preinserita nel calcestruzzo in fase di getto oppure installata successivamente tramite ancorante chimico

• Spessore 5 mm e barra Ø20 mm, per un’eccellente resistenza

CLASSE DI SERVIZIO MATERIALE

PORTAPILASTRO A “U” PER CALCESTRUZZO

• Portapilastro con barra da inserire nel calcestruzzo

• Adatto a pilastri di forma tonda con diverse dimensioni, può essere posato su superfici inclinate

• La barra può essere preinserita nel calcestruzzo in fase di getto oppure installata successivamente tramite ancorante chimico

CLASSE DI SERVIZIO MATERIALE

PORTAPILASTRO APERTO PER CALCESTRUZZO

• Portapilastro con barra da inserire nel calcestruzzo

• Adatto a pilastri di forma quadrata o rettangolare con diverse dimensioni, può essere posato su superfici inclinate

• La barra può essere preinserita nel calcestruzzo in fase di getto oppure installata successivamente tramite ancorante chimico

CLASSE DI SERVIZIO MATERIALE

CODICE

PORTAPILASTRO A BICCHIERE TONDO CON BARRA

• Portapilastro a bicchiere con barra da inserire nel calcestruzzo

• Adatto a pilastri di forma tonda con diverse dimensioni, può essere posato su superfici inclinate

• La barra può essere preinserita nel calcestruzzo in fase di getto, oppure installata successivamente tramite ancorante chimico

CLASSE DI SERVIZIO MATERIALE

CODICE

PORTAPILASTRO CON LAMA INTERNA PER CALCESTRUZZO

• Portapilastro con lama interna e barra da inserire nel calcestruzzo. La lama interna è preforata per l’inserimento di spinotti o bulloni

• Può essere posato rialzato rispetto al calcestruzzo, per aumentare la durabilità del legno

• La barra può essere preinserita nel calcestruzzo in fase di getto oppure installata successivamente tramite ancorante chimico

CLASSE DI SERVIZIO MATERIALE

PORTAPILASTRO INCLINABILE

• Portapilastro inclinabile, adatto per pilastri quadrati o rettangolari di qualsiasi larghezza

• Può essere posato su superfici inclinate con inclinazione a piacere

• Spessore 5 mm, per un’eccellente resistenza

CLASSE DI SERVIZIO MATERIALE

CODICE misura interna altezza spessore

RIALZO PER PORTAPILASTRI

• Rialzo in acciaio zincato da utilizzare con portapilastri a base piatta

• Permette di rialzare di 20 mm la base dell’elemento in legno, permettendone la ventilazione

• L’ingombro ridotto, di soli 60 x 60 mm, consente l’utilizzo anche con portapilastri molto piccoli

CLASSE DI SERVIZIO MATERIALE

HUT S-R

CAPPELLO PER PILASTRO QUADRATO E TONDO

• Cappello per pilastri in acciaio con rivestimento HOT DIP

• Assicura un’eccellente durabilità del pilastro, evitando il ristagno d’acqua e il contatto diretto tra acqua piovana e fibre del legno

• Disponibile in diverse misure, in forma circolare o quadrata

CLASSE DI SERVIZIO MATERIALE

BRACE

PIASTRA A CERNIERA

• Piastra incernierata con lama interna per giunzioni con elementi inclinati a sezione rettangolare o tonda come pergolati, recinzioni e palafitte

• Rivestimento galvanico a caldo HOT DIP per garantire la durabilità in applicazioni all’esterno

• Versione in acciaio inossidabile A2 | AISI 304, per assicurare durabilità in ambienti aggressivi e su legni acidi di classe T4

CLASSE DI SERVIZIO

MATERIALE

BRACE A2 | AISI304

GIUNZIONI PER PALI TONDI

• Rivestimento galvanico a caldo HOT DIP per garantire la durabilità in applicazioni all’esterno

• Ideali per realizzare recinzioni e staccionate con elementi lignei a sezione circolare

CLASSE DI SERVIZIO MATERIALE

ROUND

ROUND L

ROUND U

FISSAGGIO PER CANCELLI

• Rivestimento galvanico a caldo HOT DIP per garantire la durabilità in applicazioni all’esterno

• Disponibili in più misure per realizzare cancelli in legno da giardino, anche di grosse dimensioni

CLASSE DI SERVIZIO MATERIALE

GATE LATCH

CHIAVISTELLO DI CHIUSURA

GATE FLOOR

CHIUSURA A PAVIMENTO

GATE HOOK

PERNO PER BANDELLA

GATE HINGE

CERNIERA PER CASSE

GATE BAND

BANDELLA CON INCAVO

ANCORANTI CHIMICI E METALLICI

CHIMICI

ADESIVI EPOSSIDICI

TASSELLI

BARRE E BUSSOLE

COMPLEMENTARI

V-NEX

ANCORANTE CHIMICO A BASE VINILESTERE SENZA STIRENE

• CE opzione 1 per calcestruzzo fessurato e non fessurato

• Utilizzo certificato per barre filettate e ferri d’armatura post-installati secondo l’ETA-20/0363 Opzione 1

• Categoria di prestazione sismica C2 (M12-M16)

• Conforme ai requisiti LEED®, IEQ Credit 4.1

• Classe A+ di emissione di composti organici volatili (VOC) in ambienti abitati

• Uso certificato per muratura su materiali pieni e semipieni (categoria d’uso b, c, d)

• Calcestruzzo asciutto, bagnato o con fori sommersi

• Certificato per l’uso su blocchi di calcestruzzo aerato autoclavato (AAC)

Scheda tecnica disponibile online

PISTOLA PER ANCORANTI pag. 284

Scadenza dalla data di produzione: 12 mesi per 300 mL, 18 mesi per 420 mL. Temperatura di stoccaggio compresa tra +5 e 25°C. Beccuccio incluso nella confezione.

ACCESSORI DISPONIBILI

CODICE descrizione pz.

STING beccuccio di ricambio per cartucce da 300 e 420 mL 1

PISTOLA PROFESSIONALE PER CARTUCCE DA 310 mL pag. 284

BARRA FILETTATA CL. 5.8 CON DADO E RONDELLA pag. 166

PER MATERIALI FORATI pag. 165

ANCORANTE CHIMICO IBRIDO AD ALTE PRESTAZIONI

• Resina a base uretano-metacrilato

• CE opzione 1 per calcestruzzo fessurato e non fessurato

• Categoria di prestazione sismica C2 (M12-M24)

• Certificazione di resistenza al fuoco F120

• Conforme ai requisiti LEED® v4.1 BETA

• Classe A+ di emissione di composti organici volatili (VOC) in ambienti abitati

• Ideale per ancoraggi extrapesanti e per barre d’armatura post installate

• Eccellente comportamento viscoso a lungo termine

• Calcestruzzo asciutto o bagnato

• Calcestruzzo con fori sommersi

• Applicazione dal basso consentita

• Installazione certificata anche con punta cava aspirante

Scheda tecnica disponibile online

PISTOLA PER ANCORANTI pag. 284

Scadenza dalla data di produzione: 18 mesi. Temperatura di stoccaggio compresa tra +5 e 25°C. Beccuccio incluso nella confezione.

ACCESSORI DISPONIBILI

CODICE descrizione pz.

STING beccuccio di ricambio per cartucce da 280 e 420 mL 1

PISTOLA PROFESSIONALE PER CARTUCCE DA 310 mL pag. 284

CON

E RONDELLA pag. 166

BUSSOLE PER MATERIALI FORATI pag. 165

BARRA FILETTATA CL. 5.8

DADO

ADESIVO EPOSSIDICO BICOMPONENTE

• Adesivo epossidico bicomponente ad alte prestazioni. Utilizzabile in combinazione con barre, piastre forate o piastre sabbiate

• Disponibili 5 diverse densità; applicabile con pennello, per percolazione o a spatola

• In cartuccia, per utilizzi pratici e veloci, o nei formati 3 e 5 litri per giunzioni di volume maggiore. La lunga durata di conservazione, fino a 36 mesi, riduce sprechi e semplifica la gestione in magazzino

• Ideale per i lavori di restauro, in particolare per la ricostruzione delle teste delle travi soggette a marcescenza

Scheda tecnica disponibile online

XEPOX P - primer

XEPOX L - liquido

CODICE

XEPOX F - fluido

CODICE descrizione

XEPOXF5000 F - fluido

Per XEPOXF400 beccuccio incluso nella confezione.

XEPOX D - denso

=

fustini

CODICE descrizione contenuto confezione pz. [mL]

XEPOXD400 D - denso

Beccuccio incluso nella confezione.

XEPOX G - gel

CODICE

XEPOXG3000

BECCUCCIO DI RICAMBIO PER CARTUCCE pag. 287

ANCORANTI AVVITABILI

• Adatti per calcestruzzo non fessurato

• Testa esagonale maggiorata

• Filetto apposito per fissaggio a secco

• Acciaio al carbonio elettrozincato

• Fissaggio passante

• Installazione priva di espansione

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

testa esagonale

d1 diametro esterno dell’ancorante

L lunghezza ancorante

tfix spessore massimo fissabile

h1,min profondità minima foro

hnom profondità di inserimento

hef profondità effettiva di ancoraggio

d0 diametro foro nel supporto in calcestruzzo

dF diametro massimo foro nell’elemento da fissare

SW misura chiave

Tinst coppia di serraggio

SKR EVO

ANCORANTI AVVITABILI

• Adatti per calcestruzzo non fessurato

• Testa esagonale maggiorata

• Filetto apposito per fissaggio a secco

• Rivestimento C4 EVO

• Fissaggio passante

• Installazione priva di espansione

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

SKR EVO

testa esagonale rivestimento anticorrosione

d1 diametro esterno dell’ancorante

L lunghezza ancorante

tfix spessore massimo fissabile

h1,min profondità minima foro hnom profondità di inserimento

hef profondità effettiva di ancoraggio

d0 diametro foro nel supporto in calcestruzzo

dF diametro massimo foro nell’elemento da fissare

SW misura chiave

Tinst coppia di serraggio

PER FORZE DI TAGLIO E TRAZIONE da pag. 95

POMPETTA DI SOFFIAGGIO PER PULIZIA FORI pag. 287 PORTAPILASTRO REGOLABILE pag. 117

SC3 C4 T3 C4

EVO

ANCORANTI AVVITABILI

• Testa svasata per il fissaggio di elementi in legno

• Adatti per calcestruzzo non fessurato

• Filetto ottimizzato per fissaggio a secco

• Rivestimento C4 EVO

• Fissaggio passante

• Installazione priva di espansione

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

testa esagonale rivestimento anticorrosione

d1 diametro esterno dell’ancorante L lunghezza ancorante tfix spessore massimo fissabile h1,min profondità minima foro hnom profondità di inserimento hef profondità effettiva di ancoraggio d0 diametro foro nel supporto in calcestruzzo dF diametro massimo foro nell’elemento da fissare dK diametro testa Tinst coppia di serraggio

pag. 160

SKR | SKS | SKP

ANCORANTI AVVITABILI PER CALCESTRUZZO CE1

• CE opzione 1 per calcestruzzo fessurato e non fessurato

• Classe di prestazione per azioni sismiche C1 e C2 (M10-M16)

• Fissaggio passante

• Installazione priva di espansione

• Testa flangiata con zigrinatura autobloccante per applicazioni metallo-calcestruzzo (SKR-SKP)

• Testa svasata per applicazioni legno-calcestruzzo (SKS)

• Testa larga per applicazioni su piastra sottile (SKP)

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

SKR

testa esagonale con falsa rondella

(1)L’installazione richiede un avvitatore ad impulsi con valori di coppia di serraggio non superiori a quelli riportati in tabella.

d1 diametro esterno dell’ancorante L lunghezza ancorante tfix spessore massimo fissabile

h1,min profondità minima foro hnom profondità di inserimento hef profondità effettiva di ancoraggio d0 diametro foro nel supporto in calcestruzzo dF diametro massimo foro nell’elemento da fissare SW misura chiave Tinst coppia di serraggio

SC2 C2 T2

testa svasata

(1)L’installazione richiede un avvitatore ad impulsi con valori di coppia di serraggio non superiori a quelli riportati in tabella. (2)Ancorante per sistemi non strutturali ridondanti (EAD 330747-00-0601).

d1 diametro esterno dell’ancorante

L lunghezza ancorante

tfix spessore massimo fissabile

h1,min profondità minima foro

hnom profondità di inserimento

hef profondità effettiva di ancoraggio

d0 diametro foro nel supporto in calcestruzzo

dF diametro massimo foro nell’elemento da fissare

Tinst coppia di serraggio

testa bombata

(1)L’installazione richiede un avvitatore ad impulsi con valori di coppia di serraggio non superiori a quelli riportati in tabella. (2)Ancorante per sistemi non strutturali ridondanti (EAD 330747-00-0601).

d1 diametro esterno dell’ancorante

L lunghezza ancorante

tfix spessore massimo fissabile

h1,min profondità minima foro

hnom profondità di inserimento

hef profondità effettiva di ancoraggio

d0 diametro foro nel supporto in calcestruzzo

dF diametro massimo foro nell’elemento da fissare

Tinst coppia di serraggio PRODOTTI CORRELATI

ALUMINI HT CLIK

STAFFA A SCOMPARSA SENZA FORI pag. 83

CONNETTORE A SCOMPARSA AD AGGANCIO LEGNOLEGNO pag. 78

PER FORZE DI TAGLIO E TRAZIONE da pag. 95

ANGOLARI

SBM | ZBM

VITE AUTOFILETTANTE PER MURATURA

• Adatta per il fissaggio diretto su materiali compatti e semipieni: pietra naturale, calcestruzzo, mattoni pieni e mattoni forati

• La testa svasata (SBM) permette la posa degli infissi in PVC senza arrecare danni al serramento

• La testa cilindrica (ZBM) è capace di penetrare e rimanere incassata negli infissi in legno

• Valori di resistenza nei diversi supporti testati in collaborazione con l’Istituto per la Tecnologia delle Finestre (IFT) di Rosenheim

• Il filetto HI-LOW consente un fissaggio sicuro anche in prossimità dei bordi del supporto

Scheda tecnica disponibile online

AMBIENTE

MATERIALE

vite a testa svasata

vite a testa cilindrica

ANCORANTE PESANTE CE1 CATEGORIA

• CE opzione 1 per calcestruzzo fessurato e non fessurato

• Classe di prestazione per azioni sismiche C2 (M10- M12-M16)

• Acciaio al carbonio elettrozincato

• Resistenza al fuoco R120

• Completo di dado e rondella assemblati

• Idoneo per materiali compatti

• Espansione a controllo di coppia

• Possibilità di utilizzo di un “filler” per eliminare lo spazio anulare e migliorare le prestazioni sismiche

Scheda tecnica disponibile online

ANCORANTE PESANTE

• Completo di dado e rondella assemblati

• Filettatura lunga

• Acciaio al carbonio elettrozincato

• Fissaggio passante

• Espansione a controllo di coppia

• Idoneo per materiali compatti

ANCORANTE PESANTE CE7

• CE opzione 7 per calcestruzzo non fessurato

• Acciaio al carbonio elettrozincato

• Completo di dado e rondella assemblati

• Filettatura lunga

• Fascetta extralunga multiespansione

• Idoneo per materiali compatti

• Espansione a controllo di coppia

Scheda tecnica disponibile online

AB7 EXTRA LUNGO rondella maggiorata ISO 7093

AB1-A4

ANCORANTE PESANTE CE1

CATEGORIA SISMICA C1

• CE opzione 1 per calcestruzzo fessurato e non fessurato

• Classe di prestazione per azioni sismiche C1

• Resistenza al fuoco R120

• Completo di dado e rondella assemblati

• Idoneo per materiali compatti

• Fissaggio passante

• Espansione a controllo di coppia

Scheda tecnica disponibile online

ANCORANTE PESANTE CON FASCETTA CE1

CATEGORIA SISMICA C2

• CE opzione 1 per calcestruzzo fessurato e non fessurato

• Classe di prestazione C1 e C2 per azioni sismiche

• Acciaio al carbonio elettrozincato

• Resistenza al fuoco R120

• Vite 8.8 testa esagonale e rondella assemblate

• Idoneo per materiali compatti

• Espansione a controllo di coppia

Scheda tecnica disponibile online

TASSELLO NYLON CE CON VITE

• Uso certificato per calcestruzzo fessurato e non fessurato, muratura piena e forata (categorie d‘uso a, b, c)

• Resistenza al fuoco R90 per Ø10 mm

• Ancorante plastico per uso multiplo in calcestruzzo e muratura, per applica zioni non strutturali

• Completo di vite testa svasata in acciaio zincato

• Fissaggio passante

LVITE

dVITE

TASSELLO NYLON A BATTERE CON VITE

• Tassello in nylon multiespansione

• Collarino cilindrico

• Fissaggio passante

• Completo di vite a chiodo con testa bombata a goccia di sego

TASSELLO UNIVERSALE IN NYLON

• Ottimo per l’applicazione sui più comuni materiali edili pieni e semipieni

• Fissaggio non passante 1 e passante 2

• Robuste nervature laterali per evitare la rotazione del tassello 1

• Taglio a “S” con speciali alette antirotazione 2

• Tasselli in Poliammide (Nylon)

d0 diametro foro nel supporto in calcestruzzo Lt lunghezza ancorante dVITE diametro vite

TASSELLO UNIVERSALE LUNGO IN NYLON

• Collarino svasato che impedisce lo scivolamento del tassello nel foro

• L’installazione con diametri pari o superiori a 10 mm consente il fissaggio di profili pesanti e ad alto spessore

• Ottimale per il fissaggio su materiali semipieni: laterizi forati e vuoti

• Fissaggio passante

• Tasselli in Poliammide (Nylon)

d0 diametro foro nel supporto in calcestruzzo Lt lunghezza ancorante dTIRAFONDO diametro tirafondo

IHP | IHM

BUSSOLE PER MATERIALI FORATI

• Disponibile in due versioni: plastica (Poliammide) e metallo

• Ideale per l’applicazione su materiali semipieni in combinazione con gil ancoranti chimici V-NEX e P-NEX

IHP - RETE PLASTICA

d0 diametro foro nel supporto in calcestruzzo Lt lunghezza ancorante

IHM - RETE METALLICA

d0 diametro foro nel supporto in calcestruzzo Lt lunghezza ancorante

BARRA FILETTATA CL. 5.8 CON DADO E RONDELLA

• Completa di dado (ISO4032) e rondella (ISO7089)

• Acciaio 5.8 e 8.8 con zincatura galvanica bianca

• Lunghezze ottimizzate per sfruttare al massimo la resistenza delle barre in applicazioni su calcestruzzo e per evitare sprechi

BARRA FILETTATA CLASSE ACCIAIO 5.8

BARRA FILETTATA CLASSE ACCIAIO 8.8

INSULA WASHER

ROSETTA PER FISSAGGIO DI ISOLANTE SU LEGNO

• Ideale applicazione con viti SNK e SNK EVO Ø6 o Ø8 e lunghezza in funzione dello spessore del coibente da fissare

• Tappo copriforo incorporato per evitare ponti termici

• Ampi spazi cavi per una corretta adesione dell‘intonaco

• Presenta un sistema che impedisce lo sfilamento della vite

TASSELLO PER FISSAGGIO DI ISOLANTE SU MURATURA

• Tassello in PVC Ø8 a doppia espansione con chiodi in acciaio preassemblati per fissaggio su calcestruzzo e muratura

• In possesso di marcatura CE in accordo a ETA con valori di resistenza certificati

• La doppia espansione con chiodi in acciaio preassemblati consente un fissaggio rapido e versatile su calcestruzzo e muratura

spessore massimo fissabile d0 diametro foro

BULLONE TESTA ESAGONALE CON DADO

• Connettore metallico a gambo cilindrico in possesso di marcatura CE secondo EN 14592

• Acciaio al carbonio in classe di resistenza 8.8 per tutti i bulloni a testa esagonale (KOS)

• Bullone a testa esagonale fornito con dado integrato (nella versione in acciaio al carbonio)

Classe acciaio 8.8 - elettrozincato DIN 601

Amax spessore massimo fissabile

spessore massimo fissabile (Amax) è calcolato considerando l’uso di un dado MUT

BULLONE TESTA TONDA CON DADO

• Bullone a testa tonda fornito con dado integrato (nella versione in acciaio al carbonio)

• Acciaio al carbonio in classe di resistenza 4.8 per tutti i bulloni a testa esagonale (KOT)

Classe acciaio 4.8 - elettrozincato

DIN 603 (ISO 8677)

BARRA FILETTATA

Classe acciaio 4.8 - elettrozincato DIN 975

Classe acciaio 8.8 - elettrozincato DIN 975

MGS 2200 4.8

BARRA FILETTATA

Classe acciaio 4.8 - elettrozincato DIN 975

MGS AI 975 MGS 1000 8.8

BARRA FILETTATA BARRA FILETTATA

Acciaio inossidabile A2-70 (A2 | AISI304) DIN 975

ULS 9021

RONDELLA GRANDE

Acciaio HV 100 - elettrozincato DIN 9021 (ISO 7093*)

RONDELLA GRANDE RINFORZATA

Acciaio HV 100 - elettrozincato DIN 440 R

RONDELLA XL RINFORZATA

Acciaio HV 100-250 - elettrozincato DIN 1052

CODICE

ULS 440 ULS 1052 ULS 125

RONDELLA

Acciaio HV 100 - elettrozincato DIN 125 A (ISO 7089)

CODICE

DADO ESAGONALE

Classe acciaio 8 - elettrozincato DIN 934 (ISO 4032*)

parametro SW.

DADO DA GIUNZIONE

Classe acciaio 8 - elettrozincato DIN 6334

DADO CIECO

Classe acciaio 6 - elettrozincato DIN 1587

Dado tornito in un unico pezzo.

DADO CIECO

Acciaio inossidabile A2 (A2 | AISI304) DIN 1587

h s

DADO ESAGONALE

Acciaio inossidabile A2-70 (A2 | AISI304)

DIN 934 (ISO 4032*)

(*)La norma ISO 4032 differisce dalla norma DIN 934

DADO AUTOBLOCCANTE

Acciaio inossidabile A2-70 (A2 | AISI304) DIN 985 (ISO 10511*)

Dado tornito in un unico pezzo. CODICE

(*)La norma ISO 10511 differisce dalla norma DIN 995 nel

RONDELLA

Acciaio inossidabile A2 | AISI304 DIN 9021 (ISO 7093-1*)

CODICE

(*)La norma ISO 7093 differisce dalla norma DIN 9021 per la durezza superficiale.

MEMBRANE

TRASPIRANTI MONOLITICHE

TRASPIRANTI

BARRIERE E FRENI

SCELTA PRODOTTI

TRASPIR HOUSE 150 - TRASPIR HOUSE 170

TRASPIR HOUSE 200

COPERTURA METALLICA

TRASPIR METAL

TRASPIR ADHESIVE 260 - TRASPIR EVO UV ADHESIVE

REQUISITI FUOCO

TRASPIR FELT EVO UV 210

TRASPIR EVO UV ADHESIVE

TRASPIR HOUSE MONO 135 TRASPIR HOUSE MONO 160

ADESIVO

TRASPIR ADHESIVE 260

TRASPIR EVO UV ADHESIVE

REQUISITI FUOCO

TRASPIR FACADE MONO

TRASPIR EVO UV ADHESIVE

TRASPIR HOUSE MONO 135

TRASPIR HOUSE MONO 160

GIUNTI APERTI

TRASPIR FACADE MONO

TRASPIR EVO UV ADHESIVE

TRASPIR HOUSE 110

TRASPIR HOUSE 135

TRASPIR HOUSE 150

ADESIVO MASSIMA SICUREZZA

MASSIMA SICUREZZA

SIGILLATURA ESPOSIZIONE DIRETTA AI RAGGI UV

SIMPLA SPRINTA SIGNO CEMENTA OUT FACADE BAND UV FRONT BAND UV 210 CLARA

SUPRA BAND BUTYL BAND BONDING GLUE

FIRE STRIPE GRAPHITE FRONT BAND UV 210 MULTI BAND UV

REQUISITI FUOCO

ESTRADOSSOAGENTIATMOSFERICI

ADESIVO

VAPOR ADHESIVE 260 BARRIER ALU NET ADHESIVE 300 - DEFENCE ADHESIVE

RIFLETTENTE

ESPOSIZIONE

REQUISITI FUOCO

INSUFFLAGGIO

TRASPARENTE

SIGILLATURA

ESPOSIZIONE INDIRETTA AI RAGGI UV

ALU BAND

INTERNA SIMPLA SPRINTA SIGNO

CEMENTA IN CLARA

INSUFFLAGGIO

TRASPARENTE

REQUISITI FUOCO

RIFLETTENTE

SUPRA BAND

BUTYL BAND

ELASTIC GLUE

MEMBRANE MONOLITICHE

MEMBRANE MONOLITICHE

catena polimerica

molecole di vapore acqueo

MEMBRANE MICROPOROSE

micropori

molecole di vapore acqueo polimero

CARATTERISTICHE

Stabilità termica

Durabilità e stabilità nell’invecchiamento

Stabilità UV

Stabilità chimica

Bassa reazione al fuoco

Traspirabilità (vapore acqueo)

Impermeabilità all’acqua

Impermeabilità all’aria

Resistenza a pioggia battente

Resistenze meccaniche

Resistenza allo scivolamento

Resistenza agli inquinanti

CARATTERISTICHE

Stabilità termica

Durabilità e stabilità nell’invecchiamento

Stabilità UV

Stabilità chimica

Bassa reazione al fuoco

Traspirabilità (vapore acqueo)

Impermeabilità all’acqua

Impermeabilità all’aria

Resistenza a pioggia battente

Resistenze meccaniche

Resistenza allo scivolamento

Resistenza agli inquinanti

Nella quotidianità del cantiere, le membrane sono spesso esposte a più fattori di stress contemporaneamente, come la sollecitazione meccanica, l’esposizione agli agenti atmosferici e ai raggi UV, condizioni difficilmente simulabili con i test standard. Per questo è stata sviluppata la gamma delle membrane monolitiche, che hanno un degrado minore rispetto a un film microporoso quando sono esposte a radiazioni ultraviolette, inquinanti o altre fonti di stress.

inquinanti

inquinanti

MIGLIORE RESISTENZA AI RAGGI UV MIGLIORE RESISTENZA AI RAGGI

NOTA: Le membrane sono pensate per essere usate sotto i rivestimenti delle coperture discontinue e dietro ai rivestimenti delle pareti esterne, per evitare la penetrazione di vento e acqua dall’esterno. Offrono anche una protezione temporanea contro gli agenti atmosferici. In caso di esposizioni prolungate o eventi eccezionali, si raccomanda l’uso di sistemi di protezione esterni.

TRASPIR HOUSE MONO 135

MEMBRANA ALTAMENTE TRASPIRANTE MONOLITICA

• La struttura monolitica della membrana e gli speciali polimeri utilizzati garantiscono un’eccellente durabilità nel tempo

• Elevata protezione contro la pioggia battente durante l’esposizione temporanea alle intemperie in cantiere. Il film funzionale monolitico e la grammatura ridotta permettono di ottenere un ottimo prodotto con costi contenuti

• La posa è rapida e la sigillatura perfetta grazie al doppio tape integrato

Scheda tecnica disponibile online

CODICE tape H L A

TT 1,5

proprietà valore

composizione PP - monolitico - PP

grammatura 135 g/m2

trasmissione del vapore d’acqua (Sd) 0,1 m

proprietà meccaniche resistenza a trazione MD/CD: 200/160 N/50mm resistenza a lacerazione del chiodo MD/CD: 160/190 N

TRASPIR HOUSE MONO 160

MEMBRANA ALTAMENTE TRASPIRANTE MONOLITICA

• Elevata durabilità nel tempo e resistenza ai raggi UV e al calore. Ideale per l’uso su facciate

• Dispone di dichiarazioni ambientali volontarie EPD e LCA

• Elevata resistenza alla pioggia battente durante l’esposizione temporanea alle intemperie in cantiere

Scheda tecnica disponibile online

CODICE tape H

proprietà valore

composizione PP - monolitico - PP

grammatura 160 g/m2

trasmissione del vapore d’acqua (Sd) 0,1 m

proprietà meccaniche resistenza a trazione MD/CD: 280/220 N/50mm resistenza a lacerazione

TRASPIR HOUSE MONO 190

MEMBRANA ALTAMENTE TRASPIRANTE MONOLITICA

• Il film monolitico garantisce la traspirabilità grazie a una reazione chimica

• Lo strato, continuo e omogeneo, crea una barriera totale al passaggio dell’acqua

• La grammatura della membrana assicura resistenza meccanica e protezione durante le fasi di cantiere

Scheda tecnica disponibile online

CODICE

proprietà valore

composizione PP - monolitico - PP

grammatura 190 g/m2 trasmissione del vapore d’acqua (Sd) 0,2 m

proprietà meccaniche resistenza a trazione MD/CD: 310/280 N/50mm resistenza a lacerazione del chiodo MD/CD: 220/230 N

METAL RACK START

COD. 1x 06HTSBODY 1x 06HTSCOMP

Accessories

COD. 06HTSTROLL

HT START ROLL HOLDER

Accessories HT START FLYER HOLDER

COD. 06HTSTFLY

Accessories

COD. 06HTSTWHL

HT START WHEELS 4 pcs.

TRASPIR FACADE MONO

MEMBRANE ALTAMENTE TRASPIRANTI MONOLITICHE

RESISTENTI AI RAGGI UV

• Membrane ideali per facciate con giunti di diverse larghezze e che scoprono massimo il 40% della superficie

• La struttura monolitica rende le membrane estremamente stabili e resistenti alle alte temperature, garantendo un’eccellente durabilità nel tempo

• Elevata impermeabilità all’acqua, stabilità termica e dimensionale ed eccellente resistenza alle intemperie

Scheda tecnica disponibile online

TRASPIR EVO UV 115

proprietà valore composizione PU - PP grammatura 115 g/m2 trasmissione del vapore d’acqua (Sd) 0,08 m

proprietà meccaniche resistenza a trazione MD/CD: 150/110 N/50mm resistenza a lacerazione del chiodo MD/CD: 130/170 N

facciata giunti aperti fino a 30 mm, massimo 20% di superficie esposta

TRASPIR FELT EVO UV 210

proprietà valore

composizione PU - PL

grammatura 210 g/m2 trasmissione del vapore d’acqua (Sd) 0,15 m

proprietà meccaniche resistenza a trazione MD/CD: 380/420 N/50mm resistenza a lacerazione del chiodo MD/CD: 220/210 N

facciata giunti aperti fino a 30 mm, massimo 30% di superficie esposta

TRASPIR EVO UV 210

proprietà valore

composizione acrilato - PL

grammatura 210 g/m2

trasmissione del vapore d’acqua (Sd) 0,04 m

proprietà meccaniche resistenza a trazione MD/CD: 300/200 N/50mm resistenza a lacerazione del chiodo MD/CD: 120/120 N

facciata giunti aperti fino a 50 mm, massimo 40% di superficie esposta

TRASPIR HOUSE 110

MEMBRANA ALTAMENTE TRASPIRANTE

• Ha superato i test di resistenza alla penetrazione dell’acqua ASTM E331 e Sintef, garantendo una barriera impermeabile a 300 Pa, risultando la soluzione ideale per la protezione temporanea in cantiere e in caso di rotture accidentali del rivestimento

• Dispone di dichiarazioni ambientali volontarie EPD e LCA

• Qualità certificata dall’ente norvegese SINTEF e dall’istituto francese CSTB (E450 Jf C2)

Scheda tecnica disponibile online

CODICE tape H L A

proprietà valore composizione PP - PP - PP grammatura 112 g/m2 trasmissione del vapore d’acqua (Sd) 0,03 m proprietà meccaniche resistenza a trazione MD/CD: 250/165 N/50mm resistenza a lacerazione del chiodo MD/CD: 115/135 N

TRASPIR HOUSE 135

MEMBRANA ALTAMENTE TRASPIRANTE

• L’elevata traspirabilità di questa membrana facilita la asciugatura di eventuali infiltrazioni, proteggendo la struttura

• Ottimizza la tenuta al vento della struttura, proteggendola dall’ingresso di correnti calde d’estate e fredde d’inverno

• Strato che garantisce l’efficacia termica dell’isolante, protegge l’involucro e migliora la durabilità dei materiali

Scheda tecnica disponibile online

proprietà valore composizione PP - PP - PP grammatura 135 g/m2 trasmissione del vapore d’acqua (Sd) 0,02 m

proprietà meccaniche

TRASPIR HOUSE 150

MEMBRANA ALTAMENTE TRASPIRANTE

• Concepita per applicazione sul lato esterno e su quello interno di pareti e coperture

• Certificata dall’ente francese CSTB che attesta le prestazioni meccaniche della membrana classificandola in classe E1 Sd1 TR2

• Membrana altamente traspirante per coperture dall’eccellente rapporto costo-performance

Scheda tecnica disponibile online

proprietà valore

composizione PP - PP - PP

grammatura 150 g/m2

trasmissione del vapore d’acqua (Sd) 0,02 m

proprietà meccaniche resistenza a trazione MD/CD: 350/210 N/50mm resistenza a lacerazione del chiodo MD/CD: 190/225 N

TRASPIR HOUSE 170

MEMBRANA ALTAMENTE TRASPIRANTE

• Ottimizza la tenuta al vento, fungendo da protezione dall’ingresso di correnti calde in estate e fredde in inverno

• L’elevata traspirabilità di questa membrana facilita la asciugatura di eventuali infiltrazioni proteggendo la struttura

• Membrana altamente traspirante per tetti dall’eccellente rapporto costo-performance

Scheda tecnica disponibile online

proprietà valore composizione PP - PP - PP grammatura 170 g/m2

trasmissione del vapore d’acqua (Sd) 0,02 m

proprietà meccaniche resistenza a trazione MD/CD: 330/230 N/50mm resistenza a lacerazione del chiodo MD/CD: 190/230 N

CODICE

TRASPIR HOUSE 200

MEMBRANA ALTAMENTE TRASPIRANTE

• Grammatura e resistenza meccanica elevate, performance eccellenti

• Grazie alla sua composizione, è adatta anche per applicazioni su supporti irregolari e ruvidi che potrebbero danneggiare le membrane più leggere

• Il doppio tape integrato nella versione TT assicura una posa rapida e una sigillatura a regola d’arte

Scheda tecnica disponibile online

proprietà valore composizione PP - PP - PP

grammatura 200 g/m2 trasmissione del vapore d’acqua (Sd) 0,02 m proprietà meccaniche resistenza a trazione MD/CD: 360/270 N/50mm resistenza a lacerazione del chiodo MD/CD: 230/270 N

ORGANIZZA IL TUO MEETING DA NOI

La sede centrale di Cortaccia (BZ), nel nord Italia, è attrezzata per ospitare meeting e corsi di formazione: oltre 100 posti a sedere, sala esposizione, test center per prove pratiche e un pacchetto completo per attività e servizi.

INTERESSATO?

Contatta il Consulente Tecnico che ti segue.

TRASPIR METAL

STUOIE TRIDIMENSIONALI PER COPERTURE METALLICHE

• Garantiscono l’abbattimento del rumore aereo e della pioggia battente. Valori testati e certificati

• Ideali anche in combinazione con la linea BYTUM o TRASPIR per creare uno strato di microventilazione sia in parete che copertura

• Favoriscono la microventilazione delle coperture metalliche, impedendone la corrosione

Scheda tecnica disponibile online

TRASPIR 3D COAT TT

proprietà valore composizione PP - PP - PP

grammatura 600 g/m2

spessore 8 mm

proprietà meccaniche resistenza a trazione MD/CD: 300/225 N/50mm resistenza a lacerazione del chiodo MD/CD: 170/150 N

NET 350

proprietà valore composizione PP grammatura 350 g/m2 spessore 7,5 mm

proprietà meccaniche resistenza a trazione NET MD/CD: 1,3/0,5 N/50mm allungamento NET MD/CD: 95/65%

MISURAZIONI IN LABORATORIO

camera emittente

camera ricevente

Aumento del potere fonoisolante di 1 dB

= 43

Riduzione del rumore da pioggia fino a 4,2

SENZA MEMBRANA CON MEMBRANA RUMORE AEREO

ISOLAMENTO ACUSTICO

VENTILAZIONE

MEMBRANE ADESIVE

MASSIMA PROTEZIONE E MINIMO TEMPO DI APPLICAZIONE

• Membrane completamente adesive che facilitano la posa diminuendo i tempi di applicazione

Schede tecniche disponibili online

• Proteggono i pannelli dai danni causati dall’acqua e dagli agenti atmosferici durante il trasporto e la fase di cantiere

RISPARMIO DI TEMPO tempi di posa ridotti

DEFENCE ADHESIVE

MEMBRANA AUTOADESIVA PROTETTIVA PER ELEMENTI COSTRUTTIVI

RISPARMIO ECONOMICO meno manodopera di montaggio, meno rischi di danneggiamento

SICUREZZA le membrane sono antiscivolo, ad alta grammatura, adatte a diversi contesti applicativi

Disponibile, su richiesta, in altre larghezze.

proprietà valore

composizione

EVA - PP - colla - liner grammatura 220 g/m2 trasmissione del vapore d’acqua (Sd) 2,5 m protezione durante la fase di cantiere 12 settimane

BARRIER ALU NET ADHESIVE 300

SCHERMO BARRIERA VAPORE RIFLETTENTE Sd > 1500 m AUTOADESIVO

CODICE liner H L A [mm] [m] [m] [m2]

150/1300

Disponibile, su richiesta, in altre larghezze.

proprietà

valore composizione PET - AL - PE - griglia PE- PE - colla - liner grammatura 300 g/m2 trasmissione del vapore d’acqua (Sd) 4000 m(*) (*)Barriera totale secondo la classificazione ZVDH (Germania) con

m.

VAPOR ADHESIVE 260

SCHERMO FRENO VAPORE AUTOADESIVO

CODICE liner H L A [mm] [m]

Disponibile, su richiesta, in altre larghezze.

proprietà valore

composizione

trasmissione del vapore d’acqua (Sd)

TRASPIR ADHESIVE 260

MEMBRANA TRASPIRANTE AUTOADESIVA

CODICE liner H L A [mm] [m] [m] [m2] TA260

Disponibile, su richiesta, in altre larghezze.

proprietà valore

composizione

g/m2 trasmissione del vapore d’acqua (Sd)

TRASPIR EVO UV ADHESIVE

MEMBRANA AUTOADESIVA TRASPIRANTE MONOLITICA RESISTENTE AI RAGGI UV

CODICE tape H L A [m]

TUVA250 - 1,45

Disponibile, su richiesta, in altre larghezze.

proprietà valore

composizione

- PL - colla - liner

grammatura 300 g/m2

trasmissione del vapore d’acqua (Sd)

MEMBRANE E ZONE CLIMATICHE

Ci sono soluzioni più indicate di altre in funzione della zona climatica in cui ti trovi e del sistema costruttivo che hai scelto. In queste pagine trovi alcuni esempi che ti aiutano nella scelta del prodotto corretto.

ESEMPI APPLICAZIONE PARETE

CLIMA ADAPT - VAPOR HOUSE STOP HOUSE - VAPOR HOUSE IN

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

HOUSE - VAPOR HOUSE IN

TRASPIR HOUSE MONO - TRASPIR HOUSE

ADAPT - VAPOR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

HOUSE - VAPOR HOUSE IN

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

HOUSE - VAPOR HOUSE

HOUSE MONO

TRASPIR HOUSE MONO - TRASPIR HOUSE - BYTUM

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - BYTUM

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - BYTUM

HOUSE - VAPOR HOUSE IN

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

ADAPT - VAPOR HOUSE CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

HOUSE - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE VAPOR HOUSE TRASPIR HOUSE MONO - TRASPIR HOUSE

STOP HOUSE - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - TRASPIR METAL

VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - TRASPIR METAL

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - TRASPIR METAL

CLIMA

STOP HOUSE ALU NET 100

SCHERMO BARRIERA VAPORE RIFLETTENTE Sd 150 m

• Migliora le prestazioni energetiche del pacchetto costruttivo riflettendo il calore verso l’interno, aumentando la resistenza termica

• Grazie alla rete di rinforzo, non teme tensioni meccaniche dovute a graffe o chiodi

• Materiale specifico con la funzione di limitare il passaggio del vapore dalla parte calda alla parte fredda delle strutture

Scheda tecnica disponibile online

CODICE tape

STOPHALU100 - 1,5

proprietà valore

composizione PE aluminizzato - griglia PE - PE

grammatura 100 g/m2 trasmissione del vapore d’acqua (Sd) 150 m

proprietà meccaniche resistenza a trazione MD/CD: > 230/230 N/50mm resistenza a lacerazione del chiodo MD/CD: > 110/110 N

STOP HOUSE NET 110

SCHERMO BARRIERA VAPORE Sd 40 m

• Trasparente, assicura una posa semplice e rapida

• La rete di rinforzo offre grande resistenza anche in caso di pressione causata dall’insufflaggio dell’isolante

• Materiale specifico con la funzione di limitare il passaggio del vapore dalla parte calda alla parte fredda delle strutture, evitando la formazione di condensa

Scheda tecnica disponibile online

proprietà valore

composizione PE - griglia PE - PE grammatura 110 g/m2

trasmissione del vapore d’acqua (Sd) 40 m

proprietà meccaniche resistenza a trazione MD/CD: > 220/190 N/50mm resistenza a lacerazione del chiodo MD/CD: > 155/145 N CODICE tape

STOP HOUSE 190 BARRIER SD150

SCHERMO BARRIERA VAPORE Sd 145 m

• In polietilene estruso, offre diverse possibili applicazioni, dalla protezione provvisoria in cantiere alla funzione di controllo del vapore all’interno della stratigrafia

• Disponibile anche nella versione da 3,2 m, è ideale anche per l’impermeabilizzazione dei solai

• Trasparente, assicura una posa semplice e rapida

Scheda tecnica disponibile online

COSTO PERFORMANCE

SEMI-TRASPARENTE

proprietà valore composizione PE

grammatura 190 g/m2 trasmissione del vapore d’acqua (Sd) 145 m

proprietà meccaniche resistenza a trazione MD/CD: > 206/180 N/50mm resistenza a lacerazione del chiodo MD/CD: > 147/165 N CODICE tape

CLIMA ADAPT 80

MEMBRANA A DIFFUSIONE VARIABILE

• Se entra in contatto con molta umidità, passa da freno vapore a prodotto traspirante, garantendo l’asciugatura della struttura

• Testata da enti scientifici esterni che ne hanno simulato il comportamento anche in condizioni reali

• Dispone di dichiarazioni ambientali volontarie EPD e LCA

Scheda tecnica disponibile online

CODICE tape H L

- 1,5

proprietà valore composizione PA - PP grammatura 80 g/m2 trasmissione del vapore d’acqua (Sd) 0,15 - 5 m

proprietà meccaniche resistenza a trazione MD/CD: > 120/90 N/50mm resistenza a lacerazione del chiodo MD/CD: > 40/40 N

CLIMA CONTROL 105

MEMBRANA A DIFFUSIONE VARIABILE

• Ideale per aumentare le performance energetiche nel risanamento delle strutture esistenti

• Grazie alla trasparenza, l’installazione della membrana è immediata sulla sottostruttura

• La rete di rinforzo offre grande resistenza alla membrana anche in caso di pressione causata dall’insufflaggio dell’isolante

Scheda tecnica disponibile online

proprietà valore

composizione PA - PP

grammatura 105 g/m2

trasmissione del vapore d’acqua (Sd) 0,1- 20 m proprietà meccaniche resistenza a trazione MD/CD: > 175/150 N/50mm resistenza a lacerazione del chiodo MD/CD: > 140/150 N

CLIMA CONTROL NET 145

MEMBRANA A DIFFUSIONE VARIABILE

• Lo speciale film in PA assicura massima protezione nelle pareti ed eccellente sicurezza nelle coibentazioni

• Grazie alla trasparenza, l’installazione della membrana è immediata sulla sottostruttura

• Ideale per aumentare le performance energetiche nel risanamento delle strutture esistenti

Scheda tecnica disponibile online

CODICE tape

proprietà valore

composizione PA - griglia PE - PP grammatura 145 g/m2 trasmissione del vapore d’acqua (Sd) 0,15 - 5 m

proprietà meccaniche resistenza

VAPOR HOUSE IN 120

SCHERMO FRENO VAPORE

• Membrana per il controllo del passaggio del vapore acqueo nelle strutture e case in legno

• Trasparente, per semplificarne la posa nella realizzazione degli isolamenti dall’interno o l’installazione tra le travi

• Dispone di dichiarazioni ambientali volontarie EPD e LCA

Scheda tecnica disponibile online

CODICE tape H L A [m] [m] [m2]

SEMI-TRASPARENTE

VAPHIN120 - 1,5 50 75 36

proprietà valore

composizione PP - PP

grammatura 120 g/m2

trasmissione del vapore d’acqua (Sd) 30 m proprietà meccaniche resistenza a trazione MD/CD: 220/180 N/50mm(*) resistenza a lacerazione del chiodo MD/CD: 160/205 N(*)

(*)Valori medi, per conoscere i valori minimi consultare la dichiarazione di prestazione.

VAPOR HOUSE NET 110

SCHERMO FRENO VAPORE CON RETE DI RINFORZO

• Freno al vapore leggero che garantisce prestazioni meccaniche elevate grazie alla rete di rinforzo

• Utilizzabile anche all’estradosso, in quanto assicura la stabilità ai raggi UV durante le fasi di cantiere

• Evita il passaggio incontrollato di aria calda e umida all’interno della stratigrafia, scongiurando il rischio di condensa interstiziale

Scheda tecnica disponibile online

CODICE tape

proprietà valore

composizione PE - griglia PE - PP grammatura 110 g/m2 trasmissione del vapore d’acqua (Sd) 5 m

proprietà meccaniche resistenza a trazione MD/CD: > 200/250 N/50mm resistenza a lacerazione del chiodo MD/CD: > 170/170 N

RINFORZATO

VAPOR HOUSE 140

SCHERMO FRENO VAPORE

• Concepito per applicazione sul lato interno e su quello esterno di coperture e pareti

• Regola il passaggio dell’umidità ed evita la formazione di condensa interstiziale all’interno del pacchetto coibente

• Resiste ai raggi UV ed è utilizzabile direttamente sopra il tavolato

Scheda tecnica disponibile online

E PRESTAZIONI

proprietà valore

composizione PP - PP - PP grammatura 140 g/m2 trasmissione del vapore d’acqua (Sd) 10 m proprietà meccaniche resistenza a trazione MD/CD: > 230/180 N/50mm resistenza a lacerazione del chiodo MD/CD: > 125/145 N

VAPOR HOUSE 150

SCHERMO FRENO VAPORE

• Regola il passaggio dell’umidità ed evita la formazione di condensa interstiziale all’interno del pacchetto coibente

• Resiste ai raggi UV ed è utilizzabile direttamente sopra il tavolato

• Il prodotto offre un ottimo rapporto qualità prezzo

Scheda tecnica disponibile online

CODICE tape

- 1,5

proprietà valore

composizione PP - PP - PP

grammatura 150 g/m2

trasmissione del vapore d’acqua (Sd) 18 m

proprietà meccaniche resistenza a trazione

CONVENIENZA

VAPOR HOUSE NET 180

SCHERMO FRENO VAPORE CON RETE DI RINFORZO

• Grazie alla sua composizione, è adatto anche per applicazioni su supporti irregolari e ruvidi che potrebbero danneggiare i freni al vapore più leggeri

• La versione TT permette una posa rapida e una sigillatura perfetta grazie al doppio tape integrato, offrendo una soluzione più vantaggiosa rispetto alla posa tradizionale con nastratura

Scheda tecnica disponibile online

proprietà valore

composizione PP - griglia PP - PE - PP grammatura 180 g/m2 trasmissione del vapore d’acqua (Sd) 10 m

proprietà meccaniche resistenza a trazione MD/CD: > 270/250 N/50mm resistenza a lacerazione del chiodo MD/CD: > 230/250 N RINFORZATO RESISTE ALL’ABRASIONE

MEMBRANE BITUMINOSE

MEMBRANE BITUMINOSE SOTTOTEGOLA

• Marcate CE come membrane flessibili per l’impermeabilizzazione di coperture discontinue

• Completa gamma con un ottimo rapporto grammatura/spessore che assicura maneggevolezza e flessibilità

• Assicurano grande resistenza meccanica e durabilità grazie all’armatura di rinforzo

Scheda tecnica disponibile online

BYTUM 400

proprietà valore

grammatura 0,4 kg/m2

spessore 0,6 mm peso rotolo 21,0 kg

proprietà valore

composizione

BYTUM 750 BYTUM 1100

- mescola bituminosa - rinforzo in

grammatura 0,75 kg/m2 spessore 0,8 mm peso rotolo 30,4 kg

proprietà valore

bituminosa -

BYTUM BASE 2500

MEMBRANA BITUMINOSA SOTTOTEGOLA AUTOADESIVA

• È la soluzione ideale per tetti piani in combinazione con la membrana ardesiata BYTUM SLATE 3500 come strato finale a vista

• Il compound bituminoso modificato assicura flessibilità e lavorabilità anche a basse temperature, e permette una posa senza l’utilizzo di fiamme libere o calore

• Utilizzata come sottotegola su pendenze fino a 5°, questa membrana bituminosa adesiva garantisce un’ottima impermeabilità

Scheda tecnica disponibile online

ADESIVA

CODICE liner H L A [mm] [m] [m]

proprietà valore composizione film serigrafato il PL - mescola bituminosa - rinforzo in PL - mescola bituminosa - mescola bituminosa adesiva - liner di separazione pretagliato grammatura 2,5 kg/m2

spessore 2,0 mm peso rotolo 25,5 kg

BYTUM SLATE 3500

• Utilizzabile su tetti piani come strato finale a vista, in combinazione con guaina autoadesiva e autosaldante BYTUM BASE 2500, per un’impermeabilizzazione ottimale

• La superficie ardesiata garantisce una stabilità permanente ai raggi UV

• La striscia adesiva laterale garantisce l’impermeabilizzazione anche nei punti di sovrapposizione tra membrane

Scheda tecnica disponibile online

MEMBRANA BITUMINOSA SOTTOTEGOLA AUTOADESIVA ARDESIATA CODICE

proprietà valore composizione scaglie di ardesia - mescola bituminosa - rinforzo in PL- mescola bituminosa - mescola bituminosa adesiva - liner di separazione pretagliato grammatura 3,5 kg/m2

spessore 2,8 mm

peso rotolo 35,0 kg

SHINGLE

TEGOLA BITUMINOSA CANADESE

• Strato finale di copertura impermeabile marcato CE secondo ETA. Resiste alle intemperie e isola acusticamente dalla pioggia battente

• Resistenza illimitata ai raggi UV grazie allo strato superiore ardesiato

• Ideale in combinazione con uno schermo bituminoso sottotegola per un’efficace impermeabilizzazione su basse pendenze

Scheda tecnica disponibile online

SHINGLE RECTANGULAR

SHINGLE BIBER

B larghezza della tegola

L altezza della tegola

A / co. area tegole a confezione

A / b area tegole a bancale

co. / b confezioni a bancale R rectangular B biber

BITUMINOSA

INCONTRI FORMATIVI

In queste due ore ti spiegheremo i vantaggi e le caratteristiche dei nostri prodotti. Veniamo noi da te.

DESTINATARI Banconisti, capi settore, rete vendita

LUOGO Punto vendita

OBIETTIVO Formare i tuoi collaboratori per aumentare la competenza sui nostri prodotti

RISULTATO Aumento del mix prodotto, aumento del fatturato, opportunità di entrare in un mercato in crescita

SIGILLANTI, NASTRI E PROFILI

COLLE E SIGILLANTI

NASTRI ACRILICI

AIR BITUM

• Impermeabilizza e sigilla resistendo alle intemperie

• Efficace su qualsiasi tipo di supporto e di forma

• Ideale per sigillare infiltrazioni su tetti, grondaie, tubazioni e molto altro

• La speciale formula bituminosa modificata con elastomeri garantisce un prodotto che dopo l’asciugatura resiste sia alle intemperie, sia alla corrosione salina

AIR GLUE

COLLA SPRAY UNIVERSALE A RAPIDA ASCIUGATURA

• Adesivo a contatto per legno, metallo, gomma, vinile, plastica, cartone, cemento e altri materiali

• Migliora l’adesione dei nastri acrilici a materiali come calcestruzzo e isolanti fibrosi

• Utilizzabile all’interno e all’esterno

• Ampiezza del getto regolabile

ELASTIC GLUE

COLLA ADESIVA UNIVERSALE AD ELEVATA ELASTICITÀ

PER USO INTERNO

• Per un incollaggio elastico e a tenuta d’aria di membrane

• Eccellente adesione a pietra, calcestruzzo, intonaco, legno e metalli

• Perfetta con tutte le membrane della gamma HOLZ TECHNIC

Scheda tecnica disponibile online

CODICE contenuto versione resa con cordone Ø8 mm pz.

BONDING GLUE

COLLA ADESIVA UNIVERSALE AD ELEVATA ELASTICITÀ

PER USO ESTERNO

• Anche per uso esterno, assicura ottima resistenza all’acqua

• Colla per membrane e sigillante per giunti

• Ottima adesione ai principali materiali da costruzione

Scheda tecnica disponibile online

CODICE contenuto

UNIVERSAL FOAM

SCHIUMA UNIVERSALE POLIURETANICA MULTIUSO

• Schiuma poliuretanica per interni, EC1 Plus a basse emissioni di composti volatili

• Classe di reazione al fuoco B3 (DIN 4102-1)

• La formula speciale riduce l’espansione dopo l’applicazione, evitando pressioni eccessive sugli elementi incollati

• Soluzione versatile per il riempimento di vuoti come giunzioni, interstizi attorno a tubazioni e spazi in genere

Scheda tecnica disponibile online

CODICE contenuto colore

1 750 beige 40 L con pistola 12

UNIFOAM KIT

KIT PER SIGILLATURA CON SCHIUMA POLIURETANICA

• Schiuma poliuretanica polivalente per il riempimento di vuoti come giunzioni, interstizi attorno a tubazioni e altri spazi

• Pistola automatica a canna lunga per l’applicazione di schiume

• Detergente universale per la rimozione di schiuma poliuretanica fresca

2 750 beige 38 L con beccuccio 12 CODICE descrizione pz.

UNIFOAMKIT kit UNIVERSAL FOAM 1

La confezione comprende:

SILENT FOAM

SCHIUMA POLIURETANICA SIGILLANTE ELASTICA AD ALTE PRESTAZIONI FONOISOLANTI

• Classe di reazione al fuoco B3 (DIN 4102-1)

• Per il montaggio di controtelai e telai di serramenti in legno, PVC o alluminio

• Perfetta adesione a qualsiasi materiale da costruzione incluse le lastre in EPS e XPS

• Ermetica anche dopo la rifilatura grazie alla struttura a celle chiuse

• Classificata EC1PLUS per le emissioni di composti volatili organici secondo la procedura di prova GEV

Scheda tecnica disponibile online

CODICE contenuto colore

SILENT FOAM B2

SCHIUMA POLIURETANICA SIGILLANTE ELASTICA AD ALTE PRESTAZIONI FONOISOLANTI

• Per il montaggio di controtelai e telai di serramenti in legno, PVC o alluminio

• Classe di reazione al fuoco B2 (DIN 4102-1)

• Ideale sia per uso esterno che uso interno, grazie alle bassissime emissioni di composti volatili

Scheda tecnica disponibile online

CODICE contenuto colore

ELASTICO ELASTICO

LIQUID MEMBRANE

IMPERMEABILIZZANTE ACRILICO APPLICABILE A PENNELLO E A SPRUZZO

• Pronta all’uso, per impermeabilizzazioni durature e resistenti ad agenti atmosferici e raggi UV

• A base di resine sintetiche in dispersione acquosa

• Priva di solventi

• La mescola a base di resine sintetiche risulta elastica e resistente ad eventuali movimenti delle fessure sigillate

• Adatto a dettagli costruttivi complessi e resistente anche alle micro fessurazioni. Adatto sia in contesti industriali, sia in zone di mare

Scheda tecnica disponibile online

METAL RACK START

COD. 1x 06HTSBODY 1x 06HTSCOMP

PRODUCT DISPLAY

COD. 04HTPRODISP

FOAM REMOVER

DETERGENTE UNIVERSALE PER LA RIMOZIONE DI SCHIUMA POLIURETANICA FRESCA

• Rimuove rapidamente ed efficacemente la schiuma poliuretanica non indurita da qualsiasi superficie

• Doppio utilizzo: montato su pistola o tramite erogatore spray

• Indispensabile per la pulizia delle pistole per schiume

Scheda tecnica disponibile online

CODICE contenuto colore pz. [mL]

CORRELATI

PISTOLA PROFESSIONALE PER CARTUCCE DA 310 mL pag. 284

PISTOLA PER CARTUCCE MORBIDE DI 600 ml pag. 286

PISTOLA AUTOMATICA A CANNA LUNGA PER SCHIUME pag. 285

FLY SOFT

FLY LITE

FLY FOAM

NASTRI

COM’È FATTO UN NASTRO?

LINER ASPORTABILE

film siliconato rimovibile

FINGERLIFT

parte sporgente, semplifica la rimozione del liner

COLLANTE

massa adesiva

• mescola acrilica in dispersione acquosa

• mescola acrilica reticolata UV

• butilico

• bituminoso

ARMATURA

rete di rinforzo polimerica

• a maglia rettangolare

• a maglia diagonale

COLLANTE

massa adesiva

• mescola acrilica in dispersione acquosa

• mescola acrilica reticolata UV

• butilico

• bituminoso

PRIMER

strato con funzione di legante tra il supporto e il collante

ANIMA

cilindro di cartone o plastica su cui è avvolto il nastro

SUPPORTO

pellicola su cui viene steso il collante

• film in PE

• film in PP

• film in alluminio

• tessuto non tessuto

• carta

TIPO DI COLLANTE

MESCOLA ACRILICA IN DISPERSIONE ACQUOSA

MESCOLA ACRILICA RETICOLATA UV

BUTILICO

• Adatto su superfici regolari

• Stabile termicamente

• Stabile agli UV

• Elastico

• Adatto a superfici molto irregolari e porose

• Deformabile

• Stabile agli UV nel tempo

• Stabile termicamente

• Efficace a basse temperature

• Adatto a superfici irregolari

• Deformabile BITUMINOSO

SCELTA NASTRI

adesione

SIGNO

NASTRO MONOADESIVO UNIVERSALE AD ALTA ADESIVITÀ

• Nastro universale con eccellente tack iniziale e forza di adesione elevata su ogni superficie. Utilizzabile sia all’interno che all’esterno

• Adesione garantita nel tempo anche a basse temperature e su superfici polverose, porose o umide

• Disponibile in varie misure, anche con liner pretagliato, per una posa agevole anche su angoli e spigoli complessi

Scheda tecnica disponibile online

Spessore: 0,34 mm

COMPOSIZIONE:

1 supporto: pellicola in PE

2 collante: dispersione acrilica senza solventi

3 armatura: rete di rinforzo in poliestere

4 collante: dispersione acrilica senza solventi

5 strato di separazione: carta siliconata

SPRINTA

NASTRO MONOADESIVO UNIVERSALE SENZA PELLICOLA DI SEPARAZIONE

• Applicabile all’interno e all’esterno, garantisce una sigillatura veloce e sicura

• L’assenza di pellicola di separazione riduce i rifiuti da smaltire, contribuendo alla sostenibilità ambientale

• Può essere strappato agevolmente grazie ai bordi dentellati che favoriscono il taglio del nastro senza l’uso di forbici o cutter

• Velocità di posa e buona forza di adesione sui più comuni materiali edili

Scheda tecnica disponibile online

CODICE

Spessore: 0,25 mm

COMPOSIZIONE:

1 supporto: pellicola in PE

[mm] [mm]

2 collante: acrilico reticolato UV senza solventi

3 armatura: griglia di rinforzo in poliestere

4 collante: acrilico reticolato UV senza solventi

NASTRO MONOADESIVO UNIVERSALE

• Nastro versatile con adesione progressiva e tenuta duratura su diversi supporti

• Ideale per la prefabbricazione, grazie alla specifica formulazione del collante e alla varietà di formati disponibili

• Il tipo e la quantità di collante impiegato lo rendono adatto anche all’impiego in condizioni di alta temperatura

Scheda tecnica disponibile online

CODICE liner B L

Spessore: 0,28 mm

COMPOSIZIONE:

1 supporto: pellicola in PE

2 collante: dispersione acrilica senza solventi

3 armatura: griglia di rinforzo in poliestere

4 collante: dispersione acrilica senza solventi

5 strato di separazione: carta siliconata

INTERNA

NASTRO MONOADESIVO PER INTERNO

• Il carrier presagomabile consente di sigillare agevolmente angoli e spigoli complessi

• Disponibile anche in versione con liner pretagliato, per una posa più rapida

• Supporto realizzato in carta rinforzata, ideale per uso interno; tenuta all’aria sicura e garantita nel tempo

Scheda tecnica disponibile online

Spessore: 0,33 mm

COMPOSIZIONE:

1 supporto: carta rinforzata con film protettivo

2 collante: dispersione acrilica senza solventi

3 strato di separazione: carta siliconata

NASTRO MONOADESIVO UNIVERSALE TRASPARENTE

• Trasparente e discreto, risulta invisibile una volta applicato su qualsiasi superficie

• Eccezionale forza adesiva, efficace sia ad alte che a basse temperature e in presenza di umidità, per un’applicazione rapida e sicura

• Estremamente affidabile in applicazioni esterne, è stabile ai raggi UV e resistente alla pioggia

• Ideale per interventi di riparazione dove è richiesta una finitura invisibile

Scheda tecnica disponibile online

Spessore: 0,27 mm

COMPOSIZIONE:

1 supporto: pellicola in PE

2 collante: dispersione acrilica senza solventi

3 armatura: rete di rinforzo in poliestere

4 collante: dispersione acrilica senza solventi

5 strato di separazione: carta siliconata

RESISTE AI RAGGI UV

NASTRI PER FACCIATE ESTERNE

Stabilità UV con giunti aperti fino a 30 mm di larghezza, con esposizione massima del 20% della superficie ai raggi UV

RESISTE AI RAGGI UV INTONACABILE

Stabilità UV con giunti aperti fino a 50 mm di larghezza, con esposizione massima del 40% della superficie ai raggi UV

RESISTE AI RAGGI UV MIMETIZZABILE

Stabilità UV con giunti aperti fino a 50 mm di larghezza, con esposizione massima del 40% della superficie ai raggi UV

DECK BAND UV

Stabilità UV permanente. Ideale per terrazze e facciate

RESISTE AI RAGGI UV MIMETIZZABILE ALTE/BASSE TEMPERATURE

RESISTE AI RAGGI UV PUNTO CHIODO DURABILITÀ TESTATA

MULTI BAND UV

• Nastro adesivo sigillante impermeabile all’acqua, multifunzionale e morbido, di semplice applicazione

• La reazione al fuoco B-s1, d0 e la capacità di ritardo alla fiamma secondo EN 13501-1, sono state testate in combinazione con la membrana traspirante per facciate TUVA

• Applicato all’esterno, fornisce stabilità e resistenza ai raggi UV permanente

Scheda tecnica disponibile online

NASTRO SPECIALE AD ELEVATA ADESIONE E RESISTENZA AI RAGGI UV CODICE

Spessore: 0,7 mm

COMPOSIZIONE:

1 supporto: membrana monolitica a 3 strati altamente resistente ai raggi UV

2 collante: dispersione acrilica senza solventi

3 strato di separazione: pellicola in PP

FRONT BAND UV 210

NASTRO MONOADESIVO UNIVERSALE ALTAMENTE RESISTENTE AI RAGGI UV

• Eccellente resa estetica se abbinato a TRASPIR FACADE MONO

• Classe di reazione al fuoco B-s1,d0: non propaga la fiamma in caso di incendio, contribuendo alla protezione passiva della struttura

• La membrana di supporto del nastro garantisce stabilità termica e resistenza ai raggi UV elevate

Scheda tecnica disponibile online

Spessore: 0,5 mm

COMPOSIZIONE:

1 supporto: TRASPIR FACADE MONO

2 collante: dispersione acrilica senza solventi

3 strato di separazione: pellicola in PP

FACADE BAND UV

NASTRO MONOADESIVO UNIVERSALE RESISTENTE AI RAGGI UV CODICE

• Grazie all’elevata stabilità ai raggi UV è ideale per realizzare sigillature nelle facciate con giunti aperti

• Sviluppato per l’applicazione su membrane traspiranti da facciata e per un effetto a scomparsa che assicura un’eccellente resa estetica

• Il supporto in PP e lo speciale collante permettono di raggiungere una stabilità termica molto elevata

Scheda tecnica disponibile online

Spessore: 0,32 mm

COMPOSIZIONE:

1 supporto: pellicola in PP

2 collante: dispersione acrilica senza solventi

3 armatura: rete di rinforzo in poliestere

4 collante: dispersione acrilica senza solventi

5 strato di separazione: carta siliconata

ALU BAND

NASTRO MONOADESIVO RIFLETTENTE PER INTERNO

• Colla speciale e supporto in alluminio assicurano stabilità termica elevata senza compromettere l’adesività

• Applicabile su strutture termoidrauliche grazie all’elevata riflettanza termica

• Il supporto in alluminio offre un’elevata protezione al vapore ed è ideale abbinato con la linea STOP HOUSE ALU

Scheda tecnica disponibile online

Spessore: 0,06 mm

COMPOSIZIONE:

1 supporto: pellicola in alluminio

2 collante: dispersione acrilica senza solventi

3 strato di separazione: pellicola in PP

ALU BUTYL BAND

NASTRO ADESIVO BUTILICO RIFLETTENTE

• Il collante butilico ha un’ottima adesività sulle superfici più comuni, anche molto porose

• Il supporto in alluminio rinforzato protegge la mescola butilica, garantendo la durabilità della sigillatura dopo la posa

• Grazie al supporto rinforzato, il nastro ha ottime proprietà meccaniche e resiste agli strappi

Scheda tecnica disponibile online

Spessore: 1 mm

COMPOSIZIONE:

1 supporto: pellicola in alluminio rinforzato

2 collante: compound butilico adesivo grigio

3 strato di separazione: pellicola in PE

CODICE

DECK BAND UV

NASTRO ADESIVO BUTILICO

• Utilizzabile sia per terrazze che per facciate, assicura la protezione dei listelli in legno dall’umidità e dalla pioggia battente

• Il supporto in alluminio rinforzato garantisce resistenza permanente ai raggi UV

• La mescola si chiude sulle perforazioni, rimanendo perfettamente impermeabile all’acqua

Scheda tecnica disponibile online

0,8 mm

COMPOSIZIONE:

1 supporto: pellicola in alluminio rinforzato color antracite stabile agli UV

2 collante: compound butilico adesivo grigio

3 strato di separazione: pellicola in PE

BLACK BAND

NASTRO BUTILICO MONOADESIVO UNIVERSALE

• Universale ed espandibile fino al 300%, sigilla qualsiasi fessura sui materiali edili più diffusi

• Autosaldante, è ideale per sigillature agevoli su nodi difficili e superfici molto irregolari; autosaldante anche a bassa temperatura

• Posa veloce, con pellicola a rilascio facilitato. La versione da 80 mm ha il liner pretagliato per facilitare la posa su angoli o punti complessi

Scheda tecnica disponibile online

Spessore: 2 mm

COMPOSIZIONE:

1 supporto: pellicola in PE ad alta densità

2 collante: compound butilico adesivo nero

3 strato di separazione: pellicola in PP a rilascio facilitato

BUTYL BAND

NASTRO BUTILICO BIADESIVO UNIVERSALE

• Rinforzato con una rete in poliestere che garantisce compattezza ed elevata resistenza meccanica

• Indicato per sigillature a tenuta ermetica di giunzioni legno-legno e/o legno-calcestruzzo

• Il butile si adatta perfettamente anche alla posa su spazi angusti e profili irregolari senza difficoltà

Scheda tecnica disponibile online

CODICE B s L pz.

[mm] [m]

15 1 15 20

15 2 10 13

s = spessore nastro

COMPOSIZIONE:

1 collante: compound butilico adesivo grigio

2 armatura: rete di rinforzo in poliestere

3 collante: compound butilico adesivo grigio

4 strato di separazione: carta siliconata

SUPRA BAND

NASTRO

BUTILICO BIADESIVO UNIVERSALE AD ALTO POTERE ADESIVO

• Resistente ad acqua e aria, assicura adesività anche su supporti bagnati e a basse temperature

• Molto morbido e adattabile, è ottimo per la sigillatura di giunzioni legno-legno e/o legno-calcestruzzo, compensando i naturali movimenti dei materiali

• Sigilla in modo efficace anche superfici umide o porose, senza necessità di applicare altri prodotti

Scheda tecnica disponibile online

s = spessore nastro

COMPOSIZIONE:

1 strato di separazione: carta siliconata

2 collante: compound biadesivo butilico grigio

BIADESIVO BUTILICO

FIRE STRIPE GRAPHITE

GUARNIZIONE FLESSIBILE INTUMESCENTE

• Guarnizione intumescente che garantisce sicurezza: in caso di incendio si espande tridimensionalmente, bloccando fiamme, fumi e gas. Priva di amianto

• Blocca fumi, gas e fiamme; testata su giunti lineari in costruzioni orizzontali e verticali

• Facile da tagliare con forbici o taglierino, si applica agevolmente grazie alla superficie adesiva

Scheda tecnica disponibile online

CODICE B

PREFABBRICAZIONE

INTUMESCENTE

FIRESTRIPEG25 25 1,5 50 3

s = spessore nastro

COMPOSIZIONE:

1 supporto: elastomero intumescente

2 collante: dispersione acrilica senza solventi

3 strato di separazione: carta siliconata

NAIL BAND

NASTRO SIGILLANTE PUNTO CHIODO BUTILICO

• Grazie alla formulazione in butile modificato, assicura eccellente durabilità anche se sottoposto a stress termico

• Adatto anche alla posa a basse temperature, il butile assicura ottima adesione ai supporti in condizioni ambientali rigide

• Grazie alla sua elasticità, il butile tende a sigillarsi intorno alla vite o al chiodo

Scheda tecnica disponibile online

CODICE B L pz. [mm] [m]

NAILBAND50 50 15 15

Spessore: 1 mm

COMPOSIZIONE:

1 supporto: pellicola in PE

2 collante: compound butilico adesivo grigio

3 strato di separazione: pellicola in PP

FACILE DA USARE

BUTILICO

FILLUM

NASTRO SIGILLANTE PUNTO CHIODO AD ALTA ADESIVITÀ

• La struttura in polietilene a celle chiuse assicura l’impermeabilità del foro creato dai sistemi di fissaggio

• Disponibile anche nelle versioni di spessore 5 mm e larghezza 70 mm per una sigillatura più sicura

• Con l’ausilio dello sbobinatore LIZARD, la posa risulta semplice e veloce, direttamente sui listelli di ventilazione

Scheda tecnica disponibile online

CODICE

NAILPLA33050

400 pezzi a rotolo, s = spessore nastro

COMPOSIZIONE:

1 supporto: schiuma di PE

2 collante: dispersione acrilica senza solventi

GEMINI

3 50 6

NASTRO SIGILLANTE PUNTO CHIODO BIADESIVO AD ALTA ADESIVITÀ

• Grazie alla doppia adesività, garantisce un’adesione continua della membrana al listello, evitando il ristagno d’acqua nei punti di perforazione

• Con l’ausilio di LIZARD, la posa risulta semplice e veloce, direttamente sui listelli di ventilazione

• La struttura in polietilene a celle chiuse assicura l’impermeabilità del foro creato dai fissaggi

Scheda tecnica disponibile online

CODICE B s L pz. [mm] [mm] [m]

GEMINI60 60 3 30 8

GEMINI80 80 3 30 6 s = spessore nastro

COMPOSIZIONE:

1 collante: dispersione acrilica senza solventi

2 supporto: schiuma di PE

3 collante: dispersione acrilica senza solventi

4 strato di separazione: carta siliconata

PUNTO CHIODO

PUNTO CHIODO

START BAND

PROFILO IMPERMEABILIZZANTE AD ELEVATA RESISTENZA MECCANICA

• Elastico, è facile da installare anche attorno agli angoli ed è resistente in caso di perforazioni o fissaggio meccanico

• Adatto anche come tagliamuro generico, protegge nel tempo le pareti dall’umidità di risalita, anche a temperature estreme

• Disponibile anche in versione adesiva, ideale in abbinamento ad ALU START, per un attacco a terra infallibile

Scheda tecnica disponibile online

0,8 mm

COMPOSIZIONE: gomma sintetica a base di EPDM

Spessore: 0,8 mm

COMPOSIZIONE:

1 supporto: gomma sintetica a base di EPDM

2 collante: dispersione acrilica senza solventi

3 armatura: rete di rinforzo in poliestere

4 collante: dispersione acrilica senza solventi

5 strato di separazione: pellicola in PP

CONNECT BAND

TAGLIAMURO SIGILLANTE PER SOTTOFONDI IRREGOLARI

• Evita la risalita capillare dell’umidità nel legno e assicura un’eccellente impermeabilità all’aria

• Doppia protezione garantita dal profilo in EPDM e dai nastri autoespandenti in schiuma poliuretanica. Compensa le eventuali irregolarità del sottofondo

• Estremamente termostabile e flessibile anche a basse temperature

Scheda tecnica disponibile online

CODICE B s L pz. [mm] [mm] [m]

CONNECT100 100 0,8 25 1

COMPOSIZIONE:

1 gomma sintetica a base di EPDM

2 schiuma poliuretanica elastica con additivi

CODICE B s L pz. [mm] [mm] [m]

CONNECT250 250 0,8 25 1

COMPOSIZIONE:

1 gomma sintetica a base di EPDM

2 schiuma poliuretanica elastica con additivi

3 collante: compound biadesivo butilico grigio

4 strato di separazione: pellicola in PP

BUTILICO

LEVEL BAND

TAGLIAMURO SIGILLANTE PER SOTTOFONDI

• Resiste all’umidità di risalita capillare, offrendo contemporaneamente una buona tenuta all’acqua, all’aria e al vento

• Disponibile in tre versioni, è ideale sia come tagliamuro, sia per la sigillatura di giunti verticali parete-parete

• Profilo in polietilene, morbido ed elastico; la posa è agevole anche in presenza di forme e angoli complessi

Scheda tecnica disponibile online

COMPOSIZIONE:

1 EPDM

2 membrana in PE

CONSTRUCTION SEALING

GUARNIZIONE SIGILLANTE COMPRIMIBILE PER GIUNTI REGOLARI

• Possibilità di applicazione in cantiere o durante la prefabbricazione per la sigillatura di giunzioni legno-legno

• Il prodotto è stato utilizzato per testare la resistenza al fuoco dei giunti lineari in X-LAM

• Prestazioni acustiche testate: utilizzandolo come guarnizione in parete si ottengono fino a 4 dB di abbattimento acustico

Scheda tecnica disponibile online ISOLANTE ACUSTICO

CODICE

CONSTRU4625 46 25 3

Spessore: 3 mm

COMPOSIZIONE:

1 EPDM espanso estruso

TIE BEAM STRIPE

PROFILO SIGILLANTE SOTTO BANCHINA

• Flessibile e facilmente lavorabile grazie alla mescola morbida e plasmabile

• Profilo resiliente per la connessione della banchina sul calcestruzzo

• Il profilo presagomato si adatta bene alle superfici, garantendo sempre la tenuta all’aria e all’acqua

Scheda tecnica disponibile online

Spessore: 9 mm

COMPOSIZIONE:

1 EPDM compatto estruso

BYTUM BAND

BANDA BITUMINOSA AUTOADESIVA INTONACABILE

• Tessuto tecnico intonacabile, ideale per applicazioni che prevedono finiture con intonaco

• Protegge a lungo le pareti dall’umidità ascendente

• Adatto anche come generico tagliamuro o impermeabilizzante per il nodo serramento

Scheda tecnica disponibile online

Spessore: 1 mm

COMPOSIZIONE:

1 strato di separazione: carta siliconata

2 collante: compound bituminoso adesivo nero

3 supporto: tessuto non tessuto in PP

PROTECT

BANDA BUTILICA AUTOADESIVA INTONACABILE

• Il collante butilico garantisce elevata adesione e capacità di deformazione, compensando i naturali movimenti del legno

• Tessuto tecnico intonacabile, ideale per applicazioni che prevedono finiture con intonaco

• La mescola assicura un’elevata adesione anche a basse temperature. È durevole nel tempo e stabile termicamente

Scheda tecnica disponibile online

Spessore: 1 mm

COMPOSIZIONE:

1 strato di separazione: pellicola in PP

2 collante: compound butilico adesivo grigio

3 supporto: tessuto non tessuto in PP

INTONACABILE

GROUND BAND

MEMBRANA BITUMINOSA AUTOADESIVA

• La speciale mescola bituminosa elastoplastomerica consente una posa efficace tra +5 °C e +30 °C

• Autoadesiva, per una posa più rapida. Non richiede l’uso di fiamma, minimizzando i rischi sul legno

• La pellicola di supporto in polietilene ad alta densità la rende impermeabile ed estremamente resistente al punzonamento

Scheda tecnica disponibile online

CODICE

Spessore: 1,5 mm

COMPOSIZIONE:

1 strato di separazione: carta siliconata

2 collante: compound bituminoso adesivo nero

3 supporto: pellicola in PE laminato incrociato ad alta densità

RADON FLOOR

BARRIERA AL GAS RADON IMPERMEABILIZZANTE PER FONDAZIONI

• Barriera al radon e al vapore che impedisce le infiltrazioni di gas radon all’interno dell’involucro

• Resistente a un ampio range di temperatura, anche in climi freddi

• Il doppio strato in PE a bassa densità assicura l’impermeabilità della membrana

Scheda tecnica disponibile online

CODICE

Spessore: 0,4 mm

COMPOSIZIONE:

1 strato superiore: film in PE a bassa densità

2 strato inferiore: film in PE a bassa densità

SIGILLATURA FINESTRE

SIGILLATURA

SERRAMENTO E STRUTTURA

SIGILLATURA PER FINESTRA

Per garantire l’efficacia di un serramento, è essenziale rispettare il principio di continuità dei livelli di tenuta all’aria e al vento. Anche un serramento ad alte prestazioni, se installato in modo non corretto, compromette l’efficienza dell’intero sistema e non soddisfa le aspettative dell’utente finale.

COSA DEVE GARANTIRE

RISPARMIO ENERGETICO

REGOLAZIONE

TERMOIGROMETRICA

COMFORT ABITATIVO

AERAZIONE NATURALE

ILLUMINAZIONE NATURALE

RAGGI UV

PIOGGIA BATTENTE

SBALZI TERMICI

VENTO

INQUINAMENTO ACUSTICO

FUOCO

RISPOSTA ELASTICA COSA DEVE GARANTIRE

TRE LIVELLI DI PROTEZIONE A COSA DEVE RESISTERE

ISOLAMENTO ACUSTICO

ISOLAMENTO TERMICO

Il metodo dei tre livelli è usato in molti Paesi europei per garantire la corretta installazione di porte e finestre. I livelli di tenuta all’aria, tenuta al vento e isolamento termo-acustico sono aspetti fondamentali da curare in ogni fase della progettazione. HOLZ TECHNIC offre soluzioni specifiche per ciascuno di questi livelli.

LIVELLO DI TENUTA AL VENTO

LIVELLO DI ISOLAMENTO TERMO-ACUSTICO

LIVELLO DI TENUTA ALL’ARIA

CORRETTA PROGETTAZIONE DEL GIUNTO DI INSTALLAZIONE

Assenza di tutti e tre i livelli: la probabilità di condensa e infiltrazioni d’acqua nella struttura è elevata.

FISSAGGI PER FINESTRE

La mancanza di uno di questi tre livelli compromette il funzionamento degli altri.

Le viti SBM | ZBM di HOLZ TECHNIC sono state testate all’IFT Rosenheim, istituto di riferimento internazionale per i serramenti. I test certificano prestazioni su trazione, taglio e compressione su supporti in laterizio, calcestruzzo e calcestruzzo cellulare.

Le icone ufficiali dell’assessment IFT sono riportate nella pagina di catalogo, a garanzia di qualità riconosciuta.

Completano la gamma SKS EVO, ideale per fissaggi diretti su calcestruzzo, e SHS AISI410, inox per montaggi a vista su legno esposto o acido.

Gli angolari HT100 o altre piastre metalliche di Holz Technic offrono numerose soluzioni per fissare su muratura o calcestruzzo falsi telai, bancali o altri elementi di supporto per il serramento.

LA NOSTRA SOLUZIONE

CEMENTA OUT, CEMENTA IN, COMPRIMO e FENESTRA : l’utilizzo combinato di questi prodotti permettedi raggiungere il livello di massima protezione al vento e all’aria garantendo anche un isolamento termo-acustico. La combinazione dei prodotti HT aumenta il livello di confort e risparmio energetico.

Il giunto si comporta in maniera impeccabile dal punto di vista acustico e termo-igrometrico.

COMPRIMO

NASTRO SIGILLANTE AUTOESPANDENTE

• Dopo l’espansione rimane elastico e stabile a lungo, assicurando protezione da acqua, polvere e vento

• Ha superato i test più severi sulle emissioni nocive, garantendo una posa sicura anche in ambienti interni

• Fornito con anima in plastica per evitare l’assorbimento di umidità in fase di cantiere, che potrebbe causare rigonfiamenti indesiderati

Scheda tecnica disponibile online

CODICE B s L pz. [mm] [mm] [m]

COMPRIMO20920 20 9 20 4 24

COMPOSIZIONE:

schiuma poliuretanica elastica con additivi

FENESTRA

NASTRO SIGILLANTE AUTOESPANDENTE PER SERRAMENTI

• Sigilla le fughe di porte e finestre da aria e pioggia battente, mantenendo le proprietà termoacustiche su tutta la profondità

• Per fessure tra 6 e 15 mm. Si adatta alla superficie, assicurando la tenuta all’aria e all’acqua e fungendo da freno al vapore

• Garantisce un elevato livello di isolamento termico e acustico

Scheda tecnica disponibile online

CODICE B s L [mm] [mm] [m]

FENESTRA54615 54 6 15 15

FENESTRA74615 74 6 15 15

COMPOSIZIONE:

schiuma poliuretanica elastica con additivi

ISOLANTE ACUSTICO

NASTRO ESPANDIBILE

lato da applicare verso l’esterno

ISOLANTE

CEMENTA IN

NASTRO SPECIALE AD ELEVATA ADESIONE ANCHE INTONACABILE

• L’elevata forza di adesione lo rende ideale per l’applicazione sulla maggior parte delle superfici

• Il liner in PP può essere rimosso facilmente anche in spazi o angoli stretti, senza rischio di rotture

• Tessuto tecnico intonacabile

• Il liner in PP a rilascio facilitato permette una posa agevole e veloce. Le versioni con pretaglio permettono di nascondere il nastro dietro rivestimenti o intonaco, con un risultato pulito e preciso

Scheda tecnica disponibile online

FINESTRE

CODICE liner B L pz.

Spessore: 0,5 mm

COMPOSIZIONE:

1 supporto: schermo freno al vapore in PP a due strati

2 collante: dispersione acrilica senza solventi

3 strato di separazione: pellicola in PP a rilascio facilitato

CEMENTA

OUT

NASTRO SPECIALE AD ELEVATA ADESIONE ANCHE INTONACABILE

• L’elevata forza di adesione lo rende ideale per l’applicazione sulla maggior parte delle superfici

• Il liner in PP può essere rimosso facilmente anche in spazi o angoli stretti, senza rischio di rotture

• Tessuto tecnico intonacabile

• Il liner in PP a rilascio facilitato permette una posa agevole e veloce. Le versioni con pretaglio permettono di nascondere il nastro dietro rivestimenti o intonaco, con un risultato pulito e preciso

Scheda tecnica disponibile online

liner

CEMOUT1585

Spessore: 0,7 mm

COMPOSIZIONE:

1 supporto: membrana traspirante in PP a due strati

2 collante: dispersione acrilica senza solventi

3 strato di separazione: pellicola in PP a rilascio facilitato

INTONACABILE

NASTRO MONOADESIVO UNIVERSALE AD ALTA ADESIVITÀ

Spessore: 0,34 mm

Per maggiori informazioni sul prodotto vedi pag. 212.

NASTRO MONOADESIVO UNIVERSALE

Per maggiori informazioni sul prodotto vedi pag. 213.

INTERNA

NASTRO MONOADESIVO PER INTERNO

Per maggiori informazioni sul prodotto vedi pag. 213.

SILENT FOAM

SCHIUMA POLIURETANICA SIGILLANTE ELASTICA AD ALTE PRESTAZIONI FONOISOLANTI

Scheda tecnica disponibile online

ESPANSIONE RIDOTTA

ELASTICO

ISOLAMENTO ACUSTICO GUANTI INCLUSI

CODICE contenuto colore resa utilizzo pz. [mL]

SILFOAM750 750 bianco 40 L con pistola 12

Per maggiori informazioni sul prodotto vedi pag. 207.

SILENT FOAM B2

SCHIUMA POLIURETANICA SIGILLANTE ELASTICA AD ALTE PRESTAZIONI FONOISOLANTI

Scheda tecnica disponibile online

ELASTICO

GUANTI INCLUSI

CODICE contenuto colore resa utilizzo pz. [mL]

SILFOAM750B2 750 bianco 35 L con pistola 12

Per maggiori informazioni sul prodotto vedi pag. 207.

FLY FOAM

PISTOLA AUTOMATICA A CANNA LUNGA PER SCHIUME

CODICE descrizione

pistola per schiume

Per maggiori informazioni sul prodotto vedi pag. 285.

NASTRO SIGILLANTE AUTOESPANDENTE

EXPAND BAND EVO

NASTRO SIGILLANTE AUTOESPANDENTE

FACADE BAND UV

NASTRO MONOADESIVO UNIVERSALE RESISTENTE AI RAGGI UV

MULTI BAND UV

BYTUM BAND

BANDA BITUMINOSA AUTOADESIVA INTONACABILE

Per maggiori informazioni sul prodotto vedi pag. 226.

BANDA BUTILICA AUTOADESIVA INTONACABILE

1 mm

Per maggiori informazioni sul prodotto vedi pag. 226. ANGOLARE 100 PER FORZE DI TAGLIO

Per maggiori informazioni sul prodotto vedi pag. 90.

VITE TESTA PICCOLA

• La testa a 60° e la punta 3 THORNS permettono un facile inserimento della vite in piccoli spessori senza creare aperture nel legno

• Ideale per fissare perline, listelli, profili in legno e altri elementi di piccole dimensioni

• Perfetta per il fissaggio di profili fermavetro in legno per finestre

AMBIENTE

MATERIALE

Per maggiori informazioni sul prodotto vedi pag. 19.

SBM | ZBM

VITE AUTOFILETTANTE PER MURATURA

• Adatta per il fissaggio diretto su materiali compatti e semipieni: pietra naturale, calcestruzzo, mattoni pieni e mattoni forati

• La testa svasata (SBM) permette la posa degli infissi in PVC senza arrecare danni al serramento

• La testa cilindrica (ZBM) penetra facilmente nel legno e resta incassata nell’infisso

AMBIENTE

MATERIALE

Per maggiori informazioni sul prodotto vedi pag. 160.

SKS EVO

ANCORANTI AVVITABILI A TESTA ESAGONALE

• Testa svasata per il fissaggio di elementi in legno

• Adatto per calcestruzzo non fessurato

• Filetto ottimizzato per fissaggio a secco

• Rivestimento C4 EVO

• Fissaggio passante

• Installazione priva di espansione

AMBIENTE

MATERIALE

Per maggiori informazioni sul prodotto vedi pag. 157.

PROFILI

NASTRI

SOTTOMASSETTO

FONOISOLANTI

SILENT

UNA SOLUZIONE PER OGNI TIPO DI RUMORE

RUMORE PER VIA STRUTTURALE

La propagazione del rumore per via strutturale si verifica quando il rumore attraversa la struttura e diffonde le vibrazioni non soltanto in locali contigui, ma anche in ambienti non necessariamente comunicanti.

Risolvi il problema alla base, usa PIANO, ALADIN STRIPE o GRANULO STRIPE

INTERVENTO A LIVELLO STRUTTURALE

Installare PIANO, ALADIN STRIPE o GRANULO sia sopra che sotto il solaio per interrompere la trasmissione del rumore attraverso la struttura.

RUMORE DA CALPESTIO

Camminare, spostare una sedia, muovere un qualsiasi oggetto appoggiato a terra comporta un’eccitazione meccanica del solaio e, di conseguenza, il cosiddetto rumore da calpestio.

Stop al manico di scopa, usa SILENT FLOOR BYTUM, SILENT FLOOR PE, SILENT FLOOR PUR, SILENT FLOOR 3D, SILENT EDGE, SILENT UNDERFLOOR, GRANULO

POSSIBILITÀ DI INTERVENTO SOLO DA SOPRA

Aggiungere uno strato resiliente con SILENT FLOOR PUR, SILENT FLOOR BYTUM, SILENT FLOOR PE, SILENT FLOOR 3D e un massetto o doppio strato massivo (44 + 34,6 kg/m2).

Realizzare un massetto a secco con listelli e strato resiliente PIANO A, SILENT FLOOR PUR in strisce, SILENT UNDERFLOOR, FILLUM, GEMINI, GIPS BAND, CONSTRUCTION SEALING e un doppio strato massivo (44 + 34,6 kg/m2).

Valori ottenuti da prove in laboratorio su solaio in X-LAM.

SILENT FLOOR PUR

SILENT FLOOR PUR

PIANO A

PIANO A

RUMORE AEREO

Si trasmette nell’aria e fa parte della nostra quotidianità: chiacchierare, ascoltare musica, giocare con i bambini.

Puoi sempre abbassare il volume, ma anche scoprire SILENT WALL BYTUM, SILENT WALL BYTUM SA, GIPS BAND, SILENT GIPS

PARTIZIONI VERTICALI | RISANAMENTO A BASSO

SPESSORE

Il placcaggio in aderenza è una modalità fortemente utilizzata nel risanamento, perché consente, in pochi centimetri di spessore, di ottenere un sensibile miglioramento dell’isolamento acustico del divisorio.

Aggiungere massa accoppiando SILENT WALL BYTUM o SILENT WALL BYTUM SA alla lastra in cartongesso.

Aggiungere SILENT FLOOR PUR come strato resiliente tra la struttura di base e la lastra in cartongesso.

Aggiungere delle strisce di strato resiliente PIANO A, SILENT FLOOR PUR in strisce e accoppiando SILENT WALL BYTUM o SILENT WALL BYTUM SA alla lastra di cartongesso.

ACUSTICA E SIGILLATURA

L’onda sonora si propaga nell’aria e questo la rende allo stesso tempo di facile diffusione e di difficile controllo. Una progettazione precisa della tenuta all’aria e degli impianti contribuisce a non trascurare i dettagli che potrebbero compromettere le prestazioni acustiche dell’edificio.

La soluzione non è “nell’aria”, scopri tutti i prodotti nel capitolo “SIGILLANTI, NASTRI E PROFILI”

PIANO

PROFILO RESILIENTE PER L’ISOLAMENTO ACUSTICO

• Riduce le vibrazioni da calpestio e attenua il rumore trasmesso, per un eccellente comfort acustico

• Gamma completa pensata per ottimizzare l’isolamento acustico in base ai carichi: dai solai leggeri con poca massa, agli edifici multipiano con carichi elevati

• Disponibile in versioni pretagliate per ottenere più larghezze con pochi codici. Posa a secco rapida con fissaggio meccanico con graffe

• Materiale stabile, non teme attacchi chimici e resiste nel

Scheda tecnica disponibile online

MATERIALE

EPDM estruso ed espanso

PERFORMANCE ACUSTICA

carico acustico [N/mm2]

acustico [N/mm2]

carico acustico [N/mm2]

MIGLIORAMENTO ACUSTICO

RISULTATI

La valutazione tecnica europea (ETA) fornisce una procedura indipendente a livello europeo per valutare le caratteristiche prestazionali essenziali dei prodotti da costruzione non standard.

• Valori certificati per applicazione come profilo resiliente all’interno delle strutture

• K ij misurato per diverse durezze di PIANO

miglioramento acustico

PIANO A è un profilo resiliente studiato per carichi ridotti. La sua efficacia come elemento desolidarizzante per nervature in solai a secco è stata testata con successo dall’Università di Innsbruck.

aggiunta del sistema a secco con PIANO

Grafici e valori in frequenza disponibili nel manuale con indicazioni sulle configurazioni.

aggiunta del sistema a secco senza PIANO

carico acustico [N/mm2]

carico acustico [N/mm2]

carico

PIANO A

PIANO B

PIANO D

PIANO E

PIANO C

ALADIN STRIPE

PROFILO RESILIENTE PER L’ISOLAMENTO ACUSTICO

• Testato dal Centro di ricerca industriale dell‘Università di Bologna secondo la norma ISO 10848

• Disponibile in versioni pretagliate per ottenere 4 larghezze diverse, con sole due varianti. Posa a secco rapida tramite fissaggio meccanico

• Grazie alla mescola in EPDM è in grado di compensare eventuali dilatazioni del legno e dei materiali in generale

Scheda tecnica disponibile online

MATERIALE

EPDM estruso ed espanso

RUMORE STUTTURALE

PERFORMANCE ACUSTICA

carico acustico [N/mm2]

MIGLIORAMENTO ACUSTICO

carico acustico [N/mm2]

Per monitorare il comportamento dei nostri prodotti, investiamo anche in campagne di misura in cantiere.

ALADIN ha ottenuto risultati molto soddisfacenti in termini di riduzione del rumore da calpestio.

GRANULO STRIPE

PROFILO RESILIENTE IN GOMMA GRANULARE PER L’ISOLAMENTO ACUSTICO

• Materiale resiliente per il disaccoppiamento delle partizioni verticali dai solai

• Realizzato con mescole di elastomeri ottenute dal riciclo di pneumatici a fine vita, è riciclabile al 100%

• Disponibile in vari formati, adatti anche ad applicazioni esterne come sottofondi strutturali (PAD, ROLL e MAT)

• Utilizzabile anche come tagliamuro su connessioni legno-cemento o muratura

Scheda tecnica disponibile online

MATERIALE

gomma granulare

PERFORMANCE ACUSTICA

RUMORE STUTTURALE

CODICE B L s pz.

SUPPORTO RESILIENTE PER LISTELLI E NERVATURE DI SOLAI O TERRAZZE

PROFILO RESILIENTE PER LISTELLI E NERVATURE DI SOLAI O TERRAZZE

MIGLIORAMENTO ACUSTICO

GRANULO è stato testato all’interno della campagna sperimentale del progetto di ricerca BIGWOOD in combinazione con soluzioni per pavimenti ispezionabili.

SOTTOFONDO RESILIENTE PER MASSETTI E TERRAZZE

GRANULO è stato testato in 8 diverse configurazioni

L’efficacia è dimostrata dai risultati pubblicati su www.zenodo.org/communities/bigwood-interreg

SILENT UNDERFLOOR

STRISCIA RESILIENTE PER SOTTOLISTELLI DI PAVIMENTAZIONI E CONTROPARETI

• Disaccoppia acusticamente le nervature della sottostruttura di una controparete e agisce anche come nastro sigillante per le perforazioni causate dai chiodi

• Realizzato con EPDM espanso e collante acrilico, può essere facilmente applicato sui listelli grazie alla superficie adesiva e il liner removibile

• Grazie alla particolare mescola, è stabile nel tempo. Non teme attacchi chimici ed è impermeabile all’acqua

Scheda tecnica disponibile online

MATERIALE

EPDM estruso

CODICE

PERFORMANCE ACUSTICA

SILENT GIPS

NASTRO TERMOACUSTICO DISACCOPPIANTE

PREINCISO E AUTOADESIVO PER STRUTTURE IN CARTONGESSO

• Permette di staccare completamente la parete in cartongesso evitando la trasmissione delle vibrazioni al pavimento o al solaio

• I pretagli presenti sul profilo definiscono l’area per il montante e le due zone in cui posizionare le lastre in cartongesso

• Il profilo biadesivo consente una posa agevole e veloce senza l’utilizzo di ulteriori adesivi

Scheda tecnica disponibile online

MATERIALE

polietilene a celle chiuse

PERFORMANCE ACUSTICA

RUMORE AEREO RUMORE CALPESTIO

RUMORE AEREO

ACUSTICA E SIGILLATURA

GIPS BAND

NASTRO SIGILLANTE PUNTO CHIODO AUTOADESIVO PER PROFILI

• Utilizzabile contemporaneamente come antivibrante e come punto chiodo per le nervature della struttura delle contropareti

• Grazie allo sbobinatore LIZARD, la posa è facile e veloce, applicabile direttamente sui listelli o sui montanti

• Testato acusticamente in diverse configurazioni anche nelle Università di Bolzano e Padova

• Posato correttamente, incrementa il potere fonoisolante di oltre 4 dB

Scheda tecnica disponibile online

MATERIALE

polietilene a celle chiuse

PERFORMANCE ACUSTICA

CODICE B L spessore pz. [mm] [m] [mm]

GIPSBAND50

SILENT EDGE

FASCIA AUTOADESIVA PERIMETRALE

• Il supporto autoadesivo e il pretaglio lo rendono pratico e veloce da applicare in cantiere

• Insieme ai prodotti della gamma SILENT FLOOR permette di realizzare massetti ad elevate performance acustiche

• Consente di isolare acusticamente il solaio senza dover risvoltare la lamina sottomassetto

Scheda tecnica disponibile online

MATERIALE

polietilene a celle chiuse

PERFORMANCE ACUSTICA

VERSIONE CON BANDELLA IN POLIETILENE

CODICE

VERSIONE UNIVERSALE

RUMORE CALPESTIO

RUMORE AEREO

SILENT FLOOR PUR

LAMINA SOTTOMASSETTO RESILIENTE IN POLIMERI RICICLATI AD ELEVATE PERFORMANCE

• La speciale composizione offre un’ottima elasticità, con prestazioni acustiche superiori a 30 dB

• Efficacia certificata dai laboratori del Centro di Ricerca Industriale dell’Università di Bologna

• Il poliuretano, polimero nobile, mantiene elasticità e prestazioni costanti nel tempo. La membrana superiore è impermeabile

• Il ciclo di vita del prodotto è assolutamente sostenibile, l’agglomerato in PU viene realizzato recuperando scarti di produzione ed è completamente riciclabile

Scheda tecnica disponibile online CODICE

RUMORE AEREO RUMORE CALPESTIO

(1)1,5 m di agglomerato poliuretanico e barriera al vapore + 0,1 m di barriera al vapore per sormonto con banda adesiva integrata. (2)Senza considerare l’area di sormonto.

proprietà valore campi di impiego sottomassetto materiale agglomerato di poliuretano + membrana impermeabilizzante rigidità dinamica s' da 7,4 a 12,5 MN/m3

MIGLIORAMENTO ACUSTICO

APPLICAZIONE SU SOLAIO

1 soletta in calcestruzzo (s: 50 mm)

2 SILENT FLOOR PUR (s: 20 mm)

3 pannello in X-LAM (s: 200 mm)

Grazie all’aggiunta del sistema a massetto galleggiante sul X-LAM grezzo.

APPLICAZIONE SU PARETE

1 pannello in cartongesso

2 listelli in legno

3 strisce di SILENT FLOOR PUR (s: 10 mm)

4 OSB

5 isolante tipo lana di roccia

Aggiungendo la controparete al telaio di base e disaccoppiandola mediante strisce di SILENT FLOOR PUR.

SILENT FLOOR BYTUM

LAMINA SOTTOMASSETTO RESILIENTE IN BITUME E FELTRO DI POLIESTERE

• Realizzata da una lamina fonoimpedente in bitume elastoplastomerico accoppiata a un tessuto non tessuto fonoresiliente in fibra di poliestere, assorbe le vibrazioni da calpestio fino a 20 dB

• La mescola bituminosa tende a richiudersi attorno ai fissaggi, contribuendo all’impermeabilità del sistema

• La lamina è un elemento continuo, impermeabile all’acqua e all’aria ed estremamente durevole grazie alla natura bituminosa

• Ideale nelle riabilitazioni strutturali, in abbinamento con i connettori legno-cemento

Scheda tecnica disponibile online

[m] [mm] [m2]

SILENTFLOORBYT5 1,05 10 5 10 1

(1)1 m di membrana bituminosa con feltro + 0,05 m di membrana bituminosa per sormonto. (2)Senza considerare l’area di sormonto.

proprietà valore campi di impiego sottomassetto materiale bitume elastoplastomerico-tessuto non tessuto in fibra di poliestere rigidità dinamica s' monostrato: 27 MN/m3 - doppio strato: 14,5 MN/m3

SILENT FLOOR NET 3D

MEMBRANA TRASPIRANTE CON STUOIA TRIDIMENSIONALE RESILIENTE

• La stuoia tridimensionale ha un’elevata resistenza meccanica e mantiene la propria funzionalità anche dopo la posa e il cantiere, riducendo i rumori da calpestio

• Il prodotto è composto da una membrana a tre strati che assicura traspirabilità, impermeabilità all’aria e all’acqua anche in fase di posa

• Utilizzabile anche come strato di microventilazione sia in parete che in copertura, mantenendo asciutti gli strati adiacenti e migliorando le performance termo-acustiche

• l tessuto protegge la rete tridimensionale da impurità o residui di lavorazione che ne comprometterebbero la funzionalità

Scheda tecnica disponibile online

CODICE H L spessore A pz. [m] [m] [mm] [m2]

SILTNET20 1,0 16 20 16 1

proprietà valore

campi di impiego sottomassetto

materiale stuoia triminensionale in PP + membrana traspirante e tnt di protezione rigidità dinamica s' 21 MN/m3

CODICE H(1) L spessore A(2) pz. [m]

RUMORE CALPESTIO

RUMORE AEREO

SILENT FLOOR PE

LAMINA SOTTOMASSETTO RESILIENTE IN POLIETILENE A CELLE CHIUSE

• Membrana termoacustica realizzata in polietilene espanso a celle chiuse flessibile e leggera

• La struttura a celle chiuse la rende impermeabile all’acqua e quindi estremamente resistente e durevole. Inoltre è incomprimibile e mantiene la sua efficacia nel tempo

• Ottimo rapporto qualità-prezzo grazie alla mescola ottimizzata

Scheda tecnica disponibile online

H L spessore A pz. [m] [m] [mm] [m2]

proprietà valore campi di impiego sottomassetto materiale polietilene a celle chiuse rigidità dinamica s' 43 MN/m3

CODICE

RUMORE CALPESTIO

SILENT WALL BYTUM

LAMINA FONOISOLANTE E IMPERMEABILIZZANTE BITUMINOSA

• Realizzata in bitume elastoplastomerico con rivestimento in tessuto non tessuto su entrambi i lati, priva di piombo e sostanze nocive

• L’elevata densità (6 kg/m2) contribuisce a un ottimo abbattimento del rumore aereo nonostante lo spessore contenuto della lamina

• Tramite il fissaggio meccanico è possibile applicare il prodotto su qualsiasi superficie, compensando eventuali irregolarità

• Formato e composizione lo rendono ideale in tutte le situazioni in cui serve aumentare la massa del sistema

Scheda tecnica disponibile online

proprietà valore

campi di impiego elemento pesante per il miglioramento del potere fonoisolante di solai e pareti

massa areica 6 kg/m2

focus eccellente rapporto qualità-prezzo

SILENT WALL BYTUM SA

LAMINA FONOISOLANTE E IMPERMEABILIZZANTE BITUMINOSA AUTOADESIVA

• Realizzata in bitume elastoplastomerico autoadesivo, con un lato rivestito in tessuto non tessuto di polipropilene e l’altro protetto da un film siliconato rimovibile durante la posa

• Il lato autoadesivo pretagliato consente una posa rapida e precisa, sia in orizzontale che in verticale, senza bisogno di fissaggi meccanici

• Dotato di densità elevata (5 kg/m2), assorbe fino a 27 dB

• Agisce anche come eccellente barriera all’aria e all’acqua

Scheda tecnica disponibile online

proprietà valore

massa areica 5 kg/m2

AEREO

campi di impiego elemento pesante per il miglioramento del potere fonoisolante di solai, pareti e impianti

focus autoadesivo RUMORE IMPIANTI RUMORE IMPIANTI RUMORE AEREO

CODICE

ELEMENTI PER TETTO

RACCORDO

SOTTOCOLMO VENTILATO FLESSIBILE

• Il tessuto di ventilazione in polipropilene flessibile è estremamente adattabile durante le fasi di posa

• Le bandelle in alluminio sagomabili assicurano una perfetta contiguità con qualsiasi manto di copertura

• Il tessuto centrale è cucito e incollato alle bandelle laterali, garantendo una doppia sicurezza nel tempo

Scheda tecnica disponibile online

Sfrutta al meglio i tuoi spazi espositivi grazie ai nostri sistemi! Richiedi informazioni al tuo Consulente Tecnico.

STANDARD ROLL

SOTTOCOLMO VENTILATO FLESSIBILE

• Il tessuto in polipropilene assicura un’ottima flessibilità durante la posa ed un’estesa superficie di aerazione

• Il nastro adesivo butilico permette una buona adesione su coppi e tegole

• Le bandelle laterali in alluminio assicurano un’eccezionale stabilità UV e durabilità nel tempo

Scheda tecnica disponibile online

METAL ROLL

SOTTOCOLMO VENTILATO FLESSIBILE IN ALLUMINIO

• Lo speciale nastro adesivo butilico largo 4 cm assicura un’adesione forte, immediata e duratura su diverse superfici

• Il materiale metallico scelto assicura una buona stabilità ai raggi UV anche in climi impegnativi

• L’alluminio perforato provvede alla corretta circolazione dell’aria all’interno della copertura del tetto

Scheda tecnica disponibile online

PEAK EASY

SOTTOCOLMO

VENTILATO RIGIDO

• Completamente realizzato in metallo. Garantisce elevate caratteristiche di durabilità

• Facile e veloce da posare, assicura una perfetta contiguità con qualsiasi tipologia di manto di copertura

• Assicura un’ottima stabilità ai raggi UV e agli agenti atmosferici, anche in climi difficili

Scheda tecnica disponibile online

BRUSH VENT

SOTTOCOLMO RIGIDO CON SPAZZOLE LATERALI

• Posa rapida grazie alle setole laterali morbide, che si adattano perfettamente al profilo della copertura

• Le setole forniscono un’efficace protezione contro l’acqua e sono stabili ai raggi UV

• Impedisce l’ingresso di volatili, insetti e roditori

Scheda tecnica disponibile online

(1)Prodotto disponibile solo su ordinazione.

PEAK ONE

SOTTOCOLMO VENTILATO PER SINGOLA FALDA

• Lo speciale nastro adesivo butilico assicura un’adesione forte, immediata e duratura alle diverse superfici

• Perfetto per la ventilazione delle coperture monofalda a ridosso di una parete verticale

• Materiali di alta qualità per una lunga durata nel tempo

CODICE

(1)Lunghezza bandella in alluminio.

(2)Prodotto disponibile solo su ordinazione.

PEAK VENT AISI 430

KIT SOTTOCOLMO RIGIDO

• Kit componibile con sottocolmo, viti e staffe regolabili per un fissaggio rapido ed efficace

• La robusta griglia in acciaio inossidabile e le ali plissettate in alluminio garantiscono durabilità e stabilità nel tempo

• La perforatura dell’elemento lineare e delle staffe di supporto assicura un’efficace ventilazione

Scheda tecnica disponibile online CODICE

3 Ø 5,5 -

(1)Prodotto disponibile solo su ordinazione.

Per la posa servono tante staffe e tanti elementi di ventilazione quanti sono i metri lineari di colmo, più una staffa di supporto iniziale. Ogni staffa va fissata con almeno 4 viti: 2 sui listelli e 2 sull’elemento di ventilazione.

ESEMPIO: per un colmo di 5 m servono 5 elementi di ventilazione, 6 staffe e 24 viti autoforanti.

PEAK HOOK

GANCIO FERMACOLMO PER COPPI LISCI E SAGOMATI

• Per un fissaggio a secco rapido e sicuro delle tegole di colmo sul listello sottostante

• Disponibili in più versioni e colori, si adattano alle diverse tipologie di copertura assicurando perfetta armonia cromatica

• Garantiscono la stabilità del colmo senza utilizzare schiume o malte, nel pieno rispetto della norma UNI 9460

Scheda tecnica disponibile online

(1)Prodotto disponibile solo su ordinazione.

rosso mattone

rosso mattone

marrone marrone antracite antracite

PEAK HOOK versione universale

PEAK HOOK versione sagomata

SUPPORT BATTEN

PORTALISTELLI IN METALLO

• Consentono il fissaggio del listello in legno che sostiene il sottocolmo.

• Disponibili in diverse versioni e misure per adattarsi a varie coperture; la versione regolabile in altezza permette aggiustamenti dopo la posa

• Realizzati interamente in acciaio per un’elevata durabilità

Scheda tecnica disponibile online

(1) Altezza totale.

(2)Prodotto disponibile solo su ordinazione.

ALU FLASH CONNECT

RACCORDO CAMINO IN ALLUMINIO E BUTILE AUTOADESIVO

• L’adesivo butilico aderisce perfettamente a qualsiasi superficie, creando una sigillatura impermeabile e duratura

• Facile da tagliare con cutter o forbici; la banda plissettata si modella in tre dimensioni durante la lavorazione

• Assicura un’ottima stabilità ai raggi UV e agli agenti atmosferici

SOFT FLASH CONNECT

RACCORDO CAMINO IN EPDM E BUTILE AUTOADESIVO

• Superficie tridimensionale estremamente flessibile per sigillature universali di elementi di copertura (camini, grondaie, giunture, lucernari, ecc.)

• Stabilità ai raggi UV permanente; realizzato con materiali di alta qualità con elevate caratteristiche di durabilità

• Modellabile a mano senza strumentazione particolare

(1)Prodotto disponibile solo su ordinazione.

Scheda tecnica disponibile online

Scheda tecnica disponibile online

BUTILICO

BUTILICO

MANICA ROLL

RACCORDO CAMINO IN PIOMBO E BUTILE AUTOADESIVO

• Superficie liscia, facile da plasmare

• Stabilità permanente ai raggi UV e impermeabilità garantita

• Ottima resistenza agli agenti atmosferici, anche in climi difficili

Scheda tecnica disponibile online

MANICA

MANICOTTO SIGILLANTE CON TUBO TERMORETRAIBILE E FASCETTA

• Manicotto, tubo termoretraibile e fascetta metallica garantiscono l’impermeabilità

• I tre modelli con base in conglomerato bituminoso ardesiato, PVC e FPO/PP permettono di scegliere la base più adatta alla guaina della copertura

• I materiali sono resistenti agli agenti atmosferici, stabilizzati contro i raggi UV, resistono alle temperature alte e basse, all’ossidazione e all’invecchiamento

BUTILICO

MANICA POST

MANICOTTO ADESIVO SIGILLANTE PER ESTERNO

• Grazie al rivestimento in alluminio garantisce stabilità permanente ai raggi UV

• Adesivo butilico sul lato inferiore, altamente performante su ogni materiale e resistente agli stress termici

• Ideale per impermeabilizzare i sostegni per linea vita tipo TOWER

MANICA LEAD

PROFILO IN PIOMBO CON MANICOTTO IN EPDM

• Kit impermeabilizzante composto da un profilo in piombo estremamente resistente e da un manicotto in EPDM perfettamente sigillante

• Utilizzabile su coperture con diverse inclinazioni

• Per l’impermeabilizzazione di pali per ancoraggi di diametro 48 mm

(1)Evitare il contatto con la pelle, gli occhi e gli alimenti. Non produrre e respirare le polveri.

BUTILICO

SNOW STOP

GANCI

FERMANEVE PER COPPI E TEGOLE

• Assicurano la stabilità della copertura frenando la caduta dei blocchi di neve accumulati

• Disponibili per coppi, tegole marsigliesi e portoghesi e code di castoro, in diverse colorazioni

• Proteggono il canale di gronda dalla spinta dei blocchi di neve

Scheda tecnica disponibile online

CODICE

SSTOPREDFLAT(1)

(1)Prodotto disponibile solo su ordinazione. SNOW STOP versione tegola in cemento e coppo

SNOW STOP versione tegola canadese, copertura metallica

STOP versione tegola portoghese

STOP versione coppo

SNOW

SNOW

rosso mattone

rosso mattone

rosso mattone

marrone

marrone

marrone

marrone

rame

TILE STOP WIND

GANCI PRESAGOMATI CONTROVENTO PER TEGOLE

• Evitano il ribaltamento delle tegole in caso di vento, garantendo la stabilità della copertura

• Si usano per ancorare le tegole lungo i bordi della falda, la gronda, il colmo e attorno a camini o altre aperture

• Per una posa a secco della copertura nel pieno rispetto della norma UNI 9460

Scheda tecnica disponibile online

CODICE materiale colore pz.

TSWIND(1) acciaio zincato

(1)Prodotto disponibile solo su ordinazione.

TILE STOP WIND COPPO

GANCI PRESAGOMATI CONTROVENTO PER COPPI

• Evitano il ribaltamento dei coppi in caso di vento garantendo la stabilità della copertura

• Si usano per ancorare i coppi lungo i bordi della falda, la gronda, il colmo e attorno a camini o altre aperture

• Per una posa a secco della copertura nel pieno rispetto della norma UNI 9460

Scheda tecnica disponibile online

CODICE materiale

TSWINDC(1) acciaio AISI 204

(1)Prodotto disponibile solo su ordinazione.

colore pz.

coppo listello

TILE STOP S

GANCI PRESAGOMATI A S PER COPPI LISCI

• Ancorano il coppo successivo a quello sottostante, assicurando un aggancio stabile e duraturo nel tempo

• Si posano a secco senza malta o schiume poliuretaniche nel pieno rispetto della norma UNI 9460

• Disponibili in varie tipologie di materiale e diverse colorazioni, per una gamma completa

Scheda tecnica disponibile online

(1)Prodotto disponibile solo su ordinazione.

acciaio AISI 204 rosso siena marrone rame

TILE STOP L

GANCI PRESAGOMATI A L PER COPPI LISCI

• Utilizzabili come ganci di partenza in gronda e come ganci rompitratta in falda per scaricare il peso delle file superiori di coppi

• Per una copertura ventilata, asciutta e duratura

• Il fissaggio meccanico a secco elimina l’uso di malta o schiume, in linea con le normative vigenti

Scheda tecnica disponibile online

(1)Prodotto disponibile solo su ordinazione.

acciaio AISI 204 rosso siena marrone rame

VENT MESH

GRIGLIA DI VENTILAZIONE FLESSIBILE

• Disponibili in vari materiali, colori e altezze per adattarsi a tutte le coperture

• Venduta in rotolo, per un’installazione rapida e veloce

• Impedisce l’ingresso di volatili e insetti, consentendo una ventilazione continua ed efficace della copertura

(1)Prodotto disponibile solo su ordinazione.

VENT GRILLE

GRIGLIA DI VENTILAZIONE IN PVC

• Realizzata in materiale estremamente resistente agli agenti atmosferici, agli urti e ai raggi UV

• Protegge la sezione di ingresso dell’aria da animali e insetti che potrebbero impedire la ventilazione

• Consente una rapida posa in opera e una efficace protezione del tetto

nero rosso mattone

VENT FOLD

GRIGLIE PREPIEGATE PER LA VENTILAZIONE

• Reti rigide prepiegate che consentono un’efficace ventilazione proteggendo la linea di gronda da intrusioni

• Installazione semplice grazie al piede d’appoggio, utilizzabile anche per proteggere le facciate ventilate

• Realizzate in materiali estremamente resistenti agli agenti atmosferici

(1)Prodotto disponibile solo su ordinazione.

VENT SHAPE

GRIGLIE DI VENTILAZIONE SAGOMATE PER COPERTURE

REALIZZATE CON COPPI E TEGOLE

• In lamiera forata o stirata, resistono alle intemperie e ai raggi UV

• La prepiegatura e la sagomatura semplificano la posa, senza bisogno di supporti aggiuntivi

• Le griglie di ventilazione garantiscono un ampio ingresso dell’aria lungo tutta la linea di gronda, impedendo l’intrusione di volatili

Scheda tecnica disponibile online

4

Altre versioni e dimensioni sono disponibili su richiesta. (1)Prodotto disponibile solo su ordinazione.

CODICE L H

[mm] [mm]

VENTSHOOK(1) 5 50 20 per

(1)Prodotto disponibile solo su ordinazione.

marrone

marrone

marrone

marrone

VENT SHAPE versione per coppo

VENT SHAPE versione per tegola in cemento coppo di Francia

VENT SHAPE versione per tegola portoghese

VENT SHAPE versione per tegola in cemento coppo di Grecia

BIRD COMB

PETTINE PARAPASSERI STANDARD

• Il pettine flessibile in mescola polimerica si adatta perfettamente a qualsiasi profilo della copertura, impedendo l’ingresso di volatili e insetti

• Disponibile in diversi colori e altezze, anche con base rialzata per evitare il primo listello in gronda

• In polipropilene di alta qualità, resistente agli agenti atmosferici, agli urti e ai raggi UV

(1)Prodotto disponibile solo su ordinazione.

COMB senza listello H= 60 mm

COMB con listelllo da 25 mm e H= 85 mm

BIRD

rosso mattone

rosso mattone

rosso mattone

marrone

marrone

marrone nero nero

nero

BIRD COMB senza listello H= 100 mm

BIRD

BIRD COMB EVO

PETTINE PARAPASSERI A DOPPIA FILA

• Con denti forati su due file per garantire massima ventilazione e protezione dalle intrusioni di volatili

• In polipropilene di alta qualità, resistente agli agenti atmosferici, agli urti e ai raggi UV

• Disponibile anche con base rialzata per spessorare l’appoggio della prima fila di tegole, allineandola alla pendenza del tetto

(1)Prodotto disponibile solo su ordinazione.

BIRD COMB EVO senza listello H= 70 mm

BIRD COMB EVO senza listello H= 110 mm

rosso mattone

rosso mattone

rosso mattone

rosso mattone

marrone

marrone

BIRD COMB EVO con listelllo da 25 mm e H= 90 mm

BIRD COMB EVO

BIRD SPIKE

DISSUASORE PER VOLATILI RIGIDO

• Evita lo stazionamento e la nidificazione dei volatili su cornicioni, davanzali ed altri elementi architettonici

• Disponibile in acciaio oppure in acciaio e policarbonato, con una o due file di aghi

• La versione con la base in policarbonato si mimetizza con gli elementi circostanti

AISI 302

acciaio AISI 204

AISI 302

acciaio AISI 304

RAIN TUBE

PLUVIALE PROVVISORIO PER FASI DI CANTIERE

• Protegge le facciate dell’edificio durante i lavori di costruzione o ristrutturazione

• Soluzione temporanea pratica, economica e facile da installare

• Utile fino al montaggio definitivo dei tubi di scolo

acciaio

acciaio

ATTREZZATURA

CARPENTERIA

PISTOLE E ACCESSORI

TIRATRAVE E TIRAPANNELLI

IMPREGNATRICE PER ELEMENTI

• Consente di applicare l’impregnante sugli elementi in legno in modo facile e veloce su 1, 2, 3 o sui 4 lati contemporaneamente

• Due operatori possono applicare l’impregnante fino a 200 m2 all’ora tsu quattro lati simultaneamente

• L’impregnante in eccesso viene recuperato e riutilizzato, riducendo il consumo rispetto all’applicazione a pennello. Utilizzare solo vernici a base acqua

Scheda tecnica disponibile online

Il secchiello è raffigurato a scopo puramente illustrativo e non è incluso nella fornitura.

RICAMBI

secchiello non compreso

PECKER

MARTELLO FORGIATO DA UN PEZZO UNICO

• Il materiale plastico bicomponente sviluppato ad hoc unisce saldamente impugnatura e manico, garantendo una presa stabile. Ideale per interventi in cantiere e opere di carpenteria in legno

• Forgiato da un unico pezzo per evitare distacchi della testa e aumentare la forza d’urto

• Testa scanalata per ridurre lo scivolamento durante la chiodatura

• La punta può essere conficcata nel legno per spostare travi pesanti in modo sicuro. Dotato di porta chiodi magnetico

PECKER

PERFETTO PER L’ESPOSIZIONE NEL TUO PUNTO VENDITA

• Grazie all’etichetta preforata, può essere esposto facilmente su ganci da banco o da parete

• Il cliente riconosce subito il prodotto e può valutarne peso e impugnatura

CODICE

REVIX

CRICCHETTO A 8 MISURE

• Chiave a cricchetto con foro passante e 8 bussole di diverse grandezze

• In un solo attrezzo 4 chiavi ad anello. L’impugnatura lunga in acciaio temprato consente il serraggio efficace di dadi e bulloni e garantisce durabilità al cricchetto

• Passa con facilità dalla modalità di serraggio a quella di allentamento e viceversa

CODICE

dimensioni / filetto

lunghezza pz. [bussola SW / filetto M] [mm]

10 / M6 - 13 / M8

14 / (M8) - 17 / M10

19 / M12 - 22 / M14

24 / M16 - 27 / M18

lato 1

10/M6 - 13/M8 - 14/M8 - 17/M10

lato 2 PRODOTTI CORRELATI

19/M12 - 22/M14 - 24/M16 - 27/M18

METRICO

BULLONI, BARRE, RONDELLE E DADI da pag. 167

BULLONE TESTA ESAGONALE CON DADO pag. 170

AVVITABILI pag. 155

REVIX

TOOLBAG

BORSA PORTA ATTREZZI

• Borsa portautensili con due tasche capienti e cintura integrata con clip

• Dotata di un porta-martello girevole in metallo, un anello universale, tasche utili per penne, righelli e molto altro

• In vera pelle, pensata per resistere all’uso intenso in cantiere

CODICE

TOOLBAG

PERFETTA PER L’ESPOSIZIONE NEL TUO PUNTO VENDITA

• Grazie all’etichetta preforata, può essere esposto facilmente su ganci da banco o da parete

• Indispensabile in ogni assortimento dedicato all’attrezzatura professionale

MATITE DA FALEGNAME E DA CARPENTIERE

• Due versioni: per legno (HTMATG) e per muratura (HTMATB)

• Realizzate in legno di tiglio di alta qualità. La punta si affila con un semplice coltellino

• Mine in grafite resistente, pensate per le sollecitazioni tipiche del cantiere

CUTTER

CUTTER PROFESSIONALE

• Fornito con lame a spezzare anticorrosione e tripla affilatura

• Corpo in plastica ABS nera con rivestimento in gomma priva di IPA, resistente agli urti

• Guida della lama stretta e sicura, adatta anche per il lavoro in condizioni di umidità

METRO A STECCA DA CARPENTIERE

• Apertura a 90 gradi con scatto

• Goniometro integrato per le misurazioni degli angoli

• Marcatura profonda delle misure, per una maggiore resistenza nel tempo

FILLIT

VALIGETTA UNIVERSALE PER LO STOCCAGGIO E IL TRASPORTO

• Valigetta con 12 scomparti interni, ideale anche per tasselli, bulloneria e accessori, organizzabile secondo le esigenze dell’artigiano

• Di struttura robusta, impilabile e facile da trasportare

• Compatibile con le valigette delle principali marche di elettroutensili, per avere tutto a portata di mano

• Capacità di carico 20 kg

CODICE

inserto con 12 scomparti INCLUSO

SCREW SET HT

ASSORTIMENTO VITI IN VALIGETTA pag. 18

PISTOLA PER ANCORANTI

• Compatibile con le cartucce da 420 mL più comuni per ancoranti

• Impugnatura in alluminio e grilletto in metallo. Telaio girevole e robusto, resistente alla deformazione

• Peso contenuto, solo 1 kg

FLY LITE

PISTOLA PROFESSIONALE PER CARTUCCE DA

• Compatibile con tutte le cartucce standard da 310 mL per sigillanti e ancoranti

• Impugnatura in alluminio con grilletto in metallo. Telaio girevole e robusto, resistente alla deformazione

• L’ago per la pulizia degli ugelli è agganciato all’impugnatura

• Peso contenuto, solo 620 g

FLY FOAM

PISTOLA AUTOMATICA A CANNA LUNGA PER SCHIUME

• Compatibile con le principali cartucce di schiuma con attacco a baionetta

• Pistola con vite per la regolazione del flusso

• Corpo in metallo e impugnatura ergonomica

• Peso contenuto, solo 286 g CODICE

FACILE DA PULIRE CON FOAM REMOVER

UNIVERSAL FOAM SILENT FOAM FOAM REMOVER

SCHIUMA UNIVERSALE POLIURETANICA MULTIUSO

SCHIUMA POLIURETANICA SIGILLANTE ELASTICA AD ALTE PRESTAZIONI FONOISOLANTI

DETERGENTE UNIVERSALE PER LA RIMOZIONE DI SCHIUMA POLIURETANICA FRESCA

Disponibile nella nuova confezione in cartone: perfetta per l’esposizione nella tua rivendita! pag. 206 pag. 207 pag. 209

FLY FOAM

FLY SPRAY

IMPUGNATURA PER BOMBOLETTE SPRAY

• Trasforma qualsiasi bomboletta in uno strumento di applicazione comodo e preciso

• Niente vernice sulle dita, nessuno sforzo, ideale per coprire grandi superfici

• Facile da maneggiare, pronta all’uso in ogni momento e riutilizzabile più volte

CODICE descrizione

impugnatura per bombolette spray

MAMMOTH DOUBLE

PISTOLA SPECIALE PER ADESIVO BICOMPONENTE

• Adatta per cartucce della linea XEPOX, come XEPOXF400 e XEPOXD400

• Sistema di spinta e trasmissione in lega speciale anticorrosione

• Rapporto di trasmissione 25:1 CODICE descrizione

MAMDB per cartucce doppie

FLY SOFT

PISTOLA PER CARTUCCE MORBIDE DI 600 ML

• Perfetta per tutte le cartucce morbide fino a 600 mL come OUTGLUE600, SUPGLUE600, ELAGLUE600, BONGLUE600

• Corpo in alluminio resistente, meccanismo di spinta con leva rinforzata

• Rapporto di trasmissione 14:1, per un’erogazione fluida

CODICE descrizione

per cartucce morbide da 600 mL

BECCUCCIO DI RICAMBIO PER CARTUCCE

• Attacco universale per cartucce chimiche

• Cannuccia flessibile

CODICE descrizione

STING 1 beccuccio di ricambio per cartucce da 300 e 400 mL 1

STINGXP 2 beccuccio di ricambio per cartucce doppie 1

POMPETTA DI SOFFIAGGIO PER PULIZIA FORI

• Garantisce una pulizia efficace dei fori, indispensabile prima dell’installazione di ancoranti pesanti e chimici

• Utilizzo semplice e veloce. Alternativa economica al compressore

• Tubo lungo e flessibile per fori profondi

descrizione

Il tubo flessibile orientabile a 360° facilita la pulizia dei fori anche in aree di difficile accesso

LAMA

COLTELLO PER ISOLANTI

• Lama dentata a seghetto per isolanti rigidi e duri; lama ondulata a coltello per isolanti flessibili e morbidi. Punta della lama adatta per il taglio di materiali isolanti

• Lama inossidabile lunga 280 mm e spessa 2 mm

• Manico ergonomico per una presa stabile e un taglio preciso

lunghezza lama peso

KOI

SEGA DA CARPENTIERE TAJIMA

• Sega a strappo con dentatura incrociata per tagliare qualsiasi tipo di legno, sia lungo le fibre che trasversalmente ad esse

• Dotata di comoda impugnatura bicomponente e involucro di sicurezza per la lama

• Rivestimento al fluoro, per prestazioni di taglio superiori

FUGU

SEGA DA CARPENTIERE TAJIMA

• Sega a strappo con doppia dentatura Japan per il taglio preciso di qualsiasi tipo di legno, sia lungo le fibre che trasversalmente ad esse

• Con manico in rattan, ripiegabile per la sostituzione della lama senza l’ausilio di attrezzi

• Dentatura affilata su tre lati per un taglio rapido ed efficace; denti temprati a induzione per una maggiore durata

descrizione

GEKO

TIRAPANNELLI

• Per l’assemblaggio preciso di pareti in legno massiccio, solai a tavole impilate, elementi lamellari ed elementi prefabbricati

• Le piastre girevoli a 360° permettono l’utilizzo anche in zone difficili da raggiungere, come angoli e inclinazioni del tetto

• Si fissa rapidamente con viti e non lascia segni evidenti sul legno

GEKO MINI

TIRAPANNELLI

• Tirapannelli compatto per applicazioni quotidiane, adatto a costruzioni in timber frame, arredi interni, scale e infissi

• La rotazione completa permette a GEKO MINI di adattarsi facilmente in ogni direzione, anche su superfici con geometrie complesse

• Il cricchetto REVIX funge da maniglia. Ne basta uno per installare tutti i GEKO MINI necessari al progetto. Deve essere ordinato separatamente

descrizione

SKORPIO

TIRATRAVE

• Ganci zigrinati su quattro lati per una trasmissione ottimale della forza nel legno

• Giunture rivettate, più resistenti rispetto alle saldature durante il fissaggio

• Ganci di ricambio disponibili, sostituibili rapidamente

Esponiti al pubblico, non al rischio

Metti in mostra la sicurezza con il nostro espositore: pratico e funzionale, organizza e valorizza i prodotti essenziali per proteggere chi lavora in quota.

Richiedilo al tuo agente di fiducia

rothoblaas.it/safe

GIRAFFE

SUPPORTO DI MONTAGGIO

• Per un montaggio rapido e agevole di pareti e solai di edifici in legno

• GIR3000 ha una regolazione rapida con fermo automatico. In alluminio, è molto leggera

• Il nuovo strumento di calcolo consente un’analisi semplice e veloce di molteplici configurazioni applicative

Scheda tecnica disponibile online

con fermo di bloccaggio

ACCESSORI E RICAMBI

WASP

GANCIO PER IL TRASPORTO DI ELEMENTI LIGNEI

• Le ganasce integrate trattengono la testa della vite fissata nella parete

• Utilizzabile per carichi sia assiali che trasversali

• Certificato ai sensi della Direttiva Macchine 2006/42/CE

Scheda tecnica disponibile online

Per maggiori informazioni sui fissaggi, vedi la scheda tecnica sul sito www.holztechnic.com

RAPTOR

PIASTRA PER LA MOVIMENTAZIONE DI ELEMENTI IN LEGNO

• Compatibile con diverse configurazioni di fissaggio e ideale per le principali applicazioni in cantiere: fino a 6 viti per carichi massimi, 4 o 2 viti per elementi più leggeri - sempre con montaggio simmetrico

• La piastra si adatta a diverse configurazioni di sollevamento, funzionando in modo efficace a trazione, a taglio e in tutte le inclinazioni intermedie della catena

• Certificata ai sensi della Direttiva Macchine 2006/42/CE

Scheda tecnica disponibile online

Ø11 mm

Per maggiori informazioni sui fissaggi, vedi la scheda tecnica sul sito www.holztechnic.com

RAPTOR MINI

PIASTRA PICCOLA PER LA MOVIMENTAZIONE DI ELEMENTI IN LEGNO

• Fissata con solo due viti, la piastra si installa in pochi secondi. Il gancio girevole integrato assicura sollevamenti sicuri e versatili, anche in spazi ridotti

• Ideale per strutture in legno e piccoli elementi, la piastra è solida ma maneggevole. Ottimizza i tempi e migliora la sicurezza nella movimentazione dei componenti

• Certificata ai sensi della Direttiva Macchine 2006/42/CE

Scheda tecnica disponibile online

CODICE viti compatibili

VGS PLATE Ø11 mm

RAPMINI

HBS PLATE / HBS PLATE EVO Ø10 mm VGS Ø11 mm (+ HUS10)

x 60

Per maggiori informazioni sui fissaggi, vedi la scheda tecnica sul sito www.holztechnic.com

1

dimensioni piastra

portata max. pz. [mm] [kg]

CINGHIA RIUTILIZZABILE PER TRASPORTO PARETI ED ELEMENTI PREFABBRICATI

• Cinghia in poliestere disponibile in due lunghezze e due portate

• Fattore di sicurezza 7:1, portata fino a 1250 kg

• Riutilizzabile fino alla comparsa di segni di usura

CINGHIA DI SOLLEVAMENTO CON SISTEMA BASCULANTE

• Sistema di sollevamento riutilizzabile, ideale per elementi Timber Frame

• Certificata per sollevamento e riutilizzabile secondo la norma EN 1492-1 con un fattore di sicurezza 7:1

• Foro necessario nell’elemento: 45 mm

CODICE

PRO AIR 50

COMPRESSORE

VERTICALE

SENZA OLIO

CON SERBATOIO ANTIRUGGINE 50 L

• Versione verticale facile da trasportare in cantiere grazie alle ruote antipanne di grandi dimensioni

• Potente motore a due cilindri con una capacità di aspirazione di 300 l/min

• L’interno del serbatoio è verniciato con un prodotto speciale che impedisce la formazione di ruggine tipica dell’acqua di condensa

• Pressione massima 10 bar

• Peso 41 kg

ACCESSORI

CODICE

CODICE

CHIODATRICI

HH3515

• Per chiodi nastrati a filo 16°. Possibilità di regolare la profondità dei chiodi e la direzione dell’aria di scarico

• Fornita in valigetta da trasporto

CODICE Ø L nastratura inclinazione scatto peso pz. [mm] [mm] [kg]

HH3515 2,3 - 3,1 38-70 filo

HH3539

• Per chiodi nastrati a filo 16°. Possibilità di regolare la profondità e la direzione dell’aria di scarico. Cambio da scatto singolo a scatto a contatto

• Fornita in valigetta da trasporto

CODICE Ø L nastratura inclinazione scatto peso pz. [mm] [mm] [kg]

HH3539 2,5 - 3,4 45-90 filo 16° singolo / contatto 3,8 1

HH12100700

• Chiodatrice Anker a gas per chiodi a stecca nastrati in carta

• Funzionamento indipendente dall’aria compressa grazie a batteria e cella a gas

CODICE Ø L nastratura inclinazione scatto peso pz. [mm] [mm] [kg]

ATEU0116

• Chiodatrice palmare con caricatore per chiodi Anker nastrati a 34° fino a 60 mm di lunghezza

CODICE Ø L nastratura inclinazione scatto peso pz. [mm] [mm] [kg] ATEU0116 4,0 40, 50, 60 plastica 34° tecnologia multi-impatto 2,3 1

HH3731

• Chiodatrice palmare manuale per chiodi Anker sfusi di qualsiasi lunghezza

• Numerosi accessori rendono la rendono adatta a diverse applicazioni. La guida magnetica aiuta a posizionare con precisione i chiodi sfusi

• Completa di borsa per il trasporto

CODICE chiodi scatto peso pz. [kg]

CHIODI NASTRATI

• Chiodi lisci nastrati a filo rotolo D16° in acciaio grezzo, chiodi ring in acciaio zincato galvanico

CHIODI ANKER NASTRATI

• Chiodi Anker K25° galvanizzati con legatura in plastica, ideali per il fissaggio di lamiere forate, angolari, ecc.

• Chiodi Anker K34° galvanizzati con legatura in plastica

LBA-HT

CHIODO ANKER

• Chiodo con gambo zigrinato per una maggiore resistenza all’estrazione, progettato per applicazioni con piastre metalliche

• Certificato con marcatura CE secondo ETA per il fissaggio di piastre metalliche su strutture in legno

• Disponibile anche in acciaio inossidabile A4 | AISI316

HAMMER TACKER

GRAFFATRICE A MARTELLO

• Graffatrice a martello durevole per il fissaggio di membrane, nastri acustici e molto altro

GRAFFE L - galvanizzate

HAMMER TACKER

Disponibile nella nuova confezione in cartone: perfetta per l’espositore a ganci della tua rivendita.

CODICE

tipo graffa - lunghezza

larghezza spalla spessore filo

CATCH

DISPOSITIVO DI AVVITAMENTO

• Con CATCH, anche le viti più lunghe si avvitano rapidamente in sicurezza, senza rischio di scivolamento dell’inserto

• Particolarmente utile per gli avvitamenti negli angoli, dove non si può applicare molta forza

• Disponibile in due versioni, compatibili con le misure di vite più utilizzate

CODICE L Ø viti compatibili peso pz. [mm] [mm] [g]

CATCH 210 41,5

CATCHL 207 46

BIT STOP

SNK Ø8 mm GWZ Ø9 mm VGS Ø9 mm

SNK Ø10 mm HBS Ø10-12 mm

Ø11-13 mm

1

DISPOSITIVO DI AVVITAMENTO AUTOMATICO CON BATTUTA DI PROFONDITÀ

• Per una svasatura uniforme delle viti, ideale su terrazze e pannelli di facciata dove le teste restano visibili

• Incluso un bit TX2525

• Per inserti di 25 mm di lunghezza e attacco 1/4”

CODICE descrizione pz.

profondità regolabile

TORQUE LIMITER

LIMITATORE DI COPPIA

• Grazie al TORQUE LIMITER, le viti possono essere avvitate in modo sicuro senza superare la coppia impostata. Questo è particolarmente importante per le connessioni metallo-legno

• Le due nuove versioni coprono ora le coppie più comuni. La regolazione può essere effettuata con estrema facilità. Una scala sul prodotto indica il valore impostato

• Grazie alla frizione interna, il dispositivo è lubrificato in modo permanente e non richiede alcuna manutenzione

descrizione

2 TORLIMBIT adattatore 1/4” portainserto per bit TX40

3 TORLIMBITL adattatore 5/16” portainserto per bit TX50

4 TORLIMSOCKET adattatore inserto quadrato 1/2”

• Ampia selezione di bit per l’intera gamma di viti

• L’alta qualità assicura una lunga durata

• Le tacche di colore differente permettono di riconoscere subito l’inserto giusto

BIT-BOX

BOX DI 32 INSERTI CON PORTAINSERTO MAGNETICO

• Custodia in plastica rigida antiurto con gancio girevole, da fissare alla cintura dell’operatore, a scaffali o ad altri supporti

• Apertura rapida per la sostituzione degli inserti, include 32 pezzi assortiti e portainserti magnetico

CODICE descrizione

CONTENUTO DELLA CUSTODIA:

PH1, 2x PH2, PH3 SL3, SL4, SL5, SL6 PZ1, 2× PZ2, PZ3 H3, H4, H5, H6 TX10, TX15, TX20, TX25, TX27, TX30, TX40 Socket Adapter 1/4” Quick Release Bit Holder (60 mm)

BIT-BOX DISPLAY

LA SCATOLA CHE SI TRASFORMA IN DISPLAY DA BANCO

• Compatta, pratica e ideale per la vendita self-service: perfetta per il banco, il punto cassa o lo scaffale

WOOD REPAIR

SISTEMA DI INIEZIONE PER LA RIPARAZIONE DEL LEGNO

• Ideale per riparare ”occhi di bue” (cavità da nodo), lunghe spaccature, imperfezioni del legno e riparazioni difficili

• Grazie al blocco di raffreddamento, il materiale di riempimento si indurisce in pochi secondi ed è subito levigabile. La colla è verniciabile

• Stick ecologici e atossici in diversi colori. Resistenti ai raggi UV. La versione nera può essere utilizzata nel settore navale per la riparazione di imbarcazioni

ADDIZIONALI - ACCESSORI

PLASTUK

STUCCO BICOMPONENTE PER RIPARAZIONI IN AMBIENTI INTERNI ED ESTERNI

• Stucco per legno, plastica, metallo e pietra. Applicabile in grandi quantità, buon livello di aderenza e ottima capacità di riparazione

• Disponibile in diversi colori, per varie tipologie di legno

• Aggiungendo fino al 10% di RESTO KITT, è possibile creare tonalità personalizzate

indurente singolo

Altre tonalità disponibili su richiesta.

RESTO KITT

STUCCO PER RIPARAZIONI IN AMBIENTI INTERNI

• Stucchi ad asciugatura rapida, disponibili in vari colori. Miscelabili tra loro e facili da levigare, sono ideali per riparare superfici in legno danneggiate come mobili, scale, finestre, porte e simili

• Ecologico e senza solventi. Se il prodotto si indurisce, utilizzare acqua o alcol per ammorbidirlo

• Facile da lavorare, si asciuga rapidamente. Una volta asciutto può essere levigato e verniciato

CODICE colore

peso netto

TAPPI E SPINE

TAP1

TAPPI IN LEGNO DI ABETE ROSSO, LUNGO VENA

(1)Per chiudere fresatura Ø55mm del gancio WASP. (2)Per chiudere fresatura Ø65mm del gancio WASPL.

TAP2

TAPPI IN LEGNO DI LARICE, LUNGO VENA

TAP3

TAPPI IN LEGNO DI ABETE ROSSO, NODO

TAP4

RIF

SPINE IN LEGNO - FAGGIO

TAPPI IN LEGNO DI ABETE ROSSO, LEGNO DI TESTA

SPINE IN LEGNO - 1 m, FAGGIO

RATTOPPI, CHIODI E BISCOTTI

RATTOPPI PER RIPARAZIONE IN SUPERFICE IN ABETE

Compatibile con la fresa per rattoppi PATCHILLO.

RATTOPPI AD ANGOLO

Compatibile con la fresa per rattoppi PATCHILLO.

CHIODO IN LEGNO DI ROVERE, CILINDRICO E OTTAGONALE

BISCOTTI IN LEGNO

CODICE

CAP TOP

TELONE DI COPERTURA

• Ogni misura è dotata di un gancio di sollevamento rinforzato, che facilita la posa

• Grazie agli occhielli metallici di fissaggio posizionati ogni metro, è possibile fissare il telone sulla copertura con semplicità

• L’elevata grammatura e il tipo di materiale garantiscono resistenza meccanica e durabilità nel tempo

• Telone da autocarro in poliestere, realizzato con materiale grezzo riciclato e rivestito in PVC laccato opaco

Altre misure e/o teli personalizzati disponibili su richiesta.

CAP PLUS

TELONE DI COPERTURA

• Buone caratteristiche meccaniche di resistenza sia alla trazione che allo strappo

• Grazie agli occhielli metallici di fissaggio posizionati ogni metro, è possibile fissare saldamente il telone sulla copertura

CAP ECO

TELONE DI COPERTURA

• Il tessuto interno nero conferisce una migliore resistenza ai raggi UV

• Grazie agli occhielli metallici di fissaggio posizionati ogni metro, è possibile fissare saldamente il telone sulla copertura

WEDGES

CUNEI LIVELLANTI

• La dentatura affilata dei profili consente di regolare l’altezza e di bloccare gli elementi con precisione, anche lateralmente

• Resistenti all’umidità, adatti anche per ambienti esterni

• Non si rompono se perforati da chiodi o viti

(*) TransPack 245 (70 verdi - 60 arancioni - 75 marroni - 40 gialli).

Sfrutta al meglio i tuoi spazi espositivi grazie ai nostri sistemi! Richiedi informazioni al tuo Consulente Tecnico.

CRAB MINI

STRETTOIO PER TERRAZZE A UNA MANO

• Adatto per qualsiasi tipo di legno. I pad in gomma proteggono le tavole da eventuali danni

• Ideale anche per applicazioni verticali, ad esempio su facciate

CRAB MAXI

STRETTOIO PER TAVOLE, MODELLO GRANDE

• Per tendere da 5 a 7 tavole contemporaneamente, a seconda della loro larghezza

• La maniglia girevole consente regolazioni precise

(*) incl. 10x CRABDIST4; 10x CRABDIST6; 5x CRABDIST8; 5x CRABDIST10

CRABMAXI

CRABMAXISET

BEAVER

SQUADRA DA CARPENTIERE

• Realizzata in acciaio inossidabile altamente flessibile e allo stesso tempo stabile; si piega facilmente, senza deformarsi in modo permanente

• Scala millimetrica sul lato lungo, sia all’interno che all’esterno

• Con fori di marcatura ogni 5 mm

PEACOCK

SQUADRA ALFA

• Per operazioni di sagomatura in carpenteria

• In acciaio inossidabile, con scala incisa in modo permanente

• Con fori di marcatura ogni 5 mm

BEEKIT

SET COMPLETO DI SQUADRE DA CARPENTIERE

• Tre classici dispositivi di tracciamento in un unico set: squadra da carpentiere, squadra alfa e falsa squadra

• In acciaio inossidabile, con scala incisa in modo permanente

• Con fori di marcatura ogni 5 mm

PEACOCK DUO

SQUADRA ALFA DOPPIA

• Speciale dispositivo di tracciamento con quadrante montato al centro e ampia battuta

• Dimensioni 800 x 360 x 5 mm con passo 0,5°

• In acciaio inossidabile, con scala incisa in modo permanente

CODICE misure passo gradi pz. [mm]

PCKD8043

FLAMINGO

• Con guida mobile in acciaio per molle FALSA SQUADRA IN ALLUMINIO

• Piccolo strumento per trasferire con precisione angoli e inclinazioni

EMU

SQUADRA DA FALEGNAME - IN ALLUMINIO

• Con indicazione delle misure su entrambi i lati

• Due versione disponibili

CODICE

JIG ALU STA

DIMA DI FORATURA PER ALUMIDI E ALUMAXI

• Per realizzare fori per spinotti in modo facile, veloce e preciso

• Adatta sia per ALUMIDI che per ALUMAXI

• In acciaio inossidabile da 3 mm, per una lunga durata CODICE

JIG VGZ 45°

DIMA PER COLLEGAMENTI CON VITI A 45°

SPINOTTO LISCIO pag. 38

ALUMIDI HT

pag. 84

• La sua forma permette un avvitamento facile e veloce di qualsiasi tipo di vite con un’inclinazione precisa di 45°

• Grazie alle marcature è possibile realizzare facilmente i collegamenti più comuni nell’edilizia in legno, singoli o doppi, senza misurazioni complesse

• In acciaio inossidabile da 3 mm, per una lunga durata

CODICE B L H pz. [mm] [mm] [mm]

JIGVGZ45 210 253 67 1

SNAIL CV

PUNTA PER LEGNO STANDARD

• Con punta centrale, 2 taglienti principali e taglienti sporgenti

• Per la foratura stabile di legni morbidi e di alcuni legni duri europei

PUNTE LEWIS

PUNTE ELICOIDALI PER FORI PROFONDI IN LEGNI

• Con scanalatura a spirale tonda, punta filettata, dente principale e sgrossatore di elevata qualità

• Versione con testa indipendente e gambo esagonale (a partire da Ø8 mm), lunghezza massima 1010 mm

• In acciaio legato specifico per utensili (WS). La punta è ricavata da un pezzo unico

LEWIS - LONG

LEWIS - INCH

PUNTE SNAIL

PUNTE ELICOIDALI PER LEGNI DURI, PANNELLI

LAMINATI E ALTRI MATERIALI

• Punte lucidate di elevata qualità, con 2 taglienti principali e 2 denti sgrossatori

• Speciale spirale con interno levigato per uno scarico dei trucioli efficiente

FRESA PER LEGNO

FRESA DI PRECISIONE PER LEGNO

• Il punzone centrale assicura una fresatura guidata e quindi la massima precisione

• Grazie alla guida, anche la foratura inclinata può essere effettuata senza problemi

• Punta di centraggio inclusa

PUNTA DI CENTRAGGIO

BATTUTA DI PROFONDITÀ

FRESA PER PUNTE

FRESA PER PUNTE ELICOIDALI CON GAMBO Ø13 mm

• Per forare e fresare in un unico passaggio

• I due taglienti principali scanalati e il tagliente dentato riducono al minimo l’attrito e le forze di avanzamento

• La fornitura comprende il punzone centrale e una chiave a brugola

FRESA PER TAPPI

FRESA PER LA PRODUZIONE DI TAPPI IN LEGNO

• Per realizzare tappi in legno, per nodi danneggiati o per riparare danni al legno

• Lunghezza utile dei tappi fino a 70 mm

• In acciaio legato per utensili WS, garantisce le migliori prestazioni con BORMAX e BORMAX 3

CODICE descrizione Ø LU pz. [mm] [mm]

F1628306 set fresa per tappi + Bormax 15, 20, 25 70 - 57 1

PER LEGNI DOLCI, LEGNI DURI EUROPEI, PANNELLI TRUCIOLARI, IN MDF E ALTRI MATERIALI

• I due taglienti principali scanalati sfalsati e il tagliente periferico seghettato riducono notevolmente la forza di avanzamento e l’attrito

• Per uso stazionario e a mano libera

• Foratura veloce su legni teneri, legni duri europei, pannelli truciolari, MDF e simili

PUNTA CON SVASATORE PER VITI ZKK, KKA, MINI

• Per la preforatura e la svasatura simultanea delle viti per terrazze

• Per evitare possibili scolorimenti del legno, rimuovere subito gli scarti della perforazione

• Fornito con chiave a brugola

PUNTA TUTTOFARE UNIVERSALE, ANCHE PER LEGNI DURI ESOTICI, PANNELLI LAMINATI

• Punta Forstner per materiali duri

• Per uso stazionario e a mano libera

• Foratura veloce di tutti i materiali legnosi: legni duri europei ed esotici, pannelli truciolari rivestiti e non rivestiti, MDF. Efficace anche su molti materiali plastici

DRILL STOP

SET DI PUNTE PER TRAPANO E SVASATORE CON BATTUTA DI PROFONDITÀ GIREVOLE

• Per forare e svasare contemporaneamente, controllando la profondità

• La battuta di profondità girevole si ferma quando tocca l’elemento da lavorare, senza lasciare segni sul legno

• La profondità della punta pilota è regolabile; la svasatura ha un angolo di 60°

LAME

LAME PER SEGHE A NASTRO

• Lame di ricambio di alta qualità per seghe a nastro

LAMA PER SEGHE A NASTRO - MAFELL Z3 / Z5, CON DENTATURA POSTERIORE CODICE

LAMA PER SEGHE A NASTRO - MD DARIO CODICE

LAMA PER SEGHE A NASTRO MANUALI - HEMA / PROTOOL CODICE

Il presente catalogo è proprietà esclusiva di Rotho Blaas e non può essere copiato, riprodotto o pubblicato, anche parzialmente, senza preventiva autorizzazione scritta. Ogni violazione è perseguita a norma di legge.

La versione aggiornata della documentazione tecnica è quella disponibile sul sito web Holz Technic. Rotho Blaas non risponde per eventuali errori di stampa inerenti ai dati tecnici, disegni, riferimenti a pesi e misure e traduzioni di cui sui cataloghi.

Rotho Blaas si riserva il diritto di modificare i prodotti di gamma, le caratteristiche degli stessi, le specifiche tecniche e relativa documentazione in qualsiasi momento e senza preavviso.

Gli installatori, i progettisti, gli ingegneri, utilizzatori e acquirenti in generale, devono consultare il sito web all'indirizzo www.holztechnic.com ad ogni utilizzo di un prodotto.

Ogni prodotto è progettato per le capacità di carico e gli usi elencati nella documentazione tecnica, nel rispetto delle limitazioni e delle altre informazioni ivi riportate. Sebbene i prodotti siano progettati per un'ampia varietà di utilizzi, Rotho Blaas non si assume alcuna responsabilità per quanto riguarda la conferma dell’idoneità di un prodotto all'uso previsto, che resta in capo all’utilizzatore, così come la responsabilità per la posa in opera dello stesso. Ogni utilizzo previsto di un prodotto deve essere esaminato e approvato da professionisti qualificati.

Rotho Blaas non fornisce alcuna garanzia sulla conformità legale o progettuale dei dati e dei calcoli. Gli strumenti di calcolo messi a disposizione sono indicativi e forniscono un mero supporto tecnico-commerciale all’attività di vendita. I valori derivanti da test sono basati sui risultati effettivi delle indagini sperimentali e validi esclusivamente per le condizioni di prova indicate.

Rotho Blaas non garantisce e in nessun caso potrà essere ritenuta responsabile in merito a danni, perdite e costi o altre conseguenze, a qualsiasi titolo (garanzia per vizi, garanzia per malfunzionamento, responsabilità del prodotto o di legge, etc.) correlati all’utilizzo, all’impossibilità di utilizzo o all’uso non conforme dei prodotti.

Le immagini hanno il solo scopo di raffigurare il prodotto e potrebbero non rispecchiare appieno le sue caratteristiche. Gli accessori mostrati nelle immagini e nei render potrebbero non essere inclusi. Le quantità di imballo possono variare.

Qualora si riscontrino discrepanze tra le versioni linguistiche del catalogo, il testo in italiano sarà considerato autorevole e prevarrà su tutte le altre traduzioni.

Le condizioni generali di acquisto Rotho Blaas Srl sono reperibili sul sito www.rothoblaas.it.

All rights reserved

© 2025 ROTHO BLAAS SRL

All renderings © ROTHO BLAAS SRL

Data di pubblicazione - 15/10/2025

LEGENDA ICONE E MATERIALI

bit incluso nella confezione

INCLUDED

B2 reazione al fuoco

62 dB prestazioni acustiche

classe di prestazione per azioni sismiche

SEISMIC C1

Zn 410 ELECTRO PLATED

C4 EVO COATING

410 AISI

A2 AISI 304

A2 AISI 305

A4 AISI 316

ORGANIC COATING

acciaio al carbonio elettrozincato

acciaio al carbonio con rivestimento C4 EVO

acciaio inossidabile martensitico AISI 410

acciaio inossidabile austenitico A2 | AISI304

acciaio inossidabile austenitico A2 | AISI305

acciaio inossidabile austenitico A4 | AISI316

acciaio al carbonio con rivestimento anticorrosivo organico colorato

EPDM EPDM

video disponibile sul canale Youtube

Environmental Product Declaration

Life Cycle Assessment

Certificazione LEED IEQ 4.1

PP polipropilene

PE polietilene

PA poliammide/nylon marrone

6005A alu lega di alluminio EN AW-6005A

6060 alu lega di alluminio EN AW-6060

6082 alu lega di alluminio EN AW-6082

alu alluminio con rivestimento organico colorato

S250 Z275

ASTM TESTED

software di calcolo disponibile MANUAL manuale disponibile

testato secondo norme ASTM

componente certificato Passive House

classificazione GEV - EMICODE

DX51D Z275

acciaio al carbonio DX51D con zincatura Z275

S350 Z275

S235 Fe/Zn12c

S355 Fe/Zn12c

S275 Fe/Zn12c

S450 Z275

S235 DAC COAT

acciaio al carbonio S250GD con zincatura Z275

acciaio al carbonio S350GD con zincatura Z275

acciaio al carbonio S235 con zincatura elettrolitica Fe/Zn12c

acciaio al carbonio S355 con zincatura elettrolitica Fe/Zn12c

acciaio al carbonio S275 con zincatura elettrolitica Fe/Zn12c

acciaio al carbonio S450GD con zincatura Z275

acciaio al carbonio S235 con rivestimento speciale DAC COAT

S235 HDG55

acciaio al carbonio S235 con zincatura a caldo 55μm

S355 HDG55

S235 THERMO DUST

classificazione secondo decreto francese n. 2011321

acciaio al carbonio S355 con zincatura a caldo 55μm

acciaio al carbonio S235 con verniciatura a polvere termoindurente

S235 THERMO DUST acciaio al carbonio S235 con verniciatura a polvere termoindurente

S235 THERMO DUST

acciaio al carbonio S235 con verniciatura a polvere termoindurente

S235 HDG acciaio al carbonio S235 con zincatura a caldo

S235 ELECTRO PLATED acciaio al carbonio S235 elettrozincato

Fe/Zn acciaio al carbonio galvanizzato

PRE PAINTED acciaio al carbonio preverniciato

CARBON STEEL
