25_CATALOGO HT_DE

TECHNISCHE DATENBLÄTTER

Auf der Website von HOLZ TECHNIC können Sie die technischen Datenblätter sehr vieler Produkte herunterladen. Beim Durchblättern des Katalogs erkennen Sie am speziellen Symbol ganz einfach, wenn Datenblätter zur Verfügung stehen. www.holztechnic.com

Technisches Datenblatt online verfügbar

5 KONTINENTE

WIR SIND, WO SIE SIND

Tochtergesellschaft Hauptsitz

Flächendeckende Präsenz von Verkaufspersonal und Vertriebsnetz im Gebiet

MAKE IT EASY, MAKE IT POPULAR

HOLZ TECHNIC gestaltet nicht nur das Management der Verkaufsstelle, sondern auch die Anwendung der Produkte zu einer einfachen Angelegenheit.

Dank lokalen Niederlassungen, Lagern und Vertriebspersonal können wir Ihnen schnelle Lösungen und strategische Beratung bieten.

SCHRAUBEN MIT KLEINEM KOPF

SCHRAUBEN FÜR DIE ZIMMEREI

SCHLÜSSELSCHRAUBEN

TERRASSENSCHRAUBEN

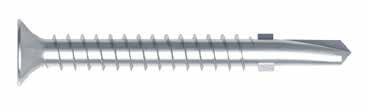

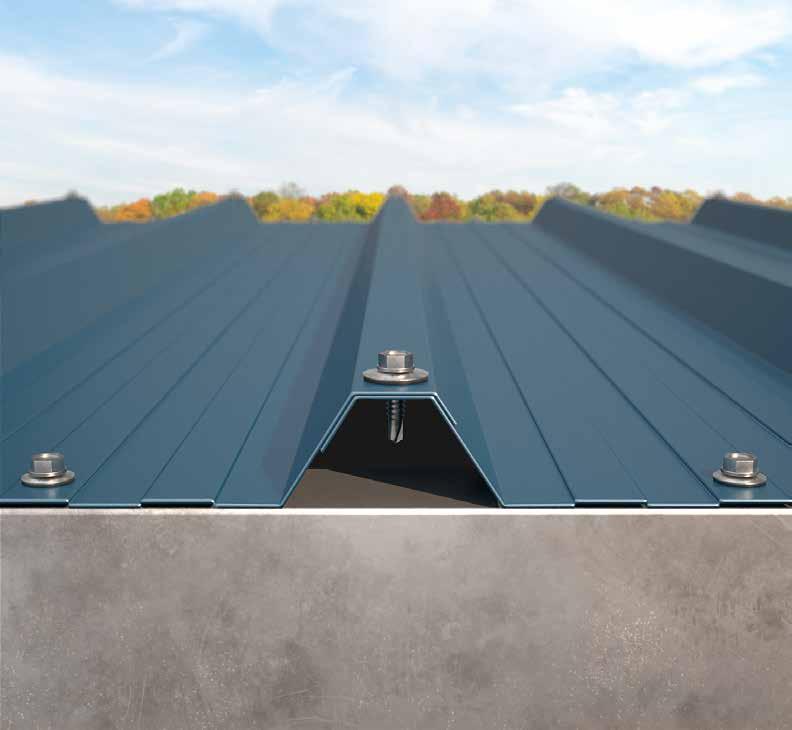

SCHRAUBEN FÜR METALL

VERBINDER UND WINKEL

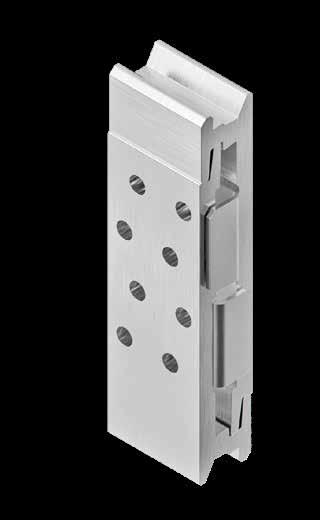

VERDECKTE VERBINDER

BALKENSCHUHE

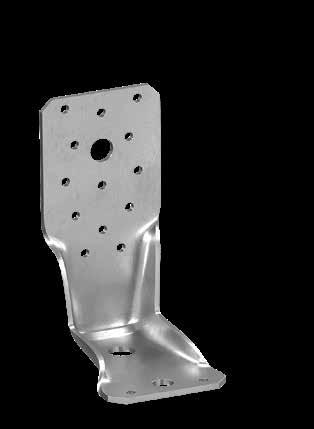

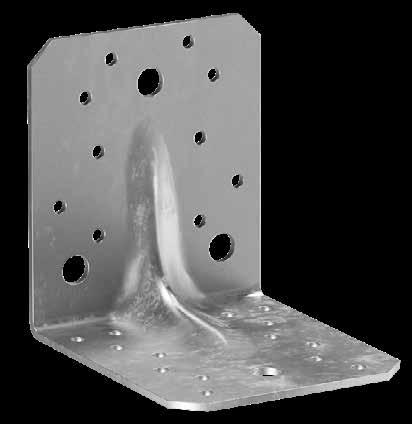

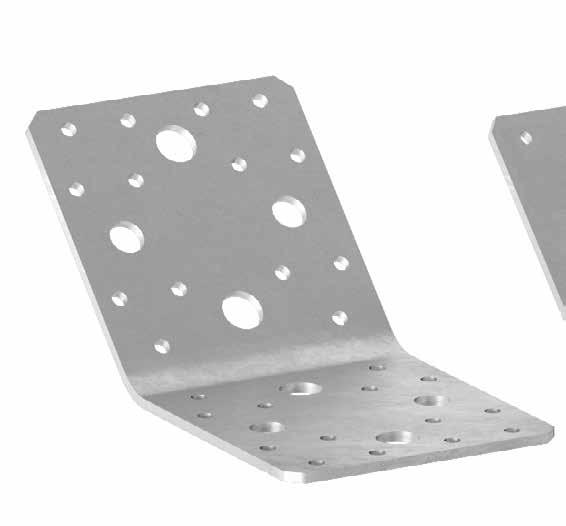

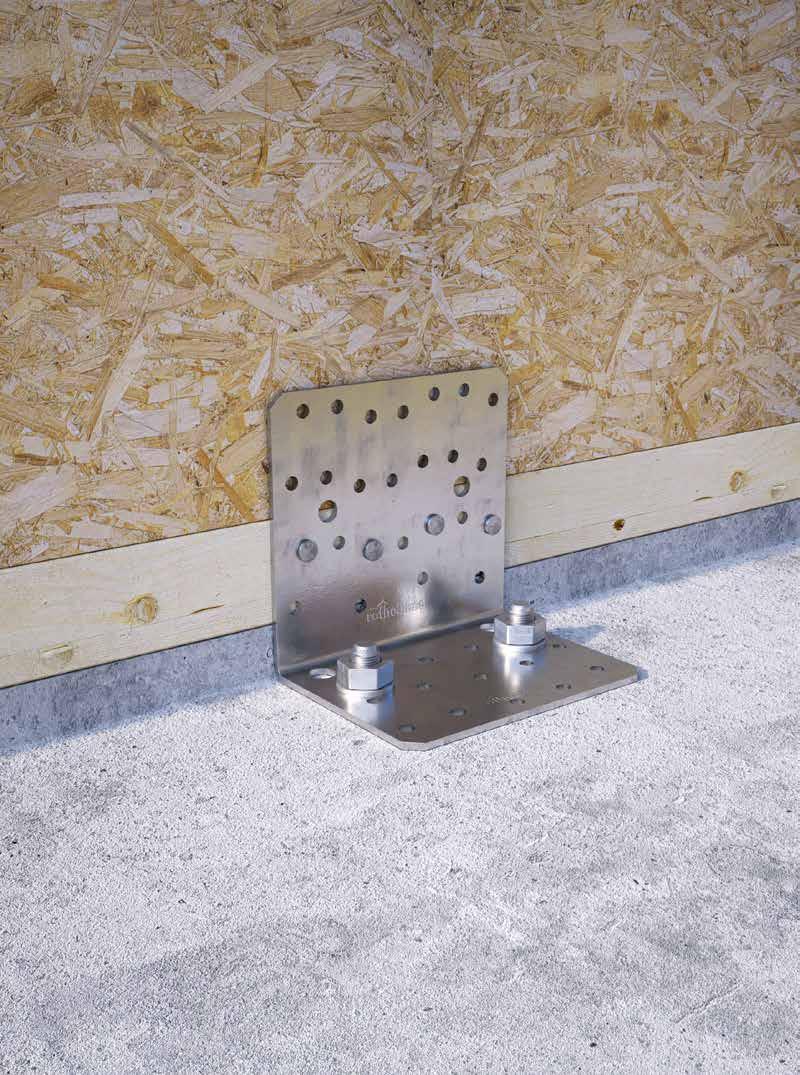

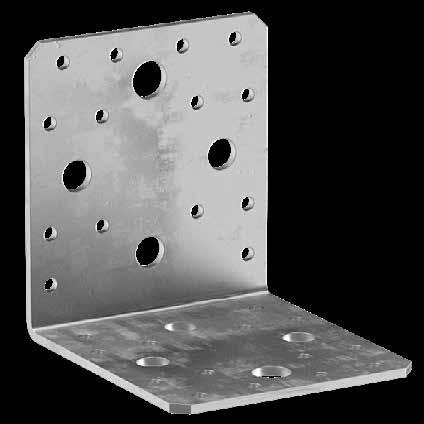

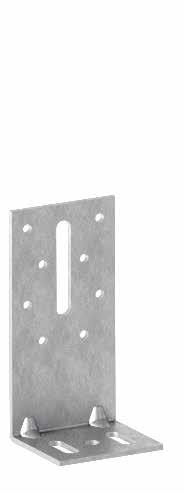

STANDARD-WINKELVERBINDER

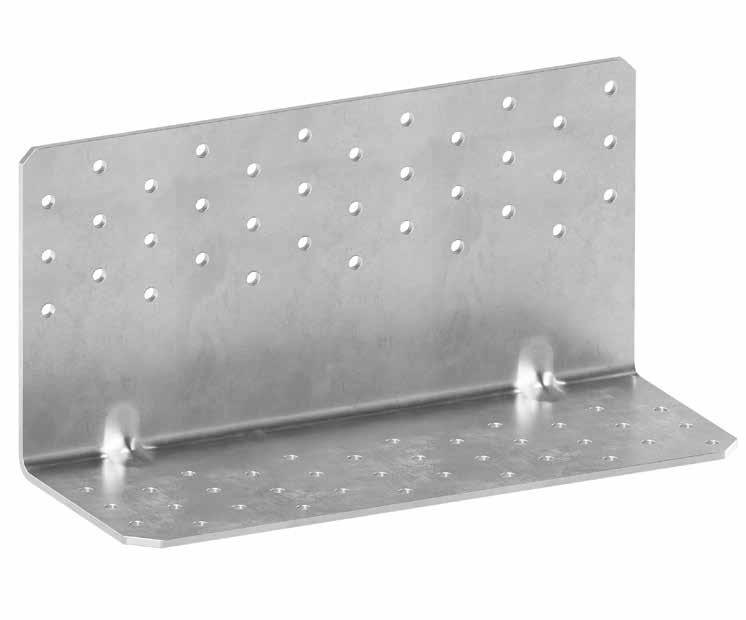

WINKELVERBINDER MIT HOHER LEISTUNG

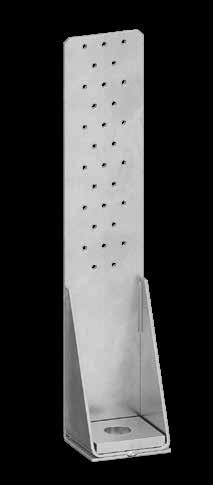

ZUGANKER

ZUGPLATTEN

SCHERPLATTEN

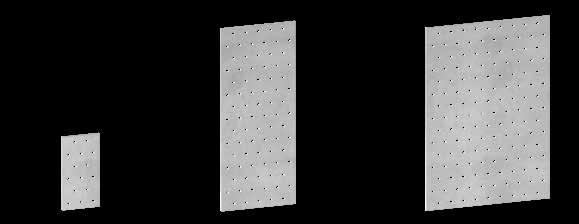

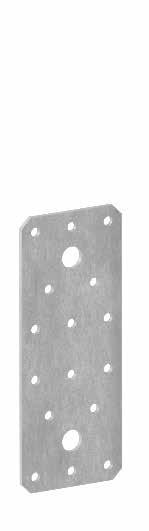

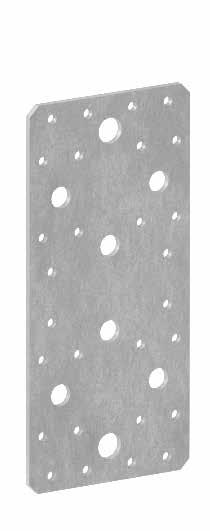

LOCHBLECHE

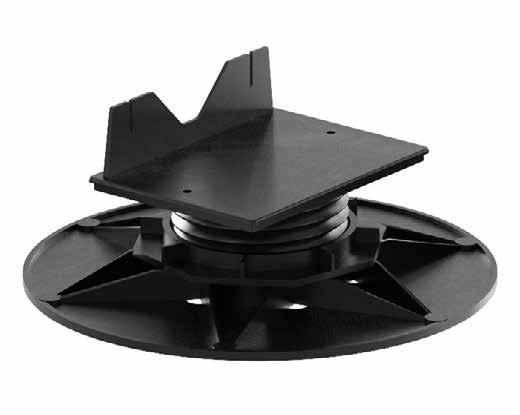

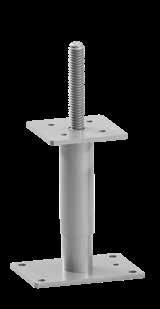

VERSTELLBAR

HOHE LEISTUNGEN

PERGOLEN UND AUSSTATTUNGEN

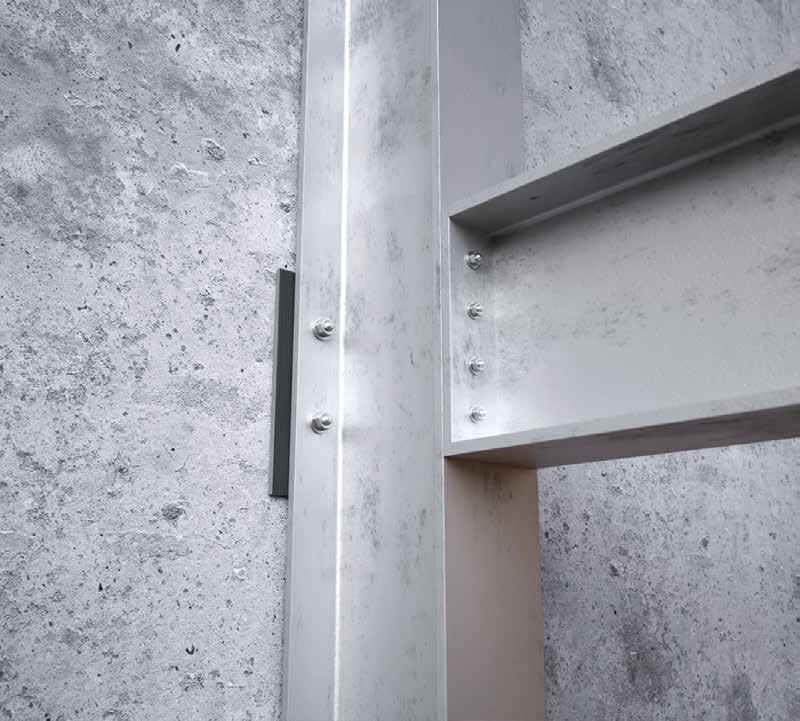

CHEMISCHE UND METALLDÜBEL

CHEMISCHE DÜBEL

EPOXYDKLEBER

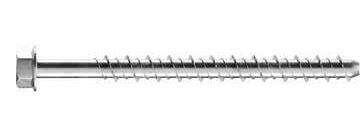

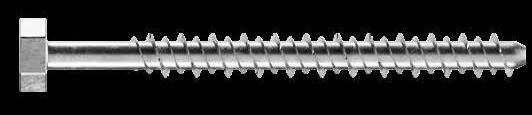

SCHRAUBANKER

SCHWERE ANWENDUNGEN

OFFEN UND MIT FLANSCH

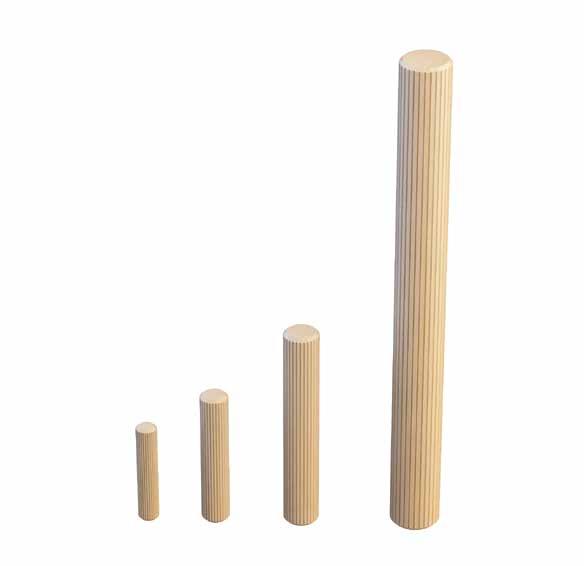

DÜBEL

STANGEN UND HÜLSEN ZUSATZPRODUKTE

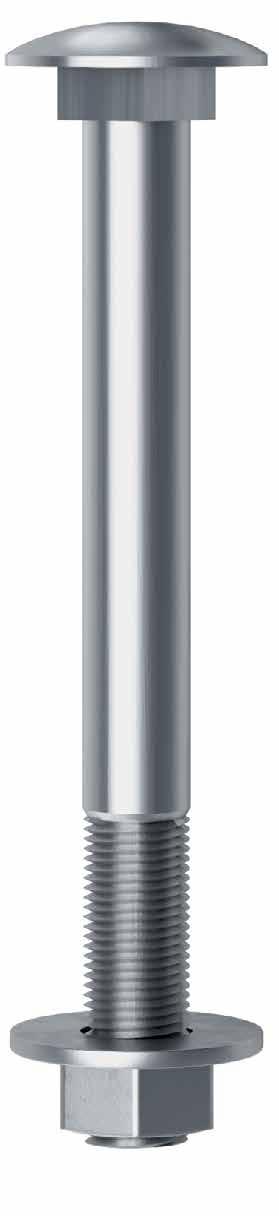

BOLZEN UND GEWINDESTANGEN

BOLZEN GEWINDESTANGEN

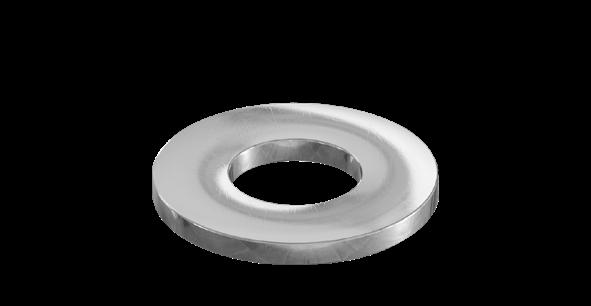

UNTERLEGSCHEIBEN UND MUTTERN

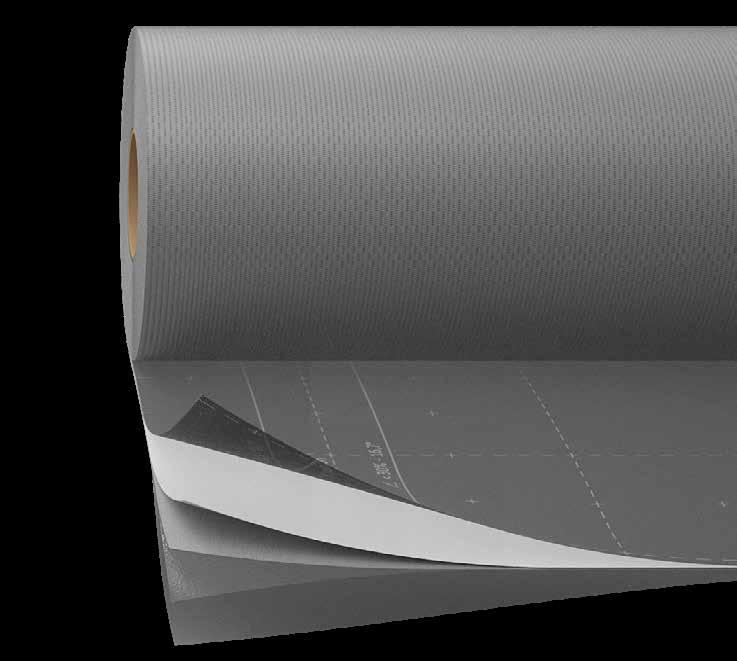

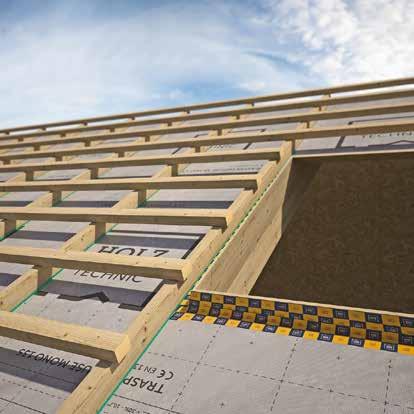

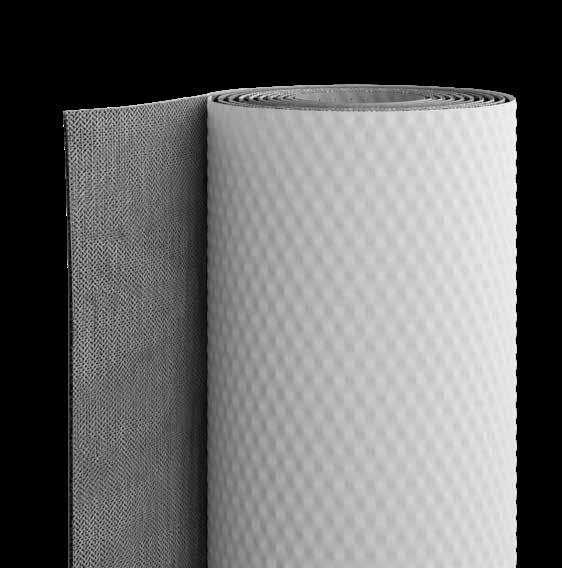

DIFFUSIONSOFFENE MONOLITHISCHE BAHNEN

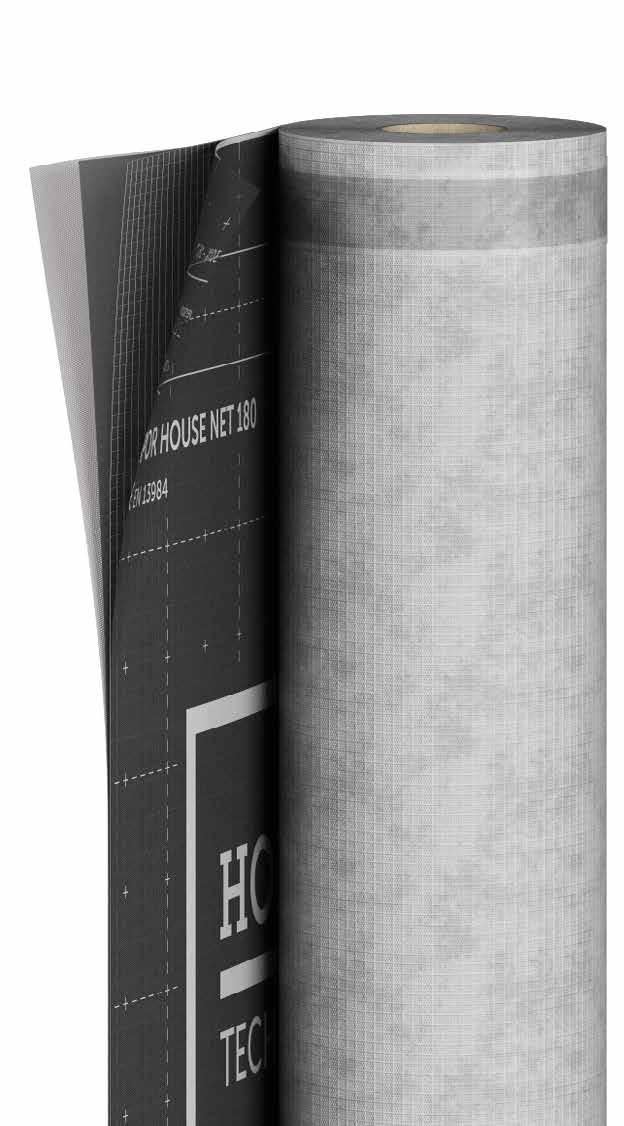

DIFFUSIONSOFFENE BAHNEN

SELBSTKLEBENDE BAHNEN

DAMPFSPERREN UND -BREMSEN

DICHTUNGSMITTEL, BÄNDER UND PROFILE FENSTERABDICHTUNG

KLEBSTOFFE UND DICHTUNGSMITTEL

ELASTIC GLUE 205

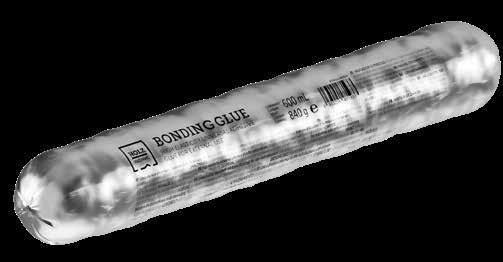

BONDING GLUE 205

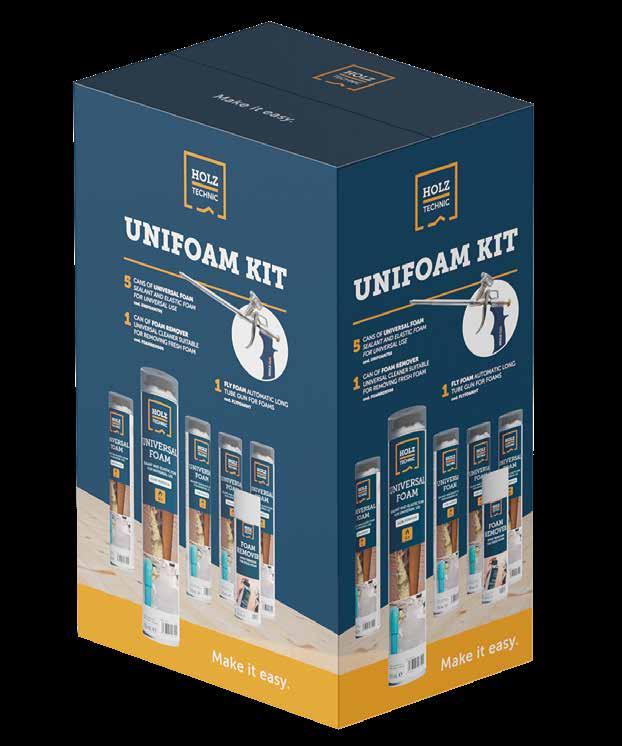

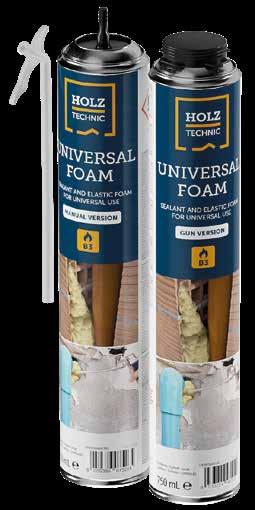

UNIVERSAL FOAM 206

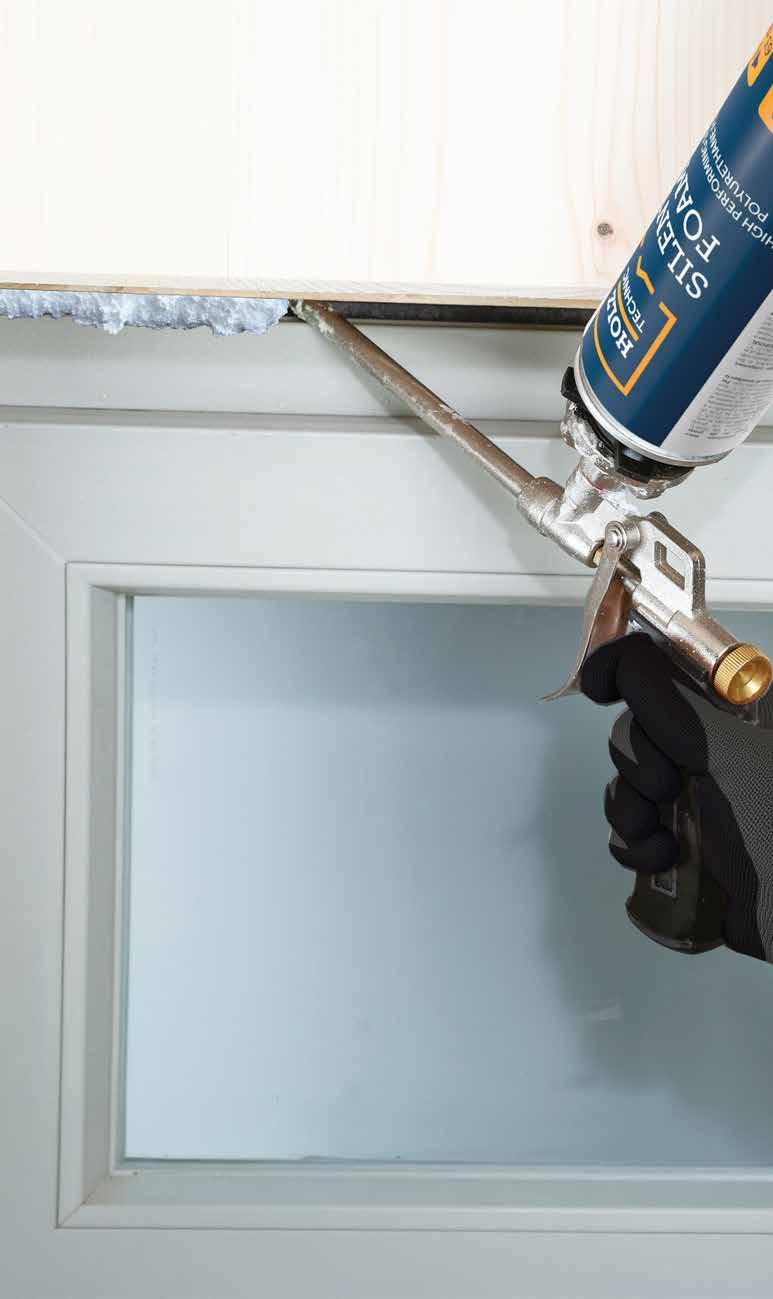

SILENT FOAM 207

SILENT FOAM B2 207

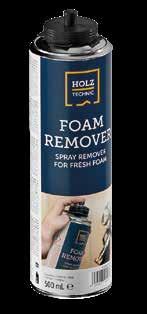

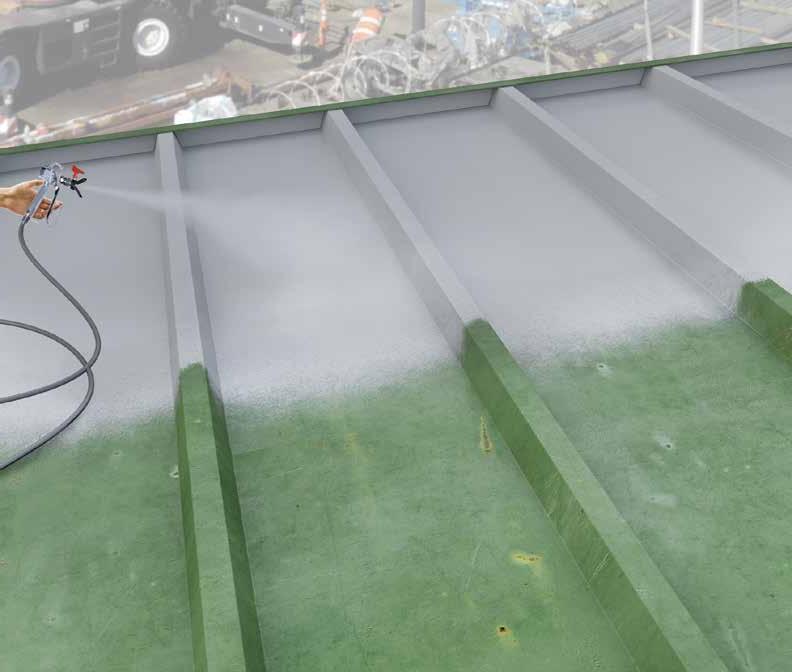

LIQUID MEMBRANE 208 FOAM REMOVER 209

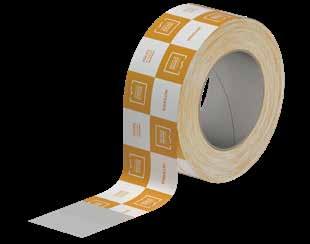

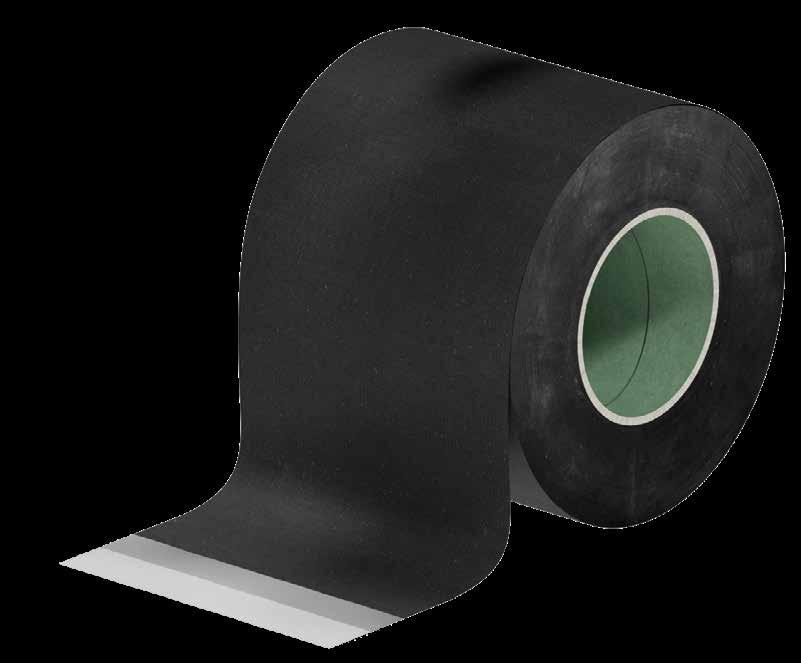

ACRYLBÄNDER

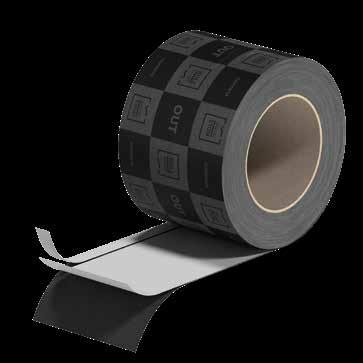

BÄNDER UND DICHTUNGSMITTEL

MULTI BAND UV 215

FRONT BAND UV 210 216

FACADE BAND UV 216

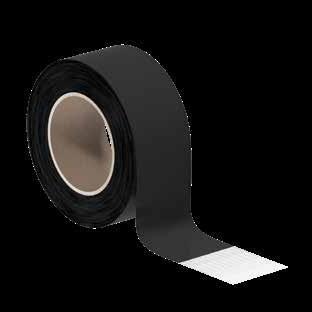

ALU BAND 217

NAGELDICHTBAND

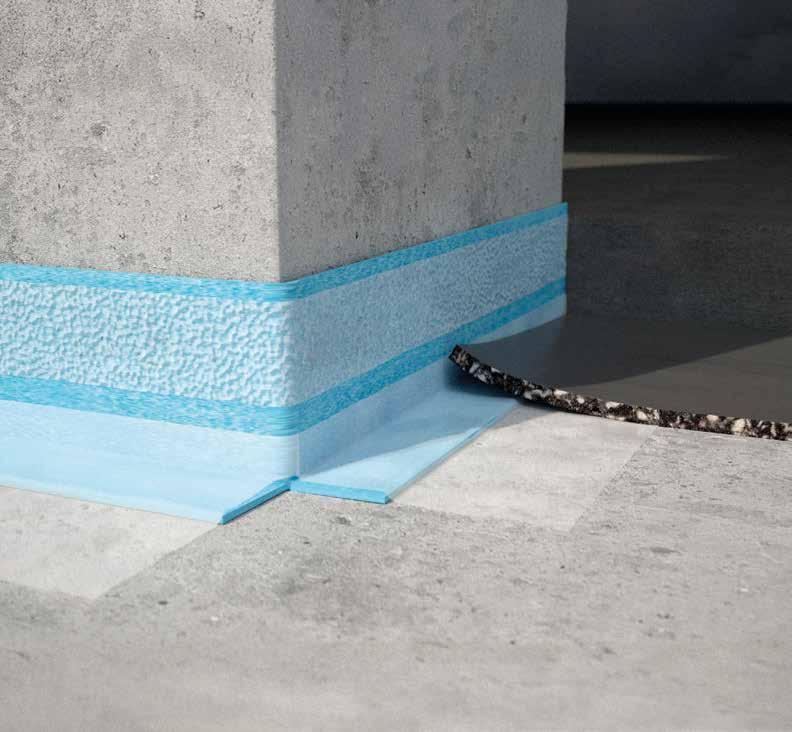

SOCKELDETAIL

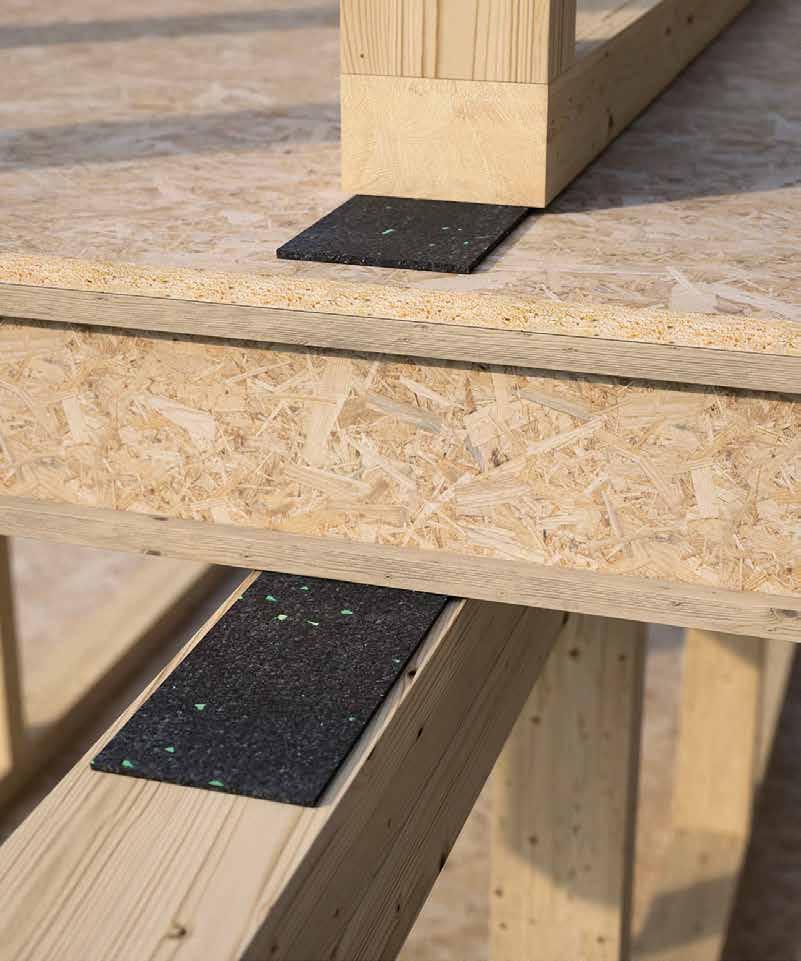

SCHALLDÄMMUNG

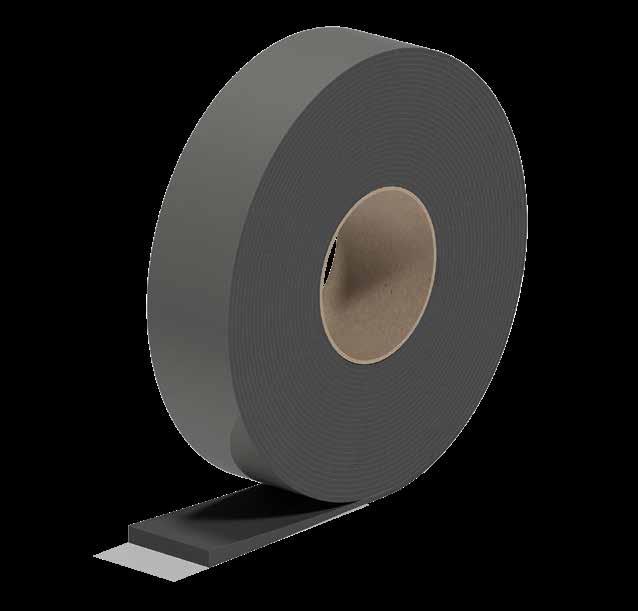

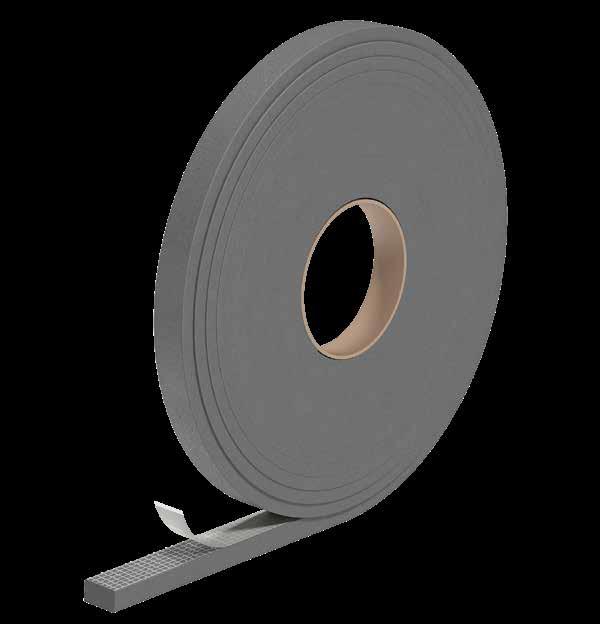

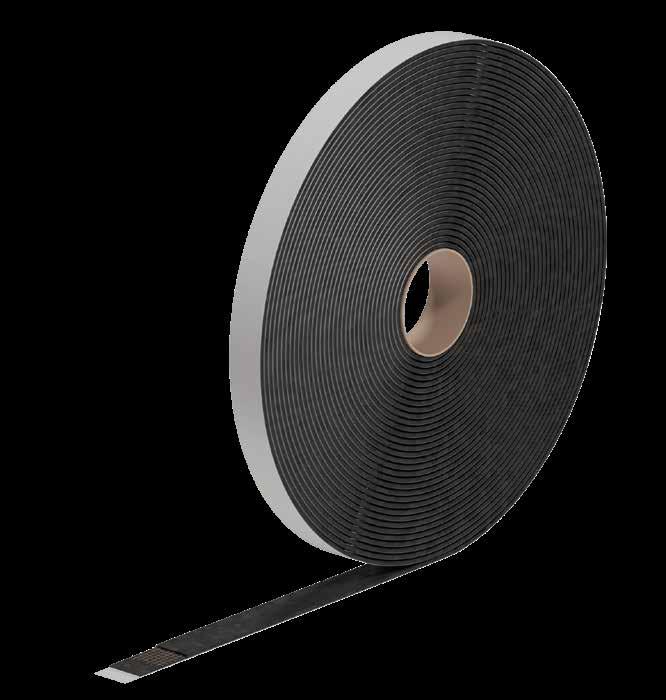

SCHALLDÄMMBÄNDER

ABDICHTUNG

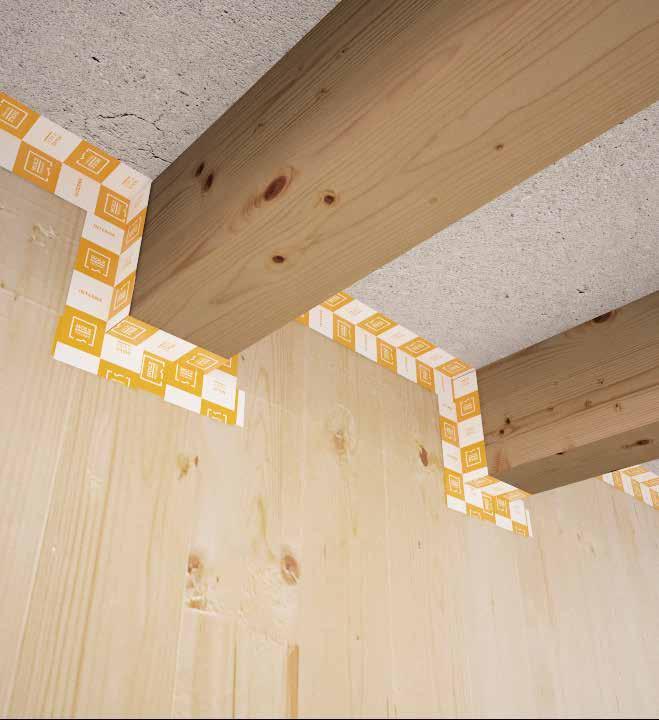

LUFTDICHTHEIT

WÄRMEUND SCHALLDÄMMUNG

WINDDICHT

BEFESTIGUNGEN

NAGELDICHTBÄNDER UNTER ESTRICH SCHALLDÄMPFUNGEN

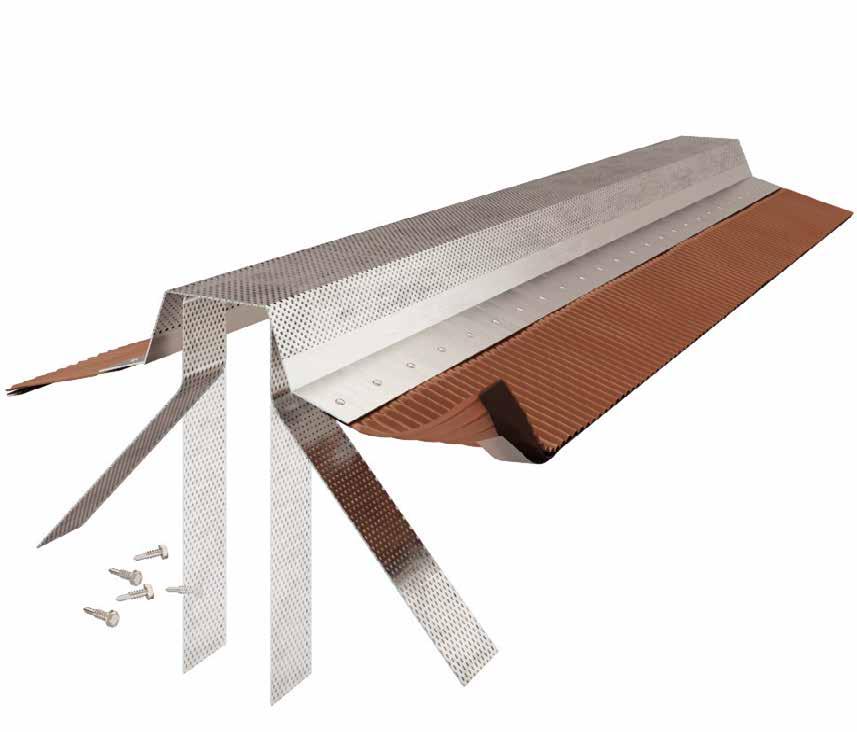

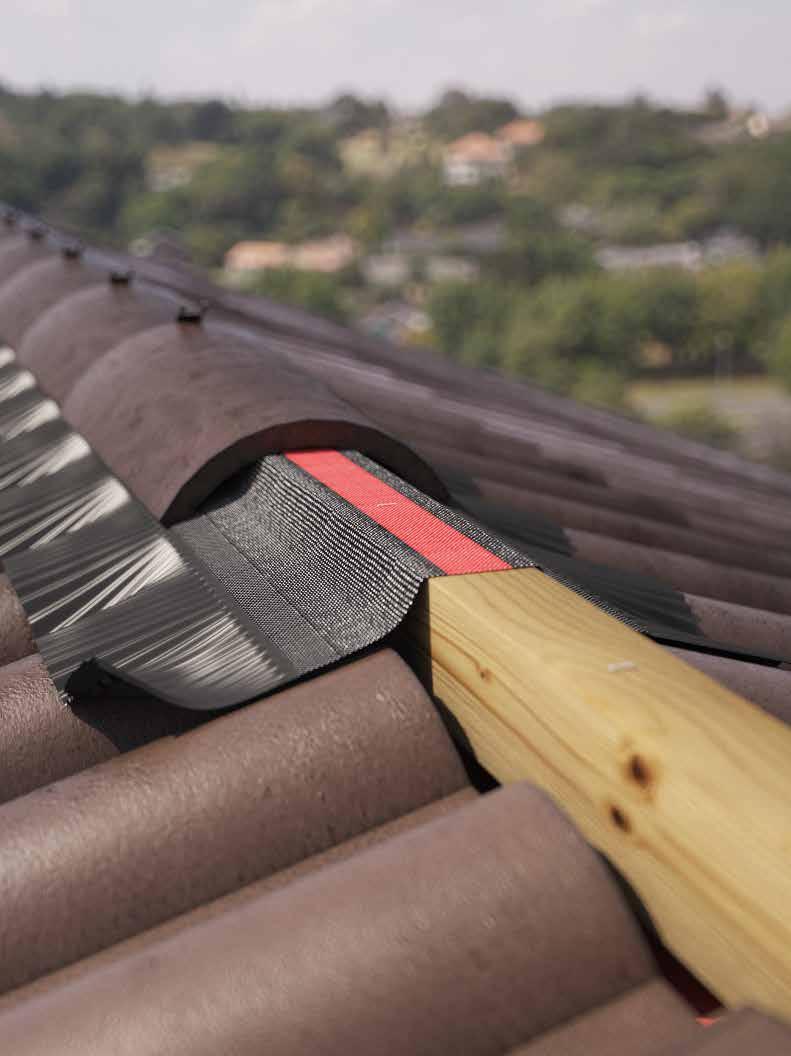

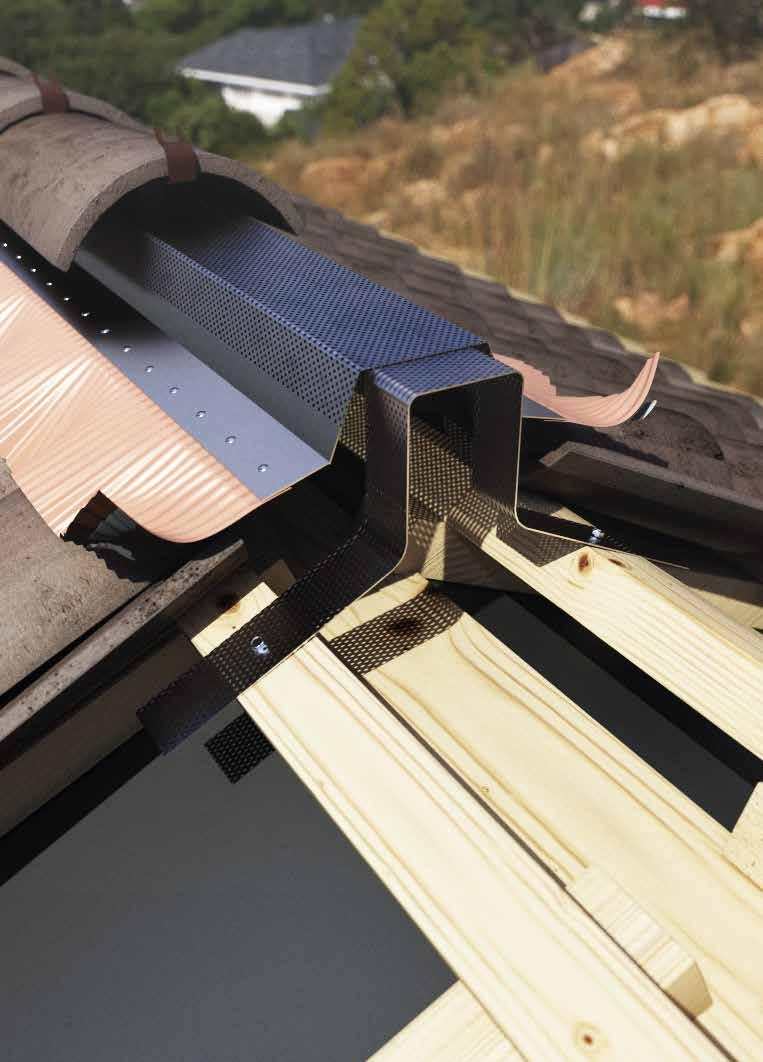

FIRST

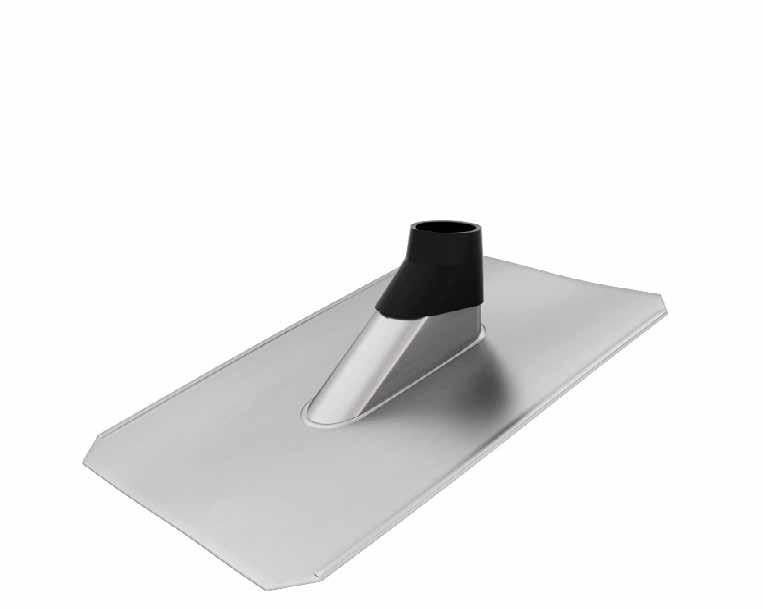

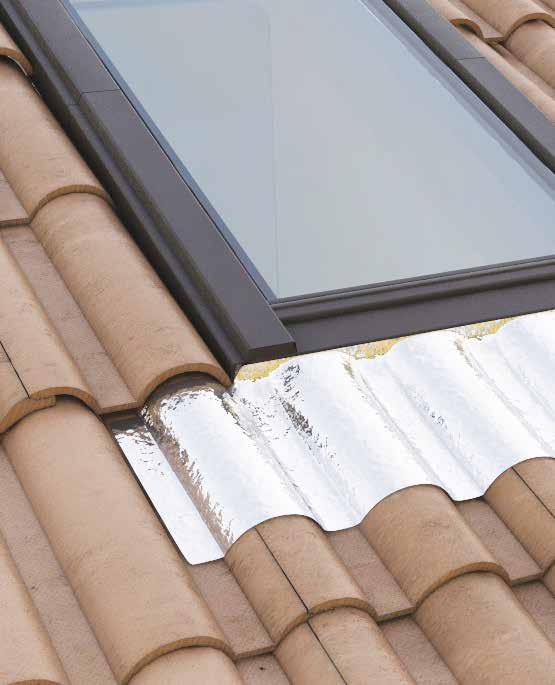

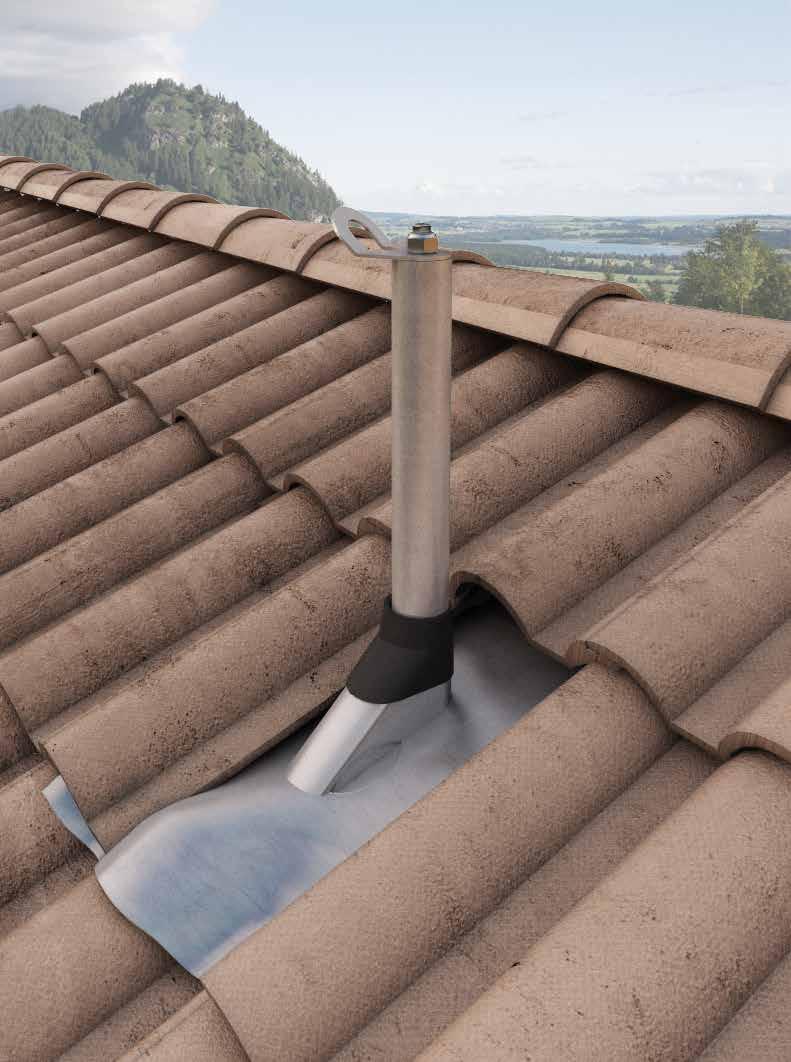

KAMINANBINDUNG

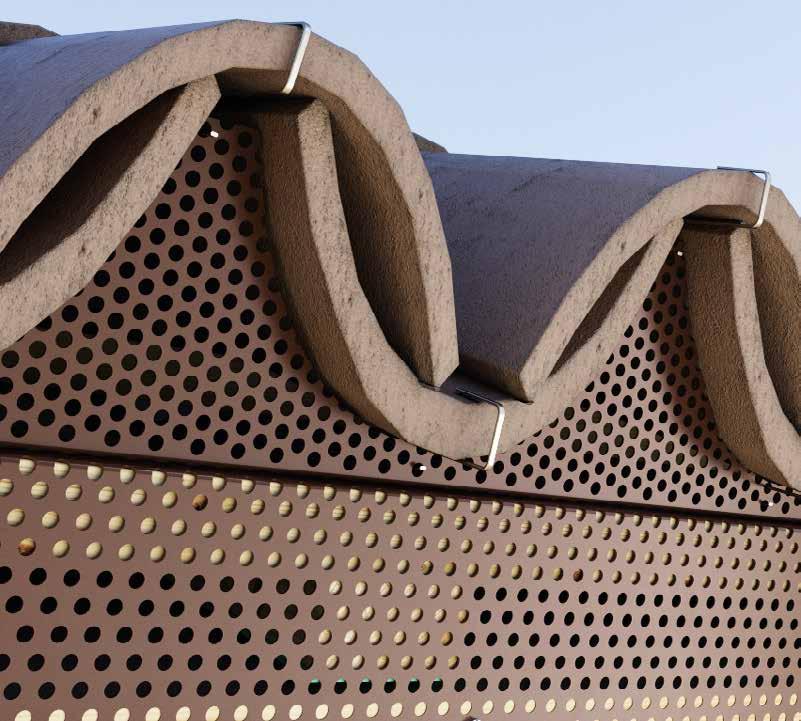

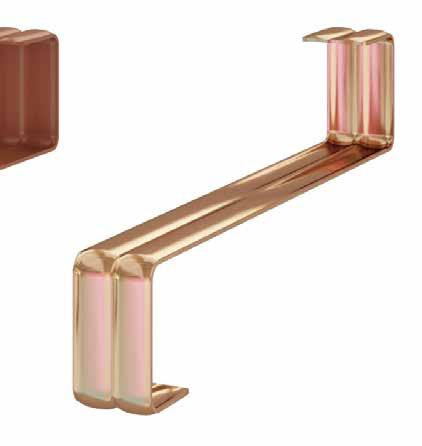

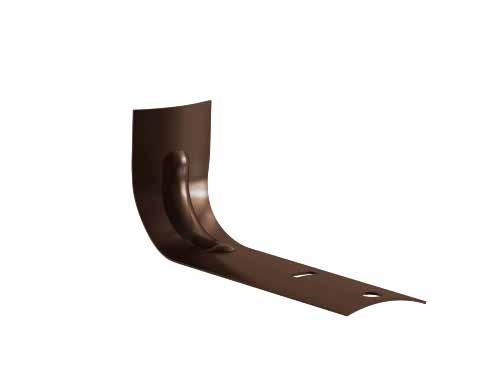

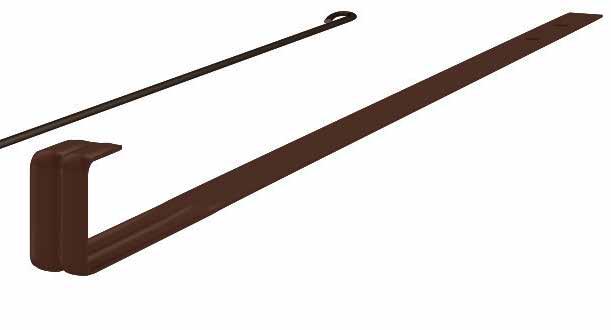

SCHNEEFANGHAKEN

STURMKLAMMERN ELEMENTE FÜR DACH

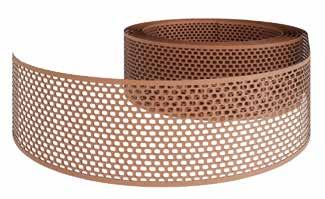

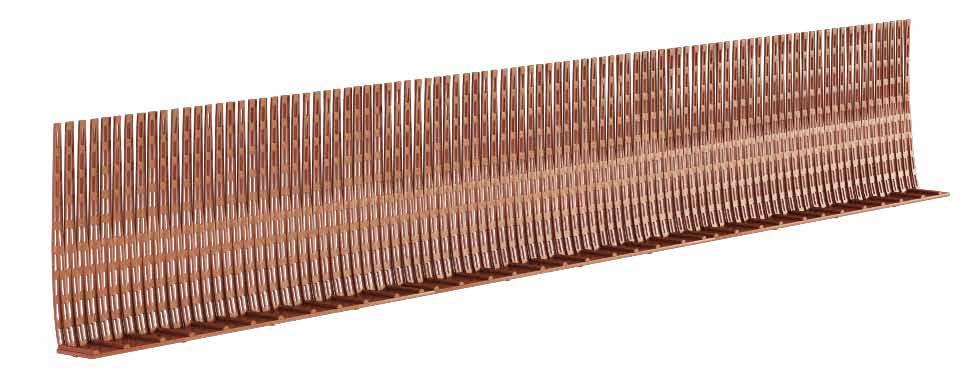

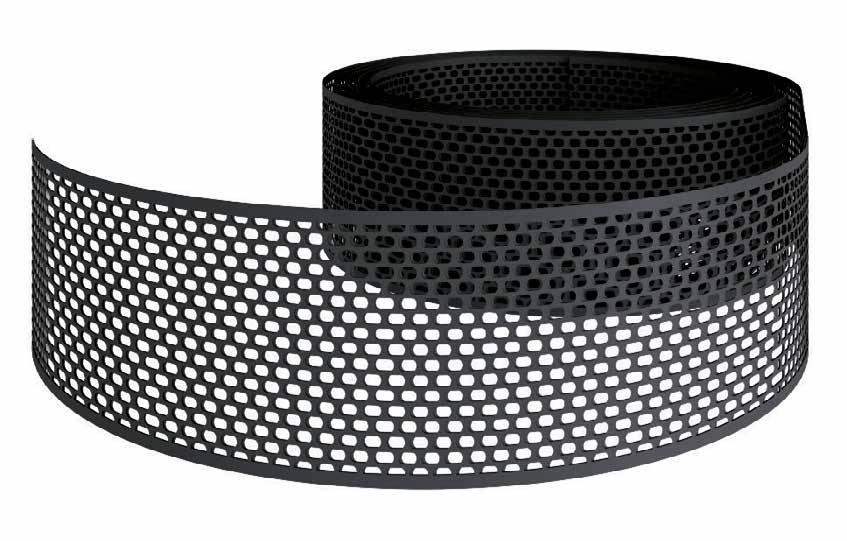

BELÜFTUNG UND SCHUTZVORRICHTUNGEN

HOLZBAU

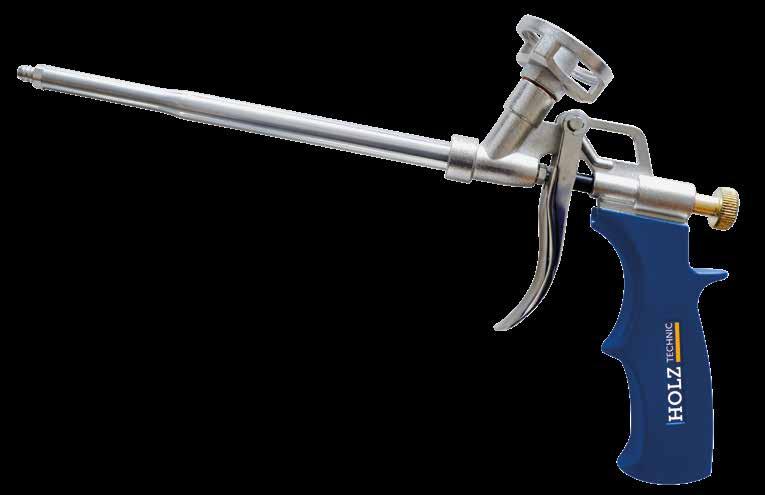

PISTOLEN UND ZUBEHÖR

SCHERFESTIGKEIT

PLATTEN- UND BALKENZUG

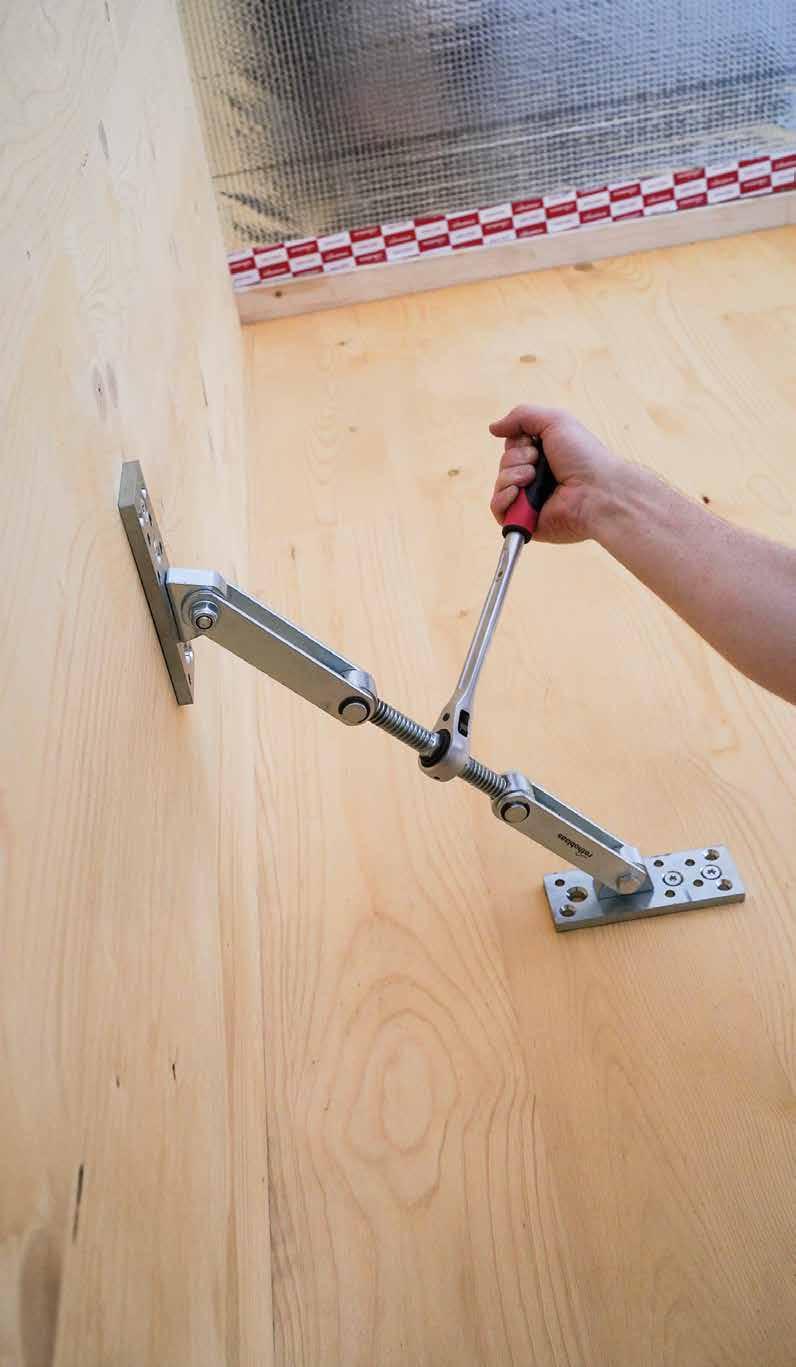

MONTAGESTÜTZEN

TRANSPORT UND HEBETECHNIK

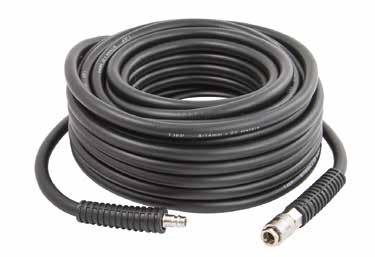

KOMPRESSOR

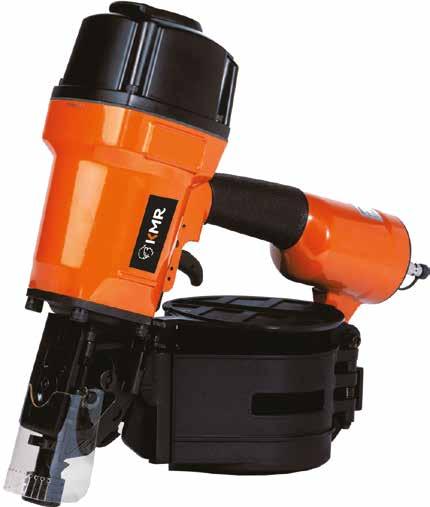

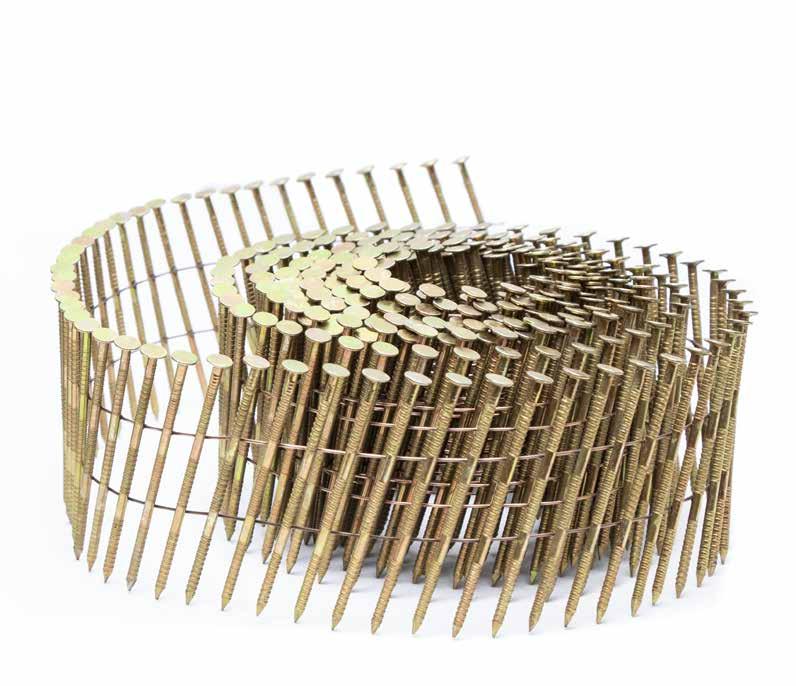

NAGEL- UND KLAMMERPISTOLEN

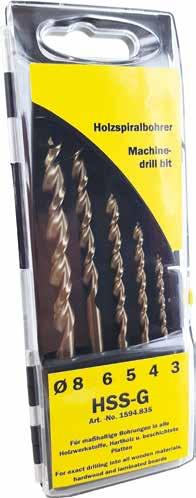

EINSÄTZE UND ZUBEHÖR

HOLZREPARATUR

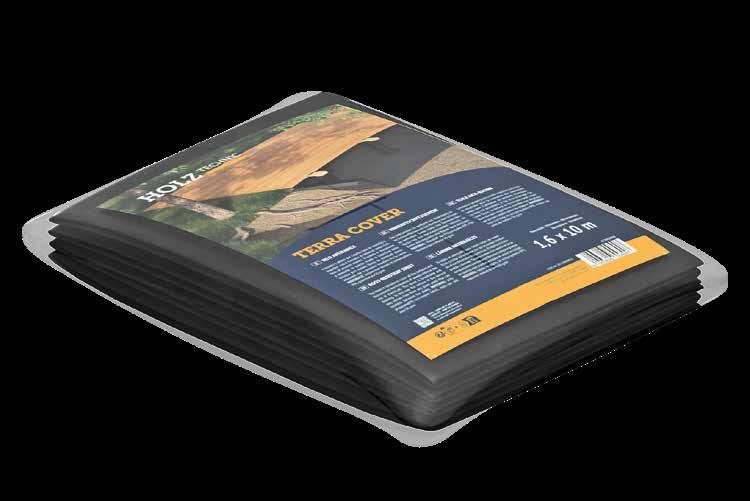

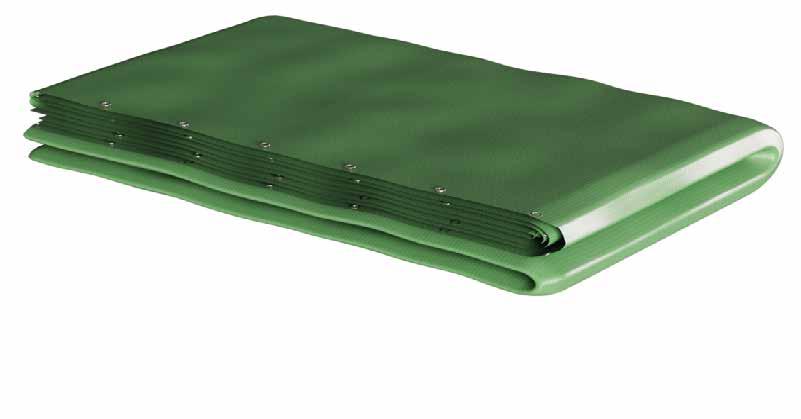

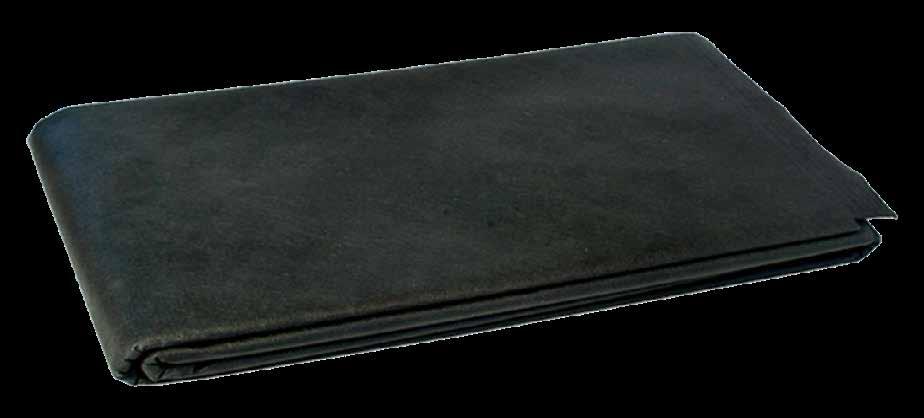

ABDECKPLANEN

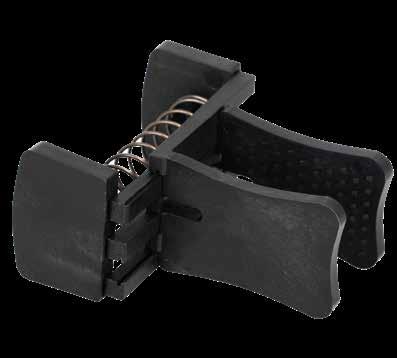

KEILE UND ZWINGE FÜR TERRASSEN

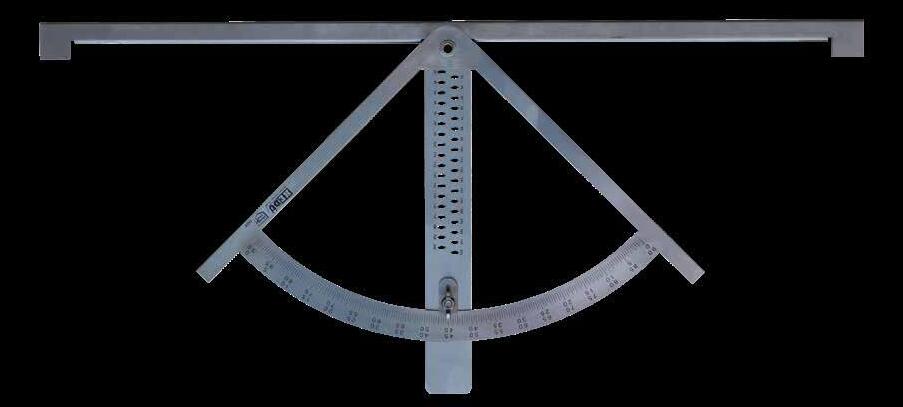

MESSUNG UND MONTAGELEHREN

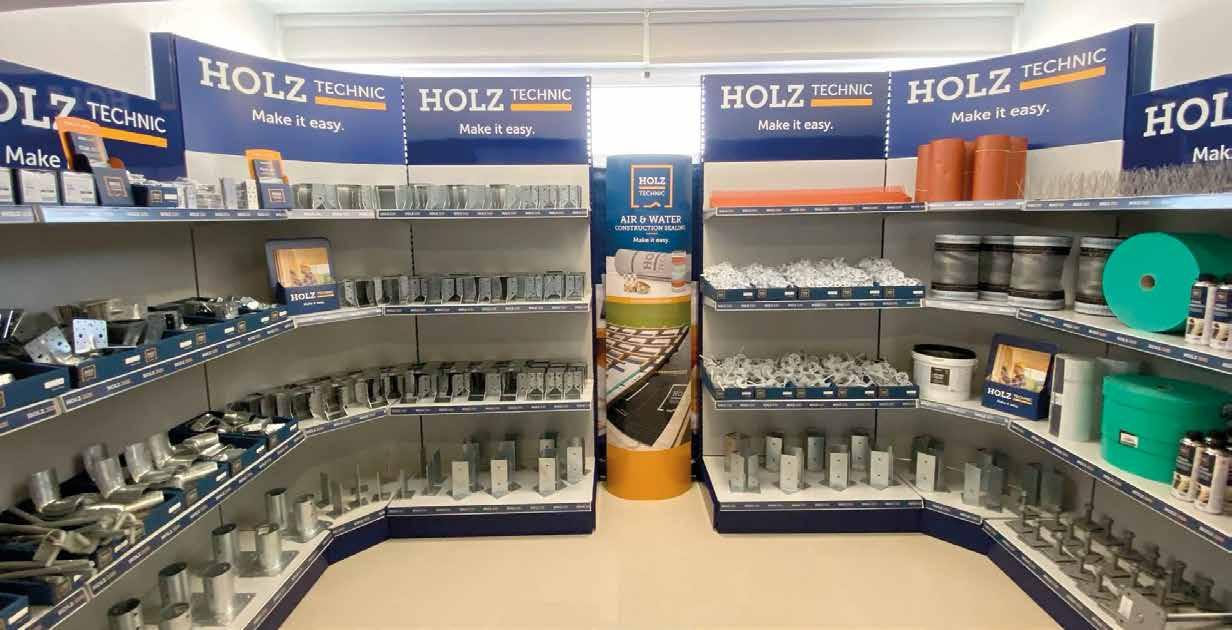

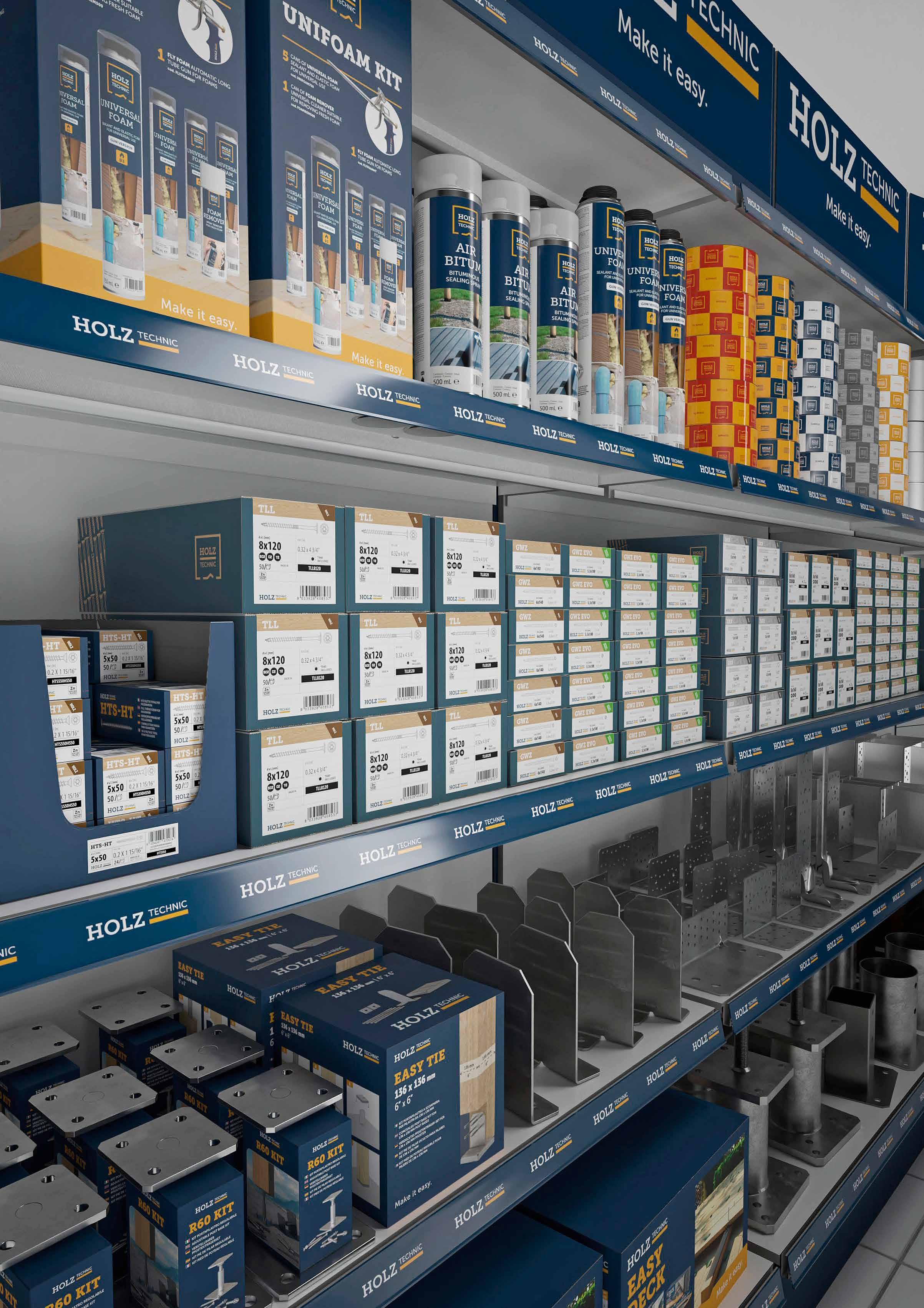

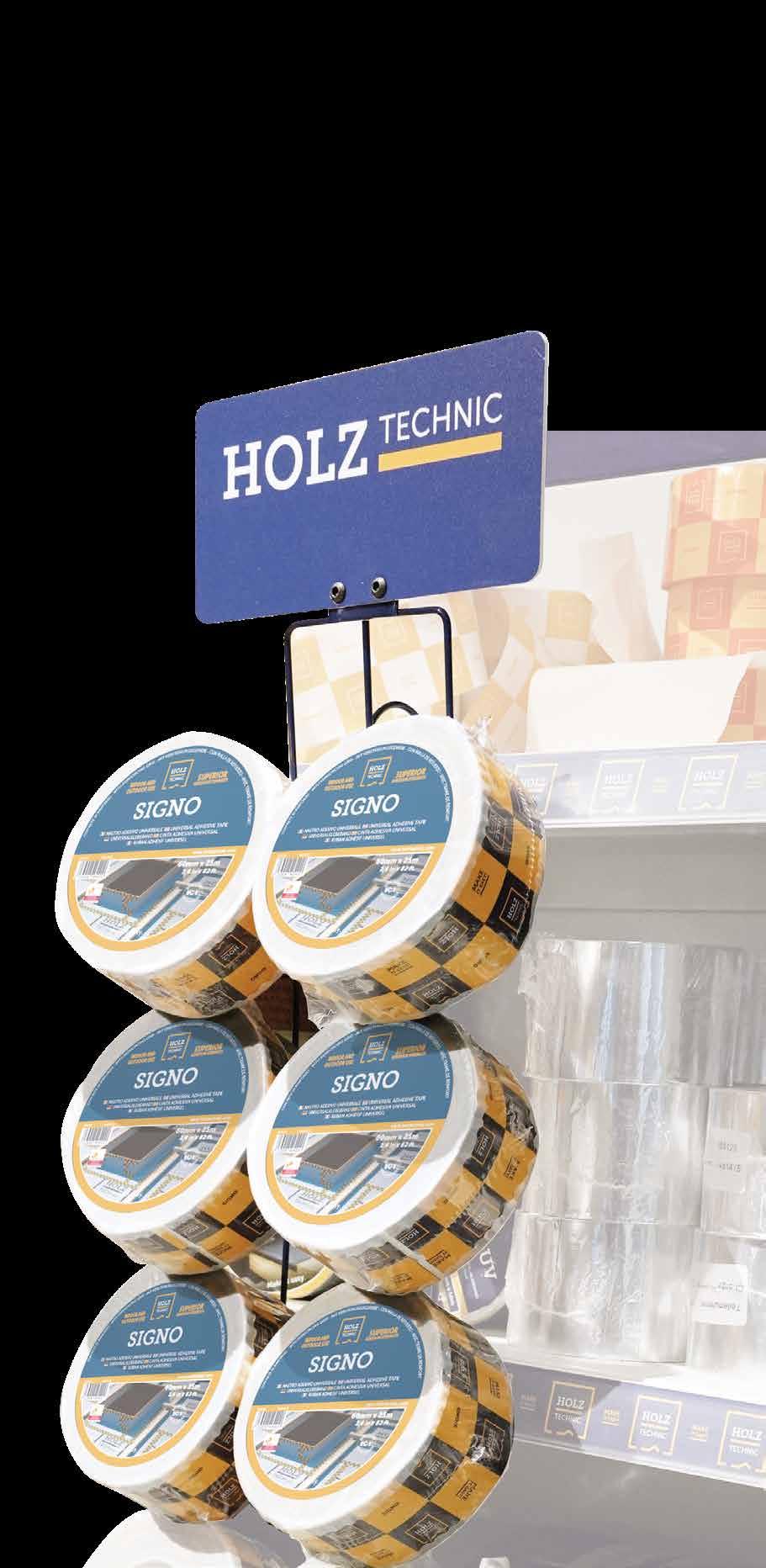

AUSSTELLUNGSSYSTEM

MEHR SICHTBARKEIT FÜR IHRE AUSSTELLUNGSFLÄCHE

Wählen Sie die am besten geeigneten Ausstattungslösungen.

Maximieren Sie die Effizienz eines jeden Bereichs: Stellen Sie die Produkte nach Ihrer Strategie aus und nutzen Sie den Platz optimal.

POP TOOLS bietet Ihnen konkrete Instrumente, um die Verkaufsstelle aufzuwerten und die Ausstellung eindrucksvoll zu organisieren.

Zusammen oder alleine platzierte modulare Regale und die Werbemittel leiten die Aufmerksamkeit des Kunden und fördern die Produktrotation.

OPTIMIEREN SIE DIE SICHTBARKEIT DES PRODUKTS

POP TOOLS

Machen Sie mit unseren Systemen das Beste aus Ihren Ausstellungsflächen!

Wenden Sie sich dazu an Ihren Vertriebsmitarbeiter.

ANWENDUNGSBEREICHE

FÜR HOLZBAU UND BAUMÄRKTE

HOLZ TECHNIC bietet ein komplettes Sortiment an Holzbau- und Heimwerkerlösungen für den professionellen Vertrieb. Schrauben, Verbinder, Werkzeuge, Dichtungsmittel, Produkte für die Schalldämmung und wasserundurchlässige Systeme garantieren hohe Leistungsfähigkeit, Langlebigkeit und ein einfaches Verlegen. Jedes Produkt wurde entwickelt, um die Effizienz auf der Baustelle zu optimieren und das Potential von Holz im professionellen und privaten Bereich zu nutzen.

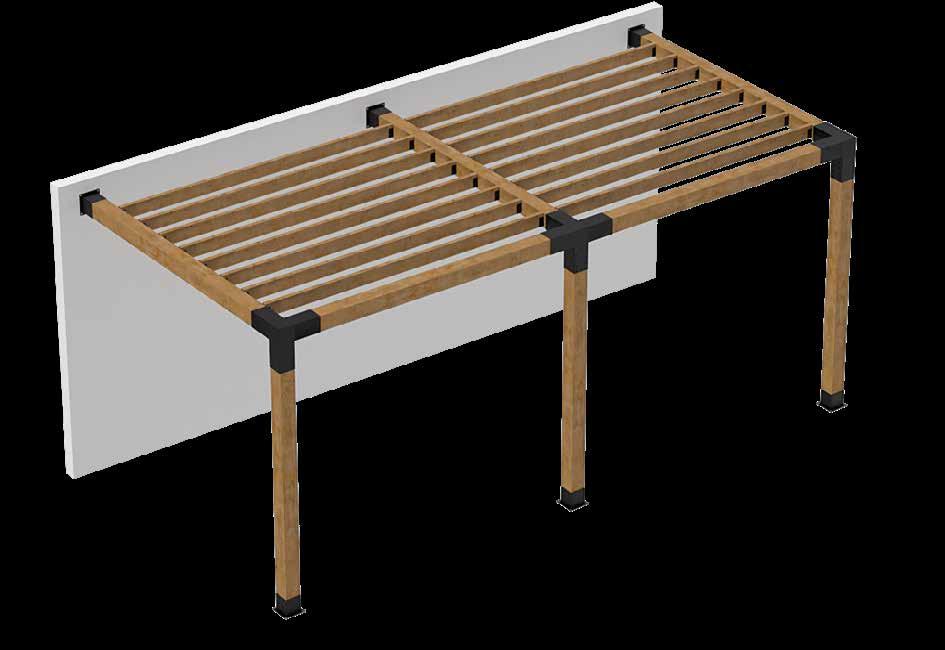

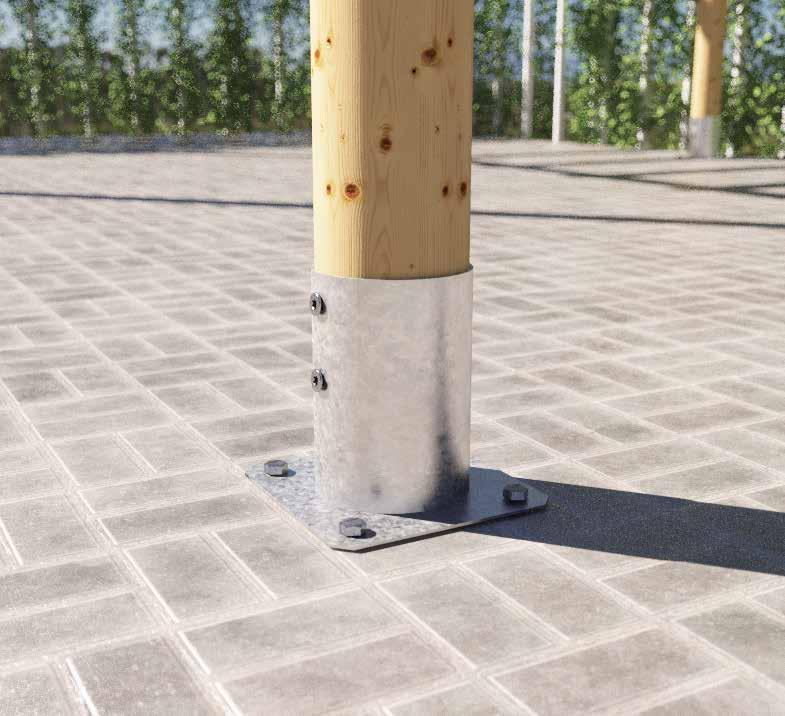

PAVILLONS

Stil und Funktionalität für Ihren Outdoor-Bereich: stabil und einfach zu montieren.

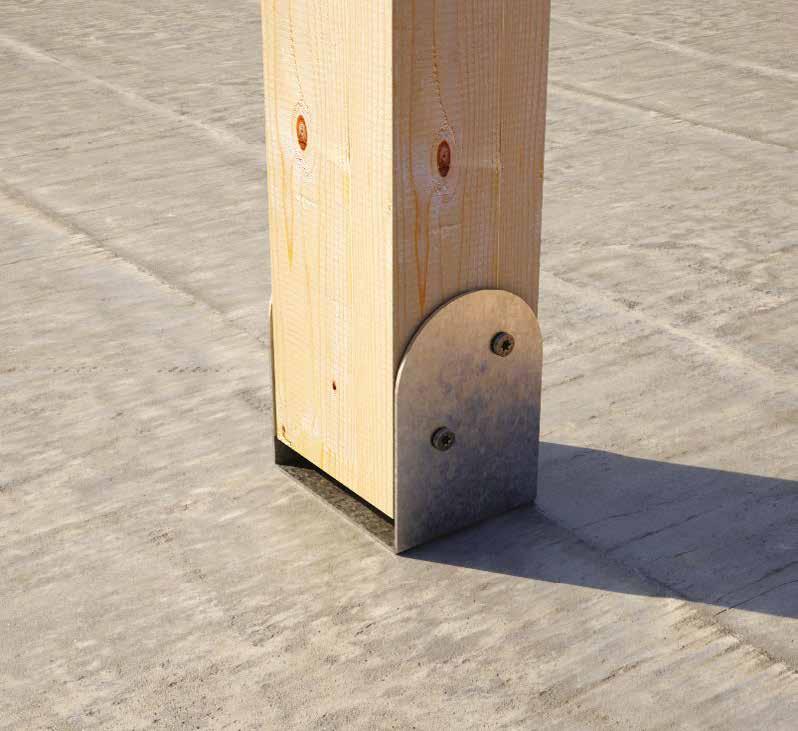

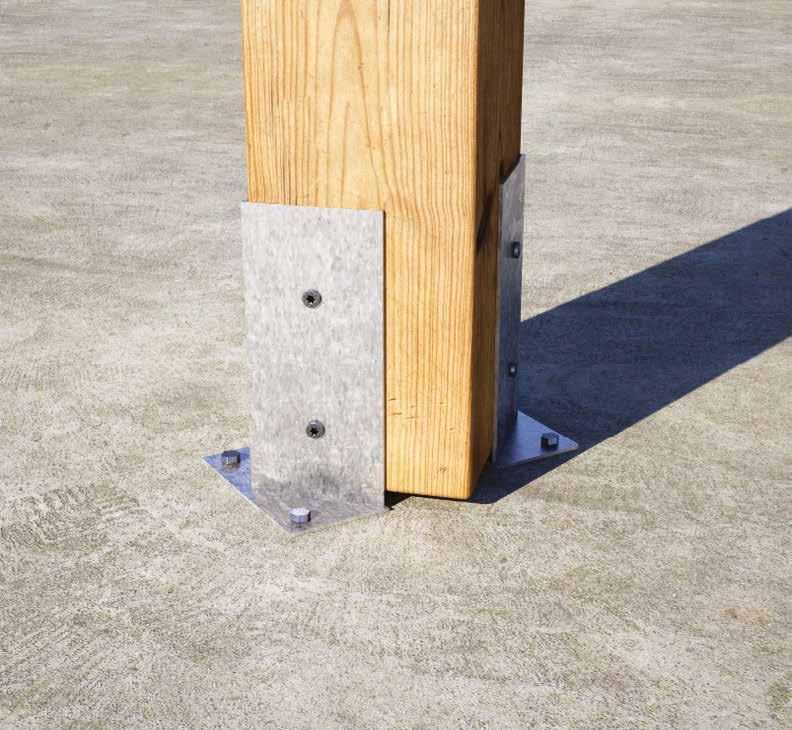

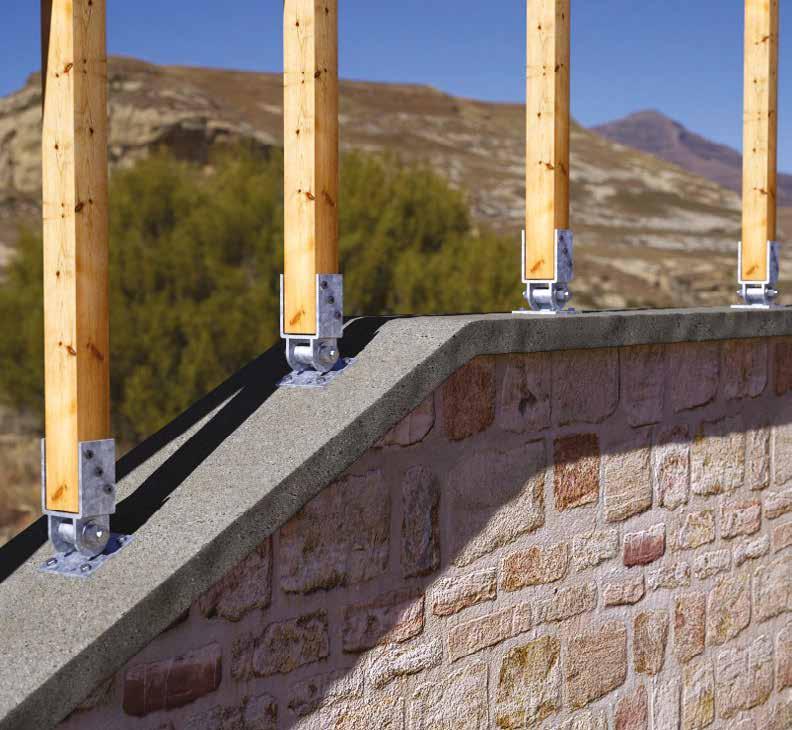

ZÄUNE

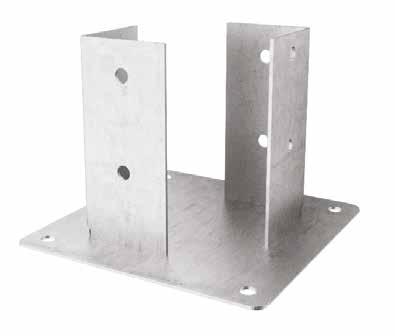

Verbinder und Pfostenträger für stabile, modulare und gegen Witterungseinflüsse geschützte Holzzäune.

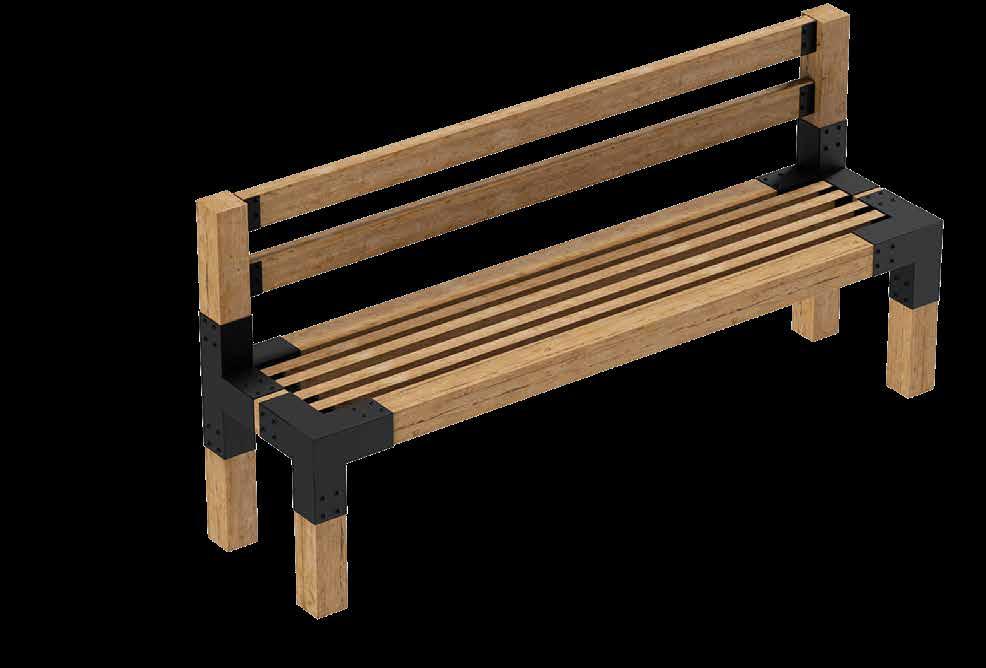

AUSSTATTUNG FÜR DEN AUSSENBEREICH

Korrosionsbeständige Befestigungen für Holzausstattungen im Außenbereich.

SCHUTZDÄCHER

Lösungen für langlebige Holzdächer bei Eingängen, Carports und Durchgangsbereichen.

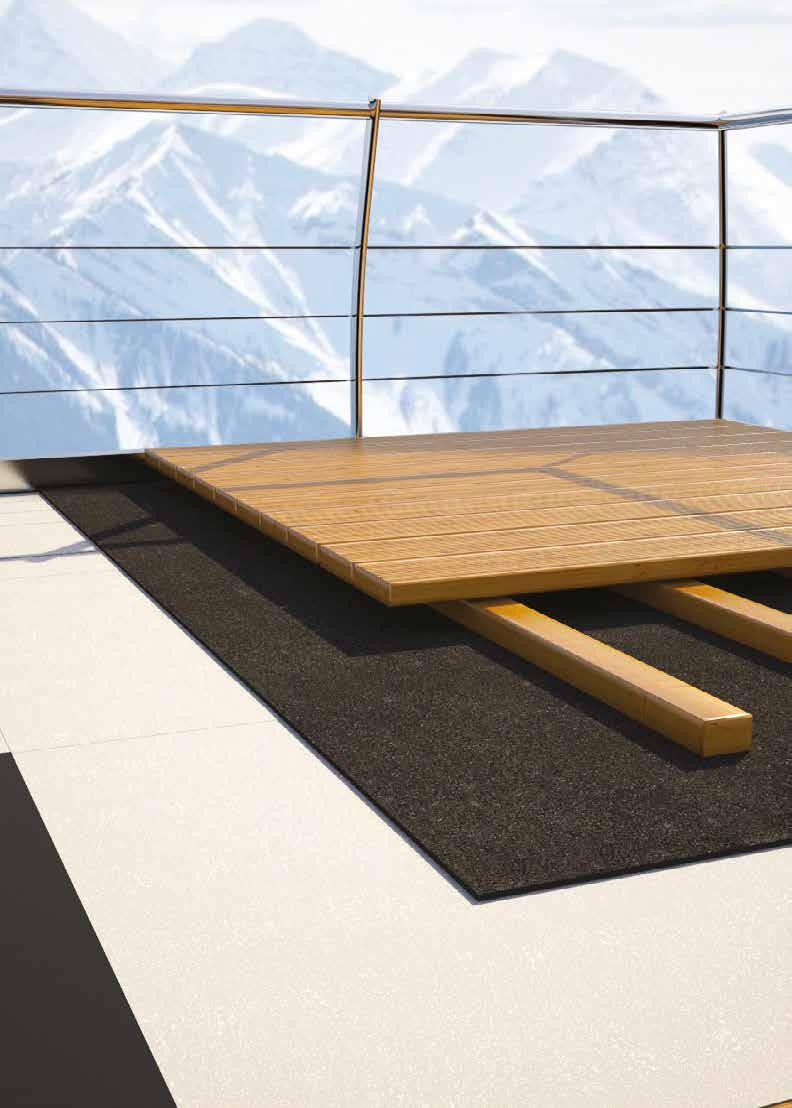

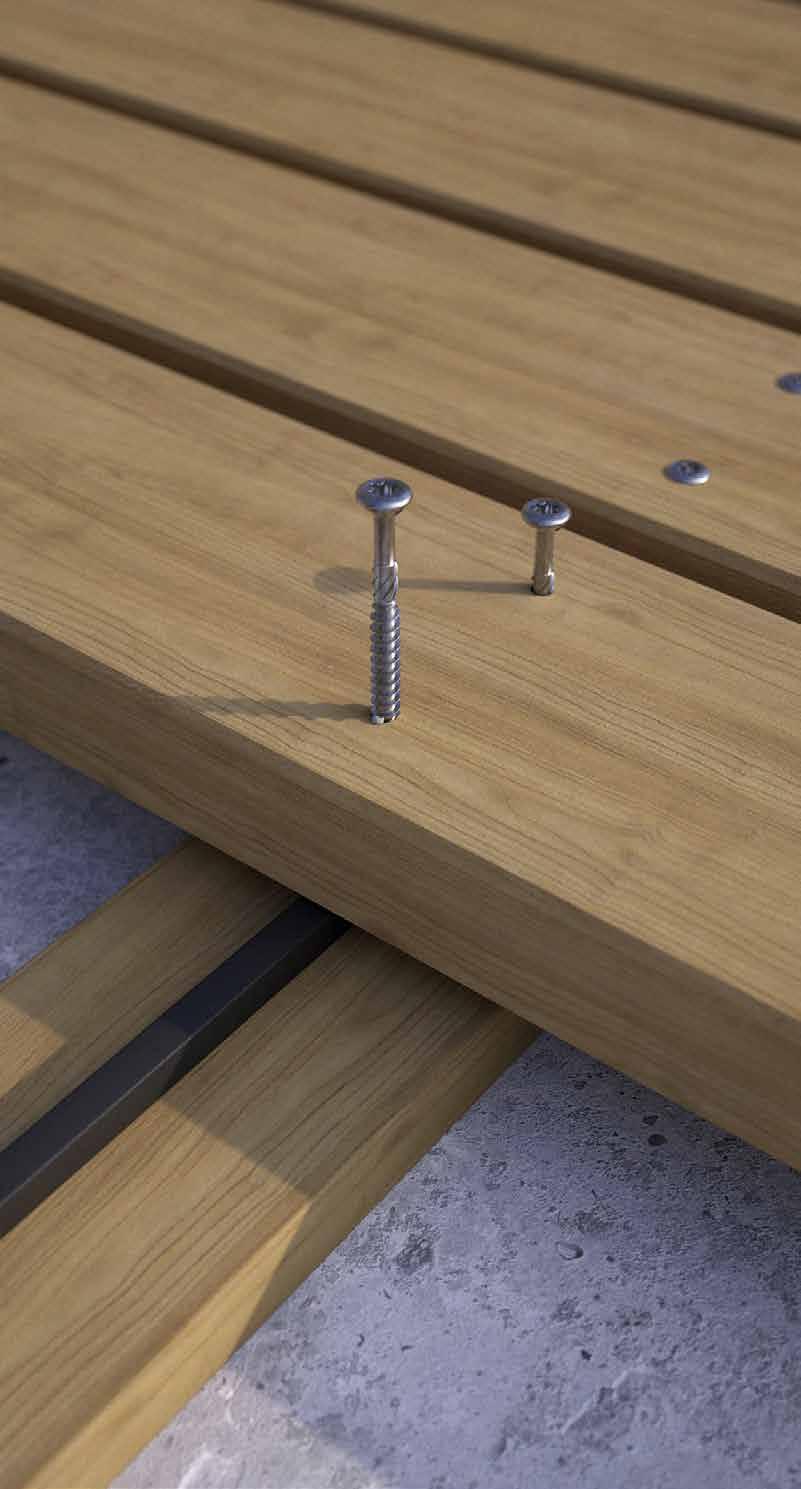

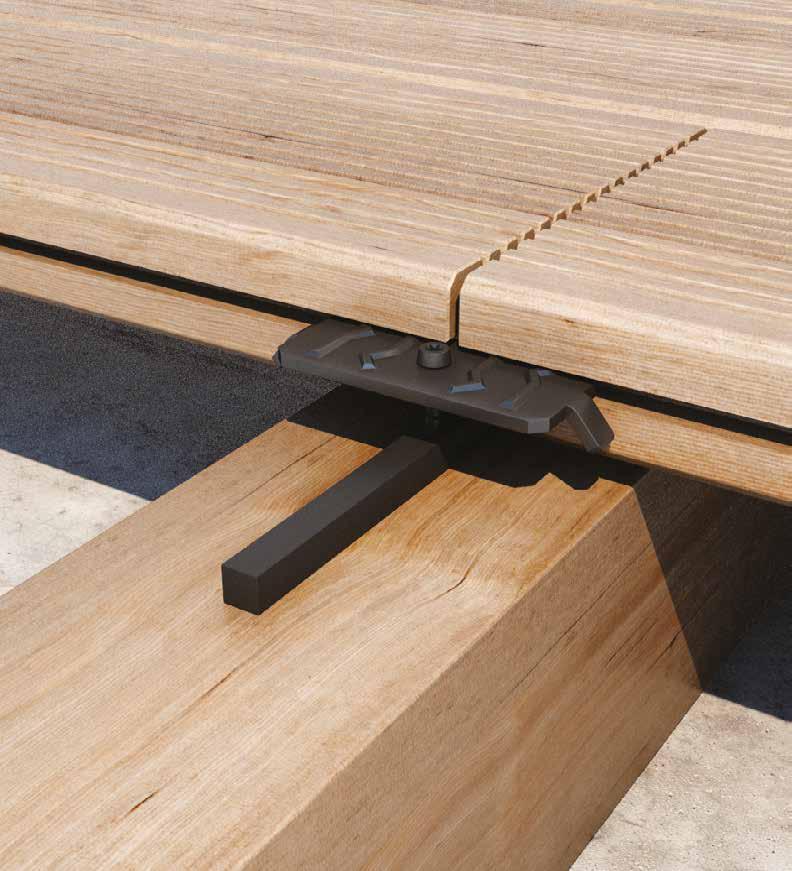

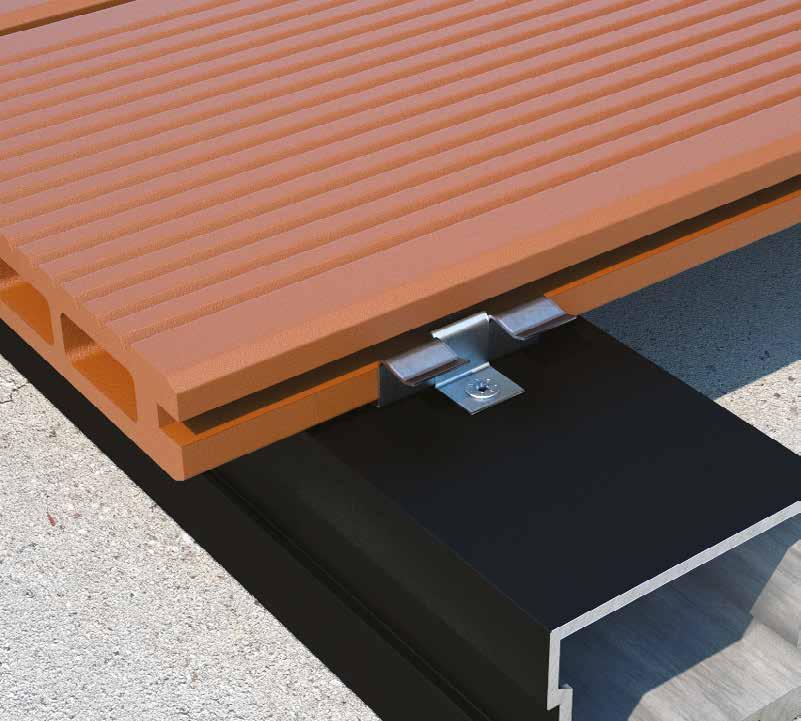

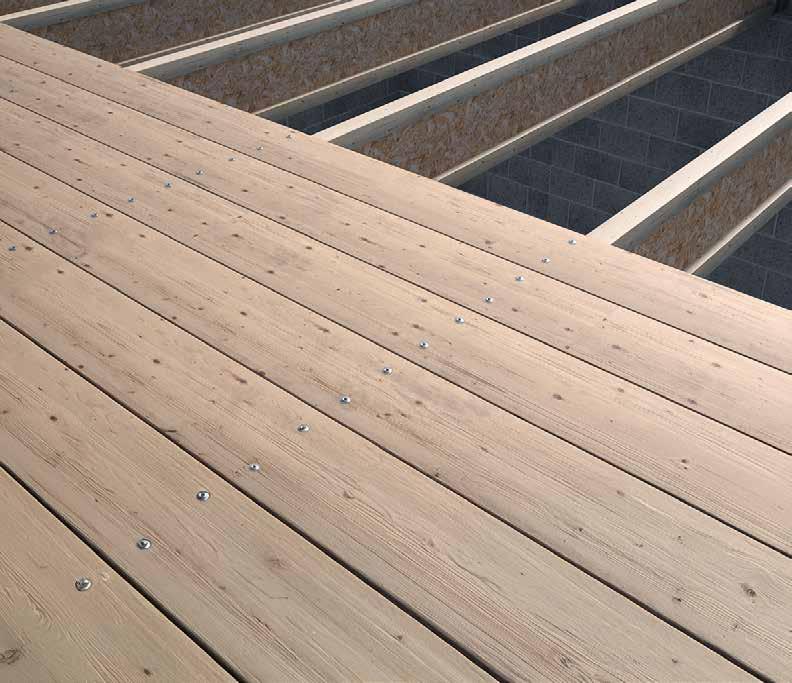

FUSSBÖDEN UND TERRASSEN

Verbinder für die belüftete Verlegung und unsichtbare Befestigung von Brettern für den Außenbereich.

WERKZEUGE

Professionelle Werkzeuge für die präzise, schnelle und sichere Holzbearbeitung.

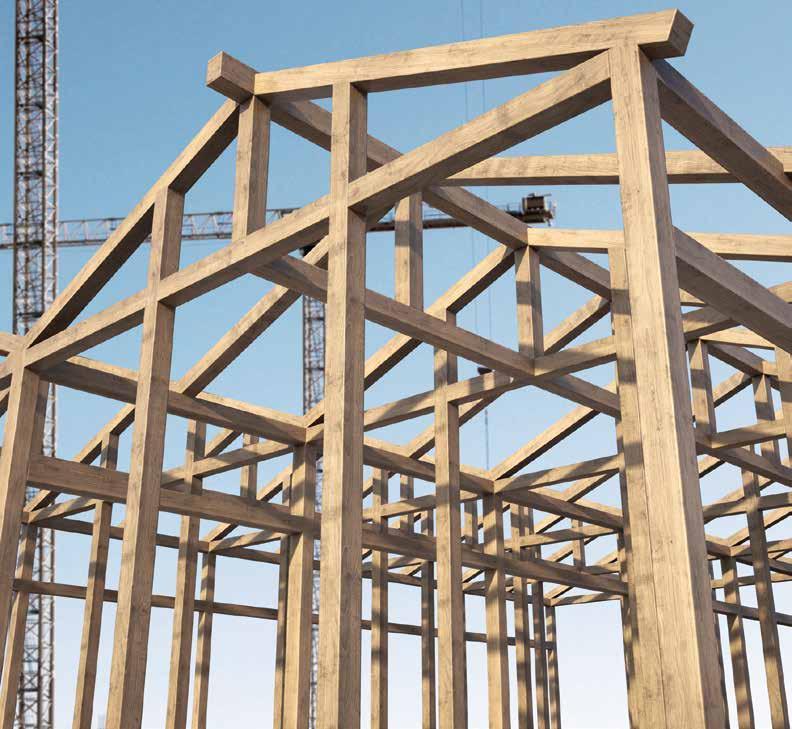

HOLZGEBÄUDE

Komplettsysteme für konstruktive Verbindungen: Schrauben, Platten, Winkelverbinder und technisches Zubehör für Rahmenkonstruktionen, Massivholz und BSP.

VERBUNDDECKEN

Zertifizierte Verbinder für Holz-Beton-Verbunddecken: höchste Effizienz durch das Zusammenwirken der Baustoffe.

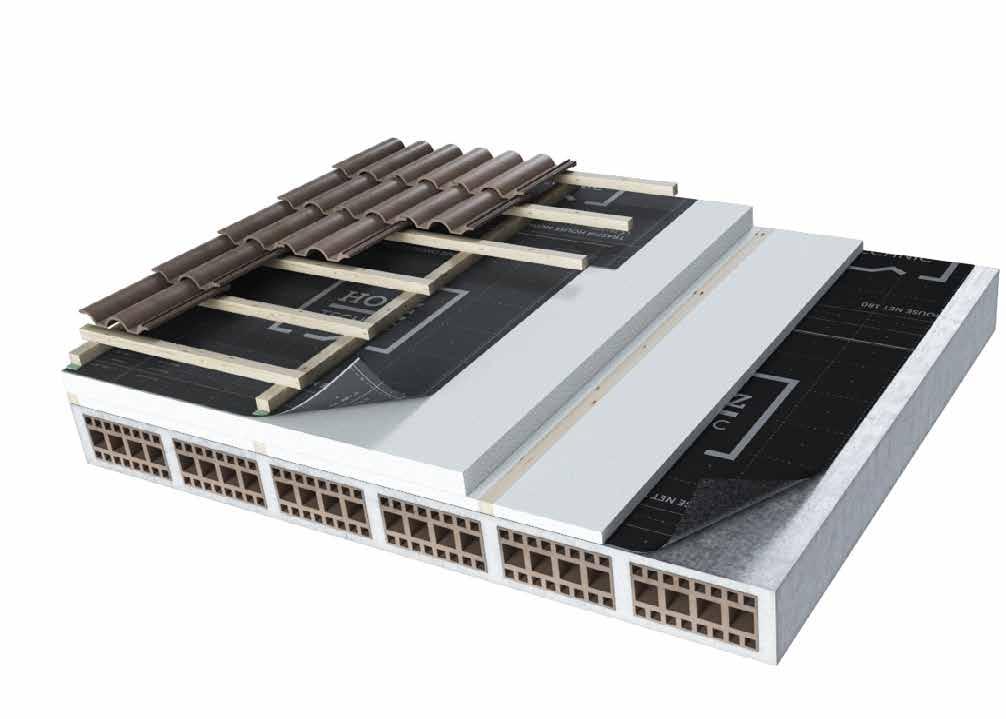

DÄCHER

Befestigungen für Hauptträger, Nebenträger und Dämmpakete.

HINTERLÜFTETE FASSADEN

Komponenten für Unterkonstruktionen und Schalungen: Belüftung und Langlebigkeit auf höchstem Niveau.

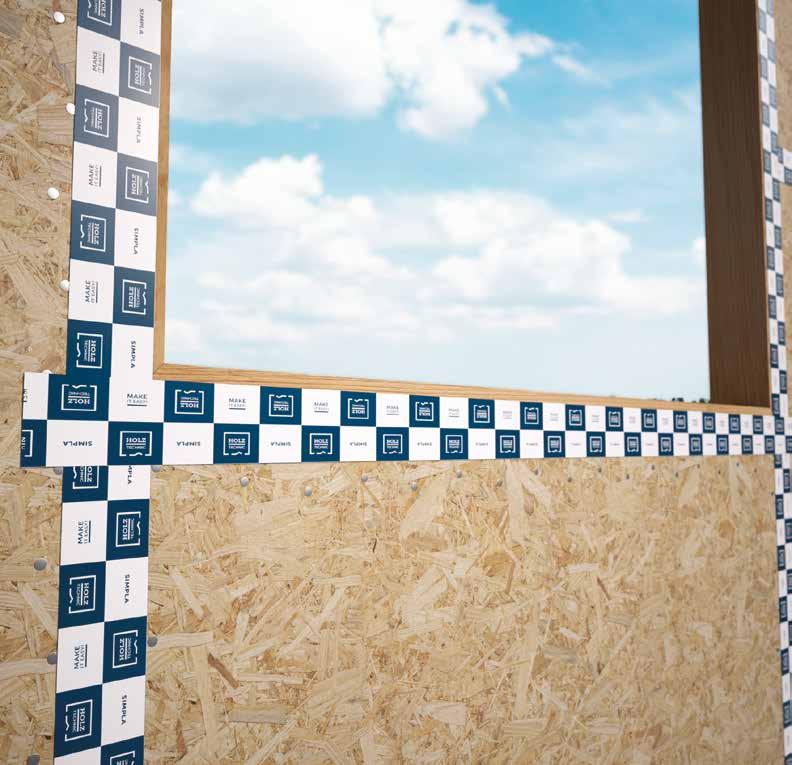

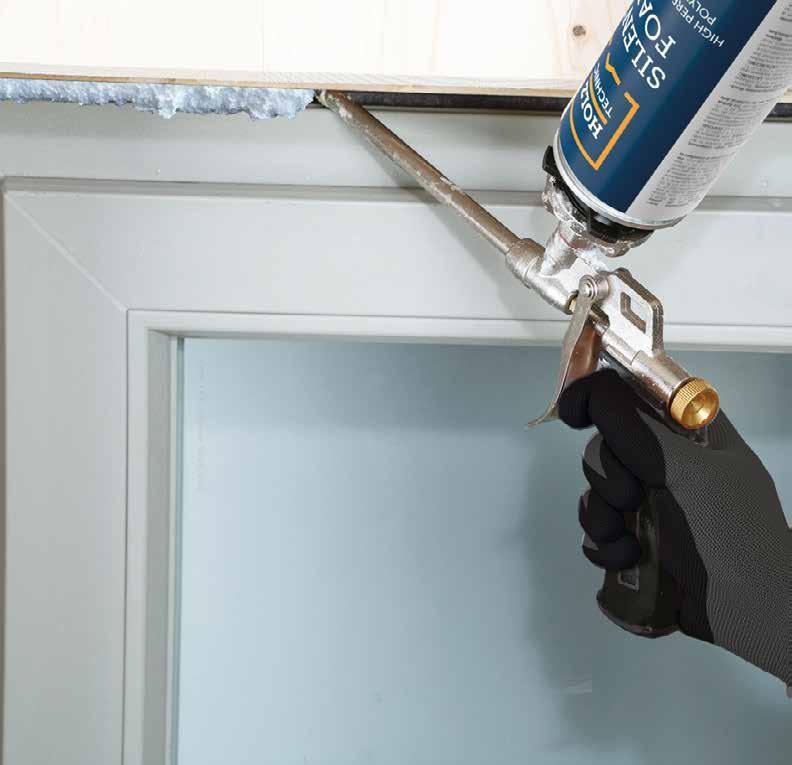

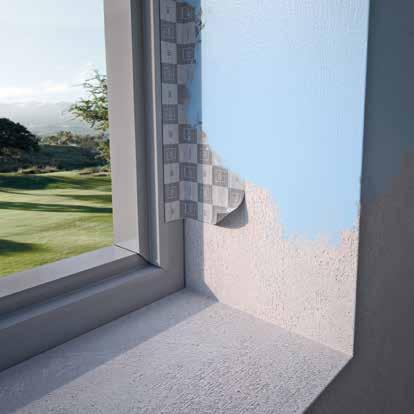

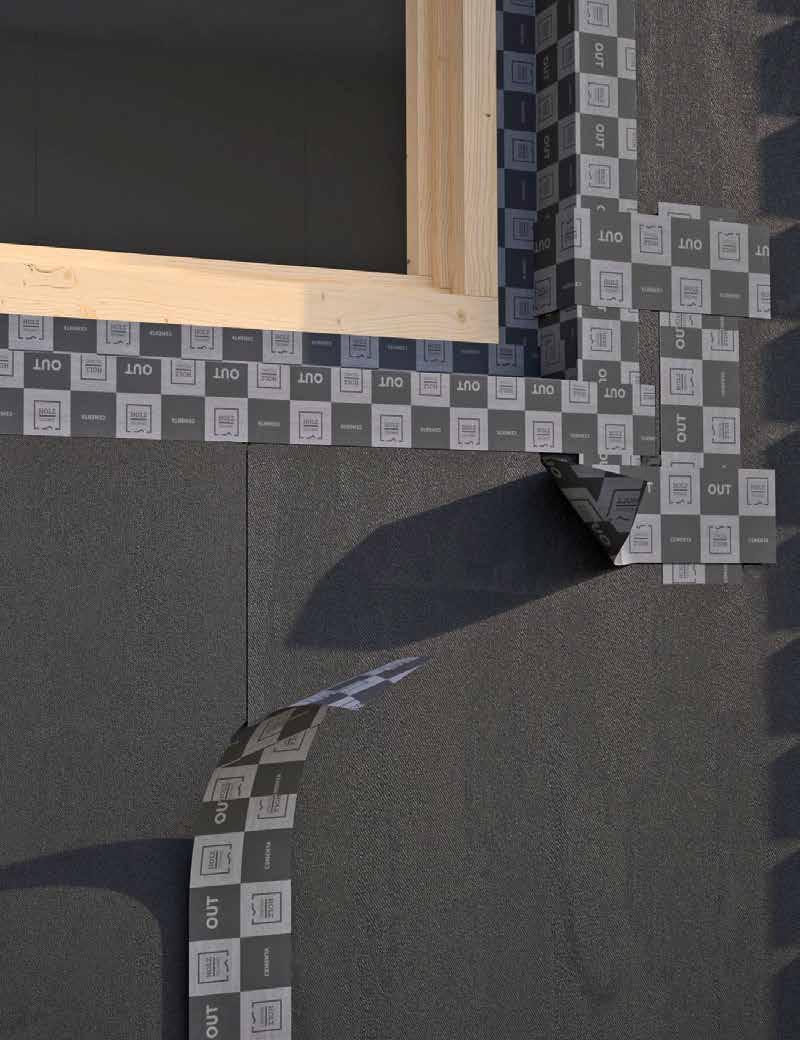

ABDICHTUNG VON FENSTERN UND TÜREN

Lösungen für die Luft-, Wasserund Winddichtigkeit von Bauteilanschlüssen zwischen Fenstern/Türen und Konstruktion, speziell für den Holzbau.

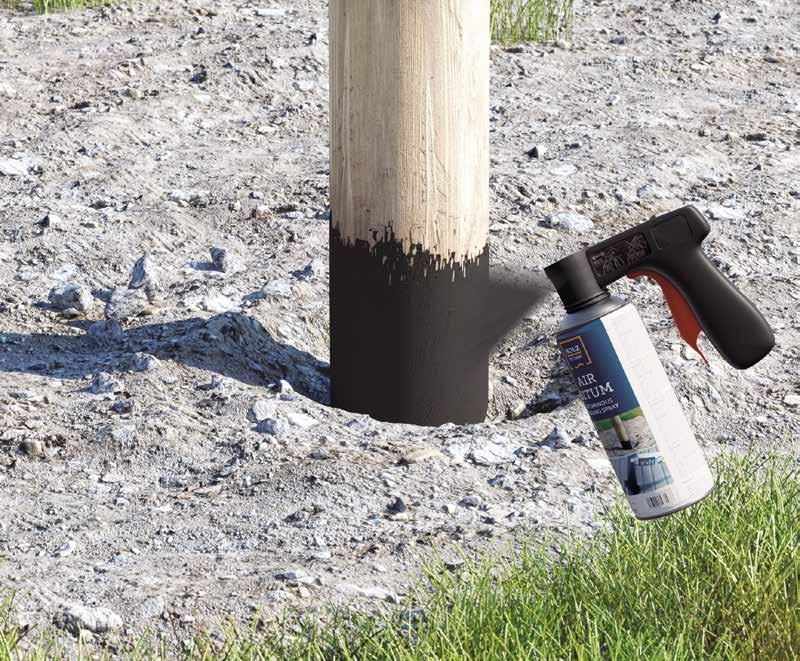

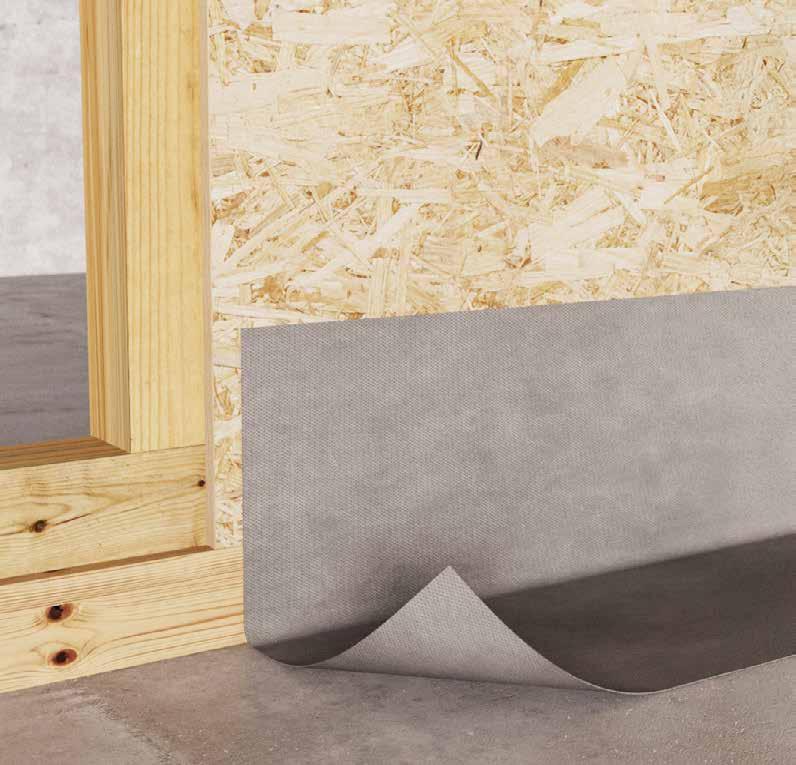

SOCKELDETAIL UND BAUABDICHTUNG

Optimaler Schutz des Sockels vor Feuchtigkeit und aufsteigender Nässe.

DREI FORMATE, EINE LOGIK:

ORDNUNG, EFFIZIENZ, ERSPARNIS

Schrauben und Anker von HOLZ TECHNIC sind in drei Schachtelmodellen mit gleicher Breite verpackt.

Dadurch konnte die Anzahl der Formate reduziert, die Logistik optimiert und eine effizientere Nutzung des Kartons ermöglicht werden.

SNK4 | self-tapping screw for timber constructions DoP: SNK_DOP_ETA110030_2408 Essential characteristics: refer to ETA-11/0030 and DoP Thread length LG=30 mm

Rotho Blaas srl (BZ) - Italy

ETIKETT

Material:

Symbole für:

Nutzungsklasse

atmosphärische Korrosivität

Für weitere Informationen zu den Klassen siehe S. 13.

Anwendungsbereiche:

Korrosivität des Holzes

EINSATZBEREICH

SCHLÜSSELFAKTOREN FÜR DIE HALTBARKEIT VON VERBINDERN

NUTZUNGSKLASSEN

Die Nutzungsklassen beschreiben die Umgebungsbedingungen, denen ein Holzelement oder eine Verbindung während des Gebrauchs ausgesetzt sind. Temperatur und Feuchtigkeit beeinflussen den durchschnittlichen Wassergehalt des Materials, mit direkten Auswirkungen auf seine mechanischen Leistungen. Die Referenzwerte werden vom Eurocode 5 festgelegt.

EXPOSITION

Innen außen, aber überdacht außen, ungeschützt außen, mit Kontakt

Elemente in beheizten Gebäuden geschützte (also unbewitterte) Elemente bei nicht beheizten Bedingungen

ATMOSPHÄRISCHE KORROSIVITÄTSKATEGORIEN

Witterungseinflüssen ausgesetzte Elemente ohne Möglichkeit zur Wasseransammlung

In den Boden oder Wasser eingetauchte Elemente (z. B. Fundamentpfähle und maritime Konstruktionen)

Die atmosphärische Korrosion hängt von Faktoren wie relative Luftfeuchtigkeit, Verschmutzung, Vorhandensein von Chloriden in der Luft und der Art der Exposition der Verbindung (Innenraum, überdachter Außenbereich oder freiliegender Außenbereich) ab. Die Exposition wird durch die C E-Kategorie klassifiziert, die auf der Kategorie „C“ nach Norm EN ISO 9223 basiert. Die atmosphärische Korrosivität wirkt nur auf den freiliegenden Teil des Verbinders.

ABSTAND VOM MEER

LUFTVERSCHMUTZUNG

> 10 km von der Küste

von 10 bis 3 km von der Küste

von 3 bis 0,25 km von der Küste < 0,25 km von der Küste

sehr niedrig niedrig

Wüsten, zentrale Arktis/ Antarktis ländliche Gebiete mit geringer Umweltverschmutzung, kleine Städte mittel starke sehr hoch

städtische und industrielle Gebiete mit mittlerer Umweltverschmutzung

städtische und industrielle Gebiete mit starker Umweltverschmutzung

Umgebungen mit sehr hoher industrieller Verschmutzung

KORROSIVITÄTSKATEGORIEN FÜR HOLZ

Die durch das Holz verursachte Korrosion hängt von den Holzarten, der Holzbehandlung und dem Feuchtigkeitsgehalt ab. Die Exposition wird durch die Kategorie TE auf der Grundlage der Norm EN 14592:2022 definiert. Die korrosive Wirkung des Holzes betrifft nur den Teil des Verbinders, der in das Holzelement eingelassen ist.

pH-WERT HOLZ UND BEHANDLUNGEN

HOLZFEUCHTIGKEIT

NUTZUNGSKLASSE

alle alle alle pH > 4

„Standard“-Hölzer niedriger Säuregehalt und unbehandelt

pH ≤ 4

„aggressive“ Hölzer hoher Säuregehalt und/ oder behandelt

HOLZBAUSCHRAUBEN

SCHRAUBEN MIT KLEINEM KOPF

SCHRAUBEN FÜR DIE ZIMMEREI

SCHLÜSSELSCHRAUBEN

BAUSCHRAUBEN

DOPPELGEWINDESCHRAUBEN

BEFESTIGUNGEN FÜR PLATTEN UND WINKELVERBINDER

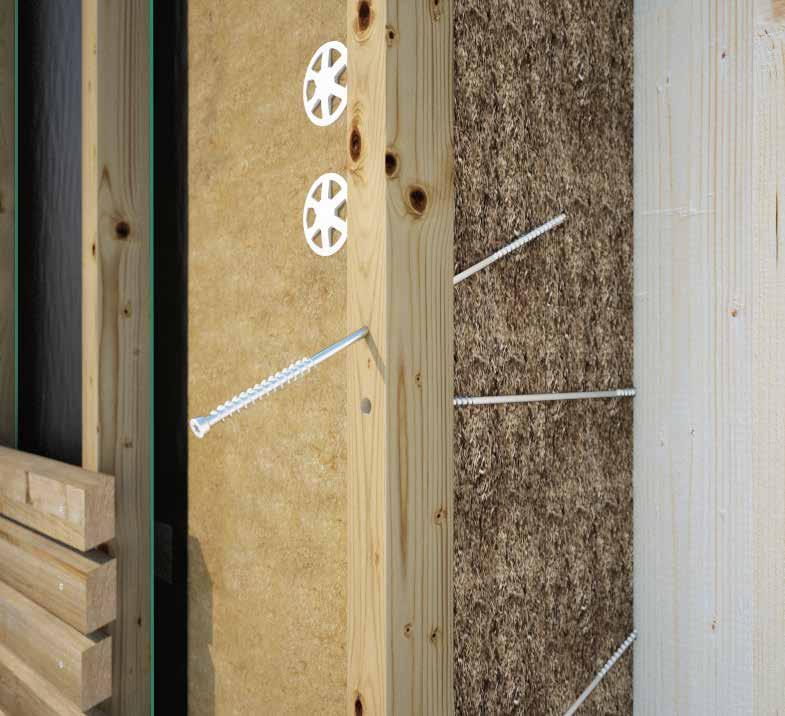

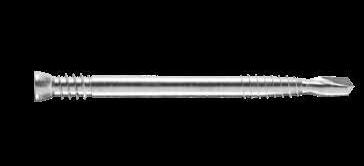

ABSTANDSSCHRAUBEN

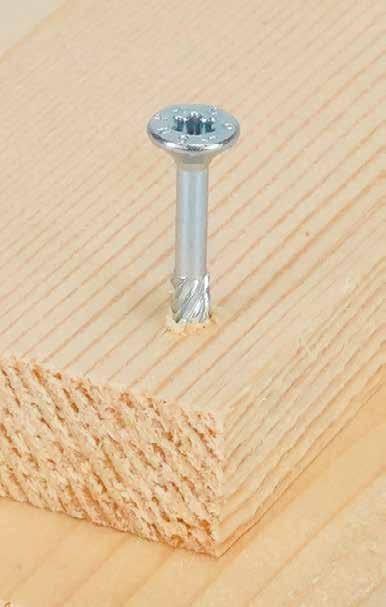

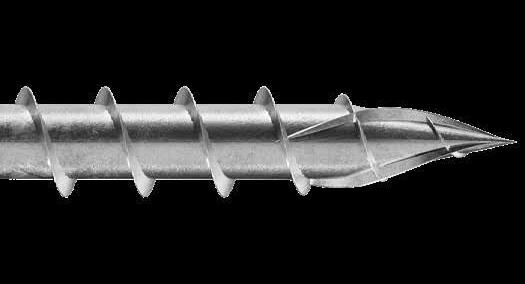

NEUE SPITZE 3 THORNS

LEISTUNGSSTARK IN JEDER SCHRAUBPHASE

Die Bohrspitze 3 THORNS ist für die Verkürzung der Einschraubzeiten und zur Gewährleistung präziser Ergebnisse auch auf empfindlichen Materialien aus gelegt. Sie zeichnet sich durch ihre spitz zulaufende Geometrie, die geprägten Spaltelemente und das bis zur Spitze durchgehende Gewinde aus. Die Zentrie rung erfolgt sofort, die Anfangskraft wird deutlich reduziert, und die Schraube dringt stabil ein, ohne Kanten oder Oberflächen zu beschädigen.

GEWINDEGANG BIS ZUR SPITZE

Das Korkenziehergewinde sorgt für sofortigen Griff und erleichtert das Eintreiben der Schraube bei der Montage

Geprägte Spaltelemente erleichtern das Einsetzen, verringern die Schraubkraft und begrenzen Holzschäden

SCHNELLIGKEIT DES ANZIEHENS

Durchzug nach 2 Sekunden

Das Gewinde bis zum Ende der Spitze 3 THORNS und die scharfe Form garantieren, dass die Schraube leicht und unmittelbar in das Holzelement eindringt. Dies verkürzt die Montagezeit

GERINGERER KRAFTAUFWAND

Kraft, die das Anbeißen garantiert

Die Kraft, die beim ersten Greifen einer Schraube mit Spitze 3 THORNS aufgebracht werden muss, ist minimal: Dies ist für den Bediener weniger anstrengend, und der Akkulaufzeit des Schraubers wird verlängert

HÖHERE PRÄZISION

Die scharfe Geometrie der Spitze verhindert ein Verrutschen der Schraube

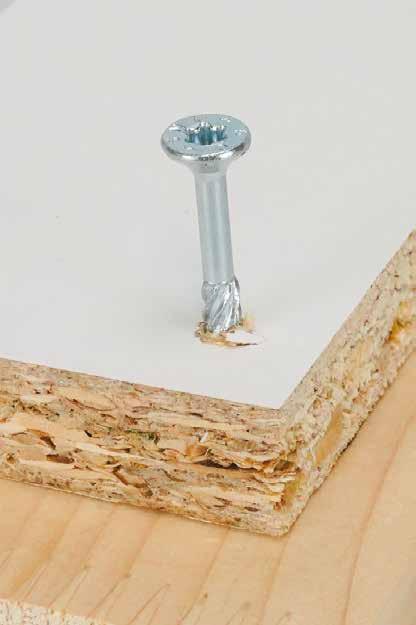

Die spitze Geometrie der Bohrspitze 3 THORNS erleichtert die Installation auch auf beschichteten Spanplatten (z. B. Melamin): Die Schraube hält die Position, ohne die harzbeschichtete Oberfläche zu beschädigen

SCHNELLE UND EINFACHE MONTAGE

VERBINDUNGEN FÜR DIE TISCHLEREI

Dank der Spaltelemente mit Gegengewinde arbeitet die Bohrspitze 3 THORNS wie eine Führungsbohrung und ermöglicht auf diese Weise eine Reduzierung der Abstände zu den Kanten. Sie eignet sich perfekt für den Einsatz an Tischlerelementen wie auch sehr dünnen

In einer umfangreichen Versuchskampagne wurde die Leistung der Schrauben mit kleinem Durchmesser mit einer 3 THORNS Spitze an verschiedenen gängigen Materialien getestet, wie Furnierplatten, beschichteten oder MDF-Platten.

MEHRSCHICHT

SENKKOPFSCHRAUBE FÜR HOLZ

Für weitere Informationen zur SNK Schraube siehe S. 22.

DECKFLÄCHE (LATERAL FACE)

TANNE MDF/MDF FURNIER

HTS-HT

SENKKOPFSCHRAUBE MIT VOLLGEWINDE Ø4 x 50 mm

Für weitere Informationen zur HTS-HT Schraube siehe S. 20.

Die Schrauben können mit minimalem Abstand zu den Kanten und mit reduzierten Achsabständen eingesetzt werden, ohne die sichtbare Oberfläche und die innere Struktur der Platte zu beschädigen – selbst bei kombinierten Materialien.

SCHMALSEITE (NARROW FACE)

Die Geometrie der Spitze 3 THORNS ermöglicht die Montage von Schrauben auch in die Schmalseite des Werkstückes und ist eine effektive Lösung für die Verbindung zweier Platten.

SCREW SET HT

SCHRAUBENSORTIMENT IM KOFFER

• Tischlerei-Sortiment (SCREWSETHT1) mit HTS-HT-Schrauben, Durchmesser 3 bis 5 mm, Länge von 16 bis 80 mm

• Sortiment für den Außenbereich (SCREWSETHT2) mit TTP- und MINI-Schrauben mit Durchmesser von 3,5 bis 5 mm, sowie einer Länge von 30 bis 70 mm

• Koffer mit TANOS-System, kompatibel und stapelbar mit anderen Marken, die den gleichen Standard verwenden (z. B. Mafell)

Für weitere Informationen zu FILLIT siehe S. 283.

SCREWSETHT1

HOLZBAUSORTIMENT

Der Koffer enthält:

3

5 TX 25

SCREWSETHT2

SORTIMENT FÜR DEN AUSSENBEREICH

Der Koffer enthält:

| SCHRAUBE MIT KLEINEM KOPF

AISI 410 | SCHRAUBE MIT KLEINEM KOPF

| VERDECKTE KEGELKOPFSCHRAUBE

A maximal fixierbare Stärke

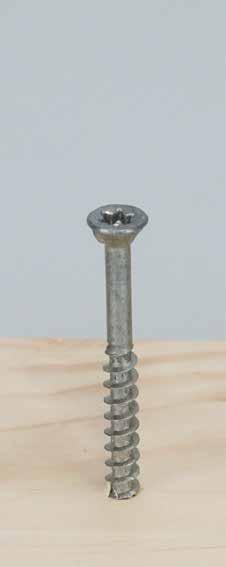

SCHRAUBE MIT KLEINEM KOPF

• Der 60°-Kopf und die Spitze 3 THORNS ermöglichen ein leichtes Einsetzen der Schraube auf engem Raum ohne Spalten des Holzes

• Ideal zum Befestigen von Rauschalungen, Unterkonstruktionen, Profilen aus Holz und sonstigen dünnen Elementen

• Perfekt für die Befestigung von Glasklemmprofilen

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

TPP AISI410

SCHRAUBE MIT KLEINEM KOPF

A maximal fixierbare Stärke

• Der 60°-Kopf und die Spitze 3 THORNS ermöglichen ein leichtes Einsetzen der Schraube auf engem Raum ohne Spalten des Holzes

• Ideal zum Befestigen von Rauschalungen, Unterkonstruktionen, Glasklemmprofilen für Fenster und sonstigen dünnen Elementen

• Martensitischer Edelstahl. Der rostfreie Stahl mit der höchsten mechanischen Leistung

• Geeignet für den Außenbereich und auf säurehaltigen Hölzern, jedoch nicht für korrosive Stoffe (Chloride, Sulfide usw.)

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

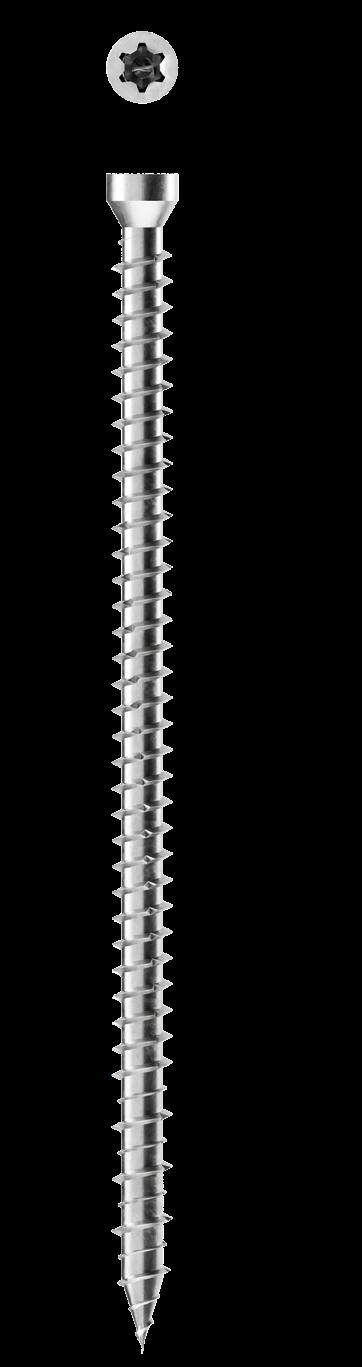

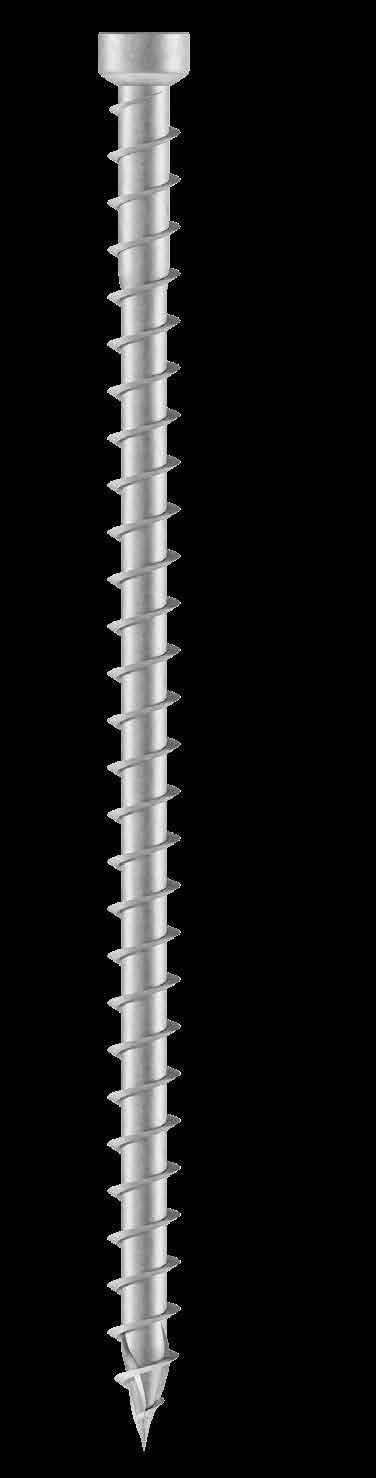

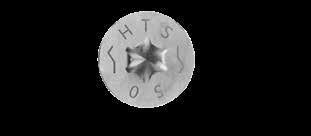

HTS-HT

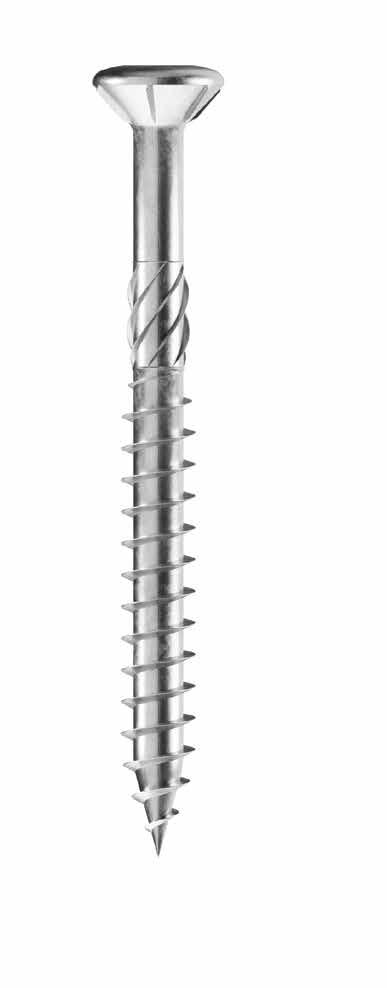

SENKKOPFSCHRAUBE MIT VOLLGEWINDE

• Dank der Spitze 3 THORNS ist die Schraube ohne Vorbohrung an Holzbauelementen und auch sehr dünnen Möbelhölzern, wie Furnierplatten, beschichteten oder MDF-Platten, einsetzbar

• Schraubenlänge mit 80 % Vollgewinde für höchste Effizienz bei der Verbindung von Spanplatten

• Das Feingewinde garantiert ausgezeichnete Präzision beim Einschrauben für Schreinerarbeiten unter anderem bei MDF-Platten

• Senkkopfschrauben mit glattem Unterkopf für die Montage von Metallscharnieren

• TX-Größe für Stabilität und Sicherheit

• Viele Größen sind auch in der Kompaktverpackung FAST BOX erhältlich

A maximal fixierbare Stärke

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

(*) Ohne CE-Kennzeichnung.

HTS-HT-Schrauben 4x60 - 4x70 - 4,5x60 - 4,5x70 - 4,5x80 in FAST BOX-Ausführung erhältlich.

SC2 C2 T2

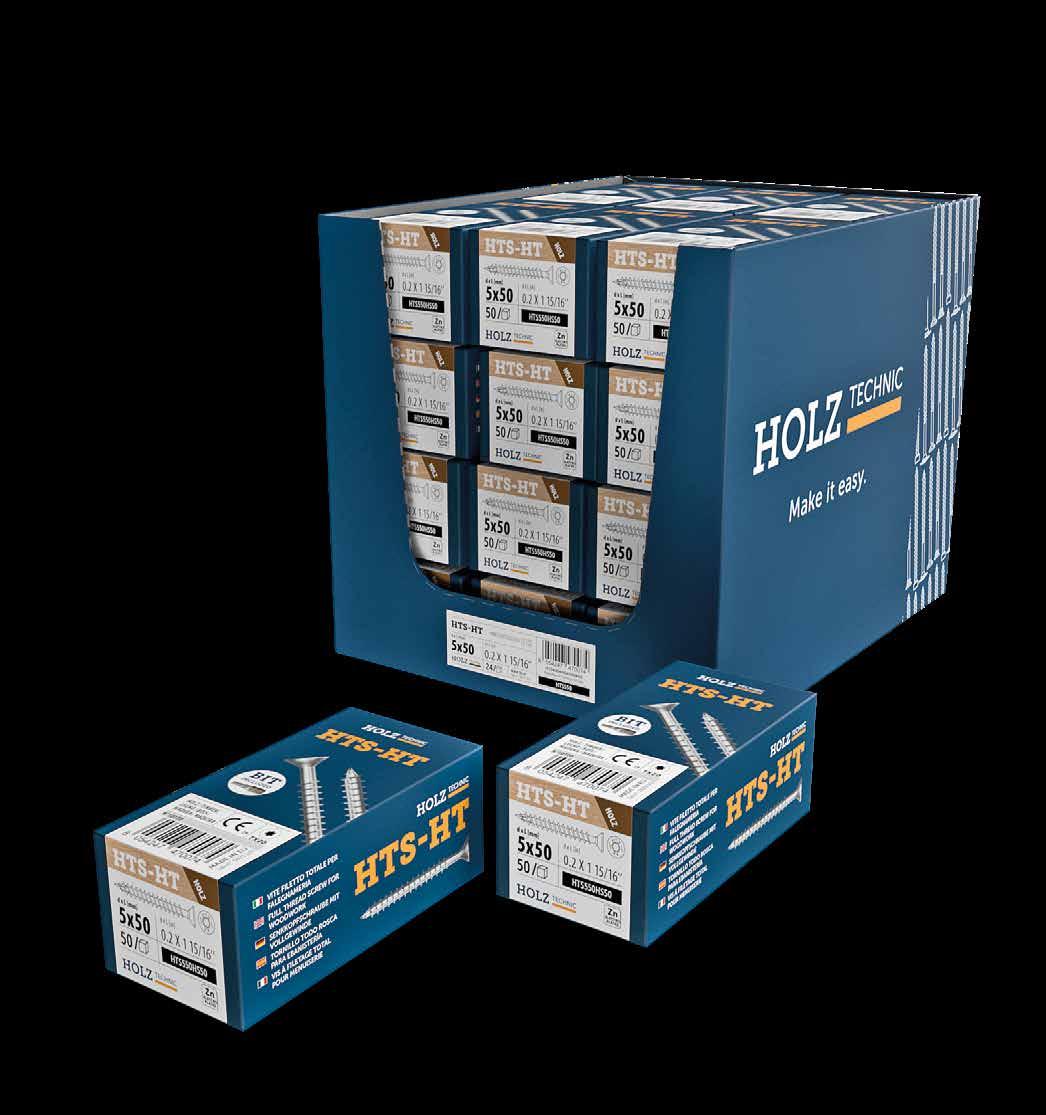

HTS-HT FAST BOX

SENKKOPFSCHRAUBE MIT VOLLGEWINDE

• HTS-HT-Schraube in optimierter Verpackung mit den gebräuchlichsten Größen für Holzbau, Montage und DIY

• HTS-HT-Senkkopfschraube mit glattem Unterkopf für die Montage von Metallscharnieren

• Schraubenlänge mit 80 % Vollgewinde für höchste Effizienz bei der Verbindung von Spanplatten

• Spitze 3 THORNS für sofortiges Anbeißen ohne Vorbohrung an Holzbauelementen und auch sehr dünnen Möbelhölzern, wie z. B. Furnierplatten, beschichteten oder MDF-Platten

• TX-Größe für Stabilität und Sicherheit

Für weitere Informationen zur HTS-HT Schraube siehe S. 20.

EINSATZBEREICH

HTS-HT | VOLLGEWINDE-HOLZBAUSCHRAUBE

4,5 TX 20 8,80

5 TX 25 9,70

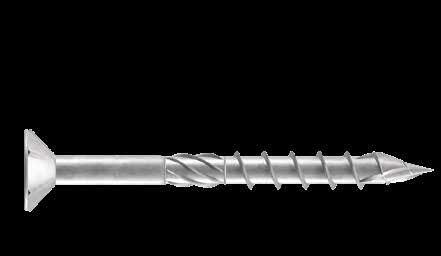

SENKKOPFSCHRAUBE FÜR HOLZ

• Universalschraube für diverse statisch tragende Verbindungen, von kleinen Holzbauarbeiten bis zu Holzhäusern

• Dank der Spitze 3 THORNS werden die Mindestabstände reduziert. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren Elementen verwendet werden. Die Kosten und der Zeitaufwand für die Umsetzung des Projekts verringern sich

• Zertifiziert für die Verwendung an BSP und Hölzern mit hoher Dichte, wie Furnierschichtholz (LVL)

• Ausgezeichnete Bruchfestigkeit und hohes Fließmoment des Stahls. Sehr hohe Torsionsfestigkeit für sicheres Einschrauben

Technisches Datenblatt online verfügbar

EINSATZBEREICH

D2

SNK EVO

SENKKOPFSCHRAUBE FÜR HOLZ

• Die gleiche mechanische Leistung der SNK, gepaart mit der Korrosionsbeständigkeit der EVOBeschichtungen auf Epoxid- und Aluminiumflakesbasis

• Mit der Spitze 3 THORNS wird das Anbeißverhalten bei gewohnten mechanischen Leistungen zuverlässiger und schneller

• Für den Außenbereich in Nutzungsklasse 3 und in der vom Research Institutes of Sweden - RISE geprüften Korrosionskategorie C4 (Küsten- und Industrieumgebungen)

A maximal fixierbare Stärke

• Für den Außenbereich geeignete Beschichtung auf Hölzern mit einem Säuregehalt (pH-Wert) über 4, wie Tanne, Lärche und Kiefer

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

SNK EVO BUCKET

SNK EVO SCHRAUBEN IM EIMER

• Universal-Holzbauschrauben SNK EVO, praktisch verpackt

• Regensicher verpackt

• Strapazierfähige, schlagfeste und wiederverwendbare PET-Kunststoffbox

Für weitere Informationen zur SNK EVO Schraube siehe S. 24.

EINSATZBEREICH MATERIAL

6 TX 30 12,00

SC3 C4 T3

A maximal fixierbare Stärke

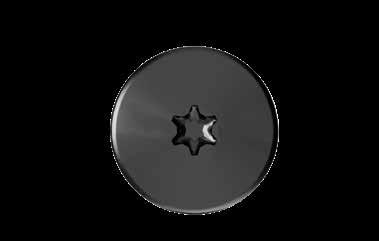

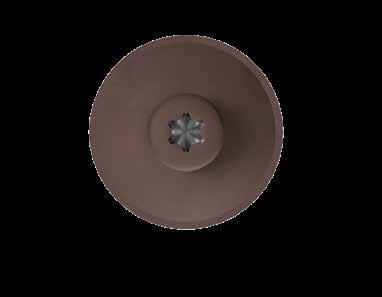

TELLERKOPFSCHRAUBE FÜR HOLZ

• Universalschraube mit großem Tellerkopf für verschiedene Anwendungen, von kleinen Bauwerken bis zu Holzhäusern

• Dank der Spitze 3 THORNS werden die Mindestabstände reduziert. Die Kosten und der Zeitaufwand für die Umsetzung des Projekts verringern sich

• Der große Tellerkopf ersetzt die Unterlegscheibe und garantiert hohe Kopfdurchzugfestigkeit. Ideal als Windsogsicherung des Holzes

• Zertifiziert für statisch tragende Verbindungen, auch parallel zur Faser im Hirnholz, Verwendung an BSP und Hölzern mit hoher Dichte, wie Furnierschichtholz (LVL)

Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

SC2 C2 T2

TELLERKOPFSCHRAUBE FÜR HOLZ

• Die gleiche mechanische Leistung der TLL, gepaart mit der Korrosionsbeständigkeit der EVOBeschichtungen auf Epoxid- und Aluminiumflakesbasis

• Mit der Spitze 3 THORNS wird das Anbeißverhalten bei gewohnten mechanischen Leistungen zuverlässiger und schneller

• Für den Außenbereich in Nutzungsklasse 3 und in der vom Research Institutes of Sweden - RISE geprüften Korrosionskategorie C4 (Küsten- und Industrieumgebungen)

• Für den Außenbereich geeignete Beschichtung auf Hölzern mit einem Säuregehalt (pH-Wert) über 4, wie Tanne, Lärche und Kiefer

Technisches Datenblatt online

UNTERLEGSCHEIBE MIT DICHTUNG FÜR BLECH Seite 74 DICHTSCHEIBE AUS VORLACKIERTEM BLECH MIT PE-DICHTUNG Seite 75

SCHLÜSSELSCHRAUBE

• Dank des Sechskantkopfes eignet sie sich für Stahl-Holz-Verbindungen

• Zertifizierte Schraube mit CE-Kennzeichnung nach EN 14592

• Geometrie entspricht Norm DIN 571 und UNI 704

Technisches Datenblatt online verfügbar

(*) Ohne CE-Kennzeichnung.

KOP AISI

SCHLÜSSELSCHRAUBE

• Aus Edelstahl A2 l AISI 304 für Anwendungen im Außenbereich (Nutzungsklasse 3)

• Dank des Sechskantkopfes eignet sie sich für Stahl-Holz-Verbindungen

• Geometrie entspricht Norm DIN 571 und UNI 704

EINSATZBEREICH

MATERIAL

VOLLGEWINDESCHRAUBE MIT ZYLINDERKOPF

• Ideal für die Verbindung von Balken mittels verdeckter Befestigung ohne sichtbare Beschläge; als Verbindung zwischen Decke und Wand bei BSP-Platten

• Zylinderkopf, ideal für verdeckte Verbindungen. Erleichtert den Brandschutz und erhöht die Erdbebensicherheit

• Tiefes Gewinde und hochresistenter Stahl für höhere Kraftübertragungen

• Ideal für den Bau von Lauben und Unterkonstruktionen für Terrassen

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

TABELLENKALKULATION „GWZ CALCULATOR“ „GWZ calculator“ von www.holztechnic.com/de/fogli-di-calcolo herunterladen

GWZ EVO FRAME

VOLLGEWINDESCHRAUBE MIT ZYLINDERKOPF

• Holzbauschraube mit Zylinderkopf und EVO-Beschichtung auf Epoxid- und Aluminiumflakesbasis

• Ideal zur Verbindung von Holzelementen mit kleinem Querschnitt, wie Querträger und Pfosten leichter Rahmenkonstruktionen

• Für den Außenbereich in Nutzungsklasse 3 und in der vom Research Institutes of Sweden - RISE geprüften Korrosionskategorie C4 (Küsten- und Industrieumgebungen)

• Dank der Spitze 3 THORNS werden die Mindestabstände reduziert

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

SENKKOPFSCHRAUBE FÜR HOLZ Seite 24

TELLERKOPFSCHRAUBE FÜR HOLZ Seite 27

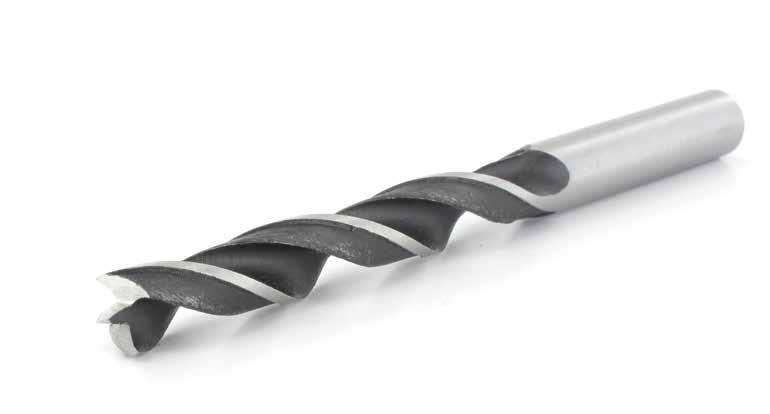

LEWISBOHRER

SCHLANGENBOHRER FÜR WEICHHOLZ Seite 314

SC3 C4 T3

DOPPELGEWINDESCHRAUBE FÜR

DÄMMSTOFFE

• Erlaubt eine fortlaufende Befestigung ohne Unterbrechungen des Dämmpakets. Wärmebrücken werden entsprechend den Vorordnungen zur Energieeinsparung vermindert

• Ermöglicht die Befestigung von druckfester und druckweicher Aufdachfämmung, sowie Fassadendämmungen, CE-Kennzeichnung gemäß ETA-11/0030

• Zylinderkopf, ideal für eine verdeckt in die Leiste eingedrehte Schraube

• Mit der Spitze 3 THORNS werden die MindestMontageabstände reduziert, sodass eine Befestigung an kleineren Elementen möglich ist

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

NAGELDICHTBAND MIT HOHER KLEBKRAFT Seite 221

DOPPELSEITIG KLEBENDES

NAGELDICHTBAND MIT HOHER KLEBKRAFT Seite 221

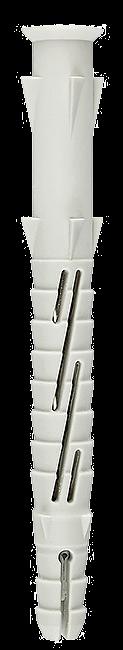

DÜBEL ZUM BEFESTIGEN VON DÄMMSTOFFEN AM MAUERWERK Seite 167

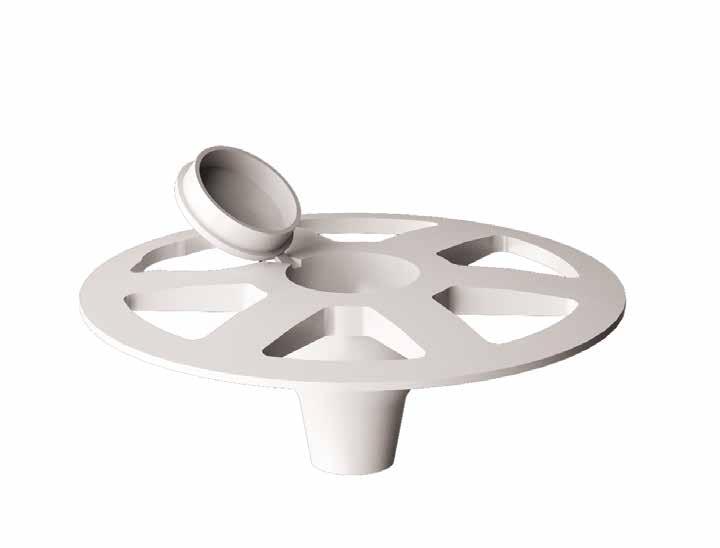

UNTERLEGSCHEIBE ZUM BEFESTIGEN VON DÄMMSTOFFEN AN HOLZ Seite 167

SC2 C2 T2

CLC

VERBINDER HOLZ-BETON

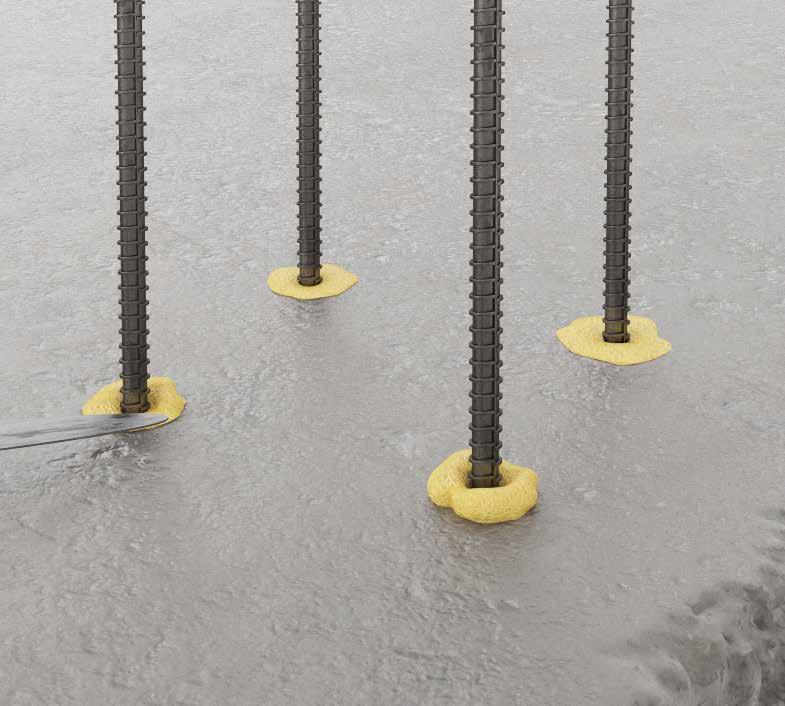

• CLC ist der Verbinder für Holz-Beton-Verbunddecken

• Holz-Beton-Verbunddecken sind eine effektive Lösung, wenn hohe Festigkeits- und Steifigkeitswerte gefordert sind – sowohl bei vorhandenen Sanierungen als auch bei neuen Konstruktionen

• Das Unterkopfgewinde dient als Montagehilfe während der Installation und verbessert den Sitz des Verbinders im Beton

• Zertifiziertes System, selbstbohrend, reversibel, sehr schnell trocken zu montieren und nicht invasiv. Ideal zur Wiederherstellung von Decken

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

ZUGEHÖRIGE PRODUKTE

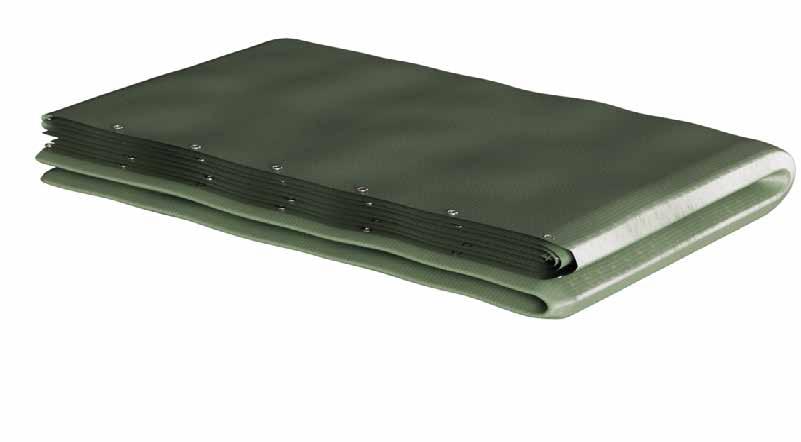

UNTER-ESTRICH-DÄMMMATTE AUS BITUMEN UND POLYESTERFILZ

Seite 251

SELBSTKLEBENDER RANDDÄMMSTREIFEN

Seite 249

EINSEITIG KLEBENDES UNIVERSALBAND MIT HOHER KLEBKRAFT

Seite 212

LBA-HT

ANKERNAGEL

• Nagel mit gerilltem Schaft für höheren Ausziehwiderstand

• ETA-zertifizierter Nagel zur Befestigung von Metallplatten an Holzkonstruktionen

• Höchste Scher- und Zugfestigkeitswerte auf dem Markt

• Auch in Edelstahl A4| AISI316 erhältlich

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

Zn 410 ELECTRO PLATED A4 AISI 316

LBA-HT LBAI

LBA-HT - lose Nägel

LBA-HT 25 PLA

Kompatibel mit Handnagler HH3731

LBAI - lose Nägel

LBA-HT 25 PLA - Nägel mit Kunststoffbindung 25°

LBA-HT 34 PLA - Nägel mit Kunststoffbindung 34°

Kompatibel mit Stotternagler 34° ATEU0116.

LBA-HT 34 PLA ATEU0116

ZUGEHÖRIGE PRODUKTE

FAUSTNAGLER MIT MAGAZIN Seite 296

FAUSTNAGLER Seite 296

WINKELVERBINDER FÜR SCHER- UND ZUGKRÄFTE ab Seite 95

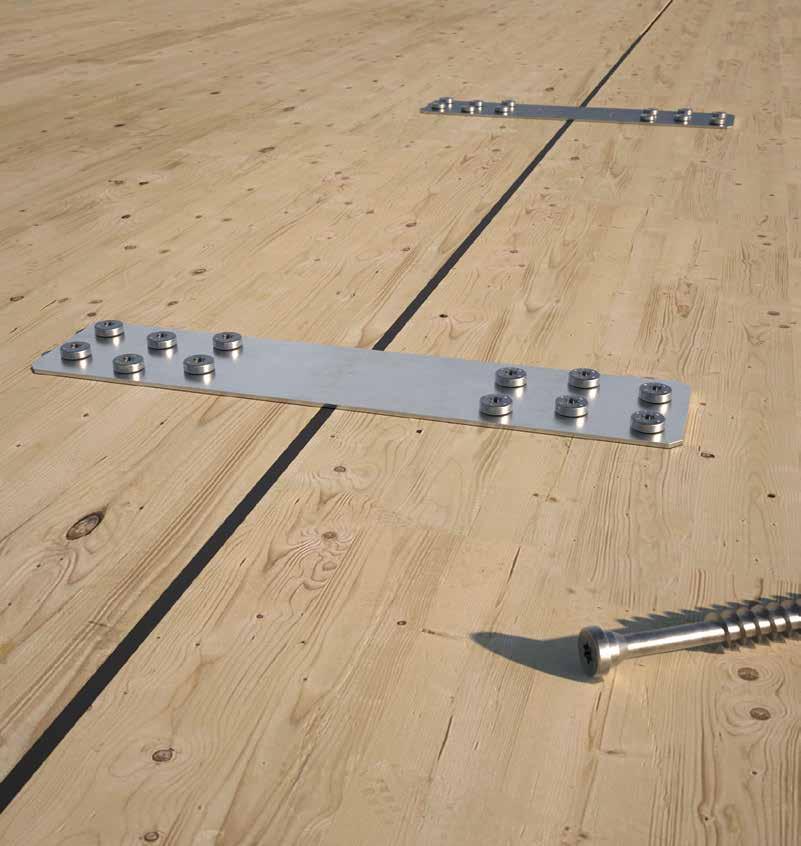

LOCHBLECHSCHRAUBE

• Für Anwendungen auf Metallplatten entwickelte und zertifizierte Schraube

• Die Geometrie des Kopfes ist für die Verbindung mit dem Loch der Metallplatte ausgelegt und garantiert eine ausgezeichnete statische Leistung

• Ausgesprochen hohe Scher- und Zugfestigkeit

• Geprüft und zertifiziert für den Einsatz auf einer Vielzahl von Holzwerkstoffen wie BSP, GL, LVL, OSB und Buchen LVL

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

Auf Anfrage ist eine EVO-Version erhältlich.

ZUGPLATTE FÜR HOLZHOLZ ab Seite 105

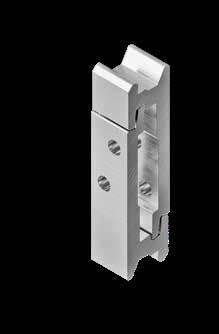

VERDECKTER HOLZ-HOLZ VERBINDER ab Seite 78

VERDECKTER BALKENTRÄGER MIT UND OHNE LÖCHER ab Seite 84

SC2 C2 T2

AP Plattenstärke

KGL EVO

SCHRAUBE

MIT BESCHICHTUNG C4 EVO UND KEGELUNTERKOPF

• EVO-Mehrfachbeschichtung auf Epoxid- und Aluminiumflakesbasis. Rostfrei nach 1440 Stunden Exposition in Salzsprühnebel (gemäß ISO 9227)

• Zur Verwendung im Außenbereich auch in Küsten- und Industriegebieten

• Ideal für Anwendungen an Pfostenträgern, Metallprofilen und allgemein Verbindungen an dünnen und starken Blechen

• Verstärkter Kopf für Verbindungen mit dicken, festeren Blechen

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

ZUGEHÖRIGE PRODUKTE

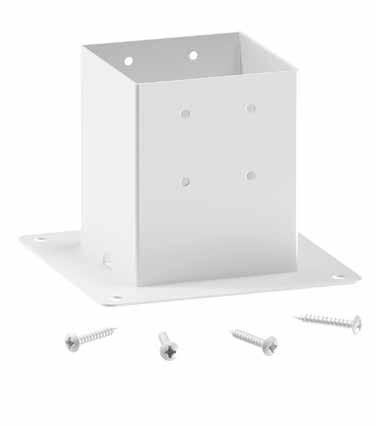

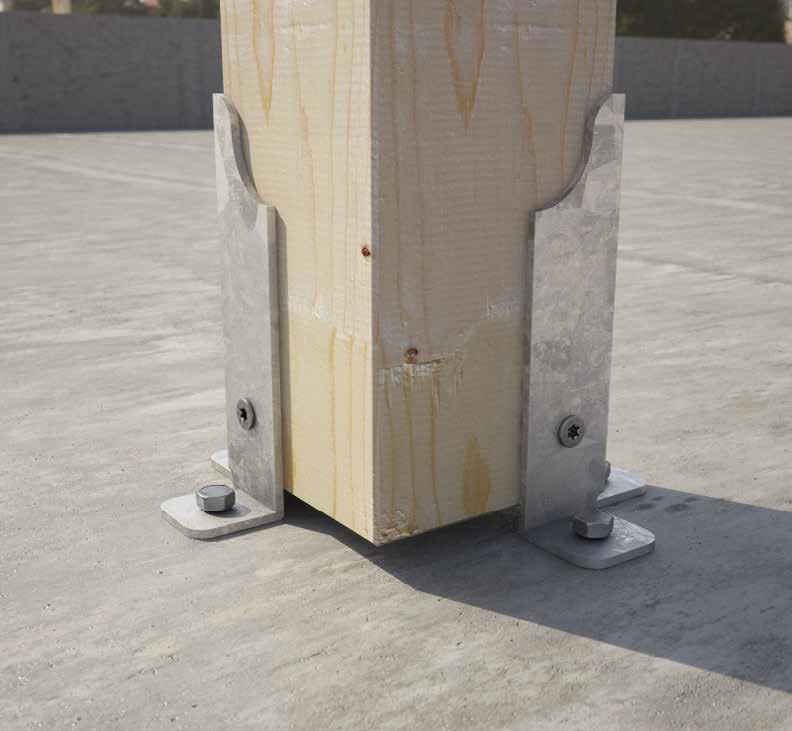

PFOSTENTRÄGER

ab Seite 116

SCHRAUBANKER Seite 155

ZUGPLATTE FÜR HOLZHOLZ ab Seite 105

SBD-HT

SELBSTBOHRENDER STABDÜBEL

• Die neue verjüngte Bohrspitze reduziert die Einschraubzeiten in Holz-Metall-Verbindungssysteme auf ein Minimum (bis 10 mm Stärke)

• Der versenkbare Zylinderkopf garantiert eine optimale Optik und die Einhaltung der Anforderungen an den Feuerwiderstand

• Die neue verjüngte Spitze ermöglicht die Anwendung an schwer zugänglichen Stellen (verringerte Anwendungskraft)

• Horizontale Montage mit einer Kraftausübung von 25 kg und vertikal mit einer Kraftausübung von 40 kg

• Selbstbohrendes System für verdeckte HolzStahl- und Holz-Aluminium-Verbindungen. Zu verwenden mit Schraubern bei 600-2100 Upm (rpm) mit:

- Stahl S235 ≤ 10,0 mm

- Stahl S275 ≤ 10,0 mm

- Stahl S355 ≤ 10,0 mm

Technisches Datenblatt online verfügbar

EINSATZBEREICH

SBD-HT L ≤ 75 mm SBD-HT L ≥ 95 mm

ZUGEHÖRIGE PRODUKTE

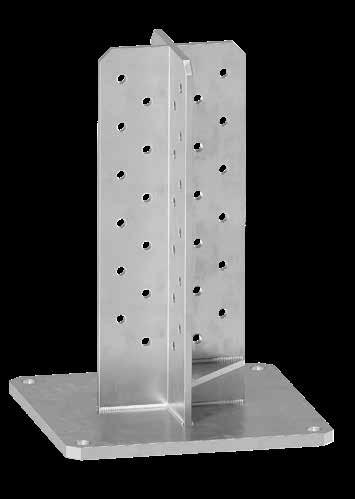

X-PFOSTENTRÄGER Seite 123

VERDECKTER BALKENTRÄGER MIT UND OHNE LÖCHER ab Seite 84

INTUMESZIERENDE DICHTUNG Seite 220

GLATTER STABDÜBEL

• Stabdübel aus Stahl S355 (Ø16 und Ø20) und S235 (Ø8 und Ø12), der maximale Scherfestigkeit beim Bau garantiert

• Verjüngte Enden für ein einfacheres Einführen in das vorbereitete Loch im Holz. In einer Länge bis zu 1,0 m verfügbar

• Zertifizierter Stabdübel mit CE-Kennzeichnung

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

STA - glatter Stabdübel aus Kohlenstoffstahl S235-S355

STA A2 | AISI 304 - glatter Stabdübel aus Edelstahl(1)

ABSTANDSSCHRAUBE HOLZ - HOLZ

• Die Geometrie des Unterkopfgewindes wurde speziell entwickelt, um einen Abstand zwischen den kombinierten Materialien zu schaffen und zu justieren

• Das differenzierte Doppelgewinde ist die optimale Lösung, um die Position von Fassadenleisten zu regulieren und die senkrechte Ausrichtung zu gewährleisten

• Ideal zum Nivellieren von Paneelen, Leisten, Zwischendecken und Fußböden

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

SCHRAUBEN UND VERBINDER

VERDECKTE VERBINDER

ZUBEHÖR

VERDECKTE KEGELKOPFSCHRAUBE

• Schraube aus Kohlenstoffstahl mit farbiger Rostschutzbeschichtung, für den Außenbereich in Nutzungsklasse 3 auf nicht säurehaltigen Hölzern (T3)

• Ausführung aus Edelstahl A4 | AISI 316 für Umgebungen mit hoher atmosphärischer oder Holzkorrosion

• Das entgegengesetzt laufende Gewinde garantiert ein ausgezeichnetes Klemmvermögen. Der umgekehrte kleine Kegelkopf sorgt für einen optimalen verdeckten Abschluss

• Die spezielle dreilappige Gewindegeometrie schneidet die Holzfasern.

• Verwendung an Holzbrettern von Dichte < 780 kg/ m3 (ohne Vorbohrung) und < 880 kg/m3 (mit Vorbohrung). Auch an WPC-Dielen verwendbar, mit Vorbohrung

• Erhältlich in der gebundenen Version MINI STRIP zur Steigerung der Montagegeschwindigkeit

VERFÜGBARE FARBPALETTE:

A maximal fixierbare Stärke

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MINI COLOR

(*)Schraube mit Vollgewinde.

HINWEIS: Bei vertikalen Flächen und Oberflächen wie Fassaden könnten die bei der Montage der Schraube aufgewirbelten Beschichtungsrückstände dunkle Flecken in der Nähe der Befestigung verursachen.

SC3 SC3 C3 C5 T3

ORGANIC

MINI COLOR

TOOL CALCULATION

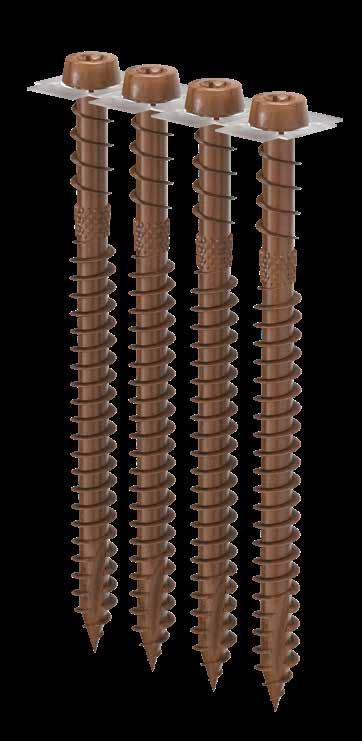

MINI COLOR STRIP

VERDECKTE KEGELKOPFSCHRAUBE IN DER GEBUNDENEN AUSFÜHRUNG

• Gebundene Ausführung für eine schnelle und genaue Montage erhältlich

• Ideal für große Projekte

(*)Schraube mit Vollgewinde. MINI A4 | AISI316 ZUGEHÖRIGE PRODUKTE

VERDECKTER VERBINDER UND ABSTANDHALTER FÜR TERRASSEN Seite 54

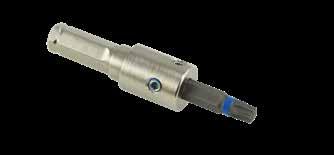

VERDECKTER VERBINDER FÜR TERRASSEN Seite 55 BITHALTER MIT TIEFENANSCHLAG Seite 299

SNK EVO

SENKKOPFSCHRAUBE FÜR HOLZ

• Die mechanische Leistung der SNK mit der Korrosionsbeständigkeit der EVO-Beschichtung auf Epoxid- und Aluminiumflakesbasis

• Mit der Spitze 3 THORNS wird das Anbeißverhalten bei gewohnten mechanischen Leistungen zuverlässiger und schneller

• Für Außenanwendungen geeignete Beschichtung (Küsten- und Industrieumgebungen) auf Hölzern mit einem pH-Wert über 4, wie Tanne, Lärche und Kiefer

• Rostfrei nach 1440 Stunden Exposition in Salzsprühnebel (gemäß ISO 9227)

online verfügbar

A maximal fixierbare Stärke EINSATZBEREICH

MATERIAL

A

HINWEIS: Weitere Informationen und Artikelnummern auf Seite 24.

HINWEIS: Bei vertikalen Flächen und Oberflächen wie Fassaden könnten die bei der Montage der Schraube aufgewirbelten Beschichtungsrückstände dunkle Flecken in der Nähe der Befestigung verursachen.

SNK EVO BUCKET

SNK EVO SCHRAUBEN IM EIMER

• Schrauben auch für Terrassen verwendbar

Für weitere Informationen zur SNK EVO Schraube siehe S. 24.

RUNDKOPFSCHRAUBE MIT VERSTÄRKTEM SCHAFT

• Senkkopf mit tropfenförmiger und gekrümmter Oberflächengeometrie für eine ansprechende Optik und sichere Verbindung mit dem Bit

• Schaft mit größerem Durchmesser und hoher Torsionsfestigkeit für starkes und sicheres Einschrauben

• Aus austenitischem Edelstahl A2 | AISI 305. Hohe Korrosionsbeständigkeit

• Geeignet für den Außenbereich bis zu 1 km Abstand zum Meer und auf den meisten säurehaltigen Hölzern der Klasse T4

Technisches Datenblatt online verfügbar

A maximal fixierbare Stärke EINSATZBEREICH

MATERIAL

A

BFO BUCKET

BFO SCHRAUBEN IM EIMER 1000

• Schrauben auch für Terrassen verwendbar

SC3 C4 T3

BFO BUCKET

• Erhältlich in praktischen Packungen zu 1000 Stück

• Die Verpackung garantiert Beständigkeit auch bei Regen

• Strapazierfähige, schlagfeste und wiederverwendbare PET-Kunststoffbox

Für weitere Informationen zur Schraube BFO siehe S. 47.

EINSATZBEREICH

BFO SCHRAUBEN IM EIMER 1000 d1 dK ART.-NR. L

5 TX 25 8,00 BFOBUC550 50 30 1000 BFOBUC560 60 36 1000

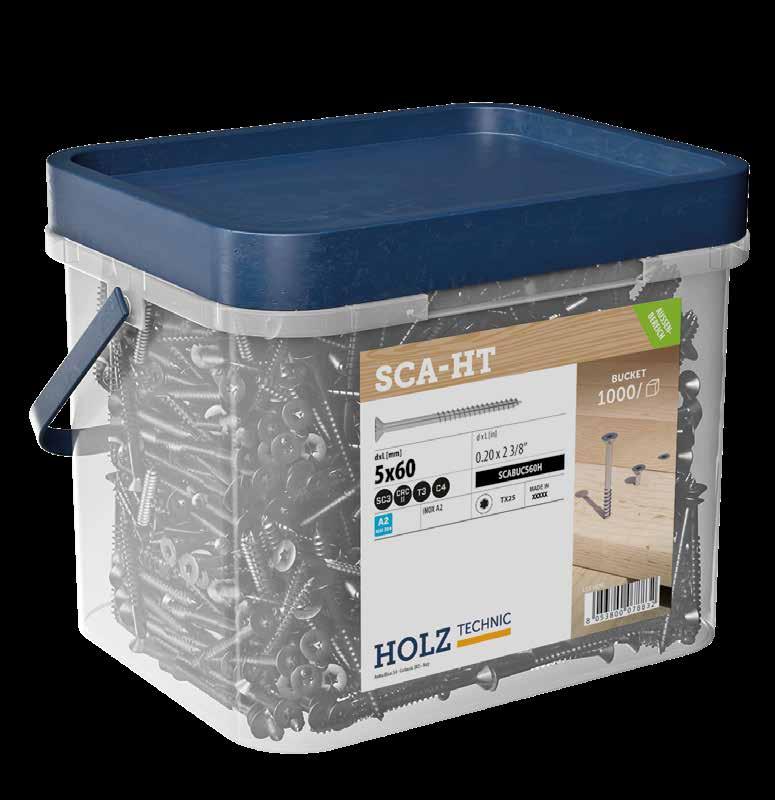

SCA-HT BUCKET

SCA-HT SCHRAUBEN IM EIMER 1000

• Optimierte Schraube mit Teilgewinde mit gutem Preis-Leistungs-Verhältnis. Glatter Unterkopf, ideal zur Befestigung von Klemmverschlüssen und Scharnieren aus Edelstahl

• Erhältlich in praktischen Packungen zu 1000 Stück

• Die Verpackung garantiert Beständigkeit auch bei Regen

SNK EVO BUCKET

SNK EVO SCHRAUBEN IM EIMER

• Erhältlich in praktischen Packungen zu 1000 Stück

• Die Verpackung garantiert Beständigkeit auch bei Regen

• Strapazierfähige, schlagfeste und wiederverwendbare PET-Kunststoffbox

Für weitere Informationen zur SNK EVO Schraube siehe S. 24.

EINSATZBEREICH

ZKK A2

SCHRAUBE MIT VERDECKTEM ZYLINDERKOPF

• Die Spezialbohrspitze mit Schwertgeometrie wurde entwickelt, um sehr harte Holzarten wirksam und ohne Vorbohrung zu befestigen

• Das Unterkopfgewinde mit größerem Durchmesser sorgt für effiziente Zugkraft, wodurch die Verbindung der Holzelemente garantiert wird. Verdeckter Kopfabschluss

• Für Verwendungen in Außenbereichen mit sehr aggressiven Bedingungen, an Holzbrettern mit Dichte < 780 kg/m3 (ohne Vorbohrung) und < 1240 kg/m3 (mit Vorbohrung). Auch an WPC-Dielen verwendbar, mit Vorbohrung

• Aus Edelstahl A2 | AISI 304, geeignet für vertikale Flächen und Oberflächen, z. B. Fassaden

A maximal fixierbare Stärke

A

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

ZKK A2 | AISI304

HINWEIS: Bei vertikalen Flächen und Oberflächen wie Fassaden könnten die bei der Montage der Schraube aufgewirbelten Beschichtungsrückstände dunkle Flecken in der Nähe der Befestigung verursachen.

SENKKOPFSCHRAUBE

• Dank der Spitze 3 THORNS werden die Mindestabstände reduziert. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren Elementen verwendet werden

• Neue Spitze, spezielles asymmetrisches Schirmgewinde, verlängertes Bohrwerk und scharfe Fräsrippen am Unterkopf verleihen der Schraube eine höhere Torsionsfestigkeit und ermöglichen ein sicheres Einschrauben

• Austenitischer Edelstahl A2. Hohe Korrosionsbeständigkeit

• Geeignet für den Außenbereich bis zu 1 km Abstand zum Meer in Klasse C4 auf einem großen Teil der säurehaltigen Hölzer der Klasse T4

• Für Anwendungen an Holzbrettern mit Dichte < 470 kg/m3 (ohne Vorbohrung) und < 620 kg/m3 (mit Vorbohrung)

Technisches Datenblatt online verfügbar

A maximal fixierbare Stärke EINSATZBEREICH

ABSTAND

VOM MEER

BESTÄNDIGKEIT GEGEN CHLORIDEINWIRKUNG

Gegenüberstellung der atmosphärischen Korrosionsbeständigkeit von verschiedenen Beschichtungen auf Zinkbasis und Edelstählen, die in Holzbauschrauben verwendet werden, bei alleiniger Berücksichtigung des Einflusses von Chloriden (Salz) und ohne Wartung (nach EN 14592:2022 und EN 19931-4:2014).

Edelstahl A4 | AISI316

Rostschutzbeschichtung C4 EVO

Edelstahl A2 | AISI305(3)

Edelstahl AISI410

Abstand vom Meer

SC3 C4 T3

KGA

UNIVERSALSCHRAUBE MIT KEGELUNTERKOPF

• Der flache Unterkopf unterstützt die Aufnahme der Späne und vermeidet Risse am Holz, wodurch die Oberfläche einen optimalen Abschluss erhält

• Dank der Spitze 3 THORNS werden die Mindestabstände reduziert. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren Elementen verwendet werden

• Asymmetrisches, um 60% verlängertes „Schirm“Gewinde für ein optimales Klemmvermögen. Feingewinde für höchste Präzision beim Festschrauben

• Martensitischer Edelstahl: Der rostfreie Stahl mit der höchsten mechanischen Leistung

• Geeignet für den Außenbereich und auf säurehaltigen Hölzern, jedoch nicht für korrosive Stoffe (Chloride, Sulfide usw.)

• Geeignet für Holzbretter mit Dichte < 780 kg/ m³ ohne Vorbohrung und WPC-Bretter mit Vorbohrung

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

ZUGEHÖRIGE PRODUKTE

FÜR TERRASSEN Seite 58

SNAIL BOHRER

SC3

SELBSTBOHRENDE SCHRAUBEN FÜR HOLZ-ALUMINIUM

• AKK COLOR aus Kohlenstoffstahl mit schwarzer Rostschutzbeschichtung für den Außenbereich auf nicht säurehaltigen Hölzern (T3). Verdeckter Kopfabschluss an Unterkonstruktionen und schwarzen Klippverschlüssen

• AKK AISI 410: Ausführung aus martensitischem Edelstahl AISI 410, geeignet für den Außenbereich und säurehaltige Hölzer, jedoch nicht für korrosive Stoffe (Chloride, Sulfide usw.)

• Holz-Metall-Bohrspitze mit besonderer Ausräumgeometrie. Ideal zur Befestigung von Holzoder WPC-Dielen an Unterkonstruktionen aus Aluminium

• Ausführung 4x20 mm mit kürzerer Länge, ideal zur Befestigung von Clipverschlüssen, Platten und Winkeln an Aluminium-Unterkonstruktionen. Befestigung von Aluminium-Stößen möglich

• Für den Außenbereich. Holzbretter mit Dichte < 880 kg/m3 an Aluminium mit einer Stärke von < 3,2 mm (ohne Vorbohrung)

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

AKK COLOR

(*)Schraube mit Vollgewinde.

s Stärke der Stahlplatte S235 / St37 Stärke der Aluminiumplatte

(*)Schraube mit Vollgewinde. (**)Schraube mit Doppelgewinde.

s Stärke der Stahlplatte S235 / St37

Stärke der Aluminiumplatte

EASY DECK

SET ZUM VERLEGEN UND BEFESTIGEN VON HOLZTERRASSEN

• Vollständiger Bausatz für Holzterrassen bis 5 m2, mit sichtbarer Befestigung

• Die Schrauben MINI mit farbiger Korrosionsschutzbeschichtung garantieren eine schnelle, dauerhafte und ästhetisch ansprechende Befestigung

• Das Band DECK BAND UV schützt die Leisten der Unterkonstruktion und verlängert deren Lebensdauer

• Die Unterbodenelemente BASE PAD heben die Unterkonstruktion vom Boden ab und erhöhen auf diese Weise ihre Haltbarkeit

• Die Clips SNAP bewahren den korrekten Abstand zwischen Unterkonstruktion und Brettern und fördern die Mikrobelüftung

ART.-NR. Beschreibung

EASYDECK5 Set zum Verlegen und Befestigen von Holzterrassen

Lieferumfang:

VERDECKTE KEGELKOPFSCHRAUBE

Seite 44

VERDECKTER VERBINDER UND ABSTANDHALTER FÜR TERRASSEN

Seite 54

PRODUKTÜBERSICHT NACH m2

UNTERBODEN AUS GUMMIGRANULAT Seite 59

FÜR DEN SCHUTZ DER LEISTEN

Seite 60

Die Tabelle bietet einen Überblick zu der benötigten Anzahl der Stücke für jede Komponente des EASY-DECK-Sets, abhängig von der Oberfläche der Terrasse mit sichtbarer Befestigung. Die hervorgehobene Spalte zeigt die erwartete Menge für 5 m² an, die dem Inhalt des EASYDECK5-Pakets entspricht.

Oberfläche der Terrasse m2 *ft2

MINI

Art.-Nr. MNB560

SNAP Art.-Nr. SNAP

erforderliche Pakete

DECK BASE

Art.-Nr. BASEPAD

DECK BAND UV

Art.-Nr. DECKUV75/100

* Werte gerundet ab Messung in m2

Die in der Tabelle angegebenen Werte bieten einen Anhaltspunkt für den Bedarf an Schrauben, Verbindern, Stützen und Klebeband abhängig von der Fläche. Hierbei handelt es sich um grobe Schätzungen als Hilfestellung für den Monteur. Für eine korrekte Montage empfiehlt sich die Verwendung der Terrassenzwinge (CRAB MINI/MAXI) und eines Bohrschraubers mit Kupplung zum Anbringen der Schrauben.

VERDECKTER VERBINDER UND ABSTANDHALTER FÜR

TERRASSEN

• Vielseitig verwendbar, sowohl als verdeckter Verbinder für Dielen als auch als Abstandhalter zwischen Diele und Unterkonstruktion

• Entwickelt für den Einsatz in Verbindung mit einem zweiten identischen Element. Beim Zusammenbau von zwei Teilen werden deren Funktionen für maximale Effizienz und Zweckmäßigkeit summiert

• Durch die Verwendung als Abstandhalter entsteht eine Hinterlüftung unter den Dielen, welche die Ansammlung von Wasser verhindert und eine ausgezeichnete Beständigkeit der Terrasse garantiert

• Das Material PP (Polypropylen) garantiert ausgezeichnete Haltbarkeit zu einem erschwinglichen Preis

Technisches Datenblatt online verfügbar MATERIAL

BEFESTIGUNG AN

BRETTER

- Befestigung auf Holz

A2 - Befestigung auf Hartholz

AKK COLOR - Befestigung auf Aluminium

MINI

ZKK

Holz WPC

Aluminium

FLAT

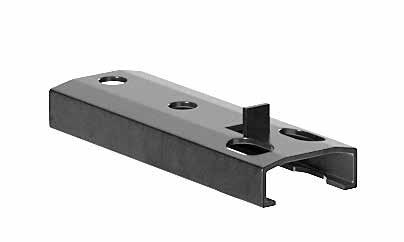

VERDECKTER VERBINDER FÜR TERRASSEN

• Vollkommen verdeckt. Die schwarze Beschichtung garantiert eine ansprechende Optik

• Einfache und schnelle Montage dank Befestigung mit nur einer Schraube und integrierter Abstandszunge für präzise Fugen. Ideal in Kombination mit ProfilAbstandhalter PROFID

• Zum Verlegen von Brettern, unabhängig von der Position der Ausfräsung (symmetrisch). Oberfläche mit Rippen für hohe mechanische Festigkeit

• Für den Außenbereich. Befestigung der Holzdielen oder WPC-Dielen auf Unterkonstruktionen aus Holz, WPC oder Aluminium

• Aluminium mit schwarzer, organischer Beschichtung

Technisches Datenblatt online verfügbar

MATERIAL

BEFESTIGUNG AN

BRETTER

BEFESTIGUNGEN

MINI - Befestigung auf Holz und WPC

AKK COLOR - Befestigung auf Aluminium

Holz WPC Aluminium

TOOL

VERDECKTER VERBINDER FÜR HOLZBRETTER

• In verschiedenen Größen erhältlich, für die Verwendung von Dielen mit unterschiedlicher Stärke und variabler Fugenbreite

• Edelstahl A2 | AISI 304 garantiert eine hohe Korrosionsbeständigkeit

• Die Mikrobelüftung zwischen den Dielen trägt zu einer langen Lebensdauer der Holzelemente bei

• Ideal für Bretter mit asymmetrischer Nut

Technisches Datenblatt online verfügbar

BEFESTIGUNGEN

KKT X - Befestigung auf Holz und WPC

AKK AISI 410 - Befestigung auf Aluminium

TOOL CALCULATION

AISI 304

VERBINDER FÜR TERRASSEN UND FASSADEN

• Aus Edelstahl A2 | AISI 304 für ausgezeichnete Korrosionsbeständigkeit

• Besonders geeignet für Bodenbeläge mit kleinen Fugen (ab 3,0 mm)

• Für Dielen mit symmetrischer Nut, wie WPC-Dielen oder Holzdielen mit hoher Dichte

• Für den Außenbereich in aggressiven Umgebungen, mit Befestigung von Holzdielen oder WPC-Dielen auf Unterkonstruktionen aus Holz, WPC oder Aluminium

Technisches

Datenblatt online verfügbar

BEFESTIGUNGEN

d1 ART.-NR. L Befestigung an Stk. [mm] [mm]

3,5 TX 15 SCI3525 1 25 Holz und WPC

3,5 TX 10 SBNA23525 2

VERBINDER FÜR TERRASSEN UND FASSADEN

• Aus verzinktem Kohlenstoffstahl für eine gute Leistung mit geringen Kosten

• Besonders geeignet für Bodenbeläge mit kleinen Fugen (ab 3,0 mm). Die Befestigung erfolgt vor der Positionierung der Bretter

• Für Dielen mit symmetrischer Nut, wie WPC-Dielen oder Holzdielen mit hoher Dichte

• Befestigung der Holzdielen oder WPC-Dielen auf Unterkonstruktionen aus Holz, WPC oder Aluminium

Technisches

Datenblatt online verfügbar d1 ART.-NR.

BEFESTIGUNGEN

[mm] [mm] 3,5 TX 15 HTS3525H 1 25 Holz und WPC

HTS3535H 1 35 Holz und WPC

3,5 TX 15 SBN3525 2 25 Aluminium

VERBINDER FÜR TERRASSEN

• Vollkommen verdeckt - eine garantiert optimale Optik. Sowohl für Terrassen als auch Fassaden ideal. In Metall und Kunststoff erhältlich

• Durch die Mikrobelüftung unter den Dielen wird eine Ansammlung von Wasser verhindert und ausgezeichnete Beständigkeit garantiert. Kein Quetschen der Unterkonstruktion dank der großzügigen Auflagefläche

• Montageanschlag für genaue Platzierung des Verbinders. Langlöcher gleichen die Holzbewegungen aus

• Austausch einzelner Dielen möglich

• Version aus Edelstahl A2, ideal für Terrassen in der Nähe von aggressiven Umgebungen oder für Hölzer mit erhöhtem Quell- und Schwindverhalten

Technisches Datenblatt online verfügbar

BEFESTIGUNGEN

MINI A4 | AISI 316/MINI COLOR - Befestigung an Holz und WPC für TERRALOCK

Für verformungsanfällige Hölzer empfiehlt sich die Verwendung der Metallausführung.

BEFESTIGUNGEN

KGA - Befestigung an Holz und WPC für TERRALOCK PP

TERRA COVER

WURZELSCHUTZBAHN

• Durch den Vliesstoff aus Polypropylen mit einer flächenbezogenen Masse von 50 g/m2 kann die Unterkonstruktion der Terrasse effizient vom Boden getrennt werden

• Verhindert das Wachstum von Gras und Wurzeln und garantiert den Schutz der Unterkonstruktion. Die Wasserdurchlässigkeit verhindert Staunässe

• Für Verbindungen und Überlappungen das Band DECK BAND UV verwenden

Masse

DECK BASE

UNTERBODEN AUS GUMMIGRANULAT

• Erhältlich als Platte (GRANULOMAT 1,25 x 10 m), als Rolle (GRANULOROLL und GRANULO100) oder als Pad (BASEPAD 8 x 8 cm). Das große Sortiment an Formaten ermöglicht einen äußerst vielseitigen Einsatz

• Aus wiederverwertetem Gummigranulat, mit Polyurethan durch Wärmebehandlung gebunden. Gegen chemische Wechselwirkungen beständig, dauerhaft und zu 100 % wiederverwertbar

• Die durch Wärmebehandlung gebundenen Gummigranulate dämpfen Schwingungen und Trittschall. Auch als Distanzhalter oder als Dämmstreifen bei Schalltrennungen

• Perfekt als Basis für Unterböden von Terrassen; ideal für Außenanwendungen dank der Wasserundurchlässigkeit

Technisches Datenblatt online verfügbar

DECK BAND UV

BUTYL-KLEBEBAND FÜR DEN SCHUTZ DER LEISTEN

• Ideal für den Schutz der Unterkonstruktion vor Wasser und UV-Strahlen. Kann sowohl für Terrassen als auch für Fassaden verwendet werden und garantiert den Schutz und die Langlebigkeit der Holzleisten

• Das schwarz aluminierte Butylgemisch garantiert eine hohe Beständigkeit gegen UV-Strahlen, die zwischen den Fugen der Bretter eindringen

Technisches

Datenblatt online verfügbar

ART.-NR.

Stärke: 0,8 mm

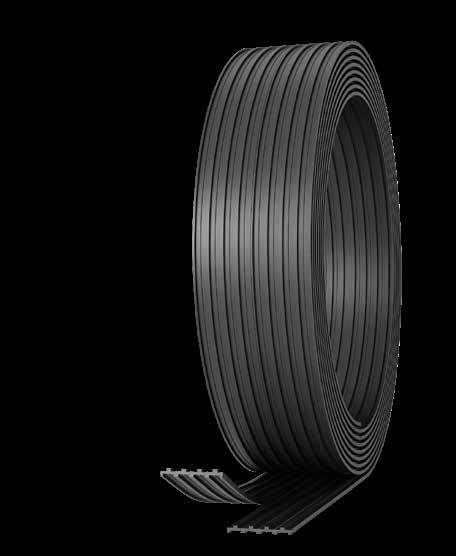

PROFID

PROFIL-ABSTANDHALTER

• Das EPDM-Profil entsteht eine Hinterlüftung unter den Dielen, welche die Ansammlung von Wasser verhindert und eine ausgezeichnete Beständigkeit der Terrasse garantiert

• Das EPDM-Material garantiert eine hohe Dauerhaftigkeit. Mit einer Dichte von über 1200 kg/m3 garantiert es eine hohe Festigkeit gegen Quetschung und ist auch für große Lasten ideal

• Gleichmäßige Fugen entstehen auf einfache Weise DISTANZHALTER-STERN

• Die gängigsten 5 Fugenabstände für den Terrassen- und Fassadenbau an einem Tool

BUTYL

ALU TERRACE

ALUMINIUMPROFIL

FÜR TERRASSEN

• Ausführung ALUTERRA30 für Standardbelastungen. Ausführung ALUTERRA50 in schwarzer Farbe, für sehr hohe Lasten und kann beidseitig benutzt werden

• ALUTERRA50 wurde für eine hohe Tragfähigkeit entwickelt, sodass die Stellfüsse SUPPORT auch bei hohen Lasten (4,0 kN/m2) im Abstand von 1,10 m (entlang der Unterkonstruktion) positioniert werden können

• Die Unterkonstruktion aus Aluminiumprofilen garantiert eine ausgezeichnete Lebensdauer der Terrasse. Das Wasser kann dank der Abflussrinne ablaufen und schafft eine wirksame Mikrobelüftung

• Ausführung in Aluminium und in Aluminium mit Anodisierung, Klasse 15, Farbe Graphitschwarz

• Unterkonstruktion für Außenterrassen, ideal in Kombination mit SUPPORT, seitlich mit AKK-Schrauben befestigt. Langlebiges System, ideal für Außenanwendungen

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

Auf Anfrage auch in Version P = 3000 mm erhältlich.

BEFESTIGUNGEN

SUPPORT

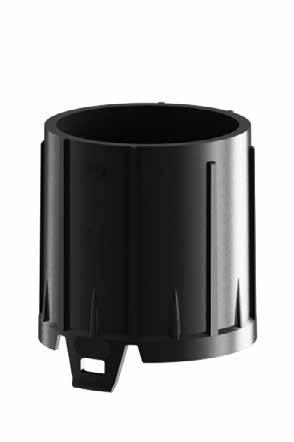

JUSTIERBARER STELLFUSS FÜR TERRASSEN

• Die Ausführung Small (SUP-S) erlaubt Erhöhungen bis 37 mm, Ausführung Medium (SUP-M) bis 220 mm und Ausführung Large (SUP-L) bis zu 1025 mm. Alle Ausführungen sind höhenverstellbar

• Robustes System, für hohe Lasten geeignet: SUP-S und SUP-M halten bis 400 kg stand, SUP-L bis zu 1000 kg

• Alle Ausführungen können mit einem Kopf kombiniert werden, der die seitliche Befestigung an der Leiste aus Holz oder Aluminium erleichtert. Außerdem ist der Kopf SUPLHEAD3 für geflieste Oberflächen erhältlich

• Ideal zum Erhöhen und Nivellieren der Unterkonstruktion bei Außenanwendungen

• UV-beständiges Material, das auch in aggressiven Umgebungen eingesetzt werden kann. Ideal in Kombination mit dem Profil ALU TERRACE

• Mit dem Schlüssel SUPLKEY kann SUP-L von oben eingestellt werden und bietet maximale Stabilität bei Fliesenbelägen

Technisches Datenblatt online verfügbar

MATERIAL

ANWENDUNG

SUPSLHEAD1

SUPPORT SUP-S

KOPFTEILE FÜR SUP-S

SUPPORT SUP-M

KOPFTEILE FÜR SUP-M

SUPLHEAD1

SUPMEXT30 SUPLEXT100

SUPLRING1

SUPLRING2

SUPL225325

SUPL325425

Ø

(*)Verlängerung SUPLEXT100 nicht verwendbar

KOPFTEILE FÜR SUP-L

ART.-NR. Beschreibung B x P Ø Ø1

[mm] [mm] [mm]

SUPLHEAD1 Kopf für Terrassen 70x110 - 3x14

SUPLHEAD2

VERLÄNGERUNGEN UND NEIGUNGSAUSGLEICH FÜR SUP-M UND SUP-L

SUPMEXT30 Verlängerung für SUP-M, SUPLEXT100 Verlängerung für SUP-L

ZUBEHÖR

ART.-NR. Beschreibung

SUPLKEY Schlüssel zum Einstellen von oben

SUPPORT SUP-L ALU TERRACE SNAP DECK BASE AKK

ALUMINIUMPROFIL FÜR TERRASSEN Seite 61

Das Zubehör SUPLKEY und SUPLRING2 kann nur mit dem Kopfteil SUPLHEAD3 verwendet werden.

VERDECKTER VERBINDER UND ABSTANDHALTER FÜR TERRASSEN Seite 54

UNTERBODEN AUS GUMMIGRANULAT Seite 59

SELBSTBOHRENDE SCHRAUBEN FÜR HOLZALUMINIUM Seite 22 SCHRAUBEN UND VERBINDER FÜR TERRASSEN |

JUSTIERBARER STELLFUSS FÜR TERRASSEN

• Da der Träger höhenverstellbar ist, ist er ideal, um schnell die Höhenunterschiede des Untergrundes auszugleichen. Die Erhöhung der Unterkonstruktion begünstigt außerdem die Belüftung der Unterkonstruktion

• Kann sowohl von unten mit einem Maulschlüssel SW 10, als auch von oben mit einem flachen Schraubenzieher eingestellt werden. Schnelles, praktisches und vielseitiges System

• Die Auflage aus TPE-Kunststoffmaterial verringert den Trittschall. Die Gelenkbasis passt sich an geneigten Oberflächen an

• Kohlenstoffstahl mit galvanischer Verzinkung

• Erhöhung und Nivellierung der Unterkonstruktion

Technisches Datenblatt online verfügbar

MATERIAL

ANWENDUNG

HÖHE

Einstellmöglichkeit von oben und unten

Machen Sie mit unseren Systemen das Beste aus Ihren Ausstellungsflächen! Wenden Sie sich für weitere Informationen an Ihren technischen Berater.

SELBSTBOHRENDE SCHRAUBE MIT SECHSKANTKOPF FÜR STAHL

• Bohrspitze mit Ausräumgeometrie. Hervorragende Bohrleistung in Stahl bis 6 mm (1,5 mm für Ausführung L = 22 mm)

• Selbstschneidendes Gewinde für Stahl und Sechskantkopf mit Unterlegscheibe SW 10

• Schraube aus karbonitriertem Stahl mit galvanischer Behandlung und weißer Verzinkung

• Einschließlich integrierter Unterlegscheibe mit EPDM-Dichtung für eine wasserdichte Befestigung

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

s bohrbare Stärke Metallplatte (Stahl oder Aluminium)

A Dicke des Anbauteils

MTS A2

BLECHSCHRAUBE

• Ideal in Kombination mit Unterlegscheibe WBAR für dichte Befestigungen an Blech, mit Vorbohrung

• Der Sechskantkopf erleichtert eventuelle Demontagen

• Der rostfreie Edelstahl A2 | AISI304 sichert eine hohe Korrosionsfestigkeit und eine optimale Beständigkeit, auch in aggressiven Umgebungen

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

A Dicke des Anbauteils

ZUGEHÖRIGE PRODUKTE

EDELSTAHLBEILAGSCHEIBE MIT DICHTUNG Seite 74

SELBSTBOHRENDE SCHRAUBE MIT SECHSKANTKOPF FÜR STAHL

Seite 67

DICHTSCHEIBE AUS VORLACKIERTEM BLECH MIT PE-DICHTUNG Seite 75

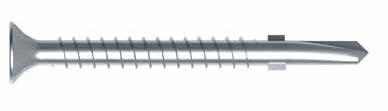

SELBSTBOHRENDE SCHRAUBE FÜR

HOLZ- METALL

• Spezialbohrspitze aus Kohlenstoffstahl mit Ausräumgeometrie, geeignet für Aluminium und Stahl. Die Rippen schützen das Gewinde beim Durchzug im Holz

• Kopf und Schaft aus Edelstahl A2 | AISI 304 für hohe Korrosionsbeständigkeit

• Scharfe Unterkopf-Fräsrippen für einen sauberen Kopfabschluss am Holzelement

• Direkte Befestigung von Holzelementen ohne Vorbohren an Unterkonstruktionen aus Stahl (max. Stärke 6,0 mm)

A s

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

sS Stärke der Stahlplatte S235 / St37 sA Stärke der Aluminiumplatte

SEITE AN SEITE MIT DEM EINZELHÄNDLER

Der technische Berater ist die erste Anlaufstelle: bei Fragen zur Verlegung, der Schulung der Mitarbeiter, Beratung bei der Ausstattung oder bei allgemeinen Problemen.

Darüber hinaus können Sie unseren zuverlässigen Kundenservice sowie den technischen Support für Ingenieure kontaktieren.

SELBSTBOHRENDE SCHRAUBE HOLZ-METALL

• CE-Kennzeichnung nach EN 14592

• Bohrspitze mit Ausräumgeometrie, für Bohrungen bis zu 8 mm in Aluminium und 6 mm in Stahl

• Gewinde-Schutzrippen: Höchste Effizienz des Gewindes und Haftung zwischen Holz und Metall

• Gut schneidende Unterkopffräsrippen (ribs) für einen sauberen Kopfabschluss an der Oberfläche des Holzelements

• Ideal für statisch tragende Holz-Metall-Verbindungen, bei denen es auf Qualität, Sicherheit und konstante Leistung ankommt

A maximal fixierbare Stärke

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

sS Stärke der Stahlplatte S235 / St37

sA Stärke der Aluminiumplatte

SC2

SELBSTBOHRENDE SCHRAUBE HOLZ-METALL

• CE-Kennzeichnung nach EN 14592

• Bohrspitze mit Ausräumgeometrie, für Bohrungen bis zu 10 mm in Aluminium und 8 mm in Stahl

• Gewinde-Schutzrippen: Höchste Effizienz des Gewindes und Haftung zwischen Holz und Metall

• Optimiertes Teilgewinde zur Befestigung von Sandwichplatten auf Stahl, auch mit großer Dicke

• Gut schneidende Unterkopffräsrippen (ribs) für einen sauberen Kopfabschluss an der Oberfläche des Holzelements.

A maximal fixierbare Stärke

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

sS Stärke der Stahlplatte S235 / St37 sA Stärke der Aluminiumplatte

SC2 C2 T2

FAS A4

SCHRAUBE FÜR FASSADEN

• Dank des großen Tellerkopfes, der Ausführung mit Teilgewinde und der Bohrspitze ist die Schraube ideal zur Befestigung von Fassadenpaneelen (HPL, Platten aus Faserzement usw.) auf Unterkonstruktionen aus Holz

• Austenitischer Edelstahl A4 | AISI316 mit ausgezeichneter Korrosionsfestigkeit

• Ideal für Meeresklima in der Korrosivitätskategorie C5 und zum Einschrauben in besonders aggressive Hölzer der Klasse T5

• Erhältlich in Weiß, Grau oder Schwarz für eine perfekte farbliche Anpassung an die Platte

• Die Kopffarbe kann auf Anfrage angepasst werden

Technisches Datenblatt online verfügbar

EINSATZBEREICH

VERFÜGBARE FARBPALETTE:

MATERIAL

FAS A4 - Edelstahl

FAS W - Weiß

Edelstahl Weiß Schwarz

Anthrazitgrau

FAS N - Schwarz

FAS G - Anthrazitgrau

RAL 9010

RAL

SC3

MCS A2

SCHRAUBE MIT UNTERLEGSCHEIBE FÜR BLECH

• Schraube aus rostfreiem Edelstahl A2 | AISI304, mit eingebauter Unterlegscheibe aus rostfreiem Edelstahl A2 | AISI304 und EPDM-Dichtung

• Edelstahl A2 | AISI304 garantiert eine hohe Korrosionsfestigkeit.

• Linsenkopf mit Torx-Antrieb für eine sichere Befestigung von Blechteilen an Holz oder Putz

• Ideal zur Befestigung von Metallbauteilen wie Dachrinnen und Blechkrempen an Unterkonstruktionen aus Holz für den Außenbereich

• Erhältlich in den Farben Kupfer, Weiß und Schokobraun

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

VERFÜGBARE FARBPALETTE:

MCS A2 - Edelstahl

MCS M - Schokobraun

MCS CU - verkupferte Oberfläche

Verkupferte Oberfläche

Grauweiß

MCS B - Grauweiß

EDELSTAHL-BEILAGSCHEIBE MIT DICHTUNG

• Vollkommen wasserdichter Verschluss und exzellente Versiegelung dank der EPDM-Dichtung

• Ideal für den Außenbereich: flexible EPDM-Dichtung und Unterlegscheibe aus Edelstahl A2 | AISI 304, UV-beständig

• Kompatibel mit der Schraube TLL EVO Ø6 (ohne Vorbohrung an Blechen mit einer Stärke bis 0,7 mm) oder mit der Schraube MTS aus Edelstahl A2 (mit Vorbohrung)

• Perfekt für Anwendungen an Sandwichplatten, Wellblech und künstlichen Dachpfannen

Technisches Datenblatt online verfügbar

EINSATZBEREICH MATERIAL

ZUGEHÖRIGE PRODUKTE

TELLERKOPFSCHRAUBE FÜR HOLZ Seite 27

SELBSTBOHRENDE

SCHRAUBE MIT SECHSKANTKOPF FÜR STAHL Seite 67

DICHTSCHEIBE AUS VORLACKIERTEM BLECH MIT PE-DICHTUNG Seite 75

GEBRAUCHSFERTIGES ABDICHTENDES BITUMEN-SPRAY

Seite 204

DICHTSCHEIBE AUS VORLACKIERTEM BLECH

MIT PE-DICHTUNG

• Vorlackierte Dichtscheiben aus Kohlenstoffstahl, Ausführung 40 × 50 mm, auch erhältlich aus Aluminium

• PE-Dichtung für den wasserdichten Anschluss; erhältlich in Größen für alle gängigen Bleche

• Erhältlich in verschiedenen Farben für jede optische Anforderung an das Dach

EINSATZBEREICH

MATERIAL

CPL - Grauweiß

CPL - Sienarot

TELLERKOPFSCHRAUBE

FÜR HOLZ Seite 27

CPL - Dunkelbraun

VERFÜGBARE FARBPALETTE:

SELBSTBOHRENDE

SCHRAUBE MIT SECHSKANTKOPF FÜR STAHL Seite 67

BLECHSCHRAUBE Seite 68

EDELSTAHLBEILAGSCHEIBE MIT DICHTUNG Seite 74

VERBINDER UND WINKEL

WINKELVERBINDER MIT HOHER LEISTUNG

ZUGANKER

ZUGPLATTEN

SCHERPLATTEN

LOCHBLECHE

CLIK

VERDECKTER HOLZ-HOLZ VERBINDER

• Hervorragende Lösung für kleine temporäre Konstruktionen, die zerlegt und im Sommer wieder aufgebaut werden sollen. Die Montage ist sichtbar oder zur Gewährleistung des Feuerwiderstands, verdeckt möglich

• Befestigung mit nur einem Schraubentypen: SBL für Anwendungen im Innenbereich und LBS EVO für Anwendungen im Außenbereich unter nicht aggressiven Bedingungen

• Auch erhältlich in praktischen KITs mit Schrauben und Zubehör, konzipiert für die häufigsten Anwendungen

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

LOCKSTOP nicht enthalten!

Schrauben und LOCK STOP nicht im Lieferumfang enthalten. (1)Anzahl Schrauben pro Verbinderpaar. (2)Anzahl der Verbinderpaare.

LOCK STOP | VERRIEGELUNGSVORRICHTUNG FÜR FLAT

*Ohne CE-Kennzeichnung.

BEFESTIGUNGEN

CLIK KIT

• Drei praktische Kits in verschiedenen Größen für die gängigsten Anwendungen. Verwendbar für Holzbalken bei Holzkonstruktionen, Lauben und Dächern.

• Befestigung mit nur einem Schraubentyp (im Lieferumfang): LBS EVO, für Anwendungen im Außenbereich unter nicht aggressiven Bedingungen geeignet.

• Hervorragende Lösung für kleine temporäre Konstruktionen, die zerlegt und im Sommer wieder aufgebaut werden sollen.

Technisches Datenblatt online verfügbar

Lieferumfang: Lieferumfang: Lieferumfang:

LOCK T MIDI

VERDECKTER HOLZ-HOLZ VERBINDER

• Ideal für Vordächer, Pergolen, Decken oder für Pfosten-und-Balken-Rahmenkonstruktionen; ausgezeichnete Montagetoleranz

• Befestigung mit nur einem Schraubentypen: LBS für den Innenbereich und LBS EVO für Anwendungen im Außenbereich unter nicht aggressiven Bedingungen

• Die Montage ist sichtbar oder zur Gewährleistung des Feuerwiderstands, verdeckt möglich

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

LOCKSTOP nicht enthalten!

Schrauben und LOCK STOP nicht im Lieferumfang enthalten.

(1)Anzahl Schrauben pro Verbinderpaar. (2)Anzahl der Verbinderpaare.

LOCK STOP | VERRIEGELUNGSVORRICHTUNG FÜR FLAT

*Ohne CE-Kennzeichnung.

BEFESTIGUNGEN

d1 L b d1 L b

MONTAGE

KORREKTE MONTAGE

Den Träger für die Montage von oben herablassen, ohne ihn zu kippen. Sicherstellen, dass der Verbinder sowohl im oberen als auch unteren Bereich korrekt eingesetzt und eingehakt ist (siehe Abb.).

FALSCHE MONTAGE

Verbinder partiell und falsch eingehakt. Sicherstellen, dass beide Flügel des Verbinders korrekt in den jeweiligen Aufnahmen angebracht sind.

LOCK C

VERDECKTER HOLZ-BETON-VERBINDER

• Schnelle Montage auf Beton. Leicht zu befestigendes System mit Schraubankern auf der Betonseite und selbstbohrenden Schrauben auf der Holzseite

• Die Befestigung auf Beton ist verdeckt. Wenn sie ohne Ausfräsung installiert wird, erzeugt sie einen ästhetisch ansprechenden Fluchtschatten

• Die Verbindungen können zur Demontage der Holzbalken einfach zerlegt werden

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

LOCKSTOP nicht enthalten!

Schrauben und LOCK STOP nicht im Lieferumfang enthalten. (1)Anzahl Schrauben und Anker pro Verbinderpaar. (2)Anzahl der Verbinderpaare.

LOCK STOP | VERRIEGELUNGSVORRICHTUNG FÜR FLAT

*Ohne CE-Kennzeichnung.

BEFESTIGUNGEN

ALUMINI HT

VERDECKTER BALKENTRÄGER OHNE LÖCHER

• Möglichkeit für Verbindungen von Nebenträgern mit geringen Breiten (ab 55 mm)

• Festigkeit in allen Richtungen: vertikal, horizontal und axial. Auch für schräge Holz-Holz- und Holz-Beton-Verbindungen geeignet

• Die Verwendung von HBS PLATE EVO Schrauben und selbstbohrenden Stabdübeln SBD-HT bietet optimale Montagetoleranz

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

BEFESTIGUNGEN

| SELBSTBOHRENDER STABDÜBEL

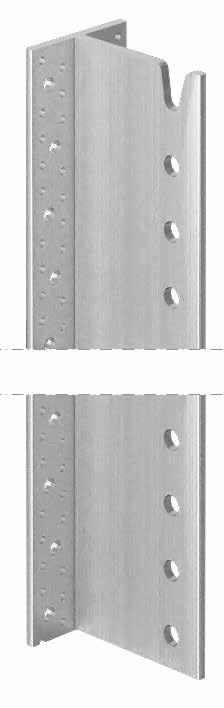

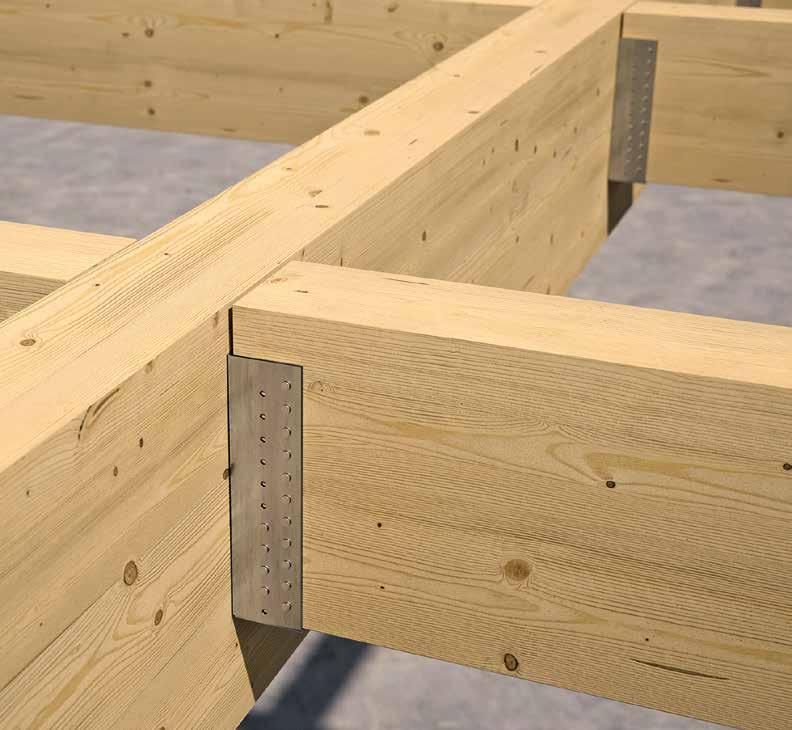

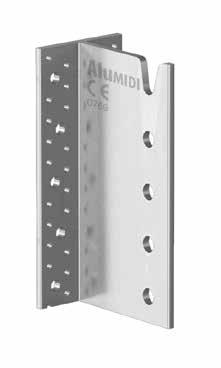

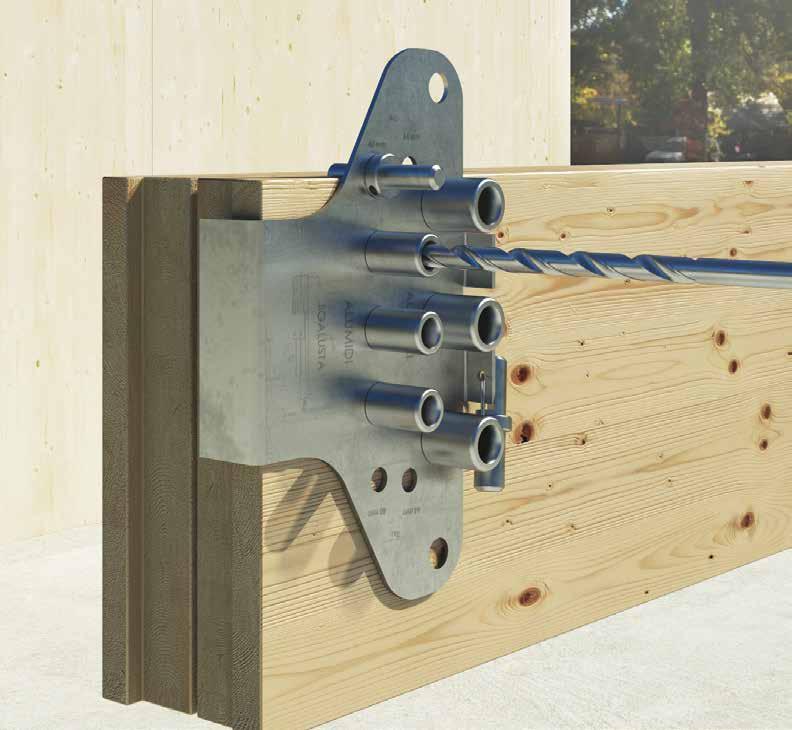

ALUMIDI HT

VERDECKTER BALKENTRÄGER MIT UND OHNE LÖCHER

• Hohe Tragfähigkeit. Ausführung ohne Löcher für den Einsatz mit selbstbohrenden Stabdübeln SBD-HT und mit Löchern für glatte Stabdübel STA

• Festigkeit in allen Richtungen: vertikal, horizontal und axial. Kann auch bei schrägen Anschlüssen verwendet werden

• Die Abstände zwischen den Schrauben sind für Anschlüsse sowohl auf Holz als auch auf Stahlbeton optimiert

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

ALUMIDI HT OHNE LÖCHER

ALUMIDI OHNE LÖCHER MIT OBERER AUSFRÄSUNG

ALUMIDI MIT LÖCHERN

ALUMAXI MIT LÖCHERN

ALUMAXI OHNE Löcher

BEFESTIGUNGEN

SBD-HT |

STA | GLATTER STABDÜBEL

METALLISCHER BALKENSCHUH -

SCHENKEL AUSSEN

• Für die Verwendung sowohl an Holz als auch an Beton geeignet

• Möglichkeit zur Befestigung von Holzbalken in einer Neigung. Lastrichtung vertikal sowie in seitlicher Richtung

• Standardisiertes, zertifiziertes, schnelles und kostengünstiges System. Eignet sich auch für die Befestigung auf OSB und zur Verwendung mit I-Joist

Technisches Datenblatt online verfügbar NUTZUNGSKLASSE

(1)n H Anzahl der Befestigungen am Hauptträger

(2)n J Anzahl der Befestigungen am Nebenträger

zweiteilig

(*) Ohne CE-Kennzeichnung.

große Abmessungen

(1)n H Anzahl der Befestigungen am Hauptträger (2)n J Anzahl der Befestigungen am Nebenträger

LOCHBLECHSCHRAUBE Seite 35

ANKERNAGEL Seite 34

CE1 Seite 161

Seite 152

METALLISCHER BALKENSCHUH - SCHENKEL INNEN

• Dank der nach innen gerichteten Schenkel ist die Verbindung nahezu verdeckt

• Möglichkeit zur Befestigung von Holzbalken in einer Neigung. Lastrichtung vertikal sowie in seitlicher Richtung

• Standardisiertes, zertifiziertes, schnelles und kostengünstiges System. Auch für die Befestigung auf OSB geeignet

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

Standard

große Abmessungen

(1) n H Anzahl der Befestigungen am Hauptträger (2) n J Anzahl der Befestigungen am Nebenträger ART.-NR. B H s

(1) n H Anzahl der Befestigungen am Hauptträger (2) n J Anzahl der Befestigungen am Nebenträger

SCHREINER-WINKELVERBINDER

• Idealer Winkelverbinder für kleine Holzbauarbeiten, Eckverbindungen von Brettern oder zum Verstärken kleiner Holzkonstruktionen

• Verwendbar für Holz-Holz Verbindungen mit Schrauben (SNK oder HTS-HT)

• Verwendbar für Holz-Mauerwerk Verbindungen mit Dübeln (NNK) und Schrauben (HTS-HT)

STANDARD-WINKELVERBINDER FÜR KLEINE VERBINDUNGEN

• Winkelverbinder für jede Gelegenheit, auch zur Verstärkung kleiner Holzkonstruktionen

• Verwendbar für Holz-Holz Verbindungen mit Schrauben (SNK, HTS-HT oder SBL)

• Verwendbar für Holz-Mauerwerk Verbindungen mit Löchern zu 11 mm mit Betonanker

WINKELVERBINDER 70

• Perfekt für kleine Rahmen und einfache Konstruktionen

• Verwendbar auf Holz mit Schrauben (SBL) oder Nägeln (LBA-HT) oder auf Beton mit 11 mm Löchern für Betonanker

• Die verstärkte Ausführung hat eine geringere Dicke, für maximale Festigkeit zu einem günstigen Preis

Technisches

Datenblatt online verfügbar

WINKELVERBINDER 90

• Geeignet für die Verstärkung und Montage von Holzkonstruktionen, ideal für Holzhäuser in Rahmenbauweise

• Verwendbar auf Holz mit Schrauben (SBL) oder Nägeln (LBA-HT) oder auf Beton mit 11 mm Löchern für Betonanker

• Die verstärkte Ausführung hat eine geringere Dicke, für maximale Festigkeit zu einem günstigen Preis

Technisches Datenblatt

WINKELVERBINDER 100 FÜR SCHERKRÄFTE

• Der Klassiker unter den Winkelverbindern für Scherkräfte, erhältlich in der Ausführung mit oder ohne Verstärkung: universell einsetzbar; ideal für Häuser in Rahmenbauweise oder kleine Häuser aus BSP

• 5 mm Löcher für die Befestigung auf Holz mit Schrauben (SBL) oder Nägeln (LBA-HT)

• 11 mm und 13 mm Löcher für die zertifizierte Befestigung auf Beton mit Betonanker. Erhältlich in 2 Ausführungen: mit und ohne Verstärkung

• Die verstärkte Ausführung hat eine geringere Dicke, für maximale Festigkeit zu einem günstigen Preis

Technisches Datenblatt online verfügbar

WINKELVERBINDER 170 FÜR SCHERKRÄFTE

• Ideal für kleine Häuser aus BSP

• Langer Winkelverbinder für die Befestigung erhöhter Elemente (auf Fundamentsockel oder Richtschwelle)

• 5 mm Löcher zur Befestigung auf Holz mit Schrauben (SBL) oder Nägeln (LBA-HT) und 13 mm Löcher für die Befestigung auf Beton mit Betonankern

Technisches

Datenblatt online verfügbar

SCHERWINKEL

• Ideal für Häuser in Rahmenbauweise oder kleine Häuser aus BSP

• Asymmetrischer Winkelverbinder mit einer Breite von nur 50 mm, konzipiert für die Montage bei geringem Platz

• 5 mm Löcher zur Befestigung auf Holz mit Schrauben (SBL) oder Nägeln (LBA-HT) und 13 mm Löcher für die Befestigung auf Beton mit Betonankern

Technisches

Datenblatt online verfügbar

STANDARD-WINKELVERBINDER

• Standard-Winkelverbinder, ideal für alle kleinen Schreinereiverbindungen

• Dank der 5mm-Löcher ideal für Holz-Holz-Verbindungen

• Erhältlich in zwei Modellen aus Edelstahl A2, ideal für sichtbare Anwendungen oder für eine hervorragende Haltbarkeit

MATERIAL

VERSTÄRKTER WINKELVERBINDER

• Verstärkte Standard-Winkelverbinder, ideal für alle kleinen Schreinereiverbindungen

• Dank der 5mm-Löcher perfekt für Holz-Holz-Verbindungen

• Erhältlich in 4 Ausführungen

NUTZUNGSKLASSE

MATERIAL

WINKELVERBINDER FÜR FASSADEN

• Ideal zur Befestigung von Fassadenunterkonstruktionen bei Neubauten oder Sanierungen

• Befestigung auf Holz mit Schrauben (SBL) oder Nägeln (LBA-HT)

• 8,5 mm Langlöcher zur Befestigung an Wänden aus Holz, Mauerwerk oder Beton

NUTZUNGSKLASSE

MATERIAL

WINKELVERBINDER 135°

• Ideal für die Holz-Holz-Verbindung von kleinen 45°-Verstrebungen in Dachstühlen oder Wänden in Rahmenbauweise

• 5, 11 und 13 mm Löcher für maximale Befestigungsvielfalt

• Erhältlich in zwei Modellen, die allen Befestigungsanforderungen gerecht werden

WINKELVERBINDER AUS EDELSTAHL

NUTZUNGSKLASSE

MATERIAL

• Edelstahl A2 | AISI304 für den Einsatz im Außenbereich in den Nutzungsklassen 1, 2 und 3 und für eine hervorragende Haltbarkeit

• Befestigung mit Edelstahlnägeln und Ankern

• Abmessung und Anordnung der Löcher wurden für Nutzungsfreundlichkeit in den unterschiedlichen Einsatzbereichen entwickelt

NUTZUNGSKLASSE

MATERIAL

JOKER 100

WINKELVERBINDER 100 FÜR SCHER- UND ZUGKRÄFTE

• Vielseitiger Winkelverbinder mit einem ausgezeichneten Preis-Leistungs-Verhältnis

• Teilausnagelung für BSP-Wände oder Holzrahmenbau, auch bei Mörtelbett

• Sehr hohe Festigkeitswerte für Kräfte in allen Richtungen, mit Möglichkeit der Verwendung bei Holz-Holz oder Holz-Beton Anschlüssen

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

Anzahl Bohrungen:

| ANKERNAGEL

BEFESTIGUNGEN SBL | LOCHBLECHSCHRAUBE

| BEFESTIGUNGSSCHRAUBE 45°

JOKER 150

ASYMMETRISCHER WINKELVERBINDER FÜR

SCHER- UND ZUGKRÄFTE

• Asymmetrischer Winkelverbinder mit Schenkelbreite 55 mm, zur Montage bei beengten Platzverhältnissen mit erstaunlicher Leistung

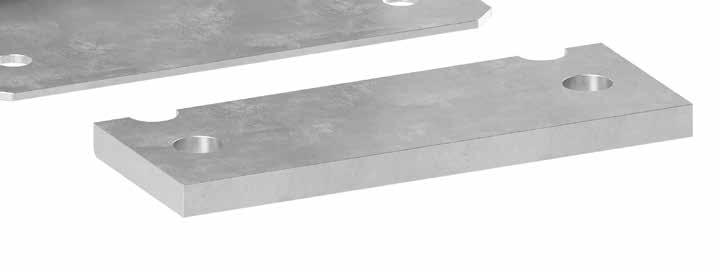

• Äußerst vielseitig: Der zusätzliche Washer gewährleistet optimale Festigkeit auf Beton

• Sehr hohe Festigkeitswerte für Kräfte in allen Richtungen, verwendbar bei Holz-Holz- oder Holz-Beton-Konfigurationen

• Das neue Modell NINO15080S bietet außergewöhnliche Leistungen mit weniger Befestigungen

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

Anzahl Bohrungen:

Anzahl Bohrungen:

BEFESTIGUNGEN | NINO15080S

KGL EVO | SCHRAUBE MIT KEGELUNTERKOPF

JOKER 200

HOHER WINKELVERBINDER FÜR SCHER- UND ZUGKRÄFTE

• Hoher Winkelverbinder, ideal für Wände aus BSP mit erhöhter Montage (auf Fundamentsockel oder Richtschwelle aus Holz mit 12 cm Maximalhöhe)

• Der zusätzliche Washer garantiert optimale Festigkeit auf Beton

• Ausgezeichnete Festigkeitswerte für Kräfte in allen Richtungen, mit Möglichkeit der Verwendung bei Holz-Holz- oder Holz-Beton-Konfigurationen

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

Anzahl Bohrungen:

BEFESTIGUNGEN

| LOCHBLECHSCHRAUBE

TITAN F

WINKELVERBINDER FÜR HOHE SCHERKRÄFTE

• Zur Befestigung an Randbalken oder am Untergurt beim Holzrahmenbau von Rahmenkonstruktionen.

Erhältlich in den Ausführungen Holz-Holz oder Holz-Beton

• Zertifizierte Werte auch bei Teilausnagelung, mit optimaler Scherfestigkeit auch an dünnen Querschnitten

• Zwei Befestigungsmöglichkeiten auf Beton, um Bewehrungsstäben auszuweichen

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

HOLZ-BETON

Anzahl Bohrungen:

ZUGEHÖRIGE PRODUKTE

HOLZ-HOLZ

Anzahl Bohrungen: LOCHBLECHSCHRAUBE Seite 35

Seite 34 CHEMISCHER DÜBEL AUF VINYLESTERBASIS, STYROLFREI Seite 152

Seite 158

TITAN N

WINKELVERBINDER FÜR

HOHE SCHER- UND ZUGKRÄFTE

• Ideal für BSP-Wände, mit Möglichkeit zur Teilausnagelung bei vorhandenem Mörtelbett oder Holzschwelle

• Erhältlich in den Ausführungen Holz-Holz oder Holz-Beton, mit ausgezeichneten Scher- und Zugfestigkeiten

• Die TCW Washer garantieren auf Beton überragende Zugfestigkeit. Zwei Befestigungsmöglichkeiten an Beton, um den Bewehrungsstählen auszuweichen

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

ZUGEHÖRIGE

LOCHBLECHSCHRAUBE Seite 35

Anzahl Bohrungen:

HOLZ-HOLZ

Anzahl Bohrungen:

TITAN WASHER - UNTERLEGSCHEIBE FÜR HOLZ-BETON WINKELVERBINDER

ANKERNAGEL Seite 34

SCHRAUBANKER Seite 158

HOCHLEISTUNGSFÄHIGER CHEMISCHER HYBRIDDÜBEL Seite 153

ZUGANKER FÜR RAHMENKONSTRUKTIONEN

• Ideal zur Zugbefestigung der Holzständer auf Beton

• In verschiedenen Stärken und Höhen erhältlich

• Je nach Belastung mit oder ohne Unterlegscheibe zu verwenden

Technisches Datenblatt online verfügbar NUTZUNGSKLASSE

WZU 90/155

MATERIAL

WZU 200/300/400

(*)Unterlegscheibe im Lieferumfang enthalten. ZUGEHÖRIGE PRODUKTE

LOCHBLECHSCHRAUBE

Seite 35 ANKERNAGEL Seite 34

GEWINDESTANGE 5.8 MIT MUTTER UND UNTERLEGSCHEIBE Seite 166

HOCHLEISTUNGSFÄHIGER CHEMISCHER HYBRIDDÜBEL Seite 153

VERSTÄRKTER

WINKELVERBINDER FÜR ZUGKRÄFTE

• Der Klassiker unter den Winkelverbindern für Zugkräfte: Ideal zur Befestigung von Wänden aus BSP oder in Rahmenbauweise

• Abmessung und Anordnung der Löcher wurden für eine optimale Anwendung in jeder Situation entwickelt

• Verstärkte Grundplatte, zur Befestigung mit Schrauben (auf Holz) oder Betonankern

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

Anzahl Bohrungen:

Anzahl Bohrungen:

Anzahl Bohrungen:

Anzahl Bohrungen:

ZUGANKER FÜR STARKE ZUGKRÄFTE

• Zuganker mit sehr hoher Zugfestigkeit für Gebäude aus BSP oder in Rahmenbauweise

• Erhältlich in 4 Größen, die mit 4 Unterlegscheiben zu kombinieren sind, um alle statischen Leistungsanforderungen zu erfüllen

• Die große Bohrung im bodennahem Schenkel ermöglicht die optimale Befestigung auf Beton

NUTZUNGSKLASSE

MATERIAL Technisches Datenblatt online verfügbar ART.-NR. Ø

Seite 166 LOCHBLECHSCHRAUBE Seite 35 ANKERNAGEL Seite 34

HOCHLEISTUNGSFÄHIGER CHEMISCHER HYBRIDDÜBEL Seite 153

WHT PLATE C

ZUGPLATTE FÜR HOLZ-BETON

• Ideal für Zugverbindungen zwischen Holzwänden und Unterkonstruktionen aus Stahlbeton

• In zwei Ausführungen erhältlich: WHT PLATE 440 – ideal für Holzrahmenbauweise; WHT PLATE 540 – ideal für Konstruktionen aus BSP

• Montage auch bei vorhandenem Mörtelbett möglich

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

Anzahl Bohrungen:

Anzahl Bohrungen:

LOCHBLECHSCHRAUBE Seite 35 ANKERNAGEL Seite 34

SPREIZANKER CE1 Seite 161

CHEMISCHER DÜBEL AUF VINYLESTERBASIS, STYROLFREI Seite 152

WHT PLATE T

ZUGPLATTE FÜR HOLZ-HOLZ

• Ideal für Zugverbindungen zwischen Brettsperrholzplatten. Gebrauchsfertige Platten: berechnet und zertifiziert für Zugkräfte an Holz-Holz-Verbindungen

• Erhältlich in fünf Versionen mit unterschiedlicher Stärke, Höhe und Festigkeit. Befestigung mit HBS PLATE Schrauben Ø 8 mm

• Ideal für mehrgeschossige Gebäude bei unterschiedlichen Deckenstärken

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

WHTPT300 WHTPT530 S350 Z275

WHTPT600 WHTPT720 WHTPT820 S355 Fe/Zn12c

Anzahl Bohrungen:

Anzahl Bohrungen:

Anzahl Bohrungen:

Anzahl Bohrungen:

Anzahl Bohrungen:

TITAN PLATE C

SCHERPLATTE FÜR HOLZ-BETON

• Ideal zur Herstellung von Scherverbindungen zwischen Holz und Beton

• In zwei Ausführungen erhältlich. TCP300 mit erhöhter, für BSP optimierter Stärke und Einbaumöglichkeit auch bei vorhandenem Mörtelbett

• Entwickelt für die Befestigung mit Nägeln oder Schrauben, teil - oder vollausgenagelt

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

Anzahl Bohrungen:

ZUGEHÖRIGE

Anzahl Bohrungen:

Seite 35

SCHRAUBANKER Seite 155

Seite 152

TITAN PLATE T

SCHERPLATTE FÜR HOLZ-HOLZ

• Ideal für Scherverbindungen, zwischen BSP-Platte und Vollholz und VollholzVollholz

• Erhältlich in drei berechneten, zertifizierten Ausführungen

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

Anzahl Bohrungen:

Anzahl Bohrungen:

| ANKERNAGEL

BEFESTIGUNGEN SBL | LOCHBLECHSCHRAUBE

LOCHBLECH

• Ideal für Verbindungen, die Zugkräfte übertragen sollen

• Erhältlich in zahlreichen Formaten und konzipiert für alle Planungs- und Bauanforderungen: von einfachen Sparren-Pfetten-Verbindungen bis hin zu den Verbindungen zwischen Stockwerken

• Befestigung auf Holz mit Schrauben (SBL) oder Nägeln (LBA-HT). Optimales Preis-/Leistungsverhältnis

WINDRISPENBAND

• Ein einfaches und wirksames System zur Herstellung von Verstrebungen, verfügbar in den Stärken 1,2 und 3,0 mm

• Mit dem Zubehör CLIPFIX60 lässt sich das Bandende zur einfachen Herstellung der Windaussteifung befestigen

• Der neue CLIPTIE40 ist eine kostengünstige Lösung zum Spannen des Windrispenbands

• Befestigung auf Holz mit Schrauben (SBL) oder Nägeln (LBA-HT). Erhältlich auf 50m- oder 25m-Rollen für den Zuschnitt auf der Baustelle

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

SPANNER

Set umfasst zwei rechte und zwei linke Platten.

STANDARD-VERBINDERPLATTE

• Flache Platten, geeignet für alle kleinen Befestigungsanforderungen

• Optimierte Bohrungen mit Durchmesser 5, 11 und 13 mm für die Verwendung von Schrauben und Nägeln unterschiedlicher Durchmesser

• Erhältlich in 5 verschiedenen Ausführungen

NUTZUNGSKLASSE

MATERIAL

SPARREN-PFETTEN-ANKER

• Ideal für die Befestigung von Dachsparren an Pfetten

• Befestigung mit Schrauben (SBL) oder Nägeln (LBA-HT)

• Das gleiche Modell kann auf der rechten oder linken Seite des Balkens montiert werden. Für jede Verbindung werden zwei Befestigungen empfohlen

NUTZUNGSKLASSE

Das gleiche Modell kann auf der rechten oder linken Seite des Balkens montiert werden.

TAGE DER OFFENEN TÜR FÜR DIE KUNDEN IHRES GESCHÄFTS

Wie funktionieren unsere Produkte? Wo und wie werden sie verwendet? Was gibt es Neues in den Regalen?

An den OPEN-HOUSE-Tagen können Ihre Kunden an praktischen Vorführungen unserer Techniker teilnehmen und erhalten detaillierte Erklärungen zu den Produktmerkmalen.

FEST MIT AUFNAHME OFFEN UND MIT FLANSCH DOPPELT

VERSCHIEDENE ZUBEHÖR

LATTENZÄUNE UND TORE

TRAGENDE PFOSTENTRÄGER

Durch die große Auswahl an Pfostenträgern kann den vielfältigen Bedürfnissen in Sachen Planung und Ästhetik Rechnung getragen werden. Die unterschiedlichen Kombinationen der geometrischen Eigenschaften und Beschichtungen ermöglichen die komplette Bandbreite an Lösungen.

Mit den verstellbaren Pfostenträgern kann der Bodenabstand variiert werden, um Unregelmäßigkeiten der Verlegefläche auszugleichen, während die Pfostenträger mit fixer Höhe hohe Scher- oder Momentfestigkeitswerte erzielen können.

S235 HDG55

S235 HDG55

a bicchiere tondo Ø100

a bicchiere tondo Ø100

VERSTELLBARER PFOSTENTRÄGER

• Ermöglicht den Abstand zum Boden, um Spritzwasser oder Staunässe zu vermeiden und eine lange Lebensdauer zu gewährleisten. Er vereint Ästhetik mit niedrigen Kosten. Auch als KIT einschließlich Befestigungen erhältlich

• Höhenverstellbar je nach funktionalen oder ästhetischen Anforderungen

• Die Grundplatte weist ein zusätzliches Loch auf, um die (nicht mitgelieferten) Schrauben in den Pfosten zu verschrauben

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

ART.-NR. Höhe obere Platte obere Löcher untere Platte untere Löcher Gewindestange Ø Schrauben Stk. [mm] [mm] [n. x mm] [mm] [mm] [mm] (nicht mitgeliefert)

1

1

Die Schrauben sind nicht enthalten und müssen separat bestellt werden.

R60 KIT

• Das Kit umfasst die Pfostenträger einschließlich Befestigungen sowohl für Holz als auch Beton

ART.-NR. Beschreibung Stk.

R6080KIT Kit verstellbarer Pfostenträger einschließlich Befestigungen 1

Lieferumfang:

R10 - R20

VERSTELLBARER PFOSTENTRÄGER

• Dank des Systems mit doppelten Gewinde, das von der Hülse verdeckt wird, lässt sich die Hülse auch nach erfolgter Montage regulieren. Dies gewährleistet eine saubere Optik

• Edle Gestaltung dank Beschichtung DAC COAT

• Die Grundplatte ist mit einem zusätzlichen Loch ausgestattet, um die (nicht mitgelieferten) Schrauben in den Pfosten zu verschrauben

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

R10

MATERIAL

Die Schrauben sind nicht enthalten und müssen separat bestellt werden.

R20

ART.-NR. Höhe obere Platte obere Löcher untere Platte untere Löcher Gewindestange Ø x L Schrauben Stk. [mm]

[mm] (nicht mitgeliefert)

Die Schrauben sind nicht enthalten und müssen separat bestellt werden.

VERSTELLBARER PFOSTENTRÄGER MIT RECHTECKIGER GRUNDPLATTE

• Pfostenträger mit verstellbarer Höhe mit einem ausgezeichnetem Preis-Leistungs-Verhältnis

• Unkomplizierte Montage der Dübel in der Ausführung mit rechteckiger Grundplatte

• Abstand vom Boden, um Spritzwasser oder Staunässe zu vermeiden und eine lange Lebensdauer zu gewährleisten. Edle Gestaltung dank Beschichtung

DAC COAT

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

VERSTELLBARER PFOSTENTRÄGER MIT QUADRATISCHER GRUNDPLATTE

• Pfostenträger mit verstellbarer Höhe mit einem ausgezeichnetem Preis-Leistungs-Verhältnis

• Die quadratische Bodenplatte befindet sich in den Abmessungen des Pfostens und verleiht dem Element so eine angenehme Optik

• Abstand vom Boden, um Spritzwasser oder Staunässe zu vermeiden und eine lange Lebensdauer zu gewährleisten. Edle Gestaltung dank Beschichtung DAC COAT

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

(*)Version aus Edelstahl A2 | AISI304. ART.-NR.

VERSTELLBARER PFOSTENTRÄGER ZUM EINBETONIEREN

• Pfostenträger mit verstellbarer Höhe und Stange zum Einbetonieren. Edle Gestaltung dank Beschichtung DAC COAT

• Der Pfostenträger kann bei Abdeckung mittels Pflastersteine zuvor, oder hinterher mittels chemischer Befestigung befestigt werden

• Die Höhenverstellung erfolgt einfach durch Drehen der Trägerplatte

NUTZUNGSKLASSE MATERIAL

EASY TIE

T-PFOSTENTRÄGER FÜR DIY

• KIT verdeckter Pfostenträger, erhältlich in 5 Ausführungen für Pfosten von 90 x 90 mm bis 200 x 200 mm

• Das praktische KIT umfasst Pfostenträger, Erhöhungselement, Entkopplungsscheiben und selbstbohrende Stabdübel, mit denen das Vorbohren von Holz vermieden und die Montage sowie der Ausgleich der Toleranzen vereinfacht wird

• Mit dem 25 mm Erhöhungselement lässt sich die Basisplatte verbergen; so entsteht eine ansprechende Ästhetik, und die Lebensdauer des Holzes wird erhöht

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL ART.-NR.

F80 SMALL

ART.-NR. Höhe untere Platte Löcher untere Platte Schwertstärke [mm] [mm] [n. x mm] [mm] F80SMALL 160 80x78x3 2 x Ø13 3 Produkt nicht einzeln, nur im Set erhältlich.

F80 LARGE

ART.-NR. Höhe

Produkt nicht einzeln, nur im Set erhältlich.

ART.-NR. Stk.

EASYTIE089 1

ART.-NR. Stk.

EASYTIE120 1

ART.-NR. Stk.

EASYTIE136 1

ART.-NR. Stk.

EASYTIE160 1

ART.-NR. Stk.

EASYTIE184 1

T-PFOSTENTRÄGER

• Biegesteifigkeit durch eingespannte Verbindung an der Grundplatte in einer Richtung

• Zwei Versionen: Ohne Löcher für den Einsatz mit selbstbohrenden Stabdübeln und mit Löchern für Bolzen oder glatte Stabdübel

• Vollständig verdeckte Montage möglich. Mit dem Element F70 LIFT kann die Grundplatte verdeckt und so eine ausgezeichnete Optik erzeugt werden

Technisches Datenblatt

NUTZUNGSKLASSE

MATERIAL

F70

mit Löchern

F7080

X-PFOSTENTRÄGER

• Biegesteifigkeit durch eingespannte Verbindung an der Grundplatte in beide Richtungen

• Erhältlich in zwei Versionen: Ohne Löcher für den Einsatz mit selbstbohrenden Stabdübeln, glatten Stabdübeln oder Bolzen; mit Löchern, verwendbar mit XEPOX-Epoxidkleber

• Vollständig verdeckte Montage möglich

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE MATERIAL

Befestigung mit Stabdübel oder Bolzen

ART.-NR. untere Platte untere Löcher

Höhe Schwertstärken

[mm] [n. x mm] [mm] [mm] XS10120 220 x 220 x 10 4 x Ø13 310 6 glatt 1

XS10160 260 x 260 x 12 4 x Ø17

8 glatt 1

Befestigung mit XEPOX Epoxidkleber

ART.-NR. untere Platte untere Löcher

Höhe Schwertstärken Kreuzschwerte Stk. [mm] [n. x mm] [mm] [mm]

XR10120 220 x 220 x 10 4 x Ø13

310 6 Löcher Ø8 1 Ohne CE-Kennzeichnung.

SELBSTBOHRENDER STABDÜBEL Seite 37 GLATTER STABDÜBEL Seite 38

SCHRAUBANKER Seite 155

CHEMISCHER DÜBEL AUF VINYLESTERBASIS, STYROLFREI Seite 152

UND ZAUNZUBEHÖR

XS10

HOCH BELASTBARER PFOSTENTRÄGER

• Für große Konstruktionen geeigneter Pfostenträger. Ideal für große Pfosten

• Der Pfostenträger mit fixer Höhe kann auf Gewindestangen mit Mutter und Kontermutter montiert werden, damit ein Höhenausgleich erreicht werden kann. Unter dem Sockel kann eine Mörtelschicht angebracht werden

• Verdeckte Befestigung am Pfosten

Technisches Datenblatt online verfügbar NUTZUNGSKLASSE

SPREIZANKER CE1 Seite 161

SCHRAUBANKER Seite 155

Seite 36

Seite

P10 - P20

VERSENKBARER ROHRPFOSTENTRÄGER

• Der Pfostenträger kann einbetoniert werden. Der Pfosten erreicht dennoch einen guten Bodenabstand, um eine hohe Lebensdauer des Holzes zu erzielen

• Der Pfosten kann gemäß DIN 68800 einen Abstand von mehr als 30 cm zum Boden aufweisen

• Erhältlich in feuerverzinkter Ausführung P10 sowie in der Ausführung P20 mit verstellbarer Höhe und DAC-COAT-Beschichtung

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

H P P

ETA-10/0422

ART.-NR. H P obere Platte obere Löcher untere Platte Gewindestange Ø x L Stk. [mm] [mm] [mm] [n.

P10

P20

H

PERGOFAST

MODULARES SYSTEM FÜR PERGOLEN UND PAVILLONS

• Ermöglicht den Bau von Pergolen jeder Form und Größe

• Es genügen Holzkomponenten mit quadratischem Querschnitt ohne jegliche Bearbeitung. Abmessungen 90 x 90 mm (4’’ x 4’’), 120 x 120 mm, 140 x 140 mm (6’’ x 6’’)

• Die Verzinkung und die schwarze Lackierung RAL9005FT gewährleisten Langlebigkeit und ein ausgezeichnetes Erscheinungsbild. Die mitgelieferten Schrauben sind passend lackiert

Technisches Datenblatt online verfügbar

NUTZUNGSKLASSE

MATERIAL

PERGO3WAY

ART.-NR.

PERGO4WAY

Inklusive lackierter Holzbauschrauben. ART.-NR.

Inklusive lackierter Holzbauschrauben.

PERGOSHOE

ART.-NR.

PERGOSHOE4090

Inklusive lackierter Holzbauschrauben.

PERGOPOST

ART.-NR. Hülse Höhe

LIFT nicht im Lieferumfang enthalten. Inklusive lackierter Holzbauschrauben.

EINZELNE PERGOLA MIT SONNENSCHUTZ

(*)Die angegebene Menge bezieht sich auf die Anzahl der Sparren, die auf der Dachfläche oder an der Wand angebracht sind.

DOPPELTE WANDPERGOLA MIT SONNENSCHUTZ

Die vorgeschlagenen Optionen variieren abhängig von der Größe der Holzelemente

Die vorgeschlagenen Optionen variieren abhängig von der Größe der Holzelemente

(*)Die angegebene Menge bezieht sich auf die Anzahl der

oder

Wand angebracht sind.

BANK MIT RÜCKENLEHNE

BANK

TISCH

KISTE

LEICHTE FUNDAMENTE, SOLIDE PROJEKTE

Fundamentschrauben: praktisch, schnell, nachhaltig und reversibel. Für die Verankerung von kleinen und mittelgroßen Konstruktionen ohne Aushub, ohne Beton, ohne Verschwendung.

Ideal für die Trockenmontage, auch auf schwierigem Gelände.

Wenden Sie sich für weitere Informationen an Ihren technischen Berater

NICHT TRAGENDE PFOSTENTRÄGER

Was haben Zäune, Pergolen, Carports, Geländer und andere kleine Konstruktionen gemeinsam? Die vertikalen Holzelemente müssen am Boden befestigt werden. Die große Auswahl an Standard-Pfostenträgern mit zahlreichen Geometrien und Abmessungen bietet mehr als 130 Kombinationen, die in der Tabelle aufgeführt sind.

Abmessungen der Stütze [mm]

LEGENDE mit Winkelflanschen doppelt, seitlich rund Abmessungen der

mit seitlichen Flanschen mit vier Flanschen rund quadratisch

a bicchiere tondo doppio

doppelt, C-Form mit internem Schwert

doppelt, seitlich

doppelt mit Winkel

F10 - F50

QUADRATISCHE PFOSTENTRÄGER

• Pfostenträger für Pfosten von 70x70 mm bis 200x200 mm

• Das integrierte erhöhte Element sorgt für eine gute Haltbarkeit des Postens

• Befestigungsmöglichkeit an Holz mit Schrauben KGL EVO, Ø 8 mm (nicht im Lieferumfang enthalten)

NUTZUNGSKLASSE MATERIAL

F1080 nicht im ETA-Dokument angegeben.

QUADRATISCHER PFOSTENTRÄGER, FARBIG

• Grauer Pfostenträger für quadratische Pfosten

• Das integrierte erhöhte Element sorgt für eine gute Haltbarkeit des Postens

• Inkl. Schrauben; die Befestigungen haben die gleiche Farbe wie die Pfostenträger

NUTZUNGSKLASSE

MATERIAL

PERGOPOST BLACK

Inklusive lackierter Holzbauschrauben.

Betonanker nicht enthalten.

LIFT nicht im Lieferumfang enthalten. ART.-NR.

PERGOPOST BROWN

Inklusive lackierter Holzbauschrauben.

Betonanker nicht enthalten.

LIFT nicht im Lieferumfang enthalten.

PERGOPOST WHITE

Inklusive lackierter Holzbauschrauben.

Betonanker nicht enthalten.

LIFT nicht im Lieferumfang enthalten.

RAL

RAL

FI10 - FI50

QUADRATISCHE PFOSTENTRÄGER AUS EDELSTAHL

• Pfostenträger aus Edelstahl für ausgezeichnete Haltbarkeit und eine hervorragende Optik

• Edelstahl AISI 304 gewährleistet ausgezeichnete Beständigkeit. Das integrierte erhöhte Element sorgt für eine gute Haltbarkeit des Postens

• Geeignet für quadratische Pfosten mit einem Querschnitt bis zu 200 x 200 mm

NUTZUNGSKLASSE

QUADRATISCHE EINSCHLAGBODENHÜLSE

• Einschlagbodenhülse zum Befestigen direkt ohne Beton

• Ideal zur Errichtung von Holzkonstruktionen, Zäunen usw. welche direkt ohne Beton verankert werden können

• Geeignet für quadratische Pfosten in verschiedenen Größen

NUTZUNGSKLASSE MATERIAL

ART.-NR. Hülse

M70S100 und M70S120 nicht im ETA-Dokument angegeben.

PFOSTENTRÄGER MIT VERDECKTER GRUNDPLATTE

• Ansprechendes Design: Die Anker bleiben vom Pfosten verdeckt

• Die verdeckte Grundplatte ermöglicht die Montage in der Nähe des Betonrandes

• Bei Verwendung in Verbindung mit dem erhöhten Element LIFT wird eine gute Haltbarkeit des Postens erziehlt

NUTZUNGSKLASSE MATERIAL

LIFT nicht im Lieferumfang enthalten.

PFOSTENTRÄGER

ZUR VERTIKALEN BEFESTIGUNG

• Pfostenträger zur Befestigung vertikal auf Sockelwände

• Dank der seitlichen Befestigung kann dieser auf jeder vertikalen Fläche aus Beton oder Mauerwerk angebracht werden

• Geeignet für quadratische Pfosten

NUTZUNGSKLASSE

PFOSTENTRÄGER RUND

• Pfostenträger aus verzinktem Stahl

• Geeignet für runde Pfosten in verschiedenen Größen

• Erhältlich in 4 Modellen

NUTZUNGSKLASSE MATERIAL

RUNDE EINSCHLAGBODENHÜLSE

• Einschlagbodenhülse zum Befestigen direkt ohne Beton

• Ideal zur Errichtung von Holzkonstruktionen, Zäunen usw. welche direkt ohne Beton verankert werden können

• Geeignet für runde Pfosten in verschiedenen Größen

NUTZUNGSKLASSE MATERIAL

ART.-NR.

M70R120 nicht im ETA-Dokument angegeben.

OFFENER PFOSTENTRÄGER MIT VERDECKTER BASIS

• Ansprechende Optik: Die Anker bleiben vom Pfosten verdeckt

• Der Pfosten bleibt auf zwei Seiten offen und gewährleistet so bei Regen eine schnelle Trocknung

• Bei Verwendung mit dem erhöhtem Element LIFT wird eine gute Haltbarkeit des Postens erzielt

NUTZUNGSKLASSE MATERIAL

LIFT nicht im Lieferumfang enthalten.

LIFT20

PFOSTENTRÄGER OFFEN MIT FLANSCH

• Geeignet für quadratische Pfosten in verschiedenen Größen

• Das integrierte erhöhte Element sorgt für eine gute Haltbarkeit des Postens

• Der Pfosten bleibt für eine schnelle Trocknung der Luft ausgesetzt

NUTZUNGSKLASSE MATERIAL

OFFENER PFOSTENTRÄGER

• Geeignet für quadratische Pfosten in verschiedenen Größen

• Bei Verwendung mit dem erhöhtem Element LIFT wird eine gute Haltbarkeit des Postens erzielt

• Der Pfosten bleibt für eine schnelle Trocknung der Luft ausgesetzt

NUTZUNGSKLASSE MATERIAL

LIFT nicht im Lieferumfang enthalten.

ZWEITEILIGER PFOSTENTRÄGER

• Geeignet für quadratische oder rechteckige Pfosten in jeder Breite

• Das integrierte erhöhte Element sorgt für eine gute Haltbarkeit des Postens

• Auf zwei Seiten bleibt der Pfosten teilweise offen, um bei Regen eine schnelle Trocknung zu erziehlen

NUTZUNGSKLASSE MATERIAL

*1 Stück entspricht einem Paar Platten.

ZWEITEILIGER PFOSTENTRÄGER, 4 mm

STÄRKE

• Geeignet für quadratische oder rechteckige Pfosten in jeder Breite. Die abgerundete Form des Oberteils erhöht die optische Wirkung

• Das integrierte erhöhte Element sorgt für eine gute Haltbarkeit des Postens

• Auf zwei Seiten bleibt der Pfosten teilweise offen, um bei Regen eine schnelle Trocknung zu erziehlen

NUTZUNGSKLASSE MATERIAL

*1 Stück entspricht einem Paar Platten.

DOPPELTER L-PFOSTENTRÄGER

• Geeignet für quadratische oder rechteckige Pfosten in jeder Größe

• Kann mit nach innen oder außen gerichtetem Schenkel verbaut werden

• Erhältlich in 2 Modellen

NUTZUNGSKLASSE MATERIAL

ART.-NR.

*1 Stück entspricht einem Paar Platten.

ZWEITEILIGER PFOSTENTRÄGER MIT VERDECKTER GRUNDPLATTE

• Geeignet für quadratische oder rechteckige Pfosten in jeder Größe

• Ausführung mit nach innen gerichteten Schenkeln, zur Befestigung auf Beton mit 2 Ankern

• Erhältlich in 2 Modellen

NUTZUNGSKLASSE MATERIAL

ART.-NR. Höhe Stärke untere

*1 Stück entspricht einem Paar Platten.

ZWEITEILIGER PFOSTENTRÄGER MIT

AUSSENLIEGENDEN SCHENKELN

• Geeignet für quadratische oder rechteckige Pfosten in jeder Größe

• Ausführung mit nach außen gerichteten Schenkeln, zur Befestigung auf Beton mit 2 Ankern

• Erhältlich in 2 Modellen

NUTZUNGSKLASSE MATERIAL

*1 Stück entspricht einem Paar Platten.

ZWEITEILIGER PFOSTENTRÄGER MIT AUSSENLIEGENDEN SCHENKELN

• Geeignet für quadratische oder rechteckige Pfosten in jeder Größe

• Ausführung mit nach außen gerichteten Schenkeln, zur Befestigung auf Beton mit 4 Ankern

• Erhältlich in 2 Modellen

NUTZUNGSKLASSE MATERIAL

*1 Stück entspricht einem Paar Platten.

U-PFOSTENTRÄGER

• Pfostenträger in U-Form, geeignet für quadratische oder rechteckige Pfosten in jeder Breite

• Dank der Form des Pfostenträgers kann der Pfosten für eine längere Haltbarkeit erhöht werden

• 5 mm stark, für ausgezeichnete Festigkeit

NUTZUNGSKLASSE

U-PFOSTENTRÄGER MIT GRUNDPLATTE

• U-Pfostenträger mit Grundplatte für quadratische oder rechteckige Pfosten in jeder Breite

• Der Pfosten bleibt auf zwei Seiten offen und gewährleistet so bei Regen eine schnelle Trocknung

• 5 mm stark, für ausgezeichnete Festigkeit

NUTZUNGSKLASSE MATERIAL

M30120 ohne CE-Kennzeichnung.

• Pfostenträger in U-Form mit Stange zum Einbetonieren, geeignet für quadratische oder rechteckige Pfosten in jeder Breite

• Der Pfostenträger kann bei Abdeckung mittels Pflastersteine zuvor, oder hinterher mittels chemischer Befestigung befestigt werden

• 5 mm Stärke und Ø20 mm Stange für ausgezeichnete Festigkeit

NUTZUNGSKLASSE

U-PFOSTENTRÄGER ZUM EINBETONIEREN ART.-NR.

U-PFOSTENTRÄGER ZUM EINBETONIEREN

• Pfostenträger mit Stange zum Einbetonieren

• Geeignet für runde Pfosten verschiedener Größen; Montagemöglichkeit auf schrägen Untergründen

• Der Pfostenträger kann bei Abdeckung mittels Pflastersteine zuvor, oder hinterher mittels chemischer Befestigung befestigt werden

NUTZUNGSKLASSE MATERIAL

OFFENER PFOSTENTRÄGER ZUM EINBETONIEREN

• Pfostenträger mit Stange zum Einbetonieren

• Geeignet für quadratische oder rechteckige Pfosten verschiedener Größen; Montagemöglichkeit auf schrägen Untergründen

• Der Pfostenträger kann bei Abdeckung mittels Pflastersteine zuvor, oder hinterher mittels chemischer Befestigung befestigt werden

NUTZUNGSKLASSE MATERIAL

ART.-NR.

PFOSTENTRÄGER RUND MIT STANGE ZUM

EINBETONIEREN

• Pfostenträger mit Stange zum Einbetonieren

• Geeignet für runde Pfosten verschiedener Größen; Montagemöglichkeit auf schrägen Untergründen

• Der Pfostenträger kann bei Abdeckung mittels Pflastersteine zuvor, oder hinterher mittels chemischer Befestigung befestigt werden

NUTZUNGSKLASSE MATERIAL

PFOSTENTRÄGER MIT SCHLITZBLECH ZUM EINBETONIEREN

• Pfostenträger mit interner Schlitzblech und Stange zum Einbetonieren. Das Schlitzblech ist für das Einsetzen von Stabdübeln oder Bolzen vorgebohrt

• Der Pfostenträger kann erhöht einbetoniert werden, um die Lebensdauer des Holzes zu erhöhen

• Der Pfostenträger kann bei Abdeckung mittels Pflastersteine zuvor, oder hinterher mittels chemischer Befestigung befestigt werden

NUTZUNGSKLASSE MATERIAL

ART.-NR. Basis Höhe Stärke Löcher Pfosten Stange Ø x L Stk. [mm] [mm] [mm] [n.

NEIGBARER PFOSTENTRÄGER

• Neigbarer Pfostenträger für quadratische oder rechteckige Pfosten in jeder Breite

• Montagemöglichkeit auf beliebig geneigten Untergründen

• 5 mm stark, für ausgezeichnete Festigkeit

NUTZUNGSKLASSE MATERIAL

ERHÖHUNG FÜR PFOSTENTRÄGER

• Erhöhung aus verzinktem Stahl, zur Verwendung mit Pfostenträgern mit flacher Grundplatte

• Ermöglicht die Erhöhung der Holzsäulen um 20 mm und fördert somit die Belüftung

• Die geringe Abmessung von nur 60 x 60 mm ermöglicht den Einsatz auch bei sehr kleinen Pfostenträgern

NUTZUNGSKLASSE

MATERIAL

HUT S-R

ABDECKUNG FÜR QUADRATISCHEN UND RUNDEN PFOSTEN

• Abdeckung aus Stahl mit HOT-DIP Beschichtung für Holzpfosten

• Für eine ausgezeichnete Haltbarkeit des Pfostens; eine Wasseransammlung und das Beregnen des Hirnholzes werden verhindert

• Erhältlich in verschiedenen Größen, rund oder quadratisch

NUTZUNGSKLASSE MATERIAL

BRACE

SCHARNIERVERBINDER

• Scharnierverbinder mit Innenschwert für Verbindungen mit geneigten Elementen mit rechteckigem oder rundem Querschnitt, wie Pergolen, Zäune oder Pfahlbauten

• Feuerverzinkte HOT-DIP-Beschichtung für Langlebigkeit im Außenbereich

• Ausführung aus Edelstahl A2 | AISI 304, um die Haltbarkeit in aggressiven Umgebungen und auf säurehaltigen Hölzern der Klasse T4 zu gewährleisten

NUTZUNGSKLASSE

MATERIAL

BRACE

BRACE A2 | AISI304

VERBINDER FÜR RUNDHÖLZER

• Feuerverzinkte HOT-DIP-Beschichtung für Langlebigkeit im Außenbereich

• Ideal für die Herstellung von Umzäunungen und Lattenzäune mit Holzelementen mit rundem Querschnitt

NUTZUNGSKLASSE MATERIAL

ROUND

ROUND L

ROUND U

BESCHLÄGE FÜR TORE

• Feuerverzinkte HOT-DIP-Beschichtung für Langlebigkeit im Außenbereich

• Erhältlich in mehreren Größen, zur Fertigung von Gartentoren aus Holz auch mit großen Abmessungen

NUTZUNGSKLASSE

GATE LATCH

SCHLOSSRIEGEL

GATE FLOOR

BODENSCHIEBER

GATE HOOK

AUFSCHRAUBKLOBEN

GATE HINGE

SCHARNIER

GATE BAND

LADENBAND

CHEMISCHE UND METALLDÜBEL

CHEMISCHE DÜBEL

EPOXYDKLEBER

SCHRAUBANKER

SCHWERE ANWENDUNGEN

DÜBEL

STANGEN UND HÜLSEN

ZUSATZPRODUKTE

CHEMISCHER DÜBEL AUF VINYLESTERBASIS, STYROLFREI

• CE Option 1 für gerissenen und ungerissenen Beton

• Zertifizierter Einsatz von Gewindestangen und nachträglich installierte Bewehrungen nach ETA-20/0363 Option 1

• Seismische Leistungskategorie C2 (M12-M16)

• Konformität gemäß den Anforderungen LEED®, IEQ Credit 4.1

• Emissionsklasse A+ der flüchtigen organischen Verbindungen (VOC) in bewohnten Räumen

• Zertifizierte Anwendung für Vollmauerwerk und Lochmauerwerk (Anwendungskategorie b, c, d)

• Trockener und feuchter Beton oder mit feuchten Bohrlöchern

• Zertifiziert für die Verwendung an Porenbetonblöcken (AAC)

Technisches Datenblatt online verfügbar

Mindesthaltbarkeit ab Herstellungsdatum: 12 Monate für 300 ml, 18 Monate für 420 ml. Lagerungstemperatur zwischen +5 und 25 °C. Mischtrichter im Lieferumfang.

ERHÄLTLICHES ZUBEHÖR

ART.-NR. Beschreibung

STING Ersatzmischtrichter für 300 und 420 ml 1

PISTOLE FÜR 310 ml KARTUSCHEN Seite 284

GEWINDESTANGE 5.8 MIT MUTTER UND UNTERLEGSCHEIBE Seite 166

Seite 165 DÜBELPISTOLE Seite 284

HOCHLEISTUNGSFÄHIGER CHEMISCHER HYBRID-DÜBEL

• Urethan-Methacrylat-Harz

• CE Option 1 für gerissenen und ungerissenen Beton

• Seismische Leistungskategorie C2 (M12-M24)

• Zertifizierung auf Feuerwiderstand F120

• Konform mit den Anforderungen LEED® v4.1 BETA

• Emissionsklasse A+ der flüchtigen organischen Verbindungen (VOC) in bewohnten Räumen

• Ideal für besonders schwere Verankerungen und für nachträglich eingebaute Bewehrungsstäbe

• Ausgezeichnetes beständiges viskoses Verhalten

• Trockener oder nasser Beton

• Beton mit tiefliegenden Bohrlöchern

• Anwendung über Kopf zulässig

• Zertifizierte Montage auch mit hohlem Saugbohrer

Technisches Datenblatt online verfügbar

DÜBELPISTOLE

Seite 284

Mindesthaltbarkeit ab Herstellungsdatum: 18 Monate. Lagerungstemperatur zwischen +5 und 25 °C. Mischtrichter im Lieferumfang.

ERHÄLTLICHES ZUBEHÖR

ART.-NR. Beschreibung

STING Ersatzmischtrichter für

PROFESSIONELLE PISTOLE FÜR 310 ml KARTUSCHEN Seite 284

GEWINDESTANGE 5.8 MIT MUTTER UND UNTERLEGSCHEIBE Seite 166

SIEBHÜLSEN

Seite 165

ZWEIKOMPONENTEN-EPOXYDKLEBER

• Hochleistungs-Zweikomponenten-Epoxidkleber. Verwendbar in Kombination mit Gewindestangen, Lochblechen oder sandgestrahlten Platten

• Erhältlich mit 5 verschiedenen Dichten; kann mit Spachtel, mit Pinsel oder durch Eingießen verwendet werden

• In praktischen und schnell nutzbaren Kartuschen, in den Größen 3 Liter und 5 Liter für großvolumige Verbindungen. Die lange Haltbarkeit von bis zu 36 Monate reduziert Verschwendung und vereinfacht die Lagerverwaltung

• Ideal für Restaurierungsarbeiten, insbesondere für die Wiederherstellung von Balkenköpfen, die Fäulnis ausgesetzt sind

Technisches Datenblatt online verfügbar

XEPOX P - Primer

ART.-NR. Beschreibung

XEPOXP3000 P - primer

[ml]

XEPOX L - Liquid (Flüssig)

ART.-NR. Beschreibung

XEPOXL3000 L - Liquid (flüssig) A+B = 3000 Eimer 1

XEPOXL5000 L - Liquid (flüssig) A+B = 5000 Eimer 1

XEPOX F - Fluid (dünnflüssig)

ART.-NR. Beschreibung

Inhalt Packung Stk. [ml]

XEPOXF400 F - fluid (dünnflüssig) 400 Kartusche 1

XEPOXF3000 F - fluid (dünnflüssig)

XEPOXF5000 F - fluid (dünnflüssig) A+B = 5000 Eimer 1 Für XEPOXF400 Mischtrichter im Lieferumfang.

XEPOX D - Dense (dickflüssig)

ART.-NR. Beschreibung Inhalt Packung Stk. [ml]

XEPOXD400 D - Dense (dickflüssig) 400 Kartusche 1 Mischtrichter im Lieferumfang.

XEPOX G - gel

ART.-NR. Beschreibung

Inhalt Packung Stk. [ml]

XEPOXG3000 G - gel A+B = 3000 Eimer 1

ERSATZMISCHTRICHTER FÜR KARTUSCHEN

Seite 287

STING MAMMOTH DOUBLE

PISTOLE FÜR DOPPELKARTUSCHEN

Seite 286

SKR-HT

SW

ZUGEHÖRIGE

SCHRAUBANKER

• Für ungerissenen Beton geeignet

• Vergrößerter Sechskantkopf

• Spezialgewinde für Trockenbefestigung

• Elektroverzinkter Kohlenstoffstahl

• Durchgehende Befestigung

• Spreizfreie Montage

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

SKR-HT

Sechskantkopf

d1 Außendurchmesser des Ankers L Länge Anker tfix maximal fixierbare Stärke h1,min min. Bohrtiefe hnom Bohrtiefe hef effektive Verankerungstiefe d0 Bohrdurchmesser im Untergrund dF max. Bohrdurchmesser am zu befestigenden Element SW Schlüsselweite Tinst Drehmoment

AUSBLÄSER FÜR DÜBELLÖCHER Seite 287

SCHERWINKEL Seite 91

WINKELVERBINDER 100 FÜR SCHERKRÄFTE Seite 90

SKR EVO

SCHRAUBANKER

• Für ungerissenen Beton geeignet

• Vergrößerter Sechskantkopf

• Spezialgewinde für Trockenbefestigung

• Beschichtung C4 EVO

• Durchgehende Befestigung

• Spreizfreie Montage

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

Sechskantkopf Korrosionsschutzbeschichtung

d1 Außendurchmesser des Ankers

L Länge Anker tfix maximal fixierbare Stärke

h1,min min. Bohrtiefe hnom Bohrtiefe hef effektive Verankerungstiefe d0 Bohrdurchmesser im Untergrund dF max. Bohrdurchmesser am zu befestigenden Element

SW Schlüsselweite Tinst Drehmoment ZUGEHÖRIGE

VERSTELLBARER PFOSTENTRÄGER Seite 117

WINKELVERBINDER FÜR SCHER- UND ZUGKRÄFTE ab Seite 95

AUSBLÄSER FÜR DÜBELLÖCHER Seite 287

SC3 C4 T3

C4 EVO COATING

SKS EVO

SCHRAUBANKER

• Senkkopf zur Befestigung von Holzelementen

• Für ungerissenen Beton geeignet

• Optimiertes Gewinde für Trockenbefestigung

• Beschichtung C4 EVO

• Durchgehende Befestigung

• Spreizfreie Montage

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

Sechskantkopf Korrosionsschutzbeschichtung

h nom Tinst tfix

ZUGEHÖRIGE PRODUKTE

d1 Außendurchmesser des Ankers L Länge Anker tfix maximal fixierbare Stärke h1,min min. Bohrtiefe hnom Bohrtiefe hef effektive Verankerungstiefe d0 Bohrdurchmesser im Untergrund dF max. Bohrdurchmesser am zu befestigenden Element dK Kopfdurchmesser Tinst Drehmoment

SELBSTAUSDEHNENDES DICHTBAND FÜR FENSTER UND TÜREN Seite 232

GEWINDESCHNEIDENDE SCHRAUBE FÜR MAUERWERK Seite 160

VERPUTZBARE SPEZIALBÄNDER MIT HOHER HAFTUNG ab Seite 233

SKR | SKS | SKP

SCHRAUBBARE ANKERDÜBEL FÜR

BETON CE1

• CE Option 1 für gerissenen und ungerissenen Beton

• Seismische Leistungskategorie C1 und C2 (M10M16)

• Durchgehende Befestigung

• Spreizfreie Montage

• Flanschkopf mit Sperrverzahnung für Metall-Beton-Anwendungen (SKR-SKP)

• Senkkopf für Holz-Beton-Anwendungen (SKS)

• Großen Tellerkopf für dünne Platten (SKP)

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

SKR

Sechskantkopf mit Tellerkopf

(1)Für die Montage ist ein Impulsschrauber erforderlich, dessen Drehmomentwerte die Angaben der Tabelle nicht überschreiten.

d1 Außendurchmesser des Ankers L Länge Anker tfix maximal fixierbare Stärke h1,min min. Bohrtiefe hnom Bohrtiefe hef effektive Verankerungstiefe d0 Bohrdurchmesser im Untergrund dF max. Bohrdurchmesser am zu befestigenden Element SW Schlüsselweite Tinst Drehmoment

SC2 C2 T2

Senkkopf Linsenkopf

(1)Für die Montage ist ein Impulsschrauber erforderlich, dessen Drehmomentwerte die Angaben der Tabelle nicht überschreiten. (2)Anker für redundante nichttragende Systeme (EAD 330747-00-0601).

hef Tinst

d1 Außendurchmesser des Ankers

L Länge Anker

tfix maximal fixierbare Stärke

h1,min min. Bohrtiefe hnom Bohrtiefe hef effektive Verankerungstiefe

d0 Bohrdurchmesser im Untergrund

dF max. Bohrdurchmesser am zu befestigenden Element Tinst Drehmoment

(1)Für die Montage ist ein Impulsschrauber erforderlich, dessen Drehmomentwerte die Angaben der Tabelle nicht überschreiten. (2)Anker für redundante nichttragende Systeme (EAD 330747-00-0601).

Tinst

ZUGEHÖRIGE PRODUKTE

VERDECKTER BALKENTRÄGER OHNE LÖCHER Seite 83

d1 Außendurchmesser des Ankers

L Länge Anker tfix maximal fixierbare Stärke

h1,min min. Bohrtiefe hnom Bohrtiefe hef effektive Verankerungstiefe

d0 Bohrdurchmesser im Untergrund dF max. Bohrdurchmesser am zu befestigenden Element Tinst Drehmoment

VERDECKTER HOLZ-HOLZ VERBINDER Seite 78

WINKELVERBINDER FÜR SCHER- UND ZUGKRÄFTE ab Seite 95

SBM | ZBM

GEWINDESCHNEIDENDE SCHRAUBE FÜR MAUERWERK

• Geeignet für die direkte Befestigung an Voll- und Halbmaterial: Naturstein, Beton, Voll- und Lochziegel

• Der Senkkopf (SBM) ermöglicht die Montage der Fenster und Türen aus PVC ohne Beschädigungen des Rahmens

• Der Zylinderkopf (ZBM) ist in der Lage, in Holzrahmen versenkt zu werden

• Festigkeitswerte in den verschiedenen Untergründen geprüft in Zusammenarbeit mit dem Institut für Fenstertechnik (IFT) in Rosenheim

• Mit dem Gewinde HI-LOW ist eine sichere Befestigung auch in der Nähe des Trägerrandes möglich

Technisches Datenblatt online verfügbar

EINSATZBEREICH

MATERIAL

Senkkopfschraube

Zylinderschraube

SPREIZANKER CE1

SEISMISCHE KATEGORIE C2 (M10-M12-M16)

• CE Option 1 für gerissenen und ungerissenen Beton

• Seismische Leistungskategorie C2 (M10-M12-M16)

• Elektroverzinkter Kohlenstoffstahl

• Feuerbeständigkeit R120

• Komplett zusammengesetzt mit Mutter und Unterlegscheibe

• Für feste Materialien geeignet

• Drehmoment-kontrollierter Spreizanker

• Möglichkeit zur Verwendung eines Füllstoffs, um die Ringspalte zu beseitigen und die seismische Leistung zu verbessern

Technisches Datenblatt online verfügbar

UBA

SPREIZANKER

• Komplett zusammengesetzt mit Mutter und Unterlegscheibe

• Langes Gewinde

• Elektroverzinkter Kohlenstoffstahl

• Durchgehende Befestigung

• Drehmoment-kontrollierter Spreizanker

• Für feste Materialien geeignet

AB7

SPREIZANKER CE7

• CE Option 7 für ungerissenen Beton

• Elektroverzinkter Kohlenstoffstahl

• Komplett zusammengesetzt mit Mutter und Unterlegscheibe

• Langes Gewinde

• Extralanger Spreizring - Mehrfachausdehnung

• Für feste Materialien geeignet

• Drehmoment-kontrollierter Spreizanker

Technisches Datenblatt online verfügbar

AB7 EXTRALANG große Unterlegscheibe ISO 7093

AB1-A4

SPREIZANKER CE1

SEISMISCHE KATEGORIE C1

• CE Option 1 für gerissenen und ungerissenen Beton

• Seismische Leistungskategorie C1

• Feuerbeständigkeit R120

• Komplett zusammengesetzt mit Mutter und Unterlegscheibe

• Für feste Materialien geeignet

• Durchgehende Befestigung

• Drehmoment-kontrollierter Spreizanker

Technisches Datenblatt online verfügbar

SPREIZANKER MIT SCHELLE CE1

SEISMISCHE KATEGORIE C2

• CE Option 1 für gerissenen und ungerissenen Beton

• Seismische Leistungskategorien C1 und C2

• Elektroverzinkter Kohlenstoffstahl

• Feuerbeständigkeit R120

• Schraube 8.8 mit Sechskantkopf und Unterlegscheibe

• Für feste Materialien geeignet

• Drehmoment-kontrollierter Spreizanker

Technisches Datenblatt online verfügbar

dSchraube

CE-NYLONDÜBEL MIT SCHRAUBE

• Anwendung für gerissenen und ungerissenen Beton, Vollmauerwerk und Lochmauerwerk zertifiziert (Anwendungskategorien a, b, c)

• Feuerwiderstand R90 für Ø10 mm

• Kunststoff-Ankerdübel für Mehrzweckanwendung in Beton und Mauerwerk für statisch nichttragende Verbindungen

• Komplett mit Schraube mit Senkkopf aus verzinktem Stahl

• Durchgehende Befestigung

NYLON-SCHLAGDÜBEL MIT SCHRAUBE

• Nylondübel - Mehrfachausdehnung

• Zylinderkragen

• Durchgehende Befestigung

• Einschließlich Nagelschraube mit Linsenkopf

NDK

UNIVERSAL-NYLONDÜBEL

• Hervorragend geeignet für die gängigsten Voll- und Lochmauerwerke

• Nicht durchgehende 1 und durchgehende Befestigung 2

• Stabile Seitenrippen, die eine Dübeldrehung verhindern 1

• S-Form mit speziellen Drehschutzflügeln 2

• Dübel aus Polyamid (Nylon)

d0

Bohrdurchmesser im Untergrund Lt Länge Anker dSCHRAUBE Schraubendurchmesser

LANGER UNIVERSAL-NYLONDÜBEL

• Senkkopfkragen, der ein Verrutschen des Dübels im Loch verhindert

• Die Montage mit Durchmessern von 10 mm oder mehr ermöglicht die Befestigung von schweren und dicken Profilen

• Optimal zur Befestigung an Hohl- und Lochziegeln

• Durchgehende Befestigung

• Dübel aus Polyamid (Nylon)

d0

Bohrdurchmesser im Betonträger Lt Länge Anker dSCHLÜSSELSCHRAUBE Durchmesser Schlüsselschraube

IHP | IHM

SIEBHÜLSEN FÜR MAUERWERK

• Erhältlich in zwei Ausführungen: Kunststoff (Polyamid) und Metall

• Ideal zur Verwendung auf Lochmauerwerken in Kombination mit den chemischen Dübeln V-NEX und P-NEX

IHP - KUNSTSTOFFNETZ

d0 Bohrdurchmesser im Untergrund Lt Länge Anker

IHM - METALLNETZ

d0

Bohrdurchmesser im Untergrund Lt Länge Anker

GEWINDESTANGE 5.8 MIT MUTTER UND UNTERLEGSCHEIBE

• Komplett mit Mutter (ISO4032) und Unterlegscheibe (ISO7089)

• Stahl 5.8 und 8.8 mit galvanischer Verzinkung, weiß

• Optimierte Längen, um die Festigkeit der Gewindestangen bei Anwendungen auf Beton maximal zu

zen und Verschwendung zu vermeiden

GEWINDESTANGE STAHLKLASSE 5.8

GEWINDESTANGE STAHLKLASSE 8.8

d0 Bohrdurchmesser im Träger dF Bohrdurchmesser am zu befestigenden Element

INSULA WASHER

UNTERLEGSCHEIBE ZUM BEFESTIGEN VON DÄMMSTOFFEN AN HOLZ

• Ideal mit SNK und SNK EVO Holzbauschrauben Ø6 und Ø8, Länge je nach Stärke des zu befestigenden Dämmstoffs

• Integrierter Lochverschlussstopfen zur Vermeidung von Wärmebrücken

• Große Hohlräume für die korrekte Putzhaftung

• Verfügt über ein System, das ein unkontrolliertes Herausfallen der Schraube verhindert

DÜBEL ZUM BEFESTIGEN VON DÄMMSTOFFEN AM MAUERWERK

• Doppelspreizdübel aus PVC Ø8, mit vormontierten Stahlnägeln zum Befestigen an Beton und Mauerwerk

• Dübel mit CE-Kennzeichnung gemäß ETA mit zertifizierten Festigkeitswerten

• Der Doppelspreizdübel mit vormontierten Stahlnägeln ermöglicht eine schnelle und vielseitige Befestigung an Beton und Mauerwerk

Seite 22

Seite 24

A maximal fixierbare Stärke d0 Lochdurchmesser

BOLZEN UND GEWINDESTANGEN

BOLZEN

GEWINDESTANGEN

UNTERLEGSCHEIBEN MUTTERN MUTTERN UND U-SCHEIBEN AUS EDELSTAHL

SECHSKANTBOLZEN MIT MUTTER

• Metallverbinder mit zylindrischem Schaft und CE-Kennzeichnung gemäß EN 14592

• Kohlenstoffstahl in Festigkeitsklasse 8.8 für alle Schraubbolzen mit Sechskantkopf (KOS)

• Bolzen mit Sechskantkopf, die mit Mutter geliefert werden (in der Version aus Kohlenstoffstahl)

Stahlklasse 8.8 - verzinkt DIN 601

Die maximale Befestigungsstärke (Amax) wird berechnet, indem die Verwendung einer Mutter MUT 934 und zwei Unterlegscheiben ULS 440 angenommen wird.

TORBANDSCHRAUBE MIT MUTTER

• Bolzen mit Rundkopf, die mit Mutter geliefert werden (in der Version aus Kohlenstoffstahl)

• Kohlenstoffstahl in Festigkeitsklasse 4.8 für alle Schraubbolzen mit Sechskantkopf (KOT)

Stahlklasse 4.8 - verzinkt DIN 603 (ISO 8677)

Stahlklasse 4.8 - verzinkt DIN 975

Stahlklasse 8.8 - verzinkt DIN 975

MGS 2200 4.8

Stahlklasse 4.8 - verzinkt DIN 975

MGS AI 975 MGS 1000 8.8

Edelstahl A2-70 (A2 | AISI 304) DIN 975

ULS 9021

GROSSE UNTERLEGSCHEIBE

Stahl HV 100 - verzinkt DIN 9021 (ISO 7093*)

ART.-NR. Durchmesser dINT dEXT s Stk. [mm] [mm] [mm]

ULS8242

ULS20564 M18

ULS22604 M20

(*)Die Norm ISO 7093 unterscheidet sich von der Norm DIN 9021 bezüglich der Härte der Oberfläche.

GROSSE UNTERLEGSCHEIBE, VERSTÄRKT

Stahl HV 100 - verzinkt DIN 440 R

ART.-NR. Durchmesser dINT

UNTERLEGSCHEIBE XL, VERSTÄRKT

Stahl HV 100-250 - verzinkt DIN 1052

ART.-NR. Durchmesser

ULS14586

ULS 440 ULS 1052 ULS 125

UNTERLEGSCHEIBE

Stahl HV 100 - verzinkt DIN 125 A (ISO 7089)

ULS21373

SECHSKANTMUTTER

Stahlklasse 8 - verzinkt DIN 934 (ISO 4032*)

(*)Die Norm ISO 4032 unterscheidet sich von der Norm DIN 934 bezüglich des Parameters h und auch des Parameters SW für die Durchmesser M10, M12, M14 und M22.

MUT 6334

VERBINDUNGSMUTTER

Stahlklasse 8 - verzinkt DIN 6334

MUT 1587

HUTMUTTER

Stahlklasse 6 - verzinkt DIN 1587

Aus einem Stück gedrehte Mutter.

HUTMUTTER

Edelstahl A2 (A2 | AISI 304) DIN 1587

Aus einem Stück gedrehte Mutter.

SECHSKANTMUTTER

Edelstahl A2-70 (A2 | AISI 304) DIN 934 (ISO 4032*)

ART.-NR. Durchmesser

(*)Die Norm ISO 4032 unterscheidet sich von der Norm DIN 934 bezüglich des Parameters h und auch des Parameters SW für die Durchmesser M10 und M12.

SELBSTSICHERNDE MUTTER

Edelstahl A2-70 (A2 | AISI 304) DIN 985 (ISO 10511*)

(*)Die Norm ISO 10511 unterscheidet sich von der Norm DIN 995 bezüglich des Parameters h und auch des Parameters SW für die Durchmesser M10 und M12.

UNTERLEGSCHEIBE

Edelstahl A2 | AISI304 DIN 9021 (ISO 7093-1*)

(*)Die Norm ISO 7093 unterscheidet sich von der Norm DIN 9021 bezüglich der Härte der Oberfläche.

BAHNEN

DIFFUSIONSOFFENE MONOLITHISCHE BAHNEN

DIFFUSIONSOFFENE BAHNEN

SELBSTKLEBENDE BAHNEN

DAMPFSPERREN UND -BREMSEN

BITUMINÖSE BAHNEN

PRODUKTAUSWAHL

TRASPIR HOUSE 150 - TRASPIR HOUSE 170 TRASPIR HOUSE 200

BLECHDACH

TRASPIR METAL

SELBSTKLEBEND

TRASPIR ADHESIVE 260 - TRASPIR EVO UV ADHESIVE

BRANDSCHUTZANFORDERUNGEN

TRASPIR FELT EVO UV 210 TRASPIR EVO UV ADHESIVE

TRASPIR HOUSE MONO 135 TRASPIR HOUSE MONO 160

SELBSTKLEBEND

TRASPIR ADHESIVE 260

ABDICHTUNG

DIREKTE UV-EINWIRKUNG

BRANDSCHUTZANFORDERUNGEN

TRASPIR FACADE MONO

TRASPIR EVO UV ADHESIVE

TRASPIR EVO UV ADHESIVE UV

SIMPLA SPRINTA SIGNO CEMENTA OUT FACADE BAND UV FRONT BAND UV 210 CLARA

TRASPIR HOUSE MONO 135

TRASPIR HOUSE MONO 160

OFFENE VERBINDUNGEN

TRASPIR FACADE MONO

TRASPIR EVO UV ADHESIVE

SUPRA BAND BUTYL BAND BONDING GLUE

FIRE STRIPE GRAPHITE FRONT BAND UV 210 MULTI BAND UV

TRASPIR HOUSE 110

TRASPIR HOUSE 135

TRASPIR HOUSE 150

WINDDICHT

BRANDSCHUTZANFORDERUNGEN

SELBSTKLEBEND

FEUCHTEVARIABEL - SANIERUNG

REFLEKTIEREND

BRANDSCHUTZANFORDERUNGEN

EINBLASEN

TRANSPARENT

ABDICHTUNG

INDIREKTE UV-EINWIRKUNG

ALU BAND

INTERNA

SIMPLA

SPRINTA

SIGNO

CEMENTA IN CLARA

EINBLASEN

INDIREKTE UV-EINWIRKUNG

SUPRA BAND

BUTYL BAND

ELASTIC GLUE

WITTERUNGSEINFLÜSSE

BRANDSCHUTZANFORDERUNGEN

TRANSPARENT REFLEKTIEREND

FEUCHTEVARIABEL -

MONOLITHISCHE BAHNEN

MONOLITHISCHE BAHNEN

Polymerkette

Wasserdampfmolekül

MIKROPORÖSE BAHNEN

Polymer

EIGENSCHAFTEN

Temperaturbeständigkeit

Haltbarkeit und Beständigkeit bei der Alterung

UV-Beständigkeit

Chemische Beständigkeit

Schwer entflammbar

Atmungsaktivität (Wasserdampf)

Wasserundurchlässigkeit

Luftundurchlässigkeit

Beständigkeit gegen Schlagregen

Mechanische Festigkeit

Rutschfestigkeit

Schadstoffbeständigkeit

Mikroporen

Wasserdampfmolekül

EIGENSCHAFTEN

Temperaturbeständigkeit

Haltbarkeit und Beständigkeit bei der Alterung

UV-Beständigkeit

Chemische Beständigkeit

Schwer entflammbar

Atmungsaktivität (Wasserdampf)

Wasserundurchlässigkeit

Luftundurchlässigkeit

Beständigkeit gegen Schlagregen

Mechanische Festigkeit

Rutschfestigkeit

Schadstoffbeständigkeit

Im Baustellenalltag sind Bahnen häufig mehreren Belastungsfaktoren gleichzeitig ausgesetzt, z. B. mechanische Beanspruchung, Witterungseinflüsse und UV-Strahlung – Bedingungen, die mit Standardtests nur schwer zu simulieren sind. Deshalb entstand die Reihe der monolithischen Bahnen, die sich im Vergleich zu mikroporösen Folien weniger abnutzen, wenn sie UVStrahlung, Schadstoffen und anderen Belastungsquellen ausgesetzt sind.

Schadstoffe

Schadstoffe + H2O

VERBESSERTE UV-BESTÄNDIGKEIT

VERBESSERTE

ANMERKUNG: Die Bahnen sind für den Einsatz unter den Beschichtungen überlappender Dachdeckungen und hinter Außenwandverkleidungen bestimmt, um das Eindringen von Wind und Wasser von außen zu verhindern. Sie bieten auch einen vorübergehenden Schutz gegen Witterungseinflüsse. Bei längerer Einwirkung oder außergewöhnlichen Ereignissen wird die Verwendung externer Schutzsysteme empfohlen.

MONOLITHISCHE HOCHDIFFUSIONSOFFENE BAHN

• Der monolithische Aufbau der Bahn und die verwendeten speziellen Polymere garantieren ausgezeichnete Haltbarkeit

• Hoher Schutz gegen Schlagregen bei vorübergehender Witterungseinwirkung auf der Baustelle. Die monolithische Funktionsfolie und die reduzierte flächenbezogene Masse ermöglichen die Herstellung eines ausgezeichneten Produkts mit niedrigen Kosten

• Sie lässt sich schnell verlegen und bietet perfekte Abdichtung dank integriertem Doppel-Tape

Technisches

Datenblatt online verfügbar

ART.-NR. Tape H

Eigenschaften Wert

Zusammensetzung PP - monolithisch - PP

Flächenbezogene Masse 135 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,1 m

mechanische Eigenschaften

Höchstzugkraft MD/CD: 200/160 N/50mm

Nagelreißfestigkeit MD/CD: 160/190 N

TRASPIR HOUSE MONO 160

MONOLITHISCHE HOCHDIFFUSIONSOFFENE BAHN

• Hohe Haltbarkeit und Beständigkeit gegen UV-Strahlen und Hitze. Ideal für den Einsatz an Fassaden

• Mit EPD- und LCA-Zertifizierungen

• Hohe Beständigkeit gegen Schlagregen bei vorübergehender Witterungseinwirkung auf der Baustelle

Technisches

Datenblatt online verfügbar

ART.-NR. Tape

Eigenschaften Wert

Zusammensetzung

PP - monolithisch - PP

Flächenbezogene Masse 160 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,1 m

mechanische Eigenschaften

Höchstzugkraft MD/CD: 280/220 N/50mm

Nagelreißfestigkeit MD/CD: 180/200 N

TRASPIR HOUSE MONO 190

MONOLITHISCHE HOCHDIFFUSIONSOFFENE BAHN

• Die monolithische Folie garantiert Atmungsaktivität

• Die durchgängige und homogene Schicht ist vollkommen wasserundurchlässig

• Die flächenbezogene Masse der Bahn verleiht eine hohe mechanische Festigkeit und schützt während der Bauphase

Technisches Datenblatt online verfügbar

ABRIEBFEST GERINGE NEIGUNGEN

Eigenschaften Wert

Zusammensetzung PP - monolithisch - PP

Flächenbezogene Masse 190 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,2 m mechanische Eigenschaften Höchstzugkraft MD/CD: 310/280 N/50mm Nagelreißfestigkeit MD/CD: 220/230 N LANGE HALTBARKEIT

METAL RACK START

COD. 1x 06HTSBODY 1x 06HTSCOMP

COD. 06HTSTROLL

Accessories HT START ROLL HOLDER

Accessories HT START FLYER HOLDER

COD. 06HTSTFLY

Accessories HT START WHEELS 4 pcs.

COD. 06HTSTWHL

TRASPIR FACADE MONO

MONOLITHISCHE HOCHDIFFUSIONSOFFENE UND UV-BESTÄNDIGE BAHNE

• Ideale Bahne für Fassaden mit max. 40% offenen Fugen

• Der monolithische Aufbau gestaltet die Bahn äußerst stabil und beständig gegen hohe Temperaturen, sodass eine ausgezeichnete Haltbarkeit gewährleistet wird

• Hohe Wasserundurchlässigkeit, Wärme- und Formbeständigkeit sowie herausragende Wetterfestigkeit

Technisches Datenblatt online verfügbar

TRASPIR EVO UV 115

Tape H

Eigenschaften Wert

Zusammensetzung PU - PP

Flächenbezogene Masse 115 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,08 m

mechanische Eigenschaften

Höchstzugkraft MD/CD: 150/110 N/50mm

Nagelreißfestigkeit MD/CD: 130/170 N

Fassade offene Fugen bis zu 30 mm, maximal 20% unbedeckter Oberfläche

TRASPIR FELT EVO UV 210

-

Eigenschaften Wert

Zusammensetzung PU - PL

Flächenbezogene Masse 210 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,15 m

mechanische Eigenschaften Höchstzugkraft MD/CD: 380/420 N/50mm Nagelreißfestigkeit MD/CD: 220/210 N

Fassade offene Fugen bis zu 30 mm, maximal 30% unbedeckter Oberfläche

TRASPIR EVO UV 210

Eigenschaften Wert

Zusammensetzung Acrylat - PL

Flächenbezogene Masse 210 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,04 m

mechanische Eigenschaften

Höchstzugkraft MD/CD: 300/200 N/50mm Nagelreißfestigkeit MD/CD: 120/120 N

Fassade offene Fugen bis zu 50 mm, maximal 40% unbedeckter Oberfläche

TRASPIR HOUSE 110

HOCHDIFFUSIONSOFFENE BAHN

• Sie hat die Tests zur Durchdringfestigkeit ASTM E331 und Sintef bestanden, wodurch eine wasserundurchlässige Sperre bei 300 Pa gewährleistet wurde, die sich als ideale Lösung für den vorübergehenden Schutz auf der Baustelle sowie als Redundanz der ersten wasserführenden Ebene

• Mit EPD- und LCA-Zertifizierungen

• Qualität zertifiziert durch die norwegische SINTEF-Organisation und das französische CSTB-Institut (E450 Jf C2)

Technisches

Datenblatt online verfügbar

EINFACHE VERWENDUNG

ART.-NR. Tape H L A

Eigenschaften Wert

Zusammensetzung PP - PP - PP

Flächenbezogene Masse 112 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,03 m

mechanische Eigenschaften Höchstzugkraft MD/CD: 250/165 N/50mm Nagelreißfestigkeit MD/CD: 115/135 N

TRASPIR HOUSE 135

HOCHDIFFUSIONSOFFENE BAHN

• Die hohe Diffusionsoffenheit dieser Bahn erleichtert das Rücktrocknen und schützt die Konstruktion

• Optimiert die Winddichtheit der Konstruktion und schützt sie vor dem Eindringen von Warmluft im Sommer und Kaltluft im Winter

• Garantiert die Wärmeeffizienz des Dämmstoffs, schützt die Hülle und verbessert die Haltbarkeit der Materialien

Technisches Datenblatt online verfügbar

Eigenschaften Wert

Zusammensetzung PP - PP - PP

Flächenbezogene Masse 135 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,02 m mechanische Eigenschaften

Höchstzugkraft MD/CD: 280/190 N/50mm Nagelreißfestigkeit MD/CD: 135/170 N

TRASPIR HOUSE 150

HOCHDIFFUSIONSOFFENE BAHN

• Zum Aufbringen auf die Außen- und Innenseite (je nach klimatischen Bedingungen) von Wänden und Dächern konzipiert

• Zertifiziert durch die französische Stelle CSTB, welche die mechanische Leistung der Bahn bestätigt und sie in der Klasse E1 Sd1 TR2 einstuft

• Hochdiffusionsoffene Bahn für Dächer mit hervorragendem Preis-Leistungs-Verhältnis

Technisches Datenblatt online verfügbar

ART.-NR. Tape

Eigenschaften Wert

Zusammensetzung

PP - PP - PP

Flächenbezogene Masse 150 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,02 m

mechanische Eigenschaften

ABRIEBFEST

WIRTSCHAFTLICH UND LEISTUNGSSTARK

Höchstzugkraft MD/CD: 350/210 N/50mm Nagelreißfestigkeit MD/CD: 190/225 N

TRASPIR HOUSE 170

HOCHDIFFUSIONSOFFENE BAHN

• Optimiert die Winddichtheit und dient als Schutz vor dem Eindringen von Warmluft im Sommer und Kaltluft im Winter

• Die hohe Diffusionsoffenheit dieser Bahn erleichtert das Rücktrocknen und schützt die Konstruktion

• Hochdiffusionsoffene Bahn für Dächer mit hervorragendem Preis-Leistungs-Verhältnis

Technisches Datenblatt online verfügbar

ART.-NR. Tape H L A [m] [m] [m2] TRASPH170 - 1,5

Eigenschaften Wert

Zusammensetzung

PP - PP - PP

Flächenbezogene Masse 170 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,02 m

mechanische Eigenschaften

Höchstzugkraft MD/CD: 330/230 N/50mm Nagelreißfestigkeit MD/CD: 190/230 N

ABRIEBFEST

TRASPIR HOUSE 200

HOCHDIFFUSIONSOFFENE

BAHN

• Hohe flächenbezogene Masse und mechanische Festigkeit für hervorragende Leistungen

• Dank der Zusammensetzung eignet sie sich auch für Anwendungen auf unregelmäßigen und rauen Untergründen, welche die leichteren Bahnen beschädigen könnten

• Das in die TT-Ausführung integrierte Doppel-Tape gewährleistet eine schnelle Verlegung und hochwertige Abdichtung

Technisches

Datenblatt online verfügbar

Eigenschaften Wert

Zusammensetzung PP - PP - PP

Flächenbezogene Masse 200 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,02 m

mechanische Eigenschaften

Höchstzugkraft MD/CD: 360/270 N/50mm

Nagelreißfestigkeit MD/CD: 230/270 N

ORGANISIEREN SIE IHR MEETING BEI UNS

Der Hauptsitz in Kurtatsch (BZ) im Norden Italiens ist für Tagungen und Schulungen ausgestattet: Mehr als 100 Sitzplätze, ein Ausstellungsraum, Test Center für praktische Prüfungen sowie ein vollständiges Angebot an Aktivitäten und Dienstleistungen.

INTERESSIERT?

Kontaktieren Sie Ihren persönlichen Technischen Berater!

TRASPIR METAL

TRENNLAGE FÜR METALLDECKUNGEN

• Garantiert die Verringerung von Luftschallemissionen und Schlagregenlärm. Geprüfte und zertifizierte Werte

• Sehr gut geeignet für die Kombination mit der Linie BYTUM oder TRASPIR, um sowohl in der Wand als auch im Dach eine Mikrobelüftungsschicht zu bilden

• Begünstigt die Mikrobelüftung der Metalldächer und verhindern deren Korrosion

Technisches

Datenblatt online verfügbar

TRASPIR 3D COAT TT

SCHALLDÄMMUNG BELÜFTUNG UNDURCHLÄSSIG

ART.-NR. Tape H L A

Eigenschaften Wert

Zusammensetzung PP - PP - PP

Flächenbezogene Masse 600 g/m2

Stärke 8 mm mechanische Eigenschaften

Höchstzugkraft MD/CD: 300/225 N/50mm Nagelreißfestigkeit MD/CD: 170/150 N

NET 350

BELÜFTUNG

ART.-NR. Tape H L A

Eigenschaften Wert

Zusammensetzung PP

Flächenbezogene

Masse 350 g/m2

Stärke 7,5 mm

mechanische Eigenschaften

Höchstzugkraft NET MD/CD: 1,3/0,5 N/50mm

Dehnung NET MD/CD: 95/65%

MESSUNGEN IM LABOR

Emissionsraum

Empfangsraum

SCHALLDÄMMUNG

Steigerung des Schallschutzwertes um 1

Reduzierung des Regengeräusches bis zu 4,2

SELBSTKLEBENDE BAHNEN

MAXIMALER SCHUTZ UND MINIMALE AUFTRAGSZEIT

• Vollständig klebende Bahnen, die die Verlegung erleichtern und die Zeiten für das Aufbringen verkürzen

• Sie schützen die Platten vor Wasser- und Wetterschäden beim Transport und in der Bauphase

ZEITERSPARNIS kürzere Verlegezeiten

KOSTENERSPARNIS

Weniger Arbeitsaufwand bei der Montage, geringeres Risiko von Schäden

DEFENCE ADHESIVE

SELBSTKLEBENDE BAUZEITABDICHTUNG FÜR BAUELEMENTE

Auf Anfrage in verschiedenen Größen erhältlich.

Eigenschaften

Wert

Zusammensetzung EVA – PP – Klebstoff – Liner

Flächenbezogene Masse 220 g/m2

Wasserdampfdurchlässigkeit (Sd) 2,5 m Schutz während der Bauphase 12 Wochen

SELBSTKLEBENDE REFLEKTIERENDE DAMPFSPERRE

Sd > 1500 m

ART.-NR. Liner H L A [mm]

Auf Anfrage in verschiedenen Größen erhältlich.

Technische Datenblätter online verfügbar

Eigenschaften Wert

Zusammensetzung PET – AL – PE – PE-Netz – PE – Klebstoff –Liner

Flächenbezogene Masse 300 g/m2

Wasserdampfdurchlässigkeit (Sd) 4000 m(*)

SICHERHEIT

Die Bahnen sind rutschfest, haben eine hohe flächenbezogene Masse und eignen sich für verschiedene Anwendungsbereiche

HALBTRANSPARENT

RADONSPERRE EXTREME SPERRE

(*)Gesamt nach ZVDH-Klassifizierung (Deutschland) mit garantiertem Mindestwert von mehr als 1500 m. VERSTÄRKT

VAPOR ADHESIVE 260

SELBSTKLEBENDE DAMPFBREMSE

Auf Anfrage in verschiedenen Größen erhältlich.

Eigenschaften Wert

Zusammensetzung

Wasserdampfdurchlässigkeit (Sd) 25 m SPEZIALKLEBSTOFF

- PP - PP - Klebstoff - Liner

Flächenbezogene Masse 260 g/m2

TRASPIR ADHESIVE 260

DIFFUSIONSOFFENE SELBSTKLEBENDE BAHN

ART.-NR. Liner H

Auf Anfrage in verschiedenen Größen erhältlich.

Eigenschaften Wert

Zusammensetzung PP – PP – PP – Klebstoff – Liner

Flächenbezogene Masse 260 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,18 m

TRASPIR EVO UV ADHESIVE

SELBSTKLEBENDE DIFFUSIONSOFFENE UND UV-BESTÄNDIGE MONOLITHISCHE BAHN ART.-NR. Liner H

Auf Anfrage in verschiedenen Größen erhältlich.

Eigenschaften Wert

Zusammensetzung

Acryl – PL – Klebstoff – Liner

Flächenbezogene Masse 300 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,19 m

Fassade

Fugen bis zu 50

Oberfläche

BAHNEN UND KLIMAZONEN

Abhängig von der jeweiligen Klimazone und vom gewählten Bausystem sind einige Lösungen besser als andere geeignet. Auf diesen Seiten sind einige Beispiele aufgeführt, um die Auswahl des richtigen Produkts einfacher zu gestalten.

ARKTISCHES/KALTES KLIMA

ANWENDUNGSBEISPIELE WAND

STOP HOUSE - VAPOR HOUSE IN

GEMÄSSIGTES KLIMA

CLIMA ADAPT - VAPOR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

HOUSE - VAPOR HOUSE IN

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - VAPOR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE STOP HOUSE - VAPOR HOUSE IN

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - BYTUM

VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - BYTUM

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - BYTUM

STOP HOUSE - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - TRASPIR METAL

HOUSE - VAPOR HOUSE VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - TRASPIR METAL

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - TRASPIR METAL

CLIMA

STOP HOUSE ALU NET 100

REFLEKTIERENDE DAMPFSPERRE Sd 150 m

• Indem die Wärme nach innen reflektiert wird, verbessert sich die energetische Leistung des Bauteils, und die Temperaturbeständigkeit steigt

• Dank des Gittergewebes ist sie gegen mechanische Beanspruchungen geschützt und hat zudem einen hohen Weiterreisswiderstand

• Speziell entwickeltes Material, welches die Wasserdampfdiffusion von der warmen zur kalten Seite der Konstruktionen begrenzt

Technisches Datenblatt online verfügbar

ART.-NR. Tape H

VERSTÄRKT REFLEKTIEREND 70%

Eigenschaften Wert

Zusammensetzung aluminiertes PE - PE-Netz - PE

Flächenbezogene Masse 100 g/m2

Wasserdampfdurchlässigkeit (Sd) 150 m

mechanische Eigenschaften Höchstzugkraft MD/CD: > 230/230 N/50mm Nagelreißfestigkeit MD/CD: > 110/110 N

STOP HOUSE NET 110

DAMPFBREMSE Sd 40 m

• Transparent, gewährleistet eine schnelle und einfache Montage

• Das Verstärkungsgewebe verleiht auch bei Druck durch Einblasen des Dämmstoffs hohe Festigkeit

• Speziell entwickeltes Material, welches die Wasserdampfdiffusion von der warmen zur kalten Seite der Konstruktionen verringert und so einer Kondensatbildung entgegenwirkt

Technisches Datenblatt online verfügbar

Eigenschaften Wert

Zusammensetzung PE - PE-Netz - PE

Flächenbezogene Masse 110 g/m2

Wasserdampfdurchlässigkeit (Sd) 40 m

mechanische Eigenschaften

VERSTÄRKT HALBTRANSPARENT

Höchstzugkraft MD/CD: > 220/190 N/50mm Nagelreißfestigkeit MD/CD: > 155/145 N

STOP HOUSE 190 BARRIER SD150

DAMPFBREMSE Sd 145 m

• Das Produkt aus extrudiertem Polyethylen bietet verschiedene Anwendungsmöglichkeiten, vom temporären Schutz auf der Baustelle bis zur Dampfregelung in den Aufbauten

• Auch in der Ausführung 3,2 m erhältlich. Ebenfalls für die Abdichtung von Decken geeignet

• Transparent, gewährleistet eine schnelle und einfache Montage

Technisches Datenblatt online verfügbar

Eigenschaften Wert

Zusammensetzung PE

Flächenbezogene Masse 190 g/m2

Wasserdampfdurchlässigkeit (Sd) 145 m

mechanische Eigenschaften Höchstzugkraft MD/CD: > 206/180 N/50mm Nagelreißfestigkeit MD/CD: > 147/165 N ART.-NR.

CLIMA ADAPT 80

VARIABLE DAMPFBREMSE

• Bei erhöhter Luftfeuchtigkeit wird aus der Dampfbremse eine diffusionsoffene Bahn und garantiert die Rücktrocknung des Bauteils

• Es wurde von externen wissenschaftlichen Stellen untersucht und geprüft, die sein Verhalten auch unter realen Bedingungen simulierten

• Mit EPD- und LCA-Zertifizierungen

Technisches Datenblatt online verfügbar

VARIABLER SD HALBTRANSPARENT

ART.-NR. Tape H L A [m] [m] [m2]

Eigenschaften Wert

Zusammensetzung PA - PP

Flächenbezogene Masse 80 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,15 - 5 m

CLIMA CONTROL 105

VARIABLE DAMPFBREMSE

• Optimal zur Steigerung der Energieeffizienz bei Bauen im Bestand und Sanierungen

• Aufgrund der Transparenz kann die Bahn schnell und einfach an der Unterkonstruktion angebracht werden

• Das Verstärkungsgewebe verleiht der Bahn auch bei Druck durch Einblasen des Dämmstoffs hohe Festigkeit

Technisches

Datenblatt online verfügbar

ART.-NR. Tape H L A

Eigenschaften Wert

Zusammensetzung PA - PP

Flächenbezogene Masse 105 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,1 - 20 m mechanische Eigenschaften Höchstzugkraft MD/CD: > 175/150 N/50mm Nagelreißfestigkeit MD/CD: > 140/150 N

CLIMA CONTROL NET 145

VARIABLE DAMPFBREMSE

• Die spezielle PA-Folie bietet maximalen Schutz in den Wänden und hervorragende Sicherheit der Wärmedämmungen

• Aufgrund der Transparenz kann die Bahn schnell und einfach an der Unterkonstruktion angebracht werden

• Optimal zur Steigerung der Energieeffizienz bei Bauen im Bestand und Sanierungen

Technisches Datenblatt online verfügbar

ART.-NR.

Eigenschaften Wert

Zusammensetzung PA - PE-Netz - PP

Flächenbezogene Masse 145 g/m2

Wasserdampfdurchlässigkeit (Sd) 0,15 - 5 m mechanische Eigenschaften Höchstzugkraft MD/CD: > 440/400 N/50mm Nagelreißfestigkeit MD/CD: > 300/250 N

VAPOR HOUSE IN 120

DAMPFBREMSE

• Bahn zur Regulierung des Wasserdampfdurchgangs in Holzkonstruktionen und -häusern

• Das Produkt ist transparent, sodass es sich bei der Isolierung von innen oder der Montage zwischen den Balken einfacher verlegen lässt

• Mit EPD- und LCA-Zertifizierungen

Technisches

Datenblatt online verfügbar

ART.-NR. Tape H L A [m] [m] [m2] VAPHIN120 -

Eigenschaften Wert

Zusammensetzung PP - PP

Flächenbezogene Masse 120 g/m2

Wasserdampfdurchlässigkeit (Sd) 30 m mechanische Eigenschaften Höchstzugkraft MD/CD: 220/180 N/50mm(*) Nagelreißfestigkeit MD/CD: 160/205 N(*)

(*)Durchschnittswerte; weitere Informationen zu den Mindestwerten finden Sie in der Leistungserklärung.

VAPOR HOUSE NET 110

DAMPFBREMSE MIT VERSTÄRKUNGSGEWEBE

• Leichte Dampfbremse, die aufgrund des Verstärkungsgewebes hohe mechanische Leistung garantiert

• Hohe UV-Stabiltät, ideal zum Schutz während der Bauphase

• Verhindert den unkontrollierten Durchgang von heißer und feuchter Luft in den Aufbauten und somit die Kondensatbildung in den Dämmschichten

Technisches Datenblatt online verfügbar

Eigenschaften Wert

Zusammensetzung

PE - Netz PE - PP

Flächenbezogene Masse 110 g/m2

Wasserdampfdurchlässigkeit (Sd) 5 m

mechanische Eigenschaften

VERSTÄRKT

VAPOR HOUSE 140

DAMPFBREMSE

• Ausgelegt für die Anwendung auf der Innen- und Außenseite (je nach klimatischen Bedingungen) von Dächern und Wänden

• Regelt den Feuchtigkeitsdurchgang und verhindert die Kondensatbildung in den Schichten des Dämmpakets

• UV-beständig und kann direkt über der Dachschalung verwendet werden

Technisches

Datenblatt online verfügbar

WIRTSCHAFTLICH UND

Eigenschaften Wert

Zusammensetzung PP - PP - PP

Flächenbezogene Masse 140 g/m2

Wasserdampfdurchlässigkeit (Sd) 10 m mechanische Eigenschaften Höchstzugkraft MD/CD: > 230/180 N/50mm Nagelreißfestigkeit MD/CD: > 125/145 N

VAPOR HOUSE 150

DAMPFBREMSE

• Regelt den Feuchtigkeitsdurchgang und verhindert die Kondensatbildung in den Schichten des Dämmpakets

• UV-beständig und kann direkt über der Dachschalung verwendet werden

• Das Produkt bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis

Technisches Datenblatt online verfügbar

ART.-NR. Tape

Eigenschaften Wert

Zusammensetzung PP - PP - PP

Flächenbezogene Masse 150 g/m2

Wasserdampfdurchlässigkeit (Sd) 18 m mechanische Eigenschaften Höchstzugkraft MD/CD: > 250/170 N/50mm Nagelreißfestigkeit MD/CD: > 135/155 N

ABRIEBFEST

VAPOR HOUSE NET 180

DAMPFBREMSE MIT VERSTÄRKUNGSGEWEBE

• Dank der Zusammensetzung eignet sie sich auch für Anwendungen auf unregelmäßigen und rauen Untergründen, welche leichtere Dampfbremsen beschädigen könnten

• Die TT-Ausführung bietet dank des integrierten Doppel-Tapes eine schnelle Verlegung und perfekte Abdichtung. Diese Lösung ist kostengünstiger als das herkömmliche Verlegen mit Bindung

Technisches

Datenblatt online verfügbar

ART.-NR. Tape

VERSTÄRKT ABRIEBFEST

Eigenschaften Wert

Zusammensetzung PP - PP-Netz - PE - PP

Flächenbezogene Masse 180 g/m2

Wasserdampfdurchlässigkeit (Sd) 10 m mechanische Eigenschaften Höchstzugkraft MD/CD: > 270/250 N/50mm Nagelreißfestigkeit MD/CD: > 230/250 N

BITUMINÖSE BAHNEN

UNTERDACH-BITUMENBAHNEN

• CE-Kennzeichnung als flexible Bahn für die Abdichtung von überlappenden Dachdeckungen

• Vollständiges Sortiment mit einem ausgezeichneten Verhältnis von flächenbezogener Masse/Stärke, das eine gute Handhabung und Flexibilität gewährleistet

• Sie garantieren aufgrund der verstärkenden Trägereinlage hohe mechanische Festigkeit und Langlebigkeit

Technisches

Datenblatt online verfügbar

Eigenschaften Wert

Zusammensetzung PP - Bitumengemisch - PL-Verstärkung - Bitumengemisch - PP

Flächenbezogene

Masse 0,4 kg/m2

Stärke 0,6 mm

Rollengewicht 21,0 kg

BYTUM 400 BYTUM 750

ART.-NR. Tape H

- 1

Eigenschaften Wert

Zusammensetzung PP - Bitumengemisch - PL-Verstärkung - Bitumengemisch - PP

Flächenbezogene

Masse 0,75 kg/m2

Stärke 0,8 mm

Rollengewicht 30,4 kg

Eigenschaften Wert

Zusammensetzung PP -

BYTUM BASE 2500

SELBSTKLEBENDE UNTERDACH-BITUMENBAHN

• Die ideale Lösung für Flachdächer in Kombination mit der Bahn mit Schieferbeschichtung BYTUM SLATE 3500 als abschließende sichtbare Schicht

• Das modifizierte bituminöse Gemisch bietet Flexibilität und Verarbeitbarkeit auch bei niedrigen Temperaturen und ermöglicht eine Verlegung ohne offene Flammen oder Wärme

• Diese selbstklebende Bitumenbahn wird an Neigungen bis 5° als Unterdach verwendet und garantiert optimale Wasserundurchlässigkeit

Technisches

Datenblatt online verfügbar

ART.-NR. Liner

KLEBEND

BITUMINÖS

Eigenschaften Wert

Zusammensetzung PL-Siebdruckfolie - Bitumengemisch - PL-Verstärkung - Bitumengemischklebendes Bitumengemisch - vorgestanztes Trennpapier

Flächenbezogene Masse 2,5 kg/m2

Stärke 2,0 mm

Rollengewicht 25,5 kg

BYTUM SLATE 3500

SELBSTKLEBENDE UNTERDACH-BITUMENBAHN MIT SCHIEFERBESCHICHTUNG

• Verwendbar für Flachdächer als abschließende sichtbare Schicht in Kombination mit der selbstklebenden und selbstabdichtenden Bitumenbahn BYTUM BASE 2500, sodass eine optimale Abdichtung entsteht

• Die Schieferoberfläche garantiert eine dauerhafte UV-Beständigkeit

• Der seitliche Klebestreifen gewährleistet die Abdichtung auch an Überlappungsstellen zwischen Bahnen

Technisches Datenblatt online verfügbar

BITUMINÖS

Eigenschaften Wert

Zusammensetzung Schieferspäne - Bitumengemisch - PL-Verstärkung - Bitumengemischklebendes Bitumengemisch - vorgestanztes Trennpapier

Flächenbezogene

Masse 3,5 kg/m2

Stärke 2,8 mm

Rollengewicht 35,0 kg

SHINGLE

BITUMENSCHINDEL (KANADISCH)

• Wasserundurchlässige Dachendschicht mit CE-Kennzeichnung nach ETA. Witterungsbeständig und schallisolierend gegen Schlagregen

• Unbegrenzte UV-Beständigkeit dank der Deckschicht aus Schieferspänen

• Ideal in Kombination mit einer Unterdach-Bitumenbahn für eine

Abdichtung bei geringen Neigungen

Technisches

Datenblatt online verfügbar

SHINGLE RECTANGULAR

SHINGLE BIBER

B Schindelbreite

L Schindelhöhe

A / co. Schindelfläche pro Packung

A / b Schindelfläche pro Palette

co. / b Packungen pro Palette

R Rechteckig

B Biber

BITUMINÖS

SCHULUNGSVERANSTALTUNGEN

In diesen zwei Stunden erklären wir Ihnen die Vorzüge und Merkmale unserer Produkte. Wir kommen zu Ihnen.

ZIELGRUPPE Ladenpersonal, Branchenleiter, Vertriebsnetz

STANDORT Verkaufsstelle

ZIEL Schulung der Mitarbeiter mit dem Ziel, die Produktkenntnisse zu vertiefen

ERGEBNIS Größeres Produktsortiment, Umsatzsteigerung, Einstiegschancen in einen wachsenden Markt

KLEBSTOFFE

ACRYLBÄNDER

BÄNDER FÜR FASSADEN

BÄNDER UND DICHTUNGSMITTEL

NAGELDICHTBAND

SOCKELDETAIL

AIR BITUM

GEBRAUCHSFERTIGES ABDICHTENDES BITUMEN-SPRAY

• Witterungsbeständige Abdichtung und Dämmung

• Für jede Art von Untergrund und Form

• Ideal zum Abdichten als Schutz vor Einsickerungen an Dächern, Dachrinnen, Rohren usw.

• Die spezielle, mit Elastomeren modifizierte bituminöse Formel garantiert ein Produkt, das nach dem Trocknen sowohl gegen Schlagregen als auch Salzkorrosion beständig ist

Technisches

Datenblatt online verfügbar FEUCHTIGKEITSBESTÄNDIG

AIR GLUE

UNIVERSELLER SCHNELLTROCKNENDER SPRÜHKLEBER

• Kontaktkleber für Holz, Metall, Gummi, Vinyl, Kunststoff, Karton, Beton und andere Materialien

• Verbessert die Haftung von Acrylbändern auf Materialien wie Beton und fasrigen Dämmstoffen

• Verwendbar in Innen- und Außenbereichen

• Einstellbare Strahlbreite

Technisches

Datenblatt

ELASTIC GLUE

UNIVERSELLER

KLEBSTOFF MIT HOHER ELASTIZITÄT FÜR DEN INNENBEREICH

• Zur elastischen und luftdichten Verklebung von Bahnen

• Ausgezeichnete Haftung auf Stein, Beton, Putz, Holz und Metallen

• Perfekt für alle Bahnen aus dem HOLZ TECHNIC Sortiment

Technisches

Datenblatt online verfügbar

BONDING GLUE

UNIVERSELLER KLEBSTOFF MIT HOHER ELASTIZITÄT

FÜR DEN AUSSENBEREICH

• Auch für den Außenbereich geeignet; gewährleistet ausgezeichnete Wasserbeständigkeit

• Klebstoff für Bahnen und Dichtung für Verbindungen

• Hervorragende Haftung auf den wichtigsten Baustoffen

Technisches Datenblatt online verfügbar

LANGLEBIGKEIT

ELASTISCH BUTYL UV-BESTÄNDIG

ART.-NR. Inhalt Version Ergiebigkeit bei Klebewulst Ø8 mm Stk.

BONGLUE600 600 ml - 840 g Weichkartusche ca. 6 m 12

UNIVERSAL FOAM

UNIVERSELLER MEHRZWECK-POLYURETHANSCHAUM

• Polyurethanschaum für Innenräume, EC1 Plus mit geringen Emissionen flüchtiger Verbindungen

• Brandverhalten B3 (DIN 4102-1)

• Die spezielle Formel reduziert die Verspreizung nach dem Auftrag und vermeidet übermäßigen Druck auf die verklebten Elemente

• Vielseitige Lösung zum Füllen von Hohlräumen wie Verbindungen, Fugen um Rohre und Löcher im Allgemeinen

Technisches Datenblatt online verfügbar

ART.-NR. Inhalt Farbe Ergiebigkeit Anwendung Stk. [ml]

2

UNIFOAM KIT

ABDICHTUNGSSATZ MIT POLYURETHANSCHAUM

• Mehrzweck-Polyurethanschaum zum Füllen von Hohlräumen wie Verbindungen, Fugen um Rohre und sonstigen Löchern

• Schaumpistole mit Langhalskanüle zum Auftragen von Schaum

• Universalreiniger zum Entfernen von frischem Polyurethanschaum

Beschreibung

Lieferumfang:

HANDSCHUHE ENTHALTEN

SILENT FOAM

POLYURETHAN-WEICHZELLENSCHAUM MIT HOHER SCHALLDÄMMUNG

• Brandverhalten B3 (DIN 4102-1)

• Zur Montage von Blindstöcken und Fenster- und Türrahmen aus Holz, PVC oder Aluminium

• Perfekte Haftung auf allen Baustoffen, einschließlich Platten aus EPS und XPS

• Dank der geschlossenzelligen Struktur auch im geschnittenen Zustand undurchlässig

• Mit EC1PLUS Klassifizierung für Emissionen flüchtiger organischer Verbindungen gemäß GEV-Prüfverfahren

Technisches

Datenblatt online verfügbar

GERINGE VERSPREIZUNG

ELASTISCH

SCHALLDÄMMUNG HANDSCHUHE ENTHALTEN

ART.-NR. Inhalt Farbe Ergiebigkeit Anwendung Stk. [ml] SILFOAM750 750 Weiß 40 L mit Pistole 12

SILENT FOAM B2

POLYURETHAN-WEICHZELLENSCHAUM MIT HOHER SCHALLDÄMMUNG

• Zur Montage von Blindstöcken und Fenster- und Türrahmen aus Holz, PVC oder Aluminium

• Brandverhalten B2 (DIN 4102-1)

• Dank der sehr geringen Emissionen flüchtiger Verbindungen ideal für den Einsatz im Außen- und Innenbereich

Technisches

Datenblatt online verfügbar

ELASTISCH

HANDSCHUHE ENTHALTEN

ART.-NR. Inhalt Farbe Ergiebigkeit Anwendung Stk. [ml] SILFOAM750B2 750 Weiß 35 L mit Pistole 12

LIQUID MEMBRANE

ACRYLABDICHTUNG FÜR PINSEL- UND SPRÜHAUFTRAG

• Sofort einsatzbereit, für dauerhafte, gegen Witterungseinflüsse und UV-Strahlung beständige Abdichtungen

• Auf Basis von Kunstharz in wässriger Dispersion

• Lösemittelfrei

• Die Mischung auf Basis von Kunstharz ist elastisch und beständig gegen Bewegungen der abgedichteten Fugen

• Geeignet für komplexe Konstruktionsdetails; auch beständig gegen Mikrorisse. Geeignet für Industrie- und Küstenumgebungen

Technisches Datenblatt online verfügbar

METAL RACK START

COD. 1x 06HTSBODY 1x 06HTSCOMP

PRODUCT DISPLAY

COD. 04HTPRODISP

FOAM REMOVER

UNIVERSALREINIGER ZUM ENTFERNEN VON FRISCHEM POLYURETHANSCHAUM

• Beseitigt schnell und effizient ungehärteten Polyurethanschaum von jeder Oberfläche

• Zweifache Anwendung: An der Pistole montiert oder mit Sprühverteiler

• Unverzichtbar zum Reinigen von Schaumpistolen

Technisches Datenblatt online verfügbar

ART.-NR.

ZUGEHÖRIGE PRODUKTE

PROFESSIONELLE PISTOLE FÜR 310 ml KARTUSCHEN Seite 284

KARTUSCHENPISTOLE FÜR 600 ml SCHLAUCHBEUTEL Seite 286

SCHAUMPISTOLE MIT LANGHALSKANÜLE Seite 285

FLY SOFT

FLY LITE

FLY FOAM

BÄNDER

WIE IST EIN KLEBEBAND AUFGEBAUT?

ABZIEHBARER LINER entfernbare Silikonfolie

FINGERLIFT

vorstehender Teil, erleichtert das Abziehen des Liners

KLEBSTOFF

Klebstoffmasse

• Acrylmischung in wässriger Dispersion

• UV-vernetzte Acrylmischung

• Butyl

• bituminös

TRÄGEREINLAGE

Polymer-Netzverstärkung

• mit rechteckigen Maschen

• mit diagonalen Maschen

KLEBSTOFF

Klebstoffmasse

• Acrylmischung in wässriger Dispersion

• UV-vernetzte Acrylmischung

• Butyl

• bituminös

PRIMER

Verbindungsschicht zwischen Trägermaterial und Klebstoff

KERN

Rolle aus Karton oder Kunststoff, auf der das Band aufgewickelt ist

WELCHE ART VON KLEBSTOFF?

TRÄGERMATERIAL

Folie, auf welcher der Klebstoff aufgebracht wird

• PE-Folie

• PP-Folie

• Aluminiumfolie

• Vliesstoff

• Papier

ACRYLMISCHUNG IN WÄSSRIGER DISPERSION

UV-VERNETZTE ACRYLMISCHUNG

• Geeignet für glatte Oberflächen

• Thermisch stabil

• UV-beständig

• Elastisch

• Geeignet für sehr raue und poröse Oberflächen

• Verformbar

• Dauerhaft UV-beständig

• Thermisch stabil

• Auch bei niedrigen Temperaturen verarbeitbar

BITUMINÖS

• Geeignet für raue Oberflächen

• Verformbar

BUTYL

BANDAUSWAHL

DÄMMSTOFF hervorragende Haftung hervorragende Haftung nach Behandlung mit Primer

EINSEITIG

KLEBENDES UNIVERSALBAND MIT HOHER KLEBKRAFT

• Universalband mit ausgezeichneter Anfangsklebkraft und sehr guter Haftkraft auf allen Oberflächen. Verwendbar sowohl in Innen- als auch Außenbereichen

• Dauerhafte Haftung auch bei niedrigen Temperaturen auf staubigen, porösen oder feuchten Oberflächen

• Erhältlich in verschiedenen Größen, auch mit vorgestanztem Liner, zum einfachen Aufbringen selbst in Ecken oder an schwierigen Kanten

Technisches Datenblatt online verfügbar

Stärke: 0,34 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: PE-Folie

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trägereinlage: Netzverstärkung aus Polyester

4 Klebstoff: lösungsmittelfreie Acryldispersion

5 Trennschicht: Silikonpapier

SPRINTA

EINSEITIG KLEBENDES UNIVERSALBAND OHNE TRENNFOLIE

• Anwendbar in Innen- und Außenbereichen, garantiert eine schnelle und sichere Abdichtung

• Da keine Trennfolie vorhanden ist, entsteht weniger Abfall, was die Umwelt schont

• Dank der gezackten Kanten kann das Band einfach ohne Schere oder Cutter gleichmäßig durchtrennt werden

• Schnelle Montage und gute Haftkraft auf den gängigsten Baustoffen

Technisches Datenblatt online verfügbar

Stärke: 0,25 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: PE-Folie

2 Klebstoff: lösungsmittelfreies UV-vernetztes Acryl

3 Trägereinlage: Gitterverstärkung aus Polyester

4 Klebstoff: lösungsmittelfreies UV-vernetztes Acryl

EINSEITIG KLEBENDES UNIVERSALBAND

• Vielseitiges Band mit progressiver Haftung und dauerhaftem Halt auf verschiedenen Untergründen

• Durch die spezifische Klebstoffformulierung und die zahlreichen erhältlichen Formate ideal für die Vorfertigung

• Aufgrund der Art und Menge des verwendeten Klebstoffs auch für hohe Temperaturen geeignet

Technisches

Datenblatt online verfügbar

Stärke: 0,28 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: PE-Folie

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trägereinlage: Gitterverstärkung aus Polyester

4 Klebstoff: lösungsmittelfreie Acryldispersion

5 Trennschicht: Silikonpapier

INTERNA

EINFACHE VERWENDUNG

EINSEITIG KLEBENDES BAND FÜR DEN INNENBEREICH

• Das verformbare Trägermaterial ermöglicht die einfache Abdichtung von Ecken und schwierigen Kanten

• Zum schnelleren Verlegen auch in der Version mit vorgestanztem Liner erhältlich

• Verstärktes Trägerpapier, ideal für den Innenbereich; garantiert sichere und dauerhafte Luftdichtheit

Technisches Datenblatt online verfügbar

ART.-NR.

EINFACHE FALTUNG INTERNER DICHTSTOFF

INTERNA3030 30 / 30 60 25 10

INTERNA1248 12 / 48 60 25 10

Stärke: 0,33 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: verstärktes Papier mit Schutzfolie

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trennschicht: Silikonpapier

CLARA

EINSEITIG KLEBENDES TRANSPARENTES UNIVERSALBAND

• Transparentes und dezentes Produkt, das nach dem Auftragen auf jeder Art von Oberfläche unsichtbar wird

• Ausgezeichnete Haftkraft und somit schnelle und sichere Aufbringung; wirksam bei hohen und niedrigen Temperaturen wie auch bei Feuchtigkeit

• Äußerst zuverlässig im Außenbereich, UV-beständig und regenfest

• Ideal für Reparaturen, die eine unsichtbare Oberfläche verlangen

Technisches Datenblatt online verfügbar

Stärke: 0,27 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: PE-Folie

HALBTRANSPARENT

60 60 15 12

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trägereinlage: Netzverstärkung aus Polyester

4 Klebstoff: lösungsmittelfreie Acryldispersion

5 Trennschicht: Silikonpapier UV-BESTÄNDIG HOHE HAFTUNG

COD. 06HTMETALDISP

BÄNDER

FÜR AUSSENFASSADEN

MULTI BAND UV

UV-Beständigkeit bei Fugen mit einer Breite von bis zu 30 mm, bei maximaler UV-Exposition der Oberfläche von 20 %

FRONT BAND UV 210

UV-Beständigkeit bei Fugen mit einer Breite von bis zu 50 mm, bei maximaler UV-Exposition der Oberfläche von 40 %

FACADE BAND UV

UV-Beständigkeit bei Fugen mit einer Breite von bis zu 50 mm, bei maximaler UV-Exposition der Oberfläche von 40 %

DECK BAND UV

Dauerhafte UV-Beständigkeit. Ideal für Terrassen und Fassaden

MULTI BAND UV

SPEZIALBAND MIT HOHER HAFTUNG UND UV-BESTÄNDIGKEIT

• Wasserundurchlässiges abdichtendes Klebeband, multifunktional und weich, leicht anzubringen

• Die Brandverhalten B-s1, d0 und die Flammhemmung gemäß EN 13501-1 wurden in Kombination mit TUVA, der diffusionsoffenen Bahn für Fassaden, getestet

• Im Außenbereich angewendet, bietet es Stabilität und dauerhafte UV-Beständigkeit

Technisches Datenblatt online verfügbar

ART.-NR.

UV-BESTÄNDIG LANGLEBIGKEIT VERPUTZBAR

UV-BESTÄNDIG VERPUTZBAR

Stärke: 0,7 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: monolithische und dreischichtige Bahn mit hoher UV-Beständigkeit

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trennschicht: PP-Folie

UV-BESTÄNDIG FARBLICHE ANPASSUNG

UV-BESTÄNDIG FARBLICHE ANPASSUNG

HOHE/NIEDRIGE TEMPERATUREN

UV-BESTÄNDIG NAGELDICHTBAND GETESTETE HALTBARKEIT

FRONT BAND UV 210

EINSEITIG KLEBENDES UNIVERSALBAND MIT HOHER UV-BESTÄNDIGKEIT

• Ausgezeichnetes optisches Ergebnis in Kombination mit TRASPIR FACADE MONO

• Brandverhalten B-s1, d0: Es verhindert eine Ausbreitung der Flammen im Brandfall und trägt so zum passiven Schutz der Konstruktion bei

• Die Trägerbahn des Bandes garantiert eine hohe thermische Stabilität und UV-Beständigkeit

Technisches

Datenblatt online verfügbar

ZUSAMMENSETZUNG:

1 Trägermaterial: TRASPIR FACADE MONO

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trennschicht: PP-Folie

FACADE BAND UV

EINSEITIG

KLEBENDES UV-BESTÄNDIGES

UNIVERSALBAND

• Dank der hohen UV-Beständigkeit ist es ideal zum Abdichten von Fassaden mit offenen Fugen

• Entwickelt für die Anwendung auf diffusionsoffenen Bahnen und für einen verdeckten Abschluss, der eine besonders ansprechende Optik gewährleistet

• Der PP-Untergrund und der spezielle Klebstoff sorgen für sehr hohe Temperaturbeständigkeit

Stärke: 0,5 mm ART.-NR.

Technisches

Datenblatt online verfügbar

Stärke: 0,32 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: PP-Folie

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trägereinlage: Netzverstärkung aus Polyester

4 Klebstoff: lösungsmittelfreie Acryldispersion

5 Trennschicht: Silikonpapier

ALU BAND

EINSEITIG KLEBENDES REFLEKTIERENDES BAND FÜR

DEN INNENBEREICH

• Der spezielle Klebstoff und der Aluminiumuntergrund sorgen für hohe Temperaturbeständigkeit, ohne die Haftung zu beeinträchtigen

• Dank der Wärmereflektion für Heizanlagen geeignet

• Der Untergrund aus Aluminium bietet hohen Dampfdichtheit und ist ideal in Kombination mit der Linie STOP HOUSE ALU

Technisches

Datenblatt online verfügbar

Stärke: 0,06 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: Aluminiumfolie

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trennschicht: PP-Folie

HOHE TEMPERATUREN REFLEKTIEREND

ALU BUTYL BAND

KLEBENDES REFLEKTIERENDES BUTYLBAND

• Der Butylklebstoff gewährleistet eine hervorragende Klebkraft auf den gängigsten, auch sehr porösen, Oberflächen

• Das Trägermaterial aus verstärktem Aluminium schützt die Butylmischung und garantiert die Haltbarkeit der Abdichtung nach der Montage

• Dank verstärktem Untergrund verfügt das Band über hervorragende mechanische Eigenschaften und ist zudem reißfest

Technisches

Datenblatt online verfügbar

Stärke: 1 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: verstärkte Aluminiumfolie

2 Klebstoff: klebendes graues Butylgemisch

3 Trennschicht: PE-Folie

DECK BAND UV

BUTYL-KLEBEBAND

• Sowohl für Terrassen als auch Fassaden geeignet; schützt die Unterkonstruktion vor Feuchtigkeit und Schlagregen

• Das Trägermaterial aus verstärktem Aluminium garantiert dauerhafte UV-Beständigkeit

• Die Mischung schließt sich um kleine Durchdringungen (z.B. Nägel) und bleibt völlig wasserundurchlässig

Technisches

Datenblatt online verfügbar

0,8 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: UV-stabile, anthrazitfarbene verstärkte Aluminiumfolie

2 Klebstoff: klebendes graues Butylgemisch

3 Trennschicht: PE-Folie

BLACK BAND

EINSEITIG KLEBENDES UNIVERSAL-BUTYLBAND

• Universell und um bis zu 300 % dehnbar, dichtet jede Fuge zwischen den gängigsten Baumaterialien ab

• Selbstabdichtend und ideal zum einfachen Abdichten von schwierigen Verbindungen und sehr unregelmäßigen Oberflächen; auch bei niedrigen Temperaturen

• Schnelle Verlegung mit leicht ablösbarer Folie. Die Ausführung mit 80 mm hat einen vorgestanzten Liner, um das Verlegen in Ecken oder an komplizierten Stellen zu erleichtern

Technisches Datenblatt online verfügbar

Stärke: 2 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: PE-Folie mit hoher Dichte

2 Klebstoff: schwarzes klebendes Butylgemisch

3 Trennschicht: leicht ablösbare PP-Folie

BUTYL BAND

DOPPELSEITIG KLEBENDES UNIVERSELLES BUTYLBAND

• Verstärkt mit einem Polyesternetz, das Kompaktheit und hohe mechanische Festigkeit garantiert

• Geeignet für luftdichte Abdichtungen von Holz-Holz- und Holz-Beton-Verbindungen

• Butyl eignet sich auch hervorragend für die problemlose Anbringung in beengten Räumen oder auf unregelmäßigen Profilen

Technisches

Datenblatt online verfügbar

ART.-NR. B s

s = Bandstärke

ZUSAMMENSETZUNG:

1 Klebstoff: klebendes graues Butylgemisch

2 Trägereinlage: Netzverstärkung aus Polyester

3 Klebstoff: klebendes graues Butylgemisch

4 Trennschicht: Silikonpapier

SUPRA BAND

DOPPELSEITIG KLEBENDES UNIVERSALBUTYLBAND MIT HOHER KLEBKRAFT

• Beständig gegen Wasser und Luft, gewährleistet Haftung auch auf nassen Werkstoffen und bei niedrigen Temperaturen

• Sehr weich und anpassungsfähig; optimal für die Abdichtung von Holz-Holzund/oder Holz-Beton-Verbindungen, da es die natürlichen Bewegungen der Materialien ausgleicht

• Dichtet selbst feuchte oder poröse Oberflächen effektiv ab, ohne dass weitere Produkte aufgetragen werden müssen

Technisches Datenblatt online verfügbar

ART.-NR. B s L Stk. [mm] [mm]

s = Bandstärke

ZUSAMMENSETZUNG:

1 Trennschicht: Silikonpapier

2 Klebstoff: graues zweiseitig klebendes Butylgemisch

FIRE STRIPE GRAPHITE

FLEXIBLE INTUMESZIERENDE DICHTUNG

• Intumeszierende Dichtung, die Sicherheit garantiert: Unter Brandbeanspruchung quillt sie dreidimensional auf und blockiert Flammen, Rauch und Gase. Asbestfrei

• Abdichtung vor Rauch, Gas und Flammen; getestet an linearen Verbindungen in horizontalen und vertikalen Konstruktionen

• Das Produkt lässt sich mit der Schere oder einem Cutter einfach zuschneiden und dank der Klebefläche bequem verlegen

Technisches Datenblatt online verfügbar

VORFERTIGUNG

INTUMESZIEREND

EINFACHE VERWENDUNG

ART.-NR. B s L Stk. [mm] [mm] [m]

FIRESTRIPEG25 25 1,5 50 3 s = Bandstärke

ZUSAMMENSETZUNG:

1 Trägermaterial: intumeszierendes Elastomer

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trennschicht: Silikonpapier

NAIL BAND

BUTYL-NAGELDICHTBAND

• Die Zusammensetzung aus modifiziertem Butyl sorgt für ausgezeichnete Haltbarkeit auch bei thermischer Beanspruchung

• Butyl eignet sich auch zum Verlegen bei niedrigen Temperaturen und gewährleistet eine hervorragende Haftung auf Untergründen bei schwierigen Umgebungsbedingungen

• Aufgrund seiner Elastizität entsteht mit Butyl eine Abdichtung um die Schraube oder den Nagel herum

Technisches Datenblatt online verfügbar

ART.-NR. B L Stk. [mm] [m]

NAILBAND50 50 15 15

Stärke: 1 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: PE-Folie

2 Klebstoff: klebendes graues Butylgemisch

3 Trennschicht: PP-Folie

BUTYL

FILLUM

NAGELDICHTBAND MIT HOHER KLEBKRAFT

• Die geschlossenzellige Polyethylenstruktur gewährleistet den Schutz des durch die Befestigungssysteme entstandenen Lochs gegen Wasserdurchgang

• Auch in 5 mm starker, 70 mm breiter Ausführungen für eine noch sicherere Abdichtung erhältlich

• Mithilfe des Abwicklers LIZARD wird das Produkt schnell und einfach direkt auf den Holzlatten angebracht

Technisches Datenblatt online verfügbar

NAGELDICHTBAND

ART.-NR. B s L Stk. [mm] [mm] [m]

3

400 Stück pro Rolle, s = Bandstärke

ZUSAMMENSETZUNG:

1 Trägermaterial: PE-Schaum

2 Klebstoff: lösungsmittelfreie Acryldispersion

GEMINI

DOPPELSEITIG KLEBENDES NAGELDICHTBAND MIT HOHER KLEBKRAFT

• Dank der doppelseitigen Klebkraft wird eine kontinuierliche Haftung der Bahn an der Dachlatte gewährleistet und so die Ansammlung von Wasser in den Nagellöchern verhindert

• Mithilfe von LIZARD wird das Produkt schnell und einfach auf den Holzlatten angebracht

• Die geschlossenzellige Polyethylenstruktur gewährleistet den Schutz des durch die Befestigungen entstandenen Lochs gegen Wasserdurchgang

Technisches Datenblatt online verfügbar

ART.-NR.

s = Bandstärke

ZUSAMMENSETZUNG:

1 Klebstoff: lösungsmittelfreie Acryldispersion

2 Trägermaterial: PE-Schaum

3 Klebstoff: lösungsmittelfreie Acryldispersion

4 Trennschicht: Silikonpapier

NAGELDICHTBAND

START BAND

ABDICHTPROFIL MIT HOHER MECHANISCHER FESTIGKEIT

• Elastisch, selbst um Ecken herum leicht zu verlegen und beständig gegen Beschädigungen zum Beispiel von mechanischen Befestigungsmitteln

• Auch als Allzweck-Mauersperre geeignet; schützt die Wände sogar bei extremen Temperaturen langfristig vor Aufsteigen von Feuchtigkeit

• Auch in der Klebeversion erhältlich, ideal in Kombination mit ALU START, für eine perfekt funktionierende Sockeldetail

Technisches Datenblatt online verfügbar

START BAND

0,8 mm

ZUSAMMENSETZUNG:

Synthetischer Kautschuk auf EPDM-Basis

START BAND ADHESIVE

KOMPATIBILITÄT FEUCHTIGKEITSBESTÄNDIG

ELASTISCH

0,8 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: synthetischer Kautschuk auf EPDM-Basis

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trägereinlage: Netzverstärkung aus Polyester

4 Klebstoff: lösungsmittelfreie Acryldispersion

5 Trennschicht: PP-Folie

CONNECT BAND

ABDICHTUNG

GEGEN AUFSTEIGENDE FEUCHTIGKEIT

• Verhindert ein kapillares Aufsteigen der Feuchtigkeit ins Holz und gewährleistet eine hervorragende Luftdichtheit

• Doppelter Schutz durch EPDM-Profil und Kompribänder aus Polyurethanschaum. Gleicht mögliche Unregelmäßigkeiten des Untergrunds aus

• Extrem thermostabil und flexibel auch bei niedrigen Temperaturen

Technisches Datenblatt online verfügbar

ART.-NR. B s L Stk. [mm] [mm] [m]

100 0,8 25 1

ZUSAMMENSETZUNG:

1 Synthetischer Kautschuk auf EPDM-Basis

2 Elastischer Polyurethanschaum mit Additiven

ART.-NR. B s L Stk. [mm] [mm] [m]

CONNECT250 250 0,8 25 1

30 35 37 15 60 90 15 20 13 35 30 35 37 15 60 90 15 20 13

ZUSAMMENSETZUNG:

1 Synthetischer Kautschuk auf EPDM-Basis

2 Elastischer Polyurethanschaum mit Additiven

3 Klebstoff: graues zweiseitig klebendes Butylgemisch

4 Trennschicht: PP-Folie

BUTYL

LEVEL BAND

SCHWELLEN- UND WANDDICHTUNG

• Schützt gegen kapillar aufsteigende Feuchtigkeit und bietet gleichzeitig eine gute Wasser-, Luft- und Winddichtheit

• Erhältlich in drei Versionen; ideal sowohl als Mauersperre als auch zur Abdichtung von vertikalen Wand-Wand-Verbindungen

• Weiches und elastisches Profil aus Polyethylen; ermöglicht ein einfaches Verlegen auch bei komplexen Formen und Ecken

Technisches Datenblatt online verfügbar

ZUSAMMENSETZUNG:

CONSTRUCTION SEALING

KOMPRIMIERBARE DICHTUNG

• Für den winddichten Anschluss von Holz-Holz-Verbindungen geeignet

• Das Produkt ist geeignet für die Fugenausbildung unter Brandbeanspruchung

• Geprüfte Schallleistungen: Bei seiner Verwendung als Dichtung in der Wand werden bis zu 4 dB Schalldämmung erzielt

Technisches

Datenblatt online verfügbar

Stärke: 3 mm

DÄMMSTOFF

ZUSAMMENSETZUNG:

1 extrudiertes, expandiertes EPDM

TIE BEAM STRIPE

FUGENDICHTPROFIL

• Flexibles und dank der weichen Mischung leicht formbares Profil

• Entkopplungsprofil für die Befestigung der Bodenverbindung auf Beton

• Das vorgeformte Profil passt sich den Oberflächen gut an und gewährleistet stets die Luft- und Wasserdichtheit

Technisches Datenblatt online verfügbar

Stärke: 9 mm

ZUSAMMENSETZUNG:

1 extrudiertes, dichtes EPDM

BYTUM BAND

VERPUTZBARER SELBSTKLEBENDER BITUMENSTREIFEN

• Ideal für Anschlüsse, die nachträglich verputzt werden

• Schützt die Wände dauerhaft vor aufsteigender Feuchtigkeit

• Auch als allgemeine Mauersperre oder Abdichtung für Fenster/Tür-Verbindung geeignet

Technisches Datenblatt online verfügbar

VERPUTZBAR BITUMINÖS

1 mm

ZUSAMMENSETZUNG:

1 Trennschicht: Silikonpapier

2 Klebstoff: schwarzes klebendes Bitumen-Gemisch

3 Trägermaterial: PP-Vliesstoff

PROTECT

VERPUTZBARER SELBSTKLEBENDER BUTYLSTREIFEN

• Der Butylkleber garantiert hohe Haftung und Verformungsvermögen und kompensiert so die natürlichen Holzbewegungen

• Ideal für Anschlüsse, die nachträglich verputzt werden

• Die Zusammensetzung sorgt auch bei niedrigen Temperaturen für eine hohe Haftung. Langlebig und temperaturbeständig

Technisches Datenblatt online verfügbar

1 mm

ZUSAMMENSETZUNG:

1 Trennschicht: PP-Folie

2 Klebstoff: klebendes graues Butylgemisch

3 Trägermaterial: PP-Vliesstoff

VERPUTZBAR BUTYL

GROUND BAND

SELBSTKLEBENDE BITUMENBAHN

• Das spezielle Bitumen-Elastoplastomer-Gemisch ermöglicht eine wirksame Verlegung bei Temperaturen von +5 °C bis +30 °C

• Selbstklebend, für schnelleres Verlegen. Da kein Flämmen erforderlich ist, werden die Risiken auf dem Holz minimiert

• Aufgrund der Trägerfolie aus Polyethylen mit hoher Dichte ist sie ausgesprochen durchstanzfest

Technisches

Datenblatt online verfügbar

ART.-NR.

BITUMINÖS

GROUND500 30 / 470 500 20 1

GROUND1000

Stärke: 1,5 mm

ZUSAMMENSETZUNG:

1 Trennschicht: Silikonpapier

2 Klebstoff: schwarzes klebendes Bitumen-Gemisch

3 Trägermaterial: gekreuzt laminierte PE-Folie mit hoher Dichte

RADON FLOOR

ABDICHTENDE RADONSPERRE FÜR FUNDAMENTE

• Dampf- und Radonsperre, die ein Eindringen von Radongas in die Gebäudehülle verhindert

• Beständig in einem breiten Temperaturbereich, auch in kalten Klimazonen

• Die doppelte Schicht aus PE mit niedriger Dichte gewährleistet den Schutz der Bahn gegen Wasserdurchgang

Technisches Datenblatt online verfügbar

NIEDRIGE TEMPERATUREN METHANSPERRE HOHE HAFTUNG RADONSPERRE RADONSPERRE

ART.-NR. H L A Stk. [m] [m] [m2]

RADON240 4 25 100 1

Stärke: 0,4 mm

ZUSAMMENSETZUNG:

1 obere Schicht: PE-Folie mit niedriger Dichte

2 untere Schicht: PE-Folie mit niedriger Dichte

FENSTERABDICHTUNG

ABDICHTUNG

LUFTDICHTHEIT

WÄRMEUND SCHALLDÄMMUNG

WINDDICHT

BEFESTIGUNGEN

FENSTER, TÜREN UND KONSTRUKTION

ABDICHTUNG

FÜR FENSTER

Um die Wirksamkeit eines Fensters oder einer Tür zu gewährleisten, muss das Prinzip der Kontinuität der Ebenen für Luft- und Winddichtheit beachtet werden.

Auch wenn Fenster und Türen leistungsstark sind, wird bei unsachgemäßem Einbau die Effizienz des gesamten Systems beeinträchtigt und erfüllt nicht die Erwartungen des Endbenutzers.

-

DAS MUSS GEWÄHRLEISTET SEIN:

ENERGIEEINSPARUNG

THERMOHYGROMETRISCHE REGELUNG

WOHNKOMFORT

NATÜRLICHE BELÜFTUNG

NATÜRLICHE BELEUCHTUNG

BESTÄNDIGKEIT GEGEN:

UV-STRAHLEN

SCHLAGREGEN

TEMPERATURSCHWANKUNGEN

WIND

LÄRMBELÄSTIGUNG

BRAND

ELASTIZITÄT DAS MUSS GEWÄHRLEISTET SEIN: SCHALLDÄMMUNG

THERMISCHE DÄMMUNG

3 SCHUTZSTUFEN

Das 3-Ebenen-Prinzip wird in vielen europäischen Ländern verwendet, um den korrekten Einbau von Fenstern und Türen zu gewährleisten. Die Ebenen Luftdichtheit, Winddichtheit sowie Wärme- und Schalldämmung sind grundlegende Aspekte, die in jeder Planungsphase zu beachten sind.

HOLZ TECHNIC bietet für jede dieser Ebenen spezifische Lösungen.

WINDDICHTHEITSEBENE

WÄRME- UND SCHALLDÄMMSTUFE LUFTDICHTHEITSEBENE

RICHTIGE PLANUNG DER EINBAUFUGE

Bei Fehlen aller drei Ebenen ist die Wahrscheinlichkeit von Kondensat und Einsickerungen in die Konstruktion hoch.

Das Fehlen einer dieser drei Ebenen beeinträchtigt auch die einwandfreie Funktion der anderen.

BEFESTIGUNGEN FÜR FENSTER

Die Schrauben SBM | ZBM von HOLZ TECHNIC wurden vom IFT Rosenheim getestet, dem international anerkannten Institut für Fenster und Türen. Die Tests bescheinigen die Zug-, Scher- und Druckkraft auf Ziegel-, Beton- und Porenbetonuntergründen.

Die offiziellen Symbole des IFT-Assessments sind auf der Katalogseite als Garantie für die anerkannte Qualitätssicherung angezeigt.

Vervollständigt wird das Sortiment durch SKS EVO, ideal für die direkte Befestigung auf Beton, und SHS AISI410, Edelstahl für die sichtbare Montage auf freiliegendem oder säurehaltigem Holz.

Die Winkelverbinder HT100 oder andere Metallplatten von Holz Technic bieten zahlreiche Lösungen, um Hilfsrahmen, Paletten oder andere Befestigungselemente für Fenster/Türen am Mauerwerk oder Beton zu befestigen.

UNSERE LÖSUNG

CEMENTA OUT, CEMENTA IN, COMPRIMO und FENESTRA : Die kombinierte Verwendung dieser Produkte ermöglicht ein Höchstmaß an Wind- und Luftschutz sowie garantierte Wärme- und Schalldämmung. Die Kombination von HT-Produkten erhöht den Komfort und die Energieeinsparung.

Der Anschluss verhält sich unter dem akustischen und thermo-hygrometrischen Aspekt einwandfrei.

KOMPRIBAND

• Nach der Ausdehnung bleibt es elastisch und über die Zeit stabil; auf diese Weise wird der Schutz vor Wasser, Staub und Wind gewährleistet

• Es hat die strengsten Schadstoffemissionsprüfungen bestanden, die ein sicheres Verlegen auch in Innenräumen gewährleisten

• Lieferung mit Kunststoffkern, der die Feuchtigkeitsaufnahme während der Bauphasen verhindert, die sonst zu einer Quellverformung führen könnte

Technisches Datenblatt online verfügbar

AUSDEHNENDES BAND

SCHALLDÄMMSTOFF

ART.-NR. B s L Stk. [mm] [mm] [m]

COMPRIMO20920 20 9 20 4 24

ZUSAMMENSETZUNG:

Elastischer Polyurethanschaum mit Additiven

FENESTRA

SELBSTAUSDEHNENDES

DICHTBAND FÜR FENSTER UND TÜREN

• Abdichtung der Verbindungen von Türen und Fenstern gegen Luft und Schlagregen, wobei die thermoakustischen Eigenschaften über die gesamte Tiefe erhalten bleiben

• Für Fugen von 6-15 mm. Es passt sich der Oberfläche an und funktioniert aufgrund seiner Eigenschaft als wind-, luft- und wasserdichte Ebene

• Gewährleistet ein hohes Maß an Wärme- und Schalldämmung

Technisches Datenblatt online verfügbar

DREIFACHSCHUTZ

AUSDEHNENDES BAND

STARKER REGEN

ART.-NR. B s L [mm] [mm] [m]

FENESTRA54615 54 6 15 15

FENESTRA74615 74 6 15 15

ZUSAMMENSETZUNG:

Elastischer Polyurethanschaum mit Additiven

DÄMMSTOFF

Nach außen zu verlegende Seite

CEMENTA IN

VERPUTZBARES SPEZIALBAND MIT HOHER HAFTUNG

• Dank der hohen Haftkraft ideal für die Anwendung auf den meisten Oberflächen

• Der Liner aus PP lässt sich auch auf beengtem Raum oder in Ecken ohne Rissrisiko leicht entfernen

• Verputzbares technisches Gewebe

• Der leicht abzulösende PP-Liner ermöglicht eine einfache und schnelle Montage. Die vorgestanzten Ausführungen ermöglichen, das Band sauber und präzise hinter Beschichtungen oder Putz zu verbergen

Technisches Datenblatt online verfügbar

FENSTERABDICHTUNG

ART.-NR. Liner B L Stk. [mm] [mm] [m]

CEMIN1560

Stärke: 0,5 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: zweischichtige Dampfbremse aus PP

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trennschicht: leicht ablösbare PP-Folie

CEMENTA OUT

VERPUTZBARES SPEZIALBAND MIT HOHER HAFTUNG

• Dank der hohen Haftkraft ideal für die Anwendung auf den meisten Oberflächen

• Der Liner aus PP lässt sich auch auf beengtem Raum oder in Ecken ohne Rissrisiko leicht entfernen

• Verputzbares technisches Gewebe

• Der leicht abzulösende PP-Liner ermöglicht eine einfache und schnelle Montage. Die vorgestanzten Ausführungen ermöglichen, das Band sauber und präzise hinter Beschichtungen oder Putz zu verbergen

Technisches

Datenblatt online verfügbar

VERPUTZBAR

FENSTERABDICHTUNG

ART.-NR. Liner B L Stk. [mm] [mm] [m]

CEMOUT1560 15 / 60 75 25 6

CEMOUT1585 15 / 88 100 25 4

CEMOUT15135 15 / 135 150 25 2

Stärke: 0,7 mm

ZUSAMMENSETZUNG:

1 Trägermaterial: diffusionsoffene zweischichtige PP-Bahn

2 Klebstoff: lösungsmittelfreie Acryldispersion

3 Trennschicht: leicht ablösbare PP-Folie

SIGNO

EINSEITIG KLEBENDES UNIVERSALBAND MIT HOHER KLEBKRAFT

Stärke: 0,34 mm

Für weitere Informationen zum Produkt siehe S. 212.

SIMPLA

EINSEITIG KLEBENDES UNIVERSALBAND

Für weitere Informationen zum Produkt siehe S. 213.

INTERNA

EINSEITIG KLEBENDES BAND FÜR DEN INNENBEREICH

EINFACHE VERWENDUNG

Für weitere Informationen zum Produkt siehe S. 213.

EINFACHE FALTUNG INTERNER DICHTSTOFF

SILENT FOAM

POLYURETHAN-WEICHZELLENSCHAUM MIT HOHER SCHALLDÄMMUNG

HANDSCHUHE ENTHALTEN

Technisches Datenblatt online verfügbar

GERINGE VERSPREIZUNG

ELASTISCH

SCHALLDÄMMUNG

ART.-NR. Inhalt Farbe Ergiebigkeit Anwendung Stk. [ml]

SILFOAM750 750 Weiß 40 L mit Pistole 12

Für weitere Informationen zum Produkt siehe S. 207.

SILENT FOAM B2

POLYURETHAN-WEICHZELLENSCHAUM MIT HOHER SCHALLDÄMMUNG

Technisches Datenblatt online verfügbar

ELASTISCH

HANDSCHUHE ENTHALTEN

ART.-NR. Inhalt Farbe Ergiebigkeit Anwendung Stk. [ml]

SILFOAM750B2 750 Weiß 35 L mit Pistole 12

Für weitere Informationen zum Produkt siehe S. 207.

FLY FOAM

SCHAUMPISTOLE MIT LANGHALSKANÜLE

ART.-NR. Beschreibung Stk.

FLYFOAMHT Schaumpistole 12

Für weitere Informationen zum Produkt siehe S. 285.

KOMPRIBAND

EXPAND BAND EVO

KOMPRIBAND

KOMPRIBAND KLAMMER

DÄMMSTOFF

DECK BAND UV

Für weitere Informationen zum Produkt siehe S. 218.

FACADE BAND UV

EINSEITIG KLEBENDES UV-BESTÄNDIGES UNIVERSALBAND

Für weitere Informationen zum Produkt siehe S. 216.

MULTI BAND UV

SPEZIALBAND MIT HOHER HAFTUNG UND UV-BESTÄNDIGKEIT

Für weitere Informationen zum

BYTUM BAND

VERPUTZBARER SELBSTKLEBENDER BITUMENSTREIFEN

1 mm

Für weitere Informationen zum Produkt siehe S. 226.

PROTECT

VERPUTZBARER SELBSTKLEBENDER BUTYLSTREIFEN

VERPUTZBAR BUTYL NIEDRIGE TEMPERATUREN GETESTETE HALTBARKEIT

Stärke: 1 mm

Für weitere Informationen zum Produkt siehe S. 226.

WINKELVERBINDER 100 FÜR SCHERKRÄFTE

Für weitere Informationen zum Produkt siehe S. 90.

SCHRAUBE MIT KLEINEM KOPF

• Der 60°-Kopf und die Spitze 3 THORNS ermöglichen ein leichtes Eindrehen der Schraube in kleine Anbauteile ohne Spalten des Holzes

• Ideal zum Befestigen von Rauschalungen, Unterkonstruktionen, Profilen aus Holz und sonstigen dünnen Elementen

• Perfekt für die Befestigung von Glasklemmprofilen

EINSATZBEREICH

MATERIAL

SBM | ZBM

GEWINDESCHNEIDENDE SCHRAUBE FÜR MAUERWERK

• Geeignet für die direkte Befestigung an Voll- und Halbmaterial: Naturstein, Beton, Voll- und Lochziegel

• Der Senkkopf (SBM) ermöglicht die Montage der Fenster und Türen aus PVC ohne Beschädigungen des Rahmens

• Der Zylinderkopf (ZBM) dringt leicht in das Holz ein und bleibt im Rahmen versenkt

EINSATZBEREICH

MATERIAL

Für weitere Informationen zum Produkt siehe S. 160.

SKS EVO

SCHRAUBANKER MIT SECHSKANTKOPF

• Senkkopf zur Befestigung von Holzelementen

• Für ungerissenen Beton geeignet

• Optimiertes Gewinde für Trockenbefestigung

• Beschichtung C4 EVO

• Durchgehende Befestigung

• Spreizfreie Montage

EINSATZBEREICH

MATERIAL

Für weitere Informationen zum Produkt siehe S. 157. Für weitere Informationen zum

SCHALLDÄMMUNG

SCHALLDÄMMBÄNDER

NAGELDICHT BÄNDER

UNTER ESTRICH

SCHALLDÄMPFUNGEN

FÜR JEDES GERÄUSCH DIE RICHTIGE LÖSUNG

KÖRPERSCHALL

Körperschallausbreitung tritt ein, wenn der Schall die Konstruktion durchdringt und die Schwingungen sich nicht nur in angrenzenden Räumen, sondern auch auf Räume ausbreiten, die nicht unbedingt miteinander in Verbindung stehen.

Lösen Sie das Problem an der Wurzel, verwenden Sie PIANO, ALADIN STRIPE oder GRANULO STRIPE

EINGRIFFE AN DER KONSTRUKTION

PIANO, ALADIN STRIPE oder GRANULO sowohl über als auch unter der Decke verlegen, um die Schallübertragung durch die Konstruktion zu unterbrechen.

TRITTSCHALL

Gehen, das Verrücken eines Stuhls oder das Verstellen eines auf dem Boden abgestellten Objekts führt zu einer mechanischen Schwingung der Decke und folglich zum sogenannten Trittschall.

Schluss mit der Kommunikation per Besenstiel: Verwenden Sie SILENT FLOOR BYTUM, SILENT FLOOR PE, SILENT FLOOR PUR, SILENT FLOOR 3D, SILENT EDGE, SILENT UNDERFLOOR, GRANULO

ARBEITEN NUR VON OBEN MÖGLICH

Mit SILENT FLOOR PUR, SILENT FLOOR BYTUM, SILENT FLOOR PE, SILENT FLOOR PE, SILENT FLOOR 3D eine Dämmschicht und einen Estrich oder eine doppelte massive Schicht (44 + 34,6 kg/m2) hinzufügen.

Einen Trockenestrich mit Unterkonstruktion und Dämmschicht PIANO A, SILENT FLOOR PUR als Bänder, SILENT UNDERFLOOR, FILLUM, GEMINI, GIPS BAND, CONSTRUCTION SEALING und eine doppelte massive Schicht (44 + 34,6 kg/m2) fertigen.

Werte anhand von Labortests an BSP-Decke.

SILENT FLOOR PUR

SILENT FLOOR PUR

PIANO A

PIANO A

LUFTSCHALL

Er wird in der Luft übertragen und gehört zu unserem Alltag: Gespräche, Musik, Spiel mit den Kindern.

Man kann die Lautstärke herunterdrehen, oder man wählt SILENT WALL BYTUM, SILENT WALL BYTUM SA, GIPS BAND, SILENT GIPS

VERTIKALE TRENNWÄNDE | RENOVIERUNG MIT GERINGER STÄRKE

Geklebte Verkleidungen sind eine häufig verwendete Methode bei der Sanierung, da sie mit einer Stärke von wenigen Zentimetern eine spürbare Verbesserung der Schalldämmung der Trennwand ermöglichen.

Hinzufügen von Masse durch Kopplung von SILENT WALL BYTUM oder SILENT WALL BYTUM SA mit der Gipskartonplatte.

Hinzufügen von SILENT FLOOR PUR als Dämmschicht zwischen der Grundkonstruktion und der Gipskartonplatte.

Hinzufügen von Dämmmatten und Entkopplungsprofilen PIANO A, SILENT FLOOR PUR als Bahnen und Kopplung von SILENT FLOOR BYTUM oder SILENT WALL BYTUM SA mit der Gipskartonplatte.

AKUSTIK UND ABDICHTUNG

Die Schallwelle breitet sich in der Luft aus, wodurch ihre Weiterleitung erleichtert und ihre Kontrolle erschwert wird. Eine präzise Planung der Luftdichtheit und der Anlagen trägt dazu bei, dass keine Details übersehen werden, welche die akustische Leistung des Gebäudes beeinträchtigen könnten.

Die Lösung liegt nicht „in der Luft“: Entdecken Sie alle Produkte im Kapitel „DICHTUNGSMITTEL, BÄNDER UND PROFILE“.

ENTKOPPLUNGSPROFIL ZUR SCHALLDÄMMUNG

• Trittschalldämmung und Minderung der Geräuschübertragung für einen optimalen Schallschutz

• Vollständiges Sortiment zur Optimierung der Schalldämmung abhängig von den Belastungen: Von leichten, massearmen Böden bis hin zu mehrgeschossigen Gebäuden mit hohen Lasten

• Erhältlich in vorgestanztem Ausführungen, um mit nur wenigen Artikelnummern mehrere Breiten erzielen zu können. Schnelle Trockenverlegung mit mechanischer Befestigung mit Klammern

• Dauerhaftes Material, chemikalienbeständig und haltbar

Technisches Datenblatt online verfügbar

MATERIAL

extrudierter EPDM-Schaumstoff

TRITTSCHALL

KÖRPERSCHALL

ANLAGENSCHALL

AKUSTISCHE LEISTUNG

akustische Belastung [N/mm2]

akustische Belastung [N/mm2]

akustische Belastung [N/mm2]

akustische Belastung [N/mm2]

akustische Belastung [N/mm2]

AKUSTISCHE VERBESSERUNG

ERGEBNISSE

• Zertifizierte Werte für die Anwendung als Entkopplungsprofil innerhalb von Bauwerken

• K ij gemessen für verschieden Härtegrade von PIANO

Die Europäische Technische Bewertung (ETA) liefert ein auf europäischer Ebene unabhängiges Verfahren zur Bewertung der wesentlichen Leistungsmerkmale nicht standardisierter Bauprodukte. akustische Verbesserung

PIANO A ist ein Entkopplungsprofil, ausgelegt für geringe Belastungen. Seine Wirksamkeit als Entkopplungselement für Rippen in Trockenbaudecken wurde von der Universität Innsbruck erfolgreich getestet.

Einbau des Trockenbausystems mit PIANO

Einbau des Trockenbausystems ohne PIANO

n,w = 84 dB

Diagramme und Frequenzwerte sind in der Anleitung mit Angaben zu den Konfigurationen verfügbar.

PIANO A

PIANO B

PIANO D

PIANO E

PIANO C

ALADIN STRIPE

ENTKOPPLUNGSPROFIL ZUR SCHALLDÄMMUNG

• Vom Zentrum für industrielle Forschung der Universität Bologna gemäß ISO 10848 geprüft

• Erhältlich in vorgestanzten Ausführungen, um mit nur zwei Varianten 4 verschiedene Breiten zu erhalten. Schnelle trockene Verlegung durch mechanische Befestigung

• Dank des EPDM ist das Produkt in der Lage, Bewegungen des Holzes auszugleichen

Technisches Datenblatt online verfügbar

MATERIAL

extrudierter EPDM-Schaumstoff

KÖRPERSCHALL

AKUSTISCHE LEISTUNG

akustische Belastung [N/mm2]

SOFT

akustische Belastung [N/mm2]

0,035 0,157 0,189 0,316

AKUSTISCHE VERBESSERUNG

Um das Verhalten unserer Produkte zu überwachen, investieren wir ebenfalls in Messkampagnen auf der Baustelle.

ALADIN erzielten sehr gute Ergebnisse in Bezug auf die Dämpfung des Trittschalls.

L’nT,w = 34 dB

NIRSASTM = 75 ALADIN EXTRA SOFT

GRANULO STRIPE

ENTKOPPLUNGSPROFIL AUS GUMMIGRANULAT ZUR SCHALLDÄMMUNG

• Schalldämmmaterial für die Entkopplung der vertikalen Trennwände von Decken

• Hergestellt aus Elastomermischungen, die aus recycelten Altreifen gewonnen werden; 100 % recycelbar

• Erhältlich in verschiedenen Formaten, ebenfalls geeignet für Anwendungen im Außenbereich, wie z. B. Unterböden (PAD, ROLL und MAT)

• Auch als Mauersperre an Holz-Beton-Verbindungen oder Mauerwerk verwendbar

Technisches

Datenblatt online verfügbar

MATERIAL

Gummigranulat

KÖRPERSCHALL

AKUSTISCHE LEISTUNG

ENTKOPPLUNGSMATERIAL FÜR UNTERKONSTRUKTIONEN UND RIPPEN VON DECKEN ODER TERRASSEN

ENTKOPPLUNGSPROFIL FÜR UNTERKONSTRUKTIONEN UND RIPPEN VON DECKEN ODER TERRASSEN

AKUSTISCHE VERBESSERUNG

GRANULO wurde im Rahmen der Versuchskampagne des BIGWOOD-Forschungsprojekts in Kombination mit Lösungen für inspektionierbare Böden geprüft.

B s

GRANULO wurde in 8 verschiedenen Ausführungen getestet. Die Wirksamkeit wird durch die unter www.zenodo.org/communities/bigwoodinterreg veröffentlichten Ergebnisse untermauert

ENTKOPPELTER UNTERBODEN FÜR ESTRICH UND TERRASSEN

SILENT UNDERFLOOR

SCHALLDÄMMBAND FÜR FUSSBODENAUFBAUTEN UND ZWISCHENWÄNDE

• Akustische Entkopplung der Rippen des Bodenpakets einer Zwischenwand; wirkt auch als Nageldichtband

• Es besteht aus EPDM-Schaumstoff und Acrylklebstoff und kann dank der Klebefläche und dem entfernbaren Liner mühelos auf den Leisten angebracht werden

• Aufgrund seiner speziellen Mischung wird seine Stabilität dauerhaft gewährleistet. Chemikalienbeständig und wasserundurchlässig

Technisches Datenblatt online verfügbar

LEISTUNG extrudiertes EPDM

ART.-NR. B L Stärke Stk. [mm] [m] [mm]

SILENT GIPS

SCHALL- UND WÄRMEDÄMMENDES ENTKOPPLUNGSBAND, VORPERFORIERT, SELBSTKLEBEND, FÜR KONSTRUKTIONEN AUS GIPSKARTON

• Es ermöglicht die Entkopplung der Gipskartonwand und vermeidet die Übertragung von Schwingungen auf Boden oder Decke

• Die Vorstanzungen am Profil begrenzen den Bereich für den Pfosten und die beiden Bereiche, in denen die Gipskartonplatten platziert werden sollen

• Das doppelseitig klebende Profil ermöglicht einen einfache und schnelle Verlegung ohne weitere Klebstoffe

Technisches Datenblatt online verfügbar

MATERIAL

Geschlossenzelliges Polyethylen

AKUSTISCHE LEISTUNG

GIPS BAND

SELBSTKLEBENDES NAGELDICHTBAND FÜR PROFILE

• Kann gleichzeitig als Schwingungsdämpfer und Nageldichtband für Lattung der Installationsebene verwendet werden

• Mit dem Abroller LIZARD lässt sich das Produkt schnell und einfach direkt auf den Latten und Pfosten aufbringen

• Auch an der Universität Bozen und Padua in verschiedenen Ausführungen schalldämmgeprüft

• Richtig verlegt, erhöht das Produkt das Schalldämmmaß um mehr als 4 dB

Technisches

Datenblatt online verfügbar

MATERIAL

Geschlossenzelliges Polyethylen

AKUSTISCHE LEISTUNG

ART.-NR. B L Stärke Stk. [mm] [m] [mm]

GIPSBAND50

SILENT EDGE

• Mit dem selbstklebenden Trägermaterial und der Vorstanzung kann das Produkt praktisch und schnell auf der Baustelle angebracht werden

• In Verbindung mit den Produkten der Baureihe SILENT FLOOR entsteht ein Estrich mit hoher Schalldämmleistung

• Ermöglicht die Schalldämmung der Decke ohne Umschlagen der Unter-Estrich-Dämmmatte

Technisches

Datenblatt online verfügbar

MATERIAL

Geschlossenzelliges Polyethylen

AUSFÜHRUNG MIT POLYETHYLENBAND

SELBSTKLEBENDER RANDDÄMMSTREIFEN ART.-NR.

AKUSTISCHE LEISTUNG

UNIVERSELLE AUSFÜHRUNG

LUFTSCHALL

TRITTSCHALL

SILENT FLOOR PUR

UNTER-ESTRICH-DÄMMMATTE AUS RECYCELTEN POLYMEREN MIT HOHER LEISTUNG

• Das spezielle Gemisch bietet ausgezeichnete Elastizität mit Schalldämmleistungen über 30 dB

• Vom Zentrum für industrielle Forschung der Universität Bologna zertifizierte Effizienz

• Polyurethan, ein edles Polymer, bewahrt seine Elastizität und Leistung über die Zeit. Die obere Bahn ist wasserundurchlässig

• Der Lebenszyklus des Produkts ist vollkommen nachhaltig; das Agglomerat aus PU entsteht durch die Rückgewinnung von Produktionsabfällen und ist vollständig recycelbar

Technisches Datenblatt online verfügbar

(1)1,5 m Polyurethan-Agglomerat und Dampfsperre + 0,1 m Dampfsperre zur Überlappung mit integriertem Klebestreifen.

(2)Ohne Berücksichtigung des Überlappungsbereichs.

Eigenschaften Wert

Anwendungsbereiche unter Estrich

Material Polyurethan Agglomerat + Abdichtungsbahn

Dynamische Steifigkeit s‘ von 7,4 bis 12,5 MN/m3

AKUSTISCHE VERBESSERUNG

VERLEGUNG AUF DER DECKE

1 Betonplatte (s: 50 mm)

2 SILENT FLOOR PUR (s: 20 mm)

3 BSP-Platten (s: 200 mm)

Dank Hinzufügen des schwimmenden Estrichsystems auf dem unbehandelten BSP.

VERLEGUNG AN DER WAND

1 Gipskartonplatte

2 Unterkonstruktionen aus Holz

3 Bänder SILENT FLOOR PUR (s: 10 mm) 4 OSB 5 Dämmung mit Steinwolle

Durch Hinzufügen der Zwischenwand zum Grundrahmen und deren Entkopplung durch SILENT FLOOR PUR Bänder.

SILENT FLOOR BYTUM

UNTER-ESTRICH-DÄMMMATTE

AUS BITUMEN UND POLYESTERFILZ

• Schalldämmende Matte aus Elastoplastomerbitumen im Verbund mit schalldämmendem Vlies aus Polyesterfaser. Verbessert den Trittschall bis 20 dB

• Die Bitumenmischung tendiert dazu, sich um die Befestigungselemente herum zu schließen und trägt auf diese Weise zur Bauabdichtung des Systems bei

• Die Matte ist ein luft- und wasserundurchlässiges durchgehendes Element und dank der bituminösen Beschaffenheit äußerst langlebig

• Ideal für die bauliche Sanierung zusammen mit Holz-Beton-Verbindern

Technisches

Datenblatt online verfügbar

ART.-NR.

TRITTSCHALL

SILENTFLOORBYT5 1,05 10 5 10 1

(1)1 m Bitumenbahn mit Filz + 0,05 m Bitumenbahn zur Überlappung. (2)Ohne Berücksichtigung des Überlappungsbereichs.

Eigenschaften Wert

Anwendungsbereiche unter Estrich

Material Elastoplastomerbitumen - Vlies aus Polyesterfasern

Dynamische Steifigkeit s‘

Einlagig: 27 MN/m3 - zweilagig: 14.5 MN/m3

SILENT FLOOR NET 3D

DIFFUSIONSOFFENE BAHN MIT DREIDIMENSIONALER SCHALLDÄMMMATTE

• Die dreidimensionale Matte verfügt über eine hohe mechanische Festigkeit und bewahrt ihre Funktionalität auch nach dem Verlegen auf der Baustelle, wodurch der Trittschall reduziert wird

• Das Produkt besteht aus einer dreischichtigen Bahn, die Diffusionsoffenheit sowie Luft- und Wasserundurchlässigkeit auch bei der Verlegung gewährleistet

• Das Produkt kann außerdem als Mikrobelüftungsschicht sowohl in der Wand als auch auf der Dachfläche verwendet werden, um die angrenzenden Schichten trocken zu halten und die thermoakustische Leistung zu verbessern

• Das Gewebe schützt das dreidimensionale Netz vor Verschmutzungen oder Verarbeitungsrückständen, welche die Funktionalität beeinträchtigen würden

Technisches Datenblatt online verfügbar

ART.-NR. H L Stärke A Stk. [m] [m] [mm] [m2]

SILTNET20 1,0 16 20 16 1

Eigenschaften Wert

Anwendungsbereiche unter Estrich

Material dreidimensionale Matte aus PP + diffusionsoffene Bahn und Schutzfolie

Dynamische Steifigkeit s‘ 21 MN/m3

LUFTSCHALL

SILENT FLOOR PE

UNTER-ESTRICH-DÄMMMATTE AUS GESCHLOSSENZELLIGEM POLYETHYLEN

• Schall- und wärmedämmende Matte aus geschlossenzelligem Polyethylenschaum, flexibel und leicht

• Dank der geschlossenzelligen Struktur ist sie wasserundurchlässig und somit äußerst widerstandsfähig und haltbar. Sie ist nicht komprimierbar und bewahrt ihre Wirksamkeit im Laufe der Zeit

• Sehr gutes Preis-Leistungs-Verhältnis durch optimierte Mischung

Technisches Datenblatt online verfügbar

Eigenschaften Wert

Anwendungsbereiche unter Estrich Material Geschlossenzelliges Polyethylen

Dynamische Steifigkeit s‘ 43 MN/m3

TRITTSCHALL

SILENT WALL BYTUM

SCHALLDÄMMENDE UND ABDICHTENDE

BITUMENMATTE

• Aus Elastoplastomerbitumen mit beidseitiger Vliesstoffbeschichtung, frei von Blei und Schadstoffen

• Die hohe Dichte (6 kg/m2) trägt trotz der geringen Stärke der Matte zu einer sehr guten Luftschalldämmung bei

• Mittels mechanischer Befestigung kann das Produkt auf jeder Oberfläche aufgebracht werden und gleicht Unregelmäßigkeiten aus

• Durch das Format und die Zusammensetzung ist das Produkt ideal für alle Situationen, in denen die Masse des Systems erhöht werden muss

Technisches

Datenblatt online verfügbar

ANLAGENSCHALL

Eigenschaften Wert

Anwendungsbereiche Schweres Element zur besseren Schalldämmung von Decken und Wänden

Flächengewicht 6 kg/m2

Fokus Optimales Preis-Leistungs-Verhältnis

SILENT WALL BYTUM SA

SCHALLDÄMMENDE UND ABDICHTENDE

BITUMENMATTE, SELBSTKLEBEND

• Aus selbstklebendem Elastoplastomerbitumen, wobei eine Seite mit Vliesstoff aus Polypropylen beschichtet ist und die andere durch eine Silikonfolie geschützt wird, die beim Verlegen entfernt werden kann

• Die vorgestanzte selbstklebende Seite ermöglicht ein schnelles und präzises Verlegen sowohl horizontal als auch vertikal, ohne dass eine mechanische Befestigung erforderlich ist

• Mit hoher Dichte (5 kg/m2), absorbiert bis zu 27 dB

• Wirkt auch als hervorragende Luft- und Wassersperre

Technisches Datenblatt online verfügbar

ANLAGENSCHALL LUFTSCHALL LUFTSCHALL

ART.-NR. H L Stärke A Stk. [m] [m] [mm] [m2]

SILENTWALL 1,0 8,5 4 8,5 1

Eigenschaften Wert

Anwendungsbereiche Schweres Element zur besseren Schalldämmung von Decken, Wänden und Anlagen

Flächengewicht 5 kg/m2

Fokus selbstklebend

ELEMENTE FÜR DAS DACH

KAMINANBINDUNG

SCHNEEFANGHAKEN

STURMKLAMMERN

BELÜFTUNG UND SCHUTZVORRICHTUNGEN

BIEGSAME FIRST- UND GRATROLLE

• Das Belüftungsgewebe aus flexiblem Polypropylen passt sich bei der Verlegung sehr gut an

• Die formbaren Aluminiumbänder gewährleisten einen perfekten Übergang mit jeder Dacheindeckung

• Das auf die Aluminiumbänder genähte und aufgelebte Belüftungsband garantiert Haltbarkeit während und nach der Montage

Technisches Datenblatt online verfügbar

Machen Sie mit unseren Systemen das Beste aus Ihren Ausstellungsflächen! Wenden Sie sich für weitere Informationen an Ihren technischen Berater.

STANDARD ROLL

BIEGSAME FIRST- UND GRATROLLE

• Das Polypropylengewebe sorgt für eine optimale Flexibilität während der Verlegung und einen großen Lüftungsquerschnitt

• Das klebende Butylband bietet gute Haftung auf Dachpfannen und Schindeln

• Die seitlichen Bänder aus Aluminium gewährleisten außerordentliche UV-Beständigkeit und lange Haltbarkeit

Technisches

Datenblatt online verfügbar

METAL ROLL

BIEGSAME FIRST- UND GRATROLLE AUS ALUMINIUM FÜR BELÜFTETE DÄCHER

• Das spezielle 4 cm breite Butylband gewährleistet starke, sofortige und anhaltende Haftung auf den verschiedenen Oberflächen

• Der gewählte Metallwerkstoff sorgt für gute UV-Stabilität auch in anspruchsvollen Klimazonen

• Das perforierte Aluminium ermöglicht eine gute Luftzirkulation

Technisches

Datenblatt online verfügbar

PEAK EASY

LUFTDURCHLÄSSIGES FESTES FIRSTELEMENT

• Vollständig aus Metall gefertigt. Gewährleistet hohe Haltbarkeit

• Einfache und schnelle Verlegung; perfekter Übergang mit jeder Art von Dacheindeckung

• Hervorragende UV- und Witterungsbeständigkeit auch bei schwierigen Klimabedingungen

Technisches Datenblatt online verfügbar

BRUSH VENT

STARRES FIRST- UND GRATELEMENT MIT SEITLICHEN BÜRSTEN

• Schnelle Montage dank weicher Seitenborsten, die sich der Dacheindeckung perfekt anpassen

• Die Borsten bieten wirksamen Schutz gegen Wasser und sind UV-beständig

• Schützt vor dem Eindringen von Vögeln, Klein- und Nagetieren

Technisches Datenblatt online verfügbar

(1)Produkte nur auf Bestellung erhältlich.

FIRST- UND GRATBELÜFTUNG FÜR EINZELNE DACHFLÄCHEN

• Das spezielle Butylband gewährleistet starke, sofortige und anhaltende Haftung auf den verschiedenen Oberflächen

• Perfekt zur Belüftung von Pultdächern, die an eine vertikale Wand angrenzen

• Hochwertige Materialien für lange Lebensdauer

ART.-NR.

(1)Länge des Aluminiumbands.

(2)Produkte nur auf Bestellung erhältlich.

PEAK ONE PEAK VENT AISI 430

STARRES FIRST- UND GRATBELÜFTUNGSKIT

• Modularer Bausatz mit Firstelement, Schrauben und verstellbaren Halterungen für eine schnelle und wirksame Befestigung

• Das stabile Gitter aus Edelstahl und die plissierten Aluminiumbänder garantieren Langlebigkeit und Witterungsbeständigkeit

• Die Perforation des Firstelements und der Halterungen gewährleistet eine effektive Belüftung

Technisches Datenblatt online verfügbar

ART.-NR.

PVENTREDI380 1 400 1 -

PVENTBLAI380(1) 1 400 1 -

PVENTPLATE

(1)Produkte nur auf Bestellung erhältlich.

Die Anzahl der bei der Montage verwendeten Halterungen und Belüftungselemente muss den linearen Metern der Firstlänge plus einer ersten Halterung entsprechen. Jede Halterung wird mit mindestens 4 Schrauben befestigt: 2 auf den Latten und 2 auf dem Belüftungselement.

BEISPIEL: Wenn der First 5 m lang ist, werden 5 Belüftungselemente, 6 Halterungen und 24 selbstbohrende Schrauben benötigt.

PEAK HOOK

BEFESTIGUNGSHAKEN FÜR GLATTE UND GEFORMTE DACHPFANNEN

• Für eine schnelle und sichere Trockenverlegung der Dachziegel auf der darunter befindlichen Dachlatte

• Sie sind in verschiedenen Ausführungen und Farben erhältlich und passen sich somit den verschiedenen Dächern und Farbgebungen an

• Sie gewährleisten die Stabilität des Firstes ohne Verwendung von Schaum oder Mörtel, in vollständiger Übereinstimmung mit UNI 9460

Technisches Datenblatt online verfügbar

(1)Produkte nur auf Bestellung erhältlich.

PEAK HOOK Universalausführung

PEAK HOOK Profilierte Ausführung

SUPPORT BATTEN

FIRSTLATTENHALTER AUS METALL

• Zur Befestigung der Dachlatte aus Holz, die das Firstelement trägt.

• Erhältlich in verschiedenen Ausführungen und Größen zur Anpassung an diverse Dächer; die höhenverstellbare Version ermöglicht Anpassungen nach dem Verlegen

• Vollständig aus Stahl und somit ausgesprochen langlebig

Technisches Datenblatt online verfügbar

SUPPORTUNI 3 210

SUPPORTLEVEL 4 210 - 240

(1) Gesamthöhe.

(2)Produkte nur auf Bestellung erhältlich.

ALU FLASH CONNECT

SELBSTKLEBENDE KAMINABDICHTUNG AUS ALUMINIUM UND BUTYL

• Der Butylklebstoff haftet perfekt auf jeder Oberfläche und schafft dauerhafte Wasserundurchlässigkeit

• Einfach mit Cutter oder Schere zuschneiden; das plissierte Band wird während der Bearbeitung in drei Dimensionen geformt

• Gewährleistet hervorragende UV- und Witterungsbeständigkeit

Technisches Datenblatt online verfügbar

SOFT FLASH CONNECT

SELBSTKLEBENDE KAMINABDICHTUNG AUS EPDM UND BUTYL

• Äußerst flexible dreidimensionale Oberfläche zur universellen Abdichtung von Dachelementen (Schornsteinen, Dachrinnen, Oberlichtern usw.)

• Dauerhafte UV-Stabilität; aus hochwertigen, sehr beständigen Materialien

• Ohne Spezialwerkzeuge von Hand formbar

Technisches Datenblatt online verfügbar

(1)Produkte nur auf Bestellung erhältlich.

MANICA ROLL

SELBSTKLEBENDE KAMINABDICHTUNG AUS BLEI UND

• Glatte, leicht zu formende Oberfläche

• Dauerhafte UV-Beständigkeit und garantierte Wasserundurchlässigkeit

• Hervorragende Witterungsbeständigkeit auch unter schwierigen Klimabedingungen

Technisches Datenblatt online verfügbar

MANICA

DICHTUNGSMANSCHETTE MIT WARMSCHRUMPFSCHLAUCH UND SCHELLE

• Manschette, Warmschrumpfschlauch und Metallschelle garantieren die Luftund Wasserundurchlässigkeit

• Mit den drei Modellen aus Bitumen mit Schieferschicht, PVC und FPO/PP kann die am besten geeignete Grundlage für die Dachbahn gewählt werden

• Die Materialien sind witterungsbeständig, gegen UV-Strahlen stabilisiert und halten hohen und niedrigen Temperaturen, Oxidation und Alterung stand

BUTYL

MANICA POST

KLEBENDE DICHTUNGSMANSCHETTE FÜR AUSSEN

• Die Aluminiumbeschichtung gewährleistet dauerhafte UV-Beständigkeit

• Butylklebstoff auf der Unterseite, extrem leistungsfähig auf jeder Art von Material und beständig gegen thermische Beanspruchungen

• Ideal zur Abdichtung von Stützen für Seilsysteme Typ TOWER

MANICA LEAD

BLEIPROFIL MIT EPDM-MANSCHETTE

• Abdichtsatz, bestehend aus einem äußerst widerstandsfähigen Bleiprofil und einer perfekt abdichtenden Manschette aus EPDM

• Für Dächer mit unterschiedlichen Neigungen geeignet

• Zur Abdichtung von Stützen für Lebenslinien mit einem Durchmesser von 48 mm

(1)Kontakt mit Haut, Augen und Lebensmitteln vermeiden. Staub vermeiden und nicht einatmen.

BUTYL

SNOW STOP

SCHNEEFANGHAKEN FÜR DACHPFANNEN UND SCHINDELN

• Zur Gewährleistung einer sicheren und stabilen mechanischen Befestigung, mit der Dachlawinen verhindert werden

• Erhältlich für Mönch-Nonne, Falzziegel und romanische Ziegel

• Schutz der Dachrinne vor dem Druck der Schneelast

Technisches Datenblatt online verfügbar

[mm] [mm] [mm]

SSTOPREDUNI(1) 1

SSTOPBROUNI(1) 65 300 30 Zementziegel und Dachpfanne

SSTOPLCOP(1) 55 130 40

(1)Produkte nur auf Bestellung erhältlich.

SNOW STOP Ausführung Zementziegel und Dachpfanne

SNOW STOP Ausführung Bitumenschindel, Metalldach

SNOW STOP Ausführung romanische Ziegel

SNOW STOP Ausführung Dachpfanne

TILE STOP WIND

VORGEFORMTE STURMKLAMMER FÜR DACHZIEGEL

• Verhindert das Abdecken von Ziegeln bei Wind, sodass die Stabilität des Daches gewährleistet wird

• Verwendung für die Verankerung von Ziegeln an den Dachrändern, der Traufe, am First und um Schornsteine oder andere Öffnungen

• Für ein trockenes Verlegen des Daches in voller Übereinstimmung mit der Norm UNI 9460

Technisches Datenblatt online verfügbar

ART.-NR. Material Farbe Stk.

TSWIND(1) verzinkter Stahl 200 (1)Produkte nur auf Bestellung erhältlich.

TILE STOP WIND COPPO

VORGEFORMTE STURMKLAMMER FÜR DACHPFANNEN

• Kein Loslösen der Dachpfannen bei Wind, sodass die Stabilität des Daches gewährleistet wird

• Verwendung für die Verankerung von Dachpfannen an den Dachrändern, der Traufe, am First und um Schornsteine oder andere Öffnungen

• Für ein trockenes Verlegen des Daches in voller Übereinstimmung mit der Norm UNI 9460

Dachpfanne

Dachlatte

Technisches Datenblatt online verfügbar

ART.-NR. Material

Farbe Stk.

TSWINDC(1) Stahl AISI 204 200 (1)Produkte nur auf Bestellung erhältlich.

TILE STOP S

VORGEFORMTE S-ANKER FÜR GLATTE DACHPFANNEN

• Zur Verankerung der nächsten Dachpfanne mit der darunterliegenden, um eine stabile und dauerhafte Befestigung zu gewährleisten

• Trockene Verlegung ohne Mörtel oder Polyurethanschaum, in vollständiger Übereinstimmung mit der Norm UNI 9460

• Für ein vollständiges Sortiment sind sie in verschiedenen Materialien und Farben erhältlich

Technisches

Datenblatt online verfügbar

(1)Produkte nur auf Bestellung erhältlich.

Stahl AISI 204

Sienarot braun

Kupfer

TILE STOP L

VORGEFORMTE L-ANKER FÜR GLATTE DACHPFANNEN

• Sie werden als Ausgangshaken in der Dachrinne und als Unterstützung auf der Dachfläche verwendet, um das Gewicht der oberen Dachpfannenreihen aufzunehmen

• Für ein belüftetes, trockenes und lang haltbares Dach

• Die mechanische Trockenbefestigung macht Mörtel oder Schaum überflüssig und entspricht den geltenden Vorschriften

Technisches

Datenblatt online verfügbar

(1)Produkte nur auf Bestellung erhältlich.

Stahl AISI 204 Sienarot braun

Kupfer

VENT MESH

FLEXIBLES BELÜFTUNGSGITTER

• Erhältlich in verschiedenen Materialien, Farben und Höhen, passend für alle Dächer

• Verkauf auf Rollen, für eine schnelle und einfache Montage

• Kein Eindringen von Vögeln und Kleintieren, durchgehende und effiziente Belüftung des Dachs

(1)Produkte nur auf Bestellung erhältlich.

VENT GRILLE

BELÜFTUNGSGITTER AUS PVC

• Aus äußerst witterungsbeständigem, stoßfestem und UV-beständigem Material

• Schützt den Lufteinlass vor Kleintieren, welche die Luftzirkulation behindern könnten

• Zum schnellen Verlegen, für einen effizienten Dachschutz

Schwarz ziegelrot

VENT FOLD

VORGEFALZTE BELÜFTUNGSGITTER

• Starre, vorgefaltete Lochgitter, die eine effektive Belüftung bieten und die Traufe vor Eindringlingen schützten

• Einfache Montage dank Stützfuß, auch verwendbar zum Schutz von belüfteten Fassaden

• Aus sehr witterungsbeständigen Materialien

(1)Produkte nur auf Bestellung erhältlich.

VENT SHAPE

GEFORMTE BELÜFTUNGSGITTER FÜR DÄCHER

AUS DACHPFANNEN UND ZIEGELN

• Aus Lochblech oder Streckmetall; wetterresistent und UV-beständig

• Vorbiegung und Formgebung vereinfachen die Montage oder zusätzliche Stützen

• Die Belüftungsgitter garantieren einen großzügigen Lufteintritt entlang der gesamten Traufe und verhindern das Eindringen von Kleintieren

Technisches Datenblatt online verfügbar

VENTSBRO9015(1) 1 90 15 195 975 für

2 75 19

VENTSBRO4520(1) 3 45 20 300 900 für geschwungene Zementziegel

VENTSBRO7020(1) 4 70 20 300 900 für

Weitere Ausführungen und Größen sind auf Anfrage erhältlich. (1)Produkte nur auf Bestellung erhältlich.

ART.-NR. L H Version

[mm] [mm]

VENTSHOOK(1) 5 50 20 für Dachpfannen Edelstahlplatte Stahl 100 (1)Produkte nur auf Bestellung erhältlich.

VENT SHAPE Ausführung für Dachpfannen

VENT SHAPE Ausführung für geschwungene Zementziegel

VENT SHAPE Ausführung für romanische Ziegel

VENT SHAPE Ausführung für gewellte Zementziegel

BIRD COMB

STANDARD-VOGELSCHUTZKAMM

• Der flexible Schutzkamm aus Polymermischung ist perfekt für jedes Dachprofil; verhindert das Eindringen von Vögeln und Kleintieren

• Erhältlich in verschiedenen Farben und Höhen, auch mit erhöhtem Sockel, um die erste Trauflatte zu umgehen

• Aus witterungsbeständigem, stoßfestem und UV-beständigem hochwertigem Polypropylen

BIRDBLA6025(1)

(1)Produkte nur auf Bestellung erhältlich.

BIRD COMB ohne Dachlatte H = 60 mm

BIRD COMB ohne Dachlatte H = 100 mm

BIRD COMB mit Dachlatte 25 mm und H = 85 mm

BIRD COMB EVO

DOPPELREIHIGER VOGELSCHUTZKAMM

• Mit zwei Reihen perforierter Zähne, um eine maximale Belüftung und gleichzeitig einen Schutz vor dem Eindringen von Vögeln zu garantieren

• Aus witterungsbeständigem, stoßfestem und UV-beständigem hochwertigem Polypropylen

• Auch mit erhöhtem Sockel erhältlich, um die Auflage der ersten Ziegelreihe zu umgehen und an der Dachneigung auszurichten

(1)Produkte nur auf Bestellung erhältlich.

BIRD

BIRD

BIRD

BIRD COMB EVO mit Dachlatte 25 mm und H = 130 mm

BIRD SPIKE

VOGELABWEHR

• Verhindert ein Niederlassen oder Nisten der Vögel auf Gesimsen, Fensterbänken und sonstigen architektonischen Elementen

• Erhältlich aus Stahl oder aus Stahl und Polycarbonat, mit einer oder zwei Nadelreihen

• Die Ausführung mit Basis aus Polycarbonat passt sich farblich unauffällig der Umgebung an

AISI 302

AISI 204

AISI 302

Stahl AISI 304

RAIN TUBE

PROVISORISCHES REGENFALLROHR FÜR BAUPHASEN

• Schützt die Fassaden des Gebäudes während Bau- und Renovierungsarbeiten

• Praktische, kostengünstige und leicht zu montierende Übergangslösung

• Nützlich bis zur endgültigen Montage der Abflussleitungen

Polycarbonat

Stahl

Stahl

Stahl

Polycarbonat

PISTOLEN UND ZUBEHÖR

BALKEN- & PLATTENZUG MONTAGESTÜTZEN

HOLZBAU

KOMPRESSOREN

NAGEL- UND KLAMMERPISTOLEN

EINSÄTZE UND ZUBEHÖR

TRANSPORT UND HEBETECHNIK BOHRER

HOLZREPARATUR

ABDECKPLANEN

ZWINGE FÜR TERRASSEN UND KEILE

UND MONTAGELEHREN

IMPRÄGNIERMASCHINE FÜR HOLZELEMENTE

• Holzelemente können mit der Jelly auf schnelle und einfache Art von 1, 2, 3 oder 4 Seiten gleichzeitig gestrichen werden

• Zwei Anwender können bis zu 200 m2 Imprägniermittel pro Stunde auf vier Seiten gleichzeitig auftragen

• Die überschüssige Imprägnierung wird zurückgewonnen und wiederverwendet, wodurch der Verbrauch im Vergleich zum Auftrag mit dem Pinsel reduziert wird. Nur Farben auf Wasserbasis verwenden

Technisches Datenblatt online verfügbar

Der Eimer ist nur zur Veranschaulichung abgebildet und nicht im Lieferumfang enthalten.

PECKER

HAMMER AUS EINEM STÜCK GESCHMIEDET

• Das speziell entwickelte Zweikomponenten-Kunststoffmaterial verbindet Heft und Griff und sorgt für stabilen Halt. Ideal für Arbeiten auf der Baustelle und Holzbau

• Aus einem Stück geschmiedet, um ein Ablösen des Kopfes zu verhindern und die Schlagfestigkeit zu steigern

• Die geriffelte Oberfläche des Kopfes verhindert ein Abrutschen beim Hämmern

• Die Spitze kann in das Holz getrieben werden, um schwere Balken sicher zu transportieren. Mit magnetischer Nagelhalterung

PECKER

PERFEKT ZUR AUSSTELLUNG IN IHREM GESCHÄFT

• Dank des vorgebohrten Etiketts kann das Produkt leicht an Theken- oder Wandhaken angebracht werden

• Der Kunde erkennt das Produkt sofort und kann dessen Gewicht und Handgriff beurteilen

ART.-NR.

REVIX

8-FACH RATSCHE

• 8 verschiedene Schlüsselgrößen auf einer Ratsche mit durchgehender Bohrung

• 4 Ringschlüssel in einem Werkzeug. Gehärteter langer Stahlgriff ermöglicht das feste Anziehen der Muttern und Bolzen und gewährt eine lange Lebenszeit der Ratsche

• Die Ratsche lässt sich mit einem Hebel schnell zwischen Fest- und Losdrehen umschalten

ART.-NR.

ZUGEHÖRIGE PRODUKTE

Seite 1

10/M6 - 13/M8 - 14/M8 - 17/M10

Größen / Gewinde

Länge Stk. [SW-Buchse / M-Gewinde] [mm]

10 / M6 - 13 / M8

14 / (M8) - 17 / M10

19 / M12 - 22 / M14

24 / M16 - 27 / M18

Seite 2

19/M12 - 22/M14 - 24/M16 - 27/M18

METRISCHE VERBINDUNGSELEMENTE

BOLZEN, GEWINDESTANGEN, UNTERLEGSCHEIBEN UND MUTTERN ab S. 167

SECHSKANTBOLZEN MIT MUTTER Seite 170

SCHRAUBANKER Seite 155

TOOLBAG

WERKZEUGTASCHE

• Werkzeugtasche mit zwei geräumigen Taschen und integriertem Gürtel mit Clip

• Ausgestattet mit einem drehbaren Hammerhalter aus Metall, einem Universalring, praktischen Taschen für Stifte, Lineale und vieles mehr

• Aus echtem Leder, das der intensiven Nutzung auf der Baustelle standhält

ART.-NR. Beschreibung

TOOLBAG Einfache Werkzeugtasche mit Gürtel 1

ART.-NR. Beschreibung

POUCH1 1 Doppelseitige Werkzeugtasche mit Gürtel 1

POUCH2 2 Einfache Werkzeugtasche mit Gürtel 1

POUCH3 3 Hammerschlaufe 1

TOOLBAG

PERFEKT ZUR AUSSTELLUNG IN IHREM GESCHÄFT

• Dank des vorgebohrten Etiketts kann das Produkt leicht an Theken- oder Wandhaken angebracht werden

• Ein Produkt, das in keinem Sortiment für professionelle Ausrüstungen fehlen darf

ZIMMERER- UND SCHREINERBLEISTIFTE

• Zwei Versionen: für Holz (HTMATG) und für Mauerwerk (HTMATB)

• Aus hochwertigem Lindenholz. Die Spitze wird einfach mit einem Messer geformt

• Starke Graphitmine, ausgelegt für typische Baustellenanforderungen

CUTTER

PROFESSIONELLER CUTTER

• Mit dreifach geschliffenen korrosionsfesten Klingen zum Abbrechen

• Gehäuse aus schwarzem ABS-Kunststoff mit IPA-freier, stoßfester Gummibeschichtung

• Schmale und sichere Klingenführung, auch für Arbeiten bei Nässe geeignet

ART.-NR. Beschreibung

• 90°-Öffnung mit Einrastung

• Integriertes Goniometer für Winkelmessungen

• Tiefe Messwertmarkierung für längere Beständigkeit

ZIMMERMANN-METERSTAB ART.-NR. Beschreibung

FILLIT

UNIVERSALKOFFER FÜR LAGERUNG UND TRANSPORT

• Koffer mit 12 Innenfächern, ideal auch für Dübel, Schrauben und Zubehör, der nach den Bedürfnissen des Handwerkers organisiert werden kann

• Robust, stapelbar und leicht zu transportieren

• Kompatibel mit den Koffern der wichtigsten Elektrowerkzeugmarken, um alles griffbereit zu haben

• Tragfähigkeit 20 kg

ART.-NR. Beschreibung

Einschließlich

Einsatz mit 12 Fächern

Stk.

FILLIT Universalkoffer mit unterteiltem Einsatz 1 ZUGEHÖRIGE PRODUKTE

SCHRAUBENSORTIMENT IM KOFFER Seite 18

DÜBELPISTOLE

• Kompatibel mit den gängigsten 420-ml-Dübelkartuschen

• Griff aus Aluminium und Abzug aus Metall. Schwenkbarer und robuster verformungsbeständiger Rahmen

• Geringes Gewicht, nur 1 kg

FLY LITE

PRODUKTE

PROFESSIONELLE PISTOLE FÜR 310 ml KARTUSCHEN

• Kompatibel mit allen 310-ml-Standardkartuschen für Dichtungsmittel und chemische Dübel

• Griff aus Aluminium mit Abzug aus Metall. Schwenkbarer und robuster verformungsbeständiger Rahmen

• Die Nadel zum Reinigen der Düsen ist am Griff befestigt

• Geringes Gewicht, nur 620 g

PRAKTISCH FÜR DIE

REINIGUNG

EINGETROCKNETER DÜSEN

EMPFOHLENE PRODUKTE

Beschreibung

FLY FOAM

SCHAUMPISTOLE MIT LANGHALSKANÜLE

• Kompatibel mit den gängigsten Schaumkartuschen mit Bajonettverschluß

• Pistole mit Regulierungsschraube zum Einstellen der Ausstoßmenge

• Metallgehäuse und ergonomischer Griff

• Geringes Gewicht, nur 286 g

LEICHT ZU REINIGEN MIT FOAM REMOVER

ZUGEHÖRIGE PRODUKTE

UNIVERSAL FOAM SILENT FOAM FOAM REMOVER

UNIVERSELLER MEHRZWECKPOLYURETHANSCHAUM

Seite 206

POLYURETHANWEICHZELLENSCHAUM MIT HOHER SCHALLDÄMMUNG

Seite 207

UNIVERSALREINIGER ZUM ENTFERNEN VON FRISCHEM POLYURETHANSCHAUM

Seite 209

FLY FOAM

Erhältlich in der neuen Kartonverpackung: Perfekt zum Ausstellen in Ihrem Geschäft!

FLY SPRAY

HANDGRIFF FÜR SPRÜHDOSEN

• Verwandelt jede Sprühdose in ein bequemes und präzises Werkzeug

• Keine Farbe an den Fingern, kein Kraftaufwand, ideal zum Bearbeiten großer Flächen

• Einfache Handhabung, jederzeit einsatzbereit und mehrfach wiederverwendbar

ART.-NR. Beschreibung

FLYSPRAY Handgriff für Sprühdosen

MAMMOTH DOUBLE

SPEZIALPISTOLE FÜR ZWEIKOMPONENTENKLEBER

• Passend für XEPOX Kartuschenprodukte XEPOXF400 und XEPOXD400

• Schub- und Antriebssystem aus korrosionsbeständiger Speziallegierung

• Übersetzungsverhältnis 25:1

ART.-NR. Beschreibung

MAMDB für Doppelkartuschen

FLY SOFT

KARTUSCHENPISTOLE FÜR 600 ML SCHLAUCHBEUTEL

• Perfekt für alle Schlauchbeutel bis 600 ml, wie OUTGLUE600, SUPGLUE600, ELAGLUE600, BONGLUE600

• Stabiles Aluminiumgehäuse, Schubmechanismus mit verstärktem Hebel

• Übersetzungsverhältnis 14:1, für reibungslose Handhabung

ART.-NR. Beschreibung

für 600 ml Weichkartusche

ERSATZMISCHTRICHTER FÜR KARTUSCHEN

• Universalaufsatz für chemische Kartuschen

• Flexibler Mischtrichter

1 2

ART.-NR. Beschreibung Stk.

STING 1 Ersatzmischtrichter für 300 und 400 ml 1

STINGXP 2 Ersatzmischtrichter für doppelte Kartuschen

AUSBLÄSER FÜR DÜBELLÖCHER

• Gewährleistet eine effektive Reinigung der Löcher, die vor dem Einbau von chemischen Dübeln unerlässlich ist

• Einfacher und schneller Gebrauch. Kostengünstige Alternative zum Kompressor

• Langes und flexibles Rohr für tiefe Löcher

ART.-NR. Beschreibung

Der um 360° schwenkbare Schlauch erleichtert die Reinigung von Löchern auch in schwer zugänglichen Bereichen

LAMA

DÄMMSTOFFMESSER

• Klinge mit Sägezähnen für starre und harte Dämmstoffe; gewellte Klinge für flexible und weiche Dämmstoffe. Messerspitze geeignet zum Schneiden von Dämmstoffen

• 280 mm lange und 2 mm starke Edelstahlklinge

• Ergonomischer Griff für stabilen Halt und präzisen Schnitt

ART.-NR. Klingenlänge

KOI

TAJIMA ZIMMERMANN-ZUGSÄGE

• Zugsäge mit Kreuzschliff für Schnitte in Faserrichtungen und quer zur Faser in allen Holzarten

• Mit komfortablem 2-Komponentengriff und Sicherheitshülle für das Sägeblatt

• Fluoro-Coat-Beschichtung für überragende Schneidleistung

ART.-NR. Beschreibung

FUGU

TAJIMA ZIMMERMANN-ZUGSÄGE

• Zugsäge mit doppelseitiger Japan-Verzahnung für präzise und passgenaue Schnitte in Faserrichtungen und quer zur Faser in allen Holzarten

• Mit Rattangriff, der abgeknickt werden kann, um das Sägeblatt werkzeuglos zu wechseln

• Scharfe dreiseitige Verzahnung für einen schnellen und effektiven Schnitt; induktionsgehärtete Zähne für lange Haltbarkeit

ART.-NR. Beschreibung

PLATTENZUG

• Zum fugengenauen Zusammenziehen von Massivholzwänden, Brettstapeldecken, Dachelementen und vorgefertigten Elementen

• Die um 360° drehbaren Platten ermöglichen den Einsatz auch in schwer zugänglichen Bereichen, wie Ecken und Dachschrägen

• Schnelle Befestigung mit Schrauben ohne sichtbare Spuren auf dem Holz

GEKO MINI

PLATTENZUG

• Kompakter Plattenzug für den täglichen Einsatz, geeignet für Holzrahmenbau, Innenausbau, Treppen und Fenster-/Türrahmen

• Da GEKO MINI sich vollständig drehen lässt, ist das Produkt mühelos in jede Richtung anpassbar, auch auf Oberflächen mit komplexen Geometrien

• Die Ratsche REVIX dient als Griff. Einer allein, um alle für das Projekt benötigten GEKO MINI zu montieren. Muss separat bestellt werden

BALKENZUG

• Vierseitige Verzahnung der Haken für eine optimale Kraftübertragung im Holz

• Nietverbindungen, bei der Befestigung widerstandsfähiger als Schweißnähte

• Ersatzhaken erhältlich, schnell austauschbar

Beschreibung

Stellen Sie sich der Öffentlichkeit – nicht dem Risiko

Sicherheit, perfekt präsentiert mit unserem Aussteller: Praktisch und funktional, organisiert und unterstreicht er die wesentlichen Produkte zum Schutz bei Arbeiten in der Höhe

Wenden Sie sich dazu an Ihren Vertriebsmitarbeiter

rothoblaas.de/safe

GIRAFFE

MONTAGESTÜTZE

• Zur schnellen und einfachen Montage von Wänden und Decken aus Holz

• GIR3000 mit Schnelleinstellung und Automatikverschluss. Aus Aluminium, sehr leicht

• Das neue Berechnungstool ermöglicht eine einfache und schnelle Analyse mehrerer Anwendungskonfigurationen

Technisches Datenblatt online verfügbar

mit Sperrklinke

ZUBEHÖR UND ERSATZTEILE

TRANSPORTANKER FÜR HOLZELEMENTE

• Die integrierten Flansche dienen dazu, den Kopf der Schraube, welche in das Bauteil geschraubt wird, zu halten

• Der Anker kann für Achslasten und für Querlasten genutzt werden

• Gemäß Maschinenrichtlinie 2006/42/EG zertifiziert

Technisches Datenblatt online verfügbar

geeignete Schrauben

1 VGS PLATE Ø11

Weitere Informationen zu den Befestigungen finden Sie im technischen Datenblatt auf der Website www.holztechnic.com

RAPTOR

TRANSPORTPLATTE FÜR HOLZELEMENTE

• Kompatibel mit verschiedenen Befestigungskonfigurationen und ideal für die wichtigsten Anwendungen auf der Baustelle: bis zu 6 Schrauben für maximale Tragfähigkeit, 4 oder 2 Schrauben für leichtere Elemente. Die Schrauben müssen symmetrisch angeordnet sein

• Die Platte lässt sich an die verschiedenen Hebeanforderungen anpassen, arbeitet sowohl mit Zug- als auch Scherkräften sowie in allen Zwischenneigungen der Kette

• Gemäß Maschinenrichtlinie 2006/42/EG zertifiziert

Technisches Datenblatt online verfügbar

ART.-NR. geeignete Schrauben

VGS PLATE Ø11 mm HBS PLATE / HBS PLATE EVO Ø10 mm VGS Ø11 mm (+ HUS10)

Weitere Informationen zu den Befestigungen finden Sie im technischen Datenblatt auf der Website www.holztechnic.com

RAPTOR MINI

KLEINE TRANSPORTPLATTE FÜR HOLZELEMENTE

• Die Platte wird mit nur zwei Schrauben befestigt und ist in Sekundenschnelle installiert. Der integrierte drehbare Haken sorgt für sicheres und vielseitiges Heben auch auf engem Raum

• Die starke und dabei handliche Platte ist ideal für Holzkonstruktionen und kleine Elemente. Optimierter Zeitaufwand und verbesserte Sicherheit bei der Handhabung der Komponenten.

• Gemäß Maschinenrichtlinie 2006/42/EG zertifiziert

Technisches

Datenblatt online verfügbar

ART.-NR. geeignete Schrauben Maße der Platte max. Tragkraft Stk. [mm] [kg]

RAPMINI

PLATE Ø11 mm

PLATE / HBS PLATE EVO Ø10 mm

Ø11 mm (+ HUS10)

Weitere Informationen zu den Befestigungen finden Sie im technischen Datenblatt auf der Website www.holztechnic.com

MEHRWEG-HEBEGURT ZUM TRANSPORT VON FERTIGBAUTEILEN

• Gurt aus Polyester, erhältlich in 2 Längen und mit 2 Tragfähigkeiten

• Sicherheitsfaktor 7:1 mit einer Tragkraft bis 1250 kg

• Wiederverwendbar bis zum Auftreten von Abnutzungserscheinungen

HEBEGURT MIT KIPPSYSTEM

• Mehrweg-Hebesystem, ideal für Holzrahmenbauelemente

• Zertifiziert für Hebevorgänge, wiederverwendbar gemäß Norm EN 1492-1, mit einem Sicherheitsfaktor 7:1

• Erforderliche Bohrung im Element: 45 mm

ART.-NR.

VERTIKALER

ÖLFREIER KOMPRESSOR MIT ROSTGESCHÜTZTEM TANK 50 L

• Vertikale Ausführung; einfacher Transport auf der Baustelle dank der großen, schlagfesten Räder

• Leistungsstarker Zweizylindermotor mit Saugleistung 300 l/Min.

• Der Tankinnenraum ist mit einem Spezialprodukt lackiert, um eine für Kondenswasser typische Rostbildung zu verhindern.

• Max. Druck 10 bar

• Gewicht 41 kg

Beschreibung

Stk.

PROAIR50 Vertikaler Kompressor mit Tank 50 L 1

ART.-NR.

Beschreibung

Stk.

AIRTUBE10 1 Druckluftschlauch 10 m 1

AIRTUBE20 2 Druckluftschlauch 20 m 1

AIRTUBE30R 3 Druckluftschlauch 30 m + Schlauchtrommel 1

ART.-NR.

NAGLER

HH3515

• Für drahtgebundene Nägel 16°. Möglichkeit zur Einstellung der Nageltiefe und der Abluftrichtung

• Lieferung in Transportkoffer

ART.-NR. Ø L Nagelbindung Neigung

Auslösung Gewicht Stk. [mm] [mm] [kg]

HH3515 2,3 - 3,1 38-70 Draht 16° Kontakt 2,9 1

HH3539

• Für drahtgebundene Nägel 16°. Möglichkeit zur Einstellung der Tiefe und der Abluftrichtung. Wechsel von Einzel- zu Kontaktauslösung

• Lieferung in Transportkoffer

ART.-NR. Ø L Nagelbindung Neigung Auslösung Gewicht Stk. [mm] [mm] [kg]

HH3539 2,5 - 3,4 45-90 Draht 16° Einzel / Kontakt 3,8 1

HH12100700

• Gas-Ankernagler für Nagelstreifen mit Papierbindung

• Druckluftunabhängiger Betrieb dank Batterie und Gaszelle

ART.-NR. Ø L Nagelbindung Neigung Auslösung Gewicht Stk. [mm] [mm] [kg]

HH12100700 4,0 40 - 50 - 60 Papier 34° Einzel 4,0 1

ATEU0116

• Handnagler mit Magazin für 34°-Ankernägel, gebunden, bis 60 mm Länge

ART.-NR. Ø L Nagelbindung Neigung Auslösung Gewicht Stk. [mm] [mm] [kg]

ATEU0116 4,0 40, 50, 60 Kunststoff 34° Multi-AuslösungTechnologie 2,3 1

HH3731

• Handnagler für lose Ankernägel beliebiger Länge

• Dank vielfältigem Zubehör für verschiedene Anwendungen geeignet. Die magnetische Führung unterstützt die präzise Positionierung loser Nägel

• Mit Transporttasche

ART.-NR. Nägel Auslösung Gewicht Stk. [kg]

HH3731 Lose Nägel Multi-Auslösung-Technologie 2,5 1

GEBUNDENE NÄGEL

• Glatte drahtgebundene Nägel, Rolle D16° aus Rohstahl, Ringnägel aus galvanisch verzinktem Stahl

ANKERNÄGEL

- GEBUNDEN

• Ankernägel K25°, galvanisiert mit Kunststoffbindung, ideal zur Befestigung von Lochblechen, Winkelverbindern usw.

• Ankernägel K34°, galvanisiert mit Kunststoffbindung

LBA-HT

ANKERNAGEL

• Nagel mit gerilltem Schaft für erhöhten Ausziehwiderstand, entwickelt für Anwendungen an Metallplatten

• Zertifizierung mit CE-Kennzeichnung gemäß ETA für die Befestigung von Metallplatten an Holzkonstruktionen

• Auch in Edelstahl A4| AISI316 erhältlich

Für weitere Informationen zum Produkt siehe S. 34.

HAMMER TACKER

HAMMERTACKER

• Strapazierfähiger Hammertacker zum Befestigen von Bahnen, Schalldämmbändern uvm.

L-KLAMMERN - galvanisiert

Erhältlich in der neuen Kartonverpackung: Perfekt für den Aussteller mit Haken in Ihrem Geschäft.

CATCH

EINSCHRAUBWERKZEUG

• Mit CATCH lassen sich auch die längsten Schrauben schnell und sicher eindrehen, ohne dass der Bit abrutschen kann

• Besonders nützlich zum Einschrauben in Ecken, in denen nicht viel Kraft aufgebracht werden kann

• Erhältlich in zwei Versionen, kompatibel mit den am häufigsten verwendeten Schraubengrößen

ART.-NR. L Ø geeignete Schrauben Gewicht Stk. [mm] [mm] [g]

CATCH 210 41,5

SNK Ø8 mm GWZ Ø9 mm VGS Ø9 mm

CATCHL 207 46 SNK Ø10 mm

Ø10-12 mm

Ø11-13 mm

BIT STOP

BITHALTER MIT TIEFENANSCHLAG

1

• Für eine gleichmäßige Aufweitung der Schrauben, ideal bei Terrassen und Fassadenplatten, bei denen die Köpfe sichtbar bleiben

• Inkl. einem Bit TX2525

• Für 25 mm lange Bits und 1/4"-Anschluss

ART.-NR. Beschreibung

AT4030 Tiefe einstellbar

TORQUE LIMITER

DREHMOMENTBEGRENZER

• Dank TORQUE LIMITER können die Schrauben sicher eingedreht werden, ohne das eingestellte Drehmoment zu überschreiten. Dies ist besonders wichtig für Metall-Holz-Verbindungen

• Die beiden neuen Versionen decken nun auch die gängigsten Drehmomente ab. Die Einstellung ist ausgesprochen einfach. Eine Skala auf dem Produkt zeigt den eingestellten Wert an

• Aufgrund der internen Kupplung ist das Gerät dauergeschmiert und benötigt keine Wartung

1 TORLIM1235

Beschreibung

• Große Auswahl an Bits für das gesamte Schraubensortiment

• Die hohe Qualität sorgt für eine lange Lebensdauer

• An den verschiedenfarbigen Einkerbungen lässt sich das richtige Bit sofort erkennen

BOX MIT 32 EINSÄTZEN MIT MAGNETISCHEM BITHALTER

• Behälter aus schlagfestem Hartkunststoff mit drehbarem Haken zum Aufhängen am Gürtel des Benutzers oder an Regalen und anderen Halterungen

• Schnellöffnung zum Wechseln der Bits; mit 32 sortierten Teilen und magnetischem Bithalter

ART.-NR. Beschreibung

Stk.

BITBOXHT Bitbox 12

INHALT:

PH1, 2x PH2, PH3

SL3, SL4, SL5, SL6

PZ1, 2× PZ2, PZ3

H3, H4, H5, H6

TX10, TX15, TX20, TX25, TX27, TX30, TX40

Socket Adapter 1/4”

Quick Release Bit Holder (60 mm)

BIT-BOX DISPLAY

DIE BOX, DIE ZUM THEKENAUFSTELLER WIRD

• Kompakt, praktisch und ideal für den Selbstbedienungsverkauf: Perfekt für die Theke, den Kassenbereich oder das Regal

WOOD REPAIR

INJEKTIONSSYSTEM FÜR HOLZREPARATUREN

• Ideal zur Ausbesserung von „Astlöchern“, langen Rissen, Mängeln im Holz und für schwierige Reparaturen

• Das Kühleisen härtet das Füllmaterial innerhalb von Sekunden aus und kann anschließend direkt geschliffen werden. Überstreichbarer Klebstoff

• Umweltfreundliche und ungiftige Sticks in vielen Farben. UV-beständig. Die schwarze Version kann im Marinebereich für Bootsreparaturen eingesetzt werden

STICKS ZUSATZPRODUKTE - ZUBEHÖR

PLASTUK

ZWEI-KOMPONENTEN-FÜLLMASSE FÜR REPARATUREN IN INNEN- UND AUSSENBEREICHEN

• Füllmasse für Holz, Kunststoff, Metall und Stein. Dick auftragbar, gut haftend und in Form bringend

• Für verschiedene Holzsorten stehen passende Farben zur Verfügung

• Durch die Zugabe von max. 10% RESTO KITT lassen sich individuelle Farbtöne kreieren

ART.-NR. Farbe Nettogewicht

Weitere Farben auf Anfrage.

RESTO KITT

HOLZKITT FÜR REPARATUREN IN INNENBEREICHEN

• Schnelltrocknende Spachtelmasse, erhältlich in verschiedenen Farben. Untereinander mischbar und einfach zu schleifen; ideal für die Ausbesserung beschädigter Holzoberflächen an Möbeln, Treppen, Fenstern, Türen u. ä.

• Umweltfreundlich und lösungsmittelfrei. Wenn das Produkt aushärtet, Wasser oder Alkohol zum Aufweichen verwenden

• Einfach zu verarbeiten, schnell trocknend. Nach dem Trocknen kann das Produkt geschliffen und lackiert werden

ZAPFEN UND RIFFELDÜBEL

TAP1

ABDECKZAPFEN QUERHOLZ FICHTE

(1)Zum Schließen der Ausfräsung Ø 55 mm für den Anker WASP. (2)Zum Schließen der Ausfräsung Ø 65 mm für den Anker WASPL.

TAP2

ABDECKZAPFEN QUERHOLZ LÄRCHE

TAP3

ABDECKZAPFEN NATURAST FICHTE

TAP4

ZAPFEN

ABDECKZAPFEN HIRNHOLZ FICHTE

RIFFELDÜBEL BUCHE

RIFFELDÜBEL - 1 m, BUCHE

FLICKEN, NÄGEL UND LAMELLEN

HOLZFLICKEN FÜR LEIMHOLZREPARATUR TANNE

Kompatibel

KANTENFLICKEN - TANNE

Kompatibel

Kompatibel mit der Flickenfräse PATCHILLO.

ECKFLICKEN

Kompatibel mit der Flickenfräse PATCHILLO.

HOLZNAGEL EICHE, ZYLINDRISCH UND ACHTECKIG

LAMELLEN AUS HOLZ

CAP TOP

ABDECKPLANE

• Jede Größe ist mit einem verstärkten Hubhaken ausgestattet, der die Montage erleichtert

• Mit den Befestigungsösen aus Metall im Abstand von einem Meter kann die Abdeckplane mühelos auf dem Dach angebracht werden

• Die große flächenbezogene Masse und der Materialtyp garantieren eine mechanische Festigkeit und eine lange Lebensdauer

• Abdeckplane aus Polyester, hergestellt aus recyceltem Rohmaterial und beschichtet mit matt lackiertem PVC

Andere Größen und/oder personalisierte Planen sind auf Anfrage erhältlich.

CAP PLUS

ABDECKPLANE

• Gute mechanische Eigenschaften hinsichtlich Zugfestigkeit und Reißfestigkeit

• Mit den Befestigungsösen aus Metall kann die Abdeckplane Meter für Meter auf dem Dach angebracht werden

CAP ECO

ABDECKPLANE

• Das schwarze Innengewebe verleiht höhere Beständigkeit gegenüber UVStrahlen

• Mit den Befestigungsösen aus Metall kann die Abdeckplane Meter für Meter auf dem Dach angebracht werden

NIVELLIERKEILE

• Durch die scharf gezackten Profile ist die Höhe exakt regulierbar und ermöglicht ein präzises Festklemmen der Elemente, auch seitlich

• Feuchtigkeitsbeständig, auch für den Außenbereich geeignet

• Brechen nicht beim Durchbohren mit Nägeln oder Schrauben

(*) TransPack 245 (70 Grün, 60 Orange, 75 Braun, 40 Gelb).

POP TOOLS

Machen Sie mit unseren Systemen das Beste aus Ihren Ausstellungsflächen! Wenden Sie sich für weitere Informationen an Ihren technischen Berater.

CRAB MINI

EINHAND-SPANNWERKZEUG FÜR TERRASSEN

• Für alle Holzarten geeignet. Gummipads schützen die Bretter vor Beschädigungen

• Ideal auch für vertikale Anwendungen, z. B. an Fassaden

CRAB MAXI

DIELENZWINGE, GROSSES MODELL

• Zum Spannen von jeweils 5-7 Dielen abhängig von der Breite

• Feinjustierung über den drehbaren Handgriff möglich

(*) inkl. 10x CRABDIST4; 10x CRABDIST6; 5x CRABDIST8; 5x CRABDIST10

CRABMAXI

CRABMAXISET

BEAVER

ZIMMERMANNSWINKEL

• Aus hochflexiblem und dabei stabilem Edelstahl; leicht biegbar ohne bleibende Verformungen

• Millimeterskala innen und außen am langen Schenkel

• Mit Markierungslöchern in 5 mm Abstand

PEACOCK

ALPHA - SCHIFTERWINKEL

• Für formgebende Arbeiten im Holzbau

• Aus Edelstahl, mit eingestanzter Skala

• Mit Markierungslöchern in 5 mm Abstand

BEEKIT

VOLLSTÄNDIGES SET ZIMMERMANNSWINKEL

• Drei klassische Anreißgeräte in einem Set: Zimmermannswinkel, Alphawinkel und Holzschmiege

• Aus Edelstahl, mit eingestanzter Skala

• Mit Markierungslöchern in 5 mm Abstand

PEACOCK DUO

DOPPELTER ALPHA-SCHIFTERWINKEL

• Spezielles Anreißgerät mit mittig montierten Viertelkreis und großem Anschlag

• Maße 800 x 360 x 5 mm mit Teilungsabstand 0,5°

• Aus Edelstahl, mit eingestanzter Skala

ART.-NR. Maße Teilungsabstand Winkel

[mm] PCKD8043

FLAMINGO

• Mit beweglicher, blanker Federstahlschiene GEHRMASS AUS ALU

• Ein kleines Instrument zur genauen Übertragung von Winkeln und Neigungen

ART.-NR. Maße Breite

EMU

• Mit beidseitiger Maßeinteilung

• Zwei erhältliche Ausführungen TISCHLERWINKEL AUS ALU

ART.-NR. Maße Schenkelbreite Gewicht Stk. [mm] [mm] [g]

1

BOHRSCHABLONE FÜR ALUMIDI UND ALUMAXI

• Für die schnelle, einfache und präzise Ausführung von Dübellöchern

• Geeignet für ALUMIDI und ALUMAXI

• 3 mm Edelstahl, für eine lange Lebensdauer

JIG VGZ 45°

ZUGEHÖRIGE

GLATTER STABDÜBEL Seite 38

ALUMIDI HT

VERDECKTER BALKENTRÄGER MIT UND OHNE LÖCHER Seite 84

MONTAGELEHRE FÜR 45° SCHRAUBVERBINDUNGEN

• Dank ihrer Formen können alle Schraubentypen schnell und einfach in einem perfekten 45°-Neigungswinkel eingedreht werden

• Dank der Markierungen lassen sich die gängigsten Verbindungen im Holzbau, einzeln oder doppelt, ohne aufwendige Messungen einfach realisieren

• 3 mm Edelstahl, für eine lange Lebensdauer

ART.-NR.

B L H Stk. [mm] [mm] [mm]

JIGVGZ45 210 253 67 1

SNAIL CV

STANDARD-BOHRER

FÜR HOLZ

• Mit Zentrierspitze, 2 Hauptschneiden und vorstehenden Schneidkanten

• Für maßhaltige Bohrungen in Weichhölzern und einigen europäischen Harthölzern

SNAIL CV - SET 1 2

1 5-teiliges Set

Kunststoffbox Ø 4, 5, 6, 8, 10 mm 1 F3501508 2 8-teiliges Set in Kunststoffbox Ø 3, 4, 5, 6, 7, 8, 9, 10 mm 1

LEWISBOHRER

SCHLANGENBOHRER FÜR TIEFLOCHBOHRUNGEN IN WEICH- UND EUROPÄISCHEM HARTHOLZ

• Mit runder Spiralnut, Gewindespitze, Hauptschneide und Vorschneider in Spitzenqualität

• Ausführung mit abgesetztem Kopf und Sechskantschaft (ab Ø 8 mm), max. Länge 1010 mm

• Aus legiertem Werkzeugstahl (WS). Der Bohrer ist aus einem Stück gefertigt

ART.-NR.

LEWIS - INCH

F1410303 10, 12, 14, 16, 18, 20, 22, 24

F1410403 10, 12, 14, 16, 18, 20, 22, 24

LEWIS - LONG

SNAIL BOHRER

SPIRALBOHRER FÜR HARTHOLZ, BESCHICHTETE

PLATTEN U.V.M.

• Hochwertige Ausführung in vollgeschliffener Qualität mit 2 Hauptschneiden und 2 Vorschneidern

• Spezialspirale, innen geschliffen, für effizienten Spanabtransport

F1594835 1 3, 4, 5, 6, 8 1

F1594510 2 3, 4, 5, 6, 8, 10, 12, 13, 14, 16 1 Für GL und SpL siehe Angaben in der nebenstehenden Tabelle (kurze Ausführungen).

ZAPFENSENKER

ZAPFENSENKER FÜR GEFÜHRTE AUSFRÄSUNGEN

• Der Zentrierbohrer sorgt für eine geführte Ausfräsung und somit höchste Präzision

• Dank der Führung können auch Schrägbohrungen problemlos durchgeführt werden

• Inkl. Zentrierbohrer

SPITZE FÜR VORBOHRUNG

SPITZEN ART.-NR.

TIEFENANSCHLAG

AUFSTECKVERSENKER

AUFSTECKVERSENKER FÜR SCHLANGENBOHRER MIT SCHAFT Ø13 mm

• Bohren und Senken in einem Arbeitsgang

• Zwei versetzt genutete Hauptschneiden sowie die gezahnte Vorschneide minimieren die Reibung und die Vorschubkräfte

• Zum Lieferumfang gehören der Zentrierbohrer und ein Inbusschlüssel

SCHEIBENSCHNEIDER

SCHEIBENSCHNEIDER ZUM HERSTELLEN VON ABDECKZAPFEN

• Zur Herstellung von Holzzapfen, für das Füllen beschädigter Astlöcher oder zur Reparatur von Holzschäden

• Nutzlänge der Zapfen bis zu 70 mm

• Aus legiertem WS-Werkzeugstahl, garantiert beste Leistung mit BORMAX und BORMAX 3

Beschreibung

Set

FÜR WEICHHOLZ, EUROPÄISCHES HARTHOLZ, SPANPLATTEN, MDF PLATTEN U.V.M.

• Die zwei versetzt genuteten Hauptschneiden sowie die gezahnte Umfangsschneide verringern deutlich die Vorschubkraft und Reibung

• Ideal für den Freihandbetrieb und den stationären Einsatz

• Schnelles Bohren in Weichhölzern, europäischen Harthölzern, Spanplatten, MDF usw.

MIT

• Zum gleichzeitigen Vorbohren und Versenken von Terrassenschrauben

• Um Verfärbungen des Holzes zu vermeiden, sollten die Bohrspäne sofort nach dem Bohren entfernt werden

• Lieferung mit Inbusschlüssel

UNIVERSELLER ALLESKÖNNER, AUCH FÜR EXOTISCHE HARTHÖLZER, BESCHICHTETE

• Bohrspitze Forstner für Hartmaterialien

• Ideal für den Freihandbetrieb und den stationären Einsatz

• Schnelles Bohren aller Holzwerkstoffe: europäische und exotische Harthölzer, beschichtete und unbeschichtete Spanplatten, MDF. Effizient auch auf vielen Kunststoffen

DRILL STOP

BOHRER-SENKER-SATZ MIT DREHBAREM TIEFENANSCHLAG

• Tiefenkontrolliertes Bohren und Ansenken in einem Arbeitsgang

• Der rotierende Tiefenanschlag stoppt, wenn er das Werkstück berührt, ohne Spuren auf dem Holz zu hinterlassen

• Die Tiefe des Pilotbohrers ist einstellbar. Die Aufweitung hat einen Winkel von 60°

SÄGEBLÄTTER

SÄGEBLÄTTER FÜR BANDSÄGEN

• Hochwertige Ersatzsägeblätter für Bandsägen

SÄGEBLATT FÜR BANDSÄGEN - MAFELL Z3 / Z5 MIT RÜCKENZAHNUNG

ART.-NR. Maße Stk. [mm] Z58DD 1752 x 8

SÄGEBLATT FÜR BANDSÄGEN - MD DARIO

ART.-NR. Maße

SÄGEBLATT FÜR HANDBANDSÄGEN - HEMA / PROTOOL

ART.-NR.

[mm]

Dieser Katalog ist alleiniges Eigentum der Rotho Blaas. Die Vervielfältigung, Reproduktion oder Veröffentlichung, auch auszugsweise, ist nur nach vorheriger schriftlicher Genehmigung gestattet. Jeder Verstoß wird strafrechtlich verfolgt.

Die neueste Version der technischen Unterlagen ist jeweils auf der Website von Holz Technic verfügbar. Rotho Blaas haftet nicht für mögliche Druckfehler und Fehler bei den technischen Daten, Zeichnungen, Verweisen auf Gewichte und Maße sowie bei Übersetzungen in den Katalogen. Rotho Blaas behält sich das Recht vor, die Produkte des Sortiments, deren Eigenschaften, die technischen Spezifikationen und andere Unterlagen jederzeit und ohne Vorankündigung zu ändern. Monteure, Planer, Ingenieure, Benutzer und Käufer im Allgemeinen sollten bei jeder Verwendung eines Produkts die Website unter www.holztechnic.com konsultieren.

Jedes Produkt ist für die Belastungen und Verwendungen ausgelegt, die in den technischen Unterlagen aufgeführt sind, wobei die darin enthaltenen Einschränkungen und Informationen berücksichtigt werden müssen. Auch wenn die Produkte für eine Vielzahl von Anwendungen entwickelt wurden, übernimmt Rotho Blaas keine Verantwortung für die Bestätigung, dass sich ein Produkt für den vorgesehenen Verwendungszweck eignet. Dies, wie auch die Verantwortung für die Verlegung, ist Aufgabe des Benutzers. Jede vorgesehene Verwendung eines Produkts muss von qualifizierten Fachleuten geprüft und genehmigt werden.

Rotho Blaas übernimmt keine Garantie für die rechtliche oder gestalterische Konformität der Daten und Berechnungen. Die zur Verfügung gestellten Berechnungstools sind unverbindlich und liefern lediglich eine technisch-kommerzielle Unterstützung der Verkaufsaktivitäten. Die aus den Tests resultierenden Werte basieren auf den tatsächlichen Ergebnissen experimenteller Untersuchungen und sind nur für die angegebenen Testbedingungen gültig.

Rotho Blaas übernimmt keine Garantie und haftet in keinem Fall für Schäden, Verluste und Kosten oder andere Folgen (Mängelgewährleistung, Funktionsgarantie, Produkthaftung oder gesetzliche Haftung usw.), die sich aus dem Gebrauch oder der Unmöglichkeit des Gebrauchs oder der Fehlanwendung der Produkte ergeben.

Die Bilder dienen lediglich der Veranschaulichung des Produkts und könnten dessen Merkmale nicht vollständig wiedergeben. Das in den Bildern und Renderings gezeigte Zubehör ist möglicherweise nicht enthalten. Die Verpackungseinheiten können variieren.

Wenn zwischen den Sprachfassungen des Katalogs Abweichungen festgestellt werden, gilt der italienische Text als maßgeblich und hat Vorrang vor allen anderen Übersetzungen.

Die allgemeinen Einkaufsbedingungen der Rotho Blaas GmbH sind auf der Website www.rothoblaas.de zu finden.

All rights reserved © 2025 ROTHO BLAAS SRL All renderings © ROTHO BLAAS SRL

Datum der Veröffentlichung - 15.10.2025

LEGENDE DER ZEICHEN UND MATERIALIEN

Bit im Lieferumfang enthalten VIDEO

INCLUDED

Brandverhalten

Schallleistungen

Seismische Leistungskategorie

Das Video ist auf unserem YouTube-Kanal zu sehen TOOL CALCULATION

Berechnungssoftware erhältlich MANUAL Anleitung erhältlich

ASTM TESTED Geprüft gemäß ASTM-Norm

Komponente mit Passivhaus-Zertifizierung

GEV - EMICODE Klassifizierung

Zn 410 ELECTRO PLATED

C4 EVO COATING

410 AISI

A2 AISI 304

A2 AISI 305

A4 AISI 316

ORGANIC COATING

Elektroverzinkter Kohlenstoffstahl

Kohlenstoffstahl mit Beschichtung C4 EVO

Martensitischer Edelstahl AISI 410

Austenitischer Edelstahl A2 | AISI304

Austenitischer Edelstahl A2 | AISI305

Austenitischer Edelstahl A4 | AISI316

Kohlenstoffstahl mit farbiger, organischer Rostschutzbeschichtung

EPDM EPDM

PP Polypropylen

PE Polyethylen

PA Polyamid/braunes Nylon

6005A alu Aluminiumlegierung EN AW-6005A

6060 alu Aluminiumlegierung EN AW-6060

6082 alu Aluminiumlegierung EN AW-6082

alu Aluminium mit farbiger organischer Beschichtung

S250 Z275

Kohlenstoffstahl S250GD mit Verzinkung Z275

DX51D Z275

Kohlenstoffstahl DX51D mit Verzinkung Z275

S350 Z275

S235 Fe/Zn12c

S355 Fe/Zn12c

S275 Fe/Zn12c

S450 Z275

S235 DAC COAT

S235 HDG55

Kohlenstoffstahl S350GD mit Verzinkung Z275

Kohlenstoffstahl S235 mit elektrolytischer Verzinkung Fe/Zn12c

Kohlenstoffstahl S355 mit elektrolytischer Verzinkung Fe/Zn12c

Kohlenstoffstahl S275 mit elektrolytischer Verzinkung Fe/Zn12c

Kohlenstoffstahl S450GD mit Verzinkung Z275

Kohlenstoffstahl S235 mit DAC COATSpezialbeschichtung

Kohlenstoffstahl S235 feuerverzinkt 55μm

S355 HDG55

S235 THERMO DUST

S235 THERMO DUST

S235 THERMO DUST

S235 HDG

S235 ELECTRO PLATED

Klassifizierung gemäß französischem Dekret Nr. 2011-321

Kohlenstoffstahl S355 feuerverzinkt 55μm

Kohlenstoffstahl S235 mit wärmehärtender Pulverbeschichtung

Kohlenstoffstahl S235 mit wärmehärtender Pulverbeschichtung

Kohlenstoffstahl S235 mit wärmehärtender Pulverbeschichtung

Kohlenstoffstahl S235 feuerverzinkt

Kohlenstoffstahl S235 elektroverzinkt

Fe/Zn galvanisch verzinkter Kohlenstoffstahl

PRE PAINTED Vorlackierter Kohlenstoffstahl

CARBON STEEL
