PROPUESTA DE MEJORA DE INFRAESTRUCTURA DELGIMNASIO DE QUITIRRISÍ DE MORA
ESTADO ACTUAL | PROBLEMÁTICA PRINCIPAL
CERCANÍA A GRAN MASA DE VEGETACIÓN Y TERRENO CON MUCHA PENDIENTE REDUCE EL ESPACIO ÚTIL Y DAÑA LA INFRAESTRUCTURA
CERRAMIENTO EN MAL ESTADO FALTA DE CONTROL DE ILUMINACIÓN Y VENTILACIÓN NATURAL
NO HAY ACCESIBILIDAD UNIVERSAL AL NIVEL DE SÓTANO, DONDE SE ESPERA DAR CURSOS A LA COMUNIDAD USO MISTO DE LAS INTALACIONES TRAE NUEVAS NECESIDADES EN EL ESPACIO COMO BODEGA, COCINETA DE FÁCIL ACCESO, BAÑOS POR GENERO...
CERCANÍA A CARRETERA NACIONAL SECUNDARIA. LA CUAL LIMITA ES USO DEL FRENTE DEL LOTE CON RETIRO MÍNIMO DE 3m
PROPUESTA DE MEJORAS INTERNAS

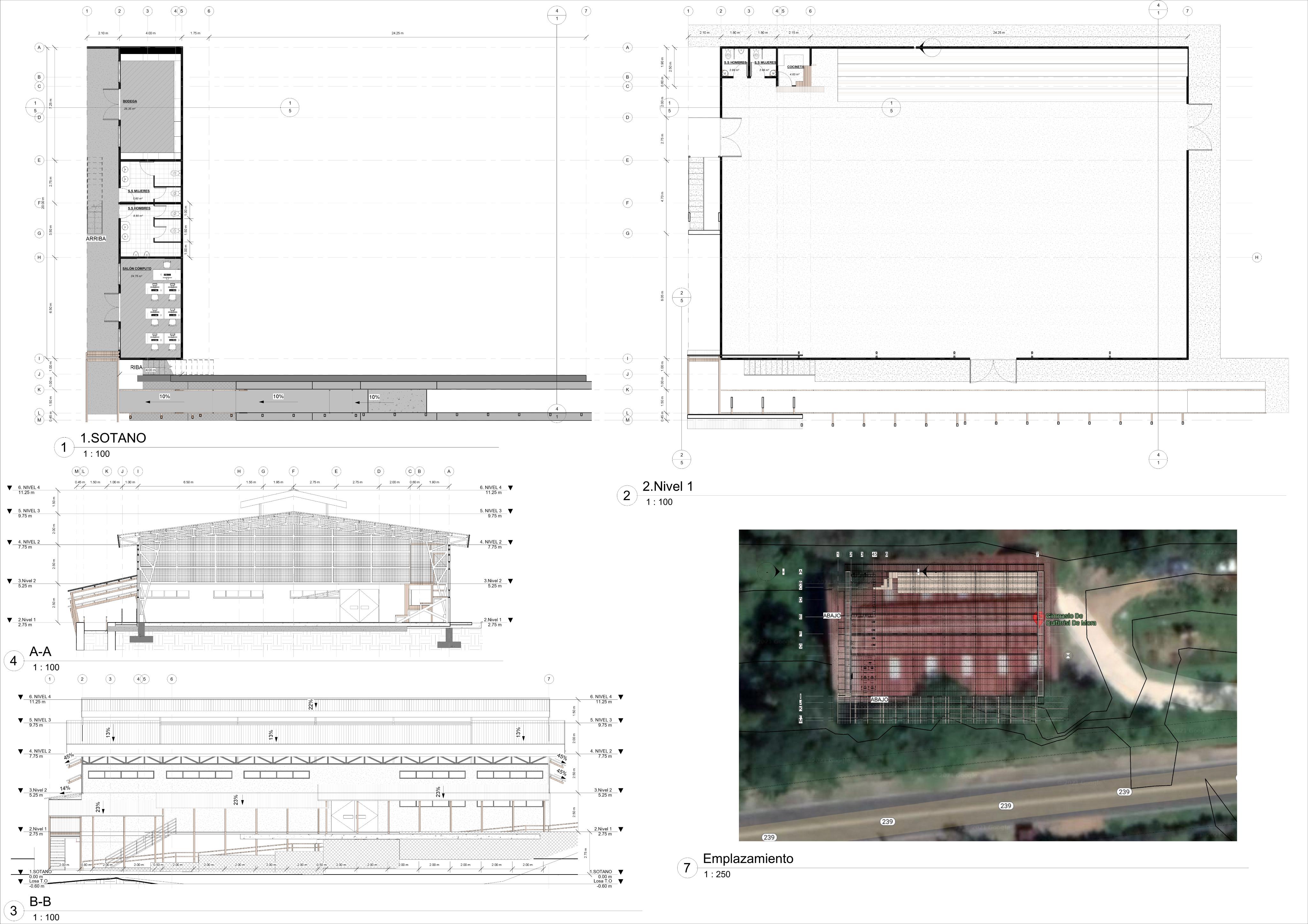

PLANTA NIVEL SOTANO PLANTA NIVEL 1
SE RECOMIENDA CAMBIAR O MEJORAR EL MURO DEL ESPACIO DE BODEGA, POR UNO QUE SOPORTE EN DESPRENDIMIENTO DEL TERRENO ASÍ COMO EVITAR EL EXESO DE HUMENDAD EN ESTA ZONA PUEDE UTILIZARSE ALGÚN BLOQUEADOR DE HUMEDAD DEL MERCADO EN LAS PAREDES CIELOS
CERRAMIENTO LIVIANO EN MALLA DE ACERO INOXIDABLE o MALLA CICLON PARA PERMITIR VENTILACIÓN E ILUMINACIÓN NATURAL CONSTANTE

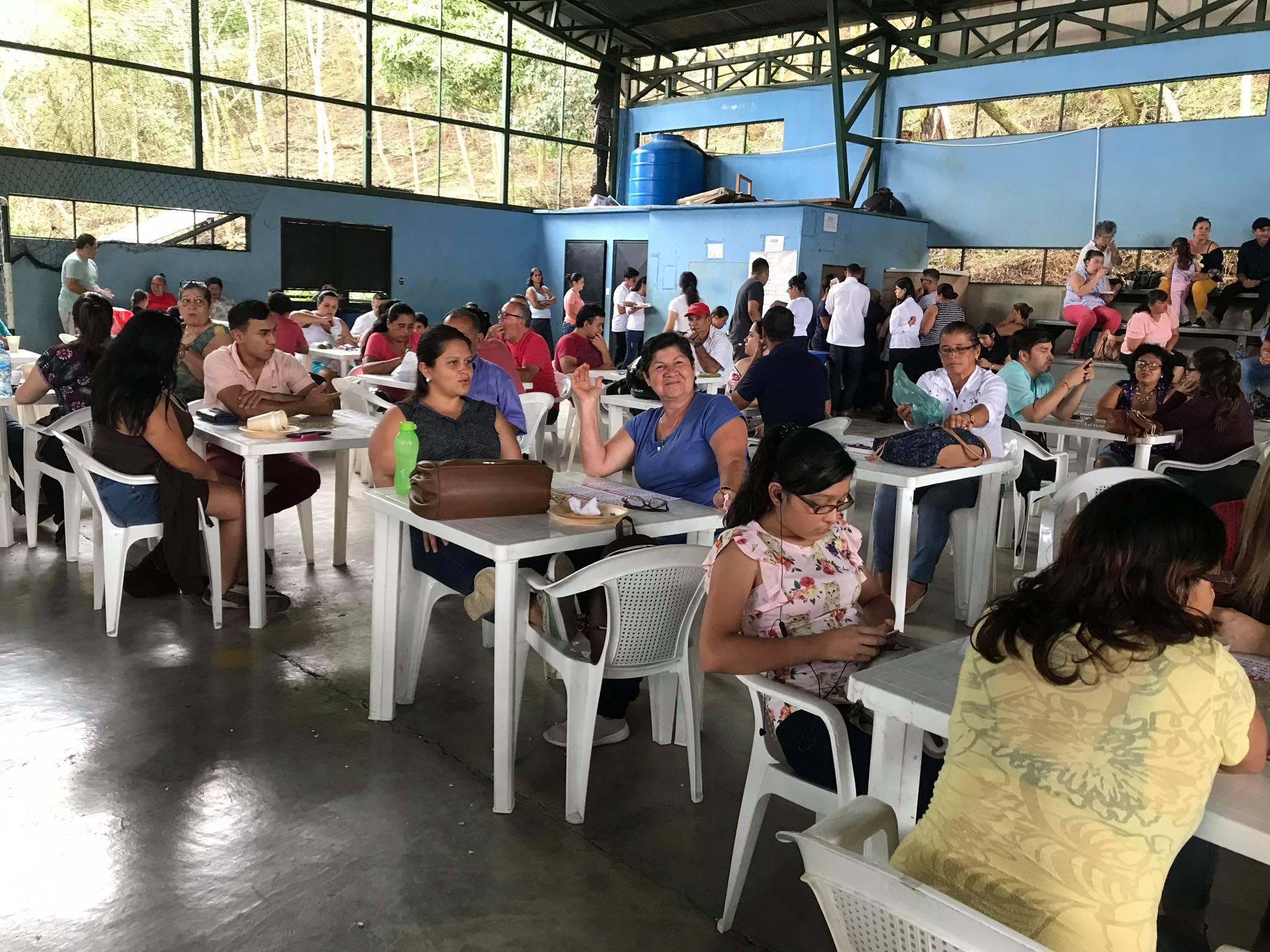

SE ENMARCA EL ÁREA DE ALIMENTOS PARA QUITAR PROTAGONISMO AL ÁREA DE BAÑO, ASÍ MISMO VESTIBULAR LA SALIDA
ESPACIO DE COCINETA CON “BARRA”
O VENTANA DE ENTREGA, YA QUE SE HA VISTO QUE EN ACTIVIDADES COMUNALES ES EN ESTE ESPACIO QUE
SE ENTREGAN TODOS LOS ALIMENTOS
EL RECORRIDO DE RAMPA NO CUMPLE CON EL 8% RECOMENDADO, DEBIDO A QUE LA LONGITUD DEL ESPACIO DISPOBLE NO ES PROPORCIONAL A ESTE PORCENTAJE DE PENDIENTE
ESPACIO DE BODEGA EN MALLA DE ACERO INOXIDABLE QUE PERMITE LA VENTILACIPON DE ESTE ESPACIO YA QUE ETÁ TAN CERCANO A LA ZONA MONTAÑOSA

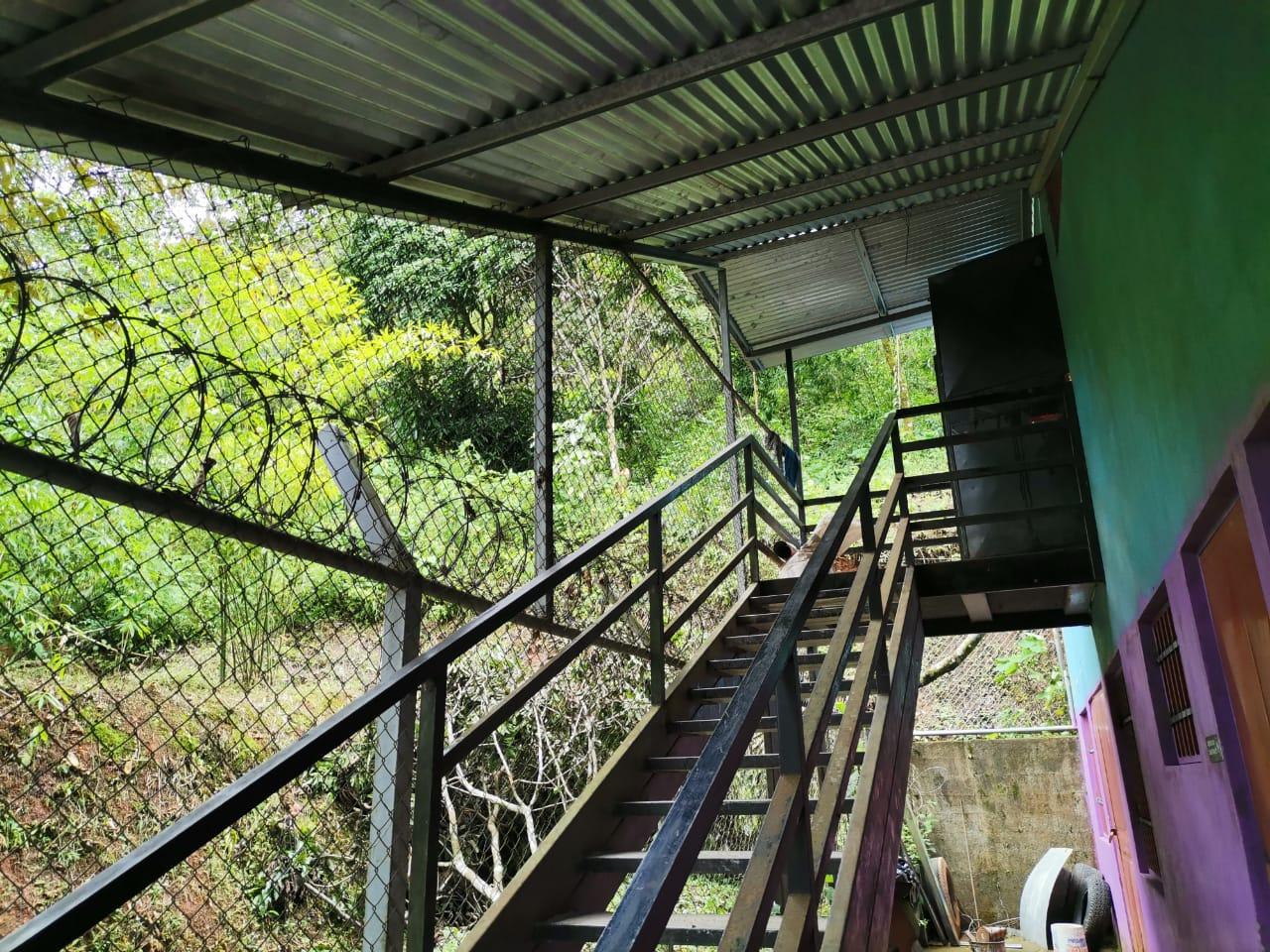

GRADERÍA UTILIZADA COMO PARTE DEL ACCESO A LA BODEGA DE MATERIALES DEPORTIVOS
PROPUESTA DE MEJORAS INTERNAS

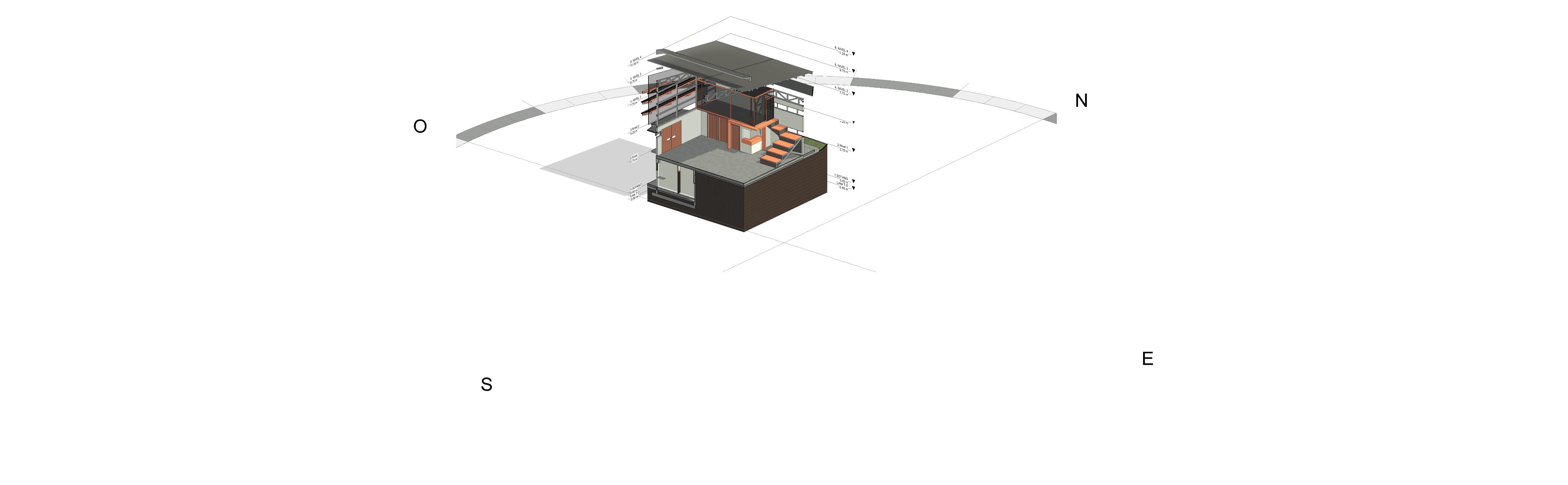

SALÓN DE COMPUTO
ESPACIO CON CAPACIDAD PARA 6 ESTUDIANTES
MÁS EL PROFESOR ACARGO SE RECOMIENDA USAR VENTANAS ABATIBLES PARA VENTILAR EL ESPACIO CUANDO NO SEA NECESARIO EL AIRE ACONDICIONADO
MESAS EN POSICIÓN PERPENDICULAR A LA ENTRADA DE LUZ PARA MEJORAR EL CONFORT VISUAL Y DE TRABAJO, ASPI TAMBIEN PARA FACILITAR EL PASO DE INSTALACIONES POR LA PARED Y NO REQUERIR SUELO TÉCNICO O BAJANTES SIN ESTRUCTURA EN EL AULA

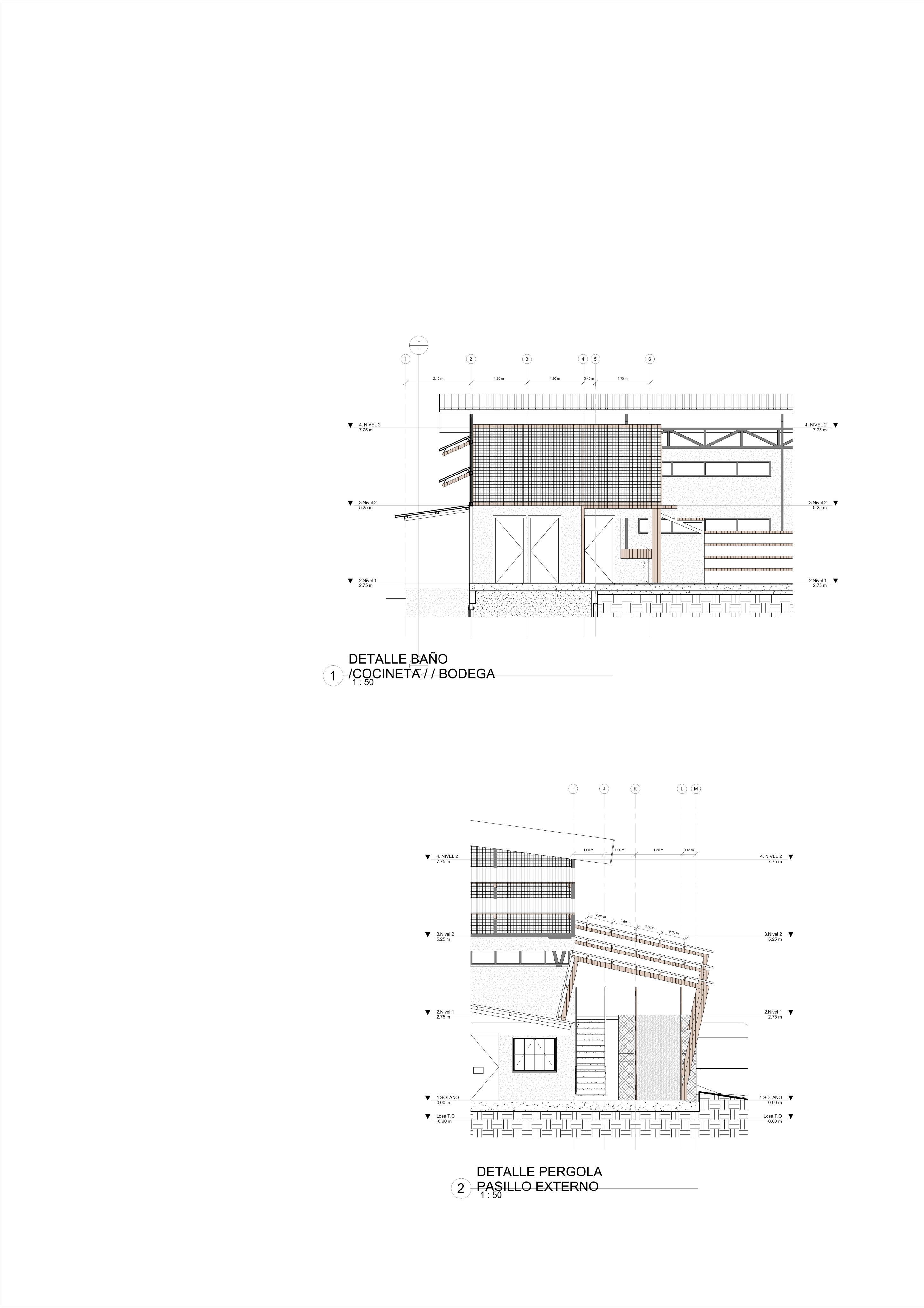

DETALLE ESQUEMÁTICO ESTRUCTURAL |ESACALERAS A BODEGA | ÁREA DE COCINETA ESTRUCTURA DE ALEROS
PROPUESTA DE MEJORAS EXTERNAS
ALEROS A NIVEL DE FACHADA PRINCIPAL Y POSTERIOR, LOS CUALES CUMPLEN CON LA INCLINACIÓN Y LONGITUD QUE SE ADECUAN AL CLIMA TROPICAL DE LA ZONA
PASO TECHADO ACOMPAÑANDO CAMBIO DE NIVEL POR MEDIO DE RAMPAS PARA MEJORAR LA ACCESIBILIDAD Y EL CONFORT DURANTE EL USO DE LAS INSTALACIONES
USO DE GAVIONES COMO MURO DE RETENCIÓN PARA EVITAR EL DESPRENDIMIENTO DEL TERRENO
ESCALERAS EXISTENTES EN CONCRETO
RAMPA CON 10% DE INCLINACIÓN, DESCANSOS CADA 6M CON ESPACIO DE 1.5
MATERIALIDAD
POLICARBONATO TRANSPARENTE
PERGOLAS EN MADERA ASERRADA O LAMINADA, CURADA CON IMPERMEABLIZANTE PARA EXTERIORES
POR RADIO DE GIRO
PERFIL DE 100mm x 150mm
