CONSTRUCCIÓN Y ACABADOS
OPCIONES PÉRGOLAS VERAMONTE
1. 2. 3. 4.
ESTRUCTURA COLUMNAS Y SOLERA
PTR 4”X 2” CADA 40
PTR 4”X 2” CADA 80 COLUMNAS PERMADECK
9. 10. 11. 12. COLUMNAS MADERA NATURAL PINO
VIGAS PTR
MADERA NATURAL CADA 40CM
VIGAS PTR
MADERA NATURAL CADA 80CM
MARIMBA CADA 40CM
HERRERIA
ACABADOS MADERA
5. 6. 7.
ASTRAVIGAS
CADA 40CM
ASTRAVIGAS CADA 80CM
VIGAS PTR ONE DECKING CADA 40CM
13. 14. 15. MARIMBA CADA 80CM COLOCACIÓN CRISTAL PROPUESTA ILUMINACIÓN
8. VIGAS PTR ONE DECKING CADA 80CM
ESTRUCTURA PTR
SISTEMA: PTR EN COLUMNAS Y SOLERA PERIMETRAL
Pérgola conformada por columnas integradas con cuatro perfiles PTR y una placa de solera perimetral de 30 cm.

CORTE CT-1

PTR CADA 40

ISOMÉTRICO
SISTEMA: PTR 4” X 2”
DISTANCIA: 40 cms
Estructura de herrería con travesaño PTR 4” X 2” colocadas cada 40 cm.
PLANTA ARQ.


CORTE CT-1

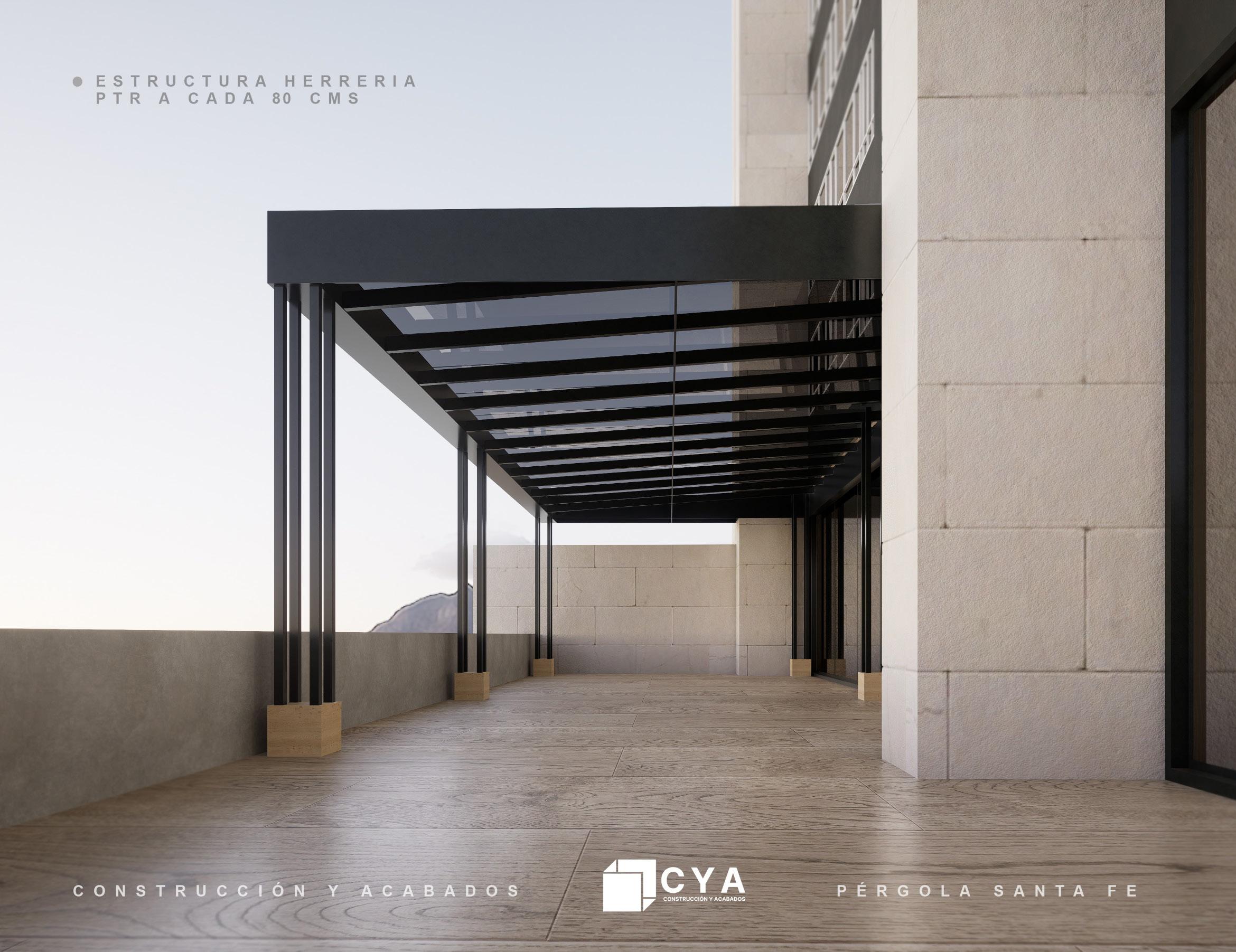

PTR CADA 80

ISOMÉTRICO
SISTEMA: PTR 4” X 2”
DISTANCIA: 80 cms
Estructura de herrería con travesaño PTR 4” X 2” colocadas cada 80 cm.
PLANTA ARQ.

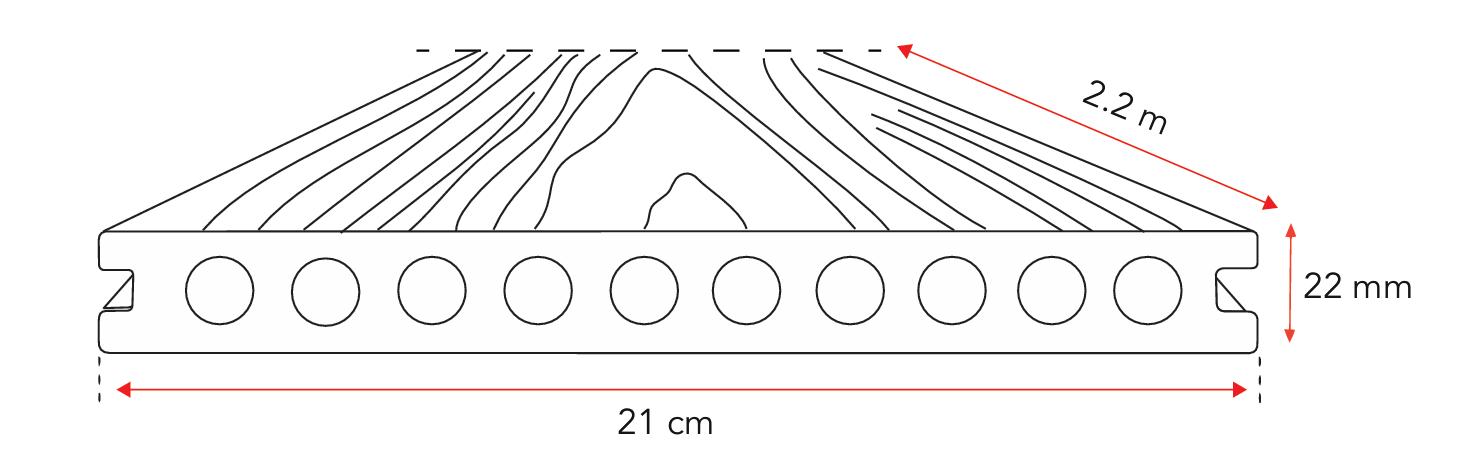

FORRO COLUMNAS ONE DECKING PERMADECK


MATERIAL: WPC
Forrado de columnas con elementos de One Decking (WPC) , colección Permadeck con medidas de 21cm x 2.2 de largo.

COLUMNAS PÉRGOLAS VERAMONTE

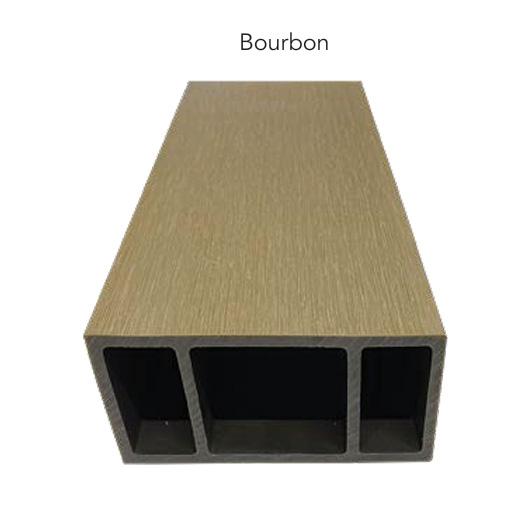

ASTRAVIGA CADA 40CM
MATERIAL: WPC
DISTANCIA: 40 cms
En esta configuración, los travesaños de PTR se sustituyen por astravigas One Decking con dimensiones de 12 cm × 6.2 cm, integrándose como el elemento superior de la pérgola.



ASTRAVIGA CADA 80CM
MATERIAL: WPC
DISTANCIA: 80 cms
En esta configuración, los travesaños de PTR se sustituyen por astravigas One Decking con dimensiones de 12 cm × 6.2 cm, integrándose como el elemento superior de la pérgola.



ASTRA VIGAS ONE DECKING VERAMONTE

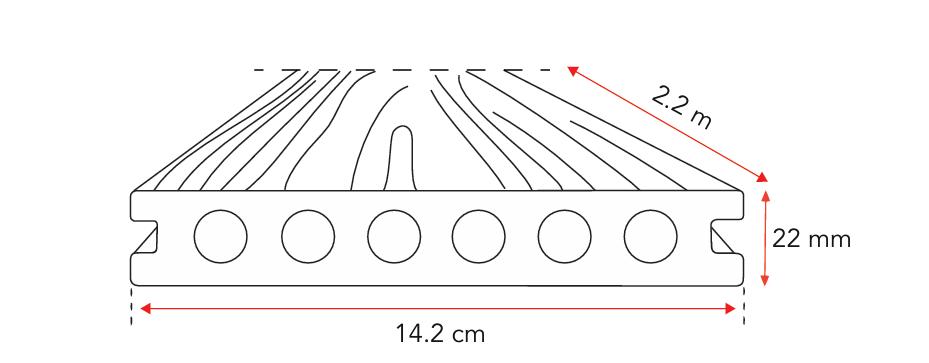

FORRO VIGAS PTR ONE DECKING CADA 40CM


MATERIAL: WPC
DISTANCIA: 40 cms
Forrado de travesaños de PTR en pérgola, con elementos de One Decking (WPC) , colección Novodeck , cada 40 cm.

FORRO VIGAS PTR ONE DECKING CADA 80CM


MATERIAL: WPC
DISTANCIA: 80 cms
Forrado de travesaños de PTR en pérgola, con elementos de One Decking (WPC) , colección Novodeck , cada 80 cm. SE UTILIZARÁ EL MISMO FORRADO PARA COLUMNAS

VIGAS ONE DECKING VERAMONTE

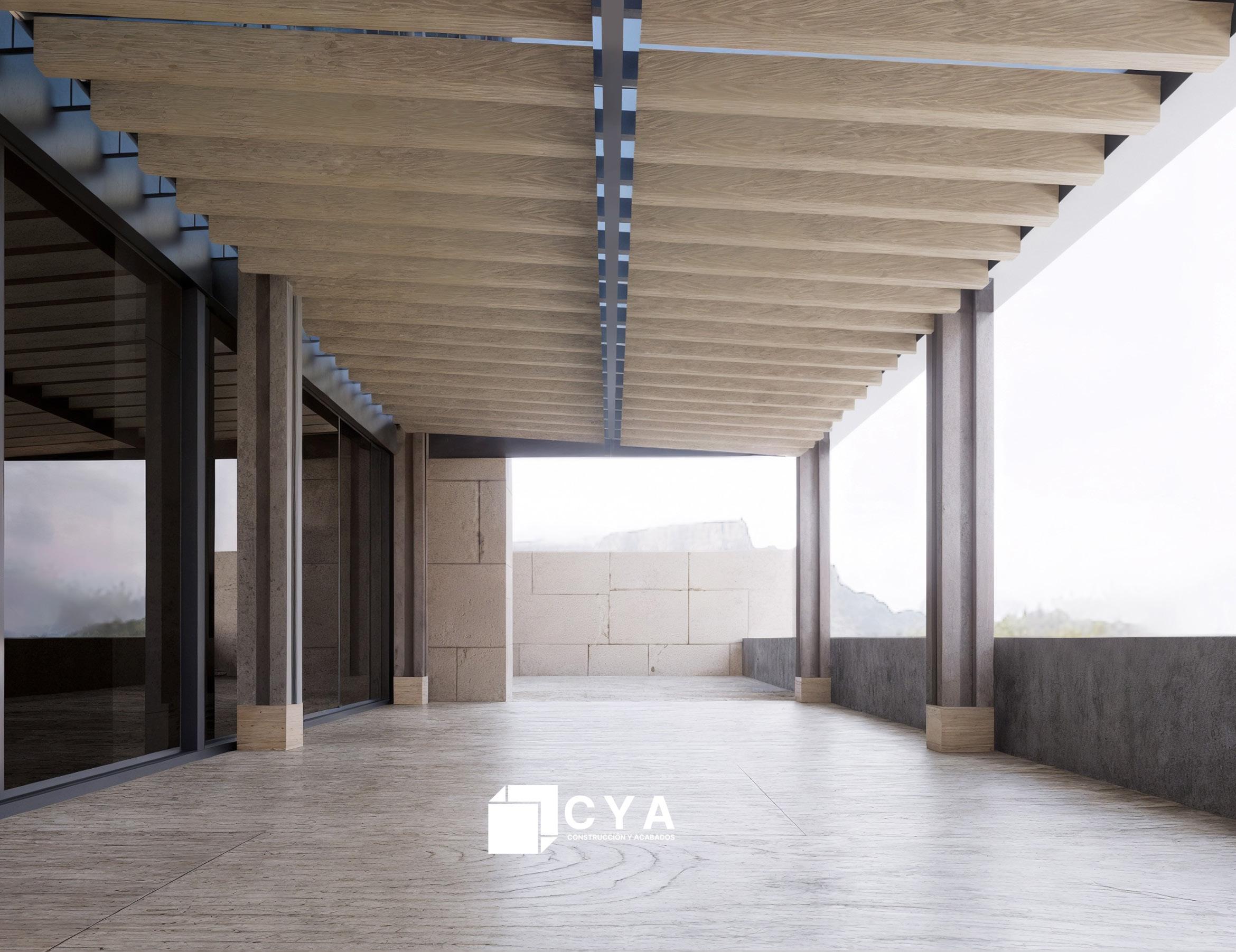

FORRADO COLUMNA MADERA NATURAL
MATERIAL: MADERA NATURAL TABLA DE PINO
Forro de columnas en madera natural de tabla de pino con terminación según muestra.


FORRO VIGAS PTR MADERA NATURAL CADA 40CM
MATERIAL: MADERA NATURAL TABLA DE PINO
DISTANCIA: 40 cms
Forro de vigas de PTR a cada 40 Cms . en madera natural de tabla de pino con terminación según muestra


MADERA NATURAL PTR VERAMONTE
FORRO VIGAS PTR MADERA NATURAL CADA 80CM
MATERIAL: MADERA NATURAL TABLA DE PINO
DISTANCIA: 80 cms
Forro de vigas de PTR a cada 80 Cms . en madera natural de tabla de pino con terminación según muestra

FORRADO NATURAL VERAMONTE

MARIMBA CADA 40CM
MATERIAL: MADERA NATURAL
DISTANCIA: 40 cms
Marimba a cada 40 Cms. de 2 Cms de ancho, 4 Cms. de altura cada 5 Cms . entre cada madera


MARIMBA VERAMONTE
MARIMBA CADA 80CM
MATERIAL: MADERA NATURAL
DISTANCIA: 80 cms
Marimba a cada 40 Cms. de 2 Cms de ancho, 4 Cms. de altura cada 5 Cms . entre cada madera


MARIMBA VERAMONTE

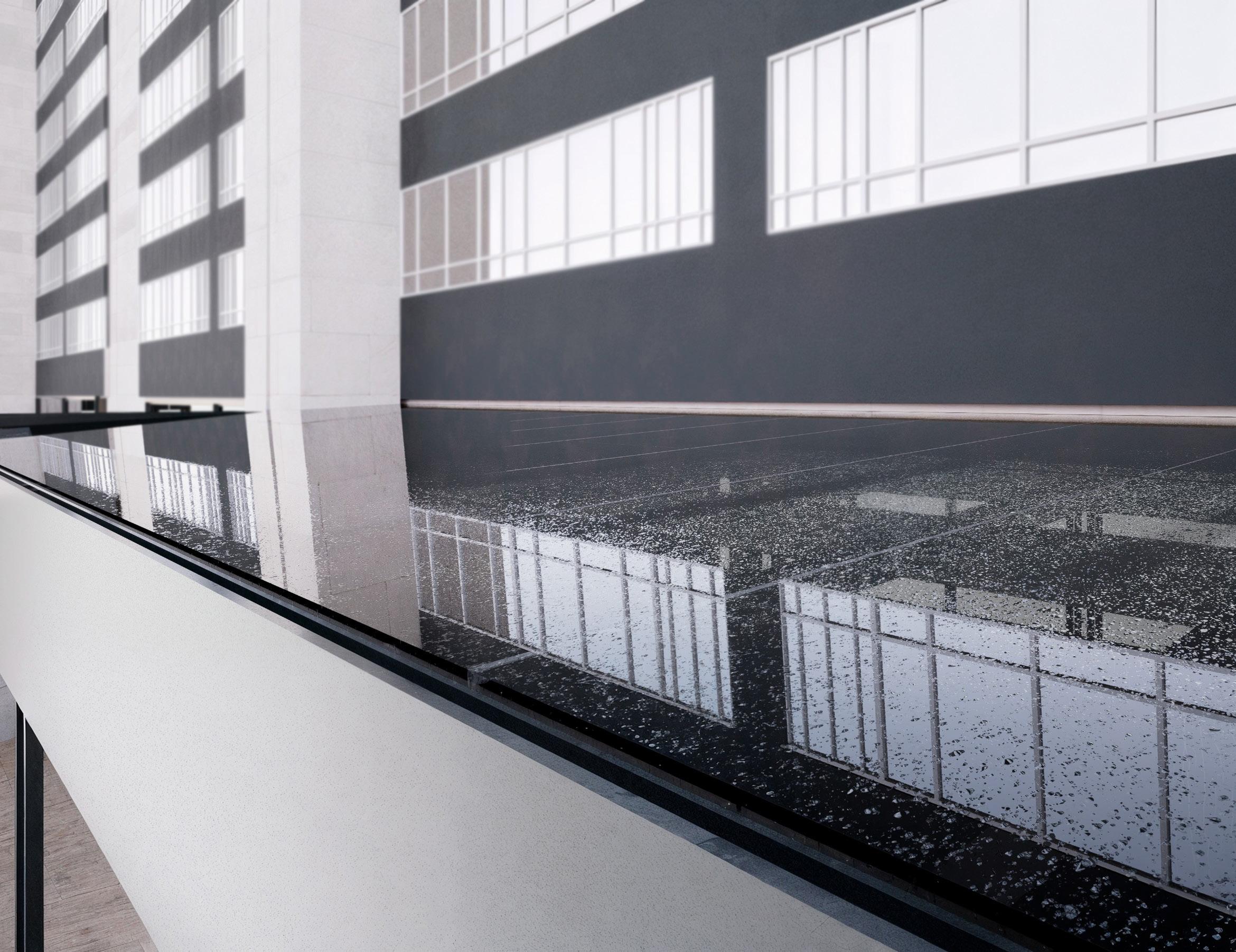

14COLOCACIÓN CRISTAL
MATERIAL: CRISTAL FLOTADO TEMPLADO
Suministro y colocación de cristal flotado templado claro de 6 Mm ., película inteligente contra rayos UV e infrarrojos, ángulos y tees de aluminio dividido en 26 secciones según plano

COLOCACIÓN CRISTAL VERAMONTE

15PROPUESTA ILUMINACIÓN

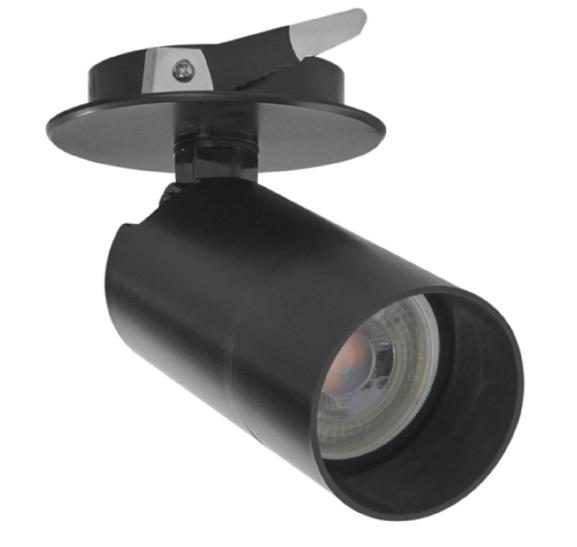

Diseño de iluminación con luminarias empotradas tipo spot modelo TL-2911N Illux , distribuidas a lo largo de la pérgola para lograr un acento lineal y puntual. Cada unidad cuenta con foco LED GU10 de 2700K y 500 lúmenes, operando a 120V con consumo de 10W. La disposición regular de las luminarias (L-01) refuerza la lectura rítmica de la estructura y aporta una iluminación cálida y controlada sobre el espacio.

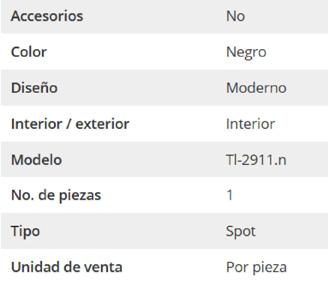

INFORMACIÓN LUMINARIA
