ENTREGA TALLER VI

UNIVERSIDAD TECNOLÒGICA DEL PERÙ TALLER DE DISEÑO ARQUITECTÒNICO VI TEMA: PROYECTO PAISAJISTA ECO HOTEL

RBINSON CHINCHAY PALACIOS

DOCENTES:

PIURA-2022

- ARQ. RENSO RODRISH CARRASCO JOCOPE -ARQ. KARLA PATRICIA PALACIOS

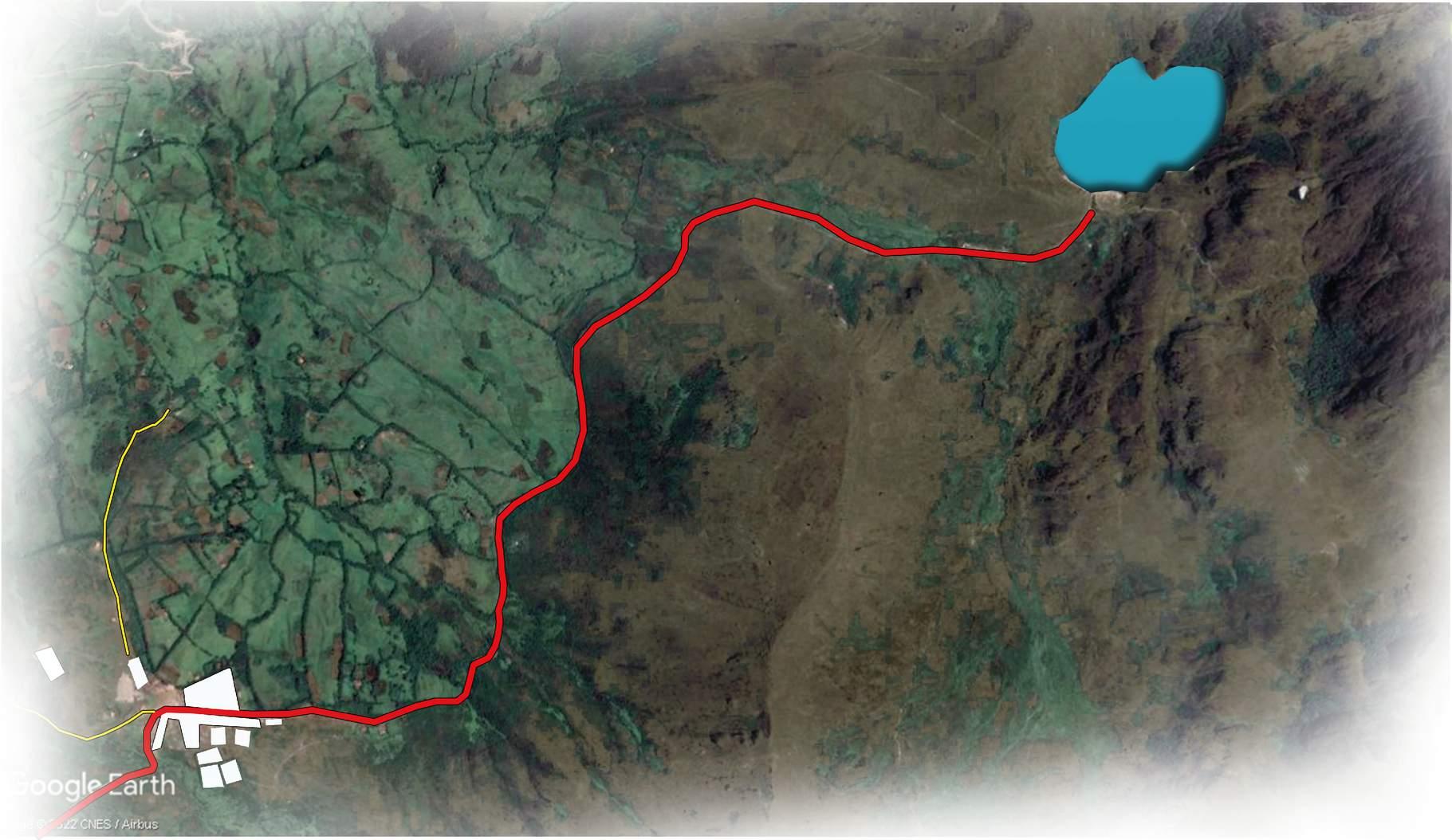

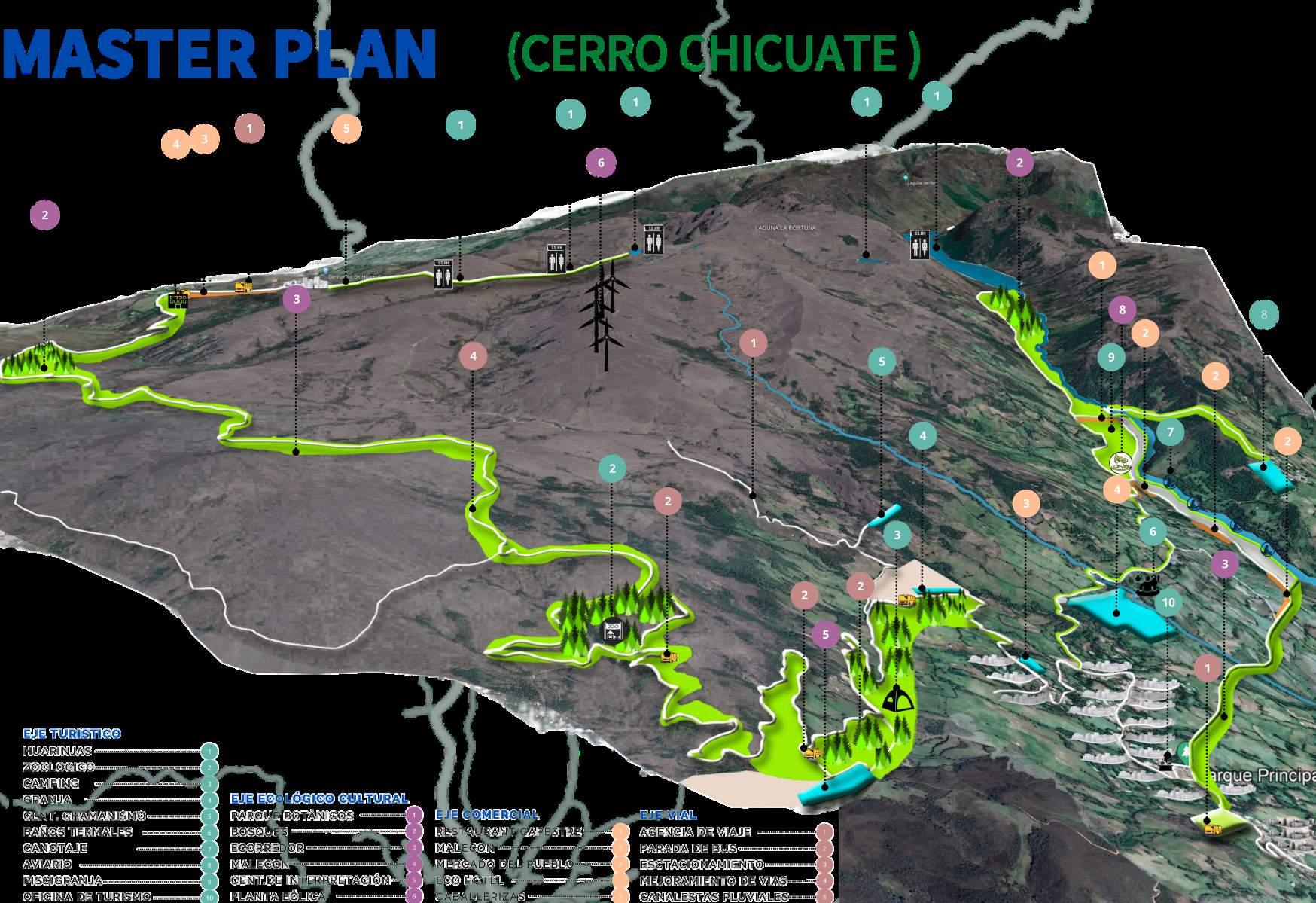

EMPLAZAMIENTO RUTA SALALA-SELVA ANDINA

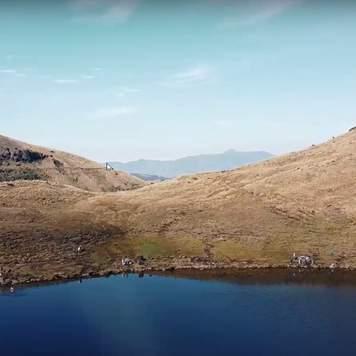

(LAGUNA NEGRA)

El terreno presenta conexión directa con las lagunas de las Huaringas, ubicado al..NOROESTE AREA: 6Ha

Laguna Negra

Terreno

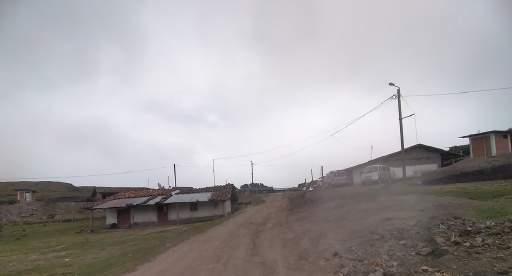

Caserío selva andina

PELIGROS:

ENTORNO:

Zona con baja afectación sísmica y deslizamientos.

Cerros

Viviendas

ZONA DE MAYOR INFLUIENCIA TURISTICA

FAUNA -FLORA

FAUNA: Colibri, Quinde, Colorado, Gorrión, Cangana, Lechuzas, Lagartija, Rana marsupial, Armadillo, Ovejas, Vacas, Caballos, Gallinas, Cerdos.

Invernas

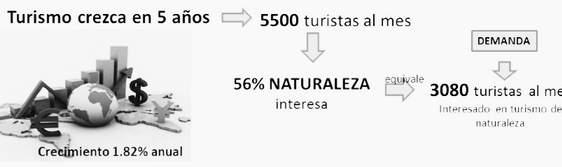

TURISMO(DIARIO) Promedio: 200 a 3000 visitantes por día- LAGUNA NEGRA

FLORA: Totora, Pino, Chuquiragua, Pega Pega, Chinchagual, Valeriana, Geranio, Viola, Huachumilla.

ESTRATEGIAS PROYECTUALES

TERRENO

ENGRANAR: NUEVOS DESARROLLOS: Engranar la propuesta de manera directa Desarrollar el equipamiento con la vía para generar mayor necesario en el caserío, permitiendo movimiento de usuarios turista. generar areas que ayuden a desarrollar mayor vinculo con los pobladores.

ARTICULAR: Articulación y mejoramiento de trocha, que permitirá la mejor accesibilidad hacia la laguna negra generando así la aislación e impacto visual, manejando la trayectoria del usuario, poblador y turista.

90%

1.ACCESOS

1

2.SERVICIOS

%5

2

3.VISUALES

100%

3

D

VISUALES: Al emplazarse en zona alta puede aprovechar mantener una visual directa con la lagunas y su riqueza natural.

80%

4.APROVECHAMIENTO DE RECURSOS

% UNIFICAR: Unificar el espacio naturalmente, evitando alterar su cercanía al patrimonio

5.FUENTES DE AGUA

4

100%

5

CONSERVAR: Cuidar y proteger las especies naturales del entorno, impulsando estos equipamientos de manera ecológica y sostenible.

6.POTENCIAL TURISTICO

100%

6

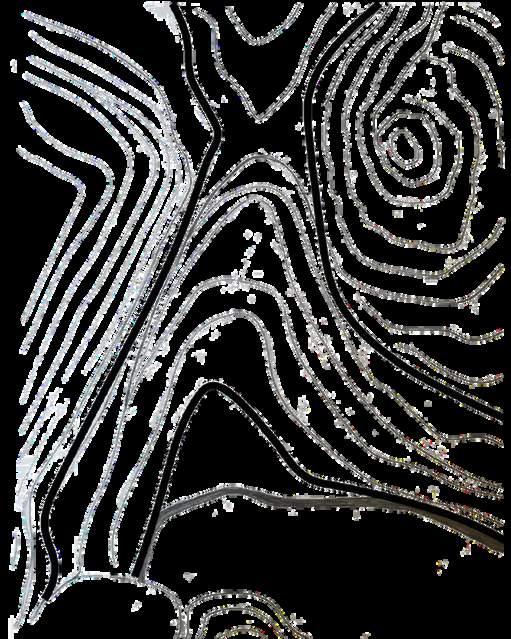

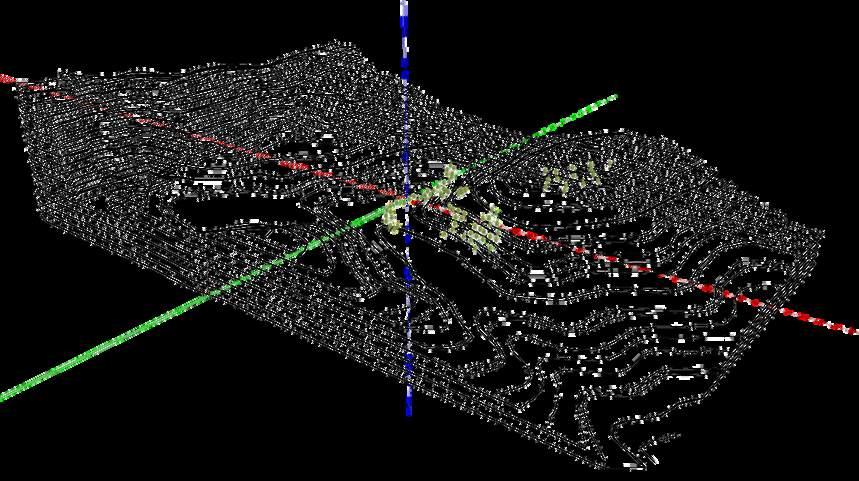

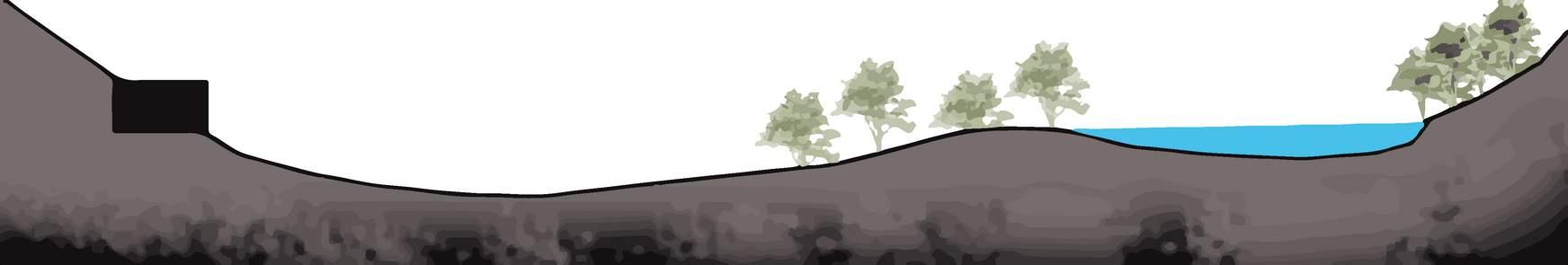

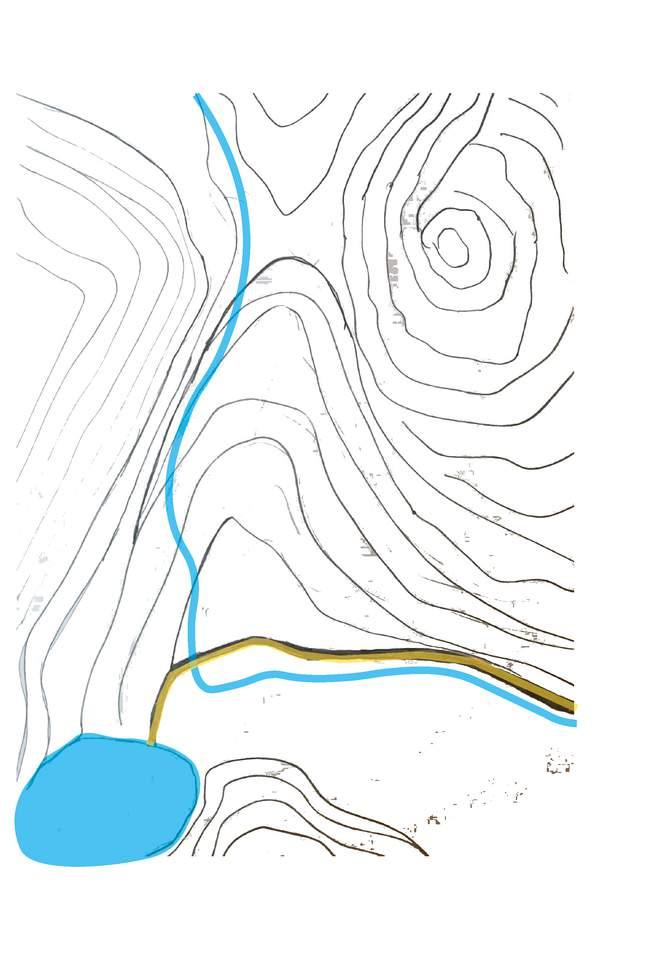

LEVANTAMIENTO LEVANTAMIENTO A

C A

A

D

LEVANTAMIENTO B

B

B C

A

LAGUNA NEGRA

LEVANTAMIENTO C

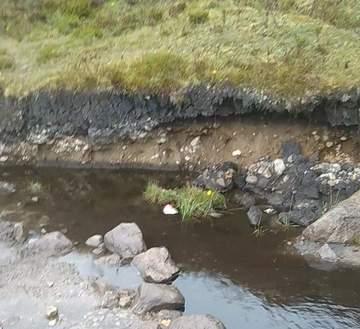

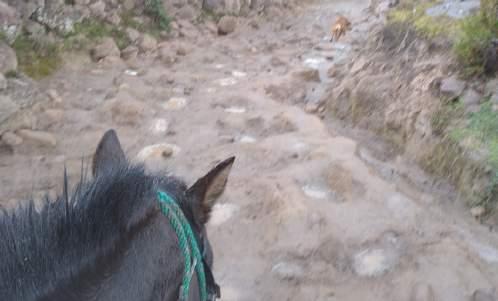

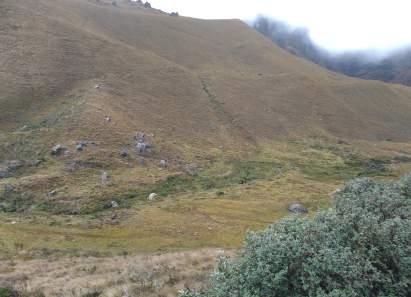

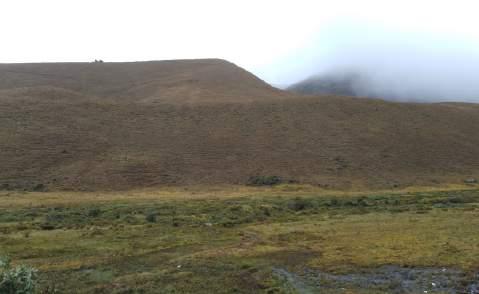

FOTOGRAFÍAS

DOCENTE: ARQ. RENSO RODRISH CARRASCO JOCOPE ARQ. KARLA PATRICIA PALACIOS

INTEGRANTES: ROBINSON GABRIEL CHINCHAY PALACIOS

PROYECTO:

CURSO: TALLER DE ARQUITECTÓNICO VI

L-01

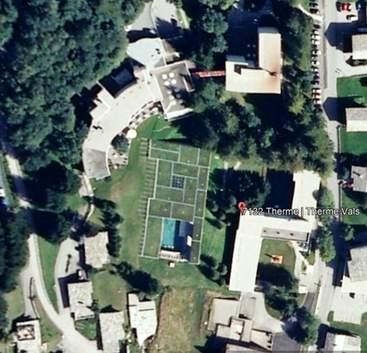

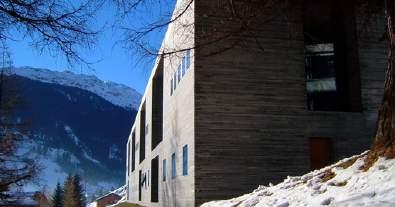

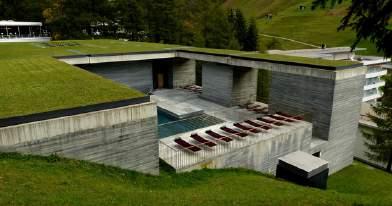

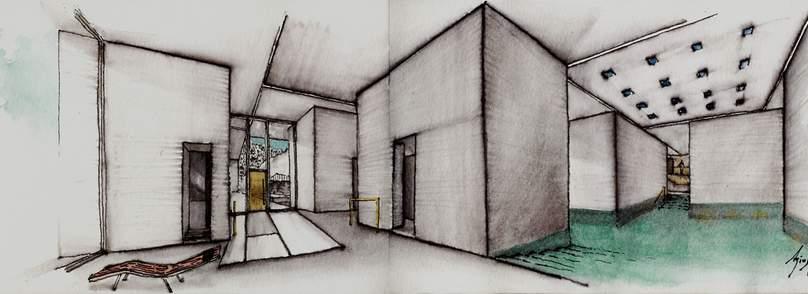

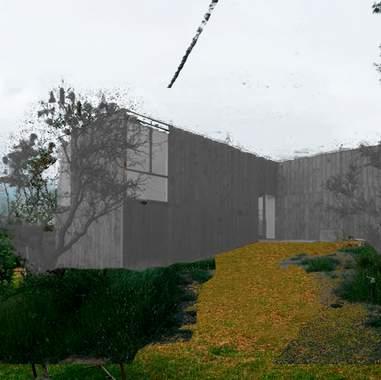

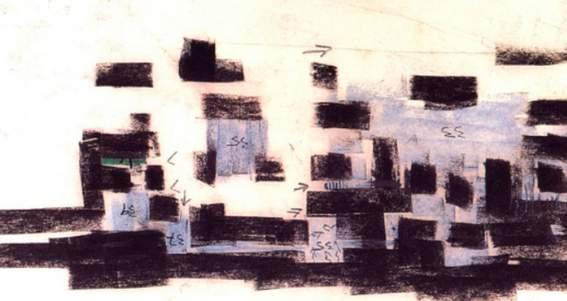

MODELOS ANALOGOS HOTEL TERMAS DE VALS GRAUBUNDEN

SUIZA

(HOTEL)

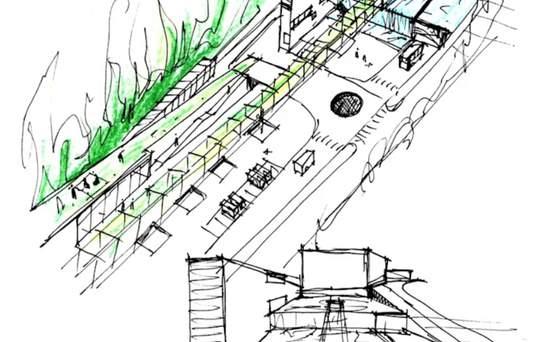

HOTEL PAINEIRAS

ALPINA DE VALS

EMPLAZAMIENTO

BRASIL

RIO DE JANEIRO

PARQUE NACIONAL TIJUACA

EMPLAZAMIENTO AREA: 14,000 mt2

USUARIO PERMANENTE

Todo tipo de visitante, desde lo niños. ofrece servicios para todo el publico y es atractivo turístico muy visitado

USUARIO TEMPORAL

TIPO DE USUARIO

USUARIO PERMANENTE

USUARIO TEMPORAL

TIPO DE USUARIO

ORGANIZACION Y ZONIFICACION

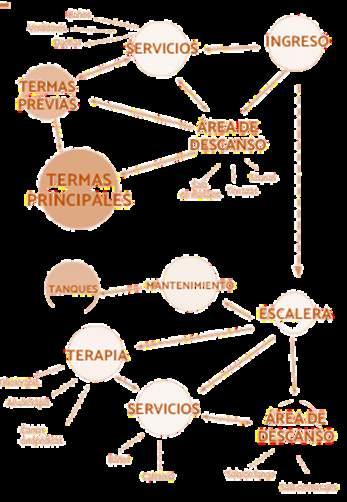

ORGANIGRAMA FUNCIONAL

RECORRIDO

ESPACIALIDAD

ZONIFICACIÓN

AMBIENTES

Restaurante Estacionamientos de transferencia Centro de convenciones Montacarga de servicios Accesos Accesos Elevador Elevadores de huéspedes Administración Bar Recibimiento Hotel Sala de reuniones Cocina Apartamentos Área de exposición Restaurante Suits Sala de usos múltiples Servicios Elevadores Montacargas Recepción Habitaciones dobles

D

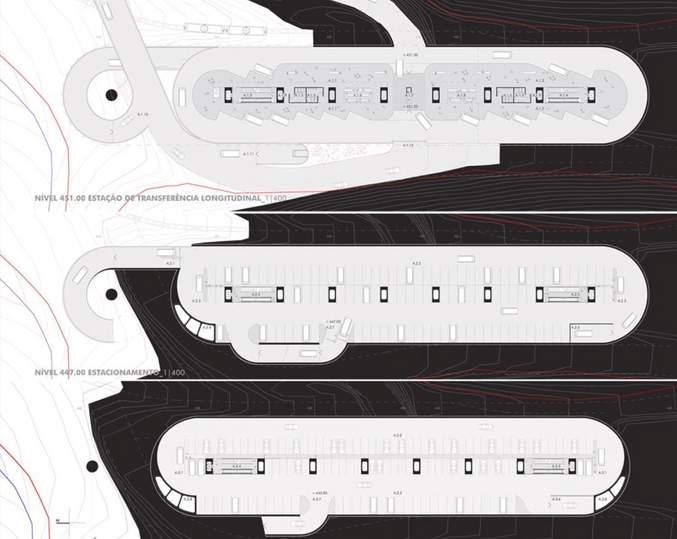

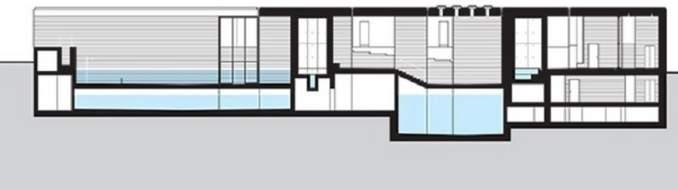

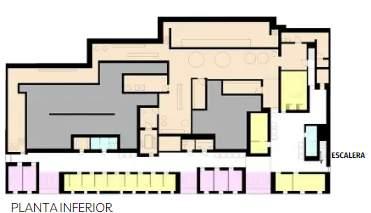

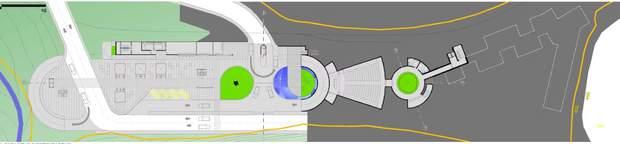

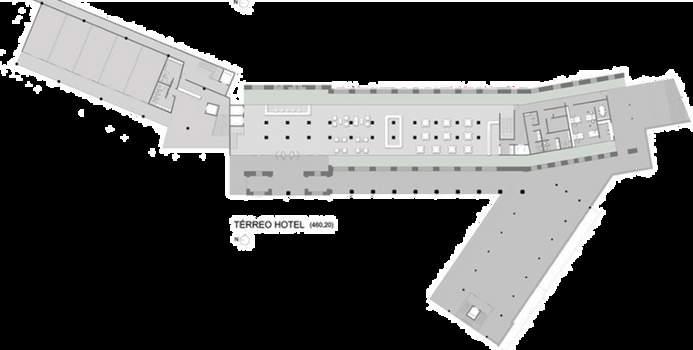

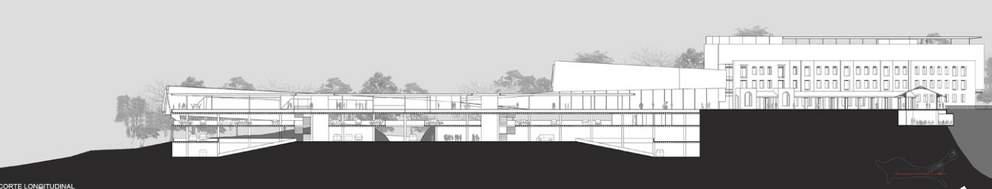

PLANIMETRIA Y CORTES

AMBIENTES

Zona de entrada Lavandería Sala de maquillaje Sala de agua potable Vestuarios Duchas y baños Salas de descanso Baño interior Isla de piedra Terraza de piedra Gruta de primavera Ducha de piedra Baño de flores Sala de descanso

Masajes Guardarropa Zona de espera Área de descanso fisioterapia Masajes Cama ortopédica Baño medicinal Área de limpieza Tienda Equipamiento químicos Cuarto de máquinas Tratamiento de agua Saneamiento máquinas Tratamiento de clonación

DOCENTE: ARQ. RENSO RODRISH CARRASCO JOCOPE ARQ. KARLA PATRICIA PALACIOS

INTEGRANTES: ROBINSON GABRIEL CHINCHAY PALACIOS

PROYECTO:

CURSO: TALLER DE ARQUITECTÓNICO VI

L-02

ANÀLISIS DE USUARIO-NORMATIVA REFERENTES

PULICO OBJETIVO

SERVICIOS

TODAS LAS EDADES

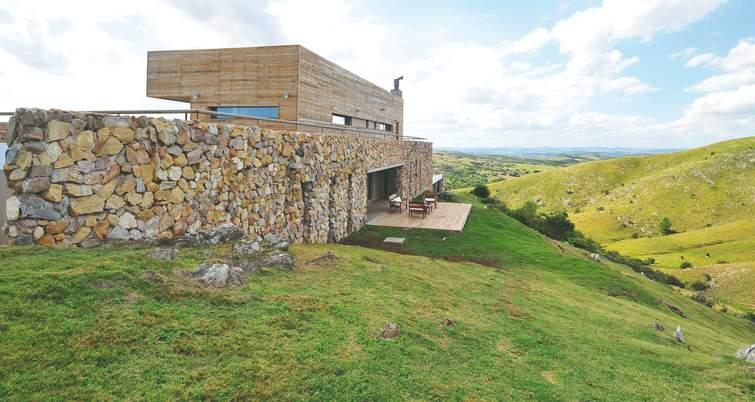

CERRO MISTICO, HOTEL DE CAMPO UBICACION: Lavalleja, Uruguay ÁREA: 400m2 ARQUITECTO: Facundo de Souza

3

31-40 AÑOS---83 PERS-----32%

2

21-31 AÑOS---103 PERS.-----39%

HOTEL KUMAON UBICACION: Pueblo de Kasar Devi, la India ÁREA: 2 Ha ARQUITECTOS: Sri Lanka Pradeep Kodikara Juneshi Samaraweera

EDADES MAS RECURRENTES

1

TIPO DE SERVICIO

TIPO DE TURISTA EXPLRADOR 5.1%

41-50 AAÑOS--45 PERS---17%

SECTOR HOTELES

ECO HOTEL

VACACIONAL 7.6%

HABITACIÓN SIMPLE HABITACIÓN DOBLE SUITES BUNGALOS

INUSUALES 2.5% HENODISTA 6.3%

DESCANSO 29.1%

PEREGRINOS 12.7%

MEDICO 63.3%

GENERALES 12.6% RECEPCIÓN PARQUEO ADMINISTRACIÓN

ENTRETENIMIENTO 21.3%

PROCEDENCIAS

SAUNA SAPA MIRADOR

SECHURA ECUADOR 5.6% 5.6% SULLANA 11.3%

INFORMATIVO 19.4%

PIURA 45.1%

SALA DE EXPOSICIÓN LABORATORIOS OFICINA

CHICLAYO 11.3%

CULTURAL 17.6%

PAISAJISMO GASTRONOMIA ESOTERISMO

TUMBES 8.5% LIMA 12.7%

NORMATIVA

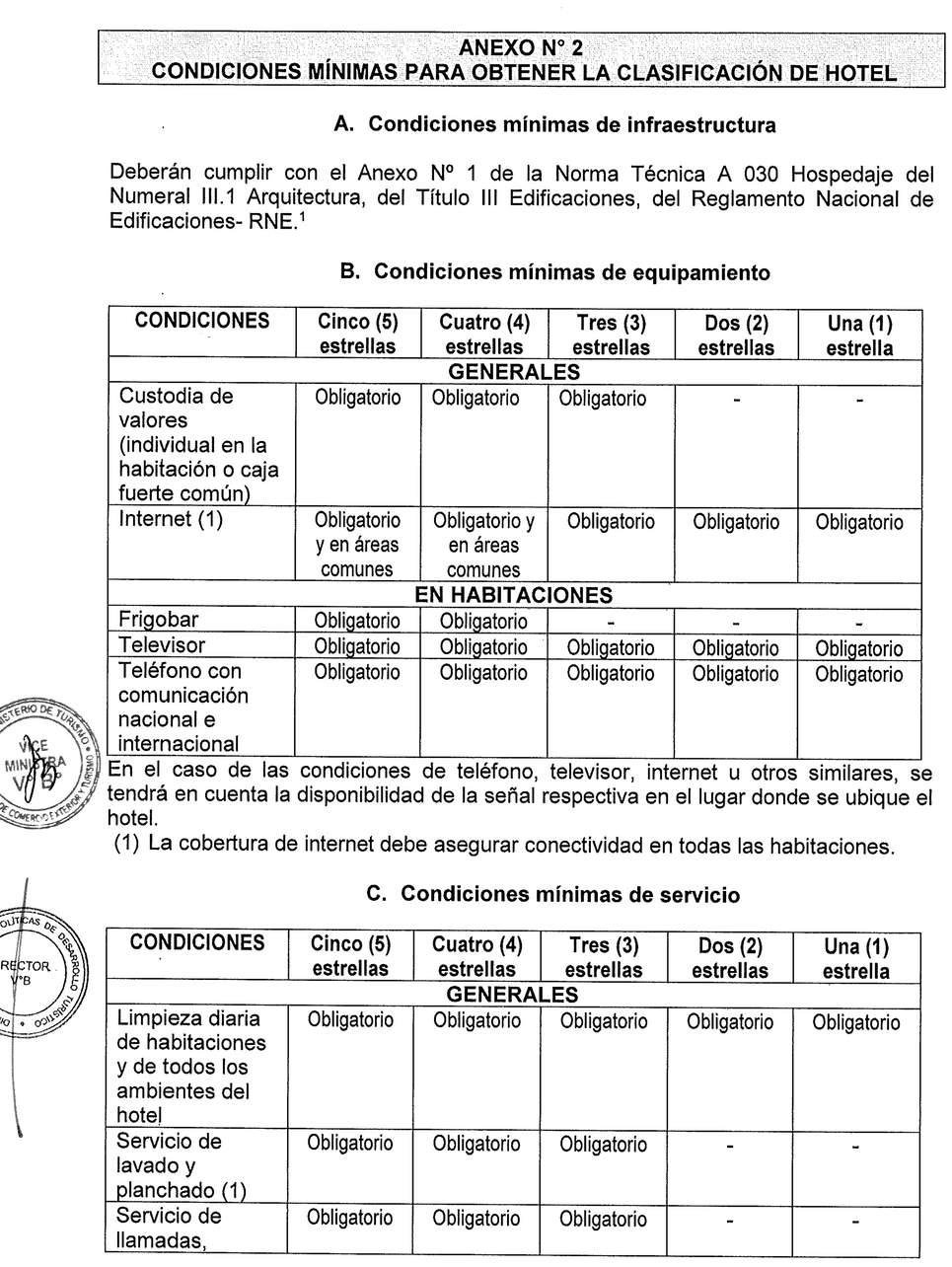

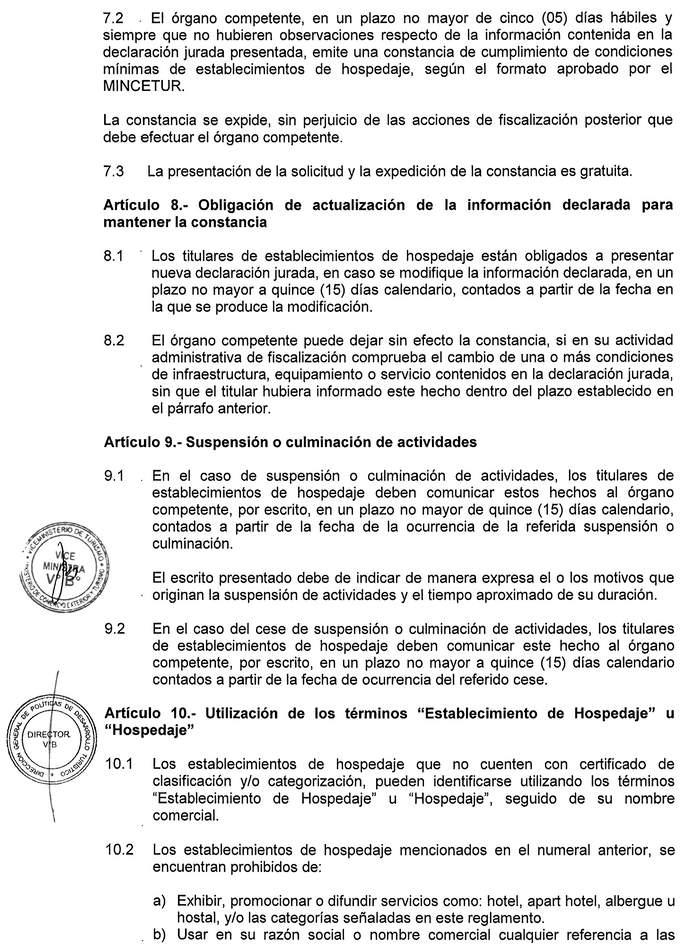

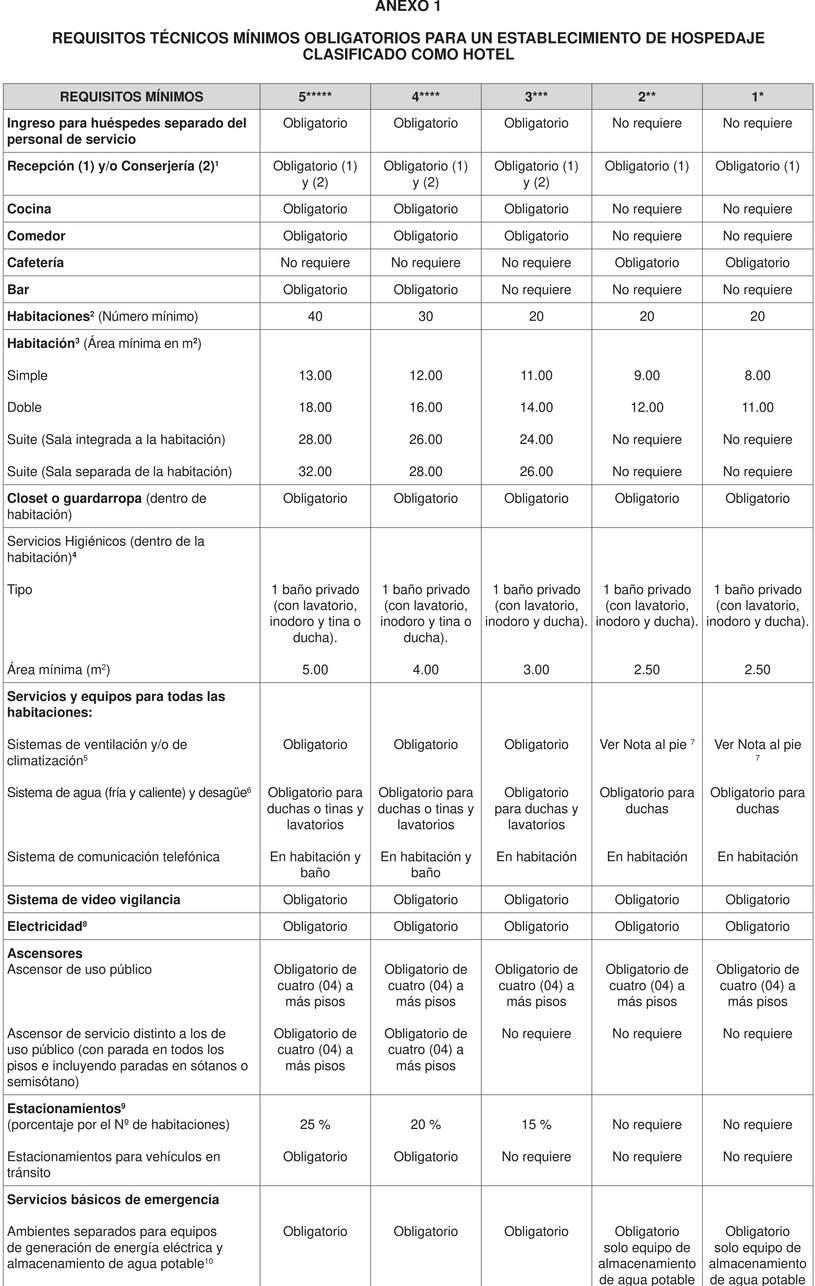

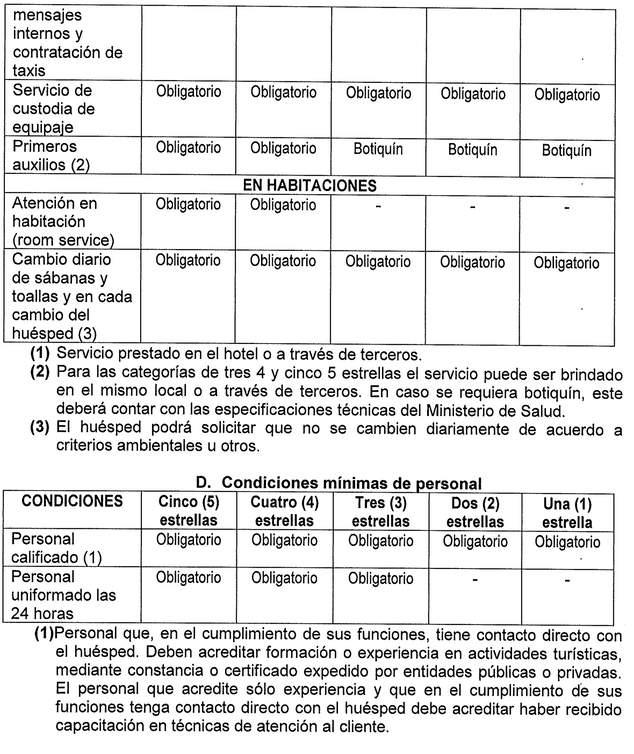

NORMA TÉCNICA A.030 “HOSPEDAJE” DEL REGLAMENTO NACIONAL DE EDIFICACIONES - RNE A 0.30

A 0.30

A 0.30

HOTEL LUXURY UBICACION: España (Matarranya) ÁREA: 5 Ha ARQUITECTO: Equipo Olivares arquitectos

SECTOR CENTRO DE INVESTIGACION 1

CENTRO DE INVESTIGACIÓN-SASALLI MERKEZ UBICACION:Turquía ÁREA: 2000 m² ARQUITECTOS: Mert Uslu Architecture

2

NORMATIVA

MINISTERIO DE COMERCIO EXTERIOR Y TURISMO DEL PERÚ

CENTRO DE INVESTIGACIÓN VALBIO UBICACION: Ranomafana Madagascar ÁREA: 2 Ha ARQUITECTOS: Patricia C. Wright.

3

CENTRO SUBANTÁRTICO CABO DE HORNOS UBICACION: Chile (Puerto Williams) ÁREA: 1473.0 m2 ARQUITECTOS: Guarello Arquitectos DOCENTE: ARQ. RENSO RODRISH CARRASCO JOCOPE ARQ. KARLA PATRICIA PALACIOS

INTEGRANTES: ROBINSON GABRIEL CHINCHAY PALACIOS

PROYECTO:

CURSO: TALLER DE ARQUITECTÓNICO VI

L-03

PROGRAMACION ZONIFICACION

ECO HOTEL DIAGRAMA DE FLUJO

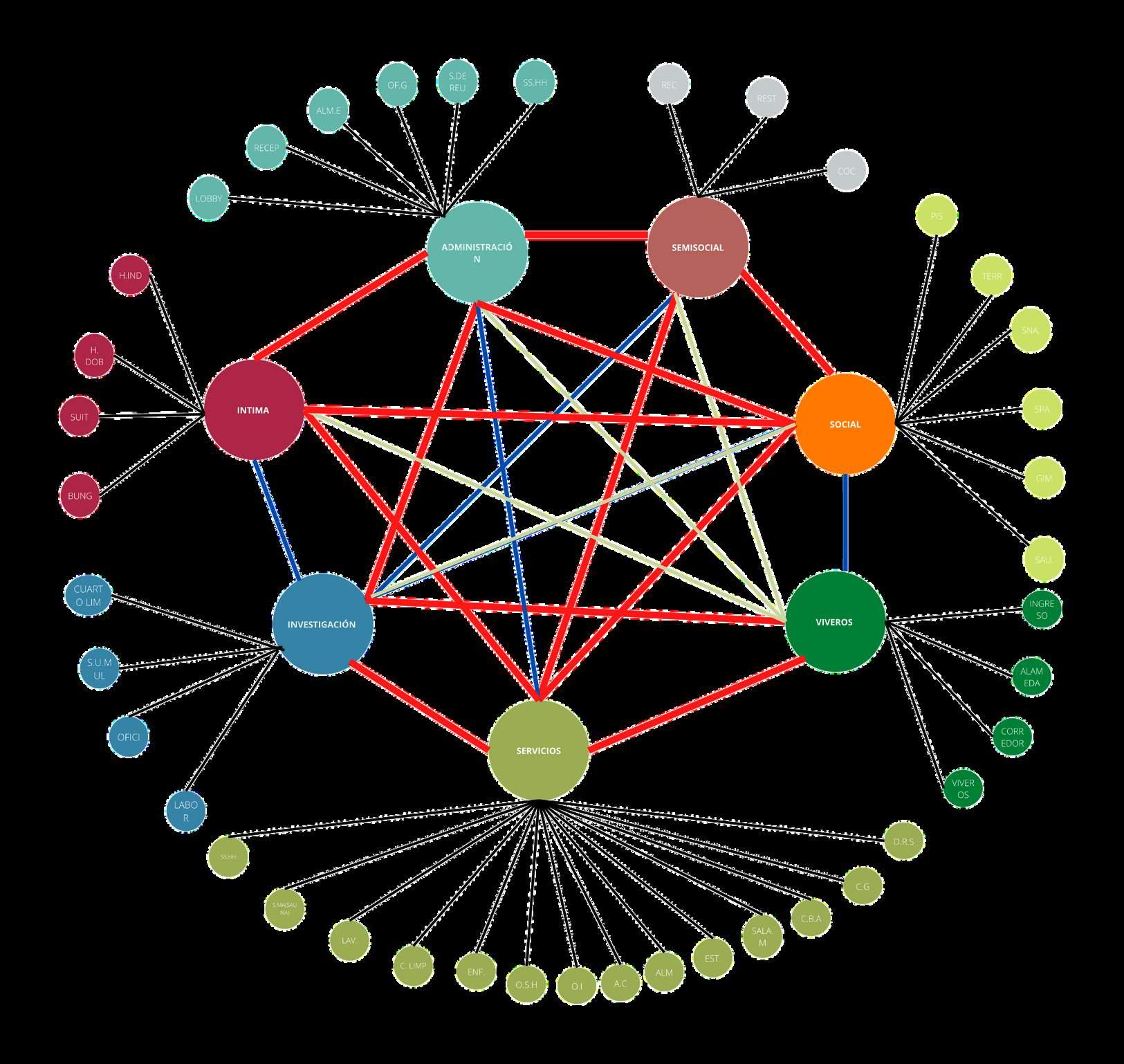

ORGANIGRAMA PRIMEROS VÌNCULOS

ALTA

MEDIA

BAJA

ASOLEAMAIENTO-VIENTOS

ZONIFICACIÒN

BLOQUES

CUADRO DE RELACIÒN *3 RELACIÓN DIRECTA

*2 RELACIÓN INDIRECTA

*1 POCA RELACIÓN

*0 RELACIÓN NULA

*3 RELACIÓN DIRECTA

*2 RELACIÓN INDIRECTA

*1 POCA RELACIÓN

*0 RELACIÓN NULA

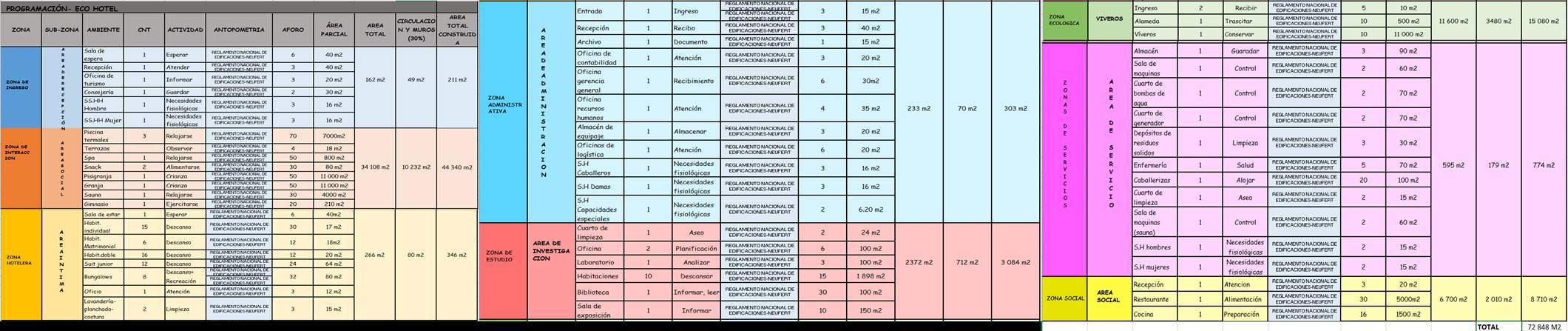

PROGRAMA ARQUITECTONICO ECO HOTEL

DOCENTE: ARQ. RENSO RODRISH CARRASCO JOCOPE ARQ. KARLA PATRICIA PALACIOS

PROGRAMA ARQUITECTONICO ECO HOTEL

INTEGRANTES: ROBINSON GABRIEL CHINCHAY PALACIOS

PROYECTO:

CURSO: TALLER DE ARQUITECTÓNICO VI

L-04

PATRONES FORMALES EN EL PROYECTO PAISAJISTA

ECO HOTEL

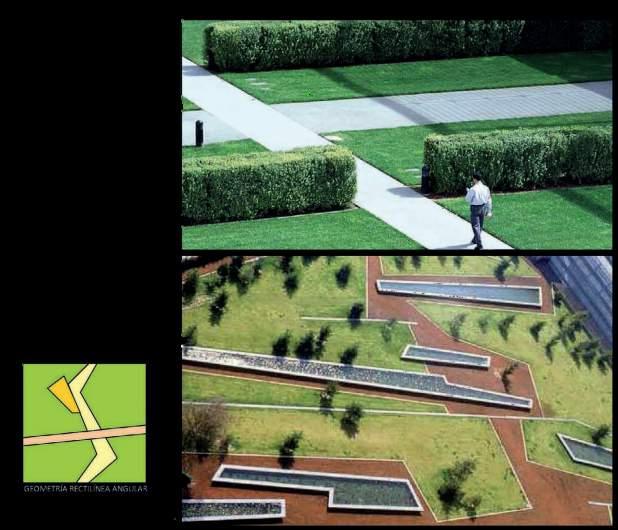

OBJETP DE PROYECTO GEOMETRIA RECTILINEA ANGULAR

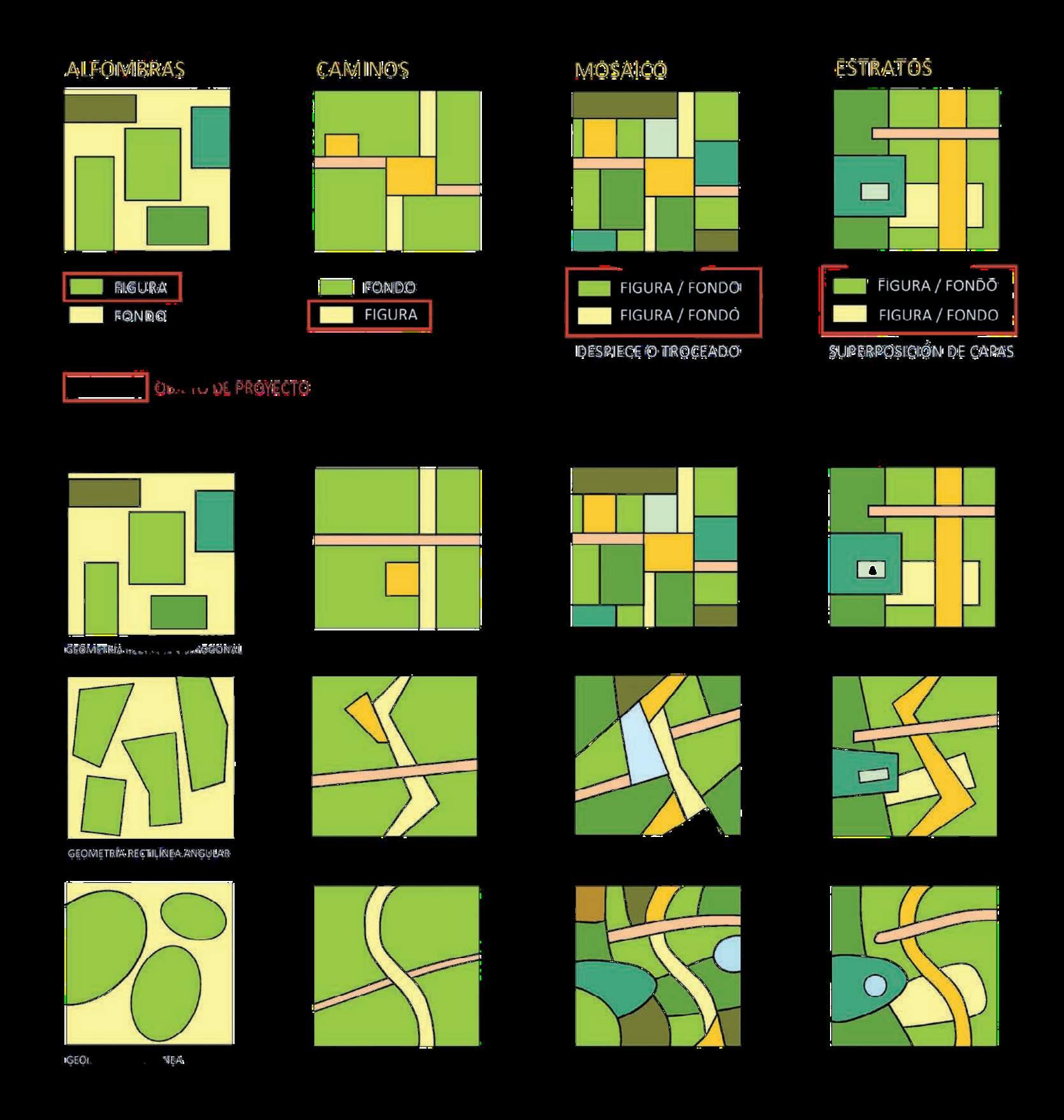

ALFOMBRAS El sistema de alfombras es el patrón organizativo básico de los jardines renacentistas y de los jardines barro cos franceses del siglo XVII. CAMINOS

DOCENTE: ARQ. RENSO RODRISH CARRASCO JOCOPE ARQ. KARLA PATRICIA PALACIOS

INTEGRANTES: ROBINSON GABRIEL CHINCHAY PALACIOS

PROYECTO:

CURSO: TALLER DE ARQUITECTÓNICO VI

L-05

IDEA RECTORA-ZONIFICACIÓN IDEA RECTORA CONCEPTO FORMAL

2

1

CONCEPTO - LAND ART

GRAFORECTOR

CONCEPTO FORMAL como se muestra en la imagen 1, estas plataformas en la antiguedad estaban superpuestas unas de otras, eran espacios abiertos y se utilizaban para ritos y ceremonias, en el caso de los andenes eran conjuntos de terrazas escalonadas construidas en las laderas de las montañas andinas y rellenadas con tierra de cultivo para sembrios.

ECO HOTEL EMPLAZAMIENTO

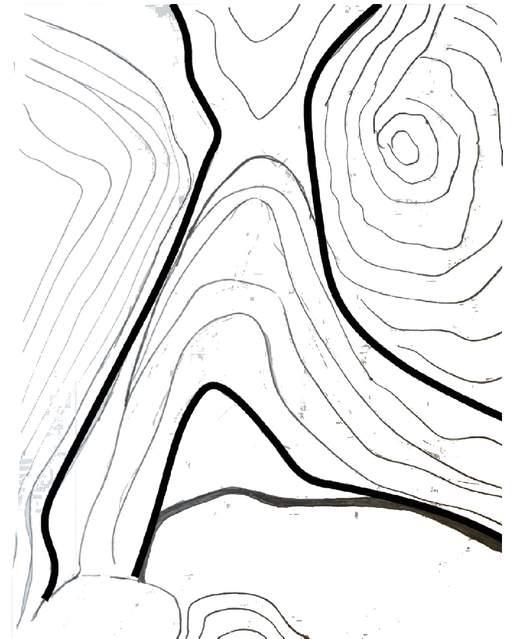

RUTAS EXISTENTES

3

alturas, para generar visuales hacia el atractivo turístico

3

2

1

EMPLAZAMIENTO

terraplenes, establecen espacios

curvas ejes de circulación

LA IDEA RECTORA EN PLATAFORMAS SE PLASMA PARA LA MODELACIÓN DE EL CENTRO RECREACIONAL TURÍSTICO, GENERANDO ESPACIOS EN LAS QUE EXISTEN MAS CONCENTRACIÓN PÚBLICO, QUE SIRVEN PARA LA CREACIÓN DE ESPACIOS DE ESTUDIO O ZONAS DE RECREACIÓN, DANDO ASÍ UNA VISUAL MAS MODERNA SUSTENTABLE, LA MAYORÍA DE ELLAS ESTÁN CUBIERTAS DE ÁREA VERDE.

ENFOQUE SUSTENTABLE

MODULACION EN ANDENERIA

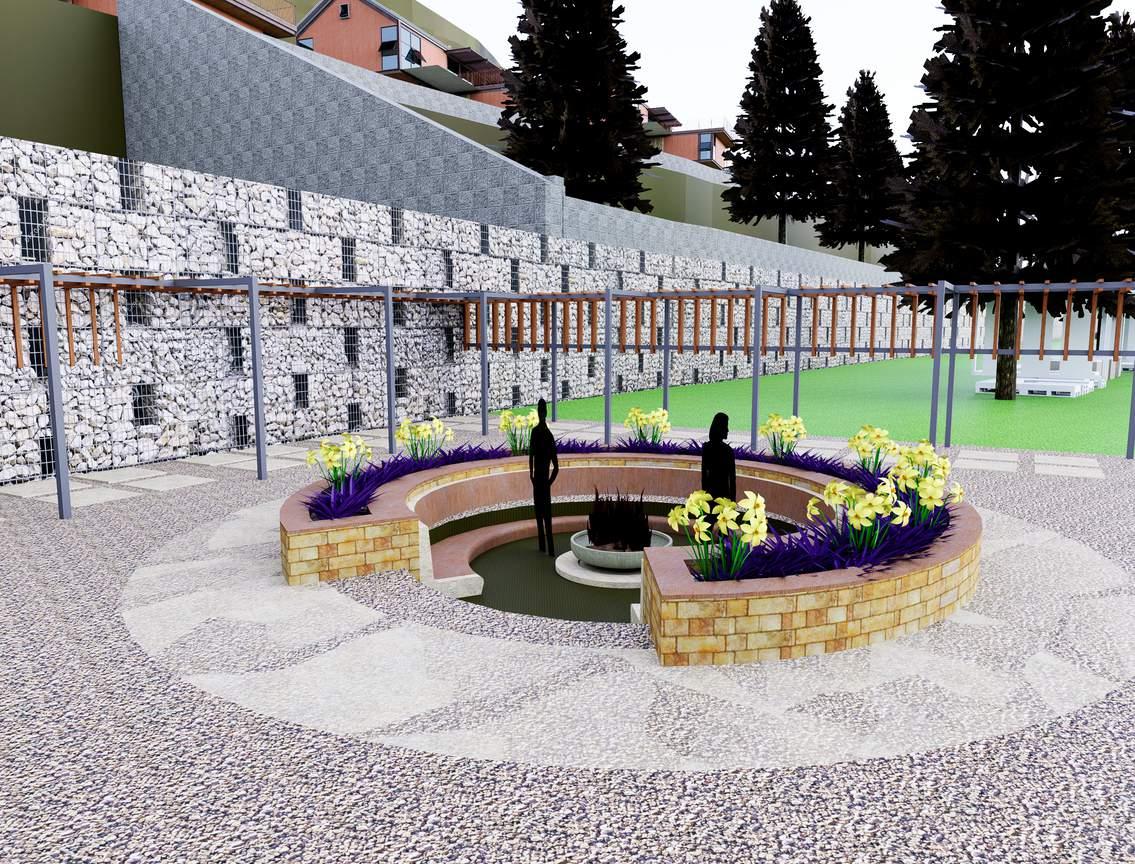

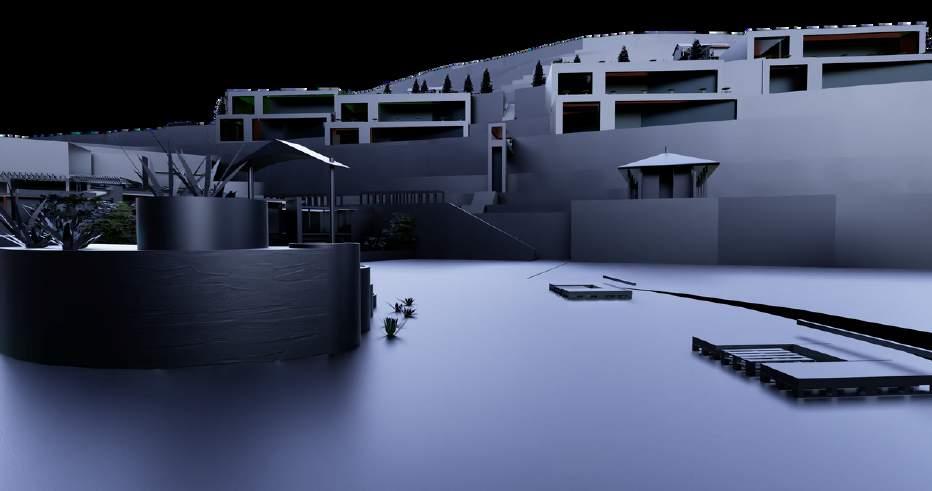

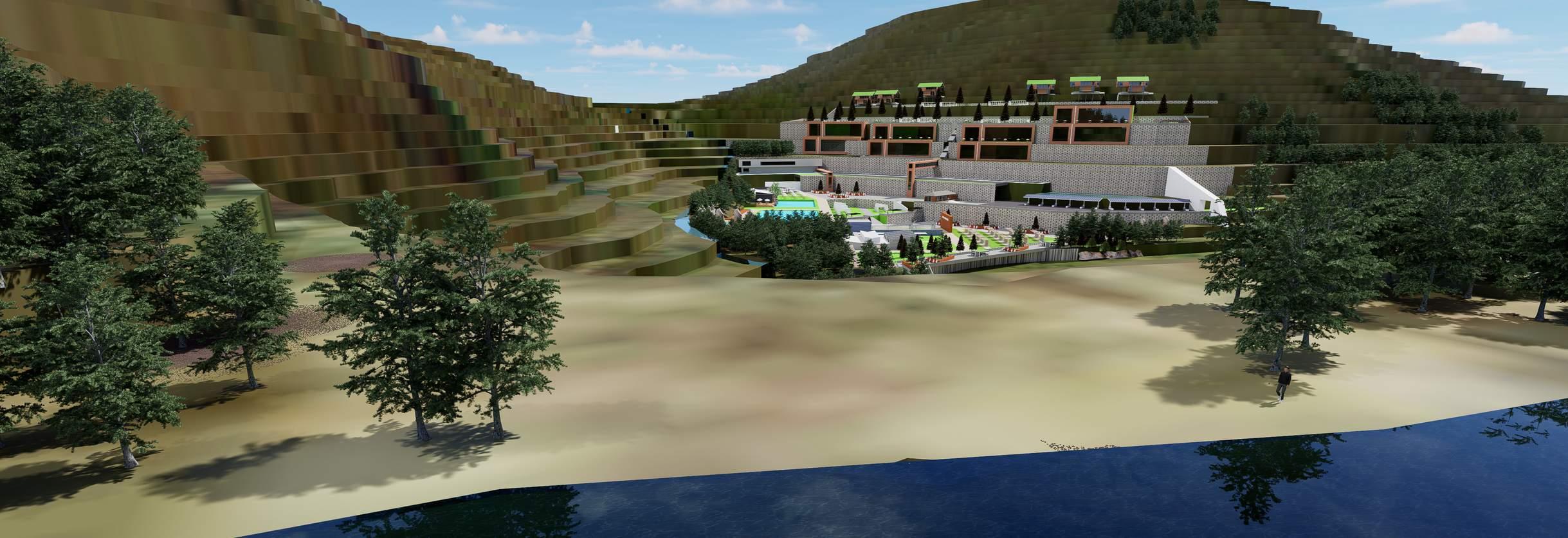

RENDER

LAGUNA NEGRA

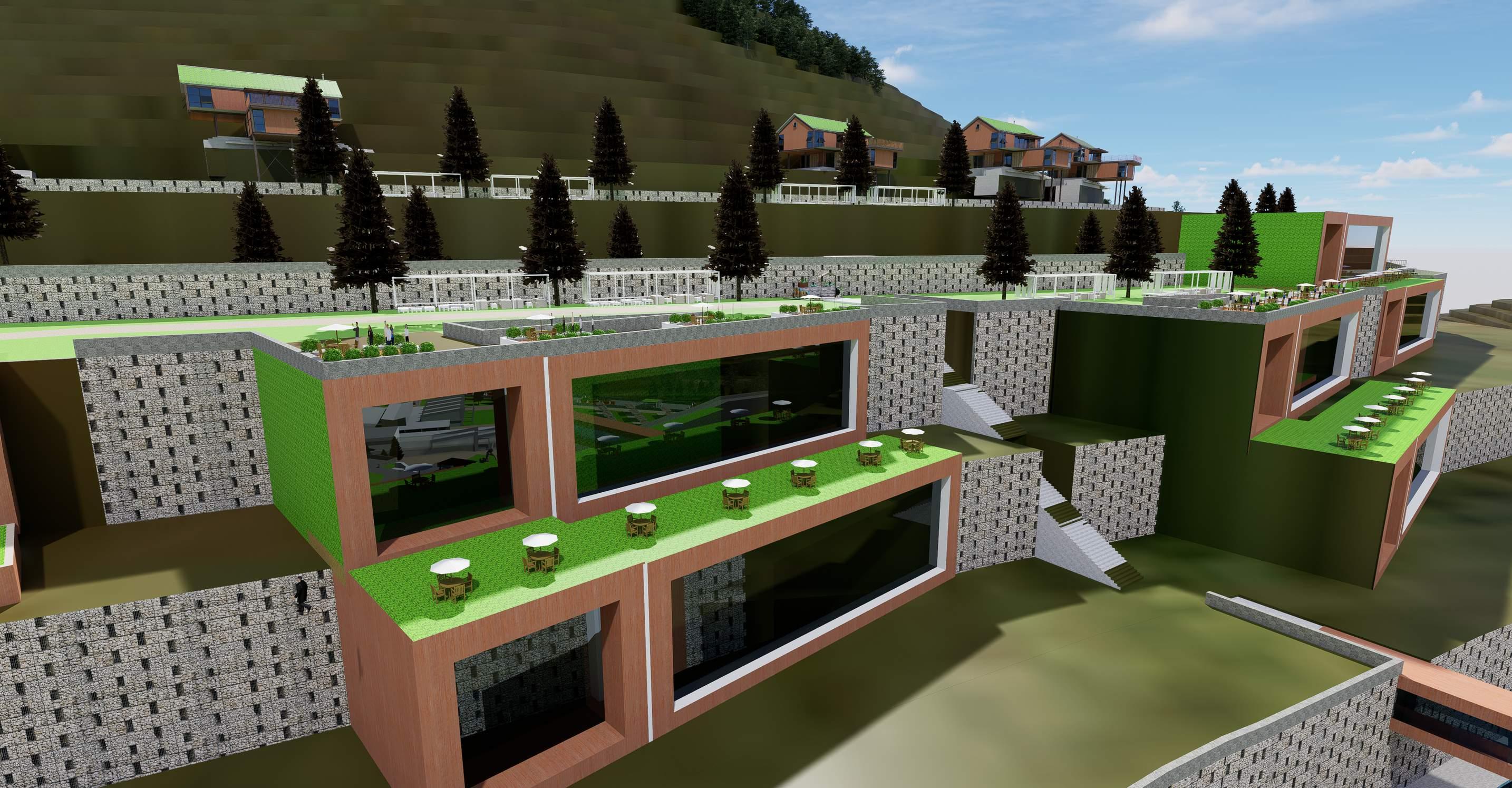

TECHOS VERDES

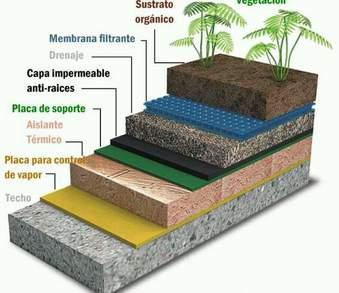

Techo verde, de un edificio que está parcial o totalmente cubierto de vegetación, con una membrana impermeable.

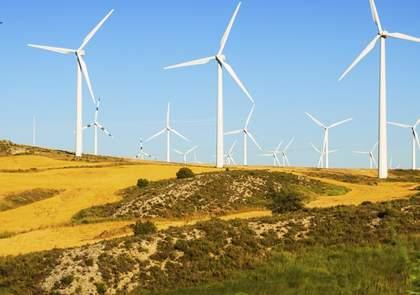

GENERADOR EÓLICO

ZONIFICACION EN CONJUNTO

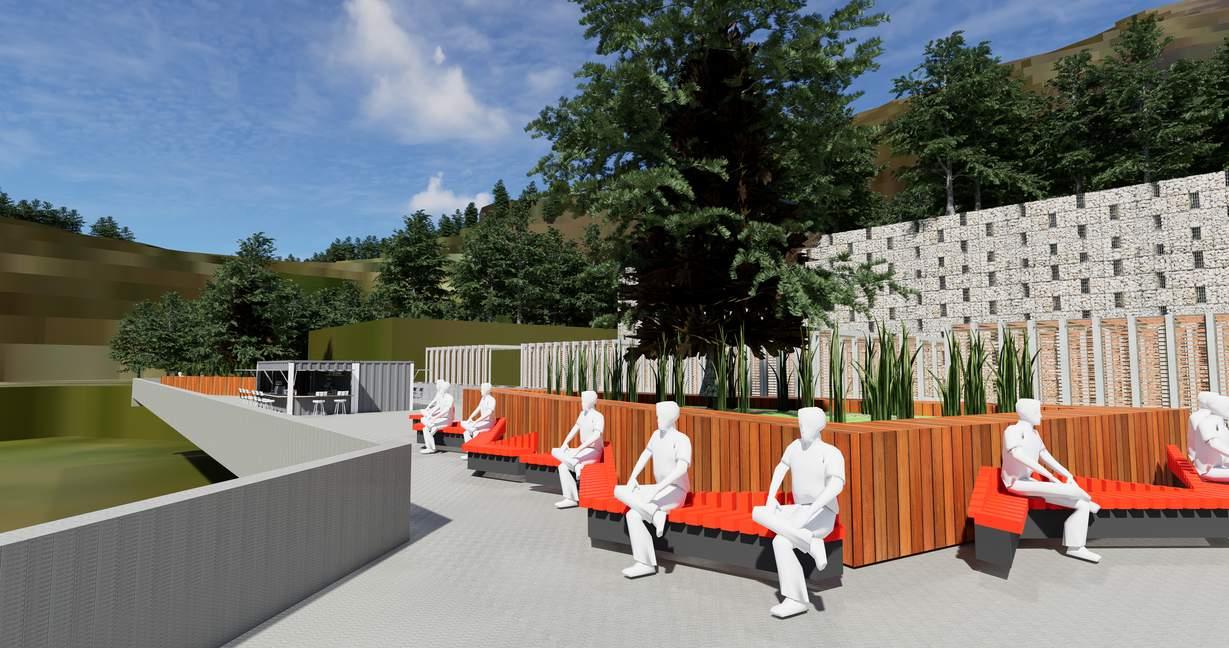

AREAS SOCIALES TERRAZAS

Aprovecha la energía mecánica del viento para convertirla en electricidad.

CAPTADOR DE AGUA PLUVIAL

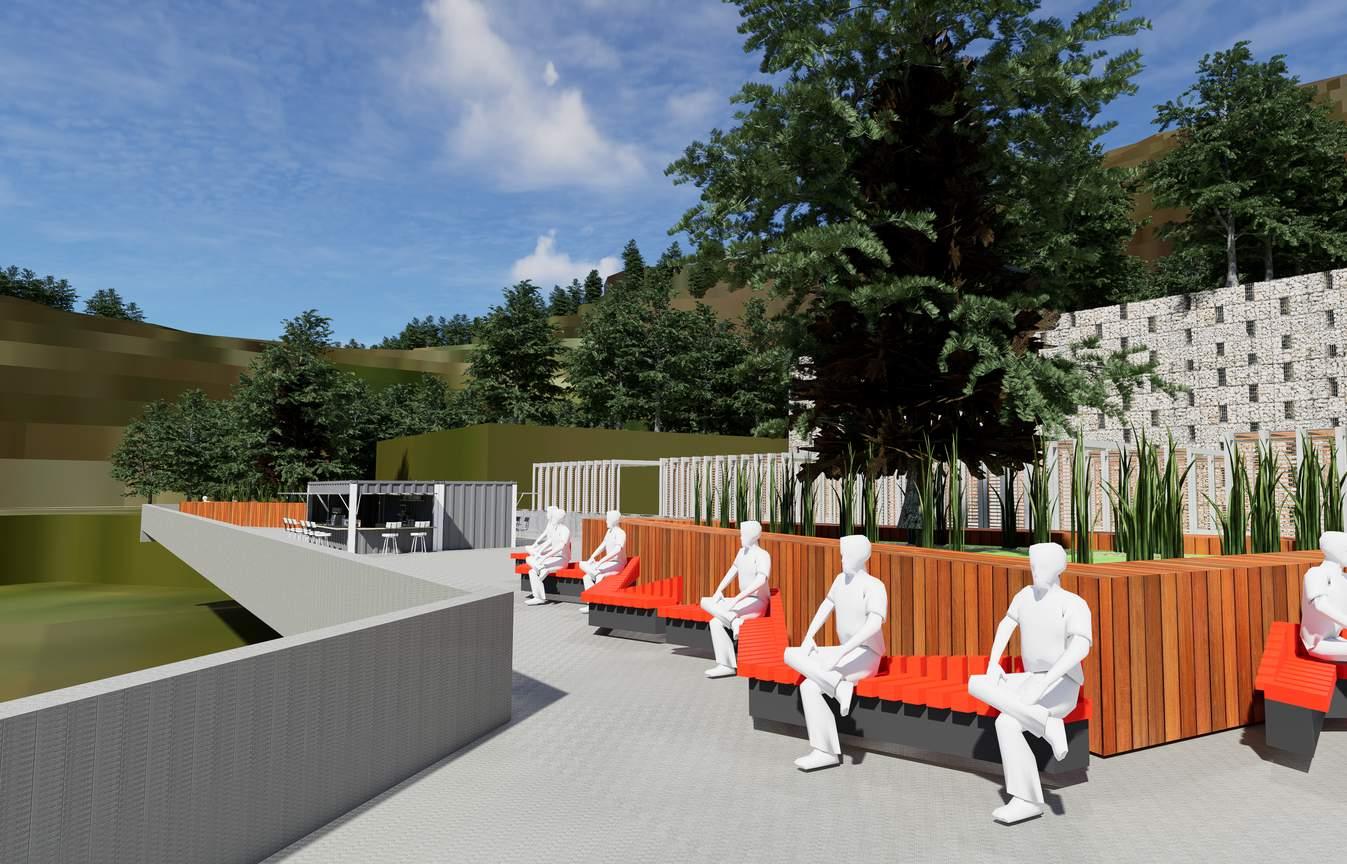

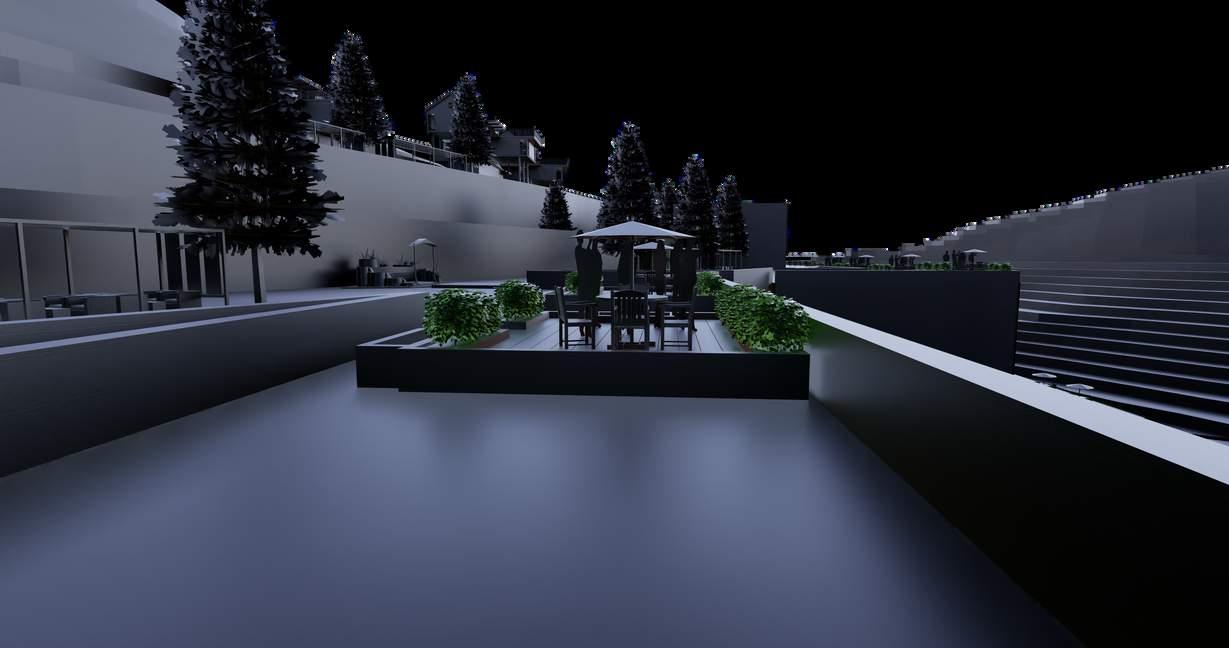

ESPACIO SOCIAL

Sistema de captación y aprovechamiento de agua de lluvia que consiste en un diseño que permita interceptar, recolectar y almacenar el agua de lluvia.

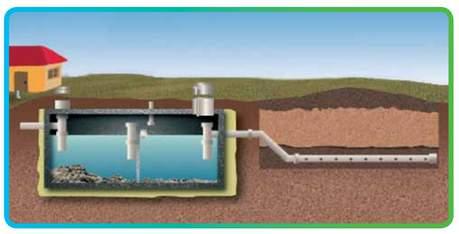

TRATAMIENTO Y REUSO DE AGUAS RESIDUALES

ESPACIO SOCIAL En la selección de tecnologías para el tratamiento de aguas residuales, la ecoeficiencia busca integrar unidades que en conjunto permitan alcanzar los objetivos del tratamiento, pero basado en l siguientes criterios.

TERRAZAS

RECILCAJE ZONIFICACION 1-ESTACIONAMIENTO 2-RECEPCION 3-ZONA PÚBLICA SOCIAL 4-AREA DE INVESTIGACIÓN 5-AREA DE VIVEROS 6-AREA DE SPA 7-ARA DE YOGA 8-ARA DE SAUNA 9-ZONA INTIMA HABITACIONES 10-ZONA INTIMA BUNGALOS 11-PISCINAS 12-ZONA DE GRANJA 13-AREA DE PISCIGRANJA 14-AREA DE RESTAURANT

El reciclaje es un proceso de gran importancia que ayuda a la reducción de desechos y el aprovechamiento de los recursos. Así como también beneficia no solo al medio ambiente sino también a la economía del país.

DOCENTE: ARQ. RENSO RODRISH CARRASCO JOCOPE ARQ. KARLA PATRICIA PALACIOS

INTEGRANTES: ROBINSON GABRIEL CHINCHAY PALACIOS

PROYECTO:

CURSO: TALLER DE ARQUITECTÓNICO VI

L-06

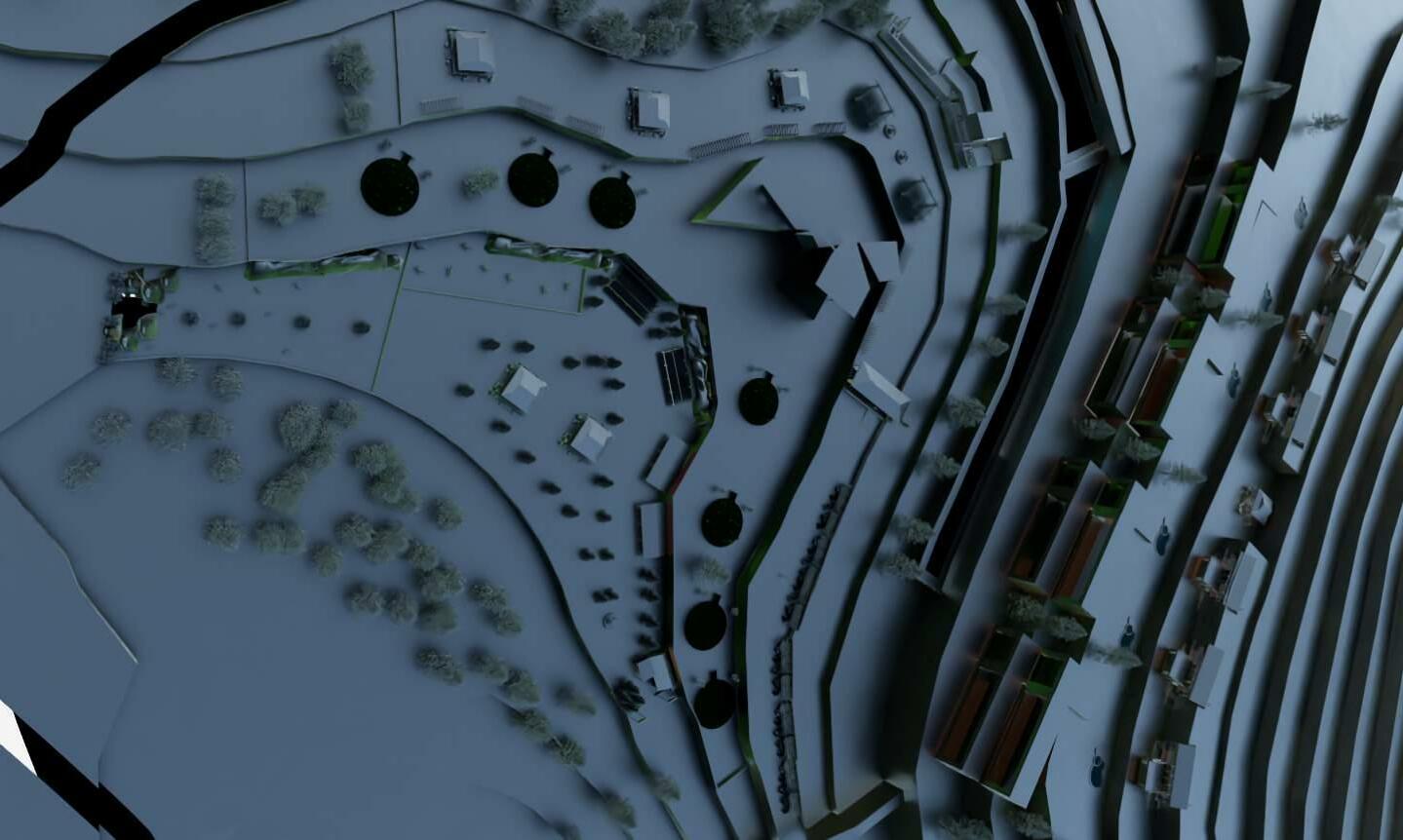

MAQUETA EN CONJUNTO

ECO HOTEL

MAQUETA EN CONJUNTO

ZONIFICACION

SAUNA-SPA

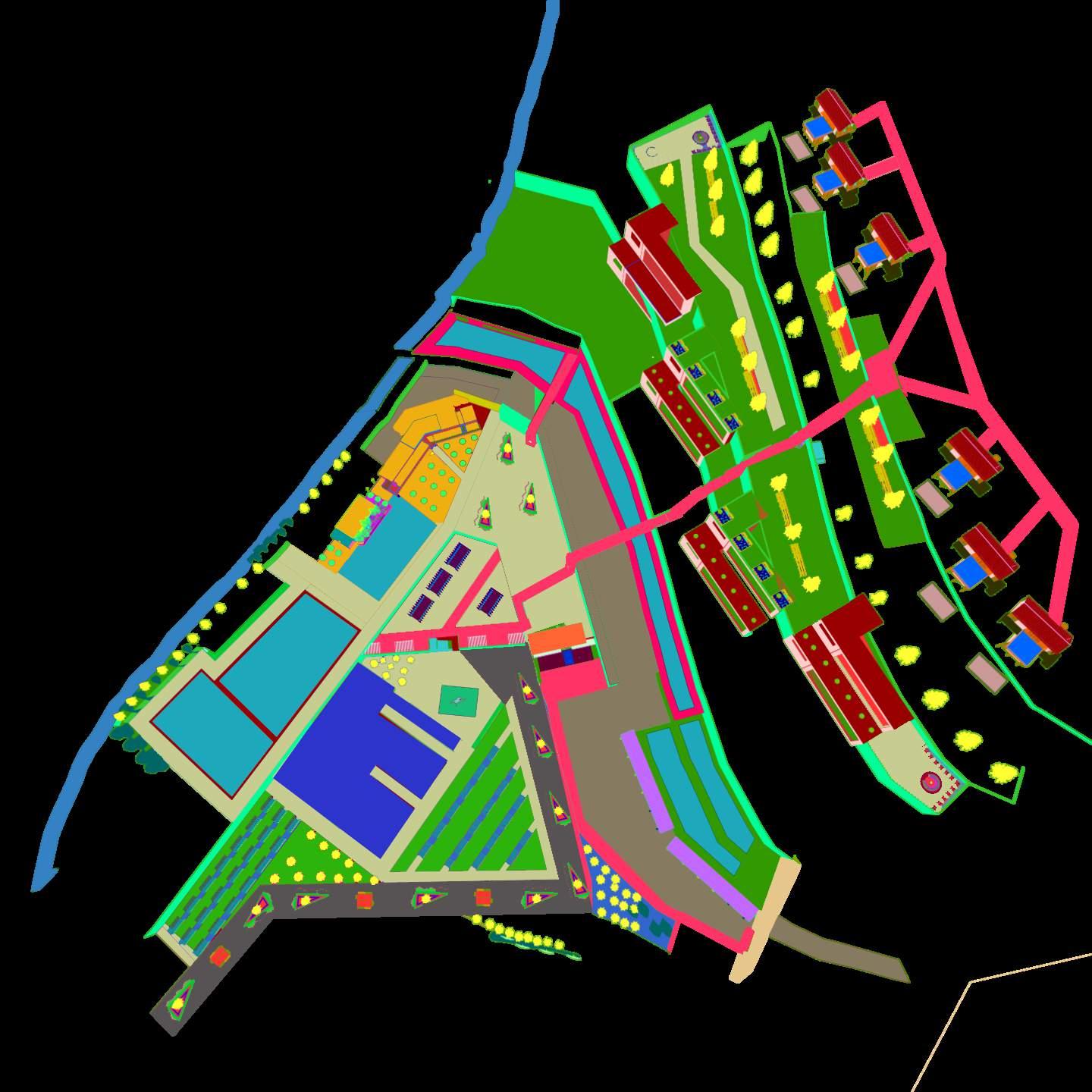

1-ESTACIONAMIENTO 2-RECEPCION 3-ZONA PÚBLICA SOCIAL 4-AREA DE INVESTIGACIÓN 5-AREA DE VIVEROS 6-AREA DE SPA 7-ARA DE YOGA 8-ARA DE SAUNA 9-ZONA INTIMA HABITACIONES 10-ZONA INTIMA BUNGALOS 11-PISCINAS 12-ZONA DE GRANJA 13-AREA DE PISCIGRANJA 14-AREA DE RESTAURANT

HOTEL RESTAURANT PISCIGRANJA

BUNGALO

INVESTIGACIÓN

VIVEROS

ALAMEDA

ESTACIONAMIENTO

ZONIFICACION EN CONJUNTO

DOCENTE: ARQ. RENSO RODRISH CARRASCO JOCOPE ARQ. KARLA PATRICIA PALACIOS

INTEGRANTES: ROBINSON GABRIEL CHINCHAY PALACIOS

PROYECTO:

CURSO: TALLER DE ARQUITECTÓNICO VI

L-07

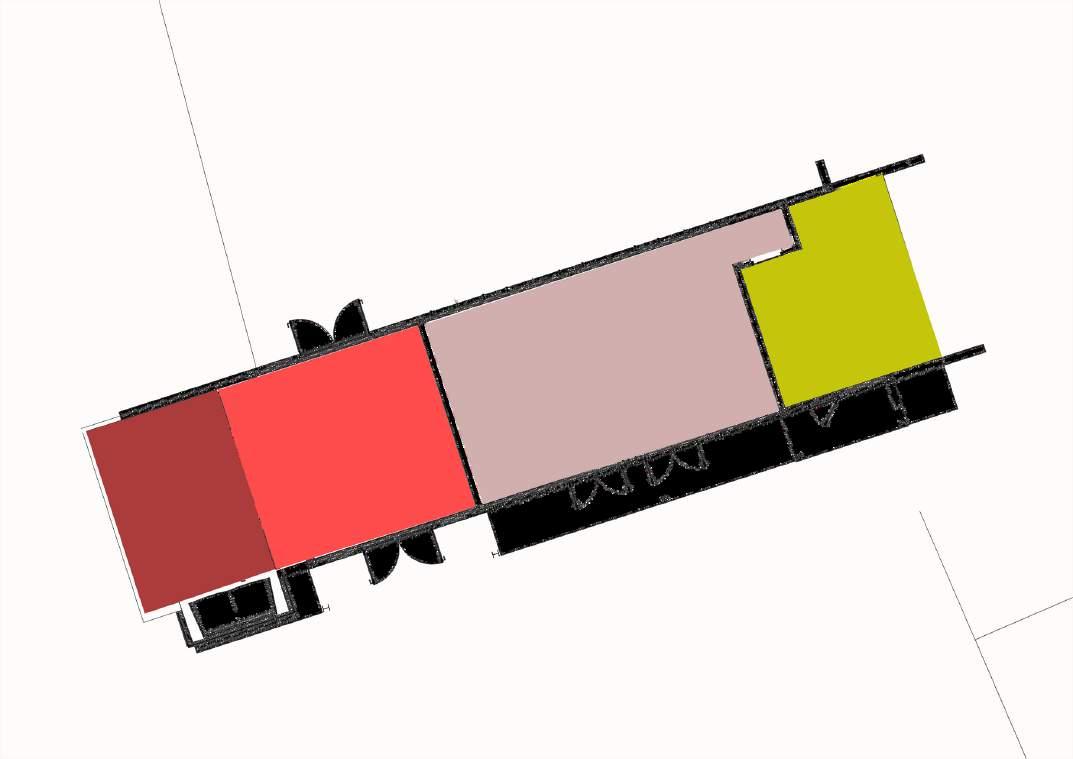

PLANIMETRIA

ECO HOTEL

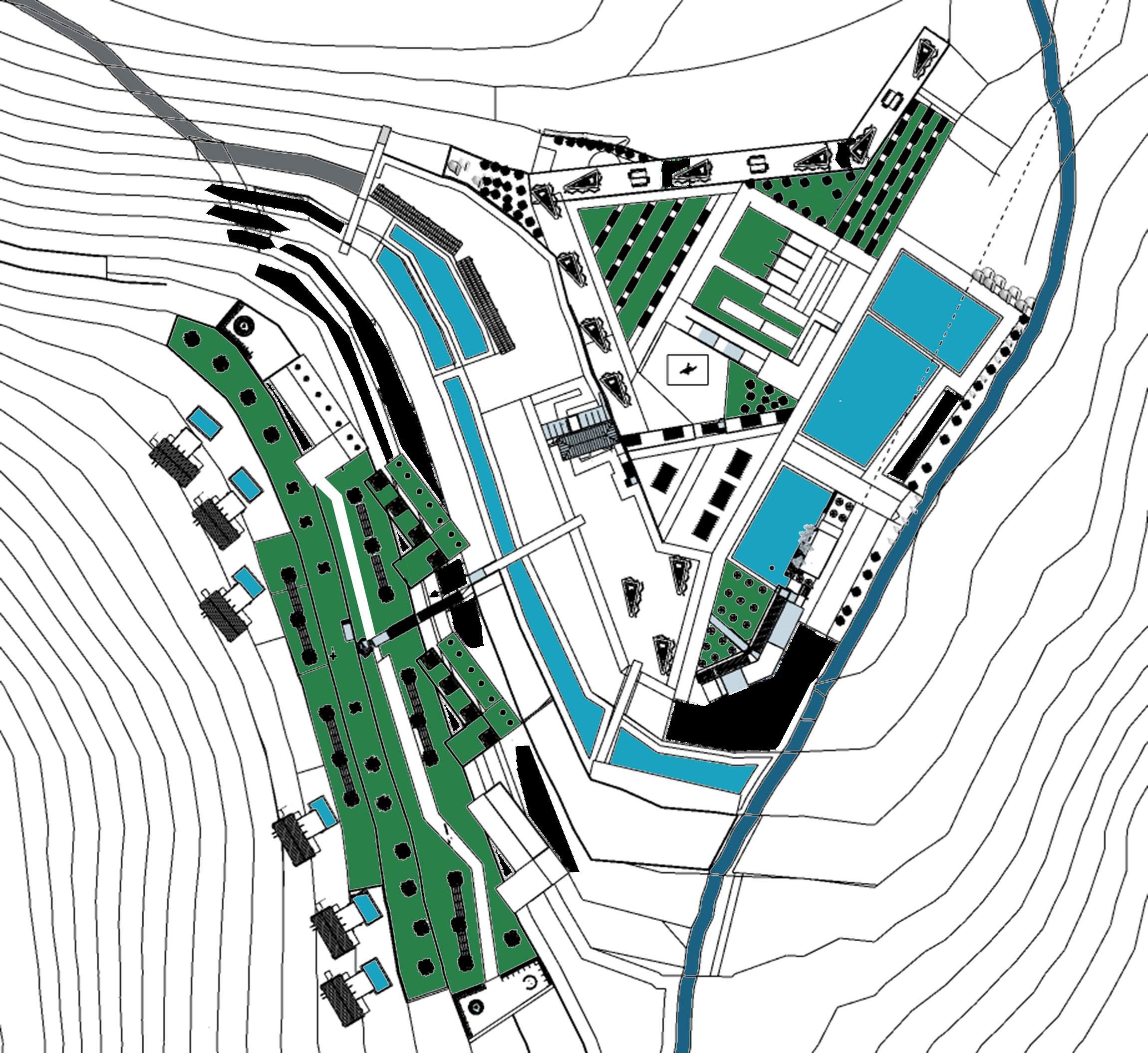

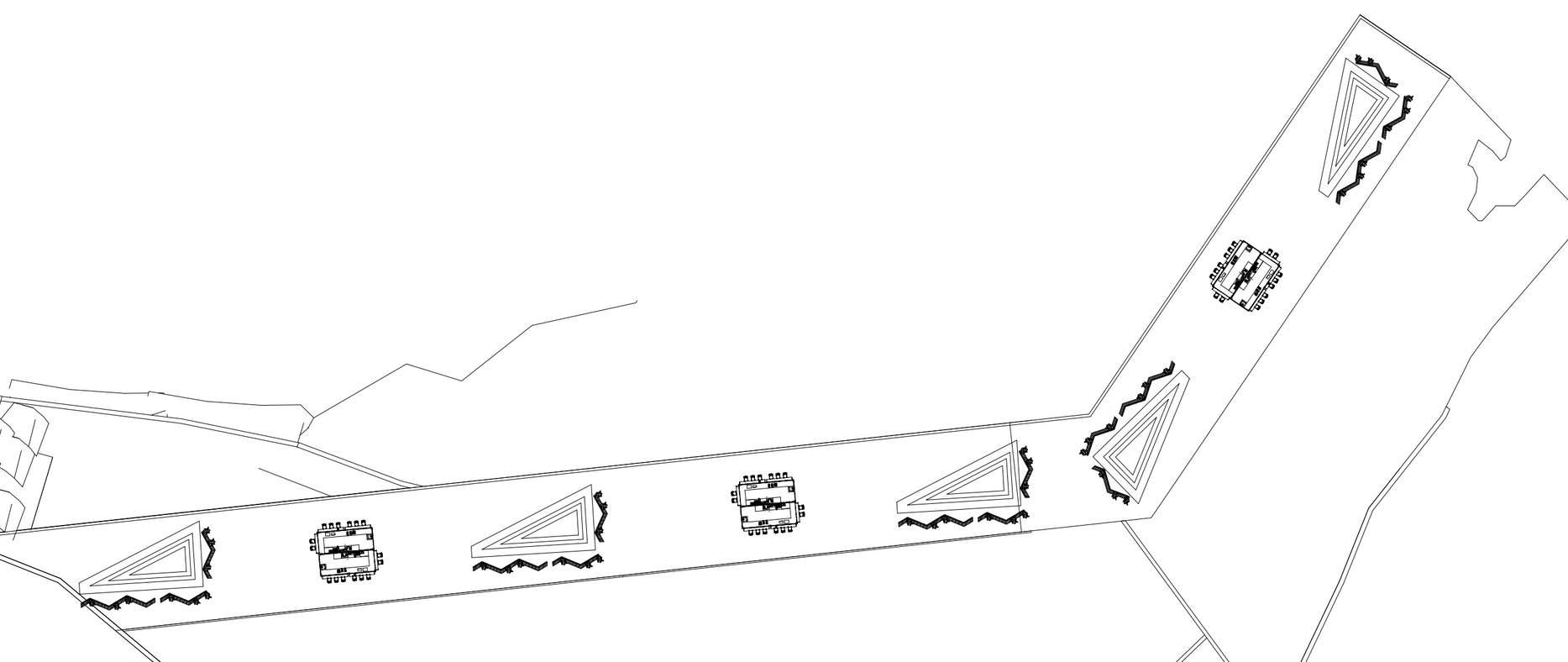

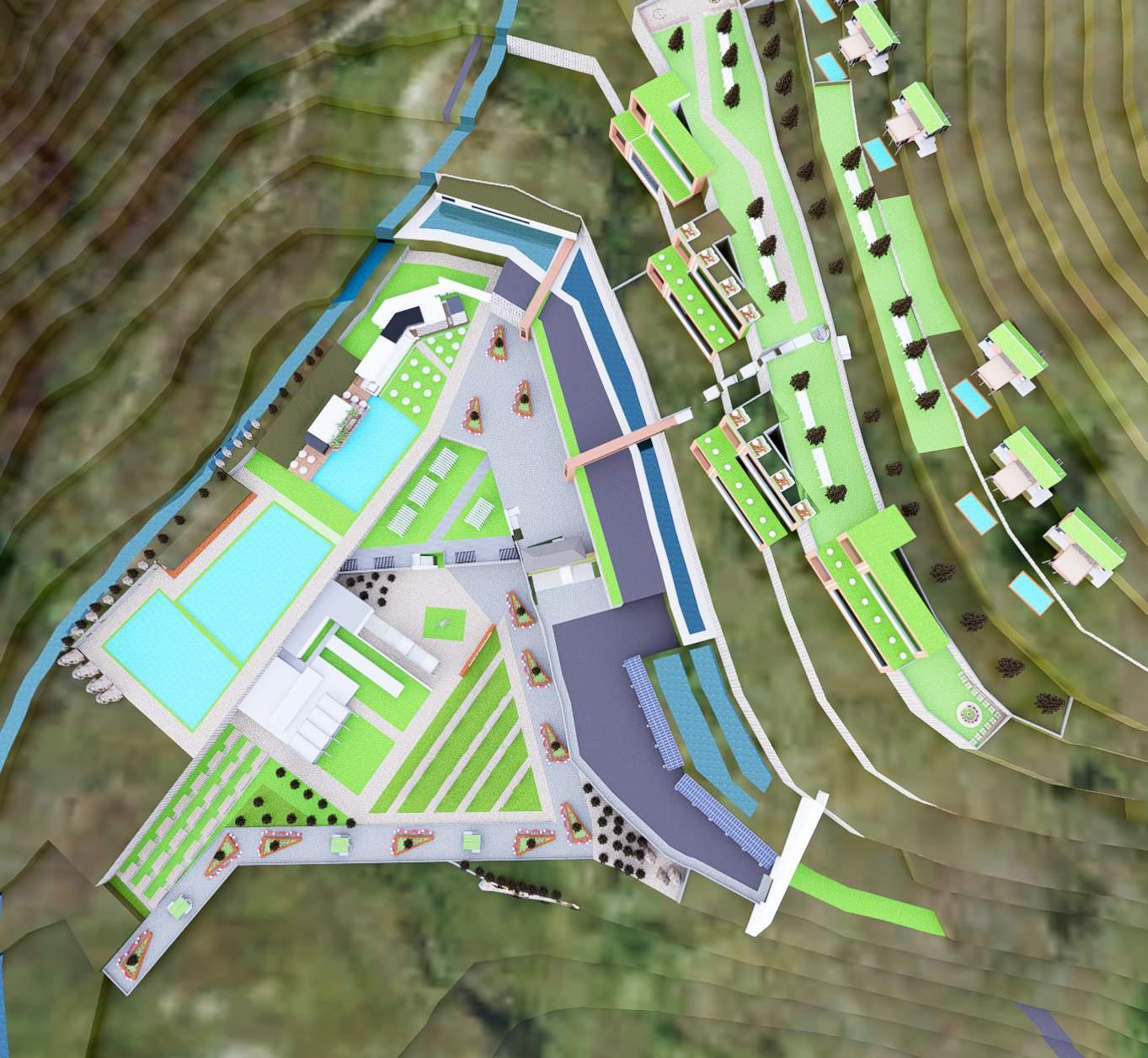

PLANO ECO HOTEL

ZONIFICACIÓN AL AM ED A

RECEPCIÓN

3

2-HALL, RECEPCIÓN

3-ESPERA

4 4-SERVICIOS

INV EST

RESTAURANT

3 1

PIS CIG RA NJ A PIS CIG RA NJ A

C. D E

TO EN MI NA CIO TA ES

AS CIN PIS AS CIN PIS

ARE AD EV IVE ROS

ALAMEDA

2

1-GERENCIA

ARE AD EV IVE ROS

INGRES O

1

HA LL

2

1-PATIO MANIOBRAS

4

2-AREA DE COCINA

3-ÁREA DE COMENSALES

4-PISCIGRANJA

INAS PISC

HALL

ULAR EHIC VIA V

O AL NG BU

PIS CIG RA NJ A

INAS PISC

O AL NG BU

LO GA UN

BUNGALO

1 2 4 3

PATIO DE MANIOBRAS

1-PISCINA

PISCINAS SAUNASPA

2-AREA SOCIAL

4

3-HABITACIONES

4-TERRAZA

HABITACIONES JUNIOR

O AL NG BU

1 1

1 1

O AL NG BU

1

O AL NG BU

1-PATIO MANIOBRAS

1

1

1 2-AREA DE COCINA

3-AREA DE COMENSALES

4-PISCIGRANJA

Áreas sociales MATERIALIDAD

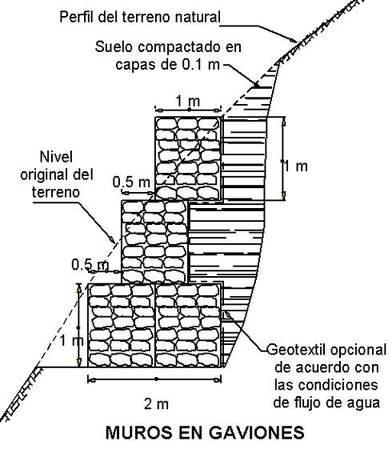

GAVIONES

BLOQUE DE CONCRETO MADERA PINO ESTRUCTURAS META

AGREGADOS LOSAS

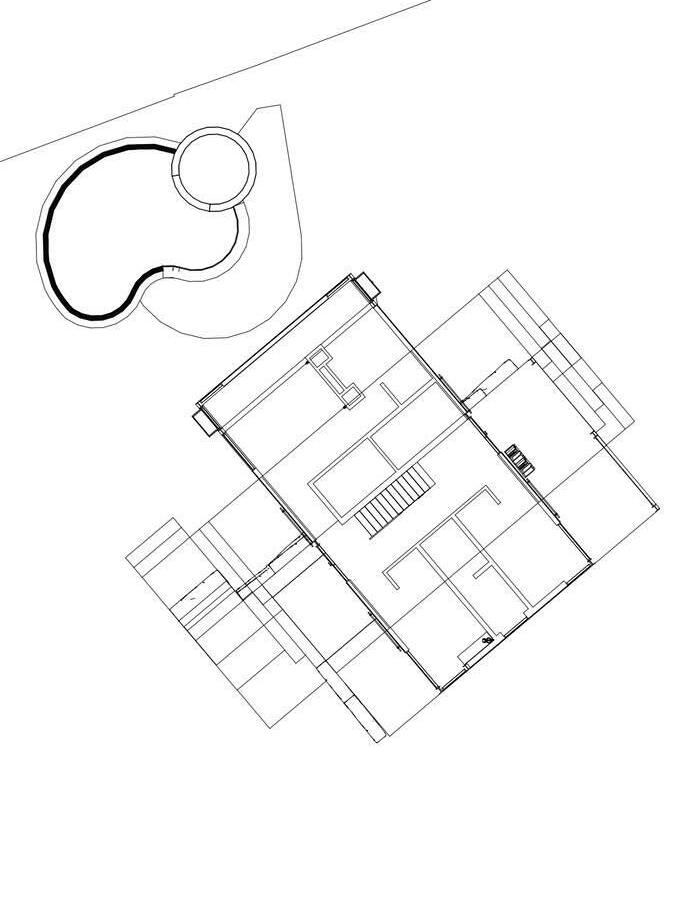

PLANTA ALAMEDA

GRAVILLA

DOCENTE: ARQ. RENSO RODRISH CARRASCO JOCOPE ARQ. KARLA PATRICIA PALACIOS

INTEGRANTES: ROBINSON GABRIEL CHINCHAY PALACIOS

PROYECTO:

CURSO: TALLER DE ARQUITECTÓNICO VI

L-08

PLANIMETRIA

ECO HOTEL ZONIFICACIÓN

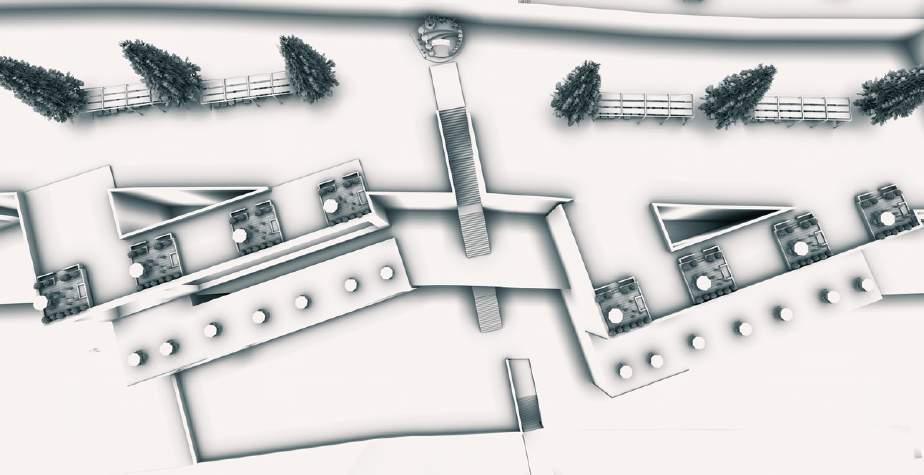

VISTA ZONA INTIMA

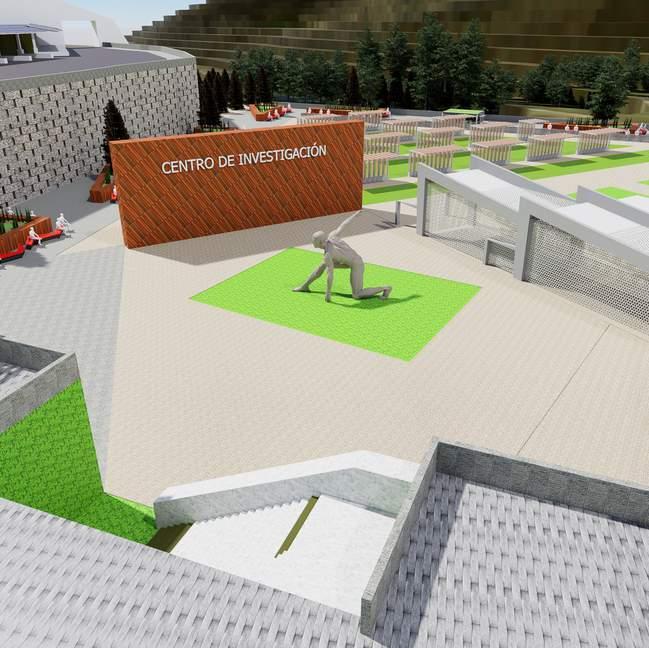

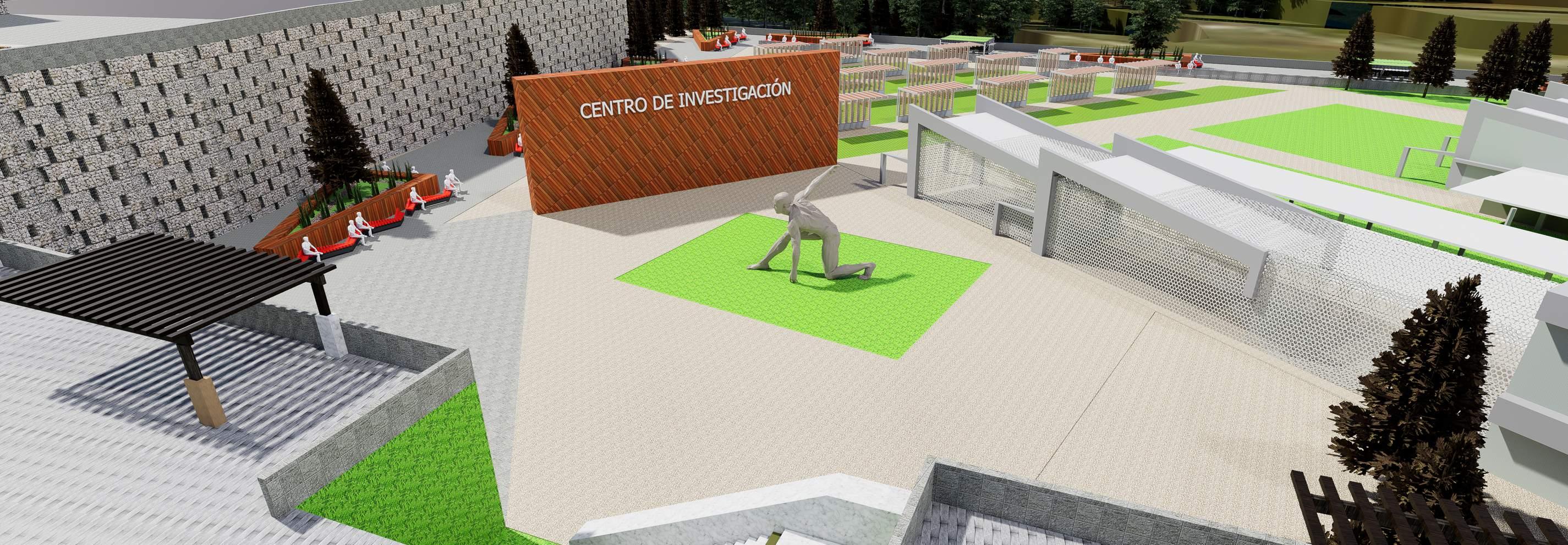

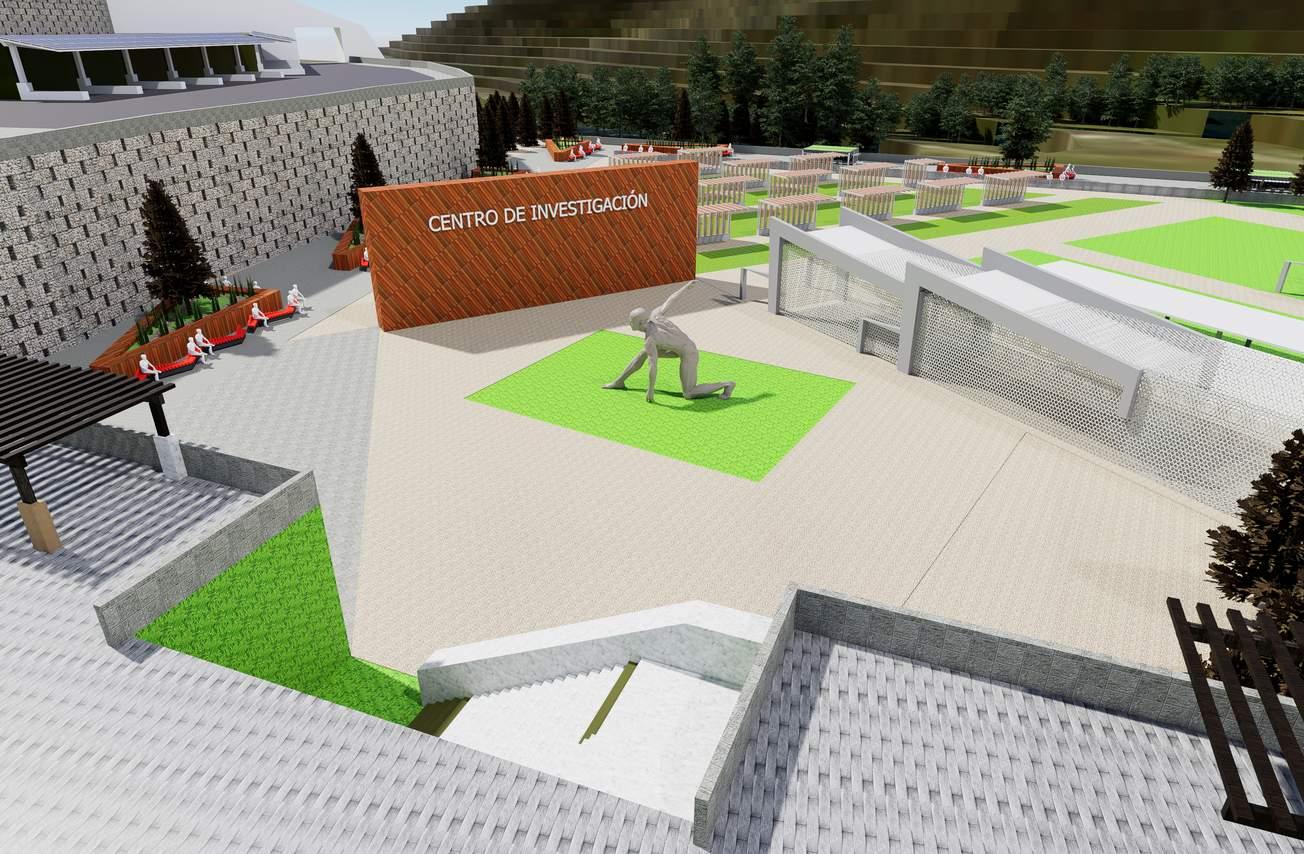

ESPACIOS RECEPTIVOS-TRASITORIOS

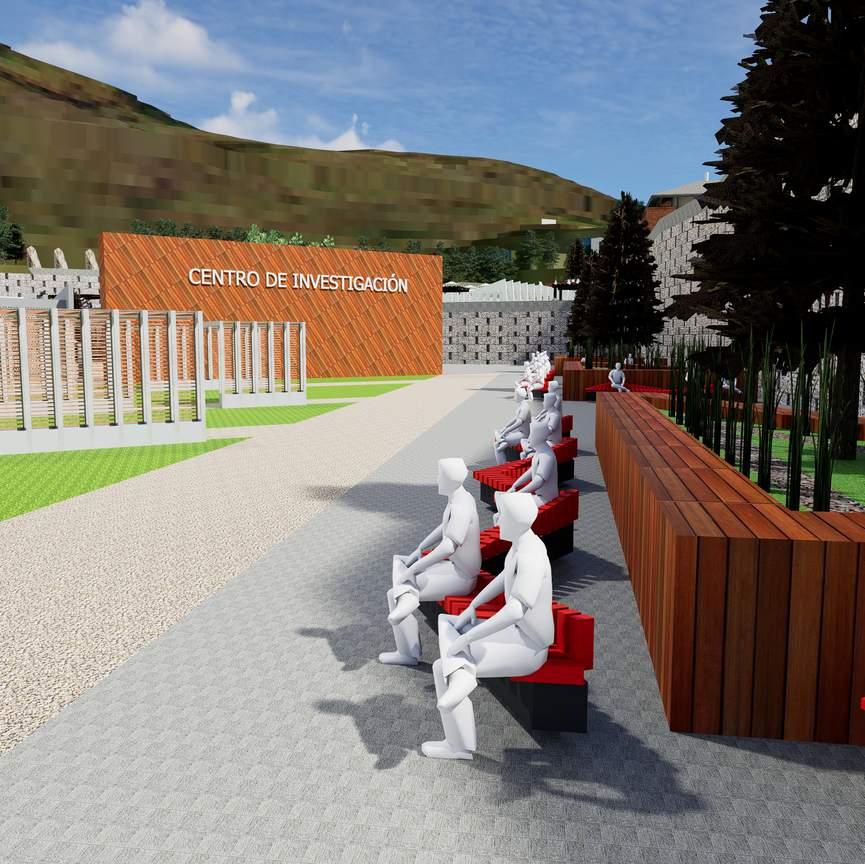

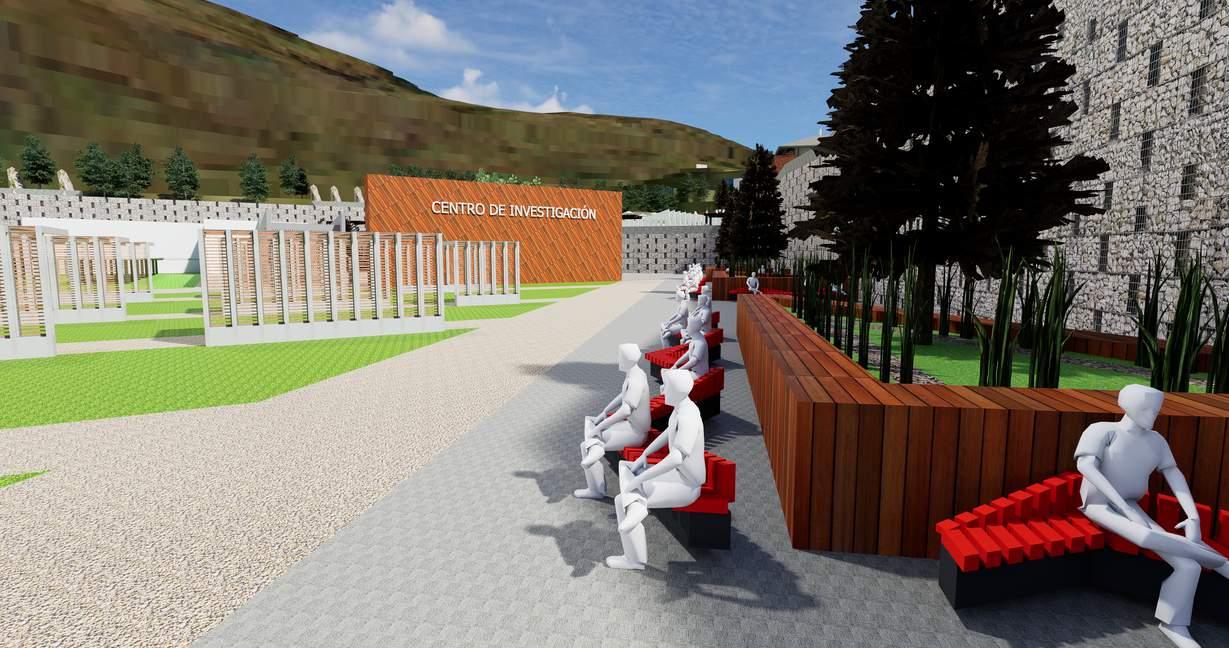

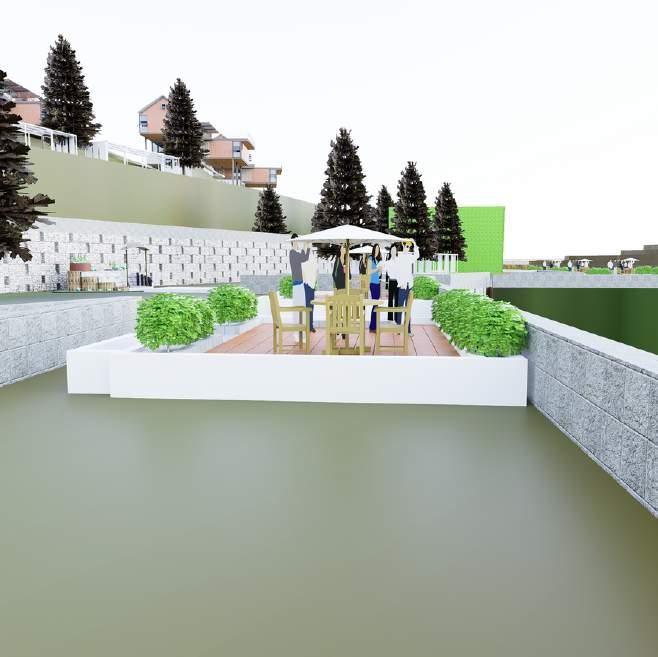

VISTA DE ZONAS SOCIALBLES
