2. TERMINAL DE RED ÓPTICO ONT
a.- Definición.
La ONT (Optical Network Terminal): -Convierte la señal óptica en señal eléctrica de banda ancha Gigabit Ethernet (1Gbps).
-Elemento activo (necesita alimentación eléctrica)
-Usa varias longitudes de onda (1310, 1490 y 1550 nm) para transmitir y recibir de forma simultánea voz, datos y vídeo por una sola fibra monomodo.
-Lo instala la compañía telefónica en la vivienda.

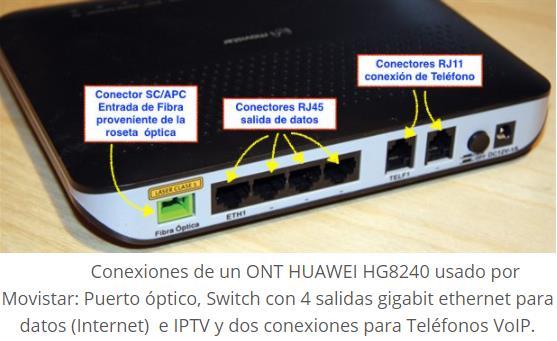

-Se conecta a la roseta de fibra a través del Latiguillo óptico. -La F.O termina en la ONT a partir de esa caja se utiliza: *El cable de red trenzado que se conecta a los puertos RJ45 y *El cable de pares que se conecta al puerto RJ11.
b.- Tipos de configuración. 1.- ONT con router virtualizado.
En este caso el router está virtualizado en la central.
Los pasos para poner en funcionamiento una ONT con router virtualizado son: -Configurar el ID ONT. -Conectar con un latiguillo óptico desde la roseta óptica a la entrada de fibra de la ONT, ver que los diodos indican que está sincronizado con la central. -En los RJ-11 conectamos la voz. -En los RJ-45 conectamos los datos.
2. - ONT + Router independiente.
Existe una ONT y además un router por separado.
Los pasos para poner en funcionamiento una ONT + Router. -Unimos los 2 equipos mediante cable de pares trenzados UTP. -Observamos en el router los diodos indicadores de estado: *Luz indicadora de conectividad a internet. *Luz indicadora de ethernet que dice que hay un equipo conectado por LAN. *Luz indicadora de Wifi.

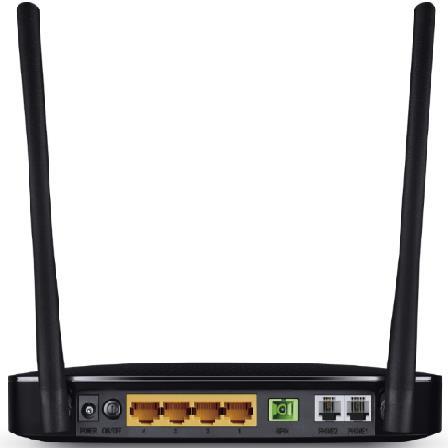

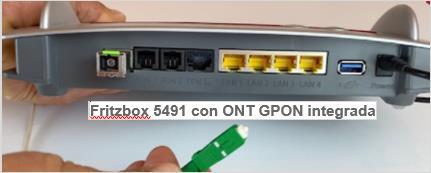

3. - ONT equipo integrado o todo en uno.
Es cuando está la ONT y el router en el mismo equipo.
Actividad.- Tipos de ONT.
Observa el video sobre la ONT y responde: 1.- Explica que 3 tipos de ONT podemos instalar.
2.- Enumera los pasos para poner en funcionamiento una ONT con router virtualizado.
3.- Enumera los pasos para poner en funcionamiento una ONT + Router.
4.- ¿Qué es una ONT integrada?
5.- Enumera las conexiones que tiene una ONT integrada.
6. - Indica a que frecuencia trabaja el WIFI de la ONT.
https://youtu.be/BBkPLBtNTTI
c.- Configuración de la ONT.
Para configurar la ONT tendremos que seguir los siguientes pasos: 1.- Averiguar la IP del ONT. 2.- Entrar en un navegador web. 3.- Poner la IP del ONT en el navegador. 4.- Entrar en el interface y configurar.

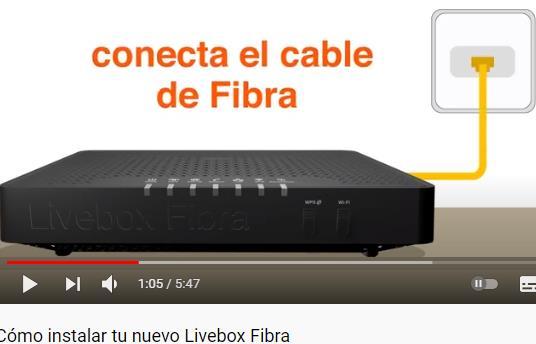

Video explicativo: Como instalar tu nuevo Liverbox fibra de Orange.
Observa el siguiente video con atención.
https://youtu.be/s951B74b6Ck

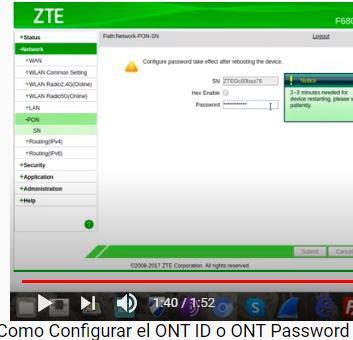

Actividad.- Configuración de una ONT ZTE.
Observa el siguiente video sobre la Configuraron el ONT ID o ONT Password de un Router
ZTE F 680:
1.- ¿Que conexiones y puertos tiene el ONT?
2.- Según los datos anteriores, ¿qué tipo de ONT es?
3.- ¿Que IP hay que poner en el navegador para poder entrar en el ONT?
4.- ¿Cuál es el usuario y la contraseña por defecto de un ONT ZTE?
5.- Escribe los pasos para acceder a la casilla para colocar el ID de la ONT.
https://youtu.be/nE0j-JsMdu8
Actividad.- configurar ONT Password en Nokia G-010-G-P
Observa el video sobre la configurar ONT Password en Nokia G-010-G-P y responde: 1.- ¿Cuál es el primer paso que hay que realizar?
2.- ¿Cuál es la IP fija que le pone al PC? ¿Y la máscara?
3.- ¿Cuál es la IP que hay que poner en el navegador para poder acceder al ONT?
4.- ¿Cuál es el usuario y la contraseña por defecto de un ONT Nokia?
https://youtu.be/blGcF2INl-o

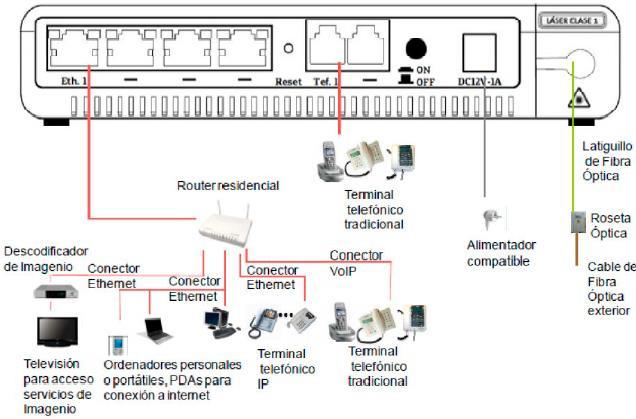

d. - Elementos de conexión en una ONT.
A una ONT se pueden conectar los siguientes elementos:
e. - La TV a la carta por fibra.
Consiste en dar opción al usuario de repetición para un visionado posterior (Streaming) -IPTV (Televisión por Protocolo de Internet) -Fue el primer paso de los proveedores de telecomunicación. -El Ancho de Banda de la fibra fijo para TV y no puede usarse para datos. -Ofrecen su televisión por Internet únicamente a través de dispositivos propios como cajas de recepción y receptores.
OTT.- over-the-top (por encima de) -Evolución del IPTV. -Los datos del vídeo se mezclan con el resto de datos que circulen por la red (No AB fijo) -Los contenidos disponibles sin que el proveedor de Internet tenga influencia o control sobre los mismos. -Más conocidos en el mercado son Netflix o Amazon Prime. -Se pueden instalar directamente en una televisión inteligente sin añadir otros aparatos. -La mayoría de las operadoras han dejado de usar IPTV y se han pasado a OTT.
