Használat és működés
A HASZNÁLATRA VONATKOZÓ KÖVETELMÉNYEK
Fontos
Advertisement
- Ha először használja a robotot, olvassa el figyelmesen a teljes kézikönyvet, és győződjön meg róla, hogy
teljesen megértette azt, különösen a biztonsági ajánlásokat.
- A robotot csak a gyártó által leírt rendeltetésszerű használatra használja, és ne babráljon semmilyen
eszközzel, hogy más működési teljesítményt érjen el.
- Ne használja a robotot és a perifériás egységeket rossz időjárási körülmények között, különösen, ha
fennáll a villámcsapás veszélye.
A KEZELŐPANEL LEÍRÁSA ÉS A MENÜ ÁTTEKINTÉSE
Az ábra a gépen lévő kezelőszervek elhelyezkedését és funkcióját mutatja. STOP.
STOP Nyomja meg a robotfűnyíró biztonságos leállításához. Csak közvetlen veszély esetén és a robotgép karbantartásához használja.
AUTO Nyomja meg a robot be- és kikapcsolásához.
Nyomja meg az automatikus működés engedélyezéséhez vagy letiltásához. Automatikus üzemmódban a robot a következő oldalakon leírt program szerint van programozva.
Ki: Kézi működtetés. Rögzítve: Automatikus működés.
Az akkumulátor töltöttségi szintje.
ALERT
OFF
Működési hibák Lásd a ."HIBAJAVÍTÁS" című fejezetet
Robot a töltőállomáson (AUTO LED ki)
Nyomja meg a mauális működési ciklus indításáahoz. Ha az akkumulátor megfelelően fel van töltve és az AUTO LED nem világít, akkor a robot dolgozni kezd. A munkaciklus befejezése után automatikusan visszatér a töltő / dokkoló állomásra.
Robot a kertben
Ha a robot mozgásban van, ez felfüggeszti a kaszálási műveletet, és a robotot készenléti üzemmódba
helyezi. Ha a robot készenléti üzemmódban van, ez lehetővé teszi a kaszálási művelet folytatását.
Visszatér a töltőállomásra, és az "AUTO" LED állapotától függően folytatja az automatikus vagy kézi műveleteket.
A beállítási eljárást a robot első indításakor és hosszabb ideig tartó inaktív állapot után kell elvégezni.
• Ellenőrizze, hogy a vágandó gyepfelület magassága összeegyeztethető-e a robot megfelelő működésével (lásd "Műszaki adatok"). • Állítsa be a vágási magasságot a kívánt módon (lásd "A vágási magasság beállítása").
• Győződjön meg arról, hogy a munkaterületet helyesen jelölték ki, és hogy a robot szabályos működését nem akadályozzák a "A munkaterület határainak előkészítése és kijelölése" című részben és a következő szakaszokban leírtak szerint.
• Győződjön meg róla, hogy a kertben nincsenek nagy tócsák a heves esőzések miatt.
• Helyezze a robotot a töltőállomás belsejébe.
• Nyomja meg a ON/OFF gombot, és várjon néhány másodpercet, amíg a robot teljesen bekapcsol.
• Az akkumulátor LED-je narancssárgára vált, és néhány másodpercig fixen áll, mivel felismeri a töltőállomást.
• Az automatikus töltőállomás-készlet első telepítése esetén aktiválja a robot automatikus működését a varázsló segítségével az
APP-on keresztül.
• A robot készen áll a használatra. Nyomja meg az "AUTO" gombot az automatikus vagy kézi működés beállításához.
• Ha az akkumulátor teljesen feltöltődött, nyomja meg a START/PAUSE gombot a munkaciklus elindításához. Ha az akkumulátor kapacitása kimerül, a robot visszatér a töltőállomásra.
• Ha a kertet még nem kaszálta le teljesen, várjon, amíg az akkumulátor teljesen feltöltődik, majd indítson el egy új munkamenetet.
• A jobb eredmény érdekében ajánlott legalább minden második napon használni a robotot.
• Egyes robotfunkciók alapértelmezett beállításainak megváltoztatásához egyszerűen töltse le az okostelefonokhoz készült ingyenes alkalmazást; lásd a "Menü elérés alkalmazáson keresztül" című részt.
• Az automata üzemmódnak köszönhetően a robot a hét minden napjára be van programozva. A mobilalkalmazáson keresztül ellenőrizheti a beállított alapértelmezett időt.
• A munkaciklusok számát a robot automatikusan kezeli az akkumulátor kapacitása alapján. Automatikus üzemmódban a robot kilép a töltőállomásról, hogy elvégezze a munkaciklust, majd visszatér, hogy feltöltődjön, és szükség esetén újra folytassa a munkát.
• A munkaidő és más funkciók alapértelmezett beállításainak módosításához egyszerűen töltse le az okostelefonokhoz készült ingyenes alkalmazást, lásd " Menü elérés alkalmazáson keresztül" című bekezdést.
A robotot "zárt terület" üzemmódban kell elindítani, ha olyan zárt területeket szeretne nyírni, amelyeket a robot nem tud elérni a határoló drótot követve. Ellenőrizze, hogy a munkaterület megfelelő-e a "MUNKATERÜLETEK ELŐKÉSZÍTÉSE ÉS KIALAKÍTÁSA" című fejezetben leírtak szerint.
Veszély - Figyelem
Biztonságosan állítsa le a robotot (lásd "Robot biztonsági megállítás"), és a mellékelt fogantyú segítségével vigye el. Ne fogja meg a robotot a testénél fogva, és mindig használja a mellékelt fogantyút.
1. Helyezze a robotot a munkaterületen belülre, legalább 100 cm (39,37 in.) távolságra a határoló drótoktól és minden más akadálytól.
2. Nyomja meg a ON/OFF gombot, és várjon néhány másodpercet, amíg a robot teljesen bekapcsol.
3. Csatlakozzon a robothoz az okostelefonján lévő APP segítségével, és válassza ki a gombot.
4. Válassza ki a "zárt terület" gombot.
5. Állítsa be a munkaciklus végének időpontját, és válassza az "OK" lehetőséget.
A munkaciklus végén állítsa le a robotot biztonságos körülmények között (lásd "Robot biztonsági leállítása"), és vigye vissza a töltőállomás területére.
Állítsa vissza a robot normál működését az "ELSŐ INDÍTÁS" fejezetben leírtak szerint.
min. 100 cm (39,37 ")
min. 100 cm (39,37 ")
HOZZÁFÉRÉS A MENÜHÖZ AZ ALKALMAZÁSON KERESZTÜL
A robot beépített Bluetooth-eszközzel rendelkezik, amely lehetővé teszi, hogy okostelefon segítségével programozzák és irányítsák.
Töltse le az Android és iOS alkalmazást okostelefonjára a termék weboldaláról. Indítsa el az alkalmazást, és kövesse a varázslót a robot és a készülék párosításához.
A gyárilag beállított PIN kód "0000". A robot biztonsága érdekében a lehető leghamarabb
változtassa meg a PIN-kódot. Az alkalmazás lehetővé teszi, hogy: • Az automatikus normál munkaidő módosítása. • Az esőérzékelő működésének beállítása. • Állítsa be az indulási pontokat a másodlagos terület optimális kezelése érdekében. • Módosítsa a jelszót. • Küldje el a Start / Pause / Home parancsot. • Vezesse a robotot a vágás során. • A robot állapotának, riasztásainak és esetleges hibáinak megjelenítése.
A FELHASZNÁLÓI MENÜ BEÁLLÍTÁSA A MOBILALKALMAZÁSON KERESZTÜL
Indítsa el az alkalmazást okostelefonjáról, és a "Setup" funkcióval lépjen be a robot programozási menüjébe.
Kövesse a rendelkezésre álló programozási funkciókat összefoglaló bevezetést. Az egyes funkciók részleteit a folyamatábrát követő oldalakon találja. A (*)-gal jelölt funkciók csak egyes modelleknél állnak rendelkezésre. Lásd a "Műszaki specifikációk" táblázatot.
Robotprogramozás
Az időzítő beállítása
Fontos
- Ahhoz, hogy a robotból a lehető legtöbbet hozza ki,
ajánlott a robotot minden napra programozni.
- Ha több munkaterületet kell beállítani, ajánlott legalább
két munkamenetet programozni, hogy a vágási gyakoriságot növelni lehessen a területeken.
Három különböző munkaprofil állítható be a meghatározott időpontokban történő használathoz. Ez különösen akkor hasznos, ha a kertet a megszokottól eltérő időpontban szeretné használni. Az utoljára beállított profil más színnel marad kiemelve, és a robot automatikus működése során aktív marad.
Nyomja meg néhányszor a gombot , hogy a főmenübe lépjen.
Munkaidő-beosztás
A hét minden napjára akár 4 munkarend is beállítható. Nyomja meg a kijelzőn a konfigurálni kívánt napnak megfelelő területet, majd válassza ki az időpontokat.
Napi menetrend
T1 T2 T3 T4
MUNKATERÜLETEK
A1 A2 A3 A4
BORDER CUT
elsődleges terület
az óramutató járásával ellentétes irányban
1. másodlagos terület (30%, 60MT, clockwise)
az óramutató járásával megegyező irányban Minden egyes munkarendhez (T1,T2,T3,T4) állítsa be a kezdési és befejezési időt, valamint a kaszálási területeket.
A T1, T2, T3 és T4 időpontok nem fedhetik egymást, a robot törli az ütköző időpontokat. "Szegélynyírás". Ez a funkció lehetővé teszi, hogy a robot a gyep szélén történő vágással kezdje meg a munkát. Ezt a funkciót hetente legalább kétszer kell aktiválni.
Például, ha beállítja: T1: 09:00 - 11:00, A1, A2, A3, A4 T2: 15:00 - 17:00, A1, A2
A 15:00-17:00 óra között működő robot csak az A1 vagy A2 munkaterületen hajtja végre a kaszálási ciklust.
A robot beléphet az A3 és A4 területre, ha el kell érnie egy munkaterületet, vissza kell térnie a töltőállomásra vagy véletlenszerűen
kell dolgoznia.
Az idő beállítása elengedhetetlen a robot megfelelő működéséhez. A munkaidő beállítását számos paraméter befolyásolja, például a területek száma, az akkumulátorok kapacitása, a gyep összetettsége, a fű típusa stb. Általában a munkaidőt kissé meg kell növelni a több területet tartalmazó kertek, valamint a sok akadállyal és bonyolult területtel rendelkező kertek nyírása esetén. Az alábbi táblázatban a robot első használatra történő beállításának indikatív idejét találja.
Modell
m² (ft²)
B015DEZ 800 (8611') 09:00 18:30 B020DEZ 1000 (10763 ') 09:00 20:00
T1T2T3
max
MIN MED MAX
Beállítja a robot és a kerületi vezeték közötti távolságot a töltőállomásra való visszatéréskor.
"MIN". Ez a beállítás olyan összetett kerteknél ajánlott, ahol sok akadály van a határoló vezeték közelében, illetve olyan kerteknél, ahol szűk átjárók vannak. A robot a kerekeivel a kerítőhuzal mindkét oldalán elhelyezkedik, hogy visszatérjen a töltőállomásra.
A fennmaradó paraméterekkel a robot visszatér a töltőállomásra, miközben megtartja a kerületi vezetéktől beállított hozzávetőleges távolságot. Ez az opció meredek lejtésű kertek és/vagy olyan kertek esetében ajánlott, amelyekben a határoló vezeték közelében nincsenek bukkanók.
Esőérzékelő
on DELAY off
Kert felállítása
A munkaterület beállítása
A1 A2 A3 A4 Beállítja a robot viselkedését, amikor az érzékelő esőt érzékel.
ON: eső észlelésekor a robot visszatér a töltőállomásra. A töltési ciklus végén a robot folytatja normál működését, ha az érzékelő már nem érzékel esőt.
DELAY: eső észlelésekor a robot visszatér a töltőállomásra, és ott marad a beállított ideig, amely a következő képernyőn a "Delay" gomb megnyomásával konfigurálható.
OFF: az esőérzékelő ki van kapcsolva.
Beállítja a kaszálási zóna jellemzőit.
Az egy területű kertekben legalább egy zónát még mindig be kell állítani.
Legfeljebb 4 területet lehet beállítani. Nyomja meg a konfigurálni kívánt területet. Egy terület letiltásához állítsa a méretét 0 m2-re .
DIMENZIÓ TÁVOLSÁG
mtmt
(C)
elsődleges terület
1. másodlagos terület (30%, 60MT, clockwise)
az óramutató járásával ellentétes irányban
Általános beállítások

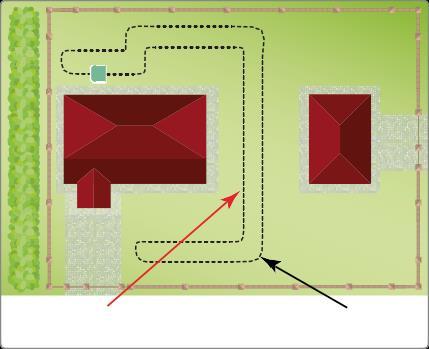

az óramutató járásával megegyező irányban A kert minden egyes területére be kell állítani: - dimenzió. A munkaterület indikatív mérete négyzetméterben;
- távolság. Az a távolság, amelyet a robotnak a terület belsejébe kell eljutnia, ha követi a határoló drótot. Annak biztosítása érdekében, hogy a robot a kívánt területen belül kezdjen el dolgozni, ajánlott a középső a munkaterületet, mint referenciát a távolság meghatározásához. Állítsa az értéket 0-ra a területre, ahol a töltőállomás van elhelyezve;
- irány. A munkaterület elérésének legrövidebb iránya. Az irány lehet "az óramutató járásával megegyező" vagy "az óramutató járásával ellentétes".
A töltőállomásból kilépve a robot a beállított irányban követi a vezetéket;
- vezeték távolság. A robot távolsága a határoló dróttól a munkaterület eléréséhez. Állítsa ezt az értéket "MIN"-re olyan összetett kertekben, ahol sok akadály van a határoló drót közelében és/vagy szűk átjárókkal rendelkező kertekben;
- ECO üzemmód. Ha engedélyezve van, és a robot érzékeli, hogy a gyepfelületet már lenyírták, akkor a munkaidő ezen a területen csökken, és a robot a következő lépésre lép.

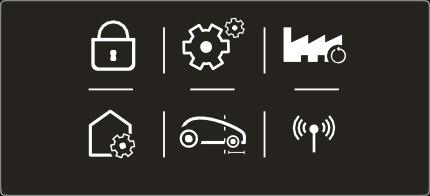

Általános beállítások.
Védelem. Lehetővé teszi a robot PIN kódjának engedélyezését/letiltását/megváltoztatását. A jelszó beállításához vagy módosításához először adja meg a jelenlegi PIN kódot, majd az új PIN kódot. A vásárláskor a gyártó által megadott jelszó négy számból ("0000") áll.
Válasszon olyan számkombinációt a jelszóhoz, amelyet könnyű megjegyezni.
Csatlakoztathatóság. (Csak egyes modellekben). Lehetővé teszi a csatlakozási paraméterek módosítását.
Ez lehetővé teszi egy korrekciós tényező beállítását a töltőállomás összehangolásához és felismeréséhez. További részletekért tekintse meg a robot menüjét vagy az APP-ot.
Visszaállítja a gyári beállításokat.
Minden konfiguráció elveszik, a robot és a kert beállításait újra kell konfigurálni. A PIN kód nem kerül visszaállításra az alapértelmezett értékre.
Beállítja azt a távolságot, amelyet a robot a gyep vége után, az irányváltás előtt megtesz. Állítsa be a MIN értéket, hogy a robot a lehető legrövidebb távolságot tegye meg, a MAX értéket a maximumhoz, a MED értéket pedig egy köztes értékhez.
A robot hosszú ideig tartó inaktív állapotát követően és a kaszálási szezon előtt el kell végezni egy sor műveletet, hogy az újrafelhasználáskor garantáltan megfelelően működjön.
1. Téli tárolás előtt töltse fel teljesen az akkumulátort. Öt havonta legalább egyszer töltse fel az akkumulátort.
2. A rutinkarbantartást végeztesse el hivatalos márkakereskedővel. Ez elengedhetetlen a robot jó állapotban tartásához. A segédszerviz általában a következő műveleteket tartalmazza:
• a robot, a vágókés és az összes többi mozgó alkatrész teljes tisztítása; • a robot belsejének tisztítása; • a robot működésének ellenőrzése; • Ellenőrizze és szükség esetén cserélje ki az elhasználódott alkatrészeket (például a vágókést); • az akkumulátor kapacitásának ellenőrzése; • szükség esetén a kereskedő új szoftvert is feltölthet. 3. Alaposan tisztítsa meg a robotot és a töltőállomást, ha van (lásd "A robot tisztítása").
4. Ellenőrizze az elhasználódott vagy sérült alkatrészeket, például a vágókést, és értékelje azok cseréjét.
5. Tárolja a robotot védett és száraz helyen, 10° és 20° C közötti környezeti hőmérsékleten, idegen elemek (gyermekek, állatok, egyéb idegen tárgyak stb.) elől elzárva. Tárolja a robotot 20°C alatti hőmérsékleten, hogy csökkentse az akkumulátorok automatikus lemerülését.
6. Húzza ki a hálózati csatlakozót (A) a konnektorból.
7. Ha van, fedje le a töltőállomást, hogy megakadályozza az anyagok (levelek, papír stb.) bejutását, és megóvja az érintkezőlemezeket.
Az újraindítás
Kövesse az alábbi eljárásokat, mielőtt a robotot hosszú ideig tartó inaktivitás után újraindítja:
1. Csatlakoztassa a tápegység dugaszát a konnektorba.
2. Kapcsolja be újra a fő áramellátást.
3. Töltse fel a robot akkumulátorát legalább 4 órán keresztül.
4. A feltöltés befejezése után működtesse a robotot normál módon.
Működtetés a töltőállomás-készlettel
a robot újraindítása előtt, hosszú inaktív időszak után a következőképpen járjon el:
1. csatlakoztassa a hálózati csatlakozót (A) a konnektorhoz;
2. csatlakoztassa újra a fő áramellátást;
3. helyezze a robotot a töltőállomás belsejébe;
4. Nyomja meg a ON/OFF gombot, és várjon néhány másodpercet, amíg a robot teljesen bekapcsol.
5. A töltőállomás felismerésekor az akkumulátor LED narancssárgára vált és néhány másodpercig fixen világít.
6. a robot készen áll a használatra (lásd "Programozási mód").
Töltőállomás (C) tápegység (A)
Veszély - Figyelem Ne töltse a robotot robbanásveszélyes és gyúlékony környezetben.
1. Adjon áramot a töltőállomáshoz, és győződjön meg arról, hogy a lemezek tiszták.
2. Helyezze a robotot a töltőállomás belsejébe.
3. Nyomja meg a ON/OFF gombot, és várjon néhány másodpercet, amíg a robot teljesen bekapcsol.
4. A töltőállomás felismerésekor az akkumulátor LED narancssárgára vált és néhány másodpercig fixen világít.
5. Győződjön meg róla, hogy az AUTO LED ki van kapcsolva, szükség esetén nyomja meg az AUTO gombot a kikapcsoláshoz.
6. A töltési ciklus végén (kb. 6 óra) nyomja meg a "OFF" gombot (C).
7. Tárolja a robotot védett és száraz, 10° és 20° C közötti környezeti hőmérsékletű, gyermekek, állatok, idegen tárgyak stb. számára nehezen hozzáférhető helyen.
AuTo
AuTo HoME "START/PAUSE" GOMB (B)
"ONBILLENT
sTART PAusE ON "ON/OFF" GOMB ()
OFF
