El lenguaje Modelado Unificado (UML) se usa para especificar, visualizar, construir y documentar artefactos de un sistema de software. Entonces podemos decir que los UML permiten expresar los métodos en un diseño y también ilustra los pasos que debe llegar a un diseño.

Veamos como son los diagramas UML de nuestro software.

Este primer diagrama, muestra la primera parte del registro de un usuario en la aplicacion, donde al acceder a la pantalla inicial, se le pide que inicie sesión o se registre.

Una vez iniciado el proceso de registro, debe proporcionar un correo electronico y contraseña, estas iran ligadas al nombre de usuario, que se guardara con exito en la Base de Datos

Pasamos al diagrama de las herramientas de mensajeria, se le otorgara los permisos de contactos existentes que tenga, los cuales estaran su base de datos, asi mismo podra enviarle mensajes.Tambien esta la opcion de añadir nuevos contactos, que estos tambien seran registrados en las base de datos.

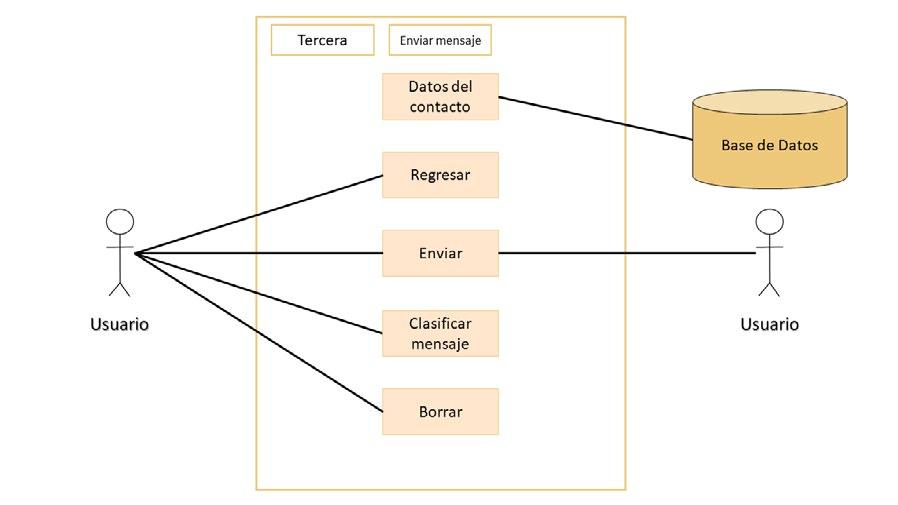

Al añadir un contacto o tener uno registrado, podemos mandarle un mensaje para iniciar una conversación, este diagrama nos muestra las acciones que se pueden dar al momento de iniciar la conversacion.

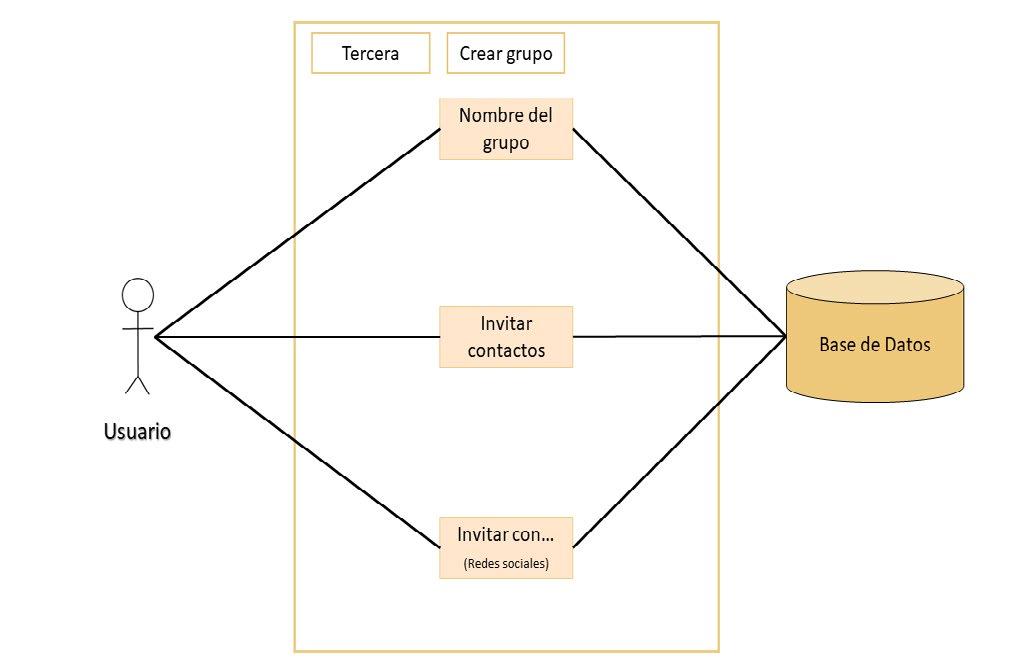

Tambien podemos agregar usuarios a “grupos”, esto se puede hacer de 2 formas distintas, mediante una invitacion dentro de la misma app o compartiendo el vinculo a redes socilaes externas.

Volviendo al diagrama de enviar mensajes a una persona, esta ha sido añadida a la base datos, donde cada mensajes importante que sea destacadolo m, aparecera para ambos, lo cual hara que la busqueda de información sea lo mas comoda posible.

Por ultimo, este diagrama muestra la manera en la que se desarrolla los chat grupales, tienen el mismo mecanismo que un chat privado, si hay un grupode 3 personas y esta desataca un mensaje, todos los integrantes de ese grupo, tendran acceso a ese mensaje.
