ENSAMBLES EXPERIMENTALES PARA EL APROVECHAMIENTO DE RESIDUOS DE MARAÑÓN
Facultad de Arquitectura y Diseño
Universidad de los Andes
2024
Proyecto de Grado
Unidad Avanzada
Paula Rivera
Profesores: Claudio Rossi y Daniela Atencio
TERRITORIO COMUNIDAD
ECOSISTEMA INNOVACIÓN
PRIMERA PARTE EL LUGAR
01 “Tierra de hombres para hombres sin tierra”
02 Anacardium Occidentale
03 Co-labora marañón
04 Constelación marañón
SEGUNDA PARTE LOS ACONTECIMIENTOS

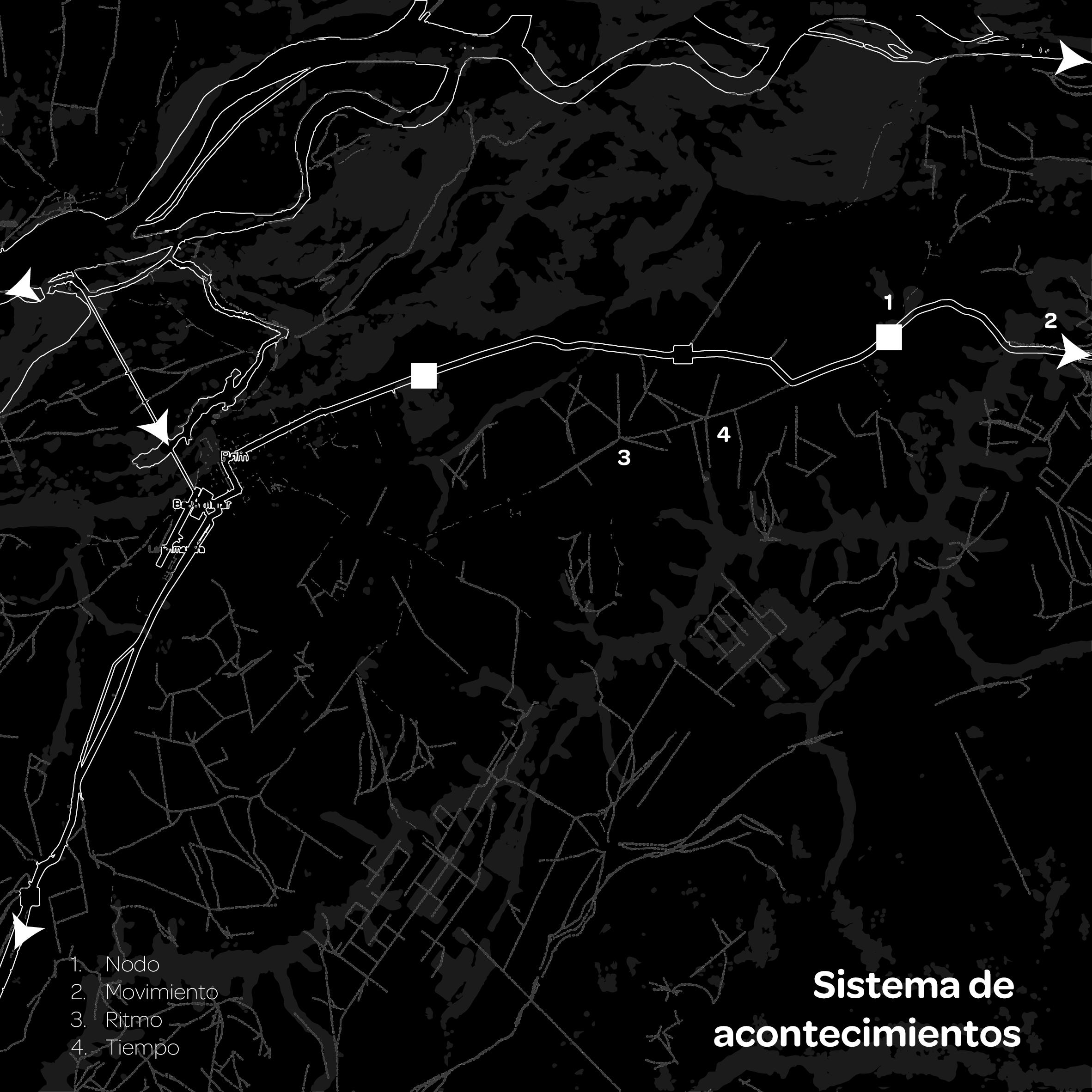

05 Ecosistemas dispares 06 Sistema de acontecimientos
07 Ecosistema vernacular
TERCERA PARTE EL HÁBITAT
08 Del ecosistema al Living lab 09 Condiciones espaciales 10 Los componentes
CUARTA PARTE EL SISTEMA
11 Taxonomías: Capas materiales
12 Ensambles: Centros experimentales.
13 El sistema: Vichada experimental.
14 Referencias
Municipio de La Primavera, Vichada. 5°17’50”N 70°34’09”W Altitud: 122 m
Este proyecto se desarrolla a partir de la investigación del proyecto “Co-labora marañón” en pregrado de Diseño, bajo el cual se propone la formulación de las fincas no solo como espacios de cultivo y producción, sino fincas experimentales que, basados en las prácticas tradicionales, se destacan por el desarrollo de alternativas innovadoras dentro de la actual industria de marañón en Colombia, abriendo nuevos campos comerciales y estableciendo una identidad de cambio que busquen re-significar la industria del marañón, y el rol del campesino en la innovación.
Con esto en mente, el proyecto formula una serie de sistemas a escala material, proyectual y veredal, que buscan abarcar los campos de acción en administración, investigación, adaptación, producción y comercialización. Así, la innovación implica la unión y articulación entre estos, fomentando el intercambio de conocimiento local, la colaboración en las capacidades tecnológicas disponibles y la atracción de nuevos entes de cambio y crecimiento en el territorio.

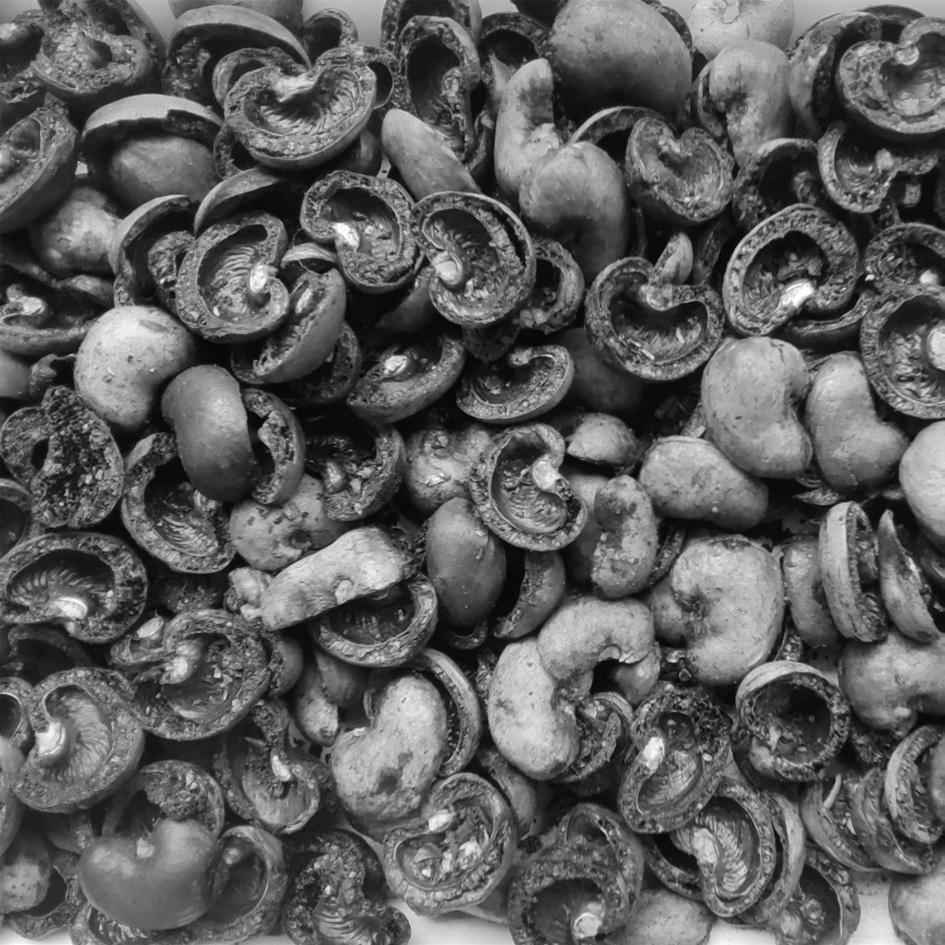

A partir de la experimentación material desarrollada con el residuo del marañón que compone cerca del 75% neto de la nuez se reconoce una oportunidad en el aprovechamiento del residuo del marañón, como cultivo en crecimiento. De esta manera, este proyecto busca:
1. Generar nichos de comercio bajo el aprovechamiento de residuos, que generen un valor agregado al cultivo y extracción del marañón en el Vichada.
2. El desarrollo de material vernáculo que facilite y mejore las condiciones de vida y construcción de las ciudades en el Vichada.
3. El aprovechamiento de estos residuos para impulsar la sostenibilidad y circularidad en el Vichada en el marco de las ODS y el Plan Departamental de Extensión Agropecuaria.
PARTE EL LUGAR
PRIMERA
“TIERRA DE HOMBRES PARA HOMBRES SIN TIERRA”
Vichada:
1. Sust. Donde la sabana se convierte en selva. Proveniente del guahibo, lengua indigena.
Los llanos orientales del departamento del Vichada, forman el segundo departamento más extenso de Colombia con 100 242 km², delimitado por 3 ríos; Al norte con el río Meta, al oriente con el río Orinoco en la frontera con Venezuela, al sur con el río Guaviare, y al occidente se delimita con el departamento del Meta. Además destaca su grandiversidad de flora y fauna en la que se reconocen 4 conjuntos fisiográficos: la llanura aluvial de desborde, la altillanura, la franja de aluviones de los grandes ríos y el escudo guayanés.
Alrededor del 44% de su población son comunidades indígenas reconocidas en 32 resguardos que se distinguen entre guahibo, sikuani, piaroa, piapoco, cubeo, puinave, amorua y sáliba, mientras que el otro 66% son campesinos mestizos y afrocolombianos (DANE, 2005).
El territorio se divide en 4 municipios: La capital Puerto Carreño, Santa Rosalía, Cumaribo y La Primavera. Este último siendo el segundo más grande con 16.741 Km². Según el IGAC (Instituto Geográfico Agustín Codazzi), es un territorio tan diverso y extenso que tienen cabida dos factores que rara vez van de la mano: las actividades agropecuarias y la conservación ambiental.
Sin embargo, las condiciones de aislamiento y carencia de infraestructura y bienes públicos son evidentes en todo el departamento, Vichada no cuenta con vías formales de acceso terrestres; solo cuenta con trochas precarias, que son inaccesibles durante los meses de invierno en el primer semestre del año (Van Hoof et al., n.d.). Esto genera que incluso para quienes habitan el territorio les sea dificil acceder a servicios como energía y agua potable, y aún más compllicado acceder a maquinaria para la producción y comercialización agricola.

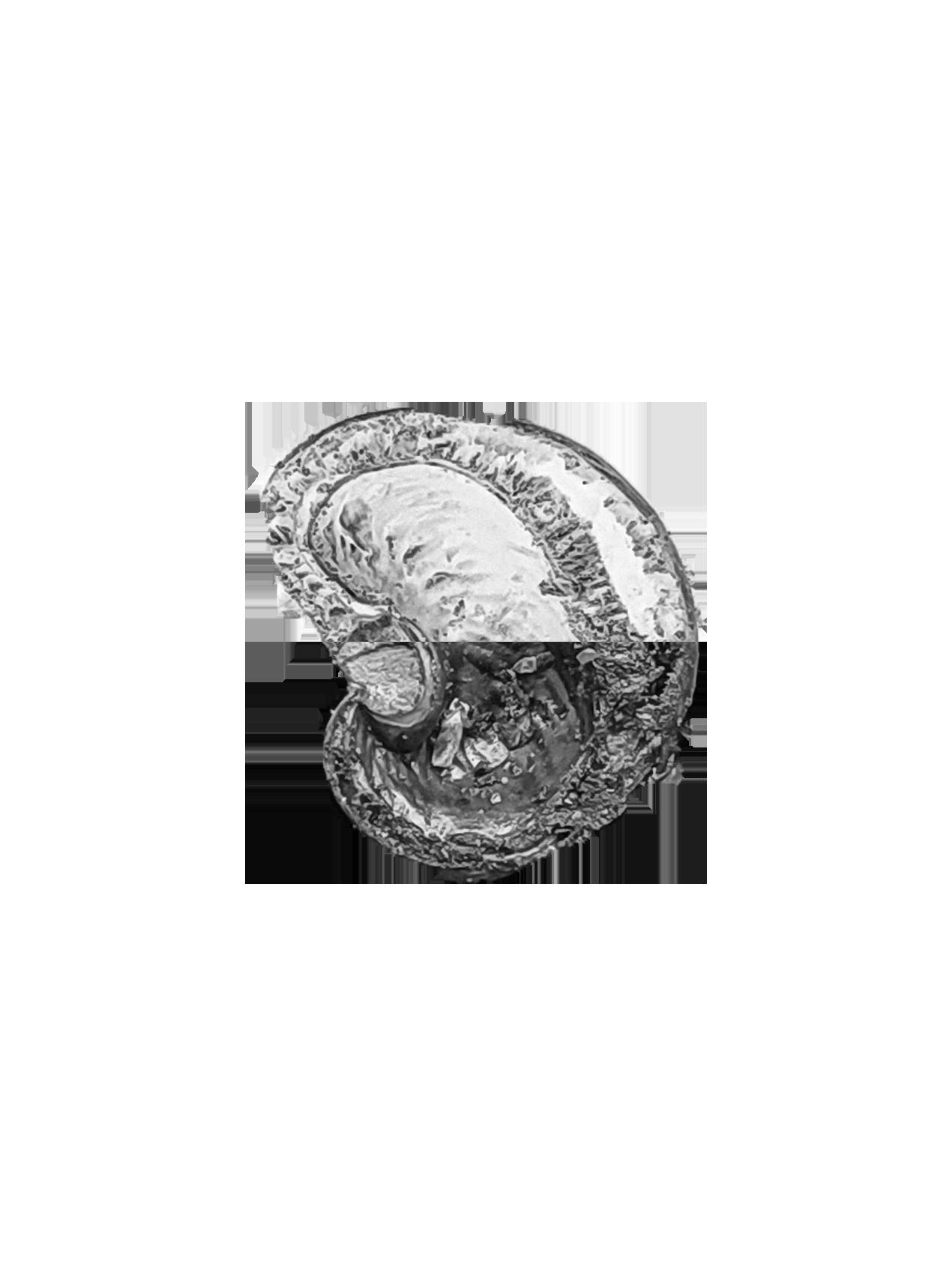

ANACARDIUM OCCIDENTALE

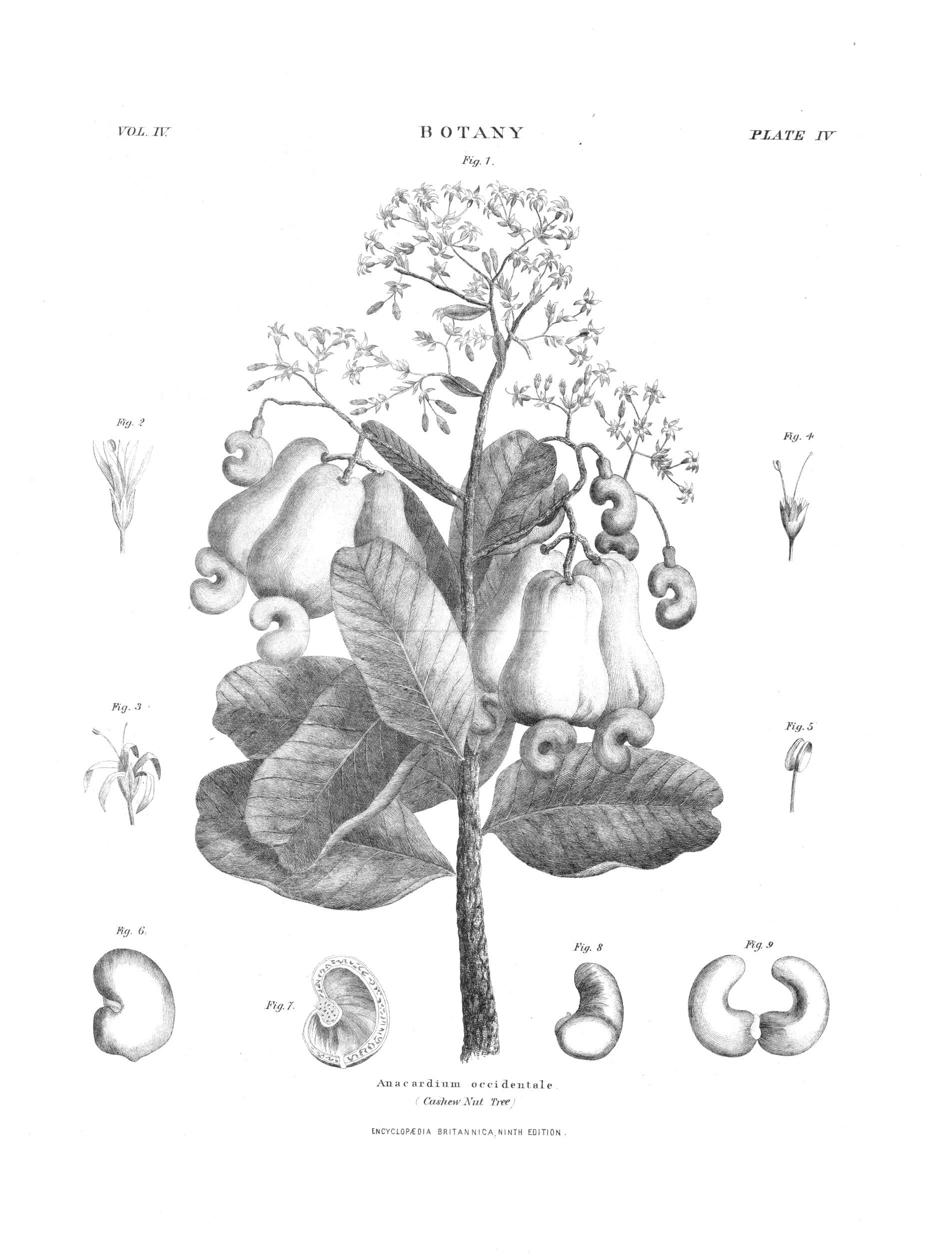

cayú, nuez de la India, anacardo, merey, cajú, casho, castaña de cajú, marañón, cajuil, caguil.
El marañón es una planta originaria de las regiones tropicales de América, encontrada por los portugueses en el nordeste brasileño. El fruto está compuesto por dos partes, la manzana de marañón y la nuez, está última de la cual se extrae la almendra que se comercializa internacionalmente, ocupando el tercer puesto en la producción mundial de nueces comestibles, superado solo por la almendra y el maní.
En Colombia, Vichada es el principal productor de marañón en Colombia, que para el 2021 ya contaba con 8.204 ha de Marañón plantadas. Se encuentra en fincas y hatos de los llanos, creciendo con escaso cuidado y produciendo poca cantidad de fruto (MAS marañon, 2020). Y aunque en la capital, Puerto Carreño, se ha consolidado en los ultimos años una industria de producción de la nuez, hoy en día tambien
existen agricultores en el municipio de La Primavera Vichada que han incursionado en su cultivo.
Sin embargo, fuera de la industria actual, se reconoce una oportunidad en el aprovechamiento de los subproductos o residuos, siendo estos el 75% del peso neto de la nuez que se encuentra en la cáscara. Es decir, que si se proyectaran 100.000 ha cultivadas de marañón se esperarían alrededor de 75.000 toneladas en residuos anuales.
Así, en medio del crecimiento de nuevos cultivos de marañón especialmente en el municipio de La Primavera Vichada, los agricultores se enfrentan a una industria que necesita encontrar salidas innovadoras frente al residuo, en un contexto aún rudimentario debido a la falta de infraestructura vial y acceso a maquinaria apropiada para la producción y comercialización del mismo.
CO-LABORA MARAÑÓN
“Prácticas
para la innovación en el departamento del Vichada”
Teniendo en cuenta el proyecto de grado desarrollado previamente en pregrado de diseño en el 2023-2, en el marco del proyecto de investigación de Maestria “ Aprovechamiento de los subproductos agroindustriales en la producción del marañón en el departamento del Vichada”, dirigido por la Universidad de Los Andes. En el cual, se desarrolla una plataforma de colaboración al través de la cual se exploran espacios de interaccion, materialidad y experimentación en que los agricultores aprenderían a aprovechar los recursos y residuos locales para generar oportunidades innovadoras de comercio.

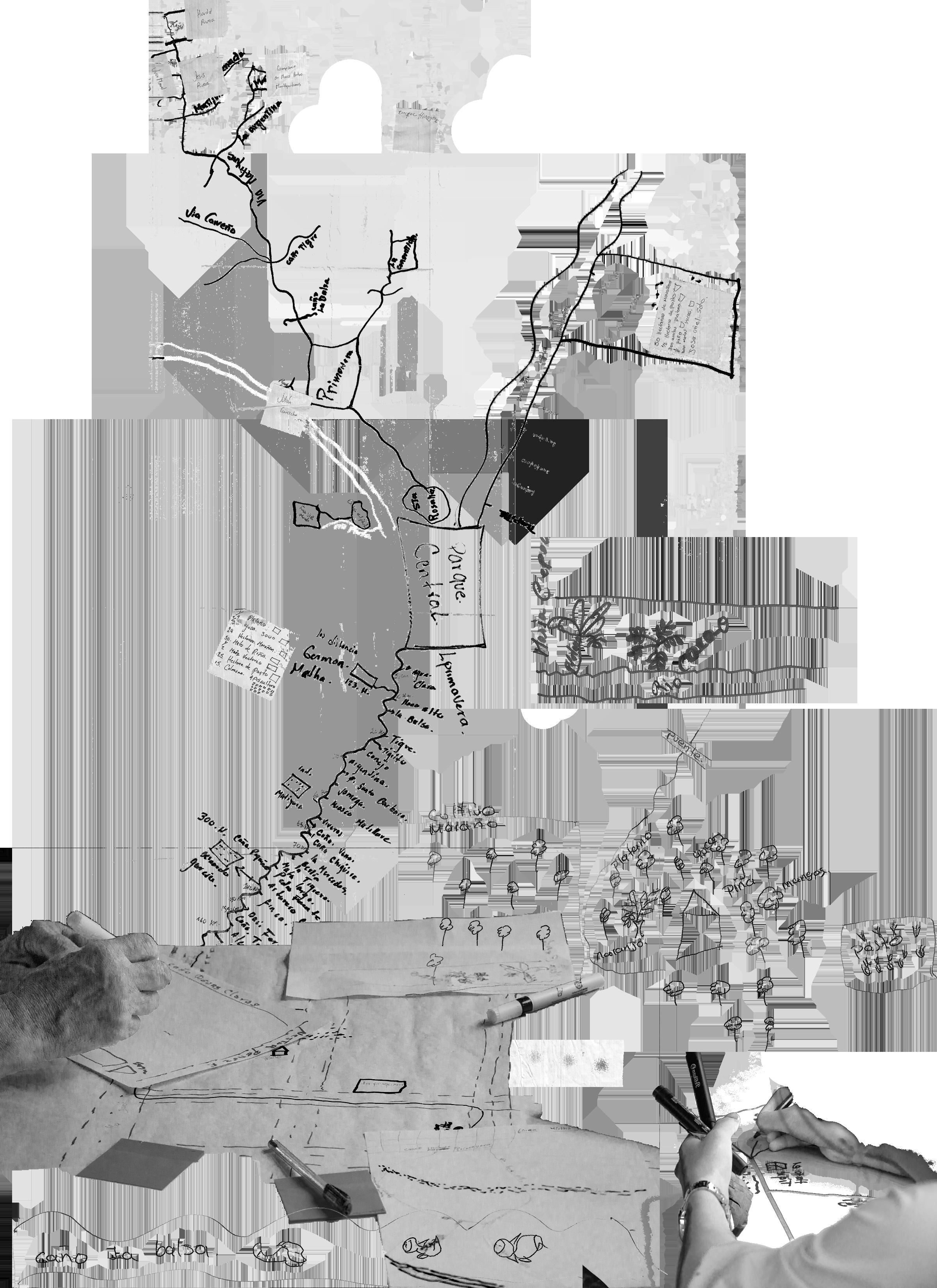

Para esto se desarrollaron talleres con la comunidad y visitas de campo, en donde se realizó una investigación que buscaba comprender las capacidades, oportunidades y carencias locales en las que se desenvuelven los agricultores
de marañón en el municipio de La Primavera Vichada.
Así, se comprendió que si bien existe una lógica de consumo interno dentro de cada finca, las oportunidades de innovacion residían en la cooperación estrategica, para sentar una base para el desarrollo y el crecimiento de una nueva forma de industria de marañón en el municipio.
“Por esta razón, el proyecto le apunta a la formulación de las fincas no solo como espacios de cultivo y producción, sino fincas experimentales que, basados en las prácticas tradicionales, se destacan por el desarrollo de alternativas innovadoras dentro de la actual industria de marañón. Abriendo nuevos campos comerciales y estableciendo una identidad de cambio.” (Rivera, 2023).
CONSTELACIÓN MARAÑÓN

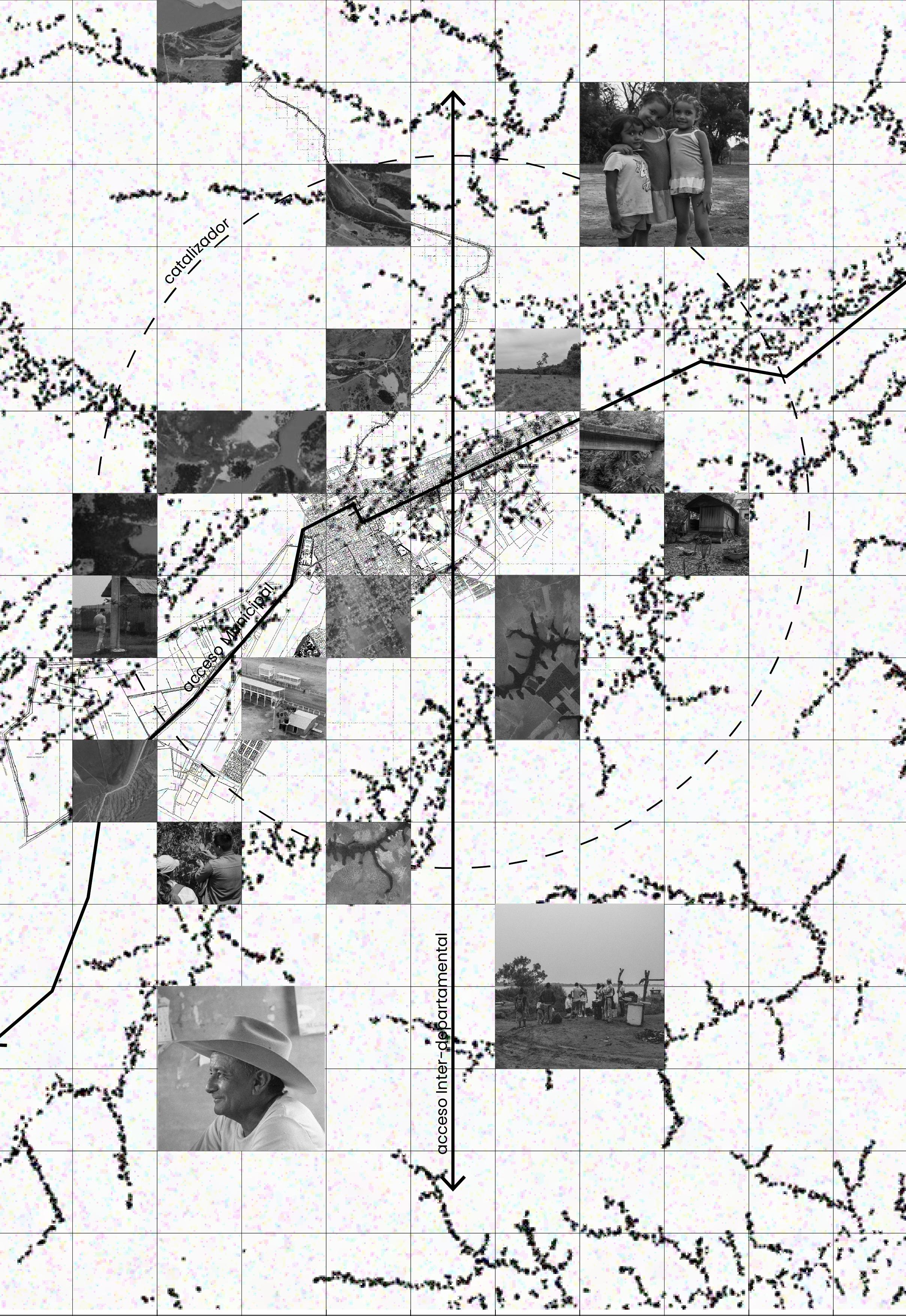

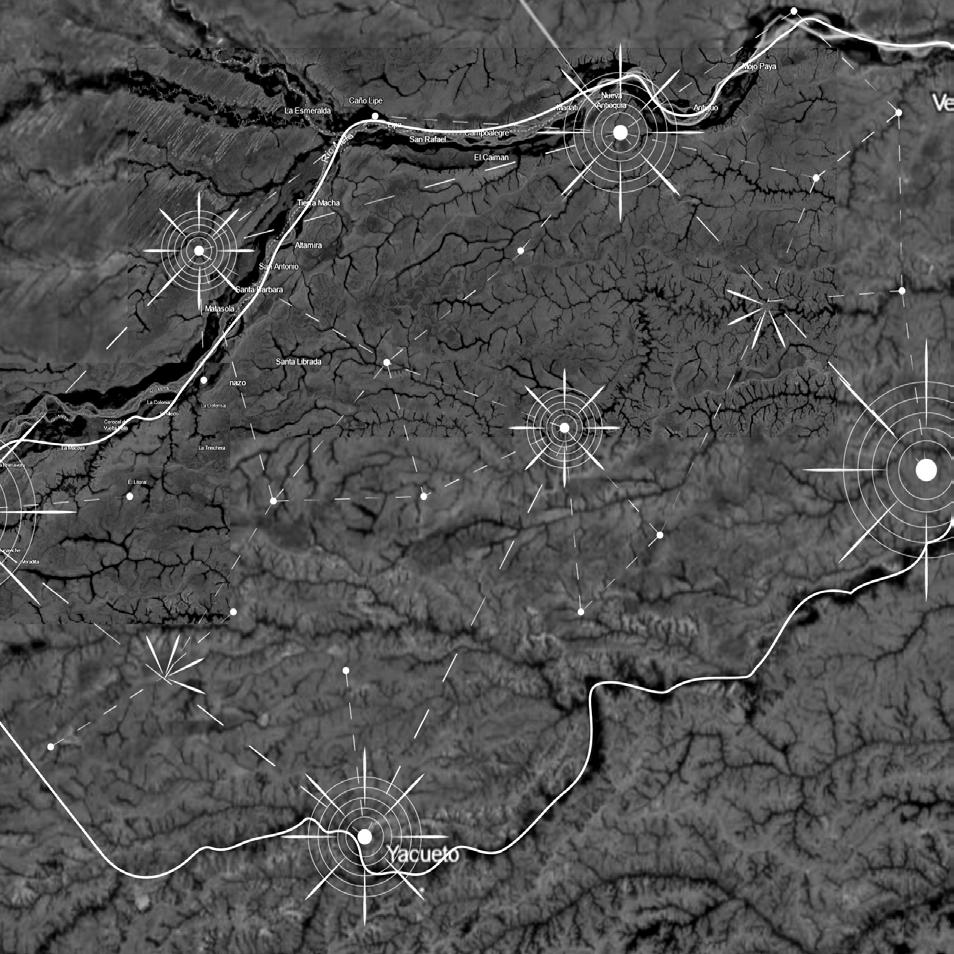

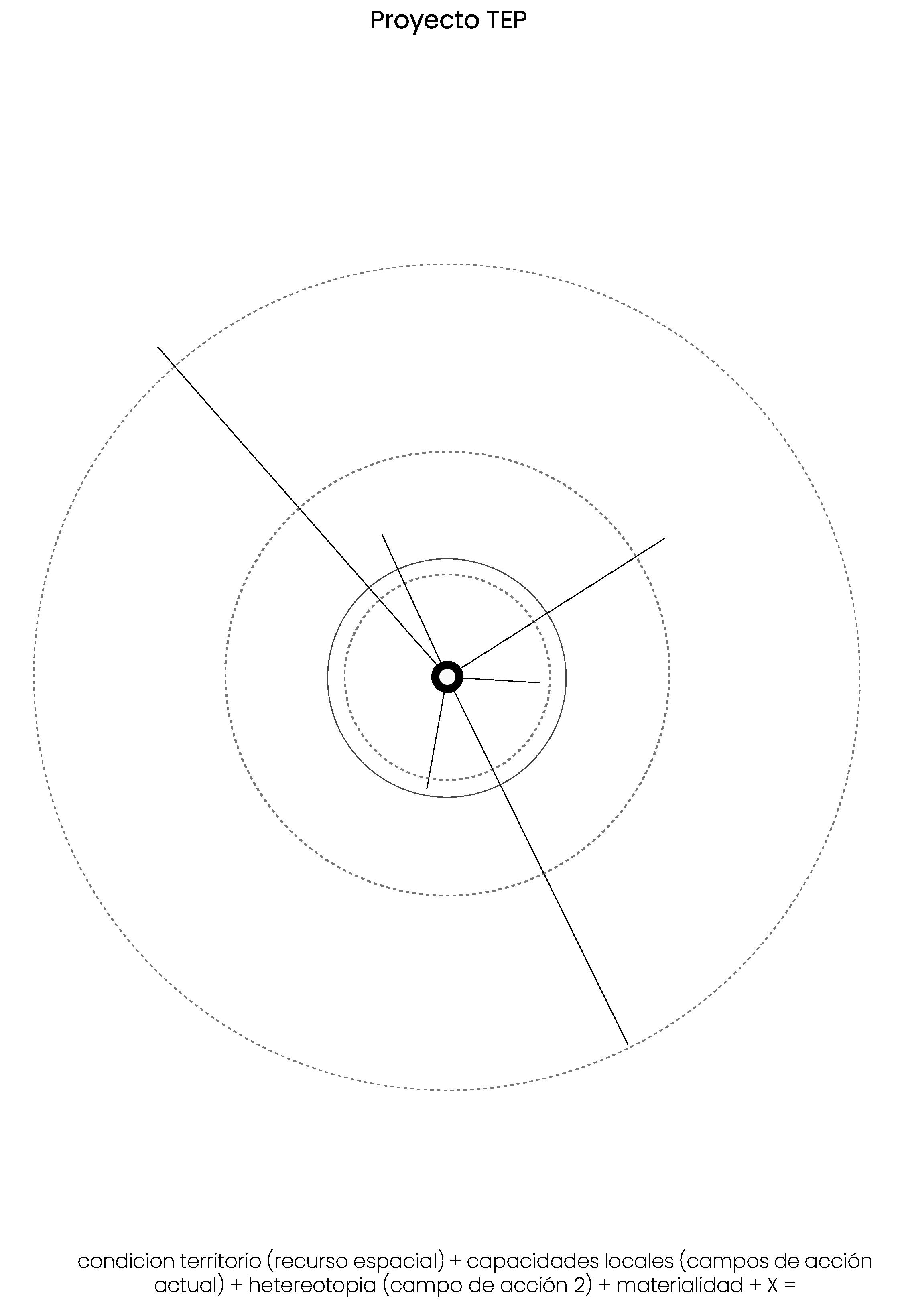

Diagrama de concepto para la construcción de una red de apoyo de y para agricultores.
Al entender la escala del territorio, se reconoce que es necesario construir una red de apoyo que alimente el intercambio de conocimiento local frente al cultivo del marañón en terminos de administración, investigación, adaptación, producción y comercialización.
De esta manera, la constelación busca visualizar la diversidad productiva y de recursos, fomentando la colaboración y rompiendo las barreras geográficas actuales. Este considera la conformación de “veredas de trabajo”, que agrupan y caracterizan un esfuerzo local común. Así, se empezarían a reconocer puntos de atracción y conexión claros en el territorio, fáciles de identificar y contactar.
Para esto es indispensable empezar a entender las relaciones más cercanas a las fincas, comprender las fronteras entre vecinos y veredas, para considerar construir un sistema que no solo unifique, sino que tambien genere y provea servicios a los agricultores, asi como espacios de atracción al turismo, la investigación y educación.
SEGUNDA PARTE
LOS ACONTECIMIENTOS
ECOSISTEMAS DISPARES

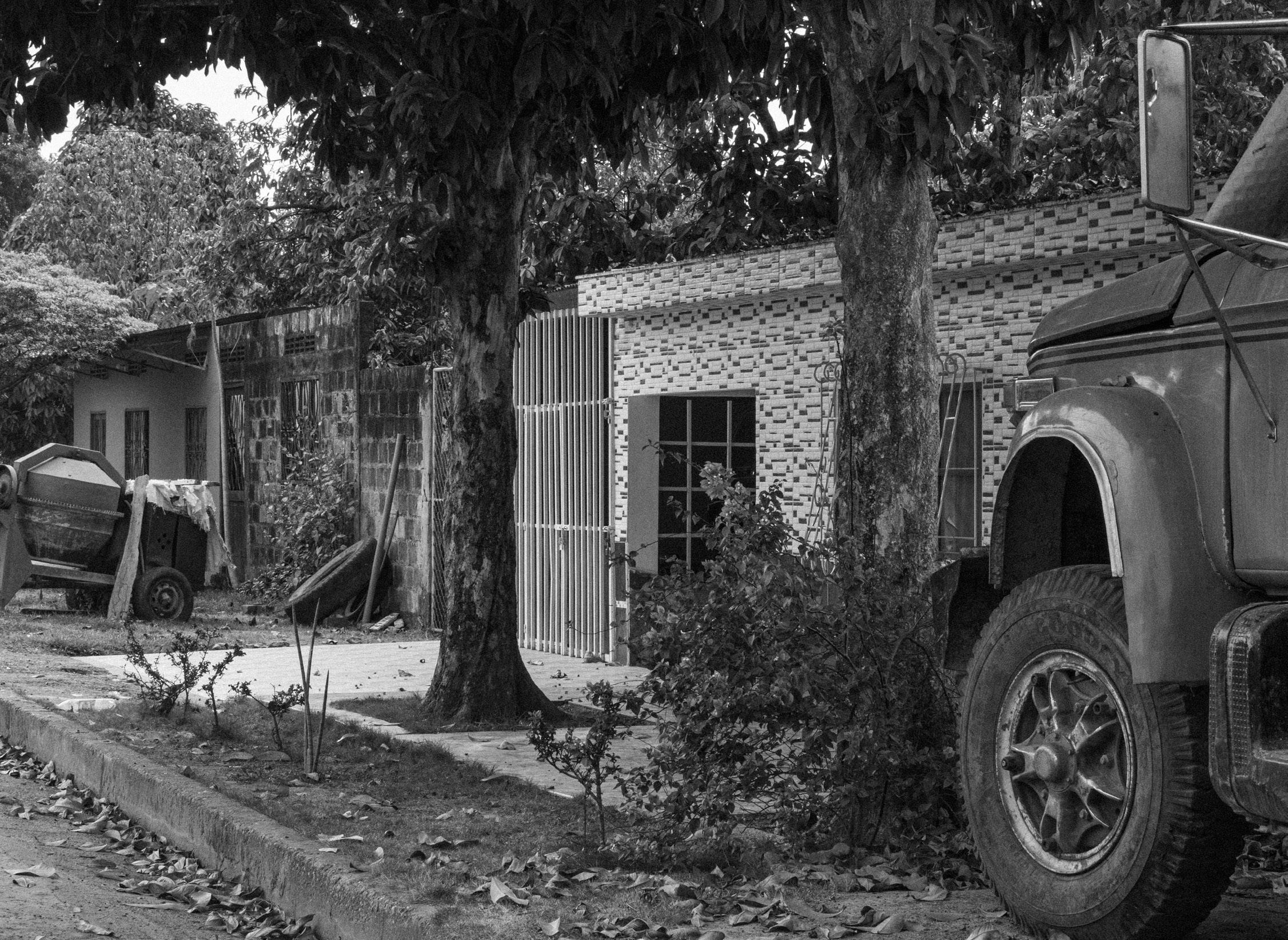

Finca La Fortuna del agricultor y administrador Camilo Cruz
En territorio, los predios son principalmente heredados por linaje familiar, siendo que muchas de las fincas fueron delimitadas por la misma estructura natural del territorio, y que fueron ocupadas de manera informal hace muchos años. Hoy en día, muchos de estos predios no cuentan con documentación o incluso aún no son considerados dentro del EOT dentro del municipio, pues la última vez que se hizo una actualización de las ocupaciones y el crecimiento del municipio fue alrededor del 2000 cuando apenas se mostraban las primeras cuadras del casco urbano que consideraban la iglesia, la alcaldía, el parque central y las viviendas aledañas.
Teniendo esto en cuenta, los agricultores se enfrentan a circunstancias de informalidad que los llevan a buscar alternativas para subsanar las necesidades y los servicios básicos de los que carecen en medio de la desconexión
entre el territorio y la indiferencia gubernamental hacia el campo y el departamento.

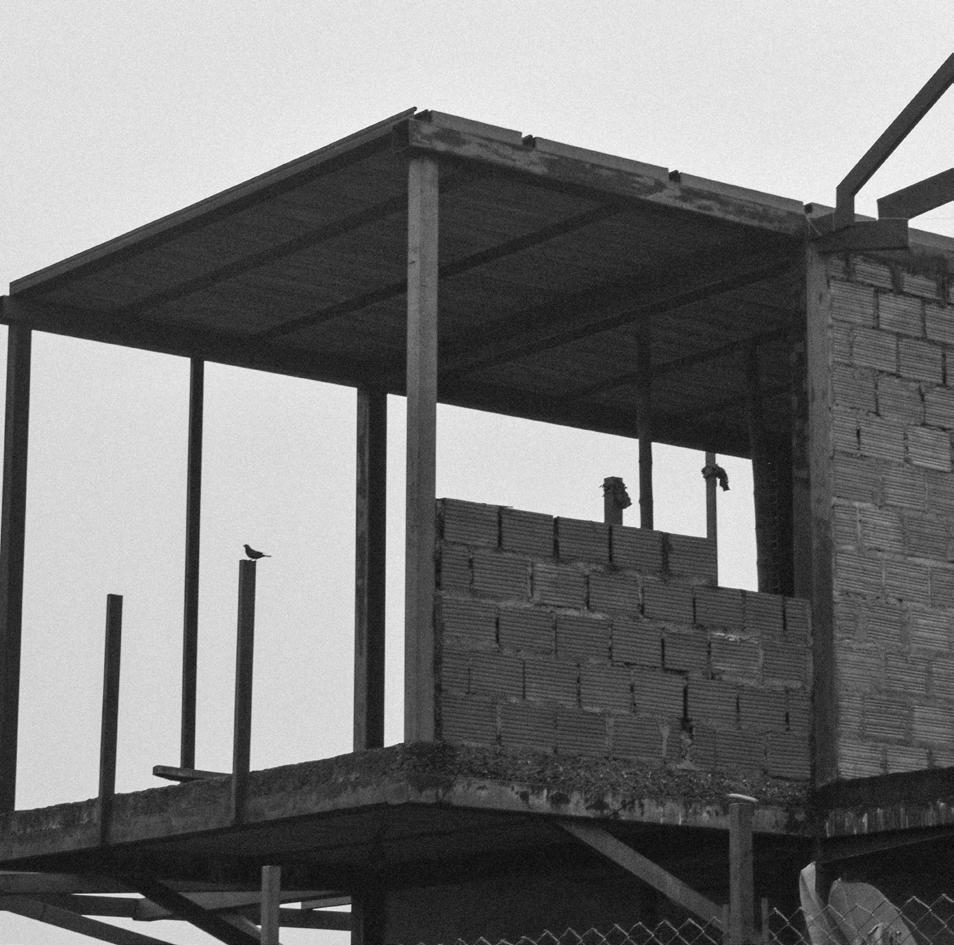

Esto ha lledado a que actualmente cada finca haya desarrollado infraestructura en su individualidad dentro de la finca, por lo que en una misma finca pueden coexistir pozos profundos, tanques elevados, tanques adicionales de suministro, pozos de abastecimiento, paneles solares, plantas eléctricas, entre otros. Estas condiciones se repiten de manera indiferente en cada predio sin buscar conexión alguna con los vecinos o con vías principales de transporte. De esta manera, el territorio se sigue dividiendo y aislando, convirtiendo cada finca en un ecosistema individual e indiferente a lo que sucede en su entorno más próximo, creando nuevas barreras entre los agricultores y aumentando las dificultades para poder crecer de manera economica, social y personal.
ACONTECIMIENTOS
Re-significando “Taking measures across the american landscape” por Corner y MacLean
Con esto en mente, basada en las consideraciones de James Corner en Taking measures across the american landscape, definí 5 acontecimientos en el territorio: Nodo (Punto A y B referenciales); Movimiento (Dirección); Ritmo (Patrones); Tiempo (Fluidos); Y tradición (Terreno).Con esto en mente, basada en las consideraciones de James Corner en Taking measures across the american landscape, definí 5 acontecimientos en el territorio: Nodo (Punto A y B referenciales); Movimiento (Dirección); Ritmo (Patrones); Tiempo (Fluidos); Y tradición (Terreno).
Estos acontecimientos suceden en 4 escalas, que establecen su función como componentes de un sistema, es decir, el propósito de cada escala en la creación de un todo. Así se desarrollan los siguientes componentes:

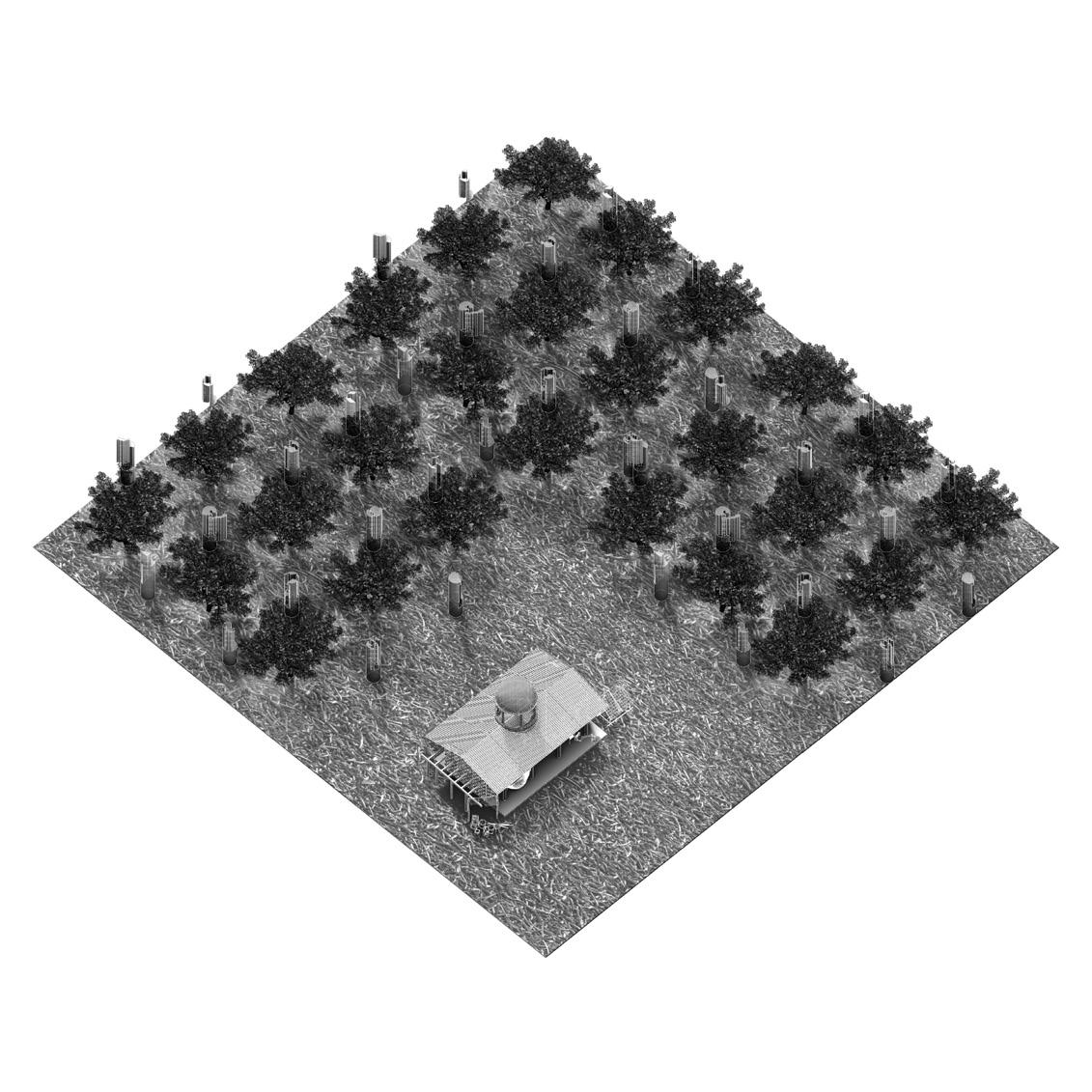

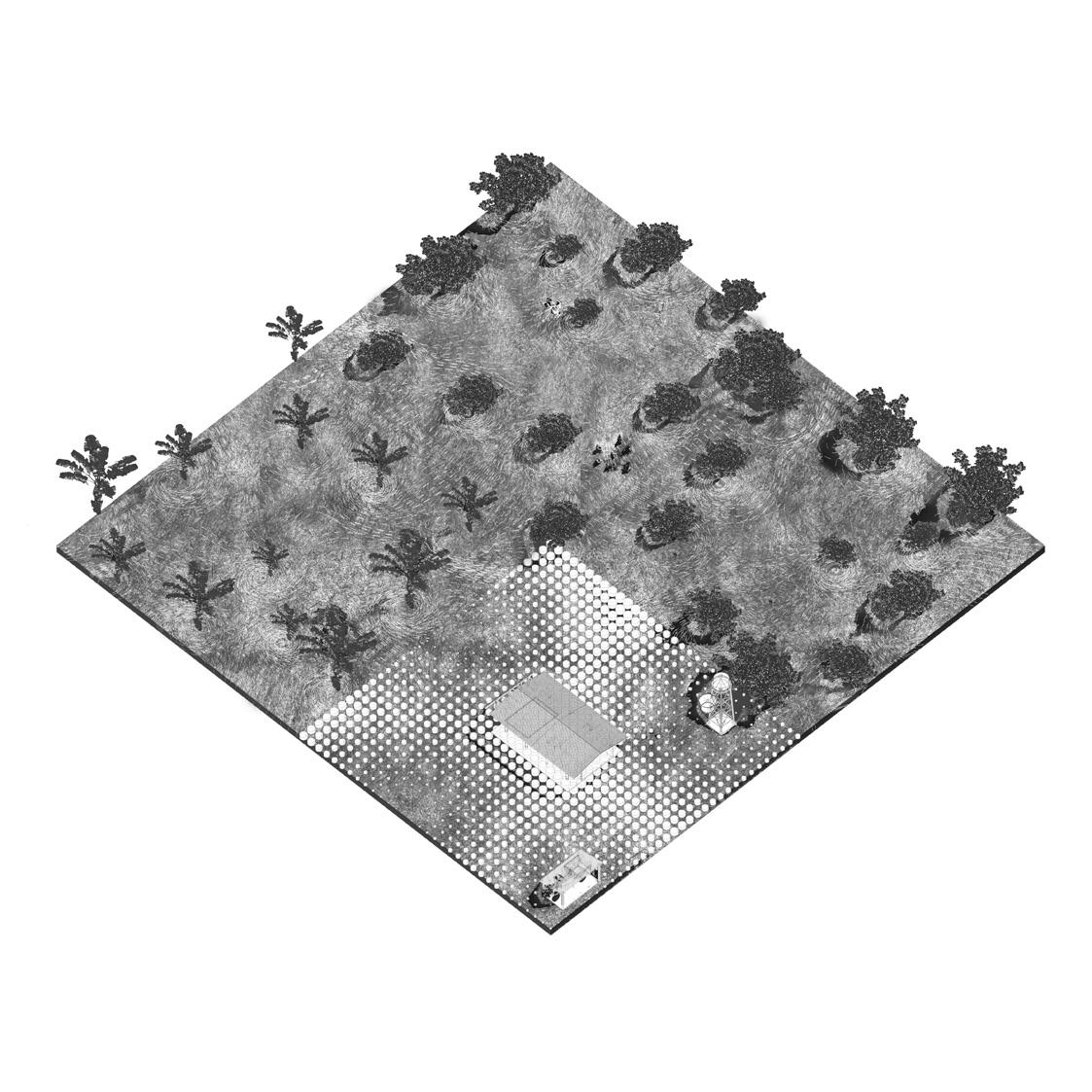

1. Cultivo- Equifinalidad: El cual se define a partir de un cultivo de 8 x8 y que implica la capacidad de un sistema para llegar a un mismo fin por distintas vías y partiendo de diferentes condiciones iniciales.
2. Finca- Homeostasia: Capacidad de los componentes para autoregularse.
3. Vereda- Entropía: Grado de desorden existente en un proceso.
4. Municipio – Totalidad: Capacidad del sistema para relacionar sus partes. La alteración en un componente implica la alteración del sistema.
INDAGACIONES
ITERATIVAS

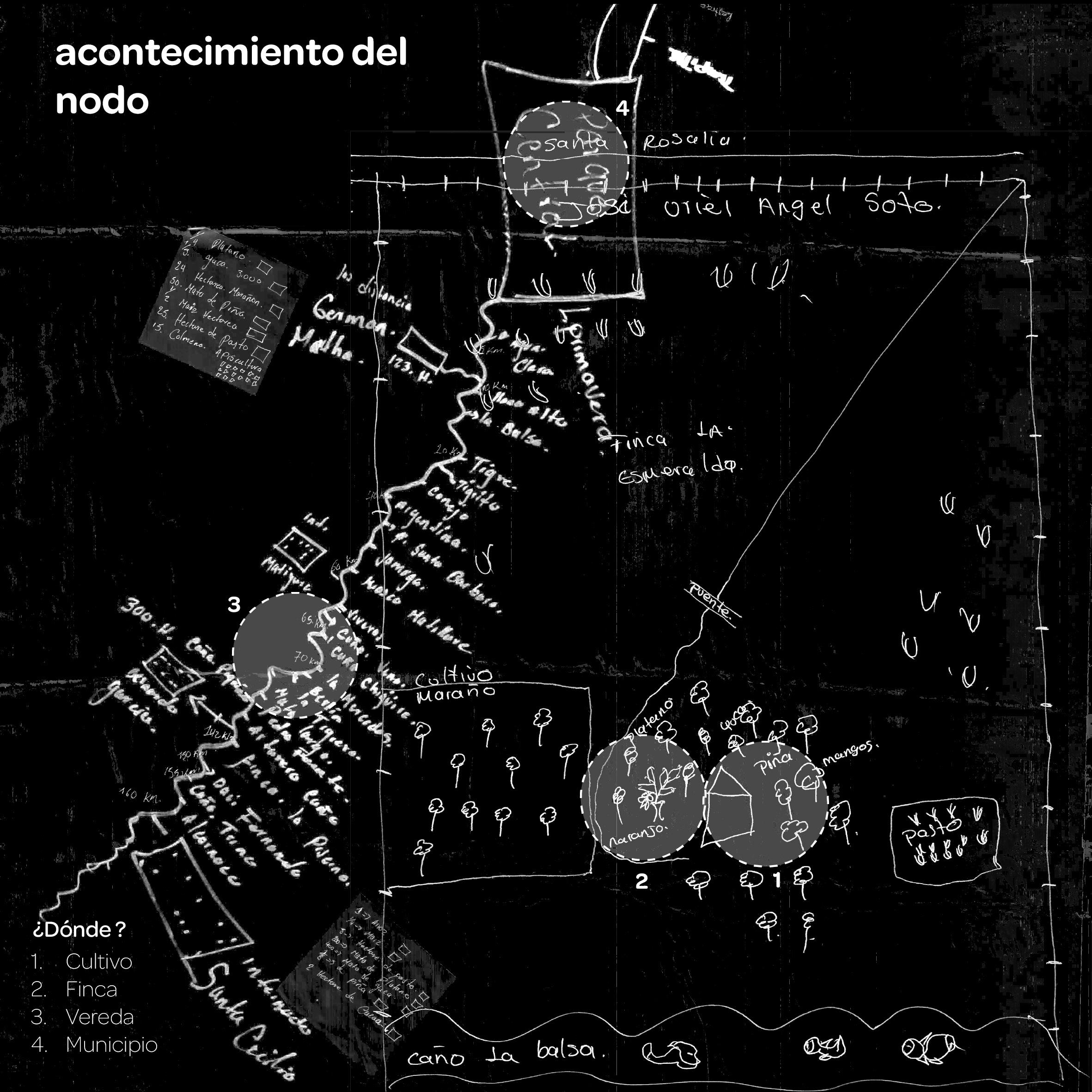

ACONTECIMIENTO DEL NODO
“The chief profession” Walter Christaller. (n.d.). Central Places in Southern Germany.
No nos fijamos en el aspecto completo de una ciudad, sino sólo en aquellos características definidas que son decididamente importantes para el significado de la ciudad y la geografía de los asentamientos.’
Es ese significado el que Gradmann ha llamado la principal profesión de una ciudad, a saber, “ser director de su entorno rural y mediador del comercio local con el mundo exterior.”

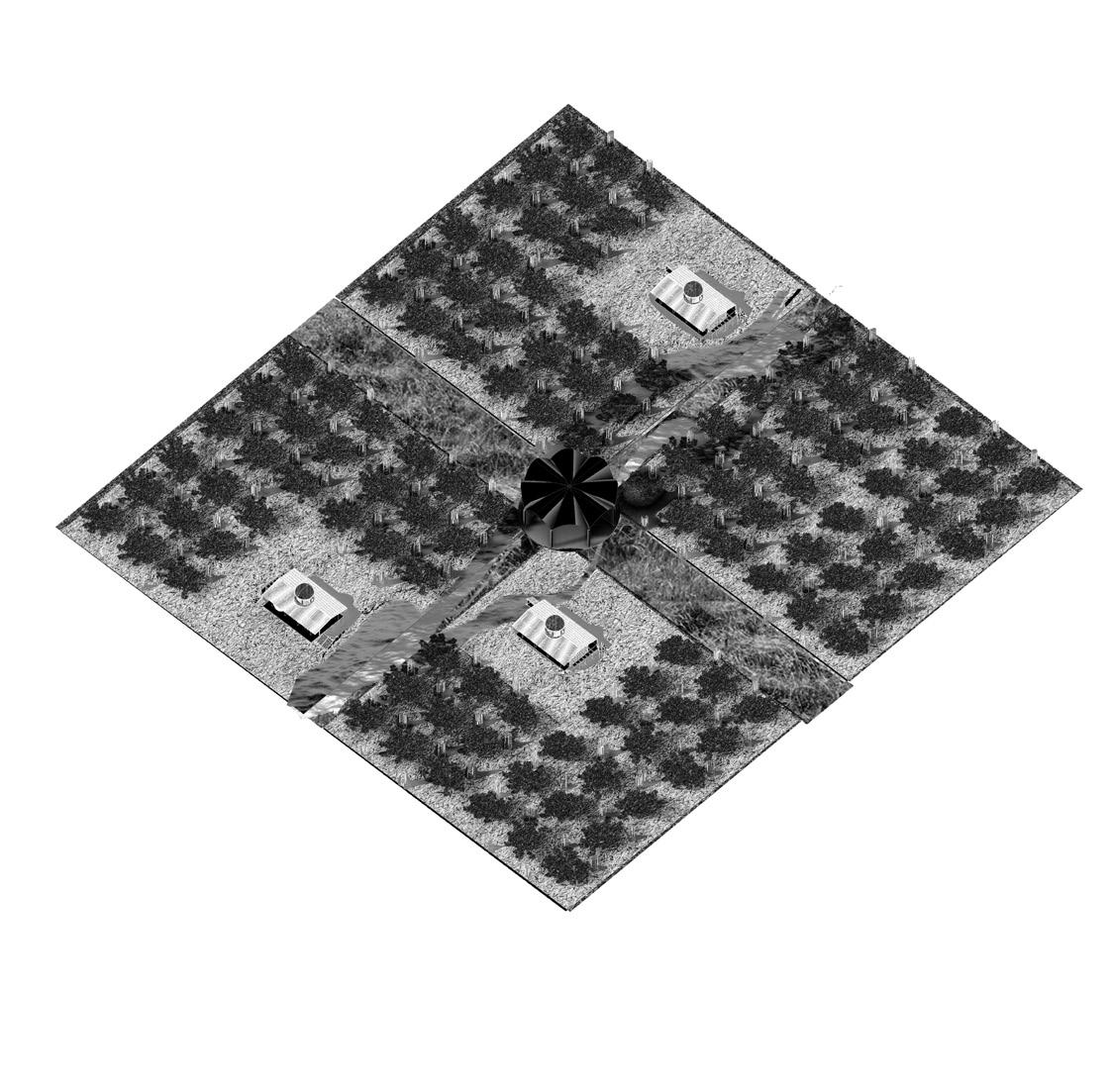

ACONTECIMIENTO DEL NODO
“Waste cumulation and increase” “Acumulación y crecimiento de residuos”
¿Dónde sucede esta violencia?
1. Equifinalidad: Capacidad del sistema para reunir los residuos de manera central para establecer puntos de experimentación y aprovechamiento entre el cultivo.
2. Homeostasia: Capacidad de un sistema para agrupar y contener recursos, para ser aprovechados de manera oportuna a forma de bóveda.
3. Entropía: Capacidad del sistema para identificar ejes dispares y relacionarlos en la distancia, convirtiéndose en un icono de reunión e intercambio de recursos.
4. Totalidad: Capacidad del sistema para recoger energía y recursos de los microsistemas y distribuirla de forma equitativa, generando un funcionamiento circular dentro del sistema.
01
_ EQUIFINALIDAD
02 _ HOMEOSTASIA
04 _ TOTALIDAD
03 _ ENTROPÍA

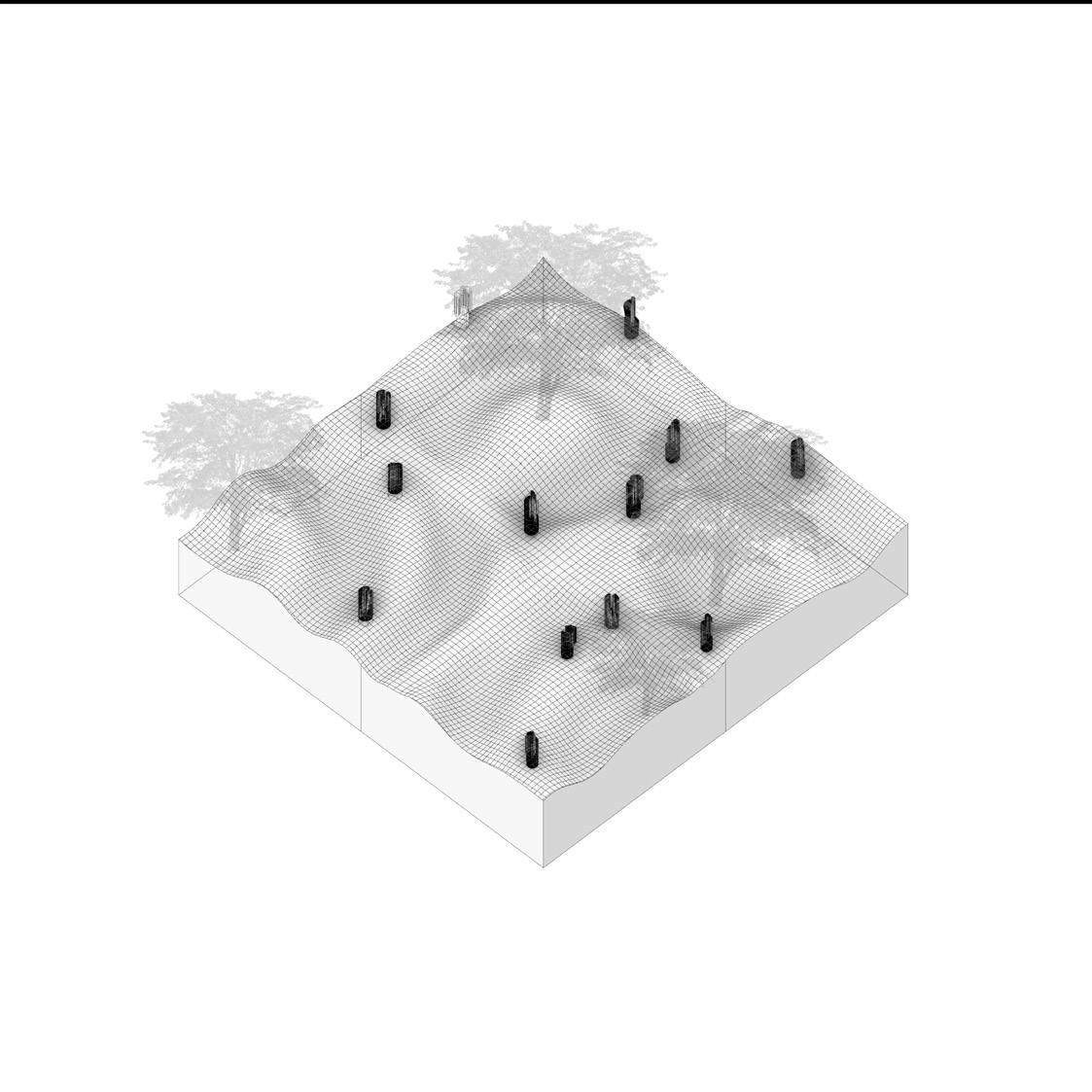

ACONTECIMIENTO DEL MOVIMIENTO
“Activity in the highlandplain”
Bonta, Juan Pablo. Sistemas de significación en arquitectura : un estudio de la arquitectura y su interpretación. Barcelona: Gustavo gili, 1977.
Rudolf Laban captura la esencia de la danza y la quietud como “una lucha entre el poder astringente de un nudo y el poder soltador de una línea desenroscando con una lemniscata intermediaria” (1966, 54).

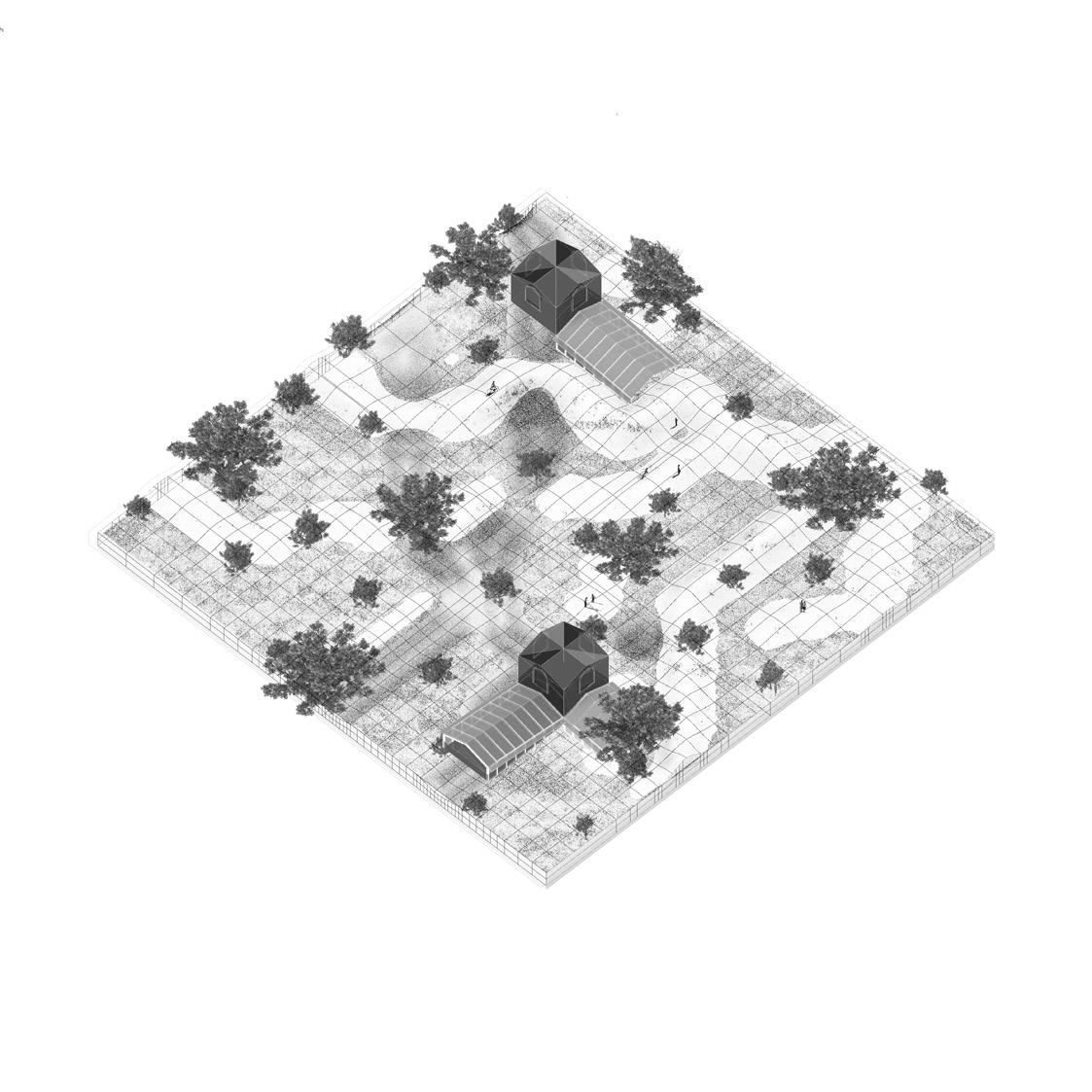

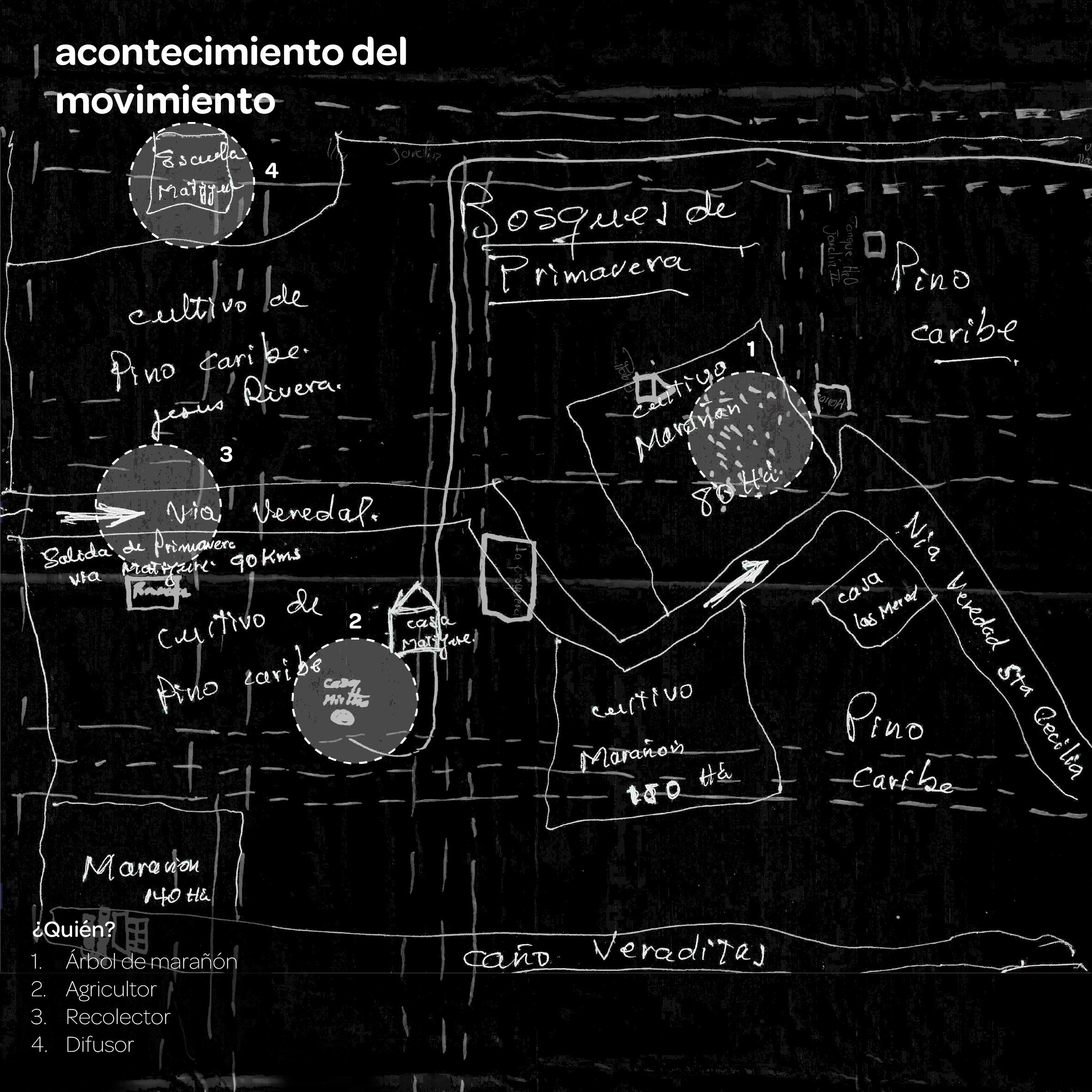

ACONTECIMIENTO DEL MOVIMIENTO
“ Nut harvesting and transgression” “Recolección y transgresión en el cultivo de marañón”
A quiénes involucra esta violencia?
1. Equifinalidad: Capacidad de un sistema para establecer una coreografía para el recolector a partir del tipo de cultivo y de sus tamaños.
2. Homeostasia: Capacidad del sistema para entender la actividad del agricultor en la finca y establecer caminos que se encuentran entre si.
3. Entropia: Capacidad del sistema para identificar rutas de acceso y transgresión para el visitante entre los predios de las fincas entendiendo la naturalidad de los vacíos entre los cultivos.
4. Totalidad: Capacidad del sistema para sincronizar los movimientos, estableciendo una huella a partir de la cual se diversifican las direcciones de todo aquel que transita el espacio.
01 _ EQUIFINALIDAD
02 _ HOMEOSTASIA
04 _ TOTALIDAD
03 _ ENTROPÍA

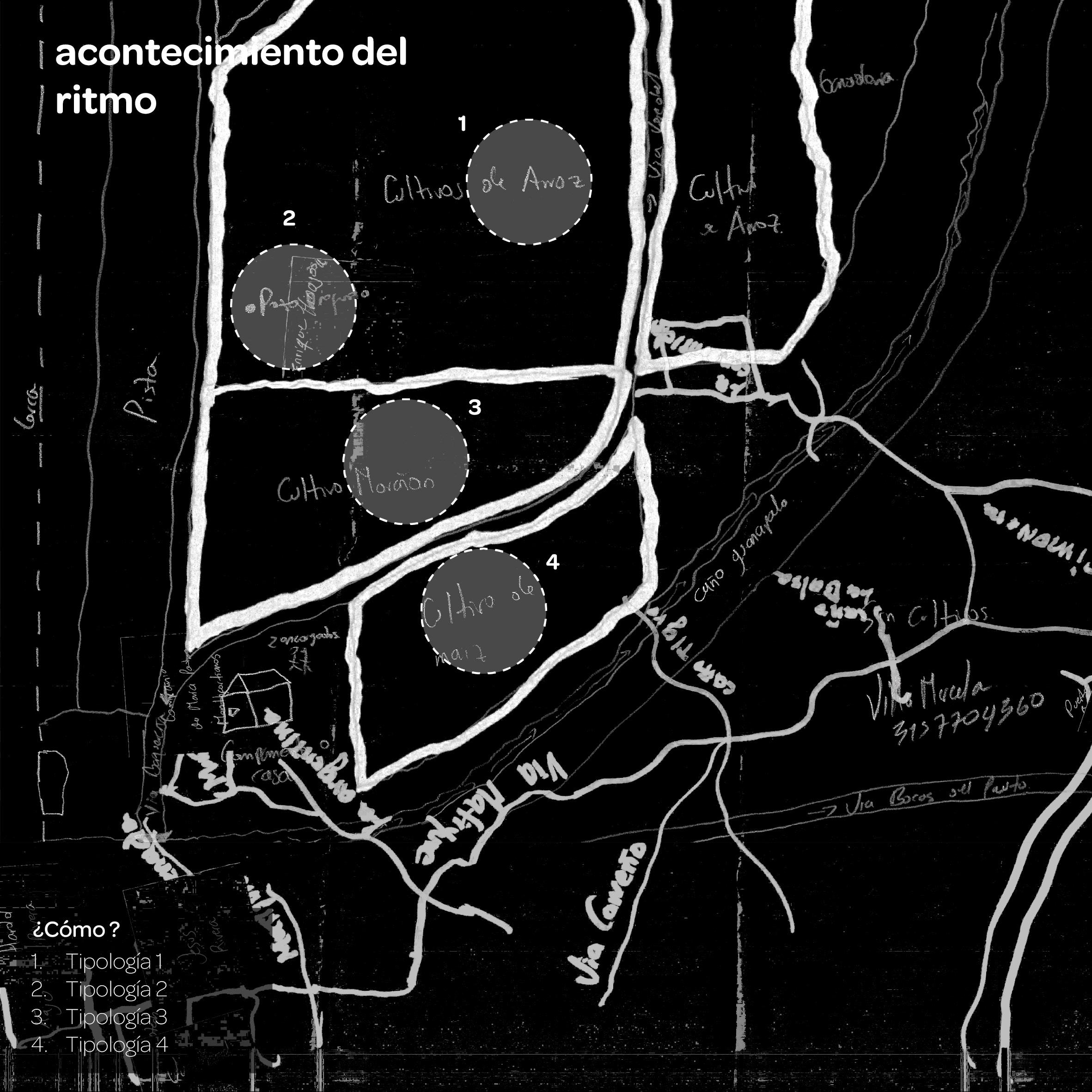

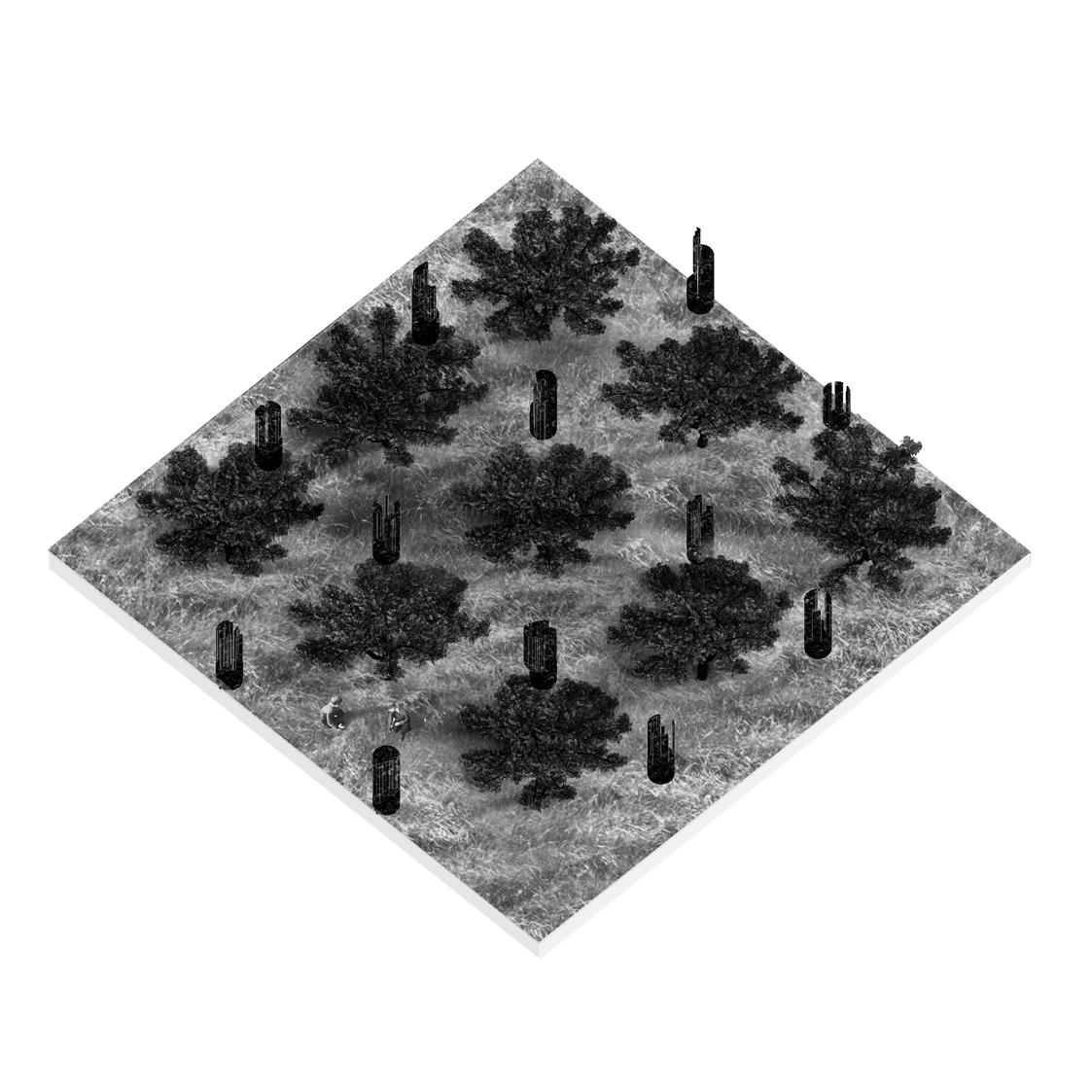

ACONTECIMIENTO DEL RITMO
“Dancing space”
Schumacher, Michael, Oliver Schaeffer, and Michael-Marcus Vogt. Move : Dynamic Components and Elements in Architecture. Basel: Birkhäuser, 2009.
“By forming the institution within a directed field condition, connected to the city of the landscape, a space is left for the tactical improvisations of future users. A Loose fit is proposed between activity and enclosing envelope”
“Al formar la institución dentro de una condición de campo dirigida, conectada a la ciudad del paisaje, se deja un espacio para las improvisaciones tácticas de los futuros usuarios. Se propone un ajuste holgado entre actividad y envolvente envolvente”.

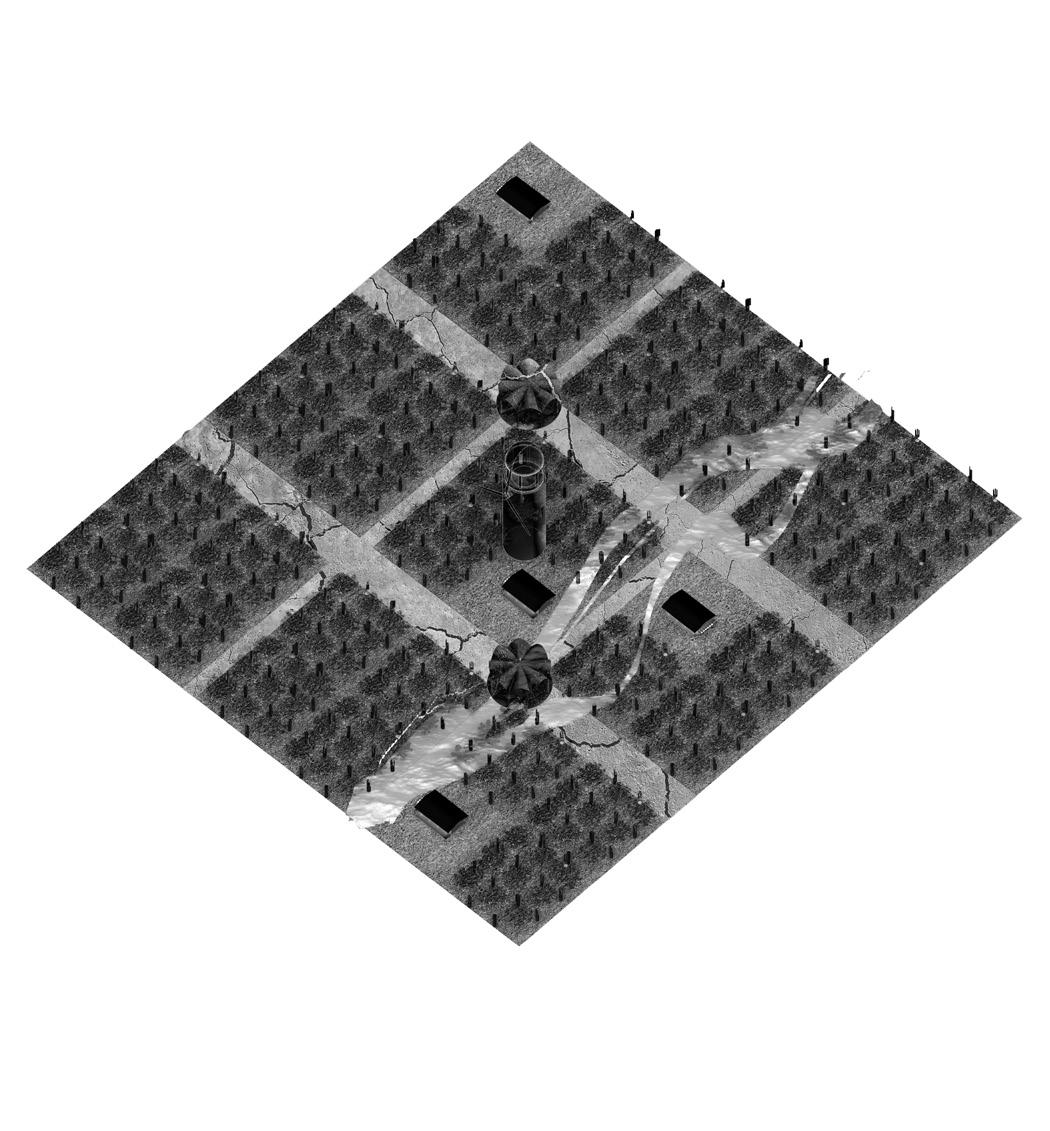

ACONTECIMIENTO DEL RITMO

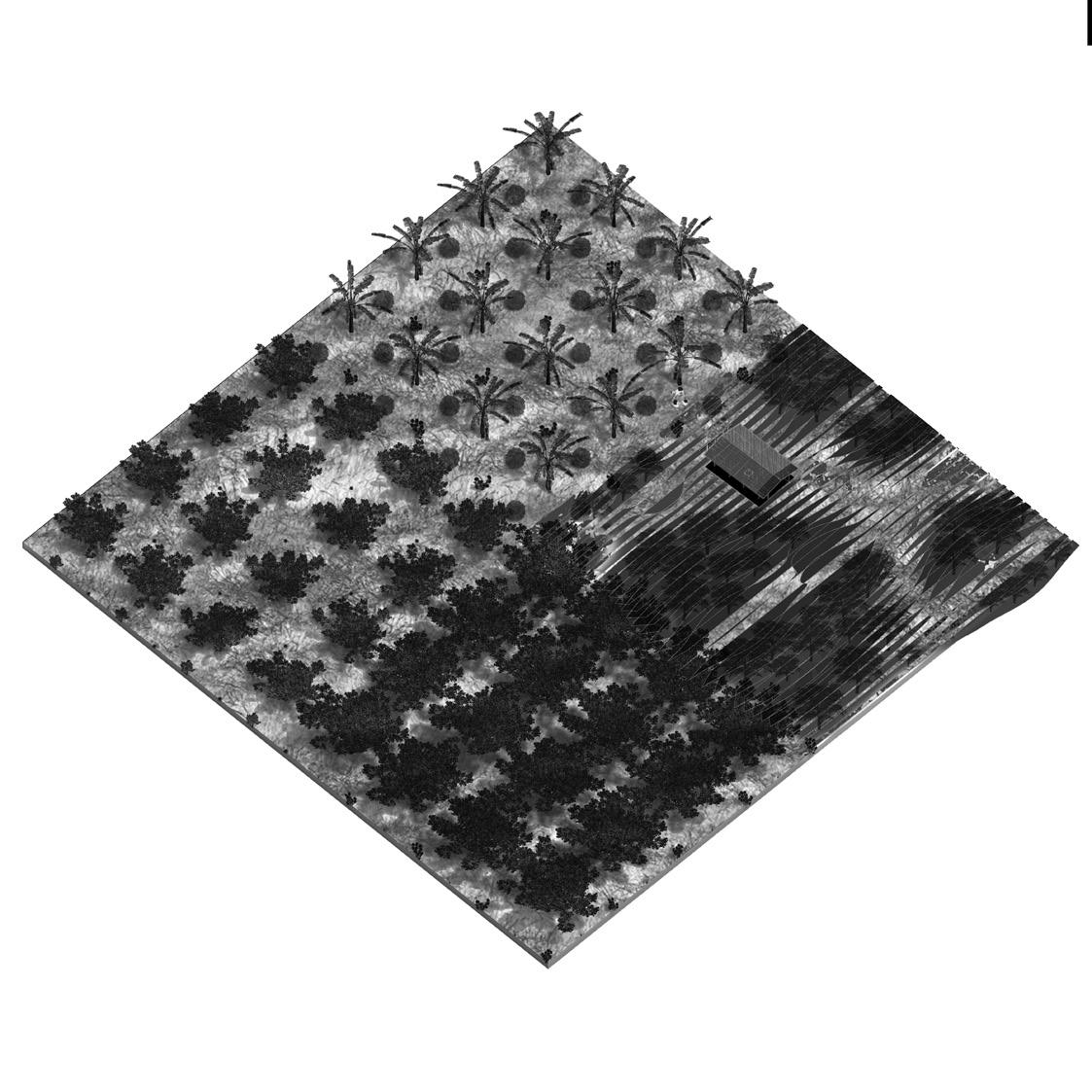

“Mono & Poly cultive dimensions” “Dimensiones de los mono y policultivos con marañón”
¿Cómo se desarrolla esta violencia?
1. Equifinalidad: Capacidad del sistema para relacionar un patrón de cultivo sobre otro. Estableciendo patrones de rotación que alimentan una misma parcela.
2. Homeostasia: Capacidad del sistema para aprovechar las dimensiones de los recursos, estableciendo espacios de pausa y exaltación dentro
3. Entropia: Capacidad del sistema para reconocer patrones divergentes, armonizándolos entre sí y dándole forma al vacío entre los cultivos.
4. Totalidad: Capacidad del sistema para armonizar diferentes patrones en una composición de altos y bajos, comprendiendo, como lo propone Stan Allen, un “ajuste holgado” entre la actividad y la envolvente.
01 _ EQUIFINALIDAD
02 _ HOMEOSTASIA
04 _ TOTALIDAD
03 _ ENTROPÍA

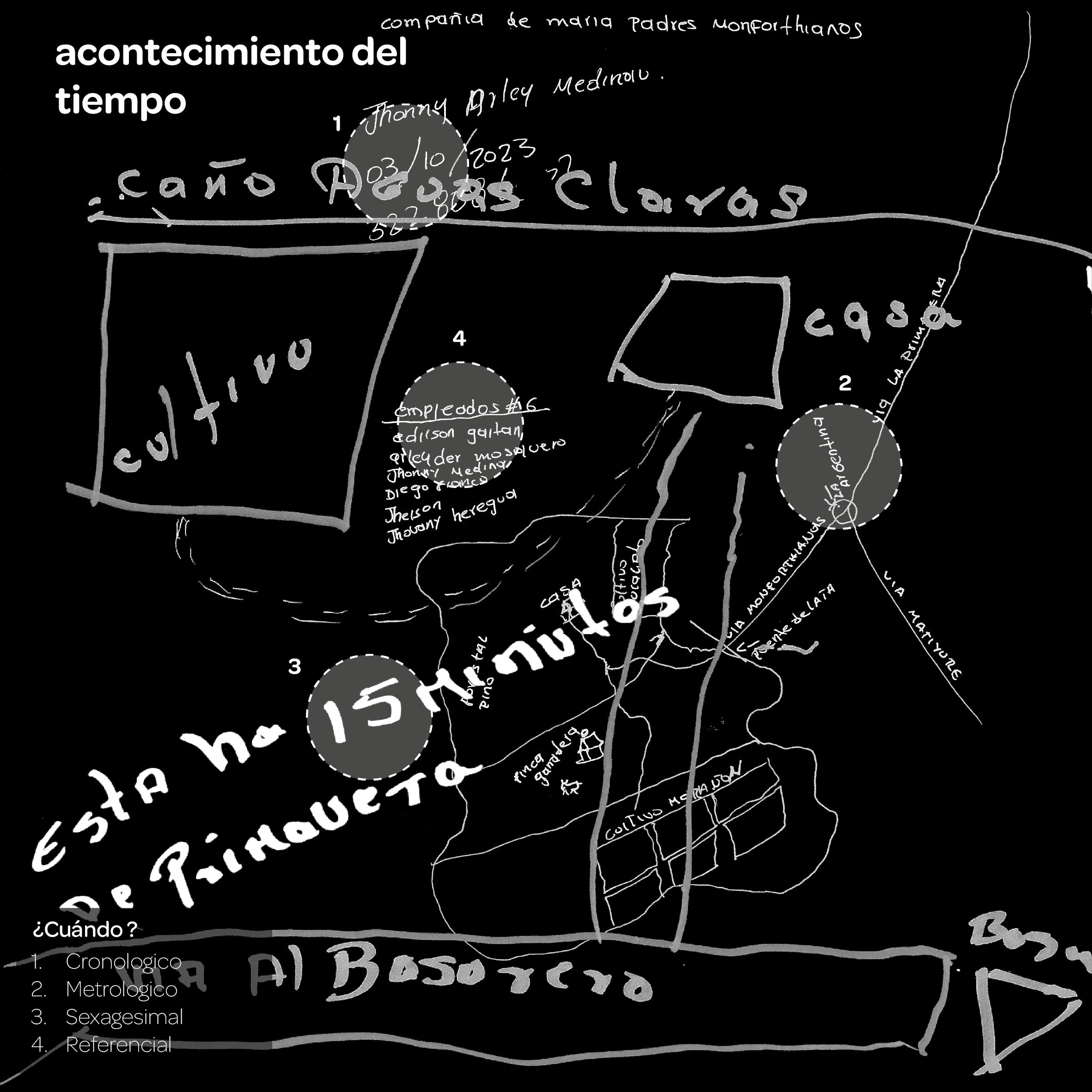

ACONTECIMIENTO DEL TIEMPO
“Deep Time”
Alonso, C. P. (2021). Deep-Time Architecture: Building as Material-Event. Journal of Architectural Education, 75(1), 142–144.
Geological deep time suggests timeframes of observation under which all solid materials acquire the potential to manifest as fluids.
El tiempo geológico profundo sugiere marcos temporales de observación bajo los cuales todos los materiales sólidos adquieren el potencial de manifestarse como fluidos.

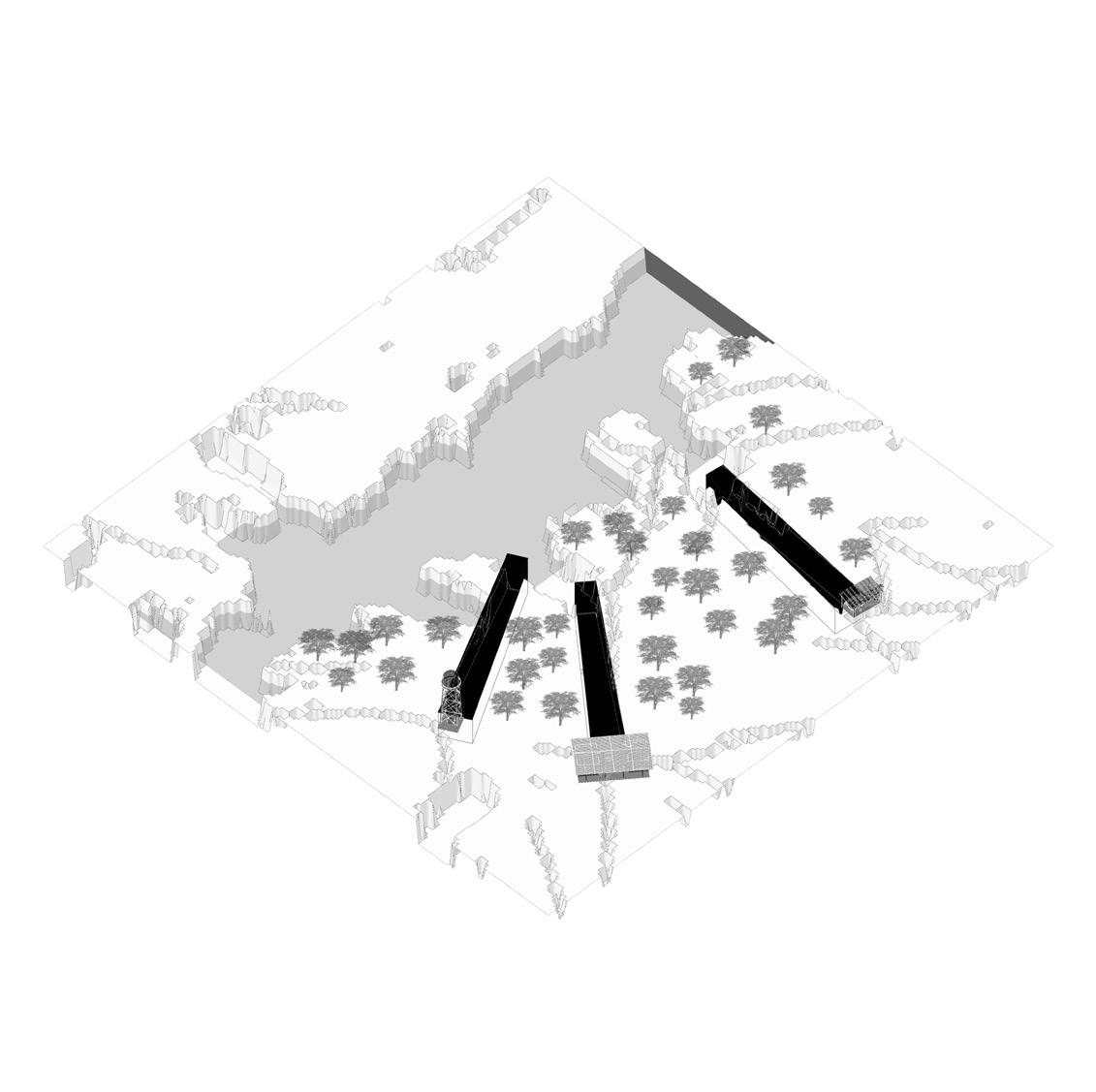

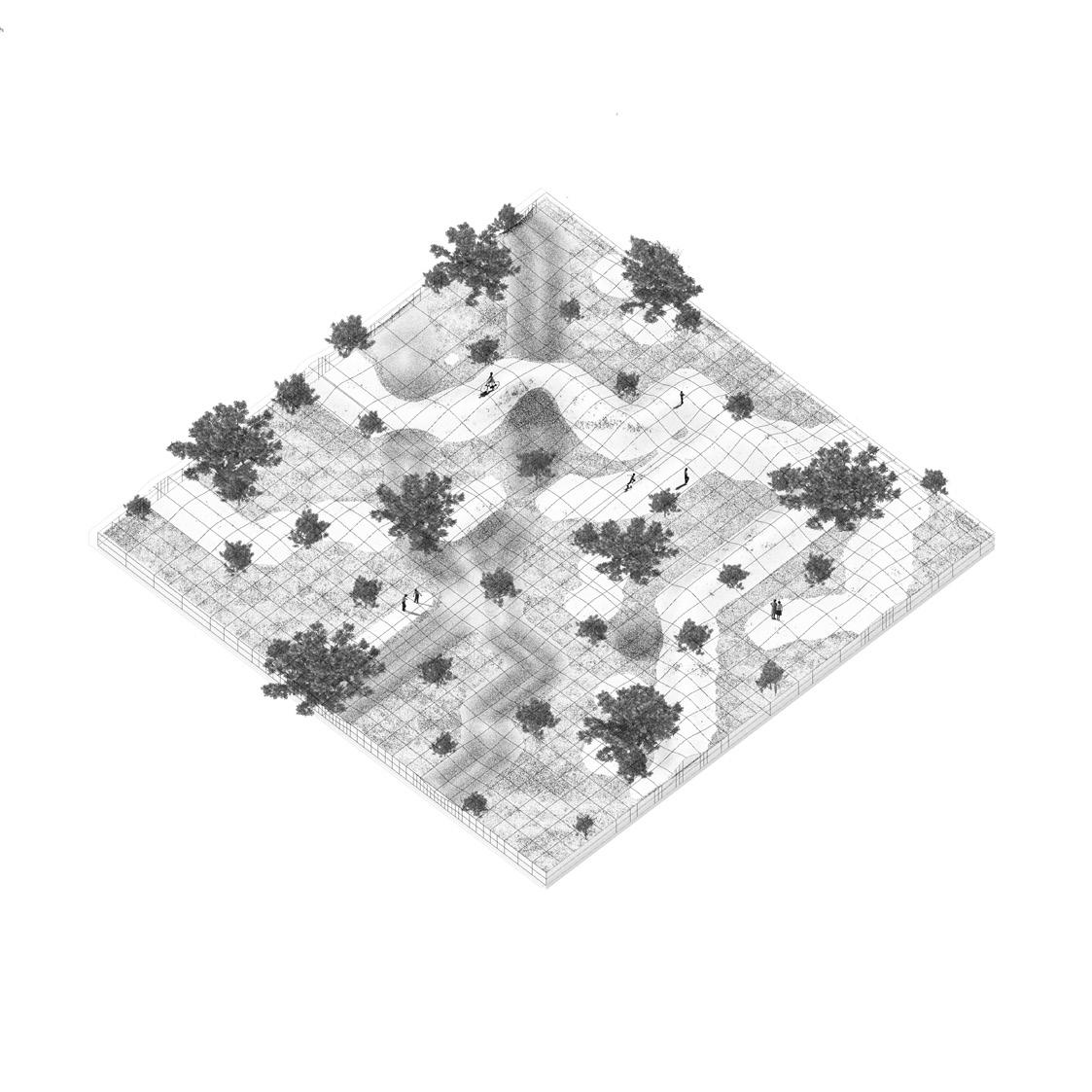

ACONTECIMIENTO DEL TIEMPO

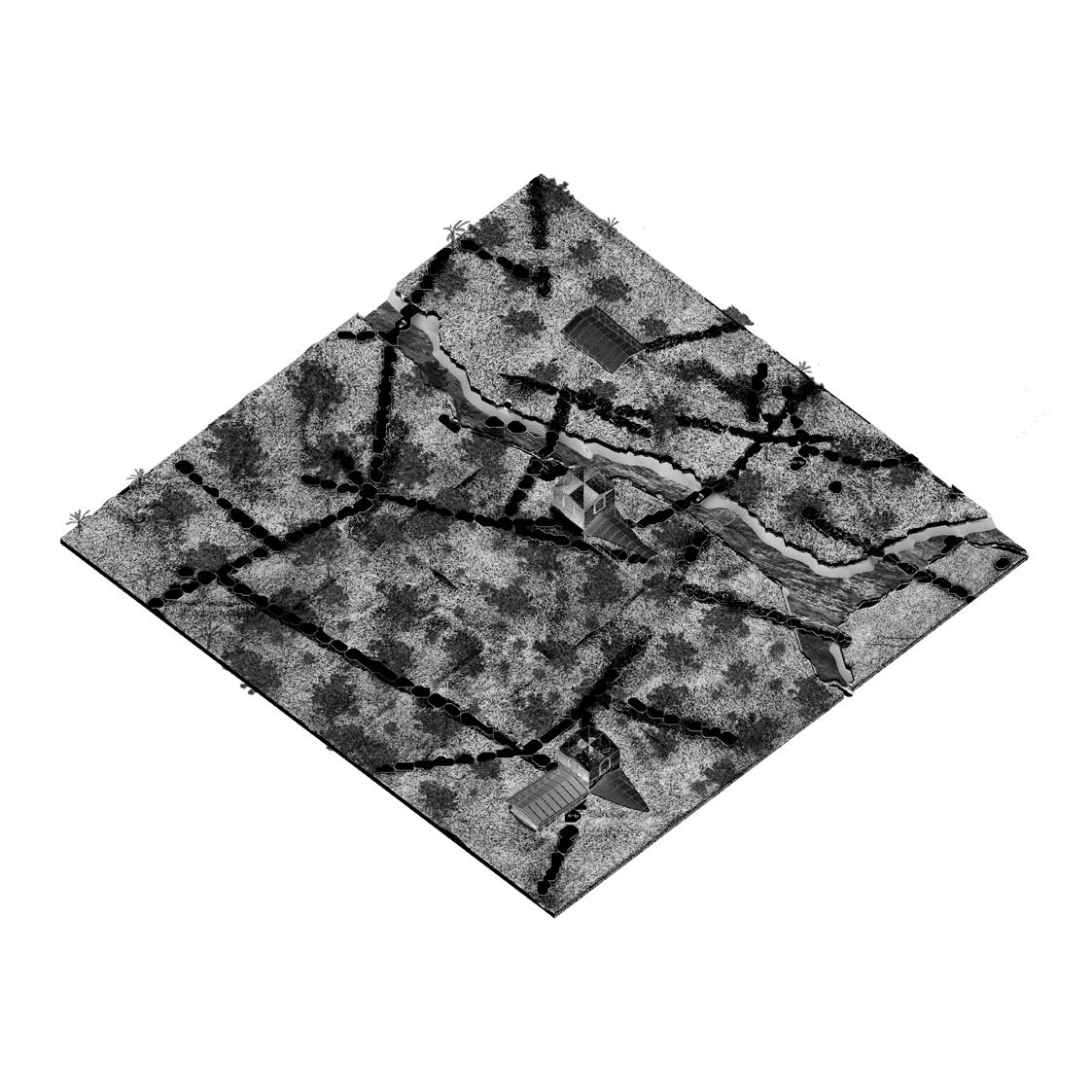

“Uneven pathways” “Caminos desiguales hacia las fincas”
¿Por qué se mantiene esta violencia?
1. Equifinalidad: Capacidad del sistema para establecer recorridos fluidos por en cambio de los cultivos en el tiempo. La aparición de maleza, la permanencia, desaparición y aparición de otros cultivos que definen la ruta por la que se transita un cultivo.
2. Homeostasia: Capacidad del sistema para establecer rutinas diarias y construir espacios según las necesidades de la actividad. Así, organizar la finca según etapas temporales que reconocen el cambio de las actividades. Por ejemplo, de procesadora, a invernadero, a bodega, etc.
3. Entropia: Capacidad del sistema para establecer cambios de velocidad a partir de las condiciones del territorio. Es decir, la forma en la que influye la materialidad de una carretera y su forma para definir “tiempos de distancia” entre las fincas.
4. Totalidad: Capacidad del sistema para definir formas y huellas que aparecen y desaparecen según quien las transita y la temporada en que lo hacen. Esto implica el cambio entre invierno y verano, la ramificación de atajos, caminos alternos que involucran la transformación del territorio.
_ HOMEOSTASIA 01 _ EQUIFINALIDAD
04 _ TOTALIDAD 03 _ ENTROPÍA
ACONTECIMIENTO DE LA TRADICIÓN
“The apparent chaos”
Roaf, S., & McGill, G. (2018). Place, time and architecture: the growth of new traditions. In Architectural Science Review (Vol. 61, Issue 5, pp. 267–271). Taylor and Francis Ltd.
“By taking the longer view too, forward facing now, not backwards, it is clear that the time for radical new traditions to emerge is now. On one hand, far sighted visionary thinking is needed to identify and exploit the voids of opportunity out of which real resilience can be emulated and designed into our buildings and cities.On the other hand, it is the related evidence-based, futurefacing and correct research that will make those future visions happen.”
“Al adoptar también una visión más amplia, ahora mirando hacia adelante, no hacia atrás, está claro que ahora es el momento de que surjan nuevas tradiciones radicales. Por un lado, se necesita un pensamiento visionario con visión de futuro para identificar y explotar los vacíos de oportunidades a partir de los cuales se puede emular y diseñar una resiliencia real en nuestros edificios y ciudades. investigación que hará realidad esas visiones futuras”.

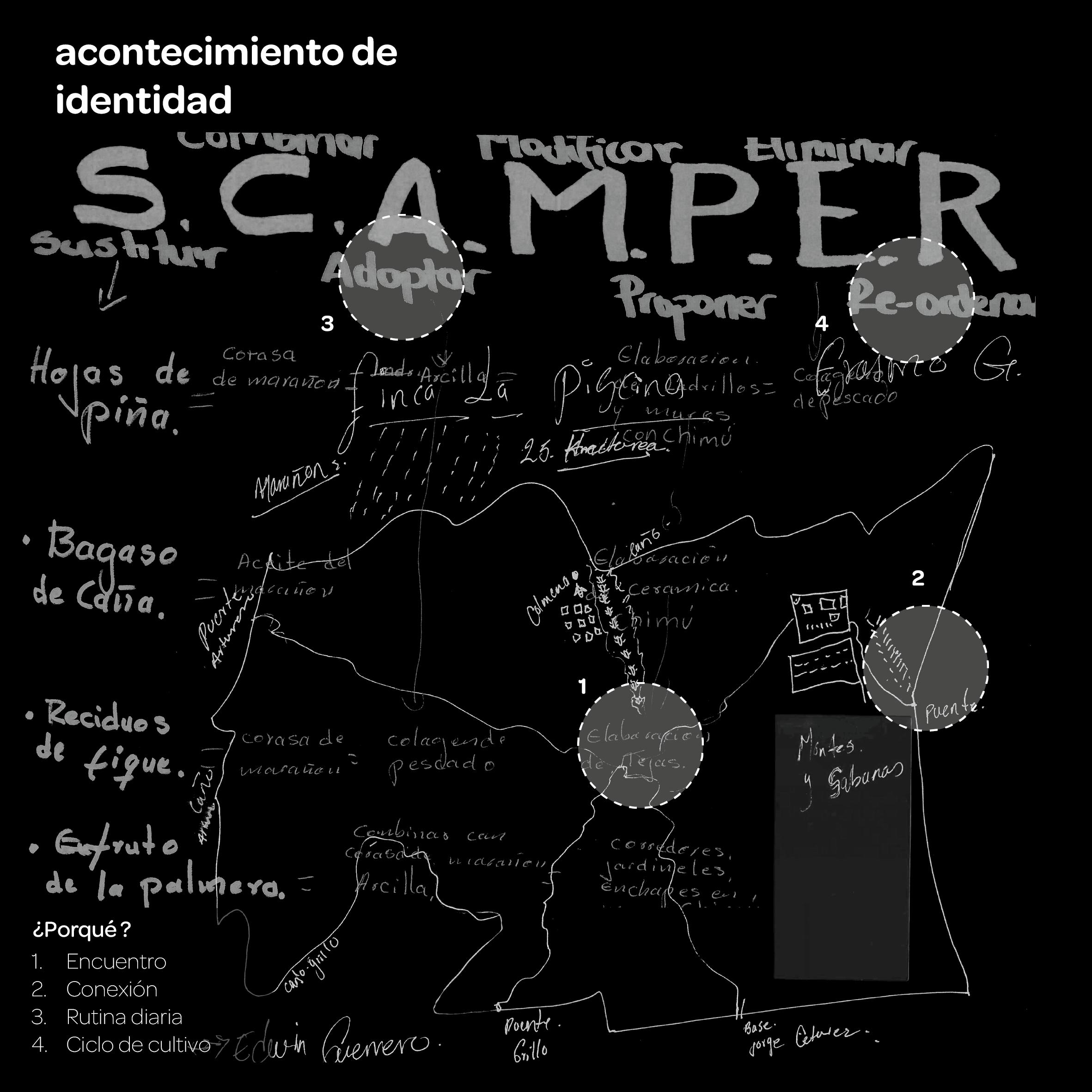

ACONTECIMIENTO DE IDENTIDAD
“Identity loss & evolution” “Perdida de la identidad y su evolución”
¿Cómo el territorio re-programar los acontecimientos en el futuro?
1. Equifinalidad: Capacidad de un nodo para convertirse en un punto de inflexión en el territorio, generando cambios en lo que le rodea, esto implica la intervención del terreno a partir de un solo árbol, y de la comprensión del cultivo a partir de la influencia que tiene sobre el terreno, y no necesariamente sobre la construcción de una rejilla de cultivo.
2. Homeostasia: Capacidad del movimiento para convertirse en una estructura natural más del paisaje, convirtiendo las carreteras en puertos. Esto implica la organización de una finca en torno a los espacios de acceso.
3. Entropia: Capacidad del ritmo para homogenizarse con el terreno, re pensando las dimensiones de una finca frente a su cultivo. Esto implica entender la caseta como un elemento más del terreno, interviniendo la profundidad de un terreno y resaltando la naturaleza de un policultivo.
4. Totalidad: Capacidad del tiempo para convertirse en un fluido junto con el territorio. Esto implicaría comprender los caminos como alternativas temporales que se conectan con el cambio del territorio.
01 _ EQUIFINALIDAD
02 _ HOMEOSTASIA
04 _ TOTALIDAD 03 _ ENTROPÍA

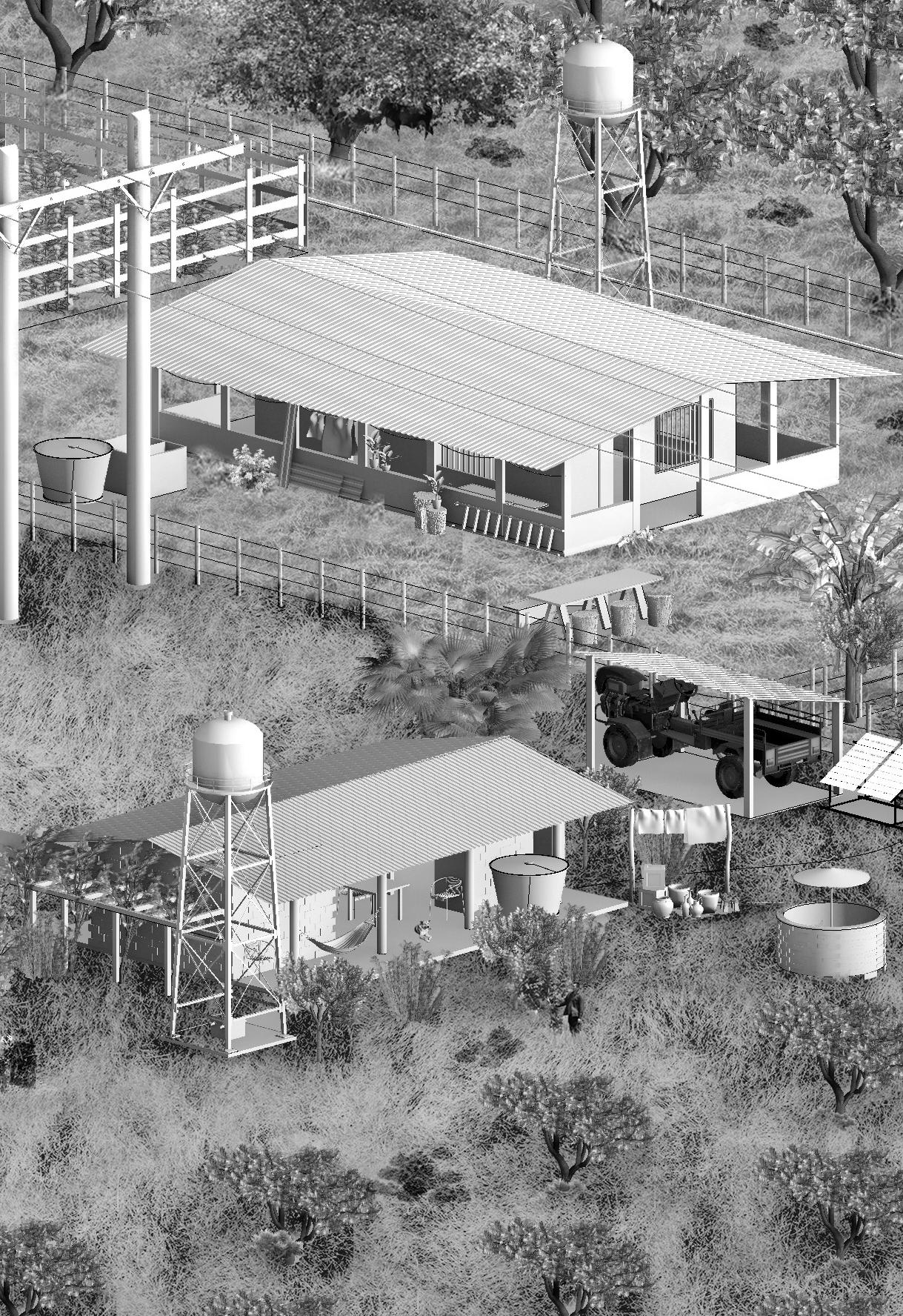

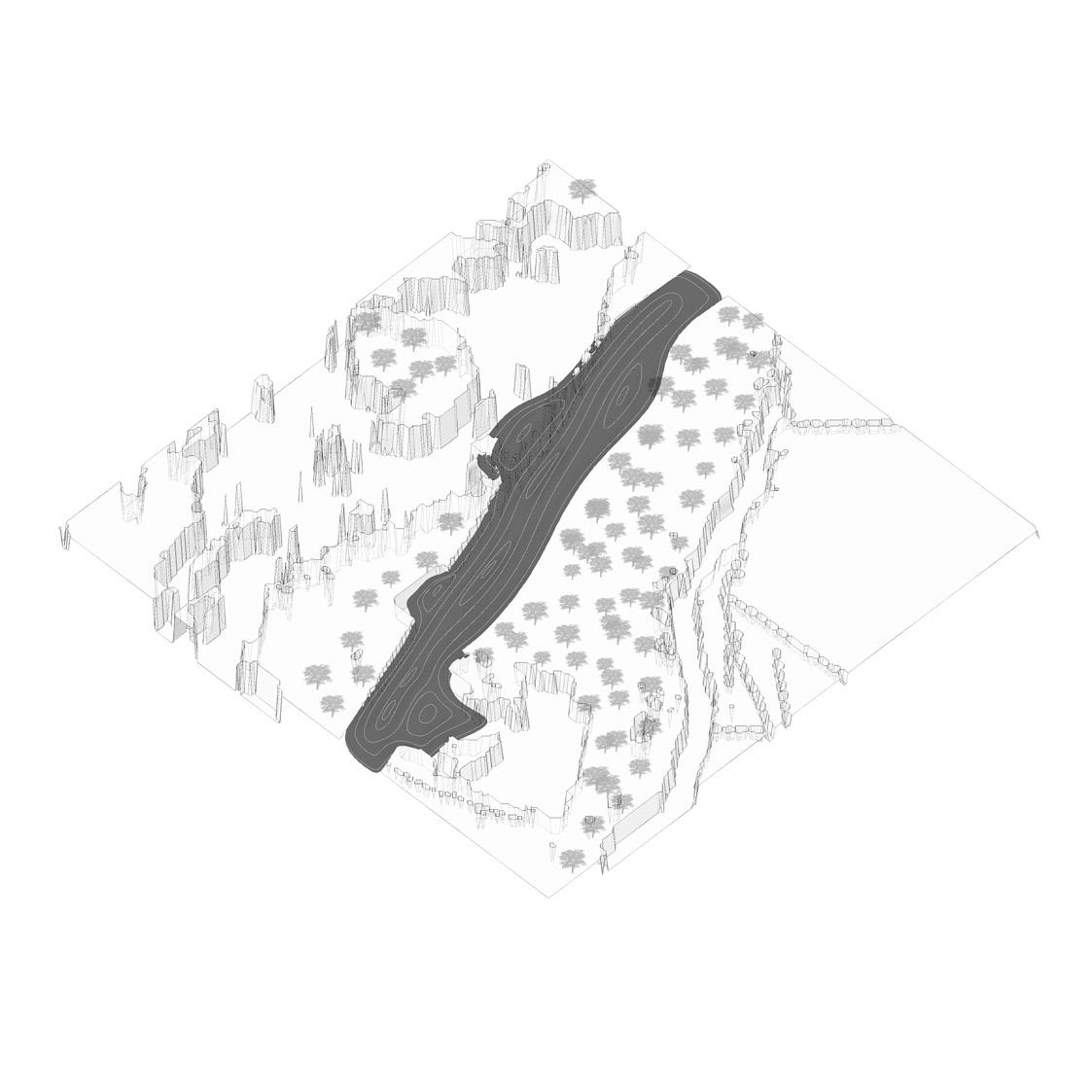

ECOSISTEMA VERNAUCLAR

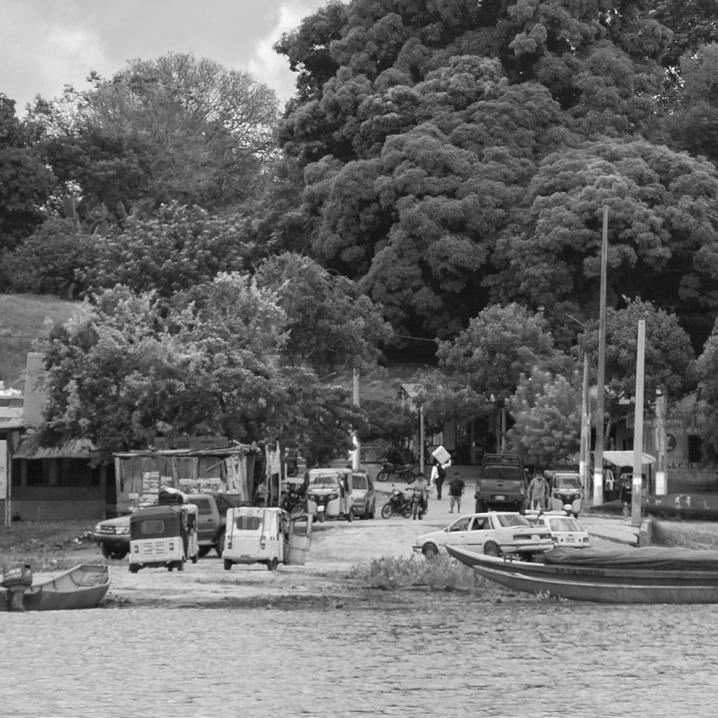

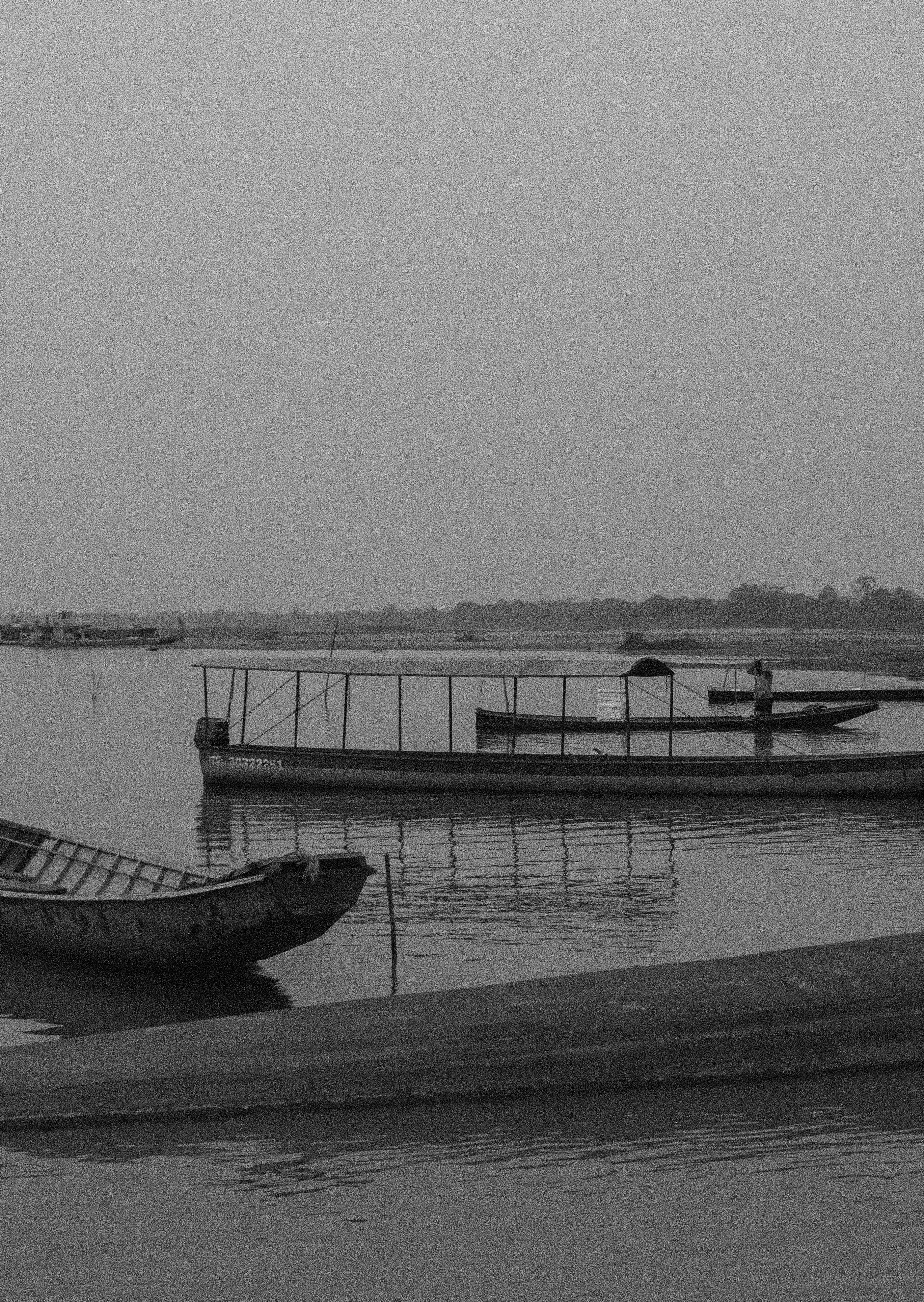

Puerto Esperanza: Cambio de transporte terrestre a transporte fluvial
De esta manera, las anteriores iteraciones buscaron indagar alrededor de la creación de un sistema integral que reconozca los potenciales y necesidades de la comunidad de agricultores de marañon, así como su relación con el espacio y sus actividades. Por esto, ninguno de las familias presentadas es concebida sin la comprensión de las demás. El movimiento no puede comprenderse sin conocer el punto A-B, ni estos sin entender el ritmo que los enmarca, y la distancia temporal que hay entre estos.
A partir de las indagaciones anteriores, es posible definir el concepto de ecosistema vernacular, que se desarrolla como un espacio en el territorio que implica el encuentro de los agricultores alrededor de nuevas oportunidades de crecimiento y desarrollo en la región.
TERCERA PARTE EL HABITAT
DEL ECO-SISTEMA AL LIVING LAB
La construcción de un sistema funcional que se comprende como una totalidad debe reconocer su articulación como una entropia (caos), que toma significado cuando se entiende la homeostasia (autorregulación) que la contiene y que le permite llega a una equifinalidad (mismo fin). Teniendo esto en cuenta, el proyecto plantea el desarrollo de un prototipo de finca experimental que demuestre una estrategia para la construcción de un sistema que se posible construir y desarrollar un eco-sistema a nivel municipal y departamental que sea capaz de reconocer las capacidades locales dentro de la materialidad y su espacialidad, y adicionalmente, generar nuevas condiciones de vida en el llano y para los agricultores que lo habitan.
Con este fin, se considera que es entre la colaboración, cooperación y unión entre los agricultores que se encuentran las oportunidades de desarrollo, por lo que la arquitectura aquí planteada busca enmarcar espacios de encuentro, crecimiento y experimentación cuyo principal propósito es la resolución de problemáticas que se enfrentan en la vida diaria de la finca pero que puedan dar luz a nuevas ideas que generen un futuro de innovación y re-significación para el agricultor y la actual industria del marañón.
CONDICIONES ESPACIALES: CAMPOS DE ACCIÓN EN LA INDUSTRIA DEL MARAÑÓN
COMERCILIZACIÓN ADMINISTRACIÓN
PRODUCCIÓN
LINEAS DE OPORTUNIDAD E INNOVACIÓN
ADAPTACIÓN
Campos de acción reconocidos en el proyecto “Co-labora marañón”
Bajo la consideración de los 5 campos de acción reconocidos en la actual industria del marañón por la investigación de “Co-labora marañón” que se componen por la administración, investigación, adaptación, producción y comercialización, este proyecto identifica las condiciones espaciales que envuelven cada uno de estos campos de acción y que si bien le dan forma a la producción del marañón en el municipio, tambien representan condiciones de hábitat fuera de las fincas y en todo el departamento, y que consideran los acontecimientos de nodo, movimiento, ritmo, tiempo, espacio y tradición para entenderse como elementos materiales dentro del sistema natural actual.
Con esta premisa, también se considera que los cruces propuestos entre los diferentes campos de acción establecen una heterotopia en donde se pueden generar escenarios de desarrollo no solo de manera local, sino que pueda atraer nuevos actores de cambio a las fincas que fomenten el crecimiento basándose en el entendimiento profundo de las formas, materiales y estéticas locales.
investigación
adaptación
producción

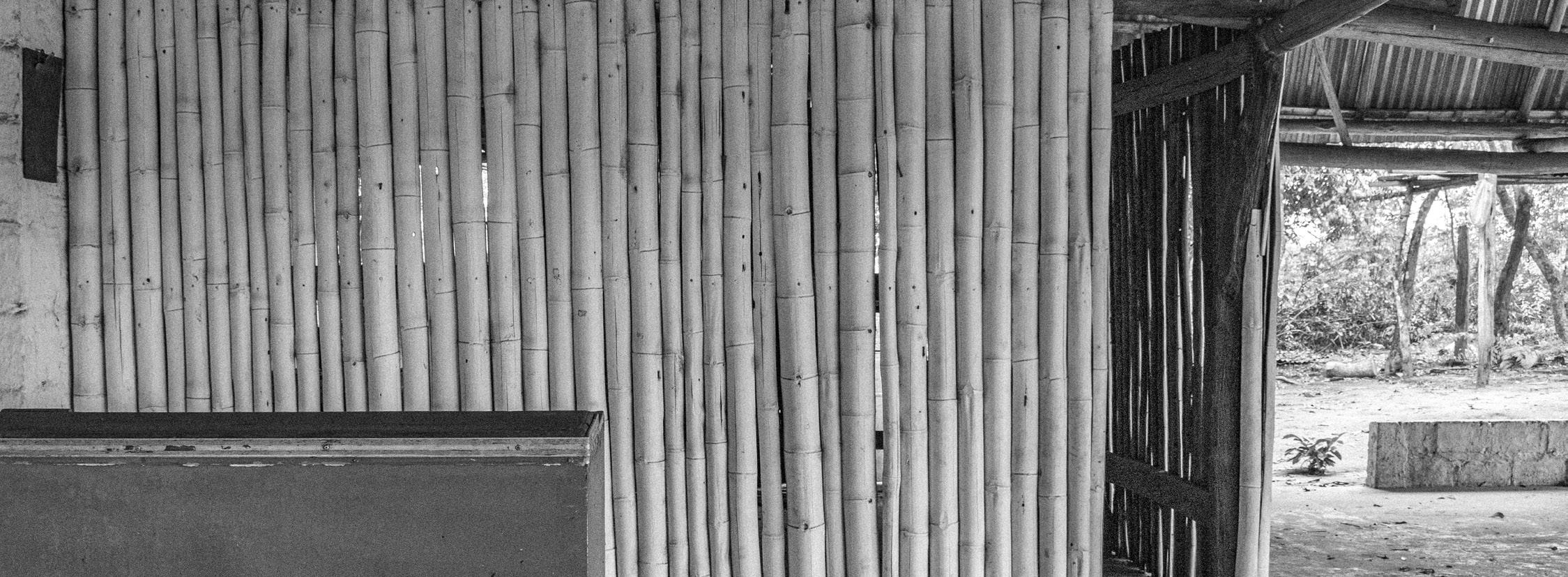

ADMINISTRACIÓN: CASA DE RESIDENCIA

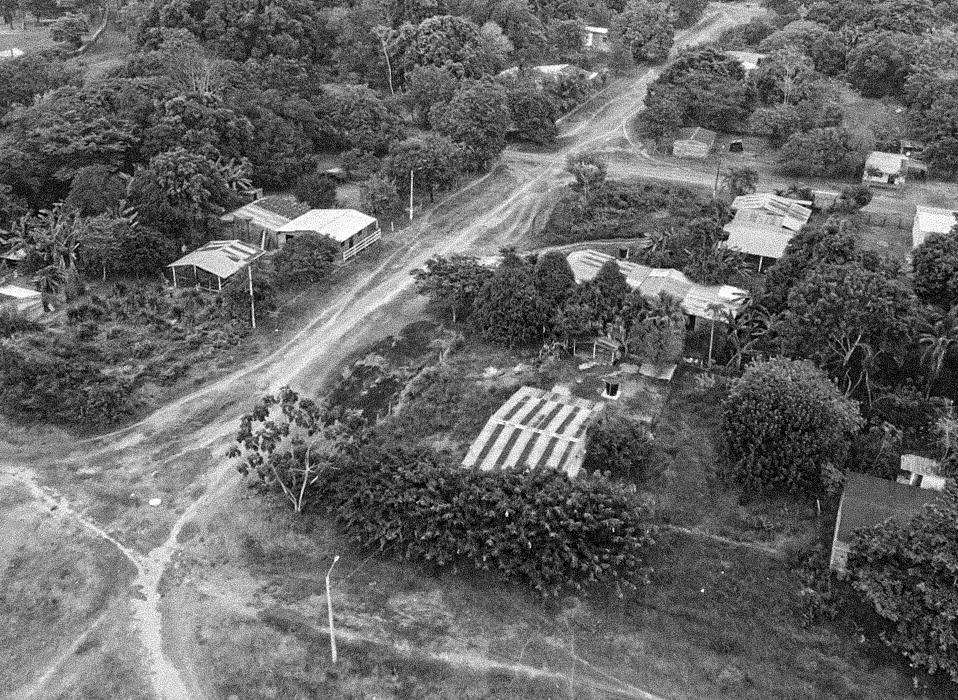

Aguas claras: Punto de recreación y encuentro local a las afueras del casco urbano de La Primavera
Administración: Def. Es el proceso que busca por medio de la planificación, la organización, ejecución y el control de los re- cursos darles un uso más eficiente para alcanzar los objetivos de una institución (Quiroa, 2020).
Actualmente, si bien las fincas implican un seguimiento y cuidado constante, el viaje de campo reveló que muchas cuentan con un encargado cercano a la familia o al dueño que reside en la finca y que tiene como fin el seguimiento de los cultivos, la infraestructura, sus actividades y los recursos que los involucran.
Con esto en mente, esta primera condición del espacio se ata al administrador como actor principal, y a la búsqueda de tener espacios de control y dirección en medio de predios tan extensos bajo el cargo de una sola persona, entendiendo la vivienda como pre-existencia fundamental para el funcionamiento de la finca en su totalidad dentro del sistema.

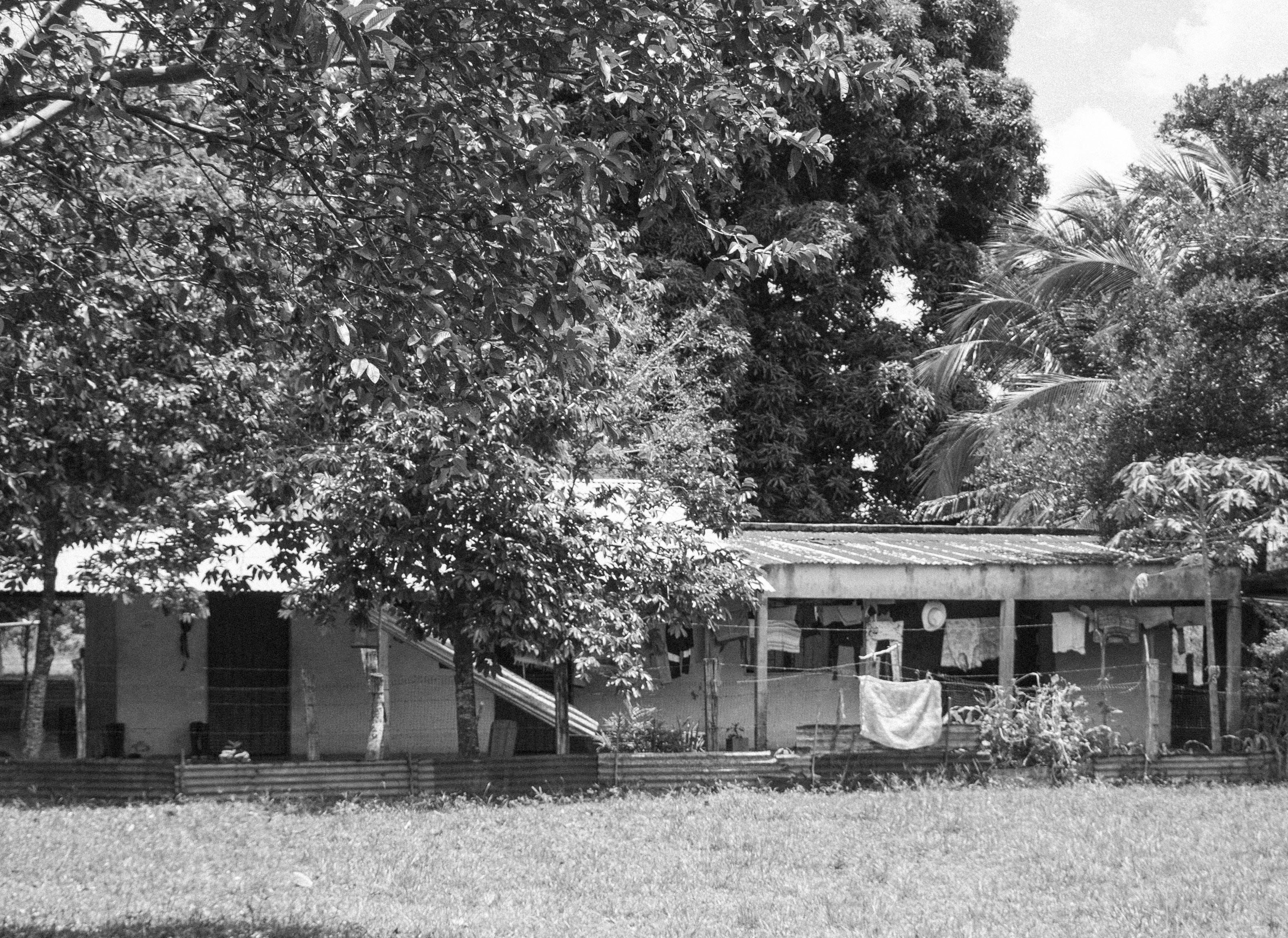

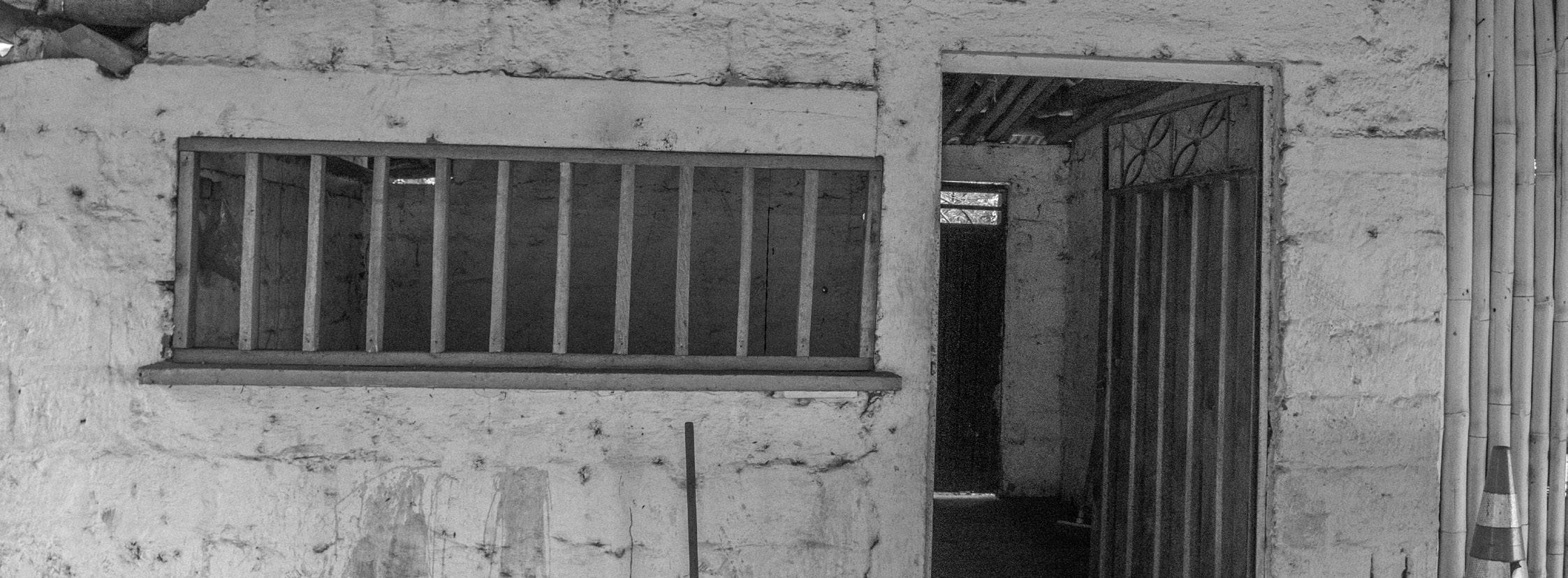

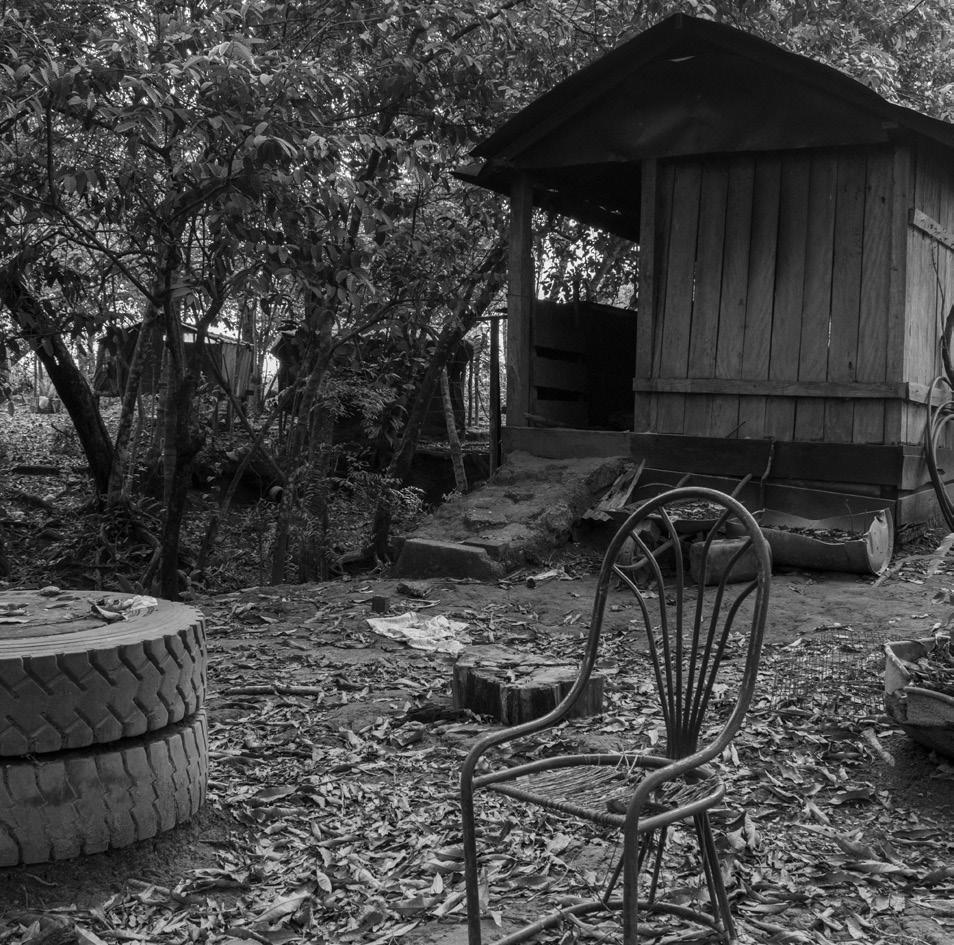

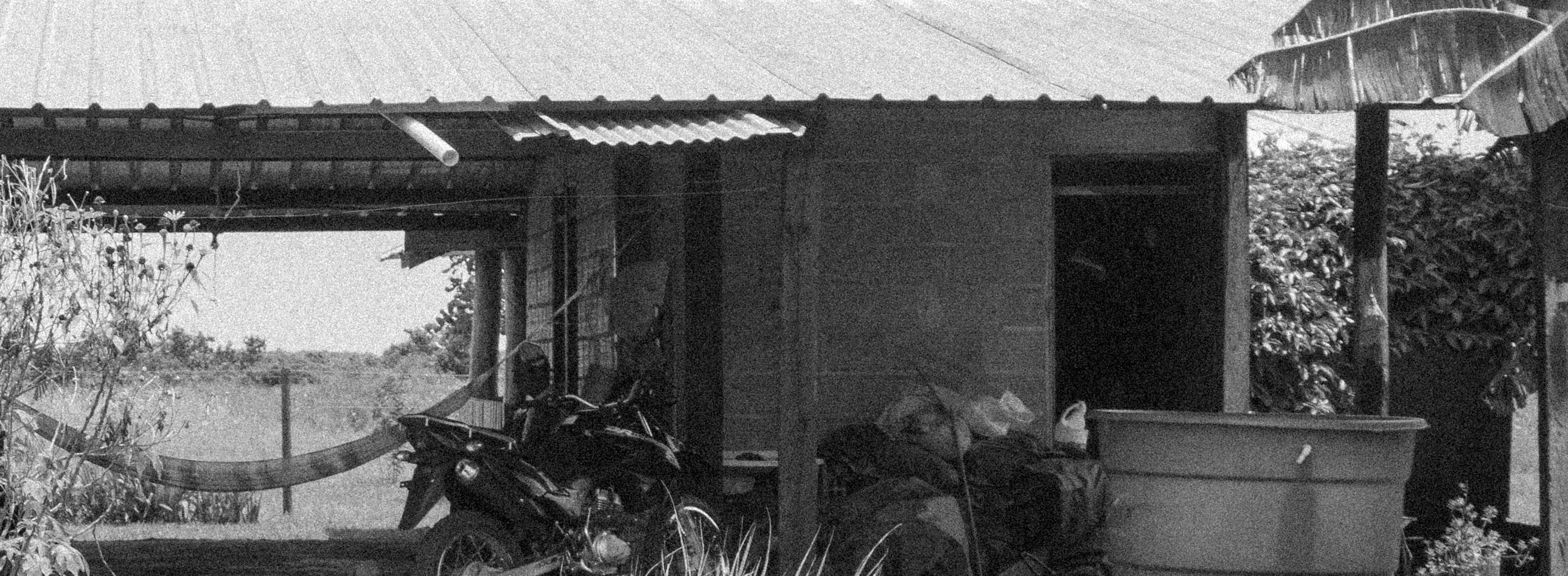

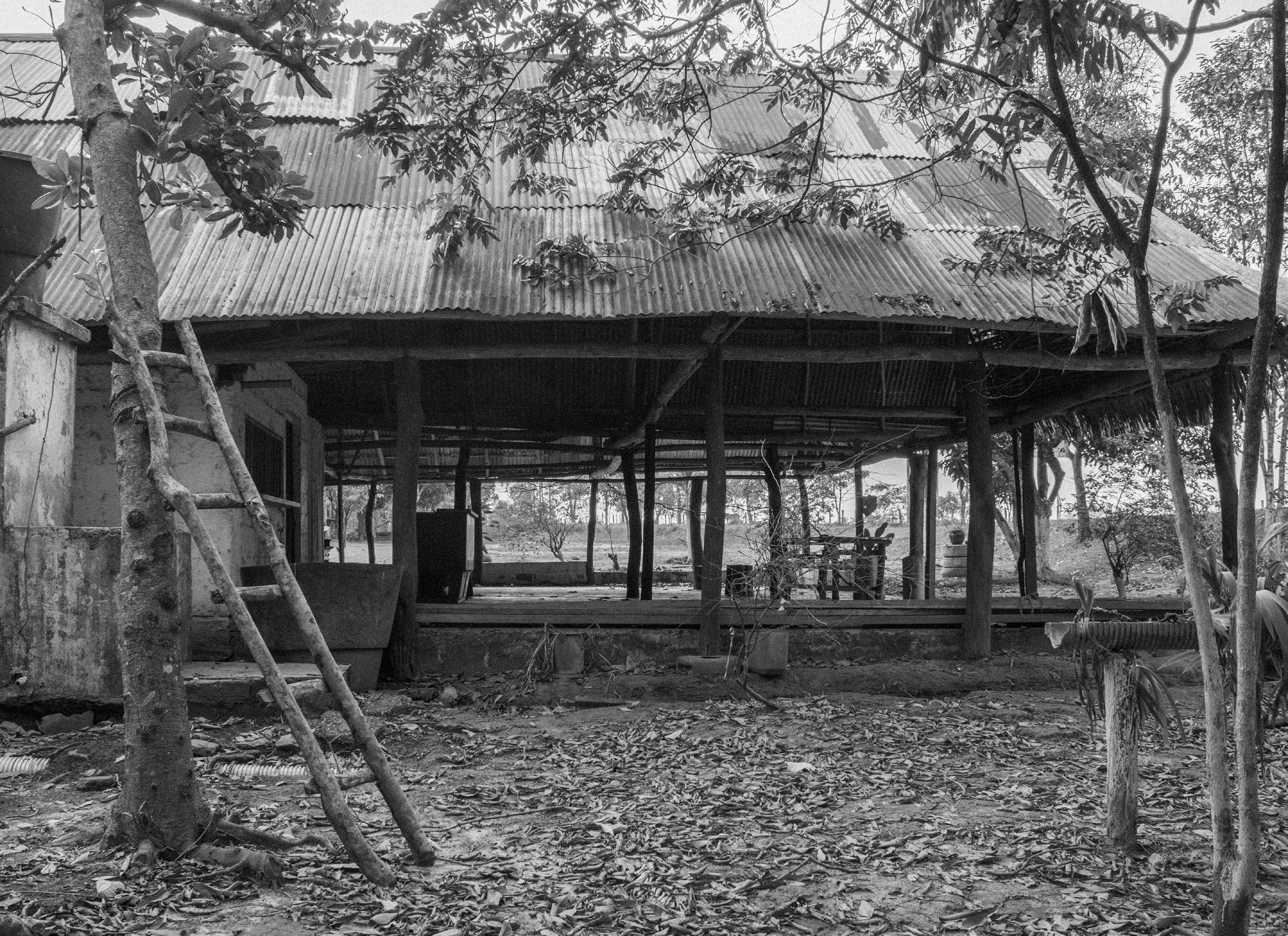

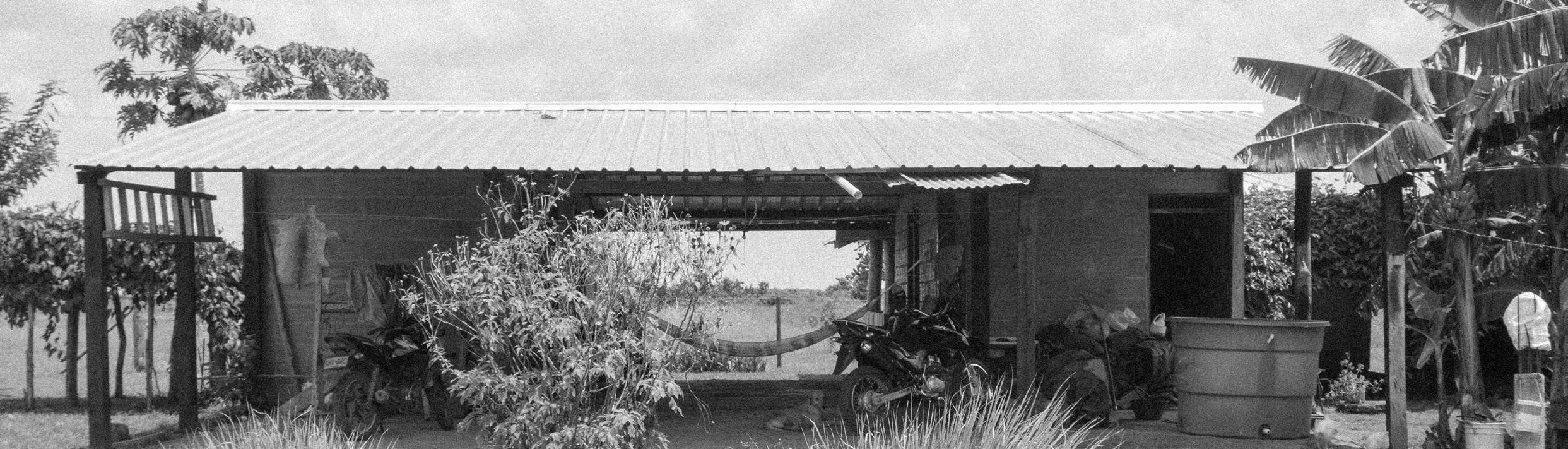

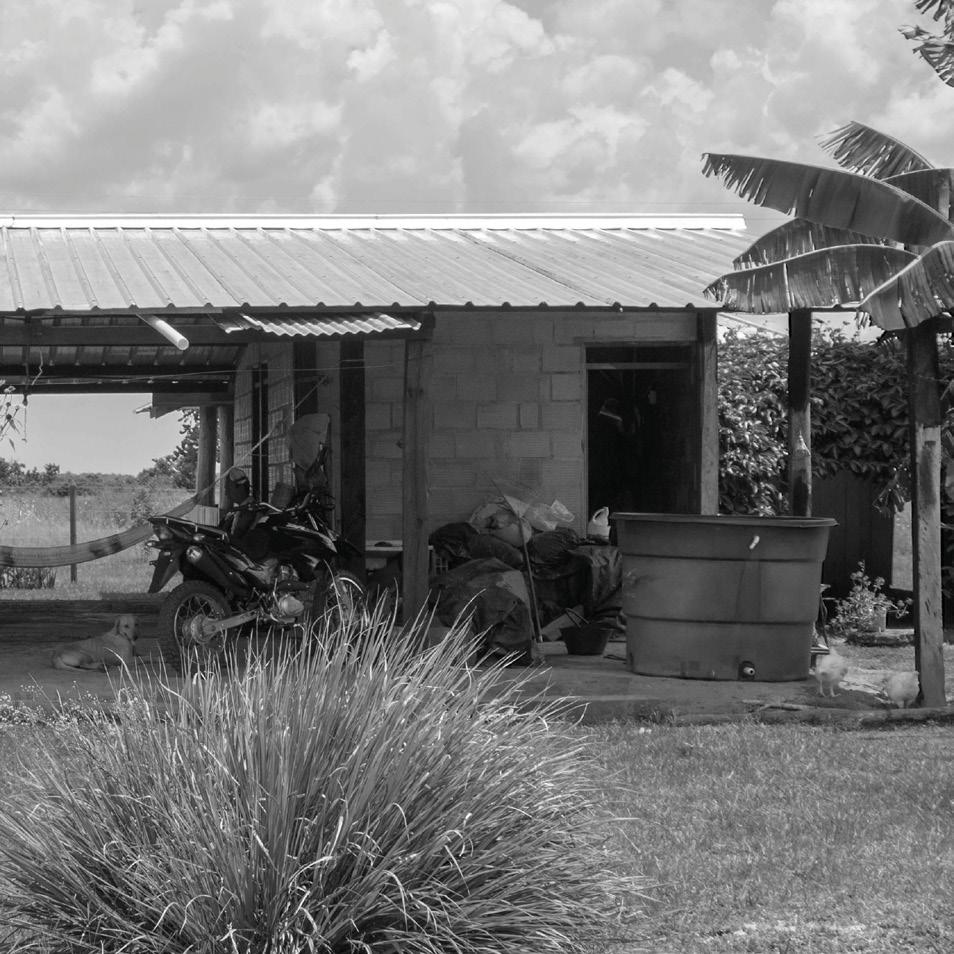

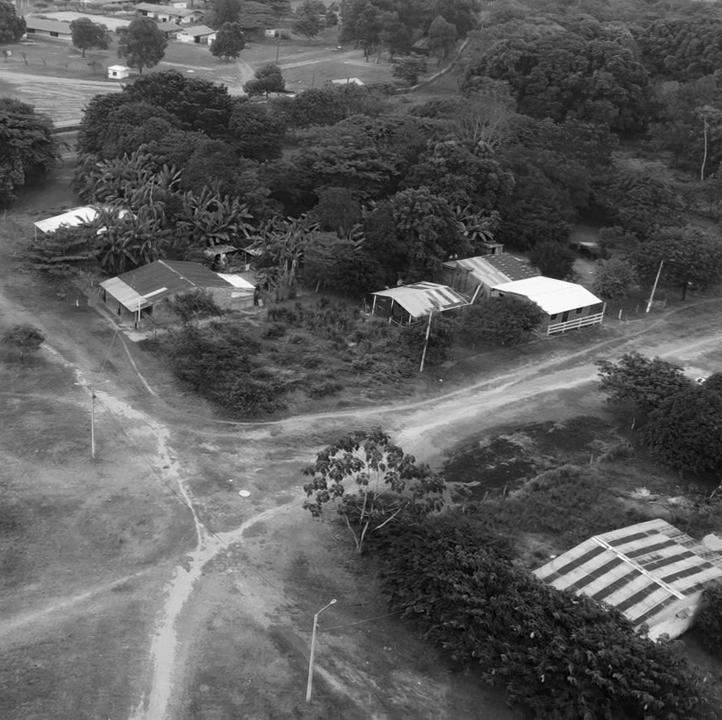

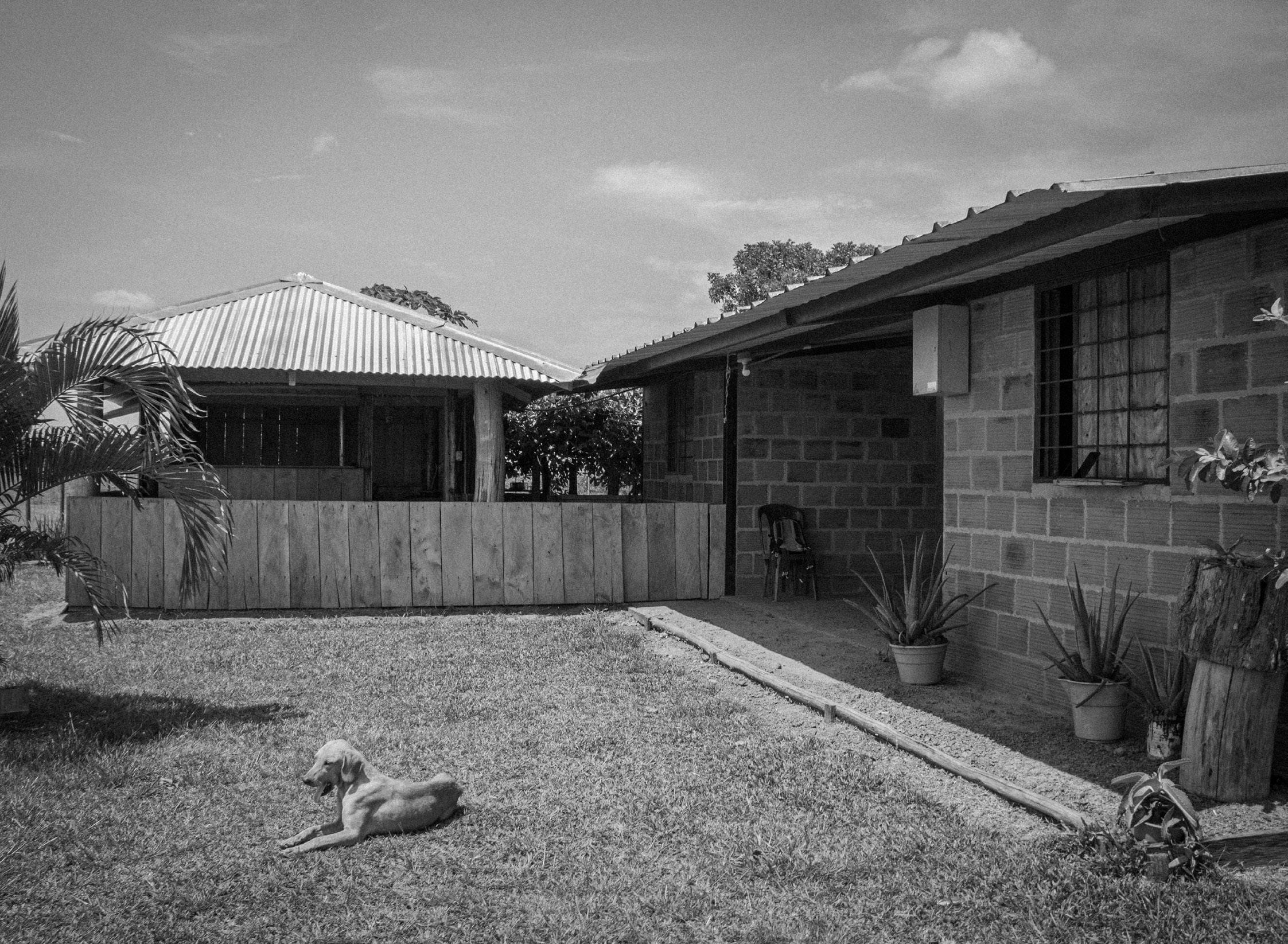

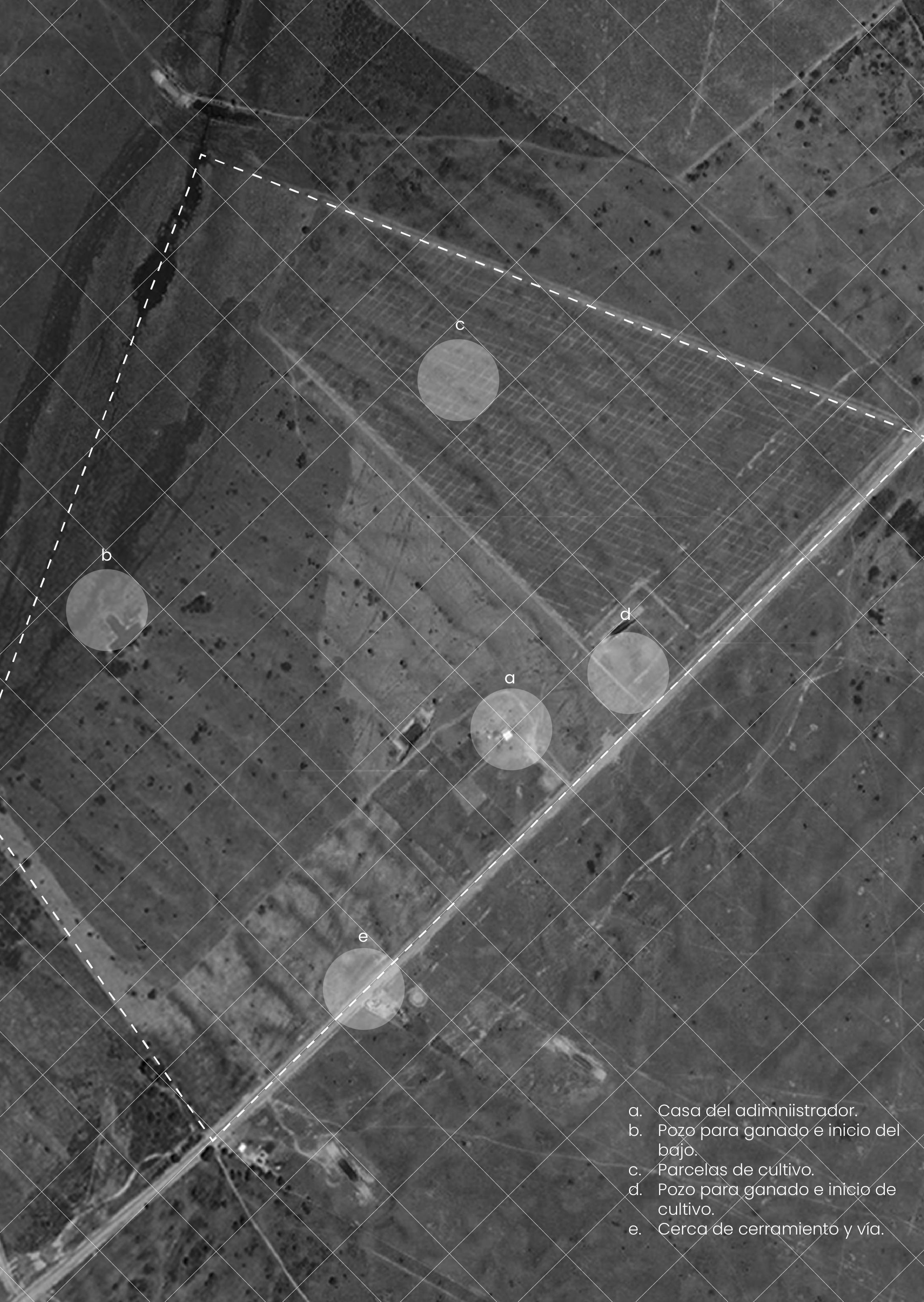

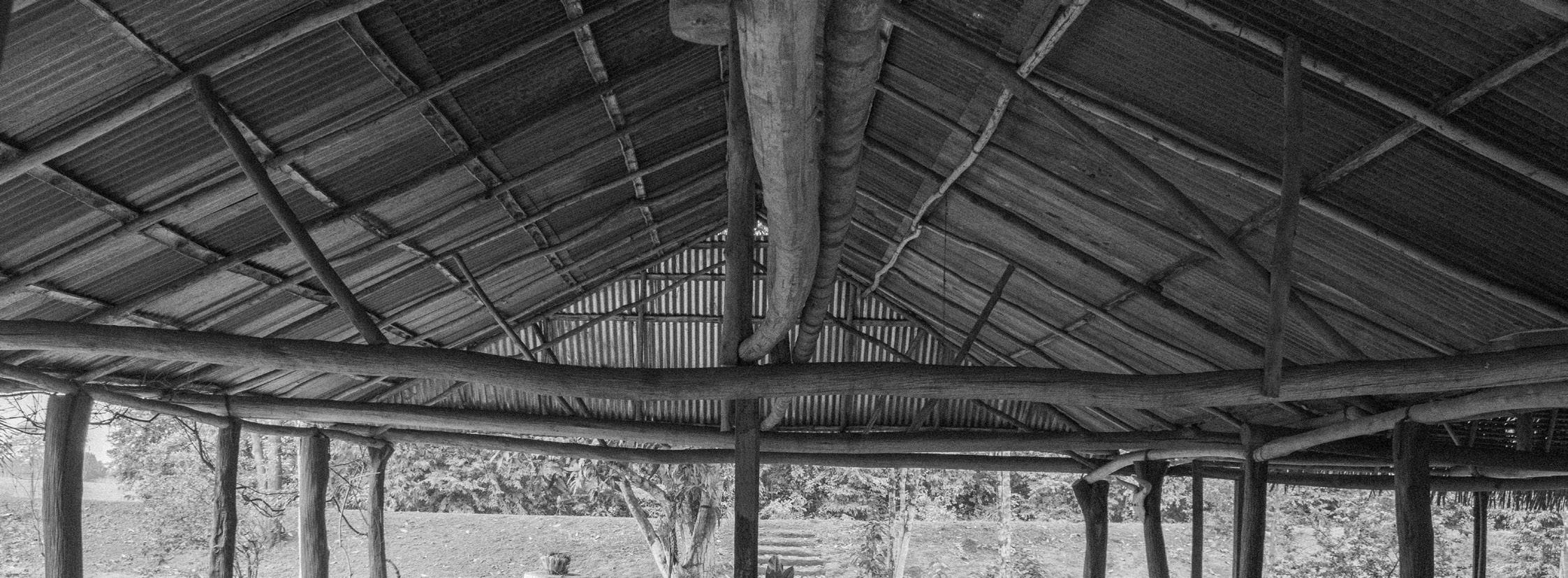

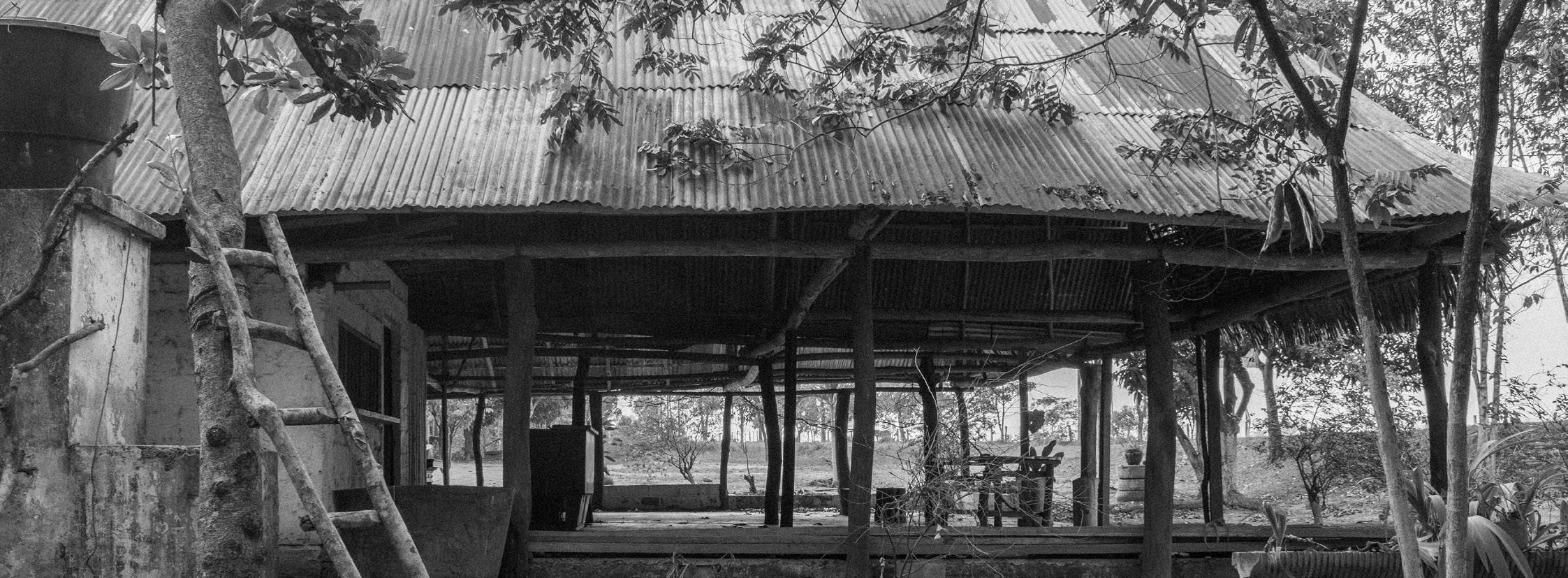

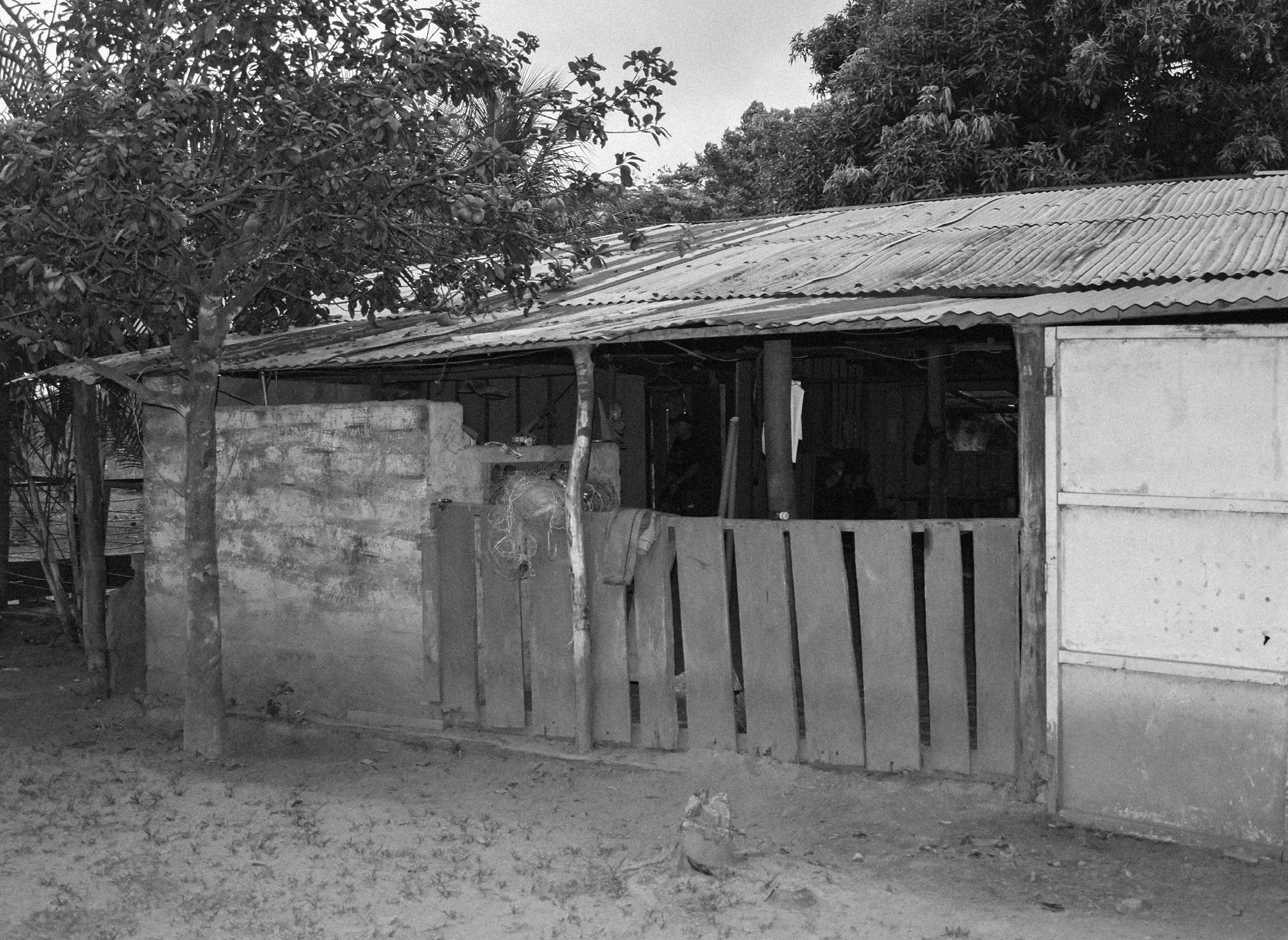

Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
INVESTIGACIÓN: POZOS DE ABASTECIMIENTO

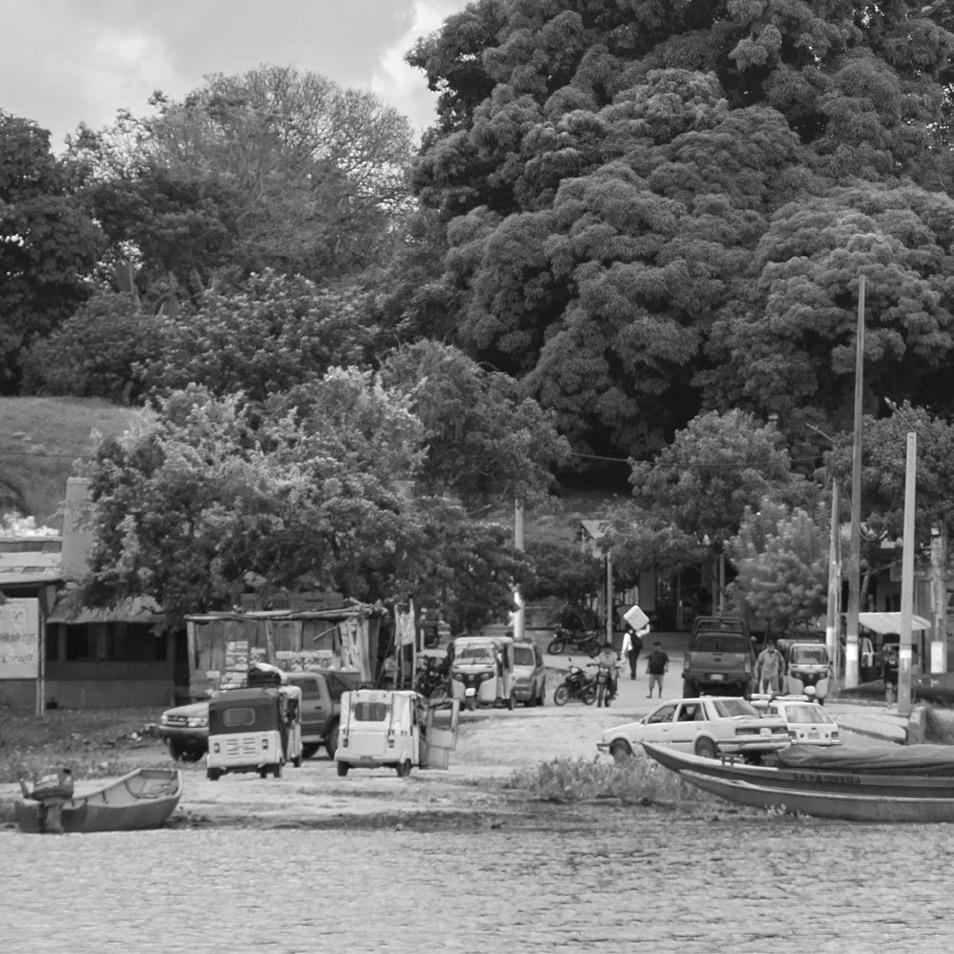

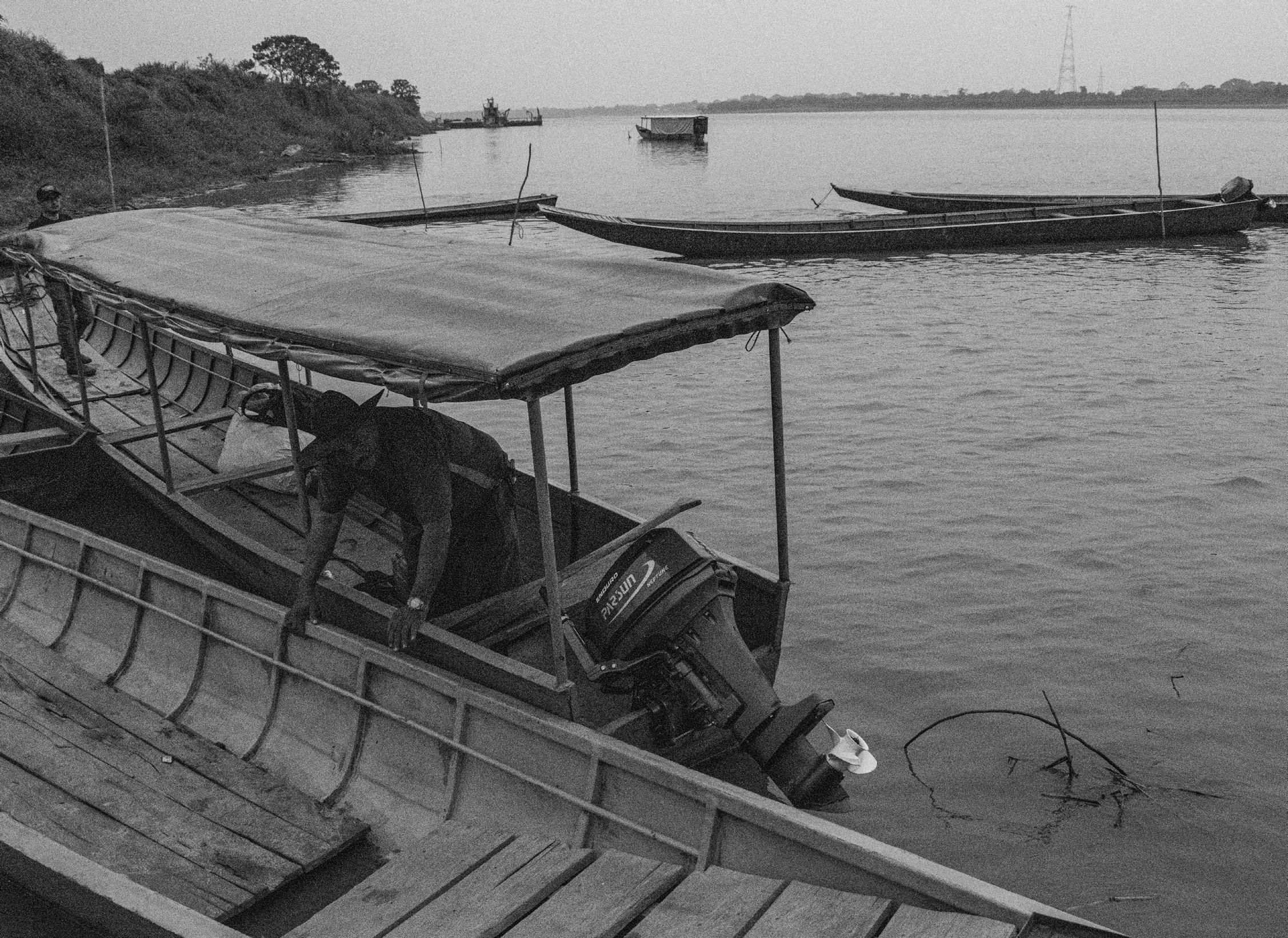

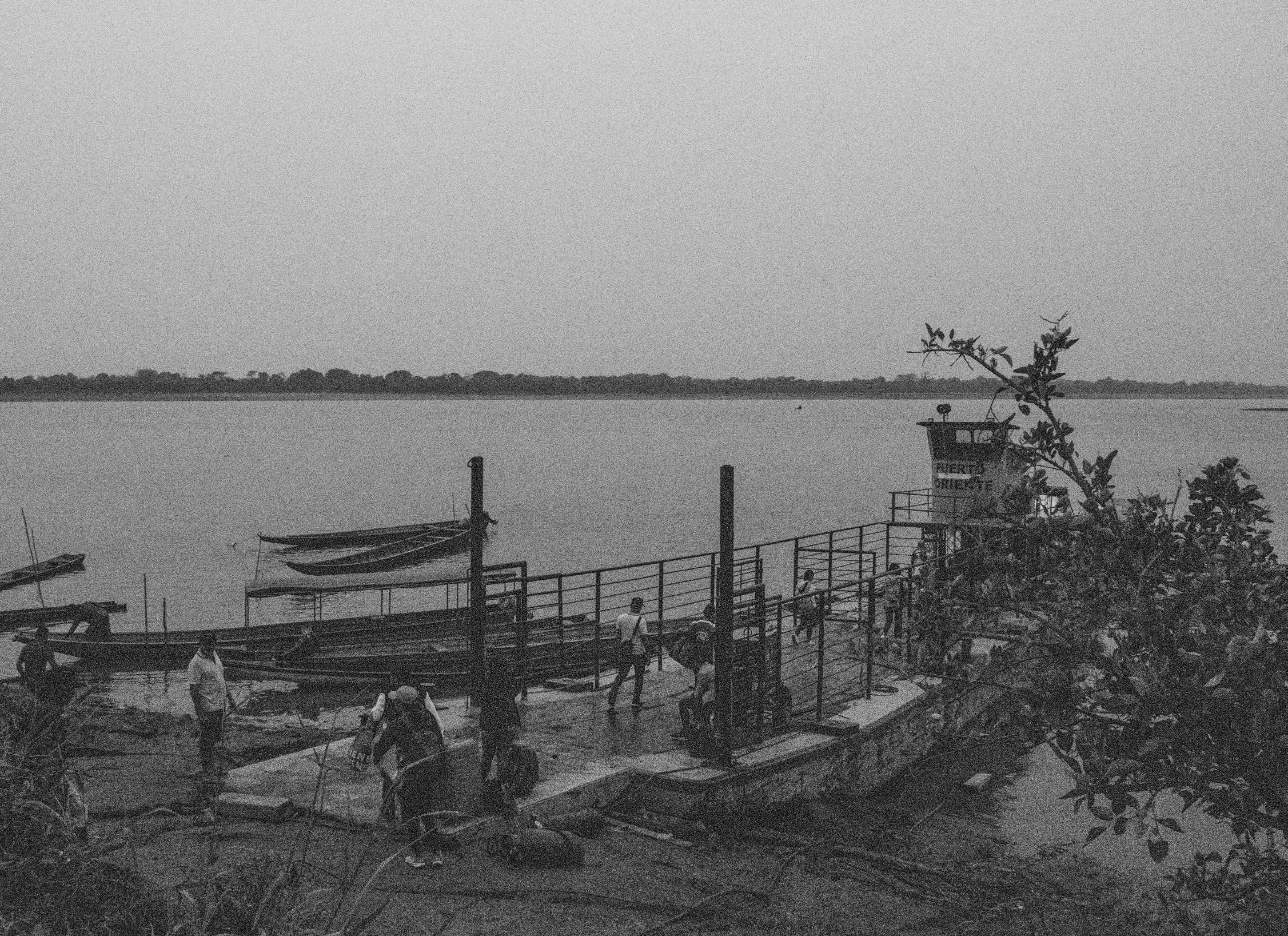

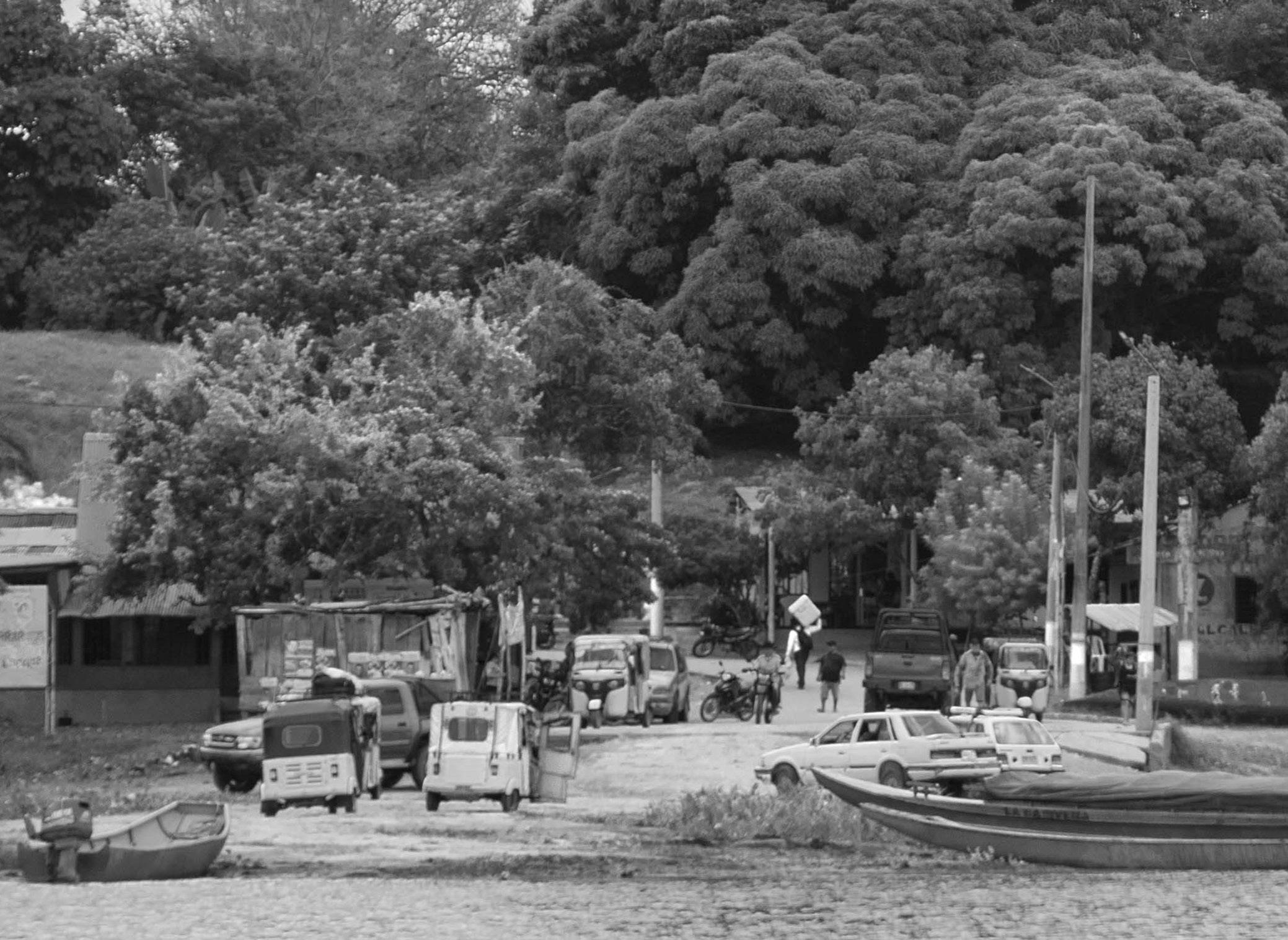

Puerto Esperanza: Zona de embarcación y transporte fluvial junto al río Meta
Investigación: Def. Realizar actividades intelectuales y experimentales de modo sistemático con el propósito de aumentar los conocimientos sobre una determinada materia. (Rae).
A pesar del pensamiento común, el llano es un ecosistema altamente inundable, que, en parte, es una de las características que dificultan el transporte terrestre hacia el territorio especialmente en temporadas de invierno, cuando la sabana se convierte en una cama de agua para el crecimiento de los ríos. Para estos tiempos, el transporte local aprovecha las lagunas para transportarse resaltando los puertos que conectan parte del territorio. Aunque, por otro lado, al interior del departamento, en las fincas, son los puentes los que cobran protagonismo, pues se convierten en puntos de parada y recreación en el camino.
En esta condición del lugar, el agua se convierte en un actor que por un lado permite el acceso al territorio, sino que además le da espacialidad al intercambio de diferentes saberes, recursos y actores que se permiten descubrir el territorio desde la investigación y la experiencia del mismo.
Bongos de transporte para entrada al interior del municipio desde el río Meta
Ferry de embarcación para salida del municipio desde el río Meta
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
ADAPTACIÓN: PARCELAS Y CULTIVOS
Adaptación: Def. Cambiar una cosa, modificarla o ajustarla para que sea válida, sirva, funcione, etc., en una situación nueva y con características distintas (Oxford lenguajes).
La gran extensión del territorio que compone el departamento del Vichada se ve contrastado de manera exponencial frente a las capacidades de cultivo y producción para los agricultores que lo trabajan. Pues, aunque los agricultores producen hoy en día principalmente para el consumo interno y la comercialización a pequeña escala, la acidez de la tierra, la falta de maquinaria y la sub-valorización de sus productos dentro del comercio local, hacen que el agricultor pierda valor en el crecimiento de los cultivos.
Así, la condición del lugar que se establece bajo esta premisa reconoce que, es necesario considerar la adaptación de los cultivos de consumo personal que existen actualmente bajo rejillas de monocultivos, como en el caso del marañón de 8 x 8 m, que se pueden adaptar a nuevas alternativas de policultivo y diversidad que busquen aprovechar aquellos cultivos.

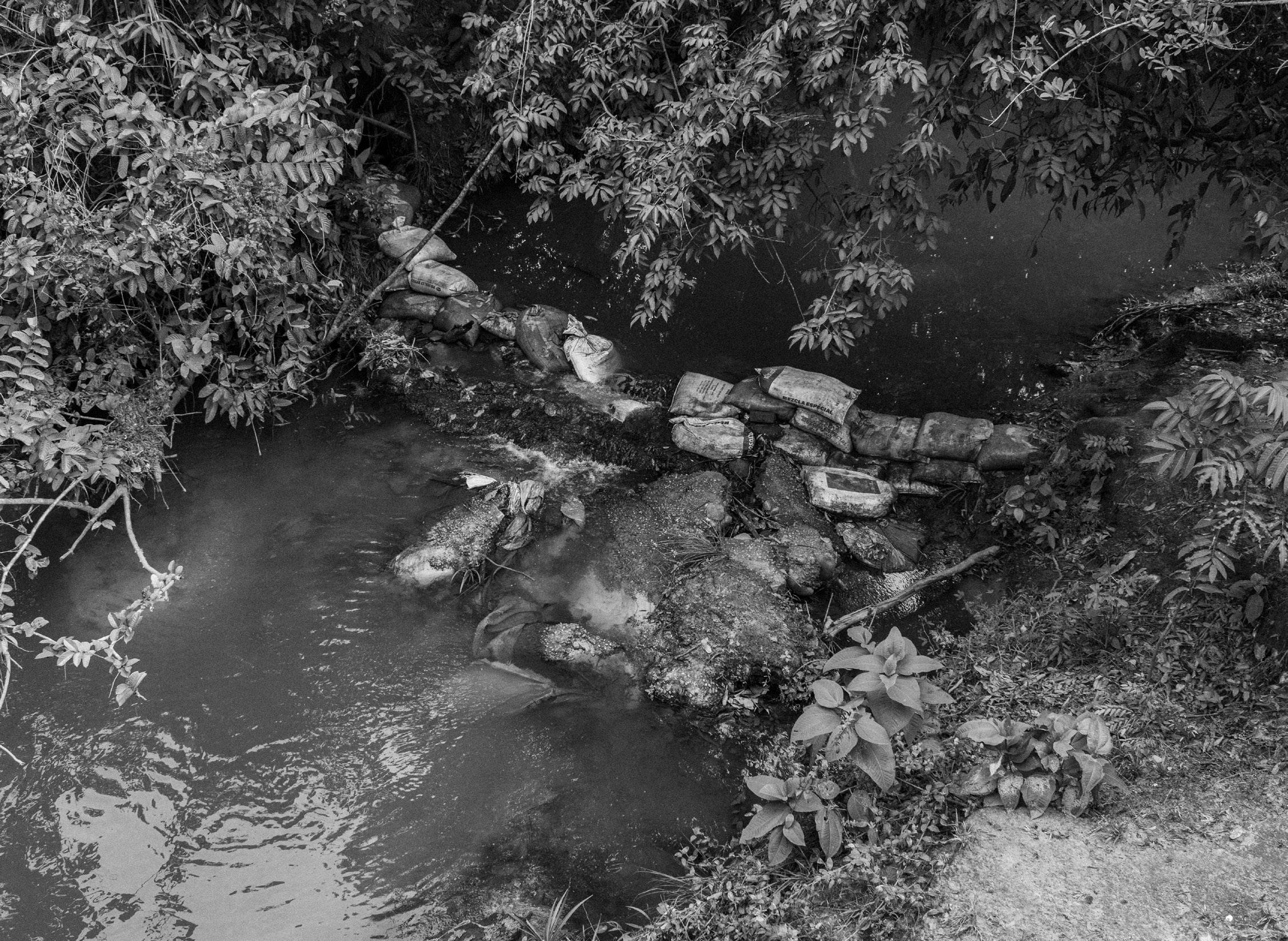

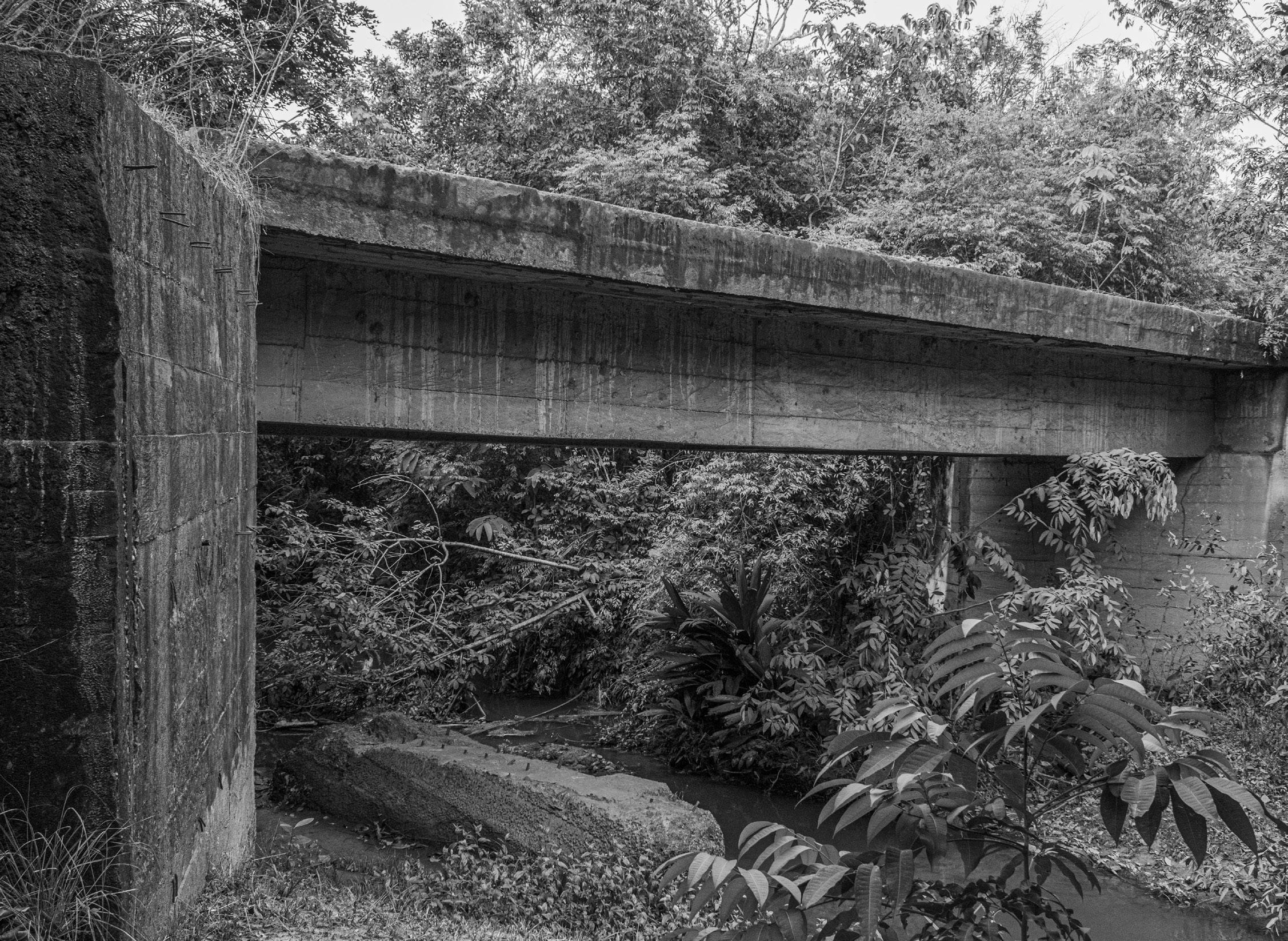

La Balsa: Bosque de galería que atraviesa el municipio de La Primavera
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios

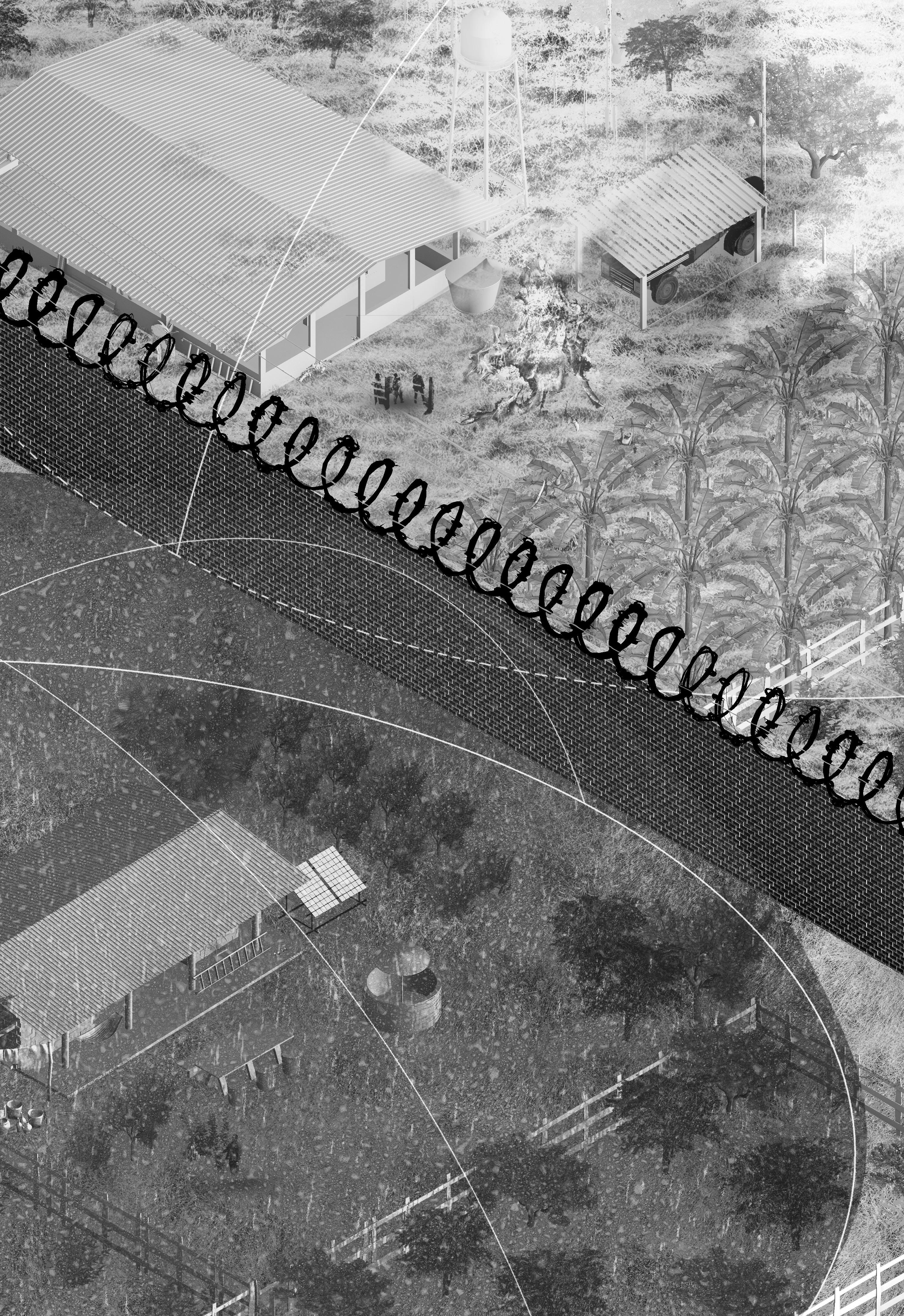

PRODUCCIÓN: BORDES VECINDALES

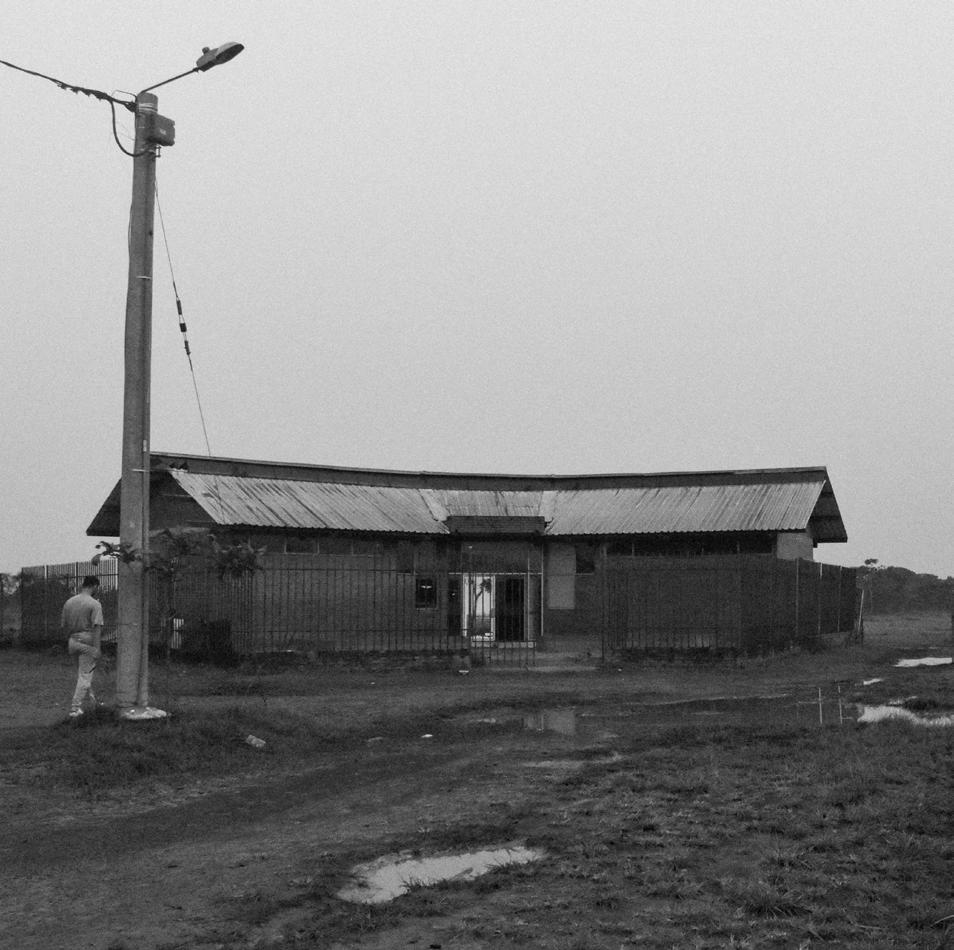

Aeropuerto de La Primavera: Transporte aereo para vuelos comerciales y de emergencia
Producción: Def. Es la actividad económica que se encarga de transformar los insumos para convertirlos en productos (Quiroa, 2020).
La materialización de los bordes vecinales puede ocurrir de diferentes maneras, sin embargo, en medio de la sabana, muchas veces es la topografía y las estructuras naturales quienes parten o dividen los lotes, definiendo no solo un límite de división sino también un área compartida en la que en ocasiones se construye un camino, desemboca un caño, o simplemente se encuentran dos cultivos de diferente dueño.
Aquí es donde se identifica una cuarta condición del lugar y es la manera en la que la finca se relaciona con otra finca, teniendo de por medio hectáreas de separación que aíslan el contacto entre los agricultores, pero que también establece un área de intercambio comun en donde ocurre el encuentro con el otro.
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
COMERCIALIZACIÓN: BORDES VIALES

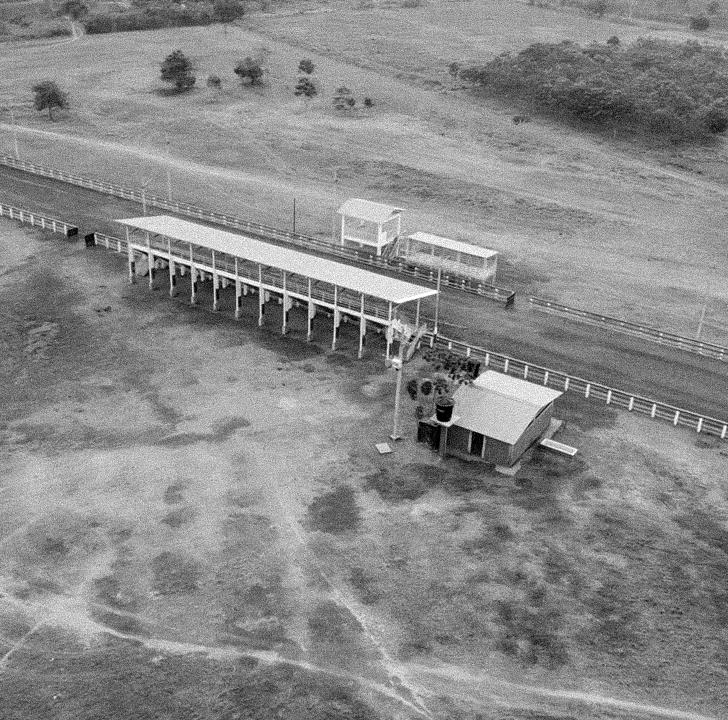

Mancha de coleo: Equipamiento de recreación local.
Comercialización: Def. Es el conjunto de actividades desarrolladas para facilitar la venta y/o conseguir que el producto llegue finalmente al consumidor (Economipedia, 2017).
Atravesar la sabana que compone el departamento del Vichada impone un reto para el viajero, las vías terrestres que por donde se transita son principalmente trochas, lo que implica que solo aquel que conoce el camino y orientarse por el paisaje es capaz de transitarlo sin dificultad. Esto, sumado a las condiciones de las carreteras a lo largo del año y con los cambios climáticos entre el sol extremo y las lluvias torrenciales hacen que la forma y la condición de un solo tramo de camino cambie en poco tiempo, esto influye directamente en el transporte que dificulta la llegada de insumos a las diferentes localidades del municipio.
A partir de lo anterior, esta condición del lugar reconoce la importancia de las vías como parte del espacio y de la realidad local. Así, el camino en si mismo se convierte en un eje que otorga dirección al paisaje y que establece una relación con el viajero, el local y el lugar. Por esta razón este proyecto considera la intervención del borde entre la finca y las vías, considerando el acceso y la posibilidad de entender las fincas de experimentación como puntos de abastecimiento que atraigan al turista y al viajero a un centro en común. Esta interacción implica el intercambio de conocimiento y tradición entre el territorio, estableciendo puntos de la comercialización que visualicen los productos locales y den reconocimiento al agricultor como potencial actor de comercio e innovación.
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
Finca La Fortuna de Camilo Cruz: Caseta de residencia y su suministro de servicios
CUARTA PARTE EL SISTEMA
TAXONOMIAS: CAPAS MATERIALES
vernáculo, la
1. adj. Propio del lugar, región o país de que se trata. • autóctono, local, indígena, nativo, patrio, regional, comarcal, propio.
taxonomía
Del gr. táxis ‘ordenación’ y -nomía.
1. f. Ciencia que trata de los principios, métodos y fines de la clasificación. Seaplica en particular, dentro de la biología, para la ordenación jerarquizada ysistemática, con sus nombres, de los grupos de animales y de vegetales.
¿Cómo puede la arquitectura construir un sistema que reconozca los recursos materiales locales como oportunidades de desarrollo e identidad?
La sistematización del territorio implica la clasificación de sus componentes con el fin de articularlos en su totalidad para llegar a una equifinalidad (mismo fin). Sin embargo, el desarrollo de un sistema a partir de la escala más pequeña, puede significar mucho más que un solo marco de totalidad. Un sistema cuya materialidad permite la adaptación de la arquitectura, y que expande las capacidades de crecimiento cuando se condiciona únicamente a su repetición por el territorio.
Con esta premisa, este proyecto desarrolla una serie de capas materiales que, si bien están proyectadas como un todo, son desarrolladas de manera independiente y responden al territorio a partir de la particularidad de su forma y estructura. Por esta razón, el sistema que se desarrolla a continuación parte de formas base que son posibles de replicar en cada una de las condiciones de lugar y que se diferencian a partir de la alteración a detalle de su materialidad usando los acontecimientos del nodo, movimiento, ritmo y tiempo como estrategias de diseño y contrucción. De esta manera, se busca sistematizar el territorio dimensionándolo, no solo a partir de una matriz de 12 x 12 m basada en la división de un cultivo de marañón, sino encontrando sentido en el aprovechamiento de los recursos disponibles para su construcción. Así, la arquitectura desarrollada en cada una de las capas representa parcialmente la identidad de una comunidad, por supuesto reconociendo que solo a partir de la apropiación de la comunidad es posible otorgar tradición en la arquitectura.

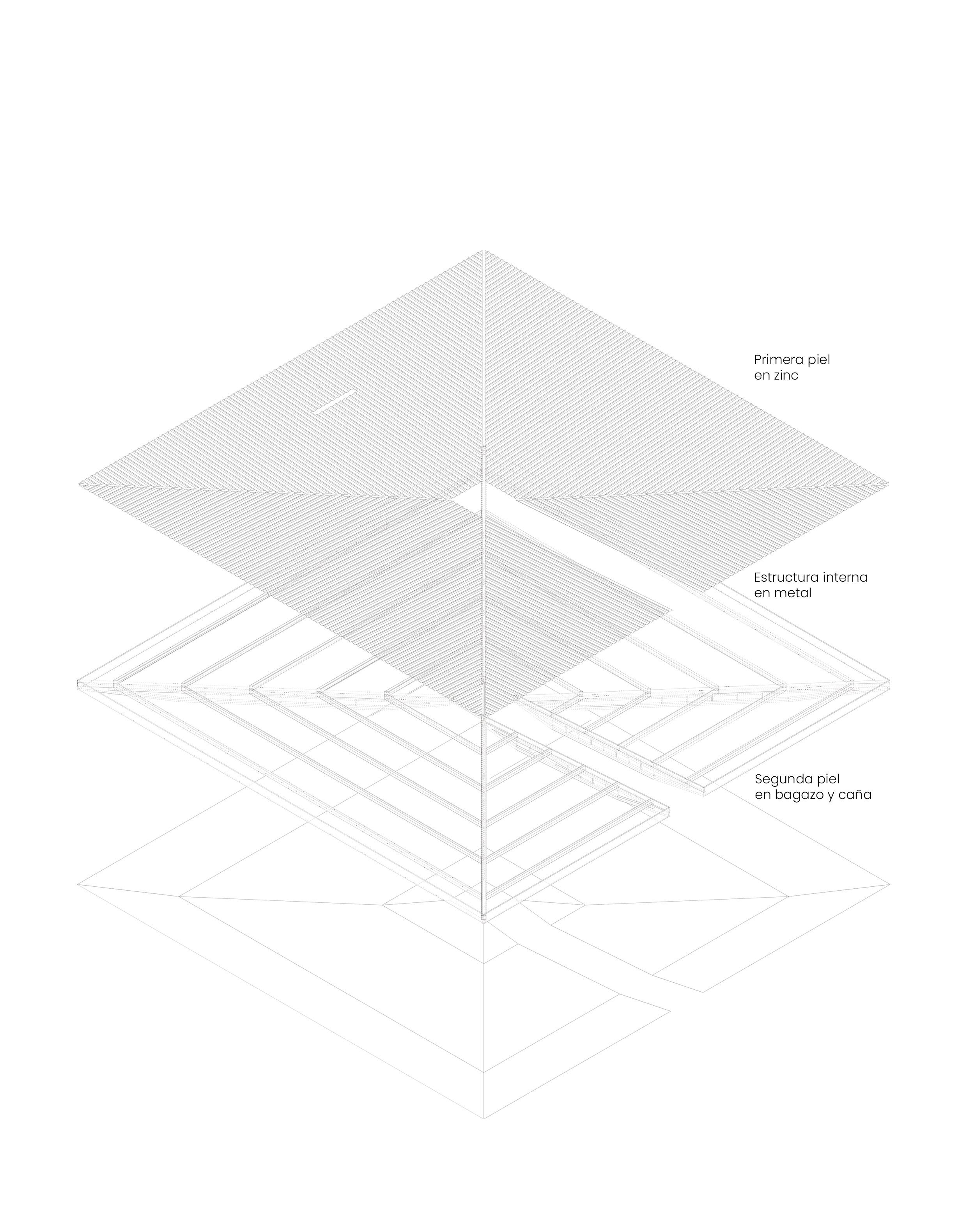

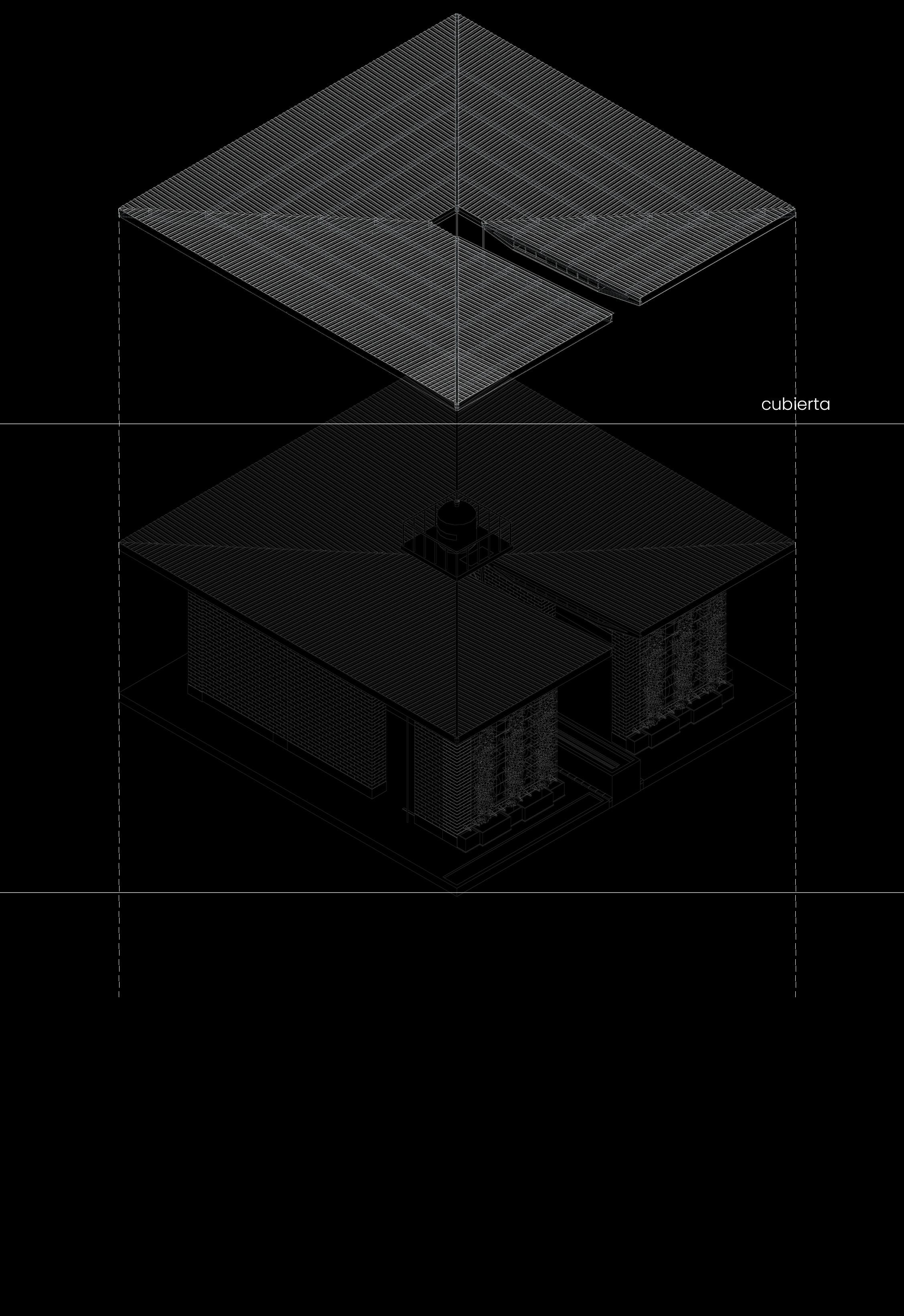

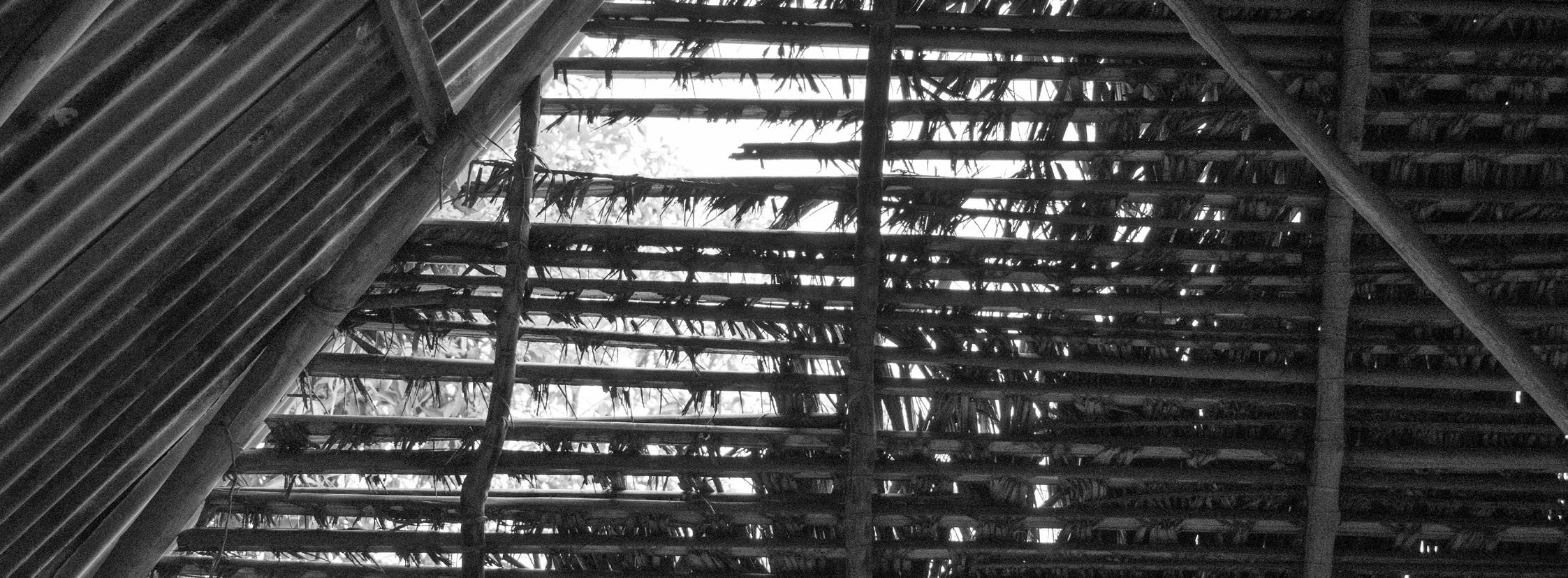

CUBIERTA
cubierta
1. f. Cosa que se pone encima de otra para taparla o resguardarla.

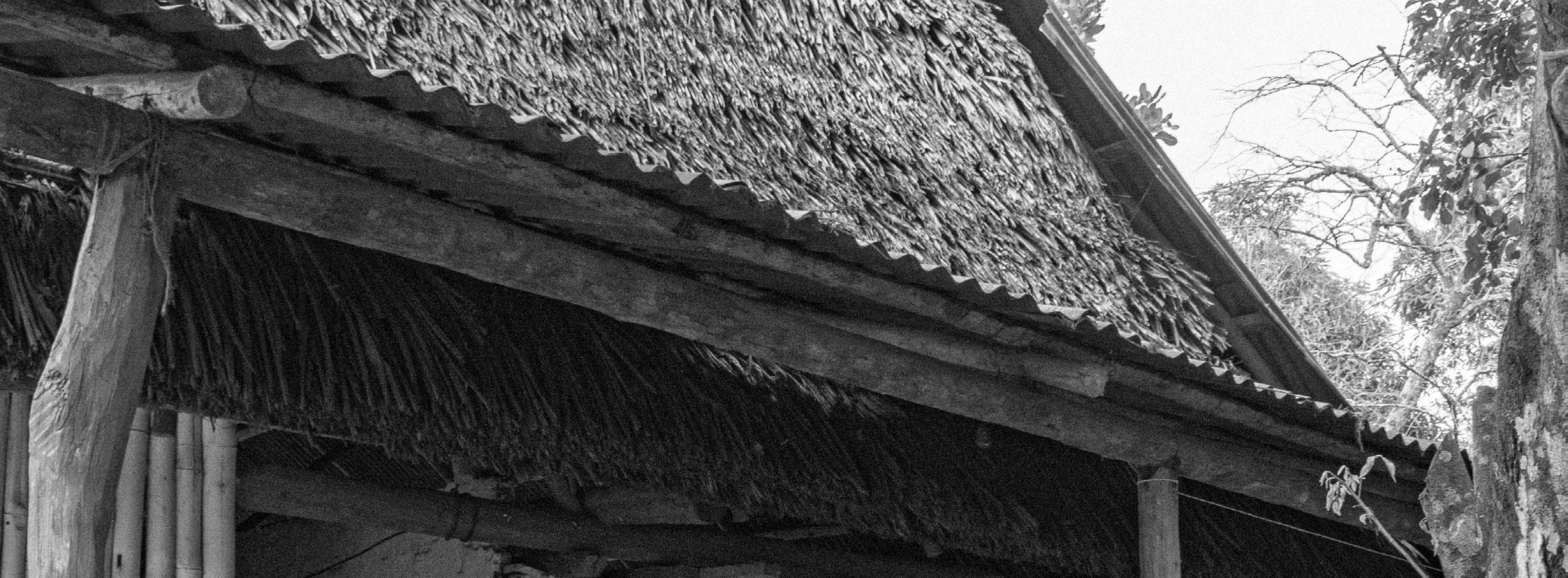

Esta primera capa material se configura en el vacío como nodo, la forma como movimiento, la estructura como ritmo y su material como tiempo. A partir de ahí, cada elemento de la cubierta responde a cada acontecimiento como estrategía.
Así, se configura el vacío en el cual la arquitectura sucede en el vacío que se implanta en la tradicional lámina de zinc, y que intercepta los recursos naturales agrupándolos hacia un centro común.
La pendiente y su forma, no pretende ser más que la extensión misma de la línea del horizonte, homogeneizando su forma con el paisaje y elevando la cubierta sobre su estructura como si flotara sobre el suelo. El cielo raso esconde la estructura interna y permite tener una cámara de aislamiento a través de la cual se regula la temperatura y redirecciona el viento directamente dentro del espacio.

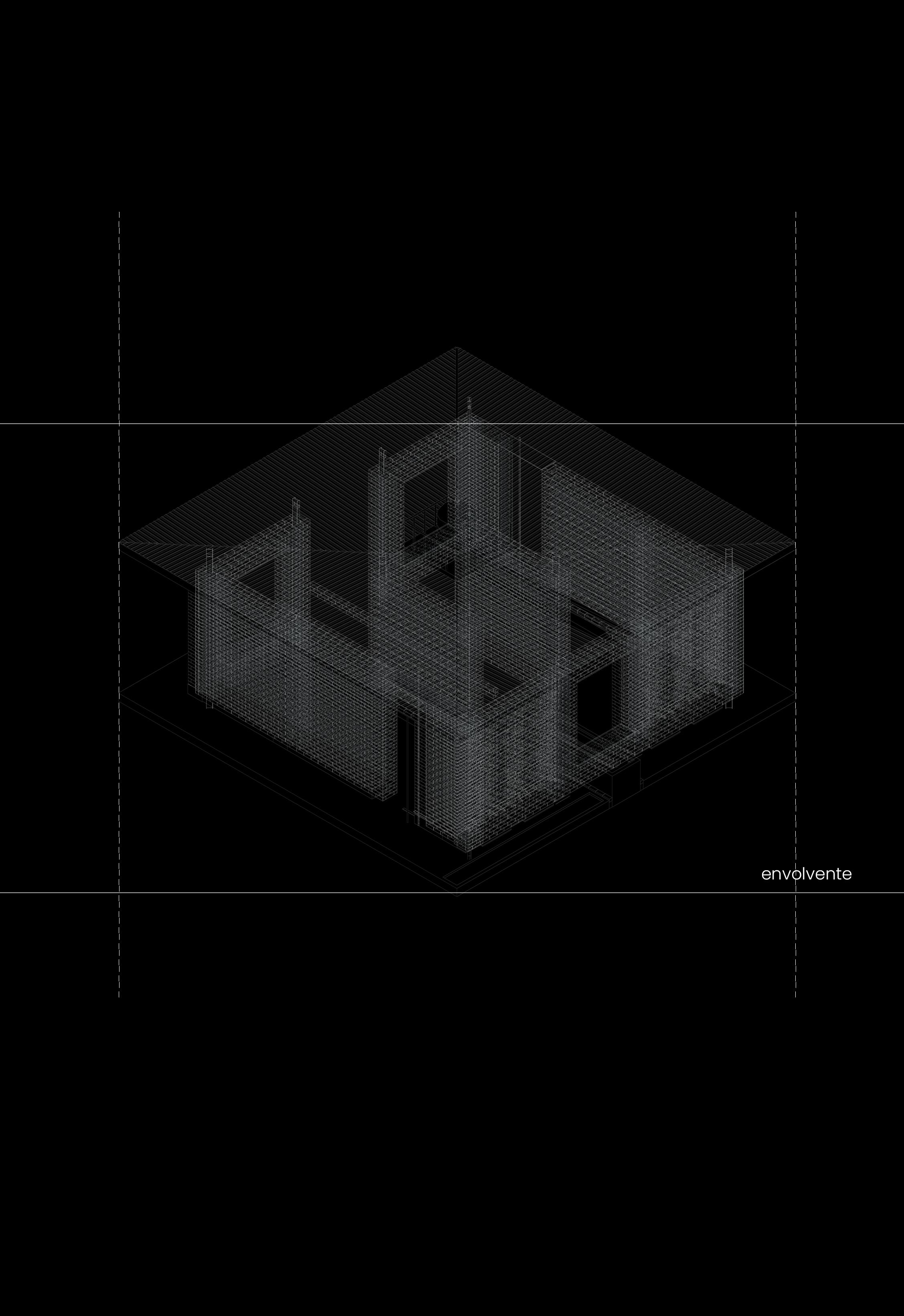

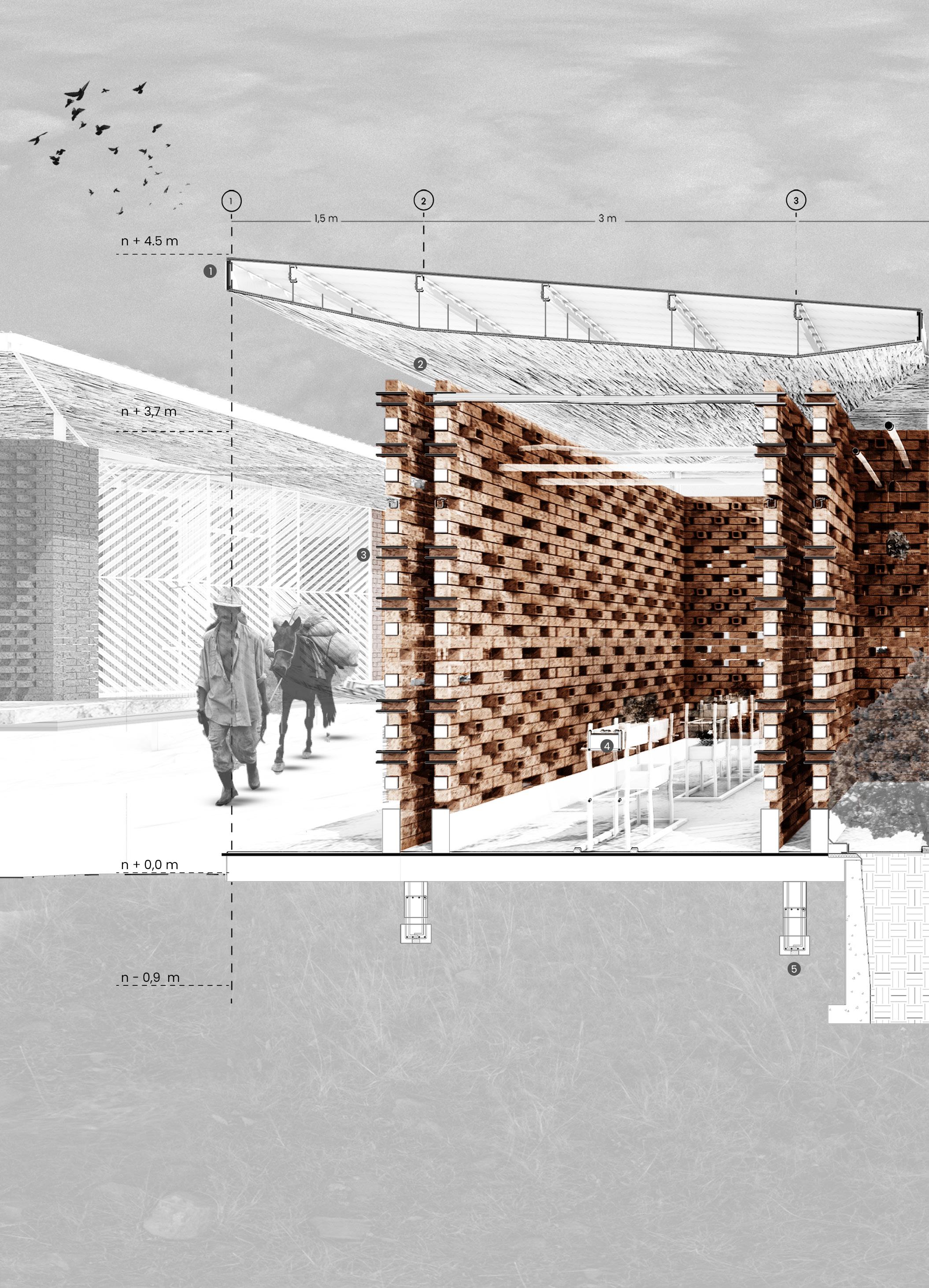

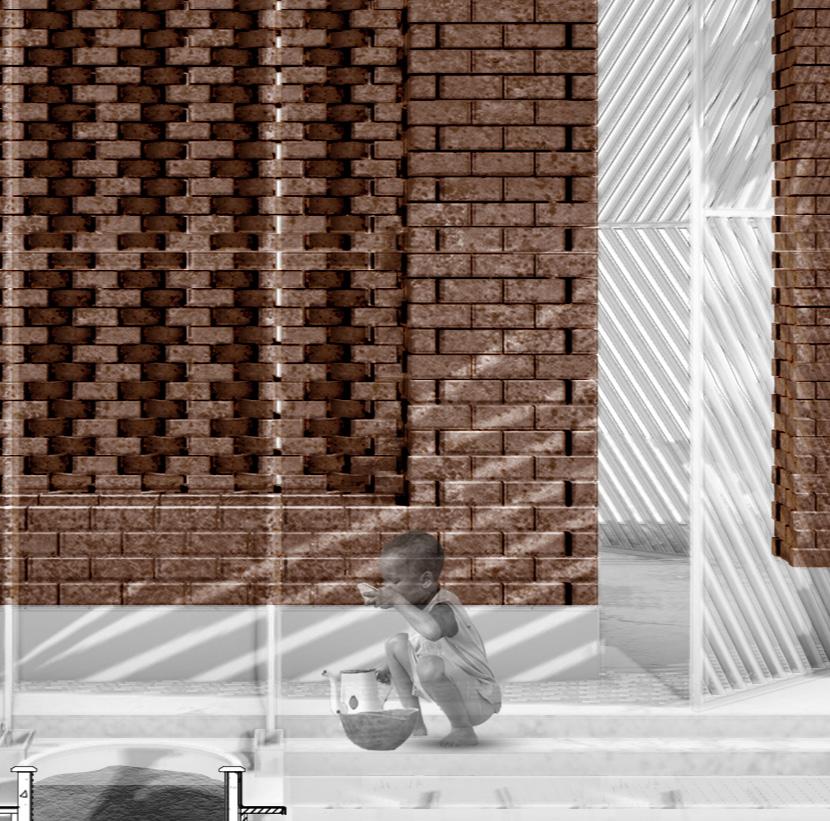

ENVOLVENTE
enovlvente
2. tr. Dicho de una cosa: Rodear a otra por todas sus partes.
El propósito principal de esta capa se define a partir de la compresión de sus actividades internas, o los actores que la atraviesan. Para esto, era importante reconocer la coreografía del movimiento a partir de sus accesos, porosidades y patrones, los cuales se materializaron en puertas y ventanas, aperturas entre los muros, y el patrón mismo del ladrillo para su construcción.
A partir de lo anterior, la envolvente establece tipologías de muro que responden a necesidades particulares de la coreografía pero que de manera paralela dan libertad al movimiento interno, considerando el muro y su material como un elemento más del espacio, otorgándole una cualidad de inmobiliario dentro y a través del cual sucede la vida diaria.

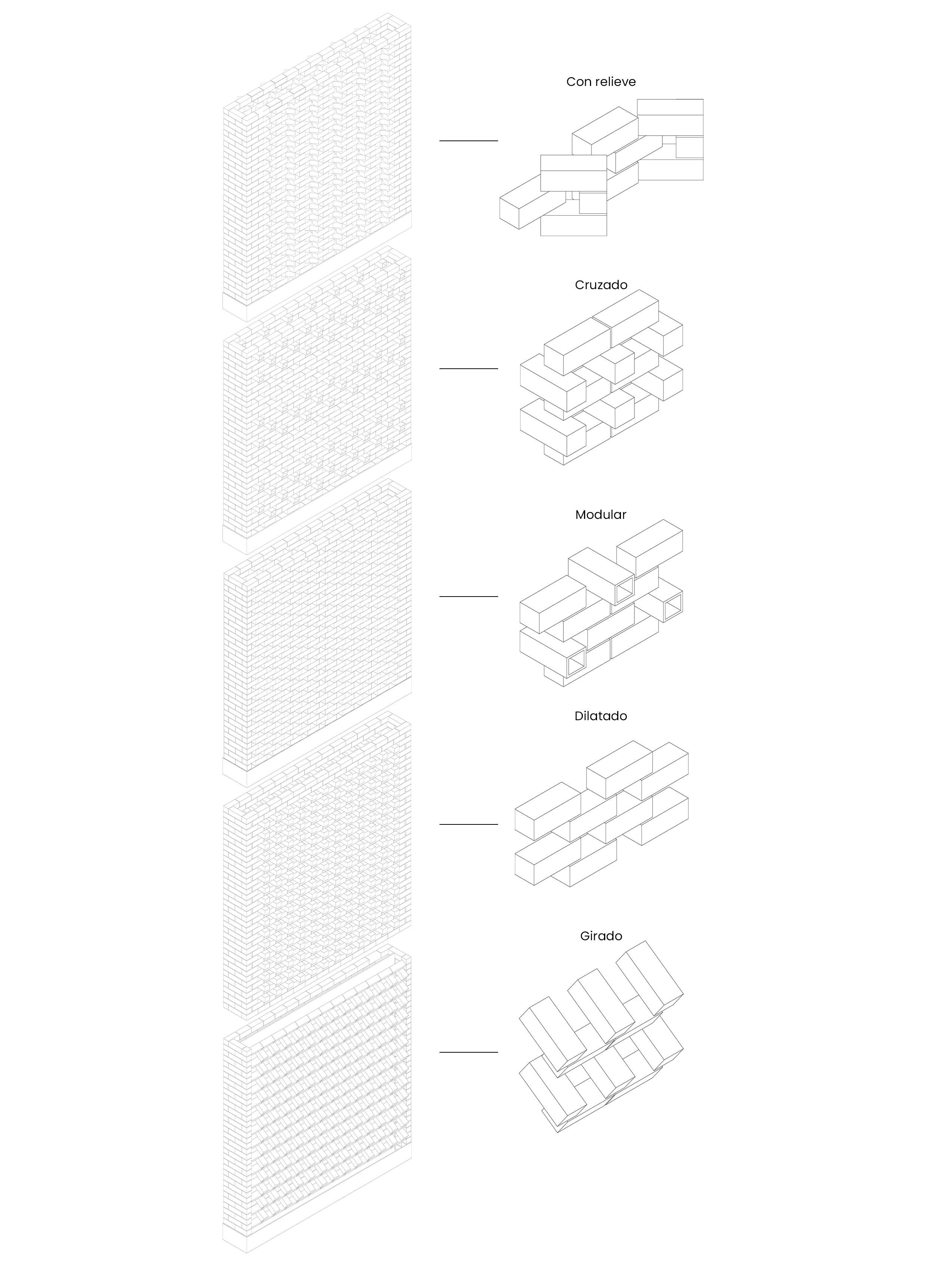

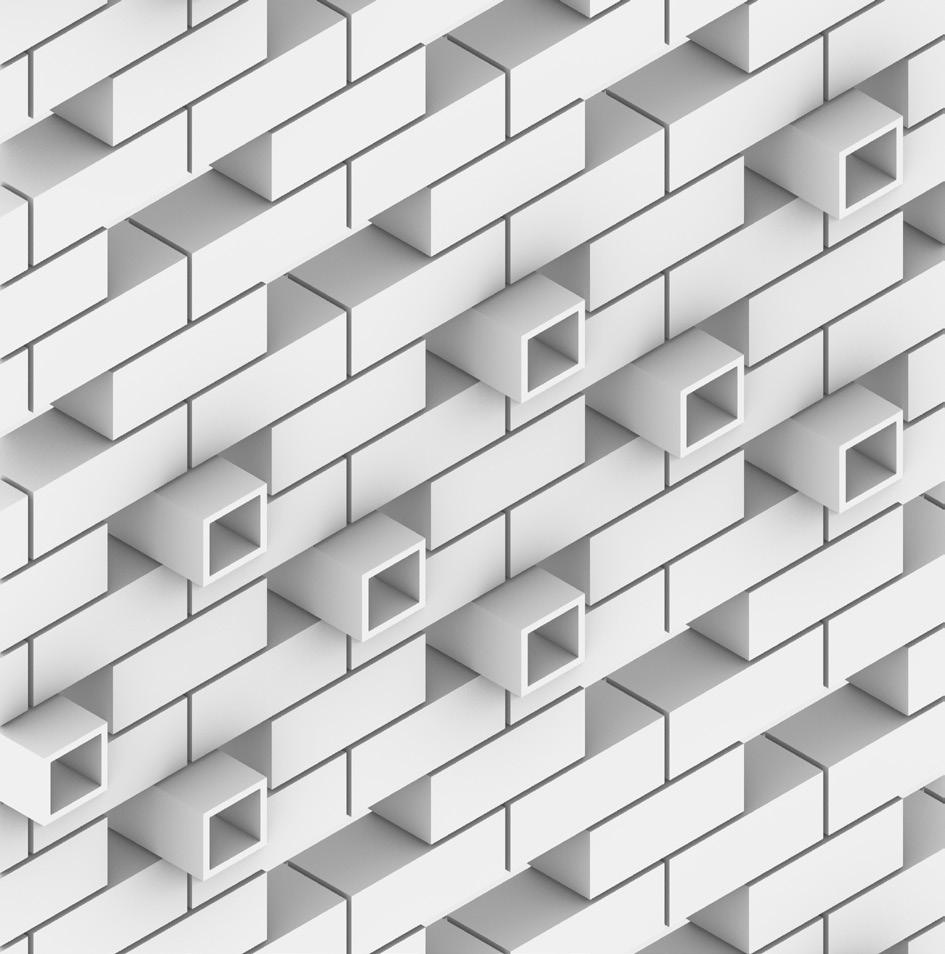

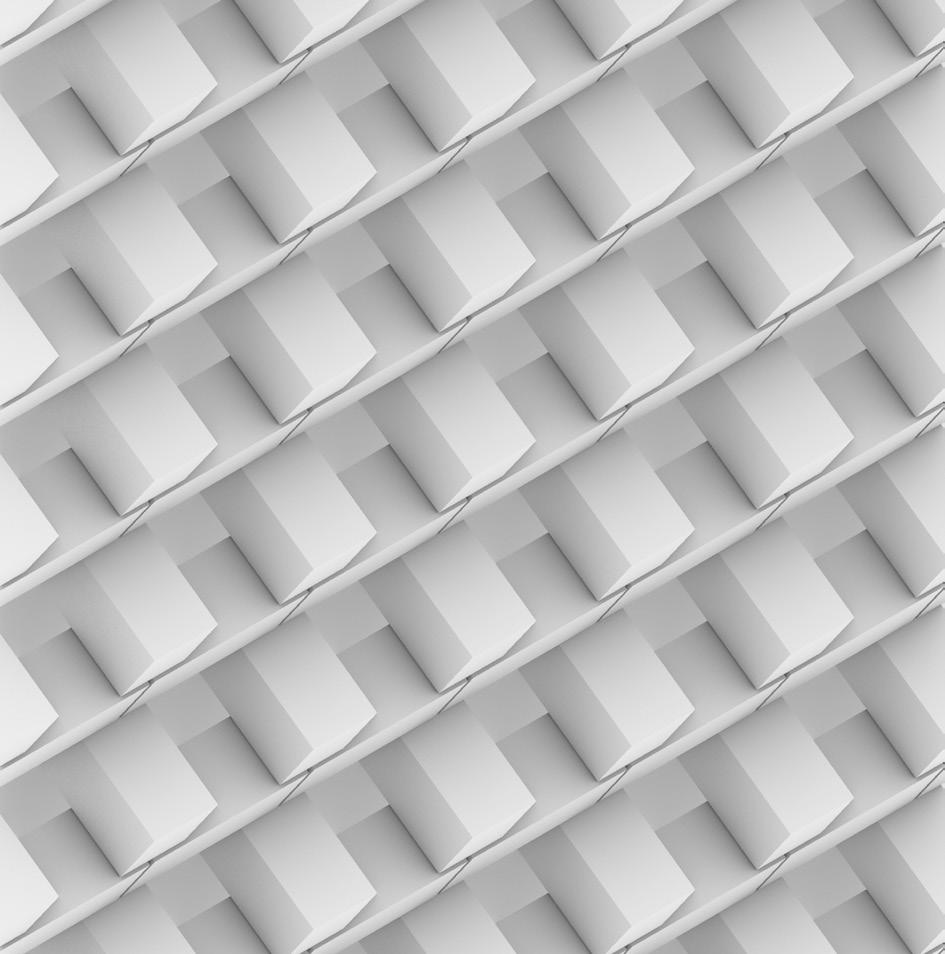

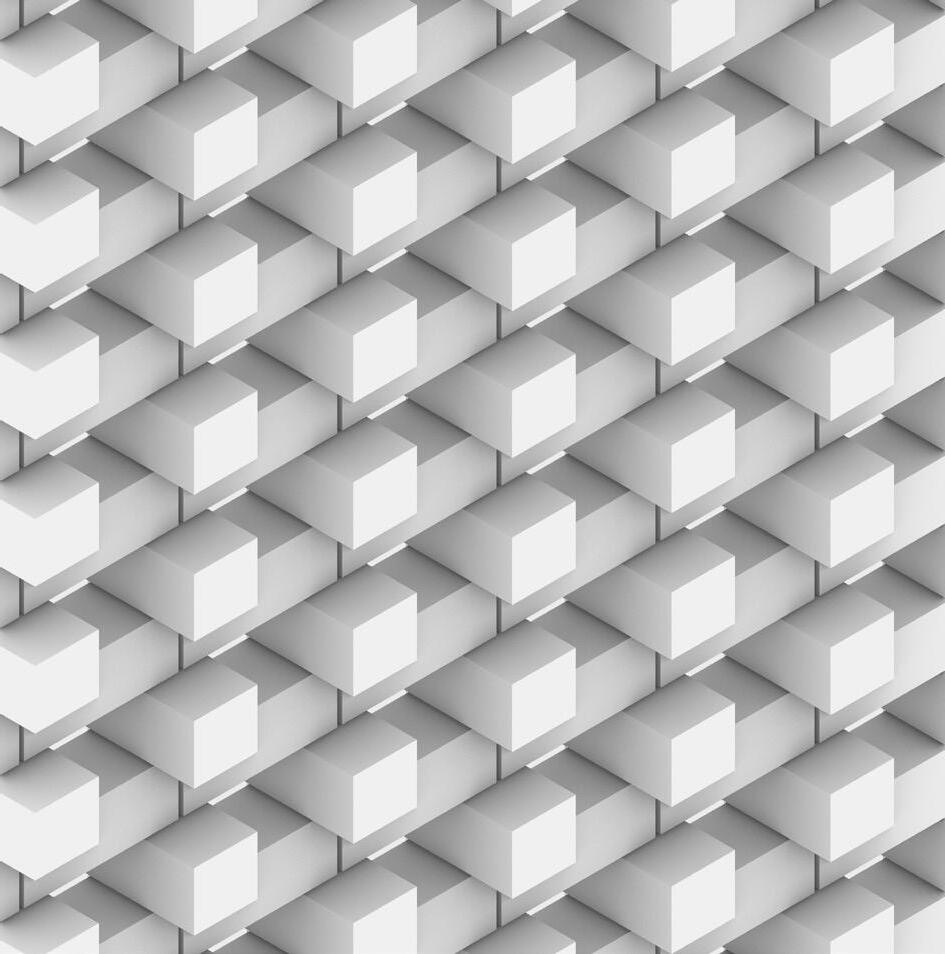

Para esto, toma como partida bloques de 10 x10 x 20 mm de arcilla y en los que se usa como aditivo la coraza del marañón, cuyo recurso material es considerado residuo a día de hoy y que representa el 70% neto de la nuez.

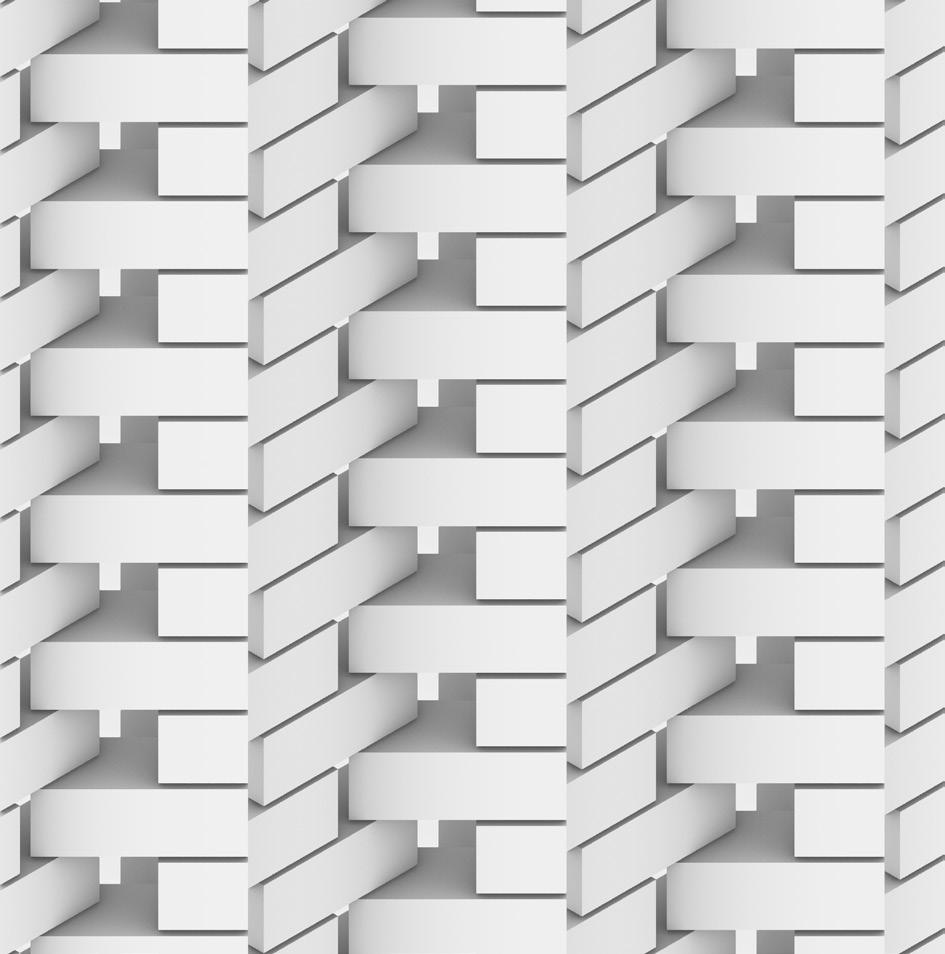

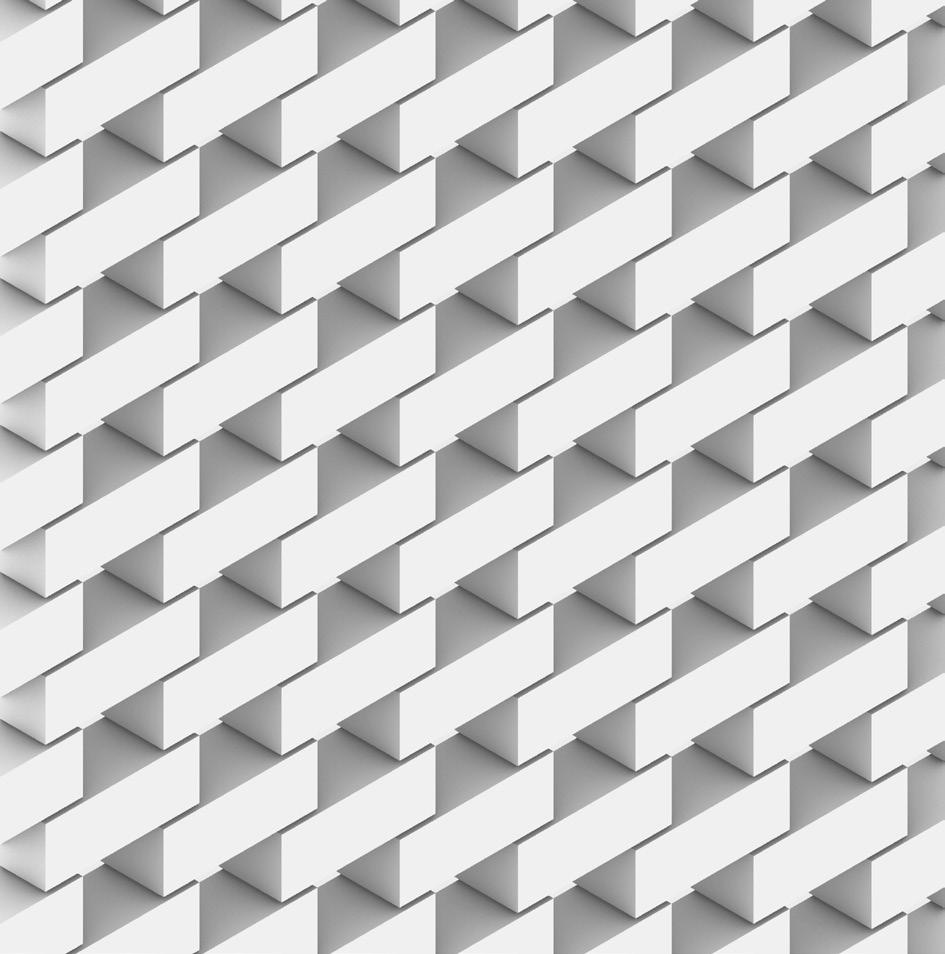

De esta manera, se establecen tipologias según el patron del blque, y segun la necesidad de crear accesos (puertas) o enmarcar visuales entre el interior y el exterior (ventanas).

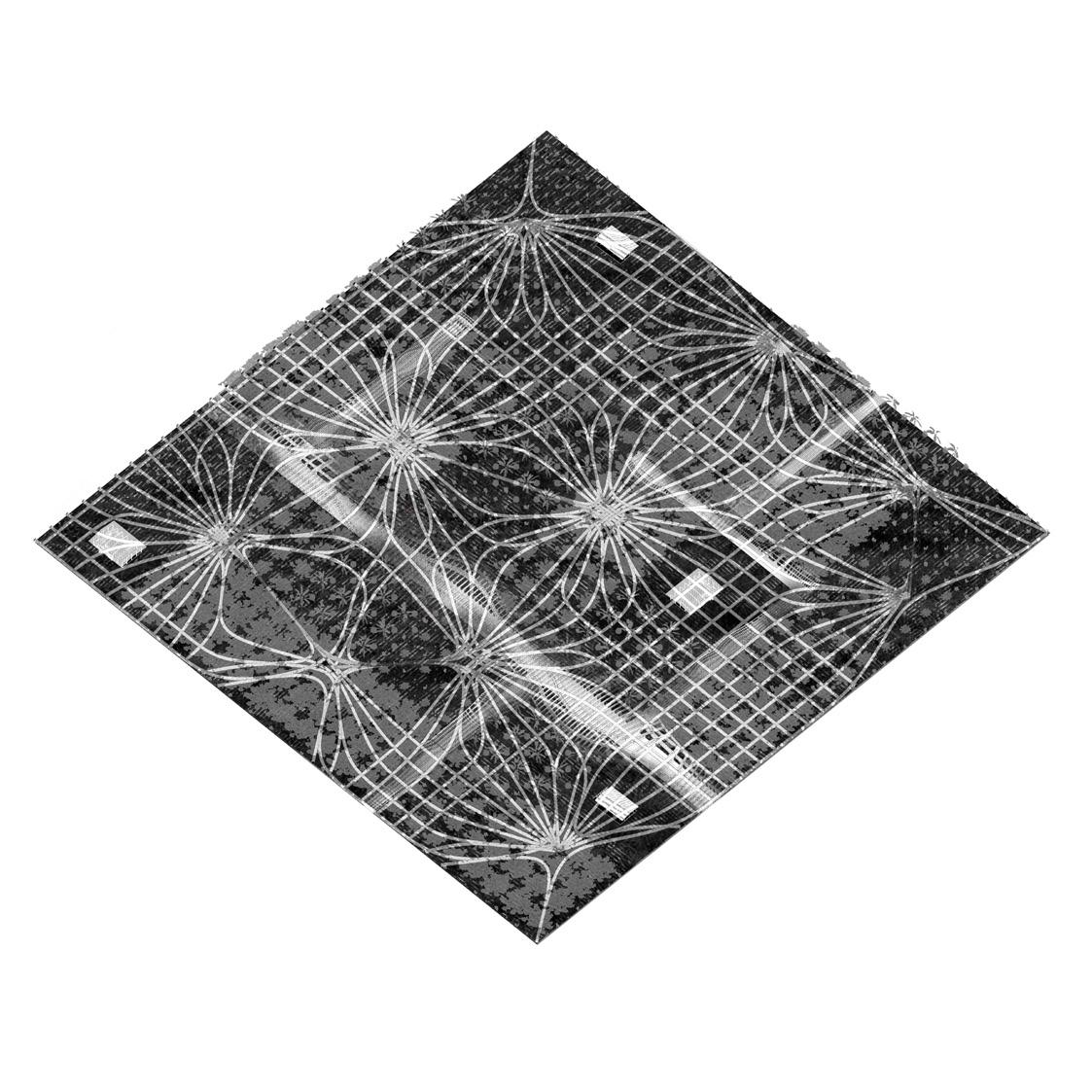

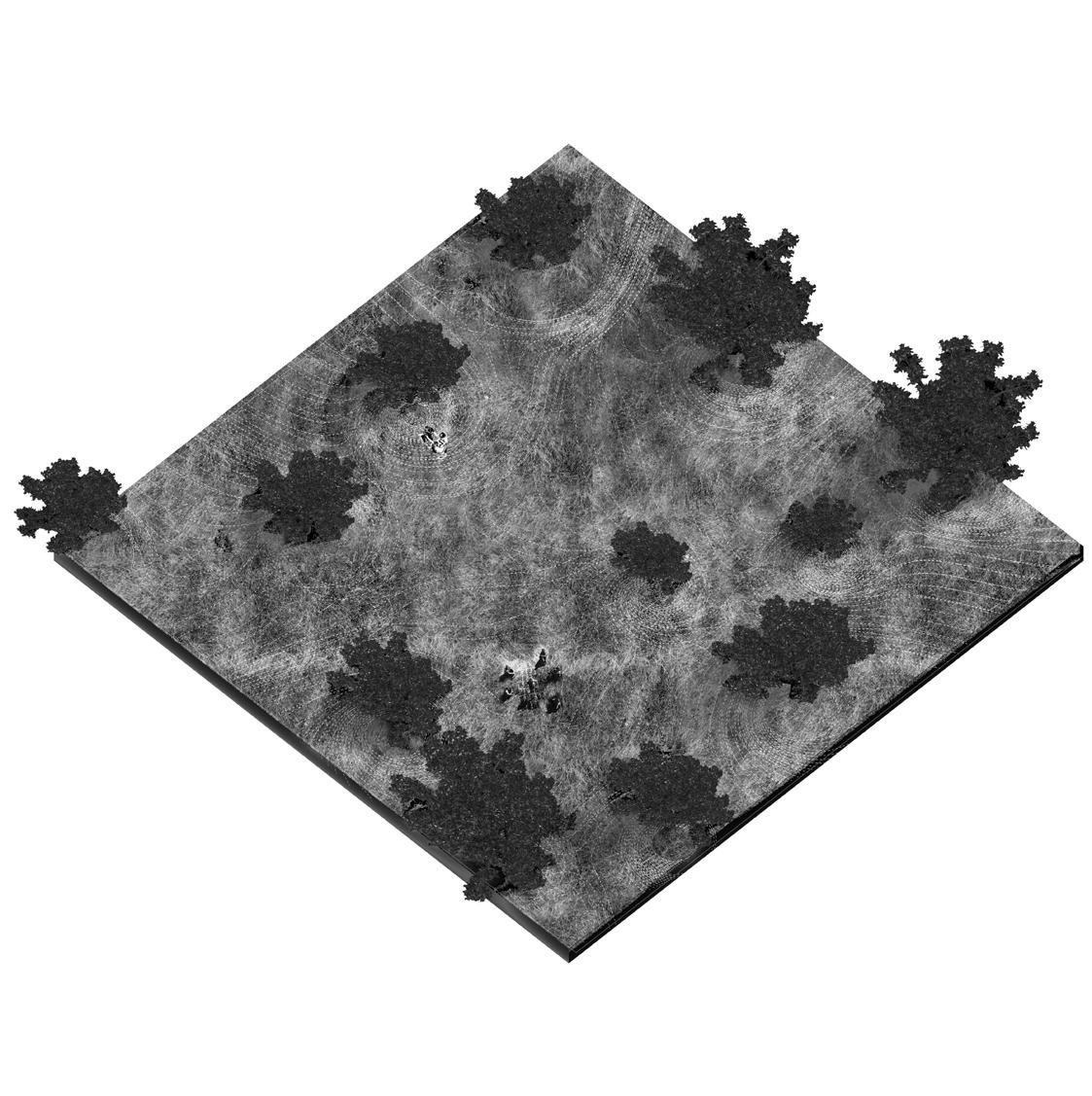

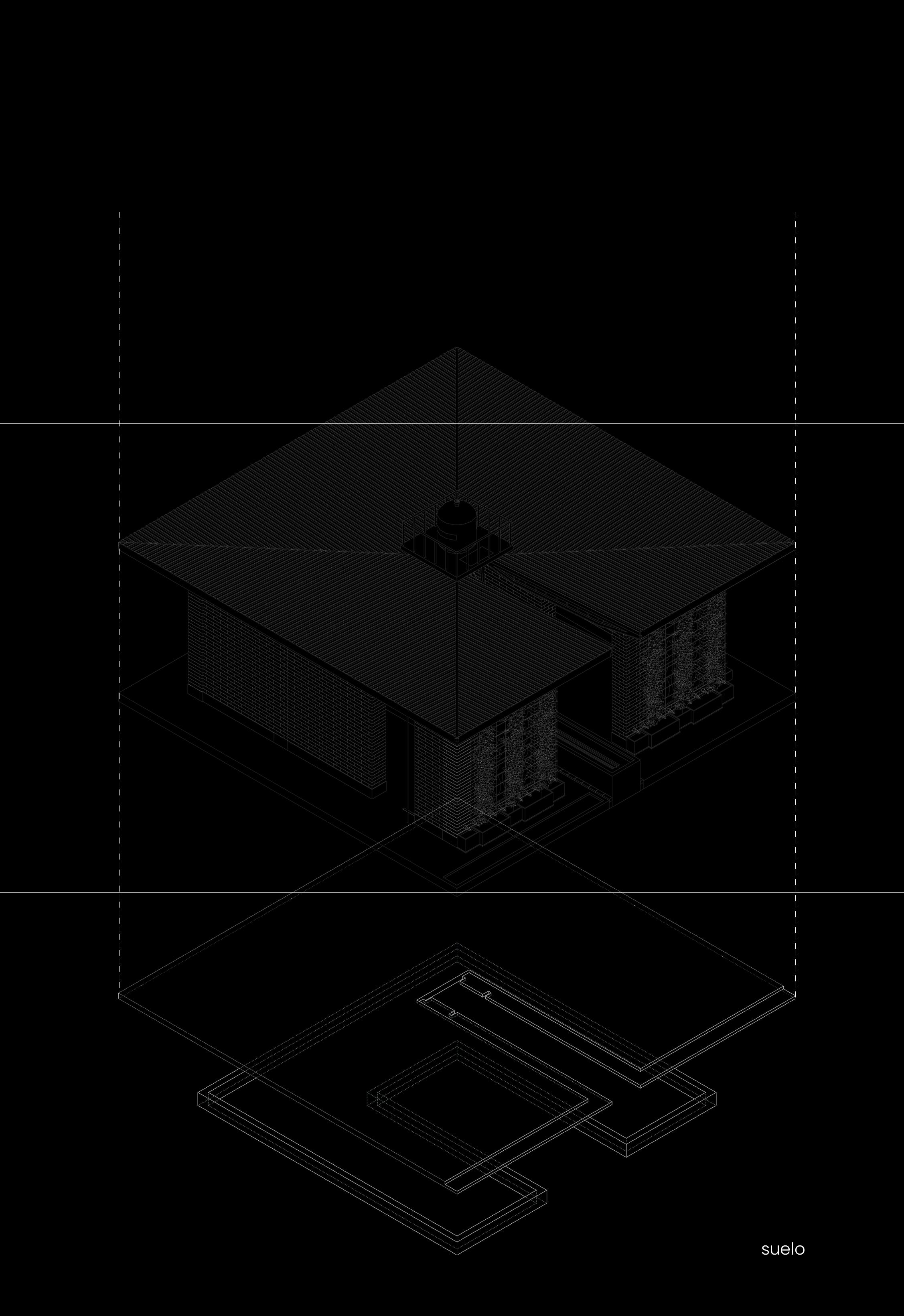

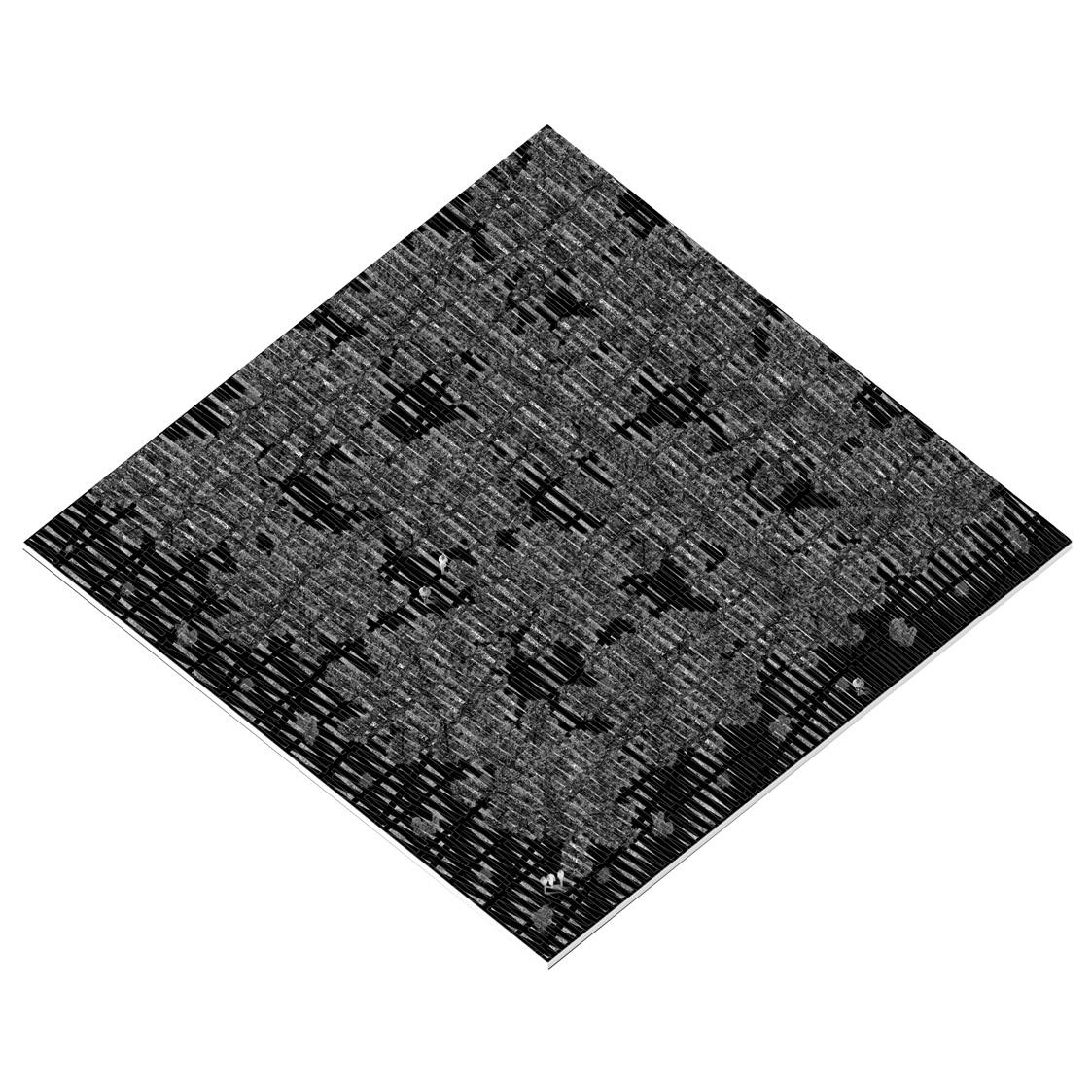

SUELO
suelo
1. m. Superficie artificial que se hace para que el piso esté sólido y llano.
Finalmente la capa del suelo busca atar los componentes al terreno, implantandose y adaptando su forma a partir de los recorridos y los caminos que existen, y las necesidades programaticas de cada uno de los centros.
De esta manera, esta capa material si bien parte de la continuación del vacío generado en cubierta para orientación espacial, el cual además, se transforma desde su interior para responder a la arquitectura y en sus bordes se configura para dar acceso y enmarcar recorridos perimetrales. Desde su centro se establecen diferentes elementos principales que además diferencian cada una de las tipologias entre si, y que sirven a un proposito programtico dentro de la arquitctura que lo contiene.
Las tipologias desarrolladas usan como referencia los elementos reconocidos en campo, pero a los que no necesariamente se les reconoce su importancia o protagonismo dentro del paisaje. Tales como el tanque elevado, los bebederos como paradas para el ganado, los arboles con buena sombra, etc. Es en estos elementos donde se establece la materialidad locla que configura esta capa.

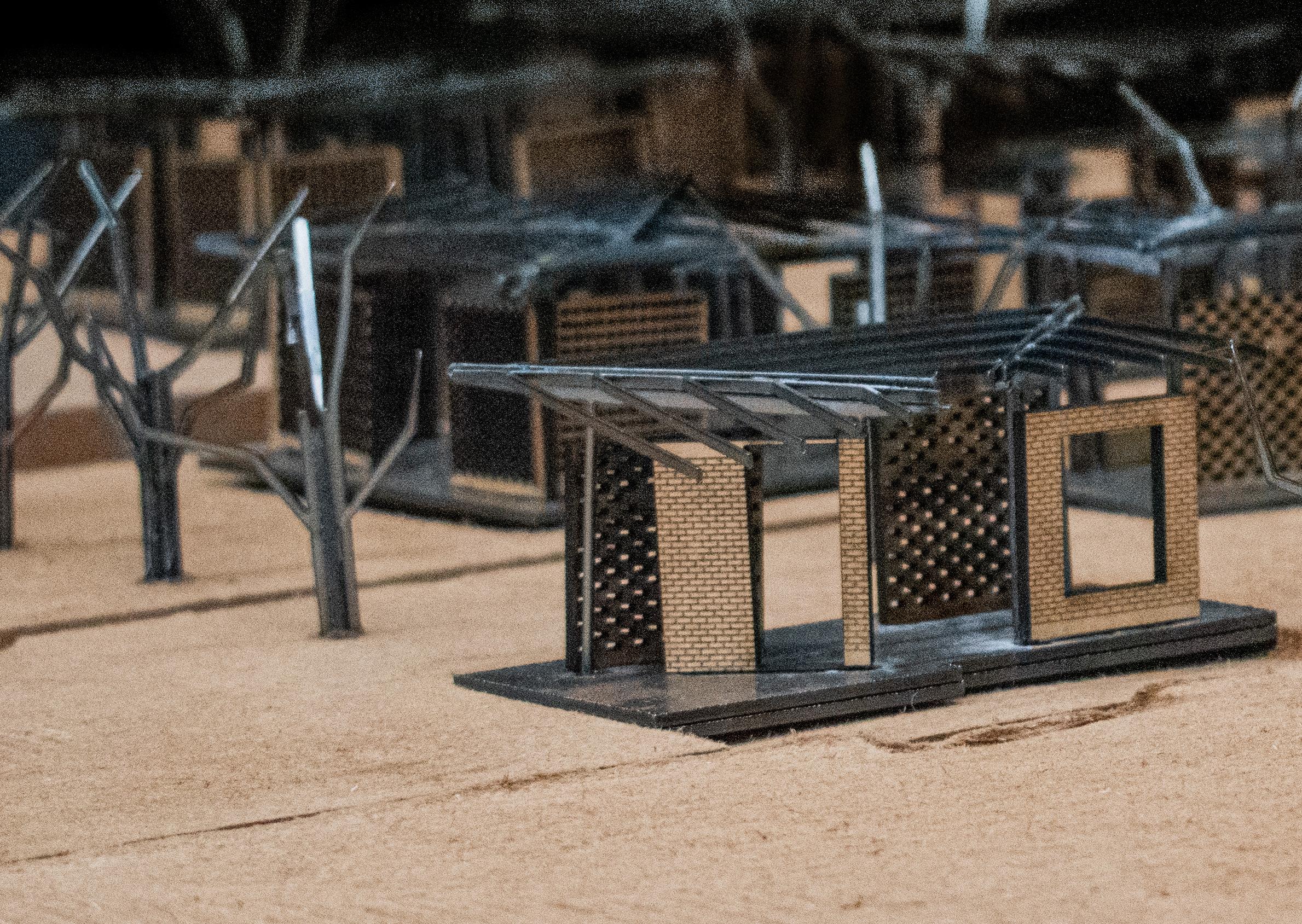

ENSAMBLES:
CENTROS DE EXPERIMENTACIÓN
Teniendo en cuenta las condiciones del lugar y las taxonomias materiales que se desarrollan a partir del mismo, el proyecto ensambla estrategicamente los componentes para la confiugración de 5 centros de experimentación, los cuales tienen como proposito principal el desarrollo de uno de los campos de acción de la actual industria del marañón, partiendo de la necesidad de construir en un primer paso, espacios enfocados al desarrollo de la administración, investigación, adaptación, producción y comercialización, y que empiecen a tejer al interior de la finca capacidades tecnologicas que se basen en la producción de la nuez, pero que además tambien respondan a las demás actividades que se desenvuelven día a día como el cultivo para consumo interno, la producción de energia, el almacenamiento de agua, etc.
Cada uno de los siguientes centros de experimentación enmarca una necesidad hetereotopica en la que se busca el intercambio de conocimiento y capacidades de diferentes actores locales, fomentando la colaboración en cualquiera de los campos de acción y unificando esfuerzos locales dentro de los espacios.

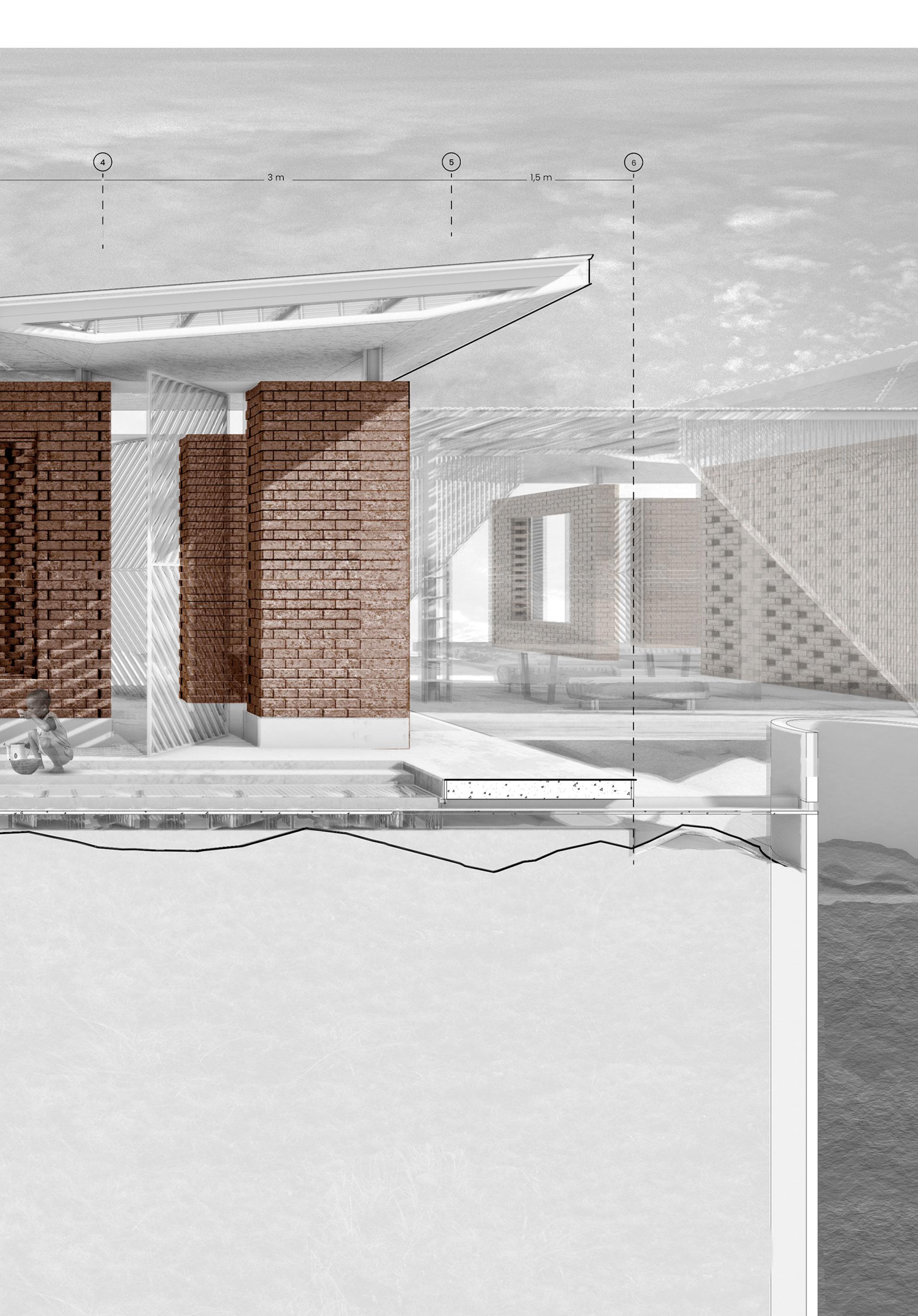

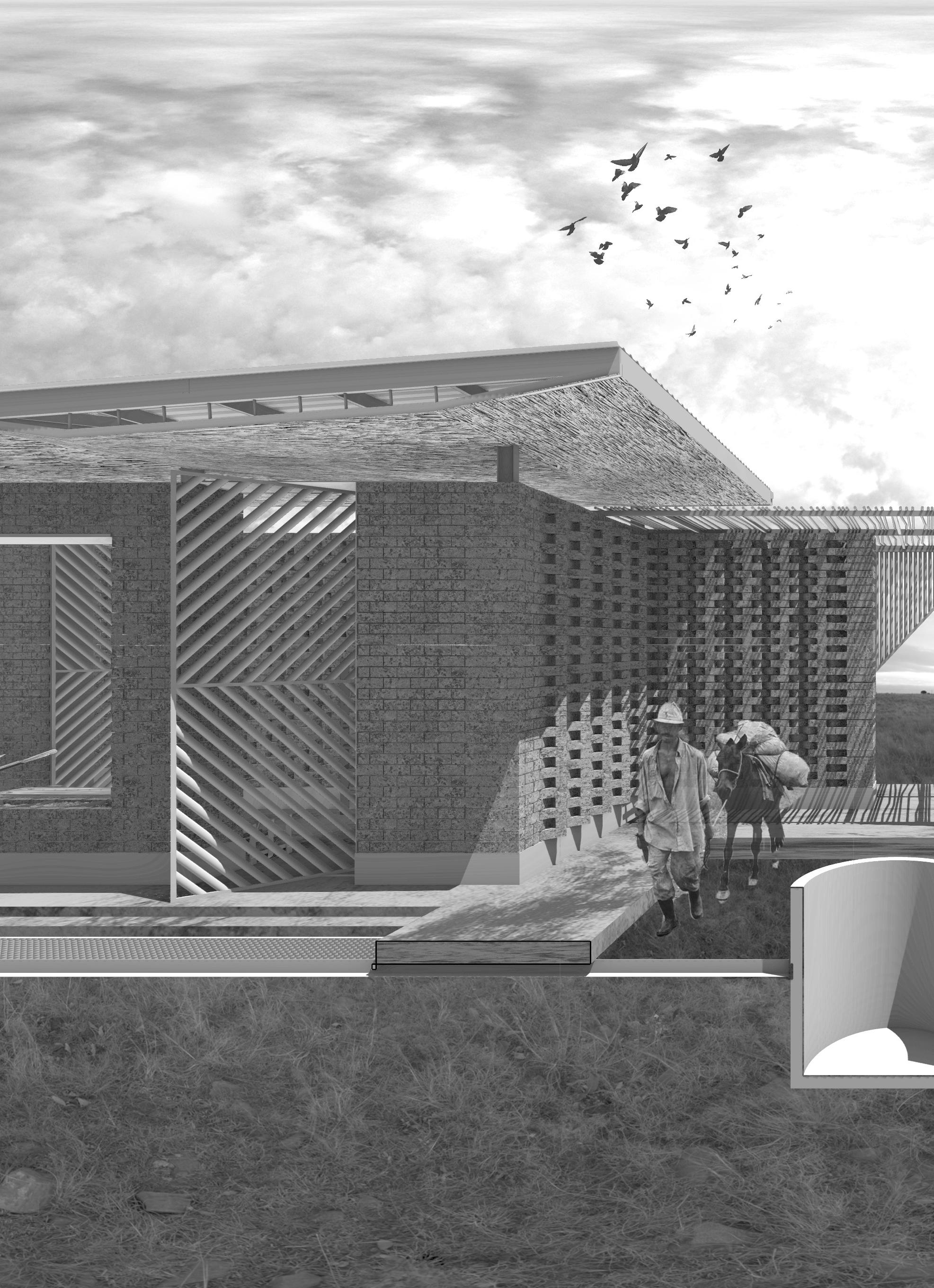

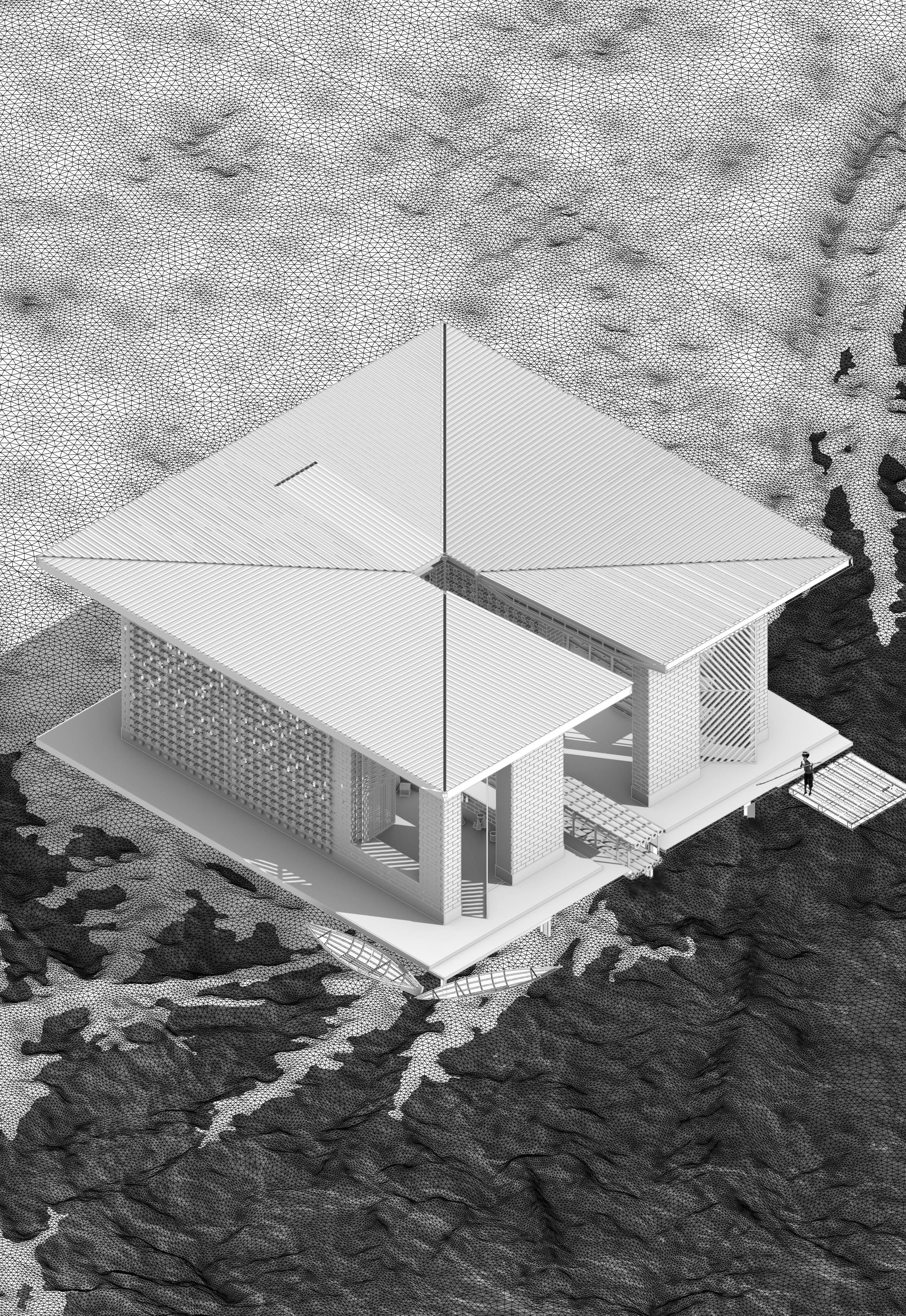

CENTRO DE ADMINISTRACIÓN
relieve 1. m. Labor o figura que resalta sobre el plano.

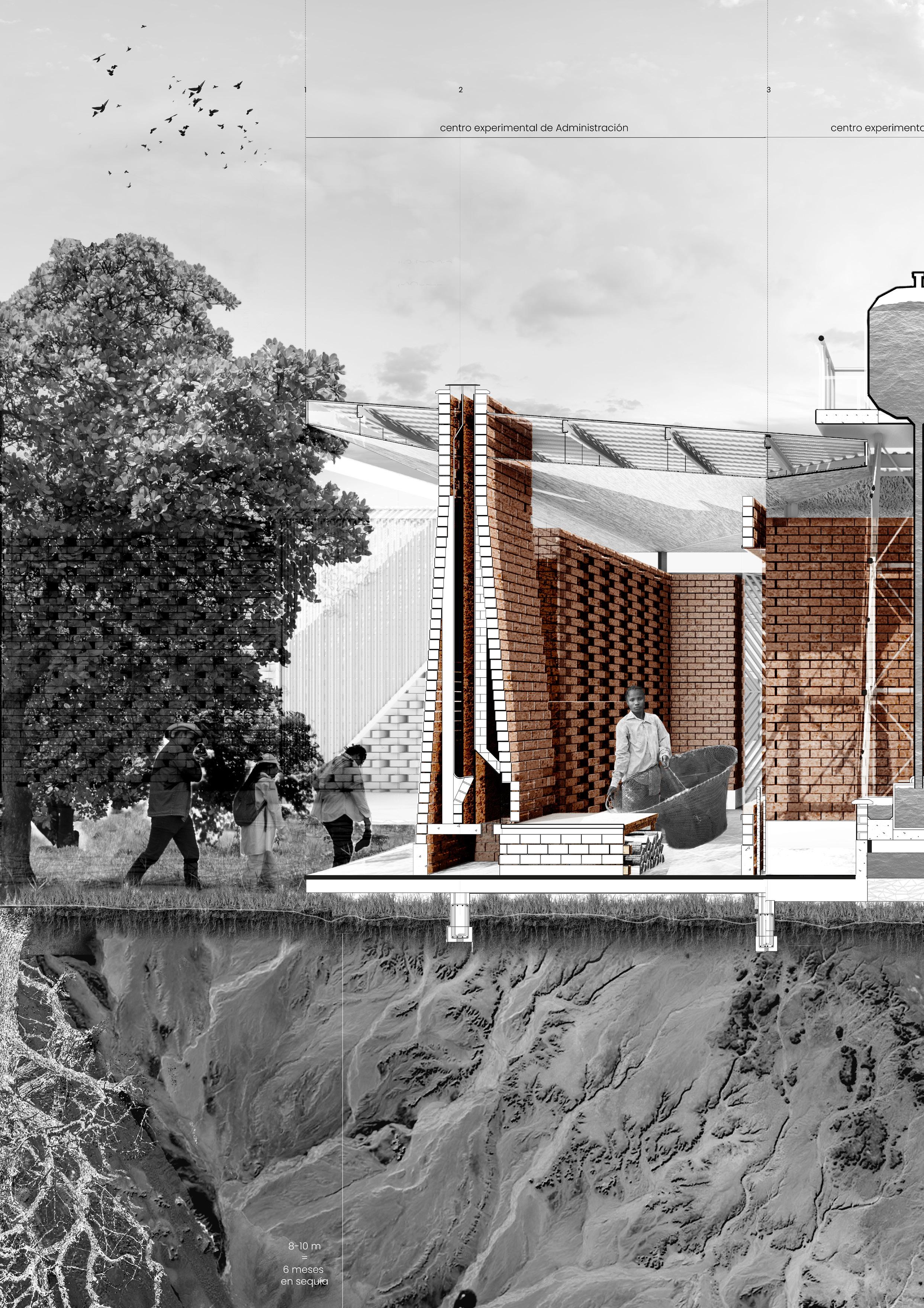

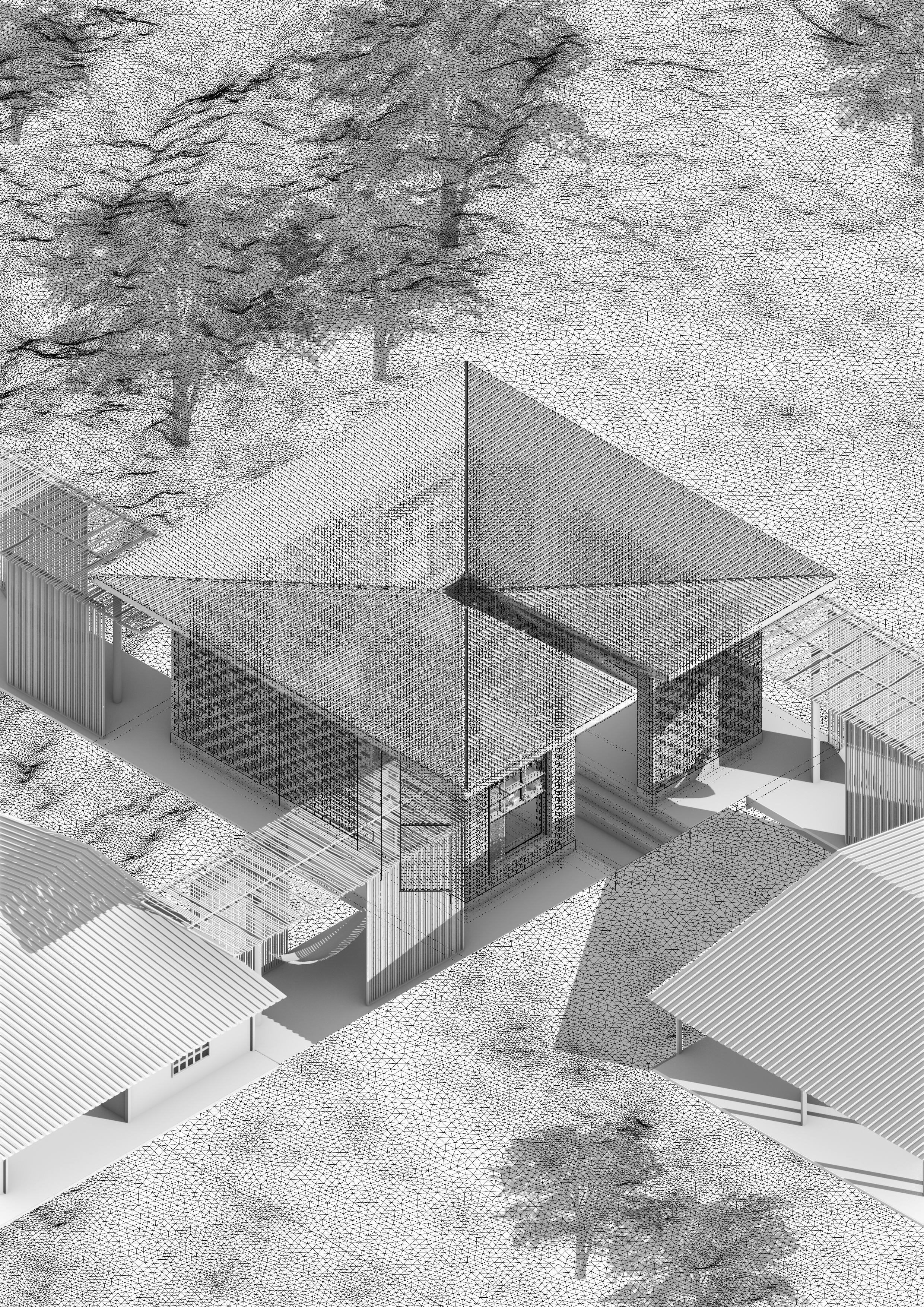

Este primer centro de experimentación se configura entre el espacio de residencia en la caseta del administrador de la finca, y un espacio en el que se busca administrar los recursos para producir o almacenar diferentes tipos de energia.
Con esto en mente, este centro busca contener recursos de servicios sirviendo como bóveda de almacenamiento y cuya función final es la distribución de la energía al resto de la finca como un centro de control. Aqui, llegan diferentes residuos y recursos que dejan los cultivos y la residencia, principalmente la coraza del marañón que es desechada luego de la extracción de la nuez, y la cual es posible convertir en biomasa a través de un horno, el cual sirve tambien como punto de cocción para la nuez, usando la misma coraza como alimento para prender el fuego debido a su alto contenido de aceite.
Además, este centro articula el viejo pozo profundo que se encuentra junto a la caseta, lelvando las aguas lluvias que se recolectan en la cubierta, pasandolas por un pozo de absorción y agrupandolas en el pozo profundo de la finca. De esta manera, el agua es aprovechada en las actividades interiores del centro y de manera paralela almacenada en el pozo profundo.

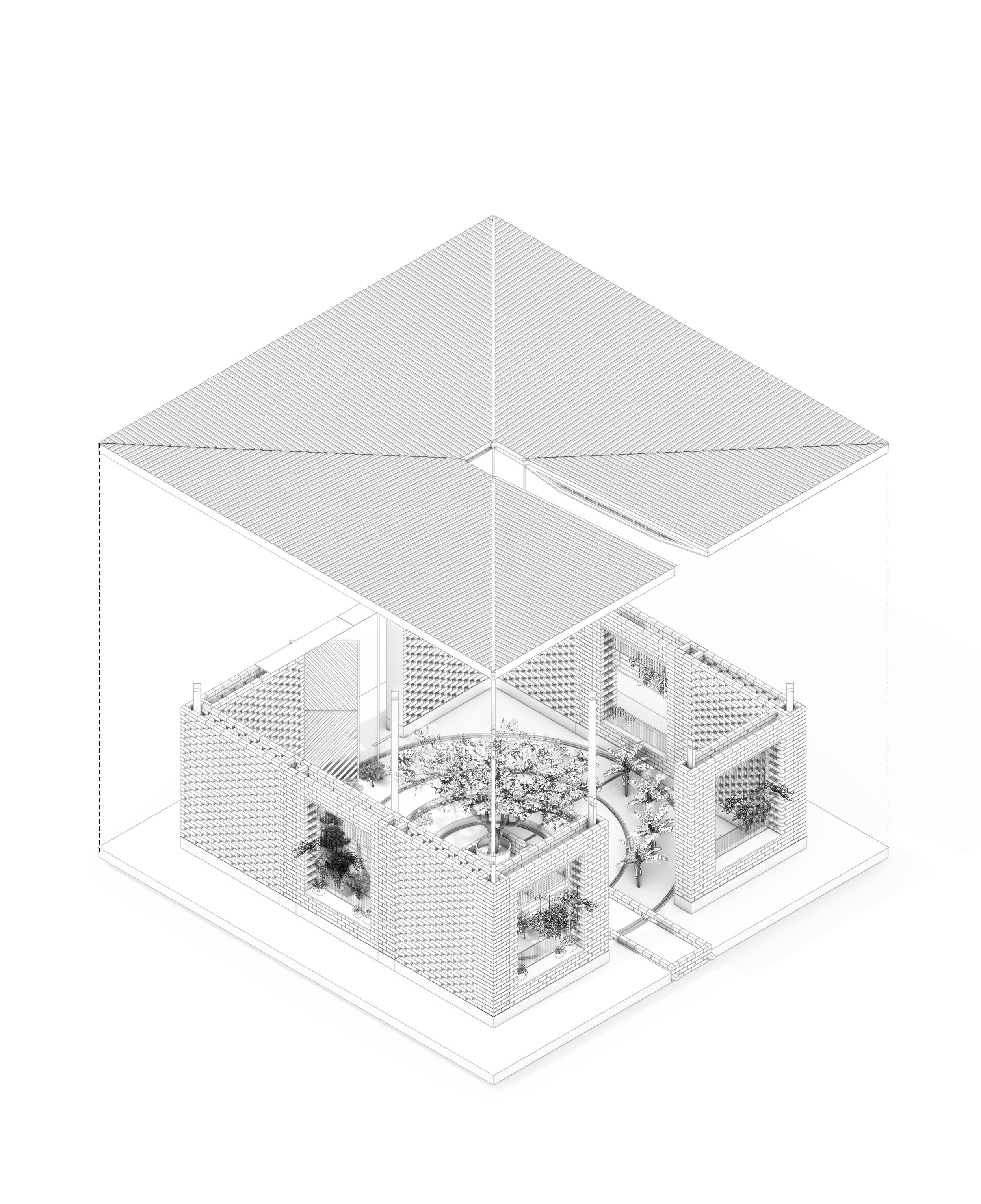

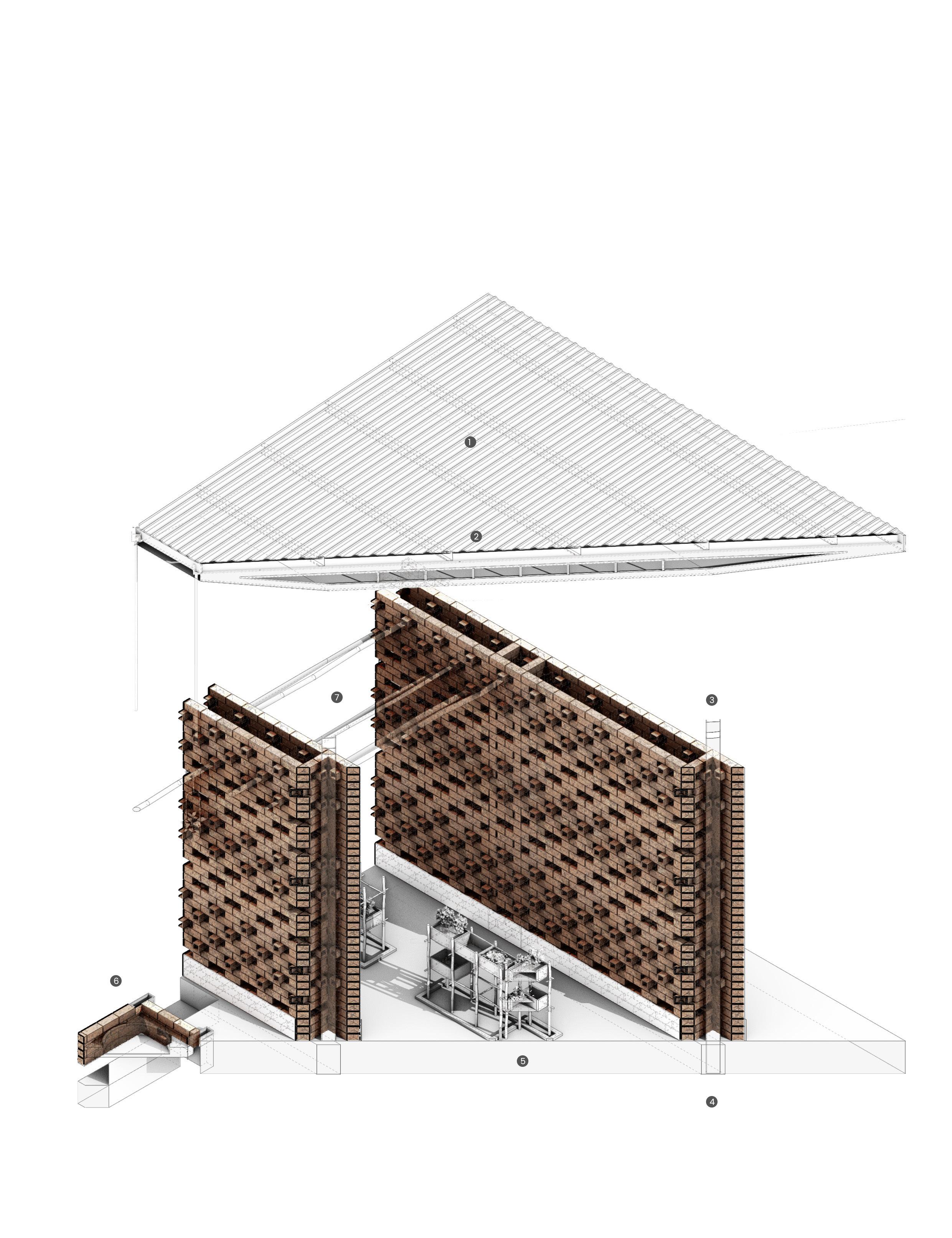

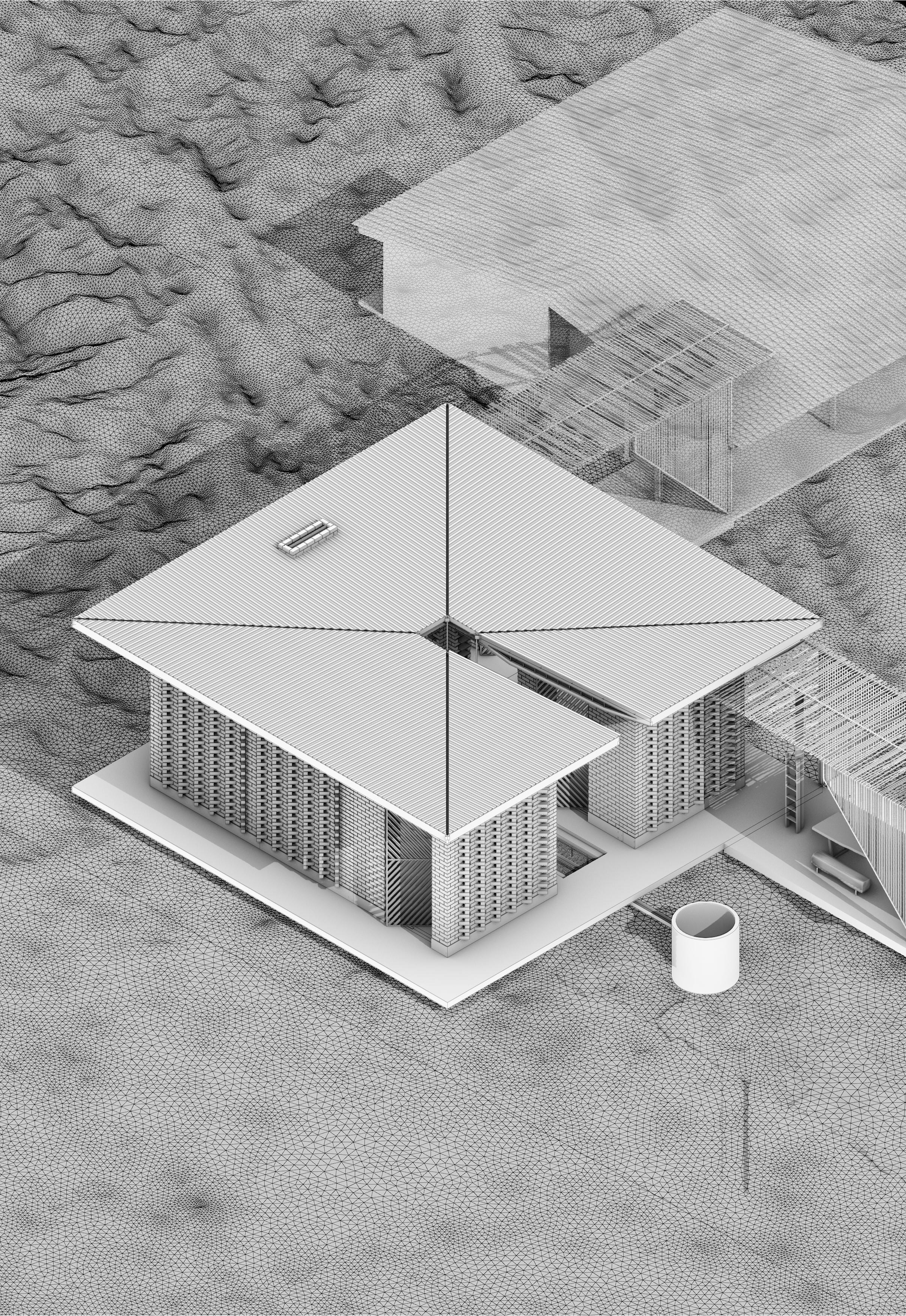

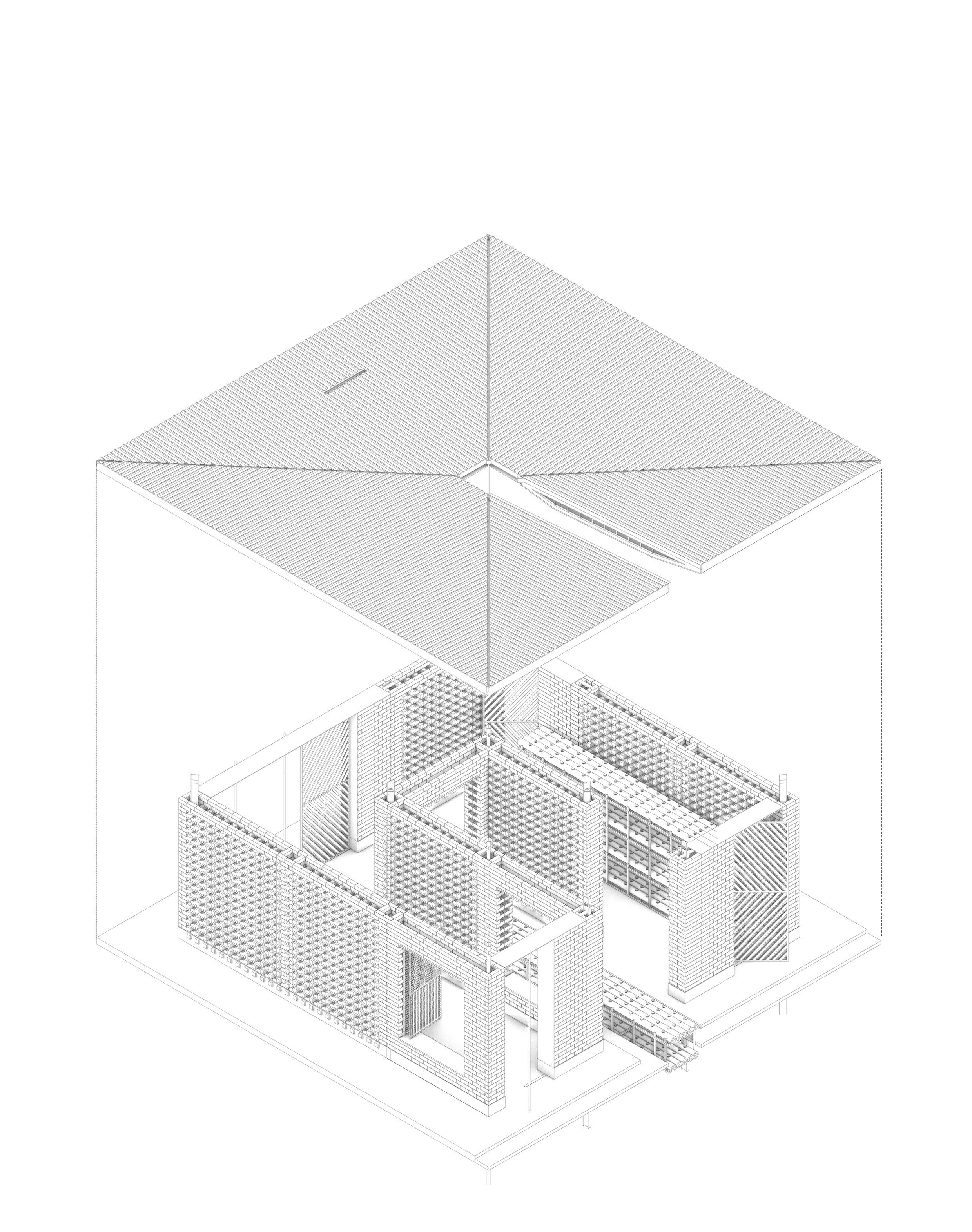

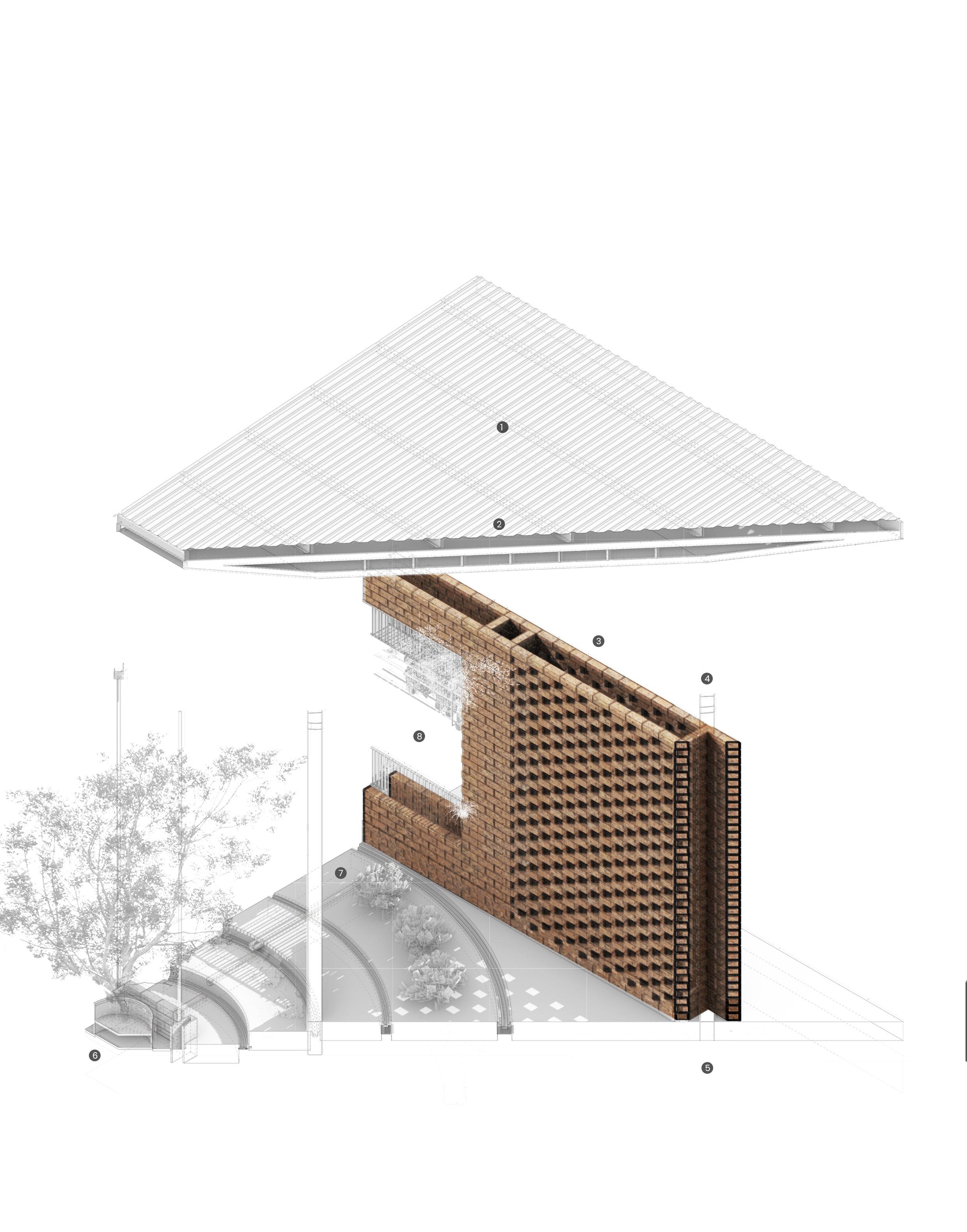

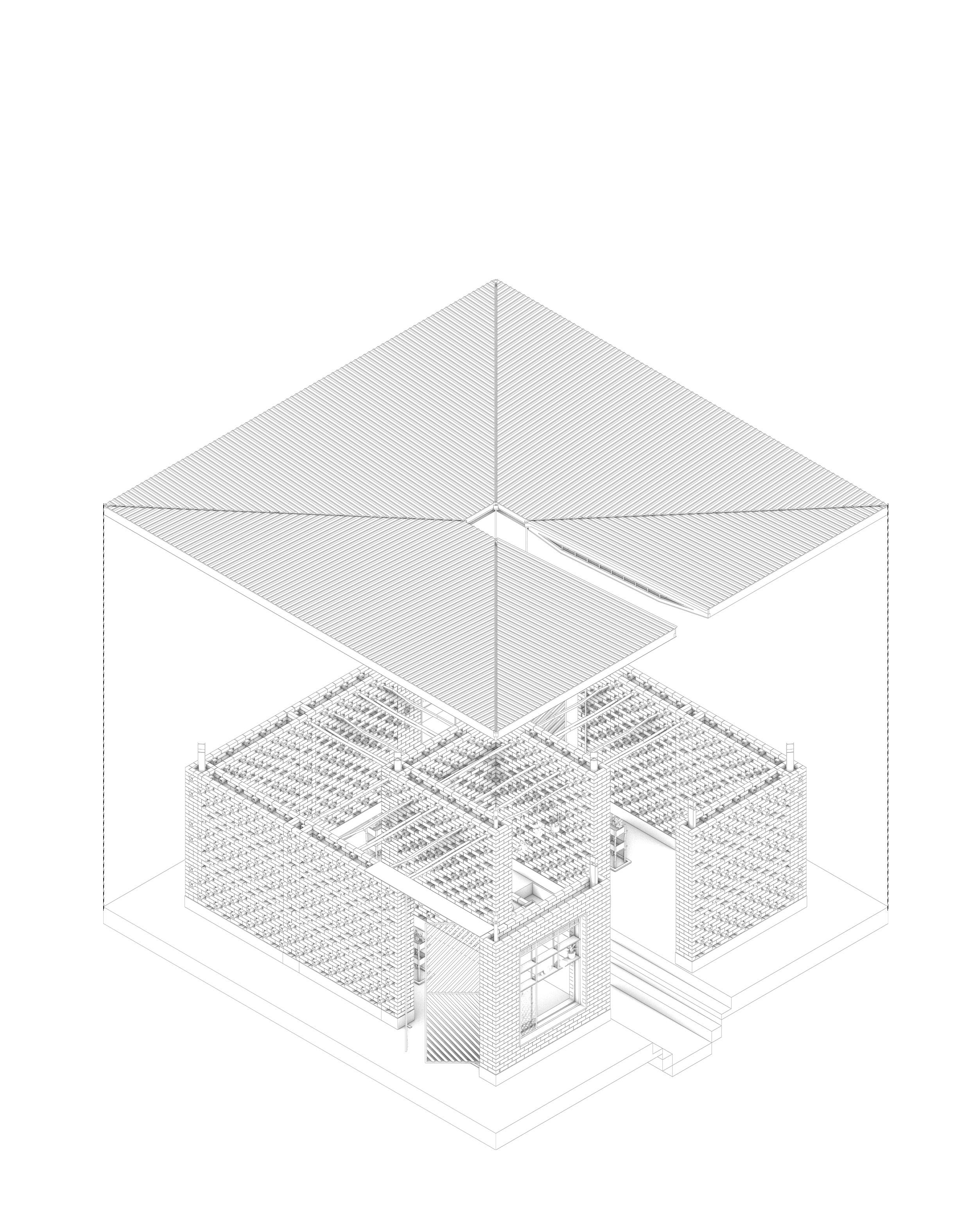

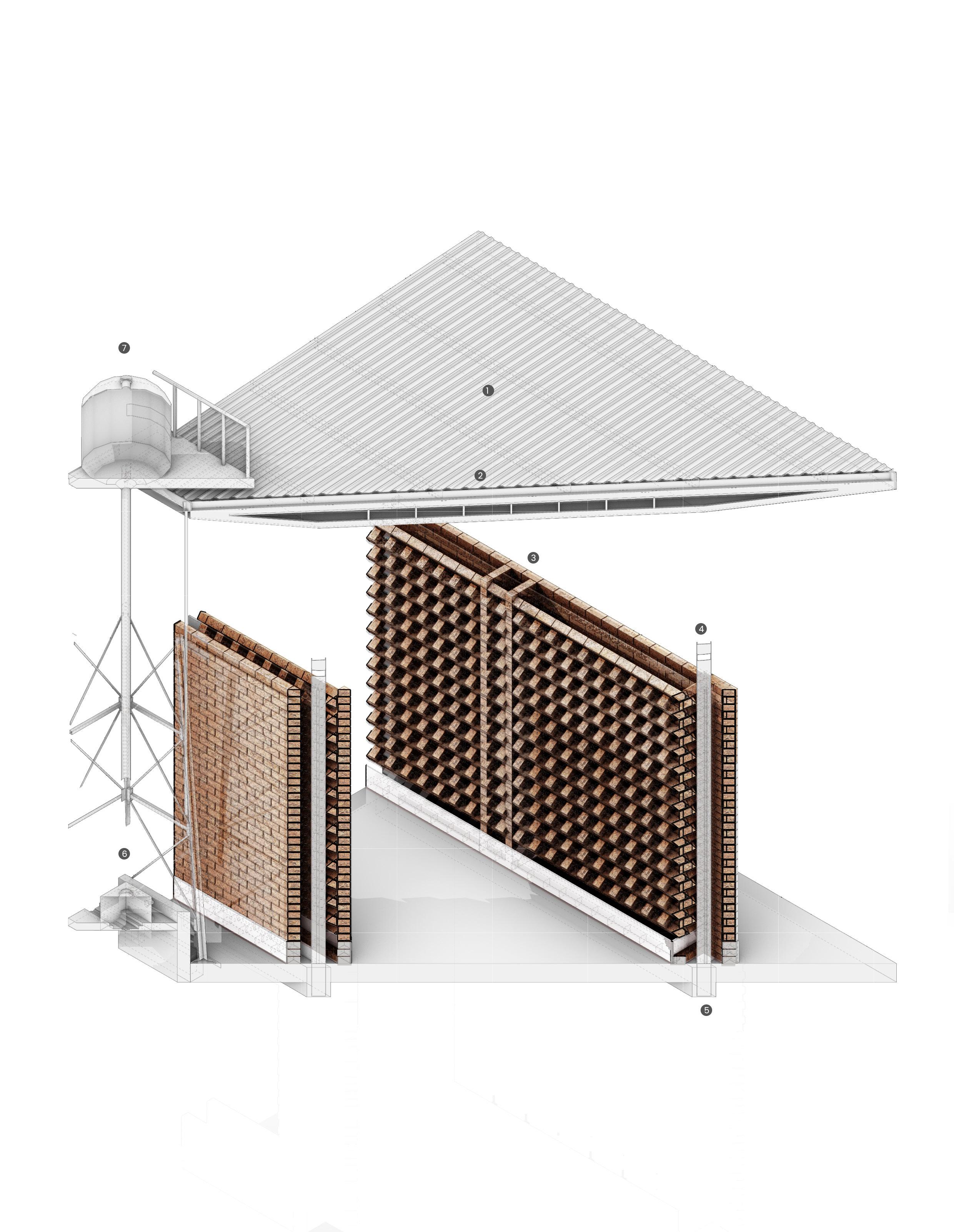

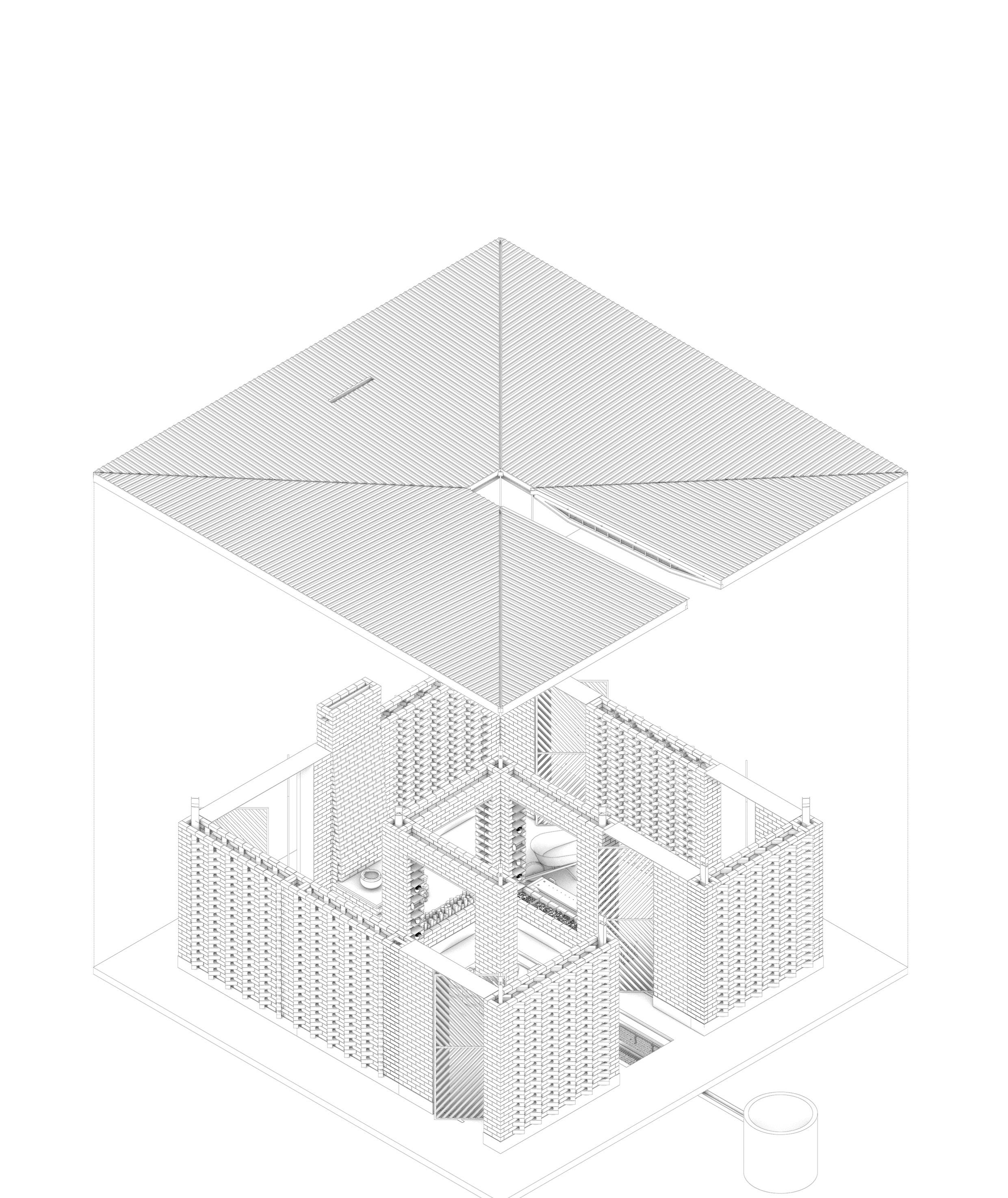

Axonometria explotada_ Capas materiales
Axonometria 01:
Detalle 01
Axonometria explotada_ Capas materiales
Detalle 01:
1. Cubierta en teja de zinc con chimenea
2. Estructura portico metalico
3. Pared mamposteria en BMC (Bloque de Marañón comprimido)
4. Perfil metalico sección tipo I
5. Placa de piso con viga de amarre en concreto
6. Pozo de absorción
7. Ventana en mamposería con cajones internos
8. Horno solar
1 Detalle cubierta:
Lámina de zinc en chapa trapezoidal
Correa de techo de sección c
Cieloraso en paja denteno amarrado a viguetas estructurales.
2 Detalle Horno solar rústico:
Reflector en espejo de 2 mm
Capa de cubierta en teja de policarbonato
Revestimiento de humos en aluminio sobre ladrillo
Cámara de humos
Estante de humo
Ladrillo refractario
Vertedero de cenizas

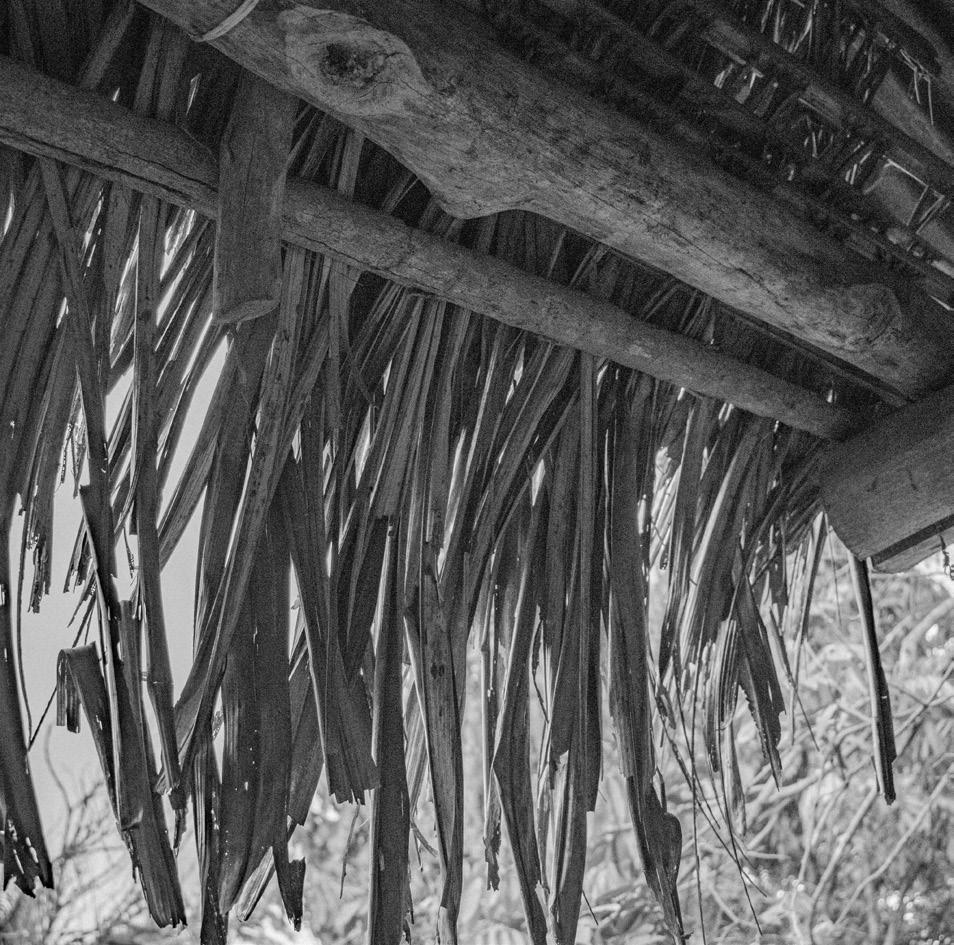

3 Detalle cielo raso de paja: Paja tejida expuesta sobre rieles en caña de azucar
4 Detalle fachada:
Bloque de marañón de 200x100x100 mm (BMC)
Unión en mortero fino de 24 mm
Aislamiento de 60 mm
Revestimiento en aluminio sobre BMC
5. Detalle ventana:
UPN aluminio de 30 x 20 mm
Goterón de aluminio
Bloque de marañón de 200x100x100 mm
Unión en mortero fino de 24 mm
Zócalo en concreto

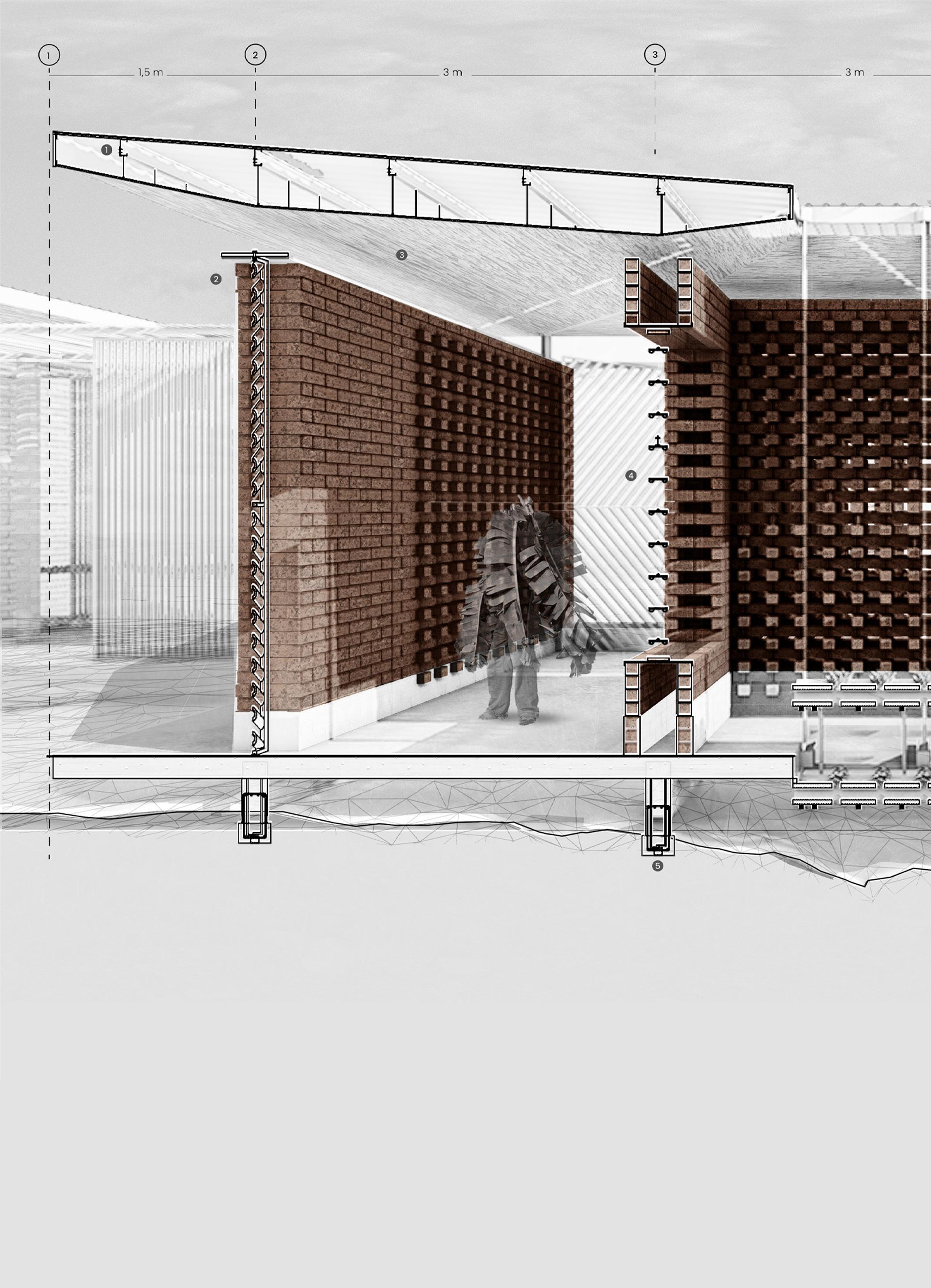

Corte A-A
6 Detalle de viga de amarre:
Estribos de montaje al interior de viga
Viga en concreto
Armado inferior a zapata
7 Detalle pozo de absorción:
Tubería de agua fluvial
Gotero en concreto
Mampostería con juntas selladas
Grava de 5 mm
Revestimiento en concreto con 15 mm de espesor
Canal en concreto
8 Detalle pozo profundo:
Sello sanitero con mortero en concreto
Relleno de arcilla y arena
Filtro geomecanico

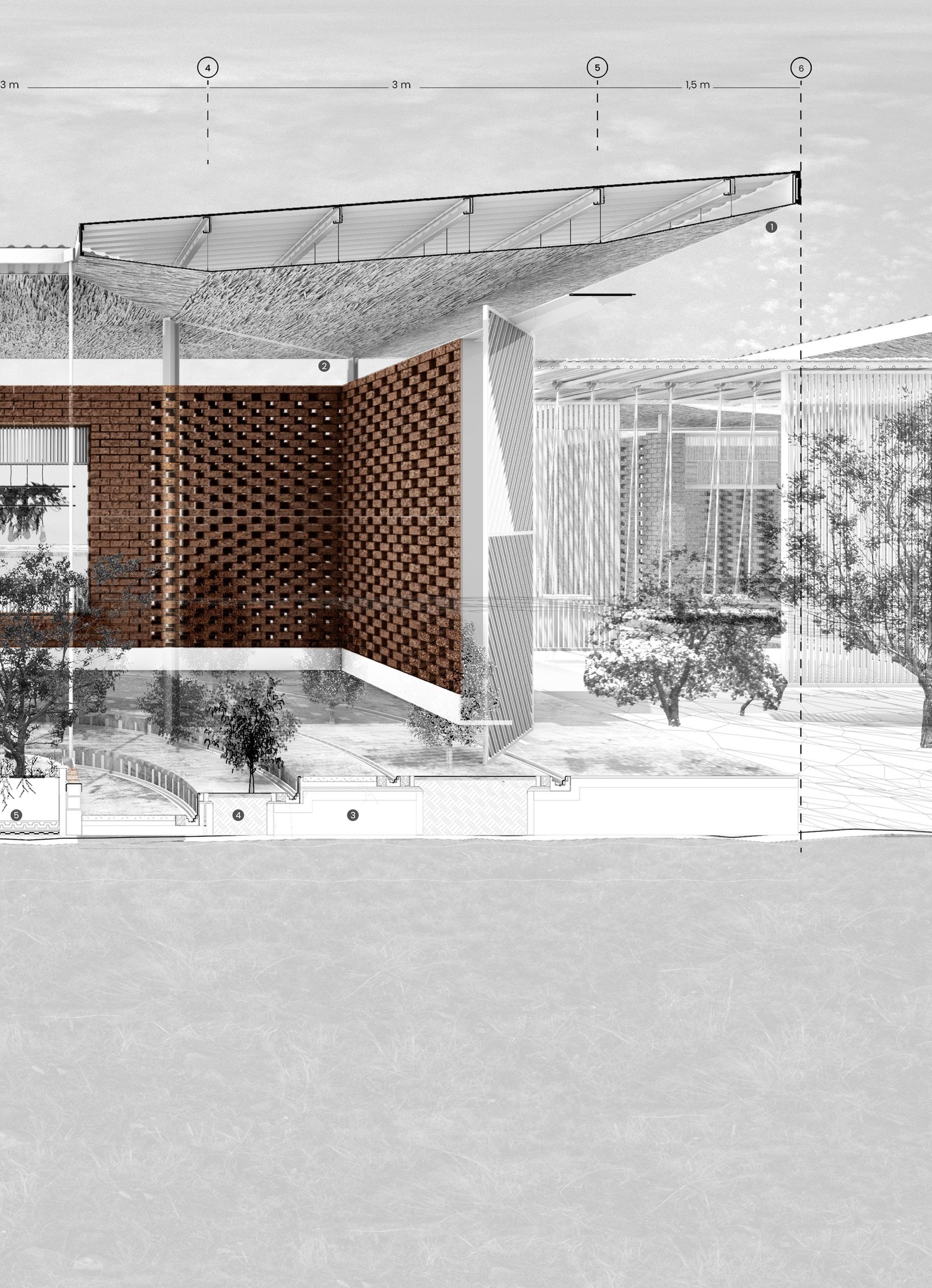

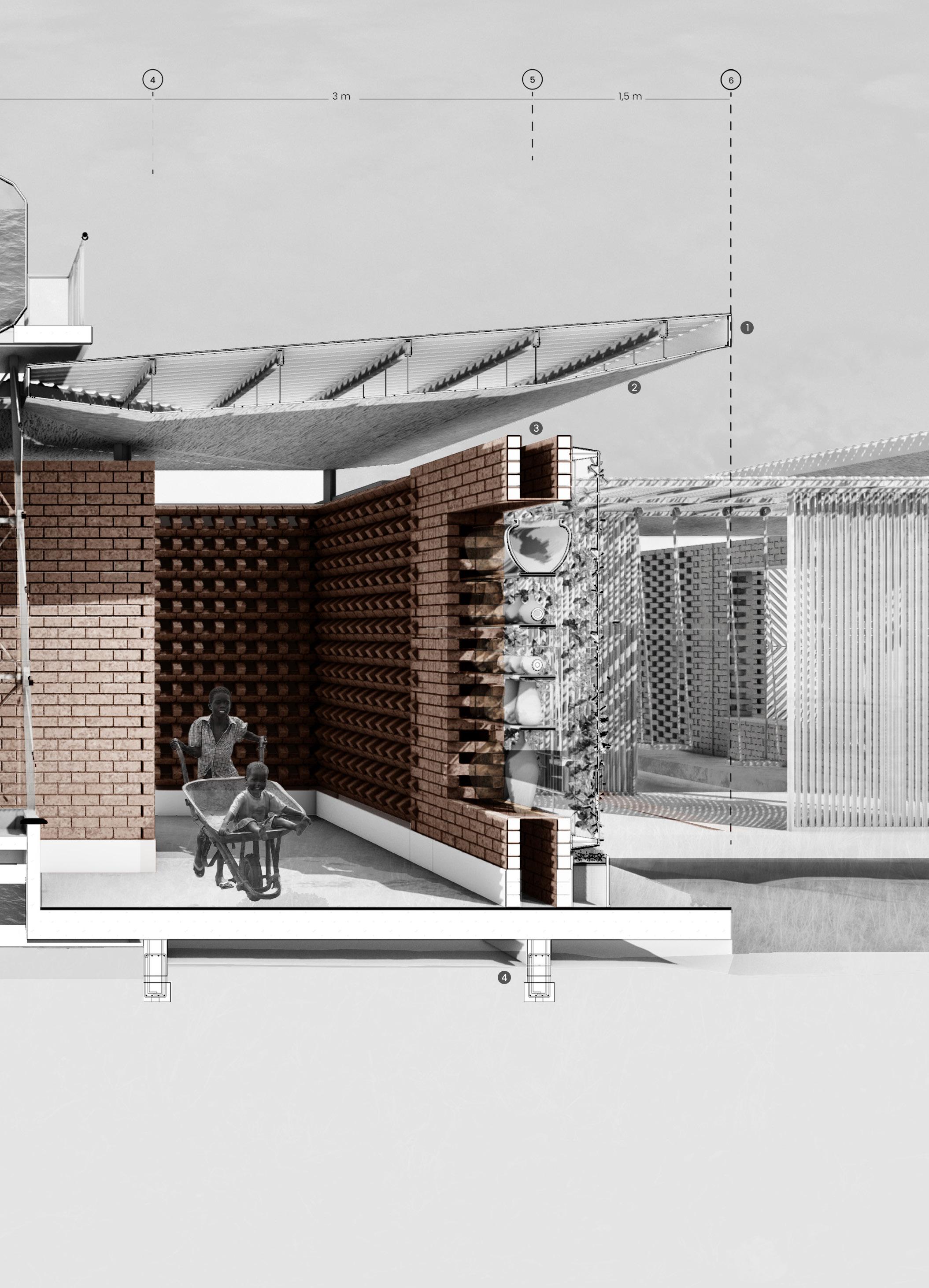

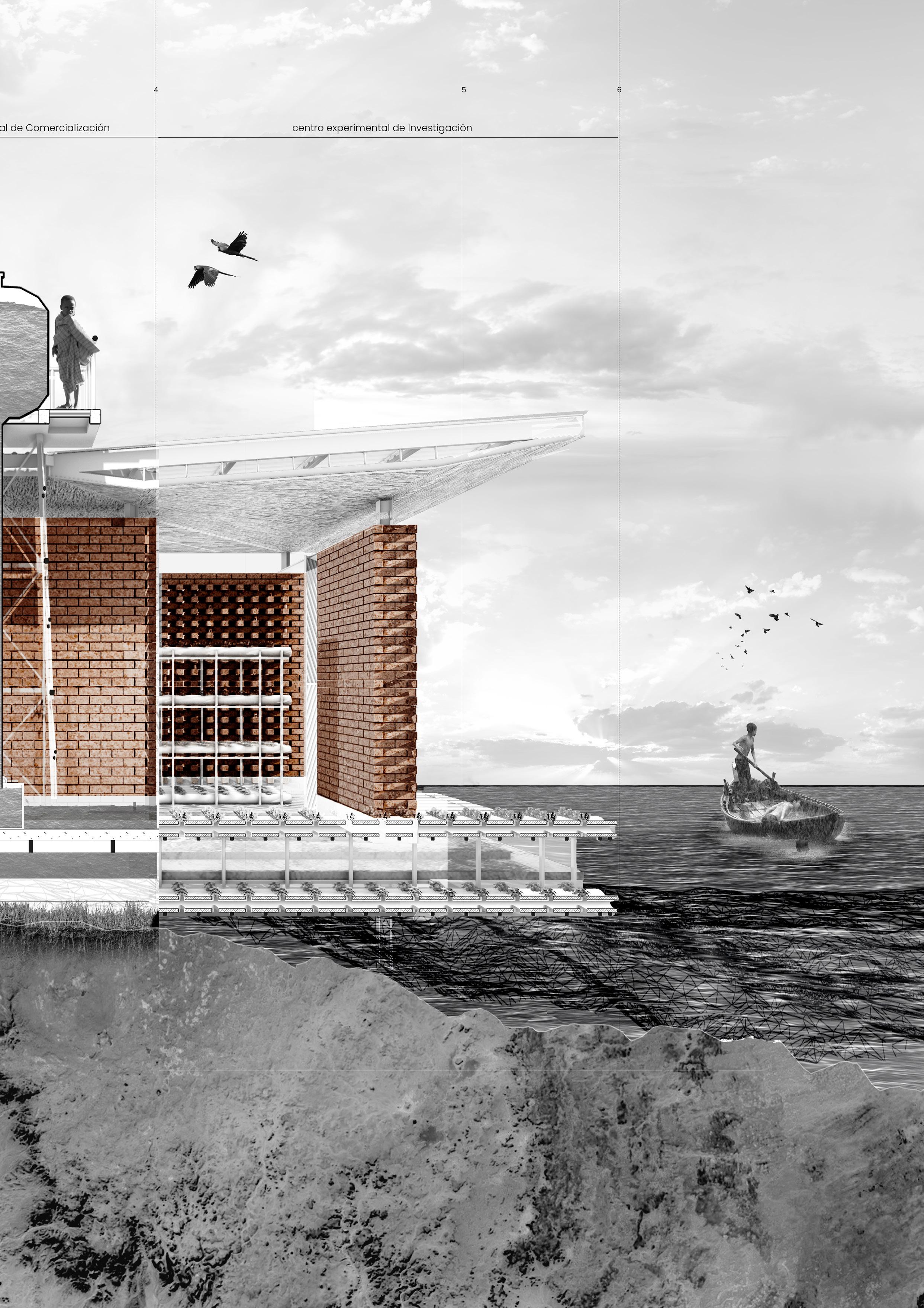

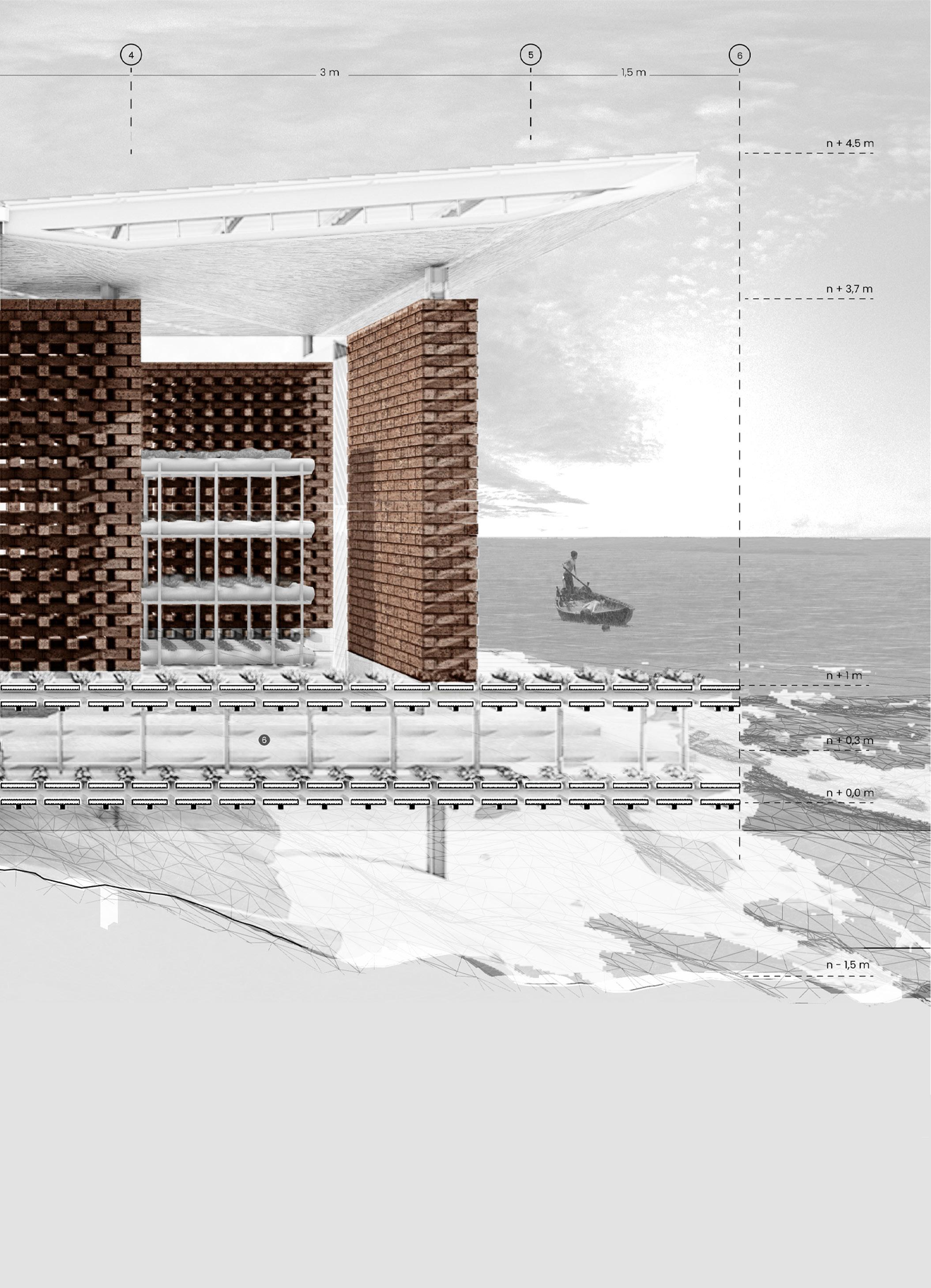

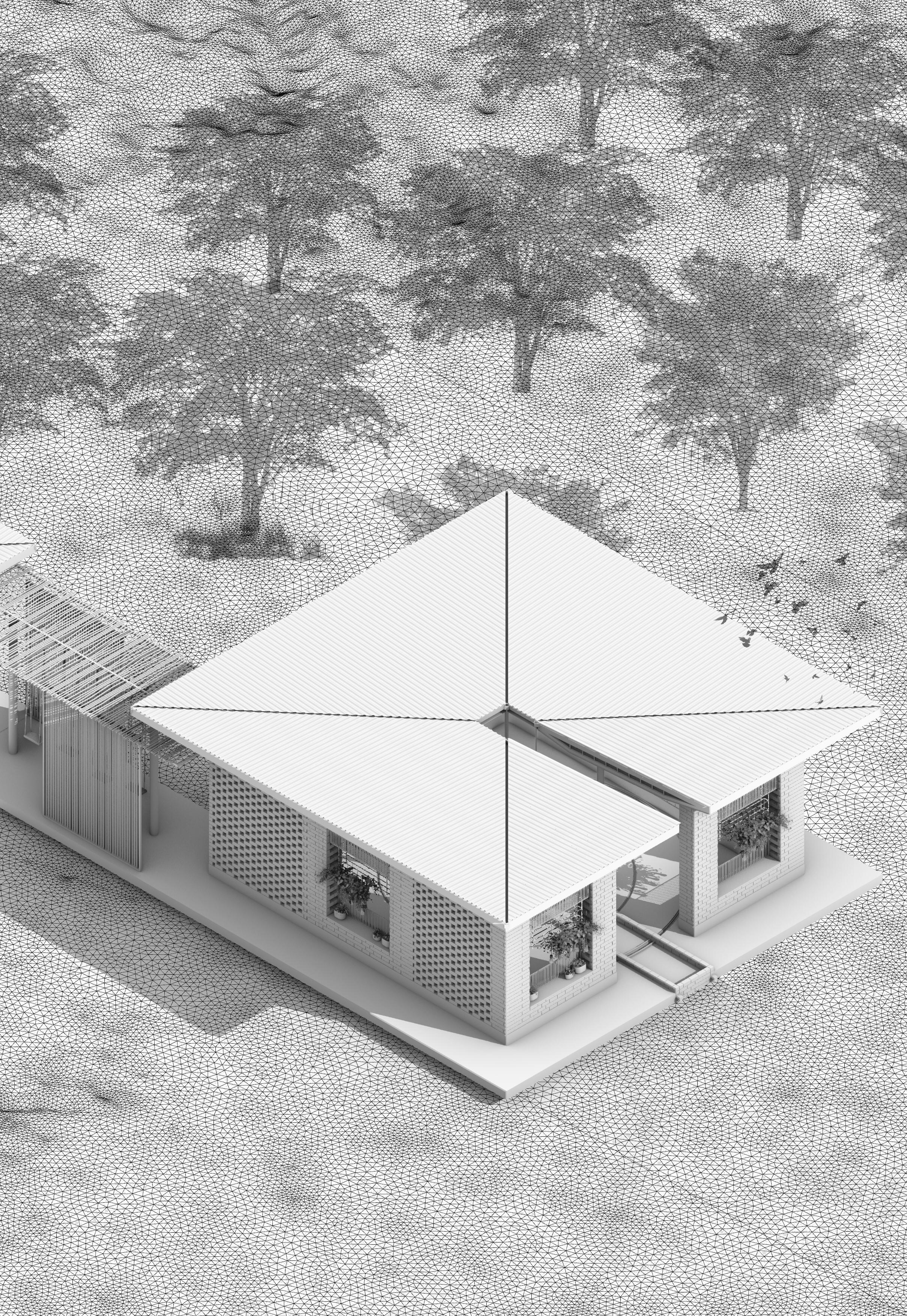

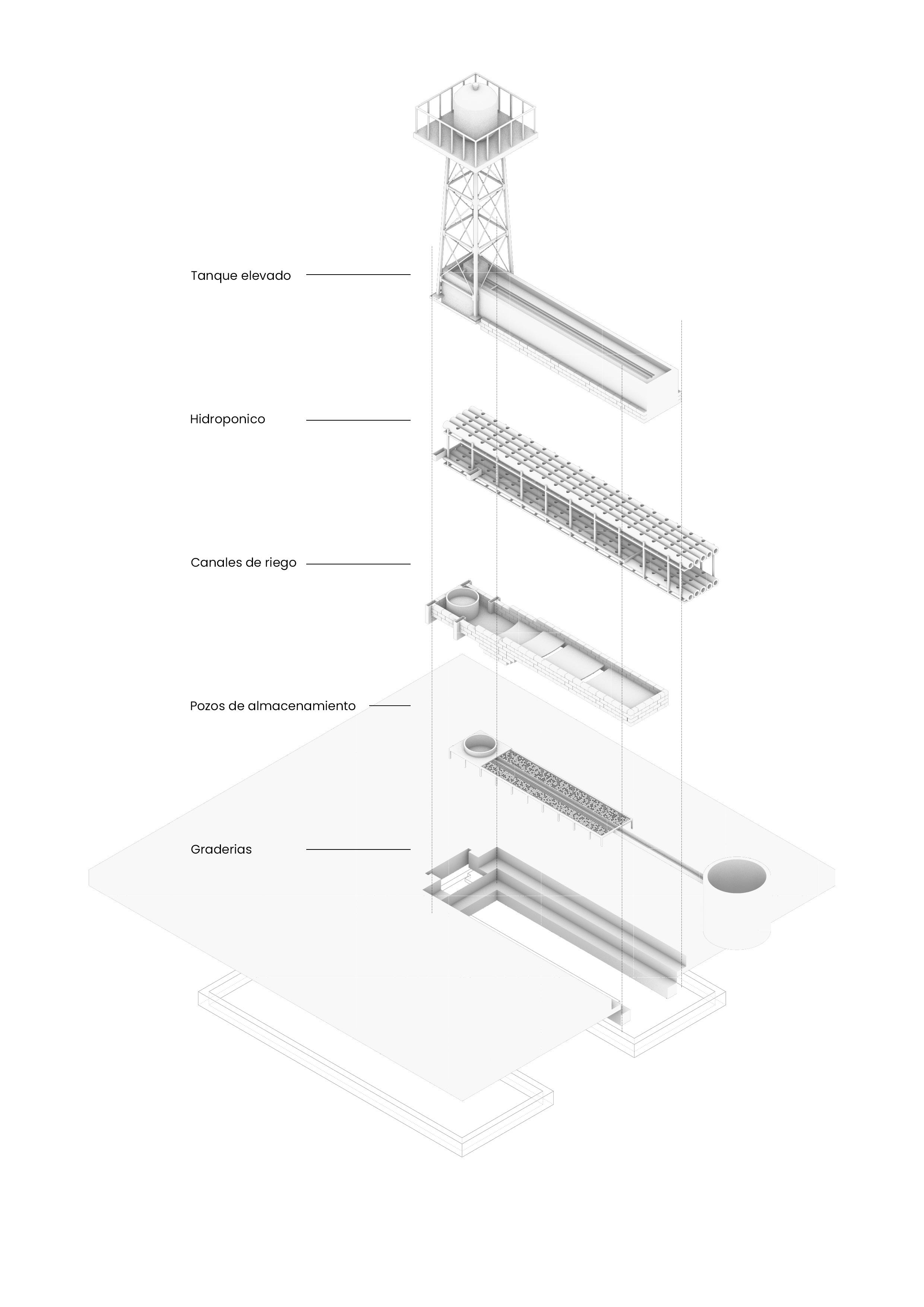

CENTRO DE INVESTIGACIÓN
Este segundo punto de experimentación responde a las labores de investigación que se llevan a cabo para la comprensión de las semillas y el crecimiento de los cultivos. Por esta razón, este centro se ata a la condición del lugar de cuerpo de agua, pues tiene como proposito convertirse en un punto de recolección de muestras y residuos para la observación cientifica, usando los cuerpos de agua como potenciales puntos de encuentro y de parada en el recorrido por el territorio.
Aquí, se encuentran el agricultor y el investigador, siendo este segundo un perfil que destaca por su conocimiento en el manejo del cultivo, ya sea de manera empirica o profesional. Por esta razón, se articulan elementos como las huertas hidroponicas y las tradicionales estructuras de las balsas o los bongoes que se utilizan en los puertos fluviales
a la entrada del municipio. Además, aprovecha la envolvente como banco de semillas, en el cual se organiza el material de observación y se visualiza la diversidad actual y los posibles cruces que pueden nacer entren ellos.
Por otro lado, el agua lluvia recolectada en cubierta suministra principalmente las huertas hidroponicas, antes de pasar directamente hacia el cuerpo de agua sobre el que se implanta, usando la misma vegetación como filtro de purificación del agua, y evitando la llegada de fluidos tóxicos al mismo.

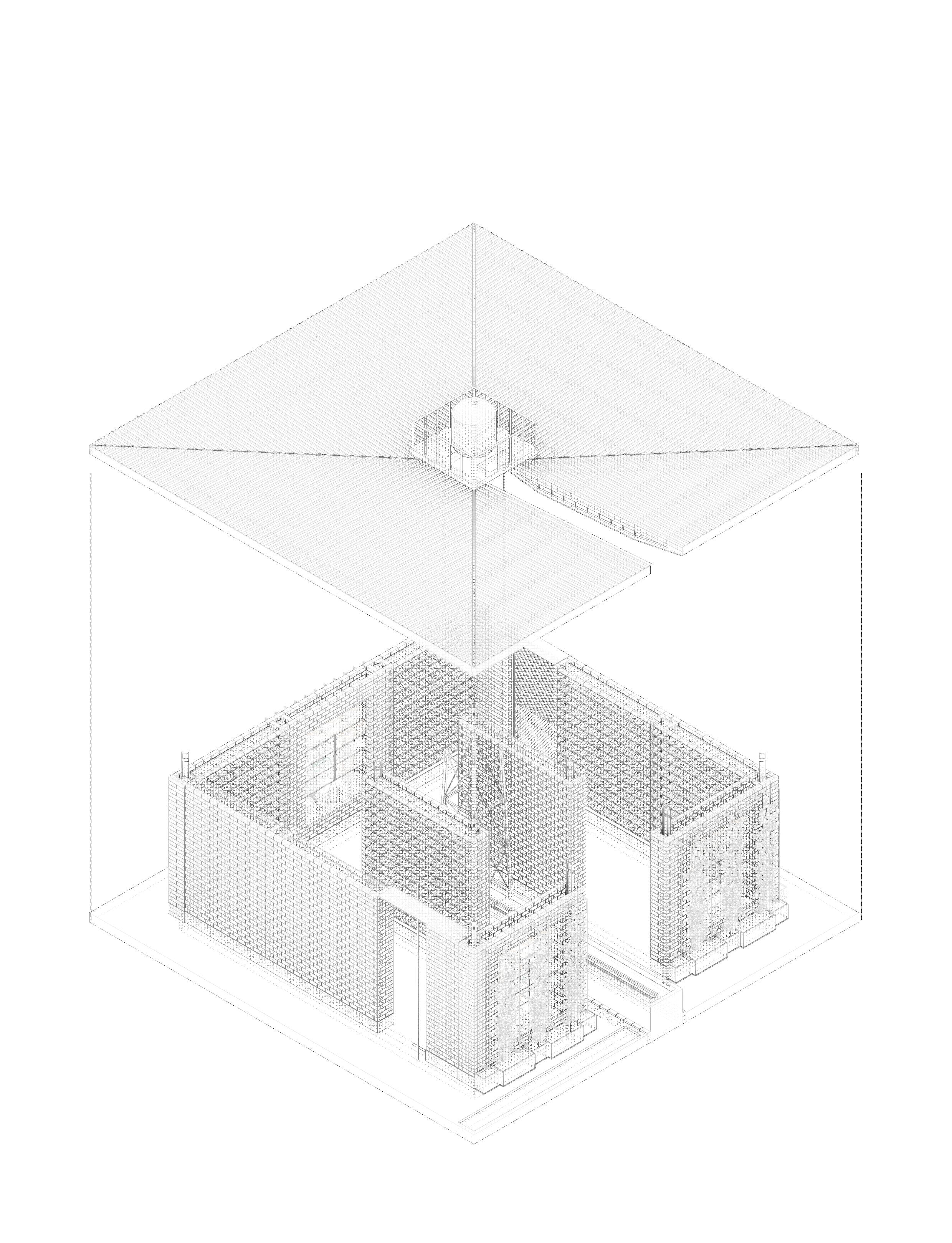

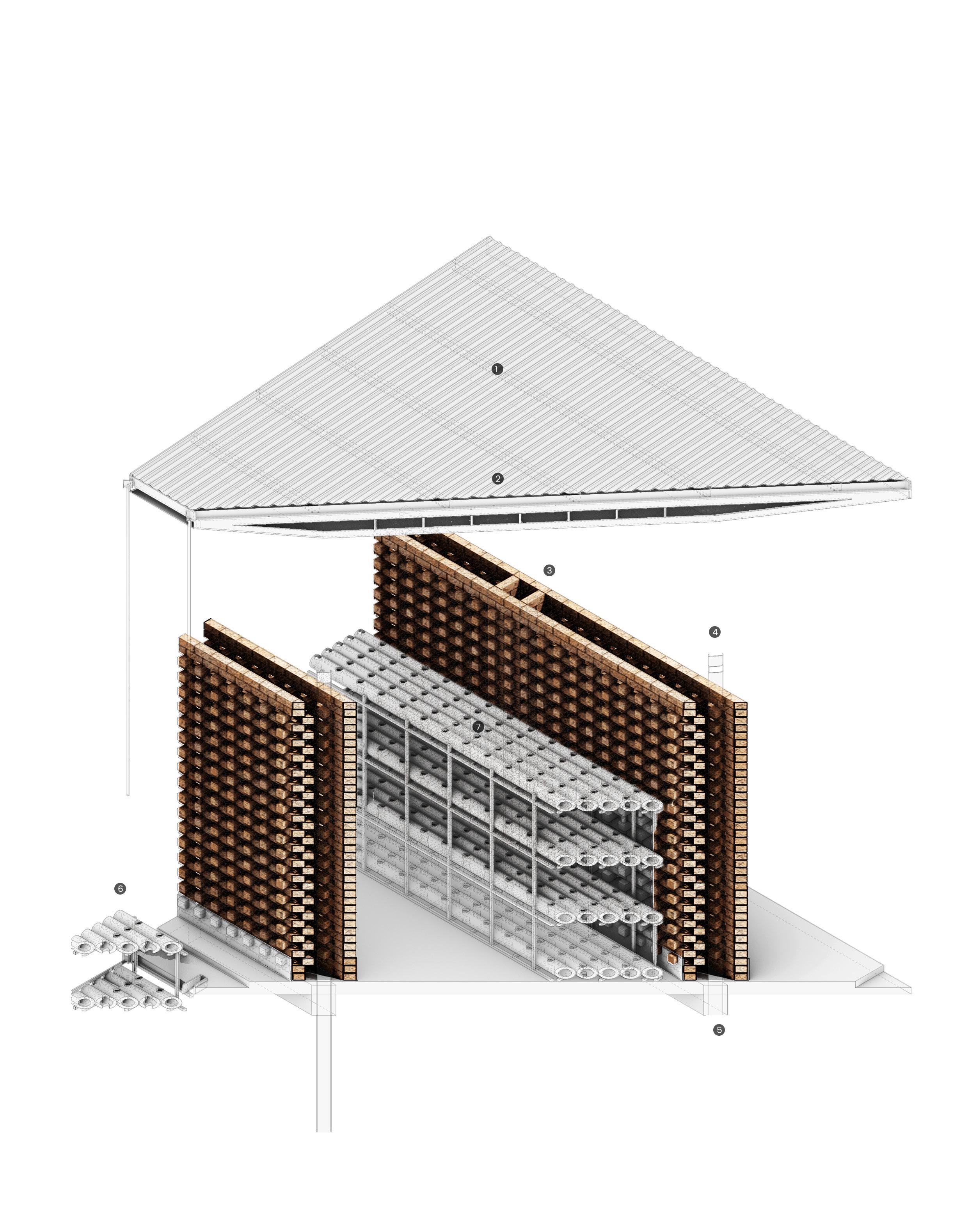

Axonometria explotada_ Capas materiales
Axonometria 02:
Detalle 02
Axonometria explotada_ Capas materiales
Detalle 02:
1. Cubierta en teja de zinc
2. Estructura portico metalico
3. Pared mamposteria en BMC (Bloque de Marañón comprimido)
4. Perfil metalico sección tipo I
5. Placa de piso con viga de amarre en concreto
6. Hidroponico en caña con estructura de metal
7. Huerta de hidroponicos
1 Detalle cubierta:
Lámina de zinc en chapa trapezoidal
Correa de techo de sección c
Cieloraso en paja amarrado a viguetas estructurales.
2 Detalle puerta
Riel en aluminio de 30 x40 mm
Pasador de pivote
Marco de caña de 150 x 370 mm
Rejilla de caña de 35 x 35 mm cada una
Tuerca prisionera
Placa de piso en aluminio
3 Detalle cielo raso:
Rieles en caña sobre viguetas estructurales de metal
Paja tejida expuesta
4 Detalle ventana:
Rieles en caña de 35 x 35 x 200 mm
Tabla de madera de 20 x 35 x 200 mm
Perfil de ventana en aluminio
Goterón de alumini
Bloque de marañón de 200x100x100 mm
Unión en mortero fino de 24 mm
Zócalo en concreto
Corte A-A
5 Detalle de viga de amarre:
Estribos de montaje al interior de viga
Viga en concreto
Armado inferior a zapata
6 Detalle hidroponico
Estructura en perfil de metal de 3 x 3 x 80 mm
Guadua perforada de 20 x 20 x 200 mm
Marco de amarre a placa de piso de 100 x 200 mm
Plantulas

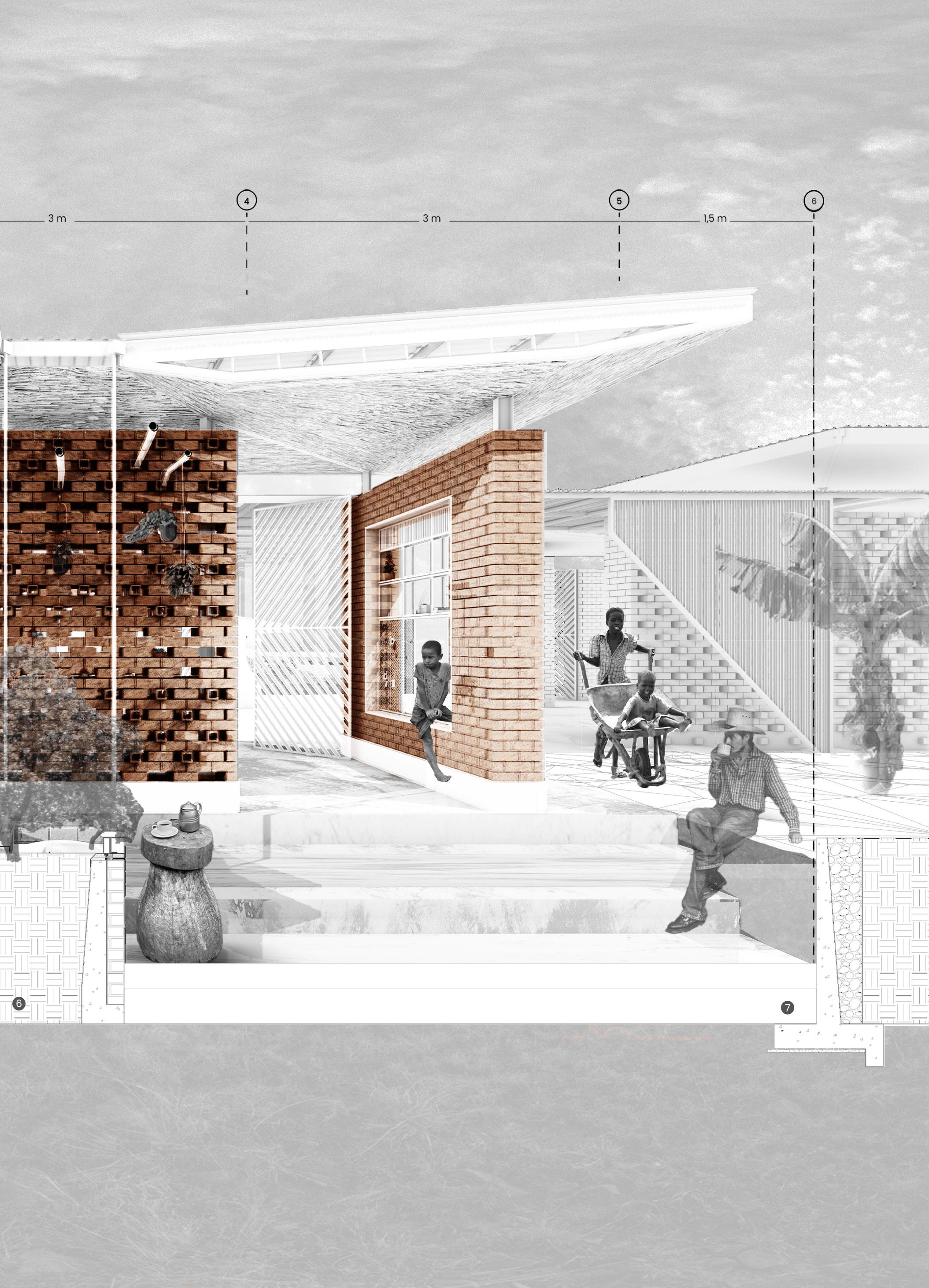

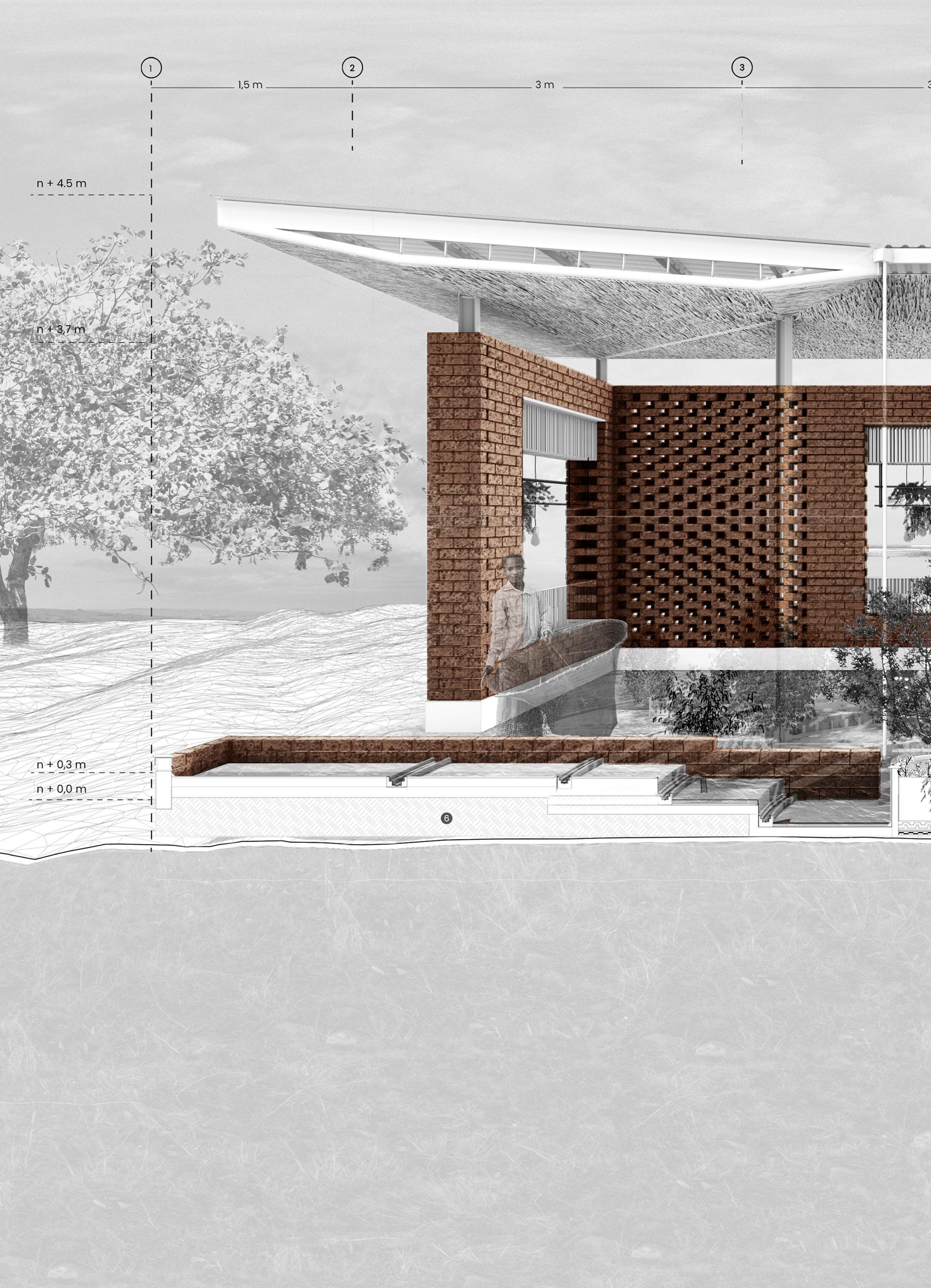

CENTRO DE ADAPTACIÓN
Es te tercer centro de experimentación se ata a las parcelas de cultivo, zonificando el cultivo y estableciendo un punto de control de fácil acceso. Aquí, el espacio busca establecer un espacio de pruebas de policultivo en el cual sea posible experimentar la viabilidad entre diferentes tipos de cultivo, creando un espacio de pruebas piloto en el que es posible testear los tiempos, formas, tamaños y rotaciones que un policultivo pueda llegar a tener antes de ser plantado en el resto de la finca.
Para esto, el suelo de este centro se conecta directametne con la tierra debajo de él, zonificando según los parametros de la permacultura, las diferentes proximidades que implica la agricultura, sirviendo de intermediario entre la necesidad del hombre y la naturaleza misma de los cultivos.
En el centro se emplaza el ejemplar de un arbol de marañón, alrededor del cual otro tipo de cultivos de consumo y comrcialización pueden establecer rotaciones periodicas y cambios anuales.
El agua lluvia es usada para el suministro de estos policultivos, almacenando el agua en un primer tanque central que, según la cantidad de agua que le llegue, podrá suministrar los cultivos a traves de canales que rodean el centro y que dividen el espacio entre pasillos de recorrido e inspección y los zurcos mismos.
Axonometria explotada_ Capas materiales
Axonometria 03:
Detalle 03
Axonometria explotada_ Capas materiales
Detalle 03:
1. Cubierta en teja de zinc
2. Estructura portico metalico
3. Pared mamposteria en BMC (Bloque de Marañón comprimido)
4. Perfil metalico sección tipo I
5. Placa de piso con viga de amarre en concreto
6. Jardinera junto a graderias en concreto
7. Zurco de policultivos
8. Ventana con estructura en caña para huerta colgante
1 Detalle cubierta:
Lámina de zinc en chapa trapezoidal
Correa de techo de sección c
Cieloraso en paja denteno amarrado a viguetas estructurales.
2 Detalle cielo raso de paja:
Paja tejida expues|ta sobre rieles en caña de azucar
3 Detalle de piso
Losa de concreto acabado de 20 mm
Paneles aislantes
Falso piso en concreto
Borde perimetral de grava
Canal en concreto
4 Detalle piso:
Canal en concreto
Borde perimetral de grava
Paneles aislantes
Vegetación
Capa de mantillo
Sustrato de cultivo
Tierra
Corte A-A
5 Detalle jardinera:
Tubería de agua fluvial
Gotero en concreto
Mampostería con juntas selladas
Maceta en concreto acabado de 5 mm
Membraba asfaltica
Base de brea
Vegetación
Capa de mantillo
Sustrato de cultivo
Tierra
6 Detalle piscina canal
Mampostería con juntas selladas
Gotero en concreto
Goterón de aluminio
Bloque de marañón de 200x100x100 mm
Unión en mortero fino de 24 mm
Zócalo en concreto
Revestimiento de gresite
Canal en concreto
CENTRO DE PRODUCCIÓN
Este centro de producción se desarrolla en el borde vecndal, sirviendo como punto de encuentro e intercambio entre los mismos agricultores, en donde se llevarian a cabo actividades de ideación y creación de productos, unificando los recursos y cooperano las capacidades tecnologicas que en pro de un mismo fin. Para esto, el centro funciona como casa común, sirviendo como espacio de encuentro no solo para la producción, sino para la cooperación, reconocimiento y encuentro con el otro en medio de la rutina diaria, siendo este su principal apoyo y cercano.
Es a partir de la construcción de diferentes centros de producción que sería posible el desarrollo de una constelación de apoyo a lo largo del territorio, entre las cuales se facilitaria la comunicación entre fincas, veredas y el municipio.
Para esto el centro se configura de manera modular desde su materialidad, creando modulos entre los muros que se pueden intervenir o aprovechar para la adecuación del espacio, ya seaa atravesando palos sobre los cuales se pueden colgar elementos, materas u otros, o directamente incluir algun recurso material sea esta una herramienta, tierra, semillas, plantas u otros que puedan ser utilizados para la producción colaborativa.
Aqui el agua lluvia llega direcatamente a un árbol de marañón común que cuyo cuidado y crecimiento depende del cuidado colectivo y que con los años, dará sombra al centro de graderias que se implanta.
Axonometria explotada_ Capas materiales
Axonometria 04:
Detalle 04
Axonometria explotada_ Capas materiales
Detalle 04:
1. Cubierta en teja de zinc
2. Estructura porticos metalicos
3. Perfil metalico sección tipo I
4. Placa de piso con viga de amarre en concreto
5. Huerta modular en madera
6. Jardinera junto a graderias en concreto
7. Perfiles de caña modulares
1 Detalle cubierta:
Lámina de zinc en chapa trapezoidal
Correa de techo de sección c
Cieloraso en paja denteno amarrado a viguetas estructurales.
2 Detalle cielo raso de paja:
Paja tejida expuesta sobre rieles en caña de azucar
3 Detalle fachada:
Bloque de marañón de 200x100x100 mm (BMC)
Unión en mortero fino de 24 mm
Modulo no estructural en concreto de 200 x 100 x 100 mm
Unión en mortero fino de 24 mm
Zócalo en concreto
Rama de madera modular
4 Detalle de viga de amarre:
Estribos de montaje al interior de viga
Viga en concreto
Armado inferior a zapata
Corte A-A
5. Detalle huerta modular
Estructura en ramas de madera
Union en amarre con cuerda
Maceta en tablas de madera
6 Detalle jardinera:
Tubería de agua fluvial
Gotero en concreto
Mampostería con juntas selladas
Maceta en concreto acabado de 5 mm
Membraba asfaltica
Base de brea
Muro de contencion en concreto
Vegetación
Capa de mantillo
Sustrato de cultivo
Tierra
7 Detalle muro de contención:
Pantalla de concreto
Impermeabilizante en pintura asfaltica
Geotextil
Tierra
Zapata en concreto con tacón

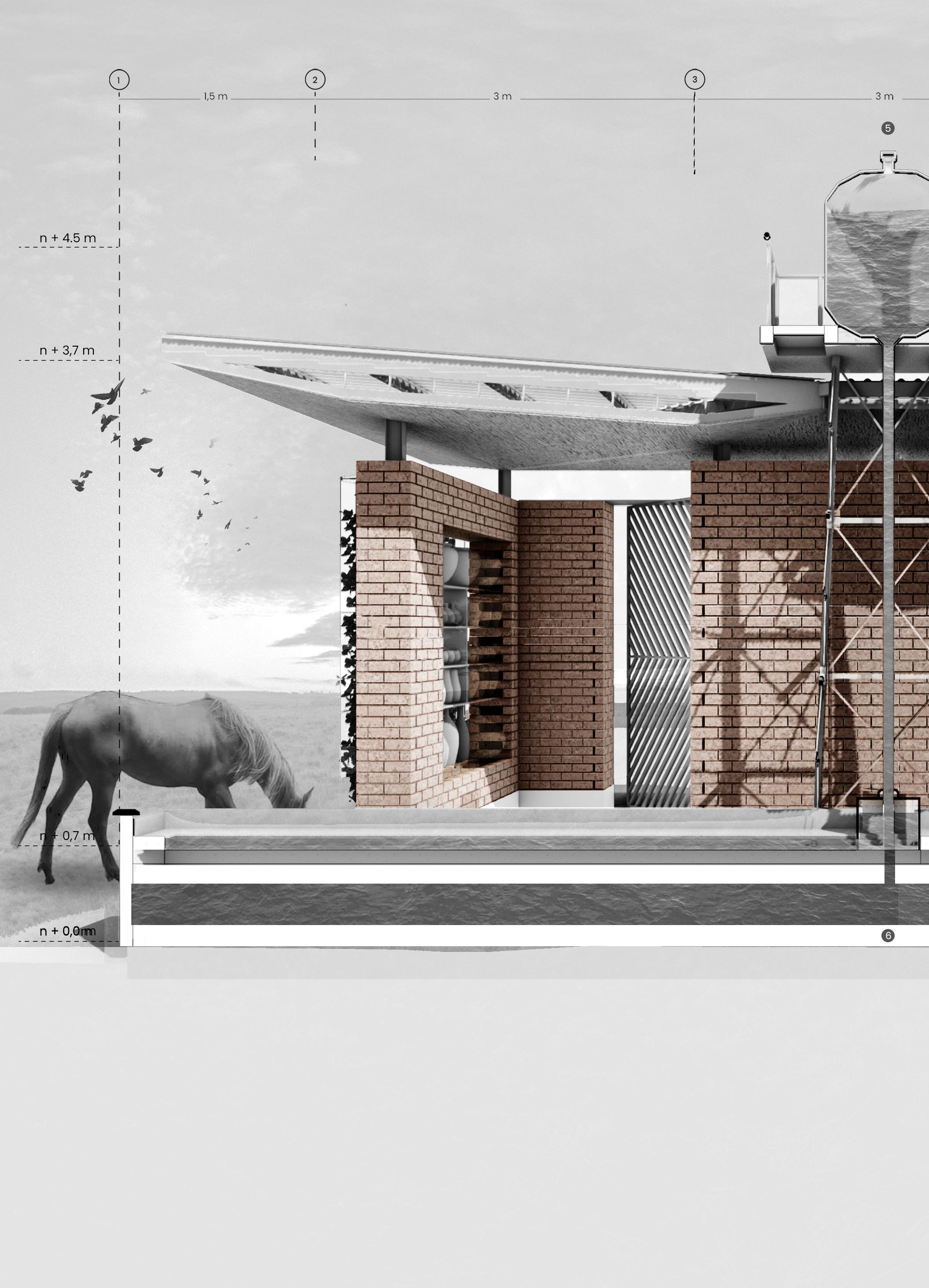

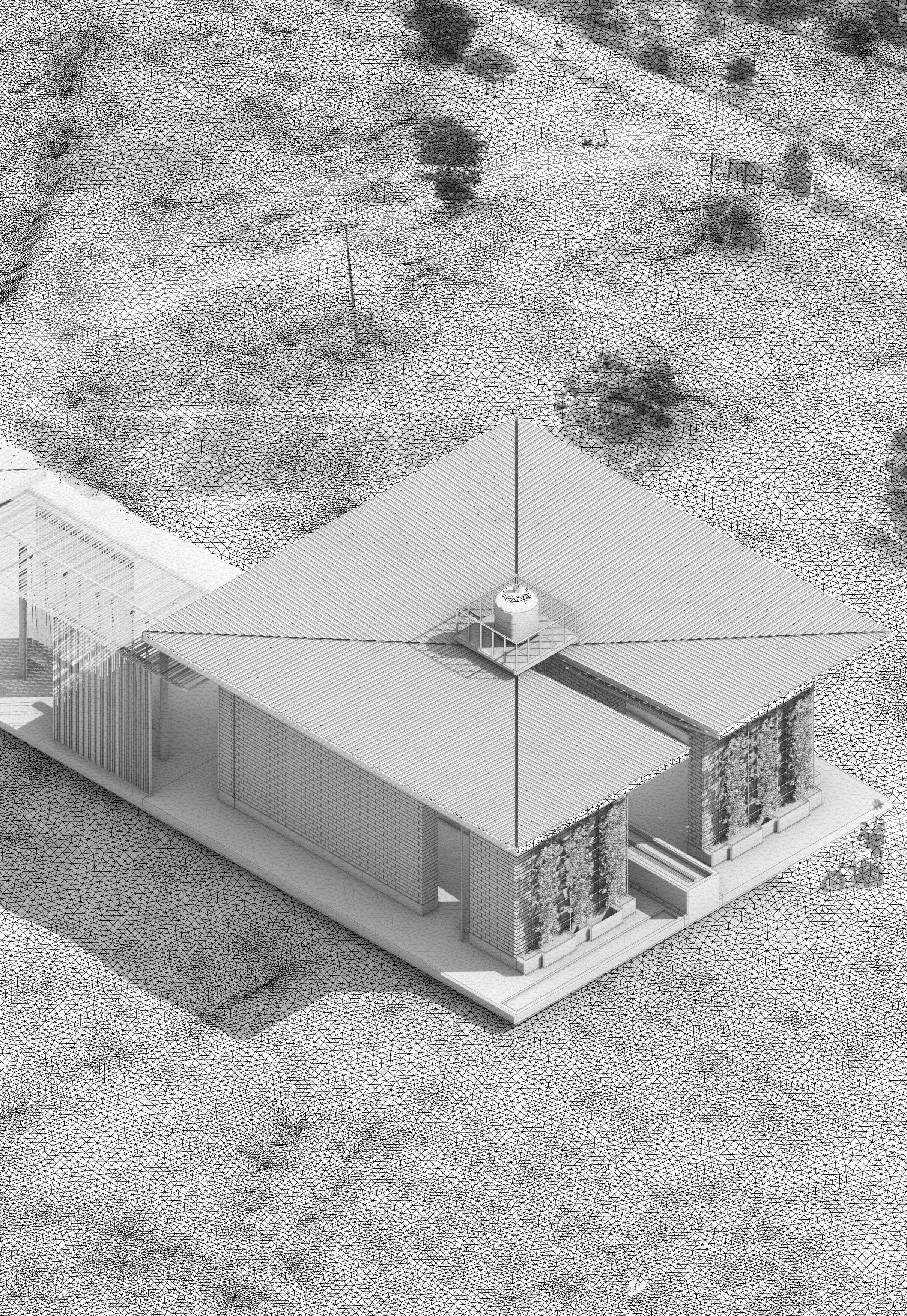

CENTRO DE COMERCIALIZACIÓN
Finalmente, el centro de comercialización se ata a las vias o trochas que se encuentran entre la finca y el resto del territorio, comprendiendo la importancia de encontrar puntos de abastecimiento para los viajeros que atraviesan el territorio y sirviendo como atractor de turismo hacia la finca, visualizando la diversidad local.
Aquí, el agricultor podrá tener un espacio para ofrecer los productos que desarrolla en el resto de los centros de experimentación y encontrando finalmente una forma de crecimiento economico y comercial..
Con esto en mente, este centro articula como un vivero y parada bajo el cual se podrán encontrar agricultores y nuevos actores como turistas, inversores, etc. Para esto el centro desarrolla en su suelo un bebedero para el ganado,
así como un bebedero para el agricultor que lo dirige, los cuales se suministran directamente de un tanque elevado al cual es posible accedera travésde este centro.
Además, se configura el bloque de BMC para convertirse en un jardín vertical, en el cual se organizarían los productos o plantas para su exhibición y cuidado.
Axonometria explotada_ Capas materiales
Axonometria 05:
Detalle 05
Axonometria explotada_ Capas materiales
Detalle 05:
1. Cubierta en teja de zinc
2. Estructura porticos metalicos
3. Pared mamposteria en BMC (Bloque de Marañón comprimido)
4. Perfil metalico sección tipo I
5. Placa de piso con viga de amarre en concreto
6. Bebedero metalico con puerta de inspección
7. Tanque elevado
1 Detalle cubierta:
Lámina de zinc en chapa trapezoidal
Correa de techo de sección c
Cieloraso en paja denteno amarrado a viguetas estructurales.
2 Detalle cielo raso de paja:
Paja tejida expuesta sobre rieles en caña de azucar
3 Detalle ventana:
UPN aluminio de 30 x 20 mm
Goterón de aluminio
Perfil de ventana en aluminio
Tabla de madera de 2 mm
Bloque de marañón de 200x100x100 mm
Unión en mortero fino de 24 mm
Zócalo en concreto
4 Detalle de viga de amarre:
Estribos de montaje al interior de viga
Viga en concreto
Armado inferior a zapata
Corte A-A
5 Detalle tanque elevado:
Tanque cilindrico de 90 x 130 mm
Baranda metalica
Placa de concreto
Tapa metalica de acceso
Tuberia de salida de agua
Estructura metalica
6 Detalle pozo y bebedero
Tubería de entrada de agua
Tapa de inspección
Llave de corte
Reserva de agua
Canal superficial en concreto
Tapa de inspección
Tanque de reserva en concreto

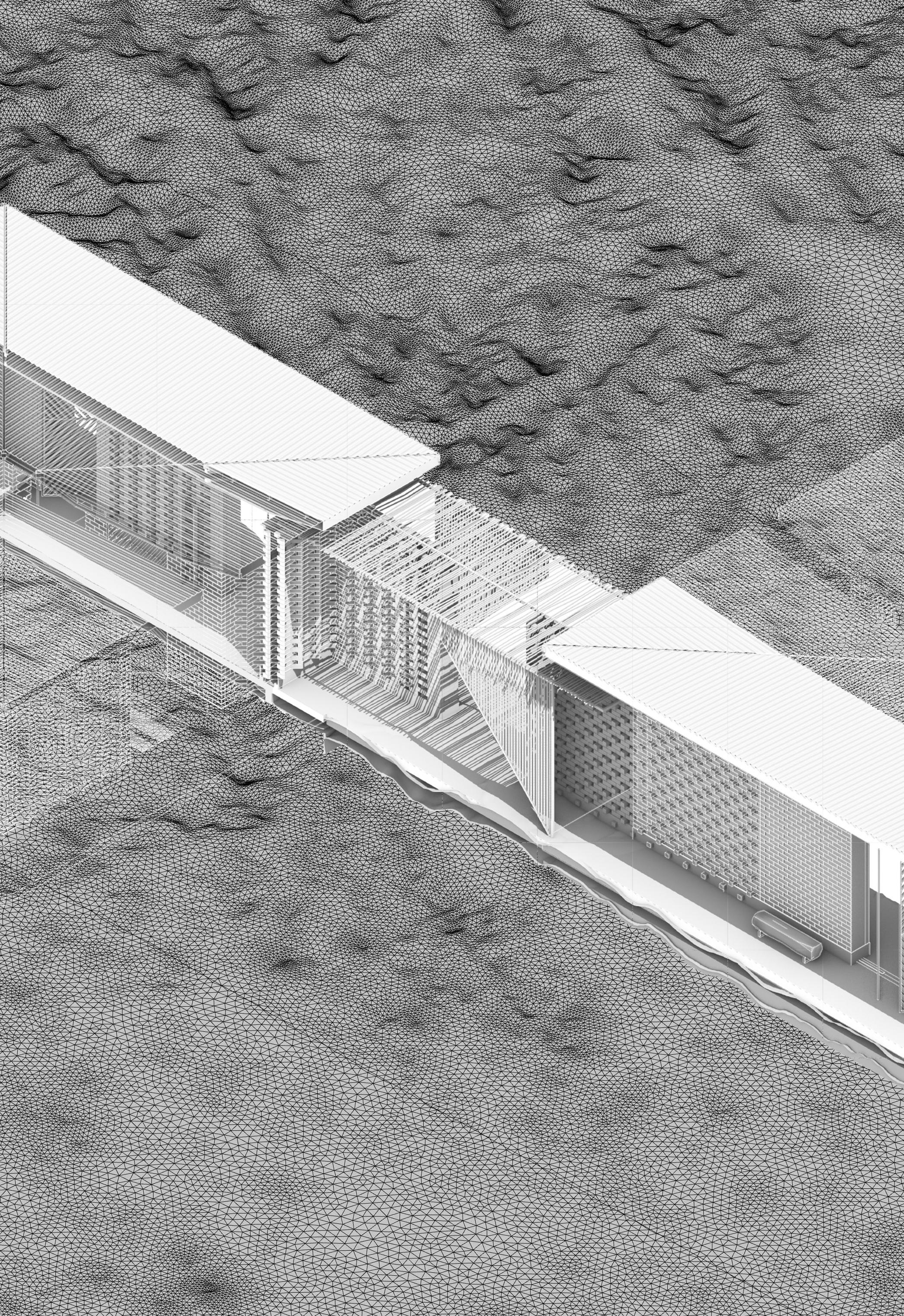

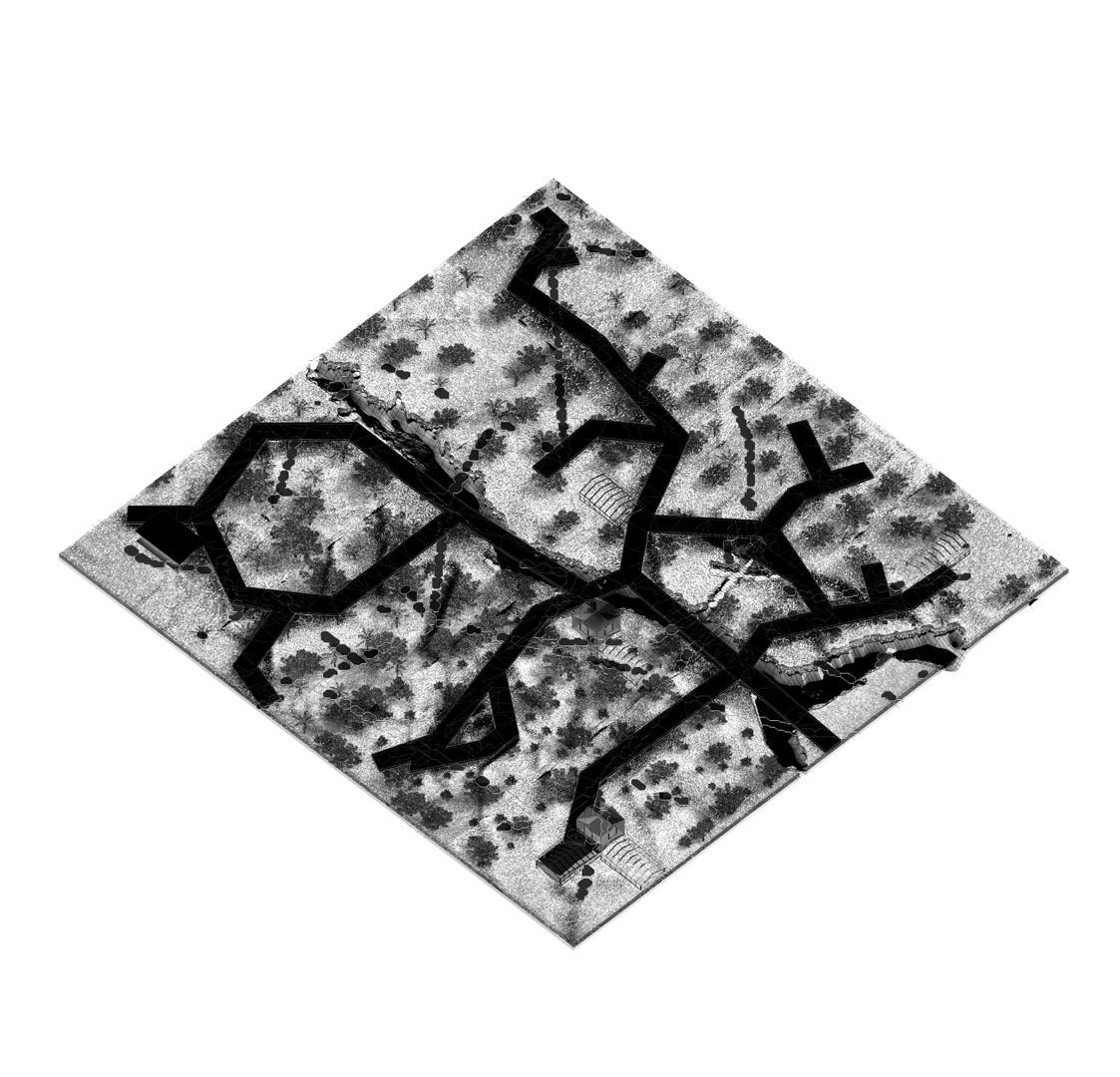

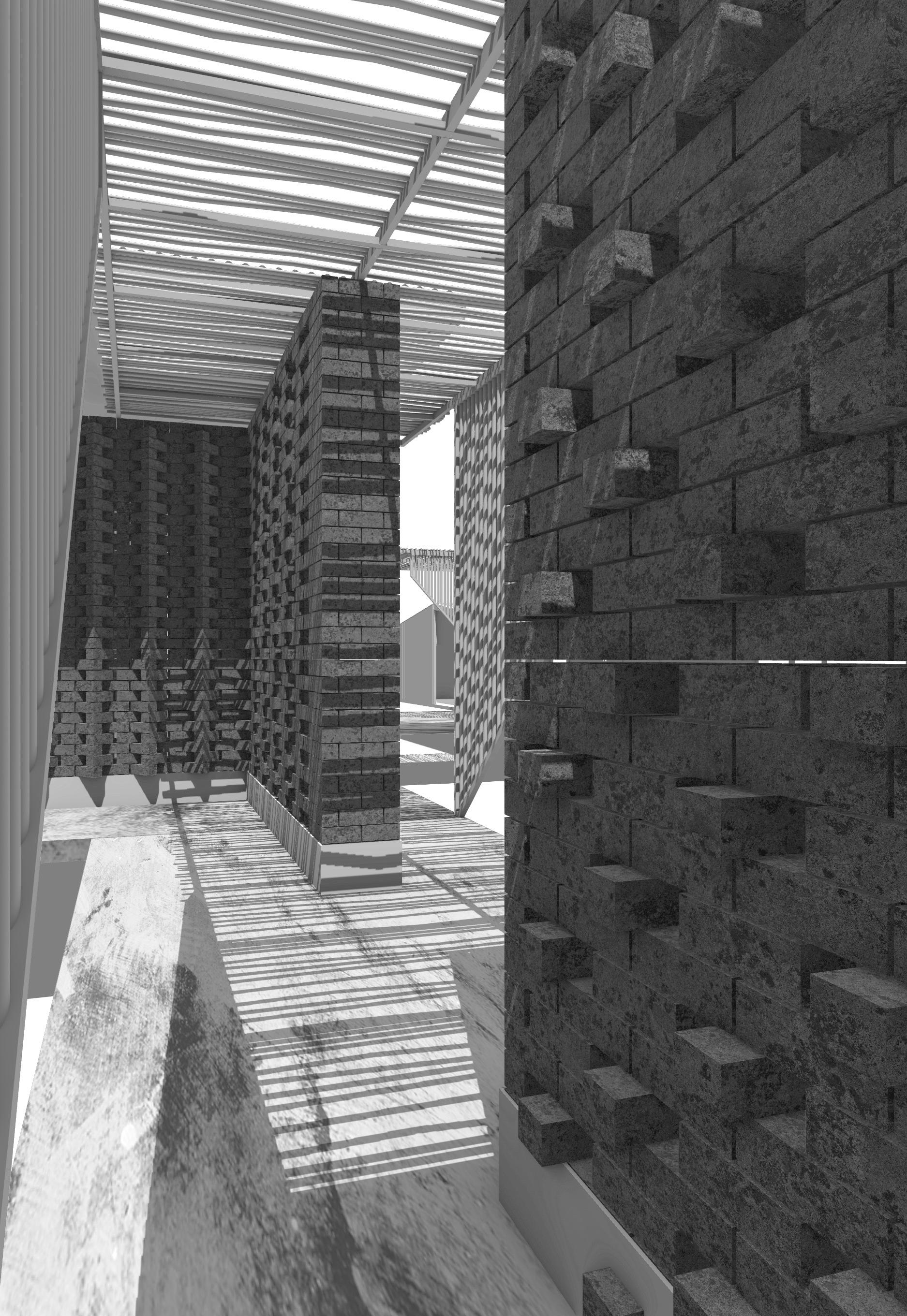

PASILLOS DE CONEXIÓN
Si bien cada uno de los anteriores centros de experimentación cumplen un proposito individual, este proyecto prropone es que, es através de la unión y articulación de diferentes centros que realmente sucede la innovación. Esta premisa se basa en la estrategia desarrollada en “co-labora marañon” en la cual las practicas de innovación implican un intercambio de los diferentes campos de acción, entre los que se podrán encontrar nuevos potenciales y complementar las carencias que existan entre ellos.
Con este propósito, esta taxonomía de muro responde principalmente a la articulación entre los centros, cerando un pasillo de conexión en el cual se transicionan las actividades y se enmarcan sus cruces.
Esta taxonomía usa como base la continuación de los muros de los centros, buscando la extensión y unión de los mismos y generando un espacio transitorio en el que se genera el intercambio.

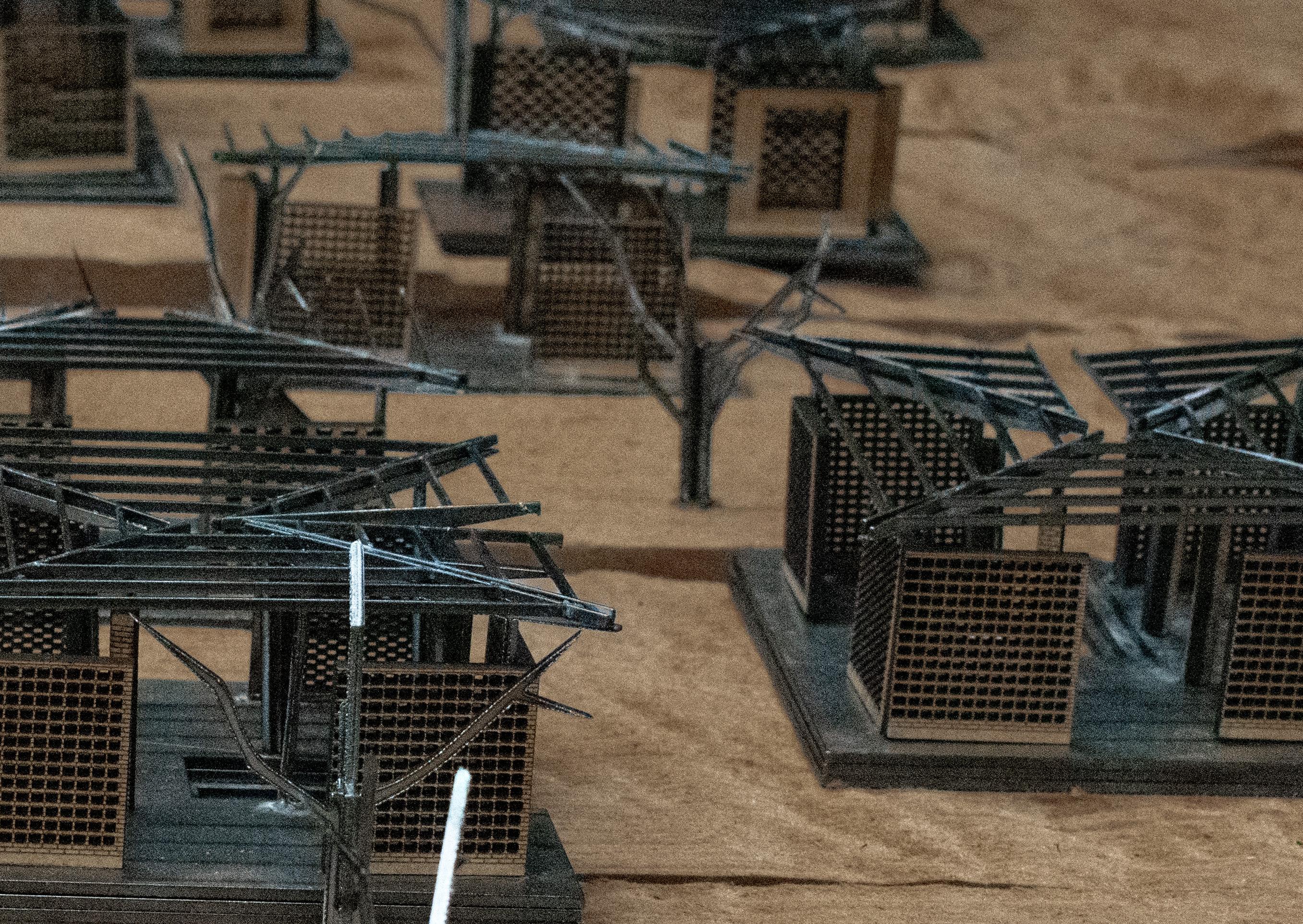

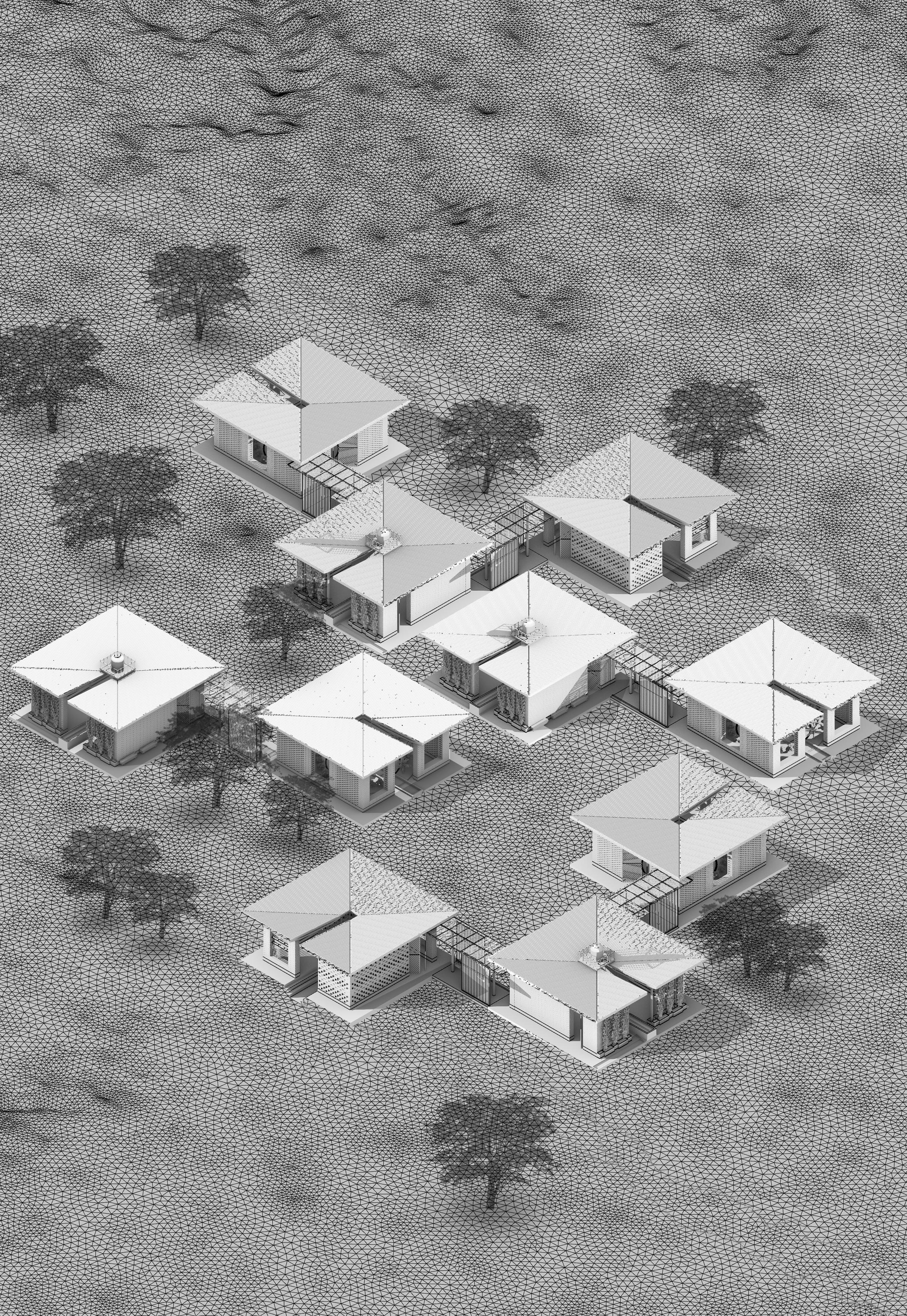

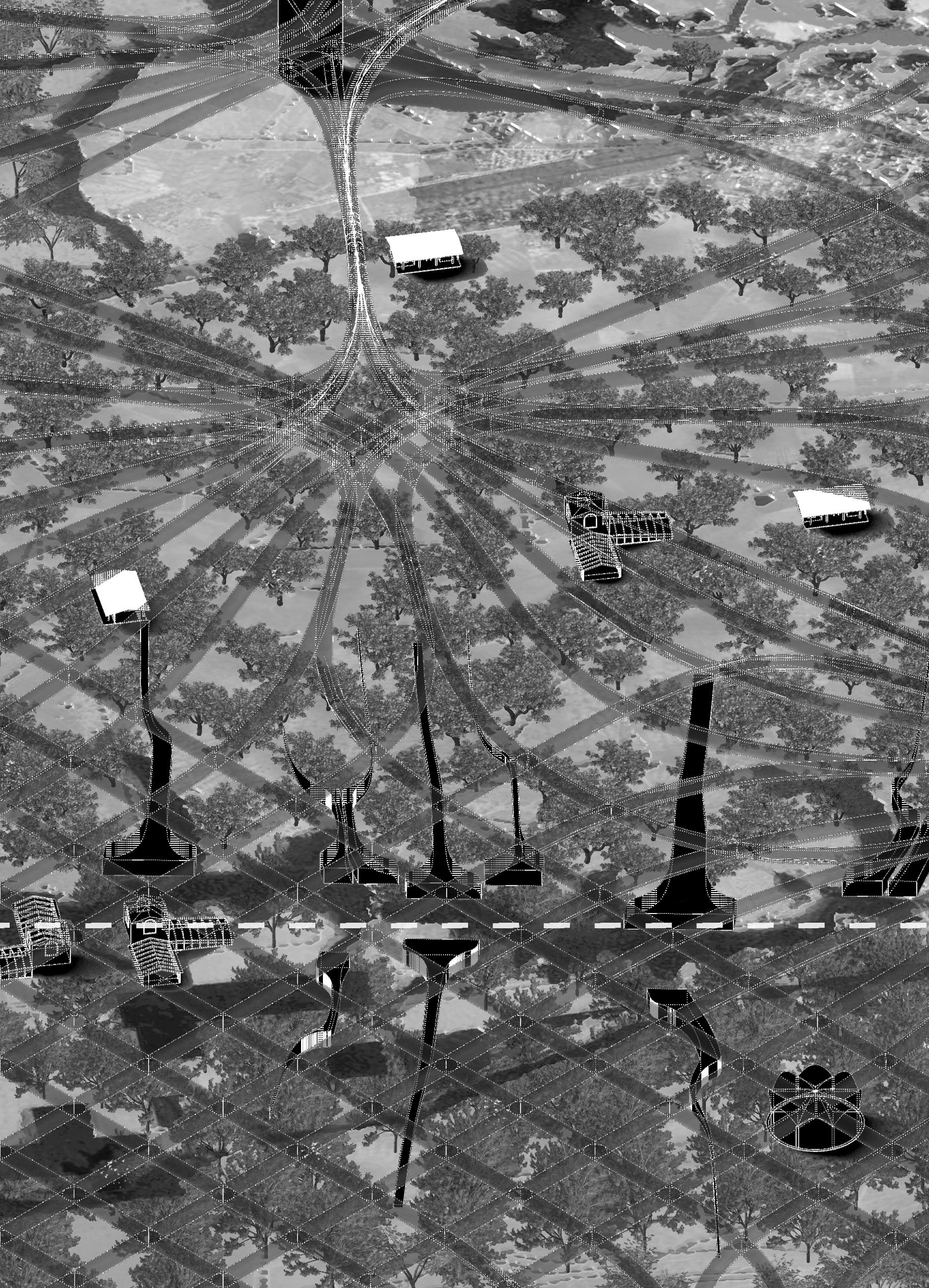

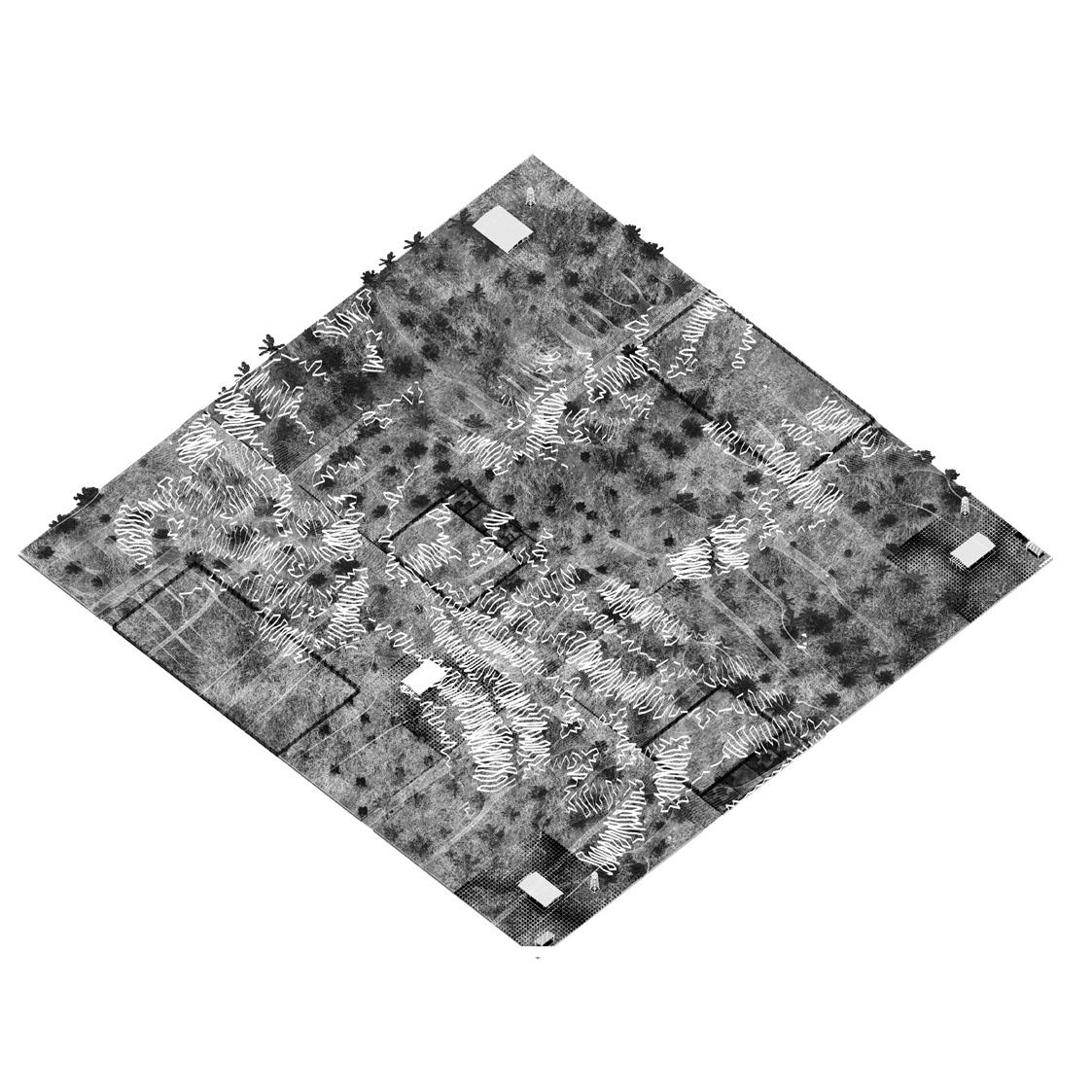

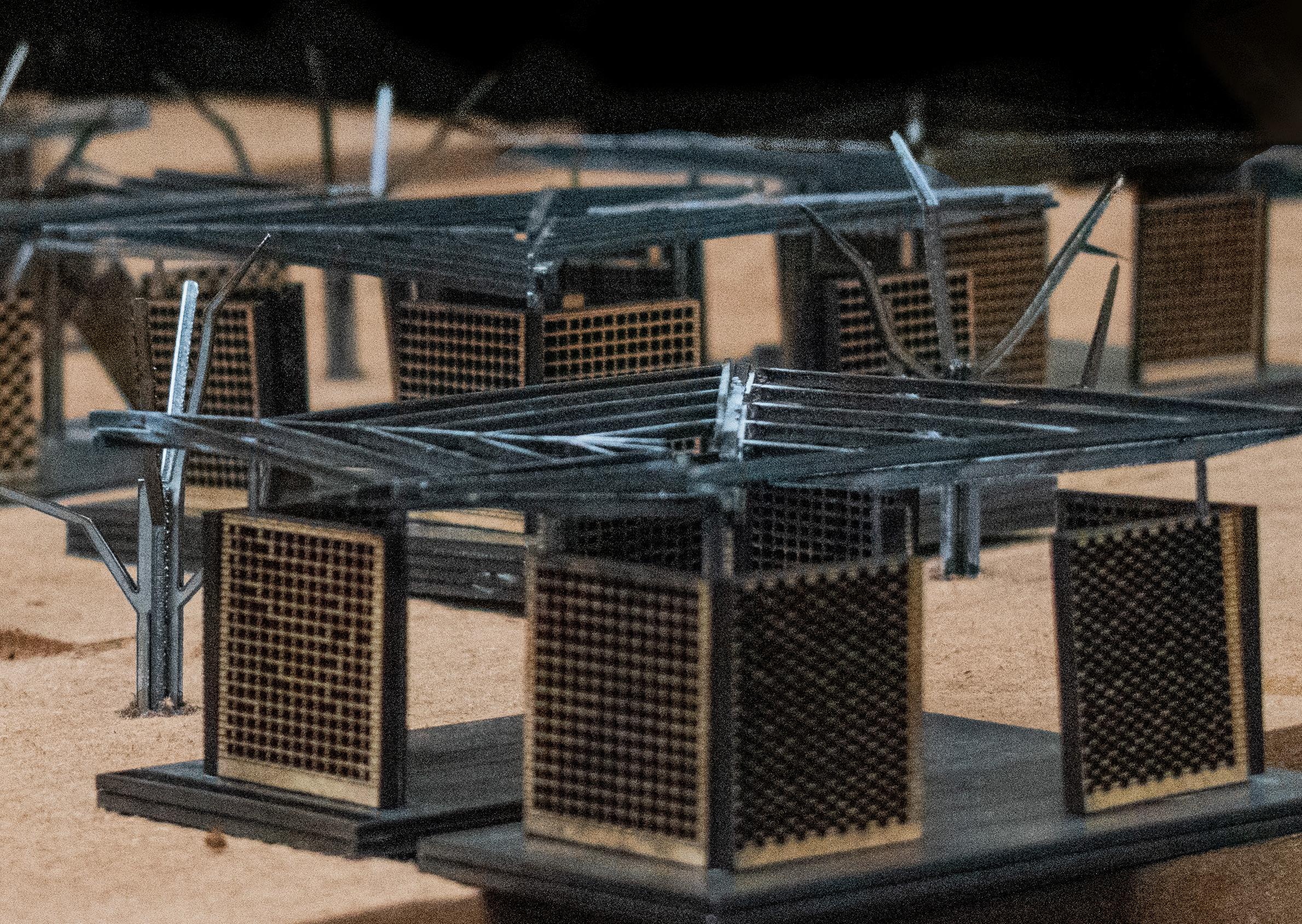

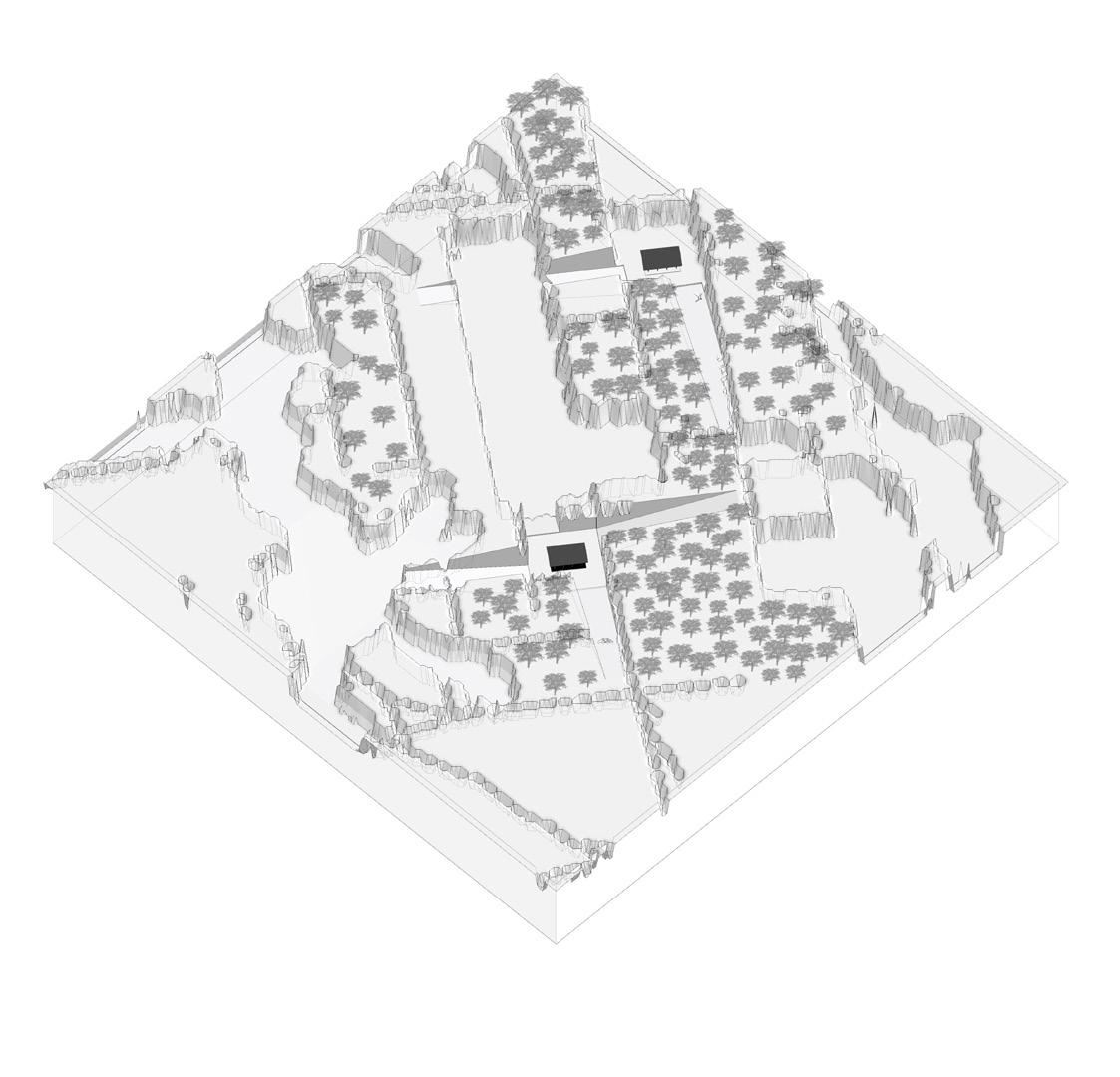

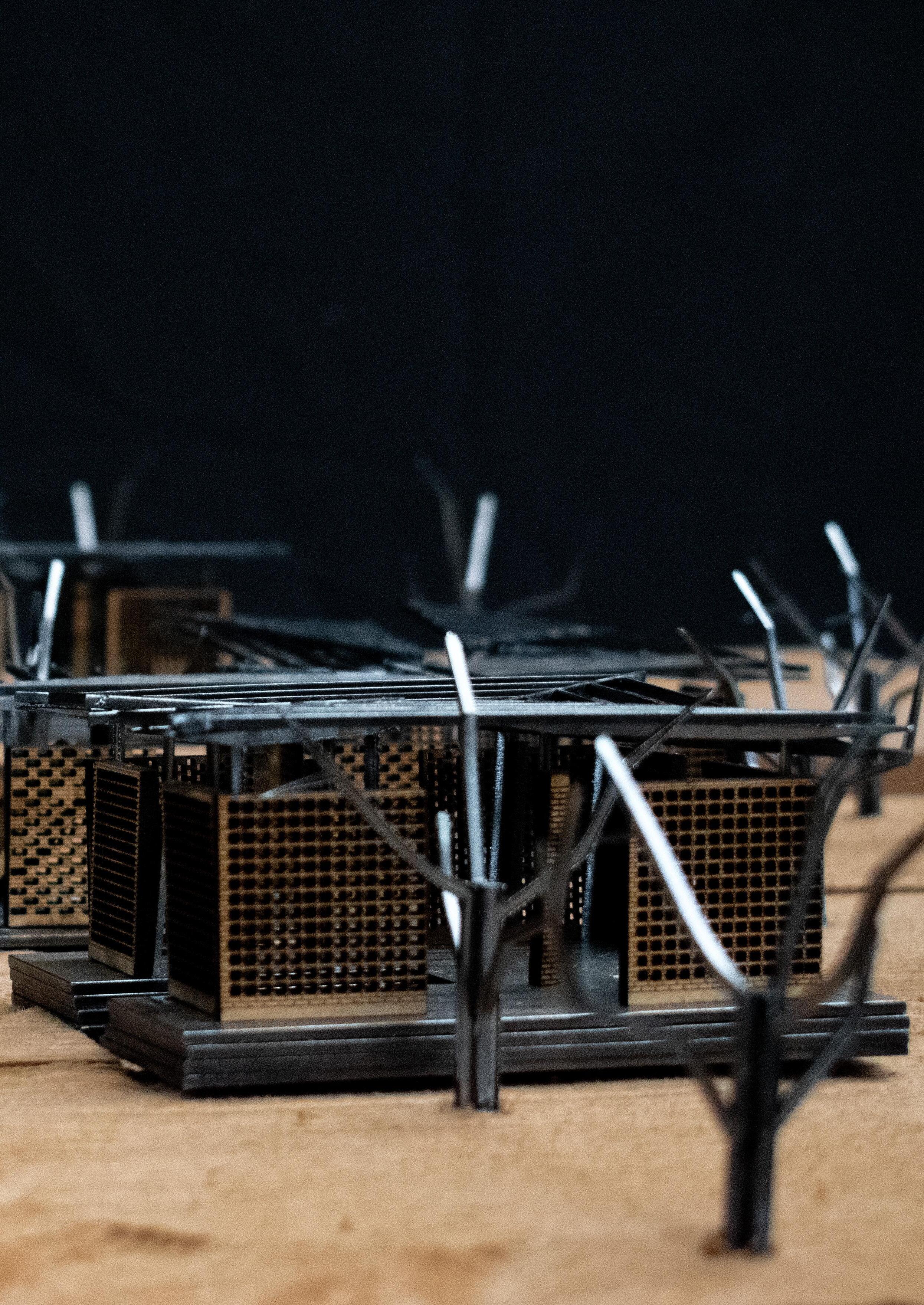

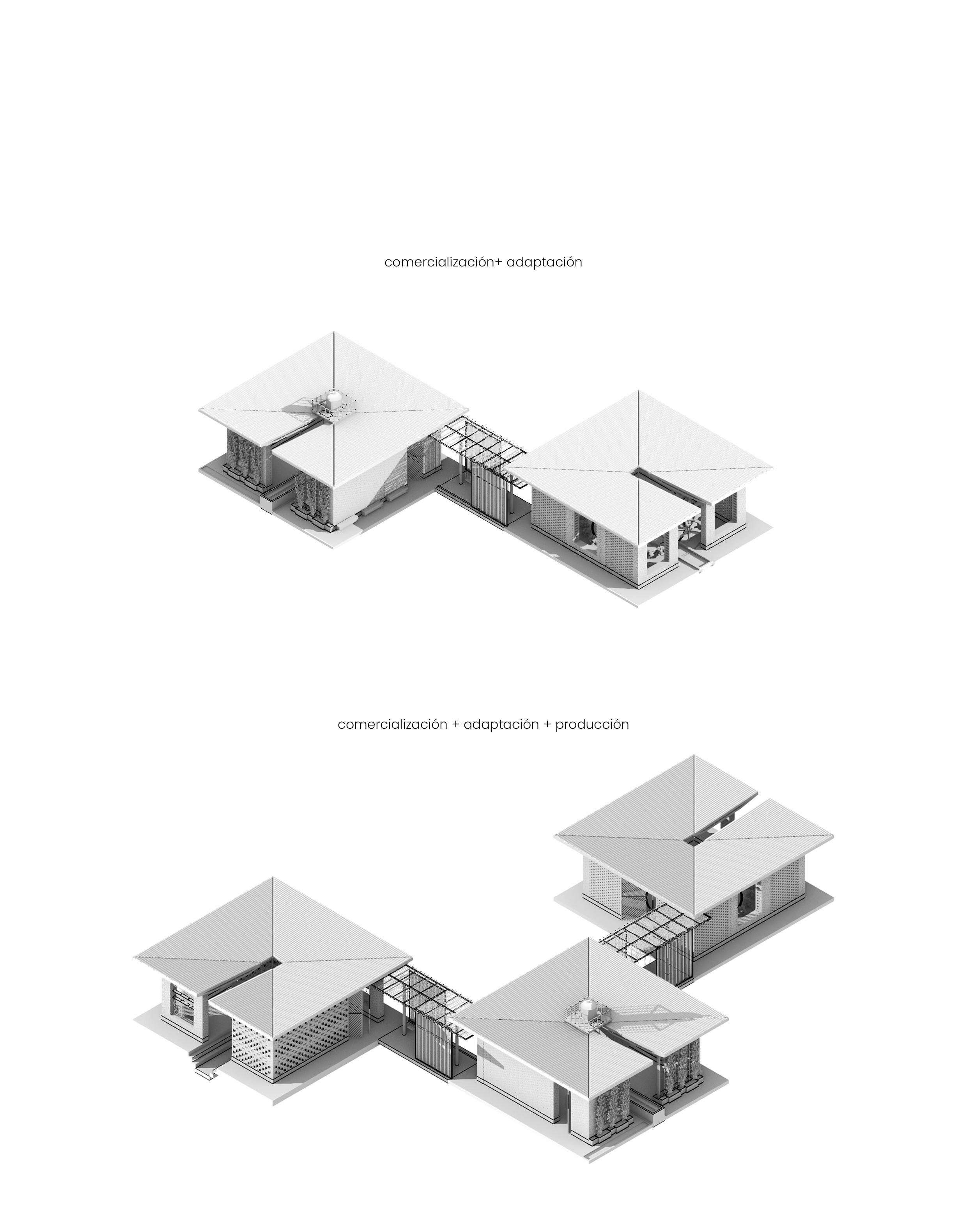

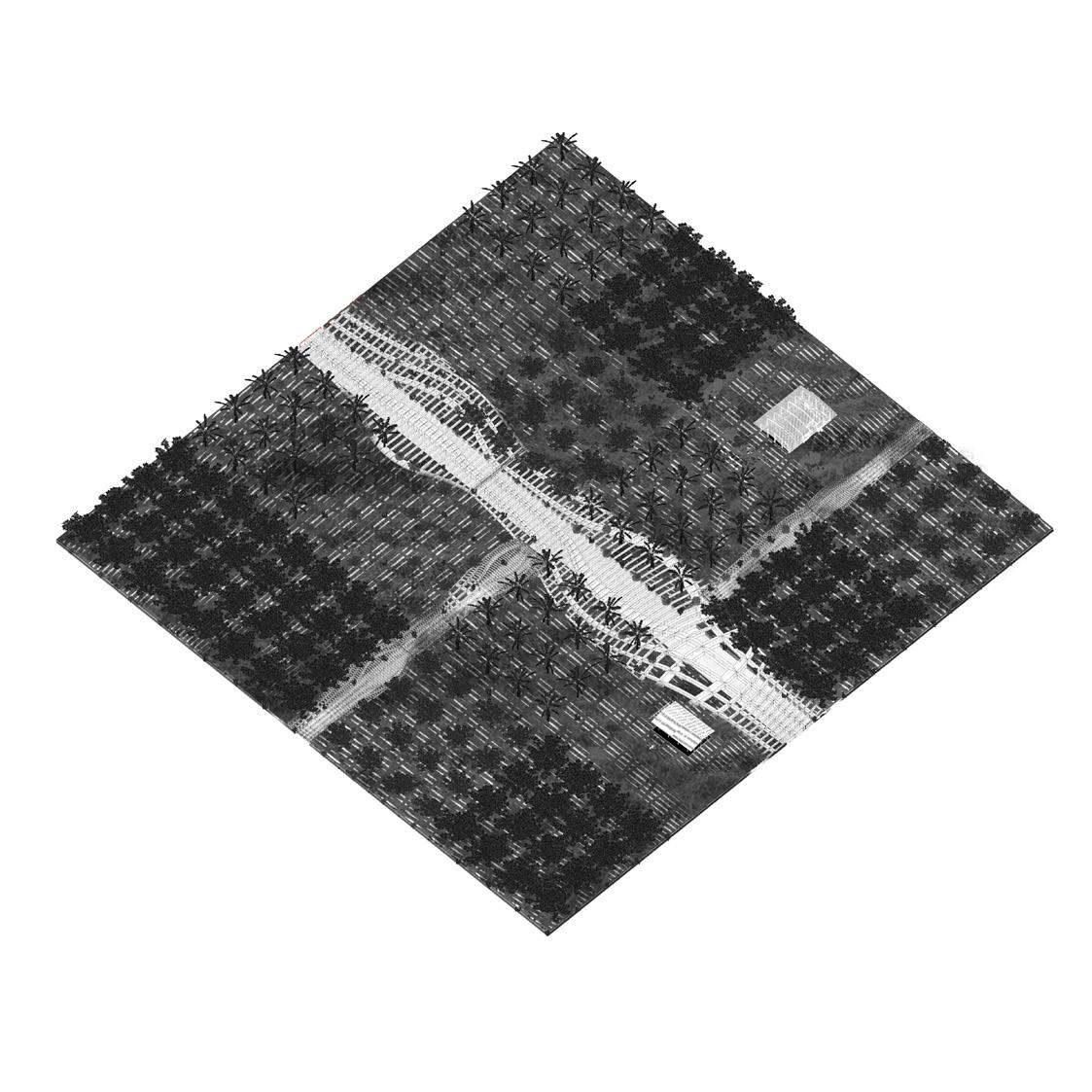

SISTEMA : ENSAMBLES PARA LA INNOVACIÓN
La construcción de este sistema de fincas experimentales es, al final de todo, la repetición, unión y articulación de las diferentes taxonomias que la componen en diferentes escalas, encontrando así su forma final como finca de experimentación, cuyo valor y proposito se desarrolla desde la materialidad, hasta la construcción final de diferentes fincas de experimentación.
De esta manera este proyecto propone una estrategia para el desarrollo de una constelación de marañón que unifique a los marañoneros en una red de apoyo y que visualice las potencialidades que se encuentran dentro de las fincas, especialmente en la diversidad de sus recursos y los conocimientos tradicionales que le dan valor .
De esta manera el sistema dimensiona el territorio a partir de la materialidad y de la agricultura creando ecosistemas de experimentación e innovación que representa identidad de los marañoneros y de la agricultura del municipio de La Primavera Vichada.

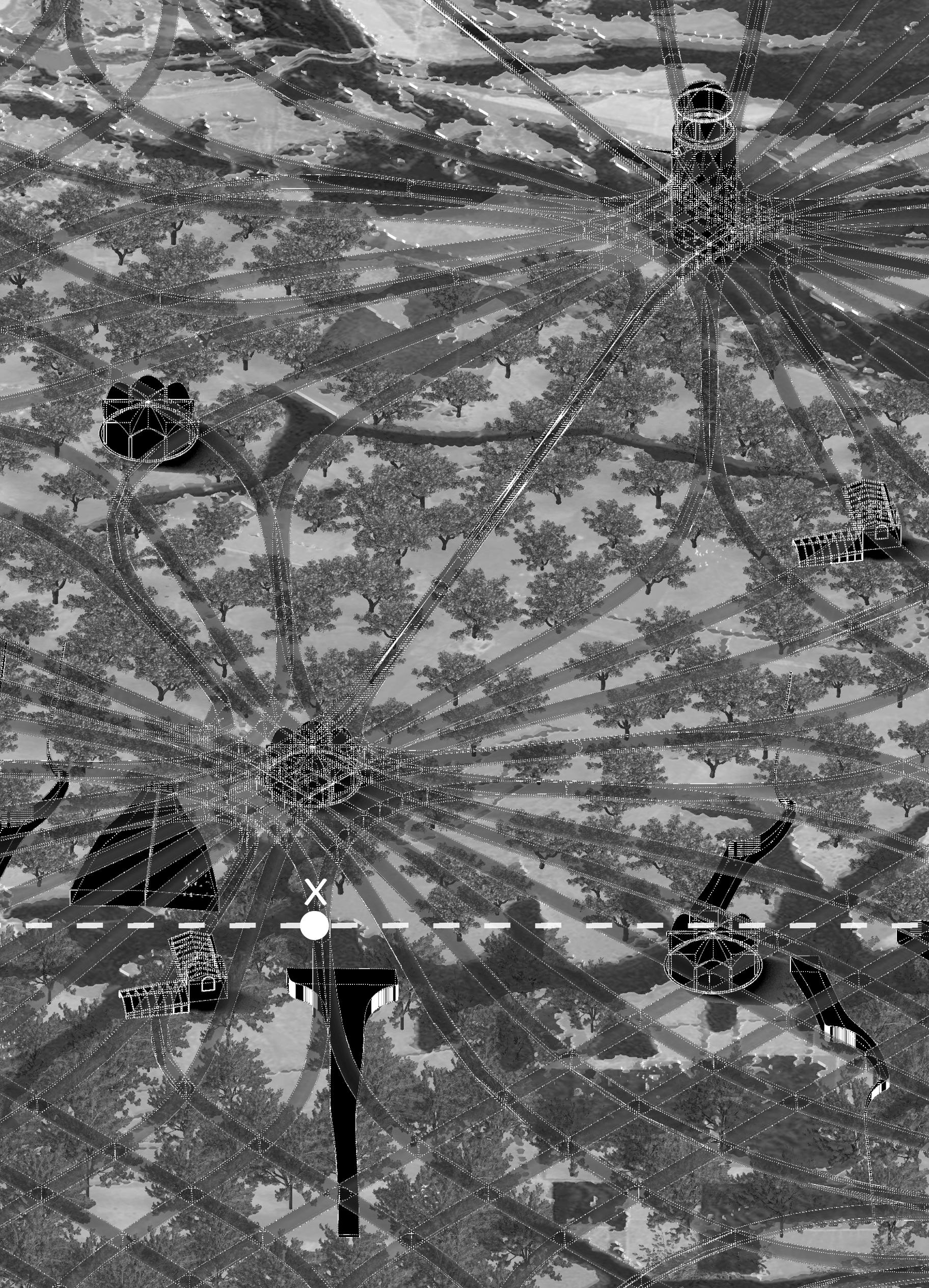

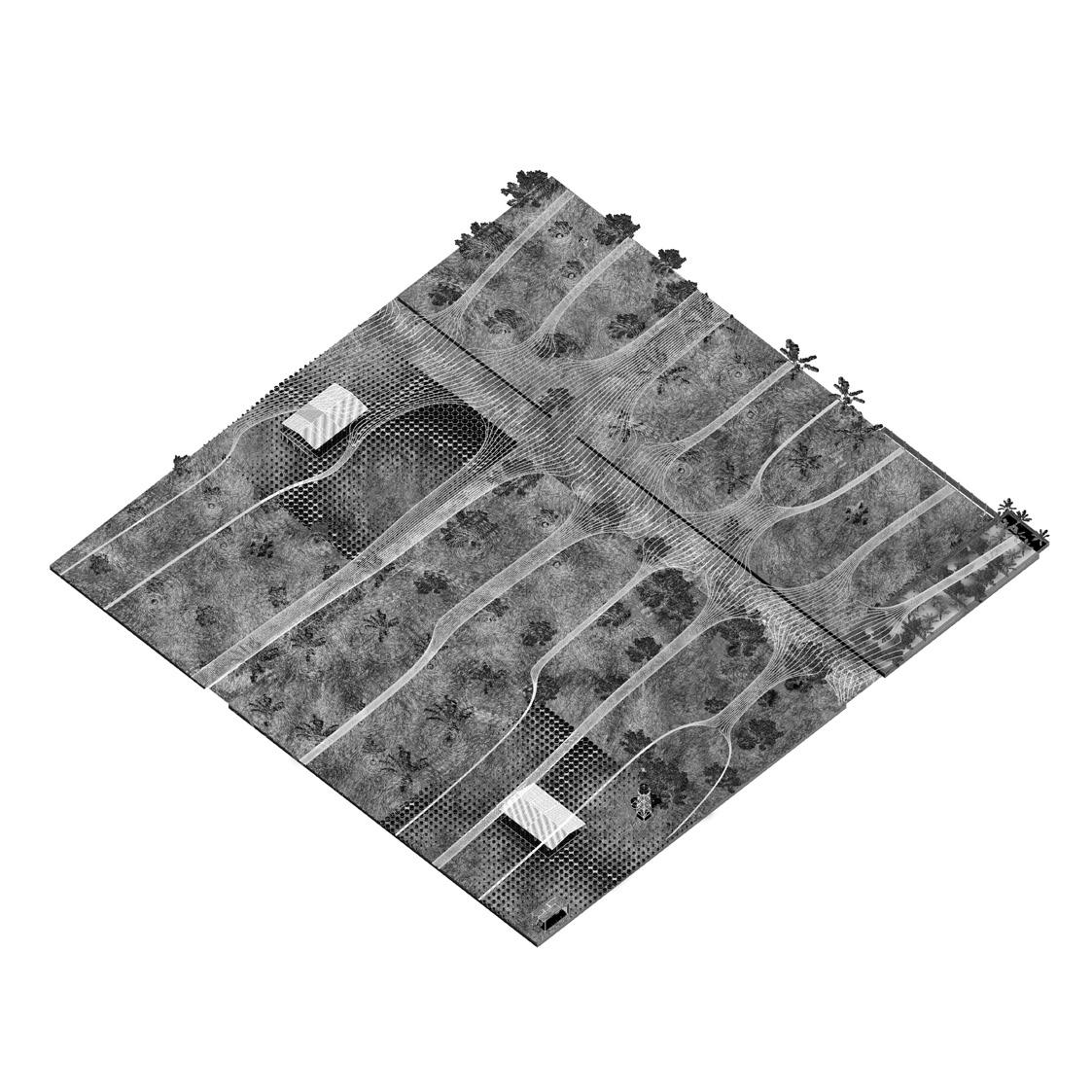

EL SISTEMA: VICHADA EXPERIMENTAL
El departamento de l Vichada tiene el potencial de convertirse en territorio de innovación agropecuaria dentro del país, reconociendo el marañón como cultivo de cambio territorial que parte del trabajo del agricultor y de la cultura bajo la que labora.
Por esta razón, este proyecto es inhato a la comunidad, a los agricultores y a los recursos materiales que a día de hoy aún no son aprovechados en la región y en las fincas. Con esta premisa, es posible considerar el crecimiento del territorio comprendiendo los acontecimientos que lo atraviesan, las problematicas que enfrenta y las taxonomias que lo clasifican.
Este proyecto si bien es una propuesta para la construcción y desarrollo departamental, sigue los lineamientos de los planes departamentales que ha desarrollado el gobieirnno y el IGAC, además de las consideraciones tomadas para el desarrollo del nuevo EOT. Adicionalmente se estipula bajo los siguientes conceptos de las ODS:
ODS 8 Trabajo decente y crecimiento economico
ODS 9 Insutria, innovación e infraestructura
ODS 11 Ciudades y comunidades sostenibles
Agradecimientos
A los profesores que me acompañaron y guiaron en esta primera etapa de mi carrera profesional y que me ayudaron a crecer tambien como persona dentro de la profesión. A los tecnicos de los talleres que tambien fueron profesores cuando lo necesité.
A mis directores de grado, Leonardo, Daniela y Claudio quienes sin anticiparlo articularon dos proyectos de grado para convertir este proyecto en un todo.
Y finalmente a mi familia que siempre me ha apoyado incondicionalmente y en quienes me inspiré para la construcción de este proyecto, buscando llevar a nuestra tierra un poco de lo que nos ha dado.
BIbliografia
23 CIENCIA Y TECNOLOGÍA PARA LA COMPETITIVIDAD DEL SECTOR AGROPECUARIO. (n.d.).
Alonso, C. P. (2021). Deep-Time Architecture: Building as Material-Event. Journal of Architectural Education, 75(1), 142–144. https://doi.org/10.1080/10464883.2021.1859906
Alvarez, O. (n.d.). MODELO DE GESTION DE LA INNOVACIÓN TECNOLÓGICA MARAÑÓN DE VICHADA EN UN ENTORNO DE RESERVA DE BIOSFERA.
ArchDaily Colombia | La plataforma de arquitectura más leída en español. (n.d.). Retrieved December 3, 2023, from https:// www.archdaily.co/co?ad_name=small-logo
Ariza Parrado, L. (2023). Neither Inside nor Outside, but Moving. In Dearq (Vol. 2023, Issue 37, pp. 6–7). Universidad de los Andes, Colombia. https://doi.org/10.18389/dearq37.2023.01
Ayala, C., Quijano, A., & Ruge, C. (n.d.). Los materiales como medio para estimular procesos de creación. http://dearq.uniandes.edu.co
Ballon, P., Pierson, J., & Delaere, S. (2005). Test and Experimentation Platforms for Broadband Innovation: Examining European Practice. SSRN Electronic Journal. https://doi.org/10.2139/SSRN.1331557
Blackmore, S., & Oldfield, S. (2017). Plant Conservation Science and Practice: The Role of Botanic Gardens. Plant Conservation Science and Practice: The Role of Botanic Gardens, 1–253. https://doi.org/10.1017/9781316556726
Caldwell, G. A., & Foth, M. (2014). DIY media architecture: Open and participatory approaches to community engagement.
ACM International Conference Proceeding Series, 19-22-November-2014, 1–10. https://doi.org/10.1145/2682884.2682893 Central_Places_in_Southern_Germany. (n.d.).
Čerina, T., Jukić, T., & Smode Cvitanović, M. (2022). Conceptual Definition of the Term Experimental Architecture. Prostor, 30(2(64)), 168–177. https://doi.org/10.31522/p.30.2(64).3
CIAT, Cormacarena, Corporinoquia, & ECOPETROL. (n.d.). Plan Regional Integral de Cambio Climatice para la Orinoquía. CIENCIA Y TECNOLOGÍA PARA LA COMPETITIVIDAD DEL SECTOR AGROPECUARIO. (n.d.).
Cities in a Time of Terror: Space, Territory, and Local Resilience : Space,...: EBSCOhost. (n.d.). Retrieved February 24, 2024, from https://web-p-ebscohost-com.ezproxy.uniandes.edu.co/ehost/detail/detail?vid=0&sid=d9e9f12d-f581-49f0-81de-a 4702da6e331%40redis&bdata=Jmxhbmc9ZXMmc2l0ZT1laG9zdC1saXZl#db=e000xww&AN=275502
Cormacarena, Corporinoquia, ECOPETROL, & CIAT. (n.d.). PLAN REGIONAL INTEGRAL DE CAMBIO CLIMÁTICO PARA LA ORINOQUÍA.
Crăciun, C., Bostenaru, M., & Editors, D. (n.d.). Springer Geography Planning and Designing Sustainable and Resilient Landscapes. http://www.springer.com/series/10180
Deep-Time Architecture: Building as Material-Event. (n.d.). Retrieved February 26, 2024, from https://www-tandfonline-com.ezproxy.uniandes.edu.co/doi/epdf/10.1080/10464883.2021.1859906?needAccess=true Diccionario_Metapolis_de_Arquitectura_Av. (n.d.).
Full article: Place, time and architecture: the growth of new traditions. (n.d.). Retrieved February 26, 2024, from https:// www-tandfonline-com.ezproxy.uniandes.edu.co/doi/full/10.1080/00038628.2018.1502156 guia_generica_elaboracion_procedimientos_experimentales. (n.d.).
Jannat, N., Latif Al-Mufti, R., Hussien, A., Abdullah, B., & Cotgrave, A. (2021). Utilisation of nut shell wastes in brick, mortar and concrete: A review. In Construction and Building Materials (Vol. 293). Elsevier Ltd. https://doi.org/10.1016/j.conbuildmat.2021.123546
Katherin, J., Pérez, B., & León, E. W. (n.d.). Metodología Déficit de Vivienda. https://www.dane.gov.co/files/investigaciones/ fichas/Deficit_vivienda.pdf
La magia escondida del Vichada - ANeIA. (n.d.). Retrieved December 2, 2023, from https://aneia.uniandes.edu.co/la-magia-escondida-del-vichada/
Laura Sandoval Sarmiento, Daniel Leon Blanco, & Carlos Córdoba Cely. (n.d.). Reflexiones y Prácticas desde las Autonomías Territoriales, Creativas y Tecnológicas.
Leyla Astrid Marulanda. (n.d.). ELABORAR UN MODELO DE DESARROLLO TECNOLÓGICO DEL MARAÑÓN DEL DEPARTAMENTO DE VICHADA.
Manjunath, B., Ouellet-Plamondon, C. M., Das, B. B., & Bhojaraju, C. (2023). Potential utilization of regional cashew nutshell ash wastes as a cementitious replacement on the performance and environmental impact of eco-friendly mortar. Journal of Building Engineering, 66. https://doi.org/10.1016/j.jobe.2023.105941
Tinkering. An inspirational approach for experiential learning and envisioning in product design education. https://doi.org/10 .1080/14606925.2017.1353059
Parr, J. B. (1980). Frequency Distributions of Central Places in Southern Germany: A Further Analysis. In Geography (Vol. 56, Issue 2).
Parrado, L. A., Gümbel, A., & Paez, M. C. (2024). Movement, Body and Space. On the Potential that Lies in Stillness. Daimon, 91, 153–171. https://doi.org/10.6018/daimon.491411
PDEA, ALCIDES AGUILERA PEÑA, LUISA FERNANDA AZABACHE MEDINA, AMALIA AGUILERA PEÑA, & MARTIN ANTONIO EOT_ParteI_ Diagnostico. (n.d.).
MOLINA. (n.d.). PLAN DEPARTAMENTAL DE EXTENSIÓN AGROPECUARIA.
PRÁCTICA REAL EN CAMBIO CLIMÁTICO COLABORATIVO NODOS REGIONALES DE CAMBIO CLIMÁTICO EN COLOMBIA. (n.d.). www.adelphi.de
Rivera, P (2023). Co-labora marañón: Prácticas para la innovacion en el departamento del Vichada.
Public Spaces : Times of Crisis and Change. (n.d.). Retrieved February 24, 2024, from https://web-p-ebscohost-com. ezproxy.uniandes.edu.co/ehost/ebookviewer/ebook/ZTAwMHh3d19fMTQyMzY5OF9fQU41?sid=5d220c9b-a7a7-4ee2-bd 8e-f27298768570@redis&vid=0&format=EB&rid=1
Roaf, S., & McGill, G. (2018). Place, time and architecture: the growth of new traditions. In Architectural Science Review (Vol. 61, Issue 5, pp. 267–271). Taylor and Francis Ltd. https://doi.org/10.1080/00038628.2018.1502156
Roös, P. B. (2021a). A Regenerative-Adaptive Pattern Language. 145–160. https://doi.org/10.1007/978-3-030-53234-5_10
Roös, P. B. (n.d.). Sustainable Development Goals Series Industry, Innovation and Infrastructure Regenerative-Adaptive Design for Sustainable Development A Pattern Language Approach. http://www.springer.com/series/15486
Roös, P. B. (2021b). Design and Planning with Nature. 87–101. https://doi.org/10.1007/978-3-030-53234-5_7
Roös, P. B. (2021c). Regenerative Design, Ecology as Teacher. 103–112. https://doi.org/10.1007/978-3-030-53234-5_8
Roös, P. B. (2021d). Regenerative-Adaptive Design for Sustainable Development. https://doi.org/10.1007/978-3-03053234-5
Ruvituso, F. L. (2019). Movimientos peligrosos. Aby Warburg, entre el cine y el viaje. Armiliar, 2, e008. https://doi.org/10.24215/25457888e008
Santhoshkumar, S., Sri, R., Ram, A., Mangaladurai, A. P. Y., & Kokila, L. (2007). Utilization of Rice Husk and Cashew Nut Shells in Bricks. International Journal of Innovative Research in Science, Engineering and Technology (An ISO, 3297. https://doi. org/10.15680/IJIRSET.2017.0603148
Santiago Montoya Cardenas, & David Giovanny Tellez Carranza. (2017). La nocion de tiempo en el espacio arquitectonico.
Sathiparan, N., Anburuvel, A., & Selvam, V. V. (2023). Utilization of agro-waste groundnut shell and its derivatives in sustainable construction and building materials – A review. In Journal of Building Engineering (Vol. 66). Elsevier Ltd. https://doi. org/10.1016/j.jobe.2023.105866
Sefkatli, P., & Nevejan, C. (2023). When the rhythm zones meet: territories and patterns of relationship for better unders tanding trash. Journal of Urbanism. https://doi.org/10.1080/17549175.2023.2270472
Snell, C. (n.d.). BUILDING EARTHEN HOMES Using the Original DIYMaterial.
Tantri, A., Nayak, G., Kamath, M., Shenoy, A., & Shetty, K. K. (2021). Utilization of cashew nut-shell ash as a cementitious material for the development of reclaimed asphalt pavement incorporated self compacting concrete. Construction and Building Materials, 301. https://doi.org/10.1016/j.conbuildmat.2021.124197
Técnico, D. (n.d.). PLAN DEPARTAMENTAL DE EXTENSIÓN AGROPECUARIA.
Van Hoof, B., Gómez, H., Duque, J., Méndez, C., & Orduz, J. (n.d.-b). TRANSFORMACIÓN PRODUCTIVA DE LOS AGRONEGOCIOS: LA EXPERIENCIA DE MAS MARAÑÓN VICHADA.
When the rhythm zones meet: territories and patterns of relationship for better understanding trash. (n.d.). Retrieved February 24, 2024, from https://www-tandfonline-com.ezproxy.uniandes.edu.co/doi/epdf/10.1080/17549175.2023.2270472?needAccess=true
Zapata, U., Exploratorio, L., Laboratorio, U. N., En Medellín-Colombia, C., & Uribe Zapata, A. (n.d.). EL EXPLORATORIO, UN LABORATORIO CIUDADANO EN MEDELLÍN-COLOMBIA. Ciencia Tecnología Sociedad, 10(18), 117–131. https://www.youtube. com/
