Ricardo Hernández Vallejo Academic Portfolio
Gabriela Brimmer House
Small Scale Project 2016 Medium Scale Project
Content: 01. IPODERAC houses 02. Cerro de la Estrella 03.
In collaboration with: Alejandra Cabrera 2015 Large Scale Project
In collaboration with: Mónica Chahín David Garza Mariana López 2017 Urban Scale Project
Urban Voids 04.
In collaboration with: Mónica Chahín David Garza Mariana López 2017
Small scale
Gabriela Brimmer House 465 m2 CDMX, México
Design of a house for a paraplegic poet and her family
Ground plan
The scheme negates the corner of the plot to create a bigger garden, the optimal orientation of spaces allows the building to be cost efficent. The design was determined from the constructive solutions, paying attention to the assembly of structural elements.
First level
The imposed need of a fully accessible house doesn´t limit the diversity of spaces: through a secuence of double height areas the levels stablish different relations between them.
1.- Trabe de concreto armado de 60 x 18 cm
Cadena de cerramiento con gotero15x12 cm
Enladrillado de tabique plano de 2cm de espesor Impermeabilizante
Relleno para dar pendiente del 2%
Tabique rojo recocido de 7x14x28 asentado con mortero
Losa maciza de concreto armado de 15 cm de espesor
Trabe de concreto armado de 60x 18cm
Vidrio templado translúcido de 1 2" de espesor
Solera para anclaje de cancelería
Cancel de herrería acabado negro mate
Piso Duela Home Dressing“The Heritage Timber edition”
Base de goma de 1 cm de espesor Bastidor de pino de 1" @40 cm
Vidrio templado translúcido de 1 2" de espesor
Viga de acero IR A36 de 25x30 cm
Cancel de herrería acabado negro mate
Vidrio templado translúcido de 1 2" de espesor
BIBLIOTECA
Piso Duela Home Dressing“The Heritage Timber edition” Bastidor de pino de 1" @40 cm
Base de goma de 1 cm de espesor
Firme de concreto de 5cm de espesor
Relleno de tezontrle para ajustar el peralte
Trabe de concreto armado de 60x 18cm
Losa maciza de concreto armado de 15 cm de espesor
BIBLIOTECA
Cadena de cerramiento 15x12 cm
Aplanado de mortero
Tabique rojo recocido de 7x14x28 asentado con mortero
Zapata de concreto corrida ZC-01 Plantilla de concreto pobre
Deck para exterior DARK COFFE atornillado @40cm Bastidor de pino de 1" @40 cm
Base de goma de 1 cm de espesor
Terreno Natural
COCINA TERRAZA
6 5 4
2
2.- Losa maciza de concreto armado de 15 cm de espesor
3.- Cancel de herrería acabado negro semi mate
4.- Vidrio templado translúcido de 6 mm de espesor
3
4
1 1 1
5.- Pretil de tabique de 90 cm de alto con aplanado de mortero
6.- Relleno en losa para dar 2% de pendiente
2 3
1.- Viga de acero IR A36 25 x 30 cm
2.- Piso de duela Home Dressing “The Heritage Timber edition” montado sobre bastidor de pino de 1”@ 40 cm y poliuretano de 1 cm de espesor
3.- Cancelería fija de herrería con acabado en pintura negra semi mate
4.- Vidrio templado translúcido de 9 mm de espesor
1.- Trabe de concreto armado de 60 x 18 cm
2.- Firme de concreto de 5 cm de espesor
3.- Relleno de tezontle
2 3 6
4.- Losa maciza de concreto armado de 15 cm de espesor
4
5 1 3 2 4
5.- Piso de duela Home Dressing “The Heritage Timber edition” montado sobre bastidor de pino de 1”@ 40 cm y poliuretano de 1 cm de espesor
6.- Muro de tabique recocido repellado con mortero
1.- Muro de tabique recocido repellado con mortero 1:5 acabado con pintura vinílica blanca a 2 manos
2.- Deck para exterior Dark Coffe atornillado @ 40 cm
3.- Piso de porcelanosa Interceramic brunel Ivory de 120 x 60 cm colocado a hueso
Library and studio
Medium scale
Guests and director houses for IPODERAC foundation 145 m2 + 200 m2 Atlixco, México
Design of two houses for the guests/visitors and for the director and his family into the previously developed complex.
0 10 20 50 mts.
Master plan
The houses are located near the main entrance allowing control, also avoiding non desired interactions between the residents and the visitors. Each house is conformed by two intersected volumes, allowing efficient circulations and thus, bigger livable spaces.
Directors house Floor plan and first level plan
Guests house
Directors house - North Facade

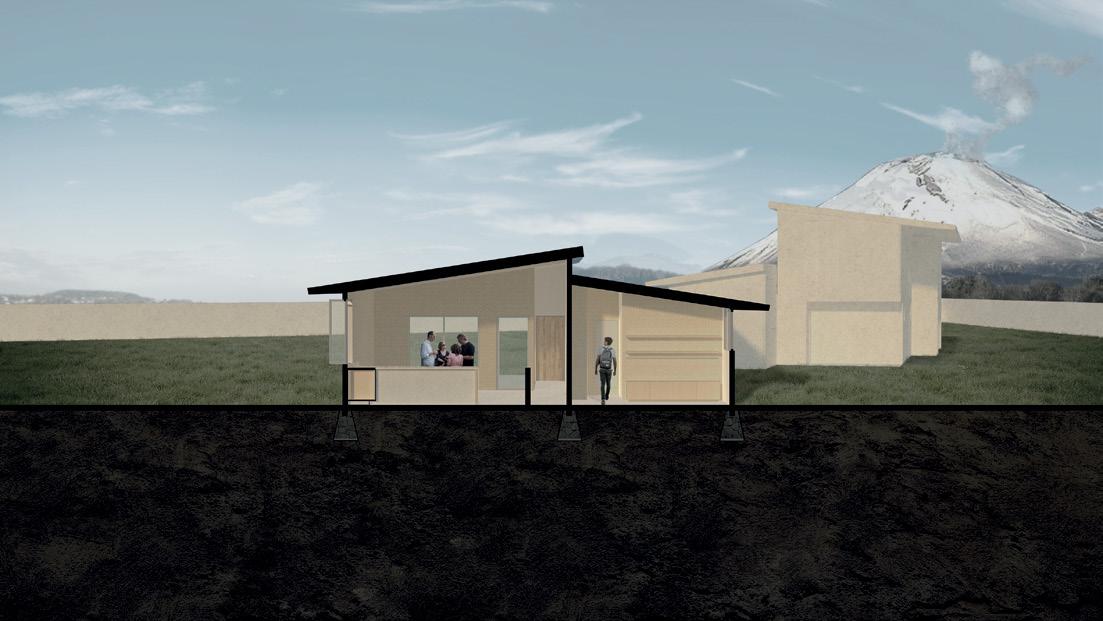

Cross section
Guests house - North Facade
Cross section
Cerramiento de concreto armado de 30 x 12 cm
Aplanado de Crestuco textura lisa o similar
Teja plana de barro marca Macere o similar de 47 x 25 cmcolor madera San Cristian
Muro de block Texi Vintex Marca Novaceramic con medidas de 6 x 12 x 24, asentado con mortero-cemento-arena, acabado exterior aparente con sellador para exterior repelcreto o similar
Impermeabilizante TOP One Coat o similar colocado sobre la losa
Losa de vigueta y bovedilla con peralte de 25 cm colocada a 70 cm de distancia entre ejes de viguetas y pendiente del 15%
N.P.T. + 6.15
Aplanado de Crestuco textura lisa o similar
Puerta de bastidor contablones de madera poplar ensamblados
Barandal de bastidor de madera con mdf de 6 mm chapado en nogal, terminado en barniz semimate
N.P.T. + 4.38
PASILLO
Losetas cerámicas marca Interceramic, modelo Trío Cement Gray de 120 x 60 cm, colocadas a hueso
Losa de vigueta y bovedilla con peralte de 25 cm, colocada a 70 cm de distancia entre ejes de viguetas
N.P.T. + 2.80
Escalera de concreto armado con acabado aparente pulido sin corte
Cerramiento de concreto armado de 12 x 15 cm para recibir armado de escalera de concreto armado
Aplanado de Crestuco textura lisa o similar Puerta de bastidor contablones de madera poplar ensamblados
Dala de desplante de concreto armado con medidas de 15 x 25 cm
CUARTO DE LAVADO
Zapata de mampostería de 60 x 60 cm de base y 80 cm de altura
Plantilla de concreto pobre de 5 cm en la base de zapata de mampostería
N.P.T. + 0.15
D1 D2 D3 D4
D1
1.- Cerramiento de concreto armado de 30 x 15 cm
2.- Losa de vigueta y bovedilla con peralte de 25 cm colocados a 70 cm del eje de vigueta
3.- Muro de block Texi Vintex marca Novaceramic
4.- Aplanado de Crestuco textura lisa de 1.5 cm de espesor
5.- Teja plana Macere
6.- Impermeabilizante Top One Coat
D2
1.- Cerramiento de concreto armado de 30 x 15 cm
2.- Chaflán de concreto a 45 °
3.- Teja plana Macere
4.-Losa de vigueta y bovedilla con peralte de 25 cm colocados a 70 cm del eje de vigueta
5.- Muro de block Texi Vintex marca Novaceramic
6.-Aplanado de Crestuco textura lisa de 1.5 cm de espesor
SALA
D3
1.- Muro de block Texi Vintex marca Novaceramic
2.- Aplanado de Crestuco textura lisa de 1.5 cm de espesor
3.- Escalera de concreto armado anclada a cerramientos en muro
4.- Cerramiento de concreto armado de 12 x 12 cm
D4
1.- Muro de block Texi Vintex marca Novaceramic
2.- Aplanado de Crestuco textura lisa de 1.5 cm de espesor
3.- Firme de concreto pobre con malla electrosoldada 6 6 10 10
Dala de desplante de concreto armado de 15 x 25
Directiors house- Common area
Large scale
Cerro de la Estrella Necropolis CDMX, México
Second access point to the main Iztapalapa hill, containing the mortuary and a sport centre.
N.P.T + 5.54
Mortuary floor plan
With an urban scale, the project provides services determined in the previous analysis of the surrounding areas, it also offers a controlled access point to the rest of the natural reserve.
The mortuary pretends to give service to the whole Iztapalapa deputy, contemplating a chapel, 3 wake rooms and the sufficient infraestructure to provide the mortuary service in its totality.
N.P.T + 2.44
N.P.T + 1.22
N.P.T +0.00
-0.32 N.P.T +0.00 0 10 20 50 mts.
Sport Centre floor plan
While the programs might seem contradictory at first, the scheme contemplates two different types of uses: one focused on the privacy of each space and turning away from the city while the other opens to the perimeter, allowing the users to interact with the center.
The sport centre dialogues with the city through a secuence of verandas that invite the users to enter the central space, classrooms and practice areas are also provided.
Mortuary front facade
Sport Centre front facade

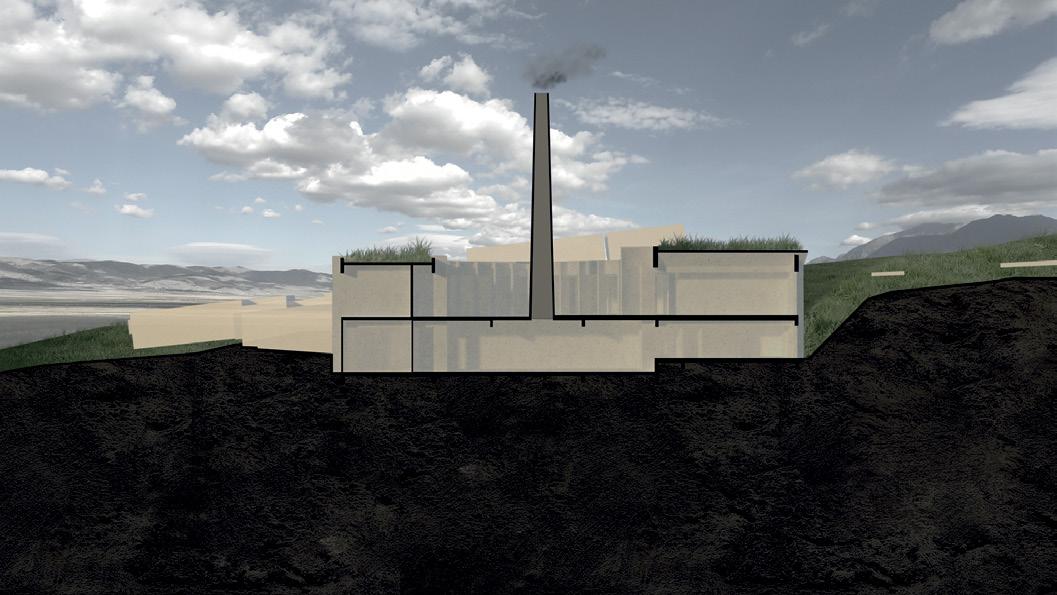

Mortuary cross section
Mortuary front facade
0 2 4 6 mts.
Sport Centre front facade
0 2 4 6 mts.

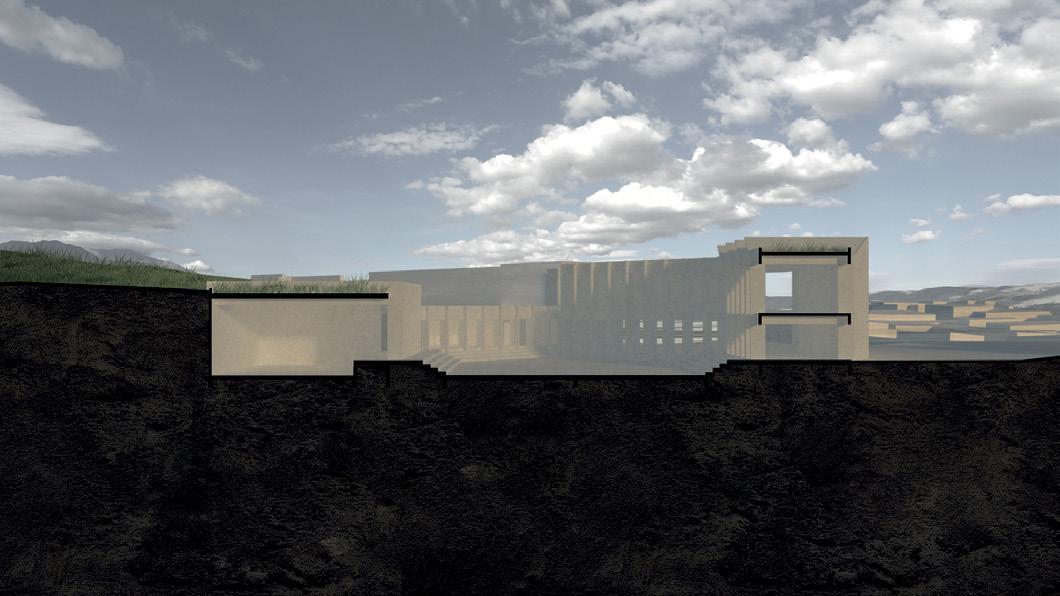

Sports Centre cross section
Trabe de concreto armado con medidas de 15 x 45 cm
Cancelería fija de herrería con vidrio de 9 mm templado transparente fijado con silicón
N.P.T. + 10.12
Losa de concreto armado de 15 cm de espesor con pendiente del 2% incluída, impermeabilizada a dos manos, con geodren y membrana vegetal
N.P.T. + 9.04
Sistema de aire acondicionado a través de minichillers colocados a paño de muro
Cajillo de aluminio acabado en pintura negro mate con tira led indirecta
Cancelería fija de herrería con vidrio de 9 mm templado transparente fijado con silicón
Lambrín de nogal de 12 cm de ancho con barniz semimate a base de solvente colocado con entrecalles remetidas de 3 mm Puerta oculta en lambrín de madera de bastidor con nogal sólido, colocado según despiece de muro de lambrín con bisagras ocultas
Basamento para ataúd de madera sólida de parota de 19 mm de espesor con barniz natural a base de solvente
Porcelanato marca Interceramic absolute color arena, colocado sobre pegazulejo Firme de concreto armado de 5 cm de espesor Relleno de tezontle
Enladrillado para dar desnivel
N.P.T. + 4.12
Losa reticular de concreto con casetones de 60 x 60 cm
Sprinkler Tyco EC-25 Plafón falso de tablaroca terminado con pintura vinílica blanca a dos manos
Lámpara para empotrada en plafón
1.- Trabe de concreto armado de 15 x 45 cm
2
6
5 4 3
2.- Losa maciza de concreto armado de 15 cm de espesor 3.- Cancel de herrería acabado negro semi mate 4.- Gotero
5.- Pendiente de 2% con impermeabilizante a 2 capas, geodren y membrana vegetal 6.- Minichiller colocado a paño de muro
Muro de concreto armado aplanado con mortero cemento arena proporción 1:5, acabado liso
Puerta de herrería anlada a cancelería de herrería fiija con vidrio de 9 mm de espesor templado color transparente Sistema de calefacción empotrado a nicho de muro con cajillo de aluminio con acabado de pintura negro mate
Piso de duela de madera de nogal de 19 mm colocada sobre bastidor de madera de pino de 2a de 13 x 13 mm colocado sobre autonivelante Losa de concreto armado 30 cm de espesor con armado doble
N.P.T. + 0.10
3
1.- Losa reticular 2.- Trabe de concreto armado de 15 x 45 cm 3.- Relleno de tezontle 4.- Flasher de aluminio 5.- Gotero
6.- Falso plafón de tablaroca terminado con pintura vinílica blanca a dos manos
2
4 5 6
3 6
1 1 1
5 1 3
2
1.- Losa de cimentación de 30 cm con doble parrilla 2.- Pendiente de 2% 3.- Relleno de tezontle 4.- Losa maciza de concreto armado de 15 cm de espesor 5.- Cancelería de herrería con vidrio de 9 mm templado color transparente
6.- Tierra compactada
4
2 4 5
1.- Muro de concreto armado de 12 cm de espesor
2.- Vegetación sobre tierra y tepojal sobre geotextil y dren de tezontle 3.- Tubo de PVC de 2” 4.- Tierra compactada 5.- Grava gris mediana
Wake room
Urban scale

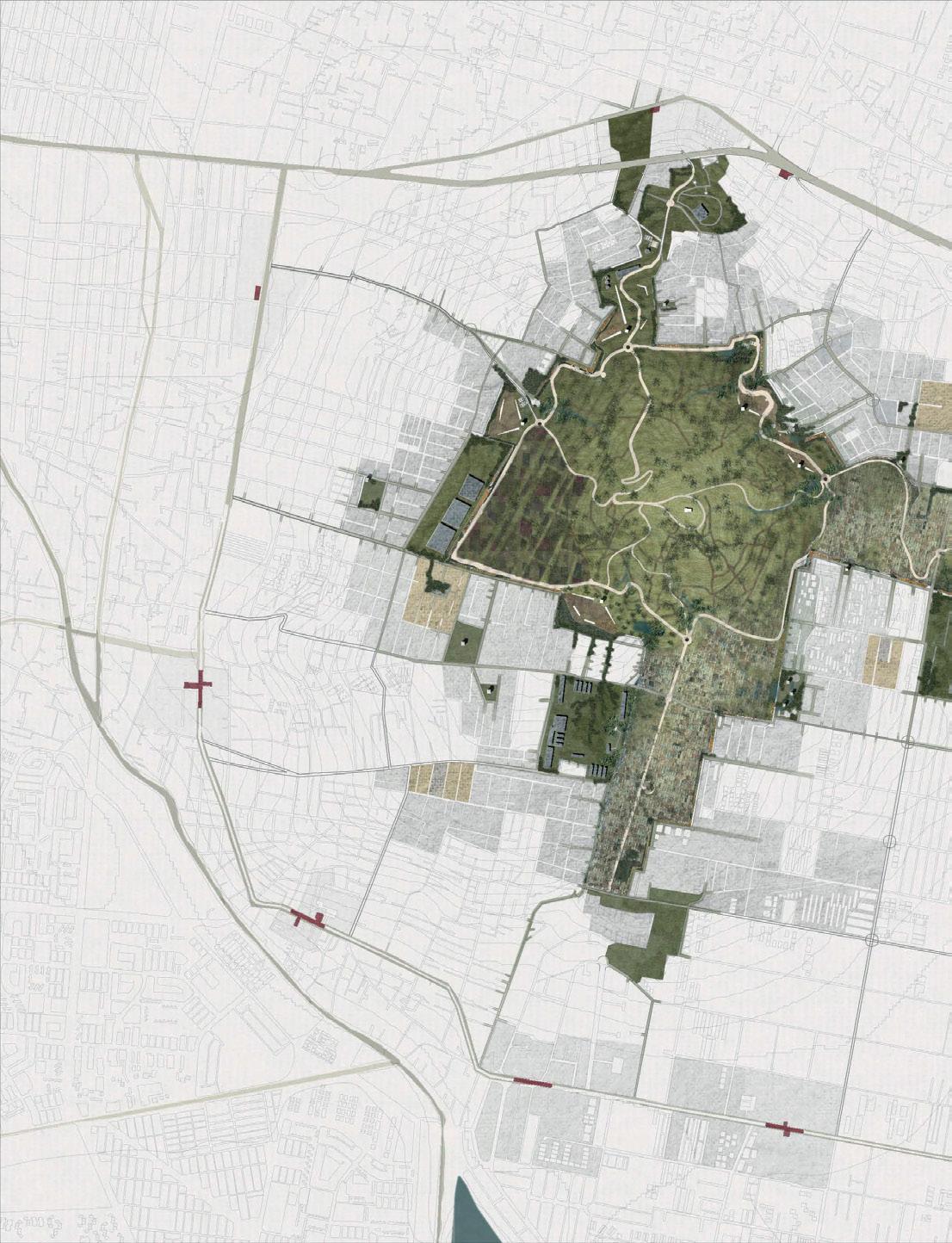

Urban Voids CDMX, México
Second access point to the main Iztapalapa hill, containing the mortuary and a sport centre.
Valley of México
Metropoli
enviroment

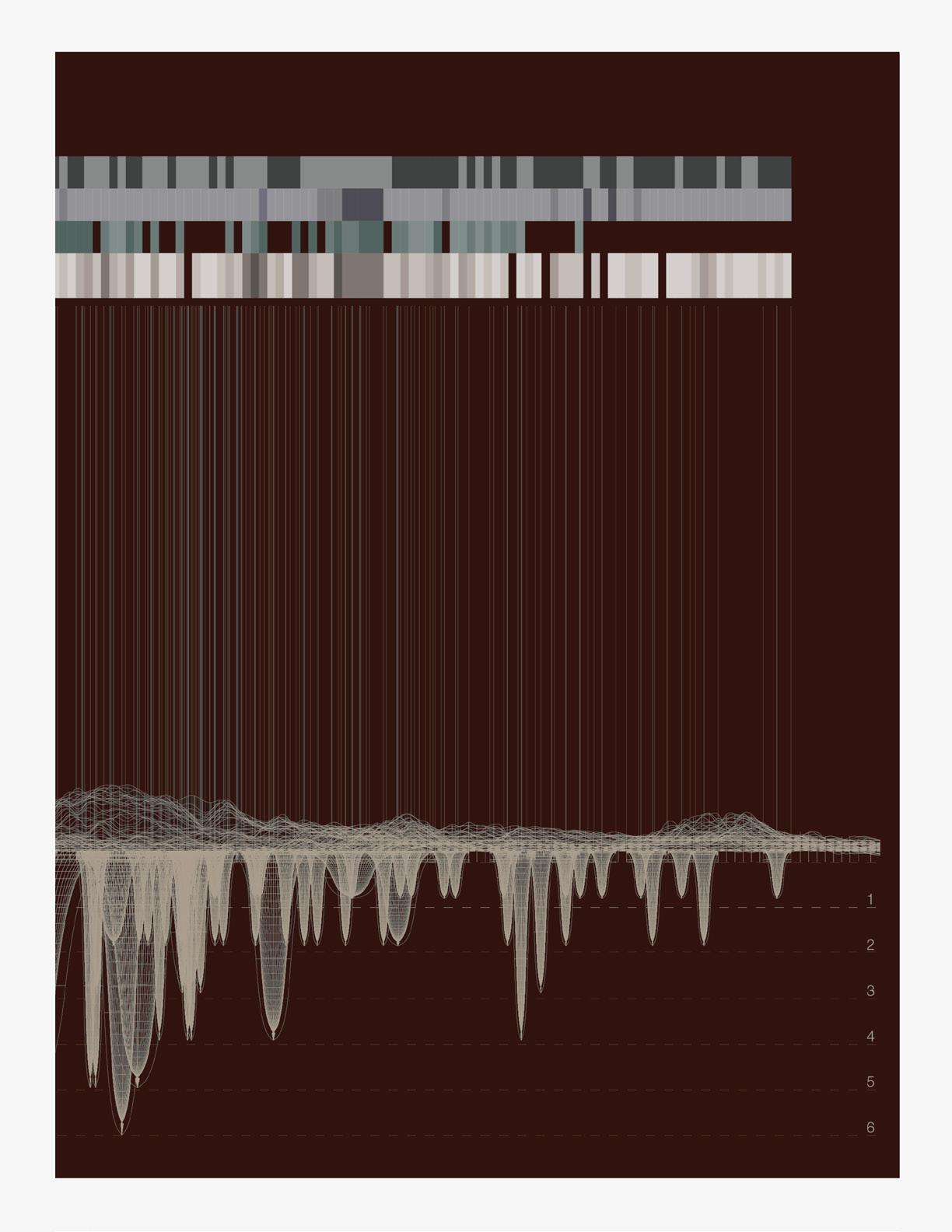

Urban voids as a way to understand the city
The aproximation to analyze the valley of Mexico was through an urban analysis confronting natural and cultural created space, the results allowed to create a classification of urban voids. Wich then were individually analyzed to deduce the most needed for an intervention.
After understanding the typologies of urban voids, it was determined that the ones woth more potential while being in a precarious situacion are the cemeteries, understanding them as green space, aknowledging their worth both in the cultural and natural aspects.
Walkable path Museum
Lookout / Observatory Cemetery Crypts Graves Wake rooms Chapel Asequias Conmemorative monuments
Agronomy lands Wetlands Energy infraestructure Sports facilities Outdoor gym Passion of Christ instalations
Neighborhood center Learning center Library Water museum Social assistance center Kindergarten Market Civic square Parking Vertical housing Commerce Parks
Plazas Neighborhood centers Green roads Vehicle intersections Public transport huts connections
1.-
The different scales of borders create a complex grid of relations between the active program, the services for locals and for visitors while providing a contention for the urban sprawl, allowing the green area to recover space from the city and grow within it.
2.-
The different access points are generated through two buildings whose materiality are similar but have contrary interaction with the city: One has a private use, while the other has a public programm, allowing the city to “enter” the natural reserve through public spaces.
