Re s.p.a. - ReDrive battery powered roll pusher

Battery powered roll pusher Spingi bobina a batteria

SINCE

RE-SOLVING MACHINING LAMINATES REQUIRES AUTOMATED PROCESSES, AND AUTOMATION REQUIRES A RANGE OF EQUIPMENT DESIGNED TO OPTIMISE PRODUCTION AND REDUCE TIMES, COSTS AND THE RISK OF ERROR. IF YOU WANT TO FIND ALL THIS IN ONE BRAND NAME ONLY, ASK AND ASK AGAIN. THE ANSWER WILL ALWAYS BE: RE. LA LAVORAZIONE DEI LAMINATI RICHIEDE PROCESSI AUTOMATIZZATI. L’AUTOMAZIONE RICHIEDE EQUIPAGGIAMENTI DIVERSI, TUTTI MIRATI A OTTIMIZZARE LA PRODUZIONE, RIDUCENDO TEMPI, COSTI E RISCHI DI ERRORE. SE VUOI TROVARE TUTTO IN UN NOME SOLO, CHIEDI E RICHIEDI. IN MOLTI TI DIRANNO: RE.

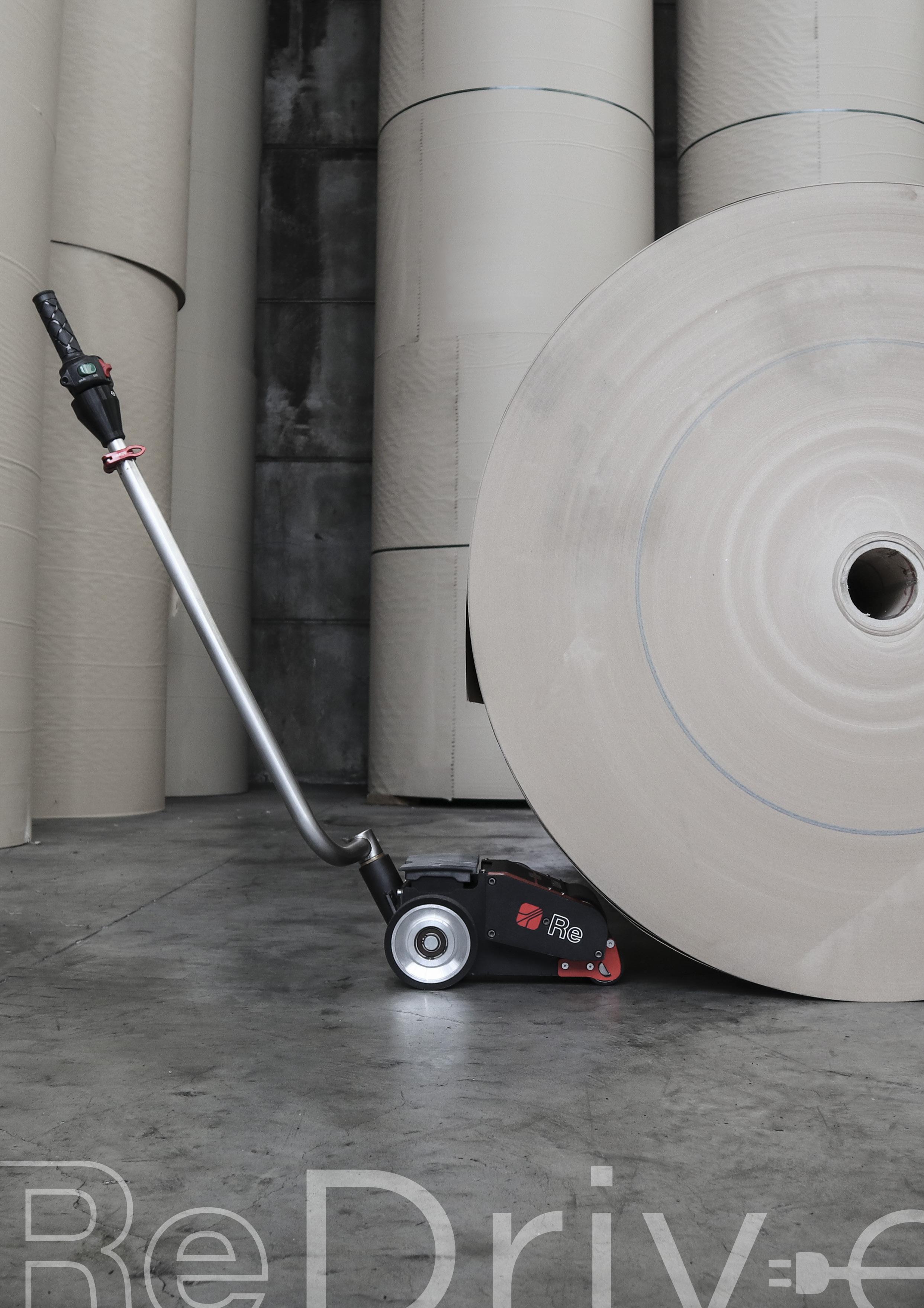

Battery powered roll pusher ReDrive ReDrive is the eco-friendly battery powered roll pusher which makes moving heavy rolls easy.

It is equipped with a high performance plug & play 48V lithium battery which ensures long-lasting use between charges, thanks also to the stand-by function for battery saving.

Two XL rear wheels improve maneuverability and fluidity of movement. Dimensions and weight of ReDrive are optimized for ergonomic usability and exceptional performance.

ReDrive is provided with a color display with LED indicator to check the battery charge status.

In this way you avoid running out of battery power when you need it.

Several models are available depending on the required thrust force and handle configuration.

ReDrive is also supplied with a durable battery charging station.

Spingi bobina a batteria ReDrive è lo spingibobina elettrico pensato per una facile movimentazione di bobine pesanti. È dotato di una batteria plug&play 48V al litio che assicura una durata prolungata della carica grazie anche alla funzione standby per il risparmio della carica.

Le due ruote posteriori XL aumentano la facilità e fluidità di movimentazione anche su terreni non perfetti.

ReDrive è stato progettato con dimensioni compatte e peso ridotto per garantire l'utilizzo in qualsiasi applicazione.

ReDrive è dotato di un display a colori con indicatore LED per controllare lo stato di carica della batteria. In questo modo si evita di rimanere senza carica della batteria nel momento di necessità.

Sono disponibili diversi modelli in base alle necessità di spinta e alla configurazione del manico.

ReDrive viene fornito con una stazione di ricarica che garantisce una rapida carica delle batterie.

This catalogue information is correct at date of pubblication, but is subject to change without prior notification, or as required by Re S.p.A. Technical data are also illustrative and for product selection, while designing the application we recommend you to get an opinion from our sales-engineer, in order to select the most suitable size.

I dati del presente catalogo sono ritenuti corretti al momento della pubblicazione, ciò non implica responsabilità da parte della Re S.p.A. per eventuali variazioni intervenute successivamente. È inoltre consigliato, in fase di progettazione dell’applicazione, consultare i nostri tecnici commerciali in modo da selezionare il modello più idoneo.

THRUST FORCE UP TO 20 TONS Forza di spinta fino a 20 tonnellate

LIFT FORCE UP TO 5 TONS

Forza di sollevamento fino a 5 tonnellate

SPEED MAX 14 M/MIN Velocità max. 14 m/min

COMPACT DIMENSIONS

Battery

Display

The lithium battery has been designed to offer high autonomy capable of guaranteeing the higher speed and thrust force. It is a 48V plug&play battery with an average use of about 15 consecutive shifts without charging it. Moreover, the stand-by function switches automatically ReDrive to energy saving mode when not in use, to avoid unnecessary power consumption.

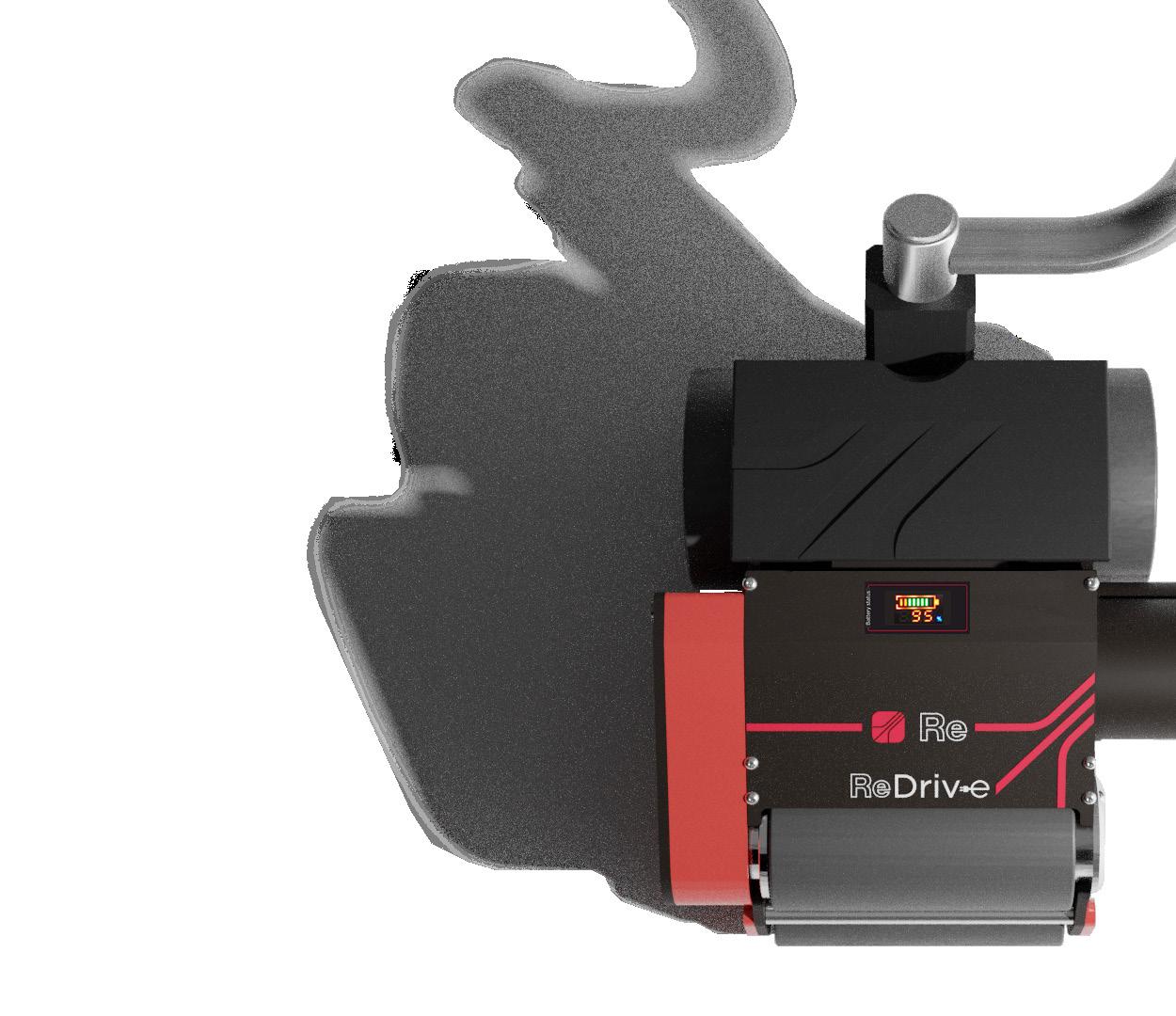

ReDrive is provided with a color display with LED indicator to check the battery charge status.

In this way the operator avoid running out of battery power when he needs it.

Dimensioni compatte

EASY HANDLING AND MANEUVERABILITY Facilità e fluidità di movimentazione

STAND-BY FUNCTION FOR ENERGY SAVING Funzione stand-by per risparmio energia

DISPLAY FOR BATTERY CHARGE STATUS Display per stato batteria

Battery Batteria Display Display Controller Controller Handle Handle

Frame Telaio Wheels Ruote

4

Batteria La batteria al litio plug&play 48V è stata ideata per offrire autonomia elevata garantendo elevate performance di velocità e spinta. Permette un utilizzo medio di circa 15 turni consecutivi; inoltre, la funzione stand-by mette automaticamente in risparmio energetico ReDrive quando non è in uso, evitando consumi inutili.

Display Grazie al display LED a colori l’operatore è sempre informato sul livello di carica della batteria e può ricaricarla quando necessario.

Controller

Controller

The ReDrive controller has been designed to ensure high levels of sensitivity, fluidity of movement and low noise in any working situation. Accordingly with speed and roll’s weight, the driver will automatically supply the right torque to ensure great fluidity of movement and the right thrust.

The controller has been designed also to ensure safety when the roll is not yet resting on the ground or on the slide. In this case, ReDrive will stall for 4-5 seconds without rolling back.

Il controller ReDrive è stato progettato per garantire grande sensibilità e fluidità di movimento minimizzando la rumorosità in tutte le situazioni di lavoro. In base alla velocità definita dall’operatore e al peso della bobina, il driver gestisce in automatico la coppia necessaria per garantire fluidità e spinta corrette.

Inoltre, grazie al controller, l’operatore rimarrà in situazione di sicurezza anche in fase di bobina ancora non appoggiata; ReDrive infatti resterà fermo per 4-5 secondi, senza tornare indietro.

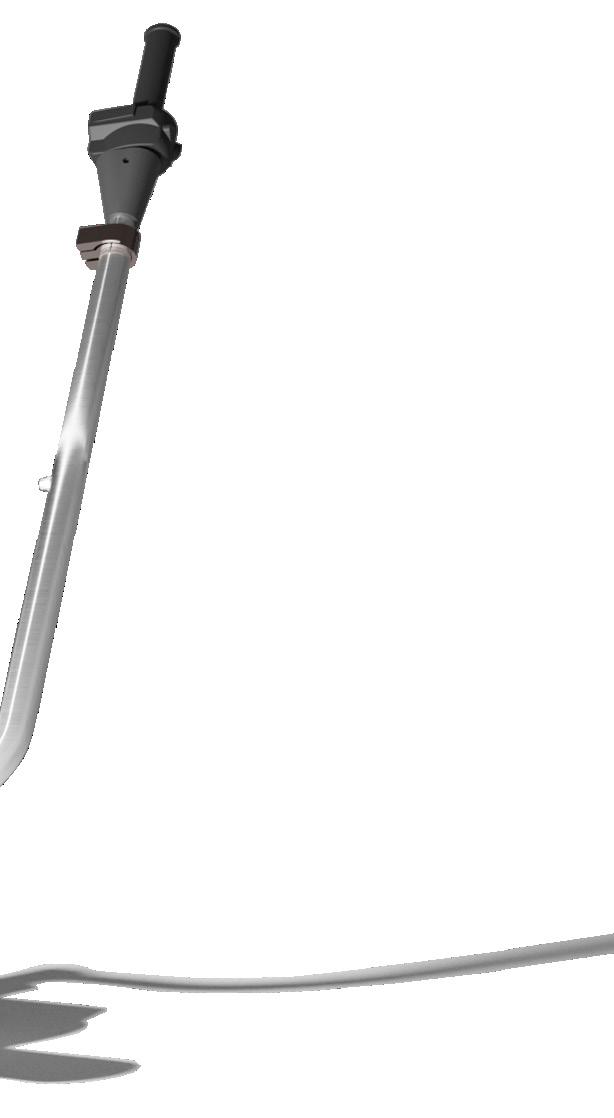

Handle

Manico

ReDrive is provided with an adjustable height handle to offer maximum comfort during its use.

There are three different configurations of the handle: streight, Swivel or swivel pivoting.

ReDrive è dotato di un manico ad altezza regolabile per offrire la massima comodità durante l’uso.

Il manico può essere fornito in tre configurazioni: diritto, girevole o girevole e ribaltabile.

Frame

Telaio

ReDrive ensure a high level of sturdiness and, at the same time, lightness.

The frame is made by the use of thick, welded sheet metal plates in order to reduce its weight without losing strength.

ReDrive offre al tempo stesso grande solidità e leggerezza.

Il telaio è realizzato con lamiere saldate per ridurne il peso senza tralasciare la robustezza.

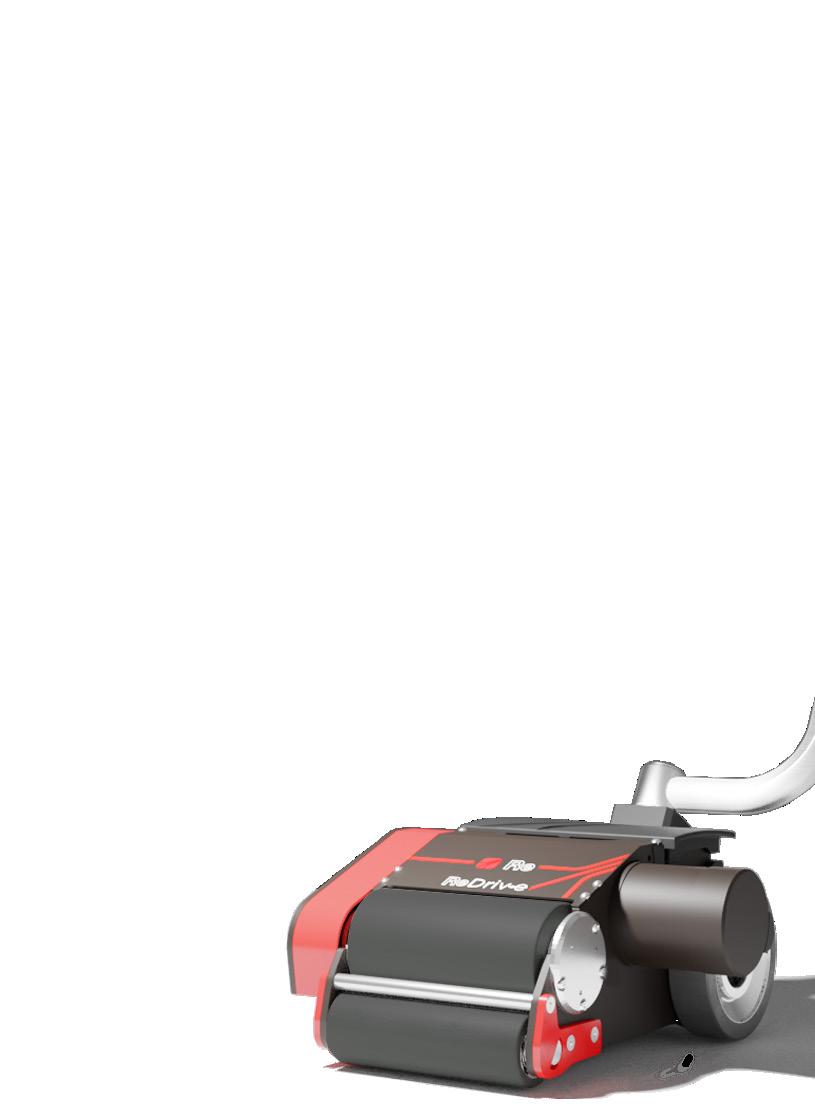

XL wheels

Ruote XL

Redrive wheels are designed, in shave and sizes, to improve manoeuvrability and guarantee the widest fluidity of movement, and so as not to get suck in the guides of the motorized slides.

Le ruote di ReDrive sono state progettate per forma e dimensione così da offrire la più ampia fluidità dei movimenti e la maggior manovrabilità possibili; e per non incastrarsi nelle guide delle slitte motorizzate.

5

TECHNICAL DRAWING DISEGNO TECNICO 30˚

333

Plug&play battery pack 166

35

121

ø 130

167

Roll - reel

35 337

337

HANDLE TYPES Tipi di Manico Swivel handle Swivel handle (S) (S) Manico girevole (S)

Swivel pivoting Swivel pivoting handle (R) handle (R) Manico ribaltabile (R)

220

76,5

132

Straight handle (D)(D) Straight handle Manico dritto (D)

BATTERY CHARGER Carica batteria

215,5

151

190

200

°4

TECHNICAL DATA DATI TECNICI

ø

5

6,

n

Battery Batteria

Lithium 48 V Litio 48 V

ReDrive charger supply Alimentazione stazione di ricarica

110 V - 220 V

Weight Peso

32 kg (71 lbs)

ø roll max ø max bobina Handle types Tipologia di Manico

2300 mm (90 in) straight - swivel or "S" - swiwel pivoting dritto - girevole o "S" - ribaltabile RDV.61

RDV.81

Thrust force Forza di spinta

14 tons (30,865 lbs)

20 tons (44,093 lbs)

Lift force Forza di sollevamento

3,5 tons (7,716 lbs)

5 tons (11,023 lbs)

Speed Max Velocità max

14 m/min (46 ft/min)

11 m/min (36 ft/min)

6

ReDrive-I-GB-02/23 rev. 03/23
