DISEÑODE LETRINASECA
DOCENTE
Arq.CarlosCernaSifuentes
ALUMNO
RivasRengifo,RenzzoMartin
TALLERDETÉCNICASSUSTENTABLES
FACULTADDEARQUITECTURAYDISEÑO SEDECOMAS
2023-2
CÁLCULODE VOLUMEN PROFUNDIDAD
S=Tasadeacumulación
P=Númerodehabitantes
A=VidaUtil
Vv=Factordevacío
VT=0.06*4*5*1.33
VT=1.596M3
B=Área
H=Alturaoprofundidad
VT=Volumen
H=1.596/1.5
H=1.064M
VT = S x P x A x Vv H = VT / B

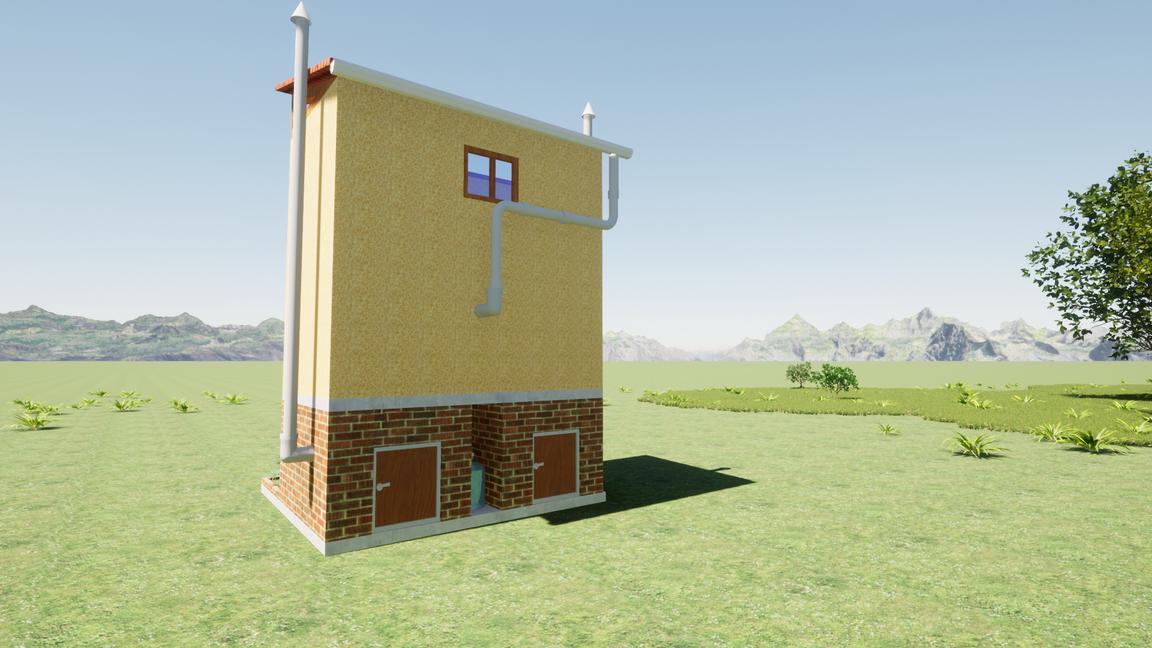

MATERIALIDAD
Uso de materiales sostenibles como los paneles de aglomerado y madera.
Baranda de bambú
Concreto
Ladrillos
INNOVACIÓN

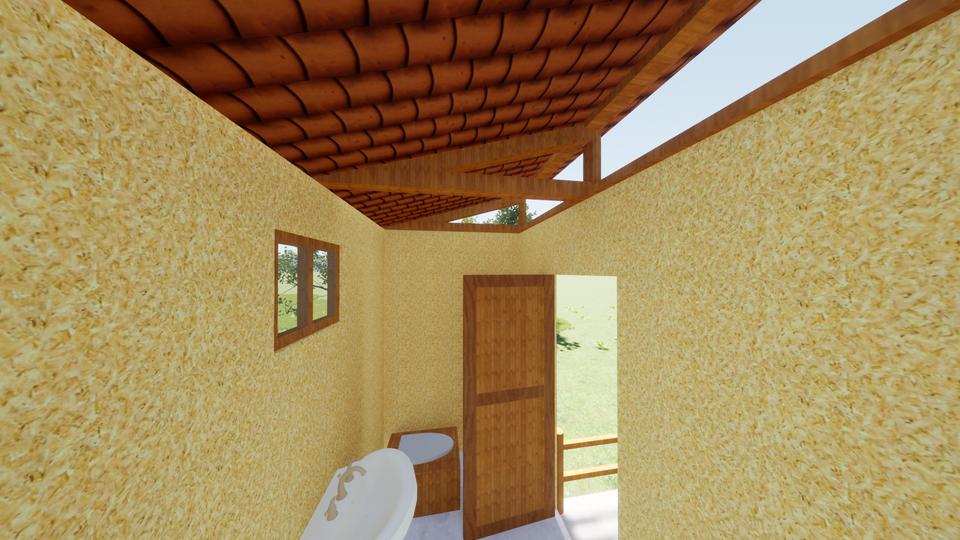

Ventilación cruzada

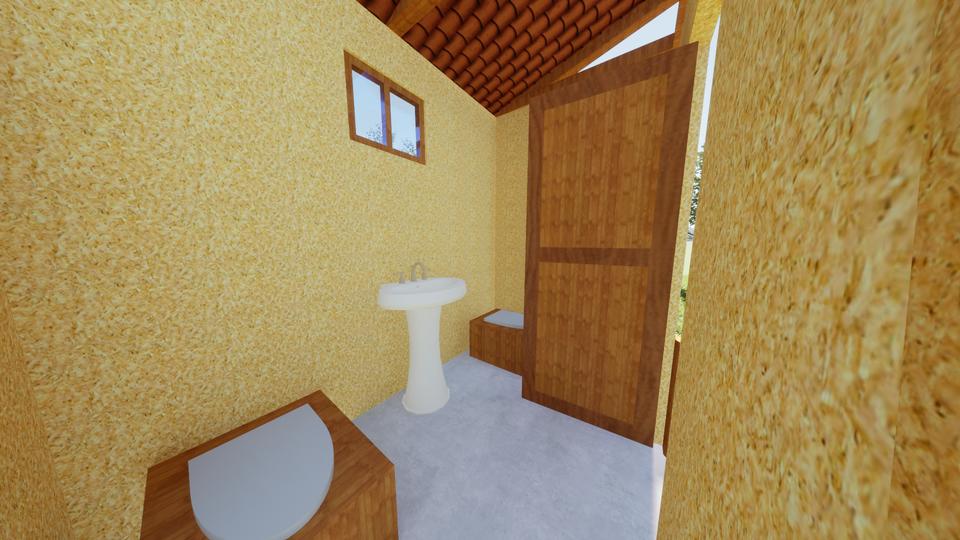

Recolección de aguas pluviales para su posterior uso en el lavado de manos.
Se conecta mediante un filtro con el lavabo y el agua usada cae a los bidones donde se junta con los orines.
B
A
PLANTABAJA PLANTAALTA
B
A
0.300.600.340.320.280.60 2.80 0.12 1.50 0.12 2.74 1.00 1.50 0.12 1.50 0.12 1.00 2.74 0.200.200.200.200.201.00 0.68 2.68 CÁMARADE COMPOSTAJE N.P.T+/-0.00 CÁMARADE COMPOSTAJE N.P.T+/-0.00 N.P.T+1.00 N.P.T+1.00 BAÑO 1.00 1.00 0.08 1.58 0.08 2.74 0.36 1.050.08 0.60 0.081.00 2.80 0.08 1.58 0.08 1.00 2.74 0.200.200.200.200.201.00 0.68 2.68 0.80 A
B
A
B
ALMACENAMIENTO DEORINES
CÁMARADE COMPOSTAJE
CORTEB-B
CORTEA-A
BAÑO BAÑO ESCALERA
ESCALERA
