BIBLIOTECA COMUNITARIA
ARQUITECTURA Y DISEÑO DE INTERIORES
GRUPO 4
EQUIPO DE TRABAJO
Meza Flores DOCENTE
LINGAN LEION, LAURE JAMILETH
Arq. Shanam Margarita
100 %
CAMACHO TAVARA, KAREN PAULINA
100 %
CURSO
Diseño de Muebles
TEMA
Armado y Composición de Mobiliarios para Biblioteca Comunitaria FECHA
13 - 11 - 2024
BERMUDEZ YUPANQUI, ANA THALIA
100 %
REMIGIO PELAEZ, ORIANA MILAGROS
100 %
FIESTAS PALMA, RENZO SEBASTIÁN
100 %
MEMORIADESCRIPTIVA+ ANÁLISISDELPROYECTO
BIBLIOTECA COMUNITARIA
UBICACIÓN MEMORIA DESCRIPTIVA
La Biblioteca Comunitaria se encuentra ubicada en Calle Miraflores Mz. F Lt 1 Barrio 7E - Alto Trujillo
PERÚ LA LIBERTAD ALTO TRUJILLO
USUARIO
Niños de 3 - 5 años
Jóvenes de 15 - 17 años
El proyecto trata de diseñar cuatro mobiliarios totalmente adaptables y ergonómicos, lo cuáles serán utilizados en una Biblioteca Comunitaria llamada Estrella de Belén, este proyecto explica a detalle los materiales empleados, el proceso constructivo de cada mobiliario y por supuesto el presupuesto que se necesita para elaborarlos Todo esto en conjunto de planos, cortes, elevaciones e incluso renders de los resultados finales, con la finalidad de que esto sirva para poder replicar cada mobiliario hasta que sea necesario.
PLANO ARQUITECTÓNICO
ZONADEMADRES
AREA:8.7 6
PSICOLOGIA
AREA:5.66
Personas adultas de 18 - 65 años
NECESIDADES
Necesidad de mobiliarios o espacio, para almacenar libros, loncheras entre otros.
Necesidad urgente de sillas adaptadas a la antropometría de personas adultas y niños
Necesidad de mesas grandes y espaciosas para lectura e incluso otras actividades.
ZONADEJUEGOSPARANIÑOS
AREA:75 4
ESTANTESDELIBROSPARA NIÑOS
ESTANTES DE LIBROS PARA JOVENES AREA:34 1
AREA:3.4 1
ZONADELECTURA
AREA:1618
REGISTRO FOTOGRÁFICO
MobiliarioMultifuncionalyAdaptable:
Se describen estos muebles con funciones múltiples, optimizando así el espacio
Mesa Regulable
Pensada para ser funcional tanto para niños como para adultos, lo que facilita la interacción y el uso familiar del espacio.
Mobiliario multifacéticos
DescripciónGeneral
En esta biblioteca se ha propuesto 4 tipos de mobiliarios basándonos en las necesidades básicas del usuario que son niños y madres de familia.
EnfoqueenlaErgonomíayla
Antropometría:
Los mobiliarios propuestos están diseñados basándose en la antropometría y la ergonomía, lo que asegura que los muebles sean cómodos y accesibles para los usuarios.
Niños de 3 a 5 años
Jóvenes de 15 a 17 años
Personas adultas de 18 a 65 años
UsodeMaterialesAccesiblesy
Sostenibles:
Pallet
Reciclada Cartón Microcorrugado
Est
La inclusión de cajoneras y divisores permite almacenar juguetes y libros, mientras que el diseño permite modificar su uso dependiendo de la necesidad, de estante a asiento.
Este mobiliario tiene muchas funciones como almacenar libros, las mochilas y articulos escolares como los colores, etc
El diseño permite almacenar tanto libros como juguetes, lo que lo hace perfecto para un espacio multifuncional donde se fomente tanto la lectura como el juego.
Madera
Ropa
Bancas a base de madera Pallet

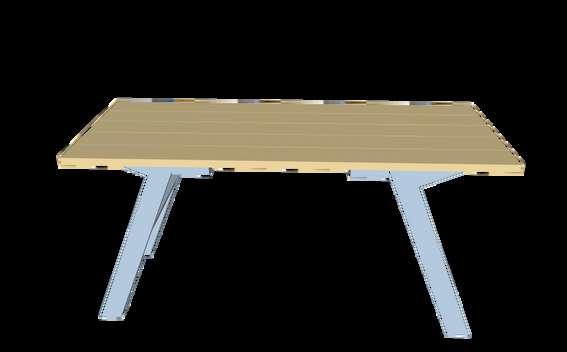

TABLERO ADAPTABLE ORMEZA
DESCRIPCIÓN:
Mobiliario adaptable según su requerimiento, esta mesa tiene la particularidad de transformarse en una pequeña silla que será utilizada por los niños. Asimismo estas mesas son lo suficientemente grandes como para realizar distintas actividades.
CARACTERÍSTICAS:
Mesa adaptable que cumple con distintas funciones en base a la preferencia del usuario. Optimiza el espacio, ya que al transformarse en una silla puede ser almacenada en un lugar pequeño sin ocupar mucho espacio.
Tablero de gran capacidad para actividades de lectura, escritura y otras más.
Vistas:
Detalles:
D-02 Unión de tablero
BISAGRALIBRO REFORZADADE75MM
TORNILLOPARA MADERAPUNTA BROCA5X5
D-03 Perforación para tarugos
PERFORACIÓNCON BROCADEDIÁMETRO 7MM
TARUGO DE MADERA RANURADO DE 3/8
ARQ SHANANMARGARITA MEZAFLORES
ESTUDIANTES: CAMACHOTAVARA KARENPAULINA LINGANLEION LAUREJAMILETH REMIGIOPELAEZ ORIANAMILAGROS BERMUDEZ YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN
D-04 Unión de listones con trave
D-05 Unión de tablero con listones
D-06 Unión de tablero soporte
D-01 Unión de listones para tablero
1.ARMADODETABLERO
2.ARMADODEESTRUCTURA
3.PINTADODELMOBILIARIO
PINTARCONUNA BROCHAELTABLERO,DE COLORAMARILLOMATE
PINTARCONUNA BROCHALAESTRUCTURA, DECOLORCELESTEMATE.
MEZAFLORES
ESTUDIANTES:
CAMACHOTAVARA KARENPAULINA LINGANLEION LAUREJAMILETH REMIGIOPELAEZ ORIANAMILAGROS BERMUDEZ YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN
DISEÑODE MUEBLES
ARQ
MEZAFLORES ESTUDIANTES: CAMACHOTAVARA KARENPAULINA LINGANLEION LAUREJAMILETH REMIGIOPELAEZ ORIANAMILAGROS BERMUDEZ YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN
RINCÓNDE JUEGOS
DESCRIPCIÓN:
Este mobiliario es una solución versátil y moderna diseñada especialmente para el almacenamiento y comodidad de los niños. Su estructura combina funcionalidad y estilo, permitiendo que sea tanto un organizador de juguetes como un espacio de descanso y juego.
CARACTERÍSTICAS:
Asiento Multifuncional: Cuando los cojines están juntos, el mobiliario se convierte en un cómodo asiento lineal, ideal para que los niños se sienten, lean o jueguen. Cajoneras Divisoras: Cuenta con cajones integradas que actúan como divisores para guardar y organizar los juguetes. Cada cajón tiene suficiente espacio para almacenar una variedad de objetos, manteniendo el área ordenada y los juguetes al alcance de los niños.
VISTA ISOMÉTRICA ESCALA 1/100
RenderPrincipal:
Los organizadores al separarlos de los asientos también tienen la capacidad de apilarse uno al otro para simular un estante.
Detalles:
ALAMBRE DE ACERO
GALVANIZADO DE 15 (1.2MM)
En la parte inreior del organizador ofrece un espacio ideal para colocar jugutes , manteniendo el área ordenada.
D-01 COMPONENTES DE ASIENTOS
son 3 organizadores que estan alclados de visacras .
Los asientos son para la comodidad de los niños , esos asiento se pueden mover de cualquier manera.
E CARTON
AGLOMERADO 1.5CM(3/8)
D-04 MEDIDAS DE BORDADO
D-03 COMPONENTES DE O
ALAMBRE DE ACERO
GALVANIZADO DE 15 (1.2MM)
BORDADO DE ROPA RECICLADA
CARTON MICROCORRUGADO GRUESO
SE COSERÁ AL CARTÓN PARA QUE NO SE MUEVA
D-05 ANCLADO DE RUEDAS
PIEZA DE MADERA PARA ANCLAJE
CARCASA PARA RUEDA
TORNILLOS BISAGRA CON TETÓN BLUM
PLACA DE SOPORTE
SE LE DARÁ LA TONALIDAD DE AMARILLO CON SPRAY
LÁMINA:
DISEÑODE MUEBLES
CARTÓN MICROCORRUGADO
D-06PROCESODEPINTURA(CAPAS)
SE APLICARÁ 2 CAPAS DE YESO UNA DESPUÉS DE LA OTRA
LUEGO SE APLICARÁ 2 CAPAS DE EL COLOR DESEADO SIN MOJAR MUCHO EL CARTÓN
D-07ARMAZÓNDERUEDASGIRATORIAS
PLACAGIRATORIADE ACERO
RODAMIENTO CONJUNTODEACERO
CARCASADERUEDA GIRATORIADEACERO
D-08UNIONDECARTONCONPEGAMENTO
CONJUNTODERUEDASCON DOSCERRAMIENTOS SELLADOS
CARTÓN MICROCORRUGADO
BOTELLA DE PLÁSTICO DESECHABLE
ALTURA: 20CM APROX DE 1/2 LITRO SE VA UTILIAR PEGAMENTO (CEMENTO DE COTACTO)
1.PREPARARLOSPALLETS
2.ANCLADODERUEDAS
GARRUCHA PLATAFORMA CON FRENO 2" 30 KG
LIJA PARA MADERA 3M GRANO 120
SERRUCHO MANGO MADERA 18" - 450MM KAMASA
COLA FRIA HOGAR TOPEX 500 GR PARA MADERA
LIMPIARLOSPALETSYLIJARLA SUPERFICIEPARAQUITARASTILLASY SUAVIZARLAS.
MEDIRYCORTARELPALETALAMEDIDA SEGÚNLOSPLANOSDEDETALLE.
ESTOSPALETSVANAIRABAJOENCADA
ASIENTOYESTARAANCLADOCON RUEDASYCLAVOS
TORN FLAT AV E 10X1 *10U
ESTOSPALETSVANAIRABAJOENCADA ASIENTOYESTARAANCLADOCON RUEDASYCLAVOS
VANAIRDOSPALETSENCASASIENTO. UNAARRIBAYOTROABAJO,ENTOTAL4 GARRUCHASENCADAASIENTO
3.CONSTRUCCIONDECOJIN

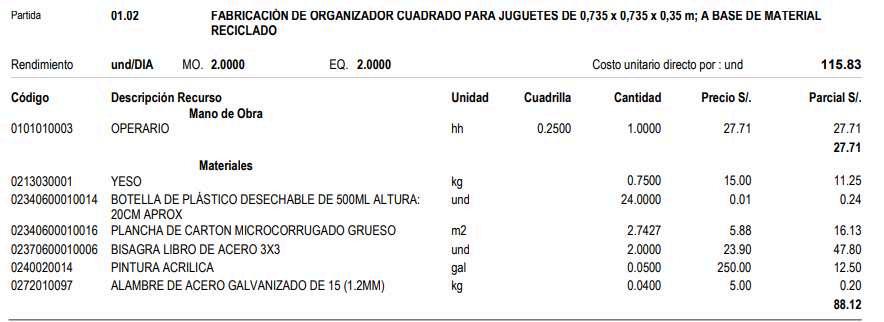

4.ESTRCUTURADEL ORGANISADOR
ELCARTONCORRUGADOSEAPLICARA2 CAPASDEYESOUNADESPUESDELAOTRA
COLOCARLASBOTELLASENPOSICION
HORIZONTAL,ETOAYURAA PROPORCIONARESTRUCTURA.
ESTASBOTELLASIRANALCLADASCON ALAMBRE,ASIVANHACIENDOUN ORGANIZADORDESDEARRIBAHACIA ABAJO.
LUEGOSEAPLICARA3CAPASDEELCOLOR DESEADOSINMOJARMUCHOELCARTON
CARTONCORRUGADODE0.73.5 ANCHOYDELARGO035
CLOCAMOSTAMBIENCARTONPARATAPAR LAESTRCUTURADELASBOTELLASCON PEGAMENTO
HACEMOSUNADIVISIONDECARTONDE4 ESPACIOS,ASITENGAMASESPACIOSPARA PONERJUGUETESYSEPEGARACON PEGAMENTO
USAMOSPEGAMENTOPARAPEGAREL CARTONCORRUGADOCONLASBOTELLAS, CARTONENLAPARTEDEADELANTEYENEL CENTRO
BISAGRADEBRONCE3" MARCAYALECONACABADO NIQUELADO6CMX9CM
BISAGRASUSAMOSDOSENCADALADO, CONELALCLADODETORNILLOS,ESTO HARAQUECADESTANTEGIREACADALADO
LINGANLEION LAUREJAMILETH REMIGIOPELAEZ ORIANAMILAGROS BERMUDEZ YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN
MULTIBANCA
DESCRIPCIÓN:
Este mueble multifuncional se diseñó a medida de niños, jóvenes y adultos, tiene como función principal de ser un asiento como era de esperar, asimismo posee un espacio en la parte inferior del asiento para guardar libros o cuadernos, en el respaldar se podrá colgar mochilas o loncheras y también tiene un compartimiento donde se almacenará lápices, colores entre otros.
CARACTERÍSTICAS:
Es multifuncional, ya que no solo funciona como asiento, sino que también como almacén de algunos útiles escolares.
Posee doble asiento, esto se pensó para que los niños siempre puedan tener un acompañante y para optimizar el espacio.
VISTAS:
ISOMETRIAEXPLOTADA:
RENDERPRINCIPAL:
DETALLES:
La parte superior del banco ofrece un espacio ideal para colocar colores, útiles escolares o materiales de arte.
En la parte posterior del banco ofrece un espacio ideal para colocar mochilas, manteniendo el área ordenada.
En la parte inferior del banco, se ha diseñado un área específica para colocar libros y cuadernos.
VISTAFRONTAL
ESCALA1/100
D-02 Ensamblajedelaestructurade
MaderaPalet
USODE6CLAVOSEN TOTALENCADA INTERSECCIÓNDEL LISTÓNDELAMADERA PALET
S ALBAÑIL BEZA DE2" 0 / FILA
ORIANAMILAGROS BERMUDEZ YUPANQUI,ANA
ALAMBRE DE ACERO GALVANIZADO N° 15 (1.2MM)
D-03 Componentes del Cojin
TAPIZADO DE TELA RECICLAJE
PLANCHA DE ESPUMA ZEBRA LILAMELON 2 X 1 MTS / GROSOR 2 1/2"
BOTELLA DE PLÁSTICO DESECHABLE DE 500ML ALTURA: 20CM APROX
D-04 Unión de la base de Madera Palet
BASE DE MADERA PALET MEDIDAS: 1.20M X 0.15M
D-05 ÁNGULOS EN ESQUINA
3 CLAVOS ALBAÑIL CON CABEZA DE 2" @0.50 / FILA
CLAVO ALBAÑIL CON CABEZA 2"X12 X 1 KG PRODAC
USO DE COLA FRIA HOGAR TOPEX 500 GR PARA MADERA
USO DE ÁNGULO DE 45°
CAMACHOTAVARA KARENPAULINA LINGANLEION LAUREJAMILETH REMIGIOPELAEZ ORIANAMILAGROS BERMUDEZ YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN
LIJA PARA MADERA 3M GRANO 120 SERRUCHO MANGO MADERA 18" - 450MM KAMASA
LIMPIAR LOS PALETS Y LIJAR LA SUPERFICIE PARA QUITAR ASTILLAS Y SUAVIZARLAS.
MEDIR Y CORTAR EL PALET A LA MEDIDA SEGÚN LOS PLANOS DE DETALLE.
3. CONSTRUCCIÓNDELA
4. CONSTRUCCIÓNDEL
RESPALDAR
2.CORTESDEANGULO PARALOSEXTREMOS
USO DE ÁNGULO DE 45°
TRAZARYREALIZAREL CORTEEN45°PARALOS EXTREMOS
LIJARSUAVEMENTELOS BORDESPARAELIMINAR ASTILLASYDARLEUN ACABADOSUAVE.
TOMAR OTRAS PIEZAS DE PALET Y SE COLÓCA EN POSICIÓN VERTICAL EN LA PARTE POSTERIOR DE LA BASE PARA HACER EL RESPALDO.
APLICA COLA PARA MADERA EN LA UNIÓN DE LA BASE Y EL RESPALDO, Y REFUERZA CON CLAVOS.
COLA FRIA HOGAR TOPEX 500 GR PARA MADERA
CLAVO ALBAÑIL CON CABEZA 2"X12 X 1 KG PRODAC
COLOCAR LOS PALETS UNO SOBRE OTRO PARA CREAR LA BASE DEL ASIENTO. APLICAR COLA PARA MADERA ENTRE LOS PALETS Y UTILIZA CLAVOS PARA UNIRLOS FIRMEMENTE.
ASEGUARSE QUE ESTÉ BIEN FIJADO PARA EVITAR MOVIMIENTOS.
5. PINTURAOBARNIZ
(OPCIONAL)
ESTUDIANTES: CAMACHOTAVARA KARENPAULINA
LINGANLEION
LAUREJAMILETH
REMIGIOPELAEZ
ORIANAMILAGROS BERMUDEZ
YUPANQUI,ANA THALIA
FIESTASPALMAS RENZOSEBASTIAN
BARNIZ T-81 CAOBA 1/4 GALÓN TEKNO
APLICAR PINTURA O BARNIZ PARA PROTEGER LA MADERA Y DARLE UN ACABADO PROFESIONAL.
ASEGÚRARSE DE DEJAR SECAR COMPLETAMENTE ANTES DE SEGUIR.
PLANCHA DE ESPUMA DE 2 X 1 METROS, GROSOR 2 1/2"
8. FIJACIÓNDELCOJIN CONELBANCO
ALAMBRE DE ACERO
GALVANIZADO N° 15 (1.2MM)
GANCHODEACERO INOXIDABLE AUTOADHESIVOPARA COLGARENLAPARED TAMAÑO:4,5*4,5*3CM.
PARAUNAMAYORFIJACIÓN,PUEDES
APLICARUNACAPAFINADEADHESIVO EXTRAENELDORSODELGANCHODE SILICONA.
7. CONSTRUCCIÓNDELCOJÍN
USAR ALAMBRE DE ACERO GALVANIZADO N° 15 PARA ATAR LAS BOTELLAS ENTRE SÍ. COLOCA LA ESPUMA ALREDEDOR DE LAS BOTELLAS PARA QUE QUEDEN CUBIERTAS Y PROPORCIONEN UNA SUPERFICIE CÓMODA PARA EL USUARIO
BOTELLA DE PLÁSTICO
DESECHABLE DE 500ML ALTURA: 20CM APROX
COLOCAR LAS BOTELLAS EN POSICIÓN HORIZONTAL EN EL CENTRO DEL COJÍN. ESTO AYUDARÁ A PROPORCIONAR ESTRUCTURA Y REDUCIR EL USO DE ESPUMA.
SE DEBE FIJAR CON PEGAMENTO EL COJIN CON EL ASIENTO
TAPIZADO DE TELA RECICLAJE
CORTA LA TELA RECICLADA DEJANDO SUFICIENTE MARGEN EN LOS BORDES (APROXIMADAMENTE 5 CM ADICIONALES POR LADO) PARA ENVOLVER BIEN LA ESPUMA Y LAS BOTELLAS.
USA UNA GRAPADORA DE TAPICERÍA PARA FIJAR LA TELA EN LA PARTE INFERIOR DEL COJÍN Y TEJER LOS BORDES
ESTEBANCOESMULTIFUNCIONAL,PORLOQUE SEPUEDEUBICARMOCHILASENLAPARTE POSTERIOR
ENLAPARTESUPERIORPUEDEIRARTICULOS DEARTE
YENLAPARTEINFERIORPUEDEIRLIBROS,ETC
BERMUDEZ YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN
CURSO: DISEÑODE MUEBLES
MEZAFLORES
ESTUDIANTES: CAMACHOTAVARA KARENPAULINA LINGANLEION LAUREJAMILETH REMIGIOPELAEZ ORIANAMILAGROS BERMUDEZ YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN

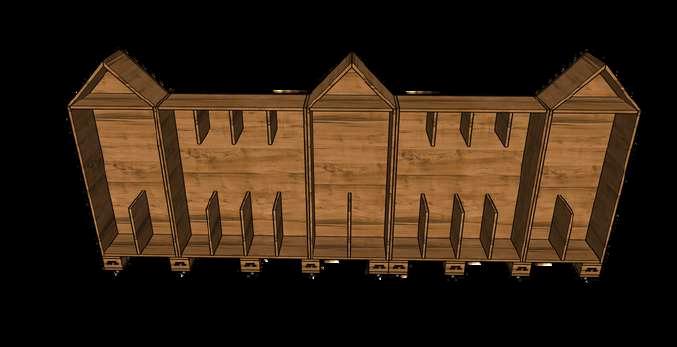

MULTI-ESTANTE PALMIX
DESCRIPCIÓN:
Este mobiliario trata de un estante multifuncional hecho a base de madera palet y cartón corrugado, el cuál nació de la necesidad de un espacio para almacenar juguetes o libros para el usuario. En el proceso de este mobiliario se ha tenido en cuenta las medidas antropométricas de los niños que son los que más utilizarán este mobiliario. Finalmente se ha pensado en la facilidad de transportarlo incorporándole ruedas giratorias.
CARACTERÍSTICAS:
Es multifuncional, aparte de almacenar libros, también tiene percheros para las mochilas y algunos compartimientos cerrados. Se adapta al espacio, posee bisagras, las cuales permite al mobiliario cambiar a una posición en L.
Posee multiples compartimientos, los cuales sirven para almacenar juguetes o libros.

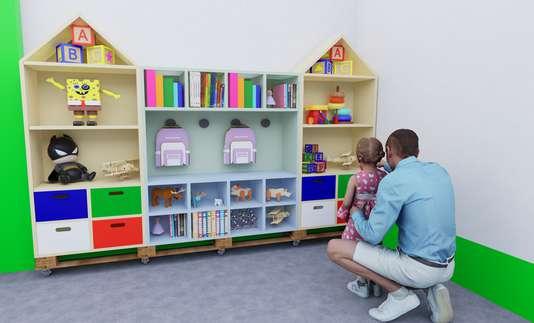

RenderPrincipal:
En la parte de en medio de los estantes, se le colocará un perchero para las mochilas de los niños
Vistas:
Asimismo este mobiliario funciona como un estante para almacenar libros o juguetes r la rio en L
Vista Frontal
Escala 1/100
Vista Isométrica
Escala 1/100
Vista en Planta
Escala 1/100 D-06 D-07
D-08
D-09 D-10
ProcesoConstructivo:
ESTRUCTURADEMADERA
PALETCONCARTÓN
MICROCORRUGADO
PINTADASDECOLOR
AZUL,VERDEYAMARILLO
ESTRUCTURADE MADERAPALET
ANCLADASAUNAS RUEDASGIRATORIAS
Detalles:
D-01ENSAMBLAJEDEBISAGRACONMADERAPALLET
ANILLOSOCILINDRO DEEJEDEGIRO
UNAPARTEDELOS ESTANTESA90°
DETALLE - 1
Escala 1/10
TORNILLOSBISAGRA CONTETÓNBLUM PLACADESOPORTE
D-02ANCLADODERUEDASGIRATORIASA MADERAPALLET
D-03ARMAZÓNDERUEDAS GIRATORIAS
D-04UNIÓNDEMADERAPALLETPARALOS COMPARTIMIENTOS
SOPORTEPARA COMPARTIMIENTOS DECARTÓN CORRUGADO
CARTÓNCORRUGADO FIJADOCON PEGAMENTOO SILICONA
PIEZADEMADERA PARAANCLAJE
CARCASAPARA RUEDA
DETALLE - 2
PLACAGIRATORIADE ACERO
RODAMIENTO CONJUNTODEACERO
TORNILLOSBISAGRA CONTETÓNBLUM
Escala 1/10 DETALLE - 4 Escala 1/10 DETALLE - 3 Escala 1/10 DETALLE - 5 Escala 1/10
D-05PROCESODEPINTURA(CAPAS)
CARCASADERUEDA GIRATORIADEACERO
MADERAYALCARTÓN LUEGOSELEAPLICA LAS2CAPASDEL COLORDESEADO
CONJUNTODERUEDASCON DOSCERRAMIENTOS SELLADOS
TORNILLOPARA FIJARLACARCASA CONLARUEDA
D-06UNIÓNOPIEZADODELISTONES DEMADERAPALET
Tarugos de Madera ranurada 1/4"
D-07PIEZADODEESTRUCTURA TRIANGULARPARAESTANTE
Ángulo de 44°
Espacios cada 20 cm
DETALLE - 6
Escala 1/5
Piezado con pegamento cola fría
DETALLE - 7
Escala 1/5
D-09BASEDESOPORTEPARALAS DIVISIONESDECARTÓNCORRUGADO
DETALLE - 9
Escala 1/5
Base de Soporte para las divisiones
Divisiones de Cartón corrugado
Perchero de Acero Inoxidable
D-08ANCLADODEESTRUCTURA TRASERACONLASDIVISIONES
Clavos de vástago liso
DETALLE - 8
Escala 1/5
Estructura trasera de madera palet
D-10ANCLADODEPERCHEROSDE ACEROHACIALAESTRUCTURATRASERA
DETALLE - 10
Escala 1/5
Pegamento Cola fría para anclar los percheros
ARQ
MEZAFLORES ESTUDIANTES: CAMACHOTAVARA KARENPAULINA LINGANLEION LAUREJAMILETH REMIGIOPELAEZ ORIANAMILAGROS BERMUDEZ YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN
ISOMETRÍAEXPLOTADA:
CAMACHOTAVARA KARENPAULINA LINGANLEION LAUREJAMILETH REMIGIOPELAEZ ORIANAMILAGROS BERMUDEZ YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN
DESPIECEDEPALETS
LISTONESDEMADERA PALET1.20X010
LISTONESDEMADERA PALET0.80X0145
2.ARMADODELABASEYESTRUCTURADEMADERAPALET
LISTONESDEMADERA PALET1.20X0145
LIJA AL AGUA 3M GRANO 240
UNIÓNDELISTONESMEDIANTE TARUGOSDE1/4RANURADOS
LISTÓNDEMADERA PALETCORTADO 0.31X0145 GARRUCHA PLATAFORMA GIRATORIA30KG2"
MARTILLO MANGO MADERA 29 MM
LIMPIAR LOS PALETS Y LIJAR LA SUPERFICIE PARA QUITAR ASTILLAS Y SUAVIZARLAS. DESPIEZAR EL PALET QUITANDOLE LOS CLAVOS SUPERIORES PARA PODER IR OBTENIENDO LOS LISTONES
PARA LA BASE DEL ESTANTE SE COLOCA DOS TACOS DE MADERA ENTRE DOS LISTONES, Y SE FIJA DOS RUEDAS PARA LA MOVILIDAD LUEGO PARA HACER LA ESTRUCTURA DE MADERA DE LOS ESTANTES SE JUNTAN DOS LISTONES Y SE CORTA A LA MEDIDA
DOBLELISTÓNDEMADERAPALET 1.20X0.145
UNIÓNDE MADERACON COLAVINÍLICA PVAMADERA
DOBLELISTÓNDEMADERAPALETDE1.20X0.145 CORTADOA0.96X0145
3.ARMADODELAESTRUCTURAYADICIÓNDEFORMASTRIANGULARES
PARA LA ESTRUCTURA DE LA PARTE POSTERIOR SE UNIRÁN DIEZ
LISTONES AL TENERLO SE PROCEDERÁ A CORTAR 0.02 A CADA
LADO PARA QUE LLEGUE A LA MEDIDA DE 0.96
PARA HACER LAS FORMAS TRIANGULARES SE UNIRÁN DOS LISTONES PARA CADA LADO Y SE COLOCARÁN EN ÁNGULO DE 44°
DIEZLISTONESDEMADERAPALET1.20X 0145UNIDOSPORTARUGOS1/4
DOBLELISTÓNDE MADERAPALET029X043
ÁNGULODE44°
ÁNGULODE44°
SE JUNTAN DOS LISTONES DE 1.20 X 0.145 Y
029
6.PROCESODEPINTADOPARAMADERAPALETYCARTÓNCORRUGADO PARA COMPLETAR LOS ESTANTES SE COLOCA CARTÓN CORRUGADO PARA LOS COMPARTIMIENTOS HORIZONTALES, TODOS ESTOS ESTARÁN APOYADOS POR SUJETADORES DE CARTÓN CORRUGADO
PRIMEROSEDEBEAPLICARUNACAPADEBASE
CORRUGADO DE0.27X0.29
RESULTADO FINAL
FICHA TÉCNICA:
MADERA PALET 1000X1200
LARGO : 120M
ANCHO:100M
GROSOR:013CM
PESO:ENTRE8KGA10KG
COLOR: NATURAL
CARACTERISTICA: PALETADEMADERAEN3SUELAS
TARUGODEMADERARANURADODE3/8
COLOR: NATURAL
PROFUNDIDADDELPRODUCTO: 10MM
ALTURADELPRODUCTO: 4CM
MATERIAL: MADERA
DIÁMETRO:10MM
PLANCHADEESPUMA ZEBRA
COLOR: LILAMELÒN
LARGO: 2.00M
ANCHO: 1.00M
MATERIAL: 100%POLURETÀNO
DENSIDAD:16KG/M3
BARNIZT-81CAOBA1/4GALÓNTEKNO
COLOR: MARRÓN
ACABADO: BRILLANTE
TIEMPODESECADO:10HORAS
ESTADO: LIQUIDO
RENDIMIENTO:31M2/GAL
CLAVOALBAÑILCONCABEZA2"X12X1KG PRODAC
ALTURA: 5CM
COLOR:GRIS
MATERIAL:ACEROGALVANIZADO
DIAMETRO:027CM
MEDIDA: 2X12
BISAGRALIBROreforzadade75mm
MATERIAL: BRONCE
DIMENSIONES: 3"
MARCA: YALE
ACABADO: NIQUELADO
ESQUINAS CUADRADAS: 6CMX9XMX1CM
ALAMBREDEACEROGALVANIZADODE15
MATERIAL: HIERROGALVANIZADO
DIÀMETRO:1.2MM
LONGITUD: 50M
MARCA: LINCOLN
CARACTERÌSTICAS:RESISTEALACORROSIÒN
LIJAPARAMADERA3MGRANO120
COLOR: MARRÓN
ALTURA: 28CM
ANCHO:23CM
PROFUNDIDAD: 0.5CM
GRANOS:120
COLAFRIAHOGARTOPEX500GR PARAMADERA
MARCA: TOPEX
CANTIDAD: 0 50KG
RENDIMIENTO: 2 80M2
COLOR: BLANCO
SUPERFICIE DE APLICACIÒN: MADERA
CARTONCORRUGADO
COLOR: MARRON
LARGO: 2.05M
ANCHO: 1.00M
DENSIDAD:700KG/M³
TORNILLOMADERAAGLOMERADO3.5X2"
LARGO: 5CM
MARCA:MAMUT
CARACTERÍSTICAS:PUNTA
SIERRAQUEFACILITAEL
INGRESO
COBRE:COBRE
BASEPIROXILINABLANCA1GALÓNPARACAS
COLOR: BLANCO
ACABADO: MATE
TIEMPODESECADO:2HORAS
ESTADO: LIQUIDO
RENDIMIENTO:28M2/GAL
YUPANQUI,ANA THALIA FIESTASPALMAS RENZOSEBASTIAN
