ARCHITECTURE PORTOFOLIO | REIHANDHA RIEFQY MUNTAZ

Reihandha Riefqy Muntaz

REIHANDHA RIEFQY MUNTAZ

Hai, Wellcome To my Personal Architecture Portofolio, Iam a Architecture student at Islamic Indonesian University, 5th Semester.

EDUCATION

(2017-2020)

SMA HARAPAN 1 Medan (2021-Currently)

Universitas Islam Indonesia (Currently)

SKILLS

Speak English Regularly

Proficient in using Adobe Illustrator

Proficient in using Adobe Photoshop

Proficient in using Adobe Premiere Pro

Proficient in using Archicad

Proficient in using Lumion

EXPERIENCE

Proficient in using Twinmotion

Technical Drawings

Problem Solving

Team Work

Content Writing

Time Management

Table Of Content

Integrated Design

Studio

Undergraduate

Studio Design 3

Undergraduate Project (2022)

BATA V

Public Toilet

Studio Design 3

Undergraduate Project (2022)

PESONA BATA

Mix-Use Building

JABU SELASAR

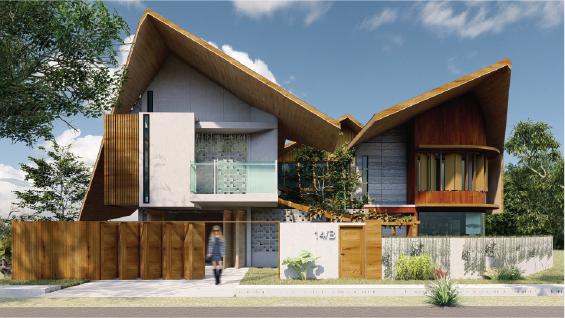

Seorang klien seniman lukis membutuhkan rumah tinggal yang mencerminkan keindahan alam dan memberikan suasana yang asri untuk menginspirasi kreativitasnya. Dengan ukuran 250 m2, rumah ini dirancang dengan mempertimbangkan kebutuhan seniman tersebut. Desain rumah ini berfokus pada penggabungan harmonis antara elemen alam dan keindahan arsitektur. Bagian depan rumah diberikan taman mini yang indah dengan berbagai tanaman hijau dan bungabunga berwarna cerah. Taman ini memberikan suasana menyegarkan sekaligus menjadi sumber inspirasi alami bagi seniman tersebut.

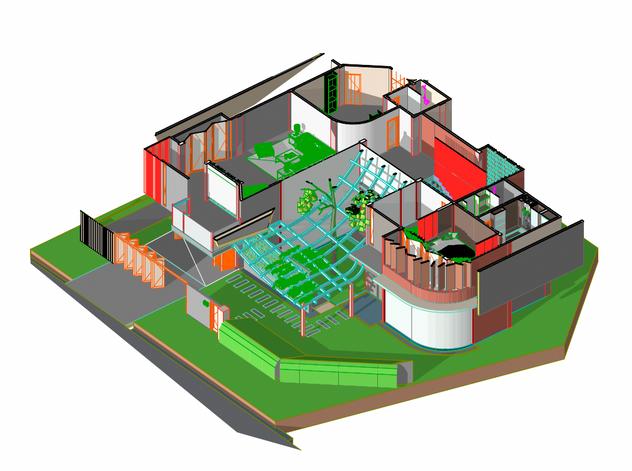

Interior rumah dibuat dengan konsep terbuka yang memaksimalkan aliran cahaya dan memberikan pandangan penuh ke luar. Langit-langit tinggi dan jendela besar memberikan ruang yang luas dan terang.

Material alami seperti kayu dan batu digunakan secara ekstensif dalam desain interior, menciptakan suasana hangat dan alami.

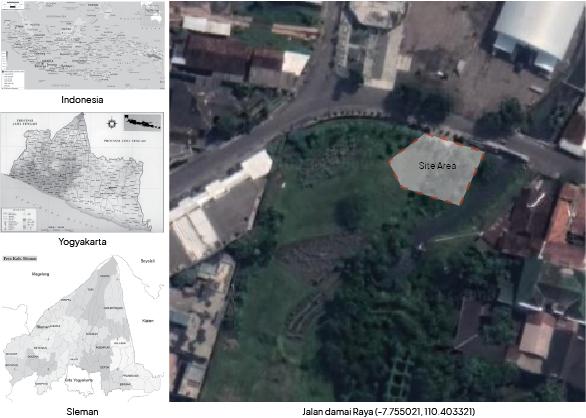

Lokasi:

Jalan Damai, Condong Catur, Depok, Sleman, Daerah

Istimewa Yogyakarta.

Luas Lahan:

408 m2 (24m x 17m)

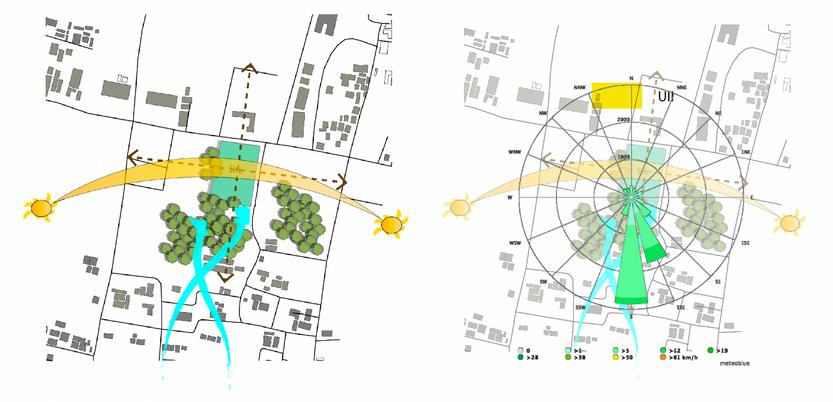

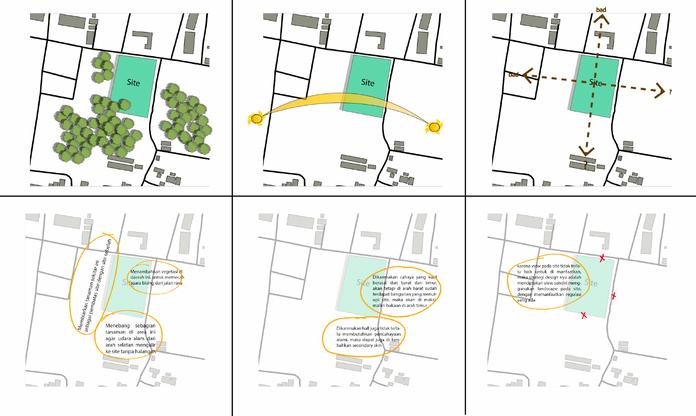

Membuka view ke arah

selatan sebagai view terbaik yang dapat di nikmati dalam bangunan, dan membatasi pandangan ke arah barat dan timur karena view memiliki nilai yang buruk.

untuk menambahkan view yang dapat dinikmati, maka dapat menambahkan area terbuka hijau yang di olah menjadi lahan yang dapat di nikmati keindahan nya

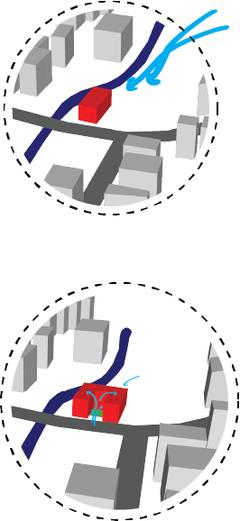

Angin yang menghembus ke arah site paling kuat

datang berasal dari arah

selatan site menuju ke arah

Utara, dengan kecepatan

>38 Kmh, hingga mencapai

titik kecepatan terendah di >1 Kmh dan terdapat angin yang menghembus tidak

terlalu kuat dari arah lain

nya dengan kecepatan

tertinggi > 5Kmh dan titik

terendah > 1 Kmh

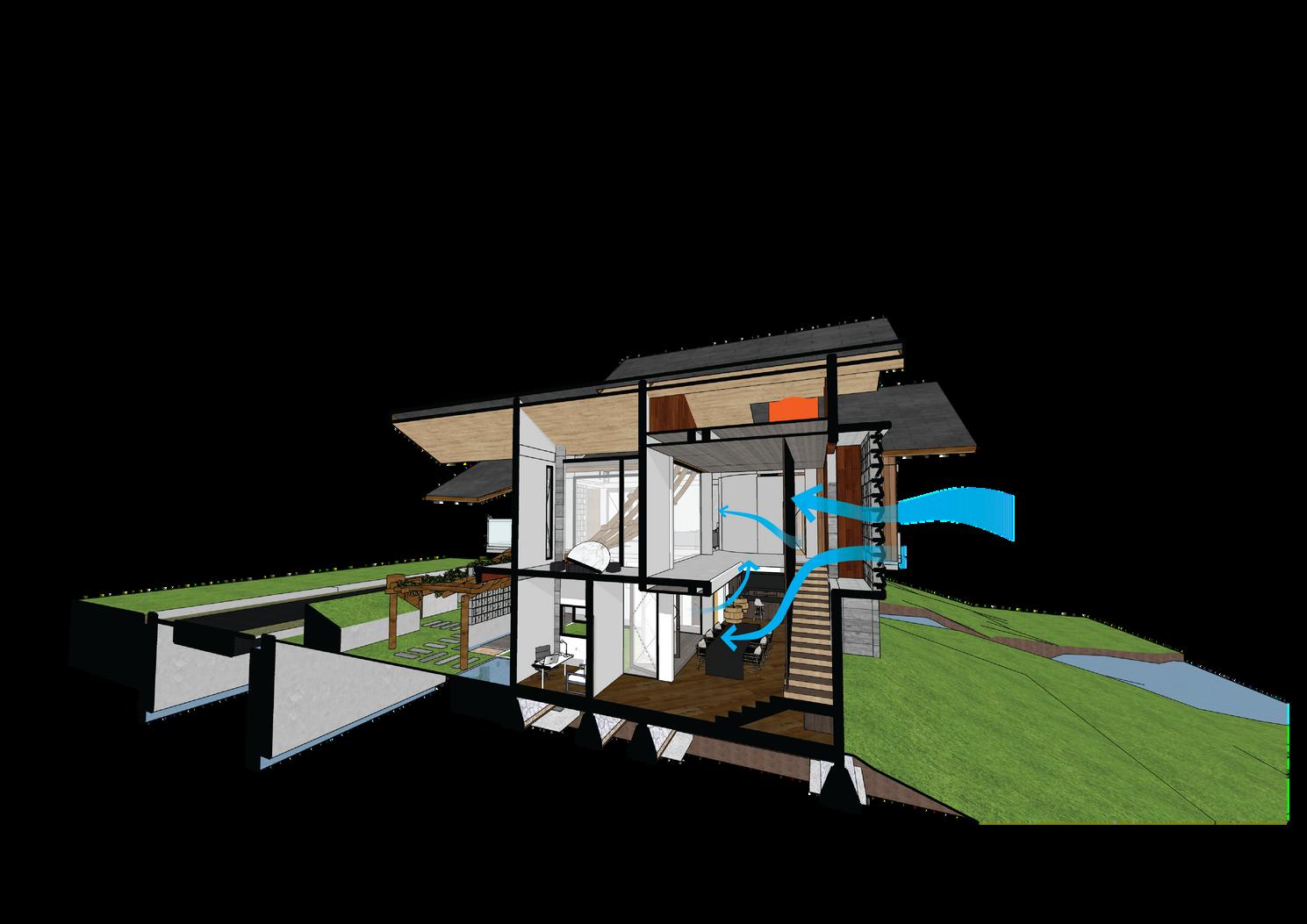

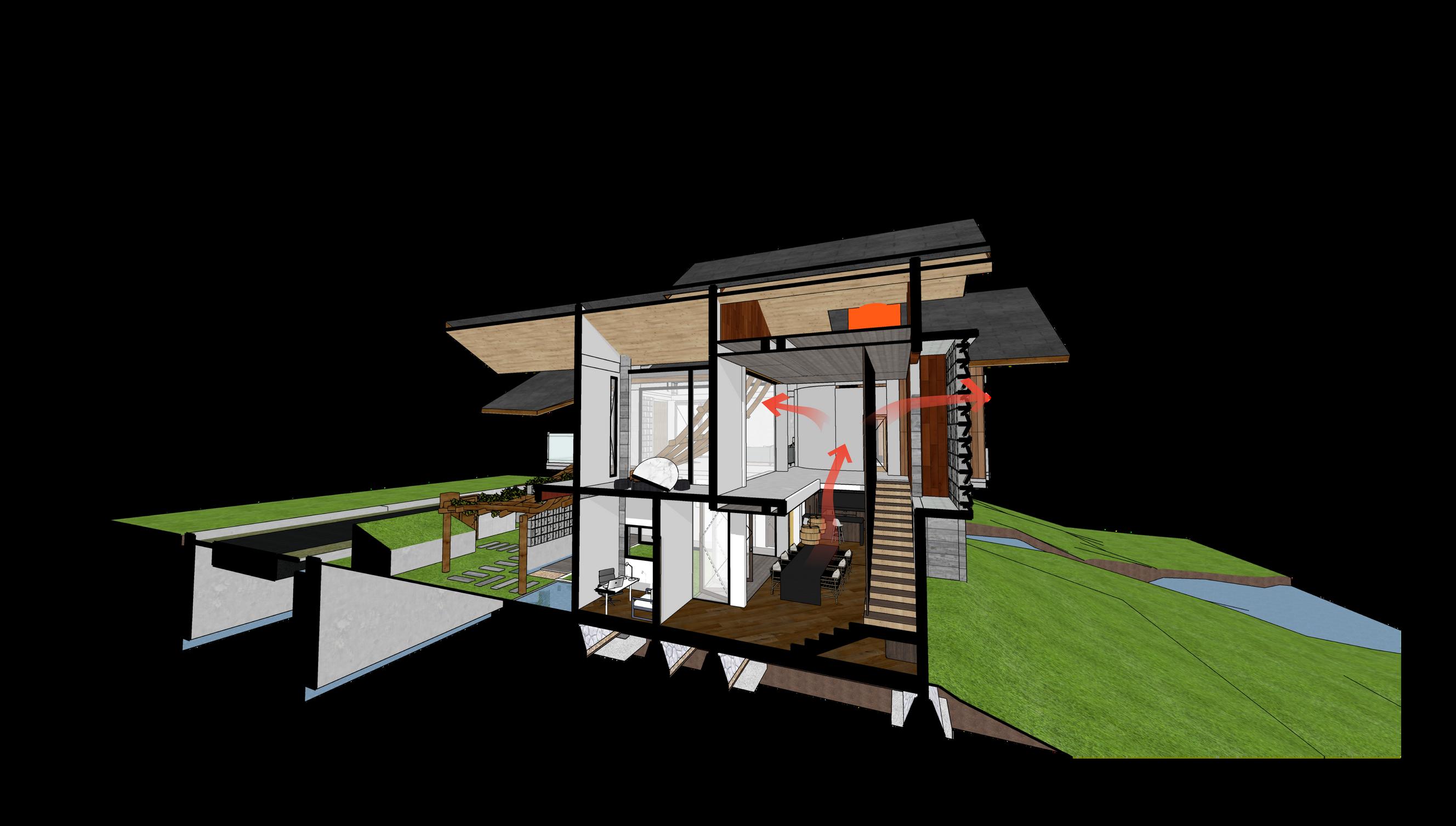

Menambahkan bukaan

pada bagian belakang

bangunan, untuk menerima

udara segar masuk

kedalam, dan membuat

bukaan di tengah bangunan

agar udara tersirkulasikan

dengan baik keluar

bangunan dan tidak

menumpuk di dalam bangunan.

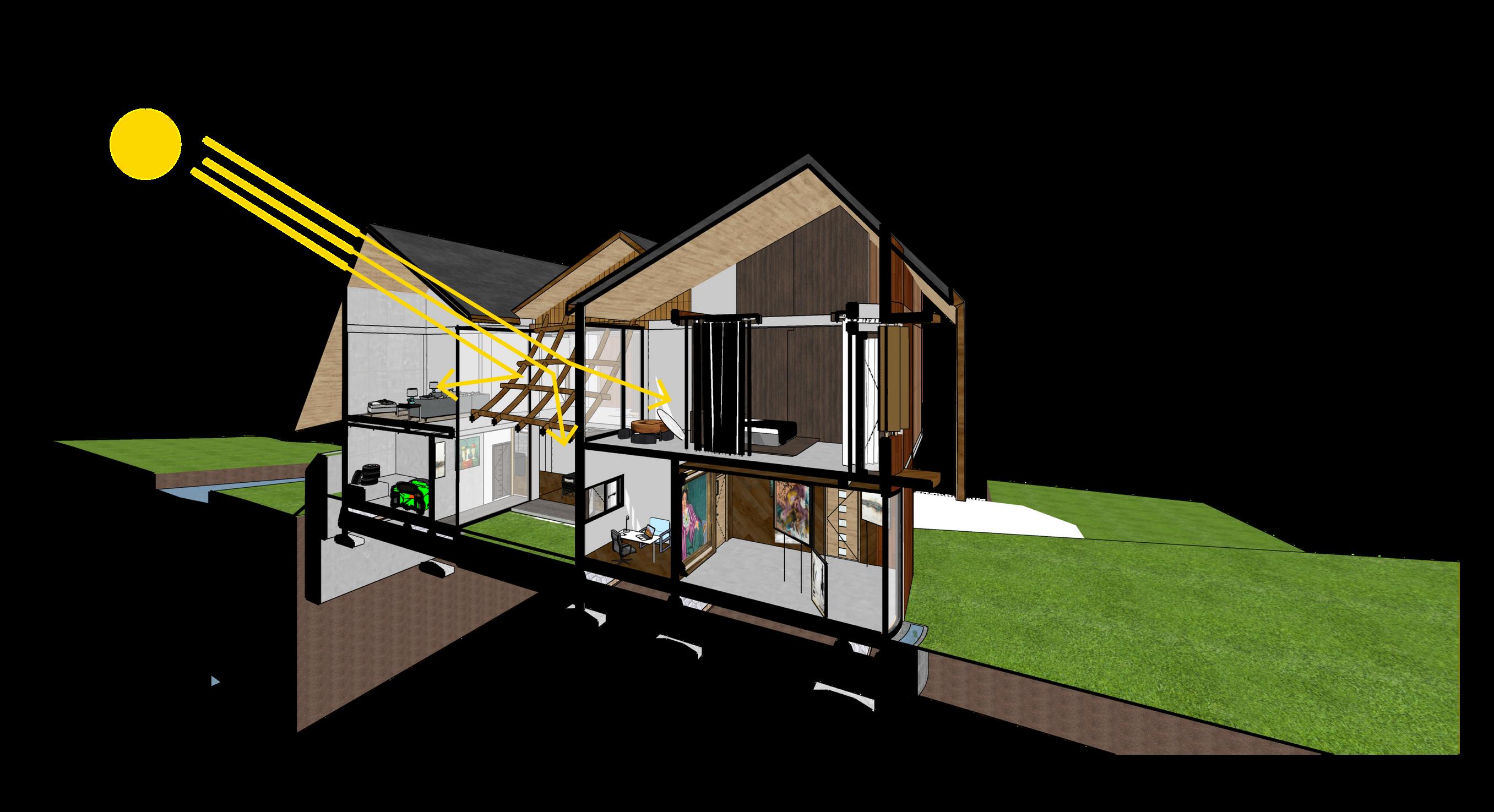

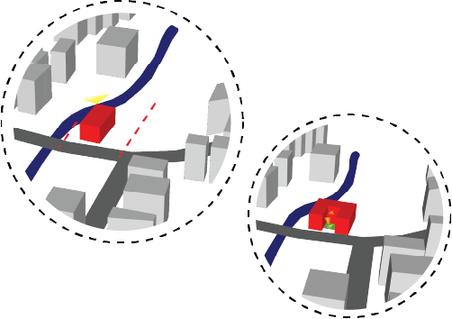

Matahari pada site berjalan dari arah timur site (terbit) menuju ke barat (tenggelam) site, sehingga menyebabkan akan terasa panas di sisi kiri dan kanan bangunan Dan arah depan site berada tepat di titik tritis matahari pada siang hari sehingga menyebabkan kalor/panas

yang sampai kebangunan secara langsung

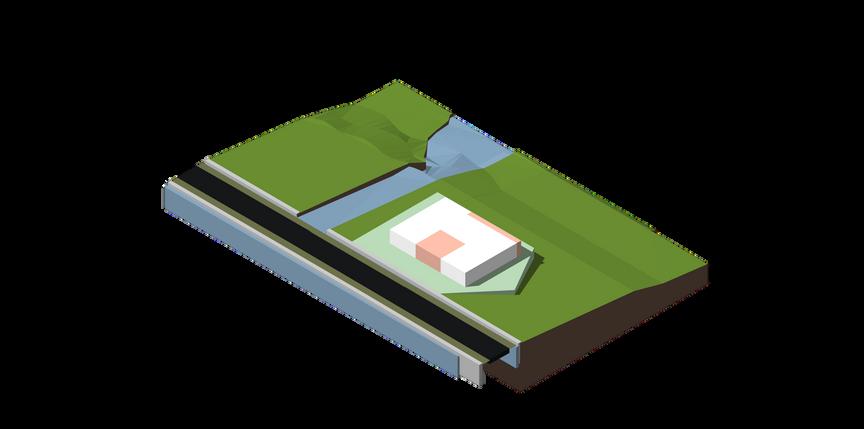

Pada site terdapat aliran drainase riol kota dan sungai, riol kota terletak di utara site, dan sungai terletak di timur site

Dikarenakan sudah terdapat aliran drainase pada site, maka dapat membuat seluruh aliran air kotor bangunan ke sumur resapan, sumur resapan diletakan di utara site yang depat dengan saluran drainase kota, sehingga mudah maintenance dan menyalurkan dari sumur resapan ke riol kota

dikarenakan terdapat 3 akses untuk menuju site, bangunan akan di rancang untuk dapat terlihat menarik dari sisi tersebut, maka bangunan akan di rancangan dengan dua orientasi berbeda, dengan menghadap timur dan barat, shingga rancangan terlihat menarik di segala sisi akses masuk

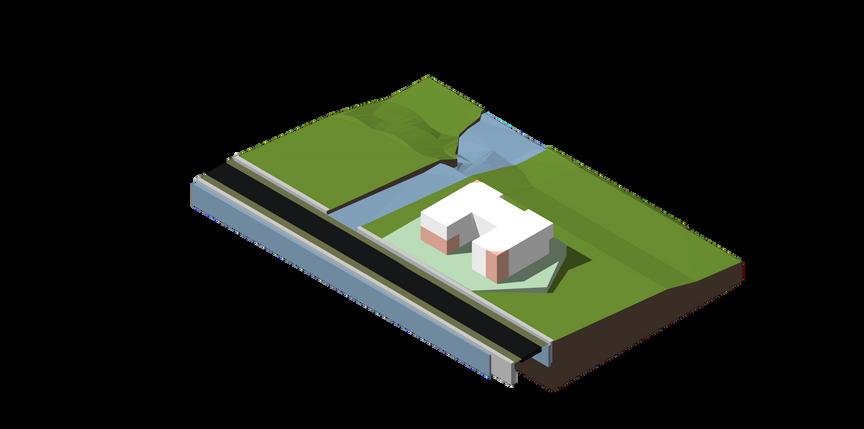

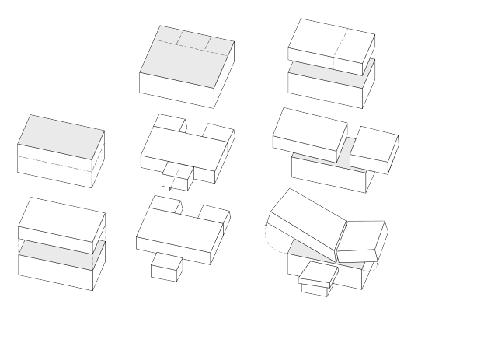

Massa awal bangunan di bentuk dengan bentuk dasar persegi panjang

sehingga didapatkan bentuk massa akhir yang dimana area massa yanng dibawah merupakan area semi private, dan area masa yang di atas merupakan area massa private

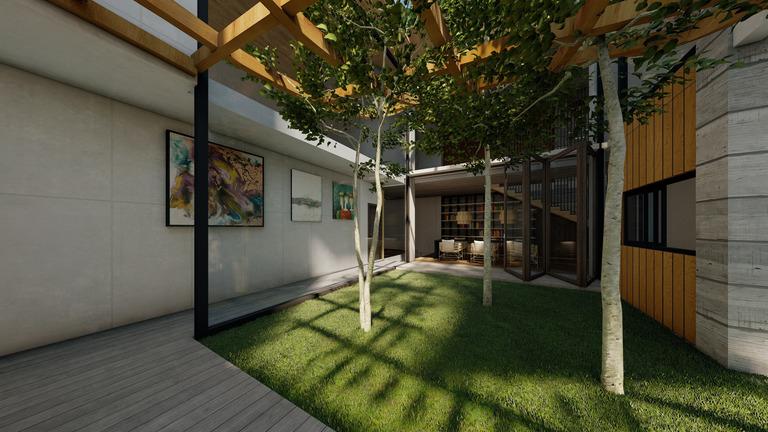

Kemudian bagian tengah massa di kurangi setengah, sebagai innercourt dan untuk merespon matahari tidak langsung masuk ke dalam bangunan dan juga untuk membuat seolah olah bangunan memiliki 2 massa yang terpisah sehingga massa terlihat megah di site yang kecil

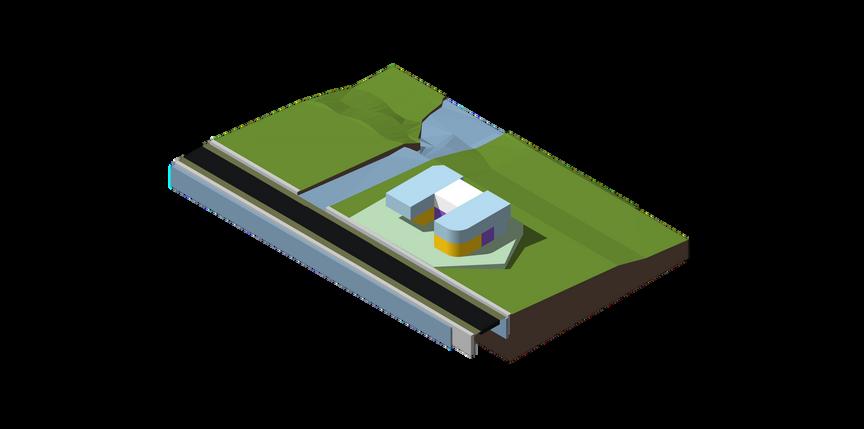

Massa bangunan di tarik ke atas untuk dijadikan area lantai 2, dan memberikan bentuk dinamis dan natural pada sisi sisi bangunan seperti memanjangkan dan memendekan massa Juga merespon angin yang datang dari arah selatan dengan memberi bukaan pada arah selatan

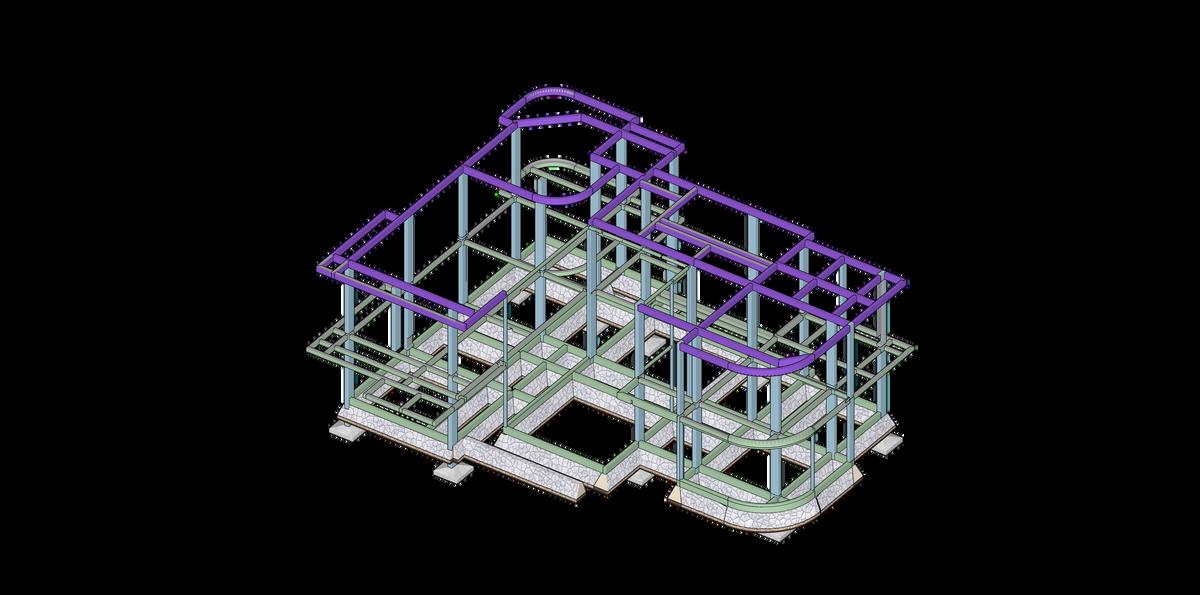

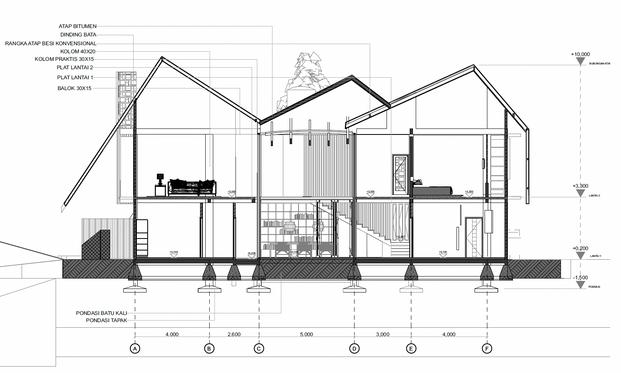

Design living unit ini di rancang dengan inetgrasi struktur rumah dua lantai dengan menggunakan dua tipe pondasi yaitu pondasi batukali dan pondasi tapak, dengan penyalur beban vertikal kolom utama debgan material Baja Wf ukuran 40 x 20 dan kolom praktis 30 x 15 Dan struktur penyalur beban horizontal balok dengan ukuran 40 x 20, semua struktur di susun secara komperhensif sehingga menjadi satu kesatuan yang utuh dan menyalurkan beban dengan baik

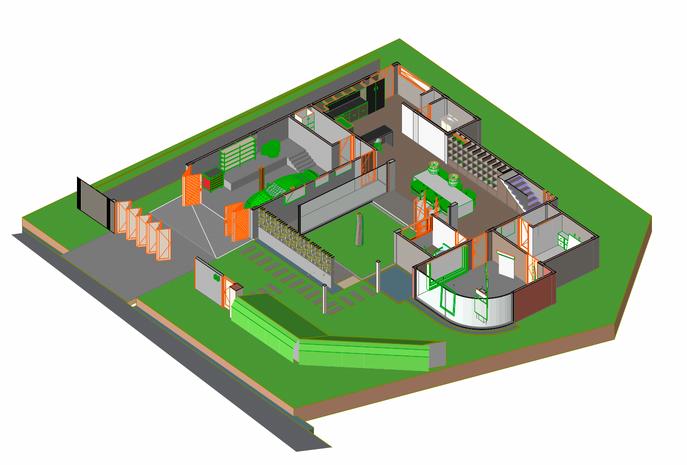

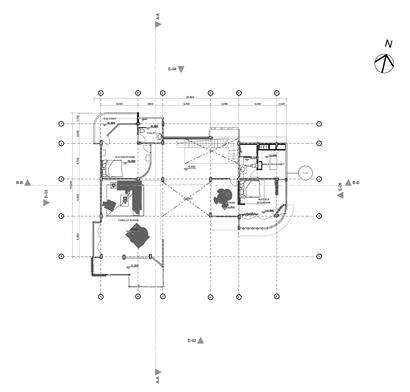

LANTAI 1

LANTAI 2

BATA V

PROJECT TYPE

Desain ini diharapkan dapat memenuhi kebutuhan setiap pengguna. Ketika pengguna menggunakan fasilitas rancangan ini, maka rancangan tersebut harus memenuhi standar toilet umum. Dan tapak dalam perancangan ini adalah siteless, dimana bangunan yang dirancang harus dapat dibangun dimana saja, siteless namun memiliki konteks, seperti yang kita ketahui, dimanapun berada pasti ada arah matahari, arah angin, hujan, dan sebagainya, oleh

karena itu desainnya harus modular yang jika ditempatkan di situs mana pun dapat memenuhi semua konteks tersebut dan pengguna merasa nyaman Saat menggunakan, nyaman dalam perilaku fisiologis, fisik, dan spasial.

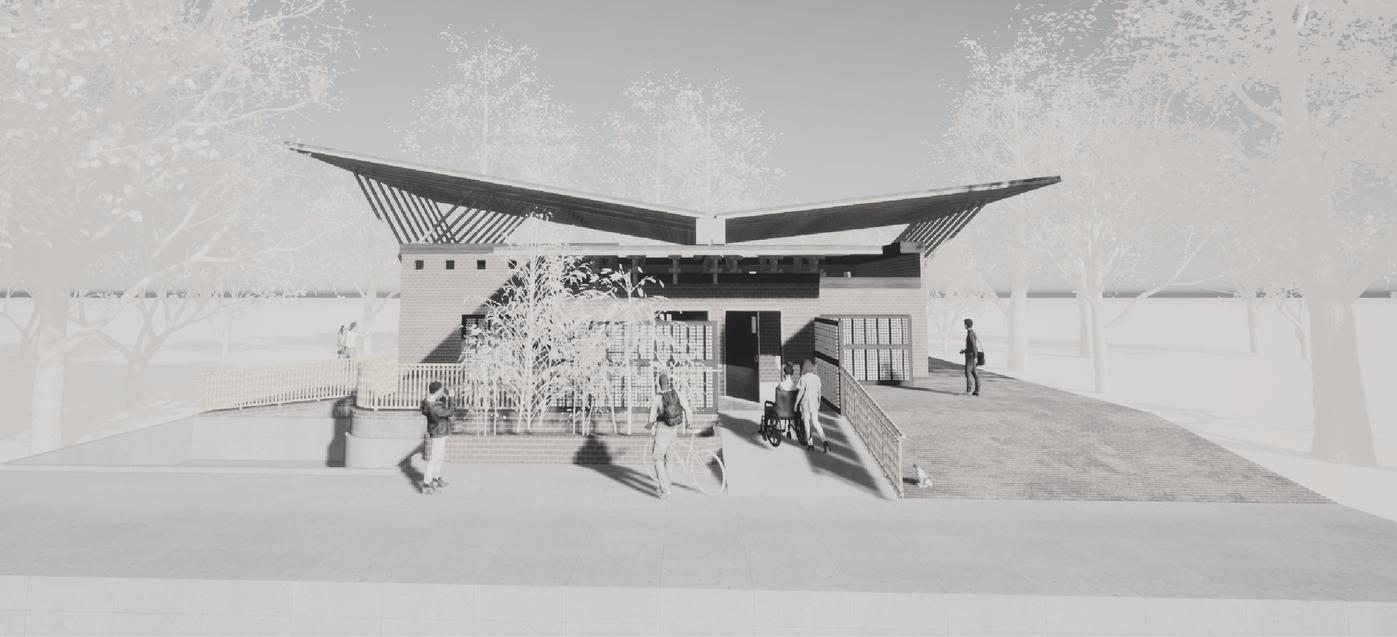

Desain transformasi yang berawal dari bentuk dasar persegi panjang, dengan masa di bagi dua secara horizontal, dan menambah masa di bagian depan sebagai fungsi ruangan difabel dan ibu menyusui agar mudah di akses, dan mnambahkan masa di belakang sebagai ruangan utilitas. masa di bagian atas di belah dua kemudian dirotasi ke atas dengan masing masing sudut 45 dan 35 derajat, di lakukan untuk mencapai passive design pada bangunan.

PESONA BATA

PROJECT TYPE

MIX-USE BUILDING

LOCATION

JL BONJOTAN, JALAN KALIURANG KM 13.5, SLEMAN, YOGYAKARTA

AREAYEAR

2022

PESONA BATA HALL merupakan sebuah bangunan yang di design dengan tujuan dapat memenuhi kebutuhan masyarakat di daerah site tepatnya berada di jalan bonjotan, bangunan di harapkan dapat mengakomodasi kegiatan yang umum di lakukan di daerah tersebut seperti pernikahan, seminar, rapat organisasi, pertemuan komunitas, dan olahraga. Pesona Bata HALL juga menyajikan landscape yang dapat di fungsikan sebagai tempat bersantai dan olahraga oleh masyarakat sekitar, Landscape yang memfasilitasi pejalan kaki di banding berkendara dengan tujuan di harap bangunan menjadi ramai di gunakan oleh pejalan kaki sehingga tampak ramai dan asri.

SITE KONTEKS RESPON

SUPER IMPOSE

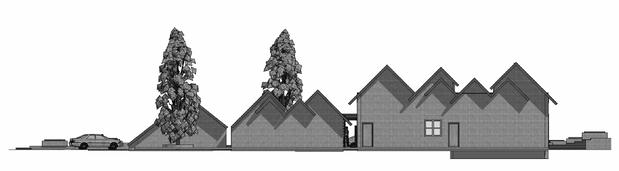

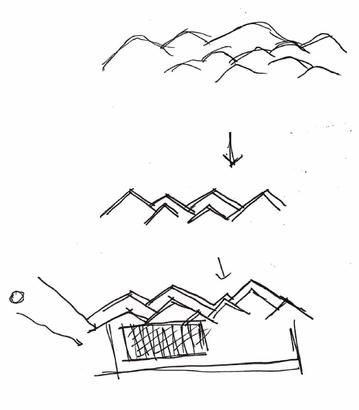

Untuk atap pada pada design Multi purpose ini di ambil dari bentukan bukit barisan yang terdapat pada sepanjang pulau sumatera, yang dimana bentuk bukit barisan tersebut di buat lebih tegas hingga membentuk atap konvensional yang tegas, dan di tumpuk hingga seperti membentuk tampak bukit barisan.

Penggunaan atap konvensional pelana di terapkan pada design karena untuk merespon curah hujan yang terjadi pada site, yang di mana pada site sering terjadi curah hujan yang tinggi karena berada pada dataran tinggi.

Pada design ini bata akan di gunakan sekreatif mungkin, salah satu konsep yang memanfaatkan material bata adalah dengan membuat bata menjadi susunan roaster, sebagai penghawaan alami pada bangunan
