JABU SELASAR

Integrated Design Studio Project

Nominated ABRA X

Project Type Location

New Living Unit

Year Class

2023

Integrated Design Studio A

Lecture

Agus Setiawan

Assist lecture

Alvi Baroh

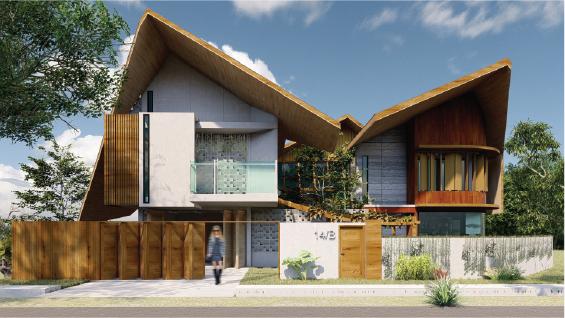

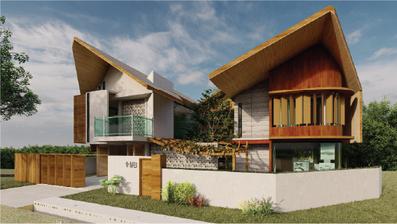

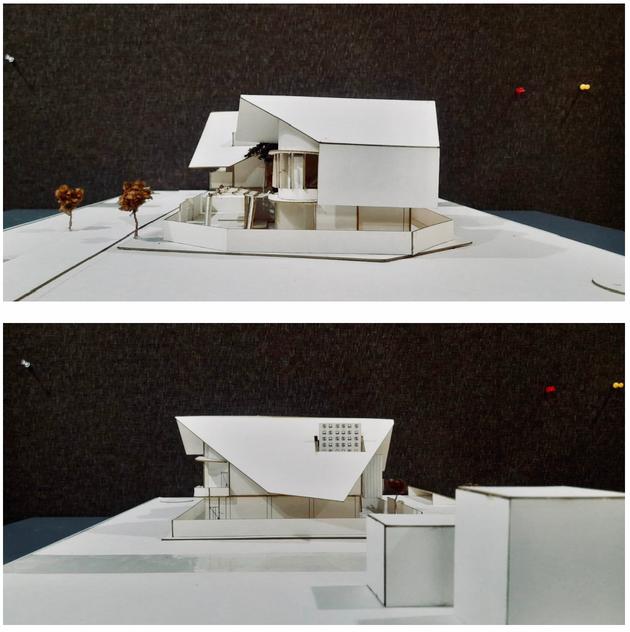

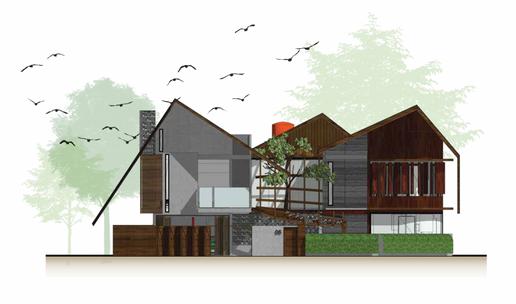

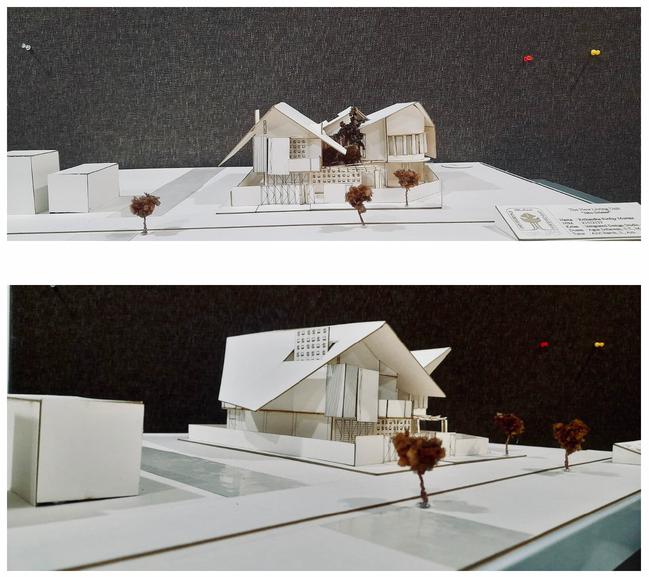

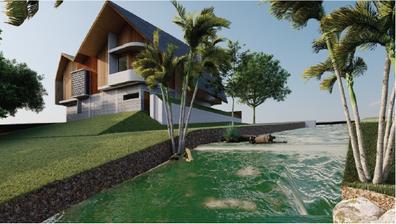

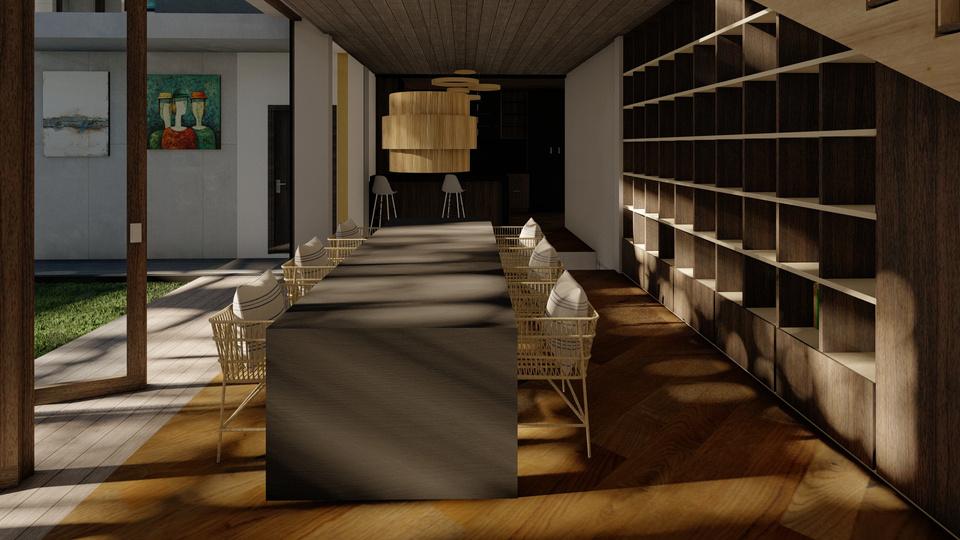

Seorang klien seniman lukis membutuhkan rumah tinggal yang mencerminkan keindahan alam dan memberikan suasana yang asri untuk menginspirasi kreativitasnya. Dengan ukuran 250 m2, rumah ini dirancang dengan mempertimbangkan kebutuhan seniman tersebut. Desain rumah ini berfokus pada penggabungan harmonis antara elemen alam dan keindahan arsitektur. Bagian depan rumah diberikan taman mini yang indah dengan berbagai tanaman hijau dan bunga-bunga berwarna cerah. Taman ini memberikan suasana menyegarkan sekaligus menjadi sumber inspirasi alami bagi seniman tersebut Interior rumah dibuat dengan konsep terbuka yang memaksimalkan aliran cahaya dan memberikan pandangan penuh ke luar Langit-langit tinggi dan jendela besar memberikan ruang yang luas dan terang Material alami seperti kayu dan batu digunakan secara ekstensif dalam desain interior, menciptakan suasana hangat dan alami

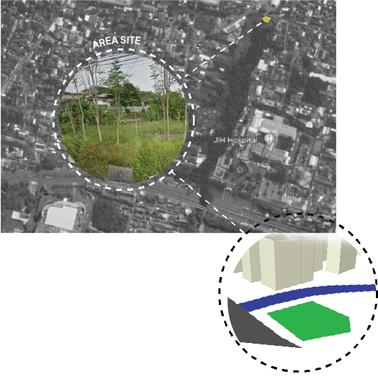

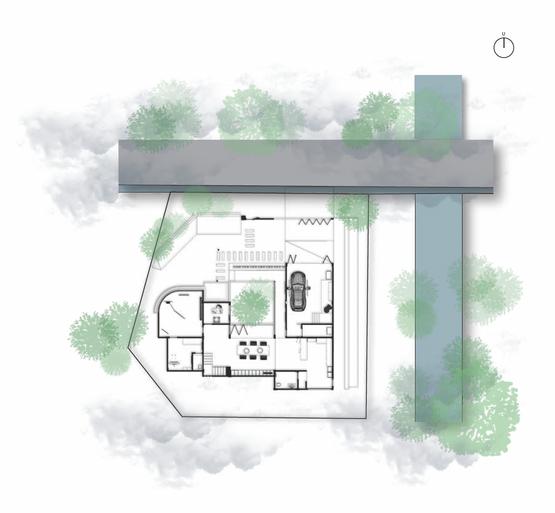

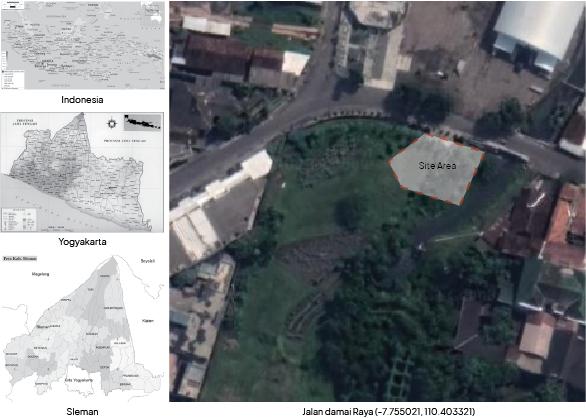

Lokasi: Jalan Damai, Condong Catur, Depok, Sleman, Daerah Istimewa Yogyakarta.

Luas Lahan:

400 m2 (24m x 17m)

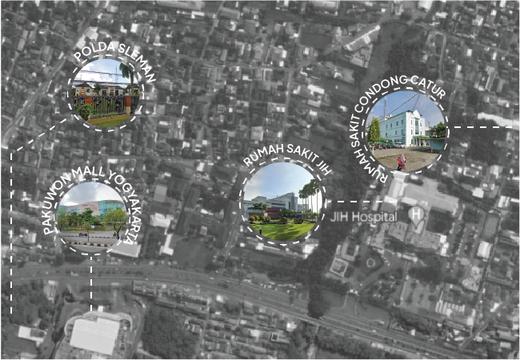

Fasilitas Publik:

- Rumah Sakit JIH

-Pakuwon Mall Yogyakarta

- Polda Sleman

- Rumah Sakit Condong Catur untuk menambahkan view yang dapat dinikmati, maka dapat menambahkan area terbuka hijau yang di olah menjadi lahan yang dapat di nikmati keindahan nya

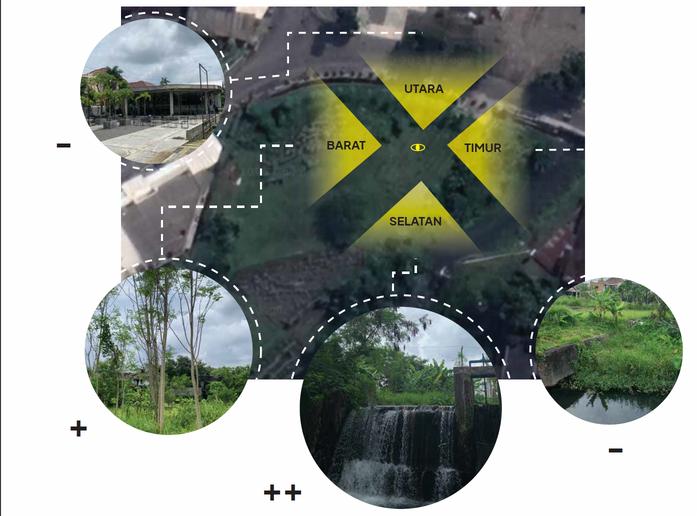

Membuka view ke arah selatan sebagai view terbaik yang dapat di nikmati dalam bangunan, dan membatasi pandangan ke arah barat dan timur karena view memiliki nilai yang buruk.

Angin yang menghembus ke arah site paling kuat datang berasal dari arah selatan site menuju ke arah Utara, dengan kecepatan >38 Kmh, hingga mencapai titik kecepatan terendah di >1 Kmh dan terdapat angin yang menghembus tidak terlalu kuat dari arah lain nya dengan kecepatan tertinggi > 5Kmh dan titik terendah > 1 Kmh

Menambahkan bukaan pada bagian belakang bangunan, untuk menerima udara segar masuk kedalam, dan membuat bukaan di tengah bangunan agar udara tersirkulasikan dengan baik keluar bangunan dan tidak menumpuk di dalam bangunan

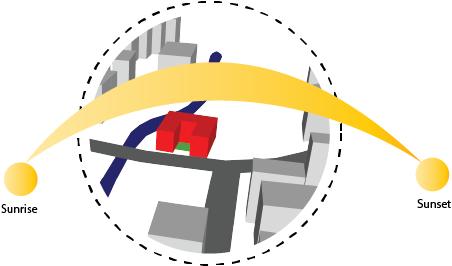

Matahari pada site berjalan dari arah timur site (terbit) menuju ke barat (tenggelam) site, sehingga menyebabkan akan terasa panas di sisi kiri dan kanan bangunan Dan arah depan site berada tepat di titik tritis matahari pada siang hari sehingga menyebabkan kalor/panas yang sampai kebangunan secara langsung

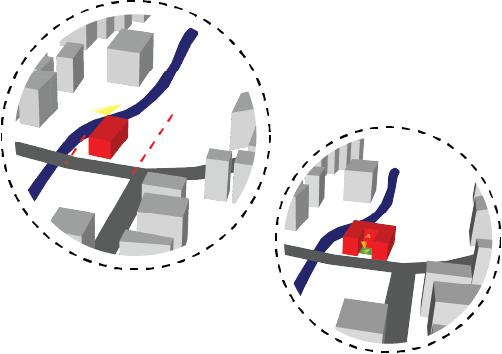

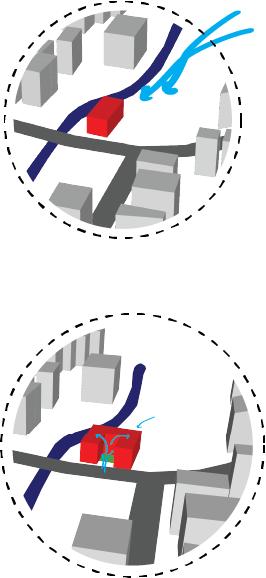

Pada site terdapat aliran drainase riol kota dan sungai, riol kota terletak di utara site, dan sungai terletak di timur site dikarenakan terdapat 3 akses untuk menuju site, bangunan akan di rancang untuk dapat terlihat menarik dari sisi tersebut, maka bangunan akan di rancangan dengan dua orientasi berbeda, dengan menghadap timur dan barat, shingga rancangan terlihat menarik di segala sisi akses masuk

Dikarenakan sudah terdapat aliran drainase pada site, maka dapat membuat seluruh aliran air kotor bangunan ke sumur resapan, sumur resapan diletakan di utara site yang depat dengan saluran drainase kota, sehingga mudah maintenance dan menyalurkan dari sumur resapan ke riol kota.

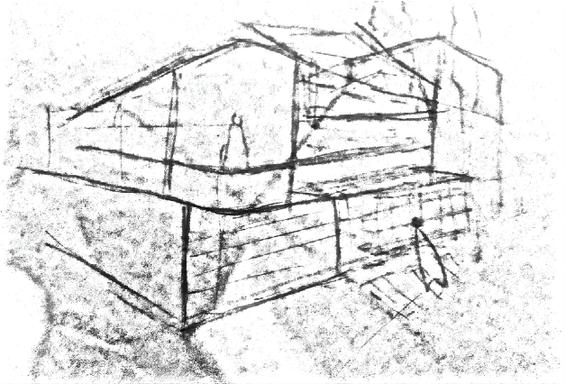

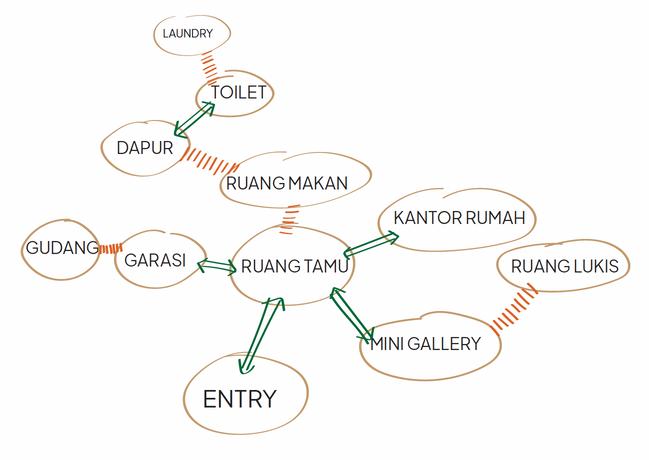

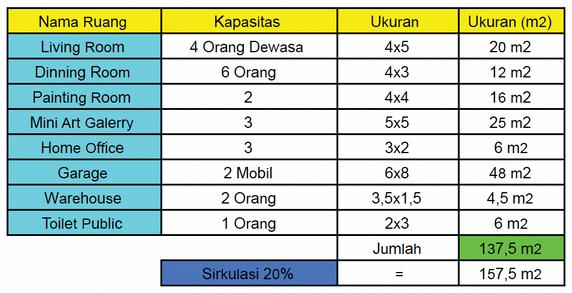

Massa awal bangunan di bentuk dengan bentuk dasar persegi panjang

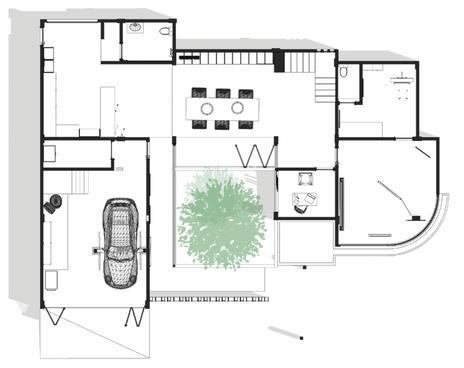

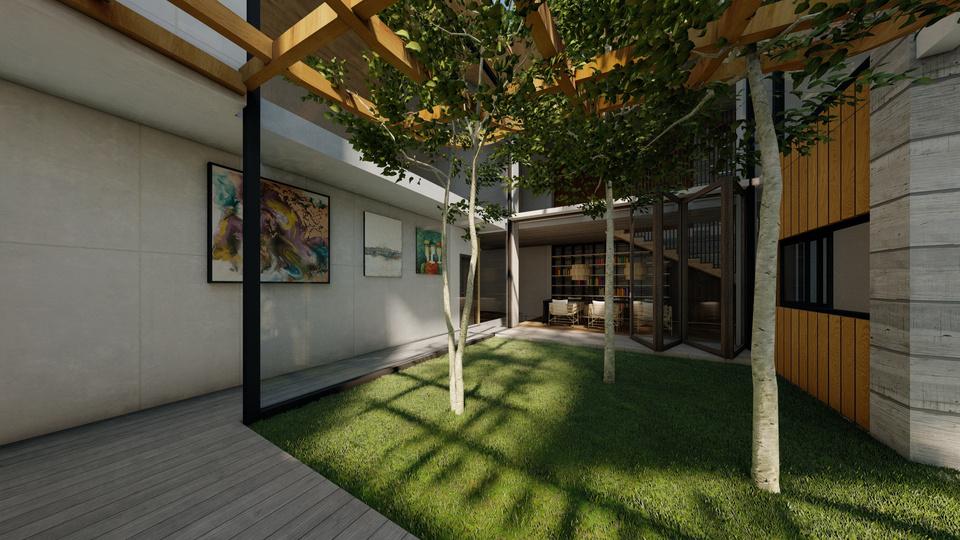

Kemudian bagian tengah massa di kurangi setengah, sebagai innercourt dan untuk merespon matahari tidak langsung masuk ke dalam bangunan dan juga untuk membuat seolah olah bangunan memiliki 2 massa yang terpisah. sehingga massa terlihat megah di site yang kecil .

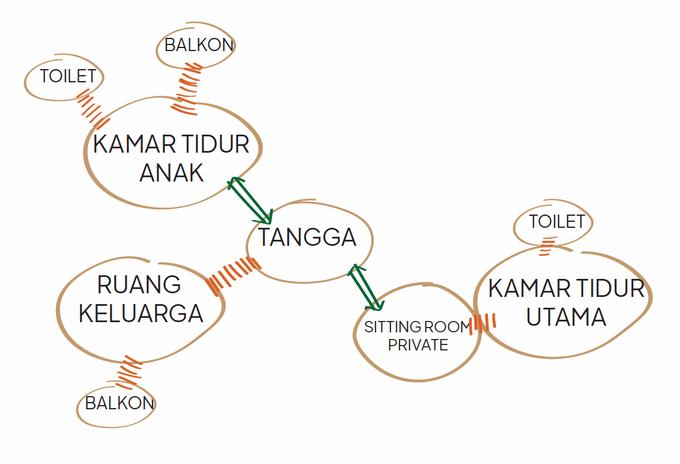

Massa bangunan di tarik ke atas untuk dijadikan area lantai 2, dan memberikan bentuk dinamis dan natural pada sisi sisi bangunan seperti memanjangkan dan memendekan massa Juga merespon angin yang datang dari arah selatan dengan memberi bukaan pada arah selatan sehingga didapatkan bentuk massa akhir yang dimana area massa yanng dibawah merupakan area semi private, dan area masa yang di atas merupakan area massa private.

Bangunan: 2 Lantai

Per Lantai: 3 Orang

2 x 3 = 6 Orang

6 x 189 = 1134

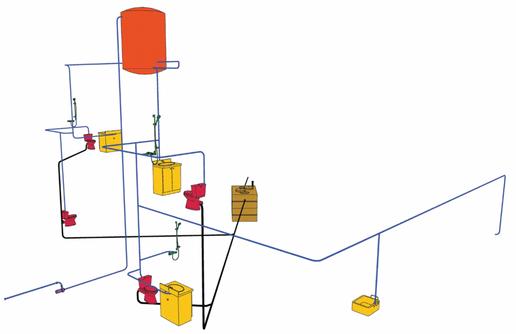

Vr=Qd-(Qs x t) =

1360 - (170x2/3x8)

=454 Liter

Untuk Taman

1134 x 20% = 226,8

Kebutuhan air Per Hari

1134 + 378 = 1360

Kebutuhan Air Per Jam

1360/8 = 170

Jumlah Penghuni : 4 (asumsi)

: Volume Air Limbah/Orang = 30 Liter

: 3 Hari (rumus) n x volume air limbah/orang x 3

4 x 30 x 3 = 120 (volume air limbah total)

Volume Septic tank : 3/2 x (volume air limbah total)

: 3/2 x 120 = 180 liter

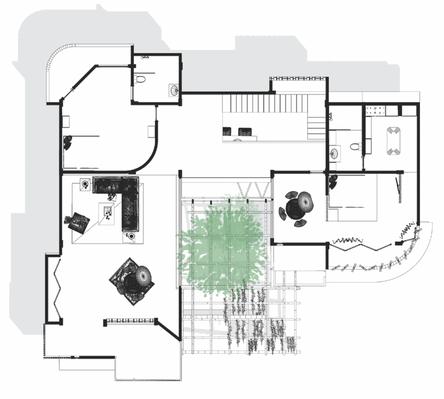

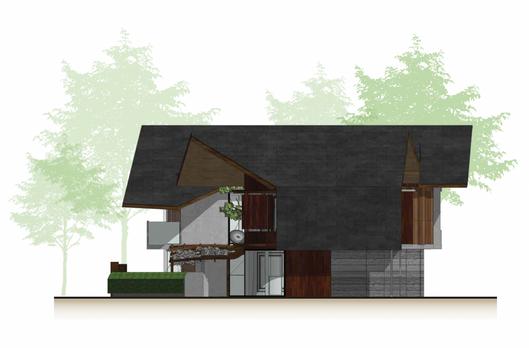

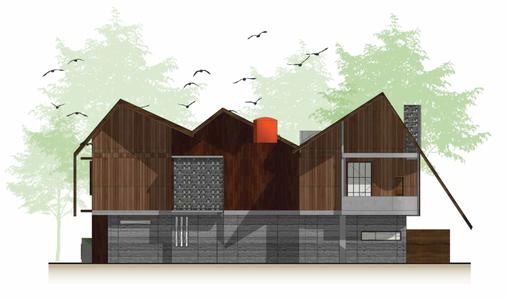

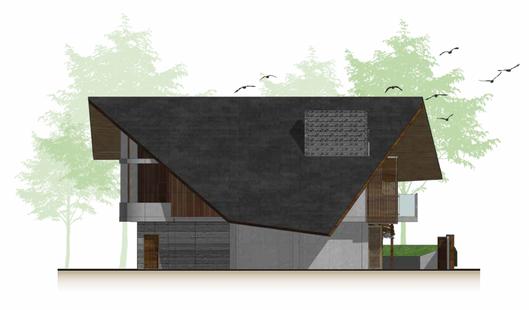

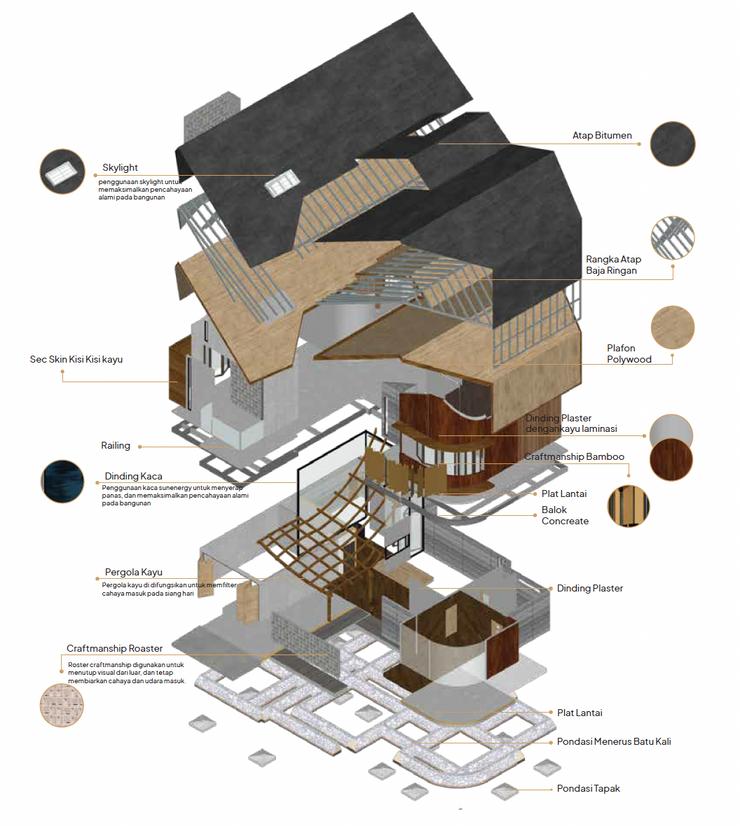

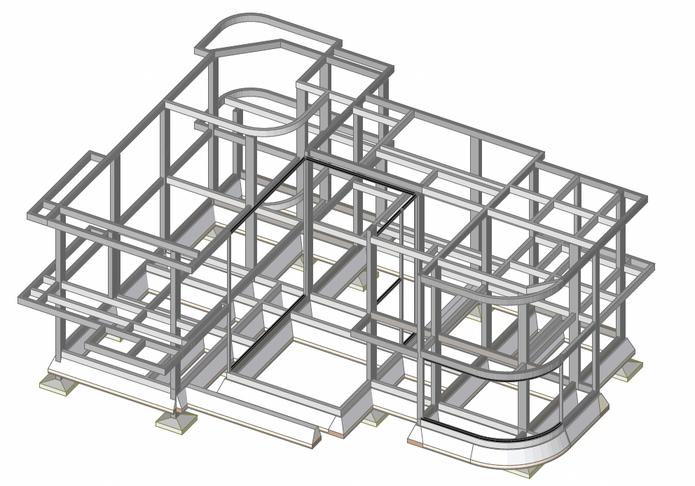

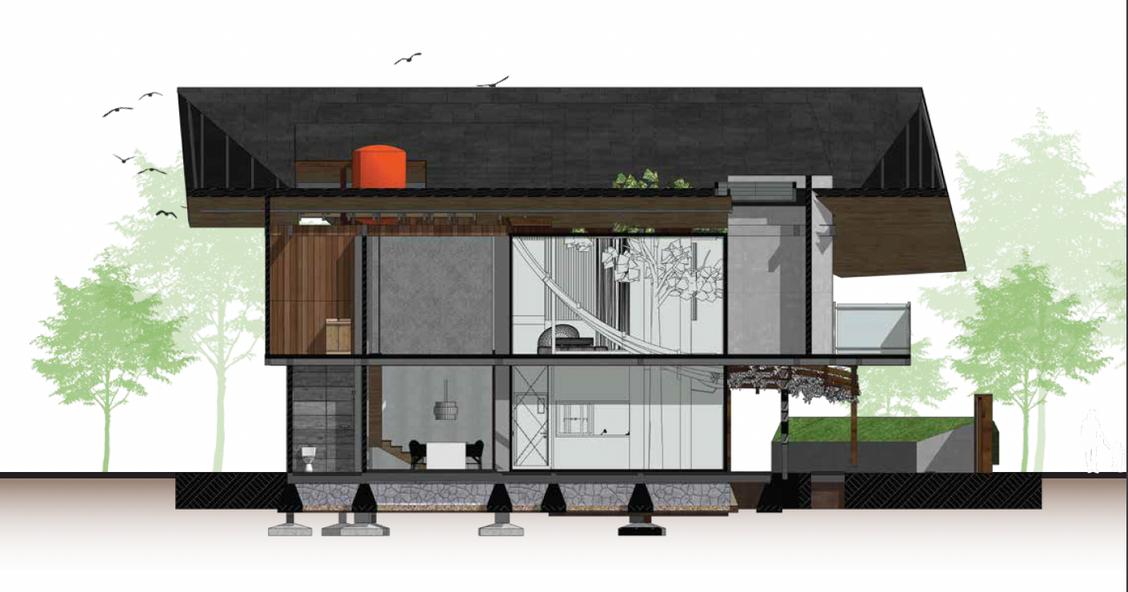

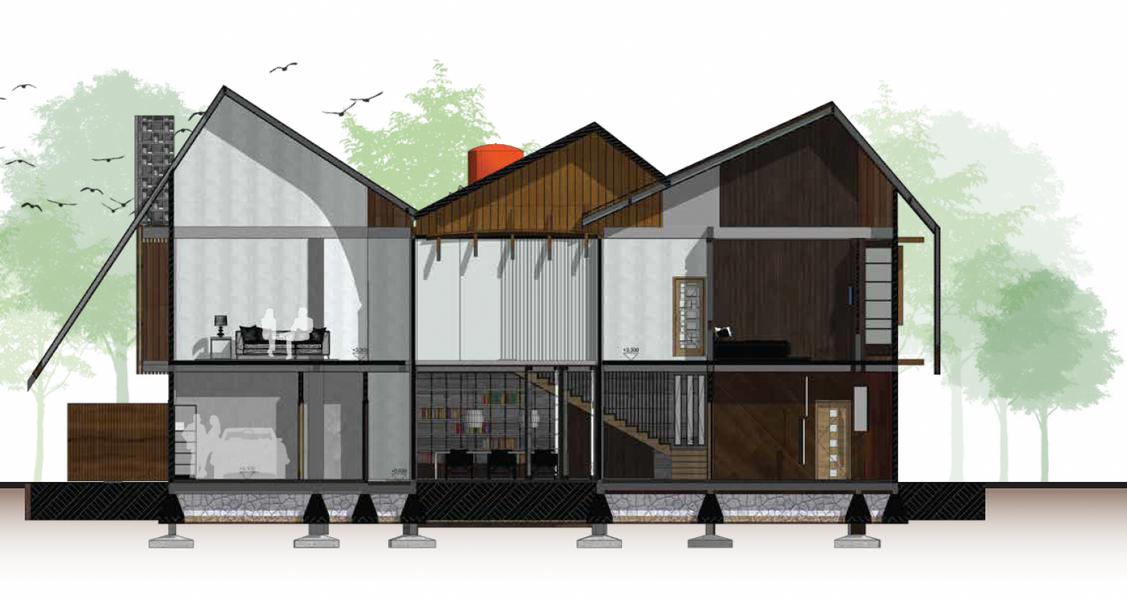

Design living unit ini di rancang dengan inetgrasi struktur rumah dua lantai dengan menggunakan dua tipe pondasi yaitu pondasi batukali dan pondasi tapak, dengan penyalur beban vertikal kolom utama debgan material Baja Wf ukuran 40 x 20 dan kolom praktis 30 x 15 Dan struktur penyalur beban horizontal balok dengan ukuran 40 x 20, semua struktur di susun secara komperhensif sehingga menjadi satu kesatuan yang utuh dan menyalurkan beban dengan baik.

Penggunaan Kolom dengan material struktur baja WF untuk mencapai integrasi struktur yang menghubungkan struktur atap ke balok dan kemudian di salurkan melalui kolom menuju pondasi
