DEFINICIÓN:
Sistema automático de limpieza de circuitos frigoríficos que permite:
- Eliminación total del aceite en el interior de los circuitos, por el deterioro de los aceites, acidez, quemado, o contaminación.
- Extracción de partes sólidas atrapadas en el interior: cascarilla, barros, bases, etc.
- Eliminación del agua en circuitos inundados.
- Recuperación de refrigerantes.
- Reciclado de refrigerantes.
SISTEMA
Es imprescindible realizar un curso de formación para el correcto uso del sistema y obtener la garantía y el marcado CE del mismo. La experiencia del usuario, como frigorista es clave en el aprovechamiento y éxito y será su propia estrategia la que dé el mejor resultado con su aplicación.

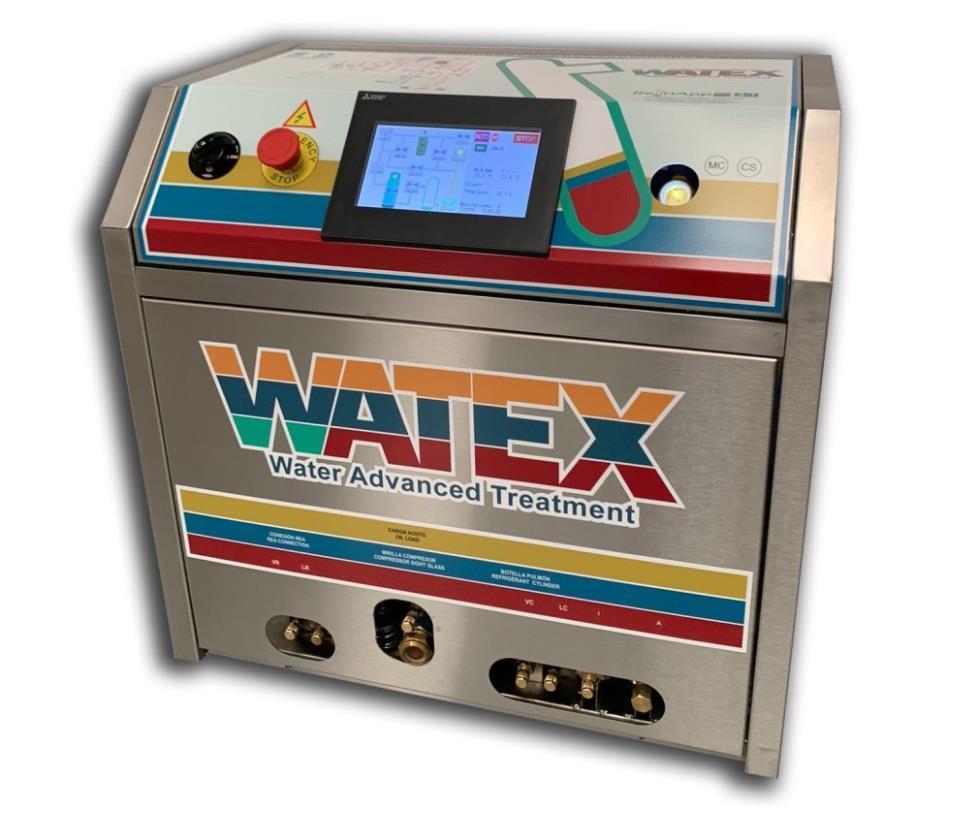

HOJA DE CARACTERÍSTICAS DE LA MÁQUINA BASE:
Medidas de la máquina base:
- Ancho: 660mm
- Profundo: 400mm
- Alto: 630mm
- Peso: 62kg
CONSTRUCCIÓN:
- Carcasa de Acero inoxidable.
- Todos los elementos que se emplean en el control son de primera calidad:
- Válvula de expansión electrónica Danfoss.
- PLC Mitsubishi Electric con entradas analógicas para temperatura y presión.
- Pantalla táctil.
- Válvulas de inyección, aspiración, by-pass, compensación alta-baja, gas caliente.
- LED para iluminar la mirilla de control.
- Acceso a mantenimiento mediante instrucciones de la propia pantalla táctil, así como a todos los componentes para su posible sustitución en el caso de que sea necesario.
- Compresor Rotativo Daikin Inverter 2YC40JXD#C DC 1.4 KW
- Variador de frecuencia OPTIDRIVE E3, SIZE 2, 200/240V 2.2KW/3CV
- Portabilidad del equipo: 4 ruedas y dos asas.
CERTIFICADOS:
Para demostrar la efectividad del sistema, disponemos de Certificados de Calidad Emitidos por la firma BureauVeritas, en los 3 conceptos que se pretenden:
- Calidad de los productos, después de su Reciclaje
o (menos de 200 ppm en HFC’s y menos de 600 ppm para HCFC’s)
o Aseguramiento de la limpieza de los circuitos frigoríficos en todas sus partes internas.
o Capacidad de transvase y recuperación según datos indicados en este informe.
Marcado CE y Certificado Bureau Veritas Medidas
(mm ancho-profundo-alto):
660x400x630
Peso (kg) 62
Construcción
Carcasa
Acero Inoxidable
Circuito Frigorífico Tubo de cobre
Intercambiador de placas Acero Inoxidable
Descripción Fabricante
Acero Almería, S.L.
Alfa Laval Condensador Tubo de cobre, Aleta aluminio. Armazón chapa acero galvanizado García Cámara
Comando de la Máquina PLC y pantalla táctil.
Mitsubishi Electric. Cuadro eléctrico de Maniobra Misceláneo
Potencia total requerida 2Kw. monofásica. 220V. Alterna. 50Hz/60Hz
Compresor Rotativo. Inverter 2YC40JXD#C DC 1.4 KW DAIKIN
Transductores de presión 50 bar 1-5 V Climacheck
Presostato de alta 24 V DC hasta 38 bar
Jhonson controls
Sondas de temperatura Sondas PT100 en aspiración y descarga compresor PMB
Separador de líquidos Depósito de líquido GMC
Conjunto Válvulas solenoides 1/4" y 3/8" SANHUA
Seta seguridad SASSIN 3SA8-BS542 Emmas
Luz mirilla control LED 6w 220V RoHs Compliant
Válvulas antirretornos 1/4", 3/8" y 1/2" Danfos
Ventiladores del condensador MODELO: EBMPAPST EBMPAPST Variador de frecuencia
OPTIDRIVE E3, SIZE 2, 200/240V 2.2KW/3CV Invertek
Caja estanca EJB201512 EXD IP66
Portabilidad 4 ruedas y 2 asas para transporte Operación
Capacidad de transvase
Delvalle
Media Temp. R134a 70kg/h
Alta Presión: R22, R404A, R407C 115kg/h
Muy Alta Presión: R410A
Certificado Bureau Veritas Capacidad de transvase según datos aportados por fabricante. Efectividad de la limpieza de circuitos de aceites, ácidos y otras substancias.
Resultado del reciclaje de refrigerantes: <200 en HFC, <600ppm HCFC
135kg/h
