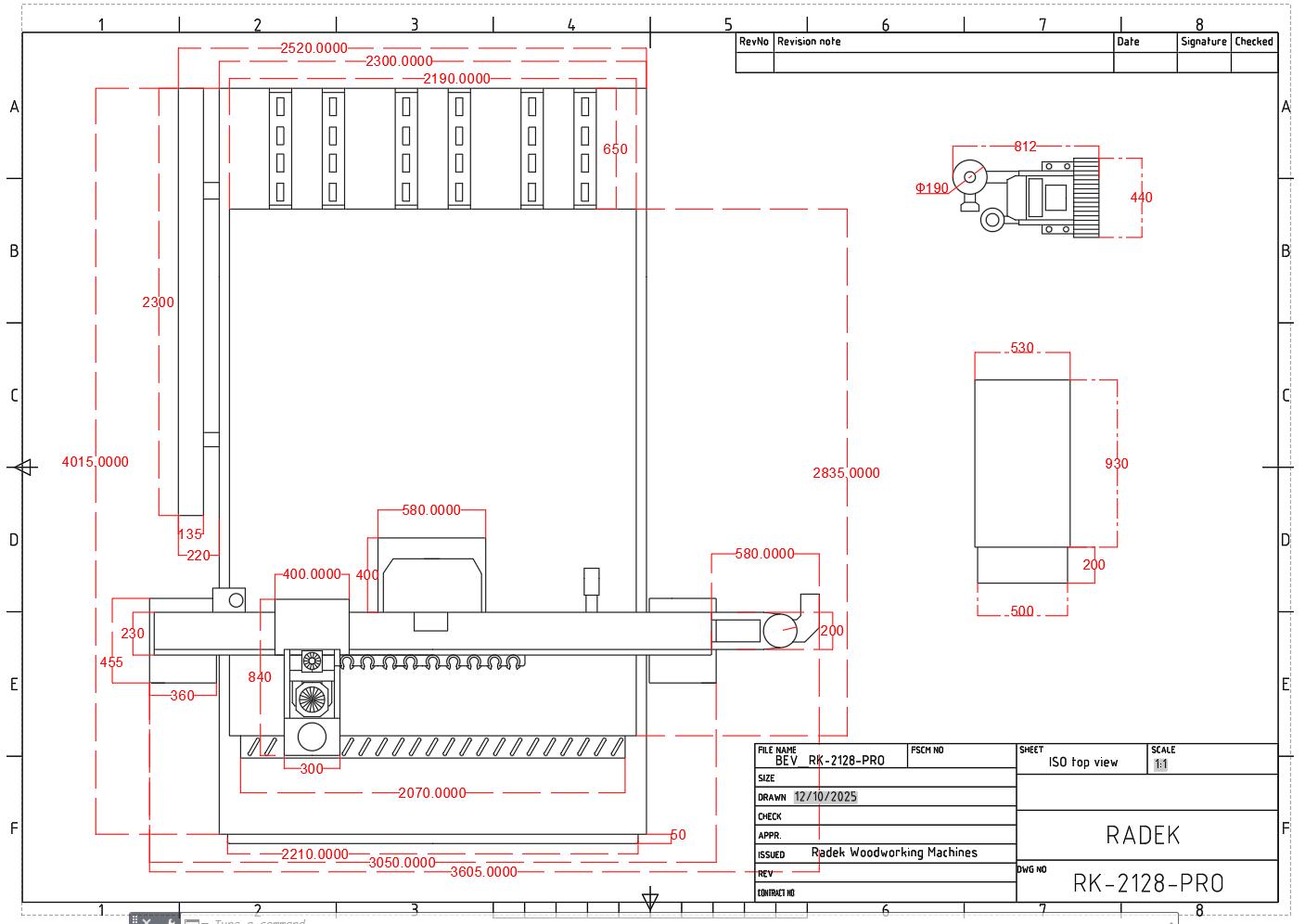

ТЕХНИЧКИ ЦРТЕЖ
ЦНЦ НЕСТИНГ
ЕЛЕКТРИЧНА ИНСТАЛАЦИЈА
ЦНЦ НЕСТИНГ

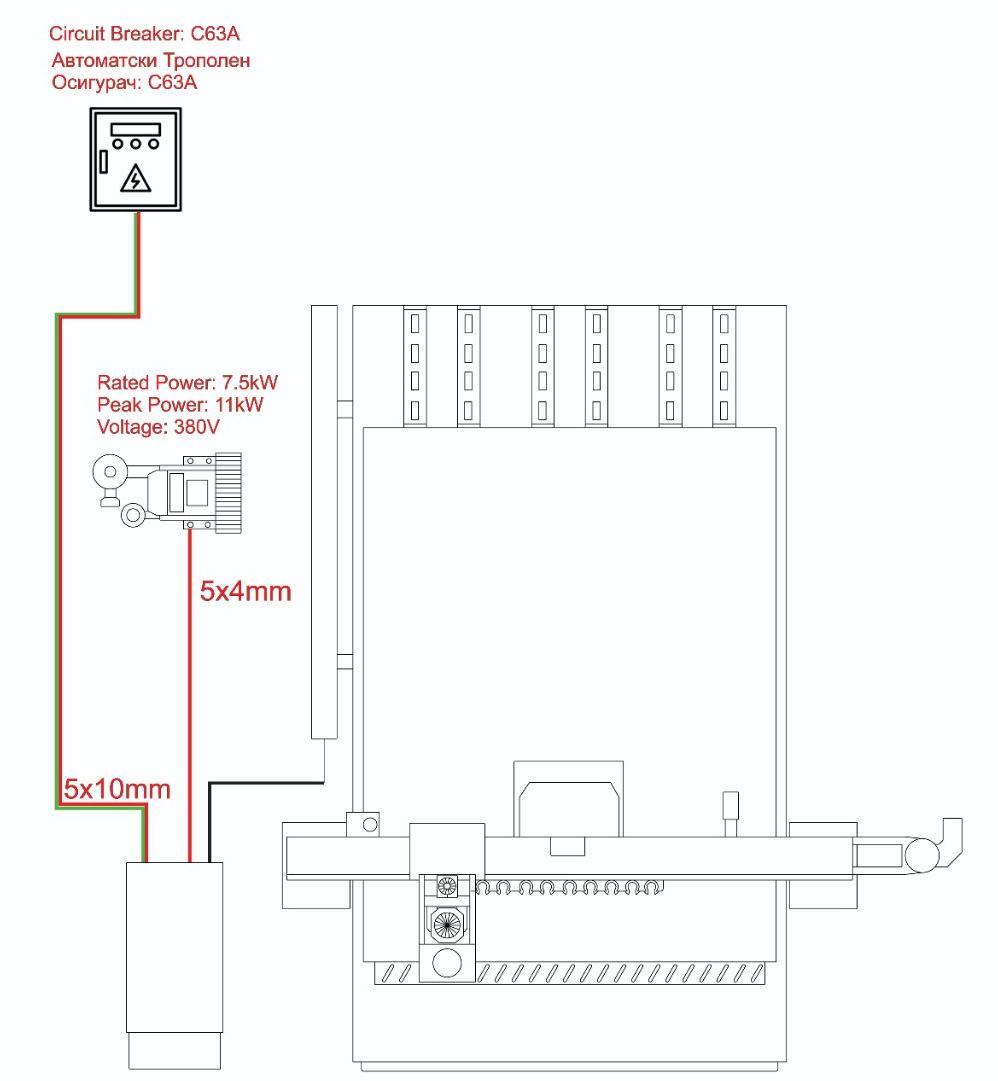

ПОВРЗУВАЊЕ СО МАШИНАТА
ПОВРЗУВАЊЕ СО ОТПРАШУВАЧ
C63A (Автоматски трополен осигурач)
5x4mm Кабел од кабинетот до отпрашувачот
5x10mm Напонски кабел од осигурач до кабинетотна машината
За отпрашувачот постои опција и да се стави утичница-утикач (индустриски), можност за преместување на друга позиција и сл.

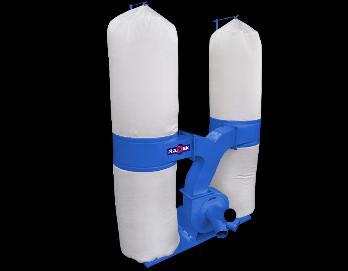

Препорака отпрашувач: RK9055 или RK9075
ПОВРЗУВАЊЕ СО ВАКУУМ ПУМПА
5x4mm Кабел од кабинетот до вакуум пумпите
ЦНЦ НЕСТИНГ
ОТПРАШУВАЧИ Напонски кабел: 5x2.5mm кабел од отпрашувач до довод/кабинет (лицнаст)
Напонски кабел: 5x2.5mm кабел од отпрашувач до довод/кабинет (лицнаст)
5х4мм пресе на кабел за довод од ел. 10-16А табла од машината (лицнаст) ДМ Склопка:
ДМ Склопка: 10-16А
C32A автоматски осигурач (трополен) за машината Осигурач: C16 Автоматски
осигурач (трополен)
Осигурач: C16 Автоматски осигурач (трополен)
Напонски кабел: 5x2.5mm кабел од отпрашувач до довод/кабинет (лицнаст)
Напонски кабел: 5x4mm кабел од отпрашувач до довод/кабинет (лицнаст)
Напонски кабел: 5x2.5mm кабел од отпрашувач до довод/кабинет (лицнаст)
ДМ Склопка: 10-16А
ДМ Склопка: 16-22А
ДМ Склопка: 16-22А
Осигурач: C16 Автоматски осигурач (трополен)
Осигурач: C20 Автоматски осигурач (трополен)
Осигурач: C20 Автоматски осигурач (трополен)
