Gold 5 Terre catalogo

Catalogo Generale

5 TERRE

5 TERRE

INDICE Introduzione Tecnica

IT

Elenco Accessori

A G F A

Elenco Guarnizioni Moduli d’Ordine Ferramenta Elenco Attrezzature Profilati ed Inerzie

PP

Profilati Scala 1:1

PS

Soluzioni Disponibili SD Schede di Taglio

ST

Nodi Scala 1:1 NS

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

1.1

5 TERRE

Introduzione Tecnica

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

IT

1.3

CATALOGO TECNICO - INDICAZIONI GENERALI MANUALE D’USO Le informazioni contenute all’interno di questo Catalogo / Manuale, quando seguite scrupolosamente, permettono la realizzazione di infissi efficienti, sicuri e di lunga durata.

Alcune parti di questa documentazione, come ad esempio le distinte di taglio dei profilati, sono il risultato di calcoli teorici che possono risentire di fattori esterni, quali tipo e spessore della finitura superficiale, modello delle attrezzature utilizzate etc. E’ quindi sempre consigliato, prima di procedere alla realizzazione delle commesse, eseguire una campionatura preventiva di prova in dimensioni reali, allo scopo di verificare lavorazioni, assemblaggi e prestazioni.

RISERVE GIURIDICHE I disegni e le informative contenute in questo catalogo sono fornite a solo titolo indicativo e non possono costituire titolo di rivalsa nei confronti della INDINVEST LT s.r.l. INDINVEST LT s.r.l. declina ogni responsabilità su eventuali errori di stampa o sull’uso improprio del presente catalogo e si riserva la facoltà di modificarne il contenuto senza alcun obbligo di preavviso.

Il presente catalogo è di proprietà della INDINVEST LT s.r.l. così come i suoi contenuti ed immagini che non potranno essere copiati e riprodotti, anche solo parzialmente, o modificati in alcun modo senza la Sua autorizzazione scritta.

DIMENSIONE E PESO DEI PROFILATI Le dimensioni dei profilati riportate sul presente catalogo sono teoriche, e quindi variabili in funzione delle tolleranze dimensionali di estrusione ( in conformità alla norma UNI EN 12020-2:2002), oltreché in conseguenza di trattamenti di finitura superficiale e di accoppiamento dei profili a taglio termico. Dette variazioni possono influenzare sensibilmente gli accoppiamenti dei profili e/o la facilità di inserimento di accessori o guarnizioni nelle sedi apposite.

Le barre dei profilati vengono fornite alla lunghezza di 6.50 m.

POSA IN OPERA Nella posa in opera dei serramenti, è necessario valutare opportunamente la tolleranza da mantenere tra il contro-telaio ed il telaio in Alluminio.

Questa tolleranza è variabile secondo le condizioni presenti, ma deve essere comunque tale da garantire un fissaggio completo e sicuro.

L’attacco dei serramenti alle murature presenta varie possibilità di soluzione a seconda della situazione che si presenta, ma deve avvenire con viti, tasselli ed ancoraggi di buona qualità secondo le normali e consolidate regole della buona posa e del buonsenso.

Gli schemi, le lavorazioni, le sezioni e gli attacchi a muro riportati sul presente catalogo hanno valore esemplificativo e non limitativo; essi riguardano, infatti, solo una parte delle casistiche riscontrabili all’atto pratico, che sarebbero altrimenti troppo numerose da citare nella loro interezza.

A fronte di ciò, Indinvest riterrà correttamente installati quei serramenti che utilizzino le tecniche di fissaggio contenute e descritte nella pubblicazione UNCSAAL UX42 “Guida alla Posa in Opera dei Serramenti”.

GUARNIZIONI ED ACCESSORI Dovranno essere utilizzate esclusivamente le guarnizioni e gli accessori originali studiati e prodotti a garanzia delle prestazioni del sistema. L’impiego di guarnizioni o accessori diversi da quelli indicati comporteranno l’inutilizzabilità dei certificati di prova.

SIGILLANTI Dovranno essere utilizzati esclusivamente sigillanti con caratteristiche conformi a quanto prescritto dalle norme di riferimento Europee UNI 36521998, UNI ISO 11600:2003. UNI 9611:1990.

LAVORAZIONI Le lavorazioni per l’assemblaggio dei profili dovranno essere praticate seguendo gli schemi, le distinte e le istruzioni impartite dal produttore del sistema. La realizzazione di infissi costruiti in difformità dalle indicazioni di montaggio fornite dal produttore di sistema comporteranno l’inutilizzabilità dei certificati di prova.

Allo scopo di limitare il processo di corrosione filiforme dell’alluminio si dovrà avere cura di utilizzare soltanto viterie in acciaio inox ed accessori supplementari in acciaio inox o alluminio in lega EN AW6060, otre che sigillare le parti tagliate ed evitare ristagni di condensa interni.

1.4

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE VERNICIATURA I profilati dovranno subire trattamenti superficiali conformi agli standard QUALICOAT e QUALANOD ed in caso di verniciatura dei profilati a taglio termico si dovranno supportare gli stessi con mezzi opportuni affinchè non subiscano deformazioni durante il trattamento di cottura del rivestimento a 180° mantenendo l’originale rettilineità.

CARATTERISTICHE DELLE VETRAZIONI La scelta della vetrazione da installare sui serramenti realizzati con il sistema oggetto del catalogo dovrà essere effettuata secondo criteri prestazionali per rispondere ai requisiti di sicurezza, di risparmio energetico, di controllo della radiazione solare e di isolamento acustico fissati dalle leggi vigenti. Riferimenti normativi europei: UNI EN ISO 140-3:1997, UNI 6534:1974; UNI EN 572-1:1996; UNI 7170:1973; UNI EN ISO 12543-1/6:2000; UNI EN 12150-1:2001; UNI 7143:1972; UNI 7144:1979 ed altri.

ISOLAMENTO TERMICO La scelta delle prestazioni di isolamento termico di un serramento dovrà essere effettuata in conformità alla vigente normativa italiana in materia di risparmio energetico: legge 10 del 09.01.1991, D.L. 192/05 e D.L. 311/06 e loro successive modifiche ed integrazioni.

La trasmittanza termica di un serramento può essere calcolata in riferimento a quanto contenuto nella norma UNI EN 13947:2001 e in quanto contenuto nella UNI EN 14351-1 secondo le modalità di calcolo riportate nella UNI EN 10077-1.

ISOLAMENTO ACUSTICO La scelta della classe di isolamento acustico di un serramento sarà legata alla destinazione d’uso del locale nel quale l’infisso dovrà essere inserito, oltre che al livello ed alla natura del rumore esterno. Le prestazioni acustiche del serramento in opera sono influenzate da fattori noti ( classe di permeabilità alla’ aria dell’infisso, potere fono isolante del vetro) e da fattori non definibili a priori ( altezza dal suolo, presenza di parapetti, orientamento delle sorgenti, sporgenze, spettro sonoro, modalità d’installazione. I valori da rispettare sono quelli indicati dalla vigente normativa italiana (D.P.C.M. 05/12/1997) misurabili secondo e le relative norme europee (UNI EN 572-1:1996 e UNI EN ISO 717-1:1997) attraverso prove di laboratorio o in istituto.

SICUREZZA SUL LAVORO Le procedure di realizzazione e montaggio in sicurezza dei serramenti, nel rispetto della normativa italiana in tema di salute e sicurezza D.Lgs. 81/08 e smi, sono a cura dei serramentisti. I serramenti dovranno essere concepiti secondo le prescrizioni della normativa vigente (UNI EN 572- 1:2004 e UNI 7697:2007) italiana ed europea in materia di sicurezza delle applicazioni vetrarie e della UNI in materia di marchio CE. UNI EN 572 1:2004 Vetro per edilizia - Prodotti di base di vetro di silicato sodo-calcico - Parte 1: Definizioni e proprietà generali fisiche e meccaniche UNI 7697:2007 Criteri di sicurezza nelle applicazioni vetrarie UNI ENE 14351-1:2006 Finestre e porte - Norma di prodotto, caratteristiche prestazionali - Parte 1: Finestre e porte esterne pedonali senza caratteristiche di resistenza al fuoco e/o di tenuta al fumo.

CONSIGLI COSTRUTTIVI PER LIMITARE L’INSORGENZA DI CORROSIONE: La corrosione filiforme è uno dei problemi più insidiosi che possano manifestarsi nei profilati in Alluminio.

Al fine di contrastarne l’insorgenza, occorre prestare particolare attenzione ad alcuni aspetti in fase di costruzione e posa degli infissi.

In particolare: Nei limiti del possibile utilizzare per le giunzioni squadrette e cavallotti in Alluminio estruso, lega 6060 o pressofuso, lega UNI 5076.

Le viti di fissaggio devono essere in acciaio inox.

Le parti soggette a taglio o fresature devono essere sigillate accuratamente, con specifici prodotti adatti allo scopo (colle bicomponente ecc.).

Evitare ristagni di acqua (spesso dovuti a fenomeni naturali di condensa), all’interno dei profilati.

SITO INTERNET ED AGGIORNAMENTI Per aggiornamenti del catalogo e per ogni ulteriore informazione è possibile visitare il nostro sito internet all’indirizzo: WWW.INDINVESTLT.IT

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Introduzione Tecnica

LIMITI D’IMPIEGO Le dimensioni massime dei serramenti, dei pesi delle ante e degli accessori riportate in questo catalogo sono da verificarsi e da determinarsi a cura del costruttore in funzione della geometria dei profilati, della massa , del peso delle vetrazioni/pannellature, della qualità e della portata degli accessori utilizzati, delle condizioni d’installazione, delle condizioni di applicazione ( altezza dal suolo, esposizione, ecc..), e delle condizioni climatiche (velocità di riferimento dei venti, esposizione alla pioggia, ecc.). al costruttore di serramenti si consiglia di fare riferimento alle “Raccomandazioni UNCSAAL” elaborate sulle base delle vigenti normative europee ed italiane.

IT 1.5

DESCRIZIONE PER CAPITOLATO Sistema per la realizzazione di persiane a battente o scorrevoli con oscuramento totale (fisso o cieco) e/o parziale (regolabile) nelle seguenti tipologie di apertura : - BATTENTE :

- SCORREVOLE :

- STORICA :

finestre e/o porte finestre ad 1-2 ante con telaio perimetrale o ad ancoraggio a muro tramite cardine con possibilità di inserimento di apertura “alla genovese” finestre e/o porte ad 1-2 ante scorrevoli con possibilità di inserimento di apertura “ alla genovese” per ristrutturazione di finestre e porte ad 1-2 o più ante

La serie a battente è realizzata con profilati telaio-anta o anta direttamente a muro, con l’inserimento di lamelle fisse/ orientabili o doghe verticali.

La serie scorrevole è realizzata con ante scorrevoli su un unico binario. Lo scorrimento è garantito da carrelli di tipo registrabile.

La serie storica prevede l’inserimento di profilati perimetrali di decoro all’interno delle ante e degli sportelli.

Il sistema di oscuramento parziale può essere assicurato dall’inserzione di lamelle fisse o orientabili, mentre l’oscuramento totale è permesso dall’impiego di doghe o lamelle fisse.

Nelle persiane a 2 ante la chiusura centrale è garantita mediante apposita ferramenta, oppure mediante aste esterne.

I profilati saranno estrusi in lega di alluminio EN AW 6060 ,secondo le norme UNI 9006/1 con stato di fornitura T5, tolleranze dimensionali e spessori secondo le norme EN 12020/2.

Nel caso di sostituzione di vecchie persiane con ancoraggio a muro è talvolta possibile riutilizzare i cardini esistenti.

Per la regolazione degli allineamenti e dei piombi la ferramenta esistente a catalogo consente tutte le regolazioni ortogonali.

Nel caso di soluzione con telaio, gli accessori utilizzati saranno montati ad avvitare, evitando lavorazioni supplementari.

Le cerniere saranno in estruso di alluminio, le viti saranno in acciaio inox, le bussole di contenimento in nylon caricato con fibra di vetro.

Nella versione con cardini a premurare la ferramenta sarà in acciaio cadmiato pre verniciato o in una lega particolare resistente anticorrosione.

Nelle persiane a due ante la chiusura centrale sarà del tipo ad aste esterne, con cremonese o spagnoletta, o con astina.

Le guarnizioni dovranno essere in TPE e/o EPDM.

1.6

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE DESCRIZIONE TECNICA GOLD 5 TERRE Tipo di sistema: Persiana a battente o scorrevole, con o senza telaio ad 1 – 2 ante; oscuramento parziale o totale (cieco) Profilati estrusi:

Lega d’alluminio 6060 AL MG 0.5 SI 0.4–FE 0.2 come da norma UNI EN 573

Stato di fornitura:

T5 secondo la norma UNI EN 515 (equiv. TA 16)

Tolleranze dimensionali e spessori:

UNI EN 12020.2 e/o UNI EN 755-9

Dimensioni del sistema: - Telaio fisso a sormonto - Anta a sormonto - Telaio fisso complanare - Anta a sormonto

Profondità 52 mm Profondità 45 mm Profondità 46 mm Profondità 45 mm

- Fuga tra i profilati soluzione complanare : 4.5 mm - Lamelle fisse : 10 - 9 mm - Lamelle orientabili : 16 mm - Doghe : 8.8 – 30 mm Prove a carico del serramentista

Accessori :

- Appropriati al sistema in materiali inossidabili.

- Squadrette apposite per anta e telaio a più punti di ancoraggio per unione angoli.

Introduzione Tecnica

Certificazioni :

IT Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

1.7

SCHEMA COMPENSAZIONE CON LAMELLE ORIENTABILI

1.8

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Introduzione Tecnica

TAGLIO LAMELLE PER MECCANISMO ORIENTABILE 5 TERRE

IT Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

1.9

SCHEMA COMPENSAZIONE CON LAMELLE FISSE

1.10

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

Introduzione Tecnica

TAGLIO LAMELLE PER STECCA PRE TRANCIATA

IT Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

1.11

5 TERRE

Elenco Accessori Elenco Guarnizioni

Elenco Attrezzature

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

A G A

2.1

SAGOMA

ARTICOLO

MATERIALE / COLORE

MISCELLANEA

G131 VARI

MISCELLANEA

G156 VARI

ACCIAIO

G169 VARI

ACCIAIO

G175 VARI

ZAMA

G180 VARI

MISCELLANEA

G191 VARI

2.2

DESCRIZIONE

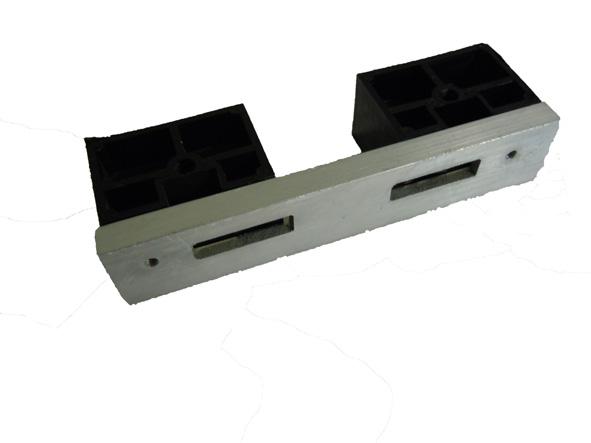

REGOLO PER TELAIO A MURO

SCATOLA DA: 250 Pz.

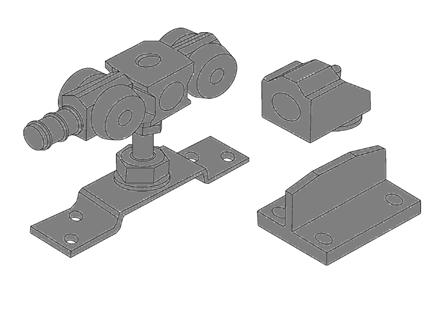

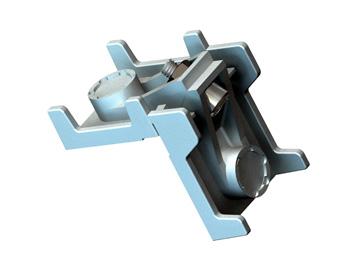

KIT CARRELLI PERSIANA SCORREVOLE (PORTATA MAX 80 KG.) SCATOLA DA: 1 Pz.

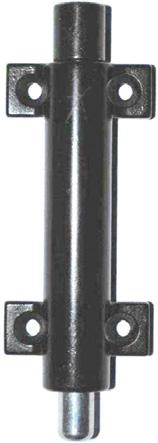

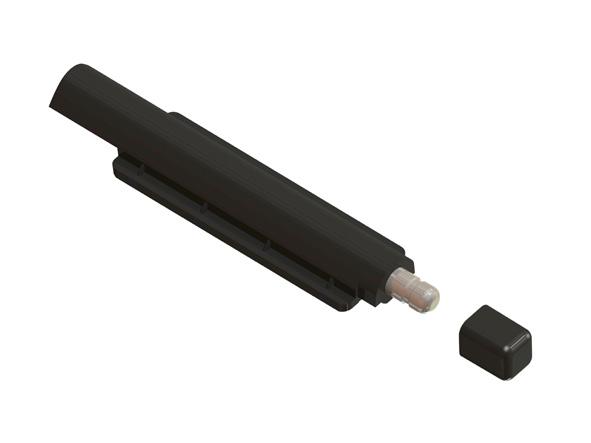

CATENACCIO STANDARD CON PUNTALE INOX SCATOLA DA: 50 Pz.

PUNTALE CON PERNO INOX Ø6 MM + ADATTATORE PISTA 19.5 MM SCATOLA DA: 50 Pz.

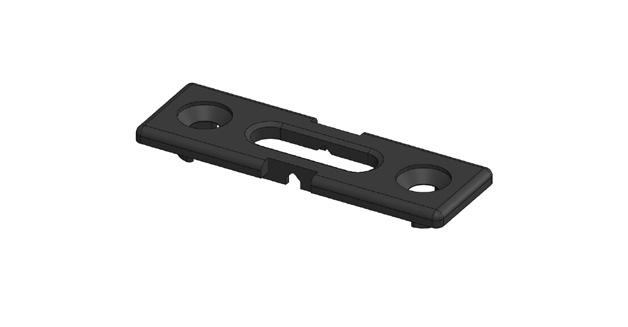

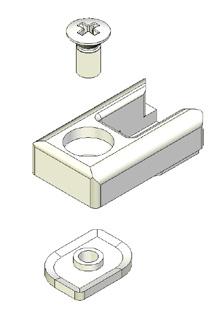

INCONTRO SINGOLO PER PUNTALE PISTA 15/20 SCATOLA DA: 100 Pz.

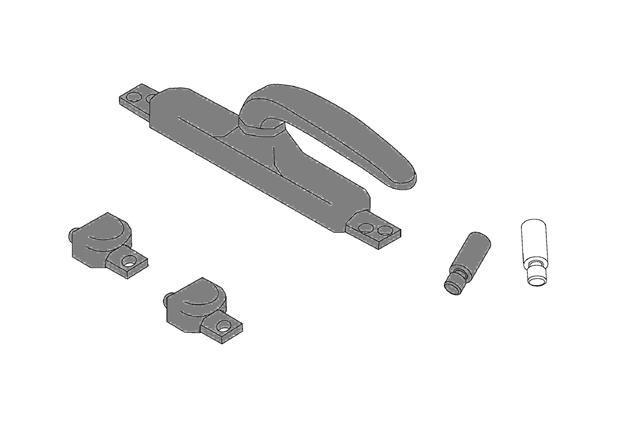

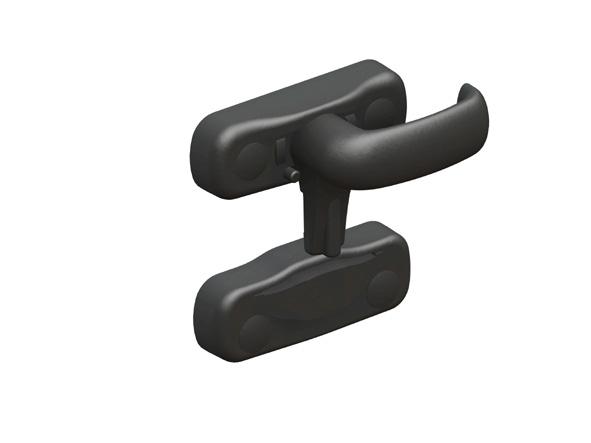

CREMONESE PER APERTURE ESTERNE SCATOLA DA: 10 Pz.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

ACCIAIO

G192 VARI

ZAMA

G210 GREZZO

ZAMA

G211 GREZZO

ZAMA

G240 GREZZO

ACCIAIO

G254 VARI

MISCELLANEA

G257 VARI

DESCRIZIONE

KIT PER APERTURE ESTERNE SP. 10 MM SCATOLA DA: 10 Pz.

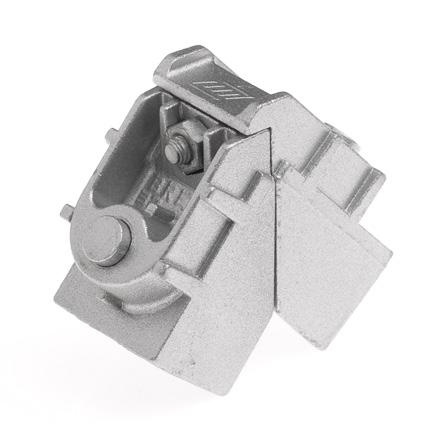

SQUADRETTA A BOTTONE INTERNO DI GIUNZIONE TELAI SCATOLA DA: 250 Pz.

SQUADRETTA A BOTTONE INTERNO DI GIUNZIONE ANTE SCATOLA DA: 250 Pz.

SQUADRETTA A BOTTONE ESTERNO PER TELAIO RIDOTTO SCATOLA DA: 250 Pz.

KIT PER APERTURE ESTERNE SP. 14 MM

CREMONESE CON PETTINI LUNGHI PER APERTURE ESTERNE

Elenco Accessori

SAGOMA

SCATOLA DA: 1 Pz.

A

SCATOLA DA: 20 Pz.

Rev. 02 GIU 20122 I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

2.3

SAGOMA

ARTICOLO

MATERIALE / COLORE

MISCELLANEA

G260 VARI

MISCELLANEA

G264 VARI

ZAMA

G280 GREZZO

ALLUMINIO

G501N VARI

MISCELLANEA

G844 VARI

ACCIAIO ZINCATO

G845 VARI

2.4

DESCRIZIONE

CATENACCIO A ROTAZIONE CON PUNTALE ZINCATO Ø 8 MM PER ANTA SCORREVOLE SCATOLA DA: 1 Pz.

INCONTRO PER CATENACCIO

SCATOLA DA: 1 Pz.

SQUADRETTA DI ASSEMBLAGGIO A BOTTONE ESTERNO PER TELAIO SCATOLA DA: 250 Pz.

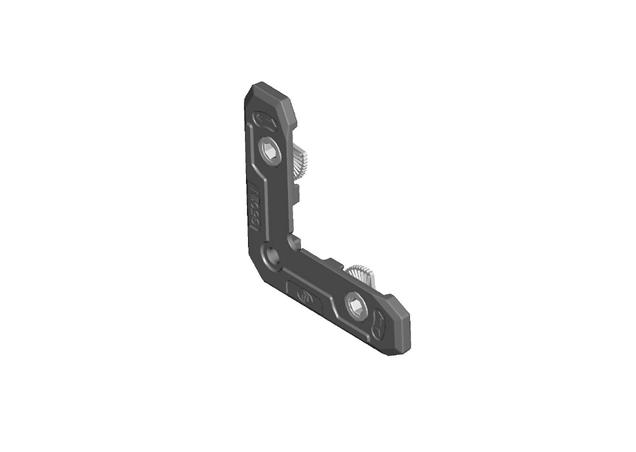

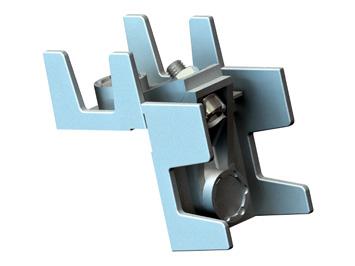

SQUADRETTA DI ALLINEAMENTO A CAMME PER TELAI SCATOLA DA: 250 Pz.

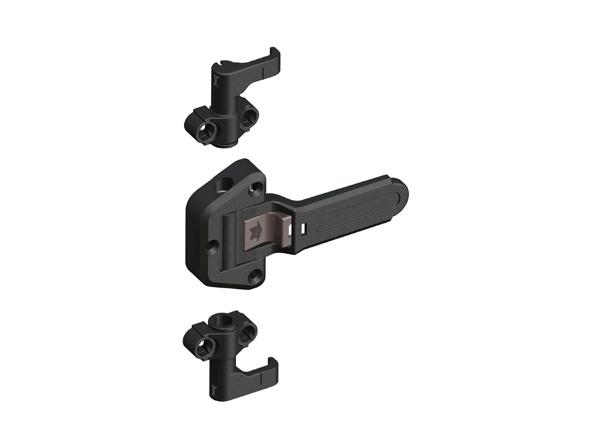

KIT DI CHIUSURA CON ASTE A VISTA SCATOLA DA: 1 Pz.

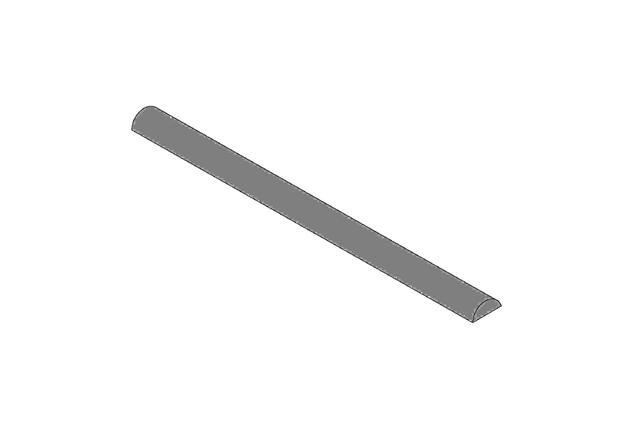

ASTA PER KIT G844 L = 1000-2000

SCATOLA DA: 1 Pz.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

ACCIAIO

G847 VARI

ACCIAIO ZINCATO

G853 VARI

ASTINA

DA DA DA DA

1400 1800 2400 3200

-

G866 G867 G868 G869

ACCIAIO ZINCATO

NERO

ZAMA

G860 NERO

ZAMA

G861 NERO

ZAMA

G862 NERO

DESCRIZIONE

GUIDA INFERIORE CON OLIVA PERSIANA SCORREVOLE SCATOLA DA: 50 Pz.

TERMINALE DI CHIUSURA PER ART. G844 SCATOLA DA: 1 Pz.

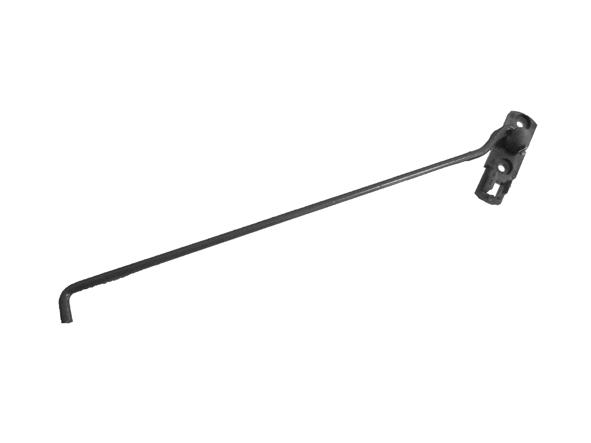

ASTA PER SPAGNOLETTA

SCATOLA DA: 10 Pz.

CONFEZIONE BASE SPAGNOLETTA A SCATTO SCATOLA DA: 20 Cf.

CONFEZIONE BASE SPAGNOLETTA LUNGA PER SOLUZIONE 2 ANTE

CONFEZIONE BASE SPAGNOLETTA PER SOLUZIONE 1 ANTA

Elenco Accessori

SAGOMA

SCATOLA DA: 20 Cf.

A

SCATOLA DA: 20 Cf.

Rev. 02 GIU 20122 I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

2.5

SAGOMA

ARTICOLO

MATERIALE / COLORE

ZAMA

G863 NERO

ZAMA

G864 NERO

ACCIAIO VERNICIATO

G865 NERO

ACCIAIO VERNICIATO

G870 NERO

ACCIAIO VERNICIATO

G871 NERO

ZAMA

G872 NERO

2.6

DESCRIZIONE

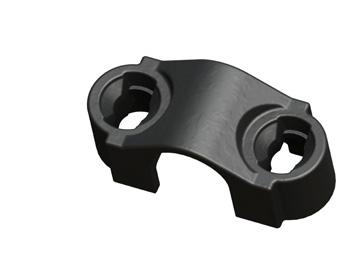

GUIDA ASTE

SCATOLA DA: 50 Pz.

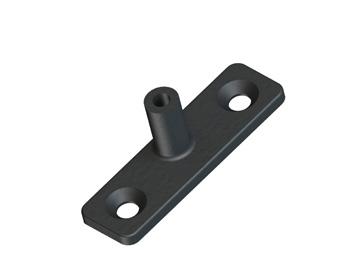

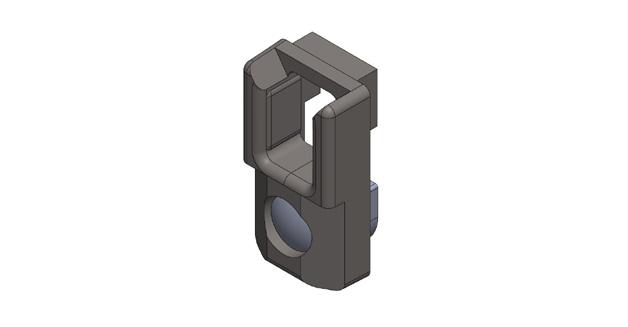

PERNO DI CHIUSURA SUPERIORE

SCATOLA DA: 50 Pz.

PERNO DI CHIUSURA AD ANGOLO INFERIORE SCATOLA DA: 20 Pz.

TERMINALE INFERIORE CHIUSURA ASTA DX SCATOLA DA: 20 Pz.

TERMINALE INFERIORE CHIUSURA ASTA SX SCATOLA DA: 20 Pz.

COMPENSATORE ROTAZIONE 180° DX SCATOLA DA: 50 Pz.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

ZAMA

G873 NERO

POLIAMMIDE

G874 NERO

MISCELLANEA

G875 VARI

ZAMA

G876 NERO

NYLON

G1347 NERO

GB…

FERRO ZINCATO VERNICIATO

DA 120 mm - GB058 DA 160 mm - GB059 DA 200 mm - GB084

VARI

DESCRIZIONE

COMPENSATORE ROTAZIONE 180° SX SCATOLA DA: 50 Pz.

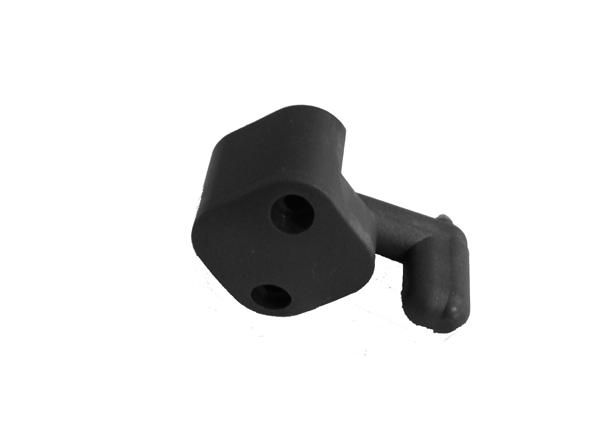

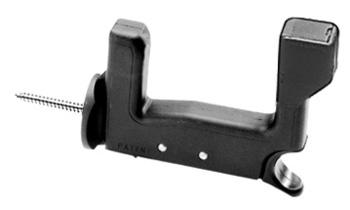

FERMO PERSIANA SUPER TOP GRILLO SCATOLA DA: 25 Pz.

KIT TASSELLO

SCATOLA DA: 25 Pz.

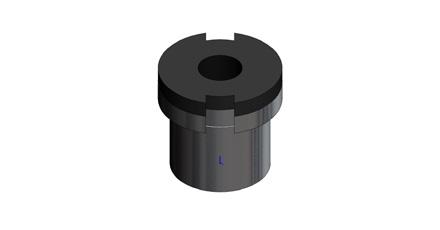

POZZETTO PER SOGLIA Ø 8 MM

SCATOLA DA: 50 Pz.

INCONTRO SINGOLO PER PUNTALE PISTA 14/18 SCATOLA DA: 500 Pz.

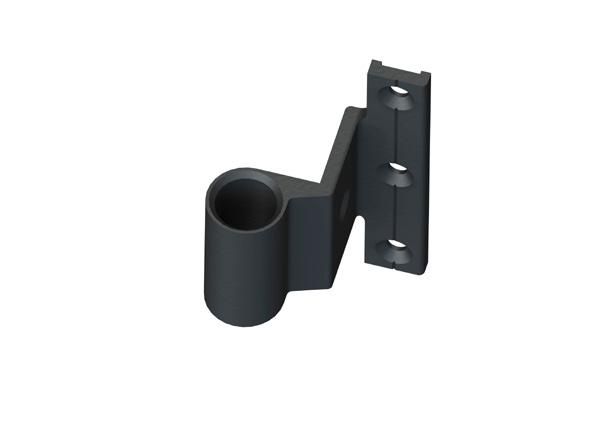

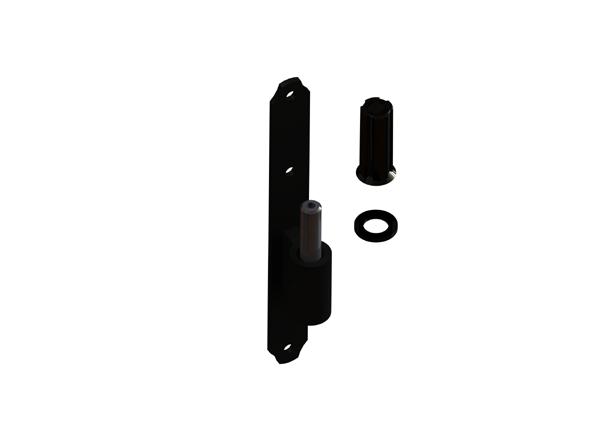

CARDINE PER CHIMICO TRADIZIONALE SCATOLA DA: 50 Pz.

Rev. 02 GIU 20122 I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Elenco Accessori

SAGOMA

A 2.7

SAGOMA

ARTICOLO

GB…

MATERIALE / COLORE FERRO ZINCATO VERNICIATO

DA 120 mm - GB085 DA 160 mm - GB086 DA 200 mm - GB087

VARI

GB…

FERRO ZINCATO VERNICIATO INOX

DA 120 mm - GB088 DA 160 mm - GB089 DA 200 mm - GB091

VARI

ALLUMINIO

GB092 VARI

ALLUMINIO

GB093 VARI

ALLUMINIO

GB094 VARI

ALLUMINIO/ ACCIAIO

GB095 VARI

2.8

DESCRIZIONE

CARDINE PER CHIMICO TRADIZIONALE MODELLO ANTISFILAMENTO SCATOLA DA: 50 Pz.

CARDINE PER CHIMICO TRADIZIONALE MODELLO ANTISFILAMENTO REGISTRABILE ORIZZONTALE SCATOLA DA: 50 Pz.

MEZZOSQUADRO CHIODATO DX

SCATOLA DA: 50 Pz.

MEZZOSQUADRO CHIODATO SX

SCATOLA DA: 50 Pz.

MEZZOSQUADRO DX/SX

SCATOLA DA: 50 Pz.

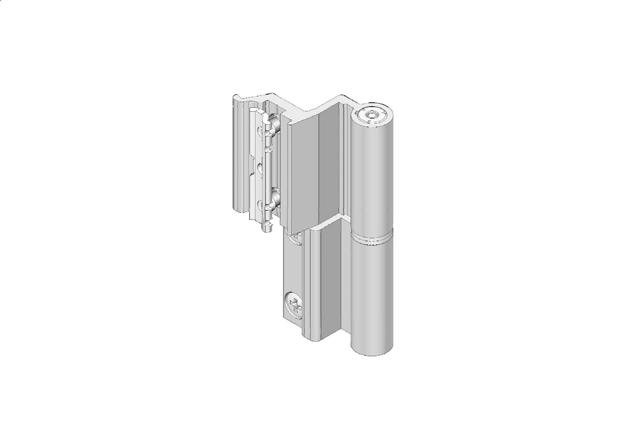

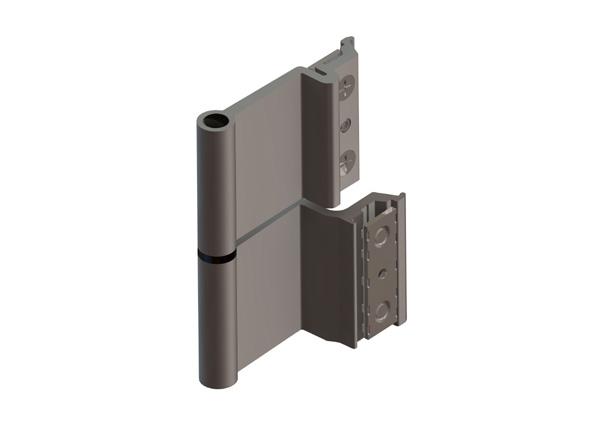

CARDINE A PIASTRA IN ALLUMINIO ESTRUSO SCATOLA DA: 50 Pz.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

ALLUMINIO

GB096 VARI

ALLUMINIO

GB097 VARI

ALLUMINIO

GB098 VARI

ALLUMINIO

GP040 GREZZO

MISCELLANEA

GP097 BASE NERA +VARI COLORI

MISCELLANEA

GP098 BASE NERA +VARI COLORI

DESCRIZIONE

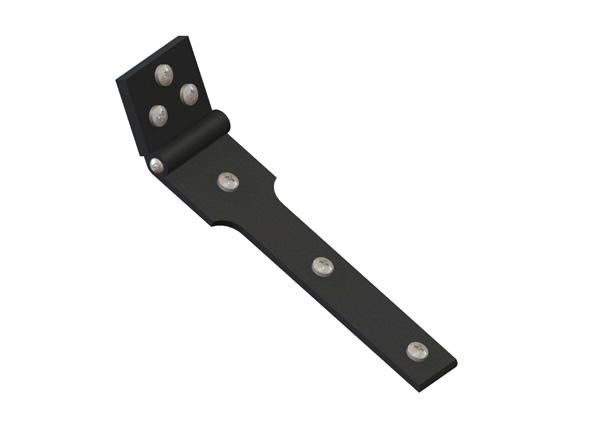

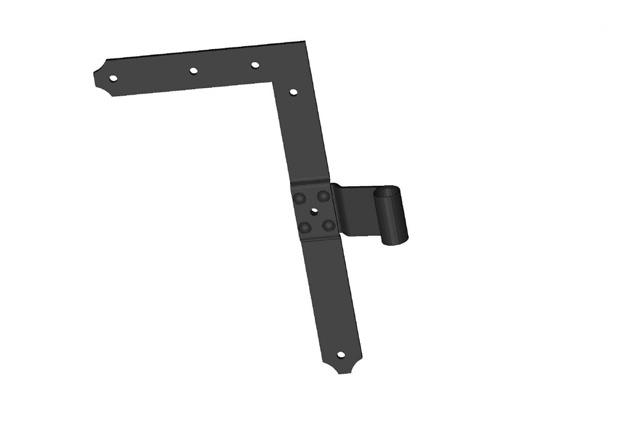

SQUADRO A “L” SX TIPO 3

SCATOLA DA: 25 Pz.

SQUADRO A “L” DX TIPO 3

SCATOLA DA: 25 Pz.

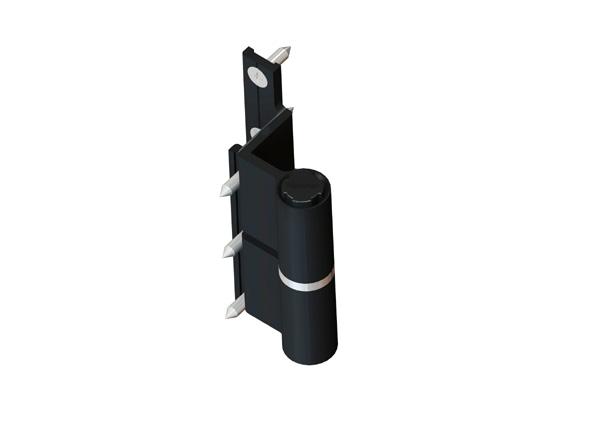

CERNIERA A SCOMPARSA SU CARDINE PER CHIMICO SCATOLA DA: 25 Pz.

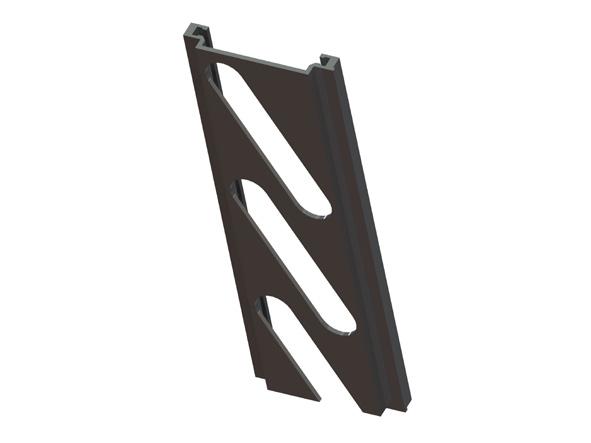

STECCA PRE TRANCIATA PER OVALINA 50X10 MM BARRE Dx - Sx DA 6,5 MT.

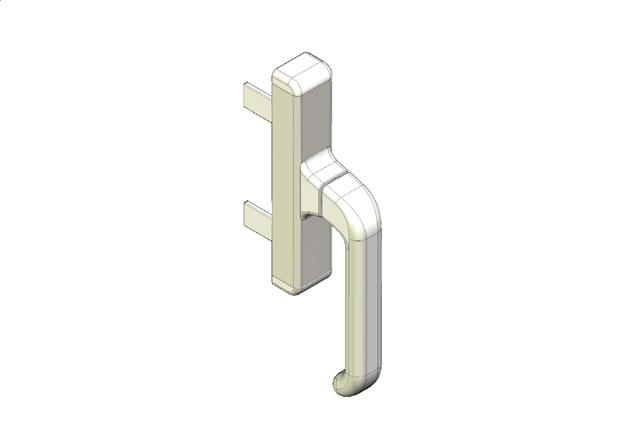

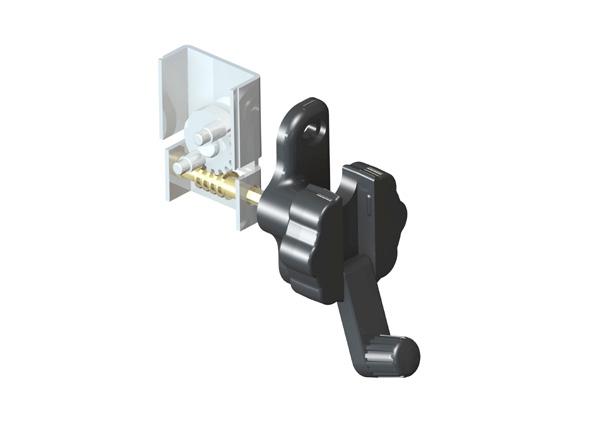

MANIGLIA MARGHERITA PER PERSIANA ORIENTABILE SCATOLA DA: 1 Pz.

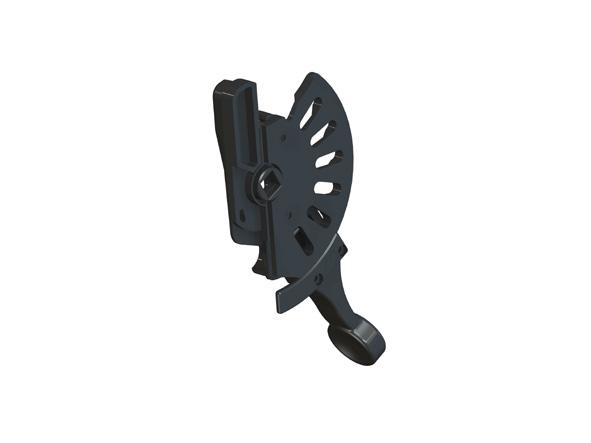

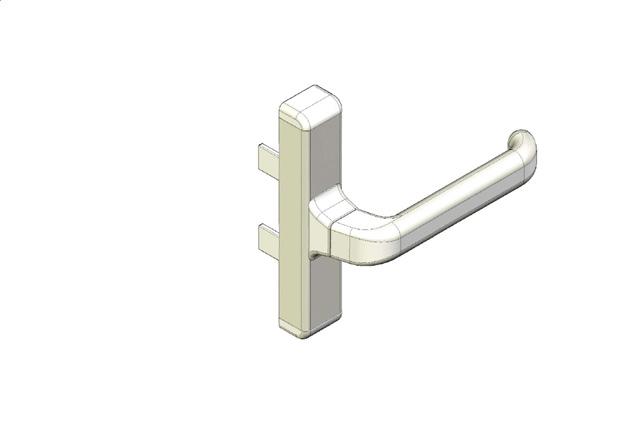

MANIGLIA A LEVA DX PER PERSIANA ORIENTABILE SCATOLA DA: 1 Pz.

Rev. 02 GIU 20122 I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Elenco Accessori

SAGOMA

A 2.9

SAGOMA

ARTICOLO

MATERIALE / COLORE

MISCELLANEA

GP099 BASE NERA +VARI COLORI

MISCELLANEA

GP100 BASE NERA +VARI COLORI

MISCELLANEA

GP106 BASE NERA +VARI COLORI

MISCELLANEA

GP107 BASE NERA +VARI COLORI

MISCELLANEA

GP108 BASE NERA +VARI COLORI

MISCELLANEA

GP109 BASE NERA +VARI COLORI

2.10

DESCRIZIONE

MANIGLIA A LEVA SX PER PERSIANA ORIENTABILE SCATOLA DA: 1 Pz.

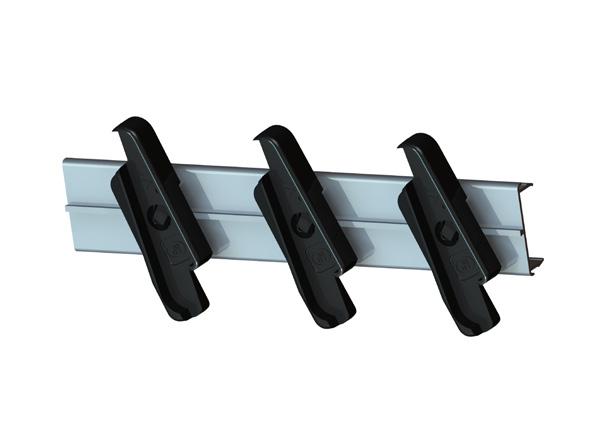

COPPIA COMANDI PERSIANA ORIENTABILE 100 LAMELLE SCATOLA DA: 1 Cp.

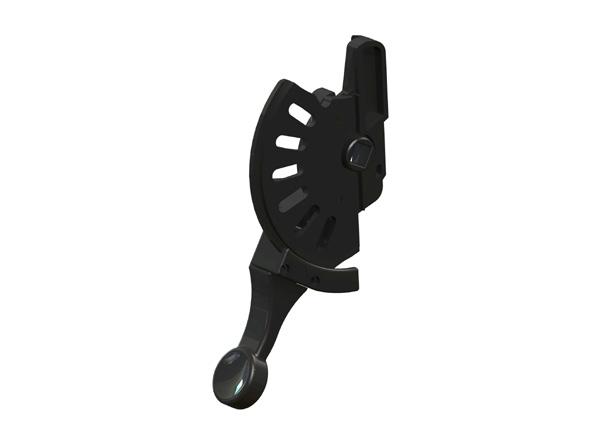

COPPIA COMANDI PERSIANA ORIENTABILE 6 LAMELLE H MAX 477 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 7 LAMELLE H MAX 537 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 8 LAMELLE H MAX 597 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 9 LAMELLE H MAX 657 MM SCATOLA DA: 1 Cp.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

MISCELLANEA

GP110 BASE NERA +VARI COLORI

MISCELLANEA

GP111 BASE NERA +VARI COLORI

MISCELLANEA

GP112 BASE NERA +VARI COLORI

MISCELLANEA

GP113 BASE NERA +VARI COLORI

MISCELLANEA

GP114 BASE NERA +VARI COLORI

MISCELLANEA

GP115 BASE NERA +VARI COLORI

DESCRIZIONE

COPPIA COMANDI PERSIANA ORIENTABILE 10 LAMELLE H MAX 717 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 11 LAMELLE H MAX 777 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 12 LAMELLE H MAX 837 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 13 LAMELLE H MAX 897 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 14 LAMELLE H MAX 957 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 15 LAMELLE H MAX 1017 MM SCATOLA DA: 1 Cp.

Rev. 02 GIU 20122 I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Elenco Accessori

SAGOMA

A 2.11

SAGOMA

ARTICOLO

MATERIALE / COLORE

MISCELLANEA

GP116 BASE NERA +VARI COLORI

MISCELLANEA

GP117 BASE NERA +VARI COLORI

MISCELLANEA

GP118

DESCRIZIONE

COPPIA COMANDI PERSIANA ORIENTABILE 16 LAMELLE H MAX 1077 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 17 LAMELLE H MAX 1137 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 18 LAMELLE H MAX 1197 MM

BASE NERA+VARI SCATOLA DA: 1 Cp. COLORI

MISCELLANEA

GP119 BASE NERA +VARI COLORI

MISCELLANEA

GP120 BASE NERA +VARI COLORI

MISCELLANEA

GP121 BASE NERA +VARI COLORI

2.12

COPPIA COMANDI PERSIANA ORIENTABILE 19 LAMELLE H MAX 1257 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 20 LAMELLE H MAX 1317 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 21 LAMELLE H MAX 1377 MM SCATOLA DA: 1 Cp.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

MISCELLANEA

GP122 BASE NERA +VARI COLORI

MISCELLANEA

GP123 BASE NERA +VARI COLORI

MISCELLANEA

GP124 BASE NERA +VARI COLORI

MISCELLANEA

GP125 BASE NERA +VARI COLORI

MISCELLANEA

GP126 BASE NERA +VARI COLORI

MISCELLANEA

GP127 BASE NERA +VARI COLORI

DESCRIZIONE

COPPIA COMANDI PERSIANA ORIENTABILE 22 LAMELLE H MAX 1437 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 23 LAMELLE H MAX 1497 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 24 LAMELLE H MAX 1557 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 25 LAMELLE H MAX 1617 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 26 LAMELLE H MAX 1677 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 27 LAMELLE H MAX 1737 MM SCATOLA DA: 1 Cp.

Rev. 02 GIU 20122 I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Elenco Accessori

SAGOMA

A 2.13

SAGOMA

ARTICOLO

MATERIALE / COLORE

MISCELLANEA

GP128 BASE NERA +VARI COLORI

MISCELLANEA

GP129 BASE NERA +VARI COLORI

MISCELLANEA

GP130 BASE NERA +VARI COLORI

MISCELLANEA

GP131 BASE NERA +VARI COLORI

MISCELLANEA

GP132 BASE NERA +VARI COLORI

ALLUMINIO

GT485 VARI

2.14

DESCRIZIONE

COPPIA COMANDI PERSIANA ORIENTABILE 28 LAMELLE H MAX 1797 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 29 LAMELLE H MAX 1857 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 30 LAMELLE H MAX 1917 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 31 LAMELLE H MAX 1977 MM SCATOLA DA: 1 Cp.

COPPIA COMANDI PERSIANA ORIENTABILE 32 LAMELLE H MAX 2037 MM SCATOLA DA: 50 Cp.

KIT TAPPI PERSIANA SCORREVOLE SCATOLA DA: 50 Cp.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

NYLON

GT560 VARI

NYLON

GT561 VARI

NYLON

GT562 VARI

NYLON

GT566 VARI

MISCELLANEA

GT567 VARI

NYLON

GT568 NERO

DESCRIZIONE

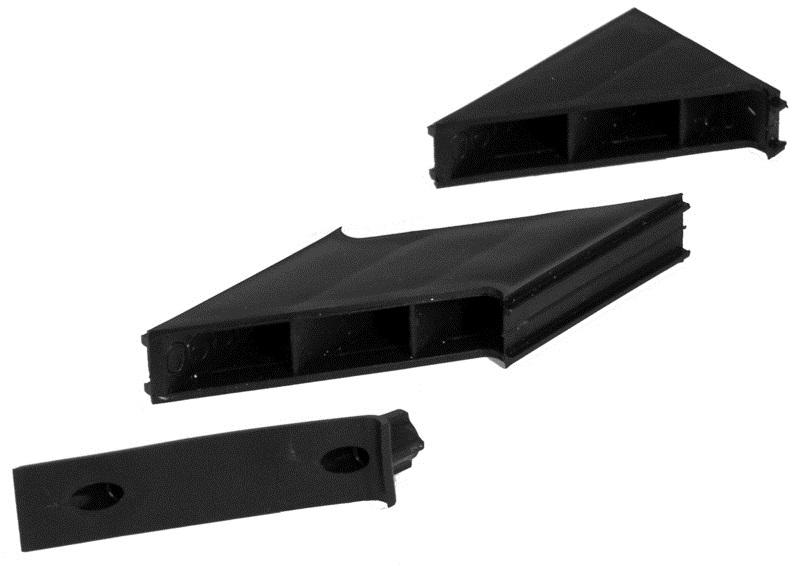

SELLA , MEZZASELLA E SPESSORI PER OVALINA DA 50 mm ART. 1854 KIT : XX Pz.

SELLA , MEZZASELLA E SPESSORI PER OVALINA DA 65 mm ART. 2211 KIT : XX Pz.

SELLA , MEZZASELLA E SPESSORI PER OVALINA DA 80 mm ART. 41190 SCATOLA DA: 300 Pz.

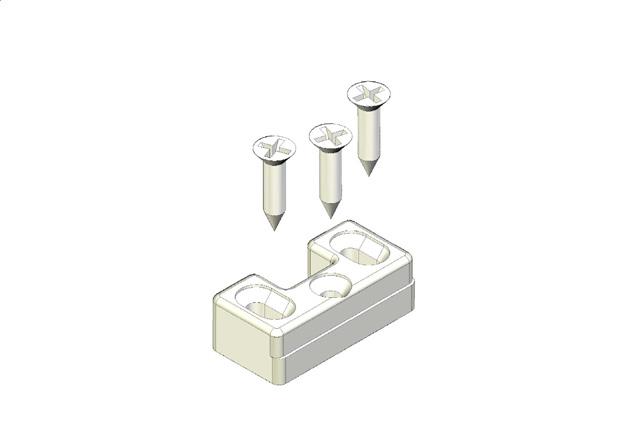

CHIUDI ANTINO RICCIO CON VITI

SCATOLA DA: 22 Pz.

KIT COLLEGAMENTO ASTE E FISSAGGIO CREMONESE ANTE ART. 41177-41181 SCATOLA DA: 100 Pz.

ESPANSORE PERSIANA

SCATOLA DA: 100 Pz.

Rev. 02 GIU 20122 I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Elenco Accessori

SAGOMA

A 2.15

SAGOMA

ARTICOLO

MATERIALE / COLORE

NYLON

GT571 NERO

NYLON

GT572 NERO

NYLON

GT573 NERO

NYLON

GT574 NERO

NYLON

GT575 NERO

NYLON

GT576 NERO

2.16

DESCRIZIONE

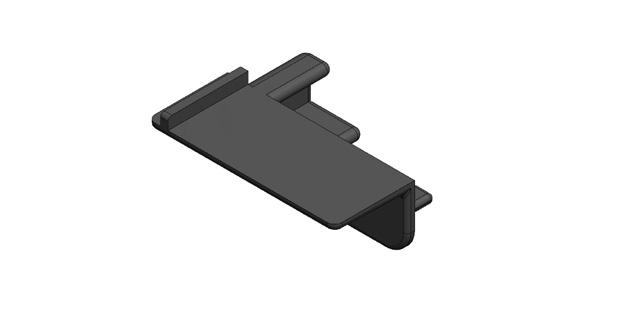

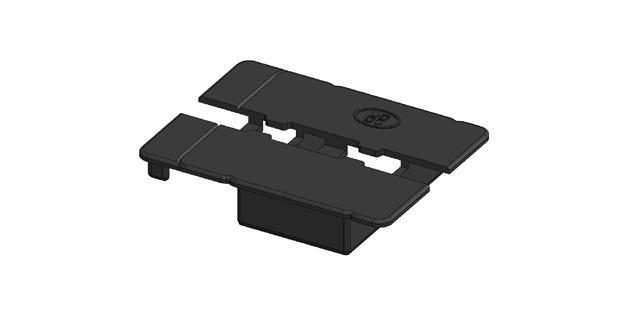

TAPPO CHIUDI TUBOLARITÀ ART. 41177 SCATOLA DA: 250 Cp.

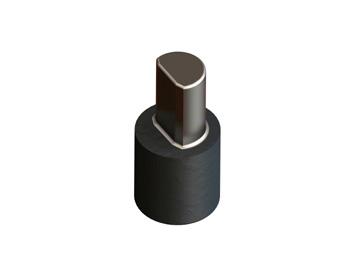

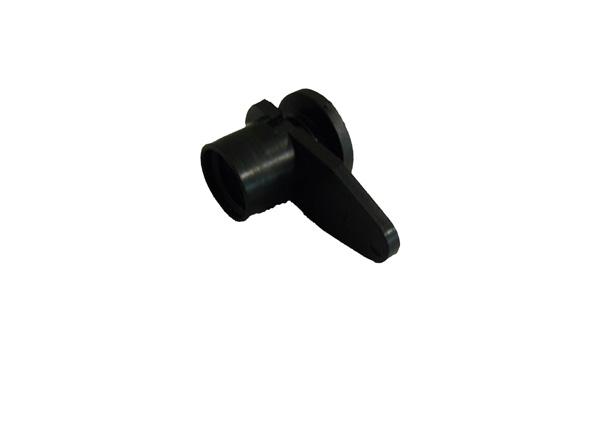

BATTUTA A CILINDRO

SCATOLA DA: 100 Pz.

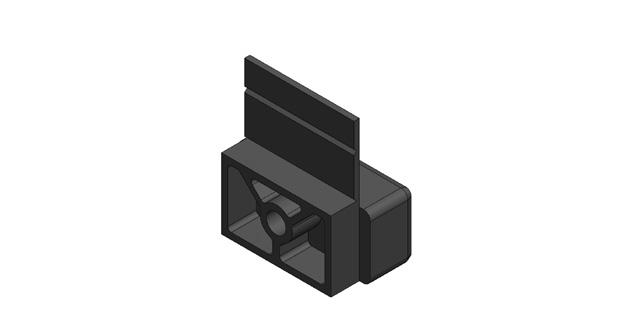

GIUNTO PER TRAVERSO ART. 41187 SCATOLA DA: 250 Pz.

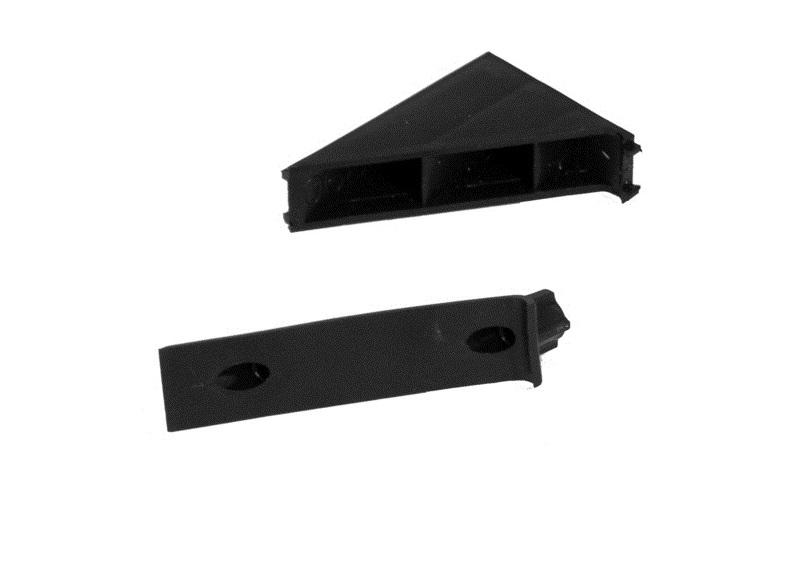

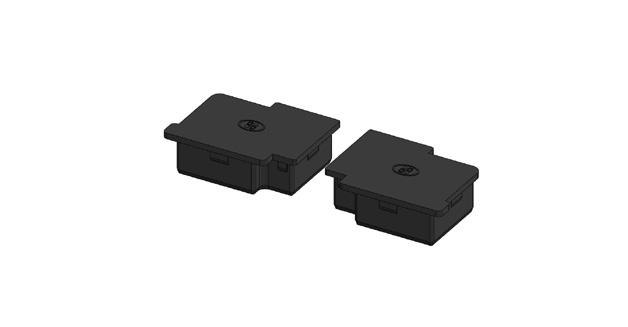

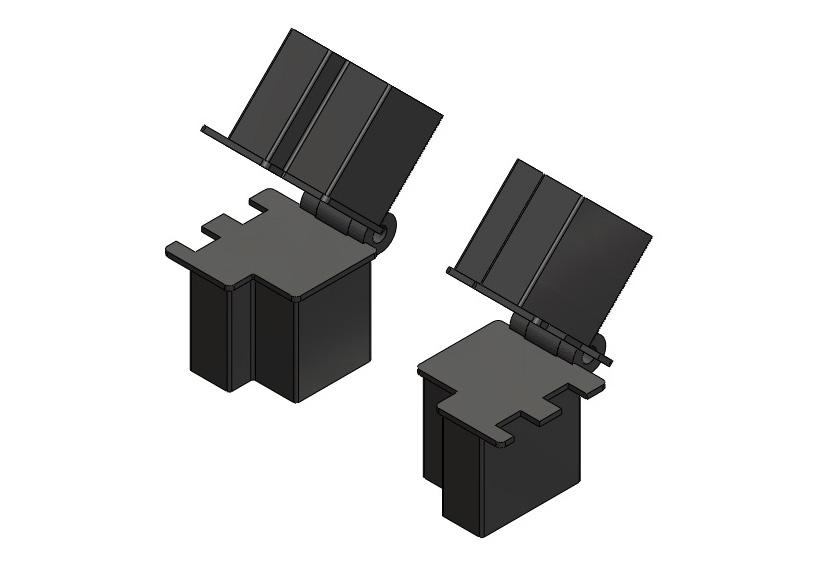

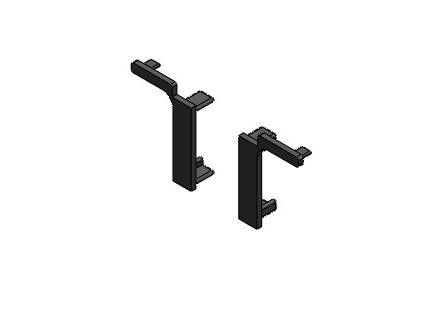

COPPIA TAPPI INCROCIO T/Z ANTA ART. 41178 SCATOLA DA: 50 Cp.

COPPIA TAPPI ART. 41182

SCATOLA DA: 100 Cp.

CHIOCCIOLA PER SPORTELLO ALLA GENOVESE SCATOLA DA: 2 Pz.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

NYLON

GT577 NERO

NYLON

GT578 NERO

NYLON

GT580 NERO

ALLUMINIO

GT581 VARI

NYLON

GT584 VARI

NYLON

GT585 VARI

DESCRIZIONE

TAPPO CHIUDI TUBOLARITÀ ART. 41207 SCATOLA DA: 50 Cp.

TAPPO CHIUDI TUBOLARITÀ ART. 41208 SCATOLA DA: 50 Cp.

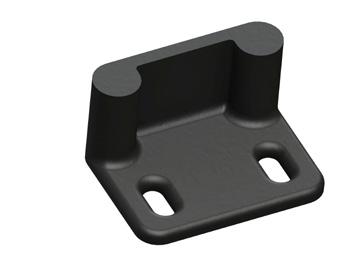

INCONTRO ANTA

SCATOLA DA: 100 Pz.

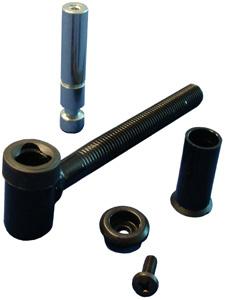

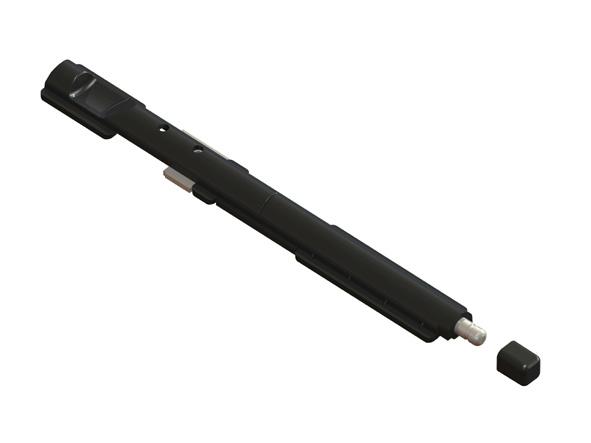

ASTA FERMA SPORTELLO CON BLOCCO SCATOLA DA: 24 Pz.

KIT MEZZE SELLE CON SPESSORI PER OVALINA DA 80 MM ART. 41190 KIT 50 MEZZE SELLE + 100 SPESSORI

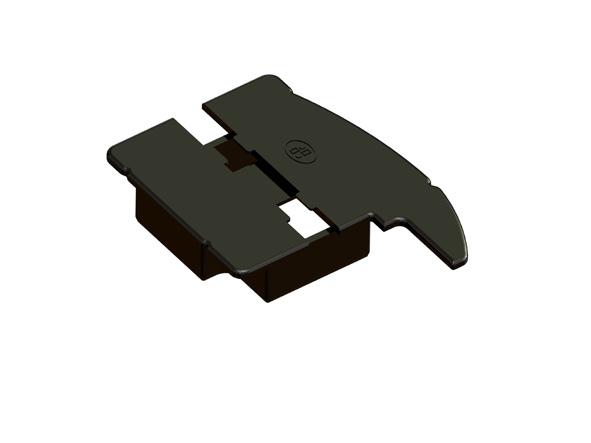

SELLA REVERSIBILE PER OVALINA 65 MM ART. 41189 SCATOLA DA: 1000 Pz.

Rev. 02 GIU 20122 I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Elenco Accessori

SAGOMA

A 2.17

SAGOMA

ARTICOLO

MATERIALE / COLORE

NYLON

GT586 NERO

NYLON

GT587 VARI

NYLON

GT588 NERO

NYLON

GT589 NERO

NYLON

GT595 NERO

ALLUMINIO

PA019 VARI

2.18

DESCRIZIONE

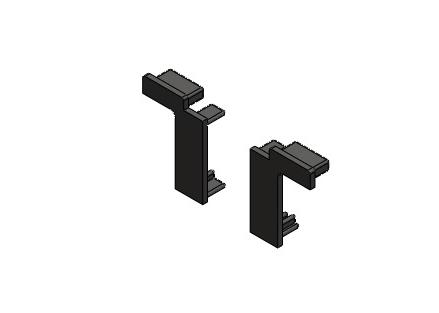

COPPIA DI TAPPI PER INVERSIONE DI BATTUTA SCATOLA DA: 50 Cp.

KIT MEZZE SELLE CON SPESSORI PER OVALINA DA 65 MM ART. 41189 KIT 50 MEZZE SELLE + 100 SPESSORI

TAPPO CHIUDI TUBOLARITÁ ART. 41180 - 41181 SCATOLA DA: 250 Pz.

GIUNTO PER FASCE E ZOCCOLI (FOX PER SPORTELLO) SCATOLA DA: 250 Pz.

KIT SELLE, \MEZZE SELLE CON SPESSORI PER OVALINA DA 90 MM ART. 41239 KIT 500SELLE + 50 MEZZE SELLE + 100 SPESSORI

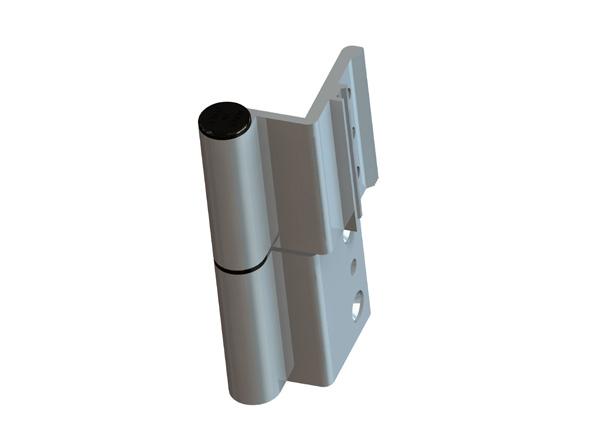

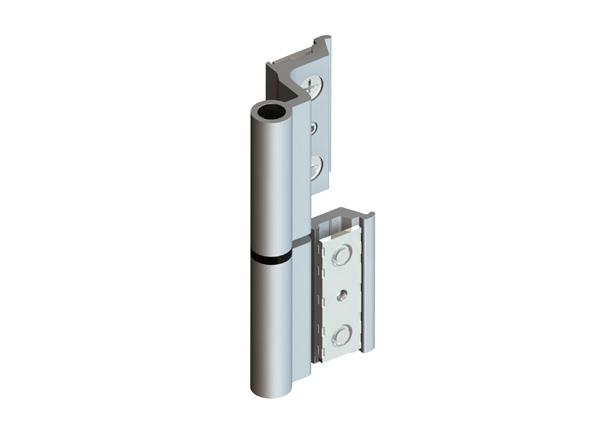

CERNIERA 2 ALI PER SOLUZIONE COMPLANARE AGGANCIO RAPIDO SCATOLA DA: 25 Pz.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

ALLUMINIO

PA020 VARI

ALLUMINIO

PA021 VARI

NYLON

PA026 NERO

NYLON

PA027 NERO

ALLUMINIO

PA039 VARI

ALLUMINIO

PA040 VARI

DESCRIZIONE

CERNIERA 2 ALI PER SOLUZIONE CON TELAIO ART. 41212 SCATOLA DA: 25 Pz.

CERNIERA 2 ALI PER SOLUZIONE A SORMONTO AGGANCIO A PIASTRINA SCATOLA DA: 25 Pz.

CERNIERA PER SPORTELLO TIPO FIORENTINA SCATOLA DA: SOLO IN KIT

KIT CERNIERA CON TAPPI DI FINITURA PER SPORTELLO TIPO FIORENTINA SCATOLA DA: X Pz.

CERNIERA 2 ALI COLLO LUNGO PER SOLUZIONE COMPLANARE AGGANCIO A PIASTRINA SCATOLA DA: 25 Pz.

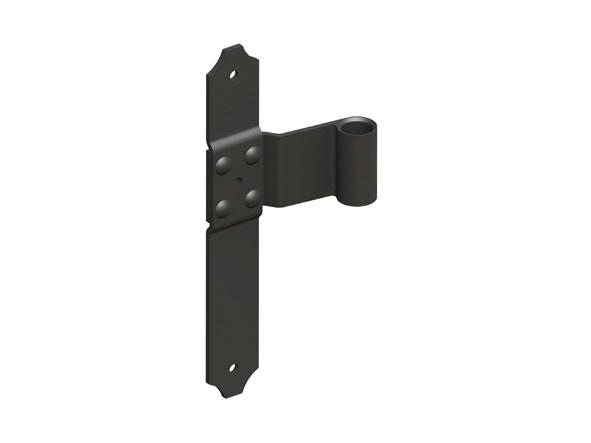

CERNIERA PER SPORTELLO

SCATOLA DA: 24 Pz.

Rev. 02 GIU 20122 I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Elenco Accessori

SAGOMA

A 2.19

SAGOMA

ARTICOLO

MATERIALE / COLORE

ALLUMINIO

PA041 VARI

NYLON

TT010 NERO

NYLON

TT016 NERO

NYLON

TT017 NERO

ALLUMINIO

G273 GREZZO

2.20

DESCRIZIONE

CERNIERA 2 ALI COLLO CORTO PER SOLUZIONE COMPLANARE AGGANCIO A PIASTRINA SCATOLA DA: 25 Pz.

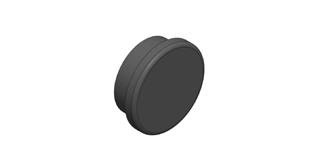

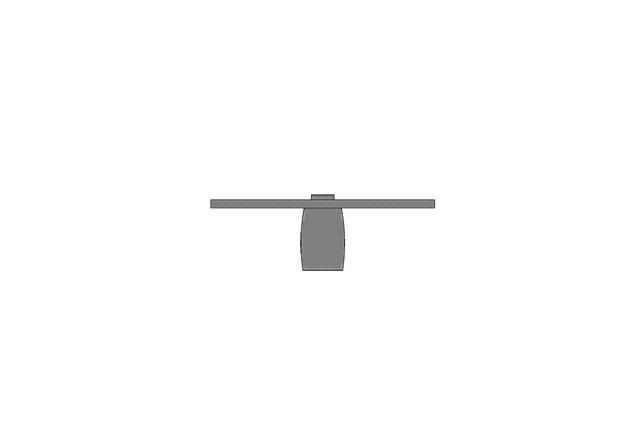

TAPPO COPRIFORO Ø 10 MM

SCATOLA DA: 1000 Pz.

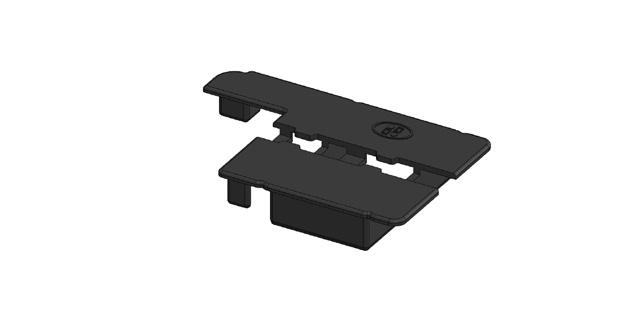

TAPPO DI FINITURA PER PROFILATO 41243 SCATOLA DA: SOLO IN KIT

TAPPO DI FINITURA PER PROFILATO 41242 SCATOLA DA: SOLO IN KIT

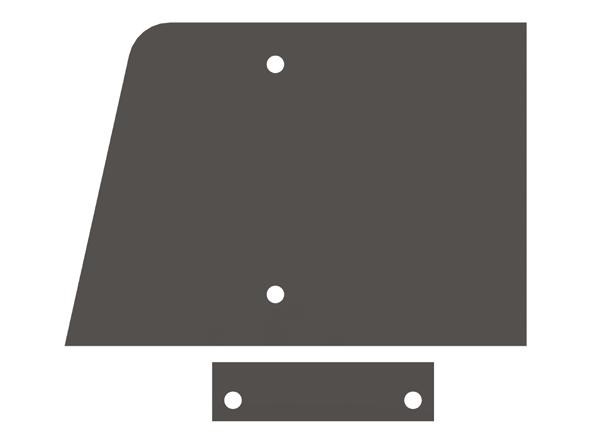

SQUADRETTA PER ANTA SCURO ART. 41245 SCATOLA DA: 250 Pz.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

VENEZIA 5 TERRE ARTICOLO

MATERIALE / COLORE

TPE

Z117 VARI

TPE

Z144 NERO

TPE

Z500 NERO

PVC

Z502 NERO

SPAZZOLINO

Z503 VARI

SPAZZOLINO

Z504 VARI

DESCRIZIONE

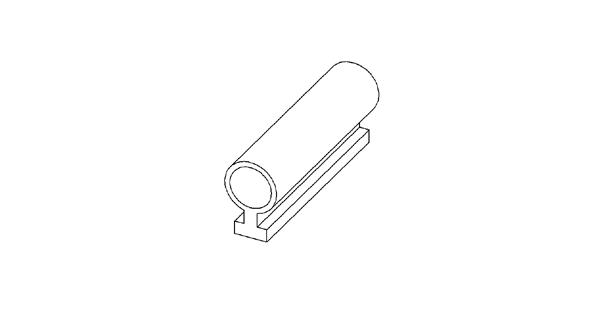

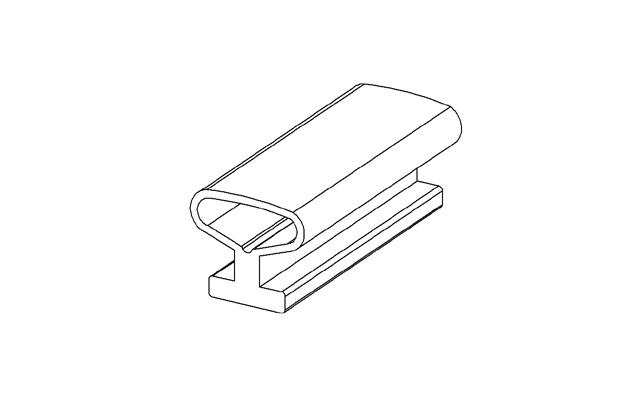

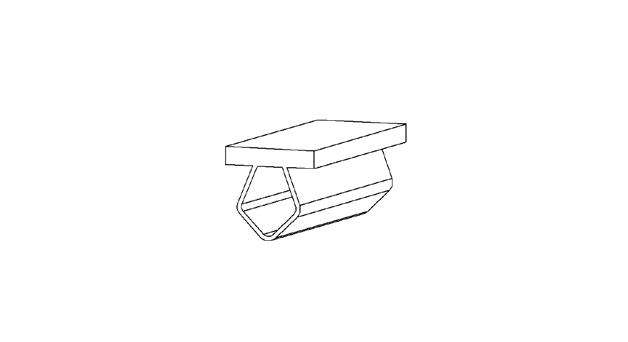

GUARNIZIONE A PALLONCINO PER LAMELLA ART. 11597 600 MT.

GUARNIZIONE A PALLONCINO PER ART. 41182 600 MT.

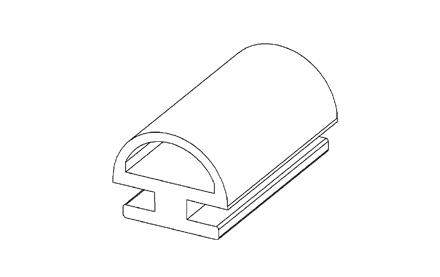

GUARNIZIONE A PALLONCINO

600 MT.

GUARNIZIONE A PALLONCINO PER STECCA PRE TRANCIATA 350 MT.

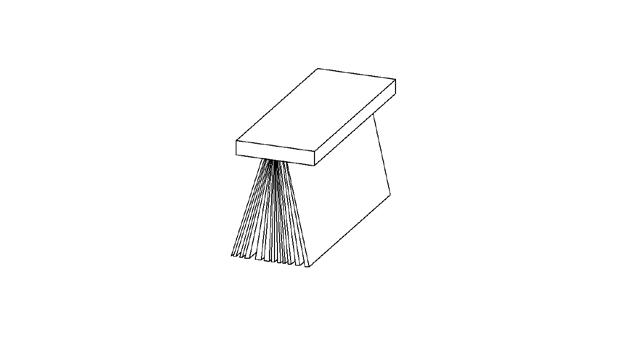

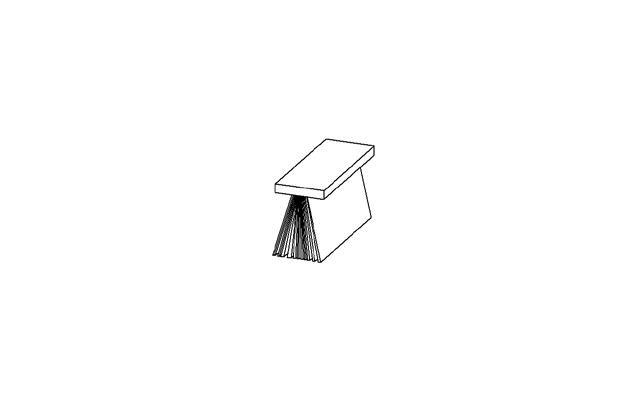

GUARNIZIONE A SPAZZOLA 3.8x6 mm PER ART. 41177 400 MT.

GUARNIZIONE A SPAZZOLA 4.8x15 mm PER ART. 31024 500 MT.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Elenco Guarnizioni

SAGOMA

G 2.21

SAGOMA

ARTICOLO

MATERIALE / COLORE

SPAZZOLINO

Z601 VARI

SPAZZOLINO

Z804 VARI

SPAZZOLINO

Z819 VARI

2.22

DESCRIZIONE

GUARNIZIONE A SPAZZOLA 4.8X5 mm PER ART. 33012 500 MT.

GUARNIZIONE A SPAZZOLA 5x11 mm PER ART. 33012 500 MT.

GUARNIZIONE A SPAZZOLA 6.9x9 mm PER ART. 41209 150 MT.

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE SAGOMA

ARTICOLO

MATERIALE / COLORE

MISCELLANEA

GA090

DESCRIZIONE

PRESSETTA LAVORAZIONI SQUADRETTE 1 PZ.

MISCELLANEA

GA091

PRESSETTA LAVORAZIONI SQUADRETTE

Elenco Attrezzature

1 PZ.

A Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

2.23

5 TERRE

Profilati ed Inerzie

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

PP

3.1

y

SAGOMA x

ARTICOLO PESO (Kg/m)

1234 0.149

1854 0.274

2211 0.446

6405 0.159

11597 0.536

11598 0.539

31022 1.413

31023 0.732

31024 1.242

3.2

INERZIA MODULO

Jx

DESCRIZIONE

cm3

cm4 Wx

0.00 Jy

0.00 Wy

0.00 Jx

CARTELLINA

(PAG. 4.20)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

OVALINA TONDA 50X10 MM

(PAG. 4.11)

OVALINA TONDA 65X10 MM

(PAG. 4.11)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

ASTINA DI COLLEGAMENTO

(PAG. 4.15)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

LAMELLA ORIENTABILE

(PAG. 4.12)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

COMPENSATORE PER LAMELLE ORIENTABILI

(PAG. 4.16)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

GUIDA SUPERIORE

(PAG. 4.14)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

GUIDA INFERIORE

(PAG. 4.14)

0.00 Wx

0.00 Jy

0.00 Wy

0.00

CARTER DI COPERTURA

(PAG. 4.14)

0.00

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SAGOMA x

ARTICOLO

INERZIA MODULO

PESO (Kg/m)

33012 0.171

38602 0.443

39776 0.365

41171 0.798

41172 0.913

41173 0.915

41174 0.844

41175 1.128

41176 1.021

cm

cm

4

Jx

5 TERRE

DESCRIZIONE

3

Wx

0.00 Jy

0.00 Wy

0.00 Jx

PORTA SPAZZOLINO PER SOLUZIONE SCORREVOLE (PAG. 4.14)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

LAMELLA ORIENTABILE SENZA SEDE GUARNIZIONE

(PAG. 4.12)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

0.00

COMPENSATORE PER LAMELLE ORIENTABILI SENZA SEDE GUARNIZIONE (PAG. 4.16)

Wx

0.00 Jy

0.00 Wy

0.00 Jx

CARTELLINA 160 MM RIFILABILE

(PAG. 4.20)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

DOGA 120 MM

(PAG. 4.12)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

TELAIO COMPLANARE

(PAG. 4.2)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

TELAIO A SORMONTO

(PAG. 4.2)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

TELAIO COMPLANARE FISSAGGIO INTERNO (PAG. 4.3)

0.00 Wx

0.00 Jy

0.00 Wy

0.00

TELAIO A SORMONTO FISSAGGIO INTERNO (PAG. 4.3)

0.00

Rev. 02 GIU 2225. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Profilati ed Inerzie

y

PP 3.3

y

SAGOMA x

ARTICOLO PESO (Kg/m)

41177 1.010

41178 0.995

41179 0.654

41180 0.767

41181 0.806

41182 0.945

41183 0.890

41184 1.587

41185 0.988

3.4

INERZIA MODULO

Jx

DESCRIZIONE

cm3

cm4 Wx

0.00 Jy

0.00 Wy

0.00 Jx

ANTA A SORMONTO

(PAG. 4.5)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

ANTA COMPLANARE

(PAG. 4.5)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

SPORTELLO ALLA GENOVESE

(PAG. 4.10)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

ANTA ALLA LIGURE SENZA TELAIO ABBINABILE A 41178 (PAG. 4.6)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

0.00

ANTA ALLA LIGURE SENZA TELAIO E SCORREVOLE ABBINABILE A 41177 (PAG. 4.6)

Wx

0.00 Jy

0.00 Wy

0.00 Jx

ANTA STORICA

(PAG. 4.6)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

FASCIA-ZOCCOLO CON BATTUTA 50 MM

(PAG. 4.8)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

FASCIA-ZOCCOLO CON BATTUTA 100 MM

(PAG. 4.8)

0.00 Wx

0.00 Jy

0.00 Wy

0.00

FASCIA-TRAVERSO 66 MM

(PAG. 4.9)

0.00

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SAGOMA x

ARTICOLO

INERZIA MODULO

PESO (Kg/m)

41186 1.418

41187 0.594

41189 0.436

41190 0.554

41191 0.213

41192 0.378

41193 0.544

41194 0.432

41195 0.347

cm

cm

4

Jx

3

5 TERRE

DESCRIZIONE

Wx

0.00 Jy

0.00 Wy

0.00 Jx

FASCIA-TRAVERSO 100 MM

(PAG. 4.9)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

TRAVERSINO PER FRANCESINA

(PAG. 4.9)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

OVALINA CENTRO STORICO 65X9 MM (PAG. 4.11)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

OVALINA CENTRO STORICO 80X9 MM (PAG. 4.11)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

BATTUTA RIPORTATA SPORTELLO GENOVESE

(PAG. 4.15)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

PROFILATO COMPLEMENTARE PER PANNELLI (PAG. 4.15)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

COMPENSATORE PER DOGA 41198

(PAG. 4.16)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

CORNICE CENTRO STORICO

(PAG. 4.15)

0.00 Wx

0.00 Jy

0.00 Wy

0.00

COMPENSATORE PER DOGA 41172

0.00

Rev. 02 GIU 2225. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

(PAG. 4.16)

Profilati ed Inerzie

y

PP 3.5

y

SAGOMA x

ARTICOLO PESO (Kg/m)

41196 0.496

41197 0.309

41198 1.125

41199 0.562

41204 0.415

41206 0.975

41207 1.213

41208 0.803

41209 0.163

3.6

INERZIA MODULO cm3

cm4 Jx

DESCRIZIONE

Wx

0.00 Jy

0.00 Wy

0.00 Jx

PROFILATO DI CHIUSURA

(PAG. 4.15)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

COMPENSATORE MODANATO

(PAG. 4.16)

DOGA PER SCURO 95X30 MM

(PAG. 4.13)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

INVERSIONE DI BATTUTA

(PAG. 4.10)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

TERMINALE PER COMPENSATORE

(PAG. 4.16)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

TELAIO TIPO “ANTARES”

(PAG. 4.17)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

ANTA TIPO “ANTARES”

(PAG. 4.17)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

INVERSIONE DI BATTUTA PER TIPOLOGIA “ANTARES”

(PAG. 4.17)

0.00 Wx

0.00 Jy

0.00 Wy

0.00

PORTA SPAZZOLINO INFERIORE

(PAG. 4.15)

0.00

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SAGOMA x

ARTICOLO

INERZIA MODULO

PESO (Kg/m)

41210 1.031

41212 1.110

41215 1.007

41216 0.996

41217 1.298

41231 0.659

41232 0.579

41237 1.213

41239 0.619

cm

cm

4

Jx

5 TERRE

DESCRIZIONE

3

Wx

0.00 Jy

0.00 Wy

0.00 Jx

TELAIO COMPLANARE BATTUTA 50 MM (PAG. 4.2)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

TELAIO PER ANTA ART. 41182

(PAG. 4.3)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

ANTA LISCIA

(PAG. 4.18)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

FASCIA-TRAVERSO LISCIO DA 66 MM (PAG. 4.19)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

FASCIA-TRAVERSO LISCIO DA 100 MM (PAG. 4.19)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

PROFILATO COMPENSATORE

(PAG. 4.13)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

TELAIO LISCIO RIDOTTO

(PAG. 4.18)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

TELAIO CON ALETTA DA 80MM

(PAG. 4.4)

0.00 Wx

0.00 Jy

0.00 Wy

0.00

OVALINA CENTRO STORICO 80X9 MM (PAG. 4.11)

0.00

Rev. 02 GIU 2225. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Profilati ed Inerzie

y

PP 3.7

y

SAGOMA x

ARTICOLO PESO (Kg/m)

41241 0.818

41242 0.697

41243 0.230

41244 0.861

41245 0.845

41257 1.313

1227 0.903

13536 0.949

3.8

INERZIA MODULO

Jx

DESCRIZIONE

cm3

cm4 Wx

0.00 Jy

0.00 Wy

0.00 Jx

PARTE FISSA PER SPORTELLO ALLA FIORENTINA (PAG. 4.21)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

SPORTELLO ALLA FIORENTINA

(PAG. 4.21)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

0.00

PROFILATO COMPLEMENTARE PER SPORTELLO ALLA FIORENTINA (PAG. 4.21)

Wx

0.00 Jy

0.00 Wy

0.00 Jx

TELAIO ALETTA DA 47.5 MM

(PAG. 4.4)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

ANTA SCURO

(PAG. 4.7)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

DOGA 160 MM

(PAG. 4.12)

DOGA 160 MM

(PAG. 4.12)

0.00 Wx

0.00 Jy

0.00 Wy

0.00 Jx

0.00 Wx

0.00 Jy

0.00 Wy

0.00

PROFILATO DI RINFORZO

(PAG. 4.7)

0.00

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

Profilati Scala 1:1

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

PS

4.1

TELAI 44.5

PROFILO IN ALLUMINIO

41174 52

G210

20

PESO = 0.844 kg/m ---- s.v. /mm 90

43.5 10.5

PROFILO IN ALLUMINIO

9

55.8

41173 PESO = 0.915 kg/m ---- s.v. /mm 133

36

45

G210

28

50.8

10.5

9

77.8

PROFILO IN ALLUMINIO

41210 36

45

G210

50

4.2

PESO = 1.031 kg/m ---- s.v. /mm 160

50.8

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

TELAI 18.7

5 TERRE

47.5 44.5

41212 PESO = 1.110 kg/m ---- s.v. /mm 170

26.5

G280

78.5

89.05

PROFILO IN ALLUMINIO

52

G210

G501N

20

33.5

10

73.5 PROFILO IN ALLUMINIO

41176 PESO = 1.021 kg/m ---- s.v. /mm 90 10.5

9

55.8

25

PROFILO IN ALLUMINIO

28

11

39.8

41175 PESO = 1.128 kg/m ---- s.v. /mm 153

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Profilati Scala 1:1

70

36

G210

PS 4.3

TELAI

PROFILO IN ALLUMINIO

60

G280

41237 PESO = 1.023 kg/m ---- s.v. /mm 195

G501N

106

60

G280

PROFILO IN ALLUMINIO

41244 G501N

PESO = 0.861 kg/m ---- s.v. /mm 109

73.5

4.4

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

ANTE

5 TERRE

78.5 53

25.5

PROFILO IN ALLUMINIO

19.1

45

G211

31

41177 PESO = 1.010 kg/m ---- s.v. /mm 153

59.4

73

PROFILO IN ALLUMINIO

PESO = 0.995 kg/m ---- s.v. /mm 140

50

Profilati Scala 1:1

23

45

G211

31

41178

PS Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

4.5

ANTE

49.5

7

12.5

47.7

45

G211

31

32.5

7

22.5

72 PROFILO IN ALLUMINIO

41182 PESO = 0.945 kg/m ---- s.v. /mm 150

45

31

45 4.6

G211

G211

PROFILO IN ALLUMINIO

PROFILO IN ALLUMINIO

41180

41181

PESO = 0.767 kg/m ---- s.v. /mm 159

PESO = 0.806 kg/m ---- s.v. /mm 180

31

59.4

50

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

ANTA SCURO

5 TERRE

PROFILO IN ALLUMINIO

47.7

G273

41245 PESO = 0.845 kg/m ---- s.v. /mm 169

PROFILATO DI RINFORZO

PROFILO IN ALLUMINIO

13536 PESO = 0.949 kg/m ---- s.v. /mm 154

Profilati Scala 1:1

22

105

PS Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

4.7

FASCE-ZOCCOLI

20.5

30.41

50

62

PROFILO IN ALLUMINIO

41183 PESO = 0.890 kg/m ---- s.v. /mm 153

41

20.5

41184

91

110

122

PROFILO IN ALLUMINIO

PESO = 1.587 kg/m ---- s.v. /mm 273

41

4.8

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

FASCE-TRAVERSI

5 TERRE

41

41

65

100

31

20.5

31 PROFILO IN ALLUMINIO

41185 PESO = 0.988 kg/m ---- s.v. /mm 142

31 PROFILO IN ALLUMINIO

41186 PESO = 1.418 kg/m ---- s.v. /mm 210

41

GT573

41187 PESO = 0.594 kg/m ---- s.v. /mm 82

31

Profilati Scala 1:1

PROFILO IN ALLUMINIO

36

66

20.5

PS Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

4.9

INVERSIONE DI BATTUTA

35

27.5

GT586

8

28.5

8

PROFILO IN ALLUMINIO

41199 PESO = 0.562 kg/m ---- s.v. /mm 123

SPORTELLO ALLA GENOVESE 36

G210

40.5

28.5

5

PROFILO IN ALLUMINIO

41179 PESO = 0.654 kg/m ---- s.v. /mm 125

45

4.10

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

OVALINE 50

5 TERRE

PROFILO IN ALLUMINIO

10

1854 PESO = 0.274 kg/m ---- s.v. /mm 120

65

PROFILO IN ALLUMINIO

10

2211 PESO = 0.446 kg/m ---- s.v. /mm 150

65

PROFILO IN ALLUMINIO

9

41189 PESO = 0.436 kg/m ---- s.v. /mm 155

80

PROFILO IN ALLUMINIO

9

41190

9

90

PROFILO IN ALLUMINIO

41239 PESO = 0.619 kg/m ---- s.v. /mm 200

Profilati Scala 1:1

PESO = 0.554 kg/m ---- s.v. /mm 190

PS Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

4.11

OVALINA 70.95 PROFILO IN ALLUMINIO

19

38602 PESO = 0.443 kg/m ---- s.v. /mm 125

70.95 PROFILO IN ALLUMINIO

19

11597 PESO = 0.536 kg/m ---- s.v. /mm 125

DOGHE 120 8.8

PROFILO IN ALLUMINIO

41172 PESO = 0.913 kg/m ---- s.v. /mm 240

127.65

120 8.8

PROFILO IN ALLUMINIO

1227 123.8

8.8

160

PESO = 0.903 kg/m ---- s.v. /mm 240

163.8 PROFILO IN ALLUMINIO

41257 PESO = 1.313 kg/m ---- s.v. /mm 320

4.12

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

DOGHE

5 TERRE

95

27

30

PROFILO IN ALLUMINIO

41198 PESO = 1.125 kg/m ---- s.v. /mm 220

RIDUTTORE

58

G241

19

30

PROFILO IN ALLUMINIO

41231

Profilati Scala 1:1

PESO = 0.659 kg/m ---- s.v. /mm 130

PS Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

4.13

PROFILATI COMPLEMENTARI PER SOLUZIONE SCORREVOLE

33

110

12.5

31

60.2

77.4

13

15

60

55.4 PROFILO IN ALLUMINIO

PROFILO IN ALLUMINIO

31024

31022

PESO = 1.242 kg/m ---- s.v. /mm 190

PESO = 1.413 kg/m ---- s.v. /mm ---

10

14.1

8.5

32.1

10.5

21

53

PROFILO IN ALLUMINIO

33012 PESO = 0.171 kg/m ---- s.v. /mm 8.5

4.14

PROFILO IN ALLUMINIO

31023 PESO = 0.732 kg/m ---- s.v. /mm 46

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

PROFILATI COMPLEMENTARI

5 TERRE

41

28.5

8

6.5

20

22

35.5

PROFILO IN ALLUMINIO

PROFILO IN ALLUMINIO

41191

41192

PESO = 0.213 kg/m ---- s.v. /mm 12

PESO = 0.378 kg/m ---- s.v. /mm 41

4.3

61 19.5 14

PROFILO IN ALLUMINIO

6405

27.6

PESO = 0.159 kg/m ---- s.v. /mm ---

PROFILO IN ALLUMINIO

41196 61

PROFILO IN ALLUMINIO

PROFILO IN ALLUMINIO

PESO = 0.432 kg/m ---- s.v. /mm 40

41209

8

41194

30

PESO = 0.163 kg/m ---- s.v. /mm 26

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Profilati Scala 1:1

14

PESO = 0.496 kg/m ---- s.v. /mm 100

PS 4.15

COMPENSATORI

29 27.55

9.5

PROFILO IN ALLUMINIO

41197

16.5

PESO = 0.312 kg/m ---- s.v. /mm 70

37.15 38 17.1 PROFILO IN ALLUMINIO PROFILO IN ALLUMINIO

24

22.5

41195 PESO = 0.347 kg/m ---- s.v. /mm 22

41204 PESO = 0.415 kg/m ---- s.v. /mm 28

35

57.5

15

57

30.5

14

15

21.5 30.5 60.5

PROFILO IN ALLUMINIO

41193 PESO = 0.544 kg/m ---- s.v. /mm 60

4.16

12

12

PROFILO IN ALLUMINIO

PROFILO IN ALLUMINIO

39776

11598

PESO = 0.365 kg/m ---- s.v. /mm 105

PESO = 0.539 kg/m ---- s.v. /mm 105

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

PROFILATI ANTARES

5 TERRE

50.8

28

42.5

PROFILO IN ALLUMINIO

41206

G210

PESO = 0.975 kg/m ---- s.v. /mm 120

41.5

39.5

PROFILO IN ALLUMINIO

41208 PESO = 0.803 kg/m ---- s.v. /mm 43

73 50

10.5

41207 PESO = 1.213 kg/m ---- s.v. /mm 150

Profilati Scala 1:1

G211

39.5

45

PROFILO IN ALLUMINIO

PS Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

4.17

TELAIO LISCIO RIDOTTO 57 39.4

5.5

17.6

10

22

16.5

12

G240

PROFILO IN ALLUMINIO

41232 PESO = 0.579 kg/m ---- s.v. /mm 89

ANTA LISCIA 49.5

7.3

31

32.5

G211

12.8

45.3

7

22.5

72 PROFILO IN ALLUMINIO

41215 PESO = 0.1007 kg/m ---- s.v. /mm 150

4.18

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

TRAVERSO - FASCIA LISCIA

5 TERRE

41 20.5

41

65

100

31

66

20.5

31

PROFILO IN ALLUMINIO

PROFILO IN ALLUMINIO

41216

41217

PESO = 0.996 kg/m ---- s.v. /mm 142

PESO = 1.298 kg/m ---- s.v. /mm 210

Profilati Scala 1:1

31

PS Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

4.19

PROFILATI CARTELLINE

1.8 1.8

18.7

26.6

PROFILO IN ALLUMINIO

1234

160

PESO = 0.149 kg/m ---- s.v. /mm 27

PROFILO IN ALLUMINIO

41171 PESO = 0.798 kg/m ---- s.v. /mm 160

4.20

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

PROFILATI PER SPORTELLO ALLA FIORENTINA

5 TERRE

PROFILO IN ALLUMINIO

41241 PESO = 0.818 kg/m ---- s.v. /mm 140.5

PROFILO IN ALLUMINIO

41242

PROFILO IN ALLUMINIO

41243 PESO = 0.230 kg/m ---- s.v. /mm 76.5

Profilati Scala 1:1

PESO = 0.697 kg/m ---- s.v. /mm 146.5

PS Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

4.21

5 TERRE

Soluzioni Disponibili SD

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5.1

1

1 ANTA A SORMONTO CON SPORTELLO LAMELLE FISSE

INTERNO

ESTERNO

ESTERNO

INTERNO

PROSPETTO VISTA ESTERNA

5.2

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

2

1 ANTA COMPLANARE CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA

5 TERRE

INTERNO

ESTERNO

PROSPETTO VISTA ESTERNA

INTERNO

Soluzioni Disponibili

ESTERNO

D

S

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5.3

3

1 ANTA COMPLANARE CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA CERNIERA COLLO LUNGO INTERNO

ESTERNO

ESTERNO

INTERNO

PROSPETTO VISTA ESTERNA

5.4

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

4

1 ANTA A MURO MODELLO RUSTICO LAMELLE FISSE-STECCA PRE TRANCIATA

5 TERRE

INTERNO

ESTERNO

INTERNO

PROSPETTO VISTA ESTERNA

Soluzioni Disponibili

ESTERNO

D

S

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5.5

5

2 ANTE A SORMONTO CON SPORTELLO LAMELLE FISSE

INTERNO

ESTERNO

ESTERNO

INTERNO

PROSPETTO VISTA ESTERNA

5.6

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

6

2 ANTE COMPLANARI CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA

5 TERRE

INTERNO

ESTERNO

PROSPETTO VISTA ESTERNA

INTERNO

Soluzioni Disponibili

ESTERNO

D

S

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5.7

7

2 ANTE A MURO MODELLO RUSTICO LAMELLE FISSE-STECCA PRE TRANCIATA

INTERNO

ESTERNO

ESTERNO

INTERNO

PROSPETTO VISTA ESTERNA

5.8

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

8

2 ANTE A MURO MODELLO CENTRO STORICO LAMELLE FISSE

5 TERRE

INTERNO

ESTERNO

PROSPETTO VISTA ESTERNA

INTERNO

Soluzioni Disponibili

ESTERNO

D

S

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5.9

9

2 ANTE COMPLANARI CON DOGA ART. 41172

INTERNO

ESTERNO

ESTERNO

INTERNO

PROSPETTO VISTA ESTERNA

5.10

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

10

2 ANTE COMPLANARI CON DOGA ART. 41198

5 TERRE

INTERNO

ESTERNO

PROSPETTO VISTA ESTERNA

INTERNO

Soluzioni Disponibili

ESTERNO

D

S

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5.11

11

2 ANTE COMPLANARI CON LAMELLA ORIENTABILE

INTERNO

ESTERNO

ESTERNO

INTERNO

PROSPETTO VISTA ESTERNA

5.12

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

12

2 ANTE SCORREVOLI

5 TERRE

INTERNO

ESTERNO

PROSPETTO VISTA ESTERNA

INTERNO

Soluzioni Disponibili

ESTERNO

D

S

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5.13

13

2 ANTE COMPLANARI ANTARES CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA INTERNO

ESTERNO

ESTERNO

INTERNO

PROSPETTO VISTA ESTERNA

5.14

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

14

3 ANTE COMPLANARI CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA

5 TERRE

INTERNO

ESTERNO

ESTERNO

INTERNO

Soluzioni Disponibili

PROSPETTO VISTA ESTERNA

D

S

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5.15

15

2 ANTE COMPLANARI CON INSERIMENTO PANNELLO

INTERNO

ESTERNO

ESTERNO

INTERNO

PROSPETTO VISTA ESTERNA

5.16

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

Schede di Taglio

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

ST

6.1

1

1 ANTA A SORMONTO CON SPORTELLO LAMELLE FISSE

L

DISTINTA PROFILATI MISURA TAGLIO

TAGLIO

N°

TELAIO A SORMONTO

L+40

1

H+20

1SX+1DX

L-35.8

1

41177

ANTA A SORMONTO

H-26.9

1SX+1DX

1854

OVALINA 50 MM

L-178.8

C.F.R. LAVOR.

41183

ZOCCOLO

L-192.8

2

41179

SPORTELLO

L-201.8

2

H1-116

2

41191

BATTUTA RIPORTATA

H1-131

2

6405

ASTINA DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

43.5 41174

52.9 41177

12

28.5 4.5

41191

41179

H

41174

DESCRIZIONE

H2

PROFILATO

H1

CODICE

PROSPETTO VISTA ESTERNA

45

1854

37.9

25.5

53

4.5

40.5

Lsp = L - 201.8 L

5 43.5

41174

5

52.9

52.9

INTERNO

43.5

41174

41177 1854

45

6405

15

4.5 37.9

25.5

ESTERNO

53

41177

15

4.5 53

25.5

37.9

Lanta = L - 35.8 6.2

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

DISTINTA ACCESSORI

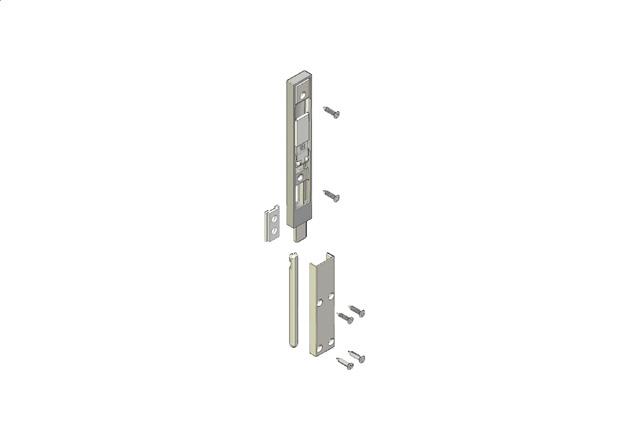

CREMONESE PER APERTURE ESTERNE

1

GT567

KIT COLLEGAMENTO ASTE E FISSAGGIO CREMONESE ANTE ART.41177-41181

1

G175

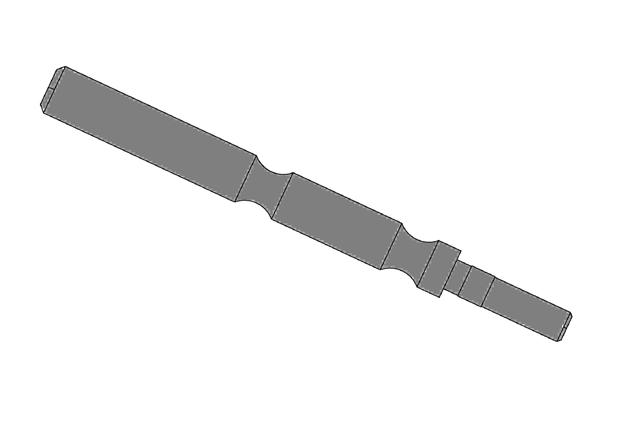

PUNTALE CON PERNO INOX Ø 6 mm

2

G180

INCONTRO SINGOLO

1

GT560

SELLA REVERSIBILE PER OVALINA

C.F.R. LAVOR.

GT576

CHIOCCIOLA PER SPORTELLO ALLA GENOVESE

1

GT581

ASTA FERMA SPORTELLO CON BLOCCO

1

PA040

CERNIERA PER SPORTELLO

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184 (SPORTELLO)

4

GT571

TAPPO CHIUDI TUBOLARITÀ ART. 41177

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186 (PARTI FISSE)

4

GT572

BATTUTA A CILINDRO

1

GT876

POZZETTO PER SOGLIA Ø8 mm

1

GT874 G257

FERMO PERSIANA

1

CREMONESE PER APERTURE ESTERNE

1

CHIUDI ANTINO RICCIO

1

GT566

IN ALTERNATIVA A GT576

ESTERNO 41183

N°

GUARNIZIONE DI BATTUTA

L+2H

Z500

GUARNIZIONE DI BATTUTA

Lanta+2Hanta

Z500

GUARNIZIONE DI BATTUTA

2Lsp+2Hsp

41179

50

62

4.5

Z500

40.5

SAGOMA E DESCRIZIONE

41179

1854

DISTINTA GUARNIZIONI CODICE

INTERNO

2

7

41183

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

IN ALTERNATIVA A G191

1854

H

G191

H2

2

H1

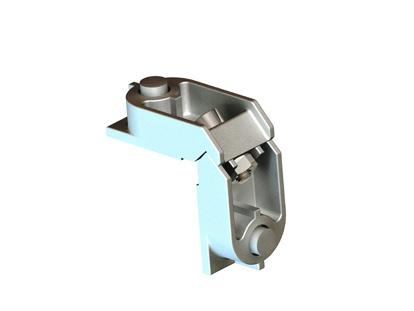

SQUADRETTA A PULSANTE PER ANTA

43.5

G211

4.5

6

4.5

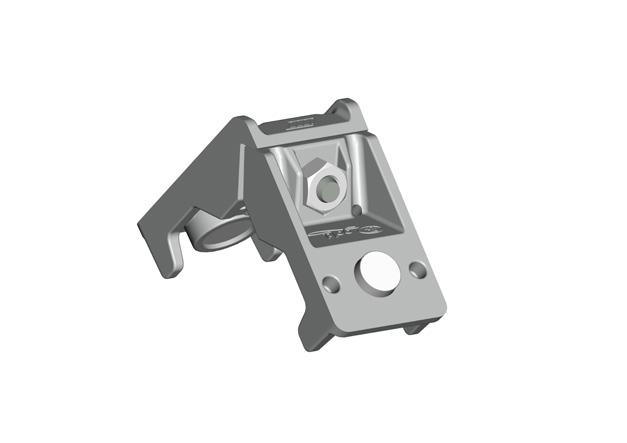

SQUADRETTA A PULSANTE PER TELAIO

62

G210

41177

28.5

...

28.5

REGOLO TELAIO A MURO

25.5

G131

53

2...4

50

CERNIERA A SORMONTO

40.5

PA021

41174

4.5

N°

H sp = H1 - 116

DESCRIZIONE

H anta = H - 26.9

CODICE

5

37.9

15

5 TERRE

ST 6.3

2

1 ANTA COMPLANARE CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA

L

DISTINTA PROFILATI PROFILATO

DESCRIZIONE

MISURA TAGLIO

TELAIO COMPLANARE

L+56

1

41173

ANTA COMPLANARE

41178

TAGLIO

N°

H+28

1SX+1DX

L-64.6

1

H-41.3

1SX+1DX

L-210.6

2

L-300.6

2

H2

CODICE

COMPENSATORE

41183

ZOCCOLO

L-210.6

1

41186

TRAVERSO 100 MM

L-210.6

1

1854

OVALINA 50 MM

L-196.6

C.F.R. LAVOR.

41179

SPORTELLO

L-219.6

2

H1-166

2

41191

BATTUTA RIPORTATA

6405

ASTINA DI COMANDO

50.8

H1

L-210.6

1

H1-181 DIPENDE DA ACCESSORIO DI COMANDO

2 DIPENDE DA ACCESSORIO DI COMANDO

50

12

28.5 4.5

41178

41191

41179

4.5 41173

H

41197

PROSPETTO VISTA ESTERNA

45

1854

4.5

55.8

4.5

73

40.5

Lsp = L - 219.6 L

28

50.8

4.5

50

41173

50

INTERNO

41178

55.8

6.4

73

Lanta = L - 64.6

28

6405

GP040

ESTERNO

50.8

41173 1854

45

GP040

1854

4.5

4.5

41178

73

4.5 55.8

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

55.8

28

5 TERRE

GP040

STECCA PRE TRANCIATA

VEDI SCHEMA DI TAGLIO

G191

CREMONESE PER APERTURE ESTERNE

1

G192

KIT PER APERTURE ESTERNE sp. 10 mm

1

G175

PUNTALE CON PERNO INOX Ø 6 mm

2

G180

INCONTRO SINGOLO

1

GT576

CHIOCCIOLA PER SPORTELLO ALLA GENOVESE

1

GT581

ASTA FERMA SPORTELLO CON BLOCCO

1

PA040

CERNIERA PER SPORTELLO

2

GT589

GIUNTO PER FASCE-TRAVERSI ART. 41185-41186 (SPORTELLO)

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184 (SPORTELLO)

2

GT577

TAPPO CHIUDI TUBOLARITÀ ART. 41178

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186 (PARTI FISSE)

4

GT572

BATTUTA A CILINDRO

1

GT876

POZZETTO PER SOGLIA Ø 8 mm

1

GT874

FERMO PERSIANA

1

GT566

IN ALTERNATIVA A GT576

41197 41186

41191 41179

1

CREMONESE PER APERTURE ESTERNE

1

CHIUDI ANTINO RICCIO

1

Z500

GUARNIZIONE DI BATTUTA

Lanta+2Hanta

Z500

GUARNIZIONE DI BATTUTA

2Lsp+2Hsp

Z502

GUARNIZIONE STECCA PRE TRANCIATA

4Stf+4Sts

41183

2

7

L+2H

41197

50

GUARNIZIONE DI BATTUTA

1854

40.5

N°

Z500

41197

4.5

SAGOMA E DESCRIZIONE

28.5

CREMONESE PER APERTURE ESTERNE

DISTINTA GUARNIZIONI CODICE

INTERNO

1854

28.5

G254

IN ALTERNATIVA A G192

ESTERNO

40.5

IN ALTERNATIVA A G191

41197

H sp = H1 - 116

G257

41178

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

2

H

SQUADRETTA A PULSANTE PER ANTA

H2

G211

H1

6

50.8

SQUADRETTA A PULSANTE PER TELAIO

50

G210

4.5

...

4.5

REGOLO TELAIO A MURO

100

G131

12

2...4

4.5

CERNIERA COMPLANARE

62

PA019

41173

73

N°

4.5

DESCRIZIONE

H anta = H - 41.3

CODICE

4.5

DISTINTA ACCESSORI

ST 6.5

3

1 ANTA COMPLANARE CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA

L

DISTINTA PROFILATI PROFILATO

DESCRIZIONE

MISURA TAGLIO

41175

TELAIO COMPLANARE

L

41178

ANTA COMPLANARE

41197

COMPENSATORE

41183

TAGLIO

N° 1 DA RIFILARE

H-41.3

1SX+1DX

L-210.6

2

L-300.6

2

ZOCCOLO

L-210.6

1

41186

TRAVERSO 100 MM

L-210.6

1

1854

OVALINA 50 MM

L-196.6

C.F.R. LAVOR.

41179

SPORTELLO

L-219.6

2

H1-166

2

41191

BATTUTA RIPORTATA

6405

ASTINA DI COMANDO

50.8

H1

L-210.6

1

H1-181

2

DIPENDE DA ACCESSORIO DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

50

12

28.5 4.5

41178

41191

41179

4.5 41173

H

L-64.6

1SX+1DX DA RIFILARE 1

H

H2

CODICE

PROSPETTO VISTA ESTERNA

45

1854

4.5

55.8

4.5

73

40.5

Lsp = L - 219.6 L 50.8

4.5

50

50

4.5

50.8

INTERNO 41178

41173

27.8 PA039

6.6

4.5

73

1854

45

GP040

1854

ESTERNO

6405

GP040

41175

41178

4.5 73

27.8

Lanta = L - 64.6

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

GP040

STECCA PRE TRANCIATA

VEDI SCHEMA DI TAGLIO

G191

CREMONESE PER APERTURE ESTERNE

1

G192

KIT PER APERTURE ESTERNE sp. 10 mm

1

G175

PUNTALE CON PERNO INOX Ø 6 mm

2

G180

INCONTRO SINGOLO

1

GT576

CHIOCCIOLA PER SPORTELLO ALLA GENOVESE

1

GT581

ASTA FERMA SPORTELLO CON BLOCCO

1

PA040

CERNIERA PER SPORTELLO

2

GT589

GIUNTO PER FASCE-TRAVERSI ART. 41185-41186 (SPORTELLO)

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184 (SPORTELLO)

2

GT577

TAPPO CHIUDI TUBOLARITÀ ART. 41178

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186 (PARTI FISSE)

4

GT572

BATTUTA A CILINDRO

1

GT876

POZZETTO PER SOGLIA Ø 8 mm

1

GT874

FERMO PERSIANA

1

GT566

IN ALTERNATIVA A GT576

INTERNO

1854 41197 41186

41191 41179

CREMONESE PER APERTURE ESTERNE

1

CREMONESE PER APERTURE ESTERNE

1

CHIUDI ANTINO RICCIO

1

28.5

G254

IN ALTERNATIVA A G192

ESTERNO

40.5

IN ALTERNATIVA A G191

41197

41197

H sp = H1 - 116

G257

41178

1854 41197

40.5

N°

GUARNIZIONE DI BATTUTA

L+2H

Z500

GUARNIZIONE DI BATTUTA

Lanta+2Hanta

Z500

GUARNIZIONE DI BATTUTA

2Lsp+2Hsp

Z502

GUARNIZIONE STECCA PRE TRANCIATA

4Stf+4Sts

41183

2

7

Z500

50

SAGOMA E DESCRIZIONE

4.5

CODICE

28.5

DISTINTA GUARNIZIONI

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

2

H

SQUADRETTA A PULSANTE PER ANTA

H2

G211

H1

6

50.8

SQUADRETTA A PULSANTE PER TELAIO

50

G210

41175

4.5

...

4.5

REGOLO TELAIO A MURO

100

G131

12

2...4

4.5

CERNIERA COMPL. COLLO LUNGO

62

PA039

73

N°

4.5

DESCRIZIONE

H anta = H - 41.3

CODICE

4.5

DISTINTA ACCESSORI

55.8

28

5 TERRE

ST 6.7

4

1 ANTA A MURO MODELLO RUSTICO LAMELLE FISSE-STECCA PRE TRANCIATA

L

DISTINTA PROFILATI CODICE

PROFILATO

DESCRIZIONE

MISURA TAGLIO

TAGLIO

N°

L+31

1

H+6.5

1SX+1DX

COMPENSATORE

L-113

2

1854

OVALINA 50 MM

L-99

C.F.R. LAVOR.

41186

TRAVERSO 100 MM

L-113

1

41209

PORTA SPAZZOLINO

L-113

1

ANTA STORICA

41197

H

41182

PROSPETTO VISTA ESTERNA

L 49.5

7

49.5

7

INTERNO 41182

72

45

ESTERNO

41182

15.5

5

15.5

1854 GP040

5

GP040

1854

72

Lanta = L + 31

6.8

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 7

15.5

5 TERRE

49.5

72

41182

DISTINTA ACCESSORI

41197

N°

GB...

CARDINE PER CHIMICO

2...4

GB098

CERNIERA A SCOMPARSA SU CARDINE PER CHIMICO

2...4

G860

CONF. BASE SPAGNOLETTA A SCATTO

1

G211

SQUADRETTA A PULSANTE PER ANTA

2

GP040

STECCA PRE TRANCIATA

VEDI SCHEMA DI TAGLIO

GT575

TAPPO CHIUDI TUBOLARITÀ ART. 41182

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186 (PARTI FISSE)

4

GT572

BATTUTA A CILINDRO

1

GT874

FERMO PERSIANA

1

G863

GUIDA ASTE

2...4

G865

PERNO DI CHIUSURA AD ANGOLO INFERIORE

1

G864

PERNO DI CHIUSURA AD ANGOLO SUPERIORE

1

ASTINA

C.F.R. ELENCO ACCESSORI

...

45 1854

ESTERNO

INTERNO

H

DESCRIZIONE

H anta = H + 6.5

CODICE

DISTINTA GUARNIZIONI CODICE

SAGOMA E DESCRIZIONE

N°

Z144

GUARNIZIONE DI BATTUTA

Lanta+2Hanta

Z502

GUARNIZIONE PER STECCA PRE TRANCIATA

4Stf

Z819

SPAZZOLINO 6.9x9

Lanta

1854

41197

2 Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

41209

7

100

41186

ST 6.9

5

2 ANTE A SORMONTO CON SPORTELLO LAMELLE FISSE

L

DISTINTA PROFILATI DESCRIZIONE

MISURA TAGLIO

N°

41174

TELAIO A SORMONTO

L+40

1

H+20

1SX+1DX

41177

ANTA A SORMONTO

L/2-5.05

2

H - 26.9

1SX+3DX

1854

OVALINA 50 MM

L/2-148.05

C.F.R. LAVOR.

41183

ZOCCOLO

L/2-162.05

4

41179

SPORTELLO

L/2-171.05

4

H1-116

4

41191

BATTUTA RIPORTATA

H1-131

4

6405

ASTINA DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

H

TAGLIO

H2

PROFILATO

H1

CODICE

N.B. : NECESSARIA LAVORAZIONE DI SPUNTATURA ALETTE ANTA SECONDARIA PER INCONTRO CENTRALE 43.5

52.9

41174

41177

12

28.5 4.5

41191

41179

PROSPETTO VISTA ESTERNA

45

1854

37.9

53

25.5

4.5

40.5

Lsp = L/2 - 171.05 L

5 43.5

15

59.4

52.9

12.5

59.4

INTERNO

41174 41177

45

6405

41177

41177

ESTERNO 37.9

6.10

25.5

53

Lanta = L/2 - 5.05

53

25.5

52.8

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

PA021 G131 G210 G211 G191

CERNIERA A SORMONTO

4...8

REGOLO TELAIO A MURO

...

SQUADRETTA A PULSANTE PER TELAIO

10

SQUADRETTA A PULSANTE PER ANTA

4

CREMONESE PER APERTURE ESTERNE KIT COLLEGAMENTO ASTE E FISSAGGIO CREMONESE ANTE ART.41177-41181 PUNTALE CON PERNO INOX Ø 6 mm

1

2

CATENACCIO STAND. CON PUNTALE INOX

2

CHIOCCIOLA PER SPORTELLO ALLA GENOVESE

2

ASTA FERMA SPORTELLO CON BLOCCO

2

CERNIERA PER SPORTELLO

4

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184 (SPORTELLO)

8

TAPPO CHIUDI TUBOLARITÀ ART. 41177 GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186 (PARTI FISSE)

4

1

CHIUDI ANTINO RICCIO

2

DISTINTA GUARNIZIONI

53

H

CREMONESE PER APERTURE ESTERNE

41179

N° L+2H

Z500

GUARNIZIONE DI BATTUTA

2Lanta+4Hanta

Z500

GUARNIZIONE DI BATTUTA

4Lsp+4Hsp

1854

5 43.5

40.5

INTERNO

15

41174

41179

50

62

4.5

41177

41183

53

25.5

37.9

2

7

ESTERNO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

GUARNIZIONE DI BATTUTA

H1

Z500

52.9

4.5

2

4.5

FERMO PERSIANA

41183

62

2

SAGOMA E DESCRIZIONE

INTERNO

28.5

2

CODICE

ESTERNO

50

BATTUTA A CILINDRO

GT566

1854

8

POZZETTO PER SOGLIA Ø8 mm

IN ALTERNATIVA A GT576

H2

1 C.F.R. LAVOR.

28.5

IN ALTERNATIVA A G191

INCONTRO ANTA SELLA REVERSIBILE PER OVALINA

40.5

GT572 GT876 GT874 G257

1

4.5

GT589

41177

H sp = H1 - 116

G175 G169 GT580 GT560 GT576 GT581 PA040 GT589 GT571

41174

H anta = H - 26.9

GT567

5

N°

43.5

DESCRIZIONE

25.5

CODICE

37.9

15

DISTINTA ACCESSORI

ST 6.11

6

2 ANTE COMPLANARI CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA

L

DISTINTA PROFILATI MISURA TAGLIO

TELAIO COMPLANARE

L+56

1

ANTA COMPLANARE

41178 41197

COMPENSATORE

41183

ZOCCOLO TRAVERSO MM

41186

100

1854

OVALINA 50 MM

41179

SPORTELLO

41191

BATTUTA RIPORTATA ASTINA DI COMANDO

6405

TAGLIO

N°

H+28

1SX+1DX

L/2-23.05

2

H-41.3

1SX+3DX

L/2-169.05

4

L/2-259.05

4

L/2-169.05

2

L/2-169.05

2

L/2-155.05

C.F.R. LAVOR.

L/2-178.05

4

H1-166

4

L/2-169.05

2

H

41173

DESCRIZIONE

H2

PROFILATO

H1

CODICE

H1-181

4

DIPENDE DA ACCESSORI DI COMANDO

DIPENDE DA ACCESSORI DI COMANDO

PROSPETTO VISTA ESTERNA

N.B. : NECESSARIA LAVORAZIONE DI SPUNTATURA ALETTE ANTA SECONDARIA PER INCONTRO CENTRALE 50.8

50

12

28.5 4.5

41178

41191

41179

4.5 41173

45

1854

4.5

54.01

4.5

73

40.5

Lsp = L/2 - 178.05 L

28 50

50

55.8

73

1854

45

GP040

1854

4.5

73

INTERNO

41178

41173

4.5

ESTERNO

1854

6405

GP040

4.5

GP040

50.8

41178

73

4.5

41178

50

Lanta = L/2 - 23.05

6.12

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

...

SQUADRETTA A PULSANTE PER TELAIO

10

SQUADRETTA A PULSANTE PER ANTA

4

STECCA PRE TRANCIATA

VEDI SCHEMA DI TAGLIO

CREMONESE PER APERTURE ESTERNE

1

KIT PER APERTURE ESTERNE sp. 10 mm

1

PUNTALE CON PERNO INOX Ø 6 mm

2

CATENACCIO STAND. CON PUNTALE INOX

2

INCONTRO ANTA

1

CHIOCCIOLA PER SPORTELLO ALLA GENOVESE

2

ASTA FERMA SPORTELLO CON BLOCCO

2

CERNIERA PER SPORTELLO

4

GT589

GIUNTO PER FASCE-TRAVERSI ART. 41185-41186 (SPORTELLO)

4

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184 (SPORTELLO)

4

GT574

TAPPO CHIUDI TUBOLARITÀ ART. 41178 GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186(PARTI FISSE)

4

CHIUDI ANTINO RICCIO

2

41191 41179

Z500 Z500 Z500 Z502

N°

GUARNIZIONE DI BATTUTA

L+2H

GUARNIZIONE DI BATTUTA

2Lanta+2Hanta

GUARNIZIONE DI BATTUTA

4Lsp+4Hsp

GUARNIZIONE PER STECCA PRE TRANCIATA

8Stf+8Sts

28 4.5

41178

41197

1854 41197

50.8 40.5

50

28.5

SAGOMA E DESCRIZIONE

H sp = H1 - 116

CODICE

40.5

DISTINTA GUARNIZIONI

41173

1854

4.5

55.8 2

73

7

50

4.5

GP040

41183

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

1

H

CREMONESE PER APERTURE ESTERNE

H1

1

4.5

CREMONESE PER APERTURE ESTERNE

100

2

12

2

FERMO PERSIANA

GT566

41186

2

POZZETTO PER SOGLIA Ø 8 mm

IN ALTERNATIVA A GT576

41197

28.5

G2574

IN ALTERNATIVA A G192

INTERNO

1854

8

BATTUTA A CILINDRO

IN ALTERNATIVA A G191

ESTERNO

4.5

GT572 GT876 GT874 G257

41197

62

GT589

41178

4.5

G191 G192 G175 G169 GT580 GT576 GT581 PA040

H anta = H - 41.3

GP040

41173

H2

4...8

REGOLO TELAIO A MURO

50.8

CERNIERA COMPLANARE

50

PA019 G131 G210 G211

4.5

N°

73

DESCRIZIONE

4.5

CODICE

55.8

28

DISTINTA ACCESSORI

ST 6.13

7

2 ANTE A MURO MODELLO RUSTICO LAMELLE FISSE-STECCA PRE TRANCIATA

L

DISTINTA PROFILATI CODICE

PROFILATO

DESCRIZIONE

MISURA TAGLIO

TAGLIO

N° 2

H+6.5

2SX+2DX

INVERSIONE DI BATTUTA

H-18

1

41197

ANTA STORICA

L/2-131.5

4

1854

ANTA STORICA

L/2-117.5

C.F.R. LAVOR.

41186

TRAVERSO 100 MM

L/2-131.5

2

41209

BATTUTA RIPORTATA

L/2-131.5

2

ANTA STORICA

41199

H

L/2+12.5

41182

L 49.5

7

49.5

8

35

8

49.5

INTERNO 41182

41199

6.14

72

ESTERNO

Lanta = L/2 - 12.5

41182

45

GP040

GP040

45

45

GP040

5

15.5

1854

1854

1854

41182

72

72 6

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 7

15.5

5 TERRE

DISTINTA ACCESSORI 4...8

GB094

MEZZO SQUADRO DX/SX

4...8

G861

CONF. BASE SPAGNOLETTA 2 ANTE

1

G211

SQUADRETTA A PULSANTE PER ANTA

4

GP040

STECCA PRE TRANCIATA

VEDI SCHEMA DI TAGLIO

GT575

TAPPO CHIUDI TUBOLARITÀ ART. 41182

2 Cp.

GT586

TAPPO PER INVERSIONE BATTUTA ART. 41199

1 Cp.

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186 (PARTI FISSE)

8

GT572

BATTUTA A CILINDRO

2

GT874

FERMO PERSIANA

2

G863

GUIDA ASTE

2...4

G865

PERNO DI CHIUSURA AD ANGOLO INFERIORE

1

G864

PERNO DI CHIUSURA AD ANGOLO SUPERIORE

1

ASTINA

C.F.R. ELENCO ACCESSORI

DISTINTA GUARNIZIONI CODICE

SAGOMA E DESCRIZIONE

N°

Z144

GUARNIZIONE DI BATTUTA

2Lanta+3Hanta

Z502

GUARNIZIONE PER STECCA PRE TRANCIATA

8Stf

Z819

SPAZZOLINO 6.9x9

2Lanta

41182

49.5

GB...

CARDINE PER CHIMICO

41197

45 1854

ESTERNO

INTERNO

H

N°

72

DESCRIZIONE

H anta = H + 6.5

CODICE

1854

49.5

41197

7

INTERNO

41186

15.5 41209

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7

Lanta = L/2 - 12.5

72

2

ESTERNO

5

GP040

45

1854

Schede di Taglio

100

41182

ST 6.15

8

2 ANTE A MURO MODELLO CENTRO STORICO LAMELLE FISSE

L

DISTINTA PROFILATI DESCRIZIONE

MISURA TAGLIO

TAGLIO

N°

L/2-11.25

2

H-14

1SX+1DX

ANTA A SORMONTO

H-14

2DX

41196

PROFILATO DI CHIUSURA

L/2-130.05

4

L/2-220.05

4

41194

CORNICE

41190

41181

ANTA ALLA LIGURE

41177

4 4

OVALINA 80 MM

L/2-135.05

C.F.R. LAVOR.

41186

TRAVERSO 100 MM

L/2-130.05

4

41179

SPORTELLO

L/2-139.05

4

H1-216

4

41191

BATTUTA RIPORTATA

L/2-130.05

4

H1-231

4

41209

PORTA SPAZZOLINO

L/2-130.05

2

6405

ASTINA DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

H

H1-64.4 H-H1-297

H2

PROFILATO

H1

CODICE

N.B. : NECESSARIA LAVORAZIONE DI SPUNTATURA ALETTE ANTA SECONDARIA PER INCONTRO CENTRALE

L 59.4

9.5

59.4

INTERNO

12.5

41181

59.4

9.5

41190

61

41194

41177 41190

41190

41194

5

6405

41177

ESTERNO

53

25.5

52.8

9.5

Lanta = L/2 - 11.25 6.16

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE 5

DISTINTA ACCESSORI

1

GT567

KIT COLLEGAMENTO ASTE E FISSAGGIO CREMONESE ANTE ART.41177-41181

1

GT562

SELLA REVERSIBILE PER OVALINA

C.F.R. LAV.

G169

CATENACCIO STANDARD CON PUNTALE INOX

2

G175

PUNTALE CON PERNO INOX Ø 6 mm

2

GT580

INCONTRO ANTA

1

G876

POZZETTO PER SOGLIA Ø 8 mm

2

GT588

TAPPO CHIUDI TUBOLARITÀ ART. 41181

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186 (PARTI FISSE)

8

GT589

GIUNTO PER FASCE-TRAVERSI ART. 41185-41186 (SPORTELLO)

8

GT571

TAPPO CHIUDI TUBOLARITÀ ART. 41177

2

GT572

BATTUTA A CILINDRO

2

GT874

FERMO PERSIANA

2

GT581

ASTA FERMA SPORTELLO CON BLOCCO

2

GT576

CHIOCCIOLA PER SPORTELLO ALLA GENOVESE

2

PA040 G257

CERNIERA PER SPORTELLO

4

CREMONESE PER APERTURE ESTERNE

1

CHIUDI ANTINO RICCIO

2

IN ALTERNATIVA A G191

G257

IN ALTERNATIVA A GT576

DISTINTA GUARNIZIONI CODICE

SAGOMA E DESCRIZIONE

N°

GUARNIZIONE DI BATTUTA

2Hanta

Z500

GUARNIZIONE DI BATTUTA

4Lsp+4Hsp

Z819

SPAZZOLINO 6.9x9

2Lanta

41190

ESTERNO

INTERNO

41196

41186

41191 41179

41196

41190 41196

40.5

Z500

41196

H anta = H - 14

CREMONESE PER APERTURE ESTERNE

59.4

GT567

9.5

4...8

9.5

MEZZO SQUADRO DX/SX

100

GT567

40.5

4...8

9.5

CARDINE PER CHIMICO

9.5

GB...

41181

4.5

N°

Hsp = H1 - 216

DESCRIZIONE

H

CODICE

41179

5

41191

INTERNO

41186

2

100

41190

41194

41181

ESTERNO 7

41209

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

59.4

4.5

9.5

ST 6.17

9

2 ANTE COMPLANARI CON DOGA ART. 41172

L

DISTINTA PROFILATI CODICE

PROFILATO

41173

DESCRIZIONE

MISURA TAGLIO

TAGLIO

N°

TELAIO COMPLANARE

L+56

1

H+28

1SX+1DX 2

ANTA COMPLANARE

H-41.3

1SX+3DX

41172

DOGA 120 MM

H-200

C.F.R. LAVOR.

41186

TRAVERSO 100 MM

L/2-169.05

2

41195

COMPENSATORE PER DOGA

L/2-169.05

4

H

41178

L/2-23.05

H-212.3

4 DIPENDE DA ACCESSORI DI COMANDO 2

6405

ASTINA DI COMANDO

DIPENDE DA ACCESSORI DI COMANDO

41209

PORTA SPAZZOLINO

L/2-169.05

N.B. : NECESSARIA LAVORAZIONE DI SPUNTATURA ALETTE ANTA SECONDARIA PER INCONTRO CENTRALE

28

50.8

4.5

L

50

41178

41173

50

4.5

73

INTERNO

41178

41195

41195 41172

41195 41172

45

6405

55.8

6.18

4.5

73

ESTERNO

Lanta = L/2 - 23.05

41178

4.5 73

50

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

REGOLO TELAIO A MURO

...

G210

SQUADRETTA A PULSANTE PER TELAIO

2

G211

SQUADRETTA A PULSANTE PER ANTA

4

G191

CREMONESE PER APERTURE ESTERNE

1

G192

KIT APERTURE ESTERNE sp. 10 mm

1

G169

CATENACCIO STANDARD CON PUNTALE INOX

2

G175

PUNTALE CON PERNO INOX Ø 6 mm

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186(PARTI FISSE)

8

GT574

TAPPO CHIUDI TUBOLARITÀ 41178

4

G874

FERMO PERSIANA

2

G876

POZZETTO PER SOGLIA Ø 8 mm

2

GT572

BATTUTA A CILINDRO

2

GT574

COPPIA TAPPI INCROCIO T/Z ART. 41178

2

GT580

INCONTRO ANTA

2

CREMONESE PER APERTURE ESTERNE

1

KIT PER APERTURE ESTERNE sp. 14 mm

1

G257

IN ALTERNATIVA A G191

G254

IN ALTERNATIVA A G192

DISTINTA GUARNIZIONI CODICE

SAGOMA E DESCRIZIONE

41173

41178

ESTERNO

INTERNO

H

G131

50.8

4...8

50

CERNIERA COMPLANARE

4.5

PA019

4.5

N°

73

DESCRIZIONE

H anta = H + 41.3

CODICE

55.8

28

DISTINTA ACCESSORI

N°

Z500

GUARNIZIONE DI BATTUTA

L+2H

Z500

GUARNIZIONE DI BATTUTA

2Lanta+4Hanta

Z819

SPAZZOLINO 6.9x9

2Lanta

9

41195

4.5

41178

50.8

28

41186

41173

100

41195 41172

4.5

55.8

2

73

7

41209

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

50

ST 6.19

10

2 ANTE COMPLANARI CON DOGA ART. 41198

L

DISTINTA PROFILATI PROFILATO

DESCRIZIONE

MISURA TAGLIO

TAGLIO

N°

41173

TELAIO COMPLANARE

L+56

1

H+28

1SX+1DX

41178

ANTA COMPLANARE

41193

L/2-23.05

2

H-41.3

1SX+3DX

COMPENSATORE PER DOGA

L/2-169.05

4

H-212.3

4

41186

TRAVERSO 100 MM

L/2-169.05

2

41198

DOGA 95X30 MM

H-215

C.F.R. LAVOR.

6405

ASTINA DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

41209

PORTA SPAZZOLINO

L/2-169.05

2

H

CODICE

N.B. : NECESSARIA LAVORAZIONE DI SPUNTATURA ALETTE ANTA SECONDARIA PER INCONTRO CENTRALE

L 28

50.8

4.5

50

50

4.5

73

INTERNO 41173

41178

41178

41193 41198

55.8

6.20

4.5

73

41198

6405

41178

ESTERNO

41193

4.5 73

50

Lanta = L/2 - 23.05

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

...

G210

SQUADRETTA A PULSANTE PER TELAIO

2

G211

SQUADRETTA A PULSANTE PER ANTA

4

G191

CREMONESE PER APERTURE ESTERNE

1

G192

KIT PER APERTURE ESTERNE sp. 10 mm

1

G169

CATENACCIO STANDARD CON PUNTALE INOX

2

G175

PUNTALE CON PERNO INOX Ø 6 mm

2

G876

POZZETTO PER SOGLIA Ø 8 mm

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186(PARTI FISSE)

8

GT574

TAPPO CHIUDI TUBOLARITÀ ART. 41178

4

GT572

BATTUTA A CILINDRO

2

GT574

COPPIA TAPPI INCROCIO T/Z ANTA ART. 41178

2

GT580

INCONTRO ANTA

1

CREMONESE PER APERTURE ESTERNE

1

KIT PER APERTURE ESTERNE sp. 14 mm

1

G257

IN ALTERNATIVA A G191

G254

IN ALTERNATIVA A G191

DISTINTA GUARNIZIONI CODICE

SAGOMA E DESCRIZIONE

N°

GUARNIZIONE DI BATTUTA

L+2H

Z500

GUARNIZIONE DI BATTUTA

2Lanta+4Hanta

Z819

SPAZZOLINO 6.9x9

2Lanta

41178

41193 41198

ESTERNO

INTERNO

9.5

Z500

41173

H

REGOLO TELAIO A MURO

50.8

G131

50

4...8

4.5

CERNIERA COMPLANARE

4.5

PA019

55.8

N°

73

DESCRIZIONE

H anta = H + 41.3

CODICE

28

DISTINTA ACCESSORI

41178

50.8

28

41186

41173

100

41193

4.5

41198

4.5

55.8

2

73

7

41209

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

50

ST 6.21

11

2 ANTE COMPLANARI CON LAMELLA ORIENTABILE

DISTINTA PROFILATI CODICE

PROFILATO

L

DESCRIZIONE

MISURA TAGLIO

TAGLIO

N°

41173

TELAIO COMPLANARE

L+56

1

H+28

1SX+1DX

41178

ANTA COMPLANARE

41204

2

H-41.3

1SX+3DX

TERMINALE COMPENSATORE

L/2-207.65

4

11597

LAMELLA ORIENTABILE

L/2-187.05

C.F.R. LAV.

11598

COMPENSATORE

L/2-199.05

4

6405

ASTINA DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

41179

SPORTELLO

L/2-178.05

4

H1-182

4

41185

TRAVERSINO

L/2-169.05

2

41191

BATTUTA RIPORTATA

L/2-169.05

2

H1-197

4

41209

PORTA SPAZZOLINO

L/2-169.05

2

41186

TRAVERSO DA 100 MM

L/2-169.05

2

50.8

50

12

28.5 4.5

41178

41191

41179

4.5 41173

H1

H

H2

L/2-23.05

N.B. : NECESSARIA LAVORAZIONE DI SPUNTATURA ALETTE ANTA SECONDARIA PER INCONTRO CENTRALE

45

1854

4.5

55.8

28

4.5

73

40.5

Lsp = L/2 - 178.05 50.8

4.5

50

INTERNO

41173

L 50

73

4.5

41178

41178

6405

55.8

6.22

4.5

41178

73

ESTERNO

Lanta = L/2 - 23.05

4.5 73

50

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

1

POZZETTO PER SOGLIA Ø 8 mm

2

FERMO PERSIANA

2

MANIGLIA MARGHERITA

2

CP COMANDI PERSIANA ORIENTABILE

C.F.R. LAVOR.

GIUNTO PER FASCE-TRAVERSI ART. 41185-41186 (SPORTELLO) GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186(PARTI FISSE)

8

2 2

ASTA FERMA SPORTELLO

2

CERNIERA PER SPORTELLO

4

MANIGLIA A LEVA DX PER PERSIANA ORIENTABILE

1

MANIGLIA A LEVA SX PER PERSIANA ORIENTABILE

1

CREMONESE PER APERTURE ESTERNE

1

KIT PER APERTURE ESTERNE sp. 14 mm

1

CHIUDI ANTINO RICCIO

2

G257

IN ALTERNATIVA A G191

G254

IN ALTERNATIVA A G192

GT566

IN ALTERNATIVA A GT576

DISTINTA GUARNIZIONI CODICE

SAGOMA E DESCRIZIONE

Z500 Z500 Z819 Z117 Z601 Z502

2Lanta+4Hanta

SPAZZOLINO 6.9x9

2Lanta

GUARNIZIONE PER LAMELLA

2 X ART. 11597

SPAZZOLINO 4.8X5

2Lanta+4Hanta

GUARN. STECCA PRE TRANCIATA

8Sts+8Stf

4.5

50.8

50.8 41185

41191 41179

41204 11598 41204

41179

28

41191

4.5

50

L+2H

GUARNIZIONE DI BATTUTA

INTERNO

41204

N°

GUARNIZIONE DI BATTUTA

11598

66

COPPIA TAPPI INCROCIO T/Z ART. 41178 CHIOCCIOLA PER SPORTELLO ALLA GENOVESE

ESTERNO

4.5

2

40.5

GP099

IN ALTERNATIVA A GP097

4

BATTUTA A CILINDRO

16.5

IN ALTERNATIVA A GP097

41204

8

TAPPO CHIUDI TUBOLARITÀ ART. 41178

41178

41186

100

41173

4.5

41209

55.8

ST

2

73

7

41178

Schede di Taglio

2

INCONTRO ANTA

H

PUNTALE CON PERNO INOX Ø 6 mm

4.5

2

4.5

1

CATENACCIO STANDARD CON PUNTALE INOX

4.5

1

KIT PER APERTURE ESTERNE sp. 10 mm

50

4

12

SQUADRETTA A PULSANTE PER ANTA CREMONESE PER APERTURE ESTERNE

41173

40.5

GT574 GT572 GT574 GT576 GT581 PA040 GP098

10

H sp = H1 - 182

GT589

...

SQUADRETTA A PULSANTE PER TELAIO

28.5

4...8

REGOLO TELAIO A MURO

28.5

CERNIERA COMPLANARE

12

PA019 G131 G210 G211 G191 G192 G169 G175 GT580 G876 G874 GP097 GP...

GT589

4.5

N°

55.8

DESCRIZIONE

73

CODICE

H anta = H + 41.3

DISTINTA ACCESSORI

28

5 TERRE

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

6.23

12

2 ANTE SCORREVOLI

L

DISTINTA PROFILATI PROFILATO

DESCRIZIONE

MISURA TAGLIO

TAGLIO

N°

L/2+3.75

2

H-35.1

1SX+1DX

ANTA A SORMONTO

H-35.1

2DX

33012

PORTA SPAZZOLINO

H-35.1

2

31024

CARTER DI COPERTURA

2L+30

1

31023

GUIDA INFERIORE

2L+30

1

31022

GUIDA SUPERIORE

2L+30

1

41197

COMPENSATORE

L/2-115.05

4

1854

OVALINA 50 MM

L/2-101.05

C.F.R. LAVOR.

L/2-115.05

2

DIPENDE DA ACCESSORIO DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

41181

ANTA ALLA LIGURE

41177

TRAVERSO MM

41185

ASTINA DI COMANDO

6405

66

H

CODICE

N.B. : NECESSARIA LAVORAZIONE DI SPUNTATURA ALETTE ANTA SECONDARIA PER INCONTRO CENTRALE

L

10

INTERNO

41181

59.4

41177 1854

1854

6405

GP040

GP040

45

1854

59.4

12.5

GP040

33012

59.4

ESTERNO

41177

53

25.5

52.8

Lanta = L/2 - 3.75 6.24

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

31024

DISTINTA ACCESSORI N°

G844

KIT DI CHIUSURA CON ASTE A VISTA

1

G845

ASTA PER KIT G844

1

G847

GUIDA INFERIORE CON OLIVA

2

G853

TERMINALE DI CHIUSURA PER ART. G844

2

GP040

STECCA PRE TRANCIATA

VEDI SCHEMA DI TAGLIO

G211

SQUADRETTA A PULSANTE PER ANTA

8

GT485

TAPPI PERSIANA SCORREVOLE

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186 (PARTI FISSE)

8

G156

KIT CARRELLI PERSIANA SCORREVOLE

2

31022

11.5

DESCRIZIONE

41181

14

41197

1854

ESTERNO

DISTINTA GUARNIZIONI

INTERNO

N°

SPAZZOLINO 5x11

2H

Z503

SPAZZOLINO 3.8x6

2H

Z504

SPAZZOLINO 4.8x15

2L+30

Z502

GUARN. STECCA PRE TRANCIATA

8Stf1+8Stf2

41197

41185

H

Z804

66

SAGOMA E DESCRIZIONE

H anta = H + 35.1

CODICE

59.4

CODICE

41197

H1

1854

33012

59.4

41181 1854

59.4

14.1 9.5

GP040

41181

31023

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

41197

10

ST 6.25

13 2 ANTE COMPLANARI ANTARES CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA L

DISTINTA PROFILATI CODICE

PROFILATO

DESCRIZIONE TELAIO ANTARES

41207

ANTA ANTARES

41208

INVERSIONE DI BATTUTA

41197

COMPENSATORE

1854

OVALINA 50 MM

TAGLIO

N°

L+56

1

H+28

1SX+1DX

10

2

H-41.3

2SX+2DX

H-66.3

1

L/2-180.55

4

L/2-270.55

4

L/2-166.55

C.F.R. PG.

L/2-180.55

2

L/2-189.05

4

H

41206

MISURA TAGLIO

TRAVERSO MM

41186 41179

100

SPORTELLO BATTUTA RIPORTATA

41191

H1-166

4

L/2-180.55

2

H1-181

4 DIPENDE DA ACCESSORIO DI COMANDO 2

6405

ASTINA DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

41183

ZOCCOLO

L/2-180.55

50.8

50

12

28.5 4.5

41191

41179

4.5 41206

41207

45

1854

4.5

55.8

4.5

73

40.5

Lsp = L/2 - 189.55 L 4.5

50

41206

50

INTERNO

41207

55.8

6.26

4.5

4.5

1854

45

GP040

1854

41207

41.5

4.5

41208

1854

6405

ESTERNO 73

50

GP040

50.8

GP040

28

Lanta = L/2 - 34.55

73

4.5

41207

73

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

PA019

CERNIERA COMPLANARE

4...8

G131

REGOLO TELAIO A MURO

...

GP040

STECCA PRE TRANCIATA

VEDI SCHEMA DI TAGLIO

G191

CREMONESE PER APERTURE ESTERNE

1

G192

KIT PER APERTURE ESTERNE sp. 10 mm

1

G169

CATENACCIO STANDARD CON PUNTALE INOX

2

G175

PUNTALE CON PERNO INOX Ø 6 mm

2

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186 (PARTI FISSE)

8

GT589

GIUNTO PER FASCE-TRAVERSI ART. 41185-41186 (SPORTELLO)

4

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184 (SPORTELLO)

4

GT576

CHIOCCIOLA PER SPORTELLO ALLA GENOVESE

2

PA040

CERNIERA PER SPORTELLO

4

GT580

INCONTRO ANTA

1

G876 G257

POZZETTO PER SOGLIA Ø 8 mm

2

CREMONESE PER APERTURE ESTERNE

1

KIT PER APERTURE ESTERNE sp. 14 mm

1

CHIUDI ANTINO RICCIO

2

G254

IN ALTERNATIVA A G192

GT566

IN ALTERNATIVA A GT576

41197

ESTERNO

41197

41186

41191 41179

N°

Z500

GUARNIZIONE DI BATTUTA

L+2H

Z500

GUARNIZIONE DI BATTUTA

2Lanta+4Hanta

Z500

GUARNIZIONE DI BATTUTA

4Lsp+4Hsp

Z502

GUARN. STECCA PRE TRANCIATA

8Stf+8Sts

4.5

50.8

28

1854 41197

40.5

50

41197

H sp = H1 + 166

SAGOMA E DESCRIZIONE

40.5

DISTINTA GUARNIZIONI CODICE

INTERNO 1854

41206

41179

4.5

41207

GP040

4.5

1854

55.8

7

4.5

2

73

41183

62

IN ALTERNATIVA A G191

41207

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

2

H

TAPPO CHIUDI TUBOLARITÀ ANTA 41208

50.8

GT578

50

TAPPO CHIUDI TUBOLARITÀ ANTA 41207

4.5

GT577

28.5

4

4.5

SQUADRETTA A PULSANTE PER ANTA

100

G211

41206

12

10

28.5

SQUADRETTA A PULSANTE PER TELAIO

73

G210

4.5

N°

4.5

DESCRIZIONE

H anta = H + 41.3

CODICE

55.8

28

DISTINTA ACCESSORI

ST 6.27

14

3 ANTE COMPLANARI CON SPORTELLO LAMELLE FISSE-STECCA PRE TRANCIATA L

DISTINTA PROFILATI CODICE

PROFILATO

DESCRIZIONE

MISURA TAGLIO

TAGLIO

N°

41173

TELAIO COMPLANARE

L+56

1

H+28

1SX+1DX

41178

ANTA COMPLANARE

41197

COMPENSATORE

41183

3

H-41.3

1SX+5DX

L/3-169.05

6

L/3-259.05

6

ZOCCOLO

L/3-169.05

3

41186

TRAVERSO 100 MM

L/3-169.05

3

1854

OVALINA 50 MM

L/3-155.05

C.F.R. LAVOR.

41179

SPORTELLO

L/3-178.05

6

BATTUTA RIPORTATA

41191

ASTINA DI COMANDO

6405

H1-166

6

L/3-169.05

3

H

L/3-23.05

H1-181

6

DIPENDE DA ACCESSORIO DI COMANDO

DIPENDE DA ACCESSORIO DI COMANDO

N.B. : NECESSARIA LAVORAZIONE DI SPUNTATURA ALETTE ANTA SECONDARIA PER INCONTRO CENTRALE 50.8 50 28.5 12 4.5 4.5 41173

41191

41178

41179

45

1854

4.5

55.8

73

4.5

40.5

Lsp = L/3 - 178.05 L 50.8

4.5

50

50 INTERNO

41178

41173

1854

73

41178

41178

GP040

1854

GP040

55.8

4.5

4.5

GP040

28

ESTERNO 73

73

4.5

50

Lanta = L/3 - 23.05 6.28

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

5 TERRE

GP040

STECCA PRE TRANCIATA

VEDI SCHEMA DI TAGLIO

GT589

GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184 (SPORTELLO)

6

GT580

INCONTRO ANTA

1

GT576

CHIOCCIOLA PER SPORTELLO ALLA GENOVESE

3

GT581

ASTA FERMA SPORTELLO CON BLOCCO

3

PA040

CERNIERA PER SPORTELLO

6

GT589

GIUNTO PER FASCE-TRAVERSI ART. 41185-41186 (SPORTELLO)

6

GT574

6

GT589

TAPPO CHIUDI TUBOLARITÀ ART. 41178 GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186(PARTI FISSE)

GT572

BATTUTA A CILINDRO

2

GT876

POZZETTO PER SOGLIA Ø 8 mm

2

GT874

FERMO PERSIANA

2

G844 G845 G853

KIT DI CHIUSURA CON ASTE A VISTA

2

ASTA PER KIT G844

2

TERMINALE DI CHIUSURA PER ART. G844

4

CHIUDI ANTINO RICCIO

3

ESTERNO

12

DISTINTA GUARNIZIONI GUARNIZIONE DI BATTUTA

L+2H

Z500

GUARNIZIONE DI BATTUTA

3Lanta+3Hanta

Z500

GUARNIZIONE DI BATTUTA

6Lsp+6Hsp

Z502

GUARNIZIONE PER STECCA PRE TRANCIATA

12Stf+12Sts

H 4.5

41179

41197

1854 41197

40.5

G844

1854

41191

N°

Z500

41178

100

41186

40.5

SAGOMA E DESCRIZIONE

41178 1854

41183

50 2

4.5

7

50

4.5

GP040

GP040

6405

73

INTERNO

1854 41197

H sp = H1 - 116

CODICE

41197

H anta = H - 41.3

GT566

IN ALTERNATIVA A GT576

41178

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

6

H2

SQUADRETTA A PULSANTE PER ANTA

H1

G211

41173

50.8

14

50

SQUADRETTA A PULSANTE PER TELAIO

4.5

G210

4.5

...

12

REGOLO TELAIO A MURO

28.5

G131

28.5

6...12

4.5

CERNIERA COMPLANARE

62

PA019

55.8

N°

73

DESCRIZIONE

4.5

CODICE

28

DISTINTA ACCESSORI

ST 6.29

15

2 ANTE COMPLANARI CON PANNELLO

L

DISTINTA PROFILATI PROFILATO

DESCRIZIONE

MISURA TAGLIO

41173

TELAIO COMPLANARE

L+56

1

H+28

1SX+1DX

41178

ANTA COMPLANARE

L/2-23.05

2

H-41.3

1SX+3DX

41186

TRAVERSO 100 MM

L/2-169.05

2

41192

BATTUTA RIPORTATA

L/2-169.05

4

H1-212.3

4

40185

FERMAVETRO

L/2-182.05

4

ASTINA DI COMANDO

6405

TAGLIO

N°

H1-269.3

4

DIPENDE DA ACCESSORI DI COMANDO

DIPENDE DA ACCESSORI DI COMANDO

H

CODICE

N.B. : NECESSARIA LAVORAZIONE DI SPUNTATURA ALETTE ANTA SECONDARIA PER INCONTRO CENTRALE

L

28 50.8

4.5

50 41178

41173

6.5

6.5

50

4.5

73

6.5

INTERNO

6405

55.8

4.5

41192

73

41192

ESTERNO

41178

73

4.5

41178

50

28.5

Lanta = L/2 - 23.05

6.30

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

55.8

28

5 TERRE

...

SQUADRETTA A PULSANTE PER TELAIO

10

SQUADRETTA A PULSANTE PER ANTA

4

PUNTALE CON PERNO INOX Ø 6 mm

2

CATENACCIO STAND. CON PUNTALE INOX

2

INCONTRO ANTA

1

TAPPO CHIUDI TUBOLARITÀ ART. 41178 GIUNTO PER FASCE-ZOCCOLI ART. 41183-41184-41185-41186(PARTI FISSE)

4

BATTUTA A CILINDRO

2 2

FERMO PERSIANA

2

CREMONESE PER APERTURE ESTERNE

1

CREMONESE PER APERTURE ESTERNE

1

DISTINTA GUARNIZIONI SAGOMA E DESCRIZIONE

N°

GUARNIZIONE DI BATTUTA

L+2H

GUARNIZIONE DI BATTUTA

2Lanta+2Hanta

GUARNIZIONE CINGIVETRO ESTERNA

2L+4H

GUARNIZIONE CINGIVETRO INTERNA

2L+4H

ESTERNO

28.5

Z500 Z500 Z112 Z110

41192

8

POZZETTO PER SOGLIA Ø 8 mm

CODICE

41178

INTERNO

H

G2574

IN ALTERNATIVA A G192

1

22

IN ALTERNATIVA A G191

1

H anta = H - 41.3

GT572 GT876 GT874 G257

CREMONESE PER APERTURE ESTERNE KIT PER APERTURE ESTERNE sp. 10 mm

50.8

4...8

REGOLO TELAIO A MURO

50

CERNIERA COMPLANARE

22

PA019 G131 G210 G211 G191 G192 G175 G169 GT580 GT574

4.5

N°

6.5

DESCRIZIONE

73

CODICE

GT589

41173

4.5

DISTINTA ACCESSORI

41192

28 4.5

41178

50.8 41186

100

41173

73

4.5

41209

55.8 2

7

28.5

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

Schede di Taglio

50

6.5

6.5

ST 6.31

5 TERRE

Nodi Scala 1:1 NS

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.1

1

7.2

SEZIONE LATERALE ANTA A SORMONTO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE CENTRALE ANTA A SORMONTO 2 ANTE

VENEZIA 5 TERRE

Nodi Scala 1:1

2

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.3

3

7.4

SEZIONE SUPERIORE ANTA A SORMONTO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE VERTICALE SPORTELLO ALLA GENOVESE

VENEZIA 5 TERRE

Nodi Scala 1:1

4

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.5

5

7.6

SEZIONE LATERALE ANTA COMPLANARE CON STECCA PRE TRANCIATA

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE CENTRALE ANTA COMPLANARE 2 ANTE

VENEZIA 5 TERRE

Nodi Scala 1:1

6

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.7

7

7.8

SEZIONE CENTRALE ANTA COMPLANARE 3 ANTE

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE SUPERIORE ANTA COMPLANARE CON STECCA PRE TRANCIATA

VENEZIA 5 TERRE

Nodi Scala 1:1

8

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.9

9

7.10

SEZIONE VERTICALE SPORTELLO ALLA GENOVESE

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE LATERALE MODELLO RUSTICO

VENEZIA 5 TERRE

Nodi Scala 1:1

10

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.11

11

7.12

SEZIONE LATERALE MODELLO RUSTICO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE SUPERIORE MODELLO RUSTICO

VENEZIA 5 TERRE

Nodi Scala 1:1

12

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.13

13

7.14

SEZIONE INFERIORE MODELLO RUSTICO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE CENTRALE 2 ANTE MODELLO RUSTICO

VENEZIA 5 TERRE

Nodi Scala 1:1

14

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.15

15

7.16

SEZIONE LATERALE MODELLO CENTRO STORICO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE CENTRALE 2 ANTE MODELLO CENTRO STORICO

VENEZIA 5 TERRE

Nodi Scala 1:1

16

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.17

17

7.18

SEZIONE SUPERIORE MODELLO CENTRO STORICO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE LATERALE ANTA COMPLANARE CON STECCA PRETRANCIATA CRNIERA COLLO LUNGO

VENEZIA 5 TERRE

Nodi Scala 1:1

18

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.19

19

7.20

SEZIONE LATERALE ANTA COMPLANARE CON DOGA ART. 41172

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE LATERALE ANTA COMPLANARE CON DOGA ART. 41198

VENEZIA 5 TERRE

Nodi Scala 1:1

20

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.21

21

7.22

SEZIONE LATERALE ANTA LISCIA E TELAIO LISCIO RIDOTTO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE LATERALE ANTA COMPLANARE CON LAMELLE ORIENTABILI

VENEZIA 5 TERRE

Nodi Scala 1:1

22

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.23

23

7.24

SEZIONE SUPERIORE ANTA COMPLANARE CON LAMELLE ORIENTABILI

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE VERTICALE TRAVERSO CON LAMELLE ORIENTABILI

VENEZIA 5 TERRE

Nodi Scala 1:1

24

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.25

25

7.26

SEZIONE LATERALE ANTA SCORREVOLE

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE SUPERIORE ANTA SCORREVOLE

VENEZIA 5 TERRE

Nodi Scala 1:1

26

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.27

27

7.28

SEZIONE INFERIORE ANTA SCORREVOLE

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE LATERALE PROFILATI ANTARES

VENEZIA 5 TERRE

Nodi Scala 1:1

28

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.29

29

7.30

SEZIONE CENTRALE PROFILATI ANTARES

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE LATERALE CON ANTA RUSTICA E PROFILATO RIDUTTORE

VENEZIA 5 TERRE

Nodi Scala 1:1

30

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.31

31

7.32

SEZIONE LATERALE ANTA COMPLANARE CON PANNELLO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONE LATERALE ANTA COMPLANARE CON TELAIO ART. 41212

VENEZIA 5 TERRE

Nodi Scala 1:1

32

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.33

33

7.34

SEZIONI SPORTELLO ALLA FIORENTINA

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

SEZIONI ANTA A SCURO

VENEZIA 5 TERRE

Nodi Scala 1:1

34

S

N

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

7.35

35

7.36

SEZIONI ANTA A SCURO

Rev. 02 GIU 2022. I dati contenuti nel presente catalogo hanno valore indicativo. L’azienda si riserva di effettuare senza preavviso modifiche di carattere tecnico-costruttivo.

PROFILATI ESTRUSI E FONDERIA INDINVEST LT S.r.l. a socio unico S.P. Nin na II Km 1,200 04012 - Cisterna di Latina (LT) Tel. +39 06.960.27.1 Società appartenente al Gruppo Indinvest 2000

www.indinvestlt.it ufficio.tecnico@indinvest.it
