Construcción de una isometría a partir de vistas ortogonales de un sólido simple

Representación espacial y gráfica Módulo 4

CONSTRUCCIÓN DE UNA ISOMETRÍA A PARTIR DE VISTAS ORTOGONALES DE UN SÓLIDO SIMPLE •

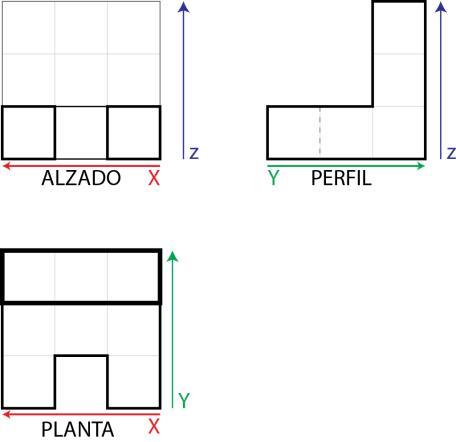

Paso 1: Revisión de las vistas ortogonales: Analiza las tres vistas: alzado (vista frontal), planta (vista superior) y perfil (vista lateral). Identifica las dimensiones: ancho, alto y profundidad, que se extraen respectivamente del alzado, planta y perfil.

Fig. 1 Vistas Ortogonales

•

Paso 2: Establecer el sistema de ejes isométricos Dibuja tres ejes partiendo de un punto común: uno vertical (eje Z), y dos inclinados a 30° respecto a la horizontal (ejes X y Y). Estos representarán las direcciones del ancho, profundidad y altura.

Fig. 2 ejes y dimensiones

1

•

•

•

Paso 3: Medir dimensiones sobre los ejes Con ayuda de una regla, transfiere las medidas del objeto desde las vistas ortogonales hacia los ejes isométricos. Usa el alzado para la altura (Z), la planta para el ancho (X) y el perfil o planta para la profundidad (Y).

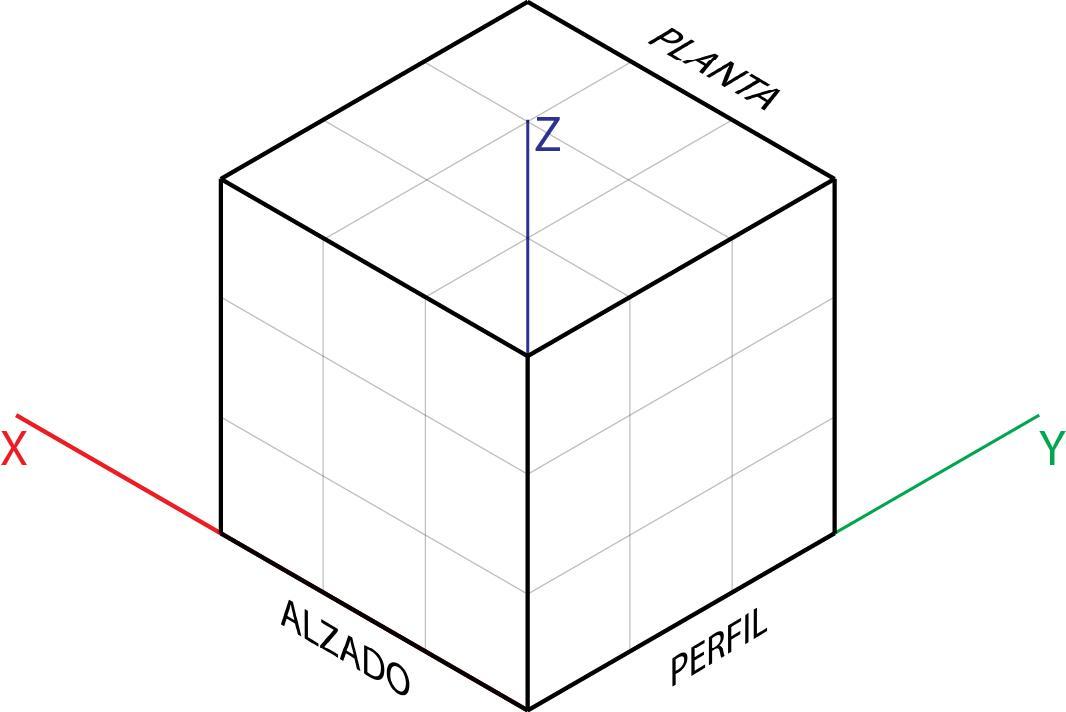

Paso 4: Construir el volumen base Conecta los puntos sobre los ejes para formar un prisma rectangular que encierre completamente el objeto. Este será el volumen base donde se inscribirá la figura.

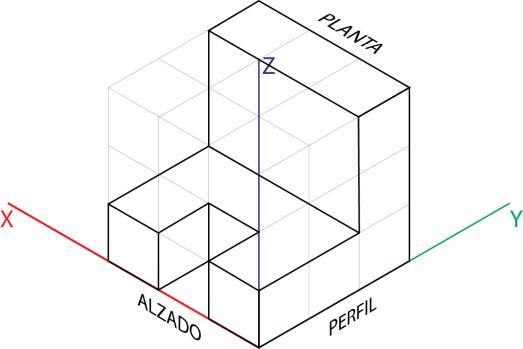

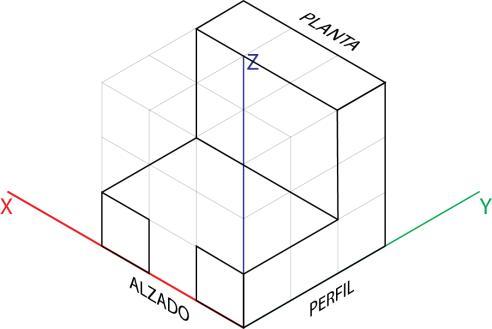

Paso 5: Agregar detalles internos Dibuja dentro del prisma las formas y recortes internos, siguiendo las guías de las vistas ortogonales. Asegúrate de que todas las líneas se alineen con alguno de los tres ejes isométricos.

1

•

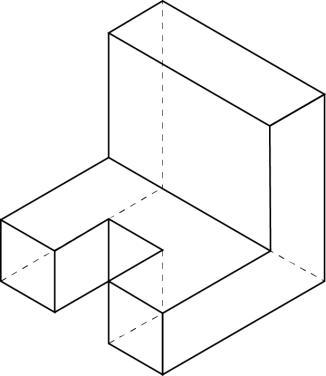

Paso 6: Reforzar líneas visibles y ocultas Resalta las aristas visibles con línea gruesa continua. Si deseas representar elementos ocultos, usa líneas discontinuas finas según normas técnicas.

•

Paso 7: Verificación Verifica que las proporciones de la figura coincidan con las dimensiones dadas en las vistas ortogonales. La coherencia entre vistas y proyección tridimensional es clave para una isometría precisa.

Bibliografía: • •

Ching, Francis D. K. (2016). Manual de dibujo arquitectónico. 5ta Ed. Barcelona, Gustavo Gili.

Cevallos, Gonzalo (1995). Manual de dibujo Técnico. Tercera Ed. Quito, Ecuador.
