Este manual describe cómo construir la vista lateral o perfil derecho de un objeto, utilizando el método del abatimiento a partir de las vistas frontal (alzado) y superior (planta). Este procedimiento es útil cuando se desea mantener coherencia dimensional y espacial entre las vistas ortogonales.

PASO 1: ANÁLISIS DE LAS VISTAS DADAS

Observa cuidadosamente el alzado (vista frontal) y la planta (vista superior) del objeto. Identifica líneas, aristas y proporciones que definan su geometría.Asegúrate de que ambas vistas estén alineadas correctamente mediante líneas de proyección verticales.

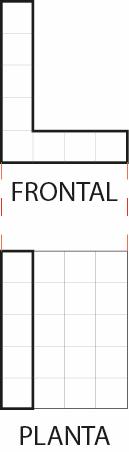

FIG. 1 Vista frontal y vista en planta

PASO 2: ESTABLECER EL SISTEMA DE REFERENCIA

Dibuja el sistema de vistas ortogonales en el plano: coloca el alzado arriba, la planta debajo y deja espacio a la derecha para el perfil. Marca los ejes de proyección entre alzado y planta. A la derecha, dibuja una línea bisectriz a 45° entre ambas vistas (el eje de giro del abatimiento).

2. Sistema de vistas ortogonales

PASO 3: APLICAR EL ABATIMIENTO

Desde la planta, proyecta cada punto hacia la línea de 45°, y luego proyecta perpendicularmente desde allí hacia la derecha. Esto equivale a 'girar' la planta hacia el plano del perfil, permitiendo ubicar los puntos correctamente. Desde el alzado, proyecta los mismos puntos horizontalmente hacia la derecha hasta que crucen las líneas provenientes del abatimiento.

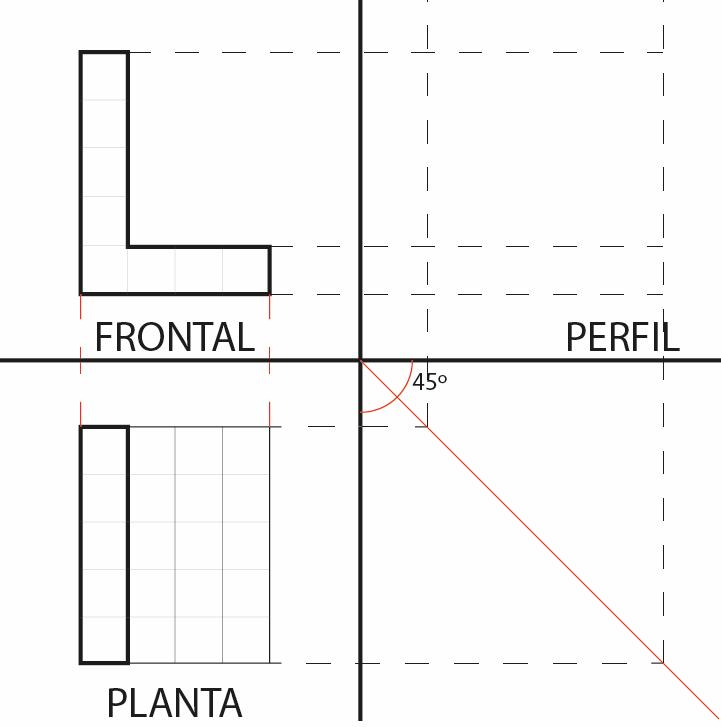

FIG. 3. Sistema de vistas ortogonales

FIG.

PASO 4: TRAZAR LA VISTA DE PERFIL

Conecta los puntos obtenidos a partir del cruce de proyecciones verticales (desde la planta) y horizontales (desde el alzado). Dibuja líneas de contorno con línea gruesa continua y elementos internos con línea fina. Si hay elementos ocultos, represéntalos con línea discontinua según norma técnica.

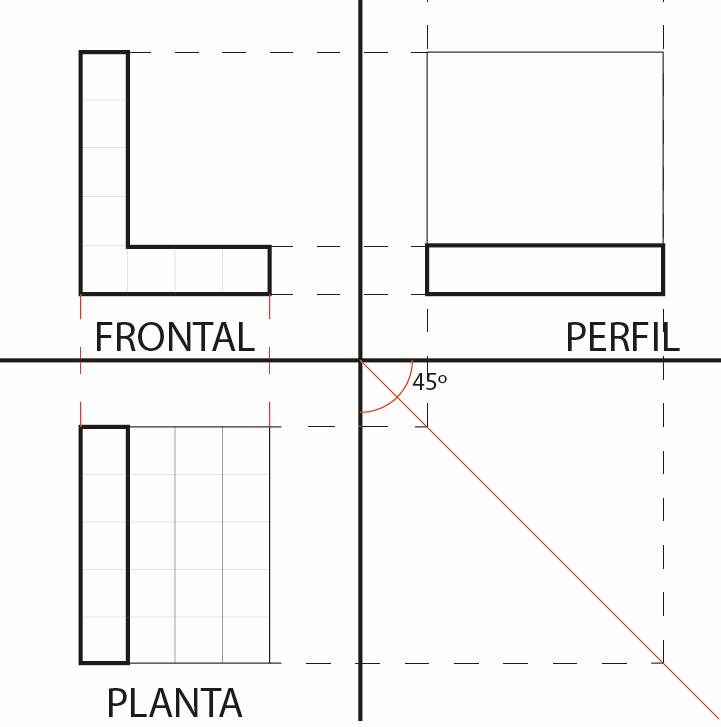

4. Trazado vista de perfil

PASO 5: VERIFICACIÓN Y CORRECCIÓN

Verifica que las dimensiones del perfil coincidan con las alturas del alzado y las profundidades de la planta. Confirma que la alineación entre vistas sea exacta, asegurando la fidelidad del dibujo. Corrige cualquier error antes de finalizar la representación técnica.

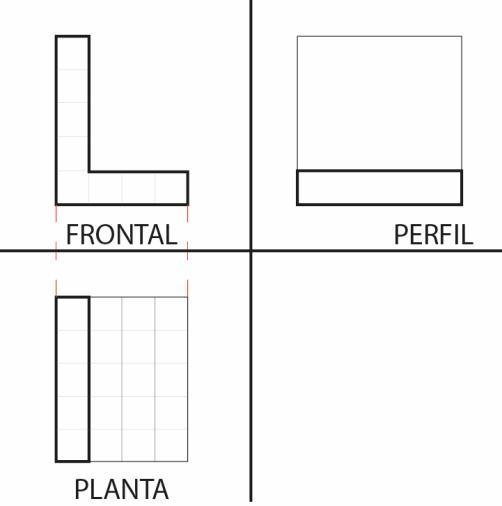

FIG. 5. revisión

FIG.

Conclusión

El uso del abatimiento permite construir la vista de perfil con precisión, garantizando que todas las vistas ortogonales representen coherentemente el mismo objeto. Este método facilita la interpretación tridimensional de figuras técnicas a partir de proyecciones bidimensionales correctamente alineadas.

Bibliografía

Ching, Francis D. K. (2016). Manual de dibujo arquitectónico. 5ta Ed. Barcelona, Gustavo Gili.
