Representación frontal con profundidad y escala

Representación espacial y gráfica Módulo 1

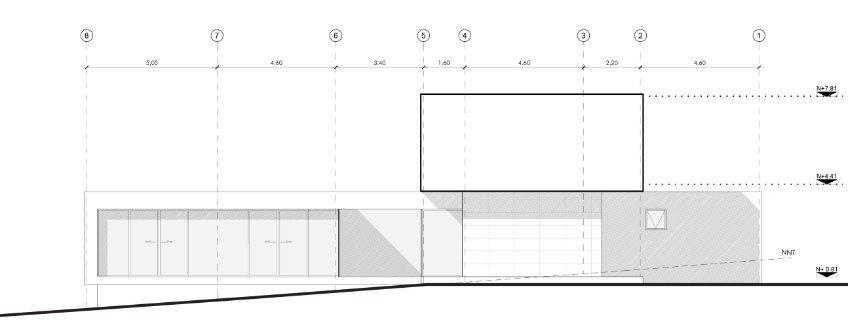

Presentación sobre el Tipo de líneas y su Uso en el Dibujo Técnico Usaremos esta elevación de una residencia privada para demostrar el uso de los diferentes tipos de líneas e intensidades.

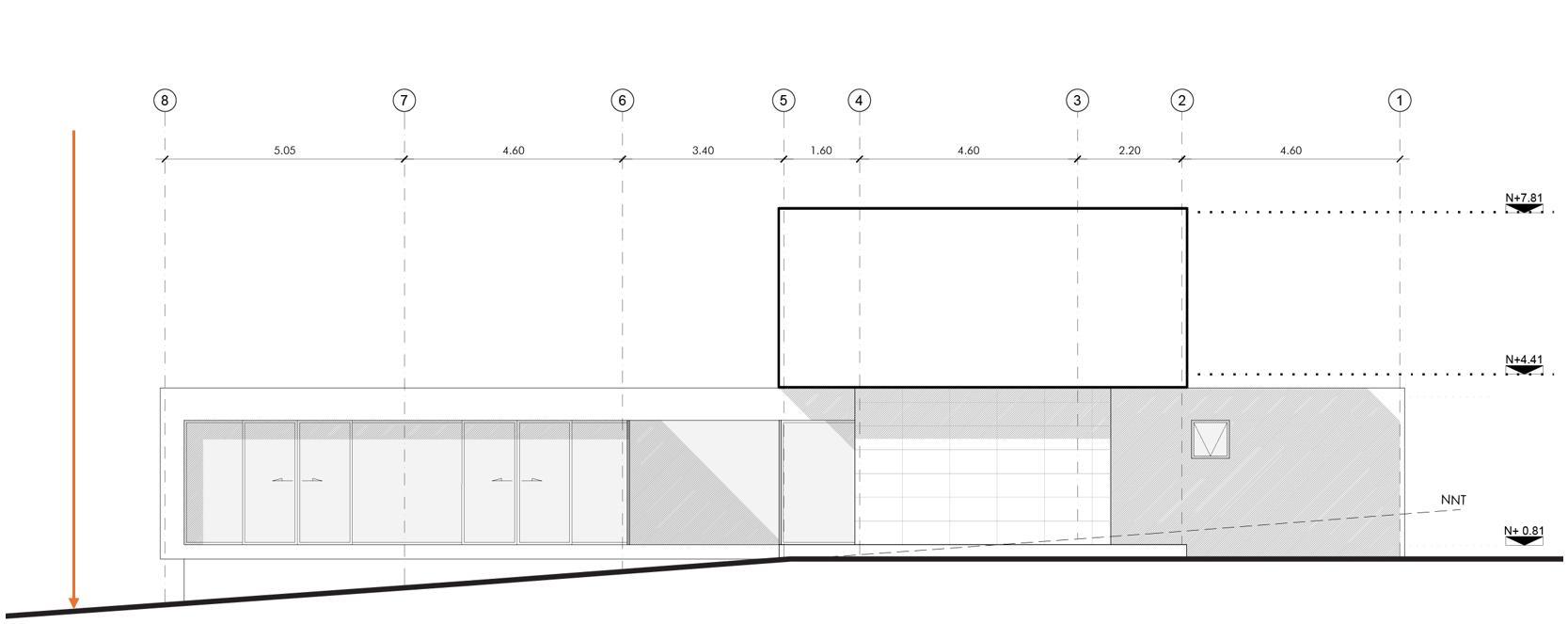

1. LINEA TIERRA

1

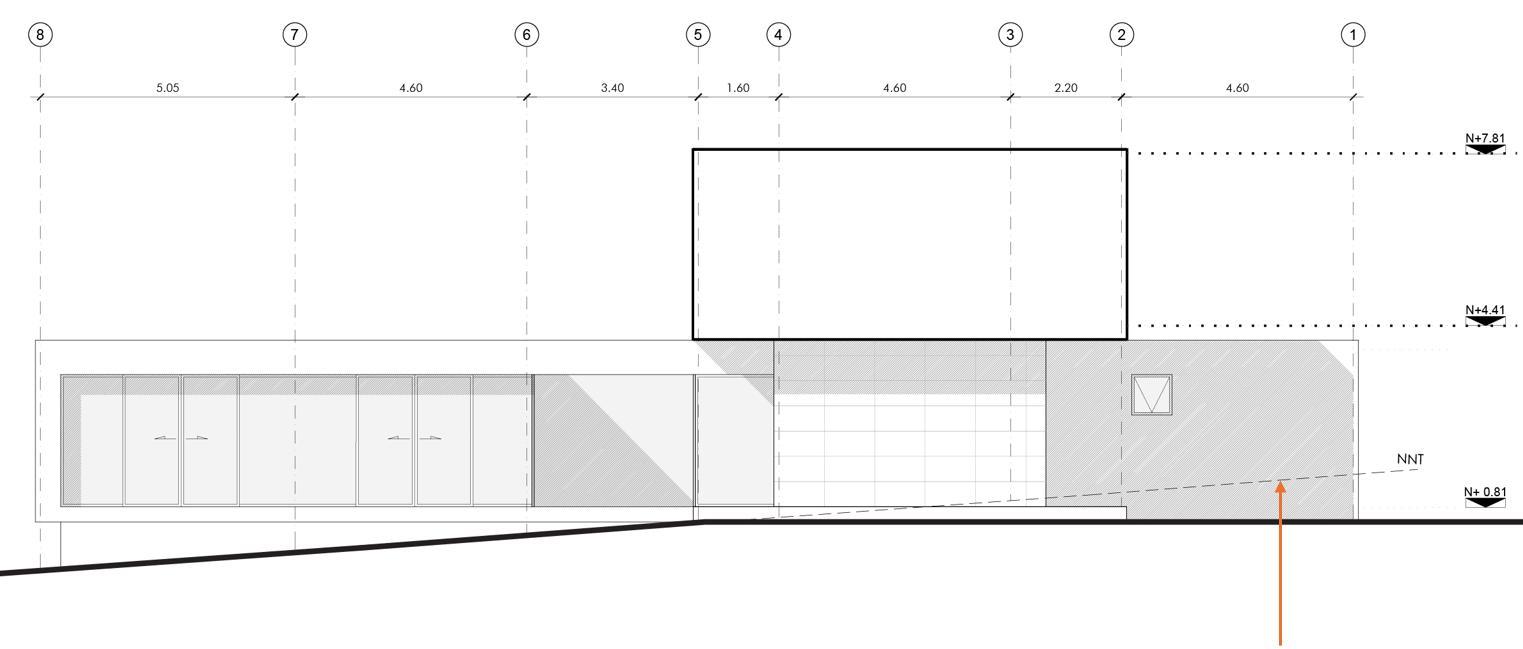

2. CORTE DE ELEMENTOS MAMPOSTERIA O ESTRUCTURA

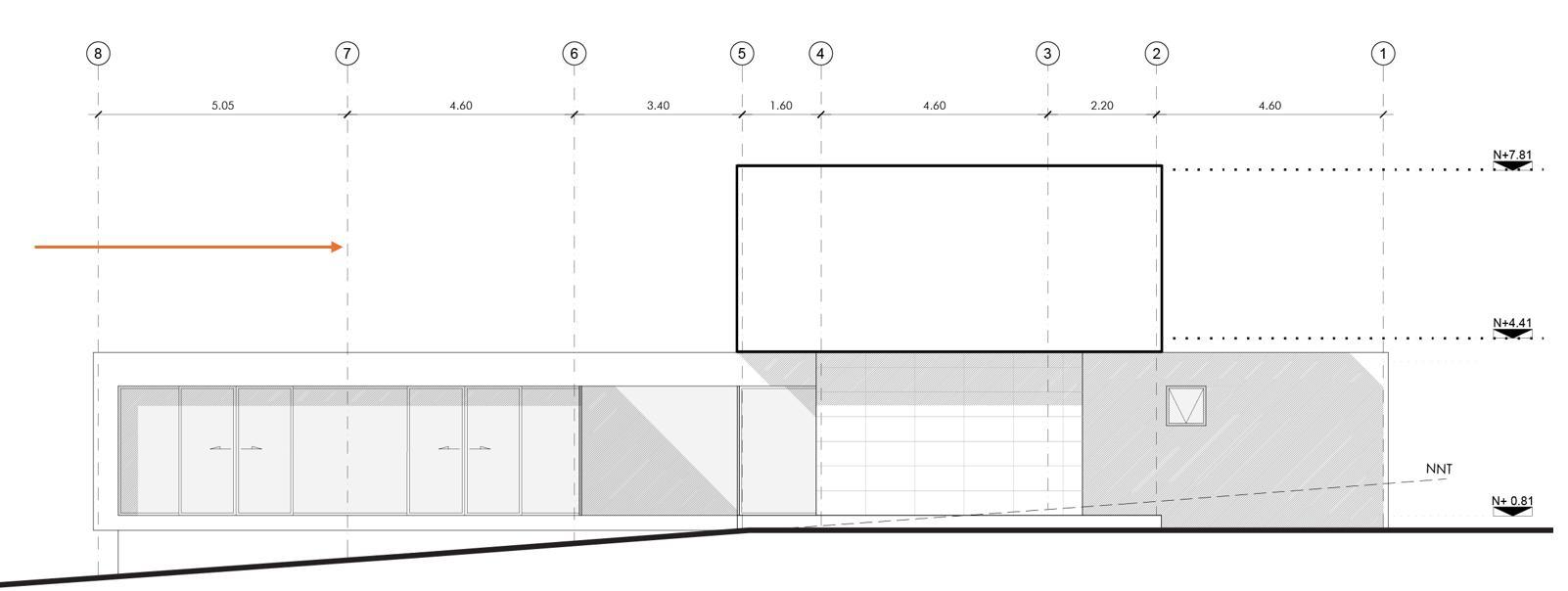

3. LINEA PUNTO – REPRSENTAN LINEAS DE EJES

1

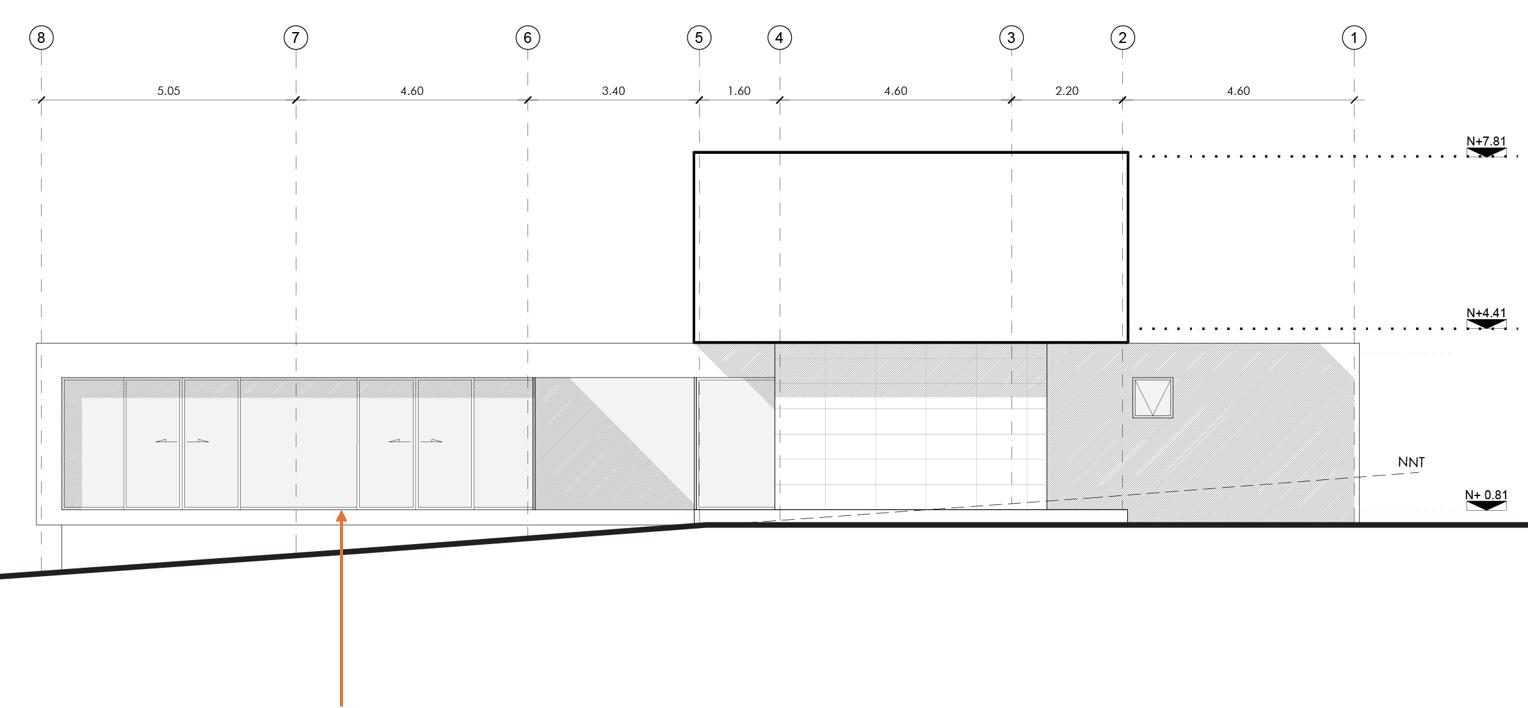

4. LINEA DISCONTINUA

5. LINEA CONTINUA

1

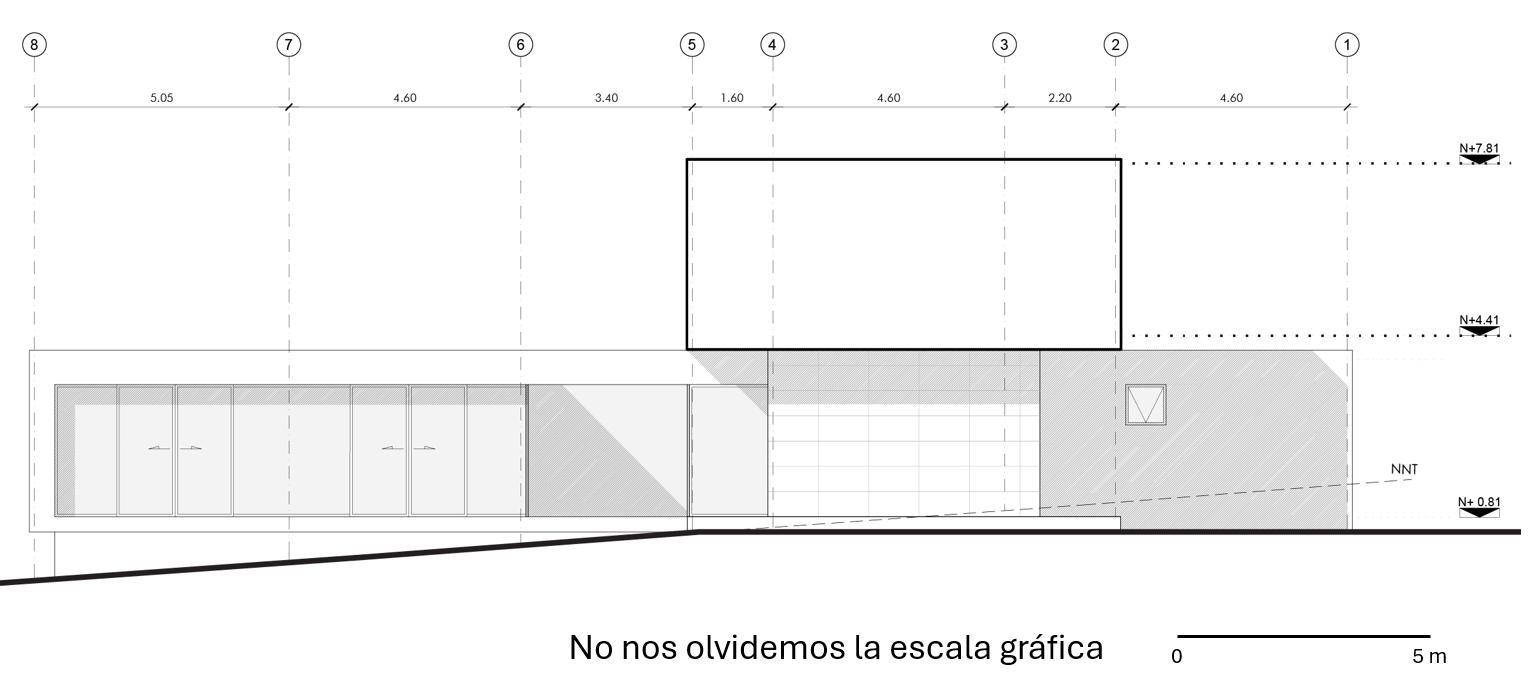

6. ESCALA GRAFICA

1
