Representación frontal con profundidad y escala

Representación espacial y gráfica Módulo 1

Dibujando con Jerarquía Visual ✓ Duración estimada: 30 a 45 minutos ✓ Competencias desarrolladas: 2, 3, 4, 7, 10, 11

INSTRUCCIONES PARA EL ESTUDIANTE: 1. Busca una mesa despejada o una superficie de apoyo y selecciona entre 4 y 5 objetos de uso diario (ejemplos: taza, control remoto, caja de zapatos, gafas, libro, frasco, etc.).

EJEMPLO

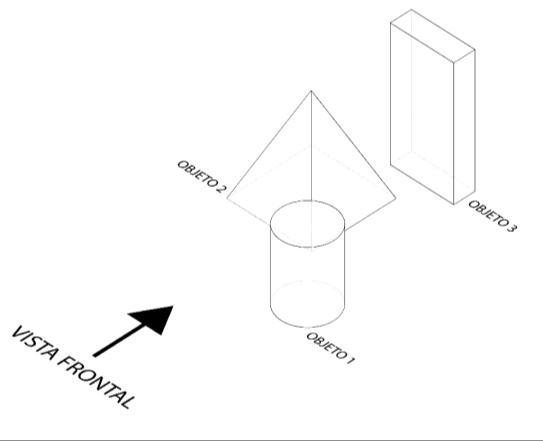

Nombre: Disposición de objetos Elaboración propia.

2. Colócalos de forma libre y no alineada: algunos más adelante y otros más atrás, generando una sensación de profundidad en el plano frontal.

3. Observa atentamente desde una única posición fija (frontal) y determina: • • •

Cuáles objetos están más cercanos.

Cuáles están parcialmente ocultos detrás de otros.

Qué proporciones tienen entre sí.

1

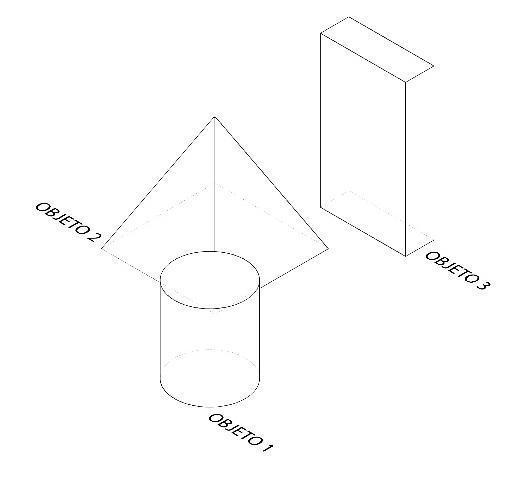

Nombre: Vista única - Frontal Elaboración propia.

4. En tu hoja de trabajo (formato A4 horizontal), dibuja una línea base horizontal para guiar la disposición general. Luego: • •

Representa cada objeto en vista frontal simplificada (no se dibuja en perspectiva).

Usa líneas de distinto grosor para indicar profundidad: o Línea gruesa (0.7 mm aprox.) para objetos en primer plano. o Línea media (0.5 mm) para objetos intermedios. o Línea fina (0.3 mm o lápiz claro) para objetos más alejados.

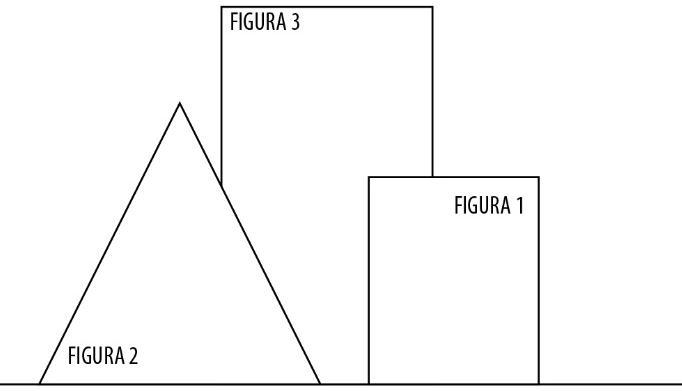

Nombre: Vista frontal sin profundidad Elaboración propia.

5. Utiliza línea discontinua (entrecortada) para indicar partes de objetos ocultas detrás de otros (línea oculta).

1

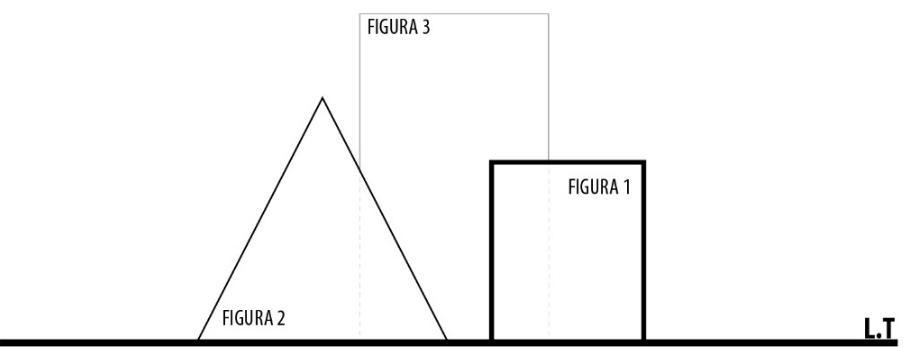

Nombre: vista frontal con profundidad y tipo de linea Elaboración propia.

6. Añade cotas parciales con escala: elige un objeto (por ejemplo, un libro o una caja) y represéntalo también a escala 1:2 o 2:1 en un recuadro al margen inferior derecho de la hoja. o Incluye su nombre, escala utilizada y medidas reales.

7. Verifica que: • • •

Las proporciones generales sean consistentes.

La jerarquía de líneas transmita profundidad.

Se apliquen correctamente los tipos de línea (continua gruesa, media, fina y discontinua).

8. Finaliza tu trabajo con limpieza: (La presentación impecable de tu trabajo es un requisito en toda actividad de representación gráfica.)

• • •

Borra líneas guía.

Repasa con lápiz más oscuro o estilógrafo si deseas mayor nitidez.

Agrega nombre, título, fecha y escala utilizada en el borde inferior del dibujo.
