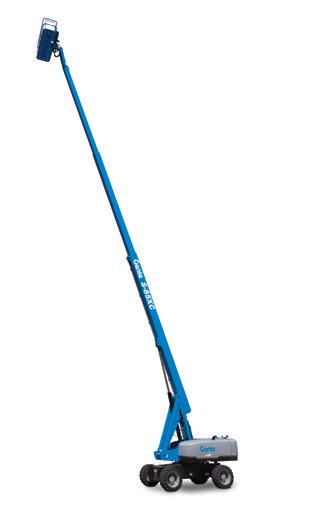

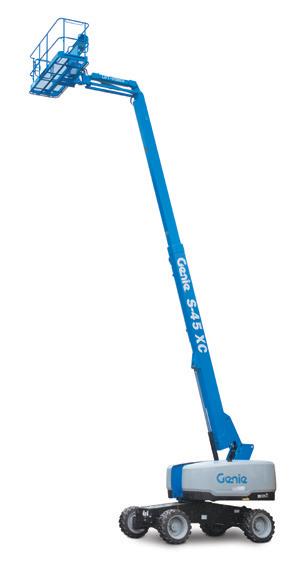

Self-Propelled Telescopic Booms S -40 XC™ & S-45 XC, S-40 TraX™ & S-45 TraX ®
Specifications Models Measurements
S-40 XC / S-40 TraX Metric US
S-45 XC / S-45 TraX Metric US
Working height maximum* Platform height maximum Horizontal reach maximum Below ground reach A Platform length - 8 ft model Platform length - 6 ft model B Platform width - 8 ft model Platform width - 6 ft model C Height - stowed standard tyres - stowed with Trax D Length - stowed Length - transport E Width - standard tyres - Trax option F Wheelbase G Ground clearance - center - centre Trax
14.04 m 12.04 m 9.47 m 0.30 m 0.91 m 0.76 m 2.44 m 1.83 m 2.51 m 2.56 m 8.03 m 7.80 m 2.49 m 2.46 m 2.46 m 0.32 m 0.30 m
15.56 m 13.56 m 11.02 m 1.27 m 0.91 m 0.76 m 2.44 m 1.83 m 2.51 m 2.56 m 9.47 m 7.37 m 2.49 m 2.46 m 2.46 m 0.32 m 0.30 m
45 ft 6 in 39 ft 6 in 31 ft 1 in 1 ft 3 ft 2 ft 6 in 8 ft 6 ft 8 ft 3 in 8 ft 5 in 26 ft 4 in 25 ft 7 in 8 ft 2 in 8 ft 1 in 8 ft 1 in 1 ft 0.5 in 1 ft
50 ft 6 in 44 ft 6 in 36 ft 2 in 4 ft 2 in 3 ft 2 ft 6 in 8 ft 6 ft 8 ft 3 in 8 ft 5 in 31 ft 1 in 24 ft 2 in 8 ft 2 in 8 ft 1 in 8 ft 1 in 1 ft 0.5 in 1 ft
Range of Motion S-40 XC / S-40 TraX 50 ft 15.24 m
45 ft
Maximum outreach zone 300 kg capacity
13.72 m
40 ft 12.19 m
35 ft 10.67 m
30 ft 9.14 m
25 ft
Maximum capacity zone 454 kg capacity
7.62 m
20 ft 6.10 m
15 ft 4.57 m
10 ft 3.05 m
5 ft 1.52 m
0 ft
Productivity
0m
Lift capacity, restricted Lift capacity, unrestricted Platform rotation Vertical jib rotation Turntable rotation Turntable tailswing Drive speed - 4WD stowed (on tyres) Drive speed - 4WD stowed (with Trax) Drive speed - raised or extended Gradeability** stowed - 4WD Turning radius - inside - inside with Trax Turning radius - outside - outside with Trax Controls Tyres - RT foam filled Trax - track system Ground Pressure (with tyres) Ground Pressure (with Trax)
454 kg 1,000 lbs 300 kg 660 lbs 160° (70°/90°) ——— ——— 360° continuous 97 cm 3 ft 2 in 6.40 km/h 4 mph 4.00 km/h 2.5 mph 0.3 m/s 1 ft/s 45% 45% 2.08 m 6 ft 10 in 2.03 m 6 ft 8 in 5.23 m 17 ft 2 in 5.18 m 17 ft 12 V DC proportional 315/55D20-12 ply Vermeer Track system 634 kPa 92 psi 138 kPa 20 psi
454 kg 300 kg
1,000 lbs 660 lbs 160° (80°/80°) 133° (+79° /-54°) 360° continuous 97 cm 3 ft 2 in 6.40 km/h 4 mph 4.00 km/h 2.5 mph 0.3 m/s 1 ft/s 45% 45% 2.08 m 6 ft 10 in 2.03 m 6 ft 8 in 5.23 m 17 ft 2 in 5.18 m 17 ft 12 V DC proportional 315/55D20-12 ply Vermeer Track system 634 kPa 92 psi 152 kPa 22 psi
Power
-5 ft -1.52 m
-10 -5 ft -3.05 m -1.52 m
0 ft
5 ft
10 ft
15 ft
20 ft
25 ft
30 ft
35 ft
40 ft
0m
1.52 m
3.05 m
4.57 m
6.10 m
7.62 m
9.14 m
10.67 m
12.2 m
Range of Motion S-45 XC / S-45 TraX 55 ft 16.76 m
50 ft
Maximum outreach zone 300 kg capacity
15.24 m
45 ft 13.72 m
40 ft 12.19 m
35 ft 10.67 m
30 ft
Maximum capacity zone 454 kg capacity
9.14 m
25 ft 7.62 m
Power source
Deutz D2011 L03i diesel, 3 cylinder 49hp (37kW) Stage IIIA Deutz TD2.2 L3 turbo diesel, 3 cylinder 49hp (37kW) Stage V 12 V DC 12 V DC 12 V DC 12 V DC 144 L 38 gal 144 L 38 gal 132 L 35 gal 76 L 20 gal
Auxiliary power unit Hydraulic tank capacity Fuel tank capacity (Diesel)
89 dBA 77 dBA <2.5 m/s²
89 dBA 77 dBA <8 ft 2 in/s²
89 dBA 77 dBA <2.5 m/s²
89 dBA 77 dBA <8 ft 2 in/s²
Weight*** CE Foam Filled tyres Track system
6,407 kg 6,969 kg
14,124 lbs 15,364 lbs
7,394 kg 7,956 kg
standard EN280:2013+A1:2015); 2004/108/EC (EMC); 2000/14/EC (Outdoor Noise)
A
A B
E
B
D
D
C F
G
F
G
0 ft 0m
-5 ft -1.52 m
-10 -5 ft -3.05 m -1.52 m
0 ft
5 ft
10 ft
15 ft
20 ft
25 ft
30 ft
35 ft
40 ft
0m
1.52 m
3.05 m
4.57 m
6.10 m
7.62 m
9.14 m
10.67 m
12.2 m 13.72 m
16,300 lbs 17,540 lbs
Standards Compliance EU Directives: 2006/42/EC - Machinery (harmonized
www.genielift.com/en-gb
10 ft 3.05 m
1.52 m
Sound pressure level (ground workstation) Sound pressure level (platform workstation) Vibration
C
15 ft 4.57 m
5 ft
Sound & Vibration Levels
E
20 ft 6.10 m
*T he metric equivalent of working height adds 2 m to platform height. U.S. adds 6 ft to platform height. ** G radeability applies to driving on slopes. See operator’s manual for details regarding slope ratings. *** W eight will vary depending on options and/or country standards.
