MERKKIEN SELITYKSET
LANGATON BLUETOOTHPOHJAINEN OHJAUS
JOKAINEN VALAISIN SISÄLTÄÄ
PIR- TAI RS-TUNNISTIMEN
SKANNAA QR-KOODI ÄLYPUHELIMELLA TAI TABLETILLA JA LATAA
EXAKTOR KOOLMESH SOVELLUS ILMAISEKSI
LANGATON BLUETOOTHPOHJAINEN OHJAUS
SKANNAA QR-KOODI ÄLYPUHELIMELLA TAI TABLETILLA JA LATAA
CASAMBI SOVELLUS ILMAISEKSI
Kajsa yleisvalaisin
Luokitukset: IP20, SL I
Asennus: Asennus suoraan kattoon rasiakiinnityksellä tai avaimenreikäkiinnityksellä
Kytkentä: -o- 3x2,5 mm²
Rakenne: Runko valkoiseksi pulverimaalattua teräspeltiä Opaali akryylikupu Päädyt valkoista ASA-muovia Jousikiinnikkeiset päädyt helpottavat asennusta.
Ohjattavuus: DIM = vaihehimmennys (phase cut)
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
Kajsa L60 1900lm 830 O 428405819 19003000603160465001,0
Kajsa L60 1900lm 840 O 428406019 19004000603160465001,0
Kajsa L60 1900lm 830 O DIM 428406119 19003000603160465001,0
Kajsa L60 1900lm 840 O DIM 428406219
Kajsa L120 4300lm 830 O 428406335
Kajsa L120 4300lm 840 O 428406435 4300400012031604610002,0

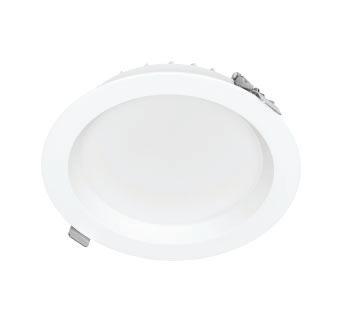

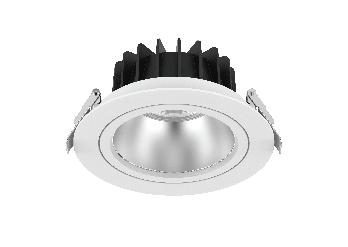

Uma alasvalo
Luokitukset:
S: IP40, M/L: IP54, IK06, SL II
Asennus: Uppoasennus. Kattolevyn paksuus 1-25mm. Valaisimen ja liitäntälaittteen välillä pikaliitin.

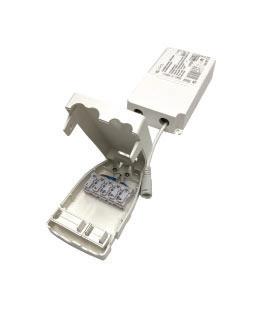

Kytkentä: Valaisimessa erillinen SELV-luokiteltu, ketjutettava liitäntälaite vedonpoistolla
DIM-versiossa 3-napainen 3m liitosjohto ja europistotulppa
DALI-versiossa 5-napainen 3m liitosjohto
Rakenne: Runko valettua alumiinia. Väri V = valkoinen
Ohjattavuus:
UGR <19
FX = max teho valittavissa asennusvaiheessa neljästä vaihtoehdosta dippikytkimellä
Värilämpötila valittavissa asennusvaiheessa liukukytkimellä kolmesta vaihtoehdosta:
*Uma S: 2700K, 3000K, tai 4000K
**Uma M/L: 3000K, 4000K tai 5700K
DALI/Switch Dim
DIM = vaihehimmennys (phase cut)

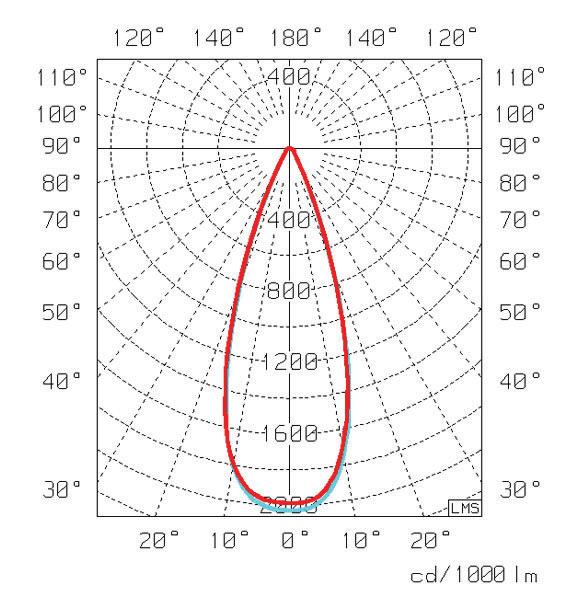

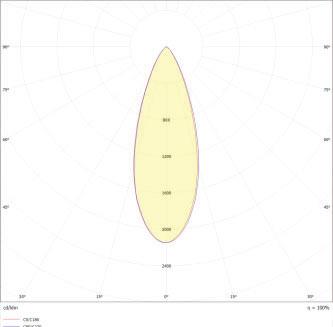

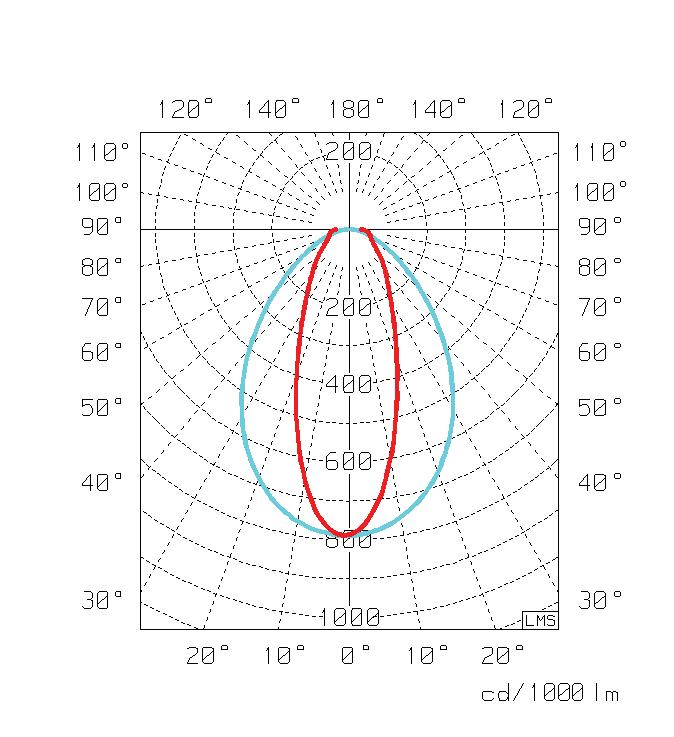

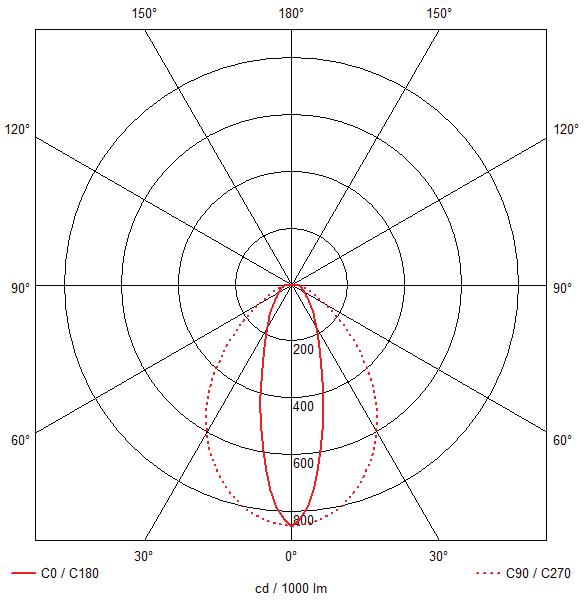

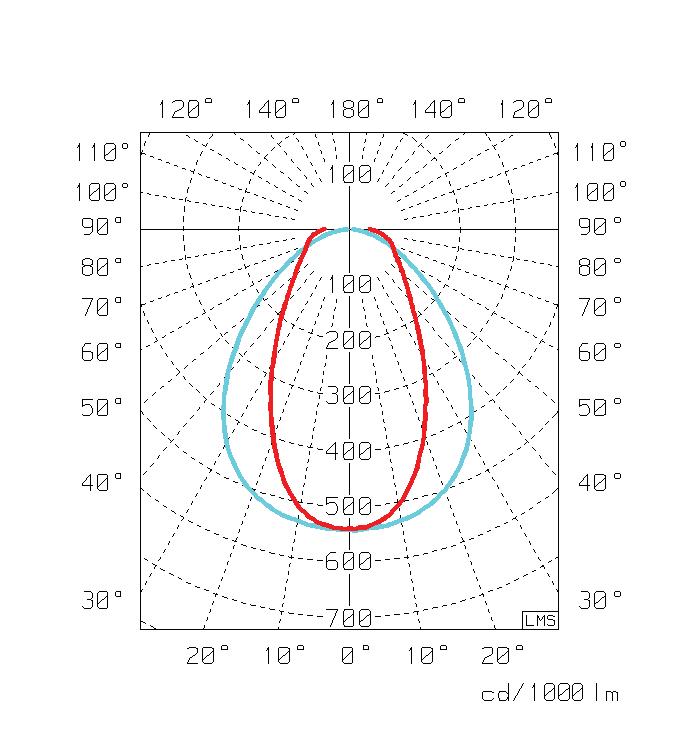

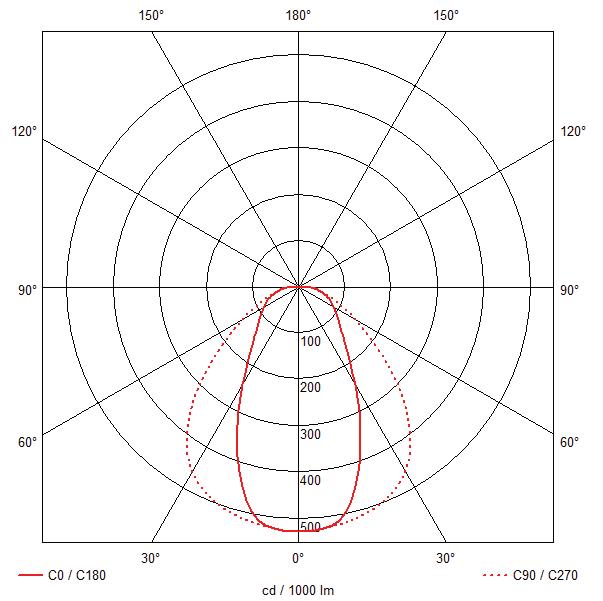

Valonjako: symmetrinen, avauskulma 36°
Tilt = Uma S on kallistettavissa 20°
Väriominaisuudet: Ra 90, SDCM 3
Elinikä: L80B50: 100 000h @ Ta 25°C
Käyttölämpötila: -20…+35°C
Korkeus mm Paino kg
Uma S 900lm Tilt FX DIM V 4188608 5/6/8/10460/550/740/930*11090-95540,29
Uma S 900lm Tilt FX DALI V 4188609 5/6/8/10460/550/740/930*11090-95540,29
Uma M 2400lm FX DIM V 4188611 15/18/22/251380/1690/2070/2350**172145-165900,71
Uma M 2400lm FX DALI V 4188612 15/18/22/251380/1690/2070/2350**172145-165900,71
Uma L 2900lm FX DIM V 4188613 15/20/25/301440/1920/2400/2860**220195-210991,14
Uma L 2900lm FX DALI V 4188614 15/20/25/301440/1920/2400/2860**220195-210991,14
Lisätarvikkeet
Uma M koristelasi huurrettu V 418861555 0,75
Uma soviterengas 230 Ø145 V 418861614540 0,27
Uma soviterengas 286 Ø195 V 418861719540 0,36
Uma S (kallistettava)
Uma M/L
Uma M huurrettu koristelasi
TuotenimiSnro Teho W Valovirta lm CCT K Halkaisija mm Upotusaukko mm

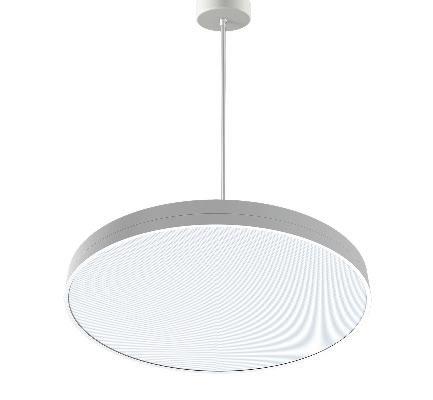

Isa yleisvalaisin
Luokitukset: IP54, IK08, SL II
Asennus: Asennus suoraan kattoon tai seinään tai ripustus lisävarusteena saatavilla ripustusvaijereilla (max 1,5m) tai putkiripustimella (0,3-0,6m)
Kytkentä: DIM & RS: 3-napainen, ketjutettava pikakytkentäliitin
BTDA: 4-napainen, ketjutettava pikakytkentäliitin
Rakenne: Valaisimen runko valkoista polykarbonaattia (RAL 9016)
Opaali häikäisysuoja
Lisävarusteena saatavilla mikroprismalevy UGR<19 (4188443)
Ohjattavuus: FX = teho valittavissa asennusvaiheessa neljästä vaihtoehdosta *** Värilämpötila valittavissa dippikytkimellä: 3000K tai 4000K RS = mikroaaltotunnistin. RS-version max asennuskorkeus 4m. RS DIM -versioissa käytävätoiminto: jatkuva valaistustaso esim. 10%, tunnistinohjattu 100%
BTDA RS = langaton ohjaus; jokaisessa valaisimessa Bluetoothilla toimiva RS-tunnistin 3h turvavaloyksikkö on kytkettävissä helposti pikaliittimellä.
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
Tuotenimi
Isa 400 4100lm FX DIM 4188437 20/24/28/312600/3100/3600/4100***400110601,5
Isa 400 4500lm FX RS DIM 4188439 19/24/26/302900/3600/3900/4500***400110601,5
Isa 400 4500lm FX BTDA RS 4188441 19/24/26/302900/3600/3900/4500***400110601,65
Isa 400 4500lm DALI 418843830 4500***400110601,6
Lisätarvikkeet
Isa MP-optiikka UGR<19 V 418844340090

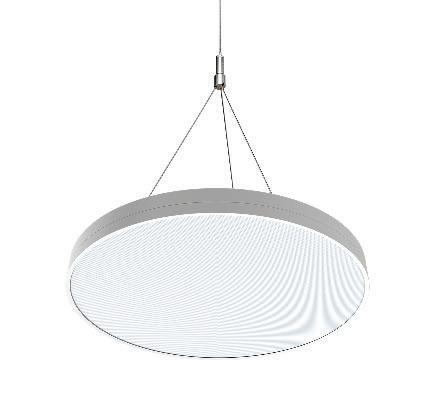

Isa vaijeriripustussetti 4188444
Isa putkiripustin/kuppi V 4188445
Isa turvavaloyksikkö 3h 4188466

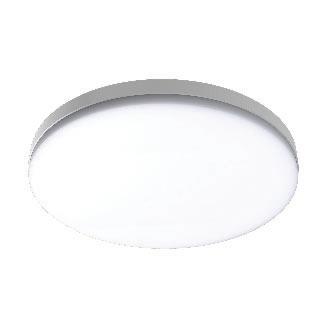

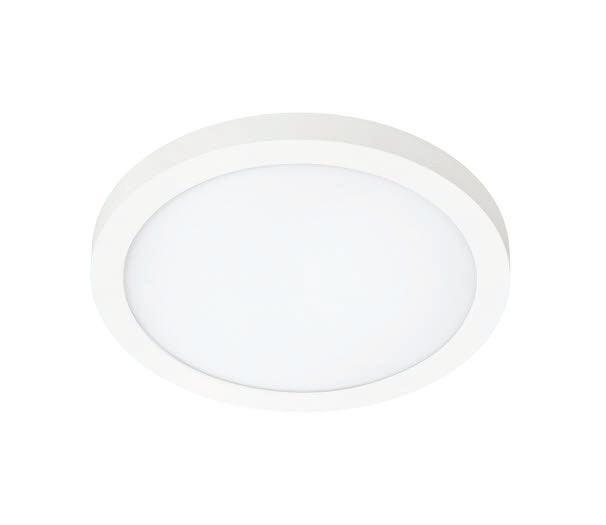

Skir yleisvalaisin
Luokitukset: IP44/IP20, IK06, SL II
Asennus: Pinta-asennus kattoon tai kattorasiaan jakorasiakiinnikkeellä. Kaapelin kytkentä sivusta vaatii lisätarvikkeena toimitettavan korotusrenkaan (4184481, korkeus 10 mm). Tällöin IP20. Uppoasennus kiinnitysjousella
Kytkentä: 3-napainen, ketjutettava pikakytkentäliitin
Rakenne: Valaisimen runko valkoista polykarbonaattia (RAL 9016)
Opaali häikäisysuoja
Ohjattavuus: DIM = vaihehimmennys (phase cut)
PIR = infrapunatunnistin
*** Värilämpötila valittavissa dippikytkimellä: 3000K, 4000K tai 5700K
Elinikä: L80B50: 50 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
Skir 8/10/12W 830/840/857 4184473 8/10/12900/1100/1300*** 23565-204220,52
Skir 12W 830/840/857 DIM 4184474 121300*** 23565-204220,52
Skir 8/10/12W 830/840/857 PIR 4188446 8/10/12900/1100/1300***23565-204220,52
Skir 10/15/20W 830/840/857 4184466 10/15/201100/1650/2300*** 300120-260250,85
Skir 22W 830/840/857 DIM 4184467 222400*** 300120-260250,85
Skir 10/15/20W 830/840/857 PIR 4184540 10/15/201200/1800/2300*** 300120-260250,85
Lisätarvikkeet
Korotusrengaspari, h=10mm 4184481
Skir Ø235 kiinnitysjousi E7509116
Skir Ø300 kiinnitysjousi E7509115
Vaijeriripustussetti 4188444
Putkiripustin 4188445
Tuotenimi Snro
Teho W
Valovirta lm
CCT K Halkaisija mm Upotusaukko mm Korkeus mm Paino kg
Snro Teho W Valovirta lm CCT K Halkaisija mm Avauskulma ° Korkeus mm Paino kg
Väestösuojakiinnike 4306793*

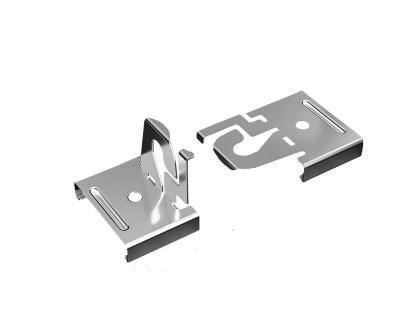

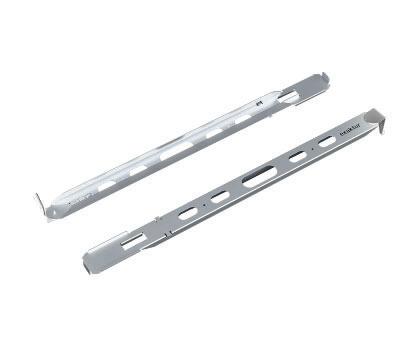

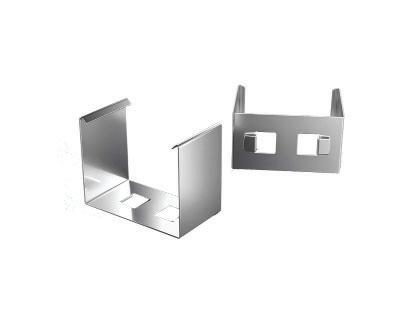

Kannatinpari 4306216
Kannatinpari 4306069

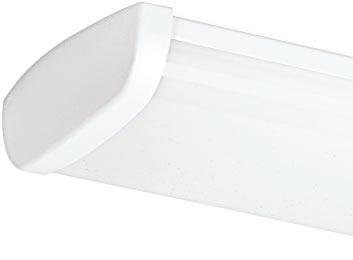

Naiad G3 yleisvalaisin
Luokitukset: IP44, SL I, D
Asennus: Asennus suoraan kattoon, seinään tai valaisinripustuskiskoon Pohjan avaimenreikäkiinnitys helpottaa asennusta.
Kytkentä: -o- 5x1,5 mm²
Pikakytkentäliitin valaisimen keskellä Läpijohdotetuissa ÖK-malleissa valaisimen kummassakin päädyssä pikakytkentäliitin
Rakenne: Valaisimen runko ja asennuslevy valkoiseksi pulverimaalattua teräslevyä
Päädyt ASA-muovia, satiiniopaali akryylikupu
Ohjattavuus: DALI/Switch Dim Saatavilla myös Casambi-yhteensopivana
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
Naiad L60 2100lm 840 O 4306656 16 21004000602159465451,6
Naiad L60 2100lm 840 O DALI 4306657 16
Naiad L60 2100lm 830 O DALI 4306659 16 21003000602159465451,6
Naiad L60 3200lm 840 O 4306619 25 32004000602159465451,6
Naiad L60 3200lm 840 O DALI 4306698 25 32004000602159465451,6
Naiad L120 4300lm 840 O 4306660 29 430040001202159469552,8
Naiad L120 4300lm 840 O DALI 4306661
Naiad L120 6900lm 840 O ÖK 4309257 50 690040001202159469552,8 Naiad L120 6900lm 840 O ÖK DALI 4309258 50 690040001202159469552,8 Naiad L120 6900lm 830 O 4306681 50 690030001202159469552,8
Naiad L120 6900lm 830 O DALI 4306682 50 690030001202159469552,8
Naiad L150 5500lm 840 O 4306664 39 5500400015021594612003,5
Naiad L150 5500lm 840 O DALI 4306666 39 5500400015021594612003,5
Naiad L150 5500lm 830 O 4306667 39 5500300015021594612003,5
Naiad L150 5500lm 830 O DALI 4306668 39 5500300015021594612003,5
Naiad L150 5500lm 840 O ÖK 4306673 39 5500400015021594612003,5
Naiad L150 5500lm 840 O ÖK DALI 4306674 39 5500400015021594612003,5
Naiad L150 5500lm 830 O ÖK 4306675 39 5500300015021594612003,5
Naiad L150 5500lm 830 O ÖK DALI 4306676 39 5500300015021594612003,5
Naiad L150 5500lm 940 O 4309261 50 5500400015021594612003,5
Naiad L150 5500lm 940 O ÖK 4309262 50 5500400015021594612003,5
Naiad L150 5500lm 940 O ÖK DALI 4309263 50 5500400015021594612003,5
Naiad L150 8300lm 840 O 4306685 60 8300400015021594612003,5
Naiad L150 8300lm 840 O DALI 4306686 60 8300400015021594612003,5
Naiad L150 8300lm 840 O ÖK 4309259 60 8300400015021594612003,5
Naiad L150 8300lm 840 O ÖK DALI 4309260 60 8300400015021594612003,5
Naiad L150 8300lm 940 O 4309264 69 8300400015021594612003,5
Naiad L150 8300lm 940 O ÖK 4309265 69 8300400015021594612003,5
Naiad L150 8300lm 940 O ÖK DALI 4309266 69 8300400015021594612003,5

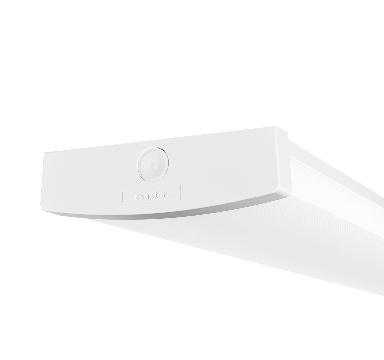

Naiad G3 tunnistinvalaisin (RS & PIR) sekä turvavalo (Turv)
Luokitukset: IP44 (PIR-versio IP42), SL I, D
Asennus: Asennus suoraan kattoon, seinään tai valaisinripustuskiskoon Pohjan avaimenreikäkiinnitys helpottaa asennusta.
Kytkentä: -o- 5x1,5 mm²
Pikakytkentäliitin valaisimen keskellä
Rakenne: Valaisimen runko ja asennuslevy valkoiseksi pulverimaalattua teräslevyä Päädyt ASA-muovia, satiiniopaali akryylikupu
Ohjattavuus: RS = mikroaaltotunnistin, RS-version max asennuskorkeus 4m

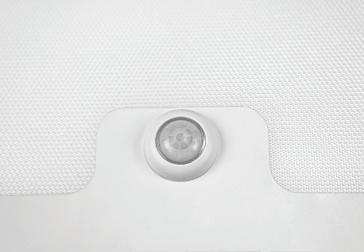

PIR = infrapunatunnistin, PIR-version max asennuskorkeus 3m
Tunnistinmallit (RS/PIR) soveltuvat master-orja -asennuksiin.
Orjakuormaa voidaan kytkeä max 400W RS-malleihin ja max 200W PIR-malleihin. RS/PIR DIM -versioissa käytävätoiminto: jatkuva valaistustaso 10%, tunnistinohjattu 100%
PIR-tunnistimen herkkyyttä ja viiveaikaa voidaan säätää erikseen myytävällä kaukosäätimellä (7009046). Viiveaika 5s - 60min (tehdasasetus 5min)
Turv = turvavalo 3h akulla
Elinikä: L80B50: 100 000h @ Ta25°C
TuotenimiSnro Teho W Valovirta lm CCT K
Naiad L60 2100lm 840 O RS 4306644 16 2100 4000 60215946545 1,6
Naiad L60 2100lm 840 O RS
Naiad L60 2100lm 830 O RS DIM 4306647 16
Naiad L120 4300lm 840 O RS4306648294300 4000 120215946955
L120 6900lm 840 O RS DIM 4306680 50 6900 4000 120215946955 2,8 Naiad L120 6900lm 830 O RS 4306683 50 6900 3000 120215946955 2,8
L120 6900lm 830
L150 5500lm 830 O RS DIM 4306655395500
Naiad
G3 Bluetooth tunnistinvalaisin
Luokitukset: IP44, SL I, D
Asennus: Asennus suoraan kattoon, seinään tai valaisinripustuskiskoon Pohjan avaimenreikäkiinnitys helpottaa asennusta.
Kytkentä: -o- 5x1,5 mm²
Pikakytkentäliitin valaisimen keskellä Läpijohdotetuissa ÖK-malleissa valaisimen kummassakin päädyssä pikakytkentäliitin
Rakenne: Valaisimen runko ja asennuslevy valkoiseksi pulverimaalattua teräslevyä
Päädyt ASA-muovia, satiiniopaali akryylikupu
Ohjattavuus: BT RS = langaton ohjaus (ON/OFF); jokaisessa valaisimessa Bluetoothilla toimiva RS-tunnistin
BTDA RS = langaton ohjaus (DALI); jokaisessa valaisimessa Bluetoothilla toimiva RS-tunnistin
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
Naiad L120 4100lm 830 BT RS 430680429 410030001202122359552,8
Naiad L120 4300lm 840 BT RS 430680529 430040001202122359552,8
Naiad L120 4300lm 830 BTDA RS 433434729 430030001202122359552,8
Naiad L120 4300lm 840 BTDA RS 430680029 430040001202122359552,8
Naiad L120 4300lm 830 BTDA RS ÖK 433434629 430030001202122359552,8
Naiad L120 4300lm 840 BTDA RS ÖK 430680129 430040001202122359552,8
Naiad L150 5300lm 830 BT RS 430680639 5500300015021223512003,5
Naiad L150 5500lm 840 BT RS 430680739 5500400015021223512003,5
Naiad L150 5500lm 830 BTDA RS 433434839 5500300015021223512003,5
Naiad L150 5500lm 840 BTDA RS 430680239 5500400015021223512003,5
Naiad L150 5500lm 830 BTDA RS ÖK 433434939 5500300015021223512003,5
Naiad L150 5500lm 840 BTDA RS ÖK 430680339 5500400015021223512003,5

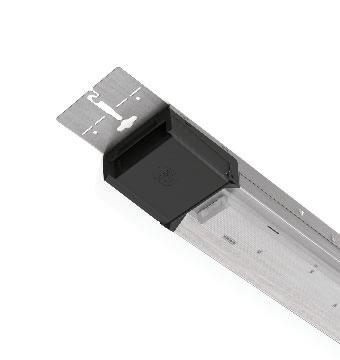

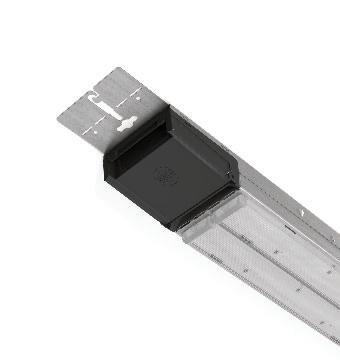

Naiad Refit vanhaan T5-valaisinrunkoon
Luokitukset: IP44, SL I

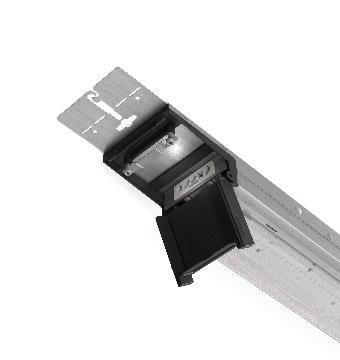

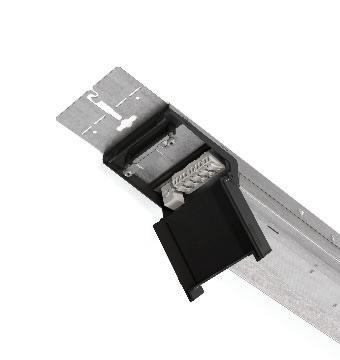

Asennus: Naiad Refit LED-moduuli kiinnitetään viidellä ruuvilla vanhaan Naiad T5 -valaisinrunkoon
Kytkentä: -o- 5x1,5 mm² Pikakytkentäliitin valaisimen keskellä
Rakenne: Asennuslevy valkoiseksi pulverimaalattua teräslevyä Refitin mukana toimitetaan opaalikalvo kirkasta akryylikupua varten
Ohjattavuus: ON/OFF. Saatavilla myös DALI-ohjauksella.
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
Linkki asennusvideoon
POP Li44 yleisvalaisin
Luokitukset: IP44, IK06, SL I, D
Asennus: Asennus suoraan kattoon, seinään tai valaisinripustuskiskoon Pohjan avaimenreikäkiinnitys helpottaa asennusta.
Kytkentä: -o- 5x1,5 mm²
Pikakytkentäliitin valaisimen keskellä
Rakenne: Valaisimen runko ja asennuslevy valkoiseksi pulverimaalattua teräslevyä Päädyt ASA-muovia, opaali akryylikupu
Ohjattavuus: FX = Teho valittavissa asennusvaiheessa neljästä vaihtoehtosta RS = mikroaaltotunnistin. RS-version max asennuskorkeus 4m. Soveltuu master-orja asennuksiin, max 5 orjavalaisinta.
BTDA RS = langaton ohjaus; jokaisessa valaisimessa Bluetoothilla toimiva RS-tunnistin *** Värilämpötila valittavissa dippikytkimellä: 3000K, 3500K tai 4000K
Elinikä: L80B50: 100 000h @ Ta25°C
TuotenimiSnro Teho W Valovirta lm CCT K Pituus mm Leveys mm Korkeus mm Kiinnitysväli mm Paino kg
POP Li44 L60 3200lm FX 4306798 14,5/18/21,5/251800-3200 ***600165 465101,2
POP Li44 L60 3200lm FX RS 4306799 14,5/18/21,5/251800-3200 ***600165 465101,2
POP Li44 L120 4700lm FX 4334200 20/25/30/352700-4700 ***1200165 469002,4
POP Li44 L120 4700lm FX RS 4334201 20/25/30/352700-4700 ***1200165 469002,4
POP Li44 L120 4900lm BTDA RS 4334202 20/25/30/352900-4900 ***1200165 469002,4
POP Li44 L150 6900lm FX 4334203 33/41/43/514600-6900 ***1500165 4612003,0
POP Li44 L150 6900lm FX RS 4334204 33/41/43/514600-6900 ***1500165 4612003,0
Mimas kylpyhuonevalaisin
Luokitukset: IP44, SL I
Asennus: Asennus seinään
Kytkentä: 2kpl läpivientiaukkoa Ø 20mm keskellä valaisimen takana ja päällä, pikakytkentäliitin keskellä
Rakenne: Valaisimen runko valkoiseksi pulverimaalattua teräslevyä
Päädyt ASA-muovia
Satiiniopaali akryylikupu
Ohjattavuus: Läsnäolotunnistus
Valaisinmallit: U = 230V maadoitettu pistorasia (oikealla puolella)
NS = PIR-tunnistin
U NS = 230V maadoitettu pistorasia ja PIR-tunnistin

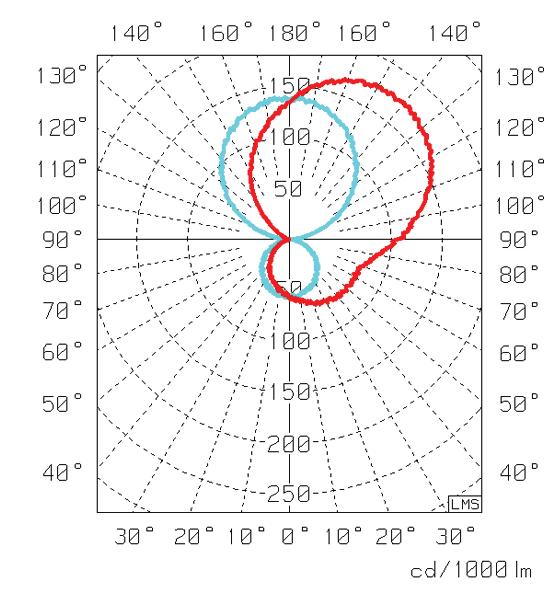

Valonjako: Epäsuora
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
Mimas LED 2701 12W 840 IP44 O 412403912 1300400060097624001,1
Mimas LED 2701 12W 840 IP44 U O 412404012 1300400060097624001,2
Mimas LED 2701 12W 840 IP44 NS O 412404112 1300400060097624001,2
Mimas LED 2701 12W 840 IP44 U NS O 412404212 1300400060097624001,3
Mimas LED 2701 12W 830 IP44 O 412404712 1300300060097624001,1
Mimas LED 2701 12W 830 IP44 U O 412404812 1300300060097624001,2
Mimas LED 2701 12W 830 IP44 NS O 412405112 1300300060097624001,2
Mimas LED 2701 12W 830 IP44 U NS O 412405212 1300300060097624001,3
NS=PIR-tunnistin
U=230V maadoitettu pistorasia
Naiad G4 yleisvalaisin
Luokitukset: IP44, IK07, SL I, D
Asennus: Asennus suoraan kattoon, seinään tai valaisinripustuskiskoon Pohjan avaimenreikäkiinnitys helpottaa asennusta.
Kytkentä: -o- 5x1,5 mm², DALI 5x1,5 mm² + 2x1,5 mm²
Pikakytkentäliitin valaisimen keskellä Läpijohdotetuissa ÖK-malleissa valaisimen kummassakin päädyssä pikakytkentäliitin
Rakenne: Valaisimen runko ja asennuslevy valkoiseksi pulverimaalattua teräslevyä
Päädyt ASA-muovia, satiiniopaali akryylikupu Non-SELV liitäntälaite, joten kuvun avaaminen edellyttää työkalua
Kaikkien Naiad G4 -mallien leveys on 159mm ja korkeus 54mm.
Ohjattavuus:
DALI/Switch Dim
RS = mikroaaltotunnistin, RS-version max asennuskorkeus 4m

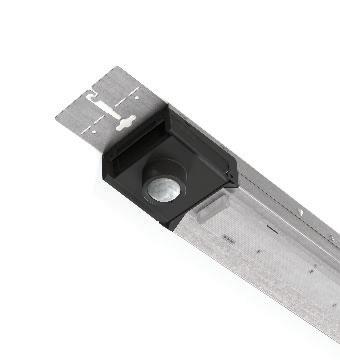

PIR = infrapunatunnistin, PIR-version max asennuskorkeus 3m
Tunnistinmallit (RS/PIR) soveltuvat master-orja -asennuksiin.
Orjakuormaa voidaan kytkeä max 400W RS-malleihin ja max 200W PIR-malleihin.
BTDA = langaton ohjaus; jokaisessa valaisimessa Bluetoothilla toimiva RS/PIR-tunnistin
Turv = turvavalo 3h akulla
Saatavilla myös Casambi-yhteensopivana
Väriominaisuudet: Ra 80, SDCM 3
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
NaiadG4 L60 3600 830 4334400 15/18/22/262100/2500/3000/360030006405001,5
NaiadG4 L60 3600 840 4334401 15/18/22/262100/2500/3000/360040006405001,5
NaiadG4 L60 3600 830 RS 4334402 15/18/22/262100/2500/3000/360030006405001,5
NaiadG4 L60 3600 840 RS 4334403 15/18/22/262100/2500/3000/360040006405001,5
NaiadG4 L60 3600 830 PIR 4334404 15/18/22/262100/2500/3000/360030006405001,5
NaiadG4 L60 3600 840 PIR 4334405 15/18/22/262100/2500/3000/360040006405001,5
NaiadG4 L60 3600 830 DALI 433440626 360030006405001,5 NaiadG4 L60 3600 840 DALI 433440726 360040006405001,5
NaiadG4 L60 3600 830 BTDA RS 433440827 360030006405001,5
NaiadG4 L60 3600 840 BTDA RS 433440927 360040006405001,5
NaiadG4 L60 3600 830 BTDA PIR
NaiadG4 L60 3600 840 BTDA PIR 433441127
NaiadG4 L60 3600 830 Turv 4334412 15/18/22/262100/2500/3000/360030006405001,8
NaiadG4 L60 3600 840 Turv 4334413 15/18/22/262100/2500/3000/360040006405001,8
NaiadG4 L120 8000 830 4334414
25/31/38/444100/5100/6100/8000300012009002,6
NaiadG4 L120 8000 840 4334415 25/31/38/444100/5100/6100/8000400012009002,6
NaiadG4 L120 8000 830 ÖK 4334416
NaiadG4 L120 8000 840 ÖK 4334417
NaiadG4 L120 8000 830 RS 4334418
NaiadG4 L120 8000 840 RS 4334419
NaiadG4 L120 8000 830 PIR 4334420
25/31/38/444100/5100/6100/8000300012009002,7
25/31/38/444100/5100/6100/8000400012009002,7
25/31/38/444100/5100/6100/8000300012009002,6
25/31/38/444100/5100/6100/8000400012009002,6
25/31/38/444100/5100/6100/8000300012009002,6
NaiadG4 L120 8000 840 PIR 4334421 25/31/38/444100/5100/6100/8000400012009002,6
NaiadG4 L120 8000 830 DALI 433442244 8000300012009002,6
NaiadG4 L120 8000 840 DALI 433442344 8000400012009002,6
NaiadG4 L120 8000 830 DALI ÖK 433442444 8000300012009002,7
NaiadG4 L120 8000 840 DALI ÖK 433442544 8000400012009002,7
NaiadG4 L120 8000 830 BTDA RS 433442645 8000300012009002,6
NaiadG4 L120 8000 840 BTDA RS 433442745 8000400012009002,6
NaiadG4 L120 8000 830 BTDA RS ÖK 433442845 8000300012009002,6
NaiadG4 L120 8000 840 BTDA RS ÖK 433442945 8000400012009002,6
TuotenimiSnro Teho W Valovirta lm CCT K Pituus mm Kiinnitysväli mm Paino kg
NaiadG4 L120 8000 830 BTDA PIR 433443045 8000300012009002,6
NaiadG4 L120 8000 840 BTDA PIR 433443145 8000400012009002,6
NaiadG4 L120 8000 830 BTDA PIR ÖK 433443245 8000300012009002,6
NaiadG4 L120 8000 840 BTDA PIR ÖK 433443345 8000400012009002,6
NaiadG4 L120 8000 830 Turv 4334434 25/31/38/444100/5100/6100/8000300012009002,9
NaiadG4 L120 8000 840 Turv 4334435 25/31/38/444100/5100/6100/8000400012009002,9
NaiadG4 L150 9000 830 4334436 31/38/47/545200/6400/7900/90003000148012003,3
NaiadG4 L150 9000 840 4334437 31/38/47/545200/6400/7900/90004000148012003,3
NaiadG4 L150 9000 830 ÖK 4334438 31/38/47/545200/6400/7900/90003000148012003,4
NaiadG4 L150 9000 840 ÖK 4334439 31/38/47/545200/6400/7900/90004000148012003,4
NaiadG4 L150 9000 830 RS 4334440 31/38/47/545200/6400/7900/90003000148012003,3
NaiadG4 L150 9000 840 RS 4334441 31/38/47/545200/6400/7900/90004000148012003,3
NaiadG4 L150 9000 830 PIR 4334442 31/38/47/545200/6400/7900/90003000148012003,3
NaiadG4 L150 9000 840 PIR 4334443 31/38/47/545200/6400/7900/90004000148012003,3
NaiadG4 L150 9000 830 DALI 433444454 90003000148012003,3
NaiadG4 L150 9000 840 DALI 433444554 90004000148012003,3
NaiadG4 L150 9000 830 DALI ÖK 433444654 90003000148012003,4
NaiadG4 L150 9000 840 DALI ÖK 433444754 90004000148012003,4
NaiadG4 L150 9000 830 BTDA RS 433444855 90003000148012003,3
NaiadG4 L150 9000 840 BTDA RS 433444955 90004000148012003,3
NaiadG4 L150 9000 830 BTDA RS ÖK 433445055 90003000148012003,4
NaiadG4 L150 9000 840 BTDA RS ÖK 433445155 90004000148012003,4
NaiadG4 L150 9000 830 BTDA PIR 433445255 90003000148012003,3
NaiadG4 L150 9000 840 BTDA PIR 433445355 90004000148012003,3
NaiadG4 L150 9000 830 BTDA PIR ÖK 433445455 90003000148012003,4
NaiadG4 L150 9000 840 BTDA PIR ÖK 433445555 90004000148012003,4
NaiadG4 L150 9000 830 Turv 4334456 31/38/47/545200/6400/7900/90003000148012003,6
NaiadG4 L150 9000 840 Turv 4334457 31/38/47/545200/6400/7900/90004000148012003,6 Varakuvut
NaiadG4 L60 kupu 583 AC O 4334461583
NaiadG4 L120 kupu 1143 AC O 4334462 1143
NaiadG4 L150 kupu 1423 AC O 4334463 1423
9020B komerovalaisin
Luokitukset: IP20, SL II
Asennus: Asennus ovenkarmiin
Kytkentä: -o 2x2,5 mm², 230V
Rakenne: Runko vaaleanharmaata muovia Lampunsuoja valkoista pulverimaalattua teräslevyä Valaisin varustettu kytkimellä
Valonlähde: E27, ei sisälly toimitukseen
TuotenimiSnro Pituus mm Leveys mm Korkeus mm Paino kg 9020B 4124009 95174600,2

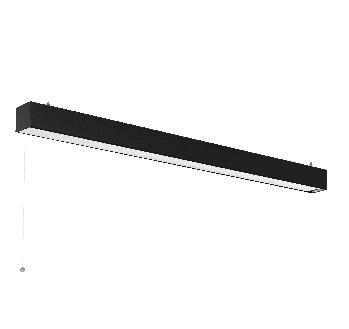

Cressida työpistevalaisin
Luokitukset: IP20, SL I
Asennus: Ripustus liitosjohdolla ja valaisimen mukana toimitettavalla säädettävällä vaijeriripustimella
Kytkentä: ON/OFF, DE ja DE AU -versioissa 3-napainen 3m liitosjohto ja pistotulppa DALI-versiossa 5-napainen 3m liitosjohto
Rakenne: Runko valkoiseksi maalattua alumiinia, komponenttilevy terästä Alavalon häikäisysuojana mattapintainen alumiinilamelliritilä ja opaali polykarbonaattilevy Ylävalon pölysuoja kirkasta polykarbonaattia
Ohjattavuus: ON/OFF = ei vetokytkintä (tai kaksi ON/OFF-vetokytkintä tilauksesta) DALI = yksi DALI-liitäntälaite, ei vetokytkintä. Toimii myös Switch DIM:nä. DE = kaksi DALI-liitäntälaitetta ja kaksi vetokytkinhimmennintä (ylä- ja alavalo erikseen) Saatavilla myös Casambi-yhteensopivana
Elinikä: L80B50: 100 000h @ Ta25°C
Cressida L120 6200lm 830 428455665 6200 3000 1216 2405412005,4
Cressida L120 6200lm 840 428455765 6200 4000 1216 2405412005,4
Cressida L120 6200lm 830 DALI 428455865 6200 3000 1216 2405412005,4
Cressida L120 6200lm 840 DALI 428455965 6200
Cressida L120 6200lm 830 DE 428456069 6200 3000 1216 2405412005,4
Cressida L120 6200lm 840 DE 428456169 6200 4000 1216 2405412005,4
Cressida L150 7100lm 830 428456475 7100 3000 1516 2405415006,3
Cressida L150 7100lm 840 428456575 7100
Cressida L150 7100lm 830 DALI 428456675 7100
1516 2405415006,3
1516 2405415006,3
Cressida L150 7100lm 840 DALI 428456775 7100 4000 1516 2405415006,3
Cressida L150 7100lm 830 DE 428456879 7100 3000 1516 2405415006,3
Cressida L150 7100lm 840 DE 428456979 7100 4000 1516 2405415006,3
Lisätarvikkeet
Kattokuppi valkoinen iso 4306281
Stratus yleisvalaisin
Luokitukset: IP20, SL I
Asennus: Ripustusasennus säädettävillä, mukana toimitettavilla vaijeriripustimilla
Pinta-asennettavien DT-versioiden asennus suoraan kattoon tai kiskoon
Kytkentä: Ripustettavat versiot sisältävät 3m liitosjohdon
Rakenne: Runko valkoiseksi pulverimaalattua terästä. Saatavilla myös muissa RAL-väreissä. Optiikkavaihtoehdot mikroprisma (MP) ja poikittaislamelli (R)
Ohjattavuus: D tai DA = DALI/Switch Dim
DE = DimEasy, vetokytkinhimmennys
PIR = langaton ohjaus; jokaisessa valaisimessa Bluetoothilla toimiva PIR-tunnistin
Saatavilla myös Casambi-yhteensopivana

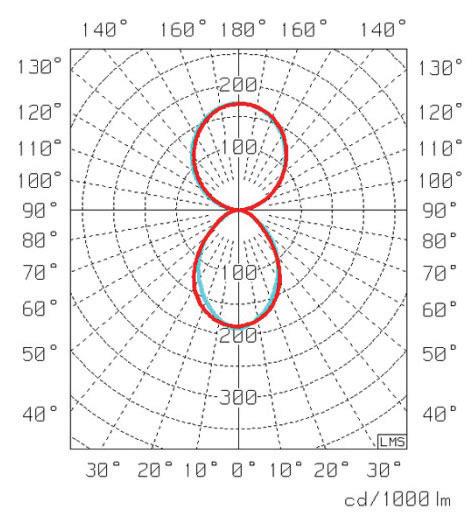

Valonjako: F = 60 % alavalo, 40 % ylävalo
S = 45 % alavalo, 55 % ylävalo

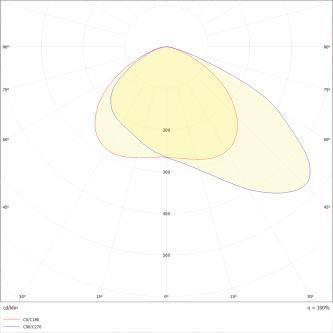

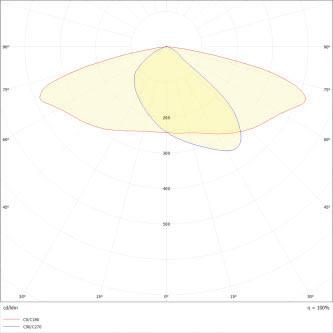

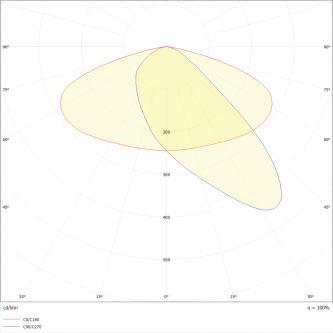

AS = asymmetrinen valonjako (tauluvalaisin)
AV = 100 % alavalo, ripustettava valaisin
DT = 100 % alavalo, pinta-asennettava valaisin
Elinikä: L80B50: 100 000h @ Ta25°C

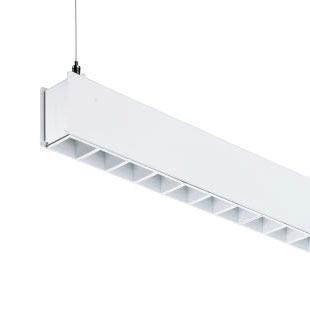

Stratus poikittaisilamellilla R
Stratus DT mikroprismalla MP
Pinta-asennettavat DT
Stratus DT L120 3900lm 840 MP 428450646 390040001190717111504,5
Stratus DT L120 3700lm 840 R 428450846 370040001190717111504,5
Stratus DT L120 3900lm 840 MP D 428451046 390040001190717111504,5
Stratus DT L120 3700lm 840 R DA 428451246 370040001190717111504,5
Stratus DT L120 5500lm 840 AS 428451446 550040001190717111504,5
Stratus DT L120 5500lm 840 AS D 428451646 550040001190717111504,5
Stratus DT L150 4900lm 840 MP 428452856 490040001470717114304,8
Stratus DT L150 4700lm 840 R 428452956 470040001470717114304,8
Stratus DT L150 4900lm 840 MP D 428453056 490040001470717114304,8
Stratus DT L150 4700lm 840 R D 428453156 470040001470717114304,8
Ripustettavat, vain alavalo
Stratus AV L120 4000lm 840 MP 428448846 400040001190717110004,5
Stratus AV L120 3800lm 840 R 428448946 380040001190717110004,5
Stratus AV L120 4000lm 840 MP D 428449046 400040001190717110004,5
Stratus AV L120 3800lm 840 R D 428449146 380040001190717110004,5
Stratus AV L150 4700lm 840 MP 428451852 470040001470717112804,8
Stratus AV L150 4400lm 840 R 428451952 440040001470717112804,8
Stratus AV L150 4700lm 840 MP D 428452052 470040001470717112804,8
Stratus AV L150 4400lm 840 R D 428452152 440040001470717112804,8
Ripustettavat, ylä- ja alavalo
Stratus L120 5300lm 840 MP D F 428449253
530040001190717110004,5
Stratus L120 5000lm 840 R D F 428449353 500040001190717110004,5
Stratus L120 5300lm 840 MP DE F 428449453 530040001190717110004,5
Stratus L120 5000lm 840 R DE F 428449553 500040001190717110004,5
Stratus L120 5100lm 840 MP D S 428447353 510040001190717110004,5
Stratus L120 4900lm 840 R D S 428447553 490040001190717110004,5
Stratus L120 5100lm 840 MP DE S 428447753
Stratus L120 4900lm 840 R DE S 428447953
Stratus L120 5100lm MP DE PIR 418860053
Stratus L120 4900lm R DE PIR 418860153
Stratus L120 4900 840 MP DBP V 418845045
Stratus L120 4700 840 R DBP V 418845245
Stratus L120 4700 840 MP DBP M 418846245
Stratus L120 4700 840 MP DE M 418845945
Stratus L150 6200lm 840 MP D F 428452263
Stratus L150 6000lm 840 R D F 428452363
Stratus L150 6200lm 840 MP DE F 428452463
Stratus L150 6000lm 840 R DE F 428452563
Stratus L150 6200lm MP DE PIR 418860463
Stratus L150 6000lm R DE PIR 418860563
Stratus L150 6200 840 MP DBP V 418845557
Stratus L150 6000 840 R DBP V 418845757
Stratus L150 6200 840 MP DBP M 418846557
Stratus L150 6200 840 MP DE M 418846057
510040001190717110004,5
490040001190717110004,5
510040001190717110004,6
490040001190717110004,6
490040001190717110004,5
470040001190717110004,7
470040001190717110004,5
470040001190717110004,3
620040001470717112804,8
600040001470717112804,8
620040001470717112804,8
600040001470717112804,8
620040001470717112804,8
600040001470717112804,8
620040001470717112805,1
600040001470717112805,3
620040001470717112805,1
620040001470717112805,1
Stratus saatavilla myös 3000K värilämpötilalla
Stratus DBP M
Stratus DT MP
Stratus MP F
Stratus MP S
Stratus DT R
Stratus DT AS

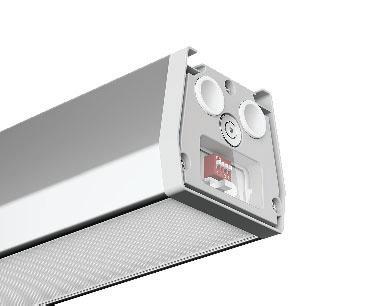

Dippikytkimet päädyssä
Pinta-asennuskannakepari
MEK70-kannakepari
Säädettävä L-kannakepari

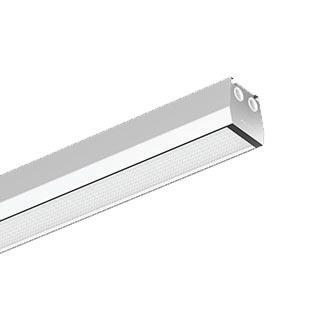

Indo yleisvalaisin
Luokitukset: IP44, IK08, SL I
Asennus: Ripustus, pinta- tai vaakavaijeriasennus mukana toimitettavalla pinta-asennuskannakeparilla (4334337), joka liikkuu vapaasti pituussuunnassa. Saatavilla myös MEK70-kannakepari (4334338) sekä säädettävä L-kannakepari (4334339) kiskojen väliseen asennukseen (myös asennuskulma säädettävissä). Kaikki asennustarvikkeet kiinnitetään ilman työkaluja.
Kytkentä: Sisältää 2m liitosjohdon (5 x 2,5mm²), läpijohdotettu Molemmissa päädyissä kaksi läpivientiaukkoa
Rakenne: Runko pursotettua alumiinia, magneettiset päätykappaleet FX = dippikytkin värilämpötilanvalinnalle. ON/OFF-malleissa dippikytkin myös teholle Neljä eri pituutta: 1200, 1500, 1800, 2400mm Optiikkavaihtoehdot: mikroprisma, 90°, 60° Saatavilla myös muissa RAL-väreissä
Elinikä: L80B50: 100 000h @ Ta25°C
Indo L120 9600lm FX MP 433422672 ** 5200-96003000/3500/4000122275703,6
Indo L120 11300lm FX MB60 433422872 ** 6000-113003000/3500/4000122275703,6
Indo L120 11100lm FX WB90 433422972 ** 6000-111003000/3500/4000122275703,6
Indo L120 9600lm FX MP D 433423372 ** 96003000/3500/4000122275703,6
Indo L120 11300lm FX MB60 D 433423572 ** 113003000/3500/4000122275703,6
Indo L120 11100lm FX WB90 D 433423672 ** 111003000/3500/4000122275703,6
Indo L150 11300lm FX MP 433425494 ** 5800-113003000/3500/4000152275704,3
Indo L150 14000lm FX MB60 433425694 ** 7100-140003000/3500/4000152275704,3
Indo L150 13400lm FX WB90 433425794 ** 6800-134003000/3500/4000152275704,3
Indo L150 11300lm FX MP D 433426194 ** 113003000/3500/4000152275704,3
Indo L150 14000lm FX MB60 D 433426394 ** 140003000/3500/4000152275704,3
Indo L150 13400lm FX WB90 D 433426494 ** 134003000/3500/4000152275704,3
Indo L180 15100lm FX MP 4334282 139 **7000-151003000/3500/4000182275705,0
Indo L180 19500lm FX MB60 4334284 139 **9000-195003000/3500/4000182275705,0
Indo L180 18500lm FX WB90 4334285 139 **8400-185003000/3500/4000182275705,0
Indo L180 13200lm FX MP D 4334289 119 **132003000/3500/4000182275705,0
Indo L180 16900lm FX MB60 D 4334291 119 **169003000/3500/4000182275705,0
Indo L180 16100lm FX WB90 D 4334292 119 **161003000/3500/4000182275705,0
Indo L240 19200lm FX MP 4334310 144 **9800-192003000/3500/4000242275706,5
Indo L240 22600lm FX MB60 4334312 144 **13800-226003000/3500/4000242275706,5
Indo L240 22300lm FX WB90 4334313 144 **11400-223003000/3500/4000242275706,5
Indo L240 16600lm FX MP D 4334317 124 **166003000/3500/4000242275706,5
Indo L240 19500lm FX MB60 D 4334319 124 **195003000/3500/4000242275706,5
Indo L240 19300lm FX WB90 D 4334320 124 **193003000/3500/4000242275706,5
Lisätarvikkeet
Indo pinta-asennuskannakepari 433433756429 0,06
Indo MEK70-kannakepari
säädettävä L-kannakepari
**Max teho. ON/OFF-malleissa teho valittavissa viidestä vaihtoehdosta dippikytkimellä

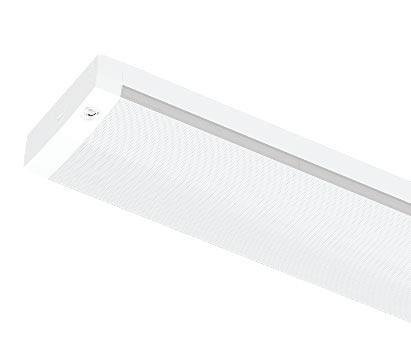

Hugin yleisvalaisin
Luokitukset: IP20, SL I
Asennus: Pintamallin (DT) asennus suoraan kattoon tai valaisinripustuskiskoon Ripustettavan valaisimen asennus mukana toimitettavilla 1,5m vaijereilla Uppovalaisimen (U) asennus näkyvän T-listan päälle
Kytkentä: -o- 3x2,5 mm²
Pintamalleissa kytkentäliitin keskellä, kaksi läpivientiaukkoa pohjassa keskellä ja päissä Ripustettavat ja uppomallit sisältävät 3m liitosjohdon
Rakenne: Runko ja päädyt valkoista pulverimaalattua teräslevyä Häikäisysuojana Miro5-alumiinilamelliritilä ja opaali polykarbonaattilevy
Ohjattavuus: DALI/Switch Dim, saatavilla myös Casambi-yhteensopivana ja ActiveAheadilla
Elinikä: L80B50: 100 000h @ Ta25°C
TuotenimiSnro Teho W Valovirta lm CCT K Pituus mm Leveys mm Korkeus mm Kiinnitysväli mm Paino kg
Hugin pinta-asennettava
Hugin DT L120 3500lm 840 4184429 31 3500
Hugin DT L120 6000lm 840 4184430 54 6000
Hugin ripustettava
Hugin uppo
Hugin U 60x15 1200lm 840 4184414 12 1200 4000595145731,9
Hugin U 60x15 2100lm 840 4184415 20 2100 4000595145731,9
Hugin U 60x15 2100lm 840 DA 4184416 20 2100 4000595145731,9
Hugin U 60x30 1200lm 840 4184417 12 1200 4000595295732,5
Hugin U 60x30 2100lm 840 4184418 20 2100 4000595295732,5
Hugin U 60x30 2100lm 840 DA 4184419 20 2100 4000595295732,5
Hugin U 60x60 1200lm 840 4184420 12 1200 4000595595733,6
Hugin U 60x60 2100lm 840 4184421 20 2100 4000595595733,6
Hugin U 60x60 2100lm 840 DA 4184422 20 2100 4000595595733,6
Hugin U 120x15 3500lm 840 4184423 31 3500 40001195145734,4
Hugin U 120x15 6000lm 840 4184424 54 6000 40001195145734,4
Hugin U 120x15 6000lm 840 DA 4184425 54 6000 40001195145734,4
Hugin U 120x30 3500lm 840 4184426 31 3500 40001195295734,5
Hugin U 120x30 6000lm 840 4184427 54 6000 40001195295734,5
Hugin U 120x30 6000lm 840 DA 4184428 54 6000 40001195295734,5 Lisätarvikkeet
Hugin vaijeriripustussarja 4306743
Hugin ramppikappale 4184447
Hugin saatavilla myös 3000K, 5000K ja 6500K värilämpötilalla
Hugin U 60x15
Hugin U 60x30
Hugin U 60x60
Balder1R 60x60
Balder2R 60x60
Ra työpistevalaisin
Luokitukset: IP20, SL I
Asennus: Ripustus säädettävillä, mukana toimitettavilla vaijeriripustimilla
Kytkentä: Sisältää 2,8m pistotulpallisen kangaspäällysteisen liitosjohdon
Rakenne: Runko hopeanharmaaksi pulverimaalattu alumiinia, päädyt terästä Saatavilla myös valkoisena Mikroprismaoptiikka
Ohjattavuus: DE = DimEasy, vetokytkinhimmennys
Valonjako: 40% alavalo, 60% ylävalo
Elinikä: L80B50: 100 000h @ Ta25°C
Tekla työpistevalaisin
Luokitukset: IP20, SL I
Asennus: Ripustus mukana toimitettavilla 1m vaijereilla. Vaijerien pituus säädettävissä pikalukolla.
Kytkentä: Valaisimessa 5-napainen 3m liitosjohto
Rakenne: Runko ja päädyt pulverimaalattua terästä Vakioväreinä valkoinen ja musta. Saatavilla myös muissa RAL-väreissä
Ohjattavuus: Ylä- ja alavalo ohjattavissa erikseen
Valonjako: 45 % alavalo, 55 % ylävalo
Elinikä: L80B50: 100 000h @ Ta25°C
TuotenimiSnro Teho W Valovirta lm CCT K Pituus mm Leveys mm Korkeus mm Kiinnitysväli mm Paino kg
Tekla L120 5400lm 930 DA V 418447743 540030001131458010603,5
Tekla L120 5000lm 930 DA M 418447843 500030001131458010603,5
Tekla L120 5400lm 940 DA V 418447943 540040001131458010603,5
Tekla L120 5000lm 940 DA M 418448043 500040001131458010603,5
Balder uppovalaisin
Luokitukset: IP21, SL II
Asennus: Uppoasennus näkyvän T-listan päälle. Minimi asennussyvyys 50mm
Voidaan käyttää Moln pinta-asennuskehyksen kanssa
Kytkentä: Valaisimessa erillinen SELV-luokiteltu liitäntälaite ON/OFF-versiossa 3m liitosjohto ja europistotulppa
DALI-versiossa ketjutettava liitäntälaite ja 5-napainen 3m liitosjohto, vedonpoistin
Rakenne: Koko 600x600, 600x100, 1200x100
Saatavilla myös 600x300, 1200x300, 1200x600
Runko struktuurivärillä maalattu valkoinen (V tai ei kirjainta) tai musta (M)
Kennoon upotetut ledit. Jokaisella ledillä oma akryylilinssi ja alumiiniheijastin
1R = 1 valaisinyksikkö
2R = 2 valaisinyksikköä
Ohjattavuus:
DALI/Switch Dim
AA = Helvar Active Ahead
BTDA = langaton ohjaus; jokaisessa valaisimessa Bluetoothilla toimiva PIR-tunnistin

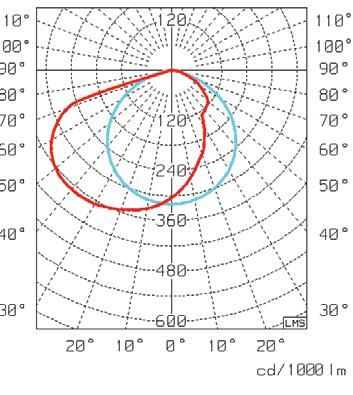

Valonjako: Saatavilla joko symmetrisellä tai asymmetrisellä (AS) optiikalla
Elinikä:
L80B50: 100 000h @ Ta25°C
600x600
Balder1R 60x60 2700lm 840 418449018 27004000595595262,6
Balder1R 60x60 3700lm 840 DA 418449225 37004000595595262,9
Balder2R 60x60 4800lm 840 418449430 48004000595595262,9
Balder2R 60x60 5800lm 840 DA 418449638 58004000595595263,2
Balder1R 60x60 2700lm 840 M 418456218 27004000595595262,6
Balder1R 60x60 3700lm 840 DA M 418456425 37004000595595262,9
Balder1R 60x60 3700lm 840 AA V 418457025 37004000595595262,6
Balder1R 60x60 3700lm 840 AA M 418457225 37004000595595262,6
Balder1R 60x60 2700 840 BTDA V 418841018 27004000595595262,6
Balder1R 60x60 2700 840 BTDA M 418841218 27004000595595262,6 600x100
Balder1R 60x10 2700lm 840 418451118 27004000595100260,9
Balder1R 60x10 3700lm 840 DA 418451325 37004000595100261,2
Balder1R 60x10 2500lm 840 AS V 418454218 25004000595100260,9
Balder1R 60x10 2500lm 840 AS M 418454418 25004000595100260,9
Balder1R 60x10 3400lm 840 AS D V 418454625 34004000595100261,2
Balder1R 60x10 3400lm 840 AS D M 418454825 34004000595100261,2
Balder1R 60x10 2700lm 840 M 418455818 27004000595100260,9
Balder1R 60x10 3700lm 840 DA M 418456025 37004000595100261,2 1200x100
Balder1R 120x10 4800lm 840 418451530 480040001195100261,6
Balder1R 120x10 5800lm 840 DA 418451738 580040001195100261,9
Balder1R 120x10 4800lm 840 M 418456630 480040001195100261,6
Balder1R 120x10 5800lm 840 DA M 418456838 580040001195100261,9
Balder1R 120x10 4400lm 840 AS V 418455030 440040001195100261,6
Balder1R 120x10 4400lm 840 AS M 418455230 440040001195100261,6
Balder1R120x10 5600lm 840 AS D V 418455438 560040001195100261,9
Balder1R120x10 5600lm 840 AS D M 418455638 560040001195100261,9 Lisätarvikkeet
Balder peitelevy 60x10 V 41845735759520
Balder peitelevy 60x10 M 41845745759520
Balder peitelevy 60x10 AS V 41845755759520
Balder peitelevy 60x10 AS M 41845765759520
Balder peitelevy 120x10 V 4184577 11759520
Balder peitelevy 120x10 M 4184578 11759520
Balder peitelevy 120x10 AS V 4184579 11759520
Balder peitelevy 120x10 AS M 4184580 11759520
Moln 60x60 pinta-asennuskehys 428441460160255
Moln 120x30 pinta-asennuskehys 4284419 120230155
Moln 60x30 pinta-asennuskehys F184136060130155
HUOM! Kaikki Balder-mallit saatavilla myös 3000K värilämpötilalla
Balder1R 60x10 valkoinen
Balder1R 60x10 musta
Balder1R 60x10 musta + peitelevy
Peitelevy 60x10 M
Peitelevy 60x10 AS M
Lyra alasvalo
Luokitukset:
IP44/IP20, SL II
Asennus: Uppoasennus Kattolevyn paksuus 1-25mm
Kytkentä: Valaisimessa erillinen SELV-luokiteltu liitäntälaite ON/OFF-versiossa 2,5m liitosjohto ja europistotulppa
DALI-versiossa 5-napainen 3m liitosjohto
Rakenne: Runko valettua alumiinia
Valkoinen kaulus RAL9010
Matta anodisoitu alumiiniheijastin UGR <19
Ohjattavuus: DALI/Switch Dim Saatavilla myös Casambi-yhteensopivana
Elinikä: L80B50: 50 000h @ Ta25°C
Lisätarvikkeet
Soviterengas 3" 195 mm V 4284066
Soviterengas 6" 270 mm V 4284067
Soviterengas 8" 310 mm V 4284548
Iris retrofit-valaisin vanhan uppovalaisimen sisälle
Luokitukset: IP20, SL I
Asennus: Asennus ruuveilla vanhan uppovalaisimen pohjaan Vanhat komponentit poistettava valaisimesta
Kytkentä: 1m liitosjohto päädyssä sivulla
Rakenne: Runko valkolakattua terästä (RAL 9016)
Opaalinen polykarbonaatti häikäisysuojalevy
Ohjattavuus: DALI/Switch Dim
Elinikä: L80B50: 100 000h @ Ta25°C TuotenimiSnro
Iris 136 4200lm 840 418458230 4200 40001150504011501,8
Iris 236 6000lm 840 418458346 6000 40001150504011501,8
Iris 236 6000lm 840 DALI 418844746
Iris 158 5000lm 840 418458436
Iris 258 7100lm 840 418458555 7100 40001450504014502,3
Iris 258 7100lm 840 DALI 418844855 7100 40001450504014502,3
Linkki asennusvideoon HUOM!
iLLUST moduulivalaisinsarja
Luokitukset: IP20, SL II
Asennus: Uppoasennus näkyvän T-listan päälle tai ruuveilla suoraan kattoon tai seinään
Kytkentä: Valaisinsarja on varustettu liitäntälaitteella sekä 3m liitosjohdolla
Rakenne: Valaisinsarja koostuu neljästä 600x600 moduulista ja sen koko on 1200 mm x 1200 mm
Sähkönumero sisältää kaikki neljä moduulia (4P)
Runko valkolakattua alumiinia
Kuvakangas polyesteriä
Valittavana kolme kuva-aihetta: pilvi, puu tai meri
Tilauksesta iLLUST voidaaan valmistaa myös muulla hyvälaatuisella kuvalla
Ohjattavuus: DALI/Switch Dim
Elinikä: L80B50: 50 000h @ Ta25°C
iLLUST 60x60 pilvi 865 4P 4184504 1124300650059159156 10,5
iLLUST 60x60 pilvi 865 4P D 4184505 1124300650059159156 10,5
iLLUST 60x60 puu 865 4P 4184506 1124300650059159156 10,5
iLLUST 60x60 puu 865 4P D 4184507 1124300650059159156 10,5
iLLUST 60x60 meri 865 4P 4184508 1124300650059159156 10,5
iLLUST 60x60 meri 865 4P D 4184509 1124300650059159156 10,5

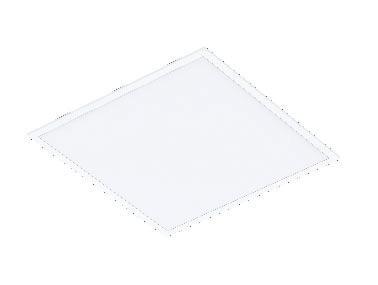

Moln BAS LED-paneeli
Luokitukset:: IP44/IP20, SL II
Asennus: Uppoasennus näkyvän T-listan päälle ilman työkaluja
Minimi asennussyvyys 50mm
Ripustusasennus vaijeriripustinsetillä 4 kpl vaijereita (I = 1500mm) pikalukolla
Pinta-asennus pinta-asennuskehyksellä
Kytkentä: Valaisimessa erillinen SELV-luokiteltu liitäntälaite
ON/OFF-versiossa 2,5m liitosjohto ja europistotulppa
DALI-versiossa ketjutettava liitäntälaite ja 5-napainen 3m liitosjohto, vedonpoistin
Rakenne: Koko 300x600 tai 300x1200
Runko valkolakattua alumiinia
BAS = opaali häikäisysuoja UGR <22
Ohjattavuus: DALI/Switch Dim
Saatavilla myös Casambi-yhteensopivana
Saatavilla myös turvavaloversio 1h akulla
Elinikä: L80B50: 85 000h @ Ta25°C
MolnBAS 60x30 1600lm 840 412406914 1600 4000595295102,0
MolnBAS 60x30 1600lm 830 412406714 1600 3000595295102,0
MolnBAS 60x30 2100lm 840 DA 412407420 2100 4000595295102,0
MolnBAS 60x30 2100lm 830 DA 412407220 2100 3000595295102,0
MolnBAS 120x30 3300lm 840 412407727 3300 40001195295103,5
MolnBAS 120x30 3300lm 830 412407527 3300 30001195295103,5
MolnBAS 120x30 4200lm 840 DA 412408235 4200 40001195295103,5
MolnBAS 120x30 4200lm 830 DA 412408035 4200 30001195295103,5
Lisätarvikkeet
Moln vaijeriripustinsetti 4284408
Moln 120x30 pinta-asennuskehys 4284419 120230155
Moln 60x30 pinta-asennuskehys F184136060130155
Pinta-asennuskehys 4284419
Ketjutettava kytkentärasia
Langaton PIR BTDA -ohjaus
Opaali häikäisysuoja UGR<22
Mikroprismaoptiikka UGR<19
Moln POP / HE LED-paneeli
Luokitukset:
Asennus:
Kytkentä:
POP: IP50/IP20, SL II
HE: IP54/IP20, SL II
Uppoasennus näkyvän T-listan päälle ilman työkaluja
Minimi asennussyvyys 50mm
Ripustusasennus vaijeriripustinsarjalla:4 kpl vaijereita (200-1500mm) pikalukolla
Pinta-asennus pinta-asennuskehyksellä
Asennus kipsilevykattoon upotuskiinnikesarjalla
Valaisimessa erillinen SELV-luokiteltu liitäntälaite
DALI-valaisimen mukana tulee 5-napainen ja FLEX-valaisimen mukana 3-napainen ketjutettava kytkentärasia vedonpoistimella
Rakenne: Koko 600x600
Runko valkolakattua alumiinia
FX = teho ja värilämpötila valittavissa asennusvaiheessa useasta eri vaihtoehtosta
MP = mikroprismaoptiikka (UGR<19), avauskulma 90ast
O = opaali häikäisysuoja (UGR<22), avauskulma 120ast
6P = kuuden valaisimen monipakkaus
Ohjattavuus:
DALI/Switch Dim
PIR BTDA = langaton ohjaus; jokaisessa valaisimessa Bluetoothilla toimiva PIR-tunnistin
Saatavilla myös Casambi-yhteensopivana
Saatavilla myös turvavaloversio 1h akulla
Elinikä: L80B50: 100 000h @ Ta25°C
MOLN POP
MolnPOP 60x60 FX 4800 O 4184587 19-37 2500-48003000/4000/5000 595595251,9
MolnPOP 60x60 FX 4800 O 6P 4184588 19-37 2500-48003000/4000/5000 5955952511,4
MolnPOP 60x60 5000 O DALI 4184589 12-39 1400-50003000/4000/5000
MolnPOP 60x60 5000 O DALI 6P 4184590 12-39 1400-50003000/4000/5000 5955952511,4
MolnPOP 60x60 FX 5100 MP 4184591 19-37 2600-51003000/4000/5000 595595252,2
MolnPOP 60x60 FX 5100 MP 6P 4184592 19-37 2600-51003000/4000/5000 5955952513,2
MolnPOP 60x60 5300 MP DALI 4184593 12-39 3100-53003000/4000/5000 595595252,1
MolnPOP 60x60 5300 MP DALI 6P 4184594 12-39 3100-53003000/4000/5000 5955952512,6
MOLN HE
Moln HE 60x60 FX 5700 MP 4184595 19-37 2900-57003000/4000/5000 595595252,2
Moln HE 60x60 FX 5700 MP 6P 4184596 19-37 2900-57003000/4000/5000 5955952513,2
Moln HE 60x60 5900 MP DALI 4184597 12-39 1700-59003000/4000/5000 595595252,1
Moln HE 60x60 5900 MP DALI 6P 4184598 12-39 1700-59003000/4000/5000 5955952512,6
Moln HE 60x60 5900 MP PIR BTDA 4188433 12-40 1700-59003000/4000/5000 595595252,1
Moln HE 60x60 5900 MP PIR BTDA 6P 4188433 12-40 1700-59003000/4000/5000 5955952512,6 Lisätarvikkeet
MolnPOP/HE pinta-asennuskehys 60x60 V 4188453 615600651,6
MolnPOP/HE pinta-asennuskehys 60x60 M 4188463 615600651,6
MolnPOP/HE ripustussarja 4188435 2001500
MolnPOP/HE upotuskiin.sarja 4188436
Moln asennuslevy 60X60 V, pyöreä 7910385 59559550,8
Moln asennuslevy 60X60 M, pyöreä 7910178 59559550,8
TuotenimiSnro
Teho W Valovirta lm CCT K Pituus mm Leveys mm Korkeus mm Paino kg
EXAKTOR BY PROTON LIGHTING: THE BLACK EDITION
Exaktor by Proton Lighting: The Black Edition esittelee esimerkkejä tyylikkäistä mustista ratkaisuista. Jopa yksittäiset Exaktor-valaisimet voidaan maalata eri RAL-väreihin kustannustehokkaasti.
Valitse kiiltävä tai mattapinta ja tarkoitukseesi sopiva ohjaustapa ja viimeistele uniikki valaisin kangaspäällysteisellä johdolla.
Linkki esitteeseen

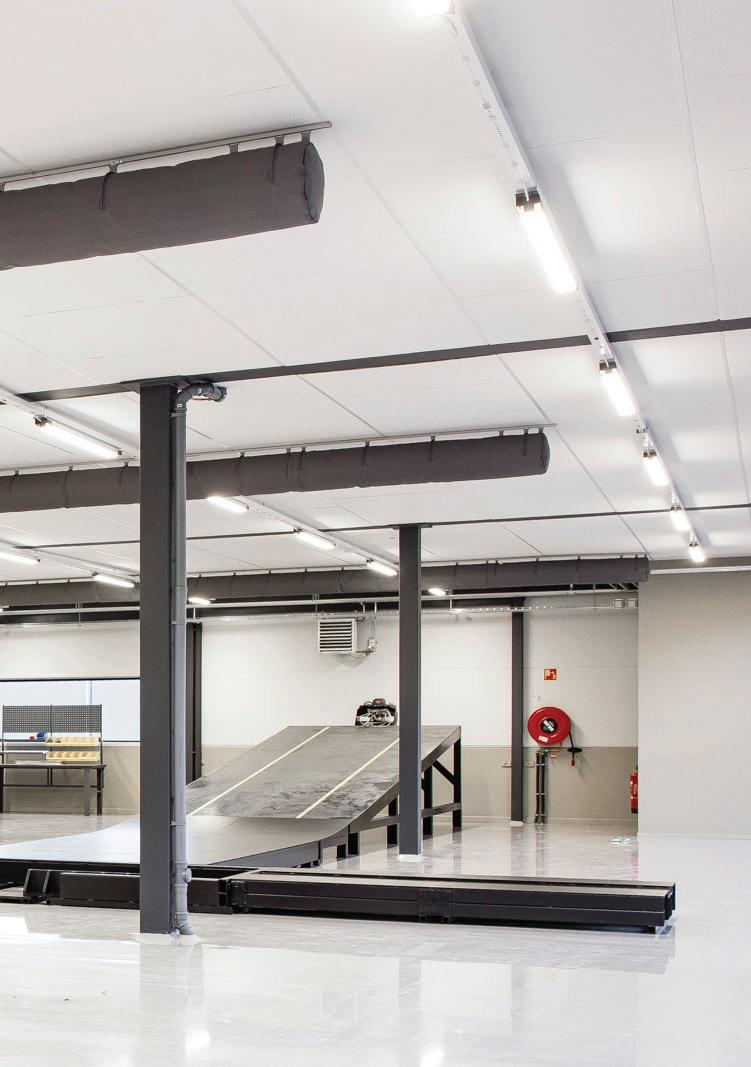

Tage2R teollisuusvalaisin
Luokitukset: IP23, SL I
Asennus: Asennus kattoon, valaisinripustuskiskoon tai vaakavaijeriin ilman lisätarvikkeita Saatavilla myös MEK70 kannakepari (4306744), MEK70 kannakepari valk (4309268), MEK70 kannakepari 20ast (4306738), MEK70 kannakepari 20ast valk (4306737)
Kytkentä: -o- 5x2,5 mm², läpijohdotettu Molemmissa päädyissä kytkentäkotelo, jossa 5-napainen pikakytkentäliitin Molemmissa päädyissä kaksi läpivientiaukkoa: 1kpl Ø 23mm ja 1kpl Ø 20mm
Helppoasenteinen, ei vaadi valaisimen avaamista asentamista tai kytkemistä varten
Rakenne: Runko ja päädyt sinkittyä teräslevyä
Häikäisysuoja alumiinia
Rungon värivaihtoehdot teräksen harmaa ja valkoinen (V) LED-valonlähteen päällä kirkas PMMA-optiikka Optiikkavaihtoehdot WB90 (90°), MB60 (60°), NB30 (30°)
Ohjattavuus: DALI/Switch Dim Saatavilla myös Casambi-yhteensopivana
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
Tage2R
Tage2R L130
Tage2R L130 20000lm 840 WB90 4306739137 20000400013251956013254,9
Tage2R L130 20000lm 840 MB60 4306740137 20000400013251956013254,9
Tage2R L130 20000lm 840 WB90 D 4306741137 20000400013251956013254,9
Tage2R L130 20000lm 840 MB60 D 4306742137 20000400013251956013254,9
Tage2R L160
Tage2R L160 27000lm 840 WB90 4306749173 27000400016001956016005,8
Tage2R L160 28500lm 840 MB60 4306750173 28500400016001956016005,8
Tage2R L160 28500lm 840 NB30 4306751173 28500400016001956016005,8
Tage2R L160 27000lm 840 WB90 D 4306752173 27000400016001956016005,8
Tage2R L160 28500lm 840 MB60 D 4306753173 28500400016001956016005,8
Tage2R L160 28500lm 840 NB30 D 4306754173 28500400016001956016005,8
TuotenimiSnro
W
Tage2R
Delex Teknik esittelyvideo
NB30
MB60
WB90
Tage Sport ja Tage2R Sport urheilutilavalaisin
Luokitukset: IP23, SL I
Asennus: Asennus kattoon, valaisinripustuskiskoon tai vaakavaijeriin ilman lisätarvikkeita
Saatavilla myös MEK70 kannakepari (4306744), MEK70 kannakepari valk (4309268), MEK70 kannakepari 20ast (4306738), MEK70 kannakepari 20ast valk (4306737)
Kytkentä: -o- 5x2,5 mm², läpijohdotettu
Molemmissa päädyissä kytkentäkotelo, jossa 5-napainen pikakytkentäliitin
Molemmissa päädyissä kaksi läpivientiaukkoa: 1kpl Ø 23mm ja 1kpl Ø 20mm
Helppoasenteinen, ei vaadi valaisimen avaamista asentamista tai kytkemistä varten
Rakenne: Runko ja päädyt sinkittyä teräslevyä.
Sport-mallissa myös häikäisysuoja terästä.
Sport-versio täyttää pallotestin VDE 0710. Ei erillistä pallosuojaa.
Rungon värivaihtoehdot teräksen harmaa ja valkoinen (V)
LED-valonlähteen päällä kirkas PMMA-optiikka
Optiikkavaihtoehdot WB (90°), MB (60°)
Ohjattavuus: DALI/Switch Dim Saatavilla myös Casambi-yhteensopivana
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
Tage Sport
TageSport L130
TageSport L130 7000lm WB90 418446445 700040001325956013252,9
TageSport L130 7000lm WB90 V 418446545 700040001325956013252,9
TageSport L130 12000lm WB90 DA 412409781 1200040001325956013252,9
TageSport L130 12000lm WB90 412409581 1200040001325956013252,9
TageSport L130 12000lm MB60 DA 412409881 1200040001325956013252,9
TageSport L130 12000lm MB60 412409681 1200040001325956013252,9
TageSport L160
TageSport L160 9500lm WB90 430924657 950040001600956016003,5
TageSport L160 9500lm WB90 V 418447257 950040001600956016003,5
TageSport L160 9500lm MB60 430670257 950040001600956016003,5
TageSport L160 15000lm WB90 430924298 1500040001600956016003,5
TageSport L160 15000lm MB60 430924398 1500040001600956016003,5
TageSport L160 15000lm WB90 DA 430924498 1500040001600956016003,5
TageSport L160 15000lm MB60 DA 430924598 1500040001600956016003,5
Tage Sport saatavilla myös 120° optiikalla
Sport
Sport V
Sport
Tage2R Sport
Tage2R Sport L130
Tage2RSport L130 20klm WB90 4184482137 20000400013251956013256,1
Tage2RSport L130 20klm MB60 4184497137 20000400013251956013256,1
Tage2RSport L130 20klm WB90 D 4184498137 20000400013251956013256,1
Tage2RSport L130 20klm MB60 D 4184499137 20000400013251956013256,1
Tage2R Sport L160
Tage2RSport L160 27klm WB90 4184500173 27000400016001956016008,0
Tage2RSport L160 28klm MB60 4184501173 28500400016001956016008,0
Tage2RSport L160 27klm WB90 D 4184502173 27000400016001956016008,0
Tage2RSport L160 28klm MB60 D 4184503173 28500400016001956016008,0
Tage2R Sport saatavilla myös 120° optiikalla
MEK70 kannake 20ast 4306737
TuotenimiSnro
Teho W Valovirta lm CCT K Pituus mm Leveys mm Korkeus mm Kiinnitysväli mm Paino kg
Tage
Tage
Tage2R
MEK70 kannake 4309268
Tage G2 ja Tage G2 2R teollisuusvalaisin
Luokitukset: IP23, SL I
Asennus: Asennus kattoon, valaisinripustuskiskoon tai vaakavaijeriin
Kytkentä: -o- ON/OFF: 5x2,5 mm² + dippikytkin tehonvalinnalle, DALI: 5x2,5 mm² + 2x1,5 mm²
Aina läpijohdotettu
Kytkentärasia ja vedonpoistin avautuvat ilman työkaluja Q = EnstoNet-pikaliitin molemmissa päissä
Rakenne: Runko sinkittyä teräslevyä, päädyt kierrätysmuovia
Saatavilla myös valkoisella rungolla ja kytkentärasioilla
Tage G2 2R on yhtä leveä kuin 1-rivinen Tage G2, mutta tehokkaampi Optiikkavaihtoehdot 90°, 60° ja 30°. Saatavilla myös epäsymmetriset optiikat AS ja DAS.
Ohjattavuus: ON/OFF, DALI/Switch Dim tai BTPIR.
BTPIR = Bluetoothilla toimiva PIR-tunnistin (max asennuskorkeus 15m).
Jokaisessa valaisimessa oma tunnistimensa, jolloin ohjaus täysin langatonta. Tunnistusaluetta voi säätää liikuttamalla tunnistinta pystysuunnassa. Käyttöönotto Koolmesh-kännykkäsovelluksella.
Valaisimen tehon voi valita kahdesta vaihtoehdosta dippikytkimellä
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
TuotenimiSnro
Tage G2 L130
W
lm CCT K Pituus mm Leveys mm Korkeus mm Kiinnitysväli mm Paino kg
TageG2 L130 9klm 60° 4306855 45/597100/9270 40001456924213553,6
TageG2 L130 9klm 90° 4306856 45/597100/9270 40001456924213553,6
TageG2 L130 9klm 60° DALI 4306857 45/597000/9100 40001456924213553,6
TageG2 L130 9klm 90° DALI 4306858 45/597000/9100 40001456924213553,6
TageG2 L130 9klm 60° BTPIR 4306859 45/597100/9270 40001456926213553,9
TageG2 L130 9klm 90° BTPIR 4306860 45/597100/9270 40001456926213553,9
TageG2 L130 9klm 60° Q 4306895 45/597100/9270 40001456924213553,6
TageG2 L130 9klm 90° Q 4306896 45/597100/9270 40001456924213553,6
TageG2 L130 9klm 60° DALI Q 4306897 45/597000/9100 40001456924213553,6
TageG2 L130 9klm 90° DALI Q 4306898 45/597000/9100 40001456924213553,6
TageG2 L130 9klm 60° BTPIR Q 4306899 45/597100/9270 40001456926213553,9
TageG2 L130 9klm 90° BTPIR Q 4306839 45/597100/9270 40001456926213553,9
Tage G2 L160
TageG2 L160 12klm 30° 4306871 59/769180/12000 40001736924216353,9
TageG2 L160 11klm 60° 4306872 59/769000/11800 40001736924216353,9
TageG2 L160 12klm 90° 4306873 59/769300/12100 40001736924216353,9
TageG2 L160 12klm 30° DALI 4306874 59/769180/12000 40001736924216353,9
TageG2 L160 11klm 60° DALI 4306875 59/769000/11800 40001736924216353,9
TageG2 L160 12klm 90° DALI 4306876 59/769300/12100 40001736924216353,9
TageG2 L160 12klm 30° BTPIR 4306877 59/769180/12000 40001736926216353,9
TageG2 L160 11klm 60° BTPIR 4306878 59/769000/11800 40001736926216353,9
TageG2 L160 12klm 90° BTPIR 4306879 59/769300/12100 40001736926216353,9
TageG2 L160 12klm 30° Q 4306850 59/769180/12000 40001736924216353,9
TageG2 L160 11klm 60° Q 4306851 59/769000/11800 40001736924216353,9
TageG2 L160 12klm 90° Q 4306852 59/769300/12100 40001736924216353,9
TageG2 L160 12klm 30° DALI Q 4306853 59/769180/12000 40001736924216353,9
TageG2 L160 11klm 60° DALI Q 4306854 59/769000/11800 40001736924216353,9
TageG2 L160 12klm 90° DALI Q 4334206 59/769300/12100 40001736924216353,9
TageG2 L16 12klm 30° BTPIR Q 4334207 59/769180/12000 40001736926216353,9
TageG2 L16 11klm 60° BTPIR Q 4334208 59/769000/11800 40001736926216353,9
TageG2 L16 12klm 90° BTPIR Q 4334209 59/769300/12100 40001736926216353,9
ON/OFF sis. tehonvalinnan
Q sis. EnstoNet-liittimet
BTPIR sis. PIR-tunnistimen
Tage G2
2R
Tage G2
Tage G2
Tage G2 2R L130
TageG2 2R L130 13klm 60° 4306863 65/8410160/133004000 1456925213553,8
TageG2 2R L130 13klm 90° 4306864 65/8410170/135004000 1456925213553,8
TageG2 2R L130 13klm 60° DALI 4306865 65/8410160/133004000 1456925213553,8
TageG2 2R L130 13klm 90° DALI 4306866 65/8410170/135004000 1456925213553,8
TageG2 2R L130 13klm 60° BTPIR 4306867 65/8410160/133004000 1456926213553,9
TageG2 2R L130 13klm 90° BTPIR 4306868 65/8410170/135004000 1456926213553,9
TageG2 2R L130 13klm 60° Q 4306842 65/8410160/133004000 1456924213553,8
TageG2 2R L130 13klm 90° Q 4306843 65/8410170/135004000 1456924213553,8
TageG2 2R L130 13klm 60°DALI Q 4306844 65/8410160/133004000 1456924213553,8
TageG2 2R L130 13klm 90°DALI Q 4306845 65/8410170/135004000 1456924213553,8
TageG2 2R L13 13klm60°BTPIR Q 4306846 65/8410160/133004000 1456924213553,9
TageG2 2R L13 13klm90°BTPIR Q 4306847 65/8410170/135004000 1456924213553,9
Tage G2 2R L160
TageG2 2R L160 17klm 30° 4306883 82/10614600/173004000 1456925213554,2
TageG2 2R L160 16klm 60° 4306884 82/10614000/16600 4000 1456925213554,2
TageG2 2R L160 16klm 90° 4306885 82/10614200/169004000 1456925213554,2
TageG2 2R L160 17klm 30° DALI 4306886 82/10614600/173004000 1456925213554,2
TageG2 2R L160 16klm 60° DALI 4306887 82/10614000/16600 4000 1456925213554,2
TageG2 2R L160 16klm 90° DALI 4306888 82/10614200/169004000 1456925213554,2
TageG2 2R L160 17klm 30° BTPIR 4306889 82/10614600/173004000 1456925213554,4
TageG2 2R L160 16klm 60° BTPIR 4306890 82/10614000/16600 4000 1456925213554,4
TageG2 2R L160 16klm 90° BTPIR 4306891 82/10614200/169004000 1456925213554,4
TageG2 2R L160 17klm 30° Q 4334213 82/10614600/173004000 1456924213554,2
TageG2 2R L160 16klm 60° Q 4334214 82/10614000/16600 4000 1456924213554,2
TageG2 2R L160 16klm 90° Q 4334215 82/10614200/169004000 1456924213554,2
TageG2 2R L160 17klm 30°DALI Q 4334216 82/10614600/173004000 1456924213554,2
TageG2 2R L160 16klm 60°DALI Q 4334217 82/10614000/16600 4000 1456924213554,2
TageG2 2R L160 16klm 90°DALI Q 4334218 82/10614200/169004000 1456924213554,2
TageG2 2R L16 17klm30°BTPIR Q 4334219 82/10614600/173004000 1456924213554,4
TageG2 2R L16 16klm60°BTPIR Q 4334220 82/10614000/16600 4000 1456924213554,4
TageG2 2R L16 16klm90°BTPIR Q 4334221 82/10614200/169004000 1456924213554,4
Tage G2 esittelyvideo
MAMBAmini ja MAMBAmini Agro teollisuusvalaisin
Luokitukset:
IP66, IK08 (AGRO: IK03), SL I, D
Asennus: Asennus kattoon tai valaisinripustuskiskoon mukana toimitettavilla pikakiinnikkeillä Mukana myös kannakkeet vaakavaijeriasennukseen
Kytkentä: -o- 5x2,5 mm². Päädyissä 5-nap kytkentärimat sekä kumitiivisteillä varustetut läpivientiaukot
Rakenne: Runko polykarbonaattia (RAL7035). Tiivisteet polyuretaania. Komponenttilevy valkolakattua sinkittyä teräslevyä. Kupu polykarbonaattia.
Agro: Runko lasikuituvahvistettua UV-suojattua polyesteriä (RAL7035). Kemikaalinkestävä. Kupu UV-suojattu akryylia. Kupusalvat ruostumatonta terästä.
Ohjattavuus: DALI/Switch Dim, 1-10V, BTDA
RS = mikroaaltotunnistin. RS-tunnistinmallit soveltuvat master-orja -asennuksiin (ON/OFF) BTDA = langaton ohjaus; jokaisessa valaisimessa Bluetoothilla toimiva RS-tunnistin (himmennys) RS/BTDA -versioiden max asennuskorkeus 4m.
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
MAMBAmini
MAMBAmini kuvut
MAMBAmini kupu 1277 PC O 4306512 1277 MAMBAmini kupu 1573 PC O 4306585 1573
MAMBAmini Agro
MAMBAmini Agro L120 5000lm 840 430663336 50004000 1282104848002,4
MAMBAmini Agro L120 5000lm 840 DA 430663436 50004000 1282104848002,4
MAMBAmini Agro L120 5000lm 840 1-10V 430673036 50004000 1282104848002,4
MAMBAmini Agro L120 5000lm 840 RS 430927536 50004000 1282104848002,5
MAMBAmini Ag L120 5000lm 840 BTDA E721558136 50004000 1282104848003,0
MAMBAmini Agro L150 6300lm 840 430663548 63004000 15781048411002,9
MAMBAmini Agro L150 6300lm 840 DA 430663648 63004000 15781048411002,9
MAMBAmini Agro L150 6300lm 840 1-10V 430673148 63004000 15781048411002,9
MAMBAmini Agro L150 6300lm 840 RS 430927748 63004000 15781048411003,0
MAMBAmini Ag L150 6300lm 840 BTDA E721558248 63004000 15781048411003,5
MAMBAmini Agro L150 8000lm 840 430672263 80004000 15781048411002,9
MAMBAmini Agro L150 8000lm 840 DA 430672363 80004000 15781048411002,9
MAMBAmini Agro kuvut
MAMBAmini Agro kupu 1282 AC O 43066371282
MAMBAmini Agro kupu 1578 AC O 43066381578
Agro+ teollisuusvalaisin
Luokitukset: IP66, IK03, SL I, D
Asennus: Asennus kattoon tai valaisinripustuskiskoon mukana toimitettavilla pikakiinnikkeillä
Mukana myös kannakkeet vaakavaijeriasennukseen
Kytkentä: -o- 5x2,5 mm²
Päädyissä 5-napaiset jousiliitinkytkentärimat sekä kumitiivisteillä varustetut läpivientiaukot
Rakenne: Runko lasikuituvahvistettua UV-suojattua polyesteriä (RAL7035). Kemikaalinkestävä.
Kupu UV-suojattu akryylia. Kupusalvat ruostumatonta terästä.
Optiikkavaihtoehdot WB (90°), MB (60°), NB (30°)
Ohjattavuus: DALI/Switch Dim, BTDA
RS = mikroaaltotunnistin
RS DIM -versioissa käytävätoiminto: jatkuva valaistustaso esim. 10%, tunnistinohjattu 100%
RS/RS DIM -tunnistinmallit soveltuvat master-orja -asennuksiin. RS DIM -orjien oltava DALI.
BTDA = langaton ohjaus; jokaisessa valaisimessa Bluetoothilla toimiva RS-tunnistin
RS/RS DIM/BTDA -versioiden max asennuskorkeus 4m.
Valaisimen max tehon voi valita dippikytkimellä.
Saatavilla myös Casambi-yhteensopivana ilman dippikytkimiä.
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C, HUOM! DALI- ja 10900lm versiot -40…+50°C
Tuotenimi Snro Teho W Valovirta lm CCT K Pituus mm Leveys mm Korkeus mm Kiinnitysväli mm Paino kg
Agro+ L120 7500lm NB30 4306755 1)1) 4000 128210484
Agro+ L120 7500lm MB60
L120 7500lm WB90 4306757 1)1)
Agro+ L120 7500lm NB30 D 4306758 1)1)
Agro+ L120 7500lm MB60 D 4306759 1)1)
Agro+ L120 7500lm WB90 D 4306760 1)1)
128210484
3,0
Agro+ L150 10900lm NB30 4306773 7510900
Agro+ L150 10900lm MB60 4306774 7510900
Agro+ L150 10900lm WB90 4306775 7510900
Agro+ L150 10900lm NB30 D 4306776 7510900
Agro+ L150 10900lm MB60 D 4306777 7510900
Agro+ L150 10900lm WB90 D 4306778 7510900
POP Li66 teollisuusvalaisin
Luokitukset: IP66, IK08, SL I, D
Asennus: Asennusvalaisinripustuskiskoon,kattoontaiseinäänmukanatoimitettavillaruostumattomillapikakiinnikkeillä. Vakiona mukana myös vaakavaijerikannakkeet.
Kytkentä: -o- 5x2,5 mm², läpijohdotettu
Molemmissa päädyissä 5-napaiset pikakytkentäliittimet
Rakenne: Runko ja kupu iskunkestävää polykarbonaattia M20 holkkitiivisteet molemmissa päissä
Ulkoasennuksissa(ympäristönlämpötilaalle0°C),käytettävähengittävääläpivientiholkkitiivistettä M20 (E1457984 tai vastaava)
Ohjattavuus: DALI/Switch Dim
RS = mikroaaltotunnistin
Flex-malleissa teho valittavissa useita vaihtoehdoista dippikytkimellä
Elinikä: L70B50: 100 000h @ Ta25°C
Käyttölämpötila: -20…+35°C
POP Li66 L120 5200lm Flex430678419/23/27/323000/3700/4500/5200 1174102829802
POP Li66 L150 7200lm Flex430678525/32/38/444100/5200/6200/7200 1454102829802,4
POP Li66 L120 5200lm Flex RS430678620/24/28/333000/3700/4500/5200 1174102829802
POP Li66 L150 7200lm Flex RS430678726/33/39/454100/5200/6200/7200 1454102829802,4
POP Li66 L120 5200lm DA4306788335200 1174102829802
POP Li66 L150 7000lm DA 4306789447000 1454102829802,4
POP Li66 kuvut
POP Li66 KUPU L120 PC O4306790 117010040
POP Li66 Kupu L150 PC O4306791 145010040
Lisätarvikkeet
Seinäkannakepari 3264306216 235400,8
Holkkitiiviste M20, hengittäväE1457984
MAMBA teollisuusvalaisin
Luokitukset: IP65, IK03, SL I, D
Asennus: Asennetaan kattoon, seinään tai valaisinripustuskiskoon
Kytkentä: -o- 5x2,5 mm², läpijohdotettu Molemmissa päädyissä läpivientiaukot
Rakenne: Runko harmaata, lasikuituvahvistettua polyesteriä Kupusalvat ruostumatonta terästä Komponenttilevy valkoista teräslevyä. Kupu akryylia (PMMA)
Ohjattavuus: DALI/Switch Dim
RS = mikroaaltotunnistin. RS-version max asennuskorkeus 4m. RS DIM -versioissa käytävätoiminto: jatkuva valaistustaso esim. 10%, tunnistinohjattu 100% Saatavilla myös Casambi-yhteensopivana
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -35…+45°C
TuotenimiSnro
Teho W Valovirta lm Pituus mm Leveys mm Korkeus mm Kiinnitysväli mm Paino kg
Beam G3 syväsäteilijä
Luokitukset: IP65, IK08, SL I, D
Asennus: Ripustusasennus mukana toimitettavalla ripustuskoukulla. Asennus seinään tai kattoon lisävarusteena saatavalla säädettävällä asennussangalla (4334357). Suositeltu asennuskorkeus 5-15m riippuen tehosta
Kytkentä: Valaisimessa on 1,5m liitosjohto IP68-luokitellulla kytkentäliittimellä
Rakenne: Runko mustaksi maalattua valualumiinia
Valonjako säädettävissä optiikkaa kiertämällä: 50°/90°/120° Lisävarusteena saatavilla PC heijastinkupu (4334355) ja alumiiniheijastin (4334356) ** Värilämpötila valittavissa kytkentävaiheessa: 3000K/4000K 4334353 mallissa teho valittavissa kytkentävaiheessa: 100W/150W/2000W 4334354 mallissa Zhaga-liitin
Ohjattavuus: Zhaga-versioon (Z18) voi lisätä liike- tai läsnäolotunnistimen, mikä mahdollistaa langattoman Bluetooth-ohjauksen (Koolmesh). Ks. Z18-tunnistimet s. 38.
Väriominaisuudet: Ra 80, SDCM 5
Elinikä: L80B50: 100 000h @ Ta25°C
Käyttölämpötila: -30…+50°C
TuotenimiSnro
Teho W Valovirta lm CCT K Halkaisija mm Korkeus mm Paino kg
Beam G3 30000lm WB90 FX 4334353 100/150/20016000/24000/31000 **3301902,3
Beam G3 30000lm WB90 FX D4i Z18 433435420032000**3302102,3
Lisätarvikkeet
Beam G3 asennussanka 4334357 0,35
Beam G3 PC heijastinkupu 43343554201650,6
Beam G3 ALU heijastin 4334356393810,3
90° valonjako
Beam G3 Z18
PC heijastinkupu 4334355
ALU heijastin 4334356
Beam G3 FX
exWall aluevalaisin
Luokitukset:IP65, IK10, SL I
Asennus: Seinäasennus neljällä M4- tai M5-ruuvilla
Kannessa saranat
Suositeltu asennuskorkeus:
4522522: 2-4m riippuen kytkentävaiheessa valitusta tehosta (ks. mitoitus s. 31)
4522552 ja 4522553: 3-5m riippuen kytkentävaiheessa valitusta tehosta (ks. mitoitus s. 32)
4522550 ja 4522551: 5-7m (esim. 10m asennusväli, kun asennuskorkeus 6m)
Kytkentä: Kaapelin läpivienti mahdollista kaikilta sivuilta tai takaa mukana toimitettavalla M20-holkilla Helppo kytkeä ja asentaa
Valaisin on ketjutettavissa
Rakenne: Runko korroosion kestävää painevalettua alumiinia Värivaihtoehdot P = pronssi (RAL8019) ja M = musta (RAL9005) Saatavilla tilauksesta myös valkoisena.
Ohjattavuus:
Flex = useita teho- ja valovirtavaihtoehtoa. Sopivan tehon voi valita kytkentävaiheessa. Flex Minissä myös värilämpötilanvalinta dippikytkimellä (3000K/4000K).
D = DALI. Sisältää CLO-toiminnon (=Constant Light Output), joka rajoittaa valaisimen ottamaa virtaa siten, että valaistustaso pysyy koko ajan samana. Valaisinta käytetään aluksi 80% teholla ja ajan myötä teho nousee automaattisesti 100 prosenttiin. Tämä pidentää ledien elinikää ja pienentää energiankulutusta keskimäärin 10 % valaisimen elinkaaren aikana.
HUOM! DALI-ohjausta ei ole saatavilla Flex-malliin.
D2D = Dusk to Dawn. Esiohjelmoitu himmennys 50% tehoon klo 22-04 välillä. Esiasetuksia voi muuttaa tilausvaiheessa.
Elinikä: L80B50: 100 000h @ Ta 25°C
Käyttölämpötila: -30…+50°C
Pronssin värinen runko
Musta runko
Edestä
Takaa
