Rätt ljus, vid rätt tid och bara där det behövs
BTDA - Så funkar det

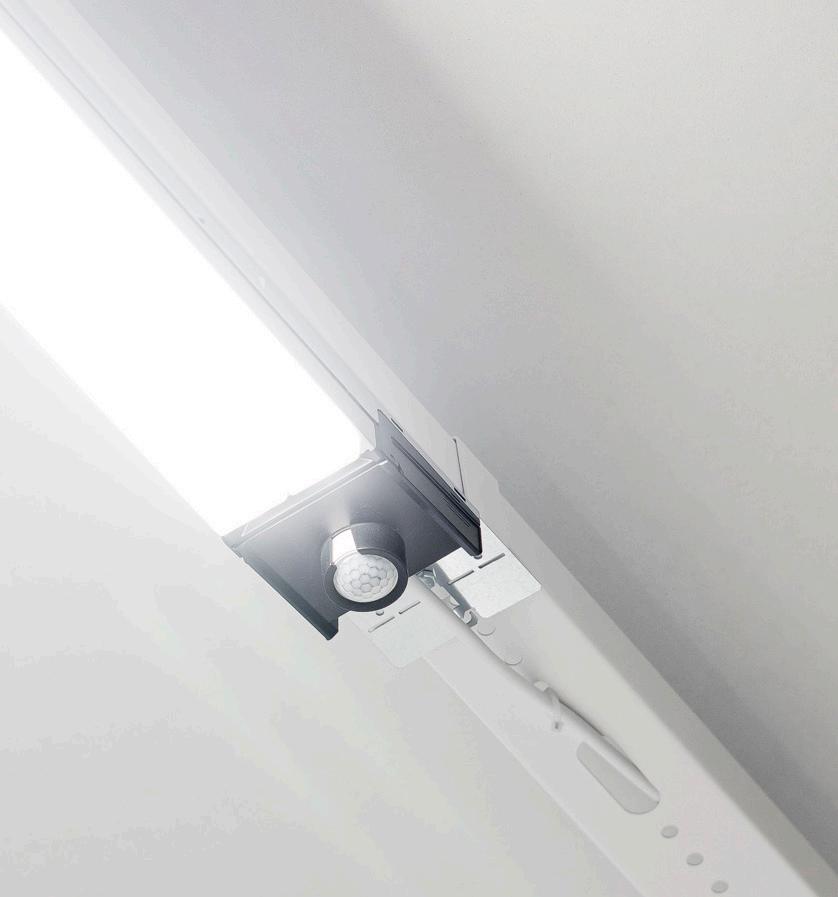

Varje armatur har en egen sensor som, tillsammans med styrsystemet, ger maximal flexibilitet och nästan obegränsade möjligheter att anpassa belysningen efter varje unikt behov. Målet är att ljuset ska vara tänt bara där och när det behövs. Resultatet blir en energieffektiv belysningsanläggning med rätt ljus på rätt plats, optimerad för att följa människors rörelser.
ANVÄNDNINGSOMRÅDEN
Oavsett om det gäller nybyggnation eller befintlig anläggning är användningsområdena många:
Skolor
Korridor och trapphus
Parkeringshus Utomhusmiljöer
Lager & industri Gym & sporthallar
Gång- och cykelvägar
Kontor
LADDA NER DIN APP HÄR
Scanna QR-koden med din smartphone eller tablet och ladda ned gratis.
För styrning via desktop: www.iot.koolmesh.com
Vad är BTDA?
BTDA, som står för Bluetooth DALI, är ett enkelt och smart system för att styra belysning via Bluetooth SIG Mesh-teknik, paketerat under plattformen Koolmesh. Tillsammans med Exaktors BTDAarmaturer blir det enkelt att få full kontroll över belysningen och spara energi.
Hur kan BTDA spara energi?
vara på innan det dimmar eller släcks. Om lokalen har mycket dagsljus kan BTDA justera ljusstyrkan automatiskt, så att armaturerna bara lyser när det verkligen behövs. Detta minskar energiförbrukningen betydligt.
Vad behövs för att komma igång med BTDA?
För att använda BTDA behöver du:
1. Armaturer
BTDA ger full kontroll över belysningen, med funktioner som gör att du kan anpassa ljuset exakt efter lokalens behov. Du kan skapa zoner, justera ljusstyrkan och bestämma hur länge ljuset ska
2. En BTDA-enhet (som sensor, driver eller smartpuck)
3. En iOS- eller Android-enhet
I appen kan du skapa en planritning som förenklar projekteringen och ger en tydlig översikt av anläggingen.
BTDA HAR OÄNDLIGA FUNKTIONER
Välj på Snabb- eller avancerat installationsläge
Webbapp/plattform för projekthantering och dataanalys
Koolmesh Pro-app möjliggör planritningsfunktion
Generering av nödrapport och diagnos
Stöd för DALI-2 och D4i
Byte av enhet med en knapptryckning
Kontroll av enhetens sociala relationer
Trapphusfunktion för snabb primär och sekundär installation
Enkel installation och automatisk energibesparing
Med BTDA installerat kan dina armaturer tändas automatiskt vid rörelse och sedan dimmas ner eller släckas när lokalen är tom. Genom att anpassa systemet efter olika scenarion kan du optimera energibesparingen ytterligare.
Trygghetsljus för säkrare miljöer
Med BTDA kan vi enkelt skapa förinställda ljusscenarion. Till exempel kan vi låta ett trygghetsljus vara tänt istället för att släcka ner hela lokalen helt.
Ljus längs gång- och körvägar tänds automatiskt när någon närmar sig, vilket ökar säkerheten och signalerar närvaro.
Fjärrkontroll via gateway-stöd HBGQ01

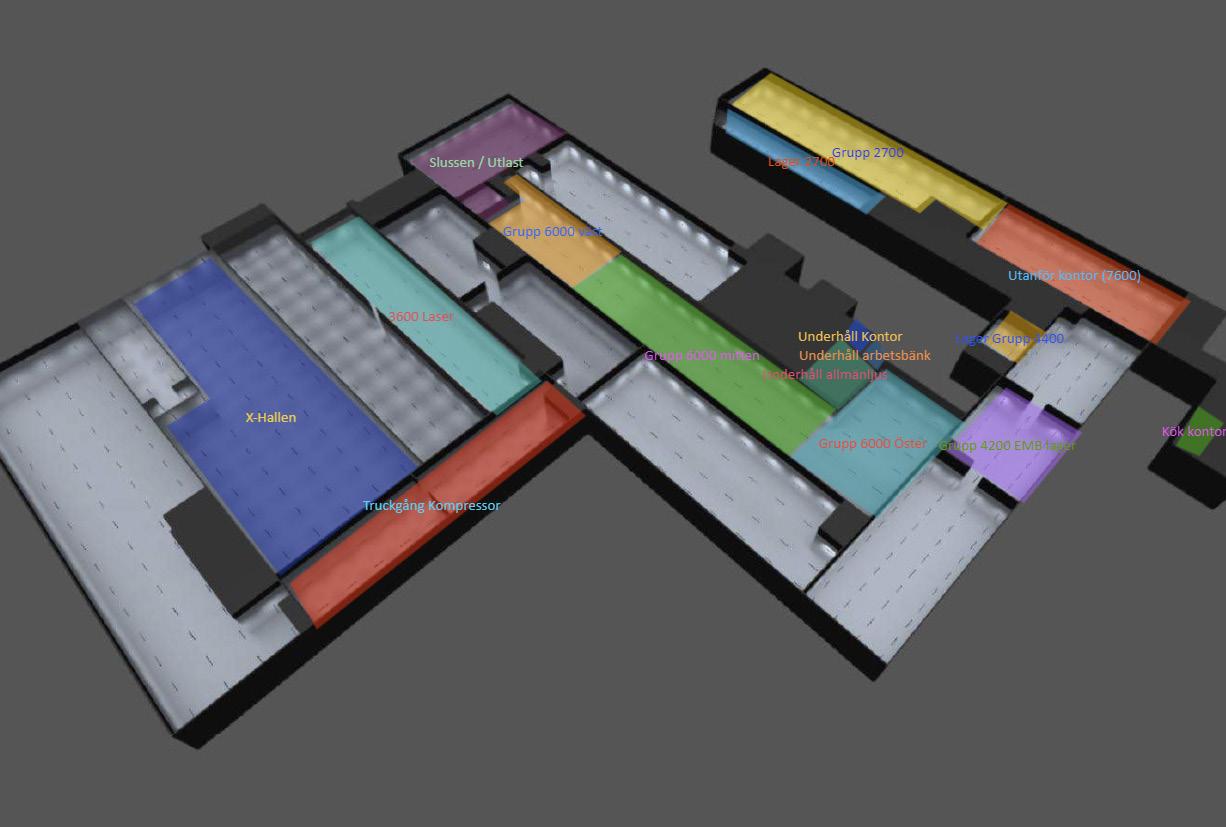

Heatmap
Automatisk anpassning av dynamisk dagsljusinsamling
Gruppering av armaturer via mesh-nätverk
Scener
Fotocell för skymning/gryning (dubbelljusfunktion)
Styrning på tre nivåer
Dagsljuskompensering
Human Centric Lighting (HCL)
Konfiguration av tryckströmbrytare
Detaljerade inställningar för rörelsesensor
Scheman
Astro-timer (vid soluppgång och solnedgång)
Power-on-status (minne mot strömavbrott)
Driftsättning offline
Bulk-driftsättning (kopiera och klistra in inställningar)
Olika behörighetsnivåer via behörighetshantering
Nätverksdelning via QR-kod eller nyckelkod
Kompatibel med EnOcean BLE-omkopplare
Funktioner för Internet-of-Things (IoT)
Uppdatering av enhetens fasta programvara via moln (OTA)
Kontinuerlig utveckling pågår...
Fler möjligheter med en gateway
Genom att ansluta systemet till en gateway får du tillgång till ännu fler funktioner och en bättre överblick av projektet även via dator. Det ger också möjligheten att programmera och styra din anläggning på distans.
Följ och analysera energibesparingen
Med gateway kan du samla och övervaka data för att se hur mycket energi du sparar i realtid och exportera datan för rapportering.
BTDA armaturer

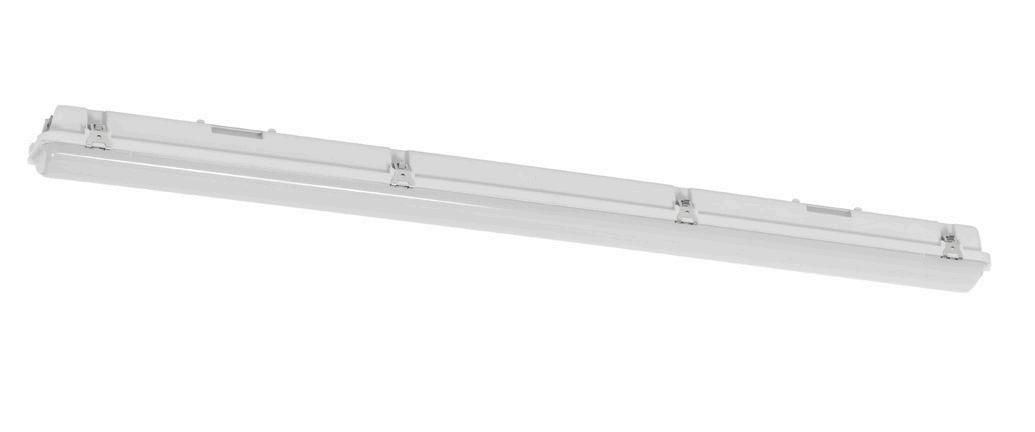

Naiad G4
Nästa generations lågbyggda allroundarmatur
Naiad G4 BTDA är nästa generations lågbyggda allroundarmatur, utvecklad för att leverera kraftfull och flexibel belysning i både krävande miljöer till som till interiöer med krav på effektivitet och design. Med en robust konstruktion och smarta uppgraderingar är den ett självklart val för industri, lager, garage men även till allmänna utrymmen i en BRF.
Kapslingsklassen IP44 säkerställer ett pålitligt skydd i utsatta miljöer, och tack vare en ny LED-infästning minimeras skuggning, vilket ger en jämnare ljusbild. Armaturen har en stomme i rullvalsad plåt och gavlar i formsprutad 2-K plast, vilket innebär hållbarhet och en genomtänkt design. För att förenkla installation och uppgradering har Naiad G4 en lång infästning som gör det enkelt att ersätta tidigare Exaktor-modeller, exempelvis Naiad T5. Armaturen har också en gavelplåt för smidig överkoppling och dragavlastning. Med ställbar effekt och val mellan fast färgtemperatur på 3000K eller 4000K kan ljuset optimeras för olika behov. Samma breda utbud av styrningsmöjligheter som hos Naiad G3 finns tillgängligt, inklusive On/Off, DALI, RS, RS DIM, PIR och BTDA, där PIR-sensorn nu även är skyddad med IP44.
Naiad G4 finns i tre olika storlekar: 600, 1200 och 1500 mm, med flera ljusflödesalternativ. Armaturen tillverkas i Sverige och därmed finns stor fleixiblitet för att skräddarsy armaturen efter behov.
Med sin smarta design, flexibla funktionalitet och hållbara konstruktion är Naiad G4 det perfekta valet för en ljusstark och framtidssäker belysningslösning.

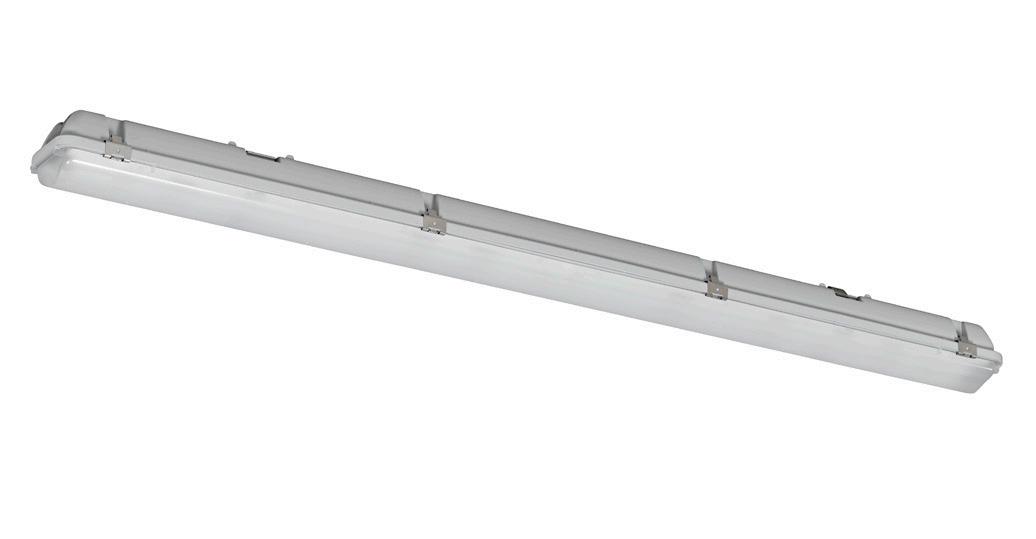

MAMBAmini PC
Tålig armatur för krävande miljöer | IP66
Mamba Mini är en armatur i kapslingsklass IP66 för miljöer inomhus eller utomhus under skydd, exempelvis industri, verkstad, garage, kulvert eller källare. Armaturen är brandklassad (UL94):V2 och uppfyller livsmedelsindustrins internationella standard; (EU) No. 852/2004 (HACCP).
Artikelnr Benämning

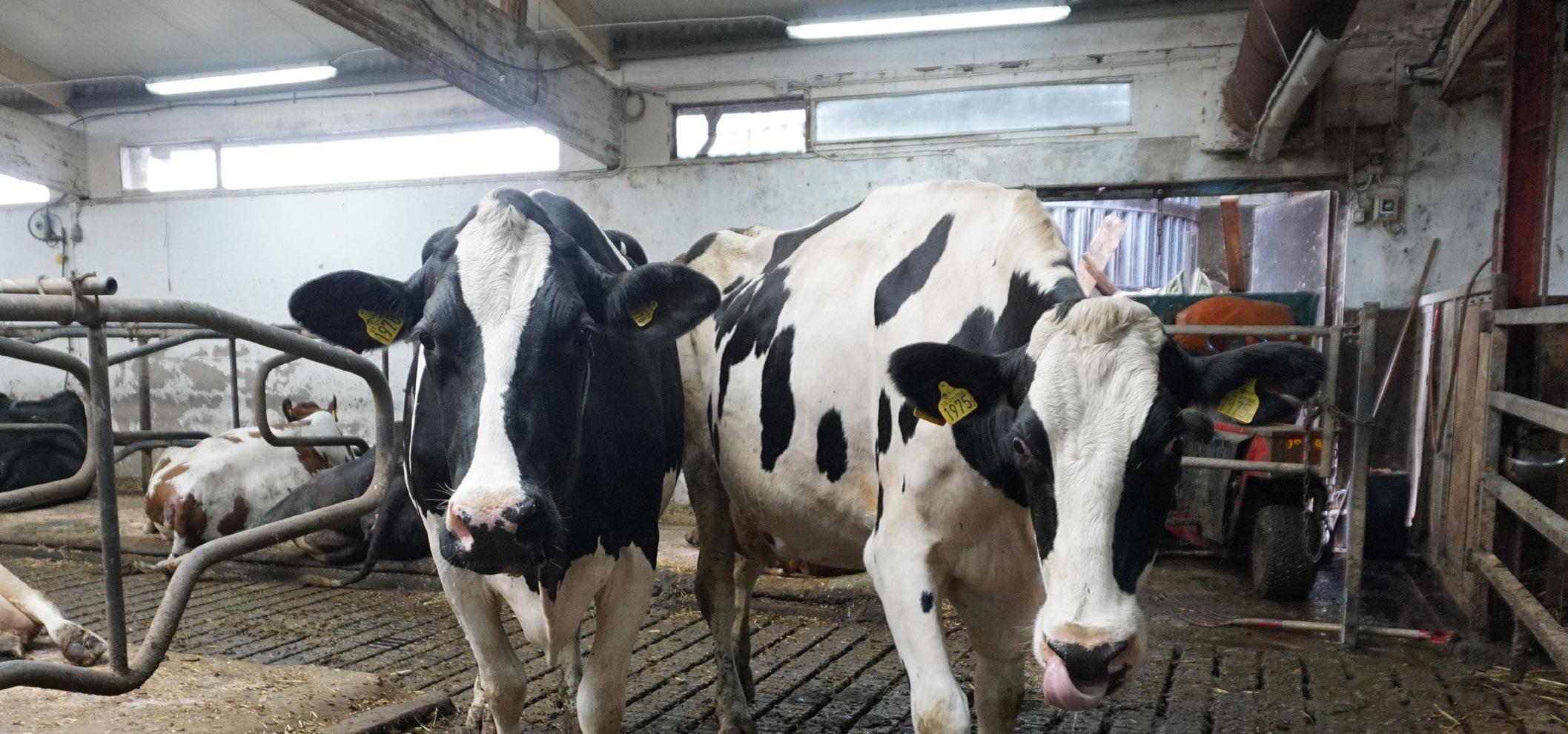

MAMBAmini Agro+
Kompakt och lågbyggd industriarmatur | IP66
Mamba Mini Agro + är en välkapslad armatur i glasfiberförstärkt polyester . Lämplig för både höga och låga höjder passande för till exempel lantbruk, djurstallar, industri eller andra krävande miljöer som uppfyller kraven för D-märkning. Kontaktstycke mellan stomme och LED ger snabbare och enklare installation.
Effekt W Armaturljusflöde lm
K
Artikelnr Benämning

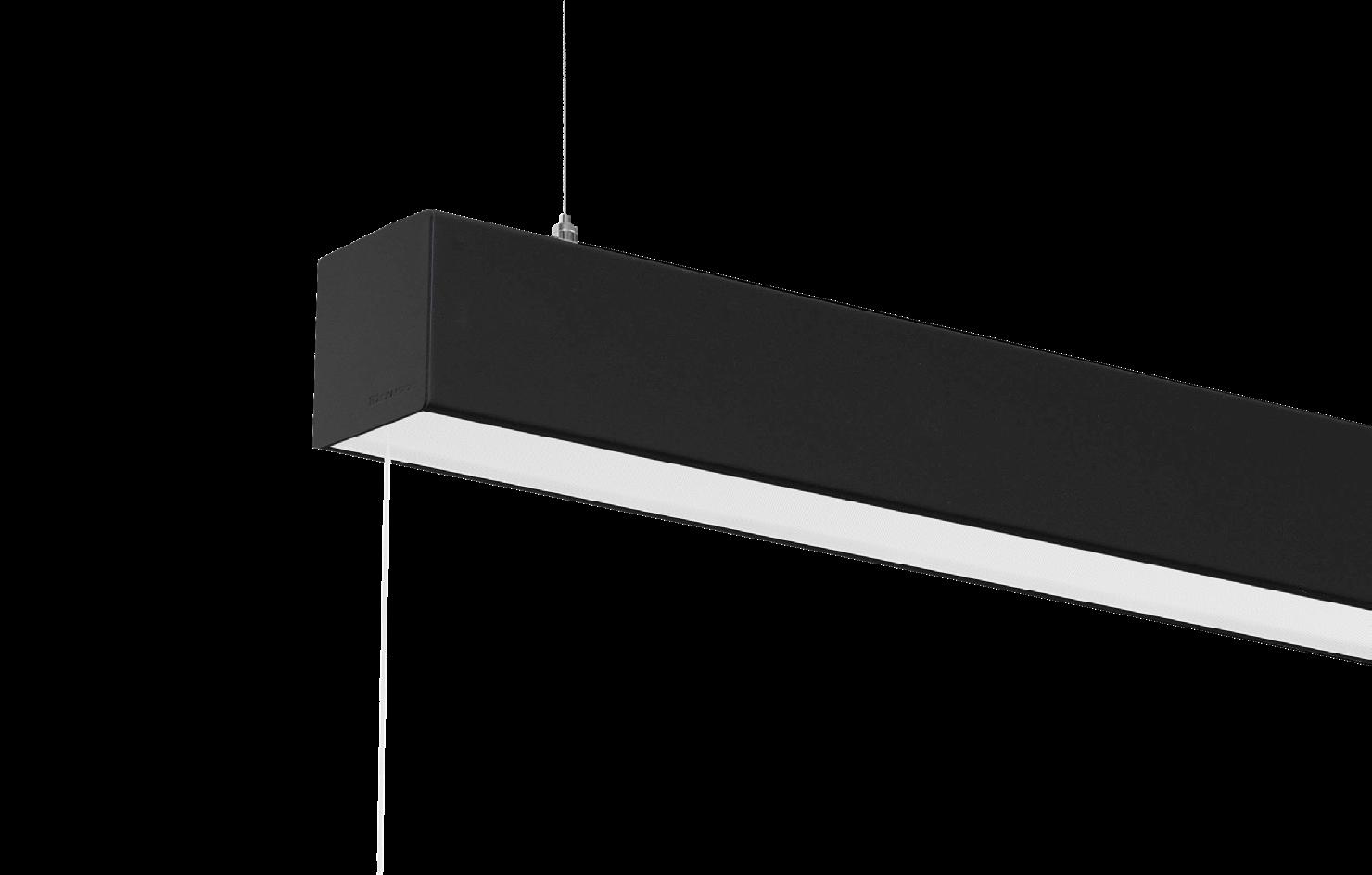

Stratus pendel BTDA
Tidlös och funktionell interiörarmatur
Nu lanserar vi fler varianter av vår populära armatur Stratus. Stratus är en stilren och funktionell pendlad interiörarmatur som passar i exempelvis kontor, konferensrum eller skolor.
Nu finns Stratus även med BTDA-styrning för högre flexibilitet och möjlighet till hög energieffektivitet då armaturen bara lyser när den behövs. Sensorn detekterar rörelse och har även funktionen dagsljusreglering, dvs. där den tar hänsyn till ljusinsläpp i lokalen. Armarturerna är alltid utrustade med dragsnöre som är förinställt för ljusreglering.
Stratus finns i två olika längder (1200 och 1500mm), i 3000 och 4000K samt med microprismatiskt bländskydd eller reflektorbländskydd.
Stratus finn i svart och vit.

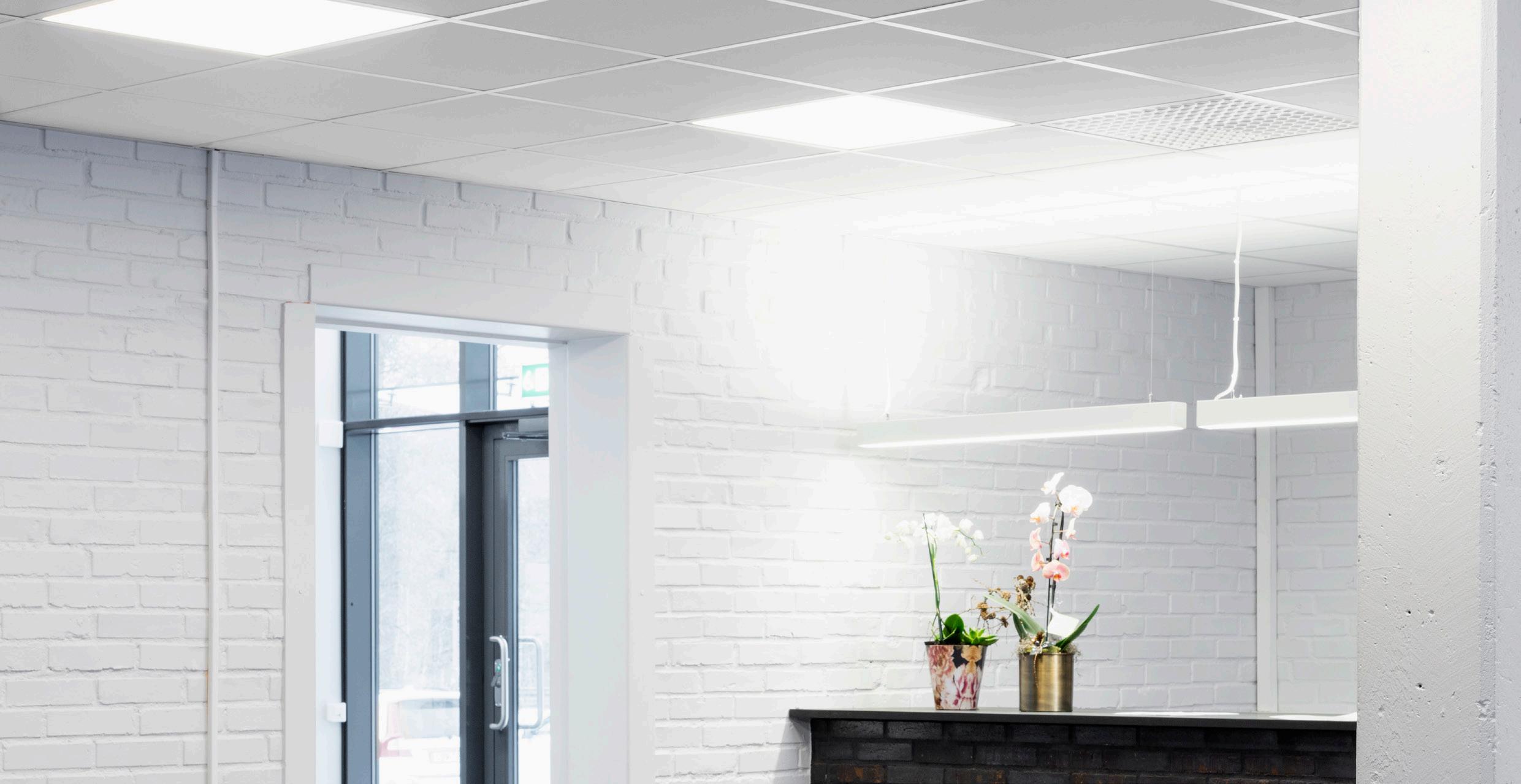

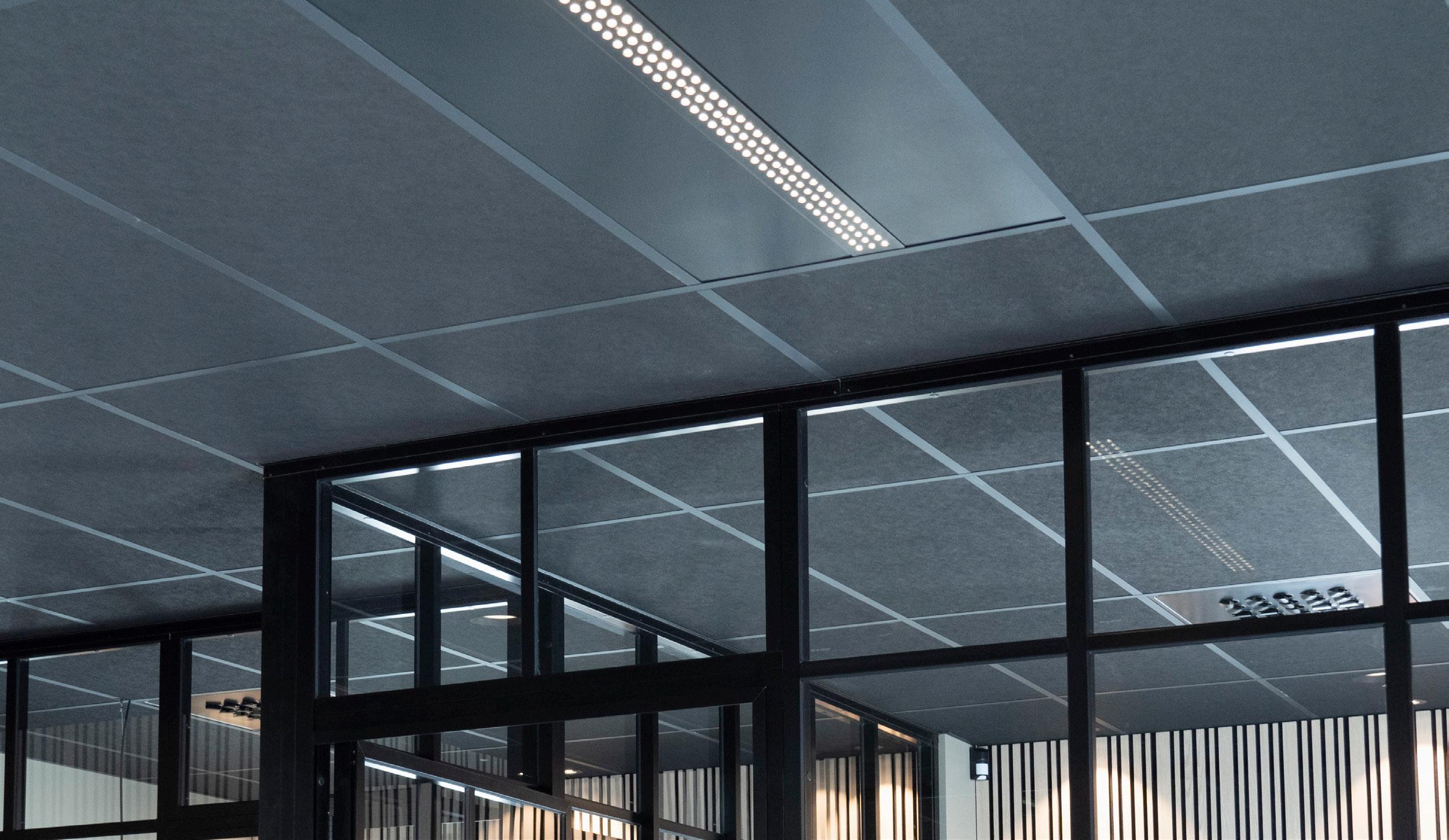

Balder INF
Balder INF är en interiörbelysning främst avsedd för infällning i undertak men kan även monteras dikt tak med tillbehör.
Armaturen är lämplig som belysning på arbetsplatsen, i butik, skola, korridor, med mera.
Balder INF har en unik optik med en reflektor för varje ljuskälla, vilket ger en mycket effektiv avbländningsvinkel.
Balder INF BTDA = Armatur med bluetooth och sensor. Balder INF BTSL = Armatur med bluetooth utan sensor.
Stilren armatur för undertak | IP21 Artikelnr
7026573
Artikelnr Benämning

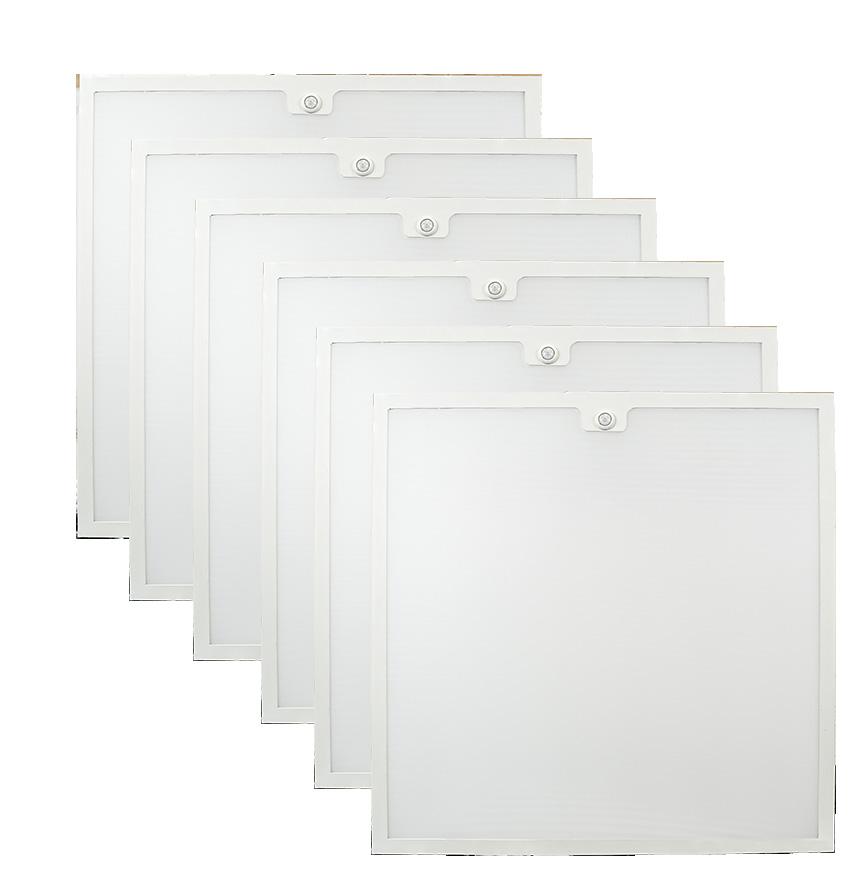

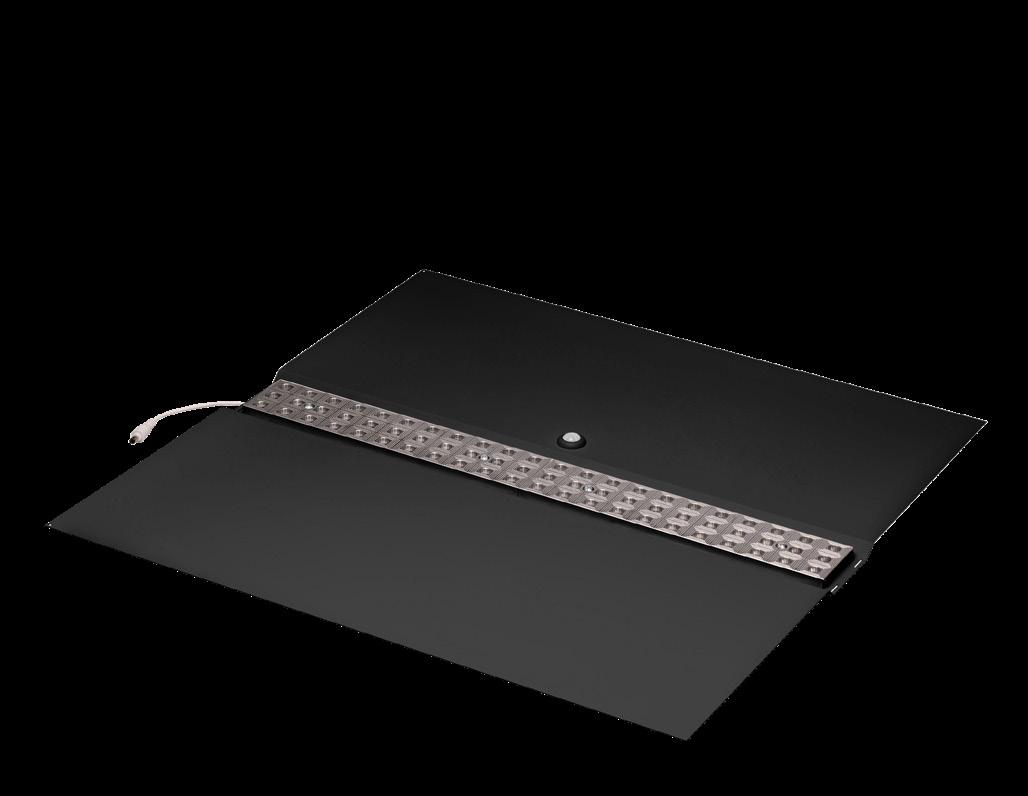

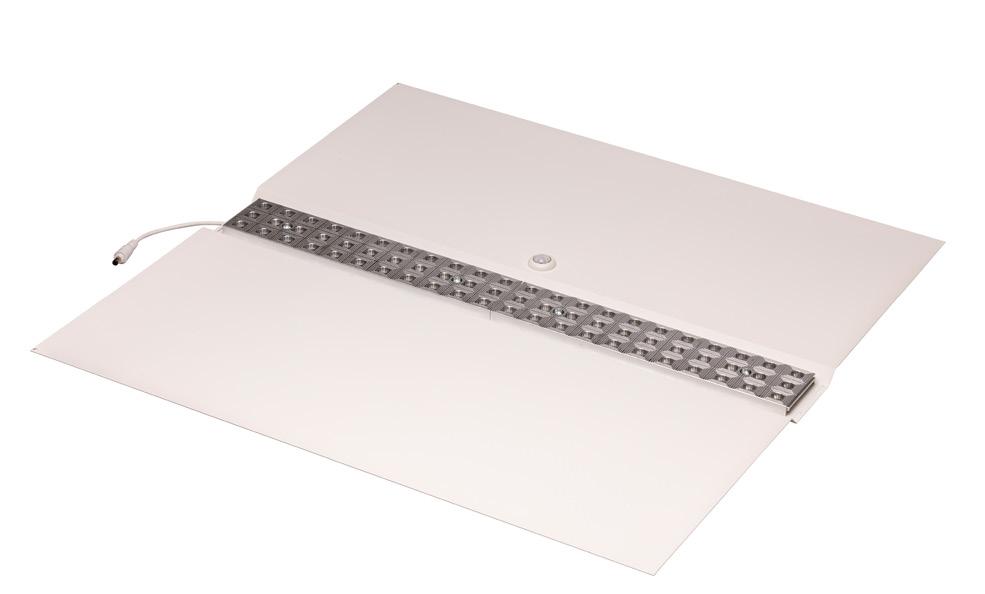

Moln HE
Tunn ljuspanel för högre avbländning
Moln HE är en tunn, högpresterande ljuspanel som kombinerar stilrent utseende med maximal ljuseffektivitet. Perfekt som allmänbelysning i miljöer med höga krav på ljusfördelning och energieffektivitet, så som på kontor, skolor, butiker och sjukhus. Med imponerande ljusutbyte på upp till 160 lm/W ger Moln HE ett kraftfullt ljus samtidigt som energiförbrukningen hålls låg. Vid maximal effekt levererar panelen upp till hela 5700 lumen.
Färg Effekt (W) Ljusflöde (lm) Färgtemperatur (K) Spridningsvinkel Vikt (kg) Längd (mm) Bredd (mm) Höjd (mm)
Artikelnr

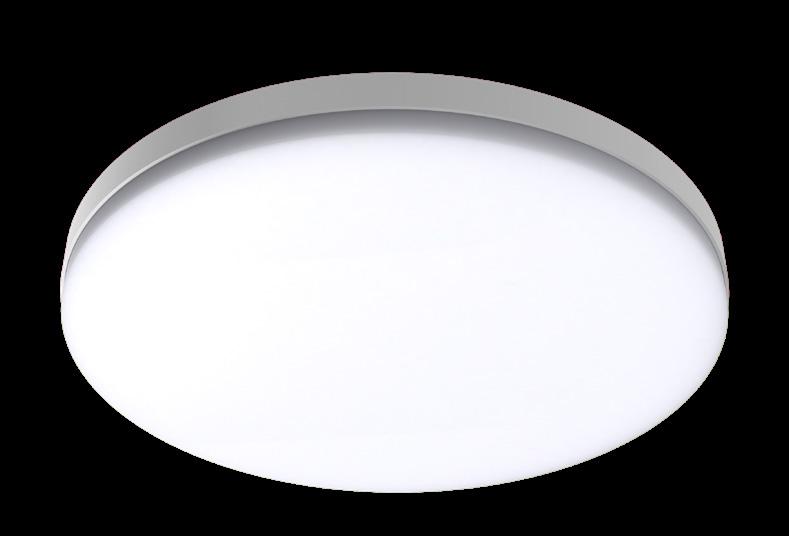

Isa
Stilren plafond med ned- och uppljus och ställbar effekt
Plafond Isa är en mångsidig och slimmad plafond med en diameter på 400 mm. Med ställbar färgtemperatur och effekt kan ljuset enkelt anpassas efter behov och den smarta kombinationen av ned- och uppljus ger rummet en behaglig ljusfördelning. Isa monteras direkt på vägg eller tak och är idealisk för utrymmen som korridorer, trappuppgångar, förråd, toaletter, källare, omklädningsrum och andra allmänna ytor. Armaturen passar även utmärkt som pendlad belysning i utrymmen med hög takhöjd.
vinkel (°)
Artikelnr Benämning

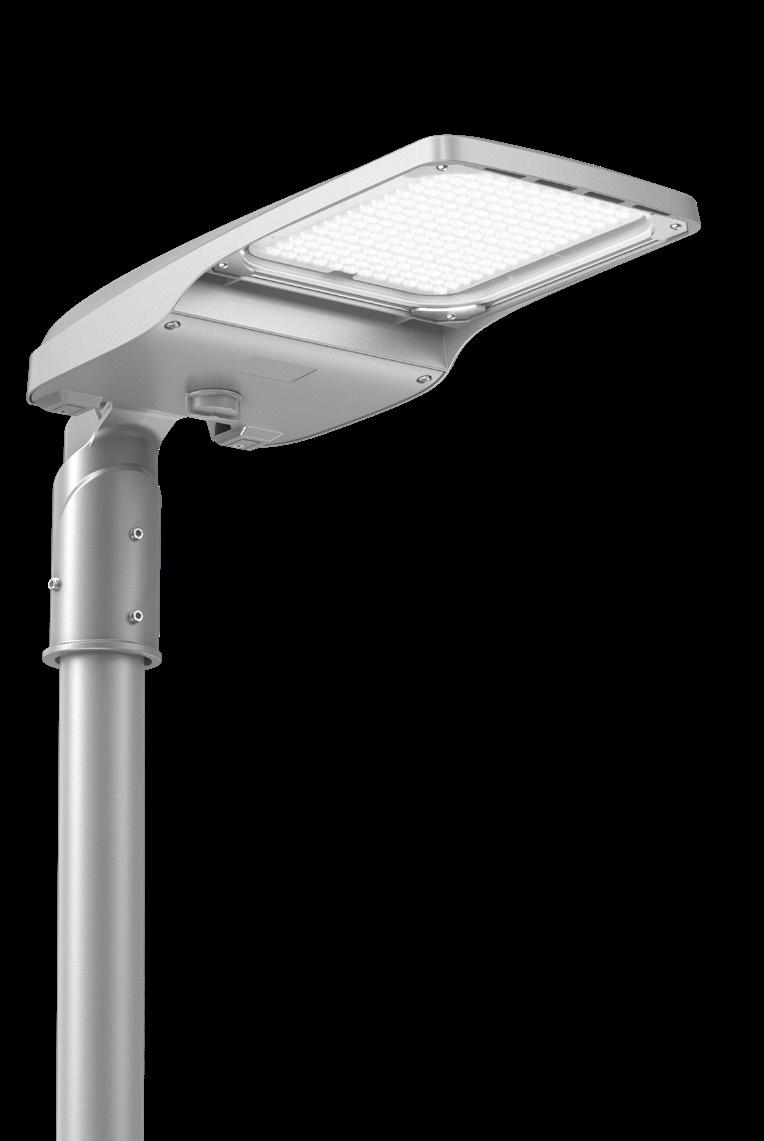

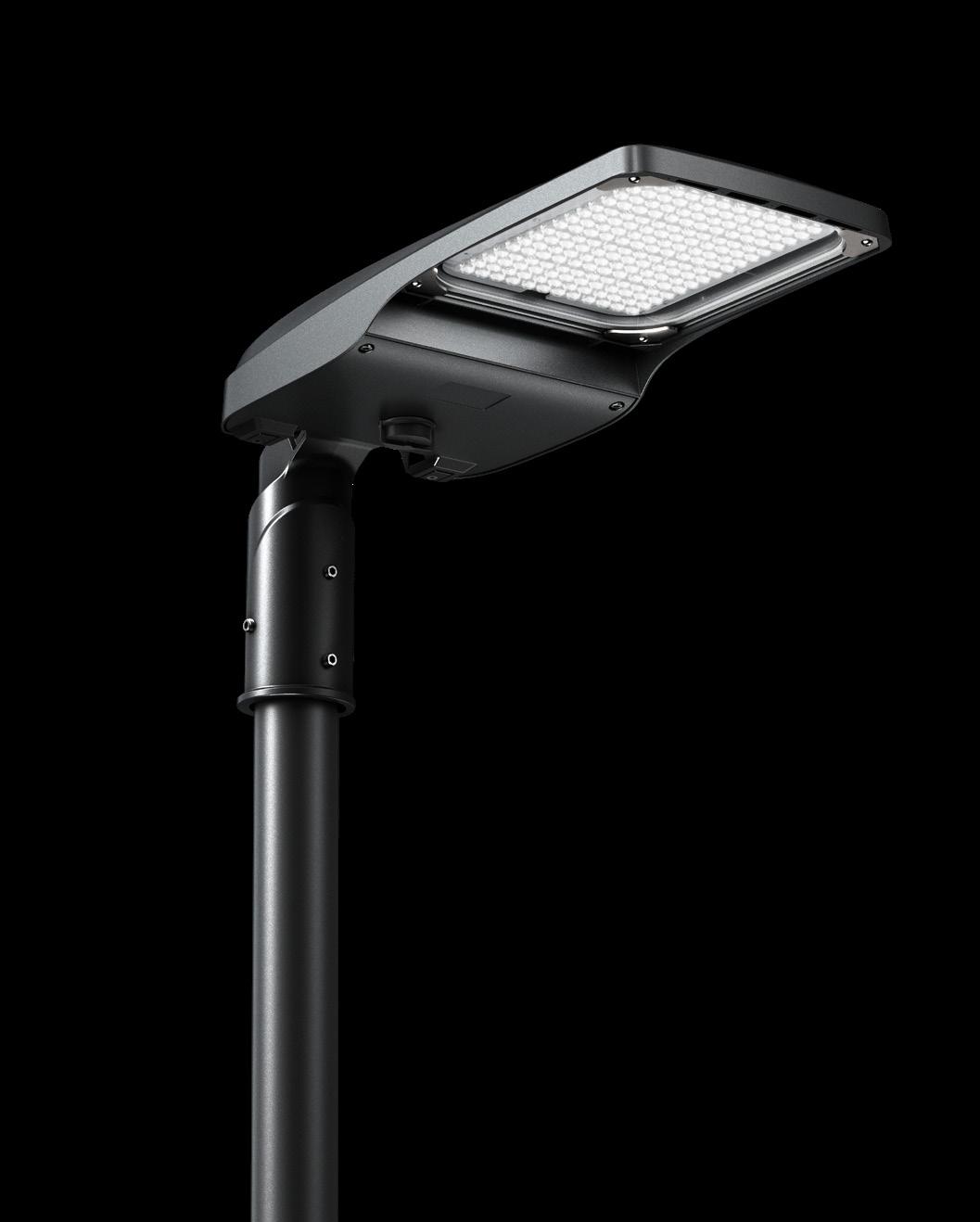

exStreet Z18
Stolparmatur för gång- och cykelbana eller park
exStreet Z18 är en ny generation av exStreet. Finns i small och medium och i två färger: grå eller svart. Monteras som stolptopp eller stolparm.
Linser optimerad för gång-/cykelbanor (GC optik).
Dubbla Zhaga Book 18 socklar för sensorer.
Obs! Armaturen måste kompletteras med sensorn exNode Z18 BTDA (E1301967) för BTDA-styrning
1301967 Styrenhet exNode Z18 BTDA
Färg Effekt W Armaturljusflöde lm
Färgtemperatur K Spridningsvinkel Sockel
Testa vår energikalkylator
Genom att använda vår energikalkylator kan du snabbt och smidigt få en uppskattning av den mängd energi du kan spara genom att välja armaturer med styrning från Exaktor. Besök vår webb eller scanna QR-koden nedan för att komma direkt till energikalkylatorn.
Scanna QR-koden och gör din egen energiberäkning idag!
Relä vxl pot.fri 4A 230V BTDA
Artnr 1302040
Detta relä har en potentialfri, växlande kontakt (NO/NC) och passar i en kopplingsdosa eller apparatdosa. Med en separat ingång för styrning med återfjädrande tryckknapp (230 V). Kan hantera laster upp till 4A vid 230 V eller 2A vid 24 VDC. Lämplig både för nybyggnation och för att uppgradera befintlig anläggning till smart belysningsstyrning. Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Puck Trailing Edge BTDA
Artnr 1361160
Denna bakkantsdimmer har två separata ingångar för styrning via återfjädrande tryckknapp (230 V).
Enheten passar in i en kopplingsdosa eller apparatdosa och har justerbar minimi-, maximi- och startnivå och kan hantera laster upp till 150VA.
Lämplig både för nybyggnation och för att uppgradera befintlig anläggning till smart belysningsstyrning. Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Puck DALI2 BTDA
Artnr 1361161
Denna DALI-dimmer har två separata ingångar för styrning via återfjädrande tryckknapp (230 V).
Enheten passar in i en kopplingsdosa eller apparatdosa och har justerbar minimi-, maximi- och startnivå och kan hantera upp till 50 DALI-enheter.
Lämplig både för nybyggnation och för att uppgradera befintlig anläggning till smart belysningsstyrning. Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.

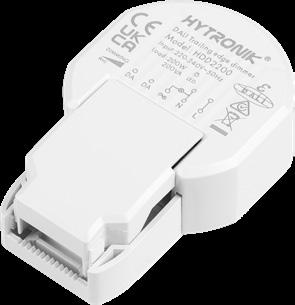

Puck DALI till Trailing Edge
Artnr 1361162
Denna dosdimmer med dragavlastning gör det möjligt att ljusreglera fasdimringsbara armaturer via DALI och passar i en kopplingsdosa eller apparatdosa. Dimmern kan hantera laster mellan 1-200VA. Ansluts till 230V.
Obs! Denna dimmer saknar möjlighet till kommunikation via Bluetooth och är ej kompatibel med Exaktors Koolmesh-app.
Repeter RTC BTDA
Artnr 1361163
Repeater RTC BTDA är en Bluetooth-modul med ett inbyggt realtidschip som kan upprätthålla realtid i upp till 12 veckor vid strömavbrott, vilket är mycket användbart för Bluetooth-system/nätverk där det finns ett konstant behov av ström på/av. När ett produktgruppnätverk skapas tar hela nätverket denna enhet som auktoritativ tid.
Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.

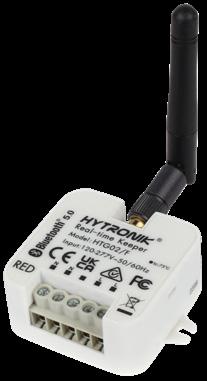

Repeter m. Antenn RTC BTDA
Artnr 1361164
Repeter RTC med antenn BTDA är en Bluetooth-modul med ett inbyggt realtidschip som upprätthåller realtid i upp till 12 veckor vid strömavbrott, vilket är mycket användbart för Bluetooth-system/ nätverk där det finns ett konstant behov av ström på/av. När ett produktgruppnätverk skapas tar hela nätverket denna enhet som auktoritativ tid. Har antenn för längre Bluetooth-räckvidd.
Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Gateway BTDA
Artnr 1790031
Gateway BTDA möjliggör dataöverföring mellan Mesh-nätverk och Ethernet med en 100M RJ45-port med stöd för dubbla Wi-Fi (2,4G + 5G). Möjlighet att styras via en mobil-/surfplatta-app eller PCwebbplattform för enkel felsökning, fjärrövervakning och synkronisering i realtid. IoT-funktioner ingår också för förbättrad anslutning.
Sensor PIR 3-15m M20 DALI BTDA
Artnr 1302072
Sensor 3-15m PIR DALI2 BTDA är en Bluetooth DALI PIR-rörelsesensor som klarar av att detektera på höjder 3-15m (max 15 m för truck och max 12 m för gångpassager) Kommunicerar via Bluetooth i ett Koolmesh-nätverk med max 15 DALI-enheter (30mA). Den har inbyggd dagljussensor och kan enkelt monteras på befintlig armatur med M20 skruv (kräver att armaturen har ett DALI-drivdon). Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.
Tryckk S 1x1 Vippa Vit BTDA
Artnr 1893260
Denna tryckknapp med en vippa och ett läge, är trådlös med Bluetooth kinetisk switch och kräver inga batterier eller kablar vilket möjliggör flexibel placering. Med stöd för funktionerna ”kort tryck” och ”långt tryck” för dimningskontroll, scenåterkallning och manuellt lägesavslut. Montering direkt på vägg eller över apparatdosa. Den är konfigurerbara via Exaktor Koolmesh-app. Har en livslängd på 100 000 tryckningar.
Tryckk S 2x1 Vippa Vit BTDA
Artnr 1893261
Denna tryckknapp med två vippor och ett läge på varje vippa, är trådlös med Bluetooth kinetisk switch och kräver inga batterier eller kablar vilket möjliggör flexibel placering. Med stöd för funktionerna ”kort tryck” och ”långt tryck” för dimningskontroll, scenåterkallning och manuellt lägesavslut. Montering direkt på vägg eller över apparatdosa. Den är konfigurerbara via Exaktor Koolmesh-app. Har en livslängd på 100 000 tryckningar.
Tryckk R 1x2 Vippa Vit BTDA
Artnr 1893262
Denna tryckknapp med en vippa med två lägen, är trådlös med Bluetooth kinetisk switch och kräver inga batterier eller kablar vilket möjliggör flexibel placering. Med stöd för funktionerna ”kort tryck” och ”långt tryck” för dimningskontroll, scenåterkallning och manuellt lägesavslut. Montering direkt på vägg med dubbelhäftande tejp - OBS! Ej skruv.
Den är konfigurerbara via Exaktor Koolmesh-app. Har en livslängd på 100 000 tryckningar.
Tryckk R 2x2 Vippa Vit BTDA
Artnr 1893263
Denna tryckknapp med två vippor med två lägen per vippa, är trådlös med Bluetooth kinetisk switch och kräver inga batterier eller kablar vilket möjliggör flexibel placering. Med stöd för funktionerna ”kort tryck” och ”långt tryck” för dimningskontroll, scenåterkallning och manuellt lägesavslut. Montering direkt på vägg med dubbelhäftande tejp - OBS! Ej skruv.
Den är konfigurerbara via Exaktor Koolmesh-app. Har en livslängd på 100 000 tryckningar.
Touch-knapp Glas S4 Vit BTDA
Artnr 1893264
Stilren, väggmonterad touchknapp i glas som interagerar med Exaktors BTDA-produkter via Bluetooth. Erbjuder fyra programmerbara scener via Exaktor Koolmesh-app, samt reglering av ljusstyrka och Tunable White (färgtemperatur). Är designad för att passa i apparatdosa.
Ingångs puck 4x1 pot.fri BTDA
Artnr 1893370
Ingångs puck 4x1 pot.fri BTDA har 4 SLEV push-ingångar som möjliggör bluetooth-kontroll för på/av, dimning, färginställning och scenåterkallning. Den är designad för att passa i kopplingsdosor eller eldosor. Den förbättrar belysningsarmaturer med standard utförande till intelligent styrning för både nybyggnation och befintliga anläggningar. Enkel enhetsinställning och driftsättning via Exaktor Koolmesh app.

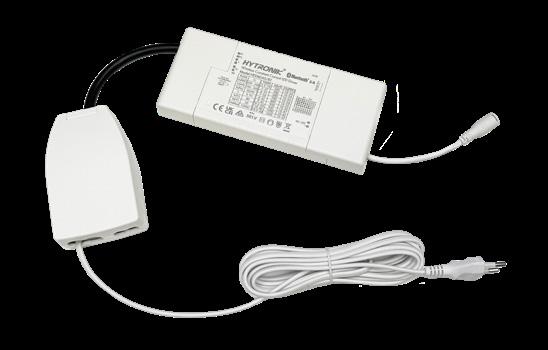

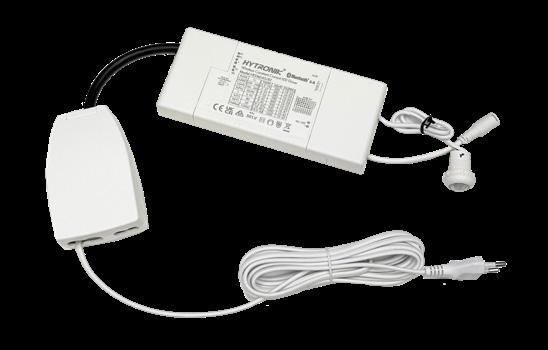

Driver-kit 45W Sensor BTDA
Artnr 7982631
Dimbart Driver-kit via Bluetooth, med maximal effekt på 45W. Ställbar mellan 350-1050mA. Drivdonet har två push-ingångar (230 V) som är förberedda till den medföljande EQ-boxen, som även är försedd med EU-stickpropp på 3 m. Kopplas lätt ihop med belysningsarmatur genom snabbkontakt på sekundärsidan. Enkel installation och driftsättning via Exaktor Koolmesh-app.
BTDA innebär att drivdonskitet är utrustat med en BTDA-sensor.
Driver-kit 45W BTSL
Artnr 7982630
Dimbart Driver-kit via Bluetooth, med maximal effekt på 45W. Ställbar mellan 350-1050mA. Drivdonet har två push-ingångar (230 V) som är förberedda till den medföljande EQ-boxen, som även är försedd med EUstickpropp på 3 m. Kopplas lätt ihop med belysningsarmatur genom snabbkontakt på sekundärsidan. Enkel installation och driftsättning via Exaktor Koolmesh-app.
BTSL innebär att drivdonskitet kommunicerar via Bluetooth och inte är utrustad med en BTDA-sensor, dock finns möjlighet att komplettera med sensor.

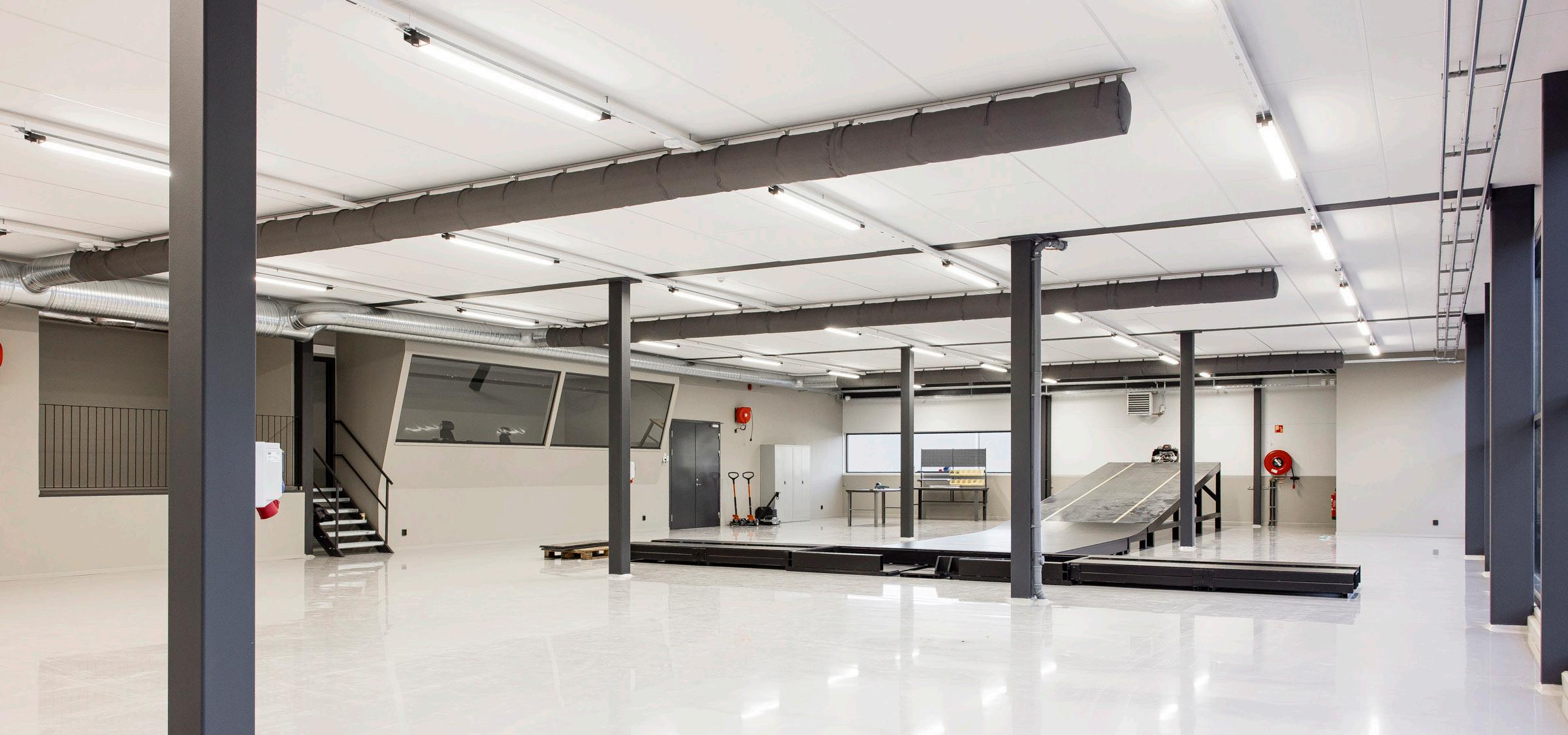

Framtidssäker belysning för den moderna industrin
Som installatör vet man direkt när en lösning är genomtänkt – på riktigt. När Westbo Elteknik fick uppdraget att installera belysning i Axelents nya testcenter i Hillerstorp, föll valet på Exaktors nya industriarmatur Tage G2 med BTDA-sensorer. Ett självklart val som inte bara förenklade installationen, utan också gjorde projektet smidigare och roligare från start till mål.
I Westbo Eltekniks senaste projekt – ett nytt testcenter inom industrin, med krav på en modern belysningslösning – föll valet på Exaktors nya industriarmatur, Tage G2. För att möta behovet av hög ljuseffektivitet och styrbar belysning kombinerades armaturen med BTDA (Koolmesh). Tillsammans levererar de en driftsäker lösning som både är flexibel och framtidssäker.
Westbo Elteknik lyfter Exaktors aktiva närvaro genom hela projektet som en stor fördel. Den täta dialogen, korta beslutsvägar och möjligheten till snabb återkoppling gjorde processen både smidig och effektiv.
”Dessutom gillar vi att jobba med lokala företag, och Exaktor finns ju bara ett par mil bort i Värnamo”, berättar Emil Ileby från Westbo Elteknik, som varit ansvarig installatör i projektet
Armatur utvecklad för elektriken
Tage G2 har utvecklats i nära samarbete med elektriker, med målet att skapa en armatur som är så enkel att installera som möjligt. Verktygsfria lock sparar tid, genomtänkta tätningar förenklar kabeldragningen, och konstruktionen är smart uppbyggd så att allt klickar på plats – bokstavligt talat.
Den höga användarvänligheten gör att Emil gärna rekommenderar Tage G2 till andra i branschen.
”Tage G2 är extremt installatörsvänlig. Den är gjord för oss elektriker – och det märks. Kombinerar man den med Exaktors projektering och BTDA-styrning blir det en oslagbar lösning”.
BTDA – för framtidens belysning redan idag
Flexibiliteten var en nyckelfaktor. Att kunna justera och utveckla belysningen över tid utan att behöva bygga om – det är precis vad Exaktors BTDA möjliggör. Till detta projekt valde Westbo Elteknik att kombinera Tage G2 med Exaktors styrsystem BTDA. Det ger en flexibel, framtidssäker lösning där kunden enkelt kan justera och anpassa belysningen över tid – utan att behöva bygga om eller dra nytt.
”Om man har ett projekt där behoven kan förändras och man vill ha valfrihet och möjlighet att justera efter hand –då är BTDA helt rätt”, förklarar Emil.
Smidigt för installatören – smart för kunden
För Westbo Elteknik innebar projektet en effektiv installation med smidiga armaturer att jobba med. För slutkunden innebär det en energieffektiv, lättanvänd och framtidssäker lösning – för dagens krav och morgondagens behov.
”Tage G2 tillsammans med BTDA är en lösning jag gärna rekommenderar till fler i branschen. För när belysningen är utvecklad av elektriker – då blir det bra på riktigt”, avslutar Emil.
