MESURE ET DÉTECTION SPÉCIALES

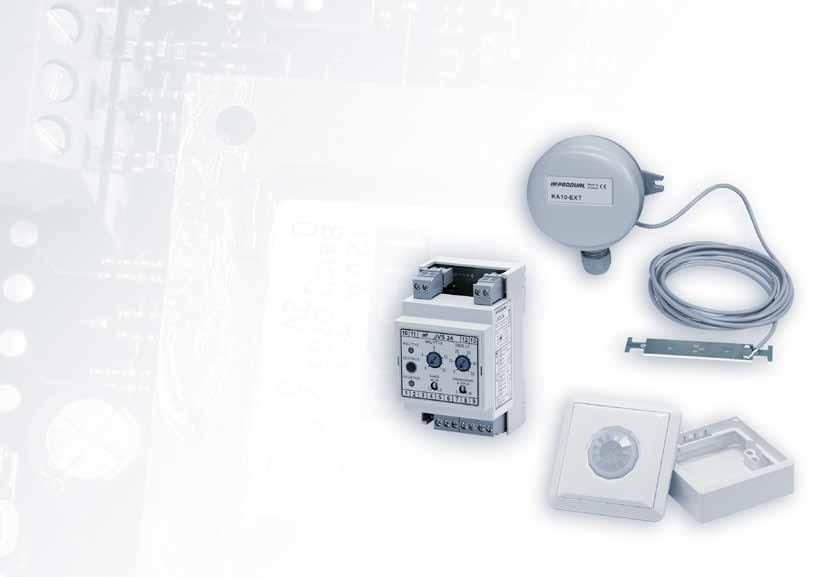

Le segment mesure et détection spéciales recouvre un large assortiment de thermostats pour la protection contre le gel des serpentins de chauffage, de composants de sécurité pour la surveillance des fuites d’eau, de thermomètres, d’interrupteurs de pression différentielle, de systèmes de surveillance des filtres et de détecteurs de présence. Avec ces composants, il vous est possible de compléter votre installation pour protéger les radiateurs du conditionnement d’air, pour éviter les dégâts causés par les fuites d’eau, pour économiser l’énergie au moyen de détecteurs de présence, et pour programmer le remplacement des filtres. Unités de protection Limites réglables Mesures mécaniques
THERMOSTATS ANTI-GEL
Advertisement
Alimentation Entrée
24 Vca/cc, < 2 VA 0...10 Vdc, 10 mA Plage 0...100 °C Sortie (contrôle) 230 Vac, 8 A, res. Sortie (alarme) 60 Vdc, 1 A Sortie (actionneur) 0...10 Vdc, 10 mA IP classe de protection IP20 Montage Pour un rail DIN de 35 mm Dimensions 53 x 90 x 59 mm
Boîtier-DIN
TYPE N’ ART
JVA 24-en 1110111 type de sonde au choix (Pt1000, Ni1000-LG, PTC 1000/2000) JVS 24-en 1110121 type de sonde au choix (Pt1000, Ni1000-LG, PTC 1000/2000)
Alimentation Entrée
24 Vca, < 2 VA 0(2)...10 V, 10 mA Plage 0...100 °C Sortie (contrôle) 50 Vac, 6 A, res. Sortie (alarme) 24 Vdc, 1 A Sortie (actionneur) 0...10 Vdc, 10 mA IP classe de protection IP20 Montage Boîtier à 11 pôles relais Dimensions 35 x 79 x 95 mm
boîtier à 11 pôles relais
TYPE N’ ART
EJV 24-PT 1110080 pour capteur Pt1000 (1000 Ω / 0 °C), AR 1 relais inclus EJV 24-PT-en 1110081 pour capteur Pt1000 (1000 Ω / 0 °C), AR 1 relais inclus JV 24-PT 1110090 pour sonde Pt1000 (1000 Ω / 0 °C), sortie de contact 50 Vac 6 A res. JV 24-PT-en 1110091 pour sonde Pt1000 (1000 Ω / 0 °C), sortie de contact 50 Vac 6 A res.
THERMOSTATS
Les thermostats à capillaire type TF permettent la protection contre le gel des équipements de chauffage à l’intérieur des centrales de traitement d’air.
Plage Précision
-10...10 °C ±1 °C Sortie 24...250 Vac, 15 A IP classe de protection IP65 Température ambiante ...55 °C Humidité ambiante 10...90 %rH Dimensions 65 x 140 x 62 mm
TYPE N’ ART
TF 18 1240230 thermostat avec capillaire Lg 1,8 m, réarmement automatique TF 18R 1240231 thermostat avec capillaire Lg 1,8 m, réarmement manuel TF 30 1240220 thermostat avec capillaire Lg 3 m, réarmement automatique TF 30R 1240221 thermostat avec capillaire Lg 3 m, réarmement manuel TF 60 1240210 thermostat avec capillaire Lg 6 m, réarmement automatique TF 60R 1240211 thermostat avec capillaire Lg 6 m, réarmement manuel DBZ-05 1240200 support de fixation capillaire
L’interrupteur de condensation KA 10 est conçu pour détecter la condensation dans les systèmes de refroidissement, par exemple sur les poutres froides. Avec l’interrupteur de condensation il est possible de contrôler la fourniture en eau de refroidissement lorsque que l’eau commence à se condenser sur le tuyau. Le modèle KA 10-EXT est muni d’un capteur de condensation externe.
Alimentation 24 Vca/cc, < 1 VA
Sortie
0...10 Vdc, information de condensation Sortie 24 Vac/dc, 1 A, sortie relais IP classe de protection IP54, câble dirigé vers le bas Température ambiante 0...50 °C Fouloir de câble M16 Montage avec collier de serrage et position vers le bas (Ø10...100 mm)
sortie 0...10 V, sortie à relais
TYPE N’ ART
KA 10 1187030 interrupteur de condensation KA 10-EXT 1187031 interrupteur de condensation avec capteur externe, longueur de câble 2 m
CAPTEUR DE CONDENSATION
La sonde de condensation type KEK 1 est conçue pour la détection d’eau dans les systèmes de production de froid, par exemple les poutres froides.
Résistance nominale approx. 100 kΩ au point de condensation Montage avec collier de serrage et position vers le bas (Ø10...100 mm)
Dimensions 84 x 15 x 2 mm
TYPE N’ ART
KEK 1 1187040 capteur de condensation, câble de 2 m KEK 1-10m 1187043 capteur de condensation, câble de 10 m KEK 1-1m 1187044 capteur de condensation, câble de 1 m KEK 1-3m 1187041 capteur de condensation, câble de 3 m KEK 1-5m 1187042 capteur de condensation, câble de 5 m
Le modèle VVK 2 surveille le statut des capteurs de fuite d’eau connectés au relais. Lorsque le capteur est mouillé, la résistance diminue et l’alarme est activée. Le circuit du capteur sera également contrôlé.
Alimentation
24 Vca/cc, < 2 VA Sortie 24 Vac/dc, 2 A, res. Contact change-over IP classe de protection IP20 Montage Pour un rail DIN de 35 mm
TYPE N’ ART
VVK 2 1187024 relais de fuite d’eau
RELAIS DE FUITE D’EAU
Le LPH 10 surveille la résistance du détecteur connecté. Lorsque le détecteur est mouillé, la résistance diminue. Si la résistance bascule sous la limite d’alarme, le relais d’alarme, le voyant lumineux et la sonnerie s’activent. Il est possible d’éteindre la sonnerie en appuyant sur le bouton mais le relais et le voyant lumineux restent actifs tant que la résistance du détecteur n’est pas repassée au-dessus de la limite d’alarme.
Alimentation 24 Vca/cc, < 2 VA Point de réglage approx. 10 kΩ Sortie (alarme) 60 Vdc, 300 mA, res. Contact change over. L’alarme est sonore et visuelle par led. IP classe de protection IP20 Matériaux ABS plastique Montage montage en surface sur le mur ou en boîtier encastré standard (trous distants de 60 mm)
Dimensions 87 x 86 x 32 mm
TYPE N’ ART
LPH 10 1187010 relais de fuite d’eau
Les capteurs VVA et VVN seront utilisés en connexion avec le VVK 2 et le LPH 10. Les capteurs peuvent être installés sur le sol et le modèle VVN par exemple peut être installé sur la partie inférieure du tuyau qui contrôle la condensation éventuelle.
Résistance nominale approx. 300 kΩ lorsque sec
TYPE N’ ART
VVA 1 1187020 détecteur avec boîtier de connexion, p. ex. à l’étage et au niveau du plateau DIP VVA 2 1187021 capteur avec câble de 2 m VVA 3 1187026 capteur (25 x 200 mm) avec câble de 2 m et bande adhésive VVN 1 1187025 capteur, bande de sonde de 1 m et câble de 2 m VVN 2 1187023 capteur, bande de sonde de 2 m et câble de 2 m
PRESSOSTATS DIFFÉRENTIEL
Les interrupteurs de pression différentielle PS sont conçus pour la surveillance des sur/sous-pressions et des différences de pression dans les systèmes de traitement d’air et d’autres gaz non inflammables. Les interrupteurs PS constituent une solution rentable pour surveiller la pression des filtres, des ventilateurs et des gaines des systèmes d’automatisation des bâtiments. Un flexible PVC (2 m), 2 connecteurs pour conduit et 2 vis (M4 x 20 mm) sont inclus dans le kit.
Précision (commutation) max. ±15 % Sortie 250 Vac, 3 A, 250 Vca, 3 A, rés. (0,1 A, rés. du PS200) IP classe de protection IP54 Température ambiante -20...60 °C Humidité ambiante 0...95 %rH Dimensions 90 x 105 x 63 mm
TYPE N’ ART
PS200 105.001.061 pressostat différentiel 20...200 Pa PS300 105.002.065 pressostat différentiel 30...300 Pa PS500 105.003.070 pressostat différentiel 30...500 Pa PS600 105.004.063 pressostat différentiel 40...600 Pa PS1500 105.005.068 pressostat différentiel 100...1500 Pa PS4500 105.006.050 pressostat différentiel 500...4500 Pa
Les pressostats PEK sont conçus pour surveiller les sur- et sous-pressions et les différences de pression dans les systèmes de traitement de l’air et d’autres gaz non inflammables.
Précision (commutation) ±15 % de la valeur lue Sortie 250 Vac, 1.5 A, res. (0,4 A) IP classe de protection IP54 Température ambiante -20...85 °C Humidité ambiante 0...90 %rH Dimensions 85 x 102 x 58 mm
TYPE N’ ART
PEK 300 1240310 pressostat différentiel 20...300 Pa PEK 400 1240320 pressostat différentiel 30...400 Pa PEK 500 1240330 pressostat différentiel 50...500 Pa PEK 1000 1240340 pressostat différentiel 200...1000 Pa PEK 2500 1240350 pressostat différentiel 500...2500 Pa PEK 5000 1240360 pressostat différentiel 1000...5000 Pa
OPTIONS / ACCESSOIRES
PEK-AS 1240300 kit d’accessoires pour les produits à pression différentielle PEK-DCP 1240306 connecteur pour conduit, plastique PEK-KIT 90 1240390 kit d’accessoires avec tubes métalliques à 90° PVC-HOSE 1240305 Flexible PVC (4/7), 200 M. T-CON 1240301 Connecteur en T. T-CON 100 1240302 Connecteur en T, 100 pièces Y-CON 1240303 Connecteur en Y. Y-CON 100 1240304 Connecteur en Y, 100 pièces
PEK-DCP PEK-KIT 90 PVC-HOSE
Les contrôleurs de filtre type SV sont conçus pour visualiser la pression ou différence de pression de l’air ou de gaz non inflammables utilisès dans les installations utilisant des filtres. Le point de commutation de l’interrupteur la pression différentielle est réglable.
Précision (commutation) ±15 % de la valeur lue Précision (jauge) ±15 % de la valeur lue Sortie 250 Vac, 1.5 A, res. (0,4 A) IP classe de protection IP54 Température ambiante -5...50 °C Montage vertical (avec écrous) Dimensions 170 x 150 x 68 mm
TYPE N’ ART
SV 250 1240370 Contrôleur de filtre, 250 Pa SV 500 1240380 Contrôleur de filtre, 500 Pa
OPTIONS / ACCESSOIRES
PEK-AS 1240300 kit d’accessoires pour les produits à pression différentielle
CAPTEURS DE PRÉSENCE
Le modèle LA 14E est un capteur de présence pour le contrôle de la ventilation et de l’éclairage. Intelligent, basé sur un processeur, logique, il prévient les dysfonctionnements tout en étant très sensible. La fonction relais est très silencieuse et le délai de déclenchement est ajustable.
Alimentation
24 Vca/cc, < 0.5 VA Sortie (signal) 60 Vdc, 100 mA, NC ou NO. Délai sélectionnable (2 s, 2 min, 10 min ou 20 min) IP classe de protection IP20 Température ambiante 0...50 °C Humidité ambiante 0...85 %rH Montage montage encastré optionnel Matériaux plastique blanc Dimensions 85 x 85 x 34 mm
TYPE N’ ART
LA 14E 1185130 capteur de présence
OPTIONS / ACCESSOIRES
LA-RAJ 1185070 système de réglage 180° pour détecteur de présence SMB 1E 9000470 boîtier pour montage en surface
Le modèle LA 15E est conçu pour contrôler l’éclairage. Une charge continue pouvant atteindre 1,5 A d’éclairage fluorescent est autorisée.
Alimentation
24 Vca/cc Sortie (signal) 60 Vdc, 100 mA, NC ou NO. Délai 2 s. Sortie (éclairage) 250 Vac, 1.5 VA, le temps de rétention peut être sélectionné (2 s, 2 min, 10 min ou 20 min) IP classe de protection IP20 Température ambiante 0...50 °C Humidité ambiante 0...85 %rH Montage montage encastré optionnel Matériaux plastique blanc Dimensions 85 x 85 x 34 mm
TYPE N’ ART
LA 15E 1185140 capteur de présence / détecteur de mouvement pour éteindre/allumer l’éclairage
OPTIONS / ACCESSOIRES
LA-RAJ 1185070 système de réglage 180° pour détecteur de présence SMB 1E 9000470 boîtier pour montage en surface
Les transmetteurs RLL-BAC sont conçus pour détecter la présence, le niveau d’éclairage et la température dans des espaces ambiants secs. Les transmetteurs intègrent des boucles de contrôle du niveau d’éclairage et du chauffage/refroidissement en une seule étape. Les transmetteurs intègrent un canal RS-485 pour la communication BACnet MS/TP. Les entrées et sorties du transmetteur sont également contrôlables à partir du réseau BACnet pour transformer le dispositif en module d’E/S efficace.
Alimentation 24 Vca/cc, < 1 VA Plage (éclairage) 0...3000 lx Plage (température) 0...50 °C Précision (température) ±0,5 °C (25 °C) Sortie 3 x 0...10 Vdc, 5 mA, sortie de régulation incluse IP classe de protection IP20 Température ambiante 0...50 °C Humidité ambiante 0...95 %rH Montage montage en surface sur le mur ou en boîtier encastré standard (trous distants de 60 mm)
Matériaux Dimensions plastique ABS, autoextinguible 86 x 120 x 29 mm
Guide de commande
0 Transmetteur d’ambiance BACnet 1 Type d’appareil Détecteur de présence dans la pièce et transmetteur du niveau d’éclairage, 1DI, 3AO, 2DO 2 Écran Pas d’écran Écran
3 Réservé 4 Boutons-poussoirs Pas de boutons-poussoirs Un bouton-poussoir Deux boutons-poussoirs Trois boutons-poussoirs Quatre boutons-poussoirs Boutons-poussoirs pour le point de consigne Boutons-poussoirs pour le point de consigne et un bouton-poussoir Boutons-poussoirs pour le point de consigne et deux boutons-poussoirs 5 Entrées/sorties Pas d’entrées/sorties Seconde entrée numérique Seconde entrée numérique (non disponible avec les options SP/SPR) Seconde entrée numérique et seconde entrée résistive (non disponibles avec les options SP/SPR) Deux entrées 0...10 Vcc (remplace l’entrée résistive) Seconde entrée numérique et deux entrées 0...10 Vcc (remplace l’entrée résistive) Détecteur de température passif (NTC 10) Seconde entrée numérique et détecteur de température passif (NTC 10) 6 Couleur du boîtier Blanc (RAL 9010) Gris anthracite
Type 0 1 2 3 4 5 6
6041 0
RLL-BAC P
-LCD
-PB -PB2 -PB3 -PB4 -SPB
-SPB-PB 0 1
0
0 1 2 3 4 5
6
-SPB-PB2
-DI2
-RI2 7
0 1
2
-DI2-RI2
-AI
-DI2-AI
-TE-NTC10
-DI2-TE-NTC10
-GR 3
5
6
7
8
0 B
OUTILS
SW-DCT-USB 1139040 câble de configuration
Le détecteur PLT 24 est un détecteur infrarouge passif permettant de détecter la présence grâce à la chaleur corporelle et aux mouvements de personne. Le détecteur infrarouge PIR passif réagit aux changements de température dans la zone de détection des faisceaux. Des supports de montage et des écrous sont inclus dans la livraison.
Alimentation
24 Vca/cc Sortie (alarme) 60 Vdc, 100 mA, NC ou NO. Délai sélectionnable (2 s, 2 min, 10 mins ou 20 mins) IP classe de protection IP20 Température ambiante -10...45 °C Dimensions 64 x 95 x 50 mm
TYPE N’ ART
PLT 24 1185040 détecteur de mouvement PIR PLT 24-K 1185045 détecteur de mouvement PIR, montage au plafond
CAPTEURS DE PRÉSENCE
Le détecteur PLT 12 est un détecteur infrarouge passif permettant de détecter la présence grâce à la chaleur corporelle et aux mouvements de personne. Le détecteur infrarouge PIR passif réagit aux changements de température dans la zone de détection des faisceaux. Des supports de montage et des écrous sont inclus dans la livraison.
Alimentation
12 Vcc Sortie (alarme) 12 Vdc, 100 mA, NC IP classe de protection IP20 Température ambiante -10...40 °C Dimensions 64 x 95 x 50 mm
TYPE N’ ART
PLT 12 1185080 détecteur de mouvement PIR
