Speciális érrendszeri diagnosztika

Moduláris érdiagnosztikai rendszer www.premiumshop.hu 1


SOT orvosi rendszerek A Sonotechnik Austria több mint 30 éve aktív Ausztriában és nemzetközi szinten az orvosi technológiában. A családi vállalkozás már 1991-ben beszállt a flebológia, az angiológia és a kardiológia területére. 1999 óta a vállalat gyors szűrési folyamatot dolgozott ki a PAD betegek számára: Az AngE™ Systemet. Modularitása miatt ideális megoldás angiológusok, flebológusok, érsebészek számára illetve a cukorbetegek érrendszeri szűrésére.

„Támogatjuk az érsebészeket a keringési rendellenességek korai szakaszában történő diagnosztizálásában, az amputációk megelőzésében, valamint a korszerű és egyedi mérőrendszerek biztosításában.” Karl Glantschnig CEO

Made in Austria Az AngE-termékeinket mindig is Ausztriában karintiai székhelyünkön fejlesztettük, gyártottuk és teszteltük. Mindig odafigyeltünk a legmagasabb minőségi előírásokra, folyamatosan fektettünk vezető érdiagnosztikai rendszereink kutatásába, továbbfejlesztésébe. Osztrák családi vállalkozásként elkötelezettek vagyunk amellett, hogy fenntartható megoldásokat és a legmagasabb színvonalú szolgáltatást nyújtsuk kórházaknak, klinikáknak és orvosoknak, emellett hosszú távú munkahelyeket is teremtünk a hazai régióban. 2


Moduláris és bővíthető Az AngE-Systemet úgy tervezték, hogy moduláris szakértői megoldás legyen az érrendszeri diagnosztikához. Ez lehetővé teszi a testreszabott megoldások biztosítását, amelyek mindig a diagnosztika követelményeihez igazíthatók.

AngETM Phlebo

AngETM DIABETIC

AngETM COMPLETE

2-csatornás D-PPG/LRR

Innovatív érrendszeri szűrés diabétesz esetén

Az All-in-One System az érdiagnosztikához

4. oldal

6. oldal

8. oldal

Betegállomány adminisztrációs szoftver

Vénás és artériás PPG

• •

Lábujjnyomás és TBI

• • •

• • •

4 csatornás oszcillográfia (oABI/PWI)

EKG-Trigger (HRV/PWG)

Hőmérséklet mérés

8 csatornás szegmens oszcillográfia

Air-VVP

• • •

Ultrahang-Doppler Flebodinamometria

Előnyök Rugalmasság

Pontos pulzusgörbék

Szakértői know-how

A moduláris rendszer biztosítja a testre szabott és jövőbiztos beruházásokat.

A rendkívül érzékeny nyomásérzékelők, precíz algoritmusok részletes, szinte szűretlen pulzusgörbét biztosítanak.

Üzletkötőink tapasztalt érszakértők, akik betanítják Önnek a műszer használatát.

3

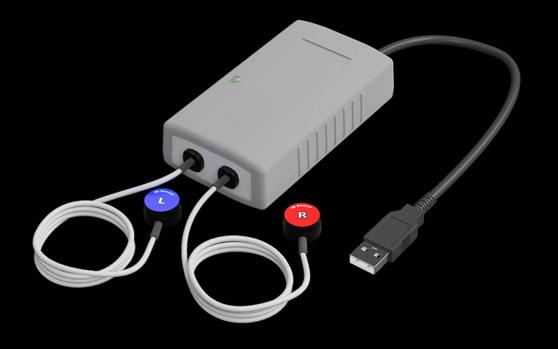

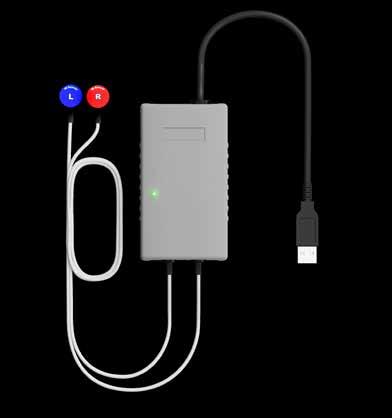

AngETM Phlebo 2 csatornás D-PPG/LRR szenzor Vénás és artériás mérések Integrált hőmérséklet-szenzorok Kiterjedt páciens- és elemzőszoftver USB-meghajtás

4


Vénafunkció mérése

Szivattyú teljesítménye és a töltési idő

Az AngE Phlebo egy 2 csatornás D-PPG/LRR műszer, amely két fényérzékelőn keresztül végzi a vénafunkció mérését. Ez támogatja a hemodinamikailag hatékony vénás szelep károsodásának egyszerű diagnosztizálását.

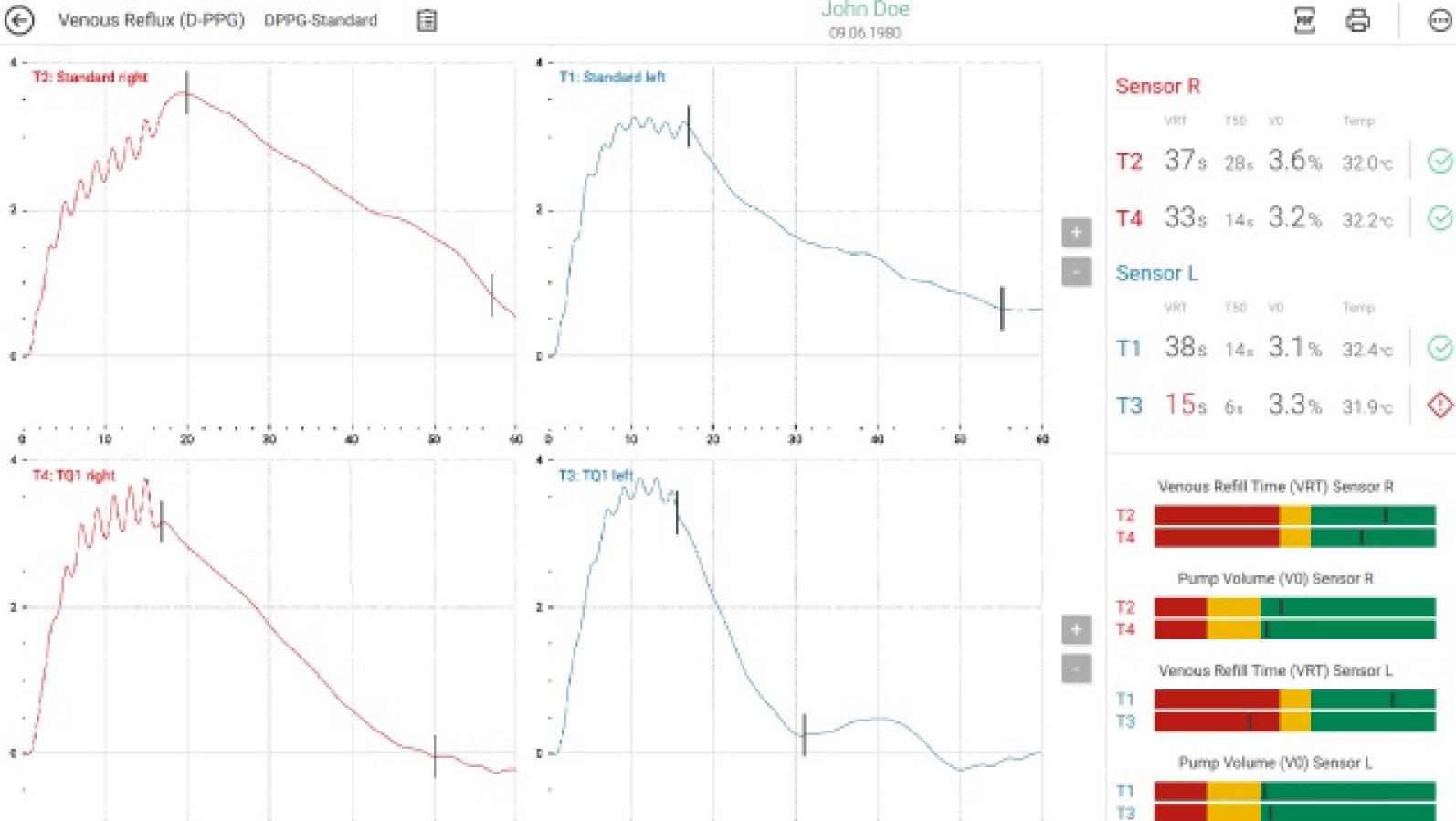

Az AngE Phlebo automatikusan kiszámítja a vénás szivattyúzási kapacitást (V0), a vénás töltési időt (T0) és a vénás felezési időt (T50). Az eredményeket jelzőlámpa mutatja.

Érszorító

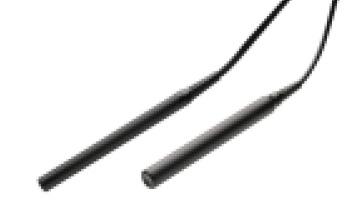

Hőmérséklet érzékelők

A Tourniquet-mérés (érszorítómérés) lehetővé teszi a felületes vénás rendszer összenyomását, és mandzsetta segítségével becsüljük meg, hogy van-e hiba a mély vagy felületes vénás rendszerben.

A mérőszondák mindkét érzékelőn észlelik és összehasonlítják a beteg bőrének hőmérsékletét a mérés során.

Vállöv manőver (TOS)

Morbus Raynaud

Az artériás pulzációk mérése lehetővé teszi a beteg gyors TOS-diagnosztizálását a különböző testhelyzetekben, és a vérkeringést az adott helyzetben ellenőrizni kell.

Az egyszerű és gyors mérés a megfelelő provokációk előtt és után megkönnyíti a megkülönböztetést az erek vasospasztikus összehúzódása és a nyilvánvaló keringési zavarok között.

Áttekinthető dokumentum kinyomtatása

Átfogó szoftver

Az egyoldalas jelentés kombinálja a pulzushullámokat és a mérési paramétereket egyetlen kattintással egy áttekinthető nyomtatványon.

Az AngE Phlebot egy modern szoftverrel szállítjuk, amely a mérési elemzéseket, a betegmenedzsmentet és a KIS-interfészeket stb. kínálja.

„Az AngE Phlebo a legmodernebb, hemodinamikailag legjobb D-PPG/LRR-rendszer. Ez a nem invazív funkcionális diagnosztika pontos eredményeket nyújt mind az egyszerű, mind a komplex hemodinamikai problémákhoz.” Dr. Alfred Obermayer (A Karl Landsteiner Intézet vezetője)

Olvassa be az alkalmazás videójának megtekintéséhez. 5


AngETM Diabetic Innovatív érszűrés diabétesz esetén Az amputációk megelőzése a keringési rendellenességek korai felismerésével Az oABI, TBI, PWI, a lábujjnyomás, pulzushullámsebesség stb. meghatározása A mikro- és makrocirkuláció, valamint a sebgyógyulási siker értékelése Szimultán mérés kevesebb, mint 3 perc alatt USB-meghajtás

AngE Phlebo 6

AngE Pro4


TOPP – Szöveti optikai perfúziós nyomás

Egyszerű mérési program kevesebb, mint 3 perc alatt

Az innovatív TOPP-módszer lehetővé teszi a mediasclerosis ellenére a lábujj és a lábfej területén történő mérést, így lehetővé teszi a cukorbetegek érrendszerének gyors és egyértelmű felmérését.

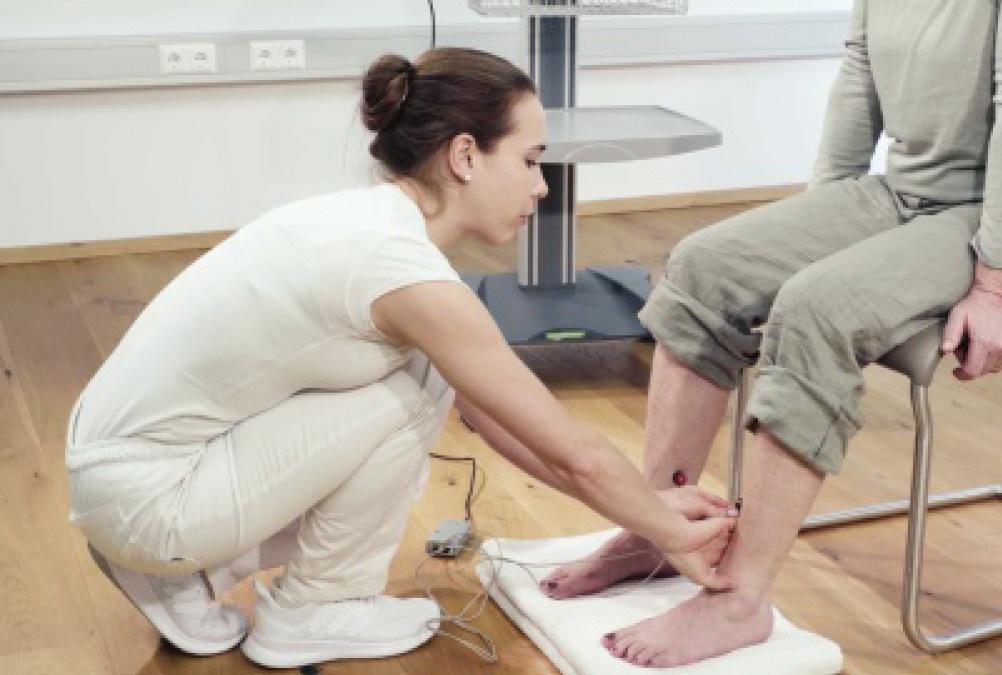

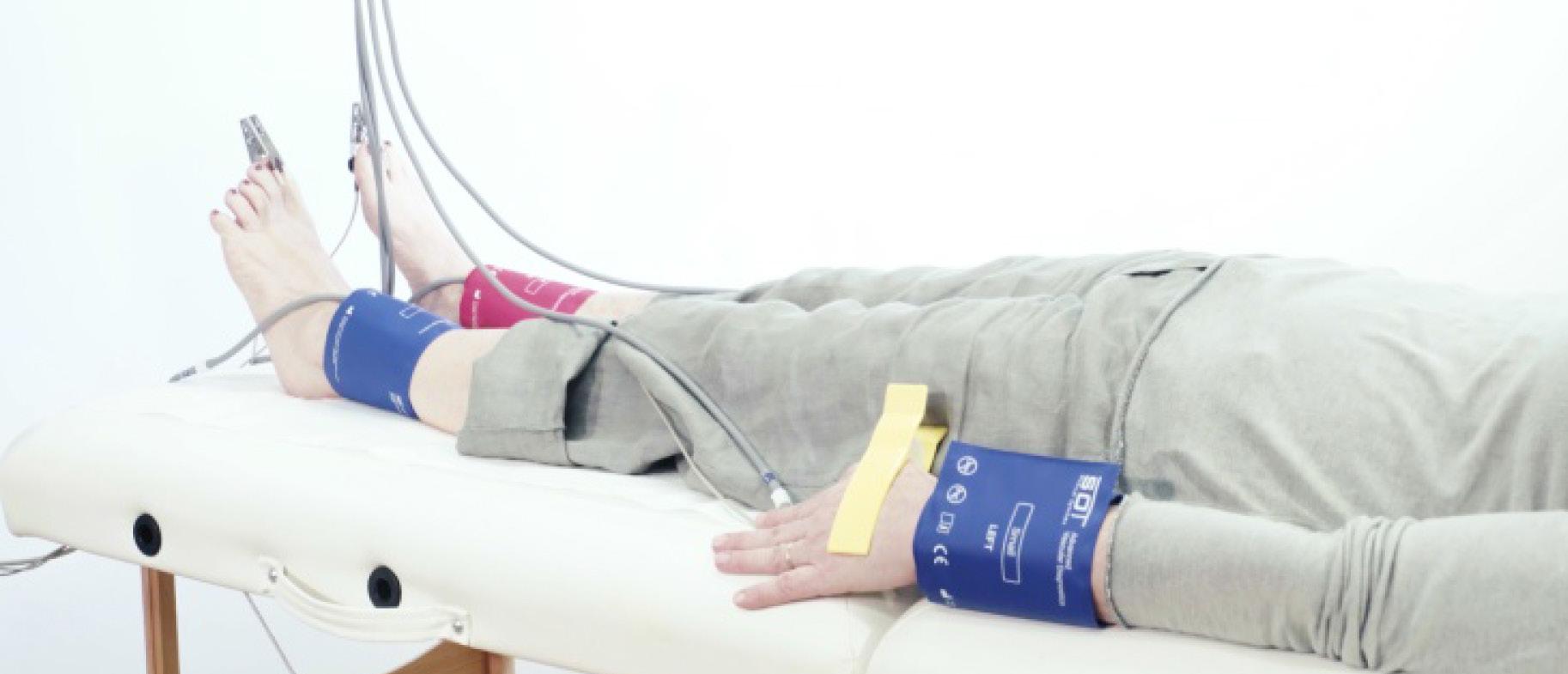

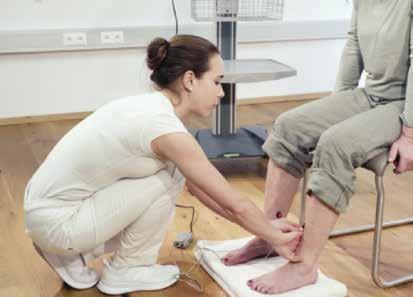

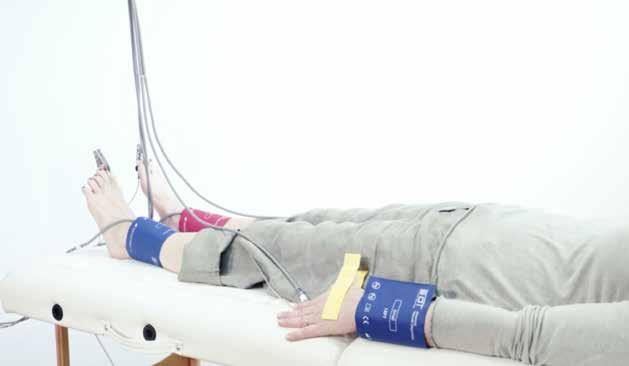

Miután a mandzsettát a csuklóra, illetve az optikai érzékelőt a lábujjakhoz felhelyeztük, a mérési program 180 Hgmm-re növeli a nyomást, majd 10 Hgmm-enként fokozatosan csökkenti.

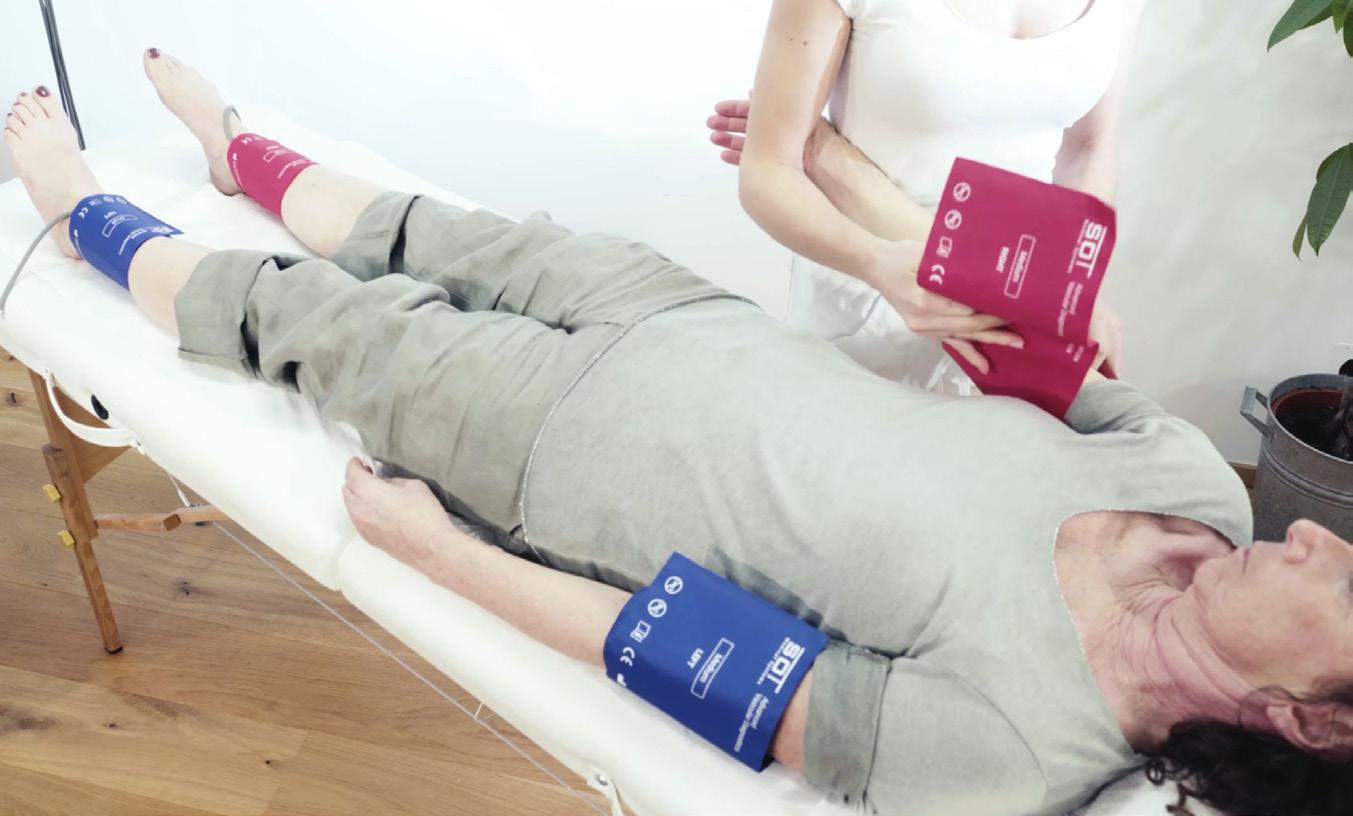

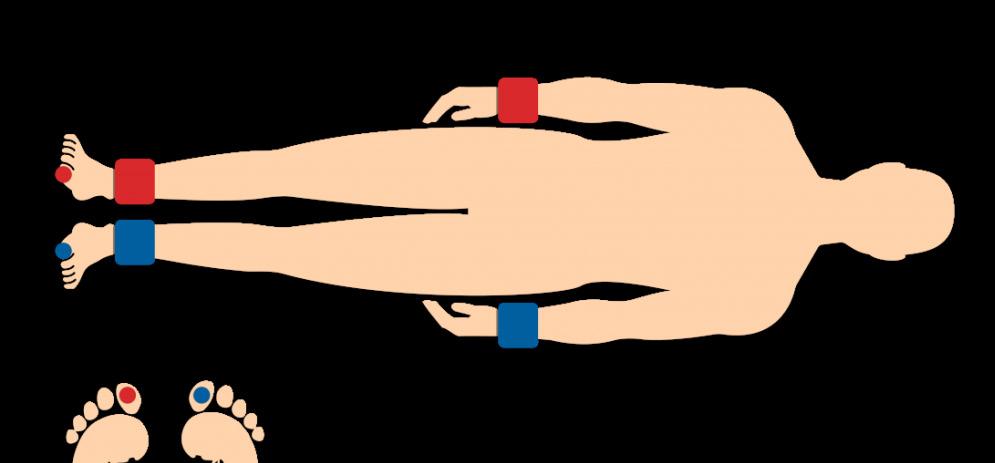

Az AngE DIABETIC négy pneumatikus mandzsettát és két optikai érzékelőt kombinál, hogy akár hat pozícióból is végezhessenek egyidejű méréseket. Ez különféle lehetőségeket teremt a keringési rendellenességek kimutatására a végáramú területeken, valamint a cukorbetegek sebgyógyulási sikerének értékelésére.

Az optikai érzékelők rögzítésével azonnal meghatározható, hogy az első pulzációk milyen nyomásszinten fordulnak elő a lábujjakon. Az ABI különböző értékeivel kiszámolásra kerül a pulzusgörbe amplitudója vagy csúcsideje.

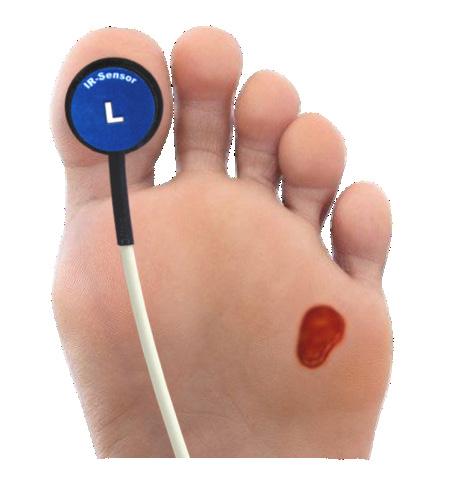

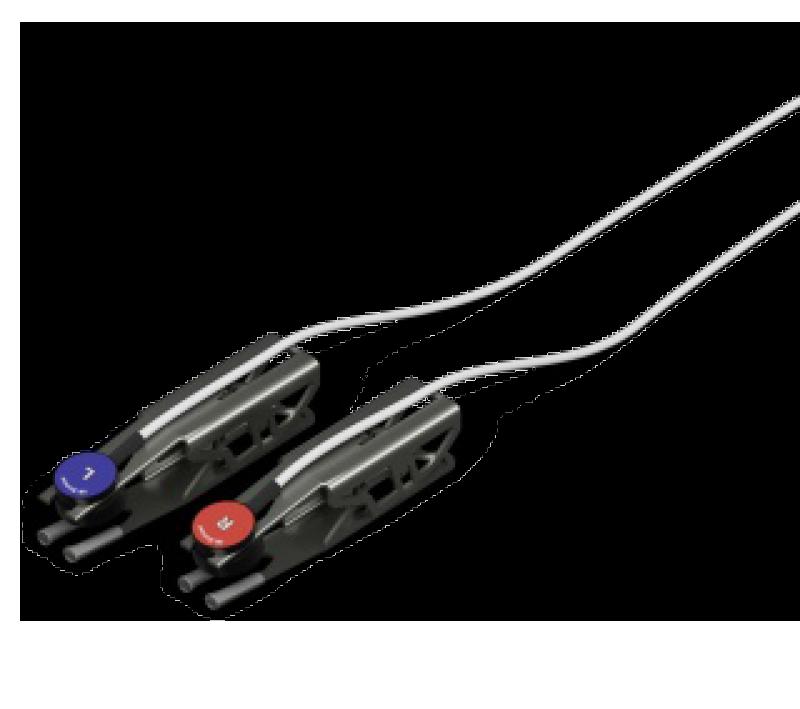

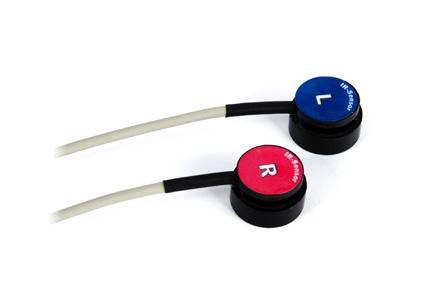

Optikai PPG-szenzorok

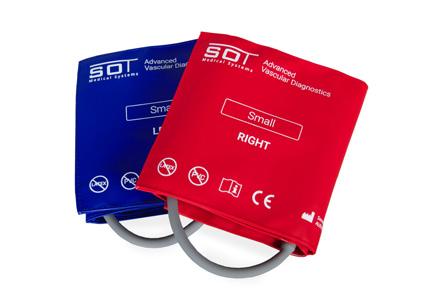

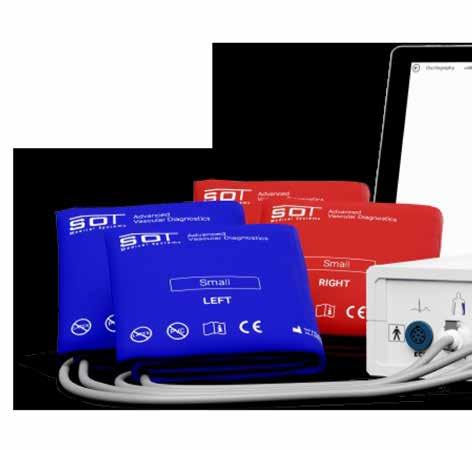

Mérőmandzsetták

„Az optikai érzékelő nagy érzékenysége lehetővé teszi a pulzushullámok jó dokumentálását, még alacsony véráramlás esetén is. A pulzusgörbék szinte filter nélküli ábrázolása által nagyon könnyen ábrázolható egészséges rugalmas artériáknál a dicrot hullám.” Dr. Alfred Obermayer (A Karl Landsteiner Intézet vezetője)

Olvassa be az alkalmazás videójának megtekintéséhez.

7

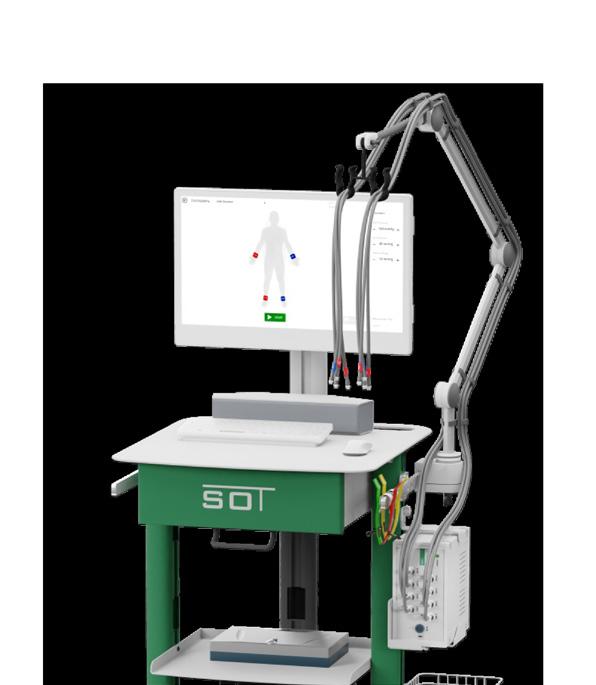

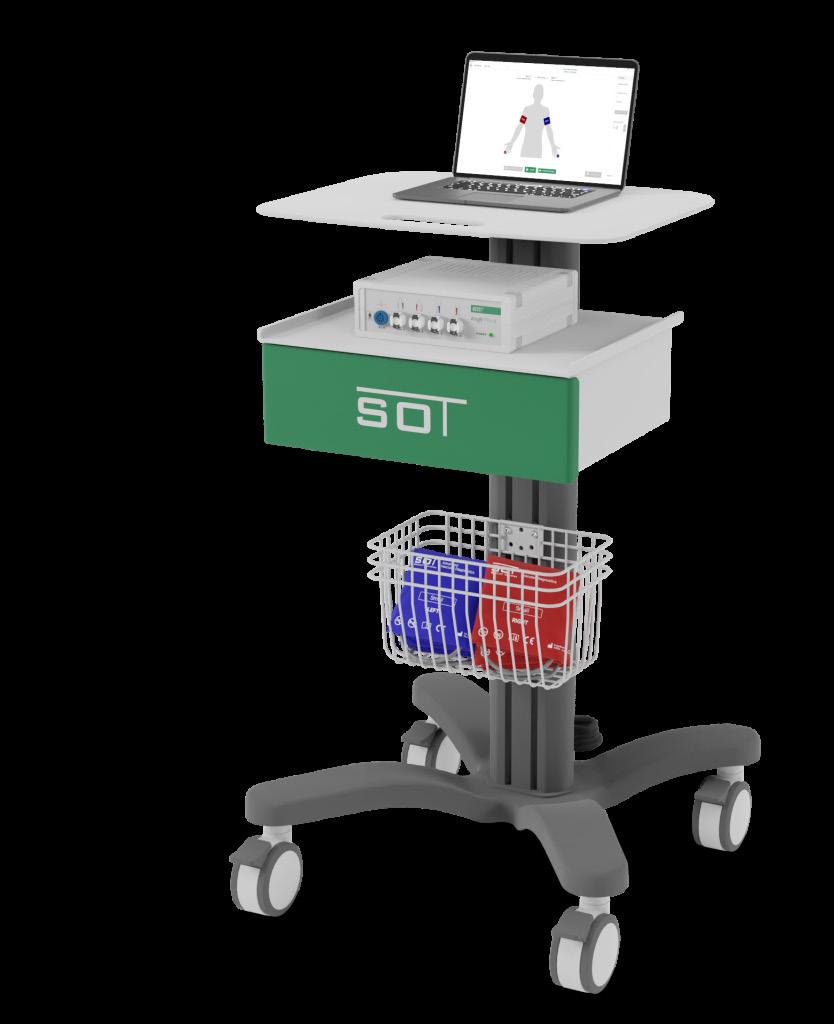

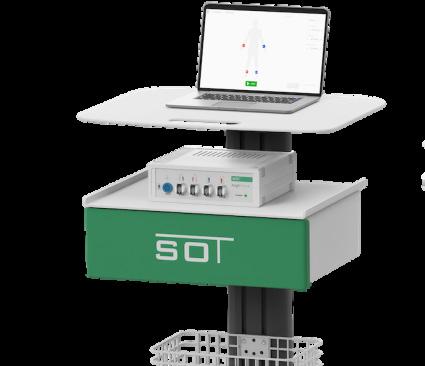

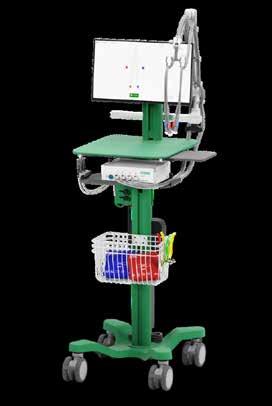

AngETM COMPLETE Az All-In-One érrendszeri diagnosztikai rendszer

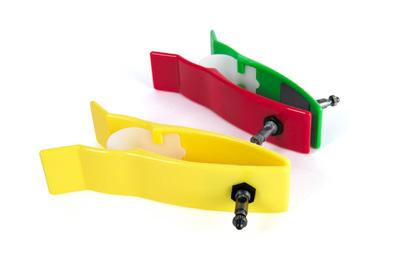

EKG-Trigger Lehetővé teszi a pulzushullám sebesség és a pulzushullám lefutási idejének kiszámítását.

D-PPG/LRR Az AngE Phlebo két optikai érzékelője egyszerű vénás és artériás mérést tesz lehetővé.

Phlebody nanometria Invazív véna és rekesznyomás mérése egy vagy két AngE PDM csatornával.

8-csatornás szegmens-oszcillográfia Minden egyes mérési sávot külön kell rögzíteni, és a mérés után értékelni kell. Ez lehetővé teszi a zárak padló lokalizációját, illetve a különböző görbeparaméterek teljesen automatikus kiszámítását mindössze 45 másodperc alatt.

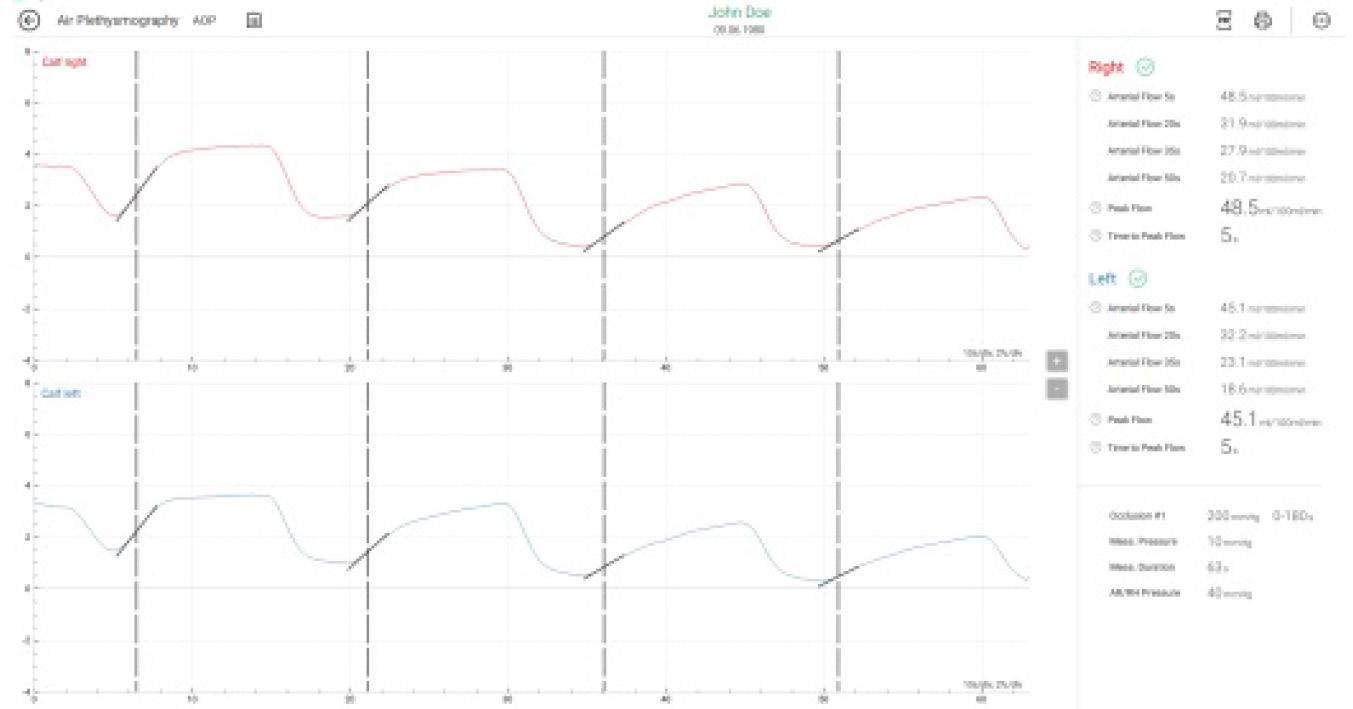

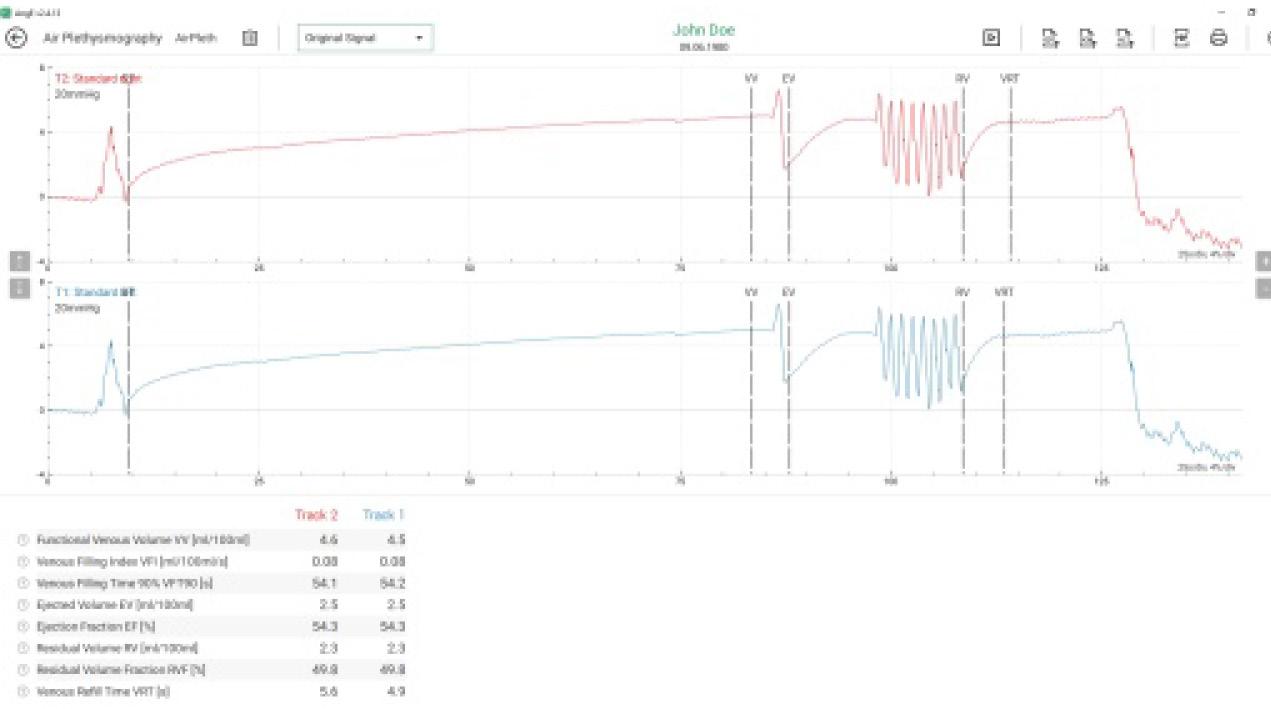

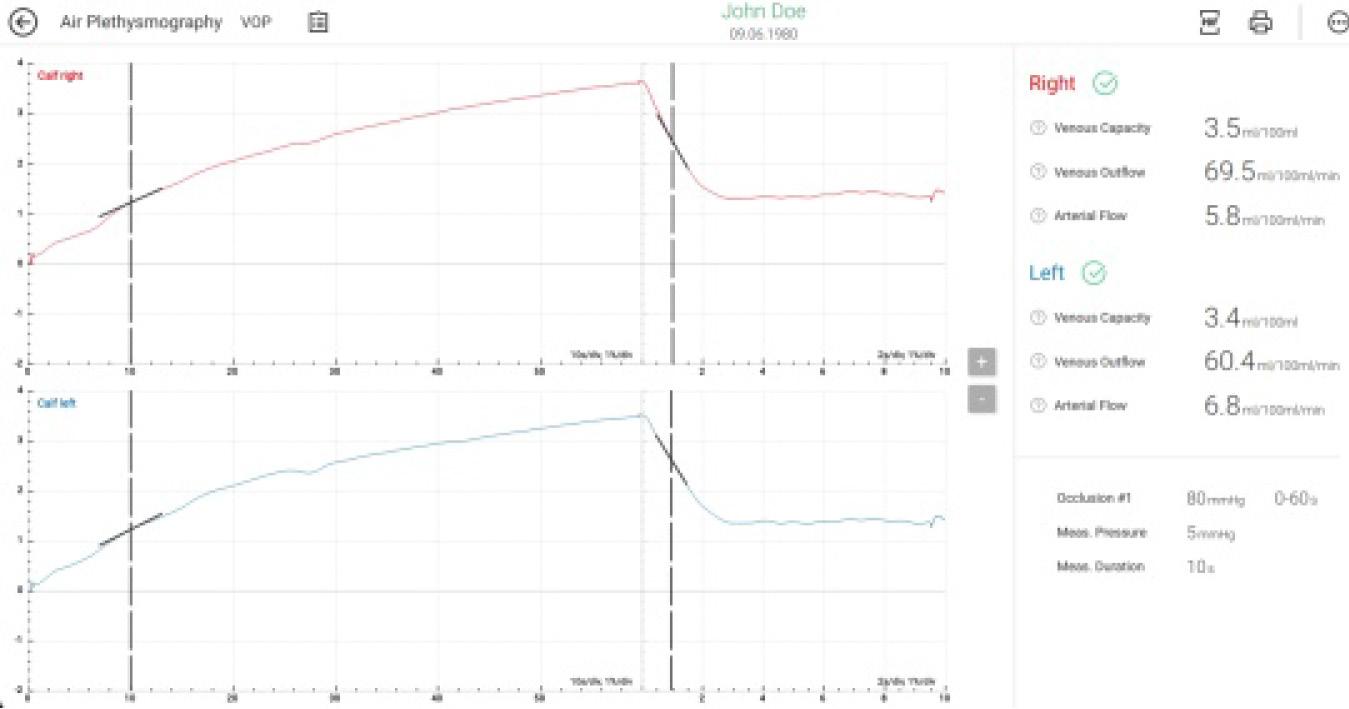

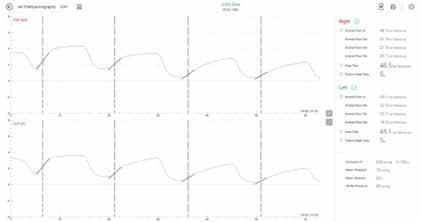

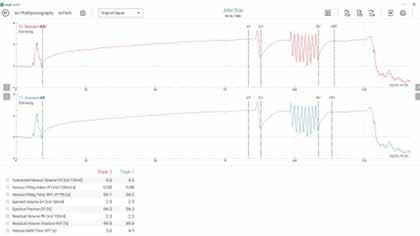

Vénás Air-pletizmográfia Az Air-VVP lehetővé teszi a pletizmográfiai mérések elvégzését mandzsetták segítségével és így a reaktív hiperémia tesztek elvégzését is. A gyakran használt higannyal töltött feszültségmérőkre nincs szükség. 8

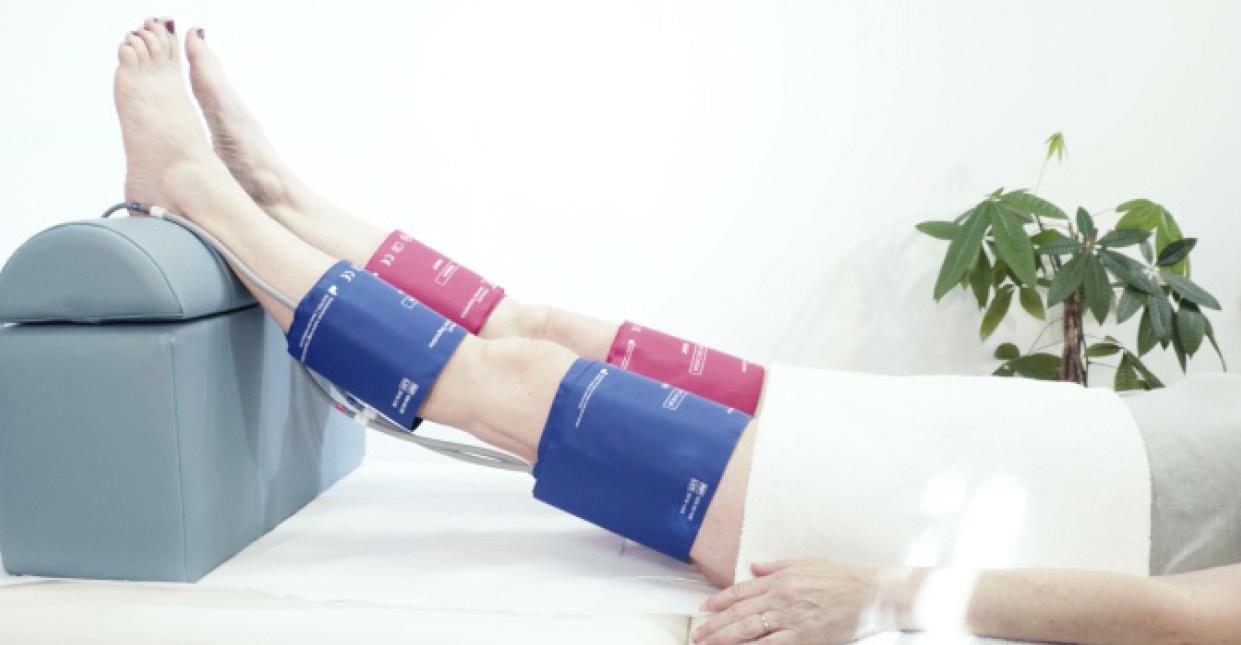

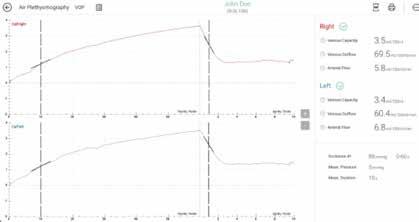

Vénás elzáródás pletizmográfia Mandzsettával a lehető legrövidebb idő alatt határozza meg az artériás beáramlást, a vénás kapacitást és a vénás kiáramlást.

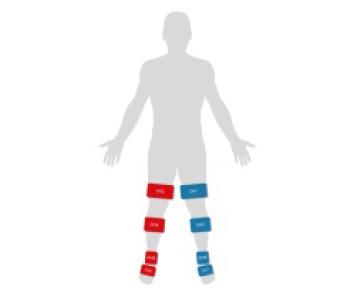

8-csatornás pulzoszcillográfia Az AngE Pro 8 lehetővé teszi a pulzációk szimultán vagy szegmentális rögzítését akár 8 pozícióban.

Ultrahang-Doppler Doppler-nyomásmérések legfeljebb 16 pályával.

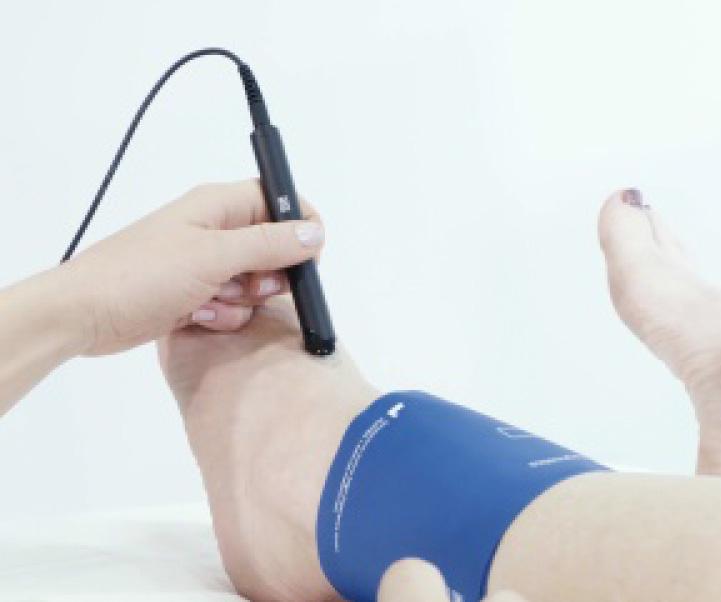

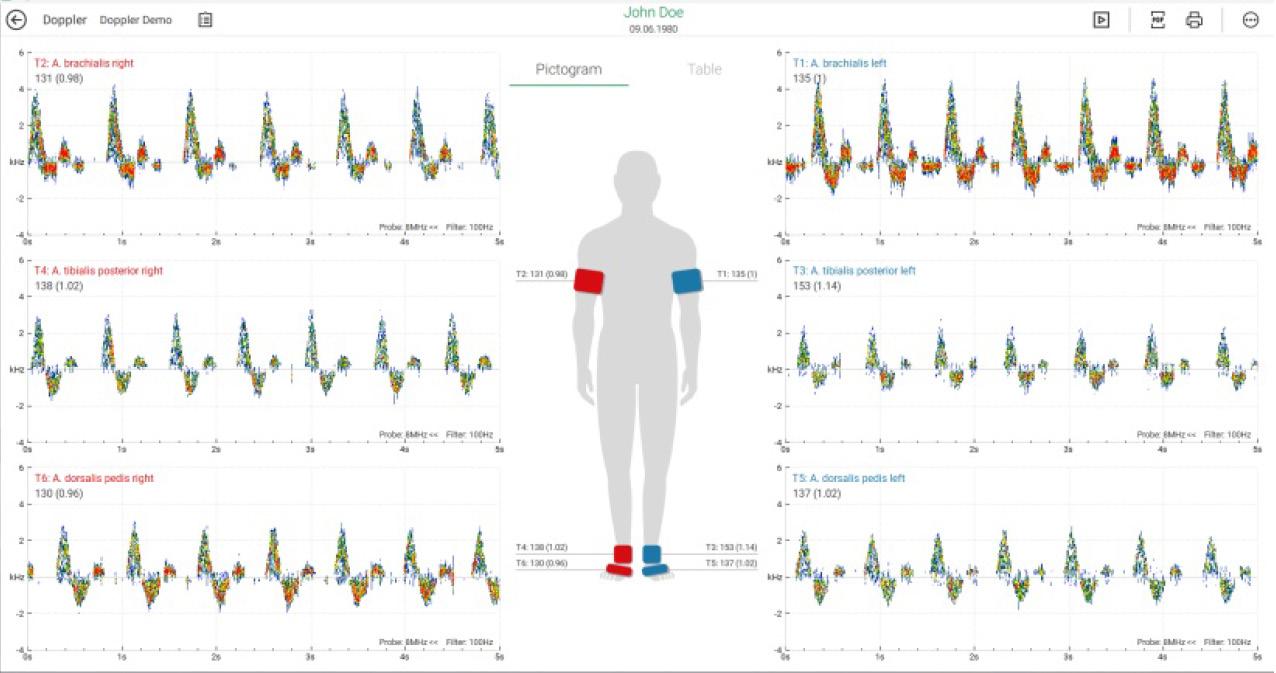

Ultrahang-Doppler Az AngE lehetővé teszi a Doppler-nyomás mérését akár 16 pályával ultrahangos szondák és pneumatikus mandzsetták kombinálásával. A Doppler-indexek ezután egyértelműen megjelennek egy átfogó jelentésben.

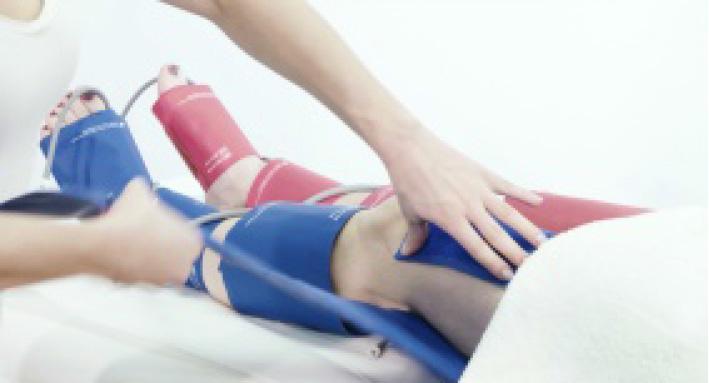

Többcsatornás terhelésteszt Az akár 8 mandzsettával történő egyidejű vagy szegmentális mérésnek köszönhetően a többcsatornás terhelésmérések gyorsan és egyszerűen elvégezhetők. Ennek eredményeként a kollaterális keringés jellegzetes formája jobban becsülhető. 9

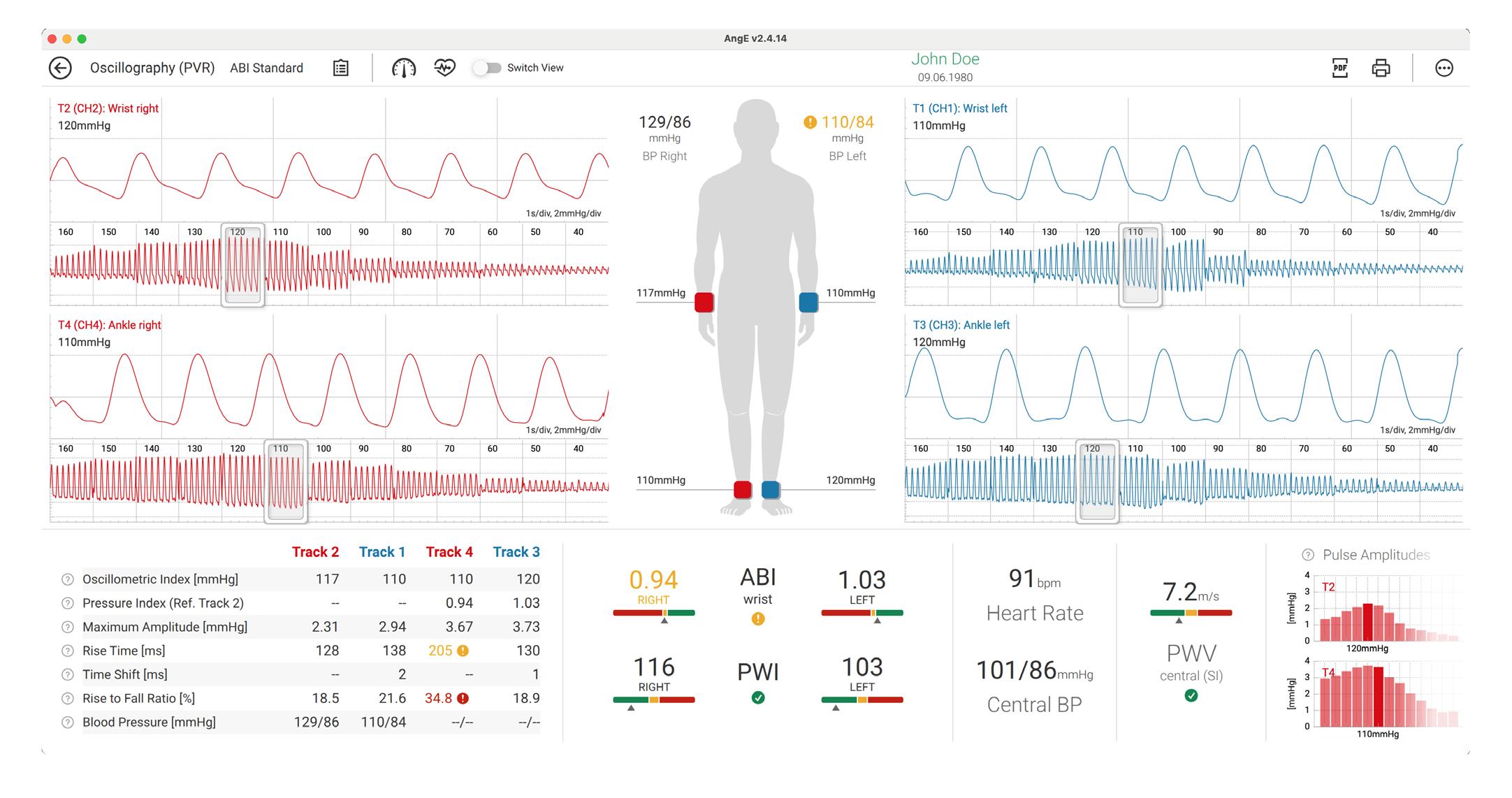

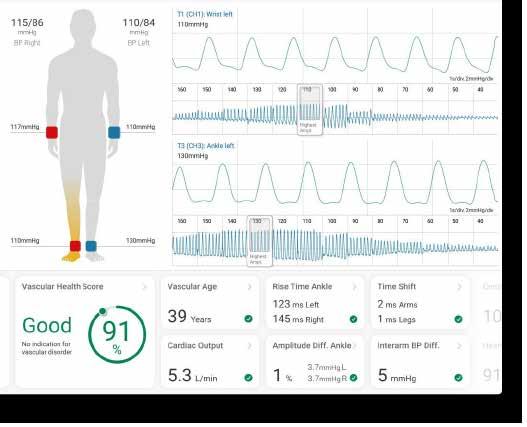

Mérési paraméter oABI

PWI

TBI

A Gesenius-Keller mérési elv alapján rögzítik a pulzációt és az artériás középnyomást, valamint kiszámítják az oszcillometrikus ABI-t.

A pulzusgörbe alakja is beletartozik a pulzushullám-index kiszámításába. Ez a vérnyomástól független érték az ABI innovatív kiegészítését jelenti.

Az artériás pulzációk rögzítésével a lábujj csúcsán az AngE lehetővé teszi a TBI kiszámítását (Toe-Brachial-Index).

PWG & HRV

RI & SI

Hőmérséklet

Az EKG rögzítése lehetővé teszi a pulzushullám tranzitidejének, a perifériás és a központi pulzushullámsebesség (PWG) illetve a szívfrekvencia variabilitásának (HRV) mérését.

Az RI (Reflection Index) és SI (Stiffness Index) számítása lehetővé teszi a magas érkockázatú betegeknél a felismerést a dicrot-hullám figyelembevételével.

A mérés során a bőr hőmérsékletének rögzítésével a mikrocirkuláció gyulladása, vagy károsodása jobban becsülhető.

Módszerek és alkalmazás „Svájci módszer”

Morbus Raynaud

Topp

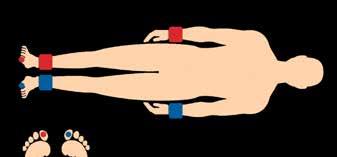

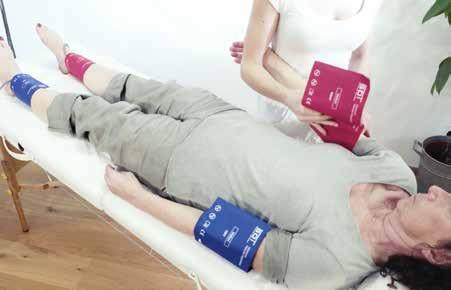

A szimultán szegmens oszcillográfia elvégzésével 45 másodpercen belül kétoldalúan 4 szinten lehet a pulzusgörbét levezetni.

A pulzusgörbe alakja is beletartozik a pulzushullám-index kiszámításába. Ez a vérnyomástól független érték az ABI innovatív kiegészítését jelenti.

A „Tissue Optical Perfusion Pressure” lehetővé teszi a gyors cukorbeteg-szűrést minimális betegterheléssel, a csuklón, bokán és lábujjon való egyidejű mérésnek köszönhetően.

OPO/OAD

Izompumpateszt

Vénás szelep teszt

Az AngE Phlebo által az optikai pulzusoszcillográfia az ujjak és a lábujjak véráramlásának felmérését illetve az optikai artériás nyomás mérését teszi lehetővé.

Az álló vagy ülő mérést összehasonlítva megállapítható, hogy a fizioterápiás intézkedések javíthatják-e a beteg vénás állapotát.

A vénás szelepek működését a pumpateljesítmény (V0), a vénás töltési idő (T0), valamint a vénás felezési idő (T50) automatikus kiszámításával lehet elemezni.

Air-VVP

Vállöv manőver

PDM

Lehetővé teszi a pletizmográfiás méréseket, mint például a vénás elzáródás pletizmográfia vagy a vénafunkció diagnosztika csak nyomásmandzsetták segítségével.

A TOS-diagnosztika révén a karok vérkeringésének mozgásfüggő korlátozásai hatékonyan értékelhetők.

A Phlebodynanometria egy invazív vénás nyomásmérés, amelyet az AngE PDM egy, vagy két mérőcsatornával végezhet.

10

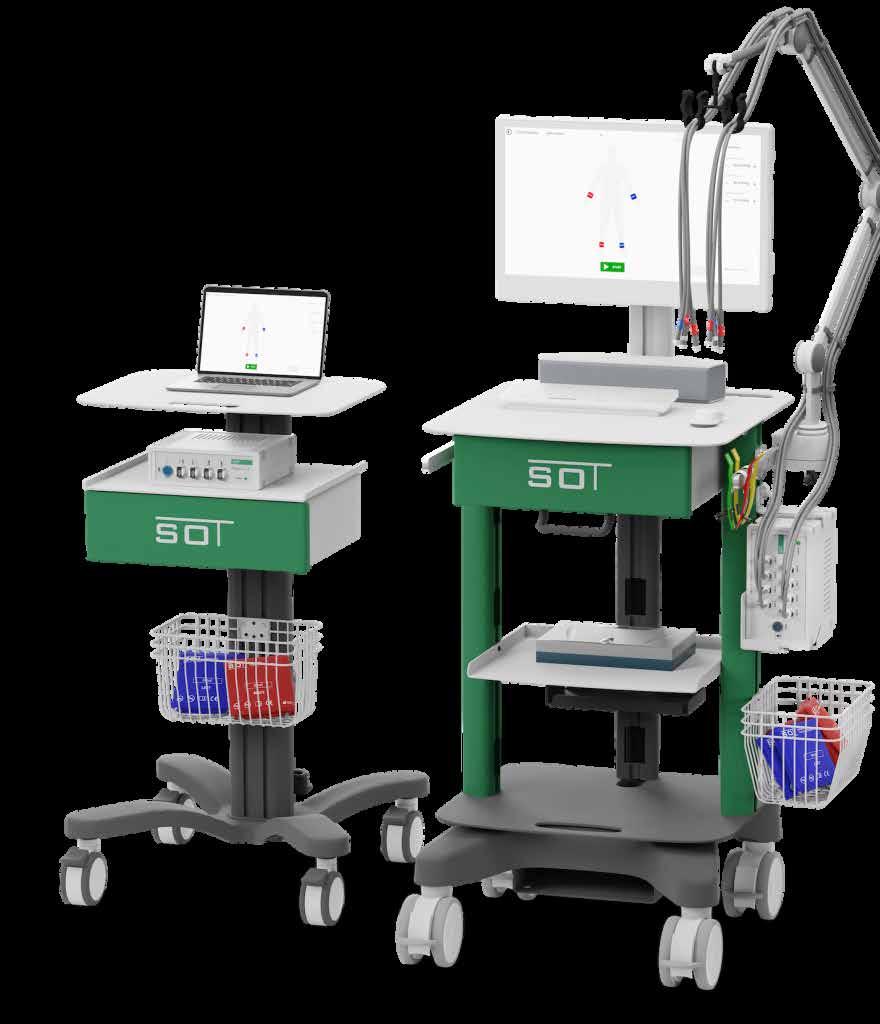

Az AngE-termékek A moduláris szakértői megoldás Az AngE érdiagnosztikai termékek modulárisan kiépíthetőek, és ideálisan illeszthetőek az Ön igényeihez. Több mérési módszer is megjeleníthető és értékelhető együtt egy egységes szoftver segítségével.

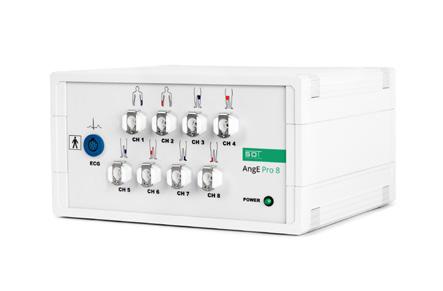

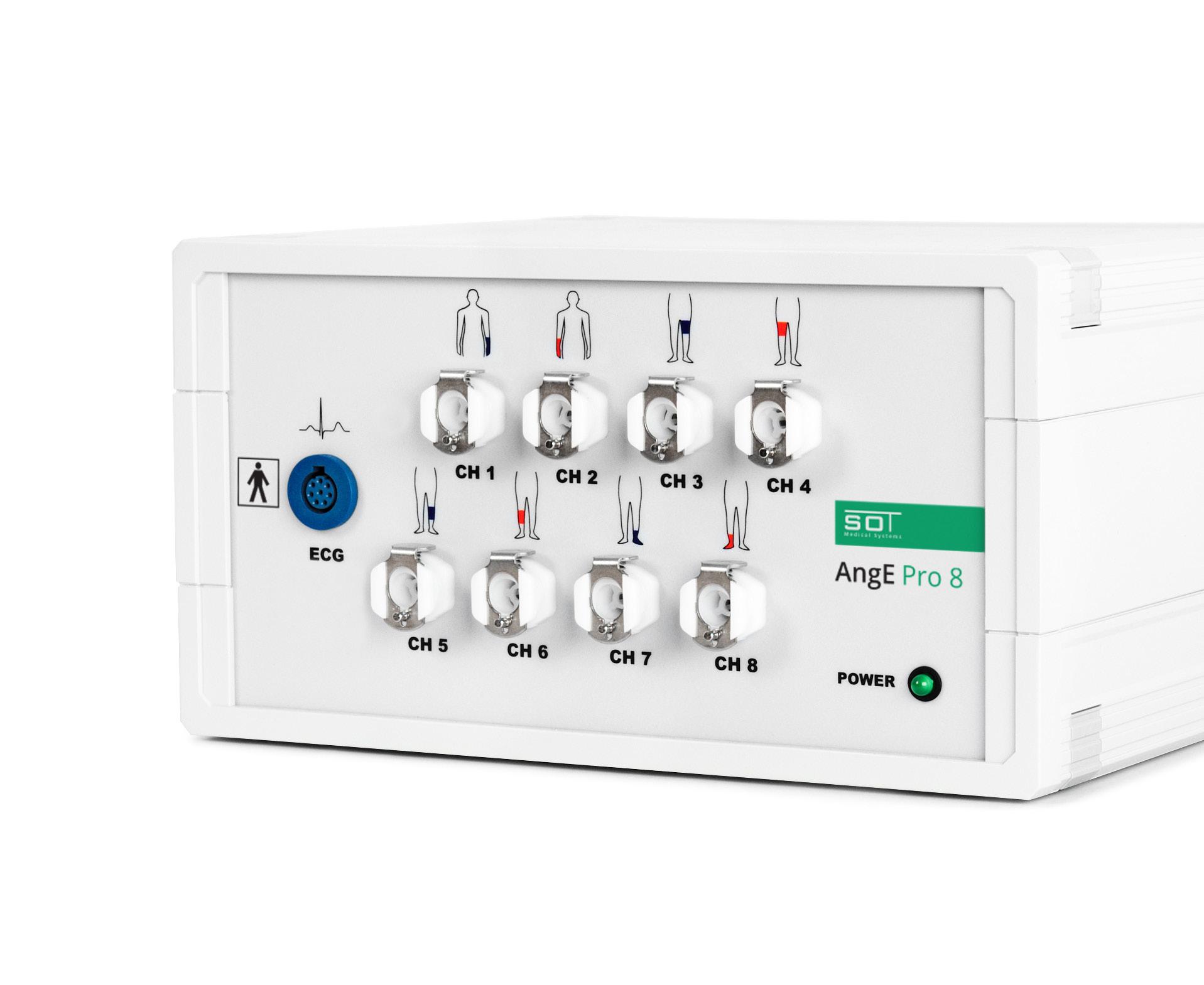

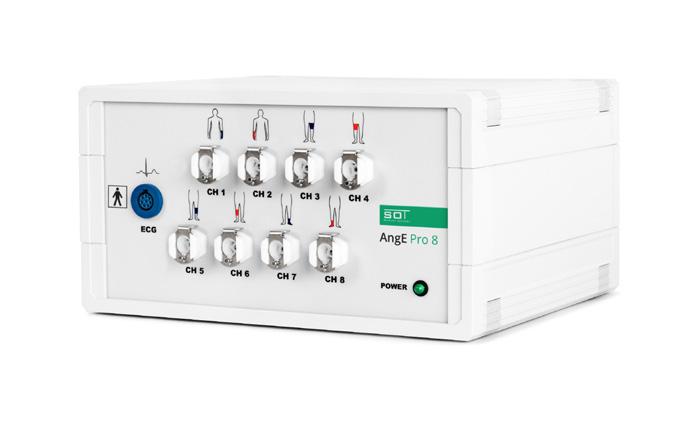

AngE Pro 8 Az AngE Pro 8 lehetővé teszi az egyidejű oszcillográfiai mérést akár 8 pozícióban is. A zárónapokat nagyon gyorsan értékelhetővé teszi kevesebb, mint egy perc mérési idő alatt. A speciálisan kifejlesztett nyomásérzékelők biztosítják a pulzusgörbék részletes, szinte nem korrigált reprodukcióját.

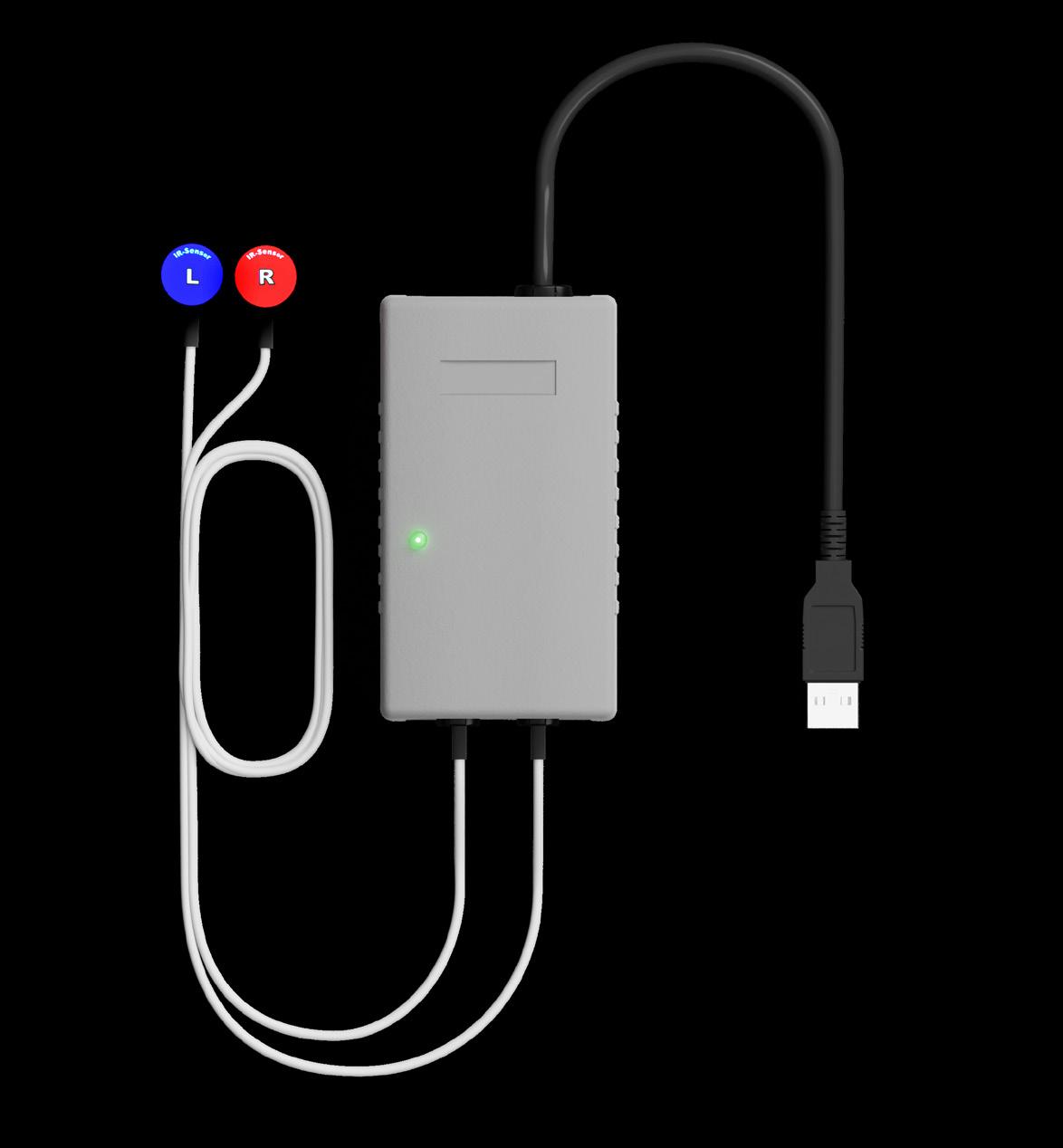

AngE Phlebo A kicsi és praktikus AngE Phlebo lehetővé teszi a méréseket mind az artériás területen, mind a vénás elemzésekben. A multifunkcionális érzékelőfejek csökkentik a kábelek kuszaságát a munkahelyen. Az áramellátás közvetlenül USB-kapcsolaton keresztül biztosítja a maximális mobilitást.

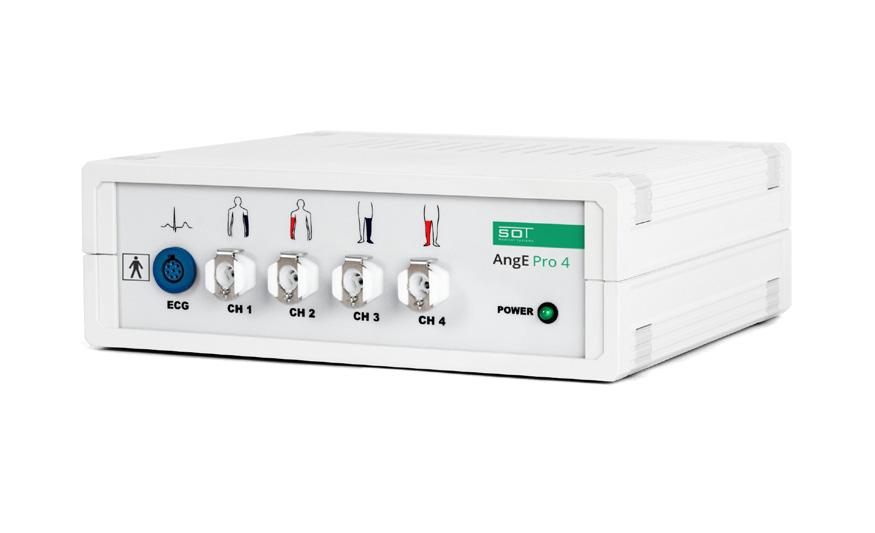

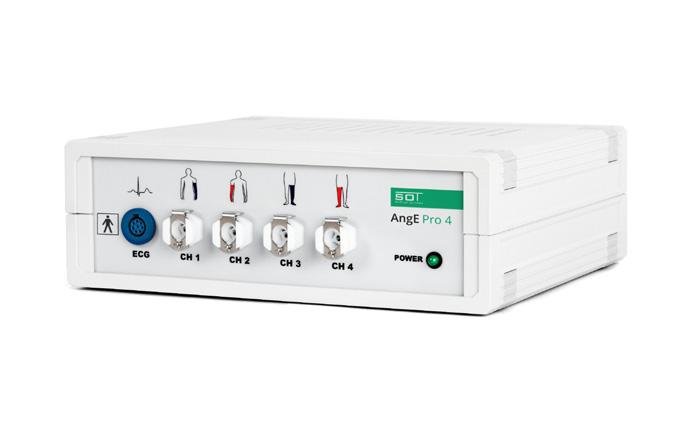

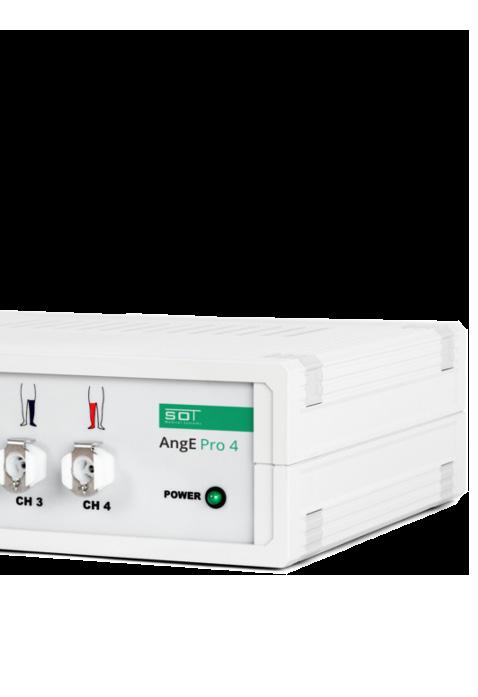

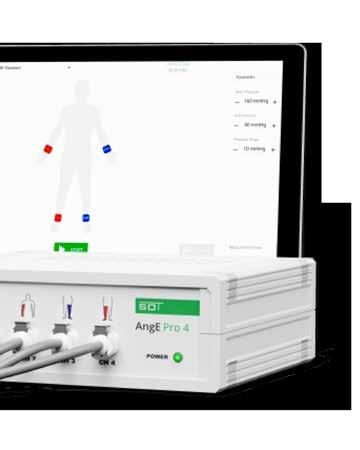

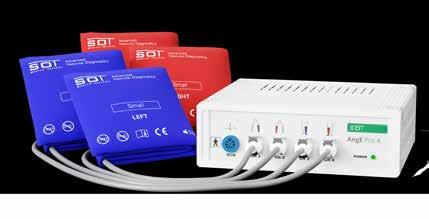

AngE Pro4 Az AngE Pro 4 a csatornák csökkentett számával és méretével különbözik a Pro 8-tól. A kompakt, 4 csatornás készülék különösen ajánlott a gyors és egyszerű érszűréshez, de a siker nyomon követéséhez az érrendszeri beavatkozások közben és után is.

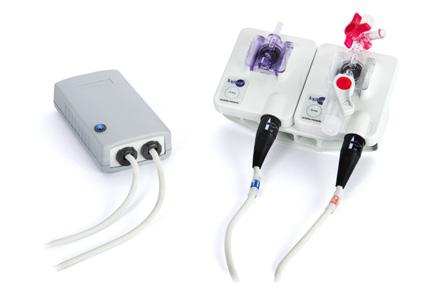

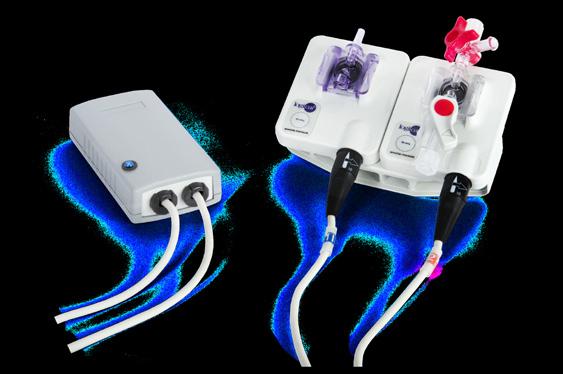

AngE PDM Az AngE PDM lehetővé teszi az invazív vénás nyomás mérését, valamint a rekesznyomásét is egy vagy két mérési csatornával. A vizsgálatot végzőnek szabad mérési sorrendje van az egyes mérésekhez.

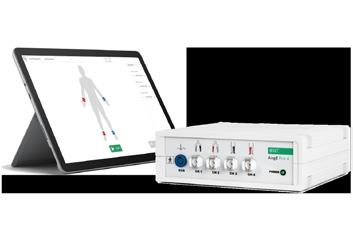

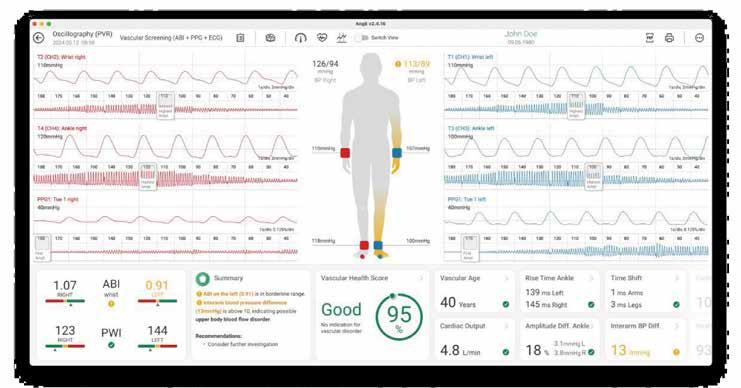

AngE szoftver

DICOM, HL7, GDT – interfész

Az AngE szoftver lehetővé teszi az összes AngE modul zökkenőmentes együttműködését, és központi betegadatbázist kínál, függetlenül a mérési módszertől az összes mérés hozzárendelhető egy beteghez.

Direkt PDF Export Áttekinthető A4 Riport-nyomtatás Windows 10 kompatibilis

11


Speciális érrendszeri diagnosztika

Moduláris érdiagnosztikai rendszer

Forgalmazza:

Prremium Health Concepts Kft. H - 9400 Sopron, Híd utca 54. office@premiumhealth.hu, +36 30 / 229 2196, +36 99 / 900 262 www.premiumshop.hu
