Prealpina Suisse - Messuhrenstative und Spanngelenke

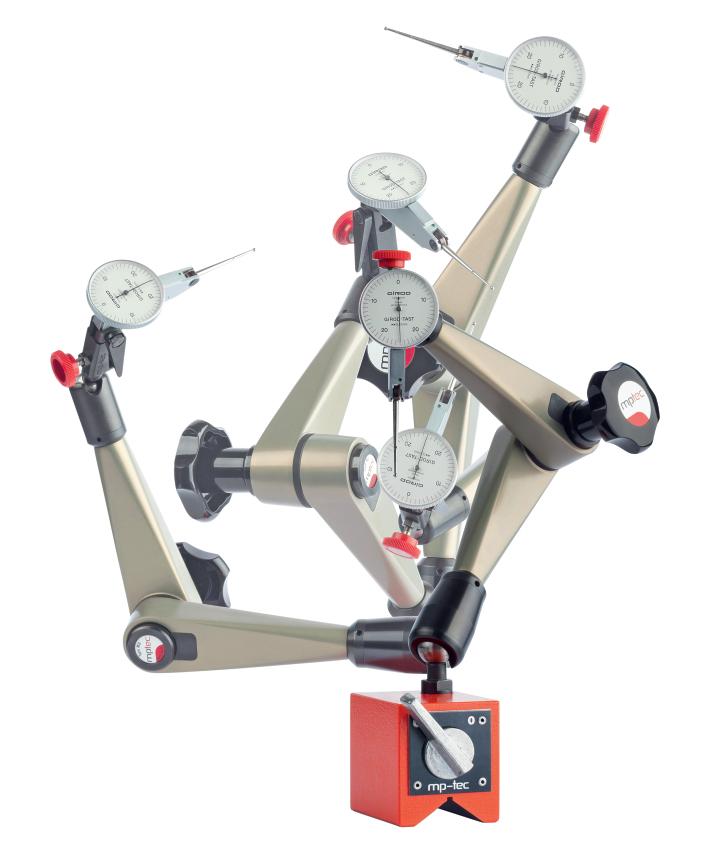

Messuhrenstative und Spanngelenke für höchste Ansprüche Maximale Stabilität bei uneingeschränkter Flexibilität!

-Hohe Spannkraft -Grosse Beweglichkeit -Zentrale Fixierung -5 Drehbewegungen mit einer Spannschraube -Universelle Einsatzmöglichkeiten in der Mechanik, Mess-, Foto- und Positioniertechnik

Mit spielfreien Messuhrenhalterungen!

Für höchste Positioniergenauigkeit!

Flexibles Messen auch im my-Bereich!

PREALPINA SUISSE GmbH Ringstrasse 18 CH − 5432 Neuenhof Fon +41 56 4160 180 Fax +41 56 4160 181 www.prealpina-suisse.ch info@prealpina-suisse.ch

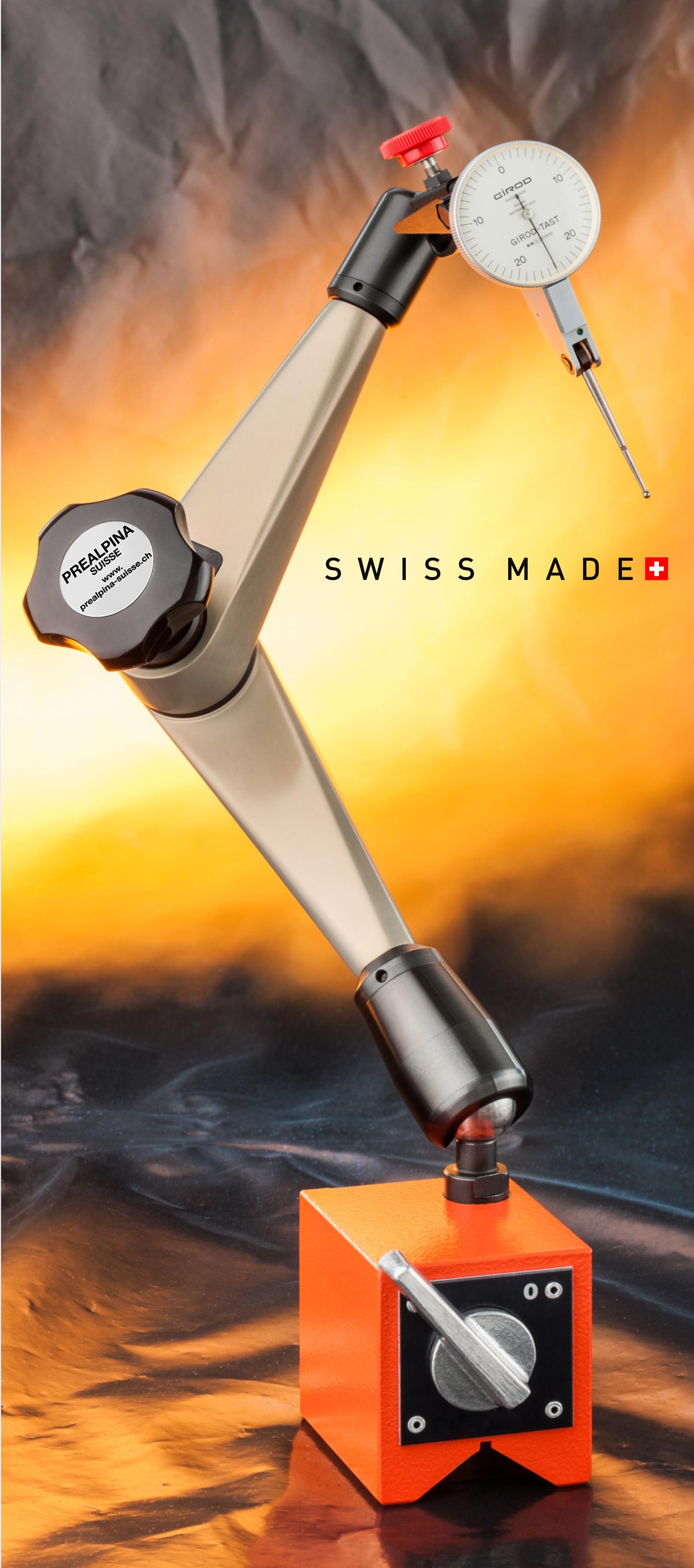

S W I S S M A D E

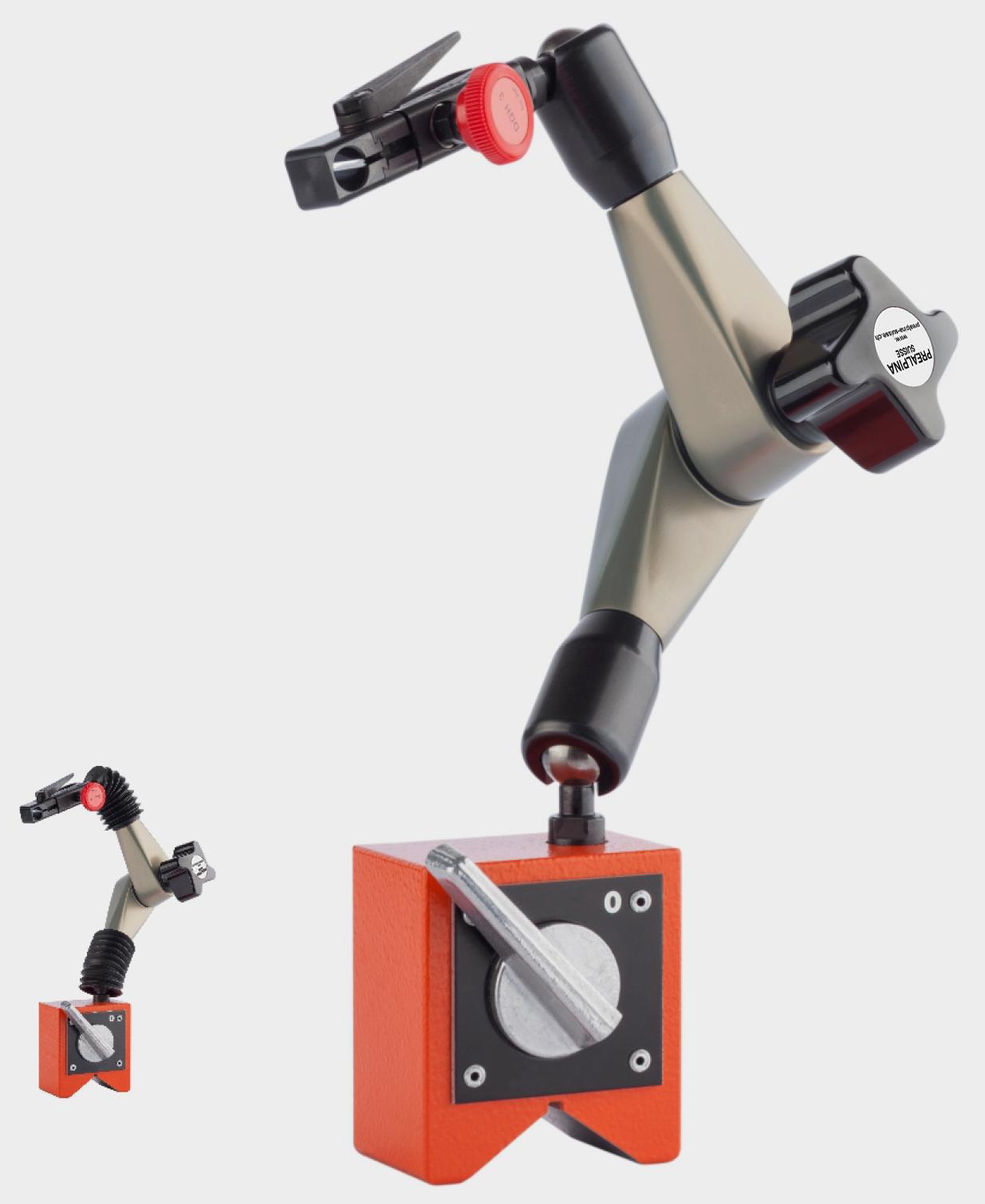

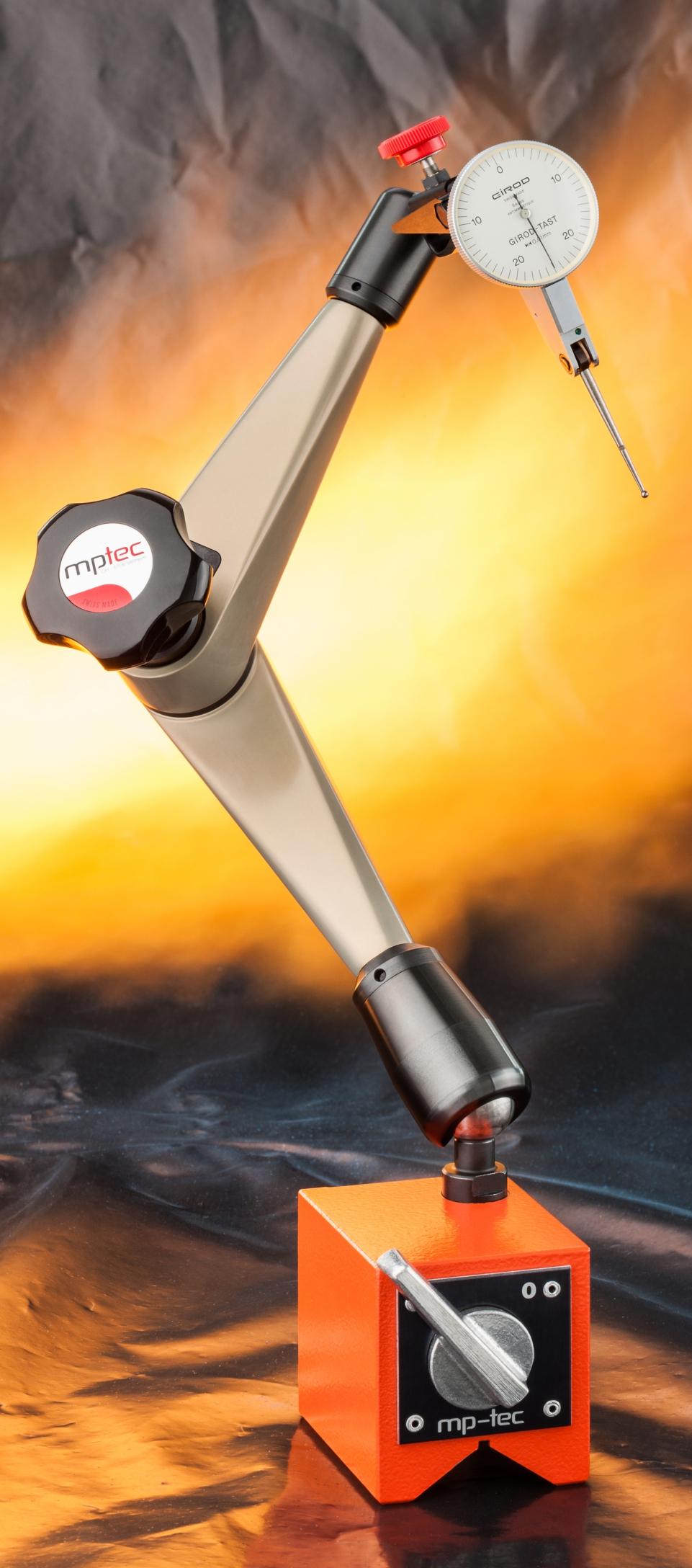

Messuhrenstativ Typ MS-MU/M2 Stabil Flexibel Dreidimensional Mit progressiver Spannung für besseres Handling.

Abmessungen: Ausladung Arme, ohne Magnet 370 mm Magnet (b x h x t) 52 x 60 x 68 mm Magnethaftkraft ca. 90 kg

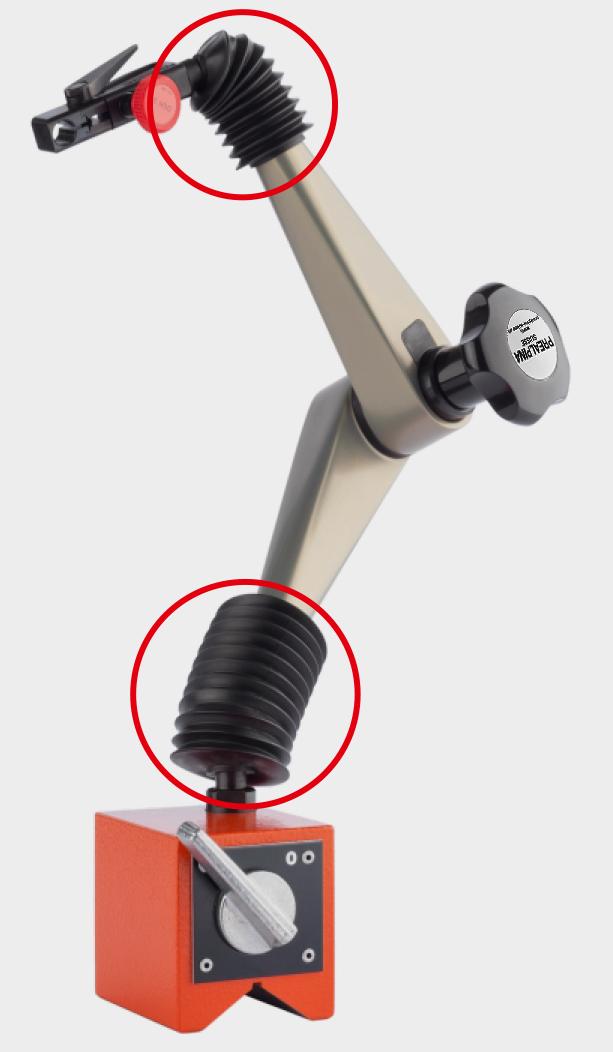

Messuhrenstativ Typ MS-MU-G/M2 Ausführung mit Faltenbälge für den Einsatz an Schleifmaschinen Messuhrenstativ-Ausführung wie Typ MS-MU/M2.

Die Kugelpartien sind jedoch mit Gummifaltenbälgen gegen Verschmutzung geschützt.

Messuhrenstativ Typ MS-MU/SF Ausführung mit Guss-Schiebefuss für den Einsatz auf Granitsteinplatten Messuhrenstativ-Ausführung wie Typ MS-MU/M2.

Schiebefuss mit geläppter 3-Punktauflage und Stirnfläche für Parallelitätsmessungen.

Abmessungen: 150 x 150 x 40 mm Gewicht: 3 kg (ohne Messuhrenstativ) Ausrüstungsvarianten: Verlängerungssäule ø 22 x 160 mm zum Aufschrauben, ergibt einen grösseren Aktionsradius.

2

Prealpina Suisse GmbH | Oktober 2024

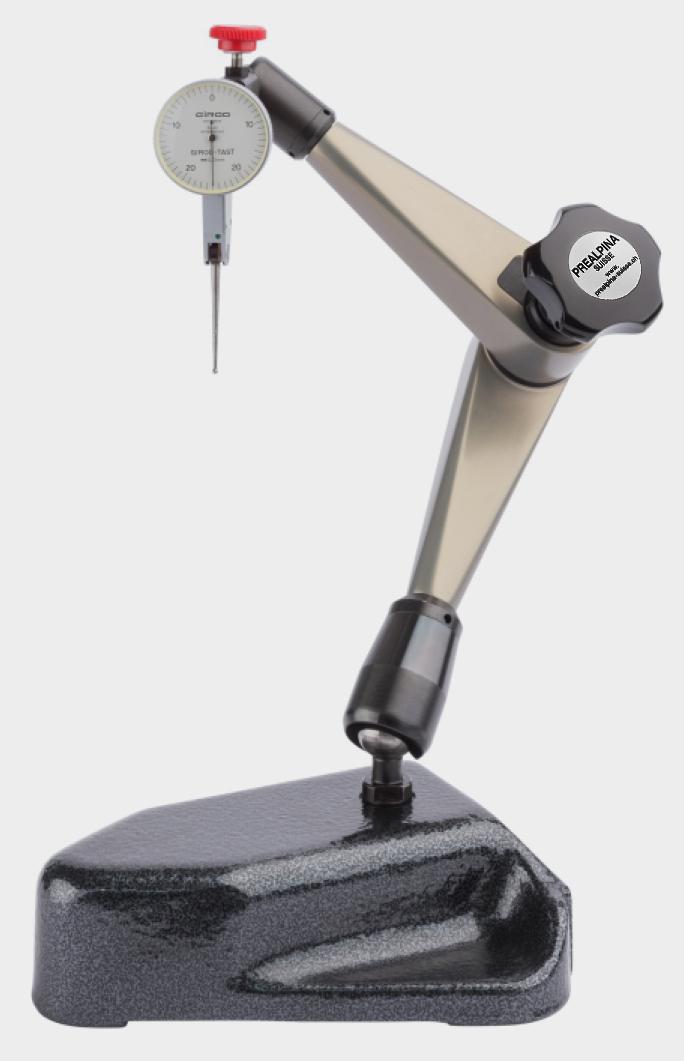

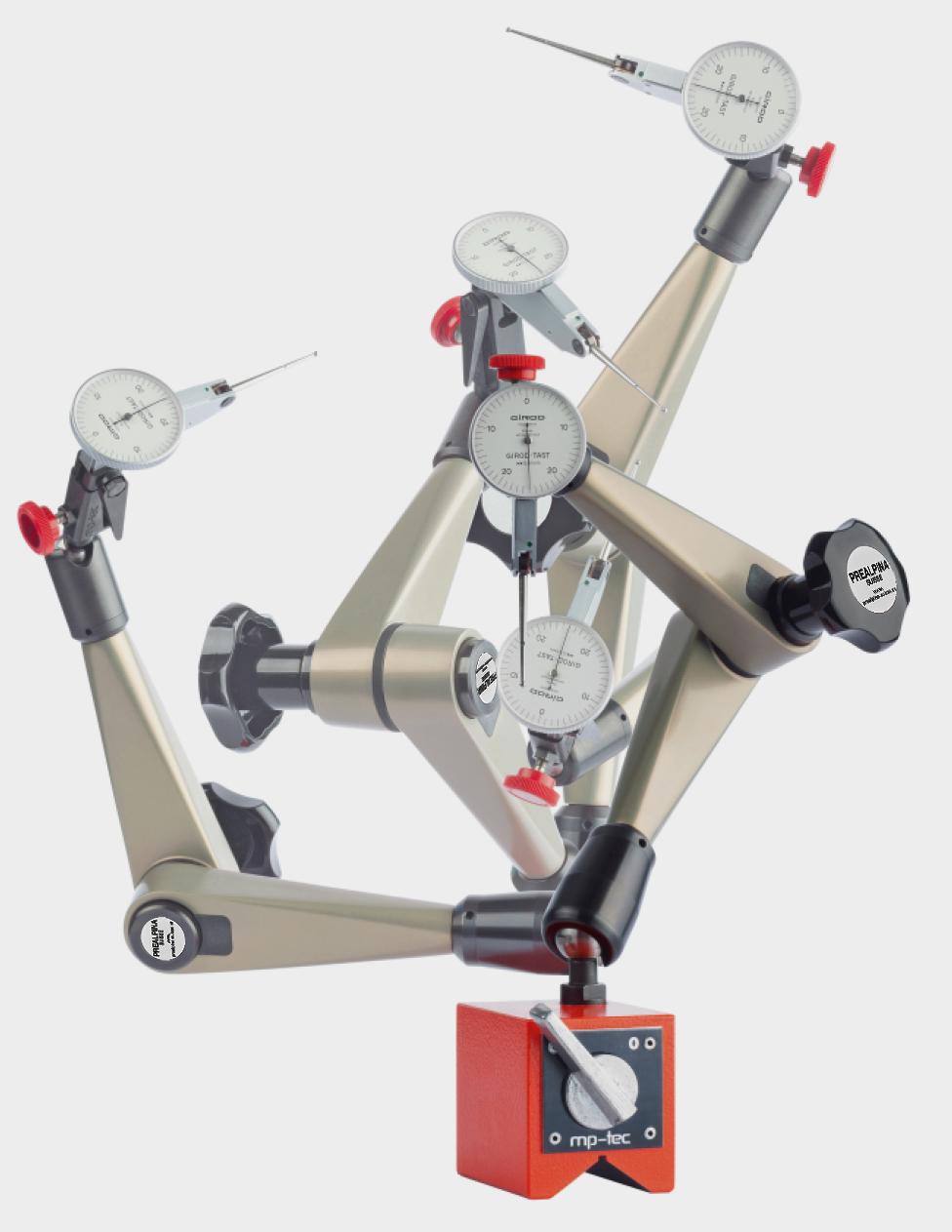

Messuhrenstativ Typ MS-SU/M1 Klein und stark für höchste Qualitätsansprüche!

-präzise -kräftig -hochflexibel -kleine Bauweise -progressive Spannung Abmessungen: Ausladung Arme, ohne Magnet 245 mm Magnet (b x h x t) 53 x 60 x 36 mm Magnethaftkraft ca. 50 kg Auch erhältlich mit Faltenbälgen als MS-SU-G/M1

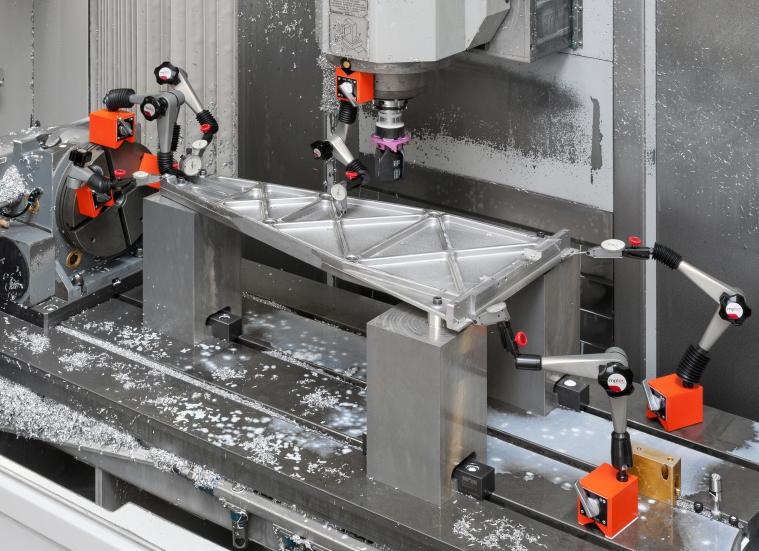

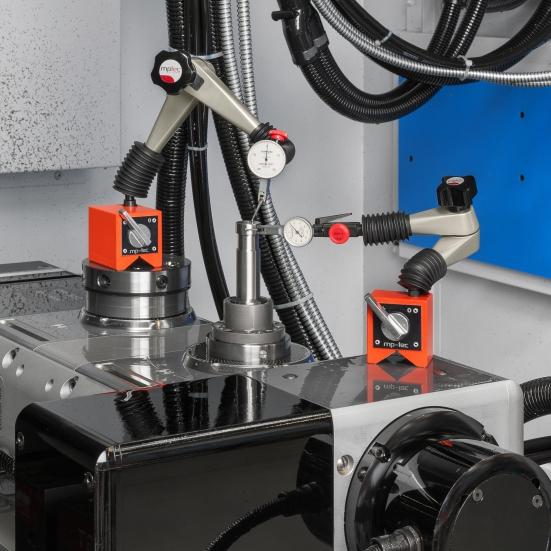

Anwendungsbeispiele Messuhrenstativ

Rund- und Planlaufprüfung

Lageprüfung

Prealpina Suisse GmbH | Oktober 2024

3

Messuhrenstative mit progressivem Spannprinzip Grundprinzip: Durch Drehen des Spanngriffs wird zuerst der untere, dann der obere Gelenkarm und zuletzt die Messuhrenhalterung fixiert. Dies erlaubt eine optimale Positionierung der Messuhr. Den Spanngriff in der gewünschten Stellung kräftig festziehen und die Messuhr mit Hilfe der Feinzustellung (rot) exakt justieren. Beim Lösen verhindert die chronologische Deblockierung des progressiven Messuhrenstativs ein abruptes Zusammenfallen und beugt so einer Beschädigung der Messuhr vor.

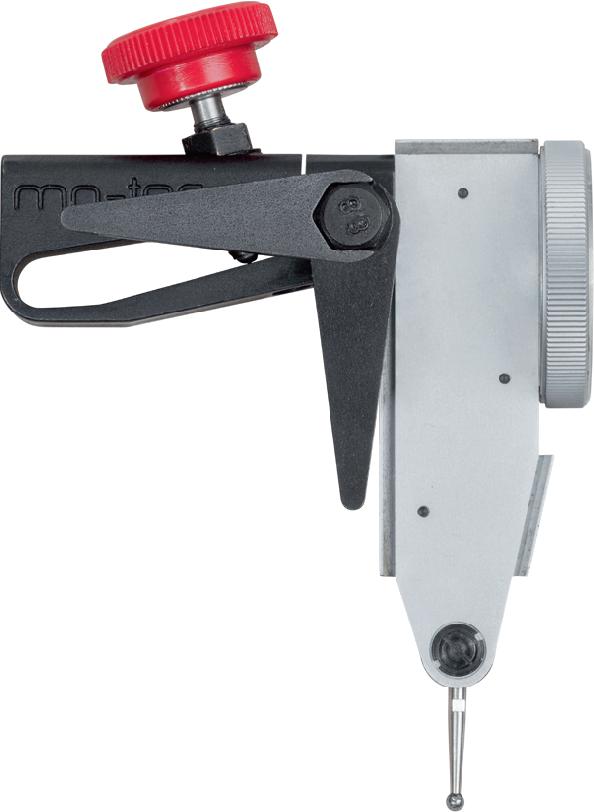

Messuhrenhalterung: Die Messuhrenhalterung ist für die Aufnahme von Stössel-Messuhren mit Schaft-Ø 8 mm vorbereitet (Abb. 1). Für Messuhren mit Schwalbenschwanz-Aufnahme (Abb. 2) entfernen Sie den Stösseladapter durch Lösen des Spannhebels (Abb. 3).

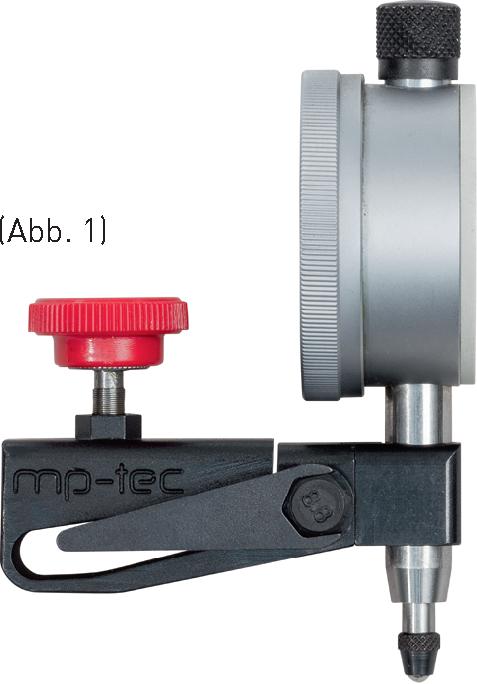

(Abb. 1)

(Abb. 2)

(Abb. 3)

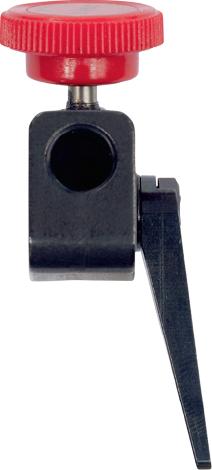

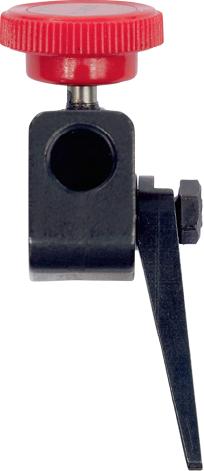

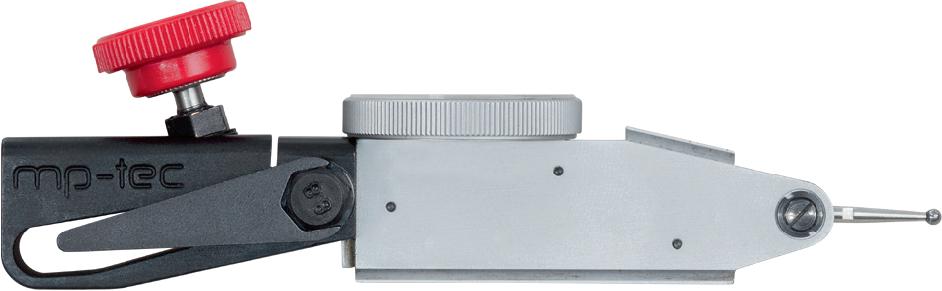

Messuhrenhalterungen Typ DGH 2 / DGH 3 / DGH 4 Nachträgliches Einstellen auf die werkseitig voreingestellte, korrekte Position des Spannhebels: 1. Mit dem Spannhebel durch mehrere Drehungen die Sechskantschraube soweit herausdrehen, bis sich der Hebel frei drehen lässt (Abb. 4).

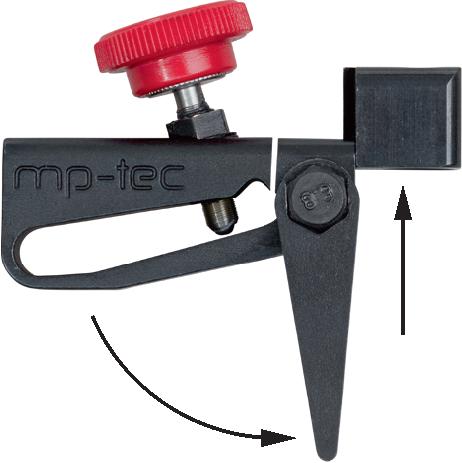

2. Den Spannhebel vom Sechskantkopf wegziehen (Abb. 5).

3. Die Schraube in 60°-Schritten soweit drehen, bis der Spannbereich zwischen "gelöst" vertikal und "gespannt" horizontal ca. 90° beträgt (Abb. 7) und mit dem Hebel wieder festziehen (Abb. 6).

arretiert

(Abb. 4)

(Abb. 5)

(Abb. 6)

(Abb. 7)

Lösen des Spannhebels

Freigabe der Sechskantschraube und Feinjustierung in 60°-Schritten

Festziehen der Schraube mit dem Spannhebel

Idealer Spannbereich von ca. 90°

gelöst

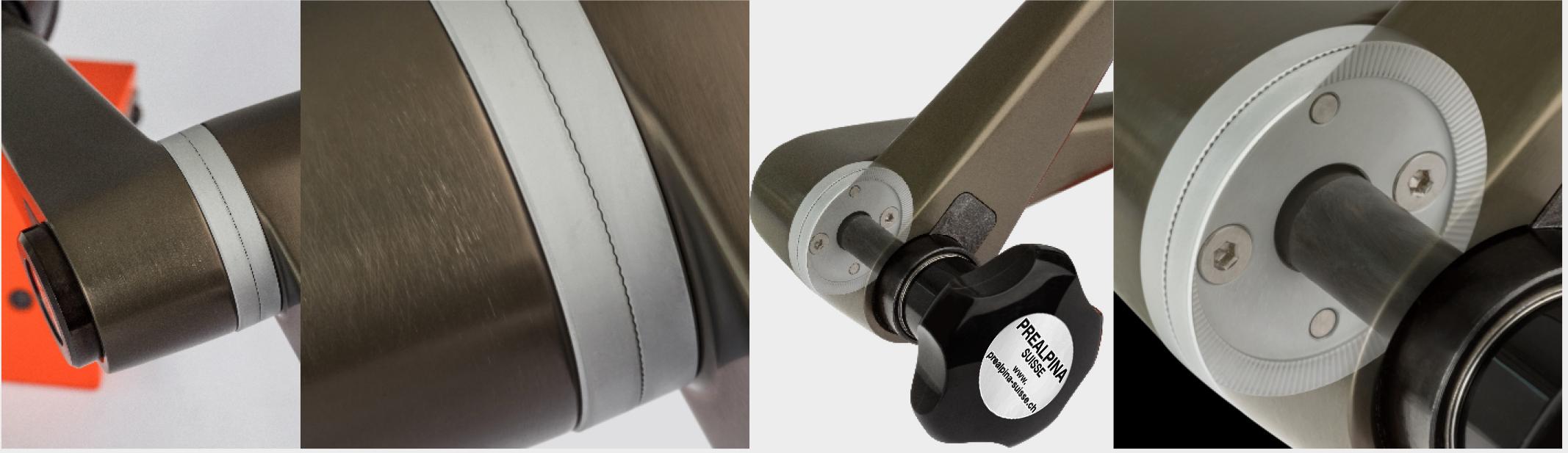

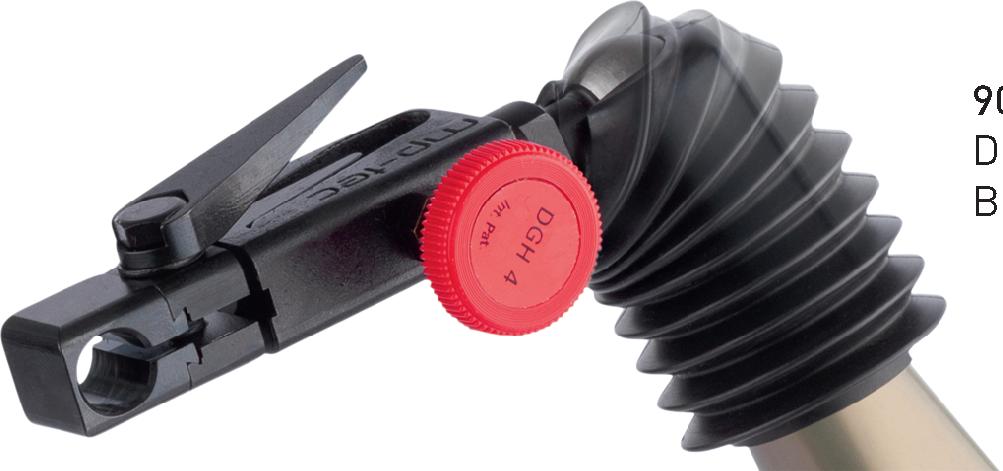

90° Winkel bei Messuhrenstativen mit Faltenbalg: Die Lage der Führungskerbe ermitteln Sie am besten durch Bewegen des gelösten Kugelgelenks (Abb. 8).

4

Prealpina Suisse GmbH | Oktober 2024

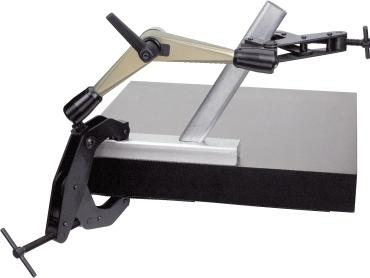

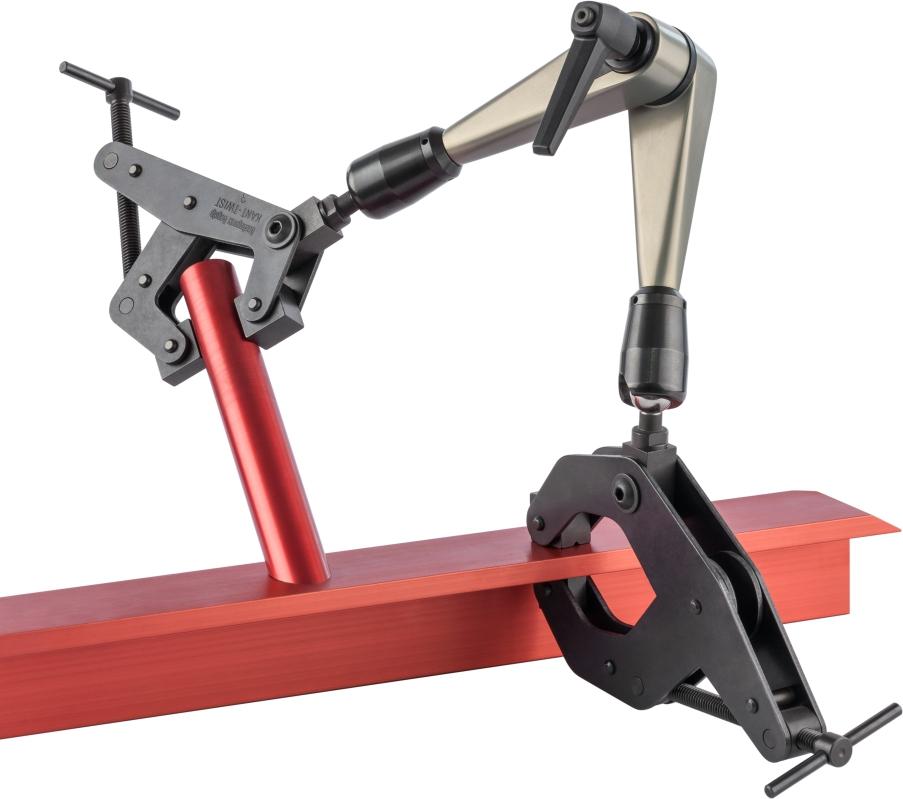

Spanngelenke Typ SG-MU/Z4-Z3

Die ideale Spannhilfe für exaktes Positionieren beim Kleben, Löten und Schweissen.

Das dreidimensionale Spanngelenk mit Spannzwingen, löst alle Winkelprobleme in kürzester Zeit und ermöglicht die mühelose Ausführung schwieriger Positionierungsprobleme ohne Fremdhilfe. Im Gegensatz zu den Messuhrenstativen, kann man bei den Spanngelenken zwischen progressiv oder synchron Spannen wählen.

Ausführungen: SG-MU/Z3-Z3 SG-MU/Z4-Z3 SG-MU/Z4-Z4

SG-MU/M10-Z3 SG-MU/M10-Z4

Z3 Spannzwingenbereich 0 bis 75 mm Z4 Spannzwingenbereich 0 bis 100

Anwendungsbeispiele Spanngelenke «die dritte Hand»

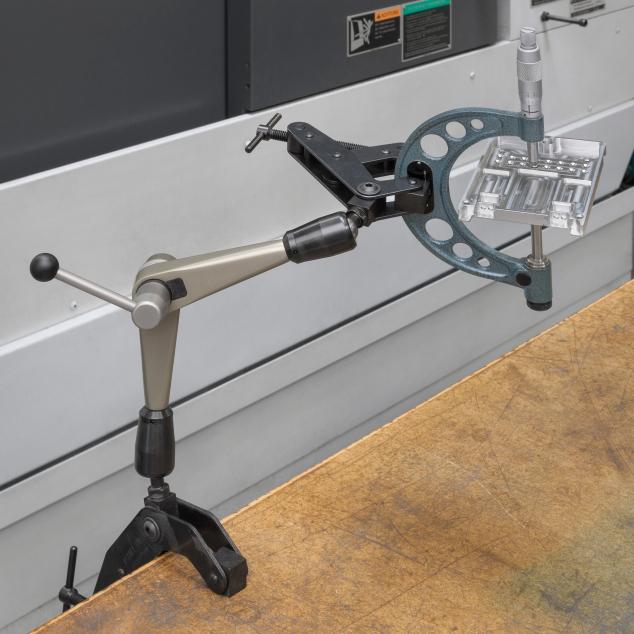

Halten einer Bügelmessschraube

Halten und Positionieren von Schweissteile

Prealpina Suisse GmbH | Oktober 2024

5

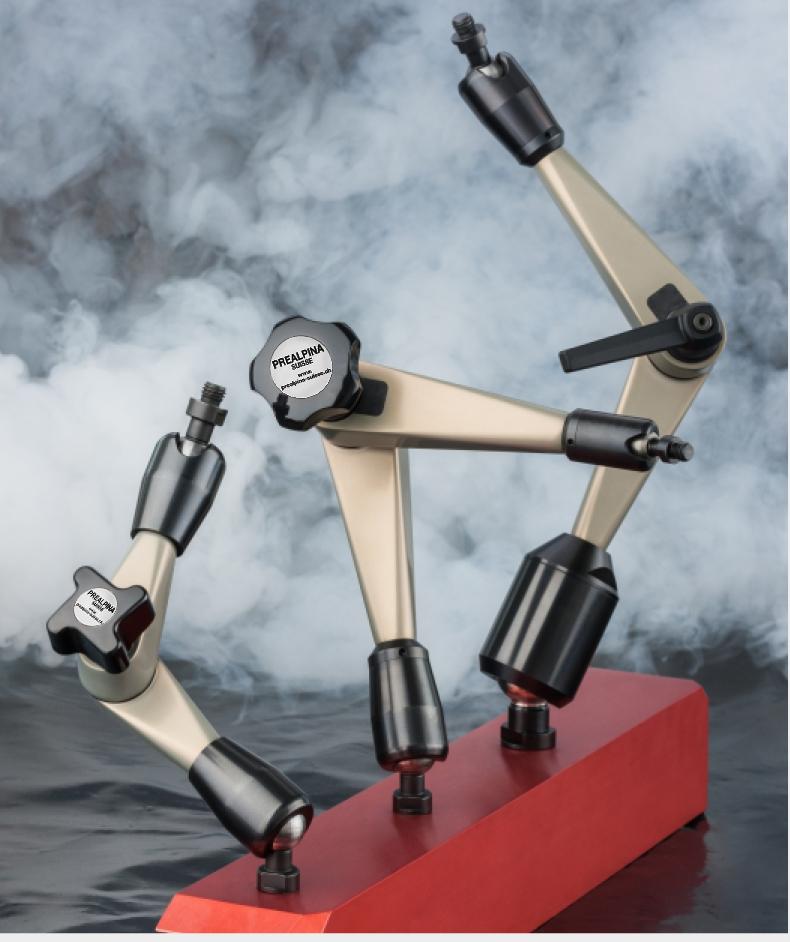

Gelenkarme Typ GA-SU Typ GA-MU Maximale Spannkraft bei höchster Beweglichkeit und unverwüstliche Konstruktion für den täglichen Einsatz Der dreidimensionale Gelenkarm kann mühelos über ein Gewinde (M6/M8/M10) an Maschinen oder sonstige Geräte angebracht werden. So können Kameras, Sensoren, Lesegeräte uvm. gehalten und schnell positioniert werden.

Unsere Gelenkarme gibt es mit progressiver oder synchroner Spannung.

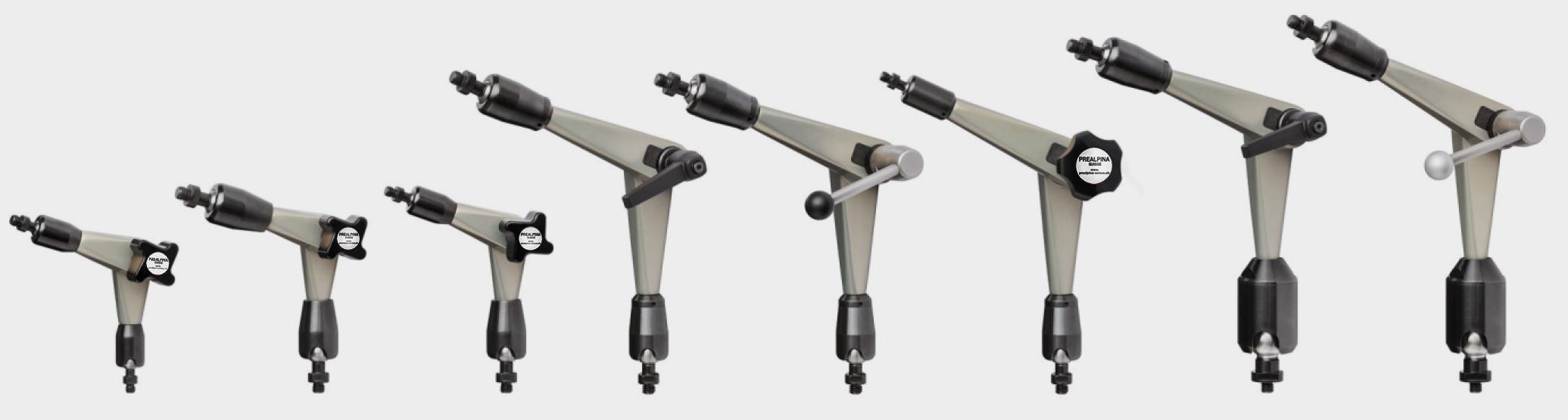

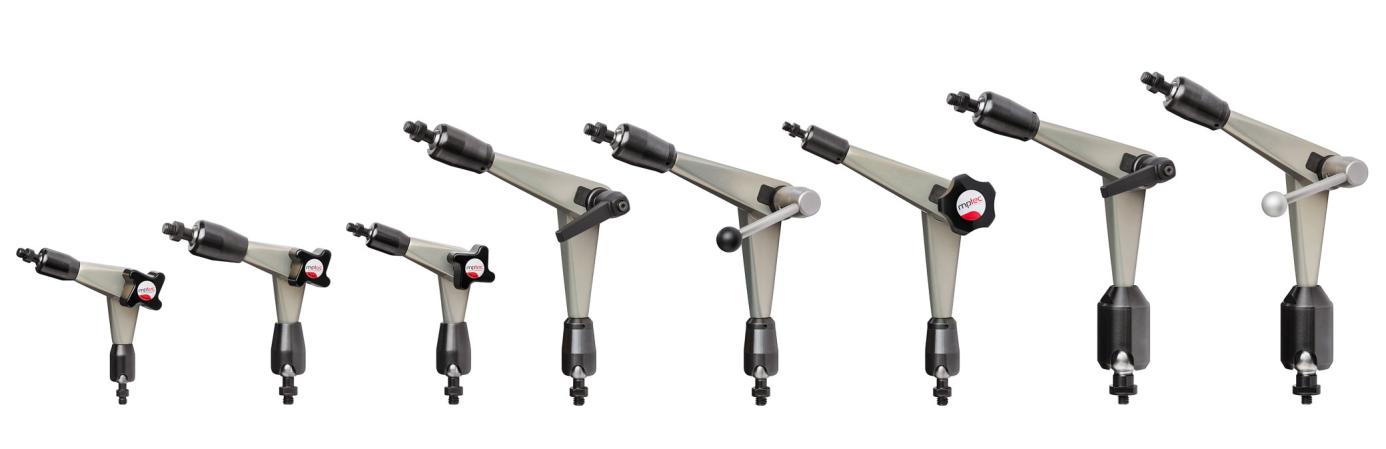

Unsere Gelenkarme in unterschiedlichen Ausführungen

Für Anwendungen mit Schwerlasten oder bei Vibrationen können sämtliche Gelenke mit zentralen Zahnscheiben ausgerüstet werden. Diese formschlüssige Verbindung verunmöglicht jede radiale Verschiebung des Zentralgelenks.

6

Prealpina Suisse GmbH | Oktober 2024

Preisliste Messuhrenstative und Spanngelenke Artikel-Nr.

Artikelbezeichnung

MP A00930 ◊

E-AZS

MP A00932 ◊ MP A00933 ◊ MP A00935 ◊ MP A00944 ◊

Preis CHF

Beschreibung

8.75

• Alu-Zwischenscheibe zu MU-Stativ

E-G-KL

8.60

• Gummibalg klein

E-G-GR

10.10

• Gummibalg gross

E-KSTH

13.65

• Kunststoff Spannhebel MR 63A-M8 schwarz

E-GSF

214.00

• Guss-Schiebefuss M10 150x150x44mm

MP A00949 ◊

E-UW-4

13.65

• Untersetzungswippe zu Messuhrenhalter Typ DGH 4

MP A00953 ◊

E-AD-1/4

18.00

• Adapter ø1/4“ mm zu Messuhrhalterung

MP A00954 ◊

E-AD-3/8

16.85

• Adapter ø3/8“ mm zu Messuhrhalterung

MP A00955 ◊

E-AD-8

17.50

• Adapter ø8 mm zu Messuhrhalterung

MP A00956 ◊

E-AD-5

18.00

• Adapter ø5 mm zu Messuhrhalterung

MP A00957 ◊

E-AD-4

18.00

• Adapter ø4 mm zu Messuhrhalterung

MP A00969 ◊

VERSTELLEINHEIT

29.80

• Kompl. M4 x 0.25 Inkl. rote Haube

MP A01082 ◊

MS-XS/M1-DGH1 – Messstativ X-SMALL

665.00

MP A01083 ◊

MS-XS/M1-DGH2 – Messstativ X-SMALL

665.00

• SU-Arm gekürzt • Farbe sandgold ohne Gummibälge • Progressiv spannend • Basis D14-M8 mit kleinem Magnet • Oben D14-M8 mit Messuhrenhalterung

MP A01084 ◊

MS-XS/M1-DGH3 – Messstativ X-SMALL

684.20

MP A01085 ◊

MS-XS/M1-DGH4 – Messstativ X-SMALL

693.70

MP A01086

MS-SU/M1-DGH1 – Messstativ SMALL UNIT

507.10

MP A01087

MS-SU/M1-DGH2 – Messstativ SMALL UNIT

496.15

MP A01088

MS-SU/M1-DGH3 – Messstativ SMALL UNIT

530.35

MP A01089

MS-SU/M1-DGH4 – Messstativ SMALL UNIT

553.60

MP A01090 ◊

MS-SU-G/M1-DGH1 – Messstativ SMALL UNIT

522.90

MP A01091 ◊

MS-SU-G/M1-DGH2 – Messstativ SMALL UNIT

511.95

MP A01092 ◊

MS-SU-G/M1-DGH3 – Messstativ SMALL UNIT

545.80

MP A01093 ◊

MS-SU-G/M1-DGH4 – Messstativ SMALL UNIT

569.90

MP A01094 ◊

MS-SU-V/M2-DGH2 – Messstativ SMALL UNIT

544.80

MP A01095 ◊

MS-SU-V/M2-DGH3 – Messstativ SMALL UNIT

579.00

MP A01096 ◊

MS-SU-V/M2-DGH4 – Messstativ SMALL UNIT

602.25

MP A01097 ◊

MS-SU-GV/M2-DGH2 – Messstativ SMALL UNIT

561.25

MP A01098 ◊

MS-SU-GV/M2-DGH3 – Messstativ SMALL UNIT

595.50

MP A01099 ◊

MS-SU-GV/M2-DGH4 – Messstativ SMALL UNIT

618.75

MP A01100

MS-SU-VZ/M2-DGH2 – Messstativ SMALL UNIT

783.90

MP A01101

MS-SU-VZ/M2-DGH3 – Messstativ SMALL UNIT

818.10

MP A01102

MS-SU-VZ/M2-DGH4 – Messstativ SMALL UNIT

841.35

MP A01103

MS-SU-GVZ/M2-DGH2 – Messstativ SMALL UNIT

800.35

MP A01104

MS-SU-GVZ/M2-DGH3 – Messstativ SMALL UNIT

834.60

MP A01105

MS-SU-GVZ/M2-DGH4 – Messstativ SMALL UNIT

857.85

MP A01106

MS-MU/M2-DGH1 – Messstativ MEDIUM UNIT

591.30

MP A01107

MS-MU/M2-DGH2 – Messstativ MEDIUM UNIT

580.35

MP A01108

MS-MU/M2-DGH3 – Messstativ MEDIUM UNIT

614.60

MP A01109

MS-MU/M2-DGH4 – Messstativ MEDIUM UNIT

637.80

MP A01110

MS-MU-G/M2-DGH1 – Messstativ MEDIUM UNIT

607.80

MP A01111

MS-MU-G/M2-DGH2 – Messstativ MEDIUM UNIT

596.85

MP A01112

MS-MU-G/M2-DGH3 – Messstativ MEDIUM UNIT

631.30

MP A01113

MS-MU-G/M2-DGH4 – Messstativ MEDIUM UNIT

654.30

MP A01114

MS-MU-V/M2-DGH2 – Messstativ MEDIUM UNIT

870.60

MP A01115

MS-MU-V/M2-DGH3 – Messstativ MEDIUM UNIT

904.80

MP A01116

MS-MU-V/M2-DGH4 – Messstativ MEDIUM UNIT

928.05

MP A01117 ◊

MS-MU-VZ/M2-DGH2 – Messstativ MEDIUM UNIT

1’229.45

MP A01118

MS-MU-VZ/M2-DGH3 – Messstativ MEDIUM UNIT

1’263.70

MP A01119

MS-MU-VZ/M2-DGH4 – Messstativ MEDIUM UNIT

1’286.90

Prealpina Suisse GmbH

• Farbe sandgold ohne Gummibälge • Progressiv spannend • Basis D14-M8 mit kleinem Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe sandgold mit Gummibälge • Progressiv spannend • Basis D14-M8 mit kleinem Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe sandgold ohne Gummibälge • Progressiv spannend • Basis verstärkt D20-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe sand-gold mit Gummibälge | • P rogressiv spannend • Basis verstärkt D20-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe anthrazit ohne Gummibälge • Progressiv spannend | • Mit Zahnscheibe • Basis verstärkt D20-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe sandgold mit Gummibälge • Progressiv spannend | • M it Zahnscheibe • Basis verstärkt D20-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe sandgold ohne Gummibälge • Progressiv spannend • Basis D20-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe sandgold mit Gummibälge • Progressiv spannend • Basis D20-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe sandgold ohne Gummibälge • Progressiv spannend • Basis verstärkt D30-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe anthrazit ohne Gummibälge • Progressiv spannend | • M it Zahnscheibe • Basis verstärkt D30-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung S. 1

Preisliste Messuhrenstative und Spanngelenke Artikel-Nr.

Artikelbezeichnung

MP A01120

MS-MU/SF-DGH1 – Messstativ MEDIUM UNIT

632.70

MP A01121

MS-MU/SF-DGH2 – Messstativ MEDIUM UNIT

621.75

MP A01122

MS-MU/SF-DGH3 – Messstativ MEDIUM UNIT

656.00

MP A01123

MS-MU/SF-DGH4 – Messstativ MEDIUM UNIT

693.75

MP A01124

MS-MU-G/SF-DGH1 – Messstativ MEDIUM UNIT

649.20

MP A01125

MS-MU-G/SF-DGH2 – Messstativ MEDIUM UNIT

638.25

MP A01126

MS-MU-G/SF-DGH3 – Messstativ MEDIUM UNIT

672.95

MP A01127

MS-MU-G/SF-DGH4 – Messstativ MEDIUM UNIT

694.35

MP A01128 ◊

GA-XS/18-18g – Gelenkarm X-SMALL UNIT

378.20

MP A01130 ◊

GA-XS/18-18s – Gelenkarm X-SMALL UNIT

378.20

MP A01131 ◊

GA-XS/18-SWA8s – Gelenkarm X-SMALL UNIT

378.20

MP A01132 ◊

GA-SU/18-18g – Gelenkarm SMALL UNIT

341.00

MP A01133 ◊

GA-SU/21-18g – Gelenkarm SMALL UNIT

364.20

MP A01134 ◊

GA-SU/21-28g – Gelenkarm SMALL UNIT

373.50

MP A01135 ◊

GA-SU/21-21g – Gelenkarm SMALL UNIT

373.50

MP A01136 ◊

GA-SU/18-18s – Gelenkarm SMALL UNIT

341.00

MP A01137 ◊

GA-SU/21-18s – Gelenkarm SMALL UNIT

356.20

MP A01138 ◊

GA-SU/21-28s – Gelenkarm SMALL UNIT

373.50

MP A01139 ◊

GA-SU/21-21s – Gelenkarm SMALL UNIT

373.50

MP A01140 ◊

GA-SU-Z/21-18a – Gelenkarm SMALL UNIT

560.40

MP A01141 ◊

GA-SU-GZ/21-28a – Gelenkarm SMALL UNIT

565.40

MP A01143 ◊

GA-MU-Z/31-18a – Gelenkarm MEDIUM UNIT

745.80

MP A01144 ◊

GA-MU-S/21-18g – Gelenkarm MEDIUM UNIT

387.40

MP A01145 ◊

GA-MU-S/21-28g – Gelenkarm MEDIUM UNIT

410.60

MP A01146 ◊

GA-MU-S/21-21g – Gelenkarm MEDIUM UNIT

410.60

MP A01147 ◊

GA-MU-K/21-28g – Gelenkarm MEDIUM UNIT

415.10

MP A01148 ◊

GA-MU-K/21-21g – Gelenkarm MEDIUM UNIT

395.20

MP A01149 ◊

GA-MU-S/21-18s – Gelenkarm MEDIUM UNIT

375.45

MP A01150 ◊

GA-MU-S/21-28s – Gelenkarm MEDIUM UNIT

410.60

MP A01151 ◊

GA-MU-S/21-21s – Gelenkarm MEDIUM UNIT

410.60

MP A01152 ◊

GA-MU-K/21-28s – Gelenkarm MEDIUM UNIT

415.10

MP A01153 ◊

GA-MU-K/21-21s – Gelenkarm MEDIUM UNIT

395.20

MP A01164 ◊

GA-MU-S/31-18g – Gelenkarm MEDIUM UNIT

644.60

MP A01165 ◊

GA-MU-K/31-28g – Gelenkarm MEDIUM UNIT

640.20

MP A01166 ◊

GA-MU-K/31-21g – Gelenkarm MEDIUM UNIT

640.20

MP A01167 ◊

GA-MU-S/31-18s – Gelenkarm MEDIUM UNIT

610.30

• Farbe schwarz mit Sterngriff | • Synch. od. progr.

• Basis D30-M10 | • O ben D14-M8 | • O hne Gummibalg

MP A01168 ◊

GA-MU-K/31-28s – Gelenkarm MEDIUM UNIT

645.00

• Farbe schwarz mit Kst-Spannhebel | • Synch. od. progr.

• Basis D30-M10 | • O ben D20-M8 | • O hne Gummibalg

MP A01169 ◊

GA-MU-K/31-21s – Gelenkarm MEDIUM UNIT

645.00

• Farbe schwarz mit Kst-Spannhebel | • Synch. od. progr.

• Basis D30-M10 | • O ben D20-M10 | • O hne Gummibalg

MP A01170 ◊

GA-MU-ZK/31-21g – Gelenkarm MEDIUM UNIT

777.80

• Farbe s andgold mit Zahnscheiben und Kst-Spannhebel • Synch. od. progr. | • Basis D30-M1 | • O ben D20-M10 • Ohne Gummibalg

MP A01171 ◊

GA-MU-ZS/31-21g – Gelenkarm MEDIUM UNIT

759.15

• Farbe sandgold mit Zahnscheiben und Sterngriff • Synch. od. progr. | • Basis D30-M10 | • O ben D20-M10 • Ohne Gummibalg

Prealpina Suisse GmbH

Preis CHF

Beschreibung • Farbe sandgold ohne Gummibälge • Progressiv spannend • Basis D20-M10 mit Gussschiebefuss • Oben D14-M8 mit Messuhrenhalterung • Farbe sandgold mit Gummibälge • Progressiv spannend • Basis D20-M10 mit Gussschiebefuss • Oben D14-M8 mit Messuhrenhalterung • Farbe sandgold | • S ynch. od. progr.

• Basis D14-M8 | • Oben D14-M8 ohne Gummibalg • Farbe schwarz | • S ynch. od. progr.

• Basis D14-M8 | • Ohne Gummibalg

• Oben D14-M8 • Oben SWA8

• Basis D14-M8 | • O ben D14-M8 • Farbe sandgold • Synch. od. progr.

• Ohne Gummibalg

• Basis D20-M10 | • O ben D14-M8 • Basis D20-M10 | • O ben D20-M8 • Basis D20-M10 | • Oben D20-M10

• Farbe schwarz • Synch. od. progr.

• Ohne Gummibalg

• Basis D14-M8 | • O ben D14-M8 • Basis D20-M10 | • O ben D14-M8 • Basis D20-M10 | • O ben D20-M8 • Basis D20-M10 | • O ben D20-M10

• Farbe anthrazit mit Zahnscheiben • Progr.

• Ohne Gummibalg

• Basis D20-M10 | • O ben D14-M8

• Farbe sandgold mit Sterngriff • Synch. od. progr.

• Ohne Gummibalg

• Basis D20-M10 | • O ben D14-M8

• Farbe sandgold mit Kst-Spannhebel • Synch. od. progr.

• Ohne Gummibalg

• Basis D20-M10 | • O ben D20-M8

• Farbe schwarz mit Sterngriff • Synch. od. progr.

• Ohne Gummibalg

• Basis D20-M10 | • O ben D14-M8

• Farbe schwarz mit Kst-Spannhebel • Synch. od. progr.

• Ohne Gummibalg

• Basis D20-M10 • Oben D20-M8

• Basis D20-M10 | • O ben D20-M10 • Basis D30-M10 | • O ben D14-M10 • Basis D20-M10 | • O ben D20-M8 • Basis D20-M10 | • O ben D20-M10

• Basis D20-M10 | • O ben D20-M10

• Basis D20-M10 | • O ben D20-M8 • Basis D20-M10 | • O ben D20-M10

• Basis D20-M10 • Oben D20-M10

• Farbe sandgold mit Sterngriff | • Synch. od. progr.

• Basis D30-M10 | • O ben D14-M8 ohne Gummibalg • Farbe sandgold mit Kst-Spannhebel • Synch. od. progr.

• Ohne Gummibalg

• Basis D30-M10 • Oben D20-M8 • Basis D30-M10 • Oben D20-M10

S. 2

Preisliste Messuhrenstative und Spanngelenke Artikel-Nr.

Artikelbezeichnung

MP A01172 ◊

GA-MU-ZI/21-28g – Gelenkarm MEDIUM UNIT

650.00

MP A01173 ◊

GA-MU-ZI/21-21g – Gelenkarm MEDIUM UNIT

645.20

MP A01174 ◊

GA-MU-RZI/21-21g – Gelenkarm MEDIUM UNIT

790.00

MP A01175 ◊

GA-MU-ZI/31-28g – Gelenkarm MEDIUM UNIT

867.50

MP A01176 ◊

GA-MU-ZI/31-21g – Gelenkarm MEDIUM UNIT

862.85

MP A01177 ◊

GA-MU-ZK/31-21s – Gelenkarm MEDIUM UNIT

753.20

• Farbe schwarz mit Zahnscheiben und Kst-Spannhebel • Synch. od. progr. | • Basis D30-M10 | • O ben D20-M10 • Ohne Gummibalg

MP A01178 ◊

GA-MU-ZS/31-21s – Gelenkarm MEDIUM UNIT

740.20

• Farbe schwarz mit Zahnscheiben und Sterngriff • Synch. od. progr. | • Basis D30-M10 | • O ben D20-M10 • Ohne Gummibalg

MP A01179 ◊

GA-MU-ZI/21-28s – Gelenkarm MEDIUM UNIT

650.20

MP A01180 ◊

GA-MU-ZI/21-21s – Gelenkarm MEDIUM UNIT

640.00

MP A01181 ◊

GA-MU-RZI/21-21s – Gelenkarm MEDIUM UNIT

750.20

MP A01182 ◊

GA-MU-ZI/31-28s – Gelenkarm MEDIUM UNIT

850.00

MP A01183 ◊

GA-MU-ZI/31-21s – Gelenkarm MEDIUM UNIT

840.00

MP A01184 ◊

SG-MU-K-M10/Z3g – Spanngelenk MEDIUM UNIT

465.50

• Farbe sandgold mit Kst-Spannhebel | • Synch. od. progr.

• Basis D20-M10 | • Oben D20-M10 mit Zwingen Nr. 3

MP A01185 ◊

SG-MU-K/M10-Z4g – Spanngelenk MEDIUM UNIT

471.30

• Farbe sandgold mit Kst-Spannhebel | • Synch. od. progr.

• Basis D20-M10 | • Oben D20-M10 mit Zwingen Nr. 4

MP A01186 ◊

SG-MU-K-M10/Z3s – Spanngelenk MEDIUM UNIT

465.50

• Farbe schwarz mit Kst-Spannhebel | • Synch. od. progr.

• Basis D20-M10 | • Oben D20-M10 mit Zwingen Nr. 3

MP A01187 ◊

SG-MU-K-M10/Z4s – Spanngelenk MEDIUM UNIT

471.30

• Farbe schwarz mit Kst-Spannhebel | • Synch. od. progr.

• Basis D20-M10 | • Oben D20-M10 mit Zwingen Nr. 4

MP A01188 ◊

SG-MU-K-Z3/Z3g – Spanngelenk MEDIUM UNIT

515.90

• Farbe sandgold mit Kst-Spannhebel | • Synch. od. progr.

• Basis D20-M10 mit Zwinge Nr. 3 | • Oben D20-M10 mit Zwingen Nr. 3

MP A01189 ◊

SG-MU-K-Z4/Z3g – Spanngelenk MEDIUM UNIT

521.60

• Farbe sandgold mit Kst-Spannhebel | • Synch. od. progr.

• Basis D20-M10 mit Zwinge Nr. 4 | • Oben D20-M10 mit Zwingen Nr. 3

MP A01190 ◊

SG-MU-K-Z4/Z4g – Spanngelenk MEDIUM UNIT

527.50

• Farbe sandgold mit Kst-Spannhebel | • Synch. od. progr.

• Basis D20-M10 mit Zwinge Nr. 4 | • Oben D20-M10 mit Zwingen Nr. 4

MP A01191 ◊

SG-MU-K-Z3/Z3s – Spanngelenk MEDIUM UNIT

515.90

• Farbe schwarz mit Kst-Spannhebel | • Synch. od. progr.

• Basis D20-M10 mit Zwinge Nr. 3 | • Oben D20-M10 mit Zwingen Nr. 3

MP A01192 ◊

SG-MU-K-Z4/Z3s – Spanngelenk MEDIUM UNIT

521.60

MP A01193 ◊

SG-MU-K-Z4/Z4s – Spanngelenk MEDIUM UNIT

527.50

MP A01194 ◊

SG-MU-ZI-Z3/Z3g – Spanngelenk MEDIUM UNIT

824.60

MP A01195 ◊

SG-MU-ZI-Z4/Z3g – Spanngelenk MEDIUM UNIT

830.40

MP A01196 ◊

SG-MU-ZI-Z4/Z4g – Spanngelenk MEDIUM UNIT

836.20

• Basis D20-M10 mit Zwinge Nr. 4 • Oben D20-M10 mit Zwingen Nr. 4

MP A01197 ◊

SG-MU-ZI-Z3/Z3s – Spanngelenk MEDIUM UNIT

824.60

• Basis D20-M10 mit Zwinge Nr. 3 • Oben D20-M10 mit Zwingen Nr. 3

MP A01198 ◊

SG-MU-ZI-Z4/Z3s – Spanngelenk MEDIUM UNIT

830.40

MP A01199 ◊

SG-MU-ZI-Z4/Z4s – Spanngelenk MEDIUM UNIT

836.20

Prealpina Suisse GmbH

Preis CHF

Beschreibung • Farbe sandgold mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr.

• Ohne Gummibalg

• Basis D20-M10 • Oben D20-M8 • Basis D20-M10 • Oben D20-M10

• Farbe sandgold Rostfrei mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr. | • Basis D20-M10 | • O ben D20-M10 • Ohne Gummibalg • Farbe sandgold mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr.

• Ohne Gummibalg

• Farbe schwarz mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr.

• Ohne Gummibalg

• Basis D30-M10 • Oben D20-M8 • Basis D30-M10 • Oben D20-M10

• Basis D20-M10 • Oben D20-M8 • Basis D20-M10 • Oben D20-M10

• Farbe schwarz Rostfrei mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr. | • Basis D20-M10 | • O ben D20-M10 • Ohne Gummibalg • Farbe schwarz mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr.

• Ohne Gummibalg

• Farbe schwarz mit Kst-Spannhebel • Synch. od. progr.

• Farbe sandgold mit Zahnscheibe und INOX-Spannhebel • Synch. od. progr.

• Farbe schwarz mit Zahnscheibe und INOX-Spannhebel • Synch. od. progr.

• Basis D30-M10 • Oben D20-M8 • Basis D30-M10 • Oben D20-M10

• Basis D20-M10 mit Zwinge Nr. 4 • Oben D20-M10 mit Zwingen Nr. 3 • Basis D20-M10 mit Zwinge Nr. 4 • Oben D20-M10 mit Zwingen Nr. 4 • Basis D20-M10 mit Zwinge Nr. 3 • Oben D20-M10 mit Zwingen Nr. 3 • Basis D20-M10 mit Zwinge Nr. 4 • Oben D20-M10 mit Zwingen Nr. 3

• Basis D20-M10 mit Zwinge Nr. 4 • Oben D20-M10 mit Zwingen Nr. 3 • Basis D20-M10 mit Zwinge Nr. 4 • Oben D20-M10 mit Zwingen Nr. 4 S. 3

Preisliste Messuhrenstative und Spanngelenke Artikel-Nr.

Artikelbezeichnung

Preis CHF

MP A01200 ◊

SG-MU-ZI-M10/Z3g – Spanngelenk MEDIUM UNIT

774.20

MP A01201 ◊

SG-MU-ZI-M10/Z4g – Spanngelenk MEDIUM UNIT

780.00

MP A01202 ◊

SG-MU-ZI-M10/Z3s – Spanngelenk MEDIUM UNIT

774.20

MP A01203 ◊

SG-MU-ZI-M10/Z4s – Spanngelenk MEDIUM UNIT

780.00

• Farbe schwarz mit Zahnscheibe und INOX-Spannhebel • Synch. od. progr.

• Basis D20-M10 | • O ben D20-M10 mit Zwingen Nr. 4

MP A01204

E-M1 Magnetfuss klein

207.45

• Typ UE1 mit M8 - schaltbar

MP A01205

E-M2 Magnetfuss Standard

229.30

• Typ UP1 mit M10 - schaltbar

MP A01206

E-M3 Magnetfuss gross

507.70

• Typ TGM mit M10 - schaltbar

MP A01208

E-STG-850 Sterngriff M8 / ¯ 50 mm

11.55

MP A01210

E-AX-GS Axialnadellager - inkl. Gegenscheibe

10.30

MP A01212

E-G-GR Gummibalg gross

10.10

MP A01214

E-DGH-0 Messuhrenhalter Typ DGH 0

107.00

MP A01215

E-DGH-1 Messuhrenhalter Typ DGH 1

104.85

MP A01216

E-DGH-2 Messuhrenhalter Typ DGH 2

88.45

MP A01217

E-DGH-3 Messuhrenhalter Typ DGH 3

130.50

MP A01218

E-DGH-4 Messuhrenhalter Typ DGH 4

155.15

MP A01219

E-VS-1 Verstellschraube zu Uhrenhalter

13.10

• Typ DGH 1

MP A01220

E-KS-1 Klemmschraube zu Uhrenhalter

4.60

• Typ DGH 1

MP A01221

E-KH-234 Klemmhebel zu Uhrenhalter

12.05

• Typ DGH 2/3/4

MP A01222

E-AD-4 Adapter ¯ 4 mm zu Messuhrhalterung

18.00

MP A01225

E-AD-8 Adapter ¯8 mm zu Messuhrhalterung

18.00

MP A01226

E-AD-3/8 Adapter ¯ 3/8 Zoll zu Messuhrhalterung

18.00

MP A01228

E-VE-34 Verstelleinheit komplett zu Messuhrenhalter

38.95

• Typ DGH 3+4 inkl. rote Haube

MP A01230

E-VS-234 Verliersicherung zu Adapter (Pos.14) und Messuhrenhalter

9.50

• Typ DGH 2/3/4

MP A01231

E-Z3 Zwinge Nr. 3 - Anschluss M10

90.65

MP A01232

E-Z4 Zwinge Nr. 4 - Anschluss M10

107.00

MP A02001 ◊

GA-SU-G/18-18g – Gelenkarm SMALL UNIT

354.60

MP A02002 ◊

GA-SU-G/21-18g – Gelenkarm SMALL UNIT

378.80

MP A02003 ◊

GA-SU-G/21-28g – Gelenkarm SMALL UNIT

391.00

MP A02004 ◊

GA-SU-G/21-21g – Gelenkarm SMALL UNIT

385.00

MP A02005 ◊

GA-SU-G/18-18s – Gelenkarm SMALL UNIT

354.60

MP A02006 ◊

GA-SU-G/21-18s – Gelenkarm SMALL UNIT

378.80

MP A02007 ◊

GA-SU-G/21-28s – Gelenkarm SMALL UNIT

389.10

MP A02008 ◊

GA-SU-G/21-21s – Gelenkarm SMALL UNIT

389.10

MP A02013 ◊

GA-MU-GS/21-18g – Gelenkarm MEDIUM UNIT

402.00

MP A02014 ◊

GA-MU-GS/21-28g – Gelenkarm MEDIUM UNIT

426.20

MP A02015 ◊

GA-MU-GS/21-21g – Gelenkarm MEDIUM UNIT

426.20

MP A02016 ◊

GA-MU-GK/21-28g – Gelenkarm MEDIUM UNIT

430.70

MP A02017 ◊

GA-MU-GK/21-21g – Gelenkarm MEDIUM UNIT

430.70

MP A02018 ◊

GA-MU-GS/21-18s – Gelenkarm MEDIUM UNIT

402.00

MP A02019 ◊

GA-MU-GS/21-28s – Gelenkarm MEDIUM UNIT

426.20

MP A02020 ◊

GA-MU-GS/21-21s – Gelenkarm MEDIUM UNIT

426.20

MP A02021 ◊

GA-MU-GK/21-28s – Gelenkarm MEDIUM UNIT

430.70

MP A02022 ◊

GA-MU-GK/21-21s – Gelenkarm MEDIUM UNIT

430.70

Prealpina Suisse GmbH

Beschreibung • Farbe sandgold mit Zahnscheibe und INOX-Spannhebel • Synch. od. progr.

•B asis D20-M10 ben D20-M10 mit Zwingen Nr. 4 •O •B asis D20-M10 ben D20-M10 mit Zwingen Nr. 4 •O

•B asis D14-M8 | • O ben D14-M8 • Farbe sandgold • Synch. od. progr.

•B asis D20-M10 | • Oben D14-M8 •B asis D20-M10 | • Oben D20-M8 •B asis D20-M10 | • Oben D20-M10 •B asis D14-M8 | • O ben D14-M8

• Farbe schwarz • Synch. od. progr.

•O ben mit Faltenbalg

•B asis D20-M10 | • Oben D14-M8 •B asis D20-M10 | • Oben D20-M8 •B asis D20-M10 | • Oben D20-M10

• Farbe sandgold mit Sterngriff • Synch. od. progr.

• Basis D20-M10

•O ben D14-M8 mit Faltenbalg

• Farbe sandgold mit Kst-Spannhebel • Synch. od. progr.

• Basis D20-M10

ben D20-M8 mit Faltenbalg •O

• Farbe schwarz mit Sterngriff • Synch. od. progr.

• Basis D20-M10

ben D14-M8 mit Faltenbalg •O

• Farbe schwarz mit Kst-Spannhebel • Synch. od. progr.

• Basis D20-M10

ben D20-M8 mit Faltenbalg •O

•O ben D20-M8 mit Faltenbalg •O ben D20-M10 mit Faltenbalg

•O ben D20-M10 mit Faltenbalg

•O ben D20-M8 mit Faltenbalg •O ben D20-M10 mit Faltenbalg

ben D20-M10 mit Faltenbalg •O

S. 4

PREISLISTE Messuhrenstative und Spanngelenke Artikel-Nr.

Artikelbezeichnung

MP A02023 ◊

GA-MU-GZI/21-28g – Gelenkarm MEDIUM UNIT

720.00

MP A02024 ◊

GA-MU-GZI/21-21g – Gelenkarm MEDIUM UNIT

712.00

MP A02025 ◊

GA-MU-GRZI/21-21g – Gelenkarm MEDIUM UNIT

802.00

MP A02026 ◊

GA-MU-GZI/21-28s – Gelenkarm MEDIUM UNIT

725.00

MP A02027 ◊

GA-MU-GZI/21-21s – Gelenkarm MEDIUM UNIT

720.00

MP A02028 ◊

GA-MU-GRZI/21-21s – Gelenkarm MEDIUM UNIT

795.00

MP A02029

E-G-GK Faltenbalg-Satz gross-klein

18.25

MP A02030

E-G-GG Faltenbalg-Satz gross-gross

20.30

MP A02031

E-G-KK Faltenbalg-Satz klein-klein

16.75

MP A02045 ◊

MS-XS/M1-DGH0 – Messstativ X-SMALL

611.80

MP A02056 ◊

GA-SU/18-SWA8s – Gelenkarm SMALL UNIT

341.00

MP A02057 ◊

GA-SU/18-SWA5s – Gelenkarm SMALL UNIT

341.00

MP A02062 ◊

GA-MU-S/21-SWA5s – Gelenkarm MEDIUM UNIT

387.40

MP A02063 ◊

GA-MU-S/21-SWA8s – Gelenkarm MEDIUM UNIT

387.40

• Farbe schwarz mit Sterngriff | • Synch. od. progr.

• Basis D20-M10 | • Oben D14- SWA5 ohne Gummibalg

MP A02131 ◊

Verlängerungskit

172.50

• Messstative 350 mm komplett

MP A02132 ◊

Verlängerungskit Messstative

180.00

00 mm komplett •5

MP A02133 ◊

MS-MU-VL3/M3-DGH3 – Messstativ MEDIUM UNIT mit Verlängerung 350mm DGH3

978.75

MP A02134 ◊

MS-MU-VL3/M3-DGH4 – Messstativ MEDIUM UNIT mit Verlängerung 350mm DGH4

1’073.60

MP A02135 ◊

MS-MU-VL4/M3-DGH3 – Messstativ MEDIUM UNIT mit Verlängerung 500mm DGH3

988.15

MP A02137 ◊

GA-MU-VL1-S/21-18g – Gelenkarm MEDIUM UNIT mit Verlängerung 60mm

417.20

• Farbe sandgold unterer Arm 60mm verlängert, mit Sterngriff • Synch. od. progr. | • Basis D20-M10 • Oben D14-M8 ohne Gummibalg

MP A02138 ◊

GA-MU-VL2-S/21-18g – Gelenkarm MEDIUM UNIT mit Verlängerung 120mm

397.00

• Farbe sandgold mit Sterngriff | • Synch. od. progr.

• Basis D20-M10 | • O ben D14-M8 ohne Gummibalg

MP A02140 ◊

MS-MU-VL1/M2-DGH3 – Messstativ MEDIUM UNIT mit Verlängerung 60mm DGH3

648.45

MP A02141 ◊

MS-MU-VL1/M2-DGH4 – Messstativ MEDIUM UNIT mit Verlängerung 60mm DGH4

671.70

MP A02142 ◊

MS-MU-VL2/M2-DGH3 – Messstativ MEDIUM UNIT mit Verlängerung 120mm DGH3

659.75

MP A02143 ◊

MS-MU-VL2/M2-DGH4 – Messstativ MEDIUM UNIT mit Verlängerung 120mm DGH4

682.95

MP A02157 ◊

MS-MU-VL4/M3-DGH4 – Messstativ MEDIUM UNIT mit Verlängerung 500mm DGH4

1’084.60

• Farbe sandgold ohne Gummibälge | • Progressiv spannend • Basis D20-M10 mit grossem Magnet • Oben D14-M8 mit Messuhrenhalterung • Stativ auf Verlängerung

MP A02231 ◊

MS-MU-G/AGIE-DGH1 – Messstativ MEDIUM UNIT

506.85

• Farbe sandgold mit Gummibälge | • Progressiv spannend • Basis D20-M10 mit standard Magnet • Oben D14-M8 mit Messuhrenhalterung

MP A02236 ◊

E-HSK-E25-M8

121.20

• Adapter HSK-E25 mit M8 Anschluss

MP A02237 ◊

E-AZ-12-M8

44.80

• Adapter zylindrisch ø12 mm mit M8 Anschluss

MP A02238 ◊

E-AZ-20-M8

44.80

• Adapter zylindrisch ø20 mm mit M8 Anschluss

MP A02239 ◊

E-AZ-32-M8

70.95

• Adapter zylindrisch ø32 mm mit M8 Anschluss

MP A02240 ◊

E-AZ-32-M10

70.95

• Adapter zylindrisch ø32 mm mit M10 Anschluss

MP A02241 ◊

E-AZ-42-M10

99.40

• Adapter zylindrisch ø42 mm mit M10 Anschluss

Prealpina Suisse GmbH

Preis CHF

Beschreibung • Farbe sandgold mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr.

•B asis D20-M10 ben D20-M8 mit Faltenbalg •O •B asis D20-M10 ben D20-M10 mit Faltenbalg •O

• Farbe sandgold Rostfrei mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr. | • Basis D20-M10 • Oben D20-M10 mit Faltenbalg • Farbe schwarz mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr.

•B asis D20-M10 •O ben D20-M8 mit Faltenbalg •B asis D20-M10 ben D20-M10 mit Faltenbalg •O

• Farbe schwarz Rostfrei mit Zahnscheiben und INOX-Spannhebel • Synch. od. progr. | • Basis D20-M10 • Oben D20-M10 mit Faltenbalg

• SU-Arm gekürzt | • Farbe Sand-Gold ohne Gummibälge • Progressiv spannend | • Basis D14-M8 mit kleinem Magnet • Oben D14-M8 mit Messuhrenhalterung • Farbe schwarz • Synch. od. progr.

• Basis D14-M8

• Oben SWA8 ohne Gummibalg • Oben SWA5 ohne Gummibalg

• Farbe sandgold ohne Gummibälge • Progressiv spannend • Basis D20-M10 mit grossem Magnet • Oben D14-M8 mit Messuhrenhalterung • Stativ auf Verlängerung

• Farbe sandgold ohne Gummibälge • Progressiv spannend • Basis D20-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung • Mit Verlängerung unten

S. 5

PREISLISTE Messuhrenstative und Spanngelenke Artikel-Nr.

Artikelbezeichnung

Preis CHF

Beschreibung

MP A02244 ◊

Messuhrenstativ AMM-M

362.55

• Mini-Mini Einarmig

MP A02258 ◊

MS-MU-VL3/SF-DGH4 – Messstativ MEDIUM UNIT mit Verlängerung 350mm DGH4 und Schiebefuss

830.25

• Farbe sandgold ohne Gummibälge | • Progressiv spannend • Basis D20-M10 mit Gussschiebefuss | • Verlängerung 350 mm • Oben D14-M8 mit Messuhrenhalterung

MP A02260 ◊

MS-MU-VL2/SF-DGH4 – Messstativ MEDIUM UNIT

723.05

• Farbe sandgold ohne Gummibälge | • 120 mm Verlängerung unten • Progressiv spannend | • Basis D20-M10 mit Gussschiebefuss • Oben D14-M8 mit Messuhrenhalterung

MP A02285 ◊

MS-MU-G/M10-DGH3 – Messstativ MEDIUM UNIT

519.95

MP A02286 ◊

MS-SU-G/M8-DGH3 – Messstativ SMALL UNIT

441.85

• Farbe sandgold mit Gummibälge • Progressiv spannend • Oben D14-M8 mit Messuhrenhalterung

• Basis D20-M10 ohne Magnet

MP A02297 ◊

MS-MU-G/M10-DGH4 – Messstativ MEDIUM UNIT

543.25

MP A02313 ◊

MS-MU-2VL1/M2-DGH3 – Messstativ MEDIUM UNIT mit 2x Verlängerung 60mm DGH3

682.30

• Farbe sand-gold ohne Gummibälge | • Progressiv spannend • Basis D20-M10 mit Standard Magnet • Oben D14-M8 mit Messuhrenhalterung • Mit Verlängerung oben u. unten

MP A02314 ◊

GA-MU-2VL1-S/21-18g – Gelenkarm MEDIUM UNIT mit 2x Verlängerung 60mm

422.00

• Farbe sandgold mit Sterngriff | • Synch. od. progr.

• Basis D20-M10 | • Oben D14-M8 ohne Gummibalg

MP A02345 ◊

SG-MU-2VL1-ZK/31Z4-21M10 – Spanngelenk MEDIUM UNIT verstärkt mit Zahnscheibe

717.70

• Farbe schwarz beide Arme 60mm verlängert, mit Zahnscheibe und KST-Spannhebel | • Synch. od. progr.

• Basis D30-M10 mit Zwinge Nr. 4 | • Oben D20-M10

MP A02346 ◊

GA-MU-2VL1-ZK/31-21s – Gelenkarm MEDIUM UNIT verstärkt, 2x verlängert 60mm und mit Zahnscheibe

808.20

MP A02347 ◊

GA-MU-VL1-ZK/31-21s – Gelenkarm MEDIUM UNIT verstärkt, verlängert 60 mm und mit Zahnscheibe

781.00

MP A02348 ◊

SG-MU-VL1-ZK/31Z4-21M10 – Spanngelenk MEDIUM UNIT verstärkt, verlängert mit Zahnscheibe

687.30

• Farbe schwarz unterer Arm 60mm verlängert, mit Zahnscheibe und KST-Spannhebel | • Synch. od. progr.

• Basis D30-M10 mit Zwinge Nr. 4 | • Oben D20-M10

MP A02380 ◊

GA-SU/28-28g – Gelenkarm SMALL UNIT

373.50

• Farbe sandgold | • Synch. od. progr. | • Basis D20-M8 • Oben D20-M8 ohne Gummibalg

MP A02382 ◊

MS-MU-G/M10-DGH1 – Messstativ MEDIUM UNIT

496.70

• Farbe sandgold mit Gummibälge | • Progressiv spannend • Basis D20-M10 ohne Magnet • Oben D14-M8 mit Messuhrenhalterung

MP A02397 ◊

Messuhrenstativ AML-M

394.00

• Mini-Mini Zweiarmig

MP A02417 ◊

E-HSK-E32 – Adapter HSK-E32 mit M8 Anschluss

121.20

MP A02422 ◊

Messuhrenstativ HSK-E32-AMM

362.55

MP A02423 ◊

GA-MU-ZK/21-28s – Gelenkarm MEDIUM UNIT

538.40

• Farbe schwarz mit Zahnscheiben und Kunststoff-Spannhebel • Synch. od. progr. | • Basis D20-M10 • Oben D20-M8 ohne Gummibalg

MP A02446 ◊

GA-MU-S/28-18g – Gelenkarm MEDIUM UNIT

388.20

• Farbe sandgold mit Sterngriff | • Synch. od. progr.

• Basis D20-M8 | • Oben D14-M8 ohne Gummibalg

MP A02447 ◊

MS-MU-VL2-G/M2-DGH4 – Messstativ MEDIUM UNIT mit Verlängerung 120mm DGH4

700.35

• Farbe sandgold mit Gummibälge | • Progressiv spannend • Basis D20-M10 mit Standard Magnet | • Mit Verlängerung unten • Oben D14-M8 mit Messuhrenhalterung

MP A02448 ◊

MS-MU-VL2/M10-DGH3 – Messstativ MEDIUM UNIT mit Verlängerung 120mm DGH3

558.10

• Farbe sandgold ohne Gummibälge | • Progressiv spannend • Basis D20-M10 ohne Magnet | • Mit Verlängerung unten • Oben D14-M8 mit Messuhrenhalterung

• Basis D14-M8 mit ohne Magnet • Basis D20-M10 ohne Magnet

Preise excl. MwSt. und Verpackung. Preisänderungen und Zwischenverkauf vorbehalten. Oktober 2024

Prealpina Suisse GmbH

PREALPINA SUISSE GmbH Ringstrasse 18 CH − 5432 Neuenhof

Tel +41 56 416 01 80 Fax +41 56 416 01 81

www.prealpina-suisse.ch info@prealpina-suisse.ch

S. 6
