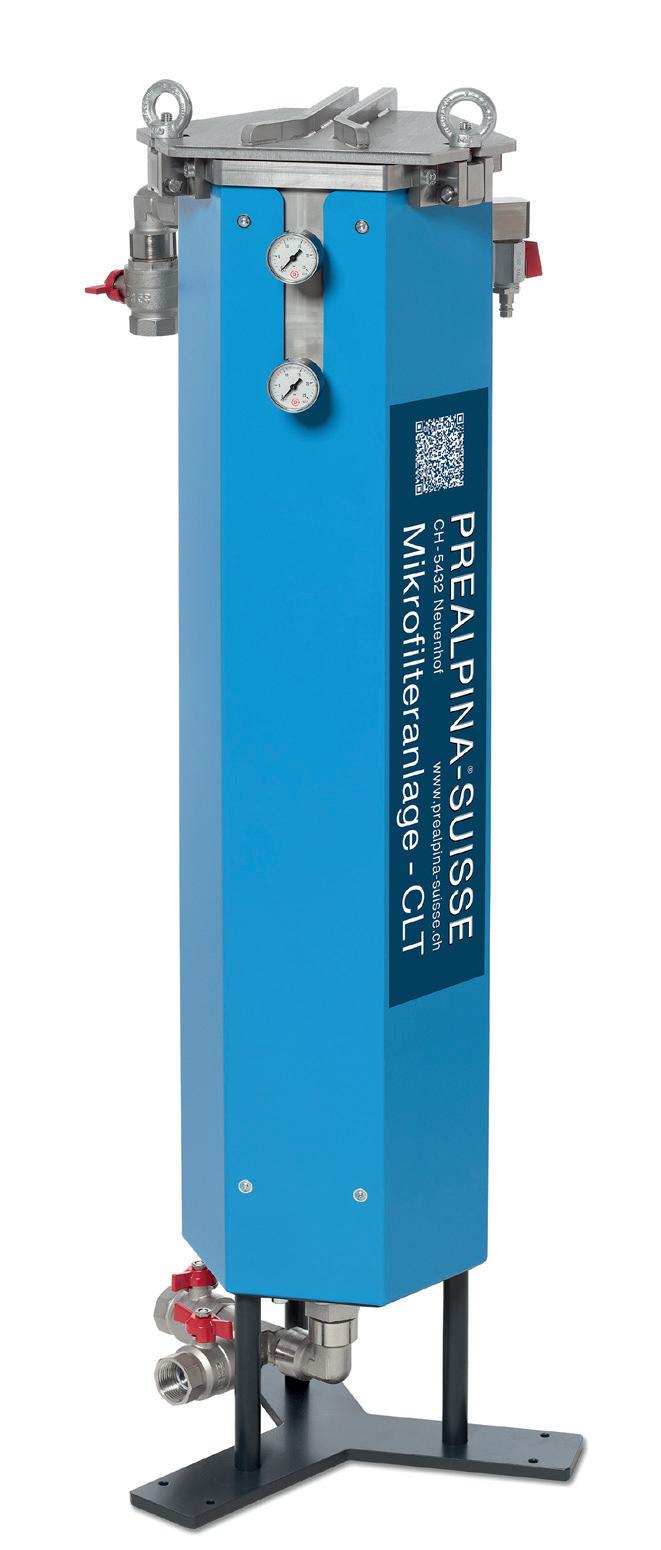

Gremotool- Mikrofilteranlage CLT FM17-2

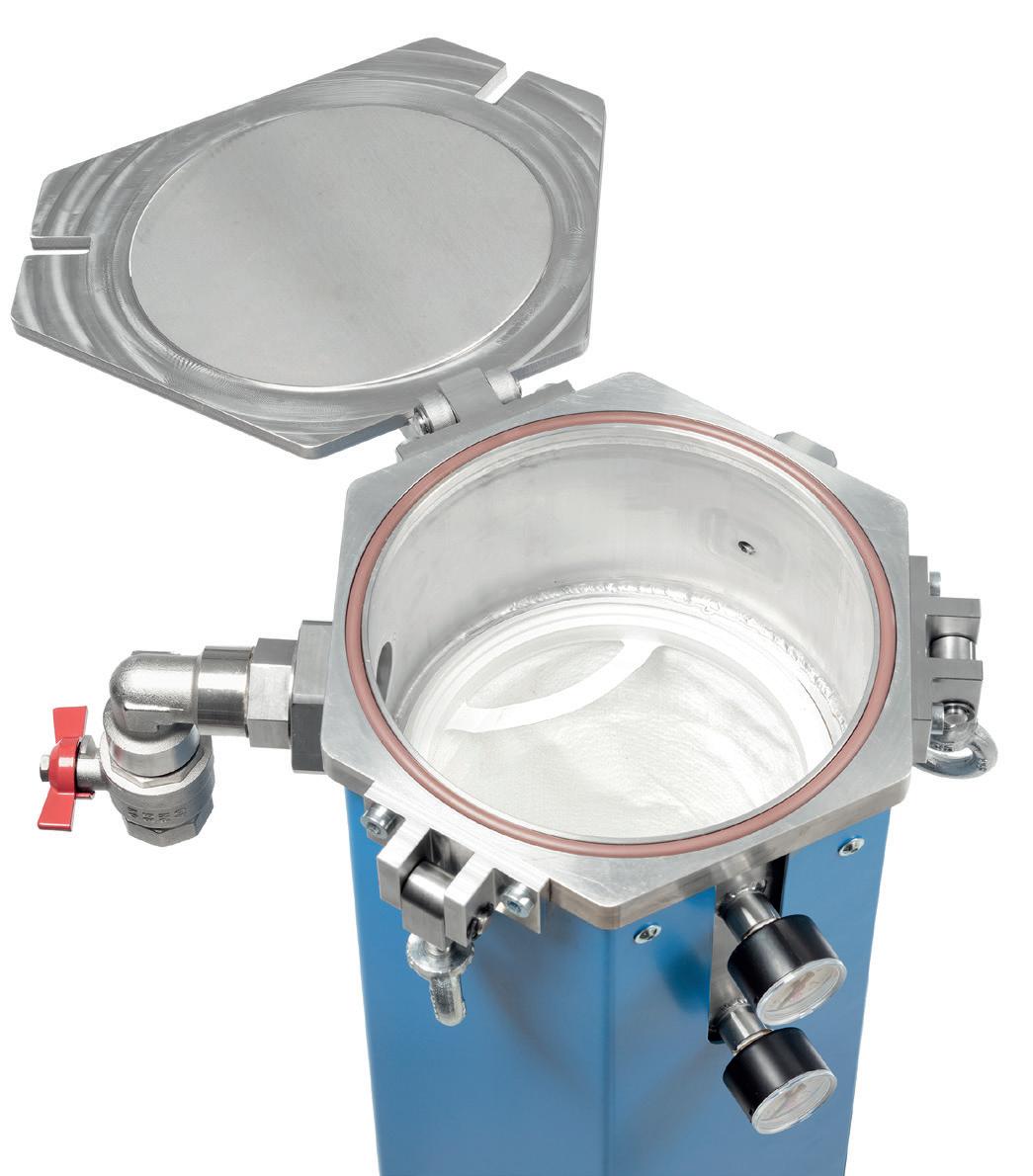

MIKROFILTERANLAGE CLT FM17-2 Filtration von Flüssigkeiten ohne Einsatz von Chemie und ohne Strom

PREALPINA SUISSE GmbH

Ringstrasse 18 CH − 5432 Neuenhof

Fon +41 56 416 01 80 Fax +41 56 416 01 81

www.prealpina-suisse.ch info@prealpina-suisse.ch

+

+ einfache Montage bei Kühlschmierstoffanlagen integrierbar + ohne elektrischen Strom + ohne Chemikalien und personelle Steuerung

0% ELEKTRIZITÄT, 0% CHEMIE Unser Filtersystem ermöglicht die chemiefreie Filtration von Feststoffen, Partikeln und an Partikel anhaftenden Mikroorganismen (wie z. B. Bakterien) aus Flüssigkeiten wie Wasser, Öl und Kühlschmierstoffen, aber auch aus Lebensmitteln, Getränken und Chemikalien.

METALLVERARBEITUNG Filtration von Kühlschmierstoffen und Ölen im Bereich Zerspanung Partikel, die im Bearbeitungsprozess oder durch Verschleppung in Kühlschmierstoffe und Öle gelangen, werden ebenso wie an Partikel anhaftende Mikroorganismen (z. B. Bakterien) sicher entfernt.

Kompakte Bauweise, ideal für begrenzte Platzverhältnisse geeignet einfaches Handling: schnelle und unkomplizierte Installation durch Plug-and-Play

1080 mm

420 mm

2

PREALPINA SUISSE GmbH – 2024

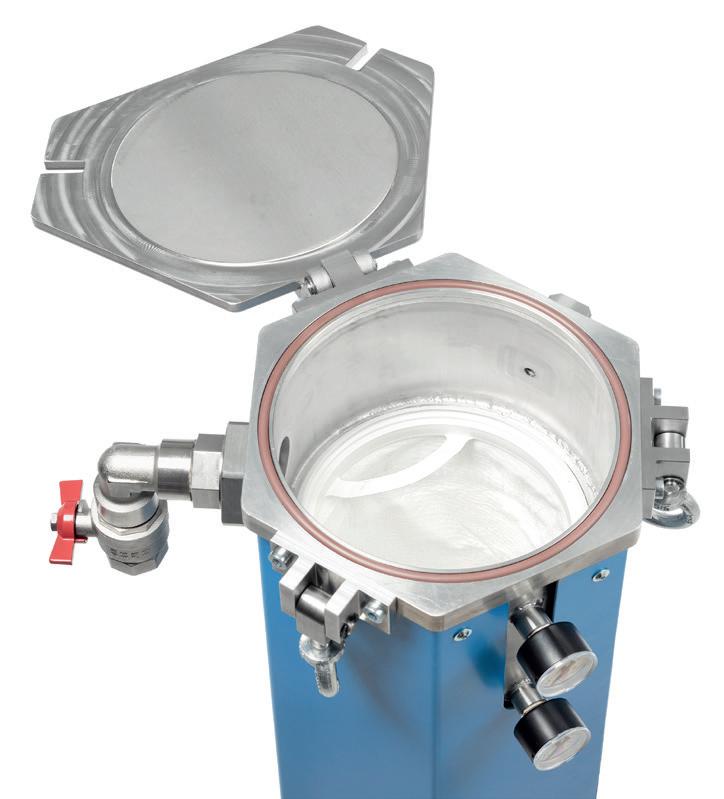

MIKROFILTERANLAGE CLT: MERKBLATT Höhe Filteranlage

1090 mm bzw. 1140 mm inkl. fahrbare Unterwanne

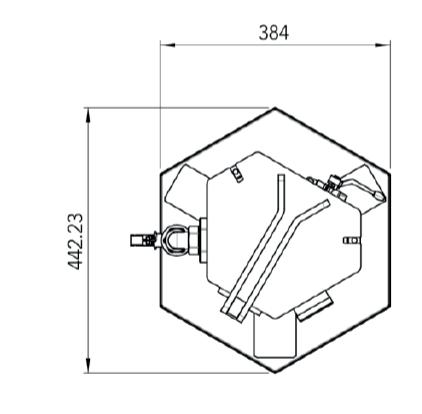

Abmessung Boden

384 mm × 445 mm

Gewicht

40 kg

Material

1.4301, 1.4404, 1.4571, aussen pulverbeschichtet

Fassungsvermögen

27.5 Liter

Max. Durchfluss

(18m3 /H) (300l /min)

Max. Betriebsdruck

8.0 bar

Max. Differenzdruck

2.5 bar

nach Filtertausch

ca. 0.05 0.1 bar (neuer Filtereinsatz)

vor Filtertausch

ca. 0.5 0.8 bar (verbrauchter/voller Filtereinsatz)

Betriebstemperatur

90° Celsius

Anschlussgrösse (Zu- / Abfluss)

wird Vorkonfektioniert vor Auslieferung (keine Zusatzkosten) G1’’ (austauschbar) = Ist eine Schema Zeichnung von IKZ-Anlage vorhanden

ARTIKEL Artikelnummer

Bezeichnung

PRE FM17-2

Mikrofilteranlage-CL aus Edelstahl Betriebsdruck bis max. 8 bar Betriebstemperatur bis 90° C Durchsatz (bei 1μm): 18 m³/Std. Differenzdruck max. 2,5 bar

Preis CHF 5 500.00

im Lieferumfang enthalten: 1× 1‘‘ (Zoll) Anschluss Zu- und Ablauf, Rücklauf 1× Anschluss Druckluft 2× Manometer PRE FM17-3-0.2

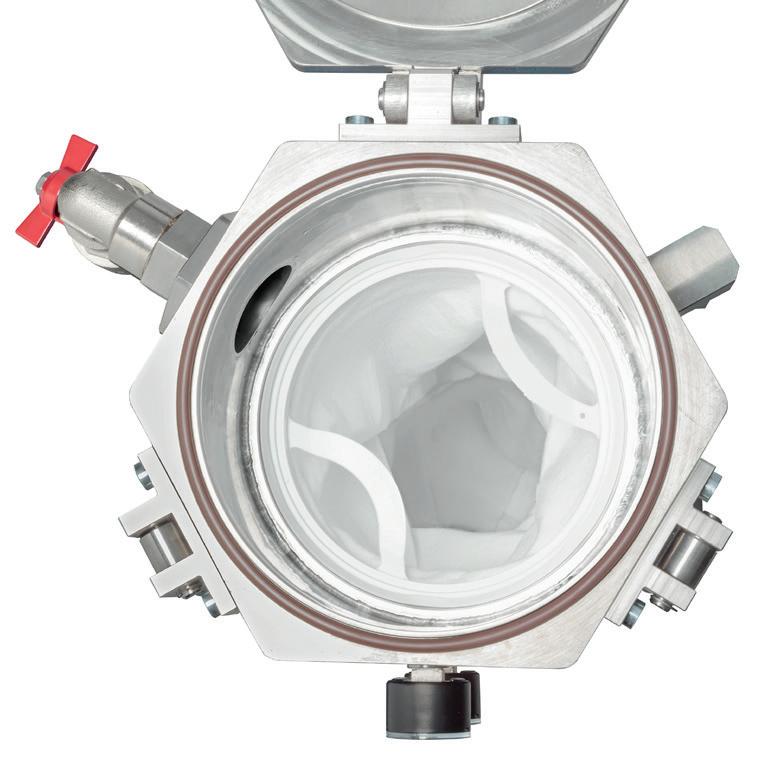

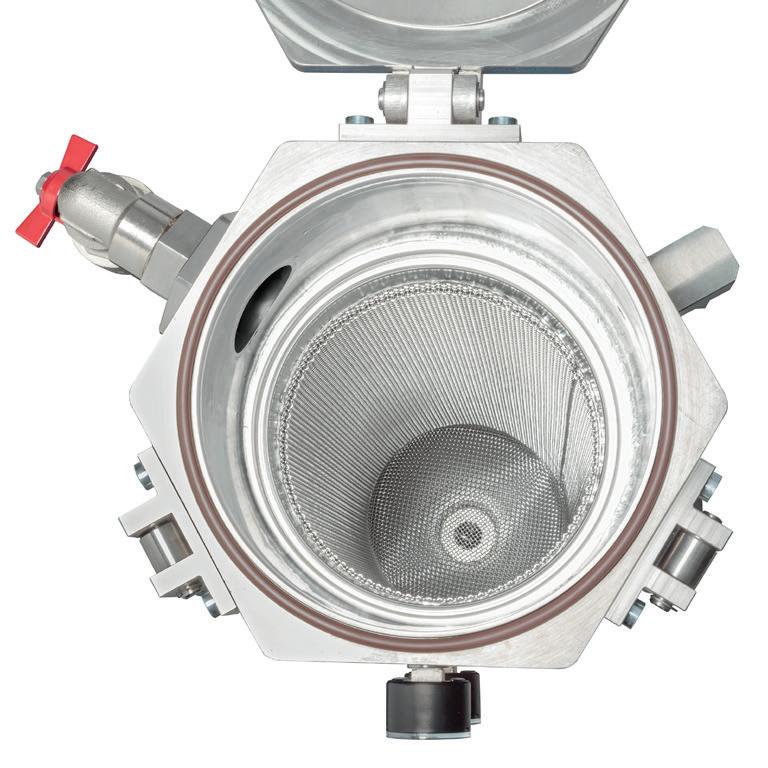

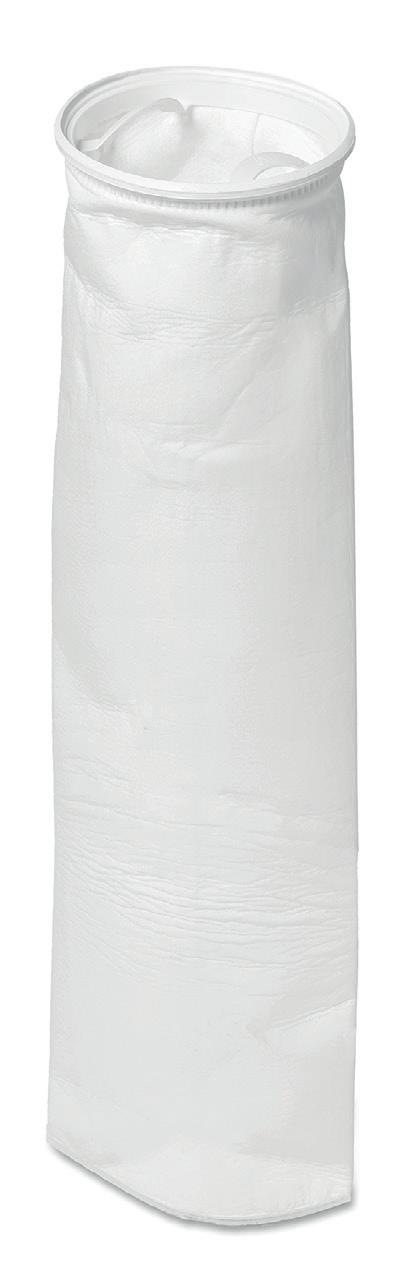

Filtereinsatz 0.2 Mikrometer

41.00

PRE FM17-3-0.5

Filtereinsatz 0.5 Mikrometer

41.00

PRE FM17-3-1

Filtereinsatz 1 Mikrometer - (1 Pack à 10 Stück)

350.00

PRE FM17-3-5

Filtereinsatz 5 Mikrometer - (1 Pack à 10 Stück)

350.00

PRE FM17-3-10

Filtereinsatz 10 Mikrometer - (1 Pack à 10 Stück)

350.00

PRE FM17-3-50

Filtereinsatz 50 Mikrometer - (1 Pack à 10 Stück)

350.00

PRE FM17-6

1 1/2“ (Zoll) Zu- und Ablauf

420.00

PRE FM17-6-2

2“ (Zoll) Zu- und Ablauf

420.00

PREALPINA SUISSE GmbH – 2024

3

 Minimale Betriebskosten (Filterpatronen)  Öl- und Schlamm absorbierende Filtereinheit  Filtersystem ist auf Langlebigkeit ausgelegt  Filtration von Stahl-, Guss-, Graphit-, ALU,

+

Kupfer-, Messing-, Werkzeug Abrieb und Schleifstaub  Verbessert die Oberflächenqualität bei der Metallverarbeitung  Verlängert die Bearbeitungswerkzeuge und Kühlschmierstoff Standzeiten  Reduziert den Verschleiss von Anlagekomponenten (Ventile, Düsen, Pumpen, Drehdurchführungen)  Reduziert die Betriebs- und Entsorgungskosten Kühlmittelaustausch ca. 2’000.- bis 2’500.- CHF  Reduzierung der Wartungs- und Reparaturkosten erhöhen die Energieeffizienz: Standzeitverbesserung 30-50% Tieflochbohren, keine Stillstandzeiten

IHR MEHRWERT:

 Verlängerung der Wartungs- & Austauschintervalle  Erhöhte Anlagensicherheit  Reduzierung von Reparaturen  Material- und Ressourcenschonung  Wegfall teurer Reinigungsarbeiten  Hohe Energieeinsparung  Minimale Betriebskosten

Reduzierung Betriebsunterbrechungen und Wartungsarbeiten (Wartungskosten) durch minimierte Korrosion (Entschlammung = sehr aufwendig) (Filterpatronen / Einheit à 10 Stk) Mitbewerber ca. 250- bis 350 CHF / Filter

+

VORTEILE FÜR IHR SYSTEM:

 Intensive Reinigung von Medien, mehrmals am Tag  Keine Verstopfung des Wärmetauschers oder der Leitungen  Energieeinsparung durch hohen Wirkungsgrad  Keine Ablagerungen in Leitungen, Ventilen und Pumpen  Maximale Verfügbarkeit und Zuverlässigkeit der Anlage  Hydraulische Stabilität durch saubere Ventile und Antriebe

4

PREALPINA SUISSE GmbH – 2024

ABKLÄRUNGEN FÜR DIE FILTERANLAGE 1.

Material Bearbeitung

Stahl-, Guss-, Graphit-, Karbon-, Inox-, PVC-, ALU-, Kupfer-, Messing

2.

Kühlschmierstoff

Oel = VG Klasse vom Oel abfragen / Emulsion

3.

Maschine

Fräsen, Drehen, Flach- Schleifen, Rund- Schleifen

4.

Typ

………………………………………………………………………………………

5.

Fassungsvermögen Tank

Anzahl Liter: ……………………… (max. 1500Liter)

6.

Durchfluss

Max. Leistung Filteranlage: (18m3/H) (300l/min) …………

7.

Pumpe für Rückführung

vorhanden

8.

Schema Zeichnung der IKZ Anlage

(Definition für die Schlauch - Anschlüsse Anschlussgrösse (Zu- / Abfluss) wird durch Prealpina vorkonfektioniert)

9.

Wie viel Laufmeter Schlauch

Ja

Nein

Zufluss 1-5 Meter

= Bandfilter – Wanne zur Prealpina Filteranlage

Meter: ……..

Abfluss 1-5 Meter

= Prealpina Filteranlage Rückführung ins Wasserauffang- Meter: …….. becken der Maschine oder separater Kühlwassertank.

Rücklauf 1-5 Meter

= Prealpina Filteranlage Rückführung zum Bandfilter, (Entleerung der Filteranlage für Austausch der Filtereinheit)

Meter: ……..

Zufluss:

Baumasse G 1‘‘, G 1 1/2‘‘, G 2‘‘ Gewinde aussen-Ø mm Kern-Ø mm (d) Schlauch-Ø innen Schlauch-Ø aussen

mm: …….. mm: …….. mm: …….. mm: …….. mm: ……..

Abfluss :

Baumasse G 1‘‘, G 1 1/2‘‘, G 2‘‘ Gewinde aussen-Ø mm Kern-Ø mm (d) Schlauch-Ø innen Schlauch-Ø aussen

mm: ……… mm: …….. mm: …….. mm: …….. mm: ……..

Rücklauf:

Baumasse G 1‘‘, G 1 1/2‘‘, G 2‘‘ Gewinde aussen-Ø mm Kern-Ø mm (d) Schlauch-Ø innen Schlauch-Ø aussen

mm: …….. mm: …….. mm: …….. mm: …….. mm: ……..

10. Schlauch Anschlüsse

PREALPINA SUISSE GmbH – 2024

5

MASS-TABELLE ZOLL Zoll

Gewinde aussen-Ø mm (D)

Kern-Ø mm (d)

1/2“

20.955

18.631

3/4“

26.441

24.117

1“

33.249

30.291

1 1/4“

41.910

38.952

1 1/2“

47.803

44.845

1 3/4“

53.746

50.788

2“

59.614

56.656

2 1/4“

65.710

62.752

2 3/8“

63.390

66.440

2 1/2“

75.184

72.226

2 3/4“

81.534

78.577

3“

87.884

84.926

3 1/4“

93.980

91.022

3 1/2“

100.330

97.372
