Livret Bio-TEX_Partie 2

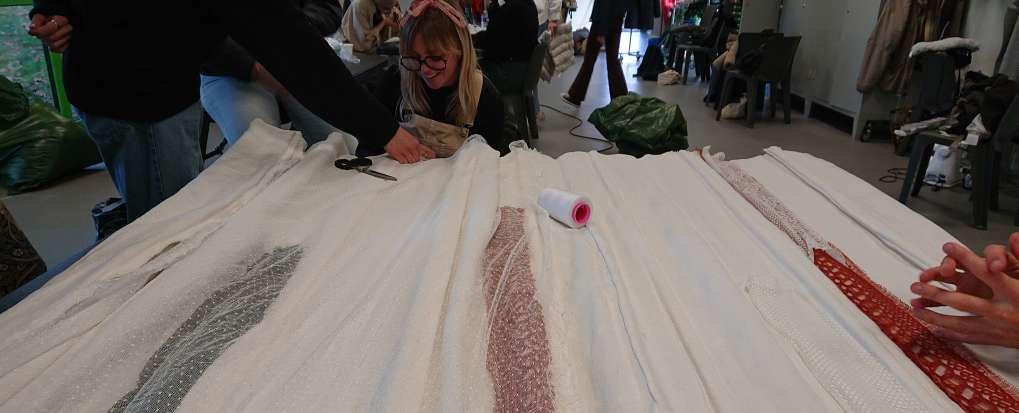

7 Le rideau hygrothermique de Manu

38

@ Photographie Stephan Dock

39

40

41

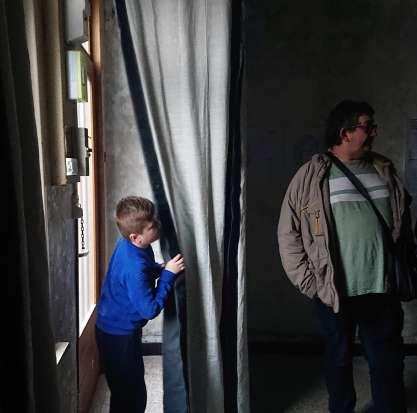

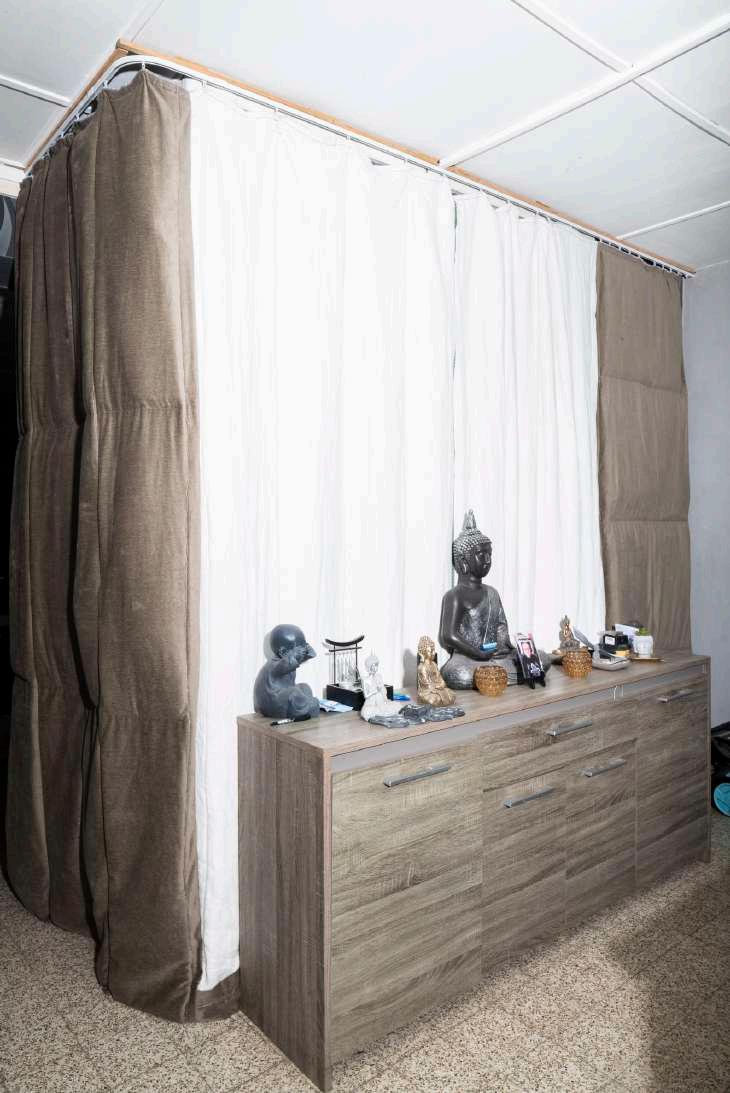

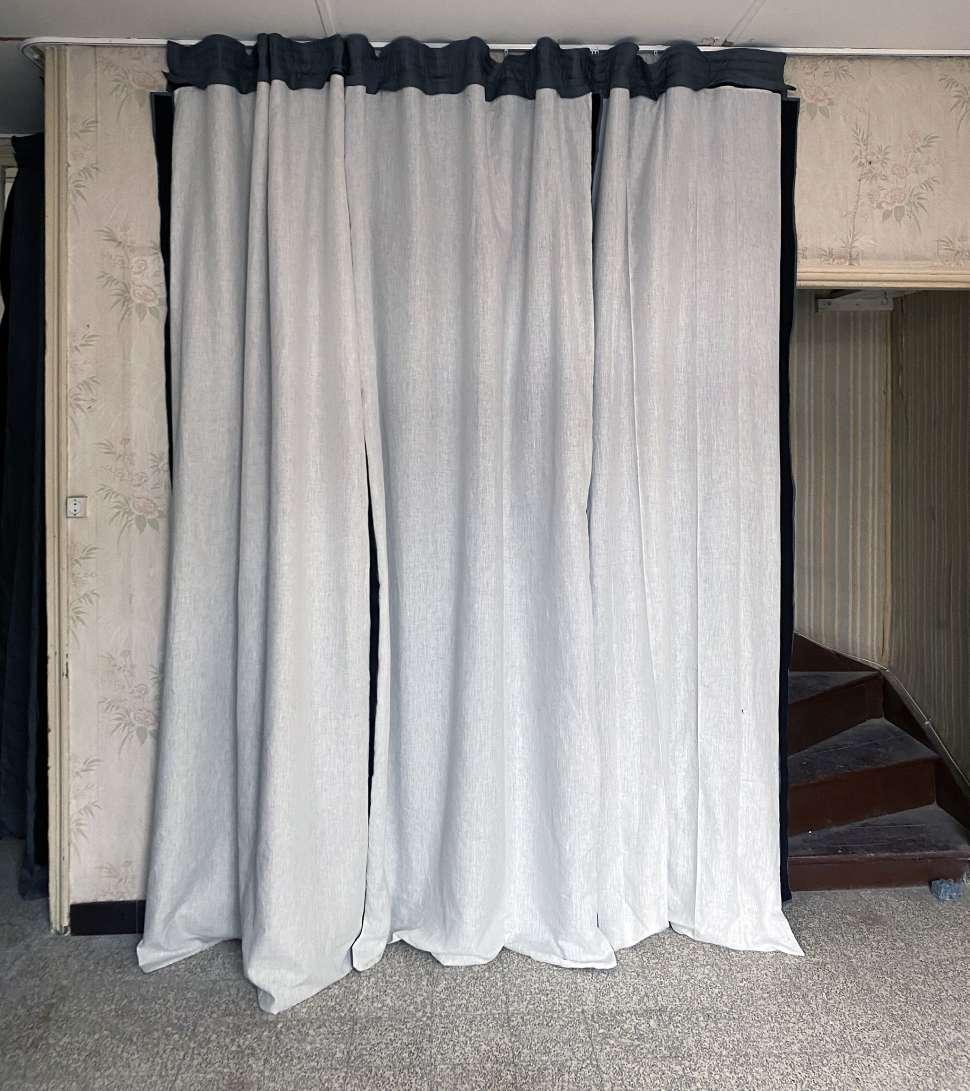

Problématique: Le rideau doit empêcher la chaleur du poêle de monter à l’étage de sa maison et la sensation de froid et d’humidité venant de la cave. Il pourra être bien au chaud dans son séjour et plus au frais dans sa chambre à l’étage. En été, il ouvre tout pour ventiler et rafraîchir sa maison.

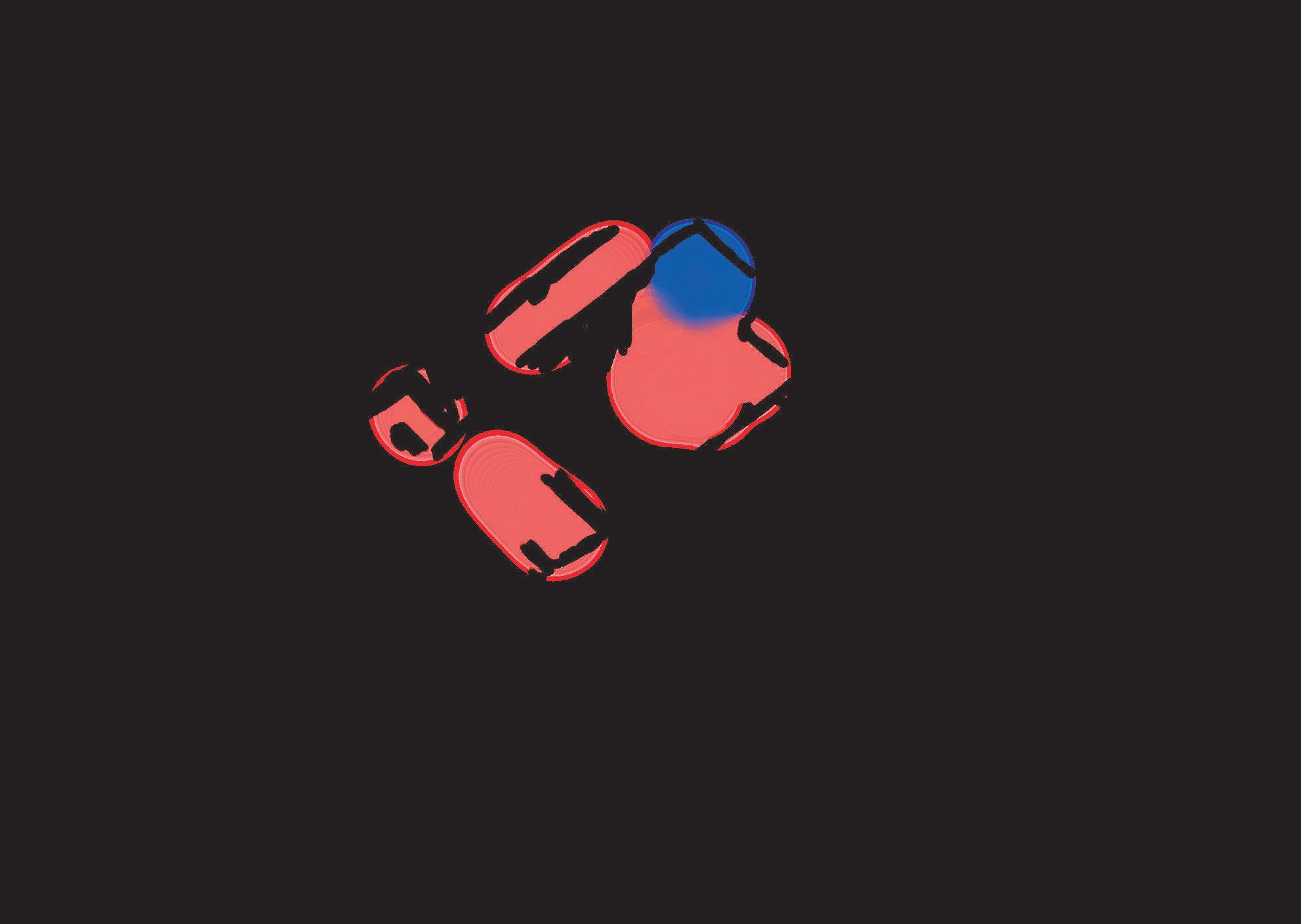

22°

20°

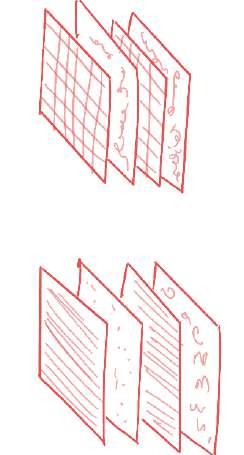

Velour coton

Lin

Isolant métisse

42

Velour coton

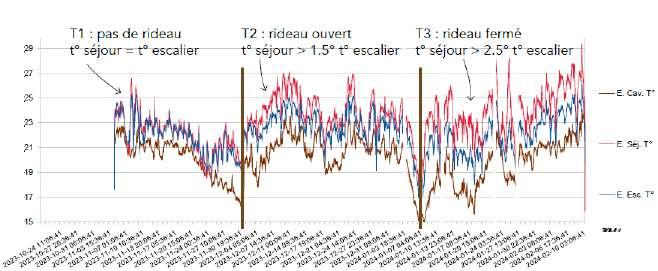

Sur le graphique, on voit que, sans rideau (T1), le séjour (en rouge) est aussi chaud que l’escalier (en bleu). Avec un rideau ouvert, le séjour est plus chaud de 1,5° environ que l’escalier. Et quand il est fermé, le séjour est plus chaud d’environ 2,5° que l’escalier. La différence de température avec la cave (en marron) augmente également. Le grand rideau de Manu permet bien de contrôler les flux de chaleur entre le séjour, l’étage et la cave.

Les enfants sont contents, il fait encore plus chaud dans le séjour.

Un peu trop pour moi, même !

43

8 Le rideau hygrothermique de Mélusine

44

@ Photographie Stephan Dock

45

46

47

PROBLÉMATIQUE

L’ouverture de la porte donne directement sur la cuisine, entraînant une chute de température dans la pièce. De plus, Mélusine désire que le rideau ne bloque pas la lumière qui entre. Il constitue ainsi un sas thermique saisonnier.

18°

20°

Lin isolant métisse

Isolant métisse fin 48

26

Sas d'entrée Mélusine Date

24 22 20

18 Température (T° c.)

16

14 12

10 8

6 4 2

0

Sur le graphique, on voit que la température coté cuisine (en rouge) est plus Date chaude d’environ 2° que la température dans le sas d’entrée (en bleu). Le rideau est donc bien isolant.

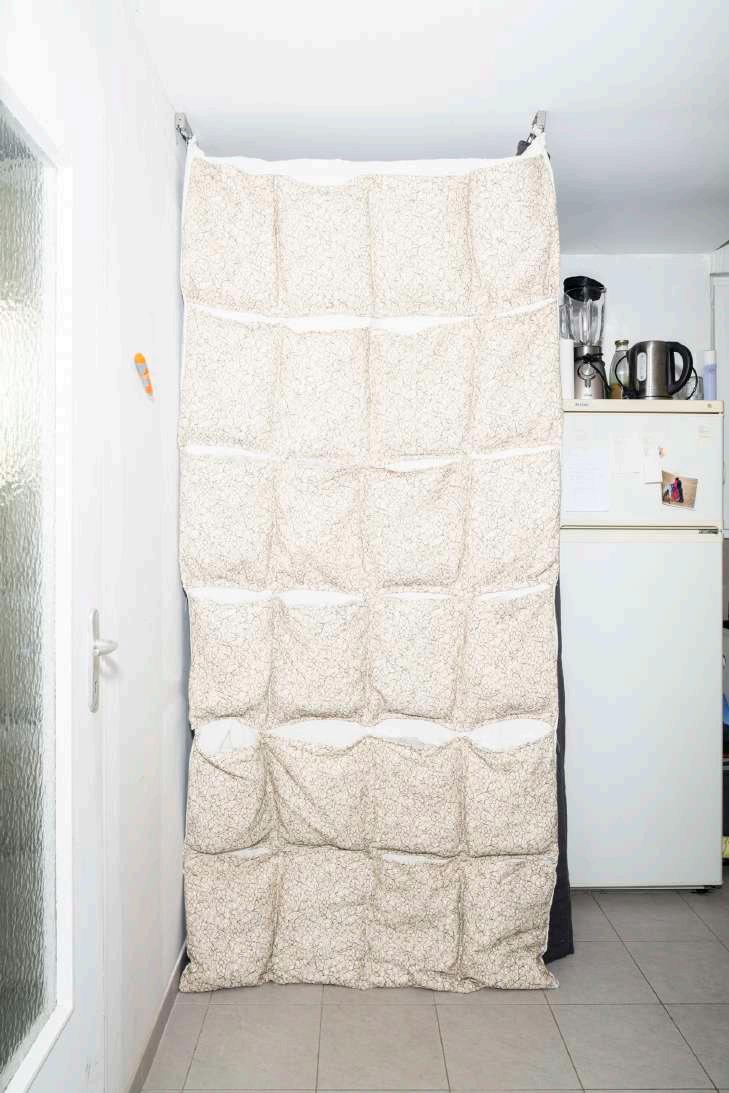

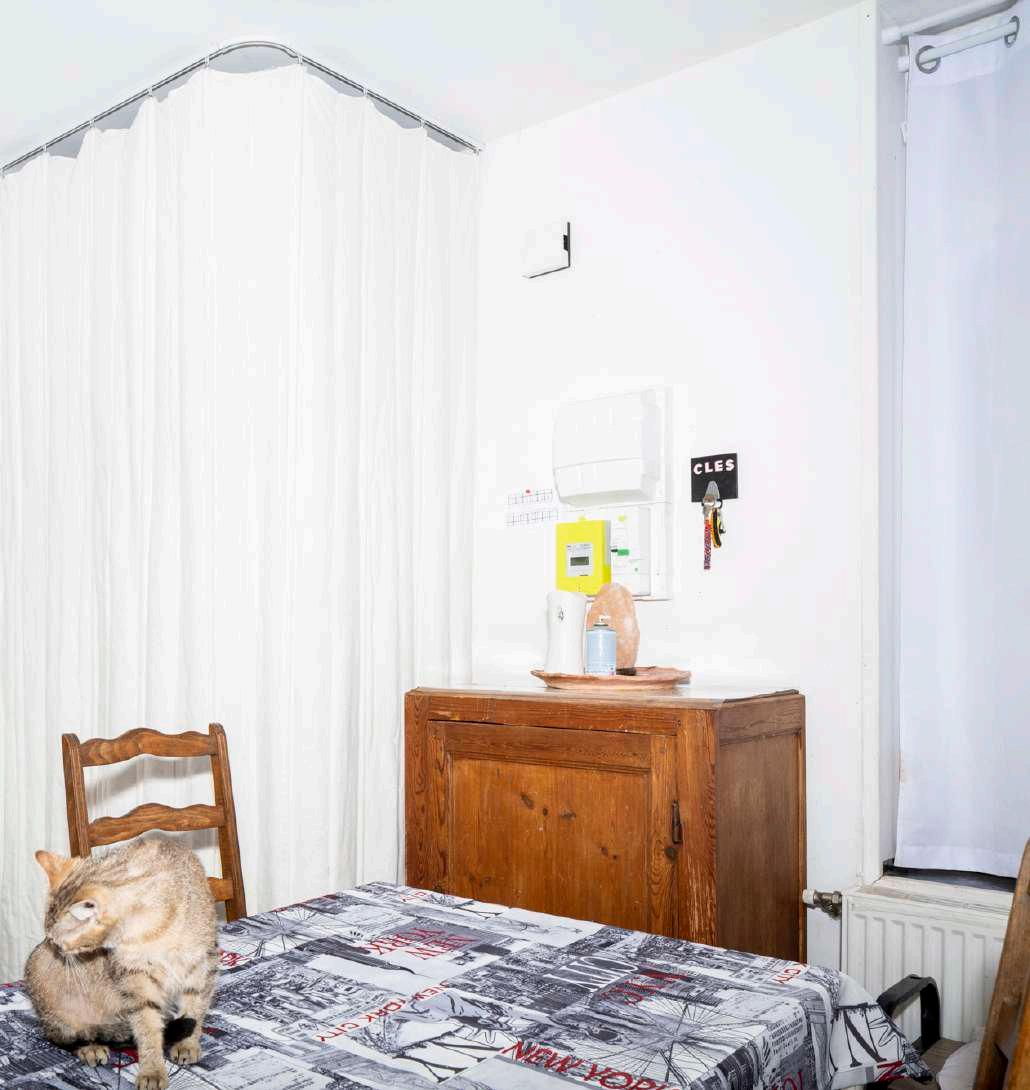

En plaçant un rideau à l’entrée, on crée un sas thermique. Le froid qui entre lorsque la porte est ouverte reste confiné dans ce sas, préservant ainsi la chaleur de la cuisine. Le rideau en deux parties permet de ne pas entièrement ouvir le rideu est donc de confiner au mieux le froid dans le sans. La luminosité est régulée par des poches en laine pouvant être retirées selon les préférences de l’habitante. Avec ce sas, 2° sont gagnés J’ai hâte d’être en été pour enlever les poches. Et voir passer le soleil à travers la dentelle!

49

9 Le rideau hygrothermique de Béatrice

50

@ Photographie Stephan Dock

51

52

53

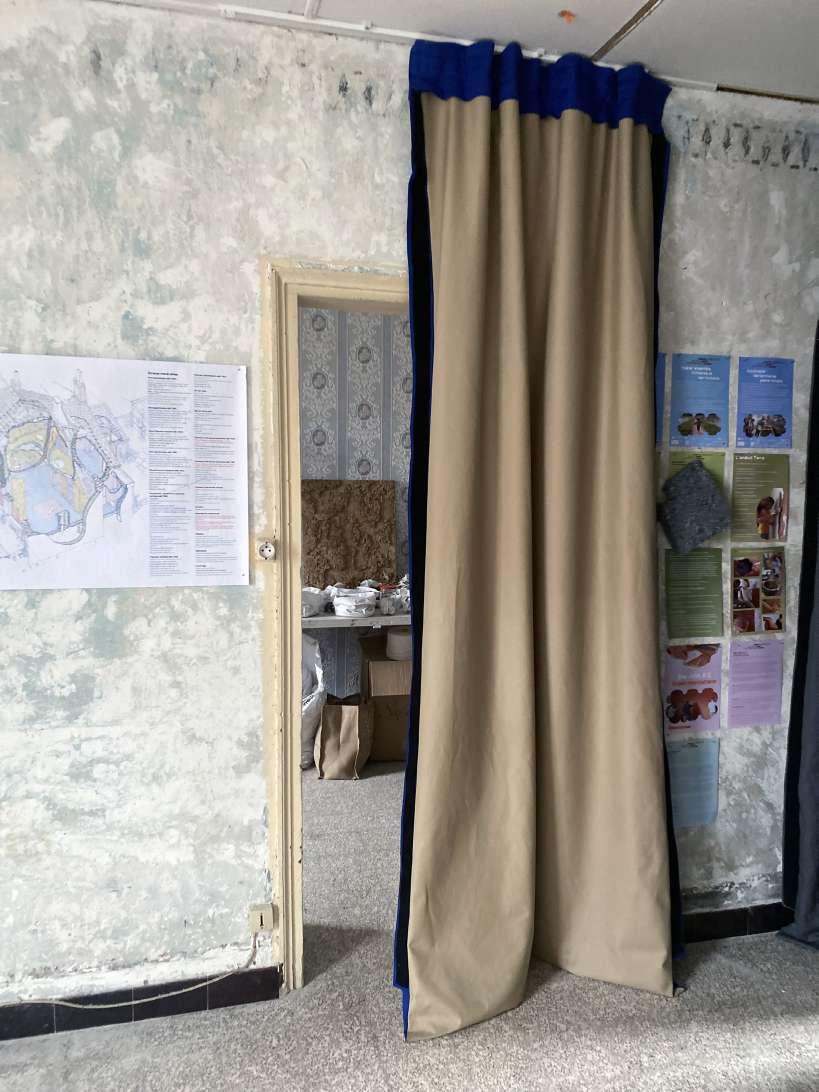

LE RIDEAU HYGROTHERMIQUE DE BÉATRICE Problématique: La porte d’entrée s’ouvre directement dans le séjour provoquant un refroidissement de la pièce principale et un problème d’intimité.

18°

20°

Lin

Isolant métisse

Tulle

Dentelle

Laine 54

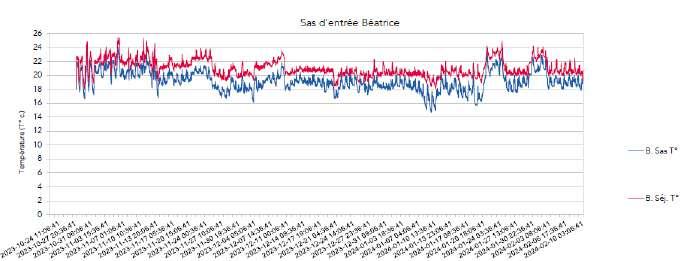

Sur le graphique, on voit que la température coté séjour (en rouge) est plus chaude d’environ 2° que la température dans le sas d’entrée (en bleu). Le rideau est donc bien isolant.

En plaçant un rideau à l’entrée, on crée un sas thermique. Le froid qui entre lorsque la porte est ouverte reste confiné dans ce sas, préservant ainsi la chaleur du séjour. Béatrice entrera dans sa maison en deux temps, évitant ainsi à l’air chaud intérieur de s’échapper à l’extérieur, mais aussi aux regards indiscrets des passants de la rue de voir le séjour. La composition du rideau joue un rôle crucial dans la régulation thermique de ce sas. Avec ce sas 2° sont gagnés dans le séjour.

Les rideaux, je vais en mettre partout, sur toute ma façade, comme ça je serai au chaud !

55

10 Le rideau hygrothermique de Lucie

56

@ Photographie Stephan Dock

57

58

59

PROBLÉMATIQUE:

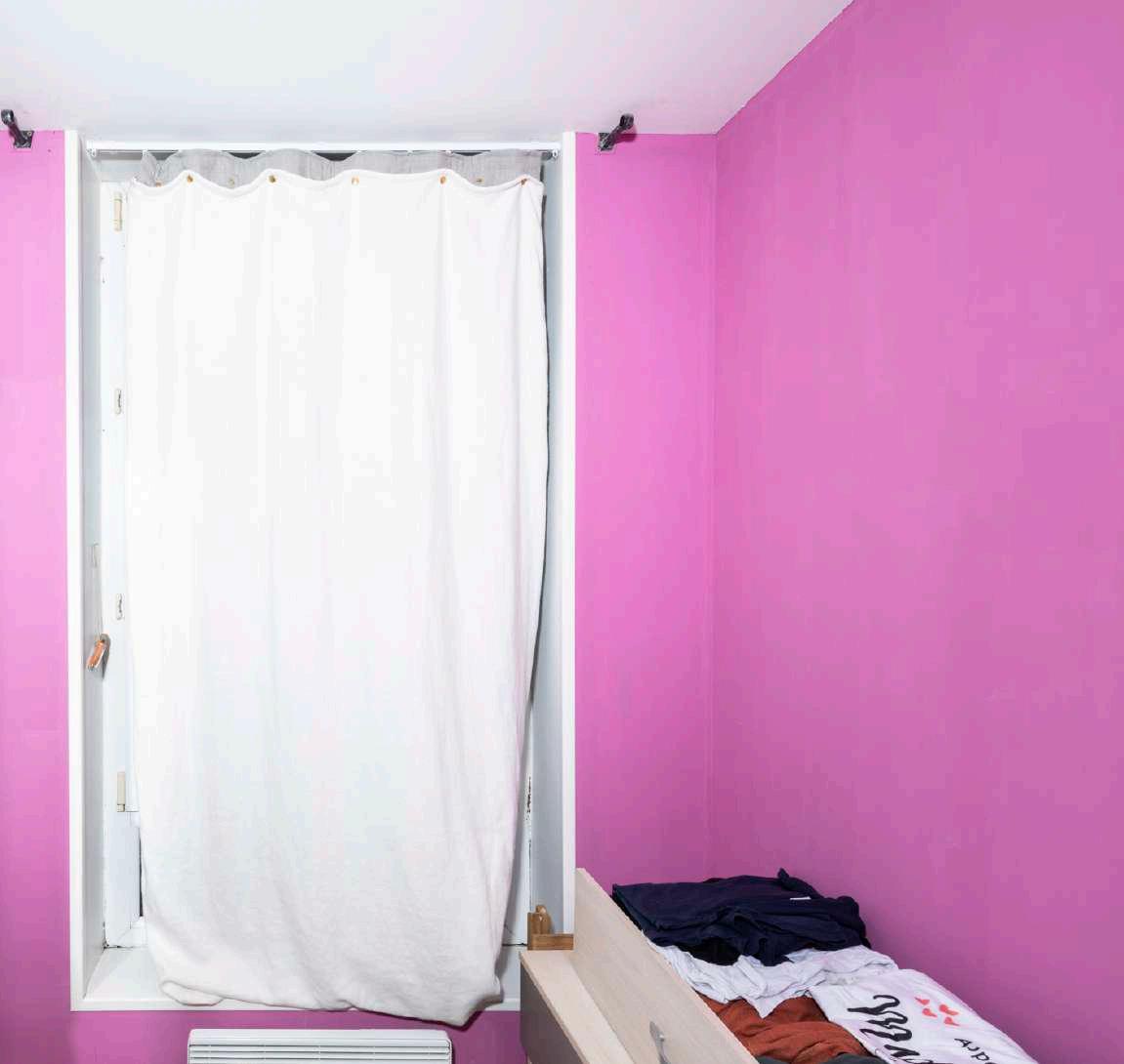

La chambre de Lucie souffre de surchauffe en été et est fraiche en hiver.

18° 20°

Lin(Blanc) Coton (noir)

Isolant métisse 60

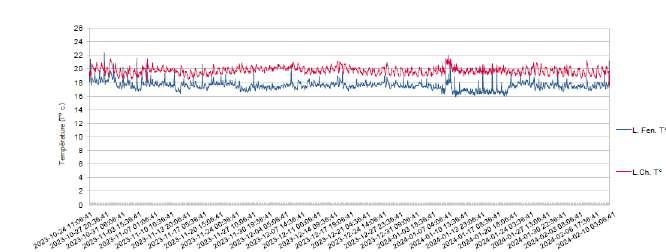

Sur le graphique ci-dessus, on voit que l’intérieur de la chambre (en rouge) est plus chaud que l’espace entre le rideau et la fenêtre (en bleu) de 2 ou 3° selon la température extérieure.

L’installation d’un rideau thermique peut empêcher les courants d’air causés par des menuiseries vieillissantes. En été, sa face blanche placée à l’extérieur réfléchit le rayonnement solaire et sa face noire à l’intérieur absorbe les rayonnements thermiques intérieurs ; puis la face noire devient captatrice du soleil en hiver. Ceci correspond à la notion d’albédo. L’installation du rideau a permi de gagner 2° ou 3°.

Et puis le rideau, ça a vraiment amélioré le truc, le linge il sèche mieux, c’est plus sec.

61

11 Les rideaux hygrothermiques du 142

62

63

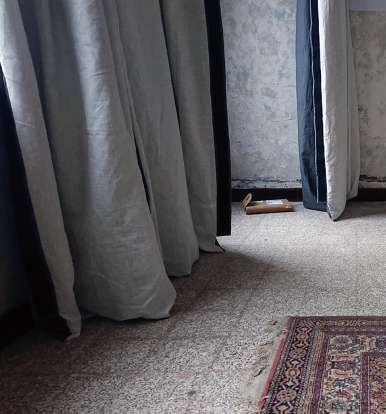

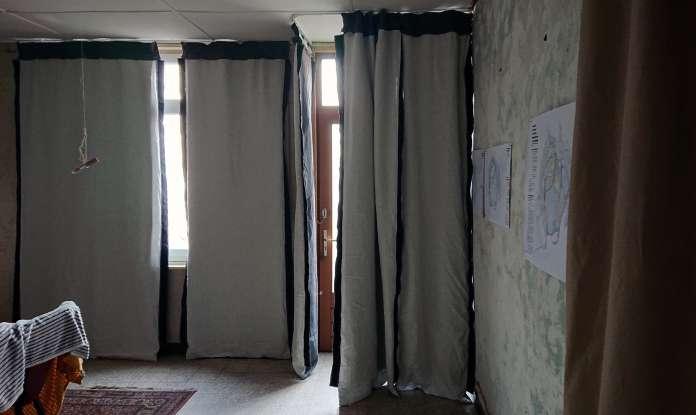

La maison du 142 rue Debarge est une maison non habité mise à disposition par Maisons et Cités. Elle est le théatre de plusieurs expérimentations par les étudiants de l’Ensapl, les habitants et les chercheurs de la chaire post-minier.

Des murs en terre crue ont ainsi été testés, ainsi que l’installation des rideaux hygrothermiques conçus et fabriqués par les designers About a Worker et les chercheurs de la chaire Post-minier.

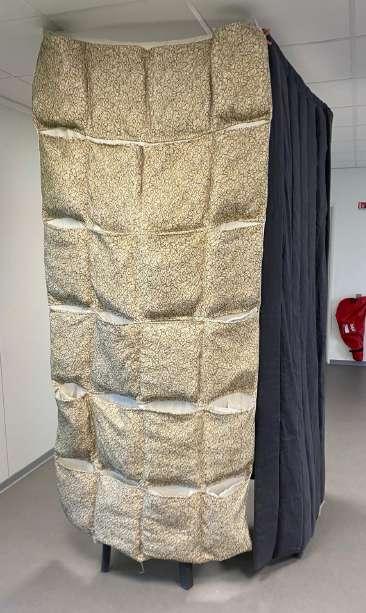

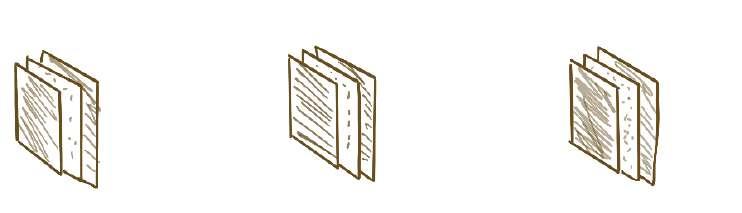

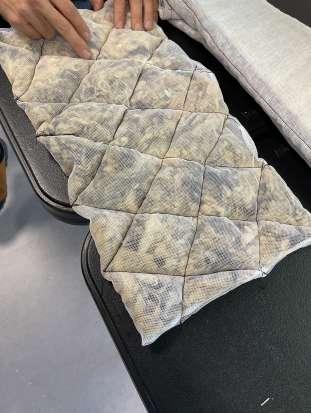

Système modulaire de rideaux thermiques : - 3 largeurs : 60, 90, 120 cm. Hauteur réglable 260 / 280 cm - 2 épaisseurs : 5 / 30 mm - Partie isolante : feutre de laine / feutre de laine + matelas coton recyclé - Housse démontable en lin attachée à la partie isolante par des zips - Assemblage de plusieurs rideaux par scratch

64

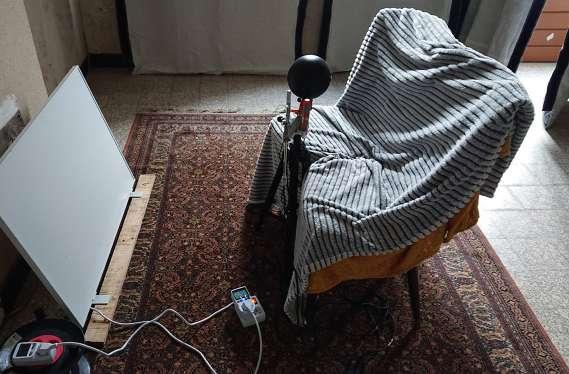

Protocole : -Les rideaux sont installés dans la maison du 142 avec un tapis en laine, un fauteuil et un panneau rayonnant de 600 W. -Les relevés de températures sont fait à différents endroits de la maison.

L’expérience se fait en trois temps.

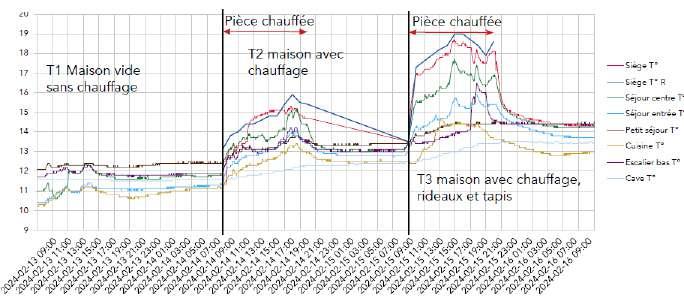

T1 : (1er temps) maison vide sans chauffage, T2 : (2ème temps) maison avec chauffage (600 W) T3: (3ème temps) maison avec chauffage, rideaux et tapis

10° 11.5°

11°

T1 maison vide sans chauffage

14°

14° 14°

13.5° 12.5°

15°

14.5°

15° 13.5°

17,5° 19°

15° 14° T2 maison avec chauffage

16.5° T3 maison avec chauffage, rideaux et tapis 65

LES RIDEAUX HYGROTHERMIQUES DU 142

T3 maison avec chauffage, rideaux et tapis

14.5°

14°

15°

19°

Lin

Laine woolconcept

Coton

66

Lin

Isolant métisse

Les rideaux hygrothermiques permettent de créer un micro-climat dans le séjour.

Associé à un simple panneau rayonnant éléctrique de faible puissance (600 W), ils font monter la température de 8° par rapport à la situation sans chauffage ni rideau et de 3,5° par rapport à la situation sans rideau. Par ailleurs, ils permettent réellement aux habitants de contrôler les flux de chaleur au sein de la maison, comme le révèle la brusque montée de température de l’escalier lors du 3ème temps, à 17h, qui correspond à l’ouverture du rideau : la chaleur du séjour s’engouffre alors dans l’escalier pour monter dans les chambres.

Grâce à une rénovation textile très légère, il est ainsi possible d’améliorer le confort ressenti des habitants et de faire baisser les consommations énergétiques. Les consommations mesurées lors de ce test correspondent en effet à celles d’une maison classée C- au diagnostic de performance énergétique, ce qui est une bonne performance pour ce bâti ancien énergivore simplement rénové avec des rideaux et un panneau rayonnant électrique.

Consommations énergétiques estimées : 125 Kwh/m².an / Classe énergétique C150 jours de chauffe (panneau rayonnant 600W) = 4968 Kwh Eau chaude sanitaire = 1840 Kwh Autres = 3220 Kwh Total consommations énergétiques = 100028 Kwh / an 67

L’indice PMV (Predicted Mean Vote) prédit le ressenti thermique d’un individu sur une échelle de sensation thermique allant de -3 (froid) à +3 (chaud). La zone entre -0.5 et +0.5 est considérée comme neutre et confotable.

0 0 -0,5 -0,5 -1 -1 -1,5 -1,5 -2 -2 -2,5 -2,5 -3 -3

Pièce chauffée

PMV et PPD au niveau du siège PMV et PPD au niveau du siège

Pièce chauffée

100 100 90 90 80 80 70

70 60 60 50

T2 maison avec chauffage T3 maison avec chauffage, rideaux et tapis

50 40 40 30

30 20 20 10 10 0 0

Date Date

Après 12 heures, une neutralité thermique est atteinte, avec une variation de température comprise entre -0,5 °C et +0,5 °C. De plus, le taux de satisfaction s’élève à moins de 10 % d’insatisfaits, ce qui équivaut à un niveau de confort thermique optimal.

T2 : Le chauffage seul ne parvient pas à atteindre la neutralité thermique et les potentiels habitants sont très majoritairement insatisfaits.

T3 : Les rideaux hygrothermiques et le tapis associés au chauffage et à des habits 68

(Percentage of person disatisfied) PPDPPD (Percentage of person disatisfied)

Echelle termique PMV (Predicted Mean Vote) Echelle termique PMV (Predicted Mean Vote)

L’indice PPD (Predicted Percentage of Dissatisfied) prédit le pourcentage de personnes insatisfaites vis-à-vis de ce ressenti thermique

PMV PMV PPD PPD

isolants permettent d’atteindre la neutralité thermique en à peine deux heures de chauffage. Cette situation thermique satisfait 90% des habitants, ce qui correspond à un niveau de confort optimal. Associé à un changement de manière de s’habiller (mettre un pull en hiver), les rideaux améliorent ainsi le confort ressenti des habitants, et cela de façon très légère et peu coûteuse.

69

Du local à l’international Assurer la réplicabilité

70

71

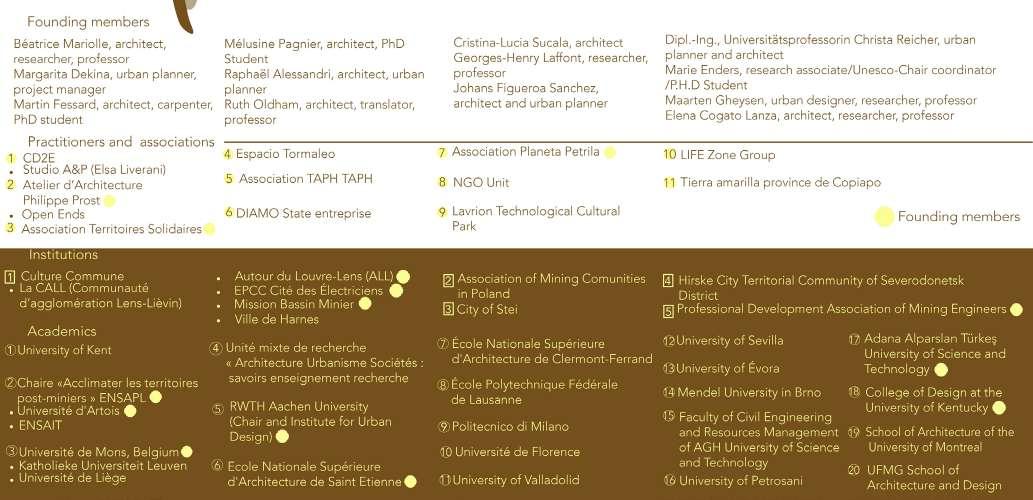

Le Réseau International Post Mining Network est une association créée en 2022 dans le bassin minier du Nord de la France qui rassemble plus de 30 partenaires du monde entier. Sa mission consiste à travailler sur l’acclimatation des territoires post-miniers, face aux enjeux climatiques, sociaux, économiques et écologiques.

Ses projets visent à relever des défis locaux complexes grâce à des processus de conception participatifs, en lien avec les habitants et permettant de trouver ensemble des solutions adaptées au territoire.

Son objectif est de partager des visions pour un futur post-extractiviste, c’est à dire fondé sur les ressources locales et la participation active des habitants.

Il s’intéresse particulièrement à la rénovation du patrimoine bâti et paysager en interrogeant son adaptation climatique par l’usage de matériaux bio et géo sourcés. Ce réseau s’engage ainsi à apporter de nouvelles perspectives sur les territoires post-miniers du monde entier, justes, écologiques et solidaires.

Il s’est réuni pour la première fois dans le Bassin minier français et belge du 1 au 6 septembre 2023 à Charleroi, Loos-en-Gohelle, Wallers-Arenberg, Harnes, Bruay-la-Buissière.

Le Post Mining Network partage ces valeurs avec une communauté mondiale engagée dans la pratique de projets architecturaux et paysagers. Il trouve son

72

origine dans la chaire « Acclimater les territoires post-miniers » créée en 2018 par Béatrice Mariolle, professeure à l’Ecole Nationale Supérieure d’Architecture et de Paysage de Lille.

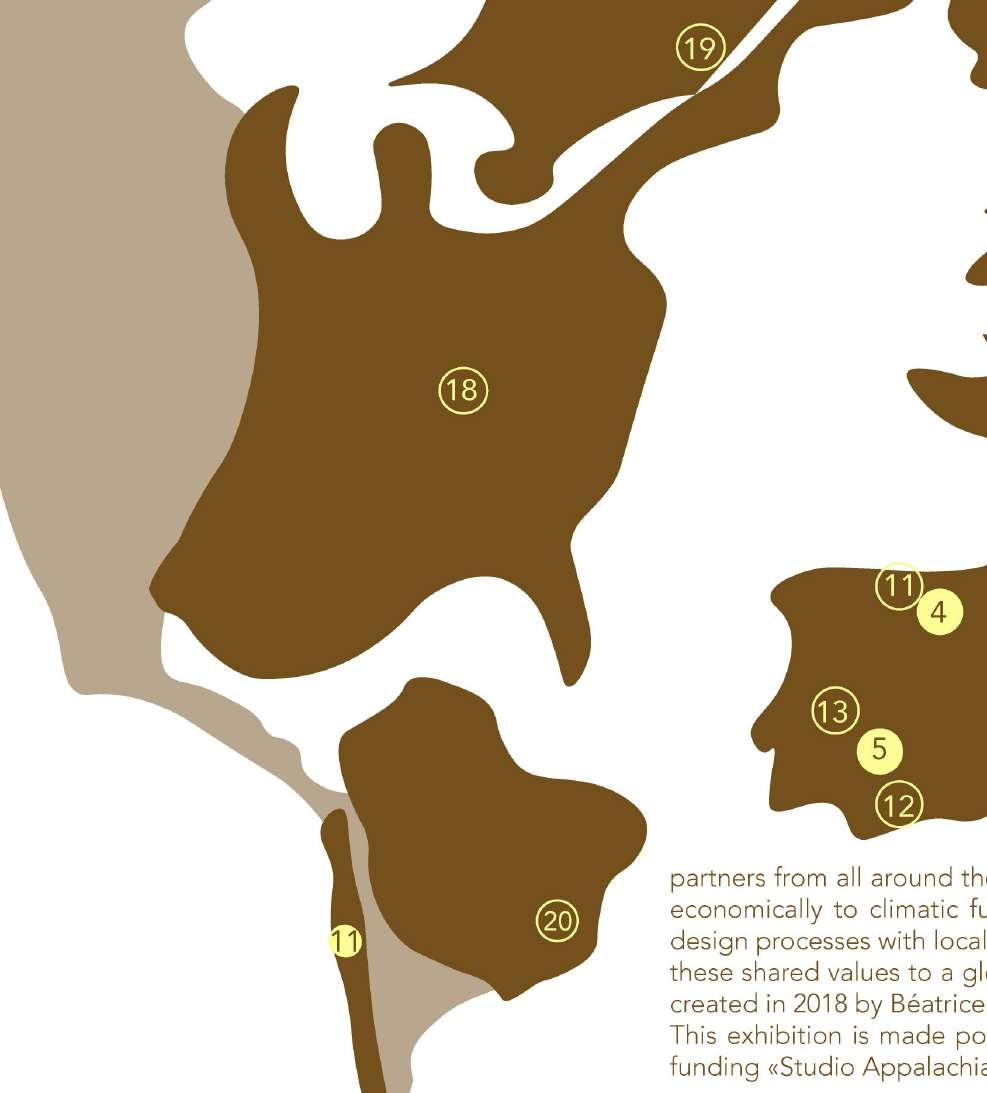

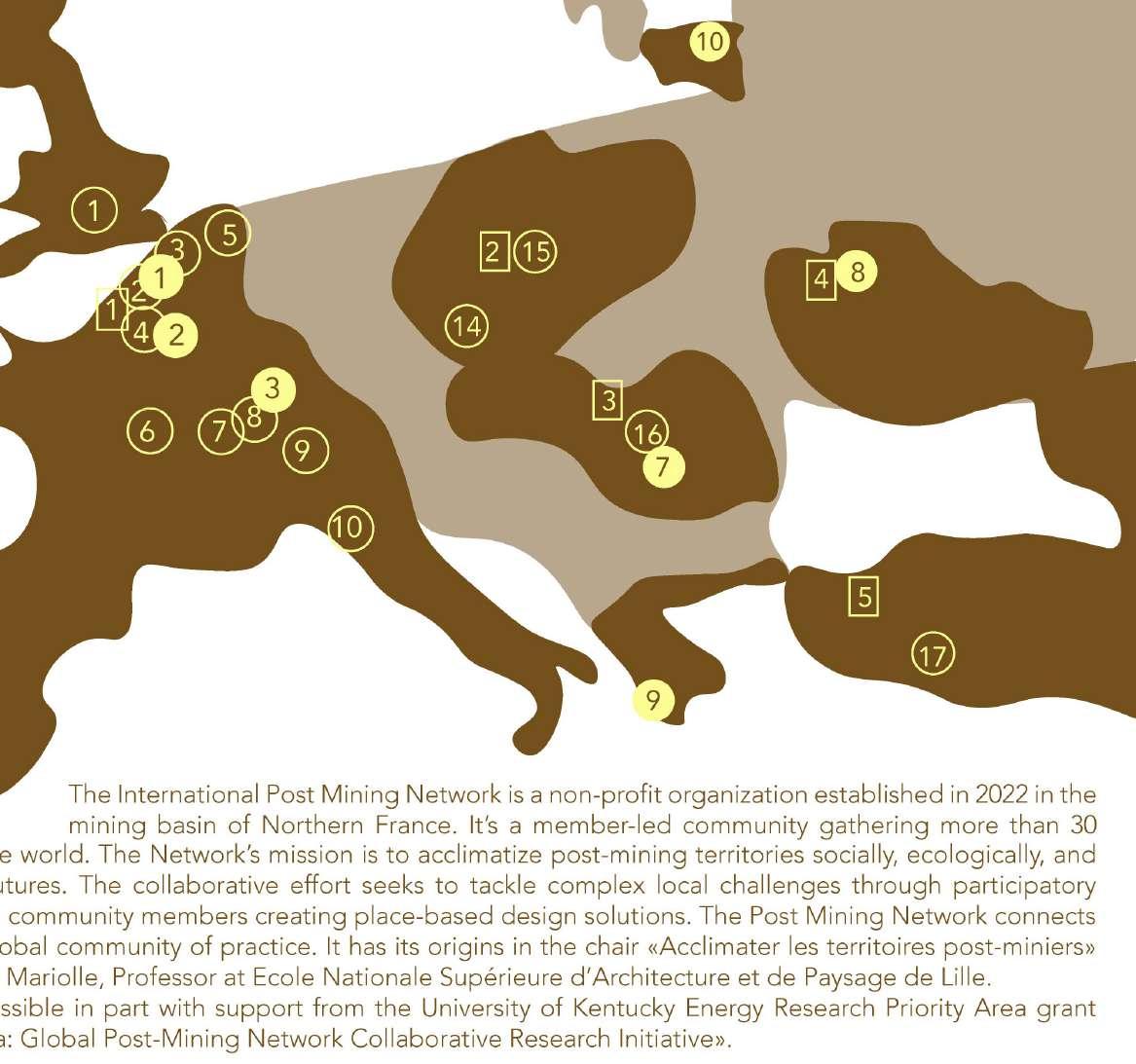

Cette carte est rendue possible en partie grâce au soutien de la subvention de l’Université du Kentucky : financement « Studio Appalachia : Initiative de recherche collaborative du réseau mondial post-minier ».

Le Post-Mining Network est chargé aujourd’hui de garantir la réplicabilité de la solution Bio-TEX. Des milliers de logements miniers dans le bassin minier, dans le Nord de l’Europe et à l’échelle mondiale pourraient en profiter.

73

Du local à l’international Assurer la replicabilité

74

Actuellement, les expérimentations et recherches pour améliorer les rideaux sont en cours en partenariat avec le College de Design de l’Université de Kentucky (USA).

L’objectif est de mettre en commun les compétences et de tirer parti des connaissances de chacun pour trouver les alternatives vertes, locales et écologiques pour nos territoires.

«The textiles reflect regional references to quilting within the post-mining territories of Appalachia and explore the cultural significance of craft. Borrowing from these traditions, this series seeks to create contemporary textiles as a form of climate resiliency in former coal mining communities. These works are process driven and can be a means of adaptive architecture for more efficient, inclusive, and beautiful spaces, imbued with cultural heritage and community participation for climatic futures. It is the intention that this collection of textiles can connect the post mining territories from Appalachia to the mining basin of Northern France through adaptive architectures for climate resilient communities.»

Rebekah RADTKE, Université de Kentucky, College of Design

75

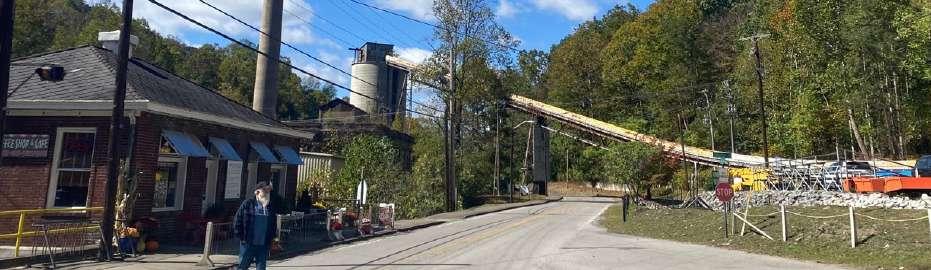

Appalachia is the geographical and cultural region in the United States that stretches across the eastern part of the country. While it is often described and characterized by the terrain, the area is broad, complex, and expansive. The mountainous landscape has influenced the rich history of populations that have settled the region from indigenous populations and to a range of European immigrants for coal mining. These cultural influences have informed the arts and crafts that are distinct to this region, and specifically in Kentucky and the surrounding states. While many challenges have faced the region due to the extractive economies of coal, the communities are characterized by being resilient and connected strongly to the heritage of the land.The quilt is an object of purpose and cultural significance as well as artistic and creative outputs. Over time, quilts have served an enduring cultural artifact as well as a utilitarian object made from other pieces of fabric. The textiles and their creation were a necessary skill and object historically and this draws on this tradition in a contemporary way. Drawing on the strong connection to community and cultural landscapes is basis for these textile works. The importance of repurposing materials in these works explore the social significance of quilts as a form of resiliency.

View of Kentucky and Virginia, USA

76

Global x Appalachia seeks to connect design researchers globally in design solutions for sustainable societal, ecological, and climatic futures, specifically in the context of an energy transition landscape. In its early stages, Global x Appalachia builds on existing robust international partnerships at the University of Kentucky and existing research activity regarding Appalachia, ecology, cultural landscapes, housing, and community development. Collaboratively with the Post Mining Network, we are actively pursuing the following areas of inquiry: Community-centric co-design processes. (methods) Design and policy in support of climate-responsive communities. (applications) Partnership development and research collaborations in global post-mining and post-industrial territories. (impacts) The collaborative efforts seek to address local challenges that directly impact post extractive landscapes using an interdisciplinary, community-engaged approach with a global network of scholars. Through our join efforts, we aspire to lead international design research as a means for regional transformation.

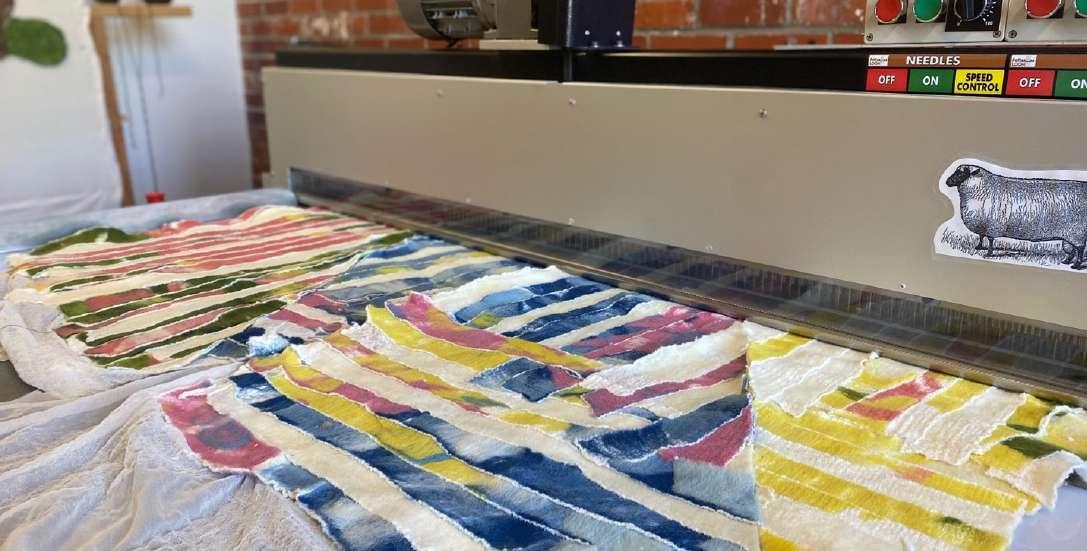

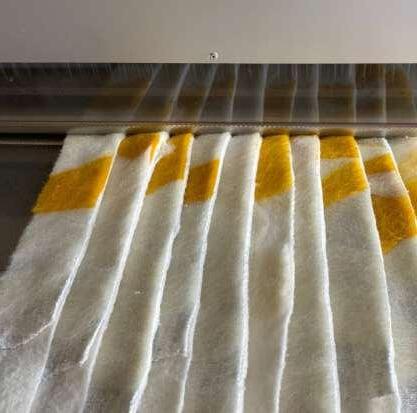

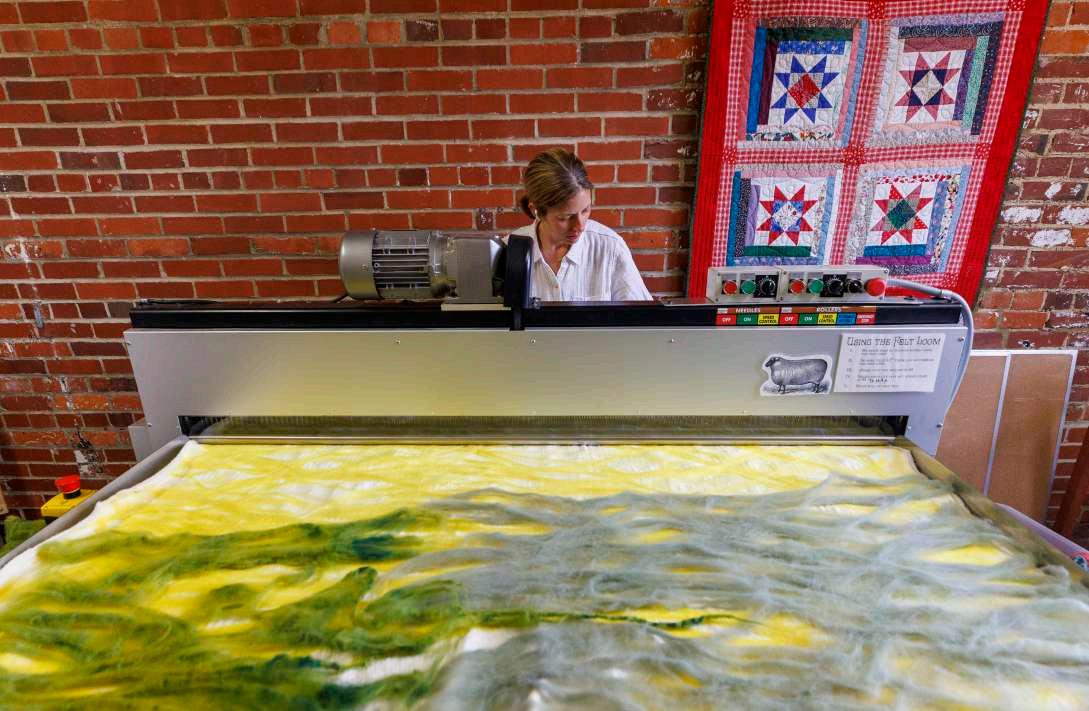

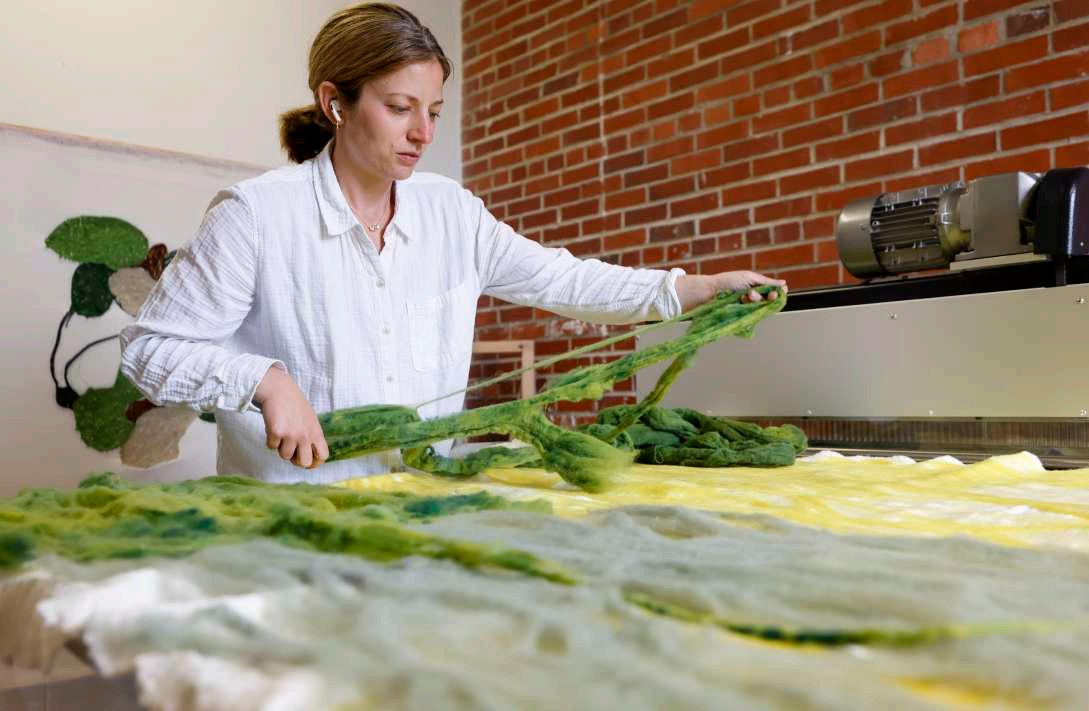

This collection of textiles are prototypes and samples of bio-tex using a FeltLOOM. The FeltLOOM creates novel compositions using the needle felting technology can be advanced in multiple areas of inquiry from sustainability to smart textiles. This specialized machine was created to transform materials into a felted product by a process called needle felting. The machine has many barbed needles that process the inserted materials into a textile, making the traditional tedious process of needle felting much faster and deployable on an industrial scale. Fibers are loaded on the machine, where the bed of needles move rapidly to form a cohesive fabric or substrate. The more it is processed, the more felted the material can be.

77

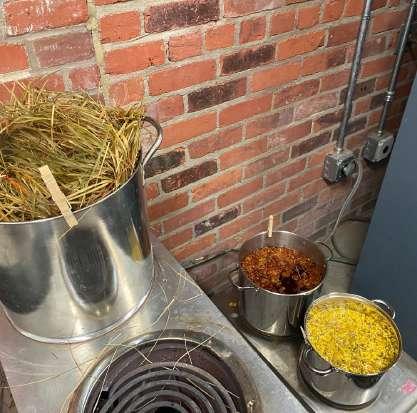

ProThe process of natural dying is uses a variety of flowers and plants that are heated in water to extract the color. A treated fabric will be added to the dye bath to color the fabric. The fabric will be prepared beforehand with a mordant to allow the dye to adhere to the fabric. The fabric will be removed from the dye bath once the color is achieved.

78

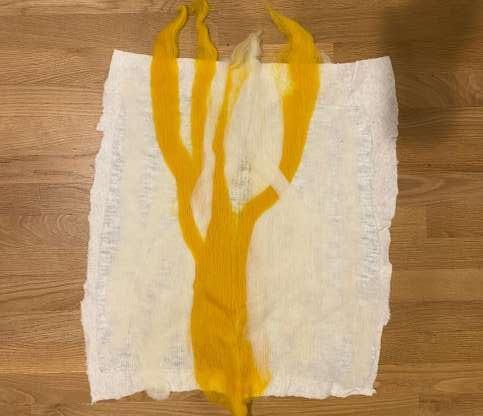

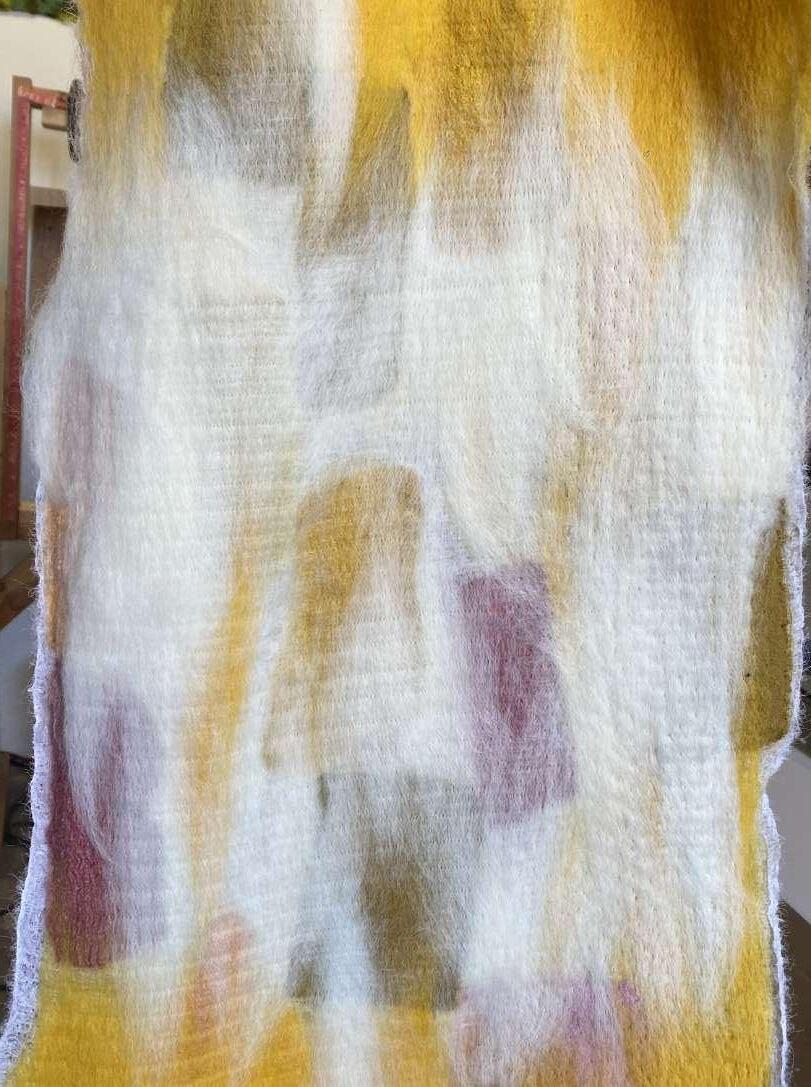

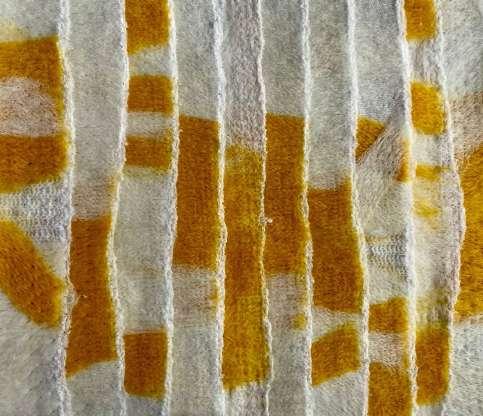

This piece was created with wool combined with recycled clothing. The white and grey elements are from sweaters combined with yellow wool elements

ProThe process of natural dying is uses a variety of flowers and plants that are heated in water to extract the color. A treated fabric will be added to the dye bath to color the fabric. The fabric will be prepared beforehand with a mordant to allow the dye to adhere to the fabric. The fabric will be removed from the dye bath once the color is achieved.

This piece was created with wool combined with recycled clothing. The white and grey elements are from sweaters combined with yellow wool elements

79

Rebekah Radtke

80

Rebekah Radtke

81

Reconnaissance européenne

Béatrice Mariolle, Présidente de l’association Post Mining Network, Alexander De Croo, Premier ministre de la Bélgique et Ursula von der Leyen, Présidente de la Commission Europeénne à Bruxelles, 2024

82

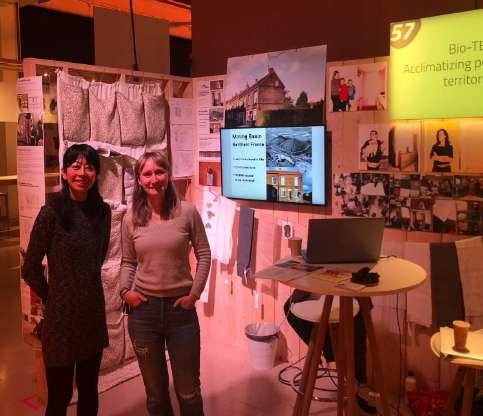

Les rideaux Bio-Tex ont été présentés lors du Festival du Nouveau Bauhaus Européen à Bruxelles en 2024.

Le savoir-faire du bassin minier a été apprécié par de nombreux visiteurs lors de cette occasion.

Ursula von der Leyen, Présidente de la Commission Européenne et Alexander De Croo, Premier ministre de la Belgique, ont montré un grand intérêt pour la beauté et la réalisation technique des rideaux thermiques ainsi que pour la démarche sociale et l’engagement pour la rénovation légère.

Festival de Nouveau Bauhaus Européen, Bruxelles, 2024

83

UN GRAND MERCI Aux habitants de la cité d’orient : Lucie Darcheville, Emmanuel Lopez, Béatrice Rémy.

Aux étudiants de l’ENSAPL, Kimberley Bellamy, Nolwen Borhoven, Imane Chahed, Louis Desreumaux, Augustin Devred, Alexis Dupont Alexandre Goubet, Juan Esteban Herrera Martinez, Félix Hespel Charlotte Hrycenk, Zineb Lazouache, Tom Lefevre, Rama Mediouni, Bouchra Niang, Marine Picot, Émilie Quiniou, Emmanuel Sarrouh, Lucie Sepul, Mélanie Thery, Thibaud Vanderspeeten, Emma Vanwynsberghe, Nicolas Vaquette, Laly Verstraete, Céphia Vincent, Phyfa Dorine Audrey Vitiano Aux designers About a worker, Kim Hou et Paul Boulenger Aux enseignants de l’ENSAPL et pilotes de la chaire, Béatrice Mariolle, Martin Fessard, Mélusine Pagnier, Margarita Dekina, Jody Banelli et Chloé Delattre.

A la chaire Acclimater les territoires Post-minier et au Post Mining Network Au Prof. Rebekah Radtke, College of Design, University of Kentucky Au chercheur du LGCgE Vincent Dubois Aux intervenantes Emma Cogné, designer; Estelle Thibault, professeure à l’Ensa Paris Belleville A la Mission Bassin Minier A la Cité des Electriciens A Maisons & Cités Aux entreprises textiles Lemaitre-Demeestere, L’Atelier des matières, Sophie Hallette, Métisse, Woolconcept Aux financeurs : L’Eté culturel de la DRAC Hauts-de-France, le fond de dotation Qualitel, le GIP-EPAU et la Banque des Territoires.

GRAPHISME: Jody Banelli et Cholé Delattre CRÉDITS PHOTOS: Stephen Dock et Chaire Post minier.
