EL CAMINO DE POLYDECK
HONRANDO A DIOS EN TODO LO QUE HACEMOS
POR QUÉ QUÉ CÓMO
ENTREGAR PRODUCTOS, SOLUCIONES Y EXPERIENCIAS EXTRAORDINARIAS.
INTEGRIDAD • EXCELENCIA • HUMILDAD • CUIDAR
DESEMPEÑO GARANTIZADO
GARANTÍA DE MEJOR COSTO POR TONELADA*
Si nuestro sistema Polydeck no le entrega un mejor costo por tonelada (aumento de producción o mayor vida útil), remplazaremos sus paneles.
GARANTÍA DE AHORRO EN MANO DE OBRA*
Si los paneles aprobados por Polydeck no reducen los costos de mano de obra en comparación con su panel anterior, le reembolsaremos su compra (de forma proporcional).
GARANTÍA DE ESPECIFICACIONES DEL PRODUCTO*
Si Polydeck no cumple con las especificaciones requeridas del producto después de la instalación inicial, reemplazaremos sus paneles sin costo alguno para cumplir con los requisitos.
*Para cumplir con nuestra garantía de rendimiento, todos los requisitos relevantes del cliente y las especificaciones del producto, así como los detalles precisos de la aplicación, deben ser recibidos y revisados de manera oportuna, antes de la compra.

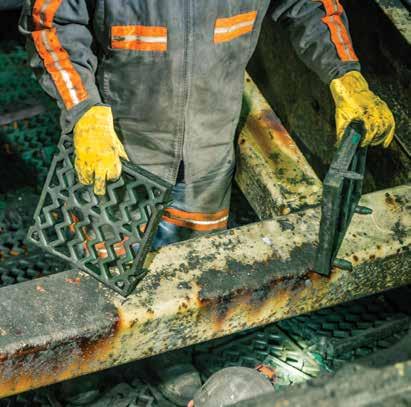

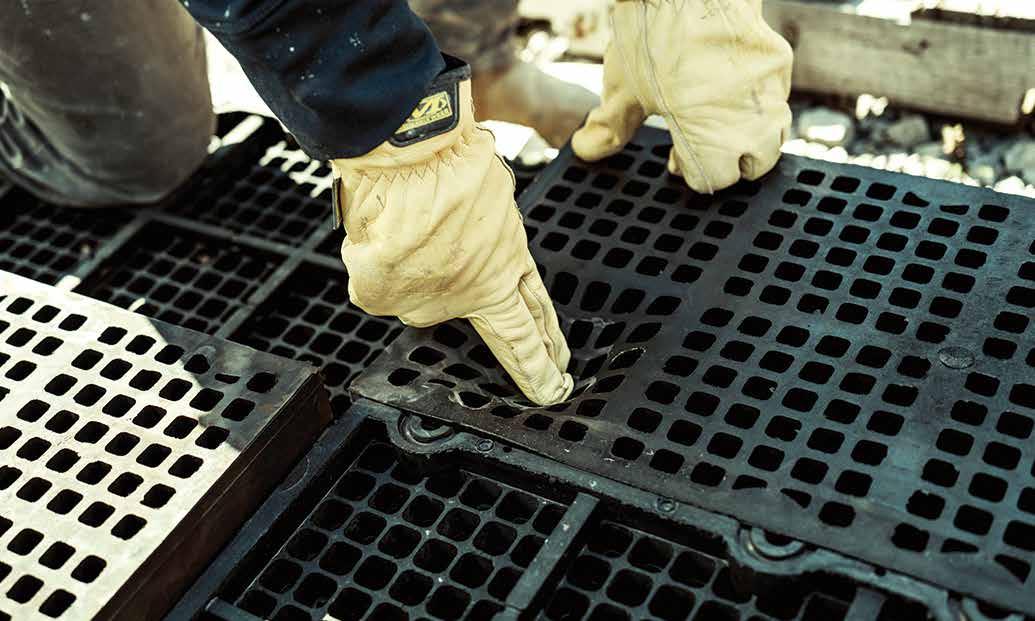

SOLUCIONES A MEDIDA
La capacidad interna de Polydeck para crear soluciones personalizadas nos convierte en el socio ideal cuando te enfrentas a desafíos de clasificación particularmente complejos o únicos.
Nuestros Expertos en Clasificación e Ingenieros de Producto colaboran con nuestros clientes para ofrecer las mejores soluciones, aprovechando nuestra experiencia y conocimientos técnicos.

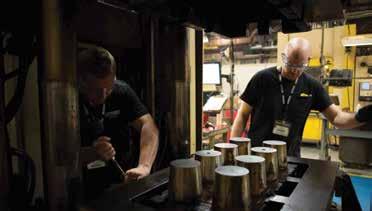

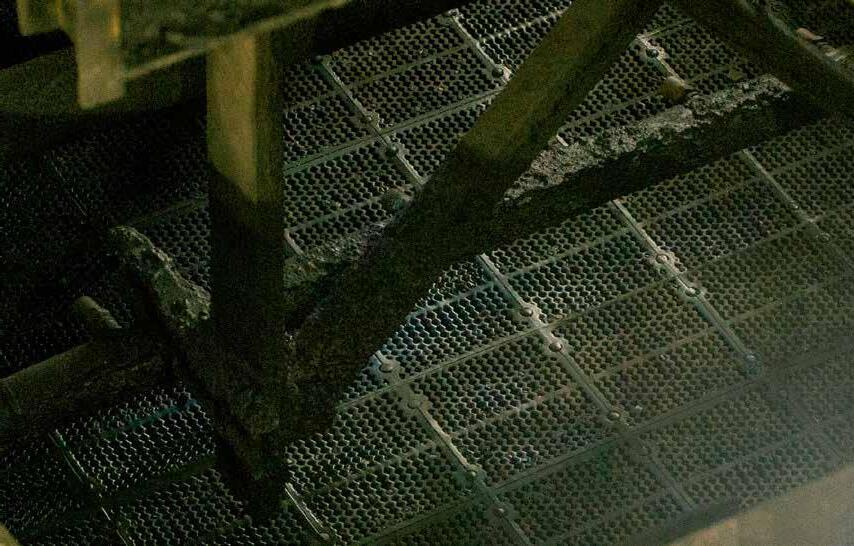

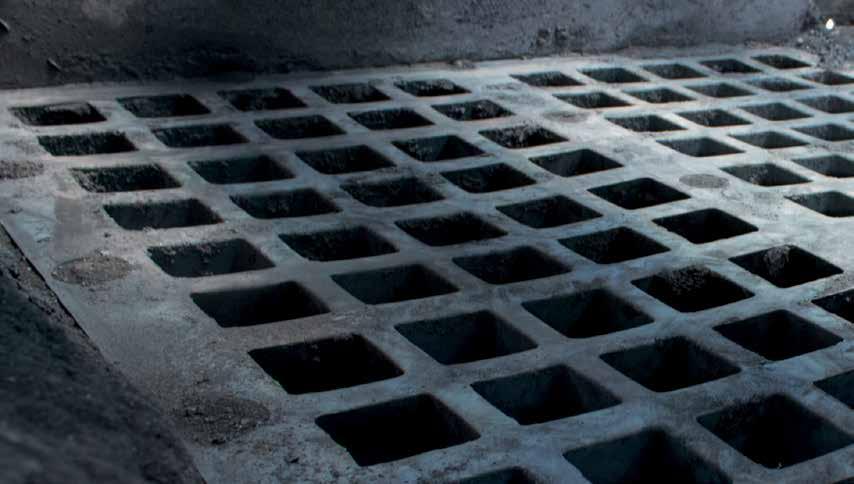

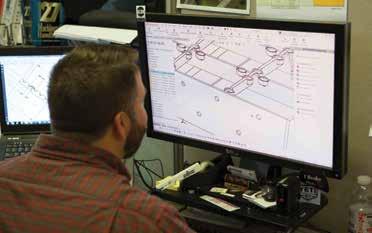

INGENIERÍA, INNOVACIÓN E I+D
En Polydeck, nuestros paneles modulares se destacan gracias a nuestra incansable búsqueda de ingeniería de precisión, tecnología innovadora y un sólido trabajo de I+D. Cada producto está diseñado para ofrecer durabilidad superior y un rendimiento excepcional.
¿Cómo mejoran nuestras prácticas de ingeniería el rendimiento de los paneles? En Polydeck, combinamos décadas de experiencia en ingeniería con formulaciones de materiales personalizadas para garantizar que nuestros paneles ofrezcan una durabilidad excepcional y máxima eficiencia. Nuestras innovaciones en el diseño de aperturas, la construcción de paneles y las formulaciones de materiales permiten que nuestros productos ofrezcan consistentemente un rendimiento superior, estableciendo nuevos estándares en la industria.
¿Cómo diseñamos nuestros paneles para maximizar su resistencia?
La clave de la robustez de nuestros paneles radica en nuestros diseños exclusivos de insertos. Cada inserto está meticulosamente diseñado para cumplir con las exigencias rigurosas de las aplicaciones, manejando diversas densidades de roca, tamaños, alturas de caída, profundidades de lecho y tasas de procesamiento. Nuestros insertos patentados desempeñan un papel fundamental en la eficiencia de clasificación y la integridad de las superficies de clasificación.
¿Cómo aseguramos que nuestros paneles te ayuden a cumplir con las especificaciones? La precisión es clave en el diseño de nuestros paneles. Las formas y tamaños de las aperturas, los ángulos de alivio y las formulaciones de materiales están cuidadosamente ajustados para cada aplicación, optimizando la estratificación y el movimiento del material para garantizar resultados de clasificación precisos y confiables.
¿Cómo prevenimos problemas comunes como el taponamiento y el cegamiento? Utilizamos una combinación estratégica de diseño de aperturas y formulaciones de materiales para crear paneles autolimpiantes. El movimiento secundario generado ayuda a romper las adhesiones de material en las superficies del panel y a liberar el material atrapado en las aperturas.

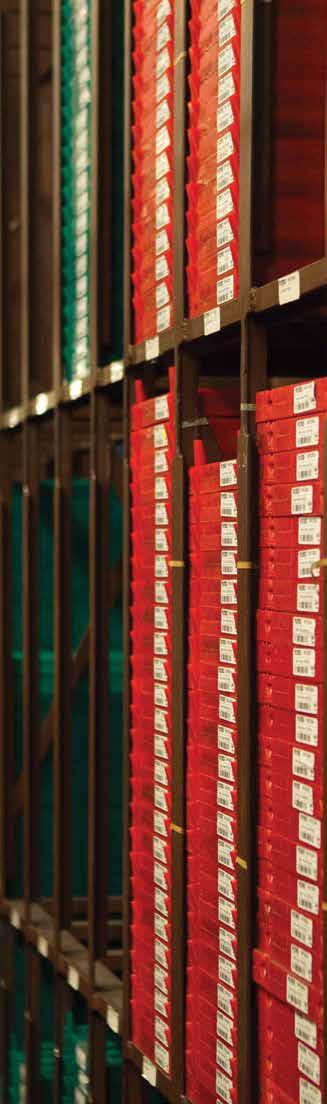

TIEMPOS DE ENTREGA
La red de distribución nacional de Polydeck garantiza inventarios más bajos en sitio, tiempos de entrega más rápidos y una colaboración más estrecha con nuestros clientes. Nuestros inventarios en stock nos permiten responder rápidamente a tus necesidades específicas, mientras que nuestros tiempos de entrega líderes en la industria y nuestra garantía de entrega puntual aseguran que nuestros productos estén disponibles en el momento que los necesites.
SEDE Y PLANTA DE MANUFACTURA
CENTROS DE DISTRIBUCIÓN
SOCIOS DISTRIBUIDORES
RED DE VENTAS LOCAL
Polydeck Norteamérica
SEDE PRINCIPAL 1790 Dewberry Rd., Spartanburg, SC 29307 • 864-579-4594
ARIZONA DC
8620 E. Old Vail Rd, Suite 120 Tucson, AZ 85747
864-398-6795
ARIZONA EAST DC
4563 W. Safford Bryce Rd Safford, AZ 85546
864-742-3360
ILLINOIS DC 607 W Main St Ridgeway, IL 62979
864-735-5103
N. TEXAS DC 1612 Baker Rd Sherman, TX 75090 864-347-0085
S. TEXAS DC 12050 Crownpoint, Suite 115 San Antonio, TX 78233 864-491-1813
N. WEST VIRGINIA/ MORGANTOWN DC 1063 Greenbag Rd., Suite B Morgantown, WV 26508 864-680-1421
S. WEST VIRGINIA/ CHAPMANVILLE DC 46 Shae Ave. Chapmanville, WV 25508 304-767-4974
Polydeck Latinoamérica
POLYDECK CHILE
Camino La Vara 03400
8060123 San Bernardo
Santiago, Chile
Región Metropolitana
+56 2 23801319
POLYDECK BRASIL
+55 31 99503-3997
POLYDECK PERU
Calle Jacinto Ibañez 315
Urb. Parque Industrial Megacentro
Almacén D112A, D112B
Arequipa, Peru
+51 9 4596 6996

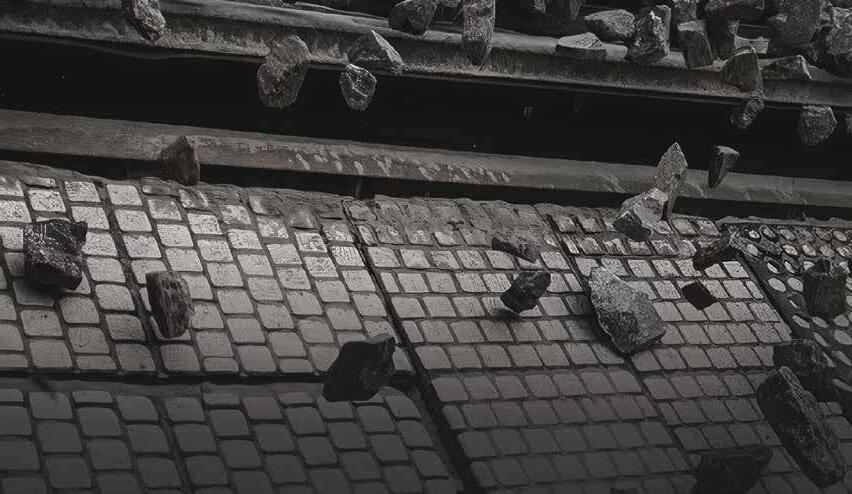

FORMULACIÓN DE MATERIALES
La innovación en ciencia de materiales es una de las muchas razones por las que los paneles Polydeck siguen ampliando los límites de la vida útil y el área abierta. Nuestras avanzadas formulaciones de materiales garantizan durabilidad y funcionalidad para satisfacer las necesidades específicas de tu aplicación. Ya sea resistiendo condiciones adversas, extendiendo la vida útil o minimizando problemas comunes como el cegado y la acumulación, nuestros paneles están especialmente formulados para mejorar la eficiencia y reducir los costos a largo plazo.
POLIURETANO
XP
Formulación equilibrada. Duradera y resistente a la abrasión. Ideal para aplicaciones generales de harnero en condiciones húmedas y secas.
XP100
Formulación resistente al desgaste. Diseñada para soportar aplicaciones húmedas abrasivas o aplicaciones húmedas con altas tasas de tonelaje.
FXP
Formulación elástica. Se flexiona bajo impacto generando un movimiento secundario que facilita la autolimpieza. Elimina obstrucciones y despeja acumulaciones en aplicaciones húmedas y secas.
WXP
Formulación antimicrobiana. Combate la degradación microbiana y la descomposición hidrolítica en los paneles.
WXP100
Formulación antimicrobiana extrema. Para aplicaciones donde la degradación microbiana persiste incluso al usar paneles WXP.
Especializado
CAUCHO
XR
Formulación equilibrada. Duradera y resistente a la abrasión. Ideal para aplicaciones generales de harnero en condiciones secas.
XR100
Formulación de alta durabilidad. Protege contra cortes y desgarro. Ideal para material angular y grandes alturas de caída.
XR200
Formulación de durabilidad extrema. Ofrece la mayor vida útil. Para aplicaciones altamente abrasivas en condiciones húmedas y secas, incluidas aplicaciones de clasificación primaria, harneros de descarga de molino y trommeles.
APLICACIÓN
FXR
Formulación de elasticidad extrema. Se autolimpia mediante un movimiento secundario agresivo. Ideal para aplicaciones sujetas a obstrucciones severas.
FXR100
Formulación de elasticidad equilibrada. Flexible y duradera. Diseñada para combatir obstrucciones bajo cargas más pesadas.
HXR
Formulación autoextinguible. Ideal para temperaturas de operación de hasta 230º F (110º C). Para uso en aplicaciones donde existe riesgo de incendio.
Material Húmedo FXR XR200 XR100
Material Seco FXR, FXR100 XR, XR100, XR200, FXR100 XR100
Especializado

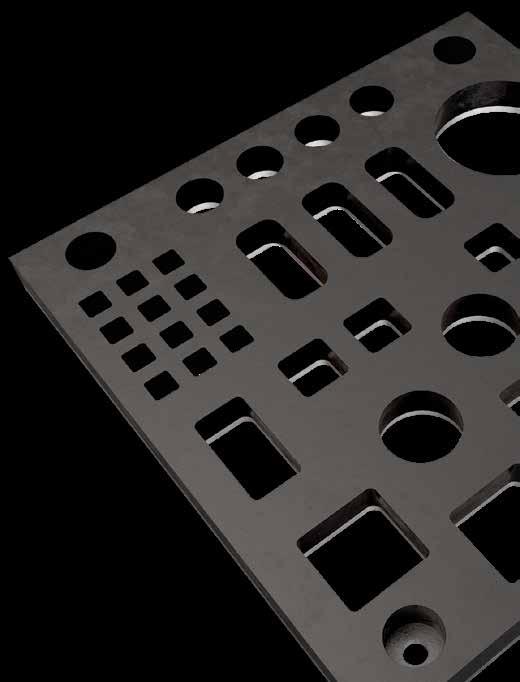

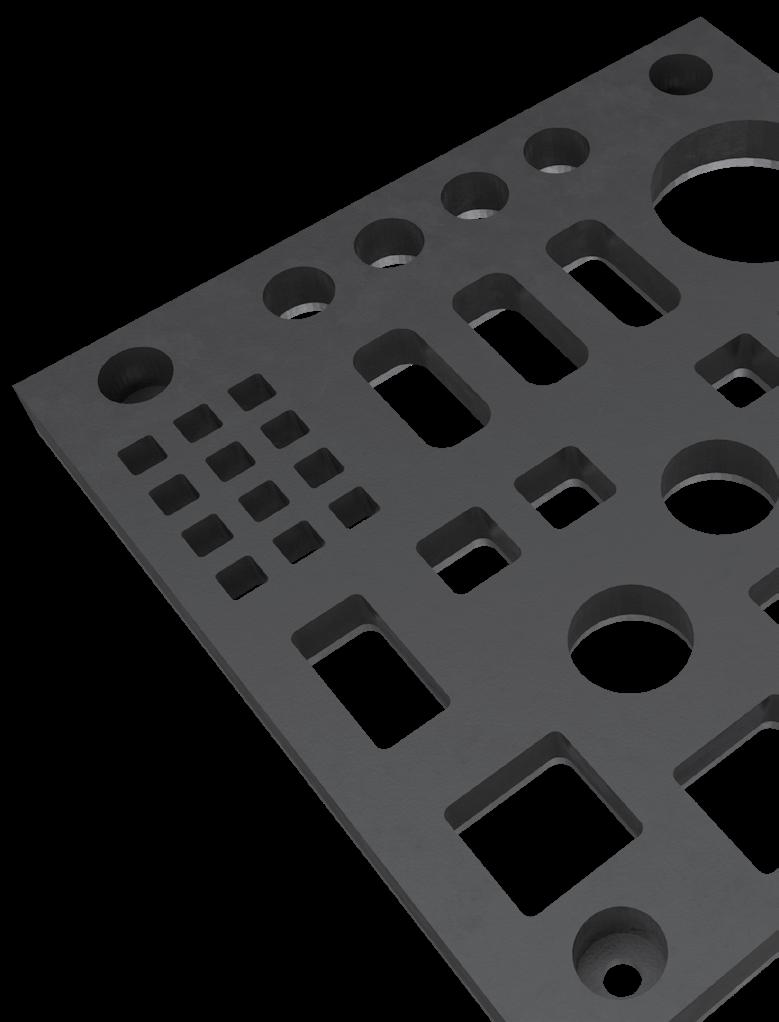

DISEÑO DE APERTURAS
Impulsados por los desafíos únicos que han enfrentado nuestros clientes, nuestros diseños de aperturas se han vuelto cada vez más sofisticados a lo largo de los años. Con 12 opciones para elegir, cada forma de apertura está diseñada para abordar desafíos específicos de aplicación y producir materiales que cumplan con requisitos de especificación precisos.
VST – TECNOLOGÍA DE SLOT VECTORIAL
Slots continuos angulados diseñados para mejorar las tasas de drenaje mientras minimizan la obstrucción y el cegado. Ideal para aplicaciones de recuperación de medios pesados y deshidratación.

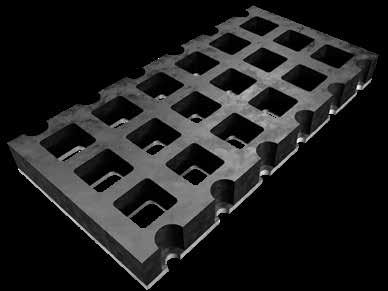

CUADRADA
Ideal para un dimensionamiento preciso de partículas. Evita que pasen materiales planos y alargados.
REDONDA
Permite puentes y márgenes más amplios, mejorando la durabilidad y la vida útil. Ideal para aplicaciones de clasificación primaria y de alta resistencia.
VR
Permite que los puentes se flexionen y liberen material obstruido. Ideal para aplicaciones con una gran cantidad de partículas de tamaño cercano.
SLOT
Mejora las tasas de drenaje cuando está en paralelo al flujo. Reduce la obstrucción y el paso de material sobredimensionado cuando está en perpendicular al flujo.
SLOT CONTINUO
Alternativa duradera al alambre de perfil. Drenaje rápido de grandes volúmenes de agua. Ideal para la eliminación de lodos en el procesamiento de carbón, así como para drenaje y enjuague en aplicaciones húmedas.
SVR – SLOTTED-VR
Evita la obstrucción al manejar materiales alargados. Resiste cargas de material más grandes y desgaste acelerado.

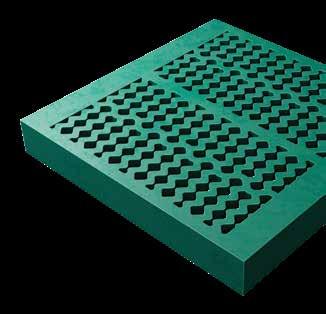

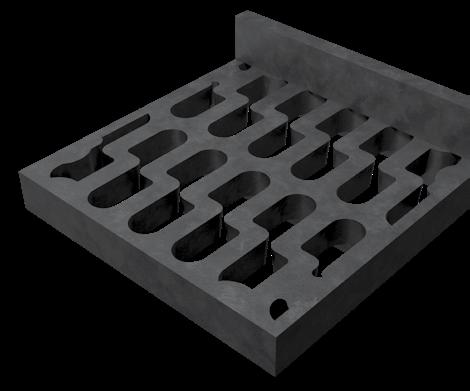

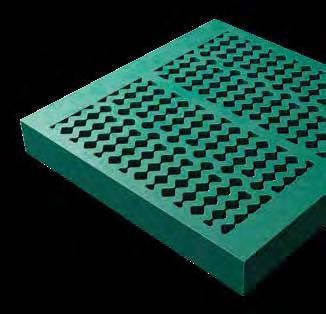

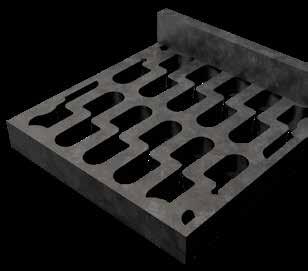

8VR
Ranuras en forma de figura 8 que generan movimiento secundario. Reduce la obstrucción en aplicaciones de cribado primario mientras mantiene una larga vida útil.
CUTTER
Largos slots continuos instalados a través del flujo para la reducción de humedad y recuperación de magnetita. Ideal para aplicaciones en canales estáticos.
ESPINA
Slots angulados diseñados para reducir la obstrucción y el paso de material sobredimensionado, mientras mejoran la tasa de drenaje y la productividad.
SÓLIDO
Para la protección de zonas de alto impacto y desgaste. Adecuado para labios de descarga integrados o puntos críticos de alto desgaste.
HVR
Genera movimiento secundario para autolimpieza. Ideal para prevenir la obstrucción de partículas de tamaño cercano en aplicaciones de gran tamaño o alto impacto.
CARACTERÍSTICAS DE LA SUPERFICIE
Las características de la superficie son adiciones estructurales a los paneles de clasificación que se utilizan para producir una variedad de efectos. Pueden atornillarse o moldearse por inyección directamente en el panel. Se aplican algunas restricciones.

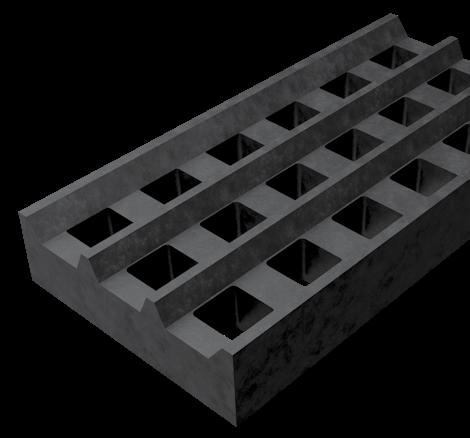

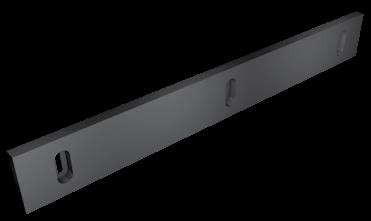

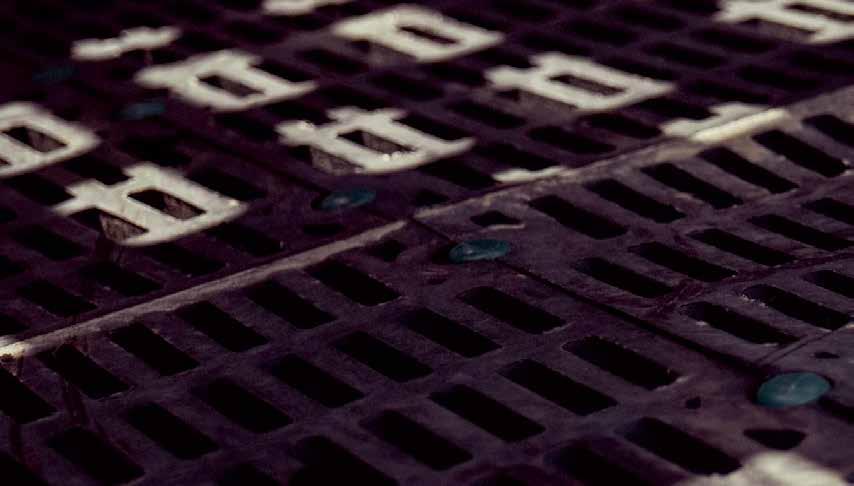

DIQUES
Divisiones utilizadas para ralentizar el flujo de material, aumentar la profundidad del lecho o ayudar en la estratificación del material. Disponibles en opciones de altura de 1”, 2” y 3”. Diques más grandes disponibles bajo solicitud.
RESTRICTORES DE FLUJO
Una serie de barras de perfil bajo orientadas en dirección contraria al flujo de material. Controlan el flujo de material y mejoran la estratificación en aplicaciones de clasificación fina, tanto en húmedo como en seco.

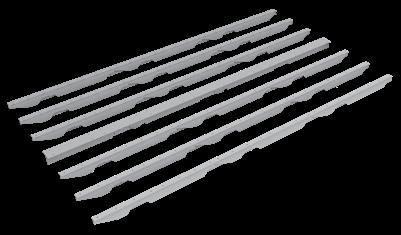

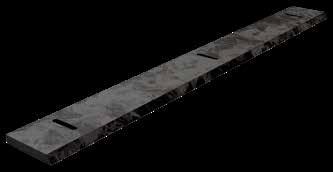

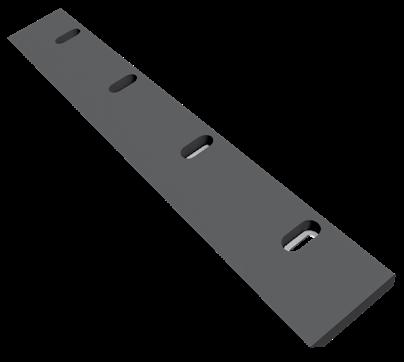

BARRAS DESLIZANTES
Serie de barras largas y delgadas orientadas en la misma dirección que el flujo de material. Mejoran la eficiencia de clasificación al evitar que el material grande bloquee las aperturas. Proporcionan soporte adicional y prolongan la vida útil del panel.
DEFLECTORES
Pequeñas protuberancias añadidas a los márgenes del panel para redirigir el flujo de material sobre las aperturas. Mejoran la eficiencia.
DESVIADORES
Diques angulados para redirigir grandes volúmenes de material. Comúnmente utilizados en el extremo de descarga para dirigir el material hacia los conductos.

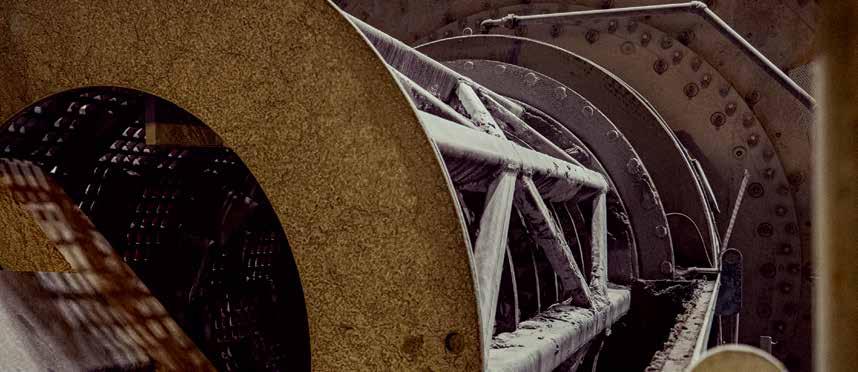

ESPIRALES
Para paneles de clasificación en trómeles. Ralentizan y orientan el flujo de material. Disponibles en alturas de hasta 10.5” (266.7 mm).
Sostenibilidad.
Nos Encargamos.
Comprometidos a crear un impacto positivo y duradero a través de la forma en que cuidamos nuestro entorno, nuestras finanzas, clientes, empleados y comunidad.
ÚNETE A NOSOTROS EN NUESTRO CAMINO HACIA LA SOSTENIBILIDAD
Nuevos Productos
VIDA ÚTIL EXTENDIDA
RUBBERDEX® XTREME
La última incorporación de Polydeck a nuestra línea de telas RUBBERDEX. Diseñado con una placa de acero de 3/8” (9.5 mm) en lugar de un inserto tradicional, RUBBERDEX XTREME ofrece una vida útil significativamente extendida en comparación con los paneles modulares tradicionales. Diseñado para aplicaciones de baja área abierta, este producto es ideal para combatir la separación en los márgenes del panel y sobresale en condiciones de alto impacto donde se procesan mezclas de rocas grandes y finos.
ÁREA ULTRA ALTA ABIERTA
RUBBERDEX® ULTRAMAX
Los paneles de caucho de área ultra alta abierta de Polydeck están diseñados para igualar o superar el área abierta del alambre. A través de tecnologías avanzadas en ciencia de materiales, RUBBERDEX ULTRAMAX establece nuevos estándares en área abierta, seguridad y facilidad de instalación.
Patente en Trámite

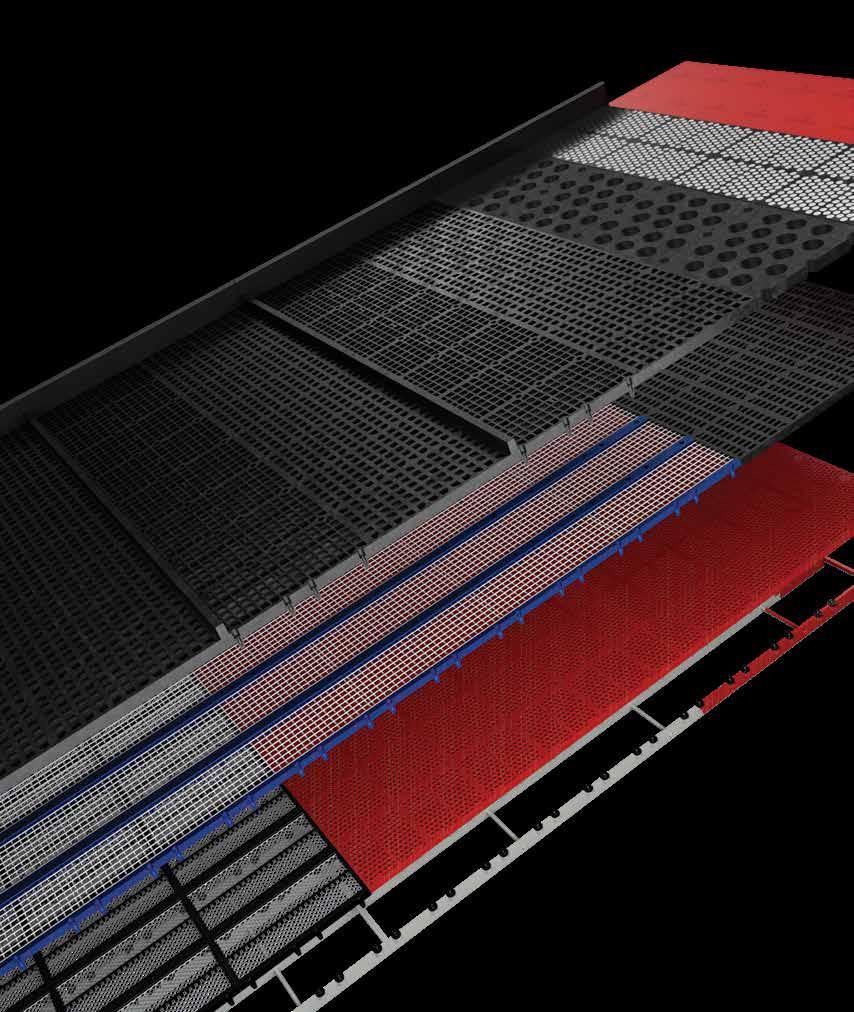

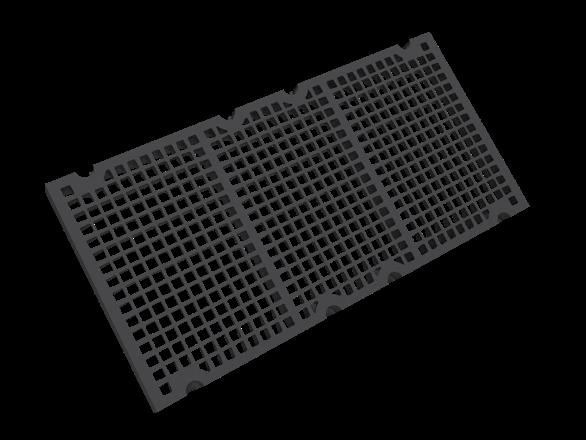

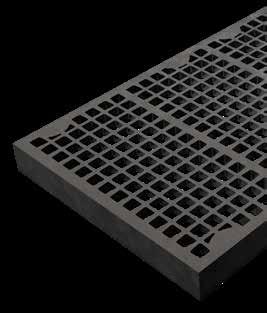

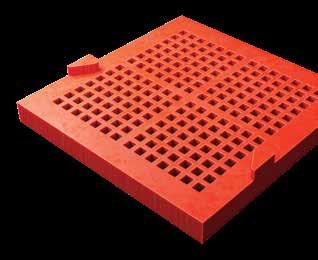

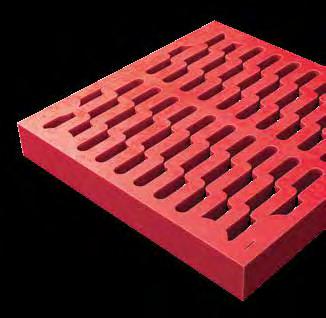

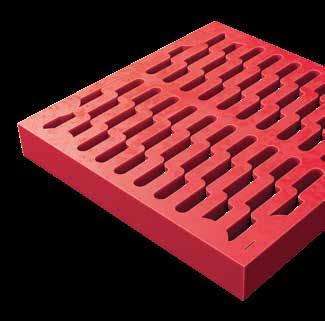

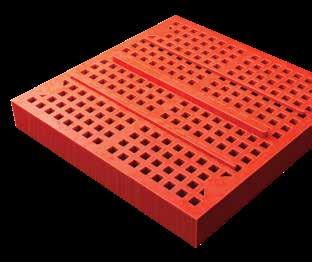

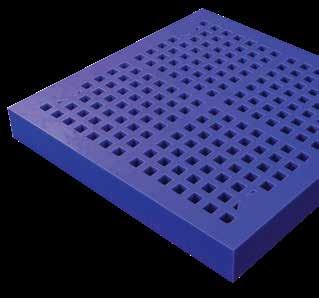

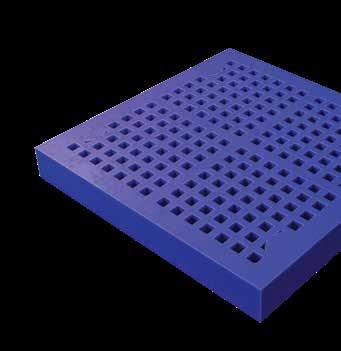

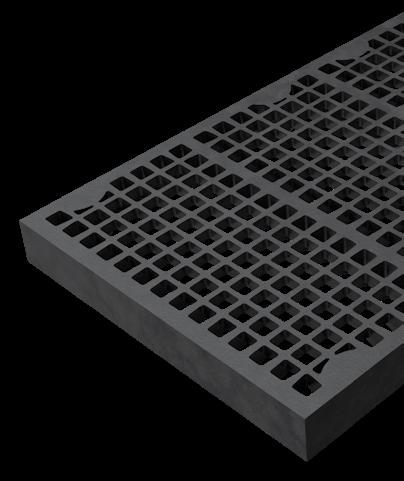

Nuestra línea de mallas modulares de poliuretano inyectado es la más versátil de nuestras opciones de mallas modulares. Disponibles en una variedad de formulaciones de materiales, numerosas opciones de diseño de aperturas y características superficiales integrables, las mallas POLYDEX están disponibles en miles de configuraciones y son altamente efectivas en una amplia gama de aplicaciones generales.
TAMAÑO DEL PANEL
1’ x 2’ (0.3 m x 0.6 m)
GROSOR DEL PANEL
30mm - 65mm
RANGOS DE TAMAÑO DE APERTURA
APERTURA RANGO DE TAMAÑO
VR
Slot
Cuadrada
0.08” – 3.54” 2mm – 90mm
0.004” x 0.35” – 5.91” x 6.89” 0.1mm x 9mm – 150mm x 175mm
0.08” x 7.87” 2mm – 200mm
SVR 0.03” x 0.28” – 1.5” x 2.17” 0.65mm x 7mm – 38mm x 55mm
Slot Continuo
Espina
0.03” – 0.08” 0.65mm – 2mm
0.04” – 0.12” 1mm – 3mm
Redonda 2.36” – 2.56” 60mm – 65mm
SólidoCutter 0.04” 1mm
VST
0.03” – 0.04” 0.65mm – 1mm
OPCIONES DE MATERIAL
Consulta las Formulaciones de Materiales en las páginas 10 y 11.

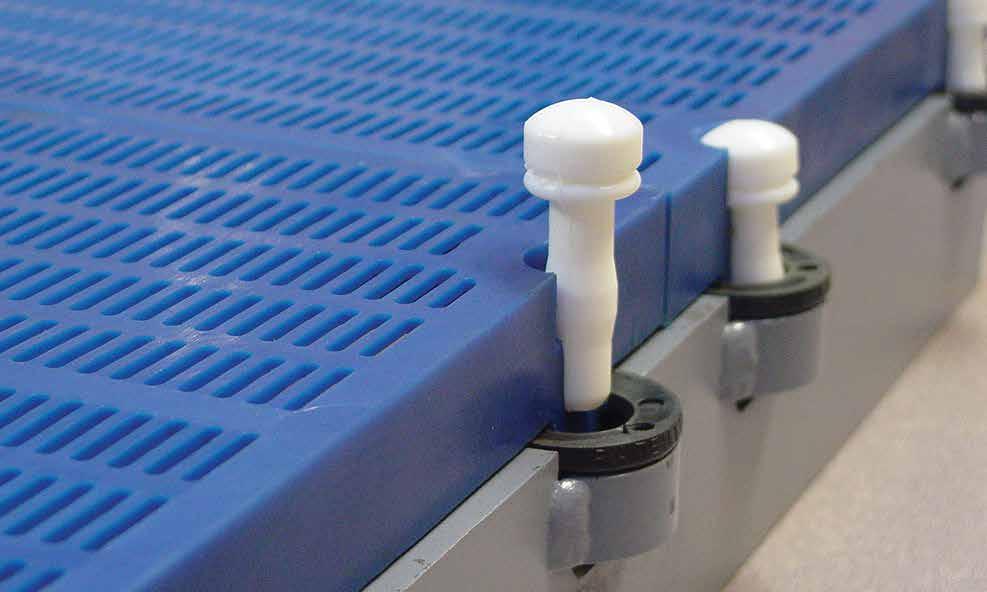

OPCIONES DE FIJACIÓN
PolySnap®

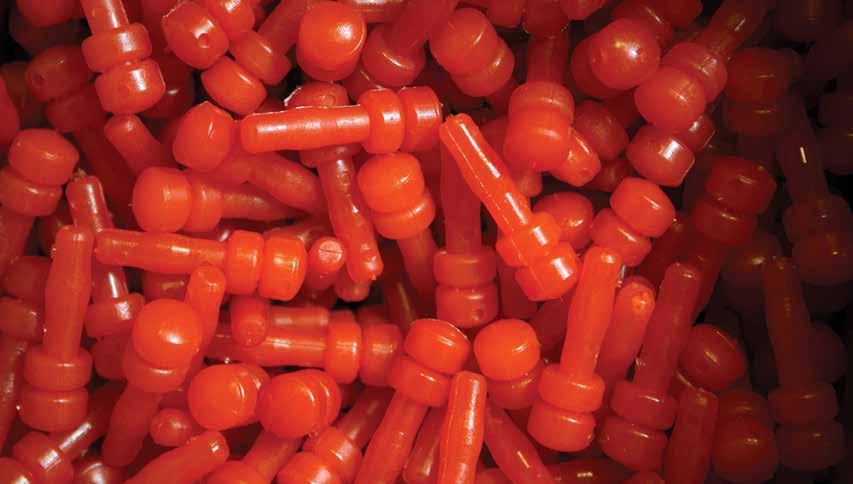

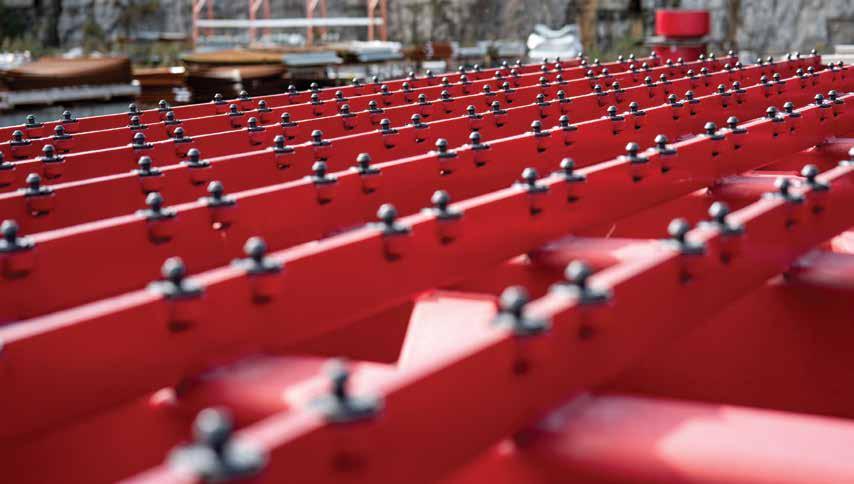

Pin

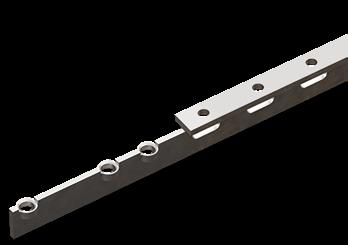

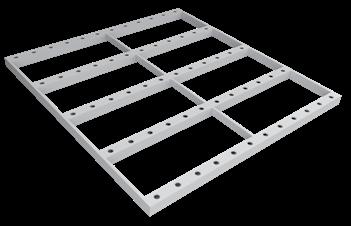

PolyRailTM (2’ x 1’ solo)
OPCIONES DE CARACTERÍSTICAS
SUPERFICIALES
Diques
Deflectores
Restrictores de Flujo Espirales (solo con pernos)
Barras Deslizantes
Estándar
Área Abierta: Hasta ≈ 23%
Prioridad: Vida Útil
Opciones de Apertura
EOP
Área Abierta: Hasta ≈ 28.2%
Prioridad: Vida Útil
Opciones de Apertura
VR
MAXI
Área Abierta: Hasta ≈ 33%
Prioridad: Equilibrio entre Vida Útil y Área Abierta
Opciones de Apertura
DMAX
Área Abierta: Hasta ≈ 52%
Prioridad: Área Abierta
Opciones de Apertura

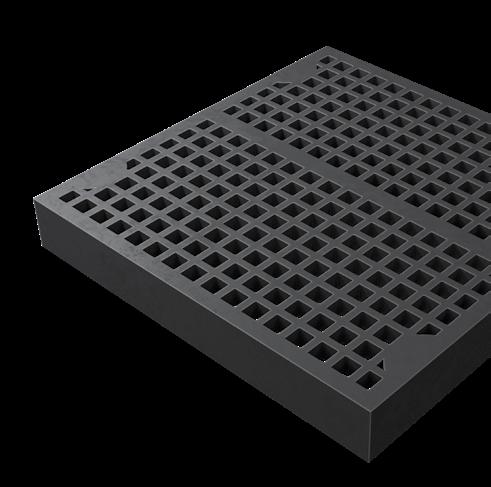

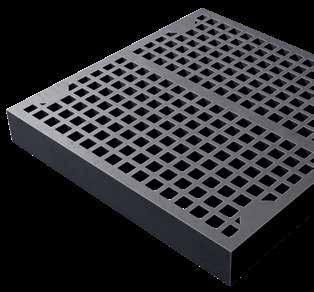

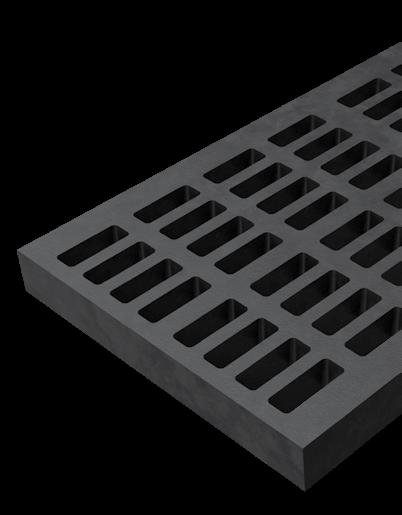

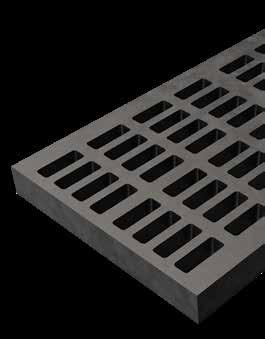

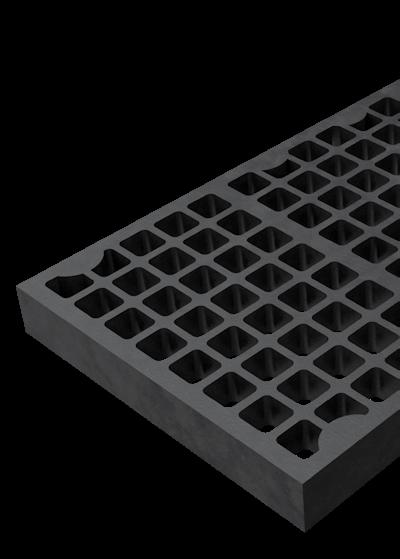

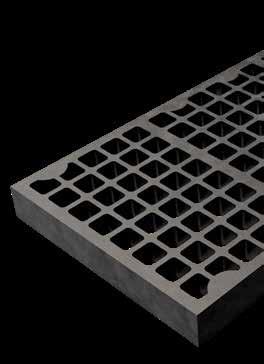

Nuestra línea de paneles modulares de caucho moldeadas por inyección está diseñada pensando en la resistencia y la durabilidad. Disponible en múltiples formulaciones de caucho, RUBBERDEX es perfecta para aplicaciones donde el desgarro y la abrasión son comunes.

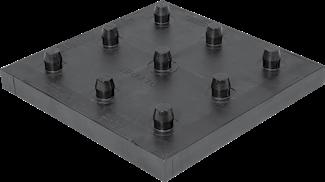

TAMAÑO DEL PANEL
1’ x 2’ (0.3 m x 0.6 m)
RUBBERDEX XTREME
OPCIONES DE MATERIAL GROSOR DEL PANEL
30mm - 100mm
Prioridad: Vida Útil Extendida Rangos de Tamaño de Apertura:
Opciones de Apertura
OPCIONES DE FIJACIÓN
Pin
Con Pernos
Pin y Camisa
Consulta las Formulaciones de Materiales en las páginas 10 y 11.
Cuadrada Slot
ESTILOS DE PANELES
ESTÁNDAR & EOP
Estándar
Área Abierta: Hasta ≈ 46..4%
Prioridad: Vida Útil
EOP
Área Abierta: Hasta ≈ 47.1%
Prioridad: Vida Útil
Opciones de Apertura
MAXI
Área Abierta: Hasta ≈ 52.4%
Prioridad: Equilibrio entre Vida Útil y Área Abierta
Opciones de Apertura
DMAX
Área Abierta: Hasta ≈ 56.2%
Prioridad: Área Abierta
Opciones de Apertura
ULTRAMAX
Área Abierta: Hasta ≈ 57.6%
Prioridad: Área Abierta
Patente en Trámite
Opciones de Apertura
OPCIONES DE FIJACIÓN
PolySnap® Pin
Pin y Camisa PolyRailTM 2’ x 1’ (0.6 m x 0.3 m)
Con Pernos
OPCIONES DE CARACTERÍSTICAS
SUPERFICIALES
Diques
Barras Deslizantes
APERTURA RANGO DE TAMAÑO VR
0.43” – 3.54” (11mm – 90mm)
0.02” x 0.39” – 7” x 8.5” (0.05mm x 10mm –177.8mm x 215..9mm) Cuadrada
0.08” – 5.98” (2mm – 152mm)
0.39” x 1.57” – 5.55” x 10.04” (10mm x 40mm –141mm x 255mm)
3.46” – 9.06” (88mm – 230mm)
1.02” – 4.92” (26mm – 125mm)

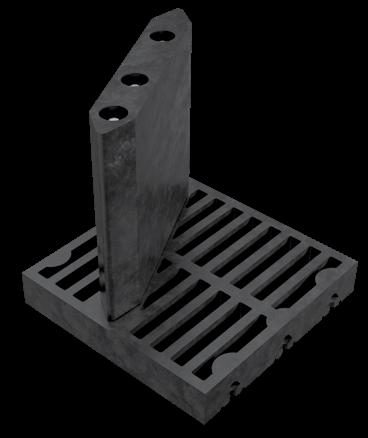

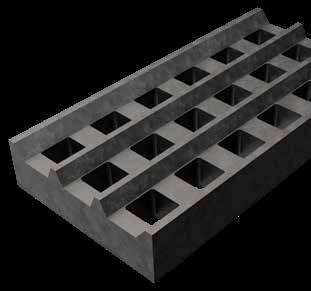

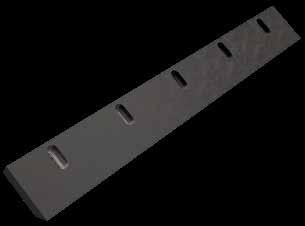

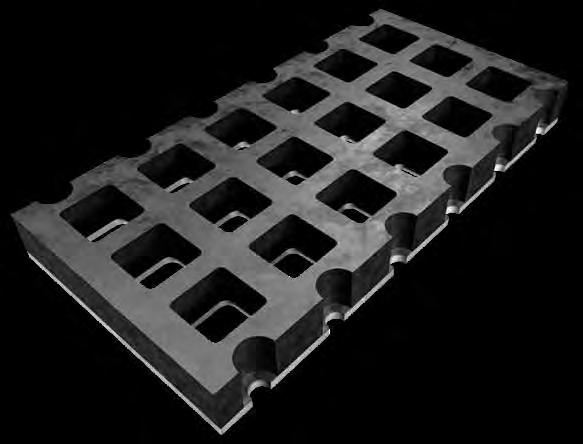

ARMADEX es nuestra línea de paneles atornillables para impacto pesado. Cada panel cuenta con placas de acero de alta resistencia para máxima vida útil, durabilidad y protección. Utilizado en aplicaciones de cribado, alto impacto y cargas pesadas, ARMADEX puede personalizarse con una variedad de estilos, formas de apertura, tamaños y grosores, y sistemas de sujeción.
TAMAÑO DEL PANEL
Estándar: ~2’x2’ (0.6 m x 0.6 m) y ~4’x4’ (1.2 m x 1.2 m). Tamaños personalizados disponibles.

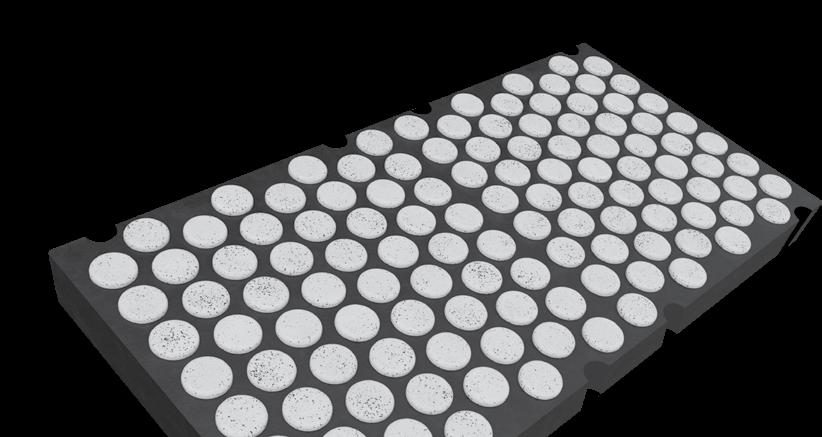

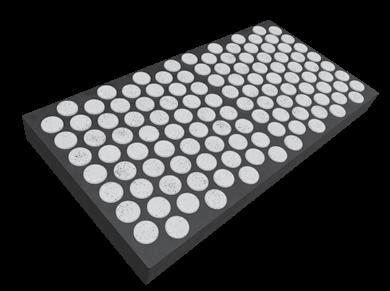

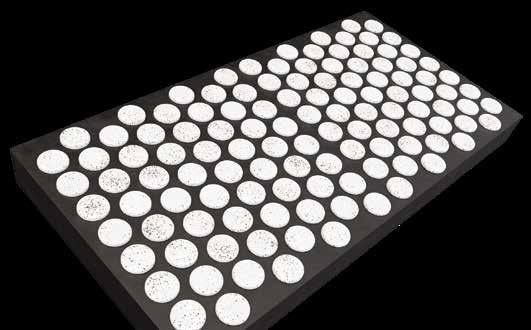

PANELES CERÁMICOS CON RESPALDO DE ACERO
Protege el soporte de tu plataforma en zonas de alto impacto con nuestro nuevo Panel Cerámico ARMADEX. Obtén el nivel más alto de protección integrado directamente en tu plataforma para extender la vida útil de tus travesaños y estructuras.
Descripción
63 mm de grosor – 1’ x 2’ (0.3 m x 0.6 m) – Ángulo, Canal, Tubo
65 mm de grosor – 1’ x 1’ (0.3 m x 0.3 m) – Ángulo, Canal, Tubo
65 mm de grosor – 1’ x 1’ (0.3 m x 0.3 m) – PipetopTM
OPCIONES DE FORMA DE CERÁMICA
OPCIONES DE FIJACIÓN
Con Pernos
Pin y Camisa (1’ x 1’ / 0.3 m x 0.3 m)
Número de Parte
B1Q252412-02
B1Q251212-01
065FPF1NXA-2
Redonda Cuadrada

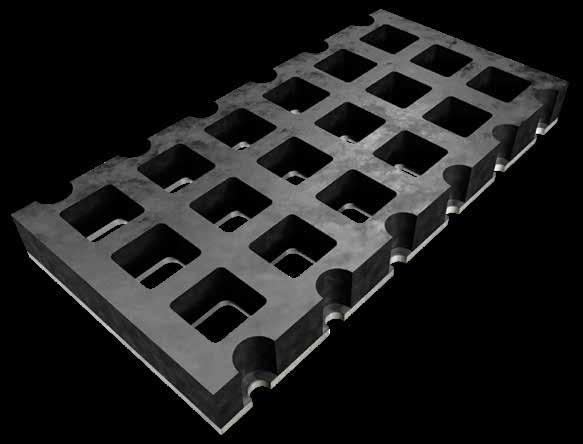

PANELES DE CAUCHO CON RESPALDO DE ACERO
Sólido
Rango de Tamaño:
0.75” – 8”
19.05mm – 203.2mm
Rango de Tamaño:
0.31” x 1.1” – 5” x 11.92” 9.17mm x 27.94mm –127mm – 302.77mm
Rango de Tamaño: 2” – 8”
50.8mm – 203.2mm
Rango de Tamaño: 2” – 8”
50.8mm – 203.2mm
Rango de Tamaño: 2” – 8”
50.8mm – 203.2mm
OPCIONES DE FIJACIÓN
Con Pernos
Pin y Camisa
OPCIONES DE CARACTERÍSTICAS
SUPERFICIALES
Diques Con Pernos
Barras Deslizantes
CARACTERÍSTICAS PERSONALIZABLES
Ubicación de Agujero para Pernos
Barras Deslizantes
Colocación de Aperturas
Tamaño y Grosor del Panel
OPCIONES DE MATERIAL
XR, XR100, XR200, FXR, FXR100
Combina diferentes opciones de apertura para una solución personalizada.

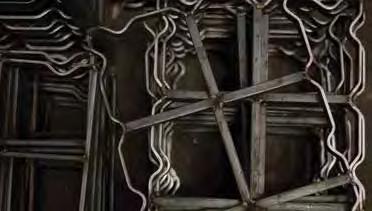

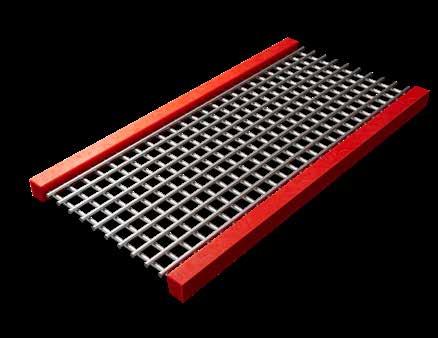

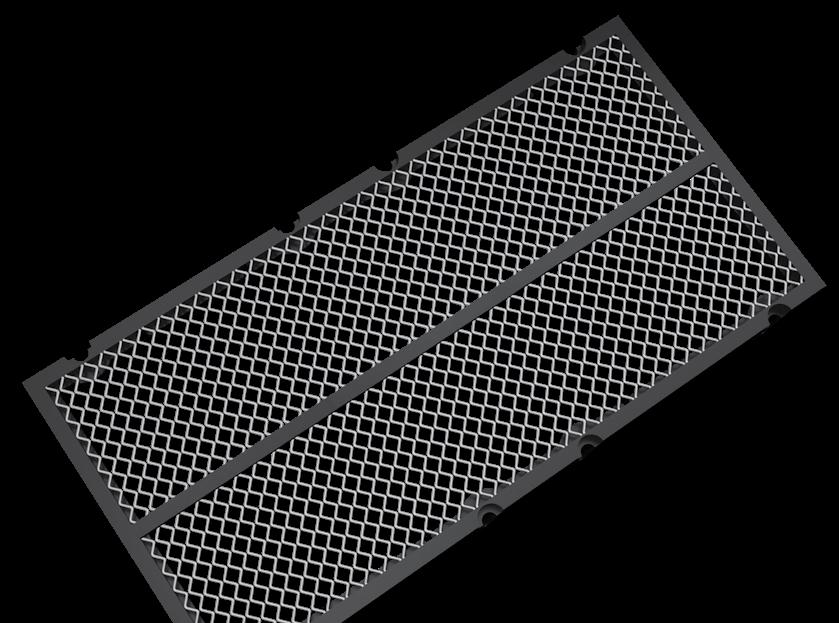

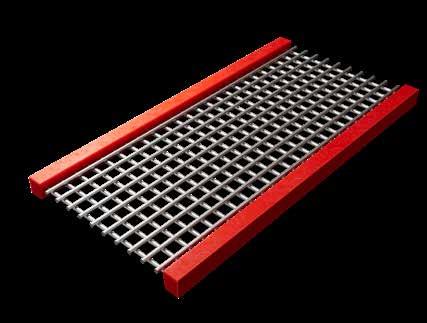

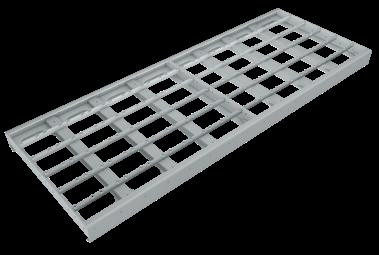

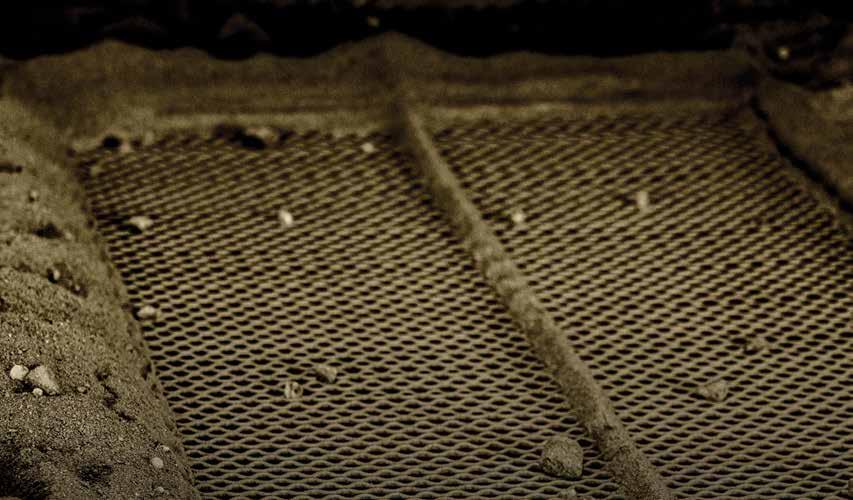

Nuestra línea de paneles modulares de alambre ofrece una variedad de opciones que van desde alambres soldados hasta diseños autolimpiantes.
METALDEX combina la conveniencia de nuestro diseño modular con la capacidad de procesamiento de la malla de alambre. Combínalo con otras telas modulares de Polydeck para obtener los mejores resultados.
TAMAÑO DEL PANEL
XPT: 1’ x 2’ (0.3 m x 0.6 m)
ULTRACLEAN: 1’ x 2’ (0.3 m x 0.6 m)
PRO: 2’ x 2’ (0.6 m x 0.6 m)
ESTILOS DE PANELES
PRO
GROSOR DEL PANEL
XPT: 30mm, 65mm
ULTRACLEAN: 30mm, 40mm
PRO: 45mm
OPCIONES DE FIJACIÓN
Con Pernos
Pin (XPT, ULTRACLEAN)
PolyRail (PRO)
OPCIONES DE CARACTERÍSTICAS
SUPERFICIALES
Diques (PRO)
Deflectores (PRO)
Apertura
0.5”
0.5”
Descripción Número de Parte
Cromo Duro
Cromo Duro con Dique de 2” (50.8 mm)
PR050HC
PR050HCD2
0.5” Acero Inoxidable PR050SS
0.5”
0.65”
0.65”
Acero Inoxidable con Dique de 2” (50.8 mm)
PR050SSD2
Cromo Duro PR065HC
Cromo Duro con Dique de 2” (50.8 mm)
PR065HCD2
0.65” Acero Inoxidable PR065SS
0.65” Acero Inoxidable con Dique de 2” (50.8 mm)
PR065SSD2
0.65” Acero Inoxidable con Deflectores PR065SSE
0.75”
0.75”
Cromo Duro PR075HC
Cromo Duro con Dique de 2” (50.8 mm)
PR075HCD2
0.75” Acero Inoxidable PR075SS
0.75” Acero Inoxidable con Dique de 2” (50.8 mm)
1 mm
1 mm
1 mm
1 mm
2 mm
PR075SSD2
Cromo Duro PR0100HC
Cromo Duro con Dique de 2” (50.8 mm) PR0100HCD2
Acero Inoxidable PR0100SS
Acero Inoxidable con Dique de 2” (50.8 mm)
PR0100SSD2
Acero Inoxidable PR0200SS

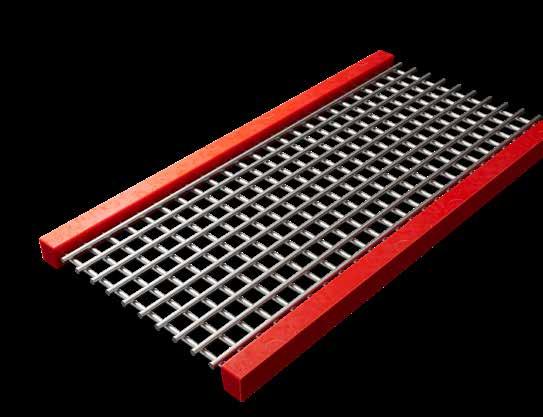

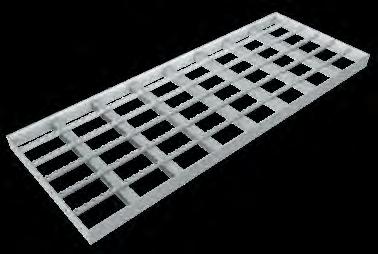

Alambre soldado modular. Área abierta comparable a la malla de alambre. Disponible en configuraciones “a favor del flujo” o “transversal al flujo”.
Apertura
Diámetro del Alambre Área Abierta
1/2” 3/16” 44.4%
9/16” 1/4” 38.2%
3/4” 1/4” 45.9%
7/8” 1/4” 49.0%
1” 5/16” 50.0%
1-1/8” 5/16” 49.2%

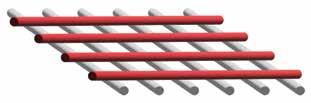

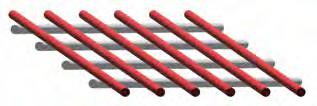

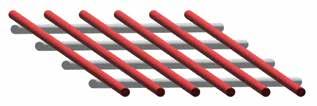

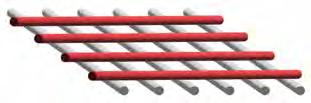

Alambre Lateral Transversal al Flujo
MW050RC21A
M056RC26B
M075RC26B
M088RC26B
M100RC26C
M113RC26C
1-1/4” 5/16” 48.8% M125RC26C
1-1/2” 3/8” 49.6%
1-3/4” 3/8” 55.9%
2” 3/8” 55.6%
2-1/4” 3/8” 59.8%
M150RC26D
M175RC26D
M200RC26D
M225RC26D
Alambre Longitudinal con el Flujo
MW050SC21A
M056SC26B
M075SC26B
M088SC26B
M100SC26C
M113SC26C
M125SC26C
M150SC26D
M175SC26D
M200SC26D
M225SC26D
2-1/2” 3/8” 60.4% M250RC26D M250SC26D 3” 1/2” 63.8% M300RC26E M300SC26E
Alambre Longitudinal con el Flujo
ULTRACLEAN
La Corriente
Alambre Lateral Transversal al Flujo
Diseño modular de alambre en “zigzag”. Agrega movimiento secundario para capacidades de autolimpieza.
Diámetro
Apertura
3/32”
MV009VC22J 1/8” 0.054"
MV013VC22J
3/16” 0.072" 40.8% MV019VC22K
1/4” 5/16” 3/8” 1/2” 9/16” 5/8”
Diseño modular de alambre en “zigzag”. Agrega movimiento secundario para capacidades de autolimpieza.
Obtén más información sobre los Travesaños PIPETOPTM
Grosor del Travesaño de 1/2” (12.7 mm)
OPCIONES DE FIJACIÓN
COMPLEMENTOS DE PROTECCIÓN
Revestimiento de Caucho PROTEX® RC
Recubrimiento de Poliuretano PROTEX® UC
y Camisa Con Pernos
Protectores de Travesaño PROTEX® PTP
CONFIGURACIONES DISPONIBLES
Rieles de Travesaño Individuales Conjuntos de Travesaño Preespaciados y Montados Estructuras Completas de Plataforma

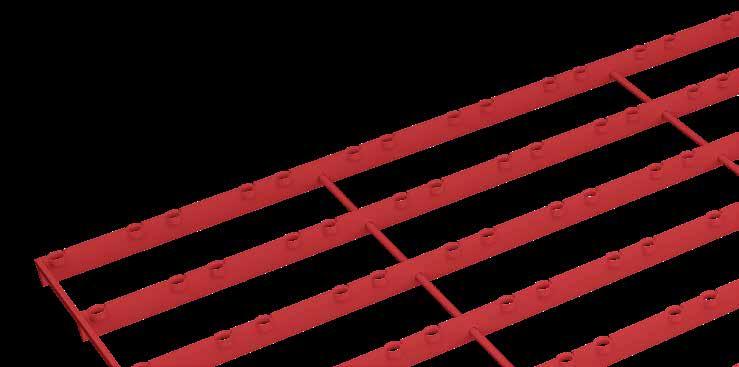

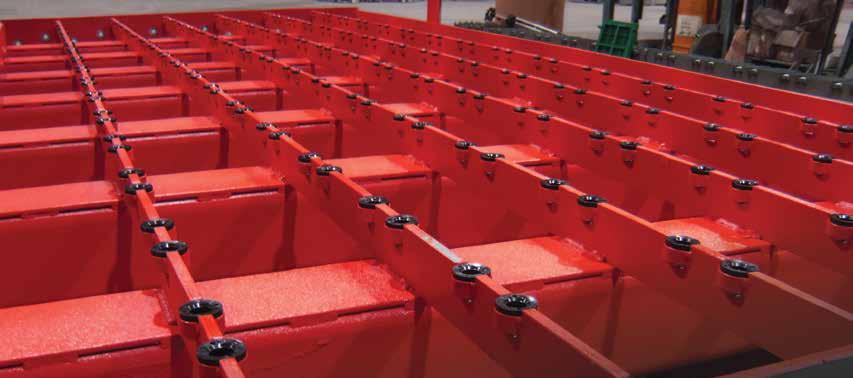

SISTEMA PIPETOP™ DE POLYDECK
El SISTEMA PIPETOP DE POLYDECK es un sistema de sujeción de paneles independiente del OEM, diseñado con versatilidad y área abierta en mente. Con tamaños personalizados, complementos de protección contra el desgaste y múltiples estilos de sujeción, el SISTEMA PIPETOP está diseñado para aprovechar al máximo el potencial de nuestros productos y ofrecerte un área abierta y una vida útil líderes en la industria para tus paneles.
CARACTERÍSTICAS
• Configurado para adaptarse a los requisitos de tamaño de plataforma de tu OEM preferido.
• Rieles de travesaño de ½” (12.7 mm) de ancho para un máximo rendimiento.
• Inserciones de sujeción independientes para reemplazo individual según sea necesario.
5 PROTEX® UC Revestimiento de Poliuretano
6 PROTEX® RC Revestimiento de Caucho
7 PROTEX® PTP Protectores de Vigas

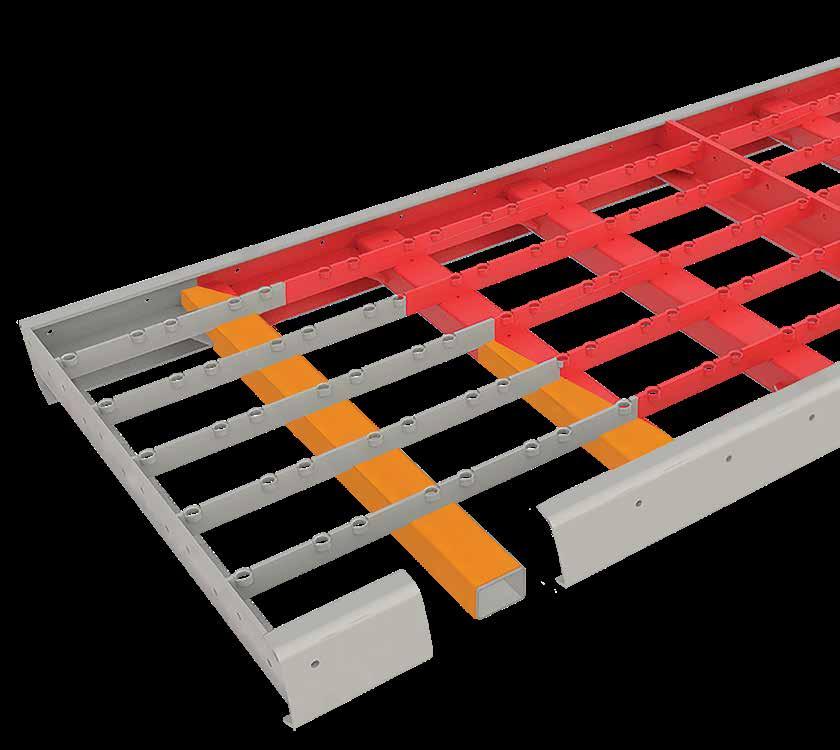

VIGAS Y CONVERSIONES
Los sistemas de soporte de Polydeck son confiables y están diseñados para maximizar el rendimiento de sus harneros.
Los sistemas de vigas de Polydeck están personalizados para adaptarse a su harnero, resistir roturas y durar más en entornos corrosivos.
DESCUBRA MÁS SOBRE LOS KITS DE CONVERSIÓN
ACCESORIOS PROTECTORES
Revestimiento de Caucho PROTEX® RC
Recubrimiento de Poliuretano PROTEX® UC
PIPETOPTM

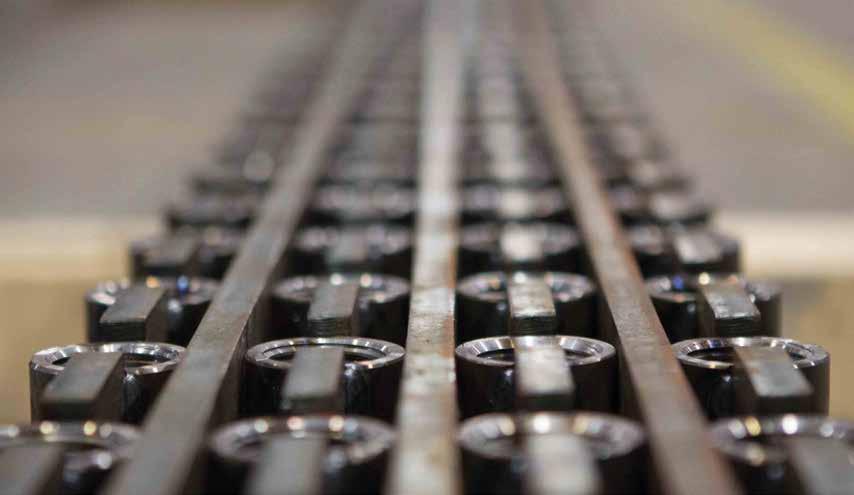

La característica distintiva del sistema de vigas PIPETOP son sus rieles de acero altamente duraderos de 1/2” de ancho. Diseñado pensando en el área abierta máxima y la versatilidad de fijación, el sistema de vigas PIPETOP es la opción de mejor rendimiento en la industria para estructuras de soporte de medios.
Vigas Tubulares
Vigas en T
Las vigas tubulares de Polydeck están diseñadas con precisión de corte láser para resistir el paso del tiempo, ofreciendo mayor confiabilidad y un soporte maximizado para los medios de harnero.
Conversiones Individuales/Agrupadas:
Las vigas en T de Polydeck permiten la fijación con diques con pernos para los paneles ARMADEX en aplicaciones con grandes volúmenes de pulpa. Esta solución minimiza las áreas donde la pulpa puede filtrarse entre los paneles y dañar las vigas.
Generalmente suministradas a fabricantes de equipos originales (OEM) para instalar en sus bastidores o como vigas de reemplazo para máquinas existentes.
Conversiones Preensambladas:

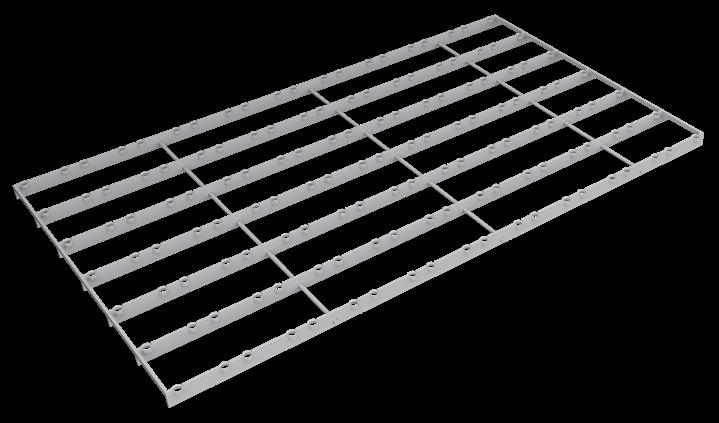

Los rieles de las vigas pueden preensamblarse en una estructura de fácil uso para ser entregados en el sitio de operación, lo que facilita la conversión de un bastidor de plataforma existente a un sistema Polydeck.

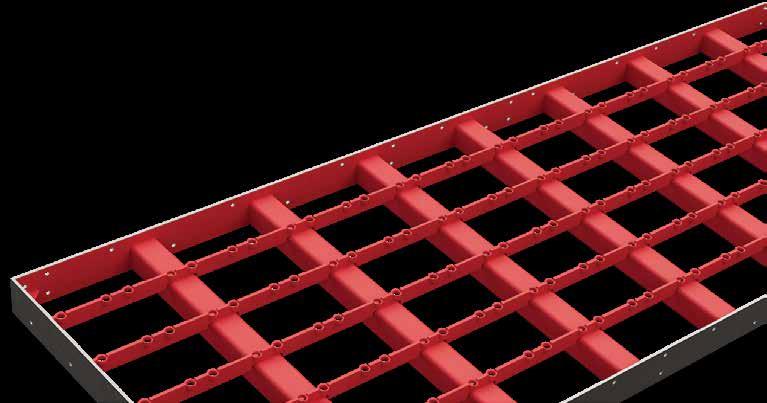

Bastidores de Soporte Completos:
Los rieles de las vigas pueden soldarse a los bastidores de plataforma para una instalación sencilla con diques con pernos, reemplazando un bastidor de plataforma desgastado en un harnero vibratorio existente.

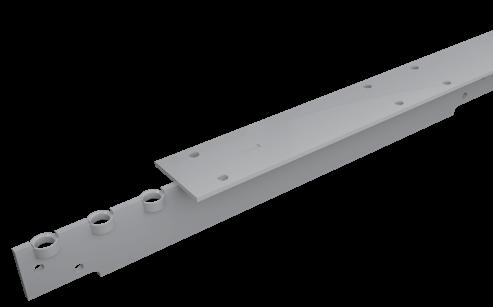

La imagen muestra una viga PIPETOP TStringer.

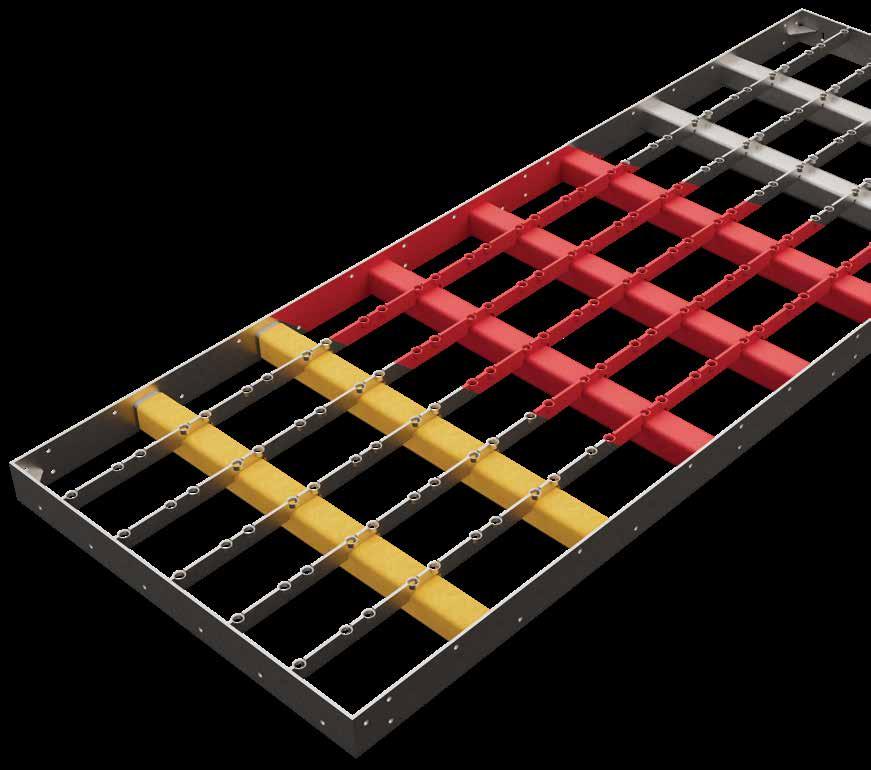

BASTIDORES
CARACTERÍSTICAS ADICIONALES
de Alimentación
Bastidores Estándar
Bastidores XD
Uso Extremo para mayor durabilidad. Sistema completo de plataforma y rieles diseñado para ajustarse a las especificaciones del harnero del OEM.
OPCIONES DE VIGAS
PIPETOPTM
PolyRailTM Tee
ACCESORIOS PROTECTORES
Revestimiento de Caucho PROTEX® RC
Recubrimiento de Poliuretano PROTEX® UC
STRINGER OPTIONS
PIPETOPTM
PolyRailTM Tee
ACCESORIOS PROTECTORES
Revestimiento de Caucho PROTEX® RC Recubrimiento de Poliuretano PROTEX® UC
Cajas
Labios de Descarga
TROMMELS
Diseñados a medida con la opción de incorporar un diseño reversible para prolongar la vida útil.
Los Trommels PIPETOP tienen una circunferencia de hasta 42 paneles y una longitud de 17’. Integran vigas PIPETOP y medios de harnero modulares de Polydeck para lograr un área abierta ultra alta.
DIÁMETRO DE LA SUPERFICIE DE TRABAJO
Los Trommels PROTOP varían desde una circunferencia de 9 paneles x 4’ de largo hasta una circunferencia de 14 paneles x 6’ de largo. Utilizan vigas PROTOP y paneles PolySnap para una vida útil prolongada y mayor durabilidad.
Atrapa Bolas Atrapa Bolas
Diques Placa de Retención
ACCESORIOS PROTECTORES
Revestimiento de Caucho
Atrapa Bolas Atrapa Bolas
Diques Anillo de Desgaste
PROTEX es nuestra línea de protectores, revestimientos y productos de desgaste diseñados para prolongar la duración de sus operaciones de clasificación. Los productos protectores PROTEX están diseñados para ofrecer una solución sencilla al desgaste de su equipo.
PROTEX P
Diseñados para proteger vigas, travesaños, vigas PIPETOP™ y vigas PolyRail™.
PROTECTOR PIPETOP Part Number
24” de Largo x Altura Completa F6000588
36” de Largo x Altura Completa F6000589
24” de Largo x 1” de Altura
F6000592
36” de Largo x 1” de Altura F6000593
Protector de ángulo
051014001
PROTEX C
Revestimiento de Caucho (RC) o Revestimiento de Poliuretano (UC) para proteger bastidores y vigas de aplicaciones altamente abrasivas o de alto impacto.
¡NUEVO!

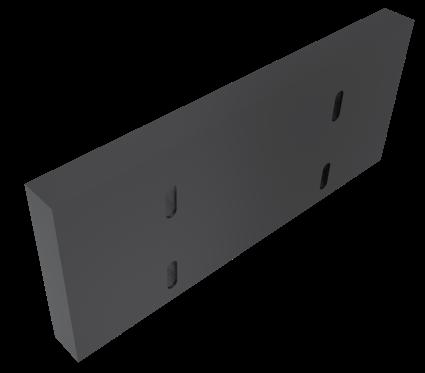

PROTEX SL
Placas de Desgaste Laterales disponibles en poliuretano, caucho y UHMW según las necesidades de su aplicación.
proteger los lados de su banda transportadora de
Espesor 1”, 1.5”, 2”
Altura 6”, 7”, 8”, 9”, 10”, 12”
Longitud Personalizada
Ángulo de Ajuste del Rodillo 20º, 30º
Tamaños y ángulos personalizados disponibles.
PROTEX CL
Los revestimientos de cerámica son una solución versátil con diques con pernos para aplicaciones de alto desgaste. Disponibles en configuraciones de 1x1 y 1x2, con opciones de cerámica circular o cuadrada.
PROTEX L
Revestimientos para toboganes de alimentación, cajas de alimentación, labios de descarga y puntos de transferencia fabricados en diferentes materiales para evitar el reemplazo prematuro de su equipo. Disponibles en poliuretano, caucho o caucho de alta resistencia.
Revestimientos de Caucho Número de Parte
25mm de espesor - Uso Estándar – 1’ x 1’ SDRDXL11A
50mm de espesor - Uso Estándar – 1’ x 1’ SDRDXL12A
25mm de espesor - De alta resistencia – 1’ x 2’
50mm de espesor - De alta resistencia – 1’ x 2’
HDRDXL11A
HDRDXL12A
Tapón para Agujero de Perno BDRPLUG
Revestimientos de Poliuretano Número de Parte
30mm de espesor – 12” x 6” 030LG1BSF
30mm de espesor – 12” x 8” 030LG1BSG
PROTEX ML 030FMAG1YSA
Revestimientos magnéticos para toboganes de alimentación, cajas de alimentación, labios de descarga y puntos de transferencia, diseñados para evitar el reemplazo prematuro de su equipo. Disponibles en poliuretano.
ACCESORIOS
Optimice sus harneros con accesorios de clasificación líderes en la industria de Polydeck. Complete su solución de clasificación con accesorios accesibles, efectivos y duraderos.

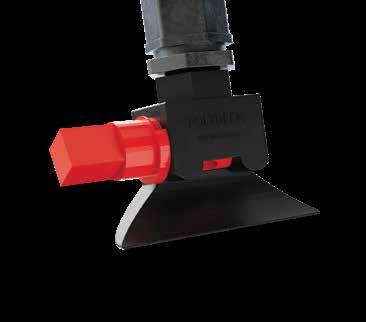

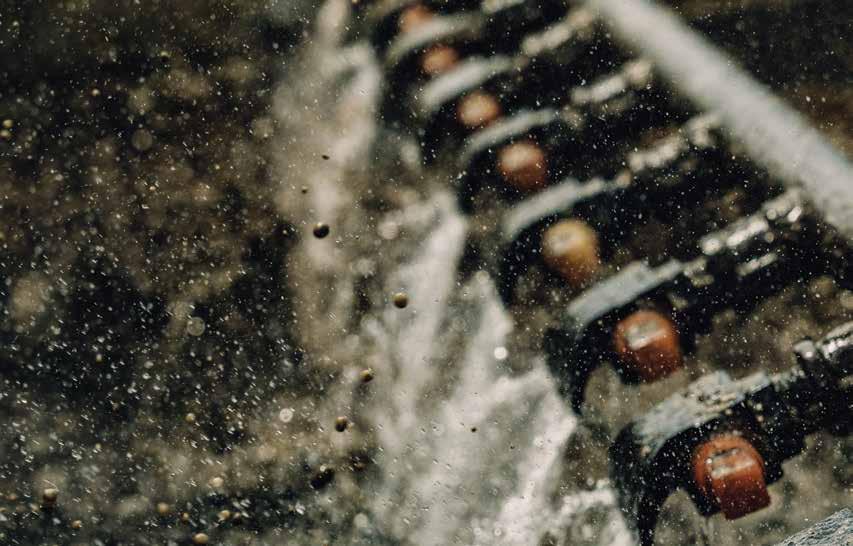

BOQUILLAS DE ASPERSIÓN
Nuestra boquilla de aspersión patentada y autolimpiante de poliuretano garantiza una distribución uniforme del agua en su plataforma sin dañar su harnero ni los medios. Disponible en múltiples formas y configuraciones, su diseño inteligente puede manejar cualquier volumen de agua que su aplicación requiera.
CAPACIDAD DE FLUJO DE LAS BOQUILLAS DE ASPERSIÓN
de Apertura
Número de Parte Descripción
F6000335 Sin apertura. Perforado por el cliente.
F6000336 Apertura de 5 mm
F6000338 Apertura de 7 mm
F6000340 Apertura de 9 mm
F6000346 Apertura de 11 mm
F6000347 Apertura de 13 mm
Cubierta de Perno Huck
5/8” F6000575
3/4” F6000578
Tira Adaptadora PolyRailtm
BDRPLUG-CER50
Bloque de Relleno de Transición - Estilo Perno
Lado A PD2001D7
Lado B PD2001D08
Kit de Instalación de Inserto de Casquillo
DiverterKit-S 30mm – 45mm
DiverterKit-M 30mm – 55mm
DiverterKit-L 30mm – 100mm
DiverterKit-XL 55mm – 100mm Kit Desviador Cubierta de Perno Huck de Cerámica
Clip Angular y Cuña
Clip Angular 020776003
Cuña Izquierda F4000028
Cuña Derecha F4000028

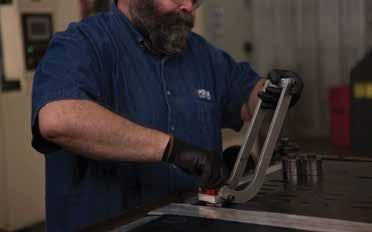

Extractor de Pines Snarski
Extractor de Pernos
Completo 131115000P
Brazo de Repuesto F6000700
Pierna Pivotante de Repuesto F6000701
Mandíbula de Repuesto F6000702
de Casquillo de Perno

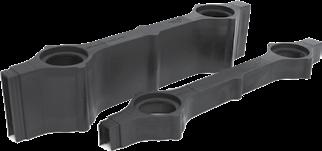

Bloque de Relleno de TransiciónEstilo Snap
Lado A PD2001D06
Lado B PD2001D04
ProStrip
Puede usarse como protector, dique, desviador o protector de vigas. La altura de los pernos puede ajustarse. Disponible en secciones de 2 pies de largo.
Herramienta de Instalación de Inserto de Casquillo

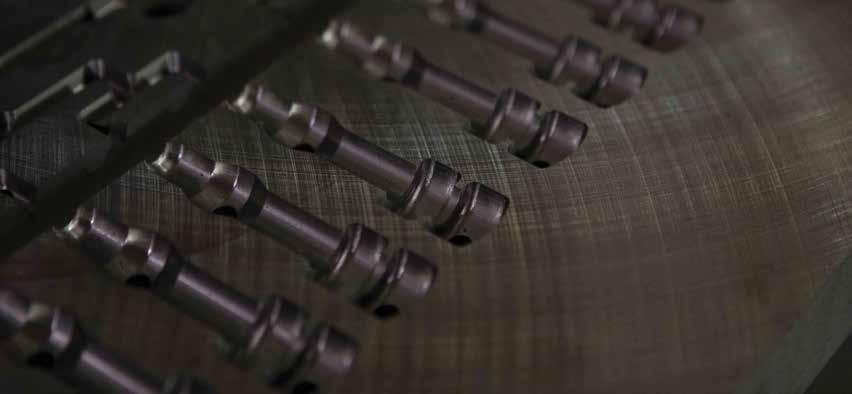

PINS
PANELES DE 30MM
F6000410
Eje regular para medios Poly.
PANELES DE 40MM
F6000418
Eje regular.
F6000413
Eje sobredimensionado para medios de caucho.
F6000415
Eje extendido (10 mm) para viga angular sin protector angular.
F6000431
Eje extendido (15 mm) para larguero angular con protector de ángulo.
F6000424
Eje sobredimensionado para medios de caucho.
F6000587
Eje extendido (15 mm) para larguero angular con protector de ángulo.
F6000563
Eje extendido (15 mm) para larguero angular con protector de ángulo.
PANELES DE 45MM ESPECIALIDAD
F6000426
Eje regular.
F6000429
Eje sobredimensionado para medios de caucho.
PANELES DE 50MM
F6000435
Eje sobredimensionado para medios de caucho.
F6000432
Eje extendido (15 mm) para larguero angular con protector de ángulo.
PANELES DE 55, 60, 65MM
F6000443
Eje regular.
PANELES DE 80MM
F6000454
Eje sobredimensionado para medios de caucho.
F6000445
Eje sobredimensionado para medios de caucho.
F6000431
Eje extendido (15 mm) para larguero angular con protector de ángulo.
F6000433
Eje estándar (50 mm).
F6000534
Camisa de poliuretano para usar con pernos F6000533 y F6000538.
ESPECIALIDAD
F6000411
Para algunas aplicaciones de deshidratación. Pin medio de poliuretano de 30 mm; eje regular.
F6000561
Eje extendido (15 mm) para larguero angular con protector de ángulo.
F6000538
Perno y manga. Perno de poliuretano de 80 mm.
F6000586
Eje extendido (15 mm) para larguero angular con protector de ángulo.
F6000533
Perno y manga. Perno de poliuretano de 65 mm.
PANELES DE 100MM
F6000408
Eje sobredimensionado para medios de caucho.
SERVICIOS

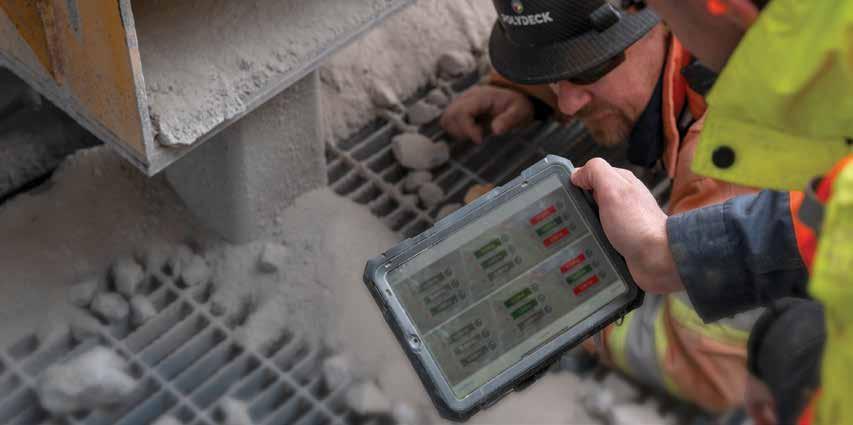

PRO ANALYSIS:
EVALUACIONES DE RENDIMIENTO DE HARNEROS
Asegúrese de que sus harneros vibratorios estén operando al máximo rendimiento con el servicio Pro Analysis de Polydeck. Esta evaluación exhaustiva está diseñada para proporcionarle conocimientos clave basados en datos que ayudan a mantener su harnero vibratorio dentro de los límites de diseño del fabricante, prolongando así su vida útil operativa y minimizando los tiempos de inactividad no planificados.
Lo Que Inspeccionamos
Especificaciones y diseño del harnero.
Condición general del harnero.
PRO ANALYSIS
Configuración de velocidad y carrera para aplicaciones específicas.
Método de alimentación y distribución del material.
Áreas propensas a obstrucciones o bloqueos.
Ensamble de accionamiento y lubricación.
Suspensión y estructura de soporte.
ESCANEE PARA PROGRAMAR SU PRO ANALYSIS DE POLYDECK
¿Qué
estamos analizando?
• Velocidad del harnero, carrera y fuerza G (con y sin carga)
• Movimientos multidimensionales de las placas laterales (con y sin carga)
• Movimientos de la estructura de soporte (con y sin carga)
• Pruebas de frecuencia natural (prueba de golpeo)
• Mediciones operativas y de carrera
Aviso legal: Los técnicos están capacitados para cumplir con los estándares de la Administración de Seguridad y Salud en las Minas (MSHA), lo que requiere acceso a ambos lados del harnero y plataformas adecuadas para realizar pruebas de manera segura. Se llevará a cabo una breve reunión posterior al análisis para discutir los hallazgos y recomendaciones directamente con su equipo.

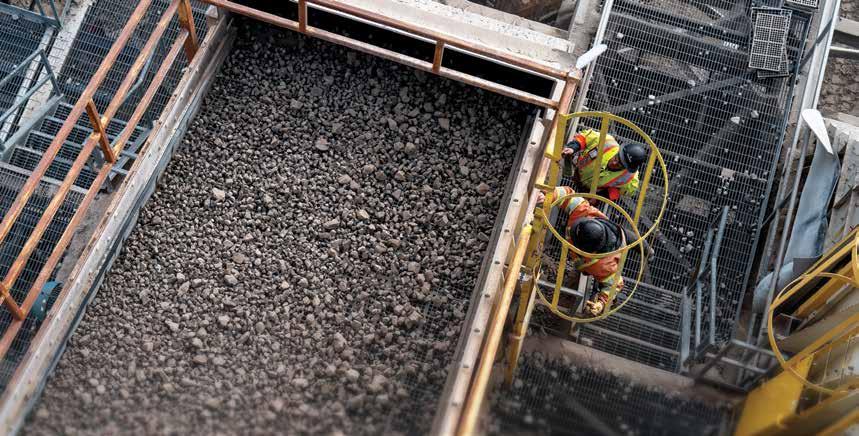

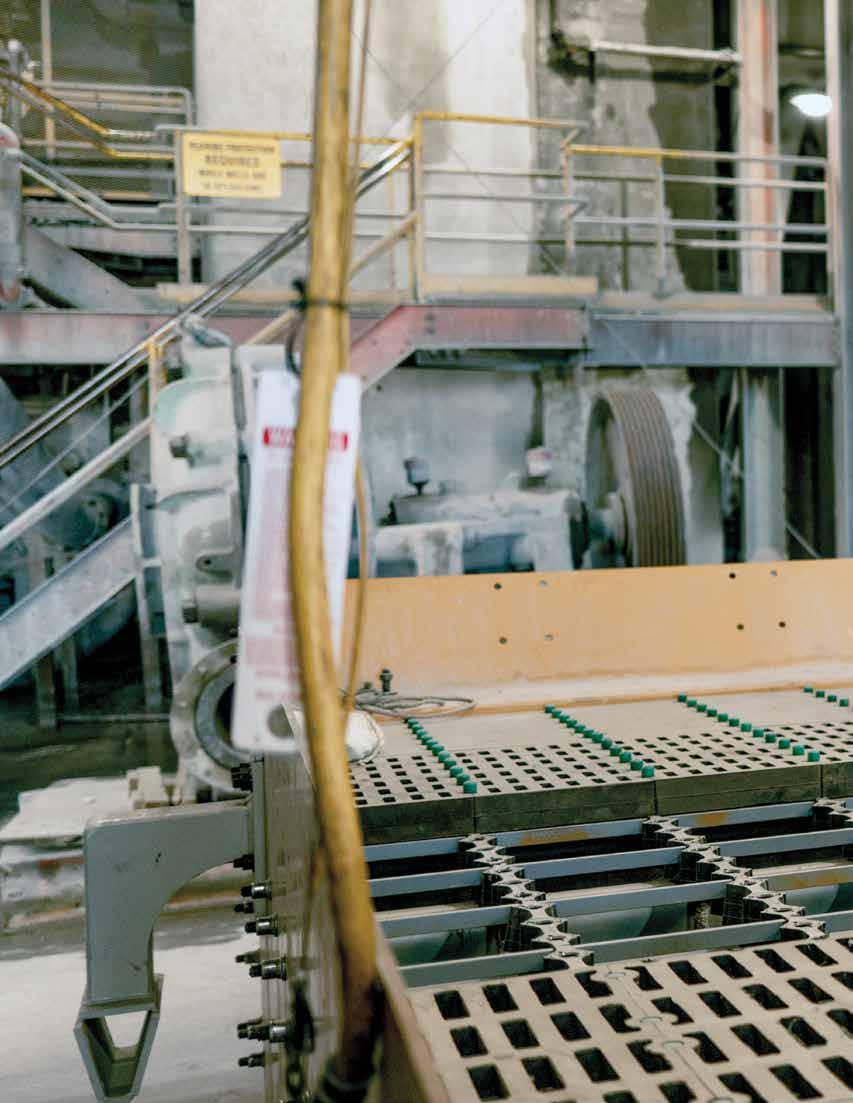

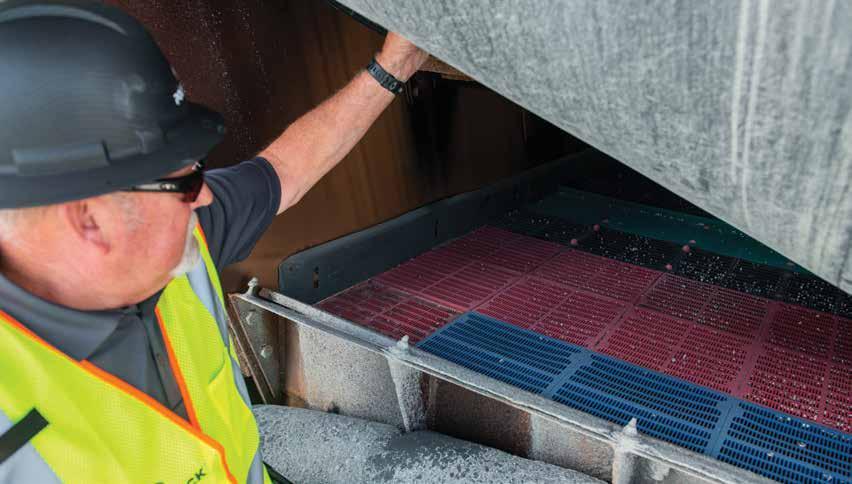

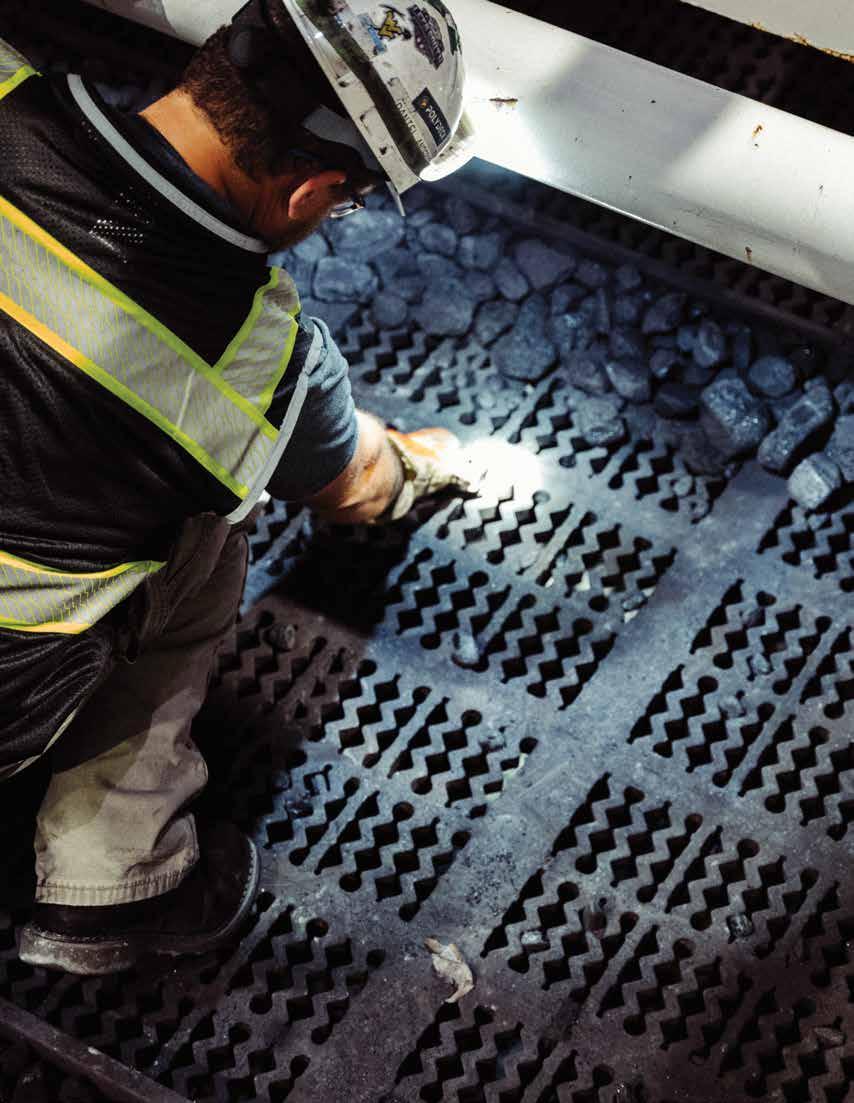

ENCUESTA DE PLANTA
La Encuesta de Planta Polydeck es un servicio de inspección integral y gratuito de sus plataformas, medios de harnero y evaluación de aplicaciones. Disponible para clientes* hasta una vez por trimestre por sitio, este servicio está diseñado para mejorar el rendimiento y la longevidad de cada plataforma de su harnero.
Lo Que Inspeccionamos
Calidad y condición de los medios de harnero.
Desgaste y efectividad de las líneas protectoras.
Integridad estructural, estabilidad y condición de las estructuras de soporte, bastidores y vigas.
Flujo de material en los extremos de alimentación y descarga.
Desgaste y funcionalidad de las cajas de alimentación y placas de alimentación.
ENCUESTA DE PLANTA
Estado de desgaste de los tubos de torsión (si aplica).
Alineación y condición de los labios de descarga.
Montajes de Resorte: Condición y funcionamiento de los montajes de resorte.
Acumulación de Material: Áreas de acumulación excesiva de material.
Barras de Aspersión y Boquillas:
Obstrucción o desgaste de las barras de aspersión y boquillas.
Beneficios de la Encuesta de Planta Polydeck
• Hoja de ruta detallada y accionable para mejorar la eficiencia y seguridad del cribado.
• Detección temprana de problemas que reducen el rendimiento y la vida útil.
• Revisiones regulares y orientación sobre mantenimiento para extender la vida útil de las plataformas y reducir el tiempo de inactividad.
• Detección temprana de reparaciones necesarias.
• Recomendaciones para ajustar o actualizar los medios de harnero y mejorar la eficiencia.
ESCANEE PARA PROGRAMAR SU ENCUESTA DE PLANTA POLYDECK.
Expertos en Clasificación.
We Got This.
Programe una consulta de Pro Analysis con Polydeck y comience a optimizar su harnero hoy mismo.
RESERVE UNA CONSULTA HOY MISMO
GUÍA DE CRUCE DE TAMAÑO DE PARTÍCULAS
PULGADAS MILÍMETROS
1-1/2” 38.100 1.5000
1-3/8” 34.925 1.3750
1-1/4” 31.750 1.2500
1-1/8” 28.575 1.1250 1” 25.400 1.0000
7/8” 22.225 0.8750 3/4” 19.050 0.7500
5/8” 15.875 0.6250 1/2” 12.700 0.5000
7/16” 11.113 0.4375
3/8” 9.525 0.3750
5/16” 7.938 0.3125
9/32” 7.144 0.2810
1/4” 6.350 0.2500
7/32“ 5.556 0.2190
EQUIVALENTE DE CRIBA DE EE. UU. MÁS CERCANO EQUIVALENTE DE MALLA TYLER MÁS CERCANO
Úselo solo como una guía (los anchos pueden variar). Se necesitan mediciones reales para bastidores de reemplazo y conversiones.
Fabricante de Equipos Originales Ancho Estándar de Harnero
Astec Industries
JCI
3/16” 4.763 0.1875 No. 4 4 Malla
11/64” 4.366 0.1750
5/32” 3.969 0.1560 No. 5 5 Malla
9/64” 3.572 0.1406 No. 6 6 Malla 1/8” 3.175 0.1250 2.830 0.1110 No. 7 7 Malla
7/64” 2.778 0.1094
3/32” 2.381 0.0937 No. 8 8 Malla
5/64” 1.984 0.0781 No. 10 9 Malla
1.679 0.0661 No. 12 10 Malla 1/16” 1.588 0.0625
1.410 0.0555 No. 14 12 Malla
3/64” 1.191 0.0469 No. 16 14 Malla
1.000 0.0394 No. 18 16 Malla
0.841 0.0331 No. 20 20 Malla
1/32” 0.794 0.0313
0.707 0.0278 No. 25 24 Malla
0.594 0.0234 No. 30 28 Malla
0.500 0.0197 No. 35 32 Malla
0.419 0.0165 No. 40 35 Malla
1/64” 0.397 0.0156
0.354 0.0139 No. 44 42 Malla
0.297 0.0117 No. 50 48 Malla
0.250 0.0098 No. 60 60 Malla
0.210 0.0083 No. 70 65 Mesh
0.177 0.0070 No. 80 80 Malla
0.150 0.0059 No. 100 100 Malla
0.125 0.0049 No. 120 115 Malla
0.105 0.0041 No. 140 150 Malla
0.088 0.0035 No. 170 170 Malla
0.075 0.0029 No. 200 200 Malla
0.063 0.0025 No. 230 250 Malla
0.053 0.0021 No. 270 270 Malla
0.044 0.0017 No. 325 325 Malla
0.037 0.0015 No. 400 400 Malla
nom + 4” or + 1 1/2” si es de 5” de ancho
Kolberg-Pioneer (KPI) nom + 0”
Telsmith nom + 5/8” (VibroKing) nom + 0” (SpecMaker)
Conn-Weld nom + 1/4”
Deister nom + 1/2”
FLSmidth Ludowici nom + 1/4” (varía)
Metso Corporation
Allis-Chalmers nom + 1/4”
Hewitt-Robbins nom + 4” (máquinas más nuevas) nom + 1/2” (máquinas más antiguas)
Nordberg Series nom + 0” (varía)
Svedala nom + 1/4”
Schenck Process nom + 10mm (~3/8”)
SECO nom + 0”
Tabor Machine Company nom + 1/4”
Terex Mineral Processing Systems
Cedarapids Series nom + 4” (varía) or 1 1/2” if 5” de ancho
Simplicity Series nom + 2”
TRIO Engineered Products, Inc. nom + 4” (horizontal) nom + 2” (inclinada)
W.S. Tyler nom + 0”
