O nosso objetivo é oferecer produtos e soluções de qualidade e na vanguarda,
Através da escolha de materiais corretos, da simplicidade e sustentabilidade, a Pmflex quer melhorar a experiência na construção civil, residencial e comercial. Equilibramos o desejo de novas ideias e desenvolvimento com a apreciação pela simplicidade. Hoje, os resultados de que nos orgulhamos simplificando o trabalho dos instaladores. são os nossos produtos.
Com mais de 60 anos de experiência, a nossa missão é sermos sempre inovadores, com a paixão de tornar o trabalho dos instaladores mais fácil, rápido e seguro. Ao mesmo tempo, concentramo-nos no valor acrescentado e nas ideias inovadoras para os instaladores, os nossos parceiros, a sociedade e as gerações vindouras. Desenvolvemos soluções inteligentes e sustentáveis.
Somos a Pmflex, líder na Europa na produção de tubos para os sistemas elétricos. Desde 1962, fornecemos produtos de alta qualidade com o objetivo de facilitar o dia a dia do instalador.
A nossa extensa gama de produtos foi desenvolvida para ser extremamente fácil de aplicar e flexível tanto no design como na utilização.
Empresa
Estamos sempre presentes e ativos no mercado, somos capazes de reconhecer as exigências do cliente e adaptar a nossa atividade.
Com investimentos contínuos, desenvolvemos a gama de produtos e serviços oferecidos no mercado.
Adaptamo-nos continuamente às exigências mutáveis do mercado. Os produtos Pmflex são a melhor escolha para as instalações, em termos de qualidade e flexibilidade.
Com os cenários em constante mudança, adaptamo-nos constantemente para criar instalações seguras, satisfação dos funcionários e empreendedorismo são apenas alguns dos
produtos mais eficientes. Simplicidade, pilares da Pmflex, nos quais os clientes podem confiar.
Pmflex
Filial comercial
Oslo, Noruega
Filial comercial e nova fábrica (aberta em 2024)
Gotemburgo, Suécia
Pmflex Group
Sede e fábricas
Bérgamo, Itália
1°
Grupo líder na Europa na produção de tubos isolantes
1° de tubos pré-cablados
com cabos
> 60
Anos de experiência no fabrico de tubos >340.000
(desde 1962) tubo produzidos ao ano no total
Quilómetros de
Produtor
> 100.000
Quilómetros de > 1.500 referências
tubo pré-cablado produzidos por ano a tubos pré-cablados
12
Marcas de qualidade
Ano 1994
Certificação de
Dos quais 700 relativos de produto qualidade empresarial
Segurança & Meio ambiente
DE With more than 60 years of experience, we are an innovative comp any group with a gre at ambition to make everyday life easier for those who use our solutions. At the same time, we tack on added v alue and innovative thinking, for installers, our partners, society and the next generation. We develop smart and sust ainable solutions. We are Pmflex, leading manufacturer of electrical conduits in Europe. Since 1962, we have been delivering high quality pro ducts with the goal of facilitating and st re amlining the everyday life of the electric ian. Our comprehensive pro duct range is sp ec ially developed to b e extremely easy to work with and flexible in both design and function.
» Na Pmflex assumimos a responsabilidade pelo impacto que os nossos produtos têm sobre o meio ambientedesde as matérias-primas que adquirimos, o desenvolvimento do produto, a produção, até à utilização e posterior reciclagem. «
Na Pmflex, sentimo-nos responsáveis perante o meio ambiente e aqueles que escolhem os nossos produtos: parceiros comerciais, instaladores e pessoas que se encontram onde são instalados os nossos
Na nossa busca por oferecer o melhor produto possível, adquirimos todas as matérias-primas dos fabricantes europeus mais qualificados e submetemo-las a controlos de qualidade rigorosos.
Além disso, concebemos e fabricamos produtos extremamente seguros, não só em conformidade com a legislação REACH, mas também livres de substâncias que possam ser potencialmente proibidas no futuro. O nosso compromisso com o desenvolvimento empresarial, a nossa capacidade de resposta na conceção de novas soluções e produtos com uma forte atenção ao ambiente geram valor para os instaladores, grossistas,
atualizados para atender aos requisitos
Os produtos Pmflex são constantemente mais recentes e prementes em termos de segurança. Utilizar os produtos Pmflex garantir a segurança pública e proteger
atua ativamente há anos no campo da sustentabilidade e da proteção do meio produtos. ambiente.
parceiros e para a comunidade em geral.
Halogen Free, significa trabalhar para listados nos portais de nossos distribuidores.
mundo elétrico de amanhã, para nós e para pessoas e bens em caso de incêndio.
Os produtos Pmflex são certificados e Entre em contacto com o seu distribuidor local de confiança para obter mais informações. Neste delicado período histórico é importante assumir-se as responsabilidades e agir para construir o as gerações vindouras. Este princípio está em linha com a nossa filosofia. Na qualidade de líder de produtos para instalações elétricas, a Pmflex, além de criar valor para os clientes,
Todos os tubos Pmflex são certificados EPD®. A Declaração
Ambiental de Produto (EPD, Environmental Product Declaration) avalia o desempenho ambiental dos produtos durante o seu ciclo de vida e está em conformidade com a norma internacional ISO 14025.
Em 2024, recebemos a medalha de Prata EcoVadis. A EcoVadis é o maior e mais fiável fornecedor mundial de avaliações de sustentabilidade empresarial. Este prémio coloca a Pmflex entre as melhores empresas avaliadas e entre os líderes em temas como o meio ambiente, práticas de trabalho e direitos humanos, compras sustentáveis e ética.
Informaçãos técnicas
Tubos e acessórios
PADRÃO INTERNACIONAL CEI EN 61386
EN 61386.1 Requisitos gerais. Aplica-se a todos os sistemas de tubo. Deve ser utilizado em conjunto com a parte 2
apropriada, fornecendo requisitos específicos para cada tipo individual de sistema de tubo.
EN 61386.21 Regras particulares - Sistemas de tubo rígido.
EN 61386.22 Regras particulares - Sistemas de tubo dobrável.
EN 61386.23 Regras particulares - Sistemas de tubo flexível.
EN 61386.24 Regras particulares - Sistemas de tubos enterrados no solo.
CÓDIGO DE CLASSIFICAÇÃO
O código de classificação do produto é composto por 12 dígitos. O tubo deve ser marcado com os primeiros 4 dígitos, pelo menos.
1º dígito: Resistência à compressão
1 - muito fraca (125 Newton)
2 - fraca (320 N)
3 - média (750 N)
4 - forte (1.250 N)
5 - muito forte (4.000 N)
2º dígito: Resistência ao choque
1 - muito fraca (0,5 Joules)
2 - fraca (1 Joule)
3 - média (2 Joules)
4 - forte (6 Joules)
5 - muito forte (20,4 Joules)
3º dígito: Temperatura de aplicação e instalação permanente mínima
1 - (+5°C)
2 - (-5°C)
3 - (-15°C)
4 - (-25°C)
5 - (-45°C)
4º dígito: Temperatura de aplicação e instalação permanente máxima
1 - (+60°C)
2 - (+90°C)
3 - (+105°C)
4 - (+120°C)
5 - (+150°C)
6 - (+250°C)
7 - (+400°C)
GRAU DE PROTEÇÃO IP
7º dígito: Grau de proteção contra objetos sólidos
3 - protegido contra objetos sólidos com diâmetro = /> 2,5 mm
4 - protegido contra objetos sólidos com diâmetro = /> 1 mm
5 - protegido contra a poeira
6 - totalmente protegido contra a poeira.
8º dígito: Grau de proteção contra o ingresso prejudicial de água
0 - não protegido
1 - protegido contra quedas verticais de gotas d’água
2 - protegido contra quedas verticais de gotas d’água (sistema inclinado até 15°)
3 - protegido contra chuva
4 - protegido contra projeções d'água
5 - protegido contra jatos d’água
6 - protegido contra fortes jatos d’água
7 - protegido contra os efeitos da imersão temporária em água.
NORMA INTERNACIONAL EUROPEIA EN 506 4 2:20 18
Método de teste para conteúdo de halogénios em sistemas de gestão de cabos. Esta Norma Europeia especifica o método para a determinação do conteúdo de halogénios em componentes do Sistema de gestão de cabos (CMS) ou produtos feitos de material(is)
polimérico(s). A determinação é feita por combustão e subsequente análise do produto de combustão por Cromatografia Iónica. Esta norma especifica como os componentes ou produtos do CMS podem ser declarados como sem halogénio.
NORMA INTERNACIONAL EUROPEIA I EC 60 754
Métodos de ensaio comuns para cabos submetidos ao fogo. Ensaios sobre os gases envolvidos durante a combustão do material do cabo.
Parte 1 Determinação da quantidade de gases ácidos halogenados.
Parte 2
Determinação da acidez dos gases dos materiais pela medição do pH e da condutividade.
NORMA INTERNACIONAL EUROPEIA I EC 6 103 4
Parte 2
Medição da densidade do fumo emanado pelos cabos a arder sob condições definidas.
DECLARAÇÃO DE CONFORMIDADE
A Pmflex declara que todos os produtos *** listados neste catálogo, de acordo com a Diretiva CE 2014/35 (DBT), cumprem com os requisitos mínimos de segurança da Diretiva e estão marcados CE. Mediante solicitação, a Pmflex pode fornecer a cópia da Declaração de Conformidade CE para qualquer produto individual.
*** Os seguintes produtos não estão incluídos no campo de aplicação da DBT e não possuem marca CE: MOPI, SEG, CT, C, CFC, CF, CFF
Simplifique a instalação com a nossa gama de tubos pré-cablados
Oferecemos uma gama completa de tubos préinstalação elétrica na Europa. Os nossos tubos pré-cablados contêm todos os tipos de cabo e são adicionais. Todos os cabos estão conformes ao os custos de mão de obra.
cablados, com cabos de energia e com cabos especiais, que permitem realizar qualquer tipo de pré-lubrificados, para agilizar a inserção de cabos regulamento CPR. Com os nossos tubos pré-cablados pode reduzir a metade o tempo de instalação e reduzir

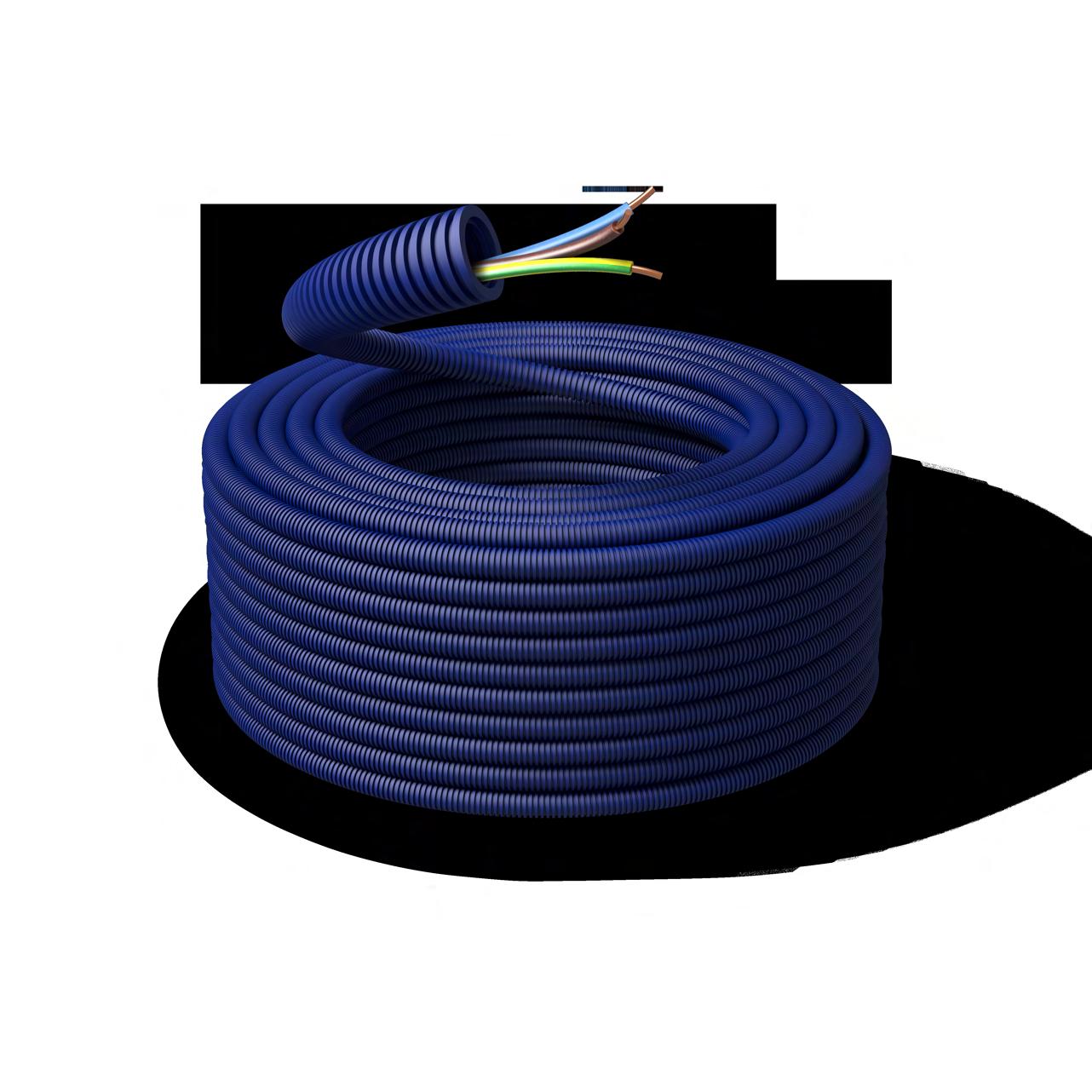

H07V-U

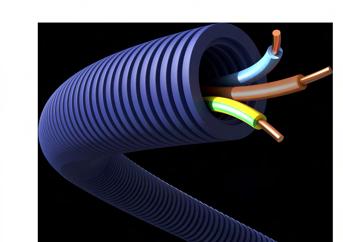

Tubo flexível corrugado ICTA pré-cablado com cabos de energia H07V-U. Permite uma poupança significativa de tempo. Os tempos e custos de instalação são reduzidos a metade: os cabos já estão inseridos nos tubos, uma única pessoa pode facilmente realizar o sistema. A segurança é maximizada pois eliminam-se os riscos de danificar os cabos durante as operações de inserção. É possível inserir cabos adicionais, graças ao espaço disponível no tubo e à lubrificação interna que permite inserir e retirar facilmente os cabos quando necessário. O tubo é marcado metricamente para um controlo ágil do consumo e também é ecológico: LSF0H (Low Smoke Flame retardant Zero Halogen) - Com baixa emissão de fumos tóxicos, resistente ao fogo e com baixíssimo teor de halogéneos), portanto ideal para instalação em edifícios destinados a acolher um grande número de pessoas, como hospitais, escolas, estações, centros comerciais etc.
APLICAÇÕES
No exterior Embutido na parede - Gesso cartonado
No interior Embutido no piso
Instalações à vista
Em contrapiso autonivelante e em betão
PROPRIEDADES TUBO
Teto falso - Parede móvel
Pré-fabricados - Painéis de madeira
LS - Low Smoke IEC 61034-2
0H - Zero Halogen IEC 60754-1, IEC 60754-2
Resistência ao fogo: não propagador de chama EN 61386.1, EN 61386.22
Transversalmente elástico (recuperação do diâmetro inicial >= 90%) EN 61386.1, EN 61386.22
Embalado com filme de polietileno 100% reciclável
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
FICHA TÉCNICA TUBO
Material Polipropileno
Resistência à compressão
Resistência ao choque
750 N (23°C, ±2°C) - Média - (3)
6J (IK08, EN 62262) - Forte - (4)
Temperatura mínima de utilização -5°C - (2)
Temperatura máxima de utilização +90°C - (2)
Resistência à curvatura Dobrável - Transversalmente elástico - (3)
Resistência ao isolamento >100 M
Glow Wire Test (IEC EN 60695-2) 960°C
* Certificação DEMKO, FIMKO, NEMKO, ÖVE e SEMKO também para 33433
FICHA TÉCNICA DO CABO
Tipo
Código U
Aplicação Energia
Cor
Isolante externo
Tensão nominal
/ 750 V
Temperatura de operação -10 °C/+70 °C
Conformidade R.P.C.
Classe R.P.C. Eca
H07V-U
H07V-U
TUBOS COM CABOS DE ENERGIA H07Z1-U
Low Smoke Zero Halogen
Tubo flexível corrugado ICTA pré-cablado com cabos de energia H07Z1-U LSZH. Permite uma poupança significativa de tempo. Os tempos e custos de instalação são reduzidos a metade: os cabos já estão inseridos nos tubos, uma única pessoa pode facilmente realizar o sistema. A segurança é maximizada pois eliminam-se os riscos de danificar os cabos durante as operações de inserção. É possível inserir cabos adicionais, graças ao espaço disponível no tubo e à lubrificação interna que permite inserir e retirar facilmente os cabos quando necessário. O tubo é marcado metricamente para um controlo fácil do consumo. O tubo e os cabos são ecológicos: LSZH (Low Smoke Zero Halogen – Com baixa emissão de fumos tóxicos e baixíssimo teor de halogéneos), portanto ideal para instalação em edifícios destinados a albergar um grande número de pessoas, como hospitais, escolas, estações, centros comerciais etc.
APLICAÇÕES
No exterior Embutido na parede - Gesso cartonado
No interior Embutido no piso
Instalações à vista
Em contrapiso autonivelante e em betão
PROPRIEDADES TUBO
Teto falso - Parede móvel
Pré-fabricados - Painéis de madeira
LS - Low Smoke IEC 61034-2
0H - Zero Halogen IEC 60754-1, IEC 60754-2
Resistência ao fogo: não propagador de chama EN 61386.1, EN 61386.22
Transversalmente elástico (recuperação do diâmetro inicial >= 90%) EN 61386.1, EN 61386.22
Embalado com filme de polietileno 100% reciclável
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
FICHA TÉCNICA TUBO
Material Polipropileno
Resistência à compressão
Resistência ao choque
750 N (23°C, ±2°C) - Média - (3)
6J (IK08, EN 62262) - Forte - (4)
Temperatura mínima de utilização -5°C - (2)
Temperatura máxima de utilização +90°C - (2)
Resistência à curvatura Dobrável - Transversalmente elástico - (3)
Resistência ao isolamento >100 M
Glow Wire Tes t (IEC EN 60695 -2) 960°C
* Certificação DEMKO, FIMKO, NEMKO, ÖVE e SEMKO também para 33433
FICHA TÉCNICA DO CABO
Tipo
H07Z1-U
Código HC Aplicação Energia
Cor
Isolante externo LSZH COMPOUND
Tensão nominal 450 / 750 V
Temperatura de operação -10 °C/+70 °C
Conformidade R.P.C.
Classe R.P.C.
Cca-s1b,d1,a1
H07Z1-U
Cabo Número/ secção
Classe R.P.C.
F1HC15BMT 16 mm H07Z1-U 3x1,5Cca s1b,d1,a1
F1HC15BNT 16 mm H07Z1-U 3x1,5Cca s1b,d1,a1
F1HC15ABT 16 mm H07Z1-U 3x1,5Cca s1b,d1,a1
F2HC15BMNT20 mm H07Z1-U 4x1,5Cca s1b,d1,a1
F2HC25BMT 20 mm H07Z1-U 3x2,5Cca s1b,d1,a1
Cor dos cabos
m4
m4
m4
m

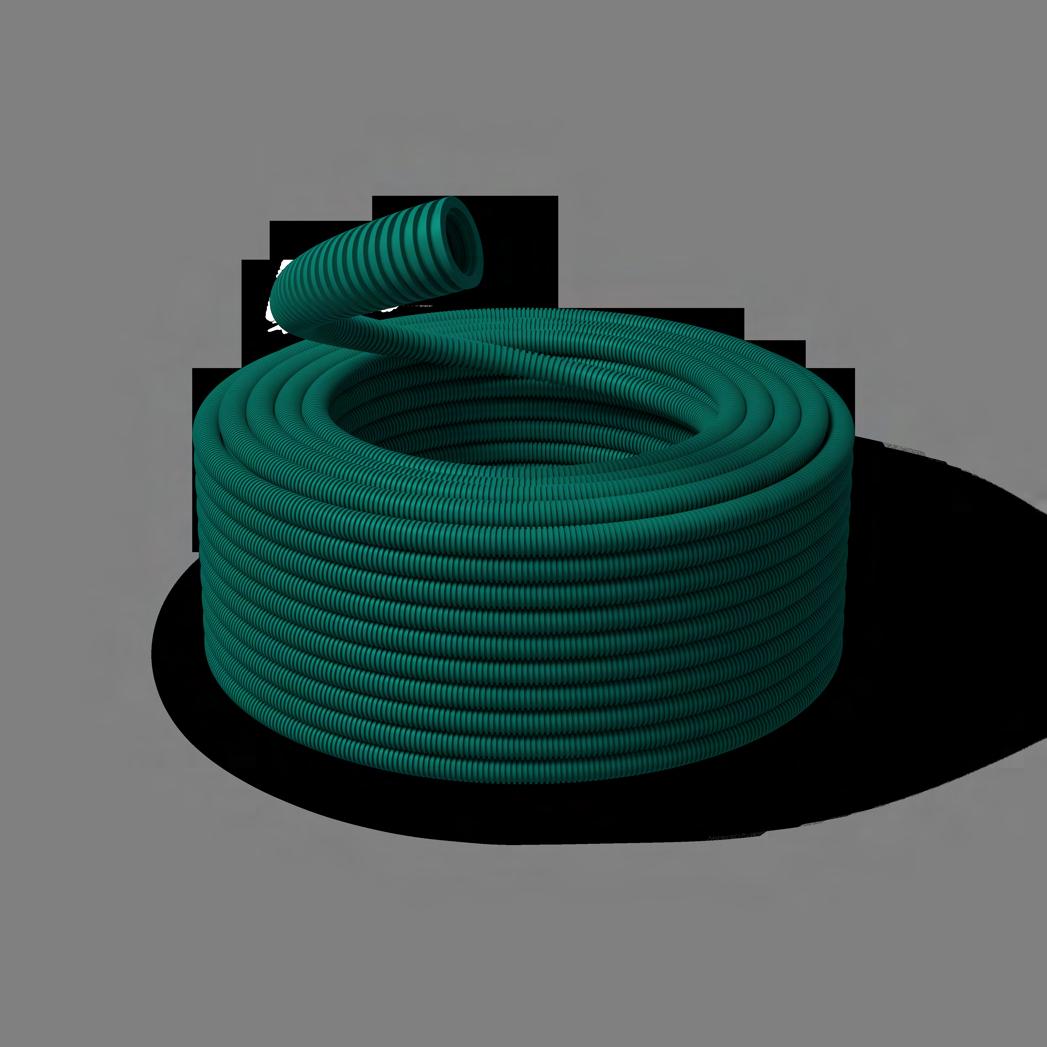

xFlexWire H1Z2Z2-K Solar Anti-UV

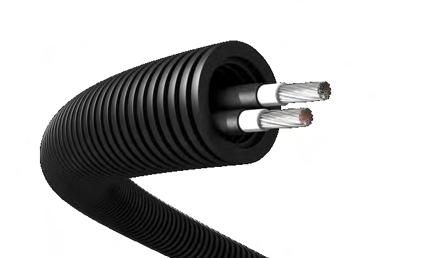

Tubo corrugado anti-UV pré-cablado com cabos solares H1Z2Z2-K Anti-UV. O tubo é resistente aos raios UV e aos agentes atmosféricos, adequado para instalações no exterior e sistemas fotovoltaicos com exposição direta à luz solar, e também é Halogen Free (sem halogéneos) de acordo com a norma EN 50642. Permite uma poupança significativa de tempo. Os tempos e custos de instalação são reduzidos a metade: os cabos já estão inseridos nos tubos, uma única pessoa pode facilmente realizar o sistema. A segurança é maximizada pois eliminam-se os riscos de danificar os cabos durante as operações de inserção. É possível inserir cabos adicionais, graças ao espaço disponível no tubo e à lubrificação interna que permite inserir e retirar facilmente os cabos quando necessário.
APLICAÇÕES
No exterior Embutido na parede - Gesso cartonado
No interior Embutido no piso
Instalações à vista
Em contrapiso autonivelante e em betão
PROPRIEDADES TUBO
Teto falso - Parede móvel
Pré-fabricados - Painéis de madeira
Anti-UV EN 50618:2015-12
LS - Low Smoke IEC 61034-2
HF - Halogen Free EN 50642, DIN VDE V 0604-2-100
0H - Zero Halogen IEC 60754-1, IEC 60754-2
Resistência ao fogo: não propagador de chama EN 61386.1, EN 61386.22
Transversalmente elástico (recuperação do diâmetro inicial >= 90%) EN 61386.1, EN 61386.22
Embalado com filme de polietileno 100% reciclável
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
FICHA TÉCNICA TUBO
Material Polipropileno
Resistência à compressão 750N (23°C, +/- 2°C) - Média - (3)
Resistência ao choque
6J (IK08, EN 62262) - Forte - (4)
Temperatura mínima de utilização -5°C - (2)
Temperatura máxima de utilização +90°C - (2)
Resistência à curvatura Dobrável - Transversalmente elástico - (3)
Resistência ao isolamento >100 M
Glow Wire Tes t (IEC EN 60695 -2) 960°C
FICHA TÉCNICA DO CABO
Tipo
Código
Anti-UV
Cor
Isolante externo
H1Z2Z2-K
Z2Z2K
LSZH COMPOUND
Temperatura de operação - 40 °C/ +12 0° C
Conformidade R.P.C.
Classe R.P.C.
Cca- s1 b,d2,a1
FICHA TÉCNICA DO CABO
Tipo
Código
Isolante externo
H07Z1-K
LSZH COMPOUND
Tensão nominal 450 / 750 V
Temperatura de operação -10°C/+70 °C
Conformidade R.P.C.
Classe R.P.C.
Cca-s1b,d1,a1
U2 Z 2Z2 K40N R20 mm13,1 mm
U2 Z 2Z2 K40N N20 mm13,1 mm
U2 Z 2Z2 K40N RT20 mm13,1 mm
U2 Z 2Z2 K6 0N R20 mm13,1 mm
U2 Z 2Z2 K6 0N N20 mm13,1 mm
U2 Z 2Z2 K6 0N RT20 mm13,1 mm
Cabo Número/ secção Cor dos cabos
H1Z2Z2-K2x4
H1Z2Z2-K2x4
H1Z2Z2-K + H07Z1-K3x4
H1Z2Z2-K2x6
H1Z2Z2-K2x6
H1Z2Z2-K + H07Z1-K3x6
m2 000 m
m2 000 m
m2 000 m
m2 000 m

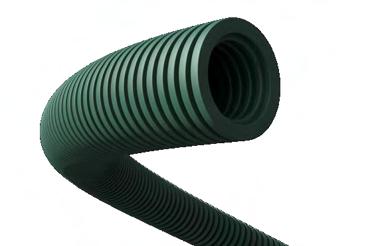

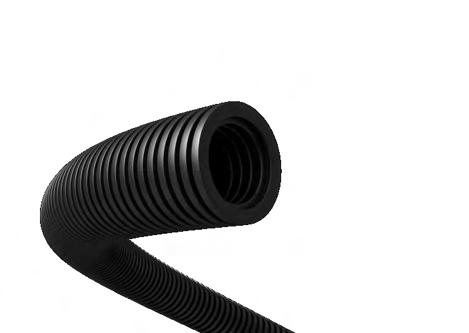

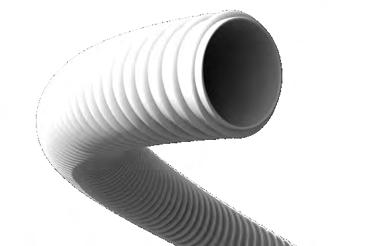

Tubos corrugados de vanguarda para a sua instalação
A nossa gama xFlex inclui tubos dobráveis corrugados com várias caraterísticas e para diferentes aplicações.
Produzimos tubos ecológicos realizados em polipropileno (Halogen Free, LSF0H e Eco Green), anti-uv e tubos de PVC.
Os nossos tubos são pré-lubrificados internamente para facilitar a inserção dos cabos. Na gama xlnstall
pode encontrar os acessórios disponíveis.
ICTA 34223 / ICTA 33433
xSpeed FLEX ICTA
xSpeed FLEX ICTA é o tubo corrugado transversalmente elástico, totalmente isento de microfuros e utilizável com cimento líquido e betão. Autoprotegido: não necessita cobertura de cemento. Ecológico: LSF0H (Low Smoke Flame retardant Zero Halogen). Cor: azul RAL 5017.
APLICAÇÕES
No exterior Embutido na parede - Gesso cartonado
No interior Embutido no piso
Instalações à vista
Em contrapiso autonivelante e em betão
Teto falso - Parede móvel
Pré-fabricados - Painéis de madeira
PROPRIEDADES TUBO
LS - Low Smoke
IEC 61034-2
0H - Zero Halogen IEC 60754-1, IEC 60754-2
Resistência ao fogo: não propagador de chama EN 61386.1, EN 61386.22
Transversalmente elástico (recuperação do diâmetro inicial >= 90%) EN 61386.1, EN 61386.22
Pré-lubrificado (Ø 16 mm, 20 mm, 25 mm)
Embalado com filme de polietileno 100% reciclável
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
FICHA TÉCNICA TUBO (34223)
Material Polipropileno
Resistência à compressão 750 N (23°C, ±2°C) - Média - (3)
Resistência ao choque
6J (IK08, EN 62262) - Forte - (4)
Temperatura mínima de utilização -5°C - (2)
Temperatura máxima de utilização +90°C - (2)
Resistência à curvatura
Dobrável - Transversalmente elástico - (3)
Resistência ao isolamento >100 M
FICHA TÉCNICA TUBO (33433)
Material Polipropileno
Resistência à compressão 750 N (23°C, ±2°C) - Média - (3)
Resistência ao choque 2 J (IK08, EN 62262) - Média - (3)
Temperatura mínima de utilização -25°C - (4)
Temperatura máxima de utilização +105°C - (3)
Resistência à curvatura Dobrável - Transversalmente elástico - (3)
Resistência ao isolamento >100 M Glow Wire Tes t (IEC EN 60695 -2)
ICTANU V 34223
ANTI-U V HF (Haloge n Free)
xSpeed ICTA ANTI-UV HF
O tubo corrugado Anti-UV é resistente aos raios UV e aos agentes atmosféricos, adequado para instalações externas e sistemas fotovoltaicos com exposição direta à luz solar. O tubo também é Halogen Free (sem halogénios) de acordo com EN 50642.
APLICAÇÕES
No exterior Embutido na parede - Gesso cartonado
No interior Embutido no piso
Instalações à vista
Em contrapiso autonivelante e em betão
PROPRIEDADES TUBO
Teto falso - Parede móvel
Pré-fabricados - Painéis de madeira
Anti-UV EN 50618:2015-12
LS - Low Smoke IEC 61034-2
HF - Halogen Free EN 50642, DIN VDE V 0604-2-100
0H - Zero Halogen IEC 60754-1, IEC 60754-2
Resistência ao fogo: não propagador de chama EN 61386.1, EN 61386.22
Transversalmente elástico (recuperação do diâmetro inicial >= 90%) EN 61386.1, EN 61386.22
Pré-lubrificado (Ø 16 mm, 20 mm, 25 mm)
Embalado com filme de polietileno 100% reciclável
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
FICHA TÉCNICA TUBO (34223)
Material Polipropileno
Resistência à compressão
Resistência ao choque
750 N (23°C, ±2°C) - Média - (3)
6J (IK08, EN 62262) - Forte - (4)
Temperatura mínima de utilização -5°C - (2)
Temperatura máxima de utilização +90°C - (2)
Resistência à curvatura
Dobrável - Transversalmente elástico - (3)
Resistência ao isolamento >100 M
Glow Wire Tes t (IEC EN 60695 -2)
FICHA TÉCNICA TUBO (33433)
Material Polipropileno
Resistência à compressão 750 N (23°C, ±2°C) - Média - (3)
Resistência ao choque
Temperatura mínima de utilização
Temperatura máxima de utilização
Resistência à curvatura
2J (IK08, EN 62262) - Média - (3)
- (4)
- (3)
Dobrável - Transversalmente elástico - (3)
Resistência ao isolamento >100 M Glow Wire Tes t (IEC EN 60695 -2)
xSpeed ICTA ECO GREEN
O tubo Eco Green é composto por polipropileno reciclado e embalado em filme de biopolietileno. O tubo é composto por 40% de material reciclado para que possamos reduzir a produção de CO₂ em 40% relativamente à utilização de PP 100% fóssil. A película de embalagem em rolo é composta por pelo menos 50% de biopolietileno proveniente de matérias-primas renováveis. Tanto o tubo quanto o filme da embalagem são 100% recicláveis.
APLICAÇÕES
No exterior
Embutido na parede - Gesso cartonado
No interior Embutido no piso
Instalações à vista
Em contrapiso autonivelante e em betão
PROPRIEDADES TUBO
Teto falso - Parede móvel
Pré-fabricados - Painéis de madeira
LS - Low Smoke IEC 61034-2
0H - Zero Halogen IEC 60754-1, IEC 60754-2
Resistência ao fogo: não propagador de chama EN 61386.1, EN 61386.22
Transversalmente elástico (recuperação do diâmetro inicial >= 90%) EN 61386.1, EN 61386.22
Pré-lubrificado
Embalado com biofilme composto por pelo menos 50% de biopolietileno de matérias-primas renováveis
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
FICHA TÉCNICA TUBO
Material Polipropileno reciclado a 40%
Resistência à compressão 750N (23°C, +/- 2°C) - Média - (3)
Resistência ao choque 6J (IK08, EN 62262) - Forte - (4)
Temperatura mínima de utilização -5°C - (2)
Temperatura máxima de utilização +90°C - (2)
Resistência à curvatura Dobrável - Transversalmente elástico - (3)
Resistência ao isolamento >100 M
Glow Wire Tes t (IEC EN 60695 -2) 960°C
xSpeed ICTA ECO GREEN
RAL 6004ICTAECO16RT30ICTAECO16FRT30
Spirex GUS
Bainha flexível em espiral 2311. É isento de chumbo (conforme aos requisitos RSP) e possui um sistema de vedação estanque: grau de proteção IP65 quando utilizado com conexões RAI-RAG-RAP e IP66 com conexões RK. Cores: cinza RAL 7035 e preto RAL 9005.
PROPRIEDADES
Resistência ao fogo: não propagador de chama
Embalado com filme de polietileno 100% reciclável
EN 61386.1, EN 61386.22
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
FICHA TÉCNICA
Material
mínima de utilização
máxima de utilização
Spirex RAG/RAI/RAP
Acessórios para a junção entre a bainha Spirex 2311 e a caixa de derivação. São IP65 e estão conformes às normas europeias EN 61386.1 e EN 61386.23. Cor: cinzento RAL 7035. Disponíveis também na cor preta: o código muda, substituindo o “G” final por “N”.
FICHA TÉCNICA
Material PVC
Resistência à penetração dos corpos sólidos
Resistência à entrada de água
Totalmente protegido contra a poeira - (6)
Protegido contra jatos d’água - (5)
Grau de proteção IP IP65
Resistência ao fogo: não propagador de chama
Nor mas EN 61386.1, EN 61386.23, EN 60423
Glow Wire Tes t (IEC EN 60695 -2) 750°C
Conforme à Diretiva Baixa Tensão DBT 2014/35/EU
Uma gama completa de tubos rígidos para todos os tipos de instalação
A gama xRigid inclui diferentes tipos de tubos rígidos com diferentes caraterísticas para se adaptarem a todos os tipos de instalações.
Produzimos tubos Halogen Free, classe média e leve, anti-UV e tubos de PVC.
Os tubos podem ser curvados com o auxílio de molas dobradoras de tubos MOPI. Na gama xInstall poderá encontrar todos os acessórios disponíveis para garantir uma instalação completa e homogénea.
RIGI D IRLH F 33431 ANTI-UV
Classe média
xRigid ANTI-UV HF 750N
Tubos rígidos resistentes aos raios UV e aos agentes atmosféricos, adequados para instalações no exterior e sistemas fotovoltaicos com exposição direta à luz solar. Os tubos são adequados para a instalação a temperaturas entre -25 °C e 105 °C e também são Halogen Free (sem halogénios) em conformidade com a norma EN 50642.
APLICAÇÕES
No exterior Embutido na parede - Gesso cartonado
No interior Embutido no piso
Instalações à vista
Em contrapiso autonivelante e em betão*
Teto falso - Parede móvel
Pré-fabricados - Painéis de madeira
* Para ser utilizado apenas com mangas IP67 (PM “SMART LINE”)
PROPRIEDADES TUBO
Anti-UV
LS - Low Smoke
EN 50618:2015-12
IEC 61034-2
HF - Halogen Free EN 50642
0H - Zero Halogen
Resistência ao fogo: não propagador de chama
Embalado com filme de polietileno 100% reciclável
IEC 60754-1, IEC 60754-2
EN 61386.1, EN 61386.22
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
FICHA TÉCNICA TUBO
Resistência à compressão
N (23°C, ±2°C) - Média - (3)
Resistência ao choque 2J (IK08, EN 62262) - Média - (3)
Temperatura mínima de utilização
Temperatura máxima de utilização
- (4)
- (3)
Resistência à curvatura Rígido - (1)
Resistência ao isolamento >100 M
Glow Wire Tes t (IEC EN 60695 -2)
RIGI D IRLH F 33431
Classe média
xRigid HF 750N
Tubos rígidos HF de classe média feitos de poliolefina autoextinguível e ecológicos: Halogen Free (sem halogénios) em conformidade com a norma EN 50642. A sua utilização é ideal para os sistemas à vista compatíveis com o ambiente (paredes internas e tetos) e também são curváveis a quente nos diâmetros de 16, 20 e 25 mm com o
auxílio das molas dobradoras de tubos MOPI.
APLICAÇÕES
No exterior Embutido na parede - Gesso cartonado
No interior Embutido no piso
Instalações à vista
Em contrapiso autonivelante e em betão*
* Para ser utilizado apenas com mangas IP67 (PM “SMART LINE”)
Teto falso - Parede móvel
Pré-fabricados - Painéis de madeira
PROPRIEDADES TUBO
LS - Low Smoke
IEC 61034-2
HF - Halogen Free EN 50642
0H - Zero Halogen IEC 60754-1, IEC 60754-2 EN 61386.1, EN 61386.22
Resistência ao fogo: não propagador de chama
Embalado com filme de polietileno 100% reciclável
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
FICHA TÉCNICA TUBO
Resistência à compressão
N (23°C, ±2°C) - Média - (3)
Resistência ao choque 2J (IK10, EN 62262) - Média - (3)
Temperatura mínima de utilização
Temperatura máxima de utilização
Resistência à curvatura
Resistência ao isolamento
Glow Wire Tes t (IEC EN 60695 -2)
- (4)
- (3)
- (1)
RIGI D IRL 33211
Classe média
xRigid PVC 750N
Tubos rígidos de classe média feitos de PVC. A sua utilização é ideal para os sistemas à vista compatíveis com o ambiente (paredes internas e tetos) e também são curváveis a frio nos diâmetros de 16, 20 e 25 mm com o auxílio das molas
Pré-fabricados - Painéis de madeira dobradoras de tubos MOPI.
APLICAÇÕES
No exterior Embutido na parede - Gesso cartonado
No interior Embutido no piso
Instalações à vista
Em contrapiso autonivelante e em betão*
Teto falso - Parede móvel
* Para ser utilizado apenas com mangas IP67 (PM “SMART LINE”)
PROPRIEDADES TUBO
Resistência ao fogo: não propagador de chama
Embalado com filme de polietileno 100% reciclável
Está conforme à Diretiva de Baixa Tensão
EN 61386.1, EN 61386.22
DBT 2014/35/EU
FICHA TÉCNICA TUBO
Resistência à compressão 750 N (23°C, ±2°C) - Média - (3)
Resistência ao choque 2J (IK07, EN 62262) - Média - (3)
Temperatura mínima de utilização -5°C - (2)
Temperatura máxima de utilização +60°C - (1)
Resistência à curvatura Rígido - (1)
Resistência ao isolamento >100 M
Glow Wire Tes t (IEC EN 60695 -2)
xRigid PVC 750N
Os nossos acessórios facilitam e completam as suas instalações
Os acessórios da nossa gama xInstall permitem Temos à disposição acessórios de alta qualidade para tubos pré-cablados,
SML Anti-UV
Conexões anti-UV com clipe para a junção de tubos dobráveis e tubos rígidos.
FICHA TÉCNICA
Anti-UV EN 50618:2015-12
Material Polipropileno ecológico
Resistência à penetração dos corpos sólidos (tubos dobráveis)
Resistência à entrada de água (tubos dobráveis)
Resistência à penetração dos corpos sólidos (tubos rígidos)
Totalmente protegido contra a poeira - (6)
Protegido contra jatos d’água - (5)
Protegido contra objetos sólidos com diâmetro = /> 1 mm - (4)
Resistência à entrada de água (tubos rígidos) Não protegido - (0)
Grau de proteção IP IP6 5 (tubos dobráveis) - IP40 (tubos rígidos)
Resistência ao fogo: não propagador de chama
Normas EN 61386.1, EN 61386.22
LS - Low Smoke, 0H - Zero Halogen IEC 60754-1, IEC 60754-2
Glow Wire Tes t (IEC EN 60695 -2) 750°C
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
Conexão com clipe SML Anti-UV
Código do art
SML
ACESSÓRIOS PARA TUBOS DOBRÁVEIS CORRUGADOS os diferentes diâmetros; a transparência permite controlar a junção. As conexões são ideais para as instalações de cimento e betão e são ecológicas (LSF0H).

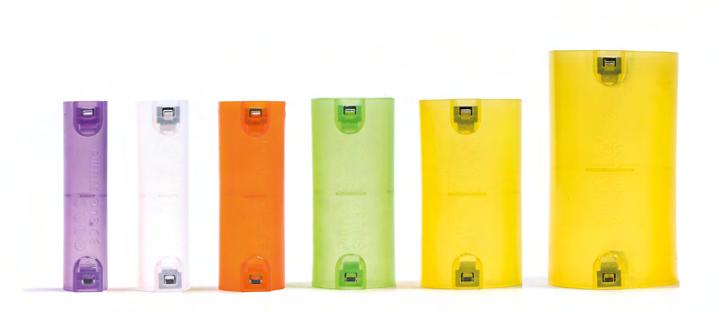

Conexões com clipe para junção de tubos dobráveis. São coloridos e transparentes: as diferentes cores identificam
FICHA
TÉCNICA
Material Polipropileno ecológico
Resistência à penetração dos corpos sólidos
Resistência à entrada de água
Totalmente protegido contra a poeira - (6)
Protegido contra jatos d’água - (5)
Grau de proteção IP IP65
Resistência ao fogo: não propagador de chama
Normas EN 61386.1, EN 61386.22
LS - Low Smoke, 0H - Zero Halogen IEC 60754-1, IEC 60754-2
Glow Wire Tes t (IEC EN 60695 -2) 750°C
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU

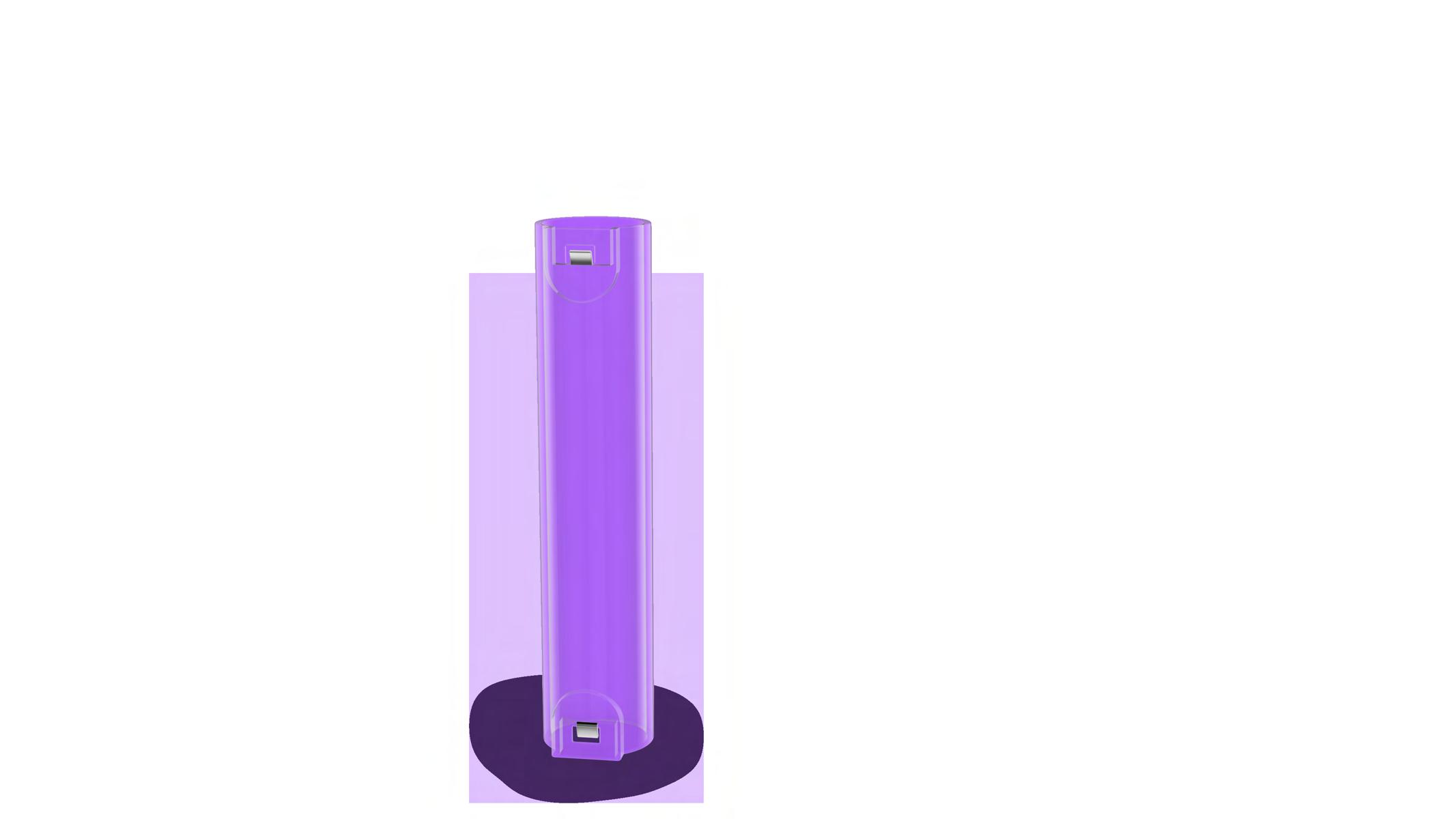

Conexão com clipe SML
Código do art.
ACESSÓRIOS PARA TUBOS RÍGIDOS
MAGHF
Mangas cilíndricas para a junção de tubos rígidos. Ecológicas: Halogen Free (sem halogénios) de acordo com a norma EN 50642.
FICHA TÉCNICA
Material Polipropileno
Resistência à penetração dos corpos sólidos
Protegido contra objetos sólidos com diâmetro = /> 1 mm - (4)
Resistência à entrada de água Não protegido - (0)
Grau de proteção IP IP40
Resistência ao fogo: não propagador de chama
Normas EN 61386.1, EN 61386.21, EN 60754-1, EN 60754-2, EN 60423
Halogen Free EN 50642
Glow Wire Tes t (IEC EN 60695 -2) 960°C
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
Manga MAGHF
Codice art.
CUGHF

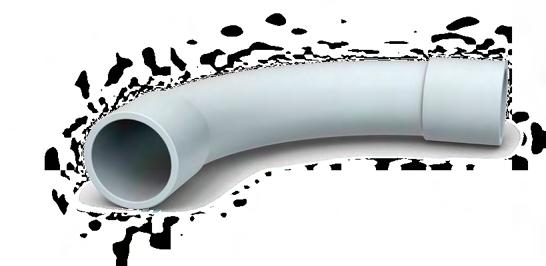

Curvas a 90° para a junção de tubos rígidos. Ecológicas: Halogen Free (sem halogénios) de acordo com a norma EN 50642.
FICHA TÉCNICA
Material Polipropileno
Resistência à penetração dos corpos sólidos
Protegido contra objetos sólidos com diâmetro = /> 1 mm - (4)
Resistência à entrada de água Não protegido - (0)
Grau de proteção IP IP40
Resistência ao fogo: não propagador de chama
Normas EN 61386.1, EN 61386.21, EN 60754-1, EN 60754-2, EN 60423
Halogen Free EN 50642
Glow Wire Tes t (IEC EN 60695 -2)
960°C
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
Codice art.
Curvas a 90° inspecionáveis para a junção de tubos rígidos.
FICHA TÉCNICA
Material PVC
Resistência à penetração dos corpos sólidos
Protegido contra objetos sólidos com diâmetro = /> 1 mm - (4)
Resistência à entrada de água Não protegido - (0)
Grau de proteção IP IP40
Resistência ao fogo: não propagador de chama
Normas EN 60423
Glow Wire Tes t (IEC EN 60695 -2)
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
Curva inspecionável CI
Código do art.
Junções em “T” inspecionáveis para a ligação de três tubos rígidos.
FICHA TÉCNICA
Material
Resistência à penetração dos corpos sólidos
Resistência à entrada de água
PVC
Protegido contra objetos sólidos com diâmetro = /> 1 mm - (4)
Não protegido - (0)
Grau de proteção IP IP40
Resistência ao fogo: não propagador de chama
Normas EN 60423
Glow Wire Tes t (IEC EN 60695 -2)
Está conforme à Diretiva de Baixa Tensão DBT 2014/35/EU
Junção em T
Código do art.
AACESSÓRIOS PARA TUBOS RÍGIDOS
Clipe de clique para a fixação de tubos rígidos. Ecológicas: Halogen Free (sem halogénios) de acordo com a norma EN 50642. Feito de poliamida.
Clipe de clique CF
Código do art.
